Установка кухонной вытяжки в частном доме » Сделай сам своими руками

Содержание

1. Назначение кухонной вытяжки.
2. Из чего состоит система, и необходимый набор инструментов.
3. Предварительные работы.
4. Монтаж вытяжной системы.
5. Тестирование кухонной вытяжки в зимний период.
Кухонная вытяжка размещается над печкой, предназначена для вентиляции и очистки загрязненного воздуха (копоти, запахов) или его перемещения за пределы помещения. Установка кухонной вытяжки процесс трудоемкий, если у вас отсутствует вентиляционный проем, требующий элементарных знаний и навыков в области электрики, если необходимо перенести или заново подвести розетку. Остальные работы выполнить не сложно, главное иметь практические навыки в строительстве.
Из чего состоит система, и необходимый набор инструментов и материалов.

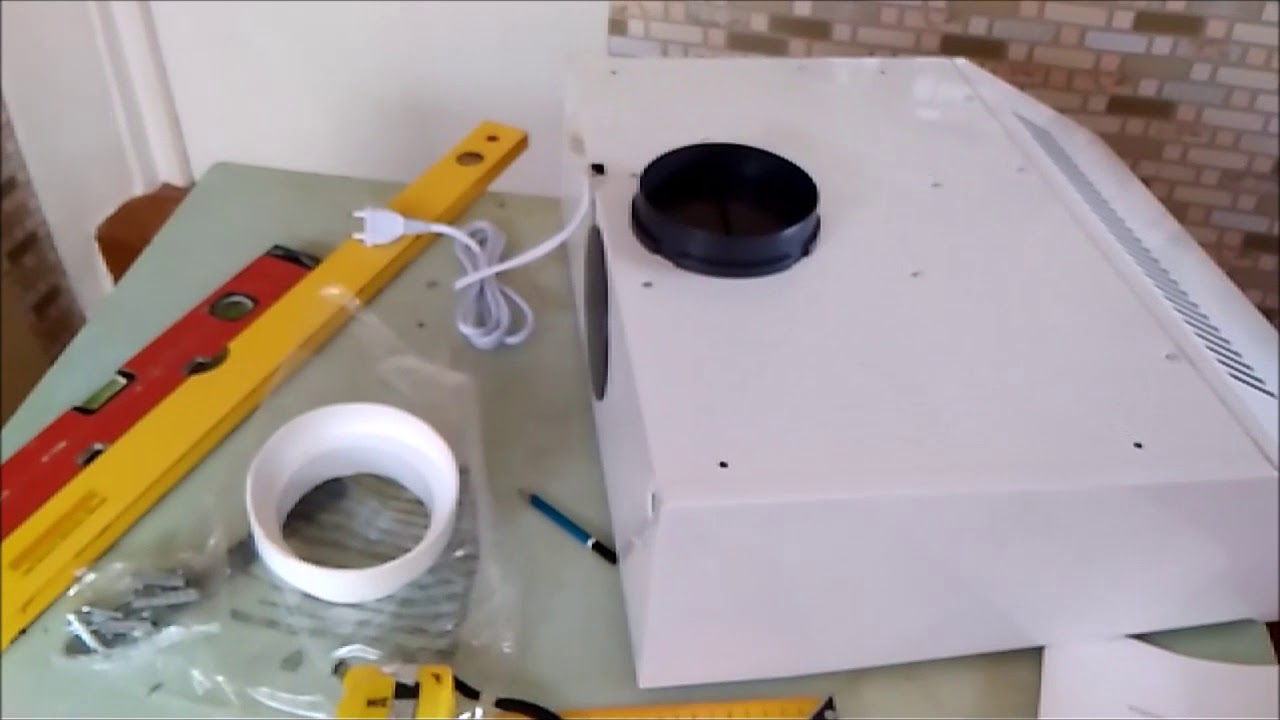

Предоставленная встраиваемая бытовая вытяжная система состоит из:
— вентилятора с улавливателем жира и местным освещением;
— вытяжного канала;
— переходных элементов;
— гофры, диаметром 115 мм;
— воздуховода, длиной 300 мм и диаметром 130 мм;
— вентиляционного козырька с обратным клапаном диаметром 130 мм.
Питание подводится через штепсельную розетку, которая размещается во внутренней зоне короба для вытяжки.

Предварительные работы.

Установка кухонной вытяжки начинается с определения места ее расположения. После этого на опорной стене рисуются круги под воздуховод, сечением 130 мм и розетку, диаметром 65 мм. При помощи перфоратора и длинного бура, по контуру будущего вентиляционного проема и в его центре, высверливаются сквозные отверстия. Пикой по отверстиям выбивается проем диаметром более 130 мм. Коронкой или буром (6 — 12 мм) и пикой подготавливается место для коробки под розетку. От коммутационной коробки, с соблюдением норм монтажа электрических систем, пробивается или прорезается штроба к розетке, и укладывается медный двужильный провод сечением два миллиметра, таким образом, чтобы его концы свисали с перечисленных коробов на 150 — 200 мм. Алебастром фиксируется короб под розетку и провод. На цементный раствор, под наклоном в 5 — 10 градусов к уличной стороне устанавливается воздуховод сечением 130 мм.

После высыхания раствора производится выравнивание стены стартовой и финишной шпаклевкой.

По факту застывания раствора выполняются отделочные работы. Концы вмурованного провода зачищаются от изоляции и подсоединяются к фазе, нулю и клеммам розетки, которая потом устанавливается на свое штатное место.

Монтаж вытяжной системы.

1. Установка козырька. На фасад здания, по уровню крепится козырек с обратным клапаном.

В случае сильного отклонения по вертикальной оси, клапан во время простоя системы удаления воздуха будет в приоткрытом положении.
2. Подготовка короба. Встраиваемая вытяжка монтируется в короб глубиной 305 мм, выполненный из ламинированного ДСП (толщина 16 мм), и закрывается фасадом из МДФ. Остальные размеры указаны на фото.

В задней стенке и в полке из ДСП электролобзиком выпиливаются сквозные элементы под гофру (сечением 140 мм) и розетку, торец которых защищен от влаги силиконом. На внутренней полке, ближе к углу просверливается отверстие диаметром 8 — 10 мм для заведения электрического кабеля.

Короб под вытяжку соединяется с другими навесными кухонными шкафами.
3. Крепление навесных ящиков к стене. К коробам прикрепляются регулируемые навесы.

На стене производится разметка и крепление планки для навесов. Ящики вешаются и выставляются по уровню.
4. Монтаж перехода. В воздуховод с внутренней стороны короба вставляется переход с сечения 125 (наружный размер) на 115 мм (внутренний диаметр).
5. Установка кухонной вытяжки. Через подготовленное отверстие полки продевается кабель, и сразу же выполняется фиксация вытяжного устройства к ней. К кабелю подсоединяется штепсельная вилка. Один конец алюминиевой гофры на 115 мм заводится в воздуховод, другой зажимается на патрубке устройства.

Штепсельная вилка вставляется в розетку и производится проверка всех режимов работы устройства.

Тестирование кухонной вытяжки в зимний период.

В процессе исследования, при — 20 0С и простое кухонной плиты (более 12 часов), выяснилось, что конденсат если и образовывается, то он не попадает ни в кухню, ни на фасад здания, клапан всегда остается свободным и система работает без перебоев. На основании полученных данных можно сделать вывод: небольшие вытяжные системы до 1,5 м с воздухопроводом, установленным под наклоном, не будут покрываться льдом в зимний период времени.

Установка вытяжки на кухне сделать самому своими руками. Установка вытяжки в частном доме

Даже если вы уже сделали ремонт на кухне и не хотели бы ее снова «громить», вы вполне можете внести некоторые изменения в ее конструкции. К таким операциям относится и установка вытяжки на кухне своими руками. Разумеется, предварительно следует определиться с тем, какого типа вытяжка требуется именно вам. Пожалуй, с этого мы и начнем.

Какими они бывают?

Что касается типа, то их делят на фильтрационные и эвакуационные. Первые из них прогоняют воздух в помещении через систему фильтров, а вторые попросту выбрасывают его во внешнюю среду. В общем-то, в кустарном варианте «модернизации» вы вполне можете самостоятельно установить в дешевую эвакуационную вытяжку угольный фильтр.

Но особенно стремиться к этому не стоит: даже промышленные изделия такого класса не обеспечивают действительно качественной очистки воздуха, а их стоимость зачастую непомерно высока. Кроме того, инструкция по установке вытяжки такого класса предусматривает полное лишение гарантии за любые самостоятельные действия.

Бывают встраиваемыми и настольными, каминными и потолочными. Мы не будем долго разглагольствовать о типах и их достоинствах. Скажем только, что для большинства домовладельцев действительно оптимальным вариантом является островковая вытяжка, установленная прямо над варочной поверхностью (или газовой плитой). Она более известна как вытяжка купольная. Свое название это устройство получило за название принимающей части, которая и в самом деле напоминает купол.

О вопросах электробезопасности

Перед тем как вами будет выполнена установка вытяжки на кухне, своими руками следует немного поработать, обеспечив себе и своей семье полную безопасность, исключив минимальную возможность поражения электрическим током.

Дело в том, что данная категория кухонных приборов относится к разряду потенциально опасных, так что подходить к этому вопросу халатно попросту недопустимо. Следует знать, что вытяжки подключаются к бытовой сети тремя проводами: фаза, ноль, и земля, которую легко выявить по желтому цвету используемого провода, на который еще наносится продольная зеленая полоса. Обязательно следует заранее обеспечить качественное и надежное заземление!

Ни в коем случае нельзя для этой цели цепляться к водопроводной, газовой или иной трубе, к батарее. Помните, что это противоречит основным правилам техники безопасности, поэтому в результате ваших необдуманных действий вполне могут пострадать люди! Следует подцепляться к глухой нейтрали. Как это сделать?

Важно!

Все нижеописанные действия, если вы не являетесь профессиональным электриком, настоятельно не советуем проделывать самостоятельно! Обязательно вызовите специалиста или знакомого электрика, но сами в щиток не залазьте!

Подключаемся к нейтрали

Аккуратно откройте входной щиток, не забывая об опасности поражения электрическим током. Скорее всего, все подводящие провода заходят в щиток из некоей металлической трубы. Наверняка на трубе есть какой-то более-менее зачищенный от старой краски и ржавчины штырь, к которому подсоединены провода. Это и есть искомая нейтраль: от нее в квартиру нужно протянуть провод сечением не менее 2,5 мм. Саму вытяжку следует подключать к сети через автомат на 6,3 А.

Еще раз о вопросах безопасности

Если вас интересует не только установка вытяжки на кухне своими руками, но и собственная жизнь, то ни в коем случае и никогда не скидывайте «землю» в виде других проводов, чтобы освободить место для своего! Маловероятно, но вы все же можете «поймать» разряд. Увы, но нелепые смертельные случаи случаются по этой причине ежегодно.

Вентиляция – превыше всего!

Следует помнить, что обыкновенная установка вытяжки на кухне своими руками чаще всего серьезно нарушает штатную вентиляцию помещения, возможности которой устанавливались еще на этапе проектировки здания. Горе-мастера рекомендуют решать проблему двумя способами: или пробивая канал в центральную шахту, или же прямо на улицу. Оба эти способа неверны и могут привести к серьезным проблемам. В том числе и законодательным: перед выполнением чего-то подобного вам придется получать отдельное разрешение в БТИ.

В принципе, пробивка (если разрешат) отдельного вентиляционного хода на улицу позволяет с гарантией избавиться от кухонных запахов и копоти, вот только практически наверняка приведет к выходу из строя вентилятора, так как на нем в этом случае будет постоянно оседать конденсат. Со всеми «втекающими» последствиями в виде короткого замыкания или чего-то подобного.

Так как же поступить? Выход из сложившегося положения прост: достаточно установить дополнительный участок воздушного короба, оснастив его клапаном-хлопушкой.

Как нейтрализовать неприятные запахи?

Очень часто установка вытяжки в частном доме (а в квартире тем более) сопровождается монтажом нейтрализаторов воздуха. В продаже встречаются устройства трех типов:

• Химические.
• Электроионизационные.
• Ультрафиолетовые.

Разберем каждый тип чуть подробнее. Химическая разновидность – наиболее ненадежный вариант. Их рабочая поверхность моментально забивается пленкой жира, а потому они выходят из строя задолго до «официального» исчерпания гарантийного срока. Кроме того, имеются сведения о том, что выделяемые ими вещества далеко не так безопасны для здоровья человека, как об этом говорят производители. Кроме того, «химия» далеко не дешева.

Электроионизационные нейтрализаторы имеют практически тот же принцип действия, что и обычные комнатные ионизаторы воздуха. Вот только воздух в помещении кухни бывает настолько насыщен газами, что прибору приходится «держать» такой разряд, что нередко появляется видимая глазом «корона». Все это приводит к тому, что воздух оказывается чрезмерно насыщен отрицательными ионами, что не слишком полезно для человеческого здоровья. Такими приборами оснащена едва ли не каждая вторая вытяжка купольная на кухнях зарубежного производства.

Ультрафиолетовые лампы также постепенно затягиваются тонким налетом жира. Кроме того, лампы приходится менять довольно часто. Но у такого нейтрализатора наиболее привлекательные технические характеристик: вредного ультрафиолета лампа излучает за сутки меньше, чем вы получите, находясь на улице пару часов в солнечный день. Попутно решается и вопрос с санитарией, так как УФ-лучи губительны для вредоносных бактерий.

Когда планируется установка вытяжки в частном доме, последнее обстоятельство приобретает еще более важное значение: с улицы в дом может попадать уйма микроорганизмов и неприятные запахи, так что нейтрализатор становится действительно выгодным приобретением.

О воздуховоде

Сразу предупредим, что кухонные вытяжки в подавляющем большинстве случаев не комплектуются воздуховодами. В наиболее оптимальном варианте на его роль идеально подойдет гофрированная алюминиевая труба с диаметром, соответствующим таковому для патрубка вытяжки. Аэродинамическим сопротивлением гофры (при длине до полутора метров) можно смело пренебречь. Так как нами будет рассматриваться установка вытяжки в шкаф, речь идет именно о таком случае.

Преимущества гофры в исключительной простоте обработки алюминия, который в этом случае можно разрезать обычными бытовыми ножницами. Кроме того, при использовании такой гофры полностью исключена вероятность появления резкого, резонирующего звука, который в ночное время может разбудить половину соседей. Конечно, материал этот выглядит не слишком эстетично, а потому вам следует заранее озаботиться изготовлением декоративного короба, который будет скрывать все ваши огрехи.

Лучшим вариантом будет непосредственная установка вытяжки над плитой, так как в этом случае удастся улавливать абсолютно всю гарь и запахи.

Какой инструмент понадобится для работы

Прежде всего потребуется купить или же взять у кого-то напрокат электрический лобзик с твердосплавной пилкой, которая дает наиболее чистый и ровный срез. Все прочие инструменты (молоток, дрель, отвертка, рулетка и уровень) наверняка есть дома у каждого. Тем более это касается случаев, когда планируется установка вытяжки в частном доме.

Сразу предупредим. В статье нами будет рассмотрен вариант с вытяжкой, смонтированной в шкафу над варочной поверхностью. Так как делать мы ее будем своими руками, такой подход позволит резко улучшить декоративные свойства конструкции, надежно замаскировав все конструкторские промахи. Не забываем, что высота установки вытяжки – минимум 70 сантиметров над плитой. Если вы повесите ее ниже, то о дизайнерских изысках тем более можно забыть: вся ваша конструкция быстро закоптится, а может и вообще вспыхнуть от сильного жара.

Особенности монтажа вытяжки в частном доме

Сразу обратим ваше внимание на то, что все изложенное в этой статье можно смело использовать и в этом случае. Установка вытяжки в кухню частного дома практически ничем не отличается от ее монтажа на кухне многоквартирного дома, но есть некоторые особенности, которые обязательно стоит учитывать.

Давайте перечислим их по отдельности:

• Во-первых, все места соприкосновения с потолком и стенами следует тщательнейшим образом изолировать. Как-никак, в квартире все эти части сделаны из бетона, а вот в частном деревянном доме… словом, лучше не рисковать.
• Во-вторых, куда меньше проблем с вентиляцией. В своем доме – вы сам себе хозяин, а потому можете пробивать отверстие под нее в любом месте. Важно! Все же не стоит выводить короб прямо на улицу, так как это чревато образованием конденсата на двигателе (мы об этом писали). Но! Если вами планируется установка газовой вытяжки, то к газовикам придется идти в обязательном порядке. Без их разрешения вы в этой области ничего делать не можете!

В общем-то, на этом особенности заканчиваются, все остальное отличий не имеет.

Особенности монтажа в ванной комнате

Наконец, какие особенности имеет установка вытяжки в ванной? Во-первых, вам стоит обратить внимание на тщательность выполнения гидроизоляции всех конструктивных частей. Во-вторых, вам точно не избежать визита в соответствующие бюрократические органы (БТИ), так как в большинстве случае придется пробивать стену, а на это нужно получать отдельное разрешение.

Других неприятностей установка вытяжки в ванной вам не принесет. Вы также можете воспользоваться предложенным в статье вариантом, смонтировав этот агрегат в ванном шкафчике, который позволит замаскировать увесистое оборудование, спрятав его от посторонних глаз. Итак, начнем работу.

Хлопушка (обратный клапан)

Работу начинаем с изготовления короба с хлопушкой (она же – обратный клапан). В качестве материала наиболее целесообразно использовать тонкий алюминий. Подойдет также оцинкованный металл или же обыкновенная жесть.

Лучше всего поместить клапан в шкаф, подвешенный непосредственно над варочной поверхностью. В само вентиляционное окно хлопушку можно будет смонтировать при помощи самой обыкновенной монтажной пены, а к самому шкафу ее лучше всего приклеивать на обычные герметики. Последнее полностью исключит возможность возникновения резонанса.

Разумеется, сперва на верхней поверхности шкафчика нужно аккуратно сделать разметку, полностью соответствующую нижнему окну клапана. Это можно сделать, просто убрав на время заслонку в самой хлопушке и очертив контур будущего отверстия карандашом. Бока клапана также желательно отметить на «выкройке», так как это в значительной мере упросит дальнейший монтаж.

Шкаф

Имейте в виду, что высота установки вытяжки над плитой должна составлять минимум 70-75 сантиметров от уровня варочной поверхности! Освобождаем кухонный шкафчик, снимаем его с креплений. При помощи электрического лобзика вырезаем отверстие требуемого размера. Чтобы упростить себе работу и сделать контуры более прямыми, сперва просверлите по контуру отверстия (диаметр сверла – в пределах 8 мм) с шагом в 0,5-1 см, а только потом начинайте работать лобзиком.

Если ваши навыки работы с подобным инструментом далеки от совершенства, беспокоиться не стоит, так как при описываемом нами способе монтажа ваши огрехи никто не увидит. Главное, чтобы красиво выглядела сама вытяжка. Своими руками для этого еще придется сделать немало!

Полки шкафа также снимаем. Описанным нами способом прорезаем в них отверстия для монтажа воздуховода. В этом случае тем более не стоит стремиться достичь микроскопической точности, так как гибкий и хорошо сминаемый гофр отлично пролезет куда угодно. Затем в верхней доске шкафа вырезаем дырку под нижнее окно хлопушки, не забывая оставлять припуск миллиметров в пять с каждой стороны. Вот здесь стоит постараться сделать все как можно аккуратнее. Конечно, небрежность можно будет скрыть герметиком, но он имеет свойство со временем отклеиваться от поверхности, так что клапан может попросту выпасть из пазов.

Так как высота установки вытяжки над плитой не слишком велика, он имеет все шансы здорово «подрумянится» на огне, так что рисковать не стоит.

Установка гофры

Укладываем шкаф навзничь, аккуратно просовываем в сделанные ранее отверстия трубу воздуховода. Формуем ее профиль (сдавливая руками), после чего просовываем его в верхнюю дырку. Образовавшиеся углы нужно аккуратно подрезать при помощи ножниц и отгибать на внешнюю сторону шкафа.

Установка хлопушки

Шкаф с гофрой, который вы с таким трудом в него смонтировали, вешаем на его законное место. На надрезанные кончики алюминиевого раструба, а также под них аккуратно наносим колбаски герметика. Не торопимся и не спешим: чем аккуратнее вы наносите герметик, тем прочнее будет сидеть вытяжка. Своими руками не стоит создавать себе же проблемы в будущем! Если вы халатно отнесетесь к этой работе, то будете постоянно вдыхать те кухонные ароматы, которые (теоретически) должны были уходить на улицу. Не оставляйте зазоров!

Окончательный этап

Начинаем монтаж вытяжки. Ее горловину вставляем в соответствующий вырез в верхней стенке шкафчика. Гофру сразу крепить не нужно, так как вытяжной патрубок все равно отожмет его наверх. Аккуратно закрепляем вытяжку в шкафу при помощи саморезов или болтовых соединений.

Только после этого надеваем на вытяжной патрубок гофр и аккуратно фиксируем его подходящим по размеру хомутом. Герметик лить не стоит: во-первых, это сильно осложнит обслуживание установки. Кроме того, давление в системе будет понижено, а потому в кухню уже ничего не попадет. Наконец, сминающийся гофр сам по себе будет отличной изоляцией.

Наконец, монтаж вытяжки закончен! Надеемся, что вы узнали об основных моментах. Необязательно следовать нашему совету и запихивать вытяжку в шкаф, так как вы и сами можете придумать варианты с ее креплением.

правила выбора и установки своими руками

Жить в частном доме без продуманной системы вентиляции не только не комфортно, но и опасно. Наличие на кухне заставляют владельцев тщательно продумывать обустройство вытяжки.

Иначе, вредные испарения, жировые частицы и неприятные запахи будут свободно распространяться по всему дому вместе с воздухом.

Некоторые могут удивиться, почему раньше системе вентиляции не уделяли столь пристального внимания? Дело в том, что замена деревянных окон на абсолютно герметичные пластиковые, а также установка прочных металлических деверей привела к ухудшению циркуляции воздуха. В связи с этим вытяжка стала желанной гостей на современной кухне частного дома!

1
Система вентиляции частного дома

В наше время эффективная вентиляционная система – это залог чистого и свежего воздуха в помещении. Ни у одного владельца частного дома не возникает вопросов по поводу целесообразности установки вытяжки. Продукты горения от газового котла, копоть и запах пищи – их появление на кухне неизбежно.

Для борьбы с неприятными последствиями жизнедеятельности нужно правильно подобрать вытяжное оборудование и установить его. Все работы по обустройству вентиляции можно с легкостью произвести своими руками, нужно только знать основы его устройства.

В помещении, будь то в ванной комнате, в туалете или на кухне, должно быть два канала вентиляции воздуха:

• естественный;
• принудительный.

Прежде чем организовать вытяжку в частном доме, нужно обязательно обеспечить приток воздуха, ведь той капли, которая заходит через крышу и мелкие щели, обычно, бывает недостаточно. Первый способ естественной вентиляции – проветривание помещения.

В современных металлопластиковых окнах часто предусмотрен специальный режим регулярного забора воздуха, когда ручка системы устанавливается под углом 45°. Подобный способ проветривания имеет свои недостатки, ведь он требует постоянного участия, кроме того, сопровождается выходом тепла из комнаты.

Если нет возможности постоянно открывать окна или двери, часто используют другие способы, к примеру, устанавливают проточные клапаны воздуха в стене либо всасывающие вентиляторы. Причем подобная система вентиляции стала частым гостем не только на кухне, ее можно встретить в ванной, в туалете либо комнате с размещением газового котла.

В частном доме для высокой эффективности циркуляции воздуха вместе с рекомендовано использовать и принудительную, которую призвана обеспечить вытяжка. Правильно подобранное оборудование поможет вывести жировые отложения, испарения от газового котла и плиты снаружи помещения. Прежде чем купить и , нужно разобраться со всеми тонкостями проведения работ своими руками.

2
Выбор вытяжки

Первый шаг, который придется сделать владельцу частного дома – выбор надежной вытяжки для кухни с размещением плиты и газового котла. При покупке оборудования нужно тщательно изучить его устройство и способ монтажа, а также особенности размещения техники. Современный рынок предлагает вытяжки следующих видов:

• Подвесные – такие приборы отличаются небольшими размерами и плоской конструкцией. Они размещаются непосредственно над плитой путем крепежа к кухонному шкафчику. Вытяжки представляют собой фильтрующую конструкцию, которая прогоняет воздух, очищая его и подавая обратно в помещение. Подобная техника отличается невысокой производительностью, она размещается в комнате, где отсутствует вентиляционный выход. Зачастую, техника не способна эффективно справиться с испарениями, исходящими от плиты и газового котла.
• – конструкция таких изделий требует наличие воздуховода, ведь они функционируют в режиме отвода воздуха. Вытяжки встраиваются внутрь навесного шкафа, оставаясь практически незаметными, благодаря чему пользуются высокой популярностью. Подобная система вентиляции считается более эффективной, нежели предыдущая.
• Купольные – габаритная техника, которая имеет достаточно броский дизайн. Такая вытяжка в деревянном доме не оставит ни малейших шансов для появления неприятных запахов, кроме того, она полностью очистит воздух от гари, образующейся от газового котла. Устройство вытяжки требует подсоединения к системе вентиляции дома или отдельного выхода в стене.

Перед тем, как сделать окончательный выбор в пользу той или иной модели, продумайте, где будет размещена вытяжка. Традиционно в частном доме оборудование монтируется к стене, что обуславливает широкое распространение пристенных моделей. Однако все чаще планировка кухни требует островной вытяжки, которая может быть размещена в любой точке кухни.

Подобная техника выглядит очень изысканно и крепится к потолку. Правильная система вентиляции на кухне – это половина успеха, но не забывайте, что в частном доме хорошая вытяжка должна быть также в ванной и в туалете.

2.1
Варианты монтажа вытяжки

Решив монтировать вытяжку своими руками, нужно четко понимать, как должна быть организована система. В частном доме, где нет общей вентиляционной шахты, которая проходит в ванной, в туалете и, конечно же, на кухне, установка вытяжки может происходить двумя способами. Наиболее простой вариант – приобретение модели, которая фильтрует воздух.

В таком случае монтаж вытяжки заключается в креплении ее к шкафчику кухонного гарнитура. Таким образом, вы сэкономите свой бюджет, ведь все работы можно сделать самостоятельно, не прибегая к услугам мастеров, к тому же сама техника стоит недорого. Однако подобная система монтажа имеет существенный недостаток – низкая производительность.

Часто, такая вытяжка некачественно поглощает испарения от плиты и газового котла. В результате, запахи циркулируют по дому, могут быть слышны в комнате или в ванной. Кроме того, нужно быть готовым к периодической очистке фильтров: нужно регулярно менять несколько раз за год, а жировой – тщательно мыть от скоплений.

В частном доме, где нет вентиляционной шахты, ведущей на крышу, можно установить полноценную вытяжку отводного типа, но для этого придется организовать систему отвода воздуха своими руками. Сделать это можно, пробив отверстие для воздухообмена в стене либо смонтировав полноценную вентиляционную систему.

Для начала рассмотрим более простой вариант – создание вентиляционного отверстия в стене на кухне. Подобные работы производятся с помощью специализированного инструмента – перфоратора или алмазного бура. После того, как отверстие готово, к нему нужно подвести воздуховод. Для прокладывания вентиляции можно выбрать круглые, или гофрированные трубы.

Первый вариант предпочтительнее. создают наименьшее сопротивление воздуха, но не всегда могут использоваться из-за поворотов на участке. Многие используют гофрированные воздуховоды, ведь они легко поворачиваются и растягиваются. Правда этот тип труб получается достаточно шумным. Вентиляционное отверстие в комнате лучше делать непосредственно над вытяжкой, ведь каждый изгиб воздуховода в 90° снижает производительность вытяжки.

Описанная система в обязательном порядке дополняется обратным клапаном и защитной решеткой, которая размещается снаружи. Обратный клапан, в данном случае, препятствует проникновению холодного воздуха внутрь кухни, его распространению по другим комнатам, в том числе ванной.

Наиболее сложный вариант – устройство вентиляционного канала, который объединит воздуховоды в кухне, в ванной и других комнатах, в том числе, в помещении с установкой газового котла.

Решив провести работы в частном доме своими руками, нужно выбрать один из вариантов прокладки каналов, а именно:

• организация приставной шахты вблизи стены;
• создание подвесного ;
• обустройство вентиляционной шахты с выводом на крышу.

Реализация перечисленных видов вентиляции трудоемка, однако, это наилучший способ для обеспечения чистого воздуха в доме и установки вытяжки отводного типа. Правильное выполнение работ приведет к улучшению воздухообмена в целом между кухней, комнатами, ванной и другими бытовыми помещениями.

Когда система воздуховодов функционирует как надо, выводя негативные последствия жизнедеятельности через крышу, можно приступать к подключению вытяжки. Монтаж электроприбора нужно начать с его фиксации в шкафчике гарнитура (для встраиваемых моделей) либо крепления к стене (для купольных моделей).

Далее организуется прокладка воздуховода до точки вывода. Его система должна быть как можно короче и содержать минимальное количество изгибов. В ином случае, испарения от плиты и газового котла будут улетучиваться с меньшей скоростью. Помните, что вытяжка должна быть зафиксирована на расстоянии 65-80 см от плиты, чтобы открытое пламя не причинило вреда дорогой технике.

В качестве безопасности электроприбор в обязательном порядке следует заземлить. Правильно смонтированная система вентиляции гарантирует свежесть воздуха, отсутствие запахов и плесени на кухне, в ванной и в доме в целом!

2.2

Вентиляция в частном доме как лучше сделать — видео

Вентиляция в частном доме — это необходимый атрибут, который позволяет не только создать благоприятный микроклимат в помещении, но и сохранить целостность всей конструкции.

Если говорить о вентиляции деревянного дома, то материал здания сам неплохо пропускает свежий воздух.Также пропускают его щели в окнах и дверные коробки с вентиляционными отверстиями. При этом печной дымоход выполняет роль некоего вытяжного канала.

Современные деревянные дома делаются практически герметичными. Это стало возможным благодаря использованию пластиковых герметичных окон. В этом есть несомненные плюсы: тепло не уходит из помещения. Есть и минусы; естественная вентиляция практически отсутствует.

В этом случае приходится прибегать к принудительной вентиляции. Это стоит намного дороже. Принудительная вентиляция потребляет электроэнергию, что требует капитальных затрат. При проектировке помещения всегда лучше пользоваться именно естественной вентиляцией, если речь идет о деревянном доме.

Устройство естественной вентиляции

Вытяжной канал лучше всего выводить на крышу. При этом, чем выше будет верхний срез, тем сильнее будет и перепад давления, а это создаст интенсивную циркуляцию воздуха. Стенки канала должны быть гладкими и равными по сечению. Это обеспечит высокую тягу, а пыль не будет осаживаться на стенках.

Следуя этим простым правилам, можно организовать отличную вентиляцию в частном деревянном доме. Самое главное, помнить, что деревянный дом — это отличное сооружение для естественной вентиляции, поэтому именно на такой способ необходимо ориентироваться при проектировке и монтаже. Не стоит использовать дополнительные приспособления. Это лишнее в случае с деревянным домом.

Вентиляция в каркасном доме

Конструкция современных каркасных домов предполагает установку пароизоляции по всему внутреннему периметру стен. Это говорит о том, что атмосфера внутри каркасного дома полностью изолирована от окружающего мира. Ни о какой естественной вентиляции каркасного дома тут и речи быть не может
. Но нужно что-то придумать, чтобы организовать циркуляцию воздуха в помещении.

В данной ситуации обойтись вентиляционными каналами, которые будут из кухни и ванной выходить через крышу на улицу, не удастся. Подобная технология работает исключительно в многоэтажных домах. Каркасный дом, разумеется, к таковым не относится. Здесь придётся организовывать принудительную вентиляцию, а значит, возникнут дополнительные затраты.

Теперь стоит поговорить об организации оттока. В данной ситуации естественный отток организовать не удастся, поэтому применяется исключительно принудительный метод. Для этого используется система вентиляторов, которая вытягивает из жилых помещений воздух в нежилые.

Можно использовать самые обыкновенные вентиляторы, которые продаются в любом радиоэлектронном магазине, а можно использовать и специальные модели, которые будут реагировать на появление человека или повышение влажности воздуха. На западе подобные умные системы широко применяются при организации вентиляции в каркасных домах.

Для внутридомовой вентиляции отлично подходят пластиковые воздуховоды и фитинги.
Есть и другие нюансы, которые связаны с самостоятельной организацией вентиляции в каркасном доме. Например, не нужно использовать воздуховоды квадратного или прямоугольного сечения. В рабочем режиме стенки могут начать прогибаться внутрь. С этим и связано использование именно круглых воздуховодов. При организации вентиляции на кухне лучше использовать вытяжки с фильтром. Он будет отдавать очищенный воздух обратно в помещение.

Многие используют для организации охлаждения помещения кондиционеры, которые нарушают микроклимат во всем помещении. Они так же приносят и дополнительные расходы, связанные с потреблением электроэнергии.

Устройство чердачной вентиляции

Итак, теперь понятно, зачем организовывать вентиляцию на чердаке частного дома. Стоит рассмотреть более подробно, как организовать вентиляцию на чердаке самостоятельно.

Весь процесс состоит из нескольких последовательных этапов:

1. Нужно найти удачное место для приточной установки. Для неё нужно выбирать самое чистое место на чердаке.
2. С внешней стороны крыши ставится вентилятор. Он будет заниматься вытяжкой воздуха изнутри. Самое главное учитывать, что расстояние между приточной системой и вентилятором должно быть не менее восьми метров.
3. Далее монтируются вентиляционные каналы. В качестве их можно использовать трубы. На концы вентиляционных каналов надеваются диффузоры или решетки.

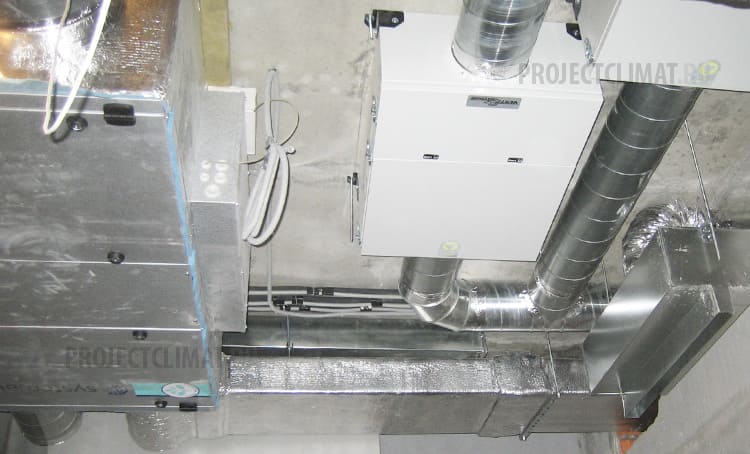

4. Теперь необходимо установить рекуператор. Его прямое назначение — охлаждение и нагревание воздуха.

Можно использовать и более простые вентиляционные системы на чердаке. Есть вариант со слуховыми отверстиями. Они приносят и практическую пользу, и эстетическую.

Другие помещения

Частный дом — это мечта любого человека. Многие стремятся обзавестись своим собственным уголком. Кухня частного дома — это то место, где хозяйка проводит большую часть своего свободного времени. Она готовит там различные блюда, чтобы порадовать всех членов семейства. Зачастую, при приготовлении пиши, возникают различные неприятные запахи, которые разносятся по квартире, где могут и находиться другие члены семьи. Так же необходима вентиляция в туалете частного дома.

Вентиляция кухни в частном доме

Ввиду повышенной влажности воздуха и жары на кухне, у человека могут возникать различные заболевания. Для устранения подобных неудобств стоит устанавливать систему вентиляции.

В принципе, система достаточно простая. Для создания циркуляции воздуха можно использовать естественную вентиляцию. Время от времени стоит открывать окна и двери. Большинство домов в частном секторе являются деревянными. В них естественная вентиляция создается путем создания искусственных отверстий в стенах и окнах. Этого вполне будет достаточно для создания потока воздуха.

Вытяжка

Вытяжка может быть сделана из различных материалов. Наиболее популярен в этом отношении алюминий. Вытяжку можно установить самостоятельно или обратиться за помощью к специалистам. Для организации отвода воздуха в вытяжку устанавливается вентилятор, который вытягивает все посторонние запахи с кухни.

Используются для вентиляции в основном вентиляторы, работающие от сети в 220 Вольт. Самостоятельно установить такой в вытяжку вполне возможно. Главное, следовать элементарным правилам по технике безопасности.

Вентиляция в частном доме в ванной комнате

Стоит обращать внимание на тот факт, что проверку и монтаж вентиляции следует осуществлять перед началом любых ремонтных работ. Монтаж решёток и радиального вентилятора — после завершения.

Вентиляция в ванной комнате должна обеспечивать воздухообмен не ниже всех нормативов СНиП. Кроме того, вентиляция должна иметь простейшую конструкцию для дальнейшего обслуживания, а также низкий уровень шума. Стоит обязательно следить за качеством выполнения работ. За этим можно следить самостоятельно, а можно поручить это дело проектировщикам, которые занимались разработкой проекта. В этом случае за качество исполнения можно не беспокоиться.

Если вентиляционный канал расположен не непосредственно за стенкой, а через два-три помещения, то вентиляция в ванной комнате не может быть организована таким простым методом. В данной ситуации приходится подводить вентиляционный канал в комнату. Здесь речь идет уже об вентиляционных коробах. Существует несколько видов вентиляционных коробов:

1. Пластиковый короб. Он может иметь либо прямоугольное, либо круглое сечение. Он плохо проводит шум, а сопротивление, оказываемое воздушному потоку минимальное, что в данной ситуации и требуется. Для монтажа используются специальный крепёж.

2. Гофрированный короб. Может быть двух видов — мягкий и жёсткий. Изделие такого вида лучше всего использовать при незначительных расстояниях, а так же в сложных местах подвода вентиляции.

Вентиляция котельной в частном доме

Любой котел, когда в нем сгорает газ, выделяет различные окислы, которые через дымоход выходят наружу. При этом сгорает и чистый воздух. Отсюда следует зависимость — чем больше мощность у котла, тем больше воздуха в нем сгорает.

Вентиляция в котельной частного дома может быть довольно простой в конструктивном плане. В стене делается отверстие, а в него вставляется труба вентиляции. Снаружи труба укомплектовывается сеткой, а с внутренней стороны — обратным клапаном. Такая вентиляция называется естественной. Она будет работать всегда независимо от действий человека.

Кроме такой вентиляции понадобится еще и дымоход для котельной. Когда проектируется вентиляция, нужно еще учитывать, какой вид топлива будет использоваться для отопления. Это может быть газ, электричество или какое-то твёрдое топливо.

Для того, чтобы в котельной была хорошая вентиляция, требуется трёхкратный воздухообмен. Для улучшения циркуляции воздуха в котельной частного дома можно использовать различные методы. Одним из самых эффективных является применение умных климатических систем.

Вентиляционная система в котельной частного дома может успешно совмещаться с кондиционированием. Системы такого рода работают достаточно просто. Приток воздуха осуществляется за счет использования механики, а вентиляция работает за счет втяжки.
Подобные системы обладают достаточно высоким уровнем шума и достаточно внушительными габаритами.

Всегда следует помнить, что какая бы система вентиляции ни была выбрана для котельной частного дома, работу лучше доверить специалистам. Естественно, все системы, которые описаны выше, могут быть сделаны и самостоятельно, но для этого нужно сделать все расчёты согласно проекту.

Вентиляция в частном доме своими руками видео

Вентиляция в частном доме видео позволяет наглядно увидеть каждому человеку, как грамотно обеспечить свежий воздух в своем доме. Видео пошагово рассказывает, как сделать монтаж вентиляции во всем доме, то есть не только в жилых помещениях, но и в котельной, кухне и ванной комнате.

Рассказывается, как организовать приток воздуха и его отток. Подробно показано, как делается вытяжка своими руками, а так же как использовать возможности самого здания для организации естественной системы вентиляции. Автоматические системы с использованием самого современного оборудования с данным видео становятся просты в установке и отладке. Теперь каждый может без особых проблем заняться установкой вентиляции любой сложности у себя в доме.

Сложно представить себе комфортную атмосферу в частном доме без грамотного обустройства в нем системы вентиляции, которая сможет обеспечить приток свежего воздуха и выход отработанного. Особенно это актуально при полной герметизации помещений за счет пластиковых окон и металлических дверей. Вытяжка на кухне является важным звеном во всей вентиляционной системе. Ведь именно она может спасти от различных неприятных запахов на кухне, помочь очистить воздух от частиц пищи, пыли, гари и различных вредных веществ. Поэтому-то к выбору таких необходимых устройств на кухне и работам по монтажу нужно подойти со всей ответственностью.

Какие виды кухонных вытяжек бывают?

Все вытяжки для кухни можно разделить на выводящие и , которые больше всего подходят для тех частных домов, где вентиляция по каким-то причинам отсутствует. Если же вентиляция в доме уже есть, наиболее удобным вариантом будет вытяжка выводящего типа. В них фильтр отсутствует. Вместо него устанавливается улавливатель жира, который не требует периодической замены, как в случае с фильтром. Для очистки от грязи его достаточно помыть.

Кухонные вытяжки бывают:

• встраиваемыми – обеспечивают проточную вентиляцию, могут быть скрыты от глаз шкафами;
• подвесными – подходят для размещения над кухонными шкафами, недорогие по стоимости и достаточно простые в монтаже;
• каминными – бывают разными по форме, выполняются из различных материалов, могут превратить пространство над кухонной плитой в эксклюзивный элемент интерьера, их также называют и «купольными».

Вытяжки для кухни также отличаются между собой по типу их крепления. По данному признаку все их можно разделить на 3 группы:

1. Пристенные
   . Наиболее распространены пристенные конструкции. Их достаточно легко устанавливать своими руками. Одной стороной такие вытяжки крепятся к стене, бывают самой разнообразной формы, могут быть с подсветкой, которая вносит в дизайн кухни некоторую оригинальность, или без нее.
2. Угловые.
   Угловые конструкции наиболее уместны в случаях углового расположения кухонной плиты в помещении.
3. Островные
   . Вытяжка, которая относится к островному типу, может устанавливаться в любой наиболее удобной для хозяйки части кухни. Такая система используется по большей части там, где рабочая зона вынесена в центр помещения.

В частных домах в достаточной мере востребованы все виды кухонных вытяжек. Но в больших загородных резиденциях отдают больше предпочтений островному варианту, а на дачах и в обычных деревянных домах – пристенному.

Совет. При выборе вытяжки на кухню есть смысл рассмотреть модели большей мощности и с 2-мя вентиляторами, ведь работают они значительно эффективнее и издают меньше шума.

Установка кухонной вытяжки

Перед установкой вытяжки на кухню нужно приобрести необходимые материалы, запастись соответствующим для этой работы инструментом и составить небольшой проект или хотя бы простую схему размещения системы. По правилам саму вытяжку располагают не ближе 65-70 см к поверхности плиты. Для газовой плиты требуется чуть большее расстояние – примерно от 80-ти см. Иначе от жара, исходящего от плиты, вытяжное устройство может деформироваться. В месте соприкосновения со стенами либо потолком потребуется уложить слой изоляции, что имеет особую актуальность в случаях, если частный дом является деревянным. А такой материал как дерево все-таки довольно легко воспламеняется.

Чтобы работа вытяжки была достаточно эффективной, она должна соответствовать размерам кухонной плиты либо быть немного больше. Если в частном доме уже имеется установленная вентиляционная система, трубу от вытяжки для выхода отработанного воздуха присоединяют к существующему каналу. Если же встроенная вентиляция отсутствует, в стене, выходящей на сторону улицы, для вытяжной трубы проделывают отверстие.

Внимание! Отверстие в стене для вентиляции по размерам должно соответствовать диаметру трубы. Если они не соответствуют по размерам, скорость выхода воздуха будет снижаться, а шум во время работы устройства – увеличиваться.

Работа вытяжки на кухне будет эффективной при правильном подборе воздуховодов. Они бывают 2-х видов:

• металлическими;
• пластиковыми.

Пластиковые продают уже нарезанными в процессе производства на части определенного размера. Одной такой части может не хватить, чтобы сделать вытяжную трубу без стыков, поэтому довольно удобно использовать металлическую гофру. Пластиковый короб или гофрированную трубу воздуховода соединяют с отверстием в стене с помощью фланца с обратным клапаном, который нужен, чтобы при сильных ветрах воздух не попадал обратно в кухонную вытяжку. При использовании в качестве воздуховода металлической гофры такие вытяжные трубы для большей эстетики внешнего вида можно спрятать в декоративные короба, которые бывают разнообразными по форме.

При установке вытяжки своими руками важно правильно произвести монтаж корпуса этого устройства. Выполняют его строго по предварительной разметке. По ней просверливают отверстия, соответствующие местам креплений, расположенным на корпусе самой вытяжки. В эти отверстия вбивают дюбеля, на которые прикручивают навесы для устройства. На них уже затем можно повесить вытяжку. Для соединения воздуховода с вытяжкой используют переходную муфту. Одним концом ее надевают на гофрированную трубу, а другим – на выступающую часть выхода кухонной вытяжки, укрепляя при необходимости монтажной лентой. Места соединения закрепляют с помощью хомутов.

При монтаже кухонной вытяжки нужно учесть и такие моменты:

• воздуховод должен быть максимально коротким;
• желательно минимальное число колен вытяжной трубы;
• лучше, если все повороты воздуховода будут не очень крутыми.

Будет лучше, если внутренняя поверхность воздуховода будет гладкой. Это позволит сделать сопротивление потока минимальным.

Подключение кухонной вытяжки

Чтобы кухонная вытяжка смогла начать работать, ее необходимо подключить к электросети. Можно соединить провода от данного устройства с электрической коробкой с использованием клемм. Либо от этой коробки подвести электропровод к самой вытяжке и для ее включения установить розетку.

Часто при установке кухонной вытяжки электропровода пускают снаружи по поверхности стены. В данном случае их можно уложить в кабель-каналы для придания всей конструкции более эстетичного внешнего вида. При подключении устройства к электросети нельзя забывать о необходимости заземления, используя для этих целей глухую нейтраль, а не трубы, батареи или другие предметы. Проведение электромонтажных работ требует определенных знаний и навыков. Если же их не имеется или нет уверенности в своей компетенции, стоит доверить этот участок работ специалистам, которые занимаются этим профессионально.

Самостоятельная установка кухонной вытяжки в частном доме не является слишком сложным делом для тех, кто умеет пользоваться инструментом и имеет хотя бы небольшой опыт подобных работ. Важно при этом правильно оценить свои силы и умения, а также соблюдать правила безопасности. Тот же участок работы, который требуют профессиональных знаний, лучше поручить специалисту. Это касается, в первую очередь, непосредственно электромонтажных работ при подключении кухонной вытяжки к сети.

Подключаем кухонную вытяжку самостоятельно: видео

Как подключить кухонную вытяжку в доме: фото

Трудно представить себе современный дом без кухонной вытяжки, ведь система вентиляции является условием комфортной атмосферы на кухне. Она спасает от неприятных запахов, защищает от гари, очищает воздух от частичек пищи и пыли, удаляет вредные вещества, образующиеся в процессе горения газа. Установка вытяжки — важное дело в частном доме. И поэтому надо подойти к ее выбору и монтажу со всей серьезностью, особенно, если предполагается сделать это своими руками.

Виды вытяжек

Все виды вытяжек, устанавливаемых над газовой плитой, можно разделить на:

• подвесные;
• встраиваемые;
• каминные.

Подвесные вытяжки

Отличаются небольшой высотой и плоской формой. Часто их размещают над шкафами в кухне. Плюсы подвесных вытяжек — простота монтажа своими руками и невысокая цена. Они не нуждаются в вентиляционном отверстии, потому как являются по сути фильтрами.

Встраиваемые вытяжки

Внешне совершенно ни чем не отличаются от подвесных конструкций, но обеспечивают проточную вентиляцию в доме. Такая кухонная вытяжка, установленная своими руками, скрыта шкафами и потому не бросается в глаза.

Каминные вытяжки

Их еще называют купольными. Они могут быть разных форм, изготавливаться из пластика, металла, дерева. Такие вытяжки уже могут быть эксклюзивным декором, превращая пространство над газовой плитой в часть интерьера и его изюминку.

Также вытяжки могут быть по типу крепления:

1. пристенными;
2. угловыми;
3. островными.

Пристенные вытяжки

Данный вид наиболее распространен. Их крепят с одной стороны к стене. Их проще всего устанавливать своими руками. Угловые вытяжки подходят для таких конфигураций кухонь, где плита установлена в углу.

Островные вытяжки

Их можно устанавливать в любой части кухни. Они, как правило, используются в тех интерьерах, где рабочая зона вынесена в остров по центру комнаты. Такие вытяжки над газовой плитой относят к дорогому сегменту. Поэтому они имеют ряд дополнительных функций и электронное управление.

Также вытяжки можно разделить на:

• фильтрующие;
• выводящие.

Фильтрующие вытяжки

Они больше подходят для деревянных старых домов, дачных домов – то есть для тех строений, где вентиляция не может быть проведена в силу отсутствия средств или особенностей дома. Такие вытяжки имеют жировой и угольный фильтры, которые очищают воздух от пыли, жира и грязи. Такие фильтры время от времени заменяют. Стоят эти вытяжки недорого.

Выводящие вытяжки

Их устанавливают там, где имеется вентиляция. В загородном доме это самый подходящий вариант в силу его высокой производительности. В выводящих вытяжках нет угольного фильтра. Вместо жирового фильтра установлен жироуловитель, который не заменяется, а периодически моется. В доме такую вытяжку можно установить своими руками.

На кухне важно, чтобы вытяжка функционировала безупречно. Поэтому чистка и смена фильтров – основа комфорта. К тому же, очистка жирового фильтра обеспечивает безопасность.

В частном доме используются практически все виды вытяжек. Прослеживается тенденция, что в больших резиденциях, где вентиляция делается на профессиональном уровне, на кухне чаще предпочитают сделать островную вытяжку. В деревянном обычном доме распространена обычная пристенная вытяжка.

Важно
: Выбирая вытяжку, стоит отдавать предпочтение в доме моделям с двумя вентиляторами, большой мощностью производительностью. Такие вытяжки в доме издают меньше шума и работают эффективнее.

Какую выбрать вытяжку (видео)

Выбор вытяжки зависит также от того, какая в доме вентиляция. В деревянном деревенском доме редко встречается вентиляционная шахта. В этом случае вентиляция разрабатывается и делается своими руками. Можно сделать полноценную вентиляционную систему либо выбрать самую простую фильтрирующую модель вытяжки. В этом случае можно действительно сделать все своими руками. Но считать, что такая вытяжка полноценная вентиляция, не стоит. Она будет фильтровать воздух, не выводя его из помещения и просто очищать его.

Монтаж вытяжки

Монтаж вытяжки в частном доме своими руками не так сложно произвести. Кухонная вентиляция может быть сделана даже, если дом уже существует и в стенах сделать каналы невозможно. При установке в частном доме вытяжки своими руками штатная вентиляция может быть нарушена неправильными действиями. Чтобы этого не произошло, достаточно при монтаже протянуть воздушный короб к вытяжке и смонтировать на нем клапан-хлопушку. Таким образом и вентиляция будет обеспечена, и вытяжка установлена.

Но наиболее простая вентиляция – отверстие в стене, куда затем заводится воздуховод. Для воздуховода можно использовать гофрированные или пластиковые трубы. Создавая вентиляцию надо стараться расположить отверстие вентиляции над вытяжкой.

Важно
: Для вытяжек лучше всего выбирать трубы круглого сечения. Гофрированные трубы удобны тем, что их можно изгибать по своему усмотрению под любым углом, что значительно облегчает монтаж в частном доме. Но такая вентиляция при работе в доме создает шум из-за большого сопротивления воздуха.

Устанавливать вытяжку в частном доме лучше всего над газовой плитой, особенно если речь идет о деревянном строении. Устанавливать конструкцию надо на высоте 70 см и выше над нагревательным прибором. В противном случае вытяжка будет плохо справляться со своими обязанностями или пострадать от жара от огня.

Там, где вытяжка соприкасается с потолком или стенами, надо сделать изоляцию. Это особенно важно, если речь идет о деревянном частном доме, так как перекрытия здесь сделаны не из бетона, а из легковоспламеняющегося дерева.

Как установить вытяжку своими руками (видео-инструкция)

Подключение вытяжки

Когда вентиляция продумана, надо подключить вытяжку. В частном доме вытяжки к сети подключают при помощи 3 проводов – ноль, земля, фаза. Подключая вытяжку, нельзя забывать о заземлении. Однако в этом качестве нельзя использовать батареи, трубы. Заземление цепляется к глухой нейтрали. Но если нет навыков и знаний, то самостоятельно подключать в щитке вытяжку не стоит.

Даже если вы уже сделали ремонт на кухне и не хотели бы ее снова «громить», вы вполне можете внести некоторые изменения в ее конструкции. К таким операциям относится и своими руками. Разумеется, предварительно следует определиться с тем, какого типа вытяжка требуется именно вам. Пожалуй, с этого мы и начнем.

Какими они бывают?

Что касается типа, то их делят на фильтрационные и эвакуационные. Первые из них прогоняют воздух в помещении через систему фильтров, а вторые попросту выбрасывают его во внешнюю среду. В общем-то, в кустарном варианте «модернизации» вы вполне можете самостоятельно установить в дешевую эвакуационную вытяжку

Но особенно стремиться к этому не стоит: даже промышленные изделия такого класса не обеспечивают действительно качественной очистки воздуха, а их стоимость зачастую непомерно высока. Кроме того, инструкция по такого класса предусматривает полное лишение гарантии за любые самостоятельные действия.

Только после этого надеваем на вытяжной патрубок гофр и аккуратно фиксируем его подходящим по размеру хомутом. Герметик лить не стоит: во-первых, это сильно осложнит обслуживание установки. Кроме того, давление в системе будет понижено, а потому в кухню уже ничего не попадет. Наконец, сминающийся гофр сам по себе будет отличной изоляцией.

Наконец, монтаж вытяжки закончен! Надеемся, что вы узнали об основных моментах. Необязательно следовать нашему совету и запихивать вытяжку в шкаф, так как вы и сами можете придумать варианты с ее креплением.

Вентиляция в доме. Как автоматизировать кухонную вытяжку своими руками

В современном доме или квартире сложно найти кухонное помещение, которое бы не было оборудовано принудительной вытяжной вентиляцией. Причем вытяжки применяются разные, от простых вентиляторов, которые вставляются в форточку окна, до сложных турбинированных систем, способных очистить большой объем воздуха за несколько минут. Модели вытяжек также делятся на отводящие воздух в вентиляционный канал и на фильтрующие его. Последние не имеют воздуховодов, чем заметно экономят пространство. Однако, они требуют постоянной замены фильтров.

Вентиляция в доме. Готовые решения производителей вытяжек

Главное назначение вытяжки – отвод или фильтрация воздуха в кухне во время приготовления пищи. Во время этого процесса комната наполняется угарными газами, паром, температура в ней повышается. Все эти факторы не слишком благоприятно влияют на кухонную мебель, потолок, стены. Именно поэтому работа вытяжки во время этого процесса обязательна.

Стоит помнить, что чем выше производительность вытяжки, тем больше она потребляет электроэнергии. В среднем потребляемая мощность данного аппарата составляет 1500-1700 Ватт в час, что не совсем мало. Однако работать устройство должно только тогда, когда температура воздуха над плитой достигает определенной температуры. В остальное время работа вытяжки не имеет смысла. Такого режима работы можно достичь ее автоматизацией.

О том, как сделать ремонт кухонной вытяжки своими руками с автоматизацией и подробнее о характеристиках данных агрегатов – далее в статье.

Ведущие производители кухонной техники уже давно задумывались над автоматизацией работы вытяжек. Так, компания Siemens предлагает своим потребителям довольно оригинальное решение. Комплект вытяжки и варочной поверхности имеют радио модули, которые синхронизируют их работу. При включении варочной поверхности он подает сигнал на вытяжку, благодаря чему она включается. При выключении конфорок, вытяжка переходит в режим низкой производительности, после чего просто выключается. Недостатком использования радиосигнала является то, что при даже при небольшом загрязнении чистота сигнала ослабевает и синхронизация работы устройств может быть нарушена. Поэтому их необходимо содержать в полной чистоте. К тому же работа вытяжки на начальных этапах приготовления пищи может быть бессмысленной.

Чтобы решить задачу автоматического включения вытяжки, компания Krona выпустила серию вытяжек с системой Intellect Start. При включении устройства в автоматический режим активируются датчики анализа воздуха. При увеличении концентрации паров в нем выше предельного значения, она включается. Если содержание паров в воздухе будет расти, интенсивность работы вентиляторов будет увеличиваться.

Справедливо будет заметить, что такие модели вытяжек стоят довольно дорого, поэтому стоит попробовать сделать автоматизацию обычной вытяжки своими руками.

Вентиляция в доме. Апгрейд существующей вытяжки

Порядок работ по улучшению существующей вытяжки:

1. Работы по изменению конструкции вытяжки необходимо проводить только на демонтированном оборудовании. Для этого ее снимают с креплений, обязательно отсоединяют от воздуховода и электропитания.
2. Затем производится разбор конструкции. Первым делом снимаются жироулавливающие фильтры для кухонной вытяжки своими руками, затем угольные. После этого можно временно отсоединить электродвигатель. Его пока можно отложить в сторону.
3. Далее необходимо проверить электрическую схему на наличие сигнальной лампы. Если ее нет, в корпусе просверливается отверстие под ее установку. В качестве индикатора можно использовать сигнальные лампы с напряжением 230В, либо индикаторы типа ИЭК AD16DS,либо их аналоги.
4. В нижней части корпуса вытяжки необходимо будет просверлить еще одно отверстие под установку датчика температуры. Чтобы на него не попадал жир, для отверстия стоит предусмотреть колпачок. Для этой цели прекрасно подойдет мебельная заглушка. Толщина колпачка должна быть как можно меньше, чтобы не искажать работу самого датчика.
5. В задней части корпуса вытяжки устанавливаются корпус или DIN-рейка под установку автоматов, а также следует высверлить несколько отверстий для подвода проводов.

Вентиляция в доме. Подготовка воздуховодов

На этом этапе следует воспользоваться несколькими советами:

• В качестве основного воздуховода электрической вытяжки, как правило, используются гофрированные алюминиевые трубы. Они просты в обработке, имеют небольшой вес, могут увеличиваться в длину почти на 25%. Стандартные внутренние диаметры гофрированных патрубков равны 125 и 110 мм.
• При монтаже воздуховода необходимо обязательно позаботиться о герметичность соединений. При наличии «подсоса» воздуха в местах соединения патрубка с фланцем вытяжки, ее эффективность будет заметно снижаться.
• Крепление патрубка к фланцам производится при помощи сантехнических хомутов. Для более герметичного соединения можно использовать силиконовый герметик. При установке кухонной вытяжки своими руками в частном доме придется делать трубу воздуховода. Здесь необходимо помнить, что, чем выше труба, тем лучше тяга.
• Для сооружения внешней части воздуховода прекрасно подходит пластиковая канализационная труба. Для ее защиты от попадания внутрь осадков в верхней ее части устанавливается защитный грибок. Диаметр трубы не должен быть меньше диаметра выходного отверстия вытяжки.
• При монтаже вытяжки в квартире воздуховод выводится в пространство душника с установкой специального фланца.

Вентиляция в доме. Работа с вентилятором вытяжки

Обычно установленного в вытяжке вентилятора оказывается достаточно, чтобы обеспечить нормальную работу системы вентиляции. Особенно, если используется центробежный вентилятор, так называемая турбина. Если мощности стандартного вентилятора не хватает, то можно заменить его на более мощный. Сделать это в большинстве случаев оказывается проблематично. Виной всему размер патрубка, ведь для вытяжки с диаметром выходного отверстия 110 мм довольно сложно найти мощный вентилятор.

Решением проблемы увеличения мощности вытяжки может стать установка внешнего осевого вентилятора в канал воздуховода. Включение их может происходить параллельно. Если внешний вентилятор будет высокомощный, то можно удалить заводской и оставить только его. Увеличение мощности вытяжки позволит сделать ее более эффективной даже при большом объеме приготовления пищи. При желании ее даже можно будет поднять над варочной поверхностью. При установке в частном доме можно вынести вентилятор за пределы помещения. Это заметно снизит шум и вибрацию при увеличении его мощности. Однако, стоимость такого решения будет немного выше.

Как сделать автоматизацию кухонной вытяжки своими руками

Когда все элементы будущей вытяжной системы подобраны, можно приступать к ее автоматизации. Основой системы автоматического включения вытяжной вентиляции будет цифровой контроллер «Рубеж» ТР-16.01.Он также применяется в автоматизации отопительных котлов. Устанавливается контроллер в паре с автоматом с рабочим напряжением 6 ампер. Такой защиты вполне хватает, чтобы обеспечить безопасную работу электрической цепи. Автомат должен быть двухполюсовой.

В схеме терморегулятора предусмотрено несколько клемм:

• Питание – подключается к автомату и дает электрический ток на реле контроллера.
• Подключение датчика. В данном случае к контроллеру подключается датчик температуры, который будет передавать ему информацию.
• Релейный выход. Он предназначен для подачи питания в сеть при срабатывании контроллера.

Порядок работ:

1. Питание на контроллер подается с нижнего полюса автомата, к нему же подключается и перемычка центрального контактного входа реле.
2. Для того чтобы вытяжка могла быть включена принудительно, ее переключатель подключается параллельно контакту реле, к которому подключается двигатель. Этот контакт называется нормально открытым.
3. Второй провод электродвигателя вентилятора подключается к противоположной той клемме автомата, в которую подключена перемычка.
4. Термодатчик устанавливается в колпачок на корпусе вытяжки. В колпачок необходимо налить пасту КТП-8 и аккуратно погрузить в нее датчик. Перед этим термоусадочную трубку, которая установлена на конце датчика, необходимо аккуратно снять.
5. Паста должна простоять пару часов, чтобы застынуть. До этого использовать датчик не желательно.

Настройка контроллера управления кухонной вытяжкой своими руками

В комплекте с реле терморегулятора (контроллером) обязательно должна идти инструкция, в которой должны быть описаны схемы подключения и шаги настройки прибора. При настройке контроллера необходимо принимать во внимание то, что датчик температуры срабатывает немного с запозданием. Происходит это из-за того, что его металлическая оболочка должна прогреться на назаданную температуру.

При работе газовой плиты или варочной поверхности в режиме медленного огня, воздух под вытяжкой прогревается до 50°С менее чем за минуту. Учитывая запоздалую реакцию датчика, вытяжка может включиться примерно через минуту-две. За это время воздух прогреется больше, чем нужно. Поэтому при настройке контроллера необходимо устанавливать температуру срабатывания на 8-10°С ниже, чем заданная. Допустим, нужно установить граничную температуру, при которой должна включиться вытяжка на уровне 45°С, тогда в контроллере нужно установить температуру не более 35-37°С.

Нижняя температура, при которой вытяжка должна выключаться, устанавливается как разница температур или «гистерезис». Например, если включение вытяжки происходит при 37°С, а выключение должно происходить на 30°С, то величина гистерезиса должна быть на уровне 7°С. Программирование автоматики производится кнопками «В», а также «↑» «↓». Для установки температуры включения необходимо нажать кнопку «В» на 3 секунды, и установить ее при помощи кнопок со стрелками, закрепив результат кнопкой «В». Гистерезис устанавливается аналогично, только вначале кнопку «В» необходимо держать 5 секунд.

Кухонные вытяжки своими руками: фото

Установка кухонной вытяжки своими руками: видео

Организация вентиляции своими руками в частном доме и в подсобных помещениях

Хорошая вентиляция внутри жилых помещений состоит из принудительных и естественных компонентов. Важно правильно выполнить схему приточно-вытяжных элементов для механической очистки воздуха и рассчитать естественные механизмы воздухообмена.

Обзоры, примеры, отзывы и услуги

• Монтаж вентиляции в частном доме

Кроме естественных факторов загрязнения воздуха, пылью и продуктами жизнедеятельности, существуют — газовые (котельная, канализация), мокрые (ванные, бассейны) и подвально-чердачные (кровля, погреб, фундамент) помещения, требующие отдельного подхода к их вентиляции.

Как сделать вентиляцию в частном доме разумно?

Вентиляция бани

С наступлением лета люди вспоминают о проблемах вентиляции. Многие пытаются решить её «малой кровью». Самый дешевый способ монтажа системы воздухообмена для частного дома – это установка микроклиматического оборудования своими руками. Элементарная схема очистки воздуха – естественный приток и вытяжка атмосферных масс.

1. Удобные фрамуги и форточки
2. Пвх с приточной вентиляцией
3. Вытяжной вентилятор

Это 3 основные компонента микроклимата в частном доме.

Автономная загородная вентиляция своими руками

Деревянный дом летнего назначения способен обеспечить обитателей свежим воздухом. Естественная вентиляция через стыки бревен, оконные рамы, вытяжку печки (камина) и дверные проемы достаточно легко справится с бытовым воздухообменом. Проблема возникает в жаркую погоду (ставшую обычной для средней полосы РФ) и при неожиданных заморозках, регулярно посещающих загородные дома в дачный сезон.

Многие огородники вкладывают материальные средства в рассаду. Гробят здоровье и личное время на выращивание своих (натуральных) овощей. Неожиданный заморозок может поставить крест на мечте о собственном огороде. Недорогие автономные обогреватели обеспечат надежную вентиляцию теплицы для овощей. Использование системы отопления в холода и кондиционирования в жару, обеспечат садоводов богатым урожаем.

Приточно-вытяжная вентиляция частного дома

Частный дом для круглогодичного проживания с герметическими пластиковыми окнами, противопожарными дверями, гидроизоляцией и огнезащитой потребует комплексной системы монтажа приточно-вытяжной вентиляции, отопления и кондиционирования. Необходимо рассчитать проект с учетом СНиП норм воздухообмена. Составить смету на климатическое оборудование и элементы:

• Воздуховодов (для притока чистых наружных атмосферных масс)
• Калориферов (для подогрева зимнего холодного воздуха)
• Кондиционеров (для осушения и охлаждения горячего летнего воздухопотока)
• Вентиляторов (для перемешивания внешних и внутренних воздушных масс)
• Вытяжек (для вывода отработанной загрязненной атмосферы из помещения)
• Электрики автоматизации и контроля (для идеального комфорта в доме, бане, гараже и в ванной комнате)

Организация механической вентиляции частного коттеджа своими руками требует инженерных знаний и солидных капиталовложений. Профессиональная консультация специалистов монтажа кондиционирования и вентиляции в частных помещениях не повредит владельцам коттеджей, таунхаусов и загородных резиденций. Комфорт чистого воздуха должен сопровождать хозяина элитного жилья в любом помещении: бане, ванной и даже в покрасочной камере (для художников и дизайнеров).

Услуги компании СтройИнжиниринг

Большой ассортимент типовых проектов эффективной вентиляции помещений на любой вкус. Современные сплит системы для высокопроизводительного кондиционирования офисов и квартир с недорогой установкой.

Тщательная проверка и профессиональный монтаж радиаторов системы отопления для офисных и административных зданий. Наиболее аттрактивные цены на монтаж климатического оборудования в загородных коттеджах, частных домах, на дачах.

Положительные примеры выполненных работ по вентиляции цехов, покрасочных, трансформаторных, аккумуляторных, лабораторий и пр. промышленных помещений. Высокие эксплуатационные качества наших систем воздухообмена в гаражах, автосервисах, на автостоянках. Научно-популярные статьи и отзывы заказчиков вентиляции складов алкогольной и овощной продукции, винных погребов и подвалов.

Крупным заказчикам — ТСЖ, ЖКУ, владельцам бизнес-центров, застройщикам из Москвы и Подмосковья предоставляются оптовые цены на техническое оснащение климатических систем. Выполнение проектных монтажных и эксплуатационных работ производится на любой стадии строительства и обслуживания объекта!

Устройство микроклимата, каких систем и сооружений потребуется при грамотном строительстве

• Расчет вентиляции подвала, погреба
• Схема вентиляции ванной комнаты
• СНиП вентиляция бассейна
• Правильная вентиляция бани

Вытяжка в частном доме своими руками: как сделать вентиляцию

Чтобы установить вытяжку на кухне в частном доме самостоятельно, не нужно иметь специальные знания или навыки, но следует быть внимательным и тщательно следовать инструкциям. Устройство защищает помещение от неприятных запахов, удаляет загрязненный воздух, очищает его от частиц пыли и пищи, устраняет вредные вещества, которые образуются при сгорании газа.

Требования к вытяжке на кухне в частном доме

При выборе вытяжки для кухни необходимо обращать внимание на показатель давления воздуха, которое создает нагнетающее устройство. Чем он выше, тем больше производительность изделия. У хорошей вытяжки есть несколько вентиляторов, нагнетающих воздух, имеющих разную скорость вращения.

Производительность вытяжки определяется объемом воздуха, который устройство может удалить из помещения. Некоторые аппараты способны выводить 180-700 м³/ч. Следует учитывать, что чем выше производительность, тем сильнее вентилятор будет шуметь.

Чтобы определить, какая нужна мощность вытяжки для кухни, следует определить объем помещения и умножить его на 10. Согласно санитарным нормам полная замена воздуха в помещении должна производиться 10-12 раз в час, поэтому объем комнаты умножается на 12 (показатель воздухообмена). Результат умножают на 1,3 (коэффициент запаса). Необходимо рассмотреть, как производится расчет на примере кухни площадью 6 м² и высотой 2,5 м: ((6*2,5)*12)*1,3=234 м³/ч. Для эффективной вентиляции помещения нужна вытяжка мощностью 230-240 м³/ч.

Габариты устройства должны соответствовать размерам газовой плиты или превышать их на 10-20 см. Несоблюдение этих условий приведет к тому, что испарения и продукты горения будут подниматься мимо вытяжки и подвесная мебель начнет портиться. В качестве материала лучше всего себя зарекомендовал обработанный алюминий.

Вытяжной клапан

Самый простой вариант решения проблемы — это установка вытяжного клапана. Он представляет собой конструкцию, напрямую соединяющую помещение с улицей через стену. Самые простые модели вытяжных клапанов состоят из воздуховода, вентилятора, защитной решетки и заслонки, предотвращающей появление обратной тяги.

Функционал оборудования может быть довольно разнообразным. Например, управление включением и выключением устройства во многих моделях осуществляется вручную, то есть вам нужно нажимать на кнопку при необходимости. Более дорогие разновидности оборудованы таймером, с помощью которого можно запрограммировать клапан на автоматическое включение и выключение через определенные промежутки времени.

Статья в тему: Конструкции из гипсокартона на потолке — от закупки материала до шедевра

Еще более «навороченные» модели оснащены различными датчиками. Самый полезный из них реагирует на уровень влажности в кухонном помещении. Как только воздух перенасыщается влагой, датчик автоматически запускает работу вытяжного клапана. Таким образом, состояние микроклимата быстро нормализуется при срочной необходимости. Кроме того, при таком подходе вы можете значительно сэкономить на оплате электроэнергии, поскольку клапан не работает круглосуточно «впустую».

Самым важным при выборе данного вида оборудования (впрочем, как и любого другого вентиляционного устройства) является его мощность. Она напрямую зависит от габаритов помещения. Чем больший объем воздуха необходимо обрабатывать, тем мощнее должно быть устройство.

Для расчета необходимого показателя существует простая формула: М=О*В. То есть, показатель мощности равен объему помещения (длина*ширина*высота=м3), умноженному на коэффициент воздухообмена. Последний варьируется в зависимости от того, где именно будет установлен вытяжной клапан. Например, коэффициент воздухообмена для туалета равен восьми, для ванной комнаты двадцати, а для кухни — пятнадцати.

Для большего понимания приведем наглядный пример. Допустим, габариты вашей кухни составляют по 6 метров в длину и ширину, а высота потолка 3 метра. Находим объем помещения: 6*6*3=108 м3. Теперь умножаем полученный показатель на соответствующий нашей ситуации коэффициент воздухообмена: 108*15=1620 — примерно такая мощность должна быть у вашего вытяжного клапана.

Посмотреть показатель, свойственный конкретному устройству, можно в технической документации. Не стоит приобретать оборудование, мощность которого ниже расчетного показателя. К последнему желательно прибавить 20% «про запас», и вот тогда вытяжной клапан будет отлично справляться с возложенной на него миссией.

Монтаж

Процедура установки вытяжного клапана не вызовет вопросов даже у неопытных мастеров, которые нечасто имели дело с подобными работами. Вам понадобится перфоратор, строительный уровень, крепежи, отвертка, монтажная пена и обычный пылесос.

1. В месте, предназначенном для клапана, с помощью перфоратора пробурите сквозное отверстие, обладающее необходимым диаметром (ориентироваться нужно по конкретной модели оборудования).
2. Тщательно пропылесосьте отверстие, удаляя с его стенок всю пыль.
3. На стене со стороны помещения сделайте разметку, чтобы впоследствии ровно установить наружные элементы конструкции. При нанесении линий обязательно воспользуйтесь строительным уровнем.
4. Вставьте в очищенное отверстие трубку воздуховода. Щели между ней и стенками пробуренного канала заделайте с помощью монтажной пены. Подождите, пока герметик полностью затвердеет.
5. Затем установите всю «начинку». Внутрь воздуховода монтируется вентилятор. При этом нужно ориентироваться на инструкцию, прилагаемую к оборудованию, поскольку методы крепления у различных устройств могут быть разными.
6. На выход клапана со стороны улицы установите защитную решетку. Она предотвратит попадание насекомых в дом, а также защитит оборудование от осадков и пыли.
7. Со стороны помещения установите специальную заслонку, входящую в комплект.
8. В завершение вы можете замаскировать электрический провод, ведущий к источнику питания.

Как видите, установка вытяжного клапана делается ничуть не сложнее, чем, например, монтаж карниза для штор. Никаких хитрых схем тут нет, все, что от вас требуется — это внимательность и аккуратность.

Нужна вентиляция в деревянном доме

В деревянном доме, который строится по последним технологиям, обязательно устанавливают систему вентилирования. Обусловлено это высокой герметичностью здания. Вывод грязного воздуха через окна и форточки не является достаточным условием.

Система естественной вентиляции привлекает низкой стоимостью, однако она не способна быстро удалять запахи из кухни или влажный воздух из ванной комнаты. Для эффективного воздухообмена на кухне в доме из дерева нужно устанавливать специальное устройство соответствующей мощности.

Приточно-вытяжной системы вентиляции достаточно только для того, чтобы обеспечить поступление свежего воздуха в дом и устранить излишки углекислого газа и неприятных запахов. Для качественной очистки воздуха в кухне данной, как и естественной системы, недостаточно.

Можно использовать качественную систему вентиляции кухонь естественного типа при условии, что она была изначально заложена при проектировании дома и выполнена специалистами.

Немного о естественной вентиляции

Вентиляция частного дома – сложная задача. В отличие от многоквартирных домов здесь не обойтись одним входным и выходным отверстиями и трубой. Только дотошные расчеты позволяют создать действительно функционирующую сложную естественную систему из многих элементов. Помните, что малейшая ошибка приводит к разладу в работе. Система есть, а толку нет.

Помните, что малейшая ошибка приводит к разладу в работе

Помните! Естественная вентиляция дает возможность экономить, работает без постороннего вмешательства и каких-либо дополнительных устройств.

На что надо обратить внимание при монтаже? Какие ошибки наиболее распространены:

• вентиляционные отверстия располагаются там, где удобно, красиво, не мешают и т. п. правильное место для них – не ниже 10 см от потолка, но по факту их опускают намного ближе к полу. В результате загрязненный воздух никуда не уходит, просто висит над головами жильцов;
• труба вентиляции должна быть строго определенной длины, но многие игнорируют этот момент, что вызывает застой воздуха;
• в целях экономии некоторые люди делают одну вентиляцию сразу для нескольких комнат;
• зачастую в кухнях устраивают только принудительную вентиляцию, игнорируя естественную. Помните, это запрещено правилами! И очень плохо для воздуха в вашем доме.

В то же время в кухне и одной естественной вентиляцией в большинстве случаев не обойдешься. На помощь придут дополнительные приспособления, способствующие притоку свежего воздуха и очищению.

Какую вытяжку установить на кухне частного дома

Прежде чем узнать, как установить вытяжку, необходимо определить, каких видов бывают устройства и какой системой фильтров они оснащаются. Чтобы кассеты не только устраняли неприятный запах, но и собирали маслянистые частицы, в их конструкции должен предусматриваться синтепон или флизелин. Фильтры такого типа являются одноразовыми. Многоразовые кассеты изготавливаются из алюминия или стали, для их очистки используют специальные жирорастворители.

Также существуют угольные фильтры, которые не только задерживают копоть и жиры, но и нейтрализуют неприятные запахи. Недостатком таких изделий является то, что они одноразовые. Согласно конструктивным особенностям вытяжки бывают следующих видов:

• подвесные;
• купольные;
• встроенные;
• островные;
• выдвигающиеся.

Установка вытяжки в кухне

Не все знают, как правильно сделать на кухне систему очистки воздуха. Для этого понадобится необходимый набор инструментов:

• электролобзик;
• дрель или шуруповерт;
• молоток;
• отвертка;
• саморезы;
• рулетка и линейка;
• гофрированная труба;
• карандаш и уровень.

Поскольку самым распространенным является монтаж вытяжки на кухне в шкафу над варочной поверхностью, рассматриваться будет этот вариант.

Подготовка к установке

Чтобы установить вытяжку на кухне своими руками, следует подготовить поверхность и выполнить предварительные расчеты. Сначала следует определить расстояние от вытяжки до вентиляционного канала и отрезать гофрированную трубу. Важно учитывать тот факт, что труба растягивается, поэтому можно сделать ее немного меньшей длины.

Поскольку в шкафу должен располагаться воздуховод сечением 130 мм и больше, в верхней стенке вырезается соответствующее отверстие. Оно может быть круглым или прямоугольным в зависимости от сечения воздуховода.

Установка корпуса

Корпус фиксируют с помощью саморезов к нижней панели шкафа. Иногда его прячут внутри, предварительно вырезав паз соответствующих размеров.

Подключение вытяжного вентилятора

Поскольку потребляемая мощность бытовых вытяжек не превышает 1 КВт, их можно подключать в простые розетки. Также подключение вытяжки на кухне можно произвести к существующей разводке. Сечение провода должно быть 2,5 мм, проводник – многожильный из меди с негорючей оплеткой.

Подключение вытяжки на кухне к вентиляции

Трубу лучше всего вывести к вентиляции по верху шкафов. Желательно ее не изгибать под прямым углом, поскольку это препятствует свободному перемещению воздуха. Иногда в вентиляционной шахте может создаваться обратная тяга. Устанавливается обратный клапан при подключении вытяжки и защищает помещение от проникновения неприятных запахов извне. В частном доме воздуховод может выходить через стену на улицу или в специальное отверстие. Вентиляционным проемом может служить и форточка.

В вентиляционную шахту воздуховод вставляется и закрепляется специальной накладкой. Место соединения трубы с каналом вытяжки желательно закрепить хомутом, но можно этого и не делать, если мощность устройства небольшая.

Когда нужна вытяжная вентиляция на кухне купольного типа, следует учитывать то, что она фиксируется к стене. Поэтому сначала делают отверстия, вставляют дюбеля и с помощью болтов или анкеров крепят изделие. Подключение к электричеству и вентиляционной шахте происходит по тому же принципу, который был описан ранее.

Монтаж основных воздуховодов

Предварительно в стенах сверлятся отверстия для отвода и забора воздуха. Далее в них вставляются специальные патрубки, оборудованные клапанами. Затем приступают к установке основных (приточного и вытяжного) воздуховодов. Крепить их можно к стенам за гипсокартонной или фанерной отделкой либо за натяжными потолками. Иногда их проводят и в межэтажных перекрытиях. Однако неудобство этого способа заключается в труднодоступности элементов в случае необходимости ремонта.

Крепление труб производится на специальные хомуты. Для пластиковых легких достаточно будет одного на цельный отрезок. Шаг между хомутами металлических обычно составляет около 1,5 метра. Одним концом основные трубы присоединяются к патрубкам в стенах, вторым – к соответствующим патрубкам рекуператора. В инструкции, прилагаемой к этому устройству, производитель указывает, как именно следует подключать воздуховоды.

Как сделать вытяжку над газовой плитой в частном доме

Особого отличия между вытяжкой для квартиры и для частного дома нет, большинство моделей универсальны.

Весь представленный на рынке ассортимент можно условно разделить на три типа:

1. Рециркуляционные – прогоняют воздух через систему угольных фильтров и возвращают его обратно в помещение. Не требуют подключения к вентиляционным каналам.
2. Проточные (еще их называют канальные) – выводят отработанные воздушные массы через воздуховоды.
3. Комбинированные – совмещают в себе два вышеперечисленных типа.

Какой тип выбрать?

Вытяжка для газовой плиты в частном доме может быть любого типа, но проточные или комбинированные модели для дома подходят лучше. Несмотря на то, что рециркуляционные модели компактнее и дешевле, они не выводят лишнюю влагу, возвращая ее вместе с очищенным от посторонних запахов воздухом, обратно в кухню.

В процессе приготовления пищи испаряется достаточно большое количество влаги. Оставаясь в помещении, она будет оседать на окнах и других кухонных поверхностях. Избыток влаги может привести к образованию плесени.

Проточные модели работают по иному принципу. Отработанные воздушные массы вместе с излишками влаги через систему воздуховодов выводится во вне, а их место занимает свежий воздух, поступающий в дом через приточные отверстия (или щели в окнах).

Такой метод проветривания более результативен, но имеет ряд недостатков:

1. Требуется наличие системы воздуховодов и отверстия для оттока воздуха. Диаметр вентиляционных каналов зависит от площади кухни, интенсивности приготовления пищи, мощности вытяжки.
2. В холодный период года такой способ проветривания приведет к теплопотерям, так как теплый домашний воздух при включении вытяжки будет заменяться холодным уличным.

Комбинированные модели лучше всего подходят для частного дома. В теплый период года с их помощью можно удалять лишнюю влагу и запахи через систему воздуховодов, а в холодные месяцы включать устройство в рециркуляционном режиме.

Такой способ позволит сохранить в доме тепло, экономя на отоплении. Переживать об излишках влаги в воздухе не стоит, так как зимой воздух в доме становится чрезмерно сухим из-за работы отопительных приборов. Избыток влаги позволит частично компенсировать сухость воздуха в зимние месяцы.

Особенности монтажа системы

Устанавливается вытяжка над газовой плитой в частном доме согласно инструкции к выбранной модели.

Помимо этого, следует соблюдать ряд основных правил:

1. Размер плиты не должен быть больше размера вытяжки.
2. Вытяжка должна находиться на расстоянии 60-80 см от варочной панели. Если ее поднять выше, то удалять отработанный воздух она будет гораздо хуже, часть влаги и запахов будет рассеиваться по кухне. Если опустить вытяжное устройство ниже 60 см, то будет неудобно подходить к плите, а жар от конфорок может его повредить.
3. Розетка для вытяжки не должна располагаться в стороне, а над плитой.
4. Если выбранная модель подразумевает подключение к вентиляционному отверстию, то место под плиту и вытяжку нужно подбирать таким образом, чтобы вытяжная труба имела как можно меньше изгибов.

Полезное видео по реализации вытяжки на кухне частного дома показано ниже.

Надеемся, что наша статья была вам полезна. Будем благодарны, если поделитесь ею в социальных сетях.

Установка вытяжки: приключение своими руками

Отказ от ответственности: До этого проекта я ничего не знал об установке вытяжки. Все это делалось своими руками, и мы учились по ходу дела, поэтому, если вам неудобно принимать такие решения, я бы посоветовал нанять профессионала.

Вытяжной колпак или вытяжной вентилятор — одна из тех вещей, которые вы не замечаете, пока не получите ее. Я никогда не думал, что это важная часть кухни, пока Зак однажды не стал варить бекон, и весь первый этаж нашего дома был наполнен дымом и запахом бекона.Теперь меня устраивало, что в доме пахло беконом, когда мы собирались его съесть, но когда через три дня запах все еще сохранялся, я официально прекратил. К большому удовольствию Зака, я решил, что мы достаточно долго прожили без кухонной вытяжки, и пришло время установить вытяжку.

По общему признанию, я очень мало исследовал, выбирая фактическую вытяжку. У нас есть планы улучшить нашу кухню в какой-то момент, чтобы мы не хотели использовать дорогую вытяжку на случай, если в будущем все изменится.Однако нам также нужен вариант, который будет работать с нашими планами на будущее, если мы решим сохранить тот же макет. Мы выбрали доступную по цене модель из нержавеющей стали с хорошим рейтингом, которая соответствовала бы нашим будущим приборам из нержавеющей стали.

После приобретения вытяжки пришло время посмотреть, с чем мы работаем. Сбоку от нашего дома было вентиляционное отверстие, поэтому мы знали, что в какой-то момент он был установлен. Мы надеялись просто использовать это существующее отверстие, чтобы прикрепить нашу новую вытяжку.

Однако, сняв полку над плитой, мы обнаружили, что вентиляционное отверстие смещено по центру.По сути, мы начали бы с нуля.

Я ничего не знаю об установке вытяжного колпака, поэтому обратился к надежному Тому Сильве из This Old House за учебником на YouTube. Я также попросил отца помочь мне и Заку взяться за проект.

Нашим первым шагом было ОТКЛЮЧЕНИЕ ПИТАНИЯ. У нас была розетка прямо там, где мы должны были работать, поэтому мы отключили питание от этой розетки, чтобы никто не ударил себя током.

Оттуда нам нужно было выяснить, где нам нужно выровнять вентиляционное отверстие.Мы решили, что лучший способ сделать это — расширить существующее отверстие до тех пор, пока оно не совпадет с нашим капюшоном. Итак, мы поступили так, как поступил бы любой уважающий себя домовладелец: мы взяли циркулярную пилу в сторону нашего дома.

Признаюсь, эта часть была пугающей. Мы буквально ВЫРЕЗАЛИ ДЫРУ В СТОРОНЕ НАШЕГО ДОМА. Но мы верили, что в конце концов все получится.

Мы измерили, где нам нужно сделать отверстие, чтобы вытяжка располагалась по центру над диапазоном, и расширили существующее отверстие, чтобы оно соответствовало этим размерам как внутри кухни, так и снаружи.

Когда обрезка была сделана, мы подгоняли капюшон всухую, и все выровнялось!

Однако, прежде чем мы смогли установить вытяжку, нам пришлось залатать ту сторону отверстия, в которой мы не нуждались. Для этого мы прикрепили несколько шайб вертикально к внутренней стороне внешней стены.

Затем мы использовали прорезанную часть сайдинга в качестве заплатки, просто переместив ее и прикрепив к шайбам. Мы заделали швы чертовски, а затем залили изоляцией изнутри кухни.

К этому моменту у нас была залатанная внешняя стена с отверстием идеального размера для нашей новой вытяжки. У шкафа, на который мы вешали капюшон, был выступ внизу, поэтому нам нужно было прикрепить несколько опор, в которые мы могли бы просверлить капюшон.

С прикрепленными опорами мы, наконец, смогли установить вытяжной колпак с расходными материалами, поставляемыми с колпаком. Мы подключили вытяжку, снова включили питание, и у нас есть рабочий вытяжной колпак! Вот видео, снятое Заком, которое действительно передает наше волнение.

Вот и наша история установки вытяжного колпака! Теперь нам просто нужно заменить нашу коллекцию урожая золота на шкалу из нержавеющей стали, которая нагревается равномерно.

Это казалось нашим самым рискованным проектом на сегодняшний день, но он определенно окупился. Вы когда-нибудь устанавливали вытяжку? Удалось ли вам унаследовать его, когда вы переехали? Или вы тоже член клуба Smokey Bacon House?

Об авторе

Как правильно вентилировать вытяжку кухонной плиты

Вытяжные колпаки

— идеальное решение для удаления дыма, дыма и жира с вашего кухонного оборудования.Некоторые вытяжки не вентилируются, но многие модели по-прежнему требуют вентиляции. Если вам необходимо проветрить вытяжку, следуя приведенным ниже инструкциям, у вас не будет проблем с выводом выхлопных газов из дома на улицу. Этот проект предназначен для начинающих и опытных мастеров.

Шаг 1. Вентиляция выходов

Проверьте вытяжки на Amazon.

При вентиляции вытяжного колпака у вас есть выбор. Вы можете выбрать потолочную или настенную установку, чтобы удалить дым и запахи из дома.Во многих случаях ваш выбор зависит от того, где находится ваш ассортимент. Если он находится на внутренней стене, вентиляция через чердак и наружу — лучший вариант, но если он находится на внешней стене, более практично вентилировать через стену. В любом случае не допускайте попадания вентиляции в стену или чердак. Воздуховод для вытяжного вентилятора должен быть выведен за пределы дома, чтобы исключить опасность возгорания.

Шаг 2 — Прокладка воздуховодов

В вашем вытяжном шкафу будут места для вытяжки чердака или стены.Закройте отверстие, которое вы не используете для выхлопа, и закрепите вытяжку в ее окончательном положении, чтобы отметить расположение вентиляционного канала.

После нанесения отметки снимите вытяжку и прорежьте отверстие в стене или потолке. Используйте дрель, чтобы сделать направляющие отверстия, а затем воспользуйтесь пилой, чтобы завершить круг. Будьте аккуратны, и вы останетесь более довольны результатом. Если вы выбрали выход из потолка, пройдите на чердак и проложите воздуховод от отверстия к внешней стене или крыше.

Для выхода из потолка отметьте место, где вы собираетесь вырезать второе отверстие для выхода из дома.Используйте жесткие или гибкие воздуховоды в зависимости от ваших потребностей. Убедитесь, что воздуховод немного выступает из потолка и из точки выхода. Если вы проводите воздуховод через стену, потребуется меньше воздуховода, но процесс будет почти таким же. Закройте выход вентиляционным колпачком / крышкой и заделайте края герметиком, чтобы предотвратить утечку обратно в ваш дом.

Шаг 3 — Установите вентиляционный колпак

Присоедините вентиляционный колпак с помощью винтов и анкеров, чтобы обеспечить надежную плотную посадку. Закупорите швы между вытяжкой и потолком.Установите вентилятор, фильтр и комплект освещения. Подключите всю проводку, следуя цветовой кодировке, от черного к черному, от белого к белому и от зеленого к зеленому (или медному), закройте свободные концы проводов гайками и закрепите их под крышкой электрических компонентов. Подключив вентиляционный колпак, включите его и убедитесь, что свет и вентилятор работают. Убедитесь, что в воздуховоде нет утечек, которые могут вызвать пожар, а также убедитесь, что выхлоп выходит через выходной канал.

Когда вы совершаете покупки по ссылкам на нашем сайте, мы можем получать комиссионные бесплатно для вас.

Установка вытяжки

— все, что вам нужно знать

Средняя стоимость установки вытяжки составляет от 500 до 2000 долларов. Сюда входят затраты на процесс установки, затраты на рабочую силу, транспортные расходы и стоимость самой вытяжки. Ниже приводится руководство по различным типам вытяжек и их стоимости:

Некоторых электриков обучают установке вытяжек, поскольку при установке используются электрические компоненты.Когда происходит ремонт кухни, электрики часто помогают с процессом и системой вытяжки.

Важно нанять подрядчика, имеющего опыт выполнения работ по установке вытяжки. Это необходимо для обеспечения правильной установки и работы вытяжки, включая все воздуховоды и электрические компоненты. Независимо от того, выберете ли вы лицензированных электриков или профессиональных установщиков вытяжек, лицо, выполняющее обслуживание, должно быть профессионально знакомо с работой.

Не для всех вытяжек требуется вентиляция вне дома, но это наиболее эффективный, быстрый и действенный способ удалить частицы из дома. Вытяжка без воздуховодов может быть альтернативным вариантом, который будет рециркулировать плохой воздух через выхлопные трубы.

Установка вытяжного кожуха — Руководство по затратам на рабочую силу и качеству, 2017 г.

Рекомендации и передовой опыт работы на дому

Инструкции по установке вентиляционной вытяжки, ответы на часто задаваемые вопросы и информация о ценах на устройства

Январь 2017 г.

Вы ищете независимый и заслуживающий доверия совет по установке вытяжной вытяжки? Вам нужно разбираться в распространенных вариантах установки? Если для вашего проекта требуются работы по установке вентиляционной вытяжки, следующие рекомендации и передовые методы помогут вам понять: Действительно ли субподрядчик необходим для работ по установке вентиляционной вытяжки? Требуется ли разрешение? Каковы общие проблемные области? Сколько будет стоить работа по установке вентиляционной вытяжки? Какие важные проверки качества установки вентиляционной вытяжки должны быть включены в рабочие требования?

Установка вытяжного кожуха — часто задаваемые вопросы

Установка вытяжного кожуха — варианты, проверки качества и важные детали

Используйте приведенный ниже список, чтобы задокументировать ваши ожидания относительно уровня детализации и качества отделки для установки вентиляционной вытяжки. Убедитесь, что соответствующая информация включена в любые письменные контракты или рабочие задания по вашему проекту.Перед началом любых работ по установке вентиляционной вытяжки ознакомьтесь с контрольным списком у поставщика услуг. Свяжите платежи с удовлетворительным завершением этого контрольного списка.

• Горизонтальные и вертикальные края соседнего вентиляционного кожуха будут выровнены с точностью до 1/16 дюйма
• Установите вентиляционный колпак с горизонтальными краями на уровне и вертикальными краями с отвесом в пределах 1/32 дюйма
• Вентиляционный колпак будет установлен так, чтобы основание / облицовка вентиляционного колпака было прочно прикреплено и прикреплено полностью заподлицо с монтажной поверхностью
• Вентиляционный колпак будет прочно прикреплен и не будет скользить, раскачиваться, поворачиваться или перемещаться при использовании
• Все работы должны соответствовать местным нормам

или превышать их.

• Установленный вентиляционный колпак будет выровнен с точностью до 1/64 дюйма в любом направлении 2 фута
• Все методы работы и опции вытяжного кожуха работают должным образом, при номинальной мощности изготовителя
• Вентиляционный колпак, его соединения и фитинги будут проверены на 100% герметичность при любых условиях эксплуатации
• Вытяжной колпак будет работать без шума, чрезмерного тепловыделения или ухудшения других компонентов контура.
• Поверхность вентиляционного колпака и отделка поверхности не будут иметь дефектов, неровностей и каких-либо физических повреждений.

Установка вытяжного кожуха — основные этапы работы и напоминания по проекту

В следующем списке перечислены рабочие задачи, обычно выполняемые во время установки вытяжного кожуха.Эти задачи помогают обеспечить надлежащее завершение работ по вытяжке и соблюдение общих гарантийных требований производителя и поставщика. Убедитесь, что вы или ваш поставщик услуг берете на себя ответственность за каждую из этих задач. Все обязанности поставщика услуг должны быть четко указаны в письменном контракте или рабочих заданиях.

• Полный письменный договор, включая объем работ, проверки качества, гарантию, сроки и условия оплаты; обеспечить подписание контракта до начала работы
• Выбрать, указать и заказать вытяжной колпак; убедитесь, что в заказе четко указаны тип, сорт, отделка, размер, цвет, любые варианты и количество; Убедитесь, что в заказе

указаны дата доставки, сроки и положение о возмещении ущерба.

• Управление доставкой вытяжного колпака; убедитесь, что номер поставленной модели, марка, отделка, размер, опции и количество точно соответствуют заказу; тщательно осмотреть все детали на предмет повреждений и исправности работы; произвести или разрешить окончательный платеж только после доставки полного заказа
• Установите вытяжной колпак с использованием оборудования, поставляемого производителем, в соответствии с рекомендациями производителя и применимыми местными строительными нормами
• Подключите вытяжной колпак к электросети с помощью заземленной розетки или проводного соединения в закрытой распределительной коробке в соответствии с инструкциями производителя
• Подсоедините вытяжной колпак к вытяжной системе в соответствии со всеми местными строительными нормами
• Осмотрите установку вентиляционного колпака и убедитесь, что все требования к качеству и пункты перфокарта выполнены правильно
• Соберите и аккуратно систематизируйте в одной папке всю документацию по установке и техническому обслуживанию продукта, квитанции и любую информацию о скидках
• Осторожно удалите этикетки всех производителей и очистите поверхности вентиляционного колпака — не поцарапав, не поцарапав или не повредив иным образом вентиляционный колпак.


  No related posts.

  Добавить комментарий Отменить ответ



  Submit
