Установка кухонной вытяжки в частном доме

Содержание

1. Назначение кухонной вытяжки.
2. Из чего состоит система, и необходимый набор инструментов.
3. Предварительные работы.
4. Монтаж вытяжной системы.
5. Тестирование кухонной вытяжки в зимний период.
Кухонная вытяжка размещается над печкой, предназначена для вентиляции и очистки загрязненного воздуха (копоти, запахов) или его перемещения за пределы помещения. Установка кухонной вытяжки процесс трудоемкий, если у вас отсутствует вентиляционный проем, требующий элементарных знаний и навыков в области электрики, если необходимо перенести или заново подвести розетку. Остальные работы выполнить не сложно, главное иметь практические навыки в строительстве.

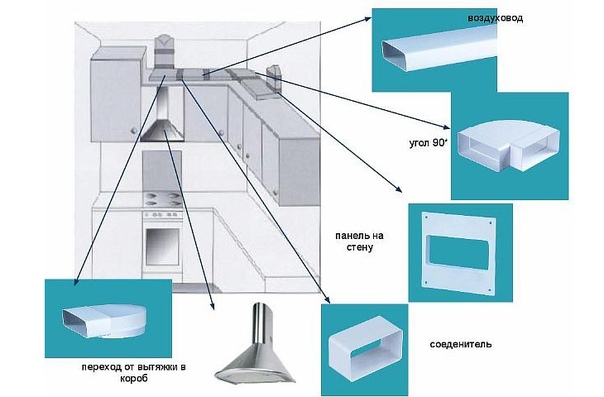

Из чего состоит система, и необходимый набор инструментов и материалов.
Предоставленная встраиваемая бытовая вытяжная система состоит из:
— вентилятора с улавливателем жира и местным освещением;
— вытяжного канала;
— переходных элементов;
— гофры, диаметром 115 мм;
— воздуховода, длиной 300 мм и диаметром 130 мм;
— вентиляционного козырька с обратным клапаном диаметром 130 мм.
Питание подводится через штепсельную розетку, которая размещается во внутренней зоне короба для вытяжки.

Предварительные работы.

Установка кухонной вытяжки начинается с определения места ее расположения. После этого на опорной стене рисуются круги под воздуховод, сечением 130 мм и розетку, диаметром 65 мм. При помощи перфоратора и длинного бура, по контуру будущего вентиляционного проема и в его центре, высверливаются сквозные отверстия. Пикой по отверстиям выбивается проем диаметром более 130 мм. Коронкой или буром (6 — 12 мм) и пикой подготавливается место для коробки под розетку. От коммутационной коробки, с соблюдением норм монтажа электрических систем, пробивается или прорезается штроба к розетке, и укладывается медный двужильный провод сечением два миллиметра, таким образом, чтобы его концы свисали с перечисленных коробов на 150 — 200 мм. Алебастром фиксируется короб под розетку и провод. На цементный раствор, под наклоном в 5 — 10 градусов к уличной стороне устанавливается воздуховод сечением 130 мм.

После высыхания раствора производится выравнивание стены стартовой и финишной шпаклевкой.

По факту застывания раствора выполняются отделочные работы. Концы вмурованного провода зачищаются от изоляции и подсоединяются к фазе, нулю и клеммам розетки, которая потом устанавливается на свое штатное место.

Монтаж вытяжной системы.

1. Установка козырька. На фасад здания, по уровню крепится козырек с обратным клапаном.

В случае сильного отклонения по вертикальной оси, клапан во время простоя системы удаления воздуха будет в приоткрытом положении.
2. Подготовка короба. Встраиваемая вытяжка монтируется в короб глубиной 305 мм, выполненный из ламинированного ДСП (толщина 16 мм), и закрывается фасадом из МДФ. Остальные размеры указаны на фото.

В задней стенке и в полке из ДСП электролобзиком выпиливаются сквозные элементы под гофру (сечением 140 мм) и розетку, торец которых защищен от влаги силиконом. На внутренней полке, ближе к углу просверливается отверстие диаметром 8 — 10 мм для заведения электрического кабеля.

Короб под вытяжку соединяется с другими навесными кухонными шкафами.
3. Крепление навесных ящиков к стене. К коробам прикрепляются регулируемые навесы.

На стене производится разметка и крепление планки для навесов. Ящики вешаются и выставляются по уровню.
4. Монтаж перехода. В воздуховод с внутренней стороны короба вставляется переход с сечения 125 (наружный размер) на 115 мм (внутренний диаметр).
5. Установка кухонной вытяжки. Через подготовленное отверстие полки продевается кабель, и сразу же выполняется фиксация вытяжного устройства к ней. К кабелю подсоединяется штепсельная вилка. Один конец алюминиевой гофры на 115 мм заводится в воздуховод, другой зажимается на патрубке устройства.

Штепсельная вилка вставляется в розетку и производится проверка всех режимов работы устройства.

Тестирование кухонной вытяжки в зимний период.

В процессе исследования, при — 20 0С и простое кухонной плиты (более 12 часов), выяснилось, что конденсат если и образовывается, то он не попадает ни в кухню, ни на фасад здания, клапан всегда остается свободным и система работает без перебоев. На основании полученных данных можно сделать вывод: небольшие вытяжные системы до 1,5 м с воздухопроводом, установленным под наклоном, не будут покрываться льдом в зимний период времени.

схема и принцип работы системы, ее составляющие и установка

Сезонные особенности влияют на естественную вентиляцию. Воздушные потоки внутри дома в жаркие летние и зимние холодные дни заметно отличаются. Если обратить внимание на причины возникновения воздушных масс, можно лучше понять, что такое естественная вентиляция в частном доме: как сделать ее и создать приятный микроклимат. Источником движения воздуха является сила гравитации, разница давления и механическое побуждение иных природных явлений. Три объективных показателя делают основную погоду в доме.

Содержание статьи

Необходимость в частном доме

С каждым годом сокращается количество строительных компаний, которые предлагают услуги по расчету и установке естественной вентиляции в частных домах. Точка фокуса направлена на устройство искусственной, принудительной вентиляции. Однако, есть много сторонников природного образа жизни во всех его проявлениях.

Естественная вентиляция в частном доме стала менее популярной, но в системе функционирования найдется много положительных моментов:

  • Профессионально установленная система естественной вентиляции, в целом, справляется со своей основной задачей;
  • С помощью вентканала образуется мягкий и приятный микроклимат;
  • Благодаря циркуляции воздуха, создаются нормальные условия для проживания. Нормальные условия – это адекватная температура, влажность, чистота воздуха;
  • Вентиляция использует три основных вида передачи тепла: конвекционная во время движения жидкостей и газов, лучистая с помощью тепловых лучей и теплопередача при непосредственном соприкосновении.

Тепловая энергия, которую забирают стены не выходит на улицу. Поэтому зимой в помещении тепло, а летом прохладно. Вся площадь комнаты работает на то, чтобы быстро нагреть воздух зимой, а летом в ночное время охладить и держать температуру весь день. Происходит процесс за счет теплопередачи.

Если стены прогрелись хорошо, при понижении температуры воздуха чувствуются комфортные условия. Это работает инфракрасное лучистое тепло, которое исходит от стен. При интенсивной замене воздуха вместе с естественной вентиляцией, дом самостоятельно аккумулирует тепло.

Естественная вентиляция подвластна сезонности и суточному перепаду температуры. Но, в целом, система, более чем, оправдывает себя в кирпичных, деревянных помещениях, домах из шлакоблока, пенобетона и газобетона.

По сути, в таких домах уже заложена функция природного рекупиратора, где самостоятельно аккумулируется тепло. Забирается тепло у отработанного воздуха, проходя через коридоры. Сами стены, пол и потолок поглощают тепло, взамен отдают чистый воздух. Естественная вентиляция гармонично работает над созданием микроклимата в доме.

В современных постройках по типу термодом, изодом, из каркаса, полистиролбетона провести естественную вентиляцию можно, но она будет мало эффективна. Естественная система вентиляции может только заменить воздух, но не сможет регулировать тепло и влажность.

Схема и принцип работы естественной системы вентиляции, ее преимущества и недостатки

Принцип работы заключается в простой схеме: воздух проникает в помещение нагревает (охлаждает) отрабатывает выходит на улицу. Природный круговорот воздушной массы используется в естественной системе вентиляции.

Через каналы, которые предусмотрены в стадии строительства, происходит движение воздуха — помещение вентилируется. Не обеспечивая приток воздуха, говорить об идеализации системы вентиляции сложно.

Схема естественной приточно-вытяжной вентиляции в частном доме

При обеспечении достаточного притока воздуха в помещение, отработанный состав удаляется через вытяжные отверстия естественной вентиляции из зоны наибольшего загрязнения: кухня, ванная, туалет.

Актуальные строения имеют герметичный периметр дома:

  • Современные двери соответствуют нормативной базе;
  • Пластиковые окна далеко ушли от вчерашних створок и ставень и т. д.

Правильная система вентиляции выполняет обязательное условие: поступательный сбалансированный приток и отток воздуха. Герметичность не позволяет идеально работать естественной системе вентиляции. Если все закупорить, процесс нарушается.

Появляются признаки недостаточной вентиляции помещения:

  • Запотевание стекол;
  • Жирный налет на стенах в кухне;
  • Грибок на стенах в кухне и санузле;
  • Повышенная влажность относительно естественного фона в зимний период.

Через систему естественной вентиляции могут проникать посторонние запахи. Причина кроется в одновременном использовании двух типов вентиляции. Иногда ставят принудительную вытяжку на кухню, где есть уже естественная вентиляция.

Ее вводят в канал, предназначенный только для естественной вентиляции. В результате происходит переизбыток воздуха. Движение превышает нормативы в десятки, сотни и тысячи раз. Такой воздух ищет ближайшие места, чтобы реализовать свой потенциал. Жильцы в своем доме ощущают всю палитру запахов, которые передаются на верхние этажи. Такая вытяжка рушит всю естественную вентиляцию.

Основное требование к устройству вентиляционных каналов – их делают во внутренних стенах, чтобы конструкция находилась всегда в тепле. Стандартное планирование жилого помещения заключается в том, чтобы организовать забор отработанного воздуха через ванну, санузел, кухню.

Канал естественной вентиляции устанавливают вровень с крышей, можно чуть выше. Допускается отклонение по нормам под углом 15от конька по направлению к вентканалу.

Тяга зависит от трех факторов:

  1. Высота столба. Чем выше канал естественной вентиляции, тем сильнее будет тяга;
  2. Перепад плотности воздуха, которая зависит от температуры внутри и снаружи помещения. Например, на улице зимой -30C, а в помещении +26C, то тяга будет максимальная. Чем больше перепад температур, тем активней движение воздуха в канале. Летом при одинаковой температуре воздуха на улице и в помещении тяга отсутствует или работает, как на приток;
  3. Флюгарок труба должна устанавливаться с подветренной стороны, чтобы поддувалась ветром со всех сторон. Если труба будет установлена ниже, то с одной стороны будет обдувание, с другой кровля не даст попасть ветру в вентканал.

Когда воздух проходит через верх трубы появляется разряжение, и воздух из канала вентиляции захватывается еще сильней. Чем выше разница температур и сильней ветер на улице, тем эффективней работает естественная вентиляционная система.

Чистый, но холодный воздух поступает в дом. Он имеет большую плотность, поэтому стремится уйти вниз. В то же время радиаторы создают потоки горячего воздуха. В зоне встречи двух потоков создается турбулентное движение встречного взаимообмена воздушных масс.

Отработанный воздух, который содержит в себе углекислый газ, более тяжелый, чем тот, который поступает с улицы. Углекислота имеет плотность на 20% больше обычного воздуха. Отсюда наиболее грязный воздух находится в нижней зоне. Сверху более чистый и теплый воздух.

Преимущества:

  • Установка занимает не много времени;
  • Простой монтаж, можно установить своими руками;
  • Эксплуатация и дальнейшее обслуживание тоже не сложное;
  • Функционирует естественным образом, без дополнительных расходов;
  • Покупка и работы стоят намного дешевле, чем принудительная система вентиляции.

Недостатки:

  • При одинаковой температуре в помещении и на улице и безветренной погоде вентиляция работать не будет;
  • Если летом днем жарко, а к вечеру воздух на улице начинает охлаждаться, в вентканале может появиться обратная тяга

Не будет забираться чистый воздух, а появится обратный эффект. Но происходит это в том случае, если вентиляционные каналы выполнены по безынерционной системе для современных домов, где особо нет тепловых потерь, но в то же время, не могут накапливать тепловую энергию. Это говорит о том, что теплоты канала недостаточно, чтобы догреть воздух и создать тягу в дымоходе, чтобы воздух выходил наружу.

Расчет минимально необходимого притока воздуха

Расчет делается тремя основными способами: площадь, кратность, санитарные нормы.

По площади:

Величина, которая дает ответ на вопрос, сколько раз в течение 60 мин. в комнате происходил воздухообмен, принимается во внимание кратность. Зависит от размеров (объема) комнаты. Если в течение часа свежего воздуха поступила на один объем всего дома, кратность равна одному.

По кратности:

Сначала рассчитывается весь объем дома, потом объем воздуха. Умножаются высота, длина и ширина. Объем определяется по формуле: L=n·V

  • L объем воздуха;
  • n кратность воздухообмена;
  • V объем помещения.

Объем притока и оттока должны быть одинаковыми.

По санитарным нормам

На каждого человека норма в среднем 20-30 кубометров воздуха. В случае тяжелой работы – 50 кубов. Ориентироваться, прежде всего, на количество людей в доме и их потребности. Многие отталкиваются от объема помещения.

Простая логика входит в противоречие с физикой жизни: большая комната требует меньше вентиляции, чем маленькая. Чем больше комната тем больше объем воздуха.

Если загородный дом внушительных размеров, а проживают всего 4-5-7 человек, нет смысла ставить огромные вентканалы, которые предлагает советский СНиП. Последние 40 лет нормы вентиляции не пересматривались и не менялись

50 м3 воздуха в час необходимо человеку в помещении. Если находится постоянно . В два раза меньше периодически приходящих. Складываются два значения: 50 м3+25 м3 = 75 м3

Если не будет притока, нельзя забрать отработанный воздух. Для того, чтобы забрать, такой же объем воздуха надо подать в комнату. Сила тяги зависит от температуры внутри помещения, температуры снаружи помещения и вертикального участка (высоты столба).

При одном и том же сечении, но на разной высоте одинаковая скорость в одних случая проходит, в других нет. Если температура внутри помещения и снаружи одинаковая, давление тяги будет равно нулю.

Сила тяги в канале естественной вентиляции рассчитывается по формуле:

P=(ρv – ρn) х g х h

  • P сила тяги;
  • ρv внутренняя плотность воздуха внутри помещения;
  • ρn наружная плотность воздуха за пределами помещения на улице;
  • g=9,80665 м/с² ускорение свободного падения;
  • h высота столба.

Чтобы найти внутреннюю плотность, надо:

ρv=353 : (274 м3/ч + tCv)

  • tCv температура внутри помещения;
  • 353 м3/ч справочная величина;
  • 274 м3/ч справочная величина расчетного расхода воздуха

Чтобы найти наружную плотность, надо:

  • ρn=353 : (274 м3/ч — tCn), где tCn– температура на улице.

Разбираем устройство системы естественной вентиляции по составляющим

Система естественной вентиляции состоит из вертикальных внутристенных или приставных каналов с отверстиями, закрытыми жалюзийными решетками, сборных горизонтальных воздуховодов и вытяжной шахты.

Для каждого этажа здания характерно свое расчетное гравитационное давление. Оно зависит от расстояния центра вытяжных решеток по вертикали до верха шахты. Наибольшее давление будет для помещений первого этажа здания.

Приточные клапана на стенах помещения

Приточные клапаны помогут избавить дом от герметичности и привести свежий воздух без шума, пыли, в спокойной обстановке при комфортной температуре. Работает эффективно при наличии вытяжки. Если важна шумоизоляция в квартире, выбирают стеновые устройства. Они лучше поглощают посторонние звуки. Устраняет духоту и излишнюю влажность. Поток воздуха регулируется движением заслонки. В помещении свежий воздух смешивается с теплым и равномерно прогревается по всей поверхности.

    • Клапан устанавливается на расстоянии приблизительно два метра от пола с направлением выхода воздуха вверх;
    • Перед установкой необходимо проверить работу вентиляционных каналов на кухне и в ванной комнате. Без работы вытяжных каналов клапаны работать не будут;
    • Цифровым детектором проверяются стены на наличие проводки и скрытой арматуры;
    • Корпус клапана прикладывают к стене, делается разметка;
    • Чтобы при сверлении избежать пыли, к стене приклеивается пакет. В него будет ссыпаться грубый мусор;
    • Над окном устанавливают пылесос для всасывания мелкой пыли;
    • В перфоратор вставляется коронка, в стене делается заходное отверстие глубиной 7-10 см;
  • Замеряют толщину стены, делают отметку на буре. По эту отметку необходимо углубиться в стену;
  • Стену бурят, не доходя до конца несколько сантиметров:
  • Пылесосом из отверстия удаляется лишняя пыль;
  • Далее, используется алмазная коронка, чтобы избежать грубых сколов снаружи;
  • В готовое отверстие вставляется уплотнитель, оставляя отступ около 8 мм от уровня стены:
  • Вовнутрь просовывают трубку. Она должна дойти до конца стены с внешней стороны. Со стороны улицы надевается решетка с акустическим козырьком из комплекта. Обязательно используется страховка;
  • Внутри помещения корпус клапана прикладывается прижимом утеплителя, чтобы труба находилась по центру отверстия в корпусе;
  • Конструкция выравнивается, делается разметка под крепление;
  • Затем высверливаются четыре отверстия. Вставляются дюбели, корпус клапана прикрепляется к стене;
  • Вовнутрь устанавливается глушитель с фильтром. Сверху готовый клапан закрывается крышкой.

Процесс установки по времени занимает чуть меньше часа. Про проветривание с открытыми окнами можно забыть.

Приточные клапана на окнах

Прекрасно решается три задачи: проветриваются комнаты, перестают запотевать окна, при этом не создаются сквозняки. При установке пластиковых окон герметизируется помещение. Ограничивается доступ воздуха, начинает появляться конденсат. Со временем может образоваться грибок. Если нужен объем в помещении, клапан выбирается более мощный по пропускной способности или ставят два вентклапана.

Основное назначение — без открытия окна можно проветривать помещение. В зависимости от модели для одних нарезаются уплотнительные резинки, для других надо сверлить отверстия в раме окна. Например, популярная модель Air-box. В комплект входит:

  1. Клапан;
  2. Две резинки;
  3. Три самореза.

Сначала воздуху приходится уходить вверх, чтобы обойти раму и створку со специальным уплотнителем. Затем, воздух через клапан попадает в дом. Вода в помещение не попадает, а, значит, что обледенения зимой не будет. Одна часть ставится внутри помещения, другая снаружи. Клапан можно установить на каждое окно. Система простая, зафиксировать клапан можно самому отверткой и шуруповертом. На верхнюю горизонтальную раму прикладывается резинка, делаются замеры и прикручивается на створку. На раме отрезается родная резинка и устанавливается резинка из комплекта.

Если нужен свежий воздух, клапан открывается вправо и регулируется объем подаваемого воздуха. Важно знать, что при открывании и закрывании окна, клапан нельзя оставлять в крайнем левом положении, иначе, его можно повредить. Попутно такая конструкция решает проблему фурнитуры окна. Холодный свежий воздух поступает только из клапана.

Вентиляционные каналы между помещениями

Вентиляционные каналы объединяют в одну шахту. В некоторых случаях шахта служит вентканалом. Если в доме установлен камин, он сам является вытяжной шахтой. Камин имеет дымоход с разницей высот. Засасывает воздух, во время работы выводит дым и гарь. В нерабочем состоянии, если не перекрыт, выводит воздух из дома.

Каналы, в первую очередь, нужны для влажных помещений: кухня, ванная, туалет, сауна, бассейн. Обязательный атрибут для подвала, котельной, гаража. В котельной канал выполняет двойную функцию: выводит воздух и обеспечивает вывод газохода котла отработанных продуктов горения.

Прочная конструкция выводит непрерывный канал на отметку выше крыши, обеспечивая воздухообмен. На кухне, в санузле, в ванной должны быть свои вентканалы. Притока воздуха должно хватать для работы обоих каналов. Если расположить конструкцию на неправильной высоте, не будет естественной тяги. Соответственно, никакого воздухообмена вентиляцией не получится.

Нельзя делать высоту вентканала, исходя из художественно-архитектурных, и объемно-планировочных решений. Не требуется дополнительный вентилятор и другие механические устройства.

Место расположения канала в загородном доме – одна из стен влажного помещения, которое необходимо проветривать. На небольшую семью достаточно одного, максимум, два. В основную шахту будут группироваться элементы из всех помещений.

Устанавливать лучше вне несущей стены. В противном случае, работа будет связана с технологическими сложностями. Самое главное, правильно установленный канал беспрепятственно выходит на поверхность. Не пересекается со стропильными балками перекрытия и другими возможными препятствиями на крыше. Ни одна конструкция не должна соприкасаться с каналом или примыкать к нему.

Оформление завершается в самом разнообразном стиле: от причудливых зонтиков до оцинкованных, керамических, деревянных фигур. Самое главное, чтобы канал не оставался открытым под дождем и другими атмосферными осадками.

Вытяжные элементы системы
  • Жалюзийные решетки

В вентиляционных отверстиях помещений жилых и общественных зданий для регулирования количества вытяжного или приточного воздуха устанавливают жалюзийные решетки.

Наиболее широкое применение получили решетки с подвижными перьями, Состоят из рамки, неподвижной решетки и вертикальных клапанов-перьев. Клапаны устанавливаются сзади решетки, приводятся в движение шнуром. Могут иметь разнообразное художественное оформление.

Устройство на вентиляционной трубе, позволяющее ускорять потоки и создавать тягу в дымоходе. Работает от энергии ветра для создания разрежения на уровне выхода воздуха из вытяжной шахты или вытяжной трубы. Модели выполняются в различных формах: зауженные, поворотные, с прорезями и другие.

Есть дефлекторы, которые создают разряжение за счет ускорения воздуха с любого направления. Откуда бы ни дул ветер, создается тяга.

  • Усилитель тяги

Имеет ветровой флюгер, встает по ветру. При смене ветра усилитель моментально меняет направление. Модель не вибрирует даже при ураганном ветре. Действует, как зонтик, вставая по ветру. Решает вопросы, если:

  1. Плохая вентиляция;
  2. Опрокидывание тяги;
  3. Происходит задувание котлов
  4. Возникновением обратной тяги в дымоходах.

Советы опытных мастеров

  • Стандартная конструкция крыши чердак (не мансарда)

Чердак это не только дополнительная изоляция между улицей и потолком верхнего этажа, но и целая система, которая работает на естественную вентиляцию. И ее надо использовать.

В жаркий день поверхность крыши разогревается до +50C. В каналах, проходящих через чердак, создается нагрев. За счет этого создается дополнительная тяга. Зимой при температуре -25C, на чердаке сохраняется плюсовая температура порядка +10C. Также благотворно влияет на подогрев вентиляционного канала и создание дополнительной тяги.

  • Дополнение к естественной вентиляции

В жилых комнатах внизу двери рекомендуется оставлять небольшую щель 20-25 мм. Либо врезаются три вентиляционных небольших решетки, чтобы чистый теплый воздух попадал вверх, а грязный и холодный забирался под дверью и уходил дальше.

В помещениях, которые являются избытком тепла, запахов, влаги, вентиляционные решетки крепятся под потолком. При высоких трехметровых потолках – на метр ниже, чтобы верхняя часть оставалась зоной аккумуляции тепла, так как именно в ней находится избыток. Высокие потолки в частном доме естественным образом собирают тепло и чистый воздух.

Но задача естественной вентиляции забрать не только отработанный (серый) воздух, но и излишки влаги на кухне, в ванной комнате, в санузле. Для этих целей в дверное полотно врезается специальная решетка прямоугольной формы.

Как самостоятельно проверить работу вентиляции?

  1. Открыть форточку, окно или дверь, обеспечить приток воздуха;
  2. К вентиляционному отверстию поднести зажженную спичку.

При нормальной работе вентиляции, пламя отклоняется в сторону вытяжного отверстия.

Если дымоход находится в наружной стене, он может промерзать и продуваться ветром. Все вентиляционные каналы должны быть выполнены только во внутренних стенах.

Перед выбором и установкой вентиляции, задайте себе вопрос, а есть ли у вас природный источник чистого воздуха? Если ответ утвердительный, можно думать об установке естественной вентиляции. Она справится со своим предназначением, а в доме будет царить приятная атмосфера и комфортный микроклимат. 90% здоровья и энергии зависит от воздуха, которым дышим.

ventsyst

Вытяжка для кухни своими руками: чертеж, материалы, монтаж вытяжки

Каждая хозяйка согласится с тем, что наличие вытяжки на кухне – неоспоримое удобство и даже необходимость. Она помогает вовремя избавиться от запахов приготовленной пищи, нормализовать температуру в помещении. Однако, настолько ли сложно сделать кухонную вытяжку своими руками? В статье я расскажу, как сохранить семейный бюджет, построив самостоятельно этот важный кухонный атрибут.

Подготовительные работы



Принцип работы кухонной вытяжки заключается в двух действиях: отток отработанного воздуха и приток свежего. Установка вытяжки не имеет смысла, если в квартире нарушена работа вентиляции. Поэтому первым этапом в монтаже кухонной вытяжки станет проверка тяги вентиляционного хода. Популярным способом проверки является зажженная спичка. Поднесите спичку к вентиляционному отверстию и понаблюдайте за поведением пламени. Если язычок наклоняется в сторону трубы, значит вентиляция в порядке, прямое расположение пламени говорит о проблемах с вентиляцией, наклон от трубы – об обратной тяге. Однако, профессионалы не советуют использовать для проверки вентиляционной тяги открытое пламя. Дело в том, что внутри трубы возможно скопление легковоспламеняющихся газов. Неправильные действия могут привести к опасным ситуациям, поэтому для самостоятельной проверки воспользуйтесь небольшим листом бумаги или кальки.



При любых проблемах вентиляции сначала займитесь их устранением. Прочистка труб из квартиры возможна только поверхностная, надежней вызвать специалиста для этой работы. Когда работа вентиляции восстановлена, приступайте к монтажу кухонной вытяжки. Перед началом строительства определитесь с видом кухонной вытяжки, которую собираетесь установить:

  • Пассивная кухонная вытяжка. Работает при помощи восходящей тяги, целесообразна при отсутствии проблем с вентиляцией.
  • Активная кухонная вытяжка. Принудительное удаление отработанного воздуха при помощи электровентилятора.

Монтаж вытяжки



Начните работу с составления чертежа кухонной вытяжки и расчета необходимого количества материалов. Выбор материалов для кухонной вытяжки индивидуален в зависимости от предпочтений, но общий список неизменен. Вам понадобится металлический профиль и листы гипсокартона для каркаса вытяжки, отделочные материалы, гофрированная труба для воздуховода и расходники. Рассмотрим подробнее строительство вытяжки своими руками.

  • Пользуясь чертежом, отметьте расположение будущей вытяжки на стене. Воспользуйтесь следующими размерами: ширина и глубина вытяжки равна ширине и глубине варочной поверхности, высота над индукционной и электрической плитой 65-70 см, над газовой – 75-80 см. Не забудьте оставить место для трубы в вентиляцию.
  • Создание каркаса вытяжки начните с верхнего уровня из металлического профиля. С помощью анкеров прикрепите профиль вокруг вентиляционного отверстия. Опустите вертикальные элементы и поперечные дуги. Соедините с нижним уровнем.

Вам могут пригодиться



  • Воздуховод соедините с вентиляционным отверстием при помощи гофрированной трубы. Старайтесь избегать поворотов трубы, с каждым изгибом эффективность тяги снижается на 10%. Чтобы снизить шум при работе вытяжки, оберните трубу звукоизоляционным материалом.
  • Обшейте каркас гипсокартоном и завершите работу финальной отделкой, подходящей под стиль и цветовое решение кухни.

Преобразовать получившуюся пассивную вытяжку в активную легко: установите фильтры и электрический двигатель с вентилятором внутрь каркаса.

Советы по установке вытяжки



Перед началом работы ознакомьтесь с советами специалистов по ремонту, чтобы избежать ошибок во время монтажа.

  • Самый быстрый и простой способ внешней отделки – гипсокартон, шпаклевка по углам и финальная покраска или побелка. В зависимости от стилистики кухонного гарнитура замените гипсокартон на фанеру, добавьте украшений деревянным багетом или полиуретановым плинтусом.
  • Разметку вытяжки проводите с установленной на места кухней. Такой способ поможет избежать ошибок в расчетах.
  • Если поместить короб внутрь одного из ящиков кухни, вытяжка будет спрятана от посторонних глаз, не потребуется тщательная отделка.
  • Шнур от активной вытяжки не должен провисать или находиться в непосредственной близости от газовой плиты. Лучшее и безопасное решение – заранее подготовить штробы в стене для проведения кабеля.

Вытяжка для кухни своими руками готова. Не забывайте раз в полгода открывать и очищать короб изнутри от осевшего жира, пыли и ненужного мусора.

24.08.2017

Подписаться на рассылку

подбор модели и установка своими руками

Современное оборудование ускоряет и облегчает процесс готовки, и делает его намного комфортнее. Вытяжка в частном доме и городской квартире уже давно стала важным элементом технического оснащения кухни: она обеспечивает защиту всего жилья от запахов еды, а саму кухню — от жира и копоти, оседающих на стенах, потолке и мебели. Установка этого прибора не отличается особой сложностью даже для новичка, а уж опытному хозяину, привыкшему обустраивать частный дом своими руками, она и вовсе по плечу.

Чтобы вытяжка на кухне в частном доме справлялась с нагрузкой и работала эффективно, важно учитывать не только размеры и внешний вид девайса, а и его технические возможности. Поэтому внимательно ознакомьтесь с теми параметрами, которые пригодятся при выборе конкретной модели.

Вытяжка в современной кухне может стать изюминкой интерьера

  1. Производительность вытяжки — объем воздуха, очищаемого за час. Рассчитывается просто: объем кухни (площадь на высоту) умножаем на 12 (норма воздухообмена), полученное число еще раз умножаем на 1,3 (коэффициент минимального запаса).

Формула расчета минимальной производительности вытяжки

  1. Габариты. Площадь воздухоприемника должна быть не меньше (а в идеале – на несколько сантиметров больше) рабочей поверхности плиты.
  2. Уровень шума. Обычно этот параметр указывается для каждой модели отдельно, остается только соотнести единицы измерения с собственными ощущениями.

На заметку! 20 децибел издают шелестящие страницы, 25-35 сравнимы с громким шепотом или тиканьем настенного маятника, 50 дБ мы принимаем при обычном разговоре, 80-90 – шум от проезжающего мотоцикла или включенного фена, 110 – работа перфоратора или дрели, а вот при 130 дБ и выше наступает болевой предел.

  1. Режимы работы. В современных вытяжках комбинируются два принципа — отвод загрязненного воздуха в систему вентиляции и фильтрация (рециркуляция) его с последующим возвращением в помещение.

Принцип работы проточных и циркуляционных кухонных вытяжек

  1. Освещение и управление прибором. Выбирают на собственный вкус и кошелек – существуют модели с выступающими кнопками, с сенсорной панелью, с автоматическим включением/выключением (разумеется, чем больше технической «начинки», тем дороже девайс). Но с основным предназначением вытяжки – удалением дыма и гари – справляется даже самый простой прибор.
  2. Дизайн вытяжки. Кроме качественной очистки воздуха, важно, чтобы девайс вписался в интерьер кухни и гармонировал с другими приборами.

Сенсорная модель наклонной вытяжки с дизайном в стиле хай-тек

Помимо перечисленных характеристик следует учитывать еще один важный момент: если в доме нередки перебои с электроэнергией и скачки напряжения, покупайте прибор со встроенным или отдельно подключаемым предохранителем.

Важно! При покупке рециркуляционной модели учтите, что мощность прибора должна быть на 30% выше, чем у стандартной вытяжки, ведь девайс не только вытягивает, а и перерабатывает воздух. Также придется позаботиться о своевременной (не реже двух раз в год) замене фильтров. Но у такой вытяжки есть глобальное преимущество: ее можно установить в доме, где доступ к вентиляционному каналу затруднен.

Современная модель, работающая на фильтре

Сегодняшний рынок бытовой техники предлагает нам три основные модели вытяжек. После изучения информации о них, можно будет определиться с тем, какая вытяжка в кухне в частном доме будет наиболее эффективной.

Плоская (классическая) подвесная вытяжка ↑

Подвесную вытяжку можно спрятать в навесной шкафчик

Основной режим работы — рециркуляционный. Рекомендуется для небольших кухонь, так как является самой маломощной и с большими объемами воздуха попросту не справится. Дополнительным минусом считается постоянная (и недешевая к тому же) замена фильтров — угольных или акриловых. Зато такая конструкция не нуждается в монтаже дополнительного воздуховода и может крепиться прямо к кухонному шкафчику.

Встраиваемая вытяжка ↑

Встроенные модели легко спрятать

Прибор свободно помещается в подвесной шкафчик, снизу остается только воздухоприемник, чаще всего оснащенный дополнительной выдвигаемой панелью. За счет этого он идеально маскируется и может вписаться в любой интерьер, но требуется дополнительная установка воздуховода, который можно вывести в готовую вентиляцию, через стену или крышу. Сам прибор не намного мощнее предыдущего варианта, но лучше справляется с удалением дыма и запахов за счет принудительного выброса загрязненного воздуха наружу.

Купольная или каминная вытяжка ↑

Купольные приборы смотрятся стильно и современно

Самые мощные и современные модели. Не нуждаются в маскировке, наоборот, их дизайн может стать настоящим украшением кухни. Используются при любом расположении плиты — в углу, у стены или посередине (островной вариант). Классический вывод воздуховода — вверх, на крышу, хотя можно устроить вытяжку в частном доме и через стену.

Важно! При значительных размерах кухни и наличии дополнительных приборов для отопления или готовки, необходимо использовать действительно мощную вытяжку. Это особенно актуально для частных домов, где, кроме плиты и духового шкафа, в комнате находится еще и газовый/твердотопливный котел.

Рассмотрим детально установку встраиваемого прибора – наиболее распространенной модели, которая подходит практически к любому типу помещения. Для обустройства вытяжки в частном доме своими руками схема монтажа предполагает несколько этапов.

Подготовительные работы ↑

Правильная подготовка к установке вытяжки – самый ответственный этап, который занимает больше всего времени.

  • Выбираем место для вытяжки, ориентируясь на расположение плиты и размеры корпуса прибора.
  • Делаем на стене разметку под крепеж, обязательно используя уровень. При установке над газовой плитой панель воздухозабора располагаем на высоте 75-85 см, для электрической варочной поверхности расстояние можно уменьшить до 65-75 см.
  • Ориентируясь на разметку, пробиваем отверстия и загоняем в них дюбели.
  • Для встраивания вытяжки в кухонный шкафчик необходимо вырезать в нем отверстие под корпус (обычно убирается дно или его часть) и для трубы отвода воздуха на задней стороне или крыше.
  • Рассчитываем маршрут воздуховода от корпуса вытяжки до выходного отверстия вентиляции. Учитываем, что протяженность трубы не должна превышать 3 м, а количество ее изгибов стараемся сделать минимальным.

Важно! Каждый поворот трубы на 90 градусов снижает производительность вентиляции как минимум на 10%.

  • Закупаем необходимое для отвода воздуха оборудование, так как продается вытяжка без него. Самыми доступными сейчас считаются пластиковые трубы (круглые или плоские) или металлизированный гибкий рукав — гофра. Не слишком опытному монтажнику удобней будет последний вариант – в нем меньше поворотных соединений. Правда, в открытом виде гофра не очень эстетична, поэтому стоит подумать о покупке декоративного короба, которым ее можно закрыть.

Воздуховод встроенной модели легко помещается внутри обычного шкафчика

  • Подготавливаем вентиляционный выход. Подключаясь в уже существующую вентсистему, просто снимаем защитную решетку и заводим внутрь гофру или трубу. Если в деревянном доме вытяжка на кухню устанавливается с выводом на улицу через стену или потолок, нужно просверлить под воздуховод отверстие нужного диаметра (не меньше 120 мм). В здании из кирпича или газоблоков такой отвод будет сделать сложней, так как высок риск повредить кладку, поэтому лучше остановиться на варианте с вентканалом.

Вытяжка с выводом через стену

Схема вывода наружного вентотверстия

  • Устанавливаем антивозвратный клапан, который не позволит отработанному воздуху вернуться обратно в помещение. Снаружи отверстие закрываем вентиляционной решеткой.

Антивозвратный клапан

  • Оборудуем подключение к источнику электропитания. Розетку лучше располагать за корпусом вытяжки или трубой воздуховода, причем она обязательно должна быть с заземлением.

Самый трудный этап завершен, следующий — монтаж корпуса вытяжки.

Установка корпуса вытяжки ↑

Для встраиваемой вытяжки нужно всего лишь закрепить корпус (или шкафчик с установленной в нем коробкой прибора) на стену кухни. Для этого используем пару саморезов, закрученных в подготовленные дюбели. Чтобы корпус вытяжки не резонировал при работе, можно приклеить ее к шкафу на жидкие гвозди. Если внутри мебели есть полочки, нужно сделать отверстия под воздуховод на каждой из них. А теперь можно переходить к прокладыванию отвода для загрязненного воздуха.

Чтобы правильно сделать отверстия в шкафу, главное – знать диаметр трубы воздуховода

Монтаж воздуховода ↑

Проводим трубу воздуховода к месту установки корпуса вытяжки над газовой плитой. В зависимости от выбранных материалов, этот процесс может происходить по-разному.

  • В случае обустройства отвода из пластиковых труб, нужно тщательно подбирать все элементы — сами трубы, поворотные уголки и переходники для подсоединения к вентиляционному отверстию и выходу вытяжки. Помним, что диаметр воздуховода должен быть одинаковым по всей длине, так как сужения и расширения могут нарушить сбалансированность работы всей системы. Кстати, если протяженность трубы больше метра, стоит озаботиться и дополнительными креплениями. После полной сборки все стыки обязательно обрабатываем герметиком.

Воздуховод из пластика легко маскируется

  • При выборе в качестве трубы воздуховода гофры работы не в пример меньше. Необходимо всего лишь закрепить концы рукава на вентвыход и вытяжку армированным скотчем, обеспечив достаточное натяжение для снижения сопротивления. Однако при желании сохранить интерьер кухни в едином дизайнерском решении гофру нужно еще и замаскировать. Например, можно проложить ее за шкафами кухонного гарнитура, что очень неудобно. Проще обшить декоративными панелями или купить готовый короб для коммуникаций.

Воздуховод из гофры – монтировать легко, спрятать — труднее

Остается только провести проверку работоспособности полностью собранной системы, для этого включаем прибор в розетку и нажимаем на кнопку «пуск».

Если вентиляционное отверстие находится в значительном отдалении от плиты, гофра, проложенная через полкухни, нарушит весь дизайн помещения. А плоский пластиковый воздуховод, который так легко декорировать под цвет стен или шкафчиков, может не справиться в большом помещении, где требуется мощная вытяжка.

Исключения, конечно, есть – это кухни, оформленные в стиле лофтили хай-тек, где гофры, трубы, провода и другие коммуникации становятся тематическим дополнением интерьера. Если комната оформлена не в урбанистическом духе, такие украшения ей ни к чему. И самым простым и эффектным способом декора станет обшивка пространства между верхними шкафчиками и потолком гипсокартоном.

Важно! Для кухни лучше всего подойдет влагостойкий гипсокартон, а в идеале – и с огнезащитной пропиткой.

Алгоритм работ:

  1. По потолку выполняется разметка под каркас из металлопрофиля. Линии отбиваются с помощью уровня, ориентиром служит край шкафчиков — будущий короб должен полностью повторять все изгибы рабочей стенки. А сама конструкция может располагаться либо на одном уровне со шкафчиками (получается идеальная маскировка, если подобрать цвет отделки гипсокартона в тон с мебелью), либо выступать над их поверхностью для достижения эффекта двухуровневого потолка.

Короб, сделанный под двухуровневый потолок

  1. Профиль нарезается на нужные фрагменты, крепится к потолку и полочкам с помощью дюбелей/саморезов.
  2. Конструкция укрепляется вертикальными стойками через каждые 80-100 см.
  3. Затем раскраиваются листы гипсокартона, и каркас обшивается по периметру саморезами с шагом 30 мм (причем вкручивать их нужно так, чтобы шляпки были утоплены внутрь материала на 0,5-1 мм). Напротив вентиляционного отверстия нужно сделать смотровой люк, чтобы в случае необходимости не разбирать всю конструкцию. Для этого участка гипсокартон выпиливается точно по размеру, но не крепится на саморезы (можно точечно зафиксировать панель герметиком, а затем снимать с помощью строительной присоски либо установить небольшие дверцы).
  1. Теперь осталось обработать следы от крепежей и места стыков листов шпатлевкой, чтобы выровнять поверхность, и декорировать отделкой, подходящей к интерьеру. Это могут быть обои, кафель, ПВХ-пленка или другой подходящий материал.

Гипсокартонный каркас для вытяжки

На заметку! В выступающем коробе можно дополнительно встроить точечную подсветку – это и смотрится красиво, и станет удобным подспорьем для хозяйки, ведь на кухне много света не бывает.

Короб под воздуховод с подсветкой – эффектно и функционально

Правила установки вытяжки:

https://www.youtube.com/watch?v=MsDV9Sicjwg

http://www.youtube.com/watch?v=MsDV9Sicjwg

Теперь вы знаете, как правильно сделать вытяжку в частном доме и решить вопрос с ее декорированием. Как видите, основные моменты монтажа не отличаются особенной сложностью и не занимают много времени. А вот с подготовкой далеко не всегда удается справиться своими силами, особенно если речь идет о вытяжке в стене в частном доме.  Поэтому для сверления наружного отверстия придется арендовать специальное оборудование или приглашать профессионалов, которые сделают все быстро, чисто и качественно.

Как установить вытяжку на кухне в частном доме: подключение

Автор Виктория На чтение 7 мин. Просмотров 158 Опубликовано Обновлено

Чтобы установить вытяжку на кухне в частном доме самостоятельно, не нужно иметь специальные знания или навыки, но следует быть внимательным и тщательно следовать инструкциям. Устройство защищает помещение от неприятных запахов, удаляет загрязненный воздух, очищает его от частиц пыли и пищи, устраняет вредные вещества, которые образуются при сгорании газа.

Требования к вытяжке на кухне в частном доме

При выборе вытяжки для кухни необходимо обращать внимание на показатель давления воздуха, которое создает нагнетающее устройство. Чем он выше, тем больше производительность изделия. У хорошей вытяжки есть несколько вентиляторов, нагнетающих воздух, имеющих разную скорость вращения.

Производительность вытяжки определяется объемом воздуха, который устройство может удалить из помещения. Некоторые аппараты способны выводить 180-700 м³/ч. Следует учитывать, что чем выше производительность, тем сильнее вентилятор будет шуметь.

Чтобы определить, какая нужна мощность вытяжки для кухни, следует определить объем помещения и умножить его на 10. Согласно санитарным нормам полная замена воздуха в помещении должна производиться 10-12 раз в час, поэтому объем комнаты умножается на 12 (показатель воздухообмена). Результат умножают на 1,3 (коэффициент запаса). Необходимо рассмотреть, как производится расчет на примере кухни площадью 6 м² и высотой 2,5 м: ((6*2,5)*12)*1,3=234 м³/ч. Для эффективной вентиляции помещения нужна вытяжка мощностью 230-240 м³/ч.

Габариты устройства должны соответствовать размерам газовой плиты или превышать их на 10-20 см. Несоблюдение этих условий приведет к тому, что испарения и продукты горения будут подниматься мимо вытяжки и подвесная мебель начнет портиться. В качестве материала лучше всего себя зарекомендовал обработанный алюминий.

Также можно сделать вытяжку в частном доме своими руками. Без вентиляторов устройство должно быть подсоединено к вертикальному каналу естественной вентиляции. Однако такой способ плохо удаляет все запахи в помещении.

Нужна вентиляция в деревянном доме

В деревянном доме, который строится по последним технологиям, обязательно устанавливают систему вентилирования. Обусловлено это высокой герметичностью здания. Вывод грязного воздуха через окна и форточки не является достаточным условием.

Система естественной вентиляции привлекает низкой стоимостью, однако она не способна быстро удалять запахи из кухни или влажный воздух из ванной комнаты. Для эффективного воздухообмена на кухне в доме из дерева нужно устанавливать специальное устройство соответствующей мощности.

Приточно-вытяжной системы вентиляции достаточно только для того, чтобы обеспечить поступление свежего воздуха в дом и устранить излишки углекислого газа и неприятных запахов. Для качественной очистки воздуха в кухне данной, как и естественной системы, недостаточно.

Можно использовать качественную систему вентиляции кухонь естественного типа при условии, что она была изначально заложена при проектировании дома и выполнена специалистами.

Какую вытяжку установить на кухне частного дома

Прежде чем узнать, как установить вытяжку, необходимо определить, каких видов бывают устройства и какой системой фильтров они оснащаются. Чтобы кассеты не только устраняли неприятный запах, но и собирали маслянистые частицы, в их конструкции должен предусматриваться синтепон или флизелин. Фильтры такого типа являются одноразовыми. Многоразовые кассеты изготавливаются из алюминия или стали, для их очистки используют специальные жирорастворители.

Также существуют угольные фильтры, которые не только задерживают копоть и жиры, но и нейтрализуют неприятные запахи. Недостатком таких изделий является то, что они одноразовые. Согласно конструктивным особенностям вытяжки бывают следующих видов:

  • подвесные;
  • купольные;
  • встроенные;
  • островные;
  • выдвигающиеся.

Плоская

Вытяжки данного типа привлекают покупателей малыми размерами и простотой конструкции. Поскольку они не имеют дымохода, их можно крепить к нижней части навесного шкафа. Если размеров устройства недостаточно, чтобы закрыть плиту, следует обратить внимание на выдвигающиеся модели. Такие изделия подходят для помещений с малой площадью.

Плоские вытяжки работают по принципу рециркуляции воздуха. Они поглощают его с помощью вентиляторов, очищают, а затем возвращают в помещение. Как правило, такие изделия оснащают угольными фильтрами.

Встраиваемая

Данный тип вытяжки тоже относится к рециркуляционному типу. Поскольку устройство можно установить внутрь навесного шкафа, оно непримечательно и гармонично вписывается в интерьер. Корпус имеет кубическую форму с выдвижной панелью для большего захвата воздуха. Сначала производится установка вытяжки в стену, а затем навешивают шкаф.

Купольная

Устройство данного типа отличается большой объемной формой, напоминающей полусферу или трапецию. Конструкция позволяет установить мощные вентиляторы и несколько фильтров. Поэтому специалисты считают, что вытяжки данного вида являются самыми эффективными. Очистка может быть рециркуляционной или через подключение к вентиляционной шахте. Такие изделия устанавливаются в помещениях, в которых нет доступа к свежему воздуху.

Установка вытяжки в кухне

Не все знают, как правильно сделать на кухне систему очистки воздуха. Для этого понадобится необходимый набор инструментов:

  • электролобзик;
  • дрель или шуруповерт;
  • молоток;
  • отвертка;
  • саморезы;
  • рулетка и линейка;
  • гофрированная труба;
  • карандаш и уровень.

Поскольку самым распространенным является монтаж вытяжки на кухне в шкафу над варочной поверхностью, рассматриваться будет этот вариант.

Подготовка к установке

Чтобы установить вытяжку на кухне своими руками, следует подготовить поверхность и выполнить предварительные расчеты. Сначала следует определить расстояние от вытяжки до вентиляционного канала и отрезать гофрированную трубу. Важно учитывать тот факт, что труба растягивается, поэтому можно сделать ее немного меньшей длины.

Поскольку в шкафу должен располагаться воздуховод сечением 130 мм и больше, в верхней стенке вырезается соответствующее отверстие. Оно может быть круглым или прямоугольным в зависимости от сечения воздуховода.

Установка корпуса

Корпус фиксируют с помощью саморезов к нижней панели шкафа. Иногда его прячут внутри, предварительно вырезав паз соответствующих размеров.

Подключение вытяжного вентилятора

Поскольку потребляемая мощность бытовых вытяжек не превышает 1 КВт, их можно подключать в простые розетки. Также подключение вытяжки на кухне можно произвести к существующей разводке. Сечение провода должно быть 2,5 мм, проводник – многожильный из меди с негорючей оплеткой.

Подключение вытяжки на кухне к вентиляции

Трубу лучше всего вывести к вентиляции по верху шкафов. Желательно ее не изгибать под прямым углом, поскольку это препятствует свободному перемещению воздуха. Иногда в вентиляционной шахте может создаваться обратная тяга. Устанавливается обратный клапан при подключении вытяжки и защищает помещение от проникновения неприятных запахов извне. В частном доме воздуховод может выходить через стену на улицу или в специальное отверстие. Вентиляционным проемом может служить и форточка.

В вентиляционную шахту воздуховод вставляется и закрепляется специальной накладкой. Место соединения трубы с каналом вытяжки желательно закрепить хомутом, но можно этого и не делать, если мощность устройства небольшая.

Когда нужна вытяжная вентиляция на кухне купольного типа, следует учитывать то, что она фиксируется к стене. Поэтому сначала делают отверстия, вставляют дюбеля и с помощью болтов или анкеров крепят изделие. Подключение к электричеству и вентиляционной шахте происходит по тому же принципу, который был описан ранее.

Нюансы, которые следует учитывать при установке вытяжки в частном доме

Когда вытяжка устанавливается в стене, необходимо правильно сделать отверстия и закрепить устройство. Следует учитывать уровень вибрации, если вентиляторы мощные. В противном случае со временем крепления могут расшататься и выпасть. Трубе следует придавать плавные изгибы, чтобы воздух свободно перемещался к вентиляционной шахте.

Если хозяин владеет базовыми строительными навыками, он без труда сможет установить в квартире или в доме соими руками вытяжку любого типа.

Вытяжка для кухни своими руками: фото, схемы, монтаж, подключение

Автор Виктория На чтение 8 мин. Просмотров 505 Опубликовано Обновлено

В процессе приготовления пищи газовой варочной плитой выделяются вредные, нежелательные продукты горения, отрицательно влияющие на организм человека. При длительном нахождении в помещении с повышенным содержанием канцерогенов резко снижается работоспособность, ухудшается самочувствие, повышается риск развития опасных заболеваний. Кухонная вытяжка является решением такой проблемы.

Для крупногабаритных квартир, ресторанов, столовых покупают стандартную заводскую технику и устанавливают ее. В маленьком помещении после ремонта или при смене дизайна можно смастерить вытяжку для кухни своими руками. При соблюдении описанных рекомендаций процесс самостоятельного изготовления не займет много времени, труда и средств.

Функции кухонной вытяжки

Каждый час в помещениях, используемых для приготовления пищи, должен происходить 10-кратный обмен воздуха, для осуществления которого выполняют следующее:

  1. Помещение необходимо очищать от вредных примесей, образующихся в результате тепловой обработки продуктов.
  2. Поверхность плиты тщательно обрабатывают моющими средствами.
  3. Хозяин квартиры должен обязательно сделать вытяжку на кухне.

Кухонная конструкция выполняет следующие функции:

  • защита потолка, стен и мебели от попадания копоти и жирной пыли;
  • очистка и фильтрация воздуха;
  • улавливание дыма, запаха, возникающих в результате горения;
  • удаление испарений, исходящих от плиты;
  • предотвращение распространения вредных канцерогенов в смежные комнаты.

Такое оборудование на кухне часто является элементом дизайна. Каркасы выполняют из дерева, стекла, гипсокартонных листов или фанеры в разных формах и с декором, что напрямую влияет на устройство кухонной вытяжки.

Схема кухонной вытяжки

Вытяжной механизм для кухни состоит из таких деталей:

  1. Корпус.
  2. Вентиляционный механизм.
  3. Редуктор.
  4. Прямоугольный воздуховод.
  5. Орган управления.
  6. Фильтры.
  7. Соединители.
  8. Колено прямоугольное.
  9. Настенная пластина.

Электрическая схема состоит из следующих компонентов:

Вытяжной вентилятор с электромотором. Главный элемент вытяжки обеспечивает движение потока воздуха через фильтрующие детали. Электромотор представляет собой асинхронный многоскоростной двигатель, в котором его частота вращения меняется за счет разного подключения статорных обмоток. Конструкция вентилятора может быть осевой или тангенциальной.
Переключатель скоростей. Простым и удобным способом переключения являются кнопки и ползунковый переключатель. Они мгновенно изменяют параметры электрической сети, подавая напряжение на обмотки двигателя. Сенсоры с подсветкой и оригинальным дизайном используют в дорогих моделях.
Осветительные лампы. Освещение поверхности плиты осуществляется с помощью ламп накаливания, галогенами или светодиодами. Светодиодные приборы экономичнее.
Фильтры. Применяют жироулавливающие фильтры, предназначенные для защиты от грязи и очистки воздуха, и фильтры тонкой очистки, или угольные, используемые для обеззараживания.



Кухонная вытяжка своими руками подразделяется на 2 типа:

  1. Проточная. Устройство работает с отводом загрязненного воздуха. Воздуховод выводит его через вентиляционную систему из помещения на улицу. Такая установка характеризуется высокой производительностью и максимальной эффективностью.
  2. Циркуляционная. Оборудование работает в режиме рециркуляции без подключения к вентиляционной системе. Процесс очистки осуществляется угольными фильтрами, находящимися в корпусе устройства, в котором уже очищенный воздух станет поступать обратно. Такой тип вытяжки менее производителен, но отличается быстрой и удобной установкой.

Стандартный размер короба для вытяжки купольного типа имеет такой вид:

  • ширина – 50-90 см;
  • длина – 50, 70, 90, 120 см;
  • глубина – 50 см.

При определении параметров оборудования необходимо учитывать размеры плиты. Варочная поверхность не должна быть больше, чем поверхность вытяжного устройства.

Виды креплений

По способу установки самодельная вытяжка для кухни подразделяется на 4 вида:

  1. Настенная. Крепят к стене над плитой.
  2. Угловая. Устанавливают в углу кухни.
  3. Встраиваемая. Встраивают в навесной шкафчик над варочной поверхностью или в стол, расположенный возле нее, также выполняют монтаж изделия в декоративный каминный купол.
  4. Островная. Крепится к потолку.

При креплении изделия учитывают следующее: расстояние между оборудованием и электрической плитой должно быть не менее 70 см, газовой – 80 см.

Выполняем расчет мощности

Для грамотного подхода к вопросу, как самому сделать вытяжку на кухне, необходимо особое внимание уделить расчетам производительности.

Мощность оборудования показывает объем воздушного потока, который пропускает механизм за 1 час работы. Ее рассчитывают по следующей формуле:

[SхHхK1хK2]/t, где

  • S – площадь кухни, в м²;
  • H – высота потолка, в м;
  • K1 – коэффициент минимального запаса, K1=1,3;
  • K2 – коэффициент воздухообмена для кухни, K2=12;
  • t – время, при котором происходит воздухообмен, t=1 час.

Мощность измеряется в м³/час.

Электробезопасность

Вытяжное устройство относится к разряду электрических приборов, которые создают опасность поражения электрическим током. В результате оседания жира и влаги в механизме возможен пробой электричества с двигателя вентилятора на металлический каркас. Кроме этого, само помещение также является опасным из-за повышенной температуры среды и высокой влажности.

Разберемся, как правильно сделать вытяжку, выполняя все требования по электробезопасности.

Важно: изделие подключают к сети 3 проводами: фаза-0-земля. Перед монтажом выполняют надежное заземление. Для этого подключаются к глухой нейтрали. Нельзя заземлять вытяжку к водосточной или газовой трубе.

Процесс защитного заземления выполняют так:

  1. Открывают вводный щиток в доме, подъезде. Здесь потребуется осторожность и внимание, ведь напряжение составляет 220 В.
  2. Провода выходят из встроенной в стене трубы.
  3. Найдите резьбовой штырь с подключенными к нему заземлениями. Это глухая нейтраль, которая уже заземлена в специальном месте. Не отключайте другие заземления – это опасно для жизни.
  4. Накиньте клемму наверх и затяните гайкой.
  5. Подведите к месту установки устройства провод 2,5 мм².
  6. Вытяжку соедините с электрической сетью через автомат-разъединитель на 6,3 А.

Проводку для оборудования прокладывают в зависимости от оформления кухни. Если подключение осуществляется автоматом, ее монтируют за обшивку стены, в ПВХ-коробе, под плинтусом, при включении вилкой в розетку – за мебелью.

Если возникают проблемы с проведением электричества к вытяжке, лучше воспользоваться услугами электрика.

Изготовление вытяжки на кухне своими руками

Перед тем как сделать вытяжку на кухне, проверяют исправность вентиляционных каналов в доме. Если вентиляция забита или частично загрязнена, уменьшается тяговая сила, вытяжка не работает на полную мощность. Поэтому сначала чистят систему и обеспечивают приток воздуха на кухню.

Устройства выполняют из термостойких, коррозионно-устойчивых и долговечных материалов. Для изготовления корпуса часто используют нержавеющую сталь, затем покрывают ее эмалью.

Простым и недорогим способом является монтаж оборудования в шкафчике над варочной поверхностью. Для этого внутрь устанавливают гофрированную трубу и электрический вентилятор. Если такой шкафчик отсутствует, а сам вытяжной агрегат не выглядит эстетично, вытяжку делают из гипсокартона. Процесс изготовления трудоемкий, затратный, но результат впечатляет.

Из гипсокартона

Чтобы сделать вытяжку на кухне своими руками, необходимо подготовить следующие инструменты и материалы:

  1. Гипсокартон.
  2. Профиль из оцинкованного металла.
  3. Уголки.
  4. Гофротруба.
  5. Крепежные элементы.
  6. Краска, шпатлевка.
  7. Изоляционный материал.
  8. Перфорат.
  9. Шуруповерт.
  10. Ножницы для резки металла.
  11. Лазерный уровень или рулетка.
  12. Кисти, шпатель.

Процесс изготовления вытяжки выполняется в несколько этапов:

Разметка. Для этого необходимо определить участок, на котором будет располагаться вентиляционное отверстие. Если оно находится в стороне от плиты, гофрированную трубу размещают в коробе из гипсокартона.
Создание каркаса. Каркас для вытяжки имеет особенности. Самый простой способ размещения воздухоотвода – по прямой, без углов и отклонений. Металлические оцинкованные профили монтируют к стене, используя анкеры, по всему периметру. Если труба проходит с изгибами, сначала выполняют разметку на потолке, первый профиль укладывают частями вниз и крепят с помощью саморезов. Затем устанавливают вторую часть и поперечные планки. Элементы каркаса следует обшить гипсокартоном.
Изготовление корпуса. Из профиля делают нижнюю раму, закрепляют ее. После этого вырезают части каркаса и соединяют с основой. Для усиления жесткости боковые стороны оснащаются дополнительными перемычками.
Соединение с вентиляционной системой. В воздуховоде делают отверстие для вывода гофры и проверяют наличие тяги. Для бесшумной работы обшивают изоляционным материалом.
Декоративная отделка. На углы прикрепляют уголки, после этого гипсокартон нужно наложить на все элементы устройства, обработать шпатлевкой и окрасить.

На входе в вентиляционную систему внутри корпуса можно установить электрический вентилятор и подключить его к электросети.

Из фанеры

Вытяжку на кухню своими руками можно изготовить из недорогих и доступных материалов, например фанеры. Работа выполняется по принципу обустройства гипсокартонной конструкции.

Чтобы сделать короб для вытяжки на кухне, ножницами из тонких фанерных листов вырезают стенки купола и каркаса, склеивают, шлифуют, обрабатывают. Последним этапом является окрашивание или нанесение лака.

Чистка и уход

Из-за быстрого загрязнения механизма оборудование 1 раз в 2 месяца очищают от гари, иначе возможно возгорание. Этот процесс заключается в чистке фильтра для кухонной вытяжки и обработке внешней поверхности оборудования чистящими средствами или мыльными растворами.

Смена жироулавливающих фильтров происходит 1 раз в 3 месяца. Угольные элементы являются 1-разовыми, поэтому 1 раз в 4 месяца подвергаются полной замене.

Несмотря на то что вытяжка не имеет сложного устройства, иногда возникают проблемы с ее работоспособностью. В этих случаях нужно будет произвести мелкий ремонт кухонной техники.

Установка вытяжки на кухню своими руками. Установка вытяжки в частном доме

Даже если вы уже сделали ремонт на кухне и не хотите снова ее «разбить», вы вполне можете внести некоторые изменения в ее конструкцию. К этим операциям относится установка вытяжки на кухне своими руками. Конечно, в первую очередь следует определиться, какой тип вытяжки вам потребуется. Пожалуй, с этого и начнем.

Какие они?

По типу они делятся на фильтрующие и эвакуационные.Первые из них пропускают воздух в помещении через систему фильтров, а вторые просто выбрасывают его во внешнюю среду. В общем, в кустарном варианте «модернизации» в дешевую вытяжку можно легко установить угольный фильтр.

Но особо к этому стремиться не стоит: даже промышленные изделия этого класса не обеспечивают действительно качественной очистки воздуха, а стоимость их зачастую непомерно высока. Кроме того, инструкция по установке вытяжки этого класса предусматривает полный отказ от гарантии на любое самостоятельное действие.

Есть встроенные и настольные, каминные и потолочные. Не будем тратить много времени на разговоры о типах и их достоинствах. Скажем так, для большинства домовладельцев экстрактор островков, установленный непосредственно над варочной поверхностью (или газовой плитой), действительно является лучшим вариантом. Более известен как купольная вытяжка. Свое название устройство получило по названию приемной части, которая на самом деле напоминает купол.

О вопросах электробезопасности

Перед тем, как выполнять монтаж вытяжек на кухне, своими руками необходимо немного поработать, обеспечив себе и своей семье полную безопасность, исключив минимальную возможность поражения электрическим током.

Дело в том, что данная категория кухонных устройств относится к категории потенциально опасных, поэтому халатно подходить к этому вопросу просто недопустимо. Следует знать, что вытяжки подключаются к бытовой сети тремя проводами: фазным, нулевым и заземляющим, что легко определить по желтому цвету используемого провода, который все еще покрыт продольной зеленой полосой. Обязательно заранее позаботьтесь о надежном и надежном заземлении!

Ни в коем случае нельзя цеплять для этой цели водопроводную, газовую или другую трубу к аккумулятору.Помните, что это противоречит элементарным правилам безопасности, поэтому в результате ваших необдуманных действий могут пострадать люди! К глухим нейтралам нужно привязываться. Как это сделать?

Важно!

Все нижеперечисленные действия, если вы не профессиональный электрик, настоятельно советую сделать это самостоятельно! Обязательно вызовите специалиста или знакомого электрика, но не лезьте в щит!

Подключить к нейтрали

Осторожно открыть входной экран, не забывая об опасности поражения электрическим током.Скорее всего, все подводящие провода уходят в экран из определенной металлической трубы. Наверное, на трубе есть какая-то шпилька, более-менее очищенная от старой краски и ржавчины, к которой подключаются провода. Это и есть искомая нейтраль: от нее до квартиры нужно протянуть провод сечением не менее 2,5 мм. Сама вытяжка должна быть подключена к сети через автомат на 6,3А.

Еще раз по вопросам безопасности

Если вас интересует не только установка вытяжек на кухне своими руками, но и собственная жизнь, то никогда и никогда не скидывайте «землю» в виде других проводов на освободите место для себя! Вряд ли, но «поймать» выделения все равно можно.Увы, но ежегодно по этой причине случаются нелепые смерти.

Вентиляция превыше всего!

Следует помнить, что обычная установка вытяжек на кухне своими руками чаще всего серьезно нарушает штатную вентиляцию помещения, возможности которой были установлены еще на этапе проектирования постройки. Горе-мастера рекомендуют решить проблему двумя способами: либо пробить канал в центральную шахту, либо прямо на улицу.Оба эти метода неверны и могут привести к серьезным проблемам. В том числе законодательные: перед тем, как делать что-то подобное, нужно будет получить отдельное разрешение в БТИ.

В принципе пробивка (если разрешена) одинарного вентиляционного прохода на улицу позволяет гарантированно избавиться от кухонных запахов и копоти, но почти наверняка приведет к выходу из строя вентилятора, так как в этом случае конденсат будет постоянно на нем останавливаться. Со всеми вытекающими последствиями в виде короткого замыкания или чего-то подобного.

Так что мне делать? Выход из ситуации прост: достаточно установить дополнительную секцию воздуховода, оборудовав ее вентилем из вагонки.

Как нейтрализовать неприятный запах?

Очень часто установка вытяжки в частном доме (а особенно в квартире) сопровождается установкой нейтрализаторов воздуха. В продаже есть аппараты трех типов:

  • Химический.
  • Электроионизатор.
  • Ультрафиолет.

Разберем каждый тип немного подробнее.Химический вариант — самый ненадежный вариант. Их рабочая поверхность моментально забивается пленкой жира, и поэтому они выходят из строя задолго до «официального» истечения гарантийного срока. Кроме того, есть свидетельства того, что выделяемые ими вещества не так безопасны для здоровья человека, как заявляют производители. К тому же «химия» далеко не из дешевых.

Электроионизационные нейтрализаторы имеют практически тот же принцип действия, что и обычные ионизаторы воздуха в помещении.Но только воздух в кухонном помещении настолько насыщен газами, что прибор вынужден «задерживать» такой разряд, что часто появляется видимая «корона». Все это приводит к тому, что воздух излишне насыщен отрицательными ионами, что не очень полезно для здоровья человека. Такими устройствами оснащается практически каждая вторая вытяжка-купол на кухнях иностранного производства.

Ультрафиолетовые лампы тоже постепенно затягиваются тонким слоем жира. К тому же лампы приходится менять довольно часто.Но такой нейтрализатор обладает наиболее привлекательными техническими характеристиками: вредная ультрафиолетовая лампа излучает на день меньше, чем вы получаете, находясь на улице пару часов в солнечный день. На стр.

ВВОДНОЕ ЧТЕНИЕ И РАЗГОВОР. Дом, милый дом. Неважно, какой у вас дом, загородный особняк, более скромный отдельно стоящий или двухквартирный дом, многоквартирный дом или даже

.

Дом, милый дом. Неважно, какой у вас дом — загородный особняк , — более скромный отдельно стоящий или двухквартирный дом, — квартира в многоквартирный дом или даже комната в коммуналке квартира. Во всяком случае, это то место, куда вы когда-то переезжаете в и начинаете в обставлять , а украшаете на свой вкус. Он становится вашим вторым «эго».

Ваше второе «эго» очень велико и беспокоит, если у вас есть дом. Места хватит, поместит все: зал , кухня , прилегающая столовая, гостиная , или холл, пара спален, и кладовые (кладовые). ), туалет и санузел . Вы можете неспешно пройти вокруг дома , думая, что еще можно сделать, чтобы отремонтировать его. В холле бросаете взгляд на вешалку и комод для обуви. Наверное, здесь ничего менять не нужно.

Вы приходите на кухню: кухонная мебель, кухонная утварь , холодильник (холодильник) , с морозильной камерой, , сушилка для посуды , электрическая или газовая плита с духовкой . Может, вытяжка нужна?

Столовая прекрасная. Большой обеденный стол с стульями в центре, шкаф с чайными сервизами и сервизов. Здесь достаточно места, чтобы хранить все столовые приборы и посуду. Вы, , хорошо знаете , куда идут дела.

Просторная гостиная — сердце дома. Это место, где вы можете увидеть остальных членов своей семьи.Они приходят вечером, чтобы посидеть за кофейным столиком coffee в мягких креслах и на диване . Вы посмотрите на настенные шкафы , набитые фарфором , хрусталем и книгами. Кое-где осталось место под стереосистему и телевизор . Камин и комнатные растения делают гостиную по-настоящему уютной .

Ваша спальня — это ваше личное пространство, хотя большинство спален похожи друг на друга: односпальная или двуспальная кровать , шкаф для одежды , одна или две прикроватные тумбочки и туалетный столик .

Вы заглядываете в ванную: раковина , горячие смесители и , холодные краны и ванна . В туалете нет ничего, кроме унитаза со смывом .

Вы вполне довольны увиденным, но все еще сомневаетесь: «Есть ли что-то изменить?» Да! Стены в комнатах должны быть оклеены, и в ванной и туалете выложены плиткой! Вместо линолеума должно быть паркетных полов. Вместо узорчатых штор лучше поставить более темные однотонные , чтобы на них не было грязи. Вы все делаете, но сомнения не покидают вас. Затем вы начинаете перемещать мебель вокруг в спальне, потому что туалетный столик блокирует свет. Вы готовы вздохнуть с облегчением, но … вдруг обнаруживаете, что гостиная слишком забита мебелью.

Тем, кто живет в однокомнатных или двухкомнатных квартирах , могут пожалеть тех, кто живет в домах.У них нет таких проблем. При этом у них много привилегий: центральное отопление, водопровод, мусоропровод и … милые соседи , которые любят в полночь играть музыку. Владельцы малогабаритных квартир рады маленьким проблемам и любят свои домов не меньше, чем те, кто живет в трехэтажных дворцах. Дом, милый дом.

1. К какой категории собственников относится ваша семья?

2.Скажите, что еще можно увидеть В холле, кухне, столовой, гостиной, спальне.

3. Посмотрите на план квартиры и решите, как бы вы ее обустроили. Обсудите с одноклассниками, что бы вы купили, чтобы его обставить. Используйте следующие фразы:

Давай … посередине

А как насчет того, чтобы поставить … в дальний конец комнаты

Что вы думаете о … в правом углу рядом с …

Думаю, стоит… в левом углу по адресу …

Давайте … справа

Пожалуй, лучше всего было бы … слева

Все ставят … около

Ну, не могли бы мы … около

Почему бы нам … (просто) напротив

4. У вас есть своя комната? Что в этом особенного?

ТЕКСТ



: 2015-10-27; : 633 | |


:

:

:

© 2015-2020 лекции.org — —

Что такое вытяжки? (с иллюстрациями)

Кухня часто является центром современного дома. Неотъемлемой частью привлекательной и функциональной кухни является вытяжка или вытяжка. Вытяжка устанавливается над плитой для сбора и удаления дыма или других паров и запахов из воздуха над варочной поверхностью. Вытяжки поставляются с множеством опций, например с различными типами освещения, вентиляторами и фильтрами.

Вытяжки также называют кухонными вытяжками, которые отфильтровывают загрязнители, вызывающие появление запаха на кухне.

Для идеальной эффективности вытяжка должна быть не меньше ширины плиты, которую она закрывает. Поскольку идея состоит в том, чтобы удалить дымный воздух, он также должен быть оборудован хорошей вытяжной системой. Это самая важная часть, которую следует учитывать. Вытяжки с хорошей вытяжной системой быстро вытягивают дым и пары из варочной поверхности и выводят их из дома через воздуховоды. Некоторые предпочитают отказаться от хлопот с воздуховодом и вместо этого выбирают рециркулирующий выхлоп.

Вытяжку из нержавеющей стали можно приобрести в качестве дополнения к другим кухонным приборам.

Вместо того, чтобы выводить дымный воздух на улицу, эти вытяжки рециркулируют воздух через фильтр, который удаляет загрязнения и отправляет воздух обратно на кухню. Эти фильтры необходимо периодически очищать или заменять. Многие специалисты по благоустройству дома не рекомендуют устанавливать вытяжки с рециркуляцией по той причине, что ни один фильтр не является столь же эффективным, как удаление дымного воздуха из дома, а многие из них совершенно неэффективны.В вытяжках также есть фильтры, выводящие дым на улицу. Они необходимы для предотвращения скопления содержащейся в воздухе смазки в воздуховодах и возникновения опасности возгорания.

Эффективность вытяжного вентилятора зависит от его конструкции. Осевой вытяжной вентилятор имеет форму потолочного вентилятора.Он дешевле, чем центробежный вентилятор, имеющий более бочкообразную форму. Центробежные вентиляторы перемещают больше воздуха и работают тише, чем осевые. Некоторые вытяжки более высокого класса включают таймеры для отключения вентилятора по прошествии определенного времени.

Освещение входит в состав большинства вытяжек в виде одной или двух ламп накаливания или галогенных ламп.Этот тип функции добавляет еще один источник света на кухню и может упростить просмотр еды под тенью самой вытяжки. Часто есть регулируемые настройки для увеличения или уменьшения яркости освещения, например, для использования в качестве ночника на кухне.

Прилавок имеет большое значение на любой кухне, поэтому некоторые устанавливают микроволновую печь над плитой с небольшой вытяжной системой внизу.Однако то, что достигается в контрпространстве, теряется в способности улавливания дыма. Ни один вентилятор, установленный на микроволновке, не удалит дым и пар, а также элементарная кухонная вытяжка, но удобство и экономия места в некоторых случаях делают его достойным компромисса.

Поскольку на кухнях пространство на столешнице очень важно, некоторые устанавливают микроволновые печи над плитой.

Сумка-холодильник своими руками — советы ПРОФЕССИОНАЛА | Своими руками

Дома и квартиры современных людей наполнены массой бытовой техники, в частности кухонной. В этой статье мы рассмотрим правила его установки и определим, что можно сделать самому, а что лучше доверить профессионалам.

Стиральная машина

Залог долгой эксплуатации стиральной машины — правильная подготовка места для установки.Он должен включать следующие условия:

  • Стиральная машина устанавливается в двух-трех сантиметрах от стены. Это позволит избежать повреждения оборудования при вибрации.
  • Поверхность под машиной должна быть по возможности твердой и ровной. Во время работы техник может скользить по плитке или ламинату, поэтому многие предпочитают оставлять место под стиральной машиной без покрытия. Или им достают специальные накладки на ножки.
  • Машину необходимо отрегулировать по уровню.Перекос может привести к преждевременному выходу из строя.

Стиральную машину необходимо подключать к водопроводу и канализации согласно прилагаемой инструкции. Также нередки ситуации, когда подключение к водопроводу не герметично закрыто от вибрации. Чтобы в машину не попадали сточные воды, необходимо заводить сливной шланг как можно выше. Обратите внимание на подключение стиральной машины к электросети — розетка должна быть оборудована заземлением.Электрические шнуры машин, как правило, короткие — длиной 1,5-2 м, поэтому они должны располагаться рядом и соответствовать необходимому классу влагозащиты. Специалисты рекомендуют покупать керамические розетки для повышения надежности соединения.

После установки стиральной машины запустите пробный запуск в режиме стирки. Это позволит промыть внутренние компоненты от заводской смазки и мелкого мусора. Соблюдайте все этапы стирки, особое внимание обратите на то, как происходит залив и слив воды, а также отжим и полоскание.


Читайте также: Монтаж установки (монтажного элемента) в ванной


Кухонная техника

Установка бытовой техники на кухне не вызывает проблем, если заранее определиться с ее расположением. Условно кухня делится на зону воды и зону нагрева.

В водную зону входят автомойка и посудомоечная машина (в некоторых случаях стиральная машина). Эти элементы должны быть рядом друг с другом и канализационным стоком.Удаленное расположение последнего может повредить сливной насос устройства.

Горячая зона состоит из плиты, духовки, микроволновой печи, жаровен, тостеров и другой бытовой техники, связанной с обогревом. Специалисты не рекомендуют установку другой бытовой техники рядом с газовой плитой. Газовая плита и духовка располагаются подальше от прохода и как можно дальше от мойки. Присоединение плиты к газовым трубам осуществляется с помощью газовых шлангов в металлической оплетке.Духовки и варочные панели подключаются к специальной розетке, установленной за плитой.

Плиту должен подключать человек, имеющий минимальные электротехнические навыки и имеющий общее представление о правилах эксплуатации электроустановок и работы с электроприборами. При этом следует учитывать, что неправильно выполненные работы могут привести к обесточиванию всего подъезда, выгоранию электропроводки и порче изделия. Кроме того, большинство компаний — дилеров и сервисных центров могут отказать в гарантийном ремонте, если установка производилась не специалистами компании.

Из инструмента вам понадобится:

  • плоскогубцы с изолированными ручками;
  • бокорезы (кусачки) с изолированными ручками;
  • Набор отверток;
  • индикаторная отвертка;
  • мультиметр.

После этого необходимо провести отдельную электрическую линию, по которой будет запитываться только электроплита. Тип линии электропередачи зависит от способа подачи электроэнергии на электроплиту.Плиты, рассчитанные на напряжение 220 вольт, подключаются по однофазной цепи; модели, рассчитанные на 380 вольт, могут подключаться по трехфазной или, довольно редко, двухфазной схеме подключения.

Кроме того, при подключении электроплиты должны соблюдаться следующие требования: питание осуществляется медным кабелем, количество жил которого зависит от схемы подключения; в схеме необходимо предусмотреть установку отдельного автоматического выключателя и устройства защитного отключения; корпус плиты должен быть заземлен — заземление через водопроводные трубы не допускается.

Встраиваемая бытовая техника отличается функциональностью, привлекательным внешним видом и компактностью. При проектировании кухни встроенную технику обычно размещают на уровне глаз или в нижних кухонных модулях.

Самая распространенная ошибка домовладельцев — установка в качестве встроенной технологии, которая для этого не предназначена. Например, установка в нише обычной микроволновки легко может привести к поломке или возгоранию. Поскольку общая мощность бытовой техники велика, то защита от скачка напряжения должна быть соответствующей.Щит должен быть оборудован предохранителем.

СОВЕТ ПРОФЕССИОНАЛОВ

Николай Емельянов, электрик

Не используйте удлинители!

Самая частая причина коротких замыканий в бытовой технике — использование для ее подключения многочисленных удлинителей и переходников. Учитывая то, что современная бытовая техника имеет большую мощность, необходимо заранее произвести электромонтаж и установить розетки в местах установки бытовой техники.Помните золотое правило — мощность одновременно работающих устройств на одной розетке не должна превышать 4 кВт! Также нельзя подключать оборудование к линиям напрямую.

Поговорим о цене

Стоимость установки встроенных электрогазовых щитов в среднем 2500 руб. Примерно так же и установка духовки. Установка встраиваемой стиральной или посудомоечной машины обойдется в 2000 рублей, на холодильник примерно 2500 рублей и вытяжку -.От 1500 до 3000 руб.


Установка посудомоечной машины своими руками видео


Встроенная техника — ваш невидимый повар

Намного проще сделать нашу жизнь более инновационными моделями плит, духовок, микроволновых печей, холодильников и другой бытовой техники. Попробуем разобраться в тенденциях, связанных со встроенными технологиями.

Экстрактор: тянет и светит

Современные кухонные вытяжки могут быть плоскими или купольными.Особенность плоского рисунка, что он очищает кухню, не выводится через продукты сгорания в систему вентиляции, а благодаря системе фильтрации, засасываемый и выпускаемый очищенным грязным воздухом. Вытяжной колпак имеет коническую конструкцию, которая доставляет истощенный ВОЗ-дух в вентиляционный канал.

Особенно актуальны сейчас встраиваемые вытяжки, наиболее интегрированные в кухонную мебель. Например, в шкаф полностью встроены модели с тремя скоростями и галогенными лампами. Вытяжки нового поколения, как правило, комбинированные — могут работать как по тиражному, так и по оттяжному принципу.Комбинированные вытяжки дороже других видов устройств, но их преимущество сложно переоценить: в жаркое время года они не только очищают воздух над плитой, но и освежают помещение, а в холодное время года сохраняют тепло в помещении. на кухне ограниченная фильтрация воздуха.

Плита: рецепт прилагается

Встраиваемые плиты делятся на три типа: газовые, электрические и комбинированные. Последние объединяют в одном устройстве не только разные типы варочной поверхности и духовки, но даже разные конфорки (одна электрическая, другая — газовая).Отдельно в ряду электрических плит находится индукционная техника. Такая плита нагревает посуду высокочастотным магнитным полем, индуцированным вихревыми токами, и требует специальной посуды.

Чтобы включить конфорку, посуду следует закрыть большую часть ее площади. При извлечении посуды индукционная плита автоматически отключается, поэтому она экономичнее и безопаснее электроплиты. Есть даже модели индукционных плит, которые распределяют мощность между конфорками, добавляя ее там, где это необходимо.Преимущество этой техники — разнообразие программ приготовления.


Читайте также: Раковина для стиральной машины своими руками


Варочная панель: компактная и автономная

Современная варочная поверхность — это оборудование минимального объема, которое врезается в столешницу и не занимает много места. Плоский прямоугольный корпус

Помимо вытяжек новым словом в кухонной технике стали светильники, настольные вытяжки. Преимуществом моделей, устанавливаемых на столешницу, является их близость к источникам дыма и запаха.Необычные вытяжки марки Homeier убережут вас от пригорания и нежелательных ароматов еще до того, как они дадут о себе знать.

легко разместить даже на ближайшей кухне. Самые дешевые варочные панели — из эмали. Их покрытие устойчиво к механическим воздействиям, но с трудом поддается очистке. Панели из нержавеющей стали дороже, их легче чистить, но на них даже пальцы оставят следы.

Хит продаж — варочные поверхности из стеклокерамики. Их преимущества — улучшенная теплопроводность, высокая прочность и удобство использования.Высокотехнологичное оборудование может быть запрограммировано на разное время приготовления и оснащено функцией автоматического уменьшения нагрева. Нагреватели в таких моделях только конфорки, которые могут быть как круглыми, так и овальными (под удатницы).

В зависимости от диаметра посуды зону нагрева можно менять. Гладкую поверхность легко чистить, потому что она не сжигает жир. Управляйте стеклянной панелью с помощью сенсорных кнопок. Ожоги мешают функции индикации тепла: горящий свет указывает на то, что поверхность горячая и может гореть, а по мере остывания индикатор гаснет.

В перерывах между приготовлением пищи варочную панель можно использовать как дополнительную рабочую поверхность. Стоимость варочных панелей из стеклокерамики — от 15 000 до 40 000 руб. Чем выше значение, тем больше функций: инфракрасный датчик температуры нагрева, датчик кипения датчика остаточного тепла с блокировкой, автоматическое отключение при попадании постороннего предмета, термообработка пропариванием, автономная работа с сигналом завершения приготовления.

Например, варочная панель EH975SZ11E от Siemens состоит из зон нагрева размером 4 19 20 x см, которые можно объединить в 2 зоны flex Induct ion размером 38 20 x см и трохконтурную зону, расположенную посередине.

Удобство использования соседних зон заключается в том, что в этих зонах практически нет ограничений по расположению посуды. Поскольку варочная поверхность нагревается не варочной поверхностью, а непосредственно дном блюда, этот метод открывает дополнительные возможности для оптимизации процесса приготовления.

Стеклокерамическая панель может быть не только электрической, но и газовой. Новые варочные панели Hard Glass с четырьмя и пятью конфорками от Siemens называют «газом на стекле».Их особенности — безупречный дизайн (выполнен в цвете металлик, черный и белый) и повышенные прочностные параметры. Встроенная техника придаст вашей кухне современный и стильный вид. Тратить имеет смысл.


Ссылка по теме: Установка стиральной машины под умывальник своими руками


Установка духовки и варочной панели — видео

https://www.youtube.com/watch?v=gZhAjE8tk2k


© Автор: Сергей Семенов

ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВЫЕ.БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

  • Станок для заточки инструмента из двигателя стиральной машины ПОЖАЛУЙСТА ЛУЧШАЯ ШЛИФОВКА ДЛЯ СВОЕЙ .

    Добавить комментарий
