Как сделать дисковую борону своими руками по 3D-модели

В сельскохозяйственных работах без использования функциональной бороны не обойтись. Невозможно провести посевную, не разрушив верхнюю корку земли и не перекопав грунт до рыхлой консистенции, уничтожив при этом весь бурьян. Именно поэтому наличие дисковой бороны в каждом фермерском хозяйстве – насущная необходимость.

Организовать собственное производство дисковых борон можно в домашних условиях при наличии гаража, сварочного аппарата и дополнительных инструментов. Аграрии – это клиенты с хорошей платежеспособностью. Если Вы сделаете свое предложение с меньшей ценой, но таким же качеством, то Вы легко сможете продать дорогой агрегат бороновальный дисковый. Ведь данный вид сельхоз-оборудования приносит аграриям большие доходы.

Дисковая борона своими руками

Из чего состоит конструкция бороны, которую мы предлагаем сделать собственноручно для использования на тракторе МТЗ-80?

Прицепная дисковая борона 2,6х2Н на МТЗ-80 (КОМПАС-3D):

1. Рама.
2. Передняя секция режущих узлов.
3. Задняя секция режущих узлов.
4. Цапфа поворотная левая.
5. Цапфа поворотная правая.
6. Кронштейн навески.
7. Чистильщик.
8. Балка передняя.
9. Балка задняя.
10. Регулировочная тяга механизма настройки угла атаки дисков.
11. Шлейф-каток.

Ширина захвата бороны 2,6 метра. Ее можно агрегатировать с тракторами от 1,4 до 2-го тягового класса. Масса конструкции 1150кг. Рабочая скорость до 12км/час. Производительность — 3га/час. Количество рабочих органов (дисков) 16шт , диаметр диска- 560мм.

Скачать 3D-модель дисковой бороны 2.6х2Н на МТЗ-80.

Внимание! Данная сборка 3D-модели создана в программе КОМПАС-3D версия 14.1 и содержит 122 детали. Для ее детального просмотра можно использовать бесплатную программу КОМПАС-3D Viewer.

Прицепная дисковая борона на МТЗ-82 с шириной захвата 2,2 метра (PTC Creo Elements/Pro):

Это альтернативный вариант 3D-модели навесного дискатора для тракторов 1,4 тягового класса (ЛТЗ-60АВ, МТЗ-50/52, МТЗ-80/82, Беларус-921 и ЮМЗ-6). Внимание! Данная модель содержит 117 деталей и сделана в программе PTC Creo Elements/Pro, но ее можно открыть бесплатным просмотрщиком PTC Creo View Express.

Скачать 3D-модель дискатора БДН 2.2×2.

Данный навесной почвообрабатывающий дисковый агрегат представляет собой одетые на ось под определенным углом металлические диски. В зависимости от типа проводимых полевых работ, глубина внедрения конструкции в почву регулируется. Максимальная глубина обработки до 12см.

Обязательным требованием к изготавливаемой бороне будет высокая устойчивость металла к коррозии, поэтому выбирайте только качественные материалы, которые рекомендуем дополнительно обработать специальными средствами от ржавчины.

Итак, для начала нужно сварить крепкую прямоугольную раму (1400 на 650 миллиметров)из металлических профилей. Можно использовать железные уголки размером 450 на 450 мм. К полученной основе с помощью специальных втулок будет крепиться независимая ось с 8 сферическими дисками диаметром около 500 мм и толщиной порядка 5 мм. Они устанавливаются на горизонтальной трубе с соблюдением одинакового шага между ними. Количество дисков может разниться в зависимости от мощности вашего трактора.

Ширина обработки участка обычно не превышает 1-2 метров. Делать более широкую борону не имеет смысла. В таком случае существенно уменьшится эффективность, а также сильно повысится нагрузка на трактор. Обратите внимание, что угол атаки грунта в дисковой бороне обязательно должен быть регулируемым.

Все материалы и комплектующие для изготовления бороны вы без труда сможете купить через Интернет на специализированных сайтах, а также на местных промрынках. Их суммарная стоимость (с учетом вложенного в последующую сборку труда) будет на порядок меньшей, нежели покупка готового заводского оборудования. Здесь затраченные усилия окупятся многократно!

Полученная борона соединяется с тракторной навесной системой вверху стойки, а также с помощью двух цапф. При движении тягача диски должны беспрепятственно вращаться, взрыхляя землю и перемалывая остатки сорняков, а также стеблей культурных растений.

Прицепная дисковая борона АБД 4х2ПГ (гидравлическая) на Т-150 (КОМПАС-3D):

Это 3D-модель дискатора АБД 4х2ПГ. Прицепной агрегат рассчитан на трактора тягового класса не ниже чем 3. Краткие характеристики:

• ширина захвата — 4 метра;
• рабочая скорость — до 12км/час;
• производительность — до 4,4га/час;
• глубина обработки — от 8см и до 18см;
• масса конструкции — 2130кг.

Внимание! 3D-модель создана в программе КОМПАС-3D версия 14.1 и содержит 181 деталь. Для изучения конструкции можно использовать бесплатный КОМПАС-3D Viewer.

Скачать 3D-модель дисковой бороны АБД 4х2ПГ на Т-150.

Примечание. При открытии файла программа может запросить заменить путь к файлу который она не может прочитать, тогда просто укажите путь (например, рабочий орган).

Преимущества дисковой бороны

Дисковая борона – отличный агрегат, который можно успешно применять вместо плуга, культиватора или лущильника. Она прекрасно подходит даже для почв с крайне малым содержанием влаги.

Боронирование проводится в следующих случаях:

1. Когда нужно разрушить верхний коркообразный слой земли, который образовался под воздействием влаги, солнца и ветра на протяжении долгого периода времени.
2. Чтобы перемешать почву с внесенными удобрениями.
3. Если вы хотите выровнять поверхность участка.
4. В случае необходимости прореживания густорастущих культурных растений.
5. Чтобы уничтожить имеющиеся на огороде или поле сорняки, а также измельчить сухостой. Любая дисковая борона измельчает подсолнечник и кукурузу.

Справиться с такими заданиями может только качественная, изготовленная с учетом всех технических нюансов дисковая борона. Используя наши бесплатные 3D-модели дисковых борон, вы можете самостоятельно их изготавливать для продажи. Придерживаясь всех деталей образцов, ваши бороны ничем не уступят своим заводским аналогам!

Важно! Использовать борону нужно на скорости, превышающей 7 километров в час. Так процесс боронирования будет максимально эффективным.

Производство дисковых борон как бизнес

Правильно изготовленная борона отлично справится не только с самыми плотными слоями грунта, но и прекрасно будет противодействовать сорнякам и сухостою. Также она будет способна измельчать подсолнечник и кукурузу, что не по силам другим типам сельскохозяйственного оборудования.

Собственноручно сделав дисковую борону, вы существенно сэкономите денежные средства. Помимо множества других преимуществ, которыми обладает данный агрегат, можно выделить еще и тот факт, что дисковая борона имеет высокую производительность и при этом не засоряется. А значит, ею без проблем можно провести быструю обработку всего поля!

Освоив собственноручное производство дисковых борон для тракторов МТЗ-80, Т-150 и тягачей других типов, вы можете дать старт прибыльному бизнесу. Специалисты оценивают его рентабельность на уровне 50 процентов (все зависит от стоимости материалов, которые вы будете использовать в производстве).

Наладив изготовление дисковых борон, можно добиться получения ежемесячной прибыли в размере 1000$. Несмотря на то, что Вы продаете дорогое оборудование, его спрос обеспечен хорошей платежеспособностью целевого потребителя (фермера). Нечего ждать! Время открывать собственный бизнес!

Читайте также:

Как сделать прицеп 2 ПТС-4 для трактора своими руками.

Как сделать плуг своими руками для мотоблока и трактора (чертежи).

своими руками, самодельная, схема, видео

Дисковая борона для минитрактора является разновидностью навесного оборудования и предназначена для обработки почвы. Данное приспособление разрыхляет землю, позволяет выровнять поверхность грунта, разрушает корку, устраняет сорняки, защищает почву от высыхания. Влажность грунта должна быть не меньше 50%, в противном случае образуется пыль, что неприемлемо для сельскохозяйственных культур.

Дисковая борона для минитрактора

Дисковую борону применяют при скорости трактора не больше 7 км/ч. При этом используется тягловая сила самого трактора. При рыхлении почвы конструкцию применяют вместе с плугом для улучшения процесса боронования.

Дисковые бороны для тракторов применяют в регионах, где уровень влажности грунта не более 25%. Данная конструкция состоит из нескольких дисков, расположенных вертикально под небольшим наклоном к основной оси механизма. При этом появляется возможность регулировки глубины и угла обработки грунта.

При работе оборудования диски выполняют задачу отвала и лемеха, что позволяет уменьшить нагрузку на трактор и эффективно разрыхлять почву.

Такое оборудование применяют на полях с большим количеством остатков растений, при этом трава наматывается на диски и не засоряет пространство между ними. В настоящее время продаются данные приспособления для трактора с шириной 1100 мм или 1500 мм. В зависимости от мощности минитрактора применяется навесное оборудование с определенным количеством дисков.

Такое оборудование можно изготовить в домашних условиях из подручных материалов.

Изготовленные самостоятельно конструкции имеют следующие преимущества:

• производительность повышается до 2 га/ч;
• конструкция может выполнять множество задач;
• механизм имеет большую ширину захвата;
• такое навесное оборудование имеет низкую себестоимость.

Как изготовить дисковую борону для минитрактора своими руками

Рассмотрим, как изготавливается самодельная дисковая борона на минитрактор.

Прежде всего нужно подготовить следующие материалы:

• швеллер;
• уголок;
• бывшие в употреблении колеса от автомобиля;
• прочная металлическая труба;
• крепкий ремень;
• диски;
• колеса маленького диаметра.

Из данных материалов изготавливается борона для минитрактора своими руками.

Конструкция будет состоять из следующих компонентов:

• рама, изготовленная из металлических уголков;
• диски;
• кронштейн;
• механизм поворота;
• балки;
• колеса.

Рассмотрим процесс сборки навесного оборудования. Сначала надо взять 8 дисков диаметром 56 см. Приделать их к металлической трубе, имеющей длину 2,6 м. При этом расстояние между ними должно быть 15 см.

После этого надо собрать раму из металлических уголков. При помощи сварки уголки соединяют в виде квадратной конструкции. Применяется метод фиксации в трех точках: наверху рамы, правой и левой цапфой.

Также можно выполнить соединение при помощи ремня. Затем готовое изделие дополняют колесами, тогда оно будет гораздо более маневренным на поворотах.

Самодельная дисковая борона для минитрактора видео

Борона для мотоблока – навесное оборудование, предназначенное для измельчения пласта земли после вспашки или одновременно со вспашкой. Она может применяться при заделке семян во время посева или при выравнивании поверхности участка после грубой обработки – например, после выкапывания картошки.

Применяется такое оборудование не так часто – большинство мотоблоков относятся к культиваторному типу, и после такой обработки обычно не требуется боронование. Однако крупные мотоболки зачастую требуют наличия бороны, особенно после вспашки целинных участков, залежей или после сидератов. Боронование позволяет ускорить высыхание и прогрев поверхностного слоя земли, активирует поглощение полезных веществ из почвы и улучшает усвояемость органических и минеральных удобрений.

Блок: 1/5 | Кол-во символов: 770
Источник: https://MoyMotoblok.ru/navesnoe-oborudovanie/samodelnaya-borona-na-motoblok-svoimi-rukami/

Владимир Гранич | Автор топика: Самодельные

Самодельный МТ.

Нарезка протектора.

Алексей (Zimriah) http://tehnoforum.com/index.php? topic=138.345  Здесь посмотрите, с первой страницы

Tags: Самодельная дисковая борона для минитрактора видео

Блок: 2/6 | Кол-во символов: 252
Источник: http://uvlechenie. info/kak-i-pochemu/samodelnaya-diskovaya-borona-dlya-minitraktora-video.php

Виды борон

Бороны подразделяются на следующие разновидности:

1. Зубовая
2. Дисковая
3. Роторная

Зубовая борона

Зубовая борона – самая древняя из известных человеку. Представляет собой несколько рядов зубьев, которые проходят по почве при обработке, разрыхляя и разравнивая ее. Отличаются количеством зубьев – для мотоблока чаще всего применяют широкую, у которой зубья расположены в три-четыре ряда и часто.

Наиболее рационально применять ее с мотоблоками тягового типа, например, Нева или МТЗ. Эти мотоблоки способны развивать значительное продольное усилие и имеют повышенное сцепление с почвой, необходимое для работы.

Подвидом зубчатой бороны является пружинная, которая достаточно часто применяется при обработке сельскохозяйственной делянки трактором. При работе мотоблоком пружины вместо зубьев позволят сократить их количество и уменьшить габариты, также они редко ломаются.

Дисковая борона

Является активной бороной. Это орудие лучше применять с мотоблоками культиваторного типа – на тяговых придется конструировать вал отбора мощности. Обработка почвы производится при помощи прорезывания ее вращающимися дисками.

Диски могут иметь прямую форму, быть развернутыми под разным углом по отношению к оси вращения, или иметь чашечную форму. Чашечные сложнее в изготовлении, но позволяют оборачивать пласт – тем самым берут на себя часть функций по вспашке. Такие диски отлично подойдут для заделки сидератов или неглубокой ранней вспашке до всхода сорняков при раннем посеве картофеля или зерновых.

Вам может быть интересна картофелекопалка для мотоблока своими руками.

Край дисков обычно делают неровной формы для того, чтобы они легче разрезали почву при вспашке, испытывали меньшее сопротивление при вращении внутри пласта.

Роторная борона

Такая борона чем-то напоминает и культиватор, и дисковую борону. И в ней, и в культиваторе имеются вращающиеся зубчатые части, врезающиеся в землю и переворачивающие небольшие ее части. От культиватора она отличается малой глубиной обработки и большим количеством рабочих зубьев. В отличие от дисковой, диски ротационной бороны расположены всегда под прямым углом к оси вращения.

Зубья активного ротора имеют особый изгиб, зависящий от радиуса самого диска и коэффициента сцепления с почвой колес мотоблока – чем больше скольжение, тем сильнее должен быть изогнут зуб. При работе они протыкают почву под прямым углом, тем самым обеспечивая ее аэрацию. При выходе такой зуб слегка поддевает почву, вырывая мелкие сорняки, не успевшие глубоко пустить корни.

Работа активной ротационной бороной возможна даже после появления всходов растений – она не травмирует крупные растения и практически не повреждает их. Ее использование позволяет экономить на минеральных и органических удобрениях – за счет аэрации вещества активно усваиваются из воздуха. Это также способствует росту корневой системы.

Блок: 2/5 | Кол-во символов: 2816
Источник: https://MoyMotoblok.ru/navesnoe-oborudovanie/samodelnaya-borona-na-motoblok-svoimi-rukami/

Преимущества дисковой бороны

Дисковая борона – отличный агрегат, который можно успешно применять вместо плуга, культиватора или лущильника. Она прекрасно подходит даже для почв с крайне малым содержанием влаги.

Боронирование проводится в следующих случаях:

1. Когда нужно разрушить верхний коркообразный слой земли, который образовался под воздействием влаги, солнца и ветра на протяжении долгого периода времени.
2. Чтобы перемешать почву с внесенными удобрениями.
3. Если вы хотите выровнять поверхность участка.
4. В случае необходимости прореживания густорастущих культурных растений.
5. Чтобы уничтожить имеющиеся на огороде или поле сорняки, а также измельчить сухостой. Любая дисковая борона измельчает подсолнечник и кукурузу.

Справиться с такими заданиями может только качественная, изготовленная с учетом всех технических нюансов дисковая борона. Используя наши бесплатные 3D-модели дисковых борон, вы можете самостоятельно их изготавливать для продажи. Придерживаясь всех деталей образцов, ваши бороны ничем не уступят своим заводским аналогам!

Важно! Использовать борону нужно на скорости, превышающей 7 километров в час. Так процесс боронирования будет максимально эффективным.

Блок: 3/4 | Кол-во символов: 1176
Источник: https://businessideas.com.ua/business-ideas/kak-sdelat-diskovuyu-boronu

Самодельная зубовая борона для мотоблока

Она проще всего в изготовлении своими руками. Для этого достаточно будет иметь материалы, болгарку и сварочный инвертор. Позволяет выполнять допосадочное рыхление почвы и заделку мелкого посевного материала. Она не является активной бороной и подойдет для работы с мотоблоком тягового типа.

Конструкция

Чертеж бороны для мотоблока

Борона представляет собой решетку, к которой жестко привариваются или крепятся болтами зубья. В передней части имеет прицепное приспособление – обычно это сцепка с отверстиями, которая вставляется в трубу фаркопа мотоблока и затем фиксируется при помощи пальца. Между ней и сцепкой необходимо вваривать цепь – без этого работа будет очень тяжелой для пахаря.

Решетка должна быть достаточно прочной. Ее можно сделать из квадратных или водопроводных труб и уголков. Толщина металла должна быть не меньше 3-4 мм, иначе зубья, приваренные к тонкостенной трубе, будут вырываться во время работы вместе с металлом трубы.

Конструкция решетки может быть в виде клетки, состоящей из продольных и поперечных элементов. Но лучше подойдет решетка, в которой «прутья» приварены под углом 45 градусов к направлению движения мотоблока – такая решетка будет меньше подвергаться изгибающим нагрузкам.

Размер ячейки подбирают сообразно расположению зубьев. Лучше всего заранее прикинуть, как у вас будут располагаться зубья, и зарисовать это в чертеже, и потом поверх них начертить решетку, к которой они крепятся. Размер самой рамы должен быть таким, чтобы она не мешала управлять мотоблоком и идти за ним.

Рама бороны не должна выходить за пределы ручек мотоблока.

При этом надо учитывать габариты сцепки. Слишком широкую решетку делать не нужно – больше 1 метра мотоблок просто не потянет.

Зубья лучше всего делать из рифленой арматурной стали диаметром от 10 до 18 мм. Длина каждого зуба – от 10 до 20 см. Высота сцепки мотоблока на высоту зуба не влияет – борона крепится при помощи цепи. Чем длиннее зуб – тем толще он должен быть. Зубья желательно заточить перед установкой и обязательно закалить, т.к. некаленые зубья при работе погнутся. На легких почвах вы можете пользоваться бороной с незаточенными зубьями.

Частота расположения их должна быть не меньше, чем через каждые 10 см – если делать реже, боронование будет неэффективным. Допускается ставить зубья с небольшим смещением через ряд, чтобы их можно было удобно приварить и они обеспечивали требуемую интенсивность обработки. В то же время нужно рассчитывать, чтобы их сопротивление было направлено симметрично оси тяги, иначе мотоблок будет «вилять» и боронить им будет невозможно.

Сборка

Сборка осуществляется после предварительного составления чертежа и заготовки всех деталей. Вначале собирается и сваривается решетка. После этого к ней привариваются зубья. Важно сделать это под прямым углом. Как правило, каленые зубья после приварки не отжигаются и их прочность не меняется.

После этого определяют, где примерно будет находиться центр приложения сил и к этому месту приваривают цепь. Берут первое звено цепи и внахлест прихватывают на решетку. После этого второй конец цепи приваривают или крепят при помощи болтов к сцепке. Работоспособность бороны проверяют после крепления, а при необходимости переваривают цепь влево или вправо, если борону ведет в ту или иную сторону, затем приваривают окончательно.

Посмотрите другие самодельные приспособления для мотоблока.

Блок: 3/5 | Кол-во символов: 3381
Источник: https://MoyMotoblok.ru/navesnoe-oborudovanie/samodelnaya-borona-na-motoblok-svoimi-rukami/

Дисковая борона для мотоблока своими руками

В домашних условиях можно сделать только для мотоблока культиваторного типа. Изготавливают две трубы, они должны иметь надежную фиксацию на валу мотоблока. Скорее всего, придется эту работу отдавать на завод токарю или использовать валы от сломанного культиватора. Общая длина трубы не должна быть больше 1 метра – мотоблок не потянет слишком тяжелую борону.

На валы ставят диски диаметром около 25 см. Для уменьшения сопротивления на них вдоль краев делают надрезы болгаркой через каждые 10 см длины окружности.

Посадочные отверстия дисков должны быть чуть больше диаметра валов. Диски устанавливают с небольшим наклоном к оси вала. С левой части вала наклон в одну сторону, с правой – в другую. Число дисков берут такое, чтобы они взаимно перекрывали друг друга по наклону – обычно их ставят через каждые 5 см.

Вообще же изготовление дисковой бороны самостоятельно – сложная задача. Проще купить дешевую китайскую и доработать ее, качественно проварив все швы, чего обычно на производстве не делают.

Блок: 4/5 | Кол-во символов: 1042
Источник: https://MoyMotoblok.ru/navesnoe-oborudovanie/samodelnaya-borona-na-motoblok-svoimi-rukami/

Производство дисковых борон как бизнес

Правильно изготовленная борона отлично справится не только с самыми плотными слоями грунта, но и прекрасно будет противодействовать сорнякам и сухостою. Также она будет способна измельчать подсолнечник и кукурузу, что не по силам другим типам сельскохозяйственного оборудования.

Собственноручно сделав дисковую борону, вы существенно сэкономите денежные средства. Помимо множества других преимуществ, которыми обладает данный агрегат, можно выделить еще и тот факт, что дисковая борона имеет высокую производительность и при этом не засоряется. А значит, ею без проблем можно провести быструю обработку всего поля!

Освоив собственноручное производство дисковых борон для тракторов МТЗ-80, Т-150 и тягачей других типов, вы можете дать старт прибыльному бизнесу. Специалисты оценивают его рентабельность на уровне 50 процентов (все зависит от стоимости материалов, которые вы будете использовать в производстве).

Наладив изготовление дисковых борон, можно добиться получения ежемесячной прибыли в размере 1000$. Несмотря на то, что Вы продаете дорогое оборудование, его спрос обеспечен хорошей платежеспособностью целевого потребителя (фермера). Нечего ждать! Время открывать собственный бизнес!

Как сделать прицеп 2 ПТС-4 для трактора своими руками.

Как сделать плуг своими руками для мотоблока и трактора (чертежи).

Блок: 4/4 | Кол-во символов: 1358
Источник: https://businessideas. com.ua/business-ideas/kak-sdelat-diskovuyu-boronu

Кто может знает про плуги, бороны и т.п. Значит так: | Автор топика: Станислав

плуг ПОН-3-30, ПОН-4-30, культиватор КПС-4А, борона СПБ-0,6, лущильщик дисковый ЛДГ-15А основные регулировки, рабочие органы

Ярослав Андрей, ты хочешь весь курс сельхозмашин получить в одном ответе. Начнем: ПОН-3-35 Раиса. Регулировки: глубина вспашки-регулируется опорным колесом; выравнивание плуга относительно поля-регулируется вертикальными тягами навески трактора. Дальше по тексту…

Блок: 4/6 | Кол-во символов: 472
Источник: http://uvlechenie.info/kak-i-pochemu/samodelnaya-diskovaya-borona-dlya-minitraktora-video.php

Боронование мотоблоком

При бороновании зубчатой бороной пахарь идет за мотоблоком на средних оборотах двигателя – около 2 км/ч. Тяжелые почвы требуют класть на борону груз, вес груза подбирают опытным путем. Пахарь идет за мотоблоком, регулирует движение бороны при помощи ручек мотоблока. При необходимости та часть бороны, которая не заглубляется или выбивается при движении вперед, придавливается ногой.

Боронование дисковой бороной похоже на культивирование почвы. Работа осуществляется на скорости 1.5-2 км/ч. Пахарь идет за мотоблоком, корректируя движение бороны при помощи ручек – ось вращения бороны должна быть строго перпендикулярна требуемому направлению движения мотоблока.

Блок: 5/5 | Кол-во символов: 684
Источник: https://MoyMotoblok.ru/navesnoe-oborudovanie/samodelnaya-borona-na-motoblok-svoimi-rukami/

Самодельная дисковая борона — Полезные самоделки

Mar 29, 2010 — Самодельная дисковая борона собранная из батареи из 8 … Борона соединена с навесной системой трактора в трех точках — в …

Блок: 6/6 | Кол-во символов: 218
Источник: http://uvlechenie. info/kak-i-pochemu/samodelnaya-diskovaya-borona-dlya-minitraktora-video.php

Кол-во блоков: 10 | Общее кол-во символов: 12169
Количество использованных доноров: 3
Информация по каждому донору:

1. https://MoyMotoblok.ru/navesnoe-oborudovanie/samodelnaya-borona-na-motoblok-svoimi-rukami/: использовано 5 блоков из 5, кол-во символов 8693 (71%)
2. https://businessideas.com.ua/business-ideas/kak-sdelat-diskovuyu-boronu: использовано 2 блоков из 4, кол-во символов 2534 (21%)
3. http://uvlechenie.info/kak-i-pochemu/samodelnaya-diskovaya-borona-dlya-minitraktora-video.php: использовано 3 блоков из 6, кол-во символов 942 (8%)

Дисковая борона на минитрактор своими руками: фото

Для того, чтобы предохранить землю от высыхания, нужно выровнять ее поверхность; а чтобы почву сделать пушистой и рыхлой, нужно разрушить ее корку, выполоть все сорняки. Только тогда участок земли будет находиться в идеальном состоянии для посадки на нем саженцев.

Выбираем дисковую борону

Всю эту работу можно, конечно, будет выполнить вручную — например, граблями. А что делать, если приходится обрабатывать большую площадь поверхности? Ручной труд будет просто бесполезен. В этом случае поможет универсальное приспособление в виде бороны.

Дисковые бороны на мини-тракторах используются на сцепках, например, к плугу, культиватору или к сеялке. Используется дисковая борона для качественной обработки поверхности земли.

Навесное приспособление для технологии боронования

Боронование – это обработка верхнего слоя почвы для рыхления земли перед посадкой. Иногда этот метод может использоваться для прореживания посевов, если они слишком густые; также боронование поможет смешивать почву с другим удобрением. Поэтому в процессе работы по обработке почвы обязательно понадобится мини-трактор с бороной.

Дисковая борона в работе

Взаимодействие бороны с землей делает поверхность правильной, позволяет выровнять. Борона в процессе обработки не только разрушает корку на поверхности земли, но и удаляет сорняки, предохраняет от полного высыхания почвы. Уровень влажности почвы не должен быть ниже 50%, иначе сухая земля просто растворится в пыль, что для высаживания растений не является правильным.

Применение бороны не должно проходить на скорости более чем 7 км в час, иначе действие не будет таким эффективным. Процесс боронования использует тягловую силу самой конструкции мини-трактора. А для увеличения эффективности процесса используют борону в комплекте с плугом во время посева или вспашки. Насадку в виде бороны можно изготовить своими руками, для ее конструкции понадобятся металлические остатки в виде труб и кусков железа.

Что такое дисковая борона и ее виды

Дисковая борона может заменить борону, плуг, культиватор и лущильник. Эта специальная насадка широко применяется в районах, где влажность почвы не превышает 25%, а остатки пожневых превышают 60%.

Навесная конструкция на фото состоит из определенного количества дисков, которые под определенным наклоном располагаются вертикально к основной оси конструкции. Благодаря этому есть возможность регулирования глубины в почве и определения угла обработки.

В работе бороны такие диски будут играть роль отвала и лемеха, это позволит снизить нагрузку на сам мини-трактор и крошить землю. Идеальным использованием такой навесной конструкции будет на полях с огромным количеством растительных остатков, в такой удачной конструкции трава просто наматывается на диски и не забивается пространство между дисками. Шлейф – каток всегда выступает в роли измельчителя, выравнивая поверхность земли.

Сегодня в продаже можно приобрести борону для мини-трактора в двух исполнениях: с шириной 1100 или 1500 миллиметров. В зависимости от мощности вашего трактора будет использоваться вариант с разным количеством дисков.

По конструкции рабочей части борона делится на навесную и сетчатую.

В том случае, если вам нужно обработать землю, где осталось много корней от растений, выгодным будет приобрести борону с дисками, только для каменной почвы она, естественно, не подойдет – так просто затупятся диски и потребуется ремонт.

Сетчатая борона – это старая, но проверенная временем конструкция: на основе в виде металлической сетки укрепляются по-разному зубья. Установка зубьев будет меняться от поставленной задачи. Зубья могут быть выполнены в разном варианте: изогнутом, прямом и виде пружинной конструкции.

Для того, чтобы правильно распределить удобрения, разрыхлить почву вместе с оставшейся травой, вам обязательно понадобится борона, которая сможет увеличить устойчивость поверхности земли к различным эрозийным процессам и повысить ее функцию поглощения.

Бороны и грабли для минитрактора — особенности, изготовление

Описание навесной дисковой бороны для МТЗ 82 для обработки почвы

Дисковая борона – это сельскохозяйственный агрегат, который способен стать достойной заменой культиватору, плугу, лущильнику. Благодаря этой насадке становится возможным производить обработку земли, у которой уровень влажности не больше 25%. Как выглядит и как правильно выбрать , указано в данной статье.

Данный тип навесной конструкции состоит из конкретного числа дисков. Относительно вертикальной основной оси конструкции она сосредоточены под наклоном. Именно это и позволяет выполнять регулировку глубины в грунте и определение угла обработки.

На видео – борона дисковая для мтз 82:

Согласно конструкции рабочей части данное устройство можно поделать на два вида: навесное и сетчатое. О том как используется зерноуборочный комбайн Полесье, можно узнать из .

Когда идет обработка земли, где присутствует множество корней от предыдущих растений, крайне выгодно купить дисковую борону, рассчитанную на каменную почву.

Сетчатая конструкция является старого образца, но зато уже опробованная временем. Основа изделия выполнена из металлической сетки, на которую крепятся различным образом зубья. Монтаж зубьев может быть различным с учетом поставленной цели. Зубцы могут быль представлены в изогнутом виде, прямом и в качестве пружинного элемента.

Для более правильного распределения удобрения, рыхления земли с остатками растительности, необходимо применять борону с дисками, способную увеличить устойчивость поверхности грунта различного рода эрозийным процессам. Также нужно обязательно повысить ее способность поглощения.

Также представленные устройства, работающие в паре с трактором МТЗ 82, можно поделить по целевому использованию. и другие данные указаны в статье.

Полевые

Задействуют для обработки земли после пропашных мероприятий. Определенные модели могут быть оснащены ящиками, которые служат для балластного груза.

Благодаря таким мероприятиям удается обработать грунт на достаточно большую глубину.

Прицепные садовые для трактора

Данный вид конструкции характеризуется своим легким весом. Служат для обработки грунта между рядами в саду и на винограднике. При использовании такой бороны удается прорыхлить землю на глубину 10 см. и другие особенности агрегата указаны в статье.

Болотные

Обработка может вестись на глубину 20 см.

Данный тип приспособления активно задействуется для дискования на заболоченной почве и для обработки целины.

Дисковая борона для установки на трактор МТЗ 82 – это устройство, к которому выполнен крепеж батареи с рабочими деталями. Культивация почвы осуществляется при помощи стальных дисков, у которых размеры составляют 450-510 мм. Именно стальные диски и относятся к основным рабочим органам бороны. и другие технические данные можно подчеркнуть для себя из статьи.

Если на одной оси разместит несколько таких элементов, то можно будет получить батарею. Ее крепеж выполняется с использованием втулок. Благодаря этому во время движения трактора батарея будет вращаться.

На видео – дисковые бороны прицепные для мтз 82:

В большинстве случаев установка батареи с дисками осуществляется в несколько рядов. Плоскость внедрения устройства в грунт носит название угол атаки. Его значение может быть 1-20 градусов. Он необходим для того, чтобы определить твердость культивированной земли. Чем она тверже, чем больше должен быть данный угол. Как сделать ручной окучник для картофеля своими руками, можно узнать .

Работа дисковой бороны выполняется по следующему принципу. Батарея, которая вмонтирована ближе к трактору, разваливает грунт. А вот втора батарея его закрывает. Для выполнения культивирования с предельной эффективностью, необходимо добиться смещения дисков передней и задней батареи относительно оси друг друга. Трактор начинает перемешаться по территории со скоростью 15 км/час. Диски, сосредоточенные на первой батареи, начинают вскрывать слой земли на определенную глубину. Почва поднимается, так как диск имеет сферическое строение, отодвигается в сторону и укладывается с малой высоты. и технические параметры оборудования можно увидеть в статье.

Вторая путем аналогичным путем возвращает землю на свое место. Результатом подобной обработки становится переворачивание и измельчение грунта. С увеличением угла атаки диски будут заходить в грунт на большую глубину.

Сфера применения

Дисковые бороны – это незаменимая вещь в жизни многих аграриев. Главным достоинством подобных изделий остается универсальность и высокая производительность.

Можно осуществлять обработку на глубину 3-5 или 18-25 см. На основании этого можно сделать вывод, что представленные устройства целесообразно применять при самых различных почвообрабатывающих технологиях.

В большинстве случаев подобные механизмы служат для рыхления грунта, сбора урожая, устранения стерни, измельчения коков земли.

Имеется также вспомогательная техника, благодаря которой удается выполнить посев культуры. Благодаря этому борона становится современной сеялкой, совмещающей в себе еще и устройство для культивации грунта. Как использовать ручной культиватор для дачи, можно узнать .

Сегодня большинство фермеров путают универсальные дисковые орудия с классическими. Для второго варианта характерно наличие жесткой системы подвески рабочего элемента. Универсальные средства для обработки грунта в своей конструкции имеют двухрядовое параллельное сосредоточение рабочих элементов, а все пары диском соединены между собой независимо. Благодаря этому удается добиться максимального прохождения пожнивных остатков через пространство между дисками. В результате снижается степень забивания, что делает менее уязвимым рабочий элемент. Как использовать культиватор Мантис узнайте по .

Представленный тип машин также может быть оснащен катком, чтобы можно было его применять для дальнейшего выравнивания обработанного грунта, закрытия в ней влаги. Тогда роста посеянных культур будет гораздо качественнее.

Что же это за приспособление

Это сельскохозяйственный инструмент, который широко применяют при обработке земли. В чем польза боронования:

• оберегает грунт от засушливости;
• способствует выравниванию или разрушению земли;
• уничтожение сорняков;
• подходит для посадки картофеля;
• дробит крупные комья земли, образующиеся в результате пахоты.

Как сделать самодельный своими руками

Если у вас нет лишних денежных средств для приобретения дисковой бороны, то можно выполнить ее дома своими руками. В качестве главного материала использовать можно:

• труба двухдюймовая,
• швеллер U100 сваренный в квадратную раму,
• колеса со старого запорожца,
• два колеса с прицепного КПСа,
• бороны средних размеров 5 штук,
• ремень прорезиненный.

На видео – дисковые бороны своими руками (самодельные):

Дисковые бороны – это уникальная конструкция, благодаря которой удается производить культивирование грунта, необходимого для посева культур, сбора урожая. В сельском хозяйстве без такого приспособления очень тяжело. Кроме этого, некачественная обработка почвы отрицательно скажется на урожайности. В других наших статьях вы можете ознакомится с .

Борона для мотоблока – навесное оборудование, предназначенное для измельчения пласта земли после вспашки или одновременно со вспашкой. Она может применяться при заделке семян во время посева или при выравнивании поверхности участка после грубой обработки – например, после выкапывания картошки.

Применяется такое оборудование не так часто – большинство мотоблоков относятся к культиваторному типу, и после такой обработки обычно не требуется боронование. Однако крупные мотоболки зачастую требуют наличия бороны, особенно после вспашки целинных участков, залежей или после сидератов. Боронование позволяет ускорить высыхание и прогрев поверхностного слоя земли, активирует поглощение полезных веществ из почвы и улучшает усвояемость органических и минеральных удобрений.

Самодельные ленточные грабли для минитрактора

Понадобятся такие инструменты и расходные материалы:

• электросварка;
• болгарка или другой прибор для резки металла;
• металлические пруты;
• профильные и круглые трубы;
• уголок из толстостенного металла.

В качестве базовой основы для граблей можно использовать базовую модель, изображенную на рисунке ниже.

Виды борон

Бороны подразделяются на следующие разновидности:

1. Зубовая
2. Дисковая
3. Роторная

Зубовая борона

Зубовая борона – самая древняя из известных человеку. Представляет собой несколько рядов зубьев, которые проходят по почве при обработке, разрыхляя и разравнивая ее. Отличаются количеством зубьев – для мотоблока чаще всего применяют широкую, у которой зубья расположены в три-четыре ряда и часто.

Наиболее рационально применять ее с мотоблоками тягового типа, например, Нева или МТЗ. Эти мотоблоки способны развивать значительное продольное усилие и имеют повышенное сцепление с почвой, необходимое для работы.

Подвидом зубчатой бороны является пружинная, которая достаточно часто применяется при обработке сельскохозяйственной делянки трактором. При работе мотоблоком пружины вместо зубьев позволят сократить их количество и уменьшить габариты, также они редко ломаются.

Дисковая борона

Является активной бороной. Это орудие лучше применять с мотоблоками культиваторного типа – на тяговых придется конструировать вал отбора мощности. Обработка почвы производится при помощи прорезывания ее вращающимися дисками.

Диски могут иметь прямую форму, быть развернутыми под разным углом по отношению к оси вращения, или иметь чашечную форму. Чашечные сложнее в изготовлении, но позволяют оборачивать пласт – тем самым берут на себя часть функций по вспашке. Такие диски отлично подойдут для заделки сидератов или неглубокой ранней вспашке до всхода сорняков при раннем посеве картофеля или зерновых.

Край дисков обычно делают неровной формы для того, чтобы они легче разрезали почву при вспашке, испытывали меньшее сопротивление при вращении внутри пласта.

Роторная борона

Такая борона чем-то напоминает и культиватор, и дисковую борону. И в ней, и в культиваторе имеются вращающиеся зубчатые части, врезающиеся в землю и переворачивающие небольшие ее части. От культиватора она отличается малой глубиной обработки и большим количеством рабочих зубьев. В отличие от дисковой, диски ротационной бороны расположены всегда под прямым углом к оси вращения.

Зубья активного ротора имеют особый изгиб, зависящий от радиуса самого диска и коэффициента сцепления с почвой колес мотоблока – чем больше скольжение, тем сильнее должен быть изогнут зуб. При работе они протыкают почву под прямым углом, тем самым обеспечивая ее аэрацию. При выходе такой зуб слегка поддевает почву, вырывая мелкие сорняки, не успевшие глубоко пустить корни.

Работа активной ротационной бороной возможна даже после появления всходов растений – она не травмирует крупные растения и практически не повреждает их. Ее использование позволяет экономить на минеральных и органических удобрениях – за счет аэрации вещества активно усваиваются из воздуха. Это также способствует росту корневой системы.

Конструкции

Для получения полной информации о конструкциях инструмента следует знать о том, что такое борона пружинная и зубовая борона.

Под зубовой конструкцией подразумевают такую борону, у которой рабочие органы имеют форму зубьев (могут быть треугольными, квадратными, в форме ножей и т. д.). Обычно зубья крепятся либо жестко к раме, либо при помощи шарниров к пружинной стойке. При этом конструктивно рама может быть и подвижной.

Одной из наиболее распространенных конструкций является сетчатый тип бороны. Рама в этом случае имеет сетчатую форму, к которой снизу прикреплены зубья (они могут быть как статичными, так и подвижными на цепях). Сами зубья выполняются из прутьев и имеют тупые концы. Подобная конструкция широко применяется для боронования до появления первых всходов (иногда и дольше) с целью разрыхления верхнего слоя почвы и уничтожения сорных растений. Такая зубовая борона достаточно примитивна и может быть изготовлена самостоятельно из подручных материалов.

Самодельная зубовая борона для мотоблока

Она проще всего в изготовлении своими руками. Для этого достаточно будет иметь материалы, болгарку и сварочный инвертор. Позволяет выполнять допосадочное рыхление почвы и заделку мелкого посевного материала. Она не является активной бороной и подойдет для работы с мотоблоком тягового типа.

Конструкция

Чертеж бороны для мотоблока

Борона представляет собой решетку, к которой жестко привариваются или крепятся болтами зубья. В передней части имеет прицепное приспособление – обычно это , которая вставляется в трубу фаркопа мотоблока и затем фиксируется при помощи пальца. Между ней и сцепкой необходимо вваривать цепь – без этого работа будет очень тяжелой для пахаря.

Решетка должна быть достаточно прочной. Ее можно сделать из квадратных или водопроводных труб и уголков. Толщина металла должна быть не меньше 3-4 мм, иначе зубья, приваренные к тонкостенной трубе, будут вырываться во время работы вместе с металлом трубы.

Конструкция решетки может быть в виде клетки, состоящей из продольных и поперечных элементов. Но лучше подойдет решетка, в которой «прутья» приварены под углом 45 градусов к направлению движения мотоблока – такая решетка будет меньше подвергаться изгибающим нагрузкам.

Размер ячейки подбирают сообразно расположению зубьев. Лучше всего заранее прикинуть, как у вас будут располагаться зубья, и зарисовать это в чертеже, и потом поверх них начертить решетку, к которой они крепятся. Размер самой рамы должен быть таким, чтобы она не мешала управлять мотоблоком и идти за ним.

Рама бороны не должна выходить за пределы ручек мотоблока.

При этом надо учитывать габариты сцепки. Слишком широкую решетку делать не нужно – больше 1 метра мотоблок просто не потянет.

Зубья лучше всего делать из рифленой арматурной стали диаметром от 10 до 18 мм. Длина каждого зуба – от 10 до 20 см. Высота сцепки мотоблока на высоту зуба не влияет – борона крепится при помощи цепи. Чем длиннее зуб – тем толще он должен быть. Зубья желательно заточить перед установкой и обязательно закалить, т.к. некаленые зубья при работе погнутся. На легких почвах вы можете пользоваться бороной с незаточенными зубьями.

Частота расположения их должна быть не меньше, чем через каждые 10 см – если делать реже, боронование будет неэффективным. Допускается ставить зубья с небольшим смещением через ряд, чтобы их можно было удобно приварить и они обеспечивали требуемую интенсивность обработки. В то же время нужно рассчитывать, чтобы их сопротивление было направлено симметрично оси тяги, иначе мотоблок будет «вилять» и боронить им будет невозможно.

Сборка

Сборка осуществляется после предварительного составления чертежа и заготовки всех деталей. Вначале собирается и сваривается решетка. После этого к ней привариваются зубья. Важно сделать это под прямым углом. Как правило, каленые зубья после приварки не отжигаются и их прочность не меняется.

После этого определяют, где примерно будет находиться центр приложения сил и к этому месту приваривают цепь. Берут первое звено цепи и внахлест прихватывают на решетку. После этого второй конец цепи приваривают или крепят при помощи болтов к сцепке. Работоспособность бороны проверяют после крепления, а при необходимости переваривают цепь влево или вправо, если борону ведет в ту или иную сторону, затем приваривают окончательно.

В домашних условиях можно сделать только для мотоблока культиваторного типа. Изготавливают две трубы, они должны иметь надежную фиксацию на валу мотоблока. Скорее всего, придется эту работу отдавать на завод токарю или использовать валы от сломанного культиватора. Общая длина трубы не должна быть больше 1 метра – мотоблок не потянет слишком тяжелую борону.

На валы ставят диски диаметром около 25 см. Для уменьшения сопротивления на них вдоль краев делают надрезы болгаркой через каждые 10 см длины окружности.

Посадочные отверстия дисков должны быть чуть больше диаметра валов. Диски устанавливают с небольшим наклоном к оси вала. С левой части вала наклон в одну сторону, с правой – в другую. Число дисков берут такое, чтобы они взаимно перекрывали друг друга по наклону – обычно их ставят через каждые 5 см.

Вообще же изготовление дисковой бороны самостоятельно – сложная задача. Проще купить дешевую китайскую и доработать ее, качественно проварив все швы, чего обычно на производстве не делают.

Ход работы

1й этап – изготовление зубьев для рабочих колес

В зависимости от габаритов будущей конструкции, высоты самого минитрактора для этого нам понадобится до 600 мм проволоки с толщиной 0,5-0,7 см (на каждый элемент).

Количество стальных прутов рассчитывают исходя из длины окружности рабочего колеса. Они должны располагаться через каждые 10 см и нести еще один добавочный зуб.

2й этап – крепление к базовым дисковым элементам

Легче всего это сделать болтами. Сами диски можно изготовить из 4 мм стали в диаметре, который подойдет конкретно вам;

3й этап – агрегация колес на грабли

Берем подшипники и ступицы (можно от старого ВАЗа). Желательно брать конические подшипники, которые дадут большую герметичность этому рабочему узлу.

4ая стадия – создание оси

К ней присоединятся колеса, зубья. Изготовить ее можно из надежного по толщине прута.

5й шаг

Крепление металлических упоров – фиксаторов навески на трактор. Делаются они из стали по размеру 30х100 мм;

6й – инсталляция опорных стоек

Для них выбираем длину в 120 мм. С помощью сварки крепим их к оси.

7й этап

Установка дышла – 3 см в диаметре трубы между стойками. Схема описанной конструкции достаточно распространенная. Оборудование, которое получается в ходе всех несложных действий, ничем не уступает заводским аналогам и адаптировано к любым по объемам сенозаготовительным работам.

Боронование мотоблоком

При бороновании зубчатой бороной пахарь идет за мотоблоком на средних оборотах двигателя – около 2 км/ч. Тяжелые почвы требуют класть на борону груз, вес груза подбирают опытным путем. Пахарь идет за мотоблоком, регулирует движение бороны при помощи ручек мотоблока. При необходимости та часть бороны, которая не заглубляется или выбивается при движении вперед, придавливается ногой.

Боронование дисковой бороной похоже на культивирование почвы. Работа осуществляется на скорости 1.5-2 км/ч. Пахарь идет за мотоблоком, корректируя движение бороны при помощи ручек – ось вращения бороны должна быть строго перпендикулярна требуемому направлению движения мотоблока.

В сельскохозяйственных работах без использования функциональной бороны не обойтись. Невозможно провести посевную, не разрушив верхнюю корку земли и не перекопав грунт до рыхлой консистенции, уничтожив при этом весь бурьян. Именно поэтому наличие дисковой бороны в каждом фермерском хозяйстве – насущная необходимость.

Организовать собственное производство дисковых борон можно в домашних условиях при наличии гаража, сварочного аппарата и дополнительных инструментов. Аграрии – это клиенты с хорошей платежеспособностью. Если Вы сделаете свое предложение с меньшей ценой, но таким же качеством, то Вы легко сможете продать дорогой агрегат бороновальный дисковый. Ведь данный вид сельхоз-оборудования приносит аграриям большие доходы.

Дисковая борона своими руками

Из чего состоит конструкция бороны, которую мы предлагаем сделать собственноручно для использования на тракторе МТЗ-80?

Прицепная дисковая борона 2,6х2Н на МТЗ-80 (КОМПАС-3D):

1. Рама.
2. Передняя секция режущих узлов.
3. Задняя секция режущих узлов.
4. Цапфа поворотная левая.
5. Цапфа поворотная правая.
6. Кронштейн навески.
7. Чистильщик.
8. Балка передняя.
9. Балка задняя.
10. Регулировочная тяга механизма настройки угла атаки дисков.
11. Шлейф-каток.

Ширина захвата бороны 2,6 метра. Ее можно агрегатировать с тракторами от 1,4 до 2-го тягового класса. Масса конструкции 1150кг. Рабочая скорость до 12км/час. Производительность — 3га/час. Количество рабочих органов (дисков) 16шт, диаметр диска- 560мм.

Внимание! Данная сборка 3D-модели создана в программе КОМПАС-3D версия 14.1 и содержит 122 детали. Для ее детального просмотра можно использовать бесплатную программу КОМПАС-3D Viewer.

Прицепная дисковая борона на МТЗ-82 с шириной захвата 2,2 метра (PTC Creo Elements/Pro):

Это альтернативный вариант 3D-модели навесного дискатора для тракторов 1,4 тягового класса (ЛТЗ-60АВ, МТЗ-50/52, МТЗ-80/82, Беларус-921 и ЮМЗ-6). Внимание! Данная модель содержит 117 деталей и сделана в программе PTC Creo Elements/Pro, но ее можно открыть бесплатным просмотрщиком PTC Creo View Express.

Данный навесной почвообрабатывающий дисковый агрегат представляет собой одетые на ось под определенным углом металлические диски. В зависимости от типа проводимых полевых работ, глубина внедрения конструкции в почву регулируется. Максимальная глубина обработки до 12см.

Обязательным требованием к изготавливаемой бороне будет высокая устойчивость металла к коррозии, поэтому выбирайте только качественные материалы, которые рекомендуем дополнительно обработать специальными средствами от ржавчины.

Итак, для начала нужно сварить крепкую прямоугольную раму (1400 на 650 миллиметров)из металлических профилей. Можно использовать железные уголки размером 450 на 450 мм. К полученной основе с помощью специальных втулок будет крепиться независимая ось с 8 сферическими дисками диаметром около 500 мм и толщиной порядка 5 мм. Они устанавливаются на горизонтальной трубе с соблюдением одинакового шага между ними. Количество дисков может разниться в зависимости от мощности вашего трактора.

Ширина обработки участка обычно не превышает 1-2 метров. Делать более широкую борону не имеет смысла. В таком случае существенно уменьшится эффективность, а также сильно повысится нагрузка на трактор. Обратите внимание, что угол атаки грунта в дисковой бороне обязательно должен быть регулируемым.

Все материалы и комплектующие для изготовления бороны вы без труда сможете купить через Интернет на специализированных сайтах, а также на местных промрынках. Их суммарная стоимость (с учетом вложенного в последующую сборку труда) будет на порядок меньшей, нежели покупка готового заводского оборудования. Здесь затраченные усилия окупятся многократно!

Полученная борона соединяется с тракторной навесной системой вверху стойки, а также с помощью двух цапф. При движении тягача диски должны беспрепятственно вращаться, взрыхляя землю и перемалывая остатки сорняков, а также стеблей культурных растений.

Прицепная дисковая борона АБД 4х2ПГ (гидравлическая) на Т-150 (КОМПАС-3D):

Это 3D-модель дискатора АБД 4х2ПГ. Прицепной агрегат рассчитан на трактора тягового класса не ниже чем 3. Краткие характеристики:

• ширина захвата — 4 метра;
• рабочая скорость — до 12км/час;
• производительность — до 4,4га/час;
• глубина обработки — от 8см и до 18см;
• масса конструкции — 2130кг.

Внимание! 3D-модель создана в программе КОМПАС-3D версия 14.1 и содержит 181 деталь. Для изучения конструкции можно использовать бесплатный КОМПАС-3D Viewer.

Примечание. При открытии файла программа может запросить заменить путь к файлу который она не может прочитать, тогда просто укажите путь (например, рабочий орган).

Классификация

По схеме валкообразования грабли могут быть:

В зависимости от типа рабочих элементов грабли различают:

• роторные или ленточные – наиболее производительные, но и дорогостоящие адаптеры;
• колесно-пальцевые – позволяют переворачивать, собирать сухое сено;
• колесные.

Самыми примитивными конструктивами из вышеперечисленных обладают поперечные грабли на минитрактор. Они призваны лишь валковать сено, находящееся в направлении, противоположном движению трактора. Это достигается за счет рядов опущенных острых зубьев.

Преимущества дисковой бороны

Дисковая борона – отличный агрегат, который можно успешно применять вместо плуга, культиватора или лущильника. Она прекрасно подходит даже для почв с крайне малым содержанием влаги.

Боронирование проводится в следующих случаях:

1. Когда нужно разрушить верхний коркообразный слой земли, который образовался под воздействием влаги, солнца и ветра на протяжении долгого периода времени.
2. Чтобы перемешать почву с внесенными удобрениями.
3. Если вы хотите выровнять поверхность участка.
4. В случае необходимости прореживания густорастущих культурных растений.
5. Чтобы уничтожить имеющиеся на огороде или поле сорняки, а также измельчить сухостой. Любая дисковая борона измельчает подсолнечник и кукурузу.

Справиться с такими заданиями может только качественная, изготовленная с учетом всех технических нюансов дисковая борона. Используя наши бесплатные 3D-модели дисковых борон, вы можете самостоятельно их изготавливать для продажи. Придерживаясь всех деталей образцов, ваши бороны ничем не уступят своим заводским аналогам!

Важно! Использовать борону нужно на скорости, превышающей 7 километров в час. Так процесс боронирования будет максимально эффективным.

Производство дисковых борон как бизнес

Правильно изготовленная борона отлично справится не только с самыми плотными слоями грунта, но и прекрасно будет противодействовать сорнякам и сухостою. Также она будет способна измельчать подсолнечник и кукурузу, что не по силам другим типам сельскохозяйственного оборудования.

Собственноручно сделав дисковую борону, вы существенно сэкономите денежные средства. Помимо множества других преимуществ, которыми обладает данный агрегат, можно выделить еще и тот факт, что дисковая борона имеет высокую производительность и при этом не засоряется. А значит, ею без проблем можно провести быструю обработку всего поля!

Освоив собственноручное производство дисковых борон для тракторов МТЗ-80, Т-150 и тягачей других типов, вы можете дать старт прибыльному бизнесу. Специалисты оценивают его рентабельность на уровне 50 процентов (все зависит от стоимости материалов, которые вы будете использовать в производстве).

Наладив изготовление дисковых борон, можно добиться получения ежемесячной прибыли в размере 1000$. Несмотря на то, что Вы продаете дорогое оборудование, его спрос обеспечен хорошей платежеспособностью целевого потребителя (фермера). Нечего ждать! Время открывать собственный бизнес!

Люди, занимающиеся сельскохозяйственной деятельностью, наверняка сталкивались с понятием «дискатор». Однако большинство фермеров не придают должного значения этой разновидности оборудования, предпочитая использовать для обработки земли более привычные бороны.

Давайте разберёмся, в чём заключается преимущество дискаторов над аналогичными видами прицепного оборудования.

Особенности и преимущества

Что такое дискатор? Это дисковая борона, где для каждого режущего элемента используется отдельная стойка крепления.

Такая конструкция позволяет полностью исключить забивание режущих дисков, что положительно сказывается на производительности труда.

Кроме того, дискаторы показывают неплохую производительность в условиях повышенной влажности и густой растительности. Основное предназначение данного вида сельхозоборудования: подготовка земли к посевной без предварительной вспашки.

Стоит отметить, что индивидуальное крепление дисков позволяет более качественно бороться с сорняками, перемешивая грунт с растительными остатками. Однако, это не единственные достоинства БДМ.

Дискаторы могут выполнять следующие операции:

1. Подготавливать почву к посадке всех разновидностей агротехнических культур, включая технические и кормовые.
2. Подготовка мелкоконтурных участков и полей со сложной геометрией.
3. Лущение стерни и формирование мульчирующего слоя.
4. Подготовка к посадке задернелых участков поля и земель отведённых под пастбища и луга.

Стоит отметить, что за один проход по полю, дискатор выполняет сразу несколько операций: измельчает почву, выравнивает поверхность и перемешивает грунт с остатками сорняков.

При этом каждый из установленных дисков имеет индивидуальную регулировку, позволяющую плавно изменять ширину обработки или угол атаки.

Благодаря многофункциональности, дискаторы помогают сэкономить до 12 литров дизтоплива на каждый обработанный гектар. Соответственно данная разновидность сельхозоборудования окупается уже на второй сезон эксплуатации.

Имеются у дискаторов и конструктивные недостатки. Например: жёсткий вариант крепления стойки часто приводит к механическим повреждениям ступицы.

Чтобы избежать поломок, приходится регулярно смазывать подшипник, что вызывает дополнительные затраты времени на техническое обслуживание.

Характерно, что такие проблемы встречаются только у дискаторов российского производства. У импортных моделей используется подпружиненная система крепления стоек.

Борона для мотоблока своими руками: чертежи, видео

Первые приспособления для боронования появились с того времени, как человек впервые научился обрабатывать землю примитивным деревянным плугом (оралом). Бороны также делались из дерева и были не сильно длинными, для большей маневренности, но достаточно тяжелыми, что позволяло дробить большие комья земли образованные после пахоты.

Самодельная классическая (зубовая) борона для мотоблока

Уже давно трактора сменили лошадей, а бороны стали более совершенными и эффективными, и могут устанавливаться не только на тяжелую и среднюю сельскохозяйственную технику, но и на мини-трактора и мотоблоки. Данный вид оборудования позволяет не только разбивать большие комья и прикрывать почву для сохранения влаги, но и собирать остатки сухой растительности, а также удалять ее корни.

Существуют следующие виды борон:

• зубовые или классические;
• роторные или ротационные;
• дисковые.

Согласно данной классификации навесное оборудование для боронования бывает тяжелым, средним и легким. Устройство для боронования на мотоблок «Нева» можно купить в специализированном магазине или же сделать своими руками.

Зубовая борона для мотоблока

Роторная борона для мотоблока

Дисковая борона для мотоблока

Традиционная борона

Классическая, или как ее еще называют, конная борона, применяется для создания ровной и рыхлой поверхности. Также данный вид навесного оборудования позволяет качественно укрыть в почве влагу и тем самым предотвратить ее высушивание. Борона производит дробление крупных комков земли до требуемой фракции, уничтожает сорняки и удаляет из грунта остатки растительности. Оборудование довольно легкое и поэтому используется для поверхностной обработки почвы, измельчения комьев земли и неглубокого рыхления перед проведением посевной.

Зубовая борона для мотоблоков заводского производства изготавливается из специальной конструкционной стали, выдерживающей значительные нагрузки. Также данное оборудование неплохо ровняет почву после проведенного фрезерования.

Этот тип оборудования для боронования представляет собой прямую или зигзагообразную раму, которую можно сделать своими руками из стальной полосы, квадратной трубы или уголка, стойки для сцепки с мотоблоком и зубьев. Закрепить зубья на раме можно при помощи сварки, или, нарезав на них резьбу, зафиксировать гайками. Рабочие органы на раме располагаются на равномерном расстоянии друг от друга, а их длина может составлять 25-45 мм. Относительно ширины оборудования, то, например, для мотоблока «Нева» вполне хватит 500-600 мм. На представленном видео показана зубовая борона в работе.

Также можно сделать своими руками мотоблочную зубовую борону и по чертежу представленному ниже. На то, чтобы сделать такое навесное оборудование, придется затратить полдня, но оно того стоит.

Схема зубовой бороны для мотоблока

Для того чтобы сделать такое оборудование для мотоблока нам понадобится следующее:

• к металлической трубе квадратного сечения приварить железные полосы, на которые, собственно, будут при помощи гаек крепиться зубья с нарезанной с одной стороны резьбой;
• дышло нашего навесного оборудования оканчивается приваренной втулкой, через которую при помощи металлического пальца будет происходить соединение с используемым мотоблоком;
• делаем стойку с регулировочным винтом для настройки высоты подъема устройства для боронования, чтобы обеспечить равномерное заглубление рабочих органов в почву.

Хоть покупное заводское оборудование, хоть самодельная борона, к мотоблоку «Нева», имеется особенность накопления на рабочих органах влажной почвы с остатками растительности, вследствие чего обработка земли может стать неэффективной. Для того, чтобы легко и беспрепятственно очистить зубья скребком или любым металлическим предметом воспользуемся подъемным рычагом агрегата.

На видео показана самая простейшая зубовая борона для мотоблока с указанием размеров.

Оборудование роторного типа

Роторную или ротационную борону используют, как правило, для обработки земли после сбора урожая зерновых культур. Также, данный тип оборудования для мотоблока хорошо выравнивает поверхность земли и удаляет сорные растения. Роторная борона состоит из шести рабочих кромок, дисков и втулки. Оборудование претерпело изменения, и было выявлено – для большей эффективности рабочие лезвия должны быть установлены под углом, что позволяет легко разрезать и разравнивать почву во время обработки. Приспособление для боронования, сделанное своими руками, устанавливают на агрегат вместо колес или грунтозацепов. На видео показана самодельная борона ротационного типа для мотоблока в работе на участке.

Глядя на представленное фото, может показаться, что сделать такую борону своими руками не представляет труда, однако, для того, чтобы она нормально работала, необходимо правильно рассчитать всю конструкцию, а именно угол под которым устанавливаются рабочие кромки.

На видео представлен весь процесс изготовления роторной бороны и работа с ней.

Дисковая борона

Дисковые бороны используют на пересохших почвах и практически не отличаются по функциональности от ротационных активных борон, за исключением того, что здесь в качестве рабочего органа выступают диски, установленные на независимых осях, а крепление к мотоблоку происходит посредством сцепки.

Самодельная борона дискового типа

На чертеже указаны размеры для мини-трактора, поэтому делая навесное оборудование для мотоблока, подгоняем все значения под габариты силового агрегата. От большого тракторного дискатора была позаимствована одна секция, состоящая из 8 линзообразных дисков диаметром 450 мм с междисковым расстоянием – 150 мм. На видео хорошо видно работу оборудования сделанного своими руками и установленного на мотоблок с адаптером.

Чертеж дисковой бороны

Дисковая секция закреплена подвижно на металлической раме 1400х650 мм и сваренной из уголка 50х50 мм. Захват у такого самодельного оборудования составляет 1200 мм при глубине до 100 мм, а угол атаки настраивается до 17˚. Как было уже сказано, для того, чтобы использовать устройство для боронования вместе с мотоблоком «Нева», длину рамы можно сделать вдвое меньше и, соответственно, использовать всего 4 диска.

Заключение

Из всех перечисленных видов, наиболее простой и легкой для самостоятельного изготовления, является зубовая борона, однако, по мнению большинства фермеров, самым эффективным все-таки считается навесное оборудование роторного типа. В интернете можно найти чертежи и видео на эту тему. Работа ротационной бороны в связке с мотоблоком должна осуществляться на скорости порядка 4 км/ч. Дело в том, что только в таком рабочем режиме двигатель мотоблока не будет перегружен, а устройство качественно взрыхлит грунт, подготавливая благоприятную почву для будущего урожая.

Если необходима борона для тяжелого мотоблока, то сделать устройство для боронования будет немного сложнее. Гораздо проще в таком случае приобрести соответствующее оборудование у производителя. Лучшим вариантом будет, если навесное оборудование и мотоблок изготовлены одним производителем. В таком случае не возникнет проблем с креплением и значительно увеличивается срок эксплуатации.

Если приобретать оборудование у производителя, то выгоднее всего, в финансовом плане, купить классическую борону, которая стоит гораздо меньше остальных типов. Однако сделав собственными руками полезное приспособление для своего мотоблока, вы получите не только моральное удовлетворение, но и незаменимого помощника для проведения сельхозработ, который позволит сэкономить время, силы и средства.

Пожалуйста, оцените статью!

[Всего: 0 Средняя оценка: 0]

Борона для мотоблока своими руками — размеры, чертежи, видео

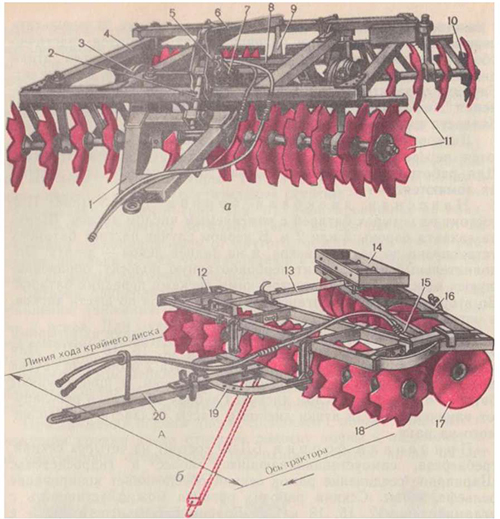

Дисковая борона – конструктивные особенности

Дисковые бороны для мотоблока могут быть легкими и тяжелыми. Первый вариант используется для работы в паре с мотоблоками, весом до 100 кг, в то время как тяжелые конструкции подходят для применения в паре с техникой, массой до 200 кг.

Дисковые бороны используются для решения следующих задач:

• разрушения корки, образовавшейся в результате заморозков;
• лущения стерни;
• эффективного рыхления дернистых пластов;
• обработки пастбищ и лугов;
• удаления крупных сорняков.

Рабочим органом дисковой бороны выступает острый стальной сферический диск, который может обладать диаметром от 45 до 51 см. Вся конструкция дисковой бороны для мотоблока напоминает батарею, образовавшуюся из нескольких смонтированных на одной оси дисков. Между дисками предусмотрено расстояние, в котором размещены распорные шпульки. Все режущие диски закреплены на оси под определенным углом и обязательно в 2 ряда. В процессе обработки почвы передние диски функционируют вразвал, а задние – непременно в отвал.

Для того чтобы более эффективно рыхлить грунт, дисковая борона к мотоблоку снабжена смещенными задними дисками. В процессе применения бороны, имеющиеся в ее конструкции диски вращаются, благодаря чему происходит их сцепление с грунтом. Кромки режущих дисков срезают твердый слой грунта, поднимая и переворачивая его. При этом пласт земли падает с определенной высоты, в результате чего переворачивается и крошиться.

Важное преимущество дисковых борон на мотоблоки заключается в том, что они гораздо меньше забиваются почвой и сорняками. Таким образом, их гораздо дольше можно использовать без регулярной очистки, что дает возможность сэкономить время и силы фермера.

Применение

Борона-мотыга ротационная применяется для обработки полей как до посева, так и во время вегетации растений.

Назначение и преимущества:

Борона-мотыга особенно полезна для обработки и защиты почв в засушливых районах.

Особенности применения на отдельных культурах:

Зубовая борона – преимущества и области применения

В конструкцию зубовой бороны входят корытообразные и прямоугольные планки, в месте перекрещивания которых расположены зубья. Последние установлены таким образом, чтобы при работе каждый из них вел свою борозду. В зависимости от типа используемой бороны, дистанция между бороздками может составлять от 220 до 490 мм.

С целью предотвратить забивания бороны сорняками и почвой, соседние между собой зубья расположены на дистанции в 15 см. Глубина обработки почвы при работе с бороной зависит от усилия воздействия зубьев на грунт, а также от длины поводков, соединяющих их.

В зависимости от своей конструкции, зубья на бороне могут быть прямыми, изогнутыми со специальной пружинящей стойкой, а также лапчатыми. Все имеющиеся в конструкции бороны зубцы крепятся на шарнирной или жесткой раме. Бороны с шарнирным креплением более предпочтительны на участках, где расположено большое количество неровностей. Конструкции с жесткой рамой следует использовать на более-менее ровных поверхностях.

Зубовые бороны для мотоблоков используются для решения таких задач:

• разрезания и крошения дернины;
• измельчения и растаскивания кротовины по территории пастбищ и лугов;
• эффективного прочесывания травостоя.

Конструкция зубовых борон позволяет использовать их не только в качестве самостоятельного навесного оборудования, но и для работы вместе с культиваторами, сеялками и плугами.

Устройство и принцип работы

Внешне борона-мотыга ротационная представляет собой металлическую балку (несущую раму), на которой через подпружиненный рычаг (или спиральные пружинные стойки) закреплены густо посаженные вращающиеся металлические зубцы (солнцеобразные колеса до 60 см диаметром).

Последние составлены в съемные блоки, располагающиеся в 1 или несколько рядов. Несущая рама может трансформироваться по ширине. Например, у прицепной бороны-мотыги ротационной БМР-12 она состоит из 2-х частей по 6 м. Такие модели с широкой площадью охвата обозначаются аббревиатурой «МРШ». У мотыги ротационной навесной МРН-6 – одна балка длиной 6 м. Диски могут менять угол внедрения в почву в пределах 12˚, глубина рыхления от 3 до 6 см.

Основные технические характеристики:

Бороны-мотыги шириной рабочей части от 4,2 до 12 м нужно крепить к тракторам от 80 л.с., более 12 м – от 110 л.с. Для агрегата 2,2 м подойдет легкий трактор от 25 л.с. или мотоблок.

Принцип работы: при движении трактора зубья дисков углубляются в землю и выворачивают ее наверх вместе с сорняками. Зубья могут быть различной формы: изогнутые, прямые, квадратные, овальные.

Роторная борона – плюсы и минусы конструкции

В случае если боронование мотоблоком осуществляется на участке с целиной, или же применение агрегата планируется с целью снятия только верхнего слоя почвы, то в таком случае оптимальным станет использование роторной бороны. Несмотря на то, что максимальная глубина обработки этим оборудованием не превышает 7 см, именно такая конструкция лучше всего подойдет в целях первичной обработки земли на территории, где ранее выращивались зерновые культуры.

Бороны роторного типа для мотоблоков могут быть активными и пассивными. В отличие от пассивных конструкций, активные бороны на мотоблок монтируются вместо колес или почвофрез на штатные валы агрегата. Чтобы повысить эффективность и повысить производительность бороны ее следует применять только для работы в паре с мотоблоками, обладающими высокой мощностью и оборудованными коробками переключения передач. Эти конструкции лучше всего эксплуатировать паре с другими видами навесного оборудования – в таком случае борона на мотоблоке будет не только рыхлить верхний слой грунта, но и эффективно выравнивать землю на участке.

В число преимуществ роторных борон для мотоблоков входит простота в применении, высокая эффективность и долговечность этих конструкций. Среди основных недостатков навесного оборудования этого типа следует выделить высокую стоимость, сложность в изготовлении своими руками, а также громоздкость конструкции.

Применение

Борона-мотыга ротационная применяется для обработки полей как до посева, так и во время вегетации растений.

Назначение и преимущества:

Борона-мотыга особенно полезна для обработки и защиты почв в засушливых районах.

Особенности применения на отдельных культурах:

Конструктивные особенности самодельной бороны

Оптимальным и самым простым вариантом для изготовления своими руками считается зубовая борона. Для ее создания потребуется внимательно изучить чертежи, в которых должна быть указана последовательность действия при сборке оборудования. Также очень важно, чтобы схемах были указаны размеры всех используемых для изготовления бороны деталей.

Сама конструкция по своему внешнему виду напоминает клетку из рамы, к которой зубья крепятся посредством болтов. Передняя часть конструкции должна быть оснащена прицепным устройством, которое, в большинстве случаев, имеет форму сцепки с отверстиями. При установке на мотоблок сцепку потребуется вставить в трубу фаркопа, после чего зафиксировать оба элемента посредством пальца. Крайне важно вварить между фаркопом и сцепкой специальную цепь, которая облегчит работу с оборудованием.

Клетка зубовой бороны должна быть максимально прочной, поэтому для ее изготовления следует использовать квадратные или водопроводные трубы, а также уголки для усиления стыков конструкции. Каждая деталь должна быть изготовлена из стали, толщиной не менее 5 мм, в противном случае почва будет вырывать зубья вместе с кусками металла.

Конструкция изготавливаемой решетки должна состоять из поперечных и продольных деталей. Вместе с тем, самым лучшим вариантом станет клетка, прутья в которой приварены между собой под углом в 45 ⁰ по отношению к направлению движения мотоблока. Такая самодельная борона будет гораздо меньше подвергаться нагрузкам на изгиб.

Чтобы определить размер ячеек, потребуется предварительно определиться с тем, каким образом на бороне будут размещены зубья. Для этого зубья нужно нарисовать на чертеже, а поверх них дорисовать решетку, на которой они должны крепиться. Сама рама должна обладать такими размерами, чтобы впоследствии она не мешала работать с мотоблоком. Также крайне важно своевременно учесть размеры сцепного устройства. Нужно помнить, что борону, шириной более 1 м, многие мотоблоки попросту не потянут.

Для изготовления зубьев лучше всего использовать рифленую арматурную сталь. Ее диаметр должен составлять не менее 18 мм, а длина каждого изготавливаемого зубца – около 15 см. От высоты сцепного устройства высота зуба не зависит, так как самодельная борона будет крепиться к мотоблоку посредством цепи. При этом толщина последней должна быть увеличена, если на бороне закреплены толстые зубья.

Устройство и принцип работы

Внешне борона-мотыга ротационная представляет собой металлическую балку (несущую раму), на которой через подпружиненный рычаг (или спиральные пружинные стойки) закреплены густо посаженные вращающиеся металлические зубцы (солнцеобразные колеса до 60 см диаметром).

Последние составлены в съемные блоки, располагающиеся в 1 или несколько рядов. Несущая рама может трансформироваться по ширине. Например, у прицепной бороны-мотыги ротационной БМР-12 она состоит из 2-х частей по 6 м. Такие модели с широкой площадью охвата обозначаются аббревиатурой «МРШ». У мотыги ротационной навесной МРН-6 – одна балка длиной 6 м. Диски могут менять угол внедрения в почву в пределах 12˚, глубина рыхления от 3 до 6 см.

Основные технические характеристики:

Бороны-мотыги шириной рабочей части от 4,2 до 12 м нужно крепить к тракторам от 80 л.с., более 12 м – от 110 л.с. Для агрегата 2,2 м подойдет легкий трактор от 25 л.с. или мотоблок.

Принцип работы: при движении трактора зубья дисков углубляются в землю и выворачивают ее наверх вместе с сорняками. Зубья могут быть различной формы: изогнутые, прямые, квадратные, овальные.

Как сделать борону для мотоблока своими руками?

После изучения всех чертежей и конструктивных особенностей самодельной бороны для мотоблока, можно приступать к ее непосредственной сборке. Чтобы не допустить типичных ошибок, крайне важно придерживаться правильного порядка действий при работе.

Изготовление самодельной бороны для мотоблока выполняется в следующей последовательности:

1. Вначале собираются и привариваются друг к другу детали рамы;
2. Далее к изготовленной раме потребуется приварить зубья. Они должны быть предварительно заточены, и обязательно приварены к раме под прямым углом. Переживать при монтаже зубцов не стоит, так как после приваривания каленые зубцы не отжигаются, благодаря чему их прочность не теряется;
3. На следующем этапе потребуется определиться с местом, в котором будет находиться центр воздействия сил. Посередине этой части бороны нужно приварить предусмотренную в конструкции цепь. Для этого необходимо взять первое из звеньев цепи и внахлест приварить его к решетке. Затем второй конец используемой цепи потребуется соединить со сцепкой, используя для этого болты или сварочный аппарат;
4. Чтобы проверить работоспособность изготовленной бороны, необходимо закрепить ее, после чего пройтись с ней и мотоблоком. Если было обнаружено, что борона тянет в любую из сторон, значит, цепь потребуется переварить в противоположную сторону. В деталях об изготовлении бороны также можно узнать из видео.

Изготовленная конструкция для мотоблока практически ничем не будет уступать своим заводским аналогам. Она достаточно прочная и сможет прослужить в хозяйстве не один год, при условии, что владелец будет регулярно очищать ее и сорняков и грунта, а также обрабатывать детали конструкции специальным антикоррозийным средством.

Изготовленную своими руками борону для мотоблока можно использовать для работы вместе с мотоблоками производства брендов Каскад, МТЗ, Нева, Крот и Агро. В конструкции этих агрегатов предусмотрены практически идентичные сцепные механизмы, что позволит без труда соединить их с самодельной бороной.

Борона-ротационная мотыга, что это!?

Вопросы задавать можно только после регистрации. Войдите или зарегистрируйтесь, пожалуйста.

Здравствуйте, поделитесь опытом применения ротационной бороны. Особенно интересен опыт личного использования в засушливой зоне.

Много читал об этом агрегате, есть ощущение необходимости применение в моих условиях, но не хочется выбросить 250 т.р. на ветер, уж слишком много вокруг рекламы.

И что можете сказать, нужная вещь в хозяйстве?

нужная вещь в хозяйстве?

Как по мне, нужная и не нужная. Не знаю как раньше обходился без неё на подсолнечнике. Мордую его от посева до 3-4-х пар листьев.И всё. Остальное время стоит ржавеет.На озимых эффекта не заметил.

нужная вещь в хозяйстве?

Как по мне, нужная и не нужная. Не знаю как раньше обходился без неё на подсолнечнике. Мордую его от посева до 3-4-х пар листьев.И всё. Остальное время стоит ржавеет.На озимых эффекта не заметил.

как она в эксплуатации подшипники не бьет? за сезон сколько раз приходится смазку в ступица добавлять? если на подсолнечнике нормально работает то и по кукурузе тоже пойдет наверное и еще вопрос по сое не пробывали ее пускать?

Не, с подшипниками всё нормально. Шприцуем один раз перед началом сезона, максимум по 3-4 качка в ступицу. По куке тоже работали, всё нормально. Сою у нас не практикуют, больно жарко и сухо. Основное требование к работе бороной, это работа на опережение.Т.е. при таком сорняке как на третьей фотке,борона бесполезна.Она эффективна только по «нитке». Ну и по «корке» после ливня она работает просто изумительно.

спасибо за ответы думаем тоже взять для себя такой агрегат в основном не для сорняка а для заделки почвеника и селитры на озимых а сорняк как бонус успеешь хорошо нет так гербициды подчистят корка бывает тоже не всегда но если не пошевелить вовремя проблемы большие междурядник чемоданы воротит что до уборки не раскисают

Еще такая борона в теории хороша для сухого полива, когда семена легли в сухую землю и выравнивания поля

Для мотоблока Нева

Мотоблоки Нева считаются лидерами на рынке среди сельхоз техники для малой обработки пашневых угодий. Диаметр вала мотоблока Нева 30 миллиметров.

Эта модель мотоблока отличается высокой выработкой и устойчивостью к составу почвы. Идеально подходит для малых фермерских угодий, за счет своей мобильности и маневренности.

Всего за несколько часов работы мотоблоком качественно проборонят землю вашего участка.

Для мотоблока Нева

Обрабатывать землю необходимо, чтобы она равномерно обогащалась полезными элементами. Обычно боронят землю ранней весной после схода снега и осенью когда собран весь урожай.

Мотоблоки Нева оснащены бензиновыми двигателями. А области применения мотоблока разнообразны.

За счет устойчивости к перепадам температур работать техника может без перерыва до 4 часов, даже в знойную погоду.

Если говорить о количестве обработанной земли, то проверенный объем достигает 6000 м2 без остановки. Мотоблок можно использовать не только с прицепной бороной, но и как снегоуборочный агрегат. Это, кстати, если нужно вспахать пашню, а в некоторых местах еще лежит снег. Здесь можно применить мотоблоки Патриот и Прораб.

Просто поменяйте прицепное устройство, отцепив борону, и прикрепите снегоуборочный ковш.

В данном видео борона для мотоблока Нева.

Разновидности борон

Бороны для сельскохозяйственных работ подразделяют на виды:

Зубовая борона — простой механизм, представляющий собой раму из металла с прикрепленными к ней зубьями необходимой длины. Мощность мотоблока влияет на их количество и размеры рамы. Зубья размещаются в виде зигзага или прямоугольника и присоединяются к раме жестко, шарнирно или на пружинной стойке.

Утяжелители

Утяжелители используются для придания конструкции большего веса. Это необходимо в тех случаях, когда оборудование «перепрыгивает» почву и работает прерывисто.

Утяжелители могут быть как для самого мотоблока, так и для навесного оборудования к нему.

Утяжелители для мотоблока Нева

Официальный производитель предлагает купить утяжеление у него на сайте. Они есть двух видов.

Читать так же: Мотокультиваторы Чемпион

Первые изготавливаются в форме дисков, они предназначены для утяжеления колёс или оси мотоблока. Диски улучшают грунтозацепляющие свойства, вес одного диска составляет 10 кг.

Вторые производятся в форме цилиндра, который крепится только на штырь мотоблока. Тем самым отягощая его раму, вес одного такого цилиндра составляет 17 кг.

Но не стоит сразу покупать утяжелитель. Ведь это не навесное оборудование. Его задачей является утяжеление конструкции. Может быть, у Вас просто дома есть шлакоблок, металлическая гантеля или что-либо другое весом около 10 кг? Так просто повесьте его на мотоблок, и результат будет таким же.

Но эти манипуляции следует проводить правильно, поскольку в противном случае есть большой риск соскакивания утяжелителя с крепления и нанесения повреждений человеку.

Видео-обзоры

Вот пример, как можно сделать и установить утяжелитель для мотоблока Нева самостоятельно:

А на этом видео говорится о том, как правильно установить дисковый утяжелитель непосредственно на сами колеса для мотоблока Нева:

Отзывы владельцев

Вот несколько комментариев с форумов про утяжелители.

Игорь пишет:

«Давно было замечена проблема, что при работе с твёрдой почвой мотоблок не зацепляется за землю, а проскакивает, даже с грунтозацепами. Полазив по форумам, я нашёл решение: просто утяжелить вес. Покупать новое не стал, а соорудил самостоятельно из металлолома. Эффект потрясающий. Теперь работаю без сбоев»

Владимир пишет:

«При работе фрезы была замечена беда, они не закапывались в землю, а проскакивали. Поэтому решил я их утяжелить. Для этого на колёса подцепил блины от штанги. Благо остались с молодых времён. Эффект был замечен сразу».

Как использовать дисковые бороны

Дисковые бороны можно использовать на лужайках и в саду для обработки почвы там, где вы планируете сажать. Это полезный инструмент, который может помочь избавиться от комков и уплотненной почвы, если они мешают вашим посадкам. Вот несколько шагов, которые помогут вам, если вы впервые используете дисковую борону.

Шаг 1 — Установка

Первое, что вам нужно сделать, это найти подходящую дисковую борону для работы, которую вы планируете.Как только вы это сделаете, вы можете прикрепить его к задней части трактора, чтобы вы могли его тянуть. Вам нужно будет найти правильный шаг для дисковой бороны, и вы можете изменить его, вынув болт на центральной стойке и сдвинув углы вперед и назад. Если вы ищете больше разрезов или более мелкую поверхность, вам нужно, чтобы она была более наклонной. Если вы действительно наклоните их полностью вниз, вам нужно будет убедиться, что у вашего трактора достаточно мощности, чтобы тянуть его, так как чем больше угол, тем больше мощности он потребует.

Шаг 2 — Вспашка и начало

Следующее, что вам нужно сделать, это вспахать свой сад или участок, который вы планируете засеять. После того, как вы закончите вспашку, вы можете начать ездить дисковой бороной по площади, которая требует чтобы работать. Это начнет превращать большие сгустки в более мелкие, более управляемые. Продолжайте медленно перемещаться по участку вверх и вниз, пока дисковая борона работает позади трактора. Вы можете сделать это дважды или даже трижды, в зависимости от типа почвы.

Шаг 3 — Добавьте цепную борону, если необходимо, или измените размер

Если вы хотите получить еще более тонкий срез, чем сейчас, вы можете добавить цепную борону сзади. Вы можете легко сделать это, установив навесное оборудование позади трактора, а затем продолжить движение вверх и вниз. Если цепная борона не дает вам того, что вы хотите, вы можете рассмотреть возможность использования дисковой бороны другого размера.

Шаг 3 — Переход через колеи

После того, как вы закончите измельчение почвы и комков и измельчение почвы, вы можете использовать дисковую борону еще раз, чтобы избавиться от следов, которые вы могли оставить на почве.Вам нужно будет в последний раз медленно продвигаться вверх и вниз по почве.

Когда вы закончите, убедитесь, что не осталось никаких комков, и, если вы можете, используйте ручной инструмент, чтобы избавиться от чего-либо. Теперь, когда все ясно и почва готова для посадки, вы можете предпринять необходимые шаги, чтобы начать посадку ваших культур.

Установка диска? Сделайте это правильно за пять простых шагов

Независимо от того, обрабатываете ли вы пожнивные остатки, обрабатываете посевное ложе или готовите следующий севооборот, правильно отрегулированный диск имеет решающее значение.Потратив немного больше времени на проверку диска, вы сможете меньше ездить в поле, снизить риск эрозии и заложить ровную основу для успешного урожая.

Чтобы помочь вам воспользоваться преимуществами правильно установленного диска, AMCO составила это руководство по настройке наших дисковых борон.

ШАГ ПЕРВЫЙ: ПОДГОТОВКА ДИСКА

Перед выполнением любых регулировок убедитесь, что трактор припаркован и ключ вынут. Будьте предельно осторожны при выполнении следующих шагов.Никогда не ставьте себя между точками защемления.

Чтобы убедиться, что диск правильно прикреплен к трактору, проверьте наличие:

• Установлено дышло, палец и стопорный штифт
• Домкрат снял и поставил на хранение
• Установлена ​​предохранительная цепь
• Подключены все гидравлические шланги и разъемы освещения
• Проверил все давления в шинах
• Смазал все точки смазки

По завершении подготовки диска переведите его в рабочее положение и переместите на ровную поверхность, где вы сможете продолжить выполнение следующих шагов.

ВТОРОЙ ЭТАП: ВЫРАВНИВАНИЕ КРЫЛА

Если вы используете складной диск, такой как тандемная дисковая борона AMCO F15 с двойным смещением, следующим шагом будет выравнивание крыльев, чтобы лезвия разрезали агрегат на равномерную глубину. Этот шаг особенно важен, если вы используете диск с шинами разного размера на крыльях и центральной части, что может привести к неравномерному резанию.

Начните с подъема и опускания диска и складывания его на четыре цикла, чтобы удалить воздух из линий и убедиться, что цилиндры фазирования синхронизированы.Затем, оставив диск в транспортном положении, выровняйте крылья с помощью регулятора высоты качающегося вала. Зазор между лезвием и землей должен быть одинаковым по всему диску.

Знаете ли вы?

Группы тандемных дисковых борон AMCO F15, F17 и LTF с двойным смещением перекрываются, обеспечивая 100% обработку почвы по всему диску.

ШАГ ТРЕТИЙ: УСТАНОВКА ПЕРЕДНИХ И ЗАДНИХ БАНКОВ

Независимо от того, используете ли вы 3-точечный диск (LTF, LOF, Wicked Warrior) или прицепную борону (F15, F17, D41, F41-42, J41-44, G2), важно правильно настроить передние и задние блоки для гладкой отделки.Как правило, устанавливайте передние лезвия так, чтобы резать примерно на дюйма глубже, чем задние. Неглубокие разрезы вызовут скопление в середине (иногда называемое «арбузными рядами»). Если разрезать слишком глубоко спереди, внешний край выйдет за уступ. Результаты будут отличаться с разной скоростью.

ШАГ ЧЕТВЕРТЫЙ: УСТАНОВИТЕ ГЛУБИНУ ОБРАБОТКИ

Стандартные механические регуляторы глубины

AMCO обеспечивают равномерную глубину резания.

Глубина обработки будет зависеть от вашего урожая, состояния почвы и скорости.Как правило, при нормальных условиях эксплуатации глубина составляет 25% диаметра лопасти.

Диски

AMCO стандартно поставляются с механическим регулятором глубины. Для начала поднимите колеса и вставьте ножи в землю на желаемой глубине резания. Установите регуляторы глубины, чтобы гарантировать одинаковую глубину каждого разреза.

Если диск оборудован передними копирующими колесами, установите их на ту же высоту, что и задние колеса. Это предотвратит слишком глубокие порезы диска по краям на неровных участках.

Сделайте короткий пас (примерно 30 ярдов) на нормальной рабочей скорости и остановитесь. Оставьте ножи в земле, копайте за центральными ножами переднего и заднего ряда и измерьте глубину борозды ножа. Отрегулируйте и повторяйте, пока передняя и задняя группы не будут резать на желаемой глубине.

ШАГ ПЯТЫЙ: ОКОНЧАТЕЛЬНАЯ ПРОВЕРКА

Если диск отрегулирован правильно, вы должны увидеть ровную смесь почвы и пожнивных остатков, ровный пол семенного ложа и ровную поверхность почвы.Если есть выступы, внимательно повторите описанные выше действия. Гладкая поверхность означает, что диск готов к использованию.

Потратив время на правильную настройку диска, вы подготовитесь к успешному посевному сезону. Для получения более подробных инструкций о том, как установить вашу модель диска, просмотрите руководство по эксплуатации или обратитесь к специалисту AMCO по жесткой обработке почвы.

Посетите страницы нашего веб-сайта: дисковая борона, трехточечная дисковая / подъемная борона и офсетная борона, чтобы узнать больше о лидирующей в отрасли линейке дисковых борон AMCO.

Как сделать дисковую плиту для плуга — СОЗДАНО своими руками

Как сделать дисковую плиту для плуга

Просто и сытно — если бы у варки с плуговыми дисками был девиз, то это было бы так. Этот стиль уличной плиты доказывает, что для приготовления первоклассной еды на самом деле требуются только твердая поверхность для приготовления, тепло и качественные ингредиенты. По сути, это неглубокий вок, плуг-дисковые плиты подают все, от обжаренных в масле морепродуктов и хрустящей жареной рыбы до шипящих фахита и горячих лепешек.Изготовление дисковой плиты для плуга — это быстрый проект, требующий ножа плуга, двух рукояток и надежного внешнего источника тепла.

Выберите диск для плуга

Диски для плуга — это вогнутые металлические лезвия на культиваторах промышленных сельскохозяйственных предприятий. Обычно они скользят по осевой штанге с выемками, поэтому диск плуга, используемый в сельском хозяйстве, имеет отверстие в центре. Обычно они имеют диаметр от 22 до 24 дюймов. Диск плуга для готовки точно такой же, как настоящий диск плуга, за исключением отверстия для оси. Тяжелые и плотные диски плуга выкованы из термообработанной стали, способной выдерживать высокие температуры кухонного огня или пламени пропана.

Превращение диска плуга в диск для готовки

Сделайте основной диск плуга пригодным для приготовления пищи, прикрепив две термостойкие ручки. Сначала закрепите диск плуга на рабочей поверхности с помощью тисков. Отметьте, где ручки прикрепляются к сковороде, карандашом, а затем постучите по мелкой выемке на каждой отметке, используя кернер и молоток.

Возьмите сверло с регулируемой скоростью, закрепленное острым сверлом из кобальта или быстрорежущей стали (HSS), и очень медленно начните сверление в поддоне. Если сверло вращается слишком быстро, трение металла о металл вызывает опасную вспышку тепла.Оставайтесь неторопливыми и спокойными и остановитесь, если появится дым. Также время от времени делайте паузу, чтобы смазать коронку струей масла. Просверлив отверстия, прикрепите каждую ручку двумя болтами и затянув гайками.

Выбор источника тепла

Диск плуга работает практически с любым источником тепла, включая плиту в помещении, но источники тепла снаружи создают условия приготовления, для которых предназначены диски плуга. Помимо костра, пропановое пламя фритюрницы для индейки и слой горячего угля в простом угольном гриле создают высокие температуры, необходимые для идеально карамелизованного жареного мяса на стейке или для обугленных пузырей на ароматном перце и чили.

стр. 1 из 2

(мы делаем это, чтобы веб-сайт оставался быстрым для наших читателей)

Дисковая борона против культиватора: в чем разница?

Многие люди даже не знают, что такое боронование и обработка почвы, не говоря уже о разнице между ними. Дисковая борона и культиватор — это два разных инструмента, которые служат двум совершенно разным целям, несмотря на то, что может показаться, что они выполняют одно и то же.

Если вы занимаетесь садоводством, выращиваете собственный огород или занимаетесь сельским хозяйством, вы должны понимать разницу и когда использовать что.Я собрал это сравнение, потому что, честно говоря, мне тоже нужна помощь.

В конце концов, сельское хозяйство сложнее, чем многие думают. То, как вы планируете свои посевы, как вы ухаживаете за почвой и как вы решаете собирать урожай в конце сезона, — все это оказывает большое влияние на ваш урожай.

Хотя некоторым это может показаться физическим трудом, для этого требуется гораздо больше умственных способностей, чем вы думаете. Есть разные способы подготовки почвы и улучшения ее качества.Вы также можете использовать множество различных инструментов.

Основные различия между дисковой бороной и культиватором

Основные отличия дисковой бороны от культиватора:

• Дисковая борона использует диски для проникновения в почву, тогда как культиватор использует зубья.
• Дисковая борона прочная и может копать более глубокую и твердую почву, тогда как культиватор лучше подходит для небольших садов.
• Дисковая борона имеет вес, позволяющий копать землю на несколько футов, в то время как культиватор обычно обрабатывает только 6-10 дюймов верхнего слоя почвы.
• Дисковая борона лучше подходит для сельского хозяйства и обработки больших площадей сельскохозяйственных культур, тогда как культиватор легче маневрирует в небольшом саду.
• Дисковая борона тянется трактором или другим сельскохозяйственным орудием, тогда как культиватор работает либо от аккумулятора, либо от газа.

О бороновании

Акт использования дисковой бороны называется дискированием. Это практика, часто используемая в хозяйстве для подготовки почвы для посадки. При вспашке почва прорезается, гранулируется и переворачивается.Создает гребни в почве.

После вспашки дискование разбивает корки на поверхности, а также более глубокие сгустки в почве, что значительно упрощает обработку почвы. Улучшает равномерность грануляции почвы и поверхности. Это одна из самых важных задач при подготовке почвы, потому что она предотвращает рост сорняков и уничтожает те, которые уже проросли.

Disking также обрабатывает пожнивные остатки прошлого сезона, которые могут более эффективно удобрять почву, чем пахота.

Что такое дисковая борона?

Дисковая борона состоит из нескольких вогнутых ножей, установленных на одном валу, называемом осевым болтом. Это крупногабаритное орудие, которое для буксировки должно быть подключено к какому-либо оборудованию, например трактору. Эта группа дисков называется бандой.

Помимо дисков и оправки, вся борона состоит из нескольких частей. Рама удерживает дисковую борону и поддерживает ее при движении. Прокладки выглядят как катушки и устанавливаются между каждым диском, чтобы гарантировать, что он остается на своем месте на оправке.

Подшипники используются для обеспечения вращения дисков и регулирования тяги, в то время как бампер предотвращает столкновение соседних дисков. Скребок удаляет грязь с каждого диска и поддерживает чистоту вогнутой части.

Весовой ящик установлен на раме и обеспечивает любой дополнительный вес, который может понадобиться бороне для более глубокого проникновения в почву.

Есть также два разных типа дисков. Диски с гладкими краями используются для нормальных почвенных условий, в то время как диски с зубчатыми краями имеют зубчатые края.Они лучше прорезают сорняки и пожнивные остатки.

Типы дисковых борон

Дисковые бороны имеют три основных режима работы. Установка осевых болтов в разные конфигурации приведет к различным манипуляциям с почвой.

Дисковая борона простого действия может иметь одну или две группы дисков, которые разрыхляют почву в одном направлении. Ширина кошения составляет от 4 до 20 футов, поэтому он лучше подходит для небольших полей. Они создают гребни и борозды и идеально подходят для фермеров, которым нужен больший контроль и более тщательное управление почвой.

Дисковая борона двойного действия, иногда называемая тандемной дисковой бороной, имеет два или более рядов. Передняя и задняя группы разрыхляют почву в противоположных направлениях. Он создает более тонкий и равномерный срез и не оставляет рисунка на почве. Они лучше подходят для обработки больших площадей, чем одинарная дисковая борона.

У офсетной дисковой бороны есть правая и левая группа, которые работают в тандеме и не соответствуют трактору, который ее тянет. Однако она похожа на дисковую борону двойного действия, где банды работают против друг друга.

Это самая крупная дисковая борона, которая отлично работает на больших полях, которые никогда раньше не разбивались. Он также создает более гладкую поверхность, которая ближе к земле, чем другие.

Вы также можете классифицировать дисковые бороны по способу установки на трактор. Они могут быть навесными, полунавесными или прицепными. Вы также можете классифицировать их по размеру дисков, от легких до тяжелых.

Легкие диски имеют диаметр 20-30 сантиметров, средние диски имеют диаметр 30-50 сантиметров, а тяжелые диски больше 60 сантиметров в диаметре.

Выбранный тип орудия имеет отношение к тому, почему вы дискируете. Возможно, вам потребуется выровнять структуру почвы, для чего не потребуется большой инструмент, или вам может потребоваться полностью срезать и перевернуть растительные остатки.

Это также зависит от размера поля. Вам нужен более крупный инструмент, чтобы управлять большим полем, в то время как меньшие поля можно обслуживать с помощью меньшего оборудования.

Рекомендации по продукту

Если вам нужна дисковая борона для тяжелой работы, вот несколько лучших вариантов, которые вы можете купить.

Если вы предпочитаете использовать квадроцикл или UTV для перетаскивания дисковой бороны, это отличный вариант, и он предлагает отличное соотношение цены и качества. Он имеет конструкцию параллельной буксировки и приспособлен для тяжелых работ, но при этом прост в использовании.

Если вам нужна эффективность, этот вариант предлагает ее, от подключения до подготовки поля. Он универсален и поставляется с 8 дисками с достаточно острыми зубьями, чтобы преодолевать даже самые твердые грунты. Вы также можете отрегулировать обе стороны независимо от 0-30 градусов.

Но если вы регулируете и сзади, и спереди, вы можете увеличить гибкость до 60 градусов, что больше, чем у любой другой дисковой бороны. Имея полный контроль над устройством, вы можете настроить его в соответствии со своими потребностями.

Плюсы:

• Сделано из стали для прочности
• Универсальный диапазон движения
• Легкий
• Простая установка и использование

Минусы:

• Может дребезжать по неровностям
• Может быть установлен только на рейку определенного типа

Эта дисковая борона была разработана для установки за тракторами, но она достаточно маленькая и легкая, поэтому ее также можно подключить к квадроциклу объемом 250 куб. См.Это дает вам универсальность, необходимую для дисковой обработки больших и малых площадей.

Он отлично подходит для взлома твердой почвы, будь то поле или сад. Зубчатые ножи легко проникают в почву, а диски могут вращаться на 20 градусов. Платформа на среднем блоке полезна для переноски таких предметов, как камни или шлакоблоки.

Плюсы:

• Прочная и прочная конструкция
• Легкий и простой в установке
• Ширина реза 60 дюймов и вариация 20 градусов

Минусы:

• Не работает на очень твердых почвах
• Не может буксировать назад

Дисковая борона Agrifab имеет эргономичный дизайн, который делает ее быстрой, эффективной, функциональной и экономичной.Для работы требуется сцепное устройство, но вы также можете легко установить его на задней части квадроцикла.

Вы можете отрегулировать ширину от 30 до 38 дюймов в соответствии с вашими предпочтениями, и он достаточно легкий, чтобы сделать это самостоятельно. Он сделан из стали и обработан для обеспечения устойчивости к коррозии, поэтому вы можете использовать его в любую погоду или чистить, не беспокоясь.

Есть 8 дисков диаметром 8 дюймов, что дает вам тонну дисковой мощности.

Плюсы:

• Бесперебойная и практичная работа
• Отсутствие дребезжания или вибрации на неровностях
• Легкий, прочный и прочный
• Можно использовать на рыхлой почве.

Минусы:

• Может застрять на заболоченных территориях
• Ограниченная совместимость с буксировщиками

О пахоте

Обработка почвы — это обработка почвы и подготовка ее к новым урожаям. Хотя обработка почвы является эффективным способом смешивания растительных остатков и навоза при аэрировании и нагревании почвы, обычно она применяется только к первым 6-10 дюймам верхнего слоя почвы.

Это не эффективный метод удаления сорняков и пожнивных остатков, хотя кое-что с ним можно сделать.Однако он хорошо перемешивает почву.

Если вы хотите посадить сад, обычно лучше использовать культиватор, потому что он меньше по размеру и легче маневрирует. Можно взломать твердую землю и расчистить место для посадки. Он может эффективно рыхлить каменистую почву.

Что такое культиватор?

Газонокосилка, как правило, работает на газе или от аккумуляторной батареи, и для работы требуется рабочая сила. Вы стоите за ним и проталкиваете его сквозь почву, пока источник силы вращает зубья. Поскольку культиватор имеет пальцы, а не диски, он не будет заходить так глубоко, но его намного проще использовать и, следовательно, он более эффективен на небольших участках земли.

Типы мотоблоков

Земледельцы можно классифицировать по источнику питания. Бензиновый культиватор будет намного тяжелее, но намного сильнее, чем машина с батарейным питанием. Вы можете пробиться через более твердую почву, но это также дороже и производит больше выбросов.

Газовый культиватор отлично подходит для небольших участков земли, хотя он не такой мощный. Однако преимущество состоит в том, что вам не нужно иметь дело с выбросами, он намного легче и дешевле в приобретении.

Помимо классификации мощности на бензине или от аккумулятора, вы также можете изучить различия между культиваторами с передними и задними стойками.

Фронтальные культиваторы

идеально подходят для небольших и средних садов, когда вам нужно взломать твердую, но не твердую почву. Колеса этой машины находятся за зубьями, поэтому на более компактных участках легче толкать, тянуть или поворачивать.

Эти типы культиваторов меньше по размеру, чем культиваторы с задними стойками, и их легче маневрировать.Кроме того, их легче хранить в межсезонье, потому что они более компактны.

Культиваторы с задними стойками лучше подходят для измельчения твердой или каменистой почвы на большой площади. Он мощнее, чем культиватор с передними стойками, но при этом тяжелее, поэтому им будет сложнее маневрировать.

Рекомендации по продукту

Если вам нужен культиватор для садовых работ, вот несколько лучших вариантов.

Это, пожалуй, лучший культиватор на рынке. Лезвия позволяют регулировать обработку почвы, а компактность и легкий вес обеспечивают простоту маневрирования.Он весит всего 24 фунта и имеет глубину обработки 10 дюймов.

Он складывается для удобного хранения и включает подставку. Зубья также могут быть реверсивными для более мелкой обработки почвы. Дроссельная заслонка управляется пальцами, что упрощает работу, и на нее предоставляется гарантия на инструмент и двигатель.

Прочтите наш полный обзор культиватора Mantis.

Плюсы:

• Не требует смешивания нефти и газа
• Легкость и маневренность
• Складные ручки и подставка для удобного хранения

Минусы:

• Ширина 9 дюймов может потребовать большего количества проходов при выполнении больших заданий
• Глубина 10 дюймов недостаточна для некоторых задач

Этот бесшумный культиватор с мгновенным запуском полностью электрический, поэтому вам не нужно беспокоиться о техническом обслуживании, связанном с смешиванием масла и газа.Он весит всего 21 фунт, поэтому он легкий и компактный, что упрощает работу.

Он имеет ширину обработки почвы 9 дюймов и глубину обработки почвы 10 дюймов с 3-мя предустановленными скоростями, что позволяет вам настроить работу в соответствии с вашими потребностями. Ручка складывается для удобного хранения, а зубцы — для мелкой обработки почвы.

В электрическом варианте он практически идентичен 4-тактному культиватору Mantis. Кроме того, вам не придется беспокоиться о связанных с ним выбросах, но вам нужно будет убедиться, что вы находитесь достаточно близко к источнику питания.

Плюсы:

• Легкий и маневренный
• Не требует обслуживания газомазутной смеси
• Складные ручки для удобного хранения
• Кнопка быстрого запуска

Минусы:

• Узкая ширина может потребовать нескольких проходов
• L Ограничено длиной шнура

Двухтактный культиватор Craftsman C210

Хотя смешивание нефти и газа подходит не всем, этот культиватор — отличный вариант, если у вас есть покровные культуры, которые нужно обрабатывать ежегодно.Это отличный инструмент для тех, у кого уже есть кровати. Он легкий и оснащен дроссельной заслонкой с регулируемой скоростью. Хотя у него не такая большая мощность, как у 4-тактного культиватора Mantis, его хватит на многих людей.

Ширина обработки регулируется от 6 до 9 дюймов, а глубина — 5 дюймов. Он весит 29 фунтов, поэтому он немного тяжелее, но сделан для долговечности. Он имеет 4 трехходовых зубца, которые вращаются вперед. Транспортные колеса также съемные.

Плюсы:

• Компактный и маневренный в ограниченном пространстве
• Большая мощность для размера
• Прочный и простой в обслуживании

Минусы:

• Малая глубина обработки
• Не для новых садов

Часто задаваемые вопросы

От вашей цели зависит, нужна ли вам дисковая борона или культиватор.Они оба очень разные, поэтому принять решение несложно, но вот несколько часто задаваемых вопросов, которые помогут.

Вопрос: Можно ли сажать сразу после обработки почвы?

Ответ: Лучше подождать несколько недель после обработки почвы, прежде чем сажать семена. Почве нужно время для аэрации и сбора питательных веществ. Фактически, любым микроорганизмам, которые вы уничтожили при обработке почвы, потребуется дополнительное время, чтобы они восстановились и вырабатывали ценные питательные вещества.

То же самое и с диском.Перед посадкой важно перевернуть почву и дать ей подышать. Культуры могут быть жесткими на почве, и почве нужно время, чтобы отдохнуть, прежде чем она сможет эффективно вырастить что-нибудь новое.

Вопрос: Следует ли убивать сорняки перед обработкой почвы?

Ответ: Обработка почвы неэффективно справляется с удалением широких или широких сорняков, хотя и способствует их выкорчевыванию. Лучше всего вырвать как можно больше сорняков перед обработкой почвы, чтобы корни не зацепились за зубцы и не попали в почву.

Также лучше выдернуть всю имеющуюся траву перед обработкой почвы. Вы можете просто использовать гербицид, чтобы убить траву, но как только вы его перевернете, трава может снова пустить корни и начать расти в вашем саду.

Вопрос: Почему фермеры дискуют поля?

Ответ: Дискование поля — это эффективный способ перевернуть почву, измельчить и захоронить нежелательные растительные остатки и подготовить почву для посадки. Диски вогнуты и установлены под углом, поэтому они лучше поднимают и прорезают почву.

Вопрос: Убьет ли дискование сорняки?

Ответ: В отличие от обработки почвы, дискование — эффективный способ рыхлить и прорезать сорняки. Он может перевернуть их в почву и закопать. Тем не менее, несколько циклов опрыскивания, чтобы сначала убить сорняки, являются хорошей идеей, так вы можете остановить избыточный рост сорняков и гарантировать, что они не вернутся, прежде чем посеять новый раунд урожая

Последние мысли

Дисковая борона — это большое орудие, которое лучше подходит для фермерских полей и подготовки к посеву, в то время как дисковая борона и обработка почвы разрушают плотную почву и переворачивают ее при подготовке к посеву.Культиватор не копает так глубоко, поэтому, хотя иногда он может взламывать каменистую почву, он все же лучше работает в жилых садах.

Ваши потребности будут определять, какой инструмент использовать, и если вы выберете правильный, вы будете довольны результатами.

Как сделать навесную дисковую борону. Как сделать дисковую борону для минитрактора своими руками. Самодельная дисковая борона

Сегодня довольно много людей, проживающих в сельской местности, владеют определенным земельным участком.Чтобы получить с него достойный урожай, необходимо правильно ухаживать за почвой. Для этих целей человеку нужна особая техника. Например, для обработки почвы перед посадкой очень активно используется такой прибор, как дисковая борона. Остановимся подробнее на его устройстве и применении для МТЗ.

Описание навесной дисковой бороны для обработки почвы МТЗ 82

Дисковая борона — это сельскохозяйственный агрегат, который может стать достойной заменой культиватору, плугу или стерневому культиватору.Благодаря этой насадке появляется возможность обрабатывать землю с влажностью не более 25%. Как он выглядит и как выбрать подходящий, указано в этой статье.

Этот тип навесной конструкции состоит из определенного количества дисков. Относительно вертикальной главной оси конструкции они сосредоточены наклонно. Это то, что позволяет регулировать глубину в грунте и определять угол обработки.

На видео представлена ​​дисковая борона для МТЗ 82:

По конструкции рабочей части это устройство может быть двух типов: навесное и сетчатое.Узнать, как применяется комбайн «Полесье», можно здесь.

Когда обрабатывается земля, где много корней от прежних растений, чрезвычайно выгодно покупать дисковую борону, предназначенную для каменистых почв.

Сетчатая конструкция старого образца, но уже проверена временем. Основа изделия — металлическая сетка, на которую разными способами крепятся зубцы. Установка зубцов может быть разной с учетом поставленного назначения.Зубья могут быть изогнутыми, прямыми и пружинными.

Для более правильного распределения удобрений, рыхления почвы с остатками растительности необходимо использовать борона с дисками, которые могут повысить устойчивость поверхности почвы к разного рода эрозионным процессам. Также необходимо увеличить его абсорбционную способность.

Также представленные устройства, работающие в паре с трактором МТЗ 82, можно разделить по назначению.и другие данные указаны в статье.

Поле

Они используются для обработки земли после обработки почвы. Некоторые модели могут быть оснащены ящиками для балластного груза. Благодаря таким мерам можно обрабатывать почву на достаточно большую глубину.

Прицеп садовый для тракторов

Конструкция данного типа отличается малым весом. Служат для обработки почвы между рядами в саду и на винограднике.Используя такую ​​борону, можно рыхлить землю на глубину до 10 см. Остальные особенности агрегата указаны в статье.

Болото

Обработка может производиться на глубину до 20 см.

Устройства этого типа активно используются для дисковых работ на болотистой почве и обработки целинных земель.

Борона дисковая для установки на трактор МТЗ 82 — это устройство, к которому крепится аккумулятор с рабочими частями. Обработка почвы осуществляется стальными дисками размером 450-510 мм.Именно стальные диски относятся к основным рабочим органам бороны. и другие технические данные можно выделить для себя из статьи.

Если на одной оси разместить несколько таких элементов, то можно будет получить аккумулятор. Его крепление осуществляется с помощью втулок. Благодаря этому аккумулятор будет вращаться во время движения трактора.

На видео — бороны дисковые прицепные для МТЗ 82:

В большинстве случаев установка АКБ с дисками производится в несколько рядов.Плоскость проникновения устройства в землю называется углом атаки. Его значение может составлять 1-20 градусов. Это необходимо для того, чтобы определить твердость обрабатываемой земли. Чем сложнее, тем больше должен быть заданный угол. Вы можете узнать, как сделать ручной окучник для картофеля своими руками.

Дисковая борона работает по следующему принципу. Аккумулятор, установленный ближе к трактору, измельчает почву. Но второй аккумулятор его замыкает.Для выполнения культивации с максимальной эффективностью необходимо добиться смещения дисков передней и задней батареи относительно оси друг друга. Трактор начинает движение по местности со скоростью 15 км / ч. Диски, ориентированные на первую батарею, начинают пробивать слой земли на определенную глубину. Грунт поднимается, так как диск имеет сферическую структуру, отходит в сторону и укладывается с небольшой высоты. и технические характеристики оборудования можно увидеть в статье.

Второй аналогично возвращает землю на место. Результат такой обработки — переворачивание и измельчение почвы. С увеличением угла атаки диски будут углубляться в землю.

Область применения

Дисковые бороны — незаменимая вещь в жизни многих фермеров. Основное преимущество таких изделий — универсальность и высокая производительность. Возможна обработка на глубину 3-5 или 18-25 см.Исходя из этого, можно сделать вывод, что представленные устройства целесообразно использовать с самыми разнообразными технологиями обработки почвы.

В большинстве случаев такие механизмы используются для рыхления почвы, уборки урожая, удаления стерни, измельчения петушков.

Также есть вспомогательная техника, благодаря которой можно проводить посев урожая. Благодаря этому борона становится современной сеялкой, сочетающей в себе устройство для обработки почвы.Вы можете узнать, как пользоваться ручным культиватором на даче.

Сегодня большинство фермеров путают универсальные дисковые орудия с классическими. Второй вариант отличается наличием жесткой системы подвеса рабочего элемента. Универсальные средства для обработки почвы в своей конструкции имеют двухрядную параллельную концентрацию рабочих элементов, причем все пары соединяются диском независимо. Это позволяет растительным остаткам максимально проходить через пространство между дисками.В результате снижается степень засорения, что делает рабочий элемент менее уязвимым. Узнайте, как пользоваться культиватором Mantis, от.

Представленный тип машины также может быть укомплектован катком, что позволяет использовать его для дальнейшего выравнивания обработанного грунта, закрытия в нем влаги. Тогда рост посевных культур будет намного лучше.

Цена

Сразу отметим, что стоимость представленных устройств не так уж и высока. Следовательно, это может позволить себе каждый фермер.Приобрести дисковые бороны можно будет по цене от 44 000 до 98 000 рублей.

Как сделать самодельную своими руками

Если у вас нет лишних денег на покупку дисковой бороны, то вы можете сделать это самостоятельно в домашних условиях. В качестве основного материала можно использовать:

• труба двухдюймовая,
• швеллер, сваренный в квадратную раму,
• колеса от старого Запорожца,
• два колеса от прицепного КПС,
• средние бороны 5 шт.,
• ремень прорезиненный.

На видео — дисковые бороны своими руками (самоделки):

Дисковые бороны — уникальная конструкция, благодаря которой можно обрабатывать почву, необходимую для посева сельскохозяйственных культур, уборки урожая. В сельском хозяйстве без такого устройства очень сложно. К тому же некачественная обработка почвы отрицательно скажется на урожайности. В других наших статьях вы можете прочитать.

Борона мотоблока — навесное оборудование, предназначенное для измельчения слоя земли после вспашки или одновременно с вспашкой.Его можно использовать при посадке семян при посеве или при выравнивании поверхности участка после грубой обработки — например, после выкопки картофеля.

Такое оборудование используется не так часто — большинство мотоблоков культивирующего типа, и после такой обработки боронование обычно не требуется. Однако для больших мотоблоков часто требуется борона, особенно после вспашки целинных земель, залежей или после внесения сидератов. Боронование позволяет ускорить высыхание и прогрев поверхностного слоя земли, активизирует усвоение питательных веществ из почвы и улучшает усвоение органических и минеральных удобрений.

Типы борон

Бороны подразделяются на следующие типы:

1. Стоматологическая
2. Дисковая
3. Поворотная

Зубчатая борона

Зубная борона — старейшая из известных человеку. Он состоит из нескольких рядов зубцов, которые проходят по почве при ее обработке, рыхлении и выравнивании. Они различаются количеством зубьев — для мотоблока чаще всего применяется широкий, у которого зубья располагаются в три-четыре ряда и часто.

Наиболее рационально использовать с мотоблоками тягового типа, например Нева или МТЗ. Эти мотоблоки способны развивать значительную продольную силу и обладают повышенным сцеплением с почвой, что необходимо для работы.

Подвидом зубчатой ​​бороны является борона пружинная, которая часто применяется при обработке сельскохозяйственных угодий трактором. При работе с мотоблоком пружины вместо зубьев уменьшат их количество и уменьшат габариты, также они редко ломаются.

Дисковая борона

Активная борона. Этот орудие лучше использовать с мотоблоками культиваторного типа — на тяговых вам придется сконструировать вал отбора мощности. Почву обрабатывают, пропиливая ее вращающимися дисками.

Диски могут быть прямыми, повернутыми под разными углами по отношению к оси вращения или чашеобразными. Чашечки сложнее в изготовлении, но они позволяют наматывать шов, тем самым беря на себя часть функций вспашки.Такие диски идеально подходят для посева сидератов или мелкой ранней вспашки до появления сорняков при раннем посеве картофеля или зерновых.

Кромки дисков обычно имеют неровную форму, чтобы они могли легче прорезать почву при вспашке и испытывать меньшее сопротивление при вращении внутри пласта.

Ротационная борона

Такая борона чем-то напоминает культиватор и дисковую борону. И у него, и у культиватора есть вращающиеся зубчатые части, которые врезаются в землю и переворачивают ее небольшие части.От культиватора отличается небольшой глубиной обработки и большим количеством рабочих зубьев. В отличие от диска диски ротационной бороны всегда расположены под прямым углом к ​​оси вращения.

Зубья активного ротора имеют особый изгиб, в зависимости от радиуса самого диска и коэффициента сцепления с почвой колес мотоблока — чем больше пробуксовка, тем больше должен быть зуб согнутый. При работе прокалывают почву под прямым углом, тем самым обеспечивая аэрацию.При выходе такой зубчик слегка поддевает почву, вырывая мелкие сорняки, не успевшие пустить глубокие корни.

Работа активной ротационной бороны возможна даже после появления всходов растений — она ​​не травмирует крупные растения и практически не повреждает их. Его использование позволяет сэкономить на минеральных и органических удобрениях — за счет аэрации вещества активно всасываются из воздуха. Он также способствует росту корней.

Самодельная зубная борона для мотоблока

Легче всего сделать своими руками.Для этого будет достаточно материалов, болгарки и сварочного инвертора. Позволяет проводить предпосевное рыхление почвы и заделку неглубоких семян … Это не активная борона, подходит для работы с мотоблоком тягового типа.

Конструкция

Чертеж бороны для мотоблока

Борона представляет собой сетку, к которой жестко приварены или прикручены зубья. В передней части имеется тягово-сцепное устройство — обычно оно вставляется в трубу тягово-сцепного устройства мотоблока и затем фиксируется пальцем.Между ним и сцепкой необходимо приварить цепь — без этого пахарю будет очень тяжело работать.

Решетка должна быть достаточно прочной. Его можно сделать из квадратных или водопроводных труб и уголков. Толщина металла должна быть не менее 3-4 мм, иначе приваренные к тонкостенной трубе зубья выламываются при эксплуатации вместе с металлом трубы.

Решетчатая конструкция может быть в виде клетки, состоящей из продольных и поперечных элементов.Но лучше подойдет решетка, в которую «стержни» приварены под углом 45 градусов к направлению движения мотоблока — такая решетка будет меньше подвергаться изгибающим нагрузкам.

Размер ячейки подбирается в соответствии с расположением зубов. Лучше всего заранее прикинуть, как будут располагаться ваши зубы, и нарисуйте это на чертеже, а затем нарисуйте поверх них решетку, к которой они прикреплены. Размер самой рамы должен быть таким, чтобы она не мешала управлению и следованию за мотоблоком.

Рама бороны не должна выступать за ручки мотоблока.

При этом необходимо учитывать размеры муфты. Решетку делать не нужно слишком широкой — больше 1 метра мотоблок просто не протянет.

Зубья лучше всего изготавливать из гофрированной арматурной стали диаметром от 10 до 18 мм. Длина каждого зуба от 10 до 20 см. Высота навески мотоблока не влияет на высоту зуба — борона крепится цепью.Чем длиннее зуб, тем он должен быть толще. Зубы желательно перед установкой заточить и обязательно закалить, так как незатвердевшие зубья в процессе эксплуатации будут гнуться. На легких почвах можно использовать борону с незаточенными зубьями.

Частота их расположения должна быть не реже чем каждые 10 см — реже боронование будет неэффективным. Допускается ставить зубья с небольшим смещением поперек ряда, чтобы их было удобно приваривать и они обеспечивали необходимую интенсивность обработки.При этом необходимо рассчитать, что их сопротивление направлено симметрично оси тяги, иначе мотоблок будет «вилять» и им будет невозможно боронить.

Сборка

Сборка осуществляется после предварительного оформления чертежа и подготовки всех деталей. Сначала решетка собирается и сваривается. После этого к нему приваривают зубья. Важно делать это под прямым углом. Как правило, закаленные зубы после сварки не отжигаются и их прочность не меняется.

После этого определяется, где примерно будет находиться центр приложения сил и к этому месту приваривается цепь. Берем первое звено цепи и накладываем его на решетку внахлест. После этого к сцепке приваривается или прикручивается второй конец цепи. Работоспособность бороны проверяется после крепления, и при необходимости цепь переваривается влево или вправо, если борона ведет в ту или иную сторону, то ее окончательно приваривают.

В домашних условиях это можно сделать только для мотоблока культиваторного типа. Изготовляются две трубы, их необходимо надежно закрепить на валу мотоблока. Скорее всего, придется отдать эту работу на завод токарю или использовать валы от сломанного культиватора. Общая длина трубы не должна быть больше 1 метра — слишком тяжелую борону мотоблок не потянет.

На валы устанавливаются диски диаметром около 25 см. Для уменьшения сопротивления по краям шлифмашиной делаются надрезы через каждые 10 см окружности.

Монтажные отверстия дисков должны быть немного больше диаметра валов. Диски установлены с небольшим наклоном к оси вала. С левой стороны вала уклон в одну сторону, с правой — в другую. Количество дисков берется так, чтобы они взаимно перекрывали друг друга по уклону — обычно их ставят через каждые 5 см.

В общем, сделать дисковую борону самому — задача непростая. Проще купить дешевый китайский и доработать его, качественно сварив все швы, что на производстве обычно не делается.

Купить прицепную и прицепную к мотоблоку в интернет-магазинах

Боронование мотоблоком

При бороновании зубчатой ​​бороной пахарь следует за мотоблоком на средних оборотах двигателя — около 2 км. / ч. Тяжелые почвы требуют размещения нагрузки на борону, вес груза подбирается опытным путем. Пахарь следует за мотоблоком, регулирует движение бороны с помощью рукояток мотоблока. При необходимости часть бороны, которая не углубляется или выбивается при движении вперед, прижимается ногой.

Дисковое боронование аналогично обработке почвы. Работа ведется на скорости 1,5-2 км / час. Пахарь следует за мотоблоком, регулируя движение бороны рукоятками — ось вращения бороны должна быть строго перпендикулярна требуемому направлению движения мотоблока.

В сельскохозяйственных работах не обойтись без функциональной бороны. Невозможно проводить посев без разрушения верхней корки земли и без перекапывания почвы до рыхлой консистенции, уничтожив при этом все сорняки.Поэтому наличие дисковой бороны в каждом хозяйстве просто необходимо.

Вы можете организовать собственное производство дисковых борон в домашних условиях, если у вас есть гараж, сварочный аппарат и дополнительные инструменты … Аграрии — это клиенты с хорошей платежеспособностью. Если вы сделаете предложение по более низкой цене, но того же качества, то вы запросто сможете продать дорогой дисковый агрегат. Ведь при таком взгляде сельхозтехника приносит фермерам большие доходы.

Борона дисковая своими руками

Какое устройство имеет борону, которую мы предлагаем изготовить своими руками для использования на тракторе МТЗ-80?

Борона дисковая прицепная 2.6х2Н на МТЗ-80 (КОМПАС-3Д):

1. Рама.
2. Передняя часть режущих агрегатов.
3. Задняя часть режущих агрегатов.
4. Поворотный шарнир влево.
5. Поворотный шарнир вправо.
6. Кронштейн петли.
7. Очиститель.
8. Передняя балка.
9. Задняя балка.
10. Штанга регулировочная механизма регулировки угла атаки дисков.
11. Тренировочный каток.

Ширина бороны 2.6 метров. Агрегатируется с тракторами от 1,4 до 2-го тягового класса. Масса конструкции 1150кг. Рабочая скорость до 12 км / ч. Производительность — 3 га / час. Количество рабочих органов (дисков) 16 штук, диаметр диска 560мм.

Внимание! Данная сборка 3D-модели создана в КОМПАС-3D версии 14.1 и содержит 122 детали. Для его детального просмотра вы можете воспользоваться бесплатной программой КОМПАС-3D Viewer.

Борона дисковая прицепная на МТЗ-82 с шириной захвата 2.2 метра (PTC Creo Elements / Pro):

Альтернативный вариант 3D модели навесного дискатора для тракторов тягового класса 1,4 (ЛТЗ-60АВ, МТЗ-50/52, МТЗ-80/82, Беларусь-921 и ЮМЗ-6). Внимание! Эта модель состоит из 117 деталей и была создана в программном обеспечении PTC Creo Elements / Pro, но ее можно открыть с помощью бесплатной программы просмотра PTC Creo View Express.

Навесной дисковый почвообрабатывающий агрегат представляет собой закрепленные на оси под определенным углом металлические диски. В зависимости от вида проводимых полевых работ регулируется глубина проникновения конструкции в грунт.Максимальная глубина обработки до 12 см.

Обязательным условием для изготовления бороны будет высокая устойчивость металла к коррозии, поэтому выбирайте только качественные материалы, которые мы рекомендуем дополнительно обработать специальными антикоррозийными средствами.

Итак, для начала нужно сварить прочный прямоугольный каркас (1400 на 650 миллиметров) из металлических профилей. Можно использовать железные уголки 450 х 450 мм. Независимая ось с 8-ю сферическими дисками диаметром около 500 мм и толщиной около 5 мм будет прикреплена к получившемуся основанию с помощью специальных втулок.Они устанавливаются на горизонтальной трубе с одинаковым шагом между ними. Количество дисков может варьироваться в зависимости от мощности вашего трактора.

Ширина обработки площадки обычно не превышает 1-2 метра. Борону шире делать нет смысла. В этом случае существенно снизится КПД, а также значительно увеличится нагрузка на трактор. Учтите, что угол атаки почвы дисковой бороной должен регулироваться.

Все материалы и комплектующие для изготовления бороны легко купить через Интернет на специализированных сайтах, а также на местных промышленных рынках.Их общая стоимость (с учетом трудозатрат, вложенных в последующую сборку) будет на порядок меньше, чем покупка готового заводского оборудования. Здесь затраченные усилия окупятся многократно!

Полученная борона соединяется с навесной системой трактора в верхней части колонны, а также с помощью двух пальцев. При движении трактора диски должны свободно вращаться, разрыхляя почву и измельчая остатки сорняков, а также стебли культурных растений.

Борона дисковая прицепная АБД 4х2ПГ (гидравлическая) на Т-150 (КОМПАС-3Д):

Это 3D модель дискатора ABD 4x2PG. Прицепной агрегат предназначен для тракторов тягового класса не ниже 3. Краткие характеристики:

• ширина захвата — 4 метра;
• рабочая скорость — до 12 км / ч;
• производительность — до 4,4 га / час;
• глубина обработки — от 8см до 18см;
• Вес конструкции — 2130кг.

Внимание! 3D-модель создана в версии 14 КОМПАС-3D.1 и содержит 181 часть. Для изучения конструкции вы можете использовать бесплатную программу КОМПАС-3D Viewer.

Примечание. При открытии файла программа может попросить заменить путь к файлу, который она не может прочитать, после чего просто укажите путь (например, рабочий).

Преимущества дисковой бороны

Дисковая борона — отличный агрегат, который с успехом можно использовать вместо плуга, культиватора или культиватора. Идеально подходит даже для почв с очень низким содержанием влаги.

Боронование проводится в следующих случаях:

1. Когда необходимо разрушить верхний корковидный слой земли, который формировался под воздействием влаги, солнца и ветра в течение длительного периода времени.
2. Перемешать почву с внесенным удобрением.
3. Если нужно выровнять поверхность участка.
4. При необходимости прореживание густо растущих культурных растений.
5. Для уничтожения сорняков в саду или поле, а также для рубки мертвого дерева. Любая дисковая борона измельчает подсолнечник и кукурузу.

Справиться с такими задачами может только качественная, сделанная с учетом всех технических нюансов дисковая борона. Воспользовавшись нашими бесплатными 3D моделями дисковых борон, вы можете сделать свои на продажу.Придерживаясь всех деталей образцов, ваши бороны будут ничем не уступать заводским аналогам!

Важно! Используйте борону на скорости более 7 километров в час. Это сделает процесс боронования максимально эффективным.

Производство дисковых борон как бизнес

Правильно изготовленная борона отлично справится не только с самыми плотными слоями почвы, но и отлично противостоит сорнякам и мертвой древесине. Также он сможет перемалывать подсолнечник и кукурузу, что не под силу другим видам сельхозтехники.

Сделав своими руками дисковую борону, вы существенно сэкономите денежные средства … Помимо множества других преимуществ, которыми обладает данный агрегат, можно также выделить тот факт, что дисковая борона отличается высокой производительностью и не забивается в то же время. А это значит, что с его помощью можно быстро и без проблем обработать все поле!

Освоив собственное производство дисковых борон для тракторов МТЗ-80, Т-150 и тракторов других типов, вы можете начать прибыльный бизнес… Эксперты оценивают его рентабельность в 50 процентов (все зависит от стоимости материалов, которые вы будете использовать в производстве).

Наладив производство дисковых борон, вы можете получать ежемесячную прибыль в размере 1000 долларов США. Несмотря на то, что вы продаете дорогостоящую технику, ее востребованность обеспечивается хорошей платежеспособностью целевого потребителя (фермера). Ждать нечего! Пора начинать собственное дело!

Люди, занятые в сельском хозяйстве, наверное, сталкивались с понятием «дискатор».Однако большинство фермеров не придают должного значения этому виду техники, предпочитая использовать для обработки земли более привычные бороны.

Давайте разберемся, в чем преимущество дисков перед аналогичными видами прицепной техники.

Особенности и преимущества

Что такое дискатор? Это дисковая борона, в которой для каждого режущего элемента используется отдельная навесная стойка. Данная конструкция позволяет полностью исключить засорение отрезных дисков, что положительно сказывается на производительности труда.

Кроме того, диски показывают хорошие характеристики в условиях повышенной влажности и густой растительности. Основное назначение сельхозтехники этого типа: подготовка земли к посеву без предварительной вспашки.

Стоит отметить, что индивидуальная установка дисков позволяет лучше бороться с сорняками, смешивая почву с растительными остатками. Однако это не единственные преимущества PM.

Дискаторы могут выполнять следующие операции:

1. Подготовить почву для посадки всех сортов сельскохозяйственных культур, в том числе технических и кормовых культур.
2. Подготовка небольших контурных участков и полей сложной геометрии.
3. Обработка стерни и формирование мульчирующего слоя.
4. Подготовка к озеленению участков поля и земель, отведенных под пастбища и луга.

Стоит отметить, что за один проход по полю дискатор выполняет сразу несколько операций: измельчает почву, выравнивает поверхность и перемешивает почву с остатками сорняков.

Причем каждый из установленных дисков имеет индивидуальную регулировку, что позволяет плавно изменять рабочую ширину или угол атаки.

Благодаря своей универсальности диски позволяют экономить до 12 литров дизельного топлива на гектар обрабатываемой земли. Соответственно, этот вид сельхозтехники окупается уже во втором сезоне эксплуатации.

Дискаторы

также имеют конструктивные недостатки. Например: жесткий вариант крепления стойки часто приводит к механическим повреждениям ступицы.

Во избежание поломок подшипник необходимо регулярно смазывать, что требует дополнительного времени на техническое обслуживание.

Обычно такие проблемы встречаются только в дискаторах.Российское производство … В импортных моделях используется подпружиненная стоечная система.

Популярные модели

На отечественном рынке сельхозтехники есть дискаторы, рассчитанные на работу с любыми тракторами. Так классифицируются дискаторы для МТЗ-82:

1. Для легких тракторов. Такие модели предназначены для обработки почвы на глубину не более 10 сантиметров. Масса дискатора около 800 килограммов на метр обрабатываемой поверхности.
2. Для большегрузных автомобилей. Эта категория оптимальна для обработки запущенных участков, полей после посадки подсолнечника или кукурузы. Модели дискаторов хорошо себя зарекомендовали в регионах с засушливым климатом. Режущие элементы обычно устанавливаются на подпружиненных или двухспиральных стойках.
3. Для сверхтяжелых автомобилей. Такие модели используются для обработки больших площадей, подверженных эрозии почвы. К тому же техника хорошо справляется с обработкой дерновых полей сложной геометрии и рельефа.Конструктивная масса дискатора варьируется от 1200 до 1400 кг на метр крытой площади.

Среди популярных моделей — двухрядные прицепные диски БДМ 4 * 2 ПКС и БДМ 5 * 2 ПКС. Данные модификации подходят для работы с тракторами 3-4 тягового разряда мощностью от 130 до 170 л.с. с участием.

Количество установленных дисков варьируется от 26 до 32, что дает зону покрытия 4,8 м. Земля вскрывается на глубину до 15 сантиметров, обратите внимание, что этот параметр регулируется, как и угол атаки дисков.

Полунавесная модель БДК-2,5 отличается своими характеристиками. Данная модификация оптимальна для глубокого рыхления почвы в условиях засухи. Мощность агрегата — 3,5 га, при рабочей скорости 12 км / ч.

Обращаем ваше внимание, что на рынке можно найти более модернизированный дискатор БДК-3.5. Этот агрегат используется на сложных полях с большим количеством растительности. Производительность оборудования 4,2 га / час.

Навесные дисковые диски серии APN пользуются популярностью у российских аграриев.В конструкцию таких моделей входит мульчирующий валик, образующий влагоудерживающий слой.

Еще одна отличительная особенность оборудования — жесткая рама с 11-12 дисками (в зависимости от модификации). Глубина обработки изменяется ступенчато от трех до двенадцати сантиметров, что дает возможность обрабатывать стерню.

Обращаем ваше внимание, что в зависимости от целевого назначения дискаторы можно разделить на садовые и полевые. Первая категория предназначена для работы в садах и виноградниках.

Среди особенностей — асимметричное расположение режущих элементов. Вторая группа подходит для обработки больших площадей земли. Для увеличения давления на грунт каждая полевая модель оснащена ящиками для размещения балластных грузов.

РАССКАЗЫВАЙТЕ ДРУЗЬЯМ

В контакте с

— отрасль народного хозяйства, занимающаяся растениеводством (растениеводство) и животноводством (животноводство), является ведущей отраслью агропромышленного комплекса (АПК) России.В агропромышленный комплекс входят отрасли, обслуживающие сельское хозяйство (сельхозтехника, ремонт оборудования, производство минеральных удобрений, мелиоративное строительство и др.), Отрасли, обеспечивающие переработку, хранение, транспортировку и реализацию продукции.

Предназначен для уничтожения сорняков на легких почвах.

Самодельная дисковая борона состоит из 4-х аккумуляторов по 6 дисков в каждой. Собрана целиком из металлолома. Каркас сварен из труб прямоугольного сечения, к которым прикручиваются стойки аккумуляторных батарей.В аналогичной заводской конструкции установлено по 8 пластин, они посередине с квадратными отверстиями под квадратный вал аккумуляторной батареи. Но в процессе обработки почвы бывает, что тракторист не успевает затянуть гайку вала аккумуляторной батареи, и это квадратная дыра превращается в круглую. После этого такую ​​плиту выбрасывают в металлолом. Именно из таких непригодных пластин собирается данный культиватор. Выломанное отверстие в пластинах заделываем круглыми шайбами ​​с круглым отверстием посередине х 35-40мм.Соответственно валы АКБ круглые. Одна сторона вала приваривается шайбой, к другой приваривается участок вала с резьбой х 30мм. Батарейки стянуты гайкой. При этом мощная пружина, установленная тут же на валу аккумуляторной батареи, зажата этой же гайкой. В результате сила затяжки гайки и сила сжатия пружины предохраняют от проворачивания пластины, что в совокупности увеличивает срок службы агрегата в целом в несколько раз.
Подшипниковый узел в обычном понимании у этого культиватора тоже отсутствует. Здесь к прямоугольной трубе аккумуляторной стойки приваривается отрезок трубы длиной 10 см и диаметром 110 мм, в этом месте на валу устанавливается распорная втулка длиной 2 мм. С обеих сторон это все ограничено в движении шайбами ​​достаточного диаметра. А внутрь в качестве подшипника заделан кусок водопроводной пластиковой трубы. В некоторых хозяйствах в качестве заводских подшипников можно встретить использование точеной деревянной втулки, все равно завод здесь недолго.Чтобы обеспечить лучшее рыхление почвы, батареи располагаются под небольшим углом друг к другу. С этим агрегатом ни разу не пашу огород на зиму. На западе это называется мульчированием почвы, то есть смешиванием верхнего слоя с различными растительными и другими отходами. Однако некоторое время назад мы говорили и о безвыходных технологиях.

Усовершенствованная самодельная дисковая борона для квадроциклов для эффективности в сельском хозяйстве Местное послепродажное обслуживание

Добейтесь точности и эффективности в сельском хозяйстве и земледелии с помощью мощных и передовых технологий.Самодельная дисковая борона для квадроциклов от Alibaba.com. Эти уникальные и потрясающие. Самодельная дисковая борона для квадроциклов подходит для сельского хозяйства любого размера и масштаба. Это огромная помощь во многих необходимых действиях на ферме, таких как посев и ежедневный уход за посевными площадями. Эти. Самодельная дисковая борона для квадроциклов использует надежную технологию, которая значительно снижает вероятность поломок. За ними невероятно легко ухаживать, и на содержание их не нужно много тратить.

Выберите из широкого спектра эффективных и ориентированных на производительность. Самодельная дисковая борона для квадроциклов , которая помогает выполнять несколько различных действий. Помимо прочего, они помогают при рыхлении почвы, рытье траншей, прополке и вспашке сада. Эти. Самодельная дисковая борона для квадроциклов доступна в различных моделях и оснащена мощными, эффективными двигателями, которые бесшумны и имеют более высокую скорость работы. Эти. Самодельная дисковая борона для квадроциклов имеет прочное шасси и предлагается в электрической, бензиновой и дизельной версиях для индивидуального использования.

Выбирать из разнообразного. Самодельная дисковая борона для квадроциклов на Alibaba.com — удобство работы, которая может помочь повысить производительность и урожайность. Выбирайте правильно. Самодельная дисковая борона для квадроциклов представлена ​​в разнообразных моделях, цветах, мощностях и характеристиках. Эти передовые продукты имеют высокий уровень безопасности и оснащены 4-тактными двигателями с автоматической или полуавтоматической трансмиссией. Эти. Самодельная дисковая борона для квадроциклов может использоваться в сельском хозяйстве на любой местности и в любых климатических условиях, что делает их незаменимыми для всех, кто занимается сельским хозяйством.

Alibaba.com предлагает широкий круг соблазнов. Самодельная дисковая борона для квадроциклов под Ваш бюджет и технические характеристики. С этими привлекательными скидками. Самодельная дисковая борона для квадроциклов Поставщики могут рассмотреть возможность закупки в больших количествах и накопления этих великолепных машин. Повысьте свой опыт ведения сельского хозяйства сегодня.

Орудия | Диски и Культиваторы

БОРОНА ДИСКОВАЯ

Диски и культиваторы перемешивают и измельчают почву либо перед посадкой для аэрации почвы и подготовки ровного рыхлого семенного ложа, либо после того, как культура начала расти для уничтожения сорняков — контролируемое нарушение верхнего слоя почвы рядом с культурными растениями уничтожает окружающие сорняки искореняя их.Выбирайте из нашего ассортимента дисков с угловой рамой и дисковой рамой шириной от 5 до 7,5 футов.

RK ДИСК 78IN УГОЛ 16IN SB

Характеристики соответствуют серии RK37

1,229 долл. США.99

RK от King Kutter’s Угловая дисковая борона с угловой рамой изготовлена ​​из тяжелого жесткого углового железа. Он легко подключается к любой трехточечной навеске с характеристиками первой категории. Оси дисковой группы изготовлены из стальных стержней квадратного сечения диаметром 1 дюйм, установленных на подшипниках из серого чугуна с двойным упорным кольцом. Все дисковые бороны имеют угол регулировки 10 или 15 градусов. Диски 5 1/2 ‘имеют две регулировки и 6 1/2 ‘имеет три.

Технические характеристики

Ширина: 6 1/2 футов
Количество лезвий: 20
Диаметр лезвия: 16 дюймов
Настройки регулировки: 3
Вес 529 фунтов

RK 60 «XB ДИСК

Характеристики соответствуют серии RK19, серии RK24

1112 долларов США.99

RK от King Kutter’s Угловая дисковая борона с угловой рамой изготовлена ​​из тяжелого жесткого углового железа. Она легко подсоединяется к любой трехточечной навеске со спецификацией категории 1. Дисковые бороны RK от King Kutter изготовлены из тяжелого жесткого углового железа. Он легко подключается к любой трехточечной навеске с характеристиками первой категории. Оси дисковых бригад изготовлены из стальных стержней квадратного сечения 1 дюйм, установленных на подшипниках из серого чугуна с двойным упорным кольцом. Все дисковые бороны имеют регулировку угла от 10 до 15 градусов.

Технические характеристики

Вес 418 фунтов

РК 6-1 / 2 20-18 КОМБ. РАМА КОРОБКИ

Характеристики соответствуют серии RK37

1 833 долл. США.99

ДИСКОВЫЕ БОРОНЫ KING KUTTER’S BOX FRAME изготовлены из толстых стальных квадратных труб. Он легко подключается к любой трехточечной навеске с характеристиками первой категории. Оси дисковой группы изготовлены из стержней из высокоуглеродистой стали квадратного сечения 1 дюйм, установленных на стальных подшипниках с двойным упорным уплотнением. Эти дисковые бороны имеют четыре угла регулировки: 16 градусов, 30 градусов, 44 градусов и 57 градусов с простой регулировкой одним болтом.

Технические характеристики

Ширина: 6 1/2 футов
Количество лезвий: 20
Диаметр лезвия: 18 дюймов
Толщина лезвия: 3.0 мм
Вес 880 фунтов

RK 7 -1/2 ‘ДИСК РАМЫ КОРОБКИ

Характеристики соответствуют серии RK55

2225,99 долл.

No related posts.

Добавить комментарий Отменить ответ



Submit
