Как поставить варочную панель без столешницы

Варочные панели современных производителей — это функционально завершенная техника, которую можно использовать самостоятельно. Но во многих гарнитурах есть специальные ниши для встройки плиты. Правильная установка новой варочной панели в уже готовую столешницу обеспечит качество ее подключения и функциональность.

Установка варочной панели: инструкция

Производители выпускают панели, работающие от электрического или газового энергоносителя. От типа устройства зависят особенности монтажа. Но существуют и общие требования к процессу:

  • безопасная установка готовой варочной кухонной панели должна происходить только при наличии вентиляции или вытяжки;
  • допускается использовать поверхности для варки с жаропрочностью не менее 100 градусов и толщиной от 25 мм;
  • при монтаже между секциями гарнитура требуется соблюсти расстояние от стенок до плиты не менее 1 см;
  • варочная панель не должна быть ближе 5 см к несущей стене комнаты;
  • между стенкой и техникой располагают теплоизоляцию;
  • плиту располагают только на толстой столешнице — от 38 мм.

Совет! Если нельзя провести вытяжку, поставьте на подоконнике очень мощный вентилятор.

Необходимые материалы

Для встройки варочной панели понадобятся следующие инструменты:

  • электролобзик или ручной фрезер;
  • саморезы и зажимы;
  • герметик на силиконовой основе или нитролак;
  • рулетка;
  • уплотнитель-самоклейка или лента из тонкого алюминия;
  • карандаши, линейка и метровая доска.

Важно! В некоторых случаях вам понадобится и дрель.

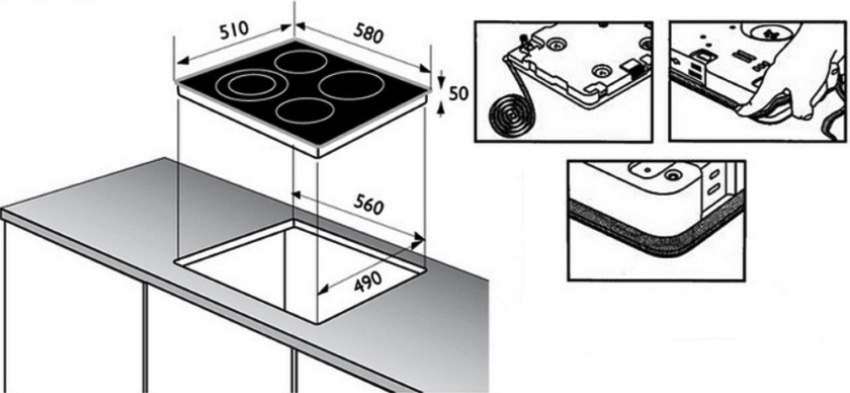

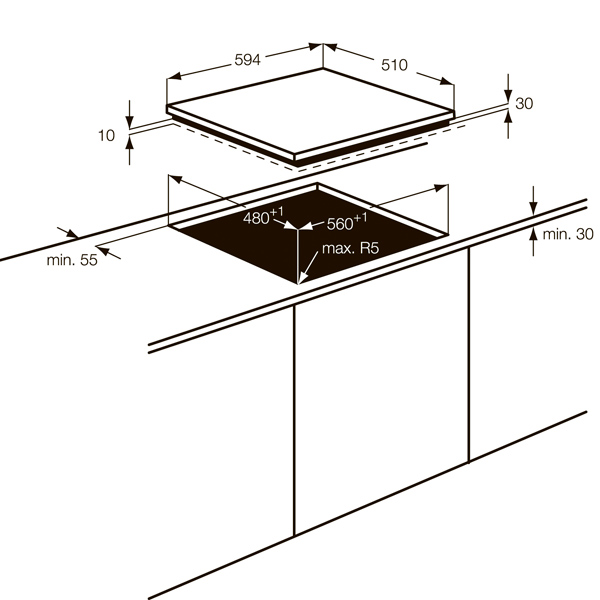

Делаем замеры

Как правильно установить новую варочную панель, чтобы не повредить гарнитур? Ориентироваться на ее размеры из инструкции. Если брошюра потерялась, используется следующий прием:

  1. Перевернуть изделие на стол;
  2. Измерить ширину и длину по внутренним краям;
  3. Измерить параметры выступа для фиксации и вычертить его карандашом на поверхности;
  4. Отметить эти параметры на столе карандашом;
  5. Найти центр отрезков и сделать разметку;
  6. Тщательно проверить зазоры. Для выступа длиной 15 мм достаточно отступить 10 мм. Для монтажа самой варки нужен отступ 5 мм.

Специалисты рекомендуют поэтапно и последовательно делать расчеты:

  1. Разметка тумбы на основании размеров из инструкции путем вычерчивания прямоугольника;
  2. Определение центра — при помощи рулетки. Нужно нарисовать крестик на столе так, чтобы одна линия соотносилась с передним краем столешница, а вторая была перпендикулярна ей;
  3. На темные настольные поверхности клеится малярный скотч и уже на нем делается разметка;
  4. Снятие замеров самой панели с запасом на 1-2 мм;
  5. Вычерчивание линий — их должно быть 4.

На последнем этапе разметки проверяется ровность фигуры линейкой или уровнем.

Совет! Если сомневаетесь в правильности замеров, сделайте картонный макет и используйте его.

Вырезаем отверстия

Для удобства работы нужно просверлить центральную точку дрелью с диаметром сверла 8-10 мм, которое удерживается перпендикулярно поверхности. Через это отверстие будет происходить дальнейшая врезка и установка варочной кухонной панели в вашу столешницу. Оптимальный инструмент — электрический лобзик или пила с мелкими зубчиками. Элементы должны свободно входить в материал.

Важно! Чем острее зубья пилы, тем ровнее будут края срезов.

Дальнейшие работы проводятся по следующему алгоритму:

  1. Делается несколько отверстий шуруповертом или дрелью по углам фигуры;
  2. На столешницу наклеивается малярный скотч, чтобы не оставалось следов электролобзика;
  3. Лобзик или пилка вставляется в одно из отверстий на полотне;
  4. Делается разрез по предварительной разметке с прижимом инструмента;
  5. При работе низ столешницы поддерживается или фиксируется скотчем;
  6. Удаляются опилки, проверяется качество среза в соответствии с размерами. Плита может заходить свободно, поэтому ее нужно немного подвинуть.

Герметизация и уплотнение

Для предотвращения доступа влаги и деформации материала столешницы отверстия обрабатываются герметиком и уплотняются. Использование силиконового герметика имеет несколько нюансов:

  1. Поверхность нужно подготовить — протереть от загрязнений, пыли и обработать обезжиривателем;
  2. Наклеить монтажный скотч по сторонам швов с отступом, равным линии материала;
  3. Срезать с тюбика носик и надеть на него насадку в виде шприца;
  4. Зарядить тубу в пистолет и нажать рычажок для снижения давления;
  5. Постепенно выдавливать герметик, сбрызгивая шов раствором мыла и воды;
  6. Разровнять швы шпателем и снять скотч.

Укладка уплотнителя по шву предотвратит доступ влаги к столешнице и перепад температур. Используют специальную алюминиевую ленту, которую клеят на обезжиренную и высушенную поверхность, немного прижимая.

Перед наклейкой важно проверить соответствие толщины уплотнителя и внутренней глубины бортов панели. Если лента тонкая, то образуется щель, через которую будет затекать влага. Цельную полосу укладывают по периметру выреза с лицевой части тумбы. В идеале уплотнитель должен выступать на 1 см ниже бортика.

Совет! Для уплотнения подходит полиэтиленовая лента для гипсокартона шириной 30 мм.

Монтаж и крепление оборудования

Как правильно установить новую варочную панель в подготовленную столешницу? Специалисты рекомендуют работать поэтапно:

  1. Примерить изделие и посмотреть, соотносится ли оно с вырезанной нишей;
  2. На панель до упора прикручиваются специальные уголки из металла;
  3. Плита с креплениями опускается в прорезанный прямоугольник;
  4. Изделие должно входить легко, без придавливаний. Стеклокерамика, входящая в нишу туго, при нагреве может треснуть;
  5. Подтягиваются и подравнивается крепления вверху, внизу, слева и справа;
  6. На фасадной части металлическая лапка утапливается в мебель, чтобы не было перекоса шкафа;
  7. Затягиваются винты крепления;
  8. Линия выреза еще раз герметизируется уплотнителем или силиконовым средством;
  9. Выступающие части материалов срезаются канцелярским ножом;
  10. Проверяется качество крепежа.

Совет! Если стыки были неровными, их можно подрезать или дополнительно обработать герметиком.

Вероятные проблемы с крепежом

Размеры плиты практически полностью равны ширине гарнитура, поэтому боковые части проблематично зафиксировать. Правильная установка готовой варочной панели в кухонную столешницу из ДСП , МДФ и дерева своими руками должна предусматривать надежное крепление. Поверхность нужно зафиксировать так, чтобы в процессе использования не было сдвигов даже на 1 мм.

Проблема решается очень просто:

  1. На 4 стороны крепятся комплектные полосы-пружины, зажимающие плиту по бокам;
  2. Задняя и передняя части соединяются с дном столешницы при помощи пластины из металла, которую сажают на шуруп 5 мм;
  3. Саморез нужно установить в отверстие, а полученную конструкцию прикрутить ко дну варки;
  4. Винт будет упираться в дно стола, и таким образом, фиксировать изделие.

Важно! Пружины лучше использовать комплектные. Другие могут увеличивать расстояние между выпилом и панелью.

Подключение варочной панели к электросети

Специалисты отмечают, как будет правильно и быстро установить новую варочную панель в кухонную столешницу и подключить ее к коммуникациям. Устройство можно соединять с отдельной электролинией, если на щитке есть автоматы УЗО для плиты. В домах с электропитанием 380 вольт нужно делать равномерную нагрузку на фазу.

Для панели может потребоваться отдельная розетка, поэтому для начала придется демонтировать гарнитур. Канал подготавливается, укрепляется, закрывается слоем шпаклевки либо цементом. После этих работ переходят к вырезанию отверстий и монтажу плиты.

Подсоединение газовых коммуникаций

Газоподача перекрывается полностью. Для упрощения процесса монтажа газовый шланг сразу подключается к панели. Паронитовую прокладку крепят при помощи накидной гайки. Ее плотно закручивают на патрубок внизу панели. Чтобы соединение было надежным, прокладку обрабатывают солидолом. Проверить наличие мест утечек можно путем нанесения на них мыла. При отсутствии утечек пена не появляется.

На комбинированных панелях целесообразен термозапорный клапан, перекрывающий подачу газа при нагреве больше, чем на 60 градусов. Клапан подачи нужно расположить в удобном для управления месте.

На газовых варочных поверхностях обязательно регулируются конфорки. Пламя должно гореть без желтых бликов.

Что советуют эксперты при подключении варочных панелей?

  1. Пленку с уплотнителя нужно обрывать постепенно;
  2. Оборудование примеряют в нишу до тех пор, пока оно не ляжет ровно и красиво;
  3. Чем меньше щелей, тем безопаснее использовать панель;
  4. Перед началом встройки плиту нужно подключить к электросети по комплектной схеме;
  5. Зазоры на фронтальной части можно замаскировать силиконом;
  6. Под панелью можно поставить ящики и метабоксы, поэтому отступы нужно делать так, чтобы они не касались устройства;

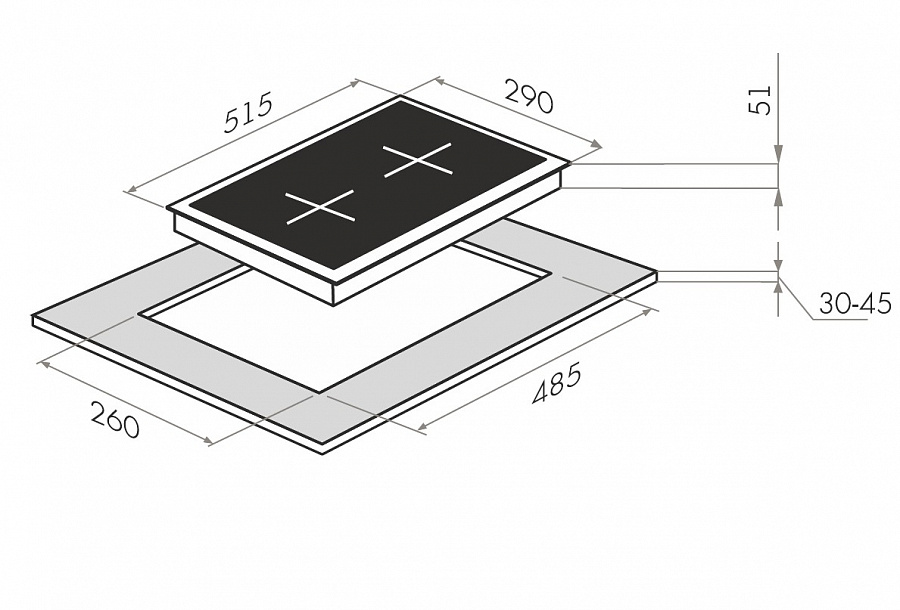

  7. Двухконфорочные модели устанавливают вдоль столешницы, если они соответствуют габаритам короба;
  8. Минимальная глубина встройки указывается в паспорте оборудования;
  9. Подошву лобзика нужно располагать под прямым углом — так поверхность столешницы не царапается;
  10. Устанавливать варочную поверхность нужно только после сборки кухни, чтобы не деформировать стол;
  11. Герметиком нужно пройтись абсолютно по всем торцевым спилам — это спасет материал от расслоения.
