Как закрепить розетку в пластиковой панели

Дорогие друзья!

Приветствую Вас на сайте Whitestrip.ru – Простые советы по ремонту и дизайну вашего жилища.
Вы искали ответ на запрос:
‘Как закрепить розетку в пластиковой панели’
Изучите, пожалуйста, следующие статьи на сайте, которые я нашел для вас, а так же посмотрите тематическое видео.

Ремонт своими руками — подрозетник в гипсокартон Современный дом полностью укомплектован бытовыми электроприборами, поэтому при обшивке стен гипсокартоном вопрос грамотной и эстетичной установки…

Ножом резать гипсокартон неудобно и неаккуратно, для высверливания отверстий можно воспользоваться «гипсовкой» (ножовкой для гипсокартона), шуруповертом или электродрелью с коронкой.

Подробнее…

Вопрос, как спрятать трубы, возникает при ремонте туалета, ванной или кухни. Убрат их в стену или в короб поможет пошаговая инструкция….

Заложите расстояние от стенок конструкции до системы около 5-10 см. Полученную проекцию с помощью пузырькового уровня или отвеса, которым может стать любой небольшой грузик, привязанный к нитке, поднимите по стенам на необходимую высоту. Должна получиться система линий, создающая проекции на пол и стены при Г-образном коробе (трубы расположены в углу комнаты или между полом и стеной) или на пол, стены и потолок при П-образной конструкции (посередине стены).

Подробнее…

Ремонт гипсокартоном: видео-инструкция — как сделать монтаж своими руками, обшивка стен, цена, фото На сегодняшний день одной из наиболее популярных технологий отделки является ремонт квартир…

Гипсокартонные полки в прихожей

Подробнее…

Гипсокартон позволяет упростить проведение монтажно-строительных работ при отделке помещений. При помощи ГКЛ можно выровнять стены и…

Укладка электропроводки под гипсокартоном — это достаточно простой процесс, который требует от монтажника внимательности и соблюдения техники безопасности при работе с электричеством.

Подробнее…

Пластиковые панели являются отличным материалом, с помощью которого можно быстро и легко вдохнуть новую жизнь в любую поверхность. Они имеют…

Установка всех последующих панелей производится аналогичным способом. При этом готовая поверхность будет отличаться особой прочностью и цельностью, но снять покрытие будет крайне сложно. В видео тестируется крепления пластиковых панелей на клей.

Подробнее…

Стены в ванной комнате — из чего лучше сделать и как зашить углы Ванная — то место в доме, которое наиболее подвержено негативному воздействию влаги. При этом именно там девушки по утрам наводят…

Выбирая краску, не забывайте убедиться, что она подходит для ванных комнат: обычно это обозначается при помощи значка на упаковке.

Подробнее…

Одним из завершающих этапов обшивки стен…

• Перед тем как закрепить розетку в гипсокартоне окончательно, проверяем надежность соединения проводов с клеммной частью.
• Накладываем рамку розетки, а затем — надеваем защитную крышку. Затягиваем отверткой крепежный винт, следя за тем, чтобы не повредить пластик розетки.

Подробнее…

После того как гипсокартон прочно вошел в жизнь строителей-отделочников, этот универсальный материал начал покорять сердца обычных…

Для тех, кто не совсем понял, как провести монтаж розетки, предлагаем посмотреть видео — установка розетки в гипсокартон. Если и после этого у вас появились вопросы, мы готовы обсудить все это. Наши специалисты с удовольствием ответят на них.

Подробнее…

Современный строительный рынок сегодня наполнен массой материалов, которые отлично подходят для разного вида работ. И здесь далеко не…

Между ребрами не должно быть более 10 мм. Чем толще вагонка ПВХ, тем лучше. Соединение между собой должно быть без зазоров и без вмятин и цвет равномерным. На согнутой вагонке не должно быть «белой полосы». Монтаж на гипсокартон вести строительным степлером или на «жидкие гвозди». Монтаж вести от углов, после закрепления скобами, продолжить монтаж следующей панели.

Подробнее…

Установка точечных светильников в панели пвх

Располагая минимальным опытом работы с электрикой и познаниями в области ремонтно-строительных работ, вмонтировать точечные светильники в потолочные и настенные ПВХ-панели достаточно просто.

Пример крепления светильников на переходник

Примечание. Крепление светильников производится при помощи специального переходника – протекторного термокольца, которое крепится в основной потолок, а к пластиковым панелям чаще всего клеем.

Советы по монтажу светильников

Используя пластиковые панели для отделки, следует заранее продумать расположение мест, где будет происходить установка светильников в панели ПВХ. Поскольку, если не озаботиться этим вопросом заранее, придётся снимать часть панелей для того, чтобы сделать электропроводку и проделать отверстия под светильники либо подготавливать отверстия на весу, а провода пускать по монтированным поверх панелей кабель-каналам.

Выбор светильников для ПВХ-панелей

При выборе светильников для пвх следует учитывать, что пластик под воздействием высоких температур начинает плавиться. Поэтому перед покупкой следует проконсультироваться в специализированном магазине и подобрать светильники с максимальной мощностью, не превышающей 40 Вт. Дополнительно от перенагревания панели может спасти термокольцо. Наилучший вариант– использовать низковольтные световые диоды.

Примечание. Использование осветительных приборов по степени защиты корпуса менее IP44 не рекомендуется. При выборе светильников и люстр в помещение со статичным уровнем влажности, не превышающим норму, на показатель влагостойкости можно не обращать внимание. При выборе светильников для ванной комнаты, кухни и санузла параметр влагостойкости игнорировать не стоит.

Порядок установки розеток

Установка розеток на ПВХ-плите происходит следующим образом:

1. На панели с изнаночной стороны намечается место для врезки. В случае если пластиковые плиты уже закреплены на стене, вырезать отверстия можно в уже закреплённой на стене панели при помощи строительного ножа;
2. На месте за розеткой закрепить квадратный кусок фанеры, по размерам равный или немного превышающий размер розетки;
3. Крепить подрозетник необходимо на лист фанеры при помощи саморезов.

Крепление розеток – врезка в ПВХ-плиту

В случае если между стеной и задней частью панели места практически нет, розетка крепится напрямую к ПВХ-плите, но с небольшим секретом: в место, где будут вкручиваться саморезы, необходимо подложить небольшие пластиковые листы, через которые происходит крепление розетки поверх плиты. После того, как розетка была надёжно закреплена, можно переходить к монтажу пластиковой панели на стену.

Правила монтажа светильников

При установке точечных светильников в ванной комнате располагать осветительные приборы над душевой кабиной не рекомендуется. То же правило касается монтажа светильников над раковиной и биде. Учитывая, что в большинстве случаев санузел в домах не превышает 6-8 м2, достаточно установить несколько светильников в потолочной плите с поворотным механизмом.

Подготовка панелей

Что собой представляет пластиковая панель? На рынке представлено полно моделей, которые могут выглядеть как длинные доски из пластика или прямоугольные или квадратные листы различной формы. Главное, что монтаж панелей пвх на потолок производится по принципу защёлкивания замков: вне зависимости от модели, каждая пвх-плита оснащена пазами для сборки.

Примечание. Не стоит забывать также маркировать панели. Это необходимо для того, чтобы в процессе не забыть, какая деталь становится на какое место. Без этого особенно не обойтись при расставлении светильников в шахматном порядке.

Пример расставления источников света на потолке в шахматном порядке в комнате

Для того чтобы просверлить отверстие в панелях из пластика или гипсокартона, используются специальные коронки. В качестве альтернативы можно воспользоваться коронками для работы с древесиной. Остающиеся заусеницы можно убрать при помощи напильника или наждачной бумаги (допустимо использование наждака, со слабым нажимом).

К монтажу световых приборов можно подходить только после завершения всех этапов по креплению ПВХ-плит. Аналогично монтажным работам по установке светильников в гипсокартоновых листах, процесс монтажа на пластиковых пластах выглядит идентично.

Life—hack по разметке и изготовлению отверстий под установку точечного освещения без использования дрели:

• место предполагаемого отверстия под оборудование размечается при помощи циркуля;
• далее необходимо воспользоваться ножом канцелярским или строительным, с помощью которого проделывается отверстие по контуру размеченной линии под разводку кабеля;
• теперь настала очередь электрического лобзика, с помощью которого отверстию придаётся окончательная форма.

Таким образом, если под рукой не оказалось дрели, или попросту нет желания отправляться в магазин за дорогостоящими фрезами, на помощь придёт обычный циркуль, канцелярский нож и лобзик, работающий от электричества. Способ действительно хорош, позволяет существенно сэкономить финансовую составляющую проекта. Но есть и минус: время, которое необходимо затратить на работу с электролобзиком, превышает время, которое было бы потрачено на сверление с помощью дрели.

Примечание. Как правило, пластиковые изделия чувствительны к механическому воздействию. Поэтому при вырезании деталей необходимо быть максимально аккуратным. В противном случае доска может треснуть или продавиться, что автоматически отправляет её в утиль.

Установка точечных светильников в панели ПВХ

Осуществлять установку верхнего света можно по следующей схеме:

• отсоединить от цоколя верх лампы;
• отключить электричество с применением клемм;
• подключить светильник;
• произвести проверку работоспособности подключенного светильника;
• используя специальные зажимы, установить светильник на место;
• закрепить декоративную накладку;
• закрепить термоизолирующее кольцо на нижней части светильника.

В завершении остаётся только прикрепить пластиковую плиту обратно.

Любые работы по электрике должны производиться с перекрытым электричеством в щитке

Последовательность выполнения работ по установке точечного светильника:

1. На корпусе светильника есть пара зажимных «ушек», которые необходимо отогнуть;
2. В плите подготавливается отверстие по размеру светильника;
3. Световой прибор вставляется в проделанное и обработанное отверстие. Если не избавиться от заусениц после проделывания отверстия, работа будет выглядеть в целом неаккуратно. К тому же, высок шанс повредиться об необработанные края при монтаже светового устройства;
4. Зачистить провод на приборе, если производитель заранее не побеспокоился об этом;
5. Зачистить провод на потолке. Необходимо снять изолирующий слой не более 10-12 мм;
6. Соединить провод на потолке с проводом светильника при помощи винтового зажима.

Расстояние между источниками света

Нужно учитывать минимальное напряжение и малый угол освещения. Как правило, освещение начинает рассеиваться при угле, превышающим 30 градусов. Поэтому необходимо продумать расположение светильников так, чтобы световые потоки пересекались между собой, что автоматически позволяет максимально заполнить потолочное пространство и рассеять свет по поверхности потолка равномерно.

Пример. Стандартная высота потолка в жилых домах варьируется в пределах 2.4-2.5 метров. Следовательно, максимальная удалённость между источниками света не должна превышать более 1 метра, причём от стен необходимо отступить не менее, чем на полметра.

Для наглядности на потолке можно сделать предварительную разметку расположения источников света. Выполнить её можно с помощью изоляционной ленты:

• отрезать от изоленты равные полосы в количестве 2 штук;
• наклеить друг на друга в виде креста.

Таким образом, можно разметить будущее местоположение светильников и продумать, какой формой разместить их на поверхности потолка.

Видео

Для любого интерьера важной частью является освещение. Существуют различные виды светильников. Например, точечные модели направляют луч света на определенный предмет. Рассеянное освещение позволяет создать спокойную обстановку. Выбор освещения – дело непростое, ведь часто оно влияет на самочувствие жильцов и гостей. Рассмотрим тонкости монтажа приборов освещения в пластиковые панели.

Особенности

Одним из самых популярных материалов для отделки потолка являются ПВХ-панели. У них есть много преимуществ и недостатков, одним из главных плюсов является то, что в данную систему можно собственноручно вмонтировать источники света. Пластик – недорогой материал, поэтому потолки из данного материала очень популярны. Монтаж не требует особых профессиональных навыков – все достаточно просто.

Ассортимент позволяет выбрать элементы, различные по длине, ширине, цвету и дизайну. Они делятся на несколько основных типов. Например, они могут быть легкими и эластичными, требующими особого подхода и аккуратности при монтажных работах. Помимо этого существуют стеновые аналоги. Они достаточно увесистые и имеют большой вес.

К другим разновидностям относятся:

• глянцевые;
• с термопленкой;
• с узорами под дерево или мрамор.

Отдельно можно выделить пластик с красивым покрытием, дорогой фактурой – такие панели способны украсить даже самый дорогой интерьер.

Система освещения

Самое главное, что необходимо помнить при выборе ламп, – пластмасса легко плавится при высокой температуре. Это портит внешний вид и качества пластика. Поэтому не стоит выбирать лампы накаливания, также не подойдут газоразрядные лампочки. Идеальным вариантом будут светодиоды мощностью до 40 Вт. Данное значение тоже выбрано неспроста: при большой мощности могут нагреваться провода, они могут плавить пластик изнутри.

Лучше всего выбирать лампочки для подобных панелей с высоким уровнем герметичности (IP44 и выше). Это позволит использовать такие светильники в абсолютно любых помещениях при работе с освещением на 220 В. Следует отметить галогеновые и светодиодные лампы. Для них требуется всего 12 В. Однако необходимо знать, как правильно работать монтировать данные лампочки. От щитка питание передается трансформатору, а следом – и лампам.

Существуют следующие ограничения:

• на один трансформатор можно вешать до 4 лампочек;
• длина проводов не должна превышать 250 см;
• при увеличении длины провода лампы будут светить очень тускло.

Монтажные работы

Перед проведением работать необходимо проверить, все ли готово. Наличие проводов, изоленты и клеммников необходимо знать до начала работ. Также необходимо проверить целостность выключателей и самих ламп.

• Первым шагом является выбор местоположения источников света. Лучше всего нанести точные места на потолок. Главное – не выбрать точки в тех местах, где будет проходить профиль или стык панелей.
• Установку светильников лучше начинать до того, как потолок будет полностью собран (проводку проще вести, когда повешена лишь часть панелей). Частой проблемой является отверстие под лампу. Многие по незнанию начинают выдумывать какие-либо махинации для того, чтобы получилось ровно и в размер. Большинство используют дрель со специальной насадкой определенного диаметра. Это позволяет максимально точно и аккуратно сделать отверстие. Для этого достаточно просто работать на малых оборотах без большого усилия – пластик не перенесет ни оборотов, ни механического воздействия. При отсутствии дрели можно использовать циркуль и канцелярский нож.

• Циркулем необходимо очертить круг, а ножом аккуратно вырезать. При вырезах лучше всегда начинать резать внутрь круга – ошибки не будут видны, а ровности круга можно потом добиться, прилагая минимум усилий, но максимум аккуратности.

• Работы по сверлению отверстия проводят не на установленной панели (это непозволительно).
• После того, как отверстие готово, необходимо установить корпус светильника, защелкивая его на пружины.
• Только после данных процедур можно устанавливать панель. Многие профессиональные рабочие рекомендуют просунуть провод в отверстие заранее: это поможет после установки панели не лазать и не искать провод. Для удобства подключения провод должен свисать на 150-200 мм. При проведении работ с проводами необходимо отключить весь дом от напряжения и иметь фонарики на батарейках.

• Снимаем с проводов изоляцию и оголяем контакты для подсоединения патрона. При необходимости с помощью изоляции можно присоединить провод, ведущий параллельно к следующей лампе.
• После присоединения патрона в него аккуратно вставляют собственно лампочка. Фиксируется она специальной скобой, часто имея дополнительное тонкое стекло как крепление.

Выбрав необходимые ПВХ – панели и необходимые светильники, можно создавать любые их сочетания на потолке. Процесс монтажа простой, но изучить его и понять тонкости процесса необходимо во избежание ошибок.

Как установить светильники в ПВХ-панели, смотрите в видео ниже.

В зависимости от светового эффекта у человека формируется разное настроение. Поэтому при проектировании системы освещения для дома нужно создать атмосферу, которая благоприятно будет сказываться на здоровье и самочувствии жильцов и гостей.

Особенности панелей ПВХ

Сегодня мода на многоуровневые потолки из гипсокартона или ПВХ-панелей постепенно уходит в прошлое. Становятся более популярными натяжные гладкие потолки.

ПВХ-материал имеет ряд недостатков и преимуществ, главным из которых можно назвать возможность установки встраиваемых светильников.

Поливинилхлорид (он же «пластик») — это относительно дешевая разновидность отделки для потолка. Во время монтажа панелей мастеру не нужен большой опыт работы, специальные умения. Если специалист на «ты» с инструментом, то он самостоятельно сможет установить пластиковый потолок.

Огромный ассортимент ПВХ-панелей предоставляет возможность выбрать лучшие изделия, которые будут гармонировать с интерьером помещения. Существуют следующие типы поливинилхлоридных панелей:

• потолочные — легкая и эластичная конструкция, при использовании которой требуется аккуратность;
• стеновые — жесткие, тяжелые и очень прочные материалы;
• глянцевые с лакокрасочным покрытием;
• с нанесением термической пленки;
• текстурные — под дерево, декоративный камень, мрамор, кирпич.

Перед закупкой материалов все тщательно просчитайте. Панели продаются листами разных размеров. К преимуществам пластика добавим устойчивость перед влагой, простой уход — смочили тряпку, протерли и дали высохнуть. ПВХ-панели незаменимы при обустройстве ванных и уборных комнат, веранды, застекленного балкона или лоджии и даже сауны.

Стоимость отделочного материала также зависит от наличия элементов декора на поверхности пластиковой панели. Наиболее простыми и экономичными считаются белые однотонные панели без какого-либо рисунка. Цвет может быть не белым, но если изделие по-прежнему остается в одном тоне, то цена возрастет незначительно.

Для создания более дорогостоящего варианта с интересной фактурой и текстурой используют два метода:

1. Изготавливается термическая пленка с определенным рисунком. За счет химических процессов орнамент переносится с нее на пластиковую панель. Из двух вариантов самый дешевый и простой.
2. Также рисунок на пластиковые панели может наноситься прямой печатью. Такой подход гарантирует высокое качество и широкую цветовую гамму. Требуется специальное оборудование. Существенно возрастает стоимость конечного изделия.

Использование светильников с пластиковыми панелями

Выше было сказано, что потолок из ПВХ-панелей имеет ряд недостатков. Один из них — зависимость от температуры. При высокой температуре состояние потолка ухудшается, поэтому к выбору светильников нужно подходить ответственно. Из-за влияния высоких температур для потолочного освещения данного типа рекомендуется покупать осветительные приборы мощностью не более 40 Вт. Желательно избежать использования ламп накаливания и газоразрядных трубок!

Точечные светильники для потолков выпускаются с металлическими защитными кольцами, частично уменьшающими воздействие высоких температур на потолок. Данное кольцо позволяет использовать практически все источники света, доступные на рынке.

Очень важно, чтобы корпус изделия был герметичным. Данное условие актуально при эксплуатации светильников в комнатах с повышенной влажностью. Лучшим вариантом станет точечный светодиодный прибор, работающий от низкого постоянного напряжения.

На герметичность корпуса следует обращать внимание при использовании светильников в санузле, ванной комнате или на кухне. Защита устройства от пыли и влаги должна составлять не менее IP44. Первая цифра указывает на защиту от проникновения пыли, вторая — влаги. Чем выше ее значение, тем лучше. Для гостиной, спальни, коридора и прихожей влагозащищенность роли не играет.

Несмотря на большое разнообразие источников света, используемых на пластиковых потолках, их монтаж и подключение практически всегда выполняются одинаково.

Подготовка пластиковых панелей

Перед началом установки потолочного освещения обязательно требуется подготовка ПВХ-панелей. Прежде всего соберите перед собой все инструменты и материалы, которые потребуются в работе:

• карандаш;
• электрическую дрель;
• коронку;
• канцелярский нож;
• обычный острый нож;
• наждачную бумагу или другой абразивный материал/инструмент;
• место, где вы будете выполнять сверление (достаточно табуретки).

Конструктивно пластиковый потолок представляет собой параллельно размещенные панели большой длины, соединение которых осуществляется за счет специальных пазов. Важно позаботиться о том, чтобы промежуток между обычным потолком и натяжной конструкцией позволил выполнить качественную и безопасную разводку проводов, разместить большую часть встраиваемых светильников. Расчеты производятся на первых этапах.

Для надежного и прочного крепления источника света нужно проделать отверстие. Для сверления панели воспользуйтесь доской или табуретом. Но прежде нужна проектировка. Подсчитайте количество необходимых светильников, выберите места расположения при помощи рулетки и пометьте их карандашом. Затем потолок частями демонтируют, устанавливают на подставку и просверливают отверстия.

Для выполнения данных операций потребуется определенная коронка под пластиковые или гипсокартонные изделия. Неплохим решением станет выбор сверла по дереву. Удалите образовавшиеся неровности, используя абразивный материал. Если под рукой нет хорошего инструмента, то воспользуйтесь обычным острым ножом. Прорежьте отверстие, сгладьте края при помощи напильника или наждачной бумаги. Данная схема позволяет устанавливать люстру и лампу.

Далеко не все разновидности пластика характеризуются устойчивостью к надавливанию. Действуйте аккуратно, иначе в определенных местах могут образоваться трещины и прочие повреждения.

Монтаж светильников в ПВХ-панели и подключение к сети

Для подключения потолочных светильников зачастую используют провод размерами 3×1,5 кв. мм. Если установка осуществляется в комнате с высоким уровнем влажности, то кабель должен прятаться внутрь гофрированной трубки и подключаться к распределительной коробке, расположенной за пределами данного помещения. Наличие гофры никогда не будет лишним и для остальных комнат.

Любые работы по подключения точечных светильников выполняйте только при полностью отключенном электричестве. То, что светодиодные светильники питаются низким напряжением, не гарантирует вашу безопасность.

Размещение

Расстояние между точечным источником света и стеной должно составлять от 60 см и выше. Это правило учитывайте еще на этапе проектирования. Завершить его следует прежде, чем вы начнете устанавливать конструкцию потолка. Это позволит упростить самостоятельный монтаж точечных светильников.

При составлении плана учтите все нужные провода, лампы, выключатели и трансформаторы, преобразующие переменное напряжения 220 В в постоянное на 12 В. Каждый источник света подключается при помощи отдельного провода!

Кабели

Монтаж точечных светильников выполняется мягким шнуром, состоящим из нескольких жил. Подойдет и более жесткий вариант с медным проводом маркировки ВВГ и ШВВП. Второй способ считается идеальным при эксплуатации клеммных колодок.

Прежде чем приступить к работе с электричеством, тщательно ознакомьтесь с основными принципами, по возможности проконсультируйтесь у квалифицированного электрика.

Соединение

Подключение выполняется кабелем. У вас есть два конца. Разделите их на отдельные провода и выполните зачистки обычным ножом. Для подключения к клеммным колодкам зачистите около 7 мм на каждом конце. Если будет делаться скрутка, то зачищать нужно более длинный конец.

Скрутите провода попарно в соответствии с их цветами. Если требуется заземление, то обязательно выполните его. В этих целях используйте трехжильный провод с туго затянутой скруткой.

Далее лампа подключается к заранее подготовленным проводам. Окрашивание проводов в разные цвета существенно упрощает задачу и последующие ремонтные работы.

Схема подключения

Последовательное подключение светодиодов характеризуется одним существенным недостатком — в случае перегорания хотя бы одного из них перестает светиться вся цепь. По этой причине для продолжительной работы источников света при перегорании одного из них требуется использовать схему параллельной коммутации. Клеммные колодки гарантируют максимально надежное соединение, но в таком случае необходимы периодические проверки. Время от времени придется подтягивать гайки и болты. Ослабленные контакты, образование обугливания могут привести к выпадению кабеля, замыканию и, соответственно, пожару.

Если не хотите регулярно проверять клеммные колодки, то для подключения воспользуйтесь медными зажимными гильзами. После того, как коммутация будет выполнена, выполните изолирование проводов при помощи ленты или термоусадочной трубки. Это самый безопасный и надежный способ крепления светильников к потолку!

Обеспечьте надежную и прочную фиксацию источника света в потолке. В этих целях применяют подпружиненные лапки, которые в сжатом состоянии помещаются в отверстие на ПВХ-панели. После того как конструкция отпускается, происходит автоматическая фиксация за счет разогнутых лапок.

Монтаж точечных светильников в пластиковый потолок

Важно подготавливаться к монтажу точечных светильников еще до того, как потолок будет отделан. Выше перечислены основные этапы, связанные с обеспечением необходимого пространства для укладки потолков и монтажа светильников (расстояние между обычным потолком и пластиковой панелью составляет не менее 50 мм).

Для установки точечного светильника в пластиковый потолок вам потребуется корпус источника света, лампочка и провод с наличием штекера.

Корпус прибора может быть оснащен специальными «ушками», которые следует отогнуть и вставить в проделанное отверстие. В комплекте с точечным светильником должен быть зачищенный провод. Вам остается выполнить зачистку концов проводов, пролегающих по потолку и идущих от распределительной коробки. Удалите 5-10 мм изоляционного материала и соедините провода при помощи винтового зажима.

Подключите лампочку, установив ее в штекер провода, идущего в комплекте и подключенный к основной проводке. Требуется вынуть зажимное кольцо на осветительном приборе. Лампа крепится при помощи этого кольца. Включите свет и проверьте работоспособность системы.

Также на последовательность монтажа влияют второстепенные факторы:

• используется поворотный или обычный светильник;
• диаметр лампочки снаружи;
• глубина монтажа, заявленная производителем.

Самостоятельная» установка точечных светодиодных светильников в пластиковый потолок не представляет сложности. Требуются определенные начальные знания и умение обращаться с инструментами. При формировании интерьера в комнате не забывайте о правилах безопасности. Сначала следует думать о них, а уже после этого — о том, насколько хорошо система освещения вписывается в общий дизайн помещения.

>

Как установить коробку под розетку или выключатель

В комнатах наших квартир и домов проложена скрытая электропроводка и все розетки и выключатели устанавливаются во внутрь стены. Для того что бы спрятать весь механизм, и что бы сверху осталась только крышка либо клавиши- необходимо вмазать или установить монтажные пластмассовые коробки под них (часто называют подрозетники), которые служат для крепления в них розеток и выключателей и изоляции проводов и контактов от стены.

Учтите что, эту работу надо делать  одновременно с проделыванием штроб под электропроводку до начала отделки стен.

Процесс установки подрозетников довольно прост и Вы без труда сможете это сделать самостоятельно. В зависимости от типа строительного материала необходимо выбирать один из двух принципов установки монтажных коробок:

1. Для стен из дерева, гипсокартона, ПВХ, МДФ панелей и т. д.- необходимо специальной коронкой вырезать отверстие и затем вставить в него подрозетник и прижать к стене при помощи саморезов с лапками.
2. А в кирпичные, бетонные, силикатные  стены коробки фиксируются на быстросохнущий раствор гипса, алебастра, гипсовой штукатурки и т. п.

Установка коробки под розетку в бетон, кирпич, газосиликат.

Для того что бы установить подрозетник, необходимо сделать отверстие под него при помощи перфоратора или дрели и специальной коронки (на рисунке снизу).

Рекомендую покупать коронку диаметром 68 мм. Или 70 миллиметров, рассчитанную на бетон  SDS-plus. Она подойдет для всех видов стен, в отличии от коронки для кирпича, которая предназначена только для сверления в нетвердых строительных материалах.

Перед сверлением необходимо сделать разметку при помощи рулетки и карандаша- Я просто отмечаю центра под сверло коронки по всей квартире на одинаковом расстоянии от пола, если он ровный.

Запомните, что при сверлении коронкой- перфоратор или ударную дрель необходимо переключить только в режим сверления, а не комбинированный с долблением.

Если необходимо вмазать одну или несколько коробок, тогда можно обойтись и без коронок и под них насверлить сверлом отверстий и выбить нужных размеров нишу по обведенному контуру. В этом случае разметка производится обрисовкой контура подрозетника с небольшим запасом. А по бокам выбитых отверстий Я во всех комнатах на одинаковом расстоянии от пола провожу по уровню центр розеток или выключателей. Этими метками Я руководствуюсь при последующем вмазывании монтажных коробок.

Если необходимо установить не одиночную розетку, а например блок состоящий из 2, 3 или 4 электрических розеток или в комбинации с телефонными, ТВ или компьютерными, тогда необходимо купить специально предназначенный для этого цельный двойной, тройной или четверной блок коробок (примеры  на картинке снизу.)

Я на работе чаще всего использую одиночные монтажные коробки (сверху на картинке слева), которые можно составлять в блоки при помощи вставки одного в пазы другого. Но тем кто не является профессиональным электриком так делать Я не рекомендую, потому что без опыта очень тяжело вмазать такие блоки, потому что они выгибаются. Берите цельный блок под несколько мест, поверьте это значительно упрощает процесс и позволит быстро и ровно вмазать!

После того как отверстие готово, проверяем что бы монтажная коробка в него свободно помещалась, пряталась заподлицо стены. Выбиваем сбоку или на задней стенке отверстие и заводим в него кабель или провода.

Берем и разводим гипсовую или алебастровую смесь на несколько мест вмазывания или один блок, потому что эти смеси быстро сохнут. Я в своей практике, когда требуется замазывать большое количество коробок развожу в ведерке плиточный клей или гипсовую штукатурку  ROTBAND (Ротбанд), которые не засыхают до часа. А это позволяет на одном замесе вмазать не один десяток подрозетников.

Перед тем как заполнить отверстие раствором- смочите его водой. Затем в наполненное отверстие вдавливается коробка, которая должна встать по уровню стены.

Здесь главное учитывать, что ее лучше чуть глубже утопить, чем если бы она торчала хоть на миллиметр. Это важно соблюдать для того, что бы розетка плотно затем при установке прилегала к стене. Кроме того следите за тем чтобы, отверстия под саморезы или места под раздвижные лапки, при помощи которых крепиться розетка или выключатель были по вертикальному или горизонтальному уровню, а иначе они криво станут при последующей установке. Небольшой перекос легко выравнивается, а вот большой- нет.

Излишки смеси убираем шпателем. Ждем засыхания раствора и после окончания отделки переходим к установке и подключению розеток или выключателей.

Установка коробки под розетку для гипсокартона, дерева, ПВХ, МДФ панелей.

В гипсокартон, дерево, МДФ и ПВХ панели устанавливаются монтажные коробки под розетки и выключатели особой конструкции с распорными ножками, при помощи которых она прижимается к стене.

1. Устанавливаются они быстро и легко. Но самое главное сделать правильную разметку для блока, для этого отмечаем при помощи рулетки необходимую высоту центра розетки или выключателя,  далее проводим при помощи строительного уровня строго по горизонтали прямую линию. На ней отмечаем центры коробок- между ними должно быть 72 миллиметра.
2. После того как разметка сделана, переходим к вырезанию отверстий при помощи коронки  диаметром 68 миллиметров. Применяются для этих целей наборы специальных коронок с зубчиками для дерева (примеры на картинке снизу).
3. Коробка должна входить очень плотно. Иногда требуется аккуратно подбить ее молотком.
4. Внимание, отверстия для крепления самой розетки стараться располагать при установке подрозетника так, что бы они были приблизительно по одной линии, а то не получится ровно установить выключатель или розетку!
5. Осталось только закрутить саморезы, которые фиксируют коробку к стене.
6. Переходим к установке и подключению.

Рекомендуем прочитать наши статьи:

Установка розеток и выключателей | blogremont.ru

Нечего на технику пенять, коли розетка крива, так гласит известная пословица. Как сказал мне сегодня мой клиент: “Какие розетки и выключатели? У нас до сих пор проводку не меняли с 1959 года, а ты мне про розетки говоришь.”
“Если ваша техника не работает, убедитесь в том, что в квартире есть розетки”, так обычно пишут в руководстве к любой бытовой технике.

Розетки обычно не бросаются в глаза постороннему наблюдателю или “озирателю” интерьера вашей квартиры. Да и вы, читатель, если быть честным, редко обращаете на них внимание. Воткнули бессознательно вилку электроприбора, а затем – вынули. Вот и все внимание, которое вы оказываете этому разъему для быстрозанимаемого подключения электрических приборов. Поэтому личное знакомство с устройством розетки или выключателя, оказывается для многих личным переживаемым опытом, своего рода откровением.

Розетки и выключатели устанавливают уже после наклейки обоев или покраски стен. Установка розеток – это одна из последних выполняемых работ при ремонте.

Само собой разумеется, что электричество следует отключить. То есть отключить именно в той комнате, в которой будут производиться работы по установке розеток и выключателя. Сделать это можно, найдя соответствующий автомат в электрощите. Если вы не знаете, какой именно автомат отключает подачу электричества в комнату, то определить это можно опытным путем, поочередно выключая автоматы и прислушиваясь, откуда доносятся крики “телевизор не работает!” или “включите свет в ванной!”. Этот метод позволит вам безошибочно определить связь каждого из автоматов с определенным участком квартиры. Если же никого кроме вас в квартире нет, то придется сделать иначе.

Отключите все автоматы. Оголите провода в подрозетниках и выключателе в той комнате, где необходимо произвести установку. Теперь поочередно включая автоматы и вооружившись индикаторной отверткой, проверьте, при включении какого автомата загорается индикатор на отвертке, при касании ею фазного провода.

Для начала нужно подготовить сами розетки. Современные розетки и выключатели крепятся к подрозетникам с помощью маленьких саморезов, которые уже имеются в комплекте с подрозетниками. Но на самих розетках присутствуют еще и распорные планки. Так вот, эти детали, я имею в виду “распорки”, абсолютно лишние. Если есть возможность их открутить и выбросить, то я советую сразу так и сделать.
Такие “распорки” создают лишь дополнительные проблемы при установке розеток. Они будут упираться в боковые выступы на стенках подрозетников и не позволят выставить несколько розеток в одну линию. Еще, они могут передавить острыми краями провода и вызвать “короткое замыкание”. В результате этого, по окончании работ, при подаче напряжения будет срабатывать автомат, вызывая ваше недоумение и справедливое возмущение.

Поэтому избавьте себя от лишних хлопот и открутите сразу эти “ненужности”. Поверьте, что саморезы, закрученные по два на каждую розетку, надежно зафиксируют розетки и выключатели.
К сожалению, конструкции некоторых розеток не позволяют снять распорки. Иногда, они не создают проблем при установке. Если же розетка не входит на место, даже после удаления “распорок”, то выступающие части можно подточить с помощью болгарки.

Бывает и так, что конструкция самих подрозетников не очень удачна и не совместима именно с теми розетками, которые вы купили. В этом случае опять придется использовать болгарку, стамеску или острый нож для выступающих частей в самом подрозетнике.

Теперь нужно заняться подготовкой проводов для контакта. Провод, выступающий из стены, может оказаться слишком длинным. Его нужно укоротить так, чтобы от плоскости стены его длина была 4-5 см. Верхнюю изоляцию черного цвета, объединяющую провода в кабель, нужно срезать до самого основания. Она придает проводам излишнюю жесткость, сопротивляющуюся компактному расположению проводов внутри подрозетника.

Концы проводов нужно зачистить от изоляции на 6-7 мм. Именно настолько провода погружаются внутрь контактных клемм и надежно зажимаются. Подготовьте отрезки проводов для перехода и подключения к соседней розетке. Они должны быть примерно 15-16 см. в длину. Сечение провода должно быть одинаковым с входящим. Как правило, для розеток в квартире используют провод сечением 2,5 мм.кв.

Клеммы для соединения проводов в розетках и выключателях могут зажимными или закручивающимися. Удобство их зависит от качества производителя. И те и другие могут сильно потрепать вам нервы или наоборот, поразить легкостью и простотой соединения.

Розетки “legrand”, представленные на фото, имеют зажимные клеммы. На упаковке надпись: “дизайн и качество решений”, “эстетика решений” и “розетки нового поколения”. Все это – вранье.

Растение, изображенное на упаковке, как бы символизирует отказ инженеров-конструкторов от традиционного курения табака и предпочтение ими более вдохновляющих смесей.

Я произнес много нецензурных слов, устанавливая эти “розетки нового поколения”. Я не стану приводить здесь эти слова, вы все их хорошо знаете. Клеммы хорошо пропускают провод вовнутрь себя и надежно фиксируют, но обратно, ни за что не отдают. Ведущие конструкторы фирмы “legrand”, ориентируясь на новое поколение, сделали клеммы по чертежам медвежьих капканов начала прошлого века. Это интересное инженерное решение, заставило меня, для извлечения провода, полностью разобрать розетку, что добавило мне несколько ссадин на пальцы.

Раньше я считал чемпионами по неудобству существующих розеток, конструкторов фирмы “wessen”, клеммы которых разваливались при сборке. Но специалисты “legrand” сильно улучшили эти показатели “рукозадости” по многим параметрам и вышли на первое место.

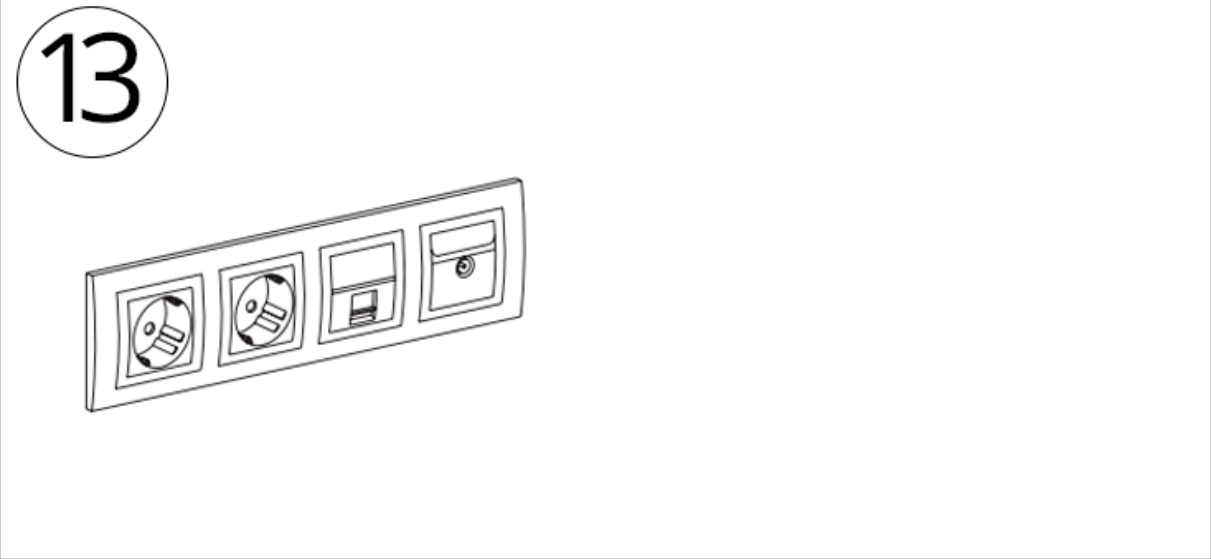

Если в ряду розеток присутствует розетка для интернет или телефона, то соединение проводов происходит по схеме, прилагающейся в комплекте. Ничего сложного там нет. Стоит обратить внимание лишь на один нюанс. Некоторые люди, при монтаже витой пары, удаляют с проводов изоляцию. Этого делать не нужно. Контакты для этих проводов устроены так, что с успехом прорезают изоляцию и обеспечивают должный контакт.

Соединив клеммы всех розеток, нужно закрепить их, прикрутив к подрозетникам в одну горизонтальную линию. Для определения “горизонта” используем строительный уровень. Слегка затягивая и корректируя положение розеток, добиваемся четкой линии.

Теперь следует подать напряжение и проверить работоспособность всех розеток. Сделать это нужно до крепления рамки. Ведь если хоть одна розетка не работает, придется все разбирать, а некоторые рамки снимать очень проблематично, можно поцарапать поверхность или просто сломать. Если все в порядке, крепим рамку для розеток. Рамки крепятся по разному, в зависимости от конструкции. Разобраться с этим не составит труда, ведь самое сложное уже позади.

Посмотрите на это чудо технической мысли. Конструкторы “legrand” здесь превзошли самих себя в крайней бестолковости.

На первый взгляд, может показаться, что на фото какое-нибудь сложное устройство от ракетного комплекса. Но нет, это обычный двухклавишный выключатель света от “legrand”. Конструкторы этой фирмы не ищут легких путей. У обычных производителей этого аналога, имеются лишь три интуитивно понятных контактных клеммы. В них невозможно ошибиться при всем желании.

Но “леграндовцы” даже из банального выключателя способны сделать головоломку и тест на IQ, решить который, дано не каждому. Вместо трех клемм, нам предлагается целых 12! Вот уж, будет, чем заняться на выходных. Отдельно хочется похвалить заботливых конструкторов за право решать, как подключить светодиоды, служащие маяком в ночи к этому девайсу.

Не буду усложнять повествование техническими подробностями. Постараюсь объяснить схему подключения двухклавишного выключателя “legrand“ простым человеческим языком.

Белый провод с перемычкой на другую клавишу – это фаза. Сине-белый и желто-зеленый, раздельные провода к люстре. Черные тонкие провода, попарно подключены каждый к своей клавише, сверху вниз без разницы полюсов и подключают светодиоды. Итак, мы использовали 9 из 12 клемм. Для чего же еще 3? Это никому не известно. Кому интересно, могут задать вопрос о схеме подключения на официальном сайте “legrand” и написать ответ в комментариях к этой статье.

Установка электрических розеток своими руками

В этой статье мы рассмотрим основные способы установки и подключения розеток, которые могут пригодиться при ремонте квартиры или частного дома.

По типу монтажа розетки можно разделить на три вида: внутренние, наружные и выдвижные. Первые два типа наиболее популярные, о них мы и поговорим ниже.

1. Подключение розеток (общая схема)

Схема подключения бытовых электрических розеток довольно проста. Ниже представлена типовая схема подключения двух розеток:

Силовой кабель из распределительного щитка (РЩ) заходит в распределительную коробку. Из распределительной коробки идут отдельные кабели на каждую розетку.

Распределительная (распаячная) коробка позволяет разделить одну линию на несколько. Если на одной линии устанавливается только одна розетка, то распаячная коробка не нужна. На схеме мы видим обозначения – С1, С2, С3, это соединения соответствующих жил кабелей: фаза, ноль и заземление.

При подключении розеток жилы кабеля соединяются строго по цветам (в отличие от выключателей), как показано на фото ниже. В данном случае подключаются розетки с заземлением, поэтому используется трёхжильный кабель:

Таким образом можно подключить не только две, но и три и более розеток. Главное сделать расчёт кабеля на нагрузку, чтобы избежать повреждения электропроводки в результате нагрева.

2. Установка внутренней розетки

Для установки внутренней розетки предварительно необходимо подготовить посадочное место — подрозетник. Подрозетники могут отличаться в зависимости от конструкции стены.

Так для бетонной или кирпичной стены необходимо использовать простой подрозетник, который крепится при помощи строительных смесей, а для полой стены из гипсокартона необходим подрозетник со специальными лапками фиксаторами (см. фото ниже):

Также в зависимости от типа стены будет зависеть и способ прокладки кабеля.

Например, в бетонной или кирпичной стене устраивается специальное углубление — штроба. Электрический кабель фиксируется в штробе при помощи строительных смесей или крепежа, а далее перекрывается шпаклёвкой или штукатуркой.

Если же стена представлена металлокаркасом, обшитым гипсокартоном, то электрический кабель прокладывается внутри стены в процессе монтажа. В таком случае рекомендуется прокладывать кабель в защитной гофре.

Пример прокладки электрического кабеля в гофре внутри перегородки из ГКЛ

Таким образом вся сложность установки и подключения внутренней розетки заключается в прокладке кабеля и монтаже подрозетника. Пошаговую инструкцию по штроблению стен и установке подрозетников в бетон и гипсокартон вы найдёте, перейдя по соответствующим ссылкам.

Допустим, что электрический кабель у нас уже проложен к месту установки розетки и детально рассмотрим процесс подключения:

Достаточно, чтобы электрический кабель выступал из подрозетника примерно на 10-15 см

Шаг 1. Перед началом монтажа электрической розетки необходимо отключить линию через автоматический выключатель и убедиться в отсутствии напряжения на подведённом к подрозетнику кабеле при помощи индикаторной отвёртки:

Шаг 2. Снимаем ПВХ-изоляцию и оголяем жилы кабеля на 8-10 мм. Для снятия изоляции можно использовать простой строительный нож, а также очень удобно применить специальные клещи непосредственно для оголения жил:

Шаг 3. Снимаем переднюю панель розетки, чтобы получить доступ к болтам, которые позволят зафиксировать розетку в подрозетнике:

Шаг 4. Заводим жилы кабеля в соответствующие отверстия розетки до упора и фиксируем при помощи специальных болтов. Убеждаемся в надёжности фиксации жил кабеля:

Шаг 5. Устанавливаем розетку в подрозетник и закрепляем её. Электрическая розетка, как правило, может быть зафиксирована в подрозетнике двумя способами: при помощи болтов подрозетника (№1 на фото) и при помощи собственных фиксаторов — «распорных лапок» (№2 на фото). Для надёжности используем сразу два этих способа:

Шаг 6. Устанавливаем на место переднюю панель. На этом монтаж внутренней розетки можно считать оконченным.

Одинарная и двойная розетки устанавливаются и подключаются абсолютно идентично

Ниже представлены фото подключения одинарной внутренней розетки фирмы Lezard:

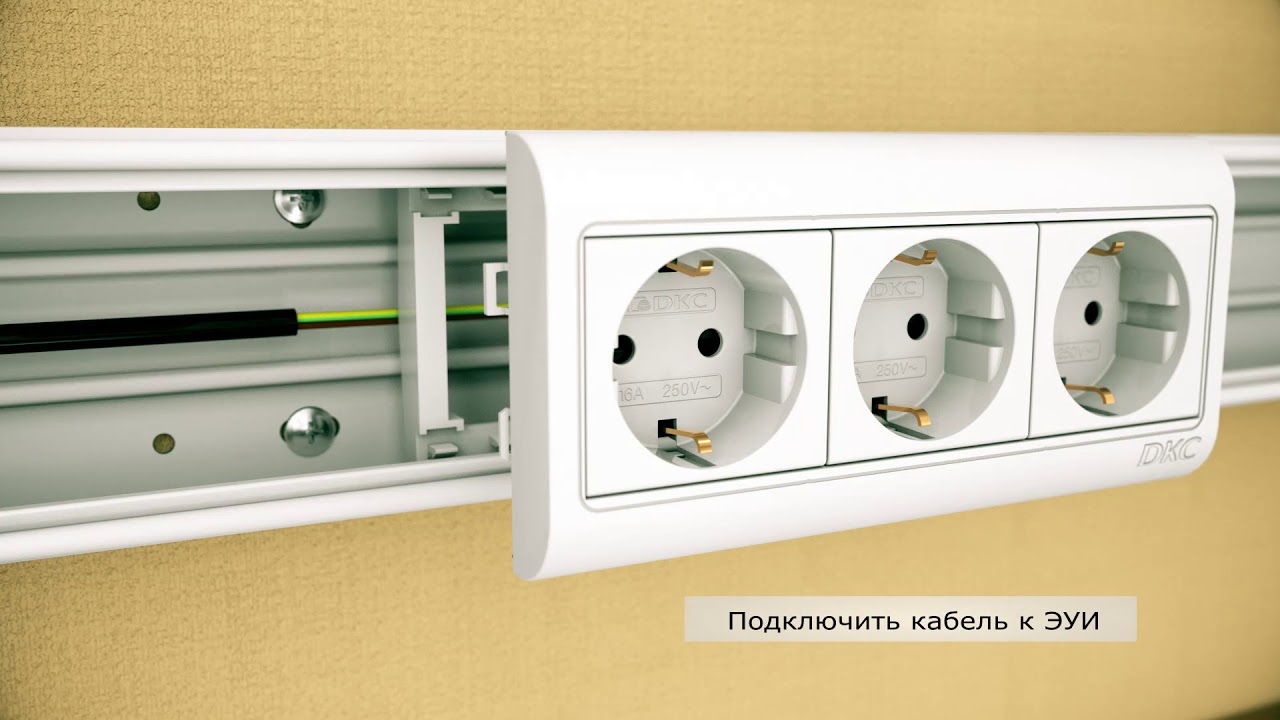

3. Установка наружной (внешней) розетки

Такие типы розеток очень популярны в деревянных частных домах и на дачах. Для монтажа такой розетки не нужен подрозетник. Розетка крепится к стене при помощи саморезов.

Что касается электрического кабеля, то он прокладывается в кабель-каналах или просто по стене с фиксацией при помощи специальных пластиковых скоб.

Пример монтажа кабель-канала представлен ниже:

На фото выше кабель-канал открыт

Пример саморезов для крепления кабель-канала

Для примера рассмотрим процесс установки и подключения двойной наружной розетки:

Шаг 1. Снимаем переднюю панель розетки.

Шаг 2. Крепим розетку к стене при помощи саморезов и подключаем питающий кабель:

Шаг 3. В передней панели розетки необходимо сделать небольшой вырез под кабель, как показано на фото ниже. Для этого удобно использовать ножницы по металлу:

Шаг 4. Устанавливаем панель на место и закрываем кабель-канал.

4. Установка розетки с заземлением

Розетка с заземлением устанавливается аналогично простым розеткам, единственным исключением является то, что к данному типу электротехнических устройств подводится и подключается жила заземления.

Соответственно для установки простой розетки 220В нам достаточно двужильного кабеля (как в примерах выше), а для розетки с заземлением необходим – трёхжильный.

Розетки с заземлением также могут быть внутренними и наружными и иметь разное количество гнёзд.

Розетки с заземлением необходимы при подключении любой мощной техники, а также техники, обладающей электронными системами контроля и управления: электрические духовки, варочные панели, современные холодильники, стационарные компьютеры, LED-телевизоры. Также заземления требует техника, рабочий цикл которой непосредственно связан с водой: стиральные и посудомоечные машины, водонагревательные котлы и т.п. Вилки таких устройств имеют специальный заземляющий контакт:

Ниже рассмотрен пример подключения двойной розетки с заземлением «Этюд» производителя Schneider Electric:

Шаг 1. Снимаем декоративную панель:

На фото ниже представлены места крепления жил питающего кабеля и болты для их фиксации:

Шаг 2. С помощью индикаторной отвёртки убеждаемся в отсутствии напряжения на кабеле:

Шаг 3. Подключаем кабель к розетке и тщательно фиксируем его жилы:

Шаг 4. Устанавливаем розетку в подрозетник и фиксируем её:

Шаг 5. Устанавливаем декоративную панель розетки обратно:

5. Установка розеточного блока

Внутренние розетки бывают одинарные и двойные. Но если вам нужно разместить в одном месте внутреннюю розетку на три гнезда и более, то необходимо использовать розеточный блок.

Розеточный блок представляет собой специальные одинарные розетки, которые объединяются в единую конструкцию общей рамкой.

Под каждую розетку блока устанавливается отдельный подрозетник. Питающий кабель подключается только к одной розетке в блоке, а остальные запитываются перемычками.

Схема подключения розеточного блока

Ниже представлено фото подрозетников в гипсокартоне для установки блока розеток. В соседних подрозетниках удаляют смежные заглушки для прокладки кабеля:

На фото ниже пример розетки фирмы Sedna для розеточного блока:

А вот так выглядит рамка для розеточного блока на четыре гнезда:

Как было сказано выше, для соединения розеток в блоке используются перемычки из жил кабеля:

Перемычки — фаза, ноль и заземление для соединения розеток в блоке

Места подключения жил кабеля в розетке:

Пример подключения розеток в блоке. На первую розетку заходит питающий кабель, а 2-я, 3-я и 4-я соединяются перемычками:

Все розетки установлены и подключены:

Установка передних панелей розеток и рамки завершена:

Детальное видео о подключении блока из пяти розеток:

На этом всё. Надеюсь, статья оказалась для вас полезной.

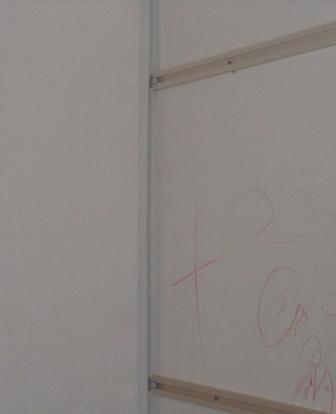

Чем резать пластиковые панели: инструменты и особенности их использования

Читайте в этой публикации:
Чем резать пластиковые панели: четыре инструмента и что от них ожидать
Как сделать отверстие в пластиковой панели: инструмент для вырезания отверстий
Как сделать отверстие в ПВХ панели: секреты порезки материала

Основным преимуществом любых декоративных панелей является их простая установка, а если говорить о пластиковых панелях, то можно добавить еще и весьма несложную обработку и подгонку. Пластик – это довольно мягкий материал, резать который можно практически всем чем угодно – в смысле, подойдет практически каждый первый режущий инструмент. Несмотря на это, вопрос порезки пластика имеет свои тонкости и нюансы, с которыми кроме всего прочего, мы и ознакомимся в данной статье, в которой вместе с сайтом stroisovety.org разберемся с вопросом, чем резать пластиковые панели?

Как сделать отверстие в панели ПВХ фото

Чем резать пластиковые панели: четыре инструмента и что от них ожидать

Что наиболее часто можно встретить в арсенале любого мастера отделочника? Естественно, самый ходовой в работе инструмент. Среди него наверняка найдется острый как бритва нож, ножовка по металлу, по дереву и, возможно, даже электрический лобзик. Именно перечисленные инструменты и применяют наиболее часто для резки пластиковых панелей. Режут все эти инструменты по-разному, но как бы то ни было, они это делают, и качества реза вполне хватает для отделки стен.

1. Нож. Должен быть весьма острым и уметь за один проход прорезать одну сторону панели. По сути, в процессе разрезания пластика ножом мастер прорезает исключительно его лицевую поверхность – дальше панель просто переламывается, после чего тыльная сторона снова отрезается ножом. Все просто, но сам рез получается неровным и одна сторона пластика как бы отогнутая, что мешает вставлять полосу ПВХ панели в стартовый профиль или соединитель. Приходится все подравнивать и добиваться нормального края, тратя на этот процесс время.
2. Ножовка по дереву. Она имеет большие зубья и в большинстве случаев не режет пластиковые панели, а рвет их по краям. В общем, вариант не очень удачный и его лучше оставить на крайний случай, когда ничего другого под рукой не найдется.

   Как сделать отверстие в пластиковой панели фото

3. Ножовка по металлу. В отличие от предыдущего варианта, полотно такой пилы оборудовано мелким зубом, который разрезает пластик весьма аккуратно и ровно. Единственное «но» его использования заключается в необходимости осторожной работы – металлическая дуга, удерживающая ножовочное полотно может оставлять на соединительных замках панелей вмятины, которые не дадут пластику нормально состыковываться друг с другом.
4. Электрический лобзик. По сути, это самый идеальный инструмент, который только можно придумать для решения вопроса, чем резать ПВХ панели? Здесь важно правильно подобрать пилку – полотно по металлу будет идеальным вариантом. В процессе резки необходимо уменьшить на лобзике продольный ход полотна до минимума – только в таком случае вы получите чистый и ровный рез, который практически не понадобится доводить до кондиции. Максимум что придется сделать, это удалить небольшое количество заусенцев.

По большому счету, если вас не смутят оплавленные края панелей, разрезать этот материал можно и посредством болгарки. Как вариант, подойдет и дисковая пила, но для этого ее нужно будет оборудовать кругом с мелким зубом. В общем, подойдет все что угодно, но при этом нужно понимать, что некоторые инструменты создают рваные края, а другие делают хоть и чистый, но не совсем ровный рез.

Как сделать отверстие в пластиковой панели: инструмент для вырезания отверстий

Практически каждый раз, когда идет речь об отделке стен или потолка пластиковыми панелями, приходится сталкиваться с вопросом вырезания в панелях отверстий под лампы или под розетки – для них применяются отдельные инструменты, хотя в некоторых случаях могут использоваться и некоторые из тех, которые были описаны выше. Их мы оставим на потом, а пока разберемся с наиболее подходящими вариантами.

1. Кольцевая пила. Идеальный вариант, вот только под рукой она присутствует не всегда. Больше всего подойдет наборная коронка по гипсокартону, которая путем смены насадок может резать отверстия различного диаметра – можно подобрать пилку как для розеток, так и для встраиваемых потолочных светильников. Режет этот инструмент весьма аккуратно, но на конце сверления нужно быть осторожным – когда инструмент резко проваливается через пластик, основной панели могут быть нанесены повреждения. В этот момент давление на инструмент необходимо значительно ослабить.

   Чем резать пластиковые панели фото

2. Балеринка. Прямое ее назначение – это резка отверстий в кафельной плитке, но при необходимости она может процарапать отверстие и в пластике. Единственное «но» в ее использовании заключается в том, что часть отверстия может оказаться завальцованной (как правило, тыльная сторона) – в принципе, это не особо страшно, так как края все равно закрываются декоративными накладками розетки или светильника.

Это что касается решения вопроса, как сделать отверстие в ПВХ панели под светильник или розетку с помощью основных инструментов – кроме них, как и говорилось выше, можно использовать описанные выше. Например, нож – чтобы отверстие было ровным, его необходимо предварительно нарисовать маркером или ручкой (к сожалению, карандаш на пластике оставляет едва заметный след). Точно по такому же принципу, по предварительно нарисованной линии, отверстие можно вырезать и полотном от ножовки по металлу, и электрическим лобзиком с пилкой с мелким зубом.

Как сделать отверстие в ПВХ панели: секреты порезки материала

В работе с каждым материалом имеются некоторые особенности – так сказать, тонкости, которые применяются мастерами для достижения той или иной цели. Касательно пластиковых панелей среди таких нюансов можно выделить следующие моменты.

1. Поперечный рез. В процессе его производства использование уголка поможет создать рез под четким углом в 90 градусов.
2. Продольный рез. Самый простой рез, так как производится он между внутренними упрочняющими перемычками – в большинстве случаев делается ножом. Сначала прорезается лицо пластика, потом панель сгибается и прорезается тыльная сторона.
3. Еще один интересный момент, связанный с разрезанием пластиковых панелей вдоль – это возможность облицовки наружных и внутренних углов без использования специальных соединительных элементов. Если панель прорезать с тыльной стороны, то ее можно легко согнуть, сформировав тем самым внутренний угол. А если удалить с тыльной стороны пластика полоску между ребрами жесткости, то панель можно будет согнуть и в другом направлении, тем самым сформировав наружный угол. Единственное, что здесь следует помнить, так это о хрупкости пластика – при резких движениях тонкий материал может сломаться. Перед работой место изгиба лучше слегка подогреть феном – можно даже бытовым.

   Как гнуть пластиковую панель фото

И последний момент касается ровной продольной резке пластиковых ПВХ панелей. Если нужно отрезать ее четко вдоль, то лучше всего рез делать между внутренними переборками панели – сначала можно разрезать как получится, а уже потом подровнять по переборке. В принципе, таких точных и четких резов делать практически не приходится – разве что тогда, когда приходится прятать в стартовый профиль последнюю полосу. Здесь важна четкая подрезка без каких-либо заусенцев.

В заключение темы, чем резать пластиковые панели, скажу несколько слов по поводу качества резки. Не стоит недооценивать важность ровного реза в процессе монтажа пластиковых панелей – не нужно рассчитывать на то, что края скроются за стартовым профилем. Дело в том, что кривой рез – это в первую очередь проблема при установке панели. Гораздо легче вставить ровно обрезанную полосу пластика. Мало того, вставляя криво обрезанную панель, вы сильно рискуете повредить другие элементы обшивки инструментом, который будете применять для того, чтобы вставить полосу в профиль.

Автор статьи Александр Куликов

Розетка в ванной | Заметки электрика

Добрый день, уважаемые гости сайта «Заметки электрика».

Сегодняшняя статья посвящена установке розеток в ванной комнате. По этому поводу в сети интернет идут постоянные споры и дискуссии.

Цель моей статьи — рассказать всю правду про установку розеток в ванной или в душевых помещениях.

Вы знаете, что помещение ванной комнаты относится к помещению с повышенной опасностью (ПУЭ, п.1.1.13), поэтому к нему предъявляются особые требования по электробезопасности.

Итак, приступим…

Розетки в ванной устанавливать можно!!!

Да, уважаемые гости, розетки в ванной комнате и душевых помещениях устанавливать можно, я бы даже сказал нужно, т.к. в ванной комнате тоже имеется ряд электрических приборов таких как, фен, электрическая бритва, стиральная машинка, электрический полотенцесушитель, душевая кабинка и прочее электрооборудование.

Кстати, я уже писал статью как подключать стиральную машину к электрической сети. Кому интересно, можете прочитать.

Сразу скажу, что все требования по установке розеток в ванной комнате и душевых помещениях прописаны в нормативной технической литературе под названием ПУЭ (Глава 7.1) и ГОСТ Р 50571.11 от 1996 года.

Что же там говорится?

Требования к розеткам в ванной комнате

1. Электропроводка

Первым требованием по установке розеток в ванной является требование к электропроводке. Вы уже знаете все виды электропроводок. Так вот в ванной комнате, сюда можно отнести и сауны, и душевые помещения, должна применяться только скрытая электропроводка. Хотя в  ПУЭ пунктом ниже говорится, что допускается и открытая электропроводка, но без применения металлорукавов.

2. Разделение ванной комнаты на зоны

Вторым требованием по установке розеток в ванной являются зоны, на которые разделяется помещение ванной комнаты. Вкратце расскажу о них. Всего существует 4 зоны:

• зона 0
• зона 1
• зона 2
• зона 3

Чтобы легче представить себе как располагаются зоны, предлагаю Вам посмотреть рисунки ниже. На изображениях показаны виды сверху и сбоку для разных исполнений ванных комнат. Красными цифрами обозначены номера зон.

Ванна (без стационарной перегородки).

Ванна со стационарной перегородкой.

Душ с поддоном и стационарной перегородкой.

Душ без поддона (с разбрызгивателем) и стационарной перегородкой.

Думаю, с зонами в ванной комнате все понятно. А теперь давайте разберемся, что в какой зоне может располагаться, особенно это касается розеток.

Электрооборудование, расположенное в определенной зоне, должно отвечать требованиям этой зоны. Требования различаются по степени защиты корпуса IP, напряжению питания и наличие устройств защитного отключения.

В зоне 0 запрещено размещение любых электрических приборов, кроме тех, что используются для применения в самой ванне (в основном до 12 вольт). В любом случае они должны иметь степень защиты корпуса IРХ7 (Х — защита от твердых частиц и тел в санузле нас не особо интересует, 7 — защита от проникновения воды при временном погружении).

В отдельную статью я вынес расшифровку всех кодов степеней защиты IР электрооборудования и электрических изделий — знакомьтесь!

В зоне 1 разрешено устанавливать только водонагреватели. К тому же они должны иметь степень защиты корпуса IРХ5 (5 — защита от струй воды со всех сторон под небольшим давлением).

А в зоне 2 уже допускается устанавливать водонагреватели, вытяжные вентиляторы и светильники 2-ого класса, которые включаются с помощью шнура. Все установленное электрооборудование во 2 зоне должно иметь степень защиты корпуса IPХ4 (4 — защита от брызг и льющейся со всех сторон воды).

В зонах 0, 1 и 2 запрещено устанавливать распределительные коробки, розетки и различные устройства управления (например, терморегуляторы для теплых полов).

В зоне 3 уже можно устанавливать розетки, выключатели, терморегуляторы и прочее электрооборудование, но при выполнении любого из нижеперечисленного условия:

• питание линий производится через разделительный трансформатор
• линия защищена УЗО или дифференциальным автоматическим выключателем с уставкой не более 30 (мА)

При этом степень защиты у розеток, выключателей и прочего оборудования в ванной, установленных в зоне 3, должна быть IPХ1, но для надежности все же рекомендую IPХ4 (Х — защита от твердых частиц и тел нас в ванной не особо интересует, 1 — защита от падающих вертикально капель воды, 4 — защита от брызг и льющейся со всех сторон воды).

Например, розетки IPХ4 являются влагозащищенными, их конструкция состоит из защитной крышки. Так выглядит розетка в ванной комнате моей квартиры со степенью защиты корпуса IP44.

О назначении УЗО (устройство защитного отключения) или дифавтомата Вы можете узнать из статьи про применение УЗО. Если у Вас нет возможности установить УЗО в квартирном щитке (например, нет места), то Вы можете применить переносные УЗО. Об этом я рассказывал в статье о том, как правильно купить УЗО.

Думаю, что насчет зон все понятно. Главное, чтобы расстояние от розетки до края ванны, двери душевой кабинки или умывальника составляло не меньше 60 (см).

Вот фотография, подтверждающая сказанное выше:

3. Система уравнивания потенциалов (СУП)

Еще одним требованием по установке розеток в ванной или душевых помещениях является наличие системы уравнивания потенциалов (СУП). Переходите по ссылочке, там я все подробно описывал и рассказывал про СУП.

Выводы

Еще раз повторяю Вам, что розетки в душевых помещениях и ванных комнатах устанавливать можно и даже нужно, но при соблюдении всех вышеперечисленных требований. Эти требования не на столько сложны, чтобы ими пренебрегать.

Надеюсь, что про установку розеток в санузле разобрались! А теперь предлагаю Вашему вниманию ознакомиться с очень подробной и наглядной статьей про монтаж электропроводки в ванной комнате.

P.S. И в завершении статьи я хочу спросить: «А  у Вас розетки в санузле установлены по всем перечисленным требованиям?»

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

Установка системы скрытой проводки кабелепровода

Системы скрытой проводки из кабелепровода — популярный выбор в жилых помещениях, поскольку они эстетически привлекательны. Это наиболее часто используемая домашняя система электропроводки, поскольку она защищает провода от внешних повреждений и увеличивает срок их службы.

Провода устанавливаются в 4 этапа.

Шаг 1: Прокладка электрических проводов в плите

Шаг 2: Прокладка электропроводки в стене

Шаг 3: Установка задних коробок коммутационных плат

Шаг 4: Установка распределительных щитов

Давайте посмотрим на пошаговую процедуру установки скрытой системы электропроводки кабелепровода.

Шаг-1: Прокладка электрических проводов C в плите

• Трубы из плит для домашней электропроводки должны быть толщиной 2 мм и размером 25 мм для труб из ПВХ. Проложите трубы для перекрытий между верхней и нижней арматурой.
• Используйте только глубокие распределительные коробки в перекрытиях. Надежно закрепите кабелепроводы из ПВХ с помощью вязальной проволоки.
• Было бы идеально следовать цветовой кодировке для кабелепроводов для электрических проводов и данных, таких как LAN и телефонный провод.Используйте серые трубы из ПВХ для передачи данных, черные трубы из ПВХ для электрических проводов и растворитель ПВХ для соединения аксессуаров
• Тщательно проверьте падение стены и определите толщину бетона.
• Проверьте электропроводку согласно сервисным чертежам и посмотрите, где расположены распределительные щиты и сколько точек необходимо установить в каждом месте
• Соблюдайте особые меры предосторожности при бетонировании плиты
• Заменить все сломанные трубы
• Убедитесь, что все стыки водонепроницаемы.
• После того, как перекрытие и балка сняли опалубку, немедленно проложите проводку GI.Задокументируйте любое засорение или альтернативный маршрут для использования в будущем.
• Обеспечьте все необходимые втулки в балках, колоннах перед заливкой плиты в соответствии с требованиями электрики и кондиционирования воздуха
• Обеспечьте вытяжные ящики в подходящих местах
• Не размещайте тяговые и соединительные коробки в одном месте. Расположите их так, чтобы их нельзя было легко увидеть из мест с интенсивным движением, в соответствии с электрическими чертежами

.

Шаг 2: Прокладка электрических кабелей C в стене

• Выполнение скрытых работ по прокладке кабелепровода после возведения каменных стен, но до начала штукатурных работ
• По окончании схватывания кирпичной кладки выполнить чеканку.В идеале выдерживайте 7-дневный перерыв между двумя действиями
• Выполняйте чеканку стен только стенорезками, чтобы не повредить стены.
• Закрепите электрические кабелепровода одобренными зажимами, чтобы обеспечить правильную прокладку и проводку
• После закрепления трубопроводов, ящиков и принадлежностей заполните высеченную поверхность цементным раствором и оберните сетку для цыплят вокруг трубопроводов.
• Начните проводку на стене с отметки уровня на стене, учитывая высоту над FFL (уровень готового пола)
• Ограничить ширину чеканки по количеству каналов
• Глубина выемки должна быть не менее 10 мм от стены кладки, чтобы имелась выемка для кабелепровода.
• Убедитесь, что все горизонтальные кабелепроводы проложены прямо на уровне коробки.Трубопровод световой точки должен проходить прямо вертикально к распределительной коробке. Убедитесь, что в стене не был взят случайно
• Не используйте изгибы и локти. Используйте пружину для сгибания, если вы хотите изменить направление трубы.
• Не прокладывайте электропроводки вблизи линий связи
• Проложите кабелепроводы над подвесным потолком с надлежащей опорой. Ни в коем случае не ставьте их на подвесной потолок. Закройте вертикальные участки открытыми концами вверху, если у вас есть подвесной потолок

Шаг 3: Установка задних коробок коммутационных плат

• Правильно закрепите скрытый распределительный щит по уровню в соответствии с проектом архитектора, например, расстояние и высота от уровня готового пола (FFL)
• Убедитесь, что зазор между скрытыми распределительными щитами одинаков.Поддерживайте одинаковое единообразие во всех установках.
• Щиты должны представлять собой готовые металлические ящики модульного типа утвержденного производителя. Закрепите скрытую коробку на 3 мм ниже оштукатуренной поверхности.
• Заканчивайте крепление коробки перед штукатурными работами, одновременно выполняя прокладку стен. Пока ведутся штукатурные работы, ящики заполняем термоколем.

Шаг 4: Установка распределительных щитов

• Распределительный щит скрыть перед штукатуркой
• Закрепите коробку DB на правильной линии и выровняйте углубление в кирпичной кладке
• Подготовьте коробку в соответствии с проектом, например, установите количество трубопроводов, входящих в распределительную коробку
• Вставляйте трубы ПВХ только в указанные входные отверстия

Убедитесь, что вы выполнили все эти шаги упорядоченным образом для успешного монтажа скрытой системы электропроводки.Наши специалисты D&F Liquidators, Inc. могут помочь вам с успешным монтажом скрытой электропроводки в вашем доме. Свяжитесь с нами, чтобы узнать больше о том же.

D&F Liquidators обслуживает потребности в строительных материалах для электротехники более 30 лет. Это международная информационная служба площадью 180 000 квадратных метров, расположенная в Хейворде, Калифорния. В нем хранится обширный перечень электрических разъемов, фитингов кабелепроводов, автоматических выключателей, распределительных коробок, проводного кабеля, предохранительных выключателей и т. Д.Он закупает электрические материалы у ведущих компаний по всему миру. Компания также ведет обширный инвентарь взрывозащищенной электротехнической продукции и современных решений в области электрического освещения. Поскольку компания D&F закупает материалы оптом, она имеет уникальную возможность предложить конкурентоспособную структуру ценообразования. Кроме того, он может удовлетворить самые взыскательные запросы и отгрузить материал в тот же день.

Установите пользовательское содержимое вкладки HTML для автора на странице своего профиля

Поделитесь этой историей, выберите платформу!

Сервисный провод на 200 А: модернизация электрического счетчика и панели

ЧАСТЬ 1 ИЗ 2: В этом видео мастер-электрик Скотт Кэрон показывает первый этап замены устаревшей электрической системы.

ПРИМЕЧАНИЕ: Работа внутри электрической панели опасна, и ее лучше оставить профессиональному электрику.

Шаги по переходу на сервисный провод на 200 А

1. Убедитесь, что все здание отключено от электроэнергии, что может потребовать большего, чем просто отключение главного выключателя.
2. Обратитесь в коммунальное предприятие по отключению электропровода от дома.
3. Выньте стеклянный счетчик из патрубка счетчика.
4. Отвинтите розетку счетчика сбоку от дома, затем используйте кусачки, чтобы перерезать кабель, подключенный к розетке.
5. Увеличьте существующее отверстие для кабеля в стене с помощью аккумуляторной дрели и кольцевой пилы диаметром 3 дюйма.
6. Просверлите балку обода с помощью удлинительного вала и кольцевой пилы диаметром 2 дюйма.
7. Подсоедините электрический кабель SE на 200 А к новой розетке счетчика.
8. Пропустите кабель SE через отверстие в стене и затем прикрутите гнездо счетчика к внешней стороне дома. Используйте уровень торпеды, чтобы убедиться, что гнездо выровнено.
9. Установите новую водоотталкивающую насадку и кабелепровод из ПВХ на внешнюю стену прямо над гнездом счетчика.Закрепите кабелепровод к гнезду счетчика с помощью ПВХ-клея. Закрепите трубопровод к дому пластиковыми скобами П-образной формы.
10. Попросите коммунальную компанию отметить расположение любых линий метро. Затем воткните в землю два медных стержня заземления с помощью трехфунтовой кувалды. Разместите стержни на расстоянии 6 футов друг от друга.
11. Подключите провода между заземляющими стержнями до межсистемного соединения и в розетку счетчика.
12. Подключите провода питания к розетке счетчика.
13. Вставьте стеклянный счетчик в гнездо счетчика. Затем защелкните крышку счетчика.

Сервисная панель на 200 ампер

ЧАСТЬ 2 ИЗ 2: В этом видео главный электрик Скотт Карон устанавливает новую панель для завершения обновления услуги.

ПРИМЕЧАНИЕ: Работа внутри электрической панели опасна, и ее лучше оставить профессиональному электрику.

Шаги по установке панели:

1. Убедитесь, что все здание отключено от электроэнергии, что может потребовать большего, чем просто отключение главного выключателя.
2. Используйте диагональные кусачки, чтобы перерезать все провода внутри существующей электрической панели.
3. Отвинтите и снимите старую электрическую панель со стены.
4. Прикрутите к стене большую фанерную панель толщиной ¾ дюйма для монтажа новой электрической панели.
5. Пропустите кабель SE через верх новой электрической панели, затем прикрутите панель к фанере. Используйте уровень торпеды, чтобы убедиться, что панель выровнена.
6. Выполните все электрические соединения внутри электрического щита.
7. Подайте электрические цепи дома в панель, убедившись, что каждый кабель проходит через кабельный соединитель.
8. Подключите медные провода заземления и провода с белой изоляцией к заземлению и нулевой шине внутри панели.
9. Вставьте новые автоматические выключатели в шину.
10. Проложите основной провод заземления от нижней части электрической панели к медной водопроводной сети.
11. Попросите коммунальную компанию повторно подключить электрические кабели к внешней стороне дома.
12. Пометьте каждый выключатель правильной домашней цепью.

Ассоциация пластиковых труб и фитингов

О ABS

Труба и фитинги из АБС-пластика изготавливаются из термопластичной смолы, называемой акрилонитрил-бутадиен-стирол (сокращенно АБС).

Трубопроводы ABS:

• Проще и дешевле в установке, чем металлические трубы
• Отличная текучесть благодаря гладкой внутренней отделке
• Не гнить, не ржаветь, не разъедать и не собирать отходы
• Выдерживает земные нагрузки и транспортировку (при надлежащем обращении)
• Устойчивость к механическим повреждениям даже при низких температурах
• Работает при рабочей температуре до 140 ° F (60 ° C)
• Легкие (загружать и выгружать может один человек)
• На черновую обработку уходит меньше времени, чем на металлы DWV

Трубы и фитинги из АБС-пластика были первоначально разработаны в начале 1950-х годов для использования на нефтяных месторождениях и в химической промышленности.В 1959 году известный строитель из Аризоны Джон Ф. Лонг использовал трубы из пластика АБС в экспериментальной резиденции. Двадцать пять лет спустя
независимая исследовательская фирма откопала и проанализировала участок водосточной трубы. Результат: без признаков гнили, ржавчины или коррозии. Стандарт ASTM для труб и фитингов ABS-DWV был первоначально утвержден в 1967 году.

Чтобы получить ответы на конкретные вопросы, нажмите на соответствующую ссылку ниже:

Использование и приложения

Трубы и фитинги из АБС стали ведущим материалом для DWV приложений , потому что они предлагают превосходное сочетание свойств.Подрядчики установили более 10 миллиардов футов
Труба АБС в жилом и коммерческом строительстве. Напорная труба из АБС-пластика также доступна для некоторых промышленных применений. Труба из АБС-пластика продается в Канаде длиной 10 и 20 футов, а также длиной 12 футов.

Труба

ABS доступна в конструкции со сплошными стенками и с ячеистым сердечником в размерах Schedule 40. Эти две формы могут использоваться как взаимозаменяемые для приложений DWV.

Труба

из АБС-пластика может использоваться в подземных или надземных сооружениях DWV.Его можно использовать на открытом воздухе, если труба содержит пигменты для защиты от ультрафиолетового излучения, или юрисдикция может требовать окраску трубы латексной краской на водной основе.
для наружного применения. Подробную информацию о местных правилах для этого материала можно получить у поставщика труб.

Определение трубы ABS — относительно простая задача, поскольку стенка трубы трубы Schedule 40 ABS DWV имеет ту же толщину, что и стальная труба Schedule 40 (IPS).

Архитекторы, инженеры-механики и строители должны включить трубы и фитинги из АБС-пластика в свои спецификации, сделав ссылку, аналогичную следующей: «Все линии грунта, канализационные трубы, вентиляционные отверстия и стоки в зданиях должны быть установлены с помощью труб и фитингов из АБС-пластика в соответствии с Приложением. 40 ASTM F628 или ASTM D2661.Вся продукция должна иметь печать национального признанного агентства по листингу или сертификации ».

Код Статус

ABS признан приемлемым для использования в системах DWV во всех основных моделях сантехники.

Наличие

ABS можно приобрести в магазинах сантехники и розничных магазинах товаров для дома на большей части территории Северной Америки.

Маркировка

Стандарты для пластиковых труб обычно требуют, чтобы продукт был маркирован, чтобы его можно было легко идентифицировать, даже если он разрезан на короткие части.Большинство стандартов требует как минимум следующих элементов:

1. Название или торговая марка производителя
2. Стандарт, которому он соответствует
3. Размер трубы
4. Тип смолы
5. DWV для дренажа
6. Номер SDR или номер приложения
7. Если труба предназначена для питьевой воды, лабораторная печать или отметка, подтверждающая пригодность для питьевой воды

Химическая стойкость

Согласно исследованиям, проведенным Институтом АБС, трубы из АБС-пластика на не подвержены влиянию обычно используемых бытовых химикатов , включая очистители слива и чаши, такие как:

• Моющее средство Tide
• Очищающее средство Soilax
• Очистители Borax
• Устройство для смягчения воды Calgon
• Аммиак 5% раствор
• Пятновыводитель Renuzit
• Драно
• Жидкость Sani-flush
• Сантехник
• Очиститель чаш с лизолом
• Очиститель для лопаточных стаканов
• Средство для очистки емкости Liquid Vanish
• Очиститель дежи Sno-Bol

ПОЖАРНОЕ СТРОИТЕЛЬСТВО

При правильной установке в соответствии со строительными и противопожарными нормами ABS может использоваться в огнестойких конструкциях, например, в многоэтажных домах.Системы Schedule 40 ABS DWV подходят для огнестойких конструкций стен, пола и потолка.

Труба

из АБС-пластика должна быть нагрета до температуры более 871 ° F (465 ° C), прежде чем она начнет самовоспламеняться. Для сравнения: древесина, обычно используемая в строительстве, самовоспламеняется при температуре около 260 ° C. При неконтролируемом пожаре температура достигает более 1000F (540 ° C),
в этот момент сгорают все горючие материалы.

Трубопроводные системы ABS DWV обычно составляют менее 1% от общего количества горючих продуктов в деревянных каркасных домах.Кроме того, трубопроводные системы ABS DWV устанавливаются за стенами, под полом и над потолком; поэтому труба из АБС-пластика плавится
и разрушаться задолго до того, как сгореть, предотвращая распространение пламени по вертикальным штабелям или по горизонтальным линиям для отходов.

Как и все горючие материалы, при горении трубы из АБС выделяют газообразные продукты. Хотя не существует общепризнанного стандарта для измерения токсичности, испытания показывают, что газы, выделяющиеся при горении пластмасс на основе стирола, таких как ABS,
не представляют большей опасности, чем газы, выделяемые из обычных строительных материалов, таких как древесина, используемая при возведении стен.

Хранение и транспортировка

Вы можете хранить трубы и фитинги из АБС как внутри, так и снаружи. Защищайте материал от прямых солнечных лучей, так как воздействие солнца может вызвать неравномерное расширение. Храните трубу из АБС-пластика на ровной опоре, чтобы не допустить провисания или изгиба.

10 шагов по быстрой установке

• Отмерьте трубы от дна или уступа каждого раструба, в который должна входить труба.
• Отрежьте трубу до необходимой длины, убедившись, что разрез прямоугольный.
• Разверните внутри и снимите фаску снаружи трубы, чтобы устранить все заусенцы. Слегка отшлифуйте.
• Очистите от грязи, влаги и жира с трубы и патрубка фитинга чистой сухой тканью.
• Проверить сухую посадку трубы в муфте фитинга.
• Нанесите тонкий слой цемента на основе растворителя АБС, соответствующего ASTM D2235, на внутреннюю часть муфты фитинга и внешнюю сторону трубы.
• Вставьте трубу в муфту фитинга, повернув трубу на четверть оборота и убедившись, что она доходит до дна муфты.
• Удерживайте стык вместе до достижения плотной посадки.
• Check валик цемента вокруг стыка; сотрите излишки цемента с трубы.
• Не перемещайте систему до тех пор, пока стыки не затвердеют (затвердеют) по крайней мере столько, сколько рекомендовано растворителем.

Члены АБС

Глоссарий терминов из ПВХ — все, что вам нужно знать о трубах и фитингах из ПВХ

Эта запись была опубликована 19 августа 2013 г. пользователем Admin.

Мы составили список наиболее распространенных терминов и жаргона, связанных с ПВХ, и сделали их легкими для понимания. Все термины перечислены в алфавитном порядке. Найдите определение термина ПВХ, который вас интересует, ниже!

ASTM — сокращение от Американского общества испытаний и материалов. Известный сегодня как ASTM International, он является лидером в использовании международных стандартов безопасности, качества и доверия потребителей. Существует ряд стандартов ASTM, которые применяются к трубам и фитингам из ПВХ и ХПВХ.

Belled End — раструбная концевая труба имеет развальцовку с одного конца, позволяя вставлять в нее другой кусок трубы без необходимости использования муфты. Этот вариант обычно актуален только для использования на длинных участках прямого трубопровода.

Втулка — фитинг, используемый для уменьшения размера фитинга большего размера. Иногда называется «втулка редуктора»

.

Класс 125 — это тип фитинга из ПВХ большого диаметра сортамента 40, который во всех отношениях аналогичен стандартному фитингу сортамента 40, ЗА ИСКЛЮЧЕНИЕМ того, что он не проходил испытания.Фитинги класса 125, как правило, дешевле, чем стандартные сч. 40 фитингов из ПВХ одного и того же типа и размера, поэтому они обычно используются там, где не требуются проверенные и одобренные фитинги.

Компактный шаровой кран — относительно небольшой шаровой кран, обычно сделанный из ПВХ, который предлагает простую функцию включения / выключения. Клапан нельзя разобрать или легко отремонтировать, поэтому он, как правило, является наименее дорогим вариантом шарового клапана.

Муфта — фитинг, который надевается на концы двух отрезков трубы, чтобы соединить их вместе

ХПВХ (хлорированный поливинилхлорид) — материал, сходный с ПВХ по жесткости, коррозионной стойкости и химической стойкости.Однако ХПВХ более устойчив к температуре, чем ПВХ. Максимальная рабочая температура CPVC составляет 200F по сравнению с 140F (стандартный ПВХ)

.

DWV — аббревиатура от Drain Waste Vent. Система из ПВХ, созданная для работы без давления.

EPDM — (этилен-порпилен-диеновый мономер) тип резины, используемый для герметизации фитингов и клапанов из ПВХ.

Фитинг — часть трубопровода, используемая для стыковки участков трубы.Фитинги могут быть любых форм, размеров и материалов.

FPT (FIPT) — внутренняя (железная) трубная резьба. Это тип резьбы, которая находится на внутренней кромке фитинга и позволяет подсоединяться к резьбовому концу MPT или наружной трубы. Резьба FPT / FIPT обычно используется для трубопроводных систем из ПВХ и ХПВХ.

Мебельная марка ПВХ — тип труб и фитингов, специально предназначенных для работы с жидкостями. Мебельный ПВХ не рассчитан на давление и должен использоваться только в конструкциях / для отдыха.В отличие от стандартного ПВХ, мебельный ПВХ изготавливается без каких-либо маркировок и явных дефектов.

Прокладка — уплотнение, которое устанавливается между двумя поверхностями для создания водонепроницаемого уплотнения без утечек.

Ступица — тип конца фитинга DWV, который позволяет трубе входить в конец.

ID — (внутренний диаметр) наибольшее расстояние между двумя внутренними стенками отрезка трубы.

IPS — (Размер железной трубы) обычная система определения размеров, используемая для труб из ПВХ, также известная как стандарт трубы из ковкого чугуна или стандарт номинального размера трубы.

Модульное уплотнение — уплотнение, которое можно установить вокруг трубы для герметизации пространства между трубой и окружающим материалом. Эти уплотнения обычно состоят из звеньев, которые собираются и затягиваются, чтобы заполнить пространство между трубой и стеной, полом и т. Д.

MPT — также известный как MIPT, Наружная (железная) трубная резьба — тип конца с резьбой, встречающийся на фитингах из ПВХ или ХПВХ, где внешняя часть фитинга имеет резьбу для облегчения соединения с концом с внутренней резьбой (FPT).

NPT — Национальная трубная резьба — стандарт США для конической резьбы. Этот стандарт позволяет соединять фитинги с резьбой NPT вместе в водонепроницаемом уплотнении.

NSF — (Национальный фонд санитарии) система стандартов общественного здоровья и безопасности.

OD — Внешний диаметр — наибольшее прямое расстояние между внешней стороной отрезка трубы с одной стороны и внешней стороной стенки трубы с другой стороны.Обычное измерение для трубопроводов из ПВХ и ХПВХ.

Рабочая температура — температура среды и непосредственного окружения трубопровода. ПВХ имеет максимальную рекомендованную рабочую температуру 140 градусов по Фаренгейту.

O-Ring — кольцевая прокладка, обычно изготавливаемая из эластичного материала. Уплотнительные кольца входят в состав некоторых фитингов и клапанов из ПВХ и используются в качестве уплотнения для создания водонепроницаемого соединения между двумя (обычно подвижными или съемными) деталями.

Pipe Dope — жаргонное название герметика для трубной резьбы. Это гибкий материал, который наносится на резьбу фитингов перед установкой для обеспечения водонепроницаемости и долговечности уплотнения.

Plain End — стандартный конец трубы. В отличие от трубы с концевым срезом, диаметр этой трубы одинаков по всей длине трубы.

PSI — Фунтов на квадратный дюйм — единица давления, используемая для описания максимального рекомендуемого давления на трубу, фитинг или клапан.

ПВХ (поливинилхлорид) — жесткий термопластический материал, устойчивый к коррозии и химическим воздействиям. Обычно используемый в широком спектре коммерческих и потребительских товаров во всем мире, ПВХ известен тем, что он используется в трубах для транспортировки сред.

Седло — фитинг, используемый для создания выхода в трубе без разрезания или снятия трубы. Седла обычно зажимаются снаружи трубы, что позволяет просверлить отверстие для выхода.

Sch — аббревиатура от Schedule — толщина стенки отрезка трубы

График 40 — обычно белый, это толщина стенки ПВХ. Трубы и фитинги могут иметь различную «графику» или различную толщину стенок. Это наиболее часто используемая толщина для домашних проектов и орошения.

Тип 80 — обычно серого цвета, трубы и фитинги из ПВХ сортамента 80 имеют более толстую стенку, чем ПВХ сортамент 40.Это позволяет sch 80 выдерживать более высокое давление. ПВХ Sch 80 обычно используется в коммерческих и промышленных целях.

Клинья — см. Розетку

Муфта — тип конца трубного фитинга, который позволяет трубе скользить в фитинг для создания соединения. В случае ПВХ и ХПВХ для сварки двух частей используется клей на основе растворителя.

Сварка растворителем — метод соединения труб и фитингов путем нанесения на материал химического пластификатора на основе растворителя.

Патрубок (Sp или Spg) — тип конца фитинга, который подходит внутрь другого фитинга с раструбом того же размера ( Примечание: этот фитинг НЕ подходит для внутренней части трубы! Никакие напорные фитинги не предназначены для установки внутри трубы )

Резьбовой — тип концевой арматуры, в которой ряд взаимосвязанных конических канавок сходятся вместе, образуя водонепроницаемое уплотнение.

True Union — клапан, имеющий два соединительных конца, которые откручиваются, чтобы можно было снять клапан с окружающего трубопровода после установки.

Union — тип фитинга, используемый для соединения двух отрезков трубы. В отличие от муфт, в соединениях используется прокладка для создания съемного соединения между трубами.

Viton — фторэластомер торговой марки, используемый в прокладках и уплотнительных кольцах для обеспечения уплотнения. Viton — зарегистрированная торговая марка DuPont.

Рабочее давление — рекомендуемая нагрузка давлением на трубу, фитинг или клапан. Это давление обычно указывается в фунтах на квадратный дюйм или фунтах на квадратный дюйм.

Электрические розетки и изолированный гипсокартон | Изоляция | Кингспан

Повышение уровня изоляции в собственности — эффективный способ сокращения счетов за топливо, и распространенный метод достижения этого — добавление изоляционного гипсокартона к внутренним стенам.

Однако это работает лучше всего, когда вокруг собственности есть сплошной слой изоляции — что не всегда возможно, когда к стенам добавляются электрические розетки.Если они не установлены правильно, тепло будет потеряно через место, где гнездо проникает в изоляцию.

В этом посте мы рассмотрим, как лучше всего установить электрическую розетку на гипсокартон, чтобы предотвратить потерю тепла. Обратите внимание, что к работе с электрикой допускаются только квалифицированные электрики. В этом сообщении блога рассматривается только исправление коробок сокетов.

Установка электрической розетки в стене, покрытой изоляционным гипсокартоном, означает разрыв сплошного слоя изоляции, который может вызвать линейное тепловое соединение; дополнительные потери тепла на стыках между элементами и вокруг отверстий в элементах, а также неконтролируемая утечка воздуха через проходы.

Решения

Считайте лучшее место для размещения ваших услуг.

Самым простым и эффективным решением будет установка электрических розеток на стене, не покрытой изоляционным гипсокартоном, например, на внутренней стене. Это означает, что не будет необходимости проникать в утепленный гипсокартон, сохраняя сплошной слой изоляции и снижая риски конденсации, потерь тепла из-за утечки воздуха и тепловых мостов.

Это не всегда возможно, поэтому, если вам необходимо установить розетку на стене из гипсокартона, следует использовать следующую процедуру.Услуги «First fix» должны быть установлены перед сухой футеровкой.

Есть два разных типа розеток, которые можно установить.

Розетки для открытого монтажа

Оберните монтажную коробку на утепленном гипсокартоне. Убедитесь, что он расположен горизонтально, используя спиртовой уровень.

Сделайте отверстие в изолированном гипсокартоне для прокладки проводки — это можно либо просверлить, либо вырезать дисковой пилой. Убедитесь, что достаточно кабеля для подключения к розетке.Убедитесь, что все отверстия в изолированном гипсокартоне загерметизированы, нанеся гибкий герметик на отверстие и края розеточной коробки, и зафиксируйте блок на месте с помощью анкерных креплений с сухой облицовкой.

Розетки встраиваемые

Для утопленных розеток мы рекомендуем вам установить фирменные пластиковые выключатели и розеточные коробки, которые следует прикрепить защелками непосредственно к гипсокартону. Это устраняет необходимость в подкладке башмаков. Однако они должны быть подкреплены гибкой изоляцией достаточного уровня, поскольку изоляционный компонент изоляционного гипсокартона удаляется.

Когда вы определились, куда будет идти розетка, оберните монтажную коробку, убедившись, что она расположена горизонтально, с помощью спиртового уровня. Острым ножом или дисковой пилой прорежьте аккуратное отверстие в изолированном гипсокартоне.

Затем можно приклеить гибкую изоляцию или установить за розеточной коробкой, в зависимости от типа используемого изоляционного гипсокартона.

• При использовании изоляционного гипсокартона Kingspan Kooltherm K118 между деревянными балками (перед установкой изоляционного гипсокартона) следует разместить гибкую изоляцию в месте установки розетки.

Для обеспечения герметичности нанесите герметик по периметру розеточной коробки и либо добавьте больше герметика в месте входа кабеля, либо используйте специальную втулку. В качестве альтернативы самоклеящаяся прокладка может быть вставлена ​​в заднюю часть задней коробки или в качестве подкладки внутри задней части коробки.
