Как сделать облицовку каминной топки

Крупные производители отопительного твердотопливного оборудования, предлагают полные комплекты – печка/кожух/облицовка. Приобретение готовой облицовки, решает проблемы с отделкой камина. Также, предлагаются конструкции, где облицовка каминной топки, может быть выполнена самостоятельно.

Чем можно обложить каминную топку

Отделка каминной топки своими руками, не так сложна, как может показаться на первый взгляд. Для выполнения работ, потребуется подобрать подходящий облицовочный материал и во время отделки, соблюдать существующие правила.

При подборе теплостойкого облицовочного материала, учитывают несколько нюансов:

1. Стоимость материала.
2. Сложность монтажа.
3. Теплотехнические характеристики.

На выбор облицовки, влияют и особенности проведения работ: количество «мокрой грязи», неизбежной при отделке натуральным камнем, скорость выполнения отделки. Внешний вид также важен.

Современные огнеупорные материалы для облицовки, предназначены максимально облегчить выполнение работ. Гипсокартонные конструкции, искусственный камень, позволяют закончить облицовку в течение 7-10 дней. Отделка натуральным камнем, требует гораздо больших временных затрат. Рекомендуется, чтобы облицовку выполнял квалифицированный каменщик.

Теоретически, эксплуатировать топку без облицовки можно. Но, стенки излучают жесткое инфракрасное излучение. Во время горения дров, корпус разогревается практически докрасна, поэтому, легко обжечься.

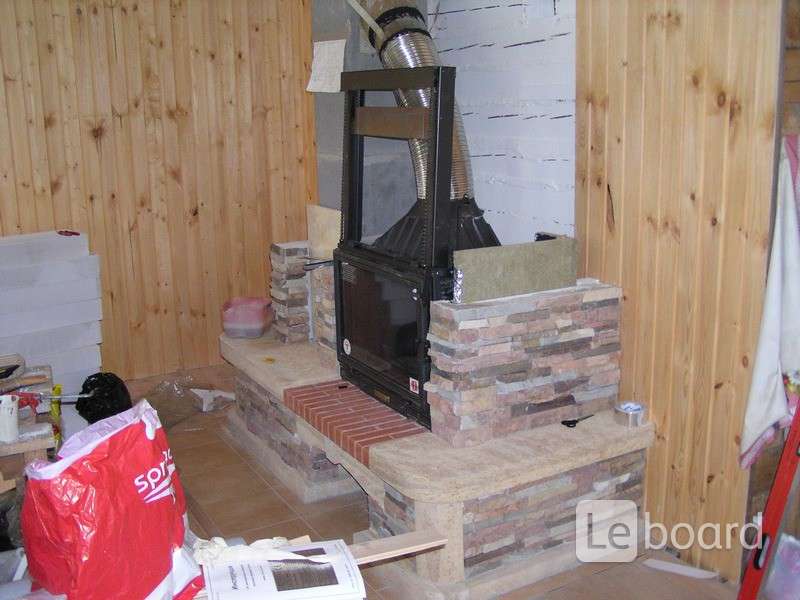

Облицовка кирпичом

Облицовка каминной топки кирпичом, одно из самых популярных решений отделки. Оформить интерьер можно в стиле лофт. Для работ, используют керамический и облицовочный кирпич. Допускается применение клинкера.

Чтобы правильно обложить каминную топку кирпичом, следуют нескольким правилам:

• Перед началом отделки, выполняют отбраковку. Кирпич проверяют по размеру. Стыковочные швы должны получиться идеально ровными.
• Между топкой и кладкой, оставляют обязательный просвет для циркуляции теплого воздуха. В кладке предусматривают конвекционные отверстия для поступления горячих воздушных масс в помещение.
• Температура нагрева кирпичной облицовки намного меньше, чем внутри топки. Поэтому, обложить каминную кассету лучше обычным керамическим лицевым кирпичом. Допускается применение клинкера.
• Чтобы швы получились ровными, соблюдают рекомендации по работе с облицовочным кирпичом. Ряды укладывают на квадратные штапики, сечением 1 см.
• Все наплывы раствора и грязь, удаляют с помощью сухой тряпки.

Кирпич, относительно просто укладывать. Кирпичная стена является хорошим излучателем. Набрав тепло, керамика долго остается теплой и равномерно прогревает помещение. Современные кирпичи изготавливают в широкой цветовой гамме, с ровной и структурной поверхностью.

Облицовка пеноблоками

Еще одно распространенное решение – облицовка топки газобетоном.

• Преимущество облицовки – скорость проведения работ.
• Недостаток – необходимость дополнительной отделки и недостаточная прочность конструкции, требующая армирования.

Негорючие стеновые газобетонные блоки, облицовывают или оштукатуривают после завершения кладки. Наносится декоративная штукатурка, либо облицовывают клинкерной или керамической плиткой, допускается монтаж натурального и искусственного камня.

Облицовка гипсокартоном или ГВЛ

Отделка гипсокартоном, подойдет для самостоятельного изготовления портала. Принцип изготовления металлоконструкции, позволяет выполнить любые, даже самые сложные и смелые решения. Из гипсокартона делают как классические, так и нестандартные порталы.

Аналог, имеющий высокую степень огнестойкости – ГВЛ или гисповолоконистые плиты. ГВЛ не горит, поэтому обеспечивает необходимую безопасность.

Облицовка гипсоволокнистыми листами, имеет свои особенности, связанные с определенными сложностями во время дальнейшей облицовки. В состав плит входят мелкие волокна, препятствующие достаточной адгезии шпаклевочной смеси и клеящих составов. Перед облицовкой, плиты ГВЛ обрабатывают грунтовочным составом. Предварительно наносят тонкий слой клея, шпаклевочной массы, вдавливая ее в поверхность.

Использование гипсокартона и гисповолоконных плит – это недорогие способы облицовки. После обшивки металлоконструкции, плиты отделывают шпаклевкой, фактурной штукатуркой или керамической, клинкерной плиткой.

Облицовка камнем

Натуральным камнем отделывают камины премиум класса. Получается массивное готовое изделие. Увеличение нагрузки на поверхность пола и плит перекрытия, необходимо учитывать при проведении отделки.

Облицовка камнем выполняется несколькими способами:

• Облицовка топки камина мрамором – фактически, для отделки применяют не цельный камень, а плиты, изготовленные в процессе распиловки. Мраморные элементы весят меньше, чем натуральный дикий камень. Плиты применяют при облицовке кирпича, газобетона и гипсокартонных конструкций.
• Гранит – стоит дороже, чем мрамор. В остальном имеет схожие характеристики.
• Дикий камень – предлагаются булыжник разных фракций и размеров. Популярностью пользуется речной камень, имеющий закругленные формы.

Натуральный камень не подходит для самостоятельной отделки. Кладка требует профессионализма и аккуратности мастера.

Некоторые компании, предлагают готовые, быстро монтируемые комплекты облицовки. Набор приобретается вместе с каминной топкой. Отделка проводится самостоятельно и занимает немного времени. Производители предлагают подробную инструкцию по монтажу облицовки.

Правила отделки топки камина

Правильный монтаж облицовки, требует не только элементарного понимания процесса, но и соблюдения основных правил отделки, связанных с особенностью работы каминной топки. Кроме прочего, надо позаботиться о следующих мерах:

• Подготовить надежное основание – требуется при облицовке топочной камеры натуральным камнем. Вес конструкции достигает нескольких центнеров, что следует предусмотреть еще на этапе проектирования здания. При облицовке пеноблоком, гипсокартоном, увеличение нагрузки незначительно.
• Защита от возгорания – топку устанавливают на защищенную поверхность пола. Допускается облицовка пола перед топкой, с помощью любых негорючих материалов: керамической плиткой, песчаником и т. п. Если каминный вкладыш устанавливают в деревянном доме, обязательно предусматривают противопожарные разрывы.

Для предотвращения возгорания, при изготовлении облицовочного каркаса, соблюдают минимальные разрыв между топкой и облицовкой.

Какой зазор между топкой и облицовкой

Зазор между топкой и облицовкой камина, необходим по многим причинам:

• Просвет служит для беспрепятственной циркуляции воздуха. Если засыпать просвет песком или закрыть теплоизоляционным материалом, эффективность камина снизится.
• Зазор необходим во избежание деформации отделочного материала. Для облицовки применяется не печной, а лицевой кирпич, имеющий низкие показатели термоустойчивости. Соблюдение зазора предотвратит перегрев и как следствие растрескивание материала.
• В случае применения гипсокартона, необходимый зазор предотвратит возможное возгорание.

Нормы ППБ, регламентируют минимальное расстояние между топкой и облицовкой из несгораемого материала, в 100 мм. Если планируется проложить слой базальтовой ваты, конвекционный зазор между изоляцией и камином, уменьшают до 60 мм.

На что лучше клеить облицовку

Клеящий состав для облицовки, выбирают, в зависимости от отделочного материала. Как правило, производители на упаковке продукции указывают сорт и тип клея. Гранитная и мраморная плитка, фиксируется на двухкомпонентный клей, обеспечивающий максимально прочное прилегание к поверхности. Состав термостойкий.

Облицовка искусственным камнем, требует применения специального односоставного клея для плитки. Материал должен иметь термоустойчивость и способен выдерживать температуру до 200°С.

Для натурального камня, применяют сухие составы с добавлением глины. Допускается кладка на самостоятельно приготовленный глиняный состав. Швы закрашиваются затиркой.

Теплоизоляционные материалы

Теплоизоляция под облицовкой применяется в случаях, когда планируют, чтобы каминная топка служила исключительно элементом декора, а не источником обогрева в доме. Правила пожарной безопасности оговаривают минимальные требования к изоляционным материалам, которые допускается применять с этой целью. К ним относятся:

• Небольшая гигроскопичность – материал не должен впитывать влагу. В процессе нагрева и охлаждения, неизбежно выделяется конденсат. Если влага скапливается внутри изоляции, это приводит к потере основных свойств материала.
• Высокая температура плавления – минеральные и базальтовые утеплители, изготавливают посредством нагрева породы до температуры плавления. Из полученных волокон, изготавливают вату. Изначальная температура плавления показывает, какую термическую нагрузку будет способен выдержать материал.

Как показывает практика, оптимальное соотношение цены и качества, обеспечивает именно базальтовый утеплитель.

Существуют различные варианты отделки каминных топок. Некоторые виды облицовки легко выполнить самостоятельно, другие требуют привлечения профессиональных отделочников. При выборе, учитывают стоимость материала, скорость проведения работ и другие нюансы, непосредственно влияющие на конечный результат и внешний вид облицовки.

Монтаж камина с чугунной топкой своими руками

Закрытая топка камина более безопасна в эксплуатации, чем открытая. Поэтому устройство камина с чугунной топкой — самое верное решение, если в доме есть дети. О плюсах и минусах таких каминов, а также о том, как произвести монтаж каминов своими руками, расскажем в этой статье.

Камин с чугунной топкой

Закрытая топка представляет собой изготовленную из чугуна камеру для сгорания дров, в которой одна из стенок заменена остекленной дверцей. Очень удобна дверца, оборудованная подъемным механизмом, отодвигающим её вверх, под облицовку, и позволяющая моментально превратить закрытую топку в открытую. Под камерой сгорания размещается зольник, через который в неё поступает воздух. А дым отводится через трубу, установленную в верхней части топки. В принципе, монтаж каминной топки заключается в устройстве своими руками основания для неё и декоративной облицовке, позволяющей скрыть от взгляда металлические детали, оставив на виду только топку и придав камину привычный облик.

Плюсы и минусы закрытых топок

Нельзя однозначно утверждать, что закрытая топка лучше открытой, или наоборот. Выбор зависит от множества факторов и условий, и с ними стоит познакомиться, прежде чем начать монтаж своими руками.

Достоинства

• В закрытой топке выше КПД, особенно если она оборудована накопителями тепла.

• Огромный выбор моделей, отличающихся размерами, внешним видом, формой стекла и т. д.

• Гарантия производителя на качественную работу топки и вывод дыма.

• Закрытые чугунные топки служат дольше, чем открытые из шамотного кирпича, а прогоревшие детали можно заменить.

• Отсутствие открытого огня обеспечивает лучшую противопожарную безопасность.

• Более низкая общая стоимость камина, по сравнению с аналогичными моделями с открытой топкой из шамотного кирпича.

• Быстрый и более простой монтаж, который можно осуществить своими руками и без «мокрых» работ.

Недостатки

• Небольшой обзор огня, особенно у экономичных моделей.

• Наблюдать за огнем приходится через стекло, которое нужно регулярно чистить (см. Камины стеклянные).

• Качественные чугунные топки, особенно совмещенные с порталом в одну конструкцию, стоят достаточно дорого.

• Цвет стандартной топки — черный. При желании дополнить её латунной, позолоченной или серебряной рамкой придется хорошо доплатить.

Как самому устроить камин с чугунной топкой?

Одно из неоспоримых преимуществ таких каминов, о которых не было упомянуто выше – это возможность произвести монтаж основания для них прямо на полу помещения. Исключение составляют лишь полы плавающей конструкции. Кроме того, вам не придется думать, как оборудовать камин хорошей тягой или устроить зольник. Все это уже предусмотрено конструкцией. Одним словом, камин с чугунной топкой своими руками сделать проще, чем выложить самый простой открытый камин из кирпича.

Устройство основания для чугунной топки

• Нужно правильно выбрать место установки камина. Во-первых, помещение должно иметь достаточную площадь. Специалисты не рекомендуют устанавливать это отопительное оборудование в комнатах, площадь которых меньше 20 квадратов. Кроме того, выбирая место, не располагайте камин на одной линии с проемами окон и дверей.
• В том случае, если в комнате проветривание осуществляется через систему вентиляции или при помощи кондиционера, нужно обеспечить дополнительный приток воздуха в комнату. К примеру, установить вентиляционную трубу с автоматической системой вентиляции. Камину с закрытой топкой требуется в среднем 500 кубов воздуха

Постамент из кирпича

• Выбрав место для установки камина, сделайте под него основание. Чтобы выполнить работу своими руками, нужно положить слой гидроизоляции, а сверху устроить армированную цементную стяжку. Если полы деревянные, то необходим ещё и слой теплоизоляции. Толщина стяжки — не менее 10–15 мм, в качестве арматуры можно использовать металлическую сетку.

• После того как основание достигнет нужной прочности, можно приступать к устройству своими руками постамента под саму чугунную топку. Его можно сделать из кирпича, газобетонных блоков или другого материала, а можно приобрести и установить уже готовый цоколь из натурального камня.

• Если перекрытия не отличаются прочностью, то предпочтение лучше отдать газобетону как достаточно прочному и легкому материалу, которому можно без усилий придать любую желаемую форму и размер. Впоследствии его можно оштукатурить или облицевать керамической плиткой, натуральным или искусственным камнем.

• Укладка блоков ведется на специальный клей или обычный цементно-песчаный раствор. Поверхность постамента выравнивается слоем штукатурки толщиной 1–1,5 см.

Обратите внимание: постамент для установки камина должен быть идеально ровным. Установка очага на неровной поверхности запрещена, так как при значительном перекосе возрастает риск повреждения внутренних элементов камина. Кроме того, работать отопительный агрегат будет неравномерно.

Установка чугунной топки

Независимо от того, из чего сделано основание под топку, на него укладывается слой теплоизоляции, например асбокартон и лист кровельного железа.

Установка дымохода

Внимание! Выбирая место для чугунной топки, необходимо рассчитать так, чтобы между стенками топки и облицовкой камина можно было оставить зазор для системы конвекционного обогрева. А длины входящего в комплект дымохода должно хватать для вывода его наружу.

Чтобы правильно установить топку своими руками, подложите на место её установки бруски, выровняйте топку по месту, а затем аккуратно уберите подкладки. Дымоход топки, сделанный в виде металлического рукава или трубы, устанавливают в предназначенное для него отверстие и выводят через перекрытия и кровлю наружу с соблюдением всех правил пожарной безопасности.

Важно! Существуют предельные нормы отклонения трубы дымохода от вертикали, которые нужно учитывать, выполняя работу своими руками. Если её высота менее 5 м, то угол отклонения должен быть не более 45 градусов, а если свыше 5 м, то не более 20 градусов.

Внешняя отделка камина

Если нижняя часть камина уже готова и нуждается только в декоративной отделке, то закрыть его по бокам и сверху вам только предстоит (см. Отделка камина).

Кирпичная кладка вокруг топки с зазором

Отвечая на вопрос, как построить камин с чугунной топкой своими руками, нужно знать, из чего будет производиться монтаж. Если полностью из кирпича, то необходимо продолжить кладку, отступив от стенок топки на некоторое расстояние и оставив в ней несколько отверстий для выхода горячего воздуха.

Устройство теплоизоляции вокруг дымохода

Но можно поступить проще и дешевле, заодно значительно облегчив конструкцию, — устроить каркас под обшивку.

1. Каркас легко собрать своими руками из тонкостенных металлических профилей или дюралевых уголков, соединенных между собой саморезами по металлу. Его конструкция должна предусматривать крепление обшивки с наружной стороны и теплоизоляции — с внутренней.
2. Теплоизоляционные маты из негорючего материала крепятся к каркасу таким образом, чтобы фольгированная сторона была обращена к топке и дымоходу.
3. Обшить каркас своими руками можно с использованием любых материалов: гипсокартона, дерева, асбоцементных плит и т. д.
4. В теплоизоляции и облицовке устраиваются отверстия для выхода разогретого воздуха в помещение

правила, как установить металлический камин своими руками

Деревянный дом является строением, которое само по себе сохраняет тепло даже зимой. Но многие обладатели желают оборудовать в помещении помимо основной еще и дополнительную систему отопления в виде камина. Для ее реализации понадобится не только умение обходиться с различными строительными инструментами и материалами, но и соблюдать технику пожарной безопасности.

Модели каминов

После решения заняться монтажом камина, необходимо принять решение о модели. Выбирать можно исходя из трех важных моментов:

1. Конструкционные особенности.
2. Вид топки.
3. Материал, из которого изготовлен камин.

По конструкционным особенностям можно выделить изделия, которые устанавливаются в углу помещения, прямые стеновые и изолированные. Вид топки зависит от используемого сырья. Это может быть уголь или дрова, биотопливо, газ и электричество.

Классический вариант – установка металлического камина. Это изделие можно встроить буквально в любую поверхность и обеспечить впечатляющий гостей внешний вид комнате в деревянном доме.

Можно создать камин и из кирпича, но для реализации этого проекта понадобится создать отдельный фундамент. Особое внимание следует уделить топке, которая выкладывается из огнеупорного строительного материала.

Биокамины и электрические модели обычно изготавливают из металла. Допускается использование огнеупорного стекла, которое придает изделию более оригинальный внешний вид.

Особые требования к монтажу в деревянном доме

Для того чтобы установить уже приобретенный камин, понадобится соблюдать технику пожарной безопасности. Специалисты-строители уверяют, что грамотно исполненный очаг позволит владельцу получать только удовольствие от использования и никаких проблем.

Если же владелец сруба решает создать кирпичный вариант камина, то ему придется следовать простым, но важным правилам:

1. После возведения сруба должно пройти не менее года.
2. В комнате, желательно поблизости от очага, необходимо поместить огнетушитель.
3. Во избежание неприятностей во время природной усадки строения, монтировать камин нужно спустя три года с момента постройки.
4. Топку следует оборудовать съемным экраном.
5. Открытая топка не может быть установлена на верхнем этаже здания или на мансарде.
6. Вблизи очага не должно быть изделий из ткани, мягкой мебели и прочих легковоспламеняющихся предметов.
7. На деревянном перекрытии монтаж кирпичного камина запрещен.
8. Каждая деревянная конструкция, находящаяся вблизи дровяного камина, изолируется во избежание попадания искры и перегрева.
9. Фундамент для камина следует создавать изолированным от фундамента самой постройки.
10. Обязательно построить дымоход.

Способы защиты древесины от огня

Своими руками можно создать дополнительную защиту деревянных поверхностей в непосредственной близости от очага от воздействия огня. Эта работа должна быть выполнена лишь в том случае, если владелец деревянного дома решил установить очаг из кирпича. Главные цели, которые преследует защита дерева – защита дерева от попадания искр или горящих окалин и нейтрализация действия тепла.

В качестве оптимальных строительных элементов нужно использовать:

1. Базальтовые плиты.
2. Кирпич. Подразумевается укладка части стены и пола, где будет стоять камин этим материалом.
3. Специальный минеральный уплотнитель в виде листов.
4. Уплотнители негорючие в рулонах.

Альтернативным вариантом считается облицовка части поверхности перед камином или стены в нержавеющую сталь.

Инструкция по установке

После того, как было подобрано место, правильно выполнены условия пожарной безопасности и выбрана модель камина, необходимо изучить последовательность проведения работ по монтажу очага. Опытные мастера сводят весь процесс установки к нескольким этапам:

1. Монтаж фундамента.
2. Обработка стен.
3. Сборка камина.
4. Установка дымохода.
5. Защита пола от воздействия тепла и огня.

Если владелец дома не планирует нанимать группу рабочих, то ему следует знать тонкости выполнения каждого этапа.

Монтаж фундамента

Для будущего камина создается отдельное основание. Если деревянный дом еще не построен, то в идеале это место следует запланировать заранее. В случае монтажа фундамента после постройки здания, часть напольного покрытия в выбранном месте демонтируется.

Выкапывается яма, глубина которой должна быть точка промерзания почвы зимой. На ее дно засыпается камень, остатки битого кирпича или обычный строительный некрупный щебень. Опалубка должна выступать над поверхностью пола не менее чем на 10 см.

Во время заливки раствора обязательно следует монтировать и арматуру. Горизонтальную верхнюю поверхность выравнивают, оставляют застывать, а после проверяют уровнем. Необходимо создать идеально ровное основание.

Обработка стен

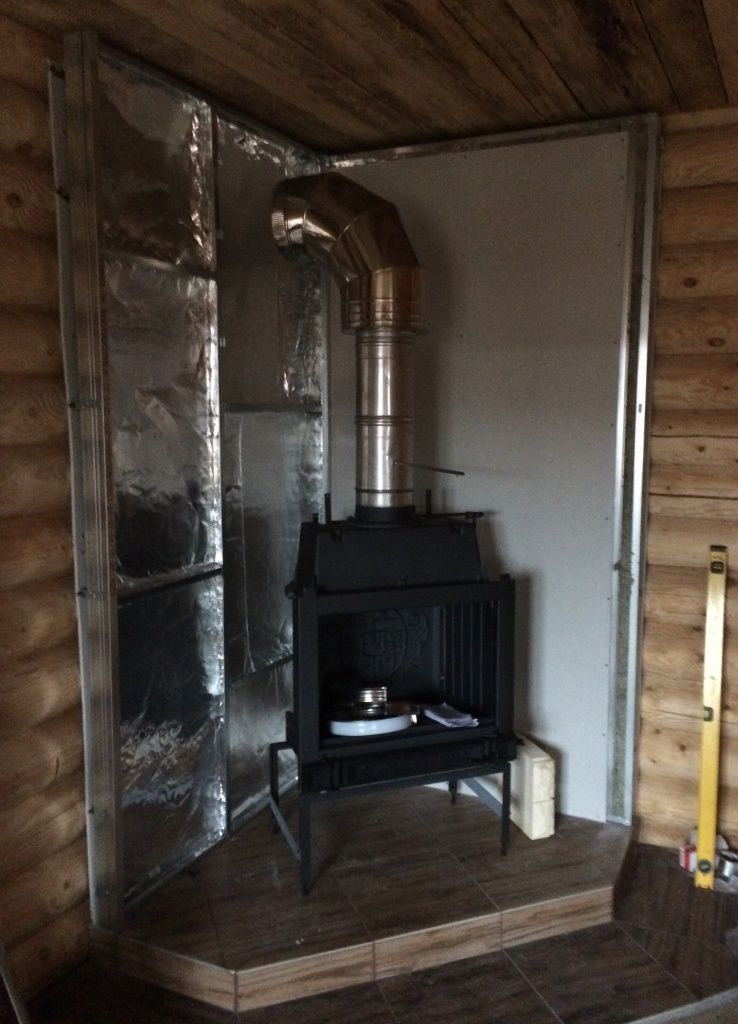

Во время застывания фундамента можно провести работу по оснащению стен. Используется в этом случае специальная теплоизоляция. Желательно создать многослойную защиту.

Перед началом работ обязательно замеряется и размечается территория. От самого камина следует отступить приблизительно 75 см, а эту поверхность утепляют. В качестве крепления для листов утеплителя выбирается металлический профиль. Скрыть строительный материал можно посредством гипсокартонных листов.

Щели заклеивают специальной лентой с фольговой основой. Если есть возможность, то можно просто обложить это место кирпичом.

Сборка камина

Помимо самого огнеупорного кирпича понадобятся заслонки, колосниковые решетки и дверца (желательно со стеклом).

Кладка кирпича исполняется строго по ранее выбранной схеме. Использовать рекомендуется специальный раствор, который устойчив перед огнем и высокой температурой.

Первый и последующие ряды после монтажа проверяются уровнем. Постепенно, во время кладки, устанавливаются ранее приобретенные дополнительные элементы.

Рекомендуется создать отступ между кладкой и листами изоляции не менее чем 20 см.

Установка дымохода

В деревянном доме отвод создается двумя разными способами:

• с выводом наружу;
• внутри с выводом на крышу.

Особая сложность подстерегает мастера при монтаже вывода наружу. В этом случае важно оставить некоторое пространство между перекрытиями и дымоходом, которое не должно быть менее 15 см. Снаружи стены устанавливается труба, а места соединений изолируются.

Защита пола от воздействия тепла и огня

На пол вокруг топки камина рекомендуется выложить облицовочный материал, который не горит и сильно не нагревается. Пространство вокруг камина должно им покрываться примерно на 1,5 метра во все стороны. Наиболее эстетичным считается укладка керамической плитки, мрамора или гранита.

Дизайнерский совет

Чугунный камин или очаг из кирпича обязательно должен гармонично вписаться в деревянный дом. Поэтому владельцам рекомендуют обратиться к услугам мастеров и специалистов в дизайне и строительстве. Для того чтобы оградиться от различного рода проблем, следует забыть о возведении камина в деревянном здании собственными силами. Владельцу доверяется более приятная роль – выбор аксессуаров и дизайна будущего очага. Если работать все же очень хочется, то можно выполнить облицовку.

Монтаж камина с чугунной топкой: описание работ

Монтаж каминной топки своими руками

На сегодняшний день в плане эксплуатации наиболее безопасной считается каминная топка закрытого типа. Именно поэтому устройство такой конструкции является идеальным решением, особенно для тех домов, где находятся маленькие детки. В этой статье мы расскажем, как происходит монтаж каминной топки своими руками, какими плюсами и минусами обладают эти приборы.

к содержанию ↑

Что такое каминная топка?

Закрытая топка – камера из чугуна, предназначенная для сгорания дров, в которой одна стенка выполнена в виде стеклянной дверцы. Наиболее удобным вариантом считается дверца, оснащенная подъемным механизмом, который отодвигает ее вверх, под облицовку. Она позволяет одним движением превратить закрытую конструкцию в открытую.

Непосредственно под камерой сгорания находится зольник, сквозь который воздух поступает в нее. Дым отводится через установленную сверху топки трубу.

По сути, монтаж такой топки состоит в устройстве основания под нее и декоративной облицовке, которая позволяет скрыть от окружающих металлические детали, при этом на виду остается только сама топка.

За счет такой облицовки камин приобретает более привычный облик.

к содержанию ↑

Преимущества и недостатки закрытых топок

Однозначно говорить о том, что закрытые конструкции лучшее открытых нельзя, собственно, как и наоборот. Существует масса условий и факторов, которые влияют на выбор, именно поэтому установка каминной топки начинается с ознакомления с ними.

Преимущества:

• КПД в закрытых топках гораздо выше, в частности, если оборудованы они накопителями тепла.
• Большой ассортимент моделей, которые отличаются внешне, размерами, формой стекла.
• Гарантия от производителя на высококачественную работу устройств и вывод дыма.
• Такие топки служат дольше открытых, изготовленных из кирпича, перегоревшие детали можно в любой момент заменить.
• Высокий уровень противопожарной безопасности, обеспеченный отсутствием открытого огня.
• Невысокая стоимость камина в сравнении с открытыми аналогами.
• Несложный и быстрый монтаж, который легко произвести самостоятельно.

Недостатки:

• Незначительный обзор огня у экономичных моделей.
• За огнем наблюдать можно только через стекло, которое всегда необходимо держать в чистоте.
• Чугунные топки стоят дорого, особенно те, что совмещены в одну конструкцию с порталом.

к содержанию ↑

Как обустроить самостоятельно камин с чугунной топкой?

Самым большим преимуществом таких устройств можно назвать возможность самостоятельно монтажа основания непосредственно на полу в помещении. Исключением являются только плавающие полы.

Более того, вам не нужно будет думать о том, как устроить зольник или оборудовать камин качественной тягой, ведь это уже предусмотрено его конструкцией.

То есть, сделать камин с чугунной топкой своими руками намного проще, чем обустроить обычный открытый кирпичный камин. Теперь остановимся подробно на каждом этапе.

Устройство основания под топку из чугуна

Существует целый ряд правил, которых необходимо придерживаться, выполняя обустройство основания для чугунной топки.

К ним можно отнести следующее:

• В первую очередь необходимо правильно подобрать место для установки. Помещение должно быть большим, площадью не менее 20 квадратных метров.

• Если комната проветривается с помощью кондиционера или системы вентиляции, необходимо обеспечить хороший приток воздуха. Например, можно установить автоматическую вентиляционную трубу.

• Как только вы определились с местом для монтажа камина, необходимо сделать основание под него. Уложите слой гидроизоляции, сверху обустройте цементную армированную стяжку.

• Как только основание достигнет необходимого уровня прочности, можно браться за устройство постамента под топку. Сделать ее вполне реально из кирпича или газобетонных блоков, либо поступить еще проще, например, установить готовый цоколь, изготовленный из натурального камня. Затем может быть произведена облицовка каминной топки своими руками керамической плиткой, искусственным или натуральным камнем.

• Затем приходит время укладки блоков на обычный раствор из цемента и песка или специальный клей. Постамент выравнивается сверху слоем штукатурки примерно 1-1,5 см.

Монтаж топки из чугуна

Неважно, из чего вы сделали основание под топку, сверху на него следует уложить слой теплоизоляции, например, лист кровельного железа или асбокартон. Затем происходит установка дымохода.

Чтобы вмонтировать топку правильно, подложите на то место, где она будет устанавливаться, бруски, потом тщательно по месту ее выровняйте, осторожно уберите подкладки.

Дымоход, выполненный в виде трубы или металлического рукава, устанавливается непосредственно в предназначенное для него отверстие, а потом выводится через кровлю и перекрытия наружу, при этом должны соблюдаться все правила пожарной безопасности.

Внешняя отделка каминной топки

Если уже выполнена установка каминной топки своими руками, то остается только позаботиться о ее декоративной отделке. Необходимо изначально обратить внимание на то, какой материал был использован для монтажа:

• Если вы отдали предпочтение кирпичу, то продолжайте кладку, отступив от внешних стенок топки небольшое расстояние, оставив пару отверстий в ней для выхода горячего воздуха.
• Можно пойти по пути наименьшего сопротивления, тем самым облегчить конструкцию – оборудовать под обшивку каркас. Собрать его можно из металлических тонкостенных профилей или уголков, соединенных специальными саморезами.

• Маты из негорючего материала в качестве слоя теплоизоляции крепятся к каркасу так, чтобы их фольгированная сторона лицом была обращена к дымоходу и топке.

Чем обшить чугунный камин, конечно, решать только вам — все зависит от ваших финансовых возможностей, имеющихся навыков в области строительства и количестве свободного времени.

Покупные каминные печи сами по себе выглядят стильно, но, к сожалению, они не всегда вписываются в современные интерьеры.

Если вы живете в обычном доме без модного ремонта, то можно обойтись простой печкой с подставкой, но тем, кого такое предложение не устраивает, лучше немного потратиться и красиво облицевать камин — например, кирпичом, плиткой, ГКЛ:

• Безусловно, облицовка каминной топки кирпичом своими руками является самым дешевыми вариантом, придется потратить совсем немного сил и времени.
• В случае использования гипсокартона для облицовки все зависит от вашей фантазии и желания — оформляйте камин, как захотите.

к содержанию ↑

Видеоматериал

Теперь вы имеете представление о том, как происходит монтаж каминной топки своими руками. Обустраивайте свой дом грамотно, тогда проблем в ходе эксплуатации не возникнет, интерьер будет гармоничным, красивым, и целом приятнее будет находиться в уютном помещении с подходящим микроклиматом.

Источник: https://serviceyard.net/sovetyi/montazh-kaminnoy-topki-svoimi-rukami.html

Монтаж камина с чугунной топкой своими руками

Камин, символизирующий достаток, дарит тепло и делает загородный дом или дачу настоящим уютным гнездышком. Его строительство — не простое дело, требующее определенных навыков. Но, изучив предложенный материал, вполне можно обойтись собственными силами, не прибегая к помощи профессионалов.

Что надо знать прежде, чем устанавливать камин?

Изучение теории должно предварять практику: знания об устройстве и принципе работы каминной топки окажут значительную помощь при монтаже. Эффективность камина зависит от правильно функционирующего дымохода и хорошего качества топлива.

Дымоход предназначен для вывода углекислого газа, образующегося во время горения. Тяга зависит от нескольких факторов:

• высота трубы: чем она больше, тем лучше будет тяга;
• отсутствие трещин в дымоходе, плотно закрывающаяся дверка каминной топки способствуют усилению тяги.

Изъяны в кладке, негерметичность влекут за собой ослабление силы тяги и низкую эффективность работы.

Виды каминной топки

Существуют две модели топки, имеющие свои плюсы и минусы.

Открытая

Традиционно используется любителями открытого огня. Конструкция — углубление в стене, требующее укрепление основания. Выделяемое тепло сравнимо с уровнем тепла костра, отдача происходит лишь в период горения. Выигрышным является эстетическая сторона вопроса, эффективность топки довольно низкая.

Закрытая

Преимущества перед открытой конструкцией в следующем:

• высокий коэффициент полезного действия;
• простота монтажных работ;
• легкость контроля горения;
• обеспечение пожаробезопасности с помощью жаростойкого стекла.

Существует и компромиссный вариант: топки-гильотины, являющиеся по сути закрытой топкой с возможностью поднятия специального стекла. Созерцание открытого огня доступно в любое время, как и обратное возвращение заслонки.

Правила монтажа каминной топки

Существует ряд общих требований, выполнение которых необходимо при строительных работах:

• для потолка и стен, непосредственно примыкающих к камину, надо применять негорючие материалы, а при необходимости стоит выложить кирпичный слой для защиты деревянных стен;
• пол предпочтительнее из керамической плитки или камня;
• на перекрытие необходимо укладывать слой базальтовой ваты, являющейся не только хорошей изоляцией, но и огнестойким материалом;
• на дно топки надо положить толстый лист из стали;
• во время кладки рядов следить за постоянным удалением остатков раствора;
• толщина задней стенки должна быть 10 см, а боковых — не менее 20 см;
• необходима хорошая герметизация мест соединения дымохода и топки;
• размещение топливника на высоте более 20 см;
• оснащение поддувала дроссельной заслонкой;
• дымоход в неотапливаемом помещении должен быть тщательно теплоизолирован;
• обеспечение стока конденсата;
• высота дымохода должна превосходить самые высокие точки здания не менее чем на 1 метр.

С учетом всех требований работы по установке начинаются с сооружения основания, отличающегося достаточной надежностью и прочностью.

Сооружение основания

Основание под каминную топку выполняется армированное, толщина стяжки которого составляет не менее 1,5 см.

На цементный слой укладываются жаростойкие кирпичи или газобетонные блоки, отличающиеся крепостью и высокой теплостойкостью.

Для этих целей применяются цементный раствор или клей, использование которого не всегда оправдано из-за слабой устойчивости к нагреванию большинства клеящих составов.

Установка топки

Прежде всего производят сборку облицовки, крепление панелей, оставляя воздушную прослойку для предотвращения скапливания нагретого воздуха под обшивками. Чугунные топки треть тепла отдают через основание, потому монтаж должен учитывать правильность его приема, аккумуляции и вывода. Воздухоотводящая труба подводится к топке, оборудованной технической дверцей для удаления золы.

Присоединение дымохода

Подключение камина к дымоходу производится элементами крепления. Толщина используемых труб, выполненных из нержавеющей стали, должна быть: 1мм для легированной и 2 мм для черной. Желательно применение теплоизоляции, продлевающей срок службы. Следуя инструкции по монтажу, можно избежать неприятных осложнений.

В случае наличия в доме неисправного или старого камина, можно воспользоваться топкой инсерт. Она представляет собой чугунную камеру, оборудованную системой нагнетания воздуха с помощью турбин. Отличительной чертой системы является способность быстрого распространения тепла и поддерживания определенной температуры.

Техническое обслуживание

Эффективность работы камина зависит от правильной эксплуатации и регулярного обслуживания всей системы. Корпус очищают мыльным раствором.

Чистка внутренних стенок жесткой щеткой должна проводиться несколько раз в год. Обязательно следить за чистотой дымохода. Жаростойкие стекла обрабатывают чистящими средствами, предназначенными для этих целей.

Систематические работы по обслуживанию — гарантия долгой службы конструкции.

Интересные статьи

• Как выбрать размер и форму ванны
• Самоходная тележка своими руками
• Как выбрать насос для отопления
• Как выбрать потолочный светильник
• Как выбрать мобильный кондиционер для квартиры
• Производственный контроль на предприятии
• Как выбрать бетономешалку
• Как выбрать пластиковые и металлические водостоки
• Применение арматурной строительной сетки
• Как выбрать фотообои

Монтаж каминной топки

В монтаже готовых топок опыт у меня небольшой, поэтому решил посмотреть как работает мастер. Напросился в помощники к Андрею Тюменцеву. Он занимается монтажом каминов в Иркутске почти 10 лет.

Нам предстояло установить чугунную топку ПРИЗМА 850 и облицовку к ней КОЛИЗЕЙ.

Материал стен дома #8212; брус, поэтому сделали дополнительную термоизоляцию стены за камином. На брусе закреплена базальтовая вата толщиной 50 мм. затем воздушный зазор от 20 до 50 мм (из-за того что стена не ровная) и это все закрыто коробом из ГВЛ.

Основание у камина бетонное с покрытием из керамической плитки.

Установили на место топку. Идет сборка облицовки

Справа от камина видны 3 листа голубого цвета. Это новый для меня материал #8212; СУПЕРИЗОЛ. Производитель заявляет рабочую температуру для него 1000 градусов. Из него можно делать короб без дополнительной теплоизоляции.

Решили протестировать теплоизоляционные свойства СУПЕРИЗОЛА, ну и сравнить с другими теплоизоляционными материалами. Но об этом в другой статье .

Обратите внимание

Это фото с комнаты второго этажа. При проходе через потолок труба заизолирована материалом ROCKWOOL, закрыта коробом из оцинкованной стали, затем воздушный зазор 30 мм, суперизол 30 мм и базальтовая теплоизоляция ТЕПЛИТ 80мм.

Это проход потолка второго этажа. Будет выполнен аналогично.

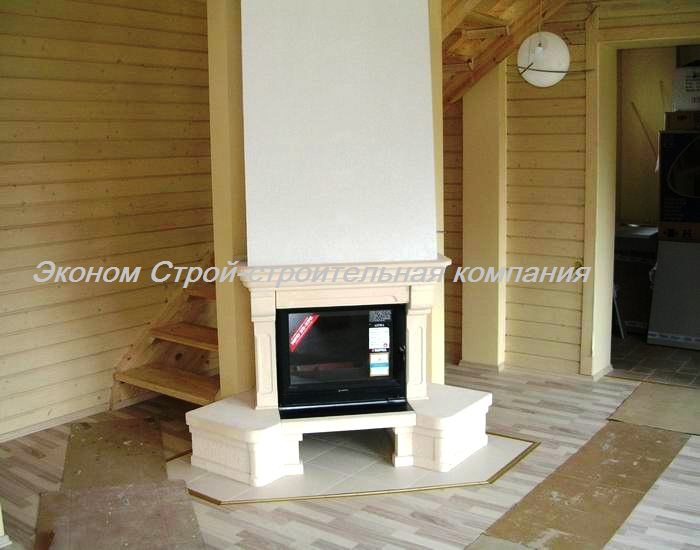

Ну а это уже готовый камин

В отличии от кирпичного камина чугунную топку можно топить сразу на полную мощность. И не просто можно, а нужно, чтобы обожглась краска, которой покрыта топка.

Ну и небольшое видео:

Монтаж каминной топки. 11 комментариев

Класненько! а, есть ещё примеры облицовки каминных вставок кирпичом, не готовых комплектов, а сложенных самостоятельно? (плохо ориентируюсь по сайту, к примеру на одном из печных сайтов нашел интересный вариант печи #171;Малютка#187; по ссылке вышел на ваш сайт, а при самостоятельном поиске на вашем сайте нет)

Спасибо!

Начал делать облицовку из кирпича. Заказчик захотел сделать копию этого http://www.fabrika-kaminov.ru/files/kir/ob-big.jpg Дошел до каменной полки http://vk.com/photo7463776_285844963

Заказчик заказал, как будет готово буду продолжать. А пока делают полку начал уже вторую печь

Александр добрый день.

Вопрос. из какого материала сделан короб, и есть ли внутри короба теплоизоляция? если есть то какая?

Короб из ГВЛ, теплоизоляция есть. Минеральная вата с фольгой.

Александр Дорый день !
Нужен ли для этой топки фундамент ?

Фундамент нужен если печь тяжелее 750 кг. Эта топка с облицовкой и дымоходом сендвич легче. Значит можно не делать.

Добрый день! А из чего сделан карка из бруса и обшытый ГВЛ я правильно понимаю?

И еще один вопрос к выше сказанному если пол сделать из бруса, то просто сделать цементную опалобку или всеже придется делать небольшой фундамент по нее?

Здравствуйте!!Скажите,а вы под камин заливали фундамент отдельно или бетонная плита 10 см залита на деревянный пол??

Важно

Здравствуйте Александр! У меня возникла проблема, хочу обложить стальную топку кирпичом но не могу нигде найти порядовку, что бы правильно все работало и обогревало. Что то можете подсказать??

Между стальной топкой и кирпичом нужно зазор сделать около 5 см, чтобы воздух циркулировал, иначе топка будет перегреваться и быстро выйдет из строя.

Добавить комментарий Отменить ответ

Камин своими руками

Вы решили построить в доме камин своими руками, так как понимаете, что современные технологии упрощают процесс и позволяют экономить на дорогостоящих услугах мастеров.

Вы понимаете, что каминофен не заменит отопительную систему в доме, но по достоинству заменит старую печь или камин открытого типа с низким КПД.

Итак, рассмотрим несколько вариантов:

1. Кирпичный камин открытого типа (КПД до 20%), недешевый огнеупорный кирпич, энергоёмкий процесс кладки, требующий специальных навыков и умений. На создание такого камина уйдет около пяти дней. Бюджет-? КПД до 20%, пять дней без права на ошибку- невыгодно.

2. Бюджетный камин закрытого типа (КПД 75%) с воздушным отоплением – каминофен, состоит из двух основных деталей: чугунная каминная топка и мраморная каминная облицовка. Не требует специальных навыков, достаточно следовать пошаговой инструкции. На создание камина потребуется один день. Бюджет – от 11 500 грн.

3. Эконом вариант, камин закрытого типа (КПД 75%) с воздушным отоплением – каминофен, в этом случае откажемся от мраморной облицовки и подставки под каминную топку. В этом случае, возможно, управится за один- два дня. Бюджет – от 5 240 грн.

Независимо от выбранного варианта первым шагом будет измерение сечения и проверка состояния дымохода. Допустим у нас отапливаемая площадь 80 м.2 и сечение дымохода – 180 мм. Готовим фундамент, по площади превышающий на 50 % площадь камина и проверяем стену (вертикальная и ровная по плоскости).

Совет

Так как первый вариант устарел и не выдерживает критики – рассмотрим второй и третий. Если вы экономите время и деньги – бюджетный вариант камина это то, что вы искали.

По параметрам дымохода и отапливаемой площади нам подходит каминная топка KAW-MET W6 (12кВт) – 3 400 грн.

Нам понадобится подставка для каминной топки – 175 грн.

Дымоходная труба 1м.-240грн. (1шт), 0,5 м- 140 грн (1шт), колено 90 гр. (регулируемое)- 170 грн. (1шт).

Огнеупорная теплоизоляция на основе базальта- 1 уп. – 600 грн.

Вентиляционные решетки KRATKI 11х11= 2шт (140 грн.), 22х22= 2 шт. (260 грн.)

Профиль для гипсокартона

Гипсокартон 1,2х2,5 м. = 2 шт. (140 грн.)

Термостойкий клей для каминов 1уп. (100 грн.)

Сумма 11 502 грн.

На подготовленный фундамент устанавливаем подставку для каминной топки, и при помощи регулируемых ножек выставляем под уровень – горизонтально. На подставку устанавливаем каминную топку. Подключаем каминную топку к дымоходу.

Устанавливаем каминную облицовку согласно инструкции по монтажу. Внутреннее пространство облицовки и стену обкладываем теплоизоляцией, швы между листами теплоизоляции заклеиваем термостойким скотчем.

Нижняя часть камина у нас готова – приступаем к верхней.

Монтаж тепловой камеры с отсечкой. Готовим каркас с метало профиля. Тепловую камеру от потолка отделяем отсечкой с двумя вентиляционными решетками 10х10 см.

Правую и левую стороны – обшиваем гипсокартонном (предварительно подготовив место под вентиляционные решетки) и обклеиваем теплоизоляцией.

Лицевую сторону утепляем теплоизоляцией и закрепляем на каркас. Устанавливаем вентиляционные решетки.

Перед тем как приступить к монтажу рекомендуем просмотреть:

Эконом вариант. В этом случае потеряем во времени, но сэкономим деньги.

Если в бюджетном варианте мы можем выбрать каминную облицовку из широкого ассортимента, над которым поработали профессиональные дизайнеры, то в этом случае нам придется проявить свои дизайнерские способности. Для начала можно поискать подходящие варианты.

Обратите внимание

В этом случае наши возможности ограничиваются нашей фантазией, но мы для примера возьмем самый простой вариант.

Для этого нам понадобится:

Дымоходная труба 1м.-240грн. (1шт), 0,5 м- 140 грн (1шт), колено 90 гр. (регулируемое с ревизией)- 170 грн. (1шт).

Кирпич- 24 шт. цемент, песок и две квадратных трубы для подставки (2х4х80 см.) – 100 грн.

Метало профиль- 22м. п. (70 грн.)

Гипсокартон- 4,5 м.2 (150 грн.)

Огнеупорная теплоизоляция на основе базальта- 8 м.2 (800 грн.)

Сумма- 5 240 грн.

Каминную подставку заменяем кирпичом и квадратной трубой 20х40х800 мм. (2 шт.). Выкладываем из кирпича каминную подставку (правую и левую стороны) и связываем их квадратной трубой (трубы устанавливаем строго горизонтально под уровень).

Ждем, пока подсохнет. Устанавливаем каминную топку на подставку. Каминную топку подключаем к дымоходу. Приступаем к созданию тепловой камеры ( ширина- 1000 мм. глубина 500 мм. высота- 3000 мм.), для этого монтируем каркас из метало профиля.

При монтаже учитываем:

– в нижней части под каминной топкой необходимо оставить отверстие для поступления холодного воздуха в тепловую камеру.

– вверху тепловой камеры необходимо сделать – вентилируемую тепловую отсечку (высотой 250 мм.).

– рекомендованное расстояние между стенкой каминной топки и теплоизоляцией – 50 мм.

Два профиля прикрепляем к стене вертикально и два на расстоянии 550 мм. От стены ,закрепляем к полу и потолку.

Вертикально установленные профили соединяем между собой каждые 600 мм.

С наружи зашиваем гипсокартонном (предварительно подготовив места под вентиляционные решетки).

Внутреннее пространство выкладываем минватой, швы проклеиваем термостойким скотчем.

Устанавливаем вентиляционные решетки.

Перед тем как приступить к монтажу, рекомендуем просмотреть:

Важно

Если у вас возникли вопросы- свяжитесь с нами по телефону или через форму обратной связи на странице КОНТАКТЫ.

Источники: http://postroy-prosto.ru/kak-ustanovit-kaminnuyu-topku-svoimi-rukami/, http://sdelaipech.ru/post/1791, http://eurokamin.at.ua/index/kamin_svoimi_rukami/0-84

Комментариев пока нет!

Источник: http://vip-ochag.ru/kamin-svoimi-rukami/montazh-kamina-s-chugunnoj-topkoj-svoimi-rukami.html

Камин своими руками: чугунная топка и кирпичная кладка

Оглавление

После прохождения всех этапов строительства и установки печи, можно отметить, что строительство полностью удалось, и печь в данный момент радует своим теплом и ярким светом. Установка печи происходила в дачном доме.

Как происходил поиск специалиста

Мечты о камине были давно. Самостоятельно не было сложено ни одной печи, поэтому было решено сразу же доверить процесс строительства специалистам своего дела. С выбором специалиста возникли проблемы.

Печники сразу называли стоимость своих работ, даже не взглянув на первоначальный проект и смету, на вопрос «как так можно», они говорили, что являются специалистами, про довольных заказчиков, а также знание всех проектов.

Другой печник просил командировочные, сразу называл цену, говорил, что «проек

Камин в деревянном доме, практика установки различных каминных систем

Нам прекрасно известно, что старинные русские хаты были выполнены в виде срубов с утеплением из пеньки, причем это не мешало устанавливать печное отопление. Необходимо отметить, что статистика пожаров в домах в десятки раз превосходила сегодняшние показатели, но это не стало поводом полностью отвергать дерево, как строительный материал.

Сегодня деревянные дома с новой волной использования экологических товаров вошли в сферу строительной отрасли. Оказывается, что самым теплым домом и самым экологически безопасным будет дом именно из дерева. Конечно, современные способы постройки очень сильно отличаются от тех, которые применяли наши предки. Но потенциальная опасность возгорания осталась достаточно высокой. Хотя в доме, построенном с соблюдением всех пожарных норм, может быть выполнена установка печи или камина без нарушения уровня безопасности.

Угловой вариант в бревенчатом доме

Требования к установке и виды каминов

В результате того, что деревянные постройки находятся в зоне риска возникновения пожаров, к каминам и печам предъявляются особые требования обеспечения безопасности. Однако это не сужает перечень моделей, которые можно использовать.

Установка камина в деревянном доме на каждом этапе сопровождается сверкой выполненных работ с правилами ПБ и СНиП. Чтобы дать полную картину моделей, пригодных для деревянных домов, следует распределить разрешенные камины и печи по нескольким признакам.

По месту расположения

В бревенчатом доме разрешается при соблюдении изоляции горючих материалов устанавливать и ориентировать камин практически произвольным способом. Запрет вводится исключительно из соображений рационального использования пространства.

Массивная постройка

Например, камин должен иметь зазор от воспламеняющихся материалов не менее 1 м. На проходе установка устройства запрещена, так как может привести к ожогам. Дверца топки должна беспрепятственно открываться.

• Угловые модели каминов обладают таким свойством, как экономия пространства. Они устанавливаются по стыку двух стен, скрывая линию разграничения. Именно поэтому возникает визуальный эффект увеличения пространства.
• Встраиваемые камины, как ни странно, довольно часто применяются в деревянных постройках. Для частичного зонирования комнаты возводится кирпичная стена с нишей для камина. Толщина стены сопоставима с размерами топки. Внутри этой стены выполнен канал для дымохода. Как видно из описания, общих элементов стенки камина и горючие материалы не имеют.
• Пристенные модели обязательно подразумевают наличие портала. Его выполняют из различного материала, в зависимости от того, какие функции сочетает в себе будущий камин. Если это чисто декоративное устройство, то выполняется портал из гипсокартона. Если же камин в деревянном доме установлен для обогрева, то портал выкладывается из огнеупорного кирпича.

Пристенный вариант с красивым порталом

• Островные или изолированные модели отличаются тем, что не имеют общих границ со стенами дома. Единственной сложностью из обустройства является подвесной дымоход, который не так легко смонтировать, соблюдая безопасность.

По виду топлива

Этот раздел очень важен для тех, кто решился сконструировать печь в деревянном доме. Ведь многие склонны думать, что некоторые виды топлива категорически запрещены для использования. Отметим, что эти мысли имеют под собой фундамент в случае конструкции с открытой топкой. Однако современные модели с закрывающейся герметично дверцей предоставляют потребителю множество вариантов, которые будут безопасными в плане пожара.

• При условии, что в деревянном доме правильно будет выполнена изоляция, обеспечен камину надлежащий фундамент, возведен дымоход и выполнены все правила установки в целом можно использовать классические камины, сделанные из кирпича и рассчитанные на применение дров или прочих видов твердого топлива (брикетов, угля).
• Электрокамины заслужили право носить звание самых безопасных устройств. В постройках из дерева они могут использоваться без ограничений, ведь вместо живого пламени там выступает качественно оформленная система имитации. Однако не стоит забывать про правила эксплуатации нагревательных элементов.

Домашний электроочаг в сборе

• Еще одним вариантом, на который не распространяются строгие правила, служит биокамин. Эти модели характерны отсутствием дымохода, хотя пламя в топке естественное. В качестве топлива использован спирт или композиции на его основе. Вот почему данный вид устройств получил свое название.
• Газовые камины просты в устройстве, так как имеют всего несколько конструктивных элементов. Требования к таким каминам совпадали бы с требования к твердотопливным моделям, если бы не опасность при эксплуатации любого газового оборудования. Таким образом, газовый камин лидирует по количеству ограничительных условий установки в домах из бревна.

По используемому при изготовлении материалу

Твердотопливные камины могут быть полностью выложены из огнеупорного кирпича. Слово «полностью» означает то, что даже топка, в которой происходит сгорание топлива, сделана из шамотного кирпича. Выполняется кладка способом порядовки. Этот способ предполагает определенный алгоритм для формирования каждого ряда. Дымоход для такой печи обязательно выполнен из кирпича, что продиктовано соображением безопасности.

Камин кассетного типа

Существуют готовые металлические или чугунные топки, которые необходимо встроить в специально подготовленную нишу. Порталы для готовых топок могут быть построены своими руками из кирпича, гипсокартона, камня, дерева. Такое устройство камина не накладывает требований на материал дымохода, но если он выполнен из металлической трубы, то его стараются завуалировать под декоративным каркасом.

Этапы установки

Многие вопросы относительно правил установки разнятся, в полной зависимости от того, какому типу камина было отдано предпочтение. Самым простым способом поставить устройство является приобретение готовых моделей, отдельно стоящих, которые требуют лишь отделки напольного покрытия и близко расположенных стен. Самостоятельно установить металлическую печь не представляет значительного труда, так как все элементы поставляются в сборе.

Устройства с газовым оборудованием, наоборот, требуют только квалифицированной работы. Даже несмотря на то, что все манипуляции элементарны, нельзя приступать к самостоятельной работе без соответствующего согласования. В противном случае установленный камин не разрешат подключить к магистрали природного газа.

Уютный интерьер загородного дома

Обрамление чугунной печи или топки происходит по алгоритму кирпичной кладки классического камина. Начинаются работы с формирования фундамента. Он выполняется, даже если расчетная масса конструкции вполне допустима. Элементы отделки существенно добавляют вес камину.

Фундамент под кирпичный камин должен быть прочным и изолированным от фундамента самой постройки. Глубина котлована составляет 50-60 см. Допускается применение бута, если это необходимо. Но верхние слои фундамента обязательно заливаются раствором. Чтобы подогнать заливку по высоте до пола, приходится часто использовать деревянную опалубку.

Возведенный в будущем камин не только не соприкасается со стенами дома, но еще и изолируется во избежание пожара. Изолирование стен производят еще до того, как приступают к кладке корпуса камина. Определяют площадь для работы исходя из размеров корпуса. К показателям основным добавляют во все стороны напуск в 1 метр.

В деревянных домиках стены изолируют по многослойному принципу. На них крепят вертикальные рейки из металлического профиля. В пространство между ними укладывается изоляционный материал и сверху производится обшивка листами гипсокартона.

Маленький домашний очаг

На листы гипсокартона будет установлен второй слой. Для этого придется снова применять металлические профили. Теперь в пространство между ними вставляются жаропрочные плиты с покрытием из фольги. Если по каким-либо причинам нет возможности произвести многослойную изоляцию, то деревянную стену можно защитить барьером из кирпича. Сложность заключается лишь в том, что для этого барьера требуется возводить собственный фундамент.

Кладка камина производится по одной из выбранных схем. Задняя стенка топливника не может быть стеной дома. Между корпусом камина и изоляцией, которую только что установили, должен быть небольшой зазор. В остальном плане работы ничем не отличаются от строительства в обычных помещениях. Порядовка в виде схемы служит руководством к действию. Класть печь камин в деревянном доме следует по общим правилам. Последовательность кладки включает в себя формирование зольника, топливника, топочной камеры, дымового зуба и дымохода.

Несмотря на то что самый жар приходится на топку, которую уже изолировали от стен, к возведению дымохода предъявляются самые жесткие требования. В местах вывода трубы через потолок и через кровлю должно обеспечиваться расстояние до перекрытия в 15 см. Сам дымоход, если позволяет конструкция камина, сооружается из двух труб различного диаметра. Получившаяся изоляция не идеальна, но вносит свою лепту. Пространство, образованное разностью диаметров (между трубами) в целях изоляции наполняется минеральной ватой.

Хоть и возведение печи или камина в деревянной постройке вполне доступно, следует многократно подумать, прежде чем брать на себя такую ответственность, ведь малейшая недоработка может привести к печальным последствиям.

Монтаж печи-камина с целью отопления дома или дачи

При строительстве дома перед планировщиком обязательно станет вопрос обеспечения отопления. В черте города или в крупных населенных пунктах широко применяется газовое оборудование, так как способствует этому близкое расположение магистрали и относительно низкая стоимость самого топлива. Альтернативой такой системе может служить электроэнергия или энергия горения дров и угля.

Использование электричества для отопления помещения не всегда оправдано в силу его итоговой стоимости, а частые перебои с электричеством чреваты неприятным времяпровождением в холодном помещении.

На основании подобных рассуждений в домах, находящихся далеко от крупных населенных пунктов, или в дачных домиках используется старое доброе печное отопление. Но современные печи совершенно не схожи с теми, которые мы помним из своего детства. Они прошли несколько этапов модернизации и отличаются высокими показателями. В данном вопросе мы не рассматриваем кирпичные печи, так как их применение не всегда уместно, строительство сопровождается затратами сил, средств и времени, существуют более эффективные для отопления устройства.

Современный аппарат для отопления дома

Металлические готовые печи – это устройства, совмещающие в себе функции камина, варочной плиты, духовки и, непосредственно, самой печи. Они настолько эффективны, что могут выступать в роли единственного в доме обогревателя. Отличительной чертой является то, что металлическая печь-камин занимает небольшую площадь и не требует заливки фундамента. Богатство выбора различных способов внешней отделки позволит подобрать для любого интерьера модель, обеспечивающую единую гармоничную картину.

Некоторые требования по установке

Легкость монтажа, которая позиционируется, как основная отличительная черта готовых металлических печей, не стоит воспринимать буквально. Функциональные требования и требования пожарной безопасности накладывают определенные ограничения:

1. Во-первых, каждая модель устройства снабжается техническим паспортом, в котором имеется инструкция по установке.
2. Во-вторых, существуют общепринятые нормы и их выполнение обязательно для безопасной и эффективной эксплуатации печи.

Металлические стенки топки и корпуса печи способствуют эффективному отводу тепла в комнату. В связи с этим корпус имеет высокую температуру и не может быть установлен вплотную к стене, особенно если она отделана воспламеняющимися или плавящимися материалами.

Минимальный зазор от корпуса до стены задает завод-изготовитель. В среднем, он составляет около 20 см от боковых и задней стенок печи. Чтобы обезопасить жилище от пожара и отвести тепло от стен внутрь помещения, поверхность отделывают теплоизоляционным материалом. Воздух обладает плохой теплопроводностью, поэтому нагревание поверхности стен происходит от излучения. Отлично отражает инфракрасные лучи фольгированный материал.

Теплоизоляция для стен дома

Допускается также отделка стен кафелем или рядом из кирпича. Однако кирпичная защита потребует возведения полноценного фундамента.

Существенные требования предъявляются и к напольному покрытию:

• Проблема заключается в том, что монтаж печи-камина может сопровождаться частичной разборкой пола. Хотя масса конструкции невелика, чтобы предотвратить деформацию лаг при длительном ее воздействии придется в месте локализации печи под лаги поставить дополнительные опоры.
• Напольное покрытие должно быть защищено от действия повышенных температур и от случайного падения вылетевших горячих углей. В моделях с закрытой топкой эта вероятность минимальна, но необходимо защититься от любой опасной ситуации. В качестве термозащиты пола используется огнеупорное стекло, кафель, металл или асбест. Площадь основания должна быть больше, чем площадь каминного пода. От фасада защита выступает на 50 см, а от боковых стенок – на 30 см.

Схема установки прибора и защиты пола

Строительство дымохода является обязательным этапом, которым характеризуется установка печи-камина на даче. Чтобы подчеркнуть важность этого этапа, необходимо напомнить, что дымоход является конструктивным способом выведения продуктов сгорания, обеспечивает циркуляцию и подачу воздуха в камеру сгорания. Основным требованием к дымоходу (кроме пожарной безопасности) является наличие тяги.

Часто из-за скопления холодного воздуха в трубе тяга отсутствует при розжиге печи. Приходится прогревать дымоход, тратить на это время. Чтобы избежать подобного явления, рекомендуется в качестве трубы использовать двухслойную систему с изоляцией. Особенно это актуально, когда дымовой канал сразу после дымосборника выходит на улицу.

Внешний вид дымохода

На этом требования не заканчиваются. Учитывая то, что трубы дымохода могут разогреваться до высокой температуры, следует обеспечить ее изоляцию в месте, где она проходит через отверстие в потолке и в кровле. Выполнить такую изоляцию можно несколькими способами:

• На место прорези устанавливаем вставку из металла или асбеста с отверстием под трубу. Такая защита достаточно надежна, но не эстетична, так как вставка занимает большую площадь.
• Можно отверстие в перекрытии сделать лишь на несколько сантиметров больше диаметра трубы, а получившийся зазор наполнить минеральной теплозащитной ватой.

На открытой части установка дымохода определяется расстоянием от трубы до конька. Некоторые производители печей публикуют информацию о необходимой высоте дымохода, так как она зависит от некоторых свойств печи. Универсальными показателями будут служить следующие положения:

• На расстоянии не больше 1,5 м от конька дымоход возводится на 1 м.
• При удалении от конька высота дымохода ограничивается линией, проведенной через конек под углом 10°С градусов к горизонтали.
• Обязателен монтаж защитного колпака.

Введенные в эксплуатацию печи

Обвязка печи

В редких случаях обогрев комнаты печью происходит за счет конвекционных потоков. Сам статус устройства подразумевает максимально эффективное использование освобожденной энергии. Поэтому система отопления снабжается теплоносителем, в качестве которого может выступать вода, циркулирующая по трубам, или воздух, движущийся под действием принудительной конвекции. Подсоединение каналов теплоносителя к печи называется обвязкой.

Некоторые проблемы, связанные с установкой печи-камина, сосредоточены именно в некорректном монтаже магистрали. При водяном отоплении циркуляцию обеспечивает насос или она осуществляется за счет естественной конвекции. Во втором случае важно соблюдать определенный наклон магистрали, так как обратный наклон приведет к застою жидкости. В закрытой системе отопления (1-й случай) наклон не имеет значения, зато система предъявляет жесткие требования по герметичности. Даже небольшое количество попавшего воздуха остановит циркуляцию.

Водяной контур, которым снабжена печь-камин, имеет вход и выход для подключения к магистрали. Если они специально не обозначены, то необходимо запомнить, что выход горячей воды расположен ниже входа холодной.

Схема подключения контура отопления

Обвязка воздуховода не представляет сложности, однако укладка магистрали под панели или облицовка гипсокартоном – трудоемкий процесс. Печь, использующая воздух в качестве теплоносителя, снабжается системой вентиляторов, которая гонит воздух по магистрали. Регулируя заслонками подачу, можно направлять тепло выборочно в разные комнаты.

Монтаж кирпичной конструкции

Если был сделан выбор в пользу классической печи, то следует помнить, что строительство должно не только соответствовать требованиям безопасности, но и некоторым техническим требованиям. Еще до развития информатизации общества считалось, что подобные работы недоступны для людей, которые не имеют специальной подготовки. Поэтому профессия печника считалась одной из самых редких и востребованных.

Сегодня легко найти пошаговые инструкции, которые помогут получить функциональное устройство своими руками. Однако, по сравнению с монтажом готовых устройств, строительство кирпичной печки займет больше времени. Перечислим лишь основные этапы, так как подробные инструкции доступны в разделах под названием «готовые проекты».

Начинаются работы с определения размеров конструкции. От них будет зависеть площадь фундамента. После заливки основания с помощью специальной схемы-порядовки выкладывается корпус печи с основными ее узлами. Чтобы оценить труд профессионалов, которые поделились всей информацией, нужно знать, что в зависимости от площади помещения каждая печь имеет свои габариты. Производится расчет таких параметров, как высота, ширина и глубина топки, габариты корпуса, высота дымохода, площадь дымного канала.

Сегодня мало кто из начинающих мастеров занимается сложными расчетами, так как все данные представлены в готовом табличном виде. Выкладывая каждый ряд, получаем сформированный зольник, топку, дымовой зуб и дымосборник. Это всего лишь простая схема камина, печь же имеет систему каналов для дымохода. В этих каналах горячий воздух отдает максимально возможную долю энергии корпусу печки. Выполнить строительство этой части без схемы практически невозможно.

Установка каминных топок и топка для дров

Вам может понравиться подлинный потрескивание огня и теплая атмосфера, наполняющая ваши комнаты. Но этот романтический очаг стоит денег. Почти все тепло, выделяемое открытым огнем, идет прямо в дымоход — часто до 90%.

Средство защиты? Топка для камина на дровах сохраняет хорошее настроение и снижает ваши затраты на электроэнергию.

Что такое каминная вставка?

Вставка — это чугунный или стальной ящик, который помещается в существующий проем в каменном камине.По сути, он работает так же, как дровяная печь.

Декоративный фланец подходит по внешним краям, чтобы не было зазоров между блоком и сторонами камина. Вам потребуется установить облицовку дымохода для отвода продуктов сгорания и дыма через дымоход.

Популярные чтения

4 основных совета для принятия решения: какова ценность моего дома?


Купи продай

Вот как установить цену на дом, чтобы быстро продать его.

Помощь по ипотеке в связи с коронавирусом: что нужно знать


Финансирование

Это непростое время, но кредиторы принимают меры, такие как воздержание, чтобы помочь домовладельцам.

7 способов сделать ваш двор и дом зоной, свободной от ошибок


Двор и патио

Будьте домом в квартале, откуда убегают ошибки.

Каминные топки имеют прозрачные термостойкие стеклянные дверцы.Лучшие конструкции обеспечивают циркуляцию воздуха в топке таким образом, чтобы стекло оставалось чистым.

Вставки нагревают 1000–3000 кв. Футов, в зависимости от их размера. Вам нужно подобрать вставку по размеру квадратного метра, который необходимо нагреть.

Стоимость: 3000-4000 долларов, включая установку и облицовку дымохода.

Самые популярные советы по уходу за домом

17 вещей, которые нельзя делать с вашим домом


Советы по уходу за домом

Сохраните винтажные обои, но модернизируйте этот ретро-термостат, отнимающий время и деньги, до программируемого.

Вы только думаете, что это правда: 10 мифов, которые стоят вам времени и денег


Советы по уходу за домом

Копите деньги для более важных вещей, например, для ипотеки.

5 хитростей, чтобы ваши трубы не взорвались этой зимой


Советы по уходу за домом

Даже если вам кажется, что они уже начали мерзнуть.

Определите 9 проблем с этим домом (советы новым домовладельцам)


Советы по уходу за домом

Яркие признаки того, что вы плохо проводите техобслуживание, например, парковку на траве.

12 вопросов, которые вы хотели бы задать, прежде чем переехать


Советы по уходу за домом

Избегайте сожалений, зная, какие вопросы следует задать РИЭЛТОРУ® или владельцу, прежде чем переехать в новый дом.

Сколько энергии экономят вставки?

Вы сократите остальные расходы на отопление на 10-40% с помощью вставки.

Благодаря закрытой конструкции вставка увеличивает эффективность сжигания древесины, помогая извлекать максимум тепла с наименьшими затратами.

Большинство дровяных топок также включают вентилятор для циркуляции теплого воздуха вокруг топки обратно в комнату для еще большей эффективности.

Усовершенствования в конструкции дровяных каминных топок за последние несколько лет означают, что почти все новые агрегаты теперь соответствуют требованиям по топливной эффективности, установленным Агентством по охране окружающей среды США, и составляют 60% -80%.

3 Другие преимущества пластины

1. Они могут гореть от трех до пяти часов, прежде чем вам понадобится добавить дрова.
2. Дрова — это экономичное топливо во многих регионах, которое стоит всего 922 доллара в год для обогрева обычного дома при эффективном сжигании дров. Если вы пилите дрова самостоятельно, это может быть даже бесплатно. Если вы покупаете, вы поддерживаете местные рабочие места.
3. Эффективное сгорание снижает количество вредных газов и твердых частиц, выделяемых открытым камином.

Связанный:

Что такое каминные топки? | HowStuffWorks

Ах, потрескивание огня в очаге.Нет ничего лучше пылающего камина, чтобы создать ощущение тепла и комфорта. Однако у традиционного дровяного камина есть серьезный недостаток, будь то заводской камин или каменный камин: потеря тепла.

Камины по своей природе не очень эффективны. Они вытягивают теплый воздух из комнаты в огонь. Большая часть этой энергии — тепла — теряется через дымоход и материал, который его окружает. Когда температура опускается ниже нуля, камин выделяет больше энергии, чем создает.Ассоциация очагов, патио и барбекю оценивает эффективность старых каминов от 5 до 10 процентов [источник: Кауфман].

Большинство каминных топок предназначены для повышения эффективности камина. Вставка — это, по сути, огнестойкий ящик, окруженный сталью или чугуном и покрытый изолированным стеклом, что создает замкнутую систему сгорания. Сталь или чугун помогают удерживать тепло. У некоторых вставок есть вентилятор, который выталкивает горячий воздух обратно в комнату через передние вентиляционные отверстия.Правильно установленные каминные топки могут быть гораздо более эффективным дополнительным обогревателем, чем традиционный камин [источник: Wood Heat Organization].

Вкладыши могут работать от электричества, газа, пропана, дерева, пеллет или угля.

Электрические, газовые и пропановые вставки также дают владельцам большую экономию времени. Подумайте об этом: чтобы развести огонь, вам нужно собрать материалы, в некоторых случаях это дерево, топор и отличная тренировка. Даже если вы покупаете дрова, вам все равно придется их возить и хранить.Также есть подготовка, связанная с разжиганием огня: вам понадобятся сухие дрова, бумага и растопка, чтобы развести огонь. Дым может попасть вам в глаза (особенно если вы забудете открыть дымоход!), Когда вы будете стараться поддерживать огонь. А потом нужно вычистить всю золу из камина.

С электрической или газовой вставкой все, что вам нужно сделать, чтобы зажечь пламя, — это нажать кнопку, которая, в зависимости от модели, которую вы покупаете, может быть даже на пульте дистанционного управления.

Прочтите, чтобы узнать об электрокаминных топках.

Как использовать традиционный камин

Управлять традиционным дровяным камином несложно, если вы будете следовать нескольким простым рекомендациям. Во-первых, вам следует начать с выбора правильного топлива. Обязательно сжигайте твердые породы дерева, такие как гикори, ясень, дуб и твердый клен. Мягкие породы дерева, такие как сосна и ель, обычно не горят и не выделяют столько тепла. Кроме того, убедитесь, что ваша древесина выдержана или высохла. Древесине требуется не менее шести месяцев — многие эксперты предлагают не менее года — сушки, чтобы достичь 20-процентного уровня влажности, рекомендованного для хорошего огня [источник: Тейлор].Один из способов убедиться, что ваша древесина выдержана, — это сбить два бревна вместе и прислушаться к глухим звукам, а не глухим стукам. Сухая древесина также более темная и имеет трещины на конце волокна. Избегайте использования влажных или гнилых дров и никогда не сжигайте мусор или картон в камине. Обработанная под давлением древесина и ДСП также не подходят.

Чтобы разжечь огонь, вам понадобится растопка — небольшие куски дерева, которые легко воспламеняются. Сложите несколько колотых бревен на решетку и положите растопку вокруг них и под ними.Прежде чем зажечь растопку газетой, убедитесь, что заслонка открыта. Не используйте слишком много бумаги, так как пылающие клочки могут попасть в дымоход на крышу. Никогда не используйте бензин, жидкость для зажигалок или бутановую горелку для разжигания огня.

После того, как огонь горит, вы все еще можете столкнуться с проблемами, связанными с попаданием в комнату клубов дыма. Одна из причин дымящейся трубы — слишком тесный дом. Если в дымоходе недостаточно отверстий для воздуха, это может вызвать отрицательное давление в комнате, создав частичный вакуум.Давление воздуха вынуждает воздух спускаться в дымоход для компенсации, в результате чего возникает задымленность. Решение — разбить окно возле камина, чтобы впустить воздух [источник: HGTV].

Вот еще несколько моментов, о которых следует помнить:

• Оставьте в топке несколько дюймов золы, чтобы она отражала тепло и создавала подстилку для углей, которые излучают тепло.
• Некоторые специалисты рекомендуют использовать андирон вместо решетки, чтобы бревна падали на уголь, где они горели более эффективно [источник: Карлсен].
• Если у вас регулируемая заслонка, постепенно закрывайте ее по мере затухания огня, чтобы поддерживать сквозняк и ограничивать выход холодного воздуха. Но не закрывайте его полностью, пока не погаснет огонь.
• Если ваш камин оборудован стеклянными или металлическими дверцами, убедитесь, что они закрыты, прежде чем ложиться спать.

Независимо от того, насколько аккуратно вы используете свой традиционный камин, большая часть его тепла теряется в дымоходе. Далее мы рассмотрим несколько способов повысить его эффективность.

Можно ли установить дровяную печь в существующий камин?

Можно найти много дровяных печей
устанавливается внутри существующих открытых каминов.

Дровяные печи — отличная альтернатива использованию
традиционный открытый камин в вашем доме, так как они предназначены для сжигания дров
намного эффективнее и чище по сравнению с открытыми каминами.

У меня в доме два открытых камина, и
Я искал, станет ли дровяная печь подходящей заменой
лучше обогреть мой дом, но можно ли установить дровяную печь в существующей
камин?

А
дровяная печь может быть установлена ​​в существующий камин, при условии наличия
имея достаточно места в камине, чтобы разместить печь,
и там был настоящий дымоход.

Есть и другие соображения, которые необходимо учитывать при установке дровяной печи в камин.

У обоих моих родителей были дровяные печи
установили в существующие камины в гостиной, и я объяснил ниже, что
они должны были задуматься и через какие процессы им пришлось пройти.

Установка дерева
Горящая печь в существующем камине

Мои родители раньше сжигали дрова в традиционных открытых каминах, прежде чем решили установить дровяные печи (вы можете прочитать их полный список причин для покупки дровяной печи здесь).

Вот фото уже установленного дров
горящие печи:

Одна из наших дровяных печей

Наша другая дровяная печь

Нам пришлось
подумайте перед установкой дровяных печей в существующие камины,
в том числе:

• Размер дровяной печи, необходимый для обогрева помещения.
• Размер открытого камина и подойдет ли он под необходимый размер печи.
• Расстояние смещения дровяной печи до рамки камина.
• Подходит ли существующий очаг для печи.
• Дымоход, в который может быть вставлена ​​футеровка дымохода.
• Как печь подключается к дымоходу.

Вы можете прочитать весь список вещей, которые нам нужно было учесть перед покупкой наших дровяных печей.

К счастью, существующие камины были
уже достаточно большой, чтобы вместить дровяные печи, достаточно большие, чтобы
обогреть комнаты. Если существующий камин слишком мал для размещения дровяной печи, тогда
камин может потребоваться встраивание и увеличение в размерах.

Из соображений теплопроизводительности и притока воздуха необходимо также учитывать доступное пространство вокруг дровяных печей при установке. Поскольку дровяные печи излучают значительное количество тепла в течение многих часов, даже после того, как огонь утих, должен быть достаточно большой зазор между печью и задней стенкой, сторонами и верхом открытого камина.

Оставляя достаточно места вокруг плиты,
чтобы печь не перегревалась, а печь нагревала воздух в
комнату, а не только стены существующего камина.

За одной из дровяных печей также должно быть достаточно места, чтобы обеспечить приток воздуха к выходным отверстиям для третичного воздуха, который способствует вторичному сгоранию газов внутри печи для получения большего количества тепла.

Вокруг этой дровяной печи достаточно места, чтобы обеспечить приток воздуха к задней части для отверстий для третичного воздуха.

Существующие очаги каминов были оценены и подтверждены как имеющие достаточные размеры для установки дровяной печи. (Подробнее про каминные очаги здесь).

Очаг от существующего открытого камина, достаточного для установки дровяной печи

Другой наш очаг тоже был подходящего размера и глубины для дровяной печи.

Для получения дополнительной информации о требованиях к размеру каминных проемов, пространству вокруг дровяных печей и размерам очага:

В Великобритании установка дровяной печи должна соответствовать Части J Строительных норм.

В США дровяные печи регулируются Агентством по охране окружающей среды (EPA).

Установка дерева
Печная труба в существующий дымоход

Перед установкой дровяных печей в нашем
существующие камины, нужно было продумать, как будет дымоход для камина.
использоваться.

Требуется облицовка дымоходов моих родителей
с вкладышами дымохода из нержавеющей стали перед установкой дровяных печей. Этот
должен был помочь с разгрузкой печей и обеспечить герметичный проход для
выбросить дым и газы от огня, чтобы покинуть дома.

Дымоходы изготавливаются из обычных
кирпич и вкладыши дымохода были гибкими, поэтому процесс получения вкладышей
установка была достаточно простой.Были бы проблемы, если бы там
при строительстве дымохода использовались горючие материалы.

В отличие от моего собственного дымохода, который обслуживает два открытых
камины и в нем есть изгибы, существующие дымоходы моих родителей идут прямо вверх
через дом, что упрощает установку облицовки дымохода.

Мой собственный дымоход не идет прямо вверх, поэтому у меня может возникнуть больше проблем, если я установлю дровяную печь в существующий камин.

Нам пришлось купить вкладыши из нержавеющей стали подходящей длины и диаметра, прежде чем мы попросили профессионала опустить вкладыши в дымоходы.Затем вкладыши соединяли с новыми крышками, расположенными в верхней части дымовых труб.

Когда-то дровяные печи были помещены в
Существующие камины, дымоходы должны были быть соединены с печами. Избранный
дровяные печи могли вместить печную трубу, выходящую из верхней части
печка, и так было довольно простое соединение с дымоходом.

Печная труба выходит из верхней части одной из наших дровяных печей.

Печная труба идет прямо из этой дровяной печи

Горловина дымоходов также должна была быть закрыта уплотняющей / регистрирующей пластиной, чтобы гарантировать, что не будет другого потока воздуха через дымоходы, кроме печей (более подробную информацию о регистрационных пластинах можно найти здесь)

Пластина камина, установленная в нашей дровяной печи

Дымоходы были прочищены перед установкой дровяных печей, чтобы гарантировать их чистоту перед герметизацией.

делает дерево
Горящей печи нужен дымоход?

А
дровяная печь не требует установки или эксплуатации дымохода, но
по-прежнему потребуется способ отвода дыма и газов, выделяемых при пожаре, в
форма дымохода.

Установка дерева может быть проще.
печь в существующем камине, потому что уже есть проход для вентиляции
выбрасывайте дым и газы из дома.

В зависимости от ситуации, дымоход с двойной стенкой может быть установлен внутри дома и через крышу, или установлен снаружи с дымоходом, соединенным через стену.

Пример прохода печной трубы через стену

Пример наружного дымохода дровяной печи

Можете ли вы установить A
Дровяная печь в существующем камине?

С подходящим размером камина и
правильный дымоход, дровяные печи можно установить внутри существующих
камины.

Основные соображения должны соответствовать вашим местным строительным нормам, но, как правило, включают в себя оставление достаточного пространства вокруг задней, боковых и верхних сторон камина для обеспечения потока воздуха и тепла, а также наличие очага подходящего размера. и дымоход, который позволяет безопасно удалять отходящие газы из вашего дома.

Вы также можете точно увидеть, что находится внутри дровяных печей, показанных в этой статье, здесь.

Дополнительная литература

Определение размеров дровяной печи

На что обращать внимание при покупке дровяной печи

Как работают дровяные печи

Объяснение деталей дровяной печи

Советы по эксплуатации дровяной печи

Создание нестандартного камина и дымохода

Информация в этой статье относится к:

ВОПРОС

Я хочу изготовить камин на заказ с топкой, топкой , каминной каминной полкой и , .Как я могу это сделать?

ОТВЕТ

Креативные комбинации различных объектов, таких как светильники, потолки, стены и проемы в стенах, позволяют создавать самые разнообразные конструкции каминов и дымоходов.

Соорудить погон для каминной топки

1. Выберите Build> Wall> Straight Interior Wall из меню и нарисуйте три стены, чтобы сформировать загон для вашего камина и дымохода.Не беспокойтесь о точном расположении стен прямо сейчас — их можно точно переместить в нужное положение за мгновение.
2. Выберите CAD> Размеры> Внутренний размер в меню и перетащите линию внутренних размеров через комнату — начиная с одной стены и перетаскивая прямо через боковые стены чейза.
3. Выберите левую боковую стенку погони. Используйте Внутренний размер слева, чтобы установить правильное расстояние от левой стороны комнаты.
4. Повторите этот процесс со стеной с правой стороны чейза и стеной с передней стороны чейза.

Вставить вставку в чейз

1. Выберите Build> Window> Window из меню и щелкните по передней стене вашего чейза, чтобы разместить окно в этом месте.

   Это окно будет использоваться для создания проема в стене, в котором можно смоделировать вставку.

   Если программа предупреждает вас о том, что вы размещаете окно во внутренней стене, нажмите OK .

2. Щелкните по окну, чтобы выбрать его, нажмите кнопку редактирования Center Object и щелкните внутри области «комнаты» погони. Это позволит центрировать проем точно между двумя боковыми стенками.
3. Не снимая выделения с окна, нажмите кнопку редактирования Open Object и в диалоговом окне Window Specification , которое отображает:
   • На панели General щелкните стрелку раскрывающегося списка Window Type и выберите Fixed Glass из список.Если вы уже знаете размер и высоту проема, вы также можете указать его здесь.
   • На панели «Корпус» снимите флажок « Использовать внутренний корпус » и Использовать внешний корпус .
   • В Home Designer Pro выберите панель «Подоконник» и снимите флажок « Использовать внутренний подоконник » и Использовать внешний подоконник .
   • На панели Lites укажите 1 для Lites Across и Lites Vertical .
   • На панели «Материалы» щелкните слово Glass , нажмите кнопку Select Material , затем найдите и выберите материал Fire из библиотеки.

     Вы можете выбрать другие материалы сейчас, если хотите, или подождать позже. Их, конечно же, можно изменить в любой момент.

   • Нажмите ОК , чтобы закрыть диалоговое окно и применить изменения.
4. Выберите в меню View> Library Browser , чтобы открыть окно Library Browser.
   • Перейти к Интерьеры> Аксессуары> Аксессуары для каминов .

   • В зависимости от вашей программы может быть доступно несколько экранов для камина.Щелкните один из них, чтобы выбрать его, а затем щелкните один раз на плане этажа, чтобы разместить выбранный экран на плане.
5. Не снимая выделения с экрана камина, щелкните ручку редактирования Move и перетащите экран так, чтобы он оказался прямо перед окном, образующим отверстие для вставки.

6. Выберите в меню 3D> Создать вид камеры> Высота , щелкните и перетащите вид камеры в направлении окна и экрана, удерживая стрелку камеры перпендикулярно передней стене.
7. Если вы не видите экран камина, перейдите в меню «Инструменты »> «Параметры отображения » и установите флажок в столбце Disp для слоя отображения «Мебель, интерьер». На этом виде фасада:
   • Щелкните рамку окна, чтобы выбрать ее, и измените размер проема по желанию с помощью отображаемых маркеров редактирования.
   • Щелкните на экране камина, чтобы выбрать его, и переместите и измените его размер с помощью маркеров редактирования, чтобы он поместился в рамке окна.
   • Если вас устраивает внешний вид рамки и экрана, выберите Файл> Закрыть вид , чтобы закрыть вид с камеры и вернуться к виду на плане этажа.

     Инструмент Elevation недоступен в Home Designer Interiors. Вместо этого можно использовать инструмент Full Camera, доступный во всех программах.

8. На виде плана этажа выберите в меню «Окно »> «Масштаб », затем щелкните и перетащите прямоугольную рамку вокруг каминной вставки, включая экран в выделенной области.
9. Щелкните экран камина, чтобы выбрать его, удерживайте нажатой клавишу Ctrl / Command на клавиатуре и перетащите экран в центр окна с помощью ручки редактирования Move . Если экран привязан к внешнему краю оконного проема, нажмите кнопку редактирования Открыть объект и увеличьте глубину или толщину экрана до 6 дюймов, затем нажмите OK и повторите попытку.

Если у вас возникли проблемы с выбором экрана камина, а вместо этого с выбором ближайших объектов, таких как стена или окно, нажмите кнопку редактирования «Выбрать следующий объект» или нажимайте клавишу TAB на клавиатуре, пока не будет выбран экран.

Многие пользовательские объекты можно создать с помощью инструмента Soffit .

Чтобы добавить очаг

1. Выберите Сборка> Шкаф> Софит в меню, затем щелкните один раз на плане, чтобы создать потолок .
2. Выберите потолок, чтобы отобразить его ручки редактирования, и используйте эти ручки, чтобы переместить потолок в положение перед камином, а затем при необходимости измените его размер.

3. Не снимая выделения с потолка, нажмите кнопку редактирования Open Object и в диалоговом окне Soffit Specification отобразится: отверстие вставки.
4. Укажите расстояние от пола до дна как 0 дюймов, так как этот очаг должен опираться на пол.
5. На панели «Материалы» щелкните слово Soffit , , затем нажмите кнопку Select Material и просмотрите библиотеку материалов, чтобы найти подходящий материал для очага. Помните, что этот материал можно изменить в любой момент.
6. Нажмите ОК , чтобы закрыть диалоговое окно и применить изменения.
7. При желании вы можете создать колпак для очага, используя второй, более тонкий потолок, помещенный поверх первого.

Поскольку в шкафах есть передние элементы, такие как ящики, двери и панели, инструмент «Шкаф полной высоты», который является еще одним дочерним элементом инструментов шкафа, можно использовать для создания под ними настраиваемых каминных полок и квадратных колонн.

Добавить каминную полку с колоннами

1. Выберите в меню Build> Cabinet> Full Height , затем щелкните, чтобы создать шкаф во всю высоту перед камином.
2. Нажмите на шкаф в полный рост, чтобы выбрать его, затем нажмите кнопку редактирования Открыть объект . В диалоговом окне Full Height Cabinet Specification отображается:
3. Не снимая выделения с шкафа в полную высоту, используйте ручку редактирования Move , чтобы переместить его в положение над камином.

   Если вы столкнетесь с какими-либо ограничениями на перемещение при перемещении каминной доски на место, нажмите клавишу Ctrl / Command на клавиатуре, чтобы отменить эти ограничения.

4. Второй квадратный столбец с панелями можно создать, выполнив те же действия, что и выше. Можно создать камин, охватывающий две колонны.
5. Выберите 3D> Создать вид камеры> Высота в меню, щелкните и перетащите вид камеры в направлении камина. Используйте ручки редактирования, чтобы отрегулировать размер и положение каминной доски и колонн по мере необходимости.

Для создания дымохода

1. Выберите Сборка> Шкаф> Софит в меню, затем щелкните один раз на плане, чтобы создать потолок.
2. Выберите потолок, чтобы отобразить его ручки редактирования, и используйте эти ручки, чтобы переместить потолок в положение внутри дымохода, а затем изменить его размер так, чтобы он заполнял внутреннее пространство «комнаты» погони.
3. Чтобы продлить перекрытие через внешнюю стену так, чтобы он отображался на внешней стороне вашего плана, нажмите клавишу Ctrl / Command на клавиатуре, а затем используйте ручку редактирования Move , чтобы переместить перекрытие через внешнюю стену на позади «комнаты» погони.


   Возможно, позже вам придется снова отрегулировать размер.

4. Не снимая выделения с потолка, нажмите кнопку редактирования Open Object и на панели General диалогового окна Soffit Specification :
   • Укажите высоту , которая разместит верх дымохода на соответствующей высоте над крышей. .
   • Укажите расстояние от пола до дна на уровне -18 , чтобы потолок проходил через платформу пола до уровня земли снаружи.
   • Нажмите ОК , чтобы закрыть диалоговое окно и применить изменения.
5. Вы также можете добавить колпачок к дымоходу, если хотите, выбрав в меню View> Library Browser , перейдя к Mechanical, Electrical, Plumbing> Ventilation и выбрав колпачок в папке Chimney Tops .
6. Выберите 3D> Создать вид камеры> Полный обзор перспективы в меню, чтобы создать вид с высоты птичьего полета на внешний вид вашего плана, включая дымоход.

   Инструмент «Полный обзор» недоступен в Home Designer Interiors, вместо этого создается внешний вид Full Camera .

   Обратите внимание на то, что дымоход покрыт бежевым гипсокартоном . Здесь вы можете выбрать более подходящий материал для дымохода.

Материалы для разных объектов можно выбрать в любой момент. Отличный способ выбора материалов — это просмотр в режиме 3D Full Camera с помощью инструментов Material Painter и Material Eyedropper.

Нанести материалы на камин и дымоход

1. В представлении камеры, отображающем созданный выше дымоход, выберите 3D> Material Painter> Material Painter , чтобы открыть диалоговое окно Select Material .
2. Зайдите в основные каталоги Home Designer> Материалы , чтобы найти привлекательный материал для вашего дымохода. Категория Masonry & Stone и каталог производителя Cultured Stone® — два хороших места для поиска кирпичных, блочных и каменных материалов.

3. Щелкните материал, чтобы выбрать его, затем нажмите кнопку OK , чтобы закрыть диалоговое окно. Теперь ваш курсор отобразит значок Material Painter .
4. Нажмите на дымоход, чтобы применить выбранный вами материал к этому объекту.

5. Теперь примените новые материалы к камину, каминной полке и очагу внутри модели. Выберите Файл> Закрыть Вид , чтобы закрыть вид камеры и вернуться к виду плана этажа.
6. Выберите 3D> Создать вид камеры> Полная камера в меню, щелкните и перетащите вид с камеры камина внутри модели. Как и раньше, используйте инструмент Material Painter для применения новых материалов к объектам в вашем представлении.
   • После того, как вы выберете материал в диалоговом окне Select Material и нажмете OK , вы можете щелкнуть столько объектов, сколько хотите, чтобы применить выбранный материал к каждому.
   • Чтобы применить другой материал, выберите 3D> Material Painter> Material Painter и выберите новый материал в диалоговом окне Select Material .
   • Если вы хотите применить материал к одному объекту к другому объекту на виде, выберите 3D> Material Painter> Material Eyedropper , щелкните первый объект, чтобы загрузить желаемый материал, а затем щелкните второй объект, чтобы применить Это.

Если вы хотите покрасить стены, рекомендуется использовать диалог спецификации стены.

Для просмотра кастомного камина и дымохода

Выберите в меню 3D> Создать вид камеры> Вид кукольного домика , чтобы увидеть весь этаж, включая дымоход, но без потолка или плоскостей крыши.

Чтобы создать вид дымохода из каменной кладки, вы можете применить материал камня, блока или кирпича к выемке, созданной с помощью внутренних стен в диалоговых окнах спецификаций стен.

Если вы хотите использовать второй материал, чтобы окружить проем камина, используйте инструмент «Софит».

Нанести материалы на стены карниза и окантовку камина.

1. Нажмите на стену, которая определяет переднюю часть «комнаты» дымохода, чтобы выбрать ее, а затем нажмите кнопку редактирования Open Object .
2. На панели «Материалы» диалогового окна « Wall Specification » щелкните слова Internal Wall Surface , затем нажмите кнопку Select Material и просмотрите библиотеку материалов, чтобы найти материал, который вы предпочитаете.
3. Если хотите, повторите этот процесс со стенами, определяющими стороны «комнаты» погони.
4. Чтобы создать пространство для камина, начните с размещения потолка на плане.
5. Выбрав потолок, используйте ручки редактирования, чтобы уменьшить его ширину до одного дюйма или около того, в зависимости от материала, который вы хотите использовать для вашего окружения, затем используйте ручку редактирования Move , чтобы расположить потолок прямо у передней стены. погони.
6. Выберите 3D> Создать вид камеры> Высота в меню и перетащите вид камеры в направлении окна и экрана, удерживая стрелку камеры перпендикулярно передней стене.

   Home Designer Interiors не имеет инструмента «Высота», вместо этого используйте инструмент Full Camera .

   На этом виде:

   • Щелкните потолок, чтобы выбрать его, и нажмите кнопку редактирования Копировать / Вставить . Щелкните один раз в пустой области передней стены чейза, чтобы создать копию потолка. Затем повторите эти шаги, чтобы создать вторую копию в другой пустой области.
   • Щелкните на инструменте Select Objects и отредактируйте размер, форму и расположение каждого потолка так, чтобы они полностью обрамляли проем камина.
   • Выберите в меню 3D> Material Painter> Material Painter и примените желаемый материал к потолкам, образующим окружение вашего камина.

Преимущества установки топки для камина на дровах

Знаете ли вы, что каминная топка может превратить ваш каменный камин из не более чем эстетической составляющей вашего дома в стильный прибор со значительными преимуществами? Рейтинг эффективности каменного камина составляет около 10%, а это значит, что, возможно, камин в конечном итоге отводит больше тепла из вашего дома, чем обеспечивает при горит.В то время как сокращение затрат так же важно для многих домовладельцев, как создание воспоминаний у камина, ценность каминной топки получает все более широкое признание. Ознакомьтесь с тремя главными преимуществами каминной топки ниже.

1 — Эффективность нагрева

Каминные топки — это результат инновационного дизайна, и их эффективность нагрева достигает 80% и более. Вставки изготавливаются из чугуна или стали и предназначены для установки внутри существующего каменного камина или камина с нулевым зазором.Также необходимо обеспечить правильную футеровку дымохода для использования с вставкой.

Каминные топки имеют стеклянные дверцы, которые позволяют любоваться пламенем. Закрытая конструкция вместе с тяжелой изоляцией обеспечивает больше тепла в доме. Многие модели оснащены вентиляторами, которые направляют теплый воздух, циркулирующий в топке, в дом. Существует большое разнообразие размеров и моделей, а площади от 1000 до 3000 квадратных футов можно эффективно обогреть с помощью каминной топки и ничего более.Возможность выключить центральное отопление может значительно снизить ваши коммунальные расходы.

2 — Топливная эффективность

Окружающая среда для горения в каминной топке — это та среда, в которой дрова горят более эффективно, а в дымоход поступает меньше тепла. Количество времени, затрат и энергии, которые вы вкладываете в поставку дров, можно сократить, а дрова, которые у вас есть, будут обеспечивать гораздо больше тепла. Хотя обезлесение больше не должно вызывать беспокойства, из-за строгих правил по замене вырубленных деревьев для многих людей по-прежнему важно сократить количество бревен, необходимых для топлива.

3 — предотвращает утечку воздуха

Хотя закрытие заслонки в каменном камине, когда она не используется, является стандартной процедурой, многие люди не осознают, что много воздуха выходит из дома через дымоход, даже если заслонка закрыта. У заслонок редко бывает достаточное уплотнение, чтобы предотвратить выход нагретого воздуха в доме через неиспользуемый камин. Иметь традиционный камин — это все равно, что круглый год открывать окно в доме.С каминной топкой утечка воздуха больше не является проблемой. Стеклянные двери образуют эффективное уплотнение, препятствующее возвратно-поступательному потоку воздуха из дымохода в дом и наоборот.

Вероятность попадания вредных газов и частиц сгорания в ваш дом значительно снижается при использовании каминной топки. Окись углерода, которая может быть смертельной, — это лишь один из видов токсичного дыма, который может содержать каминная топка.

Если вы заинтересованы в приобретении каминной топки для своего дома, не стесняйтесь обращаться к нашим специалистам по дымоходам за помощью и советом.

Northeastern Chimney, Inc.
37 Cody Street, West Hartford, CT 06110
Телефон: 860-233-5770

трубочист в западном хартфорде, ct 06110 — 06117 — 06119 — 06127 — 06133 — 06137 / bristol, ct 06010 — new britain, ct — 06050 — 06051 — 06052 — 06053 / newington, ct 06111 — whersfield, ctromwell, 06109 — ctromwell ct 06416 — скалистый холм, ct 06067- берлин, ct 06037 — кенсингтон, ct 06037 — портленд, ct 06480 — мидлтаун, ct 06547 — мериден, ct 06450 — мидлфилд, ct 06455 — южный виндзор, ct 06074 — эллингтон, ct — восток windsor, ct 06088 — CT трубочист в Фармингтоне, CT 06032 — Avon, CT Дымоход 06001 — Дымоход Simsbury, CT 0607 — Инспекция дымохода в West Simsbury, CT 06092 — Кантон, CT 06019 — Берлингтон, CT 06013 — Bloomfield 06002 — юнионвилл, ct 06085 — weatogue, ct 06089 — суффилд, ct 06078 — виндзор, ct 06095 — гранби, ct 06035 — коллинсвилл, ct 06022 — хеврон, ct 06248 — marlborough, ct 06447 — манчестер, ct 06040 — 06042 — 06042 — Bolton, CT 06043 — Колчестер, CT 06415 — Толланд, CT 06084 — Ист-Хэмптон, CT 06424 — Чесир, CT 06410 — Саутингтон, ct 06489 — трубочист glastonbury, ct 06033 — южный гластонбери, ct трубочист, коннектикут — 06073 — сертифицированные трубочисты — полная лицензия — застрахован

.
