Мощность лампы и стандарты освещения помещений

Выбирая люстру, потолочный светильник или источник местного света для дома или квартиры, покупатель заранее думает о мощности ламп, которые будут там использоваться. Нередко это делается на основе личного практического опыта или, вовсе, по наитию. А, между тем, есть четкие критерии освещенности, характеризующие здоровую среду для объектов разного назначения. Действующие нормативы и стандарты рекомендуют следовать указанным ниже показателям освещенности для разных типов помещений (люкс):

• Лестницы, вестибюли, коридоры — 20 – 30 лк;
• Ванные и санузлы — 50 лк;
• Жилые комнаты и спальни — 150 лк;
• Детские — 200 лк;
• Офисы, кабинеты — 300 лк;
• Лаборатории, мастерские — 400 лк;
• Учебные аудитории — 500 лк.


Нормативные документы оперируют двумя параметрами: освещенностью в люксах (лк) и световым потоком, излучаемым источником света в люменах (Лм). При этом 1 лк привязан к площади освещаемого помещения и равен 1 Лм/м2. Как же нормированную освещенность соотнести с мощностью лампы в ваттах? Для того, чтобы стало понятнее, рассмотрим простой пример. У нас есть лампа накаливания мощностью 100 Вт, установленная в жилом помещении площадью 20 м2. Такая лампа обладает световым потоком примерно в 1200 Лм, что в пересчете на 1 кв. метр площади дает 60 лк освещенности, чего явно недостаточно для такой комнаты.

Итак, что мы теперь знаем? Для того чтобы выяснить, правильно ли освещается помещение, необходимо знать его площадь, а также величину светового потока и мощности лампы, которые указаны на упаковке к изделию. Имейте в виду, что у ламп разных типов одной мощности (Вт) величина светового потока (Лм) будет отличаться. Разделив значение светового потока (Лм) на площадь комнаты (м2), получим фактическую освещенность (лк), которую можно сравнить с нормативной.

Особенности конструкции и эксплуатации разных типов ламп

Благоприятная световая среда в помещении, необходимая для комфорта человека, определяется рядом факторов, которые следует учитывать при выборе ламп для освещения квартиры, офиса, мастерских, лабораторий, подсобок и т. п. Кроме главной характеристики — мощности лампы на качество освещения влияет цветовая температура спектра, коэффициент цветопередачи, пульсация, направленность светового потока. Помимо этого, при работе светильников нельзя обойти стороной такие моменты, как КПД, тепловыделение, прочность, долговечность и энергоэффективность ламп. Существуют несколько распространенных типов ламп, отличающихся конструктивными и эксплуатационными характеристиками, которые мы предлагаем рассмотреть в нашем обзоре.

Лампы накаливания

Лампы накаливания (ЛН) можно однозначно причислить к реликтам электрической эры освещения. Кроме невысокой стоимости, отсутствия пульсаций и приятной для восприятия цветовой температуры порядка 2700К, близкой к естественному свету, архаичные «лампочки Ильича» обладают множеством недостатков. Они имеют очень хрупкую стеклянную колбу и чувствительны к параметрам сетевого напряжения, ощутимо снижающим заявленный срок службы в 1000 часов. Невысокий КПД лампочек преобразует значительную часть потребляемой энергии в тепло, сильно разогревая колбу и цоколь. А потребляемая мощность ламп накаливания по отношению к световой отдаче очень велика. Это весьма затратно и расточительно в современных условиях повсеместного снижения энергопотребления. Но в нашем обзоре ЛН интересны тем, что мы будем использовать их как отправную точку для сравнения с другими типами источников света.

Галогенные лампы

Галогенная лампа представляет собой усовершенствованную версию лампы накаливания, отличающуюся от нее тем, что здесь нить накала горит в среде защитного газа (брома или йода). Благодаря этому, удалось увеличить температуру спирали, что положительно повлияло на прирост светового потока и повышение долговечности лампы до 4000 часов. Потребляемая мощность галогенных ламп при сравнимой светимости с ЛН примерно на 30% ниже, что позволяет немного сэкономить в счетах на электроэнергию. Из плюсов светильников этого типа стоит отметить возможность работы в широком диапазоне температур окружающей среды от — 60 °C до +100 °C, что роднит их с обычными лампами накаливания. Также у галогенок неплохой коэффициент цветопередачи Ra 99-100, наиболее близкий к естественному свету. Но, они так же, как и ЛН сильно греются и не любят вибраций. Стоимость галогенных источников света существенно выше традиционных ламп и это заставляет задуматься о целесообразности их покупки для бытового освещения.

Популярные галогенные лампочки

Люминесцентные лампы

У люминесцентных ламп, использующих газоразрядное свечение слоя люминофора, световая отдача на единицу энергопотребления выше, чем у ЛН и галогенных ламп. Поэтому еще их принято именовать энергоэффективными. Они обладают продолжительным сроком службы, составляющим 5 лет, при условии редких циклов включений и отключений. Мощности люминесцентной лампы в 29 Вт хватит, чтобы заменить одну обычную 100-ваттную ЛН. К недостаткам таких ламп следует отнести экологическую опасность из-за содержания в их составе ртути, неприятный для восприятия цветовой спектр и неизбежное мерцание во время работы. Еще одним недостатком энергоэффективных ламп для дома является сложная спиральная форма стеклянной газоразрядной трубки, которая не очень эстетично смотрится в домашних люстрах.

Популярные люминесцентные лампочки

Светодиодные лампы

В настоящее время лидером покупательских предпочтений стали светодиодные лампы. По форме и внешнему виду они похожи на обычные лампы, с той лишь разницей, что электроника со светодиодами здесь прикрыта прочной пластиковой колбой. При одинаковом световом потоке мощность потребления светодиодных ламп почти на порядок ниже, чем у ЛН, что делает их очень экономичными в эксплуатации. Наиболее комфортные для восприятия человеком лампы имеют температуру светового потока 2700 – 3000 К, соответствующую естественному солнечному свету. Температура от 4000 до 5000 К считается белым нейтральным светом, а все что выше — уже белый холодный свет. Надо отметить, что по субъективным ощущениям светодиодные лампы одной мощности кажутся более яркими по мере смещения к холодному спектру цветовой температуры. Но, все же, для домашнего использования лучше покупать лампы «теплого» цветового спектра, а нейтральные и холодные больше подходят для коридорного освещения. К сожалению, светодиодные источники света, содержащие электронные элементы, подвержены пульсации, которая в изделиях известных брендов снижена до приемлемых величин.

Популярные светодиодные лампочки

С появлением филаментных ламп (на светодиодных нитях), являющихся разновидностью LED-светильников, расширились возможности декорирования помещений оформленных под старину. Они прекрасно вписываются в интерьеры стиля лофт с индустриальным дизайном начала XX века. Отличительной особенностью филаментной лампы стала замена обычного набора оптических полупроводников на светодиодные нити, которые имеют большой угол рассеивания. Стеклянная колба лампочки заполнена газовой смесью, а электроника с драйвером убрана в цоколь. Нет здесь и привычного для LED-ламп радиаторного охлаждения. Такой источник света во время работы внешне трудно отличить от обычной лампы накаливания.

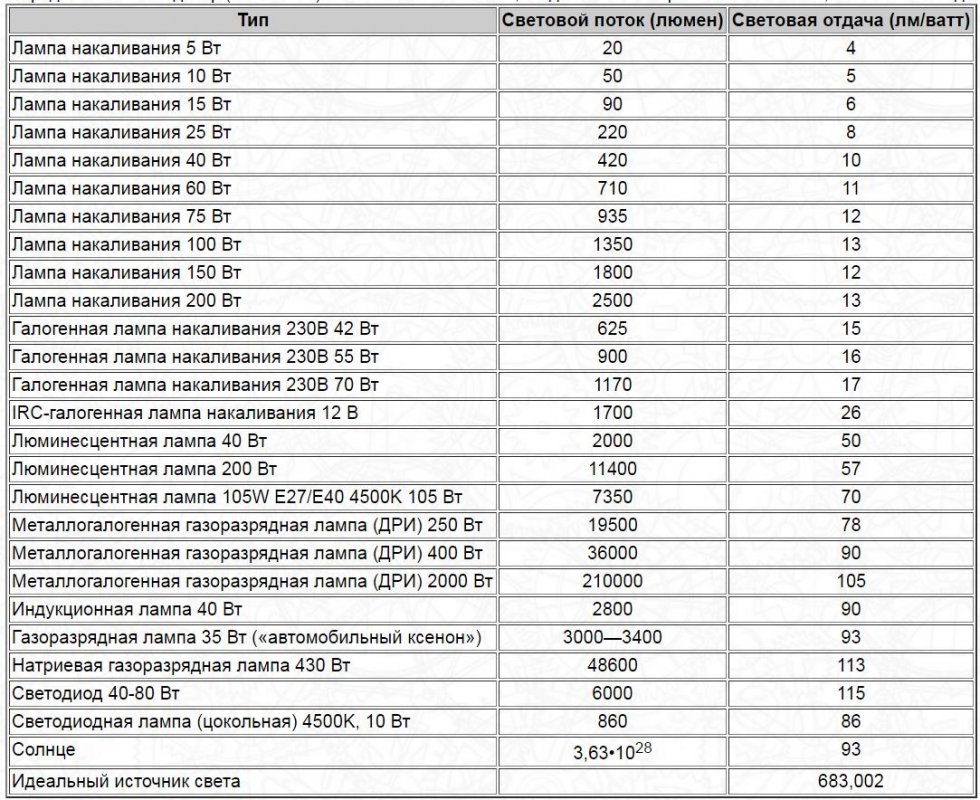

Сравнение мощности и светового потока

В представленной таблице показана энергетическая эффективность разных типов ламп, дающих одинаковую световую отдачу. Как видно из сравнения потребляемой мощности, лампы накаливания являются наиболее «прожорливыми», а светодиодные — самыми практичными. К примеру, светодиодная лампа мощностью 12 – 15 Вт дает столько же света, сколько люминесцентная 29 Вт, галогенная 72 Вт или «сотка» лампы накаливания. А с учетом длительности срока службы LED-светильников, многократно превосходящей другие типы источников света, выгода покупки светодиодных ламп становится очевидной. Несмотря на свою дороговизну, светодиодные лампы быстро окупаются своей экономичностью в эксплуатации.

Выводы и рекомендации

Обычные лампы накаливания имеет смысл использовать для освещения лишь в двух случаях. Первый случай — если вам не приходят счета за электричество. Второй случай — если лампочки эксплуатируются изредка и кратковременно. Это освещение подвалов, погребов, гаражей и прочих помещений, куда судьба заносит на непродолжительное время. Независимо от мощности ламп такая эксплуатация существенно не повлияет на расход электроэнергии и продлит срок службы светильника.

Галогенные лампы — яркие светильники, устойчивые к колебаниям напряжения, которые обеспечивают мощный всенаправленный пучок света на большом расстоянии, активно используются в автомобильных фарах, в кино- и фото-индустрии, в рамповом освещении театральных и концертных залов, в проекционной и полиграфической технике. И такая специфика говорит о том, что эти лампы вполне востребованы и их еще не стоит списывать со счетов.

Люминесцентные лампы, несмотря на их недостатки, все еще активно используются в государственных и общественных зданиях, учебных заведениях, лечебных учреждениях. А вот времена, когда газоразрядные лампы покупали для освещения квартир и домов, благополучно канули в лету, а им на смену пришли LED-лампы.

Бесспорным лидером среди современных источников света бытового назначения являются светодиодные лампы, имеющие большой срок службы от 10 до 25 лет. И главная причина тому — высокие показатели энергосбережения. Традиционные изделия с пластиковой колбой выпускают в широком диапазоне мощности от 3 до 50 Вт, что позволяет использовать одну лампу нужного номинала вместо целого набора. Также в продаже есть много изделий этого типа ламп для потолочного освещения. Модификации источников света в ретро-стиле «ламп Эдисона» ограничены максимальной мощностью 10 Вт ввиду имеющихся трудностей с охлаждением. В продвинутых изделиях есть функция диммирования, позволяющая регулировать яркость ламп, фактически увеличивая мощность освещения.

Подводя итоги обзора, отметим, что из имеющегося многообразия типов ламп, наиболее привлекательными для домашнего освещения выглядят модели с полупроводниковыми светодиодами.

Как определить необходимую мощность светодиодной лампы

Как определить необходимую мощность светодиодной лампы

При проектировании системы освещения, после ремонта или возведения офисного либо жилого помещения, необходимо произвести расчеты так, чтобы света было достаточно.

Не важно, используются ли обычные лампы накаливания, компактные люминесцентные лампы или светодиодные, требуется получить в результате такой световой поток, чтобы он обеспечил комфортные условия для человека.

Если речь о замене ламп накаливания на светодиодные, то в принципе нет никакой проблемы в том, чтобы подобрать светодиодные лампы по соответствующему световому потоку, для этого есть таблицы, поскольку средний световой поток для типичных ламп накаливания на каждый конкретный номинал известен, и световой поток светодиодных ламп также легко можно узнать, просто прочитав надпись на упаковке.

Но что же делать, если требуется получить современную систему освещения на базе светодиодов, позволяющую значительно экономить средства при оплате счетов за электричество? Как подобрать светодиодные лампы подходящей мощности, в подходящем количестве, и при этом не промахнуться с освещенностью? Сколько ламп и какой мощности установить в то или иное помещение? Как определить необходимую мощность светодиодной лампы для конкретного помещения?

Об этом и пойдет речь далее. Мы разберемся, как рассчитать мощность правильно, чтобы получить качественное и комфортное освещение.

Когда нужно обеспечить освещение комнаты или, скажем, офиса квадратной или прямоугольной формы, то расчеты довольно просты. Если же форма помещения представляет собой сложную фигуру, то просто разделите ее на прямоугольники, хотя бы примерно, и для каждой отдельной части просчитайте необходимую освещенность. Так вы получите довольно точную картину того, на какую мощность придется рассчитывать, покупая светодиодные лампы, и сколько этих ламп потребуется.

Напомним, что освещенность измеряется в люксах (Лк), а световой поток лампы — в люменах (Лм). Поэтому сначала вычисляют общий световой поток, опираясь на СНиП, где можно узнать нормативную освещенность в люксах для различных помещений, и на параметры помещения, такие как площадь и высота потолков, а затем световой поток распределяют между светодиодными лампами, и определяют мощность каждой из них.

Упрощенная формула для вычисления светового потока:

Ф = E*S*K,

где Ф — суммарный световой поток в люменах; E — нормативная освещенность в люксах; S — площадь помещения в квадратных метрах; K — коэффициент, связанный с высотой потолков.

Значение коэффициента К тем больше, чем выше потолки (чем выше над освещаемой поверхностью расположена лампа), поскольку световой поток с ростом площади под лампой рассеивается, и чем выше потолок, тем шире световой конус, тем больше диаметр светового пятна и его площадь. Так, в зависимости от высоты потолков, коэффициент К принимает следующие значения:

• К = 1 при высоте потолка от 2,5 до 2,7 метров;

• K = 1,2 при высоте потолка от 2,7 до 3 метров;

• К = 1,5 при высоте потолка от 3 до 3,5 метров;

• К = 2 при высоте потолка от 3,5 до 4,5 метров.

Нормативная освещенность E берется из СНиП 23-05-95 (изначально) «Естественное и искусственное освещение». Вот некоторые значения освещенности в люксах для жилых и офисных объектов:

• Е = 500 Лк — для офисов, где осуществляются чертежные работы;

• Е = 300 Лк — для офисов общего назначения с использованием компьютеров;

• Е = 300 Лк — для кабинетов и библиотек;

• Е = 200 Лк — для конференц залов, переговорных комнат, детских комнат;

• Е = 150 Лк — для жилых комнат и кухонь;

• Е = 100 Лк — для саун, бассейнов, лестниц, эскалаторов;

• Е = 75 Лк — для гардеробных, архивов, офисных коридоров и холлов;

• Е = 50 Лк — для санузлов, ванн, квартирных холлов и коридоров;

• Е = 20 Лк — для освещения лестниц.

Площадь S берется в квадратных метрах, применительно к тому помещению, которое будет освещаться светодиодными лампами, исходя из ваших потребностей.

В итоге, вычислив значение Ф, можно легко подобрать светодиодные лампы в нужном количестве, просто разделив Ф на световой поток каждой выбранной лампы, а по световому потоку каждой светодиодной лампы, определить ее мощность. Для этого приведена таблица. Сколькими лампами будет обеспечен суммарный световой поток, каждый решает сам, исходя из индивидуальных условий.

Давайте для примера рассмотрим следующую задачу. Гостиная имеет размеры 3 на 5 метров, то есть ее форма — прямоугольник, и площадь S = 3*5 = 15 квадратных метров. Высота потолка составляет 2,4 метра, соответственно принимаем К = 1. Освещенность принимаем равной 150 Лк, в соответствии с регламентом по СНиП.

Итак, имеем для нашего примера: E = 150; S = 15; K = 1. Итого: Ф = Е*S*К = 150*15*1 = 2250 Лм.

Зная суммарный световой поток в люменах, нетрудно подобрать светодиодные лампы. Например, мы решили использовать 6 ламп, тогда световой поток каждой из них должен быть равен 2250/6 = 375 Лм. Выбираем 5 ваттные светодиодные лампочки в количестве 6 штук, которые равномерно разместим по площади потолка.

Между тем важно помнить, что чем больше источников света размещено в помещении, тем более ровным и комфортным будет свет. Если освещение должно быть равномерным, то лампочки размещают на одинаковом расстоянии друг от друга. Если требуется получить более плотный свет в конкретной зоне, то лампочки комбинируют так, чтобы акцентировалась именно эта зона.

Справедливости ради отметим, что регламентированные СНиП нормативы не всегда дают результат, какой хотелось бы каждому. Например, кому-то света, рассчитанного по СНиП окажется мало, кто-то любит более яркий свет, кто-то — более тусклый. По этой причине, следует ориентироваться на свои предпочтения. Если любите чтобы было очень светло, то смело умножайте нормативное значение E на 2.

Для достижения более тонкой настройки для разного времени суток используйте зонирование освещения, либо применяйте диммируемые светодиодные лампы совместно со специальным диммером.

Читайте самые интересные истории ЭлектроВестей в
Telegram и Viber

Как выбрать мощность и количество встраиваемых светильников?

Встраиваемые точечные светильники имеют большое число преимуществ перед традиционными лампами. Они занимают мало места и не скрадывают пространство, их легко можно спрятать в потолочные конструкции или даже мебель, они позволяют создать более разнообразное освещения, выделяя более светлые или темные зоны. Однако, при всех своих преимуществах, установка подобного оборудования влечет за собой одну проблему – необходимость точного расчёта количества ламп и их мощности. Поскольку встраиваемые светильники не так просто заменить (особенно скрытые), все параметры должны быть просчитаны с высокой точностью.

Стандарты освещенности помещений

Для жилых и нежилых помещений разного назначения разработаны нормы освещенности в расчете на один квадратный метр. Эти нормы применяются при установке абсолютно любого оборудования, обычного или светодиодного.

При расчете уровня освещенности за основу берется стандартная лампочка накаливания. Средний уровень освещенности для жилого помещения составляет порядка 20 ватт на один квадратный метр площади. Это значит, что при выборе светильников, вы должны ориентироваться на площадь помещения и мощность конкретного светильника. Например, для жилой комнаты площадью 12 квадратных метров общая мощность освещения должна составлять 240 ватт.

Существуют также рекомендации по освещенности других комнат:

• Спальня – 15 Вт/кв.м;




• Гостиная – 22 Вт/кв.м;




• Кухня — 26 Вт/кв.м;




• Туалет (ванная) – 20 Вт/кв.м;




• Коридор – 16 Вт/кв.м;




• Рабочее место – 60 Вт/кв.м.

Сами расчеты довольно простые, однако следует учитывать тот факт, что мощность ламп накаливания, светодиодных и люминесцентных ламп сильно отличается! Для точного расчета количества ламп необходимого типа можно использовать сводные таблицы (соотношение лампы накаливания определенной мощности и светодиодной лампы) или же воспользоваться формулами.

Световой поток (интенсивность освещения) рассчитывается в Люменах (Лм). В среднем, одна лампа накаливания мощностью в 20 Вт дает световой поток в 250 Лм. Это соответствует одной люминесцентной лампе мощностью 5-6 Вт или одной светодиодной лампе мощностью 2-3 Вт.

20 Вт (накаливания) = 5-7 Вт (люминесцент) = 2-3 Вт (светодиод) = 250 Лм.

Помимо таблицы можно рассчитать количество светильников, ориентируясь на Люкс (Лк) – единица, которая показывает соотношение Лм/кв.м. Например, в нашей комнате 12 метров стоит 4 лампы накаливания мощностью 20 Вт (250 Лм). Посчитаем: 250*4 = 1000 Лм. 1000/12 = 83 Лк.

Нормы освещенности в Люксах:

• Спальня – 200-250 Лк;




• Гостиная – 300-400 Лк;




• Кухня – 200-250 Лк;




• Ванная (туалет) – 200-250 Лк;




• Коридор – 80-100 Лк.

Получается, что для помещения в 12 квадратных метров недостаточно 4-х ламп накаливания мощностью 20 Вт. Их можно заменить 4-мя лампами мощностью 60 Вт или 4-мя светодиодами мощностью 15-16 Вт.

Если вам сложно самостоятельно произвести расчеты, воспользуйтесь помощью готовых таблиц или онлайн-калькуляторов.

Дополнительные параметры при расчете для светодиодных светильников

  При установке светодиодных встраиваемых светильников следует учитывать не только стандарты и нормы освещенности, но и тот факт, что свет светодиодов отличается от света традиционных ламп накаливания. Как правило, свет от стандартных светодиодов более яркий, поэтому выбирать необходимо минимально возможное количество светильников.

Многое зависит также от высоты потолков и геометрии помещений. Если в вашей квартире потолки выше 3-х метров, то все получившиеся цифры необходимо увеличить в 1,5 раза, чтобы получить нужный уровень освещенности. Кроме того, встраиваемые светильники необходимо выбирать, исходя из назначения не только всего помещения, но и конкретной зоны. Для спальни подойдут светильники с нейтральным или теплым свечением, для рабочей зоны – с белым холодным светом. В отличие от традиционных ламп накаливания, цвет свечения светодиодов играет огромную роль при подборе количества светильников.

Расчет мощности встраиваемых светильников может быть довольно сложен для, поэтому специалисты компании EF-LIGHT советуют воспользоваться специальными таблицами для конкретного типа светильника или прибегнуть к помощи профессионала в освещении.

Что такое люксы и люмены, и почему ватты – не главное в светодиодном освещении

Почему одна LED-лампа светит сильнее, чем другая, такой же мощности? Что такое световой поток и чем он отличается от освещенности? Как определиться с количеством ламп, зная их световой поток и размеры помещения. Ответы на эти вопросы вы найдете в нашей новой статье.

Во времена повсеместного распространения ламп накаливания (ЛОН), зная, сколько ватт потребляет лампа, можно было с уверенностью предполагать, сколько света она будет давать. Две лампы одинаковой мощности, произведенные на разных заводах, излучают практически одинаковое количество света, и, приобретая ЛОН, покупателю достаточно было ориентироваться на показатель ее мощности. Сейчас ЛОН в прошлом, но до сих пор многие действуют подобным образом и при покупке светодиодных ламп, хотя с ними дело обстоит несколько иначе.

Световой поток и энергоэффективность

Основным и наиболее значимым параметром любого осветительного прибора является количество света, которое он вырабатывает в единицу времени. Эта величина называется световым потоком источника света, а единицей измерения для него в международной системе СИ официально принят Люмен (Lumen, Лм). Величина светового потока зависит от электрической мощности источника света, но не определяется только мощностью. Особенно это актуально для светодиодных ламп.

В ЛОН количество света, которое она вырабатывает, зависит от материала нити накаливания и ее температуры. Но эти параметры в разных лампах отличаются мало, поэтому и светят ЛОН одной мощности примерно одинаково. В LED-лампах свет вырабатывают светодиоды. Световой поток светодиода, как и лампы накаливания, также зависит от материалов и режима работы полупроводникового кристалла, но, в отличии от ЛОН, эти свойства у разных светодиодов сильно отличаются, и более качественные и современные светодиоды при одной и той же электрической мощности вырабатывают больше света.

Связь между электрической мощностью источника света и его световым потоком характеризуется энергоэффективностью и определяется как отношение величины светового потока к мощности. Энергоэффективность показывает, сколько света вырабатывает источник на 1 ватт затраченной мощности, иными словами это – световой КПД, и чем он больше, тем более экономичным является источник света.

Величину светового потока и мощность выбранной LED-лампы узнать достаточно просто, нужно всего лишь посмотреть на ее упаковку – в соответствии с требованиями стандартов производители светодиодных ламп обязаны указывать значение этих характеристик на упаковке продукции. Энергоэффективность лампы на упаковке приводить не обязательно, поэтому, если этот параметр не указан, покупатель легко может рассчитать его самостоятельно, разделив значение светового потока на мощность.

Рассмотрим конкретный пример:

Примерная величина светового потока бытовой лампы накаливания мощностью в 60 ватт составляет 700 люменов, а 100-ваттной – около 1200 люменов. Таким образом, разделив 700 на 60, получаем энергоэффективность 11,7 лм/Вт – у 60-ваттной лампочки и 12 лм/Вт – у 100-ваттной.

Если со стандартными ЛОН все достаточно просто, то, проведя анализ представленных на украинском рынке светодиодных ламп мощностью, к примеру, 6 Вт, мы увидим, что величина их светового потока находится в диапазоне от 450 до 700 люменов. То есть, их энергоэффективность колеблется от 75 до 117 лм/Вт, и может отличаться даже в рамках одной и той же серии у конкретного производителя. Эффективность LED-ламп зависит, прежде всего, от типа, качества и характеристик использованных при их создании светодиодов, а также технических решений, применяемых изготовителем. Наиболее качественные образцы продаваемых на украинском рынке светодиодных ламп традиционного типа имеют энергоэффективность до 120 Лм/Вт, а лампы на основе филаментной нити – до 150 Лм/Вт.

Что такое освещенность

Обладая информацией о величине светового потока определенной лампы и размерах освещаемого помещения, можно рассчитать другой важный показатель – освещенность.

Освещенность – это световая величина, отображающая количество света, попадающее на определенный участок площади. В международной системе (СИ) единицей измерения освещенности служит люкс (лк), при этом один люкс равен одному люмену на квадратный метр. Чем больший световой поток попадает на освещаемую поверхность, тем выше уровень ее освещенности.

Человеческий глаз неспособен определить конкретное значение уровня освещенности без вспомогательных средств, поэтому, если требуется получить точную информацию, используют специальный прибор – люксметр.

Насколько ярко следует освещать помещение

Основным критерием правильной организации освещения в любой комнате является, прежде всего, удобство и комфорт людей, которые ею пользуются. Тем не менее, существуют официальные нормы, определяющие оптимальный уровень освещенности комнаты, в зависимости от ее назначения.

Нормы освещенности жилых помещений согласно ДБН В.2.5-28:2018

Расчет уровня освещенности

Профессиональные расчеты уровня освещенности помещений – сложная задача. Существуют специальные методы, а также компьютерные программы (к примеру, Dialux), позволяющие архитекторам и светодизайнерам проектировать и выполнять расчеты освещения.

Компания MAXUS предлагает всем клиентам, осуществляющим покупку в фирменном интернет-магазине, возможность заказать бесплатную услугу профессионального расчета освещения. Если требуется осветить магазин, салон, кафе или другие помещения, предъявляющие высокие требования к качеству освещения, стоит заранее обратиться к специалистам и произвести необходимые расчеты. Это позволит избежать неприятных неожиданностей после завершения ремонта.

Для решения бытовых задач, к примеру, выбора подходящих для домашней люстры светодиодных ламп, приблизительный расчет можно выполнить самостоятельно.

Сделать это можно таким образом: чтобы получить приблизительное значение необходимого светового потока (для стандартной квартиры или дома с высотой потолка до 2,7 м) нужно нормативный показатель освещенности (взятый из таблицы выше) умножить на площадь помещения (м2).

Следует заметить, что в реальных условиях далеко не весь излучаемый свет достигает освещаемых поверхностей: часть света «поглощается» стенами, мебелью и полом, поэтому получившееся значение нужно дополнительно разделить на усредненный поправочный коэффициент – 0,9 для светлых помещений и 0,6 для комнат, оформленных в темной цветовой гамме..

Рассмотрим конкретный пример:

Требуется обеспечить освещение в небольшой гостиной, площадь которой составляет 12 квадратных метров, а стены и мебель – светлые. Из таблицы выясняем рекомендуемую норму освещенности для гостиных – 150 люксов, умножаем ее на 12 и делим на 0,9. Получаем 2000 люменов. Это и есть минимально необходимый световой поток, который должны давать источники основного освещения.

Если бы в рассматриваемой гостиной были темные стены и мебель, то количество люменов, необходимое для обеспечения общего освещения в ней, было бы существенно большим.

Что такое температура света и как она влияет на восприятие освещенности

Единицей измерения цветовой температуры света является Кельвин (К), при этом, чем выше значение показателя – тем более «холодным» воспринимается свет. Так температура света пламени свечи составляет около 1800 К, а обычной 100-ваттной лампы накаливания – 2800 К. Чаще всего производители светодиодных ламп выпускают свою продукцию с температурой света 3000 К (теплый, расслабляющий свет) или 4100 К (нейтральный, приближенный к дневному солнечному).

Выбирая светодиодную лампу, учитывайте, что лампа, излучающая теплый оттенок света визуально светит слабее, чем лампа с таким же световым потоком, но более холодного оттенка. Поэтому, желающим осветить комнату «теплым» светом стоит подобрать более мощные лампочки.

Подведем итоги

1. При выборе светодиодного источника света обращайте особое внимание на величину светового потока, измеряемую в люменах. Чем выше это значение, тем больше света будет вырабатывать лампа.
2. Еще один важный параметр – энергоэффективность, он демонстрирует уровень экономичности осветительного прибора. Средний уровень энергоэффективности светодиодных лампочек – 80-85 лм/Вт, в то же время наиболее качественные модели на основе филаментной нити способны отдать до 150 люменов за каждый ватт потребляемой энергии.
3. Уровень освещенности – величина, показывающая отношение светового потока к освещаемой площади. Существуют специальные нормы, определяющие оптимальный уровень освещенности для пространств разного типа. Зная эти нормы и площадь комнаты можно произвести приблизительный расчет нужного для ее освещения светового потока. Если требуется выполнить точный расчет освещения, стоит обратиться к профессионалам.
4. Кельвин – единица измерения цветовой температуры света, чем выше это значение, тем «холоднее» выглядит свет. Освещение теплого оттенка для человеческого глаза кажется менее ярким, чем холодного.

Мы надеемся, что эта статья помогла вам лучше разобраться в особенностях организации светодиодного освещения. Если у вас остались вопросы, вы можете задать их в комментариях к этой статье или позвонить по телефону нашим специалистам.

Световой поток

— обзор

19.1.5.9 Величины и единицы света

Следующие определения основаны на Международном словаре освещения.

Световой поток (символ ϕ): свет, излучаемый таким источником, как лампа, или принимаемый поверхностью, независимо от направления. Люмен (аббревиатура лм): единица светового потока в системе СИ, используемая для описания общего света, излучаемого источником или принимаемого поверхностью. (Лампа накаливания мощностью 100 Вт излучает около 1200 люмен.)

Освещение: процесс освещения объекта.

Величина освещенности (символ E): световой поток, падающий на поверхность, на единицу площади.

Люкс (сокращение lx): единица измерения освещенности в системе СИ; он равен одному люмену на квадратный метр.

Люмен на квадратный фут (сокращение lm ft ^-2 ): неметрическая единица измерения освещенности, равная 10,76 люкс. (Ранее этот термин назывался фут-свечой, этот термин все еще используется в некоторых странах.) Эксплуатационная ценность освещения: среднее значение освещенности на протяжении всего срока службы установки, усредненное по рабочей зоне.

Начальное значение освещенности: Среднее значение освещенности, усредненное по рабочей зоне до начала амортизации, то есть когда лампы и арматура новые и чистые и когда комната недавно декорирована.

Среднее сферическое освещение (скалярное освещение): среднее освещение по поверхности небольшой сферы с центром в данной точке; точнее, это поток, падающий на поверхность сферы, деленный на площадь сферы. Термин «скалярная» освещенность

означает люкс: необходимо соблюдать осторожность, чтобы не путать единицу с освещением на плоскости, которое измеряется в той же единице.

Вектор освещения: термин, используемый для описания потока света. У него есть и величина, и направление. Величина определяется как максимальная разница в величине освещенности на диаметрально противоположных элементах поверхности небольшой сферы с центром в рассматриваемой точке. Направление вектора — это диаметр, соединяющий более яркий элемент с более темным.

Сила света: величина, которая описывает силу освещения источника в определенном направлении.Точнее, это световой поток, излучаемый внутри очень узкого конуса, содержащего это направление, деленное на телесный угол конуса.

Кандела (аббревиатура cd): единица измерения силы света в системе СИ. Термин «сила свечи» означает силу света, выраженную в канделах.

ОСНОВНЫЕ ОСВЕЩЕНИЯ

ОСНОВНЫЕ ОСВЕЩЕНИЯ

ОСВЕЩЕНИЕ

РУКОВОДСТВО ПО ОБНОВЛЕНИЮ ОСВЕЩЕНИЯ
Управление по воздуху и радиации Агентства по охране окружающей среды США 6202J
EPA 430-B-95-003, январь 1995 г.

U.Программа «Зеленые огни» S. EPA

СОДЕРЖАНИЕ

Базовое понимание основ освещения необходимо разработчикам и лицам, принимающим решения.
кто оценивает обновления освещения. В этом документе представлен краткий обзор конструкции.
параметры, технологии и терминология, используемые в светотехнике. Для более подробной информации
информацию о конкретных энергосберегающих технологиях освещения см. в разделе «Обновление освещения».
Документ о технологиях.

ОСВЕЩЕНИЕ

Количество освещенности

Световой поток

Наиболее распространенной мерой светоотдачи (или светового потока) является люмен. Источники света
обозначен мощностью в люменах. Например, люминесцентная лампа T12 мощностью 40 Вт может иметь
рейтинг 3050 люмен. Точно так же мощность светильника может быть выражена в люменах. Как лампы
светильники стареют и загрязняются, их световой поток уменьшается (т.е. происходит уменьшение просвета).
Большинство номинальных значений лампы основано на первоначальной яркости (т. Е. Когда лампа новая).

Уровень освещенности

Интенсивность света, измеренная на плоскости в определенном месте, называется освещенностью . Освещенность
измеряется в фут-канделах, люменах на квадратный фут рабочей плоскости. Вы можете измерить
освещенность с помощью люксметра, расположенного на рабочей поверхности, где выполняются задания.С использованием
простая арифметика и фотометрические данные производителя, вы можете предсказать освещенность для определенного
Космос. (Люкс — это метрическая единица измерения освещенности, измеряемая в люменах на квадратный метр. Чтобы преобразовать
фут-кандел в люкс, фут-кандел умножьте на 10,76.)

Яркость

Другое измерение света — это яркость , иногда называемая яркостью. Это измеряет свет
«покидает» поверхность в определенном направлении и учитывает освещенность на поверхности и
отражательная способность поверхности.

Человеческий глаз не видит света; он видит яркость. Следовательно, количество света
доставляется в пространство, а отражательная способность поверхностей в пространстве влияет на вашу способность видеть.

Обратитесь к ГЛОССАРИЮ в конце этого документа для получения более подробных определений.

Количественные единицы

• Световой поток обычно называют световым потоком и измеряется в люменах (лм).
• Освещенность называется уровнем освещенности и измеряется в фут-канделах (fc).
• Яркость обозначается как яркость и измеряется в фут-ламбертах (fL) или
  кандел / м2 (кд / м2).

Определение целевого уровня освещенности

Общество инженеров освещения Северной Америки разработало процедуру для
определение соответствующего среднего уровня освещенности для конкретного помещения. Эта процедура (используется
разработчики и инженеры (рекомендует целевой уровень освещенности, учитывая
следующие:

• выполняемые задачи (контраст, размер и т. д.))
• возраст оккупантов
• Важность скорости и точности

Затем можно выбрать подходящий тип и количество ламп и осветительных приборов на основе
следующие:

• эффективность приспособления
• Световой поток лампы
• отражательная способность окружающих поверхностей
• Эффекты световых потерь из-за уменьшения светового потока лампы и накопления грязи
• Размер и форма комнаты
• наличие естественного света (дневного света)

При проектировании новой или модернизированной системы освещения необходимо соблюдать осторожность, чтобы избежать чрезмерного освещения.
Космос.В прошлом помещения были рассчитаны на 200 фут-свечей в местах, где 50
футсвечи могут быть не только адекватными, но и превосходными. Отчасти это было из-за заблуждения
что чем больше света в помещении, тем выше качество. Мало того, что игнорирование ненужной энергии,
но это также может снизить качество освещения. См. Приложение 2 для получения информации об уровнях освещенности, рекомендованных
Общество инженеров освещения Северной Америки. В указанном диапазоне освещенности три
Факторы диктуют надлежащий уровень: возраст пассажира (ов), требования к скорости и точности, а также
фоновый контраст.

Например, для освещения помещения, в котором используются компьютеры, потолочные светильники должны обеспечивать
до 30 fc окружающего освещения. Рабочие фонари должны обеспечивать дополнительные свечки, необходимые для
достичь общей освещенности до 50 фк при чтении и письме. Для освещения
Рекомендации для конкретных визуальных задач см. в Справочнике по освещению IES, 1993 г., или в
Рекомендуемая практика IES № 24 (для освещения VDT).

Показатели качества

• Вероятность визуального комфорта (VCP) указывает процент людей, которым комфортно
  с бликами от светильника.
• Критерии расстояния (SC) относятся к максимальному рекомендованному расстоянию между креплениями до
  обеспечить единообразие.
• Индекс цветопередачи (CRI) указывает внешний вид цвета объекта под источником как
  по сравнению с справочным источником.

Качество освещения

Улучшение качества освещения может принести большие дивиденды американским предприятиям. Прибыль в рабочем
производительность может быть достигнута за счет обеспечения скорректированного уровня освещенности с уменьшением бликов.Хотя стоимость
энергии для освещения значительна, она мала по сравнению с затратами на рабочую силу. Следовательно, эти
повышение производительности может быть даже более ценным, чем экономия энергии, связанная с новыми
светотехника. В торговых помещениях привлекательный и удобный дизайн освещения может привлечь
клиентура и увеличение продаж.

В этом разделе рассматриваются три проблемы качества.

• блики
• Равномерность освещенности
• цветопередача

Блики

Пожалуй, самый важный фактор, влияющий на качество освещения, — это блики.Блики это сенсация
вызвано слишком ярким светом в поле зрения. Дискомфорт, раздражение или уменьшение
может произойти продуктивность.

Яркий объект сам по себе не обязательно вызывает блики, но яркий объект перед темным
фон, однако, обычно вызывает блики. Контраст — это соотношение между
яркость объекта и его фона. Хотя визуальная задача в целом становится проще
при повышенном контрасте слишком большой контраст вызывает блики и усложняет визуальную задачу
сложно.

Вы можете уменьшить яркость или блики, не превышая рекомендуемых уровней освещенности и используя
осветительное оборудование, предназначенное для уменьшения бликов. Жалюзи или линзы обычно используются для блокировки прямого
просмотр источника света. Непрямое освещение или верхнее освещение может создать среду с низким уровнем бликов за счет
равномерное освещение потолка. Кроме того, правильное размещение светильника может уменьшить отраженные блики на
рабочие поверхности или экраны компьютеров. Стандартные данные теперь предоставляются вместе со спецификациями светильников
включают таблицы с оценками вероятности визуального комфорта (VCP ) для комнат различной геометрии.Индекс VCP показывает процент людей в данном пространстве, которые
считают, что блики от приспособления приемлемы. Рекомендуется минимум 70 VCP для
коммерческие интерьеры, в то время как светильники с VCP более 80 рекомендуются в компьютерных
области.

Равномерность освещенности по задачам

Равномерность освещенности — это проблема качества, которая касается того, насколько равномерно свет распространяется по
область задач. Хотя средняя освещенность комнаты может быть подходящей, два фактора могут
компромисс единообразия.

• Неправильное размещение светильников на основании критериев расстояния между светильниками (отношение максимума
  рекомендуемое расстояние между приспособлениями и монтажной высотой над рабочей высотой)
• Светильники, оснащенные отражателями, сужающими светораспределение

Неравномерная освещенность вызывает несколько проблем:

• недостаточный уровень освещенности в некоторых областях
• зрительный дискомфорт, когда задачи требуют частого смещения поля зрения с недостаточно освещенных участков на слишком освещенные
• яркие пятна и блики на полу и стенах, отвлекающие внимание и создающие некачественный внешний вид

Цветопередача

Способность правильно видеть цвета — еще один аспект качества освещения.Источники света различаются по своему
способность точно отражать истинный цвет людей и предметов. Индекс цветопередачи
Шкала (CRI) используется для сравнения влияния источника света на внешний вид его цвета.
окружение.

Шкала от 0 до 100 определяет CRI. Более высокий индекс цветопередачи означает лучшую цветопередачу или меньший цвет
сдвиг. CRI в диапазоне 75–100 считаются отличными, а 65–75 — хорошими. Диапазон
55-65 — удовлетворительно, а 0-55 — плохо.При использовании источников с более высоким индексом цветопередачи цвета поверхности выглядят ярче,
улучшение эстетики пространства. Иногда источники с более высоким индексом цветопередачи создают иллюзию
более высокие уровни освещенности.

Значения CRI для выбранных источников света сведены в таблицу с другими данными о лампах в Приложении 3.

Вернуться к содержанию

ИСТОЧНИКИ СВЕТА

В коммерческих, промышленных и торговых объектах используется несколько различных источников света.Каждый тип лампы
имеет особые преимущества; выбор подходящего источника зависит от требований к установке,
стоимость жизненного цикла, качество цвета, возможность регулирования яркости и желаемый эффект. Три типа ламп
обычно используются:

• лампа накаливания
• люминесцентный
• разряд высокой интенсивности
• пары ртути
• галогенид металла
• натрий высокого давления
• Натрий низкого давления

Перед описанием каждого из этих типов ламп в следующих разделах описаны характеристики, которые
являются общими для всех них.

Характеристики источников света

Электрические источники света имеют три характеристики: эффективность, цветовую температуру и цвет.
индекс рендеринга (CRI). Таблица 4 суммирует эти характеристики.

КПД

Некоторые типы ламп более эффективны в преобразовании энергии в видимый свет, чем другие. В
Эффективность лампы относится к количеству люменов, выходящих из лампы, по сравнению с количеством
ватт, необходимый для лампы (и балласта).Выражается в люменах на ватт. Источники с более высоким
Эффективность требует меньше электроэнергии для освещения помещения.

Цветовая температура

Еще одна характеристика источника света — цветовая температура. Это измерение
«тепло» или «прохлада» лампы. Люди обычно предпочитают более теплый источник в более низких
области освещения, такие как обеденные зоны и гостиные, а также более прохладный источник в более высоких
освещенные зоны, такие как продуктовые магазины.

Цветовая температура относится к цвету излучателя черного тела при заданной абсолютной температуре,
выражается в Кельвинах. Радиатор абсолютно черного тела меняет цвет при повышении температуры (сначала до
красный, затем оранжевый, желтый и, наконец, голубовато-белый при самой высокой температуре. А «теплый» цвет
Источник света на самом деле имеет более низкую цветовую температуру . Например, холодно-белый люминесцентный
лампа имеет голубоватый цвет с цветовой температурой около 4100 К.Более теплый флуоресцентный
лампа выглядит более желтоватой с цветовой температурой около 3000 К. См. Приложение 5 для
цветовые температуры различных источников света.

Индекс цветопередачи

CRI — это относительная шкала (от 0 до 100). указывает, насколько воспринимаемые цвета соответствуют фактическим
цвета. Он измеряет степень восприятия цветов объектов, освещенных заданным светом.
источник, соответствовать цветам тех же объектов, когда они освещены эталонным стандартом
источник света.Чем выше индекс цветопередачи, тем меньше цветовой сдвиг или искажение.

Число CRI не указывает, какие цвета и на сколько сместятся; это скорее
индикация среднего сдвига восьми стандартных цветов. Два разных источника света могут иметь
одинаковые значения CRI, но цвета в этих двух источниках могут сильно отличаться.

Лампы накаливания

Стандартная лампа накаливания

Лампы накаливания — одна из старейших доступных технологий электрического освещения.С эффективностью
от 6 до 24 люмен на ватт, лампы накаливания являются наименее энергоэффективными электрическими
источник света и имеют относительно небольшой срок службы (750-2500 часов).

Свет образуется при прохождении тока через вольфрамовую нить, в результате чего она нагревается и нагревается.
светиться. При использовании вольфрам медленно испаряется, что в конечном итоге приводит к разрыву нити.

Эти лампы доступны во многих формах и отделках. Два самых распространенных типа фигур
это обычные лампы «A-type » и лампы в форме рефлектора .

Вольфрамово-галогенные лампы

Галогенная лампа накаливания — еще один тип лампы накаливания. В галогенной лампе небольшой
кварцевая капсула содержит нить накала и газообразный галоген. Небольшой размер капсулы позволяет
нить накала для работы при более высокой температуре, что дает свет с большей эффективностью, чем
стандартные лампы накаливания. Газообразный галоген соединяется с испаренным вольфрамом, переосаждая его.
на нити. Этот процесс продлевает срок службы нити накала и предохраняет стенку лампы от
почернение и уменьшение светоотдачи.

Поскольку нить накала относительно небольшая, этот источник часто используется там, где направлен сильно сфокусированный луч.
желанный. Компактные галогенные лампы популярны в розничной торговле для демонстрации и акцента.
осветительные приборы. Кроме того, вольфрамово-галогенные лампы обычно производят более белый свет, чем другие лампы.
лампы накаливания более эффективны, служат дольше и имеют улучшенный износ светового потока.

Лампа накаливания А

Доступны более эффективные галогенные лампы.В этих источниках используется инфракрасное покрытие кварцевого стекла.
лампа или усовершенствованный рефлектор для перенаправления инфракрасного света обратно на нить накала. Нить
затем светится сильнее, и эффективность источника увеличивается.

Люминесцентные лампы

Люминесцентные лампы — наиболее часто используемые коммерческие источники света в Северной Америке. В
Фактически, люминесцентные лампы освещают 71% коммерческих помещений в Соединенных Штатах. Их
популярность можно объяснить их относительно высокой эффективностью, рассеянным светораспределением
характеристики и долгий срок службы.

• Конструкция люминесцентной лампы состоит из стеклянной трубки со следующими характеристиками:
• , наполненный аргоном или газом аргон-криптон и небольшим количеством ртути
• с покрытием изнутри люминофором
• с электродом на обоих концах

Люминесцентные лампы излучают свет за счет следующего процесса:

• Электрический разряд (ток) поддерживается между электродами через
  пары ртути и инертный газ.
• Этот ток возбуждает атомы ртути, заставляя их излучать невидимое излучение ультрафиолет (УФ)
  радиация.
• Это УФ-излучение преобразуется в видимый свет люминофором, покрывающим трубку.

Для разрядных ламп (например, люминесцентных) требуется балласт для обеспечения правильного пускового напряжения и
отрегулируйте рабочий ток после запуска лампы.

Полноразмерные люминесцентные лампы

Полноразмерные люминесцентные лампы доступны в нескольких формах, включая прямые, U-образные и
круговые конфигурации. Диаметр лампы составляет от 1 дюйма до 2,5 дюйма. Самый распространенный тип лампы —
четырехфутовая (F40) прямая люминесцентная лампа диаметром 1,5 дюйма (T12). Более эффективная люминесцентная лампа.
Теперь доступны лампы меньшего диаметра, включая T10 (1,25 дюйма) и T8 (1 дюйм).

Люминесцентные лампы доступны в диапазоне цветовых температур от теплого (2700 (K)
цвета от «ламп накаливания» до очень холодных (6500 (K) «дневных» цветов).«Холодный белый» (4100 (K) —
наиболее распространенный цвет люминесцентных ламп. Нейтральный белый цвет (3500 (K) становится популярным для офиса.
и розничное использование.

Улучшения люминесцентного покрытия люминесцентных ламп улучшили цветопередачу и
сделали некоторые люминесцентные лампы приемлемыми для многих приложений, в которых ранее преобладали
лампы накаливания.

Рекомендации по производительности

Производительность любой осветительной системы зависит от того, насколько хорошо ее компоненты работают вместе.В системах с люминесцентными лампами и балластом светоотдача, потребляемая мощность и эффективность зависят от
изменения температуры окружающей среды. Когда температура окружающей среды вокруг лампы ниже
значительно выше или ниже 25 ° C (77F) производительность системы может измениться. Приложение 6
показывает эту взаимосвязь для двух распространенных систем балласта лампы: лампы F40T12 с магнитным
балласт и лампа F32T8 с электронным балластом.

Как видите, оптимальная рабочая температура для балластной системы F32T8 выше.
чем для системы F40T12.Таким образом, когда температура окружающей среды выше 25 ° C (77 ° F),
производительность системы F32T8 может быть выше, чем производительность в соответствии с ANSI
условия. Лампы с меньшим диаметром (например, двухтрубные лампы Т-5) достигают максимума при еще большем
температура окружающей среды.

Компактные люминесцентные лампы

Достижения в области люминофорных покрытий и уменьшение диаметра трубок облегчили
разработка компактных люминесцентных ламп.

Производимые с начала 1980-х годов, они являются долговечной и энергоэффективной заменой
лампа накаливания.

Доступны различные мощности, цветовые температуры и размеры. Мощность компактного
люминесцентные лампы мощностью от 5 до 40 (замена ламп накаливания мощностью от 25 до 150 Вт (
и обеспечить экономию энергии от 60 до 75 процентов. При производстве света, похожего по цвету на
лампы накаливания, продолжительность жизни компактных люминесцентных ламп примерно в 10 раз больше, чем у ламп накаливания.
стандартная лампа накаливания. Однако учтите, что использование компактных люминесцентных ламп весьма затруднительно.
ограничено в приложениях затемнения.

Компактная люминесцентная лампа с цоколем Эдисона предлагает простой способ модернизации
лампа накаливания. Ввинчиваемые компактные люминесцентные лампы доступны двух типов:

• Интегральные блоки. Они состоят из компактной люминесцентной лампы и пускорегулирующего устройства в автономном корпусе.
  единицы. Некоторые встроенные блоки также включают в себя рефлектор и / или стеклянный кожух.
• Модульные блоки. Модернизированная компактная люминесцентная лампа модульного типа аналогична модернизированной люминесцентной лампе.
  интегральные блоки, за исключением того, что лампа сменная.

Отчет спецификаций , в котором сравниваются характеристики компактных люминесцентных ламп различных торговых марок.
лампы теперь доступны в Национальной информационной программе по осветительной продукции («Винт-цоколь
Компактные люминесцентные лампы, «Отчеты спецификаций, том 1, выпуск 6, апрель 1993 г.»

Газоразрядные лампы высокой интенсивности

Лампы с разрядом высокой интенсивности (HID) похожи на люминесцентные в том, что генерируется дуга.
между двумя электродами. Дуга в источнике HID короче, но излучает гораздо больше света,
тепло и давление внутри дуговой трубки.

Изначально разработанные для наружного и промышленного применения, HID-лампы также используются в офисах,
розничная торговля и другие внутренние помещения. Улучшены их характеристики цветопередачи.
и более низкие мощности недавно стали доступны (всего 18 Вт.

У источников HID есть несколько преимуществ:

• относительно долгий срок службы (от 5000 до 24000+ часов)
• относительно высокий световой поток на ватт
• относительно небольшой по физическому размеру

Однако следует также учитывать следующие эксплуатационные ограничения.Во-первых, лампы HID требуют
пора разогреться. Он варьируется от лампы к лампе, но среднее время прогрева составляет от 2 до 6 минут.
Во-вторых, лампы HID имеют время «повторного зажигания», что означает кратковременное прерывание тока или
падение напряжения слишком низкое для поддержания дуги, лампа погаснет. В этот момент газы внутри
лампа слишком горячая для ионизации, и нужно время, чтобы газы остыли и давление упало
прежде, чем дуга снова загорится. Этот процесс перезапуска занимает от 5 до 15 минут,
в зависимости от того, какой источник HID используется.Таким образом, лампы HID хорошо применяются.
места, где лампы не включаются и не выключаются периодически.

Следующие источники HID перечислены в порядке возрастания эффективности:

• пары ртути
• галогенид металла
• натрий высокого давления
• Натрий низкого давления

Пары ртути

Прозрачные лампы на парах ртути, излучающие сине-зеленый свет, состоят из дуги на парах ртути.
трубка с вольфрамовыми электродами на обоих концах.Эти лампы имеют самую низкую эффективность среди HID.
семья, быстрое обесценивание просвета и низкий индекс цветопередачи. Из-за этих
характеристики, другие источники HID заменили ртутные лампы во многих областях применения.
Тем не менее, ртутные лампы по-прежнему остаются популярными источниками освещения ландшафта из-за
их срок службы лампы 24 000 часов и яркое изображение зеленых ландшафтов.

Дуга содержится во внутренней колбе, называемой дуговой трубкой. Дуговая трубка заполнена высокой чистотой.
ртуть и газ аргон.Дуговая трубка заключена во внешнюю колбу, которая заполнена
азот.

Ртутные лампы с улучшенным цветом используют люминофорное покрытие на внутренней стенке колбы для улучшения
индекс цветопередачи, что приводит к небольшому снижению эффективности.

Металлогалогенид

Эти лампы похожи на ртутные лампы, но в дуговой трубке используются металлогалогенные добавки.
вместе с ртутью и аргоном. Эти добавки позволяют лампе производить больше видимого света.
на ватт с улучшенной цветопередачей.

Диапазон мощности от 32 до 2000, что позволяет использовать их в самых разных помещениях и на улице. В
эффективность металлогалогенных ламп колеблется от 50 до 115 люмен на ватт (обычно примерно в два раза больше).
пара ртути. Одним словом, металлогалогенные лампы обладают рядом преимуществ.

• высокая эффективность
• хорошая цветопередача
• широкий диапазон мощности

Однако у них также есть некоторые эксплуатационные ограничения:

• Номинальный срок службы металлогалогенных ламп меньше, чем у других источников HID; более низкая мощность
  лампы служат менее 7500 часов, в то время как лампы высокой мощности служат в среднем от 15000 до
  20000 часов.
• Цвет может отличаться от лампы к лампе и может меняться в течение срока службы лампы и во время
  затемнение.

Благодаря хорошей цветопередаче и большому световому потоку эти лампы подходят для занятий спортом.
арены и стадионы. Внутреннее использование включает большие аудитории и конференц-залы. Эти лампы
иногда используются для общего наружного освещения, например, парковок, но при высоком давлении
натриевая система обычно является лучшим выбором.

Натрий высокого давления

Натриевая лампа высокого давления (HPS) широко используется для наружного и промышленного применения.
Его более высокая эффективность делает его лучшим выбором, чем галогенид металла для этих применений, особенно
когда хорошая цветопередача не является приоритетом. Лампы HPS отличаются от ртутных и металлогалогенных.
лампы тем, что они не содержат пусковых электродов; в цепь балласта включен высоковольтный
электронный стартер. Дуговая трубка изготовлена ​​из керамического материала, выдерживающего высокие температуры.
до 2372F.Он заполнен ксеноном для зажигания дуги, а также натриево-ртутным газом.
смесь.

Эффективность лампы очень высока (до 140 люмен на ватт. Например, 400-ваттный
Натриевая лампа высокого давления дает начальную светосилу 50 000 люмен. Металлогалогенная лампа такой же мощности
дает 40000 начальных люменов, а ртутная лампа мощностью 400 Вт дает только 21000 люмен.
изначально.

Натрий, основной используемый элемент, дает «золотой» цвет, характерный для ламп HPS.Хотя лампы HPS обычно не рекомендуются для применений, где требуется цветопередача.
критично, улучшаются свойства цветопередачи HPS. Некоторые лампы HPS уже доступны
в цветах «люкс» и «белый», обеспечивающих более высокую цветовую температуру и улучшенный цвет
исполнение. «Белые» лампы HPS малой мощности по эффективности ниже, чем у металлогалогенных.
лампы (люмен на ватт маломощного металлогалогенида составляет 75-85, а белого HPS — 50-60 LPW).

Натрий низкого давления

Хотя натриевые лампы низкого давления (LPS) похожи на люминесцентные системы (потому что они
системы низкого давления), они обычно входят в семейство HID.Лампы LPS — самые
эффективные источники света, но они производят свет худшего качества из всех типов ламп. Быть
монохроматический источник света, все цвета кажутся черными, белыми или оттенками серого под LPS
источник. Лампы LPS доступны в диапазоне мощности от 18 до 180.

Лампы LPS обычно используются на открытом воздухе, например, в безопасности или на улице.
освещение и внутри помещений с низким энергопотреблением, где качество цвета не имеет значения (например,грамм.
лестничные клетки). Однако из-за плохой цветопередачи многие муниципалитеты не разрешают
их для освещения проезжей части.

Поскольку лампы LPS являются «удлиненными» (например, люминесцентными), они менее эффективны для направления и
управление световым лучом по сравнению с «точечными источниками», такими как натрий и металл высокого давления
галогенид. Следовательно, меньшая высота установки обеспечит лучшие результаты с лампами LPS. К
сравните установку LPS с другими альтернативами, рассчитайте эффективность установки как
среднее количество обслуживаемых фут-кандел, деленное на потребляемую мощность в ваттах на квадратный фут освещенной площади.Входная мощность системы LPS увеличивается с течением времени, чтобы поддерживать постоянный световой поток в течение
срок службы лампы.

Натриевая лампа низкого давления может взорваться при контакте натрия с водой. Утилизировать
этих ламп в соответствии с инструкциями производителя.

Вернуться к содержанию

БАЛЛАСТЫ

Все газоразрядные лампы (люминесцентные и HID) требуют вспомогательного оборудования, называемого
балласт.Балласты выполняют три основные функции:

,
• обеспечивают правильное пусковое напряжение , , потому что лампам для запуска требуется более высокое напряжение, чем для
  работать
• согласовать линейное напряжение с рабочим напряжением лампы
• ограничить ток лампы , чтобы предотвратить немедленное разрушение, потому что после зажигания дуги
  сопротивление лампы уменьшается

Поскольку балласты являются неотъемлемым компонентом системы освещения, они оказывают прямое влияние на
светоотдача.Балластный коэффициент — это соотношение светоотдачи лампы с использованием стандартного эталона.
балласта по сравнению с номинальной светоотдачей лампы на стандартном лабораторном балласте. Общий
балласты целевого назначения имеют балластный коэффициент меньше единицы; специальные балласты могут иметь балласт
множитель больше единицы.

Люминесцентные балласты

Двумя основными типами люминесцентных балластов являются магнитные и электронные балласты:

Магнитные балласты

Магнитные балласты (также называемые электромагнитными балластами) относятся к одному из следующих
категории:

• стандартный сердечник-катушка (больше не продается в США для большинства приложений)
• высокоэффективный сердечник-катушка
• катодный вырез или гибридный

Стандартные магнитные балласты сердечник-катушка — это, по сути, трансформаторы сердечник-катушка, которые относительно
неэффективны в эксплуатации люминесцентных ламп.Высокоэффективный балласт заменяет алюминиевый
электропроводка и сталь более низкого сорта стандартного балласта с медной проводкой и усиленной
ферромагнитные материалы. Результатом этих обновлений материалов является 10-процентная эффективность системы.
улучшение. Однако обратите внимание, что эти «высокоэффективные» балласты являются наименее эффективными магнитными.
балласты, доступные для работы с полноразмерными люминесцентными лампами. Более эффективные балласты
описано ниже.

«Катодный вырез». (или «гибридный «) балласты — это высокоэффективные балласты с сердечником и катушкой, которые включают
электронные компоненты, отключающие питание катодов (нитей) ламп после зажигания ламп,
что дает дополнительную экономию 2 Вт на стандартную лампу.Кроме того, многие T12 с частичным выходом
гибридные балласты обеспечивают на 10% меньше светового потока и потребляют на 17% меньше энергии, чем
энергоэффективные магнитные балласты. Гибридные балласты T8 с полной выходной мощностью почти так же эффективны, как
быстрозажимные двухламповые электронные балласты Т8.

Электронные балласты

Практически в каждом полноразмерном люминесцентном освещении можно использовать электронные балласты.
обычных магнитных балластов типа «сердечник и катушка». Электронные балласты улучшают люминесцентный
эффективность системы за счет преобразования стандартной входной частоты 60 Гц в более высокую частоту, обычно
От 25000 до 40000 Гц.Лампы, работающие на этих более высоких частотах, производят примерно такое же
количество света, в то время как потребляет на 12-25 процентов меньше энергии . Другие преимущества электронного
балласты имеют меньший слышимый шум, меньший вес, практически полное отсутствие мерцания лампы и затемнение
возможности (с конкретными моделями балласта).

Доступны три исполнения ЭПРА:

.

Стандартные электронные балласты T12 (430 мА)

Эти балласты предназначены для использования с обычными (T12 или T10) системами люминесцентного освещения.Некоторые электронные балласты, предназначенные для использования с 4-дюймовыми лампами, могут работать с четырьмя лампами одновременно.
время. Параллельная проводка — еще одна доступная функция, которая позволяет использовать все сопутствующие лампы в
цепь балласта для продолжения работы в случае отказа лампы. Электронные балласты также
доступны для 8-дюймовых стандартных и мощных ламп T12.

T8 Электронные балласты (265 мА)

Электронный балласт T8, специально разработанный для использования с лампами T8 (диаметром 1 дюйм), обеспечивает
самая высокая эффективность любой системы люминесцентного освещения.Некоторые электронные балласты T8
предназначены для запуска ламп в обычном режиме быстрого запуска, а другие работают в
режим мгновенного запуска. Использование электронных пускорегулирующих аппаратов T8 с мгновенным запуском может дать до 25 процентов
сокращение срока службы лампы (на 3 часа за запуск), но дает небольшое повышение эффективности и света
выход. (Примечание. Срок службы лампы для мгновенного запуска и быстрого запуска одинаков для 12 или более
часов за пуск.)

Диммируемые электронные балласты

Эти балласты позволяют регулировать световой поток ламп на основе данных, введенных вручную.
регуляторы яркости или от устройств, которые определяют дневной свет или присутствие людей.

Типы люминесцентных схем

Существует три основных типа люминесцентных схем:

• быстрый старт
• мгновенный запуск
• предварительный нагрев

Конкретный используемый флуоресцентный контур можно определить по этикетке на балласте.

Цепь с быстрым запуском является наиболее часто используемой системой на сегодняшний день. Балласты быстрого пуска обеспечивают непрерывное
нагрев нити накала лампы во время работы лампы (кроме случаев, когда используется балласт с катодным вырезом или
напольная лампа).Пользователи замечают очень короткую задержку после «щелчка переключателя» перед включением лампы.

Система мгновенного пуска мгновенно зажигает дугу в лампе. Этот балласт обеспечивает более высокую
пусковое напряжение, что исключает необходимость в отдельной пусковой цепи. Это более высокое начало
напряжение вызывает больший износ нити, что приводит к сокращению срока службы лампы по сравнению с быстрым
начиная.

Схема предварительного нагрева использовалась, когда впервые стали доступны люминесцентные лампы.Эта технология
используется очень мало сегодня, за исключением приложений с магнитным балластом малой мощности, таких как компактные
флуоресцентные. Отдельный пусковой выключатель, называемый стартером, помогает в образовании дуги. В
нити накала требуется некоторое время для достижения нужной температуры, поэтому лампа не зажигается в течение нескольких
секунд.

HID балласты

Как и люминесцентные лампы, HID-лампы требуют для запуска и работы пускорегулирующего устройства. Цели
балласт аналогичен: для обеспечения пускового напряжения, для ограничения тока и для согласования с линейным напряжением
напряжению дуги.

При использовании балластов HID основное внимание уделяется регулированию мощности лампы, когда линия
напряжение меняется. В лампах HPS балласт должен компенсировать изменения напряжения лампы, как
а также при изменении линейных напряжений.

Установка неправильного балласта HID может вызвать множество проблем:

• тратить энергию и увеличить эксплуатационные расходы
• значительно сокращает срок службы лампы
• значительно увеличивает затраты на обслуживание системы
• : уровень освещенности ниже желаемого
• увеличивает затраты на электромонтаж и установку выключателя
• приводит к циклическому включению лампы при падении напряжения

Емкостное переключение доступно в новых светильниках HID со специальными балластами HID.Большинство
обычное применение HID-емкостной коммутации — это двухуровневое освещение с контролем присутствия.
контроль. При обнаружении движения датчик присутствия отправит сигнал на двухуровневый HID.
система, которая быстро доводит уровень освещенности от пониженного уровня ожидания до примерно 80%
полной мощности, с последующим нормальным временем прогрева от 80% до 100% полной световой отдачи.
В зависимости от типа лампы и мощности световой поток в режиме ожидания составляет примерно 15-40% от полной мощности.
а потребляемая мощность составляет 30-60% от полной мощности.Следовательно, в периоды, когда пространство
незанятых людей и система затемнена, достигается экономия 40-70%.

Электронные пускорегулирующие аппараты для некоторых типов ламп HID начинают поступать в продажу.
Эти балласты обладают такими преимуществами, как уменьшенный размер и вес, а также лучший контроль цвета;
однако электронные балласты HID предлагают минимальный выигрыш в эффективности по сравнению с балластами магнитных HID.

Вернуться к содержанию

СВЕТИЛЬНИКИ

Светильник, или осветительная арматура, представляет собой блок, состоящий из следующих компонентов:

• лампы
• патроны
• балластов
• светоотражающий материал
• линзы, рефракторы или жалюзи
• корпус

Светильник

Основная функция светильника — направлять свет с помощью отражающих и экранирующих материалов.Многие проекты модернизации освещения состоят из замены одного или нескольких из этих компонентов для улучшения
эффективность приспособления. В качестве альтернативы пользователи могут подумать о замене всего светильника на тот, который
Я разработал, чтобы эффективно обеспечить необходимое количество и качество освещения.

Есть несколько разных типов светильников. Ниже приводится список некоторых наиболее распространенных
типы светильников:

• светильники общего освещения, такие как люминесцентные лампы 2х4, 2х2 и 1х4
• Даунлайты
• непрямое освещение (свет отражается от потолка / стен)
• Точечное или акцентное освещение
• рабочее освещение
• наружное и дневное освещение

КПД светильника

КПД светильника — это процент светового потока лампы, который фактически выходит из
приспособление.Использование жалюзи может улучшить визуальный комфорт, но поскольку они уменьшают просвет
выход приспособления, КПД снижается. Как правило, наиболее эффективные светильники имеют
худший визуальный комфорт (например, промышленное оборудование без покрытия). И наоборот, приспособление, обеспечивающее
самый высокий уровень визуального комфорта наименее эффективен. Таким образом, дизайнер по свету должен определить
лучший компромисс между эффективностью и VCP при выборе светильников. В последнее время некоторые
производители начали предлагать светильники с отличным VCP и эффективностью.Эти так называемые
«супер-приспособления » сочетают в себе ультрасовременный дизайн линз или жалюзи, чтобы обеспечить лучшее из обоих
миры.

Ухудшение поверхности и скопившаяся грязь в старых, плохо обслуживаемых приборах также могут вызвать
снижение эффективности светильников. Обратитесь к Техническому обслуживанию Освещения для получения дополнительной информации.

Направляющий свет

Каждый из вышеперечисленных типов светильников состоит из ряда компонентов, которые предназначены для работы.
вместе производить и направлять свет.Поскольку тема производства света была освещена
В предыдущем разделе текст ниже посвящен компонентам, используемым для направления производимого света.
лампами.

Отражатели

Отражатели предназначены для перенаправления света, излучаемого лампой, для достижения желаемого
распределение силы света вне светильника.

В большинстве точечных и прожекторных ламп накаливания обычно используются зеркальные (зеркальные) отражатели.
встроены в светильники.

Одним из энергоэффективных вариантов модернизации является установка специально разработанного отражателя для усиления света.
контроль и эффективность приспособления, которое может позволить частичное снятие демпфирования. Отражатели дооснащения
полезен для повышения эффективности старых, изношенных поверхностей светильников. Разнообразие
Доступны отражающие материалы: белая краска с высокой отражающей способностью, ламинат с серебряной пленкой и два
марки анодированного алюминиевого листа (стандартная или повышенная отражательная способность).Серебряный пленочный ламинат
Обычно считается, что он имеет самый высокий коэффициент отражения, но считается менее прочным.

Правильная конструкция и установка отражателей могут иметь большее влияние на производительность, чем
отражающие материалы. Однако в сочетании с демпфированием использование отражателей может привести к
снижение светоотдачи и может перераспределить свет, что может быть приемлемым или неприемлемым для
конкретное пространство или приложение. Чтобы обеспечить приемлемую производительность от отражателей, позаботьтесь о том, чтобы
пробная установка и измерение уровней освещенности «до» и «после», используя процедуры, изложенные в
Оценка освещения.Для получения конкретных данных об эффективности названия бренда см. Отчеты спецификатора,
«Зеркальные отражатели», том 1, выпуск 3, Национальная информационная программа по осветительной продукции.

Линзы и жалюзи

В большинстве комнатных коммерческих люминесцентных светильников используются либо линзы, либо жалюзи для предотвращения прямого попадания света.
просмотр ламп. Свет, излучаемый в так называемой «зоне ослепления» (углы более 45
градусов от вертикальной оси приспособления) может вызвать зрительный дискомфорт и отражения, которые уменьшают
контраст на рабочих поверхностях или экранах компьютеров.Линзы и жалюзи пытаются контролировать эти
проблемы.

Линзы. Линзы из прозрачного акрилового пластика, устойчивого к ультрафиолетовому излучению, обеспечивают максимальное освещение
производительность и однородность всех средств защиты. Однако они обеспечивают меньший контроль бликов, чем
решетчатые светильники. Типы прозрачных линз включают призматические, крылья летучей мыши, линейные крылья летучей мыши и поляризованные.
линзы. Линзы обычно намного дешевле, чем жалюзи. Белые полупрозрачные диффузоры
намного менее эффективны, чем прозрачные линзы, и они приводят к относительно низкой вероятности визуального комфорта.Новые материалы линз с низким уровнем бликов доступны для модернизации и обеспечивают высокий визуальный комфорт (VCP> 80)
и высокая эффективность.

Жалюзи. Жалюзи обеспечивают превосходный контроль бликов и высокий визуальный комфорт по сравнению с
линзово-диффузорные системы. Чаще всего жалюзи используются для устранения бликов.
отражается на экранах компьютеров. Так называемые параболические жалюзи с «глубокими ячейками» (с отверстиями для ячеек 5-7 дюймов)
и глубиной 2–4 дюйма (обеспечивают хороший баланс между визуальным комфортом и эффективностью светильника.Хотя параболические жалюзи с мелкими ячейками обеспечивают высочайший уровень визуального комфорта, они снижают
КПД светильника около 35-45 процентов. Для модернизированных приложений, как с глубокими ячейками, так и с
жалюзи с мелкими ячейками доступны для использования с существующими приспособлениями. Обратите внимание, что жалюзи с глубокими ячейками
дооснащение увеличивает общую глубину трансмиссии на 2–4 дюйма; убедитесь, что имеется достаточная глубина камеры статического давления.
перед указанием модернизации с глубокими ячейками.

Распределение

Одна из основных функций светильника — направлять свет туда, где он нужен.Свет
Распространение светильников охарактеризовано Обществом инженеров освещения как
следующие:

• Прямой (от 90 до 100 процентов света направляется вниз для максимального использования.
• Непрямое (от 90 до 100 процентов света направляется на потолки и верхние стены и
  отражается во всех частях комнаты.
• Semi-Direct (от 60 до 90 процентов света направлено вниз, а остальная часть света направлена ​​вниз).
  направлен вверх.
• General Diffuse или Direct-Indirect (равные части света направлены вверх и
  вниз.
• Подсветка (дальность проецирования луча и фокусирующая способность характеризуют это
  светильник.

Распределение освещения, характерное для данного светильника, описывается с помощью канделы.
Распространение предоставляется производителем светильника (см. диаграмму на следующей странице). Кандела
распределение представлено кривой на полярном графике, показывающей относительную силу света
360 вокруг приспособления (если смотреть на поперечное сечение приспособления.Эта информация полезна
потому что он показывает, сколько света излучается в каждом направлении и относительные пропорции
вниз и вверх. Угол среза — это угол, измеренный прямо вниз,
где приспособление начинает экранировать источник света, и прямой свет от источника не виден.
Угол экранирования — это угол, измеренный от горизонтали, через который приспособление обеспечивает
экранирование для предотвращения прямого просмотра источника света.Углы экранирования и отсечения складываются.
до 90 градусов.

Продукты для модернизации освещения, упомянутые в этом документе, более подробно описаны в
Технологии модернизации освещения.

Вернуться к содержанию

Отдельные объявления

Advanced Lighting Guidelines: 1993, Исследовательский институт электроэнергии (EPRI) / Калифорния
Энергетическая комиссия (CEC) / Министерство энергетики США (DOE), май 1993 г.

EPRI, CEC и DOE совместно разработали обновленную версию Advanced 1993 года.
Руководство по освещению (первоначально опубликовано ЦИК в 1990 году). Рекомендации включают четыре
новые главы, посвященные управлению освещением. Эта серия руководств содержит исчерпывающие
и объективную информацию о текущем осветительном оборудовании и средствах управления.

Рекомендации касаются следующих областей:

• Практика светотехнического проектирования
• Система автоматизированного проектирования освещения
• светильники и системы освещения
• энергоэффективные люминесцентные балласты
• полноразмерные люминесцентные лампы
• компактные люминесцентные лампы
• Лампы вольфрам-галогенные
• Металлогалогенные лампы и лампы HPS
• дневное освещение и поддержание светового потока
• Датчики присутствия
• системы расписания
• Модернизация систем управления

Помимо обзоров технологий и приложений, каждая глава завершается рекомендациями.
спецификации для точного определения компонентов модернизации освещения.Руководящие принципы также
свести в таблицу репрезентативные данные о производительности, которые может быть очень сложно найти в продукте
литература.

Чтобы получить копию Advanced Lighting Guidelines (1993), обратитесь в местную коммунальную службу (если у вас
Утилита является членом EPRI). В противном случае позвоните в ЦИК по телефону (916) 654-5200.

Ассоциация инженеров-энергетиков использует этот текст для подготовки кандидатов к сдаче Сертифицированных
Экзамен по эффективности освещения (CLEP).Эта 480-страничная книга особенно полезна
для изучения расчетов освещенности, основных соображений по проектированию и эксплуатации
характеристики каждого семейства источников света. Он также содержит инструкции по применению для промышленных,
офисное, торговое и внешнее освещение.

Учебник можно заказать в Ассоциации инженеров-энергетиков по телефону (404).
925-9558.

Стандарт ASHRAE / IES 90.1-1989, Американское общество отопления, охлаждения и
Инженеры по кондиционированию воздуха (ASHRAE) и Общество инженеров освещения (IES), 1989.

ASHRAE / IES 90.1-1989, широко известный как «Стандарт 90.1», является стандартом эффективности, который
Участники Green Lights соглашаются следовать им при проектировании новых систем освещения. Стандарт 90.1 — это
в настоящее время является национальным стандартом добровольного консенсуса. Однако этот стандарт становится законом в
многие государства. Закон об энергетической политике 1992 г. требует, чтобы все штаты подтвердили к октябрю 1994 г., что
их положения коммерческого энергетического кодекса соответствуют или превышают требования Стандарта 90.1.

Участникам Green Lights нужно только соответствовать части стандарта, касающейся системы освещения.
Стандарт 90.1 устанавливает максимальную плотность мощности (W / SF) для систем освещения в зависимости от типа
здание или ожидаемое использование в каждом пространстве. Освещение в Стандарте 90.1 не
применяются к следующему: наружные производственные или технологические объекты, театральное освещение,
специальное освещение, аварийное освещение, вывески, торговые витрины и жилые помещения
осветительные приборы.Дневное освещение и управление освещением получают внимание и кредиты, а также минимум
стандарты эффективности указаны для балластов люминесцентных ламп на базе балласта Federal
Стандарты.

Вы можете приобрести Standard 90.1, связавшись с ASHRAE по телефону (404) 636-8400 или IES по телефону (212)
248-5000.

Справочник по управлению освещением, Craig DiLouie, 1993.

Этот 300-страничный нетехнический справочник дает четкий обзор управления освещением.
принципы.Особое внимание уделяется важности эффективного обслуживания и
преимущества хорошо спланированной и выполненной программы управления освещением. Содержание
организована следующим образом:

• Основы и технологии
• Обследование здания
• Эффективное освещение (для людей)
• Экономика модернизации
• Техническое обслуживание
• Финансирование модернизации
• Зеленая инженерия (воздействие на окружающую среду)
• Получение справки
• Истории успеха

Кроме того, приложения к книге включают общую техническую информацию, рабочие листы и информацию о продукте.
гиды.Чтобы приобрести эту ссылку, позвоните в Ассоциацию инженеров-энергетиков по телефону (404) 925-9558.

Освещение: Учебное пособие для старших специалистов по свету, международное
Ассоциация компаний по управлению освещением (НАЛМКО), первое издание, 1993 г.

Освещение — это 74-страничное учебное пособие для учеников-светотехников.
(Обозначение NALMCO) для повышения статуса до старшего светотехника. В
Рабочая тетрадь состоит из семи глав, каждая из которых содержит тест для самопроверки.Ответы даны в
оборотная сторона книги.

• Основы обслуживания (например, электричество, приборы, вопросы утилизации и т. Д.)

• Работа лампы (например, конструкция и работа лампы (все типы, цветовые эффекты)

• Работа с балластом (например, компоненты балласта люминесцентных и HID, типы, мощность, балласт
  коэффициент, гармоники, начальная температура, КПД, замена)

• Устранение неполадок (например,g., визуальные симптомы, возможные причины, объяснения и / или способы устранения)
• Органы управления (например, фотоэлементы, часы, датчики присутствия, диммеры, EMS)

• Устройства и технологии для модернизации освещения (например, отражатели, компактные люминесцентные лампы,
  модернизация балласта, исправление ситуаций с чрезмерным освещением, линзы и жалюзи, преобразования HID,
  измерение энергоэффективности)

• Аварийное освещение (например, знаки выхода, типы приспособлений, приложения, батареи, техническое обслуживание)

Подсветки четкие и понятные.Самая сильная сторона публикации — обширная
иллюстрации и фотографии, которые помогают прояснить обсуждаемые идеи. Учебник для подмастерьев
Также доступны специалисты по освещению (под названием «Осветите» (рекомендуется для
новички в области освещения.

Для заказа звоните в НАЛМКО по телефону (609) 799-5501.

Научно-исследовательский институт электроэнергетики (EPRI)

Справочник по эффективности коммерческого освещения, EPRI, CU-7427, сентябрь 1991 г.

Справочник по эффективности коммерческого освещения содержит обзор эффективных
коммерческие осветительные технологии и программы, доступные конечному пользователю. Помимо предоставления
обзор возможностей сохранения освещения, этот 144-страничный документ предоставляет ценные
информация об образовании в области освещения и информация в следующих областях:

• справочник групп по энергетике и окружающей среде обширный справочник по освещению с аннотациями
  библиографии
• справочник светотехнических демонстрационных центров
• Краткое изложение правил и норм, относящихся к освещению
• справочник светотехнических учебных заведений, курсов и семинаров
• списки журналов и журналов по освещению
• Справочник и описания светотехнических научно-исследовательских организаций
• Справочник профессиональных групп и торговых ассоциаций в области освещения

Чтобы получить копию EPRI Lighting Publications, обратитесь в местное коммунальное предприятие (если оно
член EPRI) или обратитесь в Центр распространения публикаций EPRI по телефону (510)
934-4212.

Следующие публикации по освещению доступны в EPRI. Каждая публикация содержит
подробное описание технологий, их преимуществ, областей применения и тематических исследований.

• Разрядное освещение высокой интенсивности (10 страниц), BR-101739
• Электронные балласты (6 страниц), BR-101886
• Датчики присутствия (6 страниц), BR-100323
• Компактные люминесцентные лампы (6 страниц), CU.2042R.4.93
• Зеркальные модифицированные отражатели (6 страниц), CU.2046Р.6.92
• Модернизация осветительных технологий (10 страниц), CU.3040R.7.91

Кроме того, EPRI предлагает серию 2-страничных информационных бюллетеней, охватывающих такие темы, как
обслуживание освещения, качество освещения, освещение VDT и срок службы лампы.

Чтобы получить копию EPRI Lighting Publications, обратитесь в местное коммунальное предприятие (если оно
член EPRI). В противном случае обратитесь в Центр распространения публикаций EPRI по телефону (510).
934-4212.

Справочник по основам освещения, Научно-исследовательский институт электроэнергии, TR-101710, март
1993.

В этом справочнике представлена ​​основная информация о принципах освещения, осветительном оборудовании и др.
соображения, связанные с дизайном освещения. Он не предназначен для использования в качестве актуальной ссылки на
текущая светотехническая продукция и оборудование. Справочник состоит из трех основных разделов:

• Физика света (например, свет, зрение, оптика, фотометрия)

• Осветительное оборудование и технологии (e.г., лампы, светильники, регуляторы освещения)

• Решения по дизайну освещения (например, цели освещения, качество, экономика, нормы, мощность
  качество, фотобиология и утилизация отходов)

Чтобы получить копию EPRI Lighting Publications, обратитесь в местное коммунальное предприятие (если оно
член EPRI) или обратитесь в Центр распространения публикаций EPRI по телефону (510)
934-4212.

Общество инженеров освещения (IES)

ED-100 Начальное освещение

Эта образовательная программа, состоящая примерно из 300 страниц в папке, представляет собой обновленную версию.
учебных материалов по основам 1985 года.Этот набор из 10 уроков предназначен для тех, кто
хотите тщательный обзор поля освещения.

• Свет и цвет
• Свет, зрение и восприятие
• Источники света
• Светильники и их фотометрические данные
• Расчет освещенности
• Световые приложения для визуального представления
• Освещение для визуального воздействия
• Наружное освещение
• Энергоменеджмент / Экономика освещения
• Дневной свет

ED-150 Промежуточное освещение

Этот курс — «следующий шаг» для тех, кто уже прошел ED-100.
фундаментальной программы или желающих расширить свои знания, полученные с помощью практических
опыт.Экзамен технических знаний IES основан на уровне ED-150.
знания. Папка длиной 2 дюйма содержит тринадцать уроков.

• Видение
• Цвет
• Источники света и балласты
• Оптический контроль
• Расчет освещенности
• Психологические аспекты освещения
• Концепции дизайна
• Компьютеры в дизайне и анализе освещения
• Экономика освещения
• Расчет дневного света
• Электрические параметры / распределение
• Электроуправление
• Математика освещения

Справочник по освещению IES, 8-е издание, IES of North America, 1993.

Этот 1000-страничный технический справочник представляет собой комбинацию двух более ранних томов, которые по отдельности
адресная справочная информация и приложения. Считается «библией» озарения.
Инженерия, Справочник обеспечивает широкий охват всех этапов светотехнических дисциплин. 34
главы разделены на пять общих частей.

• Наука освещения (например, оптика, измерения, зрение, цвет, фотобиология)
• Светотехника (например, источники, светильники, дневное освещение, расчеты)
• Элементы дизайна (e.g., процесс, выбор освещенности, экономика, нормы и стандарты)
• Lighting Applications, в которой обсуждаются 15 уникальных примеров.
• Специальные темы (например, энергоменеджмент, контроль, техническое обслуживание, экологические вопросы)

Кроме того, Справочник содержит обширный ГЛОССАРИЙ и указатель, а также множество
иллюстрации, графики, диаграммы, уравнения, фотографии и ссылки.

Справочник является важным справочником для практикующего светотехника.Вы можете приобрести
руководство из отдела публикаций IES по телефону (212) 248-5000. Члены IES получают цену
скидка на Справочник.

IES Lighting Ready Reference, IES, 1989.

.
Эта книга представляет собой сборник информации об освещении, включая следующие: терминология,
коэффициенты преобразования, таблицы источников света, рекомендации по освещенности, расчетные данные, энергия
соображения управления, методы анализа затрат и процедуры обследования освещения.Готов
Справочник включает наиболее часто используемые материалы из Справочника по освещению IES.

Вы можете приобрести 168-страничный справочник в отделе публикаций IES по телефону (212)
248-5000. члена IES получают Ready Reference при вступлении в общество.

Освещение VDT: Рекомендуемая практика IES для офисов освещения
Содержит компьютерные терминалы визуального отображения. ОЭС Севера
Америка, 1990. IES RP-24-1989.

Это руководство по освещению содержит рекомендации по освещению офисов, где компьютер
Используются ВДТ.Он также предлагает рекомендации относительно требований к освещению для визуального комфорта и
хорошая видимость, с анализом влияния общего освещения на визуальные задачи VDT.

Чтобы приобрести копию RP-24, обратитесь в IES по телефону (212) 248-5000.

Национальное бюро освещения (NLB)

NLB — это информационная служба, созданная Национальными производителями электрооборудования.
Ассоциация (NEMA). Его цель — повысить осведомленность и оценить преимущества
хорошее освещение.NLB продвигает все аспекты управления энергопотреблением освещения, начиная от
производительность к световому потоку. Ежегодно НББ публикует статьи в различных периодических изданиях и
путеводители, написанные для непрофессионала. В этих статьях обсуждаются конкретные конструкции систем освещения,
эксплуатация, методы технического обслуживания и системные компоненты.

Следующие публикации представляют собой основные ссылки, которые предоставляют обзор предмета и
включают приложения для освещения.

• Офисное освещение и производительность
• Прибыль от модернизации освещения
• Получите максимальную отдачу от вашего освещения

долларов

• Решение головоломки проблем просмотра VDT
• Руководство NLB по промышленному освещению
• Руководство NLB по управлению освещением в розничной торговле
• Руководство NLB по энергоэффективным системам освещения
• Освещение для безопасности
• Проведение аудита системы освещения
• Освещение и возможности человека

Чтобы запросить каталог или заказать публикации, позвоните в NLB по телефону (202) 457-8437.

Руководство NEMA по средствам управления освещением, Национальные производители электрооборудования
Ассоциация, 1992.

В этом руководстве представлен обзор следующих стратегий управления освещением: включение / выключение, занятость.
распознавание, планирование, настройка, сбор дневного света, компенсация износа просвета и
контроль спроса. Кроме того, в нем обсуждаются варианты оборудования и приложения для каждого элемента управления.
стратегия.

Для заказа звоните в NLB по телефону (202) 457-8437.

Национальная информационная программа по осветительной продукции (NLPIP)

Эта программа публикует объективную информацию о продуктах для модернизации освещения и является
спонсируется четырьмя организациями: Green Lights EPA, Исследовательским центром освещения, New
Управление энергетических исследований и развития штата Йорк и Энергетическая компания северных штатов.
Доступны два типа публикаций (Specifier Reports и Lighting Answers.

Чтобы приобрести эти публикации, отправьте запрос по факсу в Исследовательский центр освещения,
Политехнический институт Ренсселера: (518) 276-2999 (факс).

Отчеты спецификаций

В каждом отчете спецификатора рассматривается конкретная технология обновления освещения. Отчеты спецификатора
предоставить справочную информацию о технологии и результаты независимых тестов производительности
брендовых продуктов для модернизации освещения. Отчеты NineSpecifier опубликованы по состоянию на июль.
1994.

• Электронные балласты, декабрь 1991 г.
• Редукторы мощности, март 1992 г.
• Зеркальные отражатели, июль 1992 г.
• Датчики присутствия, октябрь 1992 г.
• Светильники для парковок, январь 1993 г.
• Компактные люминесцентные лампы с винтовыми цоколями, апрель 1993 г.
• Катодно-разъединяющие балласты, июнь 1993 г.
• Exit Sign Technologies, январь 1994 г.
• Электронные балласты, май 1994 г.

В отчетах-спецификаторах, которые будут опубликованы в 1994 г., будут рассмотрены пять тем: знаки выхода, электронные
балласты, элементы управления дневным светом, компактные люминесцентные лампы и заменители для
лампы накаливания с отражателем.HID-системы для освещения торговых дисплеев также будут исследованы в
1994.

Световые ответы

Ответы на освещение содержат информативный текст об эксплуатационных характеристиках конкретных
технологии освещения, но не включают результаты сравнительных испытаний производительности. Осветительные приборы
Ответы, опубликованные в 1993 году, касались флуоресцентных систем T8 и поляризационных панелей для
люминесцентные светильники. Дополнительные ответы на вопросы освещения, запланированные к публикации в 1994 году, будут охватывать
рабочее освещение и HID затемнение.Другие обсуждаемые темы — электронный балласт.
электромагнитные помехи (EMI) и системы освещения 2’x4 ‘.

Периодические издания

Energy User News, Chilton Publications, публикуется ежемесячно.

В этом ежемесячном издании рассматриваются многие аспекты энергетической отрасли. Каждое издание содержит
раздел, посвященный освещению, обычно содержащий тематическое исследование и по крайней мере одну статью, обсуждающую
осветительный продукт или проблема. Некоторые выпуски новостей Energy User News содержат руководства по продуктам, которые
Таблицы по конкретным технологиям, в которых перечислены участвующие производители (с номерами телефонов) и
атрибуты своей продукции.В сентябрьском выпуске 1993 года освещение было центральным элементом, а
содержала следующую информацию.

• несколько статей по освещению и анонсы продуктов
• специальный отчет о планировании модернизации освещения и качестве электроэнергии
• Технологический отчет по вольфрамово-галогеновым лампам
• Комментарий к успешной модернизации датчика присутствия людей
• Справочники по КЛЛ, галогенам, HID, отражателям, ЭПРА

Чтобы заказать выпуски, звоните по телефону (215) 964-4028.

Управление освещением и техническое обслуживание, НАЛМКО, публикуется ежемесячно .

В этой ежемесячной публикации рассматриваются проблемы и технологии, непосредственно связанные с обновлением и
обслуживание систем коммерческого и промышленного освещения. Ниже приведены некоторые темы
рассматриваются в Управление освещением и техническое обслуживание: светотехническая промышленность, законодательство, новые
продуктов и приложений, утилизации отходов, геодезии и управления освещением.

Чтобы заказать подписку, позвоните в НАЛМКО по телефону (609) 799-5501.

Другие публикации EPA Green Lights

Помимо Руководства по обновлению освещения, EPA публикует другие документы, которые доступны бесплатно.
оплаты в Центре обслуживания клиентов Green Lights. Кроме того, новая факсимильная линия EPA
система позволяет пользователям запрашивать и получать маркетинговую и техническую информацию Green Lights
в течение нескольких минут по телефону (202) 233-9659.

Обновление зеленого света

Этот ежемесячный информационный бюллетень является основным средством информирования участников Green Lights (и
другие заинтересованные стороны) о последних обновлениях программы. Информационный бюллетень каждого месяца
обращается к технологиям освещения, приложениям, тематическим исследованиям и специальным мероприятиям. Каждый выпуск
содержит последний график семинаров по модернизации освещения и копию формы отчетности
используется участниками для отчета о завершенных проектах для EPA.

Чтобы получить бесплатную подписку на обновление, обратитесь в службу поддержки клиентов Green Lights по адресу
(202) 775-6650 или факс (202) 775-6680.

Страницы питания

Power Pages — это короткие публикации, посвященные технологиям освещения, их применению и конкретным
вопросы или проблемы по программе Green Lights. Анонсы Power Pages ищите в
информационный бюллетень обновления.

Эти документы доступны через факсимильную линию Green Lights. Для запроса доставки факса звоните
по факсу (202) 233-9659. Периодически связывайтесь с факсимильной линией, чтобы получить последнюю
информация от Green Lights. Если у вас нет факсимильного аппарата, обратитесь в Green Lights.
Служба поддержки клиентов по телефону (202) 775-6650.

Легкие трусы

EPA публикует 2-страничные краткие обзоры по различным вопросам реализации. Эти публикации
предназначен для ознакомления с техническими и финансовыми проблемами, влияющими на решения по обновлению.Четыре Light Briefs фокусируются на технологиях: датчики присутствия, электронные балласты, зеркальные отражения.
отражатели и эффективные люминесцентные лампы. Другие выпуски охватывают скользящие стратегии финансирования,
варианты финансирования, измерение рентабельности модернизации освещения и удаление отходов. Текущие копии
были разосланы всем участникам Green Lights.

Для получения дополнительной информации, пожалуйста, свяжитесь со службой поддержки клиентов Green Lights по телефону (202).
775-6650 или по факсу (202) 775-6680.

Брошюра Green Lights

EPA выпустило четырехцветную брошюру для продвижения программы Green Lights. В нем излагаются
цели и обязательства программы, описывая при этом то, что делают некоторые из участников.
Этот документ является важным инструментом для любой маркетинговой презентации Green Lights.

Чтобы заказать копии брошюры, свяжитесь со службой поддержки клиентов Green Lights по телефону (202).
775-6650 или факс (202) 775-6680

Вернуться к содержанию

A, B, C, D, E, F, G, H, I, L, M, N, O, P, Q, R, S, T, U, V, W, Z

AMPERE : стандартная единица измерения электрического тока, равная одному кулону
в секунду.Он определяет количество электронов, движущихся мимо заданной точки в цепи во время
конкретный период. Amp — это аббревиатура.

ANSI : Аббревиатура Американского национального института стандартов.

ARC TUBE : Трубка, заключенная во внешнюю стеклянную оболочку HID лампы и сделанная из прозрачного
кварцевый или керамический, содержащий дуговую струю.

ASHRAE : Американское общество инженеров по отоплению, охлаждению и кондиционированию воздуха

ПЕРЕГОРОДКА : одиночный непрозрачный или полупрозрачный элемент, используемый для управления распределением света при определенных
углы.

БАЛЛАСТ: Устройство для управления люминесцентными и HID лампами. Балласт обеспечивает
необходимое пусковое напряжение, при этом ограничивая и регулируя ток лампы во время работы.

BALLAST CYCLING : Нежелательное состояние, при котором балласт включает и выключает лампы.
(циклы) из-за перегрева термовыключателя внутри балласта. Это может быть связано с
неправильные лампы, неподходящее напряжение, высокая температура окружающей среды вокруг светильника,
или ранняя стадия выхода из строя балласта.

КОЭФФИЦИЕНТ БАЛЛАСТНОЙ ЭФФЕКТИВНОСТИ : Коэффициент балластной эффективности (BEF) — это коэффициент балластности.
(см. ниже) деленное на входную мощность балласта. Чем выше BEF (в пределах того же
лампово-балластного типа (тем эффективнее балласт.

БАЛЛАСТНЫЙ КОЭФФИЦИЕНТ : балластный коэффициент (BF) для конкретной комбинации лампы и балласта.
представляет собой процент от номинального люменов лампы, который будет произведен комбинацией.

CANDELA: Единица силы света, описывающая интенсивность источника света в определенном
направление.

РАСПРЕДЕЛЕНИЕ КАНДЕЛ : Кривая, часто в полярных координатах, иллюстрирующая изменение
сила света лампы или светильника в плоскости, проходящей через световой центр.

CANDLEPOWER: Мера силы света источника света в определенном направлении,
измеряется в канделах (см. выше).

CBM : Аббревиатура ассоциации сертифицированных производителей балласта.

CEC : Аббревиатура от California Energy Commission.

КОЭФФИЦИЕНТ ИСПОЛЬЗОВАНИЯ : Отношение люменов от светильника, получаемого от
рабочая плоскость к люменам, создаваемым только лампами. (Также называется «CU»)

ИНДЕКС ЦВЕТООТРАЖЕНИЯ (CRI): Шкала влияния источника света на цвет
внешний вид объекта по сравнению с его цветным внешним видом под эталонным источником света.
Выражается по шкале от 1 до 100, где 100 означает отсутствие изменения цвета. Низкий рейтинг CRI предполагает
что цвета объектов будут казаться неестественными под этим конкретным источником света.

ЦВЕТОВАЯ ТЕМПЕРАТУРА : Цветовая температура является характеристикой внешнего вида цвета
источник света, связывающий цвет с эталонным источником, нагретым до определенной температуры,
измеряется термической единицей Кельвина. Измерение также можно описать как «тепло» или
«прохлада» источника света. Обычно источники ниже 3200K считаются «теплыми»; в то время как
те, что выше 4000К, считаются «крутыми» источниками.

КОМПАКТНЫЙ ФЛУОРЕСЦЕНТНЫЙ : Маленькая люминесцентная лампа, которая часто используется в качестве альтернативы
лампы накаливания.Срок службы лампы примерно в 10 раз больше, чем у ламп накаливания, и составляет 3-4 часа.
в раз эффективнее. Также называются лампами PL, Twin-Tube, CFL или BIAX.

БАЛЛАСТ ПОСТОЯННОЙ МОЩНОСТИ (CW) : Премиальный тип СПРЯТЕННОГО балласта, в котором
первичная и вторичная обмотки изолированы. Считается высокоэффективным балластом с высокими потерями.
с отличной регулировкой мощности.

АВТОМАТИЧЕСКИЙ ПРЕОБРАЗОВАТЕЛЬ ПОСТОЯННОЙ ВОДЫ (CWA) БАЛЛАСТ : популярный тип
HID балласт, в котором первичная и вторичная катушки электрически соединены.Считается
соответствующий баланс между стоимостью и производительностью.

КОНТРАСТ: Отношение между яркостью объекта и его фоном.

CRI: (СМ. ИНДЕКС ЦВЕТА)

УГОЛ ОТРЕЗКИ : Угол от вертикальной оси приспособления, под которым отражатель, жалюзи или
другое экранирующее устройство закрывает прямую видимость лампы. Это дополнительный угол
угол экранирования.

КОМПЕНСАЦИЯ ДНЕВНОГО ОСВЕЩЕНИЯ : Система затемнения, управляемая фотоэлементом, который уменьшает
мощность ламп при дневном свете. По мере увеличения дневного света интенсивность лампы
уменьшается. Энергосберегающая технология, используемая в районах со значительным дневным освещением.

DIFFUSE : термин, описывающий распределение рассеянного света. Относится к рассеянию или размягчению
свет.

РАССЕИВАТЕЛЬ: Полупрозрачный кусок стекла или пластика, который экранирует источник света в
приспособление.Свет, проходящий через диффузор, будет перенаправлен и рассеян.

ПРЯМОЙ БЛИК : Блики, возникающие при прямом взгляде на источники света. Часто результат
недостаточно экранированные источники света. (См. БЛИК)

DOWNLIGHT : Тип потолочного светильника, обычно полностью встраиваемый, в который попадает большая часть света.
направлен вниз. Может иметь открытый отражатель и / или экранирующее устройство.

ЭФФЕКТИВНОСТЬ : показатель, используемый для сравнения светоотдачи с потреблением энергии.Эффективность
измеряется в люменах на ватт. Эффективность аналогична эффективности, но выражается в разных
единицы. Например, если источник мощностью 100 Вт дает 9000 люмен, то эффективность составляет 90 люмен.
на ватт.

ЭЛЕКТРОЛЮМИНЕСЦЕНТ: Технология источника света, используемая в знаках выхода, которая обеспечивает
равномерная яркость, длительный срок службы лампы (примерно восемь лет) при очень низком потреблении
энергия (менее одного ватта на лампу).

ЭЛЕКТРОННЫЙ БАЛЛАСТ : Балласт, в котором используются полупроводниковые компоненты для увеличения
частота работы люминесцентной лампы (обычно в диапазоне 20-40 кГц.Меньший индуктивный
Компоненты обеспечивают контроль тока лампы. Эффективность люминесцентной системы повышается за счет
работа лампы высокой частоты.

ЭЛЕКТРОННЫЙ ДИММИНИРУЮЩИЙ БАЛЛАСТ : Электронный люминесцентный балласт с регулируемой мощностью.

EMI: Сокращенное обозначение электромагнитных помех. Высокочастотные помехи (электрические
шум), вызванный электронными компонентами или люминесцентными лампами, который мешает работе
электрическое оборудование.EMI измеряется в микровольтах и ​​может контролироваться фильтрами. Потому что
EMI может создавать помехи для устройств связи, Федеральная комиссия по связи (FCC)
установил лимиты для EMI.

ЭНЕРГОСБЕРЕГАЮЩИЙ БАЛЛАСТ : Тип магнитного балласта, сконструированный таким образом, что компоненты
работают более эффективно, холоднее и дольше, чем «стандартный магнитный» балласт. По законам США,
стандартные магнитные балласты больше не производятся.

ЭНЕРГОСБЕРЕГАЮЩАЯ ЛАМПА : Лампа меньшей мощности, обычно производящая меньше люменов.

FC: (СМОТРЕТЬ ПОДВЕСКУ)

ФЛУОРЕСЦЕНТНАЯ ЛАМПА : Источник света, состоящий из трубки, заполненной аргоном, вместе с
криптон или другой инертный газ. При подаче электрического тока возникающая дуга излучает ультрафиолетовое излучение.
излучение, которое возбуждает люминофор внутри стенки лампы, заставляя их излучать видимый свет.

FOOTCANDLE (FC): Английская единица измерения освещенности (или уровня освещенности) на
поверхность.Одна фут-свеча равна одному люмену на квадратный фут.

FOOTLAMBERT : английская единица яркости. Один футламберт равен 1 / p кандел на
квадратный фут.

GLARE: Влияние яркости или различий в яркости в пределах поля зрения в достаточной степени
высокий, чтобы вызвать раздражение, дискомфорт или потерю зрения.

ГАЛОГЕН: (СМ. ГАЛОГЕННАЯ ЛАМПА Вольфрама)

ГАРМОНИЧЕСКОЕ ИСКАЖЕНИЕ : Гармоника — это синусоидальная составляющая периодической волны.
имеющий частоту, кратную основной частоте.Гармонические искажения от
осветительное оборудование может создавать помехи другим приборам и работе электроэнергии
сети. Общее гармоническое искажение (THD) обычно выражается в процентах от
ток основной линии. THD для 4-футовых люминесцентных балластов обычно составляет от 20% до 40%.
Для компактных люминесцентных балластов уровни THD более 50% не являются редкостью.

HID: Сокращенное обозначение разряда высокой интенсивности. Общий термин, описывающий пары ртути, металл
галогенидные, натриевые источники высокого давления и (неофициально) натриевые источники света и светильники низкого давления.

HIGH-BAY: Относится к типу освещения в промышленных помещениях, где высота потолка составляет 20 ° C.
футов или выше. Также описывает само приложение.

ВЫСОКАЯ МОЩНОСТЬ (HO): Лампа или балласт, предназначенный для работы при более высоких токах (800 мА) и
производить больше света.

HIGH POWER FACTOR : Балласт с номинальным коэффициентом мощности 0,9 или выше, который достигается
с помощью конденсатора.

НАТРИЕВАЯ ЛАМПА ВЫСОКОГО ДАВЛЕНИЯ : Газоразрядная лампа высокой интенсивности (HID), свет которой
производится излучением паров натрия (и ртути).

HOT RESTART или HOT RESTRIKE : Явление повторного зажигания дуги в HID-свете.
источник после кратковременного отключения питания. Горячий перезапуск происходит, когда дуговая трубка остыла.
достаточное количество.

IESNA: Сокращенное название Общества инженеров по освещению Северной Америки.

ОСВЕЩЕНИЕ : фотометрический термин, который определяет количество света, падающего на поверхность или плоскость.
Освещенность обычно называют уровнем освещенности. Выражается в люменах на квадратный фут.
(фут-кандел) или люмен на квадратный метр (люкс).

НЕПРЯМОЙ СБЛИК : Слепящий свет от отражающей поверхности.

МГНОВЕННЫЙ ЗАПУСК : Люминесцентная схема, которая мгновенно зажигает лампу с очень высокой
пусковое напряжение от балласта.Лампы мгновенного пуска имеют одноштырьковые цоколи.

КРЕСТ-КОЭФФИЦИЕНТ ТОКА ЛАМПЫ (LCCF): Пиковое значение тока лампы, деленное на среднеквадратичное значение.
(средний) ток лампы. Производители ламп требуют <1,7 для максимального срока службы лампы. LCCF 1,414 идеальная синусоида.

КОЭФФИЦИЕНТ СТАРЕНИЯ ЛАМПЫ (LLD): Коэффициент, представляющий снижение
светового потока с течением времени. Коэффициент обычно используется как множитель начального просвета.
рейтинг в расчетах освещенности, который компенсирует снижение светового потока.LLD
коэффициент — безразмерное значение от 0 до 1.

LAY-IN-TROFFER: Люминесцентный светильник; обычно приспособление размером 2 х 4 фута, которое устанавливается или «кладется» в
специфическая потолочная сетка.

LED: Сокращенное обозначение светодиода. Технология освещения, используемая для знаков выхода.
Потребляет небольшую мощность и имеет номинальный срок службы более 80 лет.

ЛИНЗА : Прозрачный или полупрозрачный материал, изменяющий характеристики направления света.
проходя через это.Обычно из стекла или акрила.

КОЭФФИЦИЕНТ ПОТЕРЯ СВЕТА (LLF): Факторы, которые позволяют системе освещения работать с меньшими затратами.
чем начальные условия. Эти коэффициенты используются для расчета поддерживаемого уровня освещенности. LLF
разделены на две категории: восстанавливаемые и невозмещаемые. Примеры: люмен лампы.
износ и износ поверхности светильников.

СТОИМОСТЬ ЖИЗНИ : Общие затраты, связанные с покупкой, эксплуатацией и обслуживанием
система в течение жизни этой системы.

ЗАСЛОНКА: Оптическая сборка решетчатого типа, используемая для управления распределением света от осветительного прибора. Жестяная банка
варьируются от пластика с мелкими ячейками до решеток из анодированного алюминия с большими ячейками, используемых в параболических
люминесцентные светильники.

КОЭФФИЦИЕНТ НИЗКОЙ МОЩНОСТИ : Фактически нескорректированный коэффициент мощности балласта менее 0,9
(СМ. НПФ)

НАТРИЙ НИЗКОГО ДАВЛЕНИЯ : Газоразрядная лампа низкого давления, в которой свет излучается
излучение паров натрия.Считается монохроматическим источником света (большинство цветов
отображается как серый).

ЛАМПА НИЗКОГО НАПРЯЖЕНИЯ : Лампа (обычно компактная галогенная)
и хорошая цветопередача. Лампа работает от 12 В и требует использования трансформатора. Популярный
лампы MR11, MR16 и PAR36.

ПЕРЕКЛЮЧАТЕЛЬ НИЗКОГО НАПРЯЖЕНИЯ : Реле (выключатель с магнитным приводом), которое позволяет
дистанционное управление освещением, включая централизованные часы или компьютерное управление.

LUMEN: Единица светового потока или светового потока. Световой поток лампы — это мера светового потока.
общая светоотдача лампы.

LUMINAIRE : Полный блок освещения, состоящий из лампы или ламп, а также частей.
предназначен для распределения света, удержания ламп и подключения ламп к источнику питания. Также
называется приспособление.

LUMINAIRE EFFICIENCY : Отношение общей световой отдачи светильника к световому потоку.
мощность ламп, выраженная в процентах.Например, если два светильника используют один и тот же
лампы, больше света будет испускаться из светильника с более высокой эффективностью.

ОСВЕЩЕНИЕ: Фотометрический термин, который количественно определяет яркость источника света или
освещенная поверхность, отражающая свет. Выражается в футламбертах (английских единицах) или канделах.
за квадратный метр (метрические единицы).

ЛЮКС (LX): Метрическая единица измерения освещенности поверхности.Один люкс равен одному
люмен на квадратный метр. Один люкс равен 0,093 фут-канделы.

ПОДДЕРЖИВАЕМАЯ ОСВЕЩЕННОСТЬ : Относится к уровням освещенности помещения, отличным от начального или номинального.
условия. Эти термины учитывают факторы световых потерь, такие как уменьшение светового потока лампы, светильник.
износ грязи и износ поверхности комнаты.

MERCURY VAPOR LAMP : Тип газоразрядной лампы высокой интенсивности (HID), в которой большая часть
свет создается за счет излучения паров ртути.Излучает сине-зеленый свет.
Доступны в прозрачных лампах и лампах с люминофорным покрытием.

METAL HALIDE : Тип разрядной лампы высокой интенсивности (HID), в которой большая часть света
образуется за счет излучения паров галогенидов металлов и ртути в дуговой трубке. Доступен в прозрачном и
лампы с люминофорным покрытием.

MR-16: Низковольтная кварцевая лампа с рефлектором, всего 2 дюйма в диаметре. Обычно лампа и
отражатели представляют собой единый блок, который направляет резкий и точный луч света.

NADIR : Опорное направление непосредственно под светильником или «прямо вниз» (угол 0 градусов).

NEMA: Сокращенное обозначение Национальной ассоциации производителей электрооборудования.

NIST: Сокращенное обозначение Национального института стандартов и технологий.

NPF (НОРМАЛЬНЫЙ КОЭФФИЦИЕНТ МОЩНОСТИ) : Комбинация пускорегулирующего устройства / лампы, в которой нет компонентов
(например, конденсаторы) были добавлены, чтобы скорректировать коэффициент мощности, сделав его нормальным (существенно низким,
обычно 0.5 или 50%).

ДАТЧИК ЗАСЕДАНИЯ : Устройство управления, которое выключает свет после того, как пространство становится
незанятые. Может быть ультразвукового, инфракрасного или другого типа.

ОПТИКА: Термин, относящийся к компонентам осветительной арматуры (таким как отражатели, рефракторы,
линзы, жалюзи) или светоизлучающие или светорегулирующие характеристики прибора.

PAR LAMP : Лампа с параболическим алюминированным рефлектором.Лампа накаливания, галогенид металла или компактный
Люминесцентная лампа используется для перенаправления света от источника с помощью параболического отражателя. Лампы бывают
Доступен с раздачей наводнением или спотом.

PAR 36: Лампа PAR диаметром 36 1/8 дюйма параболической формы.
отражатель (СМ. ПАР. ЛАМПУ).

ПАРАБОЛИЧЕСКИЙ СВЕТИЛЬНИК : популярный тип люминесцентных светильников с жалюзи
алюминиевых перегородок изогнутой параболической формы.Результирующее светораспределение, производимое
эта форма обеспечивает меньшее количество бликов, лучший контроль света и считается более эстетичной.
обращаться.

PARACUBE : Пластиковая решетка с металлическим покрытием, состоящая из небольших квадратов. Часто используется для замены
линза в установленном troffer для улучшения ее внешнего вида. Паракуб визуально удобный,
но КПД светильника снижается. Также используется в помещениях с компьютерными экранами из-за
их способность уменьшать блики.

ФОТОЭЛЕМЕНТ: Светочувствительное устройство, используемое для управления светильниками и диммерами в ответ на
обнаруженные уровни освещенности.

ФОТОМЕТРИЧЕСКИЙ ОТЧЕТ : Фотометрический отчет — это набор печатных данных, описывающих свет
распределение, эффективность и зональный световой поток светильника. Этот отчет создан из
лабораторные испытания.

КОЭФФИЦИЕНТ МОЩНОСТИ : Отношение напряжения переменного тока x ампер через устройство к мощности переменного тока
устройство.Такое устройство, как балласт, которое измеряет 120 В, 1 А и 60 Вт, имеет мощность
коэффициент 50% (вольт x ампер = 120 ВА, следовательно, 60 Вт / 120 ВА = 0,5). Некоторые коммунальные услуги взимают
заказчики систем с низким коэффициентом мощности.

ПРЕДВАРИТЕЛЬНЫЙ НАГРЕВ : Тип цепи балласта / лампы, в котором используется отдельный стартер для нагрева люминесцентной лампы.
лампа до того, как будет подано высокое напряжение для запуска лампы.

QUAD-TUBE LAMP : Компактная люминесцентная лампа с двойной двойной трубкой.

РАДИОЧАСТОТНЫЕ ПОМЕХИ (RFI): Помехи в диапазоне радиочастот
вызвано другим высокочастотным оборудованием или устройствами в непосредственной близости. Флуоресцентное освещение
системы генерируют RFI.

RAPID START (RS): Самая популярная комбинация люминесцентных ламп и пускорегулирующих устройств, используемая сегодня. Этот
балласт быстро и эффективно предварительно нагревает катоды лампы для запуска лампы. Использует «двухштырьковый» цоколь.

ROOM CAVITY RATIO (RCR): Соотношение размеров комнаты, используемое для количественной оценки того, как свет будет
взаимодействуют с поверхностями комнаты.Коэффициент, используемый при расчетах освещенности.

ОТРАЖЕНИЕ: Отношение света, отраженного от поверхности, к свету, падающему на
поверхность. Коэффициент отражения часто используется для расчета освещения. Коэффициент отражения темного ковра составляет
около 20%, а чистая белая стена — примерно от 50% до 60%.

ОТРАЖАТЕЛЬ: Часть светильника, которая закрывает лампы и перенаправляет свет.
испускается лампой.

РЕФРАКТОР: Устройство, используемое для перенаправления светового потока от источника, в основном путем изгиба.
волны света.

УДАЛЕННЫЙ: Термин, используемый для описания дверной коробки троффера, в которой находится линза или жалюзи.
над поверхностью потолка.

ПОЛОЖЕНИЕ: Способность балласта поддерживать постоянную (или почти постоянную) выходную мощность в ваттах.
(светоотдача) при колебаниях напряжения питания балласта. Обычно указывается как +/-
процентное изменение выпуска по сравнению с +/- процентным изменением ввода.

РЕЛЕ: Устройство, которое включает или выключает электрическую нагрузку при небольших изменениях тока или
Напряжение.Примеры: реле низкого напряжения и твердотельное реле.

ПОВТОРНИК : относится к обновлению приспособления, помещения или здания путем установки новых деталей или
оборудование.

САМОСВЕТИТЕЛЬНЫЙ ЗНАК ДЛЯ ВЫХОДА : Технология освещения с использованием стекла с люминофорным покрытием
трубки, заполненные радиоактивным газом тритием. Знак выхода не использует электричество и, следовательно, не требует
быть зашитым.

SEMI-SPECULAR: Термин, описывающий характеристики светоотражения материала.Некоторые
свет отражается направленно с некоторым рассеянием.

УГОЛ ЭКРАНА : Угол, измеряемый от плоскости потолка до линии обзора, где
становится видна оголенная лампа в светильнике. Более высокие углы экранирования уменьшают прямые блики. это
дополнительный угол угла отсечки. (См. УГОЛ ОБРЕЗКИ).

КРИТЕРИЙ РАСПОЛОЖЕНИЯ : Максимальное расстояние, на котором могут быть размещены внутренние приспособления, на которые
обеспечивает равномерное освещение рабочей плоскости.Высота светильника над рабочей плоскостью
умноженное на критерий расстояния, равняется расстоянию между светильниками.

SPECULAR: Зеркальная или полированная поверхность. Угол отражения равен углу
заболеваемость. Это слово описывает отделку материала, из которого изготовлены некоторые жалюзи и отражатели.

СТАРТЕР: Устройство, используемое с балластом для запуска предварительного нагрева люминесцентных ламп.

СТРОБОСКОПИЧЕСКИЙ ЭФФЕКТ : Состояние, при котором вращающееся оборудование или другое быстро движущееся
объекты кажутся стоящими из-за переменного тока, подаваемого к источникам света.Иногда его называют «стробоскопическим эффектом».

T12 LAMP : Промышленный стандарт для люминесцентных ламп толщиной 12 1/8 дюйма (1 дюйм)
диаметр. Другие размеры — лампы T10 (1 дюйм) и T8 (1 дюйм).

ТАНДЕМНАЯ ПРОВОДКА : Вариант подключения, при котором пускорегулирующие устройства используются совместно двумя или более светильниками.
Это снижает затраты на рабочую силу, материалы и энергию. Также называется проводкой «ведущий-ведомый».

THERMAL FACTOR : коэффициент, используемый в расчетах освещения, который компенсирует изменение
светоотдача люминесцентной лампы из-за изменения температуры стенки колбы.Применяется при
рассматриваемая комбинация лампы и балласта отличается от используемой в фотометрической
тесты.

TRIGGER START : Тип балласта, обычно используемый с прямой мощностью 15 и 20 Вт.
флюоресцентные лампы.

TROFFER: Термин, используемый для обозначения встраиваемых люминесцентных светильников (комбинация
корыто и сундук).

ГАЛОГЕННАЯ ЛАМПА Вольфрама : Газонаполненная лампа накаливания с вольфрамовой нитью
колба лампы из кварца, выдерживающая высокие температуры.Эта лампа содержит некоторые
галогены (а именно йод, хлор, бром и фтор), которые замедляют испарение
вольфрам. Также обычно называется кварцевой лампой.

ДВУХТРУБНЫЙ: (СМ. КОМПАКТНАЯ ЛЮМИНЕСЦЕНТНАЯ ЛАМПА)

УЛЬТРАФИОЛЕТОВЫЙ (УФ): Невидимое излучение с более короткой длиной волны и более высокой
частоты, чем видимый фиолетовый свет (буквально за пределами фиолетового света).

ЛАБОРАТОРИИ БАЗОВЫХ РАБОТНИКОВ (UL): Независимая организация, чья
в обязанности входит тщательное тестирование электротехнической продукции.Когда продукты проходят эти испытания,
они могут быть помечены (и объявлены) как «внесенные в список UL». Испытания UL только на безопасность продукта.

ВАНДАЛОУСТОЙЧИВОСТЬ: Светильники с прочным корпусом, противоударным экраном и
винты с защитой от взлома.

VCP: Сокращенное обозначение вероятности визуального комфорта. Рейтинговая система оценки прямых
дискомфортные блики. Этот метод представляет собой субъективную оценку визуального комфорта, выраженную как
процент жителей помещения, которым не понравятся прямые солнечные лучи.VCP позволяет несколько
Факторы: яркость светильника под разными углами обзора, размер светильника, размер помещения, светильник
высота монтажа, освещенность и отражательная способность поверхности комнаты. Таблицы VCP часто представлены как
часть фотометрических отчетов.

ОЧЕНЬ ВЫСОКАЯ МОЩНОСТЬ (VHO): Люминесцентная лампа, работающая при «очень высоком» токе.
(1500 мА), что дает больший световой поток, чем лампа с «высокой выходной мощностью» (800 мА) или стандартная мощность.
лампа (430 мА).

VOLT: Стандартная единица измерения электрического потенциала.Он определяет «силу» или
«давление» электричества.

НАПРЯЖЕНИЕ: Разница в электрических потенциалах между двумя точками электрической цепи.

WALLWASHER: Описывает светильники, освещающие вертикальные поверхности.

ВАТТ (Вт) : Устройство для измерения электрической мощности. Он определяет уровень потребления энергии.
электрическим устройством во время его работы. Стоимость энергии при эксплуатации электрического устройства
рассчитывается как его мощность, умноженная на часы использования.В однофазных цепях это связано с вольтами.
и амперы по формуле: Вольт x Ампер x PF = Ватт. (Примечание: для цепей переменного тока коэффициент мощности должен быть
включены.)

ПЛОСКОСТЬ РАБОТЫ: Уровень, на котором выполняется работа, и на которой указывается освещенность и
измеряется. Для офисных помещений это обычно горизонтальная плоскость на высоте 30 дюймов над полом.
(высота стола).

ZENITH: Направление прямо над светильником (180 (угол).

Основы освещения — один из серии документов, известных под общим названием
Руководство по обновлению освещения . Щелкните ниже, чтобы перейти к другим документам этой серии.

Планировка

Технический

Приложения

ЗЕЛЕНЫЙ ФОНАРЬ: яркое вложение в окружающую среду

Чтобы получить дополнительную информацию или заказать другие документы или приложения из этой серии, свяжитесь с офисом программы Green Lights по телефону:
Программа «Зеленый свет»
Агентство по охране окружающей среды США
401 M Street, SW (6202J)
Вашингтон, округ Колумбия 20460

или позвоните по телефону Green Lights Information Hotline по телефону (202) 775-6650, факсу (202) 775-6680.Анонсы новых публикаций можно найти в ежемесячном информационном бюллетене Green Lights и Energy Star Update .

Факс-система Energy Star

телефон: 2202-233-9659

Щелкните ЗДЕСЬ, чтобы вернуться на страницу руководства по обновлению освещения.

Световая отдача

Световая отдача — это мера того, насколько хорошо источник света излучает видимый свет, и отношение светового потока (люмен, лм) к мощности (Вт) .Световая отдача может быть выражена как

η = Φ / P (1)

, где

η = световая отдача

Φ = световой поток — количество света, излучаемого источником света (люмен , лм)

P = мощность (Вт)

Типы света и типовая световая отдача:

917 917 917 — 11 90 Лампа на парах ртути

Яркость описывает количество света, излучаемого в определенном направлении.Это полезное измерение для элементов направленного освещения, таких как отражатели. Его можно выразить как

I = Φ / Ω (2)

, где

I = сила света (лм / ср, кандела, кд)

Φ = световой поток (люмен, лм )

Ω = телесный угол (величина поля зрения из некоторой конкретной точки, которую покрывает данный объект), в который излучается световой поток (стерадианы, ср)

Пример световой отдачи — мощность, необходимая для светодиода Лампа vs.a Вольфрамовая лампа накаливания

Для конкретного применения требуется 500 люмен света.

Требуемая мощность вольфрамовой лампы накаливания со светоотдачей 15 лм / Вт может быть рассчитана путем изменения (1)

P = Φ / η

= (500 лм) / (15 лм) / Вт)

= 33 Вт

Требуемая мощность светодиодной лампы со световой эффективностью 70 лм / Вт может быть рассчитана путем изменения (1) на

P = Φ / η

= (500 лм) / (70 лм / Вт)

= 7.1 Вт

Освещенность — рекомендуемый уровень освещенности

Уровень освещенности — это общий световой поток, падающий на поверхность на единицу площади. Область — рабочая плоскость — это место, где выполняются самые важные задачи в комнате или пространстве.

Освещенность может быть выражена как

E = Φ / A (1)

, где

E = сила света, освещенность (лм / м ² , люкс)

Φ = световой поток — количество света, излучаемого источником света (люмен, лм)

A = площадь (м ² )

Единицы измерения Уровень освещенности — Освещенность

Освещенность измеряется в фут-свечей (ftcd, fc, fcd) в имперской системе или люкс в метрической системе СИ.

• одна футовая свеча = один люмен из плотности света на квадратный фут
• один люкс = один люмен на квадратный метр

• 1 люкс = 1 люмен / квадратный метр = 0,0001 фот = 0,0929 фут-свечи (ftcd, fcd)

• 1 фот = 1 люмен / кв. сантиметр = 10000 люмен / кв. метр = 10000 люкс

• 1 фут-свеча ( ftcd, fcd ) = 1 люмен / кв. Фут = 10.752 люкс

Уровни внешней освещенности

Обычные уровни внешней освещенности днем ​​и ночью:

917 917 917 917 917 917 917 917 917 917 917 917 917 917 917 917 917 917 917 917 917

917 917 917 917 917 911 917 917 917 917 917 915 11

Уровни освещения в помещении

Уровень внешнего освещения составляет примерно 10000 люкс в ясный день.В здании, расположенном ближе всего к окнам, уровень освещенности может снизиться примерно до 1000 люкс . В средней зоне может быть всего 25 — 50 люкс . Дополнительное освещение часто необходимо для компенсации низких уровней.

Согласно EN 12464 Свет и освещение — Освещение рабочих мест — Внутренние рабочие места, минимальная освещенность составляет 50 лк для стен и 30 лк для потолка. Раньше это было обычным явлением с уровнями освещенности в диапазоне 100–300 люкс для нормальной работы.Сегодня уровень освещенности чаще всего находится в диапазоне 500 — 1000 люкс — в зависимости от активности. Для точных и детальных работ уровень освещенности может приближаться даже к 1500 — 2000 люкс .

Рекомендуемые уровни освещенности для различных типов рабочих мест указаны ниже:

Расчет I Освещенность

Освещенность можно рассчитать как

E = Φ _l C _u L _LF / A _l (2)

где

E = освещенность люкс, люмен / м ² )

Φ _л = яркость на лампу (люмен)

C _u = коэффициент использования

L _{LF 9216 = коэффициент световых потерь}

A _l = площадь на лампу (м ² )

Пример — Освещение

10 лампы накаливания 500 Вт (10600 люмен на лампу) используются в площадь 50 м ² .При C _u = 0,6 и L _LF = 0,8 освещенность можно рассчитать как

E = 10 (10600 люмен) (0,6) (0,8) / (50 м ² )

= 1018 люкс

Яркость

Яркость — единственный базовый параметр освещения, воспринимаемый глазом. Он описывает, с одной стороны, впечатление яркости источника света, а с другой — поверхность, и поэтому в значительной степени зависит от степени отражения (цвета и поверхности).

Прочтите наше полное руководство по люксам, люменам и ваттам для осветительных установок | Освещение складов и фабрик

Введение в наш справочник по люксам, люменам и ваттам

Здесь, в Green Business Light, мы должны обеспечить, чтобы наши энергоэффективные промышленные и коммерческие осветительные установки обеспечивали необходимый уровень освещенности для здания конечного клиента (например, склад или завод).

Указанные уровни освещенности или яркости освещения, которые должны быть достигнуты установщиком освещения, обычно выражаются в количестве «люкс», например 150 или 400 люкс, но что это на самом деле означает?

Определение люкса

Люкс — это стандартизированная единица измерения силы света, которую обычно называют «освещенность» или «освещенность».2).

Чтобы представить величину 1 люкс в контексте, в таблице ниже приведены примеры широкого диапазона люксов при естественном окружающем освещении:

Солнечный свет обеспечивает от многих тысяч люкс до нескольких сотен в зависимости от погодных условий и времени суток. Однако искусственное освещение в помещении обычно составляет 1000 люкс или ниже, что можно увидеть на следующих примерах установки коммерческого освещения:

Для коммерческих и промышленных предприятий где выполняются специализированные задачи e.грамм. профессиональный спорт в помещении, детальное рисование или механическая работа, длительная работа небольшого размера и зрительная работа с низкой контрастностью и т. д., для этого может потребоваться уровень освещенности от 1500 до 20000 люкс в крайних случаях.

Мощность освещения осветительной арматуры обычно указывается как выходная мощность люмен. — интенсивность света на поверхности (люкс) зависит от интенсивности источника света (т. Е. Его мощности в люменах) и желаемой площади поверхности. быть зажженным.

Определение освещения Люмен

Люмен — это стандартизированная единица измерения общего «количества» световых пакетов (или квантов, если вы хотите получить техническую информацию!), Производимого источником света — например, лампой, трубка или светодиодный чип.Этот общий измеренный свет может также называться коммерческими или промышленными инженерами по освещению «световым потоком».

Некоторые примеры общего светового потока (измеренного в люменах) от обычных коммерческих и промышленных источников света приведены ниже:

потолочные установки

917 панели освещения 917

* Обратите внимание что это примерные цифры только для примера, и фактический результат может отличаться.

Соотношение между люменами и люксами

Один люкс (1 люкс) определяется как эквивалент одного люмена на площади в один квадратный метр. Другими словами:

Спецификация в люксах сообщает вам, сколько люменов (общий световой поток) вам нужно с учетом измеряемой площади, которую вы пытаетесь осветить.

Таким образом, 1000 люмен, сконцентрированные на площади в один квадратный метр, освещают этот квадратный метр с уровнем освещенности 1000 люкс. Те же 1000 люмен на площади в десять квадратных метров дают уровень освещенности всего 100 люкс.

Для освещения больших площадей до тех же необходимых уровней освещенности потребуется больший измеренный уровень люменов — обычно это достигается за счет увеличения количества осветительных приборов (и, следовательно, потребляемой мощности). Большие коммерческие и промышленные здания (например, заводы и склады) имеют большие открытые пространства, поэтому, как правило, требуется большое количество осветительных приборов высокой мощности (типа «высокие пролеты» и «низкие пролеты»).

Эффективность: соотношение между люменами и ваттами

Мощность, необходимая для работы установленной осветительной арматуры (или светильника), измеряется как номинальная мощность (ватты — это Джоули энергии в секунду).Номинальная мощность источника света относится ко всей мощности, потребляемой для создания световых люменов, и включает:

• Энергия, необходимая для создания «видимого» света, излучаемого лампой
• Вырабатываемая тепловая мощность (включая инфракрасную часть спектр освещения)
• Другие паразитные потери мощности (например, неэффективность механизма управления / балласта) осветительной арматуры

Существует светотехнический термин для измерения скорости, с которой лампа способна преобразовывать электрическую мощность ( От ватт) до света (люмен) — это называется световой эффективностью , (или просто эффективностью) — и выражается в люменах на ватт (LPW) или люменах на цепь Ватт

Световая отдача является мерой насколько эффективно источник света производит видимый свет.

Некоторые примеры световой отдачи в обычных коммерческих и промышленных источниках света приведены ниже (обратите внимание, что они относятся только к источникам света, а не к осветительной арматуре):

917 Лампа накаливания

ПРИМЕЧАНИЕ: Все приведенные выше измерения относятся к установленным источникам света, которые являются новыми и эффективность которых не снизилась — необходимо учитывать постепенное снижение уровней освещенности при выполнении расчетов люкс перед установкой системы освещения в коммерческих зданиях, таких как склады. , фабрики и т. д.- подробности читайте ниже.

«Реальный» световой поток ламп и осветительной арматуры

До сих пор в этой статье рассматривались технические определения люкс, люмен и ватт, но это только часть необходимого понимания.

В спецификации освещения для реальных промышленных и коммерческих приложений (например, завод или склад ) нельзя предполагать, что:

• 100% мощности лампы будет излучаться из светильника через его полезный срок службы
• Световой поток будет постоянным в течение всего срока службы.

Для облегчения дальнейшего понимания — концепции «Коэффициент светоотдачи» и «Амортизация в люменах» объясняются ниже.

Коэффициент светоотдачи коммерческой осветительной арматуры

Фактические общие уровни освещенности, обеспечиваемые установленной осветительной арматурой (например, установленной на заводе или складе , будут критически зависеть от коэффициента светоотдачи:

Коэффициент светоотдачи — это отношение общего количества измеренного светового потока светильника (содержащего лампу) к световому потоку изолированной лампы.

В качестве примера — возьмем промышленный или складской светильник с высоким пролетом с LOR 70%: это означает, что 30% светоотдачи лампы теряется из-за конструкции светильника

Коэффициент светоотдачи Требуется при установке коммерческого освещения, потому что, когда лампа расположена в осветительной арматуре (например, в промышленном металлогалогенном высоком отсеке мощностью 400 Вт), потери света происходят внутри самого светильника.

Обычно свет должен быть направлен в сторону рабочей зоны (например.грамм. — вниз от крыши к полу), однако свет излучается от ламп и лампочек во всех направлениях (вверх, в стороны и т. д.)

Использование полированных алюминиевых отражателей направит большую часть света вниз — однако пропорция всегда будет такой. застрял в фитинге (и в конечном итоге потерял тепло). Стоит отметить, что направленные источники света (такие как светодиодные чипы в коммерческих светодиодных светильниках для высоких пролетов) не страдают от этой проблемы в такой же степени — здесь свет излучается в виде луча в единственном направлении — поэтому LOR обычно будет выше. для светодиодов.

Потеря светового потока из-за предустановленных коммерческих осветительных приборов

LOR осветительной арматуры также будет изменяться со временем, поскольку мусор и / или пыль накапливаются на отражателях, а также на защитных крышках в случае светильников с ‘ Рейтинг IP. Это будет особенно характерно для промышленных и заводских зданий, в которых осуществляется множество различных процессов (например, химические, производственные и т. Д.).

Потеря люмена от ламп и источников света

Уменьшение люмена означает процесс постепенного снижения светового потока, который наблюдается от большинства источников света с течением времени.Это включает (но не ограничивается):

• Постепенное ухудшение состояния нити / электрода
• Почернение / изменение цвета поверхности лампы

Другими словами:

Светодиодные модули освещения не умирают мгновенно, как большинство обычных источников света делать — они медленно тускнеют, пока световой поток не станет неприемлемым.

Следует, однако, отметить, что более дешевые светодиоды высокой мощности (например, те, которые требуются для крупных промышленных зданий, таких как завод или склад ) могут быстро потерять световой поток, что приведет к быстрому снижению освещенности. в кратчайшие сроки снизить уровень освещенности до уровня ниже требуемого.Хотя потеря света вначале может пройти незамеченной для пользователей здания (в конце концов, часть света излучается), осветительные приборы по существу вышли из строя и должны быть заменены.

При расчете необходимого количества осветительной арматуры необходимо учитывать как коэффициент светоотдачи, так и амортизацию в люменах, чтобы поддерживать требуемый уровень освещенности для складских или промышленных помещений в течение предполагаемого срока службы ламп.

Полное руководство по измерению освещенности

Это новое руководство покажет вам все, что вам нужно знать об измерении света.

Важно понимать различные термины, используемые для описания света. Это руководство охватывает все, от измерения света в электромагнитном спектре до понимания воспринимаемой яркости человеческим глазом, интенсивности света и инструментов, используемых для измерения света.

Погрузимся в …

Хотите узнать больше об измерении освещенности? Получите бесплатно PDF

Я пришлю вам копию, чтобы вы могли прочитать ее, когда вам будет удобно.Просто дайте мне знать, куда его отправить (занимает 5 секунд):

Содержание

Глава 1: Единицы света — Общие термины измерения освещенности

Глава 2: Радиометрия — Сколько света там

Глава 3: Фотометрия — Как вы видите свет (человеческое восприятие)

Глава 4: Спектрометрия — Измерение длины волны

Глава 5: Способы измерения света — Как измерить интенсивность света

Глава 6: Инструменты для измерения освещенности — Какие инструменты используются для измерения освещенности

Глава 1:

Единицы света

(Общие термины измерения освещенности)

В светотехнической промышленности для измерения света используются несколько различных единиц измерения, в зависимости от того, какая информация требуется.

Ниже приведены несколько наиболее распространенных единиц и терминов:

Поток (световой поток) — Произошедшее от латинского слова «Fluxus», означающего поток , поток — это количество энергии, излучаемой светом в секунду, измеренное в люмен (лм) .

Когда дело доходит до освещения, нужно учитывать Вт (Вт), (потребляемая энергия) по сравнению с люмен (лм), (яркость). Или потребление электроэнергии в сравнении с светоотдачей. Люмены оцениваются для человеческого восприятия, а ватты — нет.

• Люмен (лм) — единица светового потока в системе СИ, это единица светового потока.
• Вт (Вт) — Единица измерения электрической мощности, это радиометрическое измерение.

Интенсивность света — Количество видимого света, излучаемого в единицу времени на единицу телесного угла

• Кандела (кд) — Базовая единица измерения силы света в системе СИ. Это единица силы света источника света в определенном направлении.2 = 1 нит
  • Нит (нт) — Название, данное для единицы яркости

Для облегчения понимания представьте себе лампу, излучающую свет.

• Свет от лампы измеряется в люменах (мера силы света)
• Свет, падающий на поверхность, выражается как

люкс.

• Человеческий глаз видит это визуально с точки зрения яркости или яркости, которая измеряется в канделах.

Глава 2

Радиометрия — Сколько там света

Что такое радиометрия

В целом радиометрия — это наука об измерении электромагнитного излучения.Что касается оптики, это относится к обнаружению и измерению световых волн в оптической части электромагнитного спектра (инфракрасного, видимого и ультрафиолетового). Радиометрия также включает определение распределения абсолютной мощности излучения.

Почему важна радиометрия

Радиометрия охватывает широкий спектр задач по обнаружению и измерению света.

Вот несколько распространенных приложений:

[источник]

4 Традиционно используемые геометрические описания в радиометрии

Основная единица радиометрии называется Radiant Flux .

1. Radiant Flux / Power — Выраженный в ваттах, лучистый поток можно определить как полную оптическую мощность источника света. Его также можно определить как скорость потока лучистой энергии. Вы можете думать об этом как об общем количестве света, излучаемого лампочкой.

2. Интенсивность излучения — Также измеряется в ваттах, интенсивность излучения — это количество потока, излучаемого через известный телесный угол.

3. Энергия излучения — Энергия излучения измеряется в ваттах на квадратный метр и представляет собой измерение лучистого потока на известной площади поверхности.

4. Сияние — Сияние измеряется в ваттах на квадратный метр, стерадиан. Сияние — это мера силы излучения, излучаемого из единицы площади источника.

Глава 3:

Фотометрия — как вы видите свет

(видимый свет)

Что такое фотометрия

Фотометрия — это разновидность радиометрии, которая применяется только к видимой части электромагнитного спектра. В то время как радиометрия фокусируется на измерении энергии излучения с точки зрения абсолютной мощности, фотометрия учитывает реакцию человеческого глаза и фокусируется на измерении света с точки зрения воспринимаемой яркости.

Фотометрия — это «наука об измерении силы света, где« свет »относится к общему интегрированному диапазону излучения, к которому чувствителен глаз.

Фотометрия отличается от радиометрии, в которой обнаруживается и измеряется каждая отдельная длина волны в электромагнитном спектре, включая ультрафиолет и инфракрасный свет ». Фотометрия. В EDU.photonics.com/Photometry: Ответ на вопрос о восприятии света Получено с https : //www.photonics.ru / a25119 / Photometry_The_Answer_to_How_Light_Is_Perceived

Почему важна фотометрия

Фотометрия измеряет видимый свет с точки зрения человека.

Общие приложения для фотометрии:

Как и радиометрия, применение фотометрии также разнообразно. Он используется в ряде отраслей для проверки интенсивности света, производимого дисплеями, приборными панелями, приборами ночного видения и т. Д.

Основной единицей фотометрии является люмен.Фотометрия состоит из четырех основных понятий:

1. Световой поток — Световой поток, измеряемый в люменах, представляет собой измерение общей воспринимаемой мощности, излучаемой источником света во всех направлениях.

2. Сила света — Сила света в канделах — это количество света, излучаемого источником в определенном направлении.

3. Освещенность — Освещенность, измеряемая в люменах на единицу площади, означает количество света, падающего на поверхность.Освещенность также можно назвать фут-свечой.

4. Яркость — Яркость, измеряемая в канделах на квадратный метр или нит, представляет собой общий свет, излучаемый или отраженный от поверхности в заданном направлении. Он показывает, насколько ярко мы воспринимаем результат взаимодействия падающего света и поверхности.

Изображение предоставлено: J.C. Walker, Light Sources — Technology and Applications [CC Attribution-ShareAlike 3.0]

Глава 4:

Спектрометрия — Измерение длины волны

Спектрометрия известна наукой и использованием спектрометров для измерения и анализа.Это исследование взаимодействий между светом и веществом, а также реакций и измерения интенсивности излучения и длины волны .

На схеме ниже показано, как спектрометрия используется для анализа образца. Образец показан на этапе 2. Спектрометрия также может использоваться для анализа длин волн, присутствующих в данном источнике света. В этом случае между источником и дифракционной решеткой не было бы образца.

i Источник: Спектрометрическая диаграмма публичной лаборатории [CC BY 2.0] (https://creativecommons.org/licenses/by/2.0/), с flickr

Использование для спектрометрии:

В статье «Что такое спектрометрия и для чего она используется», написанной ATA Scientific Instruments, подробно описаны современные способы использования спектроскопии:

• В астрономии мы можем использовать уникальные спектры для определения химического состава объектов в космосе.
• Мы также можем использовать его для определения свойств космических объектов: в основном их температуры, а также их скорости.
• Применяется для скрининга метаболитов, а также для анализа и улучшения структуры лекарственных средств.

Биомедицинское использование света состоит из диагностических и терапевтических применений. Узнайте больше о спектроскопии в биомедицинских услугах.

Спектрорадиометрия — это «измерение энергии света на отдельных длинах волн в пределах электромагнитного спектра. Оно может быть измерено по всему спектру или в определенной полосе длин волн».

Спектрорадиометрия.В KonicaMinolta.us: Радиометрия, спектрорадиометрия и фотометрия Получено с https://sensing.konicaminolta.us/learning-center/light-measurement/radiometry-spectroradiometry-photometry/

Две основные концепции спектрорадиометрии:

Spectral Radiance — яркость поверхности на единицу частоты или длины волны. Единицы СИ для спектральной яркости — стерадианный нанометр ватт / квадратный метр.

Спектральная освещенность — энергетическая освещенность поверхности на единицу частоты или длины волны.В системе СИ для спектральной освещенности используется ватт / кубический метр.

Глава 5:

Как измерить интенсивность света

Расчет интенсивности света зависит от источника света и направления, в котором он излучает свет. Количество света, падающего на поверхность, называется освещенностью и измеряется в люксах.

Sciencing написал пошаговую статью / эксперимент о том, как рассчитать интенсивность света с помощью силы света вокруг лампы, которая излучает свет одинаково во всех направлениях.В заключении уточняется, что «интенсивность света в вашей точке на сфере равна количеству ватт, которое излучает лампочка, деленному на площадь поверхности сферы». Полные расчеты можно найти здесь.

В фотометрии сила света является мерой мощности излучения, излучаемой объектом в определенном направлении , и зависит от длины волны излучаемого света.

Что наиболее важно с точки зрения измерения силы света , так это фактическое люменов, падающих на определенную поверхность.

Измерение уровня освещенности

Как отмечалось выше, поток — это общий световой поток. Ватты относятся к абсолютной мощности, а люмены — к человеческому восприятию.

В чем разница между яркостью и освещенностью

«Яркость — это количество света, отраженного от освещаемой поверхности».

Освещенность — это количество света, падающего на поверхность.

Яркость — это то, что мы измеряем по поверхности, на которую падает свет.

Top Light Co назвала его лучшим …

Думайте об этом так: IL-яркость, IL, I = падающий свет. Освещенность измеряет падающий свет. Яркость — это то, что уходит с поверхности — L = уходит. Освещенность измеряет происшествие, яркость измеряет то, что уходит.

Глава 6:

Какие инструменты используются для измерения света

1. Фотометр

Фотометр — это прибор для измерения силы света.Его можно определить как прибор, измеряющий видимый свет.

Два типа фотометров:

1. Измерители яркости — определяют выходную видимую энергию источника света

Измерения яркости используются для таких продуктов, как светофоры и автомобильные задние фонари.

2. Измерители освещенности — измеряют видимую энергию, падающую на поверхность объекта.

Измерители яркости и колориметры

2.Интегрирующая сфера

«Интегрирующая сфера собирает электромагнитное излучение от источника, полностью внешнего по отношению к оптическому устройству, обычно для измерения потока или оптического ослабления».

Интеграция основ и приложений Sphere

3. Спектрометр

«Основная функция спектрометра состоит в том, чтобы улавливать свет, разбивать его на его спектральные составляющие, оцифровывать сигнал в зависимости от длины волны, считывать его и отображать через компьютер.”

Спектрометр

4. Измеритель освещенности

Люксметр — это прибор, используемый для измерения уровня освещенности . Уровень освещенности — это количество света, измеренное на плоскости.

Заключение

Когда дело доходит до мощности света и измерения света, используется множество терминов и технологий. Ключ к пониманию того, как сочетаются все эти уникальные аспекты.

Понимание измерения света помогает нам, как поставщику световых решений, соответствовать требованиям к яркости и однородности для ваших конкретных приложений.

Фотометрические величины | auersignal.com

Важные фотометрические величины и единицы

При измерении освещенности различают различные фотометрические величины, с помощью которых можно оценивать свет. В следующей таблице представлен обзор наиболее важных фотометрических величин и единиц:

Что такое свет и как он создается?

Свет состоит из фотонов, также называемых световыми частицами. Они путешествуют волнами и передают импульсы энергии. Свет создается при преобразовании энергии.Когда излучается видимый свет, это также называется люминесценцией. Насколько яркий и красочный человеческий глаз может воспринимать свет, зависит от длины волны излучения и интенсивности, с которой излучение попадает на сетчатку.

Короткие волны называются ультрафиолетовыми, а более длинные — инфракрасными.

Какой световой поток (люмен)?

Световой поток измеряется в люменах (сокращенно лм). Люмен — это международно стандартизированная единица измерения светового потока источника света.Он показывает, сколько света испускает источник излучения во всех направлениях, поэтому он измеряет общий световой поток. Таким образом, люмены светильника дают информацию о его яркости. Одинаковые типы светильников можно сравнить по их мощности.

Однако разные лампы излучают разное количество света, поэтому их нельзя сравнивать по мощности. Для сравнения яркости разных ламп необходимо использовать световой поток.

Значение Люмен не учитывает ощущение яркости.На восприятие яркости дополнительно влияют угол луча и конструкция светильника. Кроме того, цветовая температура источника света и состояние окружающей среды играют роль в восприятии яркости.

Два примера типичных значений светового потока:

— Лампа накаливания с электрической мощностью 15 Вт: световой поток Φ = 90 лм
— Компактная люминесцентная лампа / энергосберегающая лампа: с электрической мощностью 15 Вт: световой поток Φ = 900 лм

Какова световая отдача (η)?

Световая отдача — это мера, которая показывает, насколько эффективен источник света.Это отношение люменов к мощности или ваттам, поэтому оно измеряется в люменах на ватт (лм / Вт) в Международной системе единиц (СИ). Чем выше значение, тем эффективнее источник света.

Примерные значения светового потока:

Примеры световой отдачи различных ламп:

Что такое сила света (кандела)?

Сила света — это фотометрическая величина, которая описывает излучение света, излучаемого в определенном направлении.Поскольку поведение излучения оптического сигнального устройства определяется не только источником света, но и конструкцией куполов, сила света лучше всего подходит для характеристики сигнального эффекта оптических сигнальных устройств.

Сила света — одна из фотометрических величин. Он связывает световой поток с углом луча источника света. Таким образом, сила света показывает, насколько сконцентрирован свет или какую плотность имеет излучаемый свет.

Сила света выражается в канделах (кд).Например, сила света свечи составляет приблизительно одну канделу.

Что означает сила света?

Сила света — важная величина для сравнения различных ламп. Лампы с одинаковым световым потоком могут иметь совершенно разную силу света из-за угла луча. Угол луча указывает угол, под которым лампа излучает свет.

Сила света или значение в канделах указывает, насколько интенсивно излучается свет.Чем более сфокусированным свет излучается, тем он интенсивнее. На схеме показаны две лампы с одинаковым световым потоком (люменом), но с разными углами луча. Сила света лампы с меньшим углом луча выше, чем у лампы с более широким углом луча.

Как вы измеряете силу света?

Чтобы определить силу света лампы, вам понадобятся световой поток и угол луча или телесный угол. Значение силы света или силы света указывается в канделах.Единицами светового потока являются люмены, для телесного угла — стерадианы.

Сила света [кд] = световой поток [лм] / телесный угол [ср].

Если телесный угол неизвестен, а известен только угол луча, его можно определить с помощью формулы преобразования:

Если расчет по приведенным выше формулам невозможен для лампы, можно провести измерение света. с интегрирующей сферой и спектрометром. Это создает кривую распределения силы света.Отсюда можно сделать выводы об интенсивности света.

Стандартная свеча, например, излучает силу света 1 кд, т. Е. Излучает около 12 люмен (лм) во всех направлениях.

Что такое освещенность (люкс)?

Люкс предоставляет информацию об освещенности. Это мера яркости, с которой освещена область. Люкс показывает, сколько светового потока (люмен) источника света приходит на единицу площади поверхности приемника. Величина люкс — это чисто полученная величина.

Освещенность рассчитывается по следующей формуле: Люкс [лк] = световой поток [лм] / площадь [м2].

Освещенность составляет 1 люкс, если световой поток в 1 люмен равномерно падает на площадь 1 м².

Другая формула для расчета освещенности на больших расстояниях выглядит следующим образом: Люкс [лк] = сила света [кд] / радиус или квадрат расстояния

Чем дальше зона от источника света, тем ниже освещенность. Определенное значение люкс может использоваться, чтобы определить, достаточно ли хорошо освещены определенные области.Например, есть требования трудового законодательства о том, насколько ярко должна быть освещена рабочая зона для сотрудников.

Что измеряет люксметр?

Люксметр измеряет освещенность (люкс). Значение указывает, насколько ярким оно является в точке измерения. Люксметр состоит из фотодатчика и дисплея. Фотодатчик обычно состоит из фотодиодов, которые обнаруживают свет. Затем на дисплее появляется измеренное значение люкс.

Примерные значения люкс

Как связаны люмен, кандела и люкс?

Термины люмен, кандела и люкс очень часто используются при измерении освещенности. Все они фотометрические величины. На следующей диаграмме показана взаимосвязь между тремя терминами.

Единица люмен — это общая светоотдача светильника, излучаемая во всех направлениях. Однако, поскольку свет, излучаемый светильниками, излучается неравномерно во всех направлениях, сила света указывается в канделах. Это значение указывает, сколько света излучается в определенном направлении. В отличие от этих двух излучаемых величин, есть еще количество люксов приемника. Единица люкс измеряет не количество излучаемого света, а то, сколько излучаемого света достигает определенной поверхности.

Чтобы оценить яркость светильника или осветительного прибора, необходимо учитывать все три значения. Люмен и кандела указаны большинством производителей. Производители не могут указать значение в люксах, потому что это значение зависит от условий окружающей среды в области применения.

Что такое телесный угол?

Телесный угол — это трехмерный размер светового конуса. Если светильник излучает свет, угол испускаемого света является трехмерным.Единицей телесного угла является стерадиан (ср). Сила света указывает количество света, которое источник света излучает на телесный угол.

Телесный угол рассчитывается делением площади (A) на радиус (r²).

Какая плотность яркости (кд / м²)?

Плотность яркости дает информацию о впечатлении от яркости светильника. Выражается в силе света на единицу площади (кд / м²). Плотность яркости описывает, насколько яркой нам кажется поверхность.На этот фактор также влияют другие обстоятельства, например состояние освещенной поверхности.

Что такое цветовая температура?

Цветовая температура лампы определяет, будет ли свет выглядеть теплым или холодным. Цветовая температура указывается в Кельвинах и может быть оценена по шкале. Чем ниже цветовая температура, тем теплее и темнее становится свет. Чем выше цветовая температура, тем холоднее и ярче свет.

Цветовая температура влияет на атмосферу в помещении.Для жилых комнат предпочтительна более низкая цветовая температура, для лабораторий или фабрик — свет с более высокой цветовой температурой. Шкала ниже показывает цветовую температуру и ее три диапазона: теплый белый, нейтральный белый и дневной белый.

Цветовую температуру можно измерить колориметром. Помимо цветовой температуры, индекс цветопередачи также важен для пространственной атмосферы.

Что такое индекс цветопередачи?

Индекс цветопередачи, сокращенно CRI (индекс цветопередачи) или RA (общий справочный индекс), сообщает нам, какое качество имеет излучаемый свет.

Когда объект освещен, он излучает цвета. Излучаемый цвет определяется не только цветом самого объекта, но и источником света. Источник света излучает волны различной длины, которые поглощаются или отражаются освещаемым объектом. Те длины волн, которые соответствуют освещаемому объекту, отражаются, остальные поглощаются. Таким образом, индекс цветопередачи зависит от длины волны, излучаемой источником света.

Естественный солнечный свет имеет значение RA, равное 100, что также является наивысшим значением RA.Чем ближе значение RA к 100, тем выше качество освещения.

Что такое коэффициент отражения?

Коэффициент отражения указывает процент светового потока, падающего на поверхность, которая отражается. В зависимости от характера освещаемой поверхности свет отражается, поглощается или пропускается.
