Сверлильный станок с редуктором OPTIdrill DH 55V

Характеристика	Значение
Диаметр колонны, мм	—
Длина, мм	850
Ширина/ глубина, мм	1060
Высота, мм	2500
Вес (ориентировочный), кг	900
Максимальный диаметр сверления в стали (конструкционная углеродистая), мм	55
Максимальный диаметр при продолжительном сверлении в стали, мм	50
Максимальный размер резьбы в стали	М42
Длина рабочей поверхности, мм	600
Ширина рабочей поверхности, мм	600
Размер Т-образных пазов, мм	16
Количество Т-образных пазов	3
Расстояние между Т-образными пазами, мм	160
Грузоподъемность, кг	350
Максимальное расстояние от шпинделя до стола, мм	725
Минимальное расстояние от шпинделя до стола, мм	130
Напряжение питания, В	400
Максимальное расстояние от шпинделя до основания станка, мм	—
Длина рабочей поверхности, мм	—
Ширина рабочей поверхности, мм	—
Размер Т-образных пазов основания, мм	—
Количество Т-образных пазов основания	—
Расстояние между Т-образными пазами основания, мм	—
Выходная мощность двигателя шпинделя, кВт	2,8
Количество скоростей	—
Выходная мощность двигателя насоса охлаждения, Вт	—
Диапазон часто вращения шпинделя, мин-1	10-3000
Количество скоростей	4
Контроль скорости	Электронный
Ход пиноли, мм	200
Диаметр пиноли, мм	60
Патрон в шпинделе	МК 4
Вылет, мм	405

Автоматический координатно сверлильный станок с ЧПУ для сверления заготовки

Портальный сверлильный станок с ЧПУ по металлу  для листа, фланца, трубной доски, профиля

Размер стола сверлильного станка с ЧПУ: 1600×1000, 2000×1000, 2000×1200, 2000×1600, 3000×1600 мм



ЧПУ переключается на русский язык. Программное обеспечение для сверления на русском языке БЕСПЛАТНО.

УСЛОВИЯ ОПЛАТЫ: Оплата 30% предоплата, оплата , 60% по факту изготовления, 10% по факту доставки.

УПАКОВКА: При отгрузке Продавец указывает на каждой упаковке номер, название и модель упаковки.

ВРЕМЯ ПОСТАВКИ: Станок будет доставлен ​​в течение 1,5 месяцев после 90% предоплаты с условием досрочной поставки.

ГАРАНТИЯ КАЧЕСТВА: Продавец предоставляет на станок 12-месячную гарантию Производителя.

Документация предоставляется на русском языке.

ПРОИЗВОДИТЕЛЬ: КИТАЙ, СЕРИЙНОЕ ПРОИЗВОДСТВО

По рекомендации поставщика:

—ПРОИЗВОДИТЕЛЬ бесплатно удаленно предоставляет конечному клиенту услуги  по установке, вводу в эксплуатацию и обучению в режиме онлайн, а также очень подробное введение в установку и видео по эксплуатации. СПЕЦИАЛИСТУ ЗАКАЗЧИКА НЕОБХОДИМО ЗНАНИЕ АНГЛИЙСКОГО  ЯЗЫКА. Удаленное обучение возможно на английском интерфейсе ЧПУ.

—ПОСТАВЩИК предоставляет ввод в эксплуатацию и обучение за дополнительную плату.

1. Описание:

1.1 Сверлильный станок в основном предназначен для сверления отверстий в металлической пластине и фланце. Сверлильный станок предназначен для  стальных металлических конструкций, используется в нефтехимической промышленности. Сверлильный станок с ЧПУ имеет структуру портального типа. Ось X, Y, Z и приводится в движение серводвигателем через точный шариковый винт. Станок позиционируется автоматически, точно и быстро, может автоматически завершать обработку сверления. Это значительно улучшает точность и скорость. Станок  позволяет избежать ремонта и царапин из-за ручного позиционирования или ошибки сверления.

1.2 Система управления этого станка использует систему управления ЧПУ. Программное обеспечение для автоматического программирования, собственная  разработка производителя, которая может напрямую преобразовывать графический файл AUTOCAD в программу обработки БЕСПЛАТНО. Новый оператор, не имеющий опыта работы с компьютером, может обучиться управлять станком за короткое время.

1.3 Автоматическая система смазки гарантирует хорошие рабочие характеристики сверлильного станка и сокращает трудозатраты.

1.4 Автоматическая система удаления стружки и циркуляционного охлаждения сокращает непроизводительное время и трудоемкость. Оператору нужно только загрузить и выгрузить заготовку и поменять инструмент.

1.5 Сверлильные головки с ЧПУ могут автоматически настраиваться на оптимизацию скорости подачи и вращения с помощью компьютерного управления в соответствии с различным диаметром отверстий. Это также можно отрегулировать вручную в зависимости от различных условий. Помимо обработки сквозных отверстий, Станок также может сверлить глухие отверстия, делать зенковку и так далее. Сверлильный станок имеет устройство быстрого зажима, которое позволяет сверлам подниматься и опускаться легко, удобно и быстро. Мы также поставляем переходные муфты Морзе 3 #, 2 #, которые подходят для спиральных сверл диаметром менее 50 мм.

1.6 Данная серия сверлильных станков разработана в соответствии с особенностями плоских деталей и требованиями к точности. Независимо от того, расположены ли отверстия по кругу или по прямой линии, сверлильный станок может быстро и точно завершить работу. Данный сверлильный станок  является самым экономичным выбором для сверления.

2. Особые преимущества по сравнению с другими поставщиками:

2.1 Конструкция линейных направляющих перемещения портала вверх (национальный патент производителя):

Направляющие подвижной портальной конструкции этого станка направлены вверх и надежно защищены, такая конструкция может значительно повысить точность всего сверлильного станка. Другие производители устанавливают направляющие справа и слева от корпуса машины.

2.2 Автоматическая система смазки:

Автоматическая система смазки гарантирует хорошие рабочие характеристики сверлильного станка, продлевают срок службы и сокращают трудозатраты.

2.3 Система управления ЧПУ SIEMENS: простота эксплуатации и обслуживания.

2.4 Механизм блокировки оси Z (национальный патент производителя):

Добавлен механизм блокировки на портале сверлильного станка, который плотно зажимает шпиндельную бабку, это обеспечивает более высокую точность при сверлении.

2.5 Ограждение из нержавеющей стали:

Используется более высокая конструкция ограждения из нержавеющей стали, красивая, практичная и более безопасная.

3. Технические характеристики:



Наименование		Спецификация
Тип		Портальный подвижный сверлильный станок с ЧПУ с одним шпинделем
Максимальный размер заготовки (Д × Ш) мм	1 заготовка	1600×1000	2000×1000	2000×1200	2000×1600	3000×1600
	2 заготовки	1000×800	1000×1000	1000×1200	1600×1000	1600×1500
	4 заготовки	800×500	1000×500	1000×600	1000×800	1500×800
Максимальная толщина заготовки		80мм
Тип прижима		12 гидравлических зажимов
Сверлильная голова		1



ru технические характеристики»>

Максимальный ⊘ сверления	Φ50мм
Тип сверлильной головы	Тип подачи серводвигатель
Мощность главного двигателя	7.5 кВт
Скорость шпинделя	130～720 об/мин (контроль частоты)
Давление в гидравлической системе	5.0 МПа
Давление в смазочной системе	1.0 МПа
Давление в системе охлаждения	0.2 МПа
Смазочная система	Автоматическая смазка
Конус шпинделя	Морзе 4# (Быстрый зажим)
Количество управляемых осей	3
Общий вес, кг	4000	5200	6200	7200	8200
Общие габариты, мм	2800X2020 ×2500	3200×2020 ×2500	3200×2220 ×2500	3200×2620 ×2500	5470×2620 ×2500



4. Основная конфигурация:

№.	Наименование	Происхождение товара
1	Сервомотор	JAPAN YASKAWA
2	Серво-драйвер
3	Инвертер	FULING
4	ЧПУ	GERMANY SIEMENS
5	Низковольтные компоненты	JAPAN MITSUBISHI
6	Гидравлический насос	TAIWAN EALY
7	Гидравлические клапана	BEIJING HUADE/ITALY ATOS
8	Автоматическая смазка	NANJING BIJUR
9	Линейные направляющие	TAIWAN HIWIN
10	ШВП	TAIWAN TBI



Примечание. Вышеуказанные детали поставляются нашими утвержденными поставщиками. Если возникнут особые ситуации, Производитель  заменит их на запчасти того же, или более высокого качества.

 5. Запасные части:

№.	Наименование	Модель	Кол-во.	Примечание
1	Бесконтактный переключатель		4шт
2	Уплотнительное кольцо и уплотнения		1 к-т
3	Рукав	4#-3#, 3#-2#, 2#-1#	1 к-т
4	Шестигранный гаечный ключ		1 к-т
5	Регулируемый гаечный ключ		1 к-т
6	Руководство по эксплуатации		2 к-т









Рабочий стол, 12 подвижных гидравлических прижимов

Несколько заготовок можно соединить внахлест для сверления

Оснащение воздухоохладителя для гидравлической станции, что может избежать проблем с перегревом гидравлического масла.

























Координатно-сверлильный (фрезерный) станок предназначен также для обработки отверстий в крупногабаритных заготовках с использованием различных инструментов: сверло, зенкер, развертки, метчики и фрезы.

Для обработки крупногабаритных заготовок используют координатные сверлильно-фрезерные станки сбольшой рабочей областью.

Координатные сверлильно-фрезерные станки рассчитаны на круглосуточную бесперебойную работу на промышленных предприятиях в условиях серийного производства и используются для изготовления большого количества различных отверстий за короткое время с высоким качеством.

Промышленные сверлильные станки по металлу

Компания BULSTAN предлагает своим покупателям современные сверлильные станки с доставкой по России и странам СНГ. Мы официально представляем на территории России и стран СНГ ведущие станкостроительные заводы Болгарии. Кроме своевременных поставок обеспечивается сервисное обслуживание агрегатов. Это – гарантия скорейшего предоставления «родных» деталей и комплектующих в случае необходимости.



Высокотехнологичные сверлильные станки от BULSTAN выполняют сверление с большим диапазоном диаметров. Агрегаты позволяют сверлить под разными углами, а также формировать одновременно несколько отверстий. Существует возможность рассверливания отверстий при помощи специальных режимов и инструментария. Доступно зенкерование и нанесение отдельных видов резьбы.



На сайте BULSTAN можно купить сверлильные станки по выгодным ценам без лишних переплат. Заказы на оборудование оформляются онлайн или по телефонам +7 (495) 980-21-02, 8 (800) 23-44-123. Профессионалы нашей компании дадут развернутые ответы на все интересующие вопросы.

Напольные сверлильные станки PK 031 и PK 40
Максимальный диаметр сверления в стали                          32-40мм.
Нарезание резьбы в стали                                                      М 20-30
Диапазон оборотов                                                                   85-1500об/мин

Напольные сверлильные станки PK 031 и PK 40
Максимальный диаметр сверления в стали                          32-40мм.
Нарезание резьбы в стали                                                          М 20-30
Диапазон оборотов                                                                       85-1500об/мин

Напольные сверлильные станки PK 032A, PK 040A, PK 050A, PK 055A

11844

Максимальный диаметр сверления в стали                        32-40-50-55мм.
Нарезание резьбы в стали                                                    М 22-30-42
Диапазон оборотов                                                                104-1032об/мин

Напольные сверлильные станки PK 032A, PK 040A, PK 050A, PK 055A

11844

Максимальный диаметр сверления в стали                        32-40-50-55мм.
Нарезание резьбы в стали                                                    М 22-30-42
Диапазон оборотов                                                                104-1032об/мин

Напольный сверлильный станок ПК 203

5382

Максимальный диаметр сверления в стали          25мм.
Нарезание резьбы в стали                                      М 16
Диапазон оборотов                                                  95-2000об/мин

Напольный сверлильный станок ПК 203

5382

Максимальный диаметр сверления в стали                           25мм.
Нарезание резьбы в стали                                                       М 16
Диапазон оборотов                                                                   95-2000об/мин

Сверлильно-фрезерный станок PK 40 F
Максимальный диаметр сверления в стали                          40мм.
Нарезание резьбы в стали                                                          М 30
Диапазон оборотов                                                                       85-1500об/мин

Сверлильно-фрезерный станок PK 40 F
Максимальный диаметр сверления в стали                          40мм.
Нарезание резьбы в стали                                                          М 30
Диапазон оборотов                                                                       85-1500об/мин

Радиально-сверлильный станок RS 32-800
Максимальный диаметр сверления в стали                          25мм.
Нарезание резьбы в стали                                                          М 24
Диапазон оборотов                                                                       102-2000об/мин

Радиально-сверлильный станок RS 32-800
Максимальный диаметр сверления в стали                          25мм.
Нарезание резьбы в стали                                                          М 24
Диапазон оборотов                                                                       102-2000об/мин

Радиально-сверлильный станок 2К522
Максимальный диаметр сверления в стали                          32мм.
Нарезание резьбы в стали                                                          М 16
Диапазон оборотов                                                                       45-2000об/мин

Радиально-сверлильный станок 2К522
Максимальный диаметр сверления в стали                          32мм.
Нарезание резьбы в стали                                                          М 16
Диапазон оборотов                                                                       45-2000об/мин

Радиально-сверлильный станок 2К522
Максимальный диаметр сверления в стали                          32мм.
Нарезание резьбы в стали                                                          М 16
Диапазон оборотов                                                                       45-2000об/мин

Радиально-сверлильный станок RS 32-800
Максимальный диаметр сверления в стали                          25мм.
Нарезание резьбы в стали                                                          М 24
Диапазон оборотов                                                                       102-2000об/мин

Сверлильно-фрезерный станок PK 40 F
Максимальный диаметр сверления в стали                          40мм.
Нарезание резьбы в стали                                                          М 30
Диапазон оборотов                                                                       85-1500об/мин

Напольный сверлильный станок ПК 203

5382

Максимальный диаметр сверления в стали              25мм.
Нарезание резьбы в стали                                          М 16
Диапазон оборотов                                                      95-2000об/мин

Напольные сверлильные станки PK 032A, PK 040A, PK 050A, PK 055A

11844

Максимальный диаметр сверления в стали                               32-40-50-55мм.
Нарезание резьбы в стали                                                           М 22-30-42
Диапазон оборотов                                                                       104-1032об/мин

Напольные сверлильные станки PK 031 и PK 40
Максимальный диаметр сверления в стали                          32-40мм.
Нарезание резьбы в стали                                                          М 20-30
Диапазон оборотов                                                                       85-1500об/мин

Как сделать сверлильный станок самостоятельно

Чтобы всегда сверлить ровно и качественно.

Сделать основание конструкции. Для этого на лист жёсткой фанеры нанести разметку.

По разметке отпилить нужную деталь.

Для изготовления базы будущего сверлильного станка из другого листа фанеры выпилить 3 заготовки: две одинаковые и одну покороче. Замеры заготовок сделать с учётом размера дрели, но так как дрель будет ходить вверх и вниз, следует оставить небольшой запас.

Скрепить детали, используя брусочки. Для большей устойчивости крепить бруски следует с внутренней стороны.

Чтобы конструкция была подвижной, использовать мебельные полозья: их узкую часть нужно зафиксировать маленькими саморезами на доску, которая будет подвижной частью конструкции.

Широкую (ответную) часть полозьев закрепить саморезами на базу.

Положить дрель на подвижную часть конструкции, сделать разметку (важно, чтобы положение дрели относительно основания было строго перпендикулярно).

По отметкам сделать отверстия для крепежей (хомутов).

Установить хомуты.

Закрепить хомутами дрель, отрегулировав положение при помощи угольника.

Приложить основание к базе и наметить будущее положение брусков, к которым будет фиксироваться база.

Засверлить и зафиксировать бруски.

Установить базу на место крепления и зафиксировать её саморезами.

Установить подвижную часть на базе.

При помощи саморезов сделать ограничитель для подвижной части.

С левой стороны конструкции зафиксировать саморезами пружину, которая будет являться подъёмным механизмом конструкции.

Дополнительно усилить пружину шайбами.

Для изготовления ручки отрезать брусок нужной длины (длина ручки определяется произвольно).

Обработать его на шлифовальном станке.

С узкого края ручки, отступив 1 сантиметр, засверлить отверстие.

Прикрутить ручку на место. Чтобы ручка ходила свободно, при закручивании самореза оставить небольшой зазор.

Самодельный сверлильный станок готов.

Сверлильный станок своими руками | Строительный портал

Сверлильные работы особой сложностью не отличаются и зачастую не требуют другого оборудования, кроме обычной дрели. Поэтому в домашних мастерских сверлильный станок может отсутствовать. Однако если имеется изготовленный своими руками настольный сверлильный станок, вы сможете с облегчением вздохнуть, так как часть ваших забот решиться сама по себе.

Содержание:

1. Предназначение сверлильного станка
2. Виды сверлильных станков
3. Конструкция сверлильного станка
4. Принцип работы станка
5. Изготовление сверлильного станка



Предназначение сверлильного станка

Иногда случаются ситуации, когда электрическая или ручная дрель не способна обеспечить желаемые параметры просверливаемого отверстия. Часто в радиолюбительской практике нужно изготавливать печатные платы, где следует сверлить много отверстий, которые имеют малый диаметр. Просверливать отверстия диаметром 0,5-1 миллиметр ручной или электрической дрелью или большим сверлильным станком неудобно, да и сверло может поломаться.

Покупка промышленных сверлильных станков не всегда экономически целесообразная, и тогда можно изготовить самодельный сверлильный станок. Многие выбирают именно мини сверлильные станки, так как, не смотря на кажущуюся сложность конструкции, они на самом деле являются очень простым оборудованием и состоят из четырех деталей.

Самодельный сверлильный станок предназначается для сверления сквозного и глухого отверстия в сплошном материале, к примеру, рассверливание, развертывание, зенкеровка, вырезание из листовых материалов дисков и нарезание внутренней резьбы. На сверлильно-фрезерных станках можно выполнять фрезеровку, шлифование поверхности, наклонно-торцевую фрезеровку и горизонтальную фрезеровку.

Для выполнения вышеописанных операций используется зенкер, сверло, метчик, развертка и прочие инструменты. Применяя специальные приспособления и дополнительные инструменты, вы сможете вырезать отверстие с большим диаметром, расточить отверстие и точно притереть отверстие.

Виды сверлильных станков

Сверлильные станки бывают таких типов: одно- и многошпиндельные полуавтоматы, вертикально-сверлильные, координатно-расточные, радиально-сверлильные, горизонтально-расточные, горизонтально-расточные, алмазно-расточные. Модели обозначают числами и буквами. Первая цифра обозначает группу, к которой причисляют станок, вторая – разновидность станка, третья и четвертая — габариты станка или размеры обрабатываемой заготовки.

Буква, что стоит после первой цифры, значит, что определенная модель сверлильного станка является модернизированной. Если буква расположена в конце, то следует понимать, что на основе главной модели изготовили отличный от него сверлильный станок. Можно выделить из всех сверлильных станков такие основные разновидности универсальных станков: много- и одношпиндельные, радиально- и горизонтально-сверлильные.

Зависимо от области использования, различают специальное и универсальное сверлильное оборудование. Широкое применение нашли и специализированные станки для массового производства и крупносерийной промышленности, что изготавливаются на базе универсальных станков посредством оборудования их многошпиндельными резьбонарезными и сверлильными головками и благодаря автоматизации цикла работы.

Конструкция сверлильного станка

Сверлильный станок, как и другие технологические машины, состоит из таких составных частей: передаточного механизма, двигателя, органов управления и рабочего органа. Передаточный механизм предназначен для передачи движения от электрического мотора к рабочему органу, которым считается сверло, что крепится в патроне, насаженном на шпиндель — вращающийся вал.

Вращение к шпинделю от электрического двигателя передается при помощи ременной передачи. Поворотом рукоятки патрон и сверл можно опускать или поднимать с использованием реечной передачи.

На передней панели сверлильного станка располагаются кнопки выключения и включения электродвигателя. Устройство сверлильного станка достаточно простое: включается станок посредством нажатия на одну из крайних кнопок зависимо от нужного направления вращения шпинделя, выключить станок можно, нажав на среднюю красную кнопку.

К основанию станка прикрепляется неподвижно вертикальный винт-колонна. Поворачивая рукоятку, можно перемещать вверх или вниз вдоль винта шпиндельную бабку, вторая рукоятка служит для её фиксации в необходимом положении. Контролируют глубину глухих отверстий с помощью предусмотренной шкалы.

Зависимо от материала заготовки, необходима разная скорость сверления. Для этого принято устанавливать определенную частоту вращения шпинделя, перебросив на шкивы различных диаметров ремень ременной передачи. В цехах заводов используются более сложные схемы сверлильных станков, чем были только что рассмотрены.

Принцип работы станка

Перед сверлением с помощью самодельного станка нужно убрать с рабочего стола все лишнее. Заготовку с намеченными центрами отверстий необходимо закрепить в тисках. Дальше вставляют сверло нужного диаметра в патрон и закрепляют с помощью специального ключа. Для проверки правильности проведенной работы станок включают на время.

Если вы правильно установили сверло, при вращении его острие не будет описывать окружность. Если оно установлено с перекосом и происходит его биение, то сверлильный станок нужно выключить и закрепить сверло согласно инструкции сверлильного станка. Потом поверните рукоятку подачи, опустите сверло и установите тиски с заготовкой таким способом, чтобы керн совпадал с острием сверла.

Включите станок и сверлите отверстие, на рукоятку подачи нажимайте плавно, без больших усилий и рывков. При сверлении сквозного отверстия установите заготовку на деревянный брусок, чтобы сверло не сломалось, и стол станка не испортился.

При сверлении глубокого отверстия время от времени выводите сверло из отверстия и охлаждайте его, окуная в посуду с охлаждающей жидкостью. Силу нажима на рукоятку в конце сверления рекомендуется уменьшить. Просверлив отверстие, плавно поверните штурвал подачи, шпиндель поднимите в крайнее верхнее положение и выключите станок.

Изготовление сверлильного станка

Сверлильный станок несложно изготовить своими руками. В быту выгодно на руках иметь приспособления и инструменты для выполнения столярных и слесарных работ. После устаревания многих бытовых приборов в арсенале хозяев остаётся много полезных запчастей и электрических моторов, из которых можно при желании смастерить такое полезное оборудование, как сверлильный станок.

Сверлильный станок из дрели

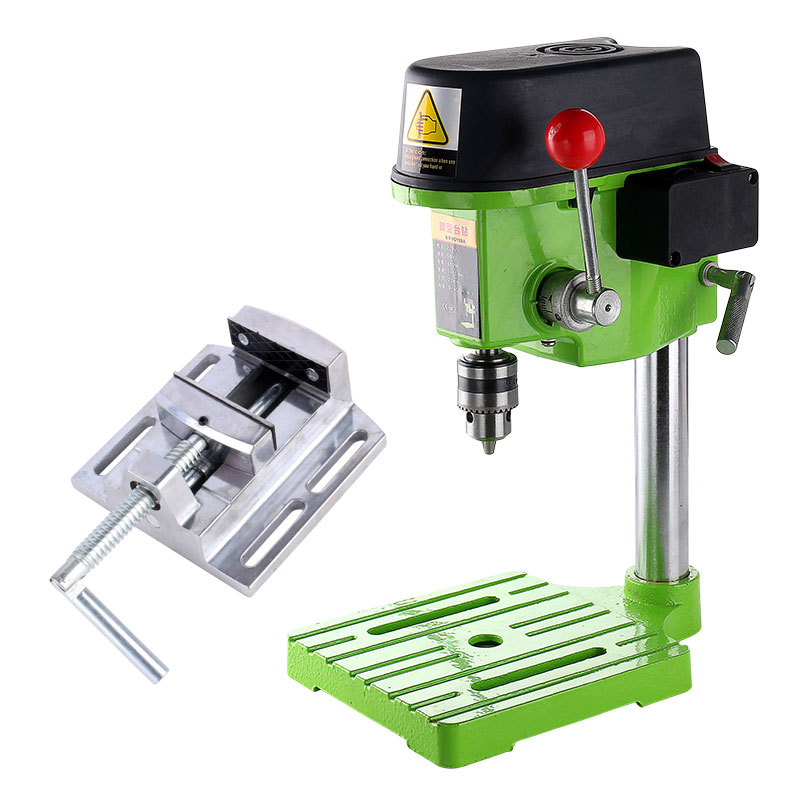

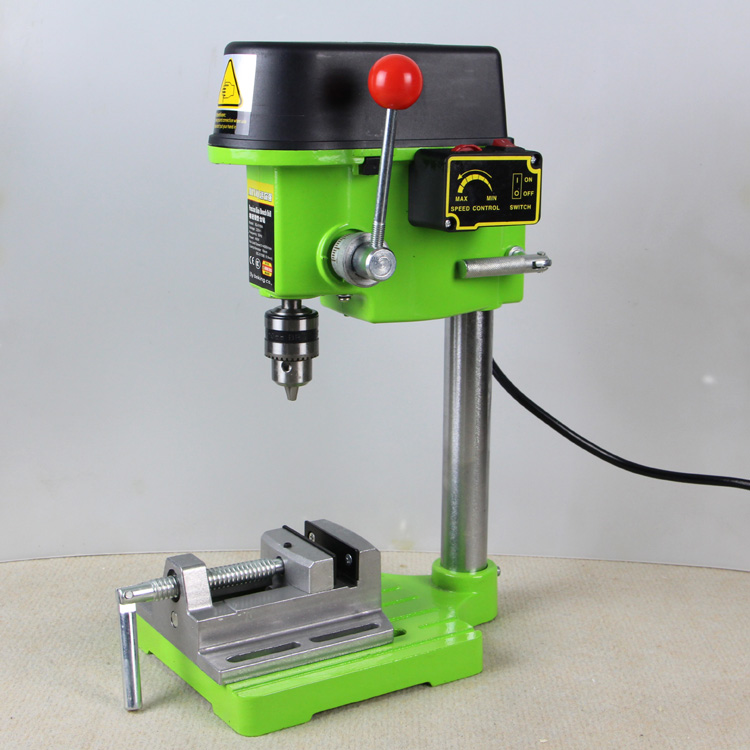

Самым простым решением для вас будет сборка мини сверлильного станка своими руками с использованием дрели. Дрель немного весит, поэтому стойку можно изготовить из ДСП, досок или листового металла. Для комфортной работы на подобном самодельном станке необходимо, чтобы он получился довольно массивным для поглощения вибрации дрели и достаточно устойчивым.

Важно между держателем и основанием получить прямой угол. Обычно дрель крепят с помощью двух хомутов (лучше поместить между хомутом и дрелью резиновую прокладку) к доске, которая двигается вдоль направляющих, что закреплены на этой подвижной доске и на другой неподвижной доске. Движением подвижной доски вниз и вверх управляют с помощью связанного с ней рычага.

Движение рычага вниз можно ограничить бруском, подпирающим рычаг в нижнем положении. Неподвижную доску к горизонтальной трубе крепят через фланец. Горизонтальную трубу через угольник крепят к вертикальной трубе, что крепится через фланец к основанию станка (к толстой широкой доске) или к верстаку.

Высоту бруска, который ограничивает нижнее положение рычага, регулируют, что позволяет изменять глубину сверления. Сделайте в подвижной доске 4 отверстия, что предназначены для фиксирующих дрель хомутов. На её стороне, что обращена к неподвижной доске, приклеивают узкие реечки, которые смазывают для лучшего скольжения воском.

Дрель, помимо хомутов, фиксируют с помощью двух стержней, которые поддерживают её снизу. Так как при подобном креплении форма дрели строго не обеспечивает вертикального положения сверла, нужно приклеить к доске реечку, компенсирующую это.

Для обеспечения свободного хода дрели направляющие нужно готовить строго в вертикальном направлении. Ими могут выступ быть металлические профили из алюминия, которые прикручивают шурупами с резьбой к доскам по всей длине. Собрав прочную и устойчивую конструкцию, необходимо крепить направляющие профиля строго перпендикулярно плоскости основания и параллельно друг другу.

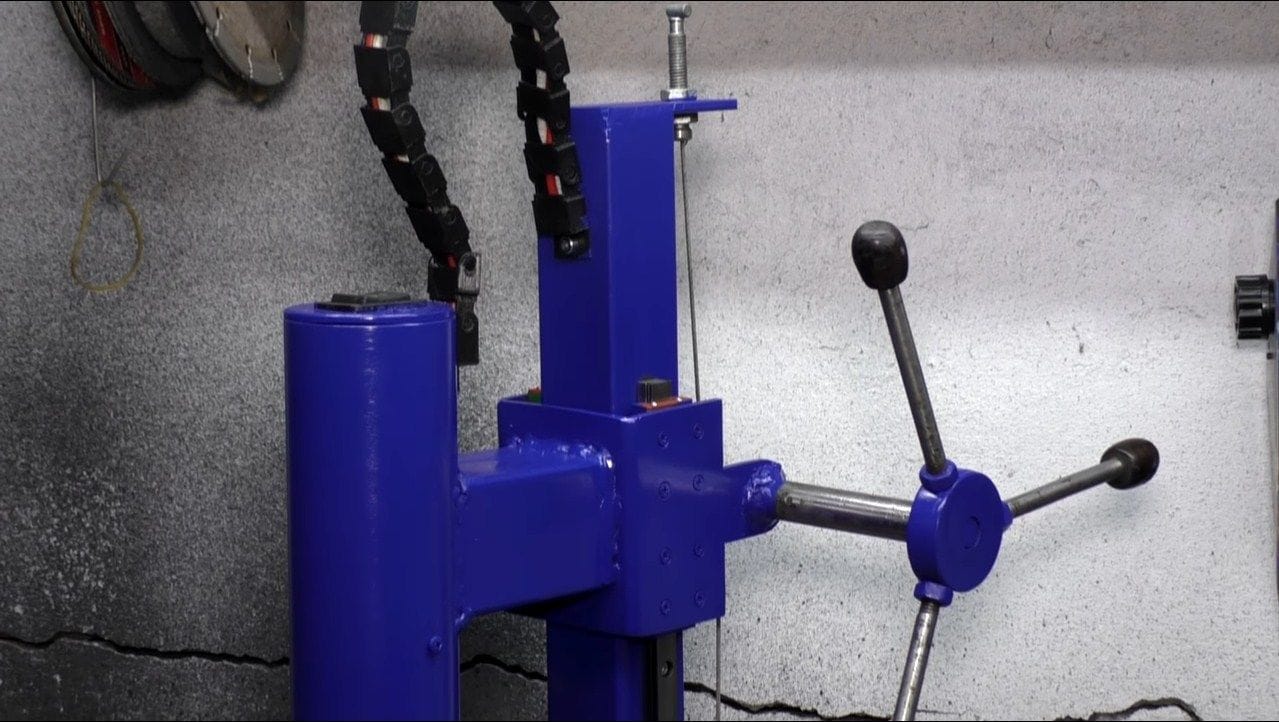

На фото изготовленных своими руками сверлильных станков хорошо видны места крепления к подвижной площадке дрели и методику монтажа направляющих профилей. Направляющие должны обеспечивать качественное прижатие подвижной к неподвижной доске. Главным условием при этом выступает отсутствие перекосов и люфта.

При сборке рычага помните, что нельзя затягивать подвижные узлы, для стопорения гаек принято использовать вторую гайку. Рейка, которая ведет к подвижной доске от рычага, на конце должна быть закругленной. После уменьшения сил надавливания для автоматического поднятия дрели в верхнее положение необходимо поставить пружины на сдавливание или растяжение.

Один конец пружины крепится к горизонтальной трубе проволокой, а второй конец прикрепляют к низу подвижной доски. Когда пружина не является достаточно гибкой, и мешает неподвижная доска, то это делают через веревочку.

Станок из мотора от стиральной машины

Чертеж сверлильного станка, который собирается на основе мотора от стиральной машины, отличается от рассмотренного выше сложнейшей механикой и типом электропривода. Асинхронный мотор от старой стиральной машинки является более увесистым и имеет большую вибрацию. Тряска будет сильнее, чем дальше от стойки располагается двигатель.

Интенсивная вибрация провоцирует неточное сверление и поломку сверла. Имеются два выхода – изготовить мощную станину, чтобы при опускании сверла опускался и привод, или мотор поместить неподвижно ближе к стойке держателя, тогда будет ходить исключительно рабочая часть сверлильного станка.

Второй способ подразумевает более сложное исполнение. Здесь необходима шкива и ремень, которые позволяют регулировать скорость вращения. Существует много решений и без ременной передачи с размещенным у стены приводом. Их намного проще собрать, но сборка, которая будет рассматриваться ниже, характеризуется нестандартным подходом, и определенные применяемые приёмы могут оказаться полезными.

Вибрации всё же остаются, но они являются настолько минимальными, что при сверлении железа с помощью сверлу 0,7 миллиметров, сверло остается целым. В домашних условиях о высокой точности при изготовлении подобных механизмов можно всего лишь мечтать, всё же необходимо стремиться к максимальной подгонке деталей. От этого будут зависеть характеристики сверлильного станка и его работоспособность.

Подвижная часть станка состоит из осевого шестигранника, трубки подходящего размера, зажимного кольца и двух подшипников и трубки с внутренней резьбой для закрепления патрона. На шестигранник, часть будущей передаточной системы, одевается впоследствии шкив. Трубку необходимо предварительно пропилить болгаркой вдоль с обоих торцов, причём сделайте надпилы сверху достаточно глубокими, чтобы обеспечить надежное сцепление с шестигранником.

Вход необходимо сделать плотным, вбивать молотком. Если происходит надевание без особых усилий, то необходимо подобрать другую трубку. Затем набить сжимающее кольцо и подшипники. Регулировочная система по высоте состоит из трубы с надпилами и шестерни. Чтобы сделать надпилы точно, необходимо раскатать пластилин и по нему проехать шестерёнкой.

Возникнет отпечаток, который легко замерить и изготовить на регулировочной трубе соответствующую разметку. Длина этой лесенки должна соответствовать максимальной высоте, на которую можно поднять сверло. Впрессовывайте ось с шестигранником и подшипниками в трубу с прорезями.

Подобная конструкция будет ходить вперёд и назад вертикально в стационарной трубе станины, когда происходит прокручивание шестерни. Одновременно осуществляется в горизонтальной плоскости вращение оси через ременную передачу. Станина выполняется из металлического уголка при помощи болтов. Всю конструкцию крепят на стену.

И напоследок запомните, что первый вариант сборки сверлильного станка является предпочтительным. Предложенный вторым вариант сборки может быть дополнен или улучшен. Однако и подобное упрощенное решение заслуживают внимания.


Основные типы сверлильных станков

Основные типы сверлильных станков

ാ 㰊 敭 慴 渠 浡 㵥 䜢 久 剏 • 潣 瑮 湥 㵴 䴢 䡓 䵔 ㄷ ⸵〴∰ 㸠 ਍ 洼 瑥 ⁡ 慮 ∽ 牐杯 摉 • 潣 瑮 湥 㵴 䘢 潲 楤 潴 ⹲ 潄 畣 敭 瑮 䈼 十 䙅 乏 ⁔ 慦 散 ∽ 敖 摲 湡 ⱡ 䄠 楲 污 ≡ാ 㰊 栯 慥 㹤 ਍䈼 䑏 㹙 ਍ 搼 癩 愠 楬 湧 ∽ 散 † 挼 湥 整 㹲 ਍ † 琼 扡 敬 戠 牯 敤 〢 • 散 汬 㜢 ਍ †† 琼 ਍ ††† 琼 㹤਍ †††† 瀼 愠 楬 湧 ∽ 散 瑮 牥 ⁎ 摩 吽 䑂 楄 ぶ ††† 㰠 ⁡ 慮 敭 ≰ 㰾 愯 㰾 匯 䅐 㹎 牴 湯 㹧 猼 慰 㹮慂 楳 ⁣ 祔 数 ⁳ 景 䐠 汬 湩 湩 獥 ⼼ 灳 湡 灳 ††† ☠ 扮 灳 㰻 ⼼ 瑳 潲 杮 㰾 瀯 㹤 ਍ †† ⼼ 牴 ാ㰠 琯 扡 敬 ാ 㰠 振 湥 整 㹲 ਍ 㹶 ਍ 琼 扡 敬 戠 牯 〢 㸢 ਍ † 琼 㹲 ਍ †† 琼 㹤 䐠 楲 汬 湩 慭 档 湩 ⁲ 牤 汩  獥 敳⁳ 牡 ⁥ 湯 ⁥ 景 琠 敨 洠 潣 湯 ਍ ††† 慭 档 湩 畯 摮 椠  桴 慭 档 湩 灯 ⁁ 牤 汩 牰 獩 愠 洠 捡 敮 琠慨 瑴 牵 獮 愠 摮 ਍ ††† 摡 慶 据 獥 愠 爠 瑯 牡 ⁹ 潴 汯 潷 歲 楰 捥 ⹥ 吠 敨 搠 瀠 敲 獳 椠 ⁳ 獵 摥 慭 楲 祬 † † 潦 ⁲ 牤 汩 楬 杮 栠 栠 汯 獥 畢 ⁤ 楷 桴 琠 数 ⁲ 潴 汯 湩 Ⱨ 椠 敢 甠 敳 ൤ †† 映 牯 浵 敢 ⁲ 洠 捡楨 楮 杮 漠 数 慲 楴 湯 吠 敨 ⁴ 潣 浭 湯 洠 捡 楨 漠 数 慲 楴 湯 ൳ †† 瀠 牥 潦 摥 漠 ⁡ 牤 汩  獥 ⁳ 牡 ⁥ 牤 杮浡 湩 Ⱨ 琠 灡 楰 湵 牯 Ⱨ ਍ ††† 潣 湵 整 獲 杮 湡 ⁤ 灳 瑯 杮 †† 㰠 㹰 桔 牥 ⁥ 牡 祮 搠 晩 敦 敲瑮 琠 灹 獥 漠 ⁲ 潣 普 杩 牵 瑡 漠 牤 汩 楬 杮 洠 捡 ††† 畢 ⁴ 潭 瑳 湩 慭 档 湩 獥 眠 慦 汬 椠 瑮 牵 戠 潲 摡 挠 瑡 敩 㩳 甠 瑨 ਍ ††† 敳 獮 瑩 癩 牰 杩 瑨 慲 湡 ⁤ 慩  異 灲 ⹥ † 戼 †† ാ †† 㰠 猼 慰  瑳 汹 㵥 䝋 乕 ⵄ 佃 佌 㩒 ⌠ 晦 㸢 猼 慰 㹮 偕 䥒 䡇 ൔ †† 匠 久 䥓 䥔 䕖 䐠 䱌 倠 䕒 卓 ⼼ 灳 湡 猯 慰㹮 ⼼ 㹰 ਍ ††† 琼 扡 敬 戠 牯 敤 㸢 ਍ †††† 吼 佂 奄 ††† 㰠 牴 †††† 㰠 摴 ††††† 㰠 ⁰ 污 㵮 挢 湥整 ≲ 㰾 㹢 䤼 䝍 栠 楥 桧 㵣 產 獰 湥 獳 ⹭ 灪 ㄽ ㄵ 戠 牯 㵲 †††††† 猼 慰 㹮 畧 敲 ㄠ 灳 湡‾ 灕 楲 桧 ⁴ 敳 獮 瑩 癩 ††††† 瀠 敲 獳 㹢 ⼼ 摴 ാ †††† 㰠 摴 ‾ 楲 桧 ⁴ 敳 獮 瑩獥 ⁳ 䘨 杩 牵 ††††† 獩 愠 氠 杩 瑨 搭 瑵 ⁹ 祴 数 漠 杮 洠 捡 楨 敮 琠 慨 祬 椠 据 牯 潰 慲 ൳ †† ††† 愠 戠 汥 ⁴ 牤 癩 ⁥ 灳 湩汤 ⁥ 敨 摡 桔 獩 洠 捡 楨 敮 慲 汬 ⁹ 獵 摥 映 †††††† 潭 慲 桧 眠 牯 ⹫ 甠 牰 猠湥 楳 楴 敶 搠 楲 汬 敲 瑩 ⁳ 慮 敭 ਍ †††††† 潴 琠 敨 捡 ⁴ 桴 捡 楨 敮 湡 漠 ⁹ 敢 栠⹤ 䠠 湡 ⁤ 敦 摥 湩 ൧ ††††† 琠 敨 琠 潯  湩 潴 琠 敨 敩 散 愠 汬 睯 ⁳ 桴 ⁥ 瑡 牯 琠  昢 †† ≬਍†††† † ⁥ 畣 瑴 湩 捡 楴 湯 桴 ⁥ ⁥ 敳 獮 瑩 癩 ⁥ 牤 獥 †††††† 慭 瑣 牵 摥 椠 ⁡ 汹 ⁥牯 愠 戠 湥 档 猠 祴 敬 㰮 琯 㹤 ਍ †††† ⼼ 牴 ാ †† 㰠 戯 ാ †† 㰠 牴 ാ ††† 㰠 摴 㰾 㹢 瑳 汹 㵥 䈢 䍁 ⵄ 佃 佌㩒 ⌠ 晦 晦 〰 㸢 猼 慰 㹮 †††† 䐠 䥒 䱌 䕒 灳 湡 㰾 猯 慰 㹮 㹢 ††††† 瀼 ‾ † 桔 ⁥ 灵 楲 ⁴ 牤 汩 牰 獥 ⁳ 䘨 杩 牵 ⁥⤲ 椠 ⁹ 祴 ਍ †††† 祴 数 漠 牤 杮 洠 捡 ⁹ 湩 潣 灲 牯 瑡 湩 牡 摥搠 楲 敶 猠 楰 摮 敬 ਍ ††††† 敨 摡 桔 獩 琠 灹 ⁥ 景 搠 慭 档 湩 ⁥ 獩 甠 敳 敧 ਍ †††††† 潨 敬 瀭 潲 畤楣 杮 漠 数 慲 楴 湯 ⁳ 桴 瑡 渦 祴 楰 慣 汬 ♹ 扮 灳 癮 汯 敶 氠 牡 ⁲ 牯 栠 瀠 牡 獴 桔 ⁥ † 楲 ⁴ 牤 汩 獥 † †† 愠 汬 睯 ⁳ 桴 ⁥ 灯 牥 琠 慨 摮 映 敥 ⁤ 牯 瀠 敥 ⁤ 桴 ⁥ 桴 ൥ †††† 眠 牯 火 桔 ⁥ 潰 ⁲敦 摥 洠 捥 慨 楮 浳 愠 瑵 浯 瑡 愠 癤 湡 散 ⁳ 桴 汯 椠 瑮 ൯ †††† 琠 敨 敩 散 潓 敭 琠 灹 灵 楲 ⁴ 牤汩  牰 獥 敳 ⁳ 牡 ⁥ 污 潳 ਍ ††††† 慭 慦 瑣 牵 摥 眠 潴 慭 楴 ⁣ 慴 ⵥ 慲 档 湡 獩 獭 瀯 † ਍ ††††† 瀼 ☾ 扮 灳 㰻 瀯 㰾 戯 㰾 琯 㹤 ਍ ††††† 琼 㹤 †††††† 瀼 散 䝍 栠 楥 桧 㵴 ‰ 牳㵣 產 牰 杩 瑨 樮 杰 • 楷 瑤 㵨 潢 摲 牥 〽 㰾 㹢 猼 ††††† 楆 畧 敲 ㈠ 湡 ‾ 灕 桧 ⁴  牰 獥 㱳 戯 㰾瀯 㰾 琯 㹤 ਍ †††† ⼼ 牴 ാ †† 㰠 琯 扡 敬 ാ †† 㰠 㹢 ਍ ††† 琼 扡 敬 戠 牯 敤 㵲 〢 †††† 琼 †††††㹤 戼 㰾 灳 湡 猠 ∽ 䅂 䭃 䑎 䌭 䱏 剏 ›昣 晦 て ††††† 䄠 䐠 䥒 䱌 倠 䕒 卓 卓 㰠 慰 㹮 ⼼ 灳 湡 㰾戯 ാ ††††† 㰠 㹰 †† 吠 敨 爠 摡 牡  牤 汩  牰 獥 ⁥⤳਍ †††††† 琠 牰 摯 捵 潷 歲栠 牯 敳 漠 桴 ⁥ 慭 档 湩 ♥ 扮 灳 瀻 敲 獳 椠 ൳ ††††† 挠 潭 汮 ⁹ 敲 潴 愠 ⁳⁡ 慲 楤 污 搠 瀠 敲 獳桔 ⁥ 慲 楤 污 愠 浲 搠 楲 ਍ †††††† 牰 ⁳ 污 獷 漠 数 慲 潴 ⁲ 潴 獯  桴 ⁥ 灳 湩 汤 ⁥ 瑣 祬 漠 ൲ ††††† 琠 敨 眠 牯 火 敩 散 爠 瑡 ⁲ 桴 湡 洠 癯 ⁥ 桴 歲 楰 捥 ⁥ 潴 琠 敨琠 潯 ⹬ 吠 敨 搠 獥 杩 ൮ ††††† 漠 桴 ⁥ 慲 楤 污 搠 楲 獳 朠 癩 獥 椠 牧 污 漠 ൦ †††††† 瘠 牥 慳 楴 楬祴 獥 数 楣 污 祬 漠  慰 瑲 ⁳ 慬 杲 ⁥ 潴 瀠 獯 瑩 潩 祬 慒 ††††† 牤 汩 獬 漠 晦 牥 瀠 映 敥 ⁤ 湯琠 敨 猠 楰 摮 敬 獡 眠 汥 畡 潴 慭 楴 ⁣ 档 ††††† 琠  慲 獩 睯 牥 琠 敨 爠 摡 慩 牡 ⹭ 吠 敨汥 栠 慥 Ɽ 眠 楨 档 椠 ⁳ 慣 ††††† 漠  桴 污 愠 浲 慣  潳 戠 牥 敳 ⁤ 污 桴 朠 癩 湩 ൧ ††††† 琠 敨 洠 捡 楨 敮 愠 摤 ⁥ 景 甠 敳 愠 ⁳ ⁳ 敶 獲 瑡 汩 ⹹ 牡 ൭ ††††† 搠 楲 瀠 敲挠 湡 戠 ⁥ 煥 極 灰 摥 眠 瑩 ⁡ 潩  慴 汢 ⁥ 牯 琠 琠 扡 敬 戼 ⸾਍ ††††† 桔 獩 朠 癩 獥 琠 琠 敨 数 慲 慲⁥ 扡 汩 瑩 ⁹ 潴 ഠ ††††† 搠 楲 汬 椠 瑮 牥 敳 瑣 湩 牯 栠 汯 獥 椠 湯 ⹰ ⼼ 㹰 †††† ഠ ††††† † 㰠 琯 㹤 ਍ ††††† 琼 㹤 ਍ †††††† 瀼 愠 楬 湧 ∽ 散 瑮 䤼 䝍 栠 楥 桧 㵴 㤲 ′ 牳 ⹬ 灪 ≧ 眠 摩 ㌽㈰ 戠牯 敤 㵲 㸰 戼 㹲 ਍ †††††† 戼 㰾 灳 湡 䘾 杩 牵 ⁥ 㹮 渦 獢 㭰 删 摡 慩  牡  牰 獥 㱳 戯 瀯 琯 㹤 ਍ †† † ⼼ 牴 ാ †† 㰠 琯 扡 敬 ാ †† 㰠 牨 ാ †† 㰠 㹰 猼 慰  㵥 䈢 䍁 䝋 佒 乕 ⵄ 佃 㩒 晦 晦 〰 㸢 猼 慰 䍅 䅉 †† 倠剕 佐 䕓 䐠 䥒 䱌 䴠 䍁 䍁 猯 㹮 ⼼ 灳 湡 㰾 瀯 ാ †† 㰠 戯 ാ †† 㰠 桔 ⁥ 畮 扭 牥 漠 祴 ⁳ 数 楣 污 瀠潰 敳 搠 楲 汬 湩 慭 档 湩 獥 桔 ൥ †† 瀠 牵 潰 敳 ⁳ 景 琠 琠 灹 獥 漠 牤 汩 楬 杮 ⁳ 慶 祲 捥 異 灲 獯 ⁥牤 汩 楬 杮 ਍ ††† 慭 档 湩 獥 椠 敤 洠 捡 楨 敮 ⁳ 慣 ⁥ 景 搠 楲 汬 湩 〲 愠 ⁴ 湯 散 漠 ൲ †† 搠 楲 汬 湩 敬⁳ 獡 猠 慭 汬 愠 ⁳⸰ ㄰ 漠 湡 椠 ⼼ 㹰 ਍ ††† 戼 ാ †† 㰠 猼 慰  瑳 汹 乕 ⵄ 佃 佌 㩒 ⌠ 〰 㸢 猼 慰 㹮慇 杮 ਍ ††† 牄 汩 楬 杮 䴠 捡 慰 㹮 ⼼ 灳 湡 ാ †† 㰠 慴 汢 ⁥ ††† 㰠 牴 ാ †††† 㰠 摴 ാ ††††† 㰠 ⁰ 污 杩 㵮 挢 湥 整⁇ 敨 杩 瑨 ㌽〳 猠 捲 杮 樮 杰 • 楷 瑤 㵨 㘲 ″ ″ 〽 㰾 牢 ††††† 㰠 㹢 猼 慰㹮 楆 畧 敲 㐠 ⼼ 灳 湡 搠 汬 瀠 敲 獳 ⼼ ⼼ †††† 㰠 摴 吾 敨 瑳 汹 ⁥ 牤 汩 楬 杮 楨 敮 ⠠ 畧 敲㐠 牯 朠 湡 牤 汩  牰 獥 慨 ൳ ††††† 猠 癥 牥 污 眠 牯 敨 摡 ⁳ 潰 楳 楴 楳 杮 敬 琠 敬 灹 ⁥ 景 ਍ †††††† 牤 汩  牰 獥 ⁳ 獩 甠 ⁤ 桷 湥 猠 捵 散 獳 癩 牥 瑡 潩 獮 愠 敲  ⹥ 䘠 牯 ਍ †††††† 瑳 湡桴 ⁥ 楦 獲 ⁴ 敨 摡 洠 戠 ⁥ 灳 瑯 搠 楲 汬桔 ⁥ 敳 潣 摮 栠 慥 ൤ ††††† 洠 祡 戠 ⁥ 獵 摥 琠  慴 汩 ⹬ 吠 敨 琠 楨 摲 ⁹ 敢 甠 敳 Ɽ 愠 潬 瑩 ൡ †† ††† 琠 灡 楰 杮 栠 慥 Ɽ 琠  桴 ⁥ 潨 敬 桔 ⁥ 潦 慥 ⁤ 慭 ⁹ 敢 敳 †††††† 档 浡 敦 ⹲ ാ †† † 㰠 琯 㹲 ਍ ††† ⼼ 慴 汢 㹥 ਍ ††† 戼 ാ †† 㰠 㹰 猼 慰  㵥 䈢 䍁 䝋 佒 乕 ⵄ 㩒 ⌠ 晦 晦 〰 㸢 猼 畍 瑬 灩 ਍ † †† 灓 湩 汤 ⁥ 牄 汩 楬 杮 䴠 ⼼ 灳 湡 㰾 猯 慰 㹮 ††† 琼 牯 㸢 †††† 琼 ††††††㹤 桔 ⁥ 畭 瑬 灩 敬 摮 敬 搠 汬 湩 慭 档 湩 ⁥ 獩 汮 ⁹ 敲 敦 敲 潴 ††††† 洠 汵 楴 牤 牤 汩  牰獥 ⹳ 吠 楨 ⁳ 灳 捥 慩  獯 牤 汩  牰 獥 慨 ††††† 灳 湩 汤 敮 瑣 摥  湯 ⁥ 湩 眠 牯 敨⠠ 楆 畧 敲 㔠 †††††† 瀼 䄾 汬 漠 桴 ⁥ 灳 湩 汤 獥 愠 敲 椠 瑮  ♥ ♥ 扮 灳 †††††† 潷 歲 捥 ⁥ 瑡 琠敨 猠 浡 ⁥ 楴 敭 桔 獩 琠 灹 ⁥ 楲 汬 湩 慭 档 湩 ⁥ ††††† 攠 捥 慩 汬 汵 眠 敨  ⁵ 愠 氠 敧 渠浵 敢 ⁲ 景 瀠 牡 獴 眠 瑩 祮 ††††† 栠 獥 氠 捯 瑡 潬 敳 琠 杯 瑥 敨 ⹲ ††††† ഠ ††††††††; † ഠ †††††††††† 摴 ാ †††† 摴 ാ ††††† 㰠 ⁰ 污 杩 整 ≲ 䵉⁇ 敨 猠 捲 ∽ 汭 楴灤 摮 ⹬ 灪 ≧ 眠 摩 ㈽㈰ 牯 戼 㹲 ਍ †††††† 戼 灳 湡 䘾 杩 ⁥ 㰵 猯 汵 楴 灳 湩 汤 ⁥  牰 獥㰾 瀯 㰾 琯 㹤 ਍ †††† ⼼ 牴 ാ †† 㰠 琯 扡 敬 ാ †† 㰠 戯 ാ †† 㰠 㹰 戼 㰾 灳 湡 猠 祴 䅂 䭃 則 問 䑎 剏 晦 て ›∰㰾 灳 湡 䴾 捩 潲 䐭 楲 汬 ਍ ††† 牐 獥 㱳 猯 慰 㹮 ⼼ 灳 湡 㰾 †† 㰠 慴 汢 ⁥ ∽∰ാ ††† 㰠 牴 ാ †††† 㰠 摴‾ † 桔 ⁥ 牣  牤 汩  愠  硥 牴 浥 汥 ⁹ ബ ††††† 栠 杩 灳 ⁥ 灳 敥 ⁤ 牤 汩 獥 ⹳ 敨 洠捩 潲 搠 楲 汬 瀠 獳 楰 汬 ൹ †††† 牥 ⁹ 浳 杩 牵 祬 挠 灡 扡 敬 漠 楬 杮 瘠浳 污 ൬ ††††† 瀠 牡 獴 慍 祮 潲 搠 楲 汬 瀠 敲 獳 獥 晵 捡 畴 ⁤ 獡 琠 灯 ਍ †††††† 潭 獬扮 灳 吻 敨 ⁹ 牡 ⁥ 灰 摥 档 捵 獫 挠 灡 扡 敬 漠 祲 猠 慭 汬 ਍ ††††† 牤 汩 楬 杮 琠 潯 獬 㹤††††† 琼 㹤 ਍ ††††† 愠 楬 湧 ∽ 散 瑮 牥 㸢 戼 㰾 䵉⁇ 瑨 ㈽ 㘳 ∽ 灪 ≧ 眠 摩 ㄽ 㵲戼 㹲 ਍ †††††† 猼 慰 㹮 楆 畧 敲 㘠 ⼼ 灳 湡 ‾ 楍 牣   牰 獥 㱳 戯 㰾 㰾 ††††† ⼼ 牴 ാ †† 㰠 扡 敬 ാ †† 㰠 㹢 ਍ ††† 瀼 㰾 灳 湡 㰾 灳 湡 猠 祴 敬 ∽ 䅂 䭃 則 䑎 䌭 䱏剏 ›昣 晦 て ∰ 吾 牵 敲 ൴ †† 吠 灹 ⁥ 牄 汩 楬 杮 䴠 捡 灳 湡 㰾 猯 慰 † ††† 琼 扡 敬 戠 牯 㵲 〢 †† †† 琼 㹲 ਍ ††††† 琼 㹤 吠 牵 敲 汩 楬 杮 洠 捡 楨 敮 灰 摥 瑩 敳 牤 汩 楬 † †††††摡 ⁳ 潭 湵 整 ⁤ 湯 愠 琠 牵 敲 杩 牵 ⁥⤶ 慅 档 琠 牵 摡 挠 湡 戠 ൥ ††††† 攠 灩 数 ⁤ 楷 桴 愠 敦 敲 琠 灹⁥ 景 挠 瑵 楴 杮 琠 潯 ⹬ 吠 ⁴ 污 潬 獷 琠 敨 †††††† 敮 摥 琠 潯 ⁥ 捩 汫 ⁹ 敤 湩 潴 瀠 瑩 潩⹮ 䴠 摯 牥  畴 牲 瑥 ਍ †††††† 祴 数 搠 楲 汬 湩 慭 档 愠 敲 挠 浯 異 整 ⵲ 潣 汬 摥 猠  桴 瑡 琠 扡 敬 挠 戠൥ ††††† 焠 極 正 祬 愠 摮 愠 瑡 汥 ⁹ 潰 楳 楴 湯 ਍ †††† 琼 㹤 ਍ ††††† 瀼 愠 楬 湧 ∽ 散䝍 栠 楥 桧 㵴 㜲 ‸ 㵣 琢 牵 灪 ≧ 眠 摩 桴 ㈽ 㜹 㵲 㸰 戼 㹲 ਍ ††††† 灳 湡 䘾 杩 ⁥ 㹮 䌠 琠 牵敲 ⁴ 祴 数 搠 楲 汬 湩 ൧ ††††† 洠 捡 楨 敮 ⼼ 㹢 ⼼ 㹰 ⼼ ††† 㰠 ††† ⼼ 㹥 ††† 戼 㰾 戯 㰾 ⼼ 㹢 ⼼䑔 㰾 启 㹒 ⼼ 䉔 䑏 㹙 ⼼ 䅔 䱂 㹅 ਍਍ ⼼ 佂 奄 ാഊ 㰊 栯 浴 㹬

Буровое оборудование | Britannica

Буровая техника , оборудование, используемое для бурения скважин в земле для таких видов деятельности, как разведка, проходка скважин (нефть, природный газ, вода и соль) и научных исследований. Бурение скважин в горных породах для приема взрывных зарядов — это операция при проходке туннелей, горных выработках и других земляных работах.

буровая установка

буровая установка, графство Керн, Калифорния

© Ричард Торнтон / Shutterstock.com

Большинство современных буровых станков являются либо ударными (скалывание породы или грунт с перерывами в результате удара), либо вращательными (включая режущие кромки). или измельчающее действие). Комбинированная ударно-роторная дрель использует оба типа действия, когда этого требует твердость пласта.

Самым простым роторным буром является земляной шнек, который управляется вручную и напоминает шнек по дереву, используемый в плотницких работах. Земляной шнек, используемый в основном для бурения скважин в относительно мягком грунте, оснащен либо спиральным сверлом, либо сверлом в виде гондолы, и прикреплен к валу с помощью муфтового соединения. По мере углубления отверстия к валу добавляются последовательные секции.

Роторное бурение можно приспособить для работы под любым углом и подходит для подземных горных работ. В большинстве случаев роторного бурения полые стальные штанги обеспечивают циркуляцию охлаждающей воды или другой жидкости.Существует три типа долот для роторного бурения: (1) долота для перфорации, которые режут породу с двумя, тремя или четырьмя лопастями, иногда с наконечником из карбида вольфрама и используются в основном в мягких породах; (2) шарошечные долота, которые работают с дробящим действием за счет клиновидных зубьев и используются для более твердых пород; (3) алмазные насадки, измельчающие камень. Алмазное долото кернового типа проделывает кольцевое отверстие, ядро ​​которого дает образец поперечного сечения вскрытого пласта, и используется для разведки.

Получите подписку Britannica Premium и получите доступ к эксклюзивному контенту.Подпишись сейчас

Ударное бурение работает медленнее, чем роторное бурение, но имеет ряд специальных применений, например, для мелких отверстий. При ударном бурении удары последовательно прикладываются к инструменту, прикрепленному к стержням или тросу, и инструмент поворачивается так, что при каждом ударе атакуется новая часть забоя.

Другое простое ударное сверло состоит из одного или нескольких отрезков кованой трубы, открытых с обоих концов, забиваемых тяжелым молотком или, для более крупных отверстий, легким сваебойным молотком.Второй цилиндр погружен внутрь первого, и вода закачивается по внутренней трубе, чтобы разрыхлить почву и поднять мусор. На смену этим методам при глубоком растачивании пришло роторное сверление.

Спустя долгое время после изобретения перфоратора ручное бурение двумя людьми было обычным явлением в горных работах. Один повернул дрель, а второй взмахнул молотком. Большинство достижений в области бурового оборудования разработано туннелистами. Прохождение двух конкретных туннелей, туннеля Mont Cenis (Fréjus) между Францией и Италией и туннеля Hoosac в Массачусетсе, США.С. — оба работали в 1850-х и 60-х годах — произвел множество инноваций в буровом оборудовании, в первую очередь в пневматическом буровом оборудовании.

Первый запатентованный перфоратор был изобретен в 1849 году Дж. Дж. Дж. Диван Филадельфии. Его буровая штанга прошла через полый поршень и была брошена, как копье, в скалу; зацепившись за отскок захватом, он снова был отброшен вперед ходом поршня. Заметной разработкой стал перфоратор ударного типа для верхнего бурения, разработанный К.Х. Шоу, машинист из Денвера, до 1890 г. Шлам выпадал под действием силы тяжести. Эта машина называлась стопором, когда использовалась на рудниках Колорадо и Калифорнии. Пневматическая подача удерживала машину на месте и подавала сталь в скалу. Эти две разработки, ударное действие и пневматическая подача, стали важными в современных машинах. Проблема удаления шлама из горизонтальных скважин была решена изобретением полого сверла с воздушным каналом для вдувания сжатого воздуха на забой скважины.

Современные перфораторы обычно устанавливаются на большие буровые установки для одновременного бурения нескольких скважин; Тоннель Монблан между Францией и Италией (1960-е годы) был первым туннелем, весь диаметр которого был пробурен и взорван за одну операцию. С другой стороны, легкие пневматические перфораторы также нашли широкое применение в горнодобывающей промышленности и некоторых туннельных операциях. Главный прототип разработан Эриком Ридом из Швеции с использованием коронки из карбида вольфрама.

Ошибка 404 | Advanced Machine & Engineering Co.

Вернуться к чертежной доске

Хорошо, что у нас так много устройств безопасности!

Решения для зажима инструмента

OTT-JAKOB , мировой лидер в производстве тяговых дышлов и технологий крепления инструментов, является давним партнером AME. Мы являемся эксклюзивным дистрибьютором продукции OTT-JAKOB в США.

Посмотреть детали

Твердосплавные пильные системы

Основатель

AME первым изобрел твердосплавную пилу в 1969 году.Инновации продолжаются в мире высокопроизводительных дисковых пил с твердым сплавом, и AMSAW прокладывает путь.

Посмотреть детали

Замки штанги и безопасность пресса

Решения

AME для гидравлической энергии включают стержневые замки AMLOK® для точного позиционирования в промышленных приложениях. AME является эксклюзивным поставщиком SITEMA в США.

Посмотреть детали

Разработка и сборка станка

Команда инженеров

AME готова работать для вас или вместе с вами над комплексным проектированием и сборкой вашей машины.Решения по автоматизации, производство ЧПУ, обратный инжиниринг и многое другое. Свяжитесь с нами сегодня.

Посмотреть детали

Компоненты конструкции машины

Контргайки

Spieth, зажимные втулки и другие прецизионные компоненты, разработанные для обеспечения точности, длительного срока службы, оптимальной грузоподъемности и беззазорной работы.

Посмотреть детали

Услуги по контракту

Используя обширное оборудование, AME может похвастаться уникальными возможностями, которые привлекают занятых производителей, которым требуются услуги механической обработки или контроля без нагрузки.

Посмотреть детали

Услуги лазерной сварки

AMWELD — новейшее дополнение к линейке продуктов AME и наше решение для лазерной сварки. Наш современный лазерный сварочный аппарат, система волоконной лазерной сварки Alliance ID1 мощностью 450 Вт, готов взяться за ваш следующий проект вместе с вами.

Посмотреть детали

▷ Подержанные сверлильные станки | Продажа промышленных сверл

Промышленные сверла для металлообработки

Содержание

1. Сверление как процесс резания
2. Типы сверл по металлу
   1. Ручные и магнитные сверла
   2. Многошпиндельные сверлильные станки
   3. Радиально-сверлильные станки
   4. Револьверные сверлильные станки
   5. Сверла для колонн и колонн
   6. Станки для глубокого сверления
3. На что нужно обращать внимание при покупке сверл для металлообработки?

Сверление как процесс резания

Сверление по металлу

Сверление — это процесс обработки, в котором используются вращательные движения резания, наложенные на поступательное движение подачи в направлении оси вращения инструмента.Оба движения обычно назначаются инструменту, но они также могут выполняться инструментом. Примером может служить создание центральных осевых отверстий в точеных деталях на токарном станке.
Обычно при сверлении получаются сквозные или глухие отверстия круглой формы. Отклонения от цилиндрической формы обычно нежелательны, но при необходимости могут возникать в определенных продуктах / приложениях.

Положение шпинделя в сверлильных станках обычно вертикальное и используется для пяти различных форм обработки: сверление спиральным сверлом или сверлильной штангой, зенкование, шлифование и нарезание резьбы (нарезание резьбы) с помощью резьбонарезного станка.Сверление и фрезерование также имеют очень близкое сходство, и некоторые задачи сверления можно выполнять на фрезерных станках (и наоборот). Нарезание резьбы требует автоматической подачи, синхронизированной с вращательным движением, чего можно добиться на сверлильных станках с использованием направляющих гаек или резьбонарезных головок.

Сверление — один из старейших производственных методов, несмотря на то, что его сложно выполнять вручную из-за необходимого вращательного усилия. Вскоре это привело к созданию простых ручных дрелей, которые упростили работу.Ключевой вехой на пути к современному промышленному сверлу с ЧПУ стал координатно-расточной станок, созданный женевской фирмой SIP в 1921 году.

Существует ряд специализированных и многофункциональных станков. доступны для сектора сверления металла. Как уже упоминалось, некоторые из этих производственных процессов также могут (частично) выполняться на фрезерных и токарных станках. Например, создание осевых отверстий на точеных деталях на токарном станке, при этом деталь вращается, а инструменты остаются неподвижными.На дрели все было бы наоборот.

Ручные и магнитные сверлильные станки

Когда дело доходит до сборки и ремонта, ручные станки идеально подходят, особенно те, которые не зависят от сети и используют батареи. Однако для работы с намагничивающейся сталью лучше всего подходят магнитные сверлильные станки. Они представляют собой сверло на колонне / колонне и используют магнитную силу для удержания заготовки на месте, что обеспечивает преимущества с точки зрения точности выравнивания и надежного направления бурового инструмента, а также возможность с легкостью использовать его в разных местах.

Основными производителями ручных и магнитных сверл являются AEG, BDS, FEIN, MAB и MAGTRON.

Многошпиндельные сверлильные станки

Многошпиндельные сверлильные станки сокращают время обработки при серийном производстве, позволяя одновременно создавать несколько отверстий на одной заготовке с помощью схемы расположения отверстий.

Среди производителей многошпиндельных сверлильных станков ERLMANN и KALTENBACH. Heinrich Metz GmbH из Ашаффенбурга, Германия, специализируется на многошпиндельных головках.

Радиально-сверлильные станки

Особо большие или тяжелые металлические детали, которые слишком тяжелы для сверл на колоннах / колоннах, часто обрабатываются на радиально-сверлильных станках. В этих машинах сверлильную головку можно регулировать как по высоте, так и по радиальному центру, что невозможно на бурильных машинах с колонной / колонной.

Сверлильные станки с револьверной головкой

Сверлильные станки с револьверной головкой облегчают автоматическую смену инструмента благодаря компьютеризированному числовому программному управлению (ЧПУ) и означают переход между обычными сверлами и сверлильными станками с ЧПУ.

Сверла для колонн и колонн

Сверла для колонн и колонн KNUTH в эксплуатации

Классическими типами машин, используемых для бурения, являются сверлильные станки для колонн и колонн. Это настоящие универсалы для небольших серий или любительских столярных работ. Сверла для колонн и колонн в основном используются в мастерских, и их также можно использовать для нарезания резьбы в материале.

В этих устройствах головка сверлильного станка приводится в действие двигателем, шестернями и сверлильным шпинделем и соединена с одной стойкой (цилиндрической или стойкой с призматическим поперечным сечением), которая поддерживает ее.В результате получается С-образная рама, которую можно использовать как настольное или отдельно стоящее устройство.
Рабочий стол можно отрегулировать на опоре, сверлильные станки на колоннах также можно поворачивать вбок для лучшего доступа и возможностей обработки.

Производятся такими компаниями, как ALZMETALL, EPPLE и GILLARDON.

Станки для глубокого сверления

Отверстия, глубина которых более чем в десять раз превышает их диаметр, создаются с помощью станков для глубокого сверления.Эта форма обработки может быть проблематичной с точки зрения удаления стружки и охлаждения инструмента, поэтому в этих сверлильных станках используются специальные сверлильные инструменты, например те, которые наносят СОЖ непосредственно на место резания.

Среди рекомендуемых производителей высококачественных станков для глубокого сверления DEGEN, IXION, SIG и WOHLENBERG.

На рынке также есть много корончатых сверл, которые работают путем удаления цилиндра материала (сердечника) из данного предмета, который затем остается внутри сверла для последующего удаления.При использовании по металлу корончатые сверла обычно называют кольцевыми фрезами.

Купить б / у сверлильный станок на продажу, как правило, несложно. При правильном обслуживании можно ожидать, что подержанный сверлильный станок прослужит многие годы безотказной работы.

Охлаждение и смазка инструмента являются важными факторами при сверлении металла и помогают снижать износ инструмента и повышать производительность сверления. Это значит, что при покупке металлообрабатывающих сверлильных станков пристальное внимание следует уделять охлаждающему агрегату / оборудованию.

Другие критерии, на которые следует обратить внимание, зависят от предполагаемого применения, но числовое управление, например, очень полезно, если сверло должно быть интегрировано в производственную линию.

Итак, вы хотите купить б / у сверлильный станок? Тогда вам сюда — Surplex, портал бывшего в употреблении оборудования для обработки металла и дерева. Мы регулярно проводим промышленные аукционы, на которых вы можете приобрести б / у сверлильные станки высокого качества по привлекательным ценам. В наш ассортимент оборудования входят простые ручные станки, обычные промышленные сверлильные станки, а также автоматизированные системы сверления с ЧПУ.

Пистолетно-сверлильные станки | Станки для глубокого сверления

Precihole предлагает превосходные по конструкции, экономичные и надежные одноосные и трехосные ружейные сверлильные станки, станки BTA для глубокого сверления, затачивания и полировальные станки, а также станки для глубокого сверления по индивидуальному заказу для конкретных применений.

Одноосные ружейные сверлильные станки

Precihole удовлетворяют всем основным требованиям, предъявляемым к решениям для глубокого сверления, таким как высокая точность, высокая производительность и компактность.Наши одноосные ружейные сверлильные станки могут использоваться для глубокого сверления отверстий от 1 мм Φ (0,04 дюйма) до 35 мм Φ (1,4 дюйма). Трехосевые ружейные сверлильные станки Precihole предназначены для обработки призматических компонентов и отверстий на PCD (диаметр делительного центра).

Точные и высокопроизводительные, эти универсальные станки с ЧПУ идеально подходят для ружейного сверления в штампах и пресс-формах. Трехосевые ружейные сверлильные станки Precihole с колонной типа предназначены для крупных деталей, которые требуют просверливания нескольких отверстий на забое.Эти машины бывают разных размеров в зависимости от потребностей компонентов.

Станки

BTA для глубокого сверления от Precihole спроектированы и изготовлены таким образом, чтобы выдерживать чрезвычайно высокие силы резания, возникающие во время этой операции. Наши станки для глубокого сверления BTA способны сверлить отверстия до 400 мм (16 дюймов) и глубиной до 20 м (65 футов).

Новейший ружейный сверлильный станок от Precihole — это серия сверлильных станков Micro Gun. Эти станки были специально разработаны для сверления медицинских имплантатов, в которых необходимо просверливать глубокие отверстия с высочайшей степенью точности.Использование новейших функций, таких как высокоскоростные моторизованные шпиндели, система контроля инструмента, насос охлаждающей жидкости под высоким давлением, несколько приспособлений для стабилизации инструмента и встречное вращение компонентов, обеспечивает превосходную прямолинейность, допуск на отверстие и превосходную чистоту поверхности. Эти точные и высокопроизводительные универсальные машины идеально подходят для сложных медицинских задач.

Глубокое сверление отверстий или ружейное сверление используется в таких отраслях, как оборонная, медицинская, штамповочная, аэрокосмическая, энергетическая и нефтегазовая.

Лазерный сверлильный станок Модельный ряд Станки для лазерной обработки MELLASER

Станки для лазерного сверления

Обеспечивает высокоточное лазерное сверление на сверхвысоких скоростях.
Лазерные сверлильные станки Mitsubishi Electric служат платформой для внедрения новейших технологий по всему миру.

Разрабатываем, проектируем и производим.
Такой комплексный подход обеспечивает высокую надежность.

GTW5 серии

2-балка-2-панельная модель

Модель универсальная
Полная линейка линз fθ для этой модели позволяет применять их в различных типах процессов, от прямого сверления меди, прямого сверления смолой до сверления отверстий малого диаметра.

Высшая производительность отрасли
Новая технология управления «Synchrom», оснащенная стандартной функцией, обеспечивает непревзойденную производительность, стабильное качество обработки и высокую точность позиционирования.

Сверление малого диаметра, завораживающее мир
Оригинальная оптическая технология Mitsubishi Electric позволяет лазеру просверливать отверстия диаметром менее 40 мкм, что считается слишком сложной задачей для лазеров CO ₂ .

GTF4 серии

4-х лучевая-2-х панельная модель

Станок для сверления подложек
Эта 4-лучевая машина, предназначенная для обработки подложек упаковки, обеспечивает высокую производительность, стабильное качество и точное позиционирование.

Непревзойденная производительность
Оригинальная оптика Mitsubishi Electric для одновременного 4-лучевого сверления и лазерный генератор 5350UM, предназначенный исключительно для обработки подложек, обеспечивают высочайшую в отрасли производительность.

Высокая точность позиционирования
Недавно разработанный гальвано-сканер «2700GL2» и сверхжесткая рама машины обеспечивают чрезвычайно высокую точность позиционирования.

GTW5-UVF20 серии

2-балка-2-панельная модель

Сверлильный станок для гибких подложек
«Генератор УФ-лазера» с длиной волны лазера 355 нм, подходящий для обработки полиимида, который является основным материалом гибких подложек, обеспечивает стабильное качество обработки.

Высокоскоростное трепанирование
Оригинальный гальвано-сканер Mitsubishi Electric, недавно разработанная технология управления Synchrom и высокоскоростной УФ-лазерный генератор помогают повысить производительность при неизменном качестве.

Стабильное серийное производство
Оснащен устройством переноса листов с катушки на рулон (RtoR), применимым к листам шириной 250/260 мм. Обеспечивает стабильное крупносерийное производство рулонных материалов.

Сверлильный станок для печатных плат | viamechanics

Сверлильный станок для печатных плат | механика

• НОВЫЙ

  ND-1A221

  Одноосные станки для мелкосерийного многопрофильного производства с различными областями применения, от высокоточных изделий до изделий для исследований и разработок.

  Скачать

• НОВЫЙ

  ND-6QA2126 / 6MA2126

  Станок для сверления небольших отверстий, оснащенный самым быстрым шпинделем в отрасли. （350 оборотов в минуту）

  Скачать

• НОВЫЙ

  ND-6A2226

  6-осевой станок высокого давления

  • Диаметр сверла

    0.1 ～ 6,35 мм

  • SP Скорость

    160,200 тыс. Об / мин

  • Применимая печатная плата
    • ПК / материнская плата
    • HDI
    • BGA
    • CSP
    • FC-BGA
    • Aoutomotive
  • Характеристики

    Новейшая машина из серии бестселлеров в мире.Универсальная модель, способная выполнять широкий спектр операций, включая автомобильную печатную плату, высокочастотную подложку и обратное сверление

• НОВЫЙ

  ND-6JA серии

  6-осевой станок для обработки печатных плат больших размеров

  • Диаметр сверла

    0.1 — 6,35 мм

  • SP Скорость

    160,200 тыс. Об / мин

  • Применимая печатная плата
    • ПК / материнская плата
    • HDI
    • BGA
    • CSP
    • FC-BGA
    • Aoutomotive
  • Характеристики

    Для обработки больших панелей с целью снижения производственных затрат.Многослойное и многократное нанесение рисунка на картон. Конструкция с большим корпусом и высокой жесткостью для достижения высокоскоростного и высокоточного процесса с интегрированной конструкцией сервоуправления и механики.

  Загрузить
