Как можно проверить дроссель лампы дневного света?

Люминесцентный светильник – простое и надежное устройство, которое нечасто выходит из строя. Для включения используется пусковой комплект, который состоит из стартера и дросселя. Также в его схему включены два конденсатора. Рабочий элемент стартера, это наполненная инертным газом колба, в которой находятся два электрода – простой и биметаллический. Включение светильника дневного света происходит следующим образом:

1. При подаче напряжения, в колбе стартера возникает тлеющий разряд.
2. Тлеющий разряд нагревает биметаллический электрод. Под действием температуры, он изменяет исходную форму, и замыкает электрическую цепь.
3. В замкнутой цепи ток возрастает, электроды лампы разогреваются, нагревая пары ртути в колбе.
4. В отсутствие переходного напряжения разряда, биметаллический электрод остывает, и возвращается в исходное положение. Электрическая цепь размыкается.
5. При разрыве цепи, за счет самоиндукции дросселя, возникает бросок напряжения.
6. Высоковольтный импульс в атмосфере аргона, которым заполнена колба, поджигает дугу между электродами лампы.
7. Цепь замыкается через разряд в лампе, вследствие чего напряжение на стартере падает, и его повторного включения не происходит. Цепь подогрева электродов размыкается.

Почему не включается?

Первым делом, необходимо проверить, подается ли напряжение при включении светильника. Если питание подается исправно, то причина кроется в одной из трех его составных частей.

Проверить лампу и стартер, не составит труда, так как эти детали легко заменяются. Проще всего заменяется стартер, да и в хозяйстве, обычно, есть несколько исправных. С него и следует начать. Если исправного стартера под рукой нет, можно вынуть из работающего светильника. Это, кстати, будет гарантией его исправности.

Если замена стартера не помогла, пробуем поменять лампу. В случае если после замены, светильник все равно не работает, остается один подозреваемый – дроссель.

Проверка дросселя

На неисправность, еще да того как светильник перестал включаться, указывает нестабильная работа лампы дневного света. Через некоторое время после включения, появляется мерцание, или огненная «змейка» внутри колбы.

Причиной выхода дросселя из строя, являются обрыв обмотки, или межвитковое замыкание. В случае обрыва, при проверке сопротивления тестером, прибор выдаст бесконечность, в случае межвиткового замыкания – минимальное сопротивление, вплоть до нуля. Внешним признаком межвиткового замыкания будет появление запаха гари, перегрев дросселя, появление желтых или коричневых пятен на его поверхности.

При замене вышедшего из строя дросселя на новый, обратите внимание на соответствие мощностей лампы и дросселя.

При проведении ремонтных работ, надо помнить о правилах электробезопасности. Проводить все действия только с выключенным прибором, убедиться, что конденсаторы разряжены.

Как проверить дроссель лампы дневного света мультиметром

Стоимость электрической энергии постоянно возрастает, что не всегда позволяет эффективно использовать мощные приборы. Одним из решений такой проблемы является внедрение ламп дневного света, которые намного экономичней лампочек накаливания.

Существует несколько видов таких продуктов, позволяющие устанавливать их в различных механизмах. Узнать, как правильно подобрать эти изделия можно на сайте http://83412555525.ru/.

Основные понятия

Лампы дневного света представляют собой люминесцентные приборы, которые выделяют намного больше энергии, чем классические вольфрамовые источники.

Состоит такой прибор из нескольких основных элементов:

• колба. Изготавливают ее из специального стекла. При этом на внутреннюю сторону каркаса наносят специальный люминофор;
• ртуть. Она и является основным источником света при прохождении сквозь нее электрической энергии;
• система зажигания. Сюда можно отнести вольфрамовые спирали, стартер, конденсатор и др.

Принцип работы этой лампы довольно простой. Изначально ток подается на вольфрамовые нити, располагающиеся в различных сторонах колбы. Чтобы повысить проводимость ртути с помощью системы зажигания формируется пучок высокой энергии, которая и заставляет газ излучать свет. После этого протекание электрики происходит уже между нитями. Перед выходом световые лучи фильтруются люминофором.

Проверка дросселя

Этот механизм ломается довольно редко. Но все-таки надо знать, как его проверять, чтобы исключить любые варианты. Для таких целей используют обычный мультиметр в режиме измерения сопротивления. Процесс проверки довольно простой и предполагает подключение к выводам дросселя щупов прибора. В зависимости от характера поломки он может показать такие значения:

1. Бесконечное сопротивление. Это означает, что внутри системы присутствует обрыв или перегорела обмотка. Подобное явление очень часто можно выявить, просто проверив, есть ли неприятный запах горелого.
2. Очень малое сопротивление. Подобное явление свидетельствует о нарушении изоляции, а также возникновении замыкания в обмотке или сердечнике.

После анализа состояния дросселя следует просто заменить его. Отремонтировать систему можно только в том случае, если у вас есть опыт работы с радиоэлектрическими приборами.

Смотрите также:

Как купить квартиру на вторичном рынке? http://euroelectrica.ru/kak-kupit-kvartiru-na-vtorichnom-ryinke/.

Интересное по теме: Что такое интегральная микросхема

Советы в статье «Куда сдавать оцинкованную сталь » здесь.

В другом случае обратитесь к специалисту, который предложит вам оптимальный вариант решения данной проблемы.

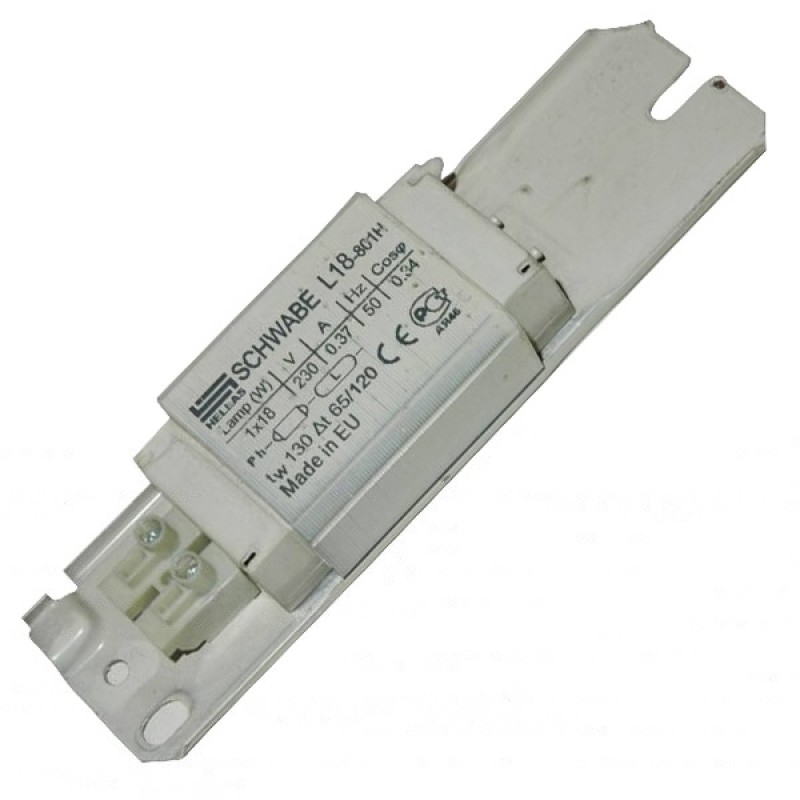

Дроссель для ламп дневного света

ОСК Лампы.РФ осуществляет оптовую реализацию светотехнической продукции. В условиях постоянно растущего спроса на производительные энергосберегающие приборы предприятие делает упор на инновационные изделия, отвечающие современным требованиям.

Стандартное напряжение домашней сети для люминесцентных ламп не подходит. Использование специальных приборов, дросселей, позволяет преобразовать силу тока до номинального показателя. Это катушка с проводом, намотанным на специальный ферромагнитный сердечник. Индуктивные свойства дросселя дают возможность использовать его для запуска люминесцентных ламп.

Технические характеристики дросселей

Принцип работы дросселя

Дроссель (катушка индуктивности) работает, как электрический трансформатор с одной намоткой. Он представляет собой сдерживающий барьер при резком снижении или сильном росте напряжения в сети. Катушка используется для подавления помех и пульсаций в цепи, изоляции и развязки частей схемы.

В низкочастотном дросселе сердечник и ферромагнитные пластины изолированы для предотвращения помех, вызванных токами Фуко. Такая катушка отличается большой индуктивностью и защищает сеть и приборы от резких скачков напряжения. Высокочастотные устройства не имеют сердечника – многослойная навивка осуществляется на стандартные резисторы или пластиковые каркасы.

Сфера применения дросселей

При покупке изделий необходимо следить за тем, чтобы их мощность соответствовала количеству подключаемых люминесцентных ламп. Особенно это касается больших площадей, например, офисных центров, магазинов, конференц-залов, промышленных цехов.

Дроссели используются:

• в моноблоках;
• компактных источниках света;
• линейных источниках света.

Разновидности дросселей

Катушки индуктивности различаются в зависимости от назначения, места установки, видов ламп, в которых применяются, и объема мощностных потерь.

По назначению выделяют следующие типы дросселей:

• переменного тока — для ограничения напряжения в сети;
• сглаживающие — для подавления пульсаций выпрямленного тока;
• насыщения — для установки в стабилизаторах напряжения;
• усилители — с подмагничивающимся от постоянного тока в сети сердечником, который допускает изменение значений индуктивного сопротивления.

По типу ламп, с которыми используются, различают два вида катушек индуктивности:

• однофазные, рассчитанные на офисные и бытовые системы освещения, работающие от сети 220 В;
• трехфазные, подходящие для ламп ДРЛ и ДНАТ, рассчитанные на напряжение 220 и 380 В.

По месту установки различают дроссели:

• открытые — встраиваемые непосредственно в корпус светильника, который защищает устройство от внешних факторов;
• закрытые герметичные устройства с водостойким корпусом подходят для установки в уличных условиях и помещениях с повышенным уровнем влажности.

В процессе работы люминесцентной лампы сопротивление дросселя уменьшает силу тока, который протекает по цепи, до некого необходимого значения. Какая-то часть мощности тратится на нагрев устройства, не выполняя при этом никакой полезной работы.

По объему мощностных потерь дроссели делятся на следующие виды:

• В — низкий уровень потерь;
• С — пониженный уровень;
• D — обычный уровень.

Гибкий подход к вопросам ценообразования и внимательное отношение к покупателям позволяют ОСК Лампы.РФ занимать одну из лидирующих позиций на рынке реализации светотехнических изделий.

Отзывы наших клиентов

Кристина Алексеевна

В помещениях нашего завода постоянно наблюдалось мерцание света. Удалось решить проблему путем установки дросселей. Важно, что менеджеры уделили внимание всем помещениям, подобрали устройства с расчетом количества ламп, мощности. Теперь все поставленные задачи выполнены, провели установку оборудования, и увеличилась производительность труда! Спасибо!

Кирилл

Убедился, что всегда нужно обращаться к профессионалам. До этого покупал продукцию в другом месте, и постоянно были проблемы с освещением. Все решилось просто, после консультации со специалистами ОСК Лампы.РФ. Поставили на складах дросселя и перестали перегоратьь лампы, что важно — снизилось энергопотребление!

Дмитриев

Заказывал раньше люминесцентные лампы и решил сэкономить на покупке дросселей. Оказалось, сделал ошибку, при малейших сбоях в сети приборы сгорали. В общем, скупой платит дважды, хорошо хоть теперь удалось наладить работу. Хочу поблагодарить вашу компанию за грамотные консультации и быструю поставку продукции!

Смотрите также:

ТРАНСФОРМАТОР ВМЕСТО ДРОССЕЛЯ | Дмитрий Компанец

Трансформатор вместо дросселя

Трансформатор вместо дросселя

Схемы питания ЛДС (ламп дневного света) есть разные, но в комментариях я иногда вижу и Парадоксальные описания который ради своего любопытства я проверяю на опыте.

Высказанная в комментарии к одному из моих опытов версия о том, что дроссель в лампах дневного света нужен только как сопротивление и, что зажигать лампочки дневного света можно через резистор меня удивила и я решился проверить на опыте её работоспособность.

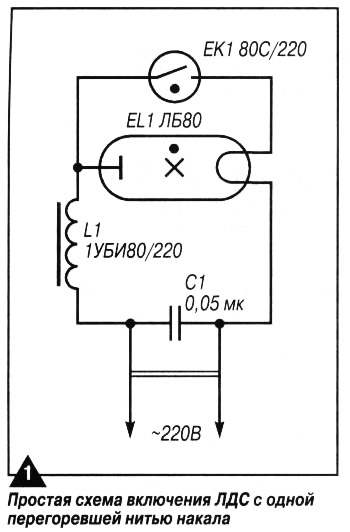

Классическая схема питания ЛДС выглядит как последовательное включение нитей накала ЛДС, стартера и дросселя.

Схема питания газоразрядной лампы

Схема питания газоразрядной лампы

Не стандартная схема исключает дроссель и меняет его на активное сопротивление такое как лампочка.

Лампочка вместо дросселя

Лампочка вместо дросселя

В этом случае нити накаливания ЛДС разогреваются токами протекающими через лампочку накала.

Увы, работоспособность такого подключения нулевая!

Второй эксперимент который я хотел провести и проверить идею заключался в следующем Трансформатор как и Дроссель обладают индукцией, так почему не попробовать заменить дроссель в схеме питания Лампы Дневного Света на обыкновенный сетевой трансформатор? Я давно хотел провести такой опыт и вот вам результат. При классической схеме нити накаливания ЛДС последовательно соединяются через лампочку стартера на дроссель, в моем случае вместо дросселя я подключил первичную обмотку трансформатора ТС 25.

Трансформатор в схеме питания лампы дневного света

Трансформатор в схеме питания лампы дневного света

Первый опыт был неудачным — простое включение обмотки не позволило разгореться разряду в стартере и зажечь лампу.
Но я повторил эксперимент закоротив вторичную обмотку трансформатора ТС 25 и в это раз края длинной лампы ЛДС зеленого цвета засветились яркими пятнами

Этот и подобные ему эксперименты Вы всегда можете повторить у себя дома.

Д.А.Компанец

Дроссель ЛДС в блоке питания

Разбираясь, с тем, что бы и куда приткнуть, проделал следующую работу:

В светильниках ламп дневного света, кроме интересных конденсаторов Tesla и ЛСЕ, встречаются дроссели. Дроссели многочисленны, однако едва ли пригодны в БП в первозданном виде — нет зазора. При помощи столярных и слесарных инструментов я вкорячил в дроссель прокладки из перфокарты.

Дело несложное, но всё зависит от конструкции дросселя. Мне перепало 9 (sic!) одинаковых, так что у меня технология обкаталась. За неимением чего-то пригодного для фотографирования сколь либо мелких вещей (о чём красноречиво говорят фото ниже), расписывать детально не буду. Если интересно — спрашивайте в комментариях (хотя эта технология подходит одному дросселю из 3-х), буду фотографа звать.

В исследовании применялся CLC-фильтр, резисторы здесь только для измерения тока:

Ошибка! Конденсатор — 200 uF! На вход — диодный мост, на выход — лампу 40 Вт, 220 В.

Вот как плохо дросселю без зазора (сопротивление дросселя постоянному току — 30 Ом):

(здесь и далее показана форма тока через R1 и R2 соответственно, цена деления — 0. 2 А):

Зазор вкрутил, стало лучше — теперь напряжение на выходе стало ниже, а размах колебаний тока через дроссель почти удвоился:

Вот тут понятно, что дроссель стал работать лучше, как будто бы его индуктивность повысилась.

Для сравнения — Д40-5-0.2 (выводы 1-2, сопротивление обмотки — 172 Ома):

Странно. Ток через дроссель почти постоянный — отчего?

Вот другая обмотка с того же Д40 (выводы 3-6, сопротивление — 24 Ома):

Тут всё странно — и форма тока и напряжение.Жаль, что мне нечем замерять индуктивность. Потом я попробую приближенно вычислить её через сопротивление переменному току, а пока спрашиваю совета — кто мне может что подсказать по этим графикам?

UPDATE: вот выводы
P.S. Перепало ещё два одинаковых дросселя — идентичных испытуемому.

для чего нужен дроссель, лампа уличного освещения

Для освещения улиц, промышленных и архитектурных объектов, сельскохозяйственных комплексов, не требующих высокого качества цветопередачи, применяется светильник ДРЛ (дуговая ртутная лампа высокого давления). Особенность прибора заключается в высоком КПД, экономичности, длительной эксплуатации.

Существует множество разновидностей осветительного устройства: дневного, ультрафиолетового света, вольфрамные, натриевые варианты. Все газоразрядные изделия объединяет непостоянство сопротивления (соответственно тока). Ограничить рабочий ток источников света помогает электронный (ЭПРА) или электромагнитный (ЭмПРА) пускорегулирующий аппарат, выполненный в виде катушки индуктивности — дросселя.

Рабочая схема подключения светильника ДРЛ

Преимущества и недостатки

Главным достоинством люминесцентной лампы выступает высокая светоотдача, относительно типовых светильников. Если ртутная ДРЛ 250 обеспечивает световой поток 12000 лм при расходе энергии 250 Вт, обычное устройство будет потреблять 1000 Вт. Размеры мощных лампочек (более 400 Вт) отличаются от стандартных устройств компактностью. Спектр излучения прибора естественный, свет интенсивный, далеко излучается.

Ртутный светильник 250 Вт

Отрицательными характеристиками приборов высокого давления выступают:

1. Выделение озона в ходе эксплуатации, важно позаботиться о вентиляции помещения.
2. Стоимость люминесцентных светильников в 5–7 раз дороже обычных ламп высокой мощности.
3. Размеры отдельных модификаций (например, ДРЛ 125 Е40) превышают аналогичные устройства с вольфрамовой нитью.
4. Спустя 2-3 месяца эксплуатации неизбежно изменение спектра излучения. Недостаток вызван техническими характеристиками люминофора.
5. Светильник ДРЛ чувствителен к перепадам напряжения и требует подключения через пускорегулирующий аппарат.
6. Неприятное гудение и моргание световых лучей определяет ощутимые неудобства в жилых помещениях. Применять приборы высокого давления в цехах с вращающимися предметами нежелательно в силу стробоскопического эффекта (подвижные устройства кажутся неподвижными).
7. Нормальная рабочая высота для светильника ДЛР — четыре метра.

Сравнение ДРЛ светильников в процессе работы

Важно помнить! Ртутный состав горелки требует отдельной утилизации прибора.

Характеристики

Рабочие параметры светильников ДРЛ:

• Мощность лампочек 80-1000 Вт. Определяется количеством электродов: два электрода — 250…1000 Вт, четыре электрода — 80…1000 Вт. Особой популярностью пользуются приборы мощностью 250 Вт.
• Цоколь. Зависит от мощности: приборы до 250 Вт оснащают цоколем е27, свыше 250 Вт подойдет вариант е40.
• Тактовая нагрузка сети достигает 8 ампер. Показатель взаимосвязан с мощностью осветительного прибора.
• Световой поток ртутных устройств составляет минимум 3 2 00 люмен. Значение характерно для источника света на 80 Вт. Дроссельные лампы уличного освещения с максимальной мощностью 1 кВт излучает световой поток близко 52 000 люмен.

Интересно! Срок эксплуатации дроссельного светильника достигает 20 000 часов. Однако лампочка перестает работать раньше на 30-50 %.

Параметры ртутной лампы мощностью 150 Вт

Сфера использования

Люминесцентные лампы эффективно используются на автодорогах, улицах и в скверах, производственных цехах и объектах технического назначения (АЗС, стоянках, складах). Часто встречаются в качестве декоративных источников освещения архитектурных сооружений и административных зданий. Разнообразие конструктивных особенностей продукции ДРЛ позволяет подобрать оптимальный вариант для привлечения косяков рыб и планктона в процессе промысла, обеспечить холодным светом медицинское оборудование для обеззараживания помещений.

Разновидности светильников

Светильники типа ДРЛ характеризуются широким разнообразием. Отличия составляет область применения (внутренние, наружные), типы конструкций и мощность устройств.

Типоразмеры ртутных ламп внутреннего назначения

Внутренние

Светильники с люминесцентными лампами рекомендованы для освещения производственных объектов с повышенным уровнем пыли и влаги, а также прачечных, автомоек, закрытых складов, гаражей. Приборы работают от сети переменного тока с частотой 50 Гц и номинальным напряжением 220 В. Температура окружающей среды при эксплуатации —20°С до +50°С.

Уличные

Наружные лампы используются для прямого, рассеянного, местного освещения, удачно сочетаются с симметричными или асимметричными отражателями. Светильник уличный типа ДРЛ заключен во влагозащищенный прочный корпус, способен противостоять сильному ветру, заморозкам и ливням.

Классификация светильников по типу ламп:

• ДРЛ. Изделия характеризуются небольшим индексом цветопередачи, выделением тепла, 5-х минутным выходом на требуемый уровень светового потока. При выборе ртутной продукции также стоит учитывать необходимость стабильного источника энергии и термостойких проводников.

Источник освещения для растений

• ДРЛФ. Лампы с фокусированным светом отличаются способностью стимулировать фотосинтез у растений.
• ДРВЭД. Серия дуговых ртутных эритемных вольфрамовых лампочек не требует подключения ПРА. Активация происходит под действием балласта, аналогично обычным лампам накаливания. В основе конструкции лежат йодиды металлов, позволяющие обеспечить желаемый уровень цветности. Лампы испускают УФ (эритемное) излучение, эффективно работают при переменном токе. Работают без ПРА, достигая максимального индекса светоотдачи и длительного периода эксплуатации. Мощность ламп составляет диапазон 125-1000 Вт.

Образец дугового натриевого светильника

• ДНаТ. Принцип действия дуговой натриевой трубчатой лампы аналогичен лампам ДРЛ. Однако светильникам ДНаТ свойственно специфическое свечение и свет оранжево-желтого или золотисто-белого оттенка. Приборы потребляют 70-400 Вт мощности и считаются наиболее экономичными источниками света.

Важно! Самыми популярными и широко применяемыми являются лампы ДРЛ мощностью 250 и 400 Вт.

Конструкция

Лампа дуговая представлена стеклянным баллоном 1 с резьбовым цоколем 2. По центру колбы размещена ртутно-кварцевая горелка (трубка) 3, наполненная аргоном и одной каплей ртути. Четырех электродные лампы располагают главными катодами 4 и дополнительными электродами 5. Электроды подключены к катоду противоположной полярности посредством добавочного угольного резистора 6.

Конструктивные особенности ртутного светильника

Подробное описание элементов позволяет выделить следующие особенности дроссельной лампы:

• Цоколь — простейшее устройство, принимающее энергию от электросети за счет контакта токоведущей части лампы ДРЛ (резьбовой и точечной) с контактами патрона. Полученная энергия поступает на электроды горелки.
• Горелка служит главным функциональным элементом ДРЛ лампы. Внешне деталь представлена кварцевой колбой, оснащенной с обеих сторон по два электрода (основные и дополнительные). Внутреннее пространство горелки заполнено газом аргоном для изоляции теплообмена между горелкой и средой, а также одной каплей ртути.
• Внешняя колба содержит кварцевую горелку светильника, подключенную к проводникам от контактного цоколя. Также стеклянная емкость содержит азот и два ограничителя сопротивления (подсоединены к дополнительным электродам), покрыта изнутри люминофором.

Дуговой источник освещения в разрезе

Первые лампы ДРЛ оснащали двумя электродами. Для поджога светильника приходилось дополнительно включать в схему пусковой элемент (высоковольтный импульсный пробой промежутка горелки). Более затратный вариант ДРЛ был снят с производства, заменен 4-х электродным вариантом. Для бесперебойной работы достаточно дросселя.

Принцип работы

Принцип действия электроприбора основан на использовании светящегося тела в качестве столба дугового разряда. Особенность достигается особой технологией запуска устройства:

• При подаче электроэнергии на светильник между электродами образуется разряд, сразу принимает дуговую форму.
• На протяжении 10 минут после разряда технические параметры устройства достигают номинальных значений. Время пускового периода определяется внешней температурой — в теплых условиях лампа разгорается быстрее.
• От разряда внутри колбы образуется голубое (фиолетовое) свечение и ультрафиолетовые лучи, заставляющие светиться люминофор. Потоки смешиваются, лампа получается белой.

Запуск светильника в работу

Обратите внимание! Напряжение сети в процессе горения лампы способствует колебаниям светового потока в диапазоне 20–30 %. Приборы нагреваются, возникает необходимость применять термостойкие проводники и надежные контакты для патронов.

Для чего необходим дроссель в светильнике

Дроссель стабилизирует работу ДРЛ. Запуск светильника напрямую, без дополнительного устройства не рекомендуется — лампа сгорит. Причиной выступает пусковой ток, превышающий номинальный в 2,5 раза. Розжиг лампы сопровождается электрическим пробоем в атмосфере инертных газов, заполненных парами ртути или натрия, затем следует тлеющий или дуговой разряд. Сопротивление газа снижается в десятки раз, ток увеличивается. Отсутствие ограничений для тока грозит чрезмерным выделением тепла, в доли секунд газы внутри лампы сгорят, светильник выйдет из строя. Во избежание поломок, последовательно в систему добавляют сопротивление.

Подключение дросселя в лампе дневного света

Применять активное сопротивление нецелесообразно, ввиду повышенных потерь энергии на теплоотдачу. Более эффективным решением станет добавление электронной схемы или дроссели. Активного сопротивления ограничитель не имеет, мощности не расходует, энергию накапливает и отдает в цепь.

Как правильно подключить

С дросселем. Схема предусматривает последовательное соединение дросселя с лампой ДРЛ, подключенных к переменной сети ~ 220 вольт. Полярность подключения не имеет значения.

Без дросселя. Эксплуатация дуговой лампы без дополнительных приспособлений возможна при соблюдении ряда условий:

1. Использования источника света типа ДРВ. Лампы, способные работать без дросселя, оснащены дополнительной вольфрамовой спиралью, выполняющей роль пускателя. Характеристики спирали соответствуют параметрам горелки.
2. Запуска светильника ДРЛ посредством импульса напряжения, исходящего от конденсатора.
3. Розжига лампы ДРЛ при последовательном подключении лампы накаливания.

Схема экономичного подключения лампы для освещения подсобных помещений

Важно! При включении ДРЛ разгорается не сразу — процесс занимает близко 5 минут, при повторном запуске работающего светильника — лампа должна остыть (5 — 15 мин).

Знание параметров и принципа работы ртутных ламп позволяет правильно подобрать светильник и подключить.

Какова функция дросселя и стартера в люминесцентной лампе? — Ответы на все

Какова функция дросселя и стартера в люминесцентной лампе?

Стартер используется для создания высокого напряжения на люминесцентной лампе, а дроссель используется для ограничения тока и предотвращения короткого замыкания при образовании дуги в лампе. По сути, стартер используется для запуска образования дуги, а дроссель используется для поддержания дуги путем ограничения тока от запуска.

Какая польза от дросселя в лампе?

Дроссель — индуктор; следовательно, он действует как чистый индуктор.Катушка индуктивности обладает свойствами создания высокого напряжения при установлении. Этого высокого напряжения достаточно, чтобы запустить стартер ламповых ламп.

Нужен ли стартер для светодиодных ламп?

Светодиодная трубка не нуждается в пускателе, но ламповый светильник необходим для замыкания электрической цепи, если вы откроете запасной пускатель, который вы получаете со светодиодной трубкой, вы обнаружите просто кусок обычного провода, припаянного между двумя контактами. стартера.

Может ли люминесцентная лампа работать без стартера?

Люминесцентные лампы, разработанные без стартеров, называются лампами с быстрым запуском, и это обозначение обычно печатается или штампуется на них. При этом грязь на трубке может иногда мешать освещению или вызывать мерцание.

Для чего нужен стартер?

Как следует из названия, стартер — это электрическое устройство, которое регулирует подачу электроэнергии для запуска двигателя. Эти электрические устройства также используются для остановки, реверсирования и защиты электродвигателей.

Какое значение имеет стартер в люминесцентной лампе?

Стартер (который представляет собой просто таймер) позволяет току течь через нити на концах трубки.Ток заставляет контакты пускателя нагреваться и размыкаться, тем самым прерывая подачу тока. Трубка горит.

Может ли ламповый фонарь работать без дросселя?

Ни один ламповый светильник не может работать без дросселя и стартера, так как для включения схемы запуска требуется схема регулируемого тока, так как подается постоянное напряжение, и через некоторое время, когда сопротивление лампового светильника уменьшается, напряжение регулируется схемой реактивной емкости. свет погаснет.

Нужен ли дроссель для светодиодных трубок?

Дроссели используются для люминесцентных ламп.Светодиод представляет собой диод, и ему не нужен дроссель для запуска или поддержания тока. Светодиод использует драйвер для приложения, драйвер обеспечивает светодиод необходимым током и напряжением для его правильной работы.

Могу ли я заменить люминесцентную лампу на светодиодную?

Светодиодные трубки

типа A имеют внутренний драйвер, который позволяет свету работать от существующих люминесцентных балластов. Они подключаются непосредственно вместо существующей люминесцентной лампы. Очень простая установка — просто замените старые люминесцентные лампы на светодиоды, и все готово.

Как узнать, неисправен ли мой стартер или балласт?

Если на вашем люминесцентном светильнике есть какие-либо из перечисленных ниже признаков, это может быть признаком плохого балласта:

1. Мерцание.
2. Жужжание.
3. Отложенный старт.
4. Низкий выход.
5. Несовместимые уровни освещения.
6. Переключиться на электронный балласт, оставить лампу.
7. Переключитесь на электронный балласт, переключитесь на люминесцентный T8.

Каковы основные части стартера?

Стартеры

• Арматура.Якорь представляет собой электромагнит, закрепленный на приводном валу и опорных подшипниках.
• Коммутатор. Коллектор представляет собой часть вала в задней части корпуса, по которой проходят щетки для проведения электричества.
• Кисти.
• Соленоид.
• Плунжер.
• Рычажная вилка.
• Шестерня.
• Полевые катушки.

Почему люминесцентная лампа чернеет?

Если конец трубки становится черным, это может означать, что у нее слишком быстрый цикл переключения или что катод внутри неисправен.Если он почернеет через день или неделю, то, безусловно, виноват катод, и его необходимо будет вернуть производителю для замены.

Какова функция стартера?

Стартер (также самозапускающий двигатель, пусковой двигатель или стартер) представляет собой устройство, используемое для вращения (запуска) двигателя внутреннего сгорания с целью запуска двигателя за счет собственной мощности.

Как узнать, работает ли моя трубка?

С помощью мультиметра можно определить, сохраняют ли электроды проводимость.Если электроды повреждены, через лампу не будет проходить ток. Поместите щупы на оба штыря трубки, чтобы получить точные показания. Если на мультиметре нет показаний, лампочки следует заменить.

Какой ламповый светильник лучше всего подходит для глаз?

Традиционные лампы накаливания хороши, но многие люди ищут более энергоэффективный вариант. К счастью, КЛЛ (компактные люминесцентные лампы) с «теплым светом» безопасны для глаз, а также намного эффективнее.Они излучают ультрафиолетовые лучи, но в гораздо меньшем количестве. Также можно использовать светодиодные лампы или галогенки.

Вредны ли светодиодные трубки?

AMA сообщает, что длительное воздействие на сетчатку и хрусталик синих пиков светодиодов может увеличить риск катаракты и возрастной дегенерации желтого пятна. Исследования также показывают, что свет, излучаемый светодиодами, может вызвать изменения сетчатки, даже если в течение короткого периода времени происходит сильное воздействие.

Весы балласта — Как работают люминесцентные лампы

В предыдущем разделе мы видели, что газы не проводят электричество так, как твердые тела.Одним из основных различий между твердыми телами и газами является их электрическое сопротивление 90 103 90 104 (противодействие протекающему электричеству). В твердом металлическом проводнике, таком как проволока, сопротивление является постоянным при любой заданной температуре и зависит от размера проводника и природы материала.

В газовом разряде, таком как люминесцентная лампа, ток вызывает уменьшение сопротивления. Это связано с тем, что чем больше электронов и ионов проходит через определенную область, они сталкиваются с большим количеством атомов, что высвобождает электроны, создавая больше заряженных частиц. Таким образом, ток в газовом разряде будет расти сам по себе, пока есть соответствующее напряжение (а в домашнем переменном токе большое напряжение). Если ток в флуоресцентном светильнике не контролируется, он может вывести из строя различные электрические компоненты.

Балласт люминесцентной лампы служит для управления этим. Самый простой тип балласта, обычно называемый магнитным балластом , работает как индуктор. Базовая катушка индуктивности состоит из катушки провода в цепи, которая может быть намотана на кусок металла.Если вы читали книгу «Как работают электромагниты», то знаете, что когда вы пропускаете электрический ток по проводу, он генерирует магнитное поле. Расположение проволоки в концентрических петлях усиливает это поле.

Поле такого типа воздействует не только на объекты вокруг петли, но и на саму петлю. Увеличение тока в петле увеличивает магнитное поле, которое прикладывает напряжение, противоположное протеканию тока в проводе. Короче говоря, скрученный отрезок провода в цепи (индуктор) препятствует изменению тока, протекающего через него (подробности см. в разделе «Как работают индукторы»).Элементы трансформатора в магнитном балласте используют этот принцип для регулирования тока в люминесцентной лампе.

Балласт может только замедлить изменения тока, но не остановить их. Но переменный ток, питающий флуоресцентную лампу, постоянно меняет направление на противоположное , поэтому балласту нужно только препятствовать увеличению тока в определенном направлении в течение короткого промежутка времени. Посетите этот сайт для получения дополнительной информации об этом процессе.

Магнитные балласты модулируют электрический ток с относительно низкой частотой циклов , что может вызвать заметное мерцание.Магнитные балласты также могут вибрировать с низкой частотой. Это источник слышимого гудения, которое люди ассоциируют с люминесцентными лампами.

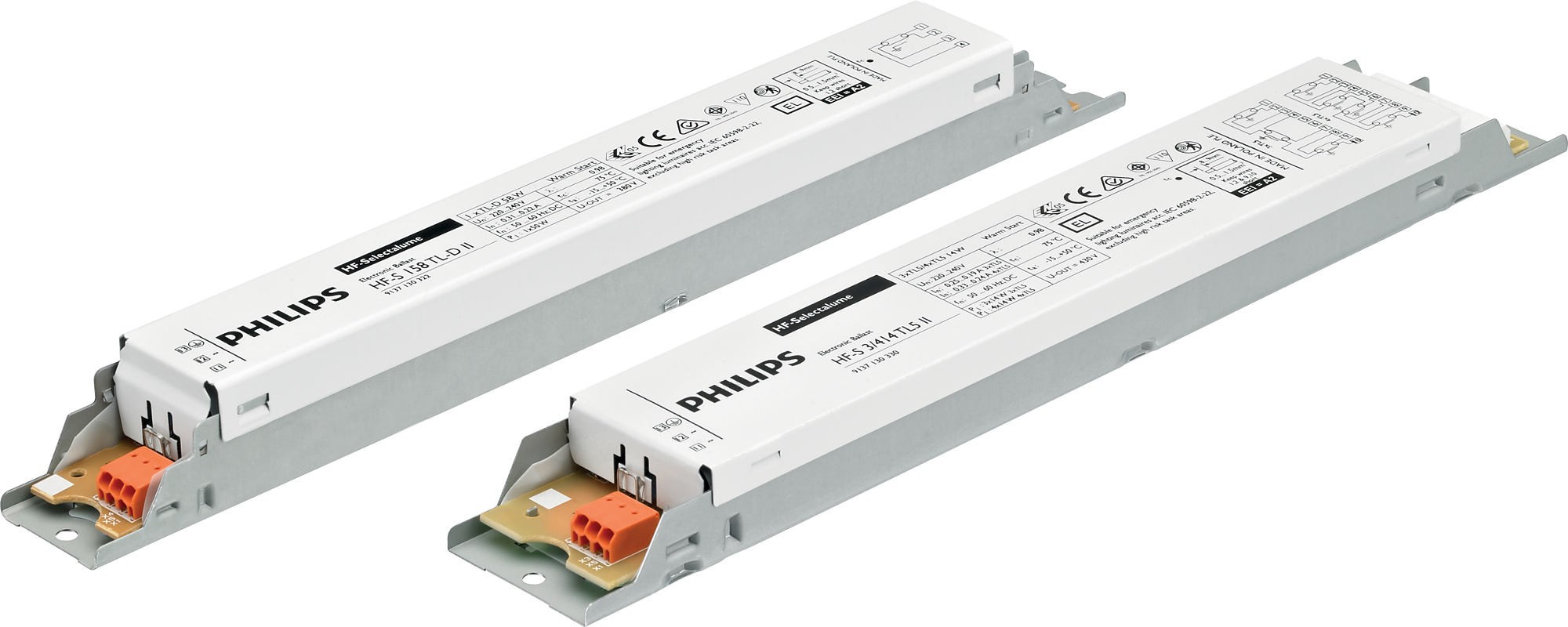

Современные конструкции балластов используют передовую электронику для более точного регулирования тока, протекающего по электрической цепи. Поскольку они используют более высокую частоту циклов, вы обычно не замечаете мерцания или гудения, исходящего от электронного балласта. Для разных ламп требуются специальные балласты, предназначенные для поддержания определенных уровней напряжения и тока, необходимых для различных конструкций ламп.

Люминесцентные лампы бывают разных форм и размеров, но все они работают по одному основному принципу: электрический ток стимулирует атомы ртути, что заставляет их испускать ультрафиолетовые фотоны. Эти фотоны, в свою очередь, стимулируют люминофор, который испускает фотоны видимого света. На самом базовом уровне это все, что нужно!

Чтобы узнать больше об этой замечательной технологии, включая описания различных конструкций ламп, перейдите по ссылкам ниже.

Похожие статьи HowStuffWorks

Другие полезные ссылки

Люминесцентная лампа — обзор

7.6.3 Сравнение с люминесцентными лампами

В случае светодиодных «ламповых» ламп по сравнению с люминесцентными лампами T8 (или T5) уравнение сложнее, но улучшается. В начале 2013 г. были сообщения о лампах >100 лм/Вт (например, светодиодные лампы Green Ray, www. greenrayled.com), однако замена ламп по-прежнему не рекомендуется, поскольку светильники разработаны с учетом люминесцентных ламп и не являются оптимальными. для светодиодных (направленных). Хотя светодиодные чипы достигли эффективности >200 лм/Вт, эти диоды еще не производятся в промышленных масштабах, и светодиодная трубка будет иметь все компоненты, упомянутые в предыдущих разделах, а «неэффективность» этих компонентов снизит общую эффективность светильника. (в данном случае приспособлением является светодиодная трубка).Светодиодные трубки совершенствуются [19], и ожидается, что в течение следующих двух лет или около того их можно будет заменить. Сегодня есть много предприятий, которые решили провести модернизацию светодиодных трубок и довольны результатами. С сегодняшними светодиодными трубками экономия оптимистично находится в диапазоне 20%, а при довольно большой разнице в цене окупаемость дольше, чем приемлемо (если не доступны привлекательные местные стимулы). Кроме того, срок службы люминесцентных ламп хорошего качества может достигать 30 000 часов.

Несмотря на то, что предприятия, испытывающие нехватку денежных средств, всегда будут отдавать предпочтение замене ламп, лучший способ заменить люминесцентные трофферы (прямоугольные встраиваемые люминесцентные светильники) на светодиоды — заменить весь светильник на светодиодный. Это в основном связано с тем, что светильники с призматическими линзами и параболическими линзами оптимально разработаны для люминесцентных ламп и формируют рисунок света светильника в соответствии со световым рисунком от ламп, который является всенаправленным. Светодиоды являются однонаправленными (как объяснялось в предыдущих разделах), поэтому эти люминесцентные светильники плохо работают со светодиодами.Сменные светодиодные светильники размером 2 фута x 4 фута (60 см x 120 см) или 2 фута x 2 фута (60 см x 60 см), которые вписываются в потолочную плитку, имеют отличные характеристики (например, 100 лм/Вт от Cree [20]), эстетически приятны, имеют индекс цветопередачи 92 (которые отлично подходят для замены в розничной торговле), легко контролируются (регулируются яркостью и оснащены датчиками) и превосходят по производительности типичные флуоресцентные троферы. Дополнительную экономию часто можно получить за счет использования элементов управления, встроенных в светодиодные светильники, что сложнее для флуоресцентных ламп.Экономическое уравнение остается немного сложным для проектов чистой модернизации, если кто-то хочет заменить приспособление, но для новых или ремонтных проектов окупаемость может составлять < 3 лет по сравнению с эквивалентным приспособлением T8.

Одной из основных экологических причин, по которой некоторые потребители могут отказаться от люминесцентных ламп (КЛЛ или ламп), является то, что эти лампы содержат ртуть, и хотя переработка приветствуется, к сожалению, она не так распространена, как хотелось бы. Вместо этого использование светодиодов устраняет эту проблему.

Еще одно замечание по поводу ламп: применение, в котором замена светодиодов T8 оказалась чрезвычайно успешной, — это холодильники (в продуктовых магазинах) и холодильные склады, где из-за низких температур достигается существенная экономия. Проникновение светодиодных «палочек-холодильников», как их называют, в США составляет почти 100%. Если вы зайдете в Walmart, Target, Walgreens, Whole Foods и многие другие крупные сети, вы увидите только светодиоды в их холодильниках. В Великобритании Tesco также оснастила все свои холодильники светодиодами.

Хотя это не является предметом рассмотрения в этой главе, я хотел бы кратко остановиться на металлогалогенных заменителях, поскольку они становятся все более распространенными. Уличные фонари, прожекторы и настенные светильники, в которых используются металлогалогенные лампы, составляют серьезную конкуренцию светодиодным светильникам. В этом случае заменой редко (если вообще когда-либо) является светодиодная лампа, поскольку мощность, необходимая для светодиодных ламп, высока (> 30 Вт для прожекторов и> 100 Вт для уличных фонарей), а радиатор должен быть хорошо спроектирован и должен получить достаточную циркуляцию воздуха, вместо этого это светодиодный светильник.Есть некоторые светодиодные светильники, которые могут вписаться в существующий светильник MH (металлогалогенный) (например, головка кобры), но только некоторые из них хорошо спроектированы. Как правило, экономия составляет 50%. Несколько городов по всему миру проводят крупные тесты светодиодного уличного освещения, чтобы определить, какие типы являются оптимальными, включая Лондон, Лос-Анджелес, Сан-Диего, Роли, Нью-Йорк и несколько крупных городов Китая. Самые большие проблемы возникают в местах с очень высокими температурами, таких как регион Ближневосточного залива или Аризона и Невада в США.В этих регионах ночные температуры могут оставаться довольно высокими, поэтому износ светодиодных светильников, вероятно, будет более быстрым, поэтому необходимо выбирать соответствующие светильники. Абу-Даби в ОАЭ (Объединенные Арабские Эмираты) планирует заменить свои традиционные уличные фонари на светодиодные светильники и туннельные светильники после проведения 18-месячных испытаний, которые дали очень удовлетворительные результаты.

Основной момент, который следует понять из этой главы, заключается в том, что существует множество модернизированных светодиодов и светильников, которые являются отличной заменой для существующих галогенных ламп/ламп накаливания, а также других технологий, но, как указано в ссылке [19] и ранее в этой Глава, покупатель, будьте осторожны! Убедитесь, что для светильника доступны данные LM-79, а также данные о сроке службы, если это возможно, этикетка с данными об освещении или рейтинг Energy Star (если нет, другой хороший пример — Design Lights Consortium).

Какова функция дроссельной катушки или балласта? – Кухня

Катушка индуктивности, обычно дроссель, очень часто используется в балластах сетевой частоты для обеспечения надлежащего пускового и рабочего электрического состояния для питания люминесцентной лампы, неоновой лампы или газоразрядной лампы .

Какова функция дроссельной катушки?

Дроссельные катушки Дроссельные катушки, также известные как дроссельные катушки, представляют собой электрические катушки с низким сопротивлением и высокой индуктивностью, которые используются для блокировки высокочастотных переменных токов (AC) электричества, пропуская при этом низкочастотные постоянные токи (DC).

Какова функция балласта или дросселя?

Дроссель предназначен для подачи очень высокого напряжения между нитями накала (на двух концах трубки). Опять же, как только газ в трубке ионизируется, дроссель обеспечивает низкое напряжение.

Какова функция дроссельной катушки и стартера?

Стартер подключает нагревательные нити, поэтому они начинают испускать электроны и через короткое время размыкают цепь. Ток, протекающий через дроссель, продолжает течь, потому что энергия в его индуктивности должна куда-то уходить, заряжая паразитные емкости, и напряжение увеличивается до тех пор, пока газ не ионизируется.

Какова функция дроссельной катушки в люминесцентной лампе?

Дроссельная катушка используется для создания высокого напряжения на трубке. Дроссельная катушка по сути является катушкой индуктивности. Катушка индуктивности используется потому, что, в отличие от резистора, дроссельная катушка не рассеивает энергию в виде тепла при прохождении через нее тока.

Почему в велосипеде используется дроссельная заслонка?

Дроссельная заслонка/трос предназначена для ограничения потока воздуха в карбюратор двигателя. Это способствует обогащению топливно-воздушной смеси, улучшая возможность запуска двигателя в условиях низких температур.

В чем разница между балластом и дросселем?

Балласт, о котором вы говорите, который находится в люминесцентном светильнике, представляет собой особый тип дросселя, который ограничивает ток, поэтому лампа не перегорает слишком быстро. Дроссель, который вы называете электронным дросселем, намного меньше и чаще всего используется на радиочастотах.

Каковы функции балласта?

Функции балласта

• Обеспечивает выравнивание основания или поддержку железнодорожных шпал.
• Он передает нагрузку от шпал к земляному полотну и равномерно распределяет нагрузку по основанию.
• Он надежно удерживает шпалы, когда мимо проезжают поезда.
• Предотвращает продольное и поперечное перемещение шпал.

Почему балласт используется в железнодорожных путях?

Балласт пути образует полотно пути, на которое укладываются шпалы (шпалы). Он используется для восприятия нагрузки от железнодорожных шпал, для облегчения отвода воды, а также для подавления растительности, которая может мешать конструкции пути.Балласт также удерживает рельсы на месте, когда поезда катятся по нему.

Что такое балласт в люминесцентной лампе?

В системе люминесцентного освещения балласт регулирует ток, подаваемый на лампы, и обеспечивает достаточное напряжение для запуска ламп. Без балласта для ограничения тока люминесцентная лампа, подключенная непосредственно к источнику питания высокого напряжения, быстро и неконтролируемо увеличила бы потребление тока.

Балласт — это то же самое, что и стартер?

Балласт сначала работает как стартер дуги, подавая высоковольтный импульс, а затем работает как ограничитель/регулятор электрического потока внутри цепи.Электронные балласты также работают намного холоднее и легче, чем их магнитные аналоги.

Какова функция воздушной заслонки в карбюраторе?

Дроссельную заслонку иногда устанавливают в карбюратор двигателей внутреннего сгорания. Его назначение ограничивать поток воздуха, тем самым обогащая топливно-воздушную смесь при запуске двигателя.

Какова роль конденсатора и дросселя в люминесцентной лампе?

Балласт регулирует ток, протекающий через клапан, а конденсатор делает балласт более эффективным.Простейший балласт представляет собой моток проволоки. Когда электричество поступает в катушку, оно создает магнитное поле. Электричество, которое питает люминесцентную лампу, представляет собой переменный или переменный ток.

В чем разница между дросселем и трансформатором?

Разница в основном в использовании. Дроссель использует индуктивность в качестве основной характеристики, влияющей на сигнал. В трансформаторе индуктивность является вторичной и предназначена только для установления тока намагничивания, а основной целью трансформатора является преобразование одного уровня сигнала (или импеданса) в другой.

Люминесцентная лампа и принцип работы люминесцентной лампы

Что такое люминесцентная лампа?

Люминесцентная лампа представляет собой легкую ртутную лампу, использующую флуоресценцию для получения видимого света. Электрический ток в газе возбуждает пары ртути, которые излучают ультрафиолетовое излучение в процессе разряда, а ультрафиолетовое излучение заставляет люминофорное покрытие внутренней стенки лампы излучать видимый свет. Люминесцентная лампа преобразует электрическую энергию в полезную световую энергию гораздо эффективнее, чем лампы накаливания.Нормальная светосила люминесцентных осветительных приборов составляет от 50 до 100 люмен на ватт, что в несколько раз выше, чем у ламп накаливания с эквивалентной светоотдачей.

Как работает люминесцентная лампа?

Прежде чем перейти к принципу работы люминесцентной лампы, мы сначала покажем схему люминесцентной лампы, другими словами, схему лампового освещения.
Здесь мы подключаем один пускорегулирующий аппарат и один выключатель, а питание осуществляется последовательно, как показано на рисунке. Затем подключаем люминесцентную лампу и стартер через нее.

• При включении питания полное напряжение поступает на лампу, а также на стартер через балласт. Но в этот момент никакого разряда, т. е. светового потока от лампы, не происходит.
• При этом полном напряжении сначала в пускателе устанавливается тлеющий разряд. Это связано с тем, что зазор между электродами неоновой лампы стартера намного меньше, чем у люминесцентной лампы.
• Затем газ внутри стартера благодаря этому полному напряжению ионизируется и нагревает биметаллическую пластину.Это приводит к изгибу биметаллической полосы для соединения с неподвижным контактом. Теперь ток начинает течь через стартер. Хотя потенциал ионизации неона больше, чем у аргона, но все же из-за малого межэлектродного зазора в неоновой лампе возникает высокий градиент напряжения, и, следовательно, тлеющий разряд зажигается первым в стартере.
• Как только ток начинает течь через контактные контакты неоновой лампы стартера, напряжение на неоновой лампе падает, так как ток вызывает падение напряжения на катушке индуктивности (балласте).При пониженном или отсутствующем напряжении на неоновой лампе стартера газовый разряд прекращается и, следовательно, биметаллическая полоска охлаждается и отрывается от неподвижного контакта. В момент размыкания контактов в неоновой лампе стартера ток прерывается, и, следовательно, в этот момент на индуктор (балласт) попадает большой скачок напряжения.
• Это импульсное напряжение высокого значения проходит через электроды люминесцентной лампы (трубки) и попадает в пеннинговую смесь (смесь газообразного аргона и паров ртути).
• Процесс газового разряда начинается и продолжается, и, следовательно, ток снова получает путь для протекания через саму трубку люминесцентной лампы (трубку). При выпуске пеннинговой газовой смеси сопротивление газа меньше сопротивления стартера.
• Разряд атомов ртути производит ультрафиолетовое излучение, которое, в свою очередь, заставляет люминофорное порошковое покрытие излучать видимый свет.
• Стартер отключается во время горения люминесцентной лампы (лампового освещения), так как в этом состоянии через стартер не проходит ток.

Физика за люминесцентной лампой

Когда на электроды подается достаточно высокое напряжение, создается сильное электрическое поле. Небольшое количество тока через нити накала электродов нагревает катушку накала. Поскольку нить покрыта оксидом, образуется достаточное количество электронов, и они устремляются от отрицательного электрода или катода к положительному электроду или аноду из-за этого сильного электрического поля. При движении свободных электронов устанавливается разрядный процесс.

Основной процесс разряда всегда состоит из трех этапов:

1. Свободные электроны высвобождаются из электродов и ускоряются приложенным электрическим полем.
2. Кинетическая энергия свободных электронов преобразуется в энергию возбуждения атомов газа.
3. Энергия возбуждения атомов газа преобразуется в излучение.

В процессе разряда при низком давлении паров ртути образуется одиночная спектральная линия 253,7 нм.Для генерации ультраволнового излучения с длиной волны 253,7 нм температуру колбы поддерживают в пределах от 105 до 115 ^o F.
Отношение длины к диаметру трубки должно быть таким, чтобы на обоих концах происходили фиксированные потери мощности. Место, где происходит эта потеря мощности или свечение электродов, называется областью падения катода и анода. Эта потеря мощности очень мала.
Опять же, катоды должны быть покрыты оксидом. Горячий катод обеспечивает изобилие свободных электронов. Под горячими катодами подразумеваются те электроды, которые нагреваются циркулирующим током, и этот циркулирующий ток обеспечивается дросселем или регулирующим механизмом.Немногие лампы также имеют холодный катод. Холодные катоды имеют большую эффективную площадь, и для получения ионов к ним прикладывается более высокое напряжение, например 11 кВ. Газ начинает выделяться из-за приложения высокого напряжения. Но при 100-200 В свечение катода отделяется от катода, это называется катодным падением. Это обеспечивает большой запас ионов, которые ускоряются к аноду, образуя при ударе вторичные электроны, которые в конечном итоге производят больше ионов. Но катодное падение в разряде с горячим катодом только при 10 В.

История и изобретение люминесцентной лампы

• В 1852 году сэр Джордж Стоукс открыл преобразование ультрафиолетового излучения в видимое излучение.
• С этого времени и до 1920 г. проводились различные эксперименты по разработке электрических разрядов низкого и высокого давления в парах ртути и натрия. Но все эти разработанные схемы были неэффективны для преобразования ультраволнового луча в видимый луч. Это было потому, что; электроды не могли излучать достаточное количество электронов, чтобы установить явление дугового разряда.Снова многие электроны столкнулись с атомами газа, и это было упруго. Таким образом, возбуждение не создавало спектральную линию для использования. Но очень мало работы было сделано по люминесцентным лампам.
• Но в 1920-х годах произошел крупный прорыв. Обнаружен факт, что смесь паров ртути и инертного газа при низком давлении на 60% эффективнее преобразует подводимую электрическую мощность в одну спектральную линию на 253,7 нм. Ультрафиолетовые лучи
  преобразуются в лучи видимого света за счет использования соответствующего флуоресцентного материала внутри лампы.С этого времени люминесцентные лампы стали внедряться в повседневную жизнь людей.
• Позже, доктор У. Л. Энфилд в 1934 году получил отчет от доктора А. Х. Кромптона об использовании люминесцентной лампы с покрытием. Сразу же Enfield создала исследовательскую группу, которая приступила к созданию коммерческой люминесцентной лампы. В 1935 году их группа создала прототип зеленой люминесцентной лампы с КПД около 60%.
• Спустя два с половиной года на рынке появились люминесцентные лампы белого и шести других цветов.Различные смеси люминофорного порошка используются для получения различных цветов люминесцентных ламп. Были представлены первые лампы мощностью 15, 20 и 30 Вт длиной 18 дюймов, 25 дюймов и 36 дюймов.
• Вскоре после 40 Вт T12, 4-футовая лампа была представлена ​​и широко использовалась в офисном, школьном, промышленном освещении. Ранние лампы давали свет несколько желтоватый до 3500К. Позже лампы дневного света 6500K были разработаны таким образом, чтобы они излучали свет, имитирующий средний свет северного неба на пасмурном небе.
• Как правило, в 1940 году на рынке были доступны 4-футовые лампы диаметром 1,5 дюйма и мощностью 40 Вт. Но постепенно конструкция была изменена для более эффективного использования. В дуге изменена разрядная часть ламп. Но аргон по-прежнему используется, хотя давление несколько меньше прежнего. Пары ртути поддерживаются при том же давлении, что и в предыдущем случае. Для этой лампы требуется 425 мА при падении напряжения от 100 до 105 В.

Как работают люминесцентные лампы

Основное средство преобразования электрической энергии в энергию излучения в люминесцентной лампе основано на неупругом рассеянии электронов, когда падающий электрон сталкивается с атомом газа.

Если (падающий) свободный электрон обладает достаточной кинетической энергией, он передает энергию внешнему электрону атома, заставляя этот электрон временно перейти на более высокий энергетический уровень. Столкновение «неупругое», потому что происходит потеря кинетической энергии.

Это более высокое энергетическое состояние нестабильно, и атом будет излучать ультрафиолетовый фотон, когда электрон атома вернется на более низкий, более стабильный энергетический уровень.

Большинство фотонов, испускаемых атомами ртути, имеют длину волны в ультрафиолетовой (УФ) области спектра, преимущественно с длиной волны 253.7 и 185 нанометров (нм). Они не видны человеческому глазу, поэтому их необходимо преобразовать в видимый свет. Это делается с помощью флуоресценции.

Ультрафиолетовые фотоны поглощаются электронами в атомах внутреннего флуоресцентного покрытия лампы, вызывая аналогичный скачок энергии, а затем падение с испусканием следующего фотона. Фотон, испускаемый в результате этого второго взаимодействия, имеет меньшую энергию, чем фотон, вызвавший его.

Химические вещества, входящие в состав люминофора, подобраны таким образом, чтобы эти испускаемые фотоны находились на длинах волн, видимых человеческому глазу.Разница в энергии между поглощенным ультрафиолетовым фотоном и излучаемым фотоном видимого света идет на нагрев люминофорного покрытия .

Когда свет включается, электрическая энергия нагревает катод настолько, что он испускает электроны (термоэлектронная эмиссия). Эти электроны сталкиваются с атомами инертных газов внутри колбы, окружающей нить накала, ионизируют их, образуя плазму в процессе ударной ионизации. В результате лавинной ионизации проводимость ионизированного газа быстро возрастает, что позволяет пропускать более высокие токи через люминесцентную лампу.

Заполняющий газ помогает определить рабочие электрические характеристики лампы, но сам не излучает свет. Заполняющий газ эффективно увеличивает расстояние, которое электроны проходят через трубку, что дает электрону больше шансов взаимодействовать с атомом ртути.

Атомы аргона, возбужденные до метастабильного состояния ударом электрона, могут сообщать эту энергию нейтральному атому ртути и ионизировать его, что описывается как эффект Пеннинга .

Преимущество заключается в снижении пробивного и рабочего напряжения люминесцентной лампы по сравнению с другими возможными газами-наполнителями, такими как криптон.

магнитных балластов в качестве дросселей? | GroupDIY Audio Forum

> «Перечисленный балласт 140 H».

Это не может быть Генри; в контексте это, вероятно, спецификация UL. Пункт 140 подпункт H?

> 15-ваттная люминесцентная лампа

Я предположу, что вы живете в стране с напряжением 120 В 60 Гц. (Скорее, чтобы жучок-лампа получилась от такой мощности.)

15Вт при 120В это 15Вт/120В= 0,125 Ампер. Каким-то образом трубка и катушка вместе действуют как 120 В / 0,125 А = 960 Ом.2/960= 15 Вт.

Трубка имеет отрицательное добавочное сопротивление, но всегда нуждается в газовом напряжении для проведения вообще. И напряжение на трубке должно быть меньше линейного напряжения (для таких простых балластов). Бездумно упрощайте. 120В всего, 90В на трубке, 30В на катушке. Катушка, кажется, действует как 240 Ом.

> 26 Ом сопротивления

Это предварительное подтверждение. Обмотки малой мощности и с низким уровнем шума, как правило, имеют DCR 2%-10% импеданса переменного тока на самой низкой рабочей частоте.Поскольку смысл здесь в том, чтобы потерять некоторое напряжение, мы можем принять более высокое значение DCR, чем нам хотелось бы, в звуковой работе; этого требует рынок снижения цен.

Альтернативное значение «140Гн» означает, что 140Гн*60Гц*6,28= импеданс 52К. Невероятно, что они могли намотать 52К переменного тока и 26В постоянного тока, паразитное сопротивление 0,000,5%.

0,64H при 60 Гц составляет 241 Ом, похоже, что катушка для люминесцентной лампы 120 В 15 Вт может быть порядка части Генри.

Кто-то, кто действительно понимает крайне нелинейную работу газовой трубки, укажет на множество ложных упрощений, возможно, даже знает, что такое Генри.Я просто говорю.

Индуктивность железного сердечника НИКОГДА не является фиксированным числом. Индуктивность может изменяться в соотношении 10:1 еще до того, как вы достигнете насыщения, просто при изменении уровня или частоты.

В качестве примерной проверки: последовательно подключите дроссель и сопротивление 470 Ом к генератору сигналов. Измерьте напряжение на резисторе. Развертка от 20 Гц до 200 Гц. Вы должны получить полное напряжение при 20 Гц и меньшее при 200 Гц. Точка, в которой напряжение составляет 0,707 от макс.
