Как правильно подключить варочную панель и духовой шкаф

В последнее время очень часто в многоквартирных домах с электроплитами, происходит их замена на варочные панели и духовые шкафы от известных производителей Bosch, Electrolux, Zanussi, Samsung, AEG, Hansa и других.
И это всецело оправдано, потому что они очень удобны в использовании и управлении, а так же очень красиво выглядят.

Как подключить духовой шкаф

Подключить электрический духовой шкаф своими руками проще некуда. Просто необходимо евро вилку вставить в евро розетку.  Максимум может понадобится замена розетки старого образца на новую. Но важно учитывать следующие моменты:

  1. Для вашей безопасности необходимо, что бы в розетке были подключены заземляющие контакты отдельным проводником с электрощита. А это невозможно сделать, если у Вас старая 2 проводная система. Важно, что бы кабель электропитания на духовой шкаф подключался к Узо или Диф-автомату в электрощите.
  2. Как правило, потребляемая мощность духового шкафа не превышает 3.5 Киловатта, поэтому для его работы хватает обычной электропроводки. Обязательно проверьте по паспорту величину максимальной потребляемой мощности если она окажется более 3.5 кВт, но менее 5 Киловатт, тогда необходимо проложить с электрощита отдельный кабель сечением 3х2.5 кв. миллиметра и подключить его к автомату на 25 Ампер.
  3. Лучший вариант, когда духовой шкаф подключается на отдельный автомат, потому что из-за большой потребляемой им мощности при работе- становится практически не возможным совместная работа других электроприборов. Например, если при работе духового шкафа, включить в ту же линию электрочайник или другой менее мощный бытовой прибор, то будет выбивать автомат.

Как подключить электрическую варочную панель

С подключением варочной панели все гораздо сложнее. Хорошо если у Вас квартира без газопровода, значит в ней будет установлена на кухне большая электрическая розетка, специально сделанная под электроплиту. Вам будет необходимо только купить под нее совместимую вилку и подключить по этой инструкции. Если нет, тогда придется с электрощита привести питание на варочную панель отдельным медным кабелем марки ВВГнг с сечением жил не менее 4 мм², а лучше 6 мм². При чем подключать его необходимо к отдельному автомату на 32 Ампера (для 4 мм²) или 40 А (для 6 мм²).

Кто пользовался варочной электрической панелью, тот знает о ее удобстве- конфорки нагреваются моментально. Но это достигается благодаря большой потребляемой мощности варочной панелью. Обычно она берет из электросети максимально более 7 Киловатт. Поэтому многие модели выпускаются с возможностью не только подключения к однофазной сети 220 Вольт, но и двух- или трехфазной электросети на 380 Вольт. Поэтому перед подключением следует проверить схему в клеммной коробке. Но обычно с завода идет собранное подключение на 220 Вольт. Она выглядит для варочной панели Bosch следующим образом.
Первые 3 контакта с перемычками к ним подключается фазный провод (в моем случае серого цвета). Четвертый и пятый контакт с отдельной перемычкой на них подключается нулевой проводник синего цвета.

Заземление подключается под отдельный болтик с соответствующим значком возле места входа кабеля в клеммную коробку (в самом верху по центру).

Если у Вас квартира, тогда ничего менять нет необходимости, потому что у Вас только возможно подключение к однофазной электросети на 220 Вольт.

Если же у Вас частный дом с вводом на 380 Вольт, тогда для распределения нагрузки по фазам- рекомендую подключить варочную панель на 2, а лучше 3 фазы. Для этого необходимо будет снять перемычки согласно схемам из паспорта. Рассмотрим как подключить на примере варочной панели Bosch.

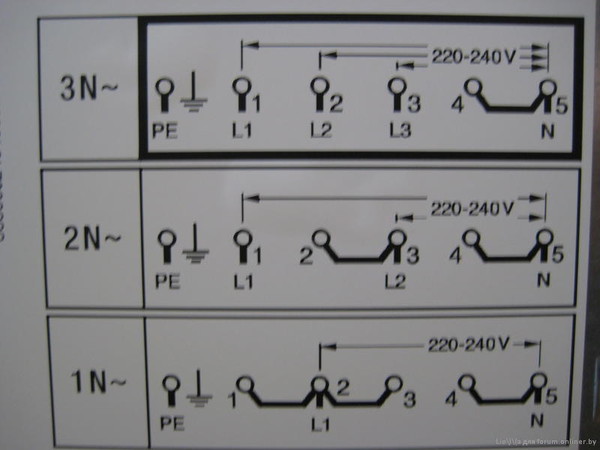

  1. Верхняя схема 1N— однофазное подключение на 220 Вольт.
  2. Средняя схема 2N— двухфазное подключение на 380 Вольт. Необходимо будет снять перемычку между 2 и 3 контактом. Две разноименные фазы подключаются на 3 контакт L2 и на 2 контакт L1. Ноль— на 5 контакт. Понадобится гибкий четырех жильный кабель марки ПВС 4х4 мм².
  3. Нижняя схема 3N— трехфазное подключение на 380 Вольт. Снимаются перемычки между 1, 2 и 3 контактами. На них же подключается 3 разноименные фазы- L1, L2, L3. Последовательность не имеет значения. На 5 контакт все так же садится ноль. Понадобится гибкий пяти жильный кабель ПВС 5х4 мм².

При подключении на 380 Вольт, будьте внимательны и не посадите фазу на нулевой или заземляющий контакт- это чревато при включении возникновением поломки или получением электротравмы.

Из некоторых моделей варочных панелей выходит 5 жильный кабель, у которого две жилы будут соединены попарно. Пример на картинке. Если взглянуть на бирку электрического кабеля, то станет понятно, что при подключении на 220 Вольт- пара синего и серого подключаться будет к нулю, пара черного и коричневого- на фазу, а одиночный желто-зеленый- на заземление. При необходимости подключения на 380 Вольт придется разъединить пары и подключать согласно схемы в инструкции к панели.

После того как со схемой подключения разобрались, необходимо будет подключить вилку и при необходимости розетку. Как подключить вилку и розетку на 380 Вольт читайте в этой нашей инструкции, а подключение на 220 Вольт для варочной панели будет аналогичным как и для электроплиты- инструкцию смотрите здесь.

Некоторые люди значительно упрощают подключение, делая его без розетки и вилки. При этом кабель, выходящий из панели подключается сразу к электропроводке через маленький пластиковый щиточек или бокс с винтовыми зажимами. Я, как опытный электромонтажник, рекомендую все же подключать с использованием розетки и вилки. Так получается более красиво, надежно и практично.

При первых включениях, особенно духового шкафа может появляться неприятный запах от заводской краски. Не переживайте он со временем исчезнет.

Как подключить электрическую варочную панель самостоятельно

Как правило, процесс подсоединения кухонной плиты к сети довольно прост и ограничивается включением вилки в розетку. Однако немалое число покупателей предпочитает купить вместо полного комплекта лишь рабочую часть – варочную панель. Ее подключение к электросети несколько сложнее. Не знаете, как подключить электрическую варочную панель самостоятельно? Мы дадим вам необходимые советы, применимые к технике таких фирм, как Electrolux, Bosch, Gorenie, Zanussi, Hansa, Samsung, Ariston, Siemens и др., которая может встраиваться даже в столешницу. Ознакомившись на форумах и сайтах с ценами, которые предлагают мастера за свои услуги по соединению приборов, вы поймете, что самому выполнить подключение выйдет гораздо дешевле.

Теоретическая часть.

Итак, электрическая варочная панель подключается к специально ответвлённой розетке высокого уровня заземления с пропускной способностью от 25 до 32 А. Что касается проводов – они должны быть медными, с тремя жилами, иметь сечение не менее четырёх миллиметров. Однако сегодня разводки электропроводки рассчитаны на подсоединение и четырёхжильных кабелей. Говоря о розетках, которые рассчитаны на подключение варочных панелей, то их классифицируют следующим образом:

  • трёхконтактные;
  • четырёхконтактные.

Руководство по установке

Безусловно, если у вас имеется уже готовая вилка, то подключение электрической панели значительно упрощается. А вот для того, что подключить провод в розетку, нужно знать особую специфику этого процесса. Допустим, что питание варочной плиты имеет 4 жилы (фаза, фаза, ноль, земля), в стене же их 3. Это свидетельствует о том, что плита требует установки перемычки между фазами на клеммнике, чтобы подсоединится к трехжильному кабелю.

Значит, действуем следующим образом: между черным и коричневым проводом устанавливаем медную перемычку, которая обычно идет в комплекте, после чего подсоединяем одну из фаз к фазному проводнику квартирной проводки (должен быть черного, коричневого, белого цветов). Что касается жил заземления и нуля, то они остаются нетронутыми.

Полученный шнур нуждается в изоляции. Если провода из стены имеют одинаковую цветовую маркировку, тогда используя мультиметр, определите, где ноль и фаза.

Это важно! Розетку, в которую собираетесь подключить электрическую варочную панель, предварительно разберите и тщательно проверьте, потому что в некоторых случаях происходит несоответствие контактов и проводов плитки, в результате чего после подключения может произойти такое, что розетка искрит либо начнет плавиться.

Смотрим видео и учимся наглядно устанавливать и подсоединять кухонный прибор

Настоятельные рекомендации

Учитывайте следующие советы по подключению техники своими руками:

  1. Перед тем, как подключить электрическую варочную панель, необходимо установить УЗО и автомат.
  2. Корпус должен быть заземлён, но не к проводнику от иной техники, а с теми жилами, что соединяются с клеммами от розетки. Большая часть фирм-изготовителей предлагает модели, уже имеющие защитную шину для заземления, которую нужно всего лишь соединить с проводами заземления квартирной проводки.

Индукционные плиты

Индукционную панель или духовой шкаф, о монтаже которого мы уже писали, подключить можно практически по аналогии с варочной электрической панелью. Удостоверьтесь в отсутствии принципиальной разницы, прочитав нижеперечисленные советы, где мы расскажем про подсоединение плиты.

  1. Для подключения варочной панели можете использовать провод ПВС подходящего сечения.
  2. Далее откройте панель доступа. Для этого надо найти на задней части электроплиты прямоугольник, скрытый пластиной из металла. Используя отвертку, открутите его.
  3. Удалив металлическую пластину, найдите клеммы. Сперва вставьте зажим кабеля в отверстие. Шнур должен удерживаться за счёт применения зажимов. Это нужно сделать, дабы не выпал электрический провод. Далее запускайте шнур через кабельный зажим. Подождите с затягиванием винтов.
  4. Если мы хотим подключить духовой шкаф устаревшего образца, то там найдём 3 провода. У последних моделей их должно быть 4: 2 – фазовые, 1 – нейтральный,1 – заземления. Расположение их такое: по центру находится нейтральная точка, с двух её сторон – фазовые проволочки, под ней – точка заземления. Прежде чем соединять между собой провода, убедитесь, имеется ли медная полоска, которая обычно связывает заземляющие жилы с нейтральными. Увидев, элементарно устраните её. Фазы нужно соединить перемычкой, как мы говорили выше в инструкции по подключению электрической варочной панели.
  5. Необходимым процессом при подсоединении к варочной электропанели является совмещение шнуров. Из них чёрный и красный – провода фазы, зеленый — заземления и синий – нейтральный. Прежде чем подключить провода, отвинтите точки соединения и вместо них подсоедините провод. Сначала подсоедините кабель зелёного цвета, далее синего, потом уже оставшегося (красного либо коричневого от перемычки).
  6. Затем удостоверьтесь, что шнур хорошо натянут. Нежелательно, чтобы он был перетянутым или висел.
  7. Отличие панели электрической плиты от газовой заключается в том, что для управления первой необходимо наличие компьютерной схемы, которая имеется в технике последних поколений.

Обратите внимание, прочно ли осуществлено подключение, иначе может не выдержать автомат, и придется ремонтировать не только прибор, но и всю проводку. Также следует отметить, что монтаж электрической варочной панели можно произвести без вилки, напрямую к сети. Для этого нужно вывести отдельную линию от распределительной коробки.

Доходчивая инструкция по установке на примере модели Electrolux

В данной статье мы доходчиво объяснили вам, как подключить электрическую варочную панель самостоятельно. Надеемся, что вы будете правильно выполнять поставленные задачи и достигнете положительного результата.

Также читают:

Как подключить духовой шкаф к электричеству Частые ошибки

Основные нюансы подключения современных духовых шкафов в квартиру. Топ 3 лучших производителей частые ошибки при подключении

ТЕСТ:

Чтобы понять, обладаете ли вы достаточной информацией для самостоятельного подключения духового шкафа:

  1. Какая мощность приобретенного шкафа допускается для безопасного и надежного подсоединения к старой домашней розетке?а) 3,5 кВт.
    б) 4 кВт.
  2. В каком случае хозяину квартиры придется заменить провода в помещении, чтобы установить шкаф?а) Если ремонт с полной заменой электрических проводов производился год назад.
    б) Если он проживает в «хрущевке» и ремонт с заменой проводов не производился долгие годы.
  3. Какое расстояние делают между нижней частью оборудования и полом?а) 2 см.
    б) 3 см или даже 3,5.
    в) 5 см или увеличить до 8.
  4. Какого цвета делают защитный слой фазы и к какой клемме ее подключают?а) Коричневый. Подключается к «L».
    б) Зеленый. Подключается к «PE».

Ответы:

  1. а) Для надежного подсоединения к старой розетке шкаф должен обладать мощностью не выше 3,5 кВт.
  2. б) Если человек проживает в старом доме наподобие «хрущевки», и ремонт производился много лет назад, то перед установкой шкафа придется заменить всю проводку.
  3. в) Расстояние между нижней частью шкафа и полом — минимум 5 см. Если это возможно, то желательно увеличить это число до 8 см.
  4. а) Фазу покрывают коричневым защитным покрытием и ее нужно подсоединить к клемме «L».

У духового шкафа есть много преимуществ по сравнению с газовыми собратьями – аппарат успешно применяют в качестве микроволновки, духовки, электрогриля. К тому же аппарат при желании можно постараться подсоединить к сети на кухне самому, не вызывая спецработника. Но, чтобы подключить его, потребуется тщательно разобраться в теме. После этого будет понятно, как правильно подключить духовой шкаф к электросети.

Определение: Духовой шкаф – это встраиваемый элемент кухонного оборудования для приготовления пищи.

Как подключить электрическую духовку к сети? Отвечаем на вопросы и следуем рекомендациям.

3 вопроса о монтаже

Не все знают, как подключить встраиваемую духовку и варочную панель. Сначала нужно разобраться со следующими моментами:

  1. Аппараты выпускаются в нескольких экземплярах — независимые и зависимые от варочной панели. Зависимые модели духовки и панель подключают к единому питающему кабелю и соединяют между собой, соблюдая инструкции выпускающей компании. Независимый агрегат устанавливают отдельно, и если есть необходимость, дополнительно на него уже подключается газовая варочная поверхность.
  2. Нужно узнать мощность. Когда она не превышает 3,5 кВт — производят установку к розетке. Если имеется в наличии в другой вариант, тогда надо использовать один силовой провод для распределительной коробки — с помощью неё как раз и нужно производить монтаж электродуховки.
  3. Обязательно стоит выяснить, выдержит ли электрическая проводка, находящаяся в доме, подобные нагрузки. Этот вопрос — продолжение темы о мощности духового шкафа. Нужно понять, насколько подойдет проводка, которая уже имеется в доме. Если человек проживает в хрущёвке, и замена электропроводов не проводилась уже долгие годы, тогда кабель не справится. Провода нужно обязательно заменить перед установкой оборудования. Но, если хозяин квартиры или частного дома недавно произвел ремонт, и уверен, что жилы не сгорят от 16 ампер тока, тогда сразу стоит переходить к подсоединению.

В проводке должно присутствовать заземление. Если отсутствует, подключение категорически запрещено.

Ответив для себя на эти вопросы, человек поймет, будет ли ваш дом идеальным местом для подключения новой техники. В случае надобности, придется произвести замену проводки.

Если никаких проблем нет, тогда начинаем монтаж.

3 главных параметра корпуса

Посмотрите на картинках стандартные размеры современного духового шкафа:

Размеры

Применяется корпус, что может поместиться в кухонный гарнитур — так сохраняется внешний вид и экономится пространство. Производители позаботились о том, чтобы кухонный гарнитур производился по единым стандартам — это обеспечивает идеальное вхождение в него дополнительной кухонной техники. Именно поэтому, всё, что нужно хозяину квартиры — это аккуратно вставить электрический духовой шкаф на нужное место, расположенное под столешницей.

Уровень

После этого нужно всё аккуратно выровнять при помощи строительного уровня. Выравниванию придется уделить особое внимание, поскольку в случае даже небольших неровностей, эффективность подогрева сильно уменьшится. Если произвести неправильную установку, тогда с вероятностью 80% можно сказать, что техника сломается. И это в лучшем варианте, в худшем произойдет возгорание.

Регулировка

Обязательно применяйте строительный уровень для монтажа. Проверяйте, чтобы оборудование становилось максимально ровно по вертикали и горизонтали. Чтобы произвести выравнивание нужно регулировать показания вращением ножек. Этот процесс очень похож на установку на место посудомоечной машины. Чтобы духовка не перегрелась, нужно соблюдать требования, с помощью которых устанавливают шкаф в нужное место своими руками.

Размеры

  1. Нужно соблюдать расстояния между корпусом и полом. Она равняется 5 см или даже увеличить до 8 см, если имеется такая возможность.
  2. Обязательно нужно соблюсти воздушный зазор между боковыми стенками и кухонным гарнитуром — 5 см будет вполне достаточно. Но меньшее расстояние совершенно недопустимо.
  3. Расстояние от задней стенки должно составлять минимум 4 см.

Без удлинителей

Необходимо позаботиться, чтобы около техники  располагалась розетка, если мощность оборудования свыше 3,5 кВт. Использовать для этой цели удлинитель не рекомендуется.

Это основные требования, которые нужно обязательно соблюдать при установке. Теперь нужно позаботиться только о подключении к электросети дома.

6 нюансов правильного электромонтажа

Это заключительная часть монтажа оборудования, к которому нужно относиться максимально ответственно — особенно, если принято решение самостоятельно подключить духовой шкаф к сети.

5 схем подключения

Но, если провода нужно вывести из распределительной коробки, то тут задача несколько осложнится, но она всё ещё выполнима.

  1. Для начала потребуется отключить энергию на вводе — производится защита от неприятных последствий поражения электротоком.
  2. Если из установленного корпуса не видно необходимого шнура, который тянется к сети, нужно найти клеммную колодку на обратной стороне. Используя надежный кабель ПВС или ВВГ, жилы необходимо поместить в нужные клеммы. Выбор провода осуществляется, ориентируясь на следующие данные:

Варианты проводов

Варианты ВВГ

  1. Второй конец проводника подключаем к жилам, тянущимся от щитка.
  2. Нельзя путать цвета. Фаза — коричневого цвета. Ее подводим к клемме L. Ноль — синий — его подсоединяем к «N». Точка заземления имеет зелёный цвет. Ее нужно подсоединить к «PE».
  3. Перед тем как подключить кабель, нужно удостовериться, что он справится с необходимыми нагрузками. Для этого следует провести расчёт сечения кабеля по мощности и току. Чтобы запитать шкаф, достаточно 3,5 кВт. Применяется кабель из меди, имеющий три жилы, и сечение в 2,5 мм.кв. Если нагрузка от оборудования будет больше, тогда нужно использовать 4 жилы и 4 мм.кв.
  4. Нельзя забывать про собственную защиту, и исключить возможность короткого замыкания. С этой целью подключаем УЗО и автоматический выключатель. Под конец работы обязательно проверяем подключения.

Включаем электроэнергию при помощи распределительного щитка. Если не наблюдается никаких искр, а световая индикация функционирует как надо, тогда подключить удалось успешно.

Подключение духового шкафа к электросети своими руками завершено.

Установка и подключение встраиваемого духового шкафа

5 ответов на часто задаваемый вопрос о подключение духового шкафа к электросети своими руками

Духовка требует мощность в 3,5 кВт. И люди, не представляют, какое именно оборудование нужно применять для подключения. Чтобы произвести этот процесс, необходимы следующие материалы:

  1. Трехжильный кабель ВВГнГ-LS 3 на 2,5 мм в квадрате.
  2. Евро розетка на 16 А, которая имеет контакты под заземляющий проводник.
  3. Вилка на 16 А. Лучше, чтобы она выполнялась в угловом расположении, поскольку так она будет занимать меньше места между задней стенкой.
  4. Диффавтомат на 16 А, или УЗО с диффавтоматом.
  5. Если возник вопрос о герметизации всех соединений, то это придется сделать, ведь шкаф располагается близко с краном. И не стоит допускать заливание в него воды.

Как избежать 4 ошибок при подключении  электрического для обычной розетки

Часто люди задаются вопросом о том, можно ли подключить новый духовой шкаф к розетке, которая уже довольно долгое время располагается в квартире и раньше предназначалась для включения электрического чайника, микроволновки или подобного прибора. Это делать разрешено, если хозяин дома избежит нескольких ошибок:

  1. Мощность приобретенного шкафа не выше 3,5 кВт.
  2. Розетка подключена трехжильным медным кабелем.
  3. В электрическом щитке предварительно заменили старый автомат на диффавтомат, имеющий номинальный ток в 16 А.
  4. Вилку к шкафу приходится подключать самому — в разных странах имеются различные формы розеток, а потому производитель никак не может точно угадать, какая вилка и розетка для нее у духового шкафа совпадет. При самостоятельном подключении нельзя ориентироваться исключительно на цвета жил. Крышку клеммной колодки надо разобрать, и проверить заведение проводов.

Еще важно знать 3 нюанса о подключении

  1. На всякий случай придется позаботиться, чтобы шкаф беспрепятственно отключался. То есть, доступ к розетке должен быть свободный.
  2. Различные удлинители не применять – не справятся с нагрузкой. В результате произойдет перегрев. Хозяев квартиры интересует, можно ли подключить варочную панель и духовку к одной розетке. Ответ тут только отрицательный.
  3. После подключения установите максимальную мощность нагрева и запустите шкаф в работу. Проверьте, чтобы провода не искрили. После открываем дверцу и включаем вытяжку. Ждем, когда запах сгоревшей заводской смазки улетучится из помещения.

Топ 3 Д.Ш.

Чтобы быть уверенным в приобретении качественного аппарата, покупайте шкафы хороших фирм:

  1. Bosh. Много положительны отзывов на духовой шкаф Bosch hbn431s3.
  2. Gorenje.
  3. Candy.

Производители на рынке подобной техники уже долгие годы, а потому гарантируют высокое качество сборки и работу без ошибок. Пользователи убедились в качестве и рекомендуют для покупки модели именно этих брендов.

Подключение духо-го шкафа к электросети и вароч-й панели можно произвести самостоятельно, если следовать инструкции. Выполняя рекомендации, человек поймет, как правильно установить духовку.

Но если появились вопросы, то сразу же стоит обратиться к спецработнику за консультационными услугами, поскольку нужно обеспечить безопасность своего жилища. Обученные работники ответят на вопросы и всегда помогут.
