Как собрать сифон для раковины схема

Сборка сифона – подробная инструкция

Сборка сифона производится для соединения любого сантехнического прибора с канализацией. Конструкция сифона способствует накоплению в нем воды, благодаря чему запах канализационных вод не проникает в помещение.

Сборка выполняется строго согласно приведенной ниже инструкции.

Сборка пластикового сифона для ванны

Сифон для ванны

Такие сифоны коленного типа устанавливаются на чугунные, акриловые ванны. а также поддоны душевых боксов. Для этой конструкции обязательно наличие перелива.

Наглядная схема «Как собрать сифон для ванны»

Принцип устройства разных моделей сифонов для ванн одинаков.

  • Пробка (1) резиновая или пластмассовая для сливного отверстия ванной крепится цепочкой к накладке перелива. Пробка нужна для набора воды в прибор сантехники.
  • Защитная решетка стандартного диаметра 63 мм (2) устанавливается с резиновой прокладкой (2с) на сливное отверстие ванной. Задача решетки – защищать от проникновения в канализацию различных предметов.
  • Далее берем отводной патрубок (4) В верхней части патрубка имеется платформа с небольшим бортиком для прокладки (3) и рельефными кольцами. Такая конфигурация не позволит прокладке сместиться при монтаже. Прокладку (3) следует выставить в нужное положение и плотно прижать отводной патрубок к корпусу ванны. При неплотном примыкании прокладки к ванной может образоваться течь. Свободной рукой надо вставить соединительный винт (5) диаметром 6-8 мм в защитную решетку и закрутить его обычной широкой отверткой в гайку (6), впрессованную еще на стадии литья в корпус патрубка.
  • Как правильно собрать сифон на следующем этапе? Теперь для сборки понадобится съемное колено сифона (7). Эта деталь чаще всего загрязняется и ее приходится снимать и чистить. Сверху в съемное колено заводится патрубок и переходник.
    Для скрепления колена с отводным патрубком пластиковая стяжная гайка (8) надевается на патрубок, а под гайку устанавливается конусная прокладка (9). Колено следует насадить на патрубок на нужную высоту и закрутить гайку. Далее скрепляется колено с переходником (10) с помощью стяжной гайки (8), в которую вставлена конусная прокладка. С переходником можно регулировать высоту сифона.
  • В другую гайку переходника помещается плоская прокладка (11) для крепкого соединения с канализационным отводом, соединяющимся с чугунной или пластиковой трубой (50 мм диаметром) также с использованием резиновой плоской прокладки или специальной манжеты, если диаметр отвода отличается. На этом сборка нижней части сифона закончена.
  • Сбоку на патрубке находится отвод для перелива (13). К нему с помощью конусной или плоской прокладки (15) и стяжной гайки (16) крепится гибкий шланг-гармошка (25 мм).
  • Такой же гайкой с прокладкой шланг-гармошка соединяется с переливным патрубком (17).

Конусная прокладка всегда крепится широкой стороной к стяжной гайке.

  • К верхней стороне переливного патрубка крепится прокладка (18), и с помощью винта (20), патрубок соединяется через корпус ванной с накладкой для перелива воды. Прибор готов к эксплуатации, на этом инструкция по сборке сифона закончена.

Сборка пластикового сифона для раковины

Сифон для раковины

Сифоны для умывальников и моек являются приборами бутылочного типа с одинаковым принципом устройства для различных моделей.

Как собрать сифон для раковины? Подробная инструкция поможет самостоятельно и качественно произвести сборку сифона.

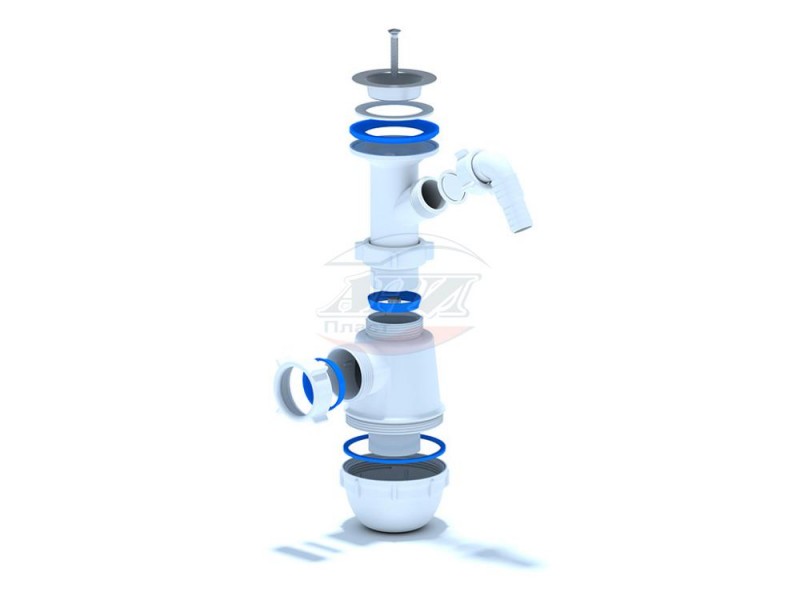

Схема сборки сифона

Срка таких сифонов проходит в три этапа: соединение с раковиной, сборка основной части сифона, соединение с канализацией.

Сифон для раковины – как собрать на 1 этапе

  • Защитная решетка (1) с 5-6 делениями устанавливается с прокладкой (1с) на сливное отверстие раковины.
  • На бортик отводного патрубка (3) крепится резиновая толстая (3-5 мм) прокладка (2). Другой торец патрубка со снятой фаской — для свободного его завода в сифон.
  • Верхняя часть патрубка плотно прижимается одной рукой к мойке, а другой рукой вставляется соединительный винт (4) диаметром 6-8 мм в защитную решетку и закручивается широкой отверткой в гайку патрубка. Гайка плотно вставлена в выемку в самом корпусе патрубка. 1 этап сборки завершен.

Как собрать сифон на 2 этапе

  • На отводной патрубок надевается пластиковая стяжная гайка (7), затем – конусная прокладка (8).
  • В верхнюю часть корпуса сифона бутылочного типа (6) вставляется патрубок и насаживается на нужную высоту, после чего гайка опускается и закручивается руками.
  • В крышку (стакан) сифона (13) помещается плоская большая прокладка из резины (14), затем крышка привинчивается к корпусу (6).

Стакан сифона часто забивается отходами и его приходится снимать и промывать, поэтому замазывать силиконом прибор на стыке стакана и корпуса не рекомендуется.

При желании, лучше намотать до 10 слоев сантехнической подмотки.

Сифон – как собрать на 3 этапе

  • Стандартный канализационный отвод (9) имеет диаметр 50 мм и с помощью гайки (10) и конусной прокладки (12а) соединяется с канализационной трубой.
    Если труба или отвод не стандартных размеров, используется пластиковый переходник.

По окончании сборки, положите газету под сифон и откройте кран: если сифон собран правильно, газета останется сухой. Если следовать инструкции «Как собрать сифон для мойки» и использовать качественные материалы, прибор прослужит вам» width=»640″ frameborder=»0″>

Сифон для раковины – как собрать на 1 этапе

  • Защитная решетка (1) с 5-6 делениями устанавливается с прокладкой (1с) на сливное отверстие раковины.
  • На бортик отводного патрубка (3) крепится резиновая толстая (3-5 мм) прокладка (2). Другой торец патрубка со снятой фаской — для свободного его завода в сифон.
  • Верхняя часть патрубка плотно прижимается одной рукой к мойке, а другой рукой вставляется соединительный винт (4) диаметром 6-8 мм в защитную решетку и закручивается широкой отверткой в гайку патрубка. Гайка плотно вставлена в выемку в самом корпусе патрубка. 1 этап сборки завершен.

Как собрать сифон на 2 этапе

  • На отводной патрубок надевается пластиковая стяжная гайка (7), затем – конусная прокладка (8).
  • В верхнюю часть корпуса сифона бутылочного типа (6) вставляется патрубок и насаживается на нужную высоту, после чего гайка опускается и закручивается руками.
  • В крышку (стакан) сифона (13) помещается плоская большая прокладка из резины (14), затем крышка привинчивается к корпусу (6).

Стакан сифона часто забивается отходами и его приходится снимать и промывать, поэтому замазывать силиконом прибор на стыке стакана и корпуса не рекомендуется.

При желании, лучше намотать до 10 слоев сантехнической подмотки.

Сифон – как собрать на 3 этапе

  • Стандартный канализационный отвод (9) имеет диаметр 50 мм и с помощью гайки (10) и конусной прокладки (12а) соединяется с канализационной трубой.
    Если труба или отвод не стандартных размеров, используется пластиковый переходник.

По окончании сборки, положите газету под сифон и откройте кран: если сифон собран правильно, газета останется сухой. Если следовать инструкции «Как собрать сифон для мойки» и использовать качественные материалы, прибор прослужит вам долго.

Сифон для мойки на кухне: как собрать и установить своими руками

С установкой сифона под раковиной в кухне справится даже новичок, не прибегая к помощи специалиста. Конструкции современных сифонов рассчитаны на сборку вручную, и лишь в редких случаях может потребоваться отвертка .

Сифон представляет собой трубу (реже несколько труб) с изгибом, служащую для отвода грязной воды в канализацию. Именно благодаря изгибу небольшая часть воды остается в трубе, образуя своеобразный отстойник. Он, в свою очередь, не дает неприятным запахам и шуму из канализационной трубы проникнуть в помещение.

Устройство сифона

Сифоны для стоков чаще всего изготавливаются из хромированной латуни или пластика (пропилен, полиэтилен, ПВХ). Изделия из латуни с течением времени окисляются и накапливают грязь. Лучше отдать предпочтение сифону из пластика. Такое изделие не коррозирует, не подвергается гниению, оно износостойкое и прочное.

Виды сифонов для кухни

Рассмотрим устройство сифона на примере пластикового изделия. Стандартная комплектация сифона включает в себя:

  1. защитная решетка. Она устанавливается непосредственно в сливное отверстие раковины и препятствует попаданию в канализацию крупных кусков отходов.
  2. резиновая пробка. Предназначена для закупорки сливного отверстия мойки (в дешевых моделях сифонов, как правило, отсутствует).
  3. резиновая прокладка толщиной 3-5 мм. Она размещается между корпусом мойки и выпускным патрубком.
  4. выпускной патрубок. Некоторые модели патрубков имеют дополнительный отвод, к которому подключается слива стиральной/посудомоечной машины или отвод для смесителей с донным клапаном.
  5. резиновая прокладка выпускного патрубка
  6. пластиковая гайка выпускного патрубка
  7. соединительный винт Ø 6-8 мм из нержавейки. В дешевых моделях сифонов эти винты выполнены из простого железа с тонким напылением хрома или никеля. Такой винт ненадежен, быстро начинает ржаветь и разрушаться. Для покупки сифона с качественным винтом рекомендуется взять с собой небольшой магнит для проверки металла (нержавейка не магнитится).
  • металлическая гайка. Она может быть латунной, медной или из нержавейки. Не следует брать сифон с железной гайкой. Она также быстро заржавеет и прослужит не более года.
  • корпус сифона в виде бутылки или колена.
  • стяжная пластиковая гайка.
  • 2 конусные прокладки из резины или пластика.
  • канализационный отвод. Он располагается с боку корпуса сифона.
  • гайка соответствующего диаметра для крепления пластикового переходника.
  • крышка или стакан сифона. Эту деталь чаще других приходится откручивать для прочистки сифона.
  • большая плоская резиновая прокладка. Она служит для плотного примыкания крышки (стакана) сифона к корпусу.
  • канализационный отвод. Он может представлять собой гибкий шланг, стандартную пластиковую трубу, гофрированную трубу или пластиковый патрубок. Здесь все зависит от модели приобретенного сифона и диаметра его выходного отверстия.
  • ↑ вернуться к содержанию

    Сборка сифона для кухонной мойки

    К каждому приобретаемому в магазине или на складе сифону должна прилагаться инструкция со схемой сборки изделия. Сборка не вызовет затруднений даже у того, кто впервые взял в руки сифон. Но чтобы в дальнейшем не возникли протечки, при сборке изделия необходимо учесть следующие моменты:

    1. Самое важное, что необходимо соблюдать при сборке изделия – герметичность всех соединений. Проверку герметичности следует проводить с нижней пробки, т.к. она находится под постоянным давлением слива. Еще в магазине, приобретая сифон, следует тщательно проверить изделие на наличие дефектов (сколов, заусенцев и пр.), поскольку они могут повредить прокладку.
    2. Если сифон продавался в собранном виде, его нужно разобрать и проверить на наличие всех прокладок, а также удостовериться насколько хорошо затянуты и закреплены все детали изделия.
  • Сифоны для кухни следует собирать вручную, чтобы можно было контролировать силу зажима и не повредить устройство.
  • Устанавливая нижнюю пробку и прочие соединения, прокладки нужно зафиксировать. Для этой цели используется герметик. Закручивание деталей сифона следует проводить до упора, но без сильного нажима.
  • Осуществив монтаж выпускного патрубка, необходимо затянуть крепежный винт и удалить излишки герметика. За счет выпуска патрубка регулируется высота установки сифона.
  • Установка сифона

    1. Прежде, чем приступать к установке сифона, необходимо провести подготовительные работы. Если сифон будет соединяться со старой чугунной трубой, то ее необходимо отчистить от загрязнений, и установить резиновую прокладку. Если труба пластиковая, то сначала ее оконечник выводится на определенный уровень (но не выше 40 см от пола). И после этого на него устанавливается специальный переходник.
    2. Следующим этапом осуществляется демонтаж старого сифона. Для этого используется отвертка, с помощью которой отвинчивают крепежный винт.
    3. Далее необходимо тщательно отчистить посадочное место для будущего сифона от жира, грязи и ржавчины.
    4. Только после этого сифон можно устанавливать на мойку и крепить винтом часть смесителя с ловушкой.
  • Соединяют вручную основную часть сифона с трубой под мойкой.
  • Во многих инструкциях, прилагающихся к сифону рекомендуется сразу же подключать дополнительную технику (стиральную машину, посудомоечную и пр.). Однако предпочтительнее соединить устройство с канализацией и произвести его первичную проверку. Дополнительные отводы в момент проверки закрывают специальными заглушками, прилагающимися к сифону.
  • Если при проверке протечек не обнаружилось, можно подключать дополнительную технику. Сливные шланги стиральной и посудомоечной машинок для надежности можно закрепить хомутами.
  • Важно проследить, чтобы сливной шланг, выходящий из сифона нигде не перегибался и не перекручивался. Вода должна беспрепятственно стекать по нему.
  • Советы по установке сифона своими руками

    • Приобретая сифон, необходимо проверить изделие на наличие всех деталей устройства. Часто бывает, что даже в закрытой упаковке не хватает каких-либо деталей.
    • При сборке сифона все элементы должны быть сухими и чистыми. Грязь или песок, попавшие на резиновую прокладку или резьбу, могут стать причиной протечек.
    • При установке сифона, высота выходного отверстия сифона от пола должна быть на порядок выше, чем высота до входного отверстия в канализационной трубе. При соблюдении этого условия, образуется определенный наклон, благоприятный для стока воды.

    В следующей статье читайте про греющий кабель для водопровода. зачем он нужен и как его использовать?

    Посмотрите статьи по теме:

    Как просто установить батарею своими руками и что для этого нужно? Установка раковины с пьедесталом — как всё сделать своими руками Как без особых проблем поменять смеситель на кухне: демонтаж и установка Душевая кабина: особенности сборки и технология подключения своими руками

    Сифон: как правильно собрать

    • Особенности выбора
    • Сборка
    • Монтаж для душевой кабины
    • Установка для раковины

    При ремонте ванной комнаты не существует незначительных и маловажных деталей. Ко всему должен быть ответственный и серьезный подход. Только тогда все будет работать правильно и слажено. К канализационной трубе подключается конструкция, именуемая сифон. Эта деталь влияет на слив воды и нейтрализует возможные неприятные запахи. Если вы решили набрать ванну и случайно забыли об этом, то через сифон сольются излишки воды. Он устанавливается не только в душевую кабину или ванную, но также в мойку и раковину.

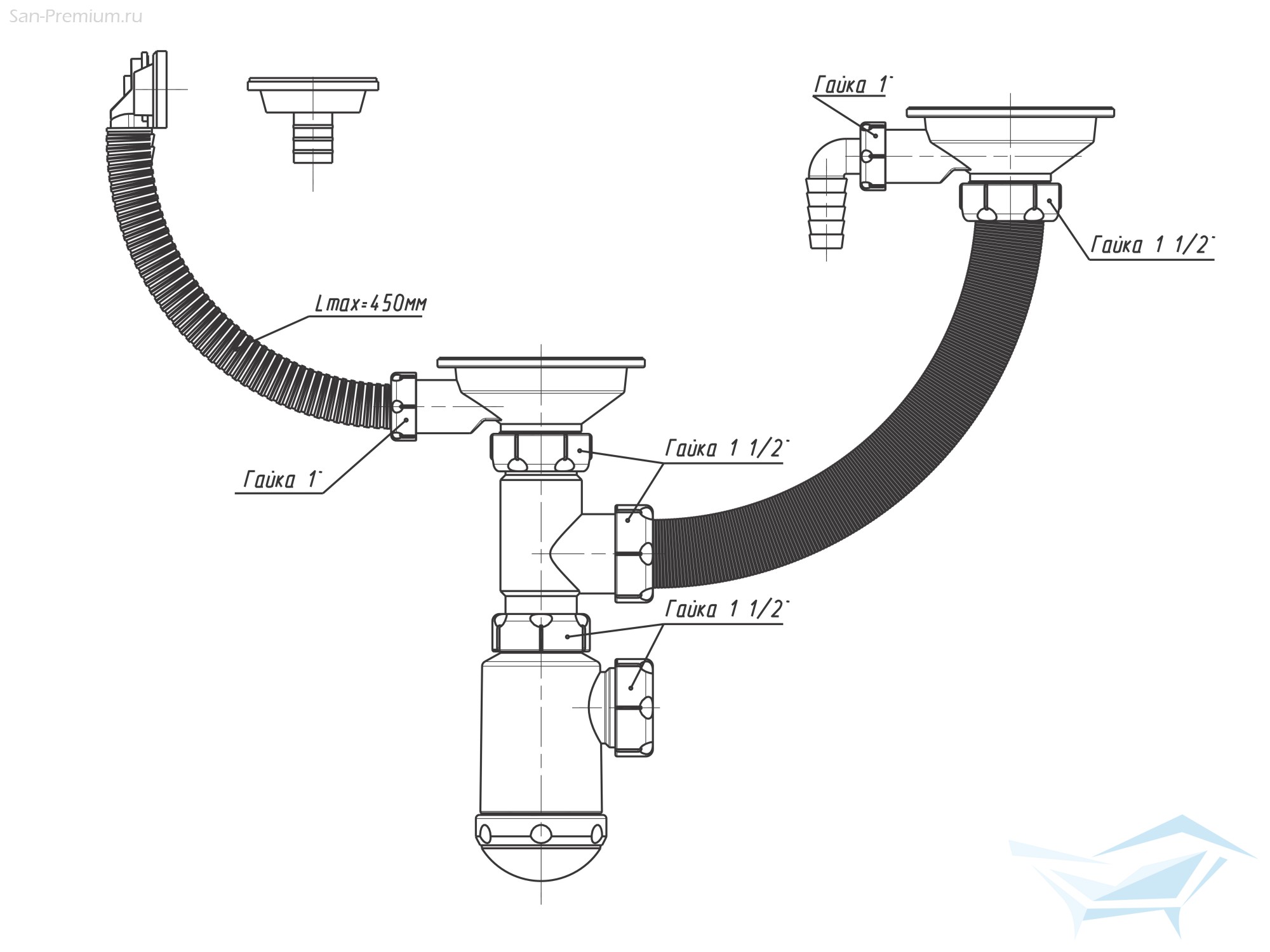

    Схема устройства бутылочного сифона.

    Особенности выбора

    Сифон может производиться из множества самых разных материалов, как, например, ПВХ, сталь, латунь, пропилен и другие материалы. К сифону крепятся гибкие трубы, они служат для соединения конструкции с канализационными трубами.

    Сифоны разделяются на автоматические и полуавтоматические. Для того чтобы полуавтомат пришел в рабочее состояние, необходимо повернуть специальную крышку. Он очень удобен в использовании и имеет довольно привлекательный внешний вид. Имеется один недостаток – после долгосрочного применения трос начнет заедать, появятся сбои в работе. Автоматический сифон – это более надежная и крепкая конструкция. При правильной установке и эксплуатации прослужит довольно длительный срок.

    Итак, ванну сифон предохраняет от переливания воды. А раковину от едких, неприятных запахов, что неизбежно на кухне. Именно поэтому важность выбора качественного сифона нельзя недооценивать. Сифоны для раковин бывают металлические и пластиковые. Металл – это надежность, качество и эстетичный внешний вид. Такая конструкция гармонично вольется в любой кухонный интерьер и будет отлично выполнять свои важные функции. Пластик – это современные решения. Плюсы пластика – это приемлемая цена, прочность и надежность при минимальном весе изделия, устойчивость к негативным воздействиям, элементарность установки и, конечно, отсутствие известкового налета на трубах.

    Сифоны для раковин бывают четырех видов:

    1. Гофрированный – представляет собой гофрированную трубу, которую очень легко изогнуть и зафиксировать в любом положении, такая конструкция сводит к минимуму появление течи. Это самый простой и немудреный вид. К минусам можно отнести то, что трубы могут деформироваться от кипятка, а складки шланга забиваются жиром и грязью.
    2. Колбовый сифон – это очень жесткая конструкция. Несомненный плюс конструкции – это возможность очистки трубы при помощи специальных моющих средств.
    3. Трубный сифон – это не самый лучший из возможных вариантов. При редком использовании появляется крайне неприятный запах.
    4. Так называемый сухой сифон – это один из самых продуманных и хороших вариантов. Пользуется большим спросом благодаря своим замечательным качествам. После того как была пропущена вода, он очень быстро высыхает, за что и получил свое название.

    Если вы покупаете эксклюзивную и нестандартную раковину, то, как правило, сифон уже в комплекте. Для обыкновенной раковины подойдет стандартная модель. Размер сифона зависит от того, сколько всего вы будете к нему подключать, чем больше техники (стиральных, посудомоечных машин), тем больше должен быть размер сифона. При выборе очень важно учесть, какой объем воды будет пропускать через себя устройство, какой будет напор.

    Сифоны можно подобрать с довольно оригинальным дизайном. Но экономить в этом вопросе точно не стоит, функции, выполняемые этой конструкцией, нельзя недооценивать.

    Очень важно обратить свое внимание на качество устанавливаемых прокладок и прорезиненных шайб.

    Измерьте высоту, чтобы не испытывать затруднений при монтаже.

    Вернуться к оглавлению

    Как собрать сифон для ванны? Из материалов и инструментов вам потребуется только сам сифон и ручной инструмент – отвертка. Все винты и гайки идут в наборе.

    Схема сборки сифона.

    Первый шаг – при выполнении такого рода работ необходимо очень тщательно изучить инструкцию. Ознакомьтесь со всеми тонкостями и нюансами сборки.

    Второй шаг – пробка, которая служит для слива воды, крепится с помощью своей цепочки к накладке перелива.

    Третий шаг – защищающая решетка совместно с прорезиненной прокладкой устанавливается на свое место – сливное отверстие.

    Четвертый шаг – в самой верхней части отводного патрубка есть платформа со специальным бортом для прокладок и колец. Прокладка вставляется в отведенное место и крепко прижимается к корпусу ванны. Если прижать недостаточно сильно, непременно образуется течь. Винт нужно ввернуть в защитную решетку и крепко затянуть отверткой.

    Следующая необходимая деталь – это съемное колесо сифона. В него нужно завести патрубок и надежно скрепить стяжной гайкой, под которую устанавливается специальная прокладка в виде конуса. Дальнейшее действие – это осуществление сцепления друг с другом колена и переходника, благодаря которым будет регулироваться высота вашего сифона.

    Во вторую гайку, находящуюся в переходнике, следует уместить прокладку плоской формы. Это выполняется для максимально прочного и крепчайшего соединения с отводом канализации. После проведения всех этих действий сбор одной части сифона можно считать полностью завершенным.

    На патрубке имеется специальный отвод для того, чтобы переливать воду. Ваша задача – с помощью обычной плоской прокладки и гайки присоединить к нему гибкий шланг.

    Таким же способом присоединяется гибкий шланг, именуемый гармошка, к переливному патрубку.

    В самый верх патрубка добавляется прокладка. И специальным винтом присоединяется к накладке для осуществления перелива воды. Это был финальный шаг. Перед тем как включать воду, необходимо еще раз все пересмотреть и проверить. Прибор готов к дальнейшему использованию.

    Это стандартная система для сборки сифона. Принцип абсолютно одинаков для любой модели.

    Вернуться к оглавлению

    Монтаж для душевой кабины

    Все детали нужно разложить и хорошо осмотреть. Первым делом надевается прокладка и затягивается резьба. Гофрированная труба растягивается до той длины, которая вам необходима. Выпуск сифона и перелив нужно подключить к стоку.

    Прокладку нужно правильно надеть, чтобы в случае загрязнения и засорения она снималась без каких-либо затруднений и не препятствовала чистке конструкции. Работа окончена. Нужно включить воду, чтобы проверить, правильно ли все работает.

    Вернуться к оглавлению

    Установка для раковины

    Схема монтажа сифона.

    1. Решетку с прокладкой требуется соединить и установить на отверстие для слива.
    2. На борт патрубка прикрепляется прорезиненная прокладка толщиной 5 мм, не меньше, иначе она будет очень плохо справляться со своей задачей.
    3. Верхнюю часть патрубка нужно очень сильно придавить к мойке, а второй, незанятой, рукой нужно одновременно вставить соединяющий винт в решетку и ручным инструментом тщательно затянуть в гайку патрубка.
    4. Гайка с максимальной плотностью вставлена в проем корпуса патрубка.
    5. На отводящий патрубок нужно надеть гайку для стяжки и вставить прокладку.
    6. В самую верхнюю часть сифона аккуратно вставить патрубок и установить конструкцию на ту высоту, которая вам необходима, после этих действий гайку надежно закрутить отверткой.
    7. В так называемую крышку сифона следует поместить прокладку из резины и прикрутить крышку к корпусу.
    8. Крышку рекомендуется обмотать подмоткой для сантехники.
    9. Канализационный отвод требуется соединить с трубой, опять же с помощью гаек и прокладок. В случае если труба либо отвод отличаются нестандартными размерами, используется специальный переходник.

    Работа завершена. Сифон полностью готов к работе.

    Как можно заметить, собрать сифон своими руками совсем несложно. Но домашнему мастеру нужно выполнять эту работу аккуратно и осторожно, четко следуя инструкции и советам компетентных людей. Если выполнять все последовательно и точно по плану, то не придется оплачивать дорогостоящие услуги специалистов.

    Источники: http://eto-vannaya.ru/santehnika/kanalizaciya/sborka-sifona-396, http://delai-remont.com/santehnika/kak-ustanovit-sifon-dlya-mojki-na-kuxne.html, http://vseovannoi.ru/santexnika/sifon-kak-sobrat.html

    Установка сифона на раковину: особенности и правила

    Сантехническое оборудование обязательно оснащают сифоном. Через него происходит слив стоков. Приспособление надежно блокирует накапливающиеся в канализации газы, не допуская их проникновения в помещение. По сути, это гидравлический затвор, пропускающий жидкость и блокирующий газы посредством водной пробки. Сливной сифон для раковины располагается достаточно высоко, поэтому его габариты не имеют большого значения при установке.

    Установить сифон на раковину или мойку легко, это можно сделать и своими руками

    Достоинства и недостатки сифонов бутылочного типа

    Прежде, чем приступать к поискам подходящего оборудования, следует определиться, какой вид будет устанавливаться. Выделяют четыре типа сифонов, из которых самый распространённый – бутылочный. Название дано потому, что в районе гидрозатвора конструкция принимает форму бутылки. Бутылочный тип получил наибольшее распространение, хотя отличается самым сложным устройством в сравнении с прочими. Предпочтение данному типу отдают из-за его несомненных достоинств:

    • компактности, его легко установить в стесненном пространстве;
    • легкость установки сочетается с легкостью разборки. Поэтому прочистить конструкцию несложно, это не потребует значительного времени.;
    • случайно проскользнувшие внутрь предметы не потеряются, а опустятся на дно колбы;
    • только он позволяет провести интеграцию с переливом и входом для стиральной машины.

    Важно знать! Заметный недостаток конструкции: загрязнения скапливаются в месте перехода водного потока, прошедшего стакан, в прямой участок.

    Сифон бутылочного типа — наиболее распространенная модель подобных изделий

    Вариацией конструкции бутылочного типа можно считать скрытый тип сифона. Стакан встраивается в стену, наружу выходит только горизонтальная трубка. Это дорогое устройство и оно применяется изредка.

    Трубный и гофрированный типы сифонов

    Трубный. Это жесткая труба, она изогнута в форме латинских букв S или U. Конструкция трубного сифона может быть разборной или неразборной. Встречаются модели, оснащенные открывающейся пробкой в нижней точке, чтобы можно было прочистить слив. Жесткость трубной конструкции выдвигает повышенные требования к точности сборки. Сливное отверстие умывальника и входное отверстие в канализации следует совместить поточнее.

    Гибкую трубу гофрированного сифона можно изогнуть, при необходимости, как угодно. Это важо, если проблематично подключиться ко входу в систему канализации. Отсутствие промежуточных соединений снижает вероятность протечки. Уклон для создания гидрозатвора формируют, просто вручную изогнув трубку. Дешевизна и простота сборки – очевидные преимущества гибкого сливного сифона для раковины. Недостаток, с которым приходится мириться, порожден гибкостью гофрированной конструкции. Неровность поверхности приводит к накоплению на ней отложений, требующих очистки.

    Комплектация и материалы для изготовления

    Стандартная комплектация сливного сифона включает:

    • защитную решетку или сетку с отверстиями диаметром до десяти миллиметров;
    • резиновые прокладки. Их толщина – 3-5 мм. В дорогих моделях ставятся прокладки белого цвета, а не привычного черного;
    • патрубок, отводной или выпускной, для установки прокладки. У него – два-три рельефных кольца и небольшой бортик. В отдельных моделях патрубок оборудован отводком, чтобы подключить стиральную или посудомоечную машину;
    • соединительный винт диаметром до восьми миллиметров. Настоятельно рекомендуется выбирать модель с винтом из нержавеющей стали;
    • корпус;
    • гайки;
    • отводы к канализации.

    Сифоны могут быть нержавеющими, медными или полимерными — эти материалы устойчивы к коррозии, а изделия из них долговечны

    Конструкция должна обладать устойчивостью к химическим и термическим воздействиям. Поэтому для ее изготовления применяют пластики и металлы.

    Пластиковые, полиэтиленовые или полипропиленовые образцы стоят дешевле и просты в устройстве и сборке. Полипропиленовые детали жестче, лучше сохраняют форму и устойчивость соединений. Подключив стиральную машину, следует помнить, что придется вскоре подтягивать резьбовые соединения, чтобы не было протеканий.

    Полезная информация! Устройства из нержавеющей стали дороги и мало распространены. Латунные и бронзовые имеют гальваническое покрытие, поэтому они не окисляются, устойчивы к коррозии и долговечны.

    Как выбрать сифон для раковины

    Решая, какую модель сифона для раковины выбрать, необходимо принимать в расчет сочетание нескольких факторов. Обязательно следует принять во внимание:

    • цену. Она не определяет качество работы устройства, хотя отражает продолжительность срока эксплуатации;
    • эстетичность. В умывальнике без пьедестала хромированные детали будут на виду и создадут определенное впечатление. При наличии пьедестала они будут скрыты, их эстетическое совершенство будет недоступно лицезрению;
    • диаметр горловины;
    • наличие перелива;
    • будет ли подключаться стиральная или посудомоечная машина, для которых понадобится дополнительный слив;
    • какое расстояние по горизонтали разделяет горловину от выхода канализации;
    • входит ли в комплект выпуск;
    • расположение относительно канализационного выхода. Если смещение превышает 2-4 см, желательно установить гофрированный сифон или бутылочный с гибкой трубой;
    • входная трубка сифона не должна иметь диаметр больший, чем у входа в канализацию. Лучше, чтобы они совпадали. При меньшем значении диаметра входной трубки понадобится переходник.

    Выбор сифона зависит от конструктивных особенностей мойки или раковины и необходимости подключения бытовой техники к системе слива

    Выбираем сифоны для моек

    Мойке присущ ряд особенностей, которые учитываются при подборе сифона:

    • мойка может иметь не одну секцию, а две-три. Одна секция для мытья овощей – плоская, две другие – глубокие, с переливом (верхним сливом). На кухонной мойке его вход осуществляется в сифон через внешнюю трубку. В других конструкциях предохраняющий от случайного затопления перелив выходит напрямую в выпуск. Наличие выпуска в комплекте мойки – косвенный признак качества данного оборудования;
    • расстояние от центра мойки до стены довольно значительно;
    • у горловины мойки диаметр больше соответствующего отверстия умывальника;
    • возможно, будет устанавливаться посудомоечная машина, для подсоединения которой понадобится дополнительный боковой вход.

    Для мойки может не подойти ординарный, самый простой образец. Следует просчитать, сколько сливных потоков будет объединено в одной конструкции.

    Как собрать сифон для раковины

    Сборку любого сифона для раковины придется предварить демонтажем старой конструкции. И не забыть при этом поставить под ней тазик, чтобы не собирать потом пролившуюся жидкость с не самым приятным запахом. Если сразу не удалось открутить прикипевший винт в центре решетки сливного отверстия, то следует сначала снять нижнюю часть сифона. Останется только патрубок. Повращав, обычно удается освободить винт и гайку. Сняв отслужившую конструкцию, тщательно вытирают сливное отверстие.

    Сборка сифона — достаточно простое мероприятие, но следует уделять особое внимание установке всех уплотнительных прокладок, которые прилагаются к изделию

    Последовательность сборки:

    1. На самое большое отверстие сифона помещается самая большая плоская прокладка. Сбоку прикручивается крышка-колпак.
    2. На патрубок надевается накидная гайка, затем тупым концом вверх натягивается конусная прокладка. Патрубок вставляется в верхнее отверстие и достаточно плотно, но не пережимая, закручивается. (В некоторых моделях предусматривается также соединение патрубка с воронкой слива).
    3. (Относится только к сборке образца с переливом). Перелив соединяется с отводом патрубка. Сначала накидывается гайка, потом — кольчатая прокладка. Ее размещают тупым концом к переливу. Перелив вставляется в отвод и затягивается гайка.
    4. На гофрированную трубу, аналогично предыдущему шагу, надеваются накидная гайка и конусная прокладка. Труба прикручивается к сифону, завершая сборку.

    Важно! При сборке, чтобы не повредить прокладки и резьбу, не следует чрезмерно затягивать детали.

    Как установить сифон для раковины

    Успешно закончив сборку, переходят к установке. Последовательность операций такова:

    1. Уплотнительное кольцо с рифлением накладывается на патрубок сифона вверх полосками. Оставшееся кольцо натягивается на металлическую решетку.
    2. Металлическую решетку с кольцом кладут сверху, над мойкой. Подстраивают сифон под сливное отверстие раковины, аккуратно придерживают и выравнивают.
    3. Закручивается в решетку винт.
    4. Собранное устройство подключают к канализации, используя жесткую трубу или гофрированную. Применение гофрированной трубы проще. Ее растягивают, получая нужную длину. С установкой жесткой трубы возиться придется подольше, но она более надежна и долговечна.
    5. Проверка. Конструкция заполняется водой, создавая гидрозатвор. При правильной сборке и установке протечки исключаются.

    После сборки и установки сифона следует обязательно проверить все соединения на герметичность

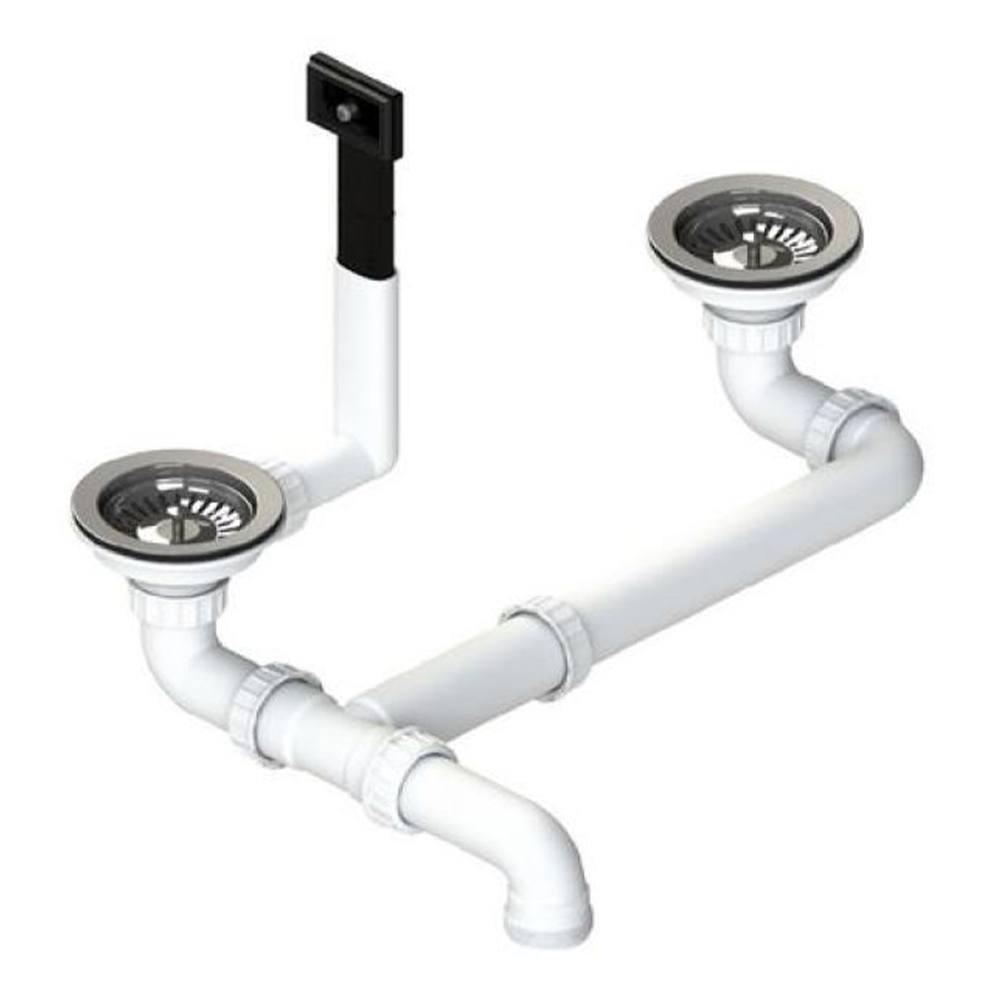

    Сифон двойной для кухонной раковины: выбор и установка

    Если не подходит одинарный сифон, подбираем двойной. Он может иметь один или два уровня. Колба (или изгиб, в конструкции трубного типа), в которой отстаивается вода, будет либо по центру между раковинами (мойками), либо смещена в сторону.

    В одноуровневой системе конструкция предполагается непосредственно под одной из секций мойки. Отходящая от него труба соединяется под углом с трубой, подсоединенной к сливу второй секции. В двухуровневой системе трубы, подключенные к сливам моек, соединяются в колбе, размещенной посредине между раковинами. Двойные конструкции могут быть оснащены переливами.

    Установка имеет ряд нюансов, связанных с подключением большего числа деталей:

    1. На каждый слив винтом прикручивается решетка.
    2. К сливным отверстиям с помощью гаек устанавливаются патрубки.
    3. Патрубок слива соединяется с другим, к которому относится отстойник. На будущее можно установить дополнительный отвод.
    4. Закрепляется отстойник на объединяющей трубе. Понадобятся резиновые прокладки и специальные винты. Обработка некислотным силиконовым герметиком повысит надежность герметизации.
    5. Выходной патрубок соединяется с канализационной системой.
    6. Проверка.

    Кухня часто комплектуется сдвоенной раковиной, но установка двойного сифона для нее аналогична монтажу одинарного устройства

    Установка сифона для мини-раковины

    Мини-раковины устанавливаются часто. Связано это не только с малыми размерами ванной или туалета. Помимо отменной функциональности, они элегантны и изящны, хорошо вписываются в дизайн помещения и не загромождают пространства. Естественно, следует выбирать только маленькие сифоны для таких раковин, чтобы не испортить общее эстетическое впечатление. Выбирая подходящее устройство, руководствуются общими соображениями в отношении качества изделия. Исключением, естественно, являются изначальные требования к размерам. Сборка и подключение такой конструкции не имеет никаких технологических особенностей.

    Важно! Процесс установки потребует особой аккуратности в силу условий работы: малых габаритов устанавливаемой конструкции и ограниченности пространства. Все крепления и стыки должны быть надежно зафиксированы, соединения – надежно загерметизированы.

    Сифоны для раковин – простые устройства, незаметно и надежно обслуживающие человеческие бытовые потребности. Они не отличаются сложностью конструкции, не требуют особых познаний и специальных инструментов для сборки и установки. При этом могут работать безукоризненно, не нуждаясь в особенном уходе. Чтобы они работали, оправдывая наши ожидания, следует ответственно подойти к выбору необходимого типа изделия. И проследить, чтобы не нарушались несложные правила сборки, установки, обслуживания и эксплуатации.

    Как собрать и установить сифон для раковины на кухне своими руками

    Для того чтобы понять, как собрать сифон для раковины на кухне дома или в квартире, необходимо изучить его конструкцию. Схема монтажа, особенности эксплуатации и обслуживания будут зависеть от вида устройства. Однако сам процесс сборки и установки несложный. Для подключения устройства к трубопроводу врезка не требуется, достаточно ввести отвод в патрубок фитинга системы канализации.

    Сифон для кухни.

    Конструкции сифонов для кухни

    Так называется приспособление, предназначенное для отведения стоков на кухне, в ванной комнате. Устанавливается под раковиной, умывальником или ванной. Применяется такой сантехнический прибор для задержки большей части загрязнений. Одновременно сифон предотвращает распространение неприятного запаха из канализации в помещение.

    Существуют следующие модели сифонов:

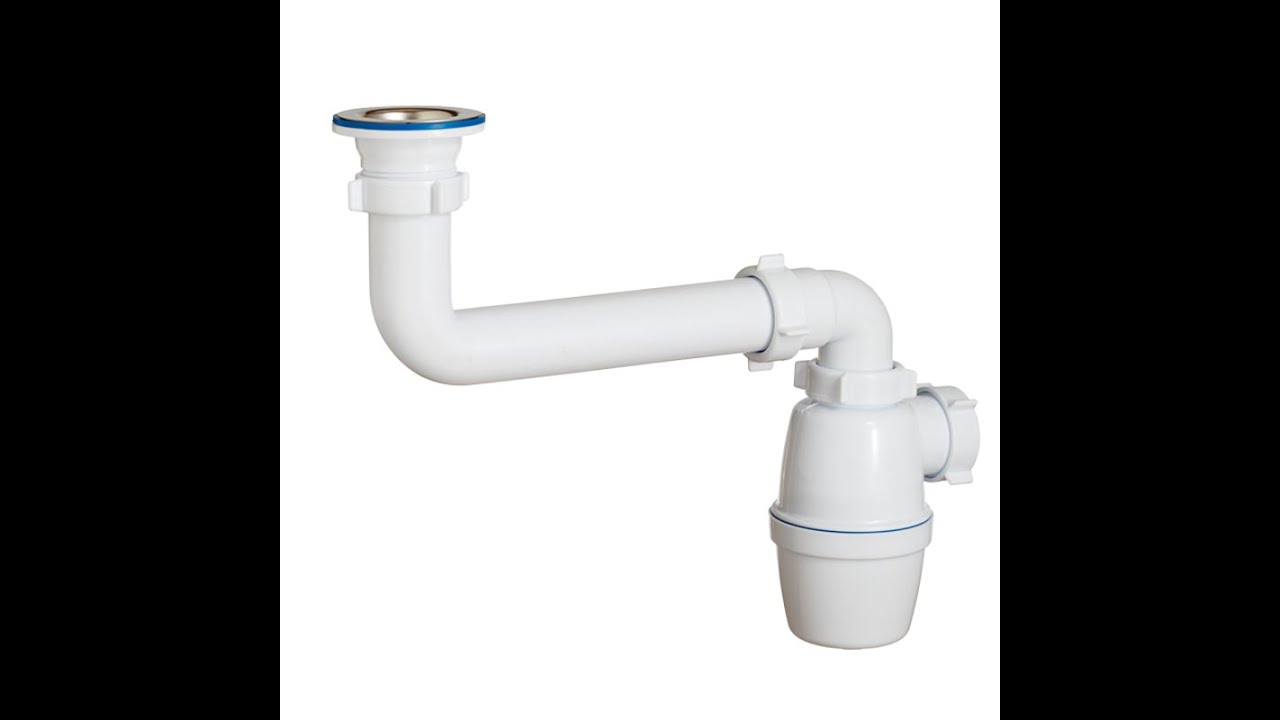

    1. Бутылочный сифон. Это устройство оснащено колбой, от которой отводится трубка, подключаемая к канализации. Такая модель считается наиболее удобной и эффективной при эксплуатации. Однако она отличается крупными габаритами, поэтому подобные конструкции устанавливаются не везде.
    2. Трубный или коленный. Его главная особенность заключается в отсутствии колбы. Функцию гидрозатвора в данном случае выполняет колено — изогнутый участок трубки, в котором задерживается небольшое количество воды. Такая конструкция отличается жесткостью и крупными габаритами. В результате она не всегда подходит для установки под мойку на кухне.
    3. Гофрированный. Является разновидностью трубного сифона. Он достаточно гибкий и легко изменяет форму благодаря множеству ребер жесткости, соединенных полимерным материалом. Недостатком такой конструкции является задержка загрязнений в трубке, т.к. внутри стенки сифона негладкие.
    4. Плоский. Эта конструкция используется для монтажа под раковиной, если в тумбе нет места, например, когда там установлена посудомоечная машина.
    5. Двойной сифон. Применяется для фиксации под мойкой с двумя чашами.

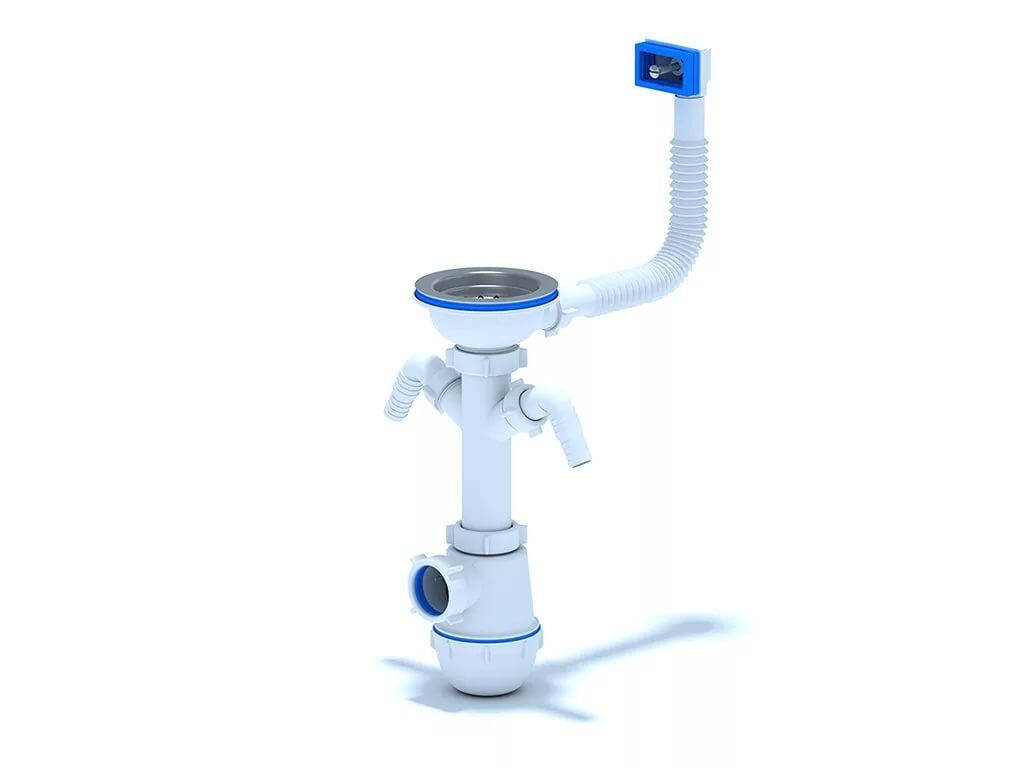

    6. Модель с дополнительным выпуском для подключения посудомоечной или стиральной машины. Этот вариант устанавливается в том случае, если планируется покупка бытовой техники.

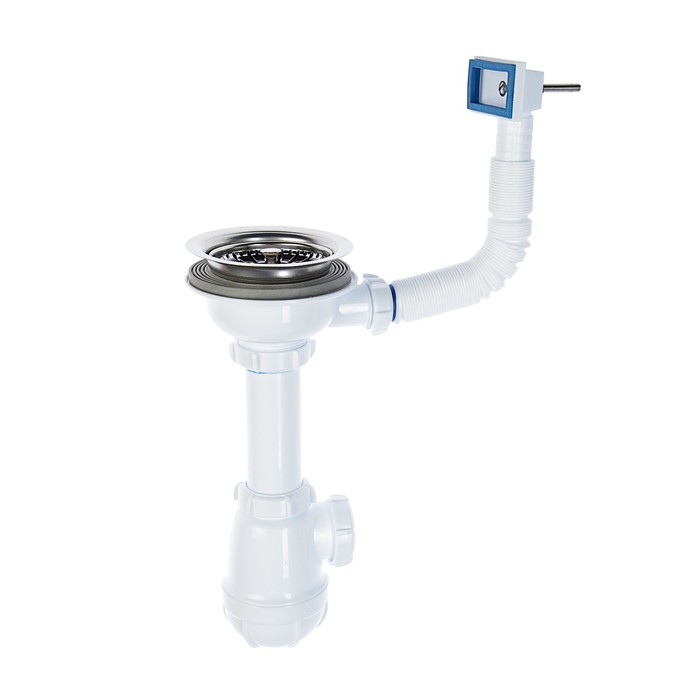

    7. Устройство с переливом. Эта модель используется для предотвращения образования протечек. Под мойкой крепится колба, вверх от которой уходит гибкий шланг, соединяющий ее с отверстием перелива.

    В зависимости от материала сифоны бывают:

    Конструкция сифона для раковины.

    • пластиковые;
    • металлические.

    Преимущества пластиковых сифонов:

    • длительный срок службы — сифон эксплуатируется на протяжении 10 лет и более;
    • малый вес: конструкция мойки на тумбе из ДСП не утяжеляется;
    • устойчивость к воздействию перепадов температур, химических веществ;
    • большой выбор моделей.

    Металлические аналоги дороже, поэтому встречаются реже. Такие устройства могут устанавливаться под раковиной, если нет тумбы, т.к. их отличает привлекательный дизайн. Металлические изделия хорошо переносят воздействие агрессивных сред, хоть и могут окисляться при контакте с некоторыми веществами.

    Инструкция по сборке

    Пластиковое устройство намного легче собрать и зафиксировать в области слива раковины, т.к. в данном случае используется пластиковый крепеж (гайки). Металлический элемент всего один — это винт, с помощью которого выполняется монтаж патрубка.

    Если рассматривается вариант установки устройства из металла, то при этом важно правильно поставить трубы. Необходимо выполнить измерения пространства под мойкой: от сливного отверстия до стены и пола. Это позволит определить, можно ли установить сифон внутри тумбы кухонного гарнитура. Для сравнения, при фиксации пластикового устройства не нужно производить дополнительные измерения. Он оснащен гибкой трубкой, способной принять нужную форму.

    Сифон достаточно легко можно собрать своими силами, поскольку производитель предоставляет подробную инструкцию по монтажу. Все детали пронумерованы, изображены последовательно. Кроме того, принцип их крепления друг с другом максимально простой. Отсутствуют сложные соединения, для фиксации деталей используется резьба или метод установки изделия меньшего размера в отверстие большего диаметра. Для крепления сантехнического устройства понадобится только отвертка, чтобы затянуть винт в сливном отверстии.

    При использовании пластикового сифона важно правильно установить уплотнители на участках стыковки трубок и отводов, патрубков колбы. Прокладки конусообразные, что упрощает процесс монтажа. Это обусловлено тем, что уплотнители намного легче насаживаются на отводы. В результате обеспечивается герметичность соединения.

    Сборка бутылочного сифона

    Устройство устанавливается после окончания работ по обустройству системы канализации и установки кухонного гарнитура и мойки. Сифон крепят на последнем этапе ремонта, т.к. пластик может деформироваться. Материал не выдерживает воздействие давления, но при расположении прибора под мойкой этот минус не важен, т.к. здесь устройство не подвергается влиянию механических нагрузок.

    После распаковки проверяют комплектность товара. Для этого нужно разложить детали последовательно — в порядке сборки сифона. Это позволит определить, на каком участке не хватает комплектующих и каких (крепежа, прокладки).

    Бутылочная модель собирается по более сложной технологии, чем трубная, т.к. в комплект входит разобранная колба. Для сравнения, трубный аналог поставляется в готовом для сборки виде.

    Он представляет собой цельный гибкий шланг с пластиковыми гайками на концах.

    Основные элементы бутылочного сифона:

    • колба с отводом — поставляется в разобранном виде;
    • гибкий шланг;
    • пластиковые гайки;
    • уплотнители;
    • патрубок для установки в сливное отверстие;
    • решетка;
    • винт.

    Бутылочный сифон в процессе сборки.

    Последовательность действий при сборке:

    1. Соединяют части колбы. Она состоит из 2 элементов, на края которых нанесена резьба. Для фиксации дна колбы на него надевается прокладка. Затем выполняется соединение 2 частей стакана.
    2. На патрубок надевают накидную пластиковую гайку — резьба должна быть со стороны узкой части этого элемента. Широкая часть этой детали будет находиться в сливном отверстии.
    3. Следом за гайкой надевается прокладка. Затем отводящий элемент конструкции соединяется с колбой, и гайка затягивается.
    4. Трубке придают нужную форму.
    5. На отвод сифона надевается пластиковая гайка, уплотнительное кольцо.
    6. После соединения отвода и колбы гайка затягивается.

    Если планируется подключение бытовой техники (стиральной машины или посудомоечной машины), нужно использовать второй патрубок и шланг от прибора. Принцип монтажа сохраняется: на отводящий конец надевают гайку, затем — прокладку. После этого труба и отвод сифона соединяются.

    Модели с переливом

    Принцип установки данного устройства такой же, что и в случае со стандартным бутылочным аналогом. Крепление выполняется посредством пластиковых гаек. Дополнительная гофрированная трубка фиксируется с помощью металлического винта на участке, где располагается отверстие перелива.

    При этом нужно учесть, что сначала выполняется монтаж гофры на участке, где располагается отверстие перелива. После этого переходят к фиксации бутылочного узла, последовательность действий при этом описана выше. Эта модель проверяется на герметичность по-другому: закрывают сливное отверстие пробкой, наливают полную раковину, чтобы вода достигала отверстия перелива. Устройство готово к эксплуатации, если на трубке и других элементах конструкции не появились капли воды.

    Подключение сифона к канализации

    Когда устройство будет собрано, его нужно частично демонтировать. Для этого отсоединяют колбу (откручивают гайку). Затем к цилиндрическому элементу подсоединяют металлическую решетку, между ними закладывают 2 прокладки. Эта конструкция будет располагаться в сливе.

    Сначала в отверстие устанавливают решетку и прокладку. Затем под мойкой на этом же участке располагают патрубок с предварительно зафиксированным уплотнителем на более широкой части. Их следует прикрутить металлическим винтом.

    На следующем этапе к выступающему под раковиной элементу крепится собранная ранее конструкция сифона. Пластиковую гайку затягивают без применения инструмента, чтобы не сорвать резьбу. Вся конструкция разборная. При необходимости она демонтируется, что позволяет регулярно очищать колбу и гофрированную трубку от загрязнений.

    Подключение сифона к канализационной системе.

    Сифон должен быть правильно расположен. Так, гофрированная труба должна находиться со стороны канализации (ее входного отверстия). Так будет легче подключить данное устройство. Однако не всегда есть такая возможность, поэтому часто используют гофру большей длины, чем требуется. Такая мера позволит соединить отвод колбы и канализационную трубу.

    Для подключения сифона к канализации нужно установить свободный конец гофры в патрубок системы канализации. Он уже оснащен уплотнителем, который обеспечивает герметичность. Коммуникации расположены под некоторым уклоном. Данный фактор и наличие резиновой прокладки обеспечивают возможность беспрепятственного оттока загрязненной воды и не позволяют стокам попадать обратно.

    Большой выбор сифонов повышает риск приобрести модель, не подходящую по диаметру трубки. В данном случае возвращать устройство назад в магазин не нужно, достаточно использовать переходник. Можно взять переходник, который остался после демонтажа старого устройства.

    Если после подключения стояка водоснабжения на одном из его участков появились капли воды, то это может быть следствием неправильно выполненного монтажа или производственного брака. В обоих случаях дефект устраняется. Например, в случае, когда причиной течи стала ошибка сборки, достаточно раскрутить все резьбовые соединения и повторить все этапы сборки.

    Если после демонтажа и повторной сборки капли воды все равно появляются, можно использовать силиконовый герметик. Компоненты, входящие в его состав, обеспечат герметичность соединений. Герметиком обрабатывают резьбу с внешней и внутренней стороны. Тогда после застывания в месте протечки образуется непроницаемая пленка.

    Выбор и установка сифона для раковины: разновидности методов

    Сифон является неотъемлемой частью таких сантехнических приборов как раковина и  ванна. Он обеспечивает сток воды в канализационную трубу, при этом препятствует проникновению канализационных запахов в квартиру. В силу привычки, современный человек начинает интересоваться устройством таких приборов только тогда, когда возникает вопрос ремонта. Правильно подобранный и установленный слив будет исправно выполнять свои функции и служить долгие годы.

    Устройство различных сифонов

    Для предотвращения попадания в помещение запахов из канализационных труб используются устройства гидрозатвора, так называемые сифоны. Устройство сифона делится на два типа конструктивного решения: в виде загнутой как буква S, трубы и в виде бутылки. Называются они соответственно бутылочный или стаканный, и двухоборотный или коленчатый. Все остальные разновидности, это всего лишь дизайнерские решения этих двух конструкций.

    Преимуществом бутылочного сифона является простота очистки. Достаточно открутить крышку в нижней части сифона. Раньше в квартирах устанавливались стальные или чугунные сифоны. Устройство сифона дополнялось в верхней части колена ревизией (отверстием с крышкой), подобной той, что устанавливалась в канализационных трубах. Благодаря этой ревизии и проводилась чистка от засора.

    Для примера рассмотрим устройство сифона для ванной. Сифон для ванны состоит из двух труб: сливной и переливной. Перед гидрозатвором они соединяются в одну трубу, и уже по одной трубе вода уходит в канализацию. У качественного, хорошего сифона трубы, должны легко регулироваться по длине и подходить к любому сливному отверстию независимо от того, как оно расположено. Также существуют сифоны с автоматическим сливом.




    Существуют также и специальные конструкции сифона для душевой кабины. Вот одна из таких конструкций. В отверстие слива вставляется трубка по высоте немного меньшая от высоты самого поддона. В верхней части трубки есть отверстие для слива воды.

    Благодаря такому усовершенствованию поддон, во время приема душа, наполняется теплой водой и, естественно, ногам не холодно пока вы принимаете душ.

    Еще есть специальный трап, монтируемый прямо в пол. В выдолбленную канавку помещается канализационная труба и трап, сверху все покрывается плиткой.

    Как было сказано выше, сифоны для раковины различаются на коленчатые, бутылочные и гофрированные. Последний, для получения эффекта водяного затвора, нужно согнуть в форму буквы U. Этот изгиб фиксируется пластиковой лентой. Свободный конец подвижен и может сгибаться в любом направлении. К недостаткам такого сифона относится то, что складки гофрированной трубы, к сожалению, быстро забиваются жиром и грязью.

    Второй из приведенных примеров – это всем знакомая жесткая, пластиковая конструкция, которая по форме напоминает бутылку. Такой сифон есть практически в каждой квартире. С ним можно быть спокойным за сохранность соскользнувших с руки при мытье колец – дальше дна сифона они от вас не убегут, в отличии от гофрированного сифона – в нем ничего не задерживается. Поэтому, как альтернативу, можно купить комбинированный вариант – бутылочный сифон с гофрированной трубой. У коленчатого сифона никаких характерных особенностей практически нет: он представляет собой изогнутую трубу. Все эти сифоны для раковин занимают под ней столь дефицитное пространство в, и без того небольших, наших с вами ванных комнатах. Для экономии места можно приобрести сифон который помещается в специальную коробку. Для этой коробки в стене проделывается небольшая ниша. В следствие чего на слив будет идти только небольшая труба.

    Конструкция слива для раковины

    Само устройство слива для раковины выглядит как изогнутая трубка, в составе которой находятся сифон и собственно, сама сливная труба. Когда включается и кран и спускается вода в раковине, она сначала поступает в сифон, далее проходит по изогнутой трубе, и только потом входит в общий водяной сток. Чтобы защитить сифон от засорения, были придуманы специальные металлические защитные сеточки, которые устанавливаются в раковину и предотвращают слив от попадания мелкого мусора и волос.

    Благодаря своему изгибу сифон выполняет основные задачи: вода уходит не вся сразу, а немного задерживается, образуя затвор, который и не дает проникнуть неприятных запахам из канализации в помещение.

    Слив обычно комплектуется корпусом, выпускным патрубком, манжетами, накладкой на отверстие, резиновой пробкой, а также гайками и креплениями. Специалисты рекомендуют приобретать слив с переливом. В такой конструкции добавлена гофрированная труба, которая соединяется с сифоном немного выше. Такой слив менее подвержен засорению.

    Виды сифонов

    В зависимости, от того, к какому прибору будет подключен слив, их можно поделить на сифоны для раковины, для душевой кабины и сифоны для ванной. Первый вариант в свою очередь делится еще на несколько видов, различных по строению. Сифон для душевой кабины устанавливается в нижней ее части или в пол. Слив для ванной оснащен переливом, чтобы избежать затопления.

    Сифоны для раковины различаются по своей конструкции и могут быть:

    • Трубные. Такой тип слива устанавливают в раковинах для ванной комнаты, так как если его установить в кухне, он будет подвержен частому засорению. Внешне это труба, при изгибе которой создается водный заслон. Для прочистки такого сифона, снимается его нижнее колено. Основными плюсами данного типа сливов являются его компактность, эстетичный внешний вид, быстрый доступ для очистки.

    Недостатком такого типа сифонов является не очень глубокий водный затвор, который в будущем при испарении может выдавать неприятные запахи. Это может случаться, когда раковиной долго не пользуются: вода накапливается, застаивается и образуется испарина. Также минусом можно считать усложненный монтаж,  и невозможность использования на кухне. Поэтому такие сифоны сегодня потеряли свою популярность, уступив место следующему виду сливов.

    • Гофрированные. Данный слив является усовершенствованным видом трубного слива. К основной конструкции подключена гибкая гофрированная труба из пластика. С одной стороны слив подсоединяется к сливному отверстию в раковине, а с другой – к канализационной трубе. Гофра достаточно хорошо гнется и принимает любые изгибы, что выгодно для раковин, установленных нестандартно. Уклон трубы для создания гидрозатвора формируется вручную. Такой сифон отличается своей дешевизной и простотой установки. Благодаря отсутствию соединений на трубе, риск протечки воды сведен к нулю. В силу своей способности к растяжению, данный вид слива позволяет перенести раковину, при этом, не отсоединяя ее от выпуска воды. Это очень удобно при ремонте. Гофрированный сифон подойдет для раковин, имеющих маленькое пространство для установки слива.

    Минусами сифона с гофрой можно назвать трудность, возникающую при очистке от мусора. Из-за наличия мелких складок, в трубе будет оседать большое количество жира и грязи. Для вычищения трубы, придется ее полностью снимать, или же воспользоваться химическими средствами.

    • Бутылочные. Являются наиболее популярными среди потребителей на сегодня. По своей форме, такие сифоны напоминают бутылку, из-за чего и получили свое название. Такой прибор устанавливается непосредственно под раковиной и в конструкции содержит колбу, а также отстойник, куда стекают все отходы. Изнутри, колба оснащена гнущейся трубкой, в связи с этим в колбе практически постоянно находится вода.

    Если возникает необходимость монтажа нескольких сливов к одному сифону, то для этого устанавливается специальный переходник. В этот переходной элемент поступает основной сток воды, а с боковой части вливается аварийный слив, например подсоединенный к стиральной машине.

    К преимуществам данного типа сифонов можно отнести легкость очистки. Для этого всего лишь необходимо открутить нижнюю часть колбы и прочистить ее. Еще один плюс: если в раковину случайно была выронена мелкая вещь, она не уйдет сразу в канализационную трубу, а задержится в отстойнике, и позже ее можно будет оттуда извлечь. Бутылочный сифон обладает возможностью подключения других сантехнических приборов: посудомоечной машины, стиральной машины, а также некоторые модели оснащены дополнительными функциями.

    Минусом бутылочного слива является более усложненная установка, нежели в случае с гофрированным сифоном, а также недвижимость мойки без замены самого прибора.

    • Сухие сифоны. Такие сливы являются современным изобретением на рынке сантехнических приборов. Сухой слив популярен в силу невозможности накапливания воды, так как вместо водяного затвора он содержит прорезиненные прокладки. Они исполняют роль заслона и препятствуют появлению запахов из канализации. Когда спускается вода, резинки открывают отверстие, когда вода выключается – резинки снова закрывают сливной проход для воды.

    Такая конструкция сифона позволяет монтировать прибор в загородных домах, где хозяева уезжают на долгое время и помещение бывает неотапливаемым. В связи с отсутствием гидрозатвора, при морозе вода не заледенеет и не повлечет за собой деформацию трубы слива.

    Плюсом также является отсутствие изогнутых элементов, занимающих некоторое пространство, сухой сифон имеет прямую форму и поместится даже под самую миниатюрную раковину. Монтаж такого слива может быть как вертикальным, так и горизонтальным.

    Также сифоны разнятся по материалу, из которого они изготовлены:

    Современные производители изготавливают пластиковые сифоны, покрытые специальным антибактериальным веществом изнутри, которое препятствует оседанию грязи на трубе.

    Изделия из пластика имеют небольшой вес, они устойчивы к химическим средствам, обладают простой конструкцией и просты в установке.

    На что обратить внимание при выборе сифона?

    Выбирать сифон для раковины необходимо с учетом следующих факторов:

    • Обычно сифоны продаются в комплекте с раковинами, однако если комплектация иная, измерьте диаметр горловины раковины. Диаметры у раковины и умывальника обычно разные;
    • Позаботьтесь о пропускной способности сифона. Заранее решите, будут ли подключены к сифону другие сантехнические приборы. При подключении дополнительных приборов, пропуск воды должен быть увеличен. Делается это с помощью увеличения количества выходов в канализационную трубу;
    • Определите, насколько удобно расположена канализационная труба. Если она находится слишком низко – возникнет необходимость ее поднятия. В таком случае лучше приобрести гофрированный сифон;
    • Вычислите, сколько свободного пространства имеется под раковиной, от этого будут зависеть габариты будущего сифона;
    • При выборе слива, тщательно осмотрите его на наличие сколов, проколов и другого вида брака. Также проверьте качество резиновых прокладок – возможно придется приобрести более надежные детали;
    • Возможно, будет важна эстетичная сторона будущего сифона, поэтому приобретайте тот сифон, который визуально также будет подходить в ванную комнату.

    Порядок самостоятельного монтажа бутылочного сифона

    В связи с особой популярностью сифона бутылочного типа, стоит рассмотреть схему его установки. Самостоятельная сборка и установка сифона не предполагает возникновение проблем, поэтому с данной задачей может справиться и новичок. Чаще всего, в комплекте идет инструкция по сборке, которой необходимо следовать.

    В случае: подтекания, повреждения, брака, допускается применение силиконового герметика.

    Основные этапы установки включают:

    На первом этапе необходимо соединить сифон со сливным отверстием раковины. Для этого закрепите защитную сетку для раковины снаружи, на отводной патрубок установите резиновую прокладку и плотно прижмите его к сливному отверстию изнутри раковины. В гайку патрубка закрутите соединительный винт с помощью отвертки. Обратите внимание, что защитная решетка должна быть утоплена в чаше раковины и не выступать из нее. Это поможет избежать скапливания воды в раковине.

    Обязательно установить конусное кольцо



    Второй этап предполагает сбору основной части сифона. На конец отводного патрубка одевается пластиковая гайка и конусовидная прокладка, после чего он вставляется в колбу и гайка закручивается. Далее закручивается верхняя часть колбы, при этом соединяется она с помощью резиновых прокладок.

    Обратите внимание на наличие и конус уплотнительного кольца

    На последнем этапе, сифон подключается к канализационной трубе. Делается это с помощью гофротрубы или жесткой сборки. Важно, чтоб входной диаметр канализационной трубы соответствовал подключаемой трубе, иначе придется использовать резиновую манжету для герметичности.

    После того, как сифон установлен, проверьте качество сборки. Для этого включите воду до полного напора и подложите под раковину бумагу, чтоб были видны капли.

    Сборка сифона



    Видео:

    Видео:

    модели и их характеристики, инструкция по монтажу, особенности

    Каждый хозяин или хозяйка хоть раз в жизни сталкивались с тем, что необходимо заменить сифон в ванной комнате. Причиной может быть износ слива или замена ванны в связи с ремонтом, а, соответственно, потребуется сборка сифона для ванны. Как правильно это сделать своими руками, не прибегая к помощи сантехника? Давайте разберемся, какие виды сифонов бывают, каких конструкций и как правильно их собирать.

    Сифон для ванны

    В первую очередь уточним, для чего необходим сифон: его задача состоит в отводе воды из сантехнических устройств, таких как ванна, раковина или душевая кабина, и предотвращении поступления неприятных канализационных запахов в квартиру. Благодаря изогнутой форме, сифон выполняет свои функции. Находящаяся в нем вода, как пробка, защищает помещение от проникновения запахов канализации. Сифон обязательно должен иметь изогнутую форму – это его отличительная особенность.

    Сифоны для ванн все относятся к сливам коленного типа и могут крепиться к любым ваннам. На сегодняшний день популярны акриловые ванны, во многих домах стоят чугунные или стальные, но сливы можно ставить любые, на ваш вкус – каждый из них подойдет. От старых сифонов новые отличаются, в основном, дизайном и наличием деталей из нержавейки.

    Модели сифонов для ванны

    На рынке сегодня очень богатый выбор сливов для ванны. Они отличаются материалом из которого произведены, чаще это пропилен, ПВХ или латунь, а также есть разные виды сифонов для ванны. Выбирая сифон, определитесь, какая ванна у вас будет, что вы хотите: качество или цену. От этого будет зависеть модель подходящего именно вам сифона и срок его службы. Чаще всего потребители останавливаются на качестве. Хочется сказать, что на первый взгляд латунные сливы самые качественные, но при ударе по такому сифону он может вывернуться или даже лопнуть. Латунные сифоны ставят в основном в элитных домах, они красивы и аккуратны.

    Хорошего качества сифоны делаются из пропилена. У них высокая прочность, хорошая химическая стойкость и высокий коэффициент температурного расширения, позволяющий сохранять прочность на долгие годы.

    Самый экономичный вариант – это сифоны из ПВХ, но, к сожалению, срок службы их не превышает пяти лет.

    • Обычные сифоны. В основном, это используемые в стандартных квартирах сифоны с заглушкой на цепочке. Для наполнения ванны водой необходимо поместить заглушку в сливное отверстие ванны, а для слива вытащить эту заглушку вручную. Старый проверенный сифон.
    • Полуавтоматические сифоны. Эти сифоны оборудованы специальным тросом, соединяющим переливное отверстие со сливной пробкой. Для набора воды или ее слива нужно просто повернуть крышку перелива. Такие сифоны имеют очень привлекательный внешний вид, а также удобны в использовании. Но они тоже имеют свои недостатки, из-за небольшого срока службы могут заедать соединительные тросики, а это приводит к проблемам со сливом.
    • Автоматические сифоны. Принцип действия похож на полуавтоматический, в отверстие перелива устанавливается штырь, соединенный по внешней стороне со сливным отверстием. Именно на этот штырь надевается специальная крышка. При повороте в одну сторону крышки сливное отверстие плотно закрывается при помощи опускающейся заглушки, а при повороте в другую – открывается, заставляя заглушку подниматься. Эта система более надежна и долговечна, чем полуавтомат.

    Сифон из ПВХ

    Какую бы разновидность сифона вы не выбрали – недорогую обычную или более дорогую и удобную автоматическую, собрать сифон своими руками вполне под силу современному мужчине. Давайте разберем дальше, как это сделать.

    Монтаж слива для ванны

    Определившись с видом сифона для ванны, прочитайте инструкцию по его сборке, предоставленную производителем изделия. В основном отличий в сборке обычного и автоматического сифона нет, но есть некоторые детали, которые нужно учитывать при монтаже сифона.

    Если вы собираетесь заменить старый сифон новым, то в первую очередь не забудьте удалить с мест крепления старого сифона остатки герметика и тщательно зачистите поверхность. Это поможет избежать протекания прокладок в местах соединения.

    Раскрыв коробку с разобранным сифоном, можно растеряться, что куда крепить, и если вы это никогда не делали, то первое ощущение может привести к выводу – не лучше ли позвать специалиста. Но не спешите с выводами, самостоятельно собрать сифон не так уж сложно. Вот пошаговая инструкция:

    Нижнее сливное отверстие

    1. первое что крепится к ванне – это нижний сливной патрубок. Для этого возьмите нижний сливной патрубок, установите в него прокладку и приставьте снизу ванны к сливному отверстию. Далее сверху в ванну ставим защитную решетку, вставляем в нее винт и наживляем. Внимательно проверьте, все ли совпадает в отверстиях, нет ли перекосов прокладок, иначе при затяжке винта может быть течь. После этого, придерживая рукой нижний патрубок, затяните винт;
    2. дальше монтируется верхний переливной патрубок. Так же, как и нижний, он затягивается винтом. Но при этом патрубок лучше направить немного в сторону двери – так будет легче соединить его с гофрированной трубкой слива. Соедините оба сливных отверстия гофрированной трубкой, если вдруг трубка окажется длиннее, чем нужно, то не обрезайте лишнее, а изогните ее. Если для соединения двух патрубков применяется гайка, то на гофру сначала насаживается гайка, затем прокладка и потом соединяется;
    3. как дальше собрать сифон самому? Далее необходимо проверить само колено сливного сифона, или, как его называют, водный затвор. Чаще всего забивается в ванне именно он, и лучше всего перед установкой проверить его на наличие различных дефектов или заусенец в месте крепления прокладок. Водный затвор должен быть герметичным, иначе в ванну будут просачиваться запахи из канализации, а это не очень приятно. Все модели сифонов имеют одинаковое крепление водного затвора – при помощи накидной гайки с плоской или конусной резинкой. Затем соедините колено с гофрированной трубой также с помощью накидной гайки с прокладкой;

      Подключение к канализации

    4. следующий этап монтажа состоит в подключении системы к канализации. В этом случае есть два варианта крепления. Первый производится при помощи уплотнительного манжета, чаще всего используется этот метод, если в вашей квартире или доме стоят еще старые советские чугунные трубы. Второй – просто подключение осуществляется прямиком в пластиковую трубу без каких-либо дополнительных приспособлений.

    На последнем этапе сборка сифона для ванны проходит,так сказать, проверку на прочность. Соединив все детали и подсоединив конструкцию к канализации, закройте сливное отверстие и наберите воды в ванну. Если при закрытой заглушке течи нет, то это свидетельствует о том, что нижняя часть сливного отверстия собрана и подогнана хорошо. Далее открываем пробку и проверяем все соединения от колена до канализации – если течи нет, можно пользоваться ванной спокойно. Но если вы заметили протекание, то возможно несколько вариантов: не до конца закрученные гайки или перекос в каком – либо месте, возникший по причине помехи. Проверьте еще раз все очень внимательно, исправьте перекосы и проверьте на течи еще раз.

    Конструкция

    Выбирая сифон для ванны, необходимо учесть некоторые особенности его конструкции. Сифоны бывают с двумя видами колен: скругленные и угловатые. Рассмотрим оба типа.

    Для ванны наилучшим образом подойдет конструкция сифона с угловатым водяным замком, или коленом. Эта система избавит вас от возникающих проблем с неприятными запахами, так как вода из угловатого колена меньше всего вытекает просто так. Проблема может возникнуть по причине разрежения воздуха в системе канализации. Еще один плюс конструкции такого сифона – это отличная скорость слива воды с небольшим загрязнением ванны.

    Сифон со скругленным коленом отлично спускает жидкость и в нем реже возникают засоры. Но его недостаток состоит в том, что, если произойдет разрежение воздуха в системе канализации, то ванна наполниться зловонным запахом. В этой системе плохо держится водяная пробка, но не пугайтесь – исправить это можно при помощи наполнения колена водой.

    Выбирая сифон для ванны, думайте, прежде всего, о практичности и соответствующем качестве. Красота и дизайн могут быть очень престижными, но далеко не всегда практичными. Не забудьте, что от качества установки слива в ванной комнате будет зависеть многое, в том числе и ваше здоровье. Появление неприятного и вредоносного запаха можно предотвратить герметичной установкой.

    Как собрать сифон для ванны: правильная установка сифона

    Сифон для ванны – достаточно несложное устройство. Но время от времени может возникнуть потребность в его замене или разборе для прочистки или профилактики. Естественно, что в этих случаях необходимо знать, как собрать сифон для ванной. Такая процедура не вызовет особых затруднений, но для качественного монтажа и долгой службы изделия полезно будет учесть некоторые нюансы.

    Подбор нового сифона

    При замене или первичной установке важно подобрать подходящее устройство. Проще всего захватить в магазин старый сифон и выбрать максимально похожую по характеристикам модель. В противном случае придется подбирать сифон, осуществив предварительно необходимые замеры. Обязательно нужно знать:

    • Диаметр сливного отверстия.
    • Диаметр отверстия перелива.
    • Расстояние между полом и установленной ванной. Оно не должно быть менее 15 см.

    Купить самые простые и дешевые модели сифонов не составит труда, но далеко не всегда они прослужат долго и без протечек. Более дорогие, но качественные модели можно найти в специализированных магазинах.

    Наиболее часто используются пластиковые сифоны. При весьма демократичной цене они имеют неплохие эксплуатационные характеристики: небольшой вес, неподверженность коррозии. При правильной сборке и обслуживании такого сифона для ванны он прослужит достаточно долго. К тому же установить его на ванну своими руками будет нетрудно, достаточно просмотреть видео, в котором подробно показан процесс монтажа.

    Сборка обычного сифона

    Продаются сифоны в разобранном виде. Дорогие модели, поставляющиеся в фирменных коробках, обязательно снабжаются подробной инструкцией по сборке. Более дешевые аналоги могут ее не иметь, или же качество руководства пользователя может быть крайне низким. В этом случае установка сифона на ванну выполняется в следующем порядке:

    • К накладке переливного отверстия прикрепляется цепочка, присоединенная к пробке.
    • Следует убедиться, что на посадочных местах для горловин не осталось мусора или фрагментов старой прокладки.
    • В отводной патрубок вкладывается резиновая прокладка, после чего этот элемент подводится снизу к сливному отверстию.

    Резиновые уплотнители имеют конусообразную форму. Важно правильно установить их при сборке конструкции. Достаточно запомнить простое правило: широкой частью они должны быть обращены к гайке, а узкой – к горловине.

    • Изнутри ванны в сливное отверстие вставляется защитная решетка, также снабженная резиновым уплотнителем. Убедившись, что обе прокладки легли ровно, нужно зафиксировать соединение при помощи медного винта. В устаревших моделях можно встретить крышку с резьбой: она вворачивается прямо в отводной патрубок.

    При закручивании резьбовых соединений не стоит прилагать излишних усилий. Во-первых, так можно просто сломать довольно хрупкие пластиковые детали. Во-вторых, может потребоваться подгонка сифона «по месту», чему будет мешать преждевременная затяжка.

    • Точно таким же образом осуществляется сборка переливного слива. С сифоном он соединяется посредством гибкого гофрированного шланга, на который предварительно нужно надеть конусные шайбы и гайки.

    При монтаже сифона рекомендуется использовать специальные герметики, а испытания на герметичность соединений при наличии времени лучше проводить после засыхания этих растворов.

    • К главному сливному отверстию прикрепляется съемное колено. С его помощью обеспечивается такая функция сифонного соединения, как создание гидрозатвора. Именно благодаря нему в квартиру не попадают неприятные запахи из канализации. Одновременно в этом колене, как в отстойнике, накапливается мусор, поэтому придется периодически производить его очистку.
    • В другой конец колена вставляется переходник, соединяющий устройство с канализацией. Соединяются все эти части пластиковыми гайками, под которые подкладываются конусные прокладки.

    Подключение к канализации

    Последний этап – соединение с канализацией. Если канализационная труба выполнена из ПВХ, используется резьбовое соединение с уплотнительной прокладкой. В случае же чугунной трубы или несовпадения диаметров придется приобрести резиновую муфту-переходник. Труба сифона должна заходить в нее минимум на 5 см, не забываем и про герметик.

    После окончания сборки и затяжки всех соединений и схватывания герметика проводят испытания на протечку. Для этого наполняют ванну до тех пор, пока вода не польется через переливное отверстие. Отсутствие капель жидкости в местах соединения будет свидетельствовать о том, что сифон установлен правильно.

    Особенности установки других моделей

    Помимо пластиковых устройств, используются неразборные модели из металла, а также автоматические и полуавтоматические сифоны.

    Основной момент, на который следует обратить внимание, монтируя неразборную модель из латуни или меди – это угол входа трубы сифона в канализацию. Он должен быть минимален, иначе протечки неизбежны, и никакой герметик тут не спасет. В сложных случаях придется докупать некоторые детали для системы канализации, для того чтобы получить нужный угол. Установка сифона проводится с применением герметика и постепенной затяжкой резьбовых соединений.

    Монтаж полуавтоматических изделий будет отличаться только установкой специальных органов управления. Ее осуществляют по инструкции, которая обязательно прилагается к таким сифонам.

    А вот установку автоматических сливных устройств, особенно если они имеют электронный блок управления, должны осуществлять представители продавца или производителя: при самостоятельной установке автоматически «сгорает» гарантия на эти изделия.

    Видеоинструкция

    советы по сборке и монтажу Как собрать трубы под раковиной на кухне

    Антон Цугунов

    Время на чтение: 5 минут

    Сифон выполняет важные функции: благодаря водяной пробке он не дает запахам из канализации попасть в помещение и предохраняет трубы от частых засоров. Если сливная система износилась или вышла из строя, ее замену не нужно откладывать на потом. Поменять сифон под раковиной самостоятельно несложно, для этого не потребуются особые умения и сложные инструменты, главное знать, как правильно это сделать.

    Типы сифонов

    Перед заменой сифона придется выбрать и приобрести новое изделие. Для начала познакомимся с разновидностями этого приспособления.

    По принципу действия сифоны, применяемые в раковине на кухне или в умывальнике в ванной, делятся на следующие :

    • Бутылочный с погруженной трубкой (водяная пробка создается двумя цилиндрами, один из которых вставлен в другой). Используется чаще остальных видов из-за возможности удаления скопившихся загрязнений путем откручивания пробки снизу.
    • Бутылочный с двумя перегородками.
    • Трубный. Такое изделие имеет вид трубы, изогнутой в форме буквы «S» или «U», за счет изгиба которой и создается гидрозатвор.
    • . Представляет собой пластиковую гофру, изогнутую и зафиксированную в нужном положении хомутом.

    Раньше сливные устройства изготавливались из стали и чугуна, но сейчас для сифонов и другого сантехнического оборудования чаще всего применяется практичная и недорогая пластмасса. Она не подвержена коррозии, не гниет и не задерживает грязь. Пластик хорошо переносит чистку с применением троса и химических средств.

    Самые дешевые изделия изготавливаются из полиэтилена и ПВХ, срок их службы не превышает 6 лет. Сифоны из полипропилена и АБС-пластика проживут более 10 лет.

    Как выбрать сливное устройство?

    Изделие устроено просто, и его легко разобрать, чтобы проверить отсутствие брака. В нем не должно быть дефектов на поверхности и в резьбовых соединениях. Прокладки применяются эластичные и смазанные силиконовым герметиком.

    • Сложнее подобрать трубный слив, поскольку он имеет жесткую конструкцию: его патрубки нужно точно совместить с отверстиями раковины и канализационного лежака.
    • При наличии проблем со свободным местом или неудобным расположением труб спасет положение .
    • Для кухонной мойки лучше брать слив с ровными стенками, поскольку гофры быстро забиваются загрязнениями.
    • Если под мойкой совсем нет места, следует выбрать специальный .

    Для монтажа устройства для слива нужно приобрести силиконовый герметик без запаха. Кислотные составы не подойдут.

    Замена сифона

    Процесс замены сифона под раковиной состоит из таких этапов:

    • Демонтаж старого слива. Работа выполняется над ведром. Заранее подготавливается тряпка, которой сразу же следует закрыть отверстие в канализационной трубе, чтобы избежать неприятного запаха.
    • После демонтажа удаляются остатки загрязнений и чистится канализационный патрубок.
    • Резьбовые соединения на корпусе сифона проверяются на отсутствие заусенцев. Если они есть, их аккуратно срезают ножом. Также нужно удостоверится в том, что все прокладки на месте.
    • Сливная решетка раковины выравнивается и устанавливается на прокладку или герметик, чтобы не было протечки.
    • На вывод мойки надевается толстая прокладка, после чего его приставляют снизу по центру сливного отверстия раковины. В центральное отверстие вставляется винт и прикручивается отверткой, чтобы сливная решетка и вывод плотно прижались к раковине.
    • Собирается колба прибора. Снизу на нее следует установить резиновую прокладку и прикрутить крышку. На вывод мойки надевается накидная гайка и конусовидная прокладка. На него насаживается верхняя часть сифона, после чего накидная гайка вывода прикручивается к нему. Подобное соединение надежно и герметично. Его часто применяют в системах, не работающих под давлением. С колбой соединяется труба выпуска.
    • Патрубок канализации следует высушить и установить в него манжету, смазанную герметиком.
    • Сливной конец трубы выпуска подгоняется по размеру, затем вставляется в патрубок канализации, где происходит его уплотнение манжетой.
    • Некоторое время в раковину подается вода для проверки герметичности соединений.

    Ремонт сифона

    Если сливное устройство начинает подтекать, причин неисправности может быть несколько:

    • некачественная установка – неправильная стыковка соединений, перекошенная резьба, не до конца затянутые накидные гайки, использование неподходящих прокладок;
    • засор;
    • износ уплотнений – со временем прокладки твердеют и сжимаются, поэтому начинают пропускать воду;
    • повреждения – трещины или сколы.

    Для ремонта необходимо снизу установить емкость для слива жидкости.

    • При неудовлетворительном качестве сборки изделие просто требуется разобрать и собрать правильно.
    • При засоре нижнюю часть сифона нужно открутить, затем прочистить канализацию тросом или проволокой.
    • В месте, где слив течет, резиновое уплотнение меняется на новое, смазанное вазелином или жидким мылом. При этом стыки обрабатываются герметиком.

    Совет от сантехника: если нет возможности купить новые прокладки, старые уплотнения нужно обильно смазать герметиком или силиконовым клеем и установить на место. Пускать воду можно после застывания материала. Такое соединение прослужит еще несколько лет.


    Установка сифона на кухне – это очень простая задача, которая занимает максимум 20 минут и не требует ничего кроме отвертки. Особенно, если вам нужно поставить новый сифон на еще не установленную новую раковину. А вот если вам надо заменить старое устройство, то сложность будет заключаться в основном в демонтаже, а не в установке. Поэтому звать сантехника и тратить на это деньги нет особого смысла.

    Сифоны под кухню бывают разные – для обычных и двойных моек, с возможностью подключения к стиральной или посудомоечной машине, с переливом или без, из металла или пластика, по типу бутылки или трубы. Но все они устанавливаются примерно по одному принципу, поэтому мы написали одну пошаговую инструкцию с дополнением – по установке сифона с переливом и монтажу двойного сифона для двухчашной раковины.

    И, конечно, у всех сифонов одно переназначение – не пропускать газы, то есть запахи из канализации с помощью образующегося в отстойнике гидрозатвора, а также задерживать в нем остатки пищи, мусор, мелкие предметы.

    В этой инструкции мы рассмотрим способ монтажа обычного пластикового сифона бутылочного (колбового) типа, который чаще всего дополняет именно кухонную раковину, ведь его очень просто чистить.

    Вам понадобится

    1. Отвертка – для демонтажа вам нужна крепкая отвертка нужного размера, а при установке нового сифона можно обойтись даже монеткой, особенно, если вы приобрели современную модель сифона;
    2. Ножовка, рулетка, наждачная бумага – иногда нужны для обрезания труб или гофры до нужных размеров и шлифовки их краев.

    Шаг 1. Демонтаж старого сифона

    Перед тем как установить новый сифон для кухни нужно снять старый. Для этого возьмите крепкую отвертку и открутите винт в центре решетки в сливном отверстии как показано на фото справа. Обязательно поставьте тазик под сифоном. Когда сифон снимется, начисто протрите сливное отверстие.

    • Гайка и винт сливной решетки часто со временем прикипают друг к другу, а потому очень сложно откручиваются. Если вы никак не можете раскрутить винт, то нужно отсоединить нижнюю часть сифона, оставив один патрубок, а затем попробовать покрутить, чтобы помочь гайке и винту освободиться. Чаще всего этих манипуляций бывает достаточно.

    Шаг 2. Сборка сифона

    Разложите все детали перед собой, разгруппировав их по видам, и тогда вы увидите, что деталек много лишь на первый взгляд, а на самом деле, собрать их можно интуитивно, так как все прокладки подходят по размерам к соответствующим частям сифона.

    • Устройство бутылочного сифона (без перелива): уплотнительные прокладки-кольца разных диаметров, накидные гайки, патрубок, 2 части сифона, гофра, а также сливная решетка и винт;
    • Все элементы нужно затягивать плотно, но не слишком сильно, чтобы не повредить хрупкую пластмассовую резьбу и прокладки.

    Вот как нужно правильно собирать сифон для кухни:

    1. Сначала берем самую большую плоскую прокладку и надеваем ее на самое большое отверстие сифона, а затем прикручиваем к нему крышку-колпак. Теперь вы увидите, что у сифона есть 2 отверстия разного диаметра – сверху и сбоку.
    1. Теперь берем патрубок (он будет крепиться к раковине) и подбираем к нему подходящие по диаметру конусную прокладку и накидную гайку. Сначала наденьте на патрубок накидную гайку, затем натяните конусную прокладку тупым концом вверх. Вставляем патрубок в верхнее отверстие сифона и плотно, но не слишком крепко, закручиваем их.
    • Иногда патрубок с воронкой слива нужно предварительно тоже соединить в единое целое;
    • Будьте внимательны – в этой сливной воронке патрубка обязательно должна быть гайка, не потеряйте ее в процессе работы.
    1. Осталось точно так же прикрутить гофрированную трубу: надеваем на нее накидную гайку, затем натягиваем конусную прокладку тупым концом вверх, а потом прикручиваем гофру к сифону. Ну, вот и все, сифон собран. Остальные детали нам понадобятся для следующего шага.

    Шаг 3. Установка сифона

    Пора установить собранное устройство:

    • кладем на патрубок сифона рифленое уплотнительное кольцо полосками вверх, а под металлическую решетку натягиваем оставшееся кольцо как показано на фото ниже;
    • теперь подставляем сифон под раковину (под сливное отверстие), придерживаем и выравниваем его, а сверху, т.е. уже над мойкой, кладем металлическую решетку;
    • вставляем винт в решетку и закручиваем его отверткой или монеткой.

    Шаг 4. Подключаем гофру к стояку канализации

    Последний шаг – просто подключаем гофру к канализации, удлинив ее до нужной длины.

    • Обычно диаметр гофры для канализации равен 50 или 40 мм, а сами гофры часто выпускаются в диаметре 50 мм, которую можно обрезать ножовкой до 40 мм при необходимости;
    • Вместо гофрированной трубы можно и даже желательно использовать жесткий отвод.

    Теперь проверяем сифон на течь, заполняем его водой, чтобы образовался гидрозатвор. Если нигде не течет, то вы все сделали правильно.

    Дополнение – установка сифона с переливом

    Если ваша раковина с переливом, то установка сифона будет проводиться примерно в той же последовательности, что описана выше. За исключением того, что на этапе сборки устройства (см. шаг №2) потребуется дополнительно собрать сам перелив, как показано на фото ниже. Принцип соединения перелива с отводом патрубка точно такой же, как в предыдущей инструкции – сначала накидываем гайку, потом кольчатую прокладку тупым концом к переливу, затем вставляем перелив в отвод и затягиваем гайку.

    Двухсекционная мойка должна оснащаться специально предназначенным для них двойным сифоном. У таких сифонов есть два выпуска, которые объединяет один сифон, который может быть как колбообразным, так и трубчатым. Они также могут иметь отводы для стиральной или посудомоечной машины как на фото слева.

    Установка производится по описанному выше принципу с той лишь разницей, что сначала нужно прикрутить два патрубка со сливом к двум раковинам, затем под раковинами нужно соединить два патрубка проводником, а потом к проводнику прикрутить остальные части устройства. При необходимости трубы нужно обрезать до нужной длины ножовкой, отшлифовав края наждачной бумагой.

    6184

    0

    0

    Необходимо сделать слив на кухне? Накопленный мной опыт позволяет утверждать, что с этой задачей под силу справиться любому домашнему мастеру. Пошаговая инструкция позволит мне доказать это.

    Описание необходимых к выполнению работ

    Чтобы сделать слив для раковины на кухне, вам потребуется преодолеть пять основных шагов:

    1. Подготовить инструменты
      ;
    2. Демонтировать старую систему слива
      ;
    3. Собрать новую систему слива
      ;
    4. Установить новую систему слива
      ;
    5. Подключить новую систему слива к стояку
      .

    Разберём все пункты по порядку:

    Шаг №1: подготовка инструментов

    Прежде чем приступить к работе убедитесь, чтобы под рукой были следующие инструменты:

    • Отвёртка
      , а лучше две: большая и маленькая;
    • Ножовка
      с мелким зубом;
    • Рулетка с карандашом
      или маркером;
    • Наждачка
      .

    Шаг №2: демонтаж старой системы слива

    Чаще всего в домашних условиях ситуация обстоит так, что слив не устанавливается с нуля, а заменяется. В таких случаях предварительно необходимо избавиться от старой системы, которая для кухонной мойки классически представлена в виде сифона.

    Сам демонтаж осуществляется своими руками достаточно просто:

    • Под раковину ставим пустую ёмкость
      . Подойдёт ведро или тазик;
    • Откручиваем с помощью большой отвёртки болт
      в центре решётки на сливном отверстии;

    Если болт, удерживающий сифон слишком сильно прикипел к решётке и не поддаётся, то рекомендую нанести на него технический аэрозоль WD-40. Он размягчит резьбовое соединение и сделает его более податливым.

    • Снимаем старое сливное оборудование
      ;
    • Начисто протираем освободившееся сливное отверстие
      .

    Если засорился канализационный трубопровод, то на данном этапе, пока сифон снят, самое время его прочистить с помощью специального стального троса. Это не помешает сделать даже просто в профилактических целях.

    Шаг №3: сборка новой системы слива

    Как собрать новое сливное устройство? С первого взгляда эта задача может показаться затруднительной из-за обилия различных деталей. Но так как все одни подогнаны по размерам друг к другу, то ошибиться довольно-таки сложно. Тем не менее, предлагаю рассмотреть выполнение сборочного процесса более подробно:

    Фото Описание
    Раскладываем перед собой все запчасти
    :

    • Уплотнители
      кольцеобразной формы различных размеров;
    • Гайки
      накидного типа;
    • Патрубок
      ;
    • Верхняя и нижняя части самого сифона
      ;
    • Отрезок гофрированной трубы
      ;
    • Решётка
      сливного отверстия, материалом которой может быть нержавеющая сталь, латунь или бронза;
    • Крепёжный болт
      .
    • Надеваем
      кольцо-уплотнитель с наибольшим диаметром на самую широкую часть сифона;
    • Скручиваем
      обе половинки контейнера
    • Подбираем
      к патрубку подходящую по диаметру накидную гайку и уплотняющее кольцо конусной формы;
    • Надеваем
      на патрубок накидную гайку;
    • Натягиваем
    • Вставляем
      собранное изделие в верхнее отверстие сифона;
    • Закручиваем
      его.
    • Подбираем
      к отрезку гофрированной трубы подходящую по диаметру накидную гайку и уплотняющее кольцо конусной формы;
    • Надеваем
      на отрезок гофрированной трубы накидную гайку;
    • Натягиваем
      уплотняющее кольцо конусной формы тупой стороной вверх;
    • Вставляем
      собранное изделие в боковое отверстие сифона;
    • Закручиваем
      его.

    Резьбовые соединения затягивайте плотно, но без излишних усилий, так как пластиковую резьбу очень легко сорвать.

    Шаг №4: установка новой системы слива

    Установка собранного сифона выполняется ещё проще, чем его сборка:

    Фото Описание
    • Накладываем
      на края отверстия патрубка рифлёное уплотняющее кольцо так, чтобы его полоски оказались сверху;
    • Натягиваем
      под металлическую решётку сливного отверстия оставшееся незадействованным уплотняющее кольцо.
    • Подставляем
      сифон под сливное отверстие раковины и выравниваем;
    • Сверху накладываем
      на него металлическую решётку.
    • Вставляем
      крепёжный болт в соответствующее отверстие на решётке;
    • Закручиваем
      его маленькой отвёрткой.

    Шаг №5: подключение новой системы слива к стояку

    Установленный сифон теперь надо подсоединить к канализационному трубопроводу. Для этого выполняем ряд следующих действий:

    1. Подгоняем
      длину гофрированной трубы:
    • Обрезаем
      при помощи ножовки и зачищаем края наждачкой, если она слишком длинная;
    • Удлиняем
      при помощи соединительных фитингов и дополнительных отрезков труб, если гофра слишком короткая;
    1. Вставляем
      в стояк переходную резиновую муфту при необходимости, а затем и край самого отрезка гофрированной трубы;
    2. Тестируем систему:
    • Включаем воду
      ;
    • Ждём заполнения гидрозатвора
      ;
    • Проверяем наличие течей
      .

    Дополнительные сведения

    Цена более сложных сливных конструкций выше, чем у простого сифона, и установка их также несколько сложнее. Рассмотрим пару таких вариантов:

    1. Сифон с переливом
      . В этом случае на колбе имеется не два, а целых три отверстия. Порядок же действий при подключении дополнительного отвода аналогичен монтажу патрубка:
    • Подбираем
      к переливу подходящую по диаметру накидную гайку и уплотняющее кольцо конусной формы;
    • Надеваем
      на него накидную гайку;
    • Натягиваем
      уплотняющее кольцо конусной формы тупой стороной вверх;
    • Вставляем
      собранное изделие в подходящее по диаметру отверстие сифона;
    • Прикручиваем
      обратный край перелива к отверстию на задней стенке раковины с помощью крепёжного болта и маленькой отвёртки;
    1. Сифон для двойной мойки
      . Здесь основное отличие монтажного процесса заключается в том, что сначала подключаются патрубки к обеим раковинам, и только затем уже собирается остальная часть сливной системы.

    Заключение

    Вы ознакомились с тем, как устанавливается сливная система для кухонной раковины. Видео в этой статье содержит дополнительную информацию. В комментариях можно задавать любые вопросы, касающиеся темы.

    Под раковиной устанавливается сифон. Замена и установка этого прибора для некоторых может представлять сложную задачу. В этом обзоре пойдет речь о том, как собрать сифон на кухне. Для того чтобы выполнить установку, необходим правильный подход, и тогда даже непрофессионал справится с работой. Для этого не нужен специфический инструмент, понадобится всего лишь отвертка.

    Устройство и предназначение

    Сифон не только удаляет грязную воду, но у него есть и другое предназначение. Благодаря особой конструкции в нем задерживается крупный мусор, поэтому исключается его попадание в канализационную трубу и поэтому уменьшается вероятность засорения. Но главная функция этого устройства заключается в образовании гидрозатвора, служащего защитой помещения от вредных и неприятных запахов.

    Особого внимания заслуживает то, что для ванной целесообразно применить сифон, имеющий вид трубы с выполненным специальным S-или U-образным изгибом для образования водяной пробки. Для кухонной мойки он имеет более сложную конструкцию, так как он, главным образом, предназначен для накопления мусора с последующей очисткой.

    Сифоны для раковины на кухне имеют следующее устройство:

    • Патрубок для подключения к мойке. Конструкция при помощи гайки фиксируется к решетке-фильтру мойки.
    • Патрубок для подключения перелива. Используется в случаях, когда возможно подключение слива стиральной или посудомоечной машины.
    • Резервуар или стакан является главной частью конструкции. Внутри резервуара образуется гидрозатвор, а благодаря объемной крышке возможно быстрое удаление накопившегося мусора.
    • Патрубок отвода предназначен для подключения к канализационной трубе с целью отвода грязной воды.

    Комплектация

    Выше приведена схема, на которой показано расположение деталей. Но какая бы ни была конструкция сифона, в каждом из них есть небольшое колено или небольшой резервуар, благодаря которому некоторая часть воды задерживается в трубе. Так образуется гидрозатвор, который не позволяет шуму и неприятным запахам проникать в помещение.

    Для изготовления данного прибора используют чаще всего пластик (пропилен, полиэтилен, ПВХ) или хромированный металл. Изделие из металла, кроме того, что отличается надежностью, еще и выглядит более привлекательно и солидно. Но со временем происходит окисление металла даже несмотря на гальваническое покрытие. По этой причине в быту предпочтительнее будет использование пластиковых приборов, в процессе эксплуатации не поддающихся коррозии и легко очищающихся от грязи, а также более доступных по цене.

    Комплектация пластикового сифона:

    • Патрубок для подключения к раковине. При помощи гайки фиксируется устройство к решетке-фильтру мойки.
    • Патрубок отвода. Его подключают к канализационной трубе с целью отвода грязной воды.
    • Стакан или резервуар является главной частью конструкции. В стакане образуется гидрозатвор. Снизу находится крышка, которая предназначена для быстрого удаления накопившегося мусора.
    • Выпускной патрубок. В некоторых моделях добавлен отвод, через который выполняется подключение слива стиральной или посудомоечной машины.
    • Защитная решетка, устанавливающаяся в сливное отверстие мойки, не пропускает в канализацию крупные отходы.
    • Резиновая пробка, предназначенная для закупорки отверстия слива. В дешевых устройствах такая пробка не предусмотрена.
    • Резиновая прокладка для размещения между выпускным патрубком и раковиной. Толщина прокладки может составлять 3–5 мм.
    • Резиновая прокладка под выпускной патрубок.
    • Гайка из пластика выпускного патрубка.
    • Соединительный винт из меди или нержавейки Ø 6–8 мм. Примечательно, что дешевые модели идут в комплекте с металлическими винтами с тонким напылением из никеля или хрома. Винты из такого материала ненадежны, быстро ржавеют и разрушаются. Выбрать устройство с качественным магнитом можно с помощью небольшого магнита, которым проверяется металл. Винты из нержавейки не будут магнититься.
    • Гайка из латуни, меди или нержавейки. В этом случае железная гайка не подойдет, так как из-за коррозии она не прослужит даже более года.
    • Корпус изделия в виде колена или бутылки.
    • Пластиковая стяжная гайка.
    • Две конусные резиновые или пластиковые прокладки.
    • Канализационный отвод.
    • Гайка для крепления пластмассового переходника.
    • Стакан или крышка сифона – для прочности прибора.
    • Резиновая большая прокладка для плотного прилегания крышки прибора к корпусу.
    • Канализационный отвод – стандартная пластиковая или гофрированная труба, пластиковый патрубок, гибкий шланг.

    Также может быть сифон с переливом, который устанавливается на раковинах, в конструкции которых предусмотрен перелив.

    Прибор бутылочного типа, несмотря на более сложную конструкцию, больше популярен в быту, чем трубный сифон, так как компактен и легок в обслуживании. А если в слив случайно попадают ценные предметы, их можно легко извлечь путем откручивания нижней крышки.

    Сборка

    Монтаж сифона может выполнить каждый хозяин дома. Но хотя сборка и монтаж прибора относительно простые, тем не менее, данный процесс требует ответственного подхода. В противном случае халатное отношение приведет к протеканию и возникновению в помещение неприятных запахов из сливного отверстия.

    При покупке нужно убедиться, что резиновые прокладки хорошего качества. В присутствии продавца собранный прибор разбирают, чтобы удостовериться, насколько крепления надежные и все комплектующие имеются в наличии. Не стоит игнорировать возможные дефекты (сколы, трещины, заусенцы), так как именно они могут способствовать протечкам.

    Выбирая кухонный сифон, следует обращать внимание на некоторые моменты:

    • Диаметр отверстия раковины должен совпадать с диаметром решетки-фильтра, идущей в комплекте с прибором.
    • Подключение других сантехнических приборов. Если требуется подключить стиральную или посудомоечную машину, требующую отвода воды в канализационную трубу, следует приобрести устройство с дополнительным выводом для подключения сливного шланга.
    • Размеры изделия для установки под мойкой нужно свободное пространство. В противном случае необходимо приобретать прибор небольшого размера.
    • Диаметр канализационного отверстия. Труба, служащая соединением выходного патрубка и канализации, должна быть соответствующего диаметра. В случае с меньшим диаметром может потребоваться резиновый переходник, но диаметр не должен быть больше канализационного отверстия.
    • Эстетическое решение. Если прибор внешне закрыт или спрятан в кухонную тумбу, то не имеет значения, из какого материала он выполнен. А для открытого расположения уместно будет приобрести хромированное изделие, хотя и стоимость его дороже.
    • Стоимость изделия. Не всегда качество прибора зависит от его стоимости. Вполне естественно, что эксплуатировать металлический сифон на кухне можно гораздо дольше, чем пластиковый. Но, в принципе, и пластиковое изделие может прослужить весьма длительный срок. Поэтому разница в цене обусловлена внешней составляющей, нежели функциональностью.

    Как правило, в комплекте с прибором прилагается инструкция для сборки изделия. Но даже если она отсутствует, можно без особых трудностей смонтировать самостоятельно. В этом помогут следующие советы:

    1. Лучше всего сифон для кухонной мойки собрать вручную, не используя шуруповерт (вместо отвертки). Это позволит контролировать силу зажима, чтобы не нарушалась целостность соединений на резьбе.
    2. Перед тем как детали закрутить, на место устанавливают резиновые прокладки. Для надежной герметизации можно использовать сантехнический герметик.
    3. Высоту патрубка, соединяющего мойку и стакан, можно регулировать. При изменении положения прокладки-уплотнителя устанавливают оптимальную высоту прибора.
    4. Гайки необходимо затягивать, но не переусердствовать, иначе можно сорвать резьбу.
    5. Когда все детали соединены, удаляют лишний герметик (если его использовали). Обязательно необходима визуальная проверка качества сборки.

    Процесс установки

    • Прежде чем установить слив для раковины, нужно выполнить подготовительные работы. В случае соединения со старой чугунной трубой последнюю очищают от грязи и устанавливают резиновую прокладку. У пластиковой трубы оконечник выводится на нужный уровень (максимум 40 см от уровня пола). После этого на оконечник устанавливают переходник.
    • Далее производится демонтаж старого оборудования. С помощью отвертки отвинчивается крепежный винт.
    • Следующее действие − тщательное очищение посадочного места от ржавчины, грязи и жира.
    • Теперь сифон устанавливают и крепят при помощи винта смеситель с ловушкой.
    • Необходимо соединить основную часть прибора с трубой под раковиной.
    • В некоторых случаях можно подключить бытовую технику (посудомоечную или стиральную машину). Но лучше соединить с канализацией и выполнить первичную проверку. Во время проверки отводы необходимо закрыть заглушками.
    • Если в ходе проверки протечек не было, тогда возможно подключение дополнительной техники. Для надежности сливные шланги посудомоечной и стиральной машин крепят хомутами. Следует убедиться, чтобы шланг для слива воды не был изогнут или перекручен, и вода беспрепятственно стекала по нему.

    Особенности крепления к мойке

    В том случае, если раковина побывала в эксплуатации, и требуется замена сифона на новый, производится демонтаж старого прибора с последующей очисткой поверхности мойки от грязи и налета в местах крепления.

    Важно помнить, что при монтаже прибора потребуется отсоединить его от канализационной трубы. Чтобы избежать распространения неприятных запахов, канализационное отверстие необходимо закрыть влажной ветошью, которая будет служить в качестве временной пробки для кухонной мойки. Также можно надеть на трубу целый полиэтиленовый пакет и обмотать веревкой.

    Сифоны продаются в комплекте с решеткой-фильтром, которая вначале крепится к мойке при помощи крепежного болта (в более старых моделях эта часть прижимается гайкой снизу), а затем производится крепеж сливного прибора.

    Соединение с канализацией

    Грамотное подключение сифона под мойкой заключается в соединении отводящего патрубка и основной канализации при помощи гофрированной трубы. Гибкий отвод обеспечит подключение прибора независимо от расположения канализационного отверстия. Если отверстие имеет большой диаметр, то используют дополнительную резиновую прокладку или пластмассовый переходник. Главное, чтобы слив плотно соединялся с канализационной трубой.

    По окончании монтажа следует пустить воду в раковину, чтобы проверить, насколько герметичны все соединения. Если протечек воды под мойкой нет, работа считается завершенной.

    Таким образом, чтобы установить или заменить сифон, необязательно нужно быть специалистом. Достаточно правильно выбрать прибор и следовать техническим рекомендациям. И тогда это не сложное устройство долго вам прослужит.

    Видео

    В этом видео показано, как выполняется сборка на кухне.


    Организация водоснабжения и канализации на кухне значительно отличается от монтажа этих же систем во всем доме. Это связанно с тем, что помимо обычной мойки в данном помещении часто устанавливают бытовые приборы, которые также требуют подсоединения к системам коммуникаций.

    При этом если с подключением воды обычно не возникает проблем, то вопрос, как установить сифон на кухне, порой связан с различного рода проблемами.

    Назначение

    Данное устройство служит связующим звеном между техникой или мойкой и канализацией. В нем реализована технология создания своеобразного водяного клапана, который при помощи остатков жидкости блокирует проникновение воздуха из канализации в помещение.

    Это нужно для того, чтобы предотвратить появление ненужных запахов и шума, которые постоянно возникают в данной системе.

    Установка

    Данный процесс довольно прост, но он состоит из нескольких этапов, от соблюдения которых зависит работоспособность не только самой канализации, но и бытовой техники. Именно поэтому установка сифона на кухне требует повышенного внимания и строгого соблюдения инструкций.

    Выбор устройства

    • Выбор данного устройства является одной из самых важных процедур. Причем он связан не только с определением качества, но и конкретной модели.
    • Для начала нужно определиться с тем, какое количество устройств будет подключаться. Раньше если к сифону необходимо было подключить стиральную или посудомоечную машину, то мастера брали такую модель, которая должна устанавливаться на ванну, и организовывали дополнительное соединение через рукав перелива. Именно поэтому в настоящее время очень популярен вопрос о том, как поменять сифон на кухне, поскольку появились в продаже специальные устройства, предназначенные для этих целей.
    • Лучше всего выбирать ту конструкцию, которая имеет столько выводов, сколько будет подключаться оборудования. Однако некоторые специалисты рекомендуют устанавливать сифоны с двумя ответвлениями, а если техники будет больше, то нужно использовать разветвители.
    • Отдельное внимание необходимо уделять качеству материала, из которого изготовлено устройство.
    • Все элементы должны иметь правильную форму, не содержать сколов и трещин, а также не иметь повреждений в резьбовых соединениях.
    • Резиновые прокладки проверяются на целостность и соответствие размерам.
    • Отдельно стоит отметить то, что продаются данные устройства в виде отдельных деталей. Именно поэтому вопрос как разобрать сифон на кухне не вызовет больших трудностей, а для правильной сборки в комплект обычно входит инструкция.

    Совет! Перед совершением покупки нужно проверить наличие всех элементов устройства. Дело в том, что часто встречаются такие ситуации, что даже в запаянной упаковке может не хватать некоторых деталей.

    Сборка

    • Данный этап очень важен. От него зависит срок эксплуатации и его качество.
    • Если устройство продавалось в собранном виде, то его придется разобрать. Это связанно с тем, что нужно проверить наличие всех необходимых прокладок и собственноручно убедиться в силе затягивания и крепления всех элементов.
    • Стоит отметить, что сифоны для кухни собираются исключительно вручную. Это необходимо для того, чтобы не повредить само устройство и контролировать силу зажима.
    • При сборке не следует прилагать слишком большие усилия, поскольку такой монтаж может передавить резиновую прокладку или сорвать резьбу на пластмассовых деталях.
    • Рассказывать, как именно собирается сифон не имеет смысла, поскольку существую различные модели, которые отличаются своей конструкцией. Именно поэтому к каждому устройству в обязательном порядке прилагается инструкция, в которой и указывается, как это сделать.

    Совет! Все элементы при сборке должны быть идеально чистыми и сухими. Грязь и особенно песок, попавший на резиновую прокладку или резьбу, может вызывать течи.

    Монтаж

    • Первоначально необходимо подготовить канализационную трубу. Если используется старая чугунка, то весь процесс заключается в очистке ее от загрязнений и установке соответствующей резиновой прокладки. Когда применяется пластмасса, то нужно сначала вывести оконечник на определенный уровень (не выше 40 см от пола), а затем установить на него специальный переходник, который приобретается заранее.

    Инструмент

    Для данной работы необходимо минимальное количество инструмента, цена на который позволит приобрести его даже для одной установки.

    Потребуется:

    • плоскогубцы;
    • монтажный нож;
    • отвертка.

    Вывод

    Таким образом, приложенный видео материал раскрывает все особенности такого устройства как кухонный сифон. Также становится понятно, что его выбор и установку может произвести практически любой челок, обладая элементарными навыками и следуя указаниям инструкции.

    При этом для данной работы используется инструмент, который есть дома у каждого настоящего хозяйственника.

    Как использовать автосифон

    Каждое пиво, которое мы производим, должно быть перелито по крайней мере один раз в течение его срока службы. В то время как профессиональные пивовары обычно используют насосы для перемещения пива между сосудами из нержавеющей стали, домашние пивовары обычно используют сифон.

    Все мы интуитивно понимаем принцип работы сифона. Вы ставите емкость с пивом или суслом над бутылью или ведром, в которое хотите перелить. Один конец гибкой трубки входит в верхний контейнер, а другой — в нижний.Как только жидкость начинает двигаться, сифон продолжает работать до тех пор, пока не переместится вся жидкость. Но запуск сифона в первую очередь может быть неудобным.

    Вы можете сосать свободный конец трубки, чтобы жидкость текла, но это не очень гигиенично. Если вы запустите сифон таким образом, вы рискуете заразить партию всевозможными голодными микробами, которые живут у вас во рту.

    Вы также можете осторожно опустить трубку в пиво в верхнем контейнере, чтобы трубка наполнялась жидкостью по мере ее погружения.Затем поместите палец на свободный конец, как на соломинку, положите свободный конец в нижнюю емкость и снимите палец. Это эффективно в крайнем случае, но может вызвать беспорядок, и вы рискуете нарушить отложения на дне резервуара-источника.

    Войдите в автоматический сифон. Этот удобный гаджет позволяет легко и безопасно запустить сифон. Он состоит из двух частей, каждая из которых изготовлена ​​из жесткого пластика и может быть продезинфицирована стандартными методами:

    • Трость-подставка, к которой можно прикрепить стандартные пластиковые трубки
    • Более широкая втулка, в которую помещается трость

    Внутренняя направляющая трость может свободно скользить внутри пластмассовой втулки.Когда сборка помещается в сусло или пиво, жидкость заполняет небольшое пространство между двумя концентрическими частями. Если потянуть трость вверх, а затем опустить ее вниз, жидкость потечет вверх через трость в вашу пластиковую трубку. Для запуска сифона обычно достаточно одного или двух насосов.

    Автоматический сифон подходит для большинства перекачиваемых материалов, но при работе с сухим хмелем хмель часто забивает сифон. Хотя автоматический сифон можно использовать как насос, это не идеально из-за риска окисления.Лучший метод — продезинфицировать мешок с мелкой сеткой и поместить его на кончик автосифона, чтобы в первую очередь не допустить попадания твердых частиц в сифон.

    Если вам нужен автоматический сифон, используйте пружину для модели с тростью диаметром ½ дюйма вместо меньшей версии, которая составляет всего 5/16 дюйма. Более широкий тростник перемещает жидкость в 2,5 раза быстрее, чем меньший, что означает меньше времени на откачивание и больше времени на заваривание.

    Автосифон делает работу по запуску сифона чистой, чистой и безболезненной.

    Siphon Coffee Brewing Guide — How to Brew Coffee

    Предыстория

    Кофе-сифон был изобретен в 1840-х годах более или менее одновременно французской домохозяйкой и шотландским морским инженером. Его много раз совершенствовали, но верны несколько принципов: из него получается нежная чашка кофе, напоминающая чай; он может быть довольно привередливым; и это, за наши деньги, один из самых крутых способов приготовления пива.


    Step 1

    После замачивания фильтра в теплой водяной бане не менее пяти минут опустите его на дно верхнего компонента сифона, или «бункера», и зацепите за нижнюю часть стеклянной трубки бункера.


    Шаг 2

    Заполните нижний компонент или «колбу» сифона 300 граммами горячей воды (примерно на 12 унций чашки).


    Шаг 3

    Вставьте бункер, фильтр и все остальное в колбу. Не нужно слишком сильно давить; просто убедитесь, что он надежно и ровно на месте. Разместите всю сборку над источником тепла.


    Step 4

    Пока вода нагревается, отмерьте 20-25 граммов кофе и измельчите его чуть мельче, чем для обычного капельного кофе.


    Step 5

    Вскоре вода в колбе закипит и поднимется в бункер. По какой-то причине, связанной с физикой, которую мы не совсем понимаем, немного останется внизу. Не беспокойся об этом немного.


    Шаг 6

    Когда вода переместится в бункер, выключите источник тепла, чтобы температура воды была между 185-195 градусами F.


    Шаг 7

    Добавьте кофе и осторожно (но тщательно) погрузите его бамбуковой лопаткой или ножом для масла.


    Шаг 8

    Дайте кофе настояться в течение одной минуты 10 секунд.


    Step 9

    Одним резким движением снимите сифон с источника тепла и дайте ему десять раз взболтать бамбуковой лопастью.


    Step 10

    Вашему кофе нужно еще минуту или около того, чтобы он опустился вниз и, наконец, остыл в лампочке. Вы узнаете, что он готов, когда наверху фильтра образуется купол из гущи, а кофе внизу начнет пузыриться примерно со скоростью и силой сердцебиения котенка.

    Снимите бункер и подавайте. Чтобы чашка была самой сложной, дайте кофе остыть.

    Патент США на антисифонную сборку Патент (Патент № 9,447,908, выдан 20 сентября 2016 г.)

    Эта заявка испрашивает приоритет по предварительной заявке на патент США сер. № 61/717776, поданной 24 октября 2012 г., и испрашивает приоритет по предварительной заявке на патент США сер. № 61 / 677,910, подана 31 июля 2012 г.

    ПРЕДПОСЫЛКИ ИЗОБРЕТЕНИЯ

    Настоящее изобретение, в частности, предназначено для использования в топливных баках автомобилей с бензиновым двигателем, хотя его можно использовать с любым топливным баком, подключенным к любому типу. двигателя.

    Топливные баки обычно включают в себя впускной патрубок или отверстие наливной трубки, через которое топливо заливается в топливный бак. На больших транспортных средствах, таких как арендованные грузовики, топливные баки могут быть довольно большими. Из-за высокой стоимости топлива эти большие топливные баки могут быть подвержены незаконному откачиванию топлива из топливного бака.

    Откачка топлива из топливного бака обычно включает в себя размещение шланга через впускное отверстие или отверстие заливной трубки и вниз в топливо, находящееся внутри топливного бака. Затем к противоположному концу шланга прикладывается всасывающее давление, так что топливо внутри бака течет вверх и выходит из бака через шланг.Сифонирование обычно не может быть выполнено, если шланг не может быть помещен вниз в бак и в топливо, находящееся в баке.

    Для предотвращения откачки топлива из топливных баков разработаны противосифонные устройства. Одно такое антисифонное устройство описано в патенте США No. Патент США № 4630748, озаглавленный «Антисифонный топливный заправочный узел», в котором трубка вставлена ​​во входное отверстие бака. Нижний конец трубки полностью сжимается по диаметру трубки, а затем сваривается, образуя нижнее ограничение в трубке.Отверстия вырезаются или штампуются в нижней части трубки, что позволяет топливу проходить через них во время заполнения топливного бака. Сварной конец трубки обычно предотвращает попадание шланга в топливный бак вниз.

    Сжатие и сварка, необходимые для таких антисифонных устройств предшествующего уровня техники, являются трудозатратными и требуют определенных производственных инструментов, таких как тяжелые компрессионные и сварочные машины. Соответственно, производственный процесс предшествующего уровня техники приводит к устройству, имеющему относительно высокую стоимость изготовления.

    Кроме того, антисифонные устройства могут быть желательны для использования на уже используемых транспортных средствах. В таких случаях может оказаться желательным антисифонное устройство, которое может быть надежно установлено на существующей заправочной горловине топлива.

    Следовательно, существует потребность в противосифонном топливозаправочном узле, который может быть изготовлен без дорогостоящего компрессионного и сварочного оборудования и который может быть изготовлен с сокращенными трудозатратными этапами производства.

    СУЩНОСТЬ ИЗОБРЕТЕНИЯ

    Один вариант осуществления антисифонного узла включает в себя сифонную трубку, имеющую первую концевую область, приспособленную для крепления к внутренней поверхности заправочной горловины топливного бака, и вторую концевую зону, приспособленную для размещения в топливном баке………………………………………………………………………………………………………………………………………………………………………………………………. для обеспечения возможности протекания топлива через него в указанный бак, но предотвращения вставки сифонной трубки в топливный бак.Узел содержит стопорное кольцо, которое крепит первый концевой участок сифонной трубки, в виде не совсем оси таким образом, внутри топливного бака шеи с использованием специализированного монтажного инструмента.

    КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

    РИС. 1 представляет собой вид сверху одного варианта осуществления заправочной горловины топливного бака без установленного антисифонного узла.

    РИС. 2 — вид сбоку заправочной горловины топливного бака, показанной на фиг. 1.

    РИС. 3 — вид в изометрии одного варианта осуществления антисифонного узла, установленного в заправочной горловине топливного бака, показанной на фиг.1.

    РИС. Фиг.4 представляет собой вид сбоку стопорного кольца одного примерного варианта осуществления анти-сифон сборки.

    РИС. Фиг.5 представляет собой вид сверху стопорного кольца на фиг. 4.

    РИС. 6 — вид сверху трубки одного примерного варианта осуществления антисифонного узла в разогнутом состоянии.

    РИС. 7 — вид сбоку трубки, показанной на фиг. 6.

    РИС. 8 — вид сбоку трубки одного примерного варианта противосифонного узла в изогнутом состоянии, готовом к установке.

    РИС.9 — вид сбоку одного примерного варианта осуществления установочного инструмента антисифонного узла.

    РИС. 10 — вид с торца установочного инструмента, показанного на фиг. 9.

    ПОДРОБНОЕ ОПИСАНИЕ ПРЕДПОЧТИТЕЛЬНЫХ ВАРИАНТОВ ОСУЩЕСТВЛЕНИЯ

    Фиг. 1 представляет собой вид сверху одного из вариантов заправочной горловины 10 топливного бака 12 без установленного антисифонного узла. Топливный бак может быть бензиновым топливным баком или может быть приспособлен для содержания в нем жидкого топлива любого типа.Заливная горловина 10 для топлива может иметь отверстие 14 , которое может определять внутреннюю поверхность 16 . Внутренняя поверхность 16 горловины топливного бака 10 может включать в себя опору сопла 18 , которая определяет проходящий внутрь выступ, который полностью проходит вокруг внутренней поверхности 16 . Соответственно, опора 18, форсунки может быть определена как проходящий внутрь язычок, который определяет изогнутую, проходящую в радиальном направлении поверхность 20, для поддержки на ней топливного сопла топливного насоса.Опора сопла 18 может быть изготовлена ​​за одно целое с остальной частью заливной горловины для топлива 10 или может быть добавлена ​​к заливной горловине для топлива 10 после ее изготовления. Во время обычных операций заправки топливного бака 12 оператор помещает форсунку топливного насоса в отверстие 14 наливной горловины топливного бака 10 , вставляя форсунку через отверстие 14 наливной горловины горючего 10 и затем размещение канавки или другого средства крепления сопла на опоре сопла 18 .

    Во время откачки топлива из топливного бака 12 гибкий сифонный шланг обычно вставляется в отверстие топливного бака, и под действием силы тяжести и гибкости сифонного шланга он падает вниз в топливо, удерживаемое внутри. нижняя часть топливного бака. Как только конец сифонного шланга расположен вниз в топливе, удерживаемом внутри топливного бака, давление всасывания может быть приложено к внешнему концу сифонного шланга, что приведет к откачиванию топлива из топливного бака.Антисифонное устройство по настоящему изобретению препятствует размещению сифонного шланга вниз в топливо вместе с топливным баком, так что сифонное давление, приложенное к внешнему концу сифонного шланга, не приводит к откачиванию топлива из топливного бака.

    РИС. 2 — вид сбоку заправочной горловины топливного бака, показанной на фиг. 1. На этом виде показана опора сопла 18 , имеющая внутренний диаметр 22 , меньший, чем внутренний диаметр 24 отверстия 14 заливной горловины топливного бака 10 , и удлиненную ось 25 .В одном варианте осуществления диаметр 22 составляет 1,3 дюйма (дюйма), а диаметр 24 составляет 1,85 дюйма. В этом варианте осуществления заправочная горловина топливного бака 10 определяет удлинение заправочной горловины топливного бака существующего бака таким образом, чтобы удлинение заправочной горловины топливного бака 10 определяет первую резьбу 26 для крепления к топливному баку и вторую резьбу 28 для крепления к нему крышки топливного бака. В одном варианте осуществления первая резьба 26 определяет внешний диаметр 30 , равный 1.555 дюймов и длина 32 1,0 дюйм. Вторая резьба расположена на расширяющейся области 34 , которая определяет длину 36 2,25 дюйма, а сами вторые резьбы определяют длину 38 1,0 дюйм. Горловина заливной горловины топливного бака удлинение 10 может определять длину 40 3,25 дюйма. Каждая из первой резьбы 26 и второй резьбы 28 может определять рисунок резьбы 42 и 44 , соответственно, SAE J114.

    РИС. 3 представляет собой вид в изометрии одного варианта осуществления антисифонного узла 46 , установленного в заправочной горловине топливного бака 10 на фиг. 1. В этом варианте осуществления антисифонный узел 46 может включать в себя сифонную трубку 48 , установленную внутри заливной горловины топливного бака 10 . Сифонная трубка 48 может включать первую концевую область 50 , расположенную в отверстии 14 , и вторую концевую зону 52 , которая проходит внутрь в топливный бак 12 .Вторая концевая область 52 сифонной трубки 48 может включать поперечные штифты 54 и 56 , которые предотвращают полное прохождение сифонного шланга через сифонную трубку 48 и тем самым запрещают сифонирование топлива из топливного бака 12 . Кроме того, сифонная трубка 48 может включать область изгиба 58 , расположенную между первой и второй концевыми областями 50 и 52 сифонной трубки 48 .Область изгиба 58 может препятствовать вставке прямого жесткого объекта, такого как лом, в сифонную трубку 48 , чтобы сместить или иным образом повредить штифты 54 и 56 . Изгиб 58 также может препятствовать четкому обзору второй концевой области 52 и контактов 54 и 56 , так что потенциальный вандал не может видеть контакты 54 и 56 и, следовательно, не может легко определить, какое устройство или устройства могут блокировать или препятствовать полному введению сифонного шланга через сифонную трубку 48 .Сифонная трубка 48 может удерживаться внутри заливной горловины топливного бака 10 стопорным кольцом 60 , которое предотвращает снятие сифонной трубки 48 с наливной горловины горючего 10 без использования специального монтажного инструмента (РИС. ), как будет описано ниже более подробно. Горловина заливной горловины 48 может включать уплотнительное кольцо 57 , расположенное между областью расширения 34 и нижней областью 59 заливной горловины горючего 10 .

    РИС. 4 и 5 представляют собой сбоку и вид сверху, соответственно, стопорного кольца одного примерного варианта осуществления анти-сифон сборки. Стопорное кольцо 60 может включать в себя два вентиляционных отверстий 62 , которые позволяют вентиляции топливного бака 12 через стопорное кольцо, а стопорное кольцо установлено внутри топливного бака шеи 10 (фиг. 1). Стопорное кольцо 60 может также включать в себя два инструмента отверстия 64 и 66, что позволяет вставлять двух сопрягаемых штырьков монтажного инструмента (фиг.9), который будет удерживать стопорное кольцо в стационарном, невращающейся положении в качестве топлива заливной горловины 10 (фиг. 1) поворачивается вокруг стопорного кольца. В этом варианте осуществления отверстие инструмента , 66, является частичным отверстием или канавкой, которая позволяет установить в нем зубец инструмента. Стопорное кольцо 60 , как правило определяет круговую наружную поверхность 68 и круглую внутреннюю поверхность или диафрагмы 70 , который смещен, то есть, не соосно с круглой внешней поверхностью 68 .В показанном варианте осуществления внутренняя круговая поверхность 70 определяет удлиненную ось 72 , которая смещена от удлиненной оси 74 внешней поверхности 68 на расстояние 76 , составляющее приблизительно 0,188 дюйма. Внутренняя круглая поверхность , 70, может определять радиус 78 , равный 0,565, который может иметь размер, соответствующий внешнему диаметру сифонной трубки 48 (фиг. 3). Стопорное кольцо 60 может дополнительно включать в себя отверстие в вырезанной области 80 , которые могут быть выровнены с вентиляционным отверстием в сифонной трубке 48 , как будет описано более подробно ниже.В показанном варианте осуществления, вырезать область 80 может определить ширину 82 0,25. В показанном варианте осуществления стопорное кольцо 48 может определить длину 84 из 1,725 ​​в, шириной 86 1,55 в и фаской концевые области 88 , которые могут облегчить введение стопорного кольца 60 в топливный заливной горловины 48 (фиг. 3). Инструмент апертура 64 может быть расположен на расстоянии 90 1,10 в от конца стопорного кольца 60 .

    РИС. 6 и 7 представляют собой вид сверху и вид сбоку, соответственно, трубки 48, одного примерного варианта осуществления антисифонного узла в разогнутом состоянии. Первый концевой участок 50 из сифонной трубки 36 может включать в себя область увеличенного диаметра 92 размером, чтобы быть расположен в пределах внутренней круговой поверхности 70 запорного кольца 48 (фиг. 5). Область увеличенного диаметра 92 может включать в себя вырезанную область, такую ​​как отверстие 94 , приспособленное для приема внутренней поверхности 20 опоры сопла 18 (ФИГ.2). Когда сифонная трубка 48 удерживается на месте в нижней части 59 (фиг.3) наливной горловины топливного бака 10 , то отверстие 94 будет закреплено вокруг выступающей внутрь поверхности 20 опоры сопла 18 который, в свою очередь, будет надежно фиксировать сифонную трубку 48 на месте в заливной горловине топливного бака 10 . Область увеличенного диаметра 92 сифонной трубки 48 может определять внешний диаметр 96 , равный 1.123 дюйма, размер которого может быть таким, чтобы он мог плотно скользить по внутренней поверхности 20 заливной горловины топливного бака 10 , и в то же время может определять внутренний диаметр 98 , который позволяет размещать в нем топливное сопло топливного насоса . Область увеличенного диаметра 92 сифонной трубки 48 может быть изготовлена ​​такого размера или толщины, которые позволяют проходящей внутрь поверхности 20 опоры сопла 18 принимать вверх внутри отверстия 94 , но не внутрь во внутреннее пространство 100 сифонной трубки 48 , которая может препятствовать размещению в ней топливного сопла топливного насоса.

    Область увеличенного диаметра 92 сифонной трубки 48 может дополнительно включать топливное отверстие 102 , которое может быть размещено внутри сифонной трубки 48 , чтобы позволить топливу заполнить внутреннюю часть сифонной трубки 48 после подачи топлива бак 12 достигает заданного уровня заполнения топливного бака 12 или приближается к нему, например 85% или 90% заполнения топливом. Область увеличенного диаметра 92 сифонной трубки 48 может дополнительно включать вентиляционное отверстие 104 , которое может быть расположено внутри сифонной трубки 48 так, чтобы быть выровненным с отверстием топливного сопла во время заправки топливом в топливный бак 12 из топливной форсунки.Соответственно, функции автоматического отключения топливной форсунки могут быть должным образом активированы путем выпуска газов из топливного бака 12 через отверстие 104 , а затем через вентиляционное отверстие внутри топливной форсунки. Область увеличенного диаметра 92 может дополнительно включать в себя два отверстия для инструмента 106 , расположенные для приема выступов установочного инструмента (фиг.9) во время установки или снятия сифонной трубки 48 с заливной горловины топливного бака 10 . Топливное отверстие , 102, может быть расположено на расстоянии 108 от первой краевой области 110 из 4.375 дюймов, а центр вентиляционного отверстия 104 может быть расположен на расстоянии 112 от первой краевой области 110 1,375 дюйма. Отверстие для инструмента 106 может быть расположено на расстоянии 114 от первой краевой области 110 на 1,133 дюйма и верхний край апертуры 94 могут находиться на расстоянии 116 от первой краевой области 110 0,32 дюйма.

    Фиг. 8 представляет собой вид сбоку сифонной трубки 48 одного примерного варианта противосифонного узла 46 в изогнутом состоянии, готовом к установке.В этом варианте осуществления область изгиба 58 может определять радиус 118 , равный 1,57, в котором может определяться угол 120 , равный 152 градусам. Этот угол , 120, предпочтительно будет расположен под углом 122 , составляющим 180 градусов, напротив паза или отверстия 104 , чтобы обеспечить надлежащую установку и размещение антисифонного узла в топливном баке 12 . В этом варианте осуществления прямая секция сифонной трубки 48 в первой концевой области 50 может определять длину 124 из 3.0 дюймов, а прямая секция сифонной трубки 48 во второй концевой области 52 может определять длину 126 2,0 дюйма.

    ФИГ. 9 и 10 представляют собой вид сбоку и вид с торца, соответственно, одного примерного варианта осуществления инструмента для установки и снятия 128 антисифонного узла 46 . Установочный инструмент 128 может включать удлиненный вал 130 , имеющий первую концевую область 132 , которая включает в себя первый и второй выступы , 134, и , 136, , каждый из которых проходит оттуда наружу.В показанном варианте реализации зубцы могут быть разнесены на расстояние 138 0,625 дюйма, а зубцы 136 могут быть расположены на расстоянии 140 вала 130 на расстоянии 142 0,185 дюйма. и 136 могут проходить вверх от центральной оси 144 вала 130 на расстояние 146 0,53 дюйма. Второй конец 148 вала 130 может включать в себя ручку 150 , которая позволяет легко поворот вала 130 вокруг центральной оси 144 .Ручка 150 может определять длину 151 4,0 дюйма. Вал 130 может определять цилиндрическую внешнюю поверхность 152 , которая определяет диаметр 154 0,5 дюйма и длину 156 5,0 дюйма. 130 может дополнительно включать штифт 158 , выступающий наружу от вала 130 в направлении, противоположном выступам 134 и 136 .

    Инструмент 128 может дополнительно включать в себя внешнюю оболочку 160 , установленную с возможностью скольжения на валу 130 и включающую удлиненный паз 162 , который принимает в нем штифт 158 .Оболочка , 160, может дополнительно включать в себя вторую удлиненную прорезь , 164, , которая принимает в ней зубец , 134, . Штифт 158 , расположенный в пазу 162 , допускает осевое скользящее движение оболочки 160 вдоль вала 130 в направлении 166 , так что первый конец 168 оболочки 160 может перемещаться между своим положением, как показано на фиг. 9 и второе положение, в котором первый конец 168 расположен рядом с ручкой 150 , а второй конец 178 оболочки 160 перемещается к ручке 150 и от штифта 134 .

    Обращаясь, в частности, к фиг. 10 оболочка 160 может определять внешнюю круговую поверхность 170 , которая может быть смещена от оси вала 144 на расстояние 172 на 0,13 дюйма. Участок с уменьшенным диаметром 174 может определять радиус 176 0,438 дюйм

    Со ссылкой на фиг. 1-10, теперь будет описана установка антисифонного узла 46 . Сифонная трубка 48 расположена внутри заливной горловины топливного бака 10 таким образом, что первая концевая область 50 сифонной трубки 48 расположена внутри нижней области 59 наливной горловины горючего 10 и второй концевой области 52 сифонной трубки 48 расположен на выходе из первой резьбы 26 наливной горловины горючего 48 и напротив второй резьбы 28 наливной горловины горючего 10 .Отверстие 94 на участке увеличенного диаметра 92 сифонной трубки 48 расположено так, что отверстие 94 закреплено на внутренней поверхности 20 опоры сопла 18 . Стопорное кольцо 60 стоит в наливной горловине 10 , так что с увеличенным диаметром область 92 из сифонной трубки 48 расположен внутри внутренней круговой поверхности 70 из стопорного кольца 60 . Стопорное кольцо дополнительно расположены таким образом, что инструмент отверстия 64 и 66 на стопорное кольцо 60 совмещены с инструментом отверстия 106 на сифонной трубке 48 и таким образом, что вырезанный области 80 из стопорного кольца 60 совмещен с вентиляционным отверстием 104 на сифонной трубке 48 .Оболочка 160 затем перемещается вдоль вала 130 так, чтобы первый конец 168 располагался рядом с ручкой 150 . Используя ручку 50 установочного инструмента 128 , первый конец 132 установочного инструмента 128 вставляется в заливную горловину топливного бака 10 через область удлинения 34 и затем вставляются штыри 134 и 136 помещают в выровненном инструмента отверстия 64 и 66 на стопорное кольцо 60 и инструмент отверстия 106 на сифонной трубке 48 .Оболочка 160 затем перемещается в осевом направлении вдоль вала 130 таким образом, чтобы первый конец 168 располагался дальше от ручки 150 установочного инструмента 128 и таким образом, чтобы располагалась вторая концевая область 178 оболочки 160 внутри внутренней круговой поверхности 70 из стопорного кольца 60 и окружающий увеличенный наружный диаметр области 92 из сифонной трубки 48 . В этом положении из-за наличия зубцов , 134, и , 136 и штифта 158 на валу 130 оболочка 160 не будет вращаться вокруг оси 144 вала 130 .Кроме того, в связи с зубцами 134 и 136 вала 130 позиционируется внутри инструмента отверстия 64 , 66 и 106 , стопорное кольцо 60 и трубку с сифоном 48 не будет вращаться вокруг оси 144 вала 130 , когда ручка 150 установочного инструмента 128 удерживается неподвижно. В этом стационарном положении, то есть оператор держит установочный инструмент 128 в неподвижном состоянии, заправочная горловина 10 вращается вокруг оси 144 вала 130 установочного инструмента 128 .Из-за стационарное расположение сифонной трубки 48 и стопорное кольцо 60 , и в связи с отклонением от оси позиционирования внутренней круговой поверхности 70 , который сохраняет увеличенную диаметр область 92 из сифонной трубки 48 в выключенном положение оси относительно центральной оси 25 наливной горловины топливного бака 10 , вращение наливной горловины горючего 48 заставляет отверстие 94 на сифонной трубке 48 надежно сцепляться с внутренней поверхностью 20 за счет трения опоры сопла 18 .

    После сифонной трубки 48 и стопорного кольца 60 надежно расположенного внутри топливного бака шеи 10 , установочный инструмент 128 удаляется из зацепления с стопорным кольцом 60 и сифонной трубки 48 , и перемещается наружу заливной горловины топливного бака 10 . В этом положении антисифонный узел 46 надежно установлен в заливной горловине топливного бака 10 и не может быть снят без использования установочного инструмента 128 .В частности, если вандал пытается вращать стопорное кольцо 60 и / или сифонная трубка 48 внутри топливного бак шеи 48 , отходящей ось положения сифонной трубки 48 внутри стопорного кольца 60 , по отношению к центральная ось 25 горловины заливной горловины 10 , просто приведет к тому, что отверстие 94 сифонной трубки 48 будет прижато к внутренней поверхности 20 опоры сопла 18 .Чтобы снять антисифонный узел 46 с заправочной горловины топливного бака 10 , установочный инструмент 128 вставляется в заправочную горловину топливного бака 10 , и процесс установки выполняется в обратном порядке.

    Добавить комментарий
