Как правильно отрегулировать температуру в холодильнике

От микроклимата в холодильнике зависит сохранность продуктов и долгосрочность работы самого агрегата. Поэтому вопрос – как отрегулировать температуру в холодильнике – становится чрезвычайно важным для семейного бюджета и пользы здорового питания. Несмотря на то, что все приборы поставляются с инструкцией, не все бытовые моменты там отражены подробно. Да и большинство не всегда внимательно читает инструкции, больше полагаясь на опыт и интуицию.

От микроклимата в холодильнике зависит сохранность продуктов и долгосрочность работы самого агрегата.

Особенности регулировки температуры в холодильнике

Холодильники разных моделей обладают своими особенностями для изменения уровня подачи холода. Так, этот сложность и тонкость этого процесса зависит от множества факторов:

  • Количества камер
  • Наличия специальных контейнеров
  • Характера продуктов
  • Технологии подачи холода

В современных продвинутых моделях датчиками оборудованы все камеры и можно отрегулировать работу компрессора достаточно тонко. В старых моделях датчик устанавливали только в морозильной камере, так как здесь температурный режим наиболее важен для надежной работы прибора.

В современных продвинутых моделях датчиками оборудованы все камеры и можно отрегулировать работу компрессора достаточно тонко.

Сейчас отдельно продаются специальные термометры для этих целей. С их помощью можно легко контролировать микроклимат в камерах или на отдельных полках. Тем более, что продвинутые модели термометров оснащены еще и показателем влажности.

От того, как выставлена температура зависит и количество потребляемой мощности, и нагрузка на компрессор. Чем ниже температура – тем сильнее агрегат морозит – тем больше ему требуется электроэнергии, и тем больше его износ.

От того, как выставлена температура зависит и количество потребляемой мощности, и нагрузка на компрессор.

Износ изделия усиливается и при слишком теплой температуре морозилки. Постоянно тающий лед портит ее. Агрегат начинает вырабатывать больше холода, чтобы понизить градус и как следствие в камере нарастает лед еще больше. Такое часто бывает при неплотно закрытой двери морозилки.

Постоянно тающий лед портит морозильную камеру

Общие правила температурного режима для холодильника

Стандартные агрегаты делятся на две камеры – холодильную и морозильную. В первой продукты храниться в охлажденном виде и готовы к быстрому употреблению или готовке, во второй – в замороженном. В замороженном продукты откладываются на долгий срок хранения и перед приготовлением требуют разморозки.

Стандартные агрегаты делятся на две камеры – холодильную и морозильную.

Оптимальная температура в холодильнике

Оптимальный уровень холода для хранения продуктов – от 2 до 5 градусов, для отдельных видов продуктов – до 8 градусов или даже до 10. Если температура выставлена слишком низкой – это создает ряд неудобств:

  • Продукты теряют свои вкусовые свойства
  • Портиться структура овощей и фруктов
  • Приходится тратить силы и время на разморозку
  • При разморозке снова страдают вкусовые свойства
  • Необходимость разморозки создает спешку и портит нервы

Повышение градуса микроклимата в камере запускает активное размножение гнилостных и болезнетворных бактерий, плесени и процессы брожения. Овощи, фрукты и зелень быстро теряют свою свежесть, вянут и подгнивают. Соки постепенно начинают превращаться в вино, а сыр покрывается нездоровым пушком.

Повышение градуса микроклимата в камере запускает активное размножение гнилостных и болезнетворных бактерий, плесени и процессы брожения.

Даже диапазон от 2 до 8 градусов является очень и общим для продуктов. Овощи, фрукты, полуфабрикаты, мучные изделия, молочные изделия, соки, яйца, мясо и рыба – все это требует разного температурного режима.

Овощи, фрукты, полуфабрикаты, мучные изделия, молочные изделия, соки, яйца, мясо и рыба – все это требует разного температурного режима.

В большинстве изделий температура ограничивается диапазоном от 2 до 8 градусов, в некоторых и того уже – от 2 до 5. Модели с фреш-зоной имеют диапазон до 10 градусов. В таких зонах сохранность пищи достигается благодаря дополнительной ионизации воздуха.

Модели с фреш-зоной имеют диапазон до 10 градусов.

Основное правило в распределении пищи такое: чем более скоропортящиеся продукты, тем ниже температура.

Таблица хранения пищи

Температура хранения Вид продуктов
1 -2 градуса Рыба, открытый майонез, твердые сорта сыра
2 – 4 градуса Красное мясо, мягкие сорта сыра, майонез
4 – 5 градусов Птица, яйца, молоко, сливки
5 – 6 градусов Свежие морепродукты, супы, полуфабрикаты, колбасы, сосиски, масло, кефир, плавленый сыр, закрытые упаковки майонеза
7- 8 градусов Мучные изделия, овощи, фрукты средних широт, соленая рыба, суши, готовые блюда, грибы
8-10 градусов (зона фреш) Фрукты южных широт (бананы, авокадо, киви, манго и др), зелень

Распределение холода

В больших объемных агрегатах температура распределяется по внутреннему объему неравномерно. Особенно сильно заметна разность температур на полках в холодильной камере. На разных полках значения градусов будут отличаться, даже в камере небольшого объема советского холодильника.

В больших объемных агрегатах температура распределяется по внутреннему объему неравномерно

Распределение тепла зависит от расположения компрессора, от конструктивных особенностей изделия, от объема камер и от расположения морозилки. В старых приборах морозилка располагалась сверху и холод шел от нее вниз. Поэтому на верхней полке могло быть так холодно, что продукты покрывались инеем.

Распределение тепла зависит от расположения компрессора, от конструктивных особенностей изделия, от объема камер и от расположения морозилки.

В современных моделях холод в камеры поставляется автономно. В холодильную камеру он поступает либо в верхней части, либо в середине. Первый вариант наиболее предпочтителен, так как в этом случае тепло растет плавно к низу. Продукты расположить очень просто: сверху-вниз согласно правилам хранения.

Во втором варианте тепло распределяется по нестандартной схеме. В середине и чуть ниже наиболее холодный воздух, выше – наиболее теплый, а на нижних полках средний.

В наиболее продвинутых моделях можно регулировать холод в каждом отдельном отсеке камеры

В наиболее продвинутых моделях можно регулировать холод в каждом отдельном отсеке камеры. Как правило, такие модели оборудованы фреш-зонами с дополнительной ионизацией воздуха.

Морозилка

В морозилке холод распределяется как правильно равномерно. Пакеты и контейнеры по полкам раскладываются больше с точки зрения удобства.

В морозилке холод распределяется как правильно равномерно.

Важно! Продукты в замороженном виде сохраняют свои свойства одинаково при любой температуре ниже 15 градусов. Поэтому разницы их при -15 или -25 никакой нет. А значит и нет смысла лишний раз нагружать холодильник. Именно по этой же причине в морозилке нет градации распределения холода.

Измерение температуры

Каждый холодильник оборудован регуляторами температуры или термостатами. В обычных моделях это несколько уровней показателей на передней панели холодильника. В более продвинутых – показания даются в цифрах, иногда присутствуют внутренние термометры. Термометр всегда устанавливается и в морозилку. Это устройство можно приобрести и отдельно – так очень удобно измерять точные показатели на каждой полке.

Есть и народные способы измерений – с помощью уличного термометра в стакане воды. Его оставляют на 2-3 часа на внутри камеры. Оптимальные показатели в 3-4 градуса. Выше – уже слишком тепло, а ниже – слишком холодно.

Народные способы измерения температуры в холодильнике

Многие при первом включении прибора даже не задумываются о регулировки микроклимата внутри. Другие подходят достаточно интуитивно – прокручивая ручку термостата на средние позиции. Однако регулировка холода – это тонкий и сложный процесс.

Важно! В зависимости от температуры в помещении, от частоты пользования холодильником, от его загруженности уровень холода внутри также необходимо корректировать.

Как регулировать температуру в разных марках холодильников

Каждый бренд пытается привнести что-то свое в конструкцию холодильника и сделать пользование им более удобным. Поэтому конструкторы разрабатывают свои варианты регулировок и у разных марок агрегатов эти функции могут различаться.

Стинол – имеет для каждого отсека два независимых регулятора температуры в холодильнике. Каждый регулятор имеет по пять делений. При этом термостат имеет световой индикатор работы прибора. В случае необходимости убавить температуру в холодильнике он даст об этом знать.

LG имеет специальные панели управления для каждой камеры, на которых удобно устанавливать нужный режим.

Indesit – регулирование холода осуществляется плавно, ступенчатых значений нет. Уровень поворота ручки регулирует количество тепла в камерах.

Атлант, Аристон – модели имеют регулируемые ролики у каждой камеры, разделенные на пять уровней.

Bosh – для отсеков регулирование режимов раздельное. На каждом устройстве сначала нажимается кнопка установки режимов и затем выставляется нужное значение. Для холодильного отсека от 1 до 7 градусов, для морозильного – от -14 до -25 градусов. В отдельных моделях есть режим быстрого охлаждения и быстрой заморозки.

Samsung – для разных отсеков уровень холода устанавливается отдельно. Сначала нажимается кнопка установки и затем выбирается значение. Диапазон значений для холодильной части – от 1 до 7 градусов, для морозильной от -14 до -25. Есть режим автоматической быстрой заморозки при включении прибора.

Gorenje – регулировка осуществляется плавно поворотом ручки. Есть отдельный режим ECO, который плавно охлаждает пищу.

Liebherr – продвинутая марка, в которой управление подачей холода осуществляется электронно и по отдельности в каждой камере. Есть много удобных автоматических настроек. Например, CoolPlus меняет режим работы прибора в зависимости от резких изменений тепла во внешней среде.

Liebherr – продвинутая марка, в которой управление подачей холода осуществляется электронно и по отдельности в каждой камере

Есть режимы быстрого охлаждения продуктов в морозилке, благодаря чему они замораживаются более щадяще и меньше теряют в своих вкусовых свойствах. SmartFreeze – особая функция, которая замораживает продукты не только за счет понижения температуры, но и за счет циркуляции воздуха.

Рекомендации по регулировке температуры

Помимо общих правил регулировки, подробно указанных в инструкции каждого изделия и устанавливаемых на панелях управления, важно еще и вручную следить за микроклиматом внутри прибора. Так существуют основные признаки неправильной работы агрегата:

  • Резкое увеличение инея в морозильной камере
  • Большое количество инея в морозилке
  • Образование наледи, сосулек в морозилке
  • Быстрое гниение продуктов в холодильном отсеке
  • Образование плесени
  • Появление неприятного запаха
  • Появление луж под холодильником

Все эти признаки говорят о том, что либо была произведена неправильная регулировка, либо прибор просто неисправен. Выяснить это просто: устранить все признаки неправильной работы и скорректировать режим работы.

Если проблема проявляется и дальше, более того если прибор издает посторонние звуки или в определенных частях перегревается слишком сильно – эксплуатировать его нельзя. Следует обязательно отключить от сети и вызвать мастера по ремонту. В противном случае существует опасность пожара и лишиться можно уже не только холодильника.

Если же регулировка температуры произведена грамотно и верно и впоследствии корректируется в зависимости от обстоятельств, то такой прибор будет служить долго и надежно.

Если регулировка температуры произведена грамотно и верно и впоследствии корректируется в зависимости от обстоятельств, то такой прибор будет служить долго и надежно.

Основные правила регулировки температуры в холодильнике, полезные советы

Немножко надо дополнить этот ролик. В первую очередь хочу сказать о зеленом проводе с желтой полосой, иногда он бывает жёлтый с зеленой полосой, его надо убрать в сторону, а лучше вообще отрезать и забыть про него — это провод заземления, если его подключить к другим проводам, произойдёт короткое замыкание. Все остальные провода, можно тупо скрутить между собой. Если вы видите на термостате три провода (помимо провода заземления), то обычно они имеют следующие назначения

  1. Прямой провод от розетки → В большинстве холодильников он коричневого цвета. Возьмите в руки тестер, один щуп присоедините к контакту, который подходит к термостату, а другой щуп подсоедините к контакту вилки холодильника — он должен звониться
  2. Провод от реле пуска двигателя к термостату → Обычно чёрного или красного цвета, бывало белый (очень редко). Точно также берём в руки мультиметр, один щуп подсоединяем к клемме, которая подходит к реле компрессора, а другой щуп на провод который подходит к регулятору. Таким образом мы найдём второй провод, который отвечает за подачу тока на мотор
  3. Провод для сигнальной лампочки → Бывает разных цветов: синий, белый, зелёный и даже красный. Его можно, либо вообще убрать, либо подсоединить к коричневому проводу. Для проверки термостата и запуска двигателя он роли не играет

Для того, чтобы проверить терморегулятор, нам потребуется замкнуть, провод от розетки и провод от реле двигателя. Таким образом, мы уберём регулятор температуры из цепи включения мотора, короче говоря мы подключим мотор напрямую. Если двигатель начал издавать звуки работы, то термостат надо менять, если нет → дело труба, скорей всего проблема в моторе или реле

Как отрегулировать терморегулятор своими руками

Очень важно!!! В видео выше, вы должны были увидеть, как отрегулировать термостат «к 59» и «там 112», это термостаты для двухкамерного и однокамерного холодильника. Если с проверкой терморегулятора более-менее всё понятно, то с его регулировкой надо немножко разобраться. Хочу обратить ваше внимание на то, в каких случаях надо регулировать терморегулятор на холодильнике. Для начала начну с двухкамерных холодильников. В первую очередь надо обратить внимание на следующие факторы

  1. Как морозит плачущий испаритель в холодильной камере → если задняя стенка наполовину покрыта инеем, а на остальной части присутствует конденсат, в виде капель, регулировка в этом случае не поможет
  2. Задняя стенка холодильного отделения должна быть полностью покрыта изморозью → если этого нет, то не мучайтесь, надо либо перезаправлять холодильник, либо вставлять плачущий испаритель
  3. Если в холодильной камере низкая температура → Иногда бывает такое, что не срабатывает автоматика на термостате, причины могут быть разные, в том числе и усталость металла на пружине
  4. Подведем итог — в большинстве случаев, когда холодильник не отключается, замена термостата и регулировка его, мало когда помогает. В начале статьи я объяснял работу термостата, принцип такой, нет холода — нет отключения

Теперь поговорим об однокамерном холодильнике, тут всё намного проще. Открываем дверцу в морозильную камеру → смотрим, как в ней распределился мороз, если морозилка вся во льду, то регулировка термостата вполне возможна. В том случае если в морозильной камере, какой-то участок не заморожен и холодильник не отключается, то по всей видимости, тут либо забит фильтр либо произошла утечка фреона. В однокамерных холодильниках возникает часто проблема с уплотнительной резинкой, из-за этого холодильник также может не отключаться, в таких случаях в первую очередь надо, либо заменить резинку, либо её как-нибудь отремонтировать, так чтобы она не пропускала тёплый воздух, а потом уже приступать к регулировки термостата

Вы должны понимать что отрегулировать термостат своими руками, не так уж и просто, тут нужен опыт и терпение. К примеру на настройку терморегулятора в двухкамерном холодильнике, у меня порой уходит не менее суток, так как после каждого вращения регулировочного болтика, я жду покуда холодильник войдёт в свой режим. С однокамерным холодильником дело обстоит намного проще, из-за того что режим работы и отдыха в этих холодильников намного короче и обычно составляет — 5 минут работает, и 8-15 стоит, в двухкамерных холодильниках нового образца этот режим составляет — 15-30 минут работает и 40-60 минут стоит. В окончании хочу сказать такое, если вы никогда не сталкивались с регулировкой термостата, лучше туда не лезть, а доверить это дело профессионалу. Ниже вы можете посмотреть видео, в котором я рассказываю про регулировку термостата. Думаю будет полезно не только чайникам но и начинающим мастерам

Смотреть видео как отрегулировать термостат своими руками





Термостат для холодильника



        Чаще всего в бытовых холодильниках применяется механический терморегулятор K-59, выполняющий функцию регулировки температуры воздуха в холодильной камере и определяет, сколько градусов в ней будет. Это устройство (на рисунке) представляет собой корпус с расположенными внутри переключающими контактами, сильфоном с мембраной и выходящей из него трубкой сильфона, являющейся непосредственно датчиком температуры.

         Терморегулятор для холодильника является отдельной легко заменяемой запчастью. Его аналогом является отечественный ТАМ-133-1М. Внешний вид механических регуляторов температуры К-59 и ТАМ-133 показан на рисунках.

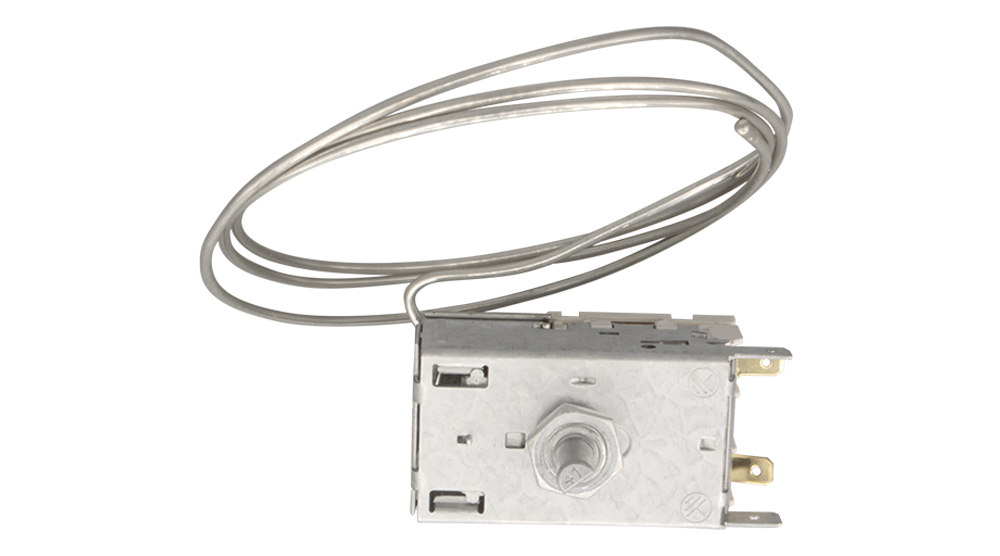

Так выглядит термостат ТАМ-133 и термостат К-59





Как работают термостаты для холодильников:

         Внутрь трубки сильфона закачан хладагент, аналогичный тому, что находится в системе холодильника. Физические свойства этого газа таковы, что его давление очень сильно зависит от температуры среды, в которой он находится. При изменении этого параметра он сжимается или расширяется, воздействуя на чувствительную мембрану, механически связанную с  контактами. Эта трубка, являясь датчиком, прижимается к пластине испарителя и контролирует температурный режим холодильника.





На рисунке видно, что контакт 6  — общий и к нему мы подключаем, к примеру,фазу идущую прямо с вилки.

Контакт 4 — для провода идущего прямо на компрессор

Контакт 3 — свет.

На рисунке справа схема трехконтактных термостатов: ТАМ-133-1М-1, -3, -15, -20, -46, -70, -75,

слева — ТАМ-133-1М-1-19, -21, -28, -50, -55.

Контакты 6-4 являются основными нормально разомкнутыми, замыкаются при повышении температуры. Контакты 6-3 дополнительные, нормально замкнутые, размыкаются для принудительного отключения холодильника. Аналогичную схему с той же нумерацией контактов имеют реле регуляторы температуры К-59, К-56, ТАМ-112.





Как подключается терморегулятор в холодильнике

Схема подключения четырехконтактных реле К-56 и ТАМ-125 аналогичны. К клемме 8 подключается лампочка тревоги.





Регулировка и ремонт терморегулятора

        Данные изделия относятся к высокоточным приборам, отрегулированным на заводе, и поэтому вмешательство в конструкцию, как правило, не приводят ни к чему хорошему. Тем более, что вопрос где купить терморегулятор для холодильника — не такая уж большая проблема при наличии интернета.



Применяемость некоторых видов реле для холодильников

        Существует множество моделей механических терморегуляторов для холодильников, каждая из них предназначена для своих целей. Наиболее распространены отечественные терморегуляторы Орловского завода ТАМ-… и импортные терморегуляторы Данфосс K-… Широко применяется в холодильниках «Атлант», «Стинол», «Индезит».

  • Датчик реле температуры ТАМ-133 — для применения в холодильных камерах двухкамерных приборов. Аналог — реле температуры Danfoss К-59
  • Терморегулятор для холодильника ТАМ-112 используется для регулирования температуры в однокамерных холодильниках. Аналог — ranco К-50
  • Регулятор температуры холодильника ТАМ-125 применяется в морозильных камерах двухкамерных двухкомпрессорных холодильников. Аналог — K57
  • Термостат ТАМ-145 — трехконтактный регулятор температуры морозильной камеры с сигналом тревоги о разморозке (красная лампочка на панели управления)
  • Блок регулировки температуры холодильника К-56 — 4х контактный регулятор температуры морозильника с дополнительной клеммой тревоги. Аналог — ТАМ-125



Купить термостат для холодильника можно на шоссе Революции 31 в ПКФ «Бирюса»

Термостат для холодильника



        Чаще всего в бытовых холодильниках применяется механический терморегулятор K-59, выполняющий функцию регулировки температуры воздуха в холодильной камере и определяет, сколько градусов в ней будет. Это устройство (на рисунке) представляет собой корпус с расположенными внутри переключающими контактами, сильфоном с мембраной и выходящей из него трубкой сильфона, являющейся непосредственно датчиком температуры.

         Терморегулятор для холодильника является отдельной легко заменяемой запчастью. Его аналогом является отечественный ТАМ-133-1М. Внешний вид механических регуляторов температуры К-59 и ТАМ-133 показан на рисунках.






Так выглядит термостат ТАМ-133 и термостат К-59





Как работают термостаты для холодильников:

         Внутрь трубки сильфона закачан хладагент, аналогичный тому, что находится в системе холодильника. Физические свойства этого газа таковы, что его давление очень сильно зависит от температуры среды, в которой он находится. При изменении этого параметра он сжимается или расширяется, воздействуя на чувствительную мембрану, механически связанную с  контактами. Эта трубка, являясь датчиком, прижимается к пластине испарителя и контролирует температурный режим холодильника.





На рисунке видно, что контакт 6  — общий и к нему мы подключаем, к примеру,фазу идущую прямо с вилки.

Контакт 4 — для провода идущего прямо на компрессор

Контакт 3 — свет.

На рисунке справа схема трехконтактных термостатов: ТАМ-133-1М-1, -3, -15, -20, -46, -70, -75,

слева — ТАМ-133-1М-1-19, -21, -28, -50, -55.

Контакты 6-4 являются основными нормально разомкнутыми, замыкаются при повышении температуры. Контакты 6-3 дополнительные, нормально замкнутые, размыкаются для принудительного отключения холодильника. Аналогичную схему с той же нумерацией контактов имеют реле регуляторы температуры К-59, К-56, ТАМ-112.





Как подключается терморегулятор в холодильнике

Схема подключения четырехконтактных реле К-56 и ТАМ-125 аналогичны. К клемме 8 подключается лампочка тревоги.





Регулировка и ремонт терморегулятора

        Данные изделия относятся к высокоточным приборам, отрегулированным на заводе, и поэтому вмешательство в конструкцию, как правило, не приводят ни к чему хорошему. Тем более, что вопрос где купить терморегулятор для холодильника — не такая уж большая проблема при наличии интернета.



Применяемость некоторых видов реле для холодильников

        Существует множество моделей механических терморегуляторов для холодильников, каждая из них предназначена для своих целей. Наиболее распространены отечественные терморегуляторы Орловского завода ТАМ-… и импортные терморегуляторы Данфосс K-… Широко применяется в холодильниках «Атлант», «Стинол», «Индезит».

  • Датчик реле температуры ТАМ-133 — для применения в холодильных камерах двухкамерных приборов. Аналог — реле температуры Danfoss К-59
  • Терморегулятор для холодильника ТАМ-112 используется для регулирования температуры в однокамерных холодильниках. Аналог — ranco К-50
  • Регулятор температуры холодильника ТАМ-125 применяется в морозильных камерах двухкамерных двухкомпрессорных холодильников. Аналог — K57
  • Термостат ТАМ-145 — трехконтактный регулятор температуры морозильной камеры с сигналом тревоги о разморозке (красная лампочка на панели управления)
  • Блок регулировки температуры холодильника К-56 — 4х контактный регулятор температуры морозильника с дополнительной клеммой тревоги. Аналог — ТАМ-125



Купить термостат для холодильника можно на шоссе Революции 31 в ПКФ «Бирюса»

Ремонт терморегулятора холодильника — ServiceYard-уют вашего дома в Ваших руках.

Далеко не каждый пользователь знает, что ремонт домашних устройств, в том числе и холодильников, можно производить собственноручно, не обращаясь за помощью в сервисный центр. Справиться с несложными поломками может даже начинающий мастер. Сегодня мы попробуем разобраться с вопросом, как произвести ремонт терморегулятора холодильника, а также с тем, что же это за устройство, каково его назначение и параметры.

к содержанию ↑

Что же такое терморегулятор и для чего он необходим?

Для начала давайте разберемся, что же это такое. Термостат, или терморегулятор — это прибор, который контролирует температуру в вашем рефрижераторе, а затем посылает сигналы компрессору, заставляя включаться и выключаться его, в зависимости от уровня охлаждения внутри камеры.

Работает он достаточно просто. Терморегулятор представляет из себя реле:

  • С одной из его сторон расположена особенная герметично запаянная трубка, которая заполнена фреоном.
  • С другой — контакты электроцепи, и при помощи них происходит управление компрессором.

к содержанию ↑

Принцип действия

Работает все достаточно просто:

  • Конец капиллярной трубы крепится на испаритель. Исходя из того, что она заполнена хладагентом фреоном, при повышении температуры внутри холодильной камеры в ней возрастает давление.
  • Благодаря этому замыкаются соответствующие контакты реле, а также включается компрессор.
  • Спустя некоторое время температура в холодильном отсеке опускается, давление в трубке падает, а контакты размыкаются, затем компрессор выключается.

Еще одной достаточно важной составляющей терморегулятора является пружина, которая сжимает и разжимает его контакты. Как раз от нее и зависит, как и в какое время они будут срабатывать. К примеру, чтобы разомкнуть контакты с маленьким давлением в системе, необходимо меньше усилий, для большого давления — больше. Сила натяжения пружины регулируется с помощью ручки переключения терморегулятора.

Иногда устанавливается в рефрижераторы электронный терморегулятор, который состоит из модуля управления и температурного датчика. В новых моделях вполне может быть установлено сразу несколько датчиков, для каждой из зон охлаждения. В случае, если ваш холодильник обладает электронным режимом управления температурой, для того чтобы его отремонтировать, могут понадобиться специальные знания.

к содержанию ↑

В каком месте необходимо искать терморегулятор холодильника?

Терморегулятор всегда связан с кнопкой установки температурного режима или ручкой в камере. В зависимости от холодильника, терморегулятор может находиться:

  • внутри самой холодильной камеры;
  • снаружи холодильника.

Внутри

Данное расположение характерно более ранним моделям холодильников марки “Норд” и прочих. Если вы откроете холодильную камеру, сможете увидеть небольшую пластмассовую коробочку, которая размещена на одной из панелей. Именно это и есть терморегулятор.

Снаружи

Новые холодильные агрегаты устроены несколько по-другому. В них необходимое вам устройство размещено за пределами отсеков холодильника, как правило, он расположен в верхней отделе рефрижератора, над самой дверью. Но также может находиться и в ином месте.

Важно! В любом из случаев принцип один: регулятор температуры расположен там, где и ручка переключателя. Чтобы добраться до него, необходимо снять все защитные элементы.

к содержанию ↑

Признаки поломки реле температурного режима:

  • Холодильник без остановки работает и самостоятельно не отключается.
  • Агрегат начинает достаточно сильно морозить внутри холодильного отсека — там, где в обыкновенном режиме должна быть невысокая, но все равно плюсовая температура.
  • Рефрижератор самопроизвольно отключается, а затем больше не подает звуков.

Важно! Любое отделение холодильной камеры должно быть в исправном состоянии и хорошо выполнять свои функции. Если вы заметили неисправность, тогда перейдите по ссылке, чтобы понять пути решения проблемы, когда в холодильнике Самсунг не работает верхняя камера.

Рассмотрим теперь каждую из этих ситуаций отдельно, чтобы понять, как происходит ремонт терморегулятора холодильника.

Холодильник самостоятельно не отключается

Дабы наверняка убедиться, что причиной поломки холодильника является непосредственно регулятор температуры, поступите так:

  1. Отключите рефрижератор от электропитания.
  2. Достаньте из него продукты и тщательно разморозьте.
  3. Сдвиньте ручку термореле на положение “Max” либо же включите заморозку, если такая имеется.
  4. На среднюю полку холодильника, но не морозилки, поместите термометр — будет лучше, если он будет обладать и отрицательной шкалой измерения.
  5. Включите холодильный агрегат, пустой, без продуктов.
  6. Подождите приблизительно 2 часа, после чего стремительно выньте термометр и оцените его показатели.

Отключился и замолк

Тут может быть целых 3 причины:

  • сломался терморегулятор;
  • перегорело реле запуска мотора;
  • перегорел двигатель холодильного агрегата.

Последние две причины, конечно, невероятно серьезные. Но нас в данный момент интересует именно первая. Для того чтобы убедиться, что вам необходимо заменить непосредственно термореле, его нужно проверить:

  1. Отключите холодильник питания.
  2. Найдите месторасположение термореле, а затем снимите защитные кожухи.
  3. Тщательно осмотрите прибор.

Важно! Стандартно регулятор температуры обладает тремя-четырьмя разноцветными проводами. Один из них, как правило, желтого цвета вместе с продольной зеленой полосой. Это — провод заземления. Он нам не понадобится, поэтому отложите его в сторону, дабы случайно не зацепить. Абсолютно все провода, которые подводят термореле, замкните между собой напрямую. Если после подключения холодильника к питанию вы услышите ровный звук (гудение) двигателя, это значит, из строя вышел сам регулятор температуры, и вы будете вынуждены заменить его новым.

к содержанию ↑

Порядок замены реле температуры

Ремонт термостата холодильника самостоятельно большого количества времени не займет. Для примера возьмем холодильник “Норд”:

  1. Снимите накладку верхней петли и открутите находящиеся болты.
  2. Снимите дверь холодильного отсека.
  3. После этого снимите заглушку непосредственно в крыше холодильника и выкрутите один винт — как правило, он обладает встроенным шестигранником.
  4. Выкрутите саморезы, которые удерживают крышу, снимите ее.
  5. Снимите ручку регулятора температуры.
  6. Вытащите регулятор температуры, перед этим открутив 2 самореза, при помощи которых крепится кронштейн.
  7. Замените узел на новый и произведите все действия, но уже в обратном порядке.

Важно! Иногда морозильная камера может дать сбой и работа всей системы нарушается, что приводит к порче продуктов. Узнайте несколько полезных советов о том, как выйти из положения, если верхняя камера холодильника Индезит Ноу Фрост не морозит.

По большому счету, где бы ни находился терморегулятор, его ремонт выглядит приблизительно одинаково:

  1. Доберитесь непосредственно до самой детали.
  2. Отсоедините капиллярную трубку от самого тела испарителя.
  3. Осторожно вытащите ее непосредственно из корпуса.
  4. Отсоедините реле.
  5. Оремонты как сторожно вставьте новую сильфонную трубку, а затем надежно закрепите ее на самом испарителе.
  6. Подключите все необходимые провода и прикрепите реле на место.

После того, как ремонтные работы по замене будут окончены, необходимо проверить исправность техники. Читайте на нашем сайте о том, как установить температуру в холодильнике Самсунг Ноу Фрост.

к содержанию ↑

Видеоматериалы

Теперь вы имеете представление о том, что такое термостат холодильника, как происходит его ремонт. Эта задача при условии правильного подхода — вполне посильная для мастера, который не первый раз держит в руках отвертку и мультиметр.

Поделиться в соц. сетях:

Как отрегулировать термостат на холодильнике?

Современному человеку сложно представить свою жизнь без бытовой техники. Есть приборы, без которых мы смогли бы обойтись, а есть такие, без которых обойтись попросту невозможно. Одним из таких жизненно необходимых предметов является холодильник. Согласны?

Самостоятельный ремонт бытовой техники — хорошее подспорье для семейного бюджета. При желании можно освоить даже довольно сложные ремонтные операции. Например, заменить терморегулятор для холодильника не так уж трудно. Стоит только разобраться в особенностях работы и устройстве этого прибора.

В этой статье мы поведаем о том, как обнаружить неисправность терморегулятора. Также, мы подробно расскажем о замене терморегулятора на примере холодильника Stinol. В материале содержится тематическая подборка фото- и видеоматериалов с советами опытных экспертов.

Конструкционные особенности и принцип работы

Терморегулятор или термостат — это один из основных элементов, без которого невозможна нормальная работа холодильника. Он фиксирует показания датчиков температуры в холодильной и морозильной камере и подает сигнал на пусковое реле компрессора.

В соответствии с этими сигналами компрессор включается, если в камере недостаточно холодно, и выключается, когда температура достигает заданного уровня.

Технически терморегулятор представляет собой реле, на одном конце которого имеется герметичная трубочка, заполненная фреоном.

С другой стороны установлены контакты, размыкание и соединение которых подает сигнал на компрессор. Конец трубочки с фреоном, ее еще называют капиллярной трубкой, фиксируется на испаритель.

Хладагент, помещенный внутри, чутко реагирует на нагрев и охлаждение. Когда температура снижается или повышается, внутри трубки изменяется уровень давления, в результате чего соединяются или размыкаются контакты реле.

Движением контактов управляет небольшая пружинка. Она используется для установки уровня температуры, которая должна быть внутри холодильной камеры.

К пружинке присоединена ручка регулировки температуры. При повороте этой ручки изменяется степень натяжения пружинки.

В результате для смыкания и размыкания контактов нужно приложить большее или меньшее усилие. Это влияет на уровень давления в капиллярной трубке, при котором контакты срабатывают.

Терморегулятор — это небольшое устройство, которое снабжено герметичной трубкой с датчиком, заполненным хладагентом. На основании изменений температуры испарителя реле включает или отключает компрессор

Так регулируется степень охлаждения воздуха в холодильнике. При использовании электронного регулятора этот процесс осуществляется несколько иначе, но принцип остается примерно таким же: нужный уровень температуры устанавливается на основании фактических показателей, которые фиксирует капиллярная трубка.

Но в подобных моделях используется электронный модуль управления, способный одновременно управлять данными с нескольких датчиков.

Такой терморегулятор починить или заменить в домашних условиях возможно не всегда. Для обращения со сложной электроникой нужны знания и особое оборудование.

Обычно терморегулятор устанавливают внутри или снаружи холодильной камеры. Перед началом ремонта не помешает изучить техпаспорт и инструкцию прибора, там может быть много полезной информации по устройству конкретной модели терморегулятора, а также о месте его расположения.

Обычно термореле находится рядом с ручкой для установки температурного режима. Внутреннее расположение характерно для относительно старых моделей. Внутри камеры элемент обычно заключен в пластиковый защитный корпус.

Ручка регулировки расположена прямо на нем. Для извлечения термореле нужно снять эту ручку и открутить крепежные винты, чтобы снять корпус.

У более современных моделей термореле размещают вне камеры, чтобы сэкономить драгоценные кубические сантиметры внутреннего пространства и не портить дизайн дополнительными элементами

Но искать терморегулятор нужно так же возле ручки управления, обычно под корпусом холодильника где-то вверху. Ручку точно так же снимают, отвинчивают крепеж и находят искомое за защитной панелью.

Способы обнаружить проблему

Если термореле сломалось, это не означает, что и весь холодильный аппарат сразу же прекратит работу. Но отсутствие корректных сведений о текущей температуре отразится на его работе.

Вариант #1 — проверить функционирование техники

Симптомы некорректной работы холодильного оборудования могут быть такими:

  • компрессор работает без перерывов или с очень короткими и редкими перерывами;
  • температура внутри камеры холодильника понижается до нуля, а иногда и ниже;
  • на стенках появляется большое количество изморози или даже льда;
  • внутри холодильника слишком тепло;
  • холодильник не включается после отключения и т.п.

Конечно, эти признаки могут быть связаны не только с поломками термореле, но и с неисправностями других элементов.

Чтобы правильно определить причину проблем, выявленных в процессе функционирования бытового холодильника, понадобится провести небольшую диагностику. Это можно сделать самостоятельно

Вариант #2 — диагностика с помощью термометра

Для этого нужно полностью отключить холодильник от электропитания, а затем провести его полную разморозку в соответствии с инструкцией. Конечно, содержимое придется вынуть.

После этого нужно включить прибор в сеть и перевести ручку настройки терморегулятора в положение, которое позволит получить максимально низкую температуру. Если в модели холодильника предусмотрен режим заморозки, рекомендуется использовать его.

Чтобы протестировать работу термореле, нужно освободить холодильник от всех продуктов, поместить внутрь камеры термометр и проверить его показания через несколько часов

В холодильную камеру примерно посередине нужно положить термометр, предназначенный для измерения температуры воздуха.

Лучше использовать прибор, который позволяет делать измерения и ниже нуля. Холодильник оставляют в таком режиме примерно на два часа. После этого нужно проверить показания термометра.

Если в холодильной камере температура к этому моменту понизилась примерно до шести градусов, с терморегулятором проблем нет. Но когда внутри стало заметно теплее или холоднее этого уровня, термореле придется заменить.

Вариант #3 — визуальный осмотр камеры холодильника

Если после размораживания внутри камеры очень быстро образуется так называемая снежная шапка, первичную диагностику исправности терморегулятора можно выполнить очень просто.

Появление снежной шубы в холодильной камере почти всегда означает, что терморегулятор работает некорректно, нужно провести диагностику его состояния

Для этого в момент работы компрессора регулировочную ручку начинают поворачивать в сторону увеличения температуры внутри камеры.

Если реле исправно, в определенный момент датчики зафиксируют нужный уровень температуры, после чего двигатель компрессора отключится. Если же двигатель продолжает работать — терморегулятор нужно менять.

После такой диагностики и при исправном термореле рекомендуется вынуть из камеры все содержимое и позволить прибору поработать вхолостую около шести часов. В этот период нужно обратить внимание на длительность перерывов в работе компрессора.

Если она составляет около 40 минут, все хорошо, можно пользоваться холодильником в обычном режиме.

Когда компрессор включается слишком часто или редко, нужно попытаться отрегулировать этот момент с помощью настроек реле. Если это не удается, скорее всего, придется поставить новый терморегулятор.

Правила демонтажа термореле

Если холодильник вообще не включается, провести описанную выше диагностику будет невозможно. Вероятной причиной поломки можно назвать сбой электрики этого элемента.

Но проблемой может стать и неисправность компрессора, например, сгоревшая обмотка двигателя. Чтобы понять, нуждается ли термореле в замене, его придется снять с холодильника для исследования.

Обычно терморегулятор находится рядом с регулировочной ручкой, с помощью которой выставляют температуру воздуха в холодильной камере. Двухкамерные модели снабжены набором их двух таких ручек

Сначала нужно отключить холодильник от сети. Теперь следует обнаружить место, где он располагается, как было описано раньше. Обычно нужно снять регулировочную ручку, удалить крепеж и снять защитные элементы.

Затем необходимо внимательно осмотреть прибор, обратив пристальное внимание на провода, по которым подведено электропитание.

Все они имеют различную цветовую маркировку в зависимости от назначения. Обычно для заземления берут желтый провод с зеленой полоской. Этот кабель нужно оставить в покое, а вот все остальные следует отсоединить и замкнуть друг с другом.

Теперь холодильник снова включают в сеть. Если прибор по-прежнему не включается, вероятно, терморегулятор исправен, а вот с компрессором имеются серьезные проблемы.

Если холодильник совсем не включается, причиной может быть не только неисправность термореле, но и поломка компрессора, например, перегоревшая обмотка двигателя

Если же двигатель заработал, можно сделать однозначный вывод о том, что реле нуждается в замене. Перед началом работ не помешает вооружиться смартфоном или фотоаппаратом, чтобы последовательно фиксировать все операции.

При установке нового термореле эти изображения могут оказаться очень полезными, особенно для новичков.

Нужно четко запомнить какая жила кабеля была использована для каких целей. Обычно для соединения термореле с электромотором используют провод черного, оранжевого или красного цвета.

На ноль ведет коричневая жила, желто-зеленый провод обеспечивает заземление, а чисто желтый, белый или зеленый — соединен со световым индикатором.

Для подключения термореле используются провода с различной цветовой маркировкой, нужно запомнить назначение каждого провода, чтобы не перепутать во время обратной сборки

Иногда снять испорченный регулятор бывает непросто, особенно при его наружном размещении. Например, в некоторых моделях холодильников “Атлант” приходится полностью снимать с петель дверцу камеры.

Для этого необходимо удалить накладку, которая установлена над верхней петлей, и открутить скрытые под ней болты.

Перед тем, как удалить ручку регулировки, приходится также снимать заглушки и откручивать крепеж. Все эти операции нужно проделывать аккуратно.

Крепежные элементы и накладки лучше хранить в небольшой емкости, чтобы они не потерялись. Собственно терморегулятор обычно привинчен к кронштейну, его нужно аккуратно снять, открепить и вынуть.

Если терморегулятор расположен внутри холодильной камеры, обычно он скрыт под пластиковым кожухом, где также может быть смонтирована лампа для освещения

На его место устанавливают новый терморегулятор, придерживаясь обратного порядка сборки. Иногда поломка терморегулятора связана с неисправностью так называемой капиллярной трубки или сильфона. Если заменить только этот элемент, реле можно оставить.

Чтобы выполнить эту процедуру, придется вынуть термореле, придерживаясь описанного выше способа. Сильфон нужно отсоединить от испарителя и аккуратно вынуть из корпуса прибора.

Теперь устанавливают новую капиллярную трубку, присоединяют ее к испарителю, а реле монтируют на прежнее место, и присоединяют отключенные провода.

Замена на примере холодильника Стинол

Для холодильников Stinol-101/103 поломка реле — довольно распространенное явление, особенно после пяти-семи лет эксплуатации.

Чаще всего здесь выходит из строя сильфонная трубка, поскольку именно такой ресурс заложен производителем этого элемента. Модель Stinol-101 имеет только один компрессор, а вот в Stinol-103 их два: отдельно для холодильной и морозильной камеры.

Эта схема контактов термореле типа К-59, которая позволяет составить представление о том, какие именно провода куда должны быть подключены. Цветовая маркировка может отличаться, сохранить информацию помогут фото на телефоне, подобную схему также можно нарисовать самостоятельно

Автоматика разных моделей немного отличается, что отражено на соответствующих электрических схемах, в остальном же эти холодильники очень похожи, поэтому имеет смысл рассмотреть порядок их ремонта одновременно.

Чтобы понять, что холодильник Stinol нуждается в ремонте или замене термореле, нужно обратить внимание на следующие признаки:

  • компрессор работает без остановок и не реагирует, когда регулятор установлен на ВЫКЛ;
  • при переводе регулировочной ручки но отметку ВЫКЛ нет характерного щелчка;
  • температура в камерах холодильника заметно превышает параметры, установленные при регулировке.

В холодильной камере Stinol-103 используется термореле К-59, проверить маркировку несложно, она указана на корпусе.

Чтобы снять регулировочные ручки, нужно использовать тонкое шило. Их нужно просто поддеть и снять. В модели Stinol-101 имеется только одна регулировочная ручка, а в Stinol-103 — две, по одной для каждого компрессора.

Чтобы удалить регулировочную ручку холодильника Stinol (1), необходимо воспользоваться каким-нибудь острым предметом, например, шилом. Затем удаляют декоративную накладку (2), которую удерживают четыре выступа

После того, как ручка удалена, нужно снять декоративную накладку, имеющую шесть выступов. Это хрупкий элемент, следует действовать осторожно, чтобы не повредить его.

Под накладкой находятся гайки, которые следует отвернуть. После этого нужно открутить винты, которые фиксируют панель управления.

Под декоративной накладкой находятся крепежные винты (1), которые удерживают термореле в правильном положении, их необходимо открутить, чтобы продолжить демонтаж элемента

Винты, удерживающие навеску дверцы холодильника, лучше снимать последними. Чтобы избежать возможных повреждений, дверь необходимо придерживать. Теперь можно приподнять панель и снять дверцу с петель.

Следующий этап — удаление верхней крышки холодильника.

Крепежные элементы, которые фиксируют панель управления и дверную навеску (1) холодильника Stinol нужно откручивать, продвигаясь к двери, а не от нее

Необходимые крепежные элементы располагаются на задней стороне. Их отвинчивают и снимают крышку. Таким образом будет получен свободный доступ к терморегулятору.

Сначала нужно отключить контактные соединители реле, после чего можно вынимать элемент из панели управления холодильника.

После того, как сняты двери и верхняя панель холодильника Stinol, можно осторожно вынуть термореле для осмотра и диагностики

На этом этапе нужно запомнить или записать цветовую маркировку отдельных проводов. Чтобы снять изношенную капиллярную трубку, следует убрать пластмассовую накладку.

Теперь нужно открутить крепежный винт и снять блок освещения. Трубку вынимают через предназначенное для этого отверстие.

Для продолжения замены терморегулятора в холодильнике Stinol нужно снять накладку (1) в холодильной камере и вынуть капиллярную трубку (2)

Новый элемент устанавливают таким образом, чтобы неизолированный участок в его нижней части был надежно скрыт под накладкой. Отверстие закрывают пластиковой заглушкой, чтобы восстановить герметичность камеры.

Обычно капиллярная трубка выступает за пределы терморегулятора. Ее нужно осторожно поместить под верхней крышкой холодильника, места там достаточно.

Чтобы вынуть капиллярную трубку (2) и провести ее замену, сначала нужно отсоединить блок освещения, который закреплен винтом, утопленным в его корпусе

Теперь нужно выполнить обратную сборку термореле и холодильника: подключить все необходимые соединения, установить и закрепить крышку холодильника, навесить дверцу.

И снова завинчивание крепежа навески дверцы выполняют последним, когда остальные аналогичные винты уже установлены.

Отверстие, которое образуется на задней панели в процессе ремонтных работ, следует заделать пластиком, чтобы восстановить герметичность холодильной камеры

Чтобы выполнить проверку состояния термореле холодильника Stinol в домашних условиях, можно использовать простую диагностику. Контакты 3 и 4 такого прибора при комнатной температуре должны оставаться в замкнутом состоянии.

Если после их соединения перемычкой наблюдается включение компрессора, термореле неисправно, требуется его замена.

Если настройки терморегулятора сбились, их можно откорректировать, поворачивая регулировочные винты, но делать это следует в сервисном центре, располагающем необходимым оборудованием.

Наглядно процесс замены термореле продемонстрирован в следующем видеосюжете, где мастер делится нюансами проведения ремонта холодильной техники типа Стинол:

Выводы и полезное видео по теме

Здесь подробно показан процесс замены терморегулятора на примере холодильника АТЛАНТ:

Интересные советы по диагностике состояния реле и его замене на примере двух моделей холодильников содержатся в этом видео:

Процедуру замены терморегулятора нельзя назвать слишком сложной. Однако при неправильном обращении с этим элементом можно только ухудшить ситуацию. Подробное изучение процедуры выполнения ремонта и внимание к деталям помогут восстановить работоспособность холодильника.

 При замене терморегулятора в холодильнике могут возникнуть незначительные изменения в работе терморегулятора, а именно, холодильная либо морозильная камеры могут выдавать недостаточный холод.     Причина плохой  работы холодильника здесь может быть в единственном, — не отрегулирован терморегулятор.

Работа терморегулятора холодильника

Принцип работы терморегуляторов для устаревших моделей холодильников и усовершенствованных, современных холодильников, — остается прежним.      То-есть, любой мастер может Вам ответить, что сама сущность не изменилась как в самой регулировке так и в принципе устройства терморегуляторов.

Но такая проблема в недостаточном холоде  может возникнуть не только при замене терморегулятора, а в процессе и самой эксплуатации холодильника.    Конечно-же, проводить регулировку терморегулятора следует после гарантийного срока на Ваш холодильник.

Сама регулировка терморегулятора холодильника является трудоемкой работой и занимает много времени.   Объясняется это тем, что работа совершаемого цикла между включением и выключением терморегулятора занимает определенное время и постепенная стабилизация температуры  в камере — происходит медленно.

Регулировка терморегулятора холодильника

Чтобы добиться быстрого результата, терморегулятор необходимо отрегулировать, измеряя при этом температуру на полке испарителя морозильной камеры.    Какая либо надобность в поправке на температуру окружающего воздуха при регулировке — отпадает, исключается.

Для установления необходимой температуры на полке испарителя необходимо отрегулировать силовую пружину терморегулятора, —  путем усиления или ослабления затяжки.

Что необходимо знать при регулировке терморегулятора?    Для этого, необходимо знать:

  • расположение регулировочного винта силовой пружины;
  • направление вращения регулировочного винта, для того чтобы повысить либо понизить температуру;
  • зависимость между оборотами регулировочного винта и какое при этом изменение происходит с температурой на полке испарителя.

Как правильно отрегулировать холодильник

 Но прежде чем приступать к подобной регулировке, первоначально нужно убедиться в хорошем уплотнении дверного проема шкафа холодильника.   То есть, дверной уплотнитель должен быть в надлежащем состоянии, для того, чтобы исключить проникновение тепла в камеры холодильника.

Так-же, нужно убедиться в том, что трубка сильфона находится в прижатом положении к стенке испарителя.    Если имеется прокладка между трубкой и стенкой испарителя, — данную прокладку необходимо сохранить и установить в такое-же положение при замене терморегулятора.

В бывших модификациях холодильников конденсат стекал в поддон, при разморозке, чистке холодильника, — вода вместе с поддоном извлекалась из холодильника.     Окно в поддоне для таких холодильников должно было быть открыто или закрыто, как это указывалось в инструкции по пользованию холодильником.    В современных модификациях холодильников происходит стекание с последующим испарением жидкости.

Как правильно отрегулировать терморегулятор.

Замер температуры в холодильнике

При регулировке  терморегулятора, проводится измерение температуры термометром в морозильном отделении.    Термометр, как уже указывалось, кладут на полку испарителя, включают мотор-компрессор, ручка терморегулятора устанавливается в среднее положение.

Через три — четыре часа работы мотор-компрессора измеряется температура и после сравнивания с требуемой температурой, проводится регулировка терморегулятора.    Но здесь следует не забывать, что перед регулировкой нужно обесточить холодильник разъединить вилку холодильника от штепсельной розетки.

Для регулировки допустим терморегулятора ТРХ-2К устаревшие модификации холодильников, требовалось снять крышку корпуса со стороны, противоположной выводным клеммам.   Крышка поддевается лезвием перочинного ножа.   Чтобы понизить температуру, регулировочный винт вращается отверткой против часовой стрелки, для повышения температуры — винт вращается в обратную сторону.    Полный оборот регулировочного винта в ту или иную сторону соответствует температуре примерно в два градуса по Цельсию.

Для регулировки терморегулятора АРТ-2, регулировка проводится винтом, доступ к которому возможен через центральное отверстие,  расположенное в оси ручки.    Такое отверстие закрыто штифтом и для регулировки — данный штифт удаляется.    Терморегулятор такой модели регулируется следующим образом:

  • первоначально снимается ручка;
  • при наличии штифта — штифт удаляется регулировка проводится отверткой диаметром на 2,5 мм.;
  • отвертка вводится в шлиц винта, запоминается положение рукоятки отвертки, затем вращается винт.

Вращая винт по часовой стрелке — температура будет повышаться, при вращении винта против часовой стрелки — температура будет понижаться.    Температура, при одном полном обороте винта соответствует примерно 5-6 градусов по Цельсию на полке испарителя.

На  фотоснимках приведены современные модификации терморегуляторов  типа К 59,  отличие которых состоит в длине капиллярной трубки, длина трубки обозначается буквой  «L»

Типы терморегуляторов — для холодильников



                                                                   терморегулятор К 59 — L 1037

К 59 — L 1275

Регулировка приведенных терморегуляторов для современных моделей холодильников проводится таким-же  способом, что и в описании данной  темы.    Внешнее устройство терморегулятора показано в следующем фотоснимке.



Перед закреплением ручки на оси следует убедиться в правильном сопряжении ручки с ограничительной пружиной и хвостовиком рычага подвижного контакта.   Режим «Таяние» регулируется после регулировки рабочих режимов, прибор терморегулятор предварительно снимается для свободного доступа к регулировочному винту.

Температура режима «Таяние» измеряется при включенном мотор-компрессоре после третьего, четвертого цикла  — для данного режима.

Вопросов возникает достаточно много при проведении ремонта холодильников  и в следующей теме будет подробное описание по:

  • замене пускозащитного реле;
  • подключению пускозащитного реле;
  • присоединению проводов, идущих от проходных контактов к гнездам реле

и непосредственно будут рассмотрены вопросы по схеме подключения реле.

Далеко не каждый пользователь знает, что ремонт домашних устройств, в том числе и холодильников, можно производить собственноручно, не обращаясь за помощью в сервисный центр. Справиться с несложными поломками может даже начинающий мастер. Сегодня мы попробуем разобраться с вопросом, как произвести ремонт терморегулятора холодильника, а также с тем, что же это за устройство, каково его назначение и параметры.

к содержанию ↑

Что же такое терморегулятор и для чего он необходим?

Для начала давайте разберемся, что же это такое. Термостат, или терморегулятор — это прибор, который контролирует температуру в вашем рефрижераторе, а затем посылает сигналы компрессору, заставляя включаться и выключаться его, в зависимости от уровня охлаждения внутри камеры.

Работает он достаточно просто. Терморегулятор представляет из себя реле:

  • С одной из его сторон расположена особенная герметично запаянная трубка, которая заполнена фреоном.
  • С другой — контакты электроцепи, и при помощи них происходит управление компрессором.

к содержанию ↑

Принцип действия

Работает все достаточно просто:

  • Конец капиллярной трубы крепится на испаритель. Исходя из того, что она заполнена хладагентом фреоном, при повышении температуры внутри холодильной камеры в ней возрастает давление.
  • Благодаря этому замыкаются соответствующие контакты реле, а также включается компрессор.
  • Спустя некоторое время температура в холодильном отсеке опускается, давление в трубке падает, а контакты размыкаются, затем компрессор выключается.

Еще одной достаточно важной составляющей терморегулятора является пружина, которая сжимает и разжимает его контакты. Как раз от нее и зависит, как и в какое время они будут срабатывать. К примеру, чтобы разомкнуть контакты с маленьким давлением в системе, необходимо меньше усилий, для большого давления — больше. Сила натяжения пружины регулируется с помощью ручки переключения терморегулятора.

Иногда устанавливается в рефрижераторы электронный терморегулятор, который состоит из модуля управления и температурного датчика. В новых моделях вполне может быть установлено сразу несколько датчиков, для каждой из зон охлаждения. В случае, если ваш холодильник обладает электронным режимом управления температурой, для того чтобы его отремонтировать, могут понадобиться специальные знания.

к содержанию ↑

В каком месте необходимо искать терморегулятор холодильника?

Терморегулятор всегда связан с кнопкой установки температурного режима или ручкой в камере. В зависимости от холодильника, терморегулятор может находиться:

  • внутри самой холодильной камеры;
  • снаружи холодильника.

Внутри

Данное расположение характерно более ранним моделям холодильников марки “Норд” и прочих. Если вы откроете холодильную камеру, сможете увидеть небольшую пластмассовую коробочку, которая размещена на одной из панелей. Именно это и есть терморегулятор.

Снаружи

Новые холодильные агрегаты устроены несколько по-другому. В них необходимое вам устройство размещено за пределами отсеков холодильника, как правило, он расположен в верхней отделе рефрижератора, над самой дверью. Но также может находиться и в ином месте.

Важно! В любом из случаев принцип один: регулятор температуры расположен там, где и ручка переключателя. Чтобы добраться до него, необходимо снять все защитные элементы.

к содержанию ↑

Признаки поломки реле температурного режима:

  • Холодильник без остановки работает и самостоятельно не отключается.
  • Агрегат начинает достаточно сильно морозить внутри холодильного отсека — там, где в обыкновенном режиме должна быть невысокая, но все равно плюсовая температура.
  • Рефрижератор самопроизвольно отключается, а затем больше не подает звуков.

Важно! Любое отделение холодильной камеры должно быть в исправном состоянии и хорошо выполнять свои функции. Если вы заметили неисправность, тогда перейдите по ссылке, чтобы понять пути решения проблемы, когда в холодильнике Самсунг не работает верхняя камера.

Рассмотрим теперь каждую из этих ситуаций отдельно, чтобы понять, как происходит ремонт терморегулятора холодильника.

Холодильник самостоятельно не отключается

Дабы наверняка убедиться, что причиной поломки холодильника является непосредственно регулятор температуры, поступите так:

  1. Отключите рефрижератор от электропитания.
  2. Достаньте из него продукты и тщательно разморозьте.
  3. Сдвиньте ручку термореле на положение “Max” либо же включите заморозку, если такая имеется.
  4. На среднюю полку холодильника, но не морозилки, поместите термометр — будет лучше, если он будет обладать и отрицательной шкалой измерения.
  5. Включите холодильный агрегат, пустой, без продуктов.
  6. Подождите приблизительно 2 часа, после чего стремительно выньте термометр и оцените его показатели.

Отключился и замолк

Тут может быть целых 3 причины:

  • сломался терморегулятор;
  • перегорело реле запуска мотора;
  • перегорел двигатель холодильного агрегата.

Последние две причины, конечно, невероятно серьезные. Но нас в данный момент интересует именно первая. Для того чтобы убедиться, что вам необходимо заменить непосредственно термореле, его нужно проверить:

  1. Отключите холодильник питания.
  2. Найдите месторасположение термореле, а затем снимите защитные кожухи.
  3. Тщательно осмотрите прибор.

Важно! Стандартно регулятор температуры обладает тремя-четырьмя разноцветными проводами. Один из них, как правило, желтого цвета вместе с продольной зеленой полосой. Это — провод заземления. Он нам не понадобится, поэтому отложите его в сторону, дабы случайно не зацепить. Абсолютно все провода, которые подводят термореле, замкните между собой напрямую. Если после подключения холодильника к питанию вы услышите ровный звук (гудение) двигателя, это значит, из строя вышел сам регулятор температуры, и вы будете вынуждены заменить его новым.

к содержанию ↑

Порядок замены реле температуры

Ремонт термостата холодильника самостоятельно большого количества времени не займет. Для примера возьмем холодильник “Норд”:

  1. Снимите накладку верхней петли и открутите находящиеся болты.
  2. Снимите дверь холодильного отсека.
  3. После этого снимите заглушку непосредственно в крыше холодильника и выкрутите один винт — как правило, он обладает встроенным шестигранником.
  4. Выкрутите саморезы, которые удерживают крышу, снимите ее.
  5. Снимите ручку регулятора температуры.
  6. Вытащите регулятор температуры, перед этим открутив 2 самореза, при помощи которых крепится кронштейн.
  7. Замените узел на новый и произведите все действия, но уже в обратном порядке.

Важно! Иногда морозильная камера может дать сбой и работа всей системы нарушается, что приводит к порче продуктов. Узнайте несколько полезных советов о том, как выйти из положения, если верхняя камера холодильника Индезит Ноу Фрост не морозит.

По большому счету, где бы ни находился терморегулятор, его ремонт выглядит приблизительно одинаково:

  1. Доберитесь непосредственно до самой детали.
  2. Отсоедините капиллярную трубку от самого тела испарителя.
  3. Осторожно вытащите ее непосредственно из корпуса.
  4. Отсоедините реле.
  5. Оремонты как сторожно вставьте новую сильфонную трубку, а затем надежно закрепите ее на самом испарителе.
  6. Подключите все необходимые провода и прикрепите реле на место.

После того, как ремонтные работы по замене будут окончены, необходимо проверить исправность техники. Читайте на нашем сайте о том, как установить температуру в холодильнике Самсунг Ноу Фрост.

к содержанию ↑

Видеоматериалы

Теперь вы имеете представление о том, что такое термостат холодильника, как происходит его ремонт. Эта задача при условии правильного подхода — вполне посильная для мастера, который не первый раз держит в руках отвертку и мультиметр.

Лучший холодильник с цифровым контроллером температуры — Выгодные предложения на холодильник с цифровым контроллером температуры от глобальных продавцов холодильников с цифровым контроллером температуры

Отличные новости !!! Вы попали в нужное место для холодильника с цифровым регулятором температуры. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях.Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот лучший холодильник с цифровым контроллером температуры скоро станет одним из самых популярных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели холодильник с цифровым регулятором температуры на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в цифровом контроллере температуры в холодильнике и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. , а также ожидаемую экономию.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз.Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress.Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести холодильник с цифровым регулятором температуры по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Руководство по основам работы с регулятором температуры

| Instrumart

Предоставлено Danaher Industrial Controls Group — автоматизация процессов, измерения и зондирование

Просмотреть все контроллеры Danaher’s Partlow и West

Зачем нужны терморегуляторы?

Регуляторы температуры необходимы в любой ситуации, когда требуется поддерживать стабильную заданную температуру.Это может быть в ситуации, когда
объект требуется нагревать, охлаждать или и то, и другое, и поддерживать заданную температуру (заданное значение), независимо от изменения
окружающая среда вокруг него. Есть два основных типа контроля температуры; разомкнутый и замкнутый контур управления. Открытый цикл — это
наиболее простая форма и применяет непрерывное нагревание / охлаждение без учета фактической выходной температуры. Это аналог
система внутреннего отопления в автомобиле. В холодный день вам может потребоваться включить огонь на полную, чтобы прогреть машину до 75 °.Однако,
в теплую погоду при той же настройке температура в салоне автомобиля будет намного выше желаемых 75 °.

Блок-схема управления без обратной связи

Управление с обратной связью намного сложнее, чем с открытым контуром. В замкнутом контуре температура на выходе постоянно
измеряется и регулируется для поддержания постоянной выходной мощности при желаемой температуре. При управлении с обратной связью всегда учитывается
выходной сигнал и передаст его обратно в процесс управления.Замкнутый контур управления аналогичен автомобилю с внутренним климатом.
контроль. Если выставить температуру в машине на 75 °, климат-контроль автоматически настроит обогрев (в холодные дни)
или охлаждение (в теплые дни) для поддержания целевой температуры 75 °.

Блок-схема управления с обратной связью

Введение в регуляторы температуры

Регулятор температуры — это устройство, используемое для поддержания заданной температуры на заданном уровне.

Самый простой пример регулятора температуры — обычный термостат, который можно найти в домах. Например, водонагреватель.
использует термостат для контроля температуры воды и поддержания ее на определенном заданном уровне. Температура
контроллеры также используются в духовках. Когда для духовки установлена ​​температура, контроллер контролирует фактическую температуру внутри
духовки. Если она упадет ниже установленной температуры, он отправит сигнал, чтобы активировать нагреватель, чтобы поднять температуру обратно до
уставка.Термостаты также используются в холодильниках. Поэтому, если температура становится слишком высокой, контроллер инициирует действие, чтобы
понижение температуры.

Общие приложения контроллера

Промышленные регуляторы температуры работают так же, как и в обычных бытовых применениях. Базовая температура
Контроллер обеспечивает управление процессами нагрева и охлаждения в промышленных или лабораторных условиях. В типичном приложении датчики измеряют
фактическая температура.Эта измеренная температура постоянно сравнивается с пользовательской уставкой. Когда фактическая температура отклоняется
от заданного значения контроллер генерирует выходной сигнал для активации других устройств регулирования температуры, таких как нагрев
элементы или компоненты холодильного оборудования, чтобы вернуть температуру к заданному значению.

Общие области применения в промышленности

Контроллеры температуры используются в самых разных отраслях промышленности для управления производственными процессами или операциями.Некоторые
Регуляторы температуры обычно используются в промышленности, включая машины для экструзии и литья пластмасс под давлением, термоформование.
машины, упаковочные машины, пищевая промышленность, хранение продуктов питания и банки крови. Ниже приводится краткий обзор некоторых распространенных
приложения для контроля температуры в промышленности:

  • Термообработка / Духовка

    Регуляторы температуры используются в печах и при термообработке в печах, керамических печах, котлах и
    теплообменники.

  • Упаковка

    В мире упаковки оборудование, оснащенное сварочными планками, аппликаторами клея, функциями клея-расплава, туннелями для термоусадочной пленки или этикетками.
    аппликаторы должны работать при определенных температурах и продолжительности процесса. Контроллеры температуры точно регулируют
    эти операции для обеспечения выпуска продукции высокого качества.

  • Пластмассы

    Контроль температуры в пластмассовой промышленности является обычным для переносных чиллеров, бункеров и сушилок, а также для формования и экструзии.
    оборудование.В экструзионном оборудовании контроллеры температуры используются для точного мониторинга и контроля температуры при
    разные критические точки при производстве пластика.

  • Здравоохранение

    Контроллеры температуры используются в отрасли здравоохранения для повышения точности контроля температуры. Обычное оборудование, использующее
    контроллеры температуры включают лабораторное и испытательное оборудование, автоклавы, инкубаторы, холодильное оборудование и
    камеры для выращивания кристаллизации и испытательные камеры, где должны храниться образцы или испытания должны проводиться в определенных
    температурные параметры.

  • Еда и напитки

    Общие области применения в пищевой промышленности, включающие регуляторы температуры, включают пивоварение, смешивание, стерилизацию и
    варочные и хлебопекарные печи. Контроллеры регулируют температуру и / или время процесса для обеспечения оптимальной производительности.

Детали регулятора температуры

У всех контроллеров есть несколько общих частей. Во-первых, у контроллеров есть входы. Входные данные используются для измерения переменной в
контролируемый процесс.В случае терморегулятора измеряемой переменной является температура.

Входы

Регуляторы температуры могут иметь несколько типов входов. Тип входного датчика и необходимый сигнал могут различаться в зависимости от
от типа управляемого процесса. Типичные входные датчики включают термопары и резистивные тепловые устройства (RTD), а также
линейные входы, такие как мВ и мА. Типичные стандартизированные типы термопар включают, среди прочего, типы J, K, T, R, S, B и L.

Контроллеры

также могут быть настроены на прием RTD в качестве входа для измерения температуры. Типичным RTD может быть платиновый датчик на 100 Ом.

В качестве альтернативы, контроллеры могут быть настроены на прием сигналов напряжения или тока в диапазоне милливольт, вольт или миллиампер от других типов
датчики, такие как датчики давления, уровня или потока. Типичные сигналы входного напряжения включают от 0 до 5 В постоянного тока, от 1 до 5 В постоянного тока, от 0 до 10 В постоянного тока и от 2 до 5 В постоянного тока.
10 В постоянного тока. Контроллеры также могут быть настроены для приема сигналов милливольт от датчиков, которые включают от 0 до 50 мВ постоянного тока и от 10 до 50 мВ постоянного тока.Контроллеры также могут принимать миллиамперные сигналы, такие как от 0 до 20 мА или от 4 до 20 мА.

Контроллер обычно включает функцию обнаружения неисправности или отсутствия входного датчика. Это называется датчиком.
обнаружение перерыва. Необнаруженная эта неисправность может привести к значительному повреждению управляемого оборудования. Эта особенность
позволяет контроллеру немедленно остановить процесс при обнаружении неисправности датчика.

Выходы

В дополнение к входам каждый контроллер также имеет выход.Каждый выход можно использовать для нескольких вещей, включая управление
процесса (например, включение источника нагрева или охлаждения), инициировать аварийный сигнал или повторно передать значение процесса в
программируемый логический контроллер (ПЛК) или регистратор.

Типичные выходы, снабженные контроллерами температуры, включают релейные выходы, драйверы твердотельных реле (SSR), симистор и линейные выходы.
аналоговые выходы. Релейный выход обычно представляет собой однополюсное двухпозиционное реле (SPDT) с катушкой постоянного напряжения.Контроллер
возбуждает катушку реле, обеспечивая изоляцию контактов. Это позволяет контактам управлять внешним источником напряжения для
запитать катушку гораздо большего нагревательного контактора. Важно отметить, что номинальный ток контактов реле составляет
обычно меньше 2А. Контакты могут управлять нагревательным контактором с номиналом 10–20 А, используемым нагревательными лентами или нагревательными элементами.

Другой тип вывода — это драйвер SSR. Выходы драйвера SSR — это логические выходы, которые включают или выключают твердотельное реле.Наиболее
твердотельным реле требуется от 3 до 32 В постоянного тока для включения. Типичный сигнал включения драйвера SSR 10 В может управлять тремя твердотельными реле.

Симистор обеспечивает функцию реле без каких-либо движущихся частей. Это твердотельное устройство, контролирующее токи до 1 А. Симистор
выходы могут допускать небольшое количество утечки тока, обычно менее 50 мА. Этот ток утечки не влияет на нагрев
цепей контакторов, но это может быть проблемой, если выход используется для подключения к другой твердотельной цепи, такой как вход ПЛК.Если это вызывает беспокойство, лучше выбрать стандартный релейный контакт. Он обеспечивает абсолютный нулевой ток, когда на выходе
обесточен и контакты разомкнуты.

На некоторых контроллерах имеются аналоговые выходы, которые выдают сигнал 0–10 В или сигнал 4–20 мА. Эти сигналы
откалиброван так, что сигнал изменяется в процентах от выходного сигнала. Например, если контроллер отправляет сигнал 0%,
аналоговый выход будет 0 В или 4 мА. Когда контроллер отправляет сигнал 50%, на выходе будет 5 В или 12 мА.когда
контроллер посылает 100% сигнал, выход будет 10 В или 20 мА.

Другие параметры

Сравнение аварийных сигналов контроллера

У регуляторов температуры есть несколько других параметров, один из которых является уставкой. По сути, уставка — это набор целевых значений.
оператором, которого контроллер стремится поддерживать устойчивым. Например, заданная температура 30 ° C означает, что
контроллер будет стремиться поддерживать температуру на этом значении.

Другой параметр — это значение тревоги. Это используется, чтобы указать, когда процесс достиг некоторого заданного состояния. Есть
несколько вариаций по типам будильников. Например, аварийный сигнал высокого уровня может указывать на то, что температура стала выше, чем некоторые
установить значение. Точно так же низкий сигнал тревоги указывает, что температура упала ниже некоторого установленного значения.

Например, в системе контроля температуры фиксированный высокий аварийный сигнал предотвращает повреждение оборудования источником тепла путем
обесточивание источника, если температура превышает некоторое заданное значение.С другой стороны, низкий фиксированный сигнал тревоги может быть
установите, если низкая температура может повредить оборудование в результате замерзания.

Контроллер также может проверить наличие неисправного выходного устройства, такого как открытый нагревательный элемент, путем проверки количества выходного сигнала.
сигнал и сравнивая его с величиной обнаруженного изменения входного сигнала. Например, если выходной сигнал равен 100% и
входной датчик не обнаруживает никаких изменений температуры по прошествии определенного периода времени, контроллер определит, что контур исправен.
сломан.Эта функция известна как Loop Alarm.

Другой тип сигнала тревоги — сигнал отклонения. Устанавливается на некоторое положительное или отрицательное значение от уставки. Сигнал отклонения
контролирует заданное значение процесса. Оператор получает уведомление, когда процесс начинает изменять заранее запрограммированную величину от
установленное значение. Разновидностью сигнала отклонения является сигнализация диапазона. Этот сигнал тревоги сработает либо внутри, либо за пределами назначенного
температурный диапазон. Обычно точки срабатывания сигнализации наполовину выше и наполовину ниже уставки контроллера.

Например, если заданное значение составляет 150 °, а аварийные сигналы отклонения установлены на ± 10 °, аварийные сигналы будут активированы.
когда температура достигла 160 ° на верхнем конце или 140 ° на нижнем. Если уставка изменяется на 170 °,
сигнализация высокого уровня активируется при 180 °, а сигнализация низкого уровня — при 160 °. Другой распространенный набор параметров контроллера — ПИД-регулятор.
параметры. PID, что означает пропорциональный, интегральный, производный, представляет собой расширенную функцию управления, которая использует обратную связь от
контролируемый процесс, чтобы определить, как лучше всего контролировать этот процесс.

Как это работает

Все контроллеры, от базовых до самых сложных, работают примерно одинаково. Контроллеры контролируют или удерживают некоторую переменную
или параметр на заданное значение. Контроллеру требуются две переменные; фактический входной сигнал и желаемое заданное значение.
Входной сигнал также известен как значение процесса. Вход в контроллер дискретизируется много раз в секунду, в зависимости от
на контроллере.

Затем это входное или технологическое значение сравнивается со значением уставки.Если фактическое значение не соответствует уставке,
Контроллер генерирует изменение выходного сигнала в зависимости от разницы между заданным значением и значением процесса и от того,
или значение процесса не приближается к уставке или отклоняется дальше от уставки. Этот выходной сигнал затем инициирует некоторые
тип реакции для корректировки фактического значения, чтобы оно соответствовало уставке. Обычно алгоритм управления обновляет вывод
значение мощности, которое затем применяется к выходу.

Принимаемое управляющее воздействие зависит от типа контроллера. Например, если контроллер является управлением ВКЛ / ВЫКЛ, контроллер
решает, нужно ли включить выход, выключить или оставить в текущем состоянии.

Управление ВКЛ / ВЫКЛ — один из самых простых в реализации типов управления. Он работает путем установки диапазона гистерезиса. Например,
регулятор температуры может быть установлен для контроля температуры в помещении. Если заданное значение составляет 68 °, а фактическое значение
температура упадет до 67 °, сигнал ошибки покажет разницу –1 °.Затем контроллер отправит сигнал на
увеличьте прикладываемое тепло, чтобы снова поднять температуру до заданного значения 68 °. Как только температура достигнет 68 °,
обогреватель отключается. При температуре от 68 ° до 67 ° контроллер не выполняет никаких действий, и нагреватель остается выключенным.
Однако, как только температура достигнет 67 °, нагреватель снова включится.

В отличие от двухпозиционного управления, ПИД-регулирование определяет точное выходное значение, необходимое для поддержания заданной температуры.Выход
мощность может варьироваться от 0 до 100%. Когда используется тип аналогового выхода, выходной сигнал пропорционален значению выходной мощности.
Однако, если выход представляет собой тип двоичного выхода, такой как реле, драйвер SSR или симистор, тогда выход должен быть пропорциональным по времени
получить аналоговое представление.

Система с пропорциональным временным распределением использует время цикла для пропорционального распределения выходного значения. Если время цикла установлено на 8 секунд, система вызывает
при 50% мощности выход будет включен на 4 секунды и выключен на 4 секунды.Пока значение мощности не меняется, время
ценности не изменились бы. Со временем мощность усредняется до заданного значения 50%, при половинном включении и половинном выключении. Если выходная мощность
должно быть 25%, тогда в течение того же времени цикла 8 секунд выход будет включен на 2 секунды и выключен на 6 секунд.

Пример дозирования выходного времени

При прочих равных условиях желательно более короткое время цикла, потому что контроллер может быстрее реагировать и изменять состояние
вывод для заданных изменений в процессе.Благодаря механике реле более короткое время цикла может сократить срок службы реле и
не рекомендуется быть меньше 8 секунд. Для твердотельных переключающих устройств, таких как драйвер SSR или симистор, время переключения сокращается.
лучше. Более продолжительное время переключения, независимо от типа выхода, допускает более сильные колебания технологического значения. Общее правило таково:
ТОЛЬКО, если процесс позволяет это, когда используется релейный выход, желательно более длительное время цикла.

Дополнительные функции

Контроллеры также могут иметь ряд дополнительных дополнительных функций.Одно из них — коммуникационные возможности. Общение
link позволяет контроллеру обмениваться данными с ПЛК или компьютером. Это позволяет обмениваться данными между контроллером и хостом.
Примером типичного обмена данными может быть хост-компьютер или ПЛК, считывающий значение процесса.

Второй вариант — удаленная уставка. Эта функция позволяет удаленному устройству, например ПЛК или компьютеру, изменять контроллер.
уставка. Однако, в отличие от возможностей связи, упомянутых выше, вход удаленного задания уставки использует линейный аналоговый вход.
сигнал, который пропорционален заданному значению.Это дает оператору дополнительную гибкость, поскольку он может изменять заданное значение с
удаленное место. Типичный сигнал может быть 4–20 мА или 0–10 В постоянного тока.

Другой распространенной функцией, поставляемой с контроллерами, является возможность их настройки с помощью специального программного обеспечения на ПК, подключенном через
канал связи. Это позволяет быстро и легко конфигурировать контроллер, а также дает возможность сохранять конфигурации для использования в будущем.

Еще одна общая черта — цифровой вход.Цифровой вход может работать вместе с удаленной уставкой для выбора локального или удаленного
уставка для контроллера. Его также можно использовать для выбора между уставкой 1 и уставкой 2, как запрограммировано в контроллере. Цифровой
входы также могут удаленно сбросить предельное устройство, если оно перешло в предельное состояние.

Другие дополнительные функции включают источник питания преобразователя, используемый для питания датчика 4–20 мА. Этот блок питания используется для питания
Питание 24 В постоянного тока при максимальном токе 40 мА.

В некоторых приложениях двухцветный дисплей также может быть желательной функцией, позволяющей легко идентифицировать различные состояния контроллера.
Некоторые продукты также имеют дисплеи, которые могут менять цвет с красного на зеленый или наоборот в зависимости от предварительно запрограммированных условий, например
как указание на состояние тревоги. В этом случае зеленый дисплей может не отображать тревогу, но если тревога присутствует, дисплей
станет красным.

Типы контроллеров

Контроллеры температуры бывают разных стилей с огромным набором функций и возможностей.Также есть много
способы категоризации контроллеров в соответствии с их функциональными возможностями. Обычно регуляторы температуры бывают одноконтурными.
или многопетлевой. Контроллеры с одним контуром имеют один вход и один или несколько выходов для управления тепловой системой. С другой стороны,
Многоконтурные контроллеры имеют несколько входов и выходов и могут управлять несколькими контурами в процессе. Больше контроля
петли позволяют управлять большим количеством функций технологической системы.

Диапазон надежных одноконтурных контроллеров — от базовых устройств, требующих однократного изменения уставки вручную, до сложных профилировщиков.
который может автоматически выполнять до восьми изменений уставок за заданный период времени.

Аналог

Самый простой и базовый тип контроллера — аналоговый. Аналоговые контроллеры — это недорогие простые контроллеры, которые
Достаточно универсален для жесткого и надежного управления технологическими процессами в суровых промышленных условиях, в том числе в тех
шум. Дисплей контроллера обычно представляет собой ручку управления.

Базовые аналоговые контроллеры используются в основном в некритичных или простых тепловых системах для обеспечения простой температуры включения-выключения.
управление для приложений прямого или обратного действия.Базовые контроллеры принимают входы термопар или RTD и предлагают дополнительный процент
режим управления мощностью для систем без датчиков температуры. Их основной недостаток — отсутствие удобочитаемого дисплея и отсутствие
сложность для более сложных задач управления. Кроме того, отсутствие каких-либо коммуникационных возможностей ограничивает их использование простыми приложениями.
например, включение / выключение нагревательных элементов или охлаждающих устройств.

Лимит

Эти контроллеры обеспечивают безопасный контроль температуры технологического процесса.У них нет возможности самостоятельно контролировать температуру.
Проще говоря, контроллеры предельных значений — это независимые устройства безопасности, которые можно использовать вместе с существующим контуром управления. Они способны
прием термопары, RTD или технологического входа с ограничениями, установленными для высокой или низкой температуры, как обычный контроллер. Ограничение контроля
является блокирующим и является частью резервной схемы управления для принудительного отключения тепловой системы в случае превышения предела. В
выход предела фиксации должен быть сброшен оператором; он не будет сброшен сам по себе, если условие ограничения не существует.Типичный пример
будет отключением безопасности для печи. Если температура в печи превышает некоторую заданную температуру, ограничительное устройство отключит систему.
Это сделано для предотвращения повреждения печи и, возможно, любого продукта, который может быть поврежден чрезмерными температурами.

Регуляторы температуры общего назначения

Регуляторы температуры общего назначения используются для управления большинством типичных промышленных процессов. Обычно они бывают разных
Размеры DIN, имеют несколько выходов и программируемые функции вывода.Эти контроллеры также могут выполнять ПИД-регулирование для отличного
общие контрольные ситуации. Они традиционно размещаются на передней панели с дисплеем для облегчения доступа оператора.

Большинство современных цифровых контроллеров температуры могут автоматически рассчитывать параметры ПИД для оптимальной работы тепловой системы.
используя свои встроенные алгоритмы автонастройки. Эти контроллеры имеют функцию предварительной настройки для первоначального расчета параметров PID для
процесс и функция непрерывной настройки для постоянного уточнения параметров ПИД-регулятора.Это позволяет быстро настроить, сэкономить время и сократить количество отходов.

Привод двигателя клапана

Особым типом универсального контроллера является контроллер привода клапана (VMD). Эти контроллеры специально разработаны для
двигатели регулирующих клапанов, используемые в производственных приложениях, таких как управление газовыми горелками на производственной линии. Специальные алгоритмы настройки
обеспечивают точное управление и быструю реакцию на выходе без необходимости в обратной связи или чрезмерных знаний трехчленного ПИД-регулятора
алгоритмы настройки.Контроллеры VMD управляют положением клапана в диапазоне от 0% до 100% открытия, в зависимости от энергии.
потребности процесса в любой момент времени.

Профиль

Контроллеры профилирования, также называемые контроллерами линейного замачивания, позволяют операторам программировать количество заданных значений и время сидения на каждом из них.
уставка. Программирование изменения уставки называется линейным изменением, а время нахождения в каждой уставке называется выдержкой или выдержкой. Одна рампа или
одна выдержка считается одним сегментом.Профайлер предлагает возможность вводить несколько сегментов, чтобы разрешить сложную температуру.
профили. Оператор может называть профили рецептами. Большинство профилировщиков позволяют хранить несколько рецептов для последующего использования. Меньше
Профилировщики могут допускать четыре рецепта с шестнадцатью сегментами каждый с более продвинутыми профилировщиками, позволяющими использовать больше рецептов и сегментов.

Контроллеры профиля могут выполнять профили нарастания и выдержки, такие как изменения температуры с течением времени, а также выдержку и выдержку / цикл
длительность, все время без присмотра оператора.

Типичные области применения контроллеров профиля включают термическую обработку, отжиг, климатические камеры и печи для сложных технологических процессов.

Многоконтурный

Помимо одноконтурных контроллеров, которые могут управлять только одним контуром процесса, многоконтурные контроллеры могут управлять более чем одним контуром,
это означает, что они могут принимать более одной входной переменной.

Вообще говоря, многоконтурный контроллер можно рассматривать как устройство с множеством отдельных контроллеров температуры внутри
одно шасси.Обычно они устанавливаются за панелью, а не перед панелью, как в универсальных одиночных
шлейфовые контроллеры. Программирование любого из контуров аналогично программированию терморегулятора, установленного на панели. Однако,
Многоконтурные системы, как правило, не имеют традиционного физического пользовательского интерфейса (без дисплея или переключателей), а вместо этого используют специальный
канал связи.

Многоконтурные контроллеры должны быть настроены с помощью специальной программы на ПК, которая может загрузить конфигурацию в
контроллер с использованием выделенного интерфейса связи.

Информацию можно получить через интерфейс связи. Общие поддерживаемые интерфейсы связи включают
DeviceNet, Profibus, MODBUS / RTU, CanOPEN, Ethernet / IP и MODBUS / TCP.

Многоконтурные контроллеры представляют собой компактную модульную систему, которая может работать как в автономной системе, так и в ПЛК.
Окружающая среда. В качестве замены регуляторов температуры в ПЛК они обеспечивают быстрое ПИД-регулирование и разгружают большую часть математики.
интенсивная работа процессора ПЛК, что позволяет увеличить скорость сканирования ПЛК.В качестве замены нескольких контроллеров DIN они
обеспечить единую точку программного доступа ко всем контурам управления. Стоимость установки снижается за счет устранения большого количества проводов,
вырезы в панелях и экономия места на панелях.

Контроллеры с несколькими контурами обеспечивают некоторые дополнительные функции, недоступные в традиционных контроллерах, устанавливаемых на панели. Например,
Многоконтурные контроллеры имеют более высокую плотность контуров для данного пространства. Некоторые многоконтурные системы контроля температуры могут иметь
до 32 контуров управления в корпусе, устанавливаемом на DIN-рейку длиной не более 8 дюймов.Они также сокращают количество проводов за счет наличия общего
точка подключения для питания и интерфейсов связи.

Многоконтурные регуляторы температуры также имеют улучшенные функции безопасности, одной из которых является отсутствие кнопок, на которых
любой может изменить критические настройки. Имея полный контроль над информацией, считываемой или записываемой в контроллер,
производитель машин может ограничить информацию, которую любой оператор может прочитать или изменить, предотвращая возникновение нежелательных условий
от возникновения, например, установка слишком высокой уставки до диапазона, который может привести к повреждению продукта или машины.Кроме того, контроллер
модули могут быть заменены в горячем режиме. Это позволяет заменить модуль контроллера без отключения питания системы. Модули
также может автоматически настраиваться после горячей замены.

Другие характеристики регулятора температуры
Напряжение питания

Обычно существует два варианта напряжения питания, когда речь идет о контроллерах температуры: низкое напряжение (24 В переменного / постоянного тока) и высокое напряжение (110–230 В переменного тока).

Размер

Контроллеры бывают нескольких стандартных размеров, которые обозначаются номерами DIN, такими как 1/4 DIN, 1/8 DIN, 1/16 DIN и 1/32 DIN.DIN — это сокращение от примерно переведенного Deutsche Institut fur Normung, немецкой организации по стандартам и измерениям.
Для наших целей DIN просто означает, что устройство соответствует общепринятому стандарту размеров панелей.

Сравнение размеров DIN

Размер по DIN 1/4 1/8 1/16 1/32
Размер в мм 92 х 92 92 х 45 45 х 45 49 х 25
Размер в дюймах 3.62 х 3,62 3,62 x 1,77 1,77 x 1,77 1,93 x 0,98

Наименьший размер — это 1/32 DIN, который составляет 24 мм × 48 мм, с соответствующим вырезом в панели 22,5 мм × 45 мм. Следующий размер
вверху — 1/16 DIN, размеры которого 48 мм × 48 мм с размером выреза в панели 45 мм × 45 мм. 1/8 DIN составляет 48 мм × 96 мм с
вырез в панели 45 мм × 92 мм. Наконец, самый большой размер — это 1/4 DIN размером 96 мм × 96 мм с вырезом в панели 92 мм × 92 мм.

Важно отметить, что стандарты DIN не определяют, насколько глубоко контроллер может находиться за панелью. Стандарты
учитывайте только размеры передней панели и размеры выреза в панели.

Сертификаты агентства

Желательно, чтобы контроллер температуры имел какое-либо одобрение агентства, чтобы гарантировать, что контроллер соответствует
минимальный набор норм безопасности. Тип разрешения зависит от страны, в которой будет использоваться контроллер.В
наиболее распространенное разрешение, регистрация UL и cUL, распространяется на все контроллеры, используемые в США и Канаде. Обычно бывает один
сертификация требуется для каждой страны.

Для контроллеров, которые используются в странах Европейского Союза, требуется одобрение CE.

Третий тип сертификата — FM. Это относится только к ограничивающим устройствам и контроллерам в США и Канаде.

Класс защиты передней панели

Важной характеристикой контроллера является степень защиты передней панели.Эти рейтинги могут быть в форме рейтинга IP или
Рейтинг NEMA. Классы IP (защиты от проникновения) применяются ко всем контроллерам и обычно составляют IP65 или выше. Это означает, что из
только на передней панели, контроллер полностью защищен от пыли и струй воды под низким давлением со всех сторон.
разрешен только ограниченный доступ. Рейтинги IP используются в США, Канаде и Европе.

Рейтинг контроллера NEMA (Национальная ассоциация производителей электрооборудования) параллелен рейтингу IP.Большинство контроллеров имеют
Рейтинг NEMA 4 или 4X, что означает, что они могут использоваться в приложениях, требующих только промывки водой (не маслами или растворителями). В
«X» в рейтинге NEMA 4X означает, что передняя панель не подвержена коррозии. Рейтинги NEMA используются в основном в США и Канаде.

404 | Страница, которую вы ищете, не может быть найдена. | Panasonic Healthcare Co ,. ООО

  • Поиск

  • Товары

  • Сервисы

  • Поддержка

  • Ресурсы

  • Насчет нас

  • Новости

  • Свяжитесь с нами

  • Товары

    Биомедицинские продукты
    • СОХРАНЕНИЕ

      Деталь

    • ИНКУБАЦИЯ

      Деталь

    • СТЕРИЛИЗАЦИЯ

      Деталь

    • ОБРАБОТКА КЛЕТК

      Деталь

    • ЛАБОРАТОРНЫЙ МОНИТОРИНГ

      Деталь

  • Услуги
  • Поддержка
  • Ресурсы

    • Центр знаний
    • Центр архитектурного проектирования
  • О нас
    • Насчет нас
    • Карьера
  • Новости
  • Свяжитесь с нами
Посмотреть все консервы
Комбинированный холодильник с морозильной камерой
Морозильные камеры сверхнизкой температуры
Фармацевтические холодильники
Биомедицинские морозильники
Холодильники и морозильники, устанавливаемые под столешницу
Посмотреть все продукты для инкубации
CO 2 Инкубаторы
Инкубаторы с охлаждением
Мультигазовые инкубаторы
Инкубаторы с подогревом
Камеры для выращивания растений
Автоклавы
Рабочая станция для обработки клеток
Предупреждение лаборатории

близко

  • Поиск

  • Выбрать регион

ГЛОБАЛЬНЫЙ
  • АФРИКА
  • АМЕРИКА
  • Азиатско-Тихоокеанский регион
  • ЕВРОПА
  • БЛИЖНИЙ ВОСТОК

АФРИКА

АМЕРИКА
  • США
Азиатско-Тихоокеанский регион
  • Япония
  • Юго-Восточная Азия и Индия
  • Австралия
  • Новая Зеландия
  • Корея
  • Тайвань
  • Гонконг
ЕВРОПА
  • ЕВРОПА
  • Германия

БЛИЖНИЙ ВОСТОК

Поиск

Поиск

  • Биомедицинские
  • Поддержка
БИОМЕДИЦИНСКИЙ
  • Консервация
  • Инкубация
  • Стерилизация
  • Рабочая станция для обработки клеток
  • Лабораторный мониторинг
УСЛУГИ
  • Найти представителя по обслуживанию
  • Обучение
  • Запросить услуги по валидации
ОПОРА
  • Информация о деталях
  • Информация для заказа
  • FAQ
О нас
  • Карьера
  • Политика конфиденциальности
  • Условия использования

© Корпорация PHC 2019

Что такое ПИД-регулятор температуры?

Пресса и СМИ

  • Английский (США)
  • Дом

    • Продукция

      • Контроллеры

        • Контроллеры с одним контуром
        • Многоконтурные контроллеры
        • Программисты
        • Контроллеры предельных значений
        • Система железнодорожных линий
        • Вышло из употребления
      • Дополнительные продукты

        • Цифровые термостаты
        • Индикаторы процесса
        • Преобразователи
        • Самописцы
        • Датчики давления
        • Термопары и датчики температуры
        • Источник питания преобразователя и разделительный преобразователь
      • НОВИНКА!

        • KS 98-2 Многофункциональный контроллер
        • MAXVU Rail
        • Регулятор температуры MAXVU
        • ET2011 Цифровой термостат
        • Двухконтурный контроллер Pro-EC44
        • Pro-16 ПИД-регулятор температуры
    • Услуги

      • Выбрать услугу

        • Служба поддержки клиентов
        • Техническая поддержка
        • Информация о RMA
        • Партнеры по сбыту
    • Часто задаваемые вопросы

      • Информация для заказа

        • Как купить?
        • Минимальная сумма заказа?
        • время выполнения?
        • Информация о доставке?
      • Поддержка продукта

        • West Instruments
        • CAL Controls
        • PMA
      • Управление процессами

        • О ПИД-регуляторах
        • Глоссарий по контролю температуры
        • О термостатах оттаивания
    • Ресурсы

      • Документация

        • Брошюры
        • Руководства
        • Лист данных
        • Описание интерфейсов
        • Программное обеспечение
        • Сертификаты
        • 3D CAD
        • Документы по устаревшим продуктам
      • Библиотека ресурсов

        • Истории приложений
        • Официальные документы
        • Видео
        • Презентации
      • Программное обеспечение

        • Программное обеспечение для продуктов CAL
        • Программное обеспечение для продуктов PMA
        • Программное обеспечение для продуктов West
        • Программное обеспечение для устаревших продуктов
    • Новости

      • Контакты

        • Опора

          • Расположение офисов
          • Связаться со службой поддержки клиентов
          • Запросить техническую поддержку
          • Связаться с отделом кадров
        • Цитаты и запросы

          • Связаться с отделом продаж
          • Задать вопрос
          • Партнеры по сбыту

      .

      Добавить комментарий
