Содержание

Регулировка температуры в холодильнике Стинол

Холодильники Стинол выпускаются с электромеханическим и электронным регулированием температуры. Обеспечение стандартного режима может быть организовано на основе двухиспарительной системы с электронным блоком управления, общим контуром охлаждения или системой с двумя компрессорами. Регулировка температуры в холодильнике Стинол производится в соответствии инструкции по техническому обслуживанию.

Какая температура должна быть в холодильнике Стинол

Новый холодильник Стинол должен постоять без включения в помещении не менее 2 часов. Хладагенту необходимо занять нужные лабиринты. До включения регулятор температуры выставляется в среднее положение 3, если в комнате 25 ⁰С. Когда в комнате жарко, устанавливают позиции 1-2, если холодно, сдвигают к максимуму, на 5. Это необходимо чтобы не нарушить термодинамический баланс между камерой и окружающей средой.

По заводской настройке температура по отделам в холодильнике Стинол распределяется так:

Температура в плюсовом отделении сверху вниз от 0 до 10 ⁰, в среднем по центру оставаясь +5 градусов. Для хранения овощей и фруктов предназначен нижний уровень, с самой высокой температурой.
Холодильник климатического класса ST (субтропики) имеет расчетную среднюю температуру +7 градусов.
Морозильное отделение с маркировкой **** предназначено для замораживания продуктов в течение короткого времени, и хранения их при 18 ⁰ С в дальнейшем. В остальных ящиках температура 18 градусов.

Режим Super служит для быстрого и глубокого замораживания. Система статического охлаждения оборудована капельным удалением влаги. Система Ноу Фрост включает нагреватель, который плавит наледь с испарителя, талая вода стекает в ванночку за компрессором.

Как настроить температуру нового холодильника Стинол, как правильно купить, запустить, отрегулировать работу аппарата, посмотрите видео.

Как регулировать температуру в холодильнике Стинол

После того, как холодильник Стинол запущен в работу, необходимо убедиться в соответствие температуры заявленным в инструкции параметрам. По достижении режима нужно произвести замер, какая температура внутри камер. В холодильном шкафу удобно воспользоваться стаканом с водой, поставленным для охлаждение на среднюю полку по центру. Вода должна принять температуру 4-5 ⁰ С.

В морозильнике холодильника Стинол на режиме «Супер» в верхней камере температура понизится до 24 ⁰ С, На всех полках при среднем положении регулятора градусы должны соответствовать количеству звездочек, но не больше -18.

Выставить температуру электромеханическим способом в холодильнике Стинол просто. Регулируя температуру, всегда нужно стремиться к средним показателям, как наиболее рациональным. В холодильнике Стинол это +5 градусов для шкафа и -18 для морозилки.

Регулировка температуры в двухкамерном холодильнике Стинол

Терморегулятор автоматически поддерживает режим в соответствие с указанием одинарной риски на ручке. Поворотом риски по часовой стрелке, режим снижается плавно. В двухкамерных холодильниках с двухиспарительной системой или двумя компрессорами, каждый отсек настраивается от собственного поворотного регулятора, как описано выше.

Двухкамерные холодильники с дисплеем и кнопками серий 002, 003, 125, 126 имеют электронные блоки управления, работающие от сигнала теплового реле с термовыключателем. Как регулировать температуру, последовательность нажатия кнопок, перечень кодов ошибок, Стинол изложил в мануле.

В холодильниках Стинол Ноу Фрост регулирование температуры не отличается от статической системы и зависит только от способа установки задания.

Датчик температуры на холодильнике Стинол

Датчики для холодильной и морозильной камеры отличаются по конструкции. Как установить температуру в холодильнике Стинол с электронным управлением, подробно изложено в инструкции.

После 5-7 лет работы наиболее часто выходит из строя регулятор температуры из-за нарушения герметичности сильфона – термочувствительного элемента. Ремонтировать его сложно и дорого, лучше купить новый прибор. Неисправность датчика определяют по признакам:

Компрессор работает, не выключаясь, при любом положении регулятора.
Компрессор работает постоянно, температура в камерах понижается все больше.
Температура повышается, а компрессор не получает команду на включение.

Проверить исправность регулятора в домашних условиях невозможно, нужен специальный стенд.

Как правильно регулировать температуру в холодильнике Стинол

Холодильники Stinol производились в Липецке. В настоящее время завод работает, но выпускает холодильники под другими брендами. Однако Стинол получает техническую поддержку в виде запчастей с завода. Есть ремонтные мастерские, поэтому восстановить температуру в камерах, провести ремонт холодильника Стинол несложно.

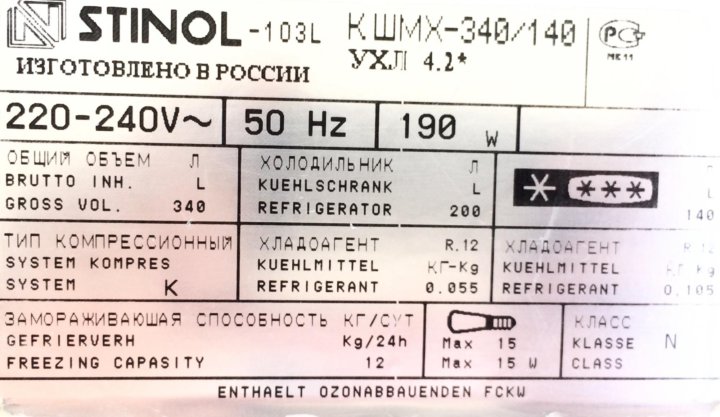

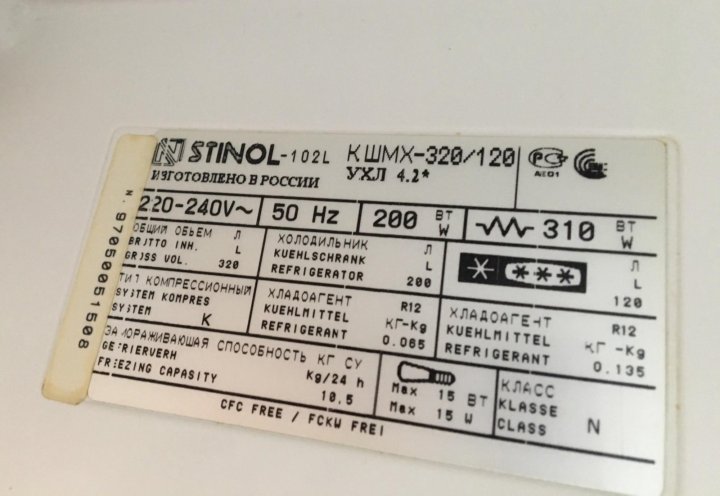

Характеристика холодильников Стинол

Марка холодильников Стинол отличалась производством недорогой качественной бытовой техники. В линейке большие и малые модели, с капельной и сухой разморозкой, одно и двух компрессорные. Надежные аппараты эксплуатируются с 1995 года с незначительным ремонтом.

Наиболее удачной считается серия 110 холодильников Стинол. Регулировка температуры здесь механическая, но отдельно для каждой камеры. Модель двухкамерная, однокомпессорная, с последовательной двухиспарительной системой, изображенной на схеме.

1- компрессор; 2,8 – нагнетательная и всасывающая трубки; 3 – конденсатор; 4 – фильтр осушитель; 5-капиллярная трубка; 6 – испаритель холодильной камеры; 7 — испаритель морозилки.

Электромеханический таймер, используется для каждой камеры, управляет температурой и циклически включает систему Ноу Фрост в морозильнике. В холодильном шкафу применена капельная разморозка.

В линейке продукции есть холодильники с электронным блоком управления. Это серии 002, 003, 125, 126.

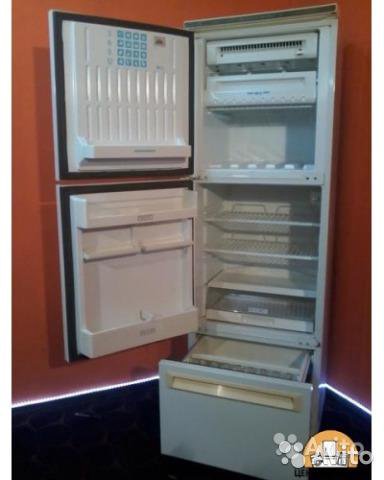

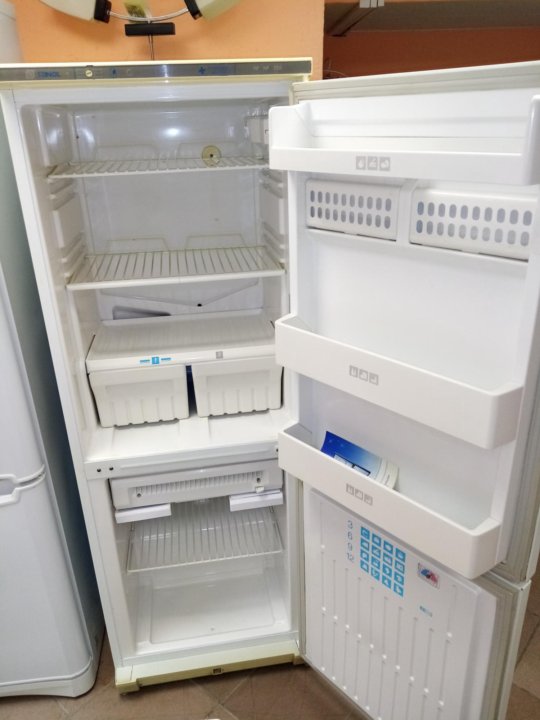

Трехкамерный холодильник Стинол 101 отличается тем, что у него только одна ручка регулировки температуры. На ней есть риска. Поворачивая по часовой стрелке, мы уменьшаем температуру. Насколько – покажет контрольный замер. Регулятор здесь общий для холодильной камеры и морозильника.

Инструкция по регулированию температуры в холодильнике Стинол 110

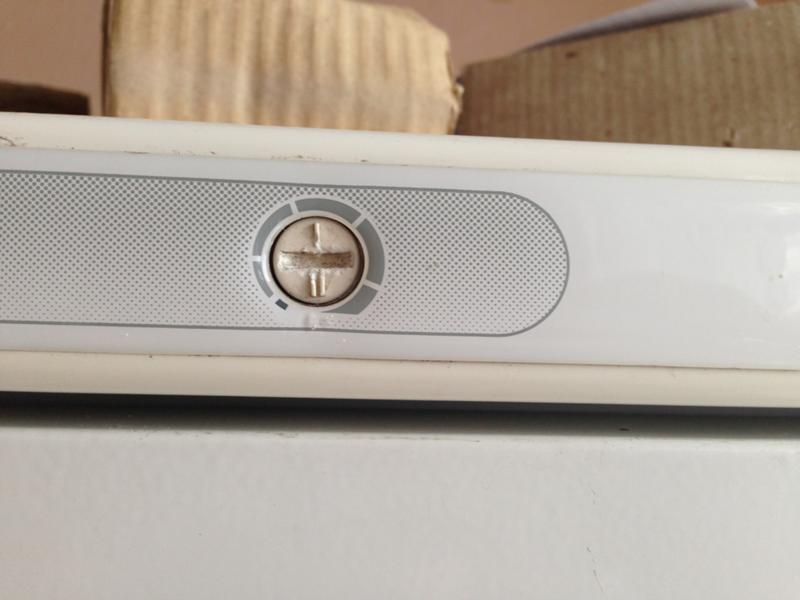

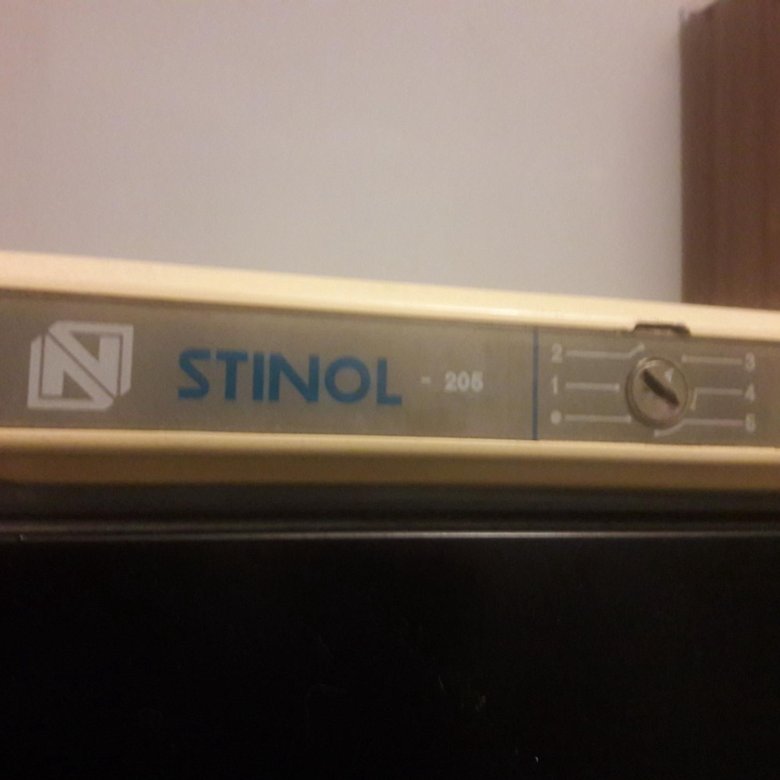

Регулировочный барашек с риской для той и другой камеры имеет одинаковое количество рабочих положений – их 5. Но термостаты для холодильной и морозильной камеры используют разные. В морозильнике установлена система No Frost, терморегулятор имеет схему с циклическим включением системы сухой возгонки льда.

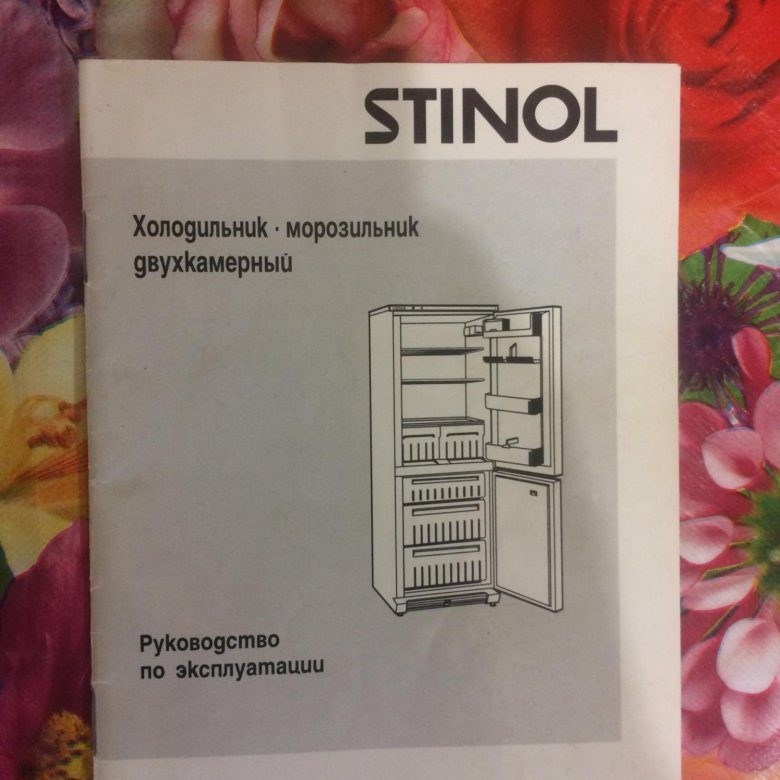

Инструкция по эксплуатации холодильника Stinol включает раздел, в котором есть указания, как отрегулировать температуру. Обе камеры имеют ручку управления и риску для поворота. Цифра 1 соответствует самой высокой температуре в диапазоне регулирования, цифра 5 – низкой. Положение указывается на накладке.

Первоначально индикаторы выставляются в средней части шкалы, еще до включения прибора. По инструкции холод должен набраться в камерах за 4 часа, и только потом можно размещать там продукты.

Какая температура в холодильнике Стинол, можно определить специальным термометром. Для холодильной камеры используют метод стакана воды. Поставленный в центр холодильника стакан с водой за 4 часа охладится. Замерив температуру воды, можно узнать среднюю температуру в холодном отсеке. Если показатель 4-5 градусов, параметр соответствует базовому. В морозильной камере может быть -16~-20 ⁰ С. Это нормально.

Если температура отличается, нужно провести регулировку или оценить внешние условия, плотность примыкания, установку двери. Холодильник плохо отводит тепло в жарком, влажном непроветриваемом помещении.

Регулировать рукояткой нужно постепенно, поворачивая на 1 риску через 5-6 часов с замером температуры внутри камеры. Если прибор не реагирует на команды, необходимо определить, работает ли терморегулятор.

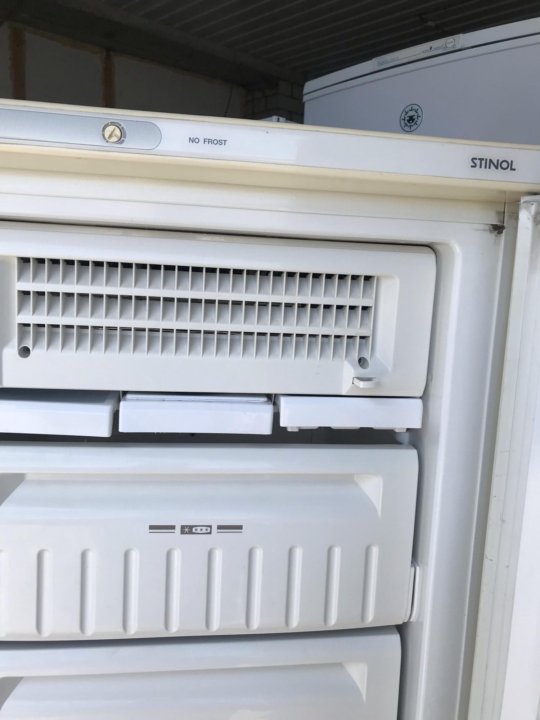

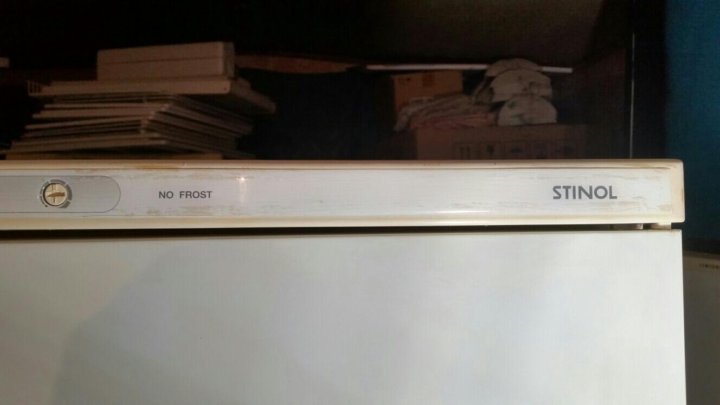

Как регулируется температура в холодильнике Stinol с сиcтемой No Frost

На примере холодильника Стинол 110 рассмотрим как вести регулировку температуры. На верхней панели размещены 2 узла регулирования, имеющие винты с риской и деления. Убавить температуру нужно, закручивая винт по часовой стрелке. На панели нет индикатора температуры. Поэтому, действовать нужно постепенно, добавляя или убавляя температуру незначительно. После каждого действия должно пройти не менее 4-5 часов. Если при этом компрессор начинает работать без перерыва, испаритель интенсивно обмерзать, недалеко до аварии. Тогда нужно убавить температуру и вызвать мастера.

Регулировку температуры в холодильнике Stinol после ремонта лучше доверить мастеру. Педлагаем посмотреть видео как регулировать температуру в трехкамерном холодильнике Стинол серии 101.

Как регулировать температуру в холодильнике Stinol 110L, почему морозильная камера не морозит

Валентина |2018-07-2121.07.2018 12:02:02

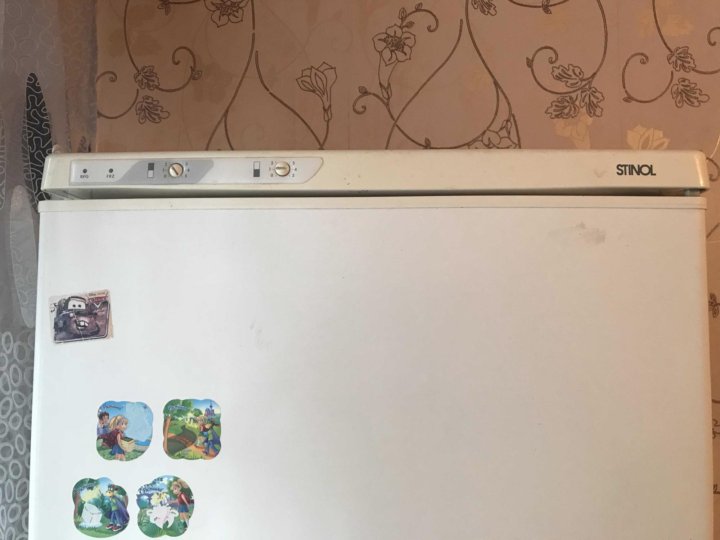

Добрый день!Нужна ваша помощь.У меня холодильник Stinol 110L NO FROST ,охлаждает продукты в морозильной камере,но не замораживает.Пыталась все-таки разморозить камеру ,но это не помогло. На дверце холодильника термометр есть,на циферблате стрелка стоит на капельке.Я думаю,может я не правильно выставила температуру .Подскажите пожалуйста,как должна быть выставлена температура,на фото так как сейчас стоит.

rembitteh.ru
2018-07-21T12:02:02+03:00
23
https://rembitteh.ru:443/ask-answer/81563/

Ответ мастера

Валентина, здравствуйте! Stinol 110L — однокомпрессорный холодильник с электромеханическим управлением, капельной системой оттайки в холодильной камере и No Frost в морозильной. У вас сейчас терморегулятор выставлен на максимальное охлаждение, лучше всего цифру 1 (стрелку) ставить примерно на 13 часов. Раз у вас охлаждение на максимуме, а морозильная камера плохо морозит, значит, в холодильнике неисправность. Наиболее вероятные поломки следующие:

утечка фреона
засор капиллярной трубки (мотор холодильника при это должен постоянно работать и редко отключаться)
неисправность терморегулятора

Рекомендуем вызвать мастера для диагностики.

Кусаин
|
12.08.2019 20:21:57
2019-08-12

Добрый день, у меня такая же проблемма, что вы сделали с вашим холодильеиком?? Напишите пожалуйста.

rembitteh.ru
2018-07-21T12:02:02+03:00
23
https://rembitteh.ru:443/ask-answer/81563/

Ответ мастера

Кусаин, не уверены, что Валентина вам ответит, рекомендуем вызвать мастера для диагностики. Вероятные неисправности перечислены выше.

Денис
|
15.09.2019 13:31:17
2019-09-15

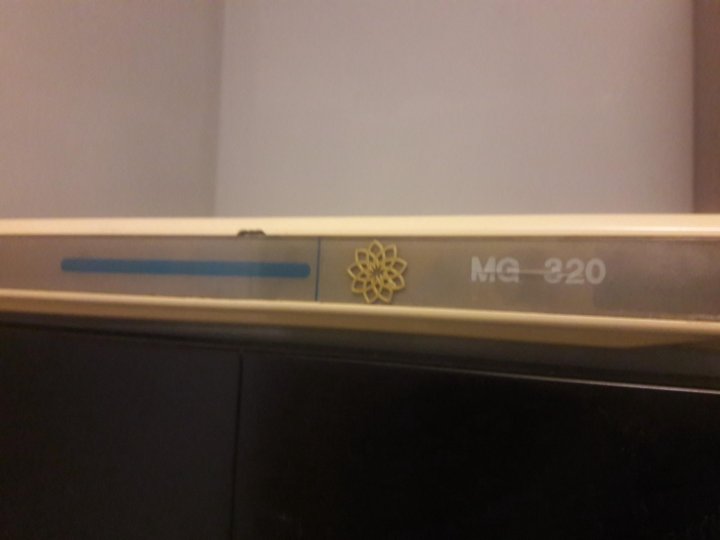

Как на stinol rf nf 320 выставить правильную температуру для морозилки и что обозначают рисочки 1 и 2?

rembitteh. ru
2018-07-21T12:02:02+03:00
23
https://rembitteh.ru:443/ask-answer/81563/

Ответ мастера

Денис, чем толще полоска серая тем холоднее. Черточки — это схематическое обозначение стрелки, две черточки = — это начало стрелки, одна черточка — конец.

Олеся
|
13.12.2019 23:29:53
2019-12-13

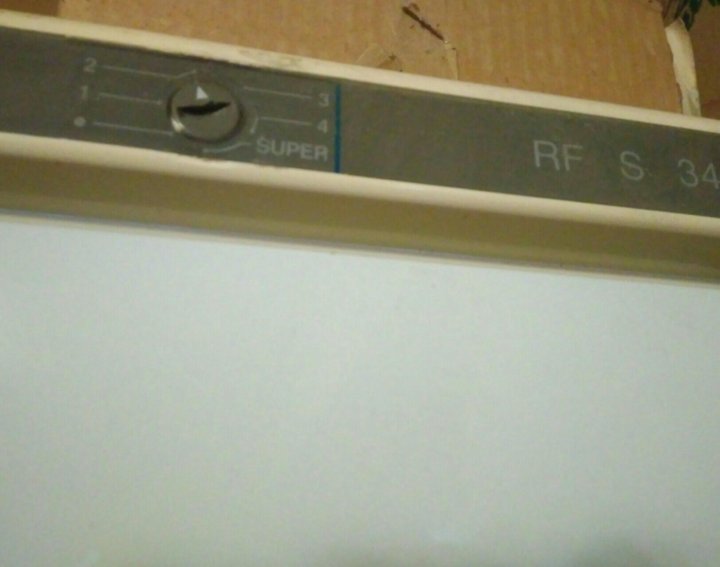

Здравствуйте,подскажите пожалуйста как по чёрточкам выставить температуру чтобы работала верхняя Камера ,работает только морозилка

rembitteh. ru
2018-07-21T12:02:02+03:00
23
https://rembitteh.ru:443/ask-answer/81563/

Ответ мастера

Олеся, по черточкам у вас стоит — 4, при исправном холодильнике должны работать обе камеры. Скорее всего, у вас утечка фреона из системы.

Евгения
|
26.04.2020 13:42:42
2020-04-26

Как определить где морозильник а где холодильник? Помогите

rembitteh. ru
2018-07-21T12:02:02+03:00
23
https://rembitteh.ru:443/ask-answer/81563/

Ответ мастера

Евгения, слева верх, справа низ.

Аноним
|
16.06.2020 08:35:25
2020-06-16

Подскажите как выставить правильную температуру оптимальную?

rembitteh.ru
2018-07-21T12:02:02+03:00
23
https://rembitteh. ru:443/ask-answer/81563/

Ответ мастера

На одно деление левее установите.

Аноним
|
16.06.2020 08:53:51
2020-06-16

Спасибо

rembitteh.ru
2018-07-21T12:02:02+03:00
23
https://rembitteh.ru:443/ask-answer/81563/

Ответ мастера

Удачи вам.

Аноним
|
21.06.2020 02:37:40
2020-06-21

После размораживания холодильник стал сильно нагреваться в месте разделения между обычной камерой и морозильной.

rembitteh.ru
2018-07-21T12:02:02+03:00
23
https://rembitteh.ru:443/ask-answer/81563/

Ответ мастера

Между камерами проходит обогревающий контур, чтобы не образовывался конденсат.

Наталья
|
24. 06.2020 11:19:59
2020-06-24

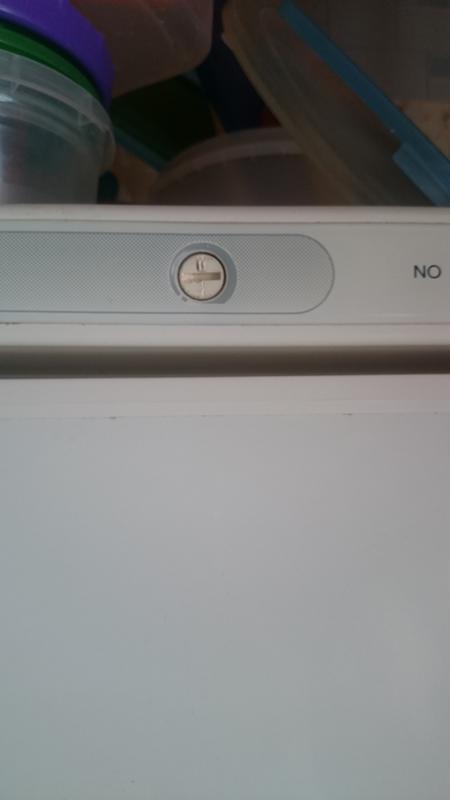

Здравствуйте как правильно выставить температуру на холодильнике стинол rf s 275. И что означает одна черточка и две черточки?

rembitteh.ru
2018-07-21T12:02:02+03:00
23
https://rembitteh.ru:443/ask-answer/81563/

Ответ мастера

Наталья, =- — это обозначение условное стрелочки. Одна черточка это ее указатель.

Марина
|
03. 07.2020 19:55:33
2020-07-03

Помогите поставить правильно, чтоб морозил.

rembitteh.ru
2018-07-21T12:02:02+03:00
23
https://rembitteh.ru:443/ask-answer/81563/

Ответ мастера

Марина, нормально стоит, если исправен должен работать.

Александр
|
07. 07.2020 15:46:09
2020-07-07

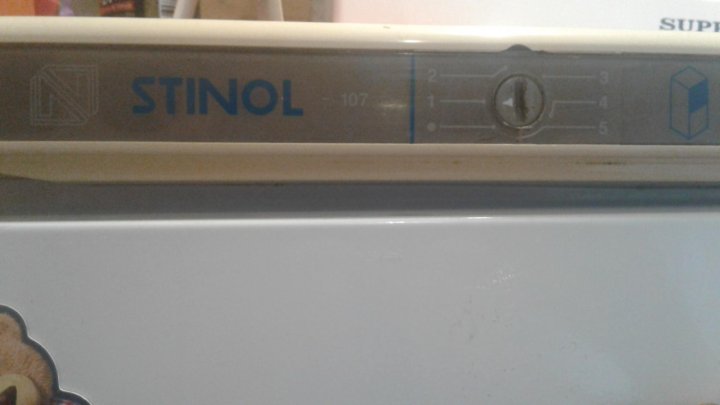

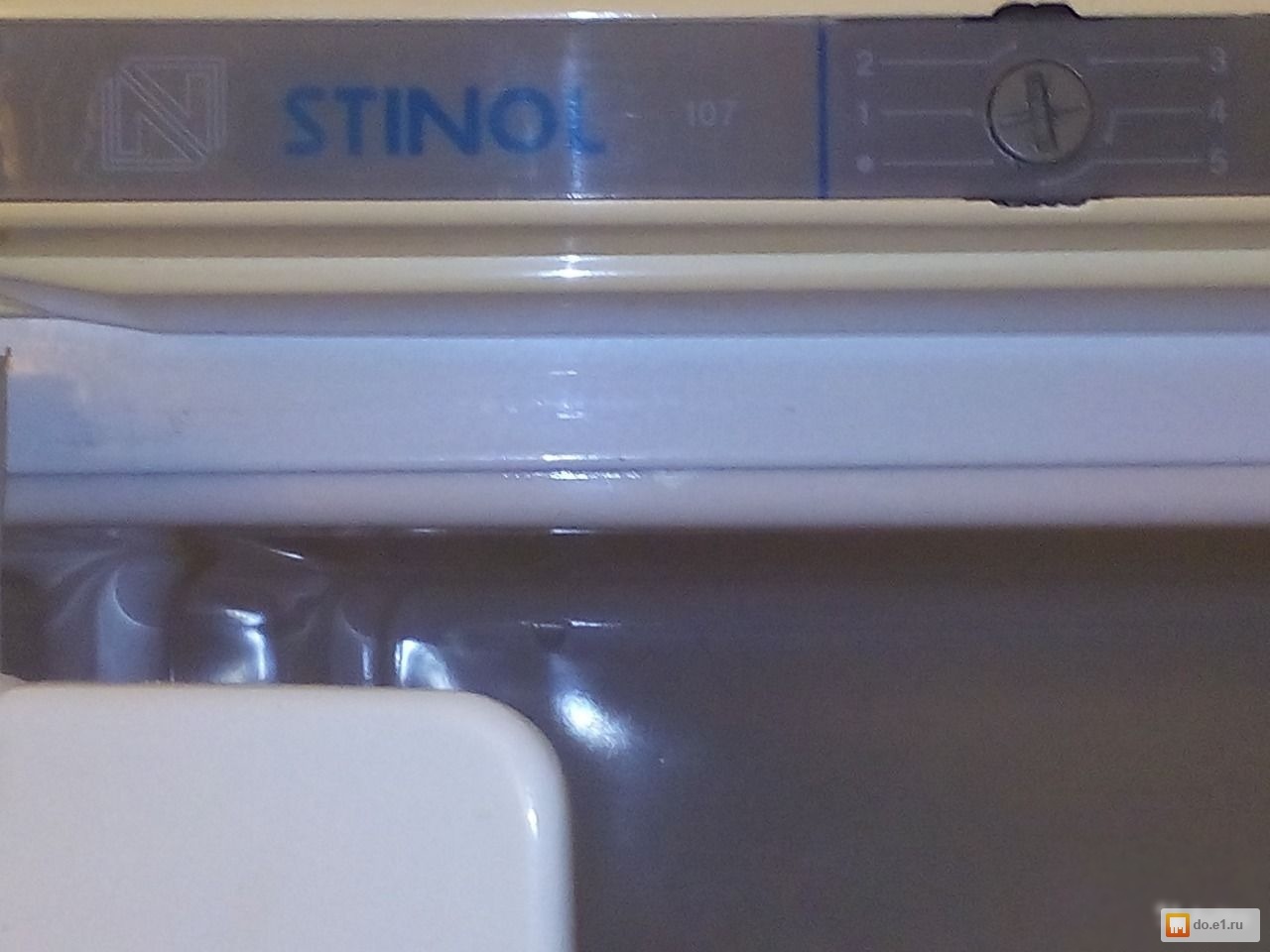

Стинол 107 не морозит морозильная камера. Как правильно установить температуру?

rembitteh.ru
2018-07-21T12:02:02+03:00
23
https://rembitteh.ru:443/ask-answer/81563/

Ответ мастера

Александр, установлена на максимум.

Александр
|
07. 07.2020 16:07:14
2020-07-07

Я понял,спасибо. А, оптимальную как установить?

rembitteh.ru
2018-07-21T12:02:02+03:00
23
https://rembitteh.ru:443/ask-answer/81563/

Ответ мастера

Александр, оптимальная в положении между 2 и 3, но у вас неисправность, раз он на максимуме не работает.

Арсений
|
22.07.2020 07:36:48
2020-07-22

Здравствуйте. Мне в какую сторону крутить, чтобы теплее стал?

rembitteh.ru
2018-07-21T12:02:02+03:00
23
https://rembitteh.ru:443/ask-answer/81563/

Ответ мастера

Арсений, в левую.

Алина
|
25.07.2020 16:02:27
2020-07-25

Здравствуйте. Подскажите пожалуйста, А с холодильной камерой, такой же принцип как и с морозильной ? Т. е. если вправо крутим, то делаем холоднее (по часовой стрелке)? А влево — теплее (п против часовой) ? Или я не так понимаю. Потому что верхняя камера что-то плохо охлаждает продукты, все не холодное, а стоит на цифре 2. Чтобы стало холоднее, надо на 4 поставить, так ?

rembitteh.ru
2018-07-21T12:02:02+03:00
23
https://rembitteh.ru:443/ask-answer/81563/

Ответ мастера

Алена, справа на лево — теплее, слева направо — холоднее.

Степан
|
04. 08.2020 14:57:30
2020-08-04

Холодос долго не включался включили он уже минут 40 работает без остановки что с ним

rembitteh.ru
2018-07-21T12:02:02+03:00
23
https://rembitteh.ru:443/ask-answer/81563/

Ответ мастера

Степан, на 95% — с ним всё в порядке, температуру просто нужно холодильнику набрать. На это может уйти до суток, тем более если вы туда сразу продукты загрузили.

Елена
|
17. 09.2020 17:08:17
2020-09-17

Здравствуйте! Плохо охлаждает продукты в холодильной камере,морозильная работает хорошо.Отключатся каждый час и работает минут 40 и так регулярно в т.ч. дня.Что может быть?Может регулятор стоит не правильно и этот регулятор от холодильника или от морозильной камеры?

rembitteh.ru
2018-07-21T12:02:02+03:00
23
https://rembitteh.ru:443/ask-answer/81563/

Ответ мастера

Елена, укажите модель холодильника и можете приложить фото установки терморегулятора.

Светлана
|
20. 10.2020 05:22:15
2020-10-20

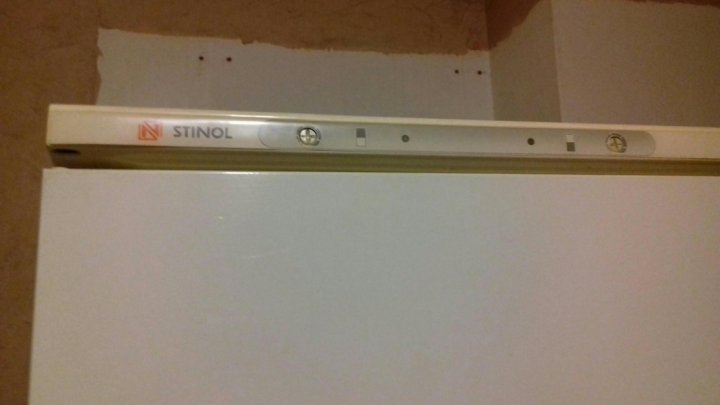

Доброго утра. Подскажите, пожалуйста, как выставить температуру на холодильнике стирол 102 L? Какой терморегулятор регулирует температуру верхней и нижней камер? И ещё подскажите, пожалуйста, в 16 часов ремонт морозилки произвели — не морозилась ( фреон заменили и перепаяли овального вида трубочку над компрессором формы колбы), уже 6 утра, а морозилка так и не заморозила продукты, при этом холодильник ни раз не отключился, почему? И перестала охлаждать холодильная камера. Благодарю.

rembitteh.ru
2018-07-21T12:02:02+03:00
23
https://rembitteh.ru:443/ask-answer/81563/

Ответ мастера

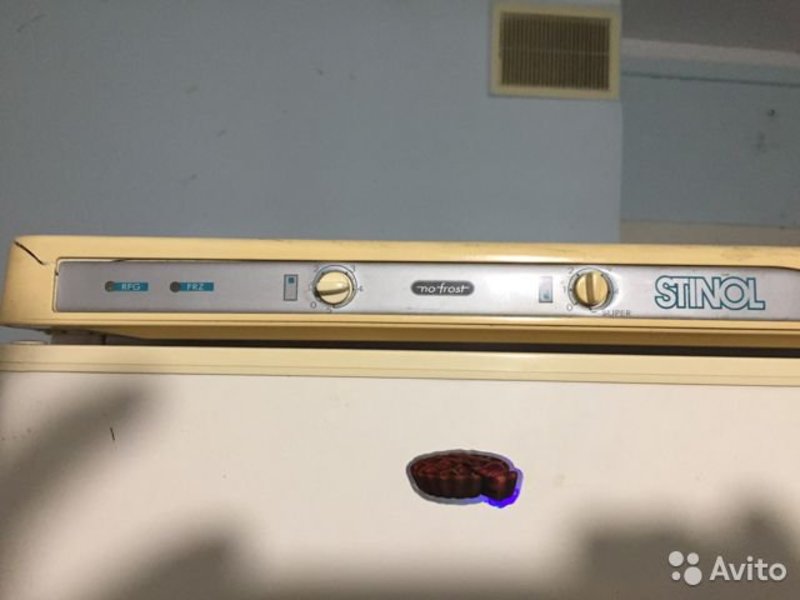

Светлана, слева регулирует холодильную, справа — морозильную. Если компрессор не выключается — тот может быть засор капиллярной трубки или утечка фреона.

Оксана
|
04.11.2020 19:37:59
2020-11-04

Добрый вечер! Подскажите правильную установку регулятора для оптимальной температуры верхней и нижней камеры, на данный момент стоят вот так, спасибо!

rembitteh.ru
2018-07-21T12:02:02+03:00
23
https://rembitteh.ru:443/ask-answer/81563/

Ответ мастера

Оксана, слева стоит минимум, справа среднее нормальное положение.

Раиса
|
10.11.2020 22:16:14
2020-11-10

Подскажите, пожалуйста, как правильно установить температуру.
Совсем не охлаждает и не морозит

rembitteh.ru
2018-07-21T12:02:02+03:00
23
https://rembitteh.ru:443/ask-answer/81563/

Ответ мастера

Раиса, это неисправность, термостат стоит почти в максимальном положении.

Раиса
|
10.11.2020 22:52:58
2020-11-10

Стоит ремонтировать или лучше выбросить и купить новый

rembitteh.ru
2018-07-21T12:02:02+03:00
23
https://rembitteh.ru:443/ask-answer/81563/

Ответ мастера

Раиса, если дешевый новый, то лучше ремонтировать.

Alex
|
11. 01.2021 23:32:33
2021-01-11

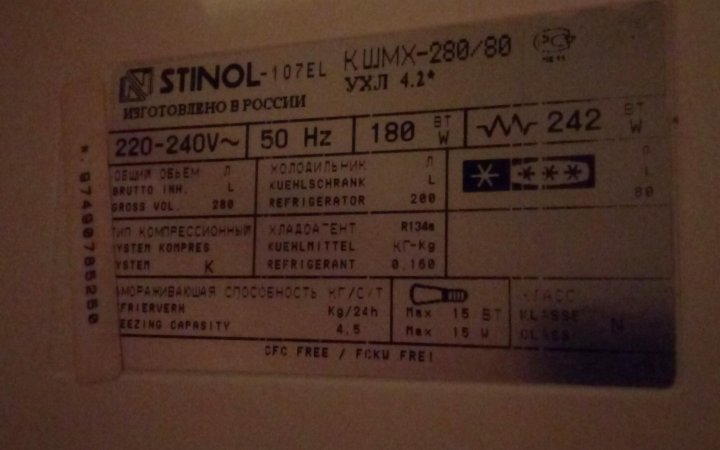

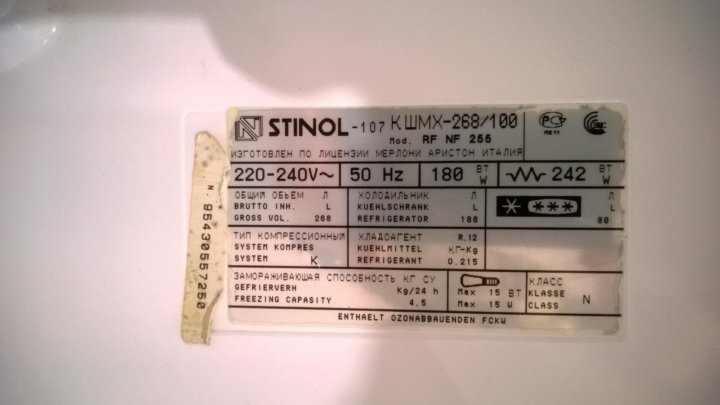

Здравствуйте, подскажите пожалуйста, стинол 107el, плохо работала морозильная камера и покрылась льдом. Разморозил холодильник, поставил регулятор на максимум, но теперь ни холодильник, ни морозилка вообще не работают будто. Еле-еле холодом отдает. В чем может быть дело? Спасибо.

rembitteh.ru
2018-07-21T12:02:02+03:00
23
https://rembitteh.ru:443/ask-answer/81563/

Ответ мастера

Алекс, дело в утечке фреона, скорее всего.

Alex
|
12. 01.2021 00:15:47
2021-01-12

Спасибо большое!

rembitteh.ru
2018-07-21T12:02:02+03:00
23
https://rembitteh.ru:443/ask-answer/81563/

Ответ мастера

Удачи вам!

как регулировать двухкамерный, какая температура должна быть, инструкция как выставить

Регулировка температуры в холодильнике «Стинол» выполняется с помощью электронного либо механического устройства. Параметр выбирается по техническим требованиями устройства и видом продуктов. При хранении в камере рыбы, мяса, сыра и яиц оптимальна температура +1…+3°С, для кулинарной продукции подходит +2…+4°С, для фруктов — +6°С.

Какая температура должна быть

Новый холодильник Stinol требуется оставить не включая до 2 часов. Перед включением техники надо установить регулятор на отметке 3, если в помещении +25°С. При более высоком температурном режиме требуется выставить позиции 1-2, в прохладной комнате ставится отметка 5 для соблюдения баланса.

Какая температура должна быть в холодильнике, зависит от расположения отделения:

В основном отсеке она составляет 0°C вверху и +10°С снизу, в центре должно поддерживаться +5°С. Овощи хранятся в теплом отсеке нижнего уровня.
Оборудование, относящееся к субтропическому климатическому классу (ST), имеет стандартный общий режим +7°С.
Морозильный отдел, промаркированный значком «****» используется для заморозки продуктов в короткие сроки и сохранения при -18°С.

Различаются технические характеристики в зависимости от типа продуктов для хранения:

в отделах для мяса, твердых сыров, рыбы, яиц должен поддерживаться режим около +1…+3°С;
в отсеках для размещения колбасных изделий, кулинарной продукции требуется настроить режим +2…+4°С;
для хранения молока, отваренных овощей, свежей зелени оптимально поддержание температурного режима +3…+5°С;
в разделах для морепродуктов поддерживается +4…+6°С;
в отделе для фруктов должный режим составляет +6…+8°С;
на дверцах холодильника поддерживается температурный режим в пределах +5…+10°С, в нишах размещаются соусы, лекарства, напитки.

При размещении продуктов важно учитывать распределение температуры по морозилке и размеры техники (одно-, двухкамерный агрегат). Минимальный режим отмечается вдоль заднего отсека, в который вмонтированы трубки хладагента.

Как регулировать

Для холодильника «Стинол» регулировка температуры выполняется по инструкции и с учетом разновидности техники:

капельная система;
система No frost.

Различия в настройках имеют модели компактные и вместительные, с 1 либо 2 компрессорами.

Кто производитель вашего холодильника?Poll Options are limited because JavaScript is disabled in your browser.

Капельной системой

Регулировка техники с капельной системой осуществляется после установки в помещении. Для стабильного циркулирования воздуха требуется оставить небольшое пространство между боковинами техники и задним блоком корпуса. Параметры промежутков указываются в технической документации.

Работы осуществляются в следующей последовательности:

Холодильник «Стинол» требуется оставить в комнате на 3-4 часа. Затем устройство подсоединяется к бытовой электросети.
Настройка выполняется в типовых моделях с помощью термометра.
Градусник надо поместить внутрь холодильного отсека, корректор температуры при этом ставится в среднюю позицию.
После работы техники в течение 2-3 часов параметры термометра необходимо сверить.
При показателе градусника +2…+5°С оборудование считается корректно настроенным.
На следующем этапе проверяется морозильный отдел, необходимо выставить температуру не менее -18…-21°С.
Предусмотрен режим выключения оборудования (позиция Off).
Для повышения степени охлаждения требуется повернуть ручку по часовой стрелке, регулятор оставляют в центральном положении.
При большой загрузке камеры и отсеков продуктами важно снизить температуру в холодильнике для предотвращения порчи пищи.
Разморозка морозильного оборудования осуществляется ручным методом при слое инея более 5 мм.

No frost

Перед тем как регулировать температуру в холодильнике с системой No frost, требуется изучить техническую документацию. Отрегулировать температурный режим можно с помощью ручки. Корректор расположен в верхней части корпуса, параметры работы указаны на шкале около рукоятки.

Поворот регулятора в крайний левый уровень (позиция Off) обеспечивает выключение компрессора, таким образом циркулирование хладагента останавливается.

Для изменения показателя до нужной отметки необходимо повернуть ручку вправо, по мере повышения угла снижается температура в морозилке, основном холодильном отделе. Затем включают режим охлаждения.

Положение ручки крайнее правое позволяет зафиксировать минимальную температуру, оптимальную для быстрого замораживания продуктов. Для проверки режима можно использовать градусник. Значение в морозилке Super позволяет быстро заморозить большую порцию продуктов.

Размораживание морозильного отсека выполняется в автоматическом режиме перед запуском компрессора. Вода накапливается в емкости на компрессоре и испаряется.

как регулировать датчик и какая должна быть

Важнейший фактор, благодаря которому продукты в холодильнике будут сохранять свои свойства долгий срок, а сам он прослужит вам верой и правдой не один десяток лет, – это соблюдение правильного температурного режима в холодильной и морозильной камере. Чтобы такой режим установить, при вводе агрегата в эксплуатацию осуществляется регулировка температуры в соответствии с инструкцией, прилагающейся к прибору. Рассмотрим основные правила регулировки температуры в холодильнике на примере агрегатов ТМ Стинол.

Общие правила температурного режима для холодильника

В отличие от старых советских приборов, оснащенных только переключателем, работающим в двух позициях (вкл/выкл), современные холодильники дают возможность регулировать температуру более легко и точно. Дорогие модели даже оборудованы датчиками, которые замеряют и высвечивают ее значение на сенсорной панели агрегата. Как же именно выставить температуру правильно, на какое значение ориентироваться?

Электрическая схема Стинол

Некоторые моменты, которые нужно помнить:

В среднем идеальный температурный режим для холодильной камеры составляет от +2 до +5°C. Чем точнее поддерживается заданная температура, тем дольше продукты будут оставаться свежими и внешне привлекательными. При температуре выше, чем +5°C, пища начинает гнить и плесневеть, наполняясь бактериями и посторонними запахами, поэтому при хранении продуктов таким образом недолго получить пищевое отравление. Если же регулятор повернут до упора в сторону охлаждения и температура установилась ниже +2°C, еда промерзает и теряет свои полезные качества.
Для продуктов, хранящихся в морозильной камере, тепло (плюсовая температура) губительно. Мясо и рыба через несколько часов пребывания в условиях неправильного температурного режима попросту испортятся, так как в результате разморозки качество продуктов ухудшается. Именно поэтому так важно выставить температуру правильно.
Неправильная регулировка температуры приводит к ускорению таяния льда и подтеканию, а также увеличивает затраты электроэнергии. Помимо этого, вполне можно ожидать и затрат на ремонт – чувствительные датчики терморегулятора при таком режиме работы довольно быстро выходят из строя.

Температурные нормы для холодильника для различных продуктов

Регулятор температуры холодильника Стинол необходимо зафиксировать в положении, которое, согласно инструкции, наиболее соответствует идеальному температурному режиму. После этого продукты на полках размещают в соответствии с установленными для них нормами хранения и системой распределения холода по камере (у некоторых моделей наиболее холодная полка верхняя, а у некоторых – средняя).

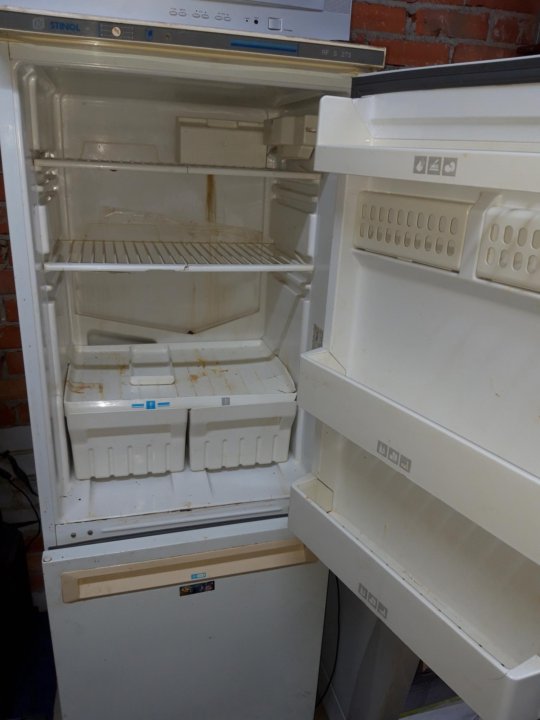

Холодильник Стинол

Итак, какая температура в холодильнике Стинол будет оптимальной для хранящейся в нем разной пищи:

Блюда из мяса и рыбы, а также яйца, твердые сыры, молоко и молочные продукты, соусы лучше всего сохраняются при температуре от +1 до +3°C, поэтому их располагают на самой холодной полке.
В диапазоне от +2 до +4°C отлично себя чувствуют колбаса, брынза, готовые блюда из круп и полуфабрикаты.
Супы, вареные овощи и хлеб остаются дольше свежими, если хранятся при температуре от +3 до +5°C – это средняя полка.
Установленная температурная норма для морепродуктов – от +4 до +6°C, следовательно, такая должна быть температура на полке, где они лежат.
Свежие овощи и фрукты кладут на самую нижнюю полку или в специальное отделение, где температура колеблется от +6 до +8°C (исключение составляют только ананас и банан – их лучше держать вне холодильника при комнатной температуре).

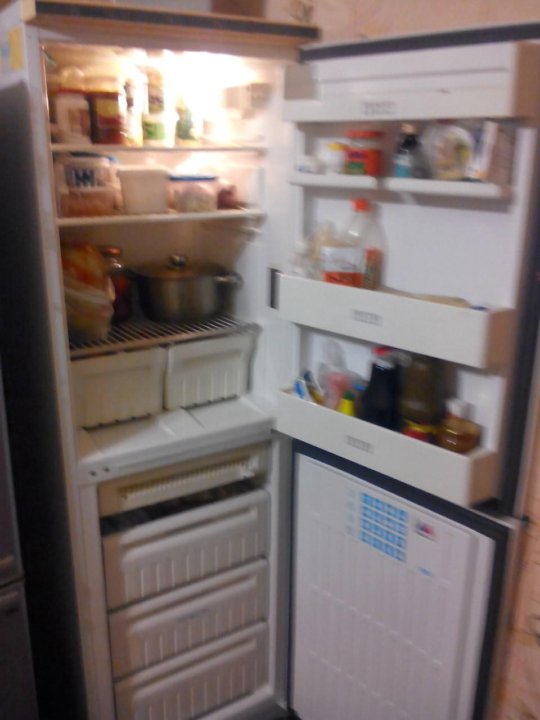

Продукты в холодильнике

В замороженном виде любой продукт будет храниться достаточно длительный срок.

Регулировка температуры в холодильнике Стинол

Отличительной особенностью холодильников Стинол является наличие двух отдельных регуляторов температуры с пятью делениями – для холодильной и морозильной камеры. В однокомпрессорной модели Стинол 110, оснащенной системой автоматического размораживания No Frost, регулировка температурного режима происходит следующим образом – электромеханический таймер по истечении времени, необходимого для намораживания льда, отключается и передает сигнал на чувствительные датчики терморегулятора, после чего тепловым реле размыкается цепь и начинается процесс оттаивания. При превышении заданной температуры таймер запускается снова, повторяя весь цикл сначала.

Регулятор температуры

Как регулировать температуру в холодильнике Стинол:

Установить обычный уличный термометр внутрь холодильной камеры.
Регулятор температуры поставить в рекомендованное инструкцией положение (обычно это 3, можно попробовать переместить на деление 4).
Оставить градусник в камере на два часа, после проверить температуру. При оптимальной температуре +2 +5°C больше ничего не нужно регулировать. Если температура выше установленной отметки, подвинуть регулятор еще на деление вперед и замерять еще час. При слишком низкой температуре повернуть ручку назад.

Аналогичные действия по измерению температуры проводятся и для морозильной камеры, нормальные пределы которой составляют –18…–21°C. Для модели Стинол 110 оптимальная температура в морозилке составляет –18°C.

При регулировке не стоит пренебрегать приложенной к прибору инструкцией по эксплуатации, где четко расписано, какая температура в нем должна быть и как ее правильно выставить, и тогда холодильник прослужит вам без всяких нареканий не один год. Если по какой-то причине таковой под рукой не оказалось, на видео вы можете посмотреть подробную инструкцию, как регулировать и устранять неполадки вашего агрегата.

Как регулировать температуру в двухкамерном холодильнике Стинол

Регулирование температуры может быть электрическим и механическим. Механические элементы управления обеспечивают самую простую регулировку температуры в холодильной и морозильной камерах, не предоставляя никаких других функций. Благодаря использованию электроники стало возможным устанавливать температуру в отсеках с точностью до градуса. При этом табло высвечивает температуру, с его помощью можно пользоваться другими функциями техники и вовремя реагировать на изменение температуры.

Поворот ручек по часовой стрелке обеспечивает плавное понижение температуры в камерах. При этом поворот ручек до упора соответствует режиму наибольшего охлаждения.

В холодильнике с двумя компрессорами один терморегулятор регулирует температуру в холодильной камере, а другой — в морозильной камере.

В двухкамерных холодильниках серий 002, 003, 125 регулировать температурный режим необходимо путем последовательного нажатия кнопок на электронном дисплее. Подробная информация по изменению температуры освещается инструкцией к холодильнику Стинол конкретной модели.

Инструкция к двухкамерным холодильникам Стинол

Как отрегулировать температуру в двухкамерном холодильнике Стинол 101

Холодильник Стинол 101 – двухкамерный аппарат, который состоит из холодильного и морозильного отсеков. Управление агрегатом выполняется за счет электромеханического метода регулирования. В модели установлен один компрессор и два независимых испарителя, обеспечивающих охлаждение воздуха до требуемого уровня в обоих отделениях.

Средняя температура холодильного отделения составляет +5°С, морозильного – не выше -18°С. Поддержание температуры на заданном уровне – следствие периодического включения и выключения компрессора при помощи терморегулятора и пускозащитного реле.

Оттайка холодильного отсека аппарата осуществляется автоматически перед очередным включением компрессора. Скопление талой воды происходит в специальной емкости на компрессоре, после чего осуществляется ее испарение.

Оттаивание морозильной камеры должно осуществляться в ручном режиме при образовании слоя инея свыше 5 мм.

Как отрегулировать температуру в двухкамерном холодильнике Стинол 103 (rf s 345)

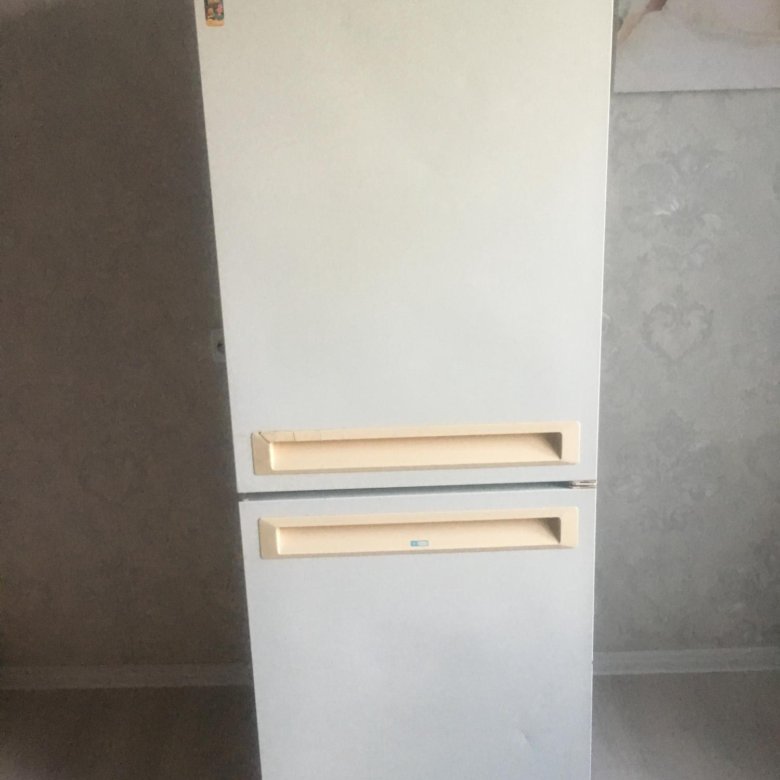

Двухкамерный холодильник Стинол 103 с нижним расположением морозильника оснащен двумя компрессорами и двумя испарителями с последовательным соединением. Это обеспечивает автономную работу холодильного и морозильного отсеков с возможностью автономной регулировки температуры и отключения одной из камер при помощи регуляторов на панели управления.

Разморозка холодильного отделения осуществляется автоматически капельным методом. Морозильное отделение необходимо размораживать вручную.

Как отрегулировать температуру в двухкамерном холодильнике Стинол 104

Холодильник-морозильник Стинол-104 трёхкамерный и состоит из холодильной, морозильной и выдвижной (для хранения овощей и фруктов) камер. Морозильная камера, расположена в верхней части холодильника, оборудована системой «без инея» (No Frost) с циркуляцией холодного воздуха и автоматическим оттаиванием испарителя. Таймер периодически отключает компрессор, и вентилятор, и включает нагревательные элементы испарителя и поддона морозильной камеры. Во время таяния слоя инея на испарителе вода стекает на подогреваемый поддон и по каналам попадает на лоток для сбора талой воды, где испаряется. Терморегулятор находится на верхней панели управления. Поворот ручки терморегулятора по часовой стрелки увеличивает режим работы холодильника. Рекомендуем установить терморегулятор в среднее положение.

Как отрегулировать температуру в двухкамерном холодильнике Стинол 107

Аппарат Стинол 107 представляет собой двухкамерный холодильник, оснащенный одним компрессором. Охлаждение морозильного отсека осуществляется за счет функционирования испарителя системы Ноу Фрост и вентилятора. Холодильное отделение охлаждается благодаря автономному испарителю, расположенному на внешней поверхности задней стенки.

Минимальная температура, поддерживаемая морозильной камерой составляет -18 градусов Цельсия. В число дополнительных возможностей входит функция суперзаморозки.

Как отрегулировать температуру в двухкамерном холодильнике Стинол NF 330 4T

Стинол nf 330 4t – представитель трехкамерных холодильников с одним компрессором. Оснащен четырьмя температурными зонами, оттаивание которых осуществляется автоматически. Температурный режим каждого отсека регулируется автономно, что позволяет установить оптимальную температуру для хранения различных продуктов.

Морозильная камера поддерживает температуру до -18 градусов Цельсия. В выдвижном контейнере для овощей устанавливается режим от +8 до +14 градусов.

Как отрегулировать температуру в двухкамерном холодильнике Стинол 110

Как отрегулировать температуру в двухкамерном холодильнике Стинол 110L

Вырезки — две палки и одна палка. Одна — это «Стрела Лука». Две палки — это оперение стрелы.

Минимальная температура — крутить против часовой стрелки до не большого упора ( » одна палка»), ещё чуть сильнее и холодильник выключится. Нормально считается по-середине.

Чем ближе к мин., тем меньше работает компрессор, а значит меньше потребление энергии.

Но! слишком минимум и температуры может не хватить, начнет » киснуть еда». Так и установите.

Середина, через сутки-двое поменьше. Устраивает температура, через сутки — двое ещё чуть меньше. Стало тепловато в камере, верните чуть обратно.

Как отрегулировать температуру в двухкамерном холодильнике Стинол с капельной системой

Работы осуществляются в следующей последовательности:

Холодильник «Стинол» требуется оставить в комнате на 3-4 часа. Затем устройство подсоединяется к бытовой электросети.
Настройка выполняется в типовых моделях с помощью термометра.
Градусник надо поместить внутрь холодильного отсека, корректор температуры при этом ставится в среднюю позицию.
После работы техники в течение 2-3 часов параметры термометра необходимо сверить.
При показателе градусника +2…+5°С оборудование считается корректно настроенным.
На следующем этапе проверяется морозильный отдел, необходимо выставить температуру не менее -18…-21°С.

Для повышения степени охлаждения требуется повернуть ручку по часовой стрелке, регулятор оставляют в центральном положении.

При большой загрузке камеры и отсеков продуктами важно снизить температуру в холодильнике для предотвращения порчи пищи.

Разморозка морозильного оборудования осуществляется ручным методом при слое инея более 5 мм.

Как отрегулировать температуру в двухкамерном холодильнике Стинол с сиcтемой No Frost

Какая температура должна быть в двухкамерном холодильнике Стинол

Новый холодильник Стинол должен постоять без включения в помещении не менее 2 часов. Хладагенту необходимо занять нужные лабиринты. До включения регулятор температуры выставляется в среднее положение 3, если в комнате 25 0 С. Когда в комнате жарко, устанавливают позиции 1-2, если холодно, сдвигают к максимуму, на 5. Это необходимо чтобы не нарушить термодинамический баланс между камерой и окружающей средой.

По заводской настройке температура по отделам в двухкамерном холодильнике Стинол распределяется так:

Температура в плюсовом отделении сверху вниз от 0 до 10 0, в среднем по центру оставаясь +5 градусов. Для хранения овощей и фруктов предназначен нижний уровень, с самой высокой температурой.
Холодильник климатического класса ST (субтропики) имеет расчетную среднюю температуру +7 градусов.
Морозильное отделение с маркировкой **** предназначено для замораживания продуктов в течение короткого времени, и хранения их при 18 0 С в дальнейшем. В остальных ящиках температура 18 градусов.

В морозильнике холодильника Стинол на режиме «Супер» в верхней камере температура понизится до 24 0 С, На всех полках при среднем положении регулятора градусы должны соответствовать количеству звездочек, но не больше -18.

Выставить температуру электромеханическим способом в двухкамерном холодильнике Стинол просто. Регулируя температуру, всегда нужно стремиться к средним показателям, как наиболее рациональным. В двухкамерном холодильнике Стинол это +5 градусов для шкафа и -18 для морозилки.

Оптимальная температура для продуктов в двухкамерном холодильнике Стинол

Итак, какая температура в двухкамерном холодильнике Стинол будет оптимальной для хранящейся в нем разной пищи:

Блюда из мяса и рыбы, а также яйца, твердые сыры, молоко и молочные продукты, соусы лучше всего сохраняются при температуре от +1 до +3°C, поэтому их располагают на самой холодной полке.
В диапазоне от +2 до +4°C отлично себя чувствуют колбаса, брынза, готовые блюда из круп и полуфабрикаты.
Супы, вареные овощи и хлеб остаются дольше свежими, если хранятся при температуре от +3 до +5°C – это средняя полка.
Установленная температурная норма для морепродуктов – от +4 до +6°C, следовательно, такая должна быть температура на полке, где они лежат.
Свежие овощи и фрукты кладут на самую нижнюю полку или в специальное отделение, где температура колеблется от +6 до +8°C (исключение составляют только ананас и банан – их лучше держать вне холодильника при комнатной температуре).

В замороженном виде любой продукт будет храниться достаточно длительный срок.

Проверка температуры в двухкамерном холодильнике Стинол

Как проверить температуру в двухкамерном холодильнике Стинол:

Установить обычный уличный термометр внутрь холодильной камеры.
Регулятор температуры поставить в рекомендованное инструкцией положение (обычно это 3, можно попробовать переместить на деление 4).
Оставить градусник в камере на два часа, после проверить температуру. При оптимальной температуре +2 +5°C больше ничего не нужно регулировать. Если температура выше установленной отметки, подвинуть регулятор еще на деление вперед и замерять еще час. При слишком низкой температуре повернуть ручку назад.
Аналогичные действия по измерению температуры проводятся и для морозильной камеры, нормальные пределы которой составляют –18…–21°C.

Датчик температуры на двухкамерном холодильнике Стинол

Датчики для холодильной и морозильной камеры отличаются по конструкции. Как установить температуру в двухкамерном холодильнике Стинол с электронным управлением, подробно изложено в инструкции.

Компрессор работает, не выключаясь, при любом положении регулятора.
Компрессор работает постоянно, температура в камерах понижается все больше.
Температура повышается, а компрессор не получает команду на включение.
Проверить исправность регулятора в домашних условиях невозможно, нужен специальный стенд.

Проблемы холодильников Стинол и их устранение

Полезные ссылки:

[crb_show_block]

какая должна быть, как отрегулировать двухкамерный, инструкция как выставить

Предусмотренная в холодильнике Стинол регулировка температуры осуществляется механическим или электронным корректором. Настройка производится путем поворота рукоятки; рекомендации по выбору температурного режима приведены в заводской документации.

Какая температура должна быть в холодильнике

Температурный фон в холодильной камере зависит от типа хранящихся продуктов:

при укладке мясных или рыбных продуктов, а также яиц и твердого сыра рекомендуется выставить температуру в диапазоне +1…+3°С;
если планируется хранить колбасные продукты или кулинарные изделия, то параметр повышается до +2…+4°С;
при размещении жидких продуктов (например, молока или отварных овощей) значение составляет +3…+5°С;
для хранения морепродуктов рекомендуется поддерживать температурный фон в пределах +4…+6°С;
фрукты сохраняют свои вкусовые характеристики при температуре в диапазоне +6…+8°С.

Температура в морозилке Stinol, определяющая фон в холодильном отделении, достигает -18°С. Производитель рекомендует размещать продукты по разным полкам холодильника, поскольку степень охлаждения воздуха отличается по мере удаления от морозилки или распределительного воздушного канала. Завод выпускает оборудование нескольких климатических классов; при покупке холодильника необходимо учитывать соответствие класса климатическим условиям эксплуатации.

При хранении продуктов следует знать особенности распределения температурного фона по объему холодильной камеры:

Минимальная температура наблюдается вдоль задней стенки отсека, в которой скрыты трубки хладагента или располагаются каналы для подачи охлажденного воздуха.
Центральные полки отличаются повышенным температурным фоном (до +3…+5°С), что позволяет хранить мясные продукты, молочные и хлебобулочные изделия.
Расположенные на двери балконы не охлаждаются ниже +5…+10°С. Ниши рекомендуется использовать для хранения яиц, соусов или напитков. Часть оборудования оснащается ящиками для размещения лекарственных препаратов (перед укладкой медикаментов следует проверить требования к условиям хранения препаратов).
В холодильниках Стинол капельного типа и с системой No Frost используются отдельные контейнеры для хранения овощей и фруктов, которые расположены над морозильной камерой. Температурный фон внутри бокса поддерживается на уровне +5…+8°С.

Как регулировать в капельных моделях

Производитель рекомендует подключать питание и регулировать температуру в холодильнике после установки изделия в запланированной зоне. При расположении необходимо оставить зазоры между боковыми стенками и задней панелью корпуса, необходимые для корректной циркуляции воздуха (размеры промежутков приведены в инструкции по эксплуатации к холодильному оборудованию). Холодильник выдерживается в помещении 3-4 часа для равномерного распределения хладагента, а затем подсоединяется к бытовой электрической сети.

Техникой какого производителя пользуетесь дома?Poll Options are limited because JavaScript is disabled in your browser.

Bosch 16%, 1244 голоса
1244 голоса 16%
1244 голоса — 16% из всех голосов
Samsung 14%, 1152 голоса
1152 голоса 14%
1152 голоса — 14% из всех голосов
LG 13%, 1053 голоса
1053 голоса 13%
1053 голоса — 13% из всех голосов
Indesit 6%, 494 голоса
494 голоса 6%
494 голоса — 6% из всех голосов
Atlant 6%, 492 голоса
492 голоса 6%
492 голоса — 6% из всех голосов
Electrolux 6%, 459 голосов
459 голосов 6%
459 голосов — 6% из всех голосов
Beko 3%, 270 голосов
270 голосов 3%
270 голосов — 3% из всех голосов
Philips 3%, 266 голосов
266 голосов 3%
266 голосов — 3% из всех голосов
Ariston 3%, 264 голоса
264 голоса 3%
264 голоса — 3% из всех голосов
Xiaomi 3%, 209 голосов
209 голосов 3%
209 голосов — 3% из всех голосов
Haier 3%, 207 голосов
207 голосов 3%
207 голосов — 3% из всех голосов
Redmond 2%, 168 голосов
168 голосов 2%
168 голосов — 2% из всех голосов
Siemens 2%, 134 голоса
134 голоса 2%
134 голоса — 2% из всех голосов
Gorenje 2%, 126 голосов
126 голосов 2%
126 голосов — 2% из всех голосов
Karcher 2%, 122 голоса
122 голоса 2%
122 голоса — 2% из всех голосов
Liebherr 2%, 120 голосов
120 голосов 2%
120 голосов — 2% из всех голосов
Midea 1%, 115 голосов
115 голосов 1%
115 голосов — 1% из всех голосов
Whirlpool 1%, 114 голосов
114 голосов 1%
114 голосов — 1% из всех голосов
Candy 1%, 113 голосов
113 голосов 1%
113 голосов — 1% из всех голосов
Hansa 1%, 112 голосов
112 голосов 1%
112 голосов — 1% из всех голосов
Zanussi 1%, 102 голоса
102 голоса 1%
102 голоса — 1% из всех голосов
Vitek 1%, 93 голоса
93 голоса 1%
93 голоса — 1% из всех голосов
AEG 1%, 67 голосов
67 голосов 1%
67 голосов — 1% из всех голосов
Dyson 1%, 54 голоса
54 голоса 1%
54 голоса — 1% из всех голосов
Scarlett 1%, 51 голос
51 голос 1%
51 голос — 1% из всех голосов
Nord 1%, 49 голосов
49 голосов 1%
49 голосов — 1% из всех голосов
Thomas 1%, 49 голосов
49 голосов 1%
49 голосов — 1% из всех голосов
Miele 1%, 46 голосов
46 голосов 1%
46 голосов — 1% из всех голосов
iRobot 1%, 46 голосов
46 голосов 1%
46 голосов — 1% из всех голосов
Zelmer 1%, 40 голосов
40 голосов 1%
40 голосов — 1% из всех голосов
BBK 0%, 39 голосов
39 голосов
39 голосов — 0% из всех голосов
DeLonghi 0%, 33 голоса
33 голоса
33 голоса — 0% из всех голосов
Kuppersberg 0%, 24 голоса
24 голоса
24 голоса — 0% из всех голосов
Smeg 0%, 15 голосов
15 голосов
15 голосов — 0% из всех голосов
iLife 0%, 9 голосов
9 голосов
9 голосов — 0% из всех голосов

Всего голосов: 7951

Голосовало: 4639

22. 01.2020

Вы или с вашего IP уже голосовали.

Регулировка температурного фона в устаревших однокамерных установках производится с помощью термометра. Градусник помещается внутри холодильного отделения, а корректор температуры устанавливается в среднее положение. Оборудование должно отработать 2-3 часа, затем проверяются показания термометра. Если градусник показывает +2…+5°С, то настройка оборудования считается корректной. Затем следует проверить и настроить температурный фон в морозильном отсеке, который должен находиться в интервале -21…-18°С.

В двухкамерном оборудовании (например, Стинол 150) терморегулятор расположен на верхней кромке корпуса. Корректор температуры позволяет выключить оборудование (позиция Off).

Для увеличения степени охлаждения ручка поворачивается по часовой стрелке; производитель рекомендует устанавливать регулятор в центральное положение.

При дополнительной загрузке холодильной камеры или морозилки теплыми продуктами необходимо понизить температурный фон внутри холодильника.

Как регулировать в моделях с No Frost

Для регулировки температуры в холодильнике Стинол, оснащенном системой Total No Frost, используется поворотная рукоятка. Корректор находится на верхней кромке корпуса; вокруг рукоятки нанесена шкала с указанием режимов работы. При повороте регулятора в крайнее левое положение (позиция OFF) происходит отключение компрессора, циркуляция хладагента прекращается. Регулировка выполняется на оборудовании, выставленном в соответствии с заводскими рекомендациями и выдержанном в помещении на протяжении 3-4 часов (для стока хладагента в компрессор).

Чтобы отрегулировать нужное значение, рукоятку поворачивают вправо — по мере поворота регулятора снижаются градусы в морозильной камере и холодильном отделении. Охлаждение включается после прохождения положения, отмеченного иконкой в виде небольшой снежинки. В настройках предусмотрено положение ECO, обеспечивающее поддержание рекомендованной температуры и одновременно снижающее энергопотребление. Крайнее правое положение ставит минимальный температурный режим, который используется для ускоренной заморозки продуктов.

Двухкамерный холодильник с системой No Frost в морозильном отделении оборудуется электронной панелью с 2 регуляторами, обеспечивающими независимую корректировку фона в верхнем и нижнем отсеках. Владелец оборудования выставляет требуемое значение поворотом регуляторов; можно воспользоваться бытовым термометром для проверки рабочих режимов. У рукоятки морозильной камеры есть дополнительное положение Super, используемое при ускоренной заморозке большого объема продуктов.

Не работает холодильник Стинол

Что делать, если не работает холодильник Стинол? Стоит попробовать определить поломку. Возможно, вы сможете решить проблему самостоятельно, и наша статья поможет в этом.

Холодильное оборудование «Стинол» известно высоким качеством. Металлический корпус оборудования всегда покрывается растворами от коррозии, особая технология окраски обеспечивает долгую работу без царапин и дефектов. Но даже качественное оборудование может выйти из строя.

Содержание материала:

1 Холодильник не выключается и постоянно работает
2 По каким причинам не работает двухкамерный холодильник «Стинол»
- 2.1.Нет холода в морозильной камере

Холодильник не выключается и постоянно работает

Это самая частая причина проблем в холодильниках «Стинол». Если ваше оборудование с одним компрессором не выключается, обратите внимание на признаки поломки.Вы видите, что морозильная камера обычно замерзает, а верхняя холодильная камера не работает.

Причина поломки может быть в утечке газо-фреона. Это охлаждающая жидкость, которая отвечает за охлаждение воздуха в отсеках. Утечка может быть в стальном контуре. Для решения проблемы необходимо обнаружить повреждения, устранить их и заправить систему фреоном.

Но в первую очередь стоит проверить:

Дверца холодильника. Насколько плотно закрыто? Причиной неплотной посадки могли быть петли, которые провисли из-за большой нагрузки двери.После закрепления петель дверь закроется нормально.
Стоит проверить резиновый уплотнитель — со временем резина изнашивается и пачкается. Заменить уплотнитель можно своими руками.
Заданная температура в камере. Если управление электронное, температура регулируется автоматически, а если механическое, то вручную. Проверьте, установлен ли термостат в режим «Суперзаморозка».
Качество вентиляции. При плохой вентиляции или установке возле радиаторов отопления холодильник перегревается.Пытаясь компенсировать повышение температуры, мотор работает без остановки.

Если после проверки все было в порядке, корпус сломан. Что случилось:

Сломались термистор и терморегулятор. В этом случае модуль управления не получает данные о температуре в камере, поэтому компрессор не отключается. Неисправный датчик необходимо заменить.
Укупорка капиллярной трубки. Из-за разгерметизации в трубке образовался тромб, препятствующий нормальной циркуляции теплоносителя.Желательно вызвать специалиста, который найдет место засора и устранит проблему.
Неисправность мотор-компрессора. При длительной эксплуатации детали мотора изнашиваются, в результате компрессору не хватает мощности для нагнетания давления в трубке, поэтому заданная температура не достигается. Требуется замена мотора.

Не ждите полной поломки двигателя. Вызовите специалиста для ремонта, так как при постоянной работе на компрессоре возникает двойная нагрузка.

По каким причинам не работает двухкамерный холодильник «Стинол»

Бывает, что двухкамерный холодильник не замерзает, но горит свет в отсеке. Причина опять же может быть в фреоне. Понять это можно по льду на испарителе или в месте утечки. Также проверяется:

В современных моделях проверяется установка. Если тело наклоняется вперед, дверца может приоткрыться, и в камеру попадет теплый воздух. Холодильник «понимает», что запускать двигатель нет смысла.
Тело нужно слегка отклонить назад. Для этого скрутите передние ножки холодильника.
Когда ячейки теплые и свет не горит, проверяются электрические детали: проводка, вилка, шнур питания, розетка. Может, что-то защемило или повредило. Затем вам нужно заменить поврежденный предмет.

Чтобы вам было легче разобраться в поломке, советуем обратить внимание на признаки неисправности:

Вы заметили, что свет в камере горит, но компрессор не запускается? Вы можете услышать щелчок реле, которое пытается запустить двигатель.Так что двигатель сгорел. Ремонту перегоревшая деталь не подлежит, устанавливается новый элемент.
Холодильное оборудование (CW) с электромеханическим управлением не работает, но свет в отсеке горит. Неисправен терморегулятор. Он не отправляет данные на плату управления, поэтому модуль не включает охлаждение.
Если горит лампочка в XO с электронным управлением, но компрессор «молчит», проверяется термистор. Он измеряет температуру в камере.
Лампочка в камере не светится, технология не включается. Возникли проблемы с пусковым реле, запускающим мотор-компрессор. Реле заменено на новую деталь.
Если холодильник вообще не подает «признаков жизни», при этом проводка исправна — проблема в модуле управления, он не может контролировать узлы и детали в технике. Поэтому проводится диагностика, перепрошивка или замена модуля.

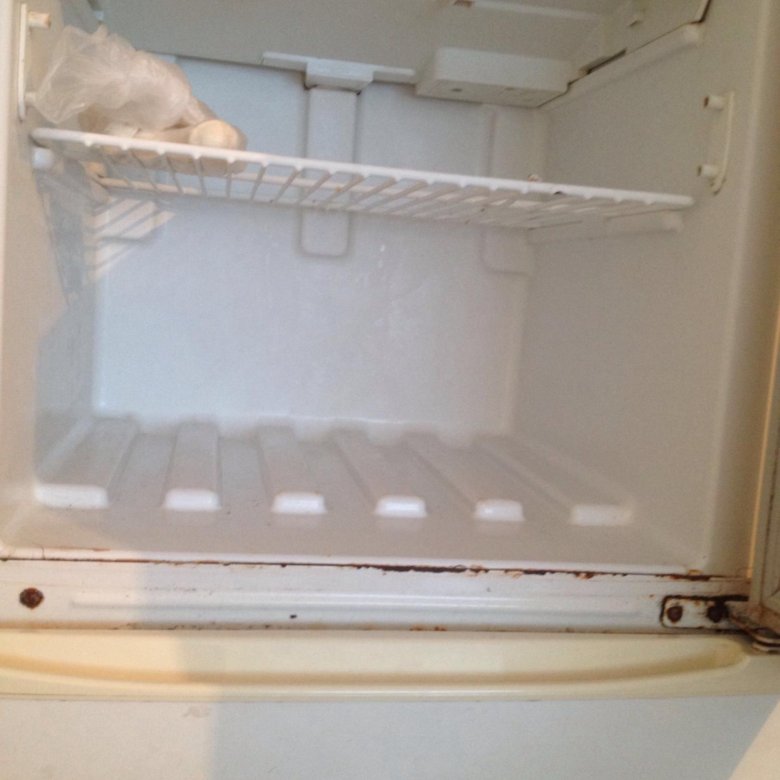

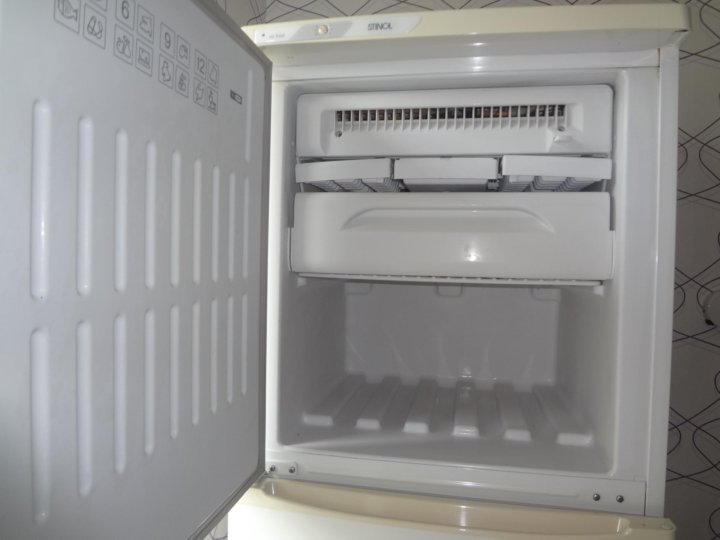

В морозилке не холодно

Большинство современных моделей холодильников «Стинол» выпускаются с двумя моторами.Каждый из них отвечает за работу верхней и нижней камер. Если морозильная камера разморозилась и больше не охлаждается, причин может быть две:

Поломка одного из компрессоров. Проверить это несложно: коснуться обоих компрессоров. Если они горячие, то дело в межвитковой перемычке. Возможно, проблема с обмотками возникла в результате короткого замыкания. Обмотки вызваны мультиметром, ремонт выполнен.
Когда один компрессор нагревается, а другой нет, проблема в автоматике или системе охлаждения Know Frost.Причина может быть в испарителе, реле, датчике температуры. Определить точную причину поможет диагностика.

Чтобы справиться с поломкой посмотрите видео по теме:

Избежать неприятностей с холодильником, а также продлить срок его службы поможет соблюдение правил эксплуатации:

Правильное размещение. Недопустимо устанавливать оборудование возле горячих батарей, печей, у стен и мебели.
Своевременное размораживание.При этом механическое удаление кусочков льда в камере не допускается.
Правильная загрузка. Перегрузка полок CW и его дверей приводит к быстрому износу деталей.
Температура продуктов. В холодильник можно ставить только охлажденную посуду.
Контроль температуры на регуляторе. Не устанавливайте термостат в отсеке на полную мощность надолго.

При обнаружении неисправности не перетягивать, вызвать специалиста.Теперь вы знаете, на что обращать внимание, чтобы оборудование работало без сбоев долгие годы.

Морозильник в холодильнике стинол. Какая температура должна быть у компрессора холодильника

Чтобы разобраться в причинах нагрева компрессора, нужно попытаться разобраться в принципе работы холодильных агрегатов. И его принцип — перекачивать тепло из одного места в другое. То есть из морозилки наружу. Также необходимо знать, до какой температуры можно нагревать компрессор, и в чем причина его перегрева.

В классической модели холодильника компрессорный агрегат, поглощая фреон из испарительной камеры, фильтрует его и отправляет в конденсатор. Газ очень горячий. Охлаждаясь в конденсаторе, фреон переходит в жидкое состояние, охлаждает холодильный агрегат, а затем, возвращаясь в газообразное состояние, возвращается через испарительную камеру в конденсатор. Это повторяется до тех пор, пока не будет достигнута температура, установленная термостатом.

Другими словами, компрессор холодильника должен работать почти в экстремальных условиях.Например, чтобы достичь температуры +5 ° C внутри холодильника и около 18-20 ° C в морозильной камере, компрессор должен проделать некоторую работу, сжимая хладагент с большим давлением . При этом сжатый фреон достигает высокой температуры, которую он частично передает компрессору, а частично покидает его в специальном решетчатом теплообменнике. Кстати, последний аккумулирует тепло, выделяемое электрическим током, проходящим через обмотки компрессорного устройства.

Помните, что допустимая температура компрессора в рабочем состоянии может быть от +50 до +60 С, но не выше +90 С. При сильном износе холодильной установки эти показатели могут быть несколько выше.

Нагрев компрессора до температуры, при которой срабатывает защитное реле, всего за несколько минут может указывать на повреждение обмотки двигателя. В этом случае необходимо произвести полную замену компрессора .

Типичные причины перегрева

Их несколько:

Неисправен датчик температуры, который не выключает компрессор после достижения заданной температуры.
При повышенных нагрузках на агрегат, особенно в летнюю жару, когда его своевременное охлаждение проблематично.
Неисправен теплообменник.
Утечка охлаждающего элемента (фреон).
Отказ индикатора подсветки.
Изношен мотор.

Также к причинам перегрева компрессора можно отнести несоблюдение норм эксплуатации холодильной установки, указанных в инструкции по установке:

Двери без необходимости долго не открываться.
Не ставьте холодильник близко к стенам, чтобы не нарушалась циркуляция охлаждающего воздуха.
Не ставьте охлаждающий агрегат близко к радиаторам.
Не подвергайте холодильник воздействию прямых солнечных лучей.
Не кладите в горячую пищу.
Холодильники перегружены продуктами.
Морозильник долгое время не размораживался (из-за отсутствия автоматической системы размораживания NoFrost).

Признаки неисправности холодильной установки

Основными видами неисправностей, для ремонта которых придется привлечь профессионального мастера, как правило, являются:

Кожух холодильного аппарата бьет током.
Нагнетатель очень горячий и выключается сразу после включения.
Снежная шапка быстро образуется на задних стенах холодильных камер.
Мотор-компрессор не включается.
Охлаждение отсутствует (воздух в холодильных камерах нагревается ,
, а не охлаждение).

Заключение

Конечно, бывают сбои в работе холодильных устройств, которые легко устраняются (перегорает лампочка, горит, в нижней части холодильника скапливается вода и т.), но есть и такие, на которые следует обратить особое внимание: вызвать мастера, который разбирается в квалифицированном и устраняет все неисправности. Так что сразу бить тревогу при горячем компрессоре не стоит. Лучше посмотреть и послушать его работу, и если других серьезных признаков не обнаружено, значит, ваш холодильник исправен.

Вы заметили, что ваш холодильник перестал замерзать? Это одна из самых распространенных неисправностей, которая может быть связана с поломкой совершенно разных частей механизма, поэтому при диагностике нужно учитывать все нюансы.

Рассмотрим подробнее случаи, когда холодильник не замерзает, но компрессор горячий:

Скорее всего сгорела тепловая защита которая отвечает за то, чтобы мотор не перегревался и не перегорал. В этом случае придется полностью поменять пусковое реле, потому что ремонт этой детали не производится.

Поломка термодатчика . Устройство может передавать неверную информацию на блок управления устройства, это приводит к аналогичным результатам.Отремонтировать термостат тоже не получится, поэтому деталь придется заменить на новую.

Утечка фреона. Когда система работает по старому алгоритму и практически без изменений, но при этом температура в камере остается высокой, следует сказать об утечке хладагента. В этом случае холодильник нужно долить фреоном, и его работоспособность снова вернется в норму.

Поломка мотора компрессора. Это самая серьезная проблема, возникающая при эксплуатации холодильного оборудования, поэтому ремонт этой детали должен проводить только грамотный и опытный специалист, который не поставит под угрозу работу всего механизма.

Что делать, если холодильник не замерзает, а компрессор горячий?

Первое, что нужно сделать, это выгрузить все продукты из камеры и разморозить холодильник. По окончании размораживания снова включите прибор и проверьте, не изменилась ли ситуация. Если это не помогает, то лучше выключите оборудование и вызовите мастера по ремонту. Холодильник лучше не оставлять включенным, так как мотор может сгореть и тогда ремонт обойдется вам недешево.

Что вызывает подобные поломки?

Неправильное использование и нормальный износ являются основными причинами проблем. Но если от нормального износа спасти его вряд ли удастся, то правильное использование и уход за устройством полностью зависит от вас. Поэтому следите за работой прибора, вовремя размораживайте (примерно раз в полгода), не кладите горячее в камеру, плотно закрывайте холодильник и держите салон в чистоте, и тогда поломки не будут беспокоить вас постоянным внешний вид.

Холодильник не замерзает, компрессор горячий и вся система работает? Это симптомы серьезной поломки, поэтому тратить время на диагностику и ремонт нет необходимости, ведь только так вы сможете уберечь свою бытовую технику от серьезных неприятностей!

Владельцев холодильного оборудования часто волнует вопрос — нормально ли нагревается стенка морозильника данной марки в процессе работы? Indesit или компрессор?

Стенка морозильной камеры нагревается

Повышение температуры внешних стенок устройства во время работы в принципе является совершенно нормальным явлением. Конденсатор встроен в стены и сильно нагревается в процессе охлаждения. Однако корпус необходимо охлаждать, когда конденсатор не работает. А если они постоянно горячие, то это может быть связано с множеством факторов:

Дверь многократно открывается или выходит из строя контур уплотнения.
Опция суперзамораживания включена, и компрессор работает непрерывно.
Воздушный зазор между устройством и стеной комнаты слишком мал.
Вы сразу разместили слишком много товаров.
Теплообменник интенсивно охлаждается после размораживания, чтобы быстро обеспечить температуру, установленную термостатом.

Если вас беспокоит — что стена нагревается, звоните в ремонтную компанию INDESIT морозильных шкафов. Грамотный специалист сможет быстро выявить источник неисправности и устранить неисправность.

Компрессор нагревается

Многие хозяева квартиры, делая генеральную уборку морозильной камеры, иногда обращают внимание на очень заметный нагрев электродвигателя и задаются вопросом, почему нагревается компрессор — а не перегревается ли? Двигатель слишком горячий по многим причинам:

Неисправность термостата.
Frozen — слишком большой нарост снега.
Чрезмерный износ компрессора.
Двери очень длинные или часто открываются излишне.
Слишком много продуктов размещено или они расположены слишком близко к задней стенке устройства.
Неисправность испарителя или утечка хладагента.
В морозильную камеру помещаются очень горячие или теплые продукты.

В ситуации, если вы обнаружите, что электродвигатель сильно нагрелся, позвоните в ремонт морозильных шкафов фирмы INDESIT .Опытный чиллер определит истинную причину перегрева холодильного оборудования и при необходимости отремонтирует.

Простой электронный термостат для холодильника на LM35. Схема и описание

Здравствуйте уважаемые читатели Датагор.ру!
Сегодня я расскажу о своем проекте, который родился из-за выхода из строя одной из самых важных частей моего холодильника — термостата. Автоматика перестала работать и все время держала компрессор холодильника включенным, доведя температуру внутри до −4 ° С вместо стандартных + 5 ° С! Минусовая температура в холодильнике, получаем от супа кусок льда! А в морозильной части вообще -25 ° С.

Мне пора изучить принципы работы холодильных агрегатов и вовремя собрать свой цифровой термостат с индикацией, настройками и защитой компрессора. Об этом и поговорим дальше. Давайте начнем!

Немного истории

Моему холодильнику уже добрых 20 лет, за это время успел поменять два мотора и один термостат, побывал в двух мастерских и вот этот «монстр Франкенштейна» полностью перестал отключаться.
По опыту скажу, что такие термостаты мне очень не нравятся, их механическое наполнение довольно капризное.И я наткнулся на уникальных мастеров, они ремонтировали одну часть холодильника, а другую ломали. Например, после ремонта свет «в салоне» перестал включаться при открытии двери.
«Вы хотите, чтобы все было хорошо? Сделай сам! »

—
Спасибо за внимание!

▼

🕗 16.02.17 ⚖️ 22.53 Кб ⇣ 73
Здравствуйте, читатель! Меня зовут Игорь, мне 45 лет, я сибиряк, заядлый электронщик-любитель. Я придумал, создал и поддерживаю этот замечательный сайт с 2006 года.
Более 10 лет наш журнал существует исключительно на мои средства.

Хорошо! Халява закончилась. Если вам нужны файлы и полезные статьи — помогите мне!

—
Спасибо за внимание!
Игорь Котов, основатель журнала «Датагор»

▼

🕗 16.02.17 ⚖️ 132.01 Кб ⇣ 85

Трудно представить свою жизнь без бытовой техники. Есть устройства, без которых можно было бы обойтись, а есть такие, без которых обустройство жилого пространства по праву считается неполноценным.Один из таких жизненно важных предметов — холодильник. Ты согласен?

Ремонт бытовой техники своими руками — хорошее подспорье для семейного бюджета. При желании можно освоить множество ремонтных операций. Например, заменить термостат в холодильнике не так уж и сложно. Стоит только разобраться в конструктивных особенностях и принципах работы устройства.

Мы покажем вам, как обнаружить неисправность термостата. В предложенной нами статье подробно рассказывается, как его заменяют при ремонте холодильника марки Стинол. Информация сопровождается тематической подборкой фото и видео материалов с советами специалистов.

Термостат или термостат — один из основных элементов, без которого нормальная работа холодильника невозможна. Он записывает показания датчиков температуры в холодильнике и морозильнике и отправляет сигнал на реле запуска компрессора.

По этим сигналам компрессор включается, если камера недостаточно холодная, и выключается, когда температура достигает установленного уровня.Технически термостат представляет собой реле, на одном конце которого находится герметичная трубка, заполненная фреоном.

С другой стороны установлены контакты, размыкание и подключение которых дает сигнал компрессору. К испарителю крепится конец трубки с фреоном, также называемый капиллярной трубкой.

Помещенный внутрь хладагент чувствителен к нагреванию и охлаждению. При понижении или повышении температуры уровень давления внутри трубки изменяется, в результате чего контакты реле замыкаются или размыкаются.

Движение контакта контролируется небольшой пружиной. Он используется для установки уровня температуры, которая должна быть внутри холодильной камеры. Ручка регулировки температуры прикреплена к пружине. Вращение этой ручки изменяет натяжение пружины.

В результате необходимо прикладывать большее или меньшее усилие для размыкания и замыкания контактов. Это влияет на уровень давления в капиллярной трубке, при котором срабатывают контакты.

Термостат — это небольшое устройство, которое оснащено герметичной трубкой с датчиком, заполненным хладагентом.Реле включает или выключает компрессор в зависимости от изменения температуры испарителя.

Регулирует степень охлаждения воздуха в холодильнике. При использовании электронного регулятора этот процесс осуществляется несколько иначе, но принцип остается примерно таким же: желаемый уровень температуры устанавливается на основе реальных показателей, которые фиксируются капиллярной трубкой.

Но в таких моделях используется электронный модуль управления, который может одновременно управлять данными с нескольких датчиков. Отремонтировать или заменить такой терморегулятор в домашних условиях не всегда удается. Работа со сложной электроникой требует знаний и специального оборудования.

Обычно термостат устанавливается внутри или снаружи холодильной камеры. Перед тем как начать ремонт, не помешает изучить технический паспорт устройства. По устройству той или иной модели термостата, а также по его расположению может быть много полезной информации.

Обычно термостат находится рядом с ручкой для установки температуры.Внутреннее устройство типично для относительно старых моделей. Внутри камеры элемент обычно заключен в пластиковый защитный футляр.

Ручка регулировки находится прямо на нем. Чтобы снять термореле, нужно снять эту ручку и открутить винты крепления, чтобы снять корпус.

В более современных моделях термостат размещается вне камеры, чтобы сэкономить драгоценные кубические сантиметры внутреннего пространства и не портить дизайн дополнительными элементами.

Но вам также нужно поискать термостат рядом с ручкой управления, обычно под кожухом холодильника где-то вверху. Таким же образом снимается ручка, откручиваются крепления и за защитной панелью находится нужный.

Способы обнаружения проблемы

Если термостат выходит из строя, это не означает, что сразу перестанет работать весь холодильный агрегат. Но отсутствие верной информации о текущей температуре скажется на его работе.

Вариант №1 — проверка работоспособности оборудования

Симптомы неправильной работы холодильного оборудования могут быть следующими:

компрессор работает без перебоев или с очень короткими и редкими перебоями;
температура внутри холодильной камеры падает до нуля, а иногда и ниже;
на стенах появляется большое количество инея или даже льда;
Внутри холодильника слишком тепло;
холодильник не включается после выключения и т. Д.

Конечно, эти признаки могут быть связаны не только с поломками теплового реле, но и с неисправностями других элементов.

Чтобы правильно определить причину выявленных проблем при функционировании бытового холодильника, вам потребуется провести небольшую диагностику. Можно сделать самостоятельно

Вариант №2 — диагностика термометром

Для этого необходимо полностью отключить холодильник от электросети, а затем провести его полное размораживание согласно инструкции.Конечно, содержимое придется удалить.

После этого необходимо включить прибор в сеть и повернуть ручку регулировки термостата в положение, которое позволит получить минимально возможную температуру. Если в модели холодильника есть режим заморозки, рекомендуется его использовать.

Для проверки работы термостата необходимо освободить холодильник от всех продуктов, поместить термометр внутрь камеры и через несколько часов проверить его показания

Термометр нужно положить в холодильник примерно посередине , предназначенный для измерения температуры воздуха.Лучше использовать прибор, позволяющий проводить измерения ниже нуля. Холодильник оставляют в таком режиме примерно на два часа. После этого нужно проверить показания градусника.

Если к этому времени температура в холодильнике упала примерно до шести градусов, с термостатом проблем нет. Но когда внутри этого уровня станет заметно теплее или холоднее, термостат придется заменить.

Вариант №3 — визуальный осмотр холодильной камеры

Если внутри камеры очень быстро образуется так называемая снежная шапка, первоначальную диагностику исправности термостата можно провести очень просто.

Появление снежного налета в холодильнике практически всегда означает, что термостат работает некорректно, нужно провести диагностику его состояния

Для этого в момент работы компрессора начинает поворачиваться ручка регулировки направление увеличения температуры внутри камеры. Если реле исправно работает, в определенный момент датчики зафиксируют необходимый уровень температуры, после чего компрессор отключится. Если двигатель продолжает работать, необходимо заменить термостат.

После такой диагностики и при исправном термостате рекомендуется удалить все содержимое из камеры и дать устройству поработать около шести часов на холостом ходу. В этот период нужно обращать внимание на продолжительность перерывов в работе компрессора.

Если около 40 минут, все в порядке, можно пользоваться холодильником в обычном режиме. Если компрессор включается слишком часто или нечасто, попробуйте отрегулировать этот крутящий момент с помощью настроек реле. Если это не удастся, вам, скорее всего, придется установить новый термостат.

Правила демонтажа теплового реле

Если холодильник вообще не включается, описанная выше диагностика будет невозможна. Вероятная причина поломки — электрическая неисправность этого элемента.

Но, например, перегоревшая обмотка двигателя тоже может стать проблемой. Чтобы понять, нуждается ли термостат в замене, его придется вынуть из холодильника для исследования.

Обычно термостат находится рядом с ручкой регулировки, с помощью которой устанавливается температура воздуха в холодильнике.Двухкамерные модели комплектуются комплектом из двух таких ручек

Для начала необходимо отключить холодильник от сети. Теперь вы должны найти место, где он находится, как описано ранее. Обычно нужно снять регулировочную головку, снять крепеж и снять защитные элементы.

Затем нужно внимательно осмотреть устройство, обращая пристальное внимание на провода, по которым подается питание.

Все они имеют разную цветовую кодировку в зависимости от назначения.Обычно за заземление берут желтый провод с зеленой полосой. Этот кабель следует оставить в покое, а остальные следует отключить и замкнуть друг на друга.

Холодильник снова включен. Если прибор все равно не включается, возможно, термостат исправен, но с компрессором есть серьезные проблемы.

Если холодильник вообще не включается, то причиной может быть не только неисправность теплового реле, но и поломка компрессора, например, сгоревшая обмотка мотора

Если двигатель завелся работая, можно сделать вывод, что реле необходимо заменить.Перед началом работы не помешает вооружиться смартфоном или фотоаппаратом, чтобы стабильно записывать все операции. Эти изображения могут быть очень полезны при установке нового теплового реле, особенно для новичков.

Необходимо четко помнить, какая жила кабеля использовалась для каких целей. Обычно для подключения теплового реле к электродвигателю используют черный, оранжевый или красный провод. Коричневый провод ведет к нулю, желто-зеленый провод обеспечивает заземление, а чисто желтый, белый или зеленый провод подключается к световому индикатору.

Для подключения термореле используются провода разного цвета, нужно запомнить назначение каждого провода, чтобы не перепутать его при повторной сборке

Иногда бывает сложно удалить поврежденный регулятор, особенно когда он находится снаружи. Например, в некоторых моделях холодильников Атлант необходимо полностью снимать дверцу камеры с петель. Для этого снимаем крышку, которая установлена над верхней петлей, и откручиваем спрятанные под ней болты.

Перед снятием ручки регулировки также необходимо снять заглушки и открутить крепеж. Все эти операции нужно делать аккуратно. Крепеж и планку лучше всего хранить в небольшом контейнере, чтобы они не потерялись. Сам термостат обычно прикручивается к кронштейну; его нужно аккуратно снять, расстегнуть и снять.

Если термостат находится внутри холодильной камеры, он обычно скрывается под пластиковым кожухом, в котором также может быть установлена лампа для освещения.

На его место устанавливается новый термостат, соблюдая обратный порядок сборки. Иногда поломка термостата связана с неисправностью так называемой капиллярной трубки или сильфона. Если заменить только этот элемент, реле можно оставить.

Для выполнения этой процедуры вам необходимо снять тепловое реле, следуя методу, описанному выше. Сильфон необходимо отсоединить от испарителя и осторожно снять с корпуса устройства. Теперь установлена новая капиллярная трубка, подключенная к испарителю, и реле установлено на прежнее место, а отсоединенные провода подключены.

Замена на примере холодильника Стинол

Поломка реле для реле довольно частое явление, особенно после пяти-семи лет эксплуатации.

Чаще всего здесь выходит из строя сильфонная трубка, так как именно такой вариант заложил производитель данного элемента. У модели Стинол-101 всего один компрессор, а вот в Стинол-103 их два: отдельно для холодильника и морозильника.

Это схема контактов теплового реле типа К-59, позволяющая составить представление о том, какие провода следует подключать куда.Цветовая кодировка может отличаться, фото на телефоне помогут сохранить информацию, вы также можете нарисовать аналогичную схему самостоятельно

Автоматика разных моделей немного отличается, что отражено в соответствующих электрических схемах, в остальном эти холодильники очень похожи, поэтому имеет смысл одновременно продумать порядок их ремонта.

Чтобы понять, что холодильник «Стинол» нуждается в ремонте или замене термостата, нужно обращать внимание на следующие признаки:

компрессор работает без остановок и не реагирует на выключение регулятора;
при перемещении регулировочной ручки но отметки OFF характерного щелчка нет;
Температура в камерах холодильника заметно превышает параметры, установленные при регулировке.

В холодильной камере «Стинол-103» используется термостат К-59, маркировку легко проверить, она указана на корпусе. Для снятия регулировочных ручек необходимо использовать тонкое шило. Вам просто нужно их поддеть и снять. У Стинол-101 только одна ручка управления, а у Стинол-103 — две, по одной на каждый компрессор.

Чтобы снять ручку регулировки холодильника Stinol (1), воспользуйтесь острым предметом, например, шилом. Затем снимите декоративную планку (2), которая удерживается четырьмя выступами.

После снятия ручки необходимо удалить декоративную планку, имеющую шесть выступов.Это хрупкий предмет, будьте осторожны, чтобы не повредить его. Под крышкой есть гайки, которые необходимо открутить. После этого нужно открутить винты, которыми крепится панель управления.

Под декоративной крышкой находятся крепежные винты (1), удерживающие термостат в правильном положении, их необходимо открутить, чтобы продолжить демонтаж элемента

Винты, удерживающие петлю холодильника, лучше вывернуть дверь последняя. Чтобы избежать возможных повреждений, дверь необходимо подпереть.Теперь вы можете поднять панель и снять дверь с петель.

Следующим шагом будет снятие верхней крышки холодильника.

Крепежи, фиксирующие панель управления и дверную петлю (1) холодильника Стинол, нужно откручивать, двигаясь в сторону двери, а не от нее.

Необходимый крепеж находится сзади. Их откручивают и снимают крышку. Таким образом будет получен свободный доступ к термостату.

Сначала необходимо отсоединить контактные разъемы реле, после чего можно снимать предмет с панели управления холодильника.

После снятия дверок и верхней панели холодильника Стинол можно аккуратно снять термостат для осмотра и диагностики

На этом этапе нужно запомнить или записать цветовую кодировку отдельных проводов. Чтобы удалить изношенную капиллярную трубку, снимите пластиковую крышку.

Теперь нужно открутить крепежный винт и снять блок освещения. Трубка снимается через предусмотренное для этого отверстие.

Для продолжения замены термостата в холодильнике Стинол необходимо снять крышку (1) в холодильнике и вынуть капиллярную трубку (2)

Новый элемент установлен таким образом, чтобы неизолированная секция в своей нижней части надежно скрывается под крышкой.Отверстие закрывается пластиковой заглушкой для восстановления герметичности камеры.

Обычно капиллярная трубка выступает за пределы термостата. Его следует аккуратно положить под верхнюю крышку холодильника, там достаточно места.

Чтобы снять капиллярную трубку (2) и заменить ее, сначала необходимо отсоединить осветительный блок, который закреплен винтом, утопленным в его корпусе

Теперь вам нужно снова собрать термостат и холодильник: подключить все необходимые соединения, установить и закрепить крышку холодильника, повесить дверцу.

И опять же, крепление петель двери выполняется в последнюю очередь, когда остальные аналогичные винты уже установлены.

Отверстие, образующееся на задней панели при ремонтных работах, следует заделать пластиком для восстановления герметичности холодильного отделения

Чтобы проверить исправность термостата холодильника Стинол в домашних условиях, можно воспользоваться простой диагностикой. Контакты 3 и 4 такого устройства при комнатной температуре должны оставаться замкнутыми.

Если после их соединения перемычкой компрессор включился, вышло из строя тепловое реле, его необходимо заменить. Если настройки термостата утеряны, их можно исправить поворотом регулировочных винтов, но делать это нужно в сервисном центре с необходимым оборудованием.

Не менее важной функциональной единицей в конструкции холодильника является устройство, назначение и способы ремонта которого будут описаны в рекомендуемой нами статье.

Процедуру замены термостата нельзя назвать слишком сложной.Однако неправильное обращение с этим элементом может только усугубить ситуацию. Детальная проработка процедуры ремонта и внимание к деталям поможет вернуть холодильник в работу.

Расскажите, как вы выбрали термостат для восстановления работоспособности холодильника. Делитесь полезной информацией и ценной информацией по теме статьи, которая может быть полезна посетителям сайта. Пожалуйста, оставляйте комментарии, размещайте фото и задавайте вопросы в блоке ниже.

Электронный термостат для холодильника поможет в случаях, когда ваш собственный (заводской) термостат неисправен или его точность перестала быть достаточной. В старых холодильниках используется механический термостат температуры, использующий жидкость или газ, заполненный капилляром.

При изменении температуры изменяется и давление внутри капилляра, которое передается на мембрану (сильфон). В результате термостат включает и выключает компрессор холодильника.Конечно, такая система термостатирования имеет невысокую точность, а ее детали со временем изнашиваются.

Описание термостата для холодильника

Как известно, температура хранения продуктов в холодильнике должна составлять + 2 … 8 градусов Цельсия. Рабочая температура холодильника +5 градусов.

Электронный термостат для холодильника характеризуется двумя параметрами: температура запуска и остановки (или средняя температура плюс значение гистерезиса) компрессора.Гистерезис необходим, чтобы компрессор холодильника не включался слишком часто.

Эта схема предусматривает гистерезис 2 градуса при средней температуре 5 градусов. Таким образом, компрессор холодильника включается при достижении температуры + 6 градусов и выключается при падении до + 4 градусов.

Материал: АБС + металл + акриловые линзы. Светодиодные фонари …

Этого температурного диапазона достаточно для поддержания оптимальной температуры хранения, а также для обеспечения комфортной работы компрессора и предотвращения чрезмерного износа.Это особенно важно для старых холодильников, в которых для запуска двигателя используются тепловые реле.

Электронный термостат является подходящей заменой оригинального термостата. Термостат считывает температуру с помощью датчика, сопротивление которого изменяется в зависимости от изменения температуры. Для этих целей часто используется термистор (NTC), но проблема заключается в его низкой точности и необходимости калибровки.

Чтобы обеспечить точную установку контролируемой температуры и избавиться от многочасовой калибровки, в этой версии был выбран термостат для холодильника.Это интегральная схема, линейно откалиброванная в градусах Цельсия с коэффициентом 10 мВ на градус Цельсия. Из-за того, что пороговая температура близка к нулю, относительное изменение выходного напряжения велико. Следовательно, сигнал с выхода датчика можно контролировать с помощью простой схемы, состоящей всего из двух транзисторов.

Поскольку выходное напряжение слишком низкое, чтобы открыть транзистор VT1, датчик LM35 включается как источник тока. Его выход нагружен резистором R1, поэтому ток на нем изменяется пропорционально температуре.Этот ток вызывает падение на резисторе R2. Падение напряжения контролирует работу транзистора VT1. Если падение напряжения превышает пороговое напряжение перехода база-эмиттер, транзисторы VT1 и VT2 открываются, включается реле К1, контакты которого подключаются вместо контактов старого термостата.

Резистор R3 обеспечивает положительную обратную связь. Это добавляет небольшой ток к R2, который смещает порог и, таким образом, обеспечивает гистерезис. Катушка электромагнитного реле должна быть рассчитана на 5… 6 вольт. Контактная пара реле должна выдерживать требуемые ток и напряжение.

Датчик LM35 находится внутри холодильника в подходящем месте. Резистор R1 припаян непосредственно к датчику температуры, что, в свою очередь, позволяет подключать LM35 к печатной плате всего двумя проводами.

Провода, соединяющие датчик, могут вносить шум в цепь, поэтому для подавления шума добавлен конденсатор C2. Схема питается от встроенного блока питания на 5 вольт.Потребление тока в основном зависит от типа используемого реле. должны быть надежно изолированы от сети.

Большим преимуществом этой схемы является то, что она начинает работать сразу после первого запуска и не требует калибровки или регулировки. Если возникнет необходимость немного изменить уровень температуры, то это можно сделать, подобрав сопротивления R1 или R2. Сопротивление R3 определяет величину гистерезиса.

Термостат для холодильника своими руками

Все началось с того, что, вернувшись с работы и открыв холодильник, он обнаружил, что там тепло.Поворот ручки термостата не помог — холода не появлялись. Поэтому решил не покупать новый агрегат, что тоже редкость, а сделать электронный термостат на ATtiny85 самому. Отличие от оригинального терморегулятора в том, что датчик температуры лежит на полке, а не спрятан в стене. Вдобавок появилось 2 светодиода — сигнализируют, что агрегат включен или температура выше верхнего порога.

Схема устройства:

Для подключения требовалось провести второй провод 220 В (взятый от осветительной лампы) для питания трансформатора.

Разъем, к которому подключен потенциометр, также является разъемом программирования ISP.

Плата защищена от влаги специальным лаком для печатных плат.

Трансформатор здесь на 6 В. Он был выбран так, чтобы минимизировать потери на микросхеме 7805.

Реле здесь можно поставить на 12 В. Если подать напряжение на него до стабилизатора. Для снижения затрат можно было бы создать бестрансформаторный блок питания, хотя есть сторонники и противники такого решения (электробезопасность).Еще одно сокращение затрат — отказ от микроконтроллера AVR. Есть термометры Далласа, которые также могут работать в режиме термостата.

Простой термостат для холодильника

Своими руками

Хотите сделать точный электронный термостат для своего холодильника? Схема твердотельного термостата, описанная в этой статье, удивит вас своей «крутой» работой.

Введение

Устройство, однажды построенное и интегрированное с любым подходящим устройством, немедленно начнет демонстрировать улучшенное управление системой, экономию энергии, а также продление срока службы устройства. Обычные холодильные термостаты дороги и не очень точны. Кроме того, они подвержены износу и, следовательно, непостоянны. Здесь обсуждается простой и эффективный электронный термостат охлаждения.
Как мы все знаем, термостат — это устройство, которое способно определять определенный заданный уровень температуры и отключать или переключать внешнюю нагрузку.Такие устройства могут быть электромеханическими типами или более сложными электронными типами.
Термостаты обычно используются в устройствах для кондиционирования воздуха, охлаждения и нагрева воды. Для таких приложений устройство становится важной частью системы, без которой устройство может работать в экстремальных условиях и в конечном итоге быть повреждено.
Регулировка контрольного переключателя, предусмотренного в вышеупомянутых устройствах, гарантирует, что термостат отключает питание прибора после того, как температура пересекает желаемый предел, и переключается, как только температура возвращается к нижнему порогу.
Таким образом, температура внутри холодильника или температура в помещении через кондиционер поддерживается в приемлемых пределах.
Представленная здесь концепция контура холодильного термостата может использоваться снаружи над холодильником или любым подобным устройством для управления его работой.
Их работу можно контролировать, прикрепив чувствительный элемент термостата к внешнему радиатору, обычно расположенному за большинством холодильных устройств, использующих фреон.
Конструкция более гибкая и более широкая, чем у встроенных термостатов, и обеспечивает более высокую эффективность. Схема легко заменяет обычные низкотехнологичные конструкции, а также намного дешевле по сравнению с ними.
Разберемся, как работает схема:

Описание схемы
Простая схема термостата холодильника

На схеме показана простая схема, построенная на IC 741, которая в основном сконфигурирована как компаратор напряжения. В нем используется трансформатор с меньшим энергопотреблением, что делает схему компактной и твердотельной.
Мостовая конфигурация, содержащая R3, R2, P1 и NTC R1 на входе, образует основные чувствительные элементы схемы.Инвертирующий вход микросхемы
ограничивается половиной напряжения питания с помощью цепи делителя напряжения R3 и R4.
Это устраняет необходимость в использовании двух источников питания для ИС, и схема может обеспечить оптимальные результаты даже при однополюсном напряжении питания.
Опорное напряжение на неинвертирующий вход IC зажимается через указанный P1 по отношению к NTC (отрицательный температурный коэффициент).
В случае, если контролируемая температура имеет тенденцию дрейфовать выше желаемых уровней, сопротивление NTC падает и потенциал на неинвертирующем входе IC пересекает установленное значение.
Это на мгновение переключает выход IC, который, в свою очередь, переключает выходной каскад, содержащий транзистор, триаксиальную сеть, отключая нагрузку (систему нагрева или охлаждения) до тех пор, пока температура не достигнет нижнего порога.
Сопротивление обратной связи R5 в некоторой степени помогает вызвать гистерезис в цепи, важный параметр, без которого цепь может быстро вращаться в ответ на резкие изменения температуры.

После завершения сборки настроить схему очень просто и выполнить следующие действия:

ПОМНИТЕ ВНЕШНЮЮ ЦЕПЬ, ОСНОВАННУЮ НА ПОТЕНЦИАЛЕ ПОСТОЯННОГО ТОКА, ПРЕДУПРЕЖДЕНИЕ ПРЕДУПРЕЖДЕНИЕ ПРЕДУПРЕЖДЕНИЕ О ПРОЦЕДУРАХ ТЕСТИРОВАНИЯ И УСТАНОВКИ.НАСТОЯТЕЛЬНО РЕКОМЕНДУЕТСЯ ИСПОЛЬЗОВАТЬ ДЕРЕВЯННУЮ ДОСКУ ИЛИ ЛЮБОЙ ДРУГОЙ ИЗОЛЯЦИОННЫЙ МАТЕРИАЛ НА НОГЕ; ТАКЖЕ ИСПОЛЬЗУЙТЕ ЭЛЕКТРИЧЕСКИЕ ПРИБОРЫ, КОТОРЫЕ ДОЛЖНЫ БЫТЬ ИЗОЛИРОВАНЫ В ПРОЦЕССЕ ПЛОЩАДКИ.

Как настроить этот электронный термостат контура охлаждения Вам понадобится образец источника тепла, который точно настроен на желаемый порог отключения контура термостата.
Включите цепь, вставьте и подключите вышеуказанный источник тепла к NTC.
Теперь установите предустановку так, чтобы выход просто переключался (загорается светодиод выхода). Удалите источник тепла из NTC, в зависимости от гистерезиса цепи, выход должен отключиться в течение нескольких секунд.
Повторите процедуру много раз, чтобы убедиться в правильности работы.
На этом настройка холодильного термостата завершена, и он готов к интеграции с любым холодильником или аналогичным устройством для точного и постоянного регулирования его работы.

Список деталей

R2 = Предустановка 10KR3,

R9 = 56 Ом / 1Вт

C1 = 105 / 400В

C2 = 100 мкФ / 25 В

Z1 = 12В, 1Вт стабилитрон

* вариант через оптопару, в блок питания добавлен переключатель и диодный мост

Как создать автоматическую схему регулятора температуры холодильника

Идею этой схемы мне подсказал один из активных читателей этого блога г-н. Густаво. Я разместил одну аналогичную схему для автоматического термостата холодильника, однако схема была разработана для определения более высокого уровня температуры, доступного на задней части решетки холодильника.

Введение

Г-н Густаво не совсем понял эту идею, и он попросил меня разработать схему термостата холодильника, которая могла бы определять холодные температуры внутри холодильника, а не горячие температуры в задней части холодильника.
Итак, приложив некоторые усилия, я смог найти реальную ЦЕПНУЮ ДИАГРАММУ контроллера температуры холодильника, давайте рассмотрим эту идею со следующими пунктами:
Как функционируют схемы
Концепция не является ни очень новой, ни уникальной, это обычная концепция компаратора это было включено сюда.

IC 741 смонтирован в стандартном режиме компаратора, а также в схеме без инвертирующего усилителя.
Термистор NTC становится основным чувствительным элементом и, в частности, отвечает за чувствительность к низким температурам.
NTC означает отрицательный температурный коэффициент, что означает, что сопротивление термистора будет увеличиваться при понижении температуры вокруг него.
Следует отметить, что номинал NTC должен соответствовать этим спецификациям, иначе система не будет работать должным образом.
Предустановка P1 используется для установки точки срабатывания IC.
Когда температура внутри холодильника падает ниже порогового уровня, сопротивление термистора становится достаточно высоким и снижает напряжение на инвертирующем выводе ниже уровня напряжения неинвертирующего вывода.
Это мгновенно устанавливает высокий уровень на выводе IC, активируя реле и выключая компрессор холодильника.
P1 следует установить так, чтобы на выходе операционного усилителя был высокий уровень при нуле градусов Цельсия.
Небольшой гистерезис, вносимый схемой, является благом или, скорее, замаскированным благословением, потому что она не переключается быстро на пороговых уровнях, а реагирует только после того, как температура поднялась примерно на пару градусов выше уровня отключения.
Например, предположим, что если уровень запуска установлен на ноль, IC отключит реле в этой точке, и компрессор холодильника также будет выключен, температура внутри холодильника теперь начнет расти, но Микросхема не переключится сразу, но будет удерживать свое положение до тех пор, пока температура не поднимется как минимум до 3 градусов Цельсия выше нуля.

Если у вас есть дополнительные вопросы относительно схемы автоматического регулятора температуры холодильника, вы можете выразить то же самое в своих комментариях.

Регулирование RP1, RP2 могут быть уставками контроля температуры, 555 временная схема инверсии цепи Шмитта с использованием реле для достижения автоматического управления.

MERLONI RUSSIA (STINOL)

Описание проекта

Финансирование после приобретения компании «Стинол», ведущего российского производителя охлаждающей бытовой техники. Компания расположена в Липецке, в 400 км к югу от Москвы. Инвестиции ЕБРР помогут Merloni модернизировать производственные мощности в Стиноле, а также внедрить новые и более современные производственные линии и стиральные машины.

Переходное воздействие

Своими инвестициями Банк поддержит преданного стратегического инвестора, имеющего опыт проведения программы реструктуризации и модернизации Стинола. Стинол послужит образцом для отрасли, решив тем самым ключевую задачу перехода российской промышленности. Ожидается, что полный процесс реструктуризации / модернизации займет несколько лет. В течение этого периода Merloni намеревается перенять лучшие отраслевые практики во всех аспектах деятельности Stinol. Эта программа повысит эффективность, внедрит передачу навыков и ноу-хау в областях современного производства, методов контроля качества, корпоративного управления, распределения, маркетинга и послепродажного обслуживания.

Более высокие отраслевые, экологические и корпоративные стандарты в Stinol увеличат конкуренцию в этом секторе, поскольку другим производителям придется подражать, чтобы бороться. За счет внедрения более новых, более эффективных и экологически чистых продуктов местного производства, кроме того, развитие сети послепродажного обслуживания Merloni может привести к значительному повышению качества обслуживания в секторе бытовой техники как в России, так и в странах СНГ. .Проект также будет стимулировать конкурентное поведение среди местных поставщиков «Стинола», что приведет к повышению эффективности цепочки поставок.

Клиент

«Стинол» — крупнейший в СНГ завод по производству холодильников мощностью 1 миллион единиц в год. На заводе работают около 6000 человек, и в 2000 году на его долю приходилось примерно 35% производства холодильников в России. Недавно «Стинол» был приобретен крупным европейским производителем бытовой техники Merloni Elettrodomestici и в настоящее время модернизируется.В следующие четыре года планируется инвестировать до 60 миллионов евро в реструктуризацию, модернизацию и расширение производственных мощностей «Стинола».

Merloni — третий по величине производитель бытовой техники в Европе. В компании работают 13 300 человек в 21 дочернем предприятии по всему миру и 12 заводов в Италии, Франции, Португалии, Турции, Польше, а теперь и в России. Merloni занимает 10% рынка в Европе и является лидером рынка в России. Выручка Merloni за 2000 год составила 1 647 миллионов евро, а чистая прибыль — 42 миллиона евро.

ЕБРР Финанс

13,6 млн евро в виде долевого финансирования за счет приобретения существующих акций.

Стоимость проекта

13,6 миллиона евро.

Воздействие на окружающую среду

Проект получил оценку B / 1, требующую экологического анализа и аудита, которые были проведены международными консультантами по окружающей среде. Сотрудник отдела экологической экспертизы Банка также посетил компанию.Исследования подтверждают, что объект полностью соответствует всем требованиям законодательства и всем применимым стандартам ЕС. Стинол также примет руководящие принципы и стандарты по охране окружающей среды в соответствии с Международными критериями экологической эффективности Мерлони. Инвестиции компании в размере около 1 миллиона долларов США в замену озоноразрушающих веществ, используемых в производстве холодильников, оказали значительное положительное влияние. Также существует большой потенциал, чтобы стать положительным примером для подражания поставщикам и другим операторам отрасли в регионе, который пострадал от значительного загрязнения окружающей среды.В настоящее время «Стинол» проходит сертификацию по международному экологическому стандарту ISO 14001. Недавно компания провела крупную экологическую конференцию, на которой присутствовало около 170 участников, чтобы попытаться решить вопросы промышленного развития и экологической безопасности в Липецкой области.

Техническое сотрудничество

Никто.

Контактная информация компании

Чтобы узнать о возможностях бизнеса или закупках, свяжитесь с компанией-клиентом.

Запросы ЕБРР по проектам, не связанным с закупками:
Тел .: +44 20 7338 7168
Эл. Почта: projectenquiries@ebrd.com

ПГИ определяет, как ЕБРР раскрывает информацию и консультируется со своими заинтересованными сторонами, чтобы способствовать лучшему пониманию и пониманию его стратегий, политики и операций. Посетите страницу Политики общественной информации ниже, чтобы узнать, как запросить отчет Совета государственного сектора.
Текст ПИП

Характеристики холодильника Stinol 107EL, фото

Взаимодействие с другими людьми

Стинол 107ЭЛ Фото

Пожалуйста, помогите проекту! Пожалуйста, поделитесь! Спасибо!

Холодильник Stinol 107EL Характеристики:

907 для размораживания холодильника

расположение холодильника	отдельно стоящее
расположение морозильного отделения	снизу
управление	электромеханический
тип холодильника	путь	производитель	холодильник с морозильной камерой
капельная система
способ размораживания морозильника	без замораживания
количество компрессоров	1
мощность замораживания (кг / день)	4. 50
минимальная температура в морозильной камере (C)	-18
возможность изменения положения двери	нет
количество дверей	2
количество камер	2
дополнительные опции	суперзамораживание

КПД и потребляемая мощность:

Потребляемая мощность (кВтч / год)	0.00
энергетический класс	класс c

Размеры:

общий объем холодильника (л)	280.00
объем холодильной камеры (л)	200.00
объем морозильной камеры (л)	80.00
ширина (см) 60.00605
высота (см)	167,00
глубина (см)	60.00

Безопасность:

защита детей	нет
режим «отпуск»	нет

Купить Холодильник Stinol 107EL можно в интернет-магазинах

Каталог: Холодильник

Взаимодействие с другими людьми

	$ 249. 00 Danby DCR047A1BBSL Компактный холодильник с двумя дверцами, нержавеющая сталь черного цвета
	$ 199,99 Danby DAR033A6BSLDB Contemporary Classic Compact All Холодильник, безупречная сталь
	248 долларов.26 Холодильник и охладитель напитков hOmeLabs — Мини-холодильник на 120 банок со стеклянной дверцей для содового пива или вина — Небольшой автомат для розлива напитков для офиса или бара с регулируемыми съемными полками

	$ 49,99 Магнитная фоторамка Magiclfy, упаковка из 30, вмещает 4 x 6-дюймовые фотографии, магнитная фоторамка с прозрачным карманом для фотографий для холодильника, холодильника, офисного шкафа, белый
	$ 34,99 Бункеры для холодильника Sorbus и органайзер для морозильной камеры Ящики для холодильника Штабелируемые контейнеры для хранения (6 предметов)
	20 долларов.99 Pure Pro U \| Совместимый с LTRAWF фильтр для воды для холодильника (1 упаковка)

—

Используйте форму ниже, чтобы выбрать:

способ разморозки холодильника

2020-2021

Как снять дверцу с холодильника.

Схемы и инструкция по эксплуатации холодильников стинол

Часто по разным причинам людям необходимо снять дверцу холодильника.И естественно возникает вопрос, можно ли выполнить эту манипуляцию своими руками. Ответ однозначный — да. Главное — строго придерживаться инструкции и не забывать о мелких тонкостях этой работы.

Есть три основных причины, по которым вам может потребоваться снять дверцу холодильника:

Необходимость сдвинуть дверцу так, чтобы она открывалась в противоположном направлении. Чаще всего прибегают к собственному снятию двери именно в данной ситуации.
Перевозка крупногабаритных аппаратов. Снятие дверцы для более удобной транспортировки в основном требуется для стоящих рядом моделей или для продуктов, у которых есть большие неровности на дверце.
Ремонт холодильников. В этой ситуации самостоятельно снимать дверь не нужно. Ведь в любом случае вмешательство сделает специалист, который сделает эту работу намного быстрее и проще.

Для выполнения всех работ необходима инструкция по эксплуатации холодильника, с которого будет сниматься дверца.Это требуется из-за небольших различий в системе крепления разных моделей. Также понадобится канцелярский скотч, плоская отвертка и гаечный ключ. Стоит отметить, что размер ключа указан в сервисной книжке бытового прибора.

Перед тем, как приступить к немедленному снятию двери, следует провести подготовительные работы. Сначала отключите холодильник. После этого требуется убрать из камер все продукты, полки и ящики. А в завершение для дополнительной безопасности двери в закрытом состоянии желательно зафиксировать с помощью канцелярского скотча.

Приступая к демонтажу, сначала снимаем крышку, которая находится на верхней петле. В зависимости от модификации холодильника его можно спрятать под передней панелью управления. В этом случае с помощью отвертки нужно зацепить пластиковую панель за фиксирующие пазы, зацепив пластиковую панель. Вы получите доступ к болтам, удерживающим верхнюю петлю на корпусе холодильника. Стоит сразу отметить один нюанс: снятие дверок холодильника производится только сверху вниз.

Далее отключите проводку, расположенную в верхней части холодильника. Это довольно просто, так как все провода подключаются с помощью специальных разъемов.

Затем нужно открутить болты, с помощью которых петля крепится к верху холодильника. Отвинчивание осуществляется с помощью гаечного ключа, размер которого указан в инструкции по эксплуатации. А их извлечение — плоской отверткой. В зависимости от модели и производителя верхнюю петлю можно закрепить двумя, тремя или четырьмя крепежными болтами.

В большинстве моделей холодильников часть проводки прокладывается в специальных пазах верхнего шлейфа. В этом случае его нужно осторожно вытащить. Делать это нужно медленно, чтобы не повредить провод.

В конце нужно отделить дверь от агрегата. Для этого удалите заранее наклеенный канцелярский скотч. И, приподняв дверцу, снимаем ее с нижней петли. Делать это нужно осторожно, так как дверь тяжелая и хрупкая. Если необходимо выполнить эти работы в двухкамерном холодильнике для второй двери, достаточно повторить действия пунктов 6 и 8.

Зная все эти несложные манипуляции и неукоснительно придерживаясь инструкции, любой человек с улицы сможет снять дверцу холодильника.

Наш сервисный центр специализируется на качественном ремонте и обслуживании бытовых холодильников Стинол, включая срочный ремонт агрегата, в том числе в домашних условиях, а также бесплатный выезд мастера.

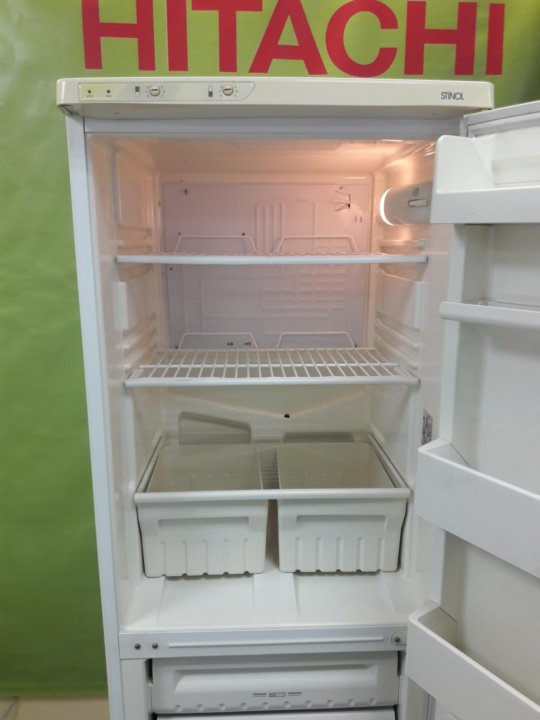

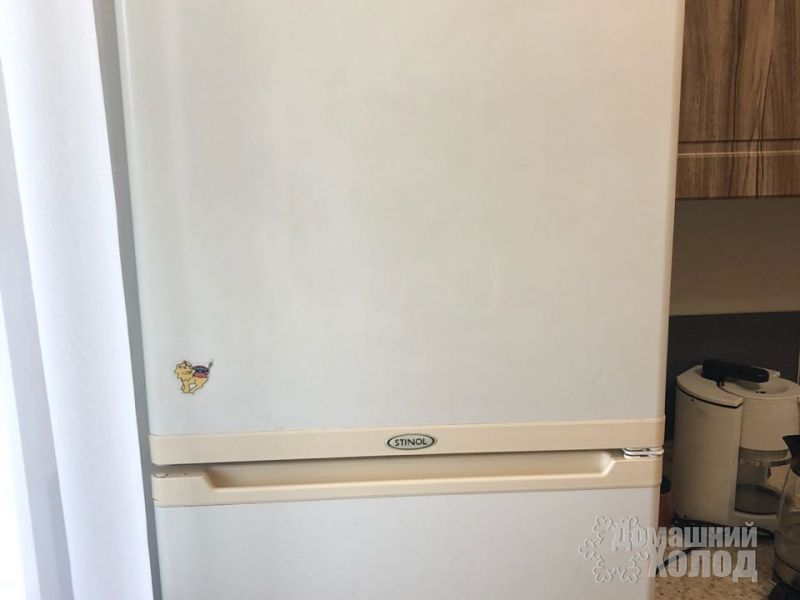

Холодильник «Стинол», пожалуй, одна из самых популярных и востребованных марок холодильников на постсоветском российском рынке.Это двухслойный напольный шкаф прямоугольной формы. Внешний корпус выполнен из металлических панелей, а внутренний — из ударопрочного полистирола. Внутреннее пространство между ними заполнено пенополиуретаном, используемым в качестве теплоизоляции, который прочно соединяет оба шкафа, внешний и внутренний, между собой, превращая их в монолитный блок.

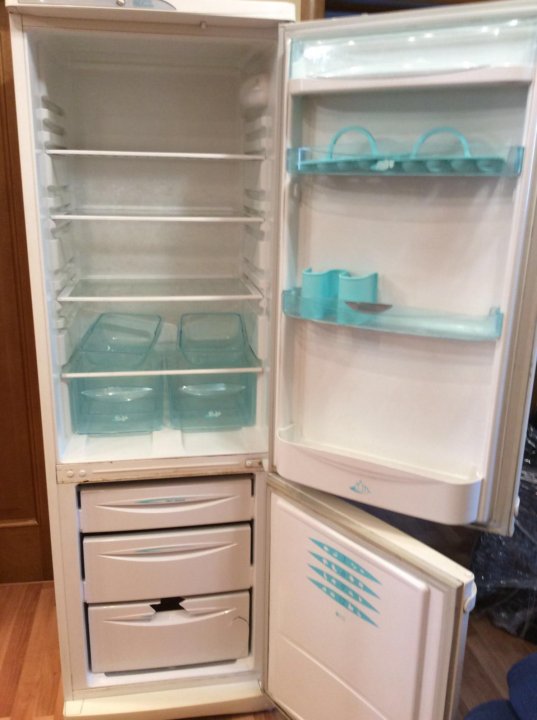

Лицевая сторона холодильника закрывается двумя распашными дверцами. Благодаря магнитному уплотнению, прикрепленному по всему периметру дверей, двери плотно прилегают к корпусу.Дверь также представляет собой панель с наружным металлическим и внутренним слоями полистирола, которые жестко соединены между собой пенополиуретановой изоляцией, что делает невозможным замену отдельных элементов двери.

Все бытовые холодильники Стинол имеют две холодильные установки, предназначенные для раздельного обслуживания холодильной и морозильной камер. Испаритель, работающий на холодильной камере, монтируется между задней стенкой внутреннего и внешнего шкафов, в пространстве, заполненном пенополиуританом, и, соответственно, испаритель второго блока, охлаждающего морозильную камеру, расположен внутри стальной оцинкованной трубы. крепится к стальным пластинам, которые одновременно служат полками морозильной камеры.Таким образом, при необходимости вся конструкция испарителя морозильной камеры легко снимается и может быть заменена.

Так как испаритель сам по себе холодильные камеры изготавливаются в виде стационарного модуля из сплошной медной трубки; его выход из строя по какой-либо механической или химической причине (например, из-за коррозии) маловероятен. Компрессоры практически всех холодильных агрегатов расположены на металлическом кронштейне, в нижней части заднего отсека холодильника, называемой машинным отделением.Там же, на задней стенке, в шкафу установлен конденсатор, разветвленная сеть труб которого одновременно является частью системы обоих холодильных агрегатов.

Функцию дросселя в теплообменной системе выполняет капиллярная трубка с внутренним сечением 0,71 мм в холодильной установке холодильной камеры и сечением 0,66 мм в морозильной камере. Причем внешний диаметр обеих трубок составляет 1,95 мм. Наличие такого элемента в холодильной установке увеличивает ее чувствительность к загрязнениям и попаданию влаги во внутреннюю систему.Поэтому следует уделять внимание вопросам чистоты и регулярно следить за обезвоживанием холодильной системы.

Обе установки имеют встроенные фильтры-осушители, которые выполняют функцию удаления остаточной влаги и загрязнений, оставшихся в системе после сборочных работ на заводе-изготовителе или в ремонтной мастерской. Если в системе скапливается значительное количество влаги и грязи, может потребоваться замена и установка нового фильтра-осушителя.

По контуру дверцы морозильной камеры бытовых холодильников Стинол проходит через специальную трубку, по которой циркулирует теплый хладагент, который подается в конденсатор холодильной установки, охлаждающий эту камеру.Эта трубка предназначена для обогрева дверцы и тем самым предотвращения конденсации влаги и замерзания дверцы шкафа. Внутри эта трубка также заполнена вспененным пенополиуретаном.

На правой стороне холодильника находится выключатель и блок освещения с лампой накаливания, которая загорается автоматически при открытии дверцы.

Панель управления находится на передней панели холодильника в самом верху. В бытовых холодильниках на панели управления «Стинол» установлено два термостата, которыми управляют холодильник и морозильник.Две зеленые лампочки указывают на наличие питания в каждой ячейке.

Как холодильная, так и морозильная камеры оснащены независимыми термостатами, которые поддерживают и поддерживают заданную температуру. Световые индикаторы, горящие зеленым, указывают на то, что холодильник получает питание от электрической розетки. Процесс размораживания в холодильной камере происходит автоматически: во время холостого цикла работы компрессора холодильника скопившаяся вода через систему дренажных каналов сливается наружу, а затем испаряется.Размораживание в морозильной камере происходит только при полном выключении холодильника по имеющимся каналам специальной дренажной системы.

В бытовых холодильниках Стинол предусмотрена возможность быстрого перемещения двери из левого положения в правое.

При подключенном питании в обеих камерах холодильника на передней панели управления начинают гореть зеленые сигнальные лампочки, которые являются индикаторами наличия напряжения в электросети.

Каждый раз, когда открывается дверца холодильной камеры, загорается лампочка холодильной камеры.

Регуляторы температуры подают напряжение в электрическую цепь холодильных агрегатов морозильной и холодильной камер, регулируя и поддерживая заданную температуру.

Компрессоры активируются от пускового реле, они обеспечивают бесперебойную циркуляцию хладагента в системе, тем самым снижая температуру в морозильной и холодильной камерах.

В случае перегрузки или неисправности компрессоров срабатывает защитное реле, которое блокирует их работу.

Когда в холодильных и морозильных камерах устанавливается заданная температура, термостат отключает работу компрессора.

Сервисный центр «Стинол Сервис» производит обслуживание и ремонт холодильников Стинол на дому.

Следующие сборочные единицы могут быть демонтированы и при необходимости заменены без нарушения их целостности: осветительная электрическая лампа, крышка, дверной выключатель, электрический шкаф, световой шкаф, светосигнальные лампы, крышка экрана, термостаты, приборная панель, пуско- реле подъема, соединительный шнур, охлаждающие дверцы и морозильная камера

Перед разборкой холодильника специалисты нашего сервисного центра по ремонту холодильников Стинол выполнят все необходимые подготовительные операции: отключение холодильника от сети; освобождение морозильной и холодильной камер от продуктов, полок и посуды; установка холодильника в удобном месте; подготовка необходимого инструмента.

Замена лампочки. При замене лампочки откручивается саморез, снимается крышка, нажав на верхнюю и нижнюю защелки у ее основания и потянув на себя.

Демонтаж дверного выключателя и электронного патрона. При демонтаже дверного выключателя и электронного желоба снимается заглушка и откручивается саморез. Осветительный блок перетягивается и снимается. Чтобы снять дверной выключатель, необходимо повернуть осветительный блок на девяносто градусов, а затем нажать на фиксаторы (предварительно выключатель двери отключается от электрической цепи).Электрокартридж отключается от электрической цепи, его нужно вытянуть на несколько миллиметров вместе с адаптером и повернуть на девяносто градусов, отсоединив от адаптера.

Демонтаж лампочек световой сигнализации и термостатов. Для демонтажа светосигнальной лампы и термостата необходимо отцепить накладку (трафаретный профиль) вместе с приборной панелью с помощью тонкой отвертки, а затем снять ее. Разборка ручки термостата. Откручиваются саморезы основания панели приборов.Для демонтажа петли и верхней двери откручиваются винты крепления верхней навески двери. Панель приборов снята с основания. Лампочки световой сигнализации снимаются. Крышка холодильника снимается откручиванием саморезов.

Конденсатор немного отводится от задней стенки, после того как открутил крепежные винты. Также открутив крепежные винты, отсоединяются сильфонные трубки термостата холодильной камеры и термостата морозильной камеры.Открыв выходы сильфонных трубок из холодильника, освободите трубки. Замена термостатов производится путем их предварительного отключения от электрической цепи и освобождения корпуса.

Демонтаж пускового и защитного реле. Для демонтажа пускового и защитного реле необходимо снять крышку, затем отсоединить реле реле от переходных контактов компрессора, а проводку реле — от монтажной коробки.

Замена дверей. Для замены дверей необходимо снять заглушки, а также нижнюю стойку, открутив саморезы. Винты крепления нижней петли откручиваются и, удерживая нижнюю дверцу, снимается. Верхняя дверца тоже прилегает к нижней и снимается, предварительно откручиваются крепежные винты центральной подвески. Подвесные двери в обратном порядке.

Стинол-101 (Модификации 1994 и 95 годов), Стинол-101ЭР, Стинол-102 (Модификации 1994 и 1998)
Стинол-126, Стинол-205, 232Q, Стинол с242EL, Стинол-256
Стинол-102ER , 103ER, 104ER, 105EL, 106ER, 107ER, 110ER, 116ER, 117ER, 120ER, 205ER, 256EL, 519EL
Stinol-C132G, C137, C138G, C236G, C240G, CA140G
Stinol-R30, R36, RA32G, RF305, RF345R , RF370A, RFC340A, RFC370A, RFCNF340A, RFNF305A, RFNF345A
Морозильная камера стинол-131Q
Холодильная витрина стинол-022, стинол-222

Стинол-101

Стинол-101 — самая простая модель среди бытовых двухкамерных холодильников.Его конструкция очень проста, однокомпрессорный холодильный агрегат с использованием двух испарителей обеспечивает охлаждение воздуха одновременно в обеих камерах. Схема устройства построена по классической схеме и отличается простотой и высокой надежностью.

Стинол-102

С технической точки зрения Стинол-102 — один из самых совершенных бытовых холодильников. Схема Стинол-102 включает в себя большое количество элементов и также существует в нескольких вариантах.Сложность возникает только из-за системы No Frost (автоматическое размораживание испарителя морозильной камеры) и двухкомпрессорной схемы холодильной установки. В этом случае двухконтурная холодильная установка имеет общий конденсатор (но он разделен на две независимые секции) и два испарителя (по одному на каждый контур). В морозильной камере используется специальная испарительная система No Frost, выполненная в виде небольшого блока. В холодильнике стоит обычный плачущий испаритель. Холодильный и холодильный контуры имеют разные элементы управления, поэтому в концепции используются два термостата.Которые позволяют выключить одну из камер или использовать режим ускоренной заморозки для морозильника.

Если у холодильник не включается , то необходимо проверить тепловое реле TN1 (Th3), для этого замкните контакты провода 3.4. Если при этом включается компрессор, значит проблема в реле. В случае, когда холодильник не охлаждает, а компрессор работает, то скорее всего произошла утечка фреона из системы

.
Стинол-103

Отличительной особенностью «Стинола-103» можно считать его холодильный агрегат, собранный по двухкомпрессорной схеме.Среди достоинств такой конструкции следует отметить возможность раздельного регулирования температуры в камерах и реализация режима суперзамораживания. Кроме того, в этой конструкции вы можете отключить любую из камер, пока другая работает. Конденсатор холодильной установки состоит из двух независимых секций. Каждый из контуров агрегата оборудован собственным независимым испарителем.

Наша компания специализируется на качественном ремонте и обслуживании бытовых холодильников Стинол, включая срочный ремонт агрегата.

Холодильник «Стинол», пожалуй, одна из самых популярных и востребованных марок холодильников на постсоветском российском рынке. Это двухслойный напольный шкаф прямоугольной формы. Внешний корпус выполнен из металлических панелей, а внутренний — из ударопрочного полистирола. Внутреннее пространство между ними заполнено пенополиуретаном, используемым в качестве теплоизоляции, который прочно соединяет оба шкафа, внешний и внутренний, между собой, превращая их в монолитный блок.

Лицевая сторона холодильника закрывается двумя распашными дверцами. Благодаря магнитному уплотнению, прикрепленному по всему периметру дверей, двери плотно прилегают к корпусу. Дверь также представляет собой панель с наружным металлическим и внутренним слоями полистирола, которые жестко соединены между собой пенополиуретановой изоляцией, что делает невозможным замену отдельных элементов двери.

Все бытовые холодильники Стинол имеют две холодильные установки, предназначенные для раздельного обслуживания холодильной и морозильной камер. Испаритель, работающий на холодильной камере, монтируется между задней стенкой внутреннего и внешнего шкафов, в пространстве, заполненном пенополиуританом, и, соответственно, испаритель второго блока, охлаждающего морозильную камеру, расположен внутри стальной оцинкованной трубы. крепится к стальным пластинам, которые одновременно служат полками морозильной камеры. Таким образом, при необходимости вся конструкция испарителя морозильной камеры легко снимается и может быть заменена.

Поскольку сам испаритель холодильной камеры выполнен в виде несъемного модуля из сплошной медной трубки, его выход из строя по какой-либо механической или химической причине (например, из-за коррозии) маловероятен.Компрессоры практически всех холодильных агрегатов расположены на металлическом кронштейне, в нижней части заднего отсека холодильника, называемой машинным отделением. Там же на задней стенке шкафа монтируется конденсатор, разветвленная сеть трубок которого одновременно является частью системы обоих холодильных агрегатов.

Функцию дросселя в системе теплообменников выполняет капиллярная трубка с внутренним сечением 0,71 мм в холодильной установке холодильной камеры и сечением 0.66 мм в морозильной камере. Причем внешний диаметр обеих трубок составляет 1,95 мм. Наличие такого элемента в холодильной установке увеличивает ее чувствительность к загрязнениям и попаданию влаги во внутреннюю систему. Поэтому следует уделять внимание вопросам чистоты и регулярно следить за обезвоживанием холодильной системы.

Обе установки имеют встроенные фильтры-осушители, которые выполняют функцию удаления остаточной влаги и загрязнений, оставшихся в системе после сборочных работ на заводе-изготовителе или в ремонтной мастерской.Если в системе скапливается значительное количество влаги и грязи, может потребоваться замена и установка нового фильтра-осушителя.

По контуру дверцы морозильной камеры бытовых холодильников Стинол проходит через специальную трубку, по которой циркулирует теплый хладагент, который подается в конденсатор холодильной установки, охлаждающий эту камеру. Эта трубка предназначена для обогрева дверцы и тем самым предотвращения конденсации влаги и замерзания дверцы шкафа.Внутри эта трубка также заполнена вспененным пенополиуретаном.

Панель управления находится на передней панели холодильника в самом верху. В бытовых холодильниках на панели управления «Стинол» установлено два термостата, которыми управляют холодильник и морозильник. Две зеленые лампочки указывают на наличие питания в каждой ячейке.

Как холодильная, так и морозильная камеры оснащены независимыми термостатами, которые поддерживают и поддерживают заданную температуру. Световые индикаторы, горящие зеленым, указывают на то, что холодильник получает питание от электрической розетки. Процесс размораживания в холодильной камере происходит автоматически: во время холостого цикла работы компрессора холодильника скопившаяся вода через систему дренажных каналов сливается наружу, а затем испаряется. Размораживание в морозильной камере происходит только при полном выключении холодильника по имеющимся каналам специальной дренажной системы.

Каждый раз, когда открывается дверца холодильной камеры, загорается лампочка холодильной камеры.

В случае перегрузки или неисправности компрессоров срабатывает защитное реле, которое блокирует их работу.

Регулировка температуры холодильник стинол: Регулировка температуры в холодильнике Стинол
