Высота вытяжки над плитой — 85 фото лучших секретов обустройства!Кухня — вкус комфорта

В случае использования современных газовых плит обязательно необходимо следить за очищением кухонной атмосферы от самых различных вредных продуктов горения.

По этой причине без вытяжного устройства домохозяйке на сегодняшний день просто не обойтись.

От высоты, на которой будет специалистами установлена вытяжка напрямую будет зависеть, насколько эффективно будет работать система, так что можно сказать, что это один из самых важных параметров при обеспечении необходимой чистоты воздуха.

Если не очищать воздух, то хозяйку не будет покидать ощущение внутреннего дискомфорта.

Если установить вытяжку на неправильной высоте, то не избежать того, что она будет не просто бесполезной, но еще и значительно затруднит сам процесс по приготовлению еды.

Чтобы добиться необходимого комфорта на кухне для домохозяйки важно правильно оптимизировать установку оборудования.

Особенности современных вытяжных систем

Сама по себе кухонная вытяжка – это простая конструкция, благодаря которой обеспечивается принудительный забор абсолютно всего загрязненного воздуха для его последующей очистки от запахов, а также различного рода испарений.

В зависимости от принципа работы вытяжки они все делятся на несколько категорий:

Циркуляционная разновидность вытяжек не удаляет из помещения воздух, но очищает его, используя систему специальных фильтров, через которую загрязненный поток пропускается и затем возвращается обратно.

Главное достоинство данного типа прежде всего заключается в отсутствии каких-либо дополнительных магистралей. При этом есть также и минус в виде увеличенного времени, которое необходимо будет для полной очистки воздуха в комнате.

В основе проточной разновидности лежит принудительный вывод воздуха, который был загрязнен, за пределы помещения кухни, а именно в вентиляционную систему.

Благодаря данной системе можно за достаточно небольшой срок практически полностью удалить какие-либо загрязнения из помещения.

Единственное, на что стоит обратить внимание в случае выбора данной разновидности устройства, это на то, чтобы извне был обеспечен достаточный приток именно свежего воздуха.

Условия размещения вытяжки

Основной параметр расположения приобретенной вытяжки – это расстояние, которое измеряется от плиты до нее. Прежде чем повесить любое устройство, необходимо продумать заранее, на какой же высоте оно должно висеть.

Как правило, рекомендуемая высота почти всегда указывается на бумажной инструкции, которая прилагается к оборудованию, и необходимо строго следовать данным рекомендациям.

В том случае, когда рекомендаций к прибору не прилагается, высота над современной газовой плитой в любом случае должна определяться строго с учетом ряда условий:

Во-первых, если плита нового поколения и электрического типа, то допускается установка прибора на высоте около 70 см, если газовая – приблизительно 75 см;

Во-вторых, во многом безопасность зависит от имеющегося расстояния между пластиком и открытым огнем. Во избежание самовозгорания необходимо внимательно следить за тем, чтобы имеющееся расстояние было между ними, не меньше нормы;

В-третьих, главное, чтобы во время приготовления еды у хозяйки была возможность использовать самые высокие кастрюли, которые только есть у нее;

В-четвёртых, уровень высоты сверху зависит также от способности приобретенной вытяжки затянуть загрязненный воздух из самых нижних слоев, которые обычно наиболее загрязнены.

Во время установки вытяжки важно обратить свое внимание на то, чтобы не было даже минимального смещения устройства относительно главного источника, по вине которого происходит загрязнение.

Высота вытяжки над электрической или любой другой плитой – один из самых ключевых факторов, который обеспечивает эффективную работу всего устройства. В случае занижения данного параметра возникает риск возгорания, завышения – риск слабой очистки воздуха.

Фото правильной установки вытяжки над плитой

На какой высоте должна быть розетка для вытяжки?

Кухня – это одно из наиболее посещаемых помещений в доме. Чистоту и свежесть воздуха на кухне может обеспечить хорошая вытяжка. Сегодня производители данного оборудования предлагают огромный выбор моделей и конструкций, которые можно подобрать по различным критериям и параметрам.

Как известно, устанавливаются вытяжки вверху комнаты, и розетки к ним должны находиться неподалеку. Именно такая розетка для вытяжки на кухне будет идеальным решением. Правильное расположение точек питания не всегда выглядит привлекательно, однако при правильном монтаже внешний вид будет не только аккуратным, но и малозаметным. В этом материале будут рассмотрены основные принципы и стандарты монтажа вытяжек и розеток к ним с учетом требований пользователя.

Когда на кухню покупают новую вытяжку, то для ее установки необходимо изначально учитывать многие нюансы, ведь от правильности монтажа зависит не только внешний вид, но также безопасность и эстетика готового помещения.

При выборе места для розетки достаточно часто возникает спорный вопрос, ведь из-за разнообразия моделей практически невозможно установить одну универсальную точку питания. В зависимости от модели принудительной вытяжки, подбирается и место для электрической розетки.

Виды электрических вытяжек (кухонных)

Сегодня производители радуют покупателей огромным выбором и ассортиментом вытяжек для кухни. Различие вытяжек может быть в способе крепления, мощности, размерам и другим показателям. В зависимости от модели подбирается и место установки розетки. Вытяжки на кухню делятся на такие виды:

  1. Настенная;
  2. Встраиваемая;
  3. Подвесная;
  4. Угловая;
  5. Островная.

Настенные принудительные вытяжки устанавливают над плитой или варочной поверхностью. Главное условие при этом, высота розетки под вытяжку на кухне должна быть удобной и правильной. Такие модели крепятся не к самой стене, а на некотором удалении от нее. В зависимости от мощности электрического вентилятора эффективность прибора может быть разной.

Встраиваемые вытяжки устанавливают непосредственно в кухонную мебель, где она не только эффективно работает, но и имеет эстетическую привлекательность.

Подвесная вытяжка имеет плоскую форму, что позволяет устанавливать ее над рабочей поверхностью ниже подвесного шкафа. Сравнительно небольшие размеры прибора аккуратно вписываются в общий вид кухни.

Угловые конструкции вытяжек прекрасно подойдут для небольшой кухни, где из-за недостаточного количества площади используют наиболее выгодное расположение. В углу вытяжка не только хорошо работает, но также прекрасно вписывается в основной дизайн интерьера.

Островные вытяжки используют для монтажа на кухне больших размеров, где расположение плиты и рабочих поверхностей находятся в центре.
Исходя из перечня видов вытяжек, можно понять, что для каждого вида розетка будет находиться в своем определенном месте и этот факт важно учитывать изначально. Конечно, если постараться, то можно попробовать подходящее место для розеток к любой вытяжке, но обязательно придется учитывать параметры и особенности монтажа.

Иногда при установке розетки под вытяжку вы еще не знаете какой именно она будет, так как приобретение этого прибора только запланировано, а не выбрано. В такой ситуации нужно выбирать оптимальное место расположения, где делать розетку для вытяжки на кухне, которое сможет подойти для любого воздухоочистителя. Когда производится расчет, то нужно учитывать важный момент. В каждой вытяжке длина шнура подключения составляет 80 сантиметров. Зная такую величину нужно, чтобы расстояние от точки питания до самого прибора не была больше этой величины.

В настоящее время, несмотря на все изобилие предлагаемых моделей, особым спросом пользуются навесные и встраиваемые модели, которые имеют хорошие характеристики и сравнительно невысокую стоимость.

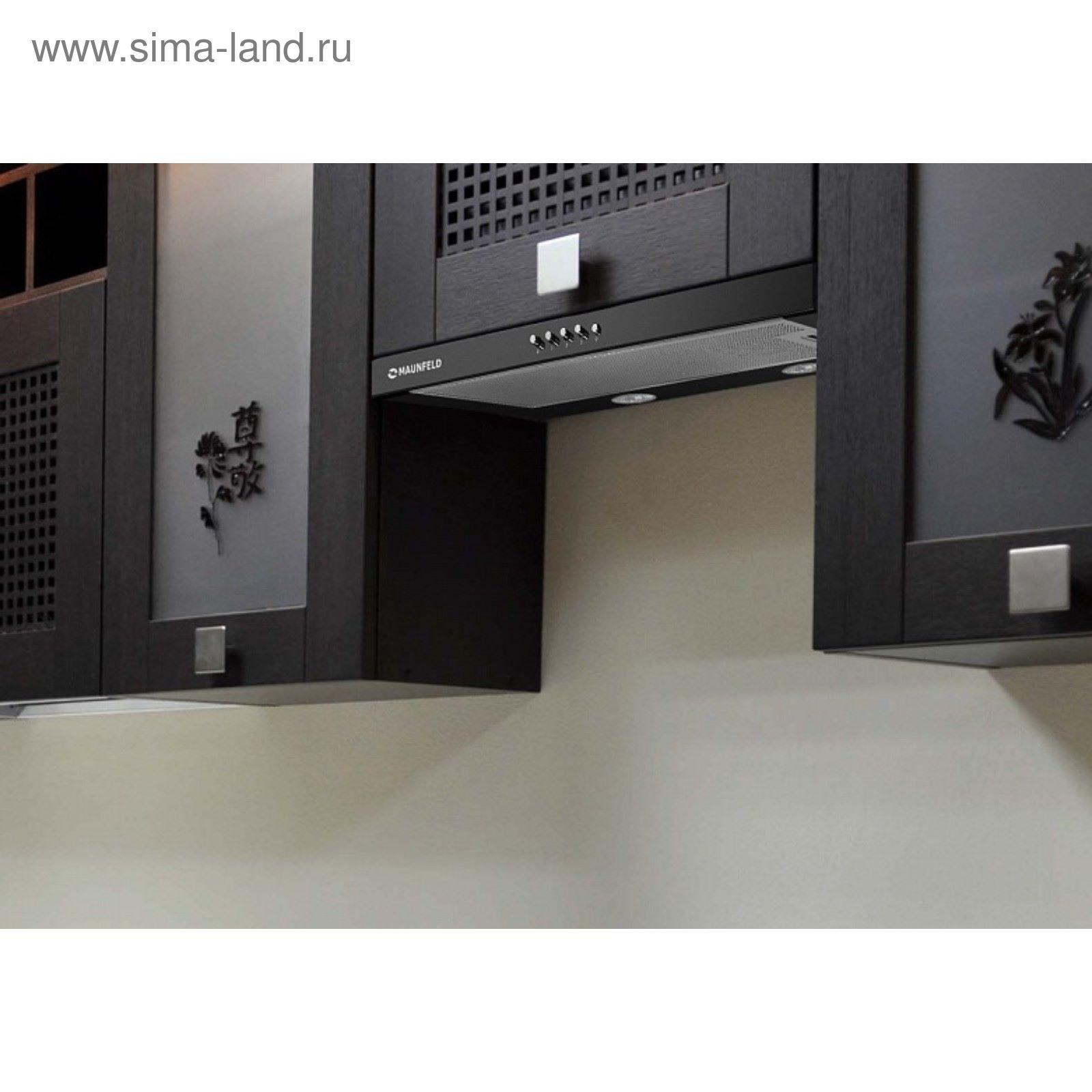

Встраиваемая или подвесная вытяжка располагается в конструкции шкафа или находится в непосредственной близости от него. В этом случае наиболее правильным и рациональным решением будет установить розетку внутри конструкции. Единственное что стоит учитывать такое расположение точки питания вынуждает делать в стенке шкафа отверстие, чтобы можно было добраться до розетки. Также в качестве варианта можно установить розетку над шкафом, где она не будет бросаться в глаза, тем не менее, со свободным доступом.

Если вытяжка подвесная, то в качестве прикрытия для розетки может выступать воздуховодный кожух. Розетка находящаяся сзади кожуха незаметна и к ней можно добраться, в случае необходимости.

Розетка, установленная на высоте 110 сантиметров от рабочей поверхности будет оптимальным решением как для встраиваемой, так и подвесной принудительной вытяжке.

Расположение розетки под вытяжку

Высота в 110 сантиметров устанавливается не с головы, есть определенные причины именно таких значений, далее вы узнаете, почему такое расстояние от рабочей поверхности считается оптимальным.

На высоту установки розетки влияет расположение вытяжки. Как указывают производители вытяжек, есть определенная высота, на которой устройство работает с максимальной эффективностью и удобством в применении во время приготовления пищи.

В зависимости от типа плиты высота расположения вытяжки может различаться. Электроплита или варочная поверхность требуют высоты расположения вытяжки – 65 сантиметров. Для газовой плиты расстояние до вытяжки должно быть не менее 75 сантиметров. Также стоит учитывать и высоту самих вытяжных устройств, высота которых варьирует от 15 до 30 сантиметров.

Исходя из этих параметров можно провести несложный подсчет в котором получится: высота от поверхности + размеры самой вытяжки и +/- 5см в итоге и выходит полноценных 110 сантиметров. Такие размеры являются оптимальными не только с точки зрения производителей оборудования, но и самих мастеров по установке электро коммуникаций. Для того чтобы рассчитать высоту расположения розетки относительно пола, к имеющемуся значению нужно добавить размер до рабочей поверхности или плиты.

В случае с навесной вытяжкой нужно при установке розетки учитывать размеры кожуха. Разные модификации и модели вытяжек могут иметь разные показатели, однако, чтобы лишний раз не подвергаться риску, лучше производить монтаж на одной оси с плитой или варочной поверхностью, при этом расположение ее будет в центре.

В качестве наглядного примера стоит рассмотреть расположение розетки на высоте 110 сантиметров от поверхности плиты для самой вытяжки.

Для проведения сравнения были взяты крайние параметры размеров кухонных гарнитуров разных производителей. Несмотря на разницу в параметрах мебели розетки идеально подходят для монтажа. Такие размеры являются общепринятыми и подходят для большинства случаев, однако все же могут быть и исключения. Высота в 110 сантиметров считается наиболее правильной, однако могут быть и свои коррективы.

Чтобы не столкнуться с проблемой уже после установки розетки, оптимальным решением будет проводить монтажные работы, используя в качестве пособия проект с расположением будущей мебели и самой вытяжки. Правильно составленный чертеж поможет облегчить ваш труд и выбрать наиболее подходящее место для установки.

Здесь представлен наиболее простой способ измерения и расположение розетки для вытяжки. Если вы знаете, где установить розетку для вытяжки, то напишите в комментарии, а мы постараемся более детально изучить ваше предложение.

Подключение кухонной вытяжки от розетки

Есть несколько способов подключения вытяжки к источнику питания, однако самым простым и в тоже время надежным считается вилка. Именно по этой причине все модели устройств оснащены вилками к розетке.

В большинстве случаев розетку для вытяжки устанавливают на некоторой высоте от поверхности навесного шкафа. Некоторым расстоянием может быть любая высота, начиная от 10 и заканчивая 30 сантиметрами. Каждый сам решает на какой отметке устанавливать розетку. Если в задумке преследуется скрытие розетки от внешних взглядов, то устанавливать ее нужно как можно ближе к верхней части шкафа, таким образом, даже под острым углом будет сложно ее заметить. Эстетику установки розетки каждый владелец дома выбирает сам, чтобы ему нравилось, и было удобно.

При монтаже розетки важно учитывать расположение гофровой части вытяжки. Не нужно, чтобы розетка находилась за самим гофрированным выводом, лучше ее установить с левой или правой стороны. Такая розетка для вытяжки на кухне не будет мешать для доступа к рабочей поверхности, и в любой момент можно будет отключить систему питания устройства.

Что касается навесных шкафов, то здесь также следует придерживаться определенных параметров. Дело в том, что каждый сам под себя устанавливает кухонную мебель, поэтому точки питания могут различаться своим расположением. Для определения идеального места установки, изначально стоит промерить размеры мебели, и места где она будет стоять, а исходя из полученных значений, поднимать или опускать точку электропитания.

Розеткам для вытяжки устанавливается исключительно для этого прибора, поэтому не стоит слишком выдумывать с удобным расположением.

Единственное что в данном случае приводит к недовольству – это то, что розетка находится достаточно высоко, но с другой стороны такое расположение позволяет скрыть ее от ваших глаз за гарнитуром.

Говоря о преимуществах такого расположения розетки достаточно много, ведь, во-первых, вы в любое время имеете доступ к системе питания устройства и при необходимости его всегда можно отключить. Также немаловажным является и то, что ни провод, ни саму розетку невозможно просто увидеть. В случае поломки оборудования будет легко отключить питание и снять прибор.

Как подключить вытяжку без розетки

Существуют также вытяжки, которые подключаются к электросети без использования розеток. В таких моделях провода выходят из конструкции и фиксируются с кабелем питания, после чего герметично и надежно фиксируются.

Произвести подключение вытяжки без розетки можно даже самостоятельно. Для подключения нужно взять две жилы кабеля электропроводки «фазный» и «нулевой», и к ним прикрепить провода прибора. Если в питающем шнуре вытяжки присутствует три провода «фаза», «ноль» и «заземление», тогда заземляющий провод также соединяется с заземляющим проводом электропроводки. Помните, провод заземления выполняется желто-зеленого цвета.

Места соединения прочно зафиксировать и обмотать изолирующей лентой. Чтобы достать провода из вилки вам не понадобится много знаний и умений, корпус разбирается (либо просто отрезается вилка), и провода подготавливаются к соединению.

Внимание! Перед разрезанием провода уточните в магазине, будут ли в данном случае сохранены гарантийные обязательства.

В розетке и вилке идет три провода:

  • Красный или белый – «фаза»;
  • Голубой или синий – «нулевой»;
  • Желто-зеленый — заземление.

Не имея проблем с распознаванием цвета запутаться, не получится.

Для соединения проводов можно использовать специальные винтовые клеммы или другие способы соединения проводов (пайка, опрессовка, самозажимные клеммы). Использовать скрутку проводов в чистом виде не стоит, так как такое соединение считается ненадежным. Также в качестве варианта можно использовать пайку, которая надежно соединить провода и предотвратит их повреждение, кроме того такое соединение будет мало заметным.

Подключение без розетки имеет, и некоторые недостатки и основным из них считается отсутствие возможности отключения одного прибора, чтобы обесточить его придется отключать питание всего дома или квартиры.

Подключение вытяжки отдельной линией

Еще одним вариантом подключения вытяжки считается использование отдельной линии от отдельного автомата в щитовой. Такой вариант подключения имеет много преимуществ, хотя также имеются и недостатки.

К плюсам такого подключения можно отнести возможность отключения питания в любой момент, провод намного проще скрыть, нежели розетку, нет дополнительных соединений, поэтому срок эксплуатации такого способа подключения долговечный.

Питающий провод заводится в вытяжку и подключается к соответствующим клеммам. Никаких дополнительных соединений и никаких розеток.

Здесь также следует обратить внимание на то, что для подключения питающего провода придется разбирать сам корпус, а следовательно необходимо заранее уточнять не нарушатся ли в таком случае гарантия. К тому же это не всем под силу

Говоря о минусах, стоит понимать, что для подключения прибора, таким образом, придется покупать провода, групповой автомат и вызывать мастера для установки всех составляющих. В соотношении работы и стоимости, владельцу придется выложить немалую копейку на выполнение таких работ.

Вытяжка на кухне очень важна, благодаря ей в помещении очищается воздух, и выводится дым и копоть. Правильно установленная розетка и расположенная в нужном месте сможет не испортить общий вид комнаты и дома.

Похожие материалы на сайте:

Понравилась статья — поделись с друзьями!



Установка вытяжки на кухне: как правильно подключить

Приготовление любого, даже самого вкусного блюда, неизменно сопровождается не всегда ароматными запахами, капельки жира со сковороды норовят осесть на стене, а пар от кипящего бульона стремится пропитать фасады гарнитура. И неважно как часто готовится пища, все равно от последствий никуда не уйти. Установка вытяжки на кухне поможет справиться с этими проблемами.

Чтобы сделать правильный выбор, давайте познакомимся с этим устройством поближе.

Общий принцип работы

Возможны две схемы работы бытового вентиляционного оборудования. В первой воздух проходит очистку через встроенные фильтры, одни из них отвечают за удаление посторонних запахов, в зоне ответственности других – мелкие частицы жира и копоти. Элементы фильтрующей системы могут быть выполнены в виде съемных одноразовых кассет или алюминиевых и стальных панелей, которые необходимо периодически вытаскивать и подвергать влажной уборке. Очищенный воздух подается обратно в помещение, таким образом, осуществляется его рециркуляция.

Вторая схема предусматривает фильтрацию воздуха через уловители жира и вывод его за пределы кухни через встроенную внешнюю вентиляцию. Совсем без очистки обойтись невозможно, потому что масло и жир будут попадать на лопасти вентилятора и электронную начинку вытяжного устройства, тем самым сокращая срок его службы.

Составные части вытяжки

Классификация по месту расположения

Устройство вытяжки

Встраиваемые вытяжки устанавливаются в одном из шкафов кухонного гарнитура с открытым дном, расположенным над варочной поверхностью плиты. Такие замаскированные вытяжки обычно монтируются в небольших кухнях с ограниченным пространством.

Вентиляционные вытяжки открытого типа сами по себе являются отдельными элементами интерьера, поэтому требования к их внешнему виду гораздо строже, нежели к встраиваемым. Соответственно, они обладают более высокой стоимостью.

Традиционные (классические) плоские подвесные вытяжки крепятся над плитой на стену и обычно имеют самые небольшие габариты среди всех открытых. С целью увеличения площади захвата воздуха они снабжаются выдвижным козырьком.

Купольные (каминные) вытяжки за счет формы своеобразного зонтика, нависающего над плитой, позволяют более эффективно захватывать и очищать испарения, возникающие во время приготовления пищи. Они различаются по способу и месту крепления, наиболее распространенным является настенный вариант.

В некоторых случаях плита на кухне может располагаться в углу помещения, соответственно для них монтируется угловая вентиляция, отличающаяся по форме. Такой тип устройств распространен меньше всего.

В кухнях, обладающих большими габаритами, возможен вариант расположения плиты в некотором отдалении от стены, тем самым создается некий «островок» для хозяйки. Для вентиляции в таких условиях используются островные вытяжки, крепление осуществляется к потолку с помощью телескопической трубы, реже – на тросах.

Расчет производительности вытяжки

Качество очистки воздуха с помощью вытяжки находится в прямой зависимости от размеров кухни. Приобретая недорогую маломощную вытяжку для большого помещения, можно считать, что потраченные на покупку средства вылетели вместе с воздухом в трубу. Такая вентиляция не в состоянии справиться с возложенными на нее задачами.

Как правило, вытяжки могут быть снабжены одним или двумя вентиляторами, каждый из которых способен работать на разных скоростях. Именно их мощность и определяет эффективность устройства, которая в современных моделях составляет от 180 до 700 м³ воздуха за один час.

Оптимальный уровень шума для вытяжки

Вытяжной канал через общий вентиляционный колодец ограничен в своей пропускной способности, он рассчитан только на естественный процесс вентиляции за счет разности температур. Максимальный объем воздуха, который можно вывести через него не превысит 180–200 м³ за один час. С учетом изгибов отводных коробов или труб, общей длины воздуховода и других факторов к этой цифре следует прибавить примерно 30% для расчета оптимальной производительности вытяжки. В результате видно, что эффективность применения устройств более чем в 250 м³ за один час оправдано только понижением уровня шума при работе не в полную силу.

Добиться более эффективной работы вытяжки можно выводом вентиляции через отверстие наружу здания (это особенно актуально для владельцев загородных домов и коттеджей). В таком случае оптимальную производительность рассчитать несложно исходя из существующих санитарных норм, рекомендующих 10–12 циклов обновления воздуха за один час. Общий объем кухни (можно за минусом занятого мебелью места) умножается на 12, плюс те же 30% на сопротивление воздуха.

Панель управления и дополнительные функции

На корпусе вытяжки размещена панель управления режимами работы и другими дополнительными функциями. Бюджетные модели оснащены кнопочной системой, применяется также слайдерный тип установки параметров механическими ползунками. Наиболее удобной является сенсорная панель управления. В некоторых моделях предусмотрена возможность выбора режимов с пульта дистанционного управления. Вот только работают они не на инфракрасных лучах, а по радиоканалу. Поэтому нужно готовым к тому, что сосед по дому, установивший точно такую же вытяжку, будет командовать и вашей.

Вытяжка оснащена сенсорным электронным управлением

Практически все вытяжки оснащены подсветкой, состоящей из обычных люминесцентных и ламп накаливания до галогеновых и светодиодных источников света с возможностью регулировки яркости и направленности светового потока.

Кухонные вытяжки наиболее высокого класса могут иметь большое количество дополнительных функций. Самые простые из них – это встроенные часы и возможность отключения по таймеру. Температурные, тепловые и датчики влажности позволяют при необходимости автоматически включать и выключать прибор. Существуют и другие не менее удобные функции.

Размеры и расположение вытяжки

Для более эффективного захвата воздуха размеры вытяжки должны быть больше размеров кухонной плиты, а в худшем случае – не меньше. Для встроенных моделей рабочая поверхность ограничена габаритами шкафчика, в которых они располагаются. С одной стороны, чем ниже будет расположено устройство над варочной поверхностью, тем продуктивнее оно будет работать, а с другой стороны, существующие нормы пожарной безопасности не позволяют размещать вытяжку ниже 47 см от электрических плит и 65 см от газовых конфорок. С учетом роста человека наиболее комфортным следует считать расстояние 75 см от варочной поверхности.

Особенности монтажа вытяжки на кухне

В большинстве случаев процесс монтажа предусматривает крепление вытяжки к стене или размещение ее в шкафу для встроенных моделей. С такими работами среднестатистического хозяина знакомить совсем необязательно. Все, что здесь требуется – это аккуратность в разметке и применение крепежа необходимых размеров.

Некоторые специфические моменты монтажа возникают при размещении воздуховода от самого устройства к вентиляционному каналу. Для уменьшения сопротивление воздуха необходимо предусмотреть кратчайший путь его вывода с минимальным количеством колен. При необходимости изменить направление нужно постараться сделать это наиболее плавно. Одним из главных требований к отводному каналу является выбор материала с гладкой внутренней поверхностью.

Кухонная вытяжка может работать в двух режимахК вытяжке присоединяется жесткая или гибкая труба диаметром 150 или 120ммПроизведите окончательную регулировку и затяжку всех соединений

Наиболее дешевыми являются гофрированные трубы из алюминиевой фольги, но вот гладкостью внутри они не обладают. Гораздо лучше подойдут короба из ПВХ, они бывают как круглого, так и прямоугольного сечения.

В выборе необходимого вытяжного устройства нет ничего сложного, с полученными знаниями легко ориентироваться во всем разнообразии предлагаемых моделей и можно приобрести оптимальный вариант хорошего качества по доступной цене.

Вентиляция на кухне, виды вентиляции и типы воздуховодов

Содержание статьи:

О вентиляции на кухне

Вентиляция на кухне  может осуществляться тремя способами. Естественная вентиляция при помощи окна (форточки), вытяжная вентиляция, заложенная в проект дома и местная вентиляция, обычно вытяжка над плитой.  Вентиляция многоквартирного жилого дама входит в проект дома и её наличие определено еще на этапе строительства дома. Необходимость вентиляции на кухне вряд ли можно оспорить, вентиляция на кухне просто необходима. Большое количество паров и запахов на кухне необходимо удалять.

Естественная вентиляция квартиры

Само понятие вентиляция подразумевает наличие двух потоков воздуха, один приточный, второй вытяжной. В сдаваемом доме, предусмотрена естественная вентиляция квартиры, без использования электрических устройств.

Работает естественная вентиляция квартиры следующим образом:

  • приток воздуха в квартиру осуществляется через проем окна (форточки, естественные щели, специальные вентиляционные отверстия пластиковых окон),
  • вытяжка или отток воздуха происходит через канал вентиляционной шахты. Каналы вентиляционной шахты заложены в проекте дома и являются неотделимой конструкцией дома. Не лишний раз отметить, что перекрытие или нарушение работы вентиляционной шахты дома запрещены законом и наказуемы.

На схеме показано движение воздуха в вентиляционной системе многоквартирного дома.

Для каждой квартиры канал вентиляции свой и каждый канал имеет два «ствола» для вентиляции на кухне и для ванной и туалета, чтобы исключить попадание вытягиваемого воздуха из туалета в кухню и обратно. Сама вентиляционная шахта проходит через сами квартиры или между квартирами.

К сожалению естественной вентиляции, в квартире часто не хватает. Поэтому для улучшения качества вентиляции воздуха естественную вентиляцию воздуха нужно усилить. В туалетах и ванных это делают с помощью малогабаритных вентиляторов. На кухне естественную вентиляцию усиливают с помощью установки вытяжки над плитой.

Вытяжка над плитой усиливает вентиляцию кухни

Современный рынок бытовой техники предлагает огромный выбор вытяжки для кухни. Всегда можно подобрать модель подходящую вытяжку для вашей кухни. Как правило кухонная плита располагается на кухне в отдолении от отверстия естественной вентиляции шахты. Для соединения вытяжки и вентиляционного вывода используют воздуховоды. Выбор воздуховодов также разнообразен. Можно выполнить три варианта воздуховодов:

  • Гофророванный воздуховод;
  • Пластиковый прямоугольный воздуховод;
  • Пластиковый круглый воздуховод.

Вентиляция на кухне в круглом гофрированном воздуховоде

Дополнительная вентиляция на кухне может быть осуществлена при помощи вытяжки. Соеденить вентиляционный вывод от вытяжки до вентиляционного окна кухни может выполниться при помощи круглого воздуховода типа Гофра. Диаметр воздуховода выбирается 120 мм или 150 мм, в зависимости от модели вытяжки.

схема вытяжки на кухне

На фото выдим, как выглядит не закрытая гофрированная вытяжка на кухне.

Вентиляция в прямоугольном пластиковом воздуховоде

Вентиляция на кухне выполняется с помощью прямоугольного пластикового воздуховода. Размеры воздуховода тоже достаточно разнообразные.

пластиковый воздуховод на кухне, фасонные частиПластиковый воздуховод спрятан на шкафах кухниСоеденительные элементы пластикового воздуховода

Вентиляция в круглом пластиковом воздуховоде

Вентиляция на кухне выполняется с помощью круглого пластикового воздуховода.

Пластиковый воздуховод из круглой трубы

 Чем закрыть воздуховод на кухне

При планировании ремонта кухни вы заранее можете определиться с воздуховодом для вентиляции воздуха и спрятать его в короба из гипсокартона.

Вентиляционный воздуховод на кухне закрыт коробом из гипсокартона

Если кухонная плита располагается на значительном расстоянии от вентиляционного отверстия,можно применить Турбовентилятор. Монтируется с трубами 100мм,125 мм,150 мм.

Согласно СНиП 2.08.01-89 «Жилые здания» Воздухообмен квартиры должен быть суммарной нормы вытяжки из туалетов, ванных комнат и кухни, которая в зависимости от типа кухонной плиты составляет 110 — 140 м3/ч, или нормы притока, равной 3 м3/ч на каждый м2 жилой площади. В московских региональных нормах МГСН 3.01-96 «Жилые здания» предусматривается воздухообмен жилых комнат с расходом 30 м3/ч на одного человека. В большинстве случаев проектными организациями эта норма трактуется как 30 м3/ч на одну комнату. В результате в больших муниципальных (не элитных) квартирах воздухообмен может быть занижен.

Нюансы использования вентиляции от вытяжки и естественной вентиляции кухни

В устройстве дополнительной вентиляции на кухне есть один нюанс. Отверстие для вывода воздуха из кухни одно и это отверстие естественной вентиляции. Если это окно полностью занять воздуховодом от вытяжки, то на кухне не будет естественной вентиляции. Простой вариант решения этой проблемы, устроить вот такоое вытяжное окно.

совмещение естественной вентиляции и вентиляции от вытяжки

Есть более сложные варианты устройства вентиляции на кухне, с полуавтоматическим открыванием заслонок. О них в других статьях сайта.

©Remont-kuxni.ru

Другие статьи сайта

Похожее

Три вида кухонной вентиляции | Ремонт кухни своими руками

Содержание статьи:

Вступление

В терминологии санитарных норма и правил, вентиляция жилых помещений может быть механической и естественной. Для обеспечения процесса вентиляции, необходимо создание процесса воздухообмена. Заключается воздухообмен в сбалансированном притоке воздуха и его вытяжки из помещения.

Проектирование вентиляции кухни не относится к сложному виду проектирования, как скажем на производстве. Там используются специальные решения AutoCAD Mechanical для промышленного машиностроительного проектирования. О них лучше почитать на сайте.

Однако знать особенности вентиляции кухни нужно, особенно при покупке кухонной вытяжки.

Три вида кухонной вентиляции

Не принимая во внимание, жилые помещения коридорного типа, а также комнатные общежития и помещения без естественного освещения, можно выделить три вида кухонной вентиляции:

Естественная вентиляция, через форточки, фрамуги и другие элементы оконных конструкций, используемых для проветривания, а также щелей и зазоров в оконных конструкциях. По физическим законам движения воздуха, такая вентиляция будет приточной.

Механическая или принудительная вентиляция. К обязательной механической вентиляции квартир относится вытяжная вентиляция, через вытяжные вентиляционные каналы кухни. Каналы кухни, ванной и санузла иногда коридора выводятся в общедомовой вентиляционный канал.

Дополнительная принудительная вентиляция. К дополнительной вентиляции кухни относится локальная вытяжка, устанавливаемая над плитой кухни. Установленная по схеме отвода воздуха, вытяжка выполняет задачу, дополнительной вытяжной вентиляции кухни.

Именно эта схема с отводов воздуха из кухни, вызывает массу вопросов, на которые нужно обратить внимание.

На что обратить внимание при выборе вытяжки

Во-первых, общедомовая вентиляция рассчитана на забор 150-200 кубов воздуха в час. Если подключить к ней вытяжку с производительностью 300 кубов в час, должного эффекты вы от такого подключения не получите. Кроме этого возможно нагнетание воздуха к вашим соседям по воздуховоду, что совсем нехорошо.

Решает эту проблему вывод (отвод) воздуха на улицу. Это требует дополнительных работ по бурению внешней стены, зато полностью решает задачу качественной вытяжной вентиляции кухни.

Во-вторых, подключая вытяжку к общедомовому отводу, вы не можете полностью перекрыть его, только для отвода воздуха от плиты. Перекрыть, конечно, можно, но вы нарушите вентиляцию кухни как помещения квартиры, что в последствие приведёт к появлению грибков или плесени.

Здесь вы можете поспорить и сказать, что вытяжка будет работать как вытяжная вентиляция. Но она работает не всегда, и большее время она просто весит как декоративный элемент.

Решается проблема перекрытия вентиляции отводом вытяжки просто. Вытяжное вентиляционное отверстие на кухни разделяется на два. Одно используется для отвода вытяжки, а второе остается для воздуха самой кухни. Это нужно учесть.

На практике

Покупая вытяжку, помимо всего прочего, смотрим её производительность, особенно для козырьковых вытяжек.

  • Если производительность вытяжки до 150 кубов в час, её можно подключить к вентиляции кухни.
  • При производительности вытяжки выше 200 кубов, её лучше использовать в режиме рециркуляции не задействовав вытяжную вентиляцию кухни.
  • Или сделать отвод воздуха от втяжки прямо на улицу, пригласив для этого соответствующего специалиста, чтобы соблюсти изоляцию кухни от осадков и температуры кухни.

Нормативы

  • СНиП 2.08.01-89
  • СНиП 41-01-2003

©remont-kuxni.ru

Еще статьи

Похожее

Вентиляция на кухне в частном доме

Еще на ранних этапах строительства частного дома, требуется продумывать все нюансы. Одним из моментов, требующим особого внимания, является вентиляция на кухне, поскольку от нее будет зависеть уровень комфорта в этом помещении.

Во-первых, нормальная вентиляция позволит создать максимальный уют на кухне, поскольку здесь не будут царить неприятные запахи от приготовления пищи. Во-вторых, на кухне не будут запотевать окна из-за перепада температур во время готовки. В-третьих, нормальная вентиляция — это гарант здоровья и безопасности всех проживающих людей в доме.

Отводы в вентиляцию для кухни

На любой кухне есть газовая или электрическая плита. Второй вариант считается более безопасным для здоровья, поскольку нет открытого сгорания пламени. Что касается использования газовой плиты, то здесь в процессе приготовления пищи, образуется большой объем углекислого газа.

В результате, если не использовать отводы в вентиляцию для кухни по назначению, то избыток углекислого газа может привести к головным болям, удушью и другим накапливаемым проблемам. Поэтому самым правильным решением будет установить вытяжку или наладить принудительную вентиляцию помещения.

Помимо накопления CO2, в воздухе могут скапливаться не сгоревшие до конца частички газа, что зачастую наблюдается из-за неправильной работы плиты. К тому же, если плита не современная и не имеет защиты от затухания пламени, можно попасть в ситуацию, когда убежит жидкость из кастрюли и затопит огонь, что приведет к распространению газа по дому. Поэтому вытяжки для кухни с отводом в вентиляцию должны быть установлены по требованиям техники безопасности.

Вентиляция на кухне с вытяжкой

Включая вентиляторы вытяжки перед началом приготовления пищи, вы исключите распространение неприятного запаха по всему дому. Это же исключит распространение влаги особенно при приготовлении на пару.

Современная вентиляция на кухне с вытяжкой диктует свои правила моды, позволяя вписывать в интерьер помещений современные варианты техники, которые нисколько не испортят внешний вид. Поэтому, вытяжка — это не только элемент моды в доме, но и дань безопасности, комфорту и уюту при проживании.

Какими бывают вытяжки на кухне?

В продаже представлено множество вариантов вытяжек, которые могут быть детально подобраны под те или иные условия эксплуатации. Они имеют существенные отличия, среди которых особенно выделяют следующие направления:

  • По способу очистки.

Здесь выделяют эвакуирующие и циркуляционные варианты, где первый подключается к воздуховоду и выводит вредоносные вещества и неприятный запах наружу. Этот вариант защищен клапаном обратной тяги. Второй вариант включает в свою конструкцию фильтр угольного типа, благодаря которому вентиляция кухни в доме очищает воздух, никак не соприкасаясь с внешней средой.

  • По конструктивным особенностям.

Очень важен внешний вид устройства, поскольку всем нужно, чтобы оно идеально вписывалось в дизайн кухни, смотрелось эстетично, легко отмывалось, а также его монтаж занимал минимум времени, без привлечения сторонних специалистов. Здесь выделяют купольные и встраиваемые варианты. Купольный имеет такое название благодаря форме воздушного обменника.

Пирамидальный фильтр пропускает через себя выходящий воздух и посредством трубы выпускает его наружу, через специальное отверстие. Встраиваемая вытяжка зачастую скрыта в мебели, которую делают на заказ. Ее отличает эргономичность, экономия свободного пространства, но, в то же время, удобное управление процессами.

Как сделать вентиляцию на кухне

Сначала планируйте расположение своей мебели, а именно места, где будет стоять плитка.По конструктивным особенностям. Здесь выделяют три основные разновидности изделий по монтажу. Это угловые, островные, настенные вытяжки.

Первый вариант подходит под угловые кухни, где сама варочная панель находится в углу, что в перспективе экономит пространство. Островная разновидность смотрится лучше всех, но подходит только для помещений большой площади. Как правило, такая вытяжка ставится по центру, и занимает, примерно, 60 см пространства над плитой. Последний вариант чем-то схож с настенной вытяжкой, у которой одна часть прилегает к стене, а другая находится непосредственно над плитой.

Условия допускающие работу вытяжки на кухне

Перед началом самостоятельного монтажа системы, нужно обязательно прочесть инструкцию. Это позволит определить особенности установки и эксплуатации. В инструкции обязательно будет указана минимальная высота, над которой система циркуляции воздуха должна располагаться над плитой. Есть минимальная величина, где от газовой плиты вытяжка должна располагаться минимум на 75 см, а от электрических, на расстоянии 65 см.

Подключение вентиляции на кухне

В остальном, подключение вентиляции на кухне должно осуществляться по следующей схеме, которая указывает на важные элементы, входящие в конструкцию системы вентиляции:

  • Электрический двигатель с вентилятором. Обязательным условием хорошей вытяжки является возможность переключать скорости, что реализуется посредством работы асинхронного двигателя. Лопасти его вентилятора, втягивают воздух через фильтр, на котором оседает пыль, масло и другие посторонние включения в воздухе.
  • Фильтр. Этот конструктивный элемент рассчитан на разное время использования. Примером неплохого фильтра считается угольная разновидность, которая легко проработает до 4 месяцев, включительно.
  • Осветительные приборы. Они бывают светодиодные (самые экономичные и яркие) и галогенные, приближенные к привычному для нас уровню комнатного освещения.
  • Панель управления. Отсюда ведется переключение скоростей, включается и выключается фильтр. Здесь же находится панель смены фильтра.

Вытяжка должна быть безопасной

Так как вентиляция на кухне в частном доме посредством вытяжки, будет контактировать с людьми, будет располагаться рядом с мебелью, то фактор безопасности этого устройства является первостепенным. Еще на этапе ремонта нужно вывести для устройства отдельную розетку или хотя бы группу проводов, чтобы произвести скрытое подключение под корпусом. Последний вариант более эстетичен, но неудобен, если придется часто снимать систему.

Техника безопасности требует размещение розетки или провода на уровне, не ниже, чем  60 см над мойкой или плитой. Еще лучше, если вы подключите общее электропитание кухни к дифференциальному автомату или УЗО, который исключит даже малейшую вероятность поражения электрическим током.

Естественная вентиляция на кухне

В случае, если есть естественная вентиляция на кухне, вдобавок к принудительной, то это только плюс. Это может быть реализовано посредством форточки, что актуально в летнее время года, а также посредством канала, оставленного в дымоходе. Это станет гарантом безопасности, даже если установленная вытяжка случайно выйдет из строя.

Установка вентиляции на кухне

Правильная установка вентиляции на кухне в виде вытяжки, должна осуществляться со знанием основ электрики. При подключении будут 3 провода, среди которых есть фаза, ноль, земля. Главное не перепутать землю с нулем и фазой. Как правило, заземляющий провод имеет желто-зеленый окрас. В любом случае, проверяйте провода тестером.

Схема вентиляции кухни

Как видите, схема вентиляции кухни не такая уж и сложная. Она состоит из вытяжки, трубы, обратного клапана и оголовка вентиляционного зазора, который согласно нормам СНИП должен выходить на величину больше чем 0,5 метра выше нижней части крыши. Как правило, это не делают из эстетических соображений, поскольку вся работа по вытягиванию воздуха ложится на плечи мощного вентилятора. Т.е, современная вытяжка имеет принудительный принцип действия.

Требования к вентиляции кухни

Исходя из рынка предложений, можно заключить, что требования к вентиляции кухни касаются в большей степени электрической части. Т.е, требуется подключать устройство через вводной автомат не менее 6 ампер. Важно соблюдать расположение устройства от варочной панели, а также подбирать ту или иную модель, в соответствии с дизайном интерьера кухни.

Как установить вытяжку на кухне

Если принято решение приобрести кухонную вытяжку, и вы определились с типом и даже моделью, то вполне логично перед ними встает вопрос об ее установке на предназначенное ей место.

Самый простой выход – обратиться в соответствующую сервисную службу, оказывающую подобные услуги и получить профессиональную помощь в установке.

А можно ли выполнить эту операцию самостоятельно?

Процесс монтажа вытяжки для кухни не так сложен и вполне выполним любым домашним мастером, имеющим базовые навыки обращения с инструментом, бытовой техникой, электроприборами.

Безусловно, установка потребует соблюдения определенных технологических нюансов, но их также не назовешь чрезмерно сложными и трудноисполнимыми.

Как правильно установить вытяжку на кухне?

Подготовительные мероприятия

По большому счету, подготовка к установке должна начинаться до приобретения самой кухонной вытяжки. Еще до похода в магазин нужно оценить возможности ее размещения, эксплуатационные характеристики, предельные габариты, соответствующие размерам кухни и установленной в ней мебели.

Следует сразу продумать вопрос, будет ли вытяжка проточной, или придется ограничиться только лишь вытяжкой для кухни без воздуховода. Учитывается наличие точки подключения к электросети, высота расположения и некоторые другие параметры. Теперь об этом – несколько подробней.

  • При выборе вытяжки обязательно следует учесть ее производительность, так как от этой величины могут зависеть и ее габариты.

Действующие нормы требуют, от приборов такого класса, десятикратного обмена воздуха в течение часа. Объем кухонного помещения в кубометрах вычислить несложно – произведением длины, ширины и высоты. Осталось лишь умножить на 10, и это будет минимальной требуемой производительностью.

Для создания определенного резерва – на возможные засоры фильтров, воздуховодов, изменение давления в вентиляционной шахте и т.п., лучше объем кухни умножить не на 10, а на 12÷13.

  • Обязательно оценивается место будущего размещения.

Во-первых, установке не должна мешать подвешенная кухонная мебель – ниша для прибора должна иметь соответствующие размеры по ширине.

Во-вторых, при слишком низких потолках не всегда уместно приобретение вытяжки каминного, купольного типа.

В-третьих, сам прибор имеет немалый вес, и сможет быть надежно установлен на стену достаточно прочную и не имеющую значительных дефектов.

Кроме того, порой установке кухонной вытяжки может помешать проходящая магистральная газовая труба – придется продумывать вопрос об изготовлении соответствующих кронштейнов, так, чтобы между стеной и вытяжкой было какое-то расстояние.

  • При определении конкретного места крепления обязательно принимается во внимание расстояние от плиты, варочной поверхности, до нижней решетки вытяжки.

Из соображений пожарной безопасности оно должно быть не менее 70 см для газовых и 60 см – для электрических.

Для индукционных плит наименьшее расстояние соответствует высоте в 65 см.

Наверное, нелишним будет взять в расчет и рост человека, чаще всего занимающегося приготовлением пищи – чтобы вытяжка не стала ему помехой и обеспечивала максимальное удобство в работе.

Однако, слишком поднимать прибор над плитой тоже нельзя – резко снизится эффективность отвода или очистки воздуха.

  • Следует заранее предусмотреть розетку для подключения вытяжки к электросети.

Использовать удлинители в условиях кухни нельзя – придется ограничиться длиной штатного кабеля. Вытяжка работает всегда в атмосфере повышенной влажности, т.е. требования к электробезопасности здесь – повышенные.

Подключать прибор следует к розетке с заземляющим контактом.

В старых многоэтажных домах контур заземления не предусматривался – в этом случае необходимо проконсультироваться с квалифицированным электриком, можно ли проложить заземляющую шину в квартиру. А вот использовать в качестве «земли» трубы отопления, водо- или газоснабжения – категорически запрещено.

  • Вытяжки не относятся к чрезвычайно энергоёмким приборам, поэтому чаще всего не потребуют установки дополнительного автомата, хотя иногда это может быть и нелишним.

Для обеспечения полной безопасности рекомендуют подключать аппарат через защитное устройство – УЗО.

  • Если планируется установка вытяжки с воздуховодами, сразу рассчитывается их потребное количество, приобретаются необходимые переходники, отводы, специальные вентиляционные решетки, при необходимости – монтажные детали и герметизирующие составы.

Что потребуется для работы

Если после учета всех рекомендаций приобретена вытяжка и полный набор всех необходимых комплектующих, можно переходить к непосредственной установке прибора.

Набор инструментов и материалов, требующийся для этого, невелик:

  • Рулетка или складной метр – для проведения замеров.
  • Строительный уровень, угольник – для точного позиционирования вытяжки по горизонтали и вертикали.
  • Перфоратор или дрель с ударной функцией – для крепления к капитальной стене. В случае, когда стены деревянные или из материалов на основе древесины, достаточно будет шуруповерта.
  • Отвертки.
  • Чтобы установить встраиваемую вытяжку, может потребоваться лобзик.
  • Подключение вытяжки к воздуховоду и к вентиляционной шахте бывает сопряжено с необходимостью их резки – может понадобиться ножовка по металлу или «болгарка».
  • Силиконовый герметик для уплотнения стыков воздуховодов (при необходимости).
  • Крепежные детали – в зависимости от стенового материала. Они могут входить в комплект вытяжки, но очень часто не соответствуют конкретным условиям установки.

Прежде чем приступить к монтажу кухонной вытяжки, нелишним будет ещё раз проконтролировать её работоспособность. Понятно, что это уже наверняка проделано в магазине, но проверить не помешает – еще есть возможность, в случае чего, вернуть не работающий каким-либо причинам прибор продавцу.

Если все готово, можно переходить к процессу установки.

Правила установки

Единой инструкции по установке кухонных вытяжек не существует, так как они могут существенно различаться по своей конструкции, методу подвески, расположению крепежных отверстий или зацепов и т.п. Тем не менее стоит рассмотреть единый алгоритм работы и некоторые нюансы монтажа.

Для моделей без воздуховода

Прежде всего на стене намечается осевая вертикальная линия, проходящая через центр варочной поверхности. Все дальнейшие замеры проводятся от нее – это позволит правильно центрировать вытяжку в нужном месте.

  • С учетом планируемой высоты расположения вытяжки намечается горизонтальная линия ее нижнего среза. Для точной разметки не обойтись без строительного уровня.
  • Размечаются центры отверстий для дюбелей. Некоторые вытяжки имеют в комплекте специальный шаблон для точной разметки – его достаточно приложить к проведенным линиям и наметить отверстия.
  • Перфоратором высверливаются отверстия, забиваются дюбель-пробки.

Недопустимо применять крепеж меньшего диаметра или длины, чем тот, который рекомендован производителем.

В ряде случаев, применительно к конкретной стене, может потребоваться использование анкеров.

  • Крепятся штатные детали подвески вытяжки – кронштейны, зацепы и т.п. Некоторые модели могут подвешиваться непосредственно на выступающие за уровень стены крепежные элементы со шляпками.
  • Вытяжка устанавливается на штатное место, проверяется надежность крепления.

По сути, установка вытяжки для кухни закончена – можно включать аппарат в розетку и проверять его работоспособность.

Как установить вытяжку в шкаф

В этом случае работы будет больше. Возможны несколько вариантов, каждый из которых имеет свои характерные особенности:

  • Штатный шкаф, подходящий к конкретной модели вытяжки, с уже вырезанными посадочным местом для нее и отверстиями для прохода воздуховода.

Вариант самый простой – все уже предусмотрено производителем, и вопрос лишь в том, как правильно позиционировать и установить шкаф с вытяжкой на стене относительно высоты и расположения над плитой.

Опять на помощь придут опорные вертикальная и горизонтальная линии для разметки отверстий под крепежные детали.

  • Второй вариант, когда наличие столярных навыков и необходимых материалов делают возможным самостоятельное изготовление шкафа.

При моделировании такого изделия учитывается способ крепления конкретной модели вытяжки. Она может крепиться – к внутренней полке, но бывает и к стене, так что придется или обходиться без задней стенки, или же делать в ней соответствующий вырез.

Обязательное условие – визуальный контроль и свободный доступ к элементам управления, беспрепятственное выдвижение телескопической панели – при ее наличии.

В верхней части шкафчика прорезается отверстие соответствующей конфигурации: для выхода патрубка – для вытяжек циркуляционного действия, или воздуховода.

  • Третий случай – переделка уже имеющегося навешенного шкафа под размещение в нем вытяжки.

Зачастую – это даже самый сложный вариант: приходится менять расположение полок, вырезать в них соответствующие посадочные ниши, предусматривать закрытие дверок с тем расчетом, чтобы не закрывалась панель управления и выдвижной козырек, выпиливать отверстия для расположения деталей воздуховода.

И все это необходимо проделать так, чтобы не снизилась общая прочность конструкции шкафа.

Особенности монтажа купольных вытяжек

Главная особенность в этом случае – само крепление купольной части.

Она, при небольших размерах, может иногда присоединяться к самой вытяжке – моторной и фильтрующей ее части, но чаще всего имеет, кроме того, собственную систему крепления – или непосредственно к стене, или с использованием подвесных деталей, кронштейнов или зацепов.

Безусловно, разметка под отверстия в этом случае займет больше времени и потребует максимальной внимательности и аккуратности – на значительных расстояниях гораздо легче совершить ошибку.

Удобно, если в комплекте вытяжки будет разметочный шаблон. Впрочем, если это не предусмотрено, несложно изготовить его и самостоятельно на листе плотной бумаги, исходя из чертежа-схемы в инструкции по установке данной модели. Будет возможность тщательно проверить его правильность, и ошибка при сверлении отверстий тогда будет исключена.

Купольная часть нередко имеет телескопический воздуховод. После установки вытяжки его фиксируют в требуемом положении.

Монтаж устройств проточного действия

Сам по себе монтаж основного блока вытяжки ничем не отличается от описанного выше – практически все модели способны работать в обоих режимах. Разница лишь в необходимости правильной сборки воздуховодов и в том как подключить вытяжку к вентиляции.

  • Самый простой вариант – с применением алюминиевой гофро-трубы. Она подбирается с таким расчетом, чтобы ее диаметр соответствовал диаметру патрубков вытяжки и вентиляционной решетки или обратного клапана.

Как установить гофру на вытяжку?

Конец трубы растягивается, надевается до упора на патрубок вытяжки и плотно фиксируется хомутом. Если аппарат встроен в шкаф, то гофра аккуратно протягивается через заранее проделанные отверстия нужного диаметра.

Затем труба растягивается полностью, чтобы свести до минимума ее внутреннюю неровность, и укладывается до вентиляционного отверстия. Там она обрезается в нужный размер и крепится к патрубку точно так же, как и на противоположном конце.

Оставлять гофру гармошкой не следует – это снизит проводимость внутреннего канала и может привести к появлению шумов.

В ряде случаев может потребоваться переход на прямоугольное сечение – это выполняется с помощью специальных переходников. Иногда срез гофры можно изогнуть вручную под прямоугольник, но тогда не удастся воспользоваться хомутом, и надежность соединения можно будет обеспечить только силиконовым герметиком.

  • Использование полимерных или металлических воздуховодов. Их монтаж, при продуманной заранее схеме, абсолютно несложен и интуитивно понятен – требуется лишь необходимое количество фасонных элементов: переходников с «круга» на «прямоугольник» или обратно, поворотов под нужным углом. Есть, однако, и свои нюансы.

Так, при варьировании формы сечения можно запросто ошибиться с его площадью. Если в сторону увеличения – нестрашно, но заужение канала просто недопустимо.

Еще одна особенность – герметизация стыков

Хорошо, если сопрягаемые детали имеют выверенную подгонку и штатное уплотнение (манжету), и при сборке дают надежное соединение. Если нет, то придется все стыки перед сборкой промазать силиконовым герметиком, а затем, после его застывания, убрать вышедшие наружу излишки.

Это в особенности касается металлических воздуховодов – при неплотном соединении могут появиться ненужные вибрации и неприятный шум.

При проектировании системы воздуховода обязательно учитывается, что превышение ее длины (более, чем 3 м) негативно скажется на производительности вытяжки, существенно снизит ее КПД. Количество поворотов также строго ограничивается – не более трех, угол при этом должен быть ≥ 90°.

Любой лишний поворот – это потеря порядка 10% производительности. Игнорирование этих требований может привести к перегрузке электропривода с быстрым выходом его из строя, к повышенной шумности при работе вытяжки.

  • И еще один важный момент.

В принципе, необязательное, но настоятельно рекомендуемое для установки устройство – это обратный клапан, защищающий помещение от обратной тяги, не допускающий проникновения воздуха с улицы или, ещё хуже – из вентиляционной шахты.

Наиболее удачный вариант – специальная вентиляционная решетка со встроенным клапаном-хлопушкой. Она заранее устанавливается в вентиляционное окно, герметизируется по краям соответствующим образом.

Конструкция бывает с внешним или внутренним расположением клапанного блока, но всегда есть обычный патрубок стандартизированного диаметра, к которому и подключается воздуховод. Некоторые клапаны электромеханического действия потребуют дополнительной электрической коммутации с вытяжкой.

Если все проделано правильно и в полном объеме, остается только произвести подключение вытяжки к источнику электропитания и провести пробный запуск.

Выбор вытяжной вытяжки — универсальный кухонный и бытовой центр

Инструменты оценки вентиляционного кожуха диапазона Common Sense

A. Требования

  1. Вентиляционные объекты. Вытяжки выполняют множество функций. Иногда вентиляционные отверстия вытяжки используются просто для циркуляции воздуха на кухне. Обычно они необходимы для удаления запаха, испарений, твердых частиц и влаги из воздуха над варочной панелью. Важно продумать, чем вы будете готовить.Например, если вы готовите очень ароматные экзотические блюда, вам может потребоваться более мощный вытяжной шкаф. Предположим, вы рассматриваете возможность использования вытяжного шкафа с рециркуляцией, потому что у вас нет возможности выводить воздух наружу. Вы должны знать, что вытяжные шкафы с рециркуляцией будут улавливать некоторые твердые частицы, но мало что сделают для удаления паров или влаги из комнаты.
  2. Воздуховоды . Если вы устанавливаете новый воздуховод, убедитесь, что вы выбрали самый прямой и самый короткий путь — чем меньше поворотов, тем лучше.Используйте воздуховод самого большого размера, который практичен для более тихой и эффективной работы.
  3. Подпиточный воздух . Международный жилищный кодекс 2009 г. (IRC) требует, чтобы при установке новых вытяжных колпаков объемом более 400 куб. Футов в минуту подаваемый воздух подавался в количестве, примерно эквивалентном отходящему кубу в минуту.
  4. Расположение. Расположение вытяжки влияет на тип и размер вытяжки. Диапазон находится на острове или полуострове? Где расположены окна? Какая высота потолка? Есть потолочные вентиляторы? Сколько места доступно между соседними шкафами?

Б. Размер вытяжки

Вытяжки Best предлагают следующие рекомендации по выбору размеров вытяжки.

  1. Менее 60 000 БТЕ. Если максимальная мощность горелки на варочной поверхности составляет менее 60 000 британских тепловых единиц, рассчитайте производительность вытяжки 10 кубических футов в минуту на дюйм рабочей поверхности. Например, для стандартной 30-дюймовой вытяжки будет достаточно вытяжки 300 куб. Футов в минуту.
  2. Более 60 000 БТЕ. Если максимальная производительность варочной поверхности превышает 60 000 британских тепловых единиц, рассчитайте 100 кубических футов в минуту на каждые 1000 британских тепловых единиц.Варочная поверхность мощностью 60 000 британских тепловых единиц потребует вытяжки на 600 кубических футов в минуту.
  3. Гриль или сковорода. Если есть гриль или сковорода, добавьте к смете 200 кубических футов в минуту.
  4. Островная установка. Для островной установки требуется большая мощность. Рассчитайте 150 кубических футов в минуту на фут ширины варочной поверхности. Добавьте еще 100 кубических футов в минуту для высокопроизводительных варочных панелей.

C. Канальные и бесканальные. Большинство производителей вытяжек рекомендуют вытяжки с воздуховодами, а не с воздуховодами. Однако есть условия, при которых вытяжка без воздуховодов может быть лучшим выбором.Например, при требовании IRC к воздуху для подпитки для вытяжек, превышающему 400 кубических футов в минуту, дополнительные расходы на это положение могут быть непомерно высокими. При бесканальной вентиляции подпиточный воздух не требуется. Кроме того, необходимость в прокладке воздуховодов может сделать некоторые установки в воздуховодах непрактичными.

D. Вытяжки для микроволновой печи часто популярны в новых домах средней ценовой категории. Их можно приобрести у большинства крупных производителей бытовой техники, таких как GE, Whirlpool , Frigidaire, KitchenAid, Jenn-Air, Electrolux, Sharp, Maytag, Bosch и Viking. Покупателям нравится удобство встроенной микроволновки над диапазоном. С другой стороны, вентиляционные возможности вытяжки часто ниже нормы. Эргономика микроволновой печи по всему диапазону не очень хороша, и профессионалы в области дизайна считают ее непривлекательной.

E. Высота над варочными поверхностями. Вытяжки должны располагаться на высоте не менее 24 дюймов над варочной поверхностью. См. Рекомендации производителя. Не рекомендуется устанавливать их намного больше, чем на 33 дюйма над варочной панелью, потому что вытяжка начинает терять свою эффективность, когда оказывается слишком далеко от варочной панели.

F. Конструкции вытяжек. Существует множество различных стилей и дизайнов вытяжек от большинства основных брендов бытовой техники, а также различных производителей специализированных вытяжек, таких как AirKing, Best, Elica, Faber, и Zephyr . Посетите профессионального продавца бытовой техники, чтобы просмотреть множество вариантов и узнать больше об этой важной теме. Universal Appliance and Kitchen Center предлагает вытяжки всех основных брендов, а также хороший выбор специализированных вытяжек.Позвоните или посетите их по указанным ниже адресам, чтобы получить консультацию специалиста.

СЕЙЧАС, два места для обслуживания — Калабасас и Студио Сити:

Универсальный центр бытовой техники и кухни

facebook twitter

Как установить вентиляционную вытяжку (полное руководство!)

Перед установкой: осмотр вентиляционной вытяжки

Перед тем, как приступить к установке, следует помнить о нескольких вещах. После получения вытяжки в течение 24–36 часов обязательно достаньте ее из коробки, чтобы осмотреть ее на предмет повреждений.Убедитесь, что у вас есть все детали и что они в хорошем состоянии. Самое главное, подключите вытяжку к сети и убедитесь, что она работает должным образом. Меньше всего вам захочется тратить время на установку неисправной вытяжки.

Для правильной вентиляции — что можно и чего нельзя

Dos

  • Оставьте расстояние 28–36 дюймов между верхней частью варочной поверхности и нижней частью вытяжки.
  • Позвольте 36-42 дюйма для вентиляции над грилем барбекю.
  • Лучшим вариантом является вертикальное вентиляционное отверстие через крышу, если это возможно.Выполните вентиляцию через боковую стенку, если вы не можете вентилировать прямо над капюшоном.
  • Используйте только воздуховоды из оцинкованной стали или металла.
  • Для наилучшей производительности используйте как можно меньше колен, но не более трех колен на 90 °. Прежде чем использовать колено в воздуховоде, сделайте не менее 18 дюймов прямо от переходной детали и убедитесь, что между любыми другими коленами имеется не менее 24 дюймов прямого вентиляционного отверстия.
  • Используйте ленту HVAC для герметизации всех стыков в вентиляционной системе.
  • Используйте герметик, чтобы закрыть внешние отверстия вокруг крышки.
  • Всегда содержите воздуховод в чистоте, чтобы обеспечить надлежащий воздушный поток.

Нельзя.

  • Прервите вентиляционную систему на чердаке или другом закрытом помещении.
  • Установите вытяжку за пределами высоты 28–36 дюймов над варочной поверхностью. Слишком низко установленные вытяжки могут быть повреждены нагреванием или огнем. Вытяжки, установленные слишком высоко, будут плохо работать и станут неэффективными.
  • Используйте бейсболки для стирки 10,2 см (4 дюйма).
  • Используйте пластмассовые вентиляционные отверстия или пластмассовые воздуховоды.
  • Установите вытяжку ниже 36 дюймов над барбекю.
  • Используйте воздуховоды длиной более 35 дюймов.
  • Уменьшите диаметр воздуховода по сравнению с размером выпускного отверстия вытяжки.

Вертикальная вентиляция крыши

Вертикальная вентиляция крыши — наиболее эффективный способ вентиляции и предпочтительный вариант вентиляции для всех настенных или островных вытяжек. Крышка необходима для защиты воздуховода снаружи. Закройте крышу крышкой герметиком.

Горизонтальная вентиляция в стене

Опция 1

Это вариант, альтернативный вертикальной вентиляции.Воздуховод проходит горизонтально от вытяжки через боковую стену дома. В зависимости от модели вытяжки вентиляция может проходить прямо через внешнюю стену с задней стороны вытяжки, если вытяжка имеет возможность поворота панели вентилятора (Вариант 1). Эта опция доступна только на определенных моделях.

Вариант 2

Второй вариант — отвод воздуха через верхнюю часть воздуходувок и колено через стену (Вариант 2). Для правильной вентиляции оставьте не менее 18 дюймов по вертикали от верхней части переходной детали перед тем, как прикрепить колено.Заглушка боковой стенки необходима для защиты воздуховода снаружи. Закройте заглушку боковой стенки герметиком.

Дополнительная вентиляция, вариант 1 — настенная вытяжка Дополнительная вентиляция, вариант 2 — островная вытяжка

Дополнительные опции
  • Это варианты, альтернативные вертикальной вентиляции. Воздуховод проходит через кухонный потолок сверху вытяжки, а затем через ближайшую внешнюю стену.
  • Для настенных вытяжек рекомендуется выпускать воздух из стены, на которой установлена ​​вытяжка, чтобы использовать наименьшее количество воздуховодов.Для островных вытяжек рекомендуется вентиляция ближайшей наружной стены в любом направлении.
  • Заглушка боковой стенки необходима для защиты воздуховода снаружи. Закройте заглушку боковой стенки герметиком.

Установка вытяжки на стену

Что вам понадобится

  • Power Drill
  • Отвертки
  • Сверла
  • Рулетка
  • Малярная лента
  • Карандаш / маркер
  • Металл или алюминий HVAC
  • Лента
  • Уровень
  • Настенные анкеры *
  • Ножницы / ножницы для резки коробок

ПРИМЕЧАНИЕ : Вытяжку необходимо установить для закрепления шпилек или опор.Стеновые анкеры могут использоваться для дополнительной поддержки и будут варьироваться в зависимости от материала стены и веса устанавливаемой вытяжки.

Осмотрите вытяжку

Проверьте содержимое коробки. Они должны включать в себя в зависимости от конкретной модели вытяжки :

  1. Кронштейн для настенного или потолочного монтажа вытяжки
  2. Дымоход
  3. Опорные кронштейны
  4. Переходной воздуховод

При осмотре вытяжки:

  • Заглушка и проверьте элементы управления, свет и вентилятор.
  • Проверьте, нет ли повреждений, причиненных во время транспортировки.
  • Сообщите о любых повреждениях в службу поддержки Proline в течение 14 дней с момента получения вытяжки, позвонив по телефону 877.901.5530 или по электронной почте [email protected].

ПРИМЕЧАНИЕ: Не устанавливайте колпак, если он поврежден или вы не удовлетворены им.

Подготовка воздуховодов

Спланируйте расположение воздуховодов. Установите воздуховоды подходящего размера и внешнюю крышу или заглушку, в зависимости от того, где вы будете выводить вытяжку наружу.Воздуховод должен быть уже пробит через потолок (или стену, если потолок не предусмотрен) и готов к подключению к вытяжке перед началом установки. См. Требования к вентиляции выше.

Установка вытяжки на стену — размеры

Перед началом установки нанесите следующие отметки на стене области установки:

  • Центральная линия области установки.
  • Расположение стоек, ближайших к центральной линии. (По одному с каждой стороны)
  • Горизонтальная линия на высоте 28–36 дюймов над поверхностью варочной панели.Здесь будет нижняя часть вытяжки.

Шаг 1 — Найдите место для установки вытяжки

  • Обведите контур вытяжки на панели ее картонной коробки.
  • Найдите монтажные отверстия и центральную точку вытяжки (непосредственно между монтажными отверстиями) и отметьте их на картонной панели.
  • Аккуратно вырежьте контур из картона.
  • Приклейте картонную вырезную панель к стене, выровняв ее по горизонтальной линии (нижняя часть расположения вытяжки) и совместив центральную точку с осевой линией области установки.
  • Проделайте отверстия в точках крепления на картоне, отмечая места на стене, и удалите картон.
  • При использовании настенных анкеров предварительно просверлите монтажные отверстия там, где находятся ваши отметки, сверлом правильного размера и вставьте стенные анкеры.
    • ПРИМЕЧАНИЕ : Вытяжку необходимо устанавливать на надежные шпильки или опоры. Стеновые анкеры могут использоваться для дополнительной поддержки и будут варьироваться в зависимости от материала стены и веса устанавливаемой вытяжки.
  • Закрутите монтажные винты на отмеченных стойках и / или стеновых анкерах, оставив зазор примерно 1/4 дюйма. .Этот зазор будет использован для подвешивания вытяжки на шаге 3.

Шаг 2 — Установка потолочного кронштейна дымохода

  1. Поместите кронштейн дымохода к потолку, совместив центральную точку кронштейна с осевой линией области установки.
  2. Отметьте места отверстий для кронштейнов на стене и просверлите отверстия в отмеченных местах.
  3. Вставьте анкеры в просверленные отверстия и прикрутите кронштейн. Дымоход крепится к кронштейну.

Шаг 3 — Подвесьте вытяжку

  1. Повесьте вытяжку на монтажные винты, начиная с шага 1. Затяните крепежные винты, чтобы закрепить вытяжку. Низ вытяжки должен совпадать с горизонтальной линией на стене.
  2. Просверлите отверстия в задней части вытяжки, совместив их со стенными стойками, которые были ранее отмечены.
  3. Прикрепите вытяжку к стойкам стены с помощью винтов, входящих в комплект для оборудования.
  4. Прикрепите ранее установленный воздуховод к вентиляторам вытяжки, закрепив его на месте изолентой или лентой для вентиляции и кондиционирования.
  5. Включите вытяжку, подключив трехконтактную вилку к ближайшей электрической розетке или подключив вытяжку к источнику питания жестким проводом.
    1. ПРИМЕЧАНИЕ: Всегда консультируйтесь с электриком перед прямым подключением вытяжки к источнику питания.

Шаг 4 — Установка дымохода

ПРИМЕЧАНИЕ: Не все вытяжки для настенного монтажа имеют дымоходы. Под шкафами и вставками обычно отсутствует дымоход. Дымоходы обычно состоят из двух телескопических частей равного размера, если они не вырезаны на заказ.

  1. Поместите две части дымохода на верхнюю часть вытяжки, убедившись, что вентиляционное отверстие в верхней части направлено вверх, а верхняя часть скользит внутри нижней части телескопически.
  2. Прикрепите верхнюю часть дымохода к монтажному кронштейну, чтобы нижняя часть дымохода надежно опиралась на верхнюю часть вытяжки.
  3. Прикрутите основание дымохода к верхней части вытяжки (при наличии монтажных отверстий).

Установка вытяжки на острове

Что вам понадобится

  • Электродрель
  • Отвертки
  • Сверла
  • Рулетка
  • Маскирующая лента
  • Карандаш / маркер
  • Металлическая или алюминиевая лента HVAC
  • Отвес Laser Level
  • Ножницы / Резак для коробок
  • 2x4s или соответствующий материал для обрамления *

ПРИМЕЧАНИЕ: * 2x4s и другой дополнительный материал для обрамления может потребоваться, если вы устанавливаете дополнительные опоры или если потолочные балки находятся не близко к диапазону капот.

В течение 14 дней после получения вытяжки полностью осмотрите ее и убедитесь, что она работает правильно. По истечении 14 дней вы не сможете вернуть капюшон.

Осмотрите вытяжку

Проверьте содержимое коробки. Они должны включать:

  • Вытяжка
  • Кронштейн для крепления на потолке
  • Сумка с оборудованием
  • Кронштейны для крепления дымохода
  • Переходной канал (относится к определенным моделям)

Перед установкой:

  • Подключите и проверьте элементы управления, освещение, и вентилятор.
  • Проверьте, нет ли повреждений, причиненных во время транспортировки.
  • Сообщите о любых повреждениях в службу поддержки Proline в течение 14 дней с момента получения вытяжки, позвонив по телефону 877.901.5530 или по электронной почте [email protected].

ПРИМЕЧАНИЕ : Не устанавливайте, если вытяжка повреждена или вы не удовлетворены ею.

Подготовка воздуховодов

Спланируйте расположение воздуховодов. Установите воздуховоды подходящего размера и внешнюю крышку крыши, в зависимости от того, где вы будете выводить вытяжку наружу.Перед началом установки воздуховоды должны быть готовы к подключению к вытяжке. См. Требования к вентиляции выше. * Размеры

Сначала нанесите эти разметки на потолке монтажной зоны:

  • Центральный квадрат монтажной площадки
  • Расположение потолочных балок ближе всего к месту установки. (По одному с каждой стороны)

Шаг 1 — Завершите разметку потолка

  1. Найдите балки в потолке.
  2. Найдите и отметьте центральную точку прямо над варочной панелью, используя отвес или лазерный уровень, чтобы точно выровнять их.
  3. Поместите потолочный кронштейн на потолок вокруг центральной точки. (Убедитесь, что он перпендикулярен вашей варочной панели.) Убедитесь, что кронштейн пересекает балки потолка. Если это не так, вы должны каркасные опоры для крепления потолочного кронштейна. Для достижения наилучших результатов проконсультируйтесь со специалистом по строительству.
  4. Обведите контур потолочного кронштейна на потолке.
  5. Обведите кружком, где будет проходить воздуховод.
  6. Отметьте четыре угла, в которых вы будете просверливать отверстия.

Шаг 2 — Установите потолочный кронштейн

  1. Просверлите отверстия в четырех отметках на потолке из шага 1. Эти отверстия должны попасть в балки потолка или дополнительный каркас.
  2. Вырежьте в потолке отверстие, где будет проходить воздуховод, и закончите подготовку воздуховода.
  3. Приложить кронштейн дымохода к потолку и надежно закрепить его винтами.
  4. Пропустите воздуховоды и электрические работы через потолок.

Шаг 3 — Установите опорные кронштейны

  1. Поместите кронштейны вертикально внутри четырех углов потолочного кронштейна.
  2. Вытяните кронштейны до нужной длины. (Нижняя часть вытяжки должна быть на 28–36 дюймов над варочной панелью).
  3. Прикрутите все опорные кронштейны к потолочному монтажному кронштейну, плотно закрепив их.

Шаг 4 — Установка дымохода

  1. Наденьте внутреннюю втулку дымохода на опорные кронштейны, закрывая потолочный кронштейн.
  2. Прикрутите к верхней части потолочного кронштейна.
  3. Надеть наружную втулку дымохода на внутреннюю.
  4. Регулируйте так, чтобы нижняя втулка дымохода была на несколько дюймов выше нижней части опорных кронштейнов.
  5. Вы можете использовать малярную ленту, чтобы удерживать дымоход на месте, пока вы переходите к шагу 5.

Шаг 5 — Прикрепите вытяжку

  1. Если ваша вытяжка поставляется с переходной частью воздуховода, прикрепите ее к основанию капюшон перед установкой.
  2. Установите основание вытяжки прямо под дымоход.
  3. Прикрутите кожух к опорным кронштейнам по всем четырем углам.
  4. Провести электрические и воздуховодные работы через дымоход. • Включите вытяжку, подключив ее к источнику питания или подключив ее к ближайшей электрической розетке, если таковая имеется.

ПРИМЕЧАНИЕ : Всегда консультируйтесь с электриком перед прямым подключением вытяжки к источнику питания.

  1. Сдвиньте наружную втулку дымохода на место, совместив ее с верхней частью вытяжки.

На этом установка островной вытяжки завершена. Если у вас есть какие-либо вопросы о процессе установки, позвоните в службу поддержки Proline по телефону 877.901.5530 или посетите сайт prolinerangehoods.com.

Установка под вытяжкой шкафа

Что вам понадобится

  • Power Drill
  • Отвертки
  • Сверла
  • Рулетка
  • Малярная лента
  • Карандаш / маркер
  • Металлическая или алюминиевая лента для ОВКВ
  • Уровень стены
  • Анкеры *
  • Ножницы / ножницы для коробок

ПРИМЕЧАНИЕ : * Вытяжку необходимо установить для закрепления шпилек или опор.Стеновые анкеры могут использоваться для дополнительной поддержки и будут варьироваться в зависимости от материала стены и веса устанавливаемой вытяжки.

Осмотрите вытяжку

Проверьте содержимое коробки. В их состав должны входить:

  • Вытяжка
  • Кронштейн для настенного монтажа
  • Сумка для оборудования
  • Переходный канал (относится к определенным моделям)
Перед установкой вытяжки
  • Подключите и проверьте элементы управления, освещение и вентилятор.
  • Проверьте, нет ли повреждений, причиненных во время транспортировки.
  • Сообщите о любых повреждениях в службу поддержки Proline в течение 14 дней с момента получения вытяжки, позвонив по телефону 877.901.5530 или по электронной почте [email protected].

ПРИМЕЧАНИЕ : Не устанавливайте, если вытяжка повреждена или вы не удовлетворены ею.

Подготовка воздуховодов

Спланируйте расположение воздуховодов. Установите воздуховоды подходящего размера и внешнюю крышу или заглушку, в зависимости от того, где вы будете выводить вытяжку наружу.Воздуховод должен быть уже прошит через потолок и над шкафом или за задней стенкой и готов к подключению к вытяжке перед началом установки. См. Требования к вентиляции выше.

Размеры

Сначала нарисуйте эти отметки на стене зоны установки:

  • Центральная линия зоны установки
  • Расположение настенных стоек ближе всего к центральной линии (по одной с каждой стороны)

Шаг 1 — Найдите место для установки Вытяжка Range

  1. Обведите контур вашей вытяжки на панели ее картонной коробки.
  2. Найдите монтажные отверстия и центральную точку вытяжки (непосредственно между монтажными отверстиями) и отметьте их на картонной панели.
  3. Аккуратно вырежьте контур из картона.
  4. Приклейте картонную панель с вырезом изолентой к стене, оставив небольшой зазор (примерно 1/8 дюйма) под нижней частью шкафа. Совместите центральную точку с центральной линией области установки.
  5. Проделайте отверстия в точках крепления на картоне, отмечая места на стене, и удалите картон.
  6. Предварительно просверлите монтажные отверстия там, где есть ваши отметки, сверлом правильного размера.
  7. Вкрутите крепежные винты, оставив зазор примерно 1/4 дюйма. Этот зазор будет использован для подвешивания вытяжки на шаге 3.

Шаг 2 — Повесьте и закрепите вытяжку на монтажной пластине

  1. Осторожно повесьте вытяжку на монтажные винты на шаге 1. Затяните крепежные винты, чтобы закрепите капюшон. Низ вытяжки должен совпадать с горизонтальной линией на стене.
  2. Используя отверстия в верхней части вытяжки, прикрутите верхнюю часть вытяжки к нижней части шкафа наверху.
  3. Просверлите отверстия в задней части вытяжки, совместив их со стенными стойками, которые были ранее отмечены, если вырезы в задней части вытяжки не совпадают.

ПРИМЕЧАНИЕ : Используйте подходящее сверло для крепежных винтов, входящих в пакет с оборудованием.

  1. Прикрепите вытяжку к стойкам стены с помощью винтов, входящих в комплект для оборудования.Кроме того, вы можете использовать выбивные отверстия на задней части вытяжки, чтобы добавить больше винтов.
  2. Прикрепите ранее установленный воздуховод к вентиляторам вытяжки, закрепив его алюминиевой лентой или лентой для вентиляции и кондиционирования.
  3. Включите вытяжку, подключив трехконтактную вилку к ближайшей электрической розетке или подключив вытяжку к источнику питания жестким проводом.

ПРИМЕЧАНИЕ : Всегда консультируйтесь с электриком перед прямым подключением вытяжки к источнику питания.

На этом установка вытяжки под шкафом завершена.Если у вас есть какие-либо вопросы о процессе установки, позвоните в службу поддержки Proline по телефону 877.901.5530 или посетите сайт prolinerangehoods.com.

Подготовка комплекта для рециркуляции воздуха

Что вам понадобится

  • Электродрель
  • Шурупы по дереву
  • Рулетка
  • Самонарезающие винты по металлу 6-8
  • Двусторонняя лента из пеноматериала
  • Карандаш

Проверьте комплект рециркуляции

  • Проверьте содержимое коробки.Они должны включать:
  • Комплект рециркуляции
  • Угольный фильтр (предварительно установлен)
  • Проверьте, нет ли повреждений, причиненных во время транспортировки.
  • Сообщите о любых повреждениях в службу поддержки Proline в течение 14 дней с момента получения вытяжки, позвонив по телефону 877.901.5530 или по электронной почте [email protected].

ПРИМЕЧАНИЕ: Не устанавливайте рециркуляционный комплект, если он поврежден или вы не удовлетворены им.

Установка под шкафом

Комплекты рециркуляции можно устанавливать только над кожухом шкафа.Прочтите приведенные ниже шаги, чтобы узнать, как установить рециркуляционный комплект.

  • Установите рециркуляционный комплект (A) в желаемом месте в нижней части шкафа с помощью шурупов или другого подходящего оборудования.
  • Прикрепите верхнюю часть вытяжки (B) к нижней части комплекта рециркуляции (A) с помощью 6-8 саморезов (C) с равномерным расстоянием между ними.
  • Присоедините верхнюю панель вытяжки к нижнему фланцу рециркуляционного комплекта, просверлив и установив эти винты с нижней стороны вытяжки.
  • Дополнительно: Наклейте полоски самоклеящейся двусторонней ленты из вспененного материала (D) по нижнему периметру рециркуляционного комплекта перед соединением винтами, чтобы обеспечить лучшее сцепление, минимизировать дребезжание и снизить шум.
  • Завершите установку, закрепив вытяжку и комплект рециркуляции через заднюю часть вытяжки в желаемом месте на стене. Следуйте подробным инструкциям в предыдущем разделе, Установка под вытяжкой шкафа, стр. 20.

На этом установка встроенного вентилятора завершена.Если у вас есть какие-либо вопросы о процессе установки, позвоните в службу поддержки Proline по телефону 877.901.5530 или посмотрите наши обучающие видео для получения дополнительной информации.

Установка воздуходувки

Что вам понадобится

  • Электродрель
  • Отвертка
  • Сверла
  • 2 винта по дереву или стопорные болты *
  • 2 переходные детали для воздуховодов **
  • 12 самонарезающих винтов по металлу
  • Алюминий Лента для систем отопления, вентиляции и кондиционирования воздуха 2х4 или соответствующий материал каркаса ***

* Используйте стопорные болты диаметром 1/4 дюйма или шурупы №14 для крепления монтажного кронштейна воздуходувки к стене.Длина будет варьироваться в зависимости от материала, к которому вы пристегиваете.

** Могут потребоваться переходы воздуховодов для уменьшения впускных и выпускных отверстий воздуходувки, чтобы они соответствовали размеру используемого воздуховода. Переходные элементы можно приобрести в любом магазине HVAC или магазине товаров для дома.

*** При установке дополнительных опор могут потребоваться 2х4 и другой дополнительный материал для каркаса.

Осмотрите вытяжку

Проверьте содержимое коробки. Они должны включать:

  • Встроенный вентилятор
  • Монтажный кронштейн
  • Сумка для оборудования
Перед установкой вытяжки
  • Подключите и проверьте элементы управления, освещение и вентилятор.
  • Проверьте, нет ли повреждений, причиненных во время транспортировки.
  • Сообщите о любых повреждениях в службу поддержки Proline в течение 14 дней с момента получения вытяжки, позвонив по телефону 877.901.5530 или по электронной почте [email protected].

ПРИМЕЧАНИЕ: Не устанавливайте, если вытяжка повреждена или вы не удовлетворены ею.

Найдите место для установки воздуходувки

Найдите место вдоль желаемого пути вашего воздуховода, где у вас будет достаточно места для установки встроенного нагнетателя и которое будет достаточно прочным, чтобы выдержать вес вашего нагнетателя.Это должна быть либо сплошная стена, либо каркас, либо часть конструкции вашего дома, либо достаточно прочная конструкция на чердаке, на которую можно установить воздуходувку. Обе точки на монтажном кронштейне должны быть прикреплены к шпильке,

Подготовка воздуховодов

После определения места установки встроенного вентилятора спланируйте, где будет проходить рабочий путь воздуховода. Это включает в себя место, где он выйдет из вытяжки, пройдет через встроенный вентилятор и выйдет из дома. Установите воздуховод надлежащего размера вдоль запланированного маршрута и на внешней крыше или крышке стены, в зависимости от того, где вы будете выводить вытяжку наружу.Воздуховод должен быть уже проложен через потолок или заднюю стену за вытяжкой и готов к подключению к вытяжке и встроенному нагнетателю перед началом установки на них. См. Требования к вентиляции выше.

Шаг 1. Вставьте крепежные винты в стену

  1. Найдя место, где вы собираетесь установить встроенный нагнетатель, найдите конкретное место, где будет находиться монтажный кронштейн для встроенного вентилятора. Помните, что монтажный кронштейн необходимо крепить к прочным шпилькам или стропилам в каркасе вашего дома или чердака.
  2. Отметьте положение большого круга в двух каналах плоской стороны монтажного кронштейна на стене. Здесь кронштейн будет крепиться к шурупам. См. Иллюстрацию для шага 1 (места, отмеченные красным).
  3. Используя сверло, подходящее для используемого оборудования, предварительно просверлите и вставьте винты в отмеченные места. Оставьте пока головку винта на расстоянии 1/4 дюйма от стены. Этот зазор будет использован для подвешивания воздуходувки и кронштейна при их креплении к стене на шаге 3.

Шаг 2 — Прикрепите монтажный кронштейн к воздуходувке

Совместите два отверстия на воздуходувке с двумя изогнутыми каналами на монтажном кронштейне, которые обращены в сторону от стены. Сориентируйте воздуходувку так, чтобы более длинная коническая сторона была обращена вверх и в направлении, в котором будет вытесняться воздух. См. Рисунок к шагу 2.

Прикрепите воздуходувку к монтажному кронштейну с помощью крепежных винтов, прилагаемых к воздуходувке.

Шаг 3 — Закрепите воздуходувку и кронштейн на стене

  1. После того, как монтажный кронштейн надежно прикреплен к воздуходувке, повесьте воздуходувку за скобу на винты, которые были установлены в месте установки из шага 1.См. Иллюстрацию к шагу 3 (вентилятор опущен для ясности).
  2. Сдвиньте вентилятор и кронштейн на его канале влево и завершите затяжку двух винтов, чтобы надежно зафиксировать вентилятор в месте установки.

Шаг 4 — Присоедините воздуховоды к воздуходувке

После установки нагнетателя на кронштейн теперь пора установить ранее установленный воздуховод к нагнетателю. Для этого могут потребоваться переходники (B), если ваш встроенный нагнетатель (A) не соответствует размеру диаметра воздуховода (C), который вы используете.См. Схемы для шага 4.

Если для настройки вашего воздуховода не требуются переходники, переходите к следующему пункту. Поместите переходники (B) на оба конца воздуходувки (A). С помощью дрели ввинтите три самореза, равномерно расположенных по окружности переходов, через переходы в воздуходувку. Оберните швы соединений алюминиевой лентой для вентиляции и кондиционирования, чтобы предотвратить выход воздуха.

Поместите воздуховод (C) на оба конца нагнетателя (A) или нагнетателя с предварительным переходом.Используя дрель, вверните три самореза, равномерно распределенных по окружности воздуховода, через воздуховод и в воздуходувку или переходные детали. Оберните швы соединений алюминиевой лентой для вентиляции и кондиционирования воздуха, чтобы предотвратить утечку воздуха.

Шаг 5 — Подайте питание на нагнетатель

  • После того, как нагнетатель установлен, последний шаг — это подключение линейного нагнетателя к вытяжке и подача питания на них обоих.
  • Этот процесс будет зависеть от того, где вы живете и какие электрические правила в вашем доме предусмотрены.Перед включением вытяжного вентилятора и вытяжки обязательно проконсультируйтесь с профессиональным электриком.
  • Встроенный вентилятор поставляется с вилкой на 110 В, которую следует подключать к соответствующей розетке на задней стороне вытяжки. Протяните шнур по внешней стороне воздуховода и к задней части вытяжки, которую нужно подключить.

На этом установка встроенного вентилятора завершена. Если у вас есть какие-либо вопросы о процессе установки, позвоните в службу поддержки клиентов Proline по телефону 877.901.5530 или просмотрите наши обучающие видеоролики для получения дополнительной информации.

Установка ProV

Вариант 1 — Установка местного нагнетателя

  • Установите местный нагнетатель и пластину нагнетателя на внутреннюю часть верхней части вытяжки с помощью прилагаемого оборудования. (Если нагнетатель ранее не устанавливался.)
  • Подсоедините воздуховод, используя прилагаемый переходник и заслонку с предоставленным оборудованием.
  • Подключите шнур питания местного вентилятора к разъему, расположенному на задней стороне панели управления внутри вытяжки.
  • Используя предыдущие разделы этого руководства, завершите установку Pro-V для настенной или островной вытяжки.

Вариант 2 — установка линейного нагнетателя

  • Обратитесь к предыдущему разделу на стр. 23 «Установка линейного нагнетателя», чтобы завершить установку линейного нагнетателя.
  • Подключите воздуходувку Inline к разъему, расположенному на задней стороне панели управления внутри вытяжки.
  • Используя предыдущие разделы этого руководства, завершите установку PRO-V для настенной или островной вытяжки.

Вариант 3 — Установка внешнего вентилятора

  • Установите внешний или крышный вентилятор в соответствии со спецификациями производителя.
  • Подсоедините воздуховоды от внешнего вентилятора к вытяжке Pro-V.
  • Используя предыдущие разделы этого руководства, завершите установку PRO-V для настенной или островной вытяжки.

Уход и очистка

Предупреждение

  • Никогда не засовывайте руки в область, где находится вентилятор, когда он работает.
  • Перед чисткой выключите вытяжку.
  • Перед чисткой убедитесь, что варочная панель и вытяжка остыли.
  • Полностью высушите фильтр (-ы) сразу после очистки.

California Proposition 65 Предупреждение

ДАННЫЙ ПРОДУКТ МОЖЕТ ПОДВЕРГНУТЬ ВАС ХИМИЧЕСКИЕ ВЕЩЕСТВА, ВКЛЮЧАЯ ХРОМ (ГЕКСАВАЛЕНТНЫЕ СОЕДИНЕНИЯ), КОТОРЫЕ ИЗВЕСТНО В ГОСУДАРСТВЕ КАЛИФОРНИИ ВЫЗЫВАТЬ РАК, ПОВРЕЖДЕНИЯ РОЖДЕНИЯ ИЛИ ДРУГИЕ ВОСПРОИЗВЕДЕНИЯ. ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ НА www.P65Warnings.ca.gov .

Очистка внешних поверхностей — что можно и нельзя

Dos
  • Регулярный уход поможет сохранить внешний вид вытяжки.
  • Всегда протирайте поверхности из нержавеющей стали зернистостью, чтобы не поцарапать.
  • Периодически очищайте горячей мыльной водой и чистой хлопчатобумажной тканью.
  • Для более тяжелых почв используйте жидкое обезжиривающее средство, такое как 409 ™ или Fantastic ™, и раствор ацетона.
  • Если на вытяжке есть пятна воды или грязи, используйте очиститель для нержавеющей стали.Быстро и аккуратно удалите очиститель мягким полотенцем или салфеткой.
  • После очистки вы можете использовать неабразивный полироль для нержавеющей стали (например, 3m ™ или ZEP ™), чтобы отполировать нержавеющий блеск. Всегда протирайте слегка чистой хлопчатобумажной тканью.
Нельзя
  • Используйте едкие или абразивные моющие средства (например, Comet Power Scrub ™ или EZOff ™ для чистки духовок).
  • Используйте стальную мочалку или мочалки, они поцарапают и повредят поверхность из нержавеющей стали.
  • Утечка чистящего раствора на панель управления или внутрь нее.
  • Позвольте отложениям накапливаться или оставаться на кожухе.
  • Позвольте солевым растворам, дезинфицирующим средствам, отбеливателям или чистящим средствам оставаться в контакте с нержавеющей сталью в течение длительного времени.

Очистка фильтра

Все вытяжки Proline поставляются с перегородкой из алюминиевой сетки или нержавеющей стали. Оба типа фильтров можно мыть в посудомоечной машине, что упрощает очистку. Если вы моете фильтр вручную, следуйте инструкциям в разделе «Очистка внешних поверхностей» выше.

Поиск и устранение неисправностей

Ничего не работает

  • Включите питание на панели автоматического выключателя или коробке предохранителей. Проверьте, не сработал ли прерыватель или перегоревший предохранитель.
  • Убедитесь, что главный выключатель питания вытяжки включен.
  • Проверить проводку капота.
  • Убедитесь, что ничего не отключено.

Свет не включается

  • См. Раздел «Ничего не работает».
  • Поменяйте фары местами, чтобы определить, неисправны ли лампы.

Вытяжка вибрирует при включенном нагнетателе

  • Убедитесь, что вытяжка правильно прикреплена к стене.
  • Убедитесь, что вентилятор включен.

Система нагнетания кажется слабой

  • Увеличьте скорость вентилятора, убедитесь, что она установлена ​​на достаточно высоком уровне.
  • Убедитесь, что размер воздуховода правильный. Вытяжка не будет работать эффективно с воздуховодом недостаточного размера (например, воздуховод 9 дюймов над отверстием 8 дюймов).
  • Проверьте, не забит ли воздуховод или неправильно установлен блок заслонки (полукруглая заслонка). Плотная сетка на крышке боковой стенки также может препятствовать воздушному потоку.

Воздух не выходит должным образом

  • Убедитесь, что между верхней частью печи и нижней частью вытяжки осталось не менее 28 дюймов (71 см).
  • Уменьшите количество колен и длину воздуховодов. Убедитесь, что все стыки правильно соединены, герметизированы и заклеены лентой.
  • Убедитесь, что питание установлено на высокой скорости для тяжелого приготовления.
  • Убедитесь, что воздушная заслонка не застряла в воздуховоде.
  • Проверьте, выходит ли воздух из верхней части крышки крыши.

Гарантия

Трехлетняя гарантия

Детали — три года

В течение трех лет с даты первоначальной покупки мы заменим любые детали или компоненты, вышедшие из строя из-за производственных дефектов.

Кто покрывается страховкой

Только первоначальный покупатель товаров для дома, приобретенных в континентальной части США (ограниченная гарантия в Канаде, на Гавайях и на Аляске).

На что не распространяется

  • Расходные материалы, такие как лампочки и фильтры (нержавеющие, алюминиевые или угольные).
  • Повреждения из-за естественного износа, неправильного монтажа, неправильного обслуживания или использования абразивных чистящих средств.
  • Сколы, вмятины или трещины из-за неправильного обращения, неправильного использования или неправильной установки.
  • Ущерб, причиненный аварией, пожаром, наводнением или стихийным бедствием.

Возврат и обмен

При получении вытяжки

  • Осмотрите вытяжку на предмет повреждений при транспортировке.
  • Подключите и проверьте элементы управления (освещение, вентилятор).
  • Сообщите о любых повреждениях в службу поддержки клиентов Proline в течение 14 дней с момента получения воздуходувки, позвонив по телефону 877.901.5530.

ПРИМЕЧАНИЕ: Не устанавливайте колпак, если он поврежден или вы не удовлетворены им.

Возврат

Поврежденный Возврат
  • Вы должны сообщить о повреждении напрямую в Proline в течение 14 дней, чтобы получить полный возврат средств.
  • Отправьте фото или видео с изображением повреждений по электронной почте. Это необходимо нам, прежде чем мы сможем утвердить ваше требование о возмещении ущерба.
  • Как только ваша претензия будет одобрена, мы позаботимся о возмещении ущерба.
  • Новый капюшон для замены будет отправлен вам после того, как поврежденный капюшон будет забран и возвращен нам в пути.

ПРИМЕЧАНИЕ. Бесплатная обратная доставка распространяется только на 48 территорий США.Гавайи, Аляска и Канада должны платить обычные тарифы на доставку.

Возврат без повреждений

Обратитесь в службу поддержки клиентов Proline в течение 30 дней и сообщите о намерении и причине возврата.

Вы заплатите 20% заводской комиссии за возврат. Вы несете ответственность за все расходы по обратной доставке. По запросу мы можем помочь организовать трансфер.

Обмены

  • Вы должны запросить обмен напрямую в Proline в течение 14 дней.
  • Сообщите нам причину обмена.Предоставьте фотографию, если капюшон поврежден.
  • Поможем организовать обратную доставку вытяжки.
  • Как только мы получим вашу оригинальную вытяжку, мы отправим вам новую вытяжку.

ПРИМЕЧАНИЕ: Мы разрешаем только один неповрежденный обмен на каждую покупку. Сменный капюшон должен иметь такую ​​же или меньшую ценность. Если стоимость замененной вытяжки выше, вы должны будете оплатить разницу в цене.

Претензии по возврату не принимаются, если…

  • Вытяжка была установлена.
  • Капюшон был изготовлен по индивидуальному заказу или изменен иным образом.
  • О повреждении сообщается через 14 дней.
  • Оригинальная упаковка или комплектующие отсутствуют.

Последние советы по правильной установке вытяжной вытяжки

  • Попросите кого-нибудь помочь вам с поднятием тяжестей при установке вытяжки.
  • Сделайте шаг назад и осмотрите свою работу по установке вытяжного колпака. Убедитесь, что вытяжной колпак работает правильно и расположен по центру и прямо.
  • Вернитесь на улицу и проверьте, нет ли открытых воздуховодов.Обязательно используйте вертикальную крышку для установки на любые воздуховоды, которые не закрыты.
  • Если у вас есть особые требования к вентиляции, не забудьте проконсультироваться у профессионала перед установкой вытяжки.

Мы надеемся, что эта информация помогла вам лучше понять, как установить вытяжной колпак. В Proline Range Hoods мы упрощаем установку вытяжек и вытяжек на любом этапе производственного процесса. У нас также есть много видеороликов о том, как установить вытяжки на нашем сайте. Также не забудьте сфотографировать свою вытяжку и отправить ее в службу поддержки @ prolinerangehoods.com за шанс быть представленным в нашем блоге и в социальных сетях!

Руководство по покупке кухонной вентиляции — все, что вам нужно знать

Помимо CFM, вот еще несколько терминов, которые необходимо знать при выборе вытяжки или другой системы вентиляции, которые перечислены в алфавитном порядке.

Воздуходувка

Вентилятор, который направляет воздух в воздуховод (или через фильтры и обратно на кухню, если это вытяжка с рециркуляцией). Обычно они расположены в вытяжке, но для более тихой работы вы можете искать нагнетатели, расположенные в самом воздуховоде или снаружи, где заканчивается воздуховод.

Демпфер

Предотвращает попадание наружного воздуха при выключенном вентиляторе. Моторизованные заслонки можно использовать в вытяжных шкафах мощностью более 400 куб. Футов в минуту для подачи подпиточного воздуха при включенном агрегате.

Воздуховоды

Это трубопровод или материал, используемый для отвода воздуха от вытяжки наружу. Использование воздуховода правильного размера и его правильная установка могут сделать вашу вытяжку лучше и тише. Чем длиннее воздуховод, тем более мощный вентилятор вам понадобится.

Фильтр

Большинство вытяжек имеют алюминиевые фильтры для улавливания жира из воздуха. Эти фильтры очень легко очищаются, повышая эффективность вытяжки. Для вытяжек без воздуховодов требуется еще один фильтр для улавливания дыма и запахов и предотвращения их повторного попадания в комнату — угольные фильтры являются одним из вариантов. Эти вторичные фильтры необходимо будет периодически менять для правильной работы вытяжки.

Датчик температуры

Некоторые вытяжки поставляются с термостатами, которые автоматически включают вытяжку на высокой скорости при обнаружении более высокой температуры, чем обычно.

Вставки капота и блоки питания

Это работающие части и элементы управления, которые можно установить в корпус вытяжки, изготовленный по индивидуальному заказу, который разработан в соответствии с вашими кухонными шкафами. Обычно для этого также требуется покупка и установка подкладки на капюшон.

Освещение

Вытяжки

также обеспечивают освещение рабочей поверхности и прилавка вокруг нее. Обычно вы видите галогенное или светодиодное освещение, и некоторые вытяжки могут лучше справляться с рабочим освещением, чем другие.Большинство вытяжек предлагают как минимум две настройки яркости. Лампы накаливания встречаются реже. Галогенные лампы, как правило, нагреваются сильнее, чем светодиоды, если они включены в течение длительного периода времени, и менее энергоэффективны — если вы планируете использовать вытяжку для дополнительного освещения кухни или оставить ее включенной в качестве ночника, светодиоды могут быть лучшим вариантом. . В противном случае это просто беспорядок — просто проверьте освещение лично, чтобы увидеть, насколько яркий свет и какого он цвета.

Подпиточный воздух

Каждый раз, когда вытяжка работает, давление воздуха в вашем доме снижается, и его необходимо заменить.Воздух заменяется через трещины и щели в стенах, дверях и т. Д. Новые дома лучше изолированы и более герметичны, чем старые дома, поэтому вам нужен профессионал, чтобы правильно спланировать замену воздуха и построить систему, подходящую для вашего дома, которая находится в пределах допустимых норм, установленных вашим государством или федеральным правительством. Общепринятым правилом является то, что любой вытяжной шкаф мощностью 300 кубических футов в минуту или более потребует подпиточный воздух, но это не обязательно так во всех домах. Комплекты подпиточного воздуха можно приобрести у большинства производителей вытяжек и систем вентиляции, что упрощает подачу необходимого количества подпиточного воздуха в ваш дом.

Крышка

Крышка прикрепляется к крыше вашего дома, выполняя ту же работу, что и настенная крышка. Крышки предназначены для обеспечения вентиляции прямо через крышу вашего дома. Этот метод вентиляции не так эффективен и обычно используется, если это единственный способ вывести воздуховоды наружу.

Поддон

Перевернутая область вокруг края козырька вытяжки, которая собирает пары до тех пор, пока их не выпустит вентилятор.В идеале он должен быть не менее 1 дюйма в глубину.

Соны

Это измерение уровня шума вытяжки или системы вентиляции. Чем ниже рейтинг звука, тем тише будет вытяжка. Правильная вентиляция может повлиять на уровень шума: встроенные воздуходувки в воздуховоде или внешний вентилятор могут снизить рабочий шум.

  • 1 сон = 28 дБ (шепотом)

  • 2 сона = 38 дБ

  • 3 звука = 44 дБ (шелест листьев или тихая музыка)

  • 4 сона = 48 дБ

  • 6 сонов = 54 дБ (тихий офис)

  • 7 звуков = 56 дБ

  • 8 звуков = 58 дБ

  • 9 звуков = 60 дБ (нормальный разговор)

  • 10 сонов = 62 дБ

Поскольку 60 децибел — это уровень звука, при котором происходит разговор, звуки около этого уровня будут навязчивыми.Однако, если вытяжной колпак достигает этого уровня шума только при работе на «высоком» или «форсированном» режиме, он должен работать на этом уровне мощности в течение относительно короткого промежутка времени.

Заглушка

Настенная заглушка — это заглушка для воздуховода, которая крепится к внешней стене дома. Хорошая настенная крышка будет иметь экран, чтобы насекомые и птицы не попали в воздуховод, и подпружиненную заслонку, которая позволит воздуху выходить, но будет закрывать, чтобы предотвратить попадание наружного воздуха в ваш дом через вентиляционное отверстие.

Плюсы и минусы островных вытяжек | Руководства по дому

Если у вас есть кухонный остров, вы можете установить варочную панель и вытяжку в соответствии с вашими потребностями в приготовлении пищи. Для установки вытяжки обычно требуется профессиональная помощь, чтобы убедиться, что она соответствует спецификациям производителя и имеет надлежащие воздуховоды. Островные вытяжки хорошо подходят для большинства кухонных островков и планировок кухонь, если только вытяжка не заставляет кухню чувствовать себя тесновато.Механические проблемы обычно возникают только при неправильной установке островных вытяжек.

Преимущества плавильного котла

Основным преимуществом автономной вытяжной печи является ее центральное расположение на кухне. Он представляет собой центр для приготовления пищи, развлечений и общения в одной из наиболее часто используемых комнат в доме. Вы не хотите, чтобы дым и пар поглощали вашу зону готовки, а вытяжка обеспечивает надлежащую вентиляцию. Вы также можете установить сиденья вокруг своего островного кухонного гарнитура и вытяжку для близких, интимных обедов с друзьями и семьей.Вытяжки делают заметное впечатление в комнате и доступны в различных размерах, цветах и ​​материалах.

Больше места — больше гибкости

Типичные не островные плиты и вытяжки обычно располагаются вдоль внешних стен на кухне, оставляя мало места для совместной готовки нескольких человек. Площадь прилавка часто ограничена, что затрудняет организацию, приготовление и приготовление пищи в одном помещении. С островной плитой и вытяжкой у вас есть прогулочная, а не линейная зона для приготовления пищи, которая более просторна и удобна для коллективного приготовления пищи.Установка вытяжки позволяет готовить, тушить, тушить и жарить продукты так же, как и на варочной панели, не относящейся к острову, только у вас будет больше места для передвижения.

Ошибки при установке

Недостатком установки островной вытяжки является вероятность того, что подрядчики и установщики могут нарушить процедуру. Серьезной ошибкой при установке вытяжки является игнорирование того, чтобы вытяжной канал выходил наружу. Завершение воздуховода в замкнутом пространстве, например на чердаке, может привести к проблемам в работе вытяжки.Отсутствие противодавления снижает эффективность вытяжки, затрудняя удаление нежелательных паров и взвешенных в воздухе остатков жира. Кроме того, отвод теплого влажного воздуха с кухни на чердак приводит к росту плесени. Еще один недостаток монтажа — ненадежные электрические соединения; вытяжка с оголенными проводами должна быть зашита в соответствии со спецификациями производителя. Он помогает подключить островную вытяжку к собственной выделенной электрической линии.

Выше — не всегда лучше

Возможный недостаток установки островной вытяжки — это требования к высоте.На маленькой кухне с низкими потолками островная вытяжка может ограничивать обзор с одной стороны кухни на другую или через кухню в соседние комнаты. По словам Futuro Futuro, подрядчики обычно устанавливают вытяжки на высоте от 26 до 30 дюймов над плитой, хотя они могут достигать высоты от 36 до 18 дюймов, если производитель разрешает такую ​​высоту. Если вы попытаетесь увеличить обзор вокруг капюшона, подняв его, он может недостаточно вентилировать пространство.Воздух от приготовления пищи рассеивается и не поднимается линейно, что увеличивает необходимость располагать вытяжку достаточно близко к варочной панели для отвода пара, дыма и дыма. Вы также не хотите, чтобы вытяжка с подсветкой была установлена ​​так высоко, что освещение будет рассеиваться, что затрудняет обзор вашей рабочей зоны. Также трудно дотянуться до органов управления вытяжкой и очистить вытяжку, если она слишком высока.

Ссылки

Writer Bio

Как разработчик учебной программы и преподаватель, Кристин Такер с удовольствием выполняла множество заданий по английскому, которые она прочитала (и оценила!) На протяжении многих лет.Ее опыт работы в качестве вице-президента консалтинговой компании по вопросам энергетики дал ей возможность изучить деловую литературу и HR. Такер имеет степень бакалавра и диплом преподавателя в Огайо.

Лучшая вытяжка для вашей кухни

Если вы регулярно готовите с использованием высоких температур и масла, необходима вентиляция, чтобы отфильтровать тепло, дым, жир, запах и влагу. Для этого вам понадобится качественная вытяжка.

Что такое вентиляционные вытяжки?

Вытяжки

предназначены для вытяжки воздуха из дома и вытеснения его за пределы дома.Использование вытяжки — отличный способ улучшить качество воздуха в доме и ограничить скопление масла на шкафах. Вытяжки не только защищают ваш дом от дыма и нежелательных запахов, но также защищают ваше здоровье, уменьшая количество угарного газа, которое может присутствовать в вашем доме. Неадекватная вентиляция усугубит потенциальные проблемы, которые представляет этот токсичный газ.

Рассмотрев эти неоценимые преимущества вентиляционной вытяжки, полностью изучите каждую перед покупкой.Различные типы вытяжек будут иметь несколько разные требования к установке, но если вы выберете правильный, вы будете комфортно готовить на долгие годы.

Типы вытяжек

На рынке доступно несколько вытяжных колпаков. То, что вы выберете, зависит от нескольких факторов, включая размер вашей кухни, расположение, диапазон готовки и привычки приготовления. Вот самые распространенные типы вытяжек, чтобы вы могли выбрать подходящий для себя и своего дома.

Вытяжки под шкафом

Одним из наиболее популярных и компактных вариантов вытяжной вентиляции является вытяжка под шкаф. Вытяжной колпак этого типа устанавливается под шкафами, расположенными над плитой. Благодаря универсальной конструкции вытяжки под шкафом могут вписаться практически в любую кухню. Воздуховод размещается за вытяжкой или над вытяжкой, чтобы отводить дым и запахи.

Настенные вентиляционные вытяжки

Настенная вытяжка — еще один популярный и компактный вариант, позволяющий домовладельцам сэкономить место.Эта вытяжка прикреплена к стене над плитой. Если в вашем доме уже есть шкафы, возможно, их придется снять, чтобы освободить место для вытяжки. Эти вытяжки обычно поставляются с дымоходом, который выводит воздух через внешнюю стену позади них.

Если вы хотите придать своей кухне неповторимый вид, настенная вытяжка — надежный вариант. Это не только функциональный прибор для дома, но и элемент дизайна. По этой причине настенные вытяжки обычно дороже.

Островные или потолочные вентиляционные вытяжки

Кухни с духовкой, расположенной на острове, должны быть объединены с островной или потолочной вытяжкой. Подобно настенной вытяжке, этот тип вытяжки может добавить оригинальности вашей кухне. Выбирайте между разнообразным дизайном и современными материалами, включая медь, стекло или керамику.

Вытяжные вытяжки

Вытяжной колпак с нисходящим потоком — менее обычная система вентиляции, поскольку его скрывают до тех пор, пока не придет время использовать.Капюшон поднимается на спинку вашей одежды. Это может стать отличным решением для кухонь, где пространство ограничено.

Вытяжки блока питания вентилятора

В качестве бесшовной вытяжки блок питания вентилятора может быть установлен в шкафу вашей кухни, не занимая много места. Поскольку он компактен, вам не нужно снимать шкафы или изменять внешний вид кухни. Имейте в виду, что вам нужно будет работать с подрядчиком, чтобы один индивидуальный вариант вписался в вашу текущую структуру кухни.

Характеристики вентиляционной вытяжки

Вот некоторые особенности вытяжного кожуха, которые следует учитывать.

Воздушный поток

При рассмотрении вытяжек учитывайте кубические футы в минуту (CFM) отработанного воздуха. Более сильный воздушный поток означает более быструю вентиляцию.

Количество скоростей вентилятора

Большинство вентиляционных колпаков на рынке предлагают от трех до шести скоростей вентилятора. Большинству домовладельцев требуется как минимум две скорости: высокая скорость для использования при приготовлении пищи и низкая скорость для продолжения вентиляции помещения после приготовления.

Управление термостатом

Встроенный датчик температуры автоматически включает вентилятор, если температура под вытяжкой становится чрезмерно высокой. Эта функция защищает электронику вашей микроволновой печи, отводя горячий воздух и втягивая более прохладный воздух из остальной части кухни.

Таймер выхлопа

Эта удобная функция отключает вентилятор через заданный период времени.

The Takeaway

Система вентиляции, которая защищает воздух в вашем доме от запахов, дыма и других раздражающих следов приготовления пищи, может поддерживать комфортную и здоровую среду для вас и вашей семьи.Имея множество вариантов стилей вентиляционных вытяжек, доступных на рынке, вы, несомненно, найдете тот, который удовлетворит ваш вкус. В конечном итоге выбор за вами, в зависимости от вашей плиты и дизайна кухни.

Обычный ремонт вентиляционной вытяжки

Домовладельцы часто упускают из виду фильтр на вытяжном кожухе, что приводит к поломке двигателя. Вот некоторые из наиболее распространенных проблем с вытяжкой, о которых вам нужно беспокоиться:

Вытяжной колпак не всасывает дым.

Если у вас есть вытяжной колпак без воздуховодов, дым не будет выводиться, если у вас забит фильтр.Попробуйте заменить фильтр. Если это не помогло, рассмотрите возможность вызова специалиста по ремонту для устранения проблемы.

Воздух не выходит.

Когда воздух не отводится должным образом, это обычно происходит из-за поломки вытяжного вентилятора или неисправной лопасти вентилятора. Внутри двигателя вентилятора может что-то застрять, что вызовет проблемы с вентиляцией.

Двигатель шумит.

Если вытяжной колпак гудит или издает щелчки, скорее всего, необходимо заменить двигатель вытяжного вентилятора.Если ваш двигатель работает громко, возможно, вы имеете дело с подшипниками двигателя вентилятора.

Свет не работает.

Если огни не работают, это может указывать на сломанный световой блок, неисправный переключатель, перегоревший предохранитель или неисправную плату управления.

Позвоните в iFiX для ремонта вытяжки

Если у вас сломался вытяжной колпак, позвоните в iFiX сегодня. Ремонт вытяжки поможет вам поддерживать кухню в идеальном состоянии. Наши специалисты обладают опытом, обучением и ресурсами, необходимыми для правильного ремонта или замены вытяжных колпаков.Если вы находитесь в Огдене или его окрестностях, iFiX — ваше решение для ремонта бытовой техники!

Установка вытяжки

— Extreme How To

Ларри Уолтон

Под вытяжкой — Установите вытяжку духовки, чтобы модернизировать вытяжную систему вашей кухни.

Когда Vendettis решили модернизировать свою кухню, они выбрали одно из ключевых усовершенствований — это установка вытяжки коммерческого типа.Вытяжка из нержавеющей стали не только добавила бы блеска изысканной кухне, но и открыла бы комнату для лучшего обзора окон и прилегающих жилых помещений. В качестве дополнительного бонуса новая конструкция вытяжки будет предлагать лучший воздушный поток для удаления пара и запахов из дома.

Если вы строите новую кухню или планируете реконструкцию с использованием вытяжки такого типа, убедитесь, что поверхность стены и источник питания уже установлены. Однако, если вы снимаете существующую вытяжку и навесные шкафы, на которых она установлена, у вас впереди еще немного работы.

Большая часть складского пространства над существующей вытяжкой Vendettis была занята воздуховодами. Они посчитали, что могут компенсировать потерю места для хранения из-за удаления соседних навесных шкафов, установив несколько полок из нержавеющей стали, которые обеспечат функциональное хранение, добавив при этом коммерческого ощущения кухни.

Как к:

Step 1: Подготовьтесь к установке этой вытяжки в индустриальном стиле, удалив все навесные шкафы, расположенные над плитой.Некоторые домовладельцы компенсируют потерянное хранение шкафов, устанавливая открытые полки и стеллажи рядом с вытяжкой.

Шаг 2: Извлеките детали вытяжки из упаковки и установите монтажный кронштейн, чтобы измерить расстояние от нижней части прибора до кронштейна.

Шаг 3: Совместите направляющие для измерения, чтобы убедиться, что они достигают потолка на высоте, выбранной вами для установки вытяжки.

Шаг 4: Измерьте и отметьте высоту монтажной пластины вытяжки. Обратите внимание на предложения по высоте в инструкции, потому что это повлияет на работу вытяжки и на то, насколько хорошо она удаляет пар и не дай бог, дым из зоны варочной поверхности.

Шаг 5: С помощью уровня отметьте отвесные линии, где будут располагаться труба воздуховода и желобок. Для нашей установки это также определило расположение требуемой розетки.

Шаг 6: С помощью компаса разметьте место, где воздуховод должен быть разрезан, чтобы пройти через потолок. Внутри вытяжки не так много места, поэтому держите воздуховод близко к стене.

Шаг 7: Вырежьте отверстие для воздуховода вытяжки с помощью небольшой пилы для стеновых панелей.

Шаг 8: Установите монтажный кронштейн и отметьте места для винтов монтажного кронштейна.

Шаг 9: Если вы можете ударить по стойке только одним винтом, используйте анкер с другой стороны кронштейна.Примечание. Если вы не можете закрепить кронштейн на стойке хотя бы одним винтом, НЕ устанавливайте вытяжку, используя только стенные анкеры. Вам нужно будет открыть стену и установить подкладку.

Шаг 10: Прикрепите кронштейн к стене.

Шаг 11: Повесьте вытяжку на кронштейн.

Шаг 12: Используйте уровень, чтобы убедиться, что вытяжка установлена ​​правильно.

Шаг 13: После разметки мест установки и добавления всех необходимых анкеров снова повесьте вытяжку и закрепите ее через заднюю часть в прилагаемых отверстиях для винтов. Примечание. Возможно, вам потребуется просверлить отверстие или два в местах расположения шпилек, чтобы убедиться, что вы крепитесь к прочной основе.

Шаг 14: При необходимости соберите монтажные кронштейны загонки капота. Проверьте эти кронштейны, чтобы увидеть, насколько они подходят.

Шаг 15: Установите монтажные кронштейны направляющей вытяжки между отметками разметки направляющих и на правом возвышении до потолка.

Шаг 16: Вытяните секцию воздуховода в отверстие в потолке и вниз на фланец воздуховода вытяжки.

Шаг 17: Войдите в чердак и завершите установку вытяжного канала. Вытяжка должна выходить через вентиляционное отверстие на крыше. Основная задача вытяжки — отводить пар из кухни, и этот пар должен отводиться с чердака. Избегайте низких мест в воздуховоде, где пар может конденсироваться в воду и накапливаться в воздуховоде.

Шаг 18: Оберните все соединения воздуховодов термостойкой лентой, а не стандартной изолентой.

Шаг 19: Закройте воздуховод вытяжки термостойкой изолентой.

Шаг 20: Снимите защитную пленку с заглушки капота в местах перекрытия частей. Рекомендуется оставить пленку как можно дольше, чтобы защитить отделку во время установки.

Шаг 21: Соберите секции вытяжки так, чтобы их длина соответствовала расстоянию от вытяжки до потолка.

Шаг 22: Поместите желоб вытяжки над воздуховодом.

Шаг 23: Прикрепите заглушку к скобам.

Шаг 24: Снимите защитную пленку с установленной вытяжки.

Шаг 25: Установите фильтры в соответствии с инструкциями.

Step 26: Готовая кухня с большими открытыми пространствами над плитой.

БОКОВОЕ ПРИМЕЧАНИЕ 1

Ремодел капота Range

Чтобы подготовить существующую кухню, где необходимо снять шкафы, вам потребуется отключить питание старой вытяжки, а также варочной панели, прежде чем накрыть варочную панель и прилавок защитным картоном или тканью.

Отсоедините и снимите существующую вытяжку. Разрезание герметика и удаление любых карнизов шкафа поможет свести к минимуму повреждение стен.

Убедитесь, что вы удалили все винты, которыми настенные шкафы крепятся к прилегающим лицевым каркасам шкафа или коробкам. Получите некоторую помощь, прежде чем откручивать винты, которыми шкафы крепятся к стене.

Узнайте из инструкций к вытяжке, где должен быть источник питания. Если новая вытяжка поставляется со шнуром, для которого требуется розетка, вам также необходимо будет предоставить ее.

Сделайте все ремонтные работы на стенах и покрасьте поверхность перед тем, как приступить к установке вытяжки.

БОКОВОЕ ПРИМЕЧАНИЕ 2

Установка розетки вытяжки

Некоторым приборам для установки требуется розетка. Если ваша старая вытяжка была «зашитой», возможно, вам придется установить переделанную соединительную коробку для розетки.

Разложите коробку в зоне погони, но в сторону, чтобы канал очистился, когда все будет собрано.

Используйте небольшую пилу для стеновых панелей, чтобы вырезать выходную распределительную коробку.

Проденьте провод из исходного положения через новое отверстие в гипсокартоне через одно из отверстий в задней части соединительной коробки.

Установите соединительную коробку в стене и закрепите ее с помощью прилагаемой системы крепления.

Обрежьте и зачистите концы проводов.

Подсоедините провода к розетке — черный провод к золотому винту, белый провод к серебристому винту.

Загните провод на место, когда вы размещаете розетку в коробке. Прикрепите розетку к коробке шурупами, которые еще должны быть прикреплены к розетке.

Установите крышку. Включите выключатель. Выполнено.


Рекомендуемые статьи

The Ultimate Range Hood Руководство по покупке

Автор TUSCAN BASINS.COM

Итак, вы ищете высококачественную вытяжку для своей кухни? Есть несколько простых вещей, которые вы должны знать о вытяжках и своей кухне, прежде чем совершить покупку.В первую очередь вытяжки отлично подходят для быстрого выпуска дыма и пара, но в целом, чем мощнее вытяжка, тем больше шума она производит. Вы, вероятно, захотите спросить себя, хотите ли вы более тихую вытяжку или более мощную вытяжку. Помимо этого, вот четыре основные вещи, о которых вы должны помнить, прежде чем переходить на вытяжку:

Размер рабочей поверхности

Ваша вытяжка не должна быть меньше по размеру, чем рабочая поверхность, с которой вы работаете.Кроме того, если вы получаете вытяжку, которая больше, чем ваша плита, вы платите больше, чем нужно. Убедитесь, что вы знаете размеры плиты, которую вы покупаете, и приобретите соответственно лучшее решение.

Расположение кухни

Вытяжка в первую очередь отвечает за отвод дыма и пара, образующихся при приготовлении пищи на плите. Естественно, очень важным становится вопрос, куда перенаправляются этот дым и пар.Проще говоря, вам не нужна вытяжка, которая возвращает дым в дом — вы хотите, чтобы он вентилировался снаружи. Убедитесь, что вы знаете, как обстоят дела с вентиляцией на вашей кухне. Есть ли воздуховоды в удобном месте для размещения вытяжки? В качестве альтернативы, ваше пространство для приготовления пищи находится рядом с внешней стеной? Установка вытяжки возле наружной стены значительно упростит вентиляцию.

Настройка пространства на плите

Расположение кухонной плиты больше всего повлияет на то, какую вытяжку вам следует купить.Ваша плита упирается в кухонную стену? В таком случае вам, вероятно, понадобится вытяжка для настенного монтажа. Возможно, ваша плита находится под какой-нибудь мебелью; в этом случае вам понадобится вытяжка, которая поместится в пространстве между верхними шкафами и плитой. Вытяжки под шкафом — отличное решение в этой ситуации. Но, может быть, ваша плита находится на острове посреди кухни? Как вы уже догадались — вам, вероятно, понадобится вытяжка с креплением на остров.

Тон кухни эстетики

Вытяжка, как и все остальное, что вы покупаете для своей кухни, на самом деле помогает придать ей эстетический вид.Нам нравится кухня, на которой есть вытяжки, которые сочетаются с другими приборами и декором. Вы любите менять вещи в своем доме и думаете, что через несколько лет вы, вероятно, захотите пойти в новом направлении в дизайне интерьера? Универсальные вытяжки Xtremeair подходят практически ко всему. Вам нравится более современная атмосфера на кухне? Вытяжки с гладкими линиями и восхитительно современным дизайном могут быть именно тем, что вы ищете.

.

Добавить комментарий
