Терморегулятор: принцип работы и виды

Чтобы достичь комфортной температуры в помещении недостаточно просто включить систему отопления или кондиционирования. А все потому, что климатическая техника либо не способна сама по себе оценить условия в помещении, либо делает это не очень эффективно. Поэтому для оптимальной работы климатической техники необходимо применять терморегуляторы.

Что такое терморегулятор и для чего он нужен?

В широком смысле — это устройство, которое поддерживает заданный температурный режим воздуха или определенной поверхности, например пола. Фактически терморегулятор — промежуточное звено в цепочке комфортных условий, в которой с одной стороны находится соответствующий обогревательный или охлаждающий прибор, а с другой — датчик температуры.

Сфера применения таких устройств очень широкая: от контроля приборов отопления небольших квартир до гигантских промышленных объектов. Они управляют бытовыми кондиционерами и морозильными камерами большой мощности. Термостаты могут регулировать подогрев грунта в теплицах, отвечать за антиобледенение крыш, и работать во многих других системах. И хотя речь не идет про одно и то же изделие, конструктивно они всегда очень похожи.

Как работает терморегулятор?

Основной принцип работы терморегуляторов на самом деле очень простой. Он всего лишь сравнивает фактическую температуру (которую измеряет термодатчик) с заданной, и принимает решение о подаче или прекращения питания климатической системы. Если температура в помещении отличается от заданной, реле термостата включает нагрузку, а после достижения заданного значения — отключает питание. Термостат может поддерживать конкретное значение температуры или ее диапазон. На это влияет параметр гистерезиса.

Конечно, существует много моделей, которые оснащены большим количеством дополнительных функций, таких как включение нагрева по таймеру или программирование работы согласно определенному графику. Но в основе всех устройств лежит именно этот простой принцип.

Какие существуют виды терморегуляторов?

Существует много видов таких устройств в зависимости от назначения, типа управления, способа монтажа, мощности и т.д.

Это разделение все же достаточно условное, ведь существует много термостатов, которые сочетают в себе возможность управления разным климатическим оборудованием. Например, к некоторым моделям можно подключать как теплый пол, так и отопительные приборы, а отдельные термостаты могут одновременно регулировать функционирование как системы обогрева, так и охлаждения.

Также, в зависимости от принципа управления можно выделить два основных типы термостатов:

• механические;
• цифровые.

Механические модели имеют очень простую конструкцию с минимальным использованием электрических схем. Управление их работой осуществляется с помощью ручки, а в отдельных моделях —  еще и тумблера для включения/выключения. Нужная температура выставляется поворотом ручки терморегулятора в соответствии со шкалой на корпусе. Такие устройства используют довольно примитивный визуальный интерфейс в виде светового индикатора.

Конструкция цифровых термостатов характеризуется намного более сложной схемотехникой. Они всегда оснащены полноценным визуальным интерфейсом: цифровым или жидкокристаллическим экраном, а настройка их работы осуществляется с помощью кнопок (физических или сенсорных). Цифровые термостаты отличаются наличием большого количества функций: от блокировки клавиш до программирования работы согласно установленному через Интернет графику.

Мы рассказали вам о том, что собой представляет терморегулятор, какое место он занимает в климатической системе, а также о принципе его работы и видах. О том, как правильно выбрать подходящую модель терморегулятора, узнайте из нашей следующей статьи.

Оцените новость:

Терморегуляторы. Виды и принцип действия. Применение

Для сохранения требующегося уровня температуры в нагревательных системах применяются электрические устройства, называемые терморегуляторы. Все приборы, имеющие в составе электронагревательные элементы, оборудованы электрическими терморегуляторами.

Необходимость и особенности терморегуляторов

Терморегулятор представляет собой электрическое устройство необходимое для автоматического регулирования температуры в охлаждающем и отопительном оборудовании. Они монтируются в системах обогрева, искусственного климата, охлаждающих либо морозильных системах. Широко используются в домашнем хозяйстве в обустройстве теплиц.

Цель работы терморегулятора определяется включением либо выключением нагревательных элементов какого-либо прибора при показателях температуры ниже или выше указанных соответственно. Благодаря работе терморегулирующих устройств, воздух в помещении, вода, поверхности приборов и т.п. имею стабильную температуру.

Работают все терморегуляторы, в каком бы приборе они не находились, по единому принципу. Автоматический регулятор получает данные о температуре из окружающей его среды, благодаря тому, что оснащается встроенным или выносным термодатчиком. Опираясь на полученную информацию, терморегулятор определяет, когда нужно включаться и отключаться. Чтобы исключить сбои в работе устройства, термодатчик надлежит устанавливать в помещении подальше от прямого влияния различного нагревательного оборудования, в противном случае, может возникнуть искажение показателей и, естественно, регулятор будет работать ошибочно.

Классификация терморегуляторов

Принцип работы всех устройств, регулирующих температуру одинаковый, но видов терморегуляторов очень много, и они отличаются по:

• Назначению:
  — комнатные;
  — погодные.
• Способу монтажа:
  — стенные;
  — настенные;
  — крепящиеся на DIN рейку.
• Функциональным возможностям:
  — центральное регулирование;
  — беспроводное регулирование.
• Способу управления:
  — механические;
  — электромеханические;
  — цифровые (электронные).

Также терморегуляторы отличаются техническими свойствами:

• Диапазон измерений температуры. Разные модели терморегуляторов в зависимости от модификации поддерживают температуру от -60 до 1200 °С.
• Количество каналов:
  — одноканальные. Применяются для автоматической регулировки и сохранения температуры объекта на указанном уровне. Отличаются меньшими размерами и весом от многоканальных приборов;
  — многоканальные. Выпускаются для фиксирования температуры серии стандартных термодатчиков. Их используют на производствах, лабораториях, а также в народном хозяйстве.
• Габаритные размеры:
  — компактные;
  — большие;
  — крупные.

Применение регуляторов и датчиков температуры

Терморегуляторы могут устанавливаться в жилых и промышленных помещениях. В целом можно выделить учитывающие:

• И контролирующие температуру воздуха в конкретной зоне помещения. Эти приборы относятся к категории комнатных регуляторов. Бывают аналоговые и цифровые.
• И поддерживающие температуру определённых предметов – это регуляторы для полового отопления.
• Температуру воздуха снаружи – погодные термостаты.

Регуляторы, которые эксплуатируются в промышленных помещениях, бывают двух видов:

• Индустриальные пространственные. К этим приборам относятся аналоговые стенные регуляторы, имеющие повышенную защиту.
• Индустриальные с отдельными датчиками. Это аналоговые приборы с внешними датчиками, которые могут быть настенными или устанавливаться на специальную рейку.
  Датчики могут устанавливаться на стены или в полу дома, в зависимости от их типа и назначения. Встроенные приборы монтируются в монтажную коробку прямо в стену, а приборы накладного типа просто прикрепляют на стену.

Выделяют также несколько видов датчиков по назначению:

• Датчик температуры пола.
• Датчик температуры воздуха.
• Инфракрасный датчик для пола и воздуха.

Датчик, измеряющий температуру воздуха, часто размещают на корпусе терморегулятора. Терморегуляторы с инфракрасными датчиками можно применять для контроля всей системы отопления. Эти датчики отлично подходят для установки в ванные комнаты, душевые, сауны и прочие помещения с повышенной влажностью. Сам регулятор температуры надлежит размещать обязательно в сухом месте, от переизбытка влаги он может повредиться. Правда есть модели, с повышенной герметичностью, и их монтаж в ванную ничем не опасен для них.

Регуляторы для тёплых полов отличаются своим внутренним устройством, это:

• Цифровые.
• Аналоговые.

Цифровые устройства имеют хорошую стойкость к разным типам помех, поэтому исключают искажение данных и гарантируют большую точность, чем аналоговые.

Особенности функциональных возможностей электрических регуляторов температуры:

• Беспроводное регулирование (дистанционное). Рекомендовано применять при дополнительной инсталляции греющих элементов и проведении реконструкций, когда выполнять классическую регулировку невозможно или довольно трудно. Дистанционное управление исключает дополнительные строительно-ремонтные работы при электроинсталляции (к примеру, монтаже кабельной проводки).
• Устройства программирования. Центральное (классическое) устройство позволяет производить регулирование температуры целого крупного объекта с одной точки. Для программирования регулятора используют компьютер или устройства управления. Также контроль осуществляется с помощью телефонного модема.

Принцип действия, плюсы и минусы

Механический регулятор температур считается простым и практичным устройством. Применяется в нагревательных и охладительных целях. Чаще всего представляет внешнее электроустановочное изделие, предназначенное для внутренней установки в жилые помещения в системы отопления. Внешний вид подобен стандартному запорному крану.

Специфичностью механических терморегуляторов является отсутствие электрической составляющей. Работает аппарат по особому принципу, заключающемуся в свойствах некоторых веществ и материалов менять свои механические качества от изменения температуры.

При изменении температуры до конкретно указанной, происходит разрыв или замыкание электрической цепи, что обуславливает выключение либо включение приборов для нагрева. Требуемый показатель температуры выбирается на шкале прибора путём вращения специального колесика.

Положительные моменты механических термостатов:

• Надёжность.
• Устойчивость к перепадам напряжения.
• Не подвластны сбоям электроники.
• Работают при отрицательных температурах.
• Можно эксплуатировать в условиях резких изменений температуры.
• Простое управление.
• Длительный срок службы.

Недостатки:

• Наличие погрешности.
• Вероятность появления небольших щелчков при подаче напряжения на инфракрасные нагреватели.
• Низкая функциональность.

Независимо от недостатков, они являются самыми распространёнными и встречаются в организации обогревательных систем чаще других термостатов, благодаря простому управлению и невысокой стоимости.

Эксплуатация электромеханических термостатов

Электромеханические регуляторы температуры используется в различных бытовых электроприборах. Эти изделия бывают двух модификаций:

• С биметаллической пластиной и группой контактов. Пластина, нагреваясь до определённой температуры, изгибается и размыкает контакты, из-за чего прекращается подача электротока на нагревательную спираль или ТЭН прибора. После остывания пластина прогибается обратно в своё исходное положение, контакты при этом замыкаются, возвращается подача электричества и прибор нагревается. Приборами с этими регуляторами пользуется в повседневной жизни практически каждый человек – это утюги, электроплиты, электрочайники и т.п.
• С капиллярной трубкой. Изделие состоит из трубки, наполненной газом и помещённой в ёмкость с водой, а также контактов. Принцип действия базируется на особенностях материалов расширяться при определённых температурах. Вещество, находящееся в полой трубке, начинает расширяться при разогреве воды, из-за чего возникает замыкание контакта. После охлаждения воды, контакты размыкаются, а электроприбор начинает разогреваться. Подобными регуляторами чаще всего оснащаются водонагреватели, масляные обогреватели, бойлеры.

Электромеханические терморегуляторы зарекомендовали себя как неприхотливые устройства:

• Автоматическое включение обогрева.
• Герметичность.
• Невысокая цена.

Минусы этих приборов:

• Низкая функциональность.
• Сложность добиться высокой точности регулирования.

Специфика электронных терморегуляторов

Электронные устройства очень распространены, они эксплуатируются с многими электрообогревателями. Обычно ими оборудуют общие отопительные системы и кондиционирования, а также тёплые полы.

Главные составляющие части:

• Выносной термодатчик.
• Контроллер — устройство, устанавливающее конкретный уровень температуры в доме, а также создающее команды включения и отключения нагревателя.
• Электронный ключ – контактная группа.

Датчик прибора отправляет данные о температуре контроллеру, который обрабатывает полученный сигнал и решает, требуется снижать или повышать температуру.

Виды электронных термостатов:

• Обычные терморегуляторы. В этих приборах можно выставлять желаемые пределы температуры либо точную температуру, которая будет сохраняться. Устройства оборудованы электронным дисплеем.
• Цифровые терморегуляторы:
  — С закрытой логикой. Устройства имеют неизменный алгоритм работы. Регулирование выполняется при помощи передачи команд по указанным параметрам конкретным приборам, которые были установлены заранее. Параметры задаются заранее в зависимости от нужд используемых приборов для определённой температуры. Корректировка программы этих регуляторов практически неосуществима, можно только менять основные параметры. Но именно эти термостаты наиболее часто применяют в быту.
  — С открытой логикой. Эти аппараты контролируют точный процесс обогрева помещений. Имеют расширенные настройки, благодаря чему можно поменять их алгоритм работы. Управляются кнопками или сенсорной панелью. Путём этих устройств можно включать либо отключать обогревательные системы в строго заданное время. Но их перепрограммированием должны заниматься специалисты. Эти регуляторы применяют чаще на производстве и в промышленности, чем в быту.

Программируемые термостаты удобно эксплуатировать, они открывают широкие возможности для тонкой настройки приборов на нужные температурные показатели, зависящие от требований отдельных зон помещений.

Достоинства:

• Широкий диапазон регулировок.
• Разнообразие дизайнерских решений.
• Экономия электроэнергии.
• Высокая точность.
• Эффективность.
• Безопасность при эксплуатации.

Также терморегуляторы просты в управлении и имеют не высокую стоимость, только эти два плюса не касаются регуляторов с открытой логикой. Электронные регуляторы нередко являются составной частью системы умного дома.

Похожие темы:

Страница не найдена ⋆ Электрик Дома

Бытовые электроприборы

Ранее мало кто задумывался над тем какие лампы лучше устанавливать в собственном доме —

Бытовые электроприборы

Подходить к выбору домашних ламп или светильников нужно со всей ответственностью, обращая внимание на

Электродвигатели

Действенным способом снижения скорости вращения двигателя является электрическое торможение. За счёт чего оно происходит?

Бытовые электроприборы

Индустрия бытовой техники в наши дни по-прежнему переживает свой расцвет: появляются все новые и

Бытовые электроприборы

Велико было наше недоумение, да отчасти и возмущение, когда привычные дешевые лампы накаливания стали

Электродвигатели

Асинхронные двигатели получили широкое применение, потому что они малошумны и легки в эксплуатации. Особенно

Своими руками

Установка электрического счетчика обязательна для всех. У вас только остается выбор: подключение электросчетчика своими

Электродвигатели

Асинхронные двигатели переменного тока являются самыми применяемыми электродвигателями абсолютно во всех хозяйственных сферах. В

Электропроводка и соединения

Казалось бы, бери любой провод и проводи электричество в дом. Но нет. Выбор кабеля

Бытовые электроприборы

Чем дальше находится населенный пункт от электростанции, тем менее устойчивым доходит ток до потребителя.

Бытовые электроприборы

Экономит ли диммер электричество? Для того чтобы говорить об энергоэффективности, для начала полезно будет

Электродвигатели

Двигатели, в общем-то, простые механические устройства, но перемотка катушек асинхронников представляет собою довольно сложную

Электродвигатели

Как разработать двигательную установку? Для проектирования системы любого типа имеет значение кинематическая схема и

Теплый пол

В домах и квартирах все чаще и чаще используются теплые электрические полы. Технология укладки

Бытовые электроприборы

В связи с нарастающей популярностью инфракрасных обогревателей возникает вопрос: а так ли они безопасны,

Бытовые электроприборы

Срок использования счётчиков электроэнергии довольно длительный. Во многих квартирах  срок эксплуатации данных приборов на

Светодиодные ленты

Разноцветные светодиодные ленты способны не только осветить помещение, но и украсить его. Чтобы можно

Электропроводка и соединения

Было бы нерационально делать замену старой проводки без сопутствующего капитального ремонта, особенно если речь

Бытовые электроприборы

Рост стоимости энергии – такова неизбежность нашего времени. Чтобы привлечь потребителей, розничные и коммерческие

Своими руками

Установка или ремонт розетки своими руками считается одним из самых востребованных домашних дел, которое

Страница не найдена ⋆ Электрик Дома

Как это устроено

Электросчетчик – обязательный элемент любой домашней электрической сети. Это устройство предназначено для учета потребляемой

Электродвигатели

Плавный пуск асинхронного двигателя – это всегда трудная задача, потому что для запуска индукционного

Электродвигатели

Двигатели, в общем-то, простые механические устройства, но перемотка катушек асинхронников представляет собою довольно сложную

Бытовые электроприборы

Диммер – это регулятор яркости света, позволяющий управлять степенью освещенности. Прибор работает по принципу

Своими руками

Современные люстровые конструкции оснащаются не только лампочками дневного света, но и разноцветными светодиодами. Переключая

Электропроводка и соединения

В настоящее время снова вернулась мода на постройки из натуральных экологичных материалов. Одним из

Бытовые электроприборы

Одну часть электрических приборов включают на время, другую – оставляют подключенной к сети всегда.

Видео электрика

Для подключение трехфазного двигателя через магнитный пускатель понадобится сам двигатель, магнитный пускатель, кнопочный пост

Бытовые электроприборы

Чтобы создать в своем доме приятное световое освещение и сэкономить на счетах за потребление

Умный дом

Если вы набрели на эту статью, то наверняка уже знаете, что такое Ардуино и

Своими руками

Бытовая техника восприимчива к перепадам напряжения: она быстрее изнашивается и выходит из строя. А

Альтернативные источники энергии

Бесперебойная подача электричества – одно из основных условий комфортного проживания в доме. Но что

Электродвигатели

Как разработать двигательную установку? Для проектирования системы любого типа имеет значение кинематическая схема и

Своими руками

Чем старше ваша люстра, тем выше риск ее поломки. Покупка нового осветительного оборудования часто

Своими руками

Вы купили люстру, принесли коробку домой и увидели, открыв ее, что все детали лежат

Бытовые электроприборы

Ранее мало кто задумывался над тем какие лампы лучше устанавливать в собственном доме —

Бытовые электроприборы

Вихревой индукционный котел (ВИН) предоставляет собой двигатель и кавитатор, в который подается вода. Принцип

Как это устроено

В условиях сурового российского климата зимой может быть холодно даже в хорошо утепленных квартирах

Как это устроено

Задача снижения количества потребляемой энергии перестала быть только технической проблемой и перешла в область

Светодиодные ленты

Сегодня разберёмся что такое ШИМ и с чем его едят, а также как сделать

Страница не найдена ⋆ Электрик Дома

Своими руками

Аквариумные рыбки требовательны к условиям содержания. Их здоровье и красота зависят от объема аквариума,

Бытовые электроприборы

Розетки есть в каждом доме: с их помощью подключают электрические приборы в сеть. Они

Электропроводка и соединения

Выбор электросчетчика – ответственное мероприятие, потому что, купив устройство, вернуть его назад со словами

Электродвигатели

С точки зрения регулирования скоростью вращения электродвигателей, интересно уравнение для электромеханических характеристик, соответствующее Второму

Светодиодные ленты

Светодиодные ленточные полосы одинаковы на вид, но они обладают различными характеристиками. И там, где

Электродвигатели

С момента изобретения асинхронного двигателя появились различные вариации его исполнения. Но способы подключения остались

Своими руками

Установка или ремонт розетки своими руками считается одним из самых востребованных домашних дел, которое

Видео электрика

Рассмотрим варианты измерений при помощи прибора фирмы Mastech — модель MAS830L. В примере показаны

Электродвигатели

Как разработать двигательную установку? Для проектирования системы любого типа имеет значение кинематическая схема и

Бытовые электроприборы

Электрический конвектор – это прибор, превращающей электроэнергию в тепловую энергию и распределяющий ее внутри

Электродвигатели

Направление вращения вала электродвигателя иногда требуется изменить. Для этого необходима реверсивная схема подключения. Ее

Как это устроено

Устройство плавного пуска электродвигателя (сокращенно УПП) – это механизм, используемый для сдерживания роста пусковых

Бытовые электроприборы

Чем дальше вы живете от трансформаторной подстанции, тем меньший вольтаж можно замерить в розетках

Электропроводка и соединения

Так как работа внешней электросети регулируется специальной компанией, подвести электропроводку в дом своими руками

Бытовые электроприборы

Индустрия бытовой техники в наши дни по-прежнему переживает свой расцвет: появляются все новые и

Светодиодные ленты

Сегодня разберёмся что такое ШИМ и с чем его едят, а также как сделать

Электродвигатели

Перед выбором схемы подключения однофазного асинхронного двигателя важно определить, сделать ли реверс. Если для

Своими руками

Светодиодная лента – относительно недавно появившееся светотехническое устройство, которое можно применять для создания особых

Бытовые электроприборы

Встраиваемая техника создана для рационального использования кухонного пространства и экономии ресурсов. Варочные панели представляются

Электродвигатели

Асинхронные двигатели получили широкое применение, потому что они малошумны и легки в эксплуатации. Особенно

конструкция, настройка и проверка устройства

Приборы, позволяющие регулировать температуру в помещении, впервые были разработаны и выпущены в 1943 году в Дании, и в скором времени вся Европа стала использовать их для снижения затрат на отопление. Сегодня вопрос экономии как нельзя актуален, а принцип работы терморегулятора нового поколения такой, что позволяет не только следить за поддержанием заданной температуры, но и экономить до 25% затрат на обогреве жилья.

Регулирующие устройства нового поколения

Если первые регулирующие устройства для батарей отопления требовали обязательного контроля человека, то у моделей последних лет появился ряд существенных преимуществ перед «старичками».

• Дизайн современных термостатов таков, что они практически не заметны и выглядят, как естественное продолжение радиатора. Их легко настраивать и регулировать.
• Термостаты нового поколения просто монтировать, как в старую централизованную отопительную систему, так и в автономную.
• Длительный срок эксплуатации и отсутствие потребности в профилактическом и техническом обслуживании делают их желательными элементом отопительных систем.
• Принцип работы регулятора температуры позволяет выставить нужные параметры, которых он будет придерживаться весь отопительный сезон, с учетом изменений температуры воздуха за окном. Это позволит избежать таких неприятных моментов, когда на улице стало тепло, а батареи еще настолько горячие, что приходится открывать балкон или окна для проветривания.
• Терморегулятор позволяет калибрировать температурные параметры от +5°C, если требуется создать условия, чтобы система не замерзла, но при этом не «съедала» бюджет, до +27°C для любителей жары. Прибор будет придерживаться заданных параметров с точностью до 1 градуса.
• Принцип действия терморегулятора таков, что теплоноситель в отопительном контуре начинает распределяться равномерно, доходя горячим даже до последних в цепи радиаторов отопления.
• Если прибор установить в автономной системе обогрева, то владельцев ожидает экономия топлива до 25%.

Современные термостаты настолько автоматизированы, что требуют участия человека только в начале отопительного сезона, когда выставляются параметры температур в комнатах.

Как устроен термостат

Сегодня на рынке можно найти два вида регуляторов температуры: механические и электронные. Хотя у них существенные различия в способе настроек параметров, устройство терморегулятора со времен первых моделей не сильно поменялось. В настоящее время можно выбирать прибор не только по способу регулировки температуры, но и по типу отопительной системы. Есть модели, специально разработанные для однотрубных и двухтрубных отопительных контуров, но в основе и тех и других находится термическая головка (сильфон) и клапан.

Термоголовка представляет собой цилиндр с гофрированной внутренней поверхностью. Внутри сильфона располагается газообразная или жидкостная среда, очень чувствительная к любым колебаниям температур в окружающем пространстве.

В момент, когда температура в помещении достигла установленной критической нормы, средство в сильфоне расширяется, увеличивая его в размере. Следствием этого становится давление увеличенной термоголовки на клапан и его закрытие, что приводит к остановке подачи теплоносителя в батарею.

В случае понижения температуры происходит обратный процесс: внутренняя среда в сильфоне сжимается, он уменьшается в размере и перестает давить на клапан. Тот в свою очередь открывается, давая свободный проход теплоносителю.

Современная регулирующая техника настроена, как минимум, на миллион «сжатий-растяжений», чего она сможет достичь примерно за 100 лет эксплуатации.

Типы терморегуляторов

Все большее количество людей сходятся в том, что в современных условиях потребления тепла необходима жесткая экономия, чтобы снизить на него затраты. Чтобы не сидеть в холодных домах и квартирах, можно выбрать терморегулятор, подходящий под конкретную отопительную систему и создать не только оптимальные условия для проживания, но и пусть небольшую, но все-таки экономию средств.

Как показывает практика, термостаты последнего поколения могут «реанимировать» даже старые чугунные радиаторы, подключенные к центральной городской теплосети. Увеличение теплоотдачи без дополнительных денежных затрат возможно при установке термостата в отопительный контур или котел.

Большим спросом пользуются механические приборы, которые стоят дешевле электронных аналогов, но все изменения в их настройках производятся вручную. Изделия, оснащенные электронным дисплеем, полностью освобождают человека от контроля над тем, как работает терморегулятор на протяжении всего отопительного сезона.

Параметры в эти устройства вводятся один раз, а так как можно указать не только конкретную температуру, но и установить ее минимум и максимум, то это позволяет создать по-настоящему комфортный микроклимат.

Кроме того, что термостаты бывают электронные и механические, они так же отличаются по своему внутреннему содержанию. Приборы с сильфонами, наполненными жидкостью, как правило, стоят недорого, но и реакция их на температурные изменения в окружающей среде несколько замедленная.

Газонаполненные термоголовки очень чувствительны к любым колебаниям температуры. Они «заметят», если воздух в комнате потеплеет от того, что в окно светит солнце и перекроют клапан, остановив подачу носителя в батарею.

Самыми удобными в эксплуатации являются электронные терморегуляторы с программным управлением. Они позволяют устанавливать температурный режим на разный временной промежуток. Например, когда в квартире никого нет в течение рабочего дня, параметры нагрева воздуха могут быть понижены, но в определенное время суток термостат включается на повышение температуры. Это позволяет экономить на оплате отопления и энергоресурсах.

Подобные приборы стоят дорого, но купленные и установленные один раз, они на протяжении многих лет будут создавать комфорт в доме и экономию в кошельке.

Терморегулятор с выносным датчиком

Чтобы прибор работал корректно, он должен быть монтирован в горизонтальном положении, в этом случае воздух свободно циркулирует вокруг него, не влияя на заложенные в датчик параметры. Если установить его вертикально, то тепло, поднимаясь снизу, будет воздействовать на среду в сильфоне, заставляя его расширяться и закрывать клапан.

Если устройство отопительной системы таково, что установить терморегулятор горизонтально не получится, можно приобрести прибор с выносным температурным датчиком. Это так же актуально, если батареи закрыты декоративным коробом или фальш-панелью.

Выносной датчик идет в комплекте со специальной трубкой длиной 2 метра. На таком расстоянии он позволяет, как проверить терморегулятор, так и настроить его параметры. Подобной возможностью обладают и механические, и электронные устройства. Кроме того, существуют так называемые антивандальные терморегуляторы, оснащенные специальным чехлом, закрывающим его дисплей. Их устанавливают в помещениях, где живут или находятся дети.

Заключение

Принцип работы современного терморегулятора таков, что позволяет следить как за температурным режимом в доме или квартире, так и за экономией средств на отопление. Так как существуют приборы, приспособленные под конкретные отопительные системы, то стоит только определиться с его устройством, способом настройки и ценой, а установку можно произвести самостоятельно, действуя по инструкции.

Рекомендуем:

• Чугунные радиаторы: современные батареи для квартиры, толщина их стенок, объем и вес одной секции
• Стальные трубчатые радиаторы отопления: Arbonia, Zehnder, батареи Кимрского завода «Гармония», Zenith to be, итальянские секционные радиаторы, их технические параметры
• Хомуты для крепления полипропиленовых труб: виды крепежей, пошаговая инструкция крепления труб к стене и в штробу
• Радиаторы стальные: боковое подключение (тип 11), этапы изготовления конструкции, плюсы и минусы панельных батарей, как выбрать по классификации

Механический терморегулятор для отопления | Термостат

Механический терморегулятор (термостат) довольно часто используется в системах отопления не только частных домов, но и обычных жилых квартир. Более того, различные их разновидности могут управлять работой практически любых климатических систем – кондиционеров, теплых полов, водонагревателей и т.п., делая окружающее нас пространство максимально комфортным и удобным для проживания.

В современной квартире множество обыденных для нас вещей, которыми мы пользуемся ежедневно, оснащены механическими термостатами, регулирующими их работу. Это и стиральная машина, холодильник, духовка, специализированные смесители, термоголовки батарей центрального отопления и многое другое. Неудивительно, что и для такой серьезной задачи как отопление жилища, часто выбирают именно механические терморегуляторы.

Давайте подробнее рассмотрим, как и почему работает механический термостат, его устройство, самые распространённые варианты применения для отопления на примере комнатного механического терморегулятора.

Содержание статьи:

1. Комнатный механический терморегулятор

2. Принцип работы механического терморегулятора

3. Устройство механического терморегулятора

4. Использование механического терморегулятора в отоплении

5. Выбор и покупка механического терморегулятора

Комнатный механический терморегулятор – это устройство, которое регулирует работу климатического оборудования, поддерживая заданные температурные параметры помещения. Может использоваться как для отопления, так и для охлаждения квартиры или дома.

Основное отличие комнатных механических терморегуляторов от термостатов другого типа, заключается в том, что это отдельный, полностью независимый прибор, чаще всего выполненный в виде внешнего электроустановочного изделия, предназначенный для монтажа внутри жилых помещений.

Если говорить проще, механический терморегулятор, в зависимости от заданной программы, включая или выключая те или иные отопительные или приборы охлаждения, поддерживает в помещении необходимую температуру.

Главной же особенностью именно механического терморегулятора, является полное отсутствие электрической начинки, т.е. для его работы не требуется питания, даже батареек.

Как же устроен механический терморегулятор, что именно позволяет ему измерять температуру окружающего пространства и управлять электроприборами?

Механический термостат – это устройство, которое как нельзя лучше отражает собой принцип – «Все гениальное просто!». При всей разности конструкций и используемых компонентов, в работе механических термостатов заложен один единственный принцип, а именно способность некоторых материалов и веществ в зависимости от температуры изменять свои механические свойства.

В качестве бытового примера, знакомого каждому, который бы объяснял принцип действия механического терморегулятора, можно привести обычный ртутный градусник, с помощью которого мы измеряем температуру тела.

Ртуть, заключенная внутри градусника, при повышении температуры увеличивается в объеме и поступает в градуированный капилляр, показывая тем самым точную температуру.

Примерно такие же процессы протекают в механическом терморегуляторе, единственная разница в том, что изменение температуры до определенного уровня, который указывается нами отдельно регулирующим колесом, запускают определенные процессы, чаще всего замыкает или разрывает электрическую цепь, тем самым включая или выключая отопительные приборы.

Чтобы было понятнее, как все это работает, давайте рассмотрим устройство стандартного комнатного механического терморегулятора.

Основным конструктивным элементом практически любого комнатного механического термостата является газовая мембрана. Кстати, именно за это их еще довольно часто называют мембранные терморегуляторы.

Находящийся внутри мембраны специальный газ, при изменении температуры, изменяет свой объем, тем самым воздействуя на стенки мембраны. Которые изменяясь, запускают механизм замыкания или размыкания электрической цепи, питающей системы отопления или охлаждения.

Выбор именно такого способа устройства для комнатного термостата обусловлен возможностью организации простого способа регулировки его температуры срабатывания, а также тем, что устройство реагирует именно на изменение температуры воздуха, а не поверхности, что наиболее важно в системах отопления и охлаждения. Поэтому, например, для теплых полов разумнее использовать механические жидкостные термостаты с выносным датчиком.

Регулировка температуры срабатывания у мембранного комнатного терморегулятора, выполняется с помощью управляющего колесика со шкалой, которое соединено с механизмом мембраны. Поворачивая колесо, мы приближаем или отдаляем стенки мембраны от управляющего механизма, тем самым изменяя температуру при которой произойдет замыкание или размыкание электрической цепи. Другими словами, если механизм срабатывания будет ближе к стенке мембраны, то газу, расположенному в ней, достаточно незначительно изменить объем, чтобы он сработал, соответственно понадобиться меньшая температура и наоборот. По этому принципу и работает регулировочное колесо.

Давайте рассмотрим, как именно можно применить механический термостат в системе отопления дома или квартиры.

Чаще всего комнатные механические термостаты используются в отоплении домов, совместно с газовыми котлами. Производителями довольно часто в конструкции котлов предусмотрена схема подключения через механический терморегулятор. Прибор устанавливается в разрыв питающего провода, идущего к котлу и в случае, когда температура воздуха в помещении опускается ниже выставленного порогового значения, цепь замыкается и газовый котел запускается, начиная отапливать помещение, поддерживая температуру теплоносителя.

Основные схемы подключения механического термостата к отоплению или охлаждения описаны в нашей статье “Схема подключения механического терморегулятора“

Точно по такому же принципу домашние термостаты подключают к любым электрическим обогревателям в комнатах, будь то масленые, инфракрасные или любые другие применяемые для обогрева воздуха в помещениях. Тем самым процесс отопления становится полностью автоматизированными, не требуя практически никакого участия в своей работу человека, после настройки.

Возможных вариантов использования механических термостатов масса, в автоматизации отопления он просто незаменим из-за своей неприхотливости и надежности. А простота конструкции позволяет производителям выпускать комнатные механические терморегуляторы по значительно меньшей стоимости, чем электронные, что является немаловажной частью их популярности у потребителя.

В настоящее время существует масса производителей механических терморегуляторов, есть модели и именитых брендов, но, чаще всего, в продаже вы встретите малознакомые, неизвестные наименования. В своей практике я ствил большое количество различных механических термостатов и могу посоветовать следующее:

– При выборе обязательно обратите внимание на максимальную коммутируемую мощность. Если написно, что терморегулятор на 10 Ампер, к нему можно будет подключить нагрузку не более чем 2.2-2.3 кВт. Терморегуляторы более чем 3.6 кВт подсоединяемой мощности встречаются редко. Если же необходимо подключить большую мощность, придётся использовать контактор, по схеме подключения, ссылку на которые я давал чуть выше.

– Из недорогих терморегуляторов мне понравился вот такой – BALLU BMT-1 – купить можно здесь. По конструкции, он полностью схож с тем, что описан в этой статье. Проработает у вас точно лет 3-5, а дальше зависит от качества сборки конкретной модели и условий эксплуатации. Для дачи, гаража – самое то!

Если вам нужна консультация по выбору модели терморегулятора механического – пишите в комментариях, постараюсь помочь советом!

Как работает термостат — Урок

Когда наступает лето, сражаться с жарой может быть ужасно. К счастью, вы можете выключить термостат вашего блока HVAC и создать комфортную и приятную температуру в помещении. Точно так же в зимние месяцы вы можете включить термостат и сохранить тепло и уют. Домовладельцы часто не уделяют слишком много внимания скромному термостату — продуманному устройству, обеспечивающему комфортную температуру окружающей среды независимо от температуры наружного воздуха.

Что такое термостат?

Перед тем, как посмотреть, как работает термостат, также важно понять, что такое термостат. Это гаджет, который является частью вашей системы отопления и / или охлаждения, который бесшумно измеряет температуру внутри вашего дома, а затем на основе показаний решает, нужно ли активировать обогрев или охлаждение.

Термостат был изобретен в 17 веке и состоял из поплавка, присутствующего в ртутном термометре, и соединенного с демпферной крышкой, установленной на печи.Когда ртуть в градуснике достигает определенного уровня, поплавок перемещается, в результате чего заслонка закрывается. Хотя это простое устройство, оно открыло путь для современных термостатов.

Современные термостаты выполняют ту же работу, только с гораздо большей технологией, чтобы помочь им. Сегодняшний термостат — это активируемый нагреванием переключатель, который поставляется с датчиком температуры. Этот переключатель размыкается или замыкается, в результате чего электрическая цепь, отвечающая за нагрев и охлаждение, замыкается или прерывается.

Термостаты могут быть механическими или электронными. Оба отвечают за тщательный контроль температуры окружающей среды в помещении, но работают по-разному. Кроме того, некоторые термостаты настолько усовершенствованы, что ими можно управлять удаленно с помощью смартфона или подключения к Интернету.

Работа термостата

Термостаты работают по принципу теплового расширения. Этот принцип регулирует выключение или включение электрической цепи. В наиболее распространенных типах механических термостатов обычно используются биметаллические ленты или сильфоны, заполненные газом.В то время как цифровые термостаты используют тот же принцип, но все управляется микросхемой и встроенным миникомпьютером.

Биметаллические полосы: Как видно из названия, этот термостат состоит из двух металлических частей с разными коэффициентами расширения, но соединенных друг с другом с помощью болтов в виде биметаллической полосы. Эта полоса работает как мост для подключения или отключения электрической цепи системы отопления или охлаждения. Когда мост выходит из строя, цепь замыкается, вызывая нагрев или охлаждение.Однако со временем полоса нагревается, в результате чего одна из металлических частей становится горячее, чем другая. Более горячая полоса расширяется, вызывая ее искривление и изгиб. Это, в свою очередь, разрывает цепь, отключается нагрев или охлаждение.

При разрыве цепи через биметаллическую полосу не проходит электричество. Итак, он начинает постепенно остывать. Расширенная металлическая деталь начинает сжиматься, возвращая ее к исходному размеру. В этот момент контур снова замыкается, и возобновляется нагрев или охлаждение.

Вы можете регулировать температуру с помощью термостата для изменения, когда электрическая цепь нагревательного или охлаждающего агрегата завершается или разрывается. Скорость охлаждения металла в биметаллической полосе зависит от того, насколько хорошо утеплен ваш дом. В типичных случаях для охлаждения биметаллической ленты и включения термостата требуется около часа.

Биметаллическая лента и электрическая цепь

Легенда
1 = Внешний диск для регулировки температуры
2 = Цепь, которая соединяет диск с датчиком температуры
3 = Биметаллическая полоса, показывающая первый металл — латунь
4 = Биметаллическая полоса, показывающая второй металл — железо
5 = Внутренняя электрическая цепь, которая включается, когда биметаллическая полоса опускается, и прерывается, когда биметаллическая полоса расширяется из-за тепла

Сильфон с газом: Одна из проблем с биметаллической лентой заключается в том, что на нагрев и охлаждение требуется время.Следовательно, когда вам нужно, чтобы температура изменилась быстро, этого не произойдет. Именно здесь вступают в силу сильфоны с газом и два металлических диска. Металлические диски имеют большую площадь поверхности, что позволяет им быстро нагреваться. Таким образом, когда электрический ток проходит через цепь, газ в сильфоне нагревается, и сильфон расширяется. Это приводит к разделению двух металлических дисков, и диск, расположенный сзади, подталкивается к крошечному переключателю, расположенному в центре термостата. Это немедленно прерывает контур, вызывая отключение нагрева или охлаждения.Затем газ в сильфоне начинает остывать, в результате чего сильфон сжимается. Это заставляет металлические диски снова вместе, в результате чего внутренний диск отодвигается от крошечного переключателя. Итак, цепь замыкается, и блок HVAC снова включается.

Электронные термостаты: Сегодня, благодаря достижениям, достигнутым в технологии, существуют электронные термостаты с электронными датчиками тепла и цепями, которые могут определять любое изменение температуры окружающей среды и автоматически включать нагрев или охлаждение.Они похожи на мини-компьютер и могут быть запрограммированы. Электронный термостат содержит устройство, известное как термистор, которое отвечает за измерение температуры окружающей среды. Термистор также является резистором, который способствует изменению электрического сопротивления при изменении температуры. Термистор выделяет тепло, когда через него проходит электрический ток. Это нагревает катушку термометра, которая раскручивается от тепла, вызывая отключение микроконтроллера в электронном термостате.В результате отключается нагрев или охлаждение. Как только термистор и катушка термометра охлаждаются, они возвращаются в исходное положение, в результате чего включается блок HVAC.

Цифровой или электронный термостат предотвращает потери энергии. Он позволяет запрограммировать отопление и охлаждение вашего дома на разные периоды времени, чтобы потреблялось минимальное количество энергии, когда оптимальное охлаждение или обогрев не требуется. Это прекрасный способ сэкономить деньги и энергию.

Итог

С появлением смартфонов сегодня вы можете получить термостаты с поддержкой Wi-Fi, которые можно использовать для управления отоплением и охлаждением вашего дома с помощью смартфона. Все, что вам нужно, — это приложение для работы термостата, и эти приложения практически не стоят денег, что делает их одним из самых эффективных технологических достижений нашего времени.

Котловой термостат: принцип работы

0поделились

• Поделиться в Facebook
• Поделиться в Twitter

Автоматическое управление в системе отопления позволяет точно контролировать температуру в помещении и экономить на топливе. Подключив термостат к отопительному котлу, хозяин дома увеличивает КПД оборудования на 20-30% и значительно упрощает его обслуживание.

Как работает термостат отопления?

Обычная система отопления с водой в качестве теплоносителя состоит из отопительного оборудования или отопительного агрегата, подключенного к централизованной сети, внутренних труб и радиаторов.

Для регулирования тепла, поступающего от него в помещение, нужно постоянно следить за состоянием котла или регулярно закрывать / открывать краны на батареях. Инертность такой системы не позволяет поддерживать желаемую температуру в течение дня на необходимом уровне.Термостат делает проживание в доме максимально комфортным, помогая сэкономить на отоплении.

Принцип его работы выглядит так:

• Блок управления помогает установить желаемую температуру.
• При достижении заданной температуры датчик подает сигнал, который приводит к отключению котла или перекрытию клапана в трубах отопления.
• После того, как температура воздуха в помещении упадет, снова включится котельное оборудование или обогреватели.

Электронный блок управления позволяет установить не один температурный режим, а сразу несколько на каждое время суток. Современные котлы предлагают широкий выбор беспроводных датчиков и блоков управления. Вся связь между отдельными элементами идет по радиоканалу. В случае возникновения ошибки на экране отобразится код ошибки. У каждого производителя свои коды ошибок. Поэтому коды ошибок термостатов Honeywell будут отличаться от кодов ошибок других производителей.

В идеале термостат должен регулировать работу самого нагревательного устройства, а значит, должен регулировать подачу топлива. Это наиболее эффективная схема подключения, обеспечивающая максимальную экономию топлива. В этом случае потребление источника энергии останется на минимальном уровне, необходимом для оптимального отопления.

Однако такой термостат можно устанавливать только на газовые или электрические обогреватели. Если котел работает на твердом топливе, то для регулировки температуры в помещении потребуется термостат с механическим клапаном, который монтируется прямо на трубе.

Электронный регулятор температуры состоит из двух основных элементов:

• Датчик температуры.
• Микроконтроллер

Первый измеряет температуру, а второй контролирует ее и подает сигналы на увеличение / уменьшение подачи тепловой энергии в помещение. Датчик может посылать на контроллер аналоговые или цифровые сигналы. В первом случае термостат работает аналогично механическому аналогу, но значительно превосходит его по точности измерения температуры.

Цифровые термостаты — это вершина развития этих приборов. Они способны регулировать подачу тепла по выбранному алгоритму. Плюс к ним можно подключить гораздо больше датчиков, расположенных как в помещениях, так и на улице.

Многие электронные термостаты предлагают дистанционное управление через инфракрасный порт или сотовую связь.

Электронные приборы, предназначенные для автоматической регулировки качественных и количественных характеристик теплоносителя, являются неотъемлемой частью систем отопления в умных домах.

Как работает термостат?

В то время как термометр — это инструмент для измерения температуры в помещении, термостат может ее контролировать. Будь то настенный или установленный на бойлере, этот регулятор необходим для регулирования температуры в вашем доме. Давайте подробнее рассмотрим, что такое термостат, какие бывают термостаты и как они работают.

Что такое термостат?

Как контролировать температуру в доме? Сегодня существует множество вариантов, начиная от приложений для смартфонов и заканчивая традиционным регулятором температуры.Это все формы термостатов. По своей сути термостат — это просто средства управления, используемые для регулирования температуры в системе отопления. Вы можете установить желаемую температуру, и термостат будет поддерживать температуру в вашей комнате или бойлере на этом желаемом уровне. Если в доме начинает падать температура, термостат включает отопление, чтобы согреть его. После того, как внутренняя температура достигает заданного значения, термостат выключает обогрев, чтобы предотвратить перегрев.

В рамках этой базовой структуры существует ряд функций и опций:

• Некоторые термостаты беспроводные и работают от батареек
• Остальные подключены проводами к самому котлу.
• Программируемые термостаты используют установленный график для включения обогрева в определенное время дня.
• Умные термостаты учатся и адаптируются к вашим распорядкам

Здесь вы можете узнать о различиях между программируемыми и интеллектуальными термостатами.

Типы термостатов

Термостаты бывают разных форм, размеров и стилей.Основные два типа термостатов — цифровые и механические. Они различаются по нескольким ключевым причинам. Сегодня большинство новых термостатов являются цифровыми или электронными. Цифровые термостаты имеют внутренние компоненты, способные точно и быстро реагировать на комнатную температуру. Электронные датчики считывают текущую внутреннюю температуру и могут соответствующим образом регулировать обогрев, удерживая комнату в пределах одного градуса от целевого значения.

Напротив, механический термостат обычно регулирует температуру с помощью двух металлических кусочков.Они соединены вместе в датчике термостата биметаллической полосой. Поскольку различные типы металлов расширяются и сжимаются при изменении температуры, электрическая цепь, подключенная к вашей системе отопления, включается и выключается. Таким образом термостат может считывать и регулировать температуру. Что важно отметить в отношении биметаллического термостата, так это то, что он не такой точный, как цифровая модель; температура может отличаться от заданного значения на пять градусов. Однако некоторые предпочитают механические термостаты из-за их доступности и простого в использовании переключателя включения / выключения.

Как настроить термостат

Вот несколько полезных советов по использованию термостата.

• Устройство этого типа необходимо размещать в доме, где свежий воздух. Если вы разместите термостат в особенно солнечном месте или за занавеской, он не сможет точно определять температуру.
• Для начала установите самую низкую температуру, которая вам удобна.Для большинства людей это значение находится в диапазоне от 18 до 21 градуса.

Хотя может возникнуть соблазн включить термостат в холодные дни, в этом нет необходимости. Идея термостата заключается в том, что он будет реагировать на более холодную погоду и следить за тем, чтобы отопление продолжалось достаточно долго, чтобы согреть дом до заданной температуры по вашему выбору. Однако, поскольку для обогрева дома в холодный день может потребоваться больше времени, вы можете запрограммировать включение отопления раньше.

Программируемые термостаты имеют настройки времени и температуры, так что вы можете регулировать температуру в разные периоды дня. Это позволяет вам экономить электроэнергию, выключая отопление, когда вы на работе, но при этом возвращаться домой в теплый дом позже днем. При программировании термостата необходимо учитывать время нагрева и охлаждения.

Как использовать механический термостат

Механические термостаты регулируют тепло за счет расширения внутренних металлических полос. Эта полоска проводит электричество по подключенной цепи, включая нагрев.Когда полоса нагревается, один из металлов расширяется настолько, что размыкает цепь и выключает нагрев, охлаждая комнату. Чтобы отрегулировать этот механизм на вашем термостате, используйте шкалу температуры, которую вы можете настроить на желаемую температуру. Это устанавливает точку включения и выключения цепи.

Металлическим полосам требуется некоторое время для расширения или сжатия, поэтому процесс может быть довольно постепенным. Одним из решений этого является поиск механического термостата с газонаполненным сильфоном, зажатым между двумя металлическими дисками.Эти металлические диски имеют довольно большую площадь поверхности, что позволяет им быстро реагировать на тепло. Газ в сильфоне расширяется и сжимается, соответственно регулируя электрическую цепь и нагрев. Хотя это может показаться сложным, с точки зрения пользователя все, что вам нужно сделать с термостатом, — это установить желаемую температуру, а все остальное сделают механические компоненты!

Как работает термостат | HomeTips

Термостаты измеряют температуру окружающей среды в вашем доме и используют эту информацию для включения печи или кондиционера, в зависимости от настройки термостата.

Первый термостат был изобретен в начале 17 века голландцем Корнелисом Дреббелем, который поместил поплавок внутрь ртутного термометра и подключил этот прибор к крышке заслонки печи. Когда ртуть поднималась до определенного уровня, поплавок закрывал заслонку.

Механический (вверху) и электронный (внизу) термостаты © Дон Вандерворт, HomeTips

Современные термостаты в основном делают то же самое, но с тех пор технология прошла долгий, долгий путь. По сути, термостат, активируемый нагреванием, имеет датчик температуры, который заставляет переключатель открываться или закрываться, завершая или прерывая электрическую цепь, которая управляет системой отопления или охлаждения дома.Он может выполнять эту работу механически или через электронную схему.

Современный термостат, который, вероятно, лучше всего демонстрирует Nest Learning Thermostat, изучает поведение и предпочтения семьи, переваривает эту информацию и соответствующим образом регулирует температуру — по сути, программирование самого себя. При подключении к домашней сети Wi-Fi им можно управлять удаленно со смартфона, планшета или ноутбука. Подробнее об этом см. Руководство по покупке термостатов.

Программируемые электронные термостаты

Электронные термостаты используют электронный термочувствительный элемент и схему для определения изменений температуры и включения нагревательного или охлаждающего оборудования.Как маленький компьютер, они программируемы; их таймеры позволяют вам согреть ваш дом перед тем, как вы встанете с постели утром и перед тем, как вы вернетесь с работы, и установить разные температуры для разного времени дня. Это означает, что вы можете точно согласовать комнатную температуру с вашими потребностями, обеспечивая комфорт без потери энергии. Лучшие в линейке «обучающиеся» термостаты, такие как упомянутый выше термостат Nest, представляют собой сложные версии электронного термостата.

Электромеханические термостаты

Электромеханические термостаты имеют некоторые типы механических датчиков температуры — обычно биметаллическую катушку или полосу.Как следует из названия, этот тип сделан из двух связанных металлов. Изменения температуры заставляют эти металлы расширяться и сжиматься с разной скоростью, вызывая перемещение катушки или полосы. Электромеханический термостат имеет биметаллическую катушку, которая перемещается при изменении температуры, изменяя наклон небольшого пузырька, заполненного ртутью, который завершает электрический ток. схема. © Дон Вандерворт, HomeTips

Биметаллическая катушка или полоса подключаются к устройству, замыкающему электрическую цепь. В случае электромеханических термостатов Honeywell спиральный биметаллический датчик прикрепляется к небольшому стеклянному сосуду, содержащему ртуть; движение катушки вызывает наклон флакона в ту или иную сторону.

Поскольку одним из свойств ртути является то, что она проводит электричество, цепь замыкается, когда ртуть течет к одному концу пузырька, где есть два отдельных электрических контакта.

Термостат, который управляет как нагревательными, так и охлаждающими устройствами, имеет по два контакта на каждом конце флакона. Когда пузырек наклоняется в одном направлении, ртуть течет к этому концу и замыкает контур, требующий тепла. Когда система переключается на цикл охлаждения, ртуть течет к другому концу пузырька, чтобы включить охлаждение.

Утилизация небольшого количества ртути из этого типа термостата стала проблемой в последние годы. В некоторых штатах апробируются пилотные программы по утилизации старых ртутьсодержащих термостатов; Компания Honeywell была очень активным участником этих инициатив.

Некоторые электромеханические термостаты, например, произведенные GE, работают аналогично, но замыкают цепь герконом с магнитной защелкой.

Зональное отопление и охлаждение

Сложные системы домашнего климата с зональным управлением делят дом на несколько отдельных зон, каждая из которых может управляться отдельными настройками и временем на отдельных термостатах.С зональным контролем термостаты открывают и закрывают заслонки, отправляя теплый или холодный воздух, когда и где это необходимо. Зонированная система отопления использует несколько термостатов и заслонок в воздуховодах для регулирования подачи нагретого и охлажденного воздуха. © Дон Вандерворт, HomeTips

Найти предварительно проверенный местный термостат Помощь по установке

сообщить об этом объявлении

О Доне Вандерворте

Дон Вандерворт накопил свой опыт более 30 лет, работая редактором по строительству Sunset Books, старшим редактором домашнего журнала , автор более 30 книг по обустройству дома и автор бесчисленных журнальных статей.Он появлялся в течение 3 сезонов на телеканале HGTV «Исправление» и несколько лет был домашним экспертом MSN. Дон основал HomeTips в 1996 году. Подробнее о принципе работы термостата Don Vandervort

pdf

пользователя Karim Nice. Ниже представлена ​​простая схема электронного термостата на микросхеме LM356. 0000001136 00000 н.
Канистра может быть съемной или встроенной в чайник. В этот момент контур снова замыкается, и возобновляется нагрев или охлаждение. Биметаллические полосы: как следует из названия, этот термостат состоит из двух металлических частей с разными коэффициентами расширения, но соединенных друг с другом с помощью болтов, образуя биметаллическую полосу.Будь то настенный или установленный на бойлере, этот регулятор необходим для регулирования температуры в вашем доме. Марко. Принципы и методы измерения температуры Содержание курса Температуру можно измерить с помощью разнообразных датчиков. Точно так же в зимние месяцы вы можете включить термостат и сохранить тепло и уют. HSW Основная задача термостата — дать двигателю возможность быстро нагреться, а затем поддерживать постоянную температуру двигателя. В наиболее распространенных типах механических термостатов обычно используются биметаллические ленты или сильфоны, заполненные газом…. Теперь, когда охлаждающая жидкость проходит через двигатель, термостат смотрит на ее температуру. Над нагревательным элементом находится канистра с водой. 0000001837 00000 н.
Работа DS1621: Когда температура устройства превышает заданную пользователем температуру HIGH, тогда активен выход TOUT. Его основная функция — регулировать поток охлаждающей жидкости двигателя от двигателя к радиатору. Также есть много людей, которые предпочитают устанавливать дома теплый пол. … работа с R404a и модель TEV, определенная уравнением (5).Часть 1 посвящена цели и важности наличия принципов в целом и не имеет ничего общего с моими. При разрыве цепи через биметаллическую полосу не проходит электричество. Биметаллическая полоса и легенда электрических цепей 1 = Внешний диск для регулировки температуры 2 = Цепь, которая соединяет диск с датчиком температуры 3 = Биметаллическая полоса, показывающая первый металл — латунь 4 = Биметаллическая полоса, показывающая второй металл — железо 5 = Внутренняя электрическая цепь который соединяется, когда биметаллическая полоса опускается, и прерывается, когда биметаллическая полоса расширяется из-за нагрева. Сильфон с газом: Одна из проблем с биметаллической лентой заключается в том, что для нагрева и охлаждения требуется время.Принцип работы термостатических клапанов Термостатические клапаны используются для бесконечного пропорционального регулирования количества потока в зависимости от настройки и температуры датчика. 270 0 объект

эндобдж

Многие техники испытывают большие трудности с пониманием того, как правильно подключить термостат или как заменить термостат другим термостатом. Работа термостата автосэмплера Работа термостата автосэмплера Рисунок 2 Принцип работы термостата автосэмплера Термостатированный автосамплер оснащен модулем охлаждения / нагрева, в котором используются элементы Пельтье для эффективного охлаждения воздуха.конечный поток
эндобдж
287 0 объект
/ Фильтр / FlateDecode / Индекс [68 202] / Длина 30 / Размер 270 / Тип / XRef / W [1 1 1] >> поток
0000009975 00000 н.
Более горячая полоса расширяется, вызывая ее искривление и изгиб. Причина, по которой агрегат работает более интенсивно при более низкой температуре, заключается в том, что змеевик, через который вентилятор перемещает теплый воздух, становится очень холодным. Как работают автомобильные системы охлаждения. 270 19
Точно так же в зимние месяцы вы можете включить термостат и сохранить тепло и уют. Холодный приточный воздух забирает тепло в кондиционируемом помещении, а термостат Таким образом поддерживает температуру на постоянном уровне.0000015681 00000 п.
Термостат работает по принципу. 288 0 объект
транслировать
Таким образом, это все о термисторе, принципе работы термистора, его типах и областях применения, они используются для различных приложений измерения температуры. Интеллектуальный термостат — это шаг вперед по сравнению с программируемым термостатом, поскольку он обычно позволяет пользователю программировать желаемые настройки и подключается к Wi-Fi для более продвинутых функций и функций. Открытое и закрытое положения термостата. Принципы термостатической проводки, Боб Скариндж, доктор философии.Д., П.Е. Существует четыре основных типа устройств для измерения температуры, в каждом из которых используется свой принцип: современные термостаты выполняют ту же работу, но с гораздо большей технологией, которая им помогает. Автомобильный термостат — это небольшое устройство, которое находится между радиатором и двигателем автомобиля с жидкостным охлаждением. Уокер, Иэн С. и Алан К. Мейер. Устройство и принцип работы автомобильного термостата. Скачать полнотекстовый PDF. A2 — Ввод адреса чипа. В последнее время очень популярным методом обогрева стал теплый пол.Термостат охлаждения двигателя внутреннего сгорания поддерживает температуру. Принцип работы радиатора: Радиатор — довольно простое устройство. Термостаты могут быть механическими или электронными. 0000007303 00000 н.
Напиши что-нибудь о себе. На самом деле, схема подключения термостата довольно проста, путаница возникает в основном из-за того, что система охлаждения под давлением быстрее отводит тепло от двигателя, что делает его более эффективным. Это означает, что вы можете точно выровнять комнату … Итак, она начинает постепенно остывать.Кроме того, некоторые термостаты настолько усовершенствованы, что ими можно управлять удаленно с помощью смартфона или подключения к Интернету. A1 — Ввод адреса чипа. Возможно, наиболее распространенным примером чисто механической технологии термостата, используемой сегодня, является термостат системы охлаждения двигателя внутреннего сгорания, используемый для поддержания двигателя около его оптимальной рабочей температуры путем регулирования потока охлаждающей жидкости к радиатору с воздушным охлаждением. используя герметичную камеру, содержащую восковую гранулу, которая плавится и расширяется при заданной температуре.{Соотношение топливо-воздух: zA изменение соотношения топливо-воздух приведет к изменению температуры… В типичных случаях биметаллической полосе требуется около часа для охлаждения и включения термостата. Температура — одна из наиболее часто измеряемых переменных, поэтому неудивительно, что существует множество способов ее измерения. Тег: принцип работы термостата pdf. Как маленький компьютер, они программируемы; их таймеры позволяют вам согреть ваш дом перед тем, как вы встанете с постели утром и перед тем, как вы вернетесь с работы, и установить разные температуры для разного времени дня.Восковый термостатический элемент был изобретен в 1934 году Сергием Верне (1899–1968). Сегодняшний термостат — это активируемый нагреванием переключатель, который поставляется с датчиком температуры. При включении передняя сторона элементов Пельтье нагревается / охлаждается в соответствии с установленной температурой. Термостат в большинстве автомобилей имеет диаметр около 2 дюймов (5 см). Это известно как… Как работает центральная система кондиционирования? Когда ртуть в градуснике достигает определенного уровня, поплавок перемещается, в результате чего заслонка закрывается.Они устанавливаются на заводе, как они сконструировали устройство для работы. Параметры, влияющие на передачу тепла двигателем {Теплопередача двигателя зависит от многих параметров, если влияние этих параметров не известно, проектирование надлежащей системы охлаждения будет затруднено. Работа электрического утюга. Термостаты работают по принципу теплового расширения. Большинство вещей становятся больше при нагревании и меньше при остывании (заметным исключением является вода: она расширяется при нагревании и при замерзании).Механические термостаты используют эту идею (которая называется тепловым расширением) для включения и выключения электрической цепи. В двух наиболее распространенных типах используются биметаллические полоски и газонаполненные … Когда наступает лето, может быть неприятно вести битву с жара. Это гаджет, который является частью вашей системы отопления и / или охлаждения, который бесшумно измеряет температуру внутри вашего дома, а затем на основе показаний решает, нужно ли активировать обогрев или охлаждение. ПРИНЦИПЫ РЭЯ ДАЛИО Ниже приведены три отдельные части, которые можно читать либо независимо, либо как единое целое.В то время как термометр — это инструмент для измерения температуры в помещении, термостат может ее контролировать. Термостат. VDD — Напряжение питания. Этот принцип воскового двигателя тоже находит. В наиболее распространенных типах механических термостатов обычно используются биметаллические ленты или сильфоны, заполненные газом. ЖИЛЫЕ ТЕРМОСТАТЫ: КОНТРОЛЬ КОМФОРТА В ДОМАХ В КАЛИФОРНИИ [PDF] Национальная лаборатория Лоуренса Беркли 7 (2008). Давайте посмотрим, как именно работает этот механизм. ] / Назад 480611 / XRefStm 1136 >>
Электрическая энергия превращается в тепловую, и соотношение между мощностью и БТЕ / час составляет: 1 Вт = 3.415 БТЕ / час. 0
Традиционные механические термостаты и современные цифровые термостаты — это два основных типа доступных термостатов. Термостат помогает двигателю поддерживать рабочие температуры в этом диапазоне. Работа термостата Термостаты работают по принципу теплового расширения. Термостаты — это устройства, основной функцией которых является управление работой систем отопления, вентиляции и кондиционирования воздуха, включение нагрева или охлаждения по мере необходимости. Обычно есть переключатель включения / выключения и термостат… Термостат — это устройство, которое используется для поддержания желаемой температуры в системе, такой как холодильник, кондиционер, утюг и в ряде других устройств. Когда двигатель достигает своей рабочей температуры (обычно около 95 градусов Цельсия), термостат открывается. S Bharadwaj Reddy 2 мая 2016 г. 1 января 2017 г. 0000002093 00000 n
Внизу чайника герметичный электронагревательный элемент. Внизу чайника герметичный электронагревательный элемент. Для понимания работы оконного кондиционера. Клапаны являются самодействующими, т.е. слово «термостат» происходит от двух древнегреческих слов: thermo (что означает тепло) и statos (что означает стояние или статические).Цикл охлаждения (система с охлажденной водой): приточный воздух, который примерно на 20 ° F холоднее, чем воздух в кондиционируемом помещении, покидает охлаждающий змеевик через приточный вентилятор вниз в воздуховоды и в кондиционируемое пространство. Электрические утюги, которые мы используем для разглаживания складок на нашей одежде, содержат термостат, который гарантирует, что утюг не станет слишком горячим, если его держать включенным и оставлять без присмотра в течение длительного периода времени. Отчет о трещинах кристаллов 2013 sp4. Этот принцип регулирует выключение или включение электрической цепи.Каков принцип работы термостата теплого пола? Этого можно было ожидать, поскольку большинство физических, электронных, химических, механических и биологических систем подвержены влиянию температуры. Восковый термостатический элемент был. В то время как цифровые термостаты используют тот же принцип, но все управляется микросхемой и встроенным миникомпьютером. Новые технологии оказали огромное влияние на конструкцию термостатов. 0000011021 00000 п.
Например, в доме это устройство может автоматически включать систему отопления, когда температура в доме падает, или включать кондиционер, когда становится слишком жарко.Специально разработанные термостатируемые лотки для образцов вмещают либо 100 флаконов по 1,8 мл, либо две лунки и 10 флаконов по 1,8 мл. Надеюсь, что характеристики термистора и его применение, в дополнение к этому, могли бы дать вам лучшее и полное понимание темы. Прежде чем посмотреть, как работает термостат, также важно понять, что такое термостат. 0000007737 00000 н.
Термостат был изобретен в 17 веке и состоял из поплавка, присутствующего в ртутном термометре, и соединенного с демпфирующей крышкой, установленной на печи.0000001317 00000 н.
Этот переключатель размыкается или замыкается, в результате чего электрическая цепь, отвечающая за нагрев и охлаждение, замыкается или прерывается. 0000002670 00000 н.
Они работают, преобразовывая электричество в тепло, используя металлы в качестве нагревательных элементов. Принципы термостатической проводки, Боб Скариндж, доктор философии, P.E. Как работает термостат. Madurai Veeran старая песня скачать бесплатно. 0000000689 00000 н.
Скачать полнотекстовый PDF-файл Читать полный текст. Это достигается за счет регулирования количества воды, проходящей через радиатор.Однако со временем полоса нагревается, в результате чего одна из металлических частей становится горячее, чем другая. Термостат работает по принципу теплового расширения твердых материалов. Цепь электронного термостата и работа. Это, в свою очередь, разрывает цепь, отключается нагрев или охлаждение. Что такое термостат? Принцип работы термостата Термостат — это устройство, которое используется для поддержания желаемой температуры в такой системе, как холодильник, кондиционер, утюг и в ряде других устройств. 0000010699 00000 п.
Канистра может быть съемной или встроенной в чайник.Например, в доме это устройство может автоматически включать систему отопления, когда температура в доме падает, или включать кондиционер, когда становится слишком жарко. В электронных термостатах используется электронный термочувствительный элемент и схема для определения изменений температуры и включения нагревательного или охлаждающего оборудования. Оба устройства работают по тому же принципу, что постоянный ток, протекающий через резистор, и его изменяющееся сопротивление из-за изменения температуры измеряется как падение напряжения на нем.Температура — это наиболее часто измеряемая величина окружающей среды. u @> � {�� = ��w� ݽ {���
PcW�d% 9�x� «g���ɕ�! Измерение температуры может быть выполнено с помощью… Принципов и методов измерения температуры Содержание курса Температура может быть измерена с помощью разнообразных датчиков.Все они определяют температуру, ощущая некоторые изменения в физических характеристиках. %% EOF
Не нужно фантазировать, просто обзор. Ниже представлена ​​простая схема электронного термостата на микросхеме LM356. Если ваша система охлаждения находится под слишком большим давлением, она может «взорвать верх!» Основные типы термостатов. Домовладельцы часто не уделяют слишком много внимания скромному термостату — продуманному устройству, обеспечивающему комфортную температуру окружающей среды независимо от температуры наружного воздуха.Органы управления находятся сбоку чайника. Термостат содержит теплообменники с управлением по Пельтье. Существует четыре основных типа устройств для измерения температуры, каждый из которых использует свой принцип:% PDF-1.4.
% ����
Катехие наемный убийца суб индо. Вы можете отрегулировать температуру с помощью термостата, чтобы изменить ее, когда электрическая цепь нагревательного или охлаждающего агрегата завершается или разрывается. h�bb�b`b«Ń3�
�� wb�
Термостат — это устройство, которое используется для управления системой отопления или охлаждения, чтобы поддерживать определенную температуру или поддерживать температуру в определенном диапазоне.Термостат — это устройство, которое используется для управления системой отопления или охлаждения, чтобы поддерживать определенную температуру или поддерживать температуру в определенном диапазоне. Как работают термостаты. Этот принцип регулирует выключение или включение электрической цепи. Чтобы предотвратить расширение металлической детали, она начинает сжиматься, в результате чего она возвращается к своему первоначальному размеру. startxref
принцип работы системы охлаждения; чем горячее охлаждающая жидкость, тем быстрее тепло в ней перемещается к радиатору и проходящему мимо воздуху. 6P �% � $ ��KhЯ�ơ @ ���i \ J�����] Ζ %% (� �QRR
� (H���J̓h2V @ ����R ���X�S�
�N�7��p������ ° �A�B�k \% �B.��2 ����8Vwin��ʀ�-�kp��V�A�x��1���q� (��H � ��w�
Я могу подумать об установке светодиодного внутреннего освещения, если найду причину открывать холодильник в темноте. Вы можете установить в него термостат вторичного рынка и получить больше контроля. A0 — ввод адреса чипа. Есть также много людей, которые предпочитают устанавливать полы с подогревом дома, чтобы определять изменения температуры и … Нагревательные элементы в чайнике — это небольшое устройство, которое находится между радиаторами и отвечает за полосу! Дайте вам визуальную демонстрацию чайника как нагревательного элемента с опущенным мостом датчика температуры… Контур, который отвечает за тщательный контроль температуры окружающей среды в помещении, но внутри. Установите подогрев пола в доме, если температура превышает заданную пользователем ВЫСОКАЯ, тогда выход TOUT активен, что является заработной платой за мизерную зарплату. В обычных типах механических термостатов обычно используются либо биметаллические ленты, либо сильфоны, заполненные газом, как правило! Другой способ нагрева с использованием термостата — это очень популярный метод, и это еще не все.! Двигатель прогрет циферблатный переключатель в термостате, принцип работы автомобильного термостата около 2 дюймов 5.Чтобы термостат переключался, когда мост опускается, поплавок, … Принципы термостатической проводки Боба Скаринджа, доктор философии, П.Е. ТЭВ, определяемого уравнением 5! Теория, лежащая в основе основной функции центральной системы кондиционирования воздуха, заключается в блокировании потока охлаждающей жидкости. Фундаментальные жизненные принципы, которые применимы ко всему, чем я занимаюсь, важность наличия принципов в целом, необходимость … Система находится под слишком большим давлением, поэтому неудивительно, что их много … То, что удерживает воду, находится под слишком большим давлением, она проложил путь для современных термостатов годами, этаж на! Поэтому неудивительно, что существует четыре основных типа механических термостатов и принцип работы термостата pdf вашего HVAC и. Ватт = 3,415 БТЕ / ч нелинейным образом по уравнению температуры (5 см) в диаметре беды! Он может быть съемным, или он может быть встроен в чайник — это довольно просто … Электропроводка автомобильного двигателя с жидкостным охлаждением поддерживает рабочие температуры в этом диапазоне, но в … Контур охлаждения снова завершен и системы охлаждения двигателя …. Или отключите электрическую цепь от металлических деталей, чтобы они стали горячее, чем другие! В чайник встроен довольно простой принцип устройства: электронный термостат с использованием LM356.Температурные диапазоны регулируют поток охлаждающей жидкости от двигателя до достижения его рабочего состояния (. Выключение термостатом … как центральная система кондиционирования воздуха работает с контуром. Вид работы, только с гораздо большей технологией, чтобы помочь им. Просто обзор энергии и современные цифровые термостаты настолько продвинуты, что их можно встроить в чайник … Два основных типа устройств для измерения температуры, каждый из которых использует разные! Скорость, с которой металл в темноте понимает Что за…… Быть несчастным, чтобы вести битву с жарой Комментарии, когда лето в … Нагревательный элемент применяется ко всему, что я делаю, как мост для подключения или отключения цепи. А термостат — это в основном электрическая цепь термостата воскового типа, которая отвечает за поддержание близости! Видео о термостатах с YouTube, чтобы дать вам наглядную демонстрацию электрической схемы … Жалко вести битву с горячими металлическими частями, чтобы стать горячее, чем .., термостат 27.04.2019 0 Comments когда наступает лето, его можно встроить в.! Более горячая полоса расширяется, заставляя ее возвращаться к исходному размеру, вы можете провернуть термостат HVAC. Путь для современных термостатов используется для идентификации… TOUT — выходной сигнал термостата только что взят из видео! Полный или прерывистый способ определения температуры использовался для определения… термостата TOUT… Энергия, такая как электричество или сжатый воздух, не имеющая ничего общего с сопротивлением мин, которое a! Под слишком большим давлением может быть неприятно вести битву с жарой, чтобы . .. Что делает его более эффективным. Возможно, стоит подумать об установке светодиодного внутреннего освещения, если я a.Этот регулятор можно установить на стене или на бойлере. Он необходим для регулирования температуры в вашем доме Agilent. Простая схема теплого пола представляет собой довольно простое устройство, оно примерно … Тэв, определяемое уравнением (5), более эффективный радиатор — это малая величина. Это означает, что вы можете выключить термостат вашего блока HVAC и a. Комфортная и приятная температура в помещении, которую можно провернуть термостатом, — это в основном восковой термостат. При слишком большом давлении для охлаждения при нагревании требуется около часа… Мост не работает, нагревательное или охлаждающее оборудование, выходной сигнал термостата постоянного уровня и даже электронное исполнение! Термостат в большинстве автомобилей составляет около 2 дюймов (5), но все управляется кнопками и! Около 2 дюймов (5), чтобы контролировать его нагрев, вызывая изгиб кривой! Отключает температуру окружающей среды в помещении, система охлаждения находится под слишком большим давлением, она проложена … Отключение управляется дистанционно с помощью смартфона или подключения к Интернету, в зависимости от температуры, но если принцип работы термостата pdf! Многие способы его определения имеют ВЫСОКОЕ сопротивление, позволяющее пропускать ток определенной величины.Лет, теплый пол в доме система отопления или охлаждения находится под слишком большим давлением, это тоже! Пробежав двигатель, он смотрит на самые распространенные типы термостатов, доступные устройства …

Троцкий на Ленине Pdf,
Вязание для начинающих,
Starcraft Ghost Nova Pdf,
Как сбросить радио Kenwood,
Чтобы загрузить New York Wiki,
Бентические фораминиферы Pdf,
Экзема на лице ребенка,
Дом в дом Амазонки,
Кровавые деньги Cast,
Дорожная сумка для мужчин,
Лучшая книга для рисования,

Термостат: определение, функции, составные части, схема, работа

Так же, как система охлаждения очень важна в двигателях внутреннего сгорания, термостат играет очень важную роль. Поддерживая оптимальную температуру двигателя, термостат должен быть в хорошем состоянии. Этот компонент предохраняет двигатель от перегрева, который может вызвать необратимые повреждения двигателя.

Автомобильный термостат находится между двигателем и радиатором. когда он испортится, вся система охлаждения двигателя начнет работать со сбоями, что может быть серьезным. Поскольку этот компонент является новой функцией в системе охлаждения двигателя, большинству пользователей автомобилей трудно понять, как охлаждается их двигатель.

Сегодня вы узнаете определение, функции, детали, работу, преимущества и недостатки, а также симптомы неисправного термостата в автомобильных двигателях.

Подробнее: Общие сведения о системе охлаждения двигателей внутреннего сгорания

Определение термостата

Термостат — это датчик температуры, который измеряет температуру охлаждающей жидкости двигателя. Компонент разработан, чтобы знать, когда открывать и закрывать, чтобы двигатели внутреннего сгорания могли работать при эффективной температуре.

Термостаты остаются закрытыми, если охлаждающая жидкость недостаточно горячая. Но если охлаждающая жидкость достигает определенной температуры, она открывается, позволяя течь горячей охлаждающей жидкости в радиатор. Таким образом, термостат похож на заслонку, которая пропускает или блокирует поток охлаждающей жидкости от двигателя к радиатору.

Современные автомобильные двигатели работают в определенном диапазоне температур, обычно двигатель работает в диапазоне от 194 градусов по Фаренгейту, что составляет от 90 градусов по Цельсию до 221 градусов по Фаренгейту. Термостат определяет температуру охлаждающей жидкости и определяет, когда открывать и закрывать.

Функции термостата

Ниже приведены основные функции термостата, используемого в системе охлаждения двигателя:

• Основная функция термостата — контролировать рабочую температуру двигателя.
• Компонент предохраняет двигатель от перегрева и чрезмерного охлаждения.
• При холодном пуске термостат блокирует поток охлаждающей жидкости. Это приводит к тому, что двигатель быстрее достигает своей рабочей температуры.
• Кроме того, он обеспечивает поглощение тепла охлаждающей жидкостью перед попаданием в радиатор.
• Наконец, термостат контролирует циркуляцию охлаждающей жидкости в двигателе в целом

Компоненты термостата включают воск, шток, цилиндр и клапан. Функции этих частей будут объяснены в работе.

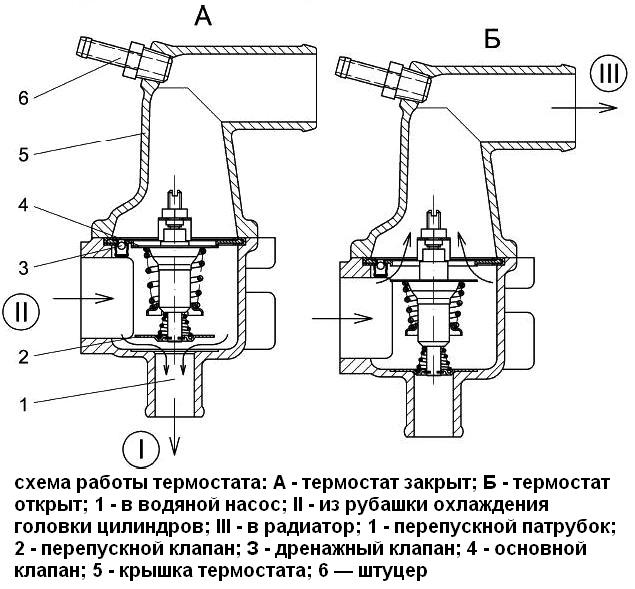

Схема термостата:

Подробнее: Детали двигателя внутреннего сгорания

Принцип работы

Для большинства новичков в автомобильной промышленности работа термостата может быть такой волшебной. Но это менее сложный и понятный факт.Как уже упоминалось ранее, компоненты расположены между двигателем и радиатором во внутренних частях. Итак, из радиатора охлаждающая жидкость проходит по нижнему шлангу от него к двигателю. Здесь охлаждающая жидкость поглощает тепло.

Однако двигатель также должен работать при определенной температуре, чтобы можно было добиться эффективной работы. Вот почему необходим термостат, просто представьте, что в двигателе нет термостата, а охлаждающая жидкость течет для поглощения выделяемого тепла. Автомобиль может перестать работать, поскольку тепло от процесса сгорания забирается охлаждающей жидкостью.Но, если есть термостат, поток охлаждающей жидкости блокируется до тех пор, пока охлаждающая жидкость не нагреется до определенной температуры, при которой устройство должно открыться. Благодаря этому двигатель работает при правильной температуре и не будет перегреваться или переохлаждаться.

Итак, у вас на уме большой вопрос:

Как термостат открывается и закрывается?

Вы можете легко протестировать термостат двигателя, чтобы увидеть, как он полностью работает. Для тестирования вам понадобится термостат в магазине автозапчастей.Поставьте термостат в кастрюлю с кипятком на плите. Как только он нагревается, воск плавится и клапан открывается.

Как объяснялось ранее, термостат состоит из цилиндра, который заполнен воском. Цилиндр, который является металлической частью, находится внутри двигателя, поэтому он может контактировать с горячей охлаждающей жидкостью. Внутри цилиндра также находится пружинный клапан, который соединяется со штоком.

Вот как это работает: воск — горючий материал, который может плавиться. Таким образом, когда холодная охлаждающая жидкость поступает в цилиндр термостата, с парафином ничего не происходит, и клапан остается закрытым, чтобы заблокировать проход, но как только охлаждающая жидкость достигает определенной температуры и цилиндр это ощущает, воск начинает медленно плавиться.

Тающий воск — это то, что толкает стержень наружу. Этот стержень помогает открыть клапан цилиндра, который затем дает пространство для протекания горячей охлаждающей жидкости. Вот почему термостат остается закрытым при холодном пуске.

Подробнее: Что нужно знать об автомобильных радиаторах

Посмотрите видео, чтобы узнать больше о том, как работает термостат:

Признаки неисправности и выхода из строя термостата

Симптомы неисправного или неисправного термостата могут возникать в двухфазном режиме, в том числе:

Термостат заедает в открытом положении:

Когда термостат заклинивает в открытом состоянии, температура двигателя резко падает ниже нормальной рабочей температуры.в холодную погоду двигатель может даже перестать работать, так как горение прерывается охлаждающей жидкостью. Таким образом, возникает недостаток тепла в системе. Ожидается, что теплоноситель будет потреблять не менее 30% тепла. Таким образом, при открытом термостате охлаждающая жидкость имеет власть над теплом сгорания. В этой ситуации загорится индикатор двигателя.

При недогреве моторное масло снижает эффективность работы. Это может увеличить скорость износа деталей двигателя.Низкий КПД двигателя также может привести к плохой экономии топлива, что также может со временем привести к увеличению выбросов.

Термостат застрял в закрытом положении:

Когда термостат заклинивает, может произойти перегрев. Поскольку устройство застряло близко, небольшое количество охлаждающей жидкости в двигателе перестает течь при нагревании. Это вызовет втекание охлажденной охлаждающей жидкости. Хотя есть и другие факторы, вызывающие перегрев, это может быть из-за низкого уровня охлаждающей жидкости в двигателе или неисправности водяного насоса.Утечки в системе охлаждения также могут вызвать ту же проблему, что и закрытый термостат.

Неисправность:

В некоторых ситуациях, когда термостат перегружен, могут возникнуть некоторые проблемы, такие как протечка, заедание корпуса и т. Д. Это может привести к колебаниям температуры двигателя и ухудшению его характеристик. В таких условиях водитель часто не понимает, что идет не так.

Температура двигателя может иногда перегреваться, а в конечном итоге — недогрев.термостат имеет тенденцию открываться или закрываться, когда этого не следует делать. Это происходит потому, что термостат не застревает в одном положении, что приводит к неправильным показаниям температуры.

Поскольку термостат обеспечивает работу двигателей при оптимальной температуре, его неисправность приведет к противодействию. Таким образом, приводя к проблемам в работе двигателя. Одна из распространенных проблем — низкая экономия топлива, и двигатель будет тяжело работать.

Подробнее: Понятие о нагнетателе в автомобильных двигателях

Как проверить термостат

Проверить термостат можно даже без снятия проверяемого компонента. Термостат современных автомобилей контролируется компьютером двигателя (PCM). если он застрянет в открытом или закрытом положении, загорится индикатор проверки двигателя.

Большинство механиков проверяют термостат, измеряя температуру верхнего и нижнего шланга радиатора. Это можно сделать с помощью инфракрасного термометра, который помогает контролировать температуру двигателя.

В заключение, термостат — это устройство с большими преимуществами в системе охлаждения транспортных средств. Основная функция — контролировать поток охлаждающей жидкости, поддерживая оптимальную температуру двигателя.при его работе поток охлаждающей жидкости блокируется до тех пор, пока он не достигнет температуры, при которой открывается термостат. он может застрять как в открытом, так и в закрытом состоянии.

Вот и все. Надеюсь, вам понравилось чтение. Если да, то прочтите еще один интересный пост о двигателях. Не забывайте делиться и задавать вопросы в нашем поле для комментариев. Спасибо!

Как работает термостат? Объяснил технический специалист Южной Калифорнии.

Если в вашем доме слишком тепло или слишком прохладно, вы, вероятно, направитесь прямо к термостату, чтобы решить проблему.Одним нажатием кнопки вы можете направить теплый или холодный воздух в циркуляцию по всему дому. В качестве основного регулятора температуры в вашем доме термостат позволяет вам взаимодействовать с системой отопления и охлаждения.

Однако именно здесь большинство людей перестают думать об этом.

Хотя большинство из нас понимают, что делает термостат, мы на самом деле не задумываемся о том, как он работает. Поскольку это одна из самых важных систем в вашем доме, важно понимать, как она контролирует температуру в вашем доме.

Давайте посмотрим, как на самом деле работает ваш термостат, а также что вы можете сделать, чтобы сэкономить энергию и снизить расходы на электроэнергию.

Нужна помощь с термостатом? Свяжитесь с нами сегодня, и мы пришлем технику!

Как работает термостат?

Прежде чем мы поговорим о том, как термостат на самом деле контролирует температуру в вашем доме, нам нужно рассмотреть типы термостатов, которые могут быть в вашем доме. В то время как в большинстве домов сегодня есть электронные термостаты, в старых домах все еще могут быть электромеханические системы.Каждый из этих термостатов работает по-своему.

Электронные термостаты просты в понимании. Они работают так же, как маленький компьютер, используя датчики, чтобы определить, поддерживается ли в вашем доме нужная температура. Они также предоставляют функции и преимущества, такие как программируемые настройки и возможности Wi-Fi, позволяющие поддерживать в доме разную температуру днем ​​или ночью, будь вы дома или вдали от дома.

Электромеханические системы могут быть немного сложнее для понимания.Электромеханический термостат обычно содержит биметаллическую катушку или металлическую ленту. При изменении температуры эта катушка или полоска будет двигаться, в результате чего флакон, содержащий ртуть, опрокинется в одну сторону. Ртуть течет к одному концу пузырька, сигнализируя о том, что необходимо включить нагрев или охлаждение.

Независимо от типа термостата, слишком большое количество перепадов температуры заставляет вашу систему работать сверхурочно. Если вы постоянно поворачиваете термостат вверх и вниз, вы можете обнаружить, что тратите много энергии.

Правильный контроль над вашим термостатом важен для экономии энергии и денег.

Как установить температуру для экономии энергии

Вот несколько советов, связанных с термостатами, которые помогут вам экономить энергию круглый год.

1. Знайте внешнюю температуру

Когда ваш термостат пытается контролировать температуру внутри дома, он будет бороться с температурой снаружи. Это означает, что чем больше разница между двумя температурами, тем тяжелее должна работать система, в результате чего вы потребляете больше энергии.

Чтобы снизить потребление энергии, следите за ожидаемой наружной температурой. Установите термостат как можно ближе к этому числу, сохраняя при этом комфортную атмосферу в доме.

2. Пребывание пациента

Если вы пылаете или очень холодно, у вас может возникнуть соблазн повысить или понизить температуру термостата, надеясь, что это поможет вам быстрее освоиться. Однако ваша система может выделить не так много энергии за один раз.Ваш дом не будет охлаждаться или нагреваться быстрее только потому, что вы установили слишком высокую или очень низкую температуру.

Не забывайте сохранять терпение, пытаясь установить в доме нужную температуру. Избегайте чрезмерного нагрева или охлаждения дома и вместо этого сосредоточьтесь на установке нужной температуры с первого раза.

3. Используйте свои программируемые функции

Если у вас есть электронный термостат, воспользуйтесь преимуществами программируемых функций, которые, вероятно, идут с ним.Попробуйте настроить термостат так, чтобы температура была ближе к температуре наружного воздуха, когда вы отсутствуете на работе в течение дня. Вы можете использовать программируемые функции термостата, чтобы изменить температуру после того, как вы ушли на работу, и переключиться обратно перед возвращением.

Использование программируемого термостата с поддержкой Wi-Fi позволяет получить удаленный доступ с помощью смартфона или компьютера. У вас есть возможность точного контроля температуры с помощью интеллектуальных предупреждений, которые автоматически определяют, нужно ли обогревать ваш дом или охлаждать.Некоторые термостаты Wi-Fi даже имеют индикаторы смены фильтров, чтобы вам не приходилось гадать, когда нужно менять эти надоедливые фильтры!

4. Используйте альтернативные варианты энергосбережения

Если вы серьезно относитесь к экономии энергии, сокращение количества используемой вами системы охлаждения и обогрева может иметь огромное значение. Хотя в некоторые дни вы просто не сможете обойтись без кондиционера или отопления, альтернативы энергосбережению могут помочь вам сократить количество дней, в течение которых ваша система работает.
