Как заменить картридж в смесителя своими руками?

Прежде всего следует указать, что такая деталь является составной частью однорычажных моделей сантехнических приборов для перемешивания воды. Картридж в смесителях бывает пластинчатым или шаровым. Независимо от типа, ремонту они не подлежат, поэтому любая из неисправностей, связанных с протоком воды, устраняется только заменой этих изделий.

Прежде чем рассматривать вопрос, как поменять картридж в смесителе, следует уточнить, в каких случаях это необходимо.

В каких случаях менять картридж

  • Если рычаг поворачивается туго.
  • Ограничения в его работе. Не удается пустить воду только из одной трубы – даже при самых крайних положениях рычага происходит смешение.
  • Отсутствие перемешивания. При пуске воды все время течет только горячая или холодная.
  • Менять картридж в смесителе нужно, если при одном и том же угле поворота рычага температура жидкости на выходе излива каждый раз меняется.

Порядок работы

Подготовительные мероприятия

В первую очередь перед заменой картриджа в смесителе нужно перекрыть подачу по обеим трубам. Чтобы сократить время ремонта и не оставлять дом без воды на длительный период, необходимо заранее подготовить весь инструмент и материалы (отвертка, ключи гаечные, ФУМ-лента, новый картридж).

В зависимости от модели изделия, крепеж может быть разным. Например, винт, фиксирующий рычаг, может откручиваться или плоской отверткой, или «крестом», а то и «шестигранником». Если заранее это неизвестно, то лучше сразу снять заглушку над гнездом его посадки и выяснить, какой инструмент понадобится для замены картриджа смесителя.

Как разобрать смеситель

Чтобы не перепутать «запчасти», при демонтаже их нужно аккуратно раскладывать – одну за другой. Тогда и сборка пойдет легко и быстро – в обратном порядке.

1. Кончиком ножа следует подцепить заглушку, которая скрывает гнездо с фиксирующим винтом. Она из пластика, окрашена в красный и синий (зеленый) цвета и расположена на корпусе рычага.

2. После откручивания винта рукоятка должна легко потянуться вверх.

Иногда в процессе замены картриджа в смесителе какая-то деталь или трудно снимается, или откручивается. В таких случаях говорят – «прикипела». Хорошо помогает такое средство, как WD-40. Его «народное» название – «жидкий ключ». После нанесения на проблемное место оно за несколько минут размягчит образовавшийся слой накипи, после чего любую операцию можно будет легко выполнить.

Крайний случай – даже «жидкий ключ» не помог. Иногда бывает и так. Нужно знать, что рукоятка жестко скреплена со штырем картриджа. Он – пластиковый. Поэтому нужно приложить усилие и его сломать. Ничего страшного в этом нет, так как все равно будет меняться картридж.

Хотя иногда не удается вынуть оставшийся в гнезде «осколок» штыря, и тогда приходится приобретать и новую рукоятку. Но это случается крайне редко и только с отдельными моделями.

3. Снимается декоративная крышка. Если придется прибегнуть к помощи пассатижей, то под губки нужно подложить кусочек материи, чтобы не поцарапать защитное покрытие (хромировку).

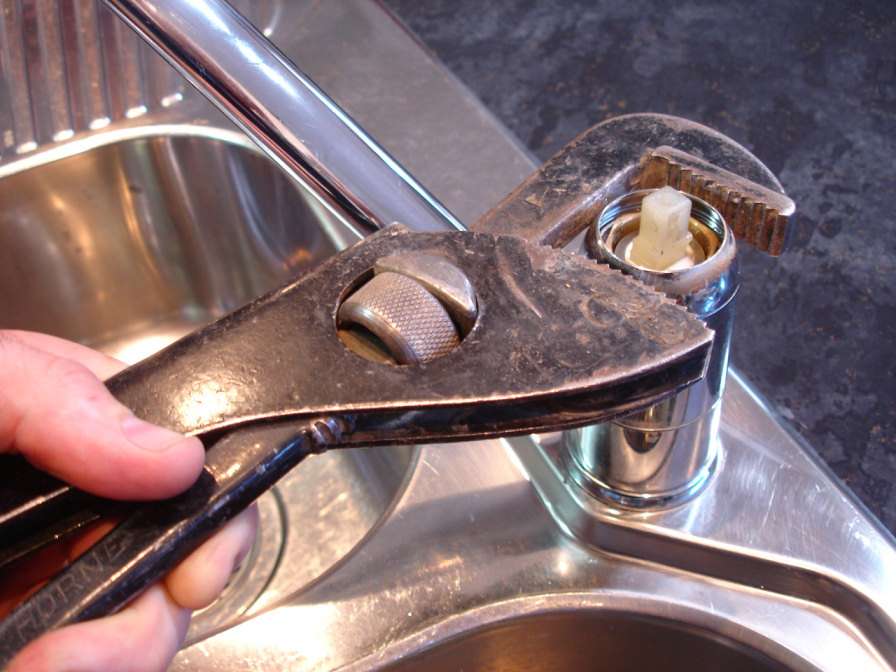

4. Откручивается большая гайка фиксации. Если трудно – опять «жидкий ключ», и ждать. В некоторых моделях вместо нее стоит специальная скоба, которая снимается при помощи отвертки и пассатижей.

5. Выемка из гнезда заменяемого картриджа.

Сборка смесителя

Перед тем как приступить к этой работе, необходимо сделать профилактику – очистить все внутренние (доступные) части прибора от накипи и произвести их визуальный осмотр на предмет появления трещин или раковин.

После установки нового картриджа в смеситель сборка прибора производится в обратной последовательности.

Нужно обратить внимание на гайку, которая фиксирует картридж в гнезде. Ее не нужно затягивать слишком сильно, иначе можно деформировать пластиковый корпус картриджа.

Практические советы

На некоторых сайтах утверждается, что картридж шаровый можно отремонтировать. Это не совсем верно, так как в результате разборки смесителя можно лишь частично отрегулировать напор воды.

Если в сантехническом приборе установлен картридж пластинчатый, то продлить срок его службы можно, поставив перед смесителем дополнительные фильтры очистки воды.

Приобретая прибор, стоит поинтересоваться, не является ли картридж, установленный на данной модели, дефицитом. Особенно если захотелось купить какой-нибудь «экзотический» смеситель.

Нужно знать, что при замене картриджа использовать нужно только «родную» деталь (один к одному). Универсальных не бывает, а их типоразмеров настолько много, что можно и перепутать. Даже для одинаковых приборов одного и того же Производителя не нужно приобретать картридж, ориентируясь только на его внешний вид.

Дело в том, что «прогресс не стоит на месте», и в процессе производства различные модели подвергаются конструктивным изменениям, которые внешне могут быть и незаметны.
Поэтому при походе в магазин желательно взять с собой как образец старый, неисправный картридж.


как заменить в кране на кухне, как менять в душевой кабине, как снять в ванной

Однорычажные смесители становятся все более популярны с каждым днем. И это не удивительно, ведь они обладают массой достоинств: меньше загрязняются, ими проще пользоваться и очень легко открывать и закрывать воду. Но, как и любой бытовой прибор, смеситель иногда выходит из строя.

Когда речь идет об однорычажных смесителях, чаще всего проблема кроется в картридже. Периодически этот элемент конструкции приходится доставать и заменять на новый.

Конструкция и назначение картриджа

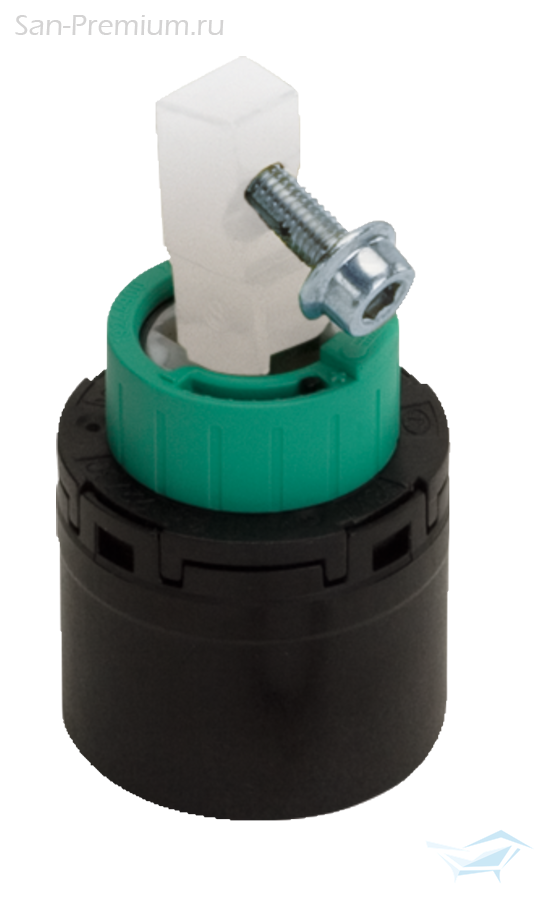

Картридж является, пожалуй, главным элементом однорычажного смесителя. Именно он обеспечивает управление потоком и напором воды при помощи одной-единственной ручки. Это намного удобнее, чем поочередное открытие и закрытие двух разных кранов, как в случае с двухвентильными смесителями.

Он состоит из двух пластин, сделанных из керамики и прилегающих очень плотно друг к другу. Эти пластины достаточно прочные и не подвержены коррозийным процессам, но с течением времени могут повреждаться примесями, которых бывает слишком много в обычной водопроводной воде.

Читайте также как разобрать смеситель однорычажный и как разобрать смеситель в ванной двухвентильного типа.

Повреждение этих пластин и приводит к поломке крана.

Причины поломок картриджа

Однорычажные смесители считаются довольно надежными агрегатами, но при некоторых обстоятельствах, и они могут быстро выйти из строя. Факторами, способствующими поломке, являются:

  • плохое качество воды;
  • отложения солевых веществ;
  • неправильная эксплуатация смесителя;
  • содержание в воде большого количества примесей;
  • регулярные гидроудары;
  • низкое качество материалов, из которых изготовлен смеситель – такое часто бывает при покупке очень дешевых изделий.

И самой очевидной причиной поломки является выход из строя в результате окончания срока службы.

Как и любая конструкция, картридж имеет ограниченный срок эксплуатации, по завершению которого необходимо производить его замену.

Выявление поломки

Определить наличие неисправности, которое требует замены картриджа, можно по следующим признакам:

  1. Невозможно точно отрегулировать воду – из крана течет либо холодная, либо горячая вода, в каком бы положении рычаг ни находился.
  2. Обратная ситуация – не получается открыть воду только одной температуры, холодную и горячую воду по отдельности открыть нельзя.
  3. При закрытии рычага вода продолжает течь или капать.
  4. В одном положении рычага вода часто меняет свою температуру.
  5. Трудности в перемещении рычага, тугой ход.

Любой из этих признаков означает, что картридж либо плохо работает, либо полностью вышел из строя. Единственное, что тут можно предпринять – заменить его на новый.

Канализация септик: принцип работы, достоинства и недостатки.

Автономная канализация для частного дома: особенности выбора.

Как правильно провести воду в дом из колодца?

Порядок замены картриджа

Заменить механизм в однорычажном смесителе душевой кабины или раковины вовсе не так сложно, как может показаться. Не обязательно вызывать сантехника, чтобы произвести эту операцию. Особых навыков и умений тут не требуется и справиться с этим делом способен любой человек.

Новый картридж для кухни можно купить в любом магазине сантехники. Если речь не идет о какой-то эксклюзивной марке смесителя, поиск картриджа много времени не займет.

Для работы понадобятся следующие инструменты:

  • разводной ключ;
  • отвертка;
  • чистая сухая ветошь.

Сперва необходимо перекрыть холодную и горячую воду на трубе, которая подведена к смесителю. Если на этой трубе такого вентиля нет, понадобится перекрывать воду на стояке.

Читайте также про ремонт смесителя для ванны с душем своими руками и почему течет унитаз.

Наверху или с передней части рычага смесителя можно найти отверстие, перекрытое заглушкой. Эта заглушка обычно указывает направление подачи воды разных температур. При помощи плоской отвертки нужно подцепить эту заглушку и вынуть ее из отверстия. Иногда это удобнее делать с помощью острого кончика ножа.

Убрав заглушку, можно будет увидеть винт, которым рычаг крепится к смесителю. Откручиваем этот винт и снимаем рычаг, с некоторым усилием потянув его кверху. В определенных видах смесителей винтики можно открутить, только используя шестигранный ключ.

Иногда винт не удается открутить из-за того, что он сильно заржавел. В этом случае поможет средство WD-40, которое хорошо разъедает ржавчину. Но даже если и оно не решило проблему, и винт все еще не поддается, потребуется прибегнуть к физической силе.

Надо просто оторвать рычаг вместе с частью сломанного механизма. Резкими движениями тянем рычаг вверх, потом сразу давим вниз. Через несколько повторений таких манипуляций рычаг отломается.

Последующие действия

Далее нужно открутить крышку. Если рычаг вырывался с силой, она может оказаться немного помятой. Ничего страшного в этом нет – вооружившись плоскогубцами, можно аккуратно выправить металл, вернув крышке ровную форму. Если даже и останутся какие-то неровности, их не будет видно под установленным рычагом.

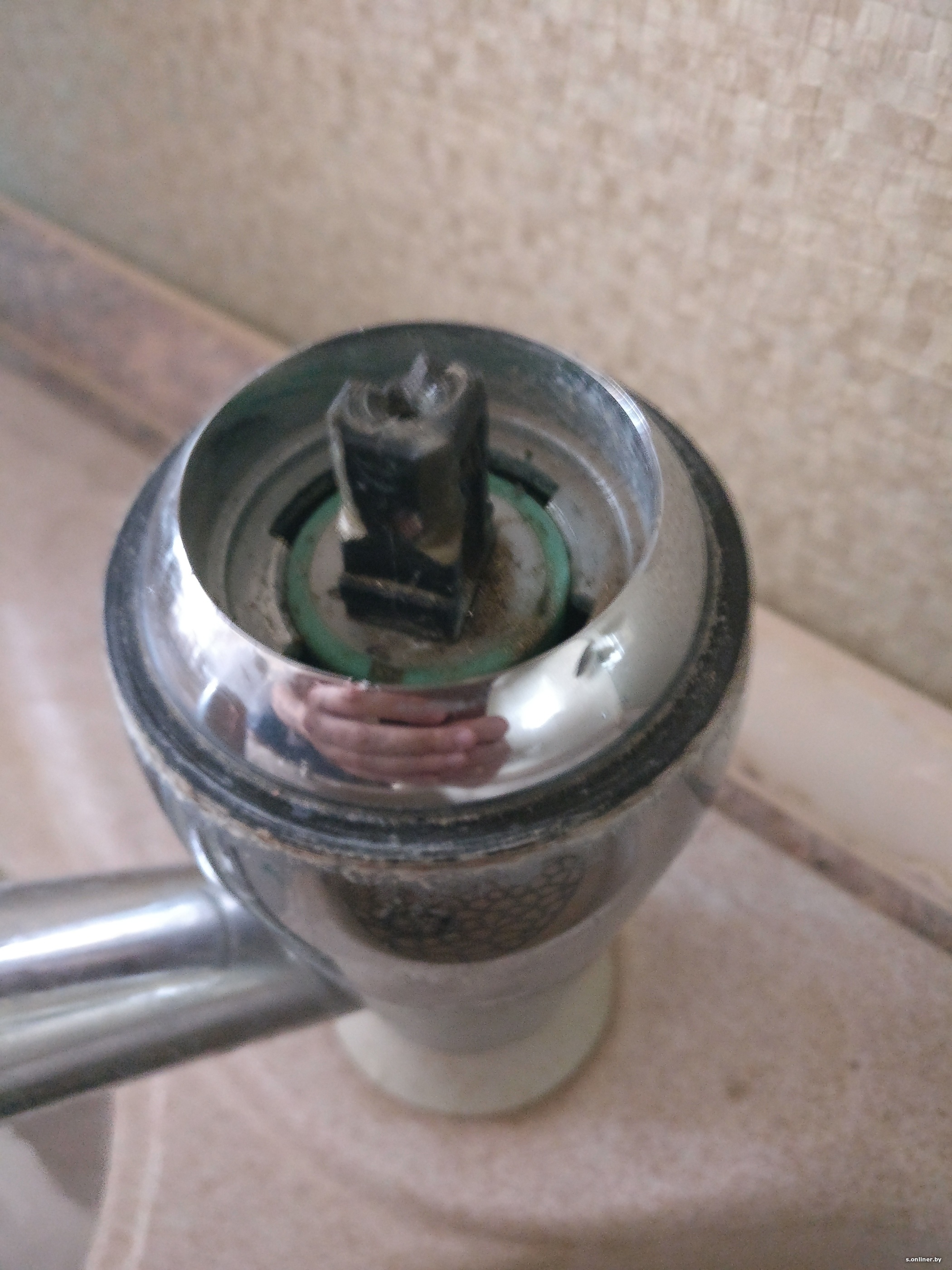

После снятия крышки в кране откроется доступ к большой гайке, которая и закрывает картридж. Для откручивания этой гайки нужен разводной ключ. Если гайка не поддается, применяем средство WD-40, выжидаем несколько минут и пробуем снова.

Здесь физическая сила нам не поможет – при чрезмерных усилиях можно просто-напросто сломать смеситель. Так что придется потерпеть, применяя более аккуратные методы воздействия. Когда гайка будет удалена, понадобится вынуть старый картридж.

Прежде чем приступать к установке нового, нужно тщательно протереть в смесителе то место, куда он будет установлен. Для этих целей лучше использовать чистую сухую тряпку. Устраняем всю грязь, отложения и ржавчину.

Далее ставим новый картридж, контролируя, чтобы направляющие штырьки попали точно в углубления смесителя. После установки картриджа очищаем гайку, наносим на нее немножко солидола или другой смазки, и накручиваем ее на место.

При затягивании гайки не следует прилагать излишних усилий. Нужно добиться того, чтобы резиновые прокладки хорошенько прижались, а сам механизм не был поврежден или деформирован. Ведь он очень хрупкий, т.к. сделан из пластмассы.

Теперь нужно проверить, как идет вода. Если наблюдаются подтекания при полном закрытии крана, следует поджать гайку. Если штырь двигается с трудом, гайка зажата слишком сильно и нужно ее немного ослабить. Когда гайка будет отрегулирована, ставим крышку на место, устанавливаем рычаг, вкручиваем винт и возвращаем заглушку на место. Вот и вся работа.

Если пришлось отламывать рычаг, потребуется заменить старый винт. Иногда кран на кухне ржавеет настолько, что выкрутить его не получается. Тогда нужно будет его высверлить, а на его место подобрать новый с подходящей резьбой.

Читайте также рейтинг смесителей для кухни.

Как продлить срок службы картриджа

Чтобы картридж прослужил дольше, нужно позаботиться об этом еще в момент покупки смесителя. Качественные дорогие устройства намного долговечнее, чем дешевые модели. Картриджи для таких смесителей следует покупать только в специализированных магазинах.

Рекомендуем ознакомиться с видео, в котором показан процесс замены картриджа:

Помимо этого, фирменные картриджи позволяют более тонко регулировать подачу воды и не так подвержены повреждениям от длительной эксплуатации.

Эффективным способом продления срока службы картриджа является установка фильтра очистки воды. Многие производители даже вносят в условия гарантии обязательное наличие фильтра.

Картридж будет служить гораздо дольше, если правильно его эксплуатировать. Не надо давить на рычаг слишком сильно, а также ронять на него тяжелые предметы. Заменить картридж – достаточно простая задача, с которой справится любой человек. Соблюдая правильный порядок действий, можно быстро и безопасно произвести замену этого элемента и восстановить нормальную работу смесителя.

Пошаговый ремонт картриджа смесителя и его замена

У большинства из нас на кухне и в ванной установлен однорычажный картриджный смеситель. Картридж – это главная деталь крана, которая отвечает за открытие, закрытие, поворот излива, перекрытие виды, степень интенсивности струи и т.д. Поэтому, как только появляются какие-то неполадки в его работе, необходим ремонт картриджа смесителя. Картридж исполняет роль запорной арматуры, однако и это деталь может дать течь или выйти из строя по другой причине. Тогда его придется поменять.

Разновидности картриджей и принцип действия

Так как кран является завершающей деталью в системе разводки, то перепады напора воды пагубно влияют на их подвижную часть. Картриджи, которые отвечают за подачу жидкости определенной температуры, страдают в первую очередь. Поэтому им так часто необходим ремонт. Сайт «Сантехник Портал» расскажет, как осуществить ремонт кухонного крана, но сначала нужно выяснить важные детали.

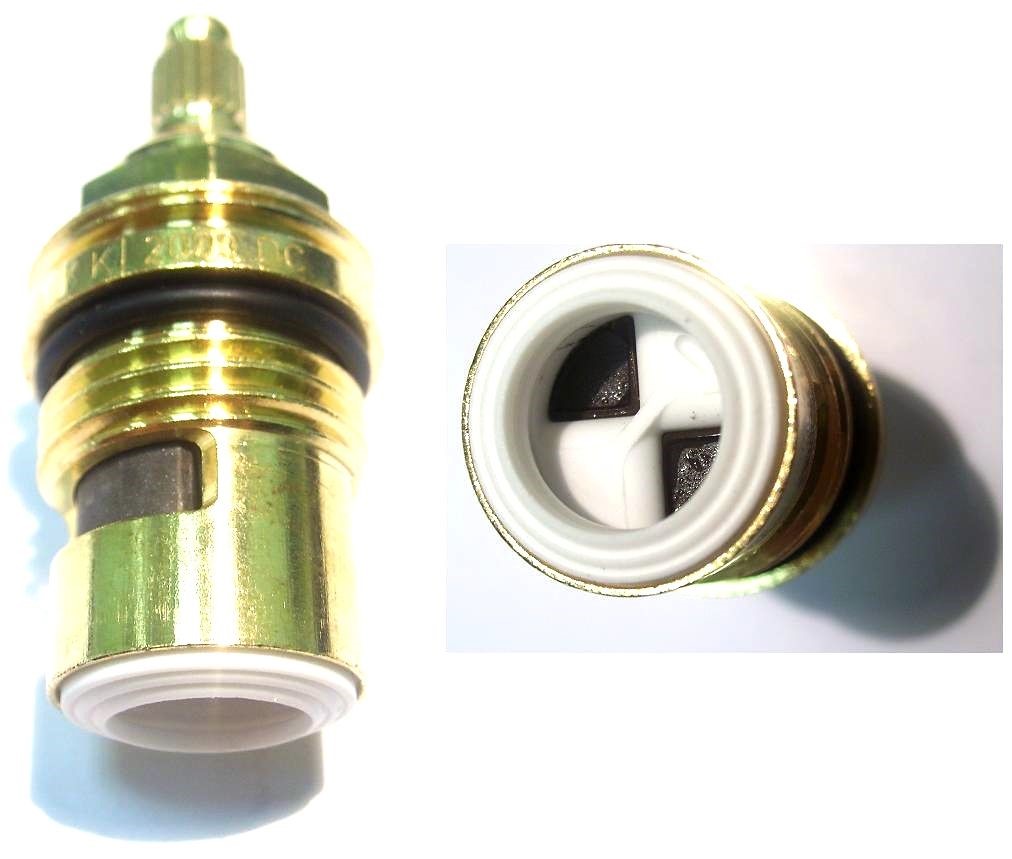

Прежде всего, стоит сказать, что существует два вида картриджей для смесителя:

  • шаровый;
  • дисковый с металлокерамическими пластинами.

Обе разновидности этих картриджей применяются в смесителях с одним рычагом.

Модель с использованием керамических вставок получила большее распространение, хотя качество и срок службы шарового аналога не хуже.

Главный элемент шарового картриджа – полый шар с тремя отверстиями: два снизу и одно сверху. Вода смешивается именно внутри шара при повороте рычага. Он плотно помещается на два резиновых «седла» с отверстиями, через которые поступает холодная и горячая вода. Благодаря напору воды, протечка возможна только в случае механической помехи.

В дисковом картридже вода по трубам поступает в самое сердце смесителя, перемешивается там и потом уже оказывается в изливе. Металлокерамические диски регулируют температуру и напор струи воды на выходе. Рычаг крана приводит в движение верхний диск. Когда его выступы плотно прилегают к отверстию нижнего диска, то поток жидкости перекрывается. Если верхний диск едва прикрывает нижний, то вода начинает течь: чем больше зазор, тем больше напор.

При этом, температура воды зависит от степени перекрытия верхним диском доступа холодному и горячему потокам.

Так как второй тип кухонного смесителя с картриджем пользуется большей популярностью, то далее более детально остановимся именно на нем.

Строение картриджного дискового смесителя

Данная модель смесителя с картриджем хороша тем, что их легко отремонтировать или заменить в случае невозможности починки.

Строение однорычажных дисковых картриджей с керамическим пластинами не отличается сложностью. Сверху-вниз:

  1. Переключатель с фиксирующим винтом.
  2. Стопорная (прижимная) гайка.
  3. Картридж. В нем происходит смешивание потоков воды, это же устройство перекрывает воду.
  4. Корпус смесителя, в котором имеется «посадочное» место под картридж.
  5. Крепления, шпильки и прокладки для обеспечения герметичности.
  6. Излив (гусак). Может быть отдельной частью — в поворотных моделях для кухни или частью корпуса — для моек в ванной.
  7. Если излив отдельный, снизу еще устанавливаются прокладки и есть еще часть корпуса.

Недостаток дискового картриджа для однорычажного смесителя заключается в высокой требовательности к качеству воды. Если между пластинки попадет даже незначительный посторонний фрагмент, то кран даст течь или вовсе перестанет функционировать. К тому же, настроить необходимую температуру порой бывает очень непросто.

Течет кран с картриджем? – замена!

Если смеситель течет, то нужно подтянуть гайки, если эта мера очевидно не помогает, то нужно поменять… А вот что поменять, зависит от причины поломки.

Ситуация 1:

В картриджном смесителе ванной комнаты появилась течь. Разобрал, заменил картридж (35 мм., без ножек) — проблема решилась.

Вывод: Действительно был не исправен картридж, и его замена решила проблему.

Ситуация 2:

На кухне начал протекать (прокапывать) кран (однорычажный смеситель). Когда снимал рычаг сверху старый картридж был полностью залит водой. Ну, понятно, старый картридж протекал. Однако после приобретения нового картриджа и установки, смеситель прокапывать перестал и ради интереса я решил снять рычаг и заглянуть не протекает ли картридж под рычагом.

Заглянул и увидел, что там вода. картридж обратно в магазин, купил новый. Проверил — тоже самое. Короче таким образом испытал 4 картриджа – результат тот же. При чем, если смесителем не пользуешься — все в порядке. Начинаешь включать/ регулировать/ выключать воду, под рычагом постепенно проступает вода. Нормально ли это? Как устранить проблему?

Ответ сайта «Сантехник Портал»: Конечно, вам могла попасть бракованная деталь, но не 4 штуки подряд! Проблема, скорее всего, заключается в самом смесителе. Необходимо поменять кран.

Вывод: Если четвертый картридж подряд дает протечку, то нужна замена смесителя.

Ситуация 3:

Картридж в смесителе в ванной начал подтекать. Менял деталь, но наружу все равно просачивается пару капель и слой воды 1-2 мм присутствует всегда. Проблема проявляется именно на рычагах картриджей. Я думал, что пережимаю латунную гайку, которая сверху фиксирует картридж. Но даже пробовал зажимать ее очень слабо все равно вода проступала. Как отремонтировать кран?

Ответ сайта «Сантехник Портал»: Если бы проблема была в картридже, то его замена решила бы проблему, значит проблема в смесителе. После длительной эксплуатации есть большая вероятность что в седле крана образовались микрораковины. Его придется заменить, а старый картридж, кстати, мог быть рабочим. Надо было попытаться отрегулировать прилегание металокерамических пластинок фиксирующим винтом.

Вывод: Если регуляция пластинок не решает проблему небольшой протечки, то возможно истерлось седло картриджа. Стоит заменить деталь. Если картридж новый, а небольшая течь все равно есть, то необходимо поменять кран.

Таким образом, изучив все три ситуации становится понятно, что если кран течет, и регулировка пластинок результата не дает, то нужна замена либо картриджа, либо всего смесителя. В любом случае – протечка однорычажного крана – плохой признак.

Вместо замены деталей, ремонт смесителя с дисковым картриджем иногда заключается в переборке и очищении уплотнительных колец, на которых скапливается грязь и мусор, откладываются соли. Чтобы устранить протечку, смеситель нужно разобрать, все элементы протереть мыльной теплой водой от загрязнений, ополоснуть, просушить и снова собрать. Если данные меры не помогли, то от замены никуда не деться.

Как разобрать кран и поменять картридж?

Давайте выясним, как правильно разобрать смеситель и как заменить картридж. Прежде всего, нужно перекрыть воду, а далее следовать такому плану:

  1. Снять декоративную заглушку, которая находится на рычаге. Ее просто поддеть отверткой.
  2. За ней находится крепежный винт. Его нужно открутить при помощи шестигранного ключа и вынуть.
  3. Теперь рычаг переключения надо потянуть вверх.
  4. Затем на корпус накручена или просто установлена декоративная шайба. Ее нужно снять.
  5. Открутить прижимную гайку. Она имеет большой диаметр, так что может понадобиться разводной ключ или набор рожковых.
  6. Далее необходимо вынуть картридж и осмотреть его.
  7. Ниже располагаются прокладки, крепления и шпильки. Надо точно запомнить порядок их укладки. Порой имеет значение даже какой стороной они уложены. Потому при разборке будьте внимательны.
  8. Смеситель с картриджем разобран. Деталей не так много. Основная рабочая часть — картридж. В нем, внутри, и происходит смешение.

На самом картридже имеется уплотнительная прокладка — резиновое седло в нижней части, которое обеспечивает плотное прилегание к корпусу. Со временем резина теряет эластичность, начинает сочиться вода. Если проблема заключается в этом, то можно попытаться это кольцо очистить от солей и отложений, которые на нем образовались. Очищенную деталь поставить на место и проверить работу. Если течь не прекратилась, придется менять.

Картриджи для смесителей выпускаются различных диаметров с разным расположением входов и выходов в нижней его части. Поэтому, при необходимости его замены, нужно разобрать кран, снять деталь и вместе с ней подобрать абсолютно идентичную модель. Затем картридж нужно установить в корпус, слегка провернуть, пока не появится ощущение, что он «сел» на место. Далее необходимо собрать смеситель в обратном порядке.

В первую очередь нужно установить прижимную гайку и сразу же можно проверить работу новой детали. Для этого надо включить воду, штоком отрегулировать температуру и напор. Чтобы было удобнее, на шток можно надеть ручку. Если все нормально, продолжить сборку.

Смеситель работает туго? – смазать движущиеся детали!

Ситуация 4:

После двух месяцев пользования начал поскрипывать и заедать картридж в кухонном смесителе. Первый картридж простоял год и был выкинут на помойку. Вот такая вода…

Вместе со вторым картриджем была куплена смазка. Пробовал намазать части керамических шайб, которые видны во входных отверстиях для горячей и холодной воды, но похоже, что между шайбами практически ничего не попало. После моих манипуляций стал вращаться полегче, но все равно чувствуется напряжение. Подскажите, пожалуйста, как правильно применить смазку?

Ответ сайта «Сантехник Портал»:

  • Во-первых, если у вас такая вода, которая за год приводит в негодность сантехнические детали, то советуем вам установить фильтр на вход.
  • Во-вторых, проблема может заключаться не в отсутствии смазки, а в давлении. Установите редуктор, и будет вам счастье.
  • В-третьих, керамические пластины смазывать особого смысла нет. Смазывать нужно все остальные движущиеся детали – их вода не касается. Возможно заклинила кран-букса. Разотрите смазку по трущимся-вертящимся деталям.

Вывод: Если кран через время начинает туго поворачиваться, то нужно смазать все трущиеся и вертящиеся детали. Не лишним будет установить редуктор и фильтр на вход.

Какую смазку для картриджа выбрать?

Проблему тугого функционирования смесителя решает извлечение керамического картриджа и покрытие смазкой дисков внутри.

Разберем, какие виды смазывающих составов лучше и что они собой представляют:

Циатим-221 – пластичный состав, сделанный по ГОСТу. Прекрасно подходит, как для металлических деталей, так резиновых, пластиковых, керамических, а также для узлов трения. Этой смазкой часто обрабатывают не только смесители, но и подшипники в электромашинах и агрегатные подшипники в летательных аппаратах.

Консистенция Циатим-221 такая, что она не растворяется в воде. Стойкий химический состав – обеспечивает хорошее смазочное качество, даже при давлении 600Па не смывается. Температурные перепады от -60 до +150 градусов также не принесут составу вреда.

Благодаря своим характеристикам, Циатим-221 очень востребована, поэтому ее приобрести весьма проблематично, и продавцы предлагают менее эффективный аналог – Циатим-201.

Силиконовая смазка. Данный состав используется для заполнения пространства между пластинами керамического картриджа – в промежутке слишком малое расстояние, и без смазки невозможно даже сместить ручку с места. Этот расходный материал смягчает оборот рычага и позволяет свободно его крутить. Если чувствуется, что рычаг будто залипает при поворотах, значит нужно обновить силиконовую смазку.

Силиконовая смазка представляет собой пасту белого цвета, полупрозрачная. Ни в коем случае не перепутайте с силиконовым герметиком, иначе кран придется выкинуть. Одного применения пасты должно хватить на 50 000 оборотов рычага. Продается, как правило, в магазинах автозапчастей и на авторынках. Цена 8-10 долларов.

При нанесении силиконовой смазки на верхнюю пластину картридж для удобства нужно держать вверх ногами, но учтите, что в таком положении это будет нижняя пластина – в отверстия заливать ее не надо. Далее необходимо равномерно распределить, для этого прокрутите шток в картридже. Если необходимо, можно нанести еще немного.

Если после нанесения состава между пластинами все же будет попадать песок или ржавчина, тогда нужно купить новый картридж.

RAVAK – тефлоновая смазка. Она также не растворяется в воде, однако с течением времени вымывается, поэтому частота необходимости смазывания деталей повышается.

Но благодаря списку достоинств, тефлоновая смазка пользуется спросом у потребителей:

  • большой диапазон температур – выдерживает там, где другие отказывают;
  • достаточно нанести одну каплю, на лицо – эргономичность;
  • ее свойство не позволяет ей желтеть со временем, как это обычно бывает с пастами;
  • ею можно также смазывать петли дверей и душевые уголки, планеры душевой кабинки, дверные ручки.

Данная информация поможет вам выбрать и применить смазку для смесителя правильно, чтобы продлить работу сантехнических приборов.

Практические советы

Как вы уже убедились, на срок эксплуатации картриджей большое влияние оказывает качество воды, ее жесткость и наличие жестких примесей – мусора, песка, ржавчины и т.д.

Осадок, налет и наличие посторонних частиц изнашивают пластины и сальники, что затрудняет работу рычага, приводит к появлению течи или к «передавливанию», когда горячий поток избыточным давлением вытесняет холодный поток через образовавшиеся в кране щели.

Специалисты настоятельно рекомендуют выяснить состав воды и примесей в ней и, если нужно, включить в схему разводки водоснабжения очищающий фильтр на вход.

Износ также зависит от качества приобретаемых изделий. Сильно экономить не стоит, так как это может в итоге вылиться в гораздо большие траты не только на ремонт картриджа смесителя, но и ванной или кухни у себя и соседей.

Замена картриджа в смесителе в Москве

Хотя современные производители сантехники выпускают качественные товары, иногда все же наступает момент, когда может стать необходимой замена картриджа однорычажного смесителя.

Свидетельства неисправности

Вот основные симптомы, свидетельствующие о необходимости ремонта:

  • Затруднение регулировки и тугой ход рычага;
  • Неполное перекрытие или открытие потока воды;
  • Отсутствие регулировки температуры или неполная регулировка;
  • Разная температура воды при одном и том же положении рычага.

Замена картриджа в смесителе должна производиться специально обученным специалистом. Для этой цели он использует следующие материалы и инструменты:

  • Бумажные салфетки или чистая тряпочка.
  • Шестигранный ключ или же плоская отвертка, в зависимости от конкретной модели смесителя;
  • Разводной трубный ключ, так называемый швед;
  • При необходимости – плоскогубцы;
  • Жидкость WD-40;

Замена картриджа в смесителе

Специалисты, с которыми мы сотрудничаем, выполняют все виды сантехнических и ремонтных работ в Санкт-Петербурге и Москве. Все, что Вам необходимо сделать, это оформить соответствующую заявку у нас на сайте. Мы гарантируем, что Вы останетесь довольны, и вот по каким причинам:

  • Все работы выполняются оперативно, особенно в экстренных случаях;
  • Замена картриджа однорычажного смесителя нашим специалистом выйдет дешевле, чем у конкурентов, предлагающих воспользоваться аналогичной услугой;
  • Цена устанавливается самим клиентом в момент подачи заявки, за Вами лишь остается выбор мастера, согласного на данные условия;
  • Выполнить работу специалисты готовы в любое удобное Вам время, включая также и выходные дни;
  • Все эксперты имеют необходимую квалификацию и опыт работы, что служит залогом качества предоставляемых услуг;
  • Наш сайт является гарантом выполнения взятых обязательств как исполнителем, так и заказчиком

Как разбирается однорычажный смеситель? Как отремонтировать рычажный кран?

Однорычажные смесители довольно удобны в пользовании — эргономичны и несколько реже требуют ремонта, нежели с винтовыми или керамическими кран-буксами.

Для начала, давайте разберемся, откуда капает вода.

Подтекание воды может быть прямо из-под рычага смесителя. В этом случае требуется заменить сам картридж.

Если вода подтекает из-под рубашки основания гусака, сверху и/или снизу, то картридж в порядке и его замена не требует. Нужно заменить только прокладки.

Как правило, это либо резиновые, либо силиконовые кольца, установленные в радиальных выточках основания гусака, сверху и с низу. Износ этих прокладок не так редок, особенно если гусак приходится поворачивать из стороны в сторону, что часто бывает при мойке посуды на кухне и в ванной комнате, где установлен один смеситель на ванну и на раковину.

И в том и другом случае смеситель придется разобрать.

Снимаем декоративную заглушку, она стоит спереди и обычно выполняет роль указатель сторон горячей и холодной воды. Поддеваем ее отверткой и снимаем. Под ней находится винт крепления рычага, обычно с головкой под шестигранный ключ, редко бывают и под отвертку.

Выкручиваем этот винт и снимаем рычаг. Далее требуется открутить прижимную гайку, которая собственно и удерживает всю конструкцию, и вынут картридж.

Если требуется только замена картриджа, то дальше сборку смесителя не разбираем, что бы лишний раз не тревожить уплотнение основания гусака. Пру установке нового картриджа, проследите что бы направляющие штифты картриджа сели в свои места, только так уплотнительные кольца будут хорошо прилегать к каналам подачи воды.

К сожалению, заранее купить картридж сложно, потому как визуально определить какого размера картридж стоит в вашем смесителе, под силу только опытному мастеру, сталкивающемуся по долгу службы с разными моделями. Простой же домашний мастер, может это узнать лишь разобрав смеситель.

Картриджи бывают нескольких размеров, как по диаметру так и по высоте. Вообще керамический картридж еще называется «регулятор проплыва» это так — к сведению (просто некоторые продавцы знают его под этим «именем»)

Сборку производим в обратном порядке.

В том случае, если вода подтекает из под основания, то разбираем колонну дольше — убираем картридж, снимаем гусак. Сверху и снизу его основания вы видите большие кольца, вот их и нужно будет заменить. Можно конечно и промазать их герметиком, однако после этого гусак лучше не крутить из стороны в сторону. От такого ремонта функциональность смесителя становится ниже, так что лучше уж менять уплотнительные прокладки.

Как заменить картридж переключения режимов в душевой кабине

Как устроен смеситель в душевой. Фото.

Рассказываем Вам как заменить  картридж переключения режимов (дивертор) в смесителе душевой кабины. Для замены необходимо выполнить несколько несложных операций. На картинке изображен смеситель в том виде, в котором мы его в кабине не видим. Мы специально сняли смеситель, чтобы Вам было видно его устройство и надеемся это небольшое руководство или инструкция поможет Вам заменить дивертор (переключатель режимов) самостоятельно.

Так выглядит смеситель в душевой кабине

Как снять ручки смесителя

Для ремонта смесителя прежде всего нужно освободить его от всех внешних элементов, которые мы видим внутри кабины. Это ручки переключения и декоративные накладки. На ручке можно найти небольшое отверстие, в котором находится крепежный винт. Нам на практике попадались два вида винтов: с шляпкой для плоской отвертки и для шестигранного ключа. Определите, что находится у Вас, и берите необходимый инструмент. В нашем случае это отвертка. Отворачиваем винт и снимаем ручку. Также поступаем со второй ручкой.

Отверткой откручиваем маленький винт в отверстии ручки и снимаем ее

Что держит смеситель в душевой кабине

Под ручкой переключения режимов мы находим гайку, которая держит декоративную накладку, откручиваем гайку и снимаем накладку. На самом деле эта гайка не только прикрывает отверстие с декоративной целью, но она также прижимает корпус смесителя к месту крепления. Ее вполне достаточно, чтобы не использовать никаких других способов крепления смесителя. Жаль, что нельзя вынуть картридж переключения режимов не демонтируя смесителя. Нас часто спрашивают, нужно ли снимать смеситель для замены картриджа. В 99% случаев да, необходимо снять смеситель, чтобы добраться до картриджа переключения режимов.

Гайка держит декоративную накладку

Такую же функцию выполняет нижнее прижимное кольцо. Оно бывает двух видов: с резьбой и без резьбы. Среди них нет «лучшего» способа, они просто разные. Снимаем это кольцо и, если под этими накладками не видно никаких винтов, то наш смеситель свободен от душевой кабины и может повиснуть на шлангах с обратной стороны кабины.

Откручиваем декоративную гайку

Как вынуть картридж переключения функций из смесителя

Для дальнейших работ со смесителем, для удобства, Вы можете отсоединить его от всех шлангов, но помните, что мы здесь не говорили про отключение воды, если вы собираетесь отсоединить все шланги, то стоит перекрыть воду на кабину. Иначе вас ждет освежающий сюрприз. Итак мы с Вами видим, что из корпуса виден шток переключателя режимов. Как показано на картинке, откручиваем прижимную гайку (мы специально показали на фото пассатижи) любым инструментом. Чаще всего эту гайку можно открутить рукой, обхватив ее ладонью.

Рукой или инструментом откручиваем прижим картриджа

Замена картриджа

Вытаскиваем картридж режимов рукой, как показано на картинке, и вместо него ставим новый. Выбрать нужный Вам картридж можно в разделе
КАРТРИДЖИ ПЕРЕКЛЮЧЕНИЯ РЕЖИМОВ

После того как сняли прижим вытаскиваем картридж переключения режимов

Как вынуть картридж смешения воды

Картридж смешения воды держится гайкой-фиксатором. Если Ваш смеситель в хорошем техническом состоянии, то Вы будете способны открутить фиксатор рукой. Нет нужды закручивать фиксатор каким-либо инструментом, так как силы руки достаточно для того, чтобы затянуть фиксатор картриджа. В случае если Вы не можете открутить его без использования инструментов, то сделайте это аккуратно, не повредив сам хромированный фиксатор.

Откручиваем гайку-фиксатор рукой

Если все прошло удачно, то Вы сможете извлечь картридж и поменять его на новый.

Под гайкой картридж уже ничем не держится

Собрать смеситель и установить его на душевую кабину нужно в обратном порядке. И вот, когда все готово, Вы снова можете наслаждаться утренним душем.

Удачного ремонта! Мы надеемся статья вам помогла!

Узнаем как заменить картридж в смесителе своими руками: инструкция

Слабое место в конструкции однорычажного смесителя – картридж, элемент, благодаря которому горячая и холодная вода из крана смешивается. Протекание крана или шум во время подачи воды свидетельствует о неисправности, а чтобы избавиться от такой проблемы, достаточно произвести замену элемента. Вызывать сантехника для реконструкции не понадобится. Это нехитрая работа, главное — разобраться, как заменить картридж в смесителе.

Особенности собственноручного ремонта смесителя

Однорычажные краны выдерживают годы эксплуатации не выходя из строя, но из-за состояния воды, содержащей микроскопические частицы песка и других отложений, нарушается герметичность изделий, и они начинают течь. Замена картриджа в смесителе поможет решить проблему, а стоимость детали невысока, что поможет сэкономить на покупке новой сантехники.

Чем отличаются картриджи

Их различают по таким параметрам:

  • диаметру;
  • посадочной части;
  • длине штока.

Чтобы подобрать новую деталь, демонтируйте кран и выньте старый картридж для смесителя. Так вы сможете без труда подобрать модель и купить новое качественное изделие.

Как правильно заменить картридж

Процедура инсталляции нового изделия состоит из нескольких этапов, в числе которых:

  1. Отключение воды. Перед тем как приступать к работе, перекройте стойки водопровода с холодным и горячим водоснабжением. Не забудьте открыть кран и выпустить остатки воды, застоявшейся в трубах.
  2. Демонтаж декоративной заглушки. Эта конструкция находится на рычаге крана спереди. Ее предстоит снять. Чтобы провести процедуру аккуратно, подденьте заглушку отверткой, после – открутите стопорный винт рукоятки, вооружившись шестигранником.
  3. Снятие корпуса рычага, который скрывает неисправную деталь. Случается, что рычаг не снимается, значит, он прикипел к нему. Проблему легко решить полив деталь горячей водой. В результате расширения она легко снимется, а если это не помогло, то попрыскайте поверхность средством WD-40. Без демонтажа рычага снять картридж не удастся.
  4. Снятие гайки, прижимающей картридж к корпусу.
  5. Демонтаж старого картриджа и его замена на новый, который должен занять свою позицию без дополнительных усилий. Проверьте правильность совмещения отверстия замененной детали со смесителем.
  6. Укрепление конструкции. Поместите на прежнее место гайку и не забудьте ее затянуть.
  7. Установка ручки картриджа для смесителя, которую насаживают на шток.
  8. Окончательная сборка конструкции. На этом этапе предстоит затянуть стопорный винт и вставить на место декоративную пластиковую заглушку.

Правильно произведенная замена картриджа позволит продлить срок эксплуатации изделия еще на 4-5 лет.

Зная, как заменить картридж в смесителе, и воспользовавшись простой инструкцией по выполнению действий, любой хозяин сможет справиться с поставленной задачей. Особого труда процедура не вызовет. Домашнему мастеру вполне по силам демонтировать с дальнейшей инсталляцией нового старый смеситель и заменить картридж внутри него.

Видовое разнообразие картриджей для однорычажных смесителей

Перед тем как покупать картридж, стоит ознакомиться с конструкционными особенностями этих изделий. Выделяют два вида картриджей:

  • шаровые;
  • керамические.

Особенности шаровых картриджей

Перед тем как заменить картридж в смесителе (в душевой кабине или в ванной — не суть важно, ознакомьтесь с особенностями представленных видов изделий и подберите оптимальный вариант.

Картридж для шарового смесителя отличается наличием возможности регулировки воды, потому настройка комфортной для принятия водных процедур температуры. Благодаря своей форме изделия менее чувствительны к жесткой воде и микрочастицам.

Принцип работы изделия заключается в том, что вода поступает в смеситель, проходя через подпружиненные тефлоновые седла и пару подводящих каналов, где непосредственно происходит смешивание.

Одним из главных недостатков такого рода конструкции считают чувствительность шара к коррозии. Со временем у картриджа снашиваются тефлоновые уплотнения и соединительные прокладки из-за повышенного уровня хлора в воде.

Этот тип механизмов редко можно увидеть на полках магазинов, так как их выпуск сопровождается необходимостью получения специального разрешения.

Отличительные черты керамических картриджей

Альтернативный шаровым смесителям вариант картриджа. Конструкция состоит из двух пластин, выполненных из оксида алюминия. Важно, чтобы между ними не просачивалась вода, даже капля жидкости. Детали показывают отличительное качество и подлежат эксплуатации сроком минимум 10 лет.

Керамический картридж для смесителя душевой кабины, который находится в диверторе, распределяет воду на ручную лейку душа. Если это кран в ванной, то его меняют по аналогии к кухонному изливу.

Неисправность, связанная с заменой картриджа смесителя на кухне, влечет за собой покупку дивертора.

Отличительные характеристики картриджей от разных производителей

Продукция разных компаний-производителей сантехнических деталей отличается не существенно. Некоторые разрабатывают детали по собственной технологии, стараясь сделать их более усовершенствованными:

  • Эксперты рекомендуют картриджи для смесителей Grohe, внешняя поверхность пластин которых покрыта специальным углеродно-кристаллическим напылением, делающим изделия более прочными.
  • Финский стандарт смесителя от Oras надежный и практичный, а в случае поломки изделия найти замену будет не сложно, ведь марка картриджей широко распространена в сетях магазинов сантехники.
  • Одними из доступных на рынке считаются смесители запчасти к ним компании Vidima. Гарантийный срок обслуживания в пять лет, говорит о репутации компании. Немало клиентов доверяют Vidima и уже проверили на практике, что смесители этой компании приходится менять нечасто.
  • Hansgrohe – керамические картриджи для смесителей. Оснащаемые функцией безопасности, что положительно сказывается на экономии воды и электроэнергии. При необходимости замены справится с демонтажем конструкции легко без посторонней помощи.
  • Boltic – бренд вышеупомянутой компании Hansgrohe. Запатентованная формула производства смесителей позволила добиться инновационного результата: особый способ крепления рукояти и рычага крана позволяет эксплуатировать смеситель сверх десяти лет без сбоев и расшатывания конструкции.

На что обратить внимание при покупке нового изделия

Перед тем как покупать детали, стоит обратить внимание на качество. Ясно, что вечно такой элемент сантехники служить не будет, и замена картриджа в однорычажном смесителе все равно потребуется, но все же обратите внимание, что такие изделия и все расходные материалы к ним стоит покупать в специализированном магазине или заказывать у дистрибьютора.

При поломке «однорукого», если подбор детали целесообразен, приобретите аналог нового картриджа или постарайтесь найти оригинал и замените его. Можно и даже лучше купить новую деталь, ведь такие изделия не отличаются высокой стоимостью, но покупка одного картриджа вместо смесителя выйдет все равно дешевле. Какой из предложенных вариантов выбрать, решайте сами. Первый – предпочтительнее, второй – еще дешевле.

Перед тем как заменить картридж в смесителе в ванной или на кухне, подумайте о приобретении фильтров для очистки воды. Это поможет продлить срок эксплуатации изделий до 5 лет.

Старайтесь покупать изделия известных компаний, отличающихся положительной репутацией и отзывами в Сети. Не обязательно выбирать дорогую модель. Изделия из средней ценовой категории тоже неплохи и сойдут за альтернативу в случае ограниченного бюджета на ремонт.

Неочищенная вода негативно влияет на состояние смесителя и его функционировании, потому быстро портятся.

Перед тем как заменить картридж в смесителе, его необходимо купить, потому учтите, что у каждой фирмы своя «начинка» для представленных на рынке моделей смесителей, и лучше будет, если внешняя оболочка будет соответствовать внутреннему наполнению. Это крайне важный момент.

Почему стоит уделить внимание выбору изделий

Мы уже выяснили, что достаточно просто самому заменить картридж в смесителе. Но учтите, что цены на изделия сильно разнятся. Обусловлено это наличием нескольких типоразмеров деталей, которые функционируют по одной схеме, но отличаются объемом воды, которую могут пропускать. Иногда на рынке встречаются не отличающиеся качеством китайские подделки невысокой стоимости – такие изделия не рекомендовано покупать, дабы не нанести ущерб себе же.

Если знать, как заменить картридж в смесителе, поломка сантехники больше не будет проблемой. Применяя на практике изученные данные, вы быстро справитесь с предполагаемым объемом работ и предупредите более серьезные проблемы, выплывающие в результате протекания крана.

ДОМАШНЯЯ КЛИНИКА; Смесители с одной ручкой Woes

Смесители для кухни и ванной с одной ручкой часто имеют сменные картриджные клапаны. Признаками того, что кран с картриджем требует ремонта, является капание воды из носика, трудности с регулировкой температуры воды, попадание горячей воды в отверстия для холодной воды, такие как трубопроводы для унитаза, и недостаточно нагретая вода в некоторых кранах.

Последние симптомы возникают из-за того, что горячая и холодная вода объединяются в однорычажных смесителях. Неисправный кран может позволить воде одного вида попасть в трубы другого.

Обычно проблемы с краном картриджа означают, что резиновые уплотнительные кольца внутри крана изношены или что каналы внутри картриджа забиты. Ремонт заключается в замене уплотнительных колец и, при необходимости, картриджа.

Перед тем, как разбирать смеситель, чтобы добраться до картриджа, сначала отключите подачу воды. Для этого найдите два запорных клапана под раковиной, которые контролируют водопровод, ведущий к крану.

Поверните клапаны по часовой стрелке, чтобы закрыть их.Если вы не найдете запорных клапанов под раковиной, осмотрите другое место вдоль водопровода по направлению к водомеру. Если вы не можете найти запорные краны, полностью отключите подачу воды, закрыв главный кран подачи на счетчике.

В обоих случаях откройте кран, который нужно отремонтировать, и дайте стечь оставшейся воде. Затем закройте сливное отверстие в раковине, чтобы мелкие детали смесителя не упали.

Осторожно подденьте декоративный колпачок или крышку с верхней части смесителя с помощью отвертки с тонким лезвием.Под ним должен быть винт, который удерживает ручку или рычаг крана на месте. Выверните винт и снимите освободившиеся детали. Если их несколько, разложите их рядом, чтобы облегчить повторную сборку.

Смесители с поворотным изливом обычно имеют круглую стопорную гайку, зажатую между ручкой и изливом. Ободок гайки виден даже в собранном виде и имеет бороздки, как на краю монеты.

Снимите гайку, открутив ее плоскогубцами (зажимы плоскогубцев оберните лентой, чтобы не повредить края гайки).Затем снимите носик, подняв и повернув его.

Под изливом находится цилиндрический корпус смесителя, который обычно окружен двумя уплотнительными кольцами. Если утечка произошла вокруг основания излива, эти уплотнительные кольца следует заменить на дубликаты.

При снятой ручке и, если необходимо, носике картриджа должна быть видна верхняя часть картриджа, удерживаемая горизонтальным металлическим зажимом, напоминающим длинную скобу. Снимите зажим с помощью плоскогубцев.

Чтобы извлечь картридж, сначала попробуйте вытащить его, взявшись за шток плоскогубцами с мягкой подкладкой.Но если патрон застревает, что вполне вероятно, используйте инструмент для вытягивания патрона. Если в штоке есть отверстие в верхней части, следуйте методу, показанному на рисунке.

Сначала поместите небольшой деревянный брусок за корпусом смесителя или над ним, если смеситель установлен горизонтально на стене. Верх блока должен быть ровным или выходить на дюйм за верхнюю часть картриджа.

Затем вставьте большой гвоздь в отверстие в стержне так, чтобы гвоздь выступал примерно на дюйм с каждой стороны.Поверните шток так, чтобы гвоздь и колодка были параллельны.

Удерживая плоскогубцы за губки, просуньте концы рукояток под гвоздь и на верхнюю часть блока. Ручки должны охватывать шток. Затем подденьте картридж, потянув вверх губки плоскогубцев.

Осмотрите картридж. Если он кажется гладким и проходы внутри кажутся чистыми, замены уплотнительных колец может быть достаточно. Чтобы установить новые уплотнительные кольца, смажьте их вазелином и закатайте их на место над корпусом картриджа в их канавки.

Если картридж засорен, корродирован или поврежден, приобретите новый. Чтобы установить картридж, вытяните шток как можно дальше с помощью плоскогубцев. Затем вставьте картридж в корпус крана, нажав на край картриджа. Появление воды вокруг штока, когда вставлен картридж, является нормальным явлением.

С помощью плоскогубцев поверните картридж до тех пор, пока маленькие выступы, называемые ушками, вверху не совместятся с пазами в корпусе крана, которые позволяют установить фиксирующий зажим.Прижимая картридж к корпусу крана, установите на место зажим, вставив его под ушки картриджа и в прорези. Используйте плоскогубцы, чтобы полностью вставить зажим.

На смесителях, управляемых ручкой, поверните шток до тех пор, пока выемка на верхнем конце не будет направлена ​​в сторону от пола раковины или ванны. Установите на место детали ручки, винт и декоративную крышку или колпачок, чтобы завершить ремонт.

На смесителях, управляемых рычагом, направьте выемку в противоположном направлении. При необходимости сначала установите новые уплотнительные кольца на корпус смесителя, как описано ранее.Затем установите носик и стопорную гайку.

Чтобы переустановить рычаг, держите его лицом к раковине. Зацепите заднюю часть кольца ручки (расположенной внутри корпуса ручки, который прикреплен к рычагу) над стопорной гайкой в ​​паз вокруг нее, как показано на рисунке. Сильно нажмите на корпус рукоятки так, чтобы нижняя сторона касалась верхней части стержня картриджа. Установите на место винт ручки и крышку или колпачок.

Восстановить подачу воды. Если поток воды кажется ограниченным, снимите и очистите аэратор, прикрепленный к изливу.

Проблемы при извлечении картриджа из крана Моэна | Домой Руководства

Крис Дезил Обновлено 27 декабря 2018 г.

Аль Моен изобрел смеситель с картриджами, и смесители с картриджами остаются специальностью компании Moen. Компания делает их съемными, поэтому вы можете легко заменить резиновые прокладки и уплотнительные кольца, которые могут вызывать утечки. К сожалению, эти резиновые детали часто прилипают к корпусу клапана, что затрудняет снятие картриджа. Моен продает инструмент, который упрощает извлечение картриджей, но иногда вам нужна дополнительная помощь.

Процедура извлечения картриджа

Обычная процедура для извлечения картриджа заключается в том, чтобы отвинтить ручку и после выключения воды вытащить удерживающий зажим. В лучшем случае вы затем возьмете шток картриджа плоскогубцами и потяните, и картридж должен выскользнуть наружу. Однако в менее чем идеальных обстоятельствах картридж не сдвинется с места, как бы сильно вы ни тянули, и вы начинаете искать способы получить больше рычагов. Однако, прежде чем пробовать другие методы вытягивания, целесообразно облить картридж белым уксусом и подождать час или два.Он безопасно растворяет минеральные отложения, которые могут его связывать.

Использование съемника картриджей

Когда картридж не выходит, даже после обработки белым уксусом, у вас есть возможность воспользоваться инструментом, который производит Moen для извлечения застрявших картриджей. Т-образный инструмент надевается на шток и прилегает к корпусу картриджа. После ввинчивания болта в шток картриджа поверните ручку, чтобы ослабить связи, удерживающие картридж, и вытащить его. Однако, если картридж старый и застрял, вы можете вытащить стержень картриджа и оставить гильзу застрявшей в корпусе.Перед тем, как вставить новый картридж, вам необходимо снять гильзу.

Извлечение гильзы картриджа

Сантехники, столкнувшиеся с застрявшей гильзой картриджа, разработали эффективный метод ее удаления. Сначала вы нарезаете резьбу внутри рукава метчиком на 1/2 дюйма. Втулка сделана из латуни, в которой легко нарезать резьбу. Затем вы вставляете болт из закаленной стали размером 3 на 1/2 дюйма в отверстия трех или четырех уложенных друг на друга 1-дюймовых шайб и ввинчиваете болт в резьбу.Когда болт окажется достаточно глубоким, чтобы его головка зажала шайбы в корпусе картриджа, затягивание его гаечным ключом ослабит картридж настолько, чтобы его можно было вытащить.

Соображения

Вам не всегда нужно прибегать к съемнику картриджей, особенно когда вы вынимаете картридж из крана раковины. Повторное прикрепление ручки крана после того, как вы потянете фиксирующий штифт, часто дает вам необходимое усилие. В зависимости от конфигурации смесителя и стены или фартука вы можете зацепить монтировку за ручку, поставить ее на кусок дерева и поддеть картридж.Часто требуется лишь небольшое движение, чтобы сломать пломбу, поэтому вы можете извлечь картридж, потянув за ручку.

Замените картридж смесителя для душа за 6 шагов

Картридж смесителя для душа — это кусок трубы, соединяющий ручку, которая переключает подачу воды из ванны на душ с внутренним клапаном. Если ручки в душе не включают и не выключают воду полностью, картридж необходимо заменить. Приложив несколько инструментов и немного терпения, это несложная задача, сделанная своими руками.

Шаг 1 — Подготовка душа

Старая модель Moen Renzo 87316C с поворотным рычагом на 180 градусов — требуется картридж 1225 (1225B тоже работает)

Клапаны подачи горячей и холодной воды (в данный момент в положении «ВКЛ.»)

Вытащив заглушку, чтобы открыть отверстие доступа для установочного винта ручки
Вытащите вилку — почистите ее, если она такая же грязная, как у нас

Расположение винта с шестигранной головкой на рукоятке смесителя

Удаление установочного винта ручки

Установочный винт в ручке крана, вид изнутри

Ручка удалена со смесителя Moen Renzo 87316

Удаление винта с крестообразным шлицем из рукоятки, рычаг действия
Петля ручки снята

Верхняя «крышка» смесителя отвинчена и снята

Расположение шайбы
Шайба выключенная

Расположение и снятие зажима картриджа
Зажим картриджа частично снят

Заводской инструмент для извлечения картриджа для извлечения

С помощью поворотного инструмента ослабьте картридж для извлечения

Удаление картриджа

Очистите ствол старой зубной щеткой
Промывка ствола

Установлен новый картридж

Повторная установка зажима картриджа

Шайба переустановлена ​​

Способ, которым я должен был сориентировать свой клапан, чтобы холод был справа, а горячий — слева

Правильный канал в белом пластиковом кольце сзади / сзади при завинчивании
Предотвращение запирания белого кольца назад

Петля и паз, в который она должна входить

Надевание петли на вал и язычок в задний паз:

Надевание петли ручки на вал и язычок в паз на задней стороне

Петля повернута до упора влево
Петля в среднем положении
Петля повернута вправо до упора

Установка винта сверху

Установка ручки крана
Установка установочного винта ручки

Пластиковая заглушка установлена ​​на место

Поворот ручки смесителя слева направо
