Перегорела или не горит люминесцентная лампа: как починить

Учитывая отличные технические параметры, люминесцентные лампы с успехом замещают лампы накаливания. На рынке существует огромный выбор ЛЛ, их маркировка стандартизирована. Однако люминесцентные светильники имеют более сложное устройство, а значит и подвержены частым поломкам.

Причины неполадок люминесцентных светильников

Почему не горит люминесцентная лампа, может сказать каждый – даже не специалисту под силу выявить неисправность, и отремонтировать прибор самостоятельно. Принцип работы светильника заключается в том, что сама лампа не функционирует без пускорегулирующего аппарата, именуемого балластом. Он, в свою очередь, может быть электронным, где условия пуска и свечения достигаются с помощью радиоэлектроники и электромагнитным со стартером и дросселем. Возникновение неполадок у люминесцентных светильников связаны с истечением срока службы либо нарушениями в работе пускорегулирующего аппарата.

Поиск неисправности лампы

Когда не загорается люминесцентная лампа необходимо найти неисправность. Причинами неудовлетворительной работы люминесцентных светильников считаются:

  1. Если прибор не загорается, то причиной, возможно, является отсутствие контакта либо неисправность в электропроводке. Выявить неисправность несложно – достаточно поменять лампу. В случае отсутствия положительного результата стоит заменить стартер. В случае отрицательного результата, причина отсутствия света находится не в лампе, а в неисправности проводки. Неисправность устраняется при помощи поиска обрыва и проверки контактов.

    Как правильно снять лампу

  1. Люминесцентное освещение мерцает, однако, не включается, светиться лишь, с одной стороны. Поводом для этого может служить замыкание. Для проверки необходимо переустановить лампу, поменяв концы. В случае отсутствия положительного результата придется её сменить. Если и это не поможет, тогда неисправность следует искать в держателе либо проводке.
  2. Концы лампы освещены тусклым оранжевым светом. Прибор не включается. В этом случае, скорее всего, в колбу попал воздух, и она непригодна для дальнейшей эксплуатации.

    Тусклый свет на концах лампы

  3. Концы лампы освещены тусклым оранжевым светом. Прибор не включается. В этом случае, скорее всего, в колбу попал воздух, и она непригодна для дальнейшей эксплуатации.
  4. Лампа дневного света первоначально загорается, а потом темнеет с концов и гаснет. Ситуация возникает при неисправности балластного сопротивления, которое не обеспечивает нормальный рабочий режим.
  5. Люминесцентный светильник включается и выключается, не входя в рабочий режим. Возможная причина этого заключается в неработоспособности лампы либо стартера, которые требуют замены.
  6. Во время включения происходит перегорание спиралей, и чернеют концы. Подобная ситуация может быть связана с несоответствующим напряжением либо неисправностью балластного сопротивления. Необходимо привести напряжение в соответствие либо сменить балластное сопротивление.

Темные концы лампы, признак перегорания спиралей

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

Отличием от обыкновенных ламп накаливания, которые перегорают моментально и внезапно, является то, что люминесцентный светильник подает признак скорого изнашивания. О скорой замене подобной лампы может свидетельствовать то, что она начинает моргать во время включения. Подобное свойство связано с тем, что начались изменения в химическом составе газа и изнашивании электродов.

к содержанию ↑

Ремонт люминесцентных светильников

Люминесцентные лампы имеют конструкцию, легко поддающуюся ремонту. При наличии определённых навыков делать это несложно даже без привлечения специалистов.

Ремонт люминесцентных ламп можно провести самостоятельно. Задавшись целью вернуть к жизни люминесцентный светильник собственными силами, требуется точно разбираться в принципе его работы. В конструкцию светильника, кроме собственно лампы, включены дополнительные элементы: пускорегулирующая аппаратура, стартер, дроссель.

Стартер является неоновой лампой с биметаллическими электродами. Во время включения на люминесцентный светильник подаётся напряжение и в стартере создаётся разряд, способствующий замыканию электродов. До момента включения электроды находятся в разомкнутом состоянии. Во время этого процесса цепь несет ток большой емкости, разогревающий находящийся в колбе газ и биметаллические электроды стартера.

При размыкании электродов стартера, совершается скачок напряжения, снабжающий дроссель. Под воздействием увеличенного напряжения промежуток, заполненный газовой смесью, пробивается, после чего следует загорание. Дроссель подсоединен последовательно и напряжение от сети делится пополам.

Стартер подсоединяется параллельно и во время работы светового прибора получает напряжение. Количества напряжения недостаточно для вторичного соединения электродов стартера. Поэтому последний работает только при включении светового прибора с лампой дневного света.

Дроссель, кроме формирования разряда увеличенного напряжения, контролирует ток во время включения осветительного прибора и позволяет достичь стабильности, когда она будет гореть.

к содержанию ↑

Электромагнитный балласт

Электромагнитный пускорегулирующий аппарат является дросселем с установленным индуктивным сопротивлением, подключается последовательно с лампой дневного света соответствующей мощности. Дроссель, используя самоиндукцию, вырабатывает запускающий импульс и с помощью индуктивного сопротивления ограничивает ток. Положительными характеристиками подобного устройства считаются незамысловатость устройства, значительная надёжность и долгий срок эксплуатации. К отрицательным характеристикам подобной схемы относят:

  • Продолжительный по времени пуск, увеличивающийся при постепенном износе. Большее, по сравнению с электронным балластом, потребление энергии.
  • Наличие низкочастотного гудения.
  • Мигание, сказывающееся на утомляемости глаз.
  • Лампы дневного света, оборудованные электромагнитным балластом не разрешается использовать при работе с подвижными частями станков и механизмов.
  • Крупные размеры и увеличенная масса.
  • В условиях низких температур работа осветительного прибора крайне нестабильна, вплоть до полного отключения.

К концу срока эксплуатации на одном из электродов выгорает паста, обеспечивающая стабильность разряда. Это влечёт увеличение напряжения прибора до уровня, равному напряжению при запуске, что служит причиной постоянного срабатывания стартера. Отсюда возникает всем известное мигание при включении. Вследствие чрезмерного разогрева, через некоторое время один из электродов перегорает. Кроме этого при постоянно продолжающихся рабочих циклах может выйти из строя стартер, вынужденный работать всё время.

к содержанию ↑

Электронный балласт

Электромагнитный пускорегулирующий аппарат является дросселем с установленным индуктивным сопротивлением, подключается последовательно с лампой дневного света соответствующей мощности. Дроссель, используя самоиндукцию, вырабатывает запускающий импульс и с помощью индуктивного сопротивления ограничивает ток. Положительными характеристиками подобного устройства считаются незамысловатость устройства, значительная надёжность и долгий срок эксплуатации. К отрицательным характеристикам подобной схемы относят:

  • Продолжительный по времени пуск, увеличивающийся при постепенном износе. Большее, по сравнению с электронным балластом потребление энергии.
  • Наличие низкочастотного гудения.
  • Мигание, сказывающееся на утомляемости глаз.
  • Лампы дневного света, оборудованные электромагнитным балластом, не разрешается использовать при работе с подвижными частями станков и механизмов.
  • Крупные размеры и увеличенная масса.
  • В условиях низких температур работа осветительного прибора крайне нестабильна, вплоть до полного отключения.

К концу срока эксплуатации на одном из электродов выгорает паста, обеспечивающая стабильность разряда. Это влечёт увеличение напряжения прибора до уровня, равному напряжению при запуске, что служит причиной постоянного срабатывания стартера. Отсюда возникает всем известное мигание при включении. Вследствие чрезмерного разогрева, через некоторое время один из электродов перегорает. Кроме этого при постоянно продолжающихся рабочих циклах может выйти из строя стартер, вынужденный работать всё время.

📋 Пройдите тест и проверьте ваши знания

От чего зависит степень поражения организма?

От величины напряжения

От величины протекающего через тело тока

Верно! Не верно!

Продолжить »

Может ли напряжение величиной 40 В убить человека?

Может, если человек хорошо заземлен (сырая обувь, железный пол, и т. п.).

Может, если ток переменный

Нет, оно считается условно безопасным

Верно! Не верно!

Продолжить »

Какой путь электрического тока является наиболее опасным?

Нога – нога.

Правая рука – правая нога.

Рука-рука.

Правая рука – левая нога.

Верно! Не верно!

Продолжить »

Сможешь ли ты самостоятельно сделать непрямой массаж сердца и искусственное дыхание?

Нет, я не умею это делать.

Да, смогу.

Знаю как, но только теоретически.

Верно! Не верно!

Продолжить »

Можно ли касаться токоведущих частей, находящихся под напряжением 380 В, голыми руками и неизолированным инструментом?

Можно, если человек надежно изолирован от земли (диэлектричекие боты, коврик и т.п.).

Категорически нельзя.

Можно, но только одной рукой.

Верно! Не верно!

Продолжить »

Почему пораженного электрическим током человека нужно положить на сырую землю как можно быстрее?

Это глупость, так делают безграмотные люди.

Чтобы снизить температуру тела.

Чтобы опасное напряжение быстро ушло в землю.

Верно! Не верно!

Продолжить »

Тест на знание правил электробезопасности

Ты абсолютно не знаешь мер безопасности. Все, что тебе можно доверить – вкрутить лампочку и то под наблюдением.

Ты слабо знаешь меры безопасности. Никогда не проводи ремонт электроприборов и розеток самостоятельно.

Ты хорошо знаешь меры безопасности. Тебе можно доверить ремонт бытовых приборов и домовой электропроводки.

Share your Results:

Facebook Twitter ВКонтакте

  Перепройти тест!

Следующая

ЛюминесцентныеПричины моргания люминесцентной лампы и способы их устранения

Спасибо, помогло!Не помогло

Порядок действий при неисправности люминесцентных ламп: выявление возможных причин возникновения , проверка и устранение проблемы своими руками

При эксплуатации таких ламп могут появиться неисправности в схеме включения вспомогательной аппаратуры — стартера и дросселя. Если в данной схеме лампа не зажигается, необходимо проверить исправность электросети, а также отдельных элементов схемы включения лампы.

Нормальная эксплуатация лампы существенно зависит от внешних условий — от напряжения питающей сети и от температуры окружающего воздуха.

При исправности электросети и всех элементов схемы включенная лампа все же может не зажигаться, если температура окружающей среды меньше +10° С и если колебание напряжения питающей сети превосходит 6–7%. Зажигание лампы происходит обычно не сразу, а после нескольких срабатываний стартера. Полная длительность зажигания не должна превосходить 15 с. Если в течение этого времени лампа не загорится, то возможны неисправности, которые могут быть как в самой лампе, так и в отдельных элементах схемы включения.

Причинами могут быть неисправности:

  • в электросети — наличие обрыва или плохого контакта
  • стартера — не замыкает цепь накала электродов лампы
  • дросселя — обрыв в обмотке дросселя
  • патронов — отсутствие контактов
  • лампы — обрыв электродов лампы

Проверка и устранение указанных неисправностей производятся в следующем порядке:

  • проверить наличие напряжения на контактах патронов лампы и стартера
  • заменить лампу. Если новая лампа зажигается, то замененная лампа была неисправной

При включении лампы свечение люминофора, обуславливаемое возникновением вспомогательного разряда, имеется только в одном конце лампы. Лампа мигает, но не зажигается. Причинами этой неисправности могут быть замыкания в проводке, в патроне, в выходах лампы, где свечение люминофора отсутствует.

Устранение неисправности проводится в следующем порядке:

  • Лампу переставить так, чтобы неисправный и нормально светящиеся концы ее поменялись местами. Если при такой перестановке свечение будет отсутствовать, данная лампа является дефектной и должна быть заменена новой.
  • Если при замене лампы нет свечения, необходимо проверить схему включения и патрон лампы, устранить их замыкания, в случае необходимости патрон сменить.

Свечение на концах лампы имеется и сохраняется длительное время, но лампа не зажигается. Причину нужно искать в неисправности стартера, патрона или проводки. Если стартер вынуть и свечение исчезнет, значит, данный стартер подлежит замене. Если и при отсутствии стартера на концах лампы будет свечение, необходимо проверить проводку, патрон стартера и устранить имеющиеся в них замыкания.

На концах включенной лампы появляется и исчезает тусклое оранжевое свечение, лампа не зажигается и через некоторое время свечение вообще исчезает. Такая лампа должна быть заменена, так как в нее попал воздух.

Если лампа зажигается нормально, но уже в первые часы горения наблюдается сильное потемнение ее концов и через некоторое время она перестает зажигаться, то неисправен дроссель, т.к. пусковой и рабочий токи имеют значения, не соответствующие вольтамперной характеристике.

Для этого надо проверить значение пускового и рабочего токов. В отдельных случаях преждевременное потемнение концов лампы может быть вызвано плохим качеством ее катодов.

Если лампа зажигается нормально, но при горении разряд не заполняет равномерно все пространство между электродами и на отдельных участках извивается в виде змейки, то неисправен дроссель — ток лампы слишком велик. Необходимо проверить значение пускового и рабочего токов лампы, и, если они выходят за пределы, указанные в вольтамперной характеристике, дроссель должен быть заменен новым. Если значение токов не выходит за пределы, то в отдельных случаях может быть неисправна сама лампа — ее катоды обработаны недостаточно хорошо. Лампу следует несколько раз погасить и зажечь, повернуть ее в патронах вокруг собственной оси на 120° и еще раз зажечь и погасить. Если и после этого разряд не заполнит все пространство между электродами, лампу нужно заменить.

Если лампа периодически зажигается и гаснет, то неисправна лампа и стартер. Лампа неисправна, т.к. падение напряжения на лампе во время ее горения превышает напряжение зажигания разряда в стартере. Необходимо проверить падение напряжения в лампе. Если оно превышает значения, указанные в таблице, то данная лампа должна быть заменена новой. Если напряжение зажигания разряда в стартере ниже минимально допустимого значения, значит неисправен стартер.

Лампа зажигается нормально, но горит очень тускло, световой поток, излучаемый лампой, недостаточен. Это объясняется тем, что дроссель не обеспечивает надлежащего режима работы лампы. Если рабочий ток лампы меньше, чем минимально допустимое значение, указанное в таблице, то следует сменить дроссель. Если ток лампы не выходит за нижний предел, значит, лампа должна быть заменена, поскольку в ней мало ртути.

Если при включении установки перегорают спирали лампы, то должен быть заменен дроссель, т.к. в его обмотке частично или полностью пробита изоляция.

При любой неисправности в установке с люминесцентными лампами установка должна быть немедленно отключена. Причина неисправности должна быть выяснена и устранена, поскольку неисправность одного элемента может привести к порче других.

3 шага к перегоранию люминесцентной лампы



То, что не пропускает свет,

Само лишает себя его.


Марк Аврелий


Заходите вы в квартиру, включаете свет… нет, где-то мы уже это слышали. На прошлой неделе мы с вами разобрались с причинами перегорания ламп накаливания. Теперь попробуем понять, почему перегорают энергосберегающие лампы.


Энергосберегающие люминесцентные лампы по своему устройству гораздо сложнее ламп накаливания. А значит и элементов, которые могут сломаться, больше. Давайте сначала все-таки разберемся, что собой представляет люминесцентная лампа, из чего она собрана, и каков принцип ее действия. На основе этих данных сможем понять все причины перегорания и прочих неисправностей и, самое главное, поймем, как их избежать.



Как ни странно, в энергосберегающей лампе тоже есть нити накаливания, точнее электроды и, кстати, тоже из вольфрама, только покрыты окислами дорогих металлов, таких как стронций, барий и цинк. Правда принцип действия этой конструкции другой, отсюда и в разы меньшее потребление энергии. Колба такой лампы изнутри покрыта люминофором. Стоит отметить, что, когда вы на работе в офисе, у вас над головой, как правило, длинные люминесцентные лампы, либо 60, либо 120 см. Такие лампы имеют тот же принцип действия, но в своей конструкции не имеют электронных компонентов, которые вынесены отдельно в светильник, и покрыты более дешевым люминофором, поэтому и стоят дешевле. Офисные лампы называют еще и лампами дневного света. Такие лампы имеют еще больше вредного излучения, чем домашние.



Итак, в темноте вы нащупали спасительный выключатель, щелкаете, и загорается свет. Что в этот момент происходит в лампе? Не замечали, что она разгорается постепенно? На этот раз все не совсем просто. В конструкции лампы есть электронный блок, который в момент переключения вами выключателя, генерирует повышенное напряжение, которое нужно для розжига лампы. Если лампа не загорелась, то он генерирует разряд еще и еще раз, и так пока не загорится, обычно это занимает на больше одной-двух секунд.


Колба покрыта изнутри люминофором и заполнена атомарными парами ртути. Когда подается резкий импульс на электроды, под воздействием тока возникает электрическая дуга. Электроны начинают двигаться по лампе и взаимодействовать с парами ртути. Следствием взаимодействия электронов с ртутью становится ультрафиолетовое излучение, которое, проходя через люминофор, преобразуется в свечение. Теперь вы знаете, почему лампа разгорается постепенно.



Дальше коротко рассмотрим остальные компоненты лампы. На входе в лампу стоит предохранитель, он же ограничительный резистор. Он выпрямляет напряжение. Вслед за ним идут дроссель (электронный блок, описанный выше) и конденсатор. Также в современных лампах есть диодный мост, который тоже входит в помехозащищенную цепь питания лампы. В лампах хорошего качества, и, соответственно, более дорогих, чаще всего ставят и плавкую вставку. Что это такое? Это элемент из легкоплавкого материала, который при перенапряжениях и коротких замыканиях, расплавится и разорвет цепь питания лампы, предотвратив ее воспламенение. Весь комплекс компонентов называется ЭПРА — электронная пускорегулирующая аппаратура.


Если вы следите за нашим блогом, то помните, что в одной из прошлых статей я описывал проблемы перегорания ламп накаливания из-за перенапряжения и некачественной проводки. Все эти причины так же опасны для энергосберегающей лампы. Выходить из строя могут любые компоненты цепи, а значит больше опасности и нужно быть внимательнее. Но есть и неординарные или неочевидные причины, о которых знают не все.



Следующая причина — перегрев. И происходит он, если вы ставите лампу в закрытые плафоны. Этого лучше не делать, так как в этом случае лампа иногда не успевает остывать или вообще не имеет возможности охладиться. Причиной перегрева может стать и частое включение и выключение лампы. Только помимо перегрева, в этом случае еще и сильная нагрузка на ЭПРА, что тоже не особенно-то хорошо.



Последняя основная причина — некачественные лампы. Не покупайте ни в коем случае дешевые китайские лампы. Русская поговорка гласит «скупой платит дважды». Дешевые лампы сделаны на непонятном заводе из заведомо некачественных комплектующих и без какого-либо контроля производства. Иногда доходит до того, что даже пластик некачественный и лампа начинает в плафоне плавиться и вонять. Иногда просто сгорают компоненты. Более дорогие проверенные бренды ведут контроль качества на всех этапах производства и отбраковывают лампы по мере их несоответствия нормам на том или ином этапе. Отбракованные лампы нередко продаются под каким-нибудь неизвестным брендом. Как поведет себя некачественная лампа, сказать вам не сможет никто, может просто перегореть, а может и пожар устроить. Остерегайтесь некачественных ламп!


Используя советы выше, вы продлите жизнь лампам, и обезопасите себя от непредвиденных ситуаций. Надеюсь, вам было интересно!


До новых встреч.

Почему не горит лампа дневного света: как отремонтировать своими руками

На чтение 5 мин Просмотров 2.1к. Опубликовано Обновлено

Лампами дневного света принято называть люминесцентные источники освещения. Они отличаются низким энергопотреблением, высоким сроком службы. Спектр излучения визуально близок к солнечному. Существенным недостатком ламп дневного света служит то, что их нельзя подключать непосредственно к сети. Необходимо использовать специальную пускорегулирующую аппаратуру (ПРА). Устройства ПРА создают возможность возникновения устойчивого газового разряда и равномерность светового потока во время работы.

Конструкция светильника

Причины перегорания ламп дневного света зависят от пускорегулирующего устройства

Лампы накаливания и люминесцентные подключаются по-разному, но сгорать могут любые, даже самые качественные источники света. Причин неработоспособности ламп дневного много. Чтобы их выявить, необходимо кратко ознакомиться с конструкцией и действием.

Принцип работы люминесцентных ламп заключается в электрическом разряде, который происходит в парах ртути. Излучаемый ультрафиолетовый свет преобразуется в видимый специальным веществом – люминофором, который нанесен на внутреннюю поверхность колбы светильника.

Чтобы возник газовый разряд, необходимо высокое напряжение, которое создается во время включения светильника за счет использования ПРА.

Существует два принципиально различных типа пускорегулирующей аппаратуры:

  • электромагнитный, в котором используется дроссель и стартер;
  • электронный, собранный на радиоэлектронных компонентах.

Любое несоответствие параметров или выход из строя одного из элементов приводит к полной неработоспособности светильника.

Электромагнитный балласт

Данный тип ПРА имеет наиболее простую конструкцию, в которую входит дроссель и стартер на основе неоновой лампы с подвижными контактами внутри.

Наличие механических контактов является самым слабым местом электромагнитного балласта. Стартеры выходят из строя наиболее часто, особенно если светильник часто включается. Причиной поломки дросселя является межвитковое замыкание. Кроме этого, дроссель — сильный источник электромагнитных помех и может издавать сильный гул.

Электронный балласт

Электронная пускорегулирующая аппаратура (ЭПРА) выполняет преобразование напряжения питающей сети с высокой частотой (порядка десятка и сотен килогерц) в сочетании с выпрямлением, поэтому при использовании такой аппаратуры мерцание отсутствует.

ЭПРА отличается малыми габаритами, массой и высокой надежностью. К сожалению, ряд производителей для снижения себестоимости использует в производстве низкокачественные компоненты, что приводит к выходу ЭПРА из строя.

Наиболее частая причина поломки электронных устройств – потеря емкости электролитических конденсаторов и пробой переходов высоковольтных ключевых транзисторов. Самостоятельное исправление работоспособности электронных блоков требует высокой квалификации и недоступен большинству потребителей.

С такими же трудностями сопряжено изготовление самодельных устройств для запуска светильников, хотя существует множество схем, использование которых позволяет увеличить срок службы люминесцентных ламп.

Кроме неисправностей, связанных с выходом из строя ПРА, отсутствие свечения может быть вызвано самой лампой. Люминесцентные светильники имеют в конструкции электроды, которые покрыты специальным составом для облегчения запуска. Со временем состав выгорает и кратковременный импульс высокого напряжения, снимаемый со стартера и дросселя, уже не в состоянии поджечь газовый разряд. В таком случае происходит повторный поджиг разряда. Со временем лампочка начинает моргать и перестает запускаться.

Выгорание люминофора приводит к постепенному снижению яркости свечения. Наиболее быстро этот процесс происходит вблизи электродов. При этом люминесцентная лампа не горит или ее яркость не равномерна по всей длине светильника.

Как отремонтировать люминесцентный светильник

Оптимальный способ ремонта — замена неисправного элемента

В большинстве случаев наиболее простой выход состоит в замене неисправных элементов. Проверить можно путем установки заведомо исправного элемента. Полноценный ремонт люминесцентного светильника сопряжен с рядом трудностей и требует наличия определенной квалификации и опыта. Перед тем как разобрать светильник дневного света, необходимо убедиться, что он отключен от сети и электричество на него не подано.

Проще всего найти замену неисправному стартеру. Заставить светильник включиться можно, установив вместо него кнопку. Данный способ опасен тем, что удержание кнопки сверх необходимого времени может вызвать перегорание нитей накаливания электродов.

Сложнее использование ламп без дросселя. Разработано несколько работоспособных вариантов такого включения. Большинство схем использует принцип умножения напряжения сети для устойчивого запуска. В данных схемах применяются выпрямительные диоды и батареи конденсаторов, что вызывает увеличение габаритов самодельной ПРА. В качестве дросселя для ограничения тока используется мощный резистор или лампа накаливания 25-40 Вт, в зависимости от мощности люминесцентного светильника.

Преимущество резисторов в малых габаритах, но проблема состоит в высоком тепловыделении на нем во время работы. Лампы накаливания создают дополнительный световой поток, но поскольку они работают при сниженном напряжении, срок их службы практически не ограничен.

Отдельные схемотехнические решения электронных балластов или схем с умножением позволяют использовать лампочки с перегоревшими нитями накаливания. Однако, за счет того, что во время запуска используется высокое напряжение, а ток после поджига слабо ограничен, время работы таких люминесцентных ламп довольно непродолжительное.

Продление срока службы

Срок службы ламп дневного света можно увеличить, если знать причины их перегорания:

  • Работа при низкой температуре приводит к увеличению продолжительности нагрева нитей накаливания до начала возникновения устойчивого газового разряда, в результате осветительный прибор может сгореть быстрее заявленного срока службы.
  • Частые включения также могут вызвать преждевременное старение и перегорание электродов, поскольку пусковые броски тока намного выше, чем в установившемся режиме.
  • Низкокачественные ПРА используют упрощенную схемотехнику и, кроме низкой стоимости, не дают никаких преимуществ.

Рекомендации для увеличения срока службы:

  • Не использовать люминесцентные лампы в помещениях с низкой температурой.
  • Избегать частых включений. Рассматриваемые источники света потребляют малое количество электроэнергии, по сравнению с лампами накаливания, поэтому в некоторых случаях есть смысл оставлять их включенными постоянно.
  • Использовать электронные ПРА с плавным пуском. Такие устройства несколько дороже и вызывают задержку включения (порядка 1-2 секунд), но зато снижают скорость старения электродов и допускают возможность частого включения.
  • Приобретать светильники дневного света надежных производителей. Высокая стоимость оправдана продолжительностью безотказной работы.

Внутри колбы светильника содержится высокотоксичная ртуть. Утилизация неисправных ламп должна соответствовать требованиям законодательства.

Как проверить люминесцентную лампу дневного света?

Самым популярным источником искусственного света является люминесцентная лампа, которая потребляет в 5–7 раз меньше электроэнергии, чем лампа накаливания, а светит так же ярко. Более экономичные светодиоды с драйверами не смогли вытеснить лампы дневного света с рынка в силу своей высокой цены.

В течение срока использования ЛДС могут потерять работоспособность. Для устранения неполадок необходимо знать, как проверить люминесцентную лампу, в том числе – мультиметром. Об этом и пойдет речь.

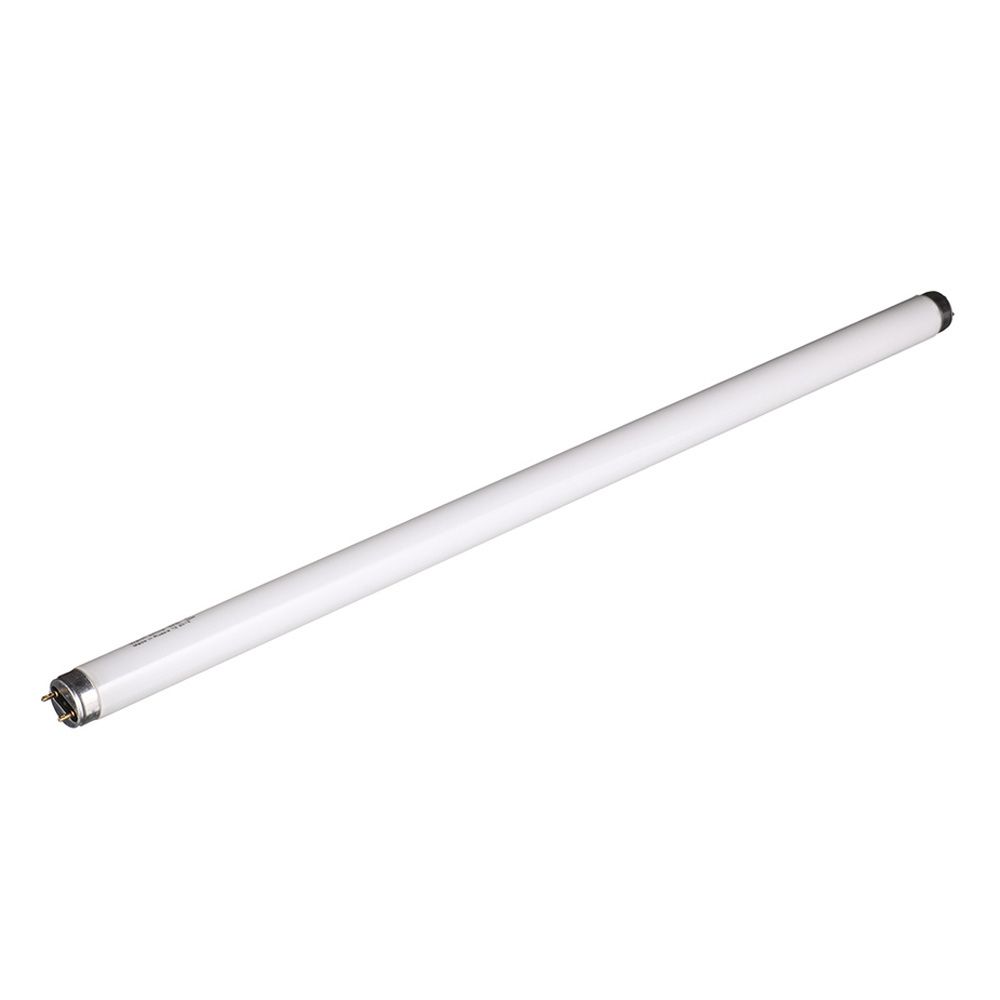

Люминесцентная лампа

Принцип работы

Люминесцентная лампа по принципу действия приравнивается к газоразрядным источникам света, является энергосберегающей. Из стеклянной колбы откачивается воздух и помещается инертный газ с капелькой ртути 30 мг.

В противоположные стороны встроены спиральные электроды, напоминающие нить накаливания. Эти электроды припаяны с обеих сторон к двум контактным ножкам, помещенным в диэлектрические пластины. Трубка изнутри покрыта слоем люминофора.

Длина, диаметр и форма колбы могут быть разными, внутреннее строение от этого не меняется.

Строение люминесцентной лампы

Включение ЛЛ происходит с помощью пускорегулирующей аппаратуры – электромагнитной или электронной. Электромагнитная пускорегулирующая аппаратура (ЭмПРА) включает в себя главный элемент – дроссель.

Электромеханический дроссель

Это балластное сопротивление в виде катушки индуктивности с металлическим сердечником, последовательно соединенное с ЛДС. Дроссель поддерживает равномерность разряда и корректирует ток при необходимости. В миг включения светильника дроссель сдерживает пусковой ток, пока спиральные нити не разогреются, далее выдает пиковое напряжение от самоиндукции, зажигающее лампу.

Схема люминесцентного светильника с ЭмПРА

Обратите внимание! Дроссель сдерживает ток в системе при включении, предотвращая перегрев спиральных нитей в трубке и их перегорание.

Предъявляемые к балластному сопротивлению требования:

  • минимальные потери мощности;
  • малые вес и размер;
  • отсутствие гула;
  • температура накала не выше 600 градусов по Цельсию.

Другой значимый элемент ЭмПРА – стартер тлеющего разряда.

Стартер тлеющего разряда

Во время включения светильника в стартере возникает разряд тока, накаляющий биметаллические контакты. Они замыкаются, увеличивая ток в цепи светильника, что ведет к разогреву электродов.

Далее биметаллический контакт стартера остывает и размыкает цепь. В этот миг балласт (дроссель) выдает высоковольтный импульс на электроды. Между ними возникает дуговой разряд, вызывающий ультрафиолетовое излучение.

От этого люминофор на поверхности колбы светится в видимом для человека спектре.

Люминесцентная лампа с электромагнитным дросселем функционирует в двух режимах: зажигания и свечения.

Электронная пускорегулирующая аппаратура (ЭПРА) используется в светильниках нового поколения, увеличивает срок службы лампы и повышает КПД. В режиме свечения уровень напряжения на электродах допускает работу ЛЛ с перегоревшими спиралями, что невозможно при ЭмПРА. В схеме ЭПРА исключается использование стартеров.

Схема подключения электронного балласта

Электронные балласты достаточно дорогие и сложны для ремонта своими силами, поэтому имеет место широкое применение электромеханических дросселей.

Электронный балласт

Важно! Лампа с электронным балластом функционирует в четырех режимах: включения, предварительного разогревания, зажигания и горения.

Почему перегорают люминесцентные лампы

Часто лампы дневного света перегорают, что делает их похожими на обычные лампы накаливания. Во время включения светильника в колбе возникает электрическая дуга и происходит сильный нагрев спиральных электродов из вольфрама. Высокая температура приводит к разрушению нитей и перегоранию.

Для продления срока эксплуатации вольфрамовую нить покрывают слоем активного щелочного металла. Это стабилизирует тлеющий разряд между электродами и понижает температуру, сохраняя целостность нити на долгое время.

Частое включение-выключение светильника разрушает защитное покрытие, оно осыпается. Разряд, проходя через оголенные части нити, точечно нагревает спираль, что приводит к перегоранию.

Это видно на старых трубках как потемнение люминофора.

Перегоревшая лампа дневного света

Перегоревшая лампа дневного светаКолба не должна иметь повреждений, иначе лампа сгорит. Если на концах трубки обнаруживается оранжевое свечение, а лампа не загорается, – внутрь ЛДС попадает воздух. ЛЛ нужно менять.

Выявление неполадок и их устранение

Неисправность лампы дневного света выражается в:

  1. Полном отсутствии включения.
  2. Кратковременных мерцаниях лампы с дальнейшим включением.
  3. Продолжительном мерцании без дальнейшего включения.
  4. Гудении.
  5. Мерцании в режиме горения.

Это может неблаготворно сказаться на зрении человека, поэтому следует незамедлительно диагностировать поломку и приступить к ремонту светильника. Для этой цели понадобится мультиметр или тестер сопротивления.

Следует помнить! Чтобы понять, где неисправность, в лампе или в светильнике, нужно заменить ЛЛ на заведомо исправную. Если она загорится, это означает, что дело в лампе. Если нет – следует искать неисправность в светильнике.

Часто ЛЛ не горит из-за плохого контакта между штырьками лампы и контактами патрона. Держатели со временем изнашиваются и окисляются.

Следует почистить их спиртосодержащей жидкостью, ластиком, мелкой шкуркой, а при необходимости подогнуть или заменить пластинки контактов для лучшего соприкосновения со штырьками.

Следует помнить, что ЛДС не работает при температуре ниже –50 ˚С и при скачках напряжения более 7 %.

Целостность спиралей-электродов

Лампа не загорается. Проверяется при помощи мультиметра или индикатора на наличие сопротивления с мини-лампочкой.

Переключатель устанавливают на измерение сопротивления – минимальный диапазон, щупами прикасаются к штырькам сначала с одной, потом с другой стороны. Неисправная спираль покажет нулевое сопротивление (нить порвалась).

Целая нить покажет незначительное сопротивление – от 3 до 16 Ом. Если даже одна из спиралей покажет обрыв, лампа подлежит замене. Восстановить работоспособность с такой поломкой не получится.

Проверка целостности спиралей-электродов

Неисправности в электронном балласте

В лампах нового поколения используется электронная пускорегулирующая аппаратура (ЭПРА). Чтобы понять, исправен ли балласт, заменяют его на заведомо рабочий. Если светильник включился, это означает, что поломка была в нем. Старый балласт можно починить в домашних условиях.

Сначала можно попробовать заменить предохранитель на аналогичный с таким же диаметром и плавкой вставкой. Если спиральные нити слабо светятся – пробит конденсатор между ними. Его нужно заменить на аналогичный, но с рабочим напряжением 2 кВ.

В дешевых балластах ставят конденсаторы на 250–400 В, которые часто сгорают.

Устройство электронного балласта

Транзисторы могут перегореть из-за скачков напряжения. При работе сварочного агрегата или любой мощной техники ЛДС желательно выключать. Транзисторы можно взять из списанных балластов или подобрать по таблице. После замены любого элемента нужно проверить исправность светильника, вставив в него лампу мощностью 40 Вт.

Помните! Электронный балласт нельзя включать без нагрузки, он может быстро сломаться. Стоит уделить внимание контактам. При подключении ЭПРА нужно строго соблюдать полярность.

Как проверить дроссель люминесцентного светильника

Признаки неисправности дросселя:

  • гудение светильника из-за дребезжания пластин;
  • лампа зажигается нормально, потом темнеет по краям и гаснет;
  • перегрев ЛДС;
  • после включения внутри колбы бегают змейки;
  • сильное мерцание.

Проверка дросселя

Для проверки дросселя на исправность из светильника вынимают стартер и замыкают накоротко контакты в его патроне. Вынимают лампу и закорачивают контакты в патронах с обеих сторон.

Мультиметр устанавливается в режим измерения сопротивления, щупы присоединяются к контактам в патроне лампы.

Обрыв обмотки покажет бесконечное сопротивление, а межвитковое замыкание – значение (стрелка) около нуля.

Сгоревший дроссель выдаст себя паленым запахом и пятнами коричневого цвета. Неисправный элемент не подлежит ремонту и требует замены. Новый дроссель подбирают в соответствии с мощностью лампы.

Как проверить стартер

Если при включении ЛДС мерцает, но не загорается, – неисправен стартер. Отдельно от светильника прозвонить стартер мультиметром не удастся, так как без напряжения его контакты разомкнуты. Схема проверки данного элемента включает в себя лампочку 60 Вт и стартер, подключенные последовательно к сети 220 В.

Схема проверки стартера

Как проверить емкость конденсатора тестером

Неисправный конденсатор, находящийся между проводами сети питания, снижает КПД светильника до 40%. В рабочем состоянии КПД составляет 90%, что более экономично. Для ЛЛ до 40 Вт подойдет конденсатор емкостью 4,5 мкФ. Слишком низкая емкость снижает КПД, высокая – вызовет мерцание. Исправность конденсатора проверяют мультиметром с соответствующей функцией.

Включение люминесцентной лампы без дросселя

Перегоревшим лампам можно дать вторую жизнь, если подключить их в схему без дросселя и стартера, применив постоянное напряжение. Для такой цели применяется двухполупериодный выпрямитель с удвоением напряжения.

Когда яркость уменьшится со временем, нужно перевернуть лампу в светильнике, чтобы поменять полюса подключения. Следует подбирать радиоэлементы для схемы с напряжением до 900 В, такое значение достигается при пуске.

Схема подключения сгоревшей лампы

Утилизация прибора

Люминесцентные лампы содержат пары ртути, вредные для живых организмов и окружающей среды. Утилизация осуществляется лицензированными организациями, с которыми юридические лица заключают договоры. Выбрасывать ЛДС с обычным мусором запрещено.

Ремонт люминесцентных ламп несложен, если следовать схемам и инструкциям, и позволяет продлить срок службы осветительного оборудования.

люминесцентные светильники

Источник: https://220.guru/osveshhenie/istochniki-sveta/kak-proverit-lyuminescentnuyu-lampu.html

Как проверить люминесцентную лампу мультиметром

Несмотря на появление светодиодов, люминесцентные светильники остаются распространённым источником света. При его отсутствии появляется необходимость проверить лампу мультиметром.

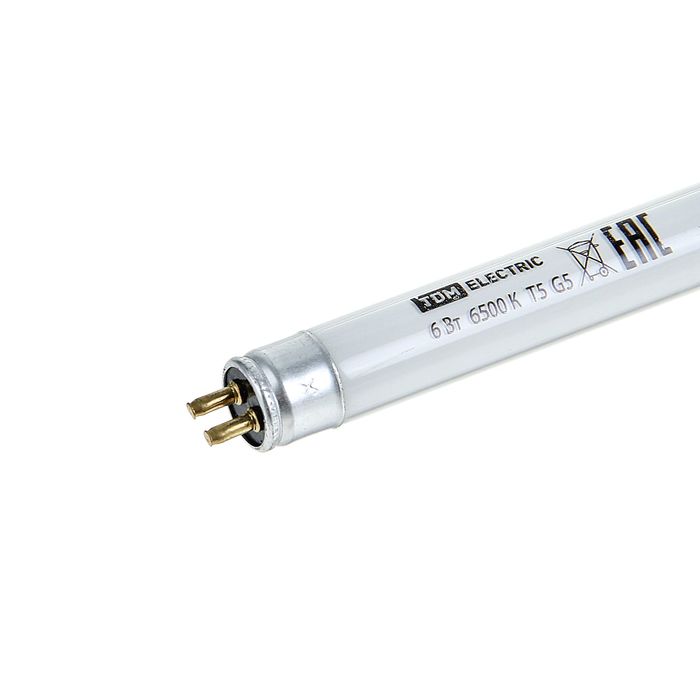

Люминесцентные лампы

Что учесть при проверке

При рассмотрении особенности люминесцентной лампы автор не зря взял в кавычки «слово обрыв».  Даже если прибор и не «зажигается» и нить не прозванивается, это еще не свидетельство того, что она сгорела и ее следует выбрасывать. Что необходимо проделать?

  • Зачистить выводы лампы, только аккуратно. Для снятия налета можно использовать спиртосодержащие жидкости, ластик, шкурку (мелкоабразивную). После этого повторить прозвонку.
  • Дополнительно следует зачистить пластины в механизме ламподержателей. Иногда их нелишне и подогнуть, чтобы обеспечить более плотный и надежный контакт.

Все изложенное справедливо для изделий линейных. А как быть с проверкой люминесцентной компактной лампы? Принцип тот же. Зная спецификацию прибора, найти в интернете его электронную схему – не проблема.

Останется только уточнить, где на плате фиксируются выводы, и перед прозвонкой один из них отпаять.

Хотя на практике этим мало кто занимается, так как произвести разборку довольно трудно, а продукцию отдельных изготовителей и невозможно.

Если после постановки в светильник люминесцентная лампа все-таки не загорается, то причину нужно искать в другом месте (балласт, линия и так далее). Но это уже несколько иная тема.

Как устроен люминесцентный светильник

Стеклянная загерметизированная трубка из тонкого прозрачного стекла, на стенки которой внутри нанесен люминофор тонким слоем. Она заполнена смесью инертного газа с незначительным количеством ртутных паров. На концах колбы внутри баллона размещены маленькие нагревательные спирали.

Разогрев нити током вызовет тлеющий газовый разряд смеси, сопровождаемый свечением газа в ультрафиолетовом спектре, не видимом глазу. Это свечение вызывает излучение люминофорным слоем света в видимом спектре.

Химический состав люминофора определяет цвет полученного от люминесцентного источника света.

Кроме тлеющего разряда в источниках дневного света может использоваться дуговой разряд. Ртутная дуговая лампа обладает очень высокой светоотдачей. Спектр свечения не приятен для глаз, поэтому ДРЛ в основном используются в уличном освещении.

Это интересно: Как проверить люминесцентную лампу — разбираем по пунктам

Принцип работы

Люминесцентная лампа по принципу действия приравнивается к газоразрядным источникам света, является энергосберегающей. Из стеклянной колбы откачивается воздух и помещается инертный газ с капелькой ртути 30 мг.

В противоположные стороны встроены спиральные электроды, напоминающие нить накаливания. Эти электроды припаяны с обеих сторон к двум контактным ножкам, помещенным в диэлектрические пластины. Трубка изнутри покрыта слоем люминофора.

Длина, диаметр и форма колбы могут быть разными, внутреннее строение от этого не меняется.

Включение ЛЛ происходит с помощью пускорегулирующей аппаратуры – электромагнитной или электронной. Электромагнитная пускорегулирующая аппаратура (ЭмПРА) включает в себя главный элемент – дроссель.

Это балластное сопротивление в виде катушки индуктивности с металлическим сердечником, последовательно соединенное с ЛДС. Дроссель поддерживает равномерность разряда и корректирует ток при необходимости. В миг включения светильника дроссель сдерживает пусковой ток, пока спиральные нити не разогреются, далее выдает пиковое напряжение от самоиндукции, зажигающее лампу.

Обратите внимание! Дроссель сдерживает ток в системе при включении, предотвращая перегрев спиральных нитей в трубке и их перегорание.

Предъявляемые к балластному сопротивлению требования:

  • минимальные потери мощности;
  • малые вес и размер;
  • отсутствие гула;
  • температура накала не выше 600 градусов по Цельсию.

Другой значимый элемент ЭмПРА – стартер тлеющего разряда.

Во время включения светильника в стартере возникает разряд тока, накаляющий биметаллические контакты. Они замыкаются, увеличивая ток в цепи светильника, что ведет к разогреву электродов.

Далее биметаллический контакт стартера остывает и размыкает цепь. В этот миг балласт (дроссель) выдает высоковольтный импульс на электроды. Между ними возникает дуговой разряд, вызывающий ультрафиолетовое излучение.

От этого люминофор на поверхности колбы светится в видимом для человека спектре.

Люминесцентная лампа с электромагнитным дросселем функционирует в двух режимах: зажигания и свечения.

Электронная пускорегулирующая аппаратура (ЭПРА) используется в светильниках нового поколения, увеличивает срок службы лампы и повышает КПД. В режиме свечения уровень напряжения на электродах допускает работу ЛЛ с перегоревшими спиралями, что невозможно при ЭмПРА. В схеме ЭПРА исключается использование стартеров.

Электронные балласты достаточно дорогие и сложны для ремонта своими силами, поэтому имеет место широкое применение электромеханических дросселей.

Важно! Лампа с электронным балластом функционирует в четырех режимах: включения, предварительного разогревания, зажигания и горения.

Причины перегорания люминесцентных ламп

Чтобы продлить эксплуатационный срок, на нить из вольфрама наносят слой активного щелочного металла. Разряд между электродами стабилизируется и снижается температура, благодаря этому нить намного дольше служит.

Учащённое включение/выключение лампы влечёт за собой разрушение защитного слоя, он просто опадает. Проходящий через оголённые нити разряд греет спираль в слабых точках, вследствие чего происходит перегорание.

С чего начинать проверку работоспособности лампочки мультиметром

При помощи мультиметра нужно проверить обрыв нитей накала. Мультиметр установить в режим прозвонки или измерения сопротивлений на малом пределе. Проверяем спирали с обоих концов трубки.

В режиме прозвонки, при исправных спиралях, будет слышен зуммер. В режиме измерения, на индикаторе мультиметра при исправности будет светиться 5-10 Ом.

Перегорание спирали нити подогрева — это самая распространенная причина отказа светильника дневного света и легко выявляется проверкой мультиметром.

Как протестировать дроссель лампы дневного света мультиметром

Для проверки берем мультиметр в режиме прозвонки или измерения маленького сопротивления и замеряем дроссель. Зуммер или показания индикатора укажут на наличие или отсутствие обрыва провода внутри дросселя.

Проверить изоляцию на пробой изоляции, нужно выставить мультиметр в режим измерения сопротивления на максимальном пределе. Индикатор мультиметра должен показать обрыв при касании любого из выводов и металлического корпуса.

Прозвонка стартера

Тестирование стартера мультиметром заключается в проверке неоновой лампочки на внутреннее замыкание. Для этого снимаем корпус и мультиметром становимся на один вывод лампы любым щупом. Вторым проводом мультиметра касаемся другого вывода неонки. Мультиметр не должен показать сопротивления.

Испытать работоспособность стартера можно без мультиметра. Вытащить стартер из гнезда без нарушения остальной схемы. Включить питание. Соблюдая осторожность и убедившись в хорошей изоляции инструмента, кратковременно закоротить контакты гнезда стартера. Лампа светильника должна загореться при исправности всех остальных элементов схемы.

Основные причины выхода из строя

Все люминесцентные светильники изготавливаются в виде стеклянной колбы различной конфигурации. С внутренней стороны она покрыта люминофором, преобразующим волны ультрафиолетового спектра в видимый дневной свет. В процессе эксплуатации хрупкое кварцевое стекло становится менее прозрачным и теряет свои качества.

Из-за внешних механических воздействий на поверхности колбы и в ее внутренней структуре образуются микротрещины, через которые внутрь герметичной полости может попасть воздух. На концах трубки возникает оранжевое свечение, а сам прибор перестает работать. Это одна из основных причин появления перегоревших ламп дневного света.

Процесс свечения обеспечивается за счет тлеющего разряда внутри колбы. Эти разряды создаются на катодах лампы, изготовленных в виде спиральных вольфрамовых нитей накаливания, разогреваемых действием электрического тока.

Для увеличения срока службы и стабилизации тлеющего разряда они покрываются активным щелочным металлом, который со временем осыпается при постоянных включениях и выключениях.

В результате, катод перегревается и быстро выходит из строя. Его эмиссия заметно снижается, то есть уменьшается количество электронов, испускаемых с поверхности.

Они уже не могут поддерживать рабочий уровень тлеющего разряда.

Иногда сбои в работе приводят к появлению электрической дуги и сильному нагреву вольфрамовых электродов. Под действием высокой температуры наступает перегорание и разрушение нитей. Как следствие, на стекле становится заметен потемневший люминофор. Это означает, что перегорела люминесцентная лампа.

Неполадки ламп дневного света внешне представляют собой невозможность включения, кратковременные мерцания перед включением, длительное мерцание без последующего включения. Неисправный светильник начинает гудеть и мерцать при нормальном рабочем режиме или просто не загорается.

Нередко работоспособность нарушается при некачественном взаимодействии между штырьками лампы и контактами патрона. Это происходит из-за постепенного износа и окисления держателей. Для очистки рекомендуется использовать мелкую наждачную шкурку, ластик или спиртосодержащую жидкость. При необходимости контактные пластинки подгибаются или полностью меняются.

Необходимо учесть, что лампа дневного света перестает нормально работать и не включается при температуре воздуха минус 500С и ниже, а также при перепадах напряжения свыше 7%.

Подобные сбои в работе оказывают негативное влияние на здоровье человека, в первую очередь, на его зрение. Поэтому рекомендуется провести диагностику, выявить неисправность и по возможности отремонтировать светильник. Этот процесс можно ускорить за счет использования заведомо исправной лампы. Если она загорится, значит светильник исправен.

Проверка стартера

Проверка светильников с ЛДС заключается в контроле целостности вольфрамовых спиралей, расположенных непосредственно в колбах ламп, а также в контроле работоспособности дросселей и стартеров.

После вскрытия корпуса светильника, лампы надо проверить на наличие почернений у концов колб. Если почернения есть, то в схеме светильника, скорее всего, имеется какая-то неисправность, и, если ее не устранить, то лампы отработают очень недолго.

При отсутствии «признаков жизни» в светильнике следует проверить в первую очередь стартер. Он выходит из строя чаще всего, так как его элементы работают механически в условиях многократно изменяющейся температуры. Разобрав корпус стартера, необходимо осмотреть конденсатор и лампу:

  • конденсатор не должен быть вздутым или взорвавшимся, что может быть следствием наличия скачков большого напряжения в сети;
  • лампа не должна быть сильно почерневшей;
  • далее конденсатор можно проверить с помощью универсального тестера – мультиметра.

Чтобы проверить ЛДС, мультиметр переводится в режим омметра с наибольшим возможным пределом измерения сопротивления. При проведении измерений между выводами конденсатора сопротивление должно быть бесконечным.

Если при измерении будет зафиксировано сопротивление менее 2 МОм, то, скорее всего конденсатор имеет недопустимый ток утечки. Но эти признаки, указывающие на неисправность, могут и не выявиться. Очень часто в домашних условиях проверить стартер можно только, установив его в заведомо исправный светильник.

В любом случае, если выяснится, что причиной отказа в работе светильника является стартер, его необходимо заменить.

Как проверить дроссель

Основное предназначение дросселя – это регулировка электротока и предотвращение перегорания спирали из-за высокого перегрева. Внешне он выглядит как обмотка из тонкой проволоки, дополненная сердечником из металла. Включение в работу происходит последовательно. Установка проводится параллельно пусковому устройству.

О неисправности детали свидетельствует:

  • сильное гудение светильника;
  • быстрое загорание люминесцентной лампы с последующим угасанием и проявлением темных пятен на ее колбе;
  • сильный нагрев колбы с момент работы;
  • наличие мерцания.

Провести проверку дросселя можно и дома, используя мультиметр. Чаще всего причиной повреждения выступает:

  1. Обрыв. Это означает, что в обмотке один из проводов был оборван. Выявляется данная проблема с помощью тестера. Для этого достаточно выставить режим «сопротивление» и присоединить его щупы к выводам ограничителя. Значение «бесконечность» будет означать обрыв провода.
  2. Замыкание 2-ух обмоток. Некоторые модели оборудованы 2-мя обмотками, которые изолируются друг от друга, но при нарушении этого условия могут замыкаться. О замыкании свидетельствуют малые значения сопротивления на экране мультиметра.
  3. Замыкание витков на 1-ой обмотке. Обнаружить эту неисправность можно только при оплавлении нескольких проводов в обмотке. Чтобы определить дефект необходимо знать основные значения мощности и соответствующего ему сопротивления. Так при показателях в 20 ВТ – сопротивление должно варьироваться от 55 до 60 Ом, при 40 Вт – 24-30 Ом, а при 80 Вт – не более 20 Ом.
  4. Дефект магнитопровода. Металлический сердечник дросселя изготовлен из ферромагнитов. При активной или неправильной эксплуатации на их поверхности могут возникнуть сколы или трещинки, что негативно скажется на индуктивности.
  5. Металлические части корпуса. Свидетельство этой поломки – нулевое сопротивление катушки относительно корпуса. Испытание проводится мультиметром с помощью щупов, подносимых к металлическим элементам корпуса. Проверка производится в выставленном режиме «прозвон цепи».

Важно! Если же дроссель исправен, то причину неработоспособности люминесцентной лампы нужно искать в другом.

Утилизация прибора

Люминесцентные лампы содержат пары ртути, вредные для живых организмов и окружающей среды. Утилизация осуществляется лицензированными организациями, с которыми юридические лица заключают договоры. Выбрасывать ЛДС с обычным мусором запрещено.

Ремонт люминесцентных ламп несложен, если следовать схемам и инструкциям, и позволяет продлить срок службы осветительного оборудования.

Видео

Схема подключения перегоревших ламп

Из-за перегорания нитей накала люминесцентные лампы нередко приходят в негодность. Вернуть вторую жизнь такой лампе можно, используя нетрадиционную схему запуска, многократно испытанную народными умельцами.

Из таблицы можно узнать номинальные значения радиоэлементов для ЛДС с разной мощностью. Ограничительные резисторы R1 в обязательном порядке должны быть из проволоки.

Отремонтировать ЛДС в домашних условиях можно, если руководствоваться схемами и следовать определённым инструкциям. Такие знания дают возможность продлить эксплуатационный период осветительного прибора.

Основные выводы

Проверка газоразрядного устройства сложнее диагностики обычной лампы накаливания. В первую очередь, это связано с ее более сложным устройством и наличием дополнительных элементов.

  1. Причиной выхода из строя лампы может быть поломка одного из ее элементов: ограничителя, стартера, ЭПРА или конденсатора.
  2. Проверить их исправность в большинстве случаев можно с помощью тестера-мультиметра.
  3. По ряду внешних признаков можно диагностировать причину поломки люминесцентной лампы.

Выяснить, почему люминесцентная лампа перестала работать можно и дома, не прибегая к помощи специалиста. Для этого достаточно иметь под рукой измерительный прибор и сводную таблицу значений сопротивления.

  • Предыдущая
  • Лампы и светильникиВыбираем варианты подсветки для картин
  • Следующая
  • Лампы и светильникиВиды и принцип работы люминесцентной лампы
Поделитесь в соц.сетях:

Источник: https://isanshop.ru/elektrika/kak-proverit-lyuminescentnuyu-lampu-mul-timetrom-poshagovaya-instrukciya.html

Как проверить люминесцентную лампу

Люминесцентные лампы применяются в качестве основного освещения помещений. Неисправность приводит к недостаточной освещенности, отсутствию комфорта пребывания. Гул неисправного светильника раздражает.

Мерцание лампы исключает возможность трудовой деятельности, неблагоприятно влияет на зрение.

Прежде чем приступить к устранению, необходимо четко уяснить принципы работы и знать признаки проявлений неисправности составных частей конструкции.

Принцип работы

Люминесцентная лампа по принципу действия относится к газоразрядным источникам света. Стеклянная трубка заполнена парами ртути и инертным газом. В противоположные концы встроены электроды. Длина лампы может быть разной.

В режиме запуска между ними возникает дуговой разряд, который приводит к появлению ультрафиолетового излучения. Оно, воздействуя на слой люминофора, которым покрыта внутренняя поверхность колбы, заставляет его светиться в видимом человека спектре.

В режиме работы дуговой разряд поддерживается эмиссией электронов с нити катода. Светящийся слой может быть разного цвета.

Работает лампа в двух режимах: зажигания и свечения. Обеспечивает эти состояния светильник. Его принципиальная электрическая схема показана на рисунке 1.

Рисунок 1. Схема работы режимов зажигания и свечения

В светильниках нового поколения используется электронный балласт. Лампочка с цоколем g23 имеет компактный размер, а драйвер для питания встроен в корпус. Они бывают трех видов, но все обеспечивают определенный режим работы, их четыре:

  • включения;
  • предварительного нагрева;
  • поджига;
  • горения.

За счет правильно подобранных режимов работы такие устройства продлевают срок службы лампы, имеют высокий КПД. В режиме горения уровень напряжения на электродах в ряде случаев позволяет работать лампе с перегоревшими спиралями катодов, что невозможно при применении стандартной схемы включения.

Рисунок 2. Схема подключения электронного балласта.

Перед тем как прозвонить люминесцентную лампу нужно ознакомиться с причинами возможных неисправностей.

Почему перегорают люминесцентные лампы

Поврежденная люминесцентная лампа

Электроды люминесцентной лампы изготавливаются их вольфрамовой нити. Во время возникновения разряда происходит их сильный нагрев, и как следствие быстрое перегорание. Для того чтобы продлить срок службы вольфрамовую нить покрывают слоем активного щелочного металла. Этим достигается стабилизация тлеющего разряда между электродами, следовательно, не происходит чрезмерного перегрева, целостность электрода сохраняется в течение долгого времени. В результате многократных включений покрытие постепенно разрушается, происходит его осыпание. Разряд проходит только через оголенную часть спирали. Точечный нагрев приводит к ее перегоранию. Стандартная схема подключения, которая содержит дроссель и стартер, такую лампу не включит. Трубчатый корпус не должен иметь повреждений. Это главное условие, не дающее преждевременно сгореть лампе.

Выявление неполадок и их устранение

Люминесцентный светильник – сложное устройство. Неисправность любого его элемента может привести к неполадкам в работе.

Они могут проявляться в виде:

  • полного отсутствия признаков включения;
  • кратковременных мерцаний лампы с последующим включением;
  • продолжительного мерцания без включения;
  • мерцания в режиме горения.

Для проверки люминесцентных ламп и элементов светильника достаточно иметь мультиметр или домашний индикаторный тестер.

Целостность спиралей-электродов

Как прозвонить люминесцентную лампу показано на рисунке 3.

Рис 3. Прозвонка электродов

Для этого можно воспользоваться мультиметром. Пригодна также отвертка с индикатором замыкания цепи.

Для прозвона переключатель мультиметра устанавливают в положение измерения сопротивления. Необходимо выбрать наименьший предел измерений (Ώ) или установить переключатель в положение для прозвонок целостности цепи со звуковым сигналом. Измерительные шнуры подключить к выводам электрода. Прозвонить лампу.

Звуковая сигнализация либо показания прибора, отличающиеся от бесконечности, говорят о целостности спирали. Аналогичные действия провести со второй спиралью. Если монитор прибора показал состояние «обрыв» или не включился звуковой сигнал – работоспособность лампы утрачена.

Ее можно попробовать «зажечь» в балластных светильниках.

Для проверки электродов может быть использована отвертка, с функцией, предусматривающей прозвон цепи. Цепь «1-й вывод электрода – отвертка – тело человека – 2-й вывод электрода» должна прозваниваться, в этом случае загорится светодиодный индикатор, который встроен в тестер. Проверять надо обе спирали. Отсутствие индикации хотя бы одного электрода говорит о неисправности лампы.

Неисправности в электронном балласте

Внимание! Включать балласт в сеть без нагрузки запрещено, прибор может перегореть.

Определить исправность балласта, которым оборудован люминесцентный светильник, можно подключив к его контактам лампочку накаливания мощностью до 60 Ватт. Она должна слабо светиться.

Электронный балласт – сложное радиоэлектронное устройство. Проверка и ремонт электронной схемы проводятся с использованием специальных приборов, например осциллографа.

Однако самые распространенные неисправности можно устранить без его применения. На рисунке показана одна из схем балласта.

Рисунок 4. Плата электронного балласта.

Часто выходят из строя предохранитель, выходной конденсатор и транзисторы, они показаны на рисунке.

Чтобы правильно проверить предохранитель его выпаивают из схемы. Определение целостности проводят тестером. Показания прибора должны отличаться от бесконечности.

Рабочее напряжение на электродах с выхода балласта может быть в пределах 500 В. Китайские производители устанавливают конденсаторы, имеющие пониженный предел номинального напряжения, всего 400 В. Отсюда частые неисправности.

Цена транзисторов несоизмеримо меньше цены нового балласта, поэтому есть выгода в том, чтобы попробовать их заменить.

Внимание! Для работы схемы в нормальном режиме номинальное рабочее напряжение конденсатора должно быть 1,2 кВ.

Как проверить дроссель люминесцентного светильника

Как проверить дроссельВажно! О неисправности дросселя можно судить до того, как светильник перестал загораться. После включения внутри колбы начинают бегать «змейки» или сама лампа начинает мигать.

Неисправность дросселя может выражаться в обрыве обмотки или межвитковом замыкании.

Определять обрыв нужно мультиметром, экран прибора или стрелка (в зависимости от типа прибора) в режиме измерения сопротивления покажет бесконечность.

При замыкании витков, показания будут близки к «0». Узнать перегоревший дроссель можно по запаху гари, на корпусе появляются коричневые пятна, свидетельствующие о значительном перегреве прибора.

Неисправный дроссель не ремонтируется и подлежит замене. При установке нового следует обращать внимание на маркировку. Она должна соответствовать по мощности применяемым лампам.

Как проверить стартер

О неисправности стартера можно судить по тому, что при подаче напряжения на светильник он мигает, но не загорается.

Если стартер не подключен в схеме светильника, его контакты разомкнуты. Проверить его исправность мультиметром не получится. Можно собрать схему, в которой стартер подключен последовательно с лампой накаливания, имеющей мощность 60 Вт. Если стартер исправен, то лампа будет гореть и через определенный промежуток времени будут появляться всплески яркости.

Рисунок 5. Схема проверки стартера.

Как проверить емкость конденсатора тестером

Конденсатор, установленный между проводами источника питания, непосредственно на работоспособность светильника не влияет. Он необходим для компенсации реактивной мощности дросселя.

Отсутствие или неисправность конденсатора приводит к тому, что коэффициент полезного действия всей схемы составляет около 40 – 50%. Это мало.

При исправном конденсаторе КПД стремиться к 90%, снижая энергопотребление.

Для ламп до 40 Вт номинал конденсатора должен быть в пределах 4,5 мкФ. Снижение емкости приведет к уменьшению КПД, увеличение может привести к миганию.

Проверить исправность конденсатора можно приборами, имеющими такую функцию.

Включение люминесцентной лампы без дросселя

С течением времени люминесцентные лампы даже в самых современных светильниках перегорают. Однако, их работа может быть продлена. В схемах подключения перегоревших ламп без дросселя и стартера используется постоянное напряжение.

Самый простой тип схемы для такого подключения – двухполупериодный выпрямитель с удвоением напряжения. Со временем световой поток ослабнет. Для его восстановления необходимо перевернуть лампу в светильнике (поменять полюса подключения).

Схема подключения перегоревших ламп

Рисунок5. Двухполупериодный выпрямитель-удвоитель.

В момент запуска напряжение на конденсаторах и диодах поднимается до 900 В. На такие номиналы и следует подбирать радиоэлектронные элементы.

Утилизация

Люминесцентные лампы наполнены парами ртути. Их утилизация совместно с бытовыми отходами запрещена. Все юридические лица должны иметь договора на утилизацию с лицензированными организациями.

???? Пройдите тест и проверьте ваши знания

Правая рука – левая нога. Правая рука – правая нога. Нет, я не умею это делать. Знаю как, но только теоретически. Нет, оно считается условно безопасным Может, если ток переменный Может, если человек хорошо заземлен (сырая обувь, железный пол, и т.п.). От величины протекающего через тело тока Можно, но только одной рукой. Можно, если человек надежно изолирован от земли (диэлектричекие боты, коврик и т.п.). Это глупость, так делают безграмотные люди. Чтобы опасное напряжение быстро ушло в землю. Чтобы снизить температуру тела. Тест на знание правил электробезопасностиТы абсолютно не знаешь мер безопасности. Все, что тебе можно доверить – вкрутить лампочку и то под наблюдением.Ты слабо знаешь меры безопасности. Никогда не проводи ремонт электроприборов и розеток самостоятельно.Ты хорошо знаешь меры безопасности. Тебе можно доверить ремонт бытовых приборов и домовой электропроводки. ПредыдущаяСледующая

Источник: https://LampaExpert.ru/vidy-i-tipy-lamp/lyuminestsentnaya/kak-proverit-na-rabotosposobnost

Проверка исправности лампы дневного света и ее элементов

Лампы этого типа (ЛДС) относятся к классу люминесцентных приборов, использующихся для освещения. Они обладают рядом преимуществ по сравнению с лампами накаливания.

В то же время сама лампа является только составной частью осветительного прибора, используется в качестве излучателя и работает в составе схемы совместно с пускорегулирующей аппаратурой.

Прибор является далеко не безотказным в части возникающих при его эксплуатации неисправностей. Чтобы устранять возникающие неполадки, нужно уметь проверять лампу дневного света с тестером.

Почему перегорают люминесцентные лампы?

Сама лампа представляет собой стеклянную колбу различной геометрической формы, изготовленную из хрупкого кварцевого стекла. Ее внутренние стенки покрыты люминофором – материалом, способным преобразовывать спектр излучения ультрафиолетовых длин волн в видимую часть излучения – дневную. Кварц со временем теряет свою прозрачность.

Внешние механические воздействия на колбу могут привести к появлению в ее структуре микротрещин, следствием которых может быть попадание в герметичную полость воздуха.

Это приводит к перегоранию ЛДС.

Для свечения необходим тлеющий разряд внутри корпуса, который обеспечивают катоды устройства, представляющие собой вольфрамовые нити накаливания в виде разогреваемых электрическим током спиралей.

Они покрыты слоем щелочного металла для продления срока службы лампы, который при частом ее включении-выключении осыпается. Это, в свою очередь, приводит к перегреву катода и выходу его из строя. Со временем уменьшается эмиссия электрода или его способность испускать электроны со своей поверхности. Их количество уже не способно поддержать тлеющий разряд.

Выявление неполадок и их устранение

Для начала надо вспомнить, что электролюминесцентный светильник выполняет свои функции освещения только тогда, когда согласованно работают все его составные части – сама лампа, балласт, который может быть либо электромеханическим, либо электронным. Таким образом, причины неисправной работы светильника могут находиться как в схеме пускорегулирующей аппаратуры, так и быть отказом работы ЛДС из-за ее старения или нарушения условий эксплуатации.

Проверять люминесцентную лампу (светильник) лучше всего удается при наличии работоспособного аналога. Надо обеспечить удобный доступ ко всем его компонентам. Таким способом можно правильно провести анализ неисправности и дать рекомендации по устранению даже при самостоятельном ремонте. Расскажем, как проверить в домашних условиях лампу дневного света.

Целостность спиралей электродов

Спирали электродов находятся внутри газонаполненной трубки ЛДС и при производстве припаяны к ножкам цоколей лампы. Они расположены в торцевых частях колбы. Таким образом, используя мультиметр в режиме измерения сопротивлений, можно прозвонить лампу дневного света.

Для этого устанавливаем на тестере минимальный предел и подключаем его щупы между электродами. Измеренная величина сопротивления каждой исправной спирали должна находиться в пределах (10-20) Ом. При оборванной нити накала мультиметр покажет бесконечно большую величину на любом пределе измерения. Так своими руками можно определить возможный обрыв. При таком дефекте ЛДС подлежит замене.

Неисправности в электронном балласте

ЭПРА или электронный балласт выполняет функции обеспечения цикла запуска поджига используемой совместно с ним люминесцентной лампы и поддержания тлеющего разряда в колбе в процессе ее работы.

Нагревательные спирали ЛДС, обладающие некоторой индуктивностью, используются в схеме автогенератора в диапазоне (30-130) кГц.

Применение высокой частоты исключает мигание светового потока такого светильника.

На выходе схемы используются мощные транзисторные ключи. Питание активных элементов ЭПРА постоянным током производится от встроенного выпрямительного устройства, питающегося от розетки сети 220 В 400 Гц.

Электронный балласт можно включать только вместе с лампой. Схема подключения электронного балласта изображается на корпусе каждого готового изделия.

Проверка на исправность выполняется включением в сетевую розетку и контролем яркости свечения, которую можно установить вручную специальным регулятором.

При возникновении неисправности пользователю можно проверить исправность ЛДС путем ее замены, не забывая «обесточивать» перед этим схему. При замене надо использовать только рекомендуемую лампу. Информация о ней содержится на корпусе изделия. В случае неудачи остается только ремонт электронного балласта специалистами из мастерской.

Как проверить дроссель люминесцентного светильника?

Дроссель представляет собой катушку индуктивности, намотанную на ферромагнитном сердечнике с большой величиной магнитной проницаемости. Он является составной частью электромагнитной пускораспределительной аппаратуры (ЭмПРА).

На этапе включения ЛДС он вместе со стартером обеспечивает разогрев катодов и затем создает высоковольтный импульс (до 1000 В) для создания тлеющего разряда в колбе за счет, свойственной ему электродвижущей силы (ЭДС) самоиндукции.

После выключения из работы стартера дроссель использует свое индуктивное сопротивление для поддержки тока разряда через ЛДС на уровне, необходимым для постоянной и стабильной ионизации газово-ртутной смеси, используемой в колбе. Величина индуктивности такова, что сопротивление дросселя для переменного тока защищает спирали электродов от перегрева и перегорания.

Проверить исправность дросселя люминесцентной лампы можно путём измерения сопротивления с помощью омметра. Он входит в состав комбинированного прибора электрика.

Если проверить дроссель лампы дневного света мультиметром, можно обнаружить либо его исправное состояние, при котором измеренное активное сопротивление соответствует его паспортным данным, либо столкнуться с несоответствиями. Проанализировав их, можно сделать вывод о характере обнаруженного дефекта.

Замыкания сопровождаются неприятным запахом и изменением цвета защитной изоляции. При любом внешнем проявлении или обнаруженном отклонении величины измеренного сопротивления от номинального его значения дроссель необходимо заменить.

Как проверить стартер?

Это устройство входит в состав электромагнитной пускорегулирующей аппаратуры и при совместной работе с дросселем обеспечивает запуск процесса образования тлеющего разряда в колбе ЛДС при подаче переменного напряжения сети на контакты светильника. Конструктивно стартер выполнен в виде небольшой лампочки, внутренняя полость которой заполнена инертным газом.

Внутри колбы находятся два биметаллических контакта, один из которых имеет сложный профиль. В исходном состоянии контакты разомкнуты. При подаче на выводы стартера напряжения в газовой среде возникает дуговой разряд, который нагревает контакты. Они изменяют свою форму и происходит их короткое замыкание, в цепи начинает протекать электрический ток.

Контакт имеет меньшее переходное сопротивление, чем существующая до этого «дуга» и температура в нем начинает уменьшаться. Это остывание приводит к повторному изменению формы контактов, в результате которого происходит их размыкание.

Дроссель балласта в этот момент вырабатывает высоковольтный импульс, который приводит к появлению тлеющего разряда в ЛДС и протеканию в ней тока, ионизирующего газово-ртутную смесь. Стартер выполнил свое предназначение – произвел запуск.

Если цикл прошел по описанному сценарию, то стартер прошел тестирование в составе ЭмПРА. Другим способом проверки его работоспособности может быть только его замена исправным и имеющим те же параметры, что и исследуемый.

Как проверить емкость конденсатора тестером?

При обесточенной схеме и присоединении щупов тестера в режиме омметра к выводам стартера, к которым подключен конденсатор, он не должен прозваниваться и иметь бесконечно большое сопротивление.

Включение люминесцентной лампы без дросселя

Для решения этого вопроса собирается схема выпрямления напряжения с ее удвоением. Выводы каждой нити накала объединяются. Постоянного напряжения такой схемы хватит для создания тлеющего разряда внутри ЛДС.



Источник: https://simplelight.info/istochniki-osveshheniya/kak-proverit-lampu-dnevnogo-sveta.html

Как проверить люминесцентную лампу: обнаружение и устранение неисправностей

Самым популярным источником искусственного света является люминесцентная лампа, которая потребляет в 5–7 раз меньше электроэнергии, чем лампа накаливания, а светит так же ярко. Более экономичные светодиоды с драйверами не смогли вытеснить лампы дневного света с рынка в силу своей высокой цены.

В течение срока использования ЛДС могут потерять работоспособность. Для устранения неполадок необходимо знать, как проверить люминесцентную лампу, в том числе – мультиметром. Об этом и пойдет речь.

Люминесцентная лампа

Принцип работы

Люминесцентная лампа по принципу действия приравнивается к газоразрядным источникам света, является энергосберегающей. Из стеклянной колбы откачивается воздух и помещается инертный газ с капелькой ртути 30 мг. В противоположные стороны встроены спиральные электроды, напоминающие нить накаливания. Эти электроды припаяны с обеих сторон к двум контактным ножкам, помещенным в диэлектрические пластины. Трубка изнутри покрыта слоем люминофора. Длина, диаметр и форма колбы могут быть разными, внутреннее строение от этого не меняется.

Строение люминесцентной лампы

Включение ЛЛ происходит с помощью пускорегулирующей аппаратуры – электромагнитной или электронной. Электромагнитная пускорегулирующая аппаратура (ЭмПРА) включает в себя главный элемент – дроссель.

Электромеханический дроссель

Это балластное сопротивление в виде катушки индуктивности с металлическим сердечником, последовательно соединенное с ЛДС. Дроссель поддерживает равномерность разряда и корректирует ток при необходимости. В миг включения светильника дроссель сдерживает пусковой ток, пока спиральные нити не разогреются, далее выдает пиковое напряжение от самоиндукции, зажигающее лампу.

Схема люминесцентного светильника с ЭмПРА

Обратите внимание! Дроссель сдерживает ток в системе при включении, предотвращая перегрев спиральных нитей в трубке и их перегорание.

Предъявляемые к балластному сопротивлению требования:

  • минимальные потери мощности;
  • малые вес и размер;
  • отсутствие гула;
  • температура накала не выше 600 градусов по Цельсию.

Другой значимый элемент ЭмПРА – стартер тлеющего разряда.

Стартер тлеющего разряда

Во время включения светильника в стартере возникает разряд тока, накаляющий биметаллические контакты. Они замыкаются, увеличивая ток в цепи светильника, что ведет к разогреву электродов. Далее биметаллический контакт стартера остывает и размыкает цепь. В этот миг балласт (дроссель) выдает высоковольтный импульс на электроды. Между ними возникает дуговой разряд, вызывающий ультрафиолетовое излучение. От этого люминофор на поверхности колбы светится в видимом для человека спектре.

Люминесцентная лампа с электромагнитным дросселем функционирует в двух режимах: зажигания и свечения.

Электронная пускорегулирующая аппаратура (ЭПРА) используется в светильниках нового поколения, увеличивает срок службы лампы и повышает КПД. В режиме свечения уровень напряжения на электродах допускает работу ЛЛ с перегоревшими спиралями, что невозможно при ЭмПРА. В схеме ЭПРА исключается использование стартеров.

Схема подключения электронного балласта

Электронные балласты достаточно дорогие и сложны для ремонта своими силами, поэтому имеет место широкое применение электромеханических дросселей.

Электронный балласт

Важно! Лампа с электронным балластом функционирует в четырех режимах: включения, предварительного разогревания, зажигания и горения.

Почему перегорают люминесцентные лампы

Часто лампы дневного света перегорают, что делает их похожими на обычные лампы накаливания. Во время включения светильника в колбе возникает электрическая дуга и происходит сильный нагрев спиральных электродов из вольфрама. Высокая температура приводит к разрушению нитей и перегоранию.

Для продления срока эксплуатации вольфрамовую нить покрывают слоем активного щелочного металла. Это стабилизирует тлеющий разряд между электродами и понижает температуру, сохраняя целостность нити на долгое время. Частое включение-выключение светильника разрушает защитное покрытие, оно осыпается. Разряд, проходя через оголенные части нити, точечно нагревает спираль, что приводит к перегоранию. Это видно на старых трубках как потемнение люминофора.

Перегоревшая лампа дневного света

Перегоревшая лампа дневного светаКолба не должна иметь повреждений, иначе лампа сгорит. Если на концах трубки обнаруживается оранжевое свечение, а лампа не загорается, – внутрь ЛДС попадает воздух. ЛЛ нужно менять.

Выявление неполадок и их устранение

Неисправность лампы дневного света выражается в:

  1. Полном отсутствии включения.
  2. Кратковременных мерцаниях лампы с дальнейшим включением.
  3. Продолжительном мерцании без дальнейшего включения.
  4. Гудении.
  5. Мерцании в режиме горения.

Это может неблаготворно сказаться на зрении человека, поэтому следует незамедлительно диагностировать поломку и приступить к ремонту светильника. Для этой цели понадобится мультиметр или тестер сопротивления.

Следует помнить! Чтобы понять, где неисправность, в лампе или в светильнике, нужно заменить ЛЛ на заведомо исправную. Если она загорится, это означает, что дело в лампе. Если нет – следует искать неисправность в светильнике.

Часто ЛЛ не горит из-за плохого контакта между штырьками лампы и контактами патрона. Держатели со временем изнашиваются и окисляются. Следует почистить их спиртосодержащей жидкостью, ластиком, мелкой шкуркой, а при необходимости подогнуть или заменить пластинки контактов для лучшего соприкосновения со штырьками. Следует помнить, что ЛДС не работает при температуре ниже –50 ˚С и при скачках напряжения более 7 %.

Целостность спиралей-электродов

Лампа не загорается. Проверяется при помощи мультиметра или индикатора на наличие сопротивления с мини-лампочкой. Переключатель устанавливают на измерение сопротивления – минимальный диапазон, щупами прикасаются к штырькам сначала с одной, потом с другой стороны. Неисправная спираль покажет нулевое сопротивление (нить порвалась). Целая нить покажет незначительное сопротивление – от 3 до 16 Ом. Если даже одна из спиралей покажет обрыв, лампа подлежит замене. Восстановить работоспособность с такой поломкой не получится.

Проверка целостности спиралей-электродов

Неисправности в электронном балласте

В лампах нового поколения используется электронная пускорегулирующая аппаратура (ЭПРА). Чтобы понять, исправен ли балласт, заменяют его на заведомо рабочий. Если светильник включился, это означает, что поломка была в нем. Старый балласт можно починить в домашних условиях. Сначала можно попробовать заменить предохранитель на аналогичный с таким же диаметром и плавкой вставкой. Если спиральные нити слабо светятся – пробит конденсатор между ними. Его нужно заменить на аналогичный, но с рабочим напряжением 2 кВ. В дешевых балластах ставят конденсаторы на 250–400 В, которые часто сгорают.

Устройство электронного балласта

Транзисторы могут перегореть из-за скачков напряжения. При работе сварочного агрегата или любой мощной техники ЛДС желательно выключать. Транзисторы можно взять из списанных балластов или подобрать по таблице. После замены любого элемента нужно проверить исправность светильника, вставив в него лампу мощностью 40 Вт.

Помните! Электронный балласт нельзя включать без нагрузки, он может быстро сломаться. Стоит уделить внимание контактам. При подключении ЭПРА нужно строго соблюдать полярность.

Как проверить дроссель люминесцентного светильника

Признаки неисправности дросселя:

  • гудение светильника из-за дребезжания пластин;
  • лампа зажигается нормально, потом темнеет по краям и гаснет;
  • перегрев ЛДС;
  • после включения внутри колбы бегают змейки;
  • сильное мерцание.

Проверка дросселя

Для проверки дросселя на исправность из светильника вынимают стартер и замыкают накоротко контакты в его патроне. Вынимают лампу и закорачивают контакты в патронах с обеих сторон. Мультиметр устанавливается в режим измерения сопротивления, щупы присоединяются к контактам в патроне лампы. Обрыв обмотки покажет бесконечное сопротивление, а межвитковое замыкание – значение (стрелка) около нуля.

Сгоревший дроссель выдаст себя паленым запахом и пятнами коричневого цвета. Неисправный элемент не подлежит ремонту и требует замены. Новый дроссель подбирают в соответствии с мощностью лампы.

Как проверить стартер

Если при включении ЛДС мерцает, но не загорается, – неисправен стартер. Отдельно от светильника прозвонить стартер мультиметром не удастся, так как без напряжения его контакты разомкнуты. Схема проверки данного элемента включает в себя лампочку 60 Вт и стартер, подключенные последовательно к сети 220 В.

Схема проверки стартера

Как проверить емкость конденсатора тестером

Неисправный конденсатор, находящийся между проводами сети питания, снижает КПД светильника до 40%. В рабочем состоянии КПД составляет 90%, что более экономично. Для ЛЛ до 40 Вт подойдет конденсатор емкостью 4,5 мкФ. Слишком низкая емкость снижает КПД, высокая – вызовет мерцание. Исправность конденсатора проверяют мультиметром с соответствующей функцией.

Включение люминесцентной лампы без дросселя

Перегоревшим лампам можно дать вторую жизнь, если подключить их в схему без дросселя и стартера, применив постоянное напряжение. Для такой цели применяется двухполупериодный выпрямитель с удвоением напряжения. Когда яркость уменьшится со временем, нужно перевернуть лампу в светильнике, чтобы поменять полюса подключения. Следует подбирать радиоэлементы для схемы с напряжением до 900 В, такое значение достигается при пуске.

Схема подключения сгоревшей лампы

Утилизация прибора

Люминесцентные лампы содержат пары ртути, вредные для живых организмов и окружающей среды. Утилизация осуществляется лицензированными организациями, с которыми юридические лица заключают договоры. Выбрасывать ЛДС с обычным мусором запрещено.

Ремонт люминесцентных ламп несложен, если следовать схемам и инструкциям, и позволяет продлить срок службы осветительного оборудования.

Как зажечь люминесцентную лампу. Восстановление лампы дневного света с перегоревшей нитью накала

С електричеством все в порядке,
с комарами тоже.

220 B 1кВт

Устройство предназначено для питания бытовых потребителей переменным током. Номинальное напряжение 220 В, мощность потребления 1 кВт. Применение других элементов позволяет использовать устройство для питания более мощных потребителей.

Устройство, собранное по предлагаемой схеме, просто вставляется в розетку и от него питается нагрузка. Вся электропроводка остается нетронутой. Заземление не нужно. Счетчик при этом учитывает примерно четверть потребленной электроэнергии.

Первая успешная лампа накаливания была сделана британским изобретателем сэром Джозефом Суаном. Начиная с этого года он начал установку лампочек в домах и достопримечательностях Англия. Он потерял патентную проблему в суде для Лебедя, но американская мифология продолжает продвигать Эдисона, а не Лебедя, чтобы изобретать лампочку.

Электричество течет через тонкую проволоку в лампочке, называемой нитью. Нить, используемая в колбе, имеет свойство, называемое «сопротивление». Сопротивление — это количество трения, которое объект будет противопоставлять электричеству, протекающему через него. Нить накаливания сильно сопротивляется электричеству. Поэтому в результате этого нить накапливается и начинает светиться, превращая электрическую энергию в световую энергию. Это из-за эффекта Джоуля, что означает, что сопротивление нагревается, когда электрический ток проходит через них.

Теоретические основы:

Работа устройства основана на том, что нагрузка питается не непосредственно от сети переменного тока, а от конденсатора, заряд которого соответствует синусоиде сетевого напряжения, но сам процесс заряда происходит импульсами высокой частоты. Ток, потребляемый устройством из электрической сети, представляет собой импульсы высокой частоты. Счетчики электроэнергии, в том числе электронные, содержат входной индукционный преобразователь, который имеет низкую чувствительность к токам высокой частоты. Поэтому энергопотребление в виде импульсов учитывается счетчиком с большой отрицательной погрешностью.

Сами лампочки сами по себе не опасны. Хотя их основной функцией является производство световой энергии, в качестве побочного эффекта они также выделяют тепло. Лампочки продаются в зависимости от количества используемых им ваттов — чем выше число, тем ярче лампочка, тем больше энергии она использует. Несмотря на то, что они нагреваются, лампочки не взрываются. Однако внешнее стекло лампочки, которое было включено в течение некоторого времени, довольно горячее и может вызвать незначительные ожоги, или сломанные края могут срезать кожу.

После нескольких сотен часов работы нить накаливания в конечном итоге сгорает, и лампочка больше не работает. Затем лампочка нуждается в замене. Необходимо соблюдать осторожность при замене лампочки. Во-первых, выключатель для светильника необходимо отключить или отсоединить кабель. Это связано с тем, что электричество, втекающее в гнездо, где сидит металлическая часть лампы, может вызвать сильный электрический шок, если вы касаетесь внутренней части гнезда или металлической основы лампы, пока она все еще частично находится в розетке.

Принципиальная схема устройства:

Основными элементами являются силовой выпрямитель Br1, конденсатор C1 и транзисторный ключ T1. Конденсатор С1 включен последовательно в цепь питания выпрямителя Br1, поэтому в моменты времени, когда Br1 нагружен на открытый транзистор Т1, заряжается до мгновенной величины сетевого напряжения, соответствующей данному моменту времени.

Кроме того, если стекло ломается, можно получить разрезы. Эти опасности могут быть уменьшены за счет того, что колба охлаждается на ощупь, прежде чем ее схватить, и крепко удерживая ее, но не сжимая самую толстую часть стекла при вращении против часовой стрелки, пока она не станет полностью ослабленной.

Он излучает свет путем преобразования электрической энергии в световую энергию. Хотя мы говорим, что нить «сгорает», она на самом деле испаряется со временем. Некоторые из них можно рассматривать как потемнение на стекле, где он затвердевает. Газ внутри стеклянной оболочки представляет собой аргон, который используется, потому что он инертен и поэтому не может соединяться с нитью.

Заряд производится импульсами с частотой 2 кГц. Напряжение на С1, а также на подключенной параллельно ему нагрузке по форме близко к синусоидальному с действующим значением 220 В. Для ограничения импульсного тока через транзистор Т1 во время заряда конденсатора, служит резистор R6, включенный последовательно с ключевым каскадом

Яркость нити может меняться путем изменения количества протекающего через нее тока или напряжения между концами, поскольку сила тока связана с напряжением по закону Ома. Кроме того, по мере того, как накапливается нить, ее яркость будет несколько уменьшаться и его свет будет краснее и краснее. В конце концов, все нити будут медленно испаряться и выходить из строя из-за высокой температуры, вызванной электричеством, протекающим через него.

Электрический свет позволяет людям жить и работать в больших зданиях. Это фотография города Лондона, Англия ночью, освещенная различными видами лампочек. По дизайну лампочка не содержит кислорода. Производитель заполняет его инертным газом, таким как аргон или азот. Однако это не мешает атомам соскочить с поверхности нити из-за интенсивного тепла. Это делает нить более тонкой и тоньше. В конце концов, он становится настолько тонким, что ломается. В течение короткого периода времени два сломанных конца очень близки друг к другу, и электричество может перепрыгнуть через яркую синюю искру.

На логических элементах DD1, DD2 собран задающий генератор. Он формирует импульсы частотой 2 кГц амплитудой 5В. Частота сигнала на выходе генератора и скважность импульсов определяются параметрами времязадающих цепей С2-R7 и C3-R8. Эти параметры могут подбираться при настройке для обеспечения наибольшей погрешности учета электроэнергии. На транзисторах Т2 и Т3 построен формирователь импульсов, предназначенный для управления мощным ключевым транзистором Т1. Формирователь рассчитан таким образом, чтобы Т1 в открытом состоянии входил в режим насыщения и за счет этого на нем рассеивалась меньшая мощность. Естественно, Т1 также должен полностью закрываться.

Однако два сломанных конца скоро отпадают друг от друга, ломая искру, и лампа больше не загорается. Лампочка, вероятно, является одним из самых значительных изобретений в науке. Он изменил мир, позволив людям работать ночью. Раньше это было очень трудно сделать, потому что другие источники света не обеспечивали достаточного освещения.

Полное воздействие лампочки намного больше, чем только чтение или запись ночью. Путешествие: ночное путешествие автомобилями стало возможным благодаря лампочке. Кроме того, легкие дома во всем мире используют очень мощные лампочки, и это обеспечивает правильное руководство для всех кораблей.

Трансформатор Tr1, выпрямитель Br2 и следующие за ними элементы представляют собой источник питания низковольтной части схемы. Этот источник обеспечивает питанием 36В формирователь импульсов и 5В для питания микросхемы генератора.

Детали устройства:

Микросхема: DD1, DD2 — К155ЛА3. Диоды: Br1 – Д232А; Br2 — Д242Б; D1 – Д226Б. Стабилитрон: D2 – КС156А. Транзисторы: Т1 – КТ848А, Т2 – КТ815В, Т3 – КТ315. Т1 и Т2 устанавливаются на радиаторе площадью не менее 150 см2 . Транзисторы устанавливаются на изолирующих прокладках. Конденсаторы электролитические: С1- 10 мкФ Ч 400В; С4 — 1000 мкФ Ч 50В; С5 — 1000 мкФ Ч 16В; Конденсаторы высокочастотные: С2, С3 – 0.1 мкФ. Резисторы: R1, R2 – 27 кОм; R3 – 56 Ом; R4 – 3 кОм; R5 -22 кОм; R6 – 10 Ом; R7, R8 – 1.5 кОм; R9 – 560 Ом. Резисторы R3, R6 – проволочные мощностью не менее 10 Вт, R9 — типа МЛТ-2, остальные резисторы – МЛТ-0.25. Трансформатор Tr1 – любой маломощный 220/36 В.

Медицина: все внутренние и неинтрузивные медицинские процедуры используют варианты исходной лампочки. Добыча: Раньше подземные шахтеры использовали факелы, которые также добавляли к содержанию углекислого газа в воздухе и, следовательно, затрудняли дыхание. С появлением лампочки горная промышленность также стала более здоровой и безопасной. В угольных шахтах риск взрыва угольной пыли, содержащейся в воздухе, был настолько высок, что обычные огненные фонари не могли использоваться, а лампочки накаливания стали намного безопаснее.

Война: разработка лампочки позволила строить прожекторы, которые могли бы найти вражеские самолеты, устраняя риск внезапного бомбардировки. Кроме того, лампочка используется в различных областях, включая связь, спорт и т.д. Генераторы электрической энергии были необходимы, прежде чем лампочки могли быть помещены в дома людей. Замена для небезопасных свечей или газового освещения была начальным драйвером для создания сети распределения электроэнергии, чтобы проложить электрические провода в дома обычных людей. «гореть» в течение многих часов нужно было разработать, прежде чем люди подумают о покупке лампочки.

Наладка:

При наладке схемы соблюдайте осторожность! Помните, что низковольтная часть схемы не имеет гальванической развязки от электрической сети! Не рекомендуется в качестве радиатора для транзисторов использовать металлический корпус устройства. Применение плавких предохранителей – обязательно!

Вначале проверяют отдельно от схемы низковольтный блок питания. Он должен обеспечивать ток не менее 2 А на выходе 36 В, а также 5 В для питания маломощного генератора.

Первоначальное развитие было сосредоточено на электрификации деловых районов городов с освещением улиц и офисов. Необходимо было изобрести электрические провода достаточного качества и производства. Лампочка должна была вытащить большую часть воздуха, чтобы продлить срок службы нити, а значит, и вакуумный насос. Средство для надлежащего изолирования проводов, подключения проводов друг к другу и оборудования должно быть разработано для безопасного распределения мощности. Должны быть разработаны предохранители и более поздние выключатели, чтобы не повредить всю линию или недоступные ее части.

Затем налаживают генератор, отключив силовую часть схемы от электросети. Генератор должен формировать импульсы амплитудой 5 В и частотой около 2 кГц. Скважность импульсов приблизительно 1/1. При необходимости для этого подбирают конденсаторы С2, С3 или резисторы R7, R8.

Формирователь импульсов на транзисторах Т2 и Т3, если правильно собран, обычно наладки не требует. Но желательно убедиться, что он способен обеспечить импульсный ток базы транзистора Т1 на уровне 1.5 – 2 А. Если такое значение тока не обеспечить, транзистор Т1 не будет в открытом состоянии входить в режим насыщения и сгорит за несколько секунд. Для проверки этого режима можно при отключенной силовой части схемы и отключенной базе транзистора Т1, вместо резистора R1 включить шунт сопротивлением в несколько Ом. Импульсное напряжение на шунте при включенном генераторе регистрируют осциллографом и пересчитывают на значение тока. При необходимости подбирают сопротивления резисторов R2, R3 и R4.

Электрическая лампочка также была источником многих других изобретений, основанных на электричестве, включая вакуумную трубку, которая привела к использованию транзистора почти во всех электронных устройствах, используемых сегодня. После того, как люди снабжали электроэнергией их дома и рабочие места, изобретения, такие как стиральные машины, электроуправляемые машины, двигатели, радиоприемники, могли использовать удобный источник энергии, необходимый для их запуска. Без электрической лампочки мир, в котором мы живем, будет совсем другим.

Следующей стадией является проверка силовой части. Для этого восстанавливают все соединения в схеме. Конденсатор С1 временно отключают, а в качестве нагрузки используют потребитель малой мощности, например лампу накаливания мощностью до 100 Вт. При включении устройства в электрическую сеть действующее значение напряжения на нагрузке должно быть на уровне 100 – 130 В. Осциллограммы напряжения на нагрузке и на резисторе R6 должны показать, что питание её производится импульсами с частотой, задаваемой генератором. На нагрузке серия импульсов будет модулирована синусоидой сетевого напряжения, а на резисторе R6 – пульсирующим выпрямленным напряжением.

Светящаяся люминесцентная лампочка. Люминесцентная лампочка создает свет, отправляя электричество через газ. Это создает видимый свет, но также и некоторый ультрафиолетовый свет, невидимый человеческому глазу. Чтобы сделать ультрафиолет видимым, внутренняя часть флуоресцентной лампочки покрыта веществом, которое поглощает ультрафиолет и изменяет его на видимый свет. Это осветляет свет от флуоресцентного света.

При правильной работе люминесцентные лампы не опасны. Однако они содержат ртуть, поэтому будьте осторожны при утилизации. Они также могут нагреваться, хотя и не так жарко, как лампы накаливания. Люминесцентные лампочки меняют электрическую энергию непосредственно на свет. Это делает их намного более эффективными, чем лампы накаливания, которые теряют большую часть энергии в виде тепла.

Если всё исправно, подключают конденсатор С1, только вначале емкость его принимают в несколько раз меньше номинальной (например 0.1 мкФ). Действующее напряжение на нагрузке заметно возрастает и при последующем увеличении емкости С1 достигает 220 В. При этом очень важно внимательно следить за температурой транзистора Т1. Если возникает повышенный нагрев при использовании маломощной нагрузки, это свидетельствует о том, что Т1 либо не входит в режим насыщения в открытом состоянии, либо полностью не закрывается. В этом случае следует вернуться к настройке формирователя импульсов. Эксперименты показывают, что при питании нагрузки мощностью 100 Вт без конденсатора С1, транзистор Т1 в течение длительного времени не нагревается даже без радиатора.

Существует три различных типа флуоресцентных лампочек. Одна из них — длинная трубка, которая требует специального выхода. Это вид, который чаще всего встречается в школах и магазинах. Вторая — это трубка, которая изогнута на две петли. Он подходит для обычного светильника и популярен в Европе. Третий тип также подходит для обычного светильника. Это спиральная трубка и наиболее распространена в Соединенных Штатах.

Хотя флуоресцентные лампочки очень долго выгорают, в конечном итоге они терпят неудачу. Это обычно вызвано отказом какого-либо компонента электроники внутри лампы; однако это также может быть вызвано провалом люминофора или паров, которые проводят электричество через лампу.

В заключении подключается номинальная нагрузка и подбирается емкость С1 такая, чтобы обеспечить питание нагрузки напряжением 220 В. Емкость С1 следует подбирать осторожно, начиная с малых значений, так как увеличение емкости резко увеличивает импульсный ток через транзистор Т1. Об амплитуде импульсов тока через Т1 можно судить, подключив осциллограф параллельно резистору R6. Импульсный ток должен быть не более допустимого для выбранного транзистора (20 А для КТ848А). В случае необходимости его ограничивают, увеличивая сопротивление R6, но лучше остановиться на меньшем значении емкости С1.

Это изменило мир, сделав лампочки намного более энергоэффективными, а это означает, что они тратят меньше электроэнергии. Электрогенераторы, электрораспределительная сеть и электрические провода должны были быть изобретены, чтобы обеспечить электричество в домах людей. Кроме того, чтобы сделать электроэнергию более безопасной, нужно было изобрести предохранитель. Наконец, люминофоры должны были быть изобретены, прежде чем мы смогли придумайте флуоресцентную лампочку.

Заставляет меня думать, что стартер застрял закорочен, а балласт закорочен. Если у вас есть 2-свинцовый балласт, напряжение не скажет всю историю. Если лампа накаливания заметно уменьшается. яркость, тогда балласт почти наверняка хорош. Сравните с обычным балластом того же типа и мощностью.

При указанных деталях устройство рассчитано на нагрузку 1 кВт. Применяя другие элементы силового выпрямителя и транзисторный ключ соответствующей мощности, можно питать и более мощные потребители. Обращаем Ваше внимание на то, что при отключенной нагрузке устройство потребляет из сети довольно большую мощность, которая учитывается счетчиком. Поэтому рекомендуется всегда нагружать устройство номинальной нагрузкой, а также отключать при снятии нагрузки.

Пришла весна…

Комары
?

Пришла весна, а с нею и новая проблема — комары и мошки, которые иногда просто сводят с ума. Но для людей, у которых руки растут из правильного места это не проблема! Мы умеем находить выход из любой сложной ситуации! И в этот раз мы соберем отпугиватель комаров! Как известно, комары очень не любят ультразвук, и мы этим воспользуемся:

Вот простенькая схема на транзисторах:

Ещё одна схемка на транзисторах, но уже посложнее:

А вот совсем простая на микросхеме:

Перегорела ЛДС
?

ЛДС с двумя перегоревшими нитями.

Чтобы не утруждать себя наматыванием токопроводящих поясков, которые и выгладят внешне не очень-то симпатично, соберите учетверитель напряжения.Он позволит вам раз и навсегда забыть о проблеме перегорания ненадежных нитей накала.

Простая схема включения ЛДС с двумя перегоревшими нитями накала посредством учетверителя напряжения

Учетверитель содержит два обычных выпрямителя с удвоением напряжения. Благодаря действию этого выпрямителя на конденсаторе СЗ формируется постоянное напряжение около 560В (так как 2,55*220 В=560 В). На конденсаторе С4 возникает напряжение той же величины, поэтому на обоих конденсаторах СЗ, С4 появляется напряжение порядка 1120 В, вполне достаточное для ионизации паров ртути внутри ЛДС EL1. Но как только ионизация началась, напряжение на конденсаторах СЗ, С4 снижается с 1120 до 100…120 В, а на токоограничительном резисторе R1 падает примерно до 25…27 В.

Важно, что бумажные (или даже электролитические оксидные) конденсаторы С1 и С2 должны быть рассчитаны на номинальное (рабочее) напряжение не менее 400 В, а слюдяные конденсаторы СЗ и С4 — 750 В и более. Мощный токоограничительный резистор R1 лучше всего заменить 127-вольтовой лампочкой накаливания. Сопротивление резистора R1, его мощность рассеяния, а также подходящие по мощности 127-вольтовые лампы (их следует соединять параллельно) указаны в таблице. Здесь же приведены данные по рекомендуемым диодам VD1-VD4 и емкости конденсаторов С1-С4 для ЛДС нужной мощности.

Если взамен сильно нагревающегося резистора R1 использовать 127-вольтовую лампу, ее нить накала станет едва-едва теплиться — температура нагрева нити (при напряжении 26 В) не достигает и 300ºС (темно-коричневый цвет каления, неразличимый глазом даже в полной темноте). Из-за этого 127-вольтовые лампы здесь способны служить едва ли не вечно. Повредить их можно лишь чисто механически, скажем, разбив невзначай стеклянную колбу или «стряхнув» тоненький волосок спирали. Еще меньше нагревались бы 220-вольтовые лампы, но их мощность придется брать чрезмерно большой. Дело в том, что она должна превышать мощность ЛДС приблизительно в 8 раз!

Параметры деталей, используемых в схеме учетверителя напряжения

Долго не мог найти остеклованное проволочное сопротивление мощностью 40 Вт и номиналом 60 Ом. Пришлось соединять параллельно по 5…6 подходящих резисторов. Но при испытании схемы эти резисторы очень сильно нагревались, а это небезопасно в пожарном отношении. И пришла мне идея: не использовать ли бесполезно рассеиваемую резисторами тепловую энергию, преобразовав ее в другую, световую. И получилось. Все дело в том, что я применял в качестве резистора обычную 220-воль-товую электрическую лампу накаливания мощностью 25 Вт, включив ее последовательно с люминесцентной лампой ЛБ-40 через диод Д226 Б (можно и без диода). Таким образом, я не только восстановил работу перегоревшей лампы дневного света, но и заставил давать свет обычную лампу.

Такое устройство с двумя источниками света удобно использовать в разделенных ванной комнате и туалете, в подвале и гараже и других местах. Загораются оба источника мгновенно, причем свечение люминесцентной лампы не сопровождается надоедливыми жужжанием и миганием, которые наблюдаются в схемах с дросселем пускорегулирующей аппаратуры (ПРА) и стартером. Конечно, придется докупить лампу накаливания, но расходы на нее вскоре окупятся (она в этой схеме служит очень долго, причем горит, не мигая, что происходило бы при включении лампы в сеть через диод. Горит а этом случае лампа полным накалом.

В схеме доработанного устройства, приведенного на рис., использованы следующие радиодетали. Диоды VD2 и VD3 (тип Д226 Б) и конденсаторы С1 и С4 (тип К61-К, емкость 6 мкФ, рабочее напряжение 600 В) представляют двухполупериодный выпрямитель. Величины емкостей С1 и С4 определяют рабочее напряжение лампы дневного света (чем больше емкость конденсаторов, тем больше напряжение на электродах лампы). При работе схемы на холостом ходу (без лампы HL1 или HL2) напряжение в точках а и б достигает 1200 В. Поэтому будьте осторожны.

Схема включения перегоревшей люминесцентной лампы

Конденсаторы С2 и С3 (тип КБГ-М2; емкость 0,1 мкФ; рабочее напряжение 600В) способствуют подавлению радиопомех и вместе с диодами VD1 и VD4 и емкостями С1 и С4 создают напряжение 420 В в точках а и б, обеспечивая надежное зажигание лампы в момент включения. Необходимо обратить внимание на полярность подключения люминесцентной лампы. Так, в случае незагорания лампы следует перевернуть трубку на 180° и снова вставить в патроны. Клеммы в патронах или на самой трубке для надежности зажигания замыкают накоротко. Но некоторые трубки (у которых, видимо, спирали полностью рассыпались) не зажигаются. Лучше и ярче горят хорошие трубки, подключенные к схеме.

При замене лампы накаливания на более мощную, последняя горит тускнее, но свечение трубки остается постоянным.

Схема может работать без диодов VD1 и VD4 и конденсаторов С2 и С3, но при этом надежность включения уменьшается.

Лампы дневного света намного экономичнее и более долговечны, чем лампы накаливания. Но схема их подключения к сети 220В более сложная и требует дополнительных элементов: дросселя и стартера. Кроме того, недостатком наиболее распространенной схемы является способ зажигания лампы, когда через ее нити накала (для их разогрева) пропускается ток на стартер; при этом перепады тока часто выводят нити из строя (они перегорают), и лампа не зажигается, хотя сама она остается работоспособной. Волоски (нити накала) могут также обрываться от небрежного обращения с лампой, например, при ее встряске. Рационализаторы уже давно придумали много схем для безстартерного зажигания лампы, когда разогрев ее нитей не применяют и, следовательно, их обрыв на работе лампы не сказывается. Одна из таких схем, наиболее простая в исполнении, и предлагается читателям.

В этой схеме зажигание лампы производится подачей на ее электроды (нити накала) 600-620 В, получаемых при помощи конденсаторов и диодов, соединенных по схеме удвоения напряжения. После зажигания лампы напряжение на ней (за счет разряда конденсаторов через лампу и падения на дросселе) падает до нормального 95-100 В, и лампа горит устойчиво. При этом удвоения напряжения уже не происходит, и лампа питается выпрямленным сетевым напряжением. Для выпрямительного моста нужно взять диоды, рассчитанные на обратное напряжение не ниже 400В и ток не менее 300 тА, подойдут широко распространенные Д226Б, Д229Б, Д205 или выпрямительные мосты КЦ-

401 Б, КЦ-401 Г. Это для ламп мощностью до 40 Вт, для ламп большей мощности нужны и более мощные диоды КД202Л, КД205Б или выпрямительные мосты КЦ-402В, КЦ-405В. Конденсаторы также выбираются на рабочее напряжение не ниже 300В, лучше всего применить неполярные, типа БГТ, КБГ, ОКБГ, К42-4 и другие емкостью 0,25-1,6 мкф, оба должны быть одинаковые. Для каждой лампы нужен соответствующий ей по мощности дроссель. Есть схемы, где вместо дросселя применены проволочные сопротивления (резисторы) или лампы накаливания (100 Вт, для лампы дневного света — 40Вт), но их применение ограничено из- за большого нагрева.

Электросхема подключения лампы

Предлагаемая схема испытана на практике, единственный ее недостаток — постепенное затемнение с одного конца баллона, которое появляется через некоторое время после начала эксплуатации. После затемнения 6-10 см от конца баллона лампу можно переставить концами.

В стандартной схеме светильника с лампой дневного света используется три детали это сама лампа, дроссель и стартер. Последний используется только для запуска лампы, потом он никакого участия в работе лампы не принимает. На рисунке ниже из первой схемы видно, что можно обойтись и без стартера, но в этом случае лампу придется запускать специальной кнопкой через конденсатор.

На второй схеме (справа) стартер заменен на четыре детали, при такой схеме можно запускать даже перегоревшие лампы.
Обе схемы опробованы и работают в домашних условиях уже не первый год.

Не ослабевает интерес к поиску оригинальных технических решений, позволяющих зажигать даже перегоревшие люминесцентные лампы, и в настоящее время. И это даёт порой поистине изумительные результаты.

Так называемые лампы «дневного света» (ЛДС) безусловно более экономичны, чем обычные лампы накаливания, к тому же они намного долговечнее. Но, к сожалению, у них та же «ахиллесова пята» — нити накала. Именно подогревные спирали чаще всего отказывают при эксплуатации — попросту перегорают. И лампу приходится выбрасывать, неизбежно загрязняя окружающую среду вредной ртутью. Но далеко не все знают, что такие лампы вполне еще пригодны для дальнейшей работы.

Чтобы ЛДС, у которой перегорела всего лишь одна нить накала, продолжала работать, достаточно просто перемкнуть те штырьковые выводы лампы, которые соединяются с перегоревшей нитью. Выявить, которая нить сгорела, а которая цела, легко обычным омметром или тестером: перегоревшая нить покажет по омметру бесконечно большое сопротивление, если же нить цела, сопротивление будет близко к нулевому. Чтобы не возиться с пайкой, на штырьки, идущие от перегоревшей нити, нанизывают несколько слоев фольгированной (от чайной обертки, молочного пакета или сигаретной упаковки) бумаги, а после аккуратно подрезают ножницами весь «слоеный пирог» по диаметру цоколя лампы. Тогда схема подключения ЛДС получится такая, как показано на рис. 1. Здесь люминесцентная лампа EL 1 имеет только одну (левую по схеме) целую нить, вторая же (правая) замкнута накоротко нашей импровизированной перемычкой. Другие же элементы арматуры люминесцентного светильника — такие, как дроссель L1, неоновый, (с биметаллическими контактам) стартер ЕК1, а также помехоподавляющий конденсатор С3 (с номинальным напряжением не менее 400 В), могут оставаться прежними. Правда, время зажигания ЛДС при такой доработанной схеме может возрасти до 2…3 секунд.

Работает лампа в такой ситуации так. Как только на нее подано сетевое напряжение 220 В, неоновая лампа стартера ЕК1 загорается, из-за чего ее биметаллические контакты нагреваются, в результате чего они в конце концов замыкают цепь, подключая дроссель L1 — через целую нить накала к сети. Теперь эта оставшаяся нить подогревает пары ртути, находящиеся в стеклянной колбе ЛДС. Но вскоре биметаллические контакты лампы остывают (из-за погасания «неонки») настолько, что они размыкаются. Благодаря этому на дросселе формируется высоковольтный импульс (вследствие ЭДС самоиндукции этой катушки индуктивности). Именно он способен «поджечь» лампу, иными словами ионизировать пары ртути. Ионизированный газ как раз и вызывает свечение порошкового люминофора, которым колба покрыта изнутри по всей длине.

А как быть, если в ЛДС перегорели обе нити накала? Разумеется, допустимо перемкнуть и вторую нить. Однако способность к ионизации у лампы без принудительного подогрева существенно ниже, а потому и высоковольтный импульс здесь потребуется большей амплитуды (до 1000 В и более).

Чтобы снизить напряжение «поджига» плазмы, можно организовать снаружи стеклянной колбы вспомогательные электроды, как бы в дополнение к двум имеющимся. Они могут представлять собой кольцевой поясок, приклеенный к колбе клеем БФ-2, К-88, «Момент» и т. п. Поясок шириной около 50 мм вырезают из медной фольги. К нему припаивают припоем ПОС тонкий проводок, электрически соединенный с электродом противоположного конца трубки ЛДС. Естественно, сверху токопроводящий поясок закрывают несколькими слоями ПВХ-изо-ленты, «скотча» или медицинского лейкопластыря. Схема такой доработки приведена на рис. 2. Интересно, что здесь (как и в обычном случае, т. е. с целыми нитями накала) использовать стартер вовсе не обязательно. Так, замыкающая (нормально разомкнутая) кнопка SB1 применяется для включения лампы EL1, а размыкающая (нормально замкнутая) кнопка SB2 — для выключения ЛДС. Обе они могут быть типа КЗ, КПЗ, КН, миниатюрными МПК1-1 или КМ1-1 ит. п.

Чтобы не утруждать себя наматыванием токопроводящих поясков, которые и выгладят внешне не очень-то симпатично, соберите учетверитель напряжения (рис. 3). Он позволит вам раз и навсегда забыть о проблеме перегорания ненадежных нитей накала.

Учетверитель содержит два обычных выпрямителя с удвоением напряжения. Так, например, первый из них собран на конденсаторах С1, С4 и диодах VD1, VD3. Благодаря действию этого выпрямителя на конденсаторе С3 формируется постоянное напряжение около 560В (так как 2,55 220В=560В). На конденсаторе С4 возникает напряжение той же величины, поэтому на обоих конденсаторах С3, С4 появляется напряжение порядка 1120 В, вполне достаточное для ионизации паров ртути внутри ЛДС EL1. Но как только ионизация началась, напряжение на конденсаторах С3, С4 снижается с 1120 до 100…120 В, а на токоограничительном резисторе R1 падает примерно до 25…27 В.

Важно, что бумажные (или даже электролитические оксидные) конденсаторы С1 и С2 должны быть рассчитаны на номинальное (рабочее) напряжение не менее 400 В, а слюдяные конденсаторы С3 и С4 — 750 В и более. Мощный токоограничительный резистор R1 лучше всего заменить 127-вольтовой лампочкой накаливания. Сопротивление резистора R1, его мощность рассеяния, а также подходящие по мощности 127-вольто-вые лампы (их следует соединять параллельно) указаны в таблице. Здесь же приведены данные по рекомендуемым диодам VD1-VD4 и емкости конденсаторов С1-С4 для ЛДС нужной мощности.

Если взамен сильно нагревающегося резистора R1 использовать 127-вольтовую лампу, ее нить накала станет едва-едва теплиться — температура нагрева нити (при напряжении 26 В) не достигает и 300°С (темно-коричневый цвет каления, неразличимый глазом даже в полной темноте). Из-за этого 127-вольтовые лампы здесь способны служить едва ли не вечно. Повредить их можно лишь чисто механически, скажем, разбив невзначай стеклянную колбу или «стряхнув» тоненький волосок спирали. Еще меньше нагревались бы 220-вольтовые лампы, но их мощность придется брать чрезмерно большой. Дело в том, что она должна превышать мощность ЛДС приблизительно в 8 раз!

Какую применить схему «реанимации» ЛДС, выбирайте сами, исходя из своего вкуса и возможностей.

Журнал «САМ» №10, 1998 год

Перегорающая лампа: 5 ступеней (с изображениями)

Люминесцентные лампы являются синонимом самых удручающих аспектов современной жизни: их бездушное мерцание господствует над огромными проходами с большими коробками, серверными фермами, полями кабинок и гаражами. Тем не менее, как отдельные объекты, они представляют собой гладкие глянцевые белые трубки, эффективные как по форме, так и по назначению. Я подумал, что было бы неплохо объединить эти противоречия в лампе, в которой использовались перегоревшие лампы для рассеивания света от единственной работающей люминесцентной лампы.Результат — исследование противоположностей: легкости и веса, хрупкости и прочности, нежности и массы. Бетонное основание поддерживает колонну из белого стекла, классическую по форме и цвету, но современную по материалам и концепции.

После завершения я обнаружил здесь элегантный взгляд другого художника на концепцию выгорания: http://www.castordesign.ca/

По завершении я также обнаружил ряд недостатков; а именно, трубки, постоянно закопанные в бетон, затрудняют замену сломанной колбы или перемещение лампы, не создавая угрозы для трубок.В следующей итерации, возможно, будут розетки, которые облегчат замену трубок для транспортировки или ремонта. В процессе изготовления лампы сломалась одна трубка; Я включил здесь инструкции по замене.

Люминесцентные лампы наполнены опасными токсинами, а именно ртутью. Работайте в хорошо проветриваемом помещении и наденьте маску, если вы сломаете трубку. Убирайте осколки стекла в перчатках.

Соберите лампы в офисе, дома или в школе. Округа и города, в которых действуют программы утилизации ламп, могут сэкономить несколько, если вы вежливо попросите.

Вам понадобятся следующие материалы:

восемь перегоревших люминесцентных ламп диаметром 1-1 / 2 дюйма
диаметром 8 дюймов. сонотрубка или аналогичный
прибл. Квадрат 2 фута из фанеры 3/4 дюйма
примерно 12 дюймов из 2 дюймов в диаметре. ПВХ труба
люминесцентный светильник
быстросхватывающаяся бетонная смесь 50 фунтов
трехжильный заземленный шнур питания
провод динамика
тумблер
примерно 3 дюйма x 6 дюймов x 1/4 дюйма кусок оргстекла
герметик
шурупы для гипсокартона

Вам понадобятся следующие инструменты:

сверло
лобзиковая пила
зажимы
канцелярский нож
сверло 1-1 / 2 дюйма
2-1 / 4 «кольцевая пила
Плоскогубцы
Отвертка
Наждачная бумага
Инструмент Dremel или аналогичный
Ведро
Мастерок

Как следует утилизировать старые люминесцентные лампы

Почему именно люминесцентные лампы?

Компактные люминесцентные лампы (КЛЛ) и люминесцентные лампы потребляют на 75% меньше энергии, чем их аналоги с лампами накаливания, и эта эффективность делает их идеальным источником света для предприятий, муниципальных зданий, больниц и школ.

Лампы

CLF могут прослужить до десяти раз дольше, чем лампы накаливания, а поскольку они потребляют гораздо меньше электроэнергии, в результате сокращаются выбросы углекислого газа.

Использование люминесцентного освещения также снижает нашу зависимость от угольных электростанций, а поскольку уголь также содержит следовые количества ртути, выбросы ртути при сжигании угля сокращаются с использованием компактных люминесцентных ламп.

Опасность ртути

Тем не менее, эти люминесцентные лампы, а также лампы с разрядом высокой интенсивности (HID) и неоновые лампы содержат небольшие количества высокотоксичной ртути, которая классифицируется как опасные отходы в соответствии с Законом о сохранении и восстановлении ресурсов (RCRA).

Из-за этого, по общему признанию, небольшого количества ртути — 5 миллиграммов или меньше — эти лампы нельзя просто выбросить в мусорный бак или утилизировать как бытовые отходы, поскольку КЛЛ могут разрушаться и выделять токсичное содержимое при утилизации таким образом.

Все ртутьсодержащие лампочки следует утилизировать регулярно и законным образом, чтобы избежать воздействия выбросов ртути в окружающую среду.

Одной из основных опасностей воздействия ртути является ее склонность накапливаться в атмосфере.Эти отложения в конечном итоге выпадают в виде дождя и снега, загрязняя землю и поверхностные воды. Вот почему так важна правильная утилизация ртутных лампочек.

Он также может накапливаться в тканях животных в процессе, называемом «биоаккумуляция». Вы, наверное, слышали об этом явлении, поражающем рыбу в поверхностных озерах и прудах, поскольку накопление ртути делает их потребление опасным.

Управление и переработка КЛЛ

К счастью, в соответствии с Правилом об универсальных отходах Агентства по охране окружающей среды (EPA) многие ртутьсодержащие лампочки можно рассматривать как неопасные отходы, если они должным образом переработаны.

Рекомендуемый EPA метод безопасной утилизации всех типов люминесцентных ламп — это переработка. Но рекомендуется провести несколько оценок вашего типа бизнеса и местных и государственных нормативных требований, прежде чем вы начнете решать, как управлять своими старыми, сломанными или неиспользуемыми люминесцентными лампами.

В зависимости от того, сколько КЛЛ у вас на предприятии, самый простой способ утилизации может быть другим.

Если у вас есть всего несколько люминесцентных ламп, подлежащих переработке, вы можете воспользоваться услугами утилизации опасных бытовых отходов (HHW) вашего округа.Если вы — небольшая компания, у которой нет необходимости утилизировать большое количество люминесцентных ламп, воспользуйтесь ресурсом, например Earth911.org, чтобы найти ближайший к вам пункт сдачи КЛЛ.

Если у вас есть сотни ламп CFL, вам, скорее всего, потребуются услуги по вывозу профессиональных переработчиков опасных отходов, с помощью которых вы можете запланировать сбор мусора флуоресцентных ламп в больших количествах. Мы предоставляем эту услугу на национальном уровне, если вам необходимо утилизировать не менее 500 ламп CFL. Вы можете получить бесплатное предложение, позвонив нам по телефону (888) 681-8923 .

Местоположение вашего предприятия также имеет значение для определения наилучшего способа обращения с универсальными отходами, включая КЛЛ. Например, в некоторых штатах действительно требуется переработка по закону, например

  • Калифорния,
  • Мэн,
  • Массачусетс,
  • Миннесота,
  • Нью-Гэмпшир,
  • Вермонт и
  • Вашингтон.

Работа с разбитыми люминесцентными лампами

Сломанные КЛЛ также могут представлять непосредственную угрозу безопасности на рабочем месте.EPA разработало конкретные рекомендации по очистке этих сломанных лампочек. Вот эти советы:

  • Вывести весь персонал из комнаты
  • Откройте окно или иным образом проветрите комнату в течение 10-15 минут
  • Выключите вашу систему HVAC, если применимо
  • Зачерпните все осколки стекла, порошка и металлических нитей с помощью жесткого куска картона
  • Собрать пылесосом оставшуюся пыль или порошок
  • Поместите все чистящие материалы, включая использованные мешки для пылесосов, в герметичный контейнер или мешок для мусора и оставьте снаружи до тех пор, пока мусор и материалы не будут утилизированы.
  • Обратитесь в местную перерабатывающую компанию или отнесите все материалы в общественный пункт сдачи, чтобы утилизировать сломанные лампы.

Используя эти советы по уходу за использованными, сгоревшими или сломанными CLF, вы можете снизить общие затраты, обеспечить безопасность на рабочем месте и предотвратить загрязнение окружающей среды ртутью.

Если в вашей организации имеется не менее 500 ртутьсодержащих лампочек, которые необходимо утилизировать, мы можем вам помочь. Позвоните нам по телефону (888) 681-8923 или щелкните здесь, чтобы написать нам по электронной почте.

Фото: Джон Кольер через compfight

Перегоревшая люминесцентная лампа

— какой размер для замены?

Перегорела люминесцентная лампа. Когда люминесцентная лампа не горит, ее необходимо заменить. Вы можете спросить себя, , как мне узнать, какой размер люминесцентной лампы мне нужен? При замене люминесцентной лампы вам понадобится информация, напечатанная на самой лампе.Размеры, мощность и другая информация подскажут, какой размер и тип трубки вам нужно заменить. Эта информация поможет вам найти точную лампочку для замены.

Обычные размеры люминесцентных ламп

Информация на люминесцентной лампе будет напечатана следующим образом…
ПРИМЕР ИНФОРМАЦИИ НА ЛАМПОЧКЕ: F20T12 / CW / ALTO
F — Указывает на «люминесцентную» лампу.
20 — Указывает мощность лампы.
T — Обозначает форму, эта лампа имеет форму ТРУБКИ.
12 — Диаметр колбы в восьмых долях дюйма; эта лампа имеет диаметр 12/8 (1,5) дюйма.
CW — указывает цвет, ХОЛОДНАЯ БЕЛАЯ лампа.
ALTO — «Описание» производителя. Эти описания различаются от производителя к производителю.

Чтобы узнать длину вашей люминесцентной лампы, просто измерьте длину трубки до конца лампы, включая штифты. Используйте эту информацию в сочетании с информацией, напечатанной на боковой стороне лампы, чтобы найти точную замену.

Размер, напечатанный на люминесцентной лампе
Информация, напечатанная на лампе, поможет вам определить размер и тип

Как заменить люминесцентную лампу:
1. Выключите светильник.
2. Осторожно выньте свет из светильника.
3. Сделайте снимок информации, напечатанной на стороне лампы.
4. Используйте информацию, напечатанную на лампе, для ее замены.
5. Определите длину трубки, измерив длину трубки, включая штифты.
6. Возьмите лампочку с собой в магазин товаров для дома или…
7. Закажите лампу онлайн, используя напечатанную на ней информацию.
8. Вставьте новую лампочку и поверните ее.
9. Проверить новую лампочку, включив выключатель света.
10. Если свет не работает, проверьте установку световой трубки.
11. Если свет по-прежнему не работает, проверьте или замените балласт.

Вот как устранить неисправность люминесцентного светильника, который не включается или мерцает

Закажите люминесцентные лампы здесь

ПОДРОБНЕЕ О РАЗМЕРЕ ФЛУОРЕСЦЕНТНОЙ ТРУБКИ:
Буква «T» означает, что лампа имеет форму «ТРУБКИ». .
«5» означает, что это пять восьмых дюйма в диаметре.
Люминесцентные лампы большего размера T8 (восемь восьмых дюйма = 1 дюйм) и T12 (двенадцать восьмых дюйма = трубки 1½ дюйма).
«FC» вместо «F» означает, что фонарь круглый.
«FB» или «FU» вместо «F» означает, что лампа изогнута или имеет U-образную форму.

В чем разница между люминесцентными лампами Т5, Т8, Т9 и Т12?
В основном разница в диаметре трубки. Диаметр просто означает, что трубки либо толще, либо тоньше. Люминесцентные лампы классифицируются по диаметру, мощности и форме. Различные числа, такие как t5 T8 и T12, означают размер и тип лампы. Буква «T» обозначает форму лампы типа ТРУБКА. Число «5, 8 или 12» указывает размер (диаметр).

Флуоресцентная лампа T5 — диаметр

Флуоресцентная лампа T8 — диаметр

Флуоресцентная лампа T12 — диаметр

ВСЕ СВЕТИЛЬНИКИ В ФЛУОРЕСЦЕНТНОЙ СВЕТИЛЬНИКЕ НЕ РАБОТАЮТ:
Если в обеих или во всех люминесцентных лампах вроде бы при этом перегорели, скорее всего неисправен балласт и трубки не перегорели .Протестируйте трубки, установив их в исправный осветительный прибор. Если трубки в рабочем состоянии, значит, балласт, скорее всего, неисправен. Замените балласт, найдя новый балласт ниже…

Замена балласта здесь

Общая проводка балласта в люминесцентном светильнике

РАСПОЛОЖЕНИЕ И ТИП СИД:
В большинстве домов люминесцентные лампы устанавливаются в прачечных и гаражах . Люминесцентные лампы могут быть вредны для глаз у некоторых людей.Вместо замены светильника люминесцентную лампу можно заменить светодиодной. Выключение люминесцентного света светодиодным светом прекратит мерцание, которое излучают люминесцентные лампы. Светодиодные трубки Здесь . Светодиодные трубки излучают свет другого типа, поэтому перед покупкой проверьте яркость светодиодных трубок.

Возникли проблемы с размыканием выключателя при включении света? Срабатывание прерывателя при включении света — как устранить неполадки?

Пожалуйста, поделитесь нашими проектами помощи в ремонте:

Статьи по теме

АЛЛЕН ВЕТТЕР — Помощник по ремонту своими руками

Аллен — специалист по обслуживанию дома / бытовой техники и автор / создатель этого веб-сайта.Он имеет 33-летний опыт поиска и устранения неисправностей и ремонта всех типов бытовой техники. Свяжитесь с нами

Устранение неисправностей и ремонт люминесцентных ламп и ламп

По шкале домашнего ремонта от 1 до 10 (10 — самый тяжелый), ремонт
люминесцентный светильник — это 3 или 4 … довольно простых, но некоторые основные электрические
необходимы навыки, такие как умение идентифицировать провода по цвету, зачистка
изоляция концов обрезанных проводов, установка гаек проводов и снятие показаний
инструкции. Я добавил первый и последний язык в щеку… Я знаю
большинство из вас не дальтоник и большинство из вас умеют читать … иначе бы вас здесь не было!

Вот некоторые общие флюоресцентные уроды и некоторые рекомендуемые
решения! Обратите внимание, что я буду в первую очередь обращаться к приборам, использующим
прямые люминесцентные лампы в этом обсуждении. Изогнутые трубы работают в
аналогичны, но имеют разные способы крепления.

Я использую термины «лампочка» и «трубка» несколько случайно и
непоследовательно. Мои извинения. Хотя оба верны
«трубка» — более правильный термин и, вероятно, немного менее запутанный.

Люминесцентные лампы, предназначенные для замены ламп накаливания в
стандартные светильники, такие как встраиваемые светильники или настольные лампы, имеют все те же
особенности люминесцентного светильника. Увы, ремонту не подлежат … они
необходимо заменить, если они вышли из строя.

Наконец, пусть покупатель остерегается !! Детали для небольших люминесцентных ламп
светильники могут стоить больше, чем новое приспособление!

Поиск и устранение неисправностей в мертвых или мигающих флуоресцентных лампах …
может быть лампочка, стартер или балласт !!

Неисправность люминесцентной лампы может быть вызвана отсутствием электроэнергии (сработал автоматический выключатель).
или перегоревший предохранитель), неисправный или умирающий балласт, неисправный стартер или неисправная лампочка (и).Проверять
сначала по мощности … затем стартер (если есть), а затем лампочки. Когда все остальное терпит неудачу,
балласт необходимо заменить. Поскольку это самый дорогой предмет, будьте
конечно он действительно мертв !! Пожалуйста, проверьте цену перед покупкой …
балласты дороже новых светильников !!

Если проблема в мерцании, вы все равно должны сделать то же самое.
устранение неисправностей с все те же проблемы , которые могут привести к тому, что лампа не
работа также может вызвать мерцание … неисправные стартеры, неисправные лампы или
бракованный балласт.

ВАЖНАЯ ИНФОРМАЦИЯ: Мерцающие люминесцентные лампы могут вызвать переполнение балласта.
перегреваются и преждевременно выходят из строя! Они могут даже вызвать перегорание стартера!

Не ждите слишком долго, чтобы исправить проблему, иначе вы можете получить более крупный
ремонт!

Проверка люминесцентных ламп …

Первый
и прежде всего … посмотрите на лампочки! Если одна из лампочек очень темная
рядом с любым концом лампа неисправна или близка к отказу. Примечание
верхняя лампочка на левом рисунке… он определенно приближается к своему золотому
годы! Хотя эта лампочка все еще излучает свет, дни ее сочтены.

Там
представляет собой электрод, расположенный внутри каждого конца люминесцентной лампы. У каждого есть
два видимых штифта, которые входят в монтажные гнезда на обоих концах
приспособление. Путем тестирования этих контактов вы можете определить,
электроды целы. Говоря электрически, если есть преемственность
поперек контактов электрод должен работать. Однако , даже если
электроды целы, лампочка может не загореться.
Это может произойти
если часть или весь газ протек из лампы … состояние, при котором
нет нюхательного теста! Кроме того, может быть небольшое короткое замыкание в
электроды, которые дают положительное значение, но на самом деле электрод каблоой !

Таким образом, самый надежный способ проверить люминесцентную лампу — это установить ее в
известный
рабочее приспособление. Если вы устраняете неисправность 4-лампового люминесцентного
приспособление, это просто! Просто удалите одну из еще работающих пар люминесцентных ламп.
пробирки и замените их каждой из сомнительных пробирок по очереди.99%
время это будет одна из трубок, которая является виновником.

А как насчет пар люминесцентных ламп?

Мерцающая люминесцентная лампа означает, что она или одна из зависимых пар
лампочек в светильнике уже купил в колхозе . Во многих люминесцентных светильниках
мощность передается через пару лампочек. Если одна из ламп неисправна, они могут
оба мерцают, или один может мерцать, а другой не показывает жизни.

Моя философия разумного ремонта — всегда заменять обе лампы.

Люминесцентные лампы имеют такой долгий срок службы и такие недорогие (с учетом
за исключением некоторых лампочек «естественного света»), что не имеет смысла
экономить.

Я признаю, что замена всех лампочек — не самое экономичное решение … это просто практическая точка зрения кого-то (меня), кто
получил оплату за выполнение этой работы для других (вас). Люминесцентные лампы — это
в целом экономичный выбор по сравнению с альтернативами! Просто имеет смысл заменить сразу обе трубки.Чтобы получить
второй вызов в сервисный центр за месяц из-за того, что одна из других лампочек вышла из строя,
нежелательно с точки зрения клиента ($$) или моей (гордость за работу
сделано правильно).

Однако, если обе трубки исправны, проблема в балласте или,
если применимо, стартер . Сначала заменяют стартер, и если это не решает проблему,
балласт необходимо заменить. Читайте дальше …

Есть ли у вашего прибора стартер? Может быть…
хотя, наверное, нет!

А
люминесцентный стартер представляет собой маленький серый металлический цилиндр, который вставляется в розетку.
крепится к раме светильника. Его функция — отправить отсроченный снимок
высоковольтное электричество для газа внутри люминесцентной лампы. Задержка
позволяет газу стать ионизированным, чтобы он мог проводить электричество.
Поскольку этот процесс не происходит мгновенно, лампочки будут мигать несколько секунд.
секунд до зажигания. Следовательно, неисправный стартер может вызвать либо
мерцание или полная темнота!

В большинстве современных люминесцентных светильников не используются стартеры, поэтому вы можете не найти
один, если вашему прибору меньше 15–20 лет.При определении
Если в вашем приспособлении используется стартер, обязательно загляните под лампочки …
иногда необходимо сначала удалить луковицы, чтобы получить доступ к
стартер. Если вы не видите стартер … они никогда не прячутся ни под каким
крышки или «люки» … ваш светильник — современный
«самозапускающийся» тип.

Пускатели

оцениваются по мощности ламп, которые они будут контролировать. если ты
есть приспособление, но вы потеряли стартер, запишите мощность любого
люминесцентных ламп
и отнесите эту информацию в хозяйственный магазин,
чтобы тебя не отругал подлый клерк и не отправил домой без ужина… или
стартер.

К сожалению, домашний разнорабочий не может устранить неисправность стартера, кроме как
заменив его. Однако перед заменой существующего стартера убедитесь, что он
надежно закреплен в основании, сняв и снова установив его. А
Стартер устанавливается путем вдавливания его в розетку и последующего поворота по часовой стрелке.
пока он не зафиксируется на месте. Чтобы снять стартер, нажмите и поверните
против часовой стрелки … затем снимите стартер.

Если у вас есть люминесцентные светильники, в которых используются стартеры, всегда держите под рукой несколько
для устранения неполадок! И не забудьте выбросить использованные
в большинстве случаев невозможно отличить хорошее от плохого.
стартер!

Замена балласта (или нет) может иметь непредвиденные
побочные эффекты на вашем кошельке!

Я уверен, что многие из вас задаются вопросом, откуда взялось название «балласт»
из. В конце концов, есть морской термин «балласт», который
относится к содержимому баков подводной лодки, которое контролирует ее плавучесть.
Заполните балластные цистерны водой, и подводная лодка тонет … воздухом, и он
поверхности.

Неисправный балласт в вашем люминесцентном светильнике может заставить вас потопить его.
в ближайшем пруду! Действительно, стоимость замены балласта в
приспособление может конкурировать по стоимости нового приспособления… особенно если вы хотите использовать
современный электронный балласт, который зажигает лампочки быстрее, работает холоднее и практически
без гула. (Да, Вирджиния, этот гул, когда ты включаешь
люминесцентная лампа стоит от балласта, а не от лампочек!)

Когда мои клиенты спрашивают моего совета в этом вопросе, я всегда склоняюсь к
эстетика в первую очередь. Нравится ли им внешний вид светильника? Если не,
добавьте одну точку в сторону «заменить». Затем я противостою
вопрос ремонта потолка. Если новое приспособление меньше или имеет другой
«след», чем оригинальный светильник, потолок, возможно, потребуется
перекрашиваем, чтобы закрыть неокрашенный участок под старым приспособлением.Иногда,
Текстура потолка также должна быть подкрашена после демонтажа светильника!

Люминесцентные светильники меньшего размера, например, для освещения кухонь.
столешницы или встроенные в мебель, следуйте тем же основным критериям. С
у вас могут возникнуть проблемы с поиском точного приспособления для замены (особенно если
приспособление имеет очень точные размеры), замена балласта может быть лучшим выбором.

Таким образом, если приспособление не является абсолютно безобразным, замена балласта
обычно самый дешевый ремонт в целом, когда все остальные факторы
считается!

Замена балласта… просто следите за цветами!

Слева изображение люминесцентной лампы с двумя балластами и четырьмя лампами.
системы, при снятой крышке балласта, чтобы оголить проводку. Один взгляд на проводку, похожую на спагетти, может заставить кого угодно потерять
аппетит! Но получите Ролайдов … еще не все потеряно! Внутри этого рычания
беспорядок порядок … просто следите за цветами!

К счастью, большинство современных балластов имеют правильную схему подключения.
на корпусе балласта, с четко обозначенными цветами проводов. Если не,
диаграмма будет упакована в коробку или напечатана на ней.
В виде
если этого было недостаточно, обычные балласты часто используют одну и ту же цветовую схему,
сделать работу настолько простой, насколько это возможно!

Universal Lighting Technologies имеет множество технических
информация и даже довольно тщательный инструмент выбора балласта. Посетите их сайт http://www.unvlt.com
)

ПРИМЕЧАНИЕ: Ваш новый балласт может иметь такую ​​же проводку, что и старый, но цвета проводки могут отличаться от . Обязательно сравните их перед отключением старого балласта.

Выбор правильного балласта…

Излишне говорить, что когда вы идете по магазинам, возьмите с собой старый балласт
убедитесь, что вы получили правильный размер. Однако размер — это еще не все.
Так как вы должны приобрести балласт, который подключен идентично к
существующий, ваш единственный выбор — тип балласта, магнитный или
электронный
.

Магнитные балласты — старые рабочие лошадки в мире люминесцентных ламп.
Они недороги и прослужат от 10 до 20 лет. Существовал
некоторые люминесцентные светильники на заправке моего отца, которым было больше 40 лет
и все еще работает !!

Электронные пускорегулирующие аппараты — новички в этом вопросе.У них есть
особые преимущества перед магнитными балластами. Во-первых, они начинают быстрее
чем магнитные балласты. Во-вторых, они не гудят. Магнитные балласты
гудеть прямо из коробки. Звук исходит от внутренних вибраций
вызвано магнитным сердечником, который подает питание на лампочки. Как они
с возрастом магнитные балласты становятся все громче и громче … пока, наконец,
провал. Электронные балласты из коробки бесшумны и остаются такими … до
смерть тебя разлучит.

Стоит ли дополнительная стоимость электронного балласта в два раза больше
стоимость зависит от вас.Лично я предпочитаю электронные балласты, потому что
гул сводит меня с ума. Тебе решать!

Можно ли использовать диммер с люминесцентными светильниками?

Да и нет. Да, есть специально разработанный диммер, который будет работать с и .
люминесцентные светильники. Однако этот тип диммера
«зависимые от балласта», что означает, что люминесцентные диммеры каждой марки
будет работать только с определенными балластами от определенных производителей .
Другими словами, попытка найти диммер, подходящий для вашего прибора, может оказаться непростой задачей.
умопомрачительная рутинная работа.Идеальная ситуация — выбрать диммер и
светильник вместе, чтобы гарантировать совместимость. Кроме того, эти диммеры будут
не работает для ламп накаливания. Нельзя смешивать люминесцентные светильники
и лампы накаливания на одном диммерном переключателе.

«Нет» в этом вопросе заключается в том, что «обычные»
диммерные переключатели, которые можно приобрести в строительном магазине, предназначены для
Только лампы накаливания, а не лампы дневного света. Если вы попытаетесь
использовать их, люминесцентный светильник может работать, но только в крайнем положении, если
вообще.

Оставляя люминесцентные лампы включенными … Экономия энергии ??

Не обязательно! Как и в большинстве случаев в жизни, умеренность — ключ к
долголетие! Прочтите нашу статью о фактах и ​​мифах о великом
люминесцентное отключение! Нажмите ЗДЕСЬ
за полную статью!

Другие ресурсы …

Если вам нужна хорошая техническая информация об испытании балластов,
Полный источник, который я нашел в Интернете, — это Центр освещения по адресу http: //www.thelightingcenter.com / lcenter / technica.htm.

Если вы хотите подробно изучить, как работают люминесцентные светильники, посетите
«How Stuff Works» с подробным и увлекательным объяснением на http://www.howstuffworks.com/fluorescent-lamp.htm.

Вернуться к списку электротехнических изделий

Как предотвратить люминесцентные балластные пожары

Фрэнк С. Джонсон

Все мы выросли на лампах накаливания. Когда они перегорели, свет погас, поэтому мы их заменили.Без проблем!

Люминесцентные лампы, которые можно найти в пожарных частях и большинстве других зданий, которые только можно вообразить, совершенно разные. На самом деле их нужно заменить, прежде чем они полностью прекратят работу — и представляют опасность пожара — но, похоже, никто об этом не знает, и немногие этому учат.

Понимание опасности

Люминесцентные лампы необходимо заменить, прежде чем они станут причиной возгорания.

Люминесцентная лампа была изобретена в 1930-х годах, поэтому магнитный балласт существует уже довольно давно. Сейчас они быстро заменяются гораздо более легкими и более эффективными электронными балластами.

Тем временем, в настоящее время по всей стране ежедневно возникают балластные пожары, особенно в потолочных светильниках старых зданий. Старые люминесцентные светильники, особенно F96T12 («8 футов»), устанавливаемые непосредственно на потолки из деревянных панелей, склонны к возгоранию, но это также происходит в относительно новых зданиях и с лампами F40T12 (4 фута).

Итак, что происходит и как это предотвратить? Флуоресцентная технология действительно очень проста. Во-первых, люминесцентная лампа должна соответствовать установленному балласту. Например, это означает, что нельзя устанавливать 40-ваттные лампы в светильнике с балластом, рассчитанным на 34-ваттные лампы. Во-вторых, у ламп действительно есть «ожидаемый срок службы». Производимая сегодня стандартная лампа рассчитана на срок службы около 3000 часов. При использовании восьми часов в день, пять дней в неделю, они рассчитаны на работу около шести месяцев.

По истечении этого времени происходит выгорание, называемое испарением катода. Это проявляется в потемнении концов ламп. В этот момент визуальный люмен, излучаемый лампой, падает на 40-50%, так что у вас есть только часть ранее подаваемого света. Затем лампу необходимо заменить, иначе она начнет перегружать и в конечном итоге испортит балласт. Когда вы видите черную лампу на концах, срок ее службы уже истек. Вы можете подумать, что экономите деньги, не покупая новые лампы, но на самом деле это будет стоить больше денег, если их оставить на месте, чтобы испортить балласт.Помните, что плохие лампы могут испортить хороший магнитный балласт, а плохой магнитный балласт может испортить хорошие лампы.

Вот что происходит с балластом, когда старые лампы остаются на месте, пытаясь «работать», независимо от того, очень старый балласт или относительно новый. После того, как балласт, находящийся под напряжением, проработал в течение часа или более, он становится очень горячим, а смола внутри — загруженная печатными платами — расплавляется, замыкая цепь, и прибор перестает работать.

Режим запуска

Через некоторое время балласт остынет достаточно, чтобы расплавленная смола превратилась в гель, и приспособление начинает или, по крайней мере, пытается снова работать. Но поскольку балласт уже не балансирует, напряжение остается в «пусковом режиме». Этот цикл повторяется снова и снова, пока не произойдет одно из двух: либо температура в потолке, чему способствует накопление тепла на чердаке, наконец, достигнет точки, когда потолок загорится, либо сам балласт взорвется. пламя, проливая расплавленную и пылающую смолу на пол.Затем здание горит сверху и снизу.

Многие люди по всей стране сообщили, что видели это. Общественность должна быть осведомлена о том, что что-то не так, если прибор сильно нагревается.

При проведении аудита мощности с использованием линейных люминесцентных ламп я использую устройство для проверки балласта, чтобы определить, является оно магнитным или электронным.Затем я визуально проверяю, не перегревается ли магнитный балласт. Если потолок слишком высок для ручной проверки, я использую термолазер для измерения температуры крышки балласта и ламп. Затем я пытаюсь рассказать владельцам об опасности балластных пожаров.

В дополнение к предложению регулярной программы замены лампы, мы обсуждаем замену балласта, при необходимости, по частям, на электронный балласт. При использовании с электронным балластом люминесцентные лампы просто гаснут, не повреждая лампы и не вызывая возгорания.Поддержание работы неэффективного балласта обходится дороже, и можно сэкономить энергию, поддерживая их работу с максимальной производительностью.

Существует безопасная альтернатива замене ламп каждые шесть месяцев — хотя они не получили широкого распространения в нашем обществе одноразового использования и изначально стоят дороже, существуют люминесцентные лампы, которые рассчитаны на более длительный срок службы, дают более яркий свет и имеют более высокий световой поток. техническое обслуживание.

Это означает, что они сохранят такое же количество света в течение всего срока службы лампы, как и в новые.Эти долговечные люминесцентные лампы рассчитаны на работу от 30 000 до 40 000 часов. Учитывая целостность балласта, лампы могут легко прослужить пять-семь лет, в зависимости от ежедневного использования. Хотя первоначальные вложения в эти лампы могут быть больше, в течение их срока службы они сэкономят деньги и избавят от необходимости часто менять лампы, а также предотвратят возгорание.

Конечно, сегодня лучший выбор — это электронный балласт.Каждый должен двигаться в этом направлении в своем планировании. Если вы решите приобрести долговечные лампы с низким содержанием ртути, вам понадобится балласт с коэффициентом 0,9 или выше. Я стараюсь поддерживать коэффициент балласта 1,15 для максимальной производительности и долгого срока службы.

Об авторе

Фрэнк С. Джонсон является соучредителем EnviroLight. EnviroLight специализируется на полном спектре освещения, эквивалентном естественному дневному свету.Для получения дополнительной информации посетите www.envirolightusa.com.

Эта статья, первоначально опубликованная в 2007 году, была обновлена.

Утилизация люминесцентных ламп на предприятиях

Люминесцентные лампы более энергоэффективны и служат намного дольше, чем лампы накаливания, и их можно утилизировать после того, как они перегорят.Эти лампы помогают потребителям и предприятиям сократить потребление энергии на освещение и снизить затраты на электроэнергию. Однако, как и в случае с любым продуктом, содержащим ртуть, важно утилизировать люминесцентные лампы надлежащим образом для защиты здоровья населения и окружающей среды.

Следующая информация и ресурсы, представленные ниже, помогут защитить вас, ваших сотрудников и клиентов.

Определите, какие лампы люминесцентные

Предприятия в Орегоне выбрасывают миллионы ламп каждый год, что делает их крупнейшим источником ртути в нашем потоке отходов.Люминесцентные лампы включают лампы, лампы накаливания и лампы CFL. Информация об утилизации и хранении относится ко всем типам люминесцентных ламп.

Лампы, содержащие ртуть:

Флуоресцентные

  • U-образные трубы
  • Круглые трубы
  • Линейные трубы
  • лампы UVA
  • Компактные люминесцентные лампы (КЛЛ)

Разряд высокой интенсивности

  • Пары ртути
  • Натрий высокого давления
  • Металлогалогенные лампы
  • Неоновое освещение

Создать план по переработке люминесцентных ламп

  1. Убедитесь, что ответственный персонал знает правила и передовые методы управления.Если вы не уверены в том, что от вас требуется, обратитесь в Департамент качества окружающей среды штата Орегон (DEQ) по телефону 503-229-5913.
  2. Храните отработанные лампы надлежащим образом.
    1. Поместите их в картонную коробку. Что касается ламповых ламп, то коробка, в которой поставлялись лампочки, работает хорошо. Для ламп меньшего размера подойдет любая коробка.
    2. Не наклеивайте на лампы клейкую ленту или резиновые ленты.
    3. Поместите коробку в безопасное сухое место, где лампы не сломаются.
    4. Наклейте на коробку плакат о надлежащем обращении с люминесцентными лампами.
  3. Выберите, где ваша компания будет утилизировать лампы. См. Список ниже.
  4. Спланируйте, кто будет сдавать лампы на переработку при заполнении сборного ящика.
  5. Сообщите коллегам и обслуживающему персоналу об утилизации вашей лампы, покажите им место сбора и инструкции по надлежащему обращению.

Где утилизировать лампы

  1. Свяжитесь с менеджером по недвижимости. Они могут утилизировать люминесцентные лампы для арендаторов.
  2. Присоединяйтесь к сервису обратной почты.
  3. Найдите ближайший центр по сбору и переработке люминесцентных ламп. См. Список ниже.
  4. Найдите инструмент «Найти переработчик» в Metro или в Earth911 для других вариантов.

Пункты возврата

Услуги по доставке

Торговые точки

Некоторые торговые точки принимают компактные люминесцентные лампы (КЛЛ) только на бесплатную переработку. Ниже приводится краткий список:

  • ИКЕА
  • The Home Depot
  • Lowes
  • Истинное значение

Как утилизируется люминесцентная лампа?

  • Люминесцентные лампы содержат стекло, металл и ртуть.Когда они используются, ртуть испаряется и прилипает к стеклу. Переработчики ламп используют специальное оборудование для удаления всей ртути из стекла, а затем отдельно перерабатывают металл, стекло и ртуть.
  • Округ Клакамас благодарит предприятия, которые правильно утилизируют эти высокоэффективные осветительные устройства.

Как очистить разбитые лампы

  1. Покиньте зону на 15 минут.
  2. Открыть окна и отключить подачу воздуха.
  3. Используйте влажное бумажное полотенце или влажные салфетки для сбора материала (никогда не пылесосить).
  4. Поместите весь материал в герметичный пластиковый пакет.
  5. Поместить запечатанный пакет в мусорное ведро.

Агентство по охране окружающей среды США (EPA) предлагает подробные инструкции по очистке сломанной КЛЛ, включая различия между очисткой твердых поверхностей и ковровых покрытий или ковров.

Дополнительные ресурсы для переработки

Мы предлагаем различные бесплатные услуги и ресурсы по переработке для предприятий. Напишите нам по адресу [email protected] или позвоните по телефону 503-742-4458.

Есть другие опасные отходы?

Свяжитесь с горячей линией по вопросам утилизации Metro по телефону 503-234-3000, чтобы узнать о ближайших к вам вариантах.

Если на вашем предприятии образуется менее 220 фунтов опасных отходов, вы можете зарегистрироваться в программе условно освобожденного генератора от Metro.

Как перерабатывать люминесцентные трубки

В то время как компактные люминесцентные лампы (КЛЛ) имеют обширные возможности утилизации через розничные продажи и программы доставки по почте, этого нельзя сказать о люминесцентных лампах.К счастью, этих трубок хватит на 15 000 часов, так что вам не придется часто беспокоиться о их переработке.

Подготовка к переработке люминесцентных ламп

  1. При удалении перегоревшей трубки обязательно выключите блок предохранителей, обеспечивающий питание этой части дома. Используйте лестницу, чтобы лампочка не упала на землю. Затем вам нужно будет снять крышку фонаря и открутить трубку.
  2. Если трубка сломалась, что делать. Рынки для переработки сломанных люминесцентных ламп отсутствуют.
  3. Упакуйте тюбик в газету или пузырчатую пленку при транспортировке в центр утилизации или в случае обращения с опасными бытовыми отходами. Вы же не хотите, чтобы он сломался в вашей машине.

Зачем утилизировать люминесцентные лампы

  • Каждая люминесцентная лампа содержит ртуть, опасный и очень ценный материал, а также алюминий и стекло
  • Семь штатов запретили вывозить лампы, содержащие ртуть, на свалки

Найдите место рядом с вами, где можно утилизировать люминесцентную лампу, с помощью нашего локатора утилизации.

Найти руководства по переработке других материалов


Часто задаваемые вопросы об утилизации люминесцентных трубок

Могу ли я утилизировать люминесцентные лампы в рамках моей программы утилизации тротуаров?

Люминесцентные лампы считаются опасными бытовыми отходами (HHW), поэтому их нельзя выбрасывать в мусорную корзину (даже если ваша программа для обочины тротуара принимает стекло и металл, основные материалы внутри лампы). Многие сообщества проводят мероприятия по HHW несколько раз в год, если у них нет постоянного пункта сбора.

Есть ли альтернативы люминесцентным лампам?

Да. Теперь вы можете приобрести светодиодные лампы, полностью совместимые с люминесцентными лампами. Возможно, вам придется заплатить больше, но светодиодные лампы не содержат ртути, имеют регулировку яркости, экономят на 30 процентов больше энергии и служат в среднем 50 000 часов.

Как перерабатываются люминесцентные лампы?

Люминесцентные лампы отправляются на переработку ламп, которые используют специальные машины для извлечения ртути и разрушения алюминиевых колпачков и стеклянного кожуха.Ртуть можно повторно использовать в новых лампах или таких продуктах, как термостаты. Алюминий перерабатывается как металлолом, а стекло перерабатывается в такие материалы, как бетон или керамическая плитка.

Почему КЛЛ легче найти варианты утилизации, чем люминесцентные лампы?

Крупнейшим рынком вторичной переработки КЛЛ являются розничные продавцы (например, Home Depot и Lowe’s), которые принимают их бесплатно, но только от потребителей. КЛЛ покупатели чаще покупают в этих розничных магазинах, тогда как люминесцентные лампы чаще используются в офисах.

Добавить комментарий
