Обессмоливание древесины

Массив древесины хвойных пород всегда обильно содержит смолу, зачастую выступающую на поверхности или находящуюся рядом с поверхностью материала. Такое обилие смолы очень затрудняет покраску, а в итоге даже может испортить нанесенное лакокрасочное покрытие. В связи с этим нюансом необходимо проводить обессмоливание деревянной поверхности.

Перед финишной отделкой собственно поверхность изделия из хвойных пород нужно обессмолить, для чего используются жидкие составы, растворяющие или омыливающие смолу, которой в хвойной древесине содержится с избытком. Раствор представляет собой смесь из: 25%-ный раствор ацетона, 5 6%-ный водный раствор кальцинированной соды, 4-5%-ный водный раствор каустической соды, а также возможны смеси этих веществ. При изготовлении растворов берут горячую воду с температурой 65 — 80 градусов.

Обессмоливание древесины — важный технологический этап, необходимый для полного или частичного удаления грязи и излишней смолы в массиве древесины, для удаления с поверхности дерева жировых пятен. Также этот этап часто проводится в процессе отбеливания древесины. В основном для обессмоливания исопльзуют разного рода растворители. Для массива сосны лучшим выбором будет 25 %-ный раствор технического ацетона, наносить который нужно с помощью кисти, а затем промыть обрабатываемую поверхность теплой водой и тщательно высушить. Для более сильного эффекта можно также использовать этиловый спирт.

Укажем наиболее часто встречающийся состав, использующийся для обессмоливания.

В его компоненты входит —

1)горячая вода — 1 л,

2)сода пищевая — 45-50 грамм,

3)поташ — 50 грамм,

4)мыльные хлопья — 30-40 грамм,

5)спирт — 10 грамм,

6)ацетон — 200 грамм.

Обессмоливание проводится горячим раствором, а затем обработанные столярные изделия промываются в чистой воде и тщательно просушиваются.

Также для обессмоливания древесины применяют следующие составы —

25%-й раствор ацетона, 4-5%-й водный раствор каустической соды, 5%-й водный раствор кальцинированной соды, разной пропорциональности смеси этих растворов в одном химическом составе. В процессе приготовления данных растворов следует использовать воду с температурой в районе 70°С.

Обессмоливание древесины. Столярные и плотничные работы

Отбеливание древесины. Обессмоливание древесины |

Древесина сосны, как и других хвойных деревьев, пронизана смоляными каналами, из которых выделяется живица. Обессмоливание древесины, которое часто совмещают с отбеливанием, проводят для того, чтобы со временем смола не выступила на поверхность изделия.

Практически всегда столяра игнорируют эти процедуры – они довольно трудозатратны и требуют времени. Но со временем на деревянном изделии и даже из шпона начинает выделяться смола, разрушая красковое или лаковое покрытие. Поэтому если делаете для себя – не поленитесь, примените обессмоливание хвойных досок или шпона.

С древесиной, из которой выведена смола, работать намного удобней: она равномерно прокрашивается и лакируется.

Нередко возникает необходимость одновременно обессмолить дерево и отбелить его, то есть выровнять тон дерева.

Обессмоливание древесины хвойных пород

Итак, как обессмолить древесину? Эту процедуру проводят перед финишной отделкой путем омыливания или обработкой растворителями, убирающих смолу из внешних слоев древесины. И даже эти процедуры не могут на 100% обезопасить от того, что со временем смола таки не выступит на поверхность. Ученые разрабатывают средство, которое бы закупоривало смоляные каналы, а не просто смывало смолу. Но чудесное средство – на стадии разработки.

Рассмотрим средства для обессмоливания древесины:

Обессмоливание хвойной древесины техническим ацетоном (25%). Достаточно просто смочить тампон и протереть им несколько раз обрабатываемую поверхность.
Обессмоливание древесины сосны теплым раствором (3-10%) кальцинированной или каустической соды. Несколько раз протираем поверхность водным раствором, затем тщательно смываем водой.
Одновременное обессмоливание и отбеливание древесины проводится следующим составом:

— 0,5 литра воды

— 20 грамм соды питьевой

— 25 грамм поташа

— 5 грамм спирта

— 100 грамм ацетона

— 15-20 грамм мыла в виде хлопьев

При этом раствор можно нанести флейцем, затем тщательно смыть водой и дать материалу просохнуть.

Отбеливание древесины

Процедуру отбеливания древесины своими руками проводят для получения более равномерного цвета, выведения пятен, для выравнивания цвета заболони и ядра.

Вот средства для отбеливания древесины:

1)Отбеливание древесины перекисью водорода. Подойдет и в виде аптечного пузырька, и в виде таблеток пергидроля. 25% раствор перекиси наносят на поверхность и выдерживают до получения желаемого результата (15-30 минут), предварительно смочив поверхность теплой водой и обработав нашатырным спиртом (10%). Перекись по-разному действует на древесину:

— дуб не отбеливает, но дает ему зеленый оттенок при долгом выдерживании

— грецкий орех приобретает голубоватый или розоватый оттенок

— анатолийский орех становится золотистым

2)

Отбеливание древесины перекисью с добавлением аммиака.

Для усиления действия перекиси в нее можно добавить 5% аммиак в соотношении 10:4. Процедура отбеливания – та же.

3)Отбеливание древесины щавелевой кислотой. Применяют для обработки светлых пород – тополя, ореха, клен, березы, липы. Для более темных пород использование нежелательно, так как могут появиться неаккуратные пятна. Для этого 6-9% водный раствор щавелевой кислоты 2-3 раза наносят на обрабатываемую поверхность.

4)Отбеливание древесины смесью кислот. Для этого берут 30 г щавелевой кислоты, 40 г серной кислоты и 50 г перекиси натрия, растворенных в 2 литрах воды. Такой состав применяется для отбеливания пород, содержащих дубильные вещества и с трудом подающихся этой процедуре. К тому же, отбеливание данным способом проходит довольно быстро, но нужно придерживаться мер безопасности: надеть перчатки, очки, фартук, а после отбеливания смыть состав содой.

5)Отбеливание древесины смесью поташа и хлорной извести (1:4), растворенной в 1 литре воды. Смесь перед использованием следует взболтать.

Отбелить древесину также можно перекисью титана – очень эффективное средство, но не в каждом хозяйстве он найдется. Как вариант – применение белизны, но она убивает структуру дерева, просто вытравливает цвет, да и характерный запах будет держаться довольно долго.

Надеемся, наши советы помогут вам эффективно отбелить и обессмолить древесину своими руками. О других методах обработки древесины можете узнать из отдельной статьи.

Татьяна Кузьменко, член редколлегии Собкор интернет-издания «AtmWood. Дерево-промышленный вестник»

Отбеливание и обессмоливание древесины.

В настоящее время существуют различные виды отделки древесины. Для оттенения, проявления и сохранения текстуры и натурального цвета используются прозрачные и бесцветные покрытия древесины. Нанесение на древесину непрозрачных покрытий, имеющих в своем составе пигменты, приводит к тому, что смазывается текстура и цвет натурального дерева. Имитационная отделка применяется для улучшения декоративных свойств древесины обычных пород, для придания им вида более ценных пород. Для этого используют шпон, текстурную бумагу, листовой пластик, непрессованные отделочные пленки. Специальная отделка предполагает нанесение на деревянную поверхность отделочного слоя из порошкообразного, расплавленного металла или слоя из расплавленных полимеров. Кроме того, к специальной отделке относятся декоративные работы: инкрустация, резьба, тиснение, выжигание, мозаика из дерева.

Чтобы поверхность после отделки выглядела привлекательно, ее нужно хорошо подготовить. Хвойные породы, прежде всего, нуждаются в обессмоливании. Также иногда необходимо древесину отбелить, протравить, окрасить, нанести слой грунтовки или шпатлевки.

В результате обессмоливания с древесины хвойных пород деревьев удаляют смолистые вещества, которые крайне негативно действуют на «прилипание» отделочного слоя (адгезию). Исключением является окраска деревянной поверхности, на качества которой не влияют смолистые вещества. Краска, вследствие однородности олифы, на которой она изготавливаются, и смол, ложится нормально на такие поверхности.

Если же требуется провести обессмоливание, то используют, чаще всего, растворители. К примеру, обессмоливание сосны удается хорошо провести с помощью раствора технического ацетона (25%), которые на обрабатываемую поверхность наносится кистью, а затем смывается теплой водой. После этого обязательна сушка древесины. Для более тщательного обессмоливания применяют этиловый спирт. Если же рекомендуется особо тщательное обессмоливание, то готовят специальный состав из пищевой соды, горячей воды, мыльных хлопьев, поташа, ацетона и спирта, которые берутся в рекомендуемых пропорциях. Для свежеструганной древесины часто применяется обессмоливание 10% раствором кальцинированной соды, разведенной теплой водой. Несколько раз поверхность протирается раствором, затем промывается и подвергается сушке.

Для удаления с древесины пятен применяют отбеливание. Издавна для этих целей используется хлорная известь и кислота щавелевая, перекиси водорода и титана. Если используется для отбеливания щавелевая кислота, то предварительно поверхность смачивают раствором гидросульфата натрия (20%), который выдерживают на поверхности не более пяти минут и смывают. Для отбеливания светлых пород деревьев (береза, липа, тополь, клен) желательно использовать раствор щавелевой кислоты (5-6 граммов) в воде (100 граммов), температура которой сто градусов. Бук, березу, грецкий орех эффективно обесцвечивают с помощью перекиси водорода, перед нанесением которой поверхность смачивают теплой водой, а когда она немного подсыхает, обрабатывают раствором 10% нашатырного спирта. Иногда используют раствор перекиси водорода и аммиака (1:10). Для ускорения процесса отбеливания рекомендуется использовать состав, состоящий из щавелевой (15г) и серной (20г) кислот, воды (1000г) и перекиси водорода (10 г). Также можно использовать для отбеливания лимонную и уксусную кислоты, разведенные водой. Но, пожалуй, лучшим средством для отбеливания, является перекись титана, поскольку она пригодна для отбеливания практически всех видов древесины и совершенно безвредна для человека.

Обессмоливание древесины — Работа с древесиной

Обессмоливание древесины

Обессмоливание удаляет грязесмолянистые накопления и жировые пятна. Иногда этот процесс осуществляют одновременно с отбеливанием.

Если для изготовления какого-то изделия используют древесину хвойных пород, а затем решают протравить поверхность или просто покрыть ее лаком, то сначала необходимо обязательно обработать ее обессмоливающими веществами. Если этого не сделать, то большое количество смолы не позво-. лит равномерно окрасить поверхность, да и лаковое покрытие плохо ляжет и со временем отстанет.

Обессмоливающие вещества растворяют смолу только с поверхностного слоя древесины, не проникая глубоко в струк-. туру. В качестве таких препаратов часто используют различные растворители и омыляющие вещества. Среди наиболее распространенных растворителей можно назвать бензин, 25%-ный раствор ацетона или этиловый спирт. Обработка последним дает более чистую поверхность. Растворитель наносят кистью, затем изделие промывают теплой водой и сушат. Эти вещества очень токсичны и огнеопасны, поэтому они не всегда могут использоваться. Для обессмоливания большой поверхности применять дорогие растворители нецелесообразно, поэтому омыляющие растворы более удобны в применении. Достаточно часто в качестве таких растворов употребляют растворы различных щелочей, кальцинированной соды, каустической соды и поташа.

Все обессмоливающие препараты очень ядовиты, поэтому достаточно лишь слабого раствора, чтобы вымыть смолу из поверхностного слоя древесины. Если используют поташ, то для раствора берут только 5-6 г на 100 мл воды. Кальцинированную и каустическую соду разводят еще больше: на 100 мл воды всего лишь 4-5 г. Можно приготовить состав, в рецептуру которого входят следующие компоненты: 1000 мл воды, 40-50 г питьевой соды, 50 г поташа, 25-40 г измельченного мыла, 10 мл спирта, 200 мл ацетона. Горячий раствор с помощью кисти наносят на поверхность, после чего ее промывают водой и сушат.

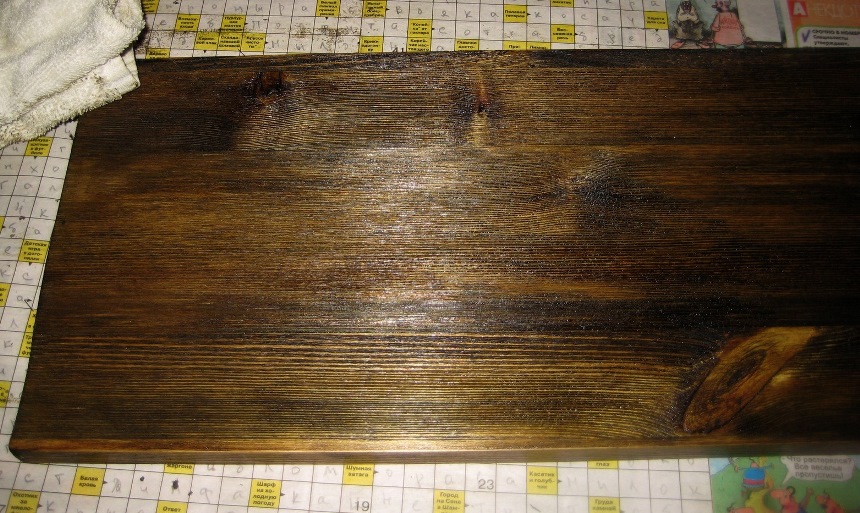

Практически все препараты после себя оставляют следы — темные пятна, которые потом можно отбелить специальными растворами.

Читать далее:
Материалы для установки опалубки монолитных железобетонных конструкций
Технология монтажна опалубки
Материалы для установки опалубки монолитных железобетонных конструкций
Установка столярных изделий
Установка несуших деревянных конструкций
Монтаж сборных и контейнерных домов
Сборка конструкций из бревен и брусьев
Особенности входного контроля деревянных конструкций
Обеспечение долговечности деревянных изделий
Способы обработки древесины

Подготовка изделий к лакированию и полированию

Подготовка изделий заключается в обессмоливании древесины, удалении ворса, отбеливании, грунтовании и шлифовании. В том случае, когда малоценные породы дерева имитируют, или подделывают, под более ценные, после обессмоливания производят крашение древесины.

Обессмоливание. Древесина хвойных пород содержит в себе смолу, которая -не дает возможности ровно окрасить столярные изделия морилками и другими водорастворимыми красителями. При покрытии необессмоленной древесины лаками или политурами находящаяся в ней смола под действием повышенной температуры может разжижиться и выйти на поверхность, испортив тем самым лаковую пленку. Поэтому древесину хвойных пород обязательно обессмоливают.

Всю смолу, выступившую на поверхность, соскабливают стамеской, ножом или другим инструментом, а затем производят обработку древесины специальными обессмоливающими растворами. Смола легко удаляется ацетоном, бензином, скипидаром, содой и другими материалами.

Приготовление обессмоливаюших составов. Берут 4 части воды, вливают в нее 1 часть ацетона, все смешивают и этим раствором протирают древесину. Ацетон весьма огнеопасен, и работать с ним надо осторожно.

Другой, более простой, раствор приготовляют из кальцинированной или каустической соды. Для приготовления раствора берут 5—6 г кальцинированной или 4—5 г каустической соды и растворяют их в 100 г теплой воды. В этом растворе смачивают тряпку и протирают ею древесину в течение 20— 30 минут. После этого омыленную раствором смолу смывают водой, подогретой до 25°.

Хорошо удаляет смолу смесь ацетона и соды. Для приготовления раствора берут 100 г горячей (60—80°) воды, добавляют в нее 5-6 г кальцинированной или 4—5 г каустической соды и после тщательного перемешивания вливают 1 г ацетона и этим раствором протирают древесину. После обессмоливания поверхность древесины тщательно промывают теплой водой.

Ввиду того что все составы являются едкими щелочами, работу по обессмоливанию следует выполнять в резиновых рукавицах. Необходимо также помнить, что от действия соды древесина темнеет, и ее следует в дальнейшем окрашивать в более темные тона.

Если после обессмоливания древесина будет окрашиваться в светлые тона, то ее надо обессмоливать ацетоном, бензином или скипидаром.

После обессмоливания древесину надо хорошо просушить и лишь затем приступить к дальнейшей подготовке изделия для имитации, вощения, лакирования или полирования.

Отбеливание. Древесина по цвету не всегда бывает однородна. Чтобы получить одинаковый цвет, ее отбеливают.

Отбеливание можно производить различными составами.

Замечательным отбеливающим составом является 15-процентный водный раствор перекиси водорода с добавлением в него нашатырного спирта в таком количестве, чтобы состав имел сильный запах нашатырного спирта. Этим составом смачивают поверхность древесины и оставляют на несколько дней. После такого отбеливания древесина становится совершенно белой и не требует какой бы то ни было промывки.

Быстрое отбеливание древесины производят 6—10-процентным раствором щавелевой кислоты. Особенно хорошо отбеливает следующий состав. В 1 л воды добавляют 20 г серной кислоты крепостью 60°, затем вливают при помешивании 15 г щавелевой кислоты и добавляют 25 г перекиси натрия. Этот состав наносят на поверхность Древесины травяными Щетками или тряпками и смывают его раствором соды или мыла, а затем тщательно обмывают древесину теплой водой. Работать следует в резиновых рукавицах.

Можно приготовить и такой состав, который будет одновременно отбеливать и обессмоливать. Для этого в 1 л обессмоливающего состава добавляют 50—60 г извести (обычной или хлорной). Нанесенный состав оставляют на поверхности древесины в течение 30—60 минут и смывают его слабым раствором соляной кислоты или мыльным раствором. Мыльный раствор приготовляют из 1 л горячей воды и 20 г мыла. После промывки древесины этим раствором поверхность ее тщательно моют теплой водой.

Удаление ворса. После обессмоливания древесины хвойных пород или после строжки древесины лиственных пород необходимо удалить с нее ворс. Удаление ворса возможно только у совершенно сухой древесины.

Чтобы поднять ворс, рекомендуется поверхность изделия увлажнить теплой водой, но не очень обильно (протереть смоченной тряпкой вдоль волокон). Ворс лучше поднимается, если поверхность смачивают водой с добавлением небольшого количества клея. Увлажненную поверхность сушат 2—3 часа, а лучше — сутки и сошлифовывают поднявшийся ворс шкурками № 140 или № 170. Для шлифования берут деревянный брусок, обертывают его тканью, затем навертывают на него шкурку и шлифуют — трут вдоль волокон древесины, не очень сильно нажимая на брусок (рис. 54).

Рис. 54. Шлифование при помощи шкурки

Если после первого шлифования на поверхности имеются следы ворса, операцию повторяют, то есть увлажняют древесину, сушат и снова шлифуют. Вообще операция эта повторяется до тех пор, пока весь ворс не будет полностью удален. Следует помнить, что, чем лучше удален ворс, тем выше будет качество грунтования, вощения, лакирования или полирования.

Материалы для обессмоливания, удаления пятен, отбеливания и выравнивания поверхности древесины

Материалы, составляющие эту группу, применяют на первом этапе подготовки и выравнивания поверхности древесины. Эти работы должны быть выполнены с особым вниманием, чтобы мелкие недосмотры и неточности не снизили качества отделки поверхности древесины.

1. Обессмоливание.

Краски или лаки, нанесенные на живицу, не сохнут, растрескиваются и приобретают желтый цвет. Для удаления с поверхности древесины излишнего количества живицы древесину обмывают специальными растворителями. Лучшее вещество для обессмоливания — 25-процентный водный раствор ацетона. Недостаток этого раствора заключается в быстрой воспламеняемости ацетона. Наиболее часто для удаления живицы применяют 4- или 5-процентный водный раствор каустической соды. При использовании растворов соды и ацетона воду нагревают до температуры 60-80°.

Очень хорошие результаты получают также при удалении живицы смесью растворов ацетона и соды (20% ацетона и 80% соды). Эти растворы наносят на древесину при помощи щеток, сделанных из травы. Наилучших результатов достигают при нанесении растворов, нагретых до температуры примерно 60°, что, однако, не всегда может быть применено, например при клеевых швах.

После удаления живицы поверхность древесины моют теплой водой (около 25°) либо 2-процентным раствором соды, а затем чистой водой с незначительным добавлением соляной кислоты.

Применение растворов соды для удаления живицы приводит к незначительному потемнению древесины; поэтому такой раствор может быть применен для древесины, которая должна быть окрашена в темный цвет. Если же нужно окрасить древесину в светлый цвет либо вообще не окрашивать, то применяют такие растворители, как ацетон, бензин, скипидар.

После обессмоливания и обмывания поверхности древесину тщательно просушивают; благодаря этому ее легко шлифовать наждачной бумагой. Пыль с поверхности удаляют щеткой. Обессмоливание и увлажнение можно проводить одновременно, причем получают такие же хорошие результаты, как и при осуществлении этих операций отдельно.

Рабочие, обессмоливающие древесину, должны иметь резиновые перчатки, чтобы предохранить руки от разъедания растворами. При работе с легковоспламеняющимися материалами нужно проявлять большую осторожность, а особенно следить за тем, чтобы не разбрызгивать растворы, так как легко можно вызвать пожар.

2. Удаление пятен и отбеливание древесины.

Древесина, имеющая на поверхности какие-либо пятна, при окрашивании светлой краской получает неравномерное покрытие. Пятна на поверхности деревянных изделий могут быть природного происхождения либо же появиться во время обработки древесины. Поэтому при отделке часто необходимо обесцвечивать пятна либо отбеливать древесину. Пятна, возникшие на производстве, полностью удалить невозможно, поэтому нельзя допускать их появления. Пятна вызываются просачиванием карбамидоформальдегидного и бакелитового жидкого клея; эти пятна можно удалить шлифованием и соскабливанием.

Пятна карбамидоформальдегидного жидкого клея, которые на неотделанных поверхностях древесины почти незаметны, выступают после окрашивания древесины либо после нанесения политуры. Пятна на древесине, содержащей дубильные вещества, можно удалить 5-процентным раствором оксидированной воды. Пятна глютинового клея можно скрыть, окрашивая древесину в темный цвет. Этот способ часто применяют на производстве. Пятна глютинового клея удаляют следующим образом: поверхность древесины прежде всего увлажняют теплой водой (25°), пока клей не разбухнет, затем его соскабливают острыми щетками и смывают водой. После удаления пятен нужно обмыть всю поверхность древесины, а не только то место, где были пятна. Облицовочную фанеру нельзя слишком сильно увлажнять, так как она может отклеиться.

После предварительного удаления пятен всю поверхность нужно отбелить. При отбеливании получают одинаковый оттенок краски на в:ей поверхности древесины. Хорошим средством отбеливания является 15-процентный раствор оксидированной воды с примесью аммиака (его надо прибавлять до тех пор, пока раствор не будет издавать сильный запах). Значительно быстрее действует 6-10-процентный водный раствор щавелевой кислоты. Эти растворы наносят на поверхность древесины при помощи щеток, сделанных из морской травы, и смывают раствором соды или мыла.

Лучше всего древесина отбеливается насухо двуокисью серы. При таком способе не нарушается клеевой шов. Для этого изделие, предназначенное для отбеливания, вставляют в тщательно закрытую и вентилируемую кабину, в которой сжигается сера. Получающаяся при сжигании двуокись серы приобретает сильные белящие свойства. Этим способом чаще всего отбеливают древесину, предназначенную для выжигания и резьбы.

После обесцвечивания пятен и отбеливания древесины ее нужно» слегка отшлифовать наждачной бумагой (№ 2/0). Отбеливание и обесцвечивание пятен можно соединять с увлажнением древесины для устранения торчащих волокон. Если отбеливать древесину или удалять живицу не нужно, то перед окрашиванием древесину только увлажняют и шлифуют.

3. Грунтование.

Грунтование — это подготовка на поверхности древесины основы (грунта) для увеличения твердости этой поверхности и сцепления ее с красящими веществами. Грунт не должен создавать слой на поверхности древесины, а только насыщать ее и закрывать поры. Грунтование производят при помощи втирания или путем погружения деталей в ванну с грунтовочным составом. Под непрозрачное покрытие применяют обычно грунты, закрывающие рисунок древесины.

Основное средство для грунтования — олифа с примесью 10% скипидара, а также 5% сиккатива. При грунтовании под окраску масляной краской добавляют 5% красителя. Олифа хорошо связывает мастику и шпаклевку с древесиной.

При подготовке грунтов на рабочем месте нужно применять сухие материалы, просеянные сквозь сито с 800-1000 отв/см². Сначала составные части тщательно перемешивают с олифой, затем прибавляют скипидар и снова хорошо перемешивают. Поверхность считается загрунтованной, если у нее равномерный матовый цвет и нет пор. На загрунтованной поверхности не должно быть пятен и затеков.

4. Шпаклевание.

Шпаклеванием выравнивают поверхность изделий и придают ей большую стойкость. Для этого применяют шпаклевку. Шпаклевка — это смесь порошкообразного мела (только не

пемзы) с вяжущим веществом, таким, как олифа, клей или масляный лак. Шпаклевку применяют исключительно при непрозрачной отделке.

Перед шпаклеванием поверхность нужно загрунтовать. Если на поверхности имеются значительные неровности, то сначала делают местное шпаклевание, а затем шпаклюют всю поверхность. Шпаклевки делятся на масляные, клеевые и нитроцеллюлозные. Для нанесения пистолетом-распылителем применяют шпаклевки, которые растворяют 30-процентным скипидаром.

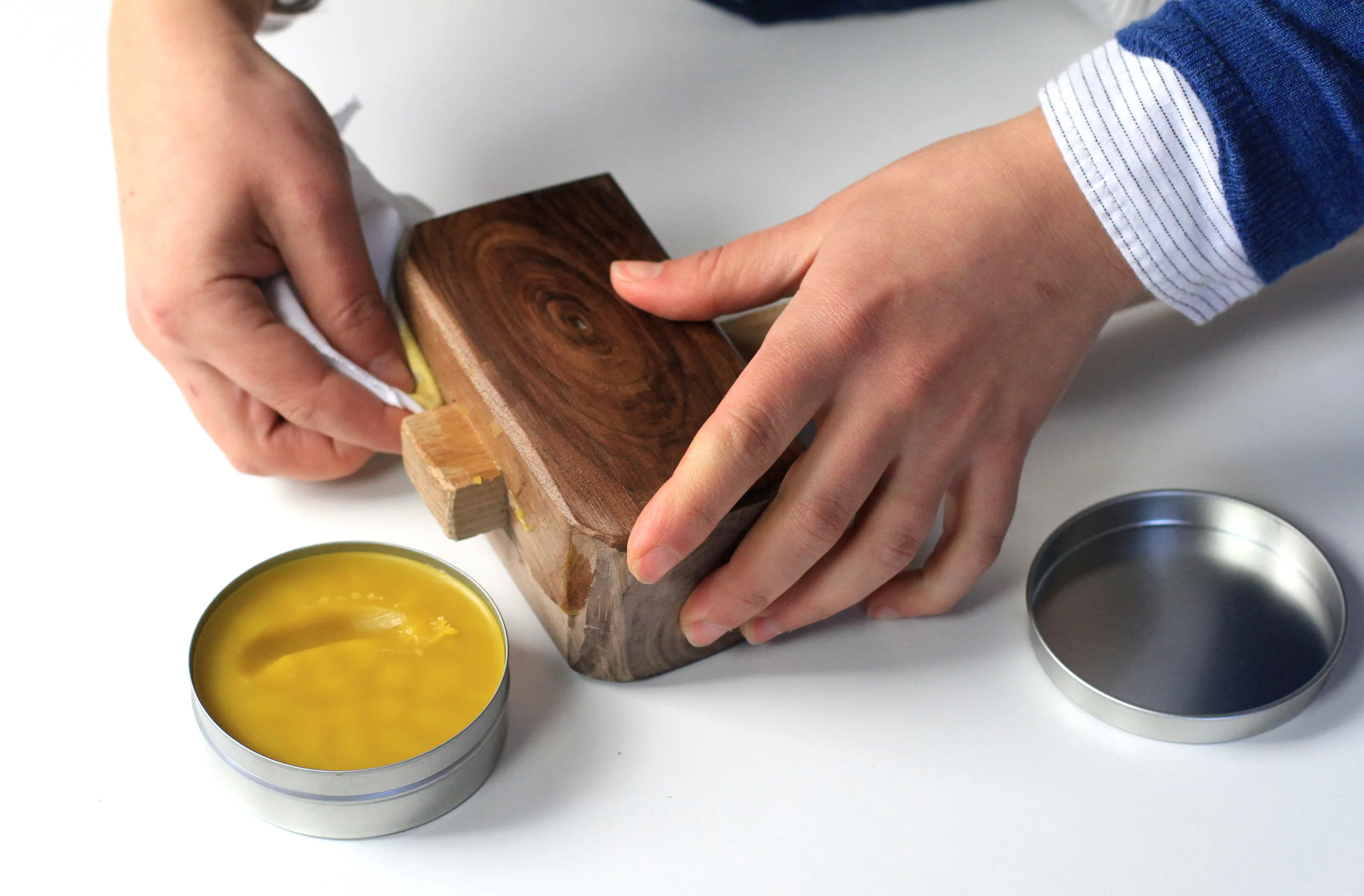

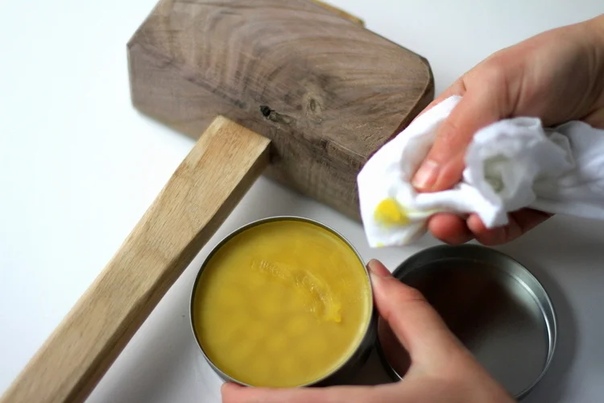

5. Нанесение мастики.

При отделке мебели с закрытой структурой древесины поры заполняют шпаклеванием. При отделке мебели с видимой структурой древесины для выравнивания трещин и неровностей, а также для заполнения пор служат мастики, в состав которых входят красители, разбавители и порозаполнители. Пропорции отдельных составных частей устанавливают в зависимости от пористости древесины, а также густоты краски. Мастику употребляют в густом или разбавленном виде. В качестве вяжущих применяют различные клеи, а также лаки и олифы. Олифа придает клеевым мастикам значительную эластичность и устойчивость.

Масляные мастики — при температуре 15-20° сохнут 12-24 часа. Состав разбавленной столярной мастики средней густоты следующий: олифа — 12-35%, масляный лак — 21-25%, сиккатив — 3%, бензин (скипидар) — 45-80%, краситель (сухой) — 8%, пемза — 1-2%.

Восковые мастики, кроме воска и растворителя (скипидара, бензина), содержат канифоль либо спиртовой лак, который придает покрытию большую стойкость и блеск; поташ, увеличивающий сцепляемость покрытия; красители, придающие необходимый цвет, и мыло, увеличивающее эластичность покрытия.

Мастику приготовляют следующим способом: воск, стеарин и канифоль растворяют вместе, нагревая до температуры 80-90°. К растворенной смеси, не переставая подогревать ее, поочередно прибавляют водный раствор поташа, лак и наструганное мыло. Во время добавления этих составных частей нужно постоянно перемешивать полученный раствор. После тщательного размешивания к этой смеси прибавляют краситель. Подогревать и перемешивать нужно до тех пор, пока вся мастика не приобретет равномерной окраски. После охлаждения густой массы ее разводят скипидаром и наносят на поверхность изделия так же, как восковую смесь.

Состав мастики бывает различным. Для примера приводим два рецепта в весовых частях:

	Рецепт I	Рецепт II
Воск	40	35
Канифоль	10	10
Мыло	10	12
Скипидар	40	—
Охра	—	25
Водный раствор поташа	—	18

Примечание. Вторая рецептура предназначена для древесины с большими порами.

6. Порозаполнители.

К наиболее известным порозаполнителям относятся: алебастр, тальк, а также пемза, смешанные с раствором клея, лака, политуры и маслами. В связи с этим различают четыре основных вида порозаполнителей: клеевые, нитроцеллюлозные, масляные, восковые.

Для изделий, применяемых в условиях переменной влажности и температуры, употребляют масляные заполнители. Клеевые заполнители применяют только для отделки изделий, используемых в условиях комнатной влажности и температуры. Казеиновые заполнители нельзя применять для древесины дуба. При светлой отделке не следует применять масляные заполнители, так как они придают древесине более темный цвет. Восковые заполнители вообще очень нестойки. Применять их можно под политуру, но ни в коем случае не употреблять под нитролак.

7. Материалы для шлифования древесины.

Поверхность древесины шлифуют пемзой и шлифовальными шкурками.

Пемза — легкий пористый камень. Для шлифования применяют сухую пемзу. При полировании поверхности применяют пемзу в виде порошка со следующей степенью зернистости: «0» — грубая, «00» — средняя, «000» — тонкая. Во время полирования добавляют масла. Пемза штучная в оселках делится по степени твердости на мягкую — I, среднюю — II, твердую — III.

Шлифовальная шкурка бывает на бумажной или полотняной основе, в листах или рулонах. Шлифующая поверхность шкурки состоит из зерен, кремния, битого стекла иногда гранита. В зависимости от величины зерен шкурка обозначается соответствующими номерами.
