почему мебельный степлер не до конца забивает скобы? Как починить пистолет своими руками, если он не выстреливает? Причины и устранение неисправностей

Ремонт степлера, используемого в домашних условиях для решения различных задач, всегда начинается с поиска причин, по которым произошла поломка. Провести диагностику и устранение неисправностей, понять, почему мебельный инструмент не до конца забивает скобы, помогает точное следование инструкции. Подробный рассказ о том, как починить пистолет своими руками, если он не выстреливает, позволит разобраться во всех тонкостях ремонтных работ.

Устройство конструкции

Мебельный или строительный степлер, также именуемый пистолетом или стробострелом, представляет собой простое пружинное устройство, при помощи которого происходит стыковка скоб с материалом. Воздействие осуществляется вручную, путем нажатия на рычаг. При подаче усилия на него пружина приводит в действие механизм. Скоба подвергается ударному воздействию, входит в материал, закрепляясь в нем.

Все степлеры имеют в своей конструкции следующие элементы:

рукоять с подвижным ходом;

регулировочный винт для подачи усилия на пружину;

взводитель;

транспортировочную рукоятку;

ударник;

амортизатор.

Корпус изделия изготавливается из металла или его комбинации с пластиком. Кроме того, внутри присутствует сразу несколько пружин — цилиндрическая боевая, возвратная, фиксирующая магазин, и еще одна для натяжения взводителя. Винт, отвечающий за регулировку, обычно находится в вертикальной плоскости по отношению к поверхности. В более редких случаях используется вариант, в котором он расположен под рукоятью.

Что делать, если степлер не до конца забивает скобы?

Наиболее распространенной проблемой в эксплуатации степлера является неполное вхождение скобы в материал. Причина проблемы обычно заключается в неправильной регулировке натяжения пружины. Чтобы починить инструмент своими руками в этом случае, не понадобится много времени. Заметив, что степлер не добивает используемые скобы, нужно остановить работу, а затем отрегулировать винт, отвечающий за натяжение пружины.

Усилив натяжение, можно повысить силу воздействия. Соответственно, степлер, который плохо пробивает материалы, станет работать лучше. Регулировочный винт, в зависимости от типа конструкции инструмента, располагается перед рукояткой или под ней. Он может разболтаться в процессе эксплуатации, ослабив натяжение.

Иногда проблема плохого вхождения скоб в материал имеет более прозаичные объяснения, не связанные с регулировкой. Пружина может растянуться или сломаться. В этом случае придется производить ее замену.

Как отремонтировать в других случаях?

Многие случаи поломки степлеров довольно типичны. Чаще всего они связаны с отсеком, в котором находятся скобы. Если в нем вылетела пружина или произошло засорение выходного отверстия, ждать штатной работы от инструмента не придется. Самые распространенные причины поломок, их признаки и способы устранения стоит рассмотреть более подробно.

Если скобы не выстреливают

Самая очевидная причина — отсутствие скоб в магазине строительного пистолета. Нужно проверить отсек — возможно, расходные материалы закончились. Также иногда причиной проблем становится несоответствие размерных параметров. Если расходные материалы не подходят к конкретной модели или их установка произведена с нарушениями, придется повторить все необходимые действия, исправив ошибки.

Мебельный пистолет имеет множество элементов, сбои в работе которых приводят к отказу оборудования от штатной работы. Скобы не вылетают, если выходное отверстие засорено. Так бывает при выборе слишком мягких или неподходящих по размеру расходных материалов. Металл сминается под давлением, засоряя отверстие. Следующие скобы просто не могут свободно выйти при подаче — необходимо остановиться, прочистить сформировавшуюся «пробку», а затем продолжить работу.

Также при использовании инструмента можно столкнуться со следующими проблемами.

Застревание досылающего механизма. Он находится в отсеке для скоб, должен обеспечивать свободный ход внутри отсека. При недостаточном количестве смазки прижимной элемент застревает, подаваемое усилие оказывается недостаточным. Решить проблему можно, использовав каплю машинного масла. Предварительно придется открыть отсек со скобами, вынуть их, а затем нанести смазку на проблемный участок.

Сгибание и сминание расходного материала. Скобы в этом случае выходят, но не втыкаются в материал достаточно глубоко. Связано это со слишком твердой структурой основания. Решить проблему помогает замена скоб на более прочные, а также изменение их длины в сторону уменьшения. Короткие ножки легче закрепятся в твердом основании, при этом будут держать материал не хуже.

Удвоение элементов. Исправный степлер имеет боек, отвечающий за выпуск скоб. При его деформации происходит нарушение его штатной работы. Боек сплющивается или немного отгибается, его приходится менять или восстанавливать путем ударного воздействия. При этом придется разобрать весь инструмент.

Это основные проблемы, связанные с нарушением работы степлера. Но есть и другие признаки неисправностей — не такие явные. Они также заслуживают внимания, поскольку без поиска решения добиться успеха в работе с инструментом будет достаточно сложно.

Скобы постоянно застревают

Ситуация, при которой на одну удачно закрепленную скобу приходится сразу несколько застрявших, довольно часто встречается при длительной эксплуатации степлера. Связано это все с тем же износом или деформацией бойка. Даже небольшое увеличение просвета приводит к тому, что скобы будут в него попадать в большем количестве или застревать. Поначалу частота проявления проблемы будет не слишком высокой, в дальнейшем деформация усилится.

Устранить неисправность в этом случае можно даже в домашних условиях. Для начала придется полностью разобрать степлер при помощи тисков, молотка и пассатижей, отвертки, напильника.

Порядок работ будет следующим.

Открыть магазин со скобами, извлечь из него содержимое.

Вывернуть регулировочный винт. Он должен полностью выйти из корпуса инструмента.

Через образовавшееся отверстие извлечь регулировочную пружину.

Разобрать корпус. Для этого с каждого штифта снимается запорная шайба. После можно вынуть крепежные элементы из их гнезд. Обычно достаточно извлечь только 2 штифта, возле бойка.

Извлечь ударный механизм из корпуса. Изучить боек на предмет наличия повреждений. Особое внимание следует уделять признакам деформации, отклонениям от плоскости. Выправить изгиб или сплющивание бойка помогут тиски, при появлении неровностей и зазубрин понадобится обработка напильником.

Собрать отремонтированный инструмент. Ударный механизм перед установкой рекомендуется смазать маслом, применяемым в обслуживании швейных машинок. После этого можно поместить в магазин скобы, опробовать инструмент в работе. Если сборка проведена верно, проблем не возникнет.

При более серьезном повреждении в инструменте может оторваться упор, с которым контактирует пружина при сдавливании. В этом случае речь идет о полной замене ударного механизма. Даже приварив отколовшуюся деталь, невозможно гарантировать, что она сможет выдержать значительные нагрузки.

При рессорном типе пружины проблема с застреванием или удвоением выпускаемых скоб решается другим путем. В этом случае необходимо изготовить из металла пластину П-образной формы. Она прокладывается между досылателем и фиксирующим механизмом, исключая свободный ход элементов. Степлер будет работать более эффективно.

Скоба выстреливает в виде буквы «М»

Иногда степлер гнет скобы посередине, придавая им вид литеры «М». В этом случае ремонт самого инструмента обычно не требуется. Инструмент загибает слишком длинные скобы, просто не обеспечивая достаточно плотную фиксацию бойка при ударе. Проблема решается максимально легко – заменой выбранного расходного материала. Нужно взять скобы с более короткими ножками.

При сохранении признаков сминания крепежных элементов по центру придется разобрать инструмент. В этом случае наиболее вероятным источником проблем станет боек. При его стачивании, износе плотность контакта скобы с ударником теряется. Исправить положение помогает обработка металлической поверхности поврежденной детали напильником с мелкозернистой поверхностью. Важно не снимать слишком много металла, чтобы избежать снижения силы удара.

Почему мебельный степлер не выстреливает скобы. Строительный степлер как пользоваться

— с ножной педалью;

При выборе степлера следует учитывать вид и характер работ.

Устройство степлера

Основными элементами, обеспечивающими работу любого степлера, являются магазин и ударно-возвратное
устройство. В магазине расположена обойма с П-образными направляющими, в которую вставляется кассета с расходным материалом (скобы, гвозди), Магазин снабжен механизмом подачи расходного материала и выполнен в виде подпружиненного толкателя, с одной стороны, имеющий упорную пластину, с другой — фиксатор для закрепления в магазине. Ударно-возвратное устройство представляет собой боек, выполненный в виде пластины с размерами соответствующими размерам применяемых скоб или штыря, диаметр и длина которого соответствуют длине и диаметру шляпке гвоздя. Боек закреплен на ударнике, имеющим форму в зависимости от конструкции степлера и, с другой стороны, упирающийся в пружину, усилие которой регулируется винтом. Для исключения ударных нагрузок устройство обеспечивается буфером (амортизатором), который изготовлен в виде полиуретановой прокладки, установленной в корпусе устройства.

Управление устройством осуществляется:

— в механическом степлере — рычагом, шарнирно закрепленным на корпусе степлера и с другой стороны, имеющий подвижное коромысло, входящее в паз ударника;

— в электрическом степлере — функцию ударника выполняет соленоид электромагнита. При нажатии кнопки замыкаются контакты. Ток проходит через элементы блока управления, выполненного в виде монтажной платы, на катушку электромагнита, в следствии чего происходит срабатывание устройства;

— в пневматическом степлере — функцию ударника выполняет поршень пневмоцилиндра. При нажатии на спусковой крючок, воздействующим на пневмораспределитель, сжатый воздух поступает в полость пневмоцилиндр, в результате чего происходит ударное действие.

Виды неисправностей и починка

Отсутствие элемента крепления (скоба/гвоздь) в скрепляемых материалах
. Чаще всего возникает при выходе расходного материала из магазина. Следует привести степлер в нерабочее состояние. Из обоймы удаляется кассета с расходным материалом. По возможности извлекается толкатель. Обойма откидывается в
сторону, так как она закреплена шарнирно. Замятая деталь (скоба/гвоздь) удаляется пинцетом, узкой плоской отверткой. Далее степлер подготавливается к дальнейшей работе в обратной последовательности.

Забой скрепляемых материалов двумя и более элементами (скоба/гвоздь)
. Это может происходить в следствии двух причин. Первая — из-за износа (скоса) в какую-либо сторону торцовой поверхности бойка. Следует снять кожух ударного устройства. Отсоединить и извлечь ударник. Торцовую поверхность бойка довести до правильной формы мелким напильником или наждачной бумагой. Главное условие — торцовая поверхность не должна иметь выпуклый вид. В противном случае края скоб при забое будут выступать. Чтобы сохранить расстояние действия бойка, у буфера/амортизатора (полиуретановая прокладка) сточить опорную поверхность, прилегаемую к корпусу ударного устройства, на размер соответствующему стачиваемую размеру бойка.

Вторая — деформация направляющей поверхности корпуса ударного устройства. У механических степлеров — это деформация поверхности кожуха, прилегающей к ударнику.

Устраняется с помощью молотка или плоскогубцев.

Работа ударника «вхолостую».

У механических степлеров происходить в результате раннего соскока коромысла с опорной поверхности паза ударника. В данном случае в этом месте вырабатывается скос, который устраняется строго перпендикулярно к поверхности ударника напильником.

У прочих степлеров, при наличии перегрева корпуса, это говорит о неудовлетворительном состояние трущихся поверхностей или поломкой отдельных элементов (например пружины). Приведение в рабочее состояние степлера возможно при замене неисправных элементов.

При нажатии рычага/кнопки полное отсутствие действия ударного устройства.

У механических степлеров — нарушения взаимодействия ударника с возвратной пружиной (например сломом опорной пластины под пружину). В данном случае вместо одной верхней заклепки крепления бойка к ударнику можно поставить винт с двумя гайками и укоротить пружину на размер от винта до опорной пластины. У прочих степлеров — отсутствие подачи питания на катушку электромагнита или сжатого воздуха в полость пневмоцилиндра.

Следует помнить

. все ремонты и обслуживания производить при обесточивании

инструмента и приведение его в нерабочее состояние.

Электронные весы
сегодня используют как для измерения массы тела так и для приготовления разнообразных блюд. Кухонные весы
особенно удобны для точных и придирчивых хозяек. Но даже самая умная электроника имеет свойство ломаться.

— Сменные батарейки
— Бумажные полотенца
— Банка консервов

Попробуйте сменить батарейки в ваших кухонных весах. Возможно, причина неисправности именно в том, что кончился заряд в предыдущих батарейках.

Протрите весы
бумажными полотенцами. Для этого их можно даже разобрать. Правда, не стоит этого делать, если вы не уверены,что потом сможете вернуть весы
в первоначальное состояние. Есть вероятность,что при эксплуатации в механизм кухонных весов попали частички пищи и из-за этого произошел сбой. Кстати, следует учесть,что некоторые весы
могут показывать не точный вес, если габариты взвешиваемого продукта больше самих весов.

Включите кнопку калибровки весов. Удерживайте ее не менее 30 секунд до тех пор пока на дисплее весов не появится слово «CAL». Затем на дисплее появится информация о весе,который необходимо положить на весы
для проведения калибровки. В качестве эталона веса можно использовать банку с консервами,либо другую емкость на которой точно указан вес. По истечении 3-5 секунд на дисплее появится слово «PASS». Удалите полученное значение веса и выключите весы
— калибровка закончена. Если калибровка прошла не удачно вы увидите надпись «FAIL».

Если весы сломались сразу же после покупки,то по Закону «О защите прав потребителей» вы имеете право обменять неисправный товар на аналогичный, либо вернуть деньги.

Будьте готовы отнести свои весы в сервисный центр. Профессионалы быстро и качественно устранят поломку.

Рулевой
механизм
(РМ) автомобиля выполняет важную функцию – обеспечивает движение в заданном направлении. Это становится возможным, когда водитель через рулевой привод и рулевое колесо, расположенное в салоне автомобиля, передает усилие на РМ. Из-за сложного сочленения механизм часто выходит из строя.

— набор инструментов;
— смазка;
— запасные болты для шарниров;
— детали РМ.

Существует два типа рулевых механизмов – червячный и реечный. Червячный механизм состоит из рулевого колеса. вала рулевого колеса, червячной пары (червяк, ролик), картера червячной пары и рулевой сошки. Реечный устроен несколько проще. В нем только две рулевые тяги, которые предназначены для передачи усилия водителя на поворотные рычаги.

Для повышения эффективности рулевого управления (РУ) практически каждый автомобиль оснащен гидравлическим усилителем. К сожалению, в РМ автомобиля, как и в любом другом, могут возникать неисправности, определить которые можно по характерным признакам. Так, при возникновении свистящего шума его причины следует искать в ослаблении соединяющих шарниров РУ либо в ненадлежащем соприкосновении шлангов гидроусилителя руля с остальными деталями. Для устранения данной неисправности затяните соединяющие шарниры и правильно расположите шланги гидроусилителя руля в зажимах.

Причины дребезжащего шума в РМ ищите в слабом соприкосновении трубок гидроусилителя с кузовом, недостатке смазки, ослабленном креплении механизма или установленных с нарушением наконечниках рулевых тяг. Чтобы решить эти проблемы, закрепите трубки гидроусилителя, смажьте рулевой механизм, подтяните болты крепления кронштейна и шарниры рулевых тяг, а если есть необходимость – замените наконечники.

Может возникнуть ситуация, когда для того, чтобы вернуть колеса в положение прямолинейного движения, приходится прикладывать слишком большие усилия для поворота рулевого колеса. Здесь, скорее всего, ослаблено соединение рулевого колеса с креплением переключателя поворота или оказались ослаблены соединения РУ. Причинами этого также могут быть заклиненный клапан контроля потоком, ослабленное соединение рулевых тяг и шаровых шарниров, либо нарушенная регулировка РМ. В зависимости от причины неисправности. вам, возможно, предстоит заменить промежуточный вал или насос гидроусилителя, подтянуть рулевые тяги и шаровые шарниры, а при необходимости полностью заменить их. По окончании ремонта обязательно проведите проверку нейтрального положения.

Помните, правильная эксплуатация – залог продолжительной работы. Поэтому не перегружайте степлер скобами и используйте только те, которые соответствуют данной модели степлера.

Большинство проблем, связанных с работой степлера возникает в результате неаккуратного обращения с ним. Например, резкие удары по корпусу, частое его падение на пол. В большинстве случаев степлер можно починить прямо на рабочем месте, не прибегая к помощи мастера. И только в редких случаях его лучше сразу заменить новым.

Наверное, каждый из нас в детстве очень интересовался внутренним устройством игрушек, особенно механических. Взрослые частенько ведут себя не лучше. Заглядывают везде: сломается машина – открываем капот, хотя заранее знаем, что без автосервиса не обойтись; забарахлил компьютер – методом народного тыка пытаемся вернуть капризную железку в чувство. Любопытство свойственно человеку, а потому давайте вместе попытаемся разобраться, как устроены далеко не сложные устройства – канцелярские степлеры. Заодно, постараемся сделать выводы, какие из них могут носить звание качественных, и какие должны занять достойное место на вашем рабочем столе.

Собственно ничто не мешает заглянуть во внутрь вашего верного помощника, тем более что для этого не понадобится никакого инструмента. Производители степлеров не стремятся изобретать велосипед и ограничиваются двумя типовыми конструкциями внутреннего механизма. Большую часть внутреннего пространства степлера занимает «обойма» скрепок, которая по мере расходования продвигается к носовой части устройства под воздействием пружины или металлической пластины.

Степлеры с пластиной более долговечны и работают стабильнее. Такой механизм обеспечивает плавное движение скоб по направляющим в сторону «наковальни», а значит и качество подшивки будет стабильно высокое. «Наковальня» у хороших степлеров обязательно вращается, что позволяет использовать устройство в двух режимах: стандартного и временного скрепления. В первом случае ножки скрепки заворачиваются вовнутрь – навстречу друг другу, а во втором наоборот – наружу.

Качество скобы, которая будет загружена в казенную часть степлера, вполне может сказаться на работе всего устройства. Большинство производителей благоразумно ориентируют свои степлеры на скобы стандартных размеров, что избавляет конечного пользователя от лишних поисков подходящего товара. Однако в дорогих степлерах от именитых производителей могут использоваться и нестандартные скобы, которые призваны защитить устройства от использования в них безымянных расходных материалов.

Самые маленькие скобки №21 имеют размер 0,7 мм, и они мало отличаются по виду от таких же, но под номером 10. Попытка заменить скобу №21 на десятку, скорее всего, закончится плачевно: разница даже в 0,2 мм хоть и мало заметна глазу, но на практике может вызвать заклинивание степлера. У скобы №21 есть великолепное качество – она практически незаметна на бумаге. Если говорить о качестве такой скобы, то оно в большей мере зависит от материала, из которого скоба изготовлена. Проволока, использованная для изготовления скоб, должна иметь гладкую поверхность и равномерную толщину.

Выбор в пользу цветных скоб не лишен смысла. Такие скобяные изделия несложно будет заметить на рабочем столе, специальное покрытие следует расценивать как защиту от коррозии, особенно если такими скрепками будут сшиваться документы со значительными сроками хранения. Металлические скобки с оцинковкой или медным покрытием должны иметь острые концы, что обеспечивает легкое прокалывание даже плотных листов бумаги. Заточка может производиться как с внешней, так и с внутренней стороны. Скобки скрепляются в обоймы-полоски специальным клеящим составом, который наносится обычно только с одной стороны тонким незаметным слоем.

Теперь о корпусе степлера. Качественные, долговечные, надежные изделия имеют корпус из металла. Это практично и стильно. У пластика так же есть свои преимущества: он легкий и теплый. Большинство производителей степлеров любят комбинировать металл, пластик и резину. О подложке мы уже говорили – она защищает стол от царапин, а резиновые вставки в корпусе степлера позволяют пользователю надежно удерживать в руке это чудо-устройство. Изделия целиком из нержавейки встречаются нечасто, но они могут стать вполне органичным дополнением к интерьеру рабочего стола стильного клерка.

Современные степлеры могут иметь не только вычурную стильную внешность, но иногда выглядят немного легкомысленно или симпатично. В ассортименте некоторых производителей есть степлеры с корпусами в виде зверюшек, большинство продуктов объединяются в серии с общими стилистическими и конструктивными особенностями. Это могут быть линейки продуктов, ориентированных на школьников, студентов, офисных служащих, руководителей фирм и компаний.

Степлеры могут входить в канцелярские наборы, в которых все изделия выполнены в едином стиле. Изучая упаковку степлера, следует обратить внимание на глубину прошивки и пробивную мощность. Под глубиной прошивки следует понимать расстояние от края бумаги до места, где будет располагаться скрепка. Карманные степлеры имеют глубину прошивки до 40 мм, у настольного экземпляра этот параметр значительно выше.

Мало кто знает, что клейкие бумажки для заметок обязаны своему появлению провалившемуся эксперименту. В конце 60-х гг. в лаборатории компании 3M, где работали над улучшением качества скотча, получили плотную консистенцию клея, который не поглощался склеиваемыми поверхностями и оказался ненужным. Об этом сорте клея вспомнили через несколько лет, когда у сотрудника лаборатории возникла необходимость закрепить множество теряющихся закладок в церковном песеннике, не навредив при этом страницам. И в 1980 году Post-it Notes были впервые выпущены в продажу.

Впервые мир увидел степлер еще в 18 веке. Первый из них был создан по приказу Людовика XV. Устройство имело иную форму, нежели современный механизм. Более того, на французских скобах, сделанных руками мастеров, ставили гербовое отличие. Лишь США смогли запустить массовое производство степлеров.

Видообразие.

Карманные степлеры
. Это самый простой канцелярский товар с функцией скрепления бумаги. Его размер – с ладонь. Основную часть устройства составляет пластик. Производительность – небольшое количество листов формата А4. Данный механизм отличается низкой ценой, простотой эксплуатации и хранения, удобной перевозкой. Купить такие степлеры можно в интернет магазине канцтоваров в Украине.

Настольный вид.
Чтобы скреплять бумагу таким механизмом, нужен стол или любая другая поверхность, которая была бы ровной. Такой степлер оснащен покрытием против скольжения, вот почему исключены любые перемещения из стороны в сторону. В состав механизма входит рычаг, на который необходимо нажать, чтобы скрепить листы. Особенности вида: регулируемая глубина скрепления, высокая мощность и работоспособность (скрепить можно до 300 листов!).

Какие виды сшивания бумаг существуют?

Степлеры делятся на виды в зависимости от способа сшивания бумажных листов. Самый распространенный – это офисный вид скрепления, известный сотрудникам офисов и организаций. Такой вид называется закрытым. Главное отличие в том, что скобы загибаются как бы внутрь, делая сшивание более качественным и надежным. Не удивительно, что закрытый вид сшивания так распространен во всем мире. Другой вид, как можно догадаться, – открытый, то есть с наружным загибом скоб. Такой способ используется редко и в основном тогда, когда требуется временное скрепление. При необходимости листы можно разделить. Крепление почти не оставляет следов.

Есть еще один способ крепления, который называют редким. Он заключается в том, что бумаги сшивают скобами, которые имеют прямую форму. Такой степлер используют для крепления объявлений к твердым поверхностям.

Что нужно знать перед приобретением?

Решив приобрести степлер, нужно четко понимать, для каких целей он будет использоваться: чтобы скреплять бумаги или чтобы прикреплять объявления к дачным доскам. Для частой офисной эксплуатации лучше всего выбрать настольный качественный степлер, чьи детали выполнены из металла. А вот пластмассовые канцелярские товары подойдут для редкого использования — 1-2 раза в день. Также необходимо учитывать мощность устройств. Если мощность степлера низкая, то он вряд ли сможет скрепить 200 листов сразу — такому изделию под силу справиться лишь с 5-6 листами.

Не менее важно обращать внимание на производителя, в том числе и скоб – они могут мяться, ломаться и даже застревать, деформируя бумагу. Еще один важный момент касается дополнительных функциональных возможностей канцелярского изделия. Желательно, чтобы у покупки были прорезиненные ножки, которые выглядят как кусочки материала. Такие ножки позволяют защитить поверхность, на которой стоит устройство, от царапин и трещин. Придя в магазин, следует обратить внимание на наличие дестеплера, чья функция – разгибать скобы, если они встали неправильно.

Как работает степлер?

Главная часть устройства называется желобом. Как правило, он выполняется из металла – туда и вставляются скобы, которые скрепляют бумагу. Внутри желоба находится пластина, передвигающая скобы. Когда нужно поставить скобы, степлер раскрывается. Чтобы устройство функционировало складно, потребуется одна пластина новых скоб – купить их можно в канцелярском магазине. Современные модели оснащены фронтальным отверстием для установки скоб. Чтобы оно открылось, достаточно нажать на кнопку. Если же покупатель работает с бумагами постоянно, то ему лучше всего обратить внимание на профессиональные модели степлера. Такие механизмы подходят для загрузки сразу нескольких пластин. При этом можно контролировать то, насколько глубоко крепятся листы.

Описанные выше моменты пригодятся при выборе канцелярского степлера и помогут разобраться в его устройстве.

Что вы делали еще сравнительно недавно, когда вам нужно было поменять обивку мягкой мебели или прикрепить пергамин к каркасу строящегося дома? Брали в одну руку молоток, в другую — гвозди, а потом долго и нудно «тюкали» по ним, а иногда и по пальцам.

Сегодня уже мало кому захочется выполнять столь простые операции допотопным способом, особенно при большом объеме работ. Ведь для этого есть степлер — механический скобозабивной пистолет пружинного действия.
Ну, а если инструмент вдруг отказал, не спешите его выбрасывать — ремонт может оказаться совсем несложным.
Работать степлером одно удовольствие — зарядил в магазин блок скоб, приставил пистолет к нужному месту, нажал на рычаг — через мгновение материал надежно прикреплен к основанию. Когда мне понадобилось утеплить мансардное помещение дачного домика Изолоном (пенополиэтиленом) толщиной 10 мм, я нарадоваться не мог — настолько облегчил мне задачу степлер. Около 70 м 2 материала я прикрепил к скатам крыши в считанные часы. Однако когда до завершения работы осталось совсем немного, инструмент начал «дурить» — нажимаю на рычаг, а вместо скобы только отпечаток пластины ударника. Проверил зарядное устройство — магазин полон.
Стал разбираться в чем дело (фото 1…6).
Разрядил магазин, вывернул регулировочный винт, а затем извлек пружину ударного механизма. После этого снял защитные кожухи корпуса пистолета, освободив вначале штифты от стопорных разрезных шайб, и подобрался к ударнику. Причина неисправности сразу стала ясной — выработалась упорная площадка корпуса ударника, обеспечивающая взаимодействие ударного механизма с коромыслом спускового устройства.
Чтобы это стало более понятно тем читателям, кто столкнулся с подобной проблемой, но еще не разобрался в ее причинах, попробую в двух словах пояснить принцип действия скобозабивного пистолета (см. рис.).

Типовая конструкция степлера — скобозабивного пистолета

Главный исполнительный элемент степлера — ударник. Он находится под действием мощной пружины, степень сжатия которой регулируется с помощью соответствующего винта.
Перпендикулярно ударному механизму расположено зарядное устройство (магазин), в котором под действием пружины находятся скобы. В нерабочем положении они заперты «бойком» (пластиной, приклепанной к корпусу ударника).
Взаимодействие ударника с зарядным устройством обеспечивает спусковое устройство, состоящее из рычага взвода, коромысла и двух возвратных пружин.
Когда вам нужно вбить скобу, вы нажимаете на рычаг. При этом коромысло своим «клювом» захватывает ударник за выступ в корпусе и поднимает его, сжимая пружину до тех пор, пока очередная скоба не окажется в створе с бойком. После этого находящийся под действием сжатой пружины ударник срывается с продолжающего движение по дуге клюва коромысла и «боек» с силой вгоняет скобу в основание.
Таким образом, главное условие правильной работы пистолета — согласованность двух процессов — подачи скоб и взведения ударника. Ударник не должен срываться с коромысла раньше времени. Если это происходит, пистолет «стреляет вхолостую», т.е. спусковое устройство взводится и срабатывает, но скобу ударник не захватывает. Именно такая ситуация возникает, когда вырабатывается упорная площадка выступа корпуса ударника.
Ремонт этой неисправности займет несколько минут. Достаточно зажать ударник в тисках и, вооружившись напильником, восстановить первоначальную форму выступа (фото 7).
Таким же способом можно увеличить ресурс пистолета в несколько раз — достаточно повторять подобную операцию каждый раз, как только пистолет снова начнет «стрелять вхолостую». Одновременно придется подтачивать (укорачивать) пластину ударника.
Так что не спешите расставаться со своим инструментом — он еще послужит, если вы не пожалеете немного времени на его ремонт.

Не так давно обивочные работы выполняли исключительно с использованием молотка и гвоздей. В основном это касалось производства мебели. Но недавно было разработано специальное устройство, которое помогает осуществлять крепеж более удобным способом — это строительный степлер.

Если кресло с мягкой обивкой или диван перевернуть, можно заметить, что обивка крепится на специальные стягивающие элементы, то есть скобы. В прошлое ушли и молоток, и гвозди, теперь обивку можно сооружать, не травмируя пальцы и намного быстрее, чем это было раньше. Конструкция более удобна для работы, но и она может выходить из строя, как любой инструмент.
Тогда перед владельцем степлера встает вопрос починки устройства.

С чего начинать ремонт степлера

Перед тем как начинать ремонтировать степлер строительный, следует ознакомиться с его конструкцией, принципом работы. Это поможет лучше выполнять необходимые действия и быстрее привести степлер в рабочее состояние. Кроме степлеров для закрепления обивки на мебели существуют и другие устройства похожего назначения.

В основном можно встретить такие разновидности степлеров:

Ручной степлер прост в эксплуатации и не требует тщательного ухода — нужно лишь периодически смазывать его.

Ручные — в данную группу включены механические устройства с ручным приводом. Их, в свою очередь, подразделяют на несколько разновидностей, которые выбирать надо в зависимости от того, какова рабочая задача.
Молоток скобозабивной — это степлеры, которые забивают скобу сильным ударом. У данной модели скорость работы выше, чем у ручных аналогов, но точность забивания не очень высокая. Чаще всего молотки для забивания скоб используют в тех случаях, когда предстоит крепление рубероида или фиксация утеплителя во время ремонта. Здесь особое внимание уделяется не точности работы, а ее быстроте.
Кабельные степлеры разработаны для монтажа кабелей, которые должны выдерживать нагрузку в 50 В. Диаметр кабеля, с которым предстоит работать, не должен превышать значение 7,5 мм. Выбирая степлер для выполнения такой задачи, необходимо учесть диаметр провода, с которым предстоит работать. Такое устройство чаще всего применяется в тех случаях, когда предстоит большой объем работ и необходимо закрепить на месте кабель или прокладывается электрическая сеть. Также его могут применять во время монтажа или ремонта коммуникаций.
Обычная модель степлера, то есть классическая, оснащена ручным приводом, прижатым к поверхности инструмента. Скобы забивают в материал, выполнив нажатие спускового рычага.
Модель комбинированная — в данном устройстве совмещается возможность осуществления операций, которые обычно выполняются с использованием разных моделей степлеров, оснащенных приводом ручного типа.

Кроме описанных моделей существуют и другие разновидности такого инструмента. Степлеры могут быть профессиональными и бытовыми. Профессиональные отличаются такими характеристиками, как эргономичность, обширные ресурсы, отсутствие деталей, изготовленных из пластика. Но есть и минусы — такое замечательное устройство стоит немало.

Для регулярных ремонтных работ лучше приобрести электрический степлер — его производительность гораздо выше, чем у ручного степлера.

Электрические степлеры — данная разновидность широко распространена для бытовых нужд, выполнения небольшого ремонта. Работать с ним несложно — достаточно подключить электричество. Но по цене такое устройство обойдется несколько дороже ручного аналога. Если требуется, к примеру, всего лишь поменять обивку на мебели, приобретать такой степлер экономически нецелесообразно. Намного проще сделать все ручным степлером — значительного приложения сил это не потребует, а экономия налицо. Если же речь идет о том, чтобы использовать такое устройство регулярно и часто, лучше приобрести электрическую разновидность.

Существуют еще и профессиональные пневматические модели. Скобы забивают, применяя пневматические удары. Их не стоит использовать для бытовых нужд. Применяют данный способ в условиях производства, но при крайней необходимости возможна установка собственного компрессора. Приобретать лучше небольшую компактную модель, у которой габариты приблизительно, как у не очень большого чемодана. Чтобы выполнять работы, потребуется организовать подключение к электросети. У подобных приспособлений цена довольно немаленькая, поэтому в основном данным устройством пользуются разве что специалисты, занимающиеся ремонтом мебели на профессиональном уровне. У частных производителей также можно встретить такое устройство.

Вернуться к оглавлению

Материалы для работы степлера

Расходный материал для степлера — скобы. При разговоре об их размере чаще всего подразумевают толщину. Но и ширина бывает разной. В основном используются такие размеры, как 0,75 мм (толщина) и 11,4 мм (ширина). Но выпускается намного больше разновидностей, имеющих и другие размеры. Выбирать расходный материал надо в зависимости от того, какова рабочая задача. Чтобы создавать хорошую нагрузку, в случае ремонта, к примеру, следует выбирать скобы подлиннее. Чтобы фиксировать не особенно плотный материал вроде пленки из полиэтилена, пользуйтесь скобами с хорошей толщиной. Выбор скоб при монтаже кабеля определяется в зависимости от того, каков его диаметр.

Пневматический степлер имеет высокую цену и используется в основном на мебельных фабриках.

Работая с фирменным устройством, надо и расходные материалы к нему приобретать той же марки. Они несколько отличаются от обычных с похожим размером, обладают хорошими рабочими качествами, изготовлены из нержавеющего сплава и не подвержены коррозии. Поверхность их оцинкована.

Они хорошо заточены и соответствуют всем необходимым чертежным данным, имеется у них и гарантийный срок. Наличие гарантии подтверждает хорошее качество и оригинальность материала.

Вернуться к оглавлению

Пользоваться степлером удобно и приятно. Скобы устанавливают в специальный магазин, устройство прижимают к нужному месту и нажимают рычаг. Теперь скоба закреплена. Но иногда случается неприятность — степлер ломается. Скоба из-за зарядника не вылетает, на месте, куда ее пытались установить, остается лишь вмятина от ударника. Это означает, что степлер нуждается в осмотре, за которым чаще всего следует ремонт. Для проведения ремонта разберите устройство в определенной последовательности:

уберите регулирующий винт;
снимите пружину;
удалите защитный кожух;
снимите штифты и стопорные шайбы.

Чтобы привести степлер в рабочее состояние, вам понадобятся такие инструменты:

отвертка;
плоскогубцы;
молоток;
напильник;
тиски.

Когда все лишнее убрано, можно посмотреть, что случилось с ударником. Чаще всего причиной поломки становится то обстоятельство, что у корпуса ударника выработался упорный элемент. С его помощью обеспечивается взаимодействие ударного механизма и спускового рычага.

Ударник — это главная рабочая деталь данного устройства. На него оказывает мощное давление специальная пружина, при необходимости ее усилие можно отрегулировать при помощи специального винта.

Элемент под названием зарядный карабин закреплен по отношению к ударному устройству под углом в 90 градусов. В нем располагаются скобы, на которые и распространяется действие пружины. При нерабочем состоянии скобы закрыты закрепленной на корпусе пластиной.

Правильная работа заряжающего устройства вкупе с ударным элементом зависит от исправности спусковой системы. Она состоит из следующих частей:

рычаг, взводящий механизм;
сильная пружина;
деталь под названием «коромысло».

Для того чтобы вбить скобу, надо с силой нажать на рычаг. Ударник поднимется под действием кронштейна коромысла. Скоба переходит в механизм бойка, и сжатие пружины прекращается. Ударник с силой бьет по скобе, она уходит в основание.

Рассматривая внимательно рабочий процесс строительного степлера, можно сделать вывод, что основным критерием для его хорошей работы будет несколько взаимодействующих операций: это взведение ударного элемента и беспрепятственный выход скоб.

Ударник должен работать с коромыслом в режиме синхронности. Если это не так, работающий степлером человек будет впустую нажимать на рычаг. Происходит нечто сродни холостому выстрелу. Осуществляется взведение спуска, затем он срабатывает, но ударник не захватывает скобу. Именно так устройство работает в том случае, когда у выступа ударника изнашивается упорный элемент.

Ремонт устройства не особенно сложен и много времени не занимает. Ударник зажимают в тиски. Затем с помощью простого напильника выступ затачивается, ему придается исходная форма. Такие действия помогают намного увеличить время эксплуатации инструмента. Потребуется регулярное осуществление данной операции — ее надо выполнять сразу же, как только пистолет начинает срабатывать невпопад. Следует иметь в виду, что, поскольку пластину ударника надо будет постоянно слегка подтачивать, она постепенно укорачивается.

Мебельный степлер является достаточно универсальным инструментом, с помощью которого можно не только выполнить процедуру по обивке мебели, но и ряд других строительных операций.

На сегодняшний день существует , отличающегося между собой по принципу работы:

пневматический,
электрический,
ручной.

Пневматический степлер используют в промышленности, а электрический и ручной — в быту. Модели, относящиеся к последнему типу, являются наиболее распространёнными в мебельной промышленности в виду своей мобильности и простоты эксплуатации. Давайте именно на таком примере рассмотрим принцип работы, эксплуатации и ремонта мебельных степлеров.

Однако перед тем, как перейти к данной процедуре, хотелось бы сказать несколько слов о скобах и их разновидностях.

Основным показателем, на который ориентируются при выборе скобы, является её глубина. В зависимости от характера производимых работ, данный показатель может варьироваться в пределах от 4 до 14 миллиметров.

Так, к примеру, для того, чтобы осуществить процедуру обивки мебели тканью, достаточно будет скобы с глубиной равной 8 миллиметрам, тогда как для фиксации более толстых материалов следует подбирать скобу с большей глубиной.

Также, в зависимости от габаритных размеров, скобы подразделяются на следующие типы:

53
– является самым распространённым. Скобы данного типа имеют ширину 11,4 миллиметра и толщину равную 0,7 мм. Глубина данного крепёжного элемента варьируется в пределах от 4 до 14 миллиметров;
140
– обладающий следующими характеристиками: ширина – 10,6 миллиметра, толщина – 1,2 мм, глубина – аналогичная предыдущему типу;
36
– такая маркировка обозначает, что степлер может стрелять скобами, имеющими полукруглую форму и применяющимися, в основном, для монтажа кабеля;
300
– это специальные гвозди, предназначающиеся только для степлера.

При выборе скобы следует также учитывать структуру материала, из которого она изготовлена.

Обычные стальные скобы отлично подойдут для работы с обычной древесиной. Однако, если вы имеете дело с древесностружечными плитами или фанерой, то следует приобрести скобы, сделанные из закалённой стали, так как обычные могут просто согнуться.

Ручной строительный степлер имеет магазин, в который загружается обойма со скобами или специальными гвоздями. По скобе бьет боек, который крепится к ударнику. Размер бойка в инструменте зависит от габаритов используемых расходных материалов (скоб). Ударник, в свою очередь, касается пружины, степень сжатия которой регулируется специальным винтом. Гашение удара производится с помощью амортизатора, который находится внутри степлера.

Устройство степлера смотрите на схеме:

Устройство степлера с витой боевой пружиной

Витая боевая пружина устанавливается на недорогих моделях.

Ручной степлер с пластинчатой (рессорной) боевой пружиной

Степлер с пластинчатой пружиной более мощный и дорогой.

Как пользоваться степлером

Заправка

Для того, чтобы осуществить заправку степлера скобами (т.е. зарядить скобострел), необходимо, сперва, отодвинуть пружину, предназначающуюся для их прижимания. Сами скобы размещаются в специальном жёлобе, в который, собственно, их и необходимо разместить. После этого пружина ставится на место. Инструмент полностью готов к работе.

Видео: как заправить степлер скобами

Теперь вы знаете, как вставить скобы в степлер, можем переходить непосредственно к работе.

Выстрел

Для того, чтобы зафиксировать необходимый элемент, следует плотно приложить устройство к тому месту, куда планируется забить скобу. После этого, не отрывая устройство от поверхности, необходимо нажать на кнопку (рычаг) пускового механизма. В случае успешного проведения данных манипуляций вы услышите характерный звук и увидите скобу, вошедшую в материал.

Для того, чтобы обезопасить себя при работе со строительным степлером, следует придерживаться некоторых правил:

В случае использования механической модели устройства, необходимо произвести регулировку винтового регулятора. Выполнять данную операцию следует на куске чернового материала путём вращения винта от минимума к максимуму. Если скоба вошла до конца с первого выстрела, можно приступать к работе на «чистовике». В противном случае, требуется повторная регулировка;
Для того, чтобы вбить скобы на одинаковом расстоянии, следует предварительно пометить необходимые места карандашом или шариковой ручкой;
Придерживайте материал свободной рукой, дабы при выстреле он не сместился с заранее намеченного места;
Следите за количеством скоб в «магазине», чтобы не остаться без единого крепёжного элемента в самый неподходящий момент;
После окончания работы зафиксируйте рукоятку предохранителем во избежание самопроизвольного или случайного выстрела.

Кроме всех вышеперечисленных советов, вам также может потребоваться помощь по ремонту данного строительного инструмента, так как степлеру, впрочем, как и любому другому оборудованию, свойственно ломаться.

Ремонт

Наиболее распространённой причиной выхода из строя степлера является поломка ударного механизма
. Однако, для того, чтобы до него добраться, следует сперва разобрать инструмент. Сделать это можно, выполнив ряд несложных операций:

Демонтируйте регулировочный винт;
Удалите пружину;
Снимите кожух защиты;
Уберите штифты;
Снимите стопорные шайбы.

Если по списку действий вам непонятно, как разобрать степлер, то увидеть это вы сможете ниже в видео.

После совершения всех вышеперечисленных манипуляций вы сможете увидеть ударник, который, в большинстве своём, выходит из строя из-за выработки своего ресурса.

Для того, чтобы осуществить ремонт данного элемента, следует извлечь его, установить в тиски и при помощи обыкновенного напильника придать ударнику первоначальную форму.

Всё, ремонт окончен, а инструмент опять находится в полной боевой готовности.

Советы, почему не работает степлер и как исправить:

Если ваш инструмент не достреливает (не добивает) скобы, то попробуйте подтянуть пружину, возможно она ослабла;
Если строительный степлер гнет скобы — попробуйте отрегулировать болт натяжения пружины (расслабить или затянуть, поэкспериментируйте). Еще одна вероятная причина неисправности — несоответствие типа скоб структуре материала — для ДСП и фанеры рекомендуется покупать скобы из закаленной стали;
Если скобы не выходят из степлера, а гнутся и застревают внутри — возможно, боек (язычок), который их толкает, округлился и его надо подточить;
Если сам механизм работает, а скобы не выстреливает — возможно, не захватывает скобу, стерся боек. Попробуйте подпилить боек и повернуть другой стороной демпфер.

Как отремонтировать скобострел своими руками смотрите в видео.

Видео: ремонт степлера своими руками

Как разобрать мебельный степлер, что делать если он заклинил. В чем может быть причина, что делать если строительный степлер не выстреливает скобы:

В видео в режиме реального времени по шагам показано, как разобрать степлер, в чем может быть причина поломки и как ее исправить своими руками, а также как собрать степлер.

Видеообзор степлеров

Так же можете посмотреть небольшое видео по обзору мебельных степлеров, а так же принцип их заправки, настройки и работы с ними:

Всем домашним мастерам удачи, будут вопросы — пишите!

Эти удобные и эргономичные приспособления завоевали вполне заслуженную признательность и профессиональных мастеров-мебельщиков, и домашних умельцев. В продаже имеются даже такие модели степлеров, которые могут работать с небольшими гвоздиками. Пользование молотком с почти неизбежными травмами постепенно уходит в прошлое. Кроме того, значительно возрастает скорость работы. Однако эта конструкция иногда приходит в негодность. Выбрасывать старый степлер, прямо скажем, не хочется. Поговорим о том, как выполнить ремонт мебельного степлера своими руками.

Классификация

Различают такие разновидности мебельных степлеров.

Ручные

Скобозабивные молотки

Эти устройства забивают скобы сильными ударами. По сравнению с ручными аналогами быстродействие такой модели значительно выше. Этот инструмент удобен для выполнения таких работ:

Крепление утепляющего материала.
Монтаж рубероида.

Важно! Одним словом, скобозабивной молоток незаменим там, где, в первую очередь, требуется быстрое, а не филигранно-точное выполнение работы.

Строительные кабельные степлеры

Этот инструмент применяется для монтажа кабелей с нагрузкой напряжения в 50 В. Максимальный диаметр кабеля составляет 7,5 мм. Применяются эти степлеры при выполнении таких работ:

Фиксация кабеля.
Прокладывание электрической сети.
Монтаж коммуникационных линий.

Классическая модель

Такой инструмент, оснащенный ручным приводом, стал настоящей классикой. После того, как нажат спусковой рычаг, скоба забивается в материал. Особая категория — это гибридные модели, с помощью которых можно выполнять несколько видов описанных операций.

Важно! Можно также классифицировать все модификации на профессиональные и бытовые. Профессиональные модели отличает:
Удобство.
Большой срок службы.
Отсутствие деталей из пластика.

Минус у них только один: относительно высокая цена.

Принцип действия

В зависимости от типа привода, инструменты разделяют на электрические и пневматические.

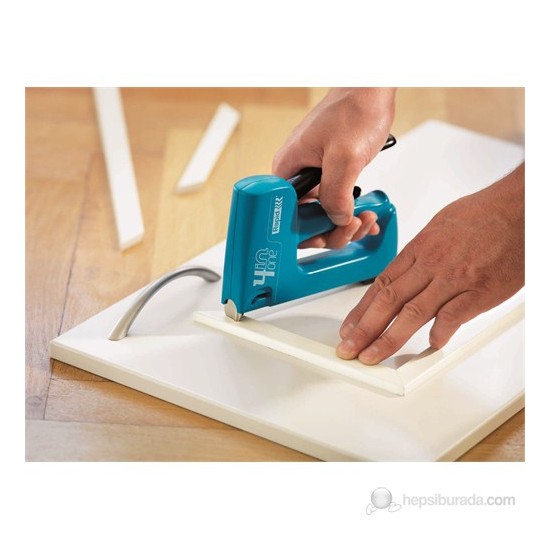

Электрические

Эти устройства широко применяются в быту. С электростеплером работать — одно удовольствие, достаточно лишь подключить прибор к электросети. Однако электроприбор, в сравнении с ручным аналогом, намного дороже. его выгодно покупать профессиональным мастерам, которые постоянно занимаются ремонтом предметов мебели. Естественно, для разового ремонта покупать такую модель невыгодно. Для бытового применения подходят ручные модели.

Пневматические

В быту эти модели не применяются, поскольку для их использования потребуется компрессорная установка. Приобрести собственный компактный компрессор можно, но как скоро окупится такая покупка — вопрос. Поэтому покупать пневматическое устройство выгодно компаниям по производству и профессиональному ремонту предметов мебели.

Иногда бывает, что степлер отказывается работать. А именно, скобы не вылетают из зарядника. Прежде чем приступить к ремонту, разберите устройство в такой последовательности:

Удалите винт-регулятор.
Уберите пружину.
Снимите защитный кожух.
Снимите штифты и стопорные шайбы.

Чтобы успешно отремонтировать мебельный степлер, вам понадобятся:

Молоток.
Тиски.
Отвертка с плоским жалом.
Плоскогубцы.
Напильник.

Ударник

Внимательно осмотрите ударник и оцените его состояние. Самая распространенная причина некорректной работы прибора — это износ упорной площадки на корпусе ударника. При помощи упорной площадки происходит совместная работа ударного механизма и спускового рычага.

Важно! Ударник — это исполнительная часть. На ударник давит пружина. Отрегулировать усилие пружины можно при помощи специального винта.

Карабин

Зарядный карабин расположен под прямым углом к ударному устройству. В ударнике находятся скобы, на которые воздействует пружина. Скобы в нерабочем состоянии закрыты прикрепленной к корпусу прибора пластиной.

Спусковая система

В состав спусковой системы входят такие комплектующие:

Пружина.
Взводящий рычаг.
Коромысло.

Как пользоваться мебельным степлером? Для забивания скобы нужно нажать на рычаг. Коромысло поднимает ударник. После того, как скоба поступит в механизм бойка, пружина разжимается. Ударник с силой наносит удар по скобе, и та входит в основание.

Коромысло и ударник работают синхронно. В противном случае — имеет место “холостой выстрел”. Нужно отрегулировать степлер для мебели. Спусковое устройство сработало, но ударник не захватил скобу. При сильном износе упорной площадки выступа ударника происходит именно это.

Чтобы выполнить ремонт, времени потребуется не очень много:

Зажмите ударник в тиски.
Заточите выступ напильником, придав ему изначальную форму. Это позволит существенно продлить ресурс степлера.

Важно! Надо только выполнить эту несложную манипуляцию после того, как устройство начало работать “вхолостую”. Пластинка ударника при этом становится все короче и нуждается в подтачивании.

Неисправности мебельного степлера: причины и ремонт

Виды степлеров и их назначение

Строительным степлером называется прибор, которым осуществляется скрепление различных материалов посредством специальных скоб. Этот прибор еще называют скобозабивным инструментом, скобострелом, скобозабивателем и даже пистолетом. Инструмент популярен не только среди мастеров по обшивке мебели, но и у работников разных сфер. Всегда пригодится он в домашнем хозяйстве, ведь с его помощью можно быстро и эффективно осуществлять соединение двух различных деталей.
Подразделяются строительные степлеры на виды по типу привода. Какими они бывают, и чем отличаются, выясним далее:

Механические — это самый распространенный вариант устройств, которые популярны не только среди домашних мастеров. В действие прибор приводится за счет прикладывания физической силы. Чем плотней материал, в который осуществляется заколачивание скоб, тем больше усилий требуется приложить человеку. Механический степлер отличается небольшими габаритами, невысокой стоимостью и отсутствием привязанности к электрической сети или компрессору

Электрические — принцип их работы заключается в применении электричества. Скобы выстреливают после легкого нажатия курка. Физические усилия, которые требуются для выстреливания скоб в механических степлерах, заменяются электрическим приводом. Надо отметить, что электрические приборы делятся на сетевые и аккумуляторные. Сетевые требуют подключения к розетке, а аккумуляторные являются более громоздкими, и нуждаются в регулярной зарядке АК

Пневматические — если в механических используется физическая сила, а в электрических — усилие, создаваемое электродвигателем, то в пневматических, основным приводным устройством является сжатый воздух. Этот воздух подается от компрессора, поэтому степлер привязан к оборудованию, что вызывает неудобство его применения. Если электрические и механические модели используются не только специалистами, но и домашними мастерами, то пневматические приборы применяются зачастую только профессионалами. Достоинство инструмента в его относительно невысокой стоимости, которая выше, чем механические, но меньше, чем электрические

Для домашнего использования вполне хватает механического степлера, который в отличие от электрического, может применяться в любых условиях. Такие устройства неприхотливы, доступны по цене и обеспечивают высокую надежность проведения работ. Именно о ручных степлерах пойдет речь в материале.

Устройство степлера

Основными элементами, обеспечивающими работу любого степлера, являются магазин и ударно-возвратное устройство. В магазине расположена обойма с П-образными направляющими, в которую вставляется кассета с расходным материалом (скобы, гвозди), Магазин снабжен механизмом подачи расходного материала и выполнен в виде подпружиненного толкателя, с одной стороны, имеющий упорную пластину, с другой — фиксатор для закрепления в магазине. Ударно-возвратное устройство представляет собой боек, выполненный в виде пластины с размерами соответствующими размерам применяемых скоб или штыря, диаметр и длина которого соответствуют длине и диаметру шляпке гвоздя. Боек закреплен на ударнике, имеющим форму в зависимости от конструкции степлера и, с другой стороны, упирающийся в пружину, усилие которой регулируется винтом. Для исключения ударных нагрузок устройство обеспечивается буфером (амортизатором), который изготовлен в виде полиуретановой прокладки, установленной в корпусе устройства.

Управление устройством осуществляется:

Дополнительные опции

Многим кажется, что канцелярский степлер – это достаточно простое устройство, которое никак уже нельзя усовершенствовать. Но производители делают его использование более удобным. Так, при покупке обратите внимание на то, чтобы внизу была пластиковая подножка или прорезиненные вставки. Они защитят ваш стол от царапин.

Еще одним важным и удобным дополнением является наличие встроенного дестеплера. Это специальное приспособление, с помощью которого можно быстро разогнуть скобы. Оно пригодится в тех ситуациях, когда вам будет необходимо разъединить ранее скрепленные листы. Расковыривать скобы ножницами, а тем более ногтями, неудобно, да и выглядит это неприглядно.

Как устроен механический прибор и принцип его функционирования

Рассматриваемый инструмент приводится в действие за счет прикладывания физических усилий. Именно поэтому этот прибор еще называется ручным степлером. Конструкция и принцип работы его отличается от канцелярского прибора. Строительный инструмент развивает большое усилие, что необходимо для скрепления или закрепления материалов. По конструкции приводного механизма изделия делятся на два типа — с витой и рессорной пружиной. Основные конструктивные элементы строительного степлера:

Корпус — зачастую изготавливается из стали, внутри которого располагаются рабочие детали и механизмы. На корпусе имеется выемка для руки, что позволяет удерживать прибор во время применения
Рукоятка — соединяется с ударным механизмом, осуществляя взвод пружины с последующим выстреливанием скобы. Именно на эту рукоятку пользователю необходимо оказать физическое воздействие, чтобы привести инструмент в действие
Ударный механизм — это основа инструмента, так как именно за счет этого устройства осуществляется выстреливание скобы. Ударный механизм состоит из пружины, ударника, амортизатора и бойка. Боек воздействует на скобу, осуществляя ее выталкивание и забивание в материал. Составным элементом ударного механизма также является регулировочный винт, посредством которого настраивается сила воздействия на скобу
Отсек для установки крепежных элементов — это специальный канал, в который устанавливаются кассеты из скоб. Немаловажную роль в конструкции отсека играет досылательный механизм. Это специальное устройство, которое подталкивает магазин со скобами к бойку по мере их использования
Наконечник — отверстие, через которое происходит подача скоб для их забивания
Фиксатор — это не главный элемент устройства, который предназначен для транспортировки инструмента. Он фиксирует рукоятку в нерабочем состоянии, тем самым предотвращая случайное воздействие на нее

Подробная схема устройства строительного степлера представлена на фото ниже.

Внешне все механические степлеры имеют одинаковую конструкцию, однако внутренние рабочие механизмы отличаются по конструктивному исполнению. Главное отличие в устройстве ударного механизма, который реализуется за счет обычной витой и пластинчатой или рессорной пружины. Чем они между собой отличаются, описано подробно.

Забиватель скоб с витой пружиной — это распространенный вариант степлеров, относящийся к категории бытовых инструментов. Главный их недостаток в том, что они имеют большую нагрузку и силу отдачи. При длительном применении возникает физическая усталость рук, поэтому инструмент не предназначен для продолжительного использования.

Принцип работы такого скобозабивателя заключается в том, что рукоятка входит в зацепление с бойком, тем самым перемещая его вверх, преодолевая сопротивление пружины. Чем больше сжимается пружина, тем сильнее удар по скобе. Когда ударник достигает максимально верхнего положения, происходит его соскакивание с крепления рукоятки, и тем самым он движется с высокой скоростью вниз, ударяя по скобе бойком. Скоба под воздействием удара бойка, выстреливает из наконечника, входя в материал. Принцип работы строительного степлера надо знать для того, чтобы иметь возможность устранить его поломки при их возникновении

Забиватель скоб с пластинчатой пружиной — такие степлеры относятся к категории профессиональных инструментов. Они характеризуются плавностью работы, увеличенным ресурсом, а также более высокой стоимостью по сравнению со скобозабивателями бытового типа. Однако это вовсе не означает, то такой скобозабиватель предназначен исключительно для профессионального применения. Если планируете часто пользоваться инструментом, то лучше взять прибор с пластинчатой пружиной.

Принцип их работы схож с устройствами, которые состоят из витой пружины. При нажатии на рукоятку, происходит перемещение плоского ударника с одновременной деформацией боевой пластины. Как только ударник достигнет максимально верхнего положения, произойдет его возврат в исходное положение с мгновенной скоростью. Это достигается за счет того, что пластина стремится принять исходное положение. Ударник возвращаясь вниз воздействует на боек, а последний, в свою очередь, ударяет по скобе. Такие приборы также оснащены регуляторами усилия. Они имеют более сложную конструкцию, что отражается на их стоимости
Разница в цене между этими инструментами значительная, как и эксплуатационный ресурс. Перед тем, как купить механический степлер для забивания скоб, следует дать ответ на вопросы — для чего нужен инструмент и, как часто планируется им пользоваться.

Это интересно!

Отличить степлер с витой пружиной от прибора с пластиной внешне можно по такому характерному признаку, как расположение регулировочного винта. На устройствах первого типа винт расположен сверху, а на приборах второго вида настроечная шайба находится на рукоятке.

Как починить степлер своими руками

Несмотря на такое разнообразие, в основу работы данного инструмента положен по большому счету один принцип. Вне зависимости от конструкции или назначения, отстреливание скоб осуществляется с помощью ударно-возвратного механизма. Правда, приводится он в действие по-разному – вручную, электрическим током или сжатым воздухом, – но принципиального значения это в данном случае не имеет.

Кроме того, общим для всех степлеров узлом является обойма – короб, в который перед началом работы укладывается расходный материал. Чаще всего здесь применяются скобы, но могут быть и другие варианты, например, гвозди. Внутри данного короба находится снабженный пружиной толкатель. С одной его стороны расположена упорная пластина, с другой – фиксатор.

Ударно-возвратное устройство в степлере – это пластина, выполняющая роль бойка. Как раз в соответствии с ее размерами и нужно подбирать скобы. Выбор последних также достаточно большой. Это касается не только размеров, но и формы, а также материалов, из которых изготавливаются расходники. Крепится данная пластина на ударнике. Форма последнего бывает разной, в зависимости от конструкции инструмента. С обратной стороны пластины находится пружина, усилие которой можно регулировать с помощью соответствующего винта. Чтобы снизить ударные нагрузки, конструкция включает в себя также и

амортизатор – чаще всего это прокладка из полиуретана, устанавливаемая в корпусе.

Такая схема общая для всех степлеров. При этом управление инструментом отличается в зависимости от его типа. Например, в механическом степлере отстрелить скобу можно нажав на рычаг, закрепленный на корпусе. На его обратной стороне находится коромысло, которое после физического воздействия входит в паз ударника. В электрическом инструменте функцию последнего выполняет соленоид электромагнита. Здесь для того чтобы отстрелить скобу, нужно просто лишь нажать на пусковую кнопку, не прилагая каких-либо усилий. После этого контакты замкнуться, а электрический ток начнет поступать на катушку электромагнита. Это, в свою очередь, приводит к выстрелу. В пневматическом инструменте ударником является поршень пневмоцилиндра. После нажатия на пусковую кнопку оказывается механическое воздействие на пневмораспределитель. Оттуда сжатый воздух поступает в цилиндр, а затем происходит отстрел скобы.

При продолжительном или неаккуратном использовании степлер вполне может сломаться. Конечно, если произошла серьезная поломка в электрическом или пневматическом инструменте, то, не имея должных знаний, за ремонт лучше не браться. В таких ситуациях рекомендуется отнести инструмент в специализированную мастерскую. Однако чаще всего происходят мелкие поломки. Вот их как раз и можно попытаться устранить своими руками. Одна из таких распространенных проблем – отстреливание сразу 2-х или еще большего количества скоб. Здесь может быть две возможные причины.

Первая – это деформированная направляющая поверхности корпуса ударного устройства. Для устранения проблемы нужно молотком или плоскогубцами вернуть ей первоначальную форму. Вторая причина – скос торцевой поверхности бойка в сторону. Чтобы устранить данный дефект, в первую очередь снимаем кожух ударного устройства. Делать это нужно аккуратно, чтобы ничего не сломать. Далее отсоединяем ударник и извлекаем его наружу. После этого вооружаемся мелким напильником и доводим до правильной формы торцовую поверхность бойка. Здесь также можно взять и наждачную бумагу. Главное условие – никаких выпуклостей. Торцевая поверхность обязательно должна быть ровной.

В механических степлерах достаточно часто возникает такая проблема, как работа ударника вхолостую. Решается она очень просто. Причина в данном случае заключается в раннем соскоке коромысла с опорной поверхности паза ударника из-за чересчур огромной выработки в этом месте. Для того чтобы восстановить работоспособность инструмента, нужно взять небольшой напильник и обработать проблемный участок. Обратите внимание на то, что скос следует обрабатывать обязательно строго перпендикулярно относительно поверхности ударника.

Если инструмент не отзывается на нажатие рычага или пусковой кнопки, значит, возникла проблема со взаимодействием между ударником и возвратной пружиной. В механических степлерах причиной поломки будет слом опорной пластины. Чтобы устранить такую проблему, можно поставить вместо одной верхней заклепки, которыми боек крепится к ударнику, винт с двумя гайками. Далее необходимо проделать еще одну нехитрую манипуляцию. В частности, нам нужно укоротить пружину, ориентиром здесь является расстояние от винта до опорной пластины. Если же такая проблема возникла в электрическом или пневматическом степлере, значит, следует искать причину отсутствия подачи электричества на катушку магнита или сжатого воздуха в полость цилиндра соответственно.

На сегодняшний день существует несколько видов подобного оборудования, отличающегося между собой по принципу работы:

Какой степлер строительный лучше

Сегодня очень много выпускается строительных степлеров, которые отличаются не только внешними конструктивными особенностями. Они отличаются по производительности и ресурсу. Однако с этими словами можно поспорить, ведь продолжительность ресурса зависит от особенностей использования инструмента. Перед тем, как купить строительный степлер для дома, рекомендуется ознакомиться с популярными моделями, которые получили наивысшую оценку в рейтинге — недорогие и качественные. Выбрать, какой строительный степлер лучше, можно самостоятельно, ознакомившись с ниже представленными моделями:

STAYER 31510 — недорогой и очень эффективный скобозабиватель бытового типа. Несмотря на немецкое название, производится этот инструмент в Китае. Отличается он высокой надежностью и безотказностью. Отзывы показывают, что прибор устойчив к различному негативному воздействию — падениям и ударам. Рукоятка имеет прорезиненный слой, что исключает вероятность образования мозолей при продолжительном использовании инструмента

Вихрь — очень мощный инструмент, который справится с выполнением любой сложности работ по дому. Применяется не только для обшивки мебели, но еще и для закрепления листовых материалов. Имеет высокую силу удара, что позволяет пробивать им фанеру. Весит этот мощный бытовой инструмент 500 грамм, что можно назвать недостатком. Еще один недостаток — это жесткость рукоятки, за счет чего достигается большая сила удара. Отзывы показывают, что ресурс инструмента при частом его использовании достаточно большой, и если нужен надежный скобозабиватель, то следует присмотреться к моделям от компании Вихрь

Gigant — еще один надежный скобострел от китайского производителя. Имеет простейшую конструкцию, что отражается положительно на его стоимости. Материал корпуса покрыт хромом, за счет чего обеспечивается надежная защита от коррозии. Ударный механизм из инструментальной закаленной стали обеспечивает продолжительный эксплуатационный ресурс инструмента

Надо отметить, что при выборе следует учитывать такой фактор, как стоимость. Чем выше цена на конкретную модель, значит инструмент изготовлен из более качественных материалов, и будет служить он дольше. Если однажды приходилось работать электрическим степлером, то вряд ли вы будете рассматривать механические модели. Однако не имеет смысла покупать электрический скобострел, если планируется его применение не более нескольких раз в месяц. В случае возникновения неисправности механического степлера, не составит большого труда самостоятельно разобрать его и отремонтировать.

Проблема выдачи сразу пары скоб

Как произвести ремонт степлера своими руками, если он начал выдавать сразу по паре скоб? Эта проблема посерьезней. Ввиду неправильной эксплуатации или с течением времени боек ударного механизма может деформироваться. Если металл, из которого сделана ударная часть механизма был некачественным, что относится почти ко всем дешевым и китайским моделям, его боек может либо расплющиться, либо слегка отогнуться, вследствие чего при очередном ударе он будет цеплять не одну, а сразу пару скоб. Как починить степлер в этом случае и возможно ли это в принципе? Исправить положение можно, но придется разбирать весь степлер. О порядке действий можно прочитать в следующем разделе.

Степлер мебельный не забивает скобы причина

Мебельный степлер или, как его еще любят называть, стробострел – очень нужная вещь. Но иной раз, даже будучи недавно купленным, он начинает работать неправильно и либо не вгонять скобы в дерево полностью, либо они вовсе застревают в инструменте. В большинстве случаев это «лечится» простой настройкой или связано с неправильным использованием инструмента. Но бывают ситуации, когда степлер уже отработал свой ресурс до такой степени, что детали в нем попросту износились либо их со временем повело. Как починить степлер, чтобы он вновь стал работать, как прежде, и возможно ли это сделать в принципе?

Проблема с постоянно застревающими скобами

Эта проблема произрастает из той же области, что и в предыдущем случае. Хоть боек ударного механизма и проходит в прорезь, если он даже слегка погнут, между ним и направляющей стенкой кожуха будут постоянно застревать скобы. Поначалу он будет срабатывать нормально через раз, а потом и вовсе им невозможно станет работать из-за того, что раз за разом забивающиеся скобы будут деформировать его все больше. В этих случаях можно констатировать, что степлер сломался, и как починить его следует рассказать более подробно.

В первую очередь следует подготовить необходимый инструментарий. Что понадобится для полной разборки степлера:

отвертка обычная;
напильник по металлу;
пассатижи;
молоток;
тиски (обязательно).

Когда все подготовлено, можно приступать к разборке. В этом нет ничего сложного и не стоит бояться, что потом не сможете собрать. По-другому у вас просто не получится. Для ремонта необходимо:

Откинуть магазин, вынуть оставшиеся скобы.
Полностью вывернуть регулировочный винт.
Вынуть освободившуюся пружину через отверстие вверху.
Теперь разобрать корпус. Детали кожуха держатся штифтами. С одной стороны у них литые шляпки, с другой – запорные шайбы. Их необходимо вытащить, чтобы каждый штифт свободно вылез из своего отверстия.

Скобы забиваются не полностью или, наоборот, слишком глубоко

Любой скобозабивной пистолет не забивает скобы, гвозди либо штифты полностью, если регулятор глубины настроен неправильно. В таких случаях достаточно его правильно отрегулировать. У ручных и электрических устройств проблема также часто связана с износом пружины, а у пневматических – с прижимным механизмом или недостаточной величиной рабочего давления.

Если крепеж вбивается слишком глубоко, то причиной может быть пережатая пружина или высокое давление сжатого воздуха.

Важно! Давление сжатого воздуха при использовании пневмоинструмента можно повышать не более, чем до величины, указанной в инструкции по эксплуатации.

Советы по продлению эксплуатационного срока

Если инструмент не планируется использовать долгое время, то регулировочную пружину стоит полностью ослабить. В сдавленном состоянии она постепенно теряет свои свойства. Да, перед началом работы её снова придётся настраивать, но эксплуатационный ресурс детали при этом заметно увеличится.

Отдельное внимание стоит уделить смазке подвижных элементов. Если во время работы слышится металлический скрежет, скрип и другой неприятный звук, то инструмент нужно разобрать и тщательно обработать динамические детали машинным маслом.

Смазка степлера:

Освобождаем приёмник от скоб.
Полностью откручиваем регулировочный винт и вливаем в отверстие смазку.
Закручиваем болт и выполняем 5-7 холостых выстрелов.
Пару капель вливаем на площадку ударного механизма.
Переворачиваем инструмент и делаем 5-7 холостых выстрелов.
Смазываем систему подачи скоб.

Жидкость WD-40 для смазки

В качестве смазки можно использовать специализированные составы, масло для швейных машин или универсальное средство – WD-40. Процедуру нужно проводить как минимум раз в месяц при активном использовании инструмента.

Для того, чтобы отремонтировать степлер, во многих случаях нужно только правильно отрегулировать глубину выстрелов, настроив ее под определенный материал, а также использовать качественный, подходящий по размерам крепеж. Когда скобострел вообще не работает, потребуется выполнять более серьезный ремонт, часто сопровождаемый заменой сломанных или изношенных узлов. Выполняя ремонтные операции, обязательно следует помнить о личной безопасности: расходники вынимать, устройство ставить на предохранитель и обесточивать электрические и пневматические модели.

Меры профилактики поломок

Некоторые умельцы советуют при длительном хранении инструмента ослаблять винт мебельного степлера, регулирующий сдавливание пружины. Чем меньше пружина будет находиться в сдавленном состоянии, тем больше возможность, что она не просядет в кратчайшие сроки и выработает ресурс в несколько раз продолжительней, чем это заявлено в гарантийном талоне. Конечно, перед следующим применением его вновь будет необходимо подстраивать, но это меньшее из зол. Лучше потратить несколько скоб на перенастройку, чем идти в магазин за новым степлером.

Немаловажным фактором профилактики «заболеваний» такого инструмента, как степлер является его смазка. Независимо от того находился он в постоянной работе или на хранении, раз в три месяца желательно смазывать механические части инструмента, тогда не придется каждый раз ломать голову над тем почему плохо работает степлер и как починить инструмент. Что следует смазывать и как:

Выкрутите настроечный винт полностью, влейте в отверстие немного масла для швейной машинки, вкрутите винт на место и сделайте несколько холостых выстрелов.
Затем откройте магазин, куда вставляются блоки со скобами и влейте некоторое количество смазки в прорезь ударного механизма. Поднимите степлер вверх ногами и сделайте еще несколько холостых выстрелов.
Желательно также смазывать механизм (досылатель) подачи скоб.

Это простое техническое обслуживание не займет много времени, зато продлит жизнь вашему инструменту.
