Разводка электропроводки на кухне — как правильно сделать электропроводку на кухне, схема разводки

Согласно статистике, половина всех электроприборов находится именно на кухне. Все приборы потребляют довольно много энергии, поэтому старые электропроводки не выдерживают такой большой нагрузки. Монтаж новой электропроводки – достаточно сложный процесс, который требует наличия специальных навыков и знаний. Прежде чем приступить к установке электропроводки, необходимо составить схему, которая поможет понять, сколько на кухне нужно розеток, в зависимости от количества квадратных метров. Также схема поможет просчитать суммарную мощность техники. Довольно часто при планировании расположения розеток люди сталкиваются с вопросом, на какой высоте их устанавливать. Раньше их устанавливали на расстоянии 0,2 метра, но такой вариант может быть опасным, особенно, если в доме есть дети. Оптимальный вариант – монтаж розеток на уровне пояса. Около рабочей зоны розетки должны находиться на уровне стола. При составлении схемы необходимо продумать, какая техника будет стоять на кухне:

• холодильник
• газовая или электрическая плита
• духовка
• микроволновка
• электрический чайник
• другие приборы

В современном мире отдельная электропроводка на кухне – это просто необходимость. Многие владельцы выбирают сегодня индукционные и электрические приборы для приготовления пищи, которые не могут питаться от стандартного напряжения. Устанавливать такие приборы лучше не своими руками, а доверить это дело специалистам.

Основные моменты монтажа электропроводки

Итак, когда схема уже составлена, и расположение всех розеток определено, необходимо приступать к основной работе. Если вы не имеете ни малейшего представления о том, как включается свет и работают розетки, не стоит браться за работу своими руками.

Монтаж розеток на кухне надо начинать с вводного щитка. На него должны устанавливаться защитные автоматы на силовые розетки. Вся разводка должна включать в себя детали, которые обеспечат безопасность:

• устройство защитного отключения
• автоматические выключатели
• предохранители
• розетки

Для прокладки новой проводки надо сделать правильный выбор проводов. Они могут быть медные и алюминиевые. Медные лучше алюминиевых: они прочнее, имеют длительный срок эксплуатации. Сегодня специалисты во всех современных домах используют медные провода.

Инструкция по монтажу проводки своими руками

• надо сделать разметку стен своими руками согласно схеме. для этого стоит использовать строительный уровень
• согласно разметке надо правильно сделать штробы, после чего надо проложить кабель в готовые штробы
• в специальных местах надо установить выключатели света, розетки и распределительные коробки
• поменять проводку вы смогли, но теперь надо проверить, все ли вы правильно сделали. В щитке не должно ничего шуметь, искрить, а вся техника должна работать бесперебойно

Розетки и выключатели света

Розетки и выключатели – это также в какой-то степени предметы интерьера, они не должны портить общий вид комнаты. Как правило, их покупают еще до начала всех работ. Лучше для монтажа на кухне выбирать розетки, которые предназначены для тока не меньше 16 ампер. Выключатели света для кухни должны быть предназначены для меньшей нагрузки. Лучше подбирать выключатели с ровной и гладкой поверхностью. Благодаря такому решению, свет будет легче включать, а их уборка станет намного проще.

Монолитные розетки должны быть установлены таким образом, чтобы, отключая один прибор, вы не цепляли другие.

Рекомендации, которых стоит придерживаться

Для того чтобы правильно поменять проводку и установить разводку, надо придерживаться некоторых правил:

• выключатель света надо монтировать у входа, на расстоянии 0,2–0,3 метра от двери, на высоте опущенной руки
• нельзя проводить электропроводку на кухне открытым способом, это может быть опасно. К тому же это может испортить внешний вид кухни
• планируйте разводку так, чтобы для включения электроприборов не нужен был удлинитель. Это ненадежный способ питания, который при больших нагрузках может расплавиться
• ни в коем случае нельзя устанавливать розетку около мойки

Лучше всего, чтобы каждому электрическому прибору был установлен свой комплект деталей, обеспечивающих безопасность. Около рабочей поверхности надо оставить пару свободных розеток, которые можно применять для мелкой техники.

Все схемы надо составлять до проведения установочных работ, это значительно облегчит ваш труд, и вы сможете поменять проводку надежно и безопасно, рассчитывая все по метрам. Чтобы работа была выполнена правильно, необходимо придерживаться порядка действий и учитывать рекомендации специалистов.

Как сделать электропроводку на кухне? Какие есть нюансы?

Кухня подразумевает наличие довольно большого количества мощной техники. Помимо всяких блендеров, нередко на кухнях устанавливают стиральные машинки и машинки для мойки посуды. В купе с чайниками и духовыми шкафами, соковыжималками и другой техникой, кухня становится одним из наиболее энергопоедащих помещений. Чтобы в процессе эксплуатации всей столь требовательной техники не сжечь проводку, желательно заранее продумать все нюансы.

Конечно, не у всех есть возможность сделать всё по правилам, так как для этого необходимо делать капитальный ремонт во всей квартире или доме (в случае частного дома).

Одними из наиболее важных нюансов, которые следует рассматривать в первую очередь является подбор сечения проводки для соответствия суммарной мощности электроприборов, наличие защитных аппаратов и количество розеток и выключателей в соответствующих местах расположения.

Прокладку любой проводки следует начинать с написания подробного плана-проекта. План позволит Вам увидеть полноценную картину происходящего, Вы сможете рассчитать количество материала (какие и в каком количестве необходимы провода, с какими сечениями), определите места расположения силовых элементов и тп.

При монтаже скрытой проводки обязательно составляйте схему, чтобы в будущем можно было ориентироваться, где именно проходить кабель. Кстати, эта схема понадобится уже на этапе установки подвесных шкафов и тп.

Обязательно составляйте схему прокладывая провода только горизонтально и вертикально. Никаких проводов «наискосок» не должно быть.

Рекомендуется прокладывать кабель в специальной гофре, особенно, если он будет использоваться для питания особо мощных электроприборов.

Примерно можно разбить потребители на такие основные группы:

• освещение,
• розетки,

При этом, желательно разбить электропроводку таким образом, чтобы каждый электроприбор (или группа электроприборов) был оснащен защитным устройством. Рекомендуется использовать трехжильный кабель, однако, у большинства людей такая возможность все же не предусмотрена, тогда подойдет и двух жильный, деваться некуда. Если Вы делаете капитальный ремонт, возможно, есть смысл усовершенствовать систему и предусмотреть заземление.

Категорически не рекомендуется пользоваться на кухне всякими тройниками и удлинителями, желательно сразу предусмотреть достаточное количество розеток для основной и дополнительной техники.

Как вариант, можно в качестве примера рассматривать данную схему:

Расположение техники может быть предположительно такой:

Также следует позаботиться о таком расположении розеток, чтобы доступ к ним был свободен, иначе, в случае короткого замыкания может возникнуть опасная ситуация.

При планировании количества розеток, лучше делайте их с запасом, с расчетом на то, что каждый месяц, а то и каждую неделю, на рынке появляются современные новинки и Вы можете не устоять перед соблазном купить обновку. К подобным сценариям лучше всегда быть готовым, чтобы потом не пришлось что-то переделывать и дополнять, а то и использовать тройники и удлинители, о которых мы уже немного упоминали ранее.

Если Вы не уверены в своих силах, намного безопаснее и, возможно, дешевле будет позвать специалиста сразу, чем потом переделывать.

Электропроводка на кухне: правила проектирования и монтажа

Кухня — главный потребитель электричества в квартире. Кухонная проводка обеспечивает питание бытовых устройств: вытяжки, холодильника, микроволновки, хлебопечки, соковыжималки. Ещё десять лет назад кухонный быт обходился минимальным количеством механизированных помощников. Но современные кухни сложно представить без электрических приборов. Качественная электропроводка на кухне не только обеспечивает их работу, но и предупреждает короткое замыкание, возгорание провода, поломку электроприбора. Как проектируется надёжная электропроводка? И что необходимо учитывать при монтаже электрических элементов — проводов, розеток, выключателей?

Электропроводка на кухне питает приборы разной мощности

Электропроводка на кухне и её элементы

Электропроводка состоит из электрических проводов, розеток, выключателей и распределительной коробки. Провода на кухне скрываются под внутренней отделкой. Розетки, выключатели и коробка располагаются на поверхности стены. Поэтому от них требуется не только функциональность и безопасность, но и эстетичный внешний вид и соответствие стилю помещения.

К электрическим проводам не предъявляются требования эстетики. Главное — это их рабочие характеристики, способность проводить ток и обеспечивать безопасность пользования электричеством.

Разнообразные провода для разнообразных нужд

Поэтому электрика на кухне должна иметь изоляцию. Кухня — влажное бытовое помещение, изоляция провода предупредит его намокание. Выбор характеристик провода сводится к выбору материала металлического стержня и его толщины (сечения). Чтобы определиться правильно с данными показателями, необходимо воспользоваться специальными таблицами. В них материал и диаметр провода подбираются в зависимости от того, какие приборы будут работать на кухне.

Если кухонная обстановка ограничивается вытяжкой, холодильником, соковыжималкой и блендером, то сечение провода может быть стандартным (2,5 мм² алюминиевого провода или 2 мм² медного). Если планируется использовать мощные электроприборы, установить электроплиту, сделать пол с подогревом, то необходимы толстые кабели (диаметром 3 мм² для алюминиевого стержня или 2,5 мм², медь).

Выделите под линии наибольшей мощности автоматы

Стандартные кабели рассчитаны на ток 16А. Включая электрические приборы в розетки, складывайте то количество электроэнергии, которое движется к ним по проводам. Работа нескольких приборов одновременно может привести к излишне большому току (больше 16 А). В результате чего провод перегревается и автомат, соединяющий провод с общей сетью, отключается.

Если вы планируете пользоваться мощными электроприборами, то к каждому из них необходимо провести отдельный провод (чтобы предупредить перегрев проводки на кухне и её отключение).

Правила проектирования электрической проводки на кухне

Электрика на кухне должна обеспечивать бесперебойную подачу тока к приборам. Всю проводку кухни делят на несколько ветвей (контуров). Каждая ветвь начинается на входе электричества в кухню, в распределительной коробке. Заканчивается ветвь розеткой или лампой освещения.

Типовая схема электропроводки

Количество розеток в каждой ветке определяется мощностью приборов, которые будут сюда включены. Если это маломощные приборы (по 0,5 — 0,8 кВт), то розетки для их подключения располагают в одной ветке (контуре) провода.

Если приборы мощные (больше 2 кВт), предусматривается отдельная ветка кабеля с розеткой на конце для каждого прибора. Если мощность прибора превышает 3 кВт, то розетка на конце провода заменяется электрическим автоматом. Так подключают к электросети котёл отопления и тёплый пол.

Приведём перечень ветвей (контуров) в проводке на кухне:

• Ветка освещения (она питает осветительные приборы).
• Ветка розеток небольшой мощности (она питает кухонные розетки общего пользования, которые выведены на уровне 1 м от пола). В эти розетки включаются маломощные приборы для приготовления пищи — микроволновая печь, соковыжималка, тостерница, миксер, блендер, хлебопечка и мультиварка (до 0,8 кВт).
• Ветка для розеток более мощных приборов (холодильник, вытяжка — от 0,8 до 2 кВт).
• Отдельная ветка для каждого силового прибора мощностью 2 кВт и больше (водонагреватель, посудомоечная машина, стиральная машина, электроплита, электродуховка).
• Ветка для электрического пола.

Подбирайте современные евро-розетки с заземлением

Все ветки прокладываются по кухне от распределительного автомата. То есть к кухонному помещению подходит один мощный провод от общего счётчика, и в распределительной коробке он делится на несколько (от 3-х до 10-ти) ветвей. Каждая ветка присоединяется к распределительному коробу через отдельный электрический автомат. В случае короткого замыкания или другой аварийной ситуации автомат сам прекратит подачу электричества и этим предупредит обесточивание всей квартиры.

Розетки на кухне

Стандартная высота расположения розеток — 25-30 см над уровнем пола. Это расстояние может варьироваться в зависимости от того, где удобнее подключать электроприбор. Часто розетки располагают над фартуком, высота такого монтажа составляет 100 — 110 см.

Розетки с подсветкой необычно и удобно

Правила размещения электрических розеток на кухне:

• Розетка располагается на минимально возможном расстоянии от электроприбора.
• Розетку нельзя размещать в местах возможного попадания влаги: над мойкой и плитой, сзади посудомоечного шкафа.
• Розетки нельзя располагать в зоне возможного нагрева: сзади духовки, холодильника или печки.
• Розетку на кухне нельзя размещать рядом с газовой плитой.
• Можно расположить розетку сзади кухонного шкафа или стеллажа. При этом в задней стенке мебели необходимо сделать отверстие для доступа к установленной розетке.
• Минимальная высота расположения розетки над полом — 10 см. Монтировать розетки ниже не рекомендуется из-за возможного попадания в них воды и влаги.

Конструкция розетки может быть двух типов: встраиваемого и накладного. В наружном материале используется керамика или пластик. Кроме стен помещения, розетки устанавливают внутри шкафов, тумб, под столешницей или под рабочим столом. Такой монтаж экономит место и не нарушает рисунок внутренней отделки.

Накладная угловая розетка

Отверстие для размещения розетки штробят (выдалбливают) в стене в процессе ремонта. В отверстие укладывают подрозетник или «стакан». Наружная лицевая панель монтируется на стену после завершения внутренней отделки.

Накладная розетка не требует штробления поверхности. Такие розетки устанавливают на стенках мебели и под столами.

Выключатели

С помощью выключателей для кухни организовывают вечернее освещение и работу вытяжки. Их подключают к электропроводке напрямую, без установки розеток. Вместо розеток в середине провода монтируют выключатели.

Один выключатель может иметь несколько клавиш, тогда его используют для нескольких осветительных ламп. Так на двойной выключатель выводят два осветительных контура: общего освещения и подсветки.  Выключатель для кухни с одной клавишей устанавливаются для вытяжки.

Современные выключатели: кнопочные, проходные, сенсорные.

Включатели для общего освещения устанавливают рядом с входной дверью, с той стороны, где расположена ручка двери. Высота его расположения на стене должна быть удобна для всех жителей дома или квартиры. Стандартная высота расположения выключателей составляет 75-90 см. Однако это не категорично, возможны вариации в большую или меньшую стороны.

Начало работ: что сделать перед проводкой

Чтобы провести проводку на кухне, проектируют расположение мебели и кухонных приборов. Определяют, какие бытовые приборы будут использоваться на кухне и какая их рабочая мощность. Далее считают максимальную нагрузку — то количество электричества, которое необходимо, если на кухне включат все электроприборы. Если суммарная нагрузка превышает возможности двухфазной проводки, придётся заменить её трёхфазной (при условии, что ваш многоквартирный дом выдержит такую замену). Если же увеличить количество фаз не удаётся, то следят за поочерёдной работой приборов. Не включают их одновременно.

Нанесли разметку – начинаем штробить

Последовательность проектирования

• Освобождают кухонное пространство и чертят на полу схему расстановки кухонной мебели и бытовых устройств.
• На потолке обозначают место расположения источников света.

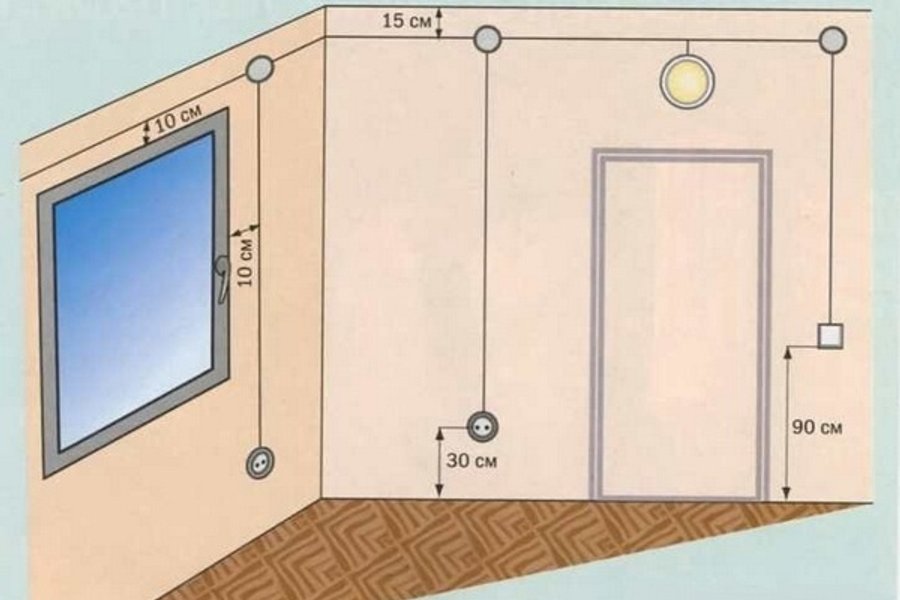

• В верхней части стены на расстоянии 10-20 см от потолка рисуют линию центрального кабеля. Хорошо, если он заходит в кухню в верхнем углу помещения. Если нет — его поднимают до верхнего угла.
• От центрального кабеля вниз рисуют линии к месту расположения электроприборов.
• Место подключения прибора в сеть (розетку) выбирают по возможности рядом с ним с учётом правил выбора места для розетки.
• От центрального кабеля рисуют линии соединения с приборами освещения — на потолке и на стенах. Если планируется подсветка ступеней, рисуют линию от центрального кабеля к полу.
• Посередине линии, которая ведёт к прибору освещения, обозначают место для включателя/выключателя. В этом месте в проводке будет сделан разрыв и установлено включающее устройство. Если центральный кабель проложен высоко, то провод к лампе не прокладывают напрямую. Провод опускают петлёй вниз, к месту будущего выключателя, и только после поднимают вверх, к прибору освещения.
• Используя наглядную схему и рулетку, рассчитывают количество необходимого провода. А также количество розеток для включения приборов и выключателей для источников освещения.

Провод приобретают с запасом 1-2 м (т.е. если расчёты показали, что надо 15 м провода, в магазине приобретается 16 или 17 м, для компенсации возможного перерасхода или ошибок в расчётах).

Все готово к штукатурке

Розетки выбирают в соответствии с характеристиками приборов, которые будут подключаться к сети. Аналогично выбирают включатели. То есть в первую очередь подбирают элемент по электрическим характеристикам и только после оценивают внешний дизайн. Подключать несоответствующие по характеристикам приборы в сеть категорически нельзя. Это опасно их оплавлением, коротким замыканием, пожаром.

Особенности прокладывания провода

Провод или электрический кабель прокладывают внутрь углублений (желобов). Такие желоба готовят предварительно: вдоль нарисованной на стене или потолке линии выбивают длинное углубление. Размер желоба должен быть таким, чтобы провод поместился в нём полностью вместе с изоляцией.

В местах расположения будущих розеток готовят углубления в стене (выдалбливают или штробят). Аналогичные углубления подготавливают под выключатели. Это самая грязная часть работы. Она сопровождается большим количеством пыли, строительного мусора и шума.

Чтобы кабель не вылазил из канавок крепи его специальными креплениями

Кабель к розеткам прокладывают от электрического автомата параллельно потолку или полу. Можно проложить кабель непосредственно по углу под потолком при условии функционирования хорошей вытяжки. Это важно по причине постоянного образования влаги. Если вытяжка работает недостаточно, испарившаяся влага конденсируется в углах помещения и на проводе. Маскируют провод в углу под потолком плинтусом.

Другой вариант прокладывания кабеля — на стене вдоль пола на расстоянии 20-30 см от его поверхности. Так удобнее прокладывать кабель для питания розеток, расположенных на стене внизу.

Иногда кабель располагают на стене в специальном коробе. В таком случае углубление не делают, а крепят на стене кухни пластиковый желоб. Кабель монтируют внутрь желоба и закрывают его крышкой.

Неправильно сделанная проводка, может повлечь за собой печальные последствия.

Стена, в которой прокладывают кабель, должна быть сухой. Если в процессе работ выясняется, что стена мокрая, то прокладывание кабеля прекращают и стену сушат в течение нескольких дней или недели. Прокладывать электрический кабель в мокрую стену нельзя, это опасно распространением электричества по сырой стене.

Электропроводка на кухне требует профессиональных знаний и умений. Неправильная организация проводки на кухне опасна возгоранием, пожаром и травмированием людей электрическим током. Профессиональный монтаж провода и розеток обеспечивает кухню надёжной работой электрических приборов и гарантирует безопасную организацию кухонного быта.

Электропроводка на кухне

В современной квартире кухня является комнатой с наибольшим электропотреблением. В ней сосредоточена большая часть электроприборов с максимальным энергопотреблением.

Ниже приведена таблица энергопотребления приборов, расположенных на кухне:

Стандартное энергопотребление всех приборов на современной кухне составляет от 9 до 15 кВт. Хотя одновременно все электроприборы вряд ли будут работать, проводку лучше сделать с запасом мощности.

Теперь попробуем разобраться, как правильнее рапределить элетроприборы по группам.
Очевидно что приборы с большим электропотреблением необходимо подключить к отдельной группе; отдельно необходимо будет выделить розеточную группу общего применения; как правило сегодня пол на кухне покрывают плиткой, поэтому разумно полы сделать тёплыми, так будет более комфортно – это ещё одна группа; само-собой освещение – это тоже отдельная группа.
Итак, что получается в итоге:

Группа	Электроприбор	Автоматзащиты	Сечение кабеля
гр. 1	варочная поверхность	40 А	4,0 мм2
гр. 2	духовой шкаф	16 А	2,5 мм2
гр. 3	встроенная СВЧ-печь	16 А	2,5 мм2
гр. 4	посудомоечная машина	16 А	2,5 мм2
гр. 5	стиральная машина	16 А	2,5 мм2
гр. 6	водонагреватель	16 А	2,5 мм2
гр. 7	розеточная группа общего пиминения	16 А	2,5 мм2
гр. 8	тёплый пол	16 А	2,5 мм2
гр. 9	освещение	10 А	1,5 мм2

Неплохо получилось! Учитывая что ещё может добавиться одна розеточная группа общего применения (всё зависит от того сколько электроприборов небольшой мощности вы планируете включать одновременно, и от удобства расположения розеток), то жгут проводов получается приличный, поэтому в некоторых случаях целесообразнее протянуть на кухню один кабель сечением 6 мм 2, поставить отдельный групповой щит с автоматами защиты и всю проводку выполнять уже от него.

Для подключения приборов мощностью свыше 3,5 кВт необходимы либо клемник, либо обособленная розетка, выдерживающие силу тока от 16 до 32 ампер.

Теперь, о том как мы будем выполнять защиту электрических цепей. В целом целесообразно поставить один АВДТ на все электропотребители и особо не заморачиваться, но у нас обязательно будут холодильник и морозильник и не желательно, чтобы они отключались при неисправности, скажем электродуховки. Поэтому лучше поступить следующим образом: АВДТ1 — на варочную поверхность; АВДТ2 – на духовой шкаф, встроенную СВЧ-печь, посудомоечную машину, стиральную машину, водонагреватель; АВДТ3 – на розеточную группу общего применения.

На рисунке ниже показано как это будет выглядеть на практике:

С электроприборами разобрались, следующий этап – это разметка местоположения розеток и прокладка кабелей.

Розетки естественно располагаются в соответствии с дизайн-проектом кухонного гарнитура, выключатель вспомогательного освещения лучше расположить вместе с одной из розеточных групп для удобства включения. Светильники вспомогательного освещения лучше расположить в подвесном потолке, если такой имеется на расстояние 50 – 55 см. о стены, и ещё одну группу освещения можно расположить непосредственно под навесными шкафами.

Один из вариантов расположения розеток приведён на рисунке ниже:

Ставить розетки под гарнитуром на уровне 8 см. от пола мы не рекомендуем, так как это крайне неудобно, да и небезопасно, если вы случайно разольёте воду, она легко попадёт в розетки.

Теперь об прокладке проводов. На рис.1, показан вариант, как лучше не делать! Навесных шкафов на кухне большое количество, и попасть в электропроводку саморезом можно довольно легко! Лучше расположить провод горизонтально на уровне 50 – 60 см. от пола, уж тут то точно ничего не прибивается, да и плиткой эту часть стены как правило не закрывают.
На рис.2 показан вариант прокладки электропроводки и расположение розеток на реально выполненном объекте/

Количество розеток, располагаемых над столешницей определяет заказчик исходя из своих потребностей. Очень многие домохозяйки любят смотреть телевизор на кухне, а уж если это большая кухня в частном доме, то необходимо предусмотреть розетку для телевизора и антенный выход! Кроме того не помешает розетка над подоконником, мало ли вы захотите к Новому Году развешать гирлянду на окне, или включите искусственное освещение для цветов.

Такая вот получается кухонька!

В заключение приведу два проекта расположения мебели кухонных гарнитуров с привязкой розеток и вспомогательного освещения рабочей зоны.

Ну вот и всё, если у вас возникли вопросы воспользуйтесь нашей электронной почтой [email protected], попробуем на них квалифицированно ответить. В строке письма «тема» пишите: «вопрос: электропроводка накухне».
P.S. просьба, не задавать вопросов на которые последует ответ: «читайте внимательно статью».

Реконструкция электропроводки в кухне — Электрик и электромонтажные работы Пермь. Замена электропроводки

Пример реконструкции электропроводки кухни

Пример реконструкции электропроводки кухни

Содержание:

# Схема электропроводки на кухне. Розетка на кухне. Назначение

# Розетки на кухне. Расположение розеток на кухне

# Подключение стиральной и посудомоечной машины. Монтаж электропроводки на кухне

# Электропроводка на кухне своими руками. Что для этого нужно

Новостройка. Всё вроде хорошо, только, как это часто бывает, мало розеток на кухне. Да и стоят они не там, где хотелось. Кроме плиты на кухню планируется установить стиральную и посудомоечную машины.

Нагрузки на электросеть серьёзные, если делать вновь, надо проводить  4 линии (шлейфа) от отдельных аппаратов защиты. В данном случае задача усложняется тем, что снова ремонт в квартире делать никто не собирается. Ремонт будут делать только на кухне. Надо обходиться тем, что имеется.

Смотрим, что имеем:

Линия на 3 розетки для рабочего стола. Отдельная линия для плиты, на ней одна розетка.

На противоположной стене,  розетка запитанная с линии  смежной  комнаты.

При грамотном распределении и правильном сечении можно всё подключить. Самое главное без снижения  надёжности. И ремонт делать нужно будет только на кухне. Приступаем к работе.

Без технических подробностей вот что получилось.

Одну линию используем для розетки, в которую включаем вытяжку и освещение рабочего стола. В эту же линию  подключаем розетки для энергоёмкой кухонной техники (микроволновка, чайник, комбайн…)

На линию электроплиты, вместо розетки для плиты, устанавливаем распределительную коробку. В ней подключаем распределительный щит кухни.

 В щите, через аппараты защиты нагрузки распределены на отдельные линии. Сюда подключены розетки для плиты, посудомоечной и стиральной машины.

На линию смежной комнаты, вместо розетки, устанавливаем распределительную коробку. В ней подключаем розетки у обеденного стола, линию для холодильников.

Розетка для посудомоечной и стиральной машины. Разберём подробней.

Розетка расположена довольно близко к водопроводу и канализации.  Раковина будет переноситься на другое место, тут будут только трубы. Так что в данном случае нас это не волнует.

В розетку будут подключены две серьёзные нагрузки. В идеале на них надо с квартирного щита вести отдельные линии. Но в данном случае этот вариант не подходит. Пришлось на имеющейся линии рассчитать защиту  так, что если нагрузки включить одновременно, напряжение на розетке отключится через незначительное время.  Так что не получится одновременно стирать и мыть посуду. Увы, в данном случае, надо чем то жертвовать.

Не устану повторять: пригласите специалиста.  Вначале надо сделать надёжную проводку. Главное  определитесь, что и где будет установлено. Не все смогут рассчитать сечения проводов и  правильно распределить нагрузки. Для правильного выполнения монтажа требуется инструмент, время и умение.

Осипенко Сергей Яковлевич

Публикация на сторонних сайтах возможна только при указании ссылки на первоисточник — www.permelectric.ru

правила и технология выполнения — Статьи — КухниПроф.Ру

Важным этапом при обустройстве кухни является наладка электропроводки в помещении

Электропроводка на кухне играет, пожалуй, одну из важнейших ролей в обеспечении условий для использования помещения согласно его прямому назначению. Огромное количество подсветки и бытовых приборов выдвигает особые требования к ее обустройству. Какие же правила касательно этой работы актуальны для современного ремонта?

Важным этапом при обустройстве кухни является наладка электропроводки в помещении. Этот вопрос является актуальным как для старых многоэтажек и частных домов, так и в новостройке, так как современные условия жизни тесно связаны с постоянным нарастанием использования все более мощных приборов. Далеко не каждая стандартная проводка способна выдержать такую нагрузку. Поэтому для предупреждения возникновения проблем в дальнейшем рекомендуется заранее продумать ее замену и обустройство по той схеме, которая будет удобна лично вам.

Требования к проводке

При обустройстве электрики на кухне своими руками важно правильно рассчитать параметры сети. Для этого нужно суммировать общую нагрузку на проводку. За основу берется мощность приборов, расположенных на кухне и освещение. Иногда там может быть сосредоточено до 50 % всей устройств в доме.

При обустройстве электрики на кухне своими руками важно правильно рассчитать параметры сети

В зависимости от расчетных параметров подбирается соответствующая толщина кабеля. Дополнительно проверьте его тип. Одинарный провод может не выдержать нагрузку, поэтому лучше сразу установить трехжильный. Оптимальное решение: кабель на 3 провода с сечением 10 мм. Обратите внимание на материал. Алюминий и медь ведут себя по разному и для их стыковки нужно использовать специальный переходник.

Чтобы электрика на кухне была полностью отделена от общей сети позаботьтесь об установке независимого рубильника.

Расположение элементов

Необходимо удостовериться в том, что розетки расположены на достаточном удалении от варочной поверхности и мойки

Если обустраивается электропроводка на кухне своими руками, в таком случае ответственность за правильность расположения отдельных ее элементов и дальнейшее удобство пользования ложиться полностью на ваши плечи. Для того чтобы минимизировать риск возникновения проблем следует рассмотреть более подробно несколько основных направлений работ.

Розетки

Основным элементом проводки на кухне является именно розетка. В помещении сосредоточено огромное количество приборов, работающих от сети, поэтому важно обеспечить им источник питания.

Электропроводка на кухне подводится таким образом, чтобы доступ к розеткам был в каждом углу помещения, даже вдоль линии расположения гарнитура. Если начинать именно отсюда, здесь стоит расположить несколько розеток по низу и над поверхностью столешницы. При этом нужно удостовериться в том, что они расположены на достаточном удалении от варочной поверхности и мойки. Для мелкой бытовой техники лучше сделать отдельно несколько свободных розеток над рабочей поверхностью. Микроволновку и холодильник можно подключить за задней стенкой. А вот для плиты и духовки можно сделать скрытые розетки, расположив их за мебелью. При этом должен обеспечиваться свободный доступ к ним, например, за счет наличия съемного ящика и вырезанной задней панели.

К розеткам на кухне должен быть свободный доступ

Электрика на кухне своими руками также обустраивается и для обеденной зоны. Здесь пригодится 1-2 розетки для различных нужд. Их лучше разместить над плинтусом снизу стены. Также позаботьтесь о подключении телевизора. Для него розетку выводят за заднюю панель, чтобы не сталкиваться с проблемой свисающих проводов. Кабель от антенны подводится через стену.

Подводки

Провод при подводке нужно спрятать в стене и потолке

Также электрика на кухне состоит из многочисленных ответвлений проводов и подводок. Одной из таких систем является принцип питания потолочной люстры. Провод нужно спрятать в стене и потолке. Если остается бетонное основание, его придется штробить. Можно сделать подвесной потолок или натянуть пленку. Тогда все провода можно без труда скрыть за подвесной конструкцией.

Таким же образом обустраивается и дополнительная подсветка. Если предусмотрено наличие нескольких лампочек, заранее убедитесь в том, что разработанная вами схема проводки, не будет зависимой от соседних элементов. Например, когда для того чтобы включить третью по счету лампочку нужно подключить предыдущие две.

Отдельный вопрос – вытяжка. Для нее питание также преимущественно обустраивается напрямую от сети. Нужно тщательно заизолировать провода и вывести их в безопасное место.

Выключатели

Последний ключевой элемент электропроводки на кухне – выключатели. С их помощью регулируется освещение в помещении. Для каждого отдельного источника света желательно предусмотреть свой отдельный выключатель.

Для каждого отдельного источника света желательно предусмотреть свой отдельный выключатель

Что касается его расположения, для подсветки в основном устраивают маленькую кнопочку вблизи самой лампочки. А вот центральное потолочное освещение зависит от выключателя возле входа. Он может находиться как на самой кухне, так и снаружи в коридоре, если это уместно. Его можно закрепить на уровне примерно 1 м над полом или сверху, как делалось это раньше.

Монтаж

Перед тем как начать масштабный ремонт нужно обесточить кухню и выяснить расположение старых проводов

Для того чтобы обустроить электропроводку на кухне своими руками желательно обладать хотя бы базовыми знаниями об этом процессе. В идеале нужно иметь допуск на выполнение подобных работ, но это условие выполняется далеко не всегда.

Перед тем как начать масштабный ремонт нужно обесточить кухню и выяснить расположение старых проводов. Естественно, потребуется извлечь их из стены. Затем можно будет приступать к планированию новой схемы и воплощать ее в жизнь.

Штробление

Первый этап работ по установке новой проводки – штробление стен. Этот процесс может занять у вас большую часть времени, отведенную на электрику. Он довольно трудоемкий, к тому же требуется наличие специального инструмента.

Суть штробления заключается в том, чтобы проделать в стене не слишком глубокие борозды для укладки кабеля. Для этой цели заранее прорабатывается схема электрики в соответствии с условиями вашей кухни. Затем поверх стены наносится разметка. Учтите, что все борозды должны разветвляться или уходить в сторону строго под углом в 90 градусов.  Это облегчит вам ремонт на дальнейшем этапе.

Суть штробления заключается в том, чтобы проделать в стене не слишком глубокие борозды для укладки кабеля

Для того чтобы быстро и качественно сделать углубления в бетоне или кирпиче используют специальный штроборез. Можно попробовать поработать болгаркой или перфоратором. Для последнего нужна насадка-долото или бур с победитовым наконечником. Так как помещение будет обесточено для питания инструмента используйте аккумулятор или соседнюю сеть.

При штроблении необходимо придерживаться техники безопасности

Параллельно с проделыванием штроб под кабель продумайте расположение розеток и выдолбите в стене углубления под гнезда. Не забудьте и о потолочном подведении электричества к люстре, если вы не оборудуете подвесную или натяжную систему.

Важным условием является соблюдение техники безопасности. Для того чтобы не пострадать от осколков стены и пыли используйте строительные очки и респиратор. Дополнительно можно надеть плотные перчатки, так как кожа рук тоже подвергается негативному воздействию.

Укладка кабеля

Следующий этап – электромонтаж. Эта часть работ связана с укладкой кабеля по штробам и подключением основных элементов к сети. Весь процесс по-прежнему производится в условиях отсутствия напряжения.

Для начала нужно будет подвести провода к выходу из кухни и, начиная от этой точки, проложить их согласно вашей схеме. Если вы соединяете разные проводки между собой, позаботьтесь о том, чтобы место их скручивания между собой было надежно заизолировано.

Электромонтаж связан с укладкой кабеля по штробам и подключением основных элементов к сети

Для того чтобы обеспечить дополнительную защиту как для самих проводов, так и для человека, нужно поместить кабели в специальную гофротрубу. Так вам будет гораздо удобнее работать с проводкой в дальнейшем и вы снизите риск повреждения обмотки.

Уложенная в штробы электропроводка на кухне фиксируется на месте с помощью специальных дюбелей-скоб. Они имеют вид сложенной пополам пластиковой полоски со своеобразной петлей сверху и зазубринами по бокам для лучшей фиксации. Для того чтобы использовать их нужно заранее просверлить по штробам отверстия соответствующей глубины с шагом примерно 30-40 см. Уложенный кабель обхватывается скобой, а ее края забиваются в отверстия в стене.

Уложенная в штробы электропроводка на кухне фиксируется на месте с помощью специальных дюбелей-скоб

После размещения проводов производится установка и подсоединение розеток, выключателей, освещения и некоторых бытовых приборов, которые питаются напрямую от сети, если таковы имеются. Затем нужно провести тестирование и при выявлении неполадок устранить недостатки до финишной отделки.

Шпаклевание

Самый простой метод заделывания штроб – шпаклевание

После того как вы проложите всю электрику на кухне, можно приступать к заделыванию штроб. Самый простой метод – использование шпаклевки. К тому же вам наверняка нужно будет ровнять стены перед дальнейшей облицовкой.

Если предполагается нанесение нескольких слоев штукатурки, вначале следует использовать стартовую смесь. Она более грубая, но отлично подойдет для заполнения борозд на стене. Если же серьезных работ по выравниванию не предвидится, можно сразу же браться за финишную шпаклевку. Масса наносится маленьким шпателем, затем разглаживается и после высыхания поверхность затирается.

Для того чтобы в процессе навешивания мебели или обновления ремонта в будущем у вас не возникло проблем, зарисуйте подробную схему проводки и сохраните этот лист, как важный документ. Также рекомендуется нанести чертеж непосредственно на саму стену после ее шпаклевания, особенно если вы планируете оставить ее необлицованной, например, в зоне расположения гарнитура, или перед поклейкой обоев.

Если вы все выполните правильно, пользоваться такой проводкой будет не только удобно, но и безопасно. Если вы боитесь допустить ошибку или не имеете достаточно опыта работы с электричеством, лучше обратитесь за помощью к профессионалам.

В видео рассказывается как делать проводку на кухне своими руками

Как самостоятельно развести электропроводку на кухне

Кухня в доме – «священное» место для всей семьи. Ее ежедневно посещают жильцы дома. Там не только готовят и едят, но также общаются между собой, выясняют отношения, делятся новостями и обсуждают произошедшие события. Для комфортного приготовления и сохранения продуктов, мойки посуды, просмотра новостей и прослушивания музыки, в кухне обычно скапливается много разнообразной техники. Высокое потребление электроэнергии старые кабели уже могут не выдержать. Вдобавок, если решено провести ремонт и поменять мебель – новая электропроводка на кухне своими руками просто необходима.

Подготовительные работы

Каждый серьёзный производственный процесс нуждается в тщательной подготовке. Подготовительный – наиболее ответственный этап, от его правильного и безошибочного выполнения будет зависеть результат всей работы.

Анализ проложенной электросети

Перед тем как решиться на новую разводку кабелей, нужно определить, какая сеть у вас уже проложена. Требуется узнать, есть ли на вводе в кухню три фазы или заведена только одна. Кроме того, очень важно выяснить – присутствует ли отдельный заземляющий провод. В старых домах нулевая фаза совмещена с землёй, такая система неприемлема для подсоединения современных бытовых приборов. В относительно новых постройках провод заземления уже должен быть. От этого будет зависеть объём всей дальнейшей работы.

Сечение установленных проводников

Нужно определить сечение проложенных проводов. Исходя из современных требований к общей потребляемой мощности, на кухне она может достигать 8–10 кВт. Поэтому, если к розеткам уже проложены проводники сечением 2,5 мм2 – их можно будет по возможности оставить. Но к мощным приборам, кухонному шкафу, электроплите, стиральной машине и другим подобным, придётся провести отдельные трассы. От распределительной коробки нужно будет проложить кабели сечением не менее 4 мм2 с отдельными мощными розетками. Может случиться так, что понадобится трёхфазная сеть с розетками – это тоже нужно учесть.

Расчёт суммарной потребляемой мощности

Эта величина вычисляется довольно просто. Нужно определить, какие приборы будут работать на кухне. Посмотреть по техническим паспортам мощность каждого из них. Сложив эти цифры, можно получить суммарную входную мощность. Если в документации указан ток потребления в амперах – по нему также можно вычислить мощность, умножив его на 220 В (если сеть – однофазная). Исходя из этой величины, можно будет определиться с сечением новых проводов – ориентировочные параметры указаны ниже.

Электрическая схема проводки

Разводка новой электропроводки на кухне должна начинаться с анализа размещения мебели и бытовых кухонных приборов по периметру всего помещения. Это необходимо сделать для того, чтобы начертить подробную электрическую схему. Для правильной разводки на кухне схема должна содержать распределение розеточных блоков и выключателей вдоль стен помещения.

Должны быть правильно указаны координаты точек вывода к розеточным блокам и выключателям – например, в виде расстояния от пола и углов стен. Кроме того, следует определить и обозначить на схеме места, где будут размещаться распределительные коробки. Если вы ещё не определились с новой мебелью для кухни – самое время, чтобы это сделать. Тогда можно будет более точно определить расположение бытовой кухонной техники.

Зная, где будут эксплуатироваться приборы, можно рассчитать место и ориентировочную мощность, подводимую к каждому розеточному блоку. Прибавив для надёжности и запаса на будущее от 50 до 100% от полученного результата, можно будет окончательно определиться с сечением подводимых проводов и мощностью розеток.

Приобретение материалов и комплектующих

После того как есть все данные о сечении проводов, можно рассчитать их приблизительный метраж по электрической схеме с учётом технологического запаса. При расчёте следует помнить, что проводка на кухне, сделанная своими руками – скрытая в стенах или проложенная в коробах, должна проходить параллельно стенам и потолку, а не в произвольном направлении. Кроме того, провода должны находится на расстоянии не менее 50 см от таких объектов, как батареи отопления и газовые трубы. От электрощита к вводной распределительной коробке должен быть проложен отдельный кабель сечением не менее 10 мм2.

Не стоит для кухни подбирать алюминиевый провод. Несмотря на то что он дешёвый и легкий, электричество проводит гораздо хуже медного. Тем более что в последней редакции Правил устройства электроустановок (ПУЭ) для внутренней разводки можно использовать алюминиевый кабель сечением не менее 16 мм2. То есть для проводки нужен будет медный кабель с монолитными жилами.

Многопроволочные жилы также хороши – они более надёжны в местах соединений. Но при том же полезном сечении их диаметр больше монолитных жил. Наиболее распространённые марки, пригодные для использования, – негорючие ВВГнг, ВВГнг-LS, ВВГнг- HF и ВВГнг- FRLS. Можно выбрать более гибкий медный кабель NYM – как зарубежного, так и российского производства.

На всю кухонную электропроводку нужно предусмотреть отдельный защитный автомат. Он должен быть рассчитан на ток срабатывания, не меньший 40 Ампер. Розетки по мощности подбираются так – на 16 А для основной техники и на 32 А для мощных устройств с керамическими вставками. Каждая кухонная розетка должна иметь контакт заземления.

Основной этап

После выполнения всего вышеперечисленного можно начинать монтаж электропроводки на кухне. Работу необходимо выполнять в определённой последовательности, описанной ниже.

Перед тем как сделать проводку на кухне, размечаются стены. Это нужно для прокладки проводов, согласно электрической схеме. Лучше всего это делается при помощи строительного уровня. Следует помнить, что штробы и провода должны располагаться под углом 90 градусов в местах изгибов.
После проверки разметки в стенах вырезаются небольшие углубления – штробы. Их максимальный размер – 25х25 мм. Для укладки проводов в гофре допускается небольшое увеличение максимальной глубины. В работе можно использовать специальный инструмент – штроборез, но он дорогой. Если штробить будете вы, а не электрики – целесообразно применить дрель и перфоратор. Ручной циркулярной пилой (болгаркой) лучше всего пользоваться, если материал стен – из дерева.
Вырезаются посадочные места под установку розеточных блоков и выключателей, согласно схеме. Для выполнения этой задачи лучше всего воспользоваться перфоратором и специальной коронкой для подрозетников. Режим работы – «удар + сверление».
В подготовленные штробы укладываются провода. В каждом месте соединений – возле распределительных коробок, розеток и выключателей – должен быть запас проводников длиной не менее 20 см.
Штробы закрываются шпатлёвкой по всей длине. В предварительно сделанные посадочные места устанавливаются подрозетники, подключаются выключатели освещения и розетки.
Внутри электрощита устанавливаются защитные автоматические устройства. Если проводка на кухне была старой и в розетках не предусматривалось заземление, нужно установить устройство защитного отключения (УЗО) минимум на 40 Ампер, ток утечки 30 мА.
Провода подключаются к розеткам и выключателям. Все группы жил – фаза, ноль и земля – проверяются тестером на предмет короткого замыкания. Если всё в порядке, подключение к электросети завершается в электрощите.

Как видно, особых сложностей для разводки электропитания на кухне нет. В заключение предлагаем несколько дельных советов, как такую проводку сделать ещё быстрее и качественнее.

Дельные советы

Согласно статистике, кухня – наиболее мощный потребитель электроэнергии в квартире. Её электроснабжение в плане безопасности намного улучшит установка отдельного электрощита. Кроме того, легче и быстрее пройдут электромонтажные работы. Щиток следует расположить рядом с местом ввода электричества в помещение. Внутри располагаются УЗО (если есть необходимость), а также общий автомат защиты. На каждую группу розеток также желательно установить автоматический выключатель, при условии что к этой группе проложена отдельная трасса. Если короткое замыкание произошло в одной из групп, вся кухня не останется без электричества. Освещение также можно завести через защитный автомат.

Выключатели освещения располагаются таким образом, чтобы можно было коснуться их опущенной рукой. Розетки устанавливаются на разных уровнях – выше пола на 20–30 см, над столешницами кухонной мебели (высота столешницы над полом плюс 15–20 см). Располагать розетки рядом с мойкой и посудомоечной машиной не стоит – лучше подальше от влаги.

Нежелательно разводить электропитание открытым способом, даже если его спрятать в короб. Эстетики такая проводка не добавит, хотя её выполнить гораздо легче. Кроме того, наличие духового шкафа, плиты, мойки создаёт потенциальную опасность для проживающих. Лучше уж выполнить проводку под потолком – если планируется сделать натяжной или подвесной вариант.

8 признаков того, что у вас могут быть проблемы с электропроводкой

По данным Международного фонда электробезопасности, неисправности электрооборудования ежегодно становятся причиной более 50 000 пожаров в домах. Большинство можно предотвратить.

Чтобы защитить свой дом, начните с проверки блока предохранителей или панели выключателя на предмет даты последней проверки. Большинство муниципалитетов требуют проверки только тогда, когда система модифицируется во время ремонта или дополнения. Тем не менее, Комиссия по безопасности потребительских товаров рекомендует проводить профессиональную проверку каждые 10 лет.Кроме того, помните об этих потенциальных источниках и причинах возгораний, связанных с электричеством.

1. Слишком много удлинителей. Помимо эстетики, есть причина, по которой электрические провода прячутся в стенах. «Неповрежденная система электропроводки будет работать более или менее вечно», — говорит Уильям Берк, руководитель отдела электротехники Национальной ассоциации противопожарной защиты. «Но когда он нарушен или изменен, возможны проблемы». Использование удлинителя создает дополнительные точки, в которых шнуры могут перегибаться, замыкаться или защемляться, что может привести к срабатыванию выключателей, повреждению розеток или даже к пожару.Используйте удлинители экономно и на короткое время — например, во время праздников. Если вам постоянно требуется больше розеток, попросите их установить электрика.

2. Тусклый или мерцающий свет. Поскольку осветительные приборы обычно потребляют лишь небольшое количество энергии, затемнение или мерцание редко вызываются проблемой с самим прибором. Скорее всего, проблема связана с пожирателями энергии, такими как крупные бытовые приборы или обогреватели, которые подключены к одной и той же цепи. «Приборы, которые нагревают или охлаждают, как правило, потребляют много энергии», — говорит Берк.Таким образом, затемнение может быть вызвано тем, что стиральная машина потребляет ток для нагрева воды. Проконсультируйтесь с электриком по поводу переноса светильников в другие цепи или прокладки выделенных линий для крупных электроприборов.

3. Забавные запахи. Новый прибор может издавать неприятный запах при первых нескольких включениях. Но если вы обнаружите странный запах, исходящий из розетки, выключите и отключите все, что к ней подключено. Не используйте его снова, пока квалифицированный электрик не проверит его. Если ваш блок предохранителей или панель выключателя имеет странный запах, немедленно вызовите электрика.

4. Искрение. Это плохой знак. То, как вы с этим справляетесь, зависит от того, откуда оно исходит. Если на панели выключателя, в блоке предохранителей или в розетке возникает искра, вызовите электрика как можно скорее. Но искрящий прибор может означать, что сам прибор поврежден, и в этом случае вам следует вызвать мастера по ремонту прибора. Он может проверить устройство и, как правило, розетку, которая питает его. Вызов специалиста по ремонту, вероятно, будет дешевле, чем вызов лицензированного электрика.Кроме того, если прибор новый, его даже могут отремонтировать по гарантии.

5. Горячие розетки или распределительные щитки.  «Даже если устройство предназначено для производства тепла (например, тостер или обогреватель), его розетка никогда не должна нагреваться», — говорит Берк. Электрический ток может сделать пластину переключателя слегка теплой на ощупь, но если розетка неприятно горячая, выключите все, что подключено к розетке, и попробуйте подключить ее к другой розетке. Если розетка нагревается, даже если к ней ничего не подключено, возможно, она неправильно подключена.Проконсультируйтесь с электриком, который может посоветовать вам перевернуть выключатель или вынуть предохранитель из этой розетки, пока ваша система не будет отремонтирована.

6. Часто перегорающие предохранители или отключающиеся выключатели. Автоматические выключатели и плавкие предохранители спроектированы так, чтобы предотвратить перегрузку. Если у пылесоса или фена регулярно отключается выключатель, независимо от того, где вы его подключаете, скорее всего, виноват прибор. Но если использование одной розетки приводит к многократному перегоранию одного и того же предохранителя, вероятно, цепь перегружена.Позвоните профессионалу, чтобы обсудить модернизацию схемы или добавление новой линии.

7. Жужжание. Как звучит электричество? Когда все работает нормально, ничего. Как правило, между соединениями электричество протекает плавно и бесшумно. Но ослабленные штыри, розетки или изнашивающийся провод могут вызвать скачок тока, издавая при этом жужжащий звук. Если вы уверены, что звук исходит из розетки, прекратите ее использовать и вызовите электрика.

8. Неправильные розетки на кухне или в ванной. Поскольку вода является отличным проводником электричества, для кухонь и ванных комнат требуются специальные ударопрочные розетки, называемые прерывателями цепи замыкания на землю (GFCI). GFCI обычно имеют две маленькие кнопки в центре. Если розетки на вашей кухне или в ванной комнате ничем не отличаются от розеток в вашей общей комнате или спальне, замените их на GFCI, чтобы добавить дополнительный уровень защиты от ударов вокруг воды.

Электрическая проводка кухни и ванной Gfci Electric Circuit Wiring

Электрическая проводка кухни и ванной комнаты Gfci Electric Circuit Wiring

Модернизация проводки для кухонь и ванных

Кухни и ванные комнаты требуют специальной электропроводки для электрических розеток.
Расположение электрических розеток также сильно отличается от других частей дома. Каковы требования к электричеству для кухни и ванной комнаты?

Поскольку требования к электроснабжению часто меняются, обязательно проконсультируйтесь со своим сертифицированным местным электриком по любым особым требованиям и вопросам, касающимся ремонта вашей кухни или ванной. Это краткое изложение некоторых руководящих принципов из национального электротехнического кодекса несколько лет назад.

В кухонной зоне NEC требует, чтобы не более 6 сборов в данном месте находились от розетки, расстояние между которой не превышало 12 футов (12 футов), со специальным расположением розеток в кухонной зоне или над столешницей.

Настольные розетки на вашей кухне должны обслуживаться двумя или более различными контурами. Каждое кухонное пространство шириной более 12 дюймов должно иметь собственную розетку, при этом ни одна точка вдоль столешницы не должна находиться на расстоянии более 24 дюймов друг от друга по горизонтали или 48 дюймов между розетками на кухне.

Часто электрики прокладывают трехжильный кабель 240 вольт от сервисного щитка и обеспечивают две новые цепи 120 вольт. Одна сторона каждой розетки обслуживается одной из цепей, а другая сторона обслуживается другой цепью, что дает две цепи, доступные в каждой розетке, что дает термин «разделенная цепь».Для защиты от перегрузки по току в разделенной цепи используется двойной выключатель, который подключается к панели цепи.

Для обеспечения безопасности кухни и ванной комнаты NEC требует защиты GFCI во всех новых ванных комнатах, а также в кухонных розетках в пределах шести футов от кухонной раковины и в других местах по всему дому. Добавление защиты от замыкания на землю к существующим цепям имеет смысл в любой ванной комнате или на кухне.

«Замыкание на землю» — это утечка тока, вызванная неисправностью электрической изоляции в инструменте или устройстве, которое подключено к сети.Эта утечка тока может быть слишком мала, чтобы отключить автоматический выключатель на кухне или в ванной, но может оказаться фатальной для любого, например, стоящего на мокром полу или касающегося заземленного металлического сантехнического прибора.

Существует три типа GFCI. Одним из них является автоматический выключатель, установленный на главной панели. Розетка GFCI второго типа устанавливается в распределительной коробке в качестве замены существующей розетки, а также имеется простая вилка в розетке GFCI или удлинитель. Установка подачи через розетку GFCI является наиболее распространенной для кухонь и ванных комнат с более чем одной розеткой.Подача через GFCI обеспечивает защиту от замыкания на землю для всех розеток за пределами розетки в той же цепи.

Хотя добавление розеток GFI является очень простым шагом при реконструкции кухни или ванной комнаты, люди, желающие выполнять работу самостоятельно, слишком часто совершают фатальную ошибку, упуская незначительное добавление розетки правильного типа. Обязательно разберитесь в этом шаге или наймите электрика, чтобы убедиться, что на вашей кухне и в ванной комнате есть электропроводка нужного калибра и на правильном расстоянии друг от друга, и, по крайней мере, убедитесь, что ваши цепи в таких местах, как кухни и ванные, где может присутствовать влага. защищен розеткой типа GFI.

Мы надеемся, что это поможет вам начать планировать новую кухню и переделывать ее. Пожалуйста, сообщите нам, какая информация, которую вы искали на нашем веб-сайте, не имеет содержания, которое вы ищете, поэтому мы можем быть уверены, что включим ее в будущем.

Схемы с раздельными розетками на кухне : Электрика онлайн

Автор: Терри Петерман       Что такое схема с разделенными розетками на кухне и почему возникает путаница с этой обычной конфигурацией бытовой проводки? Я получил электронное письмо от посетителя веб-сайта, который спрашивал, есть ли проблема с прилавком в ее доме.Я отвечаю на ее вопрос в следующем видео, статье и схеме подключения ниже:

Вопрос о цепи сплит-розетки :

к одной вилке, а в другой вилке 120. В этой вилке на столешнице задействовано три провода; красный белый и черный.

Красный плюс белый = 120 вольт

Белый плюс черный = 120 вольт

Черный и красный = 240 вольт! Ой!

Есть идеи, как исправить? – Триш

Понимание схемы кухонных раздельных розеток:

Триш, то, что у вас есть, на самом деле совершенно нормальная ситуация, которая соответствует правилам кодекса во многих электрических юрисдикциях.Это то, что известно как кухонная цепь с разделенными розетками.

Он питается от 2-полюсного автоматического выключателя на 15 А и использует кабель 14/2. В этой ситуации нейтраль распределяется между двумя горячими проводами (красным и черным), которые идут от панели.

Вы правы в том, что между черным и красным проводом есть напряжение 240В. Однако розетка подключена так, что в каждой половине дуплексной розетки есть только 120 В, а латунный язычок сломан между верхней и нижней половиной розетки на горячей (латунной) стороне устройства, но остается неповрежденным. на нейтральной стороне.Таким образом, две цепи, питающие эту розетку, «делят» нейтраль.

Кухонная раздельная розетка Схема подключения цепи:

Поскольку две цепи расположены с противоположных сторон панели, нейтраль будет нести только несимметричную нагрузку. Таким образом, если вы используете тостер, подключенный к верхней половине, и он потребляет 8 А в цепи № 1, а кофеварка, подключенная к нижней половине, использует 6 ампер, то нейтраль будет передавать только 2 ампера тока обратно в цепь № 1. панель.Максимум, что нейтральный проводник будет нести по такой цепи, это максимум, что будет потреблять один из включенных приборов.

Новый код теперь требует, чтобы все кухонные розетки были защищены розетками с прерывателем цепи замыкания на землю (GFCI) и должны иметь как минимум две цепи на 20 А, питающие кухонные розетки общего назначения.

Раздельные кухонные розетки по-прежнему широко распространены и до сих пор разрешены в некоторых юрисдикциях. Однако в тех случаях, когда были приняты новые кодовые правила, существующие установки устаревают и не подлежат и не будут подлежать перемонтажу.Мне лично нравятся кухонные 3-проводные схемы, поскольку я думаю, что они обеспечивают большую гибкость в отношении расположения и конфигураций приборов на столешнице с достаточной мощностью для обеспечения различных требований к питанию. Однако усложняющей проблемой и фактором, побуждающим к изменению, было требование наличия розеток с защитой GFCI на кухне, а защита разделенных цепей является более сложной и дорогостоящей, чем использование розеток 20A GFCI с возможностью прохода.

Не уверены, что сможете справиться с этим самостоятельно? Помните: сами не можете? Получите помощь от квалифицированного подрядчика по электротехнике/

Как установить электрооборудование для уличной кухни

Электричество важно, если вы планируете оснастить летнюю кухню небольшими приборами или осветительными приборами. Хотя поначалу электромонтажные работы могут показаться сложными, вы можете обеспечить электроэнергией открытое пространство, потратив немного времени и усилий. Вот несколько шагов о том, как установить электричество для летней кухни.

Шаг 1. Проверка печатной платы

Наружные розетки должны иметь защиту от замыкания на землю (GFCI). Сюда входят розетки GCFI и автоматический выключатель GCFI. Эти типы розеток помогают защитить людей от поражения электрическим током в местах с высокой влажностью и имеют решающее значение для предотвращения пожаров.Вам понадобится защита GFCI, если в вашей наружной цепи нет выключателя GCFI или если вы устанавливаете новый выключатель.

Этап 2. Планирование маршрута

В зависимости от ситуации вам потребуется выкопать траншею для прокладки трубопровода. Начните с выбора лучшего места для подачи энергии внутри дома. Это может быть электрическая коробка, потолочная коробка или даже главная панель. Как только вы найдете источник питания, придумайте план прокладки провода снаружи дома в траншею.Согласно Национальному электрическому кодексу (NEC) вы можете делать изгибы трубопровода только на 360 градусов. Например, если вы сделаете два изгиба по 90 градусов от дома до земли, то у вас останется изгиб только на 180 градусов.

Шаг 3. Измерьте провод и начните копать

Спланировав наилучший маршрут, измерьте расстояние от источника питания до конечной розетки, чтобы определить длину провода. Затем просверлите отверстие в стене дома или там, где линия будет выходить.Если проблем не возникнет, можно приступать к рытью траншеи. Вы можете использовать подземный питающий кабель вместо жесткого металлического кабелепровода, но ваша траншея должна быть глубиной 12 дюймов вместо 6. Это всегда хорошая идея — а иногда и закон — связаться с вашими местными коммунальными службами перед копанием.

Этап 4. Монтаж фитингов

Трубопровод проходит от земли к фитингу LB сбоку дома. Затем вы проложите электрические металлические трубки (ЭМТ) от фитинга к источнику питания.Вам нужно будет просверлить 1-дюймовое отверстие для фитинга в боковой части дома. После того, как фитинг LB прикреплен к сайдингу, установите соединитель кабелепровода и электрическую коробку для ЕМТ. Коробка — это то место, где вы будете подключать старую домашнюю письменность к наружной проводке.

Этап 5. Прокладка кабелепровода

Жесткий металлический кабелепровод имеет резьбовые концы, которые крепятся к фитингу LB сбоку дома. После этого следуйте плану трубопровода и начните сгибать трубопровод.Временно соберите все вместе над землей, чтобы убедиться, что все подходит. Если все совпадает, затяните части кабелепровода над землей для облегчения доступа. Вам, вероятно, придется отрезать последний кусок кабелепровода, чтобы он идеально подходил к фитингу LB. Установив трубу, закрепите ее на доме с помощью винтов.

Этап 6. Протягивание проводов

После правильной установки кабелепровода и фитингов можно приступить к прокладке провода. Снимите крышки LB и вставьте рыбную ленту в отверстие.Используя рыболовную ленту, протяните соответствующий провод через кабелепровод. Вам нужно как минимум два разных провода или больше, в зависимости от потребностей. Провод THWN-2 калибра 14 следует использовать для цепей на 15 ампер, а провод калибра 12 — для цепей на 20 ампер.

Шаг 7. Подключение розеток

Теперь, когда из дома есть доступ к электросети, можно приступать к подключению внешних розеток. Помните, что вам нужно будет использовать розетки GFCI для наружного использования, которые имеют защитную крышку для защиты от влаги.Крышка должна снимать защиту, даже если что-то подключено к сети.

Электропроводка и электропроводка кухни

Электропроводка на кухне отличается от электропроводки в других частях вашего дома. Поскольку электрические розетки (розетки) на кухне будут располагаться рядом с источником воды (кухонной раковиной), необходимы дополнительные меры для обеспечения безопасности людей в вашем доме.

Понимание требований NEC

С 1971 года Национальный электротехнический кодекс (NEC) требует, чтобы розетки GFCI устанавливались в домах.GFCI означает прерыватель цепи замыкания на землю. Розетка GFCI контролирует электричество, протекающее в токе, и, если в токе обнаруживается какой-либо дисбаланс, розетка отключается, и электричество в этой розетке отключается. Всем известно, что электричество и вода несовместимы, и розетки GFCI помогают бороться с этим потенциально смертельным дуэтом. Сначала сосуды GFCI требовались только снаружи домов, где дождевая вода могла вызвать проблемы, или возле бассейнов. Однако с тех пор NEC приняла изменения, требующие розеток GFCI и внутри дома, в местах с источниками воды, таких как ванные комнаты и кухни.

Розетки GFCI защищают вас и вашу семью

На кухне должно быть не менее двух цепей с защитой от замыканий на землю. Это означает, что все электрические розетки над кухонной стойкой должны быть разделены на две отдельные электрические цепи. Кроме того, все розетки на кухне, которые будут располагаться над столешницей, должны быть розетками GFCI. Если розетка GFCI обнаруживает, что какое-либо электричество течет к заземленному объекту (например, человеку, который держит кухонный прибор, подключенный к розетке GFCI), электричество, поступающее в эту розетку, немедленно отключается.Это снижает или устраняет риск поражения электрическим током или удара током.

Знать, куда идет проводка

На кухне, показанной в этом видео, которая была одним из наших проектов по строительству жилых помещений , мы разместили розетки GFCI справа от плиты, а также кабель для электрической плиты. Мы также подключили на 120 вольт, на тот случай, если клиент выберет газовую плиту. Затем мы установили блок выключателей, освещение под прилавком и освещение над прилавком. Вы увидите еще одну розетку GFCI слева от диапазона.

Содержите кухонную электропроводку в соответствии с кодом

Согласно NEC, розетки должны находиться в пределах двух футов от излома любой столешницы. В доме, показанном на видео, есть розетки в пределах двух футов с каждой стороны от 36-дюймовой раковины, чтобы соответствовать коду. Национальный электротехнический кодекс также требует, чтобы расстояние между двумя розетками не превышало четырех футов, и мы также постарались выполнить это условие. Кроме того, розетки GFCI должны быть на 20 ампер и калибра 12. Розетки, которые не находятся над кухонной стойкой (например, розетка, к которой подключен ваш холодильник), не обязательно должны быть розетками GFCI.

Если что-то из этого звучит запутанно, не волнуйтесь. Вот для чего мы здесь! Когда вы работаете с такой надежной компанией, как CMC Electric, которая уделяет особое внимание обслуживанию и удовлетворению клиентов, мы избавим вас от всех догадок и неуверенности в вашем домашнем проекте. Мы позаботимся о том, чтобы ваша электропроводка была выполнена правильно и соответствовала всем требованиям кодекса, не нарушая банк.

Не стесняйтесь обращаться к нам сегодня, чтобы задать вопросы или запланировать обслуживание. Если вам нужно быстрое решение, более масштабный ремонт или масштабная реконструкция, наша команда знающих и дружелюбных сотрудников справится с задачей!

Как сращивать провода электрических цепей

При выполнении работ по реконструкции может потребоваться соединение проводов для перемещения цепей или добавления новых устройств.Сращивание — это механическое соединение между двумя проводами, благодаря которому они могут продолжаться как один провод. Пластиковый соединитель, называемый проволочной гайкой, используется для изоляции и закрепления соединения.

Используйте размер проволочной гайки, соответствующий количеству и сечению используемых проводов. Сращивание проводов должно выполняться внутри закрытой электрической коробки, известной как распределительная коробка. Распределительная коробка обычно имеет квадратную форму и изготовлена ​​из металла. При установке распределительную коробку нельзя прятать внутри стен или потолков, чтобы она оставалась доступной в любое время. Продолжайте читать, чтобы понять, как сращивать провода электрических цепей:

Меры предосторожности при сращивании электрических проводов

Перед началом любых работ по соединению электрических проводов выключите автоматический выключатель, подающий электроэнергию на провод, который необходимо сращивать. Будьте предельно осторожны при работе с электричеством, так как неправильное обращение с ним может привести к серьезным травмам или даже смерти. Важно рассчитать безопасную мощность электрической нагрузки, чтобы всегда оставаться в безопасности.

Изображение предоставлено: https://www.thespruce.com/

Электрические соединения никогда нельзя оставлять отдельно в полости стены или потолка. Вместо этого все сращивания должны находиться в одобренной распределительной коробке или электрической коробке приспособления. Распределительная коробка обеспечивает безопасную среду для ваших соединений, защищая их от ударов, искр и возгорания, если что-то пойдет не так.

Хотя поначалу распределительные коробки могут показаться громоздкими и ненужными, вы обнаружите, что с ними легко работать, и они сделают вашу работу более безопасной.Еще одна мера предосторожности, которую вы должны принять во внимание: никогда не работайте с электропроводкой в ​​одиночку, найдите помощника, который поможет вам. Кроме того, никогда не работайте с электропроводкой во влажных или влажных условиях. Убедитесь, что вы носите обувь с резиновой подошвой, чтобы изолировать ваше тело.

Что вам понадобится

• Кабельный рыхлитель
• Инструмент для зачистки проводов
• Молоток
• Отвертки
• Клещи
• Аккумуляторная дрель с насадкой
• Удлинитель сверла
• Кабельные зажимы для коробки
• Косичка заземления
• Шурупы для монтажной коробки
• Соединители проводов, одобренные UL
• Металлическая распределительная коробка с крышкой

Вот пошаговое руководство по сращиванию проводов электрических цепей.

Удаление внешней оболочки кабеля

Убедитесь, что вы соединяете два одинаковых кабеля. Кабели должны совпадать с точки зрения сечения проводов и количества отдельных проводников в кабеле. Современная проводка будет иметь калибр и количество проводов, напечатанных на внешней оболочке кабеля. Например, кабель с маркировкой 12/2 w заземления содержит изолированные жилы калибра 12 плюс заземляющий провод из неизолированной меди.

Начните с обнажения отдельных токопроводящих проводов внутри прочной внешней пластиковой оболочки, используя кабельный рыхлитель, чтобы разрезать оболочку.Не используйте канцелярский нож, так как вы рискуете порезать отдельные провода. Вставьте кабель в отверстие в рыхлителе кабеля так, чтобы он находился на расстоянии 6 дюймов от конца кабеля.

Ленточная изоляция проводников

После того, как провод оголен, возьмитесь за оболочку одной рукой и нажмите на нее, держа в другой руке инструмент для зачистки проводов. Это заставит лезвие вонзиться в пластиковую изоляцию, что позволит аккуратно разрезать ее, не повреждая отдельные провода под ней.Зачистите каждый заземляющий провод, кроме заземляющего провода, который будет покрыт пластиковой изоляцией с цветовой маркировкой.

Изображение предоставлено: https://engineer.decorexpro.com/

Осмотр кабелей

Чрезвычайно важно проверять каждый провод после зачистки. Поврежденная изоляция может подвергнуть провод воздействию окружающей среды, что впоследствии вызовет короткое замыкание. Когда оболочка кабеля и изоляция проводов подготовлены должным образом, примерно 6 дюймов провода должны выступать за край оставшейся оболочки, а отдельные провода должны быть зачищены и сглажены, а не надрезаны.

Удаление заглушек из распределительных коробок

Если вы используете существующую распределительную коробку, необходимо удалить заглушки для отдельных проводов цепи. Если вы устанавливаете новую распределительную коробку, она должна иметь выбивные отверстия для подключения к каждому проводу под оболочкой. С помощью молотка и отвертки отсоедините два противоположных выбивных диска от распределительной коробки. Используйте плоскогубцы, чтобы поддеть и полностью удалить диски.

Изображение предоставлено: https://www.thespruce.com/

Прикрепите кабельные зажимы к распределительной коробке

В случае пластиковых кабельных зажимов защелкните их в выбивных отверстиях в коробке.Снимите зажимное кольцо с резьбой для металлических кабельных зажимов, затем вставьте зажим через выбивное отверстие. Навинтите зажимное кольцо обратно на зажим изнутри коробки и с помощью плоскогубцев надежно затяните кольцо. Не поворачивайте слишком сильно, иначе вы можете сломать зажим.

Вставьте кабели

Вставьте по одному кабелю в каждое отверстие соединительной коробки через зажим. Убедитесь, что кабель ровно лежит на зажиме, если вы случайно расположите его боком, вы рискуете повредить кабель.Оболочка кабеля должна выходить за пределы зажима в коробку на 1/4–1/2 дюйма.

Пластиковые кабельные зажимы обычно имеют язычок, который необходимо закрыть, чтобы зажать кабель. При использовании металлических зажимов затягивайте винты на зажиме, пока кабель не будет надежно зажат.

Прикрепите коробку и крышку

Прикрепите монтажную планку к выбивному отверстию в распределительной коробке с помощью винта. Затяните, закрепите, но не перетяните и не повредите кабель или зажим.

Закрепите электрическую коробку на стене примерно на уровне глаз с помощью прилагаемых винтов или дюбелей и винтов для гипсокартона.Поместите лицевую панель на кабель и металлический зажим. Затяните винты на монтажных ушках пластины, если в вашей коробке они не были уже прикреплены к лицевой панели.

Подсоединение проводов

Используя одобренные соединители для проводов, соедините проводники с одинаковыми цветами изоляции. При использовании стандартных проволочных гаек некоторые электрики предпочитают сначала скручивать провода плоскогубцами, а затем накручивать проволочные гайки на концы проводов.

Кроме того, некоторые производители проволочных гаек предписывают просто соединить два параллельных провода вместе, а затем накрутить проволочную гайку на оголенные концы проводов по часовой стрелке.Как бы вы это ни делали, провода должны быть подсоединены достаточно надежно, чтобы они не высвободились из гайки, когда вы будете тянуть за них.

В нижней части проволочной гайки не должно быть оголенного провода. Некоторым электрикам нравится оборачивать петлю или две электроизоляционной ленты вокруг основания гайки и проводов, чтобы усилить соединение проводов. Другим типом утвержденного соединителя проводов является соединитель с нажимной посадкой.

С этими соединителями вы просто вставляете оголенный конец провода в гнездо на соединителе.Неизолированные медные провода заземления цепи также должны быть соединены вместе в коробке с помощью утвержденного разъема. Используя проводной соединитель для металлических электрических коробок, подсоедините третью косичку заземления, оголенную медь или зеленую изоляцию, к двум оголенным медным проводам заземления цепи.

Затем свободный конец косички соединяется с резьбовым отверстием на металлической коробке с помощью зеленого винта заземления. Этот метод заземляет электрическую коробку и повышает безопасность цепи. После завершения соединений и отделки поверхности стены или потолка надежно прикрепите накладку.Некоторые накладки имеют матовую поверхность, что позволяет их красить.

Часто задаваемые вопросы о сращивании проводов электрических цепей

Можно ли сращивать провода без распределительной коробки?

Нет, все соединения должны находиться в распределительной коробке, и к распределительной коробке должен быть доступ.

Можно ли сращивать провода за гипсокартоном?

Соединения должны находиться в одобренной распределительной коробке или электрической коробке приспособления. Коробка должна оставаться доступной и не может быть скрыта за гипсокартоном или другими строительными материалами, которые потребуют удаления, чтобы добраться до коробки.

Каковы преимущества соединения электрических цепей в домашних условиях?

Если у вас есть знания об электричестве, вы можете сращивать провода электрических цепей дома, тем самым экономя на затратах на электротехнические работы.

Заключительные мысли о том, как сращивать провода электрических цепей

Как видите, знание того, как сращивать провода, может сэкономить вам время и деньги на нескольких проектах по электроснабжению и освещению в вашем доме. Однако, если вы опасаетесь работать с электричеством или вам не хватает базовых знаний в области электротехники, не стесняйтесь нанять лицензированного электрика для своего проекта.

Электрические требования для реконструкции кухни

При проведении полной реконструкции кухни (рис. 1) важно спланировать электрические требования не только в соответствии с электротехническими нормами, но и иметь кухню, обеспечивающую эффективное и свободное размещение использование мелкой и крупной бытовой техники, освещения и вентиляции.

Рисунок 1. Реконструированная кухня

В Национальном электротехническом кодексе есть некоторые минимальные требования к размещению и подключению электрических розеток (розеток).Следует отметить, что в отдельных юрисдикциях могут быть дополнительные и более строгие требования. Всегда разумно проверить свои планы в местном строительном отделе, прежде чем начинать какие-либо работы. Внесение изменений после завершения установки может оказаться очень дорогостоящим мероприятием.

Кухонная зона требует больше электроэнергии, чем любая другая зона в доме. Если у вас старый дом, вы можете столкнуться с проблемой нехватки дополнительных или запасных цепей для правильного питания вашей новой и обновленной кухни.

Если вы обнаружите, что у вас недостаточно цепей, вы можете подумать о добавлении электрической вспомогательной панели, как показано на рис. 2, чтобы увеличить доступное количество цепей для обеспечения электрических потребностей кухни.

Рисунок 2. Добавление дополнительной электрической панели для удовлетворения требований к электричеству кухни

Дополнительная информация по установке подпанели.

Многие предметы на кухне требуют собственных независимых цепей.К ним относятся:

• Диапазон
• Духовка
• Варочная панель
• Вывоз мусора
• Холодильник
• Вентиляторы / Вытяжные вентиляторы
• Микроволновая печь
• Освещение / Розетки

Следует отметить, что хотя освещение и розетки (розетки) могут иметь одни и те же цепи, целесообразно и не слишком дорого обеспечивать отдельное питание для этих устройств.

Если у вас в настоящее время есть газовая плита, духовка или варочная панель, вам следует подумать о том, чтобы добавить электрический кабель и розетку в этом районе.Если в будущем вы решите перейти с газовых приборов на электрические, добавление необходимых электрических услуг может оказаться очень дорогим. Стоимость кабелей и соответствующих электрических коробок и розеток (розеток) невелика, и вам не нужно предоставлять фактические электрические цепи, провода можно оставить без заделки в электрораспределительном (центре нагрузки) щите или рядом с ним.

При планировании потребности в розетках у вас должна быть емкость над каждой областью столешницы, длина которой превышает 1 фут, и розетка должна быть доступна на каждые 4 фута площади прилавка.Отдельная столешница считается существующей, даже если она представляет собой цельный кусок столешницы, когда части разделены такими элементами, как варочные панели, холодильники и раковины.

Дополнительная информация по электрическим требованиям к столешницам.

Стены без столешниц должны иметь электрическую розетку (розетку) на каждые 12 футов стены.

Дополнительная информация о требованиях к электрическим розеткам на стенах

Также целесообразно подключить все розетки на 20 ампер, в некоторых юрисдикциях это обязательно. Для этого необходимо использовать медный провод 12 калибра. Для кухонных розеток следует использовать не менее двух 20-амперных розеток. Нет необходимости использовать два кабеля 12/2 с заземлением, использование кабеля 12/3 с заземлением допустимо для работы двух цепей, где белый нейтральный провод является общим для обеих цепей.

Несмотря на то, что допускается прокладка 15-амперных цепей во всех зонах, за исключением розеток на столешнице, которые должны быть на 20 ампер, я рекомендую прокладывать 20-амперные цепи по всей кухне.

Все кухонные цепи должны работать через розетку GFCI или автоматический выключатель.

Если вы устанавливаете кухонный остров, целесообразно предусмотреть способ подачи питания на остров, даже если ваш первоначальный проект не предусматривает никакого питания. Этого можно легко добиться, установив трубу из ПВХ от острова до точки, которая будет доступна позднее.

При подключении электричества к вашей новой кухне не забудьте проложить кабели для телевизора, телефона и других устройств связи.
