Содержание

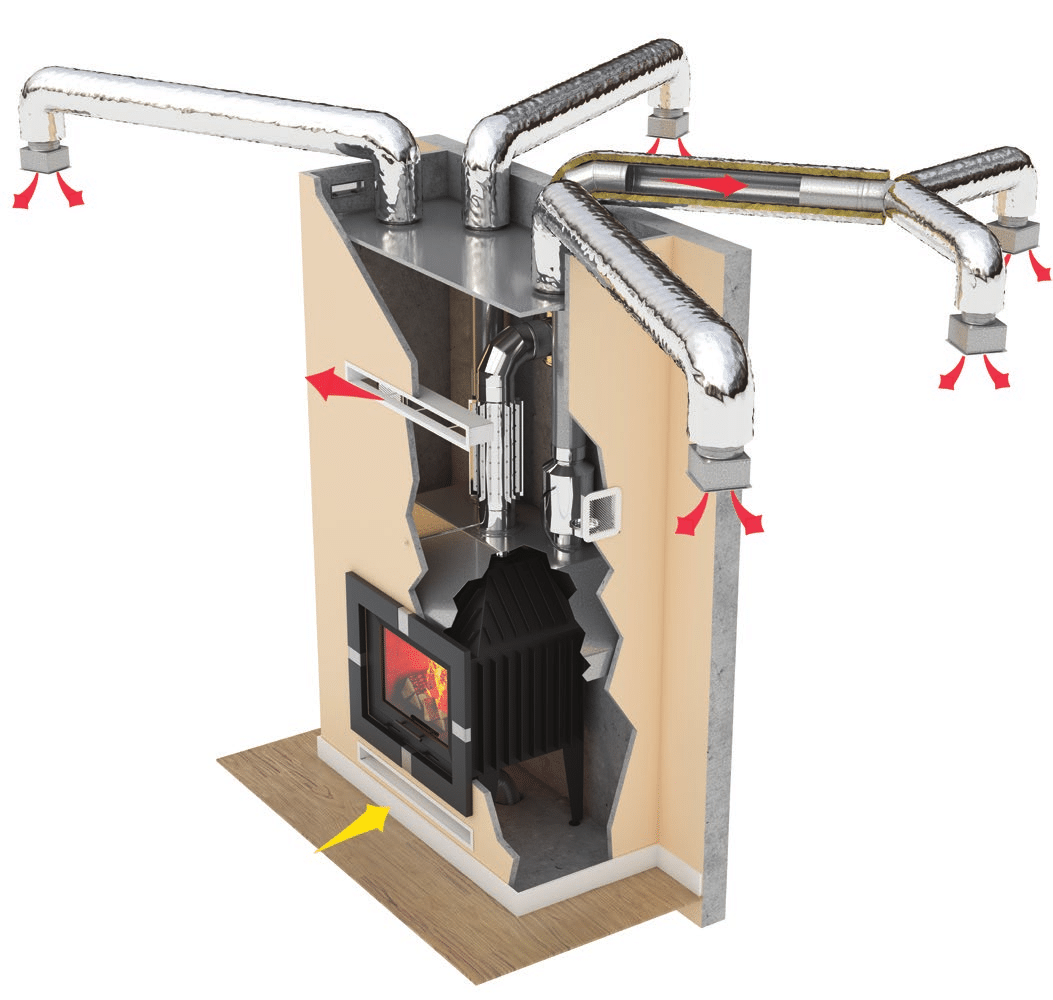

модель с функцией обогрева второго этажа, камин с воздуховодом

Особенности

Камин с контуром отопления не только дает тепло в комнате, где он находится, но и позволяет отопить другие помещения в здании. Монтаж такой системы в загородном доме решает сразу 2 задачи: во-первых, создает уютный уголок в гостиной с видом живого пламени, во-вторых, решает проблему отопления жилья в целом. Работа основана на теплообменнике в портале камина, от которого отведены трубы к батареям в других помещениях. Модели с длительным отоплением могут обеспечить тепло на больших площадях при минимальном количестве топлива.

В продаже имеется большое число готовых заводских моделей с корпусом из чугуна или стали и прозрачными дверками из огнеупорного стекла. Они компактные и мобильные, их можно установить в любом месте. Есть и печи, которые устанавливаются стационарно и не могут быть перемещены.

Контуры отопления могут работать на воде или на горячем воздухе. Воздушные системы имеют меньшее рабочее давление, поэтому менее подвержены поломкам. Зато отопление горячей водой может быть проведено в любое помещение, в том числе и с вентиляцией: кухни, ванные, гардеробные.

Преимущества и недостатки

Камины с отопительным контуром имеют следующие преимущества:

  • при уже существующей системе отопления они легко подключаются к ней;
  • могут иметь функцию горячего водоснабжения;
  • используют экологичное и безопасное топливо;
  • из-за отвода тепла не дают перегреваться топке;
  • позволяют отапливать большие помещения, имеющие второй этаж;
  • пожаробезопасны;
  • некоторые модели топок длительного отопления имеют дополнительные функции, например варочные панели для приготовления пищи.

Из отзывов покупателей можно узнать и распространенные недостатки:

  • регулировка подачи тепла возможна только в ручном режиме, в отличие от множества атематических систем на газу, электричестве и твердом топливе;
  • по сравнению с другими системами это не самый эффективный способ обогрева с помощью батарей радиаторов, особенно суровой зимой.

Принцип работы

Заводские модели отопительных котлов для таких каминов имеют вокруг корпуса теплообменник в виде спирали или радиатора из тонких труб, по которым циркулируют вода или воздух. Нагреваясь, они поступают по отопительным трубам к батареям в других помещениях.

Камин с водным контуром на древесном топливе имеет низкий КПД, не превышающий 60%. Кроме того, простые модели для эффективного снабжения дома теплом нуждаются в постоянном подкладывании дров. От этих проблем избавлены пеллетные камины. Они используют в качестве топлива гранулы, которые имеют большую удельную теплоту сгорания, чем дрова. Пеллет автоматически загружается с задней стороны топки. Регулировать интенсивность подачи и, следовательно, мощность работы камина можно с помощью электрического пульта управления.

Камины с воздуховодом могут обладать КПД до 80%. Сложные модели могут быть разработаны с функцией обогрева в топке и простенке. Так достигается максимальный обогрев циркулирующего воздуха. В отличие от водяных контуров, воздушные системы нуждаются в наличии вентиляторов, а это требует прокладки дополнительных проводов и большего расхода электроэнергии. Но зато трубы для них менее требовательны к прочности, чаще всего они изготовляются из тонкого и дешевого алюминия.

Для безопасности большинство каминов с воздушным и водяным контуром снабжено защитной дверцей из огнеупорного стекла. Тепло в комнату проникает через это стекло за счет инфракрасного излучения. Так исключается возможность попадания искр в комнату, а хозяева могут наслаждаться видом яркого пламени. Для чистоты стеклянной заслонки предусмотрена защита от копоти.

Как подключить

Подключение камина с водяным или воздушным контуром можно производить в выбранном месте, главное, чтобы оно предусматривало вывод дымохода через крышу на улицу. Для эффективной работы трубы, выводящей дым, она должна иметь расстояние от отопительного бака до своего верхнего конца от 3 до 5 м.

Покупной камин обладает максимальной рабочей мощностью, указанной в своем техпаспорте. Выбирать модель следует в зависимости от суммарной площади здания:

  1. 60-200 кв. м. – до 25 кВт;
  2. 200-300 кв. м. – 25-35 кВт;
  3. 300-600 кв. м. – 35-60 кВт;
  4. 600-1200 кв. м. – 60-100 кВт.

Схема подключения камина с водяным контуром содержит разводку отопительных труб по комнатам с указанием расположения термометров, манометров, радиаторов, циркуляционного насоса, предохранительных, воздушных и сливных клапанов.

Порядок подключения системы состоит из следующих этапов:

  • Выравнивание пола на месте расположения камина и покрытие его защитным слоем, предохраняющим от высоких температур.
  • Установка печи, регулирование ее по уровню.
  • Монтаж системы отопительных труб с циркуляционным насосом.
  • Подключение к контуру теплообменника.
  • Закачка воды в контур, проверка работы циркуляционного насоса и герметичности всех узлов.
  • Монтаж и подключение к дымовому каналу топки дымохода и его герметизация.
  • Пробная растопка камина.

После проверки работы системы, показаний измерительных приборов, скорости циркуляции и дымоотвода при первой топке, можно приступать к регулярной эксплуатации печи-камина.

При подключении камина с воздуховодом для отопления всего дома первые этапы идентичные: выравнивание и защита пола, установка устройства по уровню. Воздушные отопительные системы не нуждаются в насосе, циркуляция горячего воздуха по трубам происходит самотеком. Для эффективного тока нагретого воздуха необходимо, чтобы воздуховоды были не более 3 м в длину, а вся система имела минимальное количество угловых поворотов.

В качестве воздуховодов в комнатах берутся трубы из огнеупорного алюминия. Этот материал способен выдержать температуру до 250°С. Сами воздуховоды имеют тонкие стенки, малый вес и легко монтируются в любом месте. Лучше всего крепить их к потолку с помощью металлических крючков или каркаса из металлопрофиля. Для более эстетичного вида отопительную систему часто скрывают под декоративными коробами. После установки алюминиевых труб необходимо провести их герметизацию и подключить вентиляцию.

Камин с воздушным отоплением Антарес Комфорт

Статьи по теме

Предком камина был обыкновенный очаг, который использовался для отопления жилищ и приготовления пищи еще с пещерных времен. Постепенно камины совершенствовались, и нередко использовались еще и в качестве подсобного оборудования в домашних мастерских. А можно ли все-таки сейчас использовать камин по своему прямому назначению, т.е можно ли с помощью камина протопить свой дом?

Вообще говоря, в качестве устройства для отопления дома камин не очень эффективен. У обычного камина с прямоточной трубой КПД всего 10..15%, т.е. 85…90% тепла (и денег на топливо) в самом прямом смысле слова вылетает в трубу. Стоит сказать, что камин прогревает помещение не столько за счет нагрева воздуха (как раз почти весь нагретый воздух улетает в трубу и не успевает ничего нагреть), а за счет излучения. Кроме того, топки каминов специально делают как можно более просторными – для того, чтобы дрова горели как можно более быстро и интенсивно. Но это означает, что и расход дров у камина достаточно большой. В отличие от русской печи камин не способен запасать тепло, он прогревает помещение только до тех пор, пока в нем горят дрова. Как вы понимаете, ночью оставлять горящий камин без присмотра не самое лучшее решение с точки зрения пожарной безопасности, даже если топка закрыта огнеупорным стеклом.

Другое дело камины с комбинированным нагревом – КПД такого камина в идеале может достигать 70…80% (хотя в реальных условиях эксплуатации это скорее все-таки не более 50…60%). Такой камин нагревает помещение не только за счет лучистого излучения горящего огня, но и за счет нагрева воздуха, который проходит через каналы между стенками камина и топкой. При этом сама каминная труба изолирована от этих каналов, и продукты сгорания топлива не попадают в нагреваемый воздух. По своей сути это уже комбинация камина и печи.

Если к такому камину подсоединить систему воздуховодов с вентилятором, то можно транспортировать нагретый воздух и в другие комнаты дома. Если же у вас в доме установлена система воздушного отопления Антарес Комфорт, то воздуховоды с вентилятором уже есть.

Камин с воздушным отоплением Антарес Комфорт.

Схема отопления.

Как будет работать воздушное отопление дома Антарес Комфорт, если у вас в доме есть работающий камин? Давайте посмотрим на схему:

В гостиной (7) установлен камин. Агрегат воздушного отопления АВН (12), установленный в топочной, с помощью встроенного вентилятора (13) гонит воздух по прямому жесткому магистральному воздуховоду (11) и далее по прямым гибким шумоглушащим воздуховодам (6,18) в помещения дома, в том числе и в гостиную (7).

Попав в гостиную, воздух проходит через каналы в камине и нагревается. По обратным гибким шумоглушащим воздуховодам нагретый камином воздух попадает в обратный жесткий магистральный воздуховод (16), где смешивается с холодным свежим воздухом с улицы, попавшим в дом через вентиляционный воздуховод (19). Несколько остывший смешанный воздух попадает в обратный коллектор (15) и далее, пройдя через фильтр очистки воздуха (14) он попадает снова в АВН и разносится по всему дому.

Управляют работой вентилятора и АВН электронный программируемый термостат (9) и блок автоматики (10).

Если вы хотите установить в своем доме камин с воздушным отоплением Антарес Комфорт, то в первую очередь вам нужно определиться с требуемой мощностью. 1 кВт мощности камина в идеале способен прогреть 25 м3 – при стандартной высоте потолка 2,5 м это около 10 кв.м. площади дома. Однако в реальных условиях это цифра меньше, поэтому желательно считать, что 1 кВт обогреет 8..9 кв.м. Таким образом, если у вас дом общей площадью 80…90 кв.м., то вам нужен камин не менее чем на 10 кВт. Если 240 кв.м. – то камин должен быть не менее 30 кВт. Максимальная мощность современных каминов не превышает 50 кВт.

Еще при установке камина с воздушным отоплением важно понимать, что даже не очень мощный камин нельзя установить просто на пол. Во-первых, это недопустимо с точки зрения пожарной безопасности, а во-вторых, камин просто проломит пол и провалится вниз – настоящий камин слишком тяжелый. Поэтому под установку камина внизу должен быть предусмотрен фундамент – т.е. определиться с местом установки камина вам придется еще до начала строительства дома на этапе проектирования. И передвинуть потом камин в другой угол уже не получится.

И последний момент – если вы хотите отапливать дом только камином, то вам понадобятся большие запасы дров или другого топлива. Топить камин придется вручную. Дымоходы потребуется регулярно прочищать и что-то делать с золой. Впрочем, зола является неплохим удобрением для вашего садового участка. КПД комбинированного камина хоть и достаточно высок, но все-таки в современных условиях есть много других, более экономичных видов отопления. Поэтому, если вы установили себе воздушное отопление Антарес Комфорт, то более рационально будет использовать внутренние нагреватели АВН (электрический или водяной теплообменник). А камин топить лишь для собственного удовольствия или при неожиданных морозах, когда мощности штатных нагревателей будет недостаточно.

Если вы хотите более подробно узнать о том, что такое воздушное отопление дома – посмотрите соответствующий раздел (воздушное отопление дома). А в разделе система воздушного отопления дома Антарес Комфорт подробно рассказано о нашей системе воздушного отопления, ее основных преимуществах и особенностях.

Купить воздушное отопление Антарес Комфорт в Москве можно, либо позвонив в группу компаний Антарес, либо написав нам на электронную почту.



КАМИН-ПЕЧЬ ДЛЯ ОБОГРЕВА ДАЧИ СВОИМИ РУКАМИ–ЧЕРТЕЖИ И СОВЕТЫ ПО СТРОИТЕЛЬСТВУ

Одно из безусловных преимуществ частного дачного дома и – возможность создать на даче настоящий домашний очаг. Какой и как строить – выбирать вам.

Несмотря на то, что на смену печам и каминам пришли более функциональные и практичные котлы, плиты и обогреватели, ни печки, ни камины не теряют своей популярности. Более того, технологии приручения огня тоже не стоят на месте, и инженеры-печники все время совершенствуют проверенные наработки.

Да, далеко не всегда даже новый камин или печь смогут потягаться с современными устройствами. По часто они могут служить дополнением к существующей системе жизнеобеспечения и быть для подстраховки. Итак, давайте разберемся в главных особенностях печей, каминов и их разновидностей в которых совмещены и печь и камин.

Требования к дачном дому в котором планируется постройка:

Лучшее время для выбора и планировки системы – этап проектирования здания. И не обязательно возводить ту же печь во время строительства, можно лишь оставить место для нее. Важно учесть особенности конструкций:

Печи являются самыми массивными и требуют усиленного фундамента. Кроме того, если печь полноценная и ее можно использовать не только для готовки, но и для обогрева дома, для нее нужно оставить много места. В готовом доме будет накладно разбирать большие площади междуэтажных перекрытий для организации дымохода.

Камин проще в плане постройки в готовом доме. Он легче печи, но все же может потребовать усиления фундамента. Конструкции каминных топок и дымоходов проще печных, требуют меньше места и монтируются быстрее.

Что касается аспекта усовершенствования, то все популярнее становятся готовые металлические топки и дымоходы, обложенные кирпичом. Современные конструкции чугунных или стальных топок, а особенно дорогих мировых производителей смонтировать проще и быстрее. Зачастую они имеют меньший вес и иногда достигают коэффициента полезного действия (КПД) в 85 %.

Печь-камин – это комбинация из отопительной печи и камина, соединяющая в себе преимущества обоих тепловых приборов. Возможности камина позволяют за счет лучистой энергии быстро обогреть помещение, а конструктивные особенности печи дают возможность надолго сохранить тепло. Это достигается тем, что камин оборудуется стеклянной дверцей или двумя топками в одном корпусе. Преимущества печи-камина особенно хорошо проявляются в помещениях, где хозяева бывают нерегулярно.

Другой подкласс – чугунная или стальная печь, иногда облицованная керамикой.

Это – максимально автономная система, так как зачастую продается уже готовой (даже с дымоходом). По сути это та же «буржуйка», но продуманная и технически, и эстетически. Печи-камины выдвигают минимальные требования к объекту и могут быть установлены практически везде.

Кризис заставил многих пересмотреть свои приоритеты. Во многом это коснулось и быта рядовых домовладельцев.

Энергоэффективные лампочки, бытовая техника класса «А» и «А+», вентиляция с рекуперацией.

Казалось бы, в этом списке нет места «устаревшим» печам и каминам. Но это только на первый взгляд. Каждая из систем по-своему окупает себя.

Печи – пожалуй, самая важная составляющая автономности дома.

Отопление жилища, приготовление еды, нагрев воды – все это можно решить с помощью обычной печи.

Да, пока в трубах есть газ, а в проводах ток, такая автономность кажется смешной и надуманной, прям каменный век. Но все больше людей ставят ветряные электростанции, которые если и окупят себя, то через несколько десятилетий. И копают колодцы на случай проблем со скважиной. И делают туалеты во дворе, если с канализацией или септиком будут проблемы.

Так ли надумана необходимость наличия печи?

Камин, если говорить о стандартной конструкции, также способен обогревать дом, но только то помещение, в котором находится. Иногда камин снабжают системой воздушных каналов, позволяющей развести теплый воздух по другим комнатам или этажам. Конечно же, система работает только во время горения дров.

КПД классического камина составляет до 15 %, остальное тепло в прямом смысле слова вылетает в трубу. То есть в плане отопления он не ровня печи и по производительности, и по частоте загрузки топлива, и по контролю процесса горения.

Камины с металлическими закрытыми топками и воздуховодами технически удачны и могут быть использованы для отопления всего дома. Нагретый воздух подается в разные помещения по специальной системе воздуховодов. Процесс горения в таких каминах можно контролировать, варьируя объемы воздуха, подаваемого в топку. Кроме того такие топки, в отличие от стандартных каминов, не являются «пылесосами теплого воздуха».

Важно учесть, что на рынке представлены разные системы, но установки стоимостью до 12-15 тыс. качественными бывают редко. Кроме того, обратите внимание на способ открытия дверцы – горизонтальные стоят дешевле, но быстро бьются в процессе эксплуатации.

Печь-камин отлично подходит и для отопления, и для приготовления пищи. При этом оба процесса будут максимально удобными. Основное отличие каминофена от обычного кладочного камина – в принципе действия. Традиционный камин с открытой топкой обогревает помещение в основном за счет лучистой энергии открытого пламени, в то время как каминофен нагревает в основном воздух, соприкасающийся с его стенками (КПД не менее 70-80 %.) Отопление можно контролировать той же подачей свежего воздуха в топку, а для готовки система имеет привычные конфорки, похожие на электрические. Вот, правда, контролировать их температуру почти невозможно.


Также по теме – Камин барбекю для дачи своими руками


Кладка камина

Если построить камин своими руками под силу не каждому, то проконтролировать – задача не только посильная, но и поверьте на слово – необходимая.

Основание камина

Легкие камины устанавливают прямо на пол, а для больших (весом более 700 кг) в обязательном порядке сооружают самостоятельный фундамент глубиной не менее 0,5-0,7 м.

В каминном строительстве есть два основных варианта фундамента.

Для заливного фундамента используют жидкий бетон или бетон с наполнителем, например со щебенкой, мелко колотым кирпичом и т. п. Если предполагается очень большой и тяжелый камин, такой фундамент можно усилить арматурными решетками.

Кирпичный фундамент подходит для легких каминов. Его выкладывают поставленным на ребро кирпичом. Для связочного раствора берут только высокопрочный цемент (марки не ниже М300). Количество рядов, выложенных из кирпича, – 4-6. Верх заливного бетонного фундамента обычно делают на уровне пола или опускают ниже пола на 10-15 см, чтобы выйти на высоту пола на глиняном растворе. Для заливки фундамента обязательна опалубка.

Чтобы защитить фундамент от влаги, многие просто покрывают стенки и дно опалубки рубероидом, после чего обрабатывают все стыки битумом. Чтобы влага не проникла через места крепления, их также лучше просмолить. В нижнюю часть фундамента насыпают тонкий слой керамзита.

Если большой камин устанавливают на втором этаже, все равно сооружают фундамент. Исключение делают, только если пол деревянный. В этом случае на пол просто кладут слой (толщиной более 15 мм) твердого огнеупорной) материала, который накрывают листом железа. Первый слой кирпича укладывают на глиняно-цементный раствор.

Когда фундамент готов, нужно подождать пять-шесть дней, чтобы он полностью высох.

Дымоход

Стенки трубы делают достаточно толстыми: это помогает уменьшить потери тепла. Если камин располагают у внутренней стены, трубу выкладывают в один кирпич, если у наружной – в полтора-два кирпича. Оптимальное сечение дымовой трубы – от 1/10 до 1/15 размера топочного отверстия. Минимальные параметры трубы -14 x 25 см.

Конечно, опирать тяжелую кирпичную трубу на легкий камин опасно. Если нужна высокая насадная труба, лучше всего использовать металлические или керамические трубы. Снаружи здания их утепляют. Для большей надежности их можно, например, обложить кирпичом, насыпав между ним и трубой керамзит.

Качество тяги напрямую зависит от высоты трубы. Наилучшей считается высота 5~7 м- Выше заслонки дымовая труба имеет вид сужающейся пирамиды и в своей верхней части переходит в дымоход. Переднюю стенку дымовой коробки обычно поднимают, чтобы плотно состыковать ее с дымоходом, а вертикальная задняя переходит в дымоход прямо.

В дымовой трубе предусмотрена заслонка (задвижная или поворотная, чугунная или металлическая).

С ее помощью камин закрывают после протапливания, а также регулируют силу тяги. Лучше всего располагать заслонку на 20-30 см (хотя реально может получатся и 80-100 см) выше топочного отверстия, на расстоянии около 2 м от пола. Заслонка играет особую роль, если дымовая труба невысокая (до 5 м), ведь через короткую трубу холодный воздух с улицы быстро наполняет помещение. Существует мнение, что если труба выше 7 м, дымовую заслонку можно не устанавливать, но бывалые печники советуют использовать ее в любом случае.

Пример кладки камина

На профильных сайтах и в книгах по печному делу можно найти поэтапные описания кладки. Для наглядности, а может, и для практического применения приводим одно из таких описаний.

Система предлагается в двух вариантах порядовки: с искрогасителем (рекомендованный) и без него. Тяга в камине регулируется задвижкой. КПД составляет 10-15 %

Можно по схеме выложить первые три ряда или только контур рядов, а внутреннюю часть заполнить засыпкой из щебня и песка. Четвертый ряд выкладывают из огнеупорного кирпича. Здесь же устанавливают Г-образные закладные штыри – для крепления каминной решетки.

Чертеж 1. Схема порядовки кладки камина без искрогасителя

Чертеж 2. Схема кладки (порядовой) последних рядов камина с искрогасителем

Для того чтобы построит приведенный на чертеже-схеме камин Вам потребуются следующие материалы:

Печной кирпич 370 штук
Огнеупорный кирпич 62 штуки
Печная смесь 12 мешков\300кг
Огнеупорная печная смесь 2 мешка\50 кг
Пескобетонная смесь З меш. /150кг
Задвижка 240 ж 130 мм 1шт.
Каминная решетка 1 шт.
Железобетонная плита для полки и портала 4 шт.

Кладка печи своими руками

Для примера разберем проект печи большой теплоемкости. Ее отличительная особенность – возможность однократной топки в течение суток.

Таблица 2: Характеристика печки для дачи

Характеристики печи
Топливная секция 890×1150 мм
Щиток первого этажа 770×1020 мм
Щиток второго этажа 770 х 950 мм
Высота печи 7150 мм
Теплоотдающая поверхность 20 м2
Средняя теплоотдача при топке в сутки Суммарная суточная теплоотдача

Количество сжигаемых сухих дров

5500 ккал/ч

132000 ккал

59 кг/сутки

Время теплоотдачи после одной топки 24 часа

Возведение

Для строительства приведенной на чертеже печки для дачи Вам потребуются стройматериалы:

Перечень материалов
Кирпич красный полнотелый (отборный) 1900 шт.
Кирпич огнеупорный 170 шт.
Глина красная 2,1 м3
Дверка топочная 350 х 350 мм 1 шт.
Дверка поддувальная 135 х 120 мм 1шт.
Прочистные дверки 135 х 120 мм 5 шт.
Задвижки печные 130 х 260 мм 2 шт.
Предтопочный лист 500 х 700 мм 1 шт.
Колосниковая решетка 400 х 400 мм 1 шт.

Схема 1 и 2 – Чертеж-порядовка для кладки печки на даче

Эта печь является двухэтажной, канальной, однооборотной, с одним топливником в первом этаже. Единая массивная конструкция располагается в пределах двух этажей. Сооружают ее на самостоятельном фундаменте, выведенном до уровня пола первого этажа. В плане сечение топливной секции печи имеет размер 0,89 х 115 м, а отопительные щитки – 770 х 1020 мм для первого этажа и 770 х 950 мм для второго.

Полная высота в некоторой степени условна и дана для высоты потолков обоих этажей в 3,4 м.

Ее легко можно изменить в любую сторону, изменив число рядов в кладке с 26-ти до 46-ти и с 60-ти до 82-х.

Размеры топливника рассчитаны на однократную загрузку примерно 50 кг сухих поленьев длиной 50 и толщиной до 10 см. Причем укладывают поленья в топку стоймя. Из топливника газы поднимаются по первому восходящему дымоходу вверх. На высоте около 3.2 м от уровня пола часть газов отделяется в дымообороты отопительного щитка первого этажа, а другая – поднимается до верха печи и поступает в дымообороты второго этажа.

В опускных каналах дымооборотов отопительных щитков обоих этажей и в последнем подъемном канале первого этажа сделаны специальные теплообменные насадки (выпуски) – выступающие из кладки вовнутрь канала кирпичи. Они увеличивают теплопоглощающую поверхность в дымооборотах и скорость прогрева кладки печи.

Последние подъемные дымовые каналы обоих этажей (ряды с 60-го до 88-й) имеют сечение 120 х 190 мм и оканчиваются в верхней части печи общей камерой – ряды 89-й и 90-й. В этой камере устанавливают регулировочные кирпичи, с помощью которых осуществляется распределение соответствующих количеств дымовых газов в дымообороты каждого этажа.

Эти регулировочные кирпичи опираются на специальные выступы шириной 1,5-2 см, сделанные при выкладывании каналов в 88-м ряду. Регулировку распределения дымовых газов делают один раз при первых пробных топках, перемещая кирпичи и добиваясь равномерного прогрева кладки печи на нижнем и верхнем этажах. После окончательной установки регулировочных кирпичей боковые окна камеры плотно закрывают и замазывают глиной.


Также читайте по теме (более простой вариант): Еще один пример того как сделать печку-камин для небольшой дачи


Камин – печь (совмещенный вариант) своими руками

Место размещения печи-камина определяется расположением стационарной дымовой трубы или местом ее возможной установки.

Проведение работ по строительству

Если перекрытия не нужно укреплять, систему устанавливают на площадку, выложенную огнеупорным кирпичом, плиткой или на металлический лист толщиной от 1,2 см. Площадка должна выступать за границы прибора со всех сторон на 50 см. Расстояние до стены из горючих материалов должно составлять не менее 1 м, из негорючих – до 20 см. Перед топкой нужно оставить свободное пространство около 1,25 M2, а до мебели и других предметов обстановки – 1,5 м. Впрочем, все требования должны быть указаны в сопроводительной документации.

Подключение печки-камина к дымоходу

Если в комнате имеется дымовой канал, проложенный внутри стены, расстояние между ним и камином должно быть минимальным. Определив, где будет установлен камннофен, отмечают на стене место подключения прибора к дымоходу. Затем пробивают кладку дымохода или стены, расширяют отверстие по форме и размеру футерного кольца, устанавливают кольцо и заделывают щели огнеупорным гипсом или влажной глиной. После чего соединяют дымоотводную трубу печи с дымоходом. Если последнего нет, сооружают новый дымоход из металла, или кирпича (аналогично каминному). Для работ используют качественный полнотелый красный кирпич.

Трубу металлического дымохода крепят к стене при помощи кожуха, дюбелей и шурупов, которые обычно входят в комплект. В основании дымовой трубы должен быть предусмотрен карман с дверцей для чистки. Чистка производится не реже одного раза в три месяца (при постоянной эксплуатации).

На что следует  обратить  внимание:
  • Фундамент кладки печи важно выложить с особой тщательностью
  • Печь обязательно должна быть с закрывающимся топливником.
  • Для того, чтобы любоваться пламенем, можно установить прозрачную дверцу – сейчас в продаже они есть, достаточно термостойкие.
  • Важно обратить внимание также на кладку изнутри – щели, задиры, наплывы раствора недопустимы, так как ведут к снижению тяги и быстрому отложению золы.
  • На всех этапах строительства нужно контролировать вертикальность и горизонтальность кладки печи или камина, качество монтажа чугунных элементов.
  • Современная готовая «печь-буржуйка» отлично подойдет для дачного стиля. Кроме того, на ней можно готовить.
  • Место прохождения дымохода сквозь стену нужно обязательно заизолировать!

Автор. И. Давиденко.

ЗАКАЖИТЕ КАЧЕСТВЕННЫЕ И ДЕШЕВЫЕ СЕМЕНА И ДРУГИЕ ТОВАРЫ ДЛЯ ДОМА И ДАЧИ. ЦЕНЫ КОПЕЕЧНЫЕ. ПРОВЕРЕНО! ПРОСТО ПОСМОТРИТЕ САМИ И УДИВИТЕСЬ.ЕСТЬ ОТЗЫВЫ. ПЕРЕЙТИ>>>

Ниже другие записи по теме «Дача и сад — своими руками»


Подпишитесь на обновления в наших группах и поделитесь.

Будем друзьями!

печка с водяным контуром отопления для дачи, котел и его топка

Печи старого образца постепенно уступают место более декоративным каминам. Во время длинной и холодной зимы печи были единственным средством обогрева в доме, но с появлением центрального и газового отопления надобность в этой громоздкой постройке отпала.

Камин стал эстетичным дополнительным средством обогрева в прохладные летние или осенние вечера в загородном домовладении. Мягкое тепло, яркие отблески пламени и неспешная беседа делают человека счастливее. Появление промышленных образцов печей-каминов сделало эту роскошь доступной и в городском коттедже, и в летнем дачном домике. Большой выбор различных моделей позволяет выбрать именно ту модель, которая подойдет по дизайну и по функциональным качествам для конкретного потребителя.

Особенности

Главным отличием камина от печки является время обогрева помещения и сроки сохранения тепла. Печь имеет систему кирпичных дымоходов. Кирпич, нагреваясь, начинает согревать воздух и надолго сохраняет тепло.

Открытый огонь в традиционном камине дает быстрый нагрев воздуха, но тепло держится только во время топки, так как отсутствует сберегающий жар материал – нагретый кирпич или камень. Поэтому надо учитывать, что использовать камины с открытой топкой для загородного дома в целях постоянного теплоснабжения можно только с установкой специальных элементов для аккумуляции тепла. Эффективным решением стали печи-камины, они имеют закрытую конструктивную систему с повышенной теплоотдачей и высокие декоративные качества за счет жаропрочного стекла, открывающего вид на полыхание огня.

Различаются камины по виду используемого топлива: дровяные, электрические, газовые, на жидком топливе. Можно выбрать подходящую модель в зависимости от условий использования. Самый большой коэффициент теплоотдачи у дровяных моделей, но всегда нужно иметь запас поленьев, расход их достаточно велик, не всякий владелец дачи может обеспечить регулярную покупку и доставку дров. Газовые камины дают не меньше тепла, но требуют специального оборудования и наличия газовых коммуникаций. Всем знакомые электрические камины – самый дорогой вид обогрева из-за стоимости электроэнергии. Последним на рынке появился жидкий вид топлива – этанол.

Материал изготовления варьируется от традиционного кирпича и натурального камня до чугуна и стали. Камень – самый лучший аккумулятор тепла, но требует усиленного фундамента. Чугун ему немного уступает в функции сохранения тепла и не требует возведения специального фундамента. Стальные аналоги очень быстро остывают, но обладают легкостью конструкций. Дымоход требуется только для твердотопливных отопительных приборов – дровяных и газовых печек. Остальные виды каминов нуждаются только в вентиляции или проветривании, так как обладают способностью поглощать кислород из воздуха.

Размеры топки очень разнообразны. Большие встроенные стационарные камины устанавливают в частных особняках. Для дачного дома есть небольшие модели, которые не требуют облицовки из кирпичной кладки и могут устанавливаться в любом удобном месте. Есть совсем миниатюрные интерьерные камины, которые можно разместить в гостиной городской квартиры или на письменном столе.

Основной особенностью большинства модификаций каминов является способность обогревать только то помещение, в котором он находится, за исключением особых конструкций с воздушными отводами. По способу установки бывают встроенные в плоскость стены, угловые, полукруглые или круглые для обогрева двух и более помещений, пристенные и островные.

Виды

Современные производители предлагают большое разнообразие видов топливных агрегатов. Отличаются они конструктивными особенностями и способом выработки тепла. Традиционная кирпичная печь-камин на твердом топливе по внешнему виду наиболее приближена к русской печи.

Монтаж кирпичного камина требует бетонного фундамента для тяжелой конструкции кладки. Дымоход является конструктивной частью всей постройки, его возведение предусматривается на начальном этапе строительства. Топка может выкладываться из огнеупорного кирпича, затем снабжается прозрачной дверцей. Чаще используется встроенная металлическая или чугунная топка с прозрачным экраном. В кирпичных моделях над топкой иногда располагают варочную панель для приготовления пищи. Подача дров регулируется вручную, а кирпич служит для длительного теплообмена. Может обогревать смежные помещения за счет боковых стенок.

Фаворитом потребительского рынка на данном этапе являются чугунные и стальные печи-камины, которые не требуют специального фундамента. В комплектацию входит изоляционная плита или под корпус выкладывается площадка из керамогранита. Установка этого вида отопительных приборов требует только монтажа дымохода. Труба может быть врезана в конструкцию кровли в любом удобном месте, если это не нарушит целостности несущих балок. В зависимости от модели они используются только для обогрева, как мини-камин или дополнительно оснащаются двойной каркасной конструкцией для встроенной варочной плиты.

В новых модификациях топок производители изменили систему воздуховодов и применили повторную подачу остатков топлива, что позволило увеличить длительность периода горения, снизило расход горючего и уменьшило выделение сажи. Такие модели получили название печи длительного горения на твердом топливе. Эти агрегаты подразделяются на печи с воздушным способом обогрева пространства и с водяным контуром.

Популярность у дачников приобрели небольшие железные печки с воздушным конвективным теплообменником. Здесь за счет конструкции воздух поступает постепенно и топливо не вспыхивает, а умеренно горит. Особое расположение нескольких воздуховодов позволяет эффективно и быстро отопить небольшое помещение, например, маленький дачный домик с одной комнатой. Недостатком является быстрое остывание при затухании огня. Для длительного поддержания приемлемой температуры и распределения тепла на несколько комнат или второй этаж монтируют воздушные теплообменники, горячий воздух по трубам из дымохода распределяется по разным направлениям и дает дополнительный тепловой эффект.

Более эргономичной конструкцией обладают печи с водяным контуром для отопления нескольких комнат или этажей. Такие печи подключаются к отопительной системе, вода в печном котле нагревается и поступает в радиаторы. Экономичность в расходе топлива делают такую модель уместной для длительного использования. Тепло постоянно сохраняется. Недостатком является неравномерность температурного режима в системе отопления. Перерыв в топке вызывает охлаждение радиаторов и окружающей температуры.

В печах длительного горения предусмотрены сушилки с воздушной циркуляцией для подсушивания дров, так как равномерное медленное сжигание дров требует определенной степени влажности поленьев, угля или брикетов.

Печи оснащаются автоматической подачей топлива, при этом одна закладка может гореть до 7 дней в некоторых модификациях. Автоматика на некоторых моделях регулирует несколько режимов горения. КПД этих отопительных приборов приближается к 80 процентам. Вторичное сжигание продуктов горения уменьшает поступление вредных веществ в воздух и образование сажи, съемные зольники облегчают процесс чистки. На данный момент это самая востребованная модель для загородных домов, не имеющих газоснабжения.

Камины, работающие на газе, наиболее востребованы из-за дешевизны топлива, легкости в использовании, разнообразия в дизайне. Газовые камины-печи не вырабатывают сажу, но все же требуют наличия дымохода для вывода продуктов сгорания газа. Теплоотдача газовых печек приближена к дровяным аналогам. Используются они для круглогодичного отопления дома. Имеет различные варианты подключения к магистральному газу или к сжиженному, что расширяет сферу применения газовых каминов. Отсутствие настоящих дров компенсируется красивым дизайном искусственного костра с живописными языками настоящего пламени.

Газовые камины имеют возможность управляться с помощью дистанционного пульта. Безопасность эксплуатации поддерживают специальные датчики, которые контролируют режим горения и при нарушении в подаче топлива автоматически отключают горелки.

Схожими характеристиками обладают электрические камины. По декоративным качествам системы автоматизации процесса обогрева не уступают газовым. Минусом является затратный режим отопления. КПД их несколько ниже, чем у газового оборудования. Корпус электрического камина может иметь толщину от 10 миллиметров до реального прототипа с имитацией дров. Имеет режимы обогрева и освещения или только освещения в виде пламени. Часто экран наделяется дополнительными функциями, для чего оснащается компьютерными микросхемами. Может менять цветовое решение и картинку экрана, нести информационную нагрузку.

Если электрические и газовые камины требуют привязки к коммуникациям, то новейшие модели каминов на жидком биологическом топливе совершенно автономны. Основной конструктивный элемент – топливная емкость из двух отделений для горения и залива топлива, имеющих отверстия для поступления жидкости в горелку из искусственного камня или металла. Огонь в камине натуральный, имеет ровное горение, отсутствует сажа и искры, он не требует дымохода и фундамента, может устанавливаться на любую поверхность.

Топливом для них является спирт этанол. Расход зависит от объема помещения и требуемой температуры нагревания. Настольные модели сжигают за час около 200 миллилитров топлива, большие пристенные с длинной горелкой – 500 миллилитров в час. Яркость пламени регулируется задвижкой горелки. Дает умеренное тепло. Однако этот камин скорее относится к декоративной замене настоящего печного огня в городской квартире.

Дизайн

Камины прочно вошли в нашу жизнь, они служат и для обогрева, и для украшения интерьера. Долгие годы пользуются неизменной популярностью классические камины с прямоугольным порталом из МДФ, пластика или из гипсокартона, украшенного лепниной, они заняли прочную нишу в городских квартирах и загородных дачах. Гостиная, оформленная в классическом стиле, декорируется печкой-камином, вставленной в портал, отделанный мрамором. Натуральный или искусственный камень для отделки портала подбирают в тон к обстановке. Такой камин придает вес и солидность гостиной.

Традиционным материалом для отделки печей и каминов является плитка и изразцы. Эта отделка насчитывает многовековую историю, сегодня она опять на пике моды. Большой выбор изразцовой керамики придает камину уникальность. Унифицированные формы металлического корпуса камина приобретают эксклюзивные черты, при этом этот материал обладает функциональностью.

Плитка – это хороший изоляционный материал, он предохраняет от возгорания близко расположенные предметы интерьера или деревянные перегородки. Керамика позволяет дольше сохранять тепло очага, долговечна, легко моется, не выцветает и не выгорает. Самые простые геометрические формы, покрытие плиткой с изразцами, приобретают изысканные очертания и благородную ценность старины. Изразцовый камин становится центральным акцентом в комнате с современным дизайном.

Интерьер в стиле модерн дополнит портал с растительным орнаментом и плавными линиями каркаса. Металлические детали – непременный атрибут этого утонченного направления в дизайне. Интерьеры этого направления требует строгого подчинения всей обстановки одному стилю. Неброские цвета и завораживающие непрерывные изгибы и формы превращают отопительный прибор в произведение искусства. Флористический узор умиротворяет буйство огня и вносит нотки спокойствия, расслабленности и неги.

Хай-тек поддерживает простоту и гладкость металлического дизайна фасада камина. Цвета отделки – серый, стальной, черный, белый. Топки в этих технологичных интерьерах имеют по две дверцы, расположенные с двух сторон, чтобы максимально насладиться красотой пламени. Печь-камин используется как разделитель на функциональные зоны для трансформации пространства. Футуристические черты кардинально меняют концепцию печного отопления, превращая его в космическую составляющую интерьера.

Печи-камины в интерьерах прованса отделываются натуральным камнем или булыжником. Брутальная отделка придает весомости всей конструкции. Каменный пол, закопченные балки – отличительные черты французских залов. Баланс в интерьер вносит светлая, выгоревшая на солнце мебель и светлые обои с мелким цветочным рисунком. Камень летом сохраняет прохладу, осенью и зимой долго держит тепло, позволяя комфортно проводить время у камина.

В скандинавском стиле тяжеловесность моделируется в солидность и добротность. Белая простая штукатурка с мощными деревянными консолями и каминной доской сочетается с конструктивными элементами потолочных и стеновых балок. Топка подбирается вместительная. Камин-очаг органично вписывается в простую обстановку с удобными диванами и креслами. Аккуратная поленница дорисовывает общую картину.

Минимализм упрощает декоративную составляющую, оставляя только функциональные элементы. Печь-камин отличается оригинальной формой и располагается в середине дома. Решаются сразу несколько задач с помощью одного объекта. Пространство делится на зоны, обогревается вся площадь помещения, камин виден из всех точек комнаты. Остальная обстановка имеет нейтральные тона второго плана, выводя камин в центр композиции.

Сельский или деревенский стиль бревенчатых построек, где много деревянной отделки, напоминает о русской побеленной мелом печке. Портал камина вместе с дымоходом стилизуется под печку. Делается это с помощью массивного корпуса белого цвета. Корпус может быть выполнен из кирпича или из гипсокартона, затем оштукатурен и покрашен акриловой краской. Светлое дерево и белый колер деталей интерьера добавляют света и уюта в помещение, которое так и хочется назвать «горницей».

Самую оригинальную и технологичную форму имеют камины в стиле лофт. Внешняя отделка может быть выполнена даже из куска старой трубы большого диаметра. Железо с налетом ржавчины и слоем сажи является художественным элементом промышленного дизайна. Дымоход не прячется за перекрытием, а намеренно выставляется как декоративная деталь. Супер современное оборудование камина встраивается в кусок производственных отходов.

Выбирая форму камина и его отделку, важно учитывать общую стилистику дизайна помещения. Большое значение имеет и место расположения камина. Лучше всего его установить на главной стене гостиной, так, чтобы другие предметы мебели не загораживали игру языков пламени. Стоит позаимствовать опыт английских аристократов, которые рядом с камином располагали пару кресел для лучшего обогрева и отдыха. Центральную часть комнаты выделяют под камин при наличии большой площади, так как в небольшой комнате конструкция может загромоздить пространство и суть обзора огня потеряется из-за тесноты.

Какую выбрать?

Определившись со стилем, остается выбрать нужную конструкцию и вид топлива. Чем тут руководствоваться? Первым шагом является определение условий использования: круглогодичное отопление для дома с постоянным проживанием или сезонное нерегулярное использование в холодную погоду. Если вы приезжаете на дачу только летом и иногда в осенне-зимний период на пару дней, то нет смысла оборудовать дом системой радиаторов, на зиму воду придется сливать во избежание разрыва труб при отрицательных температурах. Лучший выход – установить конвекторную печь длительного горения и оснастить дымоход системой воздушных теплообменников.

Для постоянного проживания подходят печки-камины на твердом топливе длительного горения с водяным контуром. Это практичная и удобная в эксплуатации конструкция. Установленный автоматический датчик подачи дров позволит длительное время функционировать системе подогрева воды для подачи в радиаторы без участия человека. Для установления оптимальной температуры теплоносителя достаточно отрегулировать датчики режимов горения. Этот вариант приемлем в том случае, если доступно достаточное количество твердого топлива: дрова, уголь, пеллеты.

Подключение дома к газовым коммуникациям делает предпочтительной аналогичную конструкцию камина, работающего на газе. Газ – дешевый вид топлива, в отличие от дровяных и угольных энергоносителей, не требует регулярной закладки. Температурный режим в доме можно регулировать ручкой газовой горелкой. Отпадает необходимость запасать дрова или уголь. Наличие оптимального источника энергии – вторая составляющая выбора отопительного прибора.

Следующим критерием является размер отапливаемой площади. Каждая модель камина снабжается перечнем технических характеристик, основной показатель из которых – мощность. Стандартная величина мощности обогрева рассчитывается как 1кВт на 10 кв. метров площади без перегородок и отсутствия этажности. Остается подсчитать всю площадь помещения и подобрать подходящий агрегат.

Другим критерием, влияющим на выбор модели, является вес печки. Он может варьироваться от 50 до 800 кг. Более легкими являются стальные корпуса, однако они быстрее остывают. Надо знать конструктивные возможности пола, и места, где планируется установить камин. Может потребоваться усиление конструкций или возведение опорного подиума. Заранее изучается схема установки дымохода для создания достаточной тяги, в противном случае горение будет не соответствовать заявленным параметрам.

Наконец, существуют стационарные камины и передвижные. Передвижные похожи по внешнему виду на буржуйки. Отличие их – в стеклянной дверце и наличии двух вариантов присоединения дымохода: встроенный – сверху, и второй – на задней стенке. Они дают быстрый нагрев помещения за счет теплоотдачи самого агрегата.

Как сделать своими руками?

Установка камина предусматривается на этапе проектирования жилого дома, проект разрабатывают строительные и дизайнерские мастерские с предоставлением конструктивных чертежей и эскиза декоративного решения интерьера. Эти же фирмы берут на себя полностью все работы по строительству и подключению оборудования. Этот комплекс работ имеет достаточно высокую стоимость, поэтому большинство владельцев небольших домов предпочитают выполнить эту работу самостоятельно.

Перед тем, как приступить к самостоятельной установке камина, нужно ознакомиться с требованиями по технике безопасной эксплуатации отопительного прибора. Городские квартиры в многоэтажных домах – не самое подходящее место для печи-камина длительного горения на твердом топливе. Придется пройти огромное количество согласований с различными службами для выведения дымохода на крышу. Если многоквартирный дом не имеет печного отопления, соседи могут стать препятствием для этого плана. Возведение дымохода станет очень дорогостоящим мероприятием. Поэтому рассмотрим самые распространенные варианты обустройства в загородных домах.

Традиционная конструкция выполняется из кирпича с последующим монтажом стального или чугунного агрегата. Вес этого сооружения требует возведения фундамента на глубину до 80 сантиметров.

Глубина топки должна составлять не меньше половины от высоты. Каменный камин может оснащаться панелью для разогрева и готовки еды или иметь отдельную камеру. Для кирпичной кладки применяют огнеупорный кирпич. Процесс ее возведения требует определенных навыков. При отсутствии опыта лучше довериться профессионалу или выполнить облицовку из плитки или гипсокартона. Стоимость услуг каменщиков высока, поэтому многим приходится возводить камин своими руками. Рассмотрим пошаговую инструкцию для этого действия.

Подсчитывается объем помещения. Размер топки должен относиться к объему помещения как 1 к 70. Выбирается форма и конструкция камина с дымоходом. Чертятся схемы порядовок, где отдельно схематично отображают раскладку кирпича каждого ряда. Схемы порядовок по своим размерам можно заказать в строительной мастерской, или для экономии можно воспользоваться готовыми вариантами.

Следующий этап – возведение фундамента. Роется котлован глубиной 60-70 сантиметров, шириной на 15 сантиметров больше основания камина. На дно выстилают слой щебня высотой 10-15 сантиметров, Устанавливается опалубка и слой за слоем камень заливают жидким цементом немного ниже уровня пола (5-6 сантиметров).

После высыхания фундамента приступают к кирпичной кладке. Задняя стенка выкладывается в полкирпича, боковые в кирпич. Задняя стенка топки с середины должна иметь наклон вперед на 15-20 градусов для циркуляции горячего воздуха. Этот наклон обеспечивают ступенчатыми выступами кладки. После завершения возведения корпуса камина монтируют дымоход. Все эти виды работ требуют определенного опыта. Новички затратят очень много времени и у них неизбежно появятся проблемы с точностью кладки кирпича на начальном этапе.

Производители предлагают большой выбор готовых конструкций для оформления печей. Хорошо зарекомендовала себя покраска специальной краской металлических фасадов. Покрашенные печи имеют красивый декоративный вид и не требуют дополнительных отделочных материалов. Их достаточно просто установить в нужном месте и подключить к системе отопления и дымоходу. Цвет колера подбирают к конкретному интерьеру.

Место установки печи-камина предполагает отсутствие сквозняков, которые будут затруднять тягу. Это означает, что агрегат не должен располагаться на линии между окном и дверью. Камин должен располагаться как можно ближе к выходной трубе. Если в конструкции стен предусмотрены дымовые каналы, дымоход выводят в них. При самостоятельном монтаже дымоход выводят через перекрытие и кровлю наружу, при этом трубу дымохода оборачивают минеральной ватой и возводят вокруг нее шахту из пеноблоков или кирпича.

Труба для дымохода изготавливается из кирпича, металла, асбеста, керамики. Диаметр дымохода подбирают из соотношения 1 к 10 от размера топки. Оптимальной считается круглая форма трубы. Производители предлагают для самостоятельной сборки недорогие и легкие «сэндвич» дымоходы из нержавейки – две трубы разного диаметра, пространство между которыми заполнено минеральной изоляционной ватой. Это готовый к установке конструктивный элемент, не требующий дополнительных изоляционных конструкций. Дымоход оснащается шибером – заслонкой, перегораживающей приток воздуха. С помощью шибера регулируют тягу.

Площадка перед камином и под ним облицовывается керамогранитом. Модели с опорными стойками имеют приточку воздуха снизу, при монтаже печи в монолитное основание в нем выкладывают канал для притока воздуха сквозь перекрытие пола с улицы. Для этого в перекрытие встраивают приточную трубу, которая выходит под дно топки к колосникам.

Советы и рекомендации

Срок службы и теплоотдача отопительного агрегата зависит от условий эксплуатации. Лучшие отзывы получили твердотопливные печи-камины длительного горения. Независимо от вида агрегата, камины нужно устанавливать согласно требованиям пожарной безопасности. Они не должны соприкасаться с предметами мебели и деревянными перегородками. Печки нужно регулярно чистить от сажи, не допускать попадания влаги, следить за температурным режимом во избежание растрескивания корпуса как от перегрева, так и от переохлаждения.

Использовать нужно только сухой материал для растопки. Дрова для активного жаркого огня используют небольшие, одинакового размера. Чем крупнее поленья, тем медленнее идет процесс сгорания. Нельзя топить печь отходами древесных плит с вредными синтетическими примесями. Для отопления лучше подойдут поленья из березы, дуба, клена или лиственницы. Сосна выделяет слишком много смол при горении. Это приведет к необходимости частой прочистки дымохода. Поленья должны быть на четверть короче топочной емкости, и ни в коем случае не упираться в стеклянный экран.

В семьях с детьми нельзя оставлять их без присмотра рядом с работающей печкой. Камин не должен мешать передвижению по комнате. При отсутствии тяги растопку дров прекращают до устранения причины. Плохая тяга может быть вызвана попаданием инородного предмета в трубу дымохода. Нельзя полностью закрывать заслонку шибера во время активного горения, это может вызвать отравление угарным газом.

Дымоход нужно время от времени, не реже 2 раз за год при регулярном использовании, прочищать от продуктов сгорания самостоятельно или приглашать специалиста. Для прочистки используют специальные приспособления – шар на цепи, который опускают в трубу сверху. Сажа ссыпается в топку, если нет специального выдвижного кармана. Лучше предусмотреть такой карман на стадии монтажа.

Производители и отзывы

Большой спрос на комнатные камины определил широкий ассортимент каминов отечественных и зарубежных производителей. Различные модификации каминов отличного качества на отечественном рынке представляют компании «Мета» и «Теплодар».

Печи этих производителей отличаются современным дизайном, хорошими эксплуатационными качествами и оптимальным функциональным наполнением. Печь-камин длительного горения «Мета Селенга» занимает в рейтинге первое место по производимой мощности в 8 кВт, оснащена духовкой и отделением для сушки дров.

Конвекционные печи ОВ-120, «Танго Трио» производства компании «Теплодар» обладают равномерной теплоотдачей, быстро и эффективно нагревают помещение. Являются удачным вариантом для сезонного использования на даче.

Скандинавские страны с суровыми зимами накопили большой опыт в производстве экологически чистых и эргономичных топливных агрегатов. Камины финских производителей Harvia и Tulikivi пользуются неизменным спросом. Материал изготовления их продукции – это чугун и сталь, покрытые термоустойчивой краской. При эксплуатации корпус печки и внешнее покрытие не деформируется и не растрескивается.

Лидерами по функционалу и высоким декоративным качествам являются печи «Бавария». Разнообразие моделей представлено от небольших передвижных каминов, которые с легкостью можно перевезти в багажнике легковой машины и обогреваться в походе, до красивых стационарных каминов с трехсторонним стеклянным экраном. Он позволяет наблюдать горящее пламя со всех точек помещения. Внешний дизайн печек этого производителя не уступает показателям мощности. Некоторые модели могут обеспечить теплом помещение площадью до 110 кв. метров.

В конструкции печей «Бавария» применяется комбинация чугуна, стали и шамотного кирпича. Применение последнего позволяет снизить теплопотери и ставит эти печки на первое место по экономному расходованию топлива. Встроенные духовые шкафы и варочная панель позволяют с комфортом готовить еду для семьи и длительное время поддерживать тепло.

Для загородного дома удачным решением будет приобретение печи «Оптима» – компактная и эффективная модель обеспечивает быстрый обогрев небольшого пространства и имеет плиту на верхней панели.

Печи Jotul производства Норвегии имеют большой диапазон цен, мощности нагрева и дизайна отделки. Стоит учесть легкость монтажа, дополнительные опции в виде варочной панели или выдвижных зольников. Мощные камины с роскошной отделкой зарубежных производителей по цене могут в разы отличаться от недорогой, но функциональной и легкой печки для небольшого дачного домика. Вечера у камина всей семьей станут лучшими минутами отдыха.

Красивые примеры в интерьере

Классический камин из натурального камня.

Изразцы в отделке камина придают современному интерьеру благородство.

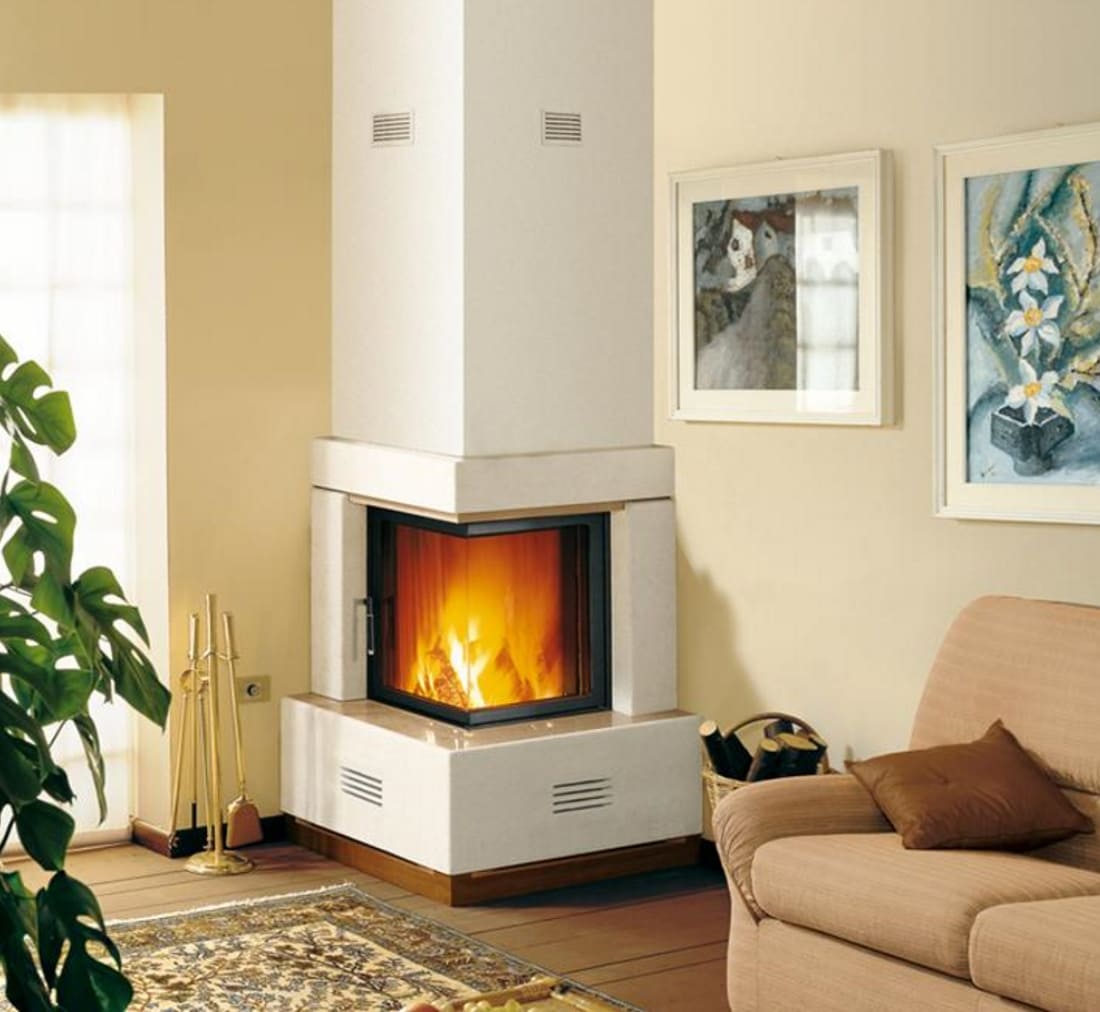

Оригинальная конструкция стильного углового камина в стиле хай-тек.

Средиземноморский стиль интерьера с камином.

Обзор печей и каминов в загородном доме смотрите в следующем видео.

Отопление с помощью камина, конвекционная разводка горячего воздуха



Современные каминные топки являются достаточно мощными отопительными приборами, обладают мощностью в среднем от 8 до 20кВт, что дает возможность использовать эту мощность для отопления дома. Конечно, система отопления, спроектированная на базе газового котла, является более эффективной и простой в обслуживании. Поэтому камин надо рассматривать как источник дополнительного отопления. Тем не менее, для владельцев дачных участков, куда хозяева наведуются не регулярно – камин является оптимальным способом быстро согреть дом в сырой промозглый вечер и провести время в романтической обстановке. Камин позволит быстро повысить температуру в доме и без проблем поддерживать ее на таком уровне довольно долго.

   Каминные топки делятся на топки прерывистого горения, если их конструкция позволяет поддерживать их работу на одной закладке дров до 6-8 часов и на топки продолжительного горения, если это время превышает 8 часов. Естественно в режиме продолжительного горения топка работает на минимальном режиме мощности, выдавая примерно 3-6кВт тепла, при этом заслонка подачи воздуха должна быть максимально прикрыта. В таком режиме КПД топки будет максимальным, у разных производителей и моделей это может быть от 70% до 85% (как у топки TARANIS фирмы SUPRA, Франция). В номинальном режиме каминные топки могут выдавать 10-18кВт. Это достигается при средне открытой заслонке приточного воздуха. При этом КПД будет 70-75%, а время сгорания одной закладки топлива (зависит от модели и производителя) может варьироваться от 2-4часов. Максимальный режим отопления соответствует максимально открытому воздухоподдуву. Скорость сгорания дров при этом может варьироваться от 0,5 до 4 кг в час. Как видно, параметры топок и доступные им режимы работы очень сильно варьируются. Производители стараются в документации заявлять максимальные значения мощности  КПД, поэтому Ваша задача выяснить и выбрать топку, которая в номинальном режиме будет обладать максимальными значениями мощности, КПД, а в минимальном – покажет себя как экономичный отопительный прибор! (К такой категории относятся камины фирмы Supra, Франция).
    Как правильно рассчитать требуемую мощность каминной топки? Существует правило, по которому, следует подбирать отопительный прибор исходя из того, что 1 кВт мощности требуется для отопления 10м2 хорошо утепленного помещения при высоте потолка 2,5-2,8м. Таким образом, топка со средними параметрами 10 кВт способна комфортно обогреть площадь около 100 м2.
   Для доставки тепла от топки в разные помещения используют системы двух типов — воздушные и водяные. В первом случае комнаты получают его в виде потоков горячего воздуха — происходит их воздушное отопление. Во втором — в топке нагревается теплоноситель, подающийся затем в радиаторы, установленные в комнатах. Максимальная площадь всех комнат, которую можно обогревать с помощью одного камина, составляет 170-250 м2. Увы, максимальная мощность топок не безгранична — обычно она равна 24-30 кВт.
   Вкратце остановимся на особенностях воздушных и водяных каминных отопительных систем, которые применяют для отопления нескольких помещений.
   Воздушная система отопления.

Считается, что воздушная система отопления является более эффективной с точки зрения потерь тепла при передаче от одной среды к другой. Само количество сред сведено к минимуму : огонь – металл корпуса топки – воздух, в то время, когда в системе водяного отопления цепочка передачи тепла в воздух комнаты длиннее: огонь – металл теплообменника – вода – металл радиатора – воздух комнаты.

Задача при обустройстве воздушной системы отопления – распределить тепло от камина по дому. Эту задачу выполняет система гибких теплоизолированных каналов, по которым горячий воздух из конвекционного контура камина поступает в другие помещения дома, квартиры или дачи. Система дистрибуции воздуха может функционировать как за счет естественной конвекции, так и за счет принудительного нагнетания (или комбинированно). Если система распределения воздуха имеет в основном вертикальную направленность, то вполне возможно обойтись естественной конвекцией (при этом горячий воздух выходит достаточно интенсивно). Если другие помещения удалены от месторасположения камина и предполагается продолжительная горизонтальная разводка – необходимо использовать агрегаты нагнетания воздуха. Кроме того, нагнетательная система увеличивает комфортность использования камина, включаясь автоматически при достижении определенной температуры на входе. При проектировании системы распределения горячего воздуха, следует в первую очередь максимально использовать возможности естественной конвекции, которая не требует внешних электрических нагнетателей с их зависимостью от наличия электроэнергии и необходимостью устранения шума и вибрации от их работы.  Для естественной конвекционной системы разводки теплого воздуха по комнатам нужны воздуховоды большого сечения, чтобы уменьшить аэродинамическое сопротивление. Они должны быть изготовлены из негорючих материалов. Обязательна защита огнестойкой изоляцией мест прохода каналов вблизи горючих конструкционных элементов здания. Такой способ отопления позволяет обогревать до двух-четырех комнат. Длина воздуховодов от камина до комнат должна быть не более 2-3 м, нежелательны изгибы и сужения, недопустимы П- и U-образные участки.

Системы с принудительной конвекцией. В них воздух подсасывается или нагнетается в  конвекционную камеру и далее нагнетается в отапливаемые комнаты одним или несколькими канальными вентиляторами. Тепло транспортируется на расстояние до 10 м (в том числе в помещения этажом ниже). Допустимо применять воздуховоды небольшого диаметра, в том числе гибкие теплоизолированные вентканалы. Системы обеспечивают равномерность обогрева, фильтруют и увлажняют подогретый воздух. Не возникает проблем и при прокладке воздуховодов, которые можно вести к местам выхода теплого воздуха даже в подпольном пространстве. Среди недостатков в первую очередь надо отметить шум вентиляторов (от 35 дБ) , зависимость от наличия электричества и существенно более высокую цену системы распределения воздуха. Нельзя пользоваться системой с принудительной конвекцией, если нет электричества: могут выйти из строя вентиляторы. При построении системы принудительной конвекции могут быть использованы турбированые каминные топки или внешние нагнетательные агрегаты (каминные вентиляторы, канальные термостойкие нагнетатели). В систему также включают фильтр-бокс для очистки подогретого воздуха и иногда — увлажнитель для повышения его относительной влажности. Блок управления скоростью вентилятора размещают в каминном зале на стене.

    Водяные каминные отопительные системы.

Такие системы позволяют эффективно отапливать отдаленные части здания и аккумулировать тепло сгорающего топлива, нагревая теплоноситель (в домах для временного проживания применяют антифриз). Подобные установки могут работать как самостоятельно, так и совместно с газовыми, масляными и электрическими котлами, служить для подогрева воды в системе ГВС и др.

    Водяные системы каминного отопления строятся на базе термокаминов –  закрытых каминных топок с встроенными теплообменниками (так называемые камины с водяной рубашкой) и водяных радиаторов с малым гидравлическим сопротивлением. Они бывают гравитационные (безнасосные) и системы каминного отопления с принудительной циркуляцией теплоносителя. В гравитационных системах используют способность воды изменять свою плотность при различной температуре (из-за чего и возникает циркуляция теплоносителя). Достоинства подобной системы — простота устройства и эксплуатации; независимость от снабжения электрической энергией; отсутствие циркуляционных насосов, шума и вибрации; долговечность (при правильной эксплуатации система может функционировать 15-20 лет и более без капитального ремонта). Среди недостатков — сокращенный радиус действия (до 20 м по горизонтали), обусловленный невысоким циркуляционным давлением; солидный диаметр труб для теплоносителя; невозможность отапливать этажи, расположенные ниже каминного зала. Такая система нагревает теплоноситель в течение 20-30 мин, и остывает он тоже быстро (в зависимости от теплоемкости дома). Поэтому лучше использовать в системе отопительные приборы большой теплоемкости, например чугунные радиаторы. К одной топке можно подключать от 2-3 до 15 радиаторов. (Еще о каминах с водяным контуром)

Системы каминного отопления с принудительной циркуляцией теплоносителя имеют зависимость от наличия в доме электроэнергии, нужной для работы циркуляционного насоса. Но именно благодаря насосу теплоноситель доставляется в любые части здания, в том числе на нижние этажи. Система быстро поднимет температуру в комнатах до комфортных значений и будет поддерживать ее на этом уровне. При монтаже радиаторов можно обойтись трубами малого диаметра (10-15 мм), использовать коллекторную разводку труб по помещениям, применять любые отопительные приборы, в том числе с повышенным гидравлическим сопротивлением. А если камин оборудован пластинчатым теплообменником, дом можно обеспечить не только теплом, но и горячей водой в двух точках водоразбора (например, в ванной и кухне). Если вы планируете топить камин дровами, удобнее всего приобрести каминную вставку или печь-камин, которую производитель полностью укомплектовал всем, что требуется для организации подачи воды к радиаторам (насосом, расширительным баком, необходимой автоматикой и т. д.), — например, одну из каминных топок Edilkamin (Италия).

Отвод тепла в другие помещения

Я не помню, чтобы это было оговорено, но прошло некоторое время с тех пор, как я прочитал полный код. Мы рассмотрели это несколько лет назад, и сама глава и стих были опубликованы.

Edit — нашел:

2.3. Входные отверстия для рециркуляции воздуха не должны располагаться на расстоянии
ближе 10 футов (3048 мм) от топки или вытяжного шкафа прибора
в том же помещении или помещении
.
3. Помещения или помещения, содержащие твердотопливные устройства
, при условии, что приточные отверстия для возвратного воздуха
расположены на расстоянии не менее 10 футов (3048 мм) от
топки таких устройств.

Хорошо, я провел небольшое исследование и исправил ситуацию. Цитируемая вами часть является лишь частью кода Return Air и вырвана из контекста. Это не само по себе правило, а скорее часть исключений из правила №5.
Я процитирую здесь весь раздел и объясню его. Красный текст — это мое объяснение, а не часть кода.

РАЗДЕЛ M1602 ОБРАТНЫЙ ВОЗДУХ

M1602.1 Возвратный воздух.
Возвратный воздух должен забираться из помещения.Допускается разбавление возвратного воздуха наружным воздухом.

M1602.2 Запрещенные источники. Это часть, в которой перечислены 6 запрещенных мест расположения источников возвратного воздуха, как внутри, так и снаружи. № 3 имеет одно исключение, № 4 одно исключение и № 5 имеет три исключения, но второе исключение перечисляет три отдельных требования.
Наружный и возвратный воздух для системы воздушного отопления или охлаждения не должен забираться из следующих мест:

1.Ближе 10 футов (3048 мм) к выпускному отверстию для вентиляции прибора, вентиляционному отверстию водопроводной дренажной системы или выпускному отверстию вытяжного вентилятора, если только выходное отверстие не находится на 3 фута (914 мм) выше впускного отверстия для наружного воздуха.
2. Где присутствуют легковоспламеняющиеся пары; или если они расположены на высоте менее 10 футов (3048 мм) над поверхностью любой примыкающей дороги общего пользования или проезжей части; или где находится на уровне класса на тротуаре, улице, переулке или подъездной дорожке.
3. Помещение или пространство, объем которых составляет менее 25 процентов от всего объема, обслуживаемого системой.Если они соединены постоянным проемом, площадь которого соответствует Руководству D АССА, смежные комнаты или пространства должны рассматриваться как отдельная комната или пространство для целей определения объема комнат или пространств.

Исключение: Требование минимального объема не применяется, если количество возвратного воздуха, забираемого из комнаты или пространства, меньше или равно количеству приточного воздуха, подаваемого в комнату или пространство.

4. Кладовая, ванная, туалетная комната, кухня, гараж, котельная, топка, без кондиционирования чердак или другое жилое помещение.

Исключение: Специальным системам приточного воздуха, обслуживающим только гараж, не запрещается получать возвратный воздух из гаража.

5. Помещение или пространство, содержащее топливный прибор , где такое помещение или пространство служит единственным источником возвратного воздуха . Эта строка применяется к вентиляционным отверстиям, находящимся в том же помещении, что и приборы, работающие на твердом топливе, обратите внимание, что это применимо только к помещениям, в которых пространство служит единственным источником возвратного воздуха. Та часть кода, которую вы процитировали, цитируется ниже и является исключением из этого правила.
Исключения: Следующие исключения применяются к # 5
1. Топливный прибор — это прибор с прямым выпуском или прибор, не требующий отвода в соответствии с Разделом M1801.1 или Главой 24.
2. Помещение или пространство соответствует следующим требованиям:
2.1. Возвратный воздух должен отбираться из комнаты или помещения, имеющим объем, превышающий 1 кубический фут на каждые 10 БТЕ / ч (9,6 л / Вт) совокупной мощности всех находящихся в них устройств сжигания топлива.
2.2.Объем приточного воздуха, выпускаемого обратно в то же пространство, должен быть приблизительно равен объему возвратного воздуха, забираемого из помещения.
2.3. Входные отверстия для рециркуляции воздуха не должны располагаться ближе 10 футов (3048 мм) от вытяжного шкафа в том же помещении или пространстве или камеры сгорания любого устройства с атмосферной горелкой в ​​том же помещении или пространстве.
3. Помещения или помещения, содержащие твердотопливные устройства для сжигания, если приточные отверстия для рециркуляции воздуха расположены на расстоянии не менее 10 футов (3048 мм) от топки этих устройств.

6. Неограниченное рабочее пространство за счет прямого подключения к обратной стороне системы приточного воздуха. Передаточные отверстия в ограждении подполья не запрещаются.

Итак, то, что вы процитировали, не является правилом или кодексом, а скорее исключением из правила №5.
Итак, резюмируя то, что они говорят, это Вам запрещено иметь вентиляционное отверстие для возвратного воздуха, которое является единственным источником возвратного воздуха, в той же комнате, что и твердотопливный прибор. За исключением случаев, когда указанный возвратный воздухозаборник расположен в 10 футах от топки прибора.
В случаях, когда выпускное отверстие для рециркуляционного воздуха находится в том же помещении, что и устройство для сжигания твердого топлива, и выпускное отверстие для рециркуляционного воздуха не является единственным источником возвратного воздуха , нет запретов и, следовательно, нет исключения необходимы.

Практичны ли проточные канальные вентиляторы?

У нас время от времени ведутся дебаты о том, чтобы отводить воздух из печей …

Случай 1: Оператор хочет всосать горячий стратифицированный воздух из верхней части своей печи и обдувать им свой дом.Предположительно воздухозаборник находится на приличном расстоянии от печки. Положительным моментом этого является отсутствие косметической проблемы, и единственная проблема будет заключаться в доставке CO в спальни в некоторых (крайне маловероятных) неисправностях, которые могут быть легко устранены с помощью нескольких сигналов тревоги CO в bdrms. Обратной стороной является то, что поскольку перемещаемый воздух изначально холоднее, ему нужен вентилятор большего размера, более крупные воздуховоды, большая изоляция воздуховодов и более высокие эксплуатационные расходы (для вытяжки вентилятора).

Случай 2: Человек в https: // www.hearth.com/econtent/index.php/forums/viewthread/67884/P44/ перекрыл выход своей печи на гранулах в подвале. В своем посте он сделал несколько хороших вещей: (1) он начал с отказа от ответственности, что НЕ рекомендовал другим (то есть новичкам и дуракам) делать что-то подобное (2) он увеличил CFM на своих воздуходувках, чтобы снизить температуру подачи и ( 3) он использовал печь на пеллетах, в которой, в отличие от обычных печей, нет состояний неисправности «перегрев». Оператор в этой ветке, казалось, понимал проблемы и в основном модифицировал свою печь на гранулах, чтобы она была больше похожа на печь на гранулах (за счет увеличения CFM) в начале.И вроде БГ его пустила.

Случай 3: Дон делает что-то во многом похожее на Случай 2, но он не увеличивает ОВЛХ и делится своим волнением и заявляет о безопасности, а не отказывается от этого новичкам. В результате на него обрушился БГ.

ИМО, из-за отсутствия перегорания меня гораздо меньше беспокоят воздуховоды для пеллетных печей, чем я занимался воздуховодами обычных дровяных печей. В последнем случае температуры воздуховодов и регистра могут быть нормальными при нормальном использовании, но опасно резко возрастают в условиях перегорания / неисправности, что случается со всеми нами с дровяными печами в то или иное время.

Меня действительно не интересует аргумент Дона о том, что его расположение было в руководстве, и что аналогичные устройства допускают такие подключения или применялись недавно, или что есть такая вещь, как печь на гранулах, и он просто делает один. Суть в том, что оборудование для печей, которое мы используем, тщательно спроектировано, изготовлено и впоследствии проверено на безопасность. Если этого нет в руководстве, производитель не дает гарантии на безопасность. Вы можете ругать компании, которые слишком пугливы в отношении ответственности, но я, со своей стороны, собираюсь придерживаться их инстинктов.Если производитель оригинального оборудования не предлагает использовать свою печь в качестве печи на гранулах, не используйте ее в качестве печи на гранулах. Я думаю, что точка зрения Дона действительно имеет значение — производитель изъял предложение по воздуховоду ИЗ руководства. Не очень хорошее одобрение практики.

С учетом всего сказанного, я не думаю, что Дон собирается сжечь свой дом, он всего на одну ступеньку ниже по скользкой дорожке, чем парень из дела 2, и не должен побуждать других делать то же самое, если у них нет очень хорошее понимание техники.

Системы распределения тепла | Осберн

Пришло время управлять распределением тепла!

Дровяные камины, сертифицированные EPA, выделяют много тепла. По большей части они генерируют слишком много для комнаты, в которой они расположены. Следовательно, вам нужно управлять избытком тепла и направлять его туда, где это необходимо. Чтобы найти решение, наша лаборатория исследований и разработок разработала систему управления теплом, инновационную технологию, которая позволяет рекуперировать тепло, производимое во время сгорания, чтобы перенаправить его в распределительные каналы для обогрева других помещений в вашем доме.

Комплект для распределения принудительного воздуха

Эта система позволяет автоматически управлять распределением тепла. С помощью настенного термостата вы можете выбрать температуру, которую хотите поддерживать в комнате, где находится камин. Как только термостат будет установлен, избыточное тепло перенаправляется в другую комнату на расстоянии до 50 футов (15 м) от камина с помощью воздуходувки 300 CFM. Таким образом, вы можете наслаждаться красивым огнем в своей гостиной, не испытывая дискомфорта из-за избыточного тепла, выделяемого вашим камином Osburn.

Систему можно также использовать для дополнения тепла в помещении, удаленном от камина. Для этого типа применения термостат необходимо установить в нужном помещении и запрограммировать на поддерживаемую температуру. Система, находящаяся теперь в «режиме обогрева», будет включать вентилятор, пока температура в удаленной комнате не будет достигнута и в камине будет достаточно тепла для распределения.

Загрузите инструкции по установке комплекта принудительной подачи воздуха (AC01340)

Загрузите инструкции по установке комплекта принудительной подачи воздуха (VA4460)

Osburn предлагает вам еще один способ распределения избыточного тепла в вашем доме с помощью комплекта распределения силы тяжести горячего воздуха.

Комплект для гравитационного распределения горячего воздуха

Комплект для распределения горячего воздуха самотеком позволяет подавать горячий воздух в ту же комнату, что и камин, в соседние комнаты или наверх на максимальном расстоянии 10 футов (3 м). Минимальная высота воздуховода для горячего воздуха должна составлять 68 дюймов (1,7 м) от пола до верха регистра горячего воздуха.

Предлагаемая установка: A) Настенный термостат B) 300 CFM воздуходувка C) Гибкая труба горячего воздуха D) Жесткая труба горячего воздуха E) Воздушный регистр.Информация, содержащаяся на этой странице, предназначена только для информационных целей. Для получения подробного списка деталей, содержащихся в комплекте, обратитесь к инструкциям по установке или руководствам по эксплуатации.

Как использовать дровяную печь для обогрева дома — Модернизированный дом

Дровяная печь — это здорово, особенно если вы живете в районе, где зима кажется ледяной. Однако использование дровяной печи для обогрева всего дома сильно отличается от стандартного электрического обогревателя, который люди используют сегодня.Но он может выполнять такую ​​же работу, если не лучше. Вопрос в том, как отапливать им свой дом?

Первое, что вам нужно сделать, это запустить систему вентиляции. Для этого можно установить вентилятор на дровяной печи или купить вставной вентилятор. Однако лучшим вариантом будет подключить дровяную печь к каналам центрального отопления.

В этой статье мы расскажем вам о различных методах, которые позволят вашей дровяной печи обогреть весь дом.Мы также вкратце расскажем, как подключить дровяную печь к воздуховодам центрального отопления.

Ваша цель номер один — рассеять жару

Дровяные печи излучают огромное количество тепла, которое идеально подходит для обогрева дома. Однако есть одна проблема: тепло необходимо рассеивать; в противном случае все это тепло будет находиться в одной комнате. В этой ситуации в одной комнате будет слишком жарко, а в других — слишком холодно.

Существует множество различных способов отвода тепла, от установки дымоходов и вентиляционных отверстий до использования вентилятора.Что вы выберете, будет зависеть от вашего бюджета, а также от планировки вашего дома.

Установите вентилятор на плиту

Один из способов рассеивания тепла по дому — установить вентилятор на верхней части плиты. Пока ваша печь стоит отдельно, а не в камине, вентилятор сможет выдвигать тепло вверх и наружу. Хотя этот метод отапливает дом немного дольше, скоро в нем будет тепло и уютно.

Вы также можете использовать другие вентиляторы, чтобы выдувать тепло туда, куда вы хотите.Хотя это не идеальный способ отвести тепло, он прост и экономичен. Вы потратите около 100 долларов, установив вентилятор на плиту и купив пару качающихся вентиляторов.

Получить съемный вентилятор

Сменный вентилятор работает примерно так же, как и система вентиляторов. Однако воздуходувка будет более мощной и эффективной для более быстрого распространения теплого воздуха по дому. Воздуходувка забирает тепло непосредственно от плиты и выталкивает ее наружу в том направлении, куда вы ее направили.

Подключение дровяной печи к центральным воздуховодам

Лучшим выбором для отопления дома, особенно многоуровневого, будет подключение дровяной печи к каналам центрального отопления. Он будет работать так же, как обычный электрический обогреватель, и будет сохранять тепло в каждой комнате вашего дома.

Чтобы это работало, ваша дровяная печь должна быть рядом с печью. Это сделано для того, чтобы вентилятор мог подавать теплый воздух в камеру статического давления. Было бы непрактично пробовать это с дровяной печью, расположенной где-либо еще.

Инструменты, которые вам понадобятся

  • шило
  • Рулетка
  • Детали воздуховодов
  • Канальный вентилятор для дровяной печи
  • Ножницы для жести
  • Маркер
  • Отвертка
  • Саморезы для листового металла, 1 дюйм
  • Хомут стартовый
  • Кожаные перчатки для ладони

Несколько советов, которые вы захотите запомнить, чтобы облегчить вам этот процесс:

  • Обязательно надевайте кожаные перчатки при работе с любым воздуховодом из листового металла для вашей защиты.
  • Также используйте металлический кран или мастику, чтобы обернуть швы, а затем используйте изоляцию, чтобы закрыть воздуховод. Это поможет в максимальной теплопередаче.

Шаг 1. Измерьте

Вам нужно измерить расстояние примерно в шести дюймах от верхней части камеры статического давления. Лучше всего использовать столярную рулетку, а не ту, которая используется для шитья или измерения тела. Это поможет вам получить более точные показания.

На шестидюймовой отметке должна быть верхняя часть вашего начального воротника.Убедитесь, что вы не устанавливаете хомут наверху камеры статического давления. Воротник должен доходить до камеры. Затем с помощью маркера вам нужно будет обвести внешний диаметр на листе металла.

Шаг 2: пронзить пленум

После того, как вы закончите все измерения, вам нужно будет проделать отверстие в камере статического давления, где была проведена линия. Для этого шага используйте шило.

Вставьте ножницы в отверстие и вырежьте отверстие. Убедитесь, что вы не торопитесь, чтобы не получить травму на этом этапе.После того, как вы прорежете отверстие, снимите верхнюю часть камеры. Если он не отрывается, проверьте, удерживают ли его какие-либо винты для листового металла, и снимите их.

Шаг 3. Вставьте воротник

Возьмите стартовый хомут и вставьте его в отверстие. Затем вам нужно будет дотянуться до камеры внутри камеры, чтобы отогнуть язычки от воротника. Петлицы помогут удерживать воротник на месте.

Шаг 4. Присоедините воздуховод

Для этого шага вам потребуются саморезы для листового металла.Прикрепите встроенный вентилятор печи к воздуховоду и закрепите его 1-дюймовыми саморезами для листового металла. Вы вставите их там, где стыкуются швы, что поможет скрепить все вместе более эффективно.

Шаг 5: Включите вентилятор, когда дровяная печь отключается

Когда вы включаете вентилятор при розжиге огня, канальный вентилятор выдувает теплый воздух из печи в камеру статического давления. Отсюда камера статического давления равномерно распределяет тепло по всей системе воздуховодов.

Что делать, если у меня нет системы воздуховодов?

Если у вас нет системы воздуховодов, не о чем беспокоиться. В среднем, установка системы воздуховодов будет стоить около 1800 и 3300 долларов, чтобы вы могли надлежащим образом обогреть свой дом дровяной печью. В эту цену также входят материалы и рабочая сила.

Теперь, если вы хотите сделать это самостоятельно, чтобы сэкономить на расходах, вы можете это сделать. Однако вы должны быть уверены, что знаете, что делаете. Плохо установленная система воздуховодов может потерять до 40% эффективности. Кроме того, не забудьте поговорить с местными строительными властями, чтобы узнать, нужно ли вам получать какие-либо разрешения.

Идеи для бюджета

Если у вас сейчас нет денег, чтобы нанять профессионала или сделать это самостоятельно, вы можете сделать еще несколько вещей, помимо вентилятора.

  • Оставьте двери открытыми и взломайте окно. Кислород снаружи поможет сбросить давление в доме, в результате чего возникнет воздушный поток. Этот воздух должен помочь рассеять тепло по всему дому, а при открытых дверях тепло может проникать во все комнаты дома.
  • Переставьте печь. Иногда положение вашей плиты может повлиять на то, как далеко рассеивается тепло. Например, если ваша плита находится в углу, а не в камине на стене, тепло может скапливаться в углу комнаты. Расположение печи у стены или в камине поможет равномерно распределить тепло по комнате.

Связанные вопросы

Сколько времени нужно дровяной печи, чтобы обогреть комнату?

Примерно за час плита нагреет комнату примерно до 70 градусов по Фаренгейту.Оттуда вы можете внести необходимые корректировки, чтобы либо поддерживать температуру, либо повышать ее. Ознакомьтесь с нашим руководством: Сколько дров мне нужно для обогрева дома?

Что произойдет, если моя дровяная печь станет слишком горячей?

Если ваша дровяная печь станет слишком горячей, это приведет к неэффективному возгоранию. Кроме того, со временем это приведет к повреждению некоторых компонентов печи.

Насколько сильно должен нагреваться дымоход дровяной печи?

Максимальная температура в дымоходе составляет около 250 градусов по Фаренгейту.Это поможет избежать возгорания дымохода. Кроме того, регулярная чистка дымохода также поможет предотвратить возгорание дымохода.

Завершение

Хотя многие люди могут возразить, что дровяная печь неэффективна для сохранения тепла в доме, особенно зимой, мы вежливо не согласны. Ваш лучший план действий — использовать систему отопительных каналов в вашем доме, чтобы равномерно распределить тепло по всему дому. Следуя приведенным выше инструкциям, вы сможете сделать это в кратчайшие сроки!

Если у вас нет системы воздуховодов, позволяющей это сделать, вы всегда можете ее установить.Вам нужно будет решить, хотите ли вы нанять специалиста по HVAC или выполнять работу самостоятельно. В любом случае, вы скоро будете наслаждаться приятной и уютной атмосферой в своем доме.

Хизер Роббинс

Хизер — страстный писатель, любящий все, что угодно, сделанное своими руками. Повзрослев, она научилась всему, от ремонта дома до дизайна, и хочет поделиться с вами своими советами. Когда она не пишет, она обычно гуляет или ищет свой следующий DIY-проект.

Недавно опубликованные

ссылка на Сколько стоит деревянный шнур?

Сколько стоит деревянный шнур?

Подготовка должна проводиться ежегодно перед началом зимы.В некоторых частях страны зимний сезон может быть суровым, и ваша семья должна быть готова к этому. В рамках вашего …

ссылка на Сколько стоит измельчение асфальта?

Сколько стоит измельчение асфальта?

Асфальт — замечательный материал, который можно повторно использовать для различных целей. Вышеупомянутый материал обычно используется для дорог, но он также помогает сгладить дорожки и игровые площадки…

Распространение тепла от печи по дому

Сначала у нас был открытый огонь, который мы тушили

В старые времена британские дома традиционно топили открытым огнем. Вы могли бы сидеть лицом к камину, согреваясь передней частью тела и чувствуя холодный сквозняк на затылке. Открытый огонь нагревает комнату, но большая часть тепла идет прямо в дымоход.Однако его самая большая неэффективность заключалась в том, что из-за того, что он использовал очень много воздуха для своего сгорания, он втягивал большое количество холодного воздуха извне, создавая сквозняки и охлаждая остальную часть дома. В конце дня люди бегали по холодным коридорам в холодные спальни с бутылками с горячей водой.

С появлением печей в домах стало теплее и эффективнее

Внедрение дровяных печей значительно улучшило ситуацию. Печь будет излучать гораздо больше тепла в комнату и передавать гораздо меньше тепла в дымоход.Поскольку для горения используется так мало воздуха, он не создает сквозняков и не всасывает много наружного воздуха в здание. Технологии печей продолжали совершенствоваться, и теперь у нас есть печи с рейтингом эффективности более 70%, а во многих случаях 80% и более.

Печь нагревает комнату быстрее и эффективнее, а также распространяет это тепло по дому дальше, чем открытый огонь. Однако есть несколько способов еще больше распространить это тепло для получения чего-либо — от фонового тепла в некоторых других комнатах до отопления всего дома.

Котельные печи и котлы на пеллетах могут обогреть весь дом

Наиболее распространенный способ распространения тепла на весь дом — использование печи с внутренним бойлером, который передает часть своего тепла непосредственно в горячую воду, которая затем перекачивается вокруг радиаторов. или система пола. Это позволит вам регулировать, сколько тепла вы хотите в каждой части дома, где бы ни была расположена печь. У некоторых людей есть кухонные плиты, которые также могут готовить, а также нагревать воду и комнаты.Альтернативой бревенчатой ​​или многотопливной печи может стать печь на древесных гранулах. Печи на пеллетах имеют определенные преимущества в том, что топливо чистое и удобное для хранения, они зажигаются сами по себе и отключаются, когда потребность в тепле удовлетворяется. Кроме того, правительство выплатит вам грант (поощрение за возобновляемое тепло) на семь лет, чтобы побудить людей перейти на возобновляемое отопление. Этого должно хватить на оплату вашей пеллетной печи, ее установки и определенного количества вашего топлива.

Печной бойлер нагревает воду, которую затем можно перекачать в радиаторы отопления или в теплоаккумулятор. Вы можете запустить систему в тандеме со стандартным газовым или масляным котлом или другим возобновляемым отоплением, например, тепловыми насосами.

Обычно около 80% тепла уходит на воду, поэтому вы можете выбрать печь, которая может питать весь ваш дом, но в комнате с плитой не станет слишком жарко.

Вы можете узнать больше об использовании печи для центрального отопления и увидеть множество предлагаемых нами печей с котлом.Если вы решите работать с нами, мы предлагаем полностью интегрированное проектирование системы отопления как стандартную часть наших услуг, включая расчет полной тепловой нагрузки для вашего дома, чтобы мы могли правильно определить размер котла.

Распространение горячего воздуха из печи

Установка систем центрального отопления может быть дорогостоящей, требовать трубопроводов по всему дому и радиаторов в каждой комнате, поэтому здесь мы рассмотрим другие способы, позволяющие печи поддерживать часть или весь ваш дом тепло. Самый простой способ перенести это тепло еще дальше по дому — просто позволить теплу распространяться по воздуху.

Есть несколько способов сделать это, но сначала вы должны подумать о том, какой поток горячего и холодного воздуха течет в вашем доме.

Воздушный поток и конвекционные потоки вокруг печи

Полезно подумать о воздушном потоке в вашем доме. При перемещении горячего воздуха от печи по дому очень важно установить обратный контур, чтобы воздух мог течь обратно в комнату, в которой находится печь. Таким образом, вы формируете воздушный контур. Если вы этого не сделаете, вы сбросите давление в комнате, в которой находится печь.Это может привести к плохой работе и дыму печи (и может быть опасно) и, по крайней мере, приведет к втягиванию излишка холодного воздуха извне через вентиляцию, а также к тому, что движение воздуха по дому, которое вы пытаетесь достичь, не получится.
Воздух «хочет» следовать обычным путем. Горячий воздух поднимается из печи, достигает потолка, удаляется от печи и охлаждается. Когда он остывает, он снова начинает падать, пока не встречается с полом, а затем снова движется к плите.Таким образом воздушный поток образует круг. Горячий воздух, распределяемый по другим частям дома, движется аналогичным образом, поэтому вы должны расположить вентиляционные отверстия, решетки и вентиляторы так, чтобы они наилучшим образом работали с тем, как движется воздух в первую очередь.

Все просто: откройте дверь

Возможно, самый простой способ позволить теплу проникнуть в ваш дом — это открыть двери. Это работает тем лучше, чем больше у вашей двери проем, через который проходит больше воздуха.

Принудительный поток воздуха через воздуховоды с встроенными вентиляторами на встраиваемой печи Встраиваемые печи часто имеют 2–4 выходных отверстия для каналов горячего воздуха в верхней части печи.Вы прикрепляете лайнер класса II в качестве воздуховода к этим выпускным отверстиям и проводите лайнер в другие комнаты. Часто эти воздуховоды проходят вверх по трубе в комнату наверху. Горячий воздух из воздуховода поступает в комнату через вентиляционное отверстие в стене. Как и в случае со всеми этими способами перемещения горячего воздуха по дому, имейте в виду, что вам нужно будет обеспечить некоторый путь для возврата воздуха в комнату, в которой находится печь.

Использование напольных вентиляционных отверстий / решеток
Поскольку горячий воздух создает Когда печь поднимается, вы обнаружите, что самая жаркая часть комнаты находится у потолка.Можно установить вентиляционные отверстия в комнату наверху в потолке с напольной решеткой наверху. Вентиляционное отверстие передает горячий воздух из комнаты, в которой находится печь, в комнату наверху. Это очень простой и дешевый способ отвода тепла, но убедитесь, что вентиляционные отверстия и решетки большие — маленькие вентиляционные отверстия / решетки не будут иметь большого значения. Как всегда, вам необходимо убедиться, что воздух может возвращаться в комнату с печью.

Очевидно, что воздуховоды / решетки также будут пропускать шум и дым, поэтому вы должны помнить об этом: если комната наверху является спальней, то не делайте этого. сделай это.Если комната внизу наполняется дымом, вы определенно не хотите, чтобы и спальня наполнилась дымом. Преимущество использования воздуховодов от встроенной печи заключается в том, что воздух обычно забирается из нижней части комнаты, которая является одним из мест, где дым может длиться долго, если в вашем доме случился пожар.

Также убедитесь, что выбранный вами метод вентиляции соответствует действующим строительным нормам.

Если в комнатах или коридоре наверху сделать вентиляционные отверстия в потолке, то тепло будет естественным образом распространяться туда.То же количество теплого воздуха, которое поднимается по лестнице, будет направлено вниз по лестнице в виде прохладного воздуха. Привет, вы создали конвекционный поток, и ваша плита будет распространять фоновое тепло по всему дому. Вы должны помнить, что если ваш дом загорелся, вы должны быть осторожны, чтобы не распространять дым из одной комнаты в другую.

Конвекционные печи дают более равномерный нагрев

Лучистое тепло (тепло, которое вы чувствуете на своем лице, исходящее прямо от печи) согреет комнату, где находится печь, но конвекция (теплый воздух) будет переносить это тепло дальше по дому.Чтобы увеличить количество тепла, идущего на конвекцию, а не на лучистое тепло, в некоторые печи теперь встроены конвекционные панели. Эти панели имеют зазор между ними и корпусом печи. Когда печь излучает лучистое тепло, она нагревает воздух между панелями, направляя горячий воздух вверх и втягивая холодный воздух с пола вверх между панелями. В результате вокруг плиты становится не так жарко, а становится теплее по всей комнате, и тепло будет распространяться намного дальше.Некоторые печи, такие как Brunos, идут еще дальше, собирая весь корпус печи из труб, которые всасывают холодный воздух снизу и отправляют теплый воздух сверху.

Не забудьте печные вентиляторы

Вы также можете увеличить распространение тепла, поместив печной вентилятор на верхнюю часть печи, чтобы отводить тепло в комнату. По мере того, как ножка вентилятора нагревается, вентилятор начинает вращаться. Самым навороченным вариантом будет полноценный вентилятор двигателя.

Некоторые встроенные печи позволяют прокладывать воздуховоды для горячего воздуха в другие помещения.

Самый быстрорастущий сектор печной промышленности — это встроенные или встроенные печи.Эти печи встроены в камеру в стене и забирают холодный воздух с уровня пола и нагревают его вокруг корпуса печи. После нагревания они либо выводят тепло прямо над дверью, либо через вентиляционные отверстия под потолком. Встраиваемые печи обычно проектируются так, чтобы излучать лучистое тепло спереди, но большая часть их тепла — это конвекционное тепло. Опять же, это означает, что он не будет перегреваться там, где установлена ​​печь, особенно в моделях, которые отводят тепло к потолку. Вместо этого он создает комфортное тепло по всей комнате, которое затем легко распространяется на другие части дома.Этот тип также может выводить тепло прямо в комнату позади. Некоторые из этих печей, такие как модели Fondis и Woodfire, также могут отводить тепло наверх или в более отдаленные комнаты. Хотя тепло будет распространяться горизонтально, для этого потребуется определенное количество подъема, и существуют системы вентиляторов, которые при необходимости могут направлять тепло по всему дому.

Дровяные печи — это уютный и экономичный способ добавить тепла в ваш дом, и чем дальше вы можете распространять это тепло, тем больше вы сэкономите денег и тем суше и теплее станет ваш дом.

HVAC Guy сказал, что нет хорошей передачи тепла от дровяной печи —

Мой многословный опыт работы с встроенным вентилятором:
У меня есть деревянная вставка с воздуходувкой в ​​моем существующем камине в моей гостиной в конце 60-футового ранчо с полностью закрытым подвалом. У меня была такая же проблема с тем, что в моих жилых помещениях было тепло, а в трех спальнях на другом конце было холодно, особенно с ужасными стенами, изоляцией и окнами 1960-х годов (кроме чердака, где я повторно изолировал).
Друг помог мне проложить 8-дюймовый изолированный гибкий воздуховод через мое пространство на чердаке до шкафа в задней спальне, затем, локтем 90, мы уронили его в шкаф и связали 6-дюймовым линейным вентилятором, который затем Т.Один Т идет прямо к вентиляционному отверстию в потолке подвала, другой — к вентиляционному отверстию в комнате. Это не обычный шкаф, в нем деревянные раздвижные двери и два ящика внизу. Итак, мы вырезали отверстие в передней части одного ящика и прикрепили вентиляционное отверстие прямо к ящику и отломили его боковые и нижнюю стороны, так что теперь это просто передняя часть с вентиляционным отверстием, в котором есть 6-дюймовый гибкий воздуховод назад к T. (извините, я склонен к слишком подробному) Кроме того, я использовал 8-дюймовый воздуховод для 40-футового прохода через чердак, чтобы максимизировать воздушный поток на этом расстоянии, хотя это всего лишь 6-дюймовый вентилятор.

Возвращение в потолок гостиной — решетка 12 «x 12». Сверху между балками мы сделали коробку из обшитого фольгой воздуховода и прикрепили к коробке 8-дюймовый изолированный воздуховод с помощью адаптера. Все это повсюду закрыто лентой из фольги.

Встроенный вентилятор управляется наборным термостатом. у двери в заднюю комнату.

Как это работает: его определенно стоило поставить. Раньше мы ставили вентилятор в холле на полу, чтобы нагнетать прохладный воздух в гостиную, но это должно было быть боль в шее.Я не только использовал изолированный 8-дюймовый воздуховод через неотапливаемое подвесное пространство, но и закопал его в 9-дюймовом изоляционном материале наверху. Воздух, выходящий из задней спальни, теплый, но не горячий. Это определенно помогает сделать этот конец дома более комфортным, особенно когда ребенок спит в этой комнате, а дверь закрыта. (это была основная причина установки). Шум вентилятора также, IMO, хороший фоновый шум для детей, которые дремлют. На самом деле он не нагревает достаточно тепла для запуска и остановки термостата, поэтому мы в основном используем его как выключатель света и включаем и выключаем, когда захотим.

Я думаю, что если вы можете получить холодный воздух, чтобы двигаться назад к плите, вам будет лучше, и теплый воздух найдет путь туда, откуда вы берете холодный воздух. Я не пошел по этому пути, потому что у меня не было возможности пропустить все это через потолок подвала. Полагаю, я мог бы направить свой воздух в противоположном направлении с помощью созданной нами установки и подать холодный воздух обратно к потолку гостиной, и теплый воздух вернулся бы в спальню, но это не сработало бы. хорошо, когда дверь в эту комнату закрыта.

Мне нужно заткнуться, но я также хочу сказать, что мне всегда говорили, что при перемещении воздуха по воздуховоду вы получаете больше, протягивая его, а не проталкивая, поэтому поставьте любые встроенные вентиляторы в конце линии.

ЖД удачи, надеюсь, это поможет.

Канальные печи на пеллетах — MCZ

Главная »Канальные печи на гранулах

Почему стоит выбрать канальную печь на гранулах

Одна и та же печь обогревает несколько комнат, даже на разных этажах дома? Это возможно благодаря технологии Comfort Air®, запатентованной MCZ. Компактные воздуховоды (сечение 60 мм) также подходят для перегородок и ненесущих стен, пропускают горячий воздух на расстояние до 8 метров.

Экологичность и экономия при использовании пеллет

Канальные печи MCZ не только очень удобны в использовании, но и используют пеллеты — доступное и экологически безопасное топливо. Он обеспечивает чрезвычайно высокий выход при более низкой стоимости, чем традиционные виды топлива, такие как природный газ или дизельное топливо. Кроме того, современные технологии оптимизации и автоматического регулирования горения позволяют пеллетам гореть «чище», чем дрова.Вот почему все модели канальных пеллетных печей MCZ подпадают под все налоговые льготы и льготы в отношении энергоэффективности и возобновляемых источников энергии.

Индивидуальное отопление в каждой комнате

В каждой комнате, куда подается воздух, температура и вентиляция могут регулироваться различными способами благодаря удобному пульту дистанционного управления, а также программировать время включения и выключения в соответствии с распорядком дня и потребностями. . Пульт дистанционного управления также оснащен функцией термостата и, таким образом, определяет температуру в любом месте.

Дизайнерские вентиляционные выходы

Горячий воздух канальных печей MCZ проходит через тщательно спроектированные и ненавязчивые выходы, единственные на рынке, которые также работают как элегантные настенные бра и могут быть свободно расположены, даже близко к полу, если требуется .

Выберите свою

dutcted
печь на пеллетах

РЕШЕНИЯ

  • Стена
  • Угол
  • Перегородка комнаты
  • Для ограниченного пространства
  • Использование старой топки
  • Для пассивных домов не найдено
  • результаты

    Круглый и мощный (10 кВт) с изысканным внешним видом

    Дизайн Михаэля Гельдмахера

    Идеально для передачи тепла именно там, где вы хотите

    Easy line: все, что вам нужно, по разумной цене

    Пеллетная печь нового поколения , уже соответствует директиве Ecodesign 2022

    Печь на гранулах нового поколения, уже соответствующая директиве Ecodesign 2022

    Привлекательная и минимальная печь на гранулах, вдохновленная северным дизайном

    Easy line: все, что вам нужно, по разумной цене

    Привлекательная и минималистичная печь на гранулах, вдохновленная скандинавским дизайном

    Привлекательная и уютная Печь на гранулах mimal, вдохновленная скандинавским дизайном

    .

    Добавить комментарий
