Стиральная машина — какой провод проложить?

История стиральной машины

У стиральной машины большая история.  Процесс стирки всегда занимал много времени  и физических сил. С самых давних времен в обществе были прачечные или люди выходили к реке, источнику большого количества воды.

Но промышленная революция привнесла свои коррективы и в этой сфере деятельности. Стирка стала обычным домашним делом. Теперь мало тех, кто стирает вручную.  В этом секторе хозяйства в наши дни обычно“хлопочет”  квадратный белый ящик. Достаточно забросить вещи в барабан,  засыпать стиральный порошок, нажать на кнопки компьютерной панели и, вуаля, процесс пошел. В это время можно заниматься другими важными делами. В общем, все современно.

Защита  от перепадов напряжения стиральной машины

Все производители стиральных машин стремятся повысить безопасность своей продукции. Учитывая перепады напряжения,  ведущий производитель SAMSUNG оснащает стиральные машины технологией Volt control . Зачем? Стремление обеспечить постоянный контроль напряжения, даже если скачки в ту или иную сторону будут отклонятся на 25%. Такую задачу ставят перед собой и другие изготовители стиральных машин. Что скрывать, качество  сервиса поставки электроэнергии в нашей стране, оставляет желать лучшего.

Пренебрегать дополнительной защитой от скачков напряжения не следует. Скачки могут превышать заложенную производителем  защиту. Какие меры можно предпринять? На вводном щите установите блок защиты от скачков — реле контроля напряжения, лучше устанавливать надежный. Или установите стабилизатор напряжения. Подобные меры защитят вас  от дорогостоящего ремонта.

Безопасность при подключении стиральной машины

Подключение стиральной машины к сети, ответственный момент. В среднем, стиральная машина потребляет 2000 Ватт. Старые электрические сети с алюминиевой проводкой, часто из-за избытка технических новинок, работают на пределе или в некоторых случаях выходят из строя. Лучший вариант — проложить отдельную линию электропроводки, сечением 2,5 квадрата по меди. Вести нужно не от ближайшей распределительной коробки (не решает проблему), проложить проводку необходимо до щитовой, где можно будет установить отдельный автоматический выключатель на 16 Ампер и желательно установить УЗО на 25 Ампер  30 мА.

Проложить следует не двухжильный провод, а трехжильный, третий проводник для заземления.

Если вы используете стиральную машину в ванной комнате, установите розетку с уровнем защиты не менее -IP44.

Чтобы осуществить грамотную и безопасную установку, вызовите толкового электрика, который проведет необходимые мероприятия по установке и электромонтажу стиральной машины.

Как проложить электрику для конвектора?

Оцените качество статьи:

Подключение стиральной машины к электросети

Всем доброго дня. Меня зовут Дмитрий, я автор сайта http://zametkielectrika.ru.

Сегодня у нас актуальная статья на тему подключения стиральной машины к электрической сети.

Итак, Ваша машинка уже доставлена из магазина, установлена, подключена к водопроводу и канализации. Остался не менее важный момент — это подключить ее правильно к электросети. Акцентирую внимание на слове «правильно», т.к. частенько встречаю серьезные ошибки и нарушения.

Хотелось бы призвать Вас к самому главному — это соблюдать электрическую безопасность при эксплуатации стиральной машины, иначе последствия могут быть печальными. Вот несколько несчастных случаев: случай 1 и случай 2.

Как подключить стиральную машину к электросети своими руками

Для этого рассмотрим 6 критериев, которые нужно обязательно соблюдать.

1. Мощность, сечение и марка проводов

Мощность большинства стиральных машин приблизительно составляет от 2000 до 2500 (Вт). Вот стикер моей LG WD-80192S.

Стикер с техническими данными стиральной машины

Зная мощность, мы можем определить необходимое сечение питающих проводов. Вот Вам таблица в помощь.

Если у Вас питание розетки для стиральной машины выполнено двухжильным кабелем, да еще и алюминиевым, то необходимо проложить новый медный трехжильный кабель (фаза, ноль, земля), т. е. по системе TN-C-S или TN-S.

Чаще всего в квартирах на розетки прокладывают медный трехжильный кабель сечением 2,5 кв.мм, ведь помимо стиральной машины в эту же розетку может быть включена дополнительная нагрузка, например, фен, электробритва и прочее. Соответственно, для защиты этой розеточной линии необходим автоматический выключатель с номинальным током 16 (А), характеристика С и УЗО на 25 (А), 30 (мА).

Читайте в моей новой статье, что такое характеристика В, С и D.

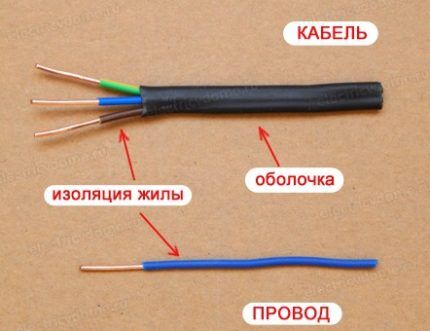

После определения сечения, необходимо выбрать марку питающего провода (кабеля). Переходите по указанной ссылке и по своим условиям прокладки выбирайте необходимую марку кабеля или провода. И не стоит забывать о том, что применение провода ПУНП в настоящее время запрещено.

2. Заземление

Место установки стиральной машинки чаще всего выбирают в ванной, т.е. в особо опасном помещении. Поэтому последние модели имеют защиту от поражения электрическим током класса 1. Это обеспечивается защитным заземлением — обязательное условие.

Это отчетливо видно на фотографии ниже. Вилка питающего шнура имеет заземляющий контакт.

Вилка с защитным заземлением

А что делать, если в квартире отсутствует заземление?

Ничего придумывать из головы не нужно — читайте мою статью про разделение PEN проводника, и Вы решите проблему с заземлением в квартире.

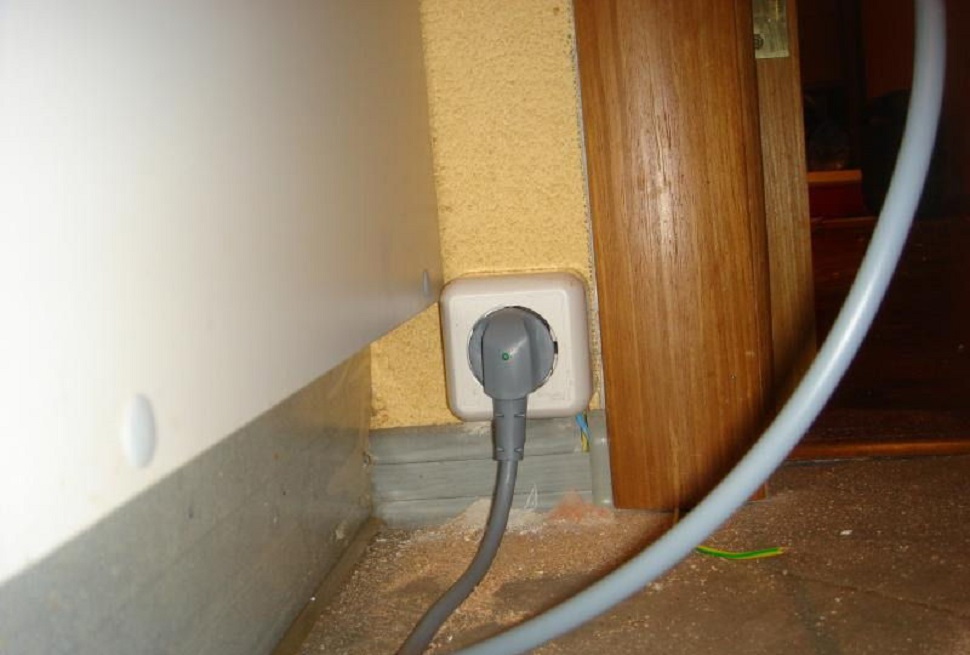

3. Розетка

Из предыдущего критерия следует, что нам необходима розетка тоже с заземляющим контактом (их еще называют «евророзеткой»). Лучше использовать розетку с керамической арматурой.

Я Вам НЕ рекомендую пользоваться удлинителями, тройниками и переходниками, т.к. это может привести к пожару в случае слабого контакта или перегруза.

Если Вы предпочитаете установить розетку в ванной комнате, то Вам необходимо приобрести специальную розетку с повышенным классом защиты, предназначенную для влажных условий. А лучше прочитайте статью про требования по установке розеток в ванной.

Специальная розетка для ванной комнаты

Как поменять розетку самостоятельно читайте здесь.

4. Устройство защитного отключения (УЗО)

Еще одним обязательным средством от поражения электрическим током является устройства защитного отключения (УЗО). Про это устройство у меня на сайте посвящен отдельный раздел — изучайте. Здесь единственное скажу, что его уставка должна быть не больше 30 (мА).

Устройство защитного отключения (УЗО)

В статье как правильно выбрать и купить УЗО Вы узнаете много интересного и полезного.

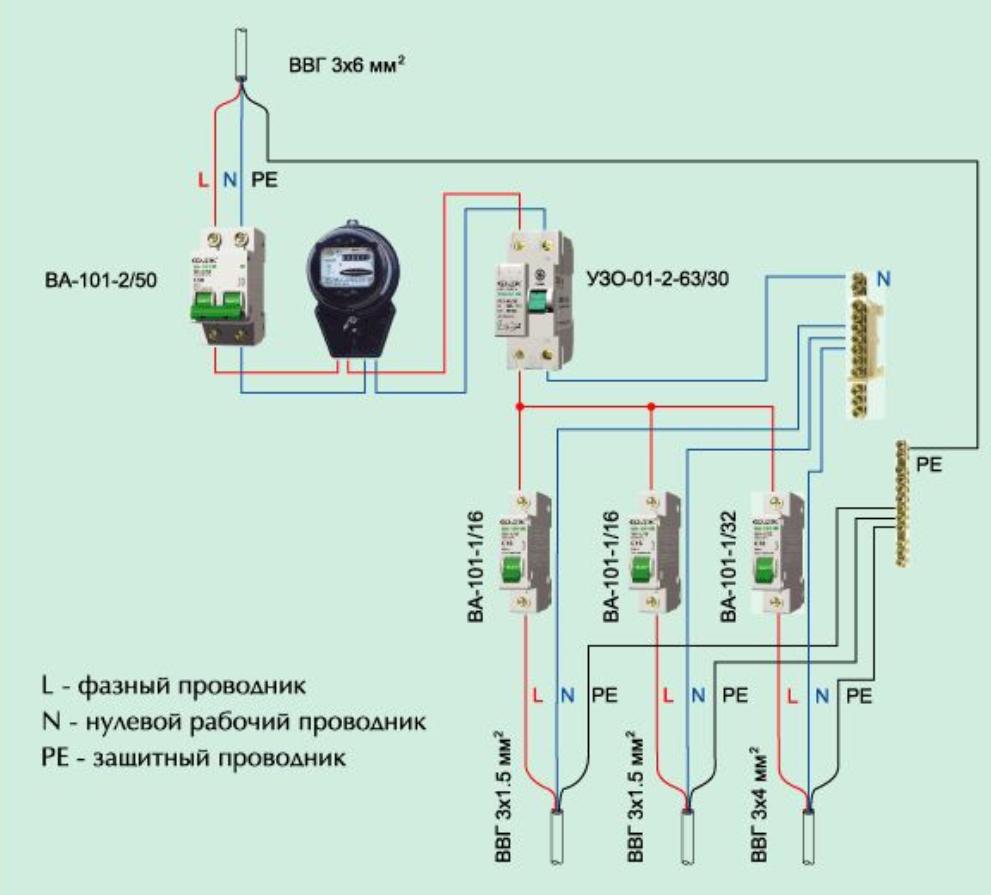

5. Схема подключения стиральной машины к электросети

Желательно розетку для стиральной машины запитать в квартирном электрическом щитке отдельной группой. Как это сделать смотрите здесь.

6. Запрещено

P.S. Теперь Вы знаете как правильно подключить стиральную машину к электросети. А на десерт сегодня классное видео…

Если статья была Вам полезна, то поделитесь ей со своими друзьями:


Подключение стиральной машины к электричеству

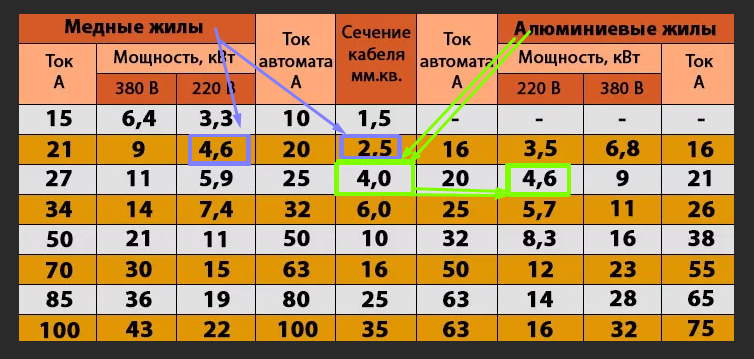

Расчет сечения провода

Первое, что необходимо рассчитать – это сечение провода, по которым и будет подключена розетка/автомат, питающие стиральную машину. Выбирают диаметр сечения по возможной пиковой нагрузке на электросеть. То есть, по максимальной потребляемой устройством мощности (указывается в киловаттах или вольт*амперах). Узнать параметры той или иной стиральной машины можно непосредственно в технической документации.

Рекомендуется придерживаться следующей схемы.

Таблица 1. Схема расчета сечения проводов.

Максимально потребляемый ток Сечение проводов питающего кабеля (медь), в мм Сечение проводов питающего кабеля (алюминий), в мм
До 1 кВт 1 2.5
До 2 кВт 1.5 2.5
До 3,5 кВт 1.5 2.5
До 4,4 кВт 2.5 4
До 5,5 кВт 4 6

Большинство бытовых моделей стиральных машин потребляют от 2 до 3,5 кВт. Вышеуказанная таблица актуальна только при напряжении питания 220 В. Стиральные машины, требующие подключения к 380 В. не используются для бытовых условий.

Использовать многожильный провод не следует. Рекомендуется покупать именно одножильный и прокладывать его единственным контуром

Можно ли использовать провод большей толщины, нежели указано в таблице? Хоть это и будут дополнительные расходы, но такой вариант допустимый. Главное – выполнять его прокладку именно через кабель-канал, внутренний объем которого будет заполнен не более чем на 60% (для обеспечения нормального теплоотвода, что соответствует стандартам СНиП).

Что будет если провод окажется тонким?

Если провод будет тонким, то:

  1. Есть вероятность перегрева подведенного кабеля, из-за чего расплавится его изоляция, в дальнейшем может возникнуть короткое замыкание.
  2. Из-за постоянного перегрева повредятся чистовые отделочные материалы (даже если провод смонтировать в кабель-канале, штукатурка при этом нередко покрывается трещинами, а на обоях проступают темные пятна).
  3. Повышенная нагрузка на клеммные соединения (в щитке, непосредственно в розетке или автомате).

В остальном же использование слишком тонкого провода для подачи питания – это нарушение правил пожарной безопасности. Активная эксплуатация такой электросети действительно может стать причиной короткого замыкания и последующего пожара.

Самое распространенное последствие использования тонких проводов

Наличие заземления

Наличие заземления для стиральной машины – обязательное требование. Это указывается и в технической документации, и в любой другой инструкции по подключению. Без заземления статическое напряжение, образовываемое на барабане машины-автомат может «пробивать» и на корпус, и даже на водопроводные трубы, краны (особенно если весь водопровод на металлических трубах).

Вилки для подключения стиральных машин чаще всего имеют такой вид. Боковые контакты — это как раз для вывода заземления на совместимую розетку

Также статическое напряжение может повредить уязвимые к этому внутренние комплектующие стиральной машины. Чаще всего от него «страдают» платы управления. А ремонт такой поломки может обойтись в половину стоимости от нового прибора. И, кстати, подключение стиральной машины к электросети без заземления – это нарушение гарантийных условий. Если она выйдет при этом из строя, даже из-за заводского брака, то производитель вправе отказать в выполнении ремонта.

Каким должно быть заземление? Используемый сейчас стандарт – TN-S. В старых многоквартирных домах в РФ нередко применяется TN-C. Можно ли подключать машинку к сети с таким заземлением? В теории – да, на практике же защита будет неполноценной. При таком раскладе требуется монтаж так называемого PEN-проводника (нередко его называют «шиной») с его разделением на каналы N (нулевой) и PE (под заземление). С этим справиться без проблем любой электрик (самостоятельно выполнять подобное запрещено, так как требуется частичное изменение конфигурации подключения в щитовой).

Что касательно диаметра сечения провода для заземления, то в большинстве случаев достаточно 1 мм для меди и 2,5 мм для алюминия. А если укладывается обычный трехжильный провод для подключения питания стиральной машины, то сечение будет таким же, как и у питающей проводки.

Можно ли выводить заземление на водопроводную трубу или батареи отопления? Ни в коем случае, так как это приведет к распространению статики на весь водопровод или теплопровод в многоквартирном доме. А если ещё проводка будет смонтирована с устройством защитного отключения (УЗО), то вывод заземления таким нестандартным способом приведет к его автоматическому срабатыванию при включении стиральной машины.

Что делать в частных домах, где заземления вообще нет? Выводить его отдельно для стиральной машины (к нему также можно подключить и бойлер, насосную станцию, посудомоечную машину – это те устройства, которые больше всего потребляют электроэнергии в доме).

Вариант вывода заземления в частном доме

Выбор розетки

В 90% случаев стиральные машины устанавливаются в ванной комнате. А это – помещение с повышенной влажностью. Поэтому розетка требуется с повышенным классом влагозащиты. Рекомендуется придерживаться следующей схемы:

  1. Розетка располагается на расстоянии до 0,6 метров от ванны/душа/мойки. Корпус розетки должен соответствовать нормативам IP X5 (вместо X будет стоять другое число – оно указывает на класс устойчивости к проникновению пыли и грязи внутри корпуса).
  2. Розетка располагается на расстоянии от 0,7 до 2,4 метров. В этом случае корпус должен соответствовать нормативам IP X4.
  3. Розетка располагается на расстоянии свыше 2,4 метров. Можно использовать обычную «бытовую» розетку.

Ещё один нюанс – следует отдавать предпочтение розеткам с керамическим, а не пластиковым корпусом. Они даже при коротком замыкании или сильном перегреве не плавятся, не загораются – это будет своего рода дополнительной защитой.

Условное обозначение «зон опасности». В зоне 1 размещать розетку не следует

Можно ли вместо розетки устанавливать «автомат» (автоматический выключатель)? В принципе, можно, но в такой схеме есть несколько существенных недостатков:

  • автомат необходимо заключать в дополнительный герметичный корпус, который будет защищать подключение от попадания брызг, влаги, грязи;
  • автоматы устанавливаются только наружно, в стену их можно монтировать только закрывая гипсокартонном, для миниатюрных ванных комнат формирование дополнительной фальш-стены – не вариант;
  • по умолчанию в стиральных машинах имеется выход именно под розетку, для подключения через «автомат» приходится обрезать штекер вилки, из-за чего потребитель теряет гарантию (производитель получает право отказать в обслуживании, так как в конструкцию устройства внесены изменения).

Так что рекомендуется ставить именно розетки. Наличие защитной «шторки» на ней – не обязательно. А вот ставить так называемые «умные» розетки (с дистанционным управлением, измерением температуры проводки) – не следует. Из-за повышенных токов платы управления ими, как показала практика, часто выходят из строя.

Защитная шторка практически никакой защиты от влаги не предоставляет. Главное — наличие внутренних защитных мембран, которые автоматически открываются при подключении вилки

Допустимая нагрузка на розетку

При выборе розетки следует учитывать и допустимую пиковую нагрузку на неё. Большинство бытовых моделей рассчитаны на работу в сети 220 В. при силе тока в 16 А. Это означает, что максимальная мощность подключаемой к таковой розетке стиральной машины должна быть не выше 3,5 кВт. (220В*16А=3520 Вт). Если устройство потребляет от 3 кВт. и выше, то однозначно рекомендуется монтировать розетку с допустимой пиковой нагрузкой от 25 А. В этом случае риск перегрева контактов и самого корпуса исключаются.

Одно из распространенных последствий установки розетки, которая не рассчитана на высокие нагрузки. Такое же бывает, если внутреннее соединение на клеммах — не качественное

Необходимо ли устройство защитного отключения (УЗО)?

УЗО, в данном подключение заземления не предусмотрено, так что провод выводится напрямую к заземленной пластине в щитовой

Требование к установке УЗО в инструкции к стиральной машине не указывается. Но это из-за того, что в развитых странах такие устройства по умолчанию устанавливаются в щитовой. В РФ же дела с этим обстоят гораздо хуже. Поэтому УЗО ставить нужно обязательно.

Для чего необходимо устройство защитного отключения? Его функция – это отключение электросети при возникновении в проводке значительных «утечек» электричества, а именно – удара током. Соответственно, даже если стиральная машина выйдет из строя или повредится изоляция питающего кабеля, за который кто-нибудь возьмется, то тут же сработает УЗО и питание автоматически отключится.

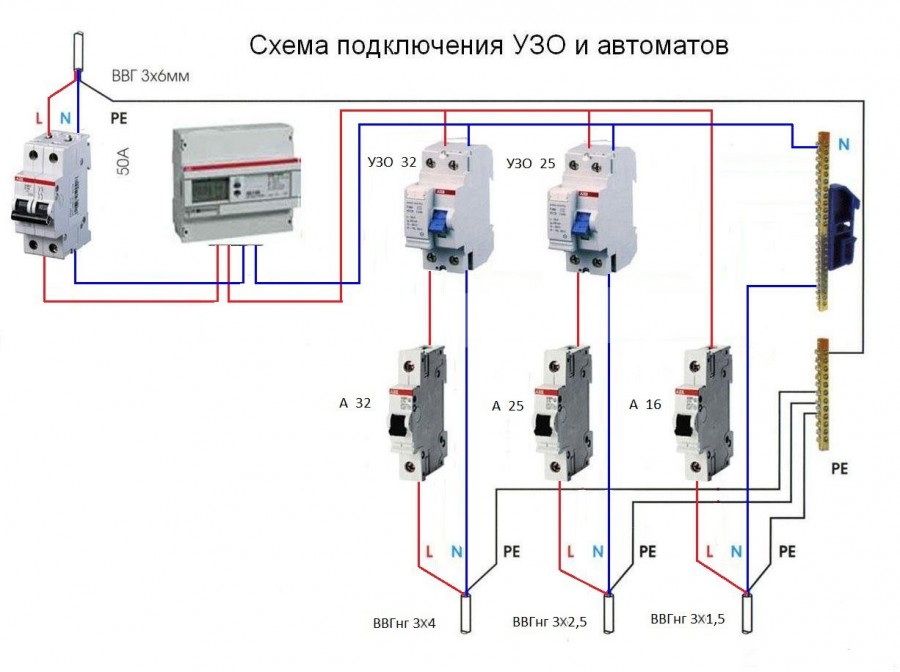

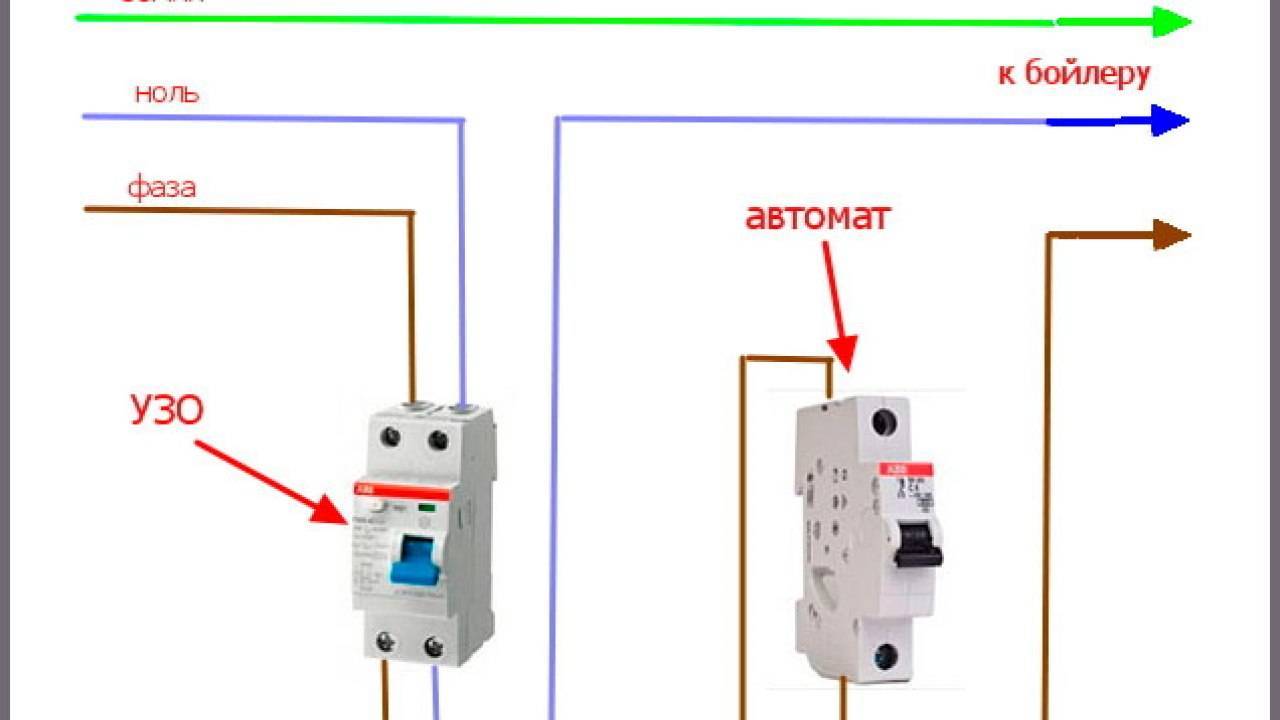

Схема подключения УЗО

Какое УЗО следует устанавливать? Предельная нагрузка рассчитывается такая же, как и на розетку (указывается тоже в амперах), а вот уставка должна быть не больше 30 mA. В противном случае возникает риск несрабатывания УЗО при кратковременной утечке тока.

Советуем прочитать, связанную с данной темой, статью о чистке стиральной машины с помощью лимонной кислоты от накипи и грязи. Информация о преимуществах и недостатках лимонной кислоты, пошаговая инструкция по чистке стиральной машины.

Схема подключения к электросети

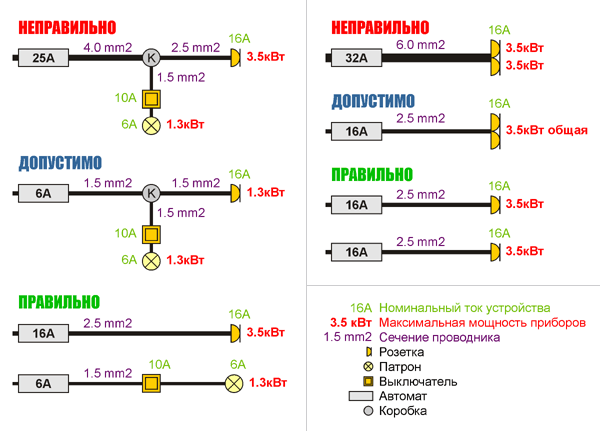

Опытные электрики рекомендуют монтировать электропитание для подключения стиральной машины отдельной группой прямо из щитка. Дополнительно подключать к данной розетке ничего не следует (особенно бойлер, насосную станцию, проточный водонагреватель). Прокладку кабеля следует выполнять через кабель-канал, расположение фазы/нуля не имеет значения.

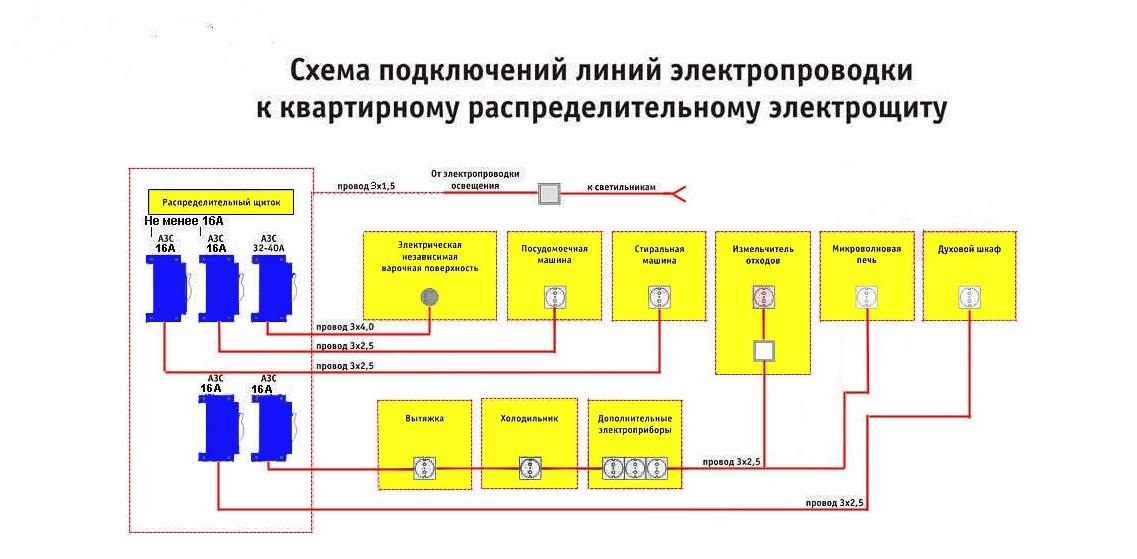

Схематическое изображение подключения стиральной машины

Если же вывести отдельную группу питания под стиральную машину не представляется возможным, то вместо этого вывод делается из распределительной коробки. Самое главное – это обеспечить надежные соединения проводов по разделяющим группам (обязательно использование клеммников). И после тестового запуска стиральной машины следует тщательно проверить не перегреваются ли места соединения проводки в распределительной коробке (для этого можно использовать либо инфракрасный датчик, либо тепловизор, либо термопару). Если хоть где-то происходит нагрев свыше 70 градусов, то это указывает на допущенные ошибки или недочеты в соединении.

Ещё один нюанс, который многие не учитывают – это наличие изоляции под стиральной машиной. В строительных магазинах для этого продают специальные «коврики» под стиральную машину, которые одновременно выступают и в качестве изолятора, и частично глушат вибрации корпуса (машинка после этого «не прыгает» при выполнении цикла отжима на высоких оборотах). И даже если на пол случайно разольют воду – это не приведет к короткому замыканию.

Тот самый антивибрационный коврик, который также выступает в качестве изолятора

Совет! Также не следует использовать заземление от другой контактной группы розеток – это может давать статические разряды в сеть и нарушать работу других бытовых приборов (особенно тех, которые уязвимы к статике: роутеры, ноутбуки, мобильные телефоны, компьютеры, телевизоры). Ноль тоже следует выводить отдельно. Это самый безопасный вариант подключения.

Типовые ошибки при подключении стиральной машины

В домах старой постройки вывод заземления на ноль — обычная практика. Но делать так, конечно же, не рекомендуется

Самые распространенные ошибки, которые допускают при подключении стиральных машин к электросети, следующие:

  1. Подключение без заземления. Даже если в таком состоянии машинка проработает не один год, то рано или поздно статика приведет к выходу из строя платы управления. В худшем случае – при касании к корпусу стиральной машины будет «бить током».
  2. Подключение без УЗО. Стиральные машины напрямую соединяются с водопроводом. Если в какой-то момент трубу прорвет или лопнет шланг, по которому подается вода (а это может быть и из-за забитого фильтра), то практически мгновенно возникнет короткое замыкание, что может привести к пожару. УЗО при таком раскладе мгновенно отключит питание (тогда как обычный автомат – только при повышении общей нагрузки в электросети). А это важно, так как современные стиральные машины поддерживают функцию отложенного запуска (для автоматической стирки по таймеру).
  3. Подключение заземления «на ноль». При попытке запуска стиральной машины в таком случае обязательно срабатывает защита в щитовой и электричество полностью отключается.
  4. Подключение к розетке, не рассчитанной на высокую нагрузку. В лучшем случае на ней просто появится нагар. В худшем – она начнет плавиться, после чего попросту перестанет работать (из-за оплавления контактных пластин).
  5. Не отрегулирована позиция стиральной машины перед первым запуском. В этом случае может неправильно срабатывать датчик наличия воды, поэтому в барабане после стирки будет оставаться вода. Именно она и может накапливать статическое электричество, передавая его на барабан. По этой же причине можно при вынимании белья получить разряд током, даже если из розетки стиральная машина выключена.
  6. После стирки не отключать машинку от розетки. Диодные мосты, которые предотвращают потребление электрики в выключенном состоянии, могут банально прогореть со временем. Остаточное электричество впоследствии пойдет на плату управления. Опять же, производитель тоже в инструкции четко указывает на необходимость отключать стиральную машину при неиспользовании. Если добраться к розетке сложно, то допускается отключение всей линии электропередачи из щитовой.

Это только распространенные ошибки.

Видео – Как подключить стиральную машину

Порядок подключения стиральной машины – пошаговая инструкция

Итого, порядок подключения стиральной машины должен быть следующий:

Шаг 1. Проложить 3-жильный кабель (с заземлением) от щитовой к месту установки стиральной машины.

Прокладываем 3-жильный кабель

Шаг 2. Установить совместимую розетку. Если монтаж производится в ванной, то розетка должна иметь класс защиты не ниже IP X4 или IP X5 в зависимости от расстояния до душевой, ванны, раковины.

Подключаем розетку

Шаг 3. Подключить УЗО (устанавливается в щитовой, а не возле розетки).

Подключаем УЗО

Шаг 4. Корректировка позиции стиральной машины. Для этого достаточно положить сверху строительный уровень и регулируя положение ножек выставить капсулу воздуха в нулевое положение. Не следует забывать и об изолирующем коврике.

Правильное расположение стиральной машины

Шаг 5. Тестовый запуск стиральной машины. Обязательно выполняется отжим и нагрев воды – это те функции, при которых получается самое высокое потребление электроэнергии. Если машинка новая, то перед первым запуском следует также снять транспортировочные болты (на задней стенке). Если этого не сделать, то при работе она будет чрезмерно вибрировать.

Тестовый запуск

Все эти рекомендации, кстати, производитель обязательно указывает в инструкции.

Те самые транспортировочные болты. Перед тестовым запуском их обязательно убирают

Видео – Подключение и установка стиральных машин

Замена электрического провода питания в стиральной машине

Без функциональной техники жизнь современного человека была бы не такой комфортной. Стирать одежду и мыть посуду приходилось бы вручную, а для уборки дома использовать веник и швабру с тряпкой. К счастью, мы живем в XXI веке, поэтому в быту нам помогают стиральные, посудомоечные машины и пылесосы. Стиралки обеспечивает деликатный уход за вещами из любых тканей, пользоваться этой техникой могут даже школьники. Однако иногда возникают ситуации, когда стиральная машина нуждается в ремонте или профилактическом обслуживании.

Когда нужна замена электрического провода?

Стиральные машины подключаются к водопроводу, канализации и электричеству (220 В). Не рекомендуется выполнять подключение к электросети через удлинители, для машинки лучше выделить отдельную розетку с автоматическим выключателем на щитке. Видимые повреждения сетевого шнура и вилки (перегибы, нарушение изоляции, оплавленные места) являются достаточным основанием для замены провода. Пользоваться техникой с такой проводкой небезопасно, ведь может случиться короткое замыкание и даже возгорание. Кабель мог быть с браком изначально или же повредиться в процессе перевозки, установки и эксплуатации стиральной машины. Итог во всех случаях один: неисправная деталь подлежит замене.

Не стоит пытаться восстановить целостность перебитого шнура питания, поскольку велик риск, что он все равно будет выдавать нестабильное напряжение. Бывают ситуации, когда даже исправный электрический провод необходимо поменять. Например, когда длины заводского кабеля оказалось недостаточно. Включенная стиральная машина потребляет около 2кВт мощности, поэтому подключать к розетке ее нужно напрямую.

Выполняем замену шнура питания

Если вы решили действовать самостоятельно, кроме нового электропровода вам потребуются инструменты: отвертка, изоляционная лента и нож. Перед началом ремонта нужно вытащить старый шнур из розетки и перекрыть подачу воды. В зависимости от модели стиральной машины, провод питания может заходить в корпус сзади или снизу. При помощи отвертки снимаем крышку и находим фильтр помех, куда и подключается кабель. Если нужно положить стиралку набок, наклонять ее следует только в ту сторону, где находится лоток для порошка.

Чаще всего потребуется частичная разборка сетевого фильтра и отсоединение его от корпуса. Когда вы привели фильтр в удобное положение, нужно снять защитную накладку и отсоединить контакты поврежденного шнура, разжав клеммы. Подключение нового электропровода выполняем в обратной последовательности. Предварительно стоит запомнить или сфотографировать схему подключения проводки.

Следите за тем, чтобы не перепутать расположение проводников! Фазу, заземление и ноль помечают любым удобным способом. Заводская цветовая маркировка расшифровывается так: зеленый оттенок указывает на землю, синий (голубой) — на ноль, а черный (коричневый) — на фазу.

Стиральная машина не включается: что делать?

Сначала нужно проверить работоспособность розетки, шнура питания и фильтра помех. Если какой-либо элемент поврежден, меняем деталь на новую. Когда здесь все исправно, то проблема заключается в сгоревшем модуле управления. В таком случае может потребоваться серьезный ремонт или даже замена платы. Не стоит заниматься этим самостоятельно: отремонтировать блок управления на порядок сложнее, чем поменять провод. Для этого нужны знания и опыт работы с микросхемами. Лучше доверить диагностику и ремонт квалифицированному специалисту.

Стиральные машины премиум-класса

Немецкая компания AEG — известный производитель элитной бытовой техники. В каталоге нашего интернет-магазина доступны для заказа встраиваемые и отдельностоящие стиральные машины, также есть компактные модели с вертикальной загрузкой. Устройства способны за один цикл бережно отстирать от 6 до 10 кг белья. Логичный интерфейс с цифровым дисплеем и селектором выбора режимов открывает доступ к большому количеству программ стирки. Стиральные машины АЕГ способны аккуратно отстирать и высушить (есть модели с функцией сушки) даже изделия из тонкой шерсти и шелка.

Вся премиальная техника изготавливается в странах ЕС из долговечных и экологически чистых материалов. Экономичный инверторный двигатель с контролем дисбаланса обеспечивает плавный старт и быстрое вращение барабана без шума и вибраций. Инновационная система автоматической дозировки моющих средств и полная защита от протечек обеспечивают комфортную и безопасную эксплуатацию. Класс энергетической эффективности премиальных стиральных машин равен А+++.

На страницах нашего сайта вы найдете высококачественную продукцию AEG для кухни и дома. Безупречный дизайн, удобное управление и масса дополнительных опций направлены на повышение качества жизни и подчеркивание высокого статуса владельца техники. Возможна доставка товаров по Москве, Санкт-Петербургу и всей России.

Розетки для стиральной машины — правила выбора и подключения . Электропара

Современные стиральные машины обладают таким набором
функций, которые и не снились нашим бабушкам – они стирают в разных режимах,
отжимают с различной скоростью, сушат белье, при этом их энергоэффективность
гораздо выше устаревших простых моделей. Стиральные машины чаще всего
устанавливают в ванной или на кухне – в зависимости от наличия свободной
площади. Но даже там, где, казалось бы, просто негде поставить агрегат,
можно  найти местечко для малогабаритных
малюток.

При установке стиральных машин рекомендуется скрытый способ
монтажа, особенно это касается ванной комнаты, ведь здесь повышенный уровень
влажности. Однако это вовсе не значит, что скрытый монтаж – единственно возможных
вариант. Ведь в частных домах, построенных из дерева, нельзя проводить скрытую
проводку во избежание возникновения пожароопасных ситуаций. Вот почему вы
можете в своем доме установить стиральную машину в ванной даже при открытом
способе монтажа проводки. Просто нужно правильно подобрать провод, розетки, а
также обязательно заключить провода в кабель-каналы из ПВХ пластика.

Как выбрать розетку для подключения стиральной машины

Первое, что вы должны учитывать вне зависимости от того, где
будет находиться стиральная машина (в ванной, на кухне, в коридоре) –
достаточная защита розетки от влаги. Рекомендуется использовать розетки с
защитными шторками или крышкой, которые надежно защищают контакты розетки от
проникновения влаги. Шторки более предпочтительны, поскольку розетки с ними
безопасны для детей и животных.

Заземление – обязательно должно присутствовать в розетке. Если
вы внимательно ознакомитесь с инструкцией изготовителя, то непременно увидите
подобный пункт: «Подключение стиральной машины к сети переменного тока должно
осуществляться только через розетку с заземляющим контактом, установленную
должным образом». Если вы живете в доме старой постройки и из стены выходят
только два провода, используйте дополнительный провод, который подключается к
заземляющему контакту розетки и выходит на общий подъездный щит.

Напряжение, указанное на крышке розетки, должно
соответствовать напряжению в сети. В некоторых случаях (это оговаривается
производителем) может потребоваться использование устройств защитного
отключения УЗО.

Розетки с крышкой идеально подходят для подключения стиральной машины как на кухне, так и в ванной комнате

Вообще розетку для
стиральной машины лучше подключать к отдельному автомату, используя провод
необходимого сечения, расчет которого производится исходя из мощности прибора.
Обычно достаточно трехжильного медного кабеля с сечением жил 2,5 квадрата.
Можно установить сразу диффавтомат, или воспользоваться схемой «автомат 20 А +
УЗО».

Место установки

Существуют определенные требования к месту установки розетки
стиральной машины – как можно дальше от имеющейся системы трубопроводов,
источников воды (ванна, раковина, биде) на расстоянии не менее 60 см (эти
правила продиктованы правилами устройства электроустановок ПУЭ). Высота
установки должна составлять не менее 100 см от уровня пола.

Не следует монтировать розетку на внешние стены, которые
выходят не внутрь помещения, а на улицу или в подъезд. Они более подвержены
перепадам температур и выпадению конденсата.

Располагайте розетку не ближе 60 см к источнику воды

Основные правила установки розетки:

  • Штепсельная вилка и розетка должны соответствовать друг
    другу
  • Провода должны иметь достаточную площадь сечения
  • Система заземления устанавливается надлежащим образом
  • Замена сетевого кабеля производится только специалистами
  • Не допускается использование многоконтактных штепселей,
    многогнездных штекерных соединений, удлинительного кабеля
  • Сетевое напряжение должно соответствовать величине
    напряжения, указанной на стиральной машине

высота и расположение, как установить

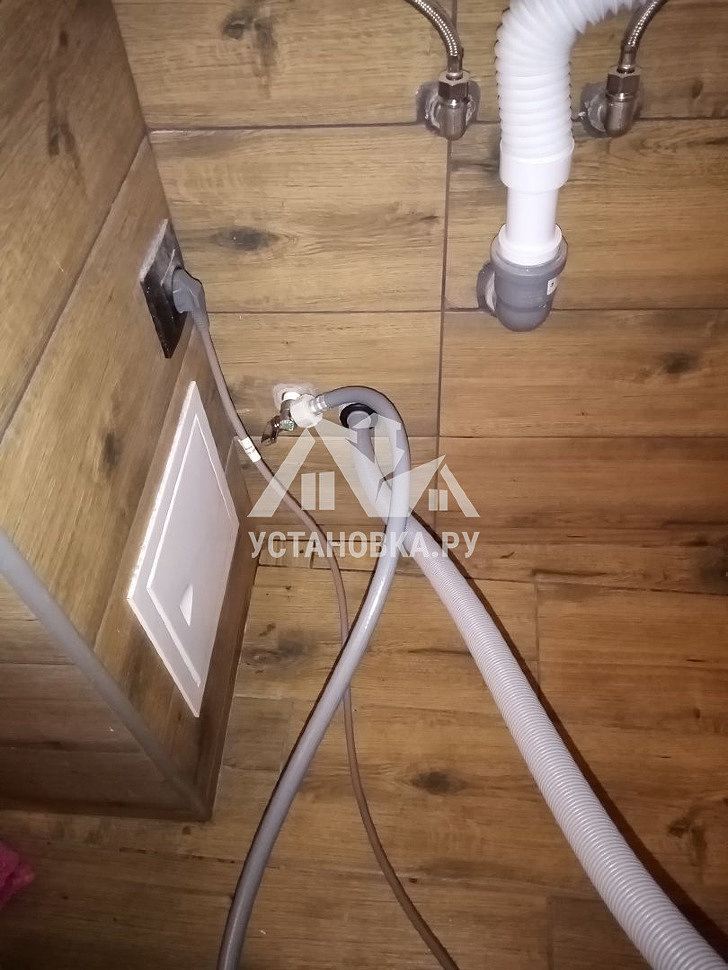

Устанавливая стиральную машинку в ванной комнате, расположение розетки для этой бытовой техники должно продумываться в первую очередь. Это важно и для работы машинки, и для безопасности всех жильцов. Кроме того, помимо стиральной машинки в современной ванной присутствует немало электроприборов, поэтому наличие розетки в таком помещении является весьма актуальным вопросом.

Требования

Розетка, которую вы собираетесь установить в ванной комнате, обязательно должна отличаться повышенной защитой от влаги и наличием крышки, чтобы исключить попадание брызг внутрь. Также отличным вариантом для ванной комнаты будет розетка, в которой установлено УЗО. Так называют устройство, обеспечивающее защитное отключение электричества при появлении утечки тока.

Расчет сечения кабеля

Для расчета сечения провода следует учитывать мощность стиральной машинки, которую вы узнаете из прилагающейся к технике документации или из интернета. Обустраивая сеть электроснабжения в ванной, многие владельцы квартир выбирают для нее кабель сечением 2,5 мм2, после чего устанавливают несколько розеток (для машинки, бойлера, душевой кабины и других целей). Однако специалисты так делать не советуют.

Лучше всего отдельно проложить кабель для стиральной машинки и отдельно установить для такого прибора розетку. Если же хочется сделать блок розеток, то для подбора сечения провода следует подсчитать мощность всех приборов при одновременном включении. Также при определении сечения следует учесть, из какого материала сделан кабель (медные или алюминиевые жилы).

В таблице указаны параметры при напряжении 220 В:

Редко в какой стиральной машинке мощность будет больше 3 кВт, однако в выборе сечения всегда оставляют небольшой запас мощности, поэтому наиболее часто выбирают провода с сечением 2,5 мм2.

Какая высота оптимальна?

Минимальным расстоянием от пола ванной комнаты до розетки является 60 сантиметров. Такое же расстояние должно быть от розетки до самого близкого к ней источника воды – душевой кабинки или ванны. Вблизи от таких источников обилия брызг допустимо устанавливать лишь водонагреватель и маломощные приборы для функционирования сантехники.

Как установить?

Этапы установки розетки в ванной будут включать такие действия:

  • Купите розетку и провод нужного сечения.
  • Проложите провод и выведите его в ванную.
  • Установите автомат и УЗО.
  • Сделайте в стене отверстие под розетку, используя перфоратор.
  • Установите в отверстие коробку розетки и выведите туда провод.
  • Закрепите подрозетник цементным раствором и очистите его остатки после высыхания.
  • Подключите провод к розетке и установите ее в коробку.

Критерии безопасности

Основная опасность для расположенной в ванной розетки представлена повышенной влажностью в этом помещении.

Именно поэтому установка розетки должна выполняться с определенными требованиями:

  • Розетку следует подключить посредством УЗО. Идеально, если это устройство будет представлено в самой розетке, но оно может быть и отдельным. Оптимальный параметр тока отсечки для УЗО в ванной комнате составляет 10 мА, а рабочий ток устройства должен превышать вводный ток.
  • Для защиты стиральной машины и ее проводки от короткого замыкания розетка должна быть также подключена через автомат, обеспечивающий защитное отключение. Такой автомат подключают перед УЗО. В его выборе следует учесть и сечение провода, и нагрузку сети. Существуют дифавтоматы, в которых защитный автомат соединен с УЗО в одно устройство.
  • Стиральная машинка обязательно должна быть заземлена. Трехжильный провод, который прокладывают на машинку, заземляют в щитке, подсоединяя его к шине заземления.
  • Для устройства проводки в ванной комнате обязательно должен применяться трехжильный кабель.
  • Лучше всего выполнять в ванной скрытый монтаж проводки с тщательной изоляцией ее элементов.

И ещё немного информации о разетках для ванной в следующем видео.

Розетка для стиральной машины в ванной комнате

Установка розеток в ванной, не такой простой случай, как может показаться несведущим людям. Здесь есть много допусков и ограничений. Обо всем этом пойдет речь в статье.

Ванная комната, согласно классификации ПУЭ — это помещение с повышенной опасностью. А значит и требования ТБ здесь должны быть более строгими, чем для остальных комнат квартиры.

Некоторые ошибочно считают, что розетки в ванной комнате категорически запрещены. Якобы к ним приходил специалист и запретил монтаж розетки. Вполне возможно, что он был прав. Например во Франции, печально известен несчастный случай, когда известный певец погиб у себя в ванной комнате из-за несоблюдения правил электробезопасности.

Но этот запрет не относится ко всем ванным помещениям и многое зависит от их размеров и расстановки смесителей, душевых кабин. Наверняка вы храните и пользуетесь в ванной целой кучей эл.приборов — фен, эл.бритва, стиральные машинки и т.д.

Не будете же вы каждый раз для подключения тянуть переноску! Лучше нормальная розетка установленная по правилам, с соблюдением безопасных расстояний, чем валяющийся удлинитель на полу. Тем более нормативы этого не допускают.

Из-за повышенной опасности к установке розеток в ванной предъявляется ряд требований. Весь монтаж должен соответствовать ГОСТ Р 50571-7-701-2013 «Требования к специальным установкам или местам расположения. Помещения для ванных и душевых комнат», который пришел на смену ГОСТ Р 50571. 11-96  – скачать можно здесь.

Все помещение ванной разбивается на зоны. Всего их четыре — от 0 до 3. Правда в последней редакции ГОСТа зона номер 3 не упоминается. Условно принимается что к ней относится пространство за зоной №2.

внутренняя часть ванны, умывальника или душа

В этой зоне запрещено устанавливать электроприборы напряжением 220В. Разрешается только монтаж влагозащищенных, напряжением максимум 12В.

это зона под раковиной, над ванной и т.п.

Здесь можно ставить эл.приборы с защитой IPX5. В основном ставят водонагреватели. При этом обязательно при подключении использовать трехжильный кабель с защитным проводником заземления. Розетки в этой зоне запрещены.

все что находится, начиная с 60см и более от первой зоны

Розетки также монтировать запрещено. Можно ставить нагреватели, вытяжки, светильники которые включаются не с выключателя, а от шнурка.

В зонах до 2-й включительно запрещены распредкоробки. Поэтому до эл.прибора придется тянуть только цельный кабель от щитка или коробки в коридоре.

начинается с того места, где заканчивается зона 2

Ее ширина по старому ГОСТ — 2,4м начиная от второй зоны. В новом издании не регламентируется и считается все пространство за зоной №2.

Важное замечание — действия зон в ванной распространяются до высоты 2,25м от чистового пола.

Если ванная комната, санузел, душевое помещение не имеет третьей зоны, то штепсельную розетку внутри устанавливать запрещено. Разрешается монтировать только на внешней стене, да и то на расстоянии в 60см от двери.

В Советское время длина шнура для подключения у отечественных стиральных машин по техусловиям равнялась 2,8м. Естественно никаких проблем с подсоединением стиралки к розетке на внешней коридорной стене не возникало.

Сегодня из-за повсеместной экономии с этим возникают явные трудности. И приходится в основном подключать только внутри помещения.

1Розетки размещать можно только в зоне 3, но они должны быть влагозащищенные класса IPX4.

Разрешается использовать не ниже IP44. Цифра 4 означает, что розетке не страшны брызги воды, льющейся с любой из сторон. То есть на ней должны быть всякие резиночки и крышка. Плюс присутствуют шторки на отверстиях контактов под вилку.

Конечно, при включенной вилке и открытой крышке большинство розеток уже не будет обеспечивать первоначального уровня защиты. Но и вы навряд ли будете стирать и купаться одновременно.

Однако есть модели, которые даже со вставленной вилкой способны полностью защищать от брызг и поддерживать защиту IP66! Например Legrand Plexo.

2Касательно электропроводки — рекомендуется ее делать скрытой.

Причем ее нельзя монтировать в металлических трубах. Также запрещено крепить кабель с помощью стальных скоб.

Непосредственно под ванной монтаж открытой проводки также запрещен, даже в гофре, так как это считается тоже открытой прокладкой.

3Подключение розетки выполняется 3-х жильным медным кабелем с жилой защитного заземления.

Рекомендуемое сечение кабеля — 2,5мм2.

Заземляющий проводник не должен быть общим для разных групп.

4Розетки можно подключать только через УЗО или диф.автомат с током не более 30мА.

Но лучше всего использовать защитное устройство на ток 10мА. Безусловно, оно будет гораздо чувствительнее и дороже, и вполне вероятно что придется делать заказ, так как в магазинах в свободной продаже в основном от 30мА и выше. А если у вас еще и старая стиральная машинка, то не исключено что УЗО будет отключаться.

Ток утечки стиральной машины, имеющей даже исправный ТЭН, может составлять 1,5мА на 1кВт мощности. А если этот ТЭН уже отсырел, но все еще работает, то и пару дясятков миллиампер.

  • УЗО в 30мА при такой утечке не сработает, а вот вы при мытье рук ощутите на себе это в полной мере.
  • Кроме того, такой ток утечки хоть и незначительно, но влияет на коррозию труб в местах выхода.

Если у вас в эл.щитке не стоит УЗО, а розеткой вы намерены пользоваться, в этом случае применяйте переносные УЗО для розеток.

В правилах еще говорится о возможности подключения розеток через разделительный трансформатор. Однако в реальных жизненных условиях никто не будет ставить такую «бандуру» минимум под 10кг весом в ванную комнату.

А именно такого размера и придется монтировать трансформатор для питания например фена мощностью 1-2кВт. Так что установка УЗО это самый простой и наиболее выгодный вариант.

5В ванной комнате обязательно должна присутствовать система уравнивания потенциалов.

Причем вне зависимости от наличия или отсутствия там розеток. Она означает, что все металлический элементы в ванной должны быть заземлены (канализация и водопровод из металлических труб, чугунная ванная, душевая и т.д.)

Что касается минимальных расстояний, которые нужно будет соблюсти при монтаже розеток, то они следующие:

  • высота розеток от пола — 1,3м
  • безопасное расстояние розетки от умывальника, ванной или душевой кабинки — 0,6м

Если ванная слишком маленьких размеров и вы не сможете выдержать минимальные расстояния согласно указанных зон, то вам придется переносить розетку на другую стену, либо к сожалению вообще отказаться от нее.

Именно поэтому опытные электрики, некоторым хозяевам и говорят, что монтаж розеток в их ванной запрещен.

Источник: https://domikelectrica.ru/ustanovka-rozetki-v-vannoj/

Розетка для стиральной машины в ванной — правила выбора и размещения

С недавних пор автоматические стиральные машины появились практически в каждом жилом доме или квартиры, они значительно облегчили быт и упростили задачу хозяйкам, однако, при этом добавили работы электрической сети. Современные машинки-автомат для стирки считаются мощными, производительными агрегатами, потребляющими достаточного много электроэнергии.

При несоблюдении техники безопасности при прокладке проводки и подключения этих бытовых приборов, могут возникать короткие замыкания, которые приводят к серьезным травмам и поломкам дорогостоящей техники. Эта статья расскажет, как правильно устанавливается розетка в ванной комнате для стиральной машины.

Возможность установки

Традиционно бытовые стиральные машины устанавливаются на кухне или внутри ванной. Как подключить этот мощный прибор на кухне, где, как правило, много розеток, понятно.

Но как же быть с ванной, где всего 1 источник питания? На самом деле проекты домов старой застройки не предусматривали монтаж розетки в помещении ванной, так как там наблюдается повышенная влажность, а также по причине отсутствия стационарной техники, работающей от электричества.

Теперь, когда стиральная машина не роскошь, а обыденный бытовой прибор, которым пользуются в каждом доме, безопасная, надежная розетка является острой необходимостью. Чтобы безопасно ее установить внутри помещения с повышенной влажностью, необходимо выполнить следующие условия:

  1. Подключение стиральной машины выполняют только к исправной проводке, для прокладки которой используется медный трехжильный кабель.
  2. Внутри ванной комнате разрешается устанавливать только специальные розетки, обладающие защитой от попадания воды.
    Розетка с защитной крышкой
  3. Электрооборудование, устанавливаемое в ванной комнате, обязательно комплектуется УЗО, то есть устройством автоматического отключения от напряжения, которое срабатывает при коротком замыкании.
  4. При установке розетки в ванной комнате следуют четко соблюдать требования безопасности по размещению и монтажу электрооборудования.
  5. Чтобы установить стиральную машину, необходимо предусмотреть заземление для этого бытового прибора.

Важно! Многие домовладельцы относятся к подключению стиральной машины безответственно, они используют удлинители, тройники или двойники. Однако, оборудование такого типа обладает высокой мощностью, результатом неграмотного введения в эксплуатацию становятся короткие замыкания, бытовой травматизм и выход из строя дорогостоящего оборудования.

Требования к проводке

В каждом доме работает множество бытовых приборов, питающихся от электрической сети. Эти устройства значительно упрощают повседневную жизнь и быт человека. Но наличие электропроводки в жилом доме без должного обслуживания зачастую становится причиной бытового травматизма. Так как стиральная машина является мощным прибором, при ее подключении обязательно тщательно проверить проводку.

Она должна соответствовать следующим требованиям:

  • Проводка для подключения стиральной машины должна быть из медного трехжильного кабеля. В домах старой застройки часто прокладывали алюминиевые провода, которые не подходят для такого мощного оборудования.
  • Чтобы безопасно установить розетку для мощного бытового прибора, нужно вести от щитка отдельный кабель. Если запитать стиральную машину в блок розеток, которые подключаются к 1 кабелю, может возникнуть короткое замыкание или поломка прибора.
  • В помещениях с повышенной влажностью допускается монтаж проводки только закрытого типа. Это означает, что кабель от распределительного щитка проводят в штробе внутри стен без выхода на поверхность. Эта мера защищает проводку от контакта с водой, которая является отличным проводником электричества.
  • Кабель подключают к распределительному щитку через устройство экстренного отключения, которое обезопасить приборы от короткого замыкания и травм.

Обратите внимание! Все электрокоммуникации, в том числе кабель для оборудования розетки, в ванной комнате прокладываются внутри стен. Важно использовать только целостный провод, а места соединения, если они существуют, тщательно гидроизолировать с помощью изоленты.

Расчет сечения кабеля

Чтобы электрическая проводка выдержала нагрузку от мощной стиральной машины, необходимо правильно рассчитать сечение кабеля, который протягивается от распределительного щитка к розетке. Как известно, для подключения высокопроизводительного бытового оборудования используют только трехжильный медный кабель, один из проводов которых подводится к заземлению.

Сечение кабеля определяется следующим образом:

  • Если для стиральной машины оборудуется отдельная розетка в соответствии с рекомендациями опытных мастеров, то сначала необходимо узнать ее мощность. В соответствии с мощностью, которая обычно не превышает 3 кВт, подбирают сечение кабеля по справочным таблицам.
  • Если к одному кабелю подключается сразу блок розеток, то нужно подсчитать суммарную мощность приборов, которые будут работать одновременно. Исходя из суммарной мощности по справочным таблицам подобрать сечение кабеля.

Таблица выбора сечения кабеля

При прокладке проводки для подключения стиральной машины или другого мощного бытового оборудования используете трехжильный медный кабель с сечением 2,5 мм, если мощность техники не превышает 0 кВт.

Требования к оборудованию

Большой ошибкой, которую часто допускают неосведомленные домовладельцы, является подключение стиральной машины к обычной розетке. Так как в этом помещении наблюдается повышенная влажность, а также не исключается прямой контакт с водой, в нем устанавливается только специально разработанное влагозащитное оборудование.

Подключение проводов в щитке

Чтобы техника и люди не пострадали при попадании брызг, в ванной используют розетки, отвечающие следующим требованиям:

  1. Влагозащищенные розетки снабжаются специальными крышечками, которые защищают изделие от проникновения влаги.
  2. Внутренняя часть влагозащищённых розеток изолируется плотными резиновыми кольцам, которые сводят к минимуму риск образования искры между контактами или короткого замыкания.
  3. Опытные мастера для установки в ванной рекомендуют использовать розетки с максимальным уровнем защиты от влаги, которые маркируются IPX4, им не страшны брызги или даже прямой поток воды. Модели класса IPX1 защищают только от небольших брызг.

Интересно! Некоторые производители выпускают специальные розетки для помещений с повышенной влажностью, которые оснащаются отдельным УЗО. Такой тип оборудования отлично подходит для подключения стиральной машины, так как оно предотвращает короткие замыкания, поломку дорогого бытового прибора, а также снижает вероятность удара током при эксплуатации агрегата.

Требования к размещению

Чтобы правильно установить стиральную машину, помимо использования правильного оборудования, важно грамотно выбрать место размещения розетки.

В этом опросе большое значение имеет не близость к бытовому прибору, который будет к ней подключаться, а удаленность от источников воды и высота над уровнем пола.

Как правило, в ванной комнате существует всего 1-2 безопасных места для установки розетки.

Чтобы определить, куда вывести кабель от распределительного щитка, нужно учитывать следующие факторы:

  • В ванной комнате электрические розетки для подключения бытовых приборов устанавливают на высоте не менее 60 см от пола. Это требование необходимо соблюдать, чтобы обезопасить жизнь домочадцев и защитить дорогостоящее оборудования от поломок. Если высота установки меньше 60 см, при обильных протечках или прорывах труб вода может вступить в контакт с электричеством, спровоцировав экстренную ситуацию.
  • В помещениях с повышенной влажностью розетки размещают не ближе 60 см от объектов, являющихся источниками брызг или источников воды. Такое расположение снижает риск попадания влаги на электрическое оборудование, делая эксплуатацию бытовых приборов более безопасной.

Интересно! При проектировании проводки по ванной комнате, это помещение условно делят на 4 зоны. Нулевая или красная зона располагается вокруг ванны или душевой кабины, там никакие электрооборудование устанавливать нельзя.

Первая зона практически совпадает по расположению с нулевой, но тут можно устанавливать оборудование с мощностью до 12 В, необходимое для функционирования сантехники.

Вторая или желтая зона размещается через 0,6 м, в ней устанавливаются водонагревательные приборы.

В зеленой зоне на расстоянии 2,4 м от источника брызг располагают розетки и остальные бытовые приборы, питающиеся от электросети.

Видео-инструкция

Источник: https://sovety-vannoy.ru/delaem-remont/jelektrika/rozetka-dlya-stiralnoj-mashiny-v-vannoj.html

Розетка для стиральной машины в ванной

Устанавливая стиральную машинку в ванной комнате, расположение розетки для этой бытовой техники должно продумываться в первую очередь. Это важно и для работы машинки, и для безопасности всех жильцов. Кроме того, помимо стиральной машинки в современной ванной присутствует немало электроприборов, поэтому наличие розетки в таком помещении является весьма актуальным вопросом.

Требования

Розетка, которую вы собираетесь установить в ванной комнате, обязательно должна отличаться повышенной защитой от влаги и наличием крышки, чтобы исключить попадание брызг внутрь. Также отличным вариантом для ванной комнаты будет розетка, в которой установлено УЗО. Так называют устройство, обеспечивающее защитное отключение электричества при появлении утечки тока.

Расчет сечения кабеля

Для расчета сечения провода следует учитывать мощность стиральной машинки, которую вы узнаете из прилагающейся к технике документации или из интернета.

Обустраивая сеть электроснабжения в ванной, многие владельцы квартир выбирают для нее кабель сечением 2,5 мм2, после чего устанавливают несколько розеток (для машинки, бойлера, душевой кабины и других целей). Однако специалисты так делать не советуют.

Лучше всего отдельно проложить кабель для стиральной машинки и отдельно установить для такого прибора розетку. Если же хочется сделать блок розеток, то для подбора сечения провода следует подсчитать мощность всех приборов при одновременном включении. Также при определении сечения следует учесть, из какого материала сделан кабель (медные или алюминиевые жилы).

В таблице указаны параметры при напряжении 220 В:

Медные жилы Сечение кабеля (мм2) Алюминиевые жилы
Мощность (кВт) Ток (А) Мощность (кВт) Ток (А)
4,1 19 1,5
5,5 25 2,5 4,1 19
7,7 35 4 5,9 27
9,2 42 6 7 32
12,1 55 10 9,2 42

Редко в какой стиральной машинке мощность будет больше 3 кВт, однако в выборе сечения всегда оставляют небольшой запас мощности, поэтому наиболее часто выбирают провода с сечением 2,5 мм2.

Какая высота оптимальна?

Минимальным расстоянием от пола ванной комнаты до розетки является 60 сантиметров. Такое же расстояние должно быть от розетки до самого близкого к ней источника воды – душевой кабинки или ванны. Вблизи от таких источников обилия брызг допустимо устанавливать лишь водонагреватель и маломощные приборы для функционирования сантехники.

Как установить?

Этапы установки розетки в ванной будут включать такие действия:

  • Купите розетку и провод нужного сечения.
  • Проложите провод и выведите его в ванную.
  • Установите автомат и УЗО.
  • Сделайте в стене отверстие под розетку, используя перфоратор.
  • Установите в отверстие коробку розетки и выведите туда провод.
  • Закрепите подрозетник цементным раствором и очистите его остатки после высыхания.
  • Подключите провод к розетке и установите ее в коробку.

Критерии безопасности

Основная опасность для расположенной в ванной розетки представлена повышенной влажностью в этом помещении.

Именно поэтому установка розетки должна выполняться с определенными требованиями:

  • Розетку следует подключить посредством УЗО. Идеально, если это устройство будет представлено в самой розетке, но оно может быть и отдельным. Оптимальный параметр тока отсечки для УЗО в ванной комнате составляет 10 мА, а рабочий ток устройства должен превышать вводный ток.
  • Для защиты стиральной машины и ее проводки от короткого замыкания розетка должна быть также подключена через автомат, обеспечивающий защитное отключение. Такой автомат подключают перед УЗО. В его выборе следует учесть и сечение провода, и нагрузку сети. Существуют дифавтоматы, в которых защитный автомат соединен с УЗО в одно устройство.
  • Стиральная машинка обязательно должна быть заземлена. Трехжильный провод, который прокладывают на машинку, заземляют в щитке, подсоединяя его к шине заземления.
  • Для устройства проводки в ванной комнате обязательно должен применяться трехжильный кабель.
  • Лучше всего выполнять в ванной скрытый монтаж проводки с тщательной изоляцией ее элементов.

И ещё немного информации о разетках для ванной в следующем видео.

Источник: http://DekorMyHome.ru/remont-i-oformlenie/rozetka-dlia-stiralnoi-mashiny-v-vannoi.html

Розетка для стиральной машины в ванной

Содержание:

Стиральные машины-автоматы потребляют большое количество электроэнергии, заставляя работать проводку в усиленном режиме.

При установке в первую очередь нужна правильно подобранная розетка для стиральной машины, электропроводка, соответствующая техническим условиям и другие приборы, обеспечивающие безопасность пользователей во время работы.

Несоблюдение этих правил часто вызывает короткие замыкания, электрические травмы у людей и поломку дорогостоящих устройств.

Технические условия и возможность монтажа

В большинстве случаев стиральные машины устанавливаются в помещении кухни или в ванных комнатах. В первом случае подключение не вызывает особых затруднений, поскольку на кухнях как всегда предусмотрено увеличенное число розеток в расчете на дополнительную бытовую технику.

Совершенно другая ситуация наблюдается в ванных, где в лучшем случае имеется одна маломощная розетка, или же она вовсе отсутствует. Кроме того, это помещение с повышенной влажностью, что уже требует соблюдения специальных технических условий.

Поэтому при установке и подключении стиралки в ванной необходимо обратить внимание на следующее:

  • Перед тем как подключать стиральную машину, необходимо убедиться в исправности проводки. Если она отсутствует или не соответствует требованиям, прокладывается новая линия из медного трехжильного кабеля.
  • Внутри ванной комнаты должны устанавливаться только влагозащищенные розетки с установленной степенью защиты. Сама установка розетки для стиральной машины в ванной выполняется в соответствии с правилами безопасности, касающимися мест размещения и монтажа оборудования.
  • Линия, подключаемая к стиральной машине, оборудуется отдельным автоматическим выключателем и устройством защитного отключения – УЗО. Эти приборы защищают от коротких замыканий и токовых утечек.
  • Подключение стиральной машины предусматривает обязательный монтаж системы заземления.

Важным требованием при подключении мощных агрегатов является запрет на использование всевозможных удлинителей, двойников или тройников. Эти приспособления не обладают достаточным запасом прочности и во время работы они могут просто расплавиться. В подобной ситуации обязательно возникнет короткое замыкание, и оборудование выйдет из строя.

Как выбрать розетку

Мощность современных стиральных машин в значительной степени обусловлена большим количеством выполняемых функций. В их числе полоскание, отжим, сушка и другие действия. Поэтому надежная работа этих устройств во многом зависит от их правильной установки и подключения.

Особое значение имеет выбор розетки, при котором обязательно учитывается способ монтажа. Независимо от конструкции, данные изделия должны соответствовать следующим требованиям:

  • Вне зависимости от места установки агрегата, выбирается влагозащищенная розетка под стиральную машину в ванной.
  • Предпочтительнее конструкции розеток, оборудованные крышками или защитными шторками, повышающими надежность защиты контактов от влаги. Предпочтительнее будет вариант со шторками, которые не только защищают от влаги, но и обеспечивают безопасность детей.
  • Внутри устройства должна быть изоляция из плотных резиновых прокладок, снижающая вероятность появления искрения между контактами.
  • Розетка обязательно оборудуется контактом для подключения заземления. В старых домах с двухжильной проводкой, может потребоваться прокладка дополнительного провода, соединенного с заземляющим контактом и шиной общем электрощите, установленном в подъезде.
  • Номинал розетки должен совпадать с имеющимся сетевым напряжением.

Все влагозащищенные розетки обладают определенным уровнем защиты, устанавливаемым с помощью маркировки IP. Чем выше значение цифрового показателя, тем более надежной считается розетка. Изделия с высокими цифрами в маркировке, способны выдерживать даже прямое попадание водяной струи. Такие розетки подходят не только для ванных комнат, но и для других помещений.

В каком месте установить розетку

Розетку, предназначенную для стиральной автоматической машины, нужно устанавливать на основании специально разработанных правил. Прежде всего учитывается не расстояние от стирального оборудования, а удаление от мест повышенной влажности и высота от уровня пола.

Размещение точки подключения выполняется по следующим правилам:

  • Наименьшая дистанция от трубопроводов и другого оборудования с подведенной водой составляет 60 см. В случае прорыва труб и возможных протечек, вероятность контакта влаги с электричеством заметно снижается.
  • Высота розетки для стиральной машины от поверхности полов составляет не менее 1 метра. Все указанные требования определяются Правилами устройства электроустановок – ПУЭ. В данном конкретном случае работает принцип: чем больше высота, тем выше уровень электробезопасности. Такая рекомендация особенно важна на случай затопления квартиры соседями сверху.

Для правильного размещения розетки и не допущения серьезных нарушений, вся площадь ванной комнаты разделяется на четыре условные зоны:

  • Красная или нулевая зона. Захватывает ванну, умывальник и душевую кабину. На этой территории запрещается размещение любых розеток.
  • Первая зона. Располагается в непосредственной близости от сантехнических приборов, охватывает площадь, радиусом 60 см. В этих местах может устанавливаться оборудование, обеспечивающее работу сантехники. Как правило, это слаботочные устройства, рассчитанные на 12 вольт. Подключение стирального агрегата в этом месте запрещено.
  • Желтая, она же вторая зона. Находится на расстоянии 60 см от основной сантехники и применяется для подсоединения электрических водонагревателей. Розетки в этих местах также нельзя устанавливать.
  • Третья – зеленая зона. Находится в 2,4 метрах от второй зоны. Именно здесь разрешается устанавливать розетки и сами стиральные машины.

Не допускается размещение розеток на наружных стенах, которые считаются холодными и где в больших количествах может скапливаться конденсат.

Питающая линия и сечение кабеля

К розетке, установленной для подключения стиральной машины, подводится отдельная линия подачи питания. Это в первую очередь связано с высоким энергопотреблением в период нагрева воды. В среднем, этот показатель составляет 2,5 кВт, но существуют модели стиралок, потребляющие более 3,5 кВт электро-энергии.

Помимо величины энергопотребления, следует учитывать размер сечения используемых проводов. При расчетах следует учесть, что для 4 кВт мощности необходима прокладка кабеля ВВГнг с медными жилами, сечением 2,5 мм2. При более высоком энергопотреблении понадобится и более мощный кабель с повышенным сечением жил.

Однако чаще всего розетка в ванной комнате и подключаемые к ней приборы, обходятся стандартными проводами, сечением 2,5 мм2. Они рассчитаны на ток, не превышающий 16 А, поэтому и автомат на линии используется с таким же номиналом. Более высокое сечение использовать нецелесообразно, поскольку жилы просто не войдут в стандартную розетку.

В начале линии неподалеку от распределительного щита устанавливается автоматическое устройство защиты – УЗО. Ток срабатывания этого прибора не должен превышать 30 мА, а наиболее оптимальный вариант составляет 10 мА.

Вместо УЗО может использоваться дифференциальный автомат на 16 А с током срабатывания 10-30 мА. Таким образом, обеспечивается надежная защита от поражения током при случайном касании корпуса машины при токовых утечках.

Данные схемы легко реализуются в частных домах, где прокладка дополнительной линии не вызывает особых затруднений. В старых же многоэтажных зданиях с общим подъездом установлены такие же общие распределительные щиты с устаревшим оборудованием. В таких случаях установка еще одного автомата становится серьезной проблемой, а подключение заземления в чаще всего вообще невозможно.

Выбор УЗО и автоматического выключателя

Повышенная влажность, характерная для ванных комнат, в совокупности с высокой температурой могут стать основной причиной поражения электрическим током. Подобные ситуации возникают в результате утечек тока и коротких замыканий, защититься от которых возможно путем установки УЗО и автоматического выключателя.

Как уже отмечалось, выбор УЗО осуществляется в зависимости от тока срабатывания в 10-30 мА. Автоматические выключатели – автоматы – подбираются в соответствии с реальным потреблением электроэнергии стиральной машиной. Если мощность техники составляет 2,5 кВт, потребляемый ток можно вычислить по формуле: I = 2500/220 = 11,36 А.

Существует стандартный размерный ряд автоматов, из которого выбирается ближайший прибор с током в сторону увеличения. Это будет автомат на 16 ампер.

Следует учесть и времятоковую характеристику, определяющую быстродействие устройства в момент отключения. Этот показатель является классом автомата или классом срабатывания и указывается в маркировке.

Для большинства стиральных машин требуется автомат класса С.

Установка розетки

Влагозащищенная розетка в ванной комнате для стиральной машины устанавливается точно так же, как и обычные изделия. Перед монтажными работами в ванной могут возникнуть ситуации, когда розетка отсутствует вообще или требуется установить еще одну розетку.

В первом случае требуется прокладка новой проводки от электрического щитка и установка дополнительного автомата. Далее выбирается подходящий кабель и УЗО в соответствии с расчетным током. Следует учесть, что номинал автомата не должен быть выше номинала УЗО. Провод выбирается с тремя жилами, в том числе одна из них подключается к заземлению и окрашивается в желто-зеленый цвет.

Место для монтажа определяется на основании требования ПУЭ. Сама розетка располагается в специальной распределительной коробке, чтобы избежать соприкосновения с материалом стены. Между розеткой и коробкой подкладывается плотная прокладка из негорючего диэлектрического материала.

Во втором случае, когда требуется дополнительная розетка для стиральной машины в ванной комнате, может быть несколько вариантов. Например, санузел очень старый, а проводка изношена и не подходит для подключения.

В подобной ситуации рекомендуется сделать штробу и проложить отдельный кабель к месту монтажа розетки, одновременно устанавливая автомат и УЗО, как и в первом варианте.

Выдерживаются такие же расстояния от источников воды, сантехнических приборов и от пола.

Вновь установленную розетку нельзя соединять со старой. Допускается установка двух новых розеток в общую коробку с соблюдением герметичности и изоляции между собой.

Источник: https://electric-220.ru/news/rozetka_dlja_stiralnoj_mashiny_v_vannoj/2019-04-20-1680

Розетка для стиральной машины: установка розетки в ванной комнате

Расположение розетки в ванной комнате нужно продумать заранее, чтобы потом было удобно и безопасно подключать стиральную машинку. Кроме того, ее правильное расположение позволит в комнате пользоваться другими электроприборами.

Критерии выбора розетки

При выборе розеток для ванной комнаты учитывается их классификация по 2 признакам: по мощности; по количеству мест для подключения электроприборов.

Розетка для стиральной машины в ванной выбирается с учетом требований к ней:

  • При установке точки питания в ванной комнате важнее ориентироваться в ее мощности. Сила мощности измеряется в Амперах. Под мощные приборы монтируется розетка с большей мощностью. К такому разряду электроприбора относят стиральную машину.

Рекомендуется устанавливать устройство в 16 Ампер. В противном случае, с недостаточной мощностью модель расплавится, результатом будет замыкание.

Учитывая, что ванная комната отличается повышенной влажностью, последствия будут неожиданными. Для маломощных электроприборов устанавливаются розетки на 8 Ампер (для фена, бритвы).

  • Для комнаты с повышенной влажностью важно выбирать модели с крышкой, влагозащищенные. Крышка предотвратит попадание капель воды. Влагозащитный показатель маркируется «IP».

Чем больше цифра рядом с буквенным обозначением, тем больше степень защиты. Например, устройство «IPX4» не пострадает от прямого попадания воды, а «IPX1» – защищает от небольших брызг.

  • Модель имеет дополнительный контакт для заземления.
  • Плотные прокладки из резины должны быть во внутренней части модели. Это позволит избегать появлению искр между контактами.

Требования к месту монтажа

Установка розетки в ванной комнате осуществляется с учетом техники безопасности:

  1. Розетка монтируется на удаленном расстоянии от источника воды. Если же комната маленькая по площади и выполнить условие тяжело, то монтаж проводится с учетом критерия комфортного пользования ею. Расстояние от точки питания до источника воды допускается не меньше 60 см.
  2. Нельзя устанавливать розетку на низком уровне. Монтаж делается с учетом высоты. Чем ниже будет установлена розетка, тем больше капель воды от конденсата будет стекать по ее поверхности. Если ремонтные работы позволяют, то условие монтажа необходимо выдержать. Минимально допустимая высота установки – 60 см.

Такой параметр выбран не случайно. Если произойдет порыв водопроводной системы, то до розеток вода не поднимется. Поэтому в ванной комнате подходит выражение: чем выше высота розетки для стиральной машины, тем лучше.

Электроточку под стиральную машину не рекомендуется устанавливать на стену, которая соседствует с подъездом. На ней эффект конденсата будет большим.

Нюансы при монтаже

Правильное расположение устройства в комнате с повышенной влажностью будет зачтено, если общие требования установки точек электричества выдержаны:

  • Наличие заземления розетки.

Это гарантия безопасности. Если многоэтажный дом старой постройки, то провод заземления тянется от щитка в подъезде. Одножильный провод заводится в щиток с автоматами для квартиры. При отсутствии такого щитка, провод подводится к распределительной коробке с электрическими проводами ванной. Заземление необходимо обеспечить.

  • Автоматический выключатель для стиральной машинки необходим мощностью 16 Ампер.

Для маломощных приборов нет необходимости его установки. Розетка подключается к общей электропроводке комнаты. В продаже имеются дифавтоматы. Это соединение УЗО с защитным устройством в единое целое.

Такое устройство способно выполнять 3 задачи: защищать электрическую сеть от перегрузки, остановить превышение допустимой величины утечки электротока, предотвращение замыкания на электролинии.

  • Важный элемент – устройство защитного отключения (УЗО).

Рекомендуется его монтировать на всю проводку ванной. Но устанавливается и только на точку, где подключается стиральная машина.

УЗО отключает подачу электроэнергии при условии проявления разницы между потенциалом на проводе «0» и фазе. Проблема отключения электроэнергии возникает при намокании провода.

В идеале модель должна быть оснащена УЗО. Используется подключение с отдельным устройством.

  • Все соединения проводов осуществляются за пределами комнаты, туда же выносится распределительная коробка. Нельзя монтировать скрутки и клеммники под кафель.

Для прокладки электропроводки ванной разрешается использовать 3-х жильный провод.

Выбор кабеля по сечению

Электропроводка должна выдерживать мощность приборов, к ней подключенных. Перед тем, как провести розетку в ванную, необходимо выбрать кабель с нужным сечением. Поэтому разобраться в этом вопросе очень важно.

В инструкции любого электроприбора указывается его мощность. В том числе, и стиральная машинка имеет такую инструкцию с указанием ее мощности. Провод из трех жил должен быть цельным, не поврежденным. Одна жила используется для заземления.

Сечение кабеля для ванной комнаты можно рассчитать:

  • Изучается инструкция с указанием мощности прибора подключения. В большинстве своем эта цифра не превышает 3 кВт.
  • По справочнику с учетом мощности выбирается сечение провода. Если устанавливается несколько розеток, то нужно сложить мощности приборов, которые будут в них подключаться. Отталкиваясь от этого показателя по справочнику, выбирается сечение провода.

Электрики советуют выбирать показатели сечения с запасом на мощность прибора. Вдруг по истечении какого-то времени будет установлена машинка более мощная.

Алгоритм установки розетки в ванной комнате

  • На выбранном месте в стене с помощью коронки по бетону делается углубление круглой формы. От него вверх тянется штроб для прокладки провода. Это делается для соблюдения техники безопасности. Таким способом будет спрятан кабель от попадания на него воды. А всем известно ее свойство проводимости. Нельзя провод протягивать в трубе из стали или металлорукаве.
  • На уровне потолка в стене делается отверстие, чтобы вывести провод из комнаты через него. Можно это отверстие сделать сразу около розетки.
  • В круглое углубление, используя алебастр, монтируется подрозетник. Запрещено использовать для фиксации провода скобы из металла без прокладок из резины. Разрешаются скобы с антикоррозийным покрытием.
  • В подрозетник заводится провод с 3 жилами, с сечением 2,5 мм2. Медный провод отличается лучшими электропроводящими свойствами. При маленьком сечение кабель из меди выдерживает больше нагрузку: на сечение 1 мм – 2 кВТ высокого напряжения. Для него не нужно много места в штробе. Кабель отличается устойчивостью к окислению. Электрики утверждают, что такой провод служит не меньше 30 лет.
  • При помощи алебастра провод укладывается по штрубу до потолка.
  • Через подготовленное отверстие его выводят на другую сторону стены.
  • Используя специальные обжимы, чтобы избежать растрепывания провода, устанавливается розетка.
  • Последний этап в работе – подключение точки питания к электричеству. Для стиральной машинки провод от розетки из ванной комнаты тянется до щитка квартиры с автоматическим отключателем, установленным под нее. Дополнительные розетки меньшей мощности подключают к распредкоробке.
  • Работа выполнена.

Важно придерживаться правила: не делать соединений в ванной комнате.

Источник: https://vannayaa.ru/elektrik-santehnic/rozetka-dlya-stiralnoj-mashiny.html

Как грамотно разместить розетки в ванной: советы + схемы

Советы

Профессиональное руководство по размещению розеток для сантехники и бытовых приборов в ванной комнате

Давайте попробуем перечислить основные электроприборы, которыми вы обычно пользуетесь в ванной? Стиральная машина, водонагреватель, полотенцесушитель, фен, электробритва, электрическая зубная щетка — это лишь среднестатистический набор.

Мир не стоит на месте, и появляется все больше удобной техники, которая прочно входит в нашу жизнь. Об этом важно подумать заранее и предусмотреть дополнительные розетки в санузле. Дизайнер Марина Подъячева рассказывает, как разместить их грамотно.

При размещении электроприборов, в том числе и розеток, в ванной в первую очередь нужно учитывать повышенную влажность и возможный контакт с водой.

Определяемся с количеством розеток

Какие приборы будут использоваться постоянно, а каким нужна только подзарядка? Например, для подключения стиральной машины, электрического полотенцесушителя — нужны две или три специальные розетки с крышкой и степенью защиты не ниже IP44, подключенные к устройству защитного отключения (УЗО) в щите.

Для подключения такого мощного электроприбора, как водонагреватель, обычной розетки может не хватить. Его подключают напрямую, используя специальный
механизм — кабельный вывод.

Выбор для данного интерьера:

Розетки для дополнительных приборов можно разместить внутри ящиков тумбы под раковиной или зеркального шкафчика. Так вас не будут смущать свисающие провода.

Вычисляем безопасное расположение

Розетки
размещаются на высоте не ниже 25 см от пола. Безопасная высота розетки определяется по принципу «чем выше, тем лучше», но так нам может не хватить длины провода. Вполне приемлемое расстояние от пола и смесителей — 60 см. В случае затопления вода не должна достичь уровня электрооборудования. Розетки
и выключатели должны быть специальные — со степенью защиты не ниже IP44.

Розетка для полотенцесушителя

Розетку для полотенцесушителя желательно разместить рядом с ним, а не под ним. Чтобы вода с мокрой одежды не стекала к розетке.

Розетка для стиральной машины

Для удобства розетку для стиральной машины располагают на высоте 100 см от пола. Но в некоторых случаях, например, когда в семье есть маленькие дети, розетку лучше спрятать за стиральную машину на высоту не менее 60 см. Розетка должна быть специальная — со степенью защиты не ниже IP44.

Выбор для данного интерьера:

Кабельный вывод для водонагревателя

Кабельный вывод для водонагревателя располагают после выбора самого водонагревателя, когда известны его размер и способ подключения воды — снизу или сзади.

Дополнительные розетки

Розетки в зеркальных шкафчиках лучше располагать после того, как определитесь с выбором самого шкафчика.

Совет INMYROOM: если в вашем санузле плитка с оригинальным рисунком или стены сложных оттенков, не покупайте стандартные розетки и выключатели белого, бежевого или серого цвета. К примеру, в Legrand большой выбор рамок разных цветов, фактур и форм.

Можно даже комбинировать: выключатель синего цвета для ванной, желтая розетка — под цвет стен гостиной, а металлическая розетка — для коридора. Подобранные к интерьеру, они не будут выглядеть чужеродными и нарочитыми на стенах.

Помним о влагозащите

И наконец — основное! Розетки, выключатели и другое электрооборудование обязательно должны быть влагозащищенными. Конечно, не стоит забывать об эстетике. Сейчас производители пытаются улучшить дизайн розеток, чтобы вам не хотелось прятать их куда подальше. Например, в серии Valena Life и Allure можно подобрать влагозащищенные рамки под цвет и стиль своего интерьера.

Не забываем о выключателях

Лучше, если выключатель для ванной комнаты будет двухклавишный — отдельно для включения общего света и отдельно для вытяжки. Это удобно: если вы захотите в тишине полежать в ванной, шум вытяжки не будет мешать.

Еще один выключатель нужен для подсветки зеркала, его можно поместить в одну рамку с розетками. А электрический вывод сделать уже после покупки зеркала или зеркального шкафчика.

И на всякий случай о термостате

Располагать термостаты внутри ванных или душевых не рекомендуется.
Причина — возможность попадания внутрь прибора влаги, брызг и даже струй воды.
Его лучше установить при входе в помещение.

На какой высоте его устанавливать, зависит от пожеланий хозяев и частоты его использования. Чаще всего — это или 200
мм, или 900 мм от чистого пола. В некоторых случаях его устанавливают на
уровне глаз.

Совет INMYROOM: если все же вы хотите установить термостат внутри помещения, то можно привязать его к выключателям, но обязательно выбрать такую модель, которая имеет влагозащиту.

Дизайн: Legrand

Источник: https://www.inmyroom.ru/posts/20624-kak-gramotno-razmestit-rozetki-v-vannoj-sovety-skhemy

Типовые схемы подключения прачечной

Сегодня дома часто имеют три разных контура, питающих прачечную. Первый представляет собой схему на 20 ампер для подачи питания на стиральную машину напряжением 120 вольт. Второй — это выделенная цепь на 30 А для работы электрической сушилки. Третий — это стандартная схема освещения на 15 ампер, которая, вероятно, снабжает светильниками другие комнаты, а также прачечную.

Гнездо шайбы

Схема на 120 вольт и 20 ампер питает розетку стиральной машины.Обычно он подключается с помощью двухжильного кабеля 12-го калибра, содержащего горячий провод, нейтральный провод и заземляющий провод. Розетка представляет собой розетку GFCI на 20 ампер. Что особенного в этой схеме, так это то, что это обозначенная схема, которую не следует путать с выделенной схемой. В то время как выделенная цепь питает только одно устройство, назначенная цепь предназначена для одноразового использования, не обязательно для одного устройства. «Использование» в данном случае — стирка, и вы можете подключить стиральную машину и сушилку для газа к одной розетке.Конечно, если вы настроены на газовую сушилку, вам не понадобится розетка для сушилки на 240 вольт, о которой мы поговорим дальше.

Емкость осушителя

Электрические сушилки работают как от 240 вольт, так и от 120 вольт. 240 В для нагревательного элемента сушилки. 120 В для таймера, часов, зуммера и других наворотов. Если вы сегодня купите электрическую сушилку, для нее потребуется специальный шнур для электроприборов с четырехконтактной вилкой. Эта вилка должна использоваться с розеткой на 120/240 В. И это наша следующая схема прачечной.Эта розетка обычно снабжается трехжильным кабелем калибра 10 с двумя горячими проводами, нулевым проводом и заземляющим проводом. Схема защищена автоматическим выключателем на 30 А. Старые сушилки обычно имели шнур с тремя контактами, который подходил только к розеткам с тремя прорезями. Их установка больше не разрешена Национальным электротехническим кодексом (NEC).

Цепь освещения

Прачечную было бы довольно сложно использовать без цепи для освещения. Как уже упоминалось, светильники в прачечных, вероятно, будут подключены к той же цепи, что и освещение соседней комнаты или коридора.Стандартные цепи освещения представляют собой цепи на 15 А и часто также включают в себя розетки общего назначения.

Защита GFCI

NEC требует защиты GFCI (прерыватель цепи замыкания на землю) для всех стандартных розеток, обслуживающих прачечные. Это включает в себя специальную розетку на 20 А для стиральной машины (и газовой сушилки, если применимо) и любые розетки общего назначения. Для розетки электрической сушилки на 30 ампер защита GFCI не требуется.

Варианты установки

Когда прачечные отделаны гипсокартоном или другим отделочным материалом, розетки обычно устанавливаются обычным способом, с электрическими коробками, утопленными в стену, и с кабелем NM, идущим к коробкам.В качестве альтернативы, прачечные в подвалах или гаражах могут иметь бетонные, бетонные блоки или незаконченные каркасные стены, и в этом случае электрические коробки могут быть установлены на поверхности. Для этого требуются металлические коробки и проводка, проходящая через металлический (обычно EMT) канал. Вместо кабеля NM установщик может использовать отдельные изолированные провода THHN.

Схема вашей стиральной машины: электрическая сеть онлайн

Предупреждение : в / home / customer / www / electric-online обнаружено нечисловое значение.com / public_html / wp-content / plugins / adsense-daemon / Adsense-Daemon.php on line 243

Это вторая часть серии видео «Знакомство с электрической системой вашего дома» . В этой серии статей я сосредотачиваюсь на каждой отдельной цепи в доме, начиная с главной распределительной панели и следуя за этой цепью до конечных устройств и розеток, которые находятся в этой конкретной цепи. Я обсуждаю размер и тип выключателя, номинальную силу тока, напряжение, количество полюсов, размер и тип провода.Мы открываем каждую розетку, чтобы проверить соединения, увидеть, есть ли у нас какие-либо потенциальные проблемы, и отремонтировать все, что, как я считаю, может нуждаться в исправлении. В первой части серии изучалась панель главного выключателя.

Часть вторая серии: исследование цепи стиральной машины

В следующем видео я исследую цепь, питающую стиральную машину. Это стандартный выключатель на 20 А, однополюсный выключатель на 120 В. Используемый кабель представляет собой двухжильный кабель NMD-90 № 12 (AWG) (стандартный Romex или Loomex), проложенный от панели через деревянную конструкцию до прачечной / заднего входа в дом.

Возможные проблемы

Открыв эту розетку, которая представляет собой симплексную розетку с Т-образным пазом на 15–20 А / 125 В, я обнаружил несколько проблем, которые при определенных обстоятельствах могут стать проблемой. Это то, что я наблюдал в нескольких торговых точках по всему дому за последние несколько лет.

Заземления на белой нейтральной (серебряной) и заземляющей (зеленых) клеммах выполнены неправильно. Не то, чтобы они не подключили провода к правильным клеммам, но это то, как было выполнено соединение.Провод наматывается на винт клеммы против часовой стрелки, а затем затягивается. Как вы можете ясно видеть на видео, медный проводник выталкивается наружу и выходит из винтовой клеммы, а не втягивается внутрь и вокруг винта, как если бы он был по часовой стрелке.

Еще я обнаружил зарубку в медном проводе нейтрали. Это создает слабое место в проводе, и если несколько раз потрогать или согнуть провод вперед и назад, он может легко оборваться.Это свидетельствует о необходимости быть очень осторожным при снятии изоляции с провода.

Я уверен, что найду больше потенциальных проблем, когда мы проедем по различным цепям по всему дому. Я не проводил электромонтаж в этом доме, так что это отличное упражнение, чтобы выявить и смягчить любые потенциальные проблемы для меня в будущем, и это отличный практический инструмент обучения для вас, зритель!

Испытывали ли вы какие-либо проблемы со схемой стиральной машины в вашем доме? Не стесняйтесь делиться своим опытом, мыслями или вопросами ниже.

Не забудьте подписаться на мой канал на YouTube. Оформив подписку, вы первым узнаете, когда новое видео из этой серии будет готово к просмотру, а также любой другой видеоконтент, загруженный на канал и на сайт.

Терри Петерман, Интернет-электрик®

Ремонт шнуров питания и вилок — Как отремонтировать основные устройства: советы и рекомендации

Основные устройства имеют много общих компонентов, что упрощает ремонт. Например, научившись ремонтировать шнур питания на холодильнике, вы можете применить те же навыки для ремонта шнура питания стиральной машины.

В следующих разделах объясняются распространенные устройства, которые используются с основными бытовыми приборами, и даются советы по их ремонту.

Шнуры питания и вилки

Многие «поломки» бытовой техники действительно происходят из-за изношенных, изношенных шнуров питания или вилок, которые больше не имеют надлежащего электрического контакта. Для обеспечения безопасной работы вам следует периодически проверять все шнуры устройства на наличие проблем и немедленно заменять изношенные или сломанные шнуры. Если вы подозреваете, что шнур неисправен, извлеките его из прибора и проверьте его с помощью прибора для проверки целостности цепи.Прикрепите тестер к одному лезвию вилки и прикоснитесь датчиком к одному из двух проводов — или, если это вилочный шнур, вставьте датчик в одно из двух отверстий — на конце шнура прибора. Если тестер горит или гудит, переместите его к другому проводу или отверстию и повторите попытку. Повторите эту процедуру, чтобы проверить другое лезвие вилки. Если тестер горит или гудит в каждой контрольной точке, шнур исправен; если он не загорается или не гудит в какой-либо момент, шнур или вилка неисправны. Вы можете точно определить дефект, отрезав вилку и проверив обрезанный конец шнура; если теперь тестер горит или гудит на всех контрольных точках, это значит, что вилка неисправна.Поврежденный компонент — шнур, вилку или и то, и другое — следует заменить.

Часто самой сложной частью замены шнура прибора является определение того, как прибор разбирается, чтобы можно было удалить старый шнур и подсоединить новый. Иногда все, что вам нужно сделать, это снять крышку с соединительной коробки. В других случаях, как в случае с небольшим феном, сам блок необходимо частично разобрать, прежде чем вы сможете добраться до клемм. Почти во всех случаях шнур удерживается на месте зажимом или приспособлением для снятия натяжения.Чтобы отсоединить шнур, отвинтите винты клемм или разъедините соединители давления, ослабьте зажим или снимите устройство разгрузки от натяжения и вытяните шнур. Установка нового шнура выполняется в обратном порядке. Обязательно сохраните устройство для снятия натяжения и замените его на новый шнур. Если вы повредили устройство снятия натяжения при его снятии, замените его новым такого же типа.

В некотором оборудовании концы проводов обвиваются вокруг клеммных винтов, что упрощает новые соединения.Осторожно снимите внешнюю изоляцию (не изоляцию с внутренних проводов) примерно на 2 дюйма на конце шнура. Затем, используя инструмент для зачистки проводов, удалите примерно 1/2 дюйма изоляции с конца каждого проводящего провода. Скрутите оголенные нити каждой проволоки по часовой стрелке в цельный зубец. Ослабьте винты клемм и закрепите каждый оголенный конец провода по часовой стрелке вокруг винта. Плотно затяните винты. Подключите провода на конце нового шнура к устройству таким же образом, как и старые провода.

Если неисправна только вилка основного устройства, вы можете подсоединить новую вилку к старому шнуру. Вилки с двумя штырями или с двумя штырями и заземляющим штырем вставляются в розетку. Розетки, которые часто используются на конце шнура прибора, имеют отверстия для клемм вместо лезвий. Штекеры, как правило, можно разобрать, чтобы получить доступ к клеммным винтам. Заглушки с внутренней резьбой могут скрепляться заклепками или винтами. Заглушки с винтовым креплением можно разобрать, но затворы с заклепками не подлежат ремонту.

В случае неисправности вилки, по возможности откройте вилку и убедитесь, что проводящие провода правильно прикреплены к винтовым клеммам вилки. Если провода не закреплены, затяните винт клеммы. Это может решить проблему; в противном случае следует заменить заглушку. Чтобы подключить новую вилку:

Шаг 1: Вставьте конец шнура в отверстие для вилки и протяните его примерно на пять или шесть дюймов.

Шаг 2: Осторожно снимите внешнюю изоляцию примерно на 2 дюйма.Затем, используя инструмент для зачистки проводов, удалите примерно 1/2 дюйма изоляции с конца каждого проводящего провода.

Шаг 3: Скрутите оголенные нити каждого провода по часовой стрелке в цельный зубец. Скрутив концы жилы, завяжите тугой узел с внутренними жилами шнура. Затем потяните вилку вниз над узлом, оставив торчать оголенные концы проводов. Ослабьте клеммные винты в штекере.

Шаг 4: На двухпроводной вилке оберните каждый провод вокруг одного контакта в направлении винтовой клеммы.Оберните оголенный конец провода по часовой стрелке вокруг винтовой клеммы и затяните винт. Если винты разного цвета, подключите белый провод к белому винту, а черный провод к желтому винту. На трехпроводной вилке используйте ту же технику для подключения каждого из трех проводов к клеммному винту. Подключите зеленый провод заземления к зеленой винтовой клемме.

Шаг 5: Когда токопроводящие провода надежно прикреплены к винтам клемм, наденьте картонный изолятор на лезвия вилки.Если вилка имеет зажимную втулку, плотно зажмите ее вокруг кабеля.

В следующем разделе мы углубимся в ваши приборы и узнаем, как ремонтировать прокладки, проводку, переключатели и термостаты.

Провод заземления — часто задаваемые вопросы (и ответы!)

В последнее время мы получали много вопросов относительно провода заземления. Как надежный производитель и дистрибьютор проводов и кабелей, мы подготовили для вас несколько ответов!

Что такое заземляющий провод?

Заземляющий провод — это кабель, соединяющий электрическую систему или прибор с землей.

Как работает заземляющий провод?

Заземляющий провод действует как безопасный передатчик накопленной или дополнительной энергии. При выходе из строя электрической системы или прибора цепь немедленно срабатывает. Когда это происходит, система заземления перемещает эту энергию в землю. Мы также написали более подробную статью об этом процессе.

Нужен ли заземляющий провод?

Если вам небезразлична безопасность или закон, то да! NEC (Национальный электротехнический кодекс) требует, чтобы все бытовые электрические системы были заземлены.Если этого недостаточно, подумайте о проводе заземления. Вместо того, чтобы разряжать накопленную электроэнергию на землю, он перейдет непосредственно к следующему объекту, замыкающему цепь — к вам!

Для чего используется заземляющий провод?

Это один из самых популярных вопросов о проводе заземления. Фактически, мы написали целую статью, которая отвечает на этот вопрос! Для тех, кто не хочет читать всю статью, заземляющий провод обычно используется для:

  • холодильников и морозильников
  • кондиционеров
  • стиральных и сушильных машин
  • посудомоечных машин
  • спутниковых антенн

Также может быть встречается в других более крупных приборах, которые потребляют много электроэнергии.

Могу ли я коснуться провода заземления или системы заземления?

Хотя это часто обсуждается, нам всегда нравится проявлять осторожность. Мы рекомендуем доверить это профессиональным электрикам. Вы никогда не знаете, правильно ли работает прибор или система заземления — и рисковать не стоит!

В чем разница между проводом заземления и проводом заземления?

Ничего! Эти два термина могут использоваться как синонимы.

Где заказать заземляющий провод?

Конечно, от Performance Wire and Cable! Ознакомьтесь со всеми вариантами, которые мы предлагаем по доступной цене.Эти варианты включают:

  • Сплошной медный провод заземления
  • Многожильный медный заземляющий провод

Мы также предлагаем различные типы проводов сечения, включая изолированные и неизолированные. Они бывают разных размеров.

Сборки жгутов проводов — специальные кабельные решения для OEM-приложений

Жгут проводов, также известный как жгут проводов или сборка проводов, представляет собой группу проводов, кабелей или узлов, предназначенных для передачи сигналов или электроэнергии.Базовый жгут проводов может включать всего три незаметных компонента, в то время как более классические жгуты включают гораздо больше проводов и других пассивных и потенциально активных компонентов.

Жгут проводов часто путают с кабельной сборкой; Основное различие между ними заключается в том, что кабельная сборка обычно имеет только два конца, в то время как жгут проводов имеет несколько ветвей / концов, идущих во многих разных направлениях, с несколькими выводами на каждой ветке.

Типичные жгуты проводов, которые поставляет Epec Engineered Technologies, включают десятки проводов, а иногда и сотни различных компонентов и выводов.Наш инженерный персонал хорошо разбирается в проектировании и изготовлении жгутов проводов и готов помочь в разработке наиболее эффективных жгутов, отвечающих вашим требованиям.


Конструкция жгута проводов

Жгут проводов, как правило, предназначен для упрощения изготовления более крупного компонента и разработан с учетом геометрических и электрических требований оборудования, в котором он должен быть установлен.

Жгуты проводов обычно используются в электронной и автомобильной промышленности, в производстве строительной техники и промышленного оборудования, а также в производстве бытовой техники, например, стиральных и сушильных машин, холодильников и другой бытовой техники.

Жгут проводов упрощает сборку этих более крупных компонентов, объединяя проводку в один или несколько блоков для установки «врезку».Связывая множество проводов, кабелей и узлов в жгут, OEM или установщик может установить только один компонент. Кроме того, жгут проводов позволяет лучше защитить собранную сборку от воздействия истирания и вибрации, а за счет сжатия проводов в негибкий пучок оптимизируется использование пространства.

После того, как проект установлен, процесс создания жгута проводов начинается с разработки схемы, которая используется для создания производственных документов и монтажной платы для жгута проводов.Монтажная плата или доска для контактов — это полноразмерная диаграмма привязи, на которой показаны все компоненты и их расположение, а также рабочий стол для привязи. Провода, необходимые для ремня безопасности, поставляются на основной катушке и обрезаются до нужной длины и при необходимости обозначаются печатью или этикетками. После обрезки до нужной длины с проводов снимается изоляция, чтобы обнажить неизолированный провод, а затем устанавливаются все необходимые клеммы или корпуса разъемов. Эти провода и компоненты затем помещаются на контактную доску и связываются между собой необходимыми ремнями, кабельными стяжками, кабельной шнуровкой, рукавами, лентами, переплетениями экструдированной струны или любой их комбинацией.

Несмотря на стремление к увеличению автоматизации, жгуты проводов, как правило, продолжают изготавливаться вручную из-за наличия множества различных процессов.


Процесс сборки жгута проводов

Эти процессы включают, но не ограничиваются следующим:

  • Установка проводов и / или узлов на монтажную плату.
  • Прокладка проводов и / или узлов через любые необходимые рукава.
  • Применение оберток, завязок или лент, особенно на любых ответвлениях.
  • Обжим клемм на провода, особенно если в одну клемму входит более одного провода.

Сложно автоматизировать процессы, используемые при сборке жгутов проводов. Ручное производство остается более рентабельным, чем автоматическое, особенно с небольшими партиями. Предварительное изготовление или сборку обвязки можно в некоторой степени автоматизировать.

Это повлияет на следующие шаги:

  • Обрезка и идентификация отдельных проводов (машина для резки / зачистки).
  • Обжим клемм на одной или обеих сторонах провода.
  • Частичная вставка проводов с предварительно установленными клеммами в корпуса разъемов.
  • Пайка концов проводов (паяльная машина).
  • Скрутка проводов.

См. Сообщение в нашем блоге о том, почему сложные жгуты проводов не могут быть полностью автоматизированы для получения дополнительной информации.


Проверка жгута проводов

Проверить электрическую работоспособность провода или жгута проводов можно с помощью тестовой платы. Тестовая плата предварительно запрограммирована с требуемыми электрическими характеристиками, а собранный жгут можно подключить к тестовой плате и протестировать индивидуально или в нескольких количествах.

Жгут проводов и проектирование бытовой техники | Центр знаний

Возможно, вы разрабатываете свой последний проект, думая, что жгут проводов — это просто набор проводов. Возможно, вы уделяете больше внимания форме, функциям и характеристикам, которые позволяют легко оставить проводку напоследок. Это частая ошибка.

Но это ошибка, которую нельзя позволить себе совершить в индустрии бытовой техники и электроники, где цена решает все.

Несколько замечаний по поводу жгутов проводов, о которых следует помнить:

  1. Каждый компонент жгута проводов может повлиять на готовый продукт.
  2. Провода, соединители и покрытия должны быть рассчитаны на работу в определенных условиях окружающей среды.
  3. Необходимо учитывать напряжение, силу тока и рабочую температуру, поскольку они повлияют на ваш выбор.

Итак, что это за варианты и какие из них следует сделать для вашего приложения? Вот руководство для инженера по проектированию жгута проводов.

Сборка

  1. Более короткие провода не обязательно означают меньшие затраты.Время сборки может иметь большее влияние на стоимость, если будут сделаны ошибки.
  2. Одна из самых больших проблем с жгутом проводов — это прокладка и группировка проводов, поэтому их необходимо прокладывать таким образом, чтобы оператор не мог ошибиться.
  3. Может быть 30 или 50 заделок, поэтому спроектируйте его так, чтобы оператор не мог вставить терминал в неправильное место.

Установка

  1. Опять же, стоимость проводов и термостойких соединителей меньше, чем время установки, поэтому всегда сопоставляйте одно с другим.
  2. В конструкции спинного мозга обычно больше проволоки, чем в конструкции паутины, но ее проще установить и проще обслуживать.

Разъемы

  1. Тип и скорость передаваемого сигнала будут определять выбор разъема.
  2. Выберите разъем обжимного типа, если питание передается через сборку.
  3. Выберите паяное или сварное соединение, если передается высокоскоростной сигнал.
  4. Подумайте, оборудована ли уже окончательная сборка разъемом определенного типа.Выбор терминалов будет ограничен.

Проводник или цепи

  1. Тип и количество включенных цепей или проводников будет зависеть от вашего приложения.
  2. Медь является наиболее универсальным и широко используемым материалом для проводников, поскольку она совместима с широким спектром покрытий, замедляющих скорость коррозии.
  3. Если вам требуется большая прочность на разрыв, используйте плакированную медью сталь или медные сплавы.

Покрытия

Проволочное покрытие обеспечивает дополнительный слой изоляции и защиту от истирания, химикатов, жидкостей, тепла, влаги, движущихся частей, скрипов, дребезжания и вибрации.Гибкие кожухи для проводов также действуют как электромагнитная защита от помех.

К покрытиям жгута проводов относятся:

Термоусадочная трубка Удобно обертывает провода и сглаживает неровности поверхности, обеспечивая тепловую и электрическую изоляцию. Трубки с клейкой основой обеспечивают надежное уплотнение от влаги и химикатов.
Защитная гильза для кабеля Расширяемая или наматываемая оплетка проста в установке и отличается высокой гибкостью, что позволяет быстро связывать провода в жгуты.Гибкая плетеная проволочная оболочка из полиэтилена (ПЭТ) пользуется популярностью благодаря своей прочной и легкой конструкции. Он полностью гибок в любом направлении, даже при низких температурах.
Спиральная трубка Позволяет проводам входить и выходить из покрытия в нескольких точках. Доступны как полиамид, так и полиэтилен, а выбор нескольких цветов позволяет легко идентифицировать.

Ткацкие станки с разъемными трубами Прорезь сбоку упрощает вставку проводов.Прорезь закрывается после установки, что устраняет необходимость термоусадки или точечной заклейки концов, сокращая время производства. Материалы различаются. Вы можете использовать ткацкий станок со стальной оплеткой или ткацкий станок с разделенной сеткой.
Лента Однослойные ленты, чувствительные к давлению, доступны с различными материалами основы и клеями, чувствительными к давлению. ПВХ является наиболее распространенным материалом основы для обвязочной ленты, но доступны и другие материалы, в том числе ткань, войлок, поролон и фольга.Жесткость может быть проблемой, поскольку ленты минимизируют гибкость ремня безопасности.

Соображения, касающиеся окружающей среды

Подумайте о каждом аспекте жгута проводов в зависимости от окружающей среды, в которой он будет находиться.

  • Может ли каждая деталь выдерживать определенное напряжение или рабочую температуру?
  • Разработаны ли разъем и крепление ремня безопасности, чтобы выдерживать давление любых экстремальных вибраций, например, на стиральной машине?
  • Будет ли ваша подвеска бороться с моющими средствами, жирами или водой? Вам нужно учитывать воспламеняемость?

Стандарт безопасности

Местоположение решает все.Ваш жгут проводов должен соответствовать сертификатам безопасности страны или региона, в котором он будет использоваться. Во многих странах есть собственные регулирующие органы и агентства по стандартам безопасности, которые проводят проверки и испытания электрических устройств. Большинство стран используют одно из следующих в качестве основы своих рекомендаций:

  • IEC (Международная электротехническая комиссия)
  • CEE (Международная комиссия по правилам утверждения электрического оборудования)
  • CENELEC (Европейский комитет по стандартизации электрооборудования)

Версия C стандарта IPC / WHMA-A-620 остается единственным отраслевым стандартом в отношении требований и приемки сборок кабелей и жгутов проводов.IPC и Ассоциация производителей жгутов проводов (WHMA) продолжают работать вместе над разработкой этого важного обновления.

Экологический стандарт

Вы должны быть знакомы с тремя стандартами, ограничивающими использование опасных веществ:

Директива WEEE регулирует утилизацию и переработку электронных и электрических изделий, когда срок их службы подходит к концу.

Помимо стандартов безопасности и защиты окружающей среды, узлы могут также соответствовать отраслевым стандартам, основанным на определенных критериях производительности.В зависимости от приложения, кабельная сборка может потребовать соответствия таким критериям, как HDMI, SFP +, QSFP, TIA / EIA 568-C.2, или сборка может потребовать проверки независимой службой тестирования, такой как ETL.

Требования к электропитанию прибора

| Устройство помощи



** Всегда проверяйте местные электротехнические правила и руководство по эксплуатации / уходу за вашим прибором. **


Цепи переменного тока 110-120 вольт (основы) ….


  • Полярность силовых проводов важна.Если штепсельная розетка подключена наоборот … такие вещи, как модули искры в газовых плитах, могут выйти из строя, вы можете получить возможный электрический ток, пытаясь просто заменить лампочку.
  • Вилку шнура заземления нельзя отсоединять! Если встречается стандартная настенная розетка с двумя контактами, заказчик несет личную ответственность и обязан заменить ее должным образом заземленной розеткой с тремя контактами. Земля — ​​это безопасность на случай короткого замыкания.
  • Если вам необходимо использовать удлинитель, абсолютно необходимо, чтобы он был трехжильным шнуром, внесенным в список UL / CSA, чтобы номинальный ток шнура в амперах был эквивалентен номинальному значению ответвленной цепи или превышал его.
  • Низкое напряжение может быть проблемой. Напряжение останова для двигателя переменного тока 110-120 вольт составляет 100 вольт. Если напряжение в сети упадет ниже 100 В переменного тока, двигатель может выйти из строя и, возможно, повредить двигатель. Слишком много вещей на одной линии может привести к падению линейного напряжения ниже точки остановки.
  • Большинство, если не все приборы на 110–120 вольт, должны быть подключены к выделенной линии. Это не означает ничего другого на той же линии или вилке.

Цепи переменного тока 220-240 В (основы) ….


  • Большинство цепей на 220–240 В сегодня являются четырехпроводными.Красный, мощность … черный, мощность … белый, нейтральный … зеленый или голый, земля.
  • У старых электрических сушилок был трехконтактный шнур, в то время как у новых сушилок — четырехконтактный шнур. Помогите заменить трехжильный шнур на четырехжильный …. или попросите электрика сделать это за вас.
  • Электромонтажная помощь для розетки с 4 положениями лежа
  • Заземление — защита на случай короткого замыкания. Заземление также используется для некоторых цепей «автодатчиков».

Дополнительные электрические подсказки …


  • Ом проверка конденсатора
  • Ремонт электрооборудования — Решение проблем — Форум вопросов и ответов по новой установке.
  • Электромонтаж выполнен правильно. Пожалуйста, посмотрите.
  • Приборы, которые обычно необходимо подключать к собственной цепи с помощью независимого автоматического выключателя. Холодильники, Духовки, Электрические плиты, Водонагреватели, Печи, Установки отопления и кондиционирования воздуха, Стиральные машины и сушилки. Выделенная цепь поможет гарантировать, что мощное устройство будет иметь достаточную силу тока для правильной и безопасной работы, не вызывая срабатывания автоматического выключателя.

Требования к электричеству….


Некоторая информация о розетках GFI и вашей технике.

Посудомоечная машина (опубликовано в 2010 г.) — 110 — 120 В, 60 Гц, должным образом заземленная цепь, защищенная автоматическим выключателем или предохранителем минимум на 15 А (д / б без повышения температуры) с максимальным выключателем или предохранителем на 20 А (д / ж с повышение температуры) # 14 калибр домашнего провода минимум для защиты 15 ампер, калибр # 12 обязателен для защиты 20 ампер. Рекомендуется отдельная (выделенная) цепь, обслуживающая это устройство.

Встроенная посудомоечная машина (опубликовано в 2021 году) — 120 В, 60 Гц, только переменный ток, 15 или 20 ампер, питание с предохранителем, только медный провод, предохранитель с выдержкой времени или автоматический выключатель на отдельной цепи.

Переносная посудомоечная машина (опубликовано в 2021 году) — 120 В, 60 Гц, только переменный ток, 15 или 20 А, питание с предохранителем, предохранитель с выдержкой времени или автоматический выключатель на отдельной цепи.

Dryer Electric (опубликовано в 2010 г.) — 220 — 240 вольт, 60 герц, должным образом заземленная цепь с 30-амперным выключателем или предохранителем. Проволока №10 предпочтительнее.

Dryer Electric USA (опубликовано в 2021 г.) — Обеспечьте необходимое трех- или четырехпроводное, однофазное, 120/240 В, 60 Гц, электрическое питание только переменного тока по отдельной цепи на 30 А с предохранителями с обеих сторон линии.Подключите к отдельной ответвленной цепи. Не используйте предохранитель в цепи нейтрали или заземления.

Dryer Electric Canada (опубликовано в 2021 г.) — Подайте необходимое 4-проводное, однофазное, 120/240 В, 60 Гц, электрическое питание только переменного тока по отдельной цепи на 30 А, с предохранителями с обеих сторон линии. Рекомендуется использовать предохранитель с выдержкой времени или автоматический выключатель. Подключите к отдельной ответвленной цепи.

Газовый осушитель (опубликовано в 2010 г.) — 110 — 120 вольт, 60 герц, должным образом заземленная цепь, защищенная автоматическим выключателем на 15 ампер или предохранителем.Минимальный размер домашнего провода №14, предпочтительнее №12.

Газ для осушителя (опубликовано в 2021 г.) — Отдельный контур на 15 или 20 А для осушителя газа. При использовании шнура питания электрическая розетка должна располагаться в пределах 2 футов (610 мм) от каждой стороны осушителя. Рекомендуется использовать предохранитель с выдержкой времени или автоматический выключатель. Подключите к отдельной ответвленной цепи.

Морозильный ларь (опубликовано в 2021 г.) — Его необходимо подключать непосредственно к правильно заземленной трехконтактной розетке, защищенной предохранителем с выдержкой времени на 15 А или автоматическим выключателем.Розетка должна быть установлена ​​в соответствии с местными правилами и постановлениями. Розетки, защищенные прерывателями замыкания на землю (GFCI), НЕ РЕКОМЕНДУЕТСЯ. НЕ используйте удлинитель или переходник.

Стойка морозильной камеры (опубликовано в 2021 г.) — Ее необходимо подключать непосредственно к правильно заземленной трехконтактной розетке, защищенной предохранителем с выдержкой времени на 15 А или автоматическим выключателем. Розетка должна быть установлена ​​в соответствии с местными правилами и постановлениями.Избегайте подключения устройства к цепи прерывателя замыкания на землю (GFI). Не используйте удлинитель или переходник.

Микроволновая печь (опубликовано в 2010 г.) — 110 — 120 вольт, 60 герц, должным образом заземленная цепь, защищенная автоматическим выключателем на 15/20 ампер или предохранителем. Минимальный калибр 14-го провода для защиты на 15 ампер, калибр 12 — для защиты на 20 ампер. Рекомендуется отдельная (выделенная) цепь, обслуживающая это устройство.

Microwave Counter Top (опубликовано в 2021 году) — Электропитание 120 В, 60 Гц, только переменный ток, 15 или 20 А с предохранителем или автоматическим выключателем.

Микроволновая печь за пределами диапазона (опубликовано в 2021 году) — 120 В, 60 Гц, только переменный ток, источник питания 15 или 20 А с предохранителем с выдержкой времени или автоматическим выключателем с выдержкой времени в отдельной цепи, обслуживающей только эту микроволновую печь.

Микроволновая печь вне диапазона с конвекцией (опубликовано в 2021 году) — Источник питания 120 В, 60 Гц, только переменный ток, 15 или 20 А с предохранителем с выдержкой времени или автоматическим выключателем с выдержкой времени на отдельной цепи, обслуживающей только эту микроволновую печь .

Range Gas (опубликовано в 2010 г.) — 110–120 вольт, 60 герц, правильно заземленная ответвленная цепь, защищенная автоматическим выключателем на 15/20 ампер или предохранителем.Должен быть правильно заземлен и поляризован. Минимальный калибр 14-го провода для защиты на 15 ампер, калибр 12 — для защиты на 20 ампер.

Range Gas (опубликовано в 2021 г.) — 120 В, 60 Гц, только переменный ток, 15 А с предохранителем, требуется электрическая цепь. Также рекомендуется использовать предохранитель с выдержкой времени или автоматический выключатель. Рекомендуется предусмотреть отдельную цепь, обслуживающую только этот диапазон. Электронные системы зажигания работают в широких пределах напряжения, но необходимо правильное заземление и полярность.Убедитесь, что розетка обеспечивает питание 120 В и правильно заземлена.

Range Electric (опубликовано в 2010 г.) — 220 — 240 вольт, 60 герц, должным образом заземленная цепь с автоматическим выключателем на 40 ампер или предохранителем с помощью провода калибра № 8. Для выключателя на 50 А требуется провод калибра №6.

Range Electric (опубликовано в 2021 г.) — Ознакомьтесь с рекомендациями по электрооборудованию для США и Канады в этом общем руководстве по установке электрических плит.

Автономная электрическая печь серии (опубликовано в 2021 г.) — Ознакомьтесь с рекомендациями по электричеству для США и Канады в этом общем руководстве по установке двух диапазонов духовок.

Холодильник (опубликовано в 2010 г.) — 110 — 120 вольт, 60 герц, должным образом заземленная цепь, защищенная автоматическим выключателем на 15 ампер или предохранителем. Минимальный размер домашнего провода №14, предпочтительнее №12. Рекомендуется отдельная (выделенная) цепь, обслуживающая это устройство.

Холодильник (опубликован в 2021 г.) — Требуется источник питания 115 В, 60 Гц, только переменный ток, 15 или 20 А, заземленный, с предохранителем. Рекомендуется использовать отдельный контур, обслуживающий только ваш холодильник и одобренные аксессуары.Используйте розетку, которую нельзя выключить выключателем. Не используйте удлинитель.

Холодильник All Fridge (опубликовано в 2021 г.) — Подключите прибор к отдельной специальной розетке 115 В, 60 Гц, 15 А, только переменного тока. Избегайте подключения устройства к цепи прерывателя замыкания на землю (GFI).

Стиральная машина (опубликовано в 2010 г.) — 110 — 120 вольт, 60 герц, автоматический выключатель 15/20 ампер или линия электропитания с предохранителем. Шнур питания должен быть подключен к правильно заземленной и поляризованной розетке.Из-за условий воды в прачечной можно также рассмотреть возможность использования розетки GFI (прерыватель замыкания на землю). Минимальный калибр 14-го провода для защиты на 15 ампер, калибр 12 — для защиты на 20 ампер.

Стиральная машина более новая с максимальной загрузкой (опубликовано в 2021 году) — 120 В, 60 Гц, только переменный ток, 15 или 20 А, требуется электропитание с предохранителем. Рекомендуется использовать предохранитель с выдержкой времени или автоматический выключатель. Рекомендуется установить отдельный автоматический выключатель, обслуживающий только это устройство.

Стиральная машина более новая с фронтальной загрузкой (опубликовано в 2021 году) — 120 В, 60 Гц, только переменный ток, 15 или 20 А, требуется электропитание с предохранителем. Рекомендуется использовать предохранитель с выдержкой времени или автоматический выключатель. Рекомендуется установить отдельный автоматический выключатель, обслуживающий только это устройство.

** Всегда проверяйте местные электротехнические нормы и руководство по эксплуатации / уходу за вашим прибором. **





Ссылки по теме

  1. Помощь по электромонтажу для розетки, расположенной на 4-х позициях
  2. Убить монитор потребления электроэнергии ватт
  3. Цифровые клещи RuoShui, мультиметр True RMS 2000, тестер напряжения с автоматическим определением диапазона и ЖК-дисплеем с подсветкой
  4. Монитор потребления электроэнергии Plug Power Watt Voltage Amps Meter с цифровым ЖК-дисплеем, защитой от перегрузки и 7 режимами отображения для энергосбережения, белый


.

Добавить комментарий
