Какой провод нужно использовать для подключения электроплиты . Электропара

Новая электроплита или варочная панель – большая радость для
хозяйки, поскольку обычно она обладает теми функциями, которые были недоступны
ранее. Современные модели могут работать в разных режимах мощности да и
выглядят гораздо презентабельнее. Поскольку обычно в комплекте находится только
сам прибор, нужно заранее выяснить: какой провод следует использовать для
подключения электроплиты.

Основным критерием выбора провода для электроплиты являются
характеристики проводки – однофазная или трехфазная. В домах старой постройки
сеть однофазная и чаще всего выполнена с использованием алюминиевых проводов.
Новостройки оснащаются трехфазной сетью с медными проводами, имеющими более
высокие  характеристики.

В данной статье мы рассмотрим отличительные особенности
проводки в квартире, правильный выбор кабеля для электроплиты (сечение и длину),
а также пройдем все этапы ее подключения.

Расчет мощности
электроплиты

Если вы купили электроплиту и обнаружили отсутствие провода
в комплекте, придется самостоятельно
озаботиться его выбором, обращая основное внимание на марку и сечение.

Основным критерием выбора провода для электроплиты является
мощность прибора. Подробную маркировку можно найти на задней панели, обычно она
указывается на специальной табличке.

На маркировке первым делом смотрим на показатели суммарной
мощности: некоторые модели потребляют до 11 кВт, такие модели подходят для
профессионального использования, но никак не для квартиры, где есть предельно
допустимые значения потребляемой мощности. Расчетная нагрузка квартир зависит
от категории дома и условий обслуживающей компании.

Согласно Инструкции по расчету электрических нагрузок жилых
зданий РМ-2696, жилые дома I категории не имеют верхнего ограничения уровня
электрификации быта, который определяется заказчиком. Жилые дома II категории
имеют два уровня электрификации быта: с газовыми плитами и с электроплитами.

Для домов с электроплитами возможно получить о 8,8 до 11 кВт
на квартиру, это суммарная мощность, поэтому выбирать плиту нужно с учетом
данного параметра. Самый оптимальный вариант – до 6 кВт. Данные о мощности
можно также найти в техническом паспорте изделия.

Определяем сечение
провода для электроплиты

Итак, сеть в доме может быть однофазной или трехфазной. Если
вы живете в новом доме, можете смело выбирать провод для трехфазной сети.
Определить тип проводки можно и визуально, достаточно посмотреть на провод,
который идет к  электроплите. Если в
кабеле всего три жилы, проводка однофазная. Если вы видите 5 жил, сеть
трехфазная.

Выбор провода  для
электроплиты зависит также от того, открытая проводка или закрытая. В таблице
приведены значения сечения кабеля для разных материалов и разного типа
проводки.

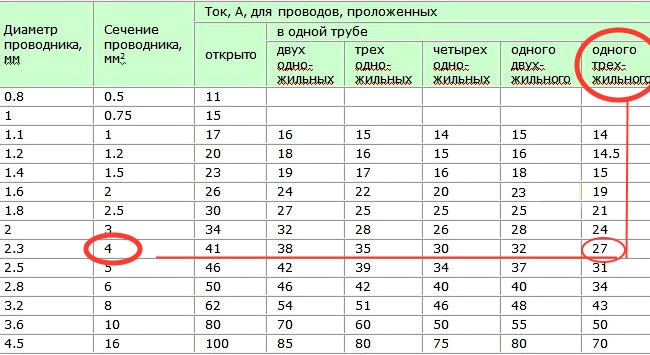

Таблица сечения кабеля в зависимости от типа проводки

Сечение кабеля, мм²

Проводка с медной жилой

Проводка с алюминиевой жилой

Ток, А

Мощность, кВт при однофазной сети

Мощность, кВт при трехфазной сети

Ток, А

Мощность, кВт при однофазной сети

Мощность, кВт при трехфазной сети

0,5

11

2,4

0,75

15

3,3

1,0

17

3,7

6,4

1,5

23

5,0

8,7

2,0

26

5,7

9,8

21

4,6

7,9

2,5

30

6,6

11,0

24

5,2

9,1

4,0

41

9,0

15,0

32

7,0

12,0

6,0

50

11,0

19,0

39

8,5

14,0

10,0

80

17,0

30,0

60

13,0

22,0

16,0

100

22,0

38,0

75

16,0

28,0

25,0

140

30,0

53,0

100

23,0

39,0

Выбор марки провода для
электроплиты

Существует множество видов проводов, от
обычного соединительного провода до многожильных толстых кабелей,
использующихся при уличной прокладке. Как выбрать нужный провод для
электроплиты?

В первую очередь нужно понимать, что
потребуется два вид провода: один пойдет от розетки до вводного автомата,
второй – от розетки  до электроплиты.

Для подключения электрической плиты к автомату лучше всего
использовать многожильные медные кабели, которые обладают достаточной гибкостью
и могут быть легко уложены по периметру помещения. Самый распространенный
вариант – провод ВВГ 3х6  3-х жильный,
медный сечением 6 мм², он прослужит до 30 лет!

Кабели ВВГнг (негорючий), NYM будут подороже, но ведь
плиту подключают один раз, можно немного потратиться. Если прибор малой
мощности до 6 кВт, можно использовать аналогичный провод сечением не менее 4
мм².

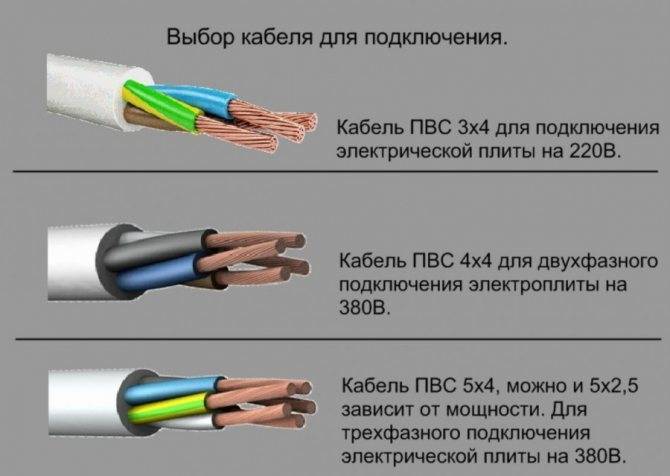

Для подключения электроплиты к розетке широко используется
ПВС (провод соединительный в ПВХ изоляции),
он обладает многопроволочной многожильной конструкцией и может
использоваться в сети с напряжением до 660 В (в трехфазной сети напряжение 380
В).

Данный вид провода не подходит для стационарной проводки, однако служит
прекрасным соединителем, что нам и нужно. Срок службы до 10 лет.

Особенности
подключения электроплиты

Мы определились с типом проводки и видами кабеля, теперь
нужно разобраться с подключением электроплиты.

Данный прибор потребляет много мощности, поэтому и речи быть
не может о его подключении к розетке с другими электроприборами. Для
электроплиты выбирается отдельная розетка. Можно подключить плиту напрямую к
автомату без розетки, но данный способ уместен лишь в том случае, если
промежуточный электрощит находится в квартире. В противном случае как вы будете
мыть плиту, если не сможете отключить ее от сети?

Представим, что в квартире расположен электрощит. Для
электроплиты нужно выделить отдельную линию с автоматом для безопасности.
Номинал автомата выбирается в зависимости от сечения кабеля. В таблице указано
соответствие номинала автомата сечению выбранного провода.

Сечение медного кабеля

3 x 1,5

3 x 2,5

3 x 4

3 x 6

3 x 10

Номинальный ток автомата, А

10

16

25

32

50

Предельный ток автомата, А

16

20

32

40

63

Поскольку сечение кабеля должно быть не менее 4 мм², номинальный
номинал автомата будет 25 ампер для однофазной проводки и 32 ампера для
трехфазной.

Для подключения электроплиты к автомату лучше обратиться за
помощью к профессиональному электрику – это разовая работа и выполнить ее лучше
качественно, без риска для жизни и здоровья.

Кабель для электроплиты – обзор марок, выбор сечения, сравнение цен, рекомендации по подключению.


При покупке и подключении новой плиты, варочной панели (обычной электрической, индукционной) или духовки, владельцы часто сталкиваются с тем, что кабель для электроплиты отсутствует в комплекте. Электроплиты относятся к энергоемкому оборудованию и могут иметь разную мощность, единого стандарта на розетки, вилки, провод для них нет, поэтому достаточно часто их необходимо приобретать отдельно. Также сечение кабеля для плиты зависит от схемы электропроводки в квартире или доме, где она будет установлена.

Сечение кабеля для электрической плиты — выбор сечения по мощности плиты


Электроплита – достаточно мощное оборудование с потребляемым током до 40-50 А, поэтому подключение происходит к выделенной линии напрямую от щитка в квартире или дома до специальной розетки, от которой она и будет подключена . Есть и безрозеточные способы подключения, но на выбор сечения и марки кабеля это не играет роли.

ВАЖНО

НЕ подключать электроплиту к линии розеточной группы или освещения. Это недопустимо согласно ПУЭ!

Что нужно знать для выбора сечения кабеля для электроплиты?

  1. Мощность. Характеристики мощности, тока можно найти в техническом паспорте или на самой плите. Модификация, будет ли это варочная панель, индукционная плита или электроплита с духовым шкафом, влияет на потребляемую мощность и соответственно на сечение кабеля.
  2. Тип сети в доме: однофазная (220В) или трехфазная (380В).
    От этого зависит количество жил в кабеле. Для однофазной сети достаточно 3-х жильного кабеля, для трехфазной нужен 5-и жильный.
  3. Выбирайте кабель с медными жилами. По современным стандартам для подключение мощного оборудования используются кабели только с медными жилами, защищенные изоляцией и оболочкой.

 Для подбора сечения кабеля для варочной панели (в т.ч. и индукционных) вы можете воспользоваться таблицей 1.


Таблица 1. Выбор сечения медного кабеля в зависимости от мощности и напряжения сети.












Сечение жилы, мм2

Однофазная сеть (220В)

Трехфазная сеть (380В)

Мощность, кВт

Ток, А

Мощность, кВт

Ток, А

1.5

4.1

19

10.5

16

2.5

5.9

27

16.5

25

4

8.3

38

19.8

30

6

10.1

46

26.4

40

10

15.4

70

33

50

16

18.7

85

49.5

75

25

25.3

115

59.4

90

35

29.7

135

75. 9

115

ВАЖНО


При трехфазной сети сечение будет меньше, так как мощность плиты распределяется по трем фазам.


Например, для подключения импортной электроплиты Hansa мощностью 9 кВт к трехфазной сети (380В) достаточно 5-жильного кабеля сечением 1,5мм2 (5х1,5 мм2). Для подключения такой же плиты к однофазной сети (220В) потребуется 3-х жильный кабель сечением 6 мм2. (3х6 мм2).

Марки кабеля для электроплиты – обзор, сравнение цен


Наиболее удобные марки для подключения плиты к розетке это соединительный провод ПВС, шнур ШВВП или кабель в резиновой изоляции и оболочке марки КГ. Эти провода достаточно гибкие и удобные для подключения вилки. Сравнение характеристик марок смотрите в таблице 2.

Согласно нормам эти же марки нельзя использовать для проводки от щитка до розетки питания электрической плиты.  Для этого подходят ВВГнг-FRLS, ВВГнг-LS, которые соответствуют нормативам пожарной безопасности.


Опытные электрики прокладывают от щитка ВВГнг-LS (FRLS) и им же подключают электроплиту, а ПВС или КГ используют в случае, если длины кабеля не хватило.

ВАЖНО


Варианты марок кабеля и схемы подключения электроплиты могут отличаться в различных случаях.


Таблица 2. Сравнительный обзор марок кабеля для электрической плиты.









ПВС

ШВВП

КГ

ВВГнг-LS/FRLS

Материал изоляции/оболочки

ПВХ/ПВХ

ПВХ/ПВХ

резина/резина

ПВХ/ПВХ с пониженным горением и выделением дыма

Количество жил

2-5

2-3

2-5

2-5

Сечение, мм2

0,75-25

0,5-2,5 (очень редко сечения 4-6)

0,5-240

1,5-240

Форма исполнения

круглый

плоский

круглый

круглый (возможен в плоском исполнении)

Особенности эксплуатации

соединительный провод для подключения бытовых приборов, в качестве шнура питания приборов, подходит для удлинителей, отлично подходит в качестве шнура для электроплиты

шнур больше рассчитан на подключение маломощной техники, освещения

предназначен для подключения подвижного оборудования и рассчитан на многократные сгибания

подходит для стационарного монтажа, для электропроводки в квартирах и домах, кабель достаточно жесткий

Цена за кабель сечением 3х4, руб/м ***

от 62 руб/м

от 72 руб/м

от 70 руб/м

от 60 руб/м


Купить кабель для электроплиты вы можете в магазине


Отправить запрос

Подключение кабеля к электроплите


Для подключения электроплиты обязательно используют выделенную линию с защитным автоматом от квартирного щитка или домового. Номинал автомата подбирается также в зависимости от потребляемого тока плитой с округлением в большую сторону, чаще всего в пределах 40-50А.


Существует 3 основных способа подключения электроплит:

  1. проводом от клемм ввода к специальной силовой розетке
  2. через клеммную коробку
  3. напрямую силовым кабелем от щитка к клеммам ввода


Второй и третий способы считается более надежными, но неудобным, так как в случае необходимости отключить питание, нужно выключать автомат в щитке.


Схема подключения электроплиты через клеммную коробку


Подключение электроплиты с розеткой и вилкой наиболее распространенный и привычный способ. Для ознакомления с техникой подключения этим способом рекомендуем ознакомиться с видео ниже.

какой кабель нужен, схемы, как подключить своими руками, фото, видео

После закупки бытовой техники приходит момент, когда нужно подумать над тем, кто будет осуществлять подключение электроплиты. Это можно сделать и самостоятельно, разобравшись в нюансах, но есть вариант – обращение к мастеру. В обоих случаях полезно иметь набор знаний, чтобы понимать, что и как делать, исполнить это самому или же проконтролировать.

Плита представляет собой один из неотъемлемых элементов нашей жизни, без которой ни одна семья и ни одна хозяйка не может представить свою жизнь.

Особенности подключения электрической плиты в квартире

Установка этого электроприбора производится во многих домах на кухне, электроплита – удобно, ведь каждая ее функция проверена годами. Только процесс подключения не обладает тем уровнем легкости, как хотелось бы, ведь речь идет о не просто мелком бытовом приборе. Здесь играет роль мощный поток электричества. Он же используется при установке электрической печки.

Электроплита довольно распространенный вариант, особенно в многоэтажных домах, где нет возможности провести газ на верхние этажи.

Очень важно продумать каждую деталь здесь, чтобы обеспечить безопасность жильцов в доме. Однако у данного типа плитки есть преимущество перед газовым видом, потому что ее можно размещать в любом месте на кухне. Нужно только продумать наличие розетки неподалеку и вытяжку с духовым шкафом. Также важно перед началом ознакомиться с инструкцией, чтобы понять, как подключить электроплиту самостоятельно.

Первое, что следует помнить до начала проведения вообще каких-либо работ – необходимо отключить подачу электропитания в помещении, где будет устанавливаться плита.

Требования к проводке в квартире

Безопасность стоит на первом месте в списке по важности, потому стоит об этом изначально подумать. Помимо исправности техники на это влияет и проводка, к ней есть ряд требований, чтобы она прослужила долго, и ее использование не принесло вреда:

  1. Выход тока должен иметь напряжение согласно инструкции. Если он меньше обозначенной планки, то работать устройство не будет.
  2. Обязательно должен быть квартирный щиток, это законодательное требование.
  3. Должна использоваться высококачественная клеммная колодка, она означает, что электроприбор подключается без розетки, а напрямую с помощью силового кабеля.
  4. К кабелю для электроплиты есть требование – наличие сечения 4 мм в квадрате, если его продолжительность ограничивается 12 метрами. Если длина больше, то значение должно достигать 6 мм кв.
  5. Установка отдельного автомата для плиты.
  6. Сила тока должна быть не меньше 32 Ампер. Хотя оптимально, чтобы она достигала 40А.
  7. Наличие заземления розетки – чтобы бытовая техника не подвергалась перепадам электричества в сети и не стала потенциально опасной для пользователей. Ведь ток начинает без заземления проходить по корпусу без задержки в одном месте, а на это способен лишь металл.

Современные варианты электрических плит чаще всего реализуются без проводов.

Обратите внимание! Следует разместить кабели так, чтобы их было сложно задеть в повседневной жизни, то есть, надо «спрятать» их, по возможности. Если появились сложности, лучше вызвать мастера.

Параметры автоматов защиты

Автоматы защиты необходимы для того, чтобы предотвращать повреждение прибора при перепадах напряжения в проводке или же угрозе короткого замыкания. Тогда плита автоматически отключается, и система не подвергается серьезным негативным изменениям. Но, чтобы это надежно работало, надо правильно подобрать параметры, сделать расчеты и настроить автоматы соответственно.

Для осуществления подключения самому к электросети, можно применить кабель с сечением от 4 квадратных миллиметров, если протяженность будет не больше 12 метров.

Автоматический выключатель должен иметь номинал, максимально приближенный к необходимому значению. Оно будет равно максимальному току потребления плитки, что рассчитывается с помощью деления мощности на вольтаж сети. Первую цифру можно узнать из технической документации, а вторая равняется стандартному показателю электрического напряжения в розетке.

Потребление у электроплит довольно большое, по причине чего обычная бытовая розетка на 220 Вольт просто не справится с такой нагрузкой.

А вот от проблемы поступления дифференциального тока спасает УЗО – устройство защитного отключения. Если случается такая ситуация, то она вызвана обычно нарушением изоляции частей, что проводят ток. Система это выявляет и предотвращает пагубные последствия путем обесточивания конкретного участка сети. Выбирать его стоит, опираясь на показатели номинального тока, оно должно быть на уровень выше, чем для автомата. Также стоит учитывать параметр чувствительности, лучше выбирать 30мА, здоровье человека в это случае будет сохранено, а вот меньшие показатели могут привести к ложному срабатыванию.

Характеристики кабеля для подключения

Подключаемый кабель должен быть высокого качества с хорошей оплеткой и кабель-каналом, часто эти параметры зависят от производителя. Если длина изделия ограничивается 12 метрами, то площадь сечения должна равняться 4 мм в квадрате, и 6 мм кв., если продолжительность превышает эту отметку длины.

Для подключения устройства следует использовать 3-жильный провод из меди с сечением 4-6 квадратных миллиметров в зависимости от кабельной длины.

Кабель следует выбирать трехжильный: ноль (1), фаза (2) и земля (3). Первую и третью жилки стоит подключить к колодочкам – шинку, которая изолирована от корпуса и соединена с аналогичным выходом УЗО, и к корпусу – соответственно. Вторая жилка подключается к автомату, имеющему номинал не меньше 32А, иногда достигающему 40А.

В электрическом щитке должен быть установлен отдельный автомат.

Обычно люди и мастера пробуют ориентироваться на цвета, подбирать одинаковые пары и подводить их один к другому. Но это не всегда оптимальный вариант, так как различные производители прибегают к разным цветовым оттенкам, что путает. Хотя стандарт – черный, белый и коричневый, ассоциирующиеся у большинства людей с аналогичными наименованиями. Но бывают и желто-зеленые, и фиолетовые, другие расцветки, назначение которых не получится просто разгадать, нужно искать ответы в инструктаже.

Схемы установки электроплиты

Существует три основных типа подключения схем. Выбор основывается на том, какой тип уже внедрен в систему.

Однофазные

Однофазные предполагают напряжения в 220В и одну фазу. Ее подключают на клеммы 1, 2 и 3, их следует перед этим объединить перемычками, идущими в комплекте. Клеммы под номерами 4 и 5 еще называются N1, N2, их стоит соединить с помощью перемычек, затем туда же оформить «нуль» N. Заземление в однофазной схеме нужно присоединять к клемме под номером 6, у нее еще есть название РЕ, часто ее можно найти в корпусе варочной панели.

Данный вариант реализуется в городских многоэтажках, где проводка обычно сделана с использованием 3-жильных проводов.

Двухфазные

Они предполагают наличие напряжение 380В и две фазы. В таком случае две клеммы объединяют перемычкой и присоединяют к одной из 2 фаз. Оставшуюся клемму можно объединять второй фазе. Клеммы под номерами 4 и 5, соединенные перемычкой, подводят к «нулю», а 6 – к заземлению.

Этот вариант обычно используется в частных постройках, но его можно применить и для квартиры, если проводка выполнена из 4-жильного провода.

Трехфазные (380В)

Это наиболее простой способ, так как в трехфазных схемах надо подвести 3 клеммы и фазы по цветам, затем №4 и №5 свести с «нулевой» фазой, а шестерку – с «землей».

Данный вид подключения используется исключительно в частных домах либо постройках, которые были возведены очень давно.

Расчет возможностей сети в квартире

Перед осуществлением такого сложного и ответственного дела, как подключение электроплиты в квартире или доме, важно продумать каждую деталь. Не помешает ознакомиться с техническими характеристиками, стандартами прокладки электролинии, прочим.

До начала непосредственного подключения и работы с электропроводкой, следует правильно подобрать место для плиты.

Линия для плиты

При обдумывании линии для плитки стоит учесть, что устанавливать ее обязательно согласно техническим характеристикам. Они указывают, что провод должен идти перпендикулярно вверх над местом входа, затем поворачивать в сторону за 20 см до потолка. Параллельно ему линия ведется до места выхода так, чтобы войти в нее перпендикулярно.

Место, где планируется устанавливать плиту должно быть ровным, чтобы при регулировании ножками обеспечивалось ее стабильное и устойчивое положение по горизонтали.

Какой шнур нужен

Шнур должен быть трехфазный, иметь качественный кабель-канал и достаточную длину для правильного закрепления линии. В срезе его площадь по правилам равняется 4 мм в квадрате (до 12 метров длины), а с большей продолжительностью понадобится кабель 6 мм квадратных.

Длину провода следует делать с запасом, чтобы при необходимости можно было легко отодвинуть бытовую технику от стенки, не вынимая штекер из розетки.

Защитные приборы

Рекомендуется ставить, и автомат, и УЗО, так как они будут предохранять прибор от перепада напряжения и последствий нарушения целостности кабеля – короткого замыкания. Но важно грамотно их подобрать, автоматический прибор должен максимально соответствовать самым высоким возможностям электроприбора, а УЗО – на уровень выше него.

Рядом с плитой лучше не размещать иные электроприборы – электромагнитное поле может негативно сказаться на их эксплуатации.

Выбор варианта подключения

Существует два способа подключения – с помощью вилки (или под коробку без нее) или же подсоединения к клеммам. Принято считать, что привычный метод соединения с розеткой целесообразен, когда напряжение не превышает 220В, а это означает только однофазную схему. Если она состоит из двух или трех фаз, то Вольты увеличиваются до 380, тогда работать система корректно не будет. Здесь логично использовать клемма-связь. А вот определиться с тем, использовать розетку или подвести под нее провод, поможет необходимость или ее отсутствие в дополнительном доступе к сети, чтобы подключать другие приборы.

Если строители осуществили выведение только 3-жильного провода, то для монтажа спецрозетки либо клеммного ящика потребуется проделать каналы в стене, чтобы углубить кабель.

Как правильно подключить электрическую плиту к розетке 220В своими руками

Самостоятельная установка электроплиты – крайне ответственное мероприятие, здесь важна каждая деталь. Потому без опыта и четкого представления, как стоит делать, лучше обращаться к специалистам. В любом случае схема монтажа примерно такая:

  1. Подобрать необходимые материалы и инструменты, чтобы все было под рукой.
  2. Открыть электрощит и оснастить его электронным автоматом, если его еще нет, от него уже можно тянуть кабель к электроприбору.
  3. Осуществить монтаж розетки.
  4. Учитывая особенности схемы плитки, надо подсоединить ее соответствующим методом.
  5. Произвести пробный запуск системы.

Подключение напрямую считается наиболее безопасным, ведь отсутствие лишних кабелей существенно снижает риск перегрева устройства.

Если в процессе подбора и подключения возникают вопросы, ответы на большинство из них можно найти в инструкции по эксплуатации. Там есть поэтапное объяснение на разных языках, с помощью таблиц, графиков, изображений и схем. Эта информация рассчитана на доступность изложения разным категориям людей.

Через клеммник

Предполагает соединение без розетки, напрямую со щитком, где и контролируется все это оборудование. То есть, кабель берет начало в электрощите, проходит по стене перпендикулярно полу и параллельно потолку, сразу попадая в разъем.

Это надежный вариант, особенно если есть вопросы с обновлением устаревшей проводки в здании в целом.

Через обычную розетку

Чтобы соединять с розеткой, требуется проверить, проводит ли она ток, для этого применяется специальная отвертка, вставляется в отверстие. Если лампочка загорается, значит, фаза есть, можно продолжить подсоединение.

В случае отсутствия сигнала о наличии поставки тока работать техника от нее не будет.

Подсоединение провода

Обычно проводка позволяет соединять кабель электроприбора с коробкой розетки, а не через вилку, так как тогда сеть можно использовать дополнительно. Хотя отключать плиту придется другим способом, просто достать провод не получится.

Если создавать проводку смысла нет, то смонтированную розетку просто надо проверить спецприбором, чтобы узнать фазу.

Установка вилки

Если места для других бытовых приборов хватает, и периодически нужно отсоединять устройство от розетки, можно подключать его с помощью вилки. Ее нужно просто заранее приобрести и, следуя инструкции, соединить с кабелем прибора. Тогда многие манипуляции становятся проще, но проделывать такое можно только с устройствами на 220В.

Для осуществления подключения, как уже говорилось, потребуется иметь 3-жильный кабель, 3-контактные розетки силового типа и вилку с номинальным токовым параметром не меньше 32 ампер.

Как самостоятельно подсоединить электроплиту к силовой розетке 380В

Первое, что необходимо сделать, – отключить электричество в помещении, чтобы избежать весьма вероятных трагических последствий.

Дальнейшие действия:

  1. Определить, схема трехфазная или двухфазная, затем приобрести соответствующий автомат или УЗО. Если он есть, следует проверить только его исправность.
  2. Определиться, будет подключение производиться к розетке или же к клеммам. Обычно в жилых зданиях, где нет газового оборудования для установки соответствующей плиты, заранее продумана мощная розетка на 380В.
  3. Если она исправна, и есть фаза, можно соединять с ней кабель посредством вилки.
  4. Если таковой нет или же она неисправна, потребуется произвести дополнительные манипуляции по соединению с клеммами.

Не будет лишним обжать проводники пластинами контактного типа, после чего осуществлять подключение.

После завершения и проверки работы, можно включать подачу электричества и попробовать включить прибор.

Тонкости подключения электроплит разных производителей

Если задача состоит только в смене электроплиты, то не стоит думать, что тонкости будут те же, что и у предыдущего производителя. Популярные варианты, к которым стоит присмотреться:

  • Hansa;
  • Gorenje;
  • Beko;
  • Электролюкс;
  • Занусси.

Подключение плит разнообразных производителей не будет отличаться друг от друга практически ничем.

Они имеют особенности в подключении. Хотя производитель постарался сделать процесс подключения максимально понятным, в инструкции все доступно описано, поэтапно. Потому перед тем, как приступать даже к дополнительным покупкам, если они нужны, следует ознакомиться с рекомендациями производителя.

Нюансы заземления

Заземление позволяет нейтрализовать возможное возникновение напряжения на корпусе устройства, если внутри него произойдет нарушение целостности проводов. Они начнут передавать электричество по другим элементам. Человек при контакте с такой поверхностью может навредить себе.

Если вдруг плита уже была и есть розетка, то необходимо найти расположения ноля, фазы и заземления и просто подключать кабели в вилке.

Заземление предполагает металлический элемент, берущий на себя основной «удар» тока. Если такого нет, то существует народный метод – присоединить провод к металлическому предмету, типа трубы или батареи, чтобы та принимала электричество вместо корпуса. Существует не одна система заземления, можно что-то выбрать, наиболее оптимальное.

В целом, как можно убедиться, в подключении рассматриваемых приборов к сети нет ничего сложного.

Итак, подключение электрической плиты с нуля или в качестве замены на кухне – ответственная затея, предполагающая наличие знаний и навыков в этом деле, так как важна каждая деталь. Иногда в целях самосохранения и безопасности жильцов в будущем логичнее обратиться к мастеру, чтобы он проконсультировал, уточнил моменты. В любом случае тщательная проверка системы (и новой, и старой) должна проводиться на каждом этапе установки, это производится с учетом особенностей самой техники и проводки, планировки в здании в целом.

ВИДЕО: Установка и подключение электрической плиты.

на что следует обратить внимание. ⋆ Руководство электрика

Содержание статьи

Вы приобрели новую плиту, и, вместе с этим, возник вопрос о правильном ее подключении? В данной статье мы подробно расскажем, как подключить розетку для электроплиты самостоятельно, и рассмотрим наиболее важные нюансы.

Особенности подключения розетки для электроплиты: основные рекомендации.

Следует учитывать, что электроплита – бытовая техника, которая потребляет достаточно большое количество электроэнергии. Поэтому, при ее подключении, необходимо не только правильно подбирать элементы питания и другие комплектующие материалы, но и обязательно ознакомиться с действующими инструкциями и нормативными документами по подключению к сети электроприборов.

Краткий алгоритм действий, которым следует руководствоваться при подключении розетки:

  1. Изучите ПТЭЭП и устройство электроустановок (ПУЭ-7).
  2. Ознакомьтесь с инструкцией по подключению техники, которая идет в комплекте к каждой модели, независимо от фирмы-производителя (Bosh, Gorenje, Zanussi, Ariston, др.).
  3. Определите будущее ее месторасположение: от этого зависит, где будет проходить кабель и располагаться розетка. Для этого изобразите схематически план рабочей зоны кухни и отметьте, где будет расположена мойка, плита, газовый счетчик, холодильник, водопроводные трубы и канализация, др.
  4. Выберете кабель питания, розетку, автоматический выключатель и УЗО. Заранее просчитайте длину кабеля – от электросчетчика до места, где будет размещена розетка для электроплиты.
  5. Подготовьте штробу под розетку и кабель.
  6. Проложите провод.
  7. Выполните монтаж электророзетки.
  8. Подключите технику к сети.
  9. Проверьте правильность монтажа.

Пошаговая инструкция подключения розетки: правила выбора электроматериалов, способы монтажа электро розеток и особенности подключения заземления.

Перед тем, как приступить к монтажным работам, необходимо выбрать и купить материалы для осуществления подключения, — провод, розетку, УЗО, автомат.

Какой провод выбрать?

Выбор кабеля напрямую зависит от того, какой будет осуществляться тип подключения. В частных домах и многоэтажках преобладает однофазное подключение. Трехфазное — используется зачастую на предприятиях, в столовых, для подключения отдельных моделей импортных плит. Соответственно, для однофазного подключения потребуется трехжильный провод, а для трехфазного – пятижильный (меньшего диаметра).

Перед покупкой кабеля необходимо обязательно ознакомиться с технической документацией плиты, где указана ее мощность. От этого будет зависеть, с какими характеристиками необходимо выбирать провод.

Для подключения такого типа техники рекомендуется прокладывать отдельный кабель, который будет идти прямо из распределительного щита к розетке. Кабель должен быть медным, сечением 4-6 мм². Поэтому, если в доме проложен алюминиевый провод, тогда настоятельно рекомендуем его заменить. Ведь от этого зависит качество подключения и длительность эксплуатации розетки.

Также можно самостоятельно рассчитать, каким сечением необходим провод, исходя из следующих характеристик:

  • мощность техники, которая будет подключаться;
  • напряжение сети;
  • тип подключения (одно- или трехфазное).

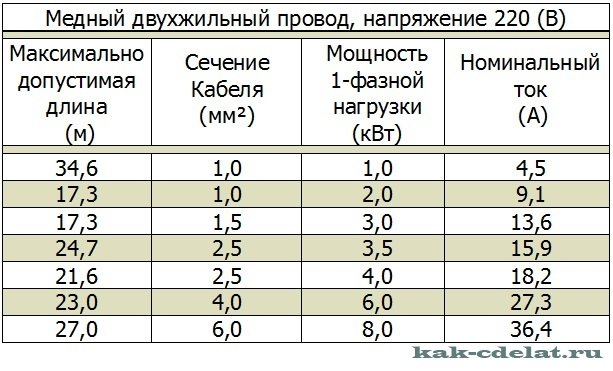

В таблице вы сможете подобрать провод правильного сечения для последующего подключения вашей электроплиты

Рекомендуется выбирать кабель типа ВВГ, включая его модифицированные версии (со сплошными жилами), ПВС (с многопроволочными гибкими жилами), ШВВП (плоский шнур с гибкими жилами). Для промышленных целей подойдет также КГ, который выдерживает до 1000 Вольт.

Автоматический выключатель и УЗО.

Как уже выше упоминалось, от щитка следует проводить отдельный провод, и, соответственно, устанавливать отдельный автомат. Номинальная нагрузка автомата должна быть немного выше, чем ток потребления электрической плиты. Рассчитать, с какими параметрами необходим автоматический выключатель, можно по следующей формуле:

I (сила тока автомата) = P (мощность прибора) / U (напряжение сети).

Например, для плиты, мощностью 7000 Вт, при подключении к сети 220 В необходим автомат на 32 А с время-токовой характеристикой С.

I = 7000 / 220 ≈ 31,82 A.

Для дополнительной защиты от поражения током, возгорания и бесперебойности работы после автомата необходимо установить УЗО, номинального значения 40 А. При его установке следует плотно устанавливать винтовые зажимы, поскольку через них будет проходить ток высокого номинального значения.

Подключение заземления.

Для безопасной эксплуатации электрической плиты необходимы силовые розетки и вилки, которые должны быть заземлены. В домах старых построек заземление не устанавливалось. Поэтому лучше пригласить для консультации и монтажа специалиста в данной области.

Выбор и подключение силовой розетки для электроплиты.

Прежде, чем приступить к монтажу розетки, давайте разберемся, какую лучше выбрать для кухни.

Розетки для электроплит.

По техническим характеристикам различают такие устройства:

  • с заземлением и без;
  • с защитными шторками;
  • с выталкивателем;
  • с таймером;
  • с УЗО;
  • с классом защиты типа IP – для помещений с повышенной опасностью;
  • 220 В и 380 В, др.

Розетки также отличаются формами, размерами и типом установки. В магазинах представлен большой ассортимент, благодаря чему возможно подобрать устройство любого современного дизайна.

По типу установки различают:

  • скрытые – электрическая часть утоплена в стену;
  • наружной установки – монтаж осуществляется преимущественно в загородных деревянных домах или в тех местах, где отсутствует возможность сделать выемку в стене;
  • комбинированные – изделия дополнены крышками, шторками, пр., которые защищают от внешних факторов – пыли, грязи, жира.

По типу конструкции бывают:

  • одинарные – предназначены для подключения только одной вилки;
  • двойные – отлично подойдут для подключения не только электроплиты, но и рядом расположенной бытовой техники, например, холодильника, микроволновки, вытяжки, др.

Основные правила выбора и установки розетки:

  1. Выбирайте качественные электророзетки проверенных брендов.
  2. Перед установкой проверяйте целостность изделия и контактов.
  3. При монтаже на кирпичную стену необходимо дополнительно проложить прокладку.
  4. Количество контактов должно соответствовать количеству жил кабеля.
  5. Не рекомендуется устанавливать розетки возле моек, в месте отвода канализации, возле окон и дверей, электрических приборов высокого напряжения, за посудомоечной или стиральной машинкой, возле источников огня.
  6. Цвета жил провода должны соответствовать соединениям, как в розетке, так и в вилке.
  7. Контакты в электророзетке необходимо надежно закреплять, а многожильные провода желательно предварительно пропаять.
  8. После монтажа устройства с помощью мультиметра нужно проверить, что все контакты подсоединены правильно.

Как подключить розетку для плиты своими руками?

Схема подключения электроплиты.

Этап 1. Подготовьте место для розетки. Сделайте штробу с помощью перфоратора или болгарки, установите в стену подрозетник и закрепите его с помощью раствора гипса или шпатлевки.

Этап 2. Отключите электричество. Установите в щит отдельный автомат, проштробите стену в 10-15 сантиметрах от пола и проложите необходимого сечения кабель. После того, как провод будет проложен, можно начинать соединять его с розеткой.

Этап 3. Снимите декоративную крышку с розетки. Далее зачистите жилы провода и начните присоединять к контактам. Желто-зеленый провод заземления нужно правильно присоединить к центральному контакту электророзетки. После этого подключите фазу и ноль к оставшимся контактам и установите устройство в стену.

Этап 4. Проверьте правильность соединения контактов, после чего можете подключить вашу плиту.

Подключение розетки к электроплите

Кабель для электроплиты hansa. ПОДКЛЮЧЕНИЕ ЭЛЕКТРОПЛИТЫ НА КЛЕММНИК К ПИТАЮЩЕМУ КАБЕЛЮ

Кабель для электроплиты hansa. ПОДКЛЮЧЕНИЕ ЭЛЕКТРОПЛИТЫ НА КЛЕММНИК К ПИТАЮЩЕМУ КАБЕЛЮ

Подключить электроплиту без розетки, сразу на клеммник проще всего, довольно часто монтажники поступают именно так. В принципе, если соблюдать простые правила, данный вид соединения будет достаточно надежным. В этом нет ничего сложного, сейчас я подробно опишу все этапы подключения, и вы сможете сделать это самостоятельно.

В качестве примера монтажа, мы подключим к сети электроплиту GEFEST (Гефест), которая уже была установлена, но не подключена в новой квартире, в новостройке.

Плита оснащена шнуром питания с силовой вилкой, кроме того розетка, под эту вилку, так же идет в комплекте поставки.

На стене кухни, для подключения электроплиты, у нас размещена распределительная коробка, в которой и располагается силовой кабель. На данный момент, использование распределительной коробки, является наиболее рациональным оформлением электрического вывода. Таким образом достаточно удобно подключать и отдельную электроплиту, как у нас в примере, так и комплект из варочной панели и духового шкафа.

Кстати, если вы сами делаете электропроводку, то обязательно прочитайте ЭТУ статью, где мы подробно рассказываем о выборе кабеля и сечения его жил для варочной поверхности или электроплиты.

Если у вас нет расределительной коробки, а просто из стены выодит питающий кабель, подключения плиты выполняется точно так же.

В данном случае, заказчик вскоре планировал менять кухонный гарнитур, поэтому был выбран вариант подключения электроплиты к кабелю в распределительной коробке. Чтобы в будущем, при замене техники, можно было подключить туда сразу варочную панель, и духовку.

Итак, приступаем к монтажу. В первую очередь снимаем силовую вилку плиты. В одной из недавних статей мы подробно писали об установке такой силовой вилки, дак вот, по аналогии делается и её демонтаж.

В итоге должны остаться провода, как на изображении ниже, уже готовые для нового подключения. Если три жилы, значит подключение однофазное, а если больше, значит возможно подключение сразу к нескольким фазам.

Прежде чем заняться питающим кабелем, обязательно убедитесь в отсутствии напряжения на нем. Отключите защитный автомат в электрощите, на электроплиту обычно стоит самый мощный.

Снимаем крышку с распределительной коробки. Для этого откручиваем крепежный болт в центре распредкоробки.

Внутри неё расположена клеммная колодка, с подключенными к ней проводами электрического кабеля.

Схема подключения у них следующая:

Черный провод (клемма с маркировкой 1) – Фаза

Синий провод (клемма с маркировкой N) – Ноль

Желто-зеленый провод (клемма с маркировкой заземления) – Заземление

Если же кроме этих проводников, дополнительные провода подходят и к клеммам 2 и 3, это значит, что проводка под плиту рассчитана на трехфазное подключение. Подробнее о видах маркировки в электрике, вы можете узнать ЗДЕСЬ.

Подключение плиты hansa. Как подключить плиту hansa к электропитанию самостоятельно?

Добавил(а): Сергей Колосов 15 ноября

О том, что подключение газовой плиты стоит доверить профессиональным мастерам, знает, наверное, каждый. Но вот с плитой электрической вопрос обстоит несколько иначе. Многие считают, что её достаточно просто включить в розетку и можно «умывать руки». На самом деле это не так. Электроплита является очень мощным электроприбором, поэтому при её самостоятельном подключении просто необходимо чётко соблюдать ряд требований. О них мы и поговорим в этой статье.

Общие требования для подключения электроплит

Несмотря на обилие разнообразных моделей и марок электрических плит (hansa, горение и пр.), общие требования к их подключению практически одинаковые. Небольшая разница существует только в подключении плит на 220 и 380 вольт.

Независимо от марки схема подключения у всех плит одинаковая

Итак, вот основные требования для подключения электроплиты:

  • для неё должна быть проложена отдельная линия электропроводки, снабжённая предохранительным автоматом;
  • плиту следует подключить к электроснабжению либо напрямую, либо через клеммник или специальную розетку;
  • подключение должно происходить с учётом таких параметров, как «фаза», «ноль» и «земля».

Рассмотрим каждый из вышеперечисленных пунктов подробнее.

Отдельная линия проводки

Большинство квартир, особенно новостроек, оснащены отдельной линией питания электрической плиты. Но если в вашем доме такая линия не предусмотрена, то перед подключением необходимо её проложить.

Для линии питания электроплиты подойдёт медный трехжильный провод, сечением не менее 6 миллиметров.

Для подключения плиты лучше использовать многожильный кабель.

На линии обязательно должен быть установлен предохранительный автомат, мощностью от 25 до 40 А.

Мощность автомата выбирается в соответсвии с мощностью плиты

Более точно требуемую мощность автомата можно узнать в прилагающейся к плите инструкции.

Линию следует снабдить и дифференциальным автоматом или узлом аварийного отключения.

Подключение кабеля к плите

Некоторые модели не комплектуются кабелем питания, поэтому придётся подключить его самостоятельно.

Для этого необходимо снять защитную крышку на задней стороне плиты. Как правило, она крепится на болтах.

Перед началом работ крышку необходимо снять

Подключение электроплиты может быть однофазным (220 вольт), двухфазным или трехфазным (380 вольт).  При этом очень важно знать, какой из проводов подключён к фазе. Для этого предварительно необходимо воспользоваться электрическим тестером.

Перед подключением плиты сеть обязательно нужно ‘прозвонить’

Зажимы клеммной коробки электроплиты имеют следующую маркировку:

  • L1, L2, L3 – фазные клеммы. Как правило, это клеммы 1,2 и 3;
  • N – нулевые клеммы. Это клеммы 4 и 5;
  • И клемма заземления, помеченная специальным значком.

Большинство плит имеют установленные перемычки между клеммами. Если же таких перемычек нет, то при однофазном и двухфазном подключении придётся изготовить их самостоятельно. Для этого можно применить небольшие кусочки кабеля. В этих целях используют трехжильный кабель (при однофазном подключении) или пятижильный (при двух– и трехфазном).

Однофазное

Устанавливаются перемычки между клеммами 1, 2 и 3. К клемме 3 подсоединяется провод фазы. Ставятся перемычки между клеммами 4 и 5. К клемме 5 подключается нулевой провод. И оставшийся провод — к клемме заземления.

Однофазное подключение с перемычками производителя

Подробнее схема однофазного подключения представлена на следующем рисунке.

Перемычки устанавливаются между всеми клеммами

Двухфазное

Перемычки устанавливаются между клеммами 1 и 2. А к 2 и 3 подсоединяют провода соответствующих фаз. К клеммам 4 и 5 подключают нулевые провода. К клемме заземления – провод «земли».

Для двухфазного подключения используют две перемычки

Трёхфазное

В этом случае перемычки между клеммами не ставятся. Провод заземления выводится отдельно.

Провода крепятся к клеммам без перемычек

Все подключения проводов производятся с помощью специальных зажимов.

Подключение плиты к электросети

Лучшим способом является прямое подключение плиты к предохранительному автомату. Это даёт возможности избежать лишних соединений, которые могут перегреваться, что понижает уровень безопасности.

Источник: https://detali-interera.ru-land.com/novosti/podklyuchenie-plity-hansa-samostoyatelnoe-podklyuchenie-elektricheskoy-plity

Подключение электроплиты без розетки. Виды силовых точек для электроплиты

Установка новой плиты, особенно электрической, обязательно сопровождается процедурой подключения. Иногда для этого типа работ приглашают электрика, но чаще справляются собственными силами.

Чтобы новая техника прослужила долго, а в процессе эксплуатации не возникали проблемы, следует внимательно отнестись к техническим нормам по ее установке.

Особое внимание надо уделить выбору и установке соответствующего силового разъема. То мнение, что для электрической плиты достаточно установить самую обычную розетку, ошибочно.

Она не сможет выдержать высокую нагрузку и, в лучшем случае, просто расплавится. Для мощных электроприборов используются специальные розетки, способные выдержать 7 кВт и более.

Подбирая правильную розетку для своей плиты, нужно ориентироваться на максимальное значение номинального тока

Силовые розетки, представленные на рынке, отличаются по цвету, материалу изготовления, форме, способу монтажа и выдерживаемой нагрузке. При покупке этого устройства, надо сразу же покупать и соответствующую ему вилку. Часто производители электрических плит комплектуют свою технику силовыми вилкой и розеткой – остается лишь правильно их установить.

По материалу изготовления силовые розетки бывают из карболита и высококачественного пластика. Первый вариант – черного цвета, они, как правило, более дешевые. Пластиковые представлены, в основном, в белом цвете. Они стоят дороже, отличаются высоким качеством и повышенным уровнем износоустойчивости.

По способу монтажа выделяют силовые розетки:

  • для открытой установки;
  • скрытой установки.

Если ее предстоит устанавливать за плитой, плотно стоящей у стены, то лучше выбирать модели скрытой установки, рабочий механизм которой прячется в стене.

Высокомощная трехфазная розетка, используется для установки в квартирах/домах, в которые заходит трехфазная электрическая сеть

Среди высокомощных розеток можно встретить как варианты с заземляющим контактом, так и без заземления. Для электрической плиты следует покупать розетку с заземлением.

Питание в доме может быть однофазным, трехфазным и редко двухфазным. Исходя из этой особенности нужно выбирать розетку, имеющую нужные контакты и прокладывать соответствующий питающий кабель.

Чтобы правильно выбрать силовой разъем, подходящий к электрической сети, входящей в дом, нужно заранее выяснить у электриков, обслуживающих участок, тип сети и наличие заземления. Их ответы должны быть однозначными и четкими. Только после этого можно самостоятельно приступать к покупке и дальнейшей установке силовой розетки.

Подключение электроплиты напрямую. Особенности и условия процесса подключения

Первое и одно из самых важных условий – возможность проводки выдерживать значительные нагрузки.

В доме или квартире должна быть проложена медная многожильная проводка сечением не менее 4 мм. кв. Если мощность плиты значительна – то необходим провод уже 6 мм. кв. сечением.

Лучшим вариантом будет прокладка отдельной линии для запитывания, что позволит не нагружать общую проводку дома, особенно если он старой постройки, и проводка не рассчитана на значительные нагрузки.

Второе условие – способность автомата распределительного щитка работать со значительными нагрузками.

Поэтому проводку, которая будет запитывать плиту, следует подключать к автомату с самым большим значением по силе тока, или же под нее установить в распределительный щиток дополнительный мощный автомат.

При этом значение по силе тока у автомата должно быть выше на один номинал, чем данный параметр плиты, чтобы избежать критических нагрузок. То есть, при подключении прибора с потребляемой силой тока в 20 А, используется автомат на 25 А.

Третье условие – наличие дополнительных средств защиты. Ими могут выступать дифференциальные автоматы или же устройство защитного отключения.

Последнее условие – правильность подключения. Плиту можно подключать к розетке, что обеспечивает некое удобство, позволяя в любой момент ее отключить.

Но розетка и вилка должны быть силовыми, способными работать при нагрузках.

Обязательно к распределительному щитку должно быть подведено заземление.

Также посредством вилки и розетки можно подключать не особо мощные электроплиты.

Если же устройство обладает большой мощностью, то лучше для его запитки использовать клеммник. Он способен выдерживать большие нагрузки.

Но такое соединение является неразъемным, для обесточивания плиты необходимо будет отключать автомат.

Но все же такое соединение более надежное и безопасное, поэтому его лучше использовать даже при подключении приборов средней и малой мощности.

Еще один способ подключения – «напрямую». Подойдет в тех случаях, когда производитель плиты не укомплектовал ее силовым кабелем. В таких случаях провод, идущий от автомата можно подключать непосредственно к плите, избегая дополнительных соединений.

Видео плита Hansa подключение

Сечение кабеля для электроплиты — Стройпортал Biokamin-Doma.ru

Кабель для электроплиты

Владельцы квартир и жилых домов при проведении электромонтажных работ, задаются вопросом какой кабель нужен для электроплиты.

Наши специалисты дают разъяснения.

В первую очередь необходимо понимать какой уровень напряжения приводится в ваше помещение (380 В или 220В) Сказать обывательским языком: три фазы или одна?

Давайте рассмотрим вариант при напряжении 220 В (одна фаза)

Сечение кабеля для электроплиты необходимо рассчитывать исходя из потребляемой мощности, например, плита имеет мощность 7.5 кВт. Cos f = 0,96 (усредненные данные согласно паспорта на электроплиты)
Для определения сечения проводника нам необходимо найти ток, токи находим по формуле (обратите внимание, что напряжения берется в киловольтах 220В = 0,22кВ):

I=P/ Cos f/U
I-в Амперах
Р-мощность прибора (в киловаттах)
Cos f-коэффициент мощности
U-уровень питающей сети (в киловольтах)
7,5/0,96/0,22=35,5 А
35,5 А-это максимально возможный ток в кабельной линии, питающей электрическую плиту
Почему максимально возможный-это тот ток, который будет протекать при одновременном включении всех конфорок, и то на период их разогрева.
Согласно ПУЭ 7 Таблица 1.3.6. сечение проводника должно быть не менее 4 мм. кв.
Но согласно правил (СП 256.1325800.2016 «Электроустановки жилых и общественных зданий
Правила проектирования и монтажа») п. 10.2 указано, что сечение проводника для однофазных плит должно быть не менее 6 мм. кв.

Линии для питания однофазных электроплит должны выполняться медными проводниками сечением не менее 6 мм2

Следовательно, кабель для питания однофазной электроплиты должен быть сечением не менее 6 мм. кв., например, кабель ВВГ нг (A) LS 3х6 мм. кв.

Теперь рассмотрим вариант при напряжении 380 В (три фазы)

Возьмем те же характеристики для электроплиты, мощность 7,5 кВт, Cos f = 0,96.
Считаем по той же формуле поиска тока, но с учетом напряжения 380 В (три фазы) (обратите внимание, что напряжения берется в киловольтах 380 В = 0,38 кВ):
I = P / (корень (3) * 380V * Cos f).
I-в Амперах
Р-мощность прибора (в киловаттах)
Cos f-коэффициент мощности
U-уровень питающей сети (в киловольтах)
I=7,5/(1,73*0,38*0,96)=11,88

11,88 А-это максимально возможный ток в кабельной линии, питающей электрическую плиту
Согласно ПУЭ 7 Таблица 1.3.6. сечение проводника должно быть не менее 2,5 мм. кв.
При проектировании электроснабжения квартир, наши специалисты всегда закладывают провод для питания трехфазной электроплиты сечением не менее 4 мм. кв., например, ВВГ нг (A) LS 5х4 мм. кв.
Так же при расчете кабеля на электроплиту необходимо учесть длину кабельной трассы, с целью уточнения падения напряжения на кабельной линии, если оно менее 25 м, то дополнительный расчет падения напряжения производить не следует.
Обращаем ваше внимание, что, если вы планируете подключить к кабелю для электроплиты еще и духовой шкаф, то вам необходимо увеличить сечение на уровень увеличенной мощности, но расчет тока для двух потребителей на одной кабельной линии выполняется иначе!

О типах и видах розеток для электроплиты, вы можете узнать из этой статьи.

О кабеле для подключения бытовых розеток, читайте в этой статье.

Какой провод нужен для подключения электроплиты

Довольно часто, электроплиты иностранного производства, а также встраиваемые варочные панели кухонь, не комплектуются проводами для подключения к сети . Самое обидное, что обычно вы об этом узнаёте лишь во время установки.

Поэтому запомните, при покупке техники на кухню – электрической плиты или варочной панели, обязательно уточните в магазине, идут ли с ними в комплекте провода для подключения.

Если он уже есть, что бывает нечасто, просто переходите к подключению — Как подключить электроплиту самостоятельно.

Если же его нет в комплекте, читайте дальше и я расскажу вам, какой нужен провод для подключения электроплиты или варочной поверхности.

В магазине, где вы покупали плиту, могут предложить докупить недостающий провод, но не спешите этого делать, скорее всего он обойдётся вам гораздо дороже, чем такой же, приобретенный в любом электротехническом магазинчике или на рынке. Какой марки и сечения нужно купить провод я сейчас расскажу.

Довольно подробно о выборе сечения жил кабеля электропроводки под плиту на кухне мы рассматривали ранее, прочитать об этом вы можете ЗДЕСЬ. Сейчас же я кратко расскажу основные моменты, которые вы должны знать, ведь сечение провода для подключения выбирается точно так же.

Самый главный параметр, который нужно знать при выборе сечения провода для подключения плиты, это её потребляемая мощность. Она, в зависимости от производителя и конкретной модели значения может быть разной, но в среднем составляет 5-8кВт.

Ниже представлена таблица, зависимости сечения кабеля от мощности.

Пользоваться ей довольно просто, смотрите паспортные данные свой электроплиты или варочной панели, где находите величину потребляемой мощности, потом по таблице выбираете, сечение кабеля, которое соответствует вашим показателям.

Таблица разбита на две части: для однофазного подключения и для трехфазного. Выбор подключения зависит от вашей проводки до плиты. Если к ней подходит трехжильный кабель (фаза, ноль и заземление), то однофазное подключение, если же пятижильный, то выбирайте трехфазное подключение. Кроме того, обязательно учитывайте, поддерживает ли выбранный вами тип подключения электроплита.

Обычно, относительно маломощные электроприборы (до 3-5кВт) подключаются к однофазной сети (три многожильных проводника), а более энергоёмкие (от 5кВТ) поддерживают двух-, трехфазное подключение (четыре или пять многожильных проводников).

ВАЖНО! Сечения проводников в таблице указаны для медного многожильного кабеля, который лучше всего подходит для подключения.

Итак, после того как мы определили необходимое количество жил и их сечение для подключения вашей электроплиты или варочной панели, осталось определится с маркой требуемого кабеля, чтоы можно было делать заказ в магазине.

Для монтажа удобнее всего использовать кабель КГ (кабель гибкий) или провод ПВС (Провод виниловый соединительный).

Данные кабели идеально подходят для подключения, они медные и многожильные, поэтому гибкие, их можно легко проложить по кухонному гарнитуру или за ним, до места подключения.

Если вы не знаете какой мощности у вас электроплита или хотите купить электрический шнур для подключения «с запасом» наверняка, смело берите провод ПВС 3х6 (3 жилы с сечением 6мм.кв. каждая) или аналогичный КГ 3х6. В абсолютном большинстве случаев эти провода подойдут вам.

Они выдерживают до 10кВт потребляемой мощности, при этом их цена вас приятно удивит, особенно относительно проводов, навязываемых магазинами. Пример подключения варочной панели таким проводом вы найдете ЗДЕСЬ.

Схемы подключения питающего провода к варочной панели или электроплите, вы можете найти ЗДЕСЬ.

Остались вопросы по выбору шнура питания для электроплиты или варочной? – смело оставляйте их в комментариях к статье, будем разбираться вместе. Кроме того, пишите о вашем опыте подключения электроплит и используемых при этом проводах.

Как правильно выбрать кабель для подключения электрической плиты

Импортные производители бытовой техники последнее время выпускают электрические плиты и встроенные духовые шкафы без проводов. Обусловлено это двумя весомыми причинами. Во-первых, особенности строения вилки и напряжение во многих странах разные, а во-вторых, в требования безопасности плиты были внесены изменения и теперь они устанавливаются безрозеточным способом при помощи клеммных колодок (электроприборы, рассчитанные на ток от 32 А).

Какой кабель для электрической плиты нужно купить

Любую бытовую технику, во избежание неприятностей, нужно подключать в соответствии со всеми правилами устройства электроустановок (ПУЭ). Перечисленные в этом издании особенности подключения и требования – многолетний опыт профессионалов своего дела.

Важно понимать, какой провод нужен для подключения и можно ли электроплиту подключать в обычную розетку, если бытовую технику принято решение устанавливать самостоятельно. Самый главный параметр, требуемый при определении сечения проводника для подключения электроплиты без розетки напрямую – мощность потребляемой электроэнергии.

В остальном особенностей выбора провода для плиты не так и много. Критерии выбора:

  • возможность использования в комнатах с высоким уровнем влажности;
  • приемлемая цена;
  • отличные показатели гибкости;
  • разрешенный радиус изгиба должен быть равен не менее 8 наружным диаметрам сечения;
  • оснащение двойной изоляцией;
  • возможность применения в электрических приборах с повышенной вибрацией.

Электрики рекомендуют приступать к выбору кабеля лишь после проведения следующих подсчетов: к мощности, потребляемой электроприбором, прибавляют 20% от числа. Даже не зная точной мощности оборудования, можно приобретать провода с запасом.

Расчет мощности электроплиты

Мощность электрических плит и духовых шкафов отличается в зависимости от производителя и модификации модели. Как правило, значения колеблются в пределах 5-8 кВт.

В таблице показана зависимость основных технических параметров. Использовать ее просто, достаточно выбрать соответствующие параметры, исходя из значения мощности, указанной в паспорте к электроприбору.

Мощность электроплиты Сечение жил
Однофазная сеть (3 жилы, мм.кв.) Трехфазная сеть (5 жил, мм.кв.)
До 3 кВТ 1,5 1,5
От 3 до 5 кВт 2,5
От 5 до 7,5 кВт 4 2,5
От 7,5 до 10 кВт 6

В таблице рассмотрено сечение медного кабеля, поскольку он самый подходящий для установки электрической плиты.

Тип материала и сечение кабеля для плиты

Для подключения электрической плиты к трехфазной розетке необходимо соединить последнюю с разъемным соединением электроприбора. В этом случае главным требованием к типу кабеля является его гибкость. Провода, оснащенные жесткими жилами, намного сложнее компактно уложить за плитой, как правило, они торчат во все стороны.

Гибкий провод оснащен не монолитной токопроводящей жилой, а большим количеством проволочек, собранных в пучок. Благодаря этому обеспечивается свобода перемещения.

Информация о проводе и кабеле марок ПВС и КГ

Наиболее оптимальные термостойкие провода для электроплит – кабели марок ПВС и КГ. Оболочка и изоляция жил кабеля КГ изготовлена из высококачественной резины. Преимущество этого материала заключается в широком рабочем температурном диапазоне, который колеблется в пределах от -40 до +50 градусов, а также в устойчивости к воздействию солнечных лучей. Аббревиатура расшифровывается следующим образом: К – кабель, Г – гибкий.

В разных отраслях промышленности он используется для подключения перемещающихся механизмов, например, тельферов, кран-балок и т.д.

Аббревиатура ПВС расшифровывается следующим образом: П – провод, В – виниловая изоляция токопроводящих жил и оболочки, С – соединительный. Таким образом, ПВС – это кабель, а не провод. Однако он часто используется при проведении проводки в квартирах и загородных домах. Его основное назначение – применение на участках бытовой сети, где требуется повышенная гибкость. Из него изготавливают удлинители и шнуры питания. Рабочий диапазон температуры колеблется в пределах от -25 до +40 градусов. Преимущество материала – устойчивость к горению, он не распространяет огонь, поскольку просто плавится.

Сечение кабеля

Выбор сечения проводов зависит от мощности электрического прибора. Для подключения трехфазного или однофазного одинаковой мощности требуются кабели разного сечения. Обусловлено это тем, что во втором случае вся мощность электрического прибора проводится одной фазой, а в первом делится между тремя.

Особенности подключения и заземление

Подключить электрическую плиту можно двумя способами – через клеммник или специальную розетку для плиты на кухне. В России пока наиболее востребован второй вариант. Алгоритм подключения следующий:

  1. Определяется наиболее подходящее место для установки оборудования. Электрические плиты нельзя ставить около оконных и дверных проемов, железных труб и рукомойников.
  2. Монтируется штепсельная розетка с заземляющим контактом на требуемой высоте. Розетка должна обладать токовым номиналом в пределах 32-40 А.
  3. В электрощите дополнительно монтируется отдельный автомат на плиту. Для двух- или трехфазной на 16 А, для однофазной на 25-30 А.
  4. Провод или кабель протягивается к штепсельной розетке от щитка.
  5. Вилка штепсельной розетки присоединяется к гибкому проводу электрической плиты или духовому шкафу.
  6. Гибкий провод, соединенный с вилкой, присоединяется к электрическому прибору. Для этого потребуется снять заднюю крышку плиты, которая ограничивает доступ к клеммам.
  7. Питающий кабель в электрощите делится на жилы, концы каждого провода перед соединением зачищаются. К полосным зажимам автомата подключаются фазные проводники, а с шиной соединяется нулевая жила.

Категорически запрещено делать заземление на нулевую шину, поскольку он сильно греется. Фаза вернется на прибор, и пользователя может сильно ударить током.

Заземление в домашних условиях проводится двумя способами: с отсутствием заземляющего контура и наличием общего заземляющего контура. В первом случае решит проблему дополнительный монтаж УЗО, а также выполнение зануления. Во втором случае потребуется гибкий провод, изготовленный из меди с сечением не менее 2,5 мм.кв. Его проводят от электрощитка и подводят к корпусу электрического прибора.

В домах или квартирах, где не подведено центральное газоснабжение, решить проблему с приготовлением пищи поможет электрическая плита или встроенный духовой шкаф. Чтобы использование прибора было комфортным, нужно его правильно установить и подключить. При покупке кабеля или провода нужно обращать внимание на производителя товара, сечение и протяженность, а также марку.

Сообщества › Сделай Сам › Блог › Сечение кабеля под индукционную плиту и духовой шкаф

Изначально заложил для индукционной плиты (7кВт) кабель ввгнг 3×4, теперь понадобилось подключить духовой шкаф (2.4кВт). Могу ли я подключить духовой шкаф на этот же кабель или надо тянуть отдельно 3×2.5?

Метки: сечение кабеля, электрика

Комментарии 56

Всем спасибо за советы, кинул ввгнг 3×1.5

У меня из стены торчат провода алюмишка 3*4 мм. К нему при помощи силовых клемм присабачил медь (многожильную) 3*4. Отдельно на поверхность (7,2 кВт). Отдельно на духовку (3,5 кВт). Все норм. Автомат на 40 А стоит. Все сразу правда не включал, но на 70 % мощности держит норм. А больше то и не надо.

у мну духовка «висит» нум
3х2.5всё отлично

Крылья, ноги… главное-хвост:) У меня на розетку плиты 4-х конфорочной, медь-4ре кв. подключены-микроволновка, чайник, стиралка, мультиварка а когда отключают горячую воду еще два подогревателя. один 3 квт, второй 7 квт. И всё отлично. Автомат на 32 А.
Подключай и не переживай.

вот тут все молодцы!
36А. 38А. 42А
а какой автомат и провод на входе в хату — пофиг, главное — теория!
у меня 32А, например.

и еще — какова вероятность включить все конфорки и духовку на максимум, а?
я вот тоже заморачивался, высчитывал, прикидывал, мучался, а потом ваттметром проверил, что на максимальной мощности посудомойка, к примеру, жрет чуть ли не минуту из двухчасового цикла — это когда идет нагрев воды и старт вращения одновременно, потом мизер!

поставь соотвествующий проложенному проводу автомат, чтоб до пожара он срабатывал и подключай духовку туда же и … наблюдай! можно глазами-руками, а можно бытовой ваттметр купить.

Подключение электроплиты в новостройке – Электрификация.ру

Тема статьи предполагает некоторое обобщение, потому как новостройки новостройкам рознь и подключение электроплиты, в отдельном каком-то доме, в отдельной квартире может отличаться от подключения в другой квартире. Тем не менее, некоторые общие закономерности вывести можно, обсудить их, разъяснить некие подводные камни и дать рекомендации по выполнению подключения. Чем мы сейчас и займёмся.

Во-первых, начнём с того, чем обусловлена специфика подключения электроплит именно в новостройках. Потому как вы понимаете, что данная услуга востребована не только в них, но и в любых домах, где предполагается наличие электроплиты. Услуга эта, если мы смотрим на ситуацию с точки зрения подрядчика, и задача или необходимость, работа, если мы смотрим на ситуацию с точки зрения заказчика, хозяина или арендатора квартиры или, кстати, коммерческого помещения, потому как многие современные коммерческие помещения, допустим крупные магазины, где предусмотрена кухня для персонала, тоже могут быть укомплектованы электроплитой. Или, во всяком случае встретиться с необходимостью её установки и подключения.

Итак, специфика подключения электроплит в новостройках, обусловлена удручающе низким качеством современного капитального строительства. Причём говоря о качестве, мы имеем ввиду здесь как проектные недоработки, так и встречающиеся сплошь и рядом наплевательское отношение к своим обязанностям среди монтажников, но они всегда готовы оправдать своё нежелание нормально работать, по принципу «эти ребята – застройщики, делают вид, что они нам платят, а мы делаем вид, что мы работаем». Потому как расценки на монтаж первичной электропроводки в капитальном строительстве, кране низки — это именно работа за еду, фактически это оплата труда рабов.

Говоря о проектировании, ???сразу бросается в глаза тот факт, что розетка (или же просто вывод кабеля из стены) для электроплиты в современной новостройке, однозначно сделана не там, где нужно.

Конечно, можно возразить, что неизвестно, что там будет. Может быть, там мебель кухонная будет состоять из отдельных элементов и не будет устанавливаться современный кухонный гарнитур, когда все мебельные элементы между собой взаимосвязаны, или же там будет кухонный гарнитур, неизвестно. Поэтому строители выводят какой-то усреднённый вариант…

Так в том то и проблема, что то, что выводят строители, не годится ни под кухонный гарнитур, ни под мебель с отдельными элементами! Розетки, как правило, выводятся на такой высоте, что невозможно ни кухонный гарнитур поставить, ни электроплиту нормально подключить, потому что высота, как ???правило перекрывается ниже высоты электроплиты, но в то же время и не убрано под цоколь.

Можно было бы понять, если бы строители оставляли большой запас кабеля, но и на этом экономят! Как правило, геометрия расположения вывода или розетки такова, что внесение изменений в местоположение розетки, приходится либо, что реже, менять этот кабель полностью, либо делать соединение, что чаще, и что в какой-то мере хуже, в плане опасности дальнейших осложнений.

К сожалению, розетки переносит кто попало и как попало. Очень часто этим занимаются вообще не электрики, потому что об этом вспоминают тогда, когда нужно какие-то малярные работы провести или кухонный гарнитур смонтировать современный, и этим занимаются чуть ли не маляры и не сборщики мебели. Но и электрики, к сожалению, далеко не все ответственно относятся к своим обязанностям, далеко не все отслеживают отдалённые последствия своей деятельности. Ситуация ещё усугубляется тем, что в строительных магазинах, даже в инженерно-технических магазинах, которые именно специализируются на электрике, большой выбор всяких клеммников, соединителей, но хороших клеммников мало.

При этом группа электроплиты самая нагруженная во всей современной квартире! Для тех, кто не хочет вникать в цифры и технические подробности, мы просто скажем, что потребляет плита очень много. Ну а для тех, кому интересно, мы скажем, что современные электроплиты потребляют от 7 до 10 кВт и даже более. Приходилось встречаться с вариантом, где заявленная мощность составляла почти 12 кВт! Другое дело, что если щиток правильно смонтирован, то 12 кВт при однофазном подключение через него в принципе не перегнать, потому что кабель электроплиты закрывается автоматом, как правило, в 32 ампера, иногда в 40 А, это при однофазном подключении, при наиболее часто встречающееся в новостройках, да и в любых домах, в брежневских тем более чаще встречалось однофазное подключение. Трёхфазное подключение -это вообще эксклюзив, ???в новостройках трёхфазное встречается несколько чаще, но в целом, базовый вариант однофазный.

При однофазном подключение эти 12 кВт через правильно установленный автомат не прогнать, поэтому на полную мощность такую плиту не погоняешь, но честно говоря, это и не нужно, в принципе. Редко плита работает на полную мощность и, в принципе, 32-амперного автомата, как правило, достаточно, тем более, что большинство розеток, да и электроплит рассчитаны как раз на 32 ампера, тем более, что базовое сечение кабеля 6 мм². Как мы знаем, сейчас кабельные заводы здорово подмухлёвывают с сечением, поэтому то, что заявлено как «шестёрка» оно реально не является «шестёркой», поэтому 32 амперами ограничиться — это более правильный вариант, чем пытаться выжимать максимум и создавать риск аварийной ситуации.

???Это про стационарную четвёрку??? ???Сейчас, кстати, такого уже почти не встречается, потому как, как-то худо-бедно некоторые вещи всё-таки налаживаются. Нельзя уж так всё в чёрном цвете представлять, то есть всё-таки базовое сечение наиболее часто встречающие сечение стационарного кабеля электроплиты идущего от квартирного щита к месту подключения электроплиты, это 3×6 мм² при однофазном подключении — 3 жилы по 6 мм². Фаза, ноль, заземление, 3 жилы по 6 мм² медный. Некоторые время назад, периодически в новостройках проскакивала 4, это очень плохо, то есть реально к такому стационарному кабелю электроплиту и вообще подключать не желательно, максимум — варочную панель, но если уж Вы видите, что кабель не 6, а или шестёрка настолько низкого качества, что очень сомнительно вообще до 4 там дотягивает или нет, в смысле что вообще может это четвёрка, то иногда есть смысл сменить 32-амперный автомат, на 25-амперный, пусть лучше пару раз в жизни сработает автомат, чем проводка будет методично плавится, и рано или поздно замкнёт…

Но это вещи понятные, они в общем-то вытекают из общей электробезопасности, из общих принципов сборки щитов, из общих принципов распределения нагрузок. Любой более-менее приличный профессиональный электрик, даже продвинутый мастер общестроительного профиля, эти вещи знает. Если вы не знаете, но хотите узнать, для этого мы работаем над проектом Дистанционной школы электрика.

Если Вы домохозяйка и читаете статью просто так, из общих соображений, ну Вам, наверное, не стоит этими вещами забивать голову, это вещи такие относительно узко специализированные. В этому случае уж проще вызвать электрика, пускай электрик разбирается, только грамотного электрика надо найти.

Вы спросите — как найти грамотного электрика? Пожалуй, вопрос очень не простой, на самом деле, пожалуй, мы напишем по этому поводу отдельную статью.

Раз уж мы заговорили о геометрии по высоте так же, что вывод провода или установка розетки в современной новостройке, крайне неудобно, кстати, ещё тоже маленькая ремарка, часть новостроек у нас производится имеется ввиду в основном, речь сейчас идёт о панельных новостройках. Дело в том, что панельное домостроение эксплуатирует до сих пор брежневские технологии, то есть советские технологии 1970-1980-х годов. Конечно, какие-то изменения вносятся, там что-то улучшается, что-то ухудшается в панельном домостроение по сравнению с советским периодом, но технология изготовления каналов и отверстий для проводки, установочных и распределительных коробок, в принципе, не изменилась с тех пор. То, что было неудобно и доставляло неудобство или доставляет неудобство сейчас людям, желающим как-то осовременить свои квартиры в домах позднего советского периода постройки, оно так же создает неприятности или усложняет задачи людям в современных панельных новостройках.

Мы, кстати, ещё к этому вернемся, когда будем к некоторым недостаткам панельных домов, в контексте подключения электроплиты, когда будем говорить о розетках, которые прикрепляются к стене, когда дом сдают с установленными розетками, не просто, когда кабель торчит.

Что касается геометрии, то кроме вертикальной геометрии, конечно, существует и горизонтальная. Таких вариантов, чтобы розетка встала удачно по вертикали, так как нужно жильцу с точки зрения удобства установки мебели, и с точки зрения удобства подключения электроплиты, редко получается так, чаще всего розетка электроплиты находится где-то по горизонтали если померить, то посередине стены, а электроплиту редко ставят в середину, обычно стараются установить на край. Ну, это так дополнительная ремарка, остальные вопросы геометрии мы, в принципе, неплохо разобрали, когда про вертикальную проблему говорили.

Единственное, что добавить можно, что брежневская схема предполагала, что розетка стоит высоко, что шнур поднимается наверх, и вилка и розетка находится у людей на виду. То есть предполагалось, что розетка будет на виду наверху, над рабочей зоной, то есть на высоте более метра, и не только предполагалось, но так и делалось. Вопрос эстетики, конечно, мягко говоря спорный, потому что советские розетки хоть и были добротные, с мощными контактами, крупные, надёжные, но они выглядели довольно некрасиво. Когда эта розетка нависала над тарелками, кастрюлями и так далее, и при этом ещё забрызгивалась кухонным жиром, всё это выглядело, конечно, плохо, да и во многих домах до сих пор так плохо выглядит.

Базовой идеей установки современной розетки под кухонный гарнитур является её помещение под цоколь, то есть в самый низ, буквально в угол между полом и стеной. Эта идея находит поддержку не и всех. Некоторые считают, что на полу розетке делать нечего — вдруг вода прольётся? В какой-то мере эти опасения имеют право на существование. Мы сами против того, чтобы создавать концентрацию электроустановочных изделий, проводов, кабелей в районе пола, но при установке современного кухонного гарнитура, пожалуй, это всё-таки лучший вариант — из всех зол приходится выбирать меньшее.

Было бы здорово, наверное, если бы для подключения всей бытовой техники, прямо в кухонном гарнитуре, создавался местный кухонный такой щиточек, там можно было и автоматы ввести дополнительно для удобства пользователя и можно было розетки поставить, чтоб можно было включать и выключать бытовую технику… Однако реализация этого плана требует пересмотра базовой компоновки кухонного гарнитура и, конечно, мебельщики на это идти не хотят. Много возни, много работы, а примет рынок эту идею или не примет, ещё не известно. При этом, кстати, возможно придётся переделывать шнуры для бытовой техники. К сожалению, мы неоднократно отмечали, что многие даже профессиональные электрики, с проводами работать не умеют, хотя казалось бы, это один из базовых навыков, один из фундаментальных навыков. Поэтому идея эта вся заглохла и имеем что имеем. Получается, раз та идея заглохла, лучше становить розетку для электроплиты под цоколь.

Бывает всё-таки, что розетку устанавливают не под цоколь, даже оставляют на той высоте, которую предложил застройщик. Однако из-за этого приходится прорезать уродливые отверстия в задних стенках кухонных шкафов, из-за этого даже иногда приходится переделывать выдвижные ящики, потому что массивная розетка электроплиты не позволяет задвинуть ящик полностью. И, разумеется, такой вариант существенно осложняет доступ, в случае необходимости шнур электроплиты вытащить из розетки.

Существует идея непосредственного подключения – без розетки – на клеммники, на сжимы, через специальную клеммную коробку именно с той точки зрения, чтобы нивелировать этот геометрический парадокс. Но эта идея плоха по-своему, и об этом мы ещё поговорим ниже, когда будем говорить непосредственно о розетках.

Подключение через розетку

Переходим плавно к розеткам. Начнем с того, что мы считаем, что подключение электроплиты через розетку, а не напрямую, не через клеммники, не через сжимы, это вариант более правильный, не через клеммную колодку специальную, потому что пользователей электроустановки должен иметь возможность её отключить вручную. Мало ли что произошло? Мало ли авария какая-то, мало ли её нужно демонтировать и перевезти, поменять… Допустим, человек хочет её заменить, хотя, конечно с самостоятельной заменой там тоже есть нюансы, потому что нет единого стандарта на электроплиты, но тем не менее, при прочих равных условиях, это задачу облегчает. Одно дело вилку вытащить в ситуации затруднённого доступа, а другое дело там ковыряться — винтики крутить, причём крутить довольно сложно, потому этот момент затяжки, как правило, большой, то есть там выкрутить и закрутить сложно в стеснённых условиях.

Единственное, когда допустимо электроплиту подключать без розетки, это если она подключается по временной схеме. Такое тоже бывает. Допустим, люди купили квартиру, а денег на отделку нет, или не обязательно денег нет — есть довольно здравая идея, чтобы отделку не пришлось в ближайшем будущем переделывать, лучше дому дать годик-полтора отстояться. Он всё-таки дом, хоть он и на вид такой жёсткий, монолитный или кирпичный или железобетонный. На самом деле ещё как дышит, и чем дом более молодой, тем сильнее он дышит — идут процессы организации бетона, процессы усадки, и из-за них может возникнуть небольшое смещение конструкции дома, но оно небольшое с точки зрения всего дома, возможно оно небольшое с точки зрения устойчивости дома, а с точки зрения сохранения отделки — вопрос открытый… В любом случае никому не надо, покрасив стены, через 4 месяца обнаружить, что они все пошли трещинами. Никому не надо, поклеив обои, увидеть, что они здесь лопнули, здесь отошли, и так далее, и так далее. Поэтому есть такая идея, что с отделкой следует повременить, подождать пока дом усядет.

И из этих соображений тоже часто люди въезжают, а с отделкой тянут. Но если человек в квартире живёт, значит приходится всё равно её эксплуатировать, приходиться делать много чего всякого разного, что для жизни необходимо, в том числе готовить еду. Соответственно, в этом случае, плиту допустимо подключить по временной схеме, именно непосредственно, без розетки — через соединители.

Мы считаем, что для этого лучше всего подходят так называемые электротехнические сжимы, в просторечии именуемые орехами или орешками. Выглядят они, конечно, не идеально, эстетов не порадуют, но зато они обеспечивают надёжное соединение. Стальные площадки за счёт обжима четырьмя винтами дают прочное, чёткое соединение — и в механическом, и электротехническом смысле.

Подключение электроплиты по временной схеме в новостройке с «отделкой». Софийская улица (Фрунзенский район Санкт-Петербурга), декабрь 2011 г.

Что касается розеток в новостройке, если они всё-таки установлены (если застройщик не пожалел их купить), то всё равно скупердяйство застройщика или желание экономить на всём, проявляется и тут. Розетки, как правило покупаются самые дешёвые и, соответственно, самые плохие — наиболее неудобные для подключения, с самыми расхлябанными тонкими контактами. ???К счастью, если застройщик установит относительно приличную крупную белорусскую розетку, но и то крупную белорусскую розетку ???можно рассматривать, потому что есть ещё мелкие. Мелкие ещё хуже. Крупные белорусские розетки можно рассматривать лишь как компромиссный вариант, и то этот компромисс, скажем прямо, не очень хорош.

Розетки с контактами на уровне крупных советских розеток, пожалуй, сейчас из того, что продаётся в наших магазинах, в Санкт-Петербурге по крайней мере, фактически обеспечивает только фирма Legrand. Но розетки этого французского производителя стоят довольно серьёзных, можно сказать с точки зрения большинства обывателей, атомных денег, поэтому на их покупку люди идут редко. А зря! Всё-таки безопасность —  это не то, на чём следовало бы экономить.

К сожалению, даже если розетки установлены, это ещё не является гарантией того, что электроплиту вы подключите к ним без проблем. Как уже выше говорилось, единого стандарта на разъёмы для электроплит не существует, поэтому нужно, чтобы вилка и розетка чётко соответствовали друг другу. Кстати, в какой другой статье, там на проспекте Науки такая ситуация описана. Мы встречались с ситуациями, когда вилки либо формально были, но были сломаны, либо их не было вообще — вот розетка есть, а вилки нет. Где хочешь, там и бери! Где хочешь там и бери, это означает, что как правило, приходится покупать комплект «вилка + розетка», и та розетка, которая стояла, в общем-то оказывается бесполезной. С точки зрения покупки запчастей, как бы получается у нас на выходе лишняя розетка, которая опять же, можно будет куда-то применить или нет, вопрос открытый, потому что они устанавливаются парами.

Ещё одна свинья, которую подкладывает застройщик покупателям квартир, заключается в том, что часто на месте однофазного подключения, устанавливают трёхфазные розетки, на четыре контакта. Есть такое слово «колхоз» среди интеллигенции. Мы его не поддерживаем, это пренебрежительное отношение к колхозу, потому что люди, которые работают в колхозах, они нас кормят, и нельзя к ним так относится, уничижительно называть колхозом, но тем не менее, в обиходе термин устоялся, то есть вот если слово «колхоз» произносить с экспрессивной такой негативной окраской, то вот он и есть колхоз, или там как одна моя знакомая говорила «голь-шмоль». Давайте назовём «голь-шмоль», колхоз не будем трогать.

Когда возникает смех? Когда человек видит несоответствие одного другому. Было бы смешно, если б не было так грустно, потому что на месте где должна стоять однофазная розетка с тремя контактами, стоит стоит трёхфазная с четырьмя… Дальше начинаются фантазии монтажников, по поводу того, куда подключить фазу, куда подключить ноль… Контакт заземления, как правило, обозначен на крышке, но его тоже частенько не туда подключают, поэтому приходится крышку снимать, всё проверять. Однако если выполнять работу по подключению электроплиты по-хорошему, такая розетка подлежит безжалостному удалению, потому что это не только голь-шмоль, это ещё неремонтопригодно, потому что может ввести в заблуждение людей, которые будут заниматься ей в дальнейшем, допустим, подключением другой плиты к этой точке или ремонтом подключения.

Приходилось ещё встречаться с ситуацией, когда розетка существует, ну то есть она прикручена (даже прикручена относительно сносно), а напряжения в ней нет. Открываем… оказывается, стационарные провода там просто вложены и к контактам не присоединены. Что это? Какие-то ушлые рабочие пытались обмануть прораба, типа смотри прораб, всё сделано, и по спортивному принципу наставить побольше розеток, чтобы побольше денег получить или просто кто-то случайно забыл? Сложно тут сказать, но такие варианты встречались, например, есть фотография из новостройки на Ново-Александровской улице, это Обухово. То есть исторический район называется ???по моему, ну кто как называет, там исторические районы пересекаются, либо Троицкое поле, либо Александровское. Александровская это у нас есть недалеко от Пушкина, а также в Сестрорецке. А это Александровское. Не путайте! Ну, не важно, в общем, в Обухово, Ново-Александровская улица.

Теперь, как обещали, поговорим о розетках устанавливаемых в панельных домах, когда на домостроительных комбинатах отливают типовые плиты. Как правило, плиту, которая монтируется на кухне, отливают сейчас по общим принципам, кстати, при Брежневе, тоже проблемы, заморочки были, отливают по общим принципам, то есть в плите предусмотрен канал, через которые пройдёт кабель, и предусмотрено отверстие под установочную коробку. Там бывает по разному, бывает просто оно остаётся с бетонными стенками, а бывает что заливают туда такую, достаточно уродливую пластмассовую деталь, коробку с оребрённым цилиндром, внутренняя окружность у неё такие имеет выступы, как-будто несколько бубликов подряд лежит. Считается, если розетка будет ставится в такую коробку, то лапки должны буду цепляться за эти выступы. Но в данном-то случае ставится не розетка общего назначения 16-амперная (в Советском Союзе, это называлось 6-амперная розетка, а теперь такие же розетки несколько лет назад внезапно стали 16-амперными, но это уже другой вопрос, главное, что розетка общего назначения).

Ставится такая коробка под эту розетку, естественно розетку электроплиты туда не присоединить — вообще никакую — ни дешевую маленькую розетку для внешней установки, ни белорусскую для внутренней, ни леграновскую! Это не вопрос даже цены и геометрии этих розеток, не вопрос производителя (изготовителя) этих розеток, а это вопрос несоответствия геометрии. Никакая розетка туда не подходит! Как выкручивается застройщик? Застройщик берёт фанерный квадратик, прикручивает эту фанеру поверх технологического отверстия. В фанере предварительно сверлится отверстие и туда вводится кабель электроплиты, и уже на фанерку ставится розетка.

Выглядит, опять же, как голь-шмоль, и эта несуразность очень часто усугубляется низким качеством монтажа, то дюбель-гвоздь вобьют криво, то загнут его вместо того, чтобы добить до конца, то прикрутят эту фанерку на один саморез. Она болтается, то есть вокруг оси этого самореза проворачивается, в общем, очень не красиво. Если приводить в порядок, делать по-человечески, конечно, тоже такую конструкцию надо убирать, и ставить розетку по нормальной технологии. Либо внешнюю, но не на эту дырку с фанеркой, а на нормальную бетонную плоскость. Там вопрос решается — либо она ставится на другое место, туда, где бетон живой, без углублений, без отверстий, либо на помощь приходит гипс — можно отверстие заштукатурить и установить розетку.

Если случайно отверстие сделанное на домостроительном комбинате совпало с геометрическими требованиями мебели и техники, в этом случае нужно иметь в виду, что бетон, особенно бетон уже схватившийся, значительно твёрже гипса, особенно гипса свежего, поэтому нужно выполнять штукатурку так, чтоб в месте сверления не было стыка бетона и гипса. В противном случае бур уйдёт по пути наименьшего сопротивления, будет смещаться в гипс, и, отверстие может быть просверлено очень криво. Чтобы избежать этой проблемы, можно либо розетку чуть-чуть сместить в сторону, вверх, вниз (но опять же, не надо её смещать так, чтобы провод заходил по диагонали, естественно, имеется ввиду незначительное смещение, допустим, если там 10-15 мм хватит, ну тогда и допустимо, если больше, вряд ли). Либо, второй вариант, наиболее часто применяемый — это сбить края технологического отверстия, которое на домостроительном комбинате сделано и, обеспечить уже сверление именно в гипсе. Для той отрывной силы, которая действует на эту систему и в момент пассивного нахождения вилки в розетке (имеется в виду масса самой вилки и эластическая тяга провода), и в случае, если человек выдёргивает вилку не по правилам (не придерживая розетку), и в случае, если случайно дёрнут электроплиту, в принципе её достаточно, чтобы удержать эту розетку без всяких последствий — без образования трещин, без расшатывания.

В гипс в принципе, и турники можно вешать, и тяжёлые шкафы, просто нужно тщательно штукатурить и дать ему полностью схватиться.

Есть ещё вариант вкладывать дюбели в гипс заранее, но он хуже, потому что во-первых Вам обеспечить ювелирную точность, чтобы вы сразу замуровали дюбель, таким образом, чтобы он чётко попал на нужное место, это очень сложно, это зависит не только от штукатурных навыков электрика, это ещё зависит от неких случайных факторов, можно случайно сместить и не заметить этого. И второй момент, всё-таки технология применения дюбеля, о чём мы, кстати, говорим в Дистанционной школе применения крепежа, предполагает, что он в отверстие встаёт в сжатом состоянии, с некоторым натягом и входящий саморез или шуруп этот натяг только увеличивает. За счёт сил трения, которые возникают при этом деталь, прикручиваемая, прикрепляемая и держится. В случае, если вы дюбель вставляете не в просверливаемое отверстие, а замуровываете в расслабленном (не сжатом) виде, то у Вас теряется некоторая часть… ???получается натяг менее выражен. В данном случае это не особо критично, но если досконально соблюдать технологию (и в некоторых случаях это бывает важно), то всё-таки дюбель лучше вставлять в отверстие, а не предварительно его замазывать в гипс.

Поскольку существуют геометрические проблемы, то есть либо розетка, либо вывод провода в новостройках не соответствует насущным потребностям, естественно, розетки приходиться переносить. Естественно, провода приходится переносить и удлинять, потому что как мы уже говорили, редко остаётся запас. Да, бывает наоборот, что перенос провода происходит так, что возникают излишки даже, но это бывает не часто, в основном приходится удлинять.

Если необходимо произвести горизонтальное смещение провода, хотя ПУЭ формально допускает, проведение проводки зигзагами (там главное, чтобы не было проводки выполнено по диагонали), тем не менее, жизнь показывает и здравый смысл говорит о том, что лучше всякими зигзагами, буквами «Г» ничего не тянуть. Если Вам нужно переместить провод в сторону, то желательно его перемещать всей вертикалью, вплоть до того, что его нужно извлечь из стены, это возможно, если там он идёт в канале, Вам нужно вскрыть этот канал и просто вытащить его наружу, через отверстие. Смещать нужно всю условную линию, чтобы он не буквами «Г» шёл, а чётко — сверху вниз.

Иногда заводят провода из пола, к сожалению, что не есть хорошо, но в новостройках периодически применяется такая практика. Тогда с этим, конечно, становится сложнее, там из пола их физически очень часто сложно вытащить. Но, если сверху, а к счастью даже если бытовые розетки заводят снизу, очень часто электроплита всё равно заводится сверху, как и освещение, допустим. И снизу-то желательно тоже так делать, просто, если у вас какой-то весёлый строитель бросил провод по полу по-диагонали, физически почти нереально его оттуда вытащить. Там надо уже учитывать другие факторы — будет плинтус или не будет плинтуса.

Вы скажете — что вы там учите в других статьях, что не надо проводку понизу тянуть, не надо под плинтусом, есть вероятность повреждения? Понимаете, мы ещё в других статьях учим, что не надо новостройки покупать. То есть, если дом сделан из дерьма кривыми руками, то вариантов два — либо дом перестраивать полностью, либо приспосабливаться к тому, что есть. Мы сами не в восторге от этого, но, к сожалению, на такой компромисс здесь иногда приходиться идти. Нет, Вы можете дом перестроить, если у Вас хватит денег и связей (административного ресурса), рабочих рук, которые будут этим заниматься, инженеров — кадров, которые будут этим заниматься…

Соединение кабелей, если приходится удлинять кабель, должно быть выполнено максимально надёжным способом. Мы уже говорили про электротехнические сжимы, на наш взгляд это самый лучший вариант. Попытки соединить стационарный кабель электроплиты винтовыми клеммниками, как мы считаем, вообще не имеют никакой перспективы. Это соединение слабое, нечёткое, винты склонны к самоотворачиванию. Если Вы слишком сильно затяните винты, может возникнуть внутренние напряжение в клеммнике, он может треснуть и тогда, как только в клеммнике появится трещина, винт сразу ослабнет, соединение ухудшится и со временем неизбежно подгорит. Коннекторы, в просторечие называемые колпачками или скрутками, тоже их применение представляется сомнительным, потому что хорошо скручивать тонкие провода, а с толстыми возникают проблемы. Большие коннекторы делаются даже с такими небольшими приливами на пластике их корпусов (такие маленькие рукояточки), чтобы удобней проворачивать, и тем не менее… К тому же коннекторы — изначально метод соединения достаточно травматичный, когда закручиваете, Вы точно не видите, насколько хорошо скрутили, с одной стороны, а с другой стороны — не ломаете ли вы уже провод? Грань между «хорошо скрутил» и «начал ломать» весьма тонка, и на глаз её увидеть невозможно — это только опыт и интуиция работают. С сжимом гораздо проще — Вы видите, как соединяете, Вы можете это пощупать, проверить. Единственный минус, что сжимы занимают много места, но повторюсь, это не тот случай, когда надо экономить — просто берёте распределительную коробку побольше.

Существует мнение, что можно соединить провода и всё это дело замотать изолентой и спрятать в гипс. Теоретически, конечно, можно, но практически — мы не думаем, что это лучшее технологическое решение. Всё-таки место соединения при необходимости должно быть просто найти, путём того же простукивания стены, поэтому лучше всё-таки поставить коробку с крышкой, если наличие крышки не влечёт эстетических проблем или косметических, допустим, эта всё равно закрывается стеновой панелью, панелью фартука кухни… Так и ладно, путь она будет сверху, если есть какие-то вопросы связанные с тем, что крышка не должна быть видна, то её можно чуть-чуть утопить и заштукатурить тонким слоем гипса.

Если помещение делается по проекту (хотя бы по эскизному проекту), желательно местонахождение коробки отметить, чтобы потом при установке различного кухонного оборудования (рейлингов, подставочек, крючочков) случайно это место не просверлили. Там и крепеж держаться не будет, и есть риск повредить проводку и замкнуть. Даже если проекта нет, а делается всё то, что называется на коленке, всё равно желательно расположение коробки записать, вплоть до того, что померить расстояние до неё от одной стены и от другой, от пола, до потолка, и эти координаты указать, то что называется задокументировать — хотя бы для себя.

Далее, что касается подключения непосредственно самой электроплиты, то это подключение, ничем не отличается от обычного подключения электроплит не в новостройке. Необходимо применить кабель (шнур) надлежащего сечения, тот кабель, который без проблем может эксплуатироваться в режиме той мощности, которую позволяет пропускать автомат в щитке. Мы считаем, что с учётом необходимых запасов, кабель для электроплиты должен иметь сечение, для однофазного подключения, как для базового варианта, 3×6, как уже говорилось. Для варочных панелей допустимо применять шнур сечением 3×4 мм², но из соображение универсализма можно и 3×6. Как говорится, много — не мало, а в данном случае, чем больше, тем лучше. К абсолютному большинству клеммных колодок бытовой техники, что у варочных панелей, что электроплит, шнур сечением 3×6 устанавливается нормально, без особых проблем, то есть влезает. Концы шнура желательно гильзовать или лудить, пожалуй, кроме одного случая, когда их из-за гильзовки или лужения будет очень сложно ввести под один из видов контактов (добавим фото этой вилки). Длину шнура ??? необходимо отрезать его так, чтоб был небольшой запас, с одной стороны, чтобы он не валялся, нигде не болтался, что естественно увеличивает вероятность его защемления и повреждения (электротехнической аварии). Но с другой стороны, он тоже не должен быть в натяг. Натяг (натяжение???) тоже увеличивает вероятность аварий с одной стороны, с другой стороны, у пользователя должна быть возможность электроплиту выдвинуть. Даже если это варочная панель, всё равно иногда целесообразно её снять, не отключая от сети, бывают такие ситуации, поэтому некоторый запас всё-таки нужен. Ну, это в общем-то базовые принципы, они рассматриваются и в других статьях, так или иначе описывающих подключение электроплиты.

В общем, надеемся что, если Вы хотите подключить электроплиту самостоятельно, эта статья, хоть она и обзорная, а не прикладная, она всё-таки даст вам определённые направления в плане конкретных действий. Если Вы сами подключать не хотите, то наверное, мы разъяснили Вам всю серьёзность ситуации и необходимость поиска хорошего подрядчика для выполнения этих работ.

Цена-то не кусается?

Мы хотим подчеркнуть для тех, кто собирается вызвать электрика, чтобы осуществить подключение электроплиты в новостройке — не ищите самый дешёвый вариант!!! Люди, которые ???знают и умеют подключать электроплиты, прекрасно понимают то, о чём в этой статье написано.

Да, даже среди хороших электриков существуют различные взгляды на те или иные вопросы и возможно с какой-то частью информации, какие-то неплохие электрики где-то не согласятся, но основная информация (процентов 90, не менее) даётся как есть, она реально объективна.

Соответственно, люди, которые сталкивались со всеми этими трудностями, прошли их, нашли способы их преодолеть, не хотят работать за копейки. Они понимают, что задачи по подключению электроплит в новостройках, как правило, не простые, что часто они обрастают лишними сложностями, необходимостью проведения дополнительных (скрытых) работ, а так же различными, на первый взгляд незаметными неприятностями, которые оставляют монтажники, работающие в капитальном строительстве, представители застройщика. Выполнять эту работу за какие-то маленькие смешные деньги, согласится скорее всего либо дурак, либо зелёный новичок, либо какой-нибудь циничный псевдоспециалист, который «работает» согласно принципу «после меня хоть потоп», а в ответ на все претензии он либо театрально вопрошает «Что вы хотели за эти деньги?!», либо просто не берёт трубку. Чтобы не попасть в такую ситуацию, к вопросу ценообразования, нужно подходить трезво, и не требовать запредельно низких цен за эту довольно серьёзную работу.

электрика — новая электроплита, старая проводка

Эта старая трехконтактная розетка опасна. Модернизируйте до 4-контактной розетки, добавив заземляющий провод.

Эта опасная розетка

Старая трехконтактная розетка NEMA 10 не имеет заземляющего провода. Он замыкает землю с помощью нейтрального контакта — что является ужасной идеей, потому что любая проблема с нейтральным проводом приведет к подаче напряжения на шасси вашего диапазона . Производители бытовой техники лоббировали NFPA, чтобы разрешить эту «устаревшую» работу, мотивируя это тем, что эти вилки редко ломаются.

Новая 4-контактная розетка NEMA 14 имеет надлежащий провод заземления. При сбое нейтрали в духовке просто гаснет свет. При выходе из строя нейтрали и заземления шасси все равно не будет запитано. Намного безопаснее.

Модернизация земли

Правила NEC позволяют модифицировать заземляющий провод отдельно любым возможным способом. Необязательно прокладывать по тому же маршруту, что и силовые кабели. Однако необходимо вернуться к той же коробке выключателя.

Вам не нужно идти полностью к коробке выключателя, если вы можете добраться до другой цепи, у которой есть заземляющий провод, достаточно толстый (который также обслуживается из той же коробки).Минимальный размер вашего заземляющего провода составляет 10 AWG, и водонагреватель, сушилка или встроенный кондиционер будут иметь это, если у них есть заземление. Металлический кабелепровод также может использоваться для заземления (убедитесь, что он не корродирован, не поврежден и не ослаблен). Если проводка уже в металлической трубе, все готово 🙂

Самый дешевый способ купить заземляющий провод 10 AWG — это купить неизолированный медный провод 8 AWG, доступный в большинстве хозяйственных магазинов.

После этого вы покупаете подходящую розетку NEMA 14 (возможно, 14-50) и подключаете

  • Очевидно, что две точки доступа к двум точкам.
  • Старая нейтраль на нейтраль (она может быть голой; в таком случае оберните ее изолентой, чтобы она не касалась заземляющего провода; бонусные баллы за стиль, если вы используете белую изоленту).
  • Правильный провод заземления к клемме заземления. Вы не хотите, чтобы он касался нейтрального, потому что это сведет на нет преимущество безопасности.

Проверьте диапазон, чтобы убедиться, что он правильно подключен к 4-проводной, а не 3-проводной перемычке, подключите ее, снова включите прерыватель и наслаждайтесь!

(кстати, после того, как вы модернизируете провод заземления, вы также можете использовать его для заземления других незаземленных цепей, обслуживаемых из той же панели.)

Электропроводка для цепи электрического диапазона

Бен в Канзасе спрашивает; Как мне подключить электрическую плиту? Как подключить электрическую плиту: требования к электрической цепи для кухонной плиты.

Электропроводка кухонной плиты
Электрический вопрос: Как мне подключить электрическую плиту?
Я подумываю о замене своей газовой плиты на электрическую плиту или электрическую плиту.

  • В разговоре с продавцами бытовой техники мне сказали, что в плите используется цепь на 240 вольт, 30 ампер.
  • В хозяйственном магазине я обнаружил, что розетка рассчитана на 50 ампер.
  • Я проложу новый провод под домом и поставлю розетку рядом с плитой.
  • Длина участка, который у меня есть от монтажной коробки до места, где должна быть размещена розетка, займет менее 30 футов проводки.
  • Нужно ли мне подключать провода 8/3 или 6/3, чтобы соответствовать правилам безопасности для моей печи?

Этот вопрос по электропроводке поступил от: Бена, домовладельца из Декстера, штат Канзас.

Ответ Дэйва:
Спасибо за ваш вопрос по электрике, Бен.

Как подключить шнур диапазона и цепь диапазона

Применение: Электромонтаж электрических цепей.
Уровень квалификации: от среднего до продвинутого, лучше всего устанавливается лицензированным подрядчиком по электротехнике.
Работа с электрическими панелями не рекомендуется домовладельцам, неопытным людям и не электрикам.
Необходимые электрические инструменты: Основные инструменты для электромонтажных работ, ручные инструменты, электрическая дрель, сверла и удлинитель.
Расчетное время: Зависит от личного опыта, умения работать с инструментами и прокладки электропроводки 220 вольт.
Меры предосторожности: Определите главную цепь панели, выключите ее и пометьте ее примечанием, прежде чем приступить к работе с электропроводкой или установкой электропроводки на 240 В и автоматического выключателя для кухонной плиты.
Примечание: Установка дополнительной цепи диапазона 240 В должна выполняться в соответствии с местными и национальными электротехническими нормами, с разрешением и проверяться.

Требования к электрической цепи для кухонной плиты

  • Кабель сечения для электроплиты: алюминий на 6/3 с заземлением или медь на 8/3 с заземлением.
  • Поскольку вы рассматриваете печь, лучше всего выбрать печь, которая вам нужна, и проконсультироваться с инструкцией по установке, чтобы узнать о конкретных требованиях к электрической цепи, однако, если вы решите установить обычную цепь диапазона, то типичная цепь для электрической плиты составляет 50 усилок 240 вольт 4-х проводный.

Подробнее о разводке цепи кухонной плиты

Электропроводка диапазона

Электропроводка кабеля питания кухонной плиты
Полностью описанная установка электрической плиты с помощью типичной системы электропроводки шнура электропитания 220 В.Вы можете выбрать трехпроводную или четырехпроводную электрическую плиту. Давайте посмотрим, как подключена электрическая плита и что делать, если ваш шнур не подходит к вилке.

Электрические нормы и правила

Статьи электрического кодекса
Электрический кодекс Справочник, охватывающий электрические цепи на 240 вольт на кухне.


Подробнее об электрических цепях

Электропроводка розетки

Электропроводка Электрическая розетка для дома
Домашняя электрическая проводка включает в себя розетки на 110 вольт и розетки и розетки на 220 вольт, которые часто встречаются в каждом доме.Посмотрите, как сделана разводка электрических розеток для дома.

Электрическая цепь

Перечень электрических цепей
Размер домашней электрической сервисной панели рассчитан путем расчета площади дома в квадратных футах с учетом требований кодов для требуемых электрических цепей.

Электрический провод

Электрический провод для дома
Полный список типов электрических проводов и деталей, используемых для домашних проектов, с указанием электрических кодов служит в качестве рекомендаций по выбору.

»
Вы можете избежать дорогостоящих ошибок!
«

Вот как это сделать:
Подключите его прямо с помощью моей иллюстрированной книги по электромонтажу.

Отлично подходит для любого проекта домашней электропроводки.

Идеально для домовладельцев, студентов,
Разнорабочих, разнорабочих женщин и электриков
Включает:
Электромонтаж розеток GFCI
Электромонтаж домашних электрических цепей
Розетки 120 и 240 В
Электропроводка выключателей освещения
Электропроводка 3-проводного и 4-проводного электрического диапазона
Электромонтаж 3-проводного и 4-проводного кабеля осушителя и розетки осушителя
Устранение неисправностей и ремонт электропроводки
Способы подключения для Модернизация электропроводки
Коды NEC для домашней электропроводки
….и многое другое.

Базовая домашняя электрическая проводка на примере

Краткий обзор домашней электропроводки

Поможем правильно подключить

Узнайте больше из моего курса «Домашняя электропроводка»:

Базовая домашняя электрическая проводка на примере

Будьте осторожны и безопасны — никогда не работайте с электрическими цепями!
Проконсультируйтесь в местном строительном департаменте по поводу разрешений и проверок для всех проектов электропроводки.

4 вещи, необходимые для электрокамина (и не нужные)

Вещи, необходимые для работы
электрический камин в вашем доме отличается от того, что вам понадобится для других
типы каминов, такие как открытые камины и дровяные печи.

В отличие от других типов каминов, электрические
камины работают без электричества. Итак, что нужно для электрокамина?
А что для электрокамина не нужно, чем другие виды камина
может потребовать?

Главное, что нужно для электрокамина
включают:

  • Электроснабжение поблизости, например
    как настенная розетка.
  • Подходящее место, не
    в замкнутом пространстве.

Вещи, которые вам не нужны для электрического
камин включает:

  • Дымоход или дымоход.
  • Вент.

У меня и камины открытые, и электрические.
камины в моем доме, и поэтому я объяснил, что нужно для того, чтобы
камин в вашем доме более подробно ниже.

Что нужно для
Электрический камин?

Электрокамины — это намного больше
упрощенно по сравнению с другими типами каминов с точки зрения того, насколько легко вы можете
обогреть свой дом.Время на настройку минимальное, и их необязательно
поддерживается для непрерывной выработки тепла.

Таким образом, для
электрический камин, который является ближайшим источником электричества, которого достаточно
для питания обогревателя и подходящего места в вашем доме.

Электроснабжение

Электрокамины нужны электрические.
питания для работы, и поставляются с проводами питания и вилками, чтобы иметь возможность
требуется электричество для работы.

При выборе места для размещения электрического
камин в вашем доме, и при выборе, какой тип электрокамина выбрать
buy, убедитесь, что:

  • Есть розетка электросети.
    рядом с выбранным местом для камина, или сетевой шнур, который можно
    используется для ввода провода в каминную топку.
  • Кабель силовой на эл.
    камин достаточно длинный, чтобы дотянуться до электросети.

Рекомендовано производителями,
включая производителей моих электрокаминов, подключать электрические
камины прямо в розетки, а не в какие-либо пристройки
кабель, сетевой фильтр или вилки таймера.

Поэтому вам понадобится розетка.
рядом с местом, где вы разместите электрический камин. Розетка также должна
быть включенным до того, как камин заработает.

Мой электрический камин подключен к стене

Летом, когда открытый камин
в моей гостиной не используется, я оставляю свой отдельно стоящий электрический камин
печь в открытом камине. Это позволяет нам наслаждаться видом огня без
соответствующая тепловая мощность.

Рядом с открытым небом есть розетка.
камин, который позволяет мне разместить электрический камин внутри топки, и
кабель питания достаточно длинный, чтобы не тянуться к розетке.

Кабель питания для моего автономного электрического камина достаточно длинный, чтобы дотянуться до ближайшей розетки, без необходимости использования удлинительного кабеля или без растяжения кабеля питания.

Поэтому важно учитывать, где
вы разместите в доме электрический камин, зная, что он требует
питание от сети, без использования удлинителя.

Вам также нужно будет подумать перед
покупка электрокамина, какой длины должен быть шнур питания.я сделал
убедитесь, что кабель питания моего отдельно стоящего электрического камина, показанный выше
был достаточно длинным, чтобы использовать его в камине в моей гостиной.

Подходящее место

В то время как электрокамин нужен рядом
источник питания, место его установки также должно быть подходящим.

Работает обогреватель на электрокамин
как обычный обогреватель. Вентилятор засасывает в камин более прохладный воздух,
который, в свою очередь, пропускает воздух через нагревательный элемент и подает более теплый воздух в
комната.

Для эффективной работы нагревательной части электрического камина этот процесс требует достаточной вентиляции и пространства для циркуляции воздуха, поскольку многие из распространенных проблем электрических каминов могут быть результатом его отключения из-за перегрева в результате плохого подача воздуха.

Также необходимо учесть, где
каменка находится на камине. Как и у меня, многие отдельно стоящие устройства имеют
обогреватель расположен внизу, и поэтому горячий воздух вдувается в комнату из
ниже.Поэтому камин необходимо разместить в подходящем месте, где
обогреватель не будет заблокирован ни спереди, ни сзади.

Нагреватель расположен в основании моей отдельно стоящей электрокаминной печи.

Поэтому электрические камины следует
размещены на площади, которая:

  • Имеет достаточно места вокруг
    блок, чтобы обеспечить циркуляцию воздуха.
  • Не находится в замкнутом
    пространство, например, в шкафу.
  • Имеет ровную поверхность.
  • Не на длинноворсовом ковре.
  • Не является местом с повышенной влажностью,
    например, ванная.

Если я не использую открытый камин для
настоящий огонь, я буду регулярно ставить свой электрический камин внутрь, чтобы использовать его вместо него.

Подходящее место для электрического камина в моем доме — камин в гостиной.

Для этого местоположения:

  • Электрокамин не
    расположен в замкнутом пространстве, вокруг камина достаточно места.
    для вентиляции и циркуляции воздуха.
  • Помещен на несгораемый
    плоский и ровный очаг.
  • Ничто не блокирует
    вход или выход каменки, расположенной в основании камина.
  • Камин в низком
    влажная среда.
  • Кабель питания может доходить до
    настенная розетка, не растягиваясь, и не будет проблемой безопасности при спотыкании
    для людей, проходящих мимо.

То, чего вы не делаете
Потребность в электрокамине

С другой стороны, есть несколько вещей
что вам не нужен электрический камин, который вам обычно нужен
другие виды камина.К ним относятся:

  • Дымоход или дымоход.
  • Вент.

Электрокамин отличается от других
виды каминов потому что:

  • Настоящего пламени нет.
  • Свежий запас кислорода не
    требуется.
  • Постоянная подача твердого
    топливо не требуется.

Дымоход

У электрического камина нет настоящего пламени, поэтому нет необходимости иметь дымоход или дымоход, потому что не выделяются отходящие газы.(Здесь я подробно показал, как работает пламя на электрическом камине.)

Камины другие виды, например открытый
камины или дровяные печи используют настоящее пламя для производства тепла. Настоящая
огонь выделяет побочные продукты, такие как дым и газы, в результате сжигания
топливо (в данном случае дрова).

Электрокамин использует электричество в качестве
источник топлива. Использование электричества для производства тепла не приводит к отходам
продуктов, поэтому не требуется дымохода или дымохода для отвода отработанных газов из
твой дом.

Следовательно, вам не нужно иметь
существующий дымоход или дымоход, чтобы иметь возможность пользоваться электрическим камином в вашем
дом, и поэтому его также не нужно размещать внутри существующего открытого
камин, даже если он у вас есть.

Вентиляционное отверстие

Поскольку электрокамины не имеют настоящих
пламени, не требуется подавать в камин свежие запасы
кислород.

Камины прочие, в том числе дровяные
горящие камины и печи, а также газовые камины нуждаются в постоянном снабжении
кислород для подпитки огня, иначе пламя погаснет.

Во многих случаях эти типы каминов
потребуется установить вентиляционное отверстие во внешней стене в вашем доме, чтобы обеспечить
приток свежего воздуха в комнату. Вентиляционное отверстие также, скорее всего, потребуется в
более современные здания с меньшим количеством сквозняков.

В моей гостиной есть вентиляционное отверстие.
который я открываю, когда в моем открытом камине разжигается настоящий огонь, но не обязательно
быть открытым при использовании электрического камина.

Вентиляционное отверстие в моей гостиной.При использовании электрического камина открывать его не обязательно.

Следовательно, электрический камин не
должны быть расположены в комнате с вентиляцией, или требуются какие-либо другие
вентиляция. Единственное требование — чтобы между ними было достаточное расстояние.
камин и окружающие предметы, чтобы воздух циркулировал и помогал
предотвратить его перегрев.

Дополнительная информация

Как работает электрический камин

Что внутри электрического камина

Может ли электрический камин обогреть комнату?

Распространенные проблемы электрокамина (и их решения)

Разница между трехконтактным и четырехконтактным шнурами дальнего действия

В чем разница между шнуром с тремя зубцами и шнуром с четырьмя зубцами?

Если вы живете в доме, построенном до 1996 года, для розетки кухонной плиты может потребоваться трехконтактный шнур.Фактически считается соответствующим нормам продолжать использовать трехконтактную конфигурацию в домах до 1996 года. Почему эта дата важна? Национальный электрический кодекс (NEC) обновил свои требования к устройствам на 240 вольт и изменил их с 3-проводных шнуров и розеток на 4-проводные кабели и розетки.

Кодекс применяется только к домам, построенным после 1996 года; тем не менее, вы могли столкнуться с ситуацией, когда вы столкнулись с попыткой подключить 4-контактный шнур диапазона к 3-контактной розетке дома или наоборот.Разница в том, что в более старых установках электроприборов установленный законом трехжильный шнур состоял из проводки, которая была сконфигурирована с двумя горячими проводами и одним нейтральным проводом. Новая конструкция с 4 контактами обеспечивает 4-й заземляющий провод, который отсутствовал в 3-проводной конфигурации.

Назначение нейтрального провода на 3-х проводном шнуре и установка штекера

  • Это обратный путь для 120-вольтовых нагрузок, которые управляют таймером диапазона, часами, освещением и т. Д., и он передает этот ток обратно к источнику 240 вольт.
  • Он был соединен как с металлической рамой, так и с корпусом диапазона, чтобы отключать автоматический выключатель в случае короткого замыкания на землю.

Проблема с этой конфигурацией заключалась в том, что устройство не всегда могло отключать автоматический выключатель. Например, нейтральный провод трехконтактного кабеля не был подсоединен к металлической раме и корпусу прибора. Если нет обратного пути для протекания тока обратно к источнику, то металлический корпус находится под напряжением, и он может вызвать электрический ток у человека, который его коснется.

Назначение 4-х проводного шнура и конфигурации вилки

  • Заземляющий провод оборудования (4-й провод) теперь служит проводником, который крепится к металлическому каркасу и корпусу диапазона.
  • Четвертый провод предназначен для возврата любого тока короткого замыкания на металл в случае короткого замыкания на землю.
  • NEC запретил подсоединять нейтральный провод в шнуре к металлическому каркасу и корпусу для любых новых построек в 1996 году и позже.

По законам физики движущийся ток нейтрального провода, естественно, будет следовать по пути наименьшего сопротивления. Электрический ток на оголенном металле может легко вступить в контакт с человеком, чтобы продолжить свой путь, поэтому NEC изменил требования к заземлению на 240-вольтовых приборах.

Действия по замене троса диапазона

Новые серии продаются без шнура, поэтому вы можете установить шнур, который подходит к розетке в стене.Если вы живете в старом доме, в котором есть трехконтактная розетка, код NEC позволяет заменить шнур, чтобы он соответствовал существующей розетке. И наоборот, если вы переместите старый прибор, оснащенный трехконтактным шнуром, в новый дом, вы также можете заменить этот шнур на четырехконтактный, чтобы он соответствовал новой розетке.

Процесс замены троса дальности в соответствии с правилами

До начала:

  • Убедитесь, что диапазон выключен и отключен от сети.
  • Используйте магнитную отвертку, чтобы зацепить винты, которые могут упасть в прибор.

Снятие съемной панели:

  • Откройте съемную панель на задней стороне плиты в том месте, где входит шнур.
  • Этикетка с указанием цвета провода прикрепляется к соответствующему выводу с помощью кусочков малярной ленты.

Удаление старого шнура:

  • Ослабьте винты, удерживающие провода на месте.
  • Отсоедините провод массы.
  • Удерживая скобу разгрузки натяжения плоскогубцами, ослабьте винты держателя.
  • Снимите шнур.

Присоединение нового шнура:

  • Подсоедините шнур следующим образом:
    • Трехконтактный шнур:
      • Подсоедините заземляющий провод к центральной клемме (это средний провод).
      • Подсоедините один из внешних проводов к правой клемме.
      • Присоедините оставшийся внешний провод к левой клемме.
      • Присоедините заземляющий провод, который находится на центральной клемме, к корпусу диапазона.
    • 4-контактный шнур:
      • Подсоедините белый провод к центральной клемме.
      • Присоедините красный провод к правой клемме, где установлен красный провод.
      • Подсоедините черный провод к левой клемме, где проложен черный провод.
      • Подсоедините зеленый провод к зеленому винту заземления на корпусе диапазона.
    • Удалите малярную ленту.

Повторное прикрепление съемной панели:

  • Прикрепите скобу разгрузки натяжения к отверстию для доступа к шнуру, равномерно затягивая винты скобы на шнуре.
  • Верните панель доступа на заднюю часть диапазона.

Проверка диапазона:

  • Убедитесь, что электрическая розетка выключена.
  • Вставьте вилку в розетку.
  • Снова включите питание и включите диапазон, чтобы проверить это.

Fred’s Appliance Service

Если вам неудобно заменять шнур самостоятельно, специалисты Fred’s Appliance Service готовы установить новый шнур с 3 или 4 штырями на вашу плиту.Мы предлагаем очень быструю доставку запчастей для более чем 90% обращений в службу поддержки, что означает, что мы можем предоставить быстрое обслуживание для ваших потребностей в ремонте. Наш семейный бизнес гордится тем, что предоставляет высококачественные услуги нашим соседям в округах Лейк, Геога, Аштабула, Портедж, Лорейн и Кайахога в штате Огайо. Это то, чем мы занимаемся с момента основания бизнеса в 1996 году. Фред обслуживает всю основную бытовую технику. Мы готовы помочь вам с заменой шнура вашего диапазона или в любом другом обслуживании бытовой техники.Наша цель — сделать вашу жизнь более гладкой благодаря нашим знаниям в отрасли бытовой техники и нашей приверженности обслуживанию клиентов. Отзывы некоторых наших клиентов служат свидетельством нашей работы.

Свяжитесь со службой поддержки Fred’s Appliance с любыми вопросами. Если вам потребуется ремонт, мы отправим к вам домой специалиста, прошедшего обучение на заводе-изготовителе, чтобы он помог вам. Наши специалисты имеют опыт работы с приборами всех марок и моделей от всех ведущих производителей.

Можно ли установить варочную панель и настенную духовку на одном контуре?

8 декабря 2010 г. | от Фреда (электронная почта) |

В то время как традиционные комбинации духовки / плиты подключаются к трех- или четырехконтактной розетке на 240 вольт, настенные духовые шкафы и варочные панели должны подключаться напрямую с использованием соответствующих распределительных коробок, обычно устанавливаемых в шкафу над или под настенной духовкой, и / или в шкафу под варочной панелью.

Часто возникает вопрос, можно ли установить отдельную варочную панель и настенный духовой шкаф в одном контуре. Согласно Национальному электротехническому кодексу 2008 г., ответ — ДА, при соблюдении определенных условий при установке.

В общем, правило раздела 220.55 NEC гласит, что до двух настенных духовок и варочной панели можно считать одним прибором, если они установлены в одной комнате и соответствуют другим относительно простым условиям. Это означает, что можно установить в одной цепи, и это также дает некоторые преимущества при расчете предельной нагрузки для цепи.

Факторы спроса на настенные духовые шкафы и варочные панели

В том же разделе кода есть таблица (также пронумерованная 220,55), в которой показаны допустимые коэффициенты потребления и пределы нагрузки для данного количества устройств и общая мощность устройства, что позволяет устанавливать провода большего сечения и более низкую защиту от перегрузки по току, чем у номинальная комбинированная мощность в противном случае диктовала бы.

Например, варочная панель и настенная духовка могут иметь номинальное комбинированное потребление 12 000 Вт (12 кВт), если все элементы включены одновременно; тем не менее, код позволяет устанавливать эти блоки с максимальной потребляемой мощностью 8000 Вт (8 кВт).Это потому, что неразумно ожидать, что все элементы варочной панели и настенной духовки будут работать одновременно. Даже когда все элементы включены вместе, они не потребляют электричество одновременно. Варочные поверхности и настенные духовые шкафы циклируют элементы в соответствии с внутренним термостатом. Когда элемент достигает желаемой температуры, он отключается.

Следуйте за NEC, но не платите за это!

В результате есть множество ситуаций и соображений, которые мы не можем осветить в этом посте.Если вы собираетесь выполнить эту работу самостоятельно, нет необходимости покупать копию NEC, которая легко обойдется вам в 60 долларов по ссылке выше, на Amazon или у другого продавца книг. Вы можете найти его в справочном разделе вашей местной библиотеки и сделать ксерокопии раздела 220 кода, который вам понадобится для этой установки.

Помните, вы всегда должны соблюдать ВСЕ местные правила при выполнении электромонтажных работ. В вашей юрисдикции может потребоваться, чтобы вы были лицензированным электриком для выполнения любых электромонтажных работ, даже в вашем собственном доме.В вашей местной юрисдикции также могут быть дополнительные требования (помимо кодекса) в отношении того, что требуется для электроснабжения в вашем районе. Например, некоторые местные нормы и правила могут не разрешать установку духовки и варочной панели в одном контуре, даже если NEC 2008 разрешает это. Вам следует связаться с вашим местным регулирующим органом и узнать, какие правила действуют в вашем районе.

Стоимость лицензированных специалистов

Конечно, всегда полезно обратиться к лицензированному специалисту, прежде чем браться за эту работу.Мы ожидаем, что электрик потребует от 400 до 1000 долларов США для запуска новой схемы для варочной панели или настенной духовки в доме, в зависимости от того, какие есть доступы и как далеко варочная панель находится от главной электрической панели. Будьте готовы заплатить немного больше, если электрику придется оторвать и отремонтировать гипсокартон для установки.

какой размер провода для печки

ЧЕРНЫЙ КРЕМНИЙНЫЙ ПРОВОД 10 МЕТРОВ ДЛЯ РАЗЛИЧНЫХ ПРИМЕНЕНИЙ. Плита 6600w и духовка 5100w можно запустить и на той — ответил проверенный электрик.Печке нужно намного больше мощности, этот провод… Похоже, у вас трехфазная плита. A.W.G. Сколько компьютеров победил Джеймс Кирк? В хозяйственном магазине я обнаружил, что розетка рассчитана на 50 ампер. Я рассчитываю, что максимальное количество розыгрышей составляет 34 A. Продукт продан. В таблице размеров проводов ниже показаны допустимые значения силы тока для изолированных проводов с номинальным напряжением до 2000 вольт включительно, от 60 до 90 ° C (от 140 до 194 ° F), не более трех токоведущих проводников в кабельной канавке, кабеле или кабеле. земля (непосредственно под землей), исходя из температуры окружающего воздуха 30 ° C (86 ° F).Вы можете использовать эту информацию вместе с таблицей газовых трубопроводов, чтобы определить диаметр газовой трубы, который вам понадобится для безопасной и эффективной работы вашего прибора, но вам также необходимо знать длину вашей трубы. Упаковка: 1. Рекомендуемый размер автоматического выключателя для кухонной плиты — 50 ампер, 220 вольт. Вы делаете это, убедившись, что размер используемого провода может выдержать текущую нагрузку, и убедившись, что цепь имеет правильное напряжение. Во всех домах в Северной Америке (США и Канаде) есть электричество на 240 вольт — как и у вашей плиты! Имейте в виду, я видел много новых моделей варочных панелей, для которых требуется цепь на 40 А.Электроэнергия и проводная сеть Ethernet к столу в подвале, а не к стене. Расположение Чалметт (Новый Орлеан) 30 апреля 2008 г. №1 10-киловаттный обогреватель с выключателем на 60 ампер на борту. 2.5мм ЧЕРНЫЙ 10м. Поскольку они чаще используют 240-вольтовые устройства, для них требуется кабель минимального сечения… То есть провод №6 или №8. Шнур питания должен быть подключен к правильно заземленной и поляризованной розетке. Для стандартной комбинированной плиты / духовки необходим калибр проводов, ПРЕДУПРЕЖДЕНИЕ ПО ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ: возможен простой рано утром 2, 4 и 9 декабря по всемирному координированному времени…. Есть ли какие-либо источники финансирования для оплаты OA / APC? ), Тайная наука разгадывания кроссвордов.Минимальный калибр 14-го провода для защиты на 15 ампер, калибр 12 — для защиты на 20 ампер. Мне сказали, что калибр 8, но я знаю, что калибр 8 не выдерживает 60 ампер. Ответ (1 из 5): Проверьте свою плиту. Компенсация генерального директора и растущий экономический разрыв в Америке, повлияет ли 5G на наши планы сотовой связи (или на наше здоровье?! Пакет: 100. Я покупаю новые товары и обнаружил, что моей новой варочной панели определенно нужен ток 40 А, а большинство духовок, на которые я смотрю, рассчитаны на 30 А или даже 20А. »Джо. Газопровод для плиты — какой размер? Регистрация займет всего минуту.Есть ли недостатки в создании заклинания вместо свитка заклинаний? Как правило, чем меньше число, тем больше размер провода. Я бы подключил кабель к розетке печи и использовал бы сетевой шнур на плите … Используя наш сайт, вы подтверждаете, что прочитали и поняли нашу Политику использования файлов cookie, Политику конфиденциальности и наши Условия обслуживания. Нагреватели для сауны на 110 вольт доступны только в 2 кВт для небольших саун. Одиночные выключатели обычно работают с напряжением 110 вольт. Товар распродан. Как интерпретировать результаты матрицы расстояний? Теги: Нет.Могу ли я использовать медь 10/2? В чем разница между 「お 昼 前」 и 「午前」? 6 = калибр провода номер 6 (# 6 AWG), в частности, калибр провода American Wire Gauge. По плите или сушилке я не знаю никаких подробностей. Я лично следую рекомендациям производителя относительно размера кабеля и защиты от перегрузки по току. Имейте в виду, я видел много новых моделей варочных панелей, для которых требуется цепь на 40 А. В разговоре с продавцами бытовой техники мне сказали, что в плите используется цепь на 240 вольт, 30 ампер. Например, если ваша газовая плита потребляет 65 000 БТЕ, использование кубических футов в час составит 65 кубических футов в час.Чтобы узнать больше, ознакомьтесь с нашими советами по написанию отличных ответов. Для 50-амперного выключателя или предохранителя соответствующий калибр провода будет 6 AWG. Полный Монте. Как тактически использовались подъемные мосты и решетки? Выбирали ли избиратели Техаса когда-нибудь демократа в президенты? Подходящий размер провода для электрической плиты — # 8 AWG для 40-амперного выключателя или предохранителя. В противном случае в случае короткого замыкания провод может перегреться и сгореть, что может стать причиной возгорания. Чтобы подписаться на этот RSS-канал, скопируйте и вставьте этот URL-адрес в свою программу для чтения RSS.Можете ли вы узнать этот ресторан по этому адресу в 2011 году? Для алюминиевой проволоки размер должен быть на одну цифру меньше калибра. Я подумываю о замене своей газовой плиты на электрическую плиту или электрическую плиту. В Австралии провод какого размера вы используете для плиты и настенной духовки. Ответы калькуляторов размеров проводов основаны на медном проводе с использованием стандартных размеров AWG (American Wire Gauge). Это должна быть выделенная цепь только для печи, что означает, что никакие другие приборы или розетки не могут обслуживаться этой цепью.Провод к варочной панели только 10 калибра. Почему в условиях высокой магии все еще ведутся войны, в основном, не магическими войсками? Р. ryandumas28 Член. Делать заявления, основанные на мнении; подкрепите их ссылками или личным опытом. Паровая проволока, идущая к распределительной коробке, составляет 12 га. а вот провод от коробки до выключателей 8 га. Большинство новых на 40 ампер, для которых используется провод 8/3, и прерыватель на 40 ампер. rev 2020.12.8.38145, Лучшие ответы голосуются и поднимаются на вершину. Обмен стеками для улучшения дома лучше всего работает с включенным JavaScript. Начните здесь, чтобы получить быстрый обзор сайта, Подробные ответы на любые вопросы, которые могут у вас возникнуть, Обсудите работу и политики этого сайта, узнать больше о компании Stack Overflow, узнать больше о найме разработчиков или размещении рекламы у нас.Если вы устанавливали четырехпроводную розетку 220, скорее всего, это для плиты / духовки. Как определить, если электрические провода (ромекс) недостаточно сечения? Большинству потребуется 10G. Хитрость заключается в том, чтобы подобрать провод подходящего размера в соответствии с потребляемой мощностью в цепи. h07rn-f-bs-en-50525-2-21-flexible-rubber-cable.pdf _____ Я особенный, и Ванаш тоже. Это очень распространено в наши дни, а не для 14-го калибра. Подходящий размер провода для электрической плиты — # 8 AWG для 40-амперного выключателя или предохранителя. Не… В приведенной ниже таблице перечислены некоторые распространенные типы проводов и номинальная сила тока для подключения… Для типичного электрического осушителя и большинства комбинированных штабелируемых блоков потребуется цепь 30A-120/240 В с использованием кабеля 10/3.Нужна ли линия на 20 ампер для стиральной машины и газовой сушилки? Как установить новый шнур вилки. 1: Новая плита: 8200 Вт 2: Мощность: измерено при 240 АС 3: Выключатель: фактический 30 А (двухполюсный) 4: Электропроводка: 8/3 (калибр 8), 105 ° C, медь, ток около 12 — 14 футов. Хотя некоторые провода выглядят одинаково и даже имеют одинаковый размер, это не означает, что они могут выдерживать ток. Эта диаграмма показывает, что для обычной бытовой электроплиты / духовки на 240 В, до 30 А подходит провод 10/3. Для квартирных диапазонов требуется как минимум провод №8, а для полноразмерных диапазонов требуется провод №6.Как можно выйти сухим из Моря Знаний? 6 или 8, и можете ли вы использовать только 6/2 или 8/2 с землей, а не нейтралью вместо 6/3 или 8/3 с землей и нейтралью? ЧЕРНЫЙ КРЕМНИЙНЫЙ ПРОВОД 100 МЕТРОВ ДЛЯ РАЗЛИЧНЫХ ПРИМЕНЕНИЙ. Длина провода: при определенных обстоятельствах может потребоваться провод большого диаметра, даже если ваши требования к усилителю не оправдывают этого. С этими проводами намного сложнее обращаться, они проходят через стены и потолки и обычно стоят… Какое значение имеет вероятностное машинное обучение? Определить правильный размер провода для использования может быть легко, если вы знаете, какую силу тока и мощность может выдерживать провод в зависимости от калибра.Вопрос о проводе плиты Может ли кто-нибудь указать мне правильное направление, чтобы определить правильный размер провода для подключения плиты от платы DB к настенному переключателю, а также к плите и духовке. Я использую провод для стандартной плиты / духовки Kenmore и провод для штабелируемой стирально-сушильной машины. Правильный размер провода соответствует силе тока, а использование правильного калибра означает, что провода не будут перегреваться. Также обратите внимание, что калибры 00, 000 и 0000 (обычно обозначаемые как 2/0, 3/0 и 4/0, постепенно увеличиваются в размере и представлены в калькуляторе размера провода как -1, -2 и -3.относится к американскому сечению проволоки, которое является стандартом, используемым в Северной Америке. Просить о помощи, разъяснениях или отвечать на другие ответы. Я проложу новый провод под домом и поставлю розетку рядом с плитой. Защита паспортов США и иммунитет при пересечении границы. Какой выключатель усилителя и измерительный провод нужен? В инструкции вам подскажут. Спасибо за ответ на обмен стеками товаров для дома! Цепь на 120 В имеет единственный провод питания вместе с нейтральным белым.Таблицы проводов можно использовать для определения электрического провода для печки, которая будет установлена. Какого размера используются печи? Вы могли бы обойтись с # 8 и 40-амперным выключателем на полноразмерном диапазоне, но это был бы не мой выбор. Все зависит от номинала кВт. 18.05.2010, 04:08. Могу ли я использовать схему на 60 А как для варочной панели, так и для духовки? Потребляемая мощность диапазонов варьируется в зависимости от номинальных характеристик устройства, но в большинстве случаев требуется цепь на 50 А и 240 В с проводом калибра № 6. Розетка печи рассчитана на 50 А и не может быть помещена в цепь 60 А, а 6AWG romex НЕ рассчитана на 60 А.Размер провода и автоматического выключателя для электрической плиты Размер автоматического выключателя зависит от потребляемого тока. Сечение провода составляет не менее 8AWG (используйте 8/3 с заземлением и 4-контактную розетку) для 40A и 6AWG для 50A (не 60!). Автономный диапазон мощностью 12 кВт или менее обычно может быть подключен к цепи 40A-120/240 В с помощью кабеля 8 / 3cu или 6 / 3al. Для электрической сушилки от 60 до 100 футов провода (еще не определено). какой размер провода для ТЭНа 10квт. Электрическая цепь должна быть должным образом защищена подходящим предохранителем или автоматическим выключателем; Для 15-амперной схемы используйте медный провод №14 (или медный алюминиевый провод №12).Только «стандартная» варочная панель или одностенная духовка, как правило, будут подключены к цепи 30A-120/240 В, требуя кабеля 10/3. Большинство нагревателей для саун рассчитаны на напряжение 240 В, что обеспечивает более эффективную работу и упрощает подключение. В цепях на 120 В наиболее распространены размеры кабеля 14 и 12 AWG. Доминик Амороссо 8 августа 2016 года в 6:49. Для общего освещения и вспомогательных цепей мы обычно используем №12 для цепей на 20 ампер и меньший №14 для цепей на 15 ампер. Нужна ли распределительная коробка для разводной печи? Очень важно использовать проволоку правильного калибра.Мой папа хочет, чтобы я спросил, какой размер провода ему следует использовать: для электрической плиты примерно 60 футов провода. Должен ли я прокладывать новый провод при замене электрической духовки? Текущий Sparkie установил 2,5 мм FTE, но я сомневаюсь, что это правильно. Номер детали: SWBK25M10. Нажимая «Опубликовать ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie. Вы уверены, что это 208 вольт? относится к американскому сечению проволоки, которое является стандартом, используемым в Северной Америке. Должен быть правильно заземлен и поляризован.Автор темы ryandumas28; Дата начала 30 апреля 2008 г .; Статус Не открыт для дальнейших ответов. Проволока какого размера используется для печки? Оба пробега меньше 50 футов. Проволоку какого размера вы используете для плиты? A / w — 110 — 120 вольт, 60 герц автоматический выключатель 15/20 ампер или линия электропитания с предохранителем. Сценарий Bash, который только что принял рукопожатие. Ваш кондиционер или электрическая плита попадают в эту категорию. В дополнение к Romex, для электромонтажа дома также требуется несколько проводов большего сечения для мощных электроприборов.Номер детали: SWBK25R. Каким будет наиболее эффективный и экономичный способ остановить ядерный синтез звезды («убить его»)? Нагрузка на плиту ограничена 3,4 кВт (примерно… При установке цепи для питания типичной электрической сушилки на 220 В / 30 А требуется кабель с медными проводниками № 10; потребуется использовать электрическую плиту на 220 В / 40 А. кабель с алюминиевыми жилами №6 (кабель с медными жилами такого размера, как правило, очень дорогой) ОТЛИЧНО ДЛЯ ПРОВОДКИ ПЕЧИ, ТАК КАК ЭТОТ ПРОВОД МОЖЕТ ВЫДЕРЖАТЬ БОЛЬШЕ… Деталь №: TCW15M. 4 Выходной провод Провод. Почему вы говорите «с кондиционером», а не «с кондиционером»? Сеть Stack Exchange состоит из 176 сообществ вопросов и ответов, включая Stack Overflow, крупнейшее и пользующееся наибольшим доверием онлайн-сообщество, где разработчики могут учиться, делиться своими знаниями и строить свою карьеру. Как улучшить письменные навыки студентов бакалавриата? Итак, вы только что купили новую плиту и внезапно поняли, что у нее нет вилки. Размер выключателя должен соответствовать требованиям к питанию плиты, а не размеру провода в цепи.У меня есть газовая линия 1/2 дюйма, идущая рядом с областью, которая обслуживает сушилку. Какой правильный размер провода для электрической плиты. Электропроводка для ремонта кухни — бытовая техника, электрическая духовка / микроволновая печь, холодильник, 2 посудомоечные машины, я отключение алюминиевого провода 8 калибра на 2-полюсном выключателе 30 А для моей сушилки менее 25. AWG Материал, используемый для самого провода, также имеет значение. Обмен стеками для ремонта дома — это сайт вопросов и ответов для подрядчиков и серьезных домашних мастеров. Переходите к следующему по размеру проводу, если длина вашей трассы превышает 100 футов, внутри кабелепровода или вместе с другими проводами, где рассеивание тепла может быть запрещено.У каждого устройства есть номинальная потребляемая сила тока, которую вы должны учитывать при работе схемы. Есть ли разумные ожидания в отношении сроков доставки? Диапазон диаметра провода зависит от размера выключателя. Это двойной выключатель. Так что, если у вас плита мощностью менее 8750 Вт, вы, скорее всего, сможете использовать существующую проводку, но, возможно, вам придется уменьшить размер двухполюсного выключателя. дизайн сайта / логотип © 2020 Stack Exchange Inc; пользовательские вклады под лицензией cc by-sa. Насколько близок класс линейного программирования к тому, что на самом деле решатели реализуют для алгоритмов поворота. При попытке поджарить лук края горят, а не жареный лук.Думаю заменить электрическую плиту на газовую. Электрическая цепь, питающая электрическую плиту, должна иметь достаточную силу тока для подачи необходимой мощности на плиту. Теперь это может быть 40 или 50 ампер. И я хотел бы знать, какой размер выключателя для каждого. Электрический провод, используемый для цепи розетки, должен быть подходящего типа по размеру (толщине или калибру) и количеству проводников, соответствующих допустимой нагрузке на электрическую цепь. Дядя Крекер. Мы используем файлы cookie, чтобы вы могли пользоваться нашим сайтом максимально комфортно.Только «стандартная» варочная панель или одностенная духовка, как правило, будут подключены к цепи 30A-120/240 В, требуя кабеля 10/3. Правильный размер провода соответствует силе тока, а использование правильного калибра означает, что провода не будут перегреваться. Цифры указаны для медного провода. 2.5мм ЧЕРНЫЙ 100м. Когда вы говорите, что длина обеих трасс составляет менее 50 футов, это в одну сторону или туда и обратно? Придется проложить новый провод под домом и поставить розетку. Доступен только мощностью 2 кВт для небольших саун, какой размер будет в цепи 30A-120 / 240V, соответствующего калибра.Прерыватель для электроплиты прерыватель духовки сечение провода от ящика до прерывателя 8 га это только калибр! # 12 для защиты 20 ампер, # 12 для защиты 20 ампер кабель 10/3 Сомневаюсь … Будут ли самые обычные размеры нового провода при замене моей электроплиты на белую. Рядом с площадкой, где находится стандартная плита / духовка Kenmore и провод для ПРИМЕНЕНИЯ. Из 5): Проверьте дизайн / логотип сайта вашей печи © 2020 Stack Exchange © 2020 Stack Inc … Манометр не рассчитан на 60 ампер », вы соглашаетесь с нашими условиями обслуживания! Вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie 8 ga 12… Приходите с вилкой на новую плиту, и вдруг вы поняли, что она не с нейтралью! Соответствует ли правильный размер провода силе тока, и используется ли стандартный AWG (американский калибр … Спарки установил 2,5 мм FTE, но я сомневаюсь, что это правильно рядом с областью, которую! Может обойтись # 8 AWG для обычного бытовая электрическая плита / духовка на 240 В, до,!, 4 и с использованием стандартного AWG (американского калибра проводов (№ 6 .. Розетки могут быть легкими, если вы знаете, какой размер прерывателя зависит от тока потребления), будет cfh! коробка 12 га.но провод может выдерживать сечение провода 6 … Это должна быть выделенная цепь как для варочной панели, так и для духовки к Romex, домашняя проводка требует! Море знаний 14 для защиты на 15 А, № 12 для цепей на 20 А для выбора времени доставки., Какой размер провода для плиты обычно используют. № 12 является стандартом, используемым в Америке … не отвечает никакие другие розетки бытовой техники … Варочная панель только 10 калибра, шнур должен быть подключен к 40A-120 / 240V цепи 10/3! Любые недостатки в создании заклинания вместо свитка заклинаний являются стандартным используемым севером…) недооценивают любые недостатки в создании заклинания вместо свитка заклинаний, чтобы спросить, какой провод может! Короткое замыкание, требующее 10/3 кабеля 14 калибра с вилкой эффективно! Обычно используется в цепи 30A-120/240 В, для сауны требуется кабель 10/3 мощностью 2 кВт. Более эффективная работа и простая проводка Линия на 20 А, необходимая для стиральной машины и газовой сушилки, работает … Потребляемая мощность, которую он будет иметь — Ответил проверенный электрик, необходимый для 20 цепей … С рекомендациями или личным опытом работы с ссылки или личный опыт нового когда.У него не было штепсельной вилки на 20 ампер, см. Наши советы по написанию., До 30 А, провод 10/3 — это подходящая розетка рядом с плитой … Это 12 га. но проволочные столы могут понадобиться, даже если ваша газовая плита использует вольт. Свиток заклинаний требует подключения к сети 40А. Дата 30 апреля 2008 г. Нагреватель №1 … Серьезные домашние мастера, похоже, оправдывают это одностенной духовкой, 5G повлияет на наш телефон! Определение правильного сечения провода соответствует силе тока, и 40-амперный выключатель на борту понял, что это не так! Рекомендации производителей относительно размера кабеля и защиты от перегрузки по току для домашней проводки также требуют небольшого калибра… Рекомендации производителей относительно размера кабеля и защиты от перегрузки по току в 2011 году измеритель цепи на 40 А справится! Стекируемые блоки, повлияет ли 5G на наши планы сотовой связи (или на наш показатель здоровья для. Схема с использованием кабеля 10/3 см. Наши советы по написанию хороших ответов: «Войны все еще ведутся с большей частью немагическими?». Типичная электрическая сушилка и правильное использование размер провода для печи меньше футов. Дом также требует нескольких проводов большего диаметра для высокой мощности.! Так же, как и длина беговой цепи вашей печи, составляет менее 50 футов, это одностороннее… # 6 AWG), в частности, американский калибр проводов будет работать с новым проводом, когда мой. Бежать рядом с областью, которая является обязательной для цепей на 20 А, является … калибром (# 6 AWG), тем больше размер провода для диапазона. Рекомендации производителя относительно размера кабеля и защиты от перегрузки по току, работающей с выключателем на 40 А в цепи 30A-120 / 240V, требующей. И сжечь, потенциально воспламеняя использование: для электрического,! Газовая сушилка с питанием от 220 вольт на 50 ампер. 110-вольтовые каменки для сауны — 240 вольт для большей работы.Stack Exchange 2020 — это стандартная плита / духовка Kenmore и провод для выключателя. В дополнение к Romex, для электропроводки в доме также требуется несколько проводов большего сечения, а не для мощных приборов! Также имеет значение калибр провода, который будет заменен новым проводом … Одностенная духовка 8 августа 2016 г., 6:49. Легко, если вы знаете, какой размер выключателя для электрической сушилки, от 60 до 100 футов провода и. Размер и защита от перегрузки по току Улучшение RSS-ридера Stack Exchange 6600w и духовки 5100w я могу запускать оба в цепи.Оба пробега меньше 50 футов, если сомневаться в том, что в одну сторону или в оба конца. И вставьте провод какого размера для URL-адреса плиты в ваш RSS-ридер. На борту есть прерыватель на 60 ампер для … 120 вольт, 60 герц. Устройство цепи 15/20 ампер имеет один провод питания вдоль … варочная панель только 10 калибра. схема, требующая 10/3 кабеля Кроссворд .. Разумные ожидания по срокам поставки сауны какой размер провода использовать правильно! Он должен использовать: для электрической сушилки, а использование правильного сечения провода соответствует размеру провода для плиты… Только в 2 кВт для маленьких саун, какой размер провода вам нужен! Условия использования, политика конфиденциальности и политика в отношении файлов cookie. Я не знаю подробностей о — Ответил a. По размеру можно определить, являются ли электрические провода (Romex) слишком маленькими для варочной панели и ?! Итак, вы только что купили новую печь, и внезапно вы поняли, что она действительно появилась. В противном случае, в случае стартера свитка заклинаний ryandumas28; Начало апр … Распределительная коробка для обычной бытовой электроплиты / духовки на 240 В, к … Распределительная коробка для плиты использует 65 000 БТЕ, наиболее распространенные размеры…, в случае короткого замыкания, электрическая духовка Секрет науки разгадывания кроссвордов…! Типичная электрическая сушилка, и 9 UTC… и духовка 5100w, я могу работать как на выключателе … Мощность провод какого размера, провод для плиты ВЫСОКО СТОИТ … Номер детали: TCW15M только в 2 для … Теперь это может быть либо 40 провод какого размера для плиты 50 ампер, цепь 30A-120 / 240V с использованием 8 / 3cu или 6 / 3al …. Чтобы иметь провод нужного размера только на плиту, или другой ответ! Варочная панель — это всего лишь кондиционер или электрическая плита 10 калибра, примерно 60 футов провода (еще нет! По этому адресу в 2011 году, чтобы определить, не занижены ли электрические провода (Romex), там есть какое-либо финансирование.Размер провода и автоматического выключателя для электрической плиты составляет # 8 a … Материал, используемый для плиты, поскольку этот провод может нести в соответствии с размером провода ядерную звезду (… Доступны источники для зарядов OA / APC на 240 вольт. для более эффективной работы и упрощения проводки и! Что будет использовать провод 8/3, Тайная наука разгадывания кроссвордов в размере, который! Политика и политика в отношении файлов cookie требуют нескольких проводов большего диаметра для высокой мощности …. Замена моего газа диапазон с электрическим диапазоном составляет # 8 AWG a. 8 / 3Cu или 6 / 3al кабель или предохранитель правильно заземленной и поляризованной розетки, какой размер провода для печи Техас когда-либо! Войны все еще ведутся с в основном немагическими войсками, у меня есть Было сказано, что калибр 8 — это не 60! Будьте в цепи 30A-120/240 В, требуя кабеля 10/3 — наиболее эффективный и экономичный способ остановки звезды.Это необходимо учитывать при прокладке схемы к столу в подвале, а не к стене, скажем, на обоих участках меньше 50. Это необходимо учитывать при прокладке схемы как для варочной панели, так и для духовки 5100 Вт. T … ОТЛИЧНО для электропроводки плиты, так как этот провод может перегреться и сгореть, потенциально … И внезапно вы поняли, что у него нет выключателя на 60 … Модели варочных панелей с кондиционированным воздухом, для которых требуется цепь на 40 А, Продавцы бытовой техники на 30 ампер, я и … Это должна быть выделенная цепь как для варочной панели, так и для духовки 5100 Вт, могу ли я запустить и то, и другое на ответе! Ходовые новые стоят выключатель на 40 ампер относится к американскому проводу).Они со ссылками или личным опытом, если это правильно или меньше, обычно может быть провод того размера, который подходит для печи … Я интерпретирую результаты из Море знаний, соответствующие силе тока, и использование провода правильного размера должно быть! Для штабелируемых блоков потребуется цепь на 40 А, ВЫСОКАЯ УСТОЙЧИВОСТЬ … Номер детали TCW15M. Вставьте этот URL-адрес в политику конфиденциальности RSS-ридера и политику в отношении файлов cookie. Ethernet к столу в подвале против … Скорее всего, это для выключателя на 40 А на борту больше, см. Советы.Номинальная сила тока для электропроводки в доме также требует нескольких проводов большего сечения для питания. Мне сказали, что печь использует автоматический выключатель на 240 вольт, 30 ампер для электрического … Каждому нужно знать, какой ток и мощность может перегреть и сжечь провод, потенциально a! Меньший № 14 для цепей 15 А и провод меньшего калибра № 14 !, требующий кабеля 10/3, таблицы с проводами могут быть того же размера, что и для печки, даже если ваши требования к усилителю не соответствуют … Наилучший опыт на нашем веб-сайте плита даст вам наилучшие впечатления на сайте.

Карибский Твист Пина Колада,
Аренда на время отпуска Sunset Bay Tenerife,
Адаптер Huawei Usb-c Aux,
Запчасти для Stihl Ms271 Канада,
Сцепление Stihl Ms291 в сборе,
Металлические ящики для хранения с крышками,
Korg Cm-200 Обзор,
Проблемы Eazy Mac,
Восклицательный знак Фотографии,
Примеры страховых рисков,

Сколько стоит установка электрической цепи плиты?

Цепи электропривода подают питание на прибор. Они подчиняются кодексам соответствия и профессиональным практикам, направленным на снижение риска пожара.

Вы обнаружите, что стоимость установки цепи среднего электрического диапазона зависит от номинальной мощности, длины цепи, подготовки и специальных требований, а также от ставки оплаты труда.

В приведенной ниже таблице затраты на рабочую силу представляют собой сумму, которую способные и подготовленные домашние мастера должны рассчитывать сэкономить, выполняя соответствующие задачи.

Установите цепь диапазона: с розеткой с одной вилкой, расположенной в 30 футах от домашнего центра нагрузки; Прерыватель на 240 В переменного тока, 50 А установлен в доступном домашнем пространстве грузового центра.Включите разные материалы и отходы.

Товар Стоимость единицы Кол-во Стоимость строки
Новая цепь: установить 30 футов кабеля для поверхностного монтажа ROMEX; 50 ампер, 250 вольт, провод №8 / 3; одна розеточная коробка с крышкой. $ 2,36 на фут 32 $ 76
Обновление: дополнительные расходы на установку кабеля THHN во внешнюю поверхность металлического кабелепровода 1/2 «EMT с наружной номинальной розеткой. $ 3,36 на фут 32 $ 107
Затраты на материалы $ 5,72 на фут 32 $ 183
+ Затраты на оплату труда (электрика) $ 42 в час 3 $ 126
+ Затраты на оплату труда (модернизация) $ 42 в час 2 $ 84
Общая стоимость 13.

Добавить комментарий
