Какой провод нужен для подключения электроплиты

Довольно часто, электроплиты иностранного производства, а также встраиваемые варочные панели кухонь, не комплектуются проводами для подключения к сети. Самое обидное, что обычно вы об этом узнаёте лишь во время установки.

Поэтому запомните, при покупке техники на кухню – электрической плиты или варочной панели, обязательно уточните в магазине, идут ли с ними в комплекте провода для подключения.

Если он уже есть, что бывает нечасто, просто переходите к подключению — Как подключить электроплиту самостоятельно.

Если же его нет в комплекте, читайте дальше и я расскажу вам, какой нужен провод для подключения электроплиты или варочной поверхности.

В магазине, где вы покупали плиту, могут предложить докупить недостающий провод, но не спешите этого делать, скорее всего он обойдётся вам гораздо дороже, чем такой же, приобретенный в любом электротехническом магазинчике или на рынке. Какой марки и сечения нужно купить провод я сейчас расскажу.

Довольно подробно о выборе сечения жил кабеля электропроводки под плиту на кухне мы рассматривали ранее, прочитать об этом вы можете ЗДЕСЬ. Сейчас же я кратко расскажу основные моменты, которые вы должны знать, ведь сечение провода для подключения выбирается точно так же.

Самый главный параметр, который нужно знать при выборе сечения провода для подключения плиты, это её потребляемая мощность. Она, в зависимости от производителя и конкретной модели значения может быть разной, но в среднем составляет 5-8кВт.

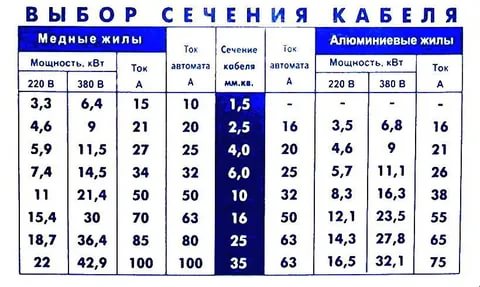

Ниже представлена таблица, зависимости сечения кабеля от мощности.

Пользоваться ей довольно просто, смотрите паспортные данные свой электроплиты или варочной панели, где находите величину потребляемой мощности, потом по таблице выбираете, сечение кабеля, которое соответствует вашим показателям.

Таблица разбита на две части: для однофазного подключения и для трехфазного. Выбор подключения зависит от вашей проводки до плиты. Если к ней подходит трехжильный кабель (фаза, ноль и заземление), то однофазное подключение, если же пятижильный, то выбирайте трехфазное подключение. Кроме того, обязательно учитывайте, поддерживает ли выбранный вами тип подключения электроплита.

Обычно, относительно маломощные электроприборы (до 3-5кВт) подключаются к однофазной сети (три многожильных проводника), а более энергоёмкие (от 5кВТ) поддерживают двух-, трехфазное подключение (четыре или пять многожильных проводников).

ВАЖНО! Сечения проводников в таблице указаны для медного многожильного кабеля, который лучше всего подходит для подключения.

Итак, после того как мы определили необходимое количество жил и их сечение для подключения вашей электроплиты или варочной панели, осталось определится с маркой требуемого кабеля, чтоы можно было делать заказ в магазине.

Для монтажа удобнее всего использовать кабель КГ(кабель гибкий) или провод ПВС (Провод виниловый соединительный).

Данные кабели идеально подходят для подключения, они медные и многожильные, поэтому гибкие, их можно легко проложить по кухонному гарнитуру или за ним, до места подключения.

Если вы не знаете какой мощности у вас электроплита или хотите купить электрический шнур для подключения «с запасом» наверняка, смело берите провод ПВС 3х6 (3 жилы с сечением 6мм.кв. каждая) или аналогичный КГ 3х6. В абсолютном большинстве случаев эти провода подойдут вам.

Они выдерживают до 10кВт потребляемой мощности, при этом их цена вас приятно удивит, особенно относительно проводов, навязываемых магазинами. Пример подключения варочной панели таким проводом вы найдете ЗДЕСЬ.

Схемы подключения питающего провода к варочной панели или электроплите, вы можете найти ЗДЕСЬ.

Остались вопросы по выбору шнура питания для электроплиты или варочной? – смело оставляйте их в комментариях к статье, будем разбираться вместе. Кроме того, пишите о вашем опыте подключения электроплит и используемых при этом проводах.

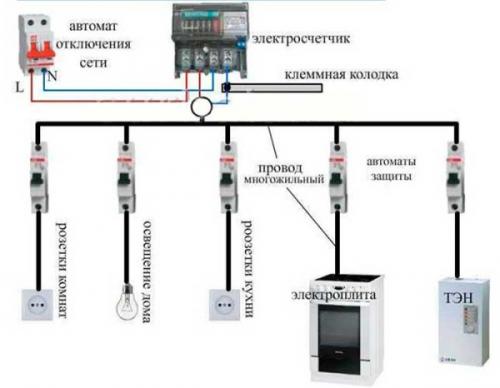

Сечение проводов в городской квартире

Сечения проводов и кабелей, которые используется в электропроводке городской квартиры, выбираются согласно нескольким простым правилам, следуя которым, вы сможете сделать правильную, надежную проводку, которая без сбоев прослужит вам долгие годы.

В первую очередь вам необходимо знать, что сечение кабеля выбирается по мощности электроприборов или оборудования, которые будут запитаны им. Здесь, я думаю, должно быть всё понятно, чем более энергоёмкий прибор (или группа приборов), чем он мощнее, тем больший ток должны выдерживать проводники, а это достигается увеличением сечения жил.

Все сечения кабелей стандартизированы и каждое из них рассчитано на какой-то определенный максимальный ток, соответственно суммарная мощность электроприборов, которые подключены этими проводниками, не может превышать конкретное значение – это нужно учитывать при проектировании электрики в квартире. Если по вашим расчетам и прикидкам к двум, пусть даже рядомстоящим, розеткам будут подключены потребители, общая мощность которых превысит максимальное для розеточного кабеля значение, необходимо разбить электропроводку этих розеток на две группы и тянуть их двумя отдельными кабелями.

В электропроводке квартир, чаще всего, используются кабели четырех видов, четырех разных сечений:

1. Вводной кабель

2. Электроплита или варочная панель

3. Розеточные группы

4. Освещение

Сечение вводного кабеля в квартиру

Общая потребляемая мощность квартиры всегда ограниченна величиной выделенной мощности, которая регулируется установкой вводного автоматического выключателя. Вводной автомат рассчитан на определенный ток, при превышении которого, он отключит подачу электричества.

Проще говоря, вам энергосбыт разрешил использовать электричество, максимальной потребляемой мощностью, допустим, 5,5 кВт, это величина пиковой нагрузки,, вы сможете одновременно включить электроприборы общая потребляемая мощность которых будет не более этой величины. Для того чтобы эти показатели не были превышены, на вводе установлен автоматический выключатель на 25А, который разорвет электрическую цепь при обнаржении болшего тока.

Чаще всего, в многоквартирном доме, вводной автомат установлен в электрощите в общем коридоре на лестничной площадке, от него уже вам в квартиру проброшен питающий кабель – это и есть для вводной кабель.

Вся электрическая нагрузка вашей квартиры ложится на вводной кабель, поэтому у него самое большое сечение. К его выбору необходимо относиться максимально серьезно и лучше сразу предусмотреть запас по мощности.

Чаще всего, согласно СП31-110-2003, выделенная мощность современных квартир с электроплитами составляет 10 кВт и даже если у вас дом старой постройки, рано или поздно в нём будет выполнена модернизация электросети и при прокладке вводного кабеля в квартиру, лучше быть готовым к этому и заложить соответствующее сечение.

В квартирах используются вводные кабели следующих сечений:

Для однофазной сети: Медный кабель (например, ВВГнг-lS) 3 х 10 мм.кв. [три жилы (фаза, ноль, заземление) с сечением десять миллиметров квадратных каждая], защитный автомат 50А

Для трехфазной сети: Медный кабель (например, ВВГнг-lS) 5 х 4 мм. кв. [пять жиль (три фазы, ноль, заземление) с сечением два с половиной миллиметра квадратных каждая], защитный автомат 25А

Номинальная мощность, которую выдерживают эти кабели, превышает 10 кВт, это необходимый запас, учитывая логику работы, заложенную в защитной автоматике.

На практике, большинство квартир имеет выделенную электрическую мощность от 3 кВт до 15 кВт, всё зависит от года постройки дома, наличия газовой или электрической плиты и некоторых других показателей. В старых домах, с газовой плитой, выделенная мощность редко превышает 3 – 5 кВт, в современных же квартирах с электрической, варьируется от 8-15 кВт.

Косвенно, о выделенной мощности может рассказать номинал вводного автомата в квартиру, установленного в этажном щите. Но в любом случае, если вы выберете провода рекомендованные выше, вы не прогадаете.

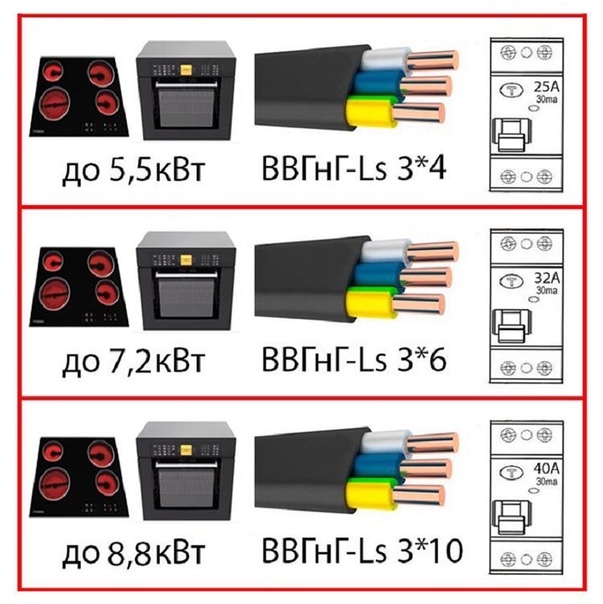

Сечение кабеля для электроплиты

Электрическая плита или варочная панель в квартире, чаще всего самый энергоёмкий потребитель, соответственно, сечение кабеля для её подключения, отличается от других и, чаще всего, составляет:

Для однофазного подключения – 3 х 6 мм. кв

Для трехфазного подключения – 5 х 2.5 мм.кв

Не стоит подключать электроплиту, при трехфазном вводе в квартиру, только на одну фазу трехжильным кабелем, пусть даже взяв при этом сечение с запасом, т.к. возможно произойдёт «перекос фаз» – неравномерно распределенная нагрузка на разные фазы. Обязательно читайте нашу статью, о выборе сечения кабеля для варочной панели или электрической плиты, в ней достаточно подробно описаны правила выбора кабеля, его сечения и всего с этим связанного.

Сечение кабеля для розеток

При выборе сечения кабеля для бытовых розеток в квартире, в первую очередь обращаемся к ПУЭ (правила устройства электроустановок) Таблица 7.1.1., в которой указано минимальное сечение для линий групповых сетей 1,5 мм.кв.

Но медный кабель, таким сечением, выдерживает ток всего в 18А, что соответствует примерной мощности 4,1 кВт. Если учесть то, что мы редко прокладываем отдельные кабели от распределительного щита на каждую розетку, а на одной линии, зачастую, подключены сразу несколько розеток, то такого сечения явно будет недостаточно.

Оптимальным же сечением кабеля для розеточных групп в квартире является 2,5 мм.кв., такой кабель выдерживает ток в 27 А, соответственно нагрузку общей мощностью около 6 кВт. Использовать жилы большего сечения, например, 4мм.кв, уже нет смысла, т.к. они физически не поместятся в клеммах механизмов розеток, а кроме того, такие кабели, тяжелее прокладывать и экономически, это будет более затратно.

Стоит отметить, что все выпускаемые бытовые электроприборы, которые включаются в розетку, редко бывают мощнее, чем 3,5 кВт. Поэтому, используя в электропроводке розеточных групп кабель сечением 2,5 мм.кв. вы можете быть уверенными, что они выдержат любой бытовой электроприбор, даже при длительной работе.

Сечение проводов для освещения

По традиции, самая ненагруженная часть электропроводки в квартире – это освещение. Раньше это было обусловлено малым количеством устанавливаемых ламп, да и сейчас довольно часто можно встретить ситуацию, когда в каждой комнате смонтировано всего по одному источнику света. Также, в связи с активным применением энергосберегающих технологий, в частности светодиодных ламп, даже большое количество светильников не даёт высокую нагрузку на электросеть.

Поэтому, на группы освещения в стандартной городской квартире, достаточно использовать провода и кабели, сечением 1,5мм.кв — это, как вы помните, минимально допустимое сечение для групповых линий жилых квартир. Важно, чтобы общая нагрузка на каждую такую группу освещения, не превышала 3,5 кВт. Зачастую, всё освещение квартир сделано одной группой, кабелем сечением 1,5мм.кв., чего, по мощности, вполне достаточно.

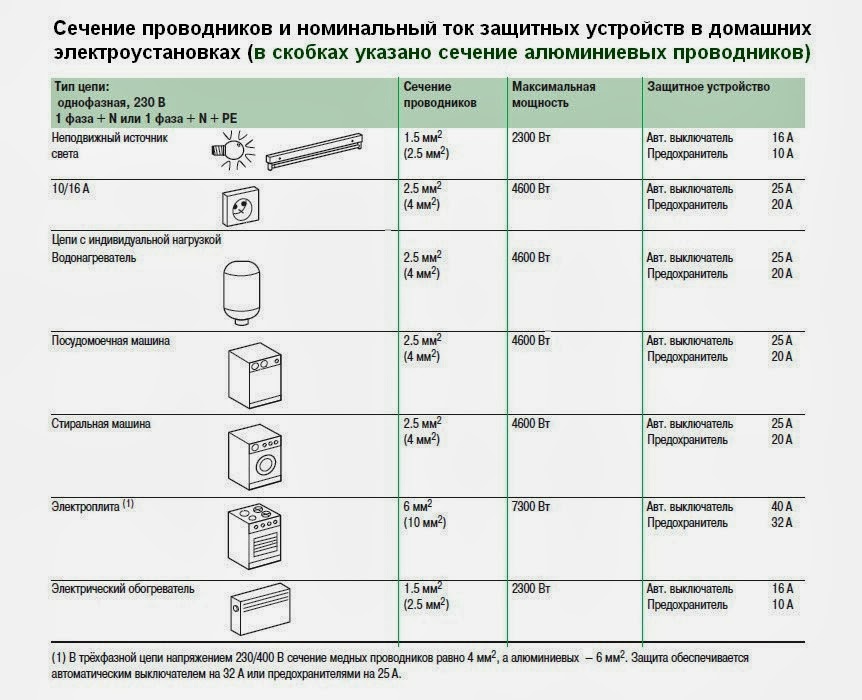

Подведем итоги по выбору сечения кабелей, используемых в электропроводке городских квартир, чаще всего вам понадобятся:

Вводной кабель: 3х10мм.кв при однофазной сети, 5х2,5мм при трехфазном вводе

Электроплита или варочная: 3х6мм.кв в однофазной сети, 5х2,5 мм.кв. в трехвазной

Розеточные группы: 3х2,5 мм.кв

Освещение: 3х1,5 мм. кв.

Сечения всех проводников одной группы должны быть одинаковыми, в том числе и защитного нуля – заземления. Кроме того, вы должны знать, что в городской квартире разрешено применять не любой провод или кабель – обязательно читайте нашу статью, в которой подробно рассказывается, какой кабель можно использовать для проводки, а какой нет, кроме того, вам полезно будет знать о разрешенных способах их соединения в распределительных коробках.

Любые ваши вопросы, по электропроводке квартир или домов, по выбору кабеля для каких-то нестандартных ситуаций – оставляйте в комментариях к статье, я обязательно всем отвечу и постараюсь помочь.

Как выбрать кабель для электроплиты

Подбор оптимального марко-размера кабеля для подключения электроплиты важен не только с точки зрения работоспособности самого устройства, но и со стороны пожаробезопасности. Поэтому следует подойти к процессу со всей серьезностью.

Критерии выбора просты: посмотреть в паспорте на электрическую плиту, какая мощность изделия там указана и на какое напряжение оно рассчитано (220 В — однофазная сеть, 380 В — трехфазная).

Для безопасного и долговечного электромонтажа и функционирования плиты необходимо правильно подобрать марку и сечение кабеля, который будет подводиться:

от «автомата» до силовой розетки;

непосредственно от розетки до плиты.

Для первого участка кабельной линии обычно используется отдельный провод с медными жилами. Его сечение подбирается по величине номинального электротока автоматического выключателя, исходя из расчетной нагрузки на него (Таблица 1). То есть, понимая, какую мощность имеет электрическая плита, приобретается автомат с токовыми характеристиками немного больше необходимых (согласно требованиям ПУЭ 3.1). Например, для электроплиты с параметром мощности меньше 9 кВт, понадобится автомат на 32 А, более 9 кВт — 40 А и выше.

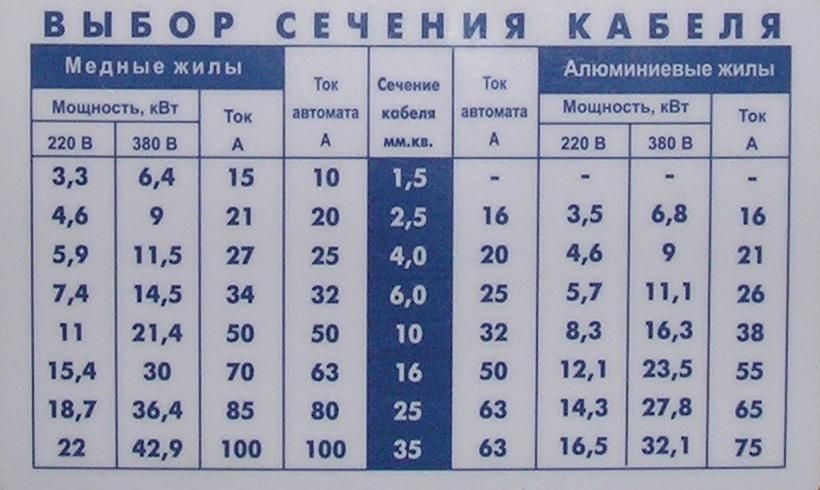

Таблица 1: Соответствие тока автоматического выключателя сечению

Сечение медного провода (число жил Х сечение в мм²)

3×1,5

3×2,5

3×4

3х6

3х10

Номинал автомата, А

Предел ток автомата, А

Кабель для подключения электроплиты — марки и сечение.

Что касается марки кабеля, то обычно для подключения электроплит используют 3-жильные ВВГ или его негорючее исполнение ВВГнг, а также NYM требуемого сечения, как правило, не менее 6 мм² для медных проводников. Для электрических плит до 9 кВт можно применять кабель с сечением от 4 мм².

В удобном месте, где планируется запитывать саму электроплиту, монтируется специальная силовая розетка, имеющая 3 контакта (для однофазной электросети).

Если в комплекте с электрической плитой нет силового кабеля, то его можно подобрать самостоятельно. Отличный вариант — одна из марок гибких кабельных изделий, КГ или ПВС, длиной 1,5-2 м и сечением 3х4 (для стандартных электроплит мощностью 6 кВт, работающих от 220 В).

Для самостоятельного подключения электроплиты рекомендуем ознакомиться с данным видеороликом:

Какой кабель нужен для подключения электроплиты

Владельцы квартир и жилых домов при проведении электромонтажных работ, задаются вопросом какой кабель нужен для электроплиты.

Наши специалисты дают разъяснения.

В первую очередь необходимо понимать какой уровень напряжения приводится в ваше помещение (380 В или 220В) Сказать обывательским языком: три фазы или одна?

Давайте рассмотрим вариант при напряжении 220 В (одна фаза)

Сечение кабеля для электроплиты необходимо рассчитывать исходя из потребляемой мощности, например, плита имеет мощность 7.5 кВт. Cos f = 0,96 (усредненные данные согласно паспорта на электроплиты)
Для определения сечения проводника нам необходимо найти ток, токи находим по формуле (обратите внимание, что напряжения берется в киловольтах 220В = 0,22кВ):

I=P/ Cos f/U
I-в Амперах
Р-мощность прибора (в киловаттах)
Cos f-коэффициент мощности
U-уровень питающей сети (в киловольтах)
7,5/0,96/0,22=35,5 А
35,5 А-это максимально возможный ток в кабельной линии, питающей электрическую плиту
Почему максимально возможный-это тот ток, который будет протекать при одновременном включении всех конфорок, и то на период их разогрева.
Согласно ПУЭ 7 Таблица 1.3.6. сечение проводника должно быть не менее 4 мм. кв.
Но согласно правил (СП 256.1325800.2016 «Электроустановки жилых и общественных зданий
Правила проектирования и монтажа») п. 10.2 указано, что сечение проводника для однофазных плит должно быть не менее 6 мм. кв.

Линии для питания однофазных электроплит должны выполняться медными проводниками сечением не менее 6 мм2

Следовательно, кабель для питания однофазной электроплиты должен быть сечением не менее 6 мм. кв., например, кабель ВВГ нг (A) LS 3х6 мм. кв.

Теперь рассмотрим вариант при напряжении 380 В (три фазы)

Возьмем те же характеристики для электроплиты, мощность 7,5 кВт, Cos f = 0,96.
Считаем по той же формуле поиска тока, но с учетом напряжения 380 В (три фазы) (обратите внимание, что напряжения берется в киловольтах 380 В = 0,38 кВ):
I = P / (корень (3) * 380V * Cos f).
I-в Амперах
Р-мощность прибора (в киловаттах)
Cos f-коэффициент мощности
U-уровень питающей сети (в киловольтах)
I=7,5/(1,73*0,38*0,96)=11,88

11,88 А-это максимально возможный ток в кабельной линии, питающей электрическую плиту
Согласно ПУЭ 7 Таблица 1.3.6. сечение проводника должно быть не менее 2,5 мм. кв.
При проектировании электроснабжения квартир, наши специалисты всегда закладывают провод для питания трехфазной электроплиты сечением не менее 4 мм. кв., например, ВВГ нг (A) LS 5х4 мм. кв.
Так же при расчете кабеля на электроплиту необходимо учесть длину кабельной трассы, с целью уточнения падения напряжения на кабельной линии, если оно менее 25 м, то дополнительный расчет падения напряжения производить не следует.
Обращаем ваше внимание, что, если вы планируете подключить к кабелю для электроплиты еще и духовой шкаф, то вам необходимо увеличить сечение на уровень увеличенной мощности, но расчет тока для двух потребителей на одной кабельной линии выполняется иначе!

О типах и видах розеток для электроплиты, вы можете узнать из этой статьи.

О кабеле для подключения бытовых розеток, читайте в этой статье.

особенности подключения и заземления плиты

Содержание статьи:

Импортные производители бытовой техники последнее время выпускают электрические плиты и встроенные духовые шкафы без проводов. Обусловлено это двумя весомыми причинами. Во-первых, особенности строения вилки и напряжение во многих странах разные, а во-вторых, в требования безопасности плиты были внесены изменения и теперь они устанавливаются безрозеточным способом при помощи клеммных колодок (электроприборы, рассчитанные на ток от 32 А).

Какой кабель для электрической плиты нужно купить

Любую бытовую технику, во избежание неприятностей, нужно подключать в соответствии со всеми правилами устройства электроустановок (ПУЭ). Перечисленные в этом издании особенности подключения и требования – многолетний опыт профессионалов своего дела.

Важно понимать, какой провод нужен для подключения и можно ли электроплиту подключать в обычную розетку, если бытовую технику принято решение устанавливать самостоятельно. Самый главный параметр, требуемый при определении сечения проводника для подключения электроплиты без розетки напрямую – мощность потребляемой электроэнергии.

В остальном особенностей выбора провода для плиты не так и много. Критерии выбора:

возможность использования в комнатах с высоким уровнем влажности;
приемлемая цена;
отличные показатели гибкости;
разрешенный радиус изгиба должен быть равен не менее 8 наружным диаметрам сечения;
оснащение двойной изоляцией;
возможность применения в электрических приборах с повышенной вибрацией.

Электрики рекомендуют приступать к выбору кабеля лишь после проведения следующих подсчетов: к мощности, потребляемой электроприбором, прибавляют 20% от числа. Даже не зная точной мощности оборудования, можно приобретать провода с запасом.

Расчет мощности электроплиты

Мощность электрических плит и духовых шкафов отличается в зависимости от производителя и модификации модели. Как правило, значения колеблются в пределах 5-8 кВт.

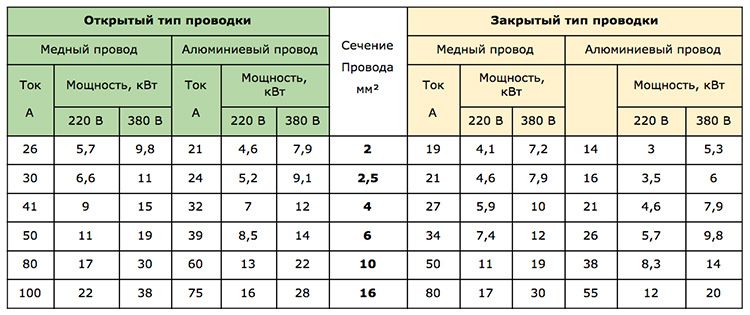

В таблице показана зависимость основных технических параметров. Использовать ее просто, достаточно выбрать соответствующие параметры, исходя из значения мощности, указанной в паспорте к электроприбору.

Мощность электроплиты	Сечение жил
Мощность электроплиты	Однофазная сеть (3 жилы, мм.кв.)	Трехфазная сеть (5 жил, мм.кв.)
До 3 кВТ	1,5	1,5
От 3 до 5 кВт	2,5	1,5
От 5 до 7,5 кВт	4	2,5
От 7,5 до 10 кВт	6	2,5

В таблице рассмотрено сечение медного кабеля, поскольку он самый подходящий для установки электрической плиты.

Тип материала и сечение кабеля для плиты

Для подключения электрической плиты к трехфазной розетке необходимо соединить последнюю с разъемным соединением электроприбора. В этом случае главным требованием к типу кабеля является его гибкость. Провода, оснащенные жесткими жилами, намного сложнее компактно уложить за плитой, как правило, они торчат во все стороны.

Гибкий провод оснащен не монолитной токопроводящей жилой, а большим количеством проволочек, собранных в пучок. Благодаря этому обеспечивается свобода перемещения.

Информация о проводе и кабеле марок ПВС и КГ

Подбор сечения проводника

Наиболее оптимальные термостойкие провода для электроплит – кабели марок ПВС и КГ. Оболочка и изоляция жил кабеля КГ изготовлена из высококачественной резины. Преимущество этого материала заключается в широком рабочем температурном диапазоне, который колеблется в пределах от -40 до +50 градусов, а также в устойчивости к воздействию солнечных лучей. Аббревиатура расшифровывается следующим образом: К – кабель, Г – гибкий.

В разных отраслях промышленности он используется для подключения перемещающихся механизмов, например, тельферов, кран-балок и т.д.

Аббревиатура ПВС расшифровывается следующим образом: П – провод, В – виниловая изоляция токопроводящих жил и оболочки, С – соединительный. Таким образом, ПВС – это кабель, а не провод. Однако он часто используется при проведении проводки в квартирах и загородных домах. Его основное назначение – применение на участках бытовой сети, где требуется повышенная гибкость. Из него изготавливают удлинители и шнуры питания. Рабочий диапазон температуры колеблется в пределах от -25 до +40 градусов. Преимущество материала – устойчивость к горению, он не распространяет огонь, поскольку просто плавится.

Сечение кабеля

Выбор сечения проводов зависит от мощности электрического прибора. Для подключения трехфазного или однофазного одинаковой мощности требуются кабели разного сечения. Обусловлено это тем, что во втором случае вся мощность электрического прибора проводится одной фазой, а в первом делится между тремя.

Особенности подключения и заземление

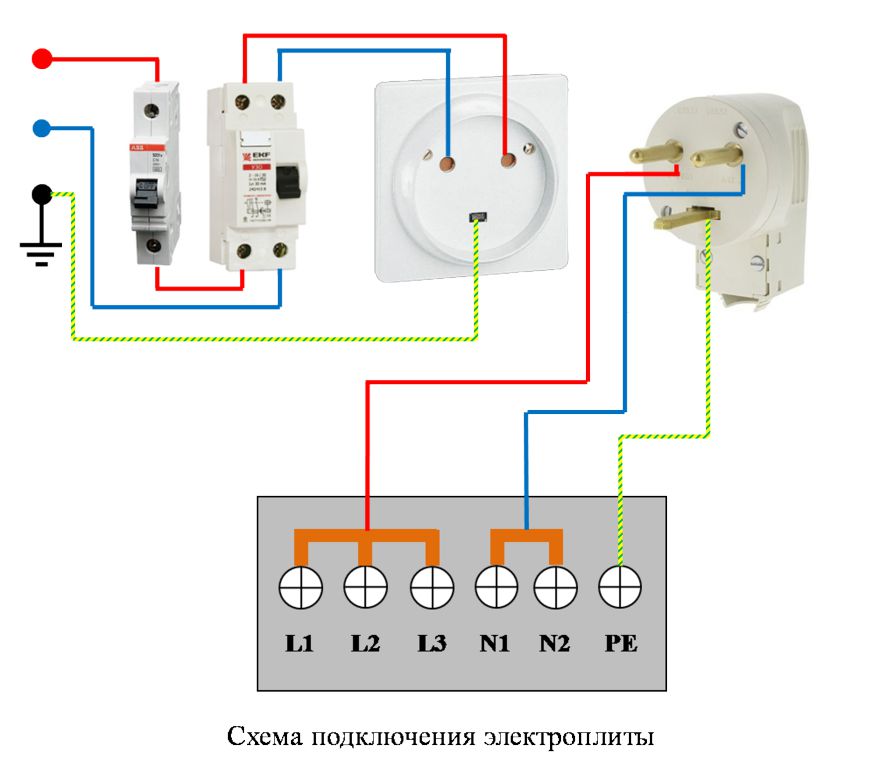

Схема подключения через розетку к автомату и земле

Подключить электрическую плиту можно двумя способами – через клеммник или специальную розетку для плиты на кухне. В России пока наиболее востребован второй вариант. Алгоритм подключения следующий:

Определяется наиболее подходящее место для установки оборудования. Электрические плиты нельзя ставить около оконных и дверных проемов, железных труб и рукомойников.
Монтируется штепсельная розетка с заземляющим контактом на требуемой высоте. Розетка должна обладать токовым номиналом в пределах 32-40 А.
В электрощите дополнительно монтируется отдельный автомат на плиту. Для двух- или трехфазной на 16 А, для однофазной на 25-30 А.
Провод или кабель протягивается к штепсельной розетке от щитка.
Вилка штепсельной розетки присоединяется к гибкому проводу электрической плиты или духовому шкафу.
Гибкий провод, соединенный с вилкой, присоединяется к электрическому прибору. Для этого потребуется снять заднюю крышку плиты, которая ограничивает доступ к клеммам.
Питающий кабель в электрощите делится на жилы, концы каждого провода перед соединением зачищаются. К полосным зажимам автомата подключаются фазные проводники, а с шиной соединяется нулевая жила.

Категорически запрещено делать заземление на нулевую шину, поскольку он сильно греется. Фаза вернется на прибор, и пользователя может сильно ударить током.

Заземление в домашних условиях проводится двумя способами: с отсутствием заземляющего контура и наличием общего заземляющего контура. В первом случае решит проблему дополнительный монтаж УЗО, а также выполнение зануления. Во втором случае потребуется гибкий провод, изготовленный из меди с сечением не менее 2,5 мм.кв. Его проводят от электрощитка и подводят к корпусу электрического прибора.

В домах или квартирах, где не подведено центральное газоснабжение, решить проблему с приготовлением пищи поможет электрическая плита или встроенный духовой шкаф. Чтобы использование прибора было комфортным, нужно его правильно установить и подключить. При покупке кабеля или провода нужно обращать внимание на производителя товара, сечение и протяженность, а также марку.

Какой кабель нужен для подключения электрической плиты

Кабель для варочной панели

Подключаем варочную панель самостоятельно

Встроенные варочные панели с отдельным духовым шкафом все чаще появляются в наших квартирах, заменяя собой громоздкие и не всегда удобные плиты. Однако после приобретения такой техники вы не сразу сможете начать ей пользоваться. Перед вами непременно встанет проблема подключения ее к электросети. Кто-то предпочтет обратиться к помощи профессионалов и не ломать себе голову лишними сложностями. Тем же, кто захочет разобраться во всем самостоятельно и при этом существенно сэкономить, поможет наше подробное руководство.

Выбор кабеля

Начнем с того, что подключение электрической панели следует производить строго по инструкции изготовителя. Внимательно ознакомьтесь с ней и аккуратно следуйте всем прописанным там требованиям.

Неправильно подобранные силовая розетка, марка и сечение проводов, неверное подсоединение панели – все это может привести к возгоранию проводки и пожару.

Питающий кабель для варочной панели должен быть исключительно медным. Таковы требования ПЭУ.

Алюминиевый допускается прокладывать в помещениях, если его сечение 16 м² и более. К квартирам это исключение не относится.

Электрические панели удобны тем, что нагреваются очень быстро и сильно. Это достигается за счет потребляемой ими мощности, которая может доходить до 7 кВт и более. По этой причине многие модели могут подключаться как к сети 220В, так и больше – 380В.

В зависимости от питания определяем количество жил в кабеле:

Если это квартира, то подключение возможно только к однофазной электросети – 220В. В этом случае он должен быть трехжильным:

L – фаза, N – ноль, PE – земля.

Если дом частный, то рекомендуется распределять нагрузку по двум или трем фазам – 380В. Здесь уже понадобится пятижильный кабель: A, B, C – три фазы,N – ноль, PE – земля.

Теперь необходимо правильно подобрать сечение кабеля для варочной панели. Определяется оно в зависимости от сети:

для однофазной 220В – сечение должно составлять минимум 6 мм²;

это значение общее и может меняться в большую либо меньшую сторону в зависимости от мощности плиты

для трехфазной 380В – необходимо сечение 2,5 мм² и более.

Последнее, с чем необходимо определиться – марка кабеля. Обращайтесь к проверенным маркам. Например, можно порекомендовать таких отечественных производителей – «Автопровод», «Кобринагромаш».

Обратите внимание: подключение необходимо осуществлять к отдельной питающей линии – совмещать ее с освещением либо розеточными линиями нельзя.

УЗО и автомат

Перед подсоединением электрической поверхности к сети необходимо установить устройство защитного отключения (УЗО) и автоматический выключатель – с целью защиты проводки.

Для стационарного электрического оборудования, к которым относится электрическая поверхность, разрешается не устанавливать УЗО.

Однако для большей безопасности это лучше сделать.

Подбираются они так:

Для однофазной сети номинал автомата составляет 32А. УЗО также должно иметь номинальный ток не менее 32А (лучше, если он будет выше номинала автомата) и дифференцированный ток 30 мА.
Подключение электрической плиты своими руками

Он последовательно подключается в линию после выключателя.

Для трехфазной устанавливается УЗО номинальным током 25А и дифференцированным 30 мА. Автомат – 16А.

Автоматический выключатель категорически запрещается применять к более чем одному прибору.

Силовая розетка и вилка

Для надежного подключения варочной панели следует правильно подобрать розетку и вилку. Номинальный ток их должен строго соответствовать номиналу автоматического выключателя:

для однофазной сети – трехконтактная розетка и вилка 32А;

для трехфазной – 16А.

Корпус следует заземлить с жилами, которые соединяются с клеммами розетки.

Большинство моделей уже имеет шину заземления – ее нужно просто соединить с проводами заземления проводки вашей квартиры.

Подключаем варочную поверхность

Основных схем подключения три. Рассмотрим их подробно.

Подсоединяя кабели к розетке и выводам электроплиты, соблюдайте цветовую маркировку – это позволит вам не ошибиться.

Однофазная схема 220В

Самый распространенный вариант в квартирах. Выглядит следующим образом:

Фаза L одновременно подсоединяется на клеммы L1-3. Для этого между ними устанавливаем две медные перемычки (они уже входят в комплект с плитой).

Ноль N подключаем на клеммы N1-2.

Защитный проводник PE – на клемму PE.

Получить доступ к клеммам электрической поверхности можно через ее заднюю крышку – она откручивается и снимается.

Трехфазная схема 380В

Подключаем таким образом:

Фазы A, B, C – подсоединяются к клеммам L1-3.

Клеммы N1-2 и PE – соединяются по вышеуказанной схеме.

В данном случае все просто, никаких перемычек делать не нужно.

Двухфазная схема 380В

Может быть и такое, что в загородном доме либо квартире фаз не три, а две: A и C есть, а B отсутствует. В данной ситуации варочная поверхность подсоединяется к сети 380В по двухфазной схеме:

На L1-2 ставится перемычка и подключается фаза A.

На L3 – фаза C.

Остальное – аналогично предыдущим вариантам.

Если перемычек у вас по какой-либо причине нет, их можно сделать самостоятельно из провода, сечение которого не меньше, чем у питающего (т. е. 6 мм²).

Для гибкого провода используйте изолированные кольцевые либо вилочные наконечники, чтобы обеспечить лучший контакт с зажимом. Они прессуются на жилу с помощью специальных пресс-клещей.

Подключаем духовой шкаф

Для духового шкафа все гораздо легче – евровилка просто вставляется в евроразетку (при необходимости старую нужно заменить новой).

Однако некоторые требования должны быть соблюдены.

Рассмотрим их:

Нужно, чтобы заземляющие контакты с электрощита подключались к розетке отдельным проводником. Питающий кабель на духовой шкаф должен подключаться к УЗО в электрощите.

Мощность духовки составляет 3-3,5 кВт – то есть для него достаточно обычной электропроводки. Если она окажется больше (проверьте по паспорту), с электрощита придется проложить отдельный кабель 3х2,5 мм². Он подключается к автомату на 25А.

Предпочтительный вариант – подсоединение духового шкафа к отдельному автомату. В противном случае при большой мощности потребления одновременная работа нескольких электроприборов будет невозможна – они будут выбивать выключатель.

Если вы приобрели встроенную технику – электрическую поверхность и духовой шкаф, подключить их можно самостоятельно. Сделать это не очень сложно, главное соблюдать инструкцию и быть предельно внимательными. Помните, что работа с электропроводкой – дело не шуточное, ошибки здесь могут стоить дорого. Не допустить их и сделать все грамотно вам помогут приведенные нами разъяснения и советы.

Площадь поперечного сечения в диаметре пересечение круга пересечения диаметр поперечного сечения электрический кабель формула проводника диаметр провода и сечение проводки и расчетное сечение AGW American Wire Gauge Толстая площадь сплошного провода формула удельное сопротивление многожильный провод литц длина ток

Площадь поперечного сечения к диаметру преобразование круг пересечение поперечное сечение диаметр электрический кабель формула проводника диаметр провода и сечение проводки и расчетное сечение AGW American Wire Gauge толстая площадь сплошного провода формула удельное сопротивление многожильный провод длина литц ток — sengpielaudio Sengpiel Berlin

Преобразование и расчет — поперечное сечение <> диаметр

● Диаметр кабеля по окружности площадь поперечного сечения и наоборот

электрический кабель , провод , провод , шнур ,
строка ,
проводка и веревка

Поперечное сечение — это просто двухмерный вид среза через объект.
Часто задаваемый вопрос: как преобразовать диаметр круглого провода d = 2 × r в площадь поперечного сечения круга
или площадь поперечного сечения A (плоскость среза) в кабель диаметр d ?
Почему значение диаметра больше, чем значение площади? Потому что это не то же самое.
Сопротивление обратно пропорционально площади поперечного сечения провода.

Требуемое поперечное сечение электрической линии зависит от следующих факторов:
1) Номинальное напряжение.Чистая форма. (Трехфазный (DS) / AC (WS))
2) Предохранитель — резервный восходящий поток = Максимально допустимый ток (А)
3) По графику передаваемая мощность (кВА)
4) Длина кабеля в метрах (м)
5) Допустимое падение напряжения (% от номинального напряжения)
6) Материал линии. Медь (Cu) или алюминий (Al)

Используемый браузер не поддерживает JavaScript.
Вы увидите программу, но функция работать не будет.

«Единицей» обычно являются миллиметры, но также могут быть дюймы, футы, ярды, метры (метры),
или сантиметры, если за площадь принять квадрат этой меры.

Литц-провод (многожильный провод), состоящий из множества тонких проводов, требует на 14% большего диаметра по сравнению со сплошным проводом.

Площадь поперечного сечения не диаметр.

Поперечное сечение — это площадь.
Диаметр — это линейная мера.
Это не может быть то же самое.

Диаметр кабеля в миллиметрах
— это не поперечное сечение кабеля в
квадратных миллиметрах.

Поперечное сечение или площадь поперечного сечения — это площадь такого разреза.
Это не обязательно должен быть круг.

Имеющийся в продаже размер провода (кабеля) как площадь поперечного сечения:
0,75 мм ², 1,5 мм ², 2,5 мм ², 4 мм ², 6 мм ², 10 мм ² , 16 мм ².

Расчет поперечного сечения A , ввод диаметра d = 2 r :

r = радиус провода или кабеля
d = 2 r = диаметр провод или кабель

Расчет диаметра d = 2 r , вход в сечение A :

Жила (электрокабель)

Есть четыре фактора, которые влияют на сопротивление проводника:
1) площадь поперечного сечения проводника A , рассчитанная по диаметру d
2) длина проводника
3) температура в проводнике
4) материал, составляющий проводник

Нет точной формулы для минимального сечения провода из максимального тока .
Это зависит от многих обстоятельств, таких как, например, если расчет выполняется для постоянного, переменного тока или
даже для трехфазного тока, свободно ли отпускается кабель или проложен под землей
. Кроме того, это зависит от температуры окружающей среды, допустимой плотности тока и допустимого падения напряжения
, а также от наличия одножильного или гибкого провода. И всегда есть хороший, но неудовлетворительный совет
использовать по соображениям безопасности более толстый и, следовательно, более дорогой кабель
.Общие вопросы касаются падения напряжения на проводах.

Падение напряжения Δ В

Формула падения напряжения с удельным сопротивлением (удельным сопротивлением) ρ (rho):

Δ V = I × R = I × (2 × l × ρ / A )

I = Ток в амперах
l = Длина провода (кабеля) в метрах (умноженная на 2, потому что всегда есть обратный провод)
ρ = rho, удельное электрическое сопротивление (также известное как удельное электрическое сопротивление или объемное
удельное сопротивление) меди = 0.01724 Ом × мм ² / м (также Ом × м)
(Ом для l = длина 1 м и A = 1 мм ² площадь поперечного сечения провода) ρ = 1/ σ
A = Площадь поперечного сечения в мм ²
σ = сигма, электропроводность (электропроводность) меди = 58 S · м / мм ²

Количество сопротивления

R = сопротивление	Ом
ρ = удельное сопротивление	Ом × м
l = двойная длина кабеля	м
A = поперечное сечение	мм ²

Производная единица удельного электрического сопротивления в системе СИ ρ — Ом × м, сокращенная от
прозрачный Ω × мм / м.
Электропроводность, обратная величине удельного электрического сопротивления.

Электропроводность и электрическое сопротивление κ или σ = 1/ ρ
Электропроводность и электрическое сопротивление ρ = 1/ κ = 1/ σ

Разница между удельным электрическим сопротивлением и электропроводностью

Проводимость в сименсах обратно пропорциональна сопротивлению в омах.

Чтобы использовать калькулятор, просто введите значение.
Калькулятор работает в обоих направлениях знака ↔ .

Значение электропроводности (проводимости) и удельного электрического сопротивления
(удельное сопротивление) зависит от температуры материала постоянной. В основном его дают при 20 или 25 ° C.

Сопротивление = удельное сопротивление x длина / площадь

Удельное сопротивление проводников изменяется с температурой.
В ограниченном температурном диапазоне это примерно линейно:

, где α — температурный коэффициент, T — температура и T ₀ — любая температура,
, например T ₀ = 293,15 K = 20 ° C, при котором известно удельное электрическое сопротивление ρ ( T ₀).

Преобразование сопротивления в электрическую проводимость
Преобразование обратного сименса в ом
1 Ом [Ом] = 1 / сименс [1 / S]
1 сименс [S] = 1 / Ом [1 / Ом]

1 миллисименс = 0,001 МО = 1000 Ом

Математически проводимость является обратной или обратной величине сопротивления:

Символом проводимости является заглавная буква «G», а единицей измерения является
мхо, что означает «ом», записанное наоборот. Позже блок MHO был заменен блоком
на блок Siemens — сокращенно буквой «S».

Калькулятор: закон Ома

Таблица типовых кабелей для громкоговорителей

Диаметр кабеля d	0.798 мм	0,977 мм	1,128 мм	1,382 мм	1.784 мм	2,257 мм	2.764 мм	3.568 мм
Номинальное сечение кабеля A	0,5 мм ²	0,75 мм ²	1,0 мм ²	1,5 мм ²	2,5 мм ²	4,0 мм ²	6,0 мм ²	10.0 мм ²
Максимальный электрический ток	3 А	7,6 А	10,4 А	13,5 А	18,3 А	25 А	32 А	–

Всегда учитывайте, что поперечное сечение должно быть больше при большей мощности и большей длине кабеля
, но также и с меньшим сопротивлением. Вот таблица, в которой указаны возможные потери мощности.

Длина кабеля в м	Сечение в мм ²	Сопротивление Ом	Потеря мощности при		Коэффициент демпфирования при
Длина кабеля в м	Сечение в мм ²	Сопротивление Ом	Импеданс 8 Ом	Импеданс 4 Ом	Импеданс 8 Ом	Импеданс 4 Ом
1	0.75	0,042	0,53%	1,05%	98	49
	1,50	0,021	0,31%	0,63%	123	62
	2,50	0,013	0,16%	0,33%	151	75
	4,00	0,008	0,10%	0,20%	167	83
2	0.75	0,084	1,06%	2,10%	65	33
	1,50	0,042	0,62%	1,26%	85	43
	2,50	0,026	0,32%	0,66%	113	56
	4,00	0,016	0,20%	0,40%	133	66
5	0.75	0,210	2,63%	5,25%	32	16
	1,50	0,125	1,56%	3,13%	48	24
	2,50	0,065	0,81%	1,63%	76	38
	4,00	0,040	0,50%	1,00%	100	50
10	0.75	0,420	5,25%	10,50%	17	9
	1,50	0,250	3,13%	6,25%	28	14
	2,50	0,130	1,63%	3,25%	47	24
	4,00	0,080	1,00%	2,00%	67	33
20	0.75	0,840	10,50%	21,00%	9	5
	1,50	0,500	6,25%	12,50%	15	7
	2,50	0,260	3,25%	6,50%	27	13
	4,00	0,160	2,00%	4,00%	40	20

Значения коэффициента демпфирования показывают, что осталось от принятого коэффициента демпфирования 200
в зависимости от длины кабеля, поперечного сечения и импеданса громкоговорителя.
Преобразование и расчет диаметра кабеля в AWG
и AWG в диаметр кабеля в мм — American Wire Gauge

Чаще всего мы используем четные числа, например 18, 16, 14 и т. Д.
Если вы получили нечетный ответ, например 17, 19 и т. Д., Используйте следующее меньшее четное число.

AWG означает American Wire Gauge и указывает на прочность проводов.
Эти номера AWG обозначают диаметр и, соответственно, поперечное сечение в виде кода.
Используются только в США. Иногда номера AWG можно найти также в каталогах
и технических данных в Европе.

Американский калибр проводов — диаграмма AWG

AWG номер	46	45	44	43	42	41	40	39	38	37	36	35	34
Диаметр дюйм	0.0016	0,0018	0,0020	0,0022	0,0024	0,0027	0,0031	0,0035	0,0040	0,0045	0,0050	0,0056	0,0063
Диаметр (Ø) в мм	0,04	0,05	0,05	0,06	0,06	0,07	0,08	0,09	0,10	0,11	0.13	0,14	0,16
Поперечное сечение в мм ²	0,0013	0,0016	0,0020	0,0025	0,0029	0,0037	0,0049	0,0062	0,0081	0,010	0,013	0,016	0,020

AWG номер	33	32	31	30	29	28	27	26	25	24	23	22	21
Диаметр дюйм	0.0071	0,0079	0,0089	0,0100	0,0113	0,0126	0,0142	0,0159	0,0179	0,0201	0,0226	0,0253	0,0285
Диаметр (Ø) в мм	0,18	0,20	0,23	0,25	0,29	0,32	0,36	0,40	0,45	0,51	0.57	0,64	0,72
Поперечное сечение в мм ²	0,026	0,032	0,040	0,051	0,065	0,080	0,10	0,13	0,16	0,20	0,26	0,32	0,41

AWG номер	20	19	18	17	16	15	14	13	12	11	10	9	8
Диаметр дюйм	0.0319	0,0359	0,0403	0,0453	0,0508	0,0571	0,0641	0,0719	0,0808	0,0907	0,1019	0,1144	0,1285
Диаметр (Ø) в мм	0,81	0,91	1.02	1,15	1,29	1,45	1,63	1,83	2,05	2.30	2.59	2,91	3,26
Поперечное сечение в мм ²	0,52	0,65	0,82	1,0	1,3	1,7	2,1	2,6	3,3	4,2	5,3	6,6	8,4

AWG номер	7	6	5	4	3	2	1	0 (1/0) (0)	00 (2/0) (-1)	000 (3/0) (-2)	0000 (4/0) (-3)	00000 (5/0) (-4)	000000 (6/0) (-5)
Диаметр дюйм	0.1443	0,1620	0,1819	0,2043	0,2294	0,2576	0,2893	0,3249	0,3648	0,4096	0,4600	0,5165	0,5800
Диаметр (Ø) в мм	3,67	4,11	4,62	5,19	5,83	6.54	7,35	8,25	9,27	10,40	11.68	13,13	14,73
Поперечное сечение в мм ²	10,6	13,3	16,8	21,1	26,7	33,6	42,4	53,5	67,4	85,0	107,2	135,2	170,5

Как высокие частоты демпфируются длиной кабеля?

Провода и кабели

Провода, как мы определяем здесь:
используется для передачи электричества или электрических сигналов.Провода
бывают разных форм и сделаны из разных материалов. Они могут показаться простыми, но инженеры
известно о двух
важные моменты:

-Электричество в длинных проводах, используемых в передаче, ведет себя совершенно иначе , чем в коротких
провода, используемые в конструкции устройств

— Использование проводов в цепях переменного тока вызывает множество проблем , например
скин-эффект и эффекты близости.

1. Удельное сопротивление / импеданс
2.Скин-эффект
3. Типы конструкций проводов
4. Подробнее о материалах проводов
5. Изоляция проводов

1.) Поведение электричества
в проводах: сопротивление и импеданс

Важно знать, имеете ли вы дело с постоянным или переменным током в данном проводе. Мощность переменного тока
имеет очень сложную физику, которая вызывает некоторые странные эффекты. Это была одна из причин, почему
Электроэнергия переменного тока была разработана в 1890-х годах, намного позже мощности постоянного тока. Инженеры любят
С.П. Штейнмецу пришлось
сначала разберитесь с математикой и физикой.

Питание переменного тока:

В переменном токе ток любит путешествовать рядом
поверхность проволоки (скин-эффект). Мощность переменного тока в проводе также вызывает
вокруг него формируется магнитное поле (индуктивность). Это поле влияет на другие
соседние провода (например, в обмотке), вызывающие

эффект близости. Со всеми этими свойствами необходимо иметь дело
при проектировании цепи переменного тока.

Питание постоянного тока:

In Постоянный ток проходит через весь провод.

Размер проводника и материал (питание переменного и постоянного тока):

Электроэнергия легче передается в местах с высокой проводимостью.
элементы, такие как медь, серебро или золото, менее проводящие
Чем больше диаметр материала, тем больше должен быть диаметр, чтобы выдерживать такую же токовую нагрузку.

Инженеры выбирают правильно
диаметр проволоки для работы, повышение тока в проволоке увеличивает удельное сопротивление и выделяет больше тепла.
Как вы увидите на схеме ниже, медь
может выдерживать больше тока, чем алюминий, при той же нагрузке.

Внизу: Когда сэр Хамфри
Дэви пропустил большой ток через тонкий платиновый провод в 1802 году, когда он светился.
и сделал первую лампу накаливания!
но всего через несколько секунд проволока расплавилась и испарилась из-за
тепло, вызванное сопротивлением в проводе.

Качество материала: примеси и кристаллы:

Большинство материалов содержат примеси.
В меди содержание кислорода и других материалов в меди влияет на проводимость,
поэтому медь, из которой будет сделан электрический провод, легируется иначе
чем медь, которая скоро станет водопроводом.

Металлы кристаллические (как вы увидите в нашем видео о меди).
Монокристаллическая медь или алюминий лучше
проводимость, чем у поликристаллических металлов, однако крупнокристаллическая медь очень дорого обходится
производят и используются только в высокопроизводительных приложениях.

Resistivity:

Сопротивление в проводе описывает возбуждение электронов в проводе.
материал проводника. Это возбуждение приводит к выделению тепла и потере эффективности.
На раннем этапе создания постоянного тока Томас Эдисон не мог послать свою энергию на большие расстояния без
медные провода большого диаметра за счет сопротивления на расстоянии. Это сделало мощность постоянного тока
не рентабельно и допускает рост мощности переменного тока.

Измерительные инструменты:

Инженеры используют закон Ома
чтобы рассчитать, какое сопротивление будет иметь данный провод. Это говорит нам, сколько энергии мы
потеряет на расстоянии.

I = V / R А = Вольт, деленное на сопротивление

Формулы сопротивления и проводимости:

Сопротивление = удельное сопротивление / площадь поперечного сечения

Проводимость = 1 / Сопротивление

Когда сопротивление хорошее:

Создание
нагрев проволоки обычно является признаком потери энергии, однако вольфрамовый
или танталовой проволоки, тепло заставляет проволоку светиться и производить свет, который
может быть желательным.Вольфрам используется для изготовления нитей
потому что он имеет очень высокую температуру плавления. Проволока может сильно нагреться и
ярко светятся, не таять. Вольфрам очень плохо подходит для передачи энергии
поскольку большая часть пропускаемой энергии теряется в виде тепла и света.

Решения

NCERT для науки 10 класса Глава 12

Страница № 200:

Вопрос 1:

Что означает электрическая цепь?

Ответ:

Электрическая цепь состоит из электрических устройств, коммутационных аппаратов, источника электроэнергии и т. Д.которые соединены проводящими проводами.

Видео решение для электричества (Страница: 200, Q.No .: 1)

Решение NCERT для науки класса 10 — электричество 200, вопрос 1

Страница № 200:

Вопрос 2:

Определите единицу измерения тока.

Ответ:

Единица измерения электрического тока — ампер (А).1 А определяется как расход заряда 1 Кл через провод за 1 с.

Видео решение для электричества (Страница: 200, Q.No .: 2)

Решение NCERT для науки класса 10 — электричество 200, вопрос 2

Страница № 200:

Вопрос 3:

Вычислите количество электронов, составляющих один кулон заряда.

Ответ:

Один электрон обладает зарядом 1,6 × 10 ⁻¹⁹ Кл, т. Е. 1,6 × 10 ⁻¹⁹ Кл заряда содержится в 1 электроне.

∴ 1 Кл заряда содержится в

Следовательно, электроны составляют один кулон заряда.

Видео решение для электричества (Страница: 200, Q.No .: 3)

Решение NCERT для науки класса 10 — электричество 200, вопрос 3

Страница № 202:

Вопрос 1:

Назовите устройство, которое помогает поддерживать разность потенциалов в проводнике.

Ответ:

Источник электричества, такой как элемент, батарея, источник питания и т. Д., Помогает поддерживать разность потенциалов в проводнике.

Видео решение для электричества (Страница: 202, Q.No .: 1)

Решение NCERT для науки класса 10 — электричество 202, вопрос 1

Страница № 202:

Вопрос 2:

Что имеется в виду, когда говорится, что разность потенциалов между двумя точками равна 1 В?

Ответ:

Если для перемещения заряда величиной 1 Кл из одной точки в другую требуется 1 Дж работы, то считается, что разность потенциалов между двумя точками равна 1 В.

Видео решение для электричества (Страница: 202, Q.No: 2)

Решение NCERT для науки класса 10 — электричество 202, вопрос 2

Страница № 202:

Вопрос 3:

Сколько энергии дается каждому кулону заряда, проходящего через батарею 6 В?

Ответ:

Энергия, отдаваемая каждому кулону заряда, равна количеству работы, необходимой для его перемещения.Объем работы определяется выражением

Разница потенциалов =

Где,

Заряд = 1 C

Разность потенциалов = 6 В

Следовательно, 6 Дж энергии передается на каждый кулон заряда, проходящего через батарею напряжением 6 В.

Видео решение для электричества (Страница: 202, Q.No .: 3)

Решение NCERT для науки класса 10 — электричество 202, вопрос 3

Страница № 209:

Вопрос 1:

От каких факторов зависит сопротивление проводника?

Ответ:

Сопротивление проводника зависит от следующих факторов:

(а) Длина жилы

(б) Площадь поперечного сечения проводника

(в) Материал проводника

(d) Температура проводника

Видео решение для электричества (Страница: 209, Q.№: 1)

Решение NCERT для науки класса 10 — электричество 209, вопрос 1

Страница № 209:

Вопрос 2:

Будет ли легче протекать ток через толстый провод или тонкий провод из того же материала при подключении к одному источнику? Зачем?

Ответ:

Сопротивление провода,

Где,

= Удельное сопротивление материала проволоки

l = Длина провода

A = Площадь поперечного сечения провода

Сопротивление обратно пропорционально площади поперечного сечения провода.

Чем толще провод, тем меньше сопротивление провода и наоборот. Следовательно, ток может легче течь по толстой проволоке, чем по тонкой.

Видео решение для электричества (Страница: 209, Q.No: 2)

Решение NCERT для науки класса 10 — электричество 209, вопрос 2

Страница № 209:

Вопрос 3:

Пусть сопротивление электрического компонента остается постоянным, в то время как разность потенциалов на двух концах компонента уменьшается до половины своего прежнего значения.Какие изменения произойдут в течении через него?

Ответ:

Изменение тока, протекающего через компонент, определяется законом Ома как,

В = ИК

Где,

Сопротивление электрического компонента = R

Разность потенциалов = В

Ток = I

Разность потенциалов уменьшается вдвое, при этом сопротивление остается постоянным.

Пусть новое сопротивление будет R ‘, а новое значение тока будет I ‘.

Следовательно, из закона Ома получаем величину нового тока.

Таким образом, количество тока, протекающего через электрический компонент, уменьшается вдвое.

Видео решение для электричества (Страница: 209, Вопрос №: 3)

Решение NCERT для науки класса 10 — электричество 209, вопрос 3

Страница № 209:

Вопрос 4:

Почему катушки электрических тостеров и электрических утюгов сделаны из сплава, а не из чистого металла?

Ответ:

Удельное сопротивление сплава выше, чем у чистого металла.Более того, при высоких температурах сплавы плавятся нелегко. Следовательно, катушки нагревательных приборов, таких как электрические тостеры и электрические утюги, сделаны из сплава, а не из чистого металла.

Видео решение для электричества (Страница: 209, Q.No: 4)

Решение NCERT для науки класса 10 — электричество 209, вопрос 4

Страница № 209:

Вопрос 5:

Используйте данные из Таблицы 12.2, чтобы ответить на следующий вопрос —

Таблица 12.2 Удельное электрическое сопротивление некоторых веществ при 20 ° C

–	Материал	Удельное сопротивление (Ом · м)
Проводников	Серебро	1,60 × 10 ⁻⁸
	Медь	1.62 × 10 ⁻⁸
	Алюминий	2,63 × 10 ⁻⁸
	Вольфрам	5,20 × 10 ⁻⁸
	Никель	6,84 × 10 ⁻⁸
	Утюг	10,0 × 10 ⁻⁸
	Хром	12.9 × 10 ⁻⁸
	Меркурий	94,0 × 10 ⁻⁸
	Марганец	1,84 × 10 ⁻⁶
	Константан (сплав Cu и Ni)	49 × 10 ⁻⁶
Сплавы	Манганин (сплав Cu, Mn и Ni)	44 × 10 ⁻⁶
	Нихром (сплав Ni, Cr, Mn и Fe)	100 × 10 ⁻⁶
	Стекло	10 ¹⁰ — 10 ¹⁴
Изоляторы	Твердая резина	10 ¹³ — 10 ¹⁶
	Эбонит	10 ¹⁵ — 10 ¹⁷
	Бриллиант	10 ¹²-10 ¹³
	Бумага (сухая)	10 ¹²

а) Какое из железа и ртути является лучшим проводником?

(b) Какой материал является лучшим проводником?

Ответ:

(а) Удельное сопротивление железа =

Удельное сопротивление ртути =

Удельное сопротивление ртути больше, чем у железа.Это означает, что железо является лучшим проводником, чем ртуть.

(b) Из таблицы 12.2 видно, что удельное сопротивление серебра является самым низким среди перечисленных материалов. Значит, это лучший дирижер.

Видео решение для электричества (Страница: 209, Вопрос №: 5)

Решение NCERT для науки класса 10 — электричество 209, вопрос 5

Страница № 213:

Вопрос 1:

Нарисуйте принципиальную схему цепи, состоящей из батареи из трех ячеек по 2 В каждая, резистора 5 Ом, резистора 8 Ом, резистора 12 Ом и вилочного ключа, соединенных последовательно.

Ответ:

Три ячейки с потенциалом 2 В, каждая из которых соединена последовательно, эквивалентны батарее с потенциалом 2 В + 2 В + 2 В = 6 В. На следующей принципиальной схеме показаны три резистора с сопротивлением 5 Ом, 8 Ом и 12 Ом соответственно, соединенные последовательно, и батарея с потенциалом 6 В.

Видео решение для электричества (Страница: 213, Q.No .: 1)

Решение NCERT для науки класса 10 — электричество 213, вопрос 1

Страница № 213:

Вопрос 2:

Изобразите схему вопроса 1 заново, вставив амперметр для измерения тока через резисторы и вольтметр для измерения разности потенциалов на резисторе 12 Ом.Какие будут показания в амперметре и вольтметре?

Ответ:

Для измерения тока, протекающего через резисторы, в цепь последовательно с резисторами должен быть включен амперметр. Для измерения разности потенциалов на резисторе 12 Ом необходимо подключить вольтметр параллельно этому резистору, как показано на следующем рисунке.

Сопротивления включены последовательно.

Закон

Ома можно использовать для получения показаний амперметра и вольтметра. По закону Ома

В = ИК ,

Где,

Разность потенциалов, В = 6 В

Ток, протекающий по цепи / резисторы = I

Сопротивление цепи, R =

= 0,24 А

Разность потенциалов на резисторе 12 Ом =

Ток, протекающий через резистор 12 Ом, I = 0.24 А

Следовательно, используя закон Ома, получаем

Следовательно, показание амперметра будет 0,24 А.

Показание вольтметра будет 2,88 В.

Видео решение для электричества (Страница: 213, Q.No .: 2)

Решение NCERT для науки класса 10 — электричество 213, вопрос 2

Страница № 216:

Вопрос 1:

Оцените эквивалентное сопротивление при параллельном подключении следующих элементов: (a) 1 Ом и 10 ⁶ Ом, (b) 1 Ом и 10 ³ Ом и 10 ⁶ Ом.

Ответ:

(a) Когда 1 Ом и 10 ⁶ Ом соединены параллельно:

Пусть R будет эквивалентным сопротивлением.

Следовательно, эквивалентное сопротивление 1 Ом

(b) При параллельном подключении 1 Ом, и:

Пусть R будет эквивалентным сопротивлением.

Следовательно, эквивалентное сопротивление = 0,999 Ом

Видео Решение для электричества (Страница: 216, Q.№: 1)

Решение NCERT для науки класса 10 — электричество 216, вопрос 1

Страница № 216:

Вопрос 2:

Электрическая лампа на 100 Ом, тостер с сопротивлением 50 Ом и водяной фильтр с сопротивлением 500 Ом подключены параллельно к источнику 220 В. Какое сопротивление у электрического утюга, подключенного к тому же источнику, который потребляет такой же ток, как и все три прибора, и какой ток проходит через него?

Ответ:

Сопротивление электролампы,

Сопротивление тостера,

Сопротивление водяного фильтра,

Напряжение источника, В = 220 В

Они подключены параллельно, как показано на следующем рисунке.

Пусть R будет эквивалентным сопротивлением цепи.

По закону Ома

В = ИК

Где,

Ток, протекающий по цепи = I

Все три устройства потребляют ток 7,04 А.

Следовательно, ток, потребляемый электрическим утюгом, подключенным к тому же источнику напряжения 220 В = 7.04 А

Позвольте быть сопротивлением электрического утюга. По закону Ома

Следовательно, сопротивление электрического утюга равно, а ток, протекающий через него, равен 7,04 А.

Видео решение для электричества (Страница: 216, Q.No: 2)

Решение NCERT для науки класса 10 — электричество 216, вопрос 2

Страница № 216:

Вопрос 3:

Каковы преимущества параллельного подключения электрических устройств к батарее вместо их последовательного подключения?

Ответ:

При параллельном подключении нет разделения напряжения между приборами.Разность потенциалов на каждом приборе равна подаваемому напряжению.

Общее эффективное сопротивление цепи можно уменьшить, подключив электрические приборы параллельно.

Видео решение для электричества (Страница: 216, Q.No .: 3)

Решение NCERT для науки класса 10 — электричество 216, вопрос 3

Страница № 216:

Вопрос 4:

Как можно соединить три резистора с сопротивлением 2 Ом, 3 Ом и 6 Ом, чтобы получить общее сопротивление (a) 4 Ом, (b) 1 Ом?

Ответ:

Имеются три резистора с сопротивлением 2 Ом, 3 Ом и 6 Ом соответственно.

(a) На следующей принципиальной схеме показано подключение трех резисторов.

Здесь резисторы 6 Ом и 3 Ом включены параллельно.

Следовательно, их эквивалентное сопротивление будет равно

Эквивалентный резистор сопротивлением 2 Ом последовательно соединен с резистором 2 Ом.

Следовательно, эквивалентное сопротивление цепи = 2 Ом + 2 Ом =

Следовательно, полное сопротивление цепи составляет.

На следующей принципиальной схеме показано подключение трех резисторов.

Все резисторы включены последовательно. Следовательно, их эквивалентное сопротивление будет равно

Следовательно, полное сопротивление цепи составляет.

Видео решение для электричества (Страница: 216, Q.No: 4)

Решение NCERT для науки класса 10 — электричество 216, вопрос 4

Страница № 216:

Вопрос 5:

Что является (а) наибольшим, (б) наименьшим общим сопротивлением, которое может быть обеспечено комбинацией четырех катушек с сопротивлением 4 Ом, 8 Ом, 12 Ом, 24 Ом?

Ответ:

Имеются четыре катушки с сопротивлением 12 Ом и 24 Ом соответственно.

(a) Если эти катушки соединены последовательно, то эквивалентное сопротивление будет самым высоким, определяемым суммой 4 + 8 + 12 + 24 =

(b) Если эти катушки соединены параллельно, то эквивалентное сопротивление будет наименьшим, равным

Следовательно, 2 Ом — это наименьшее полное сопротивление.

Видео решение для электричества (Страница: 216, Вопрос №: 5)

Решение NCERT для науки класса 10 — электричество 216, вопрос 5

Страница № 218:

Вопрос 1:

Почему шнур электрического нагревателя не светится, а нагревательный элемент светится?

Ответ:

Нагревательным элементом электронагревателя является резистор.Количество выделяемого им тепла пропорционально его сопротивлению. Сопротивление элемента электронагревателя очень высокое. Поскольку ток проходит через нагревательный элемент, он становится слишком горячим и светится красным. С другой стороны, сопротивление шнура низкое. Он не становится красным, когда через него протекает ток.

Видео решение для электричества (Страница: 218, Q.No .: 1)

Решение NCERT для науки класса 10 — электричество 218, вопрос 1

Страница № 218:

Вопрос 2:

Вычислите количество тепла, выделяемого при передаче 96000 кулонов заряда за один час через разность потенциалов 50 В.

Ответ:

Количество выделяемого тепла ( H ) определяется законом нагрева Джоуля как

Где,

Напряжение, В = 50 В

Время, т = 1 ч = 1 × 60 × 60 с

Сумма тока,

Следовательно, выделяемое тепло.

Видео Решение для электричества (Страница: 218, Q.№: 2)

Решение NCERT для науки класса 10 — электричество 218, вопрос 2

Страница № 218:

Вопрос 3:

Электрический утюг с сопротивлением 20 Ом потребляет ток 5 А. Рассчитайте количество тепла, выделяемое за 30 с.

Ответ:

Количество выделяемого тепла ( H ) определяется законом нагрева джоуля как

Где,

Ток, I = 5 А

Время, т = 30 с

Напряжение, В = Ток × сопротивление = 5 × 20 = 100 В

Следовательно, количество тепла, выделяемого в электрическом утюге, составляет.

Видео решение для электричества (Страница: 218, Вопрос №: 3)

Решение NCERT для науки класса 10 — электричество 218, вопрос 3

Страница № 220:

Вопрос 1:

От чего зависит скорость передачи энергии током?

Ответ:

Норма потребления электрической энергии в электроприборе называется электрической мощностью.Следовательно, скорость, с которой энергия передается током, является мощностью устройства.

Видео решение для электричества (Страница: 220, Q.No .: 1)

Решение NCERT для науки класса 10 — электричество 220, вопрос 1

Страница № 220:

Вопрос 2:

Электродвигатель потребляет 5 А от сети 220 В.Определите мощность мотора и потребляемую энергию за 2 ч.

Ответ:

Мощность ( P ) определяется выражением

Где,

Напряжение, В = 220 В

Ток, I = 5 А

Энергия, потребляемая двигателем = Pt

Где,

Время, т = 2 ч = 2 × 60 × 60 = 7200 с

P = 1100 × 7200 = 7.92 × 10 ⁶ Дж

Следовательно, мощность мотора = 1100 Вт

Энергия, потребляемая двигателем = 7,92 × 10 ⁶ Дж

Видео решение для электричества (Страница: 220, Q.No .: 2)

Решение NCERT для науки класса 10 — электричество 220, вопрос 2

Страница № 221:

Вопрос 1:

Отрезок провода сопротивления R разрезан на пять равных частей.Затем эти части соединяются параллельно. Если эквивалентное сопротивление этой комбинации составляет R ‘, то соотношение R / R’ равно —

(а)

(б)

(в) 5

(г) 25

Ответ:

(d) Сопротивление куска провода пропорционально его длине. Кусок проволоки имеет сопротивление R . Проволока разрезается на пять равных частей.

Следовательно, сопротивление каждой части =

Все пять частей соединены параллельно.Следовательно, эквивалентное сопротивление (R ’) задается как

Следовательно, коэффициент равен 25.

Видео решение для электричества (Страница: 221, Q.No .: 1)

Решение NCERT для науки класса 10 — электричество 221, вопрос 1

Страница № 221:

Вопрос 2:

Какой из следующих терминов не означает электрическую мощность в цепи?

(а) I ² R

(б) IR ²

(в) VI

(г)

Ответ:

(b) Электрическая мощность определяется выражением: P = VI … (i)

По закону Ома В = IR … (ii)

Где,

В = разность потенциалов

I = Текущий

R = Сопротивление

Из уравнения (i) можно записать

P = ( IR ) × I

Из уравнения (ii) можно записать

Мощность P нельзя выразить как IR ².

Видео решение для электричества (Страница: 221, Q.No .: 2)

Решение NCERT для науки класса 10 — электричество 221, вопрос 2

Страница № 221:

Вопрос 3:

Электрическая лампочка рассчитана на 220 В и 100 Вт. При работе от 110 В потребляемая мощность составит —

(а) 100 Вт

(б) 75 Вт

(в) 50 Вт

(г) 25 Вт

Ответ:

(d) Энергия, потребляемая прибором, определяется выражением

Где,

Номинальная мощность, P = 100 Вт

Напряжение, В = 220 В

Сопротивление, R =

Сопротивление лампы остается постоянным, если напряжение питания снижается до 110 В.Если лампочка работает от 110 В, то потребляемая ею энергия определяется выражением для мощности как

Следовательно, потребляемая мощность будет 25 Вт.

Видео решение для электричества (Страница: 221, Q.No .: 3)

Решение NCERT для науки класса 10 — электричество 221, вопрос 3

Страница № 221:

Вопрос 4:

Два проводящих провода из одного и того же материала, одинаковой длины и одинакового диаметра сначала подключаются последовательно, а затем параллельно в цепи через одну и ту же разность потенциалов.Соотношение тепла, произведенного в последовательной и параллельной комбинациях, будет —

(а) 1: 2

(б) 2: 1

(в) 1: 4

(г) 4: 1

Ответ:

(c) Джоулевое нагревание определяется как, H = i ² Rt

Пусть R будет сопротивлением двух проводов.

Эквивалентное сопротивление последовательного соединения составляет R _S = R + R = 2R

Если V — приложенная разность потенциалов, то это напряжение на эквивалентном сопротивлении.

Теплоотдача за время t is,

Эквивалентное сопротивление параллельного соединения составляет R _P =

V — это приложенная разность потенциалов на этом R _P .

Теплоотдача за время t is,

Итак, отношение произведенного тепла составляет,

Примечание: H R также H i ² и H t .В этом вопросе t одинаковы для обеих схем. Но ток через эквивалентное сопротивление обеих цепей разный. Мы могли бы решить вопрос напрямую, используя H R , если бы ток был таким же. Поскольку нам известны напряжение и сопротивление цепей, мы вычислили и с точки зрения напряжения и сопротивления и использовали в уравнении H = i ² Rt , чтобы найти соотношение.

Видео решение для электричества (Страница: 221, Q.No: 4)

Решение NCERT для науки класса 10 — электричество 221, вопрос 4

Лучшее соотношение цены и качества электрического провода 220 В — Выгодные предложения на электрический провод 220 В от мировых продавцов электрических проводов 220 В

Отличные новости !!! Вы попали в нужное место для электропроводки 220В.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не будет побит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот лучший электрический провод 220 В скоро станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели свой провод 220 В на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в электрическом проводе 220 В и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

И если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести electric wire 220v по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

VI. Перевести на русский язык письменно.

Энергия — это способность выполнять работу. Различные формы энергии, взаимопревращаемые подходящими средствами, включают потенциальную, кинетическую, электрическую, тепловую, химическую, ядерную и лучистую энергию.Взаимопревращение этих двух форм энергии происходит только в присутствии материи. В отсутствие материи энергия может существовать только в виде лучистой энергии.

VII. Составляйте предложения, комбинируя подходящие части предложений, приведенных в столбцах I и II.

Я	II
1. Электрический ток	1. энергия положения.
2.Кинетическая энергия	2. Электричество в состоянии покоя.
3. Статическое электричество	3. поток движущихся электронов.
4.Потенциальная энергия	4. энергия движения.
5.Постоянный ток	5. Разряд электроэнергии.
6. Молния есть	6. поток электронов в одном направлении.

Разговорная

VIII. Обсуди в группе.

1. Энергия может быть преобразована из одной формы в другую. Привести пример.

2. Формы энергии.

Электроэнергия

Чтение

I. Прочтите следующие ключевые слова:

электричество, свет, медь, тайна, существование, генерировать, через, избыток.

II. Прочтите и переведите текст.

Электрический заряд также называют электричеством. Мы можем вырабатывать электричество для освещения наших городов или хранить его в батарее для транспортировки. Электричество — это поток электронов через проводник. Медь — хороший проводник, поэтому мы используем ее в электрических проводах. ПВХ, с другой стороны, является хорошим изолятором, и мы используем его для покрытия медных проводов.

Простая электрическая схема включает аккумулятор с химической пастой, угольный стержень, провод и лампочку.Химическая паста содержит избыток электронов, поэтому, когда вы соединяете два полюса батареи, медный провод притягивает электроны. Электроны в химической пасте отталкивают электроны в углеродном стержне и заставляют их течь по проволоке. Когда они достигают нити накала внутри лампы, они выделяют тепло и излучают свет. То есть мы говорим, что свет — это фотоэлектрический эффект.

Природа электрического заряда — загадка, но мы знаем, что взаимодействие электрических зарядов в пространстве-времени отвечает за существование природы.

Словарь

III. Запомните эти слова:

проводник, для хранения, для протекания, проволока, цепь, углеродная, колба, для включения, стержень.

Грамматика

IV. Переведите следующие слова:

1. Электричество, электричество, электричество, электрификация, электрификация, электрификация, электрик;

2. проводимость, проводник, проводимость, проводимость, проводить, проводящий, непроводящий;

3.намагничивать, магнитить, магнитно, магнитно, намагничивать, размагничивать;

4. направить, направить, направить, директор, прямо, направить, однонаправленный.

V. Прочтите следующую информацию о безопасности работы электриков.

Электрики носят защитную одежду, например, резиновую обувь и перчатки, потому что иногда случаются несчастные случаи. Резина — изолятор. Электроны не могут пройти через него. Электрики обычно перед работой отключают электричество.Они не работают на улице, когда идет дождь, потому что вода — проводник. Электрики не боятся электричества, но уважают его мощность.

Дата: 11.12.2015; посмотреть: 1077

Что такое электрический проводник? Определение и типы электрических проводников

Определение: Проводник — это металл, который позволяет электрическому току проходить через него. Электрический проводник обычно состоит из металлов, таких как медь, алюминий и их сплавы.В электрическом проводнике электрические заряды перемещаются от атома к атому, когда к ним прикладывается разность потенциалов. Электрические проводники используются в виде проволоки. Выбор проводника можно принять во внимание, учитывая различные факторы, такие как предел прочности на разрыв, усталостная прочность, потери на коронный разряд, местные условия и стоимость.

Электрический провод, который используется для передачи энергии, обычно многожильный. Многожильные проводники обладают большой гибкостью и механической прочностью по сравнению с одиночным проводом того же сечения.В многожильном проводе обычно центральный провод окружен последовательными слоями проводов, содержащих 6, 12, 18, 24,… проводов.

Размер проводника определяется эквивалентной площадью поперечного сечения меди и количеством жил с диаметром каждой жилы. Эквивалентное поперечное сечение многожильного проводника — это площадь поперечного сечения одножильного проводника из того же материала и той же длины, что и многожильный провод. А также проводник, имеющий такое же сопротивление при той же температуре.

Типы электрических проводников

Жестко вытянутые медные, твердотянутые алюминиевые проводники и алюминиевые проводники со стальным сердечником чаще всего используются в энергетике. Некоторые из важных типов проводников подробно описаны ниже.

Жестко вытянутый медный проводник

Такой тип проводов обеспечивает высокую прочность на разрыв. Он обладает высокой электропроводностью, долгим сроком службы и высокой стоимостью лома. Он наиболее подходит для распределительных работ, когда пролеты и отводы больше.

Кадмий медный проводник

Предел прочности на разрыв меди увеличивается примерно на 50 процентов за счет добавления в нее примерно 0,7–1,0 процента кадмия, но их проводимость снижается примерно на 15–17 процентов. Свойство более высокой прочности на разрыв позволяет возводить проводник на более длинные пролеты с таким же прогибом. Этот проводник обладает такими преимуществами, как простота соединения, большая устойчивость к атмосферным условиям, лучшая износостойкость, легкая обрабатываемость и т. Д.

Температура, при которой медь отжигается и размягчается, также повышается, а влияние температуры на напряжения меньше. Изменение провеса из-за изменений нагрузки и температуры сведено к минимуму.

Медный проводник со стальным сердечником (SCC)

В медном проводнике со стальным сердечником один или два слоя медных жил окружают медные проводники со стальным сердечником. Стальной сердечник увеличивает прочность на разрыв.

Медный сварной провод

В проводниках такого типа однородные слои меди привариваются к стальной проволоке.Электропроводность медного сварного проводника варьируется от 30 до 60 процентов по сравнению со сплошным медным проводником того же диаметра.

Какое сечение провода для электроплиты 220в: Какой кабель нужен для подключения электроплиты с духовкой
