Установка сифона на раковину: особенности и правила

Сантехническое оборудование обязательно оснащают сифоном. Через него происходит слив стоков. Приспособление надежно блокирует накапливающиеся в канализации газы, не допуская их проникновения в помещение. По сути, это гидравлический затвор, пропускающий жидкость и блокирующий газы посредством водной пробки. Сливной сифон для раковины располагается достаточно высоко, поэтому его габариты не имеют большого значения при установке.

Установить сифон на раковину или мойку легко, это можно сделать и своими руками

Достоинства и недостатки сифонов бутылочного типа

Прежде, чем приступать к поискам подходящего оборудования, следует определиться, какой вид будет устанавливаться. Выделяют четыре типа сифонов, из которых самый распространённый – бутылочный. Название дано потому, что в районе гидрозатвора конструкция принимает форму бутылки. Бутылочный тип получил наибольшее распространение, хотя отличается самым сложным устройством в сравнении с прочими. Предпочтение данному типу отдают из-за его несомненных достоинств:

  • компактности, его легко установить в стесненном пространстве;
  • легкость установки сочетается с легкостью разборки. Поэтому прочистить конструкцию несложно, это не потребует значительного времени.;
  • случайно проскользнувшие внутрь предметы не потеряются, а опустятся на дно колбы;
  • только он позволяет провести интеграцию с переливом и входом для стиральной машины.

Важно знать! Заметный недостаток конструкции: загрязнения скапливаются в месте перехода водного потока, прошедшего стакан, в прямой участок.

Сифон бутылочного типа — наиболее распространенная модель подобных изделий

Вариацией конструкции бутылочного типа можно считать скрытый тип сифона. Стакан встраивается в стену, наружу выходит только горизонтальная трубка. Это дорогое устройство и оно применяется изредка.

Трубный и гофрированный типы сифонов

Трубный. Это жесткая труба, она изогнута в форме латинских букв S или U. Конструкция трубного сифона может быть разборной или неразборной. Встречаются модели, оснащенные открывающейся пробкой в нижней точке, чтобы можно было прочистить слив. Жесткость трубной конструкции выдвигает повышенные требования к точности сборки. Сливное отверстие умывальника и входное отверстие в канализации следует совместить поточнее.

Гибкую трубу гофрированного сифона можно изогнуть, при необходимости, как угодно. Это важо, если проблематично подключиться ко входу в систему канализации. Отсутствие промежуточных соединений снижает вероятность протечки. Уклон для создания гидрозатвора формируют, просто вручную изогнув трубку. Дешевизна и простота сборки – очевидные преимущества гибкого сливного сифона для раковины. Недостаток, с которым приходится мириться, порожден гибкостью гофрированной конструкции. Неровность поверхности приводит к накоплению на ней отложений, требующих очистки.

Комплектация и материалы для изготовления

Стандартная комплектация сливного сифона включает:

  • защитную решетку или сетку с отверстиями диаметром до десяти миллиметров;
  • резиновые прокладки. Их толщина – 3-5 мм. В дорогих моделях ставятся прокладки белого цвета, а не привычного черного;
  • патрубок, отводной или выпускной, для установки прокладки. У него – два-три рельефных кольца и небольшой бортик. В отдельных моделях патрубок оборудован отводком, чтобы подключить стиральную или посудомоечную машину;
  • соединительный винт диаметром до восьми миллиметров. Настоятельно рекомендуется выбирать модель с винтом из нержавеющей стали;
  • корпус;
  • гайки;
  • отводы к канализации.

Сифоны могут быть нержавеющими, медными или полимерными — эти материалы устойчивы к коррозии, а изделия из них долговечны

Конструкция должна обладать устойчивостью к химическим и термическим воздействиям. Поэтому для ее изготовления применяют пластики и металлы.

Пластиковые, полиэтиленовые или полипропиленовые образцы стоят дешевле и просты в устройстве и сборке. Полипропиленовые детали жестче, лучше сохраняют форму и устойчивость соединений. Подключив стиральную машину, следует помнить, что придется вскоре подтягивать резьбовые соединения, чтобы не было протеканий.

Полезная информация! Устройства из нержавеющей стали дороги и мало распространены. Латунные и бронзовые имеют гальваническое покрытие, поэтому они не окисляются, устойчивы к коррозии и долговечны.

Как выбрать сифон для раковины

Решая, какую модель сифона для раковины выбрать, необходимо принимать в расчет сочетание нескольких факторов. Обязательно следует принять во внимание:

  • цену. Она не определяет качество работы устройства, хотя отражает продолжительность срока эксплуатации;
  • эстетичность. В умывальнике без пьедестала хромированные детали будут на виду и создадут определенное впечатление. При наличии пьедестала они будут скрыты, их эстетическое совершенство будет недоступно лицезрению;
  • диаметр горловины;
  • наличие перелива;
  • будет ли подключаться стиральная или посудомоечная машина, для которых понадобится дополнительный слив;
  • какое расстояние по горизонтали разделяет горловину от выхода канализации;
  • входит ли в комплект выпуск;
  • расположение относительно канализационного выхода. Если смещение превышает 2-4 см, желательно установить гофрированный сифон или бутылочный с гибкой трубой;
  • входная трубка сифона не должна иметь диаметр больший, чем у входа в канализацию. Лучше, чтобы они совпадали. При меньшем значении диаметра входной трубки понадобится переходник.

Выбор сифона зависит от конструктивных особенностей мойки или раковины и необходимости подключения бытовой техники к системе слива

Выбираем сифоны для моек

Мойке присущ ряд особенностей, которые учитываются при подборе сифона:

  • мойка может иметь не одну секцию, а две-три. Одна секция для мытья овощей – плоская, две другие – глубокие, с переливом (верхним сливом). На кухонной мойке его вход осуществляется в сифон через внешнюю трубку. В других конструкциях предохраняющий от случайного затопления перелив выходит напрямую в выпуск. Наличие выпуска в комплекте мойки – косвенный признак качества данного оборудования;
  • расстояние от центра мойки до стены довольно значительно;
  • у горловины мойки диаметр больше соответствующего отверстия умывальника;
  • возможно, будет устанавливаться посудомоечная машина, для подсоединения которой понадобится дополнительный боковой вход.

Для мойки может не подойти ординарный, самый простой образец. Следует просчитать, сколько сливных потоков будет объединено в одной конструкции.

Как собрать сифон для раковины

Сборку любого сифона для раковины придется предварить демонтажем старой конструкции. И не забыть при этом поставить под ней тазик, чтобы не собирать потом пролившуюся жидкость с не самым приятным запахом. Если сразу не удалось открутить прикипевший винт в центре решетки сливного отверстия, то следует сначала снять нижнюю часть сифона. Останется только патрубок. Повращав, обычно удается освободить винт и гайку. Сняв отслужившую конструкцию, тщательно вытирают сливное отверстие.

Сборка сифона — достаточно простое мероприятие, но следует уделять особое внимание установке всех уплотнительных прокладок, которые прилагаются к изделию

Последовательность сборки:

  1. На самое большое отверстие сифона помещается самая большая плоская прокладка. Сбоку прикручивается крышка-колпак.
  2. На патрубок надевается накидная гайка, затем тупым концом вверх натягивается конусная прокладка. Патрубок вставляется в верхнее отверстие и достаточно плотно, но не пережимая, закручивается. (В некоторых моделях предусматривается также соединение патрубка с воронкой слива).
  3. (Относится только к сборке образца с переливом). Перелив соединяется с отводом патрубка. Сначала накидывается гайка, потом — кольчатая прокладка. Ее размещают тупым концом к переливу. Перелив вставляется в отвод и затягивается гайка.
  4. На гофрированную трубу, аналогично предыдущему шагу, надеваются накидная гайка и конусная прокладка. Труба прикручивается к сифону, завершая сборку.

Важно! При сборке, чтобы не повредить прокладки и резьбу, не следует чрезмерно затягивать детали.

Как установить сифон для раковины

Успешно закончив сборку, переходят к установке. Последовательность операций такова:

  1. Уплотнительное кольцо с рифлением накладывается на патрубок сифона вверх полосками. Оставшееся кольцо натягивается на металлическую решетку.
  2. Металлическую решетку с кольцом кладут сверху, над мойкой. Подстраивают сифон под сливное отверстие раковины, аккуратно придерживают и выравнивают.
  3. Закручивается в решетку винт.
  4. Собранное устройство подключают к канализации, используя жесткую трубу или гофрированную. Применение гофрированной трубы проще. Ее растягивают, получая нужную длину. С установкой жесткой трубы возиться придется подольше, но она более надежна и долговечна.
  5. Проверка. Конструкция заполняется водой, создавая гидрозатвор. При правильной сборке и установке протечки исключаются.

После сборки и установки сифона следует обязательно проверить все соединения на герметичность

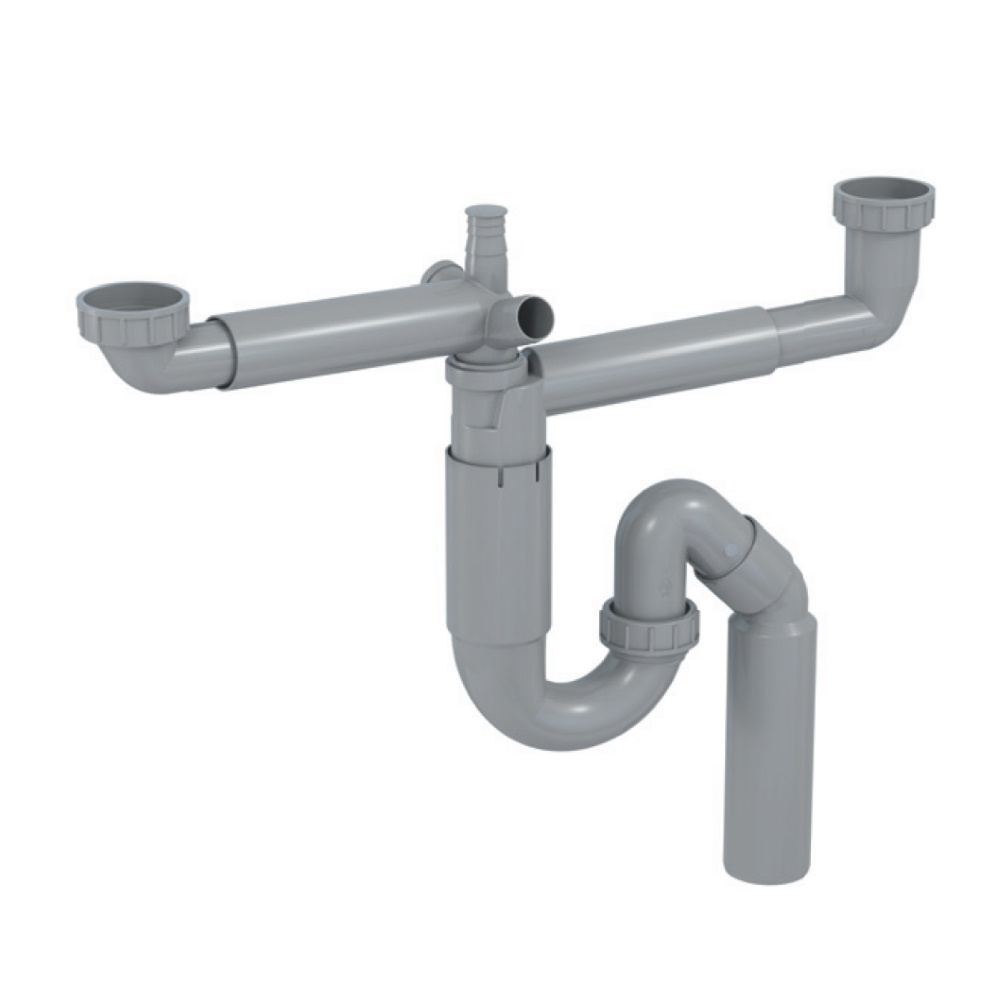

Сифон двойной для кухонной раковины: выбор и установка

Если не подходит одинарный сифон, подбираем двойной. Он может иметь один или два уровня. Колба (или изгиб, в конструкции трубного типа), в которой отстаивается вода, будет либо по центру между раковинами (мойками), либо смещена в сторону.

В одноуровневой системе конструкция предполагается непосредственно под одной из секций мойки. Отходящая от него труба соединяется под углом с трубой, подсоединенной к сливу второй секции. В двухуровневой системе трубы, подключенные к сливам моек, соединяются в колбе, размещенной посредине между раковинами. Двойные конструкции могут быть оснащены переливами.

Установка имеет ряд нюансов, связанных с подключением большего числа деталей:

  1. На каждый слив винтом прикручивается решетка.
  2. К сливным отверстиям с помощью гаек устанавливаются патрубки.
  3. Патрубок слива соединяется с другим, к которому относится отстойник. На будущее можно установить дополнительный отвод.
  4. Закрепляется отстойник на объединяющей трубе. Понадобятся резиновые прокладки и специальные винты. Обработка некислотным силиконовым герметиком повысит надежность герметизации.
  5. Выходной патрубок соединяется с канализационной системой.
  6. Проверка.

Кухня часто комплектуется сдвоенной раковиной, но установка двойного сифона для нее аналогична монтажу одинарного устройства

Установка сифона для мини-раковины

Мини-раковины устанавливаются часто. Связано это не только с малыми размерами ванной или туалета. Помимо отменной функциональности, они элегантны и изящны, хорошо вписываются в дизайн помещения и не загромождают пространства. Естественно, следует выбирать только маленькие сифоны для таких раковин, чтобы не испортить общее эстетическое впечатление. Выбирая подходящее устройство, руководствуются общими соображениями в отношении качества изделия. Исключением, естественно, являются изначальные требования к размерам. Сборка и подключение такой конструкции не имеет никаких технологических особенностей.

Важно! Процесс установки потребует особой аккуратности в силу условий работы: малых габаритов устанавливаемой конструкции и ограниченности пространства. Все крепления и стыки должны быть надежно зафиксированы, соединения – надежно загерметизированы.

Сифоны для раковин – простые устройства, незаметно и надежно обслуживающие человеческие бытовые потребности. Они не отличаются сложностью конструкции, не требуют особых познаний и специальных инструментов для сборки и установки. При этом могут работать безукоризненно, не нуждаясь в особенном уходе. Чтобы они работали, оправдывая наши ожидания, следует ответственно подойти к выбору необходимого типа изделия. И проследить, чтобы не нарушались несложные правила сборки, установки, обслуживания и эксплуатации.

Как установить и подключить сифон на мойку на кухне: 7 шагов

Сифон — деталь сантехники, без которой нормально пользоваться раковиной не получится. Магазины предлагают немало вариантов для моек. Гайд помогает разобраться в видах и особенностях моделей, рассказывает, как они устроены. В нем также есть пошаговая инструкция по установке.

Что такое сифон для мойки?

Это элемент слива, который создает гидрозаслон, тем самым препятствуя проникновению мусора в трубопровод и появлению неприятных запахов в кухне.

Основных разновидностей сифона — пять:

1. Бутылочный — представляет собой жесткую конструкцию, с откручивающейся деталью снизу. Это очень удобно, так как засоры можно быстро прочистить. Такой вариант удерживает не только мусор, но и мелкие предметы, например, кольца. К этому типу сифонов может подсоединяться гофрированный мягкий или жесткий сливной шланг.

2. Гибкий — гофрированная трубка с изгибом, которая фиксируется с помощью хомута. Место сгибания создает водозатвор. Основную часть сифона можно сгибать в нужную сторону. Существенный минус такого решения — шероховатость внутренней стороны: из-за такой структуры материала внутри часто задерживается мусор, поэтому прочищать его нужно чаще остальных.

3.Скрытый — вариация бутылочного. Снаружи размещена только горизонтальная трубка, а сама «бутылка» встраивается в стену. Стоимость таких моделей выше, поскольку они не портят интерьер.

Читайте также: Как выбрать смеситель для ванны: 4 секрета удачной покупки

4. Трубный — жесткий, имеет форму S или U. Конструкция может быть как цельной, так и разборной. Некоторые модели оснащены пробкой в нижней точке, что позволяет легко и быстро устранить засор. При установке такого сифона важно максимально точно совместить сливные отверстия мойки и входного канализационного канала.

5. Плоский — имеет либо трубчатый, либо прямоугольный корпус. Этот вариант компактнее остальных и стоит дороже, но зато дает больше свободного пространства под мойкой на кухне. Это дает возможность установить внизу тумбу, разместить небольшую стиральную или посудомоечную машину.

Совет: после доставки сифона следует убедиться, что его элементы не деформированы, а все детали, которые должны быть в комплекте — на месте.

Узнайте: Как подобрать мойку для кухни: 4 критерия выбора

Переливные модели

Основная черта такого сифона для мойки — сверху корпус оснащен отводом на перелив. Его еще называют переливным узлом или тройником. Он предотвращает выплескивание воды за пределы раковины, если основное нижнее отверстие закрыто.

Переливная трубка, которая подсоединяется к узлу, может быть гофрированной или жесткой. Второй вариант может быть не только цельным, но и раздвижным, что позволяет регулировать длину. Стоки из тройника попадают в гидрозатвор.

Устройство и принцип действия

Независимо от вида, модели выполняют одинаковую функцию. В изогнутой части постоянно находится слой воды, который представляет собой гидробарьер. Он не дает газам, попадающим туда во время сброса стоков, попасть в кухню, при этом вода все равно сливается в канализационную систему.

Пригодится: Как выбрать смеситель для кухни – 3 параметра сантехники, на которые стоит опираться при покупке

Составные элементы

Выше были описаны основные виды сифонов и особенности их устройства. Некоторые детали конструкции — общие для всех моделей. Их составляющие представлены:
корпусом из нескольких частей;

  • отводным патрубком, имеющим рельефные кольца, который подключается к мойке на кухне снизу;
  • сеткой — берет на себя защитную функцию;

Совет: для большой семьи подойдет двойная глубокая раковина, например, N200. Она сделана из прочного искусственного камня и устанавливается под столешницу.

  • винта, который служит соединением между сеткой и патрубком;
  • трубки для отвода воды в систему канализации;
  • прокладок: в виде конусов — уплотнители между элементами, из резины — для фиксации отвода и герметизации защитной решетки;
  • накидных крепежных гаек.

Инструкция: Как правильно установить мойку на кухне своими руками: инструкция в 4 разделах

Как собрать сифон для раковины

Сборка приспособления и его подключения просты. Обычно вместе с товаром выдается план действий. Каждый этап описан в таблице.

Внимание! Перед установкой важно отключить подачу воды и слить ее остатки, открыв кран.

Важно: после того, как сифон для мойки будет собран и установлен, следует проверить герметичность соединений. Для этого нужно открыть кран на смесителе в кухне и посмотреть, нет ли протеканий. Если есть — надо все подкрутить еще раз, если ничего не течет — работа окончена.

Любопытно: Из чего состоит смеситель для кухни: устройство 5 разных моделей

Как видно, подсоединить сифон — нетрудно, даже если пользователь ни разу не сталкивался с такой необходимостью. Нужно лишь четко следовать инструкции.

Устанавливаем сифон своими руками | Строительный портал

С установкой сифона под мойкой или ванной справится даже новичок, не прибегая к помощи сантехника. Конструкции современных сифонов в большинстве случаев собираются вручную, в редких ситуациях понадобится использовать отвертку.

Рассмотрим функциональные особенности разных видов сифонов, приведем рекомендации по выбору связки между умывальником и канализационной трубой. Кроме того опишем пошагово, как правильно установить сифон под раковиной, ванной и стиральной машинкой.

  1. Устройство сифона
  2. Разновидности сифонов для кухни и ванны: особенности выбора
  3. Как установить сифон на кухне: порядок действий
  4. Как правильно установить сифон под ванну
  5. Установка сифона для стиральной машины
  6. Общие советы по установки сифонов
  7. Прочистка и ремонт сифона

Устройство сифона

Сифон – это связующий элемент между канализационной системой и умывальником. Устройство производит вывод воды, блокирует попадание неприятных запахов в помещение и препятствует засорению трубопровода. Как правило, сифон монтируется возле сантехнического прибора (мойка, раковина, ванна или стиральная машинка) непосредственно возле ввода в канализацию.

Стандартная комплектация сифона включает в себя следующие элементы:

  1. Защитная решетка – устанавливается в сливное отверстие мойки/ванны. Эта деталь не задерживает крупные отходы, не допуская засорения канализации.
  2. Резиновая прокладка – размещается между выпускным патрубком и корпусом мойки. Обычно, прокладка имеет толщину 3-5 мм.
  3. Выпускной патрубок. Некоторые варианты сифонов предусматривают дополнительный отвод для подключения слива посудомоечной или стиральной машины. Это может быть отвод для смесителей, имеющий донный клапан.
  4. Прокладка выпускного патрубка, изготовленная из резины.
  5. Гайка выпускного патрубка. Материал изготовления – пластик.
  6. Резиновая пробка для закупорки сливного отверстия раковины/ванны.
  7. Соединительный винт из нержавейки, диаметр – 6-8 мм. Некоторые производители с целью удешевления товара изготавливают эту деталь из обычного железа с напылением никеля и хрома. Подобная экономия приводит к тому, что винт быстро ржавеет и разрушается. Проверить качество металла получится с помощью магнита – нержавейка не магнитится.
  8. Корпус сифона – «колено» или «бутылка».
  9. Металлическая гайка из нержавейки, латуни или меди.
  10. Пластиковая гайка для стяжки.
  11. Конусные прокладки для пластика или резины – 2 штуки.
  12. Стакан или крышка сифона.
  13. Канализационный отвод – находится с боку корпуса сифона.
  14. Гайка для фиксации пластикового переходника.
  15. Плоская резиновая прокладка – обеспечивает плотное прилегание корпуса и крышки сифона.
  16. Канализационный отвод: гибкий шланг, пластиковая труба, пластиковый патрубок или гофрированная труба.

В комплект входит инструкция с подробным описанием, как установить сифон. Процесс сборки и монтажа следует начинать, только после ее прочтения.

Разновидности сифонов для кухни и ванны: особенности выбора

Существуют несколько типов данных сантехнических устройств. Модели отличаются между собой конструктивными особенностями, материалом изготовления и внешним видом. Чтобы было легче сделать правильный выбор, надо разобраться с вариантами конструктивных решений сифона.

Трубный. Обычно монтируется под раковиной в ванной комнате. На кухне не рекомендуется использовать такой сифон, так как его придется очень часто чистить. Плюс трубной модели – компактность и привлекательность. Внешне они напоминают изогнутую трубу – этот изгиб создает водяной затвор.

Как правило, нижнее колено подобной модели снимается для очистки. Минус трубного сифона – не достаточно глубокий гидрозатвор, из-за чего вода быстрее испаряется и провоцирует появление специфического запаха.

Бутылочный – наиболее распространенный вариант. Жесткая конструкция, напоминающая по форме колбу или бутылку. Сифоны этого типа имеют ряд положительных качеств:

  • часть, которая обычно засоряется из-за некачественной воды или сливающихся отходов, легко откручивается;
  • сифон легок в обслуживании;
  • длительный срок службы;
  • вода никогда полностью не уходит из гидрозатвора, поэтому «бутылочная» конструкция надежно удерживает запахи;
  • сифон оборудован переливом – при засорении труб, вода не поднимется за пределы отрегулированные системой и не затопит помещение;
  • если в раковину попадут мелкие ценные вещи, то они останутся в резервуаре – их получится достать, открутив низ сифона.

Бутолочная модель имеет и некоторые недостатки:

  • монтируется только со стандартными трубами канализационной системы, так как устройство имеет жесткую конструкцию;
  • под умывальником занимает много места.

Гофрированный сифон отличается простотой установки. Устройство состоит выпуска и гофротрубы на изогнутом каркасе.

Достоинства гофрированных моделей:

  • возможность подключения к канализационному трубопроводу, размещенному нестандартным способом;
  • простота монтажа и «умеренная» ценовая политика;
  • считается наиболее экономным вариантом;
  • установщик самостоятельно формирует изгиб для водяной пробки, предотвращающее попадание неприятных запахов через раковину в помещение;
  • риск протечки минимален, так как труба не имеет каких либо соединений;
  • обеспечивает качественное водоотведение независимо от расстояния между полом и умывальником.

Недостатки гофрированных сифонов:

  • быстрое накопление отложений на внутренней поверхности трубы;
  • гофрированная труба со временем теряет свою прочность из-за горячей воды – сливать кипяток в раковину с таким сифоном нельзя.

При выборе сифона следует придерживаться некоторых советов:

  1. Для раковины стандартной формы достаточно легко подобрать сифон. Эксклюзивные модели лучше оборудовать сифоном, поставляющим в комплекте с раковиной.
  2. Пропускная способность сифона подбирается с учетом напора воды в трубах и наличия дополнительных устройств, подключаемых к устройству – чем их больше, тем шире должно быть сечение отвода. От покупки плоского сифона с мелким сечение, в данной ситуации, придется отказаться.
  3. При покупке необходимо сверить параметры раковины, ванны и мойки с параметрами сифона. Отправляясь в магазин, заранее надо замерять: диаметр сливного/переливного отверстия и расстояние до труб канализации.

Как установить сифон на кухне: порядок действий

Подготовительные работы

После приобретения сифона надо проверить его комплектность – все ли детали имеются в наличии. Пластиковые модели продаются в мягкой упаковке, поэтому при транспортировке некоторые элементы могут поцарапаться или деформироваться. На резьбе не должно быть никаких повреждений и заусениц.

Помимо самого сифона для монтажа понадобятся:

  • силиконовый герметик или прокладка;
  • изолента;
  • плоская небольшая отвертка.

Перед тем, как установить сифон на раковину в ванной или кухне понадобится выполнить демонтаж старого устройства:

  1. Под мойку поставить ведро.
  2. Поломанный сифон снять вместе с канализационной подводкой.
  3. Если устаревшая муфта непригодна для дальнейшего использования, то ее надо заменить.
  4. Из раструба и слива удалить грязь. Канализационную трубу заткнуть тряпкой и пакетом.

При замене старых чугунных коммуникаций, прочно забетонированных в цемент, могут возникнуть некоторые сложности. Чугун придется выбивать из цемента, но делать это надо крайне аккуратно, чтоб обломки не попали в трубу. В противном случае трубопровод регулярно будет загрязняться. Попавшие в трубу осколки, надо удалить пласкогубцами.

Как установить сифон для раковины.

Пошаговая инструкция

Если сифон продавался собранным, то его следует разобрать и проверить насколько хорошо закреплены и затянуты все детали.

Совет. Кухонные сифоны нужно собирать вручную, чтобы не повредить изделие и контролировать силу зажима.

Последовательность установки:

  1. На чугунную трубу монтировать резиновую накладку. Пластиковую канализационную трубу вывести на нужный уровень (до 40 см от пола) и установить на нее специальный переходник.
  2. Соединить вручную трубу под мойкой и основную часть сифона.
  3. Свободной рукой вставить сеточку с прокладкой и винтом в сливное отверстие, наживить винт и дожать полностью.
  4. Гофрированную  трубу вставить в сливной раструб и стянуть барашковой гайкой.
  5. В трубу канализации установить раструб гофротрубы.
  6. В некоторых инструкциях рекомендуется подключать дополнительную технику на этом этапе. Однако желательно сначала соединить сифон с канализацией и провести его проверку. Дополнительные отводы в это время закрывают заглушками, которые поставляются в комплекте с сифоном.
  7. После проверки – подключить дополнительную технику. Сливные шланги посудомоечной и сливной машинки закрепить хомутами.

Совет. Важно проследить, чтоб сливной шланг, отходящий от сифона, нигде не перекручивался и не перегибался. Вода должна стекать беспрепятственно.

Как установить сифон для раковины с переливом: видео

Как правильно установить сифон на ванну

Как правило, ванна имеет пару отверстий. Одно расположено на дне, другое – на передней стенке. Из этих особенностей определяется конструкция сифона для ванны, состоящая из таких деталей:

  • пластиковая трубка гофра;
  • чаша для водостока;
  • колено с патрубком.

Приведем алгоритм, как установить сифон под ванной:

  1. Предварительно собрать сифон и «примерять», как он будет расположен под ванной. До начала работ по установке сифона надо обдумать размещение труб, определить толщину и длину трубопровода.
  2. В верхнем отверстии на ванной (на передней стенке) установить металлический ободок. Закрепить к нему патрубок.
  3. С помощью болта сливную чашу прикрепить к сливному отверстию, которое находится в днище.
  4. Для соединения сифона с отверстиями необходимо раскрутить металлический болт (расположен на самой ванне). Затем патрубок прикрутить с помощью болта к отверстию.
  5. Когда компоненты сифона собраны, то свободный конец гофры можно соединить с канализационной трубой.
  6. Проверить стыки на герметичность – напустить в ванну воды под маленьким напором. Если течи нет, то понемногу увеличивать напор. Просмотреть место под ванной – если вода отсутсвует, то сифон готов к нормальному использованию.

Как установить сифон: видео

Установка сифона для стиральной машины

Для стиральных машинок применяются сифоны с отводом. Технология монтажа зависит от типа конструкции.

Сифон открытого типа фиксируется крепежной скобой:

  1. Место крепежа отметить на стене.
  2. Просверлить отверстия и прикрутить к стене сифон.
  3. С помощью гибкого шланга подсоединить сифон к тройнику.
  4. Заключительный этап – соединение со стиральной машинкой.

Установка встраиваемого сифона – более кропотливая работа. Порядок действий:

  1. В стене перфоратором сделать отверстие.
  2. Закрепить при помощи монтажной скобы канализационные и водопроводные трубы в отверстии.
  3. Установить сифон с изгибом.
  4. Подключить сифон к коммуникациям.
  5. Отверстия заделать цементным раствором, детали скрепить.
  6. Стиральную машинку подключить согласно инструкции.

Общие советы по установки сифонов

  1. Приступать к установке сифона следует после изучения инструкции, которая поставляется в комплекте.
  2. При монтаже сифона для акриловой или металлической ванны сливное отверстие надо обрабатывать наждачной бумагой – это способствует плотному прилеганию прокладок.
  3. Сифон с разрывом потока струи требует жесткого крепления к стене.
  4. Перед затягиванием сифона надо проконтролировать, чтоб прокладки не сместились.
  5. Диаметр сливного трубопровода должен быть не меньше 5 см.

Как установить сифон с разрывом струи: особенности конструкции и монтажа.

Прочистка и ремонт сифона

Если сифон засорился, и вода не проходит сквозь слив, то можно попробовать его прочистить одним из способов:

  1. Вылить в раковину/мойку горячую воду, которая растворит жир. Действие усилится, если в воду добавить соду.
  2. Использовать для промывки труб бытовую химию.
  3. Подставить ведро, снять нижнюю пробку, открутить и почистить колено вручную.

Если сифон протекает, то необходимо:

  1. Обработать сифон смазкой, герметиком. Это помогает в случаях, когда протечка возникла в месте стыковки с раковиной.
  2. Закрутить плотно пробку.
  3. Все детали, которые ремонтировались, очистить от старого слоя герметика и обработать «свежим» составом.

Долговечность эксплуатации сифона во многом зависит от качества самого устройства и точности его установки.

Установка и конструкция сифона для раковины в кухню

Кухонная мойка – это обязательная и важная деталь сантехнической гарнитуры. В ее конструкцию входит несколько элементов, совместная работа которых обеспечивает функциональность всей конструкции. Главным элементом, при помощи которого осуществляется слив воды, является сифон. Если к выбору данного элемента подойти ответственно, внимательно изучить инструкцию, которая к нему прилагается и усвоить некоторые общепринятые правила, то монтаж, чистка и замена не будут доставлять лишних хлопот, и будет проходить достаточно быстро.

Для чего нужен сифон?

Данный очевидный вопрос для специалиста не требует различных объяснений, но людей, которые далеки от данной области, часто данная дилемма ставит в тупик. Наиболее популярным ответом на данный вопрос является – потому что так нужно, но более конкретного ответа добиться довольно трудно.

Данный элемент необходим не просто для соединения раковины и канализации, он служит для дополнительной преграды для крупных фракций мусора из раковины в канализацию, а так же для того чтобы воспрепятствовать попаданию неприятного запаха из канализации на кухню.

Сифон имеет вид трубы (довольно редко нескольких труб), которая имеет своеобразный изгиб, и выполняющую функцию отвода в канализацию грязной воды. Из-за изгиба некоторая часть воды постоянно находится в трубе, таким образом, организуя некий своеобразный отстойник. Он, в свою очередь, препятствует неприятным запахам и шуму из канализации попадать в комнату.

Проще говоря, мы имеем простейший вид гидрозатвора, изогнутая трубка которого постоянно заполнена водой. Кроме того, сифон помогает предотвратить засорение канализации твердыми частицами, оседающими в его нижней части.

Разновидности гидрозатворов для моек

Материалы, которые используются в производстве сливной конструкции, являются полиэтилен и полипропилен. Именно данные материалы являются основными для изготовления большинства изделий данного типа. Гидрозатворы из этих материалов обладают следующими преимуществами перед латунными или бронзовыми:

  • малый вес изделия, из-за чего нет нагрузки на мойку, которая изготовлена из достаточно тонкого металла;
  • пластик не так сильно позволяет откладываться на стенках жиру и прочим видам налета;
  • абсолютная неподверженность коррозии и гниению;
  • достаточно долгий срок эксплуатации сифонов из данных материалов;
  • стоимость, которую может позволить себе любой.

Конструкция сифонов для кухонных моек делится на несколько видов:

  1. Бутылочный. Представляет собой довольно жесткую конструкцию, которая откручивается снизу. Это позволяет достаточно быстро и просто прочистить устройство. Нижняя часть позволяет задержать не только мусор, но и случайно упавшие в слив украшения либо другие твердые предметы. К «бутылке» можно подсоединить жесткую или гофрированную сливную трубу. Из-за находящейся постоянно внутри корпуса воде, создается водяной затвор.
  2. Гофрированный. Представляет собой гибкую трубу которая изогнута в определенном месте и зафиксированным хомутом. Такой изгиб необходим для создания гидрозатвора. Оставшуюся часть сифона можно изогнуть в нужную сторону. У данной конструкции есть один серьезный недостаток, все дело в его внутренней шероховатой поверхности на которой задерживается мусор. Из-за этого конструкция нуждается в постоянном съеме и очистке.
  3. Трубный. Представляет собой S-образно изогнутую трубу, главным преимуществом данной конструкции является то, что она занимает мало места.
  4. Плоский. Является обычным сифоном, все части которого располагаются горизонтально. Применяется тогда, когда под мойкой мало свободного места.
  5. Скрытый. Данное устройство может иметь любую конструкцию, его главной особенностью является то, что его можно монтировать в стену или потайную нишу или короб.
  6. С переливом. Дополнительной частью такого вида конструкции является жесткий перелив, который соединяет верхнюю часть мойки и сливной шланг.
  7. Сифон для мойки с разрывом струи. Представляет собой обычный сифону, которого есть небольшой просвет (до 4 см) между приемным и выпускным отверстием. Благодаря этому создается своеобразный барьер для проникновения микробов из канализации в мойку. Данный тип конструкции чаще всего встречается в заведениях общепита.

Конструкция разных видов

Устройство гидрозатвора для кухонной мойки, как правило, может отличаться у разных производителей, но суть функционирования одинаковая. Конструкция сифонов для раковины в кухню включает в себя несколько элементов:

  • разборный сифон;
  • фитинги, необходимые для подключения к системе канализации;
  • уплотнители и прокладки для фитингов;
  • гладкие и гофрированные трубки;
  • направляющая воронка;
  • сетки и уловители;
  • уплотнители, метизы и прокладки для крепления устройства непосредственно к мойке.

Довольно серьезное отличие от указанного списка имеет сифон, предназначенный для двойной раковины на кухне. Невзирая на то, что элементы конструкции те же, их количество будет в два раза больше. Без инструкции, которая должна к нему прилагаться, его сборка будет намного сложнее. Но в тоже время, осуществив сборку половины конструкции, можно с уверенностью сказать, что сборка второй половины будет гораздо проще.

Внимание! При покупке изделия, требуется проверить присутствие всех элементов конструкции. Очень часто можно столкнуться с тем, что порой даже в закрытой упаковке не хватает некоторых элементов.

Хочется заметить также и то, что конструкция немного усложняется, когда выбор падает на сифон для кухонной мойки с переливом. В нем, кроме всего прочего, есть специальная переливная трубка, как правило, изготовленная из гофрированного пластика, а также вспомогательные фитинги и крепления с прокладками. В тоже время прокладки должны быть установлены не только на фитинг, который соединяет сифон с переливом, но и между отверстием на мойке и переходником переливного шланга.

Дополнительные сложности в конструкции появляются в том случае, когда устройство довольно дорогостоящее и оборудовано автоматизированной системой задержки и слива воды в мойке. В этом случае в его комплектацию может входить механическая кнопка, при помощи которой специальное соединение приводит в действие пружину, связанную с конструкцией, которая располагается внутри воронки. Данная конструкция подвижка является управлением сливного затвора при воздействии на кнопку. Для данной кнопки на мойке отводится специальное место, обычно скрываемое заглушкой.

Как собрать и установить конструкцию?

Перед сборкой гидрозатвора для кухонной раковины, необходимо обязательно удостовериться в том, что все детали комплектации на месте, а под рукой находятся все необходимые инструменты. Иначе можно столкнуться с серьезными проблемами во время сборки. Но перед сборкой новой конструкции, вначале необходимо убедится в том, что нет необходимости в демонтаже старой конструкции, которая вышла из строя и должна быть срочно заменена.

В том случае если старая конструкция находится на месте, ее необходимо аккуратно снять для того чтобы не повредить остальную сантехнику. В противном случае замены будет требовать не только сифон, но и кухонная раковина с краном или смесителем, все зависит от масштабов повреждений. Перед тем, как приступить к демонтажу, под мойкой необходимо установить емкость для удаления излишков застоявшейся воды и остатков мусора из старого сифона и мойки, если в ней что-то находилось до начала работ.

Сборка может быть начата разными способами. В первом случае необходимо заранее собрать основу устройства, после чего закрепить ее на мойке. Но можно и идти от обратного, и поэтапно собирать все детали вместе непосредственно на раковине. Суть в обоих случаях одна и та же, все зависит от личных предпочтений или пожеланий мастера-сантехника, в зависимости от того, кто выполняет данную работу.

Большинство склоняется к тому, что, в первую очередь, должна быть собрана основная часть, после чего она должна быть смонтирована непосредственно на мойке, данные рекомендации обосновываются тем, что под раковиной довольно мало места для манипуляций руками и инструментами, да и с освещением тоже проблемы. Поэтому лучше послушаться совета большинства и осуществлять сборку сифона и арматуры по частям.

Совет! Для того чтобы разобраться в последовательности соединения деталей, рекомендуется руководствоваться инструкцией. Она, как правило, достаточно кратка, но в тоже время достаточно точная и понятно демонстрирует при помощи иллюстраций последовательность сборки всех элементов.

  1. Сам сифон является, пожалуй, наиболее крупной деталью комплекта, которая состоит из двух частей – съемной чаши и корпуса. Она снимается для того, чтобы можно было удалить засор, который возникает во время эксплуатации. При сборке их нужно соединить. Между ними, как правило, устанавливается комплектная прокладка необходимого размера. Чаша накручивается вручную на основу снизу.
  2. Между фитингом и основой требуется установить прокладку, и только после этого приступать к их соединению. Прокладок для фитинга может быть сразу пара. В том случае если в комплектацию входят две прокладки, то одна из них, которая выполнена в форме шайбы (плоское кольцо с дырой в центре), должна быть уложена внутрь фитинга, а вторую конусообразную необходимо установить ниже, а именно на трубчатую часть воронки. Узкая часть конусной резиновой прокладки направляется в сторону основы сифона для того, чтобы надежно закрепить воронку на необходимой высоте. После чего фитинг необходимо плотно закрутить для предотвращения в будущем протечек.
  3. После надежного закрепления конуса в устройстве гидрозатвора, он может быть закреплен на раковине. С поверхности необходимо аккуратно удалить остатки сетки, после чего ветошью протереть ее для очистки от грязи, которая скапливается под сеткой и резиновой подкладкой.
  4. Конструкция, собранная заблаговременно, располагается под сливом мойки. Между ними обязательно нужно установить резиновую либо силиконовую прокладку для предотвращения протекания. Ее внешний диаметр должен быть тех же размеров, что и верхняя часть воронки. Далее собранная конструкция должна быть отцентрирована опять же для того, чтобы предотвратить в дальнейшем протечки.
  5. Поверх сливного отверстия в раковине необходимо установить элементы. Это сетка либо решетка и соответствующая прокладка. Бывает так, что ее не включают в комплект, но это не является серьезной проблемой, так как основная задача ложится на прокладку, которая находится между воронкой и мойкой.
  6. В центр решетки вкручивается комплектный винт либо другой метиз. Во время его закручивания все элементы конструкции соединяются, и чем плотнее будет данное соединение, тем меньше будет вероятность протечек.
  7. Но это не обязательно является финалом соединения мойки и сифона. Дополнительные манипуляции могут потребоваться в том случае, когда мойка оборудована переливным отверстием, а сифон оборудован дополнением, в которое входит переливная трубка с адаптером. Адаптер к мойке крепится при помощи винта, а между ними также должна быть установлена прокладка. Трубка с адаптером крепится к сифону с помощью таких же креплений, которые применяются для соединения гидрозатвора с воронкой.
  8. Соединение с канализацией. Тип трубки напрямую влияет на то, насколько сложно будет ее соединять. Гладкие трубки зачастую бывают сборными и ее части крепятся друг к другу с помощью фитингов и дополнительных прокладок. Стоит помнить о том, что у некоторых трубок может быть взаимно вставная конструкция, за счет которой расстояние между соединительными узлами можно регулировать. Гофрированные трубки устанавливаются намного проще.
  9. Трубка соединяется с сифоном с помощью фитинга и прокладок по принципу, который приводился ранее, а соединение с входом в канализацию производится с помощью резинового переходника прокладки. Обычно его вставляют внутрь отверстия, а в его внутренний диаметр вставляется соединительная трубка.

Совет! Для того чтобы трубка легче вставлялась в адаптер, рекомендуется ее основание слегка смазать моющим средством.

Во время монтажа сифона высота выходного отверстия сифона над уровнем пола должна быть выше, относительно высоты входа в канализационную трубу. Если это условие соблюдено, то образуется определенный наклон, который благоприятен для стока воды.

Таким образом, в независимости от того, какой внешний вид и размер имеет данная сантехническая конструкция, она призвана выполнять свою основную функцию – защита пространства кухни от запахов, которые царят в канализации. А со сборкой и монтажом сифона под кухонной мойкой можно справиться самостоятельно, не обращаясь за помощью к профессионалам.

как установить слив для кухонной мойки, правильная установка

Полноценное использование кухни невозможно без раковины. Это сантехническое устройство, состоящее из двух элементов: чаши и сифона, который непосредственно соединяется с канализационной системой. Правильно выполненный монтаж конструкции позволяет надежно защитить квартиру от неприятных запахов из трубы, вредных бактерий и микробов, в больших количествах находящихся в сточных водах.

Сифон — это труба с изгибом, в которой задерживается вода и другие мелкие частицы, сливаемые в канализацию.

Разновидности моделей

Существует несколько вариантов конструкции:

  1. Колбообразные
  2. Коленчатые
  3. Гофрированные
  4. Скрытые
  5. Плоские

Колбообразные модели представляют собой сборную конструкцию, которую можно быстро прикрепить, без применения специального инструмента.

Коленная конструкция одна из самых простых среди всех вариантов моделей, что позволяет почистить засор или поменять любые элементы за считаные минуты. Труба может быть изогнута в виде формы букв U или S, благодаря чему можно использовать пространство с максимальной эффективностью.

Гофрированный вариант имеет конструкцию схожую с трубным аналогом. Отличие в использовании гофрированного шланга, что дает ему возможность изгибаться в любых направлениях. Но есть и одни существенный недостаток, гофрированная трубка быстро засоряется, вследствие чего приходиться чаще разбирать и прочищать. Подключить и снять такой сифон сможет даже человек без применения специального инструмента и сантехнических знаний.

Плоский вариант рекомендуется применять в помещениях с острым дефицитом свободного пространства.

Модель скрытый сифон, монтируется в стену или конструкцию на кухни. Его не будет видно со стороны, что позволяет не портить своим видом общую картину. Целесообразно применять такой вариант на небольших кухнях.

Монтаж колбообразной модели

Чтобы выполнить правильное подключение к каждому комплекту прилагается схема, главное соблюдать некоторые правила

  1. Для герметичного соедниения нижней крышки и верхней части корпусу, устанавливается резиновая прокладка
  2. Плотно закручивается крышка снизу
  3. На патрубок крепящий сифон к раковине насаживается накидная гайка
  4. Для регулировки расположения изделия по высоте на нижней части патрубка устанавливается конусная шайба
  5. Патрубок соединяется с конусом и закрепляется гайкой
  6. Выходная труба соединяется к сливу: гайка насаживается на патрубок, после чего до упора продвигается конусная прокладка.
  7. Заключительный этап сборки соединение шлангового патрубка и корпуса при помощи гайки

Следующим шагом будет соединение с мойкой, который также достаточно прост.

  • Необходимо убедиться, что размеры сифона подходят к канализационной трубе. Для создания герметичного соединения обязательна установка резиновой прокладки.
  • Устанавливается защитная сетка на сливное отверстие в раковине
  • К мойке при помощи винта крепится сифон с обязательной установкой резинового уплотнителя
  • Последний этап заключается в установке отводного шланга

После завершения работ необходимо провести испытания, чтобы удостовериться в работоспособности конструкции и отсутствии протечек. Для этого достаточно включить воду и убедиться, что все элементы соединены герметично. За счет подтягивания элементов установленной конструкции устраняется течь. Иногда вода пробегает в соединении с мойкой, того необходимо поправить уплотнитель, который установлен с отклонением.

Монтаж конструкции с переливом

В добавок к операциям по установке обычной модели необходимо осуществить некоторые дополнительные действия. Отводной патрубок присоединяется к нижней части переливной трубы. Сделать это нужно только во время соединения мойки с сифоном. После этого верхнюю часть трубки крепят к переливному отверстию раковины. Работа простая и не трудоемкая, но в случае правильного монтажа раковина, наполнившаяся водой, будет попадать в канализацию через слив.

Рекомендации по выбору

Чтобы после завершения работ не было лишних проблем, необходимо сделать правильный выбор, соблюдая простые правил как собрать сифон для раковины на кухне

  1. Гладкостенные модели наиболее просты в прочистке.
  2. Чтобы исключить попадание неприятного запаха на время монтажа канализационную трубу лучше заткнуть тряпкой или поставить заглушку.
  3. Перед установкой резинового уплотнителя и прикручивания сифона к мойке необходимо обезжирить место вокруг слива.
  4. Для надежной защиты от протечек резиновые уплотнители дополнительно герметизируют. Этой же процедуре подвергают и остальные места соединений. Не требует этого только нижняя крышка сифона, ведь её придется откручивать для прочистки.
  5. Для исключения протечек в нижней части крышки в качестве уплотнителя можно использовать паклю.
  6. Идеальный вариант, если отверстие сифона будет точно совпадать с диаметром отверстия канализационной трубы.
  7. Не обязательно приобретать сифон одновременно с мойкой. Сделать это можно по мере необходимости, главное их сочетание по размерам и дизайну.

Недостаточно просто купить сифон для кухонной мойки. Важно его правильно установить и для этого необходимо внимательно изучить инструкции и четко следовать её рекомендациям. Зачастую недорогие сифоны устанавливаются быстрее и проще, чем их дорогие аналоги более сложной конструкции.

Установка сифона под раковину на кухне. Как установить сифон для раковины. Особенности крепления к мойке

С установкой сифона под мойкой или ванной справится даже новичок, не прибегая к помощи сантехника. Конструкции современных сифонов в большинстве случаев собираются вручную, в редких ситуациях понадобится использовать отвертку.

Рассмотрим функциональные особенности разных видов сифонов, приведем рекомендации по выбору связки между умывальником и канализационной трубой. Кроме того опишем пошагово, как правильно установить сифон под раковиной, ванной и стиральной машинкой.


Устройство сифона

Сифон — это связующий элемент между канализационной системой и умывальником. Устройство производит вывод воды, блокирует попадание неприятных запахов в помещение и препятствует засорению трубопровода. Как правило, сифон монтируется возле сантехнического прибора (мойка, раковина, ванна или стиральная машинка) непосредственно возле ввода в канализацию.

Стандартная комплектация сифона включает в себя следующие элементы:

В комплект входит инструкция с подробным описанием, как установить сифон. Процесс сборки и монтажа следует начинать, только после ее прочтения.

Разновидности сифонов для кухни и ванны: особенности выбора

Существуют несколько типов данных сантехнических устройств. Модели отличаются между собой конструктивными особенностями, материалом изготовления и внешним видом. Чтобы было легче сделать правильный выбор, надо разобраться с вариантами конструктивных решений сифона.

Трубный.
Обычно монтируется под раковиной в ванной комнате. На кухне не рекомендуется использовать такой сифон, так как его придется очень часто чистить. Плюс трубной модели — компактность и привлекательность. Внешне они напоминают изогнутую трубу — этот изгиб создает водяной затвор.

Как правило, нижнее колено подобной модели снимается для очистки. Минус трубного сифона — не достаточно глубокий гидрозатвор, из-за чего вода быстрее испаряется и провоцирует появление специфического запаха.

Бутылочный
— наиболее распространенный вариант. Жесткая конструкция, напоминающая по форме колбу или бутылку. Сифоны этого типа имеют ряд положительных качеств:

  • часть, которая обычно засоряется из-за некачественной воды или сливающихся отходов, легко откручивается;
  • сифон легок в обслуживании;
  • длительный срок службы;
  • вода никогда полностью не уходит из гидрозатвора, поэтому «бутылочная» конструкция надежно удерживает запахи;
  • сифон оборудован переливом — при засорении труб, вода не поднимется за пределы отрегулированные системой и не затопит помещение;
  • если в раковину попадут мелкие ценные вещи, то они останутся в резервуаре — их получится достать, открутив низ сифона.

Бутолочная модель имеет и некоторые недостатки:

  • монтируется только со стандартными трубами канализационной системы, так как устройство имеет жесткую конструкцию;
  • под умывальником занимает много места.

Гофрированный сифон
отличается простотой установки. Устройство состоит выпуска и гофротрубы на изогнутом каркасе.

Достоинства гофрированных моделей:

  • возможность подключения к канализационному трубопроводу, размещенному нестандартным способом;
  • простота монтажа и «умеренная» ценовая политика;
  • считается наиболее экономным вариантом;
  • установщик самостоятельно формирует изгиб для водяной пробки, предотвращающее попадание неприятных запахов через раковину в помещение;
  • риск протечки минимален, так как труба не имеет каких либо соединений;
  • обеспечивает качественное водоотведение независимо от расстояния между полом и умывальником.

Недостатки гофрированных сифонов:

  • быстрое накопление отложений на внутренней поверхности трубы;
  • гофрированная труба со временем теряет свою прочность из-за горячей воды — сливать кипяток в раковину с таким сифоном нельзя.

При выборе сифона следует придерживаться некоторых советов:

  1. Для раковины стандартной формы достаточно легко подобрать сифон. Эксклюзивные модели лучше оборудовать сифоном, поставляющим в комплекте с раковиной.
  2. Пропускная способность сифона подбирается с учетом напора воды в трубах и наличия дополнительных устройств, подключаемых к устройству — чем их больше, тем шире должно быть сечение отвода. От покупки плоского сифона с мелким сечение, в данной ситуации, придется отказаться.
  3. При покупке необходимо сверить параметры раковины, ванны и мойки с параметрами сифона. Отправляясь в магазин, заранее надо замерять: диаметр сливного/переливного отверстия и расстояние до труб канализации.

Как установить сифон на кухне: порядок действий

Подготовительные работы

После приобретения сифона надо проверить его комплектность — все ли детали имеются в наличии. Пластиковые модели продаются в мягкой упаковке, поэтому при транспортировке некоторые элементы могут поцарапаться или деформироваться. На резьбе не должно быть никаких повреждений и заусениц.

Помимо самого сифона для монтажа понадобятся:

  • силиконовый герметик или прокладка;
  • изолента;
  • плоская небольшая отвертка.

Перед тем, как установить сифон на раковину в ванной или кухне понадобится выполнить демонтаж старого устройства:

  1. Под мойку поставить ведро.
  2. Поломанный сифон снять вместе с канализационной подводкой.
  3. Если устаревшая муфта непригодна для дальнейшего использования, то ее надо заменить.
  4. Из раструба и слива удалить грязь. Канализационную трубу заткнуть тряпкой и пакетом.

При замене старых чугунных коммуникаций, прочно забетонированных в цемент, могут возникнуть некоторые сложности. Чугун придется выбивать из цемента, но делать это надо крайне аккуратно, чтоб обломки не попали в трубу. В противном случае трубопровод регулярно будет загрязняться. Попавшие в трубу осколки, надо удалить пласкогубцами.

Как установить сифон для раковины. Пошаговая инструкция

Если сифон продавался собранным, то его следует разобрать и проверить насколько хорошо закреплены и затянуты все детали.

Совет. Кухонные сифоны нужно собирать вручную, чтобы не повредить изделие и контролировать силу зажима.

Последовательность установки:

  1. На чугунную трубу монтировать резиновую накладку. Пластиковую канализационную трубу вывести на нужный уровень (до 40 см от пола) и установить на нее специальный переходник.
  2. Соединить вручную трубу под мойкой и основную часть сифона.
  3. Свободной рукой вставить сеточку с прокладкой и винтом в сливное отверстие, наживить винт и дожать полностью.
  4. Гофрированную трубу вставить в сливной раструб и стянуть барашковой гайкой.
  5. В трубу канализации установить раструб гофротрубы.
  6. В некоторых инструкциях рекомендуется подключать дополнительную технику на этом этапе. Однако желательно сначала соединить сифон с канализацией и провести его проверку. Дополнительные отводы в это время закрывают заглушками, которые поставляются в комплекте с сифоном.
  7. После проверки — подключить дополнительную технику. Сливные шланги посудомоечной и сливной машинки закрепить хомутами.

Совет. Важно проследить, чтоб сливной шланг, отходящий от сифона, нигде не перекручивался и не перегибался. Вода должна стекать беспрепятственно.

Как установить сифон для раковины с переливом: видео

Как правильно установить сифон на ванну

Как правило, ванна имеет пару отверстий. Одно расположено на дне, другое — на передней стенке. Из этих особенностей определяется конструкция сифона для ванны, состоящая из таких деталей:

  • пластиковая трубка гофра;
  • чаша для водостока;
  • колено с патрубком.

Приведем алгоритм, как установить сифон под ванной:

  1. Предварительно собрать сифон и «примерять», как он будет расположен под ванной. До начала работ по установке сифона надо обдумать размещение труб, определить толщину и длину трубопровода.
  2. В верхнем отверстии на ванной (на передней стенке) установить металлический ободок. Закрепить к нему патрубок.
  3. С помощью болта сливную чашу прикрепить к сливному отверстию, которое находится в днище.
  4. Для соединения сифона с отверстиями необходимо раскрутить металлический болт (расположен на самой ванне). Затем патрубок прикрутить с помощью болта к отверстию.
  5. Когда компоненты сифона собраны, то свободный конец гофры можно соединить с канализационной трубой.
  6. Проверить стыки на герметичность — напустить в ванну воды под маленьким напором. Если течи нет, то понемногу увеличивать напор. Просмотреть место под ванной — если вода отсутсвует, то сифон готов к нормальному использованию.

Как установить сифон: видео

Установка сифона для стиральной машины

Для стиральных машинок применяются сифоны с отводом. Технология монтажа зависит от типа конструкции.

Сифон открытого типа фиксируется крепежной скобой:

  1. Место крепежа отметить на стене.
  2. Просверлить отверстия и прикрутить к стене сифон.
  3. С помощью гибкого шланга подсоединить сифон к тройнику.
  4. Заключительный этап — соединение со стиральной машинкой.

Установка встраиваемого сифона — более кропотливая работа. Порядок действий:

  1. В стене перфоратором сделать отверстие.
  2. Закрепить при помощи монтажной скобы канализационные и водопроводные трубы в отверстии.
  3. Установить сифон с изгибом.
  4. Подключить сифон к коммуникациям.
  5. Отверстия заделать цементным раствором, детали скрепить.
  6. Стиральную машинку подключить согласно инструкции.
  1. Приступать к установке сифона следует после изучения инструкции, которая поставляется в комплекте.
  2. При монтаже сифона для акриловой или металлической ванны сливное отверстие надо обрабатывать наждачной бумагой — это способствует плотному прилеганию прокладок.
  3. Сифон с разрывом потока струи требует жесткого крепления к стене.
  4. Перед затягиванием сифона надо проконтролировать, чтоб прокладки не сместились.
  5. Диаметр сливного трубопровода должен быть не меньше 5 см.

Как установить сифон с разрывом струи: особенности конструкции и монтажа.

Прочистка и ремонт сифона

Если сифон засорился, и вода не проходит сквозь слив, то можно попробовать его прочистить одним из способов:

  1. Вылить в раковину/мойку горячую воду, которая растворит жир. Действие усилится, если в воду добавить соду.
  2. Использовать для промывки труб бытовую химию.
  3. Подставить ведро, снять нижнюю пробку, открутить и почистить колено вручную.

Если сифон протекает, то необходимо:

  1. Обработать сифон смазкой, герметиком. Это помогает в случаях, когда протечка возникла в месте стыковки с раковиной.
  2. Закрутить плотно пробку.
  3. Все детали, которые ремонтировались, очистить от старого слоя герметика и обработать «свежим» составом.

Долговечность эксплуатации сифона во многом зависит от качества самого устройства и точности его установки.

Чтобы обеспечить быстрый отвод грязной воды, под мойкой, раковиной, ванной и душевой монтируется специальный прибор – сифон, который соединяет сантехническое оборудование и канализацию. При правильном подходе установитьсифон для мойки на кухне сможет и непрофессионал. Тем более что для этого не потребуется наличие сложного инструмента. В большинстве случаев можно обойтись своими руками и одной отверткой.


Казалось бы, что может быть сложного в отводе отработанной жидкости? Достаточно к сантехническому прибору подключить отводящую трубу и соединить ее с канализационным отсеком. Тем не менеесифон выполняет не только функцию удаления грязной воды, но и имеет другие предназначения.

Особаяконструкция сифона дает возможность задерживать крупный мусор, предотвращая его попадание в канализационную трубу и уменьшая вероятность засора. Однакоглавная функция данного устройства –образование гидрозатвора длязащиты жилого помещения от неприятного и вредного для здоровья запаха из канализации.

Стоит обратить внимание. Для ванной комнаты обычно применяетсяприбор в виде трубы со специальнымS-или U-образным изгибом, в котором образуется водяная пробка. Сифон для мойки на кухне имеет более сложное устройство, поскольку его задачей является еще и накопление мусора с возможностью последующей очистки.

Виды сантехнических сифонов

Конструкция сифона для кухни

В качестве материала для изготовления такого прибора обычно применяется хромированный металл или пластик (полиэтилен, пропилен, ПВХ). Металлическое изделие, без сомнения, смотрится более солидно и привлекательно. Однако со временем металл даже с гальваническим покрытием может поддаваться окислению. Поэтомудля бытовых целей предпочтительнее использовать пластиковые приборы, которые не поддаются коррозии в процессе эксплуатации, легко очищаются от грязи и более доступны в ценовом плане.

Кухонные сифоны для раковины имеют следующую конструкцию:

  • Патрубок подключения к мойке. С помощью гайки осуществляется фиксация устройства к решетке-фильтру раковины.
  • Патрубок подключения перелива. В некоторых моделях вместе с переливом существует возможность подключения слива стиральной машины.
  • Резервуар сифона (стакан). Главная часть конструкции. Внутри стакана образуется гидрозатвор, а съемная крышка позволяет быстро удалять накопившийся мусор.
  • Отводящий патрубок.Подключается к канализационной трубе для отвода грязной воды.

Устройство прибора бутылочного типа

Даже с учетом более сложной конструкции, по сравнению с трубным сифоном, бутылочный пользуется большей популярностью в быту, поскольку занимает меньше места и легко обслуживается. К тому же при случайном попадании в слив ценных предметов их легко можно достать, открутив нижнюю крышку.

Сборка и монтаж сифона

Установить сифон на мойку сможет практически любой хозяин дома. Однако несмотря на относительную простоту сборки и монтажа прибора, к данному процессу следует подойти ответственно.Халатный подход может привести к нежелательным последствиям в виде протечек и появления неприятного запаха из сливного отверстия.

Проверка комплектующих

Основным моментом, которому стоит уделить повышенное внимание перед сборкой сифона для раковины, является герметичность всех соединений. Поэтому в первую очередьнеобходимо удостовериться в качестве резиновых прокладок. Если сифон продается в сборе, нужно его разобрать в присутствии продавца (благо, это сделать несложно) и убедиться в надежностикреплений. Также стоит обратить внимание на наличие возможных дефектов (сколов, трещин, заусенцев и т.п.), которые могут быть причиной протечек.

Перед приобретением важно проверить комплектацию изделия

Правила сборки

Обычно в комплекте с изделием идет подробная инструкция, позволяющая без проблем собрать прибор. Однако даже при ее отсутствии данная задача вполне выполнима. Для этого необходимо придерживаться следующих рекомендаций:

  1. Сифон для кухонной мойки лучше собирать вручную, чтобы контролировать усилие зажима и не нарушить целостность резьбовых соединений.
  1. Перед закручиванием деталей нужно установить на место резиновые прокладки. Для лучшей фиксации можно использовать герметик.
  1. Высота патрубка, который соединяет мойку и стакан, обычно регулируется. Изменяя положение уплотнительной прокладки, можно установить оптимальную высоту сифона.
  1. Затяжку гаек следует выполнять до упора, но при этом не переусердствовать с нажимом.
  1. После соединения всех деталей необходимо удалить излишки герметика (если он использовался) и визуально проверить качество сборки.

Схема сборки сифона для раковины

Крепление к мойке

Если раковина на кухне уже эксплуатировалась, тогда перед установкой нового изделия нужно демонтировать старый сифон. После демонтажа следует очистить поверхность мойки в месте крепления от грязи и коррозионного налета.

Совет. Во время проведения монтажных работ придется открыть канализационноеотверстие. Чтобы не допустить распространения неприятного запаха, канализацию необходимо закрыть временной пробкой, в качестве которой может выступать увлажненная ткань.

Большинство сифонов для кухонной мойки продаются вместе с решеткой-фильтром. В этом случае сначала к мойке крепится решетка с помощью крепежного болта, после чего к ней присоединяется сливной прибор.

Решетка-фильтр для мойки

Подключение к канализации

Чтобы правильно установить сифон под раковиной, отводящий патрубок лучше соединять с основной канализацией с помощью гофрированной трубы. Гибкий отвод позволит выполнить подключение при любом расположении канализационного отверстия. При соединении отвода с отверстием большего диаметра, используется дополнительная резиновая прокладка или специальный пластиковый переходник. Основное требование – слив должен иметь плотное соединение с трубой канализации.

Подключение к канализационной трубе

После завершения монтажа нужно открыть водопроводный кран, установленный в раковине, и проверить герметичность всех соединений. В случае отсутствия протечекпод мойкой в местах крепления сифона работу можно считать выполненной.

Выбирая сливной прибор для раковины на кухне, необходимо учитывать следующие моменты:

  • Диаметр отверстия мойки. В зависимости от модели раковиныданный параметр может быть разным. Поэтому решетка-фильтр, идущая в комплекте ссифоном, должнаиметь соответствующий размер.
  • Подключение другого сантехнического оборудования. Если рядом с мойкой располагается стиральная или посудомоечная машина, которая также требует отвод воды в канализацию, нужно позаботиться о наличии дополнительного вывода для подключения сливного шланга.
  • Габариты прибора. Чтобы закрепить сифон, под мойкой должно быть достаточно свободного места. В условиях ограниченного пространства следует выбирать изделие небольшого размера.
  • Диаметр канализационного отверстия. Желательно подбирать трубу, соединяющую выходной патрубок и канализацию,соответствующего диаметра. В крайнем случае она может быть меньше (тогда понадобится переходник), но никак не больше отверстия.
  • Эстетическая составляющая. Если сифон будет закрыт от внешнего взора, тогда не имеет никакого значения, как он выглядит. При открытом расположении, возможно, более уместным является приобретение хромированного изделия. Хотя в этом случае придется заплатить больше.
  • Стоимость. В действительности, работоспособность прибора не слишком зависит от его цены. Срок эксплуатации металлического сифона для мойки на кухне, конечно, будет более продолжительным, чем пластикового. Однако и последний вполне способен прослужить несколько десятков лет. Поэтому разность в стоимости больше относится к внешней составляющей, чем к функциональности.

Хромированные сифоны – более привлекательные, но и более дорогие

Правильная установка сифона под раковиной является несложной задачей для человека даже с небольшим опытом сантехнических работ. Тем не менее не у всех есть возможность и желание заниматься этим самостоятельно. В таком случае лучше обратиться к профессиональным мастерам.

Заключительным этапом сборки сливной системы идет установка сифона. Выполняя эту работу, необходимо вооружиться определенными инструментами и знаниями.

Информация о строении различных видов слива и особенностях их монтажа окажется нелишней при подготовке к работе. Монтаж сливной системы на кухне – работа несложная, справиться с которой сможет даже непрофессионал в сантехническом деле.


Виды и строение сливного устройства

Сифон – это пластиковая (реже металлическая) сантехническая конструкция, которая задерживает, а затем выводит по трубам в слив воду и мусор. Для кухонной раковины используют бутылочные и коленные модели. Это сборные конструкции, которые можно монтировать без применения дополнительного инструмента.

Самая простая в эксплуатации – коленная конструкция. Такую систему легко монтировать, разбирать, менять детали, чистить. Труба в ней изогнута в виде английских букв U или S, что позволяет экономить место под мойкой.

Устройство с гофрированным шлангом может принимать разные положения. Это позволяет монтировать сифон практически в любом месте. Его монтаж может осуществить даже неподготовленный человек. Единственный недостаток системы с гофрированным сливом – быстрый засор шланга.

Стандартное строение

Самый распространенный и недорогой вариант сливного устройства – пластиковый. В стандартный комплект входят такие элементы:

  • корпус в виде бутылки или колена;
  • отвод в канализацию – расположен сбоку бутылки;
  • разборный стакан с крышкой. Это подвижная часть, которую используют для прочистки слива;
  • большая силиконовая или резиновая прокладка – деталь, которая позволяет плотно соединить крышку и корпус;
  • пластиковый канализационный отвод (патрубок). Часто может поставляться в виде трубы, гладкой или гофрированной. Комплектуется согласно модели и диаметру выходного отверстия;
  • выпускной патрубок с дополнительным отводом. Предназначен для подключения стиральной и посудомоечной машин;
  • металлическая сетка – устанавливается в сливное отверстие раковины. Предотвращает попадание в канализационный слив пищевых отходов;
  • силиконовая или резиновая прокладка – устанавливается между сливным отверстием мойки и патрубком;
  • пластиковая накидная (стяжная) гайка.

В заводской комплектации предусмотрена подробная инструкция по ручной сборке устройства с простой и понятной не только специалистам схемой. Монтаж сливной системы необходимо проводить вручную, для контроля уровня натяжения и зажима крепления. Это предотвратит повреждение пластиковых деталей.

Установка бутылочного сифона

Для подключения кухонной мойки к системе слива подойдет бутылочная модель. Если пространство не позволяет, можно применить устройство коленного типа S или U-образной формы. В основном такие виды используются в ванной комнате.

При выборе кухонного слива ориентируются на количество свободного места под мойкой, качество и надежность модели. Простота замены деталей и чистки – также немаловажный фактор в выборе устройства.

Сборка кухонного сифона для раковины начинается на заключительном этапе строительства. К этому времени канализация и сливные системы уже находятся в рабочем состоянии, а кухонная мебель стоит на своих местах.

Устанавливают бутылочный сифон в следующей последовательности. Первым делом распаковывают комплект и проверяют наличие всех деталей. Корпус и трубки должны быть гладкими, без сколов и трещин. Гофра должна свободно расправляться и складываться. Проверяют наличие и качество всех прокладок.

Из прокладок выбирают большую плоскую резинку, которая по диаметру подходит к резьбовому соединению стакана, надевают уплотнение на него. Крышку накручивают на нижнюю часть стакана до тех пор, пока не скроется уплотнение.

Порядок подсоединения

Соединяют верхнее отверстие сифона с патрубком, идущим к раковине, надевая на него накидную гайку. Устанавливают конусную накладку так, чтобы широкая часть была направлена к сливной трубе. Накидную гайку затягивают аккуратно, без пережима, вместе с тем плотно, чтобы вода не протекала.

Чтобы присоединить гофру, на нее и на боковой патрубок накидывают гайку с прокладкой и закручивают. Стоит заметить, что вместо гофрированной трубы может быть жесткая, но это не меняет сути дела.

Прокладка самого большого диаметра находится между верхним патрубком и раковиной. Еще одну прокладку и металлическую часть слива в виде решетки привинчивают сверху. В качестве крепления используют длинный винт.

Теперь сифон должен крепиться под мойкой. Для этого верхний патрубок направляют в сливное отверстие, а гофрированную трубу соединяют с канализационной. В слив раковины вставляют металлическую решетку с уплотнением и фиксируют винтом. Если бутылочная часть не соединена с горловиной, ее прикручивают к отверстию слива внизу. Если сифон был собран, закрепляют его винтом.

Затем соединяют горловину и бутылочную часть, при этом между ними укладывают уплотнитель. В завершение необходимо затянуть все накидные гайки – конструкция должна быть водонепроницаемой. Для надежности стыки можно обработать герметиком.

Так собирают сифон для кухонной мойки. В случае ремонта разборка проводится в обратной последовательности.

Соединение с переливом

Перелив представляет собой специальное отверстие на стенке мойки, к которому со стороны стены подводят гофрированную трубу. Эта конструкция позволяет защитить кухню от затопления, если забилось сливное отверстие. Снаружи оно может быть прикрыто декоративной решеткой. В более дешевых моделях раковин оно выглядит как несколько маленьких отверстий, в двойной мойке находится на перегородке между частями раковины.

Для монтажа перелива берут дополнительную, обычно более тонкую, гофрированную трубку и фиксируют ее на мойке, напротив отверстия для перелива. Второй конец заводят в патрубок сифона. Гофру к раковине крепят болтом, к патрубку – накидной гайкой. При установке используют уплотнитель, который фиксируют под раструб, прикрепленный с обратной стороны мойки.

После установки системы необходимо проверить ее герметичность. Для этого пробкой закрывают сливное отверстие и набирают в мойку воду. Жидкость должна вся вытечь через отверстие перелива. Никаких протечек быть не должно, если система установлена правильно.

Двойная мойка

В случае двойной раковины можно установить два сифона или же выбрать особую конструкцию. Второй вариант предпочтительнее, так как занимает меньше места. Специальные сифоны для двух раковин сделаны так, что от сливных отверстий чаш отходят трубы, соединяющиеся в одной общей конструкции. Их недостаток сводится к тому, что в случае засора на кухне нерабочими окажутся две раковины. Установка же очень похожа на монтаж обычного сифона, только количество деталей увеличивается.

Подключение жесткой сливной трубы

Соединительным элементом между сифоном и сливной системой выступает гофра.

Специалисты рекомендуют использовать пластиковую короткую трубу – так вероятность засоров будет сведена к нулю. Один из плюсов гофрированной трубы – возможность ее подключения в любом месте. При необходимости ее можно растянуть до нужного размера. Но со временем гофра от провисания образует изгибы, которые провоцируют засоры в трубах. Если место позволяет, лучше для подключения слива к канализации использовать жесткую трубу нужного диаметра.

Чтобы соединить сифон и канализационную систему с помощью такой пластиковой трубы, делают следующее:

  1. Выбирают трубу нужного диаметра (в основном используют d = 40) и длины.
  2. Проверяют длину (слишком длинную можно обрезать с помощью ножовки).
  3. На один ее конец надевают уплотнитель и при помощи накидной гайки подсоединяют к сифону. На другой конец надевают переходник 500/40.
  4. Широкую часть муфты-переходника подсоединяют к раструбу канализационной системы.

Для соединения элементов конструкции используют специальные уплотнители. После того как система готова, можно подключать воду и проверять результат работы. В местах соединения протечек быть не должно.

Со временем сливная система изнашивается и требуется замена одного из ее элементов. Починить старый или собрать новый сифон – дело нетрудное, главное, следовать инструкции, разработанной производителем продукции. Для монтажа сливной системы могут понадобиться дополнительные ее элементы: колена, муфты, переходники, уплотнители. Все работы выполняются самостоятельно.

Замену прохудившегося сифона или установку нового можно произвести без помощи сантехника. Более сложные водопроводные работы должны выполнять квалифицированные специалисты.


Организация водоснабжения и канализации на кухне значительно отличается от монтажа этих же систем во всем доме. Это связанно с тем, что помимо обычной мойки в данном помещении часто устанавливают бытовые приборы, которые также требуют подсоединения к системам коммуникаций.

При этом если с подключением воды обычно не возникает проблем, то вопрос, как установить сифон на кухне, порой связан с различного рода проблемами.

Назначение

Данное устройство служит связующим звеном между техникой или мойкой и канализацией. В нем реализована технология создания своеобразного водяного клапана, который при помощи остатков жидкости блокирует проникновение воздуха из канализации в помещение.

Это нужно для того, чтобы предотвратить появление ненужных запахов и шума, которые постоянно возникают в данной системе.

Установка

Данный процесс довольно прост, но он состоит из нескольких этапов, от соблюдения которых зависит работоспособность не только самой канализации, но и бытовой техники. Именно поэтому установка сифона на кухне требует повышенного внимания и строгого соблюдения инструкций.

Выбор устройства

  • Выбор данного устройства является одной из самых важных процедур. Причем он связан не только с определением качества, но и конкретной модели.
  • Для начала нужно определиться с тем, какое количество устройств будет подключаться. Раньше если к сифону необходимо было подключить стиральную или посудомоечную машину, то мастера брали такую модель, которая должна устанавливаться на ванну, и организовывали дополнительное соединение через рукав перелива. Именно поэтому в настоящее время очень популярен вопрос о том, как поменять сифон на кухне, поскольку появились в продаже специальные устройства, предназначенные для этих целей.
  • Лучше всего выбирать ту конструкцию, которая имеет столько выводов, сколько будет подключаться оборудования. Однако некоторые специалисты рекомендуют устанавливать сифоны с двумя ответвлениями, а если техники будет больше, то нужно использовать разветвители.
  • Отдельное внимание необходимо уделять качеству материала, из которого изготовлено устройство.
  • Все элементы должны иметь правильную форму, не содержать сколов и трещин, а также не иметь повреждений в резьбовых соединениях.
  • Резиновые прокладки проверяются на целостность и соответствие размерам.
  • Отдельно стоит отметить то, что продаются данные устройства в виде отдельных деталей. Именно поэтому вопрос как разобрать сифон на кухне не вызовет больших трудностей, а для правильной сборки в комплект обычно входит инструкция.

Совет! Перед совершением покупки нужно проверить наличие всех элементов устройства. Дело в том, что часто встречаются такие ситуации, что даже в запаянной упаковке может не хватать некоторых деталей.

Сборка

  • Данный этап очень важен. От него зависит срок эксплуатации и его качество.
  • Если устройство продавалось в собранном виде, то его придется разобрать. Это связанно с тем, что нужно проверить наличие всех необходимых прокладок и собственноручно убедиться в силе затягивания и крепления всех элементов.
  • Стоит отметить, что сифоны для кухни собираются исключительно вручную. Это необходимо для того, чтобы не повредить само устройство и контролировать силу зажима.
  • При сборке не следует прилагать слишком большие усилия, поскольку такой монтаж может передавить резиновую прокладку или сорвать резьбу на пластмассовых деталях.
  • Рассказывать, как именно собирается сифон не имеет смысла, поскольку существую различные модели, которые отличаются своей конструкцией. Именно поэтому к каждому устройству в обязательном порядке прилагается инструкция, в которой и указывается, как это сделать.

Совет! Все элементы при сборке должны быть идеально чистыми и сухими. Грязь и особенно песок, попавший на резиновую прокладку или резьбу, может вызывать течи.

Монтаж

  • Первоначально необходимо подготовить канализационную трубу. Если используется старая чугунка, то весь процесс заключается в очистке ее от загрязнений и установке соответствующей резиновой прокладки. Когда применяется пластмасса, то нужно сначала вывести оконечник на определенный уровень (не выше 40 см от пола), а затем установить на него специальный переходник, который приобретается заранее.

Инструмент

Для данной работы необходимо минимальное количество инструмента, цена на который позволит приобрести его даже для одной установки.

Потребуется:

  • плоскогубцы;
  • монтажный нож;
  • отвертка.

Вывод

Таким образом, приложенный видео материал раскрывает все особенности такого устройства как кухонный сифон. Также становится понятно, что его выбор и установку может произвести практически любой челок, обладая элементарными навыками и следуя указаниям инструкции.

При этом для данной работы используется инструмент, который есть дома у каждого настоящего хозяйственника.


Установка сифона своими руками – операция настолько несложная, что приглашать ради нее мастера-сантехника нет смысла. Сифоны современной конструкции рассчитаны на сборку руками, лишь в некоторых случаях может понадобиться отвертка. Еще пригодится миниатюрный светодиодный фонарик для подсветки плохо видимых мест.

Однако работа по установке сифона относится к числу опасных, и не зря: вам придется чистить канализационный патрубок и некоторое время держать его открытым. А чтобы в дальнейшем сифон не стал источником неприятностей, нужно использовать качественные материалы и точно соблюдать инструкцию по установке сифона.

Меры предосторожности

Фекальные воды и шлам – субстанция весьма ядовитая и химически агрессивная; канализационные газы, кроме того, еще и взрывоопасны. Опасность усугубляется тем, что ядовитые вещества могут проникать в организм через неповрежденную кожу.

Сантехники-магистральщики прекрасно об этом знают и техникой безопасности отнюдь не пренебрегают. Сантехникам-бытовикам редко приходится иметь дело с большими массами отравляющих веществ или выбросами газа из трубы, но в каждом таком случае последствия бывают тяжелыми как раз из-за пренебрежения мерами предосторожности.

Жильцам квартир бояться нечего: водяной затвор в колене сифона надежно запирает выход трубы. Но при замене сифона ее патрубок окажется открытым, и придется работать руками в непосредственной близости от налета шлама, и счищать его. Поэтому запаситесь латексными перчатками, пластиковым фартуком и респиратором-лепестком. Если вдруг на вашу долю придется тот самый 1 из 10 000 случаев, обойдется без вреда.

Материал сифона

Сифоны для стоков изготавливаются в основном из хромированной латуни, ПВХ или пропилена (полиизопропилена). Латунные – самые дорогие, их применение может быть оправдано только с точки зрения эстетики и престижа. В остальном они по всем параметрам уступают пластиковым, включая стойкость: при случайном ударе пластиковый сифон отыграет или помнется, а латунный может сломаться или вывернуться из патрубка.

ПВХ дешевле всего и имеет наименьшее гидравлическое сопротивление. Но при регулярном сливе горячей воды служит ПВХ сифон 5-7 лет. Пропиленовый сифон на 5-20% дороже аналогичного ПВХ, но при правильной установке продержится десятилетия. Гидравлическое сопротивление для сифона большой роли не играет, а прочный и химически стойкий пропилен можно многократно чистить крючком или тросиком, и миазмы из трубы его не разъедят. Особенно хорош пропилен для акриловой ванны: их коэффициенты температурного расширения практически равны.

При покупке пластикового сифона обязательно проверьте его комплектность и качество:

  1. Выпускной патрубок. Резьбовая вставка должна быть металлической.
  2. Резиновая прокладка выпускного патрубка (излива).
  3. Две пластиковые гайки диаметром 32/40/50 мм.
  4. Конусная резиновая манжета диаметром 32/40/50 мм.
  5. Установочная манжета с мягкой пластиковой юбкой диаметром 32/40/50 мм.
  6. Стяжной винт из нержавейки. Латунный, даже хромированный, прозеленеет, а простой стальной проржавеет с любым покрытием.
  7. Декоративная накладка слива. Тоже из нержавейки.
  8. Прокладка слива. Материал – маслотермостойкая резина (белая) или силиконовый пластик. Полиэтиленовая прокладка отбраковывается без колебаний.
  9. Корпус сифона (бутылка или колено).
  10. Нижняя сифонная пробка с резиновой кольцевой прокладкой. Только для бутыточного сифона.
  11. Резиновая накладочная пробка слива.

Сливная труба

Сливные трубы применяются жесткие или гофрированные. С гофрированной трубой проще работать, особенно под ванной, но для кухонной мойки гофр не годится: во внутренних ложбинах гофра интенсивно накапливается шлам (слив с кухни самый грязный) и гофр внутри кухонного шкафа в соседстве с ведром или другими предметами легче повредить.

Герметик

При установке сифона вам понадобится пластичный или полужидкий герметик. Наилучший по свойствам и недорогой – силиконовый. Нужно только проследить, чтобы он не оказался кислотным. Тест на химическую нейтральность очень прост: чуть выдавить и понюхать. Если несет уксусом – не годится, кислотный. Пригодный для сантехники герметик должен либо вовсе не иметь запаха, либо запах слабый и не резкий.

Изредка встречается в продаже герметик на основе натурального каучука («Гермепласт» и пр.). Он похож на сероватый или желтоватый липкий пластилин. Очень дорог, но о качестве говорит один лишь расчетный срок службы: 70 лет. При необходимости соединение можно разгерметизировать и герметик использовать повторно.

Присоединительные размеры

Присоединительные размеры канализационных парубков – 32, 40 и 50 мм. Перед покупкой сифона нужно промерить диаметр излива старого, и новый желательно брать с такой же посадкой. Если нет подходящего сифона нужного размера, придется покупать переходную манжету. Также в продаже имеются сифоны со ступенчатым концом излива, на все три размера. Лишнее отрезается, и нижний уплотнитель приобретается отдельно.

Уплотнительную манжету в последних двух случаях необходимо приобрести сразу же, пока сифон в руках, и тут же проверить, как она садится на излив, насколько упруга и прочна. Сифон с большими заусенцами на обрезе излива, не дающими посадить манжету, брать не следует: это говорит о низком качестве пластика. Производитель, скорее всего, «альтернативный» и штампует сантехнику из ПВХ общего назначения.

Подготовительные работы

Подготовка у установке сифона сводится к демонтажу старого и очистке внутренней поверхности канализационного парубка. Выполняя последнюю операцию, не стоит особо возиться в грязи: материал (специальная резина) манжеты рассчитан на посадку в шероховатое гнездо.

Сложности могут возникнуть, если меняется еще советский чугун, заделанный в патрубок на цементе. В таком случае придется поработать 50 г молотком и зубильцем или стамеской, чтобы выдрать прежнее чудище и удалить остатки цемента из патрубка.

Внимание:

помните, что работаете с хрупким чугуном. И следите, чтобы обломки цемента не остались в трубе, они станут источником постоянных засоров. Выбирать обломки из трубы удобно пинцетом или плоскогубцами-утконосами.

Кухня

Установка сифона на кухне одновременно и проста и сложна. Проста – потому что патрубок и раковина довольно легко доступны. Сложна – потому что нужный кухонный сифон может оказаться довольно сложной конструкцией. Для стиральной машины нужен сифон с дополнительным штуцером. Если на кухне есть еще и посудомоечная машина – с двумя. На мойку, если она двойная, понадобится сифон с двойным сливом.

Кроме того, в новых домах патрубок канализации расположен на стене и выходит прямо в стояк; стояков в таком случае несколько на квартиру. С точки зрения санитарии и гигиены это отлично, но выпуск сифона пойдет уже не вниз, а назад или вбок. Некоторые виды кухонных сифонов показаны на рисунке; по схеме слева можно просчитать размеры свободного пространства под сифон.

Инструкция по установке сифона на кухне

  • Проверяем посадку решетки слива в раковине мойки. Может оказаться, что выштамповка в раковине слишком мелка. Это недопустимо: лужица вокруг выступающей решетки быстро станет рассадником инфекции. На такой случай желательно при покупке договориться с продавцом о замене. В крайности – ставить решетку без прокладки, на герметик.
  • В канализационный патрубок ставим установочную манжету, смазанную герметиком. Установочная поверхность патрубка должна быть сухой.
  • Проверяем торцевые (стыковочные) поверхности корпусных резьб. Острым ножом срезаем заусенцы и облой (они могут повредить прокладки) и им же или шабровкой (римером) снимаем фаски в 0,5-1 мм.
  • Обрезаем в размер при необходимости выпускной конец сливной трубы, заводим в манжету, закрепляем. Если крепление – хомутом, понадобится отвертка, затянуть винт хомута. Резьбовый конец выпускной трубы должен быть обращен к телу сифона (бутылке или колену).
  • Если излив идет вниз, на верхний конец выпускной трубы на герметике сажаем угольник.
  • Монтируем в раковине мойки сливную решетку. Нижнюю прокладку из черной резины пока не ставим.
  • Укладываем в паз пробки тонкую кольцевую прокладку и смазываем герметиком с захватом корневой части резьбы на 2-3 витка. Заворачиваем пробку.
  • Вставляем в выпускной патрубок бутылки клапан, если он предусмотрен. Заслонка клапана должна открываться наружу.
  • Подсоединяем бутылку сифона к выпускной трубе: ставим на герметике коническую прокладку на выпуск узким концом к бутылке, заводим в бутылку, наворачиваем на резьбу боковую гайку бутылки. Натуго не затягиваем.
  • В канавку верхнего парубка бутылки на герметике укладываем нижнюю прокладку слива, подводим к сливному патрубку решетки слива, не туго заворачиваем верхнюю гайку бутылки.
  • Слегка покачивая бутылку, попеременно затягиваем верхнюю и боковую гайки бутылки натуго.
  • Если штуцеры стиралки и мойки пока не задействованы, заглушаем их резиновыми пробками, комплектными или подходящими по размеру. В противном случае – просто натягиваем на них сливные шланги.

Примечание:

работу по установке сифона нужно сделать за один раз, пока герметик свежий. Герметик сохраняет пластичность, но если пошевелить стык уже спустя час после его нанесения, соединение будет ненадежным. При двойной мойке решетки сливов устанавливаются сразу обе, и окончательно затягивать придется три гайки.

О клапане

В случае залива даже неухоженный, осклизлый клапан спасает квартиру: с ним дело обходится генеральной уборкой, а не ремонтом. Но клапан обрастает шламом, поэтому сифон с клапаном нужно периодически разбирать и чистить. Поэтому:

  1. На верхнем этаже, или в новых домах с раздельными стояками клапан вовсе не нужен: залить некому и/или невозможно.
  2. В 97% случаев при ненарушенной канализации заливается первый этаж. Здесь клапан необходим в любом случае.
  3. В остальных случаях ориентируйтесь по соседям СНИЗУ: насколько они аккуратны, добропорядочны и склонны к незаконной самодеятельности наподобие установки штыря-ловителя в стояк.

Ванна

Установка сифона на ванну начинается с монтажа перелива. Работа многократно упрощается, если переливная труба гофрированная. При жесткой переливной трубе придется сначала возможно более тщательно вымерить длину переливной трубы и по ней выбрать сифон. Чертеж и сборочная схема сифона для ванны показаны на рисунке.

При нестандартной ванне подгонка все равно потребуется, но резьба на концах переливной трубы сделана с небольшим запасом, которого хватит. Оджнако при установке нового сифона его придется для начала поставить «на живую нитку» без герметизации, и так же поставить решетку перелива. После этого точно подогнать переливную трубу по месту и уж тогда собирать окончательно. Учитывая, что работать придется в тесном темном пространстве «в позе зю» и зачастую одной рукой, а перелив ванны практически никогда не засоряется, выбор сифона для ванны однозначно решается в пользу конструкции с гофрированным переливом.

Инструкция по установке сифона с гофрированным переливом на ванну

  • Собираем перелив сразу «на полную», с герметизацией и плотной затяжкой соединений, кроме нижнего конца; он пока пусть поболтается в воздухе. Сборка – аналогично сливу кухонной раковины. Конические прокладки ставим узкой стороной в сторону накидной гайки. Коническая ответная монтажная поверхность под них легко прощупывается пальцем.
  • Также полностью собираем слив, бутылку и выпуск. Технология – «кухонная», разница только в конфигурации деталей и тройнике под перелив, вставляемом между бутылкой и сливом, да в отсутствии дополнительных штуцеров.
  • Подсоединяем перелив. Здесь также необходимо обратить внимание на нижнюю коническую прокладку: узкий конец – в сторону накидной гайки и/или ответной конической поверхности.
  • Спустя сутки (ванной пока не пользуемся) полностью наполняем ванну самой горячей водой, проверяем на течь и работу перелива.

Умывальник

После кухни и, особенно, ванны, установить сифон для раковины умывальника – детская забава. Один слив, никаких штуцеров – , но без излишеств.

Итог

Сифон – важнейшее из сантехнических средств. Неисправность этого незатейливого устройства повлечет появление в квартире невидимой, но весьма вредоносной заразы. Поэтому при установке сифона нужно тщательно герметизировать и плотно, в несколько приемов с покачиванием, затягивать резьбовые соединения.

Видео: сборка сифона для раковины

Как установить сифон для раковины и ванны: особенности сантехнических работ

Проведение сантехнических работ во время ремонта сопряжено с необходимостью четко соблюдать последовательность действий. Нарушения чреваты порчей долгожданных приобретений, протечками и необходимостью исправлять ошибки. Чтобы понять, как установить сифон для раковины или ванны, необходимо обладать знаниями об устройстве сантехнических принадлежностей. Не будут лишними и практические навыки.

Сифон – ключевой элемент в системе внутриквартирных коммуникаций. На него возложена почетная миссия препятствовать проникновению малоприятных канализационных запахов в ванную или на кухню. Принцип действия основан на законе физики – разница в давлении жидкости. Вода останавливается в трубе изогнутой формы и создается естественный затвор – пробка, запирающая запахи. В то же время, вода и стоки беспрепятственно стекают в канализацию. Поэтому установка сифона на мойку и другую сантехнику обязательна.

Прежде чем приступить к работам по монтажу сифона, необходимо уточнить следующее:

  • диаметр выпускного патрубка – часть сифона, непосредственно контактирующая с канализационной системой. Предусмотренные стандарты: 32 мм, 40 мм и 50 мм.
  • необходимость установки перелива – актуально для ванн и некоторых типов моек, снабженных дополнительным сливом в верхней части;
  • определиться с материалом сифона: ПВХ, пропилен, латунь, реже – бронза.
  • провести замеры расстояний между сантехникой и канализационным выходом – возможно, придется наращивать длину с помощью гофрированной или жесткой трубы.

После подготовительных мероприятий можно смело отправляться в магазин. Но лучше до похода за сантехникой обдумать будущие приобретения. Так, сифон из ПВХ стоит недорого, но прослужит всего несколько лет, если будет регулярно принимать горячие стоки. Изделие из пропилена более долговечно.

Бутылочный сифон – самая распространенная модификация, пришедшая на смену более громоздкому коленному водозатвору

Хромированная латунь выглядит эффектно, однако достаточно хрупкая и абсолютно не пластичная. К тому же, внутри металлических труб чаще скапливаются всякого рода отходы. То есть, такой сифон подойдет для ванной, где дизайн предусматривает единство стиля всех видимых глазу сантехнических предметов. А вот для кухни лучше выбрать более утилитарный полипропиленовый сифон – ведь он все равно скроется в мойке, и качество – первостепенный аргумент при покупке.

ВАЖНО ЗНАТЬ: Гофрированную пластиковую трубу не рекомендуется использовать на кухне. На внутренней поверхности будут скапливаться остатки отходов, что постепенно приведет к ухудшению эксплуатационных характеристик данного участка.

Отправляясь покупать сифон, нужно быть готовыми к тому, что конструкцию придется собирать самостоятельно

Установка сифона, на первый взгляд, процесс несложный. Есть конструкция, по конфигурации которой очевиден порядок сборки. Но соединенные между собой составные части необходимо грамотно подвести к раковине с одной стороны и выпуску в канализацию с другой. Для достижения этой цели действуют следующим образом:

  1. Демонтаж старой системы. Необходимо очень аккуратно отсоединить патрубок, примыкающий к выпуску, тщательно очистить наружную часть канализационного отверстия.
  2. Сборка сифона. Герметично соединить между собой все составные части: колбу, патрубки. Обязательно использовать резиновые прокладки. Их узкая часть должна примыкать к резьбе – это позволит обеспечить абсолютную плотность при накладывании и закручивании накладных гаек.
  3. «Примерить» конструкцию. В случае необходимости разобрать, отрезать лишние части патрубков так, чтобы не остались заусенцы или неровные края – подобные изъяны могут привести к выходу сантехники из строя. Если используются трубы для удлинения, надежно присоединить их с помощью специальных манжет, предварительно наложив резиновые прокладки. Провисания, неустойчивость недопустимы. Все отверстия должны быть отрегулированы по длине и высоте.
  4. В первую очередь подсоединяется патрубок со стороны выпуска под небольшим углом, чтобы стоку ничего не препятствовало. После этого плотно стягивают остальные гайки и тщательно герметизируют место соединение патрубка с канализационным отверстием.

В такой последовательности устанавливают сифоны на мойку в кухне, умывальник в ванной комнате.

ВАЖНО ЗНАТЬ: Если диаметр патрубка сифона и канализационного отверстия разнятся, необходимо использовать переходные манжеты.

Сифон для двойной мойки не имеет существенных конструктивных и монтажных отличий

Установка сифона на ванну по своему принципу практически не отличается от методов монтажа всей остальной сантехники. Основное отличие: прежде всего, устанавливают перелив, используя гофрированную или жесткую трубу. Длину необходимого участка тщательно измеряют – ошибки недопустимы.

Для удобства работы, если есть такая возможность, ванну кладут на бок. В противном случае придется проявить ловкость и набраться терпения. Перелив собирают полностью, тщательно соединяют и герметизируют все сегменты. Но к основной конструкции сразу не подсоединяют – это заключительный этап. Остальные работы проводят в той же последовательности, что при монтаже сифона на кухне или для умывальника.

Основная особенность сифона для ванной в том, что необходимо подвести и соединить трубу перелива

Принцип, как установить сифон на ванну, в целом несложен. Однако сразу приходит понимание: без знаний особенностей проведения работ, устойчивых навыков справиться будет непросто. Именно поэтому работу с сантехникой стоит доверить профессионалам.

В противном случае может возникнуть ситуация, когда придется не просто платить дважды, а финансировать ремонт квартиры снизу. Малейшая оплошность может обернуться коммунальной катастрофой местного значения. В случае выполнения всего комплекса работ по установке сантехники командой опытных мастеров подобные неприятности практически исключены.

Пригодилась статья? Расскажите друзьям:

Сифон для кухонной мойки: правила установки |

Основа любой мойки — качественный водоотделитель и кран Все водоотводные устройства имеют водоотделитель перед входом в канализационные трубы. Изогнутый П-образный отвод — не что иное, как сообщающиеся сосуды, один из концов которых надежно закрывает оболочку от контакта с канализацией. Используемая вода постоянно пополняет этот гидрозатвор, предотвращая его высыхание. При установке раковины изгиб сифона представляет собой деталь, непосредственно присоединенную к выпускному отверстию.Установить это неудренное устройство сможет любой человек.

Общее устройство сифона для кухонной мойки

Сифон — это изогнутая труба, в которую помещается определенный объем жидкости.

Схема дренажа в основных типах сифонов

Несмотря на простоту принципиальной идеи, сифоны могут быть построены по следующим схемам:

Чаще всего встречается трубчатая форма сифона. Бутылочный сифон представляет собой расширенную емкость, в которую поступает определенное количество воды, затем сливаемой в канализацию.Емкость надежно утеплена слоем воды из выпускной трубы раковины, благодаря чему неприятный запах не проникает в раковину и дальше на кухню. Стакан бутылочного сифона откручивается для профилактики.

Современные сифоны изготавливаются из пластмасс, таких как полиэтилен или полипропилен

Обладают рядом полезных свойств:

  • Химическая инертность, невозможность коррозии;
  • дешево;
  • Легкий вес;
  • Гладкая гидрофобная поверхность, не удерживающая жир.

Схема сифона из ПВХ

Сифонное устройство имеет разборную конструкцию, чтобы периодически его откручивать, сливая воду в унитаз с скопившимися в нем крупными остатками овощей и волос, долго не разрушающихся и гниющих в воде. Таким образом, сифон выполняет еще одну полезную функцию — защищает узкие канализационные трубы от засорения. Затем загрязненную поверхность сифона следует обработать антибактериальными гелями.

Часто кухонную розетку образует гофрированная труба. В этом случае можно обойтись даже без сифона, придав трубе S-образный изгиб. Однако в этом случае труба часто заиливается, и при неправильном формировании изгиба она начинает течь через зловоние.

Как правило, сифонное устройство продается в комплекте с раковиной. Стыки сифона уплотнены резиновыми прокладками и соединены пластиковыми барашками. Напор воды, вытекающей из раковины, невелик, поэтому сифон не должен быть особо прочным.

Сифон для раковины (видеообзор)

Как устроен сифон для двойной мойки на кухне

Этот тип сифона предназначен для профессионального мытья помещений. В этом сифоне выходы из двух дренажных отверстий соединены — он заменяет два отдельных сифона. В принципе устройство и установка сифона для двойной и одинарной раковины не отличаются.

Все сифоны имеют стандартную резьбу, снабжены изоляционными прокладками

Оба выпуска двойного сифона сифона находятся на одном уровне, так как обычно две смежные раковины устанавливаются рядом.При необходимости можно построить одну из труб.

Поскольку горизонтальный участок трубы, соединяющей две раковины, может быть довольно большим и, соответственно, тяжелым, необходимо предусмотреть дополнительные крепления, чтобы сифон не отскакивал от точек крепления, когда он наполнен водой.

Как правильно установить сифон на кухне

Перед тем, как приступить к сантехническим работам, нужно точно подобрать сифон для данной модели мойки, чтобы он плотно прилегал к выходному патрубку.Конечно, нужно проверить резьбовые соединения на полное отсутствие трещин, сколов, дефектов.

Как правило, при сборке сантехники под раковину колено оставляют подключенным к канализации. Выход сифона будет направлен к этому колену.

Единственная сложность в монтаже — это плотное соединение входа сифона с выходом раковины

При установке сифона необходимо соблюдать определенные меры предосторожности:

  • Тщательно загерметизируйте стыки деталей сифона, но ни в коем случае не допускайте чрезмерной затяжки резьбовых соединений;
  • Постоянно проверять герметичность стыков;
  • Осмотрите все резиновые и силиконовые прокладки, чтобы на них не было ни пылинок, ни песчинок.

Правильно прикрепите сифон к раковине — это дело нескольких минут, без каких-либо инструментов, и это доступно практически каждому.

Сифон для раковины на кухню: как установить (видео)

Сифоны выполняют важные функции по предотвращению загрязнения узких участков канализации крупными пищевыми отходами, такими как очистка картофеля или моркови, фасции или тряпки для капусты. Простейший принцип устройства и незамысловатая конструкция делают сифон недорогим и надежным, а его установка проста и безошибочна.При его установке нужно внимательно следить за отсутствием заводского или складского брака, герметичностью соединений, а в процессе эксплуатации — периодически откручивать и выбрасывать скопившийся мусор. По поводу внешнего вида конструкции отвода сифона в целом беспокоиться не стоит, так как сифон практически всегда спрятан в шкафчике, на котором монтировалась раковина.

Подключение сифона к канализации (видео)

Как установить сантехнику двойной кухонной раковины?

Двойные кухонные мойки предлагают дополнительное пространство и эстетичный вид для вашей кухни.Независимо от того, устанавливаете ли вы одну в первый раз в новом доме или реконструируете старый дом, чтобы заменить существующую раковину на что-то новое, двойные кухонные раковины могут быть установлены любым домовладельцем при наличии необходимых инструментов, ресурсов и времени. При использовании двух секций мойки вместо одной фактический процесс установки и принцип работы мойки точно такой же, как и для одиночной мойки.

Установка сантехники для двойной кухонной раковины — шаг за шагом

Шаг 1: Ознакомьтесь с деталями в комплекте.Т-образная секция поворотного кулака — это то, к чему присоединяется каждая часть J (также известная как выхлопная труба) после того, как они были прикреплены к основанию соответствующих сливов на дне раковины. (сливные корзины) и находится по центру между двумя сливными отверстиями.

Сифон для раковины представляет собой U-образную деталь и подключается к стенной дренажной трубе (прямая труба, которая выходит из стены в задней части туалета), а также к Т-образной секции для отвода сточных вод.

Шаг 2: Соберите установку в сухом виде перед тем, как затягивать накидные гайки циркуляра, которые прикреплены к каждой детали на резьбе, и соединять пластмассовые детали.Сначала подсоедините прямой участок трубы из ПВХ к стенной водосточной трубе и присоедините сифон раковины (длинный, U-образный), который, в свою очередь, соединяется с соединением «Т». Сифон и поворотный кулак должны находиться прямо под раковиной, по центру спереди назад и из стороны в сторону под двумя сливными корзинами.

Шаг 3: Отрежьте лишнюю трубу ножовкой. Свободно соедините резьбу каждой детали гайкой, чтобы удерживать их на месте во время регулировки. После того, как вы установили всухую водосточную трубу, сифон раковины и поворотный кулак, проверьте, не нужно ли отрезать лишние части выхлопной трубы.Отрежьте ножовкой длинные концы хвоста, затем высушите их, чтобы они соответствовали корзинам раковины, а также Т-образному соединению.

Шаг 4: Затяните все гайки скольжения, чтобы скрепить установку. Используйте плоскогубцы Channellock, чтобы затянуть гайки на месте. Превратите их в движение вправо. Не перекручивайте их слишком сильно, иначе вы можете сломать трубы. Приложите достаточно усилий, чтобы обеспечить удобную посадку. Перед тем, как использовать раковину, пропустите воду по трубам и проверьте, нет ли утечек.

Советы и предупреждения

Все ваши инструменты и принадлежности можно купить или взять напрокат в местном магазине товаров для дома.Комплекты двойной кухонной мойки продаются разных размеров в зависимости от типа устанавливаемой мойки, поэтому поговорите с профессионалом в магазине, чтобы убедиться, что вы покупаете набор подходящего размера для вашего конкретного типа мойки.

Хотя это и не требуется для пластиковых установок (резьба и накидные гайки работают вместе, чтобы удерживать воду в трубах), водопроводную ленту (тефлон) можно использовать для дополнительной защиты, если вы захотите. Предварительно собранные комплекты мойки обычно требуют минимальной регулировки, поэтому дважды отмерьте и аккуратно отрежьте, чтобы не перерезать.

HEAT SIPHON® Монтаж-Сантехника

Эксклюзивный полнопоточный титановый теплообменник

Heat Siphon не требует специальных трубопроводов или байпаса. Падение давления воды составляет менее 1 1/2 фунта на квадратный дюйм при 80 галлонах в минуту.

Поскольку нет остаточного тепла или температуры пламени, Heat Siphon не требует медных труб радиатора. Труба из ПВХ может быть проложена прямо в установку.

Теплообменник

Heat Siphon полностью изготовлен из ПВХ и позволяет
подключиться к ЛИБО 1.5 или 2 дюйма Schedule 40 трубопровод из ПВХ для бассейнов или фильтрующий трубопровод спа.

Входные и выходные водяные патрубки имеют внутренний диаметр 1,5 дюйма для проскальзывания.
(приклеить) фитинг к трубе 1,5 дюйма и наружной резьбой 2 дюйма на наружном диаметре
для подключения к 2-дюймовой трубе Sch 40 с помощью 2-дюймового переходника с внутренней резьбой 40
втулка или стяжка. Оба поддерживают внутреннее отверстие трубы полностью в тепло.
теплообменник, чтобы исключить падение давления.

Серьезно подумайте о добавлении быстроразъемных соединений на входе и выходе агрегата, чтобы обеспечить легкий слив воды из агрегата для подготовки к зиме и облегчить доступ в случае необходимости обслуживания.

ПРИМЕЧАНИЕ: НЕ СОВМЕСТИМО С СИСТЕМОЙ ОЧИСТКИ ПОЛА

Не устанавливайте какой-либо тепловой сифон в том же насосе или водопроводном контуре, что и какие-либо ВНУТРЕННИЕ СИСТЕМЫ ОЧИСТКИ ПОЛА. Это приведет к аннулированию гарантии. При подключении к той же петле гидравлический удар должен быть поврежден. Особенно с насосом большего размера и трубопроводом размером 2 дюйма или больше.

Используйте отдельный насос и водопроводную петлю для всех систем мытья полов — они не должны зависеть от трубопровода отопления.

Сантехническое оборудование с несколькими блоками

Единственное отличие в установке ONE Heat Siphon vs.МНОГИЕ тепловые сифоны
на ОДНОМ БАССЕЙНЕ есть САНТЕХНИКА. Для каждого теплового сифона по-прежнему требуется отдельный выделенный контур.
выключатель и все правила размещения, подключения и подключения одного теплового сифона
относится ко ВСЕМ.

Есть всего четыре правила для установки нескольких тепловых сифонов:

  1. УБЕДИТЕСЬ, ЧТО В КАЖДЫЙ ТЕПЛОВЫЙ СИФОН ПОЛУЧАЕТСЯ по крайней мере от 30 до 80 галлонов в минуту воды
    поток.
  2. СЛИВАЙТЕ ИХ ПАРАЛЛЕЛЬНО — Не подключайте выход какого-либо теплового сифона к входу
    любого теплового сифона.
  3. СОЗДАЙТЕ КАЖДУЮ КОНТУРУ одинаковой длины пути по воде. Это естественно
    помочь сбалансировать расход на каждый блок.
  4. По возможности установите запорную арматуру и
    расходомер на каждом блоке для облегчения обслуживания без отключения системы при
    а также для подтверждения / балансировки расхода на каждом тепловом сифоне.

Следование этим правилам просто для ДВУХ модульных систем, но становится несколько
усложняется по мере роста количества единиц.Это все еще легко, если вы не забудете БАЛАНСИРОВАТЬ
КАЖДОЙ ЦЕПИ. То есть сделайте расстояние, которое проходит вода, одинаковым для каждой жары.
Сифон из коллектора ответвления обратно в коллектор коллектора

Например, одна из более крупных многокомпонентных установок, которых сейчас более десяти
лет — общественный бассейн в Крэнберри Тауншип, штат Пенсильвания, у которого есть двенадцать тепловых сифонов.
Коллекторы подачи и возврата воды имеют диаметр 6 дюймов.
установите 40 ПВХ, и это разветвляется до трех питателей диаметром 4 дюйма, которые снабжают каждый
из трех банков по четыре тепловых сифона.На каждом входе и выходе теплового сифона используется
Труба из ПВХ диаметром 1,5 дюйма. Обратный ход такой же, как и в обратном направлении.

ПОЖАЛУЙСТА, ЗВОНИТЕ НАМ, ЕСЛИ ВАМ НУЖНА ПОМОЩЬ ПО НЕСКОЛЬКИМ САНТЕХНИКАМ

Кухня и ванна: вентиляция с воздухозаборными клапанами

Сантехники ненавидят вырезать отверстия в крышах для вентиляционных линий: моя левая лодыжка в основном из нержавеющей стали, потому что я вырезал слишком много отверстий. Вентиляционные линии также являются помехой внутри дома, они проходят горизонтально и вертикально через полы, стены и потолки, а затем на чердак, следуя правилам — и требуя отверстий — на всем протяжении.Все эти отверстия могут не только нарушить структурную целостность каркаса, но и создать потенциальные пути возгорания.
Но вентиляционные отверстия требуются по кодексу не зря. Когда жидкости стекают по дренажной линии меньшего размера и полностью заполняют ее, воздух в дренажной линии выталкивается впереди потока воды (при условии, что вентиляционных отверстий нет), создавая положительное давление перед водяной пробкой и отрицательное давление позади. Это отрицательное давление может создать достаточное всасывание для откачивания воды из сифона раковины, позволяя канализационному газу попадать в дом через теперь уже пустой сифон.К тому же водосточная труба не обязательно должна быть полностью заполнена проточной водой, чтобы вытащить сифоны. Воздух имеет тенденцию следовать за быстро текущей водой, поэтому вода, устремившаяся по вертикальной дренажной линии, может откачивать воду из соседнего горизонтального ответвления.

Более чем один способ вентиляции

Отдельные вентиляционные отверстия, расположенные в пределах нескольких футов от каждой проблемы противодавления сифона, позволяют наружному воздуху попадать в дренажную линию. Но бывают ситуации, когда установить вентиляционную линию за сифоном физически невозможно — например, когда длинное окно расположено за кухонной мойкой, или когда приспособление находится под несущей балкой, которую невозможно просверлить, или когда кухонная мойка или туалетный столик расположены на острове.

У строительных инспекторов всегда есть решение: открыть вентиляционную линию, переместить раковину, переместить окно или изменить обрамление. Также возможно проектирование сложного трудоемкого дренажа /

система вентиляции рядом с приспособлением для компенсации, как это иногда делается на кухонном острове. Но, безусловно, самым простым решением является установка клапана впуска воздуха, или AAV. Эти маленькие чудотворцы почти вытесняют традиционные вентиляционные линии.

Клапаны впуска воздуха можно использовать там, где традиционная вентиляция была бы проблематичной, или просто для упрощения установки приспособлений во время реконструкции.Доступные в различных размерах, AAV можно использовать для вентиляции отдельных приспособлений, ответвлений и вентиляционных труб, но они не устраняют необходимость хотя бы в одном вентиляционном отверстии для наружного воздуха.

AAV не новость. Разработанная в Европе еще в 70-х годах система пропускания воздуха Studor (Studor, 800 / 447-4721, www.studor.net) была введена в Соединенных Штатах в 1988 году. Теперь AAV принимаются практически всеми национальными строительными нормативами. включая санитарные коды SBCCI, BOCA, IRC и IPC.Согласно IPC, AAV перечислены для установки в соответствии с разделом 917; к западу от реки Миссисипи они подпадают под действие Раздела 301.2 UPC. Хотя я уже несколько лет без единой поломки устанавливаю AAV Studor, Oatey (800 / 321-9532, www.oatey.com) и другие производители также предлагают их.

AAV — это просто односторонний воздушный клапан с гравитационным управлением, который позволяет свежему воздуху попадать в дренажную систему, не выпуская воздух из канализации. Возможно, вы видели AAV раньше и не знали об этом.Если вы когда-нибудь споткнулись о белый грибовидный объект на чердаке или видели белое цилиндрическое устройство под кухонной раковиной, вероятно, это был клапан для впуска воздуха. Стоимость AAV составляет около 25 долларов и выше, в зависимости от размера вентиляционного отверстия.

Не путайте AAV с меньшими и более дешевыми механическими вентиляционными отверстиями. Эти трубчатые, подпружиненные вентиляционные отверстия стоимостью 5 долларов США, иногда называемые «обманщиками», рассчитаны всего на 1/2 DFU (блок дренажной арматуры) и не допускаются большинством строительных норм. Чтобы различать два устройства, поищите протокол тестирования — ANSI / ASSE 1051 или ASSE 1050 и, возможно, NSF 14 — отпечатанный на корпусе AAV.Вы также увидите отметки об утверждении кодовой организации (например, SBCCI) на упаковке.

Доступные в различных размерах, AAV можно использовать для вентиляции отдельного приспособления, всего ответвления или всей группы вентиляционных отверстий. Существуют специальные AAV, предназначенные для использования на открытом воздухе и в химической среде, и даже комбинированные сборки ловушка / AAV. (Компактная версия Studor, Combi-Siphon Plus, продается почти во всем мире, но не в США. Вероятно, вы можете купить ее, но если вы находитесь в районе, где действуют правила, инспектор не будет знать, что делать. этого и не пройдет).

Простая установка

AAV предоставляют множество вариантов вентиляции, хотя существуют некоторые ограничения. Например, вы можете установить индивидуальный AAV на каждое приспособление и более крупный AAV в стеке на чердаке — и, пока есть хотя бы один обычный выход для наружного воздуха, все готово. Каждый AAV должен быть доступен и иметь беспрепятственный поток воздуха, чтобы его нельзя было загерметизировать внутри стены. Но если воздух и доступ есть — скажем, через съемную панель с жалюзи или экран, — его можно установить там.AAV должны быть установлены вертикально (не более 15 градусов по отвесу), и они не могут вентилировать несколько светильников, когда они находятся на разных этажах. При размещении на чердаке AAV необходимо установить на высоте не менее 6 дюймов над изоляцией.

AAV можно установить в стене, но он должен быть доступен и иметь бесперебойную подачу воздуха (он не может быть заглублен в изоляцию). Некоторые производители предлагают для этой цели специальные ящики, хотя их легко собрать на месте.

Если вы устанавливаете новое приспособление, все, что вам нужно сделать, это отрезать тройник на линии позади ловушки.Возможно, вам придется сместить грубую трубу на 4 дюйма в сторону стояка раковины, а не вводить ее прямо за стояком. Это отбрасывает ловушку в сторону, освобождая место для мишени перед тем, как она ударится о заднюю стенку.

Затем на верхней стороне тройника установите короткую 4-дюймовую трубу с наклеиваемой втулкой с внутренней резьбой, а затем прикрутите резьбовой AAV с помощью тефлоновой ленты. (Никогда не используйте пасту, поскольку химические вещества в некоторых пастах могут повредить резьбу.) AAV могут взаимодействовать с ПВХ или АБС, но с резьбой вам не нужно сопоставлять разные пластмассы: они могут ввинчиваться в белый ПВХ, черный АБС, чугун , сталь или даже медь.Mini-Vent Studor — тот, который я использую чаще всего — рассчитан на 2-дюймовую вентиляцию и поставляется с переходным соединителем 1 1/2 на 2 дюйма, который надевается на 2-дюймовую трубу.

Для добавления одного или двух приспособлений во время реконструкции или для использования AAV просто для устранения ненужных вентиляционных отверстий во время нового строительства вам не нужно выполнять никаких расчетов. Просто установите AAV — у вас не возникнет проблем, если вы добавите AAV вместе с приспособлением.

Во многих случаях легче вставить AAV между сифоном раковины и водосточной трубой, чем запустить традиционную вентиляцию.Выполнение соединения с помощью нескольких стандартных фитингов или предварительно смонтированного устройства. При установке герметизирующая мембрана AAV должна быть не менее чем на 4 дюйма выше горизонтальной трубы, к которой она присоединяется.


Если вы делаете весь дом, вы не хотите перенапрягать конкретный AAV, устанавливая на него слишком много приспособлений (рис. 4). Просто следуйте инструкциям AAV. Например, Mini-Vent Studor может отводить три DFU на 11/2-дюймовой линии (это максимальное количество DFU, которое вам разрешено на этой горизонтальной ветви по коду) и шесть DFU на 2-дюймовой линии (опять же, максимальное количество DFU, разрешенные кодом на этой горизонтальной ветви).Сверьтесь с таблицей DFU — Таблицы 709.1 и 710.1 (2) в Международном Кодексе по сантехнике или эквивалент в UPC — чтобы увидеть, какие приспособления подходят под эти числа. На 3-дюймовом горизонтальном ответвлении Mini-Vent может обрабатывать до 30 DFU.

или джакузи

Дренажные приспособления для арматуры и групп

Крепление Тип

Автоматическая стиральная машина (бытовая)

Вся группа ванн (унитаз, биде, ванна, ванна или душ)

Биде

Кухонная мойка

Поднос для белья

Lav

Трап

Посудомоечная машина

Максимальное количество DFU, допустимое для горизонтальных водостоков и вертикальных стояков

Размер дренажной трубы (в дюймах)

1 1/2

1 1/2

AAV могут вентилировать более одного устройства, но их мощность должна соответствовать общему количеству DFU на ответвлении, которое они вентилируют.Диапазон мощности AAV составляет от 6 до 500 DFU.

Чтобы удалить воздух из стиральной машины с помощью AAV, я провожу трубку диаметром 1 1/2 дюйма от тройника, расположенного примерно в 4 дюймах позади 2-дюймовой ловушки, и заканчиваю ее в коробке для стиральной машины. Вот где я устанавливаю AAV; одна коробка делает все. Однако помните, что горизонтальная труба, в которую сбрасывается ловушка, должна быть не менее 3 дюймов в диаметре.

Небольшой AAV легко помещается в ящик для белья и является хорошим выбором для вентиляции стиральной машины. Он подключается к 2-дюймовой ловушке, которая сливается в 3-дюймовую ветвь.

Рекс Колдуэлл — старший сантехник в Роки-Маунт, Вирджиния; частый участник JLC; и автор нескольких книг, в том числе «Электромонтаж в доме».

Сливы для посудомоечных машин — Structure Tech Home Inspections

Неправильно установленный сливной шланг посудомоечной машины — самый распространенный дефект, который мы обнаруживаем при установке посудомоечных машин, но это также одна из самых простых вещей, которую можно исправить.

На приведенной ниже фотографии, которая была представлена ​​как фотография дня в области технологий Structure Tech на нашей странице в Facebook, видно несколько дефектов сантехники.Два из них связаны со сливом посудомоечной машины.

Сможете ли вы их заметить?

Изнанка ловушки

Первая проблема заключается в том, что слив посудомоечной машины подключен к канализационному коллектору со стороны сифона. Вода всегда находится на дне Р-сифона, и это предотвращает попадание канализационных газов в дом. Слив посудомоечной машины должен быть подключен перед P-сифоном, а не после , как это было сделано здесь. При такой неправильной установке канализационные газы могут вернуться в посудомоечную машину.На схеме внизу справа показана правильная установка.

На схеме внизу справа показана правильная установка.

Без петли высокого давления

На приведенной выше диаграмме вы заметите, что слив посудомоечной машины образует высокую петлю под кухонной раковиной. Это минимальное требование для каждой установки слива посудомоечной машины; он требуется каждым производителем посудомоечной машины, а также в соответствии с разделом P2717.2 Международного жилищного кодекса. Однако это не то, что нам нужно здесь, в Миннесоте.Погодите, я вернусь к этому через минуту. Но сначала вот фото, показывающее, как выглядит высокая петля.

Как видите, сливной шланг посудомоечной машины закреплен как можно выше под прилавком. А вот диаграмма производителя посудомоечной машины, показывающая то же самое.

Несмотря на то, что новые посудомоечные машины поступают от производителя со сливной петлей, расположенной сбоку от посудомоечной машины, в каждом руководстве по установке по-прежнему требуется эта высокая петля под раковиной.

Я слышал разные причины, по которым требуется дополнительная петля под раковиной, поэтому решил напрямую связаться с производителями.

Около десяти лет назад я разослал электронное письмо восьми производителям посудомоечных машин с вопросом:

«На сливе посудомоечной машины требуется высокий контур согласно в инструкциях по установке всех ваших посудомоечных машин . Для чего это нужно? Разве высокая петля, встроенная в боковую часть посудомоечной машины, не дает того же? Мы будем благодарны за любые комментарии или комментарии по этому поводу.”

Вот полученные мной ответы:

  • Kenmore: Для предотвращения потенциального загрязнения посудомоечной машины обратным потоком необходимо использовать высокий контур или воздушный зазор. Местные правила водоснабжения обычно диктуют требования в вашем районе. Раздел 807.4 Единых правил по сантехнике гласит: «Ни одна бытовая посудомоечная машина не должна напрямую подключаться к дренажной системе или устройству для удаления пищевых отходов без использования утвержденного фитинга воздушного зазора для посудомоечной машины на напорной стороне посудомоечной машины.Перечисленные воздушные зазоры должны быть установлены с отметкой уровня затопления (FL) на уровне затопления раковины или сливной доски или выше него, в зависимости от того, какой из них выше, или отдельно перекрываться воздушным зазором, расположенным на стояке ».
  • GE: «Если воздушный зазор не требуется, сливной шланг должен иметь высокий контур от пола, чтобы предотвратить обратный поток воды в посудомоечную машину или вытекание воды во время работы».
  • Bosch: Высокая петля сливного шланга посудомоечной машины предназначена для предотвращения оседания воды в шланге, если он свисает ниже или горизонтально.Это предотвращает высыхание сливного шланга и предотвращает попадание запахов в посудомоечную машину.
  • Viking: При тестировании наших посудомоечных машин мы обнаружили, что для правильного слива воды требуется дополнительный высокий контур в задней части посудомоечной машины. Мы видели, когда этот элемент не применяется, что со временем у потребителя будут проблемы с подачей воды, что вызовет проблемы с надлежащим дренажом и объединением воды в определенной области.
  • Maytag: Нет ответа.
  • Whirlpool: нет ответа.
  • Амана: Нет ответа.

Подводя итог, можно сказать, что высокий контур необходим для предотвращения обратного потока воды в посудомоечную машину и для предотвращения неправильного слива воды. Несмотря на то, что посудомоечные машины поставляются с завода со сливным отверстием, расположенным высоко по бокам посудомоечной машины, это не является приемлемой заменой высокой петли под кухонной раковиной.В Миннеаполисе отсутствие правильно установленной высокой петли под кухонной раковиной требует ремонта для их оценки истинности продажи жилья. Если у вас нет высокой петли на сливе кухонной раковины, для ее устранения потребуется три предмета: отвертка, винт и зажим EMT 3/4 дюйма, который вы найдете в электрическом отделе любой магазин товаров для дома.

Видео в начале этого поста показывает процесс исправления этого, который занимает около 10 секунд.

А как насчет воздушных зазоров?

Вместо высокой петли под кухонной мойкой производители посудомоечных машин допускают наличие воздушного зазора.Он состоит из уродливого устройства, установленного на кухонной мойке, и выглядит оно так:

Они требуются в Миннесоте с начала 2016 года, и они никому не нравятся. Я писал о воздушных зазорах в посудомоечной машине еще в 2017 году, и я процитирую то, что сказал тогда. Воздушные зазоры посудомоечной машины — это определенно , а не , что мы рекомендуем устанавливать во время наших домашних осмотров. Хотя в соответствии с нормами технически требуются воздушные зазоры для посудомоечных машин на новых установках, мы не являемся инспекторами по соблюдению нормативных требований.Как домашние инспекторы, мы можем давать рекомендации по тому, что имеет для нас смысл. Это не так.

Хорошая новость заключается в том, что воздушных зазоров должны скоро исчезнуть , по крайней мере, в Миннесоте. Наш текущий сантехнический кодекс требует наличия воздушного зазора в разделах 414.3 и 807.4 нашего сантехнического кодекса. К счастью, следующая версия нашего сантехнического кодекса, которую планируется принять 17.12.21, изменит это. Раздел 414.3 скажет вам следовать разделу 807.3, и в этом разделе будет сказано следующее:

Я подчеркнул важную часть, которая меняется.Ура. Домовладельцы, сантехники, строители, проектировщики, строительные чиновники и все остальные должны быть довольны этим изменением. Ну, всем, кроме производителей воздушных зазоров. Извините, ребята, но у вас был свой день.

Что такое посудомоечная машина High Loop и зачем она вам?

Один из наиболее распространенных дефектов, обнаруживаемых при домашнем осмотре, — это отсутствие верхнего контура на сливной линии посудомоечной машины. Если вы не знаете, как выглядит слив в посудомоечной машине, см. Рис. 1 ниже. К счастью, в большинстве случаев эту проблему легко решить, но прежде чем мы перейдем к этому, давайте обсудим, что такое высокий контур и почему он должен быть в вашей посудомоечной машине?

Рисунок 1: Изображение сливной линии посудомоечной машины под раковиной

Что такое высокий контур?

Высокий контур — это когда слив посудомоечной машины поднимается прямо перед его подсоединением к сливу кухонной мойки.Сливной шланг каким-то образом закрепляется в верхней части раковины (это может быть так же просто, как закрепить его стяжкой-молнией). На рисунке 2 ниже показана базовая конфигурация установленного контура высокого слива под кухонной раковиной. Петля должна быть установлена ​​как можно ближе к нижней стороне шкафа для максимальной эффективности. Рекомендуется подсоединять выпускной конец сливного шланга к вертикальной сливной трубе раковины непосредственно перед сифоном (никогда на сифоне или после него). Не рекомендуется заделывать сливной шланг при любом мусоропроводе.Когда измельчитель включен, он действует как насос и может отправлять грязную воду обратно в посудомоечную машину.

Рисунок 2: Схема правильной установки высокого контура

Для чего нужен высокий контур?

Высокий контур предотвращает обратное попадание сточной воды из раковины в посудомоечную машину. Если сливной шланг не приподнят, есть вероятность того, что вода потечет по сливному шлангу в неправильном направлении, что может привести к стоянию воды на дне посудомоечной машины.Высокий контур также защищает умеренные случаи обратного сифона из-за увеличения гидростатического давления, которое вода должна преодолеть, чтобы преодолеть контур.

Нужно ли устанавливать воздушный зазор?

Единственный способ по-настоящему предотвратить обратный сифон в дренажной линии — это установить воздушный зазор, который требует значительных дополнительных усилий. Некоторым муниципалитетам требуются воздушные зазоры, но большинство считает, что высокие петли сами по себе приемлемы. Воздушный зазор предотвращает попадание отрицательного давления в посудомоечную машину за счет подачи воздуха в систему.Сливной шланг подключается к воздушному зазору под раковиной, а воздушный зазор находится на столешнице рядом с раковиной. По моему опыту, большинство раковин в настоящее время прекрасно работают с установленным только высоким контуром, но если вы испытываете обратное сифонирование, вы можете проконсультироваться с лицензированным сантехником по поводу установки воздушного зазора.

Рисунок 3: Установка воздушного зазора

Как установить высокий контур?

Есть много способов сделать это, но самый простой — с помощью винта и стяжки.Общее время установки должно быть менее 5 минут. Вот видео, которое я нашел, о простой установке с высоким контуром.

Есть вопросы по указанной выше статье? Не стесняйтесь обращаться к нам по адресу [email protected].

S-образные сифоны для сантехники — Pro-Tech Home Inspection Services

S-образные сифоны для сантехники

Pro-Tech Home Inspection Services

Возможно, вы приобрели или рассматривали возможность покупки дома, который не строился в последние годы.Если это ваш случай, вы можете обнаружить, что некоторые или все водостоки в доме имеют S-образные сифоны. Если перед покупкой у вас был осмотр дома, инспектор, возможно, порекомендовал вам заменить S-образные сифоны на дренажных каналах и установить надлежащие P-сифоны, но почему? Чтобы понять, почему рекомендуется замена этих ловушек, мы должны понимать назначение ловушек на водостоках и принцип их работы.

Сначала пару слов о вентиляции. Система бытового DWV (дренаж, сточная труба, вентиляция) предназначена для поддержания нейтрального давления воздуха внутри дренажных линий.Когда столб или «пробка» воды проходит через сливную трубу, она сжимает воздух перед собой, создавая вакуум позади. Оба эти условия должны быть смягчены, чтобы слив работал должным образом. Если воздуху впереди некуда идти, он может препятствовать потоку или создавать положительное давление в другом месте системы. Если воздух позади не заменен, он может быть втянут через слив и выкачан из сифона. Правильная вентиляция является критическим компонентом конструкции канализации для регулирования этого давления, и в большинстве современных домов есть несколько вентиляционных труб, которые выступают над линией крыши.Когда сантехника модернизируется в старом доме, не всегда так просто обеспечить надлежащую вентиляцию новой арматуры. В некоторых старых домах может быть только одна вентиляционная труба.

Сифон работает за счет изгиба сливной трубы, который задерживает определенное количество жидкости, называемое уплотнением сифона, в сливе. Таким образом, название «ловушка». Эта жидкость, оставшаяся в канализации, создает барьер, через который канализационные газы, запахи, а также мыши и другие вредители не могут проникнуть в жилище.

S-образные ловушки легко идентифицировать в домах, потому что они изогнуты в форме S.Отсутствие горизонтального участка означает, что столб воды, проходящий через слив, особенно подвержен сифонированию. Такое сифонирование может сопровождаться слышимым бульканьем из слива раковины. Если сифон сифонить насухо, мы открыли проход для канализационных газов, запахов и вредителей / грызунов, чтобы проникнуть в жилое пространство. По этой причине в большинстве юрисдикций не разрешается использовать S-образные ловушки как часть системы отвода сточных вод. Вот иллюстрация, любезно предоставленная Карсон-Данлоп, которая поможет вам понять, как S-ловушка может быть восприимчивой к сифону.

Конструкция сифона, разрешенная действующими правилами водоснабжения, называется P-сифоном, который легко узнать по его P-образному изгибу. P-образные сифоны помогают предотвратить сифонирование за счет использования горизонтального участка, который помогает замедлить поток воды и облегчить вентиляцию. Вот простая иллюстрация, любезно предоставленная InterNACHI, чтобы показать разницу между конструкциями ловушек.

Даже с установленными P-ловушками редко используемые светильники могут высохнуть в результате испарения. Если в вашем доме есть приспособления, которые редко используются (в том числе сливы в полу, которые не обслуживают трубопроводы конденсации), было бы хорошим советом по хозяйству регулярно пропускать через них воду.Если вы когда-либо подозреваете запах канализации или септического газа, это будет хорошим первым шагом.

С практической точки зрения, многие S-ловушки работают нормально, но конфигурация неправильная или «по правилам» по уважительной причине. Замена S-образных сифонов в вашем доме — это хорошая профилактическая мера, которую следует предпринять для обновления вашей сантехники. Существует несколько экономичных способов замены S-образных ловушек, которые не вентилируются должным образом, например, замена S-образных ловушек на P-ловушки и установка Studor AAV (клапана впуска воздуха).

Добавить комментарий
