Как установить направляющие выдвижных ящиков



Многих начинающих мастеров, решивших собирать мебель своими руками, пугает самостоятельная установка выдвижных ящиков. На самом деле, ничего сложного в этом нет. И предварительно составлять какие-то карты присадки и делать сложные математические расчеты не нужно. При своем опыте работы на производстве я знала только одного сборщика, который скрупулезно высчитывал все до миллиметра, прежде чем установить направляющие для выдвижных ящиков. Все остальные делали «на глазок», соблюдая лишь элементарные правила геометрии. И «работало» ничуть не хуже.

Что нужно знать, прежде чем начать устанавливать выдвижные ящики

Принцип крепления полозьев к боковинам тумбы одинаков практически для всех выдвижных систем. Как правило, от переднего края отступают 2 мм и далее прикручивают по крайним установочным отверстиям и нескольким центральным, в зависимости от размера самих направляющих.

Различается только расчет высоты, на которых крепят полозки.

Есть три основных типа направляющих для выдвижных ящиков, с различным положением полозьев:

  1. По нижнему краю (дну). Самые простые и бюджетные роликовые направляющие устанавливаются строго под дно самого короба ящика, внахлест на ДВП. Как собственно и самые дорогостоящие варианты оснащения выдвижных ящиков – тандембоксы. Они также устанавливаются по нижнему уровню короба ящика.
  2. По центру боковины ящика. Шариковые телескопические дают большую свободу при монтаже – их можно крепить по любому уровню боковины короба ящика. Но все-таки лучше остановиться на центральном. Как показывает практика, установка и регулировка упрощается в разы.
  3. С верхним креплением. У метабоксов (металобоксов) полозья роликовой направляющей расположены по верхнему уровню.

В каждом случае ящик будет «садиться» абсолютно по-разному. Рассмотрим на примере чертежа обычного комода с тремя ящиками. Для облегчения задачи предположим, что ящики начинают устанавливать с низа боковины самой тумбы, без вычета на цокольную коробку и дно. Это возможно в следующем варианте.

  • Высота боковин тумбы равна 668 мм (при высоте комода без ножек 700 мм).
  • Высота ящиков равна 150 мм при высоте фасадов 221 мм.

Как установить роликовые направляющие

Захват днища частью полозьев, которые крепятся к ящику, осуществляется на высоте 8-10 мм, в зависимости от толщины дна (ДВП).

Возьмем отступ от дна до нижнего края фасада равным 20 мм (обычно он колеблется в пределах 10-30 мм).

Схема установки роликовых направляющих будет выглядеть следующим образом.

При этом не будет никакой беды, если округлить значения. Взять не уровень высот 32/255/478, а округлить для удобства до 40/260/280. Главное, закрепить роликовые направляющие одинаково с обеих сторон.

Как установить шариковые направляющие

При аналогичном допуске под днищем в 20 мм, схема установки шариковых направляющих будет выглядеть следующим образом.

Отличие в том, что принято устанавливать шариковые направляющие по центру боковины. Поскольку они бывают разной ширины, проще не сдвигать их выше или ниже.

Также значения 99/322/545 можно округлить и сделать, допустим, 100/330/550.

Как установить метабоксы на выдвижной ящик

Отличительная особенность выдвижного ящика с металлическими боковинами – это его крепление по верхнему краю. Тут главное правильно подобрать высоту метабоксов относительно вертикали фасада. Она может быть 54 мм (оптимально для установки в узкую нишу под встроенной духовкой на кухне), 86, 118 или 150 мм. Если требуется ящик глубже – его можно «нарастить» с помощью одного или двух рядов специальных рейлингов.

В нашем случае оптимально взять метабокс 150 мм, схема установки будет выглядеть следующим образом.

Как и в предыдущих вариантах, допустимы округления для удобства: вместо 134/357/580 вполне можно взять 130/360/580.

Как установить фасады на выдвижной ящик

Фасады на выдвижные ящики всегда устанавливают после «пробы» и выравнивания внутреннего короба.

Сначала необходимо убедиться, что ящик двигается свободно и плавно, не перекашивается при движении и не заедает.

Только потом с помощью специальных подкладок (сгодятся обрезки ДВП, деревянная или пластмассовая линейка) прикидывается равномерное положение фасадов.



Затем, с помощью двухстороннего скотча фасад фиксируется и притягивается изнутри на саморезы 4х30. Сквозное крепление ручки также «держит» фасад. Но засверливаться под ручку стоит только после того, как фасад надежно зафиксирован.

Как не допустить ошибок при установке

Если сами рельсы направляющих прикручены на одном уровне, строго напротив друг друга и ящик никак не перекашивается в процессе выдвижения, то все будет «работать» хорошо.

Это главное правило в установке любого ящика – соблюсти соосность.

Вторым правилом можно выделить и необходимость соотносить высоту боковин самого короба ящика с высотой фасадов. Прежде чем начать их «распределение» по высоте. Рекомендую сразу сделать метки карандашом на торце корпуса, отметив положение фасадов, чтобы иметь наглядное представление.

Главный подводный камень – это нерациональное распределение направляющих с точки зрения полезного объема самого ящика.

Например, на фото – выдвижные ящики в пенале функционируют абсолютно нормально.

Но из-за того, что верхний выдвижной ящик «задрали» слишком высоко, его вместительность сильно урезана. Казалось бы, зато средний ящик более вместителен. Но нет. Нижний край фасада верхнего ящика «не дает» загружать средний ящик по всей высоте образовавшейся ниши.

На самом деле, этот момент не критичен. И если его не выделить, то сам владелец и не заметит. Но тот, кто делал, обязательно будет помнить, что лучше было бы по-другому.

Пошаговая инструкция установки выдвижного ящика

Прежде чем установить направляющие выдвижного ящика, следует правильно определить положение крепежа. Расчеты — это первый шаг в установке.

Шаг 1 — определение положения ящиков внутри тумбы

Рекомендую начинать разметку положения крепежа направляющих с нижнего ящика. В зависимости от высоты фасада зазор между дном тумбы и ящиком может составлять 10-30 мм.

Чем больше разница между высотой фасада и высотой боковин ящика, тем больше следует делать зазор. Это делается из соображений устойчивости крепления: ведь фасад крепится к боковинам самого ящика и точки крепления должны быть приближены к центру.

Оставшееся расстояние равномерно распределяется между остальными ящиками. Причем снизу короба ящика принято оставлять столько же, сколько отступалось на нижнем.

Подобные расчеты несложные. Величину расстояний можно вычислять с помощью калькулятора или вычерчивать в масштабе. Многие сборщики прикидывают сразу на корпусе, отмеряя рулеткой от точки до точки.

Когда положение ящиков определено, отчерчивают места крепления полозьев. В зависимости от выдвижной системы, это может быть центр, нижний или верхний край боковины ящика.

После расчетов приступают к монтажу направляющих выдвижного ящика. Это будет вторым шагом в установке.

Шаг 2 — крепеж направляющих ящиков внутри тумбы

Строго напротив друг друга наружную часть полозьев крепят к боковинам тумбы, а внутреннюю – к самим ящикам (исключением служат метабоксы, у которых внутренние направляющие уже встроены в собранные ящики).

Затем пробуют задвинуть короба ящиков внутрь тумбы, регулируют так, чтобы добиться плавного и равномерного движения.

Шаг 3 — регулировка плавного хода направляющих ящиков внутри тумбы

Затем приступают к установке фасадов. Но предварительно вымеряют равномерные зазоры между ними с помощью подручного материала — различных подкладок нужной толщины.

Шаг 4 — выставление равномерных зазоров на фасадах

Далее фиксируют их на двухсторонний скотч.

Шаг 5 — предварительная фиксация фасадов на двухсторонний скотч

И притягивают изнутри на саморезы.

Шаг 6 — крепеж фасада выдвижного ящика на саморезы

Теперь можно переходить к финишу — установке ручек. Вот и все, что нужно знать о том, как установить направляющие выдвижного ящика своими руками. Рекомендую ознакомиться и с тем, как рассчитать размеры выдвижного ящика для самостоятельного изготовления.

просто о простом – Сделаем мебель сами

Здравствуйте дорогие друзья.

Сегодня мы поговорим о том, как монтируются направляющие на боковые детали коробов.

При всей кажущейся простоте этого момента, здесь есть небольшие нюансы, которые мы и рассмотрим.

Казалось бы, что может быть в этом сложного?

Одну часть этой фурнитуры прикрутил на бок короба (по заранее рассчитанной карте присадки), а другую часть – на выдвижной ящик. Главное – не перепутать, что куда прикрутить.

Но, с таким подходом, часто получается, что в собранном коробе, например, откуда-то появляются довольно заметные зазоры между самим коробом и фасадами. По этому поводу, начинается нервное исправление ситуации…

Фасады снимаются, затем по новому закрепляются, и … зазоры «вылазят» в другом месте.

Пишу я это потому, что разработчики направляющих предусмотрели возможность регулировки этих направляющих в двух плоскостях. По сути, они являются вполне универсальными в плане своей регулировки.

Ведь как правильно не рассчитывай короб с выдвижными ящиками, как аккуратно его не собирай, все равно, в итоге, идеальной конструкции никогда не получиться. Что-то где-то «косонет». И это нужно понимать.

Именно по этому, кроме всех наших усилий на контроль самого короба и выдвижных ящиков на предмет их геометрии, иногда приходится регулировать и сами направляющие.

Итак, как же правильно их установить, и, при возникновении необходимости – отрегулировать?

Если вы читали предыдущие посты этого блога относительно разметки под эту фурнитуру, то, наверное, заметили, что размечаем мы ось на выдвижном ящике, относительно которой будем крепить часть направляющей – строго по центру ящика.

Так проще рассчитать разметку под крепление.

Когда ось на ящике определена, нужно закрепить полоз направляющей таким образом, чтобы его передний край находится почти «заподлицо» с фасадной частью ящика (но не выпирал вперед, так как в этом случае, между фасадом и ящиком образуется зазор).

Для этих целей (регулировки вверх или вперед), на самом полозе есть продолговатые отверстия.

Итак, выровниваем его по оси (смотрим, чтобы линия, нарисованная карандашом, проходила по центру всех отверстий самого полоза).

Затем, накерняем шилом в отверстии, растянутом по длине полоза с передней его части.

Закрутив в это место саморез, мы получаем возможность регулировать его вперед-назад.

Таким образом, выбираем нужное нам положение (как было сказано выше – заподлицо с фасадной гранью ящика).

Заднюю его часть крепим в отверстие, которое вытянуто вверх-вниз. Это делается для того, чтобы если возникнет необходимость регулировать сам ящик по высоте, мы сделаем следующее:

  • Выкрутим саморез с переднего регулировочного отверстия (вперед-назад), с того, куда мы его вкручивали сначала
  • Вкрутим этот саморез в отверстие (вверх-вниз), находящееся так же в передней части полоза.

Таким образом, получится, что полоз будет закреплен на ящик через два регулировочных отверстия (вверх-вниз) спереди и сзади.

Та же история с установкой и регулировкой части направляющей, которая крепится к боку самого короба.

Когда короб с установленными в него ящиками и фасадами окончательно выставлен и отрегулирован, тогда мы вытягиваем все ящики, и закручиваем саморезы в крепежные отверстия (обычные, круглые) всех направляющих на выдвижных ящиках, и все направляющие внутри короба.

Да, на той части направляющей, которая крепится к боку ящика, есть только два регулируемые отверстия (вверх-вниз, вперед-назад), которые находятся в передней его части.

Задняя часть содержит кроме регулируемых отверстий (вперед-назад), специальные горизонтальные и вертикальные пазы, в которые вкручиваются саморезы для ее регулировки.

Только на этом этапе, короб с выдвижными ящиками окончательно собран.

Так что, устанавливайте шариковые направляющие правильно, используя все возможности, для их регулировки.

До встречи.

Установка роликовых направляющих — Блог


При сборке корпусной мебели нередко выполняется установка роликовых направляющих, при помощи которых выдвигаются ящики. На первый взгляд это несложный процесс, который под силу даже начинающим мастерам. Однако монтаж фурнитуры требует внимательного и ответственного подхода, ведь именно от него во многом зависят срок службы и функциональность готовой конструкции.

Особенности роликовых направляющих


Роликовые направляющие представляют собой две металлических рельсы, между которыми располагаются пластиковые колеса. Благодаря роликам обе части подвижного механизма могут двигаться в разном направлении, увлекая за собой ящик на корпусном модуле.


Полозья на роликах отличаются доступной ценой, легко поддаются ремонту, а их монтаж, при грамотном подходе к работе, не составляет труда. Почти единственным ограничением для установки роликовых направляющих являются слишком массивные ящики, которые могут привести к быстрому износу фурнитуры.

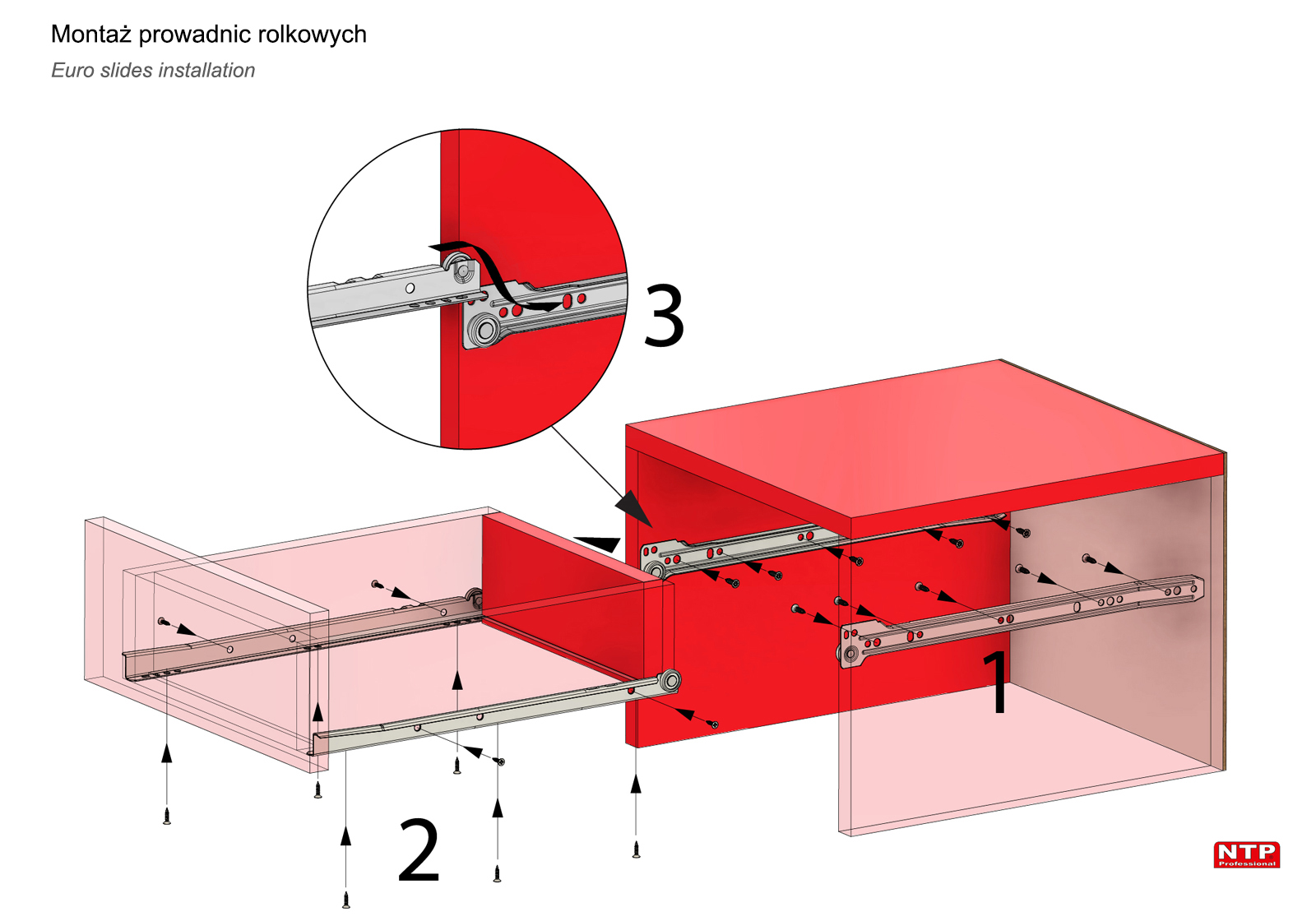

Монтаж роликовых направляющих на выдвижные ящики


В процессе монтажа полозьев один из рельсов крепится на боковые стенки корпуса мебели, а второй – непосредственно на ящик. Благодаря такому размещению планок, они нисколько не уменьшают полезное пространство внутри модуля. Чтобы избежать отсоединения ящика от шкафа, в конструкции предусмотрены специальные ограничители, которые выглядят как неровности на рельсах. Специальные отверстия на всем протяжении планок позволяют удобно монтировать их при помощи саморезов.


Прежде чем устанавливать выдвижные ящики на роликовых направляющих, важно определить точное местоположение планок на боковых стенках корпуса, чтобы избежать перекоса конструкции. Ящик должен располагаться ближе к нижнему краю фасада, но при этом не выступать за его пределы. При выборе места его расположения можно провести перпендикулярную линию карандашом, по которой и будет крепиться рельс.

Приступая к монтажу, для начала следует распечатать упаковку с механизмом и проверить его на работоспособность. Далее весь процесс установки проходит следующим образом:

  1. Одну из планок прикладывают к разметочной линии так, чтобы разметка была видна в каждом техническом отверстии рельса.
  2. В первое отверстие вкручивают саморез, затем размечают точку под крепеж во втором отверстии (с другого конца планки) и ввинчивают в отмеченное место еще один саморез. Чтобы дополнительно укрепить всю конструкцию, можно вкрутить дополнительный крепеж в отверстие, которое располагается в верхней части рельса. Подобные манипуляции повторяют для планок под все ящики, то есть крепят по паре рельсов на обе стойки корпуса.
  3. На следующем этапе установки роликовых направляющих переходят непосредственно к ящикам. Для этого используют вторую часть механизма, которую накладывают на нижний угол ящика, выравнивают и прикручивают саморезами. Направляющую необходимо разместить строго под дно ящика, внахлест на ДВП. Поскольку корпусная мебель изготавливается из разных материалов, во избежание их разрушения отверстия под саморезы изначально проделывают дрелью.
  4. Последний этап – установка ящика с одним рельсом во вторую направляющую. После этого можно ставить фасад и прикручивать ручки.


При правильной установке выдвижные ящики на роликовых направляющих будут исправно служить на протяжении долгого времени. Ограничители в конструкции рельсов позволят избежать повреждения задней стенки корпуса и сохранить привлекательный вид фасадов.

Смотрите также

Сетчатые корзины для шкафов и гардеробных систем

Сетчатые корзины для шкафов — широко используемые удобные контейнеры для хранения одежды в гардеробных системах.

6825 просмотров

Подробнее

Направляющие для выдвижных ящиков: шариковые или роликовые?

Выдвижной ящик — повсеместно используемый функциональный мебельный элемент. Фактически это емкость для хранения предметов, устанавливаемая в мебельные конструкции различного назначения.

8074 просмотров

Подробнее

Как использовать

Установка роликовых направляющих

При сборке корпусной мебели нередко выполняется установка роликовых направляющих, при помощи которых выдвигаются ящики. На первый взгляд, это несложный процесс, который под силу даже начинающим мастерам, однако монтаж фурнитуры требует внимательного и ответственного подхода, ведь именно от него во многом зависят срок службы и функциональность готовой конструкции.

28270 просмотров

Подробнее

Как выбрать

Ручка Гола (Gola) и ее аналоги: преимущества, комплектующие, особенности монтажа

Профили Gola и их конструктивные аналоги — набирающая все большую популярность система открывания фасадов, без использования традиционных мебельных ручек.

15093 просмотров

Подробнее

Как сделать

Как установить мебельный газлифт?

Мебельный газлифт прямого действия – механизм для открывания фасада вверх и закрывания вниз, а также для фиксации открытой мебельной дверцы в определенном положении.

7935 просмотров

Подробнее

Как выбрать

Амортизаторы для мебели

Амортизаторы для мебели – важные бытовые приспособления, обеспечивающие тишину при эксплуатации мебельных изделий и увеличивающие срок их службы.

7101 просмотров

Подробнее

Как выбрать

Как выбрать светодиодную ленту

Виды LED-лент, их основные характеристики и блоки питания к лентам.

6349 просмотров

Подробнее

Как использовать

Рейлинги для кухни

При использовании горизонтальных рейлингов их размещают на высоте около 40–50 см от столешницы. Расстояние от верхних модулей до трубы должно составлять не менее 8–10 см. Минимально приемлемой высотой размещения конструкций от пола является 90 см, максимум – от 170 до 180 см.

8510 просмотров

Подробнее

Как выбрать

Виды ручек для мебели

Мебельные ручки – маленькая, но значимая деталь. Это акцент, который помогает поддержать выбранный в интерьере стиль. Если вы заказываете новую мебель или желаете обновить уже имеющуюся — у вас всегда есть возможность подобрать ручки отдельно, и очень важно выбрать их правильно.

9855 просмотров

Подробнее

Установка телескопических (шариковых) направляющих на выдвижной ящик

Самыми популярными на сегодняшний день, по прежнему, остаются телескопические (шариковые) направляющие полного выдвижения.

Выглядят они вот так:

К их достоинствам можно отнести:

  • Сравнительно не дорогая цена
  • Плавный и тихий ход на протяжении всего срока службы
  • Способны выдержать определенные нагрузки
  • Износостойкость и прочность
  • Легкость монтажа

Эти механизмы очень часто используют для выдвижных ящиков комодов, кухонных секций, шкафов купе и других подобных механизмов, с работой которых не хотят иметь проблем в будущем.

Расчет размеров выдвижного ящика

Чтобы правильно установить шариковые направляющие, давайте проверим, правильно ли вы сделали деталировку самого ящика.

Ширина

Согласно технологическим размерам проектирования мебели, в сборе ящик без фасада по ширине (между ним и боковиной изделия) должен иметь зазоры в 13 мм с каждой стороны. Именно столько заберет на себя толщина «телескопа».

Размеры ящика смотрите на схеме:

Длина

Размеры телескопических направляющих для выдвижных конструкций от 250 до 800 мм с шагом 50 мм:
250 мм, 300 мм, 350 мм, 400 мм, 450 мм, 500 мм, 550 мм и т. д.

В идеале по глубине ящик должен быть равен длине направляющей. Также не забудьте оставить зазор минимум в 10 мм между задней стенкой комода и задней стенкой ящика.

Однако, бывают ситуации, когда приходится отойти от данного условия. Например, если внутренняя глубина шкафа, тумбы или комода не 500 мм, а чуть меньше, допустим 495 мм. В этом случае, если мы берем ящик 500 мм — он не помещается, а делать его меньше, длиной 450 мм — рука не поднимается, т.к. при этом мы теряем 35 мм полезного пространства:

  • 35 мм (потери) = 485 мм — 450 мм (длина направляющей)
  • 485 мм = 495 мм — 10 мм (расстояние между задней стенкой ящика и самого комода)

В таких ситуациях стоит рассмотреть вариант 495-миллиметрового ящика с 450-миллиметровыми направляющими. Конечно, он не будет до конца выезжать из-за более коротких направляющих, но это не страшно. Зато вместительность стала больше, в процессе эксплуатации хозяйки это оценят!

Высота

По высоте его обычно делают исходя из потребностей человека, который им будет пользоваться. Высота обычно составляет 80-250 мм.

Разметка мест крепления направляющих

Принцип установки направляющих намного проще, чем это может показаться на первый взгляд.

Телескопы (если зажать черные усики и вытянуть одну половину) разбираются на две части, одна из которых крепится на боковину ящика, а вторая на внутреннюю боковину комода.

Наша основная задача определить точные места этих креплений, прикрутить тремя шурупами каждую половину и завести ящик в комод, тем самым соединив направляющую в одно целое.

Монтаж шариковых телескопических направляющих

На боковине ящика, горизонтально, строго по центру отмечаем линию и прикручиваем по ней одну половину направляющей.

Теперь нам нужно отметить аналогичную горизонтальную линию на внутренней стенке комода.

Точные расстояния и размеры я брал с чертежа своего комода, вы можете использовать чертеж своего мебельного изделия, примерно так, как это показано на рисунке:

То есть, отмечаем на боковине 417 мм от пола и на данной высоте крепим телескоп.

На этом самая тяжелая часть работы закончена, теперь строго по линии прикручиваем две половинки направляющих к ящику и к боковине и заводим его на свое место.

Видео: установка направляющих на выдвижные ящики

как установить и настроить, какие выбрать

Для выдвижных ящиков используются разные типы механизмов, например, это могут быть дешёвые роликовые или более дорогие шариковые направляющие. Конструкция роликовых направляющих простая – в них установлено два колёсика (ролика), которые перемещаются по изогнутому жёлобу. Из-за особенностей конструкции механизма ящик не может выдвигаться полностью — примерно треть остаётся в тумбе.

Внешний вид роликовых направляющих

Шариковые направляющие состоят из трёх подвижных частей, перемещение которых обеспечивается набором шариков в сепараторе, как у подшипника. Благодаря шарикам ящики выдвигаются тише, мягче. Кроме этого, ящик можно выдвинуть полностью. Из-за внешнего сходства этот механизм ещё называют телескопическая направляющая.

Установка и регулировка телескопических направляющих

Механизм состоит из двух основных частей — наружной и внутренней. Наружная направляющая крепится на стенку тумбы или шкафа, а внутренняя или, как её ещё называют, подвижная часть устанавливается на ящик.

Для установки телескопических направляющих нужно сначала извлечь подвижную внутреннюю часть из наружной, чтобы это сделать выдвиньте направляющую до конца, тогда покажется пластиковый язычок – это деблокировочный рычаг. Нужно нажать на него и потянуть внутреннюю направляющую, она выйдет из зацепления и останется у вас в руках.

После этого нужно разметить отверстия на ящике и на стенке тумбы или шкафа, но не спешите прикручивать, нужно учесть возможность регулировки. Для этого в направляющих есть круглые и фигурные отверстия.

Фигурные отверстия позволяют регулировать неподвижную рельсу направляющей в двух направлениях – продольно и по вертикали. Регулировочные отверстия в подвижной части, крепящейся к ящику, позволяют двигать его только по вертикальной оси, но конструкция и форма отверстий может несколько отличаться от тех, что приведены ниже. Прикручивать направляющие нужно обычными саморезами длиной 16 мм.

Устанавливать неподвижную часть механизма нужно на расстоянии в 2-3 миллиметра от передней кромки стенок.

Но прежде чем сверлить и прикручивать саморезы в круглые крепёжные отверстия, сначала закрутите саморезы в регулировочные отверстия, отрегулируйте внутреннюю подвижную и наружную неподвижную части направляющей.

Сначала закручивайте винт под номером 1, а после регулировки — винт под номером 2

После закрепления неподвижных частей механизма на тумбе, а подвижных на ящике нужно соединить части телескопического механизма и установить ящик на своё место. Для этого нужно:

  1. Выдвинуть из тумбы промежуточную рельсу.
  2. ОБЯЗАТЕЛЬНО! Выдвинуть до упора каретку с шариками. Если этого не сделать, вы можете испортить механизм, например, загнуть или вырвать каретку и тогда всё будет постоянно клинить и не двигаться.
  3. Сопоставить внутренние направляющие на ящике с выдвинутыми частями наружных направляющих на тумбе и без усилий вставить его до характерного щелчка деблокировочного рычага в креплении.

Всегда выдвигайте эту часть перед установкой ящика

При необходимости снять ящик – выдвиньте его до упора и нажмите на пластиковый деблокировочный рычаг, как это делали при разборке механизма перед монтажом.

Смысл регулировки шариковых направляющих заключается в выставлении ящиков ровно друг относительно друга и относительно корпуса, в обеспечении одинаковых зазоров и плавности хода.

После установки ящик нужно отрегулировать по уровню, как показано на рисунке

После регулировки ящиков по уровню и зазорам нужно вкрутить в круглые отверстия крепёжные винты.

к содержанию ↑

Заключение

На этом и закончим разговор об установке и регулировке выдвижных механизмов для мебели, источником для статьи послужили материала с сайта https://mainavi. ru/kvartira/elektrika/. Также рекомендуем вам посмотреть следующее видео, в котором рассмотрены и установка, и настройка телескопических направляющих для выдвижных ящиков:



Предыдущая

Обзоры и НовостиДифавтомат – УЗО и автоматический выключатель в одном корпусе

Как установить шариковые направляющие для ящиков самостоятельно: полезные советы

Оснащение выдвижных ящиков шариковыми (телескопическими) направляющими дает существенные преимущества при их эксплуатации. Они обеспечивают плавное и бесшумное скольжение ящиков в кухонных шкафах, комодах, шкафах-купе и другой мебели.

Составляющие направляющих легко движутся благодаря прочным металлическим шарикам, находящимся внутри профиля, что позволяет при необходимости выдвигать нагруженные ящики на полную длину. Отдельные модели выдвигаются на 90 см и выдерживают нагрузку до 45 кг.

Кроме этих достоинств можно отметить их доступную стоимость, износостойкость и, что немаловажно, шариковые направляющие для выдвижных ящиков не составит труда установить самостоятельно.

Условия правильного монтажа

Чтобы механизм работал безупречно, необходимо правильно произвести разметку участков крепления составляющих. Между стенкой ящика и боковой стороной шкафа с двух сторон должны оставаться зазоры, в которых и будут размещаться направляющие. Обычно это по 13 см с каждой стороны.

Схема расчета деталей выдвижного ящика

Длина направляющих составляет от 25 до 90 см с шагом 5 см, они должны быть короче самого ящика приблизительно на 6-10 см. поэтому механизм крепят посередине боковой стенки ящика, оставляя небольшие промежутка впереди и сзади.

Также между задними стенками ящика и шкафа должно оставаться, как минимум, 10 мм свободного пространства. Проще всего делать разметку и крепить направляющие в процессе сборки мебели – это намного удобнее и быстрее.

Разметка и установка

В первую очередь прочерчивают линии крепления. На ящике рекомендуется крепить направляющие по центру, но разрешается монтаж и в нижней его части. Аналогичную линию размечают и на внутренней боковой стороне шкафа. От точности измерений будет зависеть плавность хода и длительность эксплуатации механизма.

Перед установкой направляющие разделяют на половинки: прижимая черные «усики», вытягивают внутреннюю часть устройства. Половинки крепят на размеченные линии, затем заводят на место ящик, пробуют его закрыть и выдвинуть.

Схема разметки для крепления шариковых направляющих

Если все было сделано правильно, сработает фиксатор и послышится легкий щелчок. Это сигнал к окончательному закреплению направляющих. В противном случае придется, слегка ослабив крепеж, еще регулировать механизм.

Установка телескопических направляющих

На обеих частях конструкции имеются продолговатые отверстия: вертикальные предназначены перемещать планку вверх-вниз, а горизонтальные – для регулировки по горизонтали. Тщательно отрегулировав механизм, можно окончательно закрепить элементы саморезами или шурупами.

Телескопические направляющие выпускаются правыми и левыми, переставлять местами их нельзя.

Направляющие могут обеспечивать частичное или полное выдвижение ящиков, быть с доводчиками или без, оснащаться системой Push to open, когда у ящика нет ручки, и достаточно нажать на него, чтобы открыть. Также изделия могут комплектоваться надежным фиксатором, удерживающим ящики в закрытом положении.

Видео: Замена телескопических направляющих

Как установить шариковые направляющие на выдвижные ящики своими руками

Итак, мы подошли к моменту, ради которого, собственно, вы и искали данную статью. Он подразумевает изучение способа самостоятельной установки шариковых направляющих на ящики для шкафа или иного предмета мебели. Итак, приступим.

Ящик на шариковых направляющих

Шаг № 1 – делаем разметку под фурнитуру

Итак, необходимо в первую очередь сделать разметку под устанавливаемую фурнитуру. Она производится с помощью карандаша и линейки, так как нам необходимо разметить ось, проходящую строго через центральную част ящика.

В первую очередь нам необходимо прорисовать ось под направляющую

После того, как этот этап будет выполнен, переходим к следующему.

Шаг № 2 – Закрепляем полоз комплектующих на размеченной стороне ящиков

Итак, мы нарисовали ось, по которой будет производить установку деталей. Теперь нужно наложить на нее полоз направляющих, таким образом, чтобы передний край данной детали находился на одном уровне с фасадом оснащаемого сегмента мебели. Однако, вам нужно внимательно следить, чтобы не наблюдалось выпирание детали вперед, так как в данной ситуации вполне возможно возникновение зазора, который нам совершенно не нужен.

Обратите внимание на полоз. Помочь нам правильно его разместить помогут регулирующие отверстия, вырезанные на нем самом. Они небольшие и продолговатые.

Искомые регулировочные отверстия нужны для того, чтобы правильно закрепить полоз относительно ящика

С помощью обнаруженных отверстий выравниваем наш полоз строго по расчерченной оси. Сделать это просто: просто совместите все отверстия с линией так, чтобы она четко пролегала через их центр.

Затем в отверстие, расположенное на нашей детали горизонтально, вводим саморез. Теперь мы можем двигать полоз назад и обратно, не меняя положения его сегмента.

Регулировочное отверстие, отвечающие за направление движения вверх и вниз с задней стороны ящика

Задний сегмент нашего полоза закрепляем через прореху, отвечающую за движение ящика по вертикальным осям. Это нужно будет для того, чтобы впоследствии получить возможность проводить регулировку высоты ящика, выполнив следующие простые несколько шагов.

  1. Демонтировав с помощью отвертки или шуруповерта саморез из фасадного отверстия, отвечающего за горизонтальное движение ящика.
  2. Этот же саморез повторно вкрутим, однако, уже в фасадное отверстие, отвечающее за хождение ящика по вертикальной оси.

Дублирующее регулировочное отверстие для направления «вверх и вниз», для фасадного сегмента оснащаемой детали шкафа

Тогда у нас получится, что деталь, впоследствии будет присоединена к ящику посредством двух регулирующих отверстий, расположенных как в фасадной, так и в задней части ящика, отвечающих за хождение его по оси «вверх-вниз».

Шаг № 3 – установка направляющей непосредственно к боковине короба

Теперь, чтобы наше устройство работало, а ящики выдвигались, необходимо присоединить вторую часть нашей направляющей системы к внутренней части короба шкафа, внутрь которого затем и устанавливается ящик.

Крепежное отверстие, внутрь которого размещается саморез, самого обычного вида, круглый

Только тут нужно учитывать один важный момент: в отличие от сегмента системы направляющих, присоединяющегося к боковине нашего выдвижного ящика, у той части, которая идет в короб, регулируемых отверстий куда больше. И помимо прорех, через которых система может двигаться по интересующим нас осям «вверх и вниз» и «вперед и назад», у них также имеются иные пазы горизонтального и вертикального типа, внутрь которых также требуется вкрутить саморезы.

Крепежное отверстие и регулировочные пазы, наличие которых нужно учитывать при установке данной детали направляющих

Присоедините направляющую, и отрегулируйте ее, таким образом, вставив саморезы по примеру предыдущего шага только в два отверстия, чтобы ящик вставал внутрь короба правильного. Как только вы убедитесь, что все установлено и отрегулировано согласно задумку, вытащите ящики вновь и вкрутите саморезы во все отверстия деталей короба.

Подведем итоги

Установка комплектующих деталей мебели – по-своему настоящее искусство, которым владеют только опытные мебельщики. Однако, набрать качественный опыт по силе каждому. Так, если вы занялись установкой в первый раз, не торопитесь, внимательно посмотрите представленные в статье видео и перечитайте инструкции. Это понадобится вам, чтобы собрать мебель качественно.

Видео – Как крепить шариковые направляющие

Для начала, вы всегда можете разместить центральные направляющие в своей композиции, выбрав «Изображение»> «Направляющие»> «Новые направляющие по процентам».

Установите значение раскрывающегося списка (красная стрелка на изображении выше) на вертикальное или горизонтальное, затем введите «50» в числовое поле (зеленая стрелка) в качестве значения. Щелкните ОК. Если вы сделаете это как для «Вертикального», так и для «Горизонтального» варианта, теперь у вас будут центральные направляющие на вашем изображении.

Если вы хотите, чтобы направляющие размещались на изображении под углом, вам нужно нарисовать пути и установить их под нужным углом.

Для этого возьмите инструмент «Контуры» на панели инструментов (красная стрелка на изображении выше — горячая клавиша «b»).

В этом первом примере я буду создавать собственные направляющие, которые поворачиваются от центра изображения по горизонтали. Вы также можете выполнять эту технику от вертикального центра изображения.

Итак, я проведу свой путь вдоль горизонтального центра моего изображения, наведя указатель мыши на горизонтальную центральную направляющую. Чтобы убедиться, что я точно помещаю первую точку моего пути, я смотрю на измерение в нижнем левом углу окна изображения (зеленая стрелка). Поскольку мое изображение имеет высоту 1080 пикселей, я знаю, что точный горизонтальный центр моего изображения составляет 540 пикселей.Итак, когда позиция моей мыши станет 540, я щелкну, чтобы разместить первую точку моей направляющей (синяя стрелка).

Обратите внимание, что я разместил первую точку за пределами холста, создав небольшое расстояние от левого края документа. Это необходимо для того, чтобы, когда я позже поверну направляющую, она будет достаточно длинной, чтобы охватить всю длину документа.

Теперь, когда у меня есть первая точка моего пути, я наведу указатель мыши на другой конец документа на горизонтальной центральной направляющей.Еще раз убедитесь, что измерение показывает «540» в нижнем левом углу (синяя стрелка на изображении выше) окна изображения. Я нажму, чтобы разместить вторую точку моего пути (красная стрелка).

Примечание: , если у вас возникли проблемы с точным позиционированием мыши на полпути (в данном случае 540), просто увеличьте немного больше композиции (вы можете сделать это с помощью Ctrl + колесо мыши или cmd + колесо мыши. на MAC).

Как только мой путь будет помещен в центр моей композиции, теперь я могу использовать инструмент «Поворот», чтобы создавать собственные направляющие под любым углом. Я начну с того, что возьму свой инструмент поворота на панели инструментов (красная стрелка на изображении выше — сочетание клавиш shift + r) и установлю режим «Преобразование» на «Путь» (синяя стрелка) в параметрах инструмента для этого инструмента.

Затем я перейду на вкладку «Пути» (красная стрелка на изображении выше). Здесь вы увидите путь, который мы только что нарисовали (по умолчанию он называется «Безымянный»). Я нажму на значок «Показать / Скрыть» (синяя стрелка), чтобы увидеть этот путь в документе / изображении.

Теперь я продублирую этот путь, чтобы мы могли создать несколько настраиваемых направляющих под разными углами.Для этого я нажму на значок «дубликат» в нижней части диалогового окна «Пути» (красная стрелка). Будет создан новый путь с названием «Копия без названия» (синяя стрелка).

Если вы хотите переименовать свои пути, просто дважды щелкните имя текущего пути и введите новый (я переименовал свои пути в «Исходный» для первого созданного пути и «30 градусов» для дублирующего пути — обведен зеленым) .

Щелкните путь, который вы хотите повернуть, сделав его активным (я нажму на путь «30 градусов», чтобы сделать его активным — красная стрелка на изображении выше).Теперь, когда все еще выбран инструмент «Поворот», щелкните по своей композиции. Это должно вызвать диалоговое окно Rotate (зеленая стрелка).

Убедитесь, что для параметра «Центр X» (красная стрелка на изображении выше) установлено любое среднее значение ширины вашего изображения (в моем случае это значение будет 960, так как ширина моего изображения составляет 1920 пикселей — 1920 деленное на 2 равно 960), а «Центр Y» (зеленая стрелка) соответствует средней точке высоты вашего изображения (в моем случае это 540). Этот «Центр» будет центром оси нашего вращения (синяя стрелка).

После того, как для центров X и Y установлены правильные значения, вы можете установить угол поворота траектории. Например, я могу повернуть путь на 30 градусов, набрав «30» в поле угла (красная стрелка) и нажав клавишу ввода.

Вы также можете вручную щелкнуть и перетащить ползунок под полем угла, чтобы настроить значение угла, хотя этот метод имеет тенденцию быть менее точным.

После того, как я повернул путь на нужный мне угол, я нажимаю «Повернуть» (синяя стрелка).Это даст нам путь под углом, который мы можем использовать в качестве настраиваемого ориентира.

Чтобы сделать этот путь эффективным в качестве ориентира, нам нужно включить привязку объектов к пути. Я могу сделать это, выбрав «Просмотр»> «Привязать к активному пути» (красная стрелка). Теперь объекты будут привязаны к любому пути, который мы активировали на вкладке «Пути».

До сих пор мы использовали горизонтальный центр изображения в качестве оси вращения, но мы можем использовать любое положение на нашем изображении. Например, я могу создать наклонный путь снизу изображения.Для этого я начну с дублирования исходного контура на вкладке контуров (синяя стрелка). Это создаст новый путь с именем «Исходная копия». Я переименую этот путь в «Нижние 60 градусов».

Затем я воспользуюсь инструментом «Выравнивание» из панели инструментов (красная стрелка на изображении выше — быстрая клавиша «q»), чтобы выровнять этот путь по нижней части изображения. Выбрав инструмент выравнивания, щелкните путь в центре изображения. Вы узнаете, что выбрали путь, потому что в углах будут отображаться маленькие квадратики (синяя стрелка).

Измените параметр «Относительно к» на «Изображение» (красная стрелка), затем щелкните «Выровнять нижнюю часть цели» (синяя стрелка). Теперь ваш путь должен находиться внизу изображения (зеленая стрелка).

Теперь я снова возьму инструмент «Поворот» из панели инструментов (сочетание клавиш shift + r). Я нажму на нижнюю направляющую с помощью этого инструмента, если она не появится автоматически с диалоговым окном поворота.

Затем я должен убедиться, что значения «Центр X» и «Центр Y» установлены на 0 (синяя стрелка) и 1080 соответственно. В этом случае важно, чтобы значение Center X было равно «0», потому что я хочу, чтобы путь вращался от нижнего левого угла изображения (зеленая стрелка). Если вы хотите, чтобы он вращался из другой точки, то есть из правого угла изображения, убедитесь, что установленное вами значение соответствует этому значению (для правого угла в моем случае это будет 1920, поскольку это полная ширина изображения). изображение и, следовательно, расположение правого угла изображения).

Наконец, установите значение поворота в поле «Угол» в диалоговом окне «Вращение» (красная стрелка).Вам нужно будет поставить знак «минус» в начале значения, если вы поворачиваете из левого нижнего угла. Это обеспечит поворот пути вверх, а не вниз (в моем случае я поставил -60, чтобы повернуть вверх на 60 градусов).

Нажмите «Повернуть», чтобы повернуть траекторию.

В качестве примера того, как вы можете привязать объекты к этим путям, эффективно используя их в качестве наклонных направляющих, я нарисую форму эллипса в своей композиции с помощью инструмента выбора эллипса (красная стрелка на изображении выше — горячая клавиша «E») и перетащу фигуру на мой активный путь.

Добавить комментарий
