Как правильно установить вытяжку

• Выбор вытяжки
• Что нужно знать перед началом установки
• Подготовительные мероприятия и необходимое оборудование
• Общие правила установки вытяжки
• Последовательность установки всего оборудования

Вытяжка – неотъемлемый атрибут современной кухни. Жить (и готовить) без неё, конечно, можно. Но с вытяжкой гораздо комфортнее! Ведь кухонная вытяжка решает сразу две самые важные задачи:

1. Удаление неприятных запахов
2. Быстрое выведение копоти и жира, неизбежно образующихся в процессе приготовления пищи и оседающих на кухонной мебели, потолке и других поверхностях

При большом желании (сэкономить) или при наличии опыта кухонную вытяжку можно установить самостоятельно. О том, как это сделать, читайте ниже. Возможно, прочитав, вы поверите в себя или, напротив, решите не экономить на услугах специалистов. В конце концов, вытяжка – оборудование не самое дешёвое.

Выбор вытяжки

Кухонные вытяжки разделяются по двум признакам:

1. Способ вентиляции. По этому критерию вытяжки подразделяются на удаляющие воздух из помещения и рециркуляционные, то есть фильтрующие воздух. Хотя сейчас на рынке представлены и модели, совмещающие в себе обе эти функции и оснащённые двумя видами фильтров – синтетическим жироулавливающим (улавливает жир и копоть) и угольным (устраняет неприятный запах).

Пригодится при покупке! Вытяжки, оборудованные индикаторами загрязнения, удобнее в эксплуатации. Если индикатора нет, то проверять фильтры придётся самостоятельно (делать это нужно хотя бы 2 раза в месяц).

2. Место установки. По месту установки вытяжки подразделяются на:
― встраиваемые – один из самых популярных типов вытяжек, главным преимуществом которого является экономия места (что особенно актуально для небольших кухонь)
― навесные – тоже широко распространены и пользуются стабильно высоким спросом. Устанавливаются над плитой (варочной поверхностью), но обладают одним недостатком: занимают место, при этом бросаясь в глаза из-за своих габаритов
― островные – современные вытяжки, отличающиеся по внешнему виду (вытяжка представляет собой строго горизонтальную поверхность, а воздуховод – строго вертикальный, без изгибов). Кроме того, островные вытяжки могут быть не только стационарными, но и динамичными
― домино – в отличие от традиционных встраиваемых и навесных вытяжек, блок у вытяжек-домино встраивается в столешницу рядом с варочной поверхностью и при необходимости выдвигается вверх, удаляя запахи, жир, дым, гарь и копоть прямо со стола.

Выбрать вытяжку можно и по принципу «нравится – не нравится». Но всё-таки разумным считается выбор, основанный на параметрах помещения и условиях эксплуатации оборудования.

Что нужно знать перед началом установки

• Встраиваемая вытяжка, как и вся встраиваемая техника, стоит на порядок дороже навесных аналогов хотя бы в силу своих конструктивных особенностей. Но помимо того, что она экономит место на кухне, она ещё отличается высокой производительностью и низким уровнем шума

Важно знать! Монтаж встраиваемой вытяжки, как правило, сложнее. Он требует создания специальной ниши, а это довольно трудоёмкий процесс. Поэтому потратившись на дорогую встраиваемую вытяжку, ещё раз подумайте: а стоит ли пренебрегать услугами специалистов, желая сэкономить на монтаже?

• Подбор и монтаж вытяжки следует осуществлять с учётом параметров варочной поверхности: границы вытяжки не должны выходить за её пределы! Но и устанавливать вытяжку меньших размеров также нельзя. В этом случае она окажется совершенно бесполезной – мощности вытяжки попросту не хватит, чтобы вывести/очистить отработанный воздух. Грязный воздух останется на кухне, а ваши деньги вылетят в трубу

• Определяя место установки вытяжки, следует учитывать не только конструктивные особенности, но и требования электробезопасности, дабы избежать аварийных ситуаций

• Для монтажа вытяжки-домино необходимо подготовить столешницу, в которой будут созданы дополнительные технологические отверстия.

Подготовительные мероприятия и необходимое оборудование

Перед непосредственным монтажом вытяжки следует продумать, как будет осуществлён монтаж воздуховода. Существует 2 варианта:

1. С использованием пластикового оборудования
2. С использованием полужёсткого алюминиевого гофрошланга

Второй вариант проще, а потому предпочтительнее для тех, кто осуществляет монтаж вытяжки своими руками. В этом случае для монтажа вам потребуется минимум комплектующих: пластиковый переходник и хомуты. Пластиковый переходник монтируется прямо в вытяжное отверстие в стене. Гофротруба крепится к нему при помощи хомутов, после чего растягивается до нужных размеров, которые бы позволили ей находиться в свободном состоянии.

Важно знать! Растягивая гофротрубу, следует помнить, что неравномерное растяжение приводит к созданию дополнительного шума во время эксплуатации вытяжки.

Но несмотря на то, что второй способ монтажа воздуховода (с помощью гофротрубы) проще, у него есть ряд недостатков. Во-первых, хромает эстетичность, ведь гофрированный воздуховод выглядит не так аккуратно, как пластиковый. Во-вторых, его не спрятать! В-третьих, шумоизоляция у гофротрубы ниже, чем у пластика. Однако, монтаж пластикового воздуховода в разы труднее, тем более, для неспециалистов. Вот приблизительная инструкция по его реализации:

• помимо пластиковых труб прямоугольного сечения вам потребуются переходники и уголки. Первые нужны для создания перехода от круглого сечения к квадратному и наоборот, а вторые – для изгиба трубы
• непосредственная сборка пластикового воздуховода осуществляется по размерам его соединения с вытяжкой и вентиляционным оборудованием. Если речь идёт о встроенном монтаже, то воздуховод собирается на месте установки
• когда воздуховод собран, он подключается к вентиляционному отверстию в стене и в вытяжке. Если вы всё сделали правильно, то в итоге получите аккуратный и практически бесшумный воздуховод.

С точки зрения эстетики, внешнего вида и звукоизоляционных характеристик, пластиковые воздуховоды выигрывают у металлических. Поэтому если вы планируете прожить с вытяжкой счастливую долгую жизнь, то лучше отдать предпочтение именно ПВХ и осуществить его монтаж руками специалистов!

Общие правила установки вытяжки

Знаете, чем часто грешат люди, решившие самостоятельно установить вытяжку? Многие не читают инструкцию, будучи уверенными, что там ничего ценного не написано. А между тем, только ознакомившись с основными положениями инструкции, можно избежать ошибок и правильно установить вытяжку.

Разумеется, правила установки определяются типом вытяжки, спецификой конкретной модели, а также планировочными особенностями помещения. Но всё же существует ряд правил, которых следует придерживаться в любом случае.

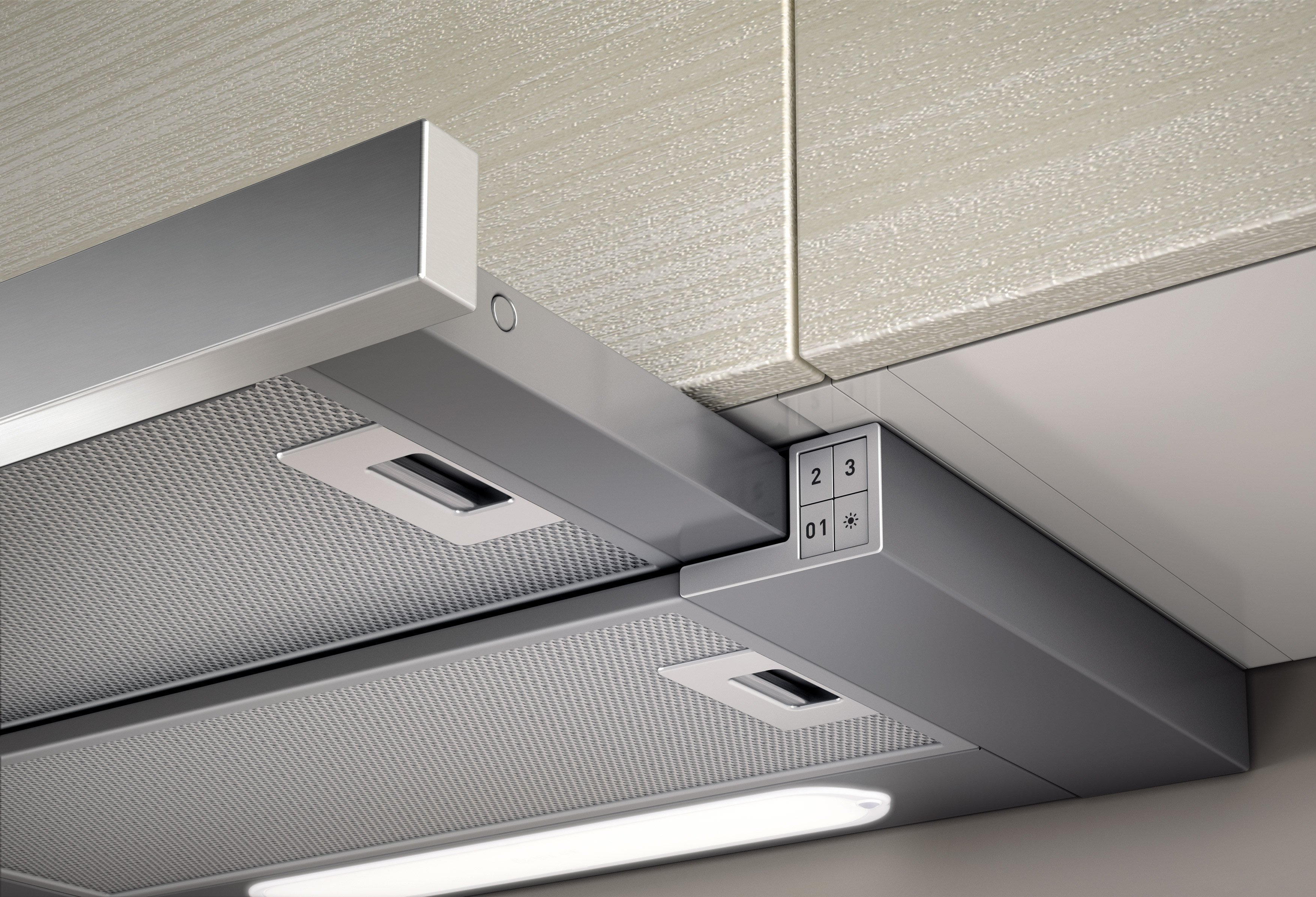

• Выдвижная панель встраиваемой вытяжки должна свободно располагаться под ящиком. Скрывать её внутри нельзя, ведь в этом случае у вас не будет возможности выдвинуть её, а это значит, что вы не сможете использовать вытяжку на полную мощность
• Вытяжка должна напрямую соединяться с вытяжным отверстием в стене (как правило, для этих целей используется воздуховод, о котором шла речь выше)
• Несмотря на то, что рециркуляционную вытяжку не требуется соединять с воздуховодом, что значительно упрощает её монтаж, специалисты не рекомендуют приобретать такие, ведь они не позволяют в полной мере очищать воздух в помещении
• Устанавливая вытяжку, следует помнить, что есть нормативы, определяющие расстояние между плитой и вытяжкой. Для электроплит это расстояние в среднем составляет 70 см, для газовых – не менее 80 см

Последовательность установки всего оборудования

Последовательность монтажа вытяжного оборудования выглядит примерно так:

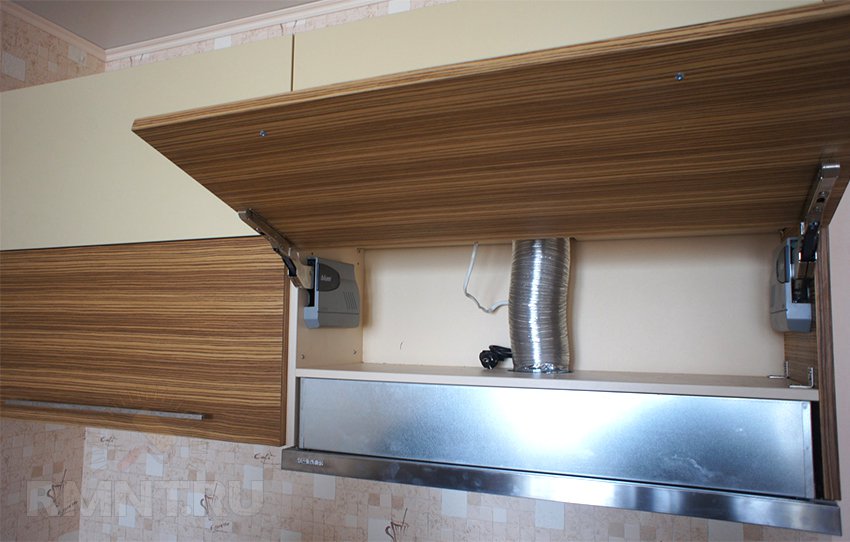

1. Подготовка ниши/шкафа для установки встраиваемой вытяжки. Если подходящий шкаф уже имеется, то необходимо удалить дно и заранее вырезать отверстия для воздуховода во всех полках, через которые он будет проходить
2. Прежде чем осуществить монтаж воздуховода (а осуществляется он на месте), следует заранее «примерить» его не только к шкафу, где будут вырезаны отверстия, но и к самой вытяжке! Сразу добавим, что дальнейшему процессу монтажа воздуховод мешать не будет
3. Заранее определите уровень установки вытяжки. Напомним, расстояние между плитой и варочной поверхностью зависит от типа плиты (газовая или электрическая)

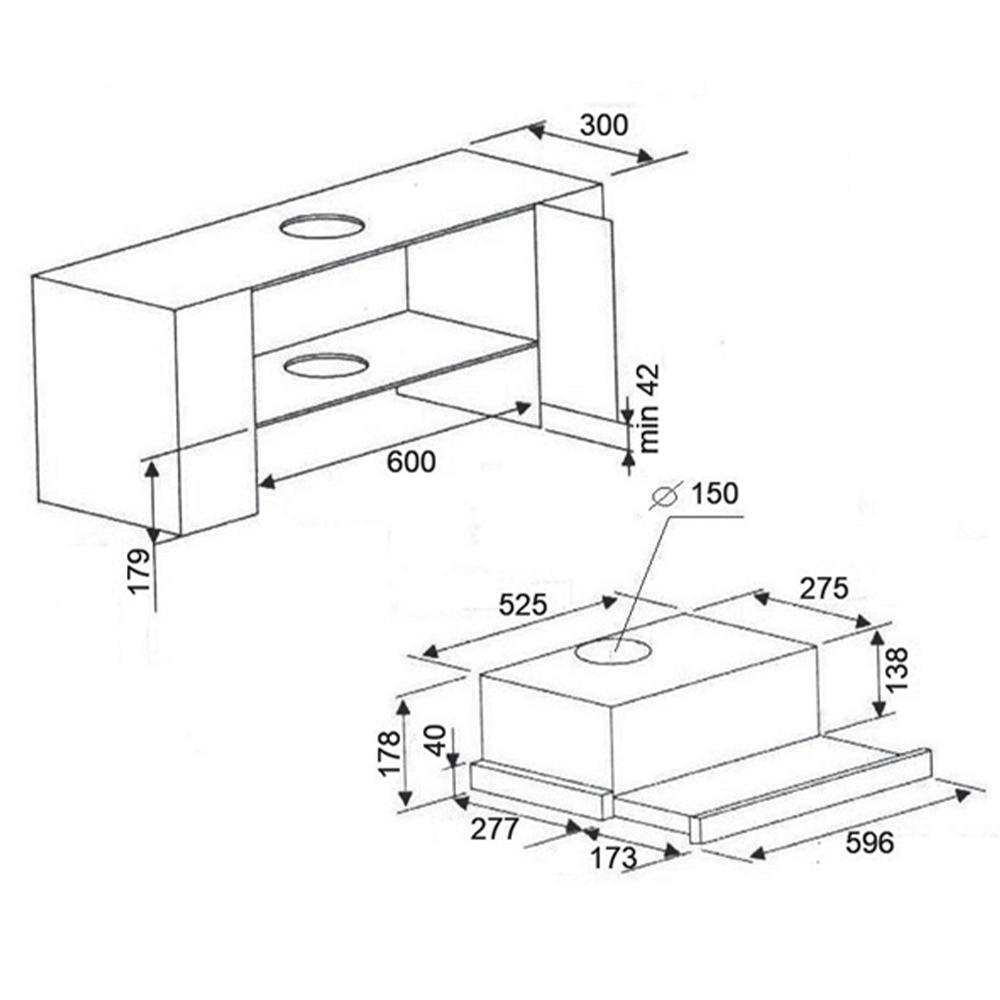

4. Обычно встраиваемая вытяжка устанавливается на месте средней полки стандартного ящика (разумеется, расстояние от варочной поверхности должно быть соответствующим)
5. К установленной вытяжке присоединяется воздуховод. Если устанавливаемая вытяжка рециркуляционного типа, то трубу воздуховода можно обрезать на выходе из шкафа. Если же вытяжка удаляет воздух из помещения, то воздуховод заранее следует подключить к внутридомовой вентиляции
6. В целях безопасности вытяжку следует подключать в отдельную розетку с заземлением. В эту розетку больше не должно подключаться никакое другое оборудование

Резюме. Несмотря на то, что монтаж вытяжки многим представляется не таким уж и сложным, мы не рекомендуем производить его самостоятельно. Во-первых, в целях обеспечения электро- и пожарной безопасности. А, во-вторых, в целях собственного комфорта. Ведь только профессионал сможет гарантированно обеспечить корректную работу вытяжки.

Нужно ли встраивать вытяжку? | Новости GranFest

Вытяжка – важный компонент оборудования безопасного и функционального кухонного пространства. Однако многие хозяйки считают такие приборы не совсем эстетичными и стараются их спрятать. Именно для таких случаев предусмотрено встраиваемое оборудование.

Особенности встраиваемых вытяжек

Достоинства. Чтобы понять, нужно ли встраивать вытяжку, важно изучить ее особенности и возможности. Прежде всего следует помнить, что ее установка не предполагает радикального изменения внешнего вида помещения. Другие ее особенности:

• в отличие от купольных и наклонных вытяжек, встраиваемые модели практически не видны. Вам не придется переживать о совместимости дизайнов. На первый план выходят только размеры и производительность;
• благодаря компактным размерам встраиваемая техника не занимает много полезного пространства. Она может стать идеальным решением в условиях ограниченной площади малогабаритных кухонь стандартных городских квартир;
• разнообразие. Учитывая востребованность встраиваемой техники, производители предлагают ее в широком ассортименте;
• сниженное потребление электроэнергии и невысокая шумность. Эти плюсы объясняются небольшими размерами приборов;
• функциональность. Наряду с основной задачей – удаление загрязнений и запахов – современное оборудование обладает и другими возможностями. К полезным функциям относят возможность настройки длительности работы, интенсивности забора воздуха и др.

Недостатки. К основному минусу встраиваемых вытяжек многие пользователи относят сравнительно невысокую мощность, которая обусловлена компактными размерами моделей. Именно поэтому к ее выбору следует подойти максимально ответственно. Другим недостатком встраиваемых приборов относят сравнительно высокую стоимость.

Встраиваемая вытяжка LEX LEX Hubble 600 White

Виды вытяжек по месту встраивания

В навесной шкаф. Этот вариант выбирает большинство отечественных потребителей. Это классическое решение позволят скрыть вытяжку и получить дополнительное место для хранения. При желании вокруг отводящего воздуховода (если он предусмотрен конструкцией) можно обустроить полки. Монтируемые в навесные шкафы вытяжки могут быть стационарными (неподвижными) или слайдерными. В последнем случае можно выдвинуть панель с фильтрующим элементом и увеличить площадь забора загрязненного воздуха.

В столешницу. Инновационное решение, которое наверняка оценят любители технических новинок и свободы на кухне. Такие модели могут встраиваться непосредственно на варочную поверхность или максимально близко от нее. При установке мощного двигателя загрязненный воздух интенсивно втягивается в отверстие вытяжки. Более интересный вариант – выдвигающиеся модели. В рабочем положении они возвышаются над столешницей. Это позволяет устанавливать менее мощные двигатели, что способствует снижению уровню шума. Важный критерий для такого оборудования – применение термостойких материалов.

В потолок. Наименее распространенный вариант, который чаще всего используется на кухнях с островом. Он может быть реализован при обустройстве многоуровневого потолка, некоторые модели подходят для установки в натяжные конструкции. В этом случае важно выбрать высокомощное оборудование, которое обеспечит качественное удаление копоти, жира и др. Монтаж вытяжки к потолку считается трудоемким и затратным.

Отвод или рециркуляция

В зависимости от особенностей обработки воздушного потока различают проточные и рециркуляционные вытяжки. От этого зависит сложность установки и последующего обслуживания оборудования. Также важно помнить, что существуют комбинированные модели, в которых сочетаются возможности обоих типов изделий.

Рециркуляционные вытяжки. Их также называют бесканальными. Конструкция предполагает забор воздуха с копотью и гарью, очистку и возвращение в помещение. Для удаления загрязнений используется многоступенчатая система. Первая стадия – грубая очистка. Она производится с помощью жироуловителей. Они представляют собой фильтры из бумаги (одноразовые), полимеров или металла (сетки). Изделия многоразового использования требуют регулярного мытья. Металлические элементы можно загружать в посудомоечную машину. Далее поток поступает на фильтры тонкой очистки, которые содержат активированный уголь. После них воздух становится совершенно чистым. Такие вытяжки отличаются:

• простотой монтажа – отсутствием необходимости обустройства отводящей магистрали;
• высокой эффективностью;
• экологичностью – не происходит удаление воздуха в атмосферу.

Проточные вытяжки. Такие модели конструкционно проще, но они требуют обустройства отводящего воздуховода. Втянутый в вытяжку загрязненный поток поступает на жироулавливающий фильтр. После частичной очистки он выбрасывается в атмосферу. Производительность вытяжек такого типа на 30–35 % выше, чему рециркулирующих аналогов. Несмотря на усложненный монтаж, такие модели более востребованы. Также их плюс – отсутствие угольного фильтра, который необходимо своевременно менять.

Встраиваемая вытяжка LEX LEX GS BLOC G 600 Black

Внимание на размеры

Ширина. Одним из важных параметров является ширина встраиваемой вытяжки. Она должна соответствовать размеру варочной поверхности или быть чуть больше. В противном случае не все испарения будут втягиваться, их часть распространится по кухне, поэтому теряется смысл ее установки. В продаже имеются модели шириной:

• 55–60 см. Это стандарт, который подходит для большинства плит с четырьмя конфорками. Их можно увидеть на большинстве кухонь. Исходя из размеров такие модели просто спрятать в навесной шкаф;
• 75–80 и более (до 120) сантиметров. Они предназначены для широких, крупногабаритных варочных поверхностей на 5 и конфорок. Такие модели обычно устанавливают в просторных помещениях;
• 35–45 см. Можно приобретать для небольших плит на 2-3 конфорки.

Другие важные параметры. При подборе встраиваемой вытяжки следует обратить внимание на размеры жироулавливающего фильтра. Чем он больше, тем лучше. От этого зависит частота его очистки или замены.

Глубина. Для встраиваемых в шкаф вытяжек этот показатель зависит от конструкционных особенностей. По мнению многих пользователей, удобны изделия глубиной 25–30 см, которые оснащены телескопической (слайдерной) панелью. В рабочем состоянии их величина увеличивается до 40–60 см.

На что еще обратить внимание

Мощность и производительность. Встраиваемые вытяжки не относятся к энергоемкому кухонному оборудованию. Именно поэтому следует большее внимание уделять не мощности, а производительности. Последний параметр характеризует способность модели обеспечивать эффективный воздухообмен. Согласно действующим нормам, оборачиваемость воздушных масс в кухне зависит от типа плиты. При установке электрической варочной поверхности минимальное число полных очисток в час должно составлять 12, газовой – 20. Следовательно, чтобы рассчитать нужную производительность, выполняются следующие расчеты:

• определить объем помещения;
• полученное значение умножить на 12 (20) – в зависимости от имеющейся плиты;
• результат увеличить на 25–30 %, чтобы учесть возможные потери, которые возникают при движении воздуха через фильтры и воздуховод.

Уровень шума. Этот параметр определяет комфорт нахождения на кухне, когда вытяжка работает. Чтобы шум не раздражал, следует выбирать наиболее тихий вариант. Производители постоянно совершенствуют приборы и предлагают их с показателем не более 55 дБ. Также стоит учитывать, что при встраивании в шкаф частично шумы заглушает мебель. Чтобы понять уровень звуковой нагрузки, приведем несколько фактов:

• шум в 35 дБ соответствует шепоту человека, находящемуся на удалении в 5 метров;
• 45 – тихо играющей музыке;
• 50 – негромкой беседе двух людей, стоящих в 3 метрах от слушателя.

Дополнительный функционал. Для комфортного использования встраиваемой вытяжки также следует обращать внимание:

• на тип управления. Современные модели оснащаются сенсорными дисплеями. Более дешевые – механическими кнопками либо слайдерами;
• интенсивность подсветки. Для ее организации используются светодиоды, галогенные или лампы накаливания. От количества и вида источника зависят интенсивность и тон подсветки.

Особенности монтажа

Высота установки. При монтаже важно соблюдать рекомендованную высоту. Она зависит от типа варочной панели. Для электрических плит расстояние между низом вытяжки и нагревательными элементами должно составлять не менее 60–65 см. В случае установки над газовыми конфорками этот показатель увеличивается до 70–80 см. Рекомендованные параметры обычно указываются в технической документации к вытяжному оборудованию.

Обустройство воздуховода. При установке проточной вытяжки требуется обустройство вытяжного канала. Для этого применяются:

• полимерные коробы. Они могут быть квадратного либо прямоугольного сечения. Такие изделия просты в уходе и не шумят. Их недостаток – осложненный монтаж из-за необходимости использования специальных колен, которые меняют направление движения магистрали;
• металлические воздуховоды. Это недорогой и удобный для монтажа вариант. Гофрированные трубы легко складываются, растягиваются, изгибаются. Но при прохождении через них воздуха может возникать шум наподобие шелеста листьев. Это связано с наличием неровностей. Кроме того, очистка «гармошки» обременительна, и со временем во впадинах накапливается много загрязнений.

Встраиваемая вытяжка позволяет организовать качественное удаление из кухни загрязнений и запахов. Отдав предпочтение такому варианту техники, можно не переживать о совместимости дизайнов. Ведь она будет практически незаметна. Главное – правильно подобрать модель по производительности и размерам, а также учесть особенности монтажа. Широкий ассортимент представлен в каталоге компании GranFest™. Удачного вам выбора!

Встраиваемая вытяжка на кухню: установка в шкаф

Современную кухню невозможно представить без удобной, компактной и функциональной вытяжки, которая прекрасно устраняет запахи, предотвращает загрязнение кухни и продлевает жизнь новому ремонту. Встроенная вытяжка стала таким же необходимым оборудованием, как плита или любая другая бытовая техника, и теперь многие владельцы домов и квартир предпочитают приобретать и устанавливать ее сразу же после завершения отделки кухонного пространства. Это является вполне правильным решением, а разобраться в предназначении этого оборудования, узнать о его типах и тонкостях установки, а также увидеть популярные вытяжки для кухни можно в этой статье.

Встраиваемая в кухонный шкаф вытяжка

Для чего ее используют

Основной задачей такого прибора является впитывание запахов пищи и продуктов горения, которые выделяются в процессе приготовления, его наличие на кухне особенно актуально для владельцев газовых плит. Встраиваемая вытяжка для кухни 45 см или ее подвесной аналог способны эффективно очищать воздух, защищать мебель, потолок и стены от капель жира и частиц копоти, что позволит поддерживать помещение в чистоте без лишних усилий. При выборе прибора, прежде всего, следует определиться с его типом: он должен соответствовать дизайну кухни, а также быть предельно удобным для владельца.

Не все считают, что встраиваемая вытяжка размером 45-90 см обязательно должна присутствовать у них дома, но на самом деле такое мнение является ошибочным. Стандартная газовая плита выделяет значительное количество угарного газа, электрическая в свою очередь способна поглощать кислород, все это не самым лучшим образом сказывается на здоровье владельцев квартиры. Благодаря качественному вытяжному оборудованию воздух в помещении станет гораздо чище, а процесс готовки станет приятнее, и не будет доставлять никаких неудобств. Прежде всего, нужно разобраться с тем, какую вытяжку лучше купить.

Два распространенных типа

Кухонные вытяжки делятся на два типа и могут быть встраиваемыми либо подвесными. Чтобы выяснить для себя, какая вытяжка лучше, и что необходимо приобретать, следует подробнее ознакомиться с особенностями каждого типа. Подвесные модели обычно устанавливаются непосредственно над плитой либо под подвесным шкафом, эта разновидность считается наиболее простой и популярной, а также относится к классическому типу. Встраиваемый тип подойдет тем, кто не хочет нарушать хороший дизайн помещения, такая модель полностью монтируется внутрь кухонного шкафа и практически не выделяется на фоне другой мебели.

Из главных достоинств этого типа стоит отметить компактность, удобство и практичность.

Решение о том, какая разновидность, а именно, встраиваемая или подвесная вытяжка 45 см должна присутствовать дома, должны принимать его владельцы. Необходимо знать, что подвесной вариант отличается меньшим функционалом, но при этом и более низкой ценой. Все модели такого типа работают на одном моторе, требуют замены угольного фильтра один раз в два месяца и установки специального гофрированного шланга для дополнительной очистки воздуха. Такая разновидность устройства занимает больше места и лучше подойдет для больших помещений.

Подвесная вытяжка

У встраиваемой вытяжки гораздо больше достоинств по сравнению с классическим вариантом, такой тип принято считать более современным и удобным. Она работает при помощи двух моторов и отличается большей производительностью, чаще всего оснащается специальной выдвижной панелью, способной заметно увеличить площадь рабочего пространства в помещении. Для того чтобы включить или выключить такую модель, достаточно лишь выдвинуть и наоборот задвинуть панель. Оборудование такого типа может оставаться практически незамеченным и вписываться в любой интерьер, отличается повышенной мощностью и высоким качеством очистки воздуха. Подробнее о таких моделях можно узнать из статьи о телескопических вытяжках.

Разделение по типу установки

В современных магазинах бытовой техники можно найти самые современные кухонные вытяжки, которые кардинально отличаются друг от друга, в том числе и по типу установки. Обычно выбор типа такого оборудования доверяют специалисту, который должен изучить планировку кухни и посоветовать наиболее оптимальный вариант. Вытяжка, встраиваемая в шкаф 50 см, является самым распространенным типом и идеально подходит для небольших кухонь. Такая модель отлично вписывается в установленный кухонный гарнитур стандартного размера, ее главным преимуществом является возможность практически полностью скрыть корпус устройства внутри шкафа. Подобное оборудование достаточно просто подобрать, к тому же оно отличается невысокой стоимостью.

Вытяжка встраиваемая в шкаф 50 см

Полновстраиваемая вытяжка 45 см будет стоить дороже, также ее монтаж потребует дополнительных усилий, поэтому такую работу необходимо доверить специалисту. Еще одним современным видом, который не так давно появился на рынке, но уже успел завоевать признание всех любителей эстетики и превосходного дизайна, стала потолочная вытяжка. Она способна идеально дополнить любое помещение и быть практически незаметной, но в то же время превосходно вписываться в пространство. Вытяжки, встраиваемые в потолок, отлично подойдут для тех, кто предпочитает оставлять его максимально открытым.

При установке такого типа необходимо заранее подготовить место для монтажа и подвода коммуникаций.

Также в магазинах можно увидеть тип вытяжки, которая встраивается в столешницу, но при этом далеко не все супермаркеты по продаже бытовой техники включают его в свой ассортимент. Встроенная в столешницу вытяжка по праву относится к эксклюзивным, ее достаточно сложно найти тем, кто решил обустроить свое кухонное пространство в соответствии с последними канонами технических новинок. Такое оборудование встраивается внутрь столешницы, которая устанавливается непосредственно у плиты, отличается небольшими размерами и стандартной мощностью. Некоторые инновационные электрические плиты уже имеют такое дополнение.

Вытяжка для маникюрного стола и других рабочих пространств должна подбираться с учетом особенностей установки другого оборудования.

Вытяжка встраиваемая в столешницу

Особенности установки

После покупки выбранной модели возникает главный вопрос, как установить встраиваемую вытяжку. Сделать это вовсе не так сложно, как кажется, но в первую очередь стоит определиться, какой тип этого оборудования будет установлен у вас дома. Для хозяев малогабаритных квартир идеально подойдет установка встраиваемой вытяжки в шкаф. Также ее можно встроить в потолок или на стену, но все зависит от индивидуальных предпочтений. От правильного выбора места и монтажа зависит безопасность рабочей площади кухонного помещения и всей квартиры. Если выбор хозяев квартиры или дома остановился на встраиваемой модели, специалисту понадобится изготовить специальный шкафчик в соответствии с размерами оборудования либо переделать тот, который включен в кухонный гарнитур.

Помимо самого устройства понадобится воздуховод, электрический кабель, дополнительная фурнитура и детали для монтажа. Если у вас нет опыта по установке таких приборов, лучше всего доверить весь процесс специалисту, несмотря на то, что в инструкции к оборудованию есть подробная схема установки встраиваемой вытяжки. В процессе следует придерживаться главных правил, поскольку сам монтаж такого устройства является достаточно трудоемким. Размеры шкафчиков могут быть любыми, но в основном используется основа размером 45-50 см, при этом ее точные габариты зависят от модели конкретного устройства. При установке важно соблюдать определенные правила:

1. Выдвижная панель прибора всегда должна оставаться видимой, а также выдвигаться и задвигаться без особых усилий.
2. Выходное отверстие должно быть ровно соединено с проемом в стене либо с вентиляционной шахтой.
3. Необходимо точно соблюдать расстояние между поверхностью варочной панели или плиты и панелью устройства, в среднем оно должно составлять 65-80 см.
4. Для воздуховода обязательно понадобится сантиметровый антивозвратный клапан, не пропускающий загрязненный воздух обратно.

Установка такого прибора с фильтром без отвода имеет свои особенности, но главным из них всегда остается соблюдение правил безопасности — именно по этой причине их не рекомендуется устанавливать самостоятельно.

Наиболее популярные бренды

Определиться с выбором бренда в магазине бытовой техники вовсе не так просто, особенно с учетом современного огромного ассортимента таких устройств. Некоторые покупатели со стажем уже определили для себя самые лучшие встраиваемые вытяжки шириной 45-60 см для кухонь, и среди известных брендов стоит особенно выделить следующие варианты.

Bosch DFS 067K50

Эта модель от популярного немецкого бренда относится к классу премиум и отличается не только высокой стоимостью, но и полным набором нужных опций. Такая встраиваемая вытяжка отлично подойдет для кухни, где есть свободное пространство шириной 60 см. Она оснащена металлической выдвижной панелью, полностью сенсорным управлением, работает на двух моторах и является самой тихой по сравнению с другими аналогами.

Встраиваемая вытяжка Bosch имеет и дополнительные опции, в том числе:

• автоматический датчик для выбора нужного режима в зависимости от количества испарений с настройкой чувствительности сенсора;
• самостоятельное отключение интенсивного режима после 6-минутной работы;
• режим дополнительного очищения после приостановки работы;
• индикатор наполнения фильтров.

Вытяжка встраиваемая Bosch DFS 067K50

Kronasteel Kamilla Sensor 600

Если вариант оборудования от Бош не подходит по каким-либо критериям, стоит обратить внимание на модель от компании Крона. Она относится к разряду вполне доступных вариантов с высоким уровнем производительности и отлично подойдет для кухни 50 см или помещений среднего размера.

Эта модель также относится к встраиваемым вытяжкам для шкафов шириной 60 см.

Kronasteel Kamilla Sensor 600 представляет собой отличный прибор для тех, кто хочет приобрести устройство от компании Крона по вполне разумной цене. Его самые главные достоинства включают в себя:

• высокий уровень производительности и наличие двух моторов;
• наличие вентилятора с тремя уровнями мощности;
• полностью сенсорное управление;
• металлические фильтры;
• таймер для автоматического отключения.

Другие варианты вытяжек от этого производителя можно посмотреть здесь.

Встраиваемая вытяжка Kronasteel Kamilla Sensor 600

Faber INCA PLUS HIP HAL X A52 FB EXP

Встраиваемые вытяжки Faber давно завоевали популярность среди потребителей благодаря идеальному соотношению приятной цены, отменного качества и непревзойденного стиля. Оборудование от Фабер будет хорошо смотреться в шкафу и не доставит проблем в процессе установки.

Встроенные вытяжки от этого бренда подходят для помещений со свободным пространством от  45 до 90 см.

Эта модель оснащена всеми необходимыми опциями и имеет отличные характеристики, в том числе:

• высокий уровень производительности;
• возможность переключения между тремя скоростями;
• удобное управление;
• хорошая мощность;
• стильный дизайн и отсутствие проблем при монтаже.

Выяснить для себя, какая вытяжка лучше, и какую необходимо покупать именно вам, стоит еще до похода в магазин и после консультации со специалистом, который будет осуществлять монтаж приобретенного оборудования.

Вытяжка, встраиваемая в столешницу для кухни с отводом в вентиляцию

.

Для упрощения повседневных хлопот новые технологии радуют нестандартными новшествами, без которых сложно представить жизнь, упрощают и делают интересней повседневную суету на кухне.

Большинство женщин, проводят много времени на кухне, поэтому комфортность и безопасность этой комнаты и оборудования стоящего в ней велико. На сей раз разработчики, после массового социологического опроса среди женщин разной возрастной категории, создали вытяжку, которая встраивается в столешницу.

Вытяжка в столешнице — эффективное дизайнерское решение

Вытяжка с отводом в вентиляцию – это устройство, которое должно устранять неприятный запах в кухне и гарь. Без наличия такого оборудования на кухне запахи все будут сохраняться, и распространяться по всей квартире, доставляя неприятное ощущение ее жителям. Поэтому приобретение такого оборудования на кухню это необходимость.

Что представляет собой встраиваемая вытяжка?

На кухне можно встретить стандартные подвесные вытяжки, но теперь разработчики решили пойти совершенно в ином направлении, а именно вытяжки кухонные теперь можно увидеть встроенные в столешницу. Это новшество разработчиков, которое, несмотря на свою необычность, пользуются невероятным спросом среди домохозяек.

Ведь это не только экономит кухонное пространство, но и выгодно по своей стоимости, а также практично в быту. Отлично справляется со своей основной функцией – устранение запахов, дыма и т.д. после приготовления пищи. Встраиваемые вытяжки имеют прямоугольную форму, отлично вписываются в любой интерьер кухни и экономят много пространства.

Такого плана встраиваемые вытяжки могут функционировать в открытом или же закрытом контуре. Сама вытяжка выступает над столешницей и как уже говорилось выше, имеет прямоугольную форму. Общая высота выступа составляет не более 41 см.

Прибор оснащен специальной встроенной светодиодной подсветкой, которая отлично служит в вечернее время. Теперь вечером для приготовлению чая или кофе не обязательно включать верхней свет, а достаточно зажечь подсветку на вытяжки и этого будет достаточно.

Вентилятор имеет три ступени регулировки мощности. Плюс два режима автоматического отключения вытяжки после 15 минут после ее начала работы. Встраиваемые вытяжки имеют специальный материал для фильтра благодаря свойствам, которого его можно промывать в посудомоечной машинке или же вручную под проточной водой.

Встраиваемые вытяжки сегодня представлены на рынке самых разных фирм, поэтому при выборе этого устройства следует внимательно просмотреть все достоинства и недостатки. Например, каждая модель имеет свой уровень шума, который вытяжка будет издавать во время своей работы, поэтому нужно на месте проверить.

Вытяжка находится под столешницей, а если необходимо ей воспользоваться, то следует нажать специальную кнопку, и она плавно будет выдвигаться наверх. Цена на вытяжку может быть разной в зависимости от типа и фирмы, которая ее выпускает. Благодаря тому, что вытяжка выдвижная придает некую изюминку кухонной мебели.

Выдвижная вытяжка используется даже в ресторанах мирового уровня

Выдвижные вытяжки сейчас пользуются огромной популярностью даже на кухне всемирно известных ресторанов.

Размеры ее могут быть самыми разными, как уже говорилось выше в высоту не более 41 см, но может быть и 15 см и 35 см. Сейчас размеры самые оптимальные это 35–45 в ширину. Пользуются больше всего спросом среди покупателей. Все размеры такого плана вытяжек перечислить сложно, так как в магазинах представлены самые разные кухонные вытяжки по своей комплектации.

Как выбрать встраиваемую вытяжку?

Прежде всего, следует обратить внимание на производителя данного изделия. Попросите соответствующий документ на товар у продавца, который обязан его показать беспрекословно. Далее в документе должна стоять цена соответствующая заявленной на ценнике под товаром. Если есть различия, продавец искусственно завысил цену на товар.

Не следует вестись на аукционные товары. Как правило, занижают цену лишь на бракованные вещи, а от покупателя это тщательно скрывают, поэтому если есть такой вариант лучше воздержитесь от аукционной покупке. Такое оборудование не может быть слишком дешевым, если цена не соответствует, говорим что есть какие-то подвохи или производитель плохой (вещь долго не прослужит) или есть дефекты.

Преимущества встраиваемого оборудование:

• техника размещается в комфортных местах для хозяина;
• приемлемая цена;
• подходит как для современных кухонь, так и для старинных;
• не занимает много пространства;
• выгодно смотрится.

Вытяжка, встраиваемая в столешницу, довольно выгодно смотрится

Оборудование встраиваемое в столешницу это мечта любой домохозяйке, поэтому если решили сделать подарок для любимой женщины, тогда смотрите товар лишь самых известных брендовых марок, а также по соответствующей цене. Выбор встраиваемого оборудования стоит делать осмысленно. Прежде чем выбирать ее заранее определитесь с моделью.

Узнайте, какова цена должна быть на данный товар, какие функции должна выполнять. Поставив встроенную выставку своей женщине на кухню не только ее осчастливить, но и устраните запахи после приготовления пищи, тем самым на кухне будет всегда свежий воздух. Также она должна быть с отводов вентиляцию. На этот момент следует особо обратить внимание.

Этапы монтажа вытяжки

Прежде, чем устанавливать оборудование, нужно отметить, что высота над плитой не должна быть очень большой. Этот момент важный для правильной циркуляции воздуха на кухне. Есть стандартные расстояния, на которые можно устанавливать вытяжку на кухне. Для электрической плиты от 60 до 80 см, для газовой плиты от 65 до 80 см. Оптимальным для двух плит будет 75 см.

Следует помнить о том, что обязательно должна быть вытяжка с отводом. Этот момент нужно проследить, перед тем как совершите покупку. Правильная установка встраиваемой вытяжки обеспечит ее бесперебойную работу.

1. В нижней стенке необходимо вырезать деталь в соответствии с габаритами прибора. Во многих случаях нижнюю стенку придется убрать насовсем.
2. Крепление можно сделать, закрепив прибор непосредственно в мебели.
3. Соединить корпус с воздухоотводом.
4. На выходном отверстии провести установку специального клапана, который предотвращает обратную тягу.
5. Полновстраиваемая вытяжка для кухни предотвращает не только запах гари, но еще и может держать в тонусе температуры комнаты.
6. Монтаж встраиваемой вытяжки.

Установка встроенной вытяжки не требует особых знаний, но если есть сомнения, сможете сделать это или нет, тогда следует обратиться к высококвалифицированным специалистам работающих в данной сфере деятельности и знающие толк, в своем деле. Встройка вытяжки специалистами не занимает более получаса и стоимость на такой вид услуг не высока, так что каждый сможет воспользоваться таким вариантом, тем самым сэкономив время и нервы. Когда работники начнут встраивать вытяжку, имеете полное право присутствовать при этом, чтобы видеть процесс установки.

Как выбрать компанию для заказа специалистов по встраиванию вытяжки?

На сегодня в просторах интернета можно найти большой перечень компаний, которые готовы предоставить клиентам высококвалифицированных сотрудников для выполнения монтажных работ по вытяжке, но действительно ли их квалификация соответствует заявленной и насколько честна компания в этом нужно, перед тем как пользоваться услугами фирмы узнать в интернете или у своих знакомых.

Выбирать компанию следует самостоятельно, учитывая многие факторы

Не каждый может установить вытяжку у себя на кухне самостоятельно, и вынужден обращаться в компанию, которая и предоставляет специально обученных для этого дела людей.

Как не попасть на мошенников?

1. Встройка вытяжки не должна занимать у специалиста более получаса. Если работник устанавливает ее дольше, что-то пошло не так или же он вообще впервые занимается этим делом. В таком случае не следует рисковать и попросите у компании, что она прислала другого специалиста вам, но в случае отказа не следует пользоваться ее услугами.
2. Обязательно должен быть установлен вентиляционный проход. Проследите за этим.
3. Полностью встраиваемая вытяжка не должна быть выше 41 см над столешницей.
4. Прочитайте отзывы о той или иной компании, прежде чем пользоваться ее услугами.
5. Спросите у знакомых, пользовались ли они услугами компании и если да, какое впечатление оставили работники после завершения монтажа вытяжки.
6. Встроенная вытяжка на кухню не должна иметь никаких сколов и трещин после ее установке. Оцените результат работы специалиста и если что не так сразу же обратите его внимание на недочеты.
7. Компания должна иметь собственный сайт, на котором указываются телефоны и факс для связи, а также точный адрес местонахождения фирмы.
8. Перед клиентом и компанией заключается договор с мокрой печатью, где указывается гарантийный срок выполненной работы. Если случается поломка до окончания этого срока можно будет обратиться вновь в компанию и потребовать ремонта устройства. Если фирма не заключает с клиентом никакого договора, тогда не следует иметь с ней никакого дела – это мошенники.

Из вышеперечисленного с легкостью можно выбрать встраиваемую вытяжку, правильно выбрать фирму по установке вытяжки на кухне. Встраиваемая вытяжка на кухне приобретает ежегодно популярность и через несколько лет будет востребована еще с большей силой. Так что пользуйтесь моментом, пока стоит такая техника приемлемо и приобретайте товар в специализированных магазинах или же в интернет-магазинах с доставкой на дом и занимает 7-10 календарных дней. Но понадобиться, дополнительно заплатить за такое удовольствие. Теперь вы знаете как выбрать и как установить встраиваемую вытяжку самостоятельно.

Встраиваемая и полновстраиваемая вытяжка в шкаф для кухни: размеры, расчет, монтаж

Создание удобного и функционального пространства кухни не ограничивается только расстановкой мебели и крупной бытовой техники.

Одним из наиболее важных моментов в этом процессе является выбор вида кухонной вытяжки. При этом важны буквально все мелочи: размеры прибора, производительность, способ подключения и режимы работы.

Среди всех видов такого оборудования, от самых дорогих и производительных до бюджетных, наиболее популярной является встраиваемая вытяжка.

Сегодня это самый востребованный вариант вентиляционного оборудования, сочетающий высокую функциональность и надежность в работе.

Встраиваемая вытяжка

Вариант встраиваемой вытяжки

Встраиваемая вытяжка в шкаф, так же как и другие виды оборудования – кухонная мойка, плита или варочная поверхность, духовка и посудомоечная машина – устанавливаются в мебель таким образом, чтобы она не выделялась из общего ансамбля.

Корпус вытяжки полностью или частично закрывается специальным шкафом. Внутри корпуса размещается вентилятор и фильтры, а снаружи – рабочая поверхность  с воздухозаборником, фильтром грубой очистки, осветительными приборами и панелью управления.

Мебельный фасад скрывает и воздуховод, соединяющий вытяжку и вентиляционный канал, куда отводятся пар и копоть.

В большинстве случаев такая техника является отдельным элементом конструкции, а мебельный фасад выступает как декоративная часть, маскирующая оборудование.

Нормы и требования к вытяжным системам для кухни

Основным критерием для выбора подходящей модели встраиваемой кухонной вытяжки выступает производительность вентиляционной установки.

Именно то, какой объем воздуха способна пропустить установка, показывает, насколько эффективно будет очищаться воздух на кухне.

Для подбора мощности вентиляционной установки пользуются двумя способами – нормативным и расчетным. В первом случае, чтобы определить, подходит ли модель по мощности, достаточно сравнить производительность установки и нормы, установленные СНиП.

Второй способ дает возможность более точно подобрать модель с учетом размеров конкретного помещения.

Согласно строительным и санитарным нормам, кухонные системы вентиляции должны обеспечивать фильтрацию или удаление воздуха из расчета:

• для помещения с установленной двухконфорочной электрической плитой – не менее 60 куб. метров в час;
• для помещения, где располагается электроплита с тремя конфорками, — 75 куб. м/час;
• для кухни с плитой на 4 конфорки – 90 куб. м /час;
• для кухни с газовой плитой – 100 куб. м/час.

А вот более детально просчитать производительность можно при помощи второго метода. Дело в том, что нормативный метод, основанный на СНиП, не учитывает ряд факторов, влияющих на эффективность работы оборудования.

Во-первых, приготовление пищи на кухне – длительный процесс, который может продолжаться 10 часов, а иногда и больше.

Во-вторых, после окончания приготовления, чтобы удалить весь пар и запахи, вытяжка должна работать еще около 1 часа, а это дополнительная нагрузка на вентилятор.

В-третьих, при работе часть мощности теряется из-за прохождения потока по воздуховоду из-за его изгибов, переходов и изменения внутреннего сечения.

Ну, и главное: дым, пар, неприятный запах распространяются по всему помещению, а значит, в расчетах нужно учесть весь объем помещения кухни.

Более точно определить необходимую мощность вентилятора поможет формула:

Производительность = объем помещения × 12 × 1,6

Где: 12 — это коэффициент, установленный нормативами СЭС и показывающий кратность смены объема воздуха в помещении кухни, а 1,6 – поправочный коэффициент, учитывающий потерю мощности при прохождении воздушного потока по воздуховоду от вытяжки до вентиляционного канала.

Конструкция и принцип работы встраиваемых вытяжек

К встраиваемым вытяжкам для кухни относятся две основные разновидности оборудования, различающиеся по типу установки:

• горизонтальные встроенные вытяжки монтируются в навесные шкафчики или панель над плитой;
• вертикальные устанавливаются в горизонтальную поверхность рабочего стола.

Горизонтальная кухонная вытяжка может быть полностью встраиваемая или встраиваемая частично. Полностью встраиваемые модели не выходят за габариты шкафа. Рабочая поверхность таких вытяжек заменяет днище шкафчика.

Вертикальная вытяжка устанавливается в столешницу. Для выдвижной панели этого вида оборудования в столешнице вырезается проем в 10-12 см позади варочной поверхности.

Корпус такого вида оборудования с вентилятором и угольным фильтром устанавливается под столешницей. В случае необходимости панель выдвигается вверх из корпуса и включается в работу, а когда не используется, просто прячется в стол.

Конструкция вытяжки включает:

• вентилятор;
• угольный фильтр;
• металлический фильтр для улавливания жира и сажи;
• панель управления;
• освещение.

Принцип работы устройства прост: при включении вентилятора поток воздуха всасывается через металлический фильтр, в котором на сетке оседают частицы жира и сажи.

Дальше воздух проходит через угольный фильтр и очищается от запахов, а затем выводится за пределы устройства.

Система управления встраиваемых кухонных вытяжек позволяет установить скорость вращения вентилятора, при этом изменится и скорость потока воздуха.

При помощи панели управления можно переводить работу устройства в один из двух режимов:

• прямой отвод дыма и пара в вентиляционный канал здания;
• режим рециркуляции — фильтрация продуктов горения и влажного воздуха угольным фильтром и возвращение его в помещение кухни.

Преимущества и недостатки

Преимущества встраиваемой вытяжки на кухне даже для самого нетребовательного потребителя будут очевидны сразу.

К положительным качествам этих приборов нужно отнести:

• удобное расположение;
• небольшие размеры позволяют существенно сэкономить пространство на кухне;
• сниженный по сравнению с купольной системой уровень шума;
• наличие нескольких типов фильтрующих элементов, что значительно продлевающих срок службы вентилятора;

Однако встраиваемые кухонные вытяжки имеют и свои недостатки:

• металлический сетчатый фильтр требует очистки 1-2 раза в месяц, а угольный — замены каждые полгода;
• цена встраиваемой вытяжки выше, чем у обычной купольного модели, в 1,5 — 2 раза;

Основные разновидности встраиваемых вытяжек

И хотя принцип работы у всех устройств практически идентичен, в конструкции и способе размещения имеются свои особенности.

Этот класс вентиляционного оборудования для кухни делится на два вида:

• полновстраиваемые вытяжки горизонтального и вертикального типа;
• устройства, частично встраиваемые в мебель.

К полновстраиваемым вариантам относятся модели, полностью скрытые за фасадом мебели. Горизонтальные модели устанавливаются в днище шкафчиков, заменяя их полностью или частично, но при этом не выступая за габариты мебели.

Частично встраиваемые модели монтируются так, чтобы рабочая панель находилась снизу шкафа. Такое расположение связано с тем, что она имеет подвижную секцию, которая перед включением выдвигается вперед.

За счет выдвижной панели габариты таких устройств остаются небольшими, а вот полезная площадь рабочей поверхности у них увеличивается почти в 2 раза. Горизонтальные вытяжки, имеющие выдвижную панель, называются телескопическими.

Критерии выбора

При подборе оборудования для кухни рекомендуется ориентироваться на несколько взаимосвязанных моментов. Выбор полностью встраиваемых вытяжек осуществляют параллельно с выбором варочной поверхности или кухонной плиты.

Здесь важно, чтобы ширина плиты соответствовала ширине варочной поверхности. Например, при выборе кухонной газовой плиты шириной 60 см рекомендуется подобрать соответствующие размеры вытяжки для кухни.

Для газовых плит с 4-6 конфорками подбирается встроенная модель, размеры рабочей поверхности которой дают возможность полностью перекрыть площадь плиты.

Оптимальным решением для таких случаев является установка прибора с выдвижной телескопической панелью. Телескопические модели оснащаются более мощными вентиляторами с несколькими режимами работы.

Перед тем как выбрать модель, рекомендуется уточнить и то, как будет подключаться отвод в вентиляционный канал, его диаметр и форму.

Этот момент очень важный, потому что, возможно, при установке придется делать отверстие в шкафу для гофрированной трубы или пластикового рукава отвода.

Как правильно установить встраиваемую вытяжку

Установка оборудования проводится с учетом высоты размещения навесных шкафов над столешницей и варочной поверхностью.

Вытяжка, полностью встраиваемая в навесной шкаф, устанавливается на одной высоте с остальными шкафчиками, за исключением случая, когда дизайнер задумал разместить кухню горкой или каскадом.

Оптимальной высотой размещения навесных модулей кухонного гарнитура над рабочей поверхностью столешницы считается 50 см. Этого вполне достаточно, чтобы шкафы не мешали работе на столе.

Этого также достаточно чтобы, можно было разместить на столешнице другую бытовую технику, например, микроволновку или чайник.

А вот что касается высоты установки вытяжки над поверхностью плиты, то она должна быть больше. Над плитой с электрическими конфорками шкаф с вытяжкой должен быть размещен на высоте не меньше чем 65 см.

При наличии газовой плиты высота шкафа должна быть не меньше 75 см.

Но это в идеальном случае, а вот в каждом конкретном, чтобы встроить оборудование в шкаф, нужно учитывать второй фактор – рост человека. Оптимальной считается высота установки кухонной вытяжки выше уровня глаз.

Такое расположение оборудования дает возможность держать в поле зрения все, что находится на варочной поверхности. Тем, кто имеет высокий рост, рекомендуется выбирать технику телескопического типа и устанавливать ее на комфортной для себя высоте.

Сборка оборудования осуществляется в определенной последовательности. Сначала делается разметка места установки шкафчика. На стене над варочной поверхностью отмечается высота, на которой будет установлен шкаф, размечаются точки для крюков и петель.

На нижней панели шкафа вычерчивается контур места, куда предстоит встроить устройство. В полках и крышке шкафа вычерчиваются контуры для воздуховода.

Обычно работа по установке сводится к прорезке в днище, полочках и крышке шкафа электролобзиком отверстия под корпус и отводной рукав, обработке кромки выреза.

Отверстия вырезаются таким образом, чтобы между корпусом вытяжки и кромкой было расстояние 2-2,5 мм с каждой стороны. Для отверстий под воздуховод припуск может быть больше — до 1 см.

После того как будут обработаны все вырезы, в шкаф монтируется корпус оборудования. При установке обязательно устанавливается прокладка из резинового уплотнителя между корпусом и крышкой шкафчика.

Затем шкаф устанавливается на место и фиксируется. Только после этого через вырезы выводится труба и подключается к выходному патрубку или пластиковому переходнику.

После закрепления гофрированной трубы или пластикового рукава хомутом на корпусе для уменьшения вибрации промежуток между трубой и вырезом заполняется резиновым уплотнителем или поролоном.

Заключение

Небольшие габариты кухни, на которой каждый сантиметр площади ценится на вес золота, часто не позволяют установить полноразмерную купольную вытяжку. В таком случае установка встраиваемой вытяжки кухонной будет оптимальным решением.

Такой способ размещения визуально делает помещение больше и просторнее, с одной стороны, а с другой стороны, работа оборудования не дает запахам из кухни распространиться по всей квартире.

Сегодня именно этот вариант оборудования позволяет действительно эффективно отводить пар и дым из кухни, делая помещение более уютным и комфортным.

Как установить вытяжку на кухне

2 октября 2015

Если вы читаете это материал, то наверняка хотите приобрести или уже купили вытяжку для своей кухни. Предлагаем вам поговорить об ее установке, это может сделать мастер либо вы сами по несложной инструкции. Читайте ниже, как установить вытяжку на кухне самостоятельно.

Что нужно знать о вентиляционной системе

Прежде чем совершить выбор в пользу той или иной модели, мы рекомендуем изучить вентиляцию собственной кухни. Редко, но можно встретить дома, в которых расположение вентиляционного канала неудобно или же он попросту отсутствует, тогда хозяевам кухни стоит задуматься о плоской подвесной вытяжке, работающей на фильтрах. Такие модели не так производительны, так как не имеют воздуховода, но служат неплохой альтернативой.

По принципу действия выделяются два типа вытяжек: циркуляционные и нециркуляционные. Первый тип можно встретить в продаже все чаще, так как такие вытяжки более функциональны и выполняют функцию воздухоочистителя, подавая очищенный воздух обратно в помещение.

Установка вытяжки своими руками

Разные типы вытяжек имеют свои принципы установки:

1. Встраиваемая модель. При установке вытяжки в шкаф важно грамотно подобрать модель по габаритам мебели или же наоборот, заказать мебель по размерам техники. Монтировать технику нужно к средней полке шкафа при помощи саморезов или специального крепежа. Для воздуховода в полке и крыше шкафа необходимо при помощи лобзика вырезать отверстия.




2. Монтаж вытяжки на стену более сложен и специфичен, но и с ним можно справиться самостоятельно. Для начала нужно сделать разметку: оптимальная высота, на которую стоит располагать вытяжку от 50 см до 80 см. вытяжку стоит приложить к стене на нужную высоту и сделать метки для крепежа чертежным карандашом. Сначала нужно вкрутить верхние отверстия, убедиться, что вытяжка надежно висит, и потом вкручивать нижние крепления.

После того, как вытяжка установлена, необходимо монтировать воздуховод. Учтите, что каждые изгибы гофры (или трубы другого типа) снижают производительность вытяжки, поэтому по возможности нужно их избегать. Для надежной фиксации трубы рекомендуется использовать силиконовый герметик.

Если вы приобретаете технику от нашего бренда, то установку вытяжки можете осуществлять по инструкции, поставляемой к каждой модели Maunfeld. Также скачать необходимую техническую документацию можно на нашем сайте.

Установка встраиваемой вытяжки

Встраиваемая вытяжка не просто крепится на стену или потолок, а устанавливается внутри специального навесного шкафчика. В результате воздуховод полностью скрывается за мебельным фасадом, видимой остается лишь рабочая панель. Такая модель отлично впишется в интерьер кухни и не нарушит гармоничность общей концепции. Установку встраиваемой вытяжки можно осуществить самостоятельно. Для качественного монтажа необходимо внимательно отнестись к расчетам и следовать четкому алгоритму выполнения работ.

— сборка каркаса подвесного шкафчика;

— вырез специального отверстия для крепления гофры;

— крепление корпуса вытяжки;

— монтаж гофры.

Перед тем, как рассмотреть каждый из перечисленных пунктов подробнее, хочу отметить, что правильная установка вытяжки подразумевает соблюдение важного правила. Ее нельзя монтировать на произвольную высоту. Расстояние от вытяжки до варочной поверхности должно соответствовать диапазону 70-80 см. Прибор, установленный на такой высоте, будет демонстрировать высокие показатели функциональности и продуктивности.

Итак, теперь подробнее о процессе установки встраиваемой вытяжки. Сначала необходимо собрать каркас навесного шкафчика, в который она будет монтироваться. На этом этапе важно учесть один нюанс. Посмотрите на вытяжку:

Рис. 1 Вытяжка

Шкафчик для нее нужен не совсем стандартный. В его нижней части будет располагаться панель вытяжки. Поэтому дно придется приподнять. К нему в последствие нужно монтировать корпус прибора. Поэтому при сборке шкафчика боковые стенки надежно крепятся к «крыше» с помощью шкантов, а дно фиксируется только евровинтами.

Когда шкафчик собран, можно приступать к вырезанию отверстия для прокладки гофры. Причем, его можно обустроить и сверху, и сбоку. Но наиболее распространен первый вариант. Для выпиливания отверстия очень удобно использовать электролобзик. С его помощью можно быстро вырезать ровную окружность с гладкими краями. В результате всех манипуляций должен получиться такой шкафчик:

Рис. 2 Шкафчик для вытяжки с вырезанным отверстием для гофры

Теперь необходимо его модифицировать, чтобы он стал пригоден для монтирования вытяжки. Для этого следует отсоединить дно. Эта процедура не займет много времени. Ведь шканты для фиксации дна не использовались, а евровинты откручиваются достаточно быстро.

Рис. 3 Шкафчик со снятым дном

Теперь можно приступать к разметке дна. На этом этапе необходимо снять замеры с корпуса вытяжки. А затем перенести их на снятую поверхность шкафчика. Для этого рассчитываем расстояние от края дна: делим на два разницу между значением ширины дна и значением расстояния между отверстиями для крепежа. Обычно этот параметр равняется 52-53 мм. расстояние от лицевой части 253-254 мм и 30-31 мм. Отверстие для гофры располагается в 205 мм от фасада и в центре по ширине. Для разных моделей вытяжек показатель может существенно отличаться.


Рис. 4 Измеряем размеры вытяжки

После того, как замеры сняты и перенесены на плоскость дна, можно приступать к сверлению отверстий для крепежных винтов и вырезанию выемки для гофры. После подготовительного этапа вновь наступает черед монтажных работ. Теперь требуется соединить корпус вытяжки с поверхностью дна.

Рис. 5 Соединяем корпус вытяжки с дном шкафчика

Теперь можно зафиксировать переходное кольцо под гофру, которое обычно идет в комплекте с вытяжкой, и уложить электрокабель. Специалисты не рекомендуют свешивать провод с вилкой вниз. Намного безопаснее обустроить специальную розетку в каркасе самой вытяжки.

Рис. 5 Фиксируем переходное кольцо для гофры

Теперь можно приступать к сборке шкафчика. Для этого необходимо провести дополнительные замеры, чтобы правильно рассчитать высоту крепления дна. Измеряем толщину вытяжки и получаем значение – 143 мм.

Рис. 6 Делаем дополнительные замеры высоты вытяжки

Полученные значения нужно отметить на боковых стенках каркаса шкафчика. Именно на эту высоту требуется перенести евровинты.

Рис. 7 Отмечаем полученные размеры

Для фиксации евровинтов необходимо просверлить новые отверстия. Отлично подойдет для этого сверло диаметром в 6,5 мм.

Рис. 8 Высверливаем отверстия под евровинты

Теперь каркас шкафчика нужно аккуратно установить на корпус вытяжки. На этом этапе важно следить за целостностью конструкции и отсутствием перекосов.

Рис. 9 Монтируем вытяжку в фкафчик

Когда каркас будет ровно выставлен, можно приступать к закручиванию евровинтов в просверленные отверстия.

Рис. 10 Закручиваем винты

Все, подвесной шкафчик с вмонтированной вытяжкой готов к креплению на стенку.

Рис. 11 Закрепляем шкафчик на стене

Последний этап – монтаж гофры и вывод ее в вентиляционную шахту.

Рис. 12 Монтируем гофру

Вот и все этапы самостоятельной установки встраиваемой вытяжки. После того, как сверху на шкафчик будут монтированы декоративные фасады и бордюры, прибор практически полностью скроется за красивой поверхностью элемента кухонной мебели. Удачи!

Встраиваемая вытяжка | Вытяжки Insert-Liner

Вытяжки со вставкой под шкаф / шкаф

Являясь одним из самых важных приборов на кухне, вытяжка удаляет переносимые по воздуху жир, дым, пар и запахи во время и после приготовления пищи. Для владельцев кухонь, которым требуется профессиональная вентиляция, но которые хотят более минималистичного подхода к дизайну, Futuro Futuro предлагает вытяжки « insert » или « under-cabin ». Эти встраиваемые вытяжки полностью или частично скрыты внутри шкафа, обеспечивая при этом эффективную вентиляцию.Futuro Futuro предлагает несколько моделей вытяжек скрытого монтажа, которые эффективно скрываются внутри шкафа.

Вставка-вкладыш для вытяжки под шкаф

В наш ассортимент встраиваемых вытяжек входит серия «Insert-Liner», предлагающая лучшее итальянского мастерства и передовые технологии вентиляции в компактном и простом в установке корпусе. Вытяжки Insert-Liner практически невидимы для зрителей и для удобства оснащены беспроводным пультом дистанционного управления.

Вытяжки под тент

Линия «Shade» кухонных вытяжек разработана для легкой установки в шкафах, расположенных выше кухонных шкафов, и имеет подвижную стеклянную панель, которая помогает защитить шкаф от теплового и влажного повреждения. Вытяжные вытяжки Shade , доступные в 36-дюймовом и 48-дюймовом вариантах, представляют собой экономичное решение для вентиляции минималистских кухонь.

Вставка-лайнер против оттенка

Имея много общего между линиями Insert-Liner и Shade вытяжек , принятие правильного решения для нужд вашей кухни может быть сложной задачей.Ниже приведены основные различия между этими двумя моделями вытяжек, которые могут помочь вам в процессе принятия решений.

• Insert-Liner полностью скрывается внутри шкафа и даже может быть утоплен глубже, чем дно шкафа, для повышения производительности захвата. Модель Shade предназначена для установки снизу на внешней стороне вашего шкафа и оснащена подвижной стеклянной панелью, предназначенной для повышения эффективности захвата, а также для защиты передней части шкафа от теплового и влажного повреждения.

• Панель управления на моделях Insert-Liner находится в нижней части устройства, в то время как панель управления модели Shade находится на передней части устройства.

• Модель Shade доступна в версиях 36 дюймов и 48 дюймов, разработанных для соответствия наиболее распространенной ширине варочных панелей. Серия Insert-Liner немного меньше по размеру и доступна в версиях с диагональю 22, 32 и 42 дюйма, чтобы плотно вписаться в ваш шкаф.

Использование вытяжек в качестве под шкафом

Futuro Futuro также предлагает гибридный вариант, который позволяет частично установить обычную настенную вытяжку в вашем шкафу. Большинство настенных вытяжек Futuro Futuro с плоским горизонтальным корпусом можно легко установить под существующими шкафами, скрыв вентилятор и дымоход внутри шкафа, позволяя видеть только стильный горизонтальный корпус вытяжки. Обратите внимание, что настенные вытяжки с изогнутыми или асимметричными формами корпуса могут не подходить для этого типа установки.

Рециркуляционные вытяжки под шкаф

Клиенты, проживающие в местах, где не допускается установка наружных воздуховодов, могут рассмотреть возможность установки вытяжного шкафа без воздуховода для удаления переносимых по воздуху жира, дыма и запахов с кухни.Эксклюзивная вытяжка с рециркуляцией Futuro Futuro включает в себя металлические фильтры, которые можно мыть в посудомоечной машине, которые легко улавливают жир, и угольный фильтр, который улавливает запахи, возвращая только чистый воздух обратно на кухню.

Хотя Futuro Futuro обычно рекомендует устанавливать вытяжные шкафы с рециркуляцией воздуха в виде островка или стены, можно установить вытяжку без воздуховодов под существующими шкафами, хотя необходимо внести некоторые изменения. Если вы рассматриваете этот вариант, свяжитесь с экспертами-консультантами Futuro Futuro, которые расскажут о доступных вам вариантах.

Высококачественные вытяжки под шкаф

Сочетая более 30 лет высококлассного итальянского мастерства с лучшими доступными материалами и передовыми технологиями, Futuro Futuro предлагает лучшие в своем классе решения для вентиляции кухонь. Все вытяжки Futuro Futuro изготавливаются из высококачественной нержавеющей стали AISI 304 и поставляются предварительно смонтированными и смонтированными, что делает их готовыми к установке в любой шкаф или индивидуальный кожух.

Служба поддержки клиентов

Просмотрите наш онлайн-каталог или позвоните по телефону 800-230-3565 (бесплатно внутри США) или 718-236-1570 (за пределами США), чтобы поговорить с одним из наших опытных консультантов. Кроме того, вы можете отправить нам сообщение на странице «Свяжитесь с нами», и мы будем рады помочь вам с проектированием или установкой.

Магазин настенных вытяжек для современной кухни

Обновите свою кухню с помощью настенной вытяжки

Вы перестраиваете всю кухню или просто хотите обновить существующую вытяжку? Какими бы ни были ваши планы, у IKEA есть доступные настенные вытяжки, которые отлично справятся с очисткой воздуха, уделяя при этом внимание вашей кулинарии.Смотрите наши полезные советы ниже!

Не стесняйтесь — покажите свою любовь к кулинарии

В отличие от встроенных вытяжек, которые в основном скрыты в шкафах над плитой, настенные вытяжки делают смелое заявление на кухне. Приготовьтесь прожить свою лучшую жизнь шеф-повара стильно с настенной вытяжкой, которая создаст впечатление профессиональной кухни с выдающейся вытяжкой.

Эти настенные вытяжки делают больше, чем просто помогают вам легко дышать, освещая вашу кухню с помощью энергоэффективного светодиодного освещения.Они также значительно улучшат внешний вид вашей кухни. Что касается настенных вытяжек, IKEA предлагает два стильных варианта. Подберите чистый, полированный вид гладкой нержавеющей стали, чтобы гармонировать с другими приборами, или сочетайте черную нержавеющую сталь с роскошными гранитными или кварцевыми столешницами.

Выбери свою кухню (реконструкция) Приключение

Готовка во время загруженной рабочей недели не всегда может быть такой сложной, как в выходные без рутинной работы. Иногда вы быстро делаете что-то из того, что есть под рукой, или выкладываетесь изо всех сил после того, как зашли на фермерский рынок или у местного продавца сыра.

То же самое можно применить и к обновлению кухонной техники, которой вы полагаетесь, чтобы удивить семью и друзей. Если на вашей кухне нет воздуховодов, вы можете упростить задачу и сделать ее более доступной, выбрав бесканальную настенную вытяжку. Эта опция делает другие дополнения, например, вторую плиту, более плавными, поскольку их можно установить где угодно. В наших бесканальных вытяжках используется всасывающий вентилятор и угольные фильтры, сертифицированные HVI (Институт домашней вентиляции), для втягивания и улавливания жира, запахов и мусора при рециркуляции воздуха.

Хотите стать большим? Вы можете установить воздуховоды, чтобы получить выгоду от вытяжки, которая удаляет тепло, влажность и запахи с вашей кухни. Совет от профессионала: Установите встроенный вентилятор дальше в воздуховоде, а не прямо над плитой для еще более тихой настройки диапазона. Хотите сделать еще больше с ремонтом кухни? Посмотрите наши варианты потолочных вытяжек в сочетании с новым кухонным островом и плитой.

Готово. Набор. Знать.

Прежде чем выбирать настенную вытяжку, необходимо точно знать, что вам нужно.Первым шагом является измерение доступного пространства над и вокруг верхней части диапазона. Для максимальной эффективности вы хотите, чтобы вытяжка для настенного монтажа располагалась на расстоянии 30-36 дюймов от плиты. И хотя вам нужна глубина вытяжки, которая закрывала бы ваши задние конфорки, вы также хотите иметь возможность наклониться, чтобы проверить все свои сковороды или кастрюли, не ударяясь головой. Если вы много готовите, вы можете подумать о более широком вытяжном шкафу, скажем, на дополнительные 3 дюйма с каждой стороны.

Также подумайте, сколько чистой мощности потребуется вашей вытяжке.Более высокие БТЕ, создаваемые газовыми плитами, по сравнению с электрическими плитами, требуют большей мощности вытяжки от вытяжки, как и большая кухня по сравнению с меньшей кухней.

Установка вытяжки

— Extreme How To

Ларри Уолтон

Под вытяжкой — Установите вытяжку духовки, чтобы модернизировать вытяжную систему на кухне.

Когда Vendettis решили модернизировать свою кухню, они выбрали одно из ключевых усовершенствований — это установка вытяжки коммерческого типа. Вытяжка из нержавеющей стали не только добавила бы блеска изысканной кухне, но и открыла бы комнату для лучшего обзора окон и прилегающих жилых помещений. В качестве дополнительного бонуса новая конструкция вытяжки будет предлагать лучший воздушный поток для удаления пара и запахов из дома.

Если вы строите новую кухню или планируете реконструкцию с использованием вытяжки такого типа, убедитесь, что поверхность стены и источник питания уже установлены. Однако, если вы снимаете существующую вытяжку и навесные шкафы, на которых она установлена, у вас впереди еще немного работы.

Большая часть складского пространства над существующей вытяжкой Vendettis была занята воздуховодами. Они посчитали, что могут компенсировать потерю места для хранения из-за удаления соседних навесных шкафов, установив несколько полок из нержавеющей стали, которые обеспечат функциональное хранение, добавив при этом коммерческого ощущения кухни.

Как к:

Step 1: Подготовьтесь к установке этой вытяжки в индустриальном стиле, удалив все навесные шкафы, расположенные над плитой.Некоторые домовладельцы компенсируют потерю шкафов для хранения, устанавливая открытые полки и стеллажи возле вытяжки.

Шаг 2: Извлеките детали вытяжки из упаковки и установите монтажный кронштейн, чтобы измерить расстояние от нижней части прибора до кронштейна.

Шаг 3: Совместите направляющие для измерения, чтобы убедиться, что они достигают потолка на высоте, которую вы выбираете для установки вытяжки.

Шаг 4: Измерьте и отметьте высоту монтажной пластины вытяжки. Обратите внимание на предложения по высоте в инструкции, потому что это повлияет на работу вытяжки и на то, насколько хорошо она удаляет пар и не дай бог, дым из зоны варочной поверхности.

Шаг 5: С помощью уровня отметьте отвесные линии, где будут располагаться труба воздуховода и желобок. Для нашей установки это также определило расположение необходимой розетки.

Шаг 6: С помощью компаса разметьте место, где воздуховод должен быть разрезан, чтобы пройти через потолок. Внутри вытяжки не так много места, поэтому держите воздуховод близко к стене.

Шаг 7: Вырежьте отверстие для воздуховода вытяжки с помощью небольшой пилы для стеновых панелей.

Шаг 8: Установите монтажный кронштейн и отметьте места для винтов монтажного кронштейна.

Шаг 9: Если вы можете ударить по стойке с помощью только одного винта, используйте стеновой анкер с другой стороны кронштейна.Примечание. Если вы не можете закрепить кронштейн в стойке хотя бы одним винтом, НЕ устанавливайте вытяжку, используя только стенные анкеры. Вам нужно будет открыть стену и установить подкладку.

Шаг 10: Прикрепите кронштейн к стене.

Шаг 11: Повесьте вытяжку на кронштейн.

Шаг 12: Используйте уровень, чтобы убедиться, что вытяжка установлена ​​правильно.

Шаг 13: Отметив места для монтажа и добавив все необходимые анкеры, снова повесьте вытяжку и закрепите ее через заднюю стенку в прилагаемых отверстиях для винтов. Примечание. Возможно, вам придется просверлить отверстие или два в местах расположения шпилек, чтобы убедиться, что вы крепитесь к прочной основе.

Шаг 14: При необходимости соберите монтажные кронштейны загонки капота. Проверьте эти кронштейны, чтобы увидеть, насколько они подходят.

Шаг 15: Установите монтажные кронштейны направляющей вытяжки между отметками разметки направляющих и на правом возвышении до потолка.

Шаг 16: Вытяните секцию воздуховода в отверстие в потолке и вниз на фланец воздуховода вытяжки.

Шаг 17: Войдите в чердак и завершите установку вытяжного канала. Вытяжка должна выходить через вентиляционное отверстие на крыше. Основная задача вытяжки — отвод пара из кухни, и этот пар должен отводиться с чердака. Избегайте низких мест в воздуховоде, где пар может конденсироваться в воду и накапливаться в воздуховоде.

Шаг 18: Оберните все соединения воздуховодов термостойкой лентой, а не стандартной изолентой.

Шаг 19: Закройте воздуховод вытяжки термостойкой изолентой.

Шаг 20: Снимите защитную пленку с заглушки капота в местах перекрытия частей. Рекомендуется оставить пленку как можно дольше, чтобы защитить отделку во время установки.

Шаг 21: Соберите секции вытяжки так, чтобы их длина соответствовала расстоянию от вытяжки до потолка.

Шаг 22: Поместите желоб вытяжки над воздуховодом.

Шаг 23: Прикрепите заглушку к скобам.

Шаг 24: Снимите защитную пленку с установленной вытяжки.

Шаг 25: Установите фильтры в соответствии с инструкциями.

Step 26: Готовая кухня с большими открытыми пространствами над плитой.

БОКОВОЕ ПРИМЕЧАНИЕ 1

Переделка вытяжки

Чтобы подготовить существующую кухню, где необходимо снять шкафы, вам нужно будет отключить питание старой вытяжки, а также варочной панели, прежде чем накрыть варочную панель и прилавок защитным картоном или тканью.

Отсоедините и снимите существующую вытяжку. Разрезание герметика и удаление любых карнизов шкафа поможет свести к минимуму повреждение стен.

Убедитесь, что вы вывернули все винты, которыми навесные шкафы крепятся к прилегающим лицевым каркасам шкафа или коробкам. Получите некоторую помощь, прежде чем откручивать винты, которыми шкафы крепятся к стене.

Узнайте из инструкций к вытяжке, где должен быть источник питания. Если новая вытяжка поставляется со шнуром, для которого требуется розетка, вам также необходимо будет предоставить ее.

Сделайте все ремонтные работы на стенах и покрасьте поверхность перед началом установки вытяжки.

БОКОВОЕ ПРИМЕЧАНИЕ 2

Установка розетки вытяжки

Некоторым приборам для установки требуется розетка. Если ваша старая вытяжка была «зашитой», возможно, вам придется установить переделанную соединительную коробку для розетки.

Разложите коробку в зоне погони, но в сторону, чтобы канал очистился, когда все будет собрано.

Используйте небольшую пилу для стеновых панелей, чтобы вырезать выходную распределительную коробку.

Проденьте провод из исходного положения через новое отверстие в гипсокартоне через одно из отверстий в задней части соединительной коробки.

Установите соединительную коробку в стене и закрепите ее с помощью прилагаемой системы крепления.

Обрежьте и зачистите концы проводов.

Подсоедините провода к розетке — черный провод к золотому винту, белый провод к серебристому винту.

Загните провод на место, когда вы размещаете розетку в коробке. Прикрепите розетку к коробке шурупами, которые еще должны быть прикреплены к розетке.

Установите крышку. Включите выключатель. Сделанный.

Рекомендуемые статьи

Sub-Zero и Wolf International | Sub-Zero & Wolf Appliances

Измени свой регион:

AfghanistanAland IslandsAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntarcticaAntigua и BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBonaireBosnia и HerzegovinaBotswanaBouvet IslandBrazilBritish Индийский океан TerritoryBritish Virgin IslandsBrunei DarussalmBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCape VerdeCayman IslandsCentral африканских RepublicChadChileChinaChristmas IslandCocos (Килинг) IslandsColombiaComorosCongo, Демократическая Республика theCongo, Республика theCook IslandsCosta RicaCote d’IvoireCroatiaCuracaoCyprusCzech RepublicDenmarkDjiboutiDominicaDominican RepublicEast TimorEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland острова (Мальвинские) Фарерских IslandsFijiFinlandFranceFrance , Метрополитен, Французская Гвиана, Французская Полинезия, Южные и Антарктические земли Франции, Габон, Гамбия, Сектор Газа и Западный берег, Грузия, Германия, Гана, Гибралтар, Греция, Гренландия, Гренада, Гуаделупа, Гуам, Гуам. atemalaGuernseyGuineaGuinea-BissauGuyanaHaitiHeard Island и McDonald IslandsHoly Престол (Ватикан) HondurasHong KongHungaryIcelandIndiaIndonesiaIraqIrelandIsle из ManIsraelItalyJamaicaJapanJerseyJordanKazakhstanKenyaKiribatiKuwaitKyrgyzstanLaosLatviaLebanonLesothoLiberiaLibyaLiechtensteinLithuaniaLuxembourgMacaoMacedoniaMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesia, Федеративные Штаты ofMoldovaMonacoMongoliaMontenegroMontserratMoroccoMozambiqueMyanmarNamibiaNauruNepalNetherlandsNetherlands AntillesNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorthern Mariana IslandsNorwayOmanPakistanPalauPalestine, Государственный ofPanamaPapua Новый GuineaParaguayPeruPhilippinesPitcairn IslandsPolandPortugalPuerto RicoQatarReunionRomaniaRussiaRwandaSaint BarthelemySaint Елены, Вознесения и Тристан-да CunhaSaint Киттс и NevisSaint LuciaSaint MartinSaint Пьер и MiquelonSaint Винсент и ГренадиныСамоаСан-МариноСао-Томеан d PrincipeSaudi ArabiaSenegalSerbiaSeychellesSierra LeoneSingaporeSint MaartenSlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSouth Джорджия и Южные Сандвичевы IslandsSouth KoreaSouth SudanSpainSri LankaSudanSurinameSvalbardSwazilandSwedenSwitzerlandTaiwanTajikistanTanzaniaThailandTogoTokelauTongaTrinidad и TobagoTunisiaTurkeyTurkmenistanTurks и Кайкос IslandsTuvaluUgandaUkraineUnited арабских EmiratesUnited KingdomUnited Штаты Экваторияльная IslandsUruguayUSAUzbekistanVanuatuVenezuelaViet NamVirgin IslandsWallis и FutunaWestern SaharaYemenZambiaZimbabwe

Представлять на рассмотрение

Мы нашли международного дистрибьютора Sub-Zero и Wolf в вашем регионе.Это ваш лучший источник информации о продуктах Sub-Zero и Wolf и их наличии.

Доступность продуктов Sub-Zero и Wolf зависит от страны. Свяжитесь с вашим международным дистрибьютором для получения дополнительной информации.

В вашем регионе найдены следующие дистрибьюторы:

Топ-5 лучших вставок для вытяжек (обзор 2021 г.

)

Как выбрать лучшую вставку для вытяжек?

№1. Ширина

Одним из важнейших факторов будет ширина вставки вытяжки.

Если у вас уже есть деревянная вытяжка или существующий шкаф, вы хотите убедиться, что вставка вытяжки действительно подходит. Кроме того, вы хотите, чтобы вытяжка закрывала вашу варочную панель или плиту. Возможно, вы даже захотите, чтобы вытяжка была на несколько дюймов шире, чем ваша варочная панель.

Читайте также: Каковы лучшие вытяжки Island Range?

№2. Скорость вентилятора в CFM

После размера вставки вытяжки, вероятно, самым большим соображением будет скорость вытяжки, которая оценивается в кубических футах в минуту или в кубических футах в минуту.Это количество воздуха, которое вставка переместит за одну минуту. Вот мое полное руководство по выбору правильного CFM для вашей вытяжки.

Большинство вентиляционных вставок имеют диапазон от 250 кубических футов в минуту до 900 кубических футов в минуту для большинства жилых кухонь.

Согласно HVI, рекомендуемый минимум будет составлять 250 куб. Футов в минуту для диапазона 30 дюймов, 300 кубических футов в минуту для диапазона 36 дюймов и 400 кубических футов в минуту для диапазона 48 дюймов. Другое правило CFM HVI — иметь по крайней мере 100 кубических футов в минуту на погонный фут диапазона.

Просто помните, что если вы устанавливаете вытяжку мощностью более 400 кубических футов в минуту, вам может потребоваться дополнительный источник воздуха для подпитки, чтобы предотвратить неблагоприятную воздушную ситуацию в вашем доме.

Отрицательное всасывание воздуха в вашем доме может привести к тому, что газовые приборы будут вытягивать угарный газ обратно в дом (а не истощать его наружу).

Вытяжки могут стать немного сложными, и это не всегда делается своими руками. Вот почему я создал свой собственный инструмент поиска подрядчиков, который предоставит вам бесплатные предложения от проверенных подрядчиков, прошедших предварительную проверку.

Читайте также: Как очистить фильтры дефлектора вытяжки?

№ 3. Громкость

У большинства вытяжек уровень звука указывается в децибелах и / или сонах. Децибелы — это немного другое измерение, чем соны. Децибелы — это то, что вы можете измерить с помощью шумомера.

Sones — это громкость, воспринимаемая людьми, это несколько субъективная шкала. Но 40 децибел примерно эквивалентны 1 сону, а шепот — 30 децибел.

Большинство вентиляционных вставок имеют диапазон децибел от 40 до до 75 децибел. Вставка для вытяжки Kobe Brillia имеет настройку QuietMode , при которой скорость вентилятора равна 1 сону. Один сон или около 40 децибел, вероятно, будут самыми тихими, которые вы услышите при вставке вентиляционного колпака.

Перед установкой я рекомендую прослушать все скорости вращения вентиляторов вставки вытяжного колпака, чтобы убедиться, что это не слишком громко для вас.

Громкие и дребезжащие вставки в вытяжку — одна из самых больших жалоб домовладельцев.

Читайте также: какие вытяжки Broan самые лучшие?

№4. Освещение

Большинство моих любимых вставок встраиваемых вытяжек будут иметь светодиодное освещение. Эти светодиоды будут иметь мощность от 1 до 3 Вт на светодиод.

Еще одна распространенная жалоба домовладельцев — недостаточно яркое освещение их вставки в вытяжку. Кроме того, светодиоды могут светить не в лучшем месте, а светодиоды не могут быть отрегулированы относительно того, куда направляется свет.

Возможно, вас не устроит светодиодный светильник цвета .

Итак, еще раз, перед установкой проверьте освещение и убедитесь, что вас устраивает.

Читайте также: Как работает вытяжка без воздуховода?

Зачем проверять вентиляционную вставку перед установкой?

Я настоятельно рекомендую при получении вставки для кухонной вытяжки вынуть ее из коробки и подключить к розетке.

Вы хотите проверить освещение и скорость вращения вентилятора от до до фактической установки.Если вам не нравится освещение или скорость вращения вентилятора слишком высока для вас — лучше всего принять это решение до установки. Если вы обнаружите проблемы после установки, будет сложно вернуть его.

Кроме того, вы хотите убедиться, что все необходимые детали действительно находятся в коробке — посмотрите список деталей в руководстве.

Читайте также: Какие вытяжки для настенного монтажа самые лучшие?

Что такое вставка вентиляционного колпака?

Вставка вытяжки — это тип вытяжки, которая удаляет загрязнители воздуха для приготовления пищи, и они устанавливаются внутри шкафа или деревянной вытяжки

Деревянная вытяжка — это деревянная оболочка, используемая специально для вставок вытяжки, и она имитирует эстетичные линии вытяжек в отличие от шкафов.

Если ваша вставка вытяжки имеет правильную ширину, вы можете поместить ее в стандартный кухонный шкаф и просто вырезать дно. Вентиляционный канал, как и вытяжка под шкафом, может входить в стену вертикально или горизонтально.

Почему выбирают вставку вытяжки?

Хорошая особенность вставок для вытяжки заключается в том, что они довольно редко встречаются в домах, поэтому они могут придать вашей кухне неповторимый вид.

Вставки для вытяжек также являются отличным вариантом, если вам не нравится внешний вид вытяжек, устанавливаемых под шкафом или на стене.

Поскольку вентиляционные вставки подходят для внутренних поверхностей шкафов или деревянных вытяжек, внешний вид становится более бесшовным и естественным, чем у вытяжек других типов.

Читайте также: Сколько кубических футов в минуту мне нужно для вытяжки?

Какая вставка для вытяжки лучшая на кухне?

Вот мои полные обзоры вставок для верхней вытяжки, включая их плюсы и минусы …

Мой лучший выбор в качестве лучшей вставки для встроенной вытяжки — Brillia от Kobe. Вот почему …

# 1.Настройка QuietMode

Brillia имеет фирменную скорость выхлопа QuietMode, равную всего 1 сону, что означает бесшумность. Вытяжки с высокой громкостью, вероятно, являются главной жалобой домовладельцев.

№2. Светодиодные фонари

Brillia поставляется с двумя энергосберегающими светодиодными лампами мощностью 3 Вт, поэтому вы можете хорошо видеть свою варочную панель или кухонную плиту.

№3. Нержавеющая сталь

Эта вставка от Kobe изготовлена ​​из нержавеющей стали коммерческого класса с сатинированной отделкой, чтобы придать вам вид профессионального шеф-повара на домашней кухне.Дефлекторные фильтры также изготовлены из нержавеющей стали, их можно мыть и использовать повторно.

Читайте также: какие вытяжки без воздуховодов самые лучшие?

Переделанный гараж Tacoma // Учебное пособие по изготовлению самодельного вытяжного вентиляционного отверстия — зернистость и полировка

ПРЕОБРАЗОВАТЕЛЬНЫЙ ГАРАЖ TACOMA
Этот пост спонсируется Lowe’s.

Есть несколько вещей, которые я люблю видеть на кухне больше, чем встроенную вытяжку. Они красивые, простые и придают ощущение старосветства, которое я люблю.Но, что самое главное, их легко построить. Даже если вы новичок в домашних условиях, эти индивидуальные вентиляционные отверстия подойдут для , и сегодня мы покажем вам, как это сделать. Прочтите руководство Grit and Polish по встроенным вентиляционным отверстиям в вытяжке.

Само собой разумеется, что встроенные вытяжки стали неотъемлемой частью ремонта наших кухонь. Мы построили две вытяжки из гипсокартона (здесь и здесь) и мечтали о плиточной вытяжке (# 6daykitchenreno, кто-нибудь?), Но мы не создавали панельную вытяжку раньше.Поэтому, когда пришло время заняться переоборудованным гаражом в Такоме, я поручил Гарретту создать квадратный, негабаритный вентилятор на капоте, обшитый утилизированными панелями типа «язычок и роща» (t & g). Мальчик, он доставил!

Встроенные вентиляционные отверстия капота, естественно, будут отличаться от проекта к проекту, поэтому рассматривайте это руководство как дорожную карту. Наши шаги проведут вас через ваш собственный проект, но размеры, размещение и облицовочный материал вашей кухни будут определять ваше предназначение.

Если вы воспользуетесь этим руководством, мы будем рады услышать о нем! Отметьте нас в Instagram или оставьте комментарий ниже. pssst: ознакомьтесь с видеоверсией этого урока «Сделай сам» ниже.

РУКОВОДСТВО ПО ВСТРОЕННОЙ ВЫТЯЖКЕ ДЛЯ СДЕЛКИ

Материалы

GE Вставка вытяжного шкафа с воздуховодом

Доска обрезная 2х4

Облицовка, мы использовали утилизированный шпунт, но обычно используются гипсокартон и древесина для сараев

Шурупы строительные, мы использовали тип 17, точка

Гвозди финишные 16-го калибра

Строительный клей, * опционально

Герметик

Праймер

Краска

Воздуховод, мы использовали колено 90 градусов, короткую секцию и вентиляционную крышку диаметром 8 дюймов.

Алюминиевая лента

Инструменты

Ударная отвертка Dewalt

Дисковая пила Dewalt

Гвоздезабиватель Porter-Cable Cordless Finish

Зажимы Irwin * опционально, но полезно

Сабельная пила Dewalt * опция, необходима только в том случае, если в вашей внешней стене требуется новое отверстие

уровень

Инструмент для зачистки проводов

Шаг 1 // Создание рамы 2X4

Сделать каркас довольно просто, если вы определитесь с дизайном.Мы выбрали негабаритный капюшон, который простирается на 42 дюйма между окнами, но большинство людей выбирают размеры, близкие к ширине их диапазона и вентиляционной вставки (обычно ~ 30 дюймов). Как только вы определите свои габаритные размеры, начните с создания рамы из 2х4. Начните с коробки в нижней части вентиляционного отверстия вытяжки, убедившись, что ваши размеры соответствуют толщине облицовочного материала.

Одно примечание о размерах: наше вентиляционное отверстие находится на высоте 36 дюймов над плитой, что было максимальным рекомендованным нашим производителем расстоянием.Обязательно ознакомьтесь с местными правилами и рекомендациями производителя, когда решаете, где разместить вытяжку. Pro Совет: размещение вытяжки на внешней стене облегчает вентиляцию.

Нам повезло, что наши стены и потолок покрыты толстыми еловыми досками, потому что мы могли прикрепить нашу раму непосредственно к ней винтами. Но из-за отсутствия толстой древесины на стенах вам захочется найти шпильки, чтобы прикрепить 2х4 к стенам и потолку. Вентиляционное отверстие капота будет тяжелым и требует прочного крепления.

Продолжайте прикреплять каркас к потолку, используя 2х4, и сделайте множество креплений с помощью шурупов.

Прежде чем вы сможете перейти к следующему шагу, все внешние края рамы должны находиться в одной плоскости, чтобы можно было прикрепить облицовку. Видите, как наши вертикальные элементы сидели внутри 2х4 внизу нашей рамки на фотографии выше? Это не сработает. S мы добавили дополнительные 2×4, чтобы отделать их.

Перед тем, как перейти к следующему шагу, убедитесь, что ваша рама надежно закреплена, потянув за нее (или повесив за нее).

Шаг 2 // Добавление облицовки

После того, как обрамление установлено, вы можете облицовывать фасад. Мы начали этот процесс с углов. Так как мы использовали шпунт, а не гипсокартон, мы решили установить угловой элемент отделки, чтобы мы могли приклеить к нему край t & g. При использовании гипсокартона в этом не было бы необходимости. После того, как угловые элементы закреплены, прикрепите облицовку с помощью гвоздей и строительного клея (или шурупов для гипсокартона, если вы используете гипсокартон или подкладку для плитки).

Хорошо помнить об окончательной установке вентиляционной вставки перед тем, как завершит облицовку.Гаррет решил создать панель доступа на одной стороне вытяжки, чтобы в дальнейшем подключить воздуховоды и электричество. Он создал панель доступа, закрепив небольшую секцию t & g винтами, а не гвоздями. Таким образом, мы можем удалить небольшую панель с помощью отвертки, чтобы получить доступ к вентиляционному отверстию, а затем снова прикрутить ее на место. Если съемная панель не подходит для вашей конструкции, обязательно установите вентиляционную вставку (и выполните электрические соединения и соединения с воздуховодами) до завершения облицовки.

Облицовку низа капюшона лучше всего производить с помощью вставки под рукой. Вырежьте из куска облицовки прямоугольник размером со вставку и прикрепите его к нижней стороне каркаса. pssst: Поскольку наша вытяжка была значительно больше, чем наша вентиляционная вставка, Гаррет добавил две опоры 2×4 в нижней части рамы, чтобы прикрепить вентиляционную вставку и облицовку.

Шаг 3 // Заливка, грунтовка и краска

Этот шаг не требует пояснений.Завершите капюшон тем, о чем мечтали. Для нас это означало герметик, а затем грунтовку и краску, но это также может включать глину для гипсокартона, штукатурку, плитку или полиуретан.

Шаг 4 // Установите вставку и подсоедините электрические и воздуховоды

Теперь, когда вытяжка собрана, пора установить вентиляционную вставку и подсоединить ее. Начните с решения проблемы вентиляции. Все швы в воздуховоде нужно заклеить алюминиевой лентой. Поскольку мы работаем над внешней стеной, мы прорезали 8-дюймовое отверстие в стене за вытяжкой, чтобы подготовить вентиляцию.

Затем установите вентиляционную вставку, удерживая вставку на месте и прикрутив ее к раме 2×4. Эту работу лучше всего выполнять с двумя людьми. Перед тем, как убрать руки, убедитесь, что вентиляционная вставка надежно прикреплена к каркасу капюшона.

Теперь вы готовы подключить питание и воздуховоды к устройству (здесь панель доступа пригодится!). Перед подключением устройства обязательно ознакомьтесь с инструкциями производителя вставки. Для питания нашего блока GE мы вывели выделенную цепь от панели с помощью провода 12-2.Убедитесь, что прерыватель выключен, когда вы подключаете устройство к электросети. Затем мы пропустили вставку через отверстие в задней стенке, используя (1) колено под углом 90 градусов, короткий переходник и вентиляционную крышку.

Pro Совет: чем больше воздуховод и короче длина участка, тем тише будет работать вентилятор.

Снова включите выключатель и убедитесь, что вставка работает. После загрузки вы можете снова установить панель доступа. Готово! Надеюсь, вам понравится ваша новая вытяжка так же сильно, как и мне! Спасибо, Гаррет 🙂

* Этот пост спонсируется Lowe’s.Все содержание, идеи и слова — наши собственные. Спасибо за поддержку брендов, которые поддерживают Grit и Polish!

Большие вытяжки для кухни: правила в Северной Каролине изменились, но это все еще ужасная идея.

Вытяжки для кухни с большой площадью создают много проблем для строителей, пытающихся получить сертификаты о заселении, для домовладельцев, использующих бытовую технику, которая может создавать обратную тягу, а также для меня, пытающихся рассчитать уровень энергии и размер механических систем для домов. Даже если они должны это сделать, они не уйдут в ближайшее время.Правила для них недавно были изменены в NC, и в результате соблюдение кодекса не является единообразным. Полезно знать код и разбираться в проблемах.

В чем проблема? Я уже писал об этом раньше. Для больших газовых диапазонов часто «требуется» большой и высокий кожух CFM. Поскольку в спецификации производителя для данной линейки указана эта вытяжка, строители обязаны руководствоваться передовой практикой и, по сути, кодексом, чтобы следовать спецификации. Нередко можно увидеть вытяжки номиналом от 600 до 1200 кубических футов в минуту. Это много воздуха для дома, особенно нового, тесного.В зависимости от типа имеющихся газовых приборов существует значительный риск обратной вытяжки при таких скоростях потока. Также вполне возможны (особенно в более тесном и тесном доме) проблемы с шумом, открыванием дверей, выбросом золы из каминов и системами отопления, вентиляции и кондиционирования воздуха, которые не могут обеспечить необходимое дополнительное отопление и кондиционирование воздуха.

Очень часто мы испытываем дом с вентилятором под давлением 50 Па и получаем результат менее 1200 кубических футов в минуту. Это означает, что эти вытяжки снижают давление в домах в той же или большей степени, чем наш тест на дверь с вентилятором, который разработан для проведения при давлении, которое на намного выше, чем при нормальных условиях эксплуатации .Когда мы проводим проверку дверцы вентилятора, мы выключаем газовые приборы в целях безопасности и убеждаемся, что из камина не будет пепла. Здесь код пытается решить настоящую проблему.

Итак, что говорит код? Большинство людей не знают, что в Северной Каролине недавно произошли изменения в кодексе. Некоторые интернет-источники этого не показывают. Вот ссылка на веб-сайт NCDOI с текущим языком. Вы должны прокрутить вниз до страницы 42, чтобы увидеть раздел 505.2 механического кода ЧПУ.Изменения подчеркнуты и вступили в силу 1 января 2015 г. Я перефразирую, но воздух для подпитки требуется для вытяжек, «способных истощать» более 400 кубических футов в минуту. Исключение составляют полностью электрические дома или дома, где есть только газовые приборы с прямой, электрической или негерметичной вентиляцией. В таких домах воздух для подпитки не требуется, если вытяжка не превышает 600 кубических футов в минуту. И в обоих случаях подпиточный воздух должен быть «приблизительно равен» количеству отработанного воздуха, превышающему предел 400 или 600 кубических футов в минуту.

Многие строители вообще не знают о требованиях к воздуху для подпитки, а многие должностные лица кодекса не знают об изменениях.До изменения воздух для подпитки требовался для любого вытяжного шкафа мощностью более 400 куб.

Что с этим делать? Лучшим выбором будет установка вытяжки с расходом менее 400 кубических футов в минуту. Вам следует вообще избегать слишком больших вытяжек, особенно если у вас дома проходят испытания на герметичность дверных проемов. Если это несовместимо с конкретной газовой плитой, подумайте о том, чтобы взять деньги, которые вы тратите на газопровод и саму плиту, и купить очень хорошую высокопроизводительную электрическую индукционную плиту.У меня есть один, и я считаю, что он даже более управляем, чем газ. Я не встречал никого, кто бы действительно готовил на одном, которому это не нравится так сильно, как приготовление пищи на газе. Я собираюсь рискнуть и сказать, что, по моему мнению, индукция меняет правила игры, делая газовые диапазоны устаревшими. На мой взгляд, строители делают недостаточно, чтобы отговорить своих клиентов от этих варочных панелей и гигантских вытяжек.

Другой вариант — установить вытяжку с собственной встроенной системой компенсации наружного воздуха. Это довольно новинка на рынке жилья.Вытяжка сама по себе подает немного наружного воздуха, который всасывается обратно из дома без необходимости отдельного кондиционирования или управления.

Любой другой вариант не идеален, и его следует избегать. Серьезно, заблаговременное планирование, чтобы избежать подобных действий, того стоит. Два других (полу) жизнеспособных варианта, о которых я знаю:
Вариант 1 — ввести наружный воздуховод для подачи свежего воздуха рядом с вытяжкой в ​​высокой боковой стенке или потолке. Это будет иметь заслонку, блокирующую работу вытяжки, и в некоторых юрисдикциях может потребоваться встроенный нагреватель (хотя на сегодняшний день никто не смог найти это требование в коде для меня).Цель здесь — максимально приблизить самокомпенсирующуюся вытяжку. Вот мои проблемы с этим подходом:
• Важно не скрывать это отверстие в шкафу или другом замкнутом пространстве, где некондиционный воздух может вызвать скрытую проблему влажности.
• Поступающий воздух должен быть как можно ближе к вытяжке, чтобы некондиционированный воздух в основном выходил из дома, избегая необходимости его кондиционировать.
• Возможно, кто-то почувствует этот некондиционный воздух и почувствует дискомфорт.Лично меня это не беспокоит, потому что, скорее всего, это именно тот человек, который в первую очередь принял глупое решение купить эту плиту и вытяжку. Но встроенный нагреватель решит эту проблему.

Вариант 2 — установить наружный воздуховод на обратной стороне приточно-вытяжной системы дома с заслонкой, соединенной с вытяжкой. Вот мои проблемы с этим подходом:
• Если вы это сделаете, вам потребуется размер системы отопления, вентиляции и кондиционирования воздуха, чтобы вместить такое количество воздуха. Я видел, что в эффективном доме это почти вдвое больше, чем система отопления, вентиляции и кондиционирования воздуха.Никто не хочет этого делать (или платить за это).
• Я весьма скептически отношусь к тому, что эта система на самом деле будет спроектирована и установлена ​​для подачи «примерно равного» количества подпиточного воздуха, и никто не измеряет его. Конечно, официальный кодекс не является официальным.
• Вытяжки никогда не выпускают столько воздуха, сколько указано на коробке. Фактически, вытяжка с номиналом 1000 куб. Футов в минуту довольно часто перемещается на 600. Так что, если бы она была спроектирована так, чтобы уравновешивать вытяжку, это могло вызвать странные явления давления в другом направлении или просто было бы очень расточительным.
• Демпферы выходят из строя. Довольно часто. И хотя люди говорят вам, что направление неудач предсказуемо, это не мой опыт. Я все время вижу демпферы, которые вышли из строя или застряли в предположительно невозможном положении. Если заслонка не открывается, домовладелец получит (очень) высокий счет или жалобу «не соответствует термостату».
