Как собрать сифон для раковины на кухне

Для обеспечения быстрого отвода грязной воды в канализационную систему под раковиной устанавливается сифон. Замена и установка этого прибора для некоторых может представлять сложную задачу. В этом обзоре пойдет речь о том, как собрать сифон на кухне. Для того чтобы выполнить установку, необходим правильный подход, и тогда даже непрофессионал справится с работой. Для этого не нужен специфический инструмент, понадобится всего лишь отвертка.

Устройство и предназначение

Схема водяного затвора

Сифон не только удаляет грязную воду, но у него есть и другое предназначение. Благодаря особой конструкции в нем задерживается крупный мусор, поэтому исключается его попадание в канализационную трубу и поэтому уменьшается вероятность засорения. Но главная функция этого устройства заключается в образовании гидрозатвора, служащего защитой помещения от вредных и неприятных запахов.

Особого внимания заслуживает то, что для ванной целесообразно применить сифон, имеющий вид трубы с выполненным специальным S-или U-образным изгибом для образования водяной пробки. Для кухонной мойки он имеет более сложную конструкцию, так как он, главным образом, предназначен для накопления мусора с последующей очисткой.

Сифон для раковины

Сифоны для раковины на кухне имеют следующее устройство:

• Патрубок для подключения к мойке. Конструкция при помощи гайки фиксируется к решетке-фильтру мойки.
• Патрубок для подключения перелива. Используется в случаях, когда возможно подключение слива стиральной или посудомоечной машины.
• Резервуар или стакан является главной частью конструкции. Внутри резервуара образуется гидрозатвор, а благодаря объемной крышке возможно быстрое удаление накопившегося мусора.
• Патрубок отвода предназначен для подключения к канализационной трубе с целью отвода грязной воды.

Комплектация

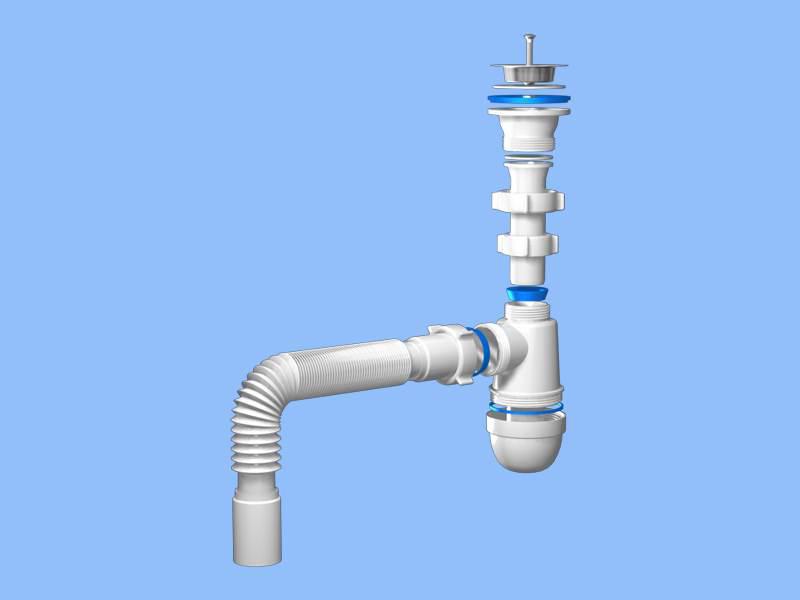

Конструкция сифона

Выше приведена схема, на которой показано расположение деталей. Но какая бы ни была конструкция сифона, в каждом из них есть небольшое колено или небольшой резервуар, благодаря которому некоторая часть воды задерживается в трубе. Так образуется гидрозатвор, который не позволяет шуму и неприятным запахам проникать в помещение.

Для изготовления данного прибора используют чаще всего пластик (пропилен, полиэтилен, ПВХ) или хромированный металл. Изделие из металла, кроме того, что отличается надежностью, еще и выглядит более привлекательно и солидно. Но со временем происходит окисление металла даже несмотря на гальваническое покрытие. По этой причине в быту предпочтительнее будет использование пластиковых приборов, в процессе эксплуатации не поддающихся коррозии и легко очищающихся от грязи, а также более доступных по цене.

Сифоны

Комплектация пластикового сифона:

• Патрубок для подключения к раковине. При помощи гайки фиксируется устройство к решетке-фильтру мойки.
• Патрубок отвода. Его подключают к канализационной трубе с целью отвода грязной воды.
• Стакан или резервуар является главной частью конструкции. В стакане образуется гидрозатвор. Снизу находится крышка, которая предназначена для быстрого удаления накопившегося мусора.
• Выпускной патрубок. В некоторых моделях добавлен отвод, через который выполняется подключение слива стиральной или посудомоечной машины.
• Защитная решетка, устанавливающаяся в сливное отверстие мойки, не пропускает в канализацию крупные отходы.
• Резиновая пробка, предназначенная для закупорки отверстия слива. В дешевых устройствах такая пробка не предусмотрена.
• Резиновая прокладка для размещения между выпускным патрубком и раковиной. Толщина прокладки может составлять 3–5 мм.
• Резиновая прокладка под выпускной патрубок.
• Гайка из пластика выпускного патрубка.
• Соединительный винт из меди или нержавейки Ø 6–8 мм. Примечательно, что дешевые модели идут в комплекте с металлическими винтами с тонким напылением из никеля или хрома. Винты из такого материала ненадежны, быстро ржавеют и разрушаются. Выбрать устройство с качественным магнитом можно с помощью небольшого магнита, которым проверяется металл. Винты из нержавейки не будут магнититься.
• Гайка из латуни, меди или нержавейки. В этом случае железная гайка не подойдет, так как из-за коррозии она не прослужит даже более года.
• Корпус изделия в виде колена или бутылки.
• Пластиковая стяжная гайка.
• Две конусные резиновые или пластиковые прокладки.
• Канализационный отвод.
• Гайка для крепления пластмассового переходника.
• Стакан или крышка сифона – для прочности прибора.
• Резиновая большая прокладка для плотного прилегания крышки прибора к корпусу.
• Канализационный отвод – стандартная пластиковая или гофрированная труба, пластиковый патрубок, гибкий шланг.

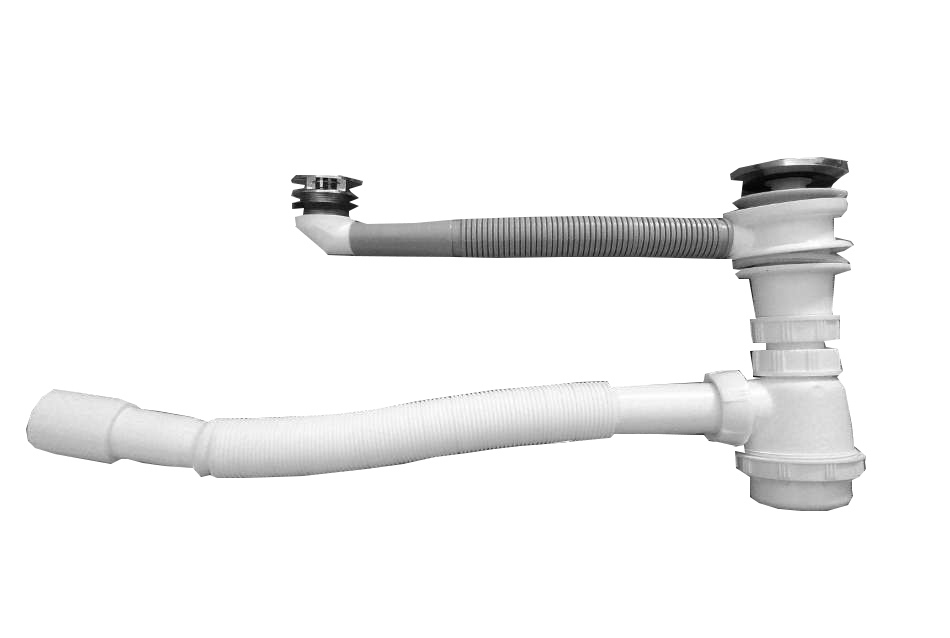

Сифон с переливом

Также может быть сифон с переливом, который устанавливается на раковинах, в конструкции которых предусмотрен перелив.

Сифон бутылочного типа

Прибор бутылочного типа, несмотря на более сложную конструкцию, больше популярен в быту, чем трубный сифон, так как компактен и легок в обслуживании. А если в слив случайно попадают ценные предметы, их можно легко извлечь путем откручивания нижней крышки.

Сборка

Сифон в упаковке

Монтаж сифона может выполнить каждый хозяин дома. Но хотя сборка и монтаж прибора относительно простые, тем не менее, данный процесс требует ответственного подхода. В противном случае халатное отношение приведет к протеканию и возникновению в помещение неприятных запахов из сливного отверстия.

При покупке нужно убедиться, что резиновые прокладки хорошего качества. В присутствии продавца собранный прибор разбирают, чтобы удостовериться, насколько крепления надежные и все комплектующие имеются в наличии. Не стоит игнорировать возможные дефекты (сколы, трещины, заусенцы), так как именно они могут способствовать протечкам.

Выбирая кухонный сифон, следует обращать внимание на некоторые моменты:

• Диаметр отверстия раковины должен совпадать с диаметром решетки-фильтра, идущей в комплекте с прибором.
• Подключение других сантехнических приборов. Если требуется подключить стиральную или посудомоечную машину, требующую отвода воды в канализационную трубу, следует приобрести устройство с дополнительным выводом для подключения сливного шланга.
• Размеры изделия для установки под мойкой нужно свободное пространство. В противном случае необходимо приобретать прибор небольшого размера.
• Диаметр канализационного отверстия. Труба, служащая соединением выходного патрубка и канализации, должна быть соответствующего диаметра. В случае с меньшим диаметром может потребоваться резиновый переходник, но диаметр не должен быть больше канализационного отверстия.
• Эстетическое решение. Если прибор внешне закрыт или спрятан в кухонную тумбу, то не имеет значения, из какого материала он выполнен. А для открытого расположения уместно будет приобрести хромированное изделие, хотя и стоимость его дороже.
• Стоимость изделия. Не всегда качество прибора зависит от его стоимости. Вполне естественно, что эксплуатировать металлический сифон на кухне можно гораздо дольше, чем пластиковый. Но, в принципе, и пластиковое изделие может прослужить весьма длительный срок. Поэтому разница в цене обусловлена внешней составляющей, нежели функциональностью.

Основные рекомендации по сборке

Как правило, в комплекте с прибором прилагается инструкция для сборки изделия. Но даже если она отсутствует, можно без особых трудностей смонтировать самостоятельно. В этом помогут следующие советы:

1. Лучше всего сифон для кухонной мойки собрать вручную, не используя шуруповерт (вместо отвертки). Это позволит контролировать силу зажима, чтобы не нарушалась целостность соединений на резьбе.
2. Перед тем как детали закрутить, на место устанавливают резиновые прокладки. Для надежной герметизации можно использовать сантехнический герметик.
3. Высоту патрубка, соединяющего мойку и стакан, можно регулировать. При изменении положения прокладки-уплотнителя устанавливают оптимальную высоту прибора.
4. Гайки необходимо затягивать, но не переусердствовать, иначе можно сорвать резьбу.
5. Когда все детали соединены, удаляют лишний герметик (если его использовали). Обязательно необходима визуальная проверка качества сборки.

Процесс установки

Установка сифоне на кухне

• Прежде чем установить слив для раковины, нужно выполнить подготовительные работы. В случае соединения со старой чугунной трубой последнюю очищают от грязи и устанавливают резиновую прокладку. У пластиковой трубы оконечник выводится на нужный уровень (максимум 40 см от уровня пола). После этого на оконечник устанавливают переходник.
• Далее производится демонтаж старого оборудования. С помощью отвертки отвинчивается крепежный винт.
• Следующее действие − тщательное очищение посадочного места от ржавчины, грязи и жира.
• Теперь сифон устанавливают и крепят при помощи винта смеситель с ловушкой.
• Необходимо соединить основную часть прибора с трубой под раковиной.
• В некоторых случаях можно подключить бытовую технику (посудомоечную или стиральную машину). Но лучше соединить с канализацией и выполнить первичную проверку. Во время проверки отводы необходимо закрыть заглушками.
• Если в ходе проверки протечек не было, тогда возможно подключение дополнительной техники. Для надежности сливные шланги посудомоечной и стиральной машин крепят хомутами. Следует убедиться, чтобы шланг для слива воды не был изогнут или перекручен, и вода беспрепятственно стекала по нему.

Особенности крепления к мойке

Крепление сифона к мойке

В том случае, если раковина побывала в эксплуатации, и требуется замена сифона на новый, производится демонтаж старого прибора с последующей очисткой поверхности мойки от грязи и налета в местах крепления.

Важно помнить, что при монтаже прибора потребуется отсоединить его от канализационной трубы. Чтобы избежать распространения неприятных запахов, канализационное отверстие необходимо закрыть влажной ветошью, которая будет служить в качестве временной пробки для кухонной мойки. Также можно надеть на трубу целый полиэтиленовый пакет и обмотать веревкой.

Сифоны продаются в комплекте с решеткой-фильтром, которая вначале крепится к мойке при помощи крепежного болта (в более старых моделях эта часть прижимается гайкой снизу), а затем производится крепеж сливного прибора.

Соединение с канализацией

Подключение сифона к канализации

Грамотное подключение сифона под мойкой заключается в соединении отводящего патрубка и основной канализации при помощи гофрированной трубы. Гибкий отвод обеспечит подключение прибора независимо от расположения канализационного отверстия. Если отверстие имеет большой диаметр, то используют дополнительную резиновую прокладку или пластмассовый переходник. Главное, чтобы слив плотно соединялся с канализационной трубой.

По окончании монтажа следует пустить воду в раковину, чтобы проверить, насколько герметичны все соединения. Если протечек воды под мойкой нет, работа считается завершенной.

Таким образом, чтобы установить или заменить сифон, необязательно нужно быть специалистом. Достаточно правильно выбрать прибор и следовать техническим рекомендациям. И тогда это не сложное устройство долго вам прослужит.

Видео

В этом видео показано, как выполняется сборка на кухне:

как правильно собрать и установить

Чтобы обеспечить быстрый отвод грязной воды, под мойкой, раковиной, ванной и душевой монтируется специальный прибор – сифон, который соединяет сантехническое оборудование и канализацию. При правильном подходе установитьсифон для мойки на кухне сможет и непрофессионал. Тем более что для этого не потребуется наличие сложного инструмента. В большинстве случаев можно обойтись своими руками и одной отверткой.

Казалось бы, что может быть сложного в отводе отработанной жидкости? Достаточно к сантехническому прибору подключить отводящую трубу и соединить ее с канализационным отсеком. Тем не менеесифон выполняет не только функцию удаления грязной воды, но и имеет другие предназначения.

Особаяконструкция сифона дает возможность задерживать крупный мусор, предотвращая его попадание в канализационную трубу и уменьшая вероятность засора. Однакоглавная функция данного устройства –образование гидрозатвора длязащиты жилого помещения от неприятного и вредного для здоровья запаха из канализации.

Стоит обратить внимание. Для ванной комнаты обычно применяетсяприбор в виде трубы со специальнымS-или U-образным  изгибом, в котором образуется водяная пробка. Сифон для мойки на кухне имеет более сложное устройство, поскольку его задачей является еще и накопление мусора с возможностью последующей очистки.



Виды сантехнических сифонов

В качестве материала для изготовления такого прибора обычно применяется хромированный металл или пластик (полиэтилен, пропилен, ПВХ). Металлическое изделие, без сомнения, смотрится более солидно и привлекательно. Однако со временем металл даже с гальваническим покрытием может поддаваться окислению. Поэтомудля бытовых целей предпочтительнее использовать пластиковые приборы, которые не поддаются коррозии в процессе эксплуатации, легко очищаются от грязи и более доступны в ценовом плане.

Кухонные сифоны для раковины имеют следующую конструкцию:

• Патрубок подключения к мойке. С помощью гайки осуществляется фиксация устройства к решетке-фильтру раковины.

• Патрубок подключения перелива. В некоторых моделях вместе с переливом существует возможность подключения слива стиральной машины.

• Резервуар сифона (стакан). Главная часть конструкции. Внутри стакана образуется гидрозатвор, а съемная крышка позволяет быстро удалять накопившийся мусор.

• Отводящий патрубок.Подключается к канализационной трубе для отвода грязной воды.



Устройство прибора бутылочного типа

Даже с учетом более сложной конструкции, по сравнению с трубным сифоном, бутылочный пользуется большей популярностью в быту, поскольку занимает меньше места и легко обслуживается. К тому же при случайном попадании в слив ценных предметов их легко можно достать, открутив нижнюю крышку.

Установить сифон на мойку сможет практически любой хозяин дома. Однако несмотря на относительную простоту сборки и монтажа прибора, к данному процессу следует подойти ответственно.Халатный подход может привести к нежелательным последствиям в виде протечек и появления неприятного запаха из сливного отверстия.

Проверка комплектующих ↑

Основным моментом, которому стоит уделить повышенное внимание перед сборкой сифона для раковины, является герметичность всех соединений. Поэтому в первую очередьнеобходимо удостовериться в качестве резиновых прокладок. Если сифон продается в сборе, нужно его разобрать в присутствии продавца (благо, это сделать несложно) и убедиться в надежностикреплений. Также стоит обратить внимание на наличие возможных дефектов (сколов, трещин, заусенцев и т.п.), которые могут быть причиной протечек.



Перед приобретением важно проверить комплектацию изделия

Правила сборки ↑

Обычно в комплекте с изделием идет подробная инструкция, позволяющая без проблем собрать прибор. Однако даже при ее отсутствии данная задача вполне выполнима. Для этого необходимо придерживаться следующих рекомендаций:

1. Сифон для кухонной мойки лучше собирать вручную, чтобы контролировать усилие зажима и не нарушить целостность резьбовых соединений.

2. Перед закручиванием деталей нужно установить на место резиновые прокладки. Для лучшей фиксации можно использовать герметик.

3. Высота патрубка, который соединяет мойку и стакан, обычно регулируется. Изменяя положение уплотнительной прокладки, можно установить оптимальную высоту сифона.

4. Затяжку гаек следует выполнять до упора, но при этом не переусердствовать с нажимом.

5. После соединения всех деталей необходимо удалить излишки герметика (если он использовался) и визуально проверить качество сборки.



Схема сборки сифона для раковины

Крепление к мойке ↑

Если раковина на кухне уже эксплуатировалась, тогда перед установкой нового изделия нужно демонтировать старый сифон. После демонтажа следует очистить поверхность мойки в месте крепления от грязи и коррозионного налета.

Совет. Во время проведения монтажных работ придется открыть канализационноеотверстие. Чтобы не допустить распространения неприятного запаха, канализацию необходимо закрыть временной пробкой, в качестве которой может выступать увлажненная ткань.

Большинство сифонов для кухонной мойки продаются вместе с решеткой-фильтром. В этом случае сначала к мойке крепится решетка с помощью крепежного болта, после чего к ней присоединяется сливной прибор.



Решетка-фильтр для мойки

Подключение к канализации ↑

Чтобы правильно установить сифон под раковиной, отводящий патрубок лучше соединять с основной канализацией с помощью гофрированной трубы. Гибкий отвод позволит выполнить подключение при любом расположении канализационного отверстия. При соединении отвода с отверстием большего диаметра, используется дополнительная резиновая прокладка или специальный пластиковый переходник. Основное требование – слив должен иметь плотное соединение с трубой канализации.

Подключение к канализационной трубе

После завершения монтажа нужно открыть водопроводный кран, установленный в раковине, и проверить герметичность всех соединений. В случае отсутствия протечекпод мойкой в местах крепления сифона работу можно считать выполненной.

Выбирая сливной прибор для раковины на кухне, необходимо учитывать следующие моменты:

• Диаметр отверстия мойки. В зависимости от модели раковиныданный параметр может быть разным. Поэтому решетка-фильтр, идущая в комплекте ссифоном, должнаиметь соответствующий размер.

• Подключение другого сантехнического оборудования. Если рядом с мойкой располагается стиральная или посудомоечная машина, которая также требует отвод воды в канализацию, нужно позаботиться о наличии дополнительного вывода для подключения сливного шланга.

• Габариты прибора. Чтобы закрепить сифон, под мойкой должно быть достаточно свободного места. В условиях ограниченного пространства следует выбирать изделие небольшого размера.

• Диаметр канализационного отверстия. Желательно подбирать трубу, соединяющую выходной патрубок и канализацию,соответствующего диаметра. В крайнем случае она может быть меньше (тогда понадобится переходник), но никак не больше отверстия.

• Эстетическая составляющая. Если сифон будет закрыт от внешнего взора, тогда не имеет никакого значения, как он выглядит. При открытом расположении, возможно, более уместным является приобретение хромированного изделия. Хотя в этом случае придется заплатить больше.

• Стоимость. В действительности, работоспособность прибора не слишком зависит от его цены. Срок эксплуатации металлического сифона для мойки на кухне, конечно, будет более продолжительным, чем пластикового. Однако и последний вполне способен прослужить несколько десятков лет. Поэтому разность в стоимости больше относится к внешней составляющей, чем к функциональности.



Хромированные сифоны – более привлекательные, но и более дорогие

Правильная установка сифона под раковиной является несложной задачей для человека даже с небольшим опытом сантехнических работ. Тем не менее не у всех есть возможность и желание заниматься этим самостоятельно. В таком случае лучше обратиться к профессиональным мастерам.

Как установить сифон на мойку

Как установить сифон на раковину своими руками

Любая мойка всегда дополняется сифоном, который обеспечивает очищение воды и ее слив в канализацию. Устройство легко блокирует газы и неприятные запахи, не позволяя им попадать внутрь помещения. Другими словами — это гидрозатвор, его расположение, габариты не имеют особой разницы, поскольку установка сифона под раковину на кухне проводится в местах с достаточным пространством. Монтаж можно выполнять своими руками, зная некоторые особенности.

Виды сифонов

Существует несколько видов сифонов, у которых свои характеристики, достоинства и недостатки. Самым популярным видом считается бутылочный. Визуально он подобен обычной бутылке, от чего и пошло название.

Конструктивно это самая сложная модель в сравнении с другими, но обладает рядом достоинств:

• компактные габариты, позволяющие устанавливать его под мойкой с минимальным пространством;
• легкость монтажа, сборки и разборки для ухода;
• если случайно в сток попадают посторонние предметы, то они не сливаются в канализацию, а оседают на дне колбы;
• есть возможность подключить перелив для мойки, а также другую технику в виде стиральной или посудомоечной машины.

Существенный недостаток — скопление грязи в колбе. Вариантов оформления бутылочного вида очень много, один из них — скрытый тип. В таком случае стакан устанавливается в стенку, а снаружи выходит только трубка. Приспособление используется на практике очень редко и стоит довольно дорого.

Следующим популярным видом является трубный и гофрированный. Трубная конструкция включает жесткую трубу, которая визуально имеет форму «S» или «U». Конструктивно оборудование может разбираться или бывает неразборным.

У некоторых моделей есть пробка внизу, которая открывается время от времени для очищения слива. За счет жесткости необходимо точно соблюдать правила монтажа, а слив раковины и вход отверстия в канализацию нужно максимально плотно совмещать.

Гофрированные варианты более практичны, по необходимости можно изгибать в удобное положение, что важно при сложном методе подключения к канализации. Промежуточных соединений в устройстве нет, поэтому сокращается вероятность протечки. Уклон делается механическим путем, изгибая трубку. Установка и сборка простая, что относится к преимуществу. Главный минус — накопление отложений в гибком шланге, который надо чистить время от времени.

Среди остальных видов выделяют:

• плоский — стандартная конструкция, но все ее детали имеют горизонтальное расположение. Подходит для установки под раковиной с недостатком свободного места;

• сифон с разрывом струи — отличается от стандартного варианта небольшим просветом до 3 см, который устанавливается между выпускным и приемным отверстием. За счет этого из канализационной трубы микробы и другой мусор не могут попадать в мойку. Подобные типы часто используются в заведениях общественного питания.

Стандартная комплектация подразумевает наличие следующих деталей:

• металлическая решетка под слив, задерживающая мусор и прочие крупные частицы;
• набор резиновых прокладок разных форм и толщины. В более дорогом оборудовании они будут белого цвета;
• патрубок для отвода воды с рельефными кольцами. Некоторые модели оснащаются отводком для дополнительной установки стиральной или посудомоечной машины;
• винты для соединения сифона и решетки, рекомендуется выбирать элемент из нержавейки;
• корпус;
• гайки;
• трубки для подключения к канализации.

Вся конструкция и материалы должны быть устойчивыми к влиянию химических веществ и высокой температуры.

Пластиковые модели обладают небольшой стоимостью, их легко собирать.

Полипропиленовые изделия отличаются повышенной жесткостью, поэтому сохраняют форму, а крепеж получается более надежным.

Варианты из нержавейки дорого стоят, используются редко, но подходят для кухонь, где под раковиной нет тумбы. Рекомендуется выбирать бронзовые или латунные детали с дополнительным покрытием для исключения коррозии и окислов.

Выбор сифона

При выборе сифона на кухню нужно учитывать несколько важных факторов. Обязательно до покупки обратить внимание на следующие параметры:

• стоимость изделия — не зависит от качества работы, но указывает на примерный срок эксплуатации. Чем дороже деталь, тем дольше прослужит, кроме того, цена зависит от материалов изготовления устройства;
• эстетичность — важный параметр для раковин без тумб, когда все пространство видно. В таком случае выбирают хромированный сифон, чтобы создать нужное впечатление, а если есть шкаф, то использовать любой вид;
• вид сантехники — для стандартной раковины сифоны покупают любого вида, а сложностей с выбором нет, но если мойка делается под заказ, у нее нестандартные габариты, то лучше использовать гофрированные или бутылочные виды. Жесткие трубные модели подойдут для стандартных кухонных моек;
• объем воды — зависит от планируемого пропуска воды через раковину. Для частых работ надо подбирать трубы с увеличенным диаметром, в противном случае возможно переливание жидкости в помещение, что приводит к затоплению;
• наличие перелива — позволит обезопасить от затопления кухни;
• диаметр слива раковины и канализации — если значения расходятся со стандартными, то дополнительно следует купить адаптеры.
• дополнительный слив — используется, если планируется еще подключение техники.

Всегда можно купить сифоны подешевле и несложные конструктивно, но они могут быстро засоряться, протекать или выходить из стоя по другим причинам. Все это вызывает большие затраты, поэтому лучше сразу просчитать все особенности кухни, дополнительной техники и выбрать качественный товар.

Подготовительные работы до монтажа

До начала сборки и монтажа необходимо проверить, чтобы были все нужные детали из комплекта. Если работа проводится своими руками, следует приготовить инструмент. Кроме того, необходимо демонтировать старый сифон, работы провести аккуратно, чтобы не повредить саму мойку, кран и другие детали.

До демонтажа рекомендуется поставить под раковину ведро или тазик для слива остатка воды и грязи.

Старое оборудование крепится с помощью болта, часто он закисает, а открутить отверткой его будет сложно. На помощь может прийти шуруповерт с насадкой. Если сифон без болта, а точнее нет насечки или она стерлась, то следует просто разрезать сливную сетку. Для работы подойдут кусачки, ножницы по металлу и другие приспособления.

После демонтажа все снимается, раковина полностью вытирается от грязи и остатков воды. Обязательно отключить устройство от канализации. Проблема может быть в уплотнительной резинке, которая усложняет извлечение трубки.

Если проведен капитальный ремонт на кухне, заменена вся сантехника на новую, то демонтажа не будет. В таком случае на новую мойку надо просто установить сифон, после его предварительной сборки.

Сборка сифона

Правильно установить сифон под раковиной сложно без его предварительной сборки. Для любого вида потребуется использовать инструкцию, поскольку конструктивно могут быть некоторые изменения процесса. В целом процедура выглядит так:

1. На самую большую часть колбы ставится плоская прокладка, и сбоку прикручивается крышка-колпак.
2. На патрубок навинчивается гайка, после чего тупым концом кверху надевается прокладка в виде конуса. Приспособление вставляется вверху сифона в отверстие, прижимается довольно плотно, но с умеренной силой, и закручивается гайка.
3. Если используется сифон с переливом, то нужно его подключить к отводному патрубку. Для этого изначально навинчивается гайка, потом ставится конусная прокладка тупым концом к переливу. Конструкция вставляется в отвод и зажимается.
4. На гибкую шлангу по аналогии с 3 пунктом надо надеть гайку и прокладку, прикрутить к сифону и закончить сборку.

Во время сборки следить за расположением прокладок, а также умеренно зажимать гайки, чтобы не сорвать резьбу и не передавить резинки.

Схема установки сифона

Правильная установка для некоторых видов сифонов будет отличаться. Для надежного монтажа потребуется знать несколько особенностей.

Монтаж стандартного сифона

После сборки устройства проводится подключение, а схема установки для стандартных видов следующая:

1. Рифленое кольцо для уплотнения прикладывается к патрубку сифона полосками наверх.
2. Сама решетка с прокладкой кладется вверху на кухонную мойку, снизу подставляется сифон под слив. Придерживая обе части, надо их сравнять.
3. Закрутить винт в решетку.
4. Теперь надо подключить сифон к канализации, применяя гофру или жесткую трубку. Гофрированное изделие будет проще в установке, оно растягивается на нужную длину, но так, чтобы не было натяжки. Жесткая труба надежнее и долговечнее, но установка сложнее.

Гофры для канализационного подключения могут быть сборными, а соединение проводится с использованием прокладок и фитингов.

Если длина трубы слишком большая, а сама структура гладкая, то излишки легко удаляются ножовкой.

Сама труба вставляется в канализационный слив через уплотнительное кольцо в виде резиновой прокладки. Упростить подключение поможет смазка в виде моющего средства. Достаточно налить несколько капель и распределить тонким слоем, чтобы трубка вошла в адаптер легче.

Намного проще монтаж делать на снятой раковине, а после установки и подключения проверить конструкцию, открывая воду. Когда гидрозатвор заполнится жидкостью, не должно появиться протечек. В таком случае монтаж и сборка сделана правильно.

Детально разобраться с процессом поможет видео по сборке, установке и замене сифона:

Монтаж двойного сифона

В некоторых случаях необходимо использовать двойной сифон, который бывает на 1 или 2 уровня. Подобное оборудование имеет колбу для отстаивания жидкости. Размещается устройство для двойных раковин со стороны или в центре между ними.

Система на 1 уровень подразумевает подключение сразу под секцией раковины, трубка, которая отходит от сифона, крепится под углом к сливу для второй мойки.

Устройство на 2 уровня включает трубы, которые подключаются непосредственно к каждому сливу раковины и соединяются одной колбой. В двойных видах часто используется перелив, а правильная установка и подключение требует определенных знаний по причине большого количества дополнительных элементов:

1. К каждому сливу надо прикрутить решетку.
2. При помощи гаек к сливам подключаются патрубки.
3. Крепится колба для отстаивания воды на объединяющей трубе. Для монтажа используются резиновые уплотнители и винты из набора. Повысить надежность и герметичность позволит обработка силиконом.
4. Выходная труба устанавливается в канализацию.

Собранное устройство проверяется на предмет протечек.

Монтаж сифона для маленьких моек

Часто на кухнях ставятся мини-раковины, если площадь помещения небольшая. Такая сантехника, невзирая на размеры, довольно удобная, функциональная и красиво смотрится, вписываясь в любой стиль.

Для малой мойки потребуется выбирать небольшие сифоны, чтобы общий вид не испортился, особенно если под раковиной нет тумбы. При выборе обязательно учитывать качество товара, но сама сборка не имеет особенностей и проводится по стандартной схеме.

Чтобы закрепить небольшой сифон к мини-раковине, потребуется придерживаться предельной аккуратности, ведь работать нужно с малыми габаритами в ограниченном пространстве. Все крепления и стыки рекомендуется дополнительно покрывать герметиком.

Уход за сифоном

Сифон на кухне требует постоянного ухода, поскольку в него попадает не только вода, но и остатки пищи, другой мусор. Для увеличения промежутков между чистками используется решетка, дополнительно можно устанавливать измельчитель отходов, который не даст возможности попадать крупным частицам в слив.

Сам процесс очищения зависит от конструктивных особенностей. Для гофрированного типа потребуется сделать разбор устройства, а бутылочные можно пробить с помощью тубуса.

В рекламах предлагают химические средства для чистки, но применять их надо с осторожностью, если элементы сделаны из пластика. Если установлен сифон под большую горловину, целесообразно использование ершиков для кухни, которые пробьют засоры.

Сифоны для моек — простые устройства, с легкой конструкцией и несложным процессом сборки, установки и подключения к канализации. Для проведения работ своими руками потребуется минимальный набор инструмента. Для длительного срока службы к выбору сантехнического элемента надо подходить со всей тщательностью, учитывая, что прибор используется на кухне.

Сифон для мойки на кухне: как собрать и установить своими руками

С установкой сифона под раковиной в кухне справится даже новичок, не прибегая к помощи специалиста. Конструкции современных сифонов рассчитаны на сборку вручную, и лишь в редких случаях может потребоваться отвертка.

Сифон представляет собой трубу (реже несколько труб) с изгибом, служащую для отвода грязной воды в канализацию. Именно благодаря изгибу небольшая часть воды остается в трубе, образуя своеобразный отстойник. Он, в свою очередь, не дает неприятным запахам и шуму из канализационной трубы проникнуть в помещение.

Устройство сифона

Сифоны для стоков чаще всего изготавливаются из хромированной латуни или пластика (пропилен, полиэтилен, ПВХ). Изделия из латуни с течением времени окисляются и накапливают грязь. Лучше отдать предпочтение сифону из пластика. Такое изделие не коррозирует, не подвергается гниению, оно износостойкое и прочное.

Рассмотрим устройство сифона на примере пластикового изделия. Стандартная комплектация сифона включает в себя:

1. защитная решетка. Она устанавливается непосредственно в сливное отверстие раковины и препятствует попаданию в канализацию крупных кусков отходов.
2. резиновая пробка. Предназначена для закупорки сливного отверстия мойки (в дешевых моделях сифонов, как правило, отсутствует).
3. резиновая прокладка толщиной 3-5 мм. Она размещается между корпусом мойки и выпускным патрубком.
4. выпускной патрубок. Некоторые модели патрубков имеют дополнительный отвод, к которому подключается слива стиральной/посудомоечной машины или отвод для смесителей с донным клапаном.
5. резиновая прокладка выпускного патрубка
6. пластиковая гайка выпускного патрубка
7. соединительный винт Ø 6-8 мм из нержавейки. В дешевых моделях сифонов эти винты выполнены из простого железа с тонким напылением хрома или никеля. Такой винт ненадежен, быстро начинает ржаветь и разрушаться. Для покупки сифона с качественным винтом рекомендуется взять с собой небольшой магнит для проверки металла (нержавейка не магнитится).

металлическая гайка. Она может быть латунной, медной или из нержавейки. Не следует брать сифон с железной гайкой. Она также быстро заржавеет и прослужит не более года.

корпус сифона в виде бутылки или колена.

стяжная пластиковая гайка.

2 конусные прокладки из резины или пластика.

канализационный отвод. Он располагается с боку корпуса сифона.

гайка соответствующего диаметра для крепления пластикового переходника.

крышка или стакан сифона. Эту деталь чаще других приходится откручивать для прочистки сифона.

большая плоская резиновая прокладка. Она служит для плотного примыкания крышки (стакана) сифона к корпусу.

канализационный отвод. Он может представлять собой гибкий шланг, стандартную пластиковую трубу, гофрированную трубу или пластиковый патрубок. Здесь все зависит от модели приобретенного сифона и диаметра его выходного отверстия.

↑ вернуться к содержанию

Сборка сифона для кухонной мойки

К каждому приобретаемому в магазине или на складе сифону должна прилагаться инструкция со схемой сборки изделия. Сборка не вызовет затруднений даже у того, кто впервые взял в руки сифон. Но чтобы в дальнейшем не возникли протечки, при сборке изделия необходимо учесть следующие моменты:

1. Самое важное, что необходимо соблюдать при сборке изделия – герметичность всех соединений. Проверку герметичности следует проводить с нижней пробки, т.к. она находится под постоянным давлением слива. Еще в магазине, приобретая сифон, следует тщательно проверить изделие на наличие дефектов (сколов, заусенцев и пр.), поскольку они могут повредить прокладку.
2. Если сифон продавался в собранном виде, его нужно разобрать и проверить на наличие всех прокладок, а также удостовериться насколько хорошо затянуты и закреплены все детали изделия.

Сифоны для кухни следует собирать вручную, чтобы можно было контролировать силу зажима и не повредить устройство.

Устанавливая нижнюю пробку и прочие соединения, прокладки нужно зафиксировать. Для этой цели используется герметик. Закручивание деталей сифона следует проводить до упора, но без сильного нажима.

Осуществив монтаж выпускного патрубка, необходимо затянуть крепежный винт и удалить излишки герметика. За счет выпуска патрубка регулируется высота установки сифона.

Установка сифона

1. Прежде, чем приступать к установке сифона, необходимо провести подготовительные работы. Если сифон будет соединяться со старой чугунной трубой, то ее необходимо отчистить от загрязнений, и установить резиновую прокладку. Если труба пластиковая, то сначала ее оконечник выводится на определенный уровень (но не выше 40 см от пола). И после этого на него устанавливается специальный переходник.
2. Следующим этапом осуществляется демонтаж старого сифона. Для этого используется отвертка, с помощью которой отвинчивают крепежный винт.
3. Далее необходимо тщательно отчистить посадочное место для будущего сифона от жира, грязи и ржавчины.
4. Только после этого сифон можно устанавливать на мойку и крепить винтом часть смесителя с ловушкой.

Соединяют вручную основную часть сифона с трубой под мойкой.

Во многих инструкциях, прилагающихся к сифону рекомендуется сразу же подключать дополнительную технику (стиральную машину, посудомоечную и пр.). Однако предпочтительнее соединить устройство с канализацией и произвести его первичную проверку. Дополнительные отводы в момент проверки закрывают специальными заглушками, прилагающимися к сифону.

Если при проверке протечек не обнаружилось, можно подключать дополнительную технику. Сливные шланги стиральной и посудомоечной машинок для надежности можно закрепить хомутами.

Важно проследить, чтобы сливной шланг, выходящий из сифона нигде не перегибался и не перекручивался. Вода должна беспрепятственно стекать по нему.

Полезное. После установки сифона можно заняться выбором и установкой смесителя на кухне.

Советы по установке сифона своими руками

• Приобретая сифон, необходимо проверить изделие на наличие всех деталей устройства. Часто бывает, что даже в закрытой упаковке не хватает каких-либо деталей.
• При сборке сифона все элементы должны быть сухими и чистыми. Грязь или песок, попавшие на резиновую прокладку или резьбу, могут стать причиной протечек.
• При установке сифона, высота выходного отверстия сифона от пола должна быть на порядок выше, чем высота до входного отверстия в канализационной трубе. При соблюдении этого условия, образуется определенный наклон, благоприятный для стока воды.

В следующей статье читайте про греющий кабель для водопровода: зачем он нужен и как его использовать?

Установка сифона на кухне: как собрать и установить устройство + схемы и пример монтажа

Для осуществления простейших сантехнических мероприятий не обязательно вызывать специалиста, отпрашиваться с работы и тратить деньги на оплату услуг. Например, установка сифона на кухне – несложная процедура, с которой справится даже женщина.

Если грамотно подобрать прибор, изучить инструкцию к нему и запомнить несколько общепринятых правил, процесс чистки, замены или установки сифона пройдет быстро и без неприятных сюрпризов.

Конструкции сифонов для кухни

Вопрос о покупке или замене сифона встает, когда старая модель выходит из строя, а также по причинам, не связанным с самим устройством.

Предположим, вместе с приобретением нового кухонного гарнитура приходится менять мойку, а конструкция новой раковины требует другой конфигурации прибора. Рассмотрим, какие виды сифонов предлагают современные производители.

Существует множество вариантов классификации устройств для создания гидрозатвора под раковиной, однако все виды можно объединить в две большие категории:

Коленные, в свою очередь, делятся на жесткие или эластичные (гофрированные), и абсолютно любой тип может иметь более сложную конструкцию, если подключается к мойке с переливом. Также стоит упомянуть про плоский сифон (актуален для монтажа под душевой кабиной) и двойной – для установки под сдвоенные раковины.

Для кухни идеально подходит бутылочная модель, однако, при дефиците свободного пространства или по другим причинам используют и коленные (U-образные и S-образные). Последние виды рациональнее устанавливать для сантехприборов с минимумом свободного пространства – например, под ваннами.

Перед тем, как установить сифон для мойки на кухне, нужно определиться с моделью. Представляем несколько вариантов, один из которых может пригодиться и вам.

Так образом, при выборе нового устройства необходимо ориентироваться на количество свободного места под мойкой, технические характеристики (надежность материала и прокладок, проходимость), возможность разборки для обслуживания, а если сифон будет не замаскирован в тумбе – то и внешний вид.

Инструкции по сборке и установке

Сборка моделей происходит по разному: некоторые сначала необходимо собрать, а затем герметично присоединить к сливному отверстию раковины и канализационному патрубку, другие частично собираются в процессе монтажа мойки. Рассмотрим варианты сборки и установки популярных видов.

Этапы монтажа бутылочного сифона

Приобретая устройство в магазине, обратите внимание на то, что пластиковые модели бывают 2 типов:

• недорогие, состоящие из 10 (или более) деталей;
• брендовые, с интегрированными прокладками.

Второй тип отличается использованием качественных полимеров – как пластика для корпуса, так и материала для уплотнительных колец. Стоимость его выше, но и прослужит он дольше.

К тому же он гораздо проще в сборке: состоит всего из 3 частей, которые легко соединить и отрегулировать. Обычное устройство имеет не менее 10 деталей, которые необходимо установить в нужных местах, не перепутав при этом между собой уплотнители.

Процесс установки сифона для кухонной раковины необходимо начинать уже после того, как полностью проложена канализация и установлена мебель, проще говоря, в последнюю очередь.

Рассмотрим, как последовательно собрать сифон для мойки. Для примера возьмем недорогую модель, состоящую из множества элементов. Сначала распаковываем комплект, поверяем, все ли детали на месте.

Важно, чтобы трубки и бутылочная часть были гладкие и герметичные, гофра – эластичная, а прокладки – плотные, без изъянов. Затем действуем по фотоинструкции:

Сборка закончена, осталось установить сифон под мойкой. Его располагают так, чтобы патрубок был направлен к сливному отверстию, а гофрированная труба – в сторону канализационного раструба. Бутылочная часть должна находиться внизу, именно в ней образуется гидрозатвор.

Устройство установлено, сливное отверстие оформлено, осталось вставить гофрированную трубку в канализационный отвод – обычно это широкий патрубок. Чтобы обеспечить герметичность соединения, используем переходники и герметик.

Как установить модель с переливом

Перелив – удобное изобретение, которое позволяет избежать затопления кухни, если вдруг сливное отверстие забилось, а вода грозит выплеснуться из заполненной до краев мойки на пол.

Снаружи на раковине можно увидеть несколько маленьких отверстий или одно большое. Во втором случае с наружной стороны устанавливается декоративная деталь, прикрывающая это отверстие.

Само устройство перелива – это дополнительная гофрированная (реже – жесткая) трубка, которая закрепляется с обратной стороны мойки, как раз напротив переливного отверстия, а вторым концом вставляется в патрубок сифона.

Крепление на раковине осуществляется винтом, герметичное соединение с патрубком происходит посредством затягивания пластиковой накидной гайки.

При установке перелива, как и при монтаже любых канализационных элементов, важно герметично соединить все фрагменты и обязательно использовать уплотнитель. Здесь плотное резиновое или пластиковое кольцо фиксируется под раструб, закрепленный с обратной стороны мойки. Оно может иметь круглую, овальную или прямоугольную форму.

После установки прибора с переливом необходимо проверить его на герметичность: плотно закрыть сливное отверстие, набрать полную раковину воды и последить, как жидкость поступает по переливу в сифон. Если протечек нет, устройство установлено правильно. В обратном случае стоит еще раз проверить наличие прокладок и плотнее закрутить накидные гайки.

О том, как выполнить сборку и установку слива с переливом под кухонной раковиной, подробно описано в предложенной нами статье.

Подключение сифона к канализации

Существует несколько способов подключения сифона к канализационной трубе. Их выбор зависит и от конструкции устройства с гидрозатвором, и от расположения выхода канализации. Проще всего, когда установка кухонной мойки является этапом ремонтных работ: тогда еще при устройстве канализации продумывается наиболее целесообразная разводка.

Однако замена сифонов происходит чаще, чем производится капитальный ремонт. Это связано и с поломками устройства, и с заменой мебели. Поэтому придумывать, как лучше собрать сифон для раковины и соединить его с отводом канализации, иногда приходится «на ходу».

Гофрированная труба хороша тем, что, благодаря эластичности и подвижности, ее можно разместить в любом месте, а при необходимости вытянуть до нужной длины. Однако у сантехнической гофры есть слабое место – она изнашивается гораздо быстрее жесткого элемента.

Кроме того, из-за мягкости труба провисает, тем самым провоцируя засоры. Ребристая внутренняя поверхность трубы также склонна накапливать загрязнения, из-за чего материал вытягивается и теряет форму.

Если существует возможность (при удачном расположении канализационного отвода), можно самостоятельно заменить гофрированную деталь обыкновенным отрезком трубы для внутренней канализации, обрезанным до нужной длины.

С вариантом замены можете познакомиться с помощью фотогалереи:

Тонкости процесса установки сифона на кухне

Сифон – это оборудование, призванное устранять грязную воду из ванны или мойки. Данное сантехническое устройство устанавливается с нижней части раковины и удаляет воду через канализационные трубы. Выполнить монтаж сможет даже новичок, не имеющий опыта сантехнических работ, главное – правильный подход и минимальные знания. Установка занимает несколько минут и не требует использование каких-либо инструментов. Обычно монтаж производится голыми руками или в редких случаях с одной лишь отвёрткой.

Предназначение

Люди, не имеющие отношения к сантехнике, могут предполагать, что установка сифона не является обязательным, а, вместо него, можно просто подсоединить пластиковую трубу, затем при помощи уголков вывести её к канализации. Но это не совсем так. Данное приспособление призвано не только отводит воду, оно наделено рядом других функций.

• Сифон имеет специфичное строение, благодаря которому в канализацию не попадает крупный мусор, тем самым значительно снижается риск засорения трубы.

• Из канализации всегда исходят очень неприятные запахи. Благодаря сифону они не проходят в жилое помещение, это и есть его основное предназначение.

• Если вы когда-нибудь рассматривали сифон, расположенный под ванной, то наверняка замечали, что он имеет дугообразную или S-образную форму. После монтажа на месте этого сгиба будет постоянно находиться вода. И если приспособление, установленное под ванной, имеет довольно простое строение, то под мойкой на кухне устанавливаются более сложные конструкции. Их можно разобрать в любое время, почистить от мусора и смонтировать обратно.

Конструкция

Все производители данных конструкций изготавливают свои изделия из пластика или хромированного металла. В современном мире самыми популярными являются именно металлические варианты благодаря стильному внешнему виду. Но перед покупкой следует учитывать то, что спустя несколько месяцев металл начнёт покрываться ржавчиной. Коррозии подвергаются даже материалы с гальваническим покрытием. Поэтому более практичным решением можно назвать пластиковые сифоны.

Вода им никак не может навредить, они легко чистятся при необходимости и отличаются доступной ценовой политикой.

Давайте подробно разберём строение кухонных сифонов.

1. Патрубок. Он представляет собой трубку длиной в несколько сантиметров, один конец которой крепится к раковине.

• Дополнительный патрубок для перелива. Он рассчитан на подключение стиральной машины к канализационной трубе. Почти все производители кладут данный элемент в качестве бонуса.

• Стакан. Эта небольшая ёмкость является основной составляющей сифона. Во внутренней части этого резервуара образуется водяная пробка. Со временем накопившийся мусор легко выводится благодаря съёмной крышке.

• Трубка водоотвода. Данный патрубок крепится к канализации. Через него происходит слив грязной воды.

В современном мире представлены два вида сифонов: трубный и бутылочный. Второй вариант получил большое распространение в домашнем применении, так как не занимает много места и прост в эксплуатации. Огромным преимуществом является наличие крышки в нижней части сифона, через которую можно достать ценные предметы, если вдруг вы случайно их уронили в раковину.

Монтаж

Прикрутить сифон сможет каждый хозяин собственноручно без привлечения сантехника. Выполнять установку следует очень ответственно, внимательно относясь к каждой детали. Халатное отношение послужит появлением постоянных протечек или образованию неприятных запахов в комнате из-за щелей между компонентами прибора.

Главным требованием во время монтажных работ такого типа является герметичность креплений. Поэтому большое внимание уделяется качественному креплению комплектующих. Прокладки, идущие в комплекте, часто являются либо слишком тонкими, либо выполнены из некачественной резины. Поэтому желательна покупка сторонних прокладок.

Перед покупкой обязательно проверяйте сифон на наличие повреждений прямо перед продавцом. Даже незначительные сколы могут послужить причиной неожиданной протечки.

Сборка

Каждая модель сифона комплектуется инструкцией по установке. Это довольно простая схема, позволяющая произвести сборку самостоятельно без привлечения мастера. Но даже если в комплекте нет никакого руководства по эксплуатации, разобраться с деталями сможет и новичок, благодаря интуитивно понятной конструкции. Итак, давайте рассмотрим основные правила сборки.

• Сифон для раковины рекомендуется устанавливать без использования гаечного ключа. Главное, не переусердствовать с зажимом, иначе можно снести резьбу и привести приспособление в негодность. Гайки следует затягивать до конца только голыми руками, не надавливая сильно на детали.

• Во время крепления патрубков обязательно устанавливайте прокладки на месте соединения. Опытные мастера рекомендуют смазывать их клеем-герметиком, чтобы предотвратить даже минимальные утечки.

• После завершения монтажных работ при помощи тряпки удалите остатки клея. Дождитесь полного высыхания, и через полчаса попробуйте открыть воду для проверки надёжности сборки.

• Если вы заменяете сифон, а не устанавливаете его на новую раковину, то перед началом работ следует аккуратно убрать старый. Крепёжную часть нужно хорошо почистить от грязи и ржавчины.

Обратите внимание, что в процессе монтажа вам придется открыть трубу канализационного слива. Её желательно закрыть мокрой тряпкой, в противном случае появление неприятного запаха в квартире неизбежно.

Более дорогие представители данных приспособлений продаются с тягой и дополнительным грязевым фильтром. В данной ситуации следует сначала поставить эту сетку, и после этого подключать сифон.

Подключение к канализации

Для правильного монтажа сифона под мойкой, трубка водоотвода должна подключаться к канализации с помощью гофротрубы. Она является довольно пластичной, поэтому монтажные работы могут производиться и в самых труднодоступных местах. Если размер канализационной трубы оказался больше диаметра сифона, то нужно докупить специальную насадку на трубу или использовать прокладку. Главное, чтобы трубы плотно контактировали друг с другом, в противном случае запахи канализации всё же будут просачиваться в комнату.

Если после окончания монтажных работ во время проверки вы обнаружили утечку, то следует разобрать конструкцию и устранить неисправность, подложив более толстую прокладку и приклеив её герметиком. Манипуляции следует повторять до тех пор, пока не устранятся все протечки.

Как выбрать?

Перед покупкой данного приспособления рекомендуется изучить нижеописанные пункты.

• Берите во внимание размер отверстия раковины. Каждый производитель предлагает товары с самыми разными размерами сетчатых фильтров.

Как собрать сифон для раковины на кухне

Сифон для мойки на кухне: как собрать и установить своими руками

С установкой сифона под раковиной в кухне справится даже новичок, не прибегая к помощи специалиста. Конструкции современных сифонов рассчитаны на сборку вручную, и лишь в редких случаях может потребоваться отвертка.

Сифон представляет собой трубу (реже несколько труб) с изгибом, служащую для отвода грязной воды в канализацию. Именно благодаря изгибу небольшая часть воды остается в трубе, образуя своеобразный отстойник. Он, в свою очередь, не дает неприятным запахам и шуму из канализационной трубы проникнуть в помещение.

Устройство сифона

Сифоны для стоков чаще всего изготавливаются из хромированной латуни или пластика (пропилен, полиэтилен, ПВХ). Изделия из латуни с течением времени окисляются и накапливают грязь. Лучше отдать предпочтение сифону из пластика. Такое изделие не коррозирует, не подвергается гниению, оно износостойкое и прочное.

Рассмотрим устройство сифона на примере пластикового изделия. Стандартная комплектация сифона включает в себя:

1. защитная решетка. Она устанавливается непосредственно в сливное отверстие раковины и препятствует попаданию в канализацию крупных кусков отходов.
2. резиновая пробка. Предназначена для закупорки сливного отверстия мойки (в дешевых моделях сифонов, как правило, отсутствует).
3. резиновая прокладка толщиной 3-5 мм. Она размещается между корпусом мойки и выпускным патрубком.
4. выпускной патрубок. Некоторые модели патрубков имеют дополнительный отвод, к которому подключается слива стиральной/посудомоечной машины или отвод для смесителей с донным клапаном.
5. резиновая прокладка выпускного патрубка
6. пластиковая гайка выпускного патрубка
7. соединительный винт Ø 6-8 мм из нержавейки. В дешевых моделях сифонов эти винты выполнены из простого железа с тонким напылением хрома или никеля. Такой винт ненадежен, быстро начинает ржаветь и разрушаться. Для покупки сифона с качественным винтом рекомендуется взять с собой небольшой магнит для проверки металла (нержавейка не магнитится).

• металлическая гайка. Она может быть латунной, медной или из нержавейки. Не следует брать сифон с железной гайкой. Она также быстро заржавеет и прослужит не более года.
• корпус сифона в виде бутылки или колена.
• стяжная пластиковая гайка.
• 2 конусные прокладки из резины или пластика.
• канализационный отвод. Он располагается с боку корпуса сифона.
• гайка соответствующего диаметра для крепления пластикового переходника.
• крышка или стакан сифона. Эту деталь чаще других приходится откручивать для прочистки сифона.
• большая плоская резиновая прокладка. Она служит для плотного примыкания крышки (стакана) сифона к корпусу.
• канализационный отвод. Он может представлять собой гибкий шланг, стандартную пластиковую трубу, гофрированную трубу или пластиковый патрубок. Здесь все зависит от модели приобретенного сифона и диаметра его выходного отверстия.

Сборка сифона для кухонной мойки

К каждому приобретаемому в магазине или на складе сифону должна прилагаться инструкция со схемой сборки изделия. Сборка не вызовет затруднений даже у того, кто впервые взял в руки сифон. Но чтобы в дальнейшем не возникли протечки, при сборке изделия необходимо учесть следующие моменты:

1. Самое важное, что необходимо соблюдать при сборке изделия – герметичность всех соединений. Проверку герметичности следует проводить с нижней пробки, т.к. она находится под постоянным давлением слива. Еще в магазине, приобретая сифон, следует тщательно проверить изделие на наличие дефектов (сколов, заусенцев и пр.), поскольку они могут повредить прокладку.
2. Если сифон продавался в собранном виде, его нужно разобрать и проверить на наличие всех прокладок, а также удостовериться насколько хорошо затянуты и закреплены все детали изделия.

• Сифоны для кухни следует собирать вручную, чтобы можно было контролировать силу зажима и не повредить устройство.
• Устанавливая нижнюю пробку и прочие соединения, прокладки нужно зафиксировать. Для этой цели используется герметик. Закручивание деталей сифона следует проводить до упора, но без сильного нажима.
• Осуществив монтаж выпускного патрубка, необходимо затянуть крепежный винт и удалить излишки герметика. За счет выпуска патрубка регулируется высота установки сифона.

Установка сифона

1. Прежде, чем приступать к установке сифона, необходимо провести подготовительные работы. Если сифон будет соединяться со старой чугунной трубой, то ее необходимо отчистить от загрязнений, и установить резиновую прокладку. Если труба пластиковая, то сначала ее оконечник выводится на определенный уровень (но не выше 40 см от пола). И после этого на него устанавливается специальный переходник.
2. Следующим этапом осуществляется демонтаж старого сифона. Для этого используется отвертка, с помощью которой отвинчивают крепежный винт.
3. Далее необходимо тщательно отчистить посадочное место для будущего сифона от жира, грязи и ржавчины.
4. Только после этого сифон можно устанавливать на мойку и крепить винтом часть смесителя с ловушкой.

• Соединяют вручную основную часть сифона с трубой под мойкой.
• Во многих инструкциях, прилагающихся к сифону рекомендуется сразу же подключать дополнительную технику (стиральную машину, посудомоечную и пр. ). Однако предпочтительнее соединить устройство с канализацией и произвести его первичную проверку. Дополнительные отводы в момент проверки закрывают специальными заглушками, прилагающимися к сифону.
• Если при проверке протечек не обнаружилось, можно подключать дополнительную технику. Сливные шланги стиральной и посудомоечной машинок для надежности можно закрепить хомутами.
• Важно проследить, чтобы сливной шланг, выходящий из сифона нигде не перегибался и не перекручивался. Вода должна беспрепятственно стекать по нему.

Как собрать и установить сифон для раковины на кухне. Пошаговая инструкция

В данной статье мы детально рассмотрим процесс сборки и монтажа бутылочного сифона с переливом для нержавеющей кухонной мойки на примере изделия ORIO A40079.

Ниже представлены детали, которые идут в комплекте поставки. Я не буду называть каждую деталь на общем снимке, а сделаю это позже при сборке отдельных узлов.

1. Сборка сифона

Процесс сборки сифона гораздо удобнее рассмотреть на отдельных узлах.

1.1 Сборка фильтр-пробки

Начнём с самого простого. Фильтр-пробка служит для предотвращения попадания крупных частиц мусора в сифон и препятствует образованию засоров. Также с помощью фильтр-пробки можно полностью перекрыть отверстие в раковине для набора воды.

Для сборки фильтр-пробки используются детали, которые представлены на фото ниже:

1 — Грибок фильтра-пробки, 2 — Чашечка фильтра-пробки, 3 — Резиновая юбочка прокладка, 4 — Металлическая юбочка, 5 — Металлический наконечник c резьбой и шариком-фиксатором

Собираем данный элемент в последовательности представленной на схеме.

1.2 Сборка бутылки (стакана)

Бутылка состоит из двух частей: корпуса (1) и отстойника (2). Между ними обязательно необходимо установить прокладку (3), избегая её перекручивания:

1.3 Установка патрубка

1 – гайка Ø40мм, 2 – конусная прокладка, 3 — патрубок

Одеваем на патрубок две пластиковые гайки d=40мм (резьба должна смотреть наружу):

На конец патрубка, который не имеет стопора (кромки), устанавливаем конусную прокладку.

Обратите внимание: Прокладка устанавливается конусом наружу!

Далее патрубок устанавливаем в уже собранную бутылку:

Затягиваем пластиковую гайку:

1.4 Начинаем собирать выпуск

1 – металлическая чашка, 2 – прокладка металлической чашки, 3 – пластиковый выпуск, 4 – прокладка пластикового выпуска.

В пластиковый выпуск устанавливается прокладка выпуска, затем идёт прокладка металлической чашки и сама чашка. Вся конструкция соединяется специальной полой металлической втулкой с резьбой:

Сейчас мы просто рассматриваем последовательность установки деталей. При монтаже между выпуском и металлической чашкой будет находится поверхность кухонной мойки.

1.5 Соединяем выпуск с сифоном

Обязательно устанавливаем резиновую прокладку Ø40 мм (фото ниже):

Затягиваем гайку:

1.6 Собираем перелив

Детали:1 – конусная прокладка Ø25 мм, 2 – гайка Ø25 мм, 3 – прямоугольный перелив, 4 – трубка перелива, 5 – болт для крепления к мойке

Устанавливаем прямоугольный перелив в трубку перелива:

На другой конец трубки одеваем гайку Ø25мм и устанавливаем конусную прокладку (конусом наружу):

Трубку монтируем в отверстие в сифоне и затягиваем гайку.

Стоит сказать, что для монтажа перелива в комплекте есть две прокладки: прямая и изогнутая (соответственно под круглую и прямоугольную мойку):

Устанавливаем подходящую прокладку на перелив:

Болт используется непосредственно при монтаже перелива на мойку

1.7 Устанавливаем слив

Детали: 1 – раздвижная трубка, 2 – гайка Ø40мм, 3 – конусная прокладка Ø40 мм.

Слив представлен гибкой раздвижной трубкой, концы которой имеют разный диаметр: 40 и 50 мм.

Одеваем гайку и прокладку Ø40 мм на трубку:

Устанавливаем трубку в отверстие в сифоне и затягиваем гайку:

Сборка бутылочного сифона с переливом завершена:

2. Монтаж бутылочного сифона с переливом:

Мы разобрались с деталями и последовательностью сборки сифона теперь рассмотрим процесс монтажа.

Для монтажа снимаем металлическую чашку сифона. Для этого выкручиваем резьбовую втулку (см. п. 1.4)

Металлическая чашка с прокладкой устанавливается сверху мойки:

Сифон с пластиковым выпуском и прокладкой подводится снизу мойки:

Затем металлическая чашка соединяется с пластиковым выпуском при помощи резьбовой втулки:

Как и говорилось в п. 1.4 между двумя прокладками находится поверхность кухонной мойки

Если у вас нет широкой отвёртки, то протянуть соединение можно, например, пятирублёвой монетой:

Трубка слива устанавливается в отвод канализационной трубы:

Далее монтируем перелив к мойке:

Затягиваем болт крепления перелива при помощи отвёртки:

Сифон смонтирован:

Далее устанавливаем фильтр-пробку в металлическую чашку:

Также можно набрать в раковину воды и протестировать сифон с переливом на герметичность:

На этом всё. Надеюсь, данная информация была для вас полезной!

Собрать сифон для мойки во Владивостоке

Собрать сифон для мойки

Выбор, сборка и установка сифона для мойки

Правильный выбор и установка сифона для кухонной мойки позволят использовать устройство с минимальными проблемами длительный срок. Оборудование, необходимое для соединения мойки и канализации. В противном случае потребуется приобретение переходника; стоимость устройства, зависящая от материала изготовления и производителя. Таким же образом прикрепить переливной патрубок к шлангу. Для раковины на кухне необходимо приобрести второй вариант. К верхней стороне переливного патрубка прикрепить прокладку, установить накладку на корпус мойки и при помощи винта зафиксировать патрубок.

Решетка предварительно накладывается на слив. Разновидности сифона: бутылочный с погруженной трубкой, бутылочный с двумя перегородками и трубный. Металлическую сетку (1) из комплекта поместить в выводное отверстие поддона, поместив под нее тонкую прокладку белого цвета (1с). Герметик не позволит в дальнейшем произвести быстрое открытие крышки сифона для его прочистки.

Патрубок сифона с наложенной на него прокладкой выводят к сливному отверстию мойки, где его присоединяют к защитной решетке. Выбор сифона для кухни должен основываться на следующих факторах: вид мойки. На выпускной патрубок (3) надеть пластиковую гайку (7). Подготовленный таким образом патрубок вставить в корпус (6) и вручную затянуть стяжную гайку (7).

Содержание, мойка на кухне это основное сантехническое изделие, обойтись без которого невозможно. В настоящее время на кухне используют раковины с двумя поддонами, производят подключение к канализации выводных шлангов от посудомоечной и стиральной машин. Чтобы подключить сифон к канализации, надо подготовить уплотнительную резинку. После вручную затягивается гайкой.

Как собрать сифон для раковины: особенности работы

Самый простой вид сифона, который практически не применяется для кухонной мойки, так как внутри гофры скапливаются жировые отложения, способствующие распространению неприятных запахов. Виды сифонов, устанавливаемых на кухне, для мойки на кухню можно устанавливать сифоны следующих видов: бутылочный. Специалисты рекомендуют приобретать сифон для мойки Ани, который изготавливается из пластика и может иметь различные дополнительные функции. Места подключения устройства Весь процесс демонтажа старого сифона и установки нового оборудования можно посмотреть на видео. Оптимальным считается. Оборудование может быть двойным или дополненным переливом; Устройство, изготовленное из труб и оснащенное дополнительным отводом гофрированный.

Если соединение получается не герметичным, то можно приобрести уплотнитель большего диаметра или воспользоваться герметиком. Среди плюсов такого сифона его мобильность и способность растягиваться. Установка сифона, установка сифона на мойку заключается в поэтапном прохождении следующих стадий: демонтаж старого устройства; сборка сифона для мойки; установка оборудования. Для создания водяного затвора трубку надо согнуть зигзагом.

Плоский сифон отличается от стандартного оборудования расположением колбы. Последовательность работ, при сборке сифона важно придерживаться указанной в инструкции последовательности. Не прикладывая чрезмерных усилий, иначе она лопнет. Если кухонная мойка двойная, то целесообразнее подключить двойной сифон, чем два стандартных устройства.

Cборка сифона : инструкция как правильно собрать для

Перед тем как собрать сифон для мойки, необходимо изучить последовательность действий, так как от данного элемента многое зависит. Сифон бутылочный для мойки представляет собой небольшую колбу, оснащенную отводным гофрированным шлангом и сливным отверстием. Как собрать сифон для раковины с переливом? Соединить гофрированный шланг или трубу, ведущую от канализации, со сливным патрубком (9 расположенным сбоку: на трубу надеть стяжную гайку (10 поместить внутрь нее плоскую прокладку (12б на край трубы надеть конусную прокладку (12а).

Установка сифона Монтаж сифона мойки начинается с крепления устройства именно к мойке. В обычных устройствах колба (бутылка) установлена вертикально, а в плоском сифоне горизонтально; Разновидность бутылочного сифона для мойки двойные сифоны, предназначенные для двойной мойки; Устройство для подключения двухсекционной мойки сифоны для кухонной мойки с переливом, выполняющие не только основные функции. На данном этапе также важно не забыть использовать резиновую прокладку. Для раковин, которые подразумевают наполнение их водой, выпускаются сифоны с переливом дополнительной тонкой трубкой, подсоединяемой к специальному отверстию в верхней части поддона.

Еще одна функция сифона заключается в предотвращении проникновения канализационных запахов в кухню. Поэтому советуем вам также узнать как правильно установить сифон под раковиной. В месте соединения дополнительно устанавливается уплотнительное кольцо, обеспечивающее герметичность соединения; патрубок, соединяющий корпус сифона и мойку, оснащается фиксирующей гайкой и уплотнителем, и соединяется с верхней частью корпуса сифона; аналогичным способом присоединяется патрубок, который будет соединять сифон и канализационную трубу; при необходимости устанавливаются. Сравните цены на установку сантехники — скидки. Для этого потребуется: решетка для раковины; соединительный болт; две прокладки. Трубный жесткая конструкция из металлических или пластиковых труб, с коленообразным изгибом для формирования водяного затвора.

Отключаются все дополнительные устройства; устройство отсоединяется от мойки. В остальных случаях она не нужна. Конусные прокладки всегда располагать широким концом в сторону стяжной гайки. Материалы, сифоны бывают двух типов: коленного и бутылочного. Патрубок, закрепленный к мойке, вставляется в верхнюю часть сифона. В сетку вставить металлический винт и при его помощи зафиксировать патрубок.

инструкция как правильно собрать для мойки (раковины), для ванны

Загрузка…

Сборка сифона производится для соединения любого сантехнического прибора с канализацией. Конструкция сифона способствует накоплению в нем воды, благодаря чему запах канализационных вод не проникает в помещение.

Сборка выполняется строго согласно приведенной ниже инструкции.

Правильная сборка и установка сифона предотвращает протекание и быстрый засор съемного колена или корпуса прибора.

Сборка пластикового сифона для ванны

Сифон для ванны

Такие сифоны коленного типа устанавливаются на чугунные, акриловые ванны, а также поддоны душевых боксов. Для этой конструкции обязательно наличие перелива.

Наглядная схема «Как собрать сифон для ванны»

Принцип устройства разных моделей сифонов для ванн одинаков.

• Пробка (1) резиновая или пластмассовая для сливного отверстия ванной крепится цепочкой к накладке перелива. Пробка нужна для набора воды в прибор сантехники.
• Защитная решетка стандартного диаметра 63 мм (2) устанавливается с резиновой прокладкой (2с) на сливное отверстие ванной. Задача решетки – защищать от проникновения в канализацию различных предметов.
• Далее берем отводной патрубок (4) В верхней части патрубка имеется платформа с небольшим бортиком для прокладки (3) и рельефными кольцами. Такая конфигурация не позволит прокладке сместиться при монтаже. Прокладку (3) следует выставить в нужное положение и плотно прижать отводной патрубок к корпусу ванны. При неплотном примыкании прокладки к ванной может образоваться течь. Свободной рукой надо вставить соединительный винт (5) диаметром 6-8 мм в защитную решетку и закрутить его обычной широкой отверткой в гайку (6), впрессованную еще на стадии литья в корпус патрубка.
• Как правильно собрать сифон на следующем этапе? Теперь для сборки понадобится съемное колено сифона (7). Эта деталь чаще всего загрязняется и ее приходится снимать и чистить. Сверху в съемное колено заводится патрубок и переходник.
  Для скрепления колена с отводным патрубком пластиковая стяжная гайка (8) надевается на патрубок, а под гайку устанавливается конусная прокладка (9). Колено следует насадить на патрубок на нужную высоту и закрутить гайку. Далее скрепляется колено с переходником (10) с помощью стяжной гайки (8), в которую вставлена конусная прокладка. С переходником можно регулировать высоту сифона.
• В другую гайку переходника помещается плоская прокладка (11) для крепкого соединения с канализационным отводом, соединяющимся с чугунной или пластиковой трубой (50 мм диаметром) также с использованием резиновой плоской прокладки или специальной манжеты, если диаметр отвода отличается. На этом сборка нижней части сифона закончена.
• Сбоку на патрубке находится отвод для перелива (13). К нему с помощью конусной или плоской прокладки (15) и стяжной гайки (16) крепится гибкий шланг-гармошка (25 мм).
• Такой же гайкой с прокладкой шланг-гармошка соединяется с переливным патрубком (17).

Обратите внимание!

Конусная прокладка всегда крепится широкой стороной к стяжной гайке.

• К верхней стороне переливного патрубка крепится прокладка (18), и с помощью винта (20), патрубок соединяется через корпус ванной с накладкой для перелива воды. Прибор готов к эксплуатации, на этом инструкция по сборке сифона закончена.

Сборка пластикового сифона для раковины

Сифон для раковины

Сифоны для умывальников и моек являются приборами бутылочного типа с одинаковым принципом устройства для различных моделей.

Как собрать сифон для раковины? Подробная инструкция поможет самостоятельно и качественно произвести сборку сифона.

Схема сборки сифона

Сборка таких сифонов проходит в три этапа: соединение с раковиной, сборка основной части сифона, соединение с канализацией.



Сифон для раковины – как собрать на 1 этапе

• Защитная решетка (1) с 5-6 делениями устанавливается с прокладкой (1с) на сливное отверстие раковины.
• На бортик отводного патрубка (3) крепится резиновая толстая (3-5 мм) прокладка (2). Другой торец патрубка со снятой фаской – для свободного его завода в сифон.
• Верхняя часть патрубка плотно прижимается одной рукой к мойке, а другой рукой вставляется соединительный винт (4) диаметром 6-8 мм в защитную решетку и закручивается широкой отверткой в гайку патрубка. Гайка плотно вставлена в выемку в самом корпусе патрубка. 1 этап сборки завершен.

Как собрать сифон на 2 этапе

• На отводной патрубок надевается пластиковая стяжная гайка (7), затем – конусная прокладка (8).
• В верхнюю часть корпуса сифона бутылочного типа (6) вставляется патрубок и насаживается на нужную высоту, после чего гайка опускается и закручивается руками.
• В крышку (стакан) сифона (13) помещается плоская большая прокладка из резины (14), затем крышка привинчивается к корпусу (6).

Обратите внимание!

Стакан сифона часто забивается отходами и его приходится снимать и промывать, поэтому замазывать силиконом прибор на стыке стакана и корпуса не рекомендуется.

При  желании, лучше намотать до 10 слоев сантехнической подмотки.

Сифон – как собрать на 3 этапе

• Стандартный канализационный отвод (9) имеет диаметр 50 мм и с помощью гайки (10) и конусной прокладки (12а) соединяется с канализационной трубой.
  Если труба или отвод не стандартных размеров, используется пластиковый переходник.

По окончании сборки, положите газету под сифон и откройте кран: если сифон собран правильно, газета останется сухой. Если следовать инструкции «Как собрать сифон для мойки» и использовать качественные материалы, прибор прослужит вам долго.

как собрать сифон для раковины на кухне правильно: видео-инструкция по монтажу своими руками, фото и цена

В этой статье, прежде всего, будет рассматриваться схема – как собрать сифон для раковины стандартного типа. Кроме того будет разобран и такой ключевой момент, как выбор подходящего в той или иной ситуации изделия. Ведь вполне логично – перед тем, как элемент собрать, его нужно сначала приобрести.

Получается, что зная основные сведения касательно типов такой сантехники, вы сможете купить прибор, сборка и эксплуатация которого будет максимально легким делом.

Фото сборки сифона

Итак, с разбора этого вопроса и начнем.

Как осуществить выбор

Тут, прежде всего, важно понимать назначение прибора – если этот элемент не установить, то трубы основной магистрали будут чаще засоряться. Ведь конструкция прибора предусматривает наличие специального изгиба, в полости которого задерживается весь мусор. Кроме того в этом же изгибе постоянно находится вода, благодаря которой неприятные запахи из канализации не проникают в помещение.

Принцип работы гидрозатвора

Так что, как видите, такой слив – элемент действительно необходимый.

Рассмотрим в таблице ниже, какие бывают колена для раковин.

Тип изделий:	Особенности:
Гофрированные.	Инструкция изготовления и установки такого прибора очень проста – по сути,  это просто кусок гофрированной гибкой трубы, на концах которой имеется переходник для вставки в канализацию и крепление для соединения со сливным кольцом умывальника. Получается, что изгиб тут можно создать любого размера, а это удобно в тех ситуациях, когда под мойкой малое пространство.В целом изделие довольно дешевое и простое в монтаже, однако перед тем как установить сифон для раковины, помните, что гофрированный патрубок во время очистки, скорее всего, придется демонтировать полностью.
Бутылочные.	Это самый популярные колена, так как тут очень легко очищать систему – достаточно открутить так называемую чашу прибора, вытряхнуть с нее мусор и можно вкручивать «накопительную» емкость обратно. То есть получается, что в случае установки такого прибора – его необязательно снимать полностью для очистки от накопившейся грязи.В принципе это очень хороший вариант, однако, элемент требует определенного свободного пространства под мойкой, кроме того монтаж изделия требует навыков и аккуратности.
Трубные.	Вариант представляет собой несколько как бы вставленных друг в друга трубочек и обычно применяется для ванн. Однако при необходимости трубный прибор может быть установлен и под умывальником. Это решение может быть актуально, например, в том случае, когда не хочется ставить гофру, но и бутылочный слив не помещается.

Трубный вариант

В целом, с типами изделий разобрались.

Обратите внимание! Цена сливных колен напрямую влияет на качество их эксплуатации. Ведь чем дешевле будет купленная сантехника, тем ниже будет качество уплотнительных прокладок, а значит, их придется чаще менять. Кроме того, дешевые конструкции тяжелее монтировать, потому что очень легко сорвать резьбу на соединениях – пластик ведь в таких случаях используется далеко не самой лучшей прочности.

Теперь можно приступить к практической части.

Самостоятельная сборка системы

В качестве наглядного примера, рассмотрим, как правильно установить сифон под раковиной, который относится к типу «бутылочных» изделий.

Взяли мы именно эту классификацию потому, что именно она собирается в большинстве случаев и в принципе как раз тут имеется больше всего нюансов.

Стандартное «бутылочное» колено

Для выполнения работ понадобится такой набор инструментов и расходных материалов:

• разводной и газовый ключ;
• крестовая и плоская отвертка;
• тюбик сантехнического силикона;
• защитные перчатки и желательно запастись и респиратором.

Ну и поскольку мы будем рассматривать и то, как заменить сифон в раковине, то получается, что перед тем, как поставить новый прибор, нужно будет снять старый. Если он такой же – современного типа, то хватит и вышеописанного инструмента. А вот если требуется демонтировать советский «агрегат» из чугуна, которые обычно ставили в ванной комнате и на кухне, то тут уже одними отвертками обойтись не получится.

Чугунный слив

С этого момента и начнем.

Демонтаж старой сантехники

Итак, как снять сифон с раковины, который сделан из чугуна – пошаговая схема работы:

1. Отверткой или ножом выковыриваем замазку или уплотнитель (чаще всего это обычные тряпки или куски резины)
2. Пробуем немного расшатать все составные элементы. Если это получается, то можно пробовать разбирать. Если же изделие «мертвое», то есть не поддается расшатыванию и разборке, то переходим к следующему пункту.
3. Берем болгарку и просто напросто срезаем колено.

Работа с болгаркой

Совет: можно обойтись и без болгарки – надрежьте чугун с помощью полотна по металлу, а потом разбейте его молотком на куски. Только помните, что такое агрессивное механическое воздействие чревато вылетом осколков металла и попаданием их на стену с плиткой. Поэтому действуйте максимально аккуратно, чтобы не повредить отделку.

Ну а что касается того, как открутить сифон в раковине, который относится к современному разборному типу, то тут все очень просто:

1. Выньте патрубок из канализационной трубы.
2. Возьмите отвертку и открутите винт со стороны раковины, на котором держится конструкция.

Если все сделано, то можно приступать непосредственно к сборке.

Монтаж нового колена

Перед началом работы важно убедиться в том, что все элементы прибора есть в наличии. Для этого возьмите схему (как правило, она прилагается ко всем сифонам) и проверьте, действительно ли наличие совпадает с заявленным в инструкции.

И если все в порядке, то можно приступать к монтажу.

1. Сначала подготавливаем канализационную трубу к вводу патрубка от сифона. Тут нужно убедиться, что гофра входит достаточно плотно. Если есть зазоры, то придется сходить в магазин купить специальный уплотнительный фитинг переходник и уже в него потом мы вставим патрубок.

Резиновый переходник

2. Теперь следует подготовить отверстие в раковине под установку верхней части слива. То есть нужно очистить все от грязи, лишних прокладок и т.п. И потом нужно попробовать вставить кольцо колена в отверстие – если диаметр совпадает, то ситуация у вас стандартная, а это значит, что можно смело действовать по инструкции дальше.

Совет: если диаметры элементов все-таки не совпадают, то этим моментом нужно заняться вплотную, потому что нельзя допускать скопление воды вокруг кольца слива – это негигиенично. Вариантов решения проблемы тут два – обратиться в магазин с просьбой подобрать более подходящее кольцо, либо же «сажать» кольцо на силиконовый герметик.

Сливной патрубок и кольцо

3. Собираем сифон своими руками по схеме, при этом обрабатываем силиконом те соединения, в которых нет уплотнительных прокладок. Те же места, где резиновые кольца есть – как правило, дополнительно обрабатывать не нужно. При этом обязательно следите за тем, чтобы между плоскостью прокладок и пластиком не было никаких «заусениц» – обрезайте их ножом, так как из-за таких нюансов может нарушиться уровень герметичности.

Элементы для сборки конструкции

Важно! Перед тем, как обработать плоскость силиконом, убедитесь в том, что поверхность сухая. В противном случае после высыхания герметика между ним и пластмассой останутся щели.

4. Приставляем верхнюю трубку конструкции к нижней части раковины и скручиваем трубу с металлическим сливным кольцом. Обычно это делается с помощью болта.
5. Вставляем прикрепленную трубу в сифон и закручиваем большую соединительную гайку.

Закрутка соединительной гайки

6. Вставляем гофру в канализацию, ждем несколько часов, пока схватится силикон (если он есть где-либо), затем проверяем систему на предмет протечек.

Если во время проверки все в порядке, то значит системой можно начинать пользоваться полноценно.

Ну и что касается того, как почистить сифон под раковиной в случае необходимости, то тут все просто – откручиваете «чашу», чистите ее и вкручиваете обратно. Только не забудьте, что если соединение ранее было обработано силиконом, то старый герметик нужно будет удалить при сборке и нанести новый.

Очистка чаши

На этом все – обзор завершен и переходим к подведению итогов.

Вывод

Мы достаточно подробно разобрались в том, как поставить сифон на раковину, а также в том, как его выбрать и как снять старое изделие, перед сборкой нового. Надеемся, что вам все относительно понятно и теперь данный процесс удастся выполнить легче и правильнее.

Если же вопросы таки остались, то просмотрите еще и обучающее видео в этой статье.

Самый распространенный дефект при установке посудомоечной машины

Неправильно установленный сливной шланг — это, безусловно, самый распространенный дефект, который я обнаруживаю при установке посудомоечной машины, но это также одна из самых простых вещей, которую можно исправить. На приведенной ниже фотографии, которая была отмечена как фотография дня Structure Tech, видно несколько дефектов сантехники, два из которых связаны со сливом в посудомоечной машине.

Сможете ли вы их заметить?

Изнаночная сторона ловушки

Проблема номер один заключается в том, что слив соединен со стороной сифона канализационной трубы .Вода, которая всегда находится на дне P-сифона, предотвращает попадание канализационных газов в дом. Слив посудомоечной машины должен быть подключен до P-сифона, а не после , как это было сделано здесь. При такой неправильной установке канализационные газы могут вернуться в посудомоечную машину. На схеме внизу справа показана правильная установка.

Без петли высокого давления

На приведенном выше рисунке справа вы заметите, что слив из посудомоечной машины образует высокую петлю под кухонной раковиной.Это минимальное требование для каждой установки слива посудомоечной машины; это требуется всеми производителями посудомоечных машин, а также Сантехническим кодексом штата Миннесота (раздел 4715.1250). Фактически, наш сантехнический кодекс гласит: « как можно выше под столешницей ». Альтернативой установке высокой петли является установка воздушной прослойки у кухонной мойки. Это устройство, которое фактически устанавливает над раковиной . Однако я не могу себе представить, зачем кому-то это делать, если в этом не было необходимости.Как некрасиво. В некоторых частях страны эти воздушные зазоры необходимы, несмотря ни на что. Жалко для них.

Несмотря на то, что новые посудомоечные машины поступают от производителя со сливным отверстием, расположенным сбоку от посудомоечной машины, в каждом руководстве по установке по-прежнему требуется эта высокая петля под раковиной.

Я слышал разные причины, по которым требуется дополнительная петля под раковиной, поэтому решил напрямую связаться с производителями.

Я разослал электронное письмо восьми производителям посудомоечных машин, задав им следующий вопрос:

«На сливе посудомоечной машины требуется высокий контур согласно в инструкциях по установке всех ваших посудомоечных машин . Для чего это нужно? Разве высокая петля, встроенная сбоку посудомоечной машины, не дает того же? Будем признательны за любые комментарии или комментарии по этому поводу ».

Вот полученные мной ответы:

• Kenmore: “ Высокий контур или воздушный зазор необходимо использовать для предотвращения потенциального загрязнения посудомоечной машины обратным потоком. Местные правила водоснабжения обычно диктуют требования в вашем районе. Раздел 807.4 Единых правил по сантехнике гласит: «Ни одна бытовая посудомоечная машина не должна напрямую подключаться к дренажной системе или устройству для удаления пищевых отходов без использования утвержденного фитинга воздушного зазора для посудомоечной машины на напорной стороне посудомоечной машины. Перечисленные воздушные зазоры должны быть установлены с отметкой уровня затопления (FL) на уровне затопления раковины или дренажной доски или выше, в зависимости от того, что выше, или отдельно перекрываться воздушным зазором, расположенным на стояке.”
• GE: «Если воздушный зазор не требуется, сливной шланг должен иметь высокий контур от пола, чтобы предотвратить обратный поток воды в посудомоечную машину или выливание воды во время работы».
• Bosch: Высокая петля сливного шланга посудомоечной машины предназначена для предотвращения оседания воды в шланге, если он свисает вниз или горизонтально. Это предотвращает высыхание сливного шланга и предотвращает попадание запахов в посудомоечную машину.
• Viking: При тестировании наших посудомоечных машин мы обнаружили, что для правильного слива воды требуется дополнительная высокая петля в задней части посудомоечной машины. Мы видели, когда этот элемент не применяется, что со временем у потребителя будут проблемы с подачей воды, что вызовет проблемы с надлежащим дренажом и объединением воды в определенной области.
• Maytag: Нет ответа через 29 дней. Бу.
• Whirlpool: Нет ответа через 29 дней.Бу.
• Амана: Нет ответа через 29 дней. Бу.

Подводя итог, можно сказать, что высокий контур необходим для предотвращения потенциального обратного потока воды в посудомоечную машину и для предотвращения неправильного слива воды. Несмотря на то, что посудомоечные машины поставляются с завода со сливным отверстием, расположенным высоко по бокам посудомоечной машины, это не является приемлемой заменой высокой петли под кухонной раковиной.В Миннеаполисе отсутствие правильно установленной высокой петли под кухонной раковиной требует ремонта для их оценки истинности продажи жилья.

Пост-обновление за 2016 г .:

Миннесота приняла новый государственный сантехнический кодекс, и петли высокого давления уже недостаточно. Теперь необходимо установить уродливый воздушный зазор. Подробнее по этой теме здесь: Сантехнический кодекс штата Нью-Миннесота

Рубен Зальцман, Structure Tech Home Inspections — электронная почта — Minnesota Home Inspections

Сточные системы для моек из нержавеющей стали и гранита

Раковина — это наиболее часто используемая часть кухни: место для мытья овощей и других ингредиентов, слива воды для приготовления пищи и быстрого ополаскивания посуды.Чтобы люди работали эффективно, все, что выбрасывается в канализацию, должно надежно сливаться. Высококачественная система слива позволяет работать быстро, независимо от того, есть у вас раковина с одной или двумя раковинами. В зависимости от раковины вилка может управляться вручную или автоматически.

hansgrohe поставляет наборы для мусора для самых разных встраиваемых решений, независимо от того, встраивается ли мойка в кухонную стойку или островок. Техническая система прекрасно сочетается с любым стилем кухни, сифон незаметно работает под столешницей.Аксессуар hansgrohe обеспечивает идеальное соединение с канализационными трубами, объединяет перелив и может использоваться для подключения слива стиральной или посудомоечной машины.

Как выбрать оптимальную технологию слива для вашей мойки

• Чек: раковина из нержавеющей стали или гранита SilicaTec . Из-за разной толщины материала каждая из двух версий оснащена собственными наборами для сбора мусора. Мойки hansgrohe из нержавеющей стали можно комбинировать с переливом и решетчатыми корзинами из матовой нержавеющей стали.
• Выбор за вами: раковина с одной или двумя раковинами ? Для раковин hansgrohe из нержавеющей стали с двумя раковинами необходим слив на два переливания; для версии SilicaTec достаточно одного переполнения. Предыстория: в двойной раковине из нержавеющей стали сливается лишняя вода из двух бассейнов отдельно; в гранитной версии бассейны соединены и используют общий перелив.
  Мойки hansgrohe с одной раковиной из нержавеющей стали оснащены сливным гарнитуром с переливом, адаптированным к материалу.
  Размер бассейна, как правило, не имеет значения при выборе технологии слива.
• Выбор за вами: ручной или автоматический слив ? Раковину можно закрыть сетчатой ​​корзиной, которая управляется вручную или автоматически. Он накапливает воду и предотвращает попадание предметов в канализацию и блокировку сифона. Ручное управление означает, что вы берете руку в бассейн и открываете или закрываете пробку. В случае с автоматическим набором отходов вы используете эксцентриковый пульт дистанционного управления.Для поворотной ручки необходимо второе отверстие под смеситель на краю мойки или в столешнице. Комбинированные блоки для мойки hansgrohe с кнопкой Select предлагают инновационную концепцию управления, которая сочетает в себе слив с управлением водой. Подача воды запускается и останавливается нажатием кнопки, и при легком повороте корзина сита поднимается или опускается в слив. Механика пульта дистанционного управления спрятана под раковиной.

Экономия места, повышение гибкости

Во всех наборах для мусора hansgrohe используются компактные сливные патрубки и сифоны, которые легко оставляют в базовом блоке достаточно места для другой посуды.Регулируемые монтажные трубы можно адаптировать к конкретной ситуации с мойкой. Наборы для мусора также идеально подходят к hansgrohe sBox. Надежное хранение шлангов обеспечивает оптимальную механику наших кухонных смесителей с функцией извлечения.

Сантехника для раковины и слива

Схемы и полезные советы о том, как работает раковина и слив в кухне и ванной комнате

Раковины для кухни и ванной подключены к системе водоснабжения дома, которая снабжает смесители, и к домашней канализации. система отвода сточных вод (DWV) для стоков.И кухонные раковины, и раковины для ванны работают одинаково; Основное отличие состоит в том, что кухонные мойки предназначены для подключения к большему количеству приспособлений, чем к смесителю, например, к фильтру для воды, мусоропроводу и посудомоечной машине. В большинстве раковин для ванных комнат есть только кран и слив.

Слив в раковине всегда включает в себя «сифон», который заполняется водой, чтобы предотвратить попадание канализационных газов в дом. © Linerpics / Shutterstock.com

Как работает слив для раковины

Водоотвод в раковине состоит из нескольких компонентов.В кухонных мойках сетчатый фильтр вставлен в корпус, который вставляется в отверстие для раковины и прикрепляется к раковине с помощью капельки водопроводной замазки. Под раковиной корпус фильтра соединяется с патрубком слива и остальной частью слива. Мусоропровод, если он есть, крепится непосредственно к специальному фильтрующему корпусу. (См. Раздел «Как работает вывоз мусора».) Схема слива кухонной раковины

У большинства раковин для ванн нет фильтра, но есть откидная пробка, чтобы раковину можно было легко наполнить водой.Выдвижная заглушка вставляется в корпус слива, который подсоединяется так же, как корпус фильтра кухонной мойки, как показано справа. (Для получения дополнительной информации см. Сантехника для раковины в ванной.

Под раковиной резиновое уплотнение, металлическая шайба и большая контргайка или фиксатор прижимают корпус к раковине. Прямой наконечник крепится к корпусу фильтра с помощью резьбового соединения. соединительные муфты соединяют патрубок, основные части дренажного сифона и короткий резьбовой ниппель на тройнике в дренажной трубе.На стене или задней части шкафа декоративная накладка, называемая накладкой, скрывает соединитель и ниппель. Сточные воды выходят через сифон и спускаются по дренажной трубе в основную трубу.

Что такое ловушка для раковины?

Сифон для раковины представляет собой J-образную трубу под раковиной, предназначенную для улавливания ядовитых канализационных газов до того, как они попадут в дом. Наиболее распространенный сифон иногда называют P-сифоном (потому что он имеет форму буквы P, упавшей лицевой стороной вниз). Сифон для раковины для ванной

Когда вода стекает в слив раковины, она проходит через сифон и выходит из водосточной трубы.Но поскольку водосточная труба выходит на более высоком уровне, чем изогнутая часть трубы, часть воды захватывается и удерживается на изгибе сифона. Эта вода обеспечивает уплотнение, не позволяя канализационным газам подниматься вверх через слив раковины. Каждый раз, когда вы пользуетесь раковиной, вода в сифоне заменяется.

Сифон присоединяется к патрубку слива раковины и водосточной трубе с помощью резьбовых соединений. Большая резиновая шайба под каждой муфтой обеспечивает водонепроницаемое уплотнение.

Если раковина засорилась — или если вы уронили в канализацию небольшой предмет — первое место, где нужно искать засорение или потерянный предмет, находится в легко снимаемом сифоне (не забудьте поставить под него ведро, прежде чем разбирать трубы) .У некоторых ловушек внизу есть пробка для очистки, поэтому вам даже не нужно снимать ловушку.

Рекомендуемый ресурс: Получите предварительно проверенную местную дренажную систему Pro

Позвоните, чтобы получить бесплатные оценки у местных профессионалов прямо сейчас:
1-866-342-3263

О Доне Вандерворте

Дон Вандерворт разработал свой Имея опыт более 30 лет, работал редактором по строительству Sunset Books, старшим редактором журнала Home Magazine, автором более 30 книг по обустройству дома и автором бесчисленных журнальных статей.Он появлялся в течение 3 сезонов на телеканале HGTV «Исправление» и несколько лет был домашним экспертом MSN. Дон основал HomeTips в 1996 году. Узнать больше о Don Vandervort

Проблемы с вашей кухонной мойкой / умывальником?

Если слив не опорожняется, это может быть связано со следующей ошибкой:

1. Сифонный сифон под раковиной заблокирован
Сифонный сифон под раковиной чаще всего состоит из так называемого S-образного сифона. Сифонная ловушка предотвращает появление запаха в сливе раковины.Ii часто попадает в сифонный сифон, где можно найти причину засорения кухонной мойки, потому что сифонный сифон может накапливать различные остатки пищи и тому подобное, которые смываются в канализацию.

Перед разборкой сифонного сифона необходимо слить воду из раковины. Целесообразно иметь готовую посуду или что-то подобное, которое можно разместить под трубами для сбора любой возможной воды или других жидкостей и материалов. Обязательно тщательно очистите трубы в жирорастворимом растворителе, чтобы на внутренних трубах не осталось покрытия.Особенно важно, чтобы все уплотнения были целы и не имели трещин ни сбоку, ни на поверхности. Перед установкой труб полезно смазать уплотнения, например, небольшим количеством средства для мытья посуды.

2. Засорения в других частях канализационной системы дома
Если ошибка не в сифонном сифоне, рекомендуется еще раз проверить другие стоки в доме. Если ошибка связана с канализацией, то обычно в первую очередь переливаются ближайшие стоки, а через короткое время заполняются и другие трубы.

Попробуйте позволить воде течь под наблюдением в нижний сток для сидения, например, в сток в полу. Если сток продолжает переполняться, проблема в доме, а не в общественной канализационной системе.
Аналогичным образом проверьте другие стоки и убедитесь, что они работают должным образом.
Если проблема по-прежнему возникает только с кухонной мойкой, попробуйте очистить слив с помощью средства для чистки труб, которое можно приобрести в большинстве хозяйственных и аналогичных магазинов. Здесь проще всего снова отделить сифонный сифон и прочистить оттуда трубы.Но помните, что это только откладывает проблему, так как вы не можете очистить трубу изнутри с помощью очистителя для труб, а можете только создать отверстие, через которое может проходить вода. Рекомендуется обратиться к лицензированному специалисту по канализации для более тщательного изучения состояния труб.

3. Неисправность в коммунальной канализации.
Если во время проверки воды забиваются другие стоки, необходимо найти колодец канализационной линии для канализации за пределами дома, а затем снять крышку.Затем выясните, есть ли вода в нижнем канале колодца. Если в колодце есть вода, засор следует искать внутри колодца и по направлению к общественной канализации. Свяжитесь с техническим управлением муниципалитета.

В сливной трубе пахнет
В случае, если слив, относящийся к кухне или унитазу, начинает пахнуть сточными водами, это может быть почти полностью связано с неработающим сифонным сифоном. Либо сифонный сифон заблокирован, либо в нем нет воды.

Если сифонный сифон опорожнен от воды, запах из канализации имеет свободный доступ и будет распространяться из канализации в раковину. Попробуйте налить воду в канализацию и посмотрите, не устранит ли это проблему с запахом. Если это сифонный сифон, который используется очень редко, рекомендуется после заполнения водой налить в него немного растительного масла, так как это предотвратит испарение воды.

Слив сливается медленно
Если слив в раковине / умывальнике сливается медленнее, чем обычно, это чаще всего происходит из-за засорения сифонного сифона или накопления осадка внутри труб.

Ситуацию можно исправить кипятком, когда потом задействуешь поршень. При использовании поршня вы должны опустить его в слив в раковине, а затем включить воду и дать раковине наполовину наполниться горячей водой. Слегка приподнимите одну сторону поршня и дайте воде стечь в канализацию. Теперь медленно нажмите на поршень и быстро верните его вверх. Следует помнить, что в случае плунжера именно частичный вакуум создает отверстие в закупорке.
Если вы не можете удалить засор с помощью поршня, в некоторых случаях можно использовать каустическую соду. Затем следует следовать инструкциям на бутылке и помнить, что при смешивании каустической соды и воды ее всегда следует добавлять в воду, а не наоборот. Поскольку каустическая сода при контакте с водой вступает в реакцию нагреванием, рекомендуется использовать холодную воду.

Бульканье и пузыри из слива
Когда вода стекает медленно, можно услышать бульканье или пузырьки воздуха, например, в унитазе.Вероятно, это связано с отсутствием вентиляции в канализационной системе, образованием минеральных отложений в трубах или может указывать на засорение внутри системы.

В некоторых системах канализации в домах вентиляция встроена в систему. Это зависит от количества стоков, расстояния от водостока до колодца внешней канализационной линии и смотровой камеры, а также от того, сколько этажей в здании.

Если булькающие звуки раздавались внезапно, это может указывать на засорение вентиляционного отверстия.
Иногда это может быть из-за крысиного гнезда. См. Раздел об истреблении крыс.

Есть ли вентиляция из канализации, это должно быть указано на планах канализации дома. Если у вас нет такого плана канализации, вы можете получить его в техническом отделе вашего местного муниципалитета. Если у вас нет вентиляции, вам следует проверить, хорошо ли закрыта ваша канализационная линия и смотровая камера, чтобы она была более или менее герметичной вокруг крышки.

В случае блокировки это может быть связано с несколькими факторами.Если был длительный процесс, когда проблема усиливалась в течение более длительного периода, могут быть инвазивные корни деревьев или кустарников, которые расположены близко к внешней канализационной линии.

Накопление минеральных отложений в трубах со временем также может вызвать дефицит воздуха в трубах. Рекомендуется проконсультироваться с вашим местным специалистом по канализации и, возможно, провести съемку вашей канализационной системы с помощью камеры.

Съемка с помощью камеры — это ценное обследование, которое может со временем сэкономить деньги.Как и многие другие вещи, это также применимо к канализационным системам: чем быстрее вы устраните трещину, износ и т.п., тем дешевле становится счет. Съемка с помощью камеры — самый надежный способ выяснить состояние вашей канализационной системы, чтобы вы могли своевременно вмешаться и провести правильный ремонт.

Сантехнические S-образные сифоны — Pro-Tech Home Inspection Services

Сантехнические S-Traps

Pro-Tech Home Inspection Services

Возможно, вы приобрели или рассматривали возможность покупки дома, который не строился в последние годы.Если это ваш случай, вы можете обнаружить, что некоторые или все водостоки в доме имеют S-образные сифоны. Если перед покупкой у вас был осмотр дома, инспектор, возможно, порекомендовал вам заменить S-образные сифоны на дренажных каналах и установить надлежащие P-сифоны, но почему? Чтобы понять, почему рекомендуется замена этих ловушек, мы должны понимать назначение ловушек на водостоках и то, как они работают.

Сначала пару слов о вентиляции. Бытовая система DWV (дренаж, сточная труба, вентиляция) предназначена для поддержания нейтрального давления воздуха внутри дренажных линий.Когда столб или «пробка» воды проходит через сливную трубу, она сжимает воздух перед собой, создавая вакуум позади. Оба эти условия должны быть смягчены, чтобы слив работал должным образом. Если воздуху впереди некуда идти, он может препятствовать потоку или создавать положительное давление в другом месте системы. Если воздух позади не заменен, он может быть втянут через слив и выкачан из сифона. Правильная вентиляция является критическим компонентом конструкции канализации для регулирования этого давления, и в большинстве современных домов есть несколько вентиляционных труб, которые выступают над линией крыши.Когда сантехника модернизируется в старом доме, не всегда так просто обеспечить надлежащую вентиляцию новой арматуры. В некоторых старых домах может быть только одна вентиляционная труба.

Сифон работает за счет изгиба сливной трубы, который улавливает определенное количество жидкости, называемое уплотнением сифона, в сливе. Таким образом, название «ловушка». Эта жидкость, оставшаяся в канализации, создает барьер, через который канализационные газы, запахи, а также мыши и другие вредители не могут проникнуть в жилище.

S-образные ловушки легко идентифицировать в домах, потому что они изогнуты в форме S.Отсутствие горизонтального участка означает, что столб воды, проходящий через слив, особенно подвержен сифонированию. Такое сифонирование может сопровождаться слышимым бульканьем из слива раковины. Если уплотнение сифона выкачано всухую, мы открыли проход для канализационных газов, запахов и вредителей / грызунов, чтобы проникнуть в жилое пространство. По этой причине в большинстве юрисдикций не разрешается использовать S-образные сифоны как часть системы отвода сточных вод. Вот иллюстрация, любезно предоставленная Карсон-Данлоп, которая поможет вам понять, как S-ловушка может быть восприимчива к сифону.

Конструкция сифона, разрешенная действующими правилами водоснабжения, называется P-сифоном, который легко узнать по его P-образному изгибу. P-образные сифоны помогают предотвратить сифонирование за счет использования горизонтального участка, который помогает замедлить поток воды и облегчить вентиляцию. Вот простая иллюстрация, любезно предоставленная InterNACHI, чтобы показать разницу между конструкциями ловушек.

Даже с установленными P-ловушками, редко используемые приспособления могут высохнуть в результате испарения. Если в вашем доме есть приспособления, которые редко используются (включая сливы в полу, которые не обслуживают трубопроводы конденсации), было бы неплохо регулярно пропускать воду через них.Если вы когда-либо подозреваете запах канализации или септического газа, это будет хорошим первым шагом.

С практической точки зрения, многие S-ловушки работают нормально, но конфигурация неправильная или «по правилам» по уважительной причине. Замена S-образных сифонов в вашем доме — это хорошая профилактическая мера, которую следует предпринять для обновления вашей сантехники. Существует несколько экономичных способов замены S-образных ловушек, которые не вентилируются должным образом, например, замена S-образных ловушек на P-образные ловушки и установка Studor AAV (клапана впуска воздуха).Это приложение, как правило, не соответствует коду, но иногда используется, когда установка новой вентиляционной трубы или подключение к существующей нецелесообразно (например, пристройки, кухонные острова и т. Д.). Всегда лучше всего проконсультироваться с лицензированным сантехником, чтобы получить совет о наилучшем методе улучшения или исправления.

P-ловушки — их правильная установка — Charles Buell Inspections Inc.

Я не изо всех сил стараюсь придирчиво заниматься домашним инспектором в Сиэтле — иногда это просто случается.Я думаю, что у большинства агентов проблемы с придирками, когда эти, казалось бы, неважные элементы попадают в раздел отчета «Сводка важных результатов». Это «дурной тон», как сказал бы капитан Крюк. Хотя такого рода информацию следует упоминать в контексте общей «информации» о доме, размещение ее в сводке придает ей «вес», которого она не заслуживает.

Возьмем, к примеру, соединение P-ловушки в мусоропроводе.

Неправильный P-сифон

На первый взгляд выглядит почти нормально, когда на самом деле он установлен задом наперед.

На следующих двух фотографиях я попытаюсь объяснить, что не так с этой установкой.

Ловушки спроектированы так, чтобы они могли самоочищаться (очищаться) благодаря своей форме. Обратите внимание на то, как на первом рисунке ниже поток воды поступает из раковины (в данном случае сброс) в точке C и синей стрелке. Сила потока воды увеличивается, когда она ударяется о дно, помогая ей течь вверх и через холм и спускаться в канализацию по левой синей стрелке.

На нижнем рисунке мы можем видеть, что, когда ловушка установлена ​​«задом наперед», расстояние, обозначенное «B», намного больше, чем расстояние «A» — гораздо более высокий холм, через который вода может преодолеть.У него также нет ускорения за счет того, что он установлен другим способом. Поток воды фактически уменьшается, потому что поток воды попадает в более вертикальную стену в нижней установке.

Как должна выглядеть P-ловушка

Итак, что произойдет, если это не исправить? В конце концов, ловушка забивается мусором, и вода не будет стекать должным образом. «Обычно» это не трудное решение (хотя бывают случаи, когда это может быть довольно сложно) — то, что может сделать любой сантехник, находясь дома по другим причинам, или что-то, что может сделать даже знающий домовладелец или другой квалифицированный специалист по ремонту. исправить.

Это просто не та проблема, которая «нарушает правила сделки» или «безопасность», чтобы помещать ее в резюме.

***

Чарльз Буэлл, домашний инспектор Сиэтла

Если вам понравился этот пост и вы хотите получать уведомления о новых сообщениях в моем блоге, подпишитесь по электронной почте в маленьком поле справа. Обещаю БЕЗ спама в вашей электронной почте.

Комплект гранитной мойки EMPORIO 1 чаша без крыла для сушки + ручной сифон + смеситель для кухни МИЛАН — отделка Серый

Комплект раковина гранитная EMPORIO 1 чаша без крыла для сушки + ручной сифон + смеситель для кухни МИЛАН — отделка Серый

Установить ЭМИ.Д.1К50-СМ.МИЛ.Х

Код товара:	ЭМП.Д.1К50-СМ.МИЛ.Х
серии:	EMPORIO
EAN:	5 5289526

Варианты:

Технические параметры

833

слив :

длина

Глубина основной чаши [мм]:

Отделка / цвет:	Серый
Материал изготовления:	Кварцевый наполнитель / смола
Тип раковины:	1 чаша
Сливное отверстие:	3 1/2 «
Тип мойки:	Необратимый монтаж
Способ сборки:	Вставка
Размер корпуса [мм]:	450
мм ]:	485
Ширина мойки [мм]:	455
Длина основной чаши [мм]:	415
Ширина основной чаши [мм]:	335
200
Количество стандартных отверстий:	1

Комплект деталей

.
