Как сделать электромагнит в домашних условиях: Электромагнит в домашних условиях

By alexxlab No comments

Содержание

Советы по тому, как изготовить электромагнит своими руками

Независимо от того, для чего человеку понадобился магнит, его легко можно сделать в домашних условиях. Когда под рукой такая штука, с ее помощью можно не только позабавиться, поднимая со стола различные мелкие железяки, но и подыскать ей полезное применение, например, найти оброненную на ковер иголку. Из этой статьи вы узнаете, как легко можно сделать электромагнит своими руками в домашних условиях.

Немного физики

Как мы помним (или не помним) из уроков физики, для того, чтобы преобразовать электрический ток в магнитное поле, нужно создать индукцию. Индуктивность создается при помощи обычной катушки, внутри которой это поле возникает и передается на стальной сердечник, вокруг которого совершена обмотка катушки.

Таким образом, в зависимости от полярности, один конец сердечника будет излучать поле со знаком «минус», а противоположное – со знаком «плюс». Но на визуальные магнетические способности полярность ни коим образом не влияет. Итак, когда с физикой покончено, можно приступить к решительным действиям по созданию простейшего электромагнита своими руками.

Материалы для изготовления самого простого магнита

В первую очередь нам потребуется любая катушка индуктивности с намотанным на сердечник медным проводом. Это может быть обычный трансформатор из любого блока питания. Отличным средством для создания электромагнитов является обмотка вокруг зауженной тыльной части кинескопов старых мониторов или телевизоров. Нити проводников в трансформаторах защищены изоляцией, состоящей из почти невидимого слоя специального лака, препятствующего прохождению электрического тока, что нам как раз и нужно. Помимо указанных проводников, для создания электромагнита своими руками также нужно приготовить:

  1. Обычную батарейку на полтора Вольта.
  2. Скотч или изоленту.
  3. Острый ножик.
  4. Гвоздь сотку.

Процесс изготовления простейшего магнита

Начинаем с изъятия проводов из трансформатора. Как правило, его середина находится внутри стального обрамления. Можно, сняв поверхностную изоляцию на катушке, просто разматывать провод, протаскивая его между рамами и катушкой. Поскольку нам не понадобится много провода, этот способ здесь самый приемлемый. Когда мы высвободили достаточное количество провода, делаем следующее:

  1. Наматываем изъятый из катушки трансформатора провод вокруг гвоздя, который будет служить нашему электромагниту стальным сердечником. Витки желательно делать как можно чаще, плотно прижимая их друг к другу. Не забываем на начальном витке оставить длинный конец провода, посредством которого наш электромагнит будет запитываться к одному из полюсов батарейки.
  2. Когда дошли до противоположного конца гвоздя, также оставляем длинный проводник для запитки. Излишки провода обрезаем ножом. Чтобы спираль, намотанная нами, не распускалась, можно обмотать ее скотчем или изолентой.
  3. Зачищаем оба конца провода, идущего от гвоздя с намоткой, от изоляционного лака ножиком.
  4. Один конец зачищенного проводника прислоняем к плюсу батарейки и прихватываем его скотчем или изолентой так, чтобы контакт хорошо сохранялся.
  5. Другой конец тем же способом приматываем к минусу.

Электромагнит готов к работе. Разбросав по столу металлические скрепки или кнопки, можно проверить его работоспособность.

Как изготовить более мощный магнит?

Как своими руками сделать электромагнит с более мощными магнетическими свойствами? На силу магнетизма влияет несколько факторов, и самым главным из них является мощность электрического тока батареи, которую мы используем. Например, изготовив электромагнит из квадратной батарейки на 4,5 вольт, силу его магнитных свойств увеличим втрое. 9-вольтовая крона даст еще более мощный эффект.

Но не стоит забывать, что, чем сильнее электрический ток, тем больше потребуется витков, поскольку сопротивление при малом количестве витков будет слишком сильным, что приведет к сильному нагреву проводников. При сильном их нагреве изоляционный лак может начать плавиться, витки начнут коротить друг на друга или на стальной сердечник. И то, и другое рано или поздно приведет к короткому замыканию.

Также сила магнетизма зависит от количества витков вокруг сердечника магнита. Чем их будет больше, тем сильнее будет поле индукции, и тем сильнее будет магнит.

Изготавливаем более мощный магнит

Попробуем изготовить своими руками электромагнит на 12 вольт. Питаться он будет от сетевого блока питания на 12 вольт или от 12-вольтового автомобильного аккумулятора. Для его изготовления нам понадобится гораздо большее количество медного проводника, а потому следует изначально извлечь из заготовленного трансформатора внутреннюю катушку с медным проводом. Болгарка – самое отличное средство для ее извлечения.

Что нам понадобится для изготовления:

  • Стальная подкова от большого навесного замка, которая послужит нам сердечником. В данном случае примагничивать железяки можно будет обоими его концами, что еще более увеличит подъемную способность магнита.
  • Катушка с медным проводом в лакированной изоляции.
  • Изолента.
  • Нож.
  • Ненужный блок питания на 12 вольт или автомобильный аккумулятор.

Процесс изготовления мощного 12-вольтового магнита

Конечно, в роли сердечника можно использовать и любой другой массивный стальной штырь. Но подкова от старого замка подойдет как нельзя лучше. Ее изгиб будет служить в качестве своеобразной ручки, если мы начнем поднимать грузы, обладающие внушительным весом. Итак, в данном случае процесс изготовления электромагнита своими руками следующий:

  1. Наматываем проволоку из трансформатора вокруг одной из подков. Витки кладем как можно плотнее. Изгиб подковы будет немного мешать, но ничего страшного. Когда заканчивается длина стороны подковы, укладываем витки в противоположную сторону, поверх первого ряда витков. Делаем, в общей сложности, 500 витков.
  2. Когда обмотка одной половины подковы готова, обматываем ее одним слоем изоленты. Изначальный конец провода, предназначенного для подпитки от источника тока, выводим в верхнюю часть будущей ручки. Обматываем нашу катушку на подкове еще одним слоем изоленты. Другой конец проводника приматываем к изгибающейся сердцевине ручки и на другой стороне делаем еще одну катушку.
  3. Наматываем проволоку на противоположную сторону подковы. Делаем все так же, как и в случае с первой стороной. Когда 500 витков уложено, так же выводим конец провода для запитки от энергоисточника. Кому непонятно, порядок действий хорошо показан в этом видео.

Заключительная стадия изготовления электромагнита своими руками – подпитка к энергоисточнику. Если это аккумулятор, наращиваем концы зачищенных проводников нашего электромагнита при помощи дополнительных проводов, которые подсоединяем к клеммам аккумулятора. Если это блок питания, отрезаем штекер, идущий на потребитель, зачищаем провода и к каждому прикручиваем по проводу от электромагнита. Изолируем изолентой. Включаем блок питания в розетку. Поздравляем. Вы сделали своими руками мощный электромагнит на 12 вольт, который в состоянии поднимать грузы свыше 5 кг.

Как сделать простейший электромагнит в домашних условиях. Делаем электромагнит в домашних условиях

Электромагнит является очень полезным устройством, который массово используется в промышленности и во многих сферах человеческой деятельности. Хоть это устройство и может показаться сложным по своей конструкции, однако оно легкое в изготовлении и маленький домашний электромагнит можно сделать в домашних условиях из подручных средств.

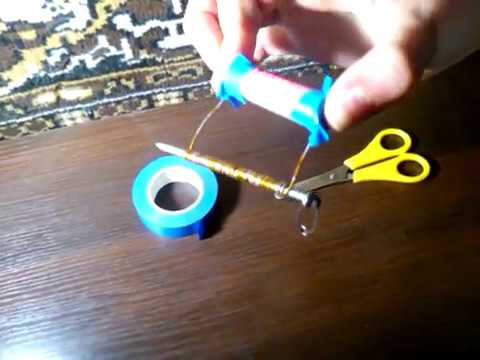

Давайте посмотрим процесс создания этой самоделки в видео:

Для того, чтобы сделать маленький электромагнит в домашних условиях нам понадобится:

— Железный гвоздь или болт;
— Медная проволока;
— Наждачная бумага;
— Алкалиновая батарейка.

В самом начале следует отметить, что не советуется брать слишком толстую проволоку. Медная проволока диаметром в один миллиметр отлично подойдет для будущего электромагнита. Что касается размера гвоздя или болта, то идеальным вариантом будет длина в 7-10 сантиметров.

Итак, приступим к изготовлению мини электромагнита. Вначале нам нужно намотать медную проволоку на болт. Важно обратить внимание на то, чтобы каждый виток плотно прилегал к предыдущему.

Намотать проволоку нужно так, чтобы в обеих концах осталось по куску проволоки.

Осталось лишь подключить наши провода к источнику, а именно алкалиновой батарее. После этого наш болт будет притягивать металлические элементы.

Принцип работы электромагнита очень прост. Когда электрический ток проходит через катушку с сердечником образуется магнитное поле, которое и притягивает металлические элементы. Мощность электромагнита зависит от плотности витка и количества слоев медной проволоки, а также от силы тока.

Электромагнит – это магнит, который работает (создаёт магнитное поле) только при протекании через катушку электрического тока. Чтобы сделать мощный электромагнит, нужно взять магнитопровод и обмотать его медной проволокой и просто пропустить ток по этой проволоке. Магнитопровод начнет намагничиваться катушкой и начнет притягивать железные предметы. Хотите мощный магнит – поднимайте напряжение и ток, экспериментируйте. А чтобы не мучится и не собирать магнит самому, можно просто достать катушку с магнитного пускателя (они бывают разные, на 220В/380В). Достаете эту катушку и внутрь вставляем кусок любой железяки (например, обычный толстый гвоздь) и включаем в сеть. Вот это будет по-настоящему не плохой магнит. А если у вас нет возможности достать катушку с магнитного пускателя, то сейчас рассмотрим, как сделать электромагнит самому.

Для сборки электромагнита вам понадобятся проволока, источник постоянного тока и сердечник. Теперь берем наш сердечник и мотаем медную проволоку на него (лучше виток витку, а не в навал – увеличится коэффициент полезного действия). Если хотим сделать мощный электро магнит, то мотаем в несколько слоев, т.е. когда намотали первый слой, переходим во второй слой, а потом мотаем третий слой. При намотке учитывайте, что то, что вы намотаете, эта катушка имеет реактивное сопротивление, и при протекании через эту катушку будет проходить меньший ток при большом реактивном сопротивлении. Но тоже учитывайте, нам нужен и важен ток, потому, что мы будем током намагничивать сердечник, который служит в качестве электро магнита. Но большой ток сильно будет нагревать катушку, по которой протекает ток, так что соотнесите эти три понятия: сопротивление катушки, ток и температура.

При намотке провода выберите оптимальную толщину медной проволоки (где-то 0,5 мм). А можете и поэкспериментировать, учитывая, что чем меньше сечение проволоки, тем больше будет реактивное сопротивление и соответственно ток протекать будет меньший. Но если вы будите мотать толстым проводом (примерно 1мм), было бы не плохо, т.к. чем толще проводник, тем сильнее магнитное поле вокруг проводника и плюс ко всему будет протекать больший ток, т.к. реактивное сопротивление будет меньше. Так же ток будет зависеть и от частоты напряжения (если от переменного тока). Так же стоит сказать пару слов о слоях: чем больше слоев, тем больше магнитное поле катушки и тем сильнее будет намагничивать сердечник, т. к. при наложении слоев магнитные поля складываются.

Хорошо, катушку намотали, и сердечник внутрь вставили, теперь можно приступить к подаче напряжения на катушку. Подаем напряжение и начинаем увеличивать его (если у вас блок питания с регулировкой напряжения, то плавно поднимайте напряжение). Следим при этом чтобы наша катушка не грелась. Подбираем напряжение такое, чтобы при работе катушка была слегка теплой или просто теплой – это будет номинальный режим работы, а так же можно будет узнать номинальный ток и напряжение, замерив на катушке и узнать потребляемую мощность электромагнита, перемножив ток и напряжение.

Если вы собираетесь включать от розетки 220 вольт электромагнит, то вначале обязательно измерьте сопротивление катушки. При протекании через катушку тока в 1 Ампер сопротивление катушки должно быть 220 ом. Если 2 Ампера, то 110 Ом. Вот как считаем ТОК=напряжение/сопротивление= 220/110= 2 А.

Все, включили устройство. Попробуйте поднести гвоздик или скрепку – она должна притянуться. Если плохо притягивается или очень плохо держится, то домотайте слоев пять медной проволки: магнитное поле увеличится и сопротивление увеличится, а если сопротивление увеличится, то номинальные данные электро магнита изменятся и нужно будет перенастроить его.

Если хотите увеличить мощность магнита, то возьмите подковообразный сердечник и намотайте провод на две стороны, таким образом получится манит-подкова состоящий из сердечника и 2-ух катушек. Магнитные поля двух катушек сложатся, а значит, магнит в 2 раза будет работать мощнее. Большую роль играет диаметр и состав сердечника. При малом сечении получится слабый электромагнит, хоть если мы и подадим высокое напряжение, а вот если увеличим сечение сердечка, то у нас выйдет не плохой электромагнит. Да если еще сердечник будет из сплава железа и кобальта (этот сплав характеризуется хорошей магнитной проводимостью), то проводимость увеличится и за счет этого сердечник будет лучше намагничиваться полем катушки.

Выводы:

  1. Если хотим собрать мощный электромагнит, то мотаем максимальное количество слоев (диаметр проволоки не так важен).
  2. Сердечник лучше всего взять подковообразный (нужно только будет запитать 2-е катушки).
  3. Сердечник должен быть из сплава железа и кобальта.
  4. Ток по возможности должен протекать как можно больший, потому что именно он создает магнитное поле.

Хотелось бы иметь возможность создать самостоятельно мощный электромагнит для разных дел, которых сразу найдется немало. Но это совсем не просто, как показывает практика. А вот простой на основе обычного гвоздя, батарейки и провода сделать по силам даже младшему школьнику причем все это можно сделать дома, заранее купив в магазине необходимые детали. Кстати, на уроках физики эта идея тоже может пригодится.

Расскажем, какие запачасти и действия необходимы для этого маленького магнитика.

Итак, нам необходимо приготовить перед работой медный провод, электрический ленту, батареи AA, гвоздь, ножницы, булавки.

Во-первых, мы должны обернуть медный провод вокруг гвоздя.

Очень важно, чтобы витки провода плотно легли на катушку. Отрежьте лишнее и чистим провод от изоляции. Затем подключите клеммы. Отрежьте кусок изоленты. Подключите один контакт к минусу и второй -к плюсу. Мы получили такой электрический магнит. В заключение его нужно проверить.

А приобрести мощный магнит можно в китайском интернет-магазине.

Подробнее о то, как создать электромагнит

Довольно легко построить электромагнит. Все, что вам нужно сделать, это обернуть несколько витков изолированных медных проводов вокруг железного сердечника. Если вы присоедините батарею к проводу, электрический ток начнет течь, и железный сердечник станет намагниченным. Когда аккумулятор отсоединен, железный сердечник потеряет свой магнетизм. Выполните следующие шаги, если хотите построить электромагнит, описанный в нашем эксперименте « Магниты и электромагниты»:

Шаг 1 – Соберите материалы

Чтобы построить электромагнит, описанный в нашем эксперименте « Магниты и электромагниты» , вам понадобятся:

Один железный гвоздь длиной 15 сантиметров. Три метра изолированного многожильного медного провода. Одна или несколько батареек D-cell.

Шаг 2 – Удалите часть изоляции

Медная проволока должна быть выставлена ​​так, чтобы батарея могла хорошо подключиться к электросети. Используйте пару проводов для удаления нескольких сантиметров изоляции с каждого конца провода.

Шаг 3 – Оберните провод вокруг гвоздя

Аккуратно оберните провод вокруг гвоздя. Чем больше проволоки вы обернете вокруг гвоздя, тем сильнее будет ваш электромагнит. Убедитесь, что вы оставили достаточно разматываемого провода, чтобы вы могли прикрепить аккумулятор.

Провод обернут вокруг гвоздя, чтобы создать электромагнит.

Когда вы обматываете провод вокруг гвоздя, убедитесь, что вы делаете это в одном направлении. Вам нужно это сделать, потому что направление магнитного поля зависит от направления создаваемого им электрического тока. Движение электрических зарядов создает магнитное поле. Если бы вы могли видеть магнитное поле вокруг провода, на котором протекает электричество, это было бы похоже на серию кругов вокруг провода. Если электрический ток течет прямо к вам, созданное им магнитное поле крутится вокруг провода против часовой стрелки. Если направление электрического тока отменяется, магнитное поле также меняет направление и направляет провод по часовой стрелке. Если вы оберните часть провода вокруг гвоздя в одном направлении, а часть провода – в другом направлении,

Магнитное поле вокруг токопроводящей проволоки.

Шаг 4 – Подключите аккумулятор

Прикрепите один конец провода к положительной клемме аккумулятора, а другой конец провода – к отрицательной клемме аккумулятора. Если все пошло хорошо, ваш электромагнит теперь работает!

Не беспокойтесь о том, какой конец провода вы прикрепляете к положительной клемме аккумулятора, а какой – к отрицательной клемме. Ваш магнит будет работать так же хорошо, как и в любом случае. Что изменит полярность вашего магнита. Один конец вашего магнита будет его северным полюсом, а другой конец будет его южным полюсом. Реверсируя способ подсоединения аккумулятора, вы можете перевернуть полюсы вашего электромагнита.

Советы по усилению вашего электромагнита

Чем больше оборотов провода у вашего магнита, тем лучше. Имейте в виду, что чем дальше провод от ядра, тем менее эффективным он будет.

Чем больше тока проходит через провод, тем лучше. Внимание! Слишком много тока может быть опасным! Когда электричество проходит через провод, часть электрической энергии преобразуется в тепло. Чем больше ток течет через провод, тем больше тепла генерируется. Если вы удвоите ток, проходящий через провод, генерируемое тепло увеличится в 4 раза! Если вы утроите ток, проходящий через провод, вырабатываемая теплота увеличится в 9 раз! Вещи могут быстро стать слишком горячими для обработки.

Попробуйте экспериментировать с разными ядрами. Более толстая сердцевина может создать более мощный магнит. Просто убедитесь, что материал, который вы выберете, может быть намагничен. Вы можете проверить свое ядро ​​с помощью постоянного магнита. Если постоянный магнит не притягивается к вашему ядру, он не станет хорошим электромагнитом. Например, алюминиевый стержень не является хорошим выбором для сердечника вашего магнита.

Магнит из гвоздя

Сегодня я хотел бы рассказать вам, как сделать простой электрический магнит.

Может быть, кто-то уже знает это или учился на уроках физики или ремесел. Я собираюсь показать это тем, кто еще этого не знает. Нам нужен медный провод, изолента, батарейка АА, гвоздь, ножницы, в коробке есть штыри для тестирования.

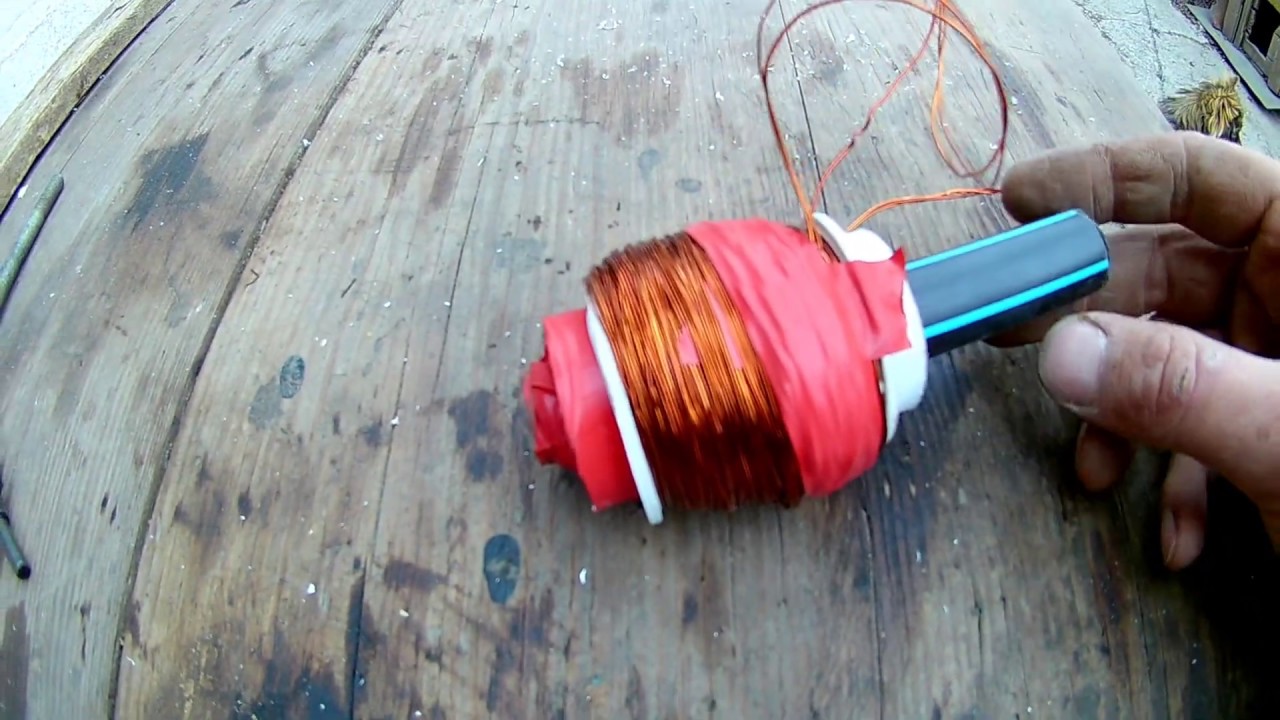

В этом видеоролике канала Креосан показано, как сделать самостоятельно электрический магнит. Нужно взять трансформатор от микроволновки, распилить его и достать обмотки. Также подойдут и другие трансформаторы. Но мощные и доступные только в микроволновках.

Нам понадобится первичная обмотка. Мы его только включили в сеть, а он уже начинает вибрировать. Что же будет, когда он будет притягивать железо? Настало время испытать electromagnet. На него можно подавать 12, 24, 36, 48, 110, 220 вольт. При этом может быть постоянный и переменный ток. Включаем аккумулятор от ноутбука и посмотрим, на что способен самодельный . Берем орешек и при участии электромагнита плющим его дверью. Как видите, с орешком он легко расправился. Попробуем поднять что-то потяжелее. Например крышку от канализационного люка.

Есть идея простого измерителя .

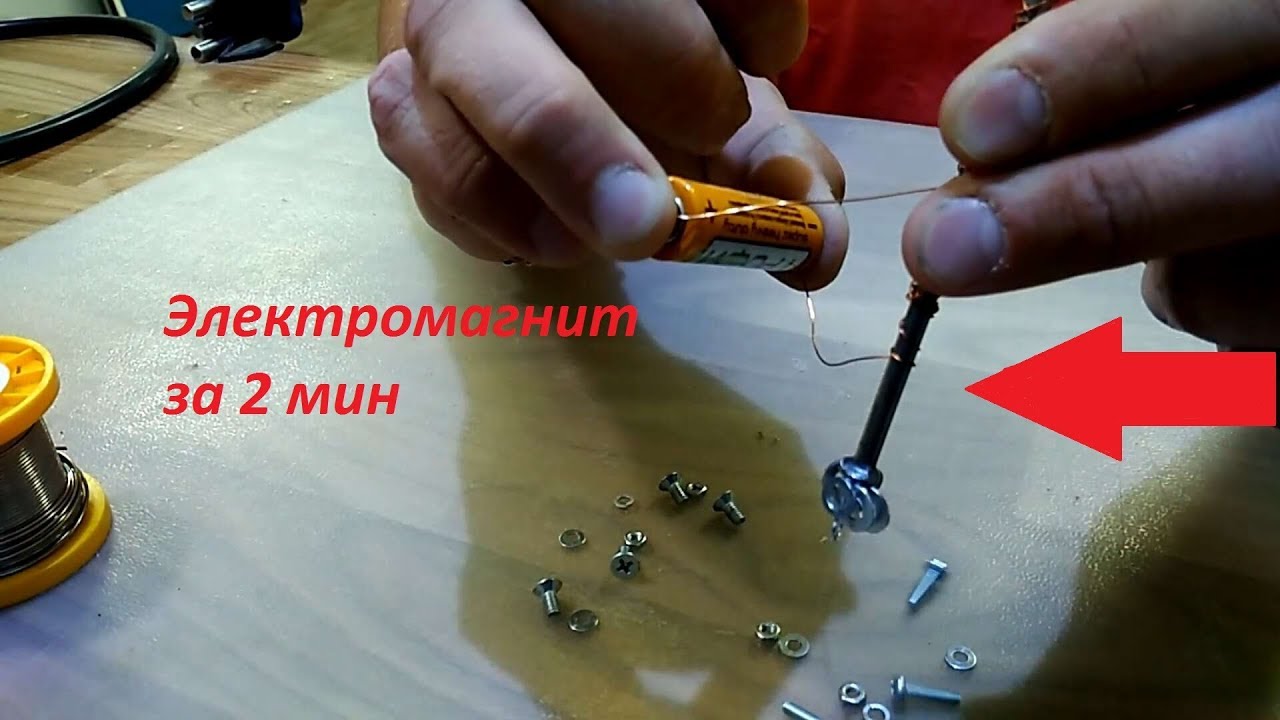

Простейший электромагнит за 5 минут

Далее. Еще один канал (HM Show) выпустил ролик по той же теме.
Он показал, как сделать простой электромагнит за 5 минут. Для изготовления устройства своими руками понадобится стальной стержень, медная проволока и любой изолирующий материал.

Для начала изолируем стальной стержень строительным скотчем, излишки материала отрезаем. Необходимо намотать медную проволоку на изолирующий материал так, чтобы было как можно меньше воздушных зазоров. От этого зависит сила магнита, также от толщины медной проволоки, количества витков и силы ток. Данные показатели нужно подбирать экспериментально. После того, как намотали проволоку, обмотать её изолирующим материалом.

Зачищаем концы проволоки. Подключаем магнит к блоку питания и подаем напряжение четыре вольта с силой тока 1 ампер. Как видим, болтики плохо магнитятся. Чтобы усилить магнит, увеличиваем силу тока до 1,9 ампера и результат сразу меняется в лучшую сторону! С данной силой тока можем уже поднимать и не только болтики, но и кусачки с плоскогубцами. Попробуйте изготовить с использованием батарейки, а получившийся результат написать в комментариях.

Наряду с постоянными магнитами с 19 века человек стал активно применять в технике и быту магниты переменные, работу которых можно регулировать подачей электрического тока. Конструктивно простой электромагнит представляет собой катушку из электроизоляционного материала с намотанным на ней проводом. При наличии минимума набора материалов и инструментов электромагнит не сложно изготовить самостоятельно. О том, как его сделать мы и расскажем в этой статье.


При прохождении по проводнику электрического тока вокруг провода возникает магнитное поле, при отключении тока поле исчезает. Для усиления магнитных свойств в центр катушки можно вводить стальной сердечник или увеличивать силу тока.

Применение электромагнитов в быту

Электромагниты могут быть использованы для решения целого ряда проблем:

  1. для сбора и удаления стальных опилок или мелких стальных крепежных деталей;
  2. в процессе изготовления различных игр и игрушек совместно с детьми;
  3. для электризации отверток и бит, что позволяет примагничивать шурупы и облегчает процесс их завинчивания;
  4. для проведения различных опытов по электромагнетизму.

Изготовление простого электромагнита

Простейший электромагнит, вполне пригодный для решения небольшого спектра практических бытовых задач может быть изготовлен своими руками без использования катушки.

Для работы приготовьте следующие материалы:

  1. стальной стержень диаметром 5-8 миллиметров или гвоздь на 100;
  2. провод медный в лаковой изоляции диаметром 0,1-0,3 миллиметра;
  3. два куска по 20 сантиметров медного провода в ПВХ изоляции;
  4. изоляционную ленту;
  5. источник электричества (батарейка, аккумулятор и пр. ).

Из инструментов приготовьте ножницы или кусачки (бокорезы) для резки проводов, пассатижи, зажигалку.

Первый этап – намотка электропровода. Непосредственно на стальной сердечник (гвоздь) намотайте несколько сотен витков тонкого провода. Вручную этот процесс осуществлять достаточно долго. Воспользуйтесь простейшим приспособлением для намотки. Зажмите гвоздь в патрон шуруповерта или электродрели, включите инструмент и, направляя провод, выполните его намотку. К концам намотанного провода примотайте куски провода большего диаметра и заизолируйте места контакта с помощью изоляционной ленты.

При эксплуатации магнита остается лишь подключить свободные концы проводов к полюсам источника тока. Распределение полярности подключения не оказывает влияния на работу приспособления.

Использование выключателя

Для удобства использования предлагаем слегка усовершенствовать полученную схему. К указанному выше перечню следует добавить еще два элемента. Первый из них – третий провод в ПВХ изоляции. Второй – выключатель любого типа (клавишный, кнопочный и т.д.).

Таким образом, схема подключения электромагнита будет выглядеть так:

  • первый провод соединяет один контакт батарейки с контактом выключателя;
  • второй провод соединяет второй контакт выключателя с одним из контактов провода электромагнита;

третий провод замыкает цепь, соединяя второй контакт электромагнита с оставшимся контактом батарейки.

Используя выключатель, включение и отключение электромагнита будет осуществляться значительно удобнее.

Электромагнит на основе катушки

Более сложный электромагнит изготавливается на основе катушки из электроизоляционного материала – картона, дерева, пластмассы. При отсутствии подобного элемента его несложно сделать самому. Возьмите небольшую трубочку из указанных материалов и приклейте к ней по торцам пару шайб с отверстиями. Лучше, если шайбы будут располагаться на небольшом отдалении от торцов катушки.

Волшебные свойства магнита

ВОЛШЕБНЫЕ СВОЙСТВА МАГНИТА

Что такое магнит?
Магнит – это кусок металла, способный притягивать другие металлические предметы. У магнита есть два полюса северный и южный. Если мы возьмем кусок магнита и разломим его на два кусочка, каждый кусочек опять будет иметь «северный» и «южный» полюс.
Магнитные поля магнита и электромагнита очень похожи. Под нашими ногами тоже находится земля- огромный магнит, имеющий два магнитных полюса. Благодаря магнитному полю земли работают стрелки компасов и дарят нам полярное сияние.

Актуальность

Магниты окружают нас повсюду. Они встроены в детские игрушки, в часы, в лифты, в домофоны. Магниты применяются в медицине, в магазинах, при строительстве подводных лодок. Огромные магниты используют для сортировки металлолома. Скоростные поезда двигаются на магнитной подушке, не касаясь рельсов. Для ориентирования на местности мы используем компас.

Виды магнитов
Существуют три основных вида магнитов:

Природный магнит или магнитная руда.
2. Временный магнит — это магнит, который действует в сильном магнитном поле.
3. Электромагнит — это устройство, создающее магнитное поле при прохождении электрического тока.

Свойства электромагнита и обычного магнита

Магнитные поля магнита и электромагнита очень похожи. Человек научился не только пользоваться естественными магнитами, но и делать искусственные.
Самый сильный в мире магнит находится в Национальной лаборатории имени Лоуренса (штат Калифорния, США). Его магнитное поле в 250 000 раз сильнее магнитного поля Земли.

Цель : выяснить  принцип работы магнита и электромагнита.

Задачи:

Создать простейшую модель электромагнита в домашних условиях.
Провести эксперименты с магнитом и электромагнитом

Объект исследования: магнит и электромагнит.
Гипотеза : электромагниты схожи по своим свойствам с магнитами и даже превосходят их.
Методы исследования:
1. Выполнение опытов и экспериментов.

Самодельный электромагнит
Я хочу вам рассказать об электромагните.
Электромагнит — устройство, которое создает магнитное поле при прохождении электрического тока через него.
Мы берем обычный гвоздь и обматываем его медной проволокой. Затем мы подсоединяем его к батарейке. При прохождении по обмотке электрического тока получается электромагнит. Затем берем один конец проволоки и подключаем его к плюсу батарейки и прижимаем пальцем. Электромагнит запущен.

В ходе изучения свойств магнита нами проделаны следующие эксперименты.
Эксперимент № 1


Нужно: Магнит, стеклянный кувшин, скрепка, вода
Ход опыта: В кувшин с водой бросим скрепку и постараемся ее вытащить с помощью магнита. Для этого поднесем магнит ко дну кувшина на уровне скрепки и будем медленно перемещать магнит по стенке вверх.
Результат: Скрепка следует за движением магнита и поднимается вверх до тех пор, пока не приблизится к поверхности воды. И ее легко можно достать не замочив рук.
Вывод: Магнитная сила действует через стекло и сквозь воду.

Эксперимент № 2
Нужно: Магнит, поверхность стола, металлическая гайка большого размера.
Ход опыта: Гайку положим на стол. Магнит расположим под столом в том месте, где стоит коробка с гайкой, и будем двигать его вдоль стола.
Результат: Гайка двигается по траектории движения магнита, который приводим в движение мы.

Эксперимент № 3
Нужно: Газета, ткань, губка для мытья посуды, магнит, стальной предмет.
Ход опыта: Нужно обернуть магнит в газету и проверить, притянет ли он стальной предмет. Повторить опыт с другими материалами. Повторить еще раз, но на этот раз слои различных материалов, укрывающие магнит, должны быть толще.
Результат: Магнит притягивает предмет через тонкий слой материала, но перестает притягивать, когда слой материала достигает определенной толщины.
Вывод: Магнитная сила имеет определенную интенсивность и может преодолеть тонкие слои некоторых материалов. Но толстые слои материалов она преодолеть не может.

Эксперимент № 4
Нужно: Магниты разной формы (подкова, круг, брусок) и разного размера, мелкие металлические предметы ( скрепки, гвоздики), коробки.
Ход опыта: В одну коробку положим гвоздики или иголки, а в другую скрепки. Поднесем по очереди магниты к разным коробочкам и подсчитаем, сколько однотипных предметов может поднять каждый магнит.
Результат: Одни магниты поднимают больше предметов, чем другие.
Вывод: Форма и размер магнита влияет на его силу. Подковообразные магниты сильнее прямоугольных, те в свою очередь, сильнее, чем круглые.

Эксперимент № 5
Нужно: Магнит, два гвоздя, магнит в форме бруска или подковы.
Ход опыта: Подцепим с помощью магнита гвоздь и поднесем его к другому гвоздю. Первый гвоздь притянул к себе второй. Теперь отцепим гвоздь от магнита, но будем держать его по близости. Первый гвоздь по-прежнему притягивает второй, и они не распадаются. Удалим магнит.

Эксперимент № 6
Почему иногда магниты отталкиваются?

Нужно: 2 магнита
Ход опыта:
Приблизим друг к другу сначала одинаково окрашенные полюсы магнита, потом – разноокрашенные.
Результат:
Полюсы одного цвета отталкиваются, разного — притягиваются.

Эксперимент № 7
Действие на расстоянии.

Нужно: машинка, магнит, фургон
Ход опыта:
Один магнит закрепим на машине, другим магнитом будем пользоваться, чтобы двигать фургон.
Результат:
Когда сближаем одноименные полюсы, фургон едет вперед, когда разноименные – назад.
Вывод:
Это происходит, потому что движение фургона определяется магнитной силой и происходит или в сторону магнита, который находится в руках (два разноименных полюса притягиваются), или в противоположном направлении (два одноименных полюса — отталкиваются).

Эксперимент № 8
Можно ли намагнитить предмет?

Нужно : магнит, две иглы.
Ход опыта:
Одним концом бруска нужно потереть примерно 40 раз обе иглы (тереть необходимо все время в одном направлении ).
Поднесем иглы одну к другой, сначала со стороны ушка, потом с острия.
Результат:
Иглы либо притягиваются, либо отталкиваются – в зависимости от приближаемых концов.
Вывод:
Это происходит потому, что натирание магнитом вызвало их намагничивание. Они ведут себя как два магнита, взаимно притягиваясь или отталкиваясь – в зависимости от сближаемых полюсов. Любой железный или стальной предмет может быть намагничен трением предмета об один из полюсов магнита.

Эксперимент № 9
Можно ли передавать магнитную силу?

Нужно: гвозди, магнит.
Ход опыта: Сначала цепляем первый гвоздь, а за ним второй гвоздь.
Результат:
Магнит убираем и гвозди распадаются и второй гвоздь падает.
Вывод:
Находясь в контакте с магнитом, первый гвоздь намагничивается и служит магнитом для второго гвоздя. При удалении магнита воздействие магнитной силы утрачивается.

Результаты экспериментов

1. магниты воздействуют на предметы из железа, стали и некоторых других металлов;
2. магнитная сила может проходить через предметы или вещества;
3. магнит оказывает свое действие даже на расстоянии, в зависимости от своей мощности;
4. сила магнита зависит от его формы и размера;
6. магнитная сила наиболее интенсивна у концов магнита, то есть у полюсов;
7. разноименные полюсы магнитов притягиваются, одноименные отталкиваются;
8. любой железный или стальной предмет может быть намагничен трением об один из полюсов магнита;

ВЫВОДЫ
Проведя исследования, мы в очередной раз убедились, насколько интересно проводить эксперименты. В ходе своей исследовательской работы выполнены все задачи и теперь можно сделать следующие выводы:
1. Магнитного поля без электрического тока не существует.
2. С помощью металлического сердечника и проводника, подключенного к питанию, можно сделать электромагнит.
3. Меняя сердечник в катушке, сечение обмотки и количество витков в обмотке, регулируя силу тока можно контролировать величину магнитного поля электромагнита.
4. Электромагнит, так же, как и магнит, имеет два полюса, но полярность электромагнита можно поменять.
5. Электричество и магнетизм – две разные стороны одного явления: электромагнетизма. Электромагнитная сила удерживает вместе атомы в молекулах. Эта сила очень важна, ведь весь окружающий мир состоит из молекул.
 Гипотеза подтвердилась – электромагниты схожи по своим свойствам с магнитами и даже превосходят их.

Как можно размагнитить сталь – Как можно размагнитить сталь?

магнит (рис. 2). Вещь станет магнитом и поможет вытащить пропажу. Отвертка-магнит

Хорошую помощь при завинчивании железных винтов и шурупов в труднодоступных местах, а также при извлечении мелких железных деталей из всяких щелей окажет электромагнитная отвертка (рис. 3). Ручка у отвертки полая, и в ней помещена небольшая круглая батарейка, сменяемая по мере надобности через верхний конец рукоятки, закрытый откидной крышкой. В крышке помещена кнопка включения батареи. Нижний конец рукоятки закрыт пластмассовой пробкой, в которой сделана нарезка для завинчивания верхнего конца стержня отвертки. Электромагнит намотан на каркас из тонкого прессшпана. Для обмотки лучше всего взять медный, в шелковой изоляции провод от телефонного звонка диаметром 0,13 мм, общее сопротивление его должно составлять 500 ом. Полиэтилен и магнит

Вам, наверное, приходилось извлекать из труднодоступных мест металлические опилки и стружку с помощью магнита. Но догадались ли вы при этом обернуть его полюсы, скажем, полиэтиленовой пленкой. Если нет, попробуйте — тогда освободить их от налипшего мусора будет совсем просто. Временное пристанище для мелких шайбочек, винтов и другого крепежа

Магнитный диск, укрепленный на ремешке от ручных часов (рис. 4), служит временным пристанищем для мелких шайбочек, винтов и другого крепежа — не надо во время работы тянуться за ними через весь стол. Таким складом на руке наверняка захотят обзавестись те, кто занимается сборкой приборов. Как размагнитить инструмент

Чтобы размагнитить инструмент, скажем, отвертку» надо несколько раз быстро провести ее жало вдоль магнита (от полюса к полюсу). Затем постепенно вы-

Для размагничивания инструмента, используемого в быту, могу порекомендовать три способа, не требующие каких-то сборок-разборок.

Вполне достаточно воспользоваться магнитом, который наверняка имеется в каждой квартире. Для размагничивания следует инструмент провести над магнитом, выбирая минимальное расстояние, на котором магнит не будет притягивать этот инструмент. Движение инструмента должно быть направлено от одного полюса к другому. Выводить инструмент из поля действия магнита надо как бы «колебая» его, причем амплитуда этих движений должна уменьшаться в процессе удаления от магнита. Удаление инструмента должно начинаться и происходить относительно той оси магнита, где магнитное поле отсутствует. У магнита круглой формы эта ось находится в его центре, а у магнита прямоугольной формы нейтральная ось располагается на одинаковом удалении от его полюсов.

Как размагнитить металл в домашних условиях?

Судя по многочисленным отзывам, приступая к выполнению каких-либо работ, домашние умельцы часто сталкиваются с одной проблемой – намагничиванием инструментов. Как утверждают специалисты, это свойство металла в некоторых случаях значительно помогает в работе, поскольку инструменты становятся лучше. Например, с помощью намагниченной отвертки гораздо легче прикручиваются винты в самых труднодоступных местах.

Но многих интересует и обратная сторона вопроса. Как размагнитить намагниченный металл? Обусловлен такой интерес тем, что в некоторых случаях намагничивание нежелательно. Штангенциркулем с налипшей на нем стружкой металла выполнить качественную разметку вряд ли получится. Также неудобно использовать намагниченный резец. Эти инструменты в результате воздействия на них магнитом заметно снижают рабочие свойства. Информацию о том, как размагнитить металл в домашних условиях, вы найдете в данной статье.

В чем причина намагничивания?

Прежде чем интересоваться тем, как размагнитить металл, следует разобраться с природой этого явления. Как утверждают специалисты, намагничивание осуществляется парамагнетиками, диамагнетиками и ферромагнетиками. Изделия, в основе которых сплавы железа, никеля и кобальта, обладают собственным магнитным полем, которое выше внешнего. Инструменты намагничиваются, если ими работать возле электродвигателей или других излучателей. В результате они заберут часть магнетических свойств.

О применении намагниченных инструментов

Как утверждают специалисты, некоторые инструменты умышленно намагничивают. Преимущественно это отвертки, которые используют во время ремонта мобильных телефонов, компьютеров и разнообразной бытовой техники. Такие отвертки станут незаменимы в тех ситуациях, когда нужно закрутить винт, но нет возможности его поддерживать руками.

Часовые инструменты процедуре намагничивания лучше не подвергать, поскольку этим можно остановить их рабочие механизмы. Работать намагниченным сверлом или резаком нежелательно, поскольку мелкие металлические частицы, налипнув на рабочую часть инструмента, доставят мастеру много хлопот. О том, как размагнитить металл, читайте далее.

О специальном приборе

Специально для этой цели имеются магнитометры, посредством которых инструменту можно как придать магнитный заряд, так и убрать его. Тому, кто не знает, как размагнитить металл, специалисты рекомендуют выполнить следующее:

  • Сначала нужно определить, с каким напряжением магнитное поле. Это очень важный аспект, поскольку ошибка может привести к обратному результату.
  • Также нужно измерить напряжение на магните. Он должен иметь противоположный знак.

После этих действий следует прикоснутся областью магнитометра к инструменту, в результате чего последний размагнитится.

Как проверить?

Как утверждают специалисты, вся работа займет не более 10 сек. Чтобы проверить работоспособность, намагниченный металл нужно поднести к саморезу. Таким образом мастер увидит, на каком уровне намагниченности находится инструмент. Если результат неудовлетворительный, процедуру следует повторить, а затем проверить снова.

Как размагнитить металл с помощью электродвигателя?

Вначале домашнему умельцу следует обзавестись маломощным асинхронным агрегатом. В данном случае снижать намагниченность будет переменное угасающее магнитное поле. Прежде чем приступить, в электродвигателе нужно удалить ротор. Если убрать намагниченность требуется с пинцета или сверла, то эти изделия достаточно лишь ввести в статор на полминуты. Если обмотки статора отключить от питания, вращение магнитного пола начнет постепенно угасать. Как утверждают специалисты, остатки намагниченности инструмента будут настолько малы, что к ним мелкая металлическая стружка прилипать больше не сможет.

Альтернативный вариант

Судя по многочисленным отзывам, возможность раздобыть маломощный асинхронный электродвигатель есть не у каждого. Таким умельцам, не знающим, как размагнитить металл дома, специалисты советуют воспользоваться понижающим трансформаторным полем. Внутри его сердечника должен быть воздушный зазор. В него же на полминуты и нужно вводить намагниченный инструмент. Бывает, что проведенная процедура не дает результата. В таком случае ее следует повторить.

При помощи магнита

Часто новички интересуются тем, как размагнитить металл магнитом. Справиться с этой работой несложно. Мастеру следует обзавестись обычным, но достаточно крупным магнитом, желательно округлой формы. Подобные изделия имеются в динамиках. Далее над поверхностью магнита проводят сверлом, пинцетом или ножницами. Также это может быть любой другой металлический инструмент. Расстояние от изделия к магниту должно быть минимальным.

О работе с большими партиями деталей

Бывают случаи, когда приходится снимать намагниченность со множества металлических изделий. Это возможно посредством нужной температуры. Как размагнитить металл нагревом? Как утверждают специалисты, для этого понадобится прогреть изделия до определенного состояния, которое еще называют точкой Кюри. Железо нагревают до температуры 768 градусов. Для ферромагнетика потребуется диапазон выше. По достижении нужного температурного порога происходит образование самопроизвольных намагниченных доменов.

Процесс происходит следующим образом. Вначале до точки Кюри доводят одну деталь. Далее следует ее охладить. Важно, чтобы при этом на нее не оказывали воздействие внешние магнитные поля (исключение составляет только магнитное поле Земли). Далее с помощью чувствительного измерителя индукции оценивается максимальная намагниченность. Далее в зоне контроля на дистанции не более 2 см от детали измеряется диапазон разных значений, полученных индикатором МФ-23 или МФ-23М. Магнитная индукция должна составить +/- 2 мТл.

О самодельном приспособлении для размагничивания

Судя по многочисленным отзывам, для этой цели можно воспользоваться туннельными устройствами. В конструкции такого приспособления имеется катушка, подключенная к электросети. Внутри катушки есть отверстие, куда следует вводить обрабатываемое изделие. Размагничивание можно успешно выполнять с помощью электромагнита кустарного изготовления. Смастерить его нетрудно из некоторых материалов и подручных средств.

Принцип действия заключается в контроле тока. Намагничивание осуществляется постоянным напряжением, а переменным – обратное действие. Катушки делают из старых телевизоров. Достаточно его разобрать и извлечь петлю размагничивания в кинескопе. Далее она сворачивается не менее двух раз. Все зависит от того, какой диаметр домашнему умельцу необходим.

Бывает, что одной петли мало. В таком случае ее можно дополнить из другого старого телевизора. Далее конструкция оснащается кнопкой предохранителя, благодаря которой будет обеспечена бесперебойная работа. Приспособление, рассчитанное на 220 Вольт, пригодно для постоянной эксплуатации, а 110-вольтные – для кратковременных подключений. Если же изделие 12 В, то специалисты рекомендуют воспользоваться трансформатором. С подобным самодельным механизмом можно успешно размагничивать даже габаритные детали.

Кинескоп от телевизора – отнюдь не единственный вариант для домашнего мастера. Судя по отзывам, хорошие изделия получаются из старых бобинных проигрывателей. Обрабатываемую деталь следует поместить возле изделия.

fb.ru





Как размагнитить металл в домашних условиях: способы, приборы

Мастера при работе с различными металлами сталкиваются с проблемой – намагничивание инструментов. При некоторых работах, магнитные свойства помогают при деяниях, например, магнитной отверткой можно установить винт к труднодоступному месту. Налипание металлической стружки при использовании штангель–циркуля, напильника или сверла может помешать разметке или ровной линии отреза.

Как размагнитить металл в домашних условиях

Основные причины намагничивания металла

Магнетиками называются среды, которые создают собственное магнитное поле. Основные группы магнетиков:

  • парамагнетики;
  • ферромагнетики;
  • диамагнетики.

Стальные изделия на основе сплавов железа, кобальта или никеля относятся к веществам, собственное магнитное поле которых по уровню выше внешнего, т.е. к ферромагнетикам. Намагниченность вещества считается суммой магнитных свойств частиц единицей объема.

В момент достижения порога температуры Кюри, образуются самопроизвольные домены с намагниченностью, которые распространяются до полного заполнения. Обычными условиями, возможно получить намагниченный инструмент при работе вблизи с электродвигателями, магнетронами и другими элементами. Металл забирает свойства магнетизма от вблизи расположенного излучателя, тем самым намагничивается.

Намагниченная отвертка

Намагниченная скрепка

Действие с мелкими деталями замагниченным инструментом может доставить немало хлопот. Заточка металлов с повышенными свойствами магнетизма невозможна до идеальных размеров, т. к. материал облеплен стружкой.

Применение прибора для размагничивания

Устройство размагничивания выполняется тремя вариациями. Основные элементы можно подобрать в домашних условиях, простые способы, не требующие больших усилий на изготовление. Существуют специальные приборы, способные как размагничивать, так и намагнитить элемент.

Магнитометр

Магнитометры применяются следующей последовательностью:

  • напряженность магнитного поля инструмента немаловажный параметр, который необходимо определить., т.к. возможно получить отрицательный результат;
  • тот же параметр необходимо найти на магните, противоположного знака;
  • прикосновение инструмента с областью устройства позволит размагнитить его.



Какие ещё есть способы

Если у вас в доме есть круглый магнит с отверстием посередине, вы можете с его помощью размагнитить отвёртку.

Важно! Отверстие должно быть достаточно широким, чтобы сквозь него мог пройти весь инструмент вместе с ручкой.

Для этого достаточно продеть отвёртку через магнит, начиная с острия и заканчивая нижней частью ручки. Это действие производится в неспешном темпе. Как правило, для размагничивания достаточно одного раза, но по необходимости можете повторить.

Если отверстия нет или оно недостаточно широкое, есть второй способ. Расположите отвёртку по отношению к магниту на минимальном расстоянии, при которой она к нему не притягивается. Затем, совершая небольшие «колебательные» движения, перемещайте её от одного полюса к другому, постепенно удаляя от центра. Чем дальше она находится, тем меньше должны быть колебания. После этого она должна размагнититься.


Как руками сделать универсальный размагничиватель

В видеоролике популярного канала «Rinat Pak» планируется показать и рассказать, из чего можно сделать простой прибор для намагничивания и размагничивания деталей. Мастер много работал с металлом, и после работы остается много стружки, опилок и бывает, что инструменты из углеродистой стали намагничиваются, стружка и опилки прилипают и работать становится некомфортно. Они сильно мешают. А бывает такая ситуация, что нужно отвертку намагнитить, для того чтобы болтики при закручивании прилипали. Нужен был прибор, чтобы он был небольшой, мало места занимал и легкий.

Есть намагничивающее и размагничивающее устройство, сделанное из трансформатора, весит почти 2 килограмма, что не удобно. Во-первых, носить, в карман не положишь, тяжелый и много места занимает. А нужен компактный прибор.

Решил сделать своими руками из трансформатора из помпы стиральной машинки. Много выбрасывают, помпы не рабочие. Часто остается рабочая часть — катушка с магнитопроводом. Решил сделать от обыкновенной помпы. Чтобы ее разобрать, нужно отщелкнуть две защелки, делается это просто и помпа легко разбирается. Часть снимаем, другая нам нужна будет, чтобы сделать прибор для намагничивания и размагничивания деталей. Все они примерно одинаковые, работают от 220 вольт, насколько встречал. Готовое устройство, которому предстоит стать прибором для намагничивания и размагничивания.

В первую очередь, когда сняли катушку с магнитопроводом, что делаем? Прозваниваем саму катушку. Два контакта для присоединения проводов, она рассчитана на работу с 220 вольт. Проверяем ее на разрыв. Если катушка рабочая, нет короткого замыкания, то смело из нее можем делать устройство.

Что сделал после того, как проверил, что катушка рабочая? Взял, зажал в тиски и так прямо ножовкой по металлу отпилил части. Раз и два. После этого получилось, взял торцы и полил немножко суперклеем, чтобы во-первых заизолировалось и чтобы сами пластины трансформаторные не гудели. После этого, припаял провод двухжильный.

На конце провода должна быть вилка на 220 вольт. В разрыв одного из проводов, припаял кнопку. «микрик». Когда нажимаешь, он замыкается и включает контакты. Когда отпускаешь, размыкаются. Это нужно, чтобы что-то намагнитить или размагнитить, кнопку нажимаем, и в катушку поступает напряжение 220 вольт. А когда кнопку отпускаем, цепь размыкается, и нет никакого напряжения на катушке. Все это приклеил, потом провод приклеил, обмотал изолентой. Вот, как видите, сам «микрик».

Далее с 5 минуты на ролике

Иногда медицина помогает решать проблему магнитных пассатижей. Об этом тут.

izobreteniya.net

Мощный электромагнит из микроволновки своими руками

С помощью кран-балки легко перемещать стальные детали по помещению: быстро и без усилий. Вот только чаще всего эти детали имеют абсолютно разную форму, и крепить их обвязкой крайне не удобно, порой даже не возможно. Для этого предлагаем собрать несложный электромагнит из нескольких микроволновок, которые всегда в изобилии валятся на любых свалках.

Понадобится

  • Стальной круг толщиной 10 мм минимум и в диаметре 200 мм.
  • Стальная полоса шириной 40 мм.
  • Эпоксидная смола.
  • Рым-болт с гайкой.
  • Ну и естественно три микроволновых печи.

Изготовление мощного электромагнита для кран-балки своими руками

Необходимо разобрать все микроволновки и вытащить из них соответственно 3 трансформатора.

Трансформатор состоит «Ш»-образного магнитопровода, приваренного к «I»-образному магнитопроводу.
Болгаркой срезаем швы у каждого трансформатора. «I»-образный магнитопровод нам больше не понадобится.

Снимаем все обмотки. Их обычно три: сетевая на 220 В, низковольтная на 6 В и высоковольтная на 2500 В. Оставляем только сетевую.

Снимать их пришлось все, потому, что сетевая обмотка идет первая, а остальные уже идут за ней и по другому к ним не подобраться.
Запрессовываем обмотку на 220 В обратно. Ставим трансформаторы на круг и проверяем чтобы все они умещались и не выступали.

В стальном круге сверлим два отверстия: одно под провод питания сбоку, второе точно по центру для крепления.

Изготавливаем корпус электромагнита. Из стальной полоски на гибочном станке делаем круг по диаметру основания.

Привариваем его к основанию.

В центральное отверстие вставляем рым-болт.

Фиксируем с другой стороны гайкой и привариваем все сваркой.

Устанавливаем сердечники трансформаторов с обмотками. Обратите внимание, что сердечники выступают за кольцо корпуса основного электромагнита. О обмотки хорошо скрывается за кольцом.

Привариваем сердечники к основанию.

Собираем схему. Соединяем все обмотки паралельно друг другу.

Подключаем розетку питания.

Пустую область заливаем предварительно разведенной эпоксидной смолой. Для прочности в нее введен наполнитель — сухой цемент.

Ждем полного затвердевания.

Торчащие прямоугольники электромагнита срезаем сабельной электропилой.

Для ровности фрезеруем.

Электромагнит почти готов.

Осталось только покрасить и переходить к испытаниям.

Результат и испытания электромагнита

Расчетная электрическая мощность получилась порядка 2,7 кВт. Это хорошее значение, так как сеть любой мастерской способна выдержать подобные нагрузки. Включаем и проверяем.

Держит отлично.

Теперь стальной лист массой 25 кг.

И к этой нагрузке ещё два человека общей массой 170 кг.

Итого держит 200 кг вполне уверенно, может и больше.
Легко поднимает широкую двутавру массой около 80 кг.

В общем, для кузницы, мастерской вещь просто отличная, чтобы делать все быстро и просто. Теперь не нужно ничего крепить, достаточно включить электромагнит и передвинуть тяжелую деталь куда нужно.

Смотрите видео

Электромагнит, как сделать своими руками — фото, мастер класс

Смотрите мастер класс, как сделать электромагнит своими руками. Очень интересная и полезная вещь, которой можно примагнитить
любой железный предмет.




Привет! Хочу рассказать об очень интересном и полезном
изделии, которое можно применять буквально везде, хоть в электросхемах, хоть
как игрушку, или как собственный эксперимент. (электроника своими руками)

Название этого изделия «Электромагнит», который можно сделать своими руками.  Его преимущество в том, что он работает от электричества, а
значит его мощность можно как убавлять, так и прибавлять.

Одним словом, вы
своими руками можете сделать невероятно сильный и мощный супер
электромагнит.

Итак если вы решились сделать электромагнит своими руками, вам
понадобятся следующие детали:

 1. Гвоздь ( его можно брать меньших размеров чем на рисунке,
сильно большой роли он не играет)

 2. Катушка медной проволоки (диаметр должен быть средних
размеров, но несильно превышая размер на рисунке).

 3. Выключатель ( можно использовать любой )

 4. Блок питание, или батарейка

 5. Ножницы

 6. Паяльник

Делаем электромагнит своими руками

Вам необходимо найти гвоздь средних размеров можно немного меньше чем на картинке, главное чтобы он был железным. Если вы не можете найти гвоздь, то можно использовать какой-нибудь железный стержень или что-то похожее.

Самое главное в стрежне, это его форма, она не должна быть кривой или квадратной. Я выбрал гвоздь, так как это самый подходящий компонент, его преимущество в том, что его ствол круглый и он достаточно длинный, для накрутки медной проволоки.

Катушка

Для Электромагнита вам обязательно понадобится медная проволока, которую
можно взять из такой вот катушки. В свою очередь такую катушку можно легко
вытащить из блока питания, или небольших трансформаторов, генераторов и.т.д.

Главное, чтобы диаметр катушки был не слишком большой, где то средних размеров.
Также можно разрезать или разломать пластмассовую часть, на которую накручена
проволока, это даст вам возможность быстрее её размотать. Но скорее всего, вся
катушка вам не понадобится, поэтому лучше просто разматывать её.

После находки катушки и гвоздя вам необходимо приступить к следующему шагу. Требуется взять гвоздь и равномерно наматывать на него медную проволоку.
Все витки должны ровно прилегать друг к другу, это очень важно.

Так надо сделать,
где то 3 — 4 слоя. Очень важно не разрывать катушку во время намотки, так как
после разрыва соединения больше не будет и магнит соответственно работать тоже
не будет.

Магнит

Вот примерно так должна выглядеть ваша работа. Все витки
равномерно распределены и
  прилегают друг к другу. Если у вас все получилось, то следующим действием необходимо вывести два проводника, от начала намотки, и в конце.

Эти два контакта нужно очень аккуратно, не прибавляя лишней силы зачистить. Эта работа должна быть осторожной, потому что медные проводники очень тонкие и хрупкие, приложив лишних усилий вы можете запросто переломить контакт.

Далее, как вы видели на главном рисунке, эти два контакта нужно подключить к блоку питания ( по желанию еще можно и к выключателю ). После завершения этого этапа вам только стоит поднести этот электромагнит своими руками к железу и оно сразу начнет притягиваться.

Также очень важно знать, что магнит работает только при подачи на него электро энергии.

Принцы работы Электромагнита очень простой, на катушку подается энергия, катушка намагничивается и примагничивает железо. Если вы хотите увеличить действие магнита и сделать мощный электромагнит своими руками, то вам понадобится сделать больше витков и больше слоев медной проволоки.

Надеюсь, что у вас получится магнит, намного лучше и мощнее, чем мой!

Спасибо за чтение! Удачи!

Как сделать простой электромагнит – пошаговая инструкция со схемами. Как изготовить электромагнит Двигатель из проволоки батарейки и магнита

Для того дабы сделать сильный электромагнит
, возьмите отличный магнитопровод, обмотайте его изолированным проводником и подключите к источнику тока. Мощность такого электромагнит
а дозволено регулировать разными методами.

Вам понадобится

  • кусок низкоуглеродистой электротехнической стали цилиндрической формы, отчужденный медный провод, источник непрерывного тока.

Инструкция

1.
Возьмите заготовку из электротехнической стали и старательно, виток к витку обмотайте ее изолированным медным проводом. Провод возьмите среднего сечения, для того, дабы вместилось как дозволено огромнее витков, но в то же время не слишком тонкий, дабы он не перегорел от крупных токов.

2.
Позже этого подсоедините провод к источнику непрерывного тока через реостат, если в самом источнике нет вероятности регулировать напряжение. Для такого магнита абсолютно довольно источника, тот, что выдает до 24 В. Позже этого переведите ползунок реостата на наивысшее сопротивление либо регулятор источника на минимальное напряжение.

3.
Медлительно и осмотрительно увеличивайте напряжение. При этом появится характерная вибрация, сопровождаемая звуком, тот, что дозволено слышать при работе трансформатора – это типично. Непременно контролируйте температуру обмотки, от того что от этого зависит продолжительность работы электромагнит
а. Доведите напряжение до того значения, при котором медный провод начнет очевидно нагреваться. Позже этого отключите ток и дайте обмотке остынуть. Вновь включите ток и с подмогой таких манипуляций обнаружьте наивысшее напряжение, при котором проводник не будет нагреваться. Это и будет номинальный режим работы сделанного электромагнит
а.

4.
Поднесите к одному из полюсов работающего магнита тело из вещества, которое содержит сталь. Оно должно прочно притянуться к пятаку магнита (пятаком считаем основание стального сердечника). Если сила притяжения неудовлетворительна, возьмите провод с большей длиной и наложите витки несколькими слоями, пропорционально увеличивая магнитное поле. При этом сопротивление проводника увеличится, и его регулировку необходимо будет проводить вновь.

5.
Дабы магнит класснее притягивал, возьмите сердечник подковообразной формы и обмотайте проводом его прямые участки – тогда поверхность притяжения и его сила увеличится. Дабы увеличить силу притяжения, сделайте сердечник из сплава железа и кобальта, проводимость магнитного поля которого несколько выше.

Люди давным-давно подметили, что при пропускании электрического тока через катушку, намотанную из металлического провода, создается магнитное поле. А если, поместить внутри этой катушки какой-нибудь металл, ферромагнетик (сталь, кобальт, никель и т.п.), то результативность магнитного поля повышается в сотни, а то и в тысячи раз. Так и возник на свет электромагнит
, тот, что и в наше время является необходимой частью многих электротехнических устройств.

Вам понадобится

  • Гвоздь, плоскогубцы, эмалированный провод, кембрик (изоляция от проводов), источник питания, бумага, изолента.

Инструкция

1.
Возьмите толстый гвоздь и плоскогубцами откусите от него острый кончик. Место среза обработайте напильником, так дабы торец гвоздя был ровным и гладким. После этого, обожгите его в печке, дайте ему самому остыть на воздухе и отчистите от нагара.

3.
Возьмите эмалированный провод и плотно, виток к витку намотайте его на кембрик, когда намотаете один слой, оберните его бумагой и наматывайте дальнейший. Чем огромнее намотаете витков, тем огромнее будет результативность электромагнит
а. Позже окончания намотки выведите провода наружу, оберните конечный слой обмотки бумагой и замотайте изолентой. Очистите концы проводов от эмали и подключите их к источнику тока, электромагнит
будет притягивать к себе металлические предметы.

Видео по теме

Обратите внимание!

Не подключайте электромагнит на основе гвоздя к сетевому напряжению в 220 вольт.

Полезный совет

Отличнее каждого применять непрерывный ток, результативность будет огромнее. Для переменного тока, сердечник уместно сделать наборный из электротехнической стали, скажем от ветхого трансформатора, дабы минимизировать вихревые токи, возникающие в нем. Чем огромнее площадь сердечника, тем результативней электромагнит.

Источником
тока
именуется устройство, где происходит реформирование энергии какого-нибудь вида в электрическую энергию. В нем происходит работа, в основе которой лежит распределение правильно и негативно заряженных частиц, накапливающихся на полюсах источника.

Вам понадобится

  • угольный стержень, нашатырный спирт, клейстер, цинковый сосуд, оцинкованное сталь, поваренная соль, питьевая сода, монеты, лимон, яблоко, вольтметр, гальванометр

Инструкция

1.
Сделайте химический источник тока
, в котором за счет химических реакций произойдет реформирование внутренней энергии в электрическую.Примером этому служит гальванический элемент, где угольный стержень вставлен в цинковый сосуд.

2.
Разместите стержень в полотняный мешочек, заблаговременно наполните его смесью угля с оксидом марганца.

3.
Используйте в элементе клейстер из муки на растворе нашатырного спирта. Во время взаимодействия цинка с нашатырем, угольный стержень приобретает правильный заряд, а цинк – негативный. Между цинковым сосудом и заряженным стержнем возникнет электрическое поле. В этом источнике тока
позитивным электродом будет являться уголь, негативным – цинковый сосуд.

4.
Сделайте батарею, объединив несколько сходственных гальванических элементов. Источники тока
на этой основе применяются в ИБП, а также в бытовых самостоятельных электроприборах. На их основе производят аккумуляторы для автомобилей, электромобилей и сотовых телефонов.

5.
Возьмите электрическую лампу без стеклянного баллона, вверните ее в патрон, заблаговременно укрепленный на подставке. Объедините с гальванометром. Если нагреть место соединения спирали с проволочкой спичкой, то прибор покажет присутствие тока
.

6.
Возьмите яблоко либо лимон и воткните в него медную проволоку. Прикрепите на маленьком расстоянии оцинкованное сталь. Получится батарейка, т. е. гальванический элемент. Если измерить вольтметром напряжение на этой батарейке, то оно будет около 1 В. Дозволено также сделать огромную батарею, подключив элементы ступенчато.

7.
Возьмите по пять «белых» и «желтых» монет. Разложите их, чередуя между собой. Проложите между ними прокладки, исполненные из газеты, заблаговременно смоченной в растворе традиционной поваренной соли. Поставьте их столбиком и сожмите. Подсоединив вольтметр к первой «белой» и последней «желтой» монете, дозволено найти напряжение, а прикоснувшись, даже получить легкий удар электрическим током. Все металлические детали заблаговременно следует очистить от жира.

Видео по теме

Создание сильных электромагнитов
– это трудная техническая задача. В промышленности, как, собственно, и в повседневной жизни магниты огромный мощности нужны. В ряде государств теснее даже работают поезда на магнитной подушке. Машины с электромагнитным мотором скоро массово появятся и у нас под маркой «Ё-мобиль». Но как создаются магниты крупный мощности?

Инструкция

1.
Сразу стоит подметить, что магниты делятся на несколько классов. Есть непрерывные магниты – это, как водится, куски определённого металла и сплава, владеющие определённым магнетизмом без стороннего воздействия. А есть также электромагниты. Это технические приборы, в которых магнитное поле создаётся путём проведения электрического тока через особые катушки.

2.
Из непрерывных магнитов
к категории сильных дозволено отнести только неодимовые. При относительно маленьком размере, они имеют примитивно ошеломляющие магнитные колляции. Во-первых, свои магнитные свойства они теряют только на 1% за сто лет. Во-вторых, при относительно маленьких размерах, они имеют большую магнитную силу. Изготавливаются неодимовые магниты неестественно. Для их создания нужен редкоземельный металл неодим. Также применяется сталь и бор. Полученный сплав намагничивается в магнитном поле. В результате, неодимовый магнит готов.

3.
В промышленности же повсюду используются сильные электромагниты. Их конструкция куда труднее, чем у непрерывных магнитов
. Для создания сильного электромагнита нужна катушка, состоящая из обмотки из медного провода, а также железного сердечника. Сила магнита в данном случае зависит только от силы тока, проведённого через катушки, а также числа витков провода на обмотке. Стоит подметить, что при определённой силе тока намагничивание железного сердечника подвергается насыщению. Следственно самые сильные индустриальные магниты изготовляются без него. Взамен этого добавляется ещё некоторое число витков провода. В большинстве же сильных индустриальных магнитах с железным сердечником число витков провода редко превышает десяти тысяч на метр, а применяемая сила тока – 2-х ампер.

Фактически всякий домашний мастер начинал свое знакомство с физикой в детстве с постройки электромагнита
. Если у вас подрастает сын, пришла пора и ему совместно с вами собрать данный несложный прибор, позже чего он наверно заинтересуется наукой и техникой и в будущем тоже станет домашним мастером. Да и вам наверно будет небезынтересно припомнить детство.

Вам понадобится

  • Несколько метров изолированного провода
  • Изолента
  • Гвоздь
  • Паяльник, припой и нейтральный флюс
  • Кусачки
  • Две батарейки AA и отсек для них
  • Лампочка на 3,5 В, 0,26 А
  • Выключатель
  • Скрепки

Инструкция

1.
Возьмите гвоздь и обмотайте его слоем изоленты таким образом, дабы открытой осталась только шляпка.

2.
Возьмите несколько метров изолированного провода и намотайте его на гвоздь внавал.

3.
Концы провода зачистите. Объедините ступенчато батарейный отсек, лампу и получившийся электромагнит.

4.
Вставьте в батарейный отсек батарейки и включите выключатель. Лампа засветится.

5.
Удостоверитесь, что гвоздь начал притягивать к себе скрепки.

6.
Гвоздь исполнен из магнитомягкой стали. Это обозначает, что остаточную намагниченность он если и сберегает, то недолго. Позже того, как вы отключите электромагнит, он стремительно утратит способность притягивать скрепки. Существуют также магнитотвердые сорта стали. Изделие из такой стали, будучи некогда намагниченным, после этого длинно сберегает это качество.

7.
Намагнитьте с поддержкой электромагнита
скрепку. Она должна сберегать намагниченность дольше, чем гвоздь. Еще дольше ее сберегает отвертка. В ряде случаев, намагниченная отвертка гораздо комфортнее, чем ненамагниченная. Но учтите, что пользоваться такими отвертками любят не все. Некоторым домашним мастерам намагниченные отвертки, напротив, кажутся дюже неудобными.

8.
Проведите такой навык. Поднесите к электромагниту скрепку – она притянется к нему. К этой скрепке поднесите иную, к ней – еще одну, составив тем самым цепочку из скрепок. Скрепки будут держаться друг на друге, пока вы не отключите электромагнит. Позже же его отключения цепочка скрепок стремительно распадется.

9.
На скорость намагничивания и размагничивания стальных изделий влияют механические воздействия. Удостоверитесь в этом так. Включите электромагнит, слегка постучите по шляпке гвоздя, позже чего отключите его. Намагниченность сохранится несколько дольше. Если же постучать по шляпке гвоздя, когда электромагнит отключен, он и размагнитится стремительней.

10.
Поднесите к электромагниту непрерывный магнит, имеющий приблизительно ту же силу, что и электромагнит. Удостоверитесь, что разноименные полюса магнитов притягиваются, а одноименные – отталкиваются. Поменяв полярность питания электромагнита
, вы найдете, что его полюса также поменялись местами.

11.
Обратите внимание, что, будучи включенной через электромагнит, лампа неторопливей набирает яркость, а при размыкании выключателя между его контактами проскакивает искра, которая не отслеживается без электромагнита
. Это проявляет себя так называемая самоиндукция. О том, что это такое, ваш сын узнает в старших классах на уроках физики, либо, если это ему увлекательно теснее теперь, прочитает в интернете.

Обратите внимание!

Не подключайте электромагнит к батарейкам напрямую, без лампы.Не касайтесь оголенных концов проводов в момент отключения электромагнита, дабы не получить удар напряжением самоиндукции.

Видео по теме

А что вы делаете, когда отключают электричество в темное время суток? Скорее всего, зажигаете свечи и проводите вечер в ожидании подачи электроэнергии. А можно провести это время с пользой. Например, осветить комнату при помощи обычного магнита и проволоки, который позволит работать лампе без электричества. Или сделать мотор, который сможет работать автономно.

Электромагнитный двигатель своими руками

Данный самодельный электродвигатель легко изготовить из подручных материалов в домашних условиях. Стоит отметить, что такое устройство можно использовать не только в качестве наглядного примера, но и по прямому назначению, например прикрепив к ротору вентилятор.

Для изготовления понадобится:

  • Спица;
  • Тонкие металлические пластины;
  • Болты с гайками;
  • Медная проволока;
  • Кусок фанеры.

Из металлического листа толщиной 0,2 мм, вырезаем 5 прямоугольных пластин 40 на 15 мм. Во всех пластинах поделываем по центру отверстия и одеваем их на подготовленную спицу. Далее необходимо зафиксировать пластины между собой изолентой.

Для лучшего вращения ротора, концы спицы затачиваются, тем самым обеспечивается наименьший контакт с поверхностью.

Затем, на оси необходимо закрепить самодельный прерыватель тока, который выполняется из металла, из которого сделаны пластины. Размеры прерывателя 3 на 1 см. Данная пластина складывается пополам и надевается на ось.

Далее, изготавливаем основание из фанеры. Для этого на куске фанеры размерами 50 на 50 мм, просверливаем три отверстия (два для болтов по краям и одно по центру для установки ротора). Из металлической пластины изготавливаем П – образный держатель для верхней части ротора. И в нем просверливаем по центру отверстие.

После этого, для изготовления статора, вырезаем из металла три пластины, которые будут соединять болты в нижней части конструкции и проделываем в них по два отверстия для болтов. Надеваем данные пластины на болты, а боты вставляем в отверстия на деревянной площадке.

Далее, болты обматываются изолентой, и на нее наматывается медная проволока 500 витков. На одном из углов деревянной конструкции, крепится держатель для прерывателя контакта. К катушкам подключается электричество напряжением 12 Вольт.

Как правильно сделать моторчик из батарейки

Данный электромотор, носит скорее демонстрационный характер. Для того чтобы изготовить простейший мотор потребуется некоторое количество времени и подручные материалы.

Основные элементы:

  • Батарейка 1,5 В;
  • Небольшой магнит;
  • Булавки;
  • Скотч;
  • Пластилин.

В первую очередь, необходимо изготовить катушку, которая и будет выступать в качестве ротора. Для этого наматываем эмалированную медную проволоку вокруг батарейки (6 витков). Концы проволоки продеваем в получившуюся катушку и фиксируем узелками.

Для придания жесткости конструкции, лучше использовать проволоку сечение не менее о,5 мм.

Откусываем пассатижами концы катушки (они должны получиться примерно по 4 см). Один конец зачищаем от лака полностью, а второй только с одной стороны (он будет выступать в качестве прерывателя).

Далее, используя скотч, крепим булавки к контактам батарейки. Для этого нужно просто приложить булавки и обмотать батарейку скотчем. Затем, на батарейку при помощи пластилина производится установка магнита.

В ушки булавок вставляем катушку. В данной катушке образуется магнитное поле, за счет которого происходит вращение подвижного элемента конструкции. Если вращения не происходит, поменяйте контакты катушки местами.

Магнит от динамика, медная проволока и лампа для изготовления светильника

Самым простым способом привести в рабочее состояние люминесцентную лампу, является помещение ее в электромагнитное поле обычного магнита, который используется для работы в старых советских динамиках.

Устройство состоит из:

  • Круглый магнит;
  • Медная проволока.

Для изготовления данного устройства, в первую очередь необходимо извлечь магнит из динамика. Далее, используя молоток не применяя большой силы легкими ударами отбить металлические пластины с магнита.

Обратите внимание! Если пластины не отходят от магнита, можно замочить его на некоторое время в растворителе.

После того, как с магнита сняты пластины, необходимо его очистить от загрязнений. Для этого используйте обычную тряпку или ветошь.

Далее, производится изготовление обмотки. Для этого берется кусок медной проволоки в изоляции. Длины проволоки должно быть достаточно, чтобы сложить ее пополам и обмотать магнит пятью витками. Двойной конец проволоки продевается в получившееся ушко из проволоки.

После того как магнит обмотан, в центральную часть магнита вставляется обычная люминесцентная лампа. Данную конструкцию можно оснастить декоративными материалами и использовать как автономный светильник.

Лучшие самоделки из магнита

Применение магнитов в повседневности настолько широко, что перечисление всех займет много времени. Но так как, многие являются скорее развлекательными, подробнее остановимся на перечислении широко применяемых.

Магниты используют:

  • При монтажных работах;
  • Мытье окон;
  • В качестве держателей.

В первую очередь стоит отметить, что поиск магнитов не очень сложное занятие. Магниты небольших размеров, вы сможете найти в старых наушниках. Более мощные неодимовые магниты можно извлечь из старых жестких дисков компьютера.

Предположим, что вы работаете с деревянной конструкцией. В одной руке вы держите молоток, а в другой элемент данной конструкции. В данном случае держать охапку гвоздей не совсем удобно. Для этого, нужно просто поместить в нагрудный карман магнит и приклеить к нему гвозди.

Бывают ситуации, когда приходится закручивать саморезы в труднодоступных местах, в которых придержать саморез не представляется возможным. Для этого, просто крепите магнит на металлической части отвертки. Намагниченная отвертка позволяет держаться болту или саморезу самостоятельно.

Если приклеить небольшие магниты к компьютерному столу (в любом удобном месте), то можно использовать их в качестве держателей для различных USB или других видов проводов. Для этого на провода одеваются небольшие пружины (можно использовать пружины от ручек), которые и являются металлической примагничивающейся конструкцией.

Сила притяжения магнита зависит не только от его размеров, но и от времени его эксплуатации.

В качестве составного элемента декора, магниты можно использовать в качестве крепежных элементов пазла располагающегося на дверце холодильника. Для этого берется любая фотография, которая расчерчивается на определенные элементы. К каждому элементу при помощи обычного клея приклеивается небольшой магнит. Фото разделяется на составные элементы. После этого собирается на двери холодильника в виде пазла.

Что можно сделать из батарейки (видео)

Для того чтобы собрать практически вечный электродвигатель в домашних условиях, достаточно смекалки и обычных знаний в области электротехники. Что в ряде случаев несомненно вам пригодится.

Наряду с постоянными магнитами с 19 века человек стал активно применять в технике и быту магниты переменные, работу которых можно регулировать подачей электрического тока. Конструктивно простой электромагнит представляет собой катушку из электроизоляционного материала с намотанным на ней проводом. При наличии минимума набора материалов и инструментов электромагнит не сложно изготовить самостоятельно. О том, как его сделать мы и расскажем в этой статье.


При прохождении по проводнику электрического тока вокруг провода возникает магнитное поле, при отключении тока поле исчезает. Для усиления магнитных свойств в центр катушки можно вводить стальной сердечник или увеличивать силу тока.

Применение электромагнитов в быту

Электромагниты могут быть использованы для решения целого ряда проблем:

  1. для сбора и удаления стальных опилок или мелких стальных крепежных деталей;
  2. в процессе изготовления различных игр и игрушек совместно с детьми;
  3. для электризации отверток и бит, что позволяет примагничивать шурупы и облегчает процесс их завинчивания;
  4. для проведения различных опытов по электромагнетизму.

Изготовление простого электромагнита

Простейший электромагнит, вполне пригодный для решения небольшого спектра практических бытовых задач может быть изготовлен своими руками без использования катушки.

Для работы приготовьте следующие материалы:

  1. стальной стержень диаметром 5-8 миллиметров или гвоздь на 100;
  2. провод медный в лаковой изоляции диаметром 0,1-0,3 миллиметра;
  3. два куска по 20 сантиметров медного провода в ПВХ изоляции;
  4. изоляционную ленту;
  5. источник электричества (батарейка, аккумулятор и пр.).

Из инструментов приготовьте ножницы или кусачки (бокорезы) для резки проводов, пассатижи, зажигалку.

Первый этап – намотка электропровода. Непосредственно на стальной сердечник (гвоздь) намотайте несколько сотен витков тонкого провода. Вручную этот процесс осуществлять достаточно долго. Воспользуйтесь простейшим приспособлением для намотки. Зажмите гвоздь в патрон шуруповерта или электродрели, включите инструмент и, направляя провод, выполните его намотку. К концам намотанного провода примотайте куски провода большего диаметра и заизолируйте места контакта с помощью изоляционной ленты.

При эксплуатации магнита остается лишь подключить свободные концы проводов к полюсам источника тока. Распределение полярности подключения не оказывает влияния на работу приспособления.

Использование выключателя

Для удобства использования предлагаем слегка усовершенствовать полученную схему. К указанному выше перечню следует добавить еще два элемента. Первый из них – третий провод в ПВХ изоляции. Второй – выключатель любого типа (клавишный, кнопочный и т.д.).

Таким образом, схема подключения электромагнита будет выглядеть так:

  • первый провод соединяет один контакт батарейки с контактом выключателя;
  • второй провод соединяет второй контакт выключателя с одним из контактов провода электромагнита;

третий провод замыкает цепь, соединяя второй контакт электромагнита с оставшимся контактом батарейки.

Используя выключатель, включение и отключение электромагнита будет осуществляться значительно удобнее.

Электромагнит на основе катушки

Более сложный электромагнит изготавливается на основе катушки из электроизоляционного материала – картона, дерева, пластмассы. При отсутствии подобного элемента его несложно сделать самому. Возьмите небольшую трубочку из указанных материалов и приклейте к ней по торцам пару шайб с отверстиями. Лучше, если шайбы будут располагаться на небольшом отдалении от торцов катушки.

Электромагнит является очень полезным устройством, который массово используется в промышленности и во многих сферах человеческой деятельности. Хоть это устройство и может показаться сложным по своей конструкции, однако оно легкое в изготовлении и маленький домашний электромагнит можно сделать в домашних условиях из подручных средств.

Давайте посмотрим процесс создания этой самоделки в видео:

Для того, чтобы сделать маленький электромагнит в домашних условиях нам понадобится:

— Железный гвоздь или болт;
— Медная проволока;
— Наждачная бумага;
— Алкалиновая батарейка.

В самом начале следует отметить, что не советуется брать слишком толстую проволоку. Медная проволока диаметром в один миллиметр отлично подойдет для будущего электромагнита. Что касается размера гвоздя или болта, то идеальным вариантом будет длина в 7-10 сантиметров.

Итак, приступим к изготовлению мини электромагнита. Вначале нам нужно намотать медную проволоку на болт. Важно обратить внимание на то, чтобы каждый виток плотно прилегал к предыдущему.

Намотать проволоку нужно так, чтобы в обеих концах осталось по куску проволоки.

Осталось лишь подключить наши провода к источнику, а именно алкалиновой батарее. После этого наш болт будет притягивать металлические элементы.

Принцип работы электромагнита очень прост. Когда электрический ток проходит через катушку с сердечником образуется магнитное поле, которое и притягивает металлические элементы. Мощность электромагнита зависит от плотности витка и количества слоев медной проволоки, а также от силы тока.

На днях показывал ребенку как работает электромотор. Вспомнил эксперимент по физике из школы.

Исходные материалы:

  1. Батарейка АА
  2. Эмалированный провод 0.5 мм
  3. Магнит
  4. Две скрепки, размером примерно с батарейку
  5. Канцелярский скотч
  6. Пластилин

Загибаем часть скрепки.

Наматываем катушку из эмалированного провода. Делаем 6-7 витков. Концы провода фиксируем узелками. Затем зачищаем. Один конец полностью очищаем от изоляции, а другой только с одной стороны. (На фото правый конец зачищен снизу)

Фиксируем скрепки на батарейке скотчем. Устанавливаем магнит. Крепим всю конструкцию на столе при помощи пластилина. Далее надо правильно поставить катушку. Когда катушка установлена, зачищенные концы должны касаться скрепки. В катушке возникает магнитное поле, у нас получается электромагнит. Полюса постоянного магнита и катушки должны быть одинаковыми, то есть они должны отталкиваться. Сила отталкивания поворачивает катушку, один из концов теряет контакт и магнитное поле исчезает. По инерции катушка поворачивается, снова появляется контакт и цикл повторяется. Если магниты притягиваются, мотор крутится не будет. По этому один из магнитов надо будет перевернуть.

Рекомендуем также

Простой электромагнит | IOPSpark

Электромагнит

Электричество и магнетизм

Простой электромагнит

Практическая деятельность

за
14-16

Практический класс

Вводный эксперимент, показывающий, что электромагниты можно легко включать и выключать.

Аппаратура и материалы

Для каждой студенческой группы

Здоровье и безопасность и технические примечания

Ознакомьтесь с нашим стандартным руководством по охране труда и технике безопасности

Гвоздь должен быть изготовлен из магнитомягкого железа (подходят гвозди и ).

Гвоздь, возможно, также приобрел некоторый магнетизм, пока он лежал в шкафу в магнитном поле Земли.Это легко исправить, нагрев ноготь до вишнево-красного тепла и дав ему остыть в направлении восток-запад. В качестве альтернативы можно использовать размагничивающую катушку, в которой переменная разность потенциалов соединяется с соленоидом, а затем гвоздь медленно выводится из катушки на некоторое расстояние от нее.

Процедура

  1. Намотайте несколько десятков витков изолированного провода на железный гвоздь. (Оставьте достаточно свободных проводов на обоих концах для подключения к источнику питания.)
  2. Подсоедините концы провода к низковольтному источнику питания постоянного тока, чтобы по катушке протекал большой ток.
  3. Чтобы узнать, является ли гвоздь магнитом, проверьте его железными опилками. Что будет, если отключить ток?
  4. Предложите своему электромагниту более крупные кусочки железа, например, канцелярские кнопки или скрепки.
  5. Что происходит каждый раз, когда вы отключаете ток?

Учебные заметки

  • Мягкое железо — хороший временный магнит.Стальной гвоздь сохранит большую часть своего магнетизма после отключения тока в катушке.
  • Железные опилки — это кусочки мягкого железа, которые становятся временными магнитами в магнитном поле, и поэтому они выстраиваются с севера на юг , указывая направление магнитного поля.
  • Расширение

  • How Science Works: этот эксперимент может установить достоверную зависимость между количеством витков и силой электромагнита без каких-либо измерений, только подсчет.
  • После демонстрации описанной выше процедуры учащимся можно было бы предложить разработать вариант эксперимента, который позволил бы им исследовать два фактора, влияющих на силу электромагнита: количество катушек и ток, протекающий по проводу.Количество скрепок, удерживаемых электромагнитом, может указывать на силу электромагнита.
  • Это дает возможность обсудить концепцию дискретной переменной и могут ли данные, основанные на дискретных переменных, привести к правильному заключению.
  • Объем переменных здесь ограничен, поэтому это может подойти в качестве первого исследования, которое учащиеся могут спланировать и провести самостоятельно, практически без руководства. Поощряйте студентов находить подходящие способы представления своих результатов, чтобы сделать их ясными и легкими для понимания.
  • Если учащиеся используют массу собранных железных опилок в качестве меры силы, проведение измерений может оказаться проблематичным. Одно из решений состоит в том, чтобы положить массу железных опилок на чашу весов, использовать электромагнит, чтобы удалить все, что он может, а затем записать падение показаний весов.

Этот эксперимент был проверен на безопасность в январе 2007 г.

Электромагнит своими руками | Научный проект

Что такое электромагнетизм? Как это работает?

  1. Два фута тонкого электрического провода
  2. Кусачки для проволоки
  3. Железный гвоздь длиной около 3 дюймов
  4. 9-вольтовая батарея
  5. Бумажная или керамическая тарелка
  6. Скрепки из черного металла (используйте небольшой магнит, чтобы проверить, подходит ли он; он должен притягиваться к магниту)
  7. Железные опилки
  8. Два маленьких магнита
  9. Карандаш и бумага (или фотокамера по желанию)
  1. С помощью кусачек снимите изоляцию примерно с одного дюйма с каждого конца провода. Будьте осторожны, этот инструмент может порезать и вас, а концы проволоки, скорее всего, острые!
  2. Оберните проволоку плотной спиралью вокруг стержня гвоздя, оставив несколько дюймов проволоки свисать с каждого конца.
  3. Оберните один из свисающих концов провода вокруг большего разъема в верхней части аккумулятора.
  4. Прикоснитесь другим концом провода к другому разъему. Будь осторожен! Теперь провод может нагреться. Вы можете попросить партнера или взрослого помочь вам с этой частью.
  5. Теперь прикоснитесь одним концом гвоздя к скрепке и посмотрите, сможете ли вы сдвинуть скрепку с помощью гвоздя. Он стал магнитным? Поднимет ли он скрепку? Двоих поднимет? Три? Чем сильнее магнитное поле, тем больше скрепок оно удержит.
  6. Теперь, пока скрепки прилипают к гвоздю, переместите свободный конец провода, чтобы разорвать соединение между ним и батареей. Обратите внимание, как падают скрепки. Гвоздь сам по себе не стал магнитным; проволока, намотанная вокруг него, создает магнитное поле, когда цепь замкнута и через нее проходит электрический ток.
  7. Хотите увидеть магнитное поле? Насыпьте на тарелку хороший слой железных опилок — осторожно, некоторые из них могут быть острыми, и вы точно не хотите, чтобы они попали вам в глаза! — аккуратно поместите гвоздь в середину опилок и снова подключите провод к аккумулятору. Вы должны увидеть, как опилки движутся вокруг ногтя, показывая форму и размер магнитного поля, которое вы создаете. Нарисуйте это (или, по желанию, сфотографируйте).
  8. Теперь возьмите два маленьких магнита и поместите их встык, соединив концы вместе.Затем переверните только один из магнитов и попробуйте еще раз. Вы должны обнаружить, что в одном положении концы магнитов будут слипаться, а в другом положении они раздвигают друг друга. Это связано с тем, что магнитные поля полярны, то есть они движутся в одном направлении вдоль линии или полюса.
  9. Теперь свесьте гвоздь с батареи и замкните цепь, прижав свободный провод ко второму соединению. Посмотрите, сможете ли вы заставить гвоздь двигаться, не касаясь его, с помощью одного из магнитов. Можете ли вы перевернуть магнит и заставить гвоздь двигаться в другом направлении?

Термины/понятия: электрическое поле, магнетизм, электромагнетизм, ток, цепь

Каталожные номера: Научная ярмарка Приключение: построй электромагнит

Отказ от ответственности и меры предосторожности

Education.com предоставляет идеи проекта научной ярмарки для ознакомления
только цели. Education.com не дает никаких гарантий или заявлений
относительно идей проекта научной ярмарки и не несет ответственности за
любые убытки или ущерб, прямо или косвенно вызванные использованием вами таких
Информация.Получая доступ к идеям проекта научной ярмарки, вы отказываетесь и
отказаться от любых претензий к Education.com, возникающих в связи с этим. Кроме того, ваш
доступ к веб-сайту Education.com и проектным идеям научной ярмарки покрывается
Политика конфиденциальности Education.com и Условия использования сайта, включая ограничения
об ответственности Education. com.

Настоящим предупреждаем, что не все проектные идеи подходят для всех
отдельных лиц или во всех обстоятельствах. Реализация любой идеи научного проекта
следует проводить только в соответствующих условиях и с соответствующими родителями.
или другой надзор.Чтение и соблюдение мер предосторожности всех
материалы, используемые в проекте, является исключительной ответственностью каждого человека. За
дополнительную информацию см. в справочнике по научной безопасности вашего штата.

Как сделать электромагнит

Как сделать электромагнит

Какие две вещи нужны для изготовления электромагнита? Чтобы сделать простой электромагнит, вам понадобится источник питания, проводник и металл. Перед подключением кабеля к батарее плотно оберните изолированный медный кабель вокруг железного винта или гвоздя и наблюдайте, как ваш новый электромагнит захватывает мелкие металлические предметы.

Как можно построить электромагнит?

  • Электромагнитный эксперимент. Проволочные обмотки часто наматывают на магнитный сердечник, сделанный из ферромагнитного или ферримагнитного материала, такого как железо. Магнитный сердечник концентрирует магнит.
  • Самодельный электромагнит. Для этого проекта им нужен электрический насос.
  • Откройте для себя электромагнит
  • Да, электромагнит.
  • Легкий электромагнит

Какими двумя способами можно увеличить силу электромагнита?

Три способа усилить закон индукции электромагнита.Когда ток течет по прямому проводу, вокруг него создается круговое магнитное поле. Увеличьте количество оборотов. Уменьшите сопротивление. Увеличьте напряжение. Переход с переменного тока на постоянный.

Можно ли использовать изолированный провод для изготовления электромагнита?

Собрать электромагнит очень просто. Все, что вам нужно сделать, это обернуть изолированный медный провод вокруг железного сердечника. Когда вы подключаете батарею к проводу, начинает течь электрический ток, и железный сердечник намагничивается. Когда батарея отключена, железный сердечник теряет свой магнетизм.

Что делает электромагнит сильнее?

Электромагниты также используются в электрических генераторах, электродвигателях, дверных звонках, автоматических выключателях, телевизионных приемниках, громкоговорителях и т. д. Факторами, увеличивающими силу электромагнита, являются увеличение количества катушек, что добавляет больше линий электропередачи и делает электромагнит сильнее. .

Что заставляет электромагнит работать?

Электромагнит — это магнит, который работает с электричеством.Электромагнит работает, потому что электрический ток создает магнитное поле. Когда проводник с током формируется в виде ряда петель, магнитное поле может быть сосредоточено внутри петель.

Как работает электромагнит для детей?

Факты об электромагнитах для детей. Словарные данные для детей. Электромагнит притягивает скобы при подаче энергии, создавая магнитное поле, и теряет их при удалении энергии и магнитного поля. Когда по проводу течет ток, вокруг него создается магнитное поле.

Сколько вольт нужно для изготовления электромагнита?

  • Оберните проволоку вокруг железного сердечника (достаточно гвоздя или шурупа)
  • Убедитесь, что все повязки ориентированы в одном направлении.
  • Имейте под рукой 3-вольтовый источник питания или 6-вольтовую батарейку для фонарика для подключения соленоида (вы можете использовать любой источник питания, но см. примечание ниже).

Как сделать сильный электромагнит?

Электромагниты можно усилить, добавив больше катушек к медному проводу или добавив железный сердечник поверх катушек (например, гвоздь).Ток также может быть увеличен для увеличения магнетизма.

Подходит ли железо для изготовления электромагнита?

Железо — хороший металл для изготовления электромагнита. Северный полюс одного магнита притягивает северный полюс другого магнита. Магниты и электромагниты используются во многих устройствах. Я думаю, что увеличение напряжения увеличивает силу электромагнита.

Как можно было сделать простой электромагнит?

В электромагните электрический ток протекает через кусок металла и создает магнитное поле.Чтобы сделать простой электромагнит, вам понадобится источник питания, проводник и металл.

Что из следующего необходимо для создания электромагнита?

Чтобы сделать собственный электромагнит, вам понадобятся следующие материалы: Большой железный гвоздь (около 3 дюймов в длину). Тонкая медная проволока с покрытием. Сухие аккумуляторы. Электроизоляционная лента. Аппаратные средства, скрепки и другие магнитные предметы.

Что нужно для изготовления электромагнита?

Чтобы сделать электромагнит, вам понадобится батарея на 6 или 9 вольт, 3 фута или более изолированного провода и железный болт или гвоздь.Изоляция не обязательно должна быть толстой, чем тоньше, тем больше провода сможет удержать шуруп.

Каковы факты об электромагнитах?

Генераторы Некоторые электрические генераторы могут приводиться в действие силой человека, например, маятник или велосипед, для выработки электроэнергии. Датский физик Ганс Орстед первым обнаружил, что магнитное поле создается при прохождении электрического тока. Американский физик Джозеф Генри открыл электромагнитную индукцию и построил первый электромагнитный двигатель.

Как можно построить эксперимент с электромагнитом

Это основной принцип работы электромагнита. В отличие от предыдущего эксперимента, электромагниты создаются магнитным полем, вызванным прохождением электричества. В этом эксперименте они создают электромагнит, наматывая медную проволоку на кусок металла, например на железный гвоздь.

Как сделать электромагнит в домашних условиях?

Пошаговый подход к изготовлению электромагнита в домашних условиях Отрежьте кусок медной проволоки длиной от 1 до 2 футов. Если провод изолирован, снимите его с помощью инструмента для зачистки проводов, чтобы обнажить медный провод. Оставьте около 3-4 дюймов проволоки, а затем начните оборачивать ее вокруг гвоздя.

Как электромагнит является источником электронов?

Электромагнит — это магнит, который можно включать и выключать. В этом эксперименте батарея является источником электронов. Когда вы подключаете провод к батарее, электроны проходят через провод. Если нет замкнутой цепи, электроны не будут течь.

Как я могу проверить свою электромагнитную батарею?

Вы можете использовать изоленту, чтобы прикрепить провода к аккумулятору. Чтобы проверить работу соленоида, поместите гвоздь на катушку провода рядом с небольшими металлическими предметами, такими как скрепки. Вы должны увидеть, как скобы притягиваются к ногтю.

Какой сердечник электромагнита лучше?

Следовательно, лучшим сердечником для электромагнита является материал с самой высокой относительной магнитной проницаемостью. Любой материал с относительной проницаемостью больше единицы увеличивает сопротивление электромагнита при использовании в качестве сердечника.Никель является примером ферромагнитного материала и имеет относительную магнитную проницаемость от 100 до 600.

Как построить схему электромагнита

Что вам понадобится Железный винт, болт или гвоздь Медный изолированный провод Батарейка Dcell Кусачки Наждачная бумага или бритва Металлические предметы (английские булавки, зажимы и т. д.) Адаптер питания (дополнительно) Металлический элемент большего размера ( по желанию).

Как увеличить мощность электромагнита?

Увеличить мощность магнита. Для большей мощности используйте адаптер питания вместо одной батареи.Найдите больший кусок металла, чтобы создать более сильное магнитное поле. Добавьте больше витков проволоки, чтобы создать более сильный магнит.

Как проверить электромагнит на аккумуляторе?

Поместите кусок изоленты или малярной ленты на каждый конец провода, чтобы зафиксировать их на месте. Поместите один конец кабеля на отрицательный конец батареи, а другой конец кабеля на положительный конец батареи. Проверьте магнит, удерживая кабель за концы батареи.

Можно ли увеличить силу электромагнита?

Увеличение числа витков, вероятно, самый простой способ увеличить силу электромагнита.Поскольку mmf = nI, удвоение числа витков удваивает мощность магнита. Плотно оберните провода в многослойном магнитном сердечнике. Когда провода соприкасаются друг с другом, магнитное поле не меняется.

Как можно изменить силу электромагнита?

В отличие от постоянного магнита, силу электромагнита можно изменить, просто изменив величину протекающего через него электрического тока. Полюса электромагнита можно даже поменять местами, изменив направление тока.

Что может повлиять на силу электромагнита?

На силу электромагнита влияют четыре основных фактора: количество витков, сила тока, сечение провода и наличие железного сердечника.

Можно ли использовать изолированный провод для изготовления двери с электромагнитом

Магнитный поток создается с каждым оборотом тока вокруг сердечника. Если провод не изолирован, он превратится в гигантский шарик из короткозамкнутой меди, и ток будет замыкаться вместо того, чтобы течь через катушки и создавать магнитное поле.Изоляция обеспечивает правильное протекание тока через катушки.

Как электромагнит захватывает скрепки?

Электромагнит состоит из железного сердечника, вокруг которого намотан изолированный медный провод. Когда по проводу течет ток, сердечник становится магнитным и может содержать скрепки. Когда ток прерывается, железный сердечник возвращается в исходное немагнитное состояние. Необходимое оборудование (в комплекте):.

Что делает сердечник электромагнита магнитным?

Электромагнит состоит из железного сердечника, вокруг которого намотан изолированный медный провод.Когда по проводу течет ток, сердечник становится магнитным и может содержать скрепки.

Можно ли использовать изолированный провод для создания схемы электромагнита

Необходимое оборудование (входит в комплект): Медный провод необходимо несколько раз обернуть вокруг железного гвоздя. (2530, если возможно), а затем подключен к паре зажимов типа «крокодил» и источнику низкого напряжения. Хотя соленоид можно безопасно подключить к лабораторному блоку на 112 В, если через него протекает слишком большой ток, провода могут расплавиться.

Как электромагнит создается потоком электричества?

Таким образом, электромагнит определяется как магнит, создаваемый потоком тока.Электромагнит легко включается и выключается, а сила может быть изменена по мере необходимости. Простой электромагнит можно сделать, намотав катушку из изолированного медного провода на железный сердечник.

Можно ли из изолированного провода сделать электромагнит в домашних условиях

Из изолированного провода обычно делают электромагнит. Сопротивление соленоида с изолированным проводом больше, чем сопротивление неизолированного провода, если размер пасты, сечение провода, число витков и сердечник равны.

Как электромагнит создает магнитное поле?

Работа электромагнита заключается в создании магнитного поля путем пропускания тока через проводник.Он может иметь один виток провода, по которому течет большой ток, или несколько витков, каждый с меньшим током. Если у вас несколько башен, вы можете соединить их все последовательно и пропустить через каждую из них одинаковый ток.

В чем разница между голым проводом и изолированным проводом?

Если бы другие знали разницу, было бы интересно их услышать. Изоляция будет служить как теплоизоляцией, так и электроизоляцией. Если вы используете оголенный провод, он рассеивает больше тепла и позволяет использовать более высокий ток, создавая более сильное поле.Я не уверен, насколько это актуально для вашего приложения.

Как лучше снять изоляцию с провода?

Используйте инструмент для зачистки проводов, наждачную бумагу или универсальный нож, чтобы аккуратно соскрести изоляцию с каждого конца. Это помогает кабелям легче проводить ток. Когда вы снимаете изоляцию, цвет провода меняется с медного цвета изоляции на натуральный серебристый цвет провода.

Безопасно ли использовать электромагнит низкого напряжения?

Поэтому безопаснее использовать низковольтный лабораторный комплект с выходным напряжением около 1 В.В любом случае соленоид следует включать только на короткое время, потому что, если он работает в течение длительного времени, он нагревается и/или температура может привести к ■■■■предохранителю источника питания.

Какой материал лучше всего подходит для изоляции медного провода?

В прошлом существовало несколько способов изоляции или изоляции медных проводов, но сегодня наиболее распространенным изоляционным материалом для медных проводов является (но не единственный) винил/пластик. Почему провод магнита изолирован?

Можно ли использовать изолированный провод для работы электромагнита

Вы можете использовать неизолированный провод 20 AWG для изготовления электромагнита, но это, вероятно, не очень хорошая идея, так как вам придется полагаться на изолирующие оксидные слои или расстояние между проводами, чтобы предотвратить протекание тока. течет прямо из одной катушки в другую или через гвоздь.Единственная причина, по которой используются изолированные кабели, состоит в том, чтобы предотвратить короткое замыкание обмоток при их соприкосновении.

Как прикрепить электромагнит к электрическому проводу?

Отрежьте около 2,5 см пластиковой оболочки с обоих концов провода. Подсоедините один конец кабеля к положительной клемме аккумулятора, а другой — к отрицательной клемме. При необходимости используйте малярный скотч. Возьмите зажимы и поднесите соленоид ближе. Вы увидите, что скрепки притягиваются к вашему электромагниту.

Из какого материала сделан электромагнит?

Электромагнит — это тип магнита, который использует электрический ток для создания магнитного поля. Он может притягивать и намагничивать ферромагнитные материалы, такие как железо, никель и кобальт. Сделать простой электромагнит в домашних условиях из подручных средств несложно. Отрежьте примерно 1 дюйм (2,5 см) пластиковой оболочки с обоих концов провода.

Научный проект «Как сделать электромагнит»

В этом проекте вы узнаете об электромагнитной индукции.Воспользуйтесь протекающим в цепи током, чтобы превратить обычный гвоздь в электромагнит. После завершения вы можете продемонстрировать взаимосвязь между током и индуцированным магнитным полем.

Как сделать магнит из проволоки?

Вы можете использовать электрическую силу в цепи, чтобы сделать магнит из куска металла с помощью электромагнитной индукции. Чем больше ток течет по проводу, тем сильнее будет магнит.

Почему магнит называют электромагнитом?

Чем больше ток протекает по проводу, тем сильнее будет магнит.Этот тип магнита называется электромагнитом, потому что он состоит из электричества. Чтобы сделать свой электромагнит, плотно оберните провод вокруг гвоздя и подключите его к батарее, чтобы сформировать замкнутую цепь.

Можно ли использовать катушку проволоки в качестве электромагнита?

Электромагниты являются важной частью многих электронных устройств, таких как двигатели, громкоговорители и жесткие диски. Вы можете сделать электромагнит из простой катушки проволоки и батарейки. Насколько громкими могут быть бумажные динамики в этом проекте? Если вам нравится слушать музыку и делать поделки, это отличный проект для вас.

Как сделать электромагнитную пушку

Приклейте стопку магнитов к одной из сторон прочной непроводящей лентой (дерево, пластик) с помощью суперклея и обмотайте изолентой. Подождите, пока он высохнет. Повернув магниты в том же направлении, что и исходный дизайн, повторите процесс с другой стопкой магнитов рядом с первой стопкой.

Как работает электромагнитная пушка (катушка)?

В этой работе я покажу вам, как работает электромагнитная пушка.Основной принцип работы заключается в том, что у вас есть катушка и по ней течет ток, катушка создает магнитное поле и в результате вылетает гвоздь катушки. Дополнительные сведения см. в следующих шагах.

Как лучше всего сделать рельсотрон?

Бокорезом отрежьте две полоски проволоки длиной 2 фута. Отрежьте еще 2-дюймовую полоску проволоки, чтобы использовать ее в качестве топлива. Медь была выбрана потому, что она хорошо проводит электричество. Вырежьте из картона 2 маленьких круга и проделайте отверстие в центре круга.

Какой материал можно использовать для изготовления электромагнита?

Не все материалы можно использовать для изготовления электромагнита. Конечно, следует использовать магнитные материалы, такие как никель, кобальт или железо. Каждый из этих трех материалов или их смеси используются с электромагнитом и батареей для изготовления электромагнита. Вы также можете сделать свой собственный электромагнит в домашних условиях, следуя этим инструкциям:

Как сделать электромагнит для детей

Электромагниты используются в повседневных предметах, таких как охранная сигнализация, электрические реле и пожарные колокола.Электродвигатели — это, по сути, электромагниты. Их способность превращаться из немагнитных в магнитные, просто пропуская через них электрический ток, позволяет использовать их на самых разных объектах.

Как сделать электромагнит дома или где угодно

Обновлено: 26 июля 2021 г. автором Exotic Irfan

Как сделать электромагнит

Привет друзья, если вы хотите знать, как сделать электромагнит или вы хотите сделайте электромагнит , делающий , или вы хотите сделать проект электромагнетизма .

Тогда вы находитесь в правильном месте, потому что здесь, в этой статье, я расскажу вам, как сделать электромагнит или сделать магнит, и неважно, где вы хотите провести эти электромагнитные эксперименты либо в дома или где угодно.

Давайте сначала разберемся, Что такое электромагнит ?



По сути, электромагнит — это именно тот тип магнита, из которого магнитное поле создается с помощью электрического тока (I).



И если мы отключим электрический ток (I), то эти магнитные поля исчезнут. Итак, это известно как электромагнит .



Это сердечник из мягкого металла, превращенный в магнит за счет прохождения электрического тока через окружающую его катушку. Например, ток по проводам создает магнитное поле.



Примеры электромагнита



Существуют различные примеры электромагнита , но здесь я расскажу вам о немногих и важных.И все эти примеры приведены ниже:-



1) Соленоиды

2) Реле

3) Двигатель

4) Генераторы/Альтернаторы и т.д.

Как сделать электромагнит дома или в любом месте

Чтобы сделать электромагнит или электромагнит, то сначала вам нужен электрический ток. Итак, возьмите следующие вещи, которые приведены ниже:

  • Источник электричества I, e Аккумулятор
  • Проводник
  • Металл, например, английские булавки и т. д.
  • Медная проволока или обертка
  • Железный гвоздь или шуруп
  • Батарея D-элемента

Шаг 1) Оберните провод железным гвоздем или шурупом

  • Основной.
  • И это около 3-6 дюймов, и я думаю, что железный гвоздь или винт или болт легко доступны в вашем доме.
  • Итак, если вы нашли это, хватайте.
  • После этого возьмите изолированный медный провод и плотно намотайте его на железо, винт или болт.
  • Но не забудьте взять один конец изолированного медного провода, который будет подключаться к одному концу батареи.
  • Теперь намотайте этот провод на железный гвоздь.
  • Здесь вам нужно намотать этот провод на железный гвоздь из одного направления в другое.
  • Потому что после этого Электрический ток будет проходить легко и если вы этого не сделаете.
  • Затем ваш ток перемещается из одного направления в другое, что приводит к тому, что вы теряете свое Магнитное поле.
  • Затем сделайте как можно больше витков, чтобы пропустить большое количество тока.

Примечание: Если вы завернете плотно, вы получите лучшие результаты.

Точный процесс показан на рисунке ниже: —

Как сделать магнит

Шаг 2) Вырежьте изолированный провод и удалить изоляцию

  • Здесь вам нужно разрезать этот изолированный провод с помощью кусачек или инструмента для зачистки проводов.
  • Затем снимите 2-дюймовую изоляцию с обоих концов провода, что облегчит захват тока.
  • После этого цвет этого изолированного провода изменится с медного на серебряный.
  • Затем подключите оба конца провода к аккумулятору. Аккумулятор должен быть типоразмера D или батареи с емкостью 1,5 В (1,5 В).

Точная цифра этого показана ниже:

Как сделать электромагнит дома или в любом месте

Шаг 3) Начните работать

  • после этого, положить некоторые иголок или английских булавок на столе.
  • Затем переместите свой железный гвоздь или болт рядом с этими булавками.
  • Следовательно, вы увидите, что некоторые булавки начинают притягиваться к железному гвоздю или болту.
  • Этот железный гвоздь или болт работает как электромагнит благодаря явлению магнитного поля.

Точная диаграмма этого показана ниже: —

также читается: как сэкономить электричество на дому

Как сделать электромагнит

2 меры предосторожности

  • не используйте Высокое напряжение при выполнении этого дома вызовет у вас ШОК.
  • Не подсоединяйте два конца провода к ВИЛКЕ.

Рекомендация редактора

Электромагнит — обзор | ScienceDirect Topics

Экспериментальные варианты спектроскопии МКД

«Базовый» прибор МКД аналогичен прибору, используемому для электронной абсорбционной спектроскопии, за исключением того, что свет должен быть поляризован по кругу (см. рис. 1). Фотоупругий модулятор (ФЭУ) вводит свет с линейной поляризацией и преобразует его в свет с круговой поляризацией, при этом RCP и LCP генерируются попеременно. Детектор наблюдает флуктуацию сигнала на частоте около 50 Гц, и этот переменный ток сигнал поступает в чувствительный усилитель, способный обнаруживать очень небольшие различия интенсивности. Сам образец помещают между двумя полюсами магнита, а сам магнит ориентируют так, чтобы направление поля H 0 было параллельно (или антипараллельно) направлениям распространения света. .

Варианты метода генерации поля, электромагнит против сверхпроводящего магнита

В некоторых системах используется простой электромагнит, способный создавать магнитное поле до 1.5 Тл (15 000 Гс). Этот метод прост и быстр, поскольку требует только охлаждающей воды и регулирования температуры образца. Напротив, в других системах MCD используются сверхпроводящие магниты, которые имеют более жесткие экспериментальные ограничения (такие как охлаждение жидким гелием и более длительное время «настройки» до начала сбора экспериментальных данных), но способны генерировать магнитные поля до 50 Тл.

Вариации в изученной области спектра

Ближний инфракрасный (ближний ИК, БИК) и УФ-видимый (ультрафиолетовый и видимый): как электромагниты, так и сверхпроводящие магниты могут успешно использоваться не только в более распространенных ∼800–200 нм спектральных областях (УФ-видимая), но и в ближней ИК-области.Был достигнут значительный успех в отнесении аксиальных лигандов к биологическим системам гема посредством изучения данных MCD для ближнего ИК-диапазона.

VT и VTVH MCD

Это MCD с переменной температурой и/или MCD с переменной температурой и переменным полем, соответственно с использованием сверхпроводящего магнита, с вариациями температуры до ∼1,5 K и вариациями магнитного поля от ∼1 до 50 T.

VTVH MCD используется для изучения электронной структуры в основном состоянии, такой как расщепление в основном состоянии, особенно для некрамерсовских ионов, которые не всегда имеют спектры ЭПР.Этот подход представляет собой обычно полезное исследование электронных свойств парамагнитных ионов металлов в основном состоянии. MCD не является «методом объемных свойств», как магнитная восприимчивость, поэтому он не подвержен ошибкам из-за парамагнитных примесей. Спектроскопия МКД, поскольку она является разновидностью электронной абсорбционной спектроскопии, может сосредоточиться на определенных ионах металлов. VTVH может определить «расщепление нулевого поля одного иона (ZFS)» и константу обменного взаимодействия, Дж . Для сравнения, EPR нельзя использовать в системах, отличных от Kramers, даже в спиновых системах с большой ZFS.Как только электронные свойства в основном состоянии известны, можно определить изменения в J или в ZFS. Этот подход с исследованием образцов при очень низких температурах, вплоть до 1,5 К, по-прежнему является абсорбционным методом, поэтому образец должен быть оптически прозрачным. Обычно это достигается путем растворения образца, например, в 50:50 глицерин-буфер (водная среда).

Низкотемпературная МКД-спектроскопия является чрезвычайно полезным инструментом для различения электронных переходов, происходящих из диамагнитного (S=0) основного состояния, и переходов, возникающих из парамагнитного (S>0) основного состояния. Это связано с тем, что уровень S=0 является невырожденным и, таким образом, не может обеспечить температурно-зависимый член C в присутствии магнитного поля.

«Быстрый» MCD, также называемый TRMCD (Time-Resolved MCD)

Обзоры методологии и приложений экспериментов с нано- и пикосекундными MCD см. в разделе «Дополнительная литература». Этот подход потребовал значительной модификации оборудования, используемого для анализа проб, в частности, с использованием эллиптически поляризованного света. Эта работа привела к захватывающим результатам, позволив исследовать переходные молекулярные виды.Применение наносекундной MCD было сосредоточено в первую очередь на лигандных комплексах белков гема и их фотопродуцируемых промежуточных продуктах диссоциации, особенно с учетом интенсивных максимумов поглощения систем гема (типичные ε 100 000 M -1 см -1 ) и их сильные сигналы МКД даже при комнатной температуре.

На сегодняшний день экспериментальное внимание сосредоточено на системах с неспаренными спинами (комплексы металлов), вращательной симметрии (ароматические молекулы, такие как аминокислота тритофан, порфирины) и металлопорфирины (гемовые белки). Захватывающее применение пришло от TRMCD фотодиссоциированных аддуктов CO, например. белки гема, такие как цитохром c оксидаза млекопитающих: диамагнитный низкоспиновый шестикоординатный Fe(II) гема двухвалентного железа становится парамагнитным высокоспиновым пятикоординатным Fe(II) с одновременным появлением нового C срок. В случае пикосекундного TRMCD используются пикосекундные лазеры. Одно из таких применений продемонстрировало, что при фотодиссоциации лиганда CO, связанного с белком гема миоглобином, изменение гексакоординатного гема на пентакоординатное происходило «в течение 20 пс времени нарастания прибора».

VMCD, вибрационный МКД, особенно рамановский

Магнитный рамановский Оптическая активность определяет переходы электронов между энергетическими уровнями, создаваемыми приложенным внешним магнитным полем; здесь возникают проблемы из-за ограничений напряженности поля. MVCD (магнитный колебательный CD) расщепляет вырожденные уровни колебательных переходов и помогает в анализе связи.

Магнитный круговой дихроизм с рентгеновским детектированием (XMCD)

Этот метод недавно превратился в важный метод магнитометрии.Этот метод обладает уникальными преимуществами в том смысле, что его можно использовать для количественного определения спиновых и орбитальных магнитных моментов конкретных элементов, а также для определения их анизотропии посредством анализа экспериментальных спектров. Например, XMCD применялся для изучения тонких пленок переходных многослойных металлов, таких как Cu или Fe.

В методе XMCD исследуются свойства 3 d электронов путем возбуждения 2 p основных электронов в незаполненные 3d-состояния.Переход p → d доминирует в спектре рентгеновского поглощения L-края. Рентгеновская спектроскопия железа с L-краем оказалась полезной, поскольку переходы из основного состояния 2 p в возбужденные состояния 3 d являются сильными и дипольно разрешенными, а небольшая естественная ширина линий также указывает на потенциально сильные спектры МКД. . Также были изучены интенсивные спектры XMCD L-края железо-серного белка рубредоксина и центра 2Fe-2S Clostridium pasteurianum . Как знак XMCD, так и его полевая зависимость могут быть использованы для характеристики типа связи между магнитными ионами металла и силы такой связи.

Создайте свой собственный динамик — Scientific American

Ключевые понятия
Физика
Звук
Магнетизм
Электричество

Введение
Вы любите слушать музыку? Вы когда-нибудь задумывались, как телевизор, компьютер или телефон превращают музыку в звук, который могут слышать ваши уши? В этом проекте вы соберете динамик из бытовых материалов и узнаете, как динамики преобразуют электрические сигналы в звук.

Фон
Звуки, такие как песни или звуковая дорожка фильма, можно сохранить в виде электронного файла. Данные в файле показывают, как громкость и высота звука меняются со временем. Эта информация может быть отправлена ​​в электронном виде по проводу (или, в случае сигнала Wi-Fi, по воздуху с использованием радиоволн). Этот процесс перемещает информацию из одного места в другое в цифровой форме, но не производит звука.

Чтобы извлекать звук из электрического сигнала, нам нужна еще одна часть головоломки: электромагнетизм . Когда электрический ток течет по проводу, он создает магнитное поле вокруг провода. Магнитное поле вокруг одного прямого куска проволоки довольно слабое. Однако скручивание пучка проволоки в тугую катушку может значительно усилить магнитное поле. Поэтому, когда мы посылаем изменяющийся электрический сигнал из аудиофайла через проволочную катушку, мы получаем изменяющееся магнитное поле, соответствующее исходному звуку.

Это изменяющееся магнитное поле может толкать и притягивать магнитное поле соседнего магнита (называемого постоянным магнитом).Когда магниты толкают и притягивают друг друга, они могут создавать движение. Вы замечали это, если когда-либо сталкивали два магнита вместе или использовали один магнит, чтобы оттолкнуть другой магнит. Когда один из магнитов (либо электромагнит, либо постоянный магнит) прикреплен к тонкой мембране, быстро меняющееся магнитное поле заставляет мембрану вибрировать. Вибрирующая мембрана сталкивается с близлежащими молекулами воздуха, заставляя их также вибрировать. Эта вибрация распространяется по воздуху в виде звуковой волны. В конце концов он достигает ваших ушей, и вы слышите звук.

Обычно колонки закрыты чехлом или встроены в электронное устройство, поэтому вы не можете заглянуть внутрь них. В этом проекте вы создадите свои собственные динамики с нуля, чтобы увидеть, как они работают!

Материалы

  • Электронное устройство (телефон, планшет, компьютер и т. д.) с разъемом для наушников и возможностью воспроизведения музыки
  • 3,5-миллиметровый стереокабель (типичный штекер для наушников), который можно обрезать и модифицировать
  • Неодимовый магнит (также называемый «редкоземельным магнитом»), равный приблизительно 0.5 дюймов в диаметре и 0,5 дюйма в длину; это можно купить в хозяйственном магазине или в Интернете. (Они могут быть опасны при случайном проглатывании, поэтому держите их подальше от маленьких детей. )
  • Не менее 6 футов магнитной проволоки 30-го калибра (также называемой эмалированной проволокой), которую также можно приобрести в хозяйственном магазине или в Интернете. Убедитесь, что провод изолирован, а не покрыт медью
  • .

  • Хотя бы один бумажный или пластиковый стаканчик
  • Прозрачная лента
  • Ножницы
  • Мелкозернистая наждачная бумага
  • Помощник для взрослых
  • Инструмент для зачистки проводов (дополнительно)

Подготовка

  • Осторожно отрежьте 3.5-мм аудиокабель (наушники) пополам. Попросите взрослого помочь вам снять около двух дюймов внешней изоляции с обрезанного конца. Это можно сделать с помощью инструмента для зачистки проводов или соскрести изоляцию ножницами.
  • Внутри кабеля должно быть три меньших провода. Обычно это один оголенный медный провод (это «земляной» провод) и два других изолированных провода: один красный и один белый (это левый и правый аудиосигналы для стереосистемы).
  • Снимите изоляцию примерно на два дюйма с одного из аудиопроводов (неважно, с какого).

Процедура

  • Сделайте катушку из проволоки, обернув магнитную проволоку вокруг пальца около 50 раз (убедитесь, что не наматываете ее так туго, что вы перекроете циркуляцию!). Оставьте не менее 6 дюймов проволоки на обоих концах катушки.
  • Прикрепите катушку плоской лентой к внешнему дну чашки. Убедитесь, что катушка не распутывается.
  • С помощью мелкозернистой наждачной бумаги снимите изоляцию примерно на 2 дюйма с каждого конца провода.
  • Туго скрутите каждый конец провода катушки с одним из зачищенных проводов 3,5-мм аудиокабеля. Провода должны иметь хороший электрический контакт друг с другом, чтобы они не могли быть ослаблены.
  • Оберните каждое витое соединение лентой. Полностью закройте весь оголенный провод, где вы сняли изоляцию. Это поможет предотвратить короткие замыкания.
  • Подключите другой конец 3,5-мм кабеля к разъему для наушников вашего электронного устройства. Начните играть песню.
  • Поднесите чашку к уху одной рукой.
  • Держите неодимовый магнит прямо под катушкой на внешнем дне чашки так, чтобы он почти касался друг друга. Вы слышите, как играет песня?
  • Попробуйте медленно переместить магнит ближе или дальше от катушки. Как меняется громкость музыки?
  • Устранение неполадок: Если вы ничего не слышите, дважды проверьте, чтобы провода были плотно скручены и не болтались.Убедитесь, что громкость на вашем электронном устройстве выставлена ​​на полную мощность.
  • Дополнительно: Попробуйте использовать более крупный магнит (или несколько магнитов, сложенных встык) или оберните новую катушку большим количеством витков провода. Можешь сделать динамик погромче?
  • Дополнительно: Зачистите оба аудиокабеля 3,5-мм кабеля. Соберите и подключите второй динамик (подсоедините один конец провода катушки к заземляющему кабелю, а другой конец — к новому аудиокабелю, чтобы оба динамика были подключены к заземляющему проводу). Можете ли вы сделать «наушники», чтобы вы могли носить оба динамика в ушах?

Наблюдения и результаты
Когда вы поднесли динамик к уху и поднесли магнит к катушке, вы должны были услышать очень слабую музыку. Если отодвинуть магнит, музыка исчезнет. Это происходит потому, что магнитные силы очень сильны вблизи магнита, но быстро ослабевают по мере удаления от магнита.

В отличие от обычного динамика, ваш динамик, вероятно, был недостаточно громким, чтобы вы могли слышать его через всю комнату.Обычные динамики обычно имеют отдельный источник питания (они подключаются к розетке или USB-порту или имеют внутреннюю батарею) и усилитель, который делает звук намного громче. Ваш динамик больше похож на проводные наушники, которые не имеют внешнего источника питания. Вы можете слышать наушники, когда вставите их прямо в ухо, но не через всю комнату.

Еще для изучения
Что такое магнит? от Physics4Kids
Make Sprinkles Dance, от Scientific American
Насколько громкими могут быть бумажные динамики? от Science Buddies
Создание звуковых волн, от Scientific American
Разговор по струнному телефону, от Scientific American
STEM-занятия для детей, от Science Buddies

Это задание было предложено вам в сотрудничестве с Science Buddies

Сборка электромагнита

Электромагнит похож на обычный магнит, за исключением того, что он питается от электрического тока. Магнитное поле создается, когда проволока плотно обмотана вокруг объекта, что создает сильное магнитное поле. То, как электричество течет по проводу, перестраивает молекулы так, что они притягиваются к определенным металлам. В отличие от обычных магнитов, поскольку электромагниты питаются электрическим током, их можно включать и выключать и, следовательно, использовать для практических целей.

Благодаря гибкости электромагнитов, то есть способности включаться и выключаться, мы можем контролировать это и использовать в повседневной жизни.Сегодня так много инструментов используют электромагниты, что вы, вероятно, даже не осознаете этого. Вы можете найти электромагниты в двигателях автомобилей, генераторах в домах, наушниках, громкоговорителях, телефонах, автоматических дверях, некотором более крупном медицинском оборудовании (например, аппарате МРТ) и даже жестких дисках.

    Проблема:

  • Как построить мощный электромагнит?
      • Материалы:

      • 3-дюймовый железный гвоздь
      • 3 фута медного провода (Совет: лучше использовать тонкий провод)
      • Новый аккумулятор D-cell
      • Около 20 скрепок
      • Лента

      Процедура:

  1. Во-первых, вы собираетесь обмотать проволоку вокруг гвоздя. Убедитесь, что вы оставили около 8 дюймов проволоки на одном конце гвоздя. Затем плотно обмотайте остаток проволоки вокруг гвоздя. Старайтесь не перекрывать провода.
  2. Когда вы закончите обматывать проволоку вокруг гвоздя, мы хотим оставить еще 8 дюймов на этом конце. Возможно, вам придется обрезать его, если провод слишком длинный.
  3. Затем вы собираетесь удалить примерно 1 дюйм пластикового покрытия с каждого конца провода, чтобы обнажить настоящий металлический провод.
  4. Возьмите один конец провода и оберните его вокруг одного конца батареи. Возьмите другой провод и оберните его вокруг противоположного конца батареи. Однако будьте осторожны, так как провод может начать нагреваться.
  5. Теперь у вас есть ЭЛЕКТРОМАГНИТ! Используйте конец гвоздя, чтобы попытаться натянуть скрепки на гвоздь.
  6. Наблюдайте за изменением количества скрепок, которые он может вытащить, и записывайте свои выводы.
  7. Попробуйте другие варианты: Влияет ли количество оборачиваний проволоки вокруг гвоздя, толщина или длина гвоздя или толщина покрытия проволоки на эффективность?
  8. Запишите свои результаты.

    Добавить комментарий
