Регулятор Danfoss (терморегулятор Данфосс): как регулировать?

Терморегулятор Danfoss — устройство, которое широко используется в различных домашних, а также промышленных отопительных системах. Такие образцы отличаются высоким качеством, точностью и удобством в работе.

Давайте изучим их особенности более подробно, чтобы у вас также была возможность использовать эти совершенные механизмы и для ваших систем.

Содержание

Описание и назначение

Регулятор Danfoss – прибор, который используется для регулировки температуры воздуха в помещении. Такой прибор может быть использован в различных системах отопления, в том числе, в таких, где термоносителем выступает вода.

Регулятор позволяет вручную контролировать работу такой системы, экономно расходовать тепло, а также включать и выключать работу всего отопления. Применяется терморегулятор как в домашних сетях, так и в закрытых экосистемах типа теплиц, либо же на производствах. Также он используется для работы холодильников, кондиционеров и других систем, в которых важно соблюдать температурный режим.

к меню ↑

Устройство терморегуляторов Данфосс

Регулятор Danfoss, независимо от его конструкции. Он представляет собой небольшую камеру наполненную газом или же жидкостью. Эта жидкость или газ при воздействии температуры расширяется, давит на запорный клапан, ввиду чего прекращается поток отопительной жидкости в радиатор, за счет чего система повышает температуру.

При охлаждении же комнаты жидкость сжимается и происходит обратная реакция. Такая система работы справедлива для всех типов радиатора, в том числе, изделий для холодильников. По данному принципу работают практически все изделия данного производителя, включая Danfoss RTD и линейки Danfoss RA, а также многие другие.

к меню ↑

Модельный ряд терморегуляторов Danfoss

Предприятие Danfoss имеет достаточно широкий ряд терморегуляторов. В настоящее время в числе его продукции такие разновидности приборов:

  • терморегуляторы для дизайн регуляторов модельного ряда 013G4001- 013G4009. Применимы для полотенцесушителей, а также различных участков сетей отопления. Выпускаются в версиях для право- и левосторонней установки;

Терморегулятор Danfoss 013G4001- 013G4009

  • Danfoss RTD 3640 – разновидность моделей для систем отопления. Предназначены для двухтрубной стандартной системы. Имеют RTD функцию защиты от промерзания на зиму. Данная разновидность подходит для домашних, промышленных систем отопления, но не для холодильников. Имеет всего 4 деления, обозначенные как арабскими, так и римскими цифрами;

Терморегулятор Danfoss RTD 3640

  • модели RAX с жидкостным наполнителем. Данная серия также предназначена для полотенцесушителей и дизайн-радиаторов. Модель применима для большинства современных версий дизайн-радиаторов, имеет деления как с арабскими, так и с римскими цифрами;

Терморегултор Danfoss RAX

  • регулятор Living Eco с электронной системой контроля климата в помещении. Является наиболее совершенной версией, применяемой сегодня как в коммерческих зданиях, так и в жилых домах. В отличие от многих других версий прибора, эта имеет ЖКТ дисплей, на котором отображается температура в помещении, а также всего три кнопки, посредством которых легче контролировать выполнение той или иной программы, заданной пользователем. Экран, нужно отметить, отображает заданную температуру, а не температуру помещения;

    Терморегулятор Danfoss Living Eco

  • регулятор RA 299 с газовым наполнителем и автоматическим определителем контроля температурой. Также выпускается в различных цветах. Имеет минимальное время реагирования на изменение температуры за счет использования в конструкции именно газа. Применение именно данной версии строго сертифицировано ГОСТ, годится для стандартных сетей отопления, не может использоваться для холодильников.

    Терморегулятор Danfoss RA 299

Все представленные версии терморегуляторов сопровождаются целыми сериями специальных аксессуаров, упрощающих их монтаж, а также дальнейшее применение.

Практически все терморегуляторы, выпущенные в данной серии, представляются в трех различных вариантах: золотистом, белом, серебристом. Вы можете подобрать тот тип, который соответствует вашей системе, клапан и температурная шакала работают у них практически одинаково.

к меню ↑

Как установить терморегулятор Данфосс?

Регулятор Danfoss монтируют непосредственно на горячем патрубке подающем вашей системы теплоснабжения. Установка любой модели, включая RTD 3640, RA, не сложна. Работать в данном случае придётся вам так:

  1. Отключаем систему от общих мощностей, отрезаем трубу нужного размера под установку терморегулятора. Без этого шага установка не проводится.
  2. На имеющемся патрубке делаем с помощью специальных приборов резьбу, на которую будет установлен терморегулятор.
  3. Обрабатываем участок сантехнической пастой, а уже на него крепим корпус клапана RTD 3640, RA или любого другого.
  4. Подсоединяем сам прибор к клапану, затянув шайбой соединение. Дополнительная герметизация тут не нужна.
  5. Снимаем предохранитель, выстраиваем терморегулятор на максимальное значение 5, затем надеваем на него колпачок со шкалой. Его важно установить до щелчка для максимально плотного и качественного прилегания.
  6. Еще раз проверяем герметизацию системы, после чего может подключать ее обратно к общей системе снабжения. Пусть клапан один раз откроется и закроется, и вы будете уверены, что оборудование работает корректно.

Установка RTD, RA или другой модели завершена. Теперь можно свободно пользоваться прибором.

к меню ↑

Как настроить терморегулятор Данфосс?

Настройка такого прибора как регулятор RTD, RA Данфосс достаточно проста и доступна для всех пользователей. Дабы ее осуществить, вам нужно изучить имеющуюся в торце прибора температурную шкалу (она может несколько отличаться в зависимости от того, какую именно версию вы используете). Затем выставить на ней интересующую вас температуру, просто передвинув указатель на приборе н нужный вам параметр.

Также вы можете выбрать промежуточные значения, если они вас устроят. Уже через несколько минут клапан перестроиться в нужное положение, и температура в квартире придет к нужному параметру, и вы сможет наслаждаться максимально для вас комфортным микроклиматом. Аналогично регулируется клапан и у моделей для холодильников.

к меню ↑

Терморегулятор Danfoss и его виды (видео)

Портал об отоплении » Водяное отопление

Danfoss терморегулятор как регулировать — как

терморегуляторы Danfoss принцип работы модели установка цена

терморегуляторы для радиаторов отопления данфосс

регулятор Danfoss терморегулятор данфосс как регулировать

настройка терморегулятора батареи отопления установка

терморегуляторы для отопления электрические регуляторы

терморегуляторы для радиаторов отопления данфосс

данфосс терморегуляторы как регулировать

данфосс терморегуляторы как регулировать

терморегуляторы комфортная температура в помещении

терморегулятор для батареи принцип работы выбор и установка

конструкция термостата терморегулятор сантехника своими

как регулировать терморегулятор на батарее всё об отоплении

регулировка терморегулятора контент платформа Pandia Ru

радиаторные терморегуляторы Danfoss Ra

регулятор температуры для радиатора отопления Danfoss

терморегуляторы Danfoss принцип работы модели установка цена

как установить регулятор температуры на батарею виды

терморегулятор Danfoss фото форум Mastergrad

банальная причина почему не греют батареи

термостат для батарей Danfoss

регуляторы температуры для батарей отопления Danfoss данфосс

данфосс терморегуляторы как регулировать

терморегуляторы для радиаторов отопления купить по оптовой

термостаты термоголовки для радиаторов отопления купить

особенности управления отопительной техникой для чего нужен

автоматика для отопления частного дома автоматика систем

термоголовки для радиатора отопления в украине Aw Therm Com Ua

данфосс терморегуляторы как регулировать

банальная причина почему не греют батареи

терморегулятор Danfoss принцип работы инструкция отзывы

регулировка крана Danfoss батарея Kut

батареи отопления данфосс регулировка терморегуляторы на

терморегуляторы для радиаторов отопления всё об отоплении

регулировка терморегулятора тарировка терморегулятора

регулятор Danfoss терморегулятор данфосс как регулировать

терморегулятор Danfoss принцип работы инструкция отзывы

радиаторы отопления с терморегуляторами помогите

регулировка крана Danfoss батарея Kut

терморегулятор Danfoss принцип работы инструкция отзывы

регулятор Danfoss терморегулятор данфосс как регулировать

терморегулятор для радиатора отопления принцип работы

особенности управления отопительной техникой для чего нужен

терморегулятор термоголовка для радиатора отопления Rtd бело черный Danfoss

батареи отопления данфосс регулировка терморегуляторы на

терморегуляторы настройка и эксплуатация

как регулировать терморегулятор на батарее всё об отоплении

терморегулятор для радиатора Danfoss как правильно настроить

регулятор температуры для радиатора отопления ручной термо

батареи отопления данфосс регулировка терморегуляторы на

терморегуляторы для радиатора отопления установка

банальная причина почему не греют батареи

как регулировать терморегулятор на батарее всё об отоплении

как выбрать и установить терморегулятор на радиатор

особенности управления отопительной техникой для чего нужен

терморегуляторы

терморегулятор Danfoss 25т65

терморегуляторы для холодильников стинол атлант индезит

регулятор Danfoss терморегулятор данфосс как регулировать

терморегулятор Danfoss принцип работы инструкция отзывы

термоголовки терморегуляторы для радиаторов Festima Ru

настройка термостатического клапана Heimeier V Exact Ii

терморегуляторы Danfoss принцип работы модели установка цена

терморегуляторы Danfoss по низкой цене в москве в интернет

термостатическая головка Danfoss Ra 2991 сантехмастер Santeh Master Com Ua

терморегулятор Danfoss замена батарей отопления

терморегуляторы Danfoss принцип работы модели установка цена

терморегулятор к57 к 57 к 57 тарировка настройка

вентиль для радиатора отопления 1 2 регулировочный

комплект радиаторных терморегуляторов Danfoss Ras C Rlv Ks 1 2 прямой 013g5277

батареи отопления данфосс регулировка терморегуляторы на

регулятор Danfoss терморегулятор данфосс как регулировать

регулировка терморегулятора Pandia Ru промышленная

радиаторный термостат Danfoss терморегуляторы данфосс для

терморегулятор для радиатора отопления принцип работы

данфосс 3650 частичый демонтаж

регулятор температуры для радиатора отопления ручной термо

регулятор температуры на радиаторе отопления

терморегуляторы Danfoss принцип работы модели установка цена

терморегулятор для батареи принцип работы выбор и установка

как регулировать терморегулятор на батарее головка с

терморегулятор Danfoss принцип работы инструкция отзывы

терморегуляторы Danfoss принцип работы модели установка цена

батареи отопления данфосс регулировка терморегуляторы на

терморегулятор для батареи принцип работы выбор и установка

терморегуляторы Danfoss модели подключение настройка и

терморегуляторы настройка и эксплуатация

комплект термостатических элементов 3 4 прямой Danfoss для однотрубных систем

автоматическая температура отопления комфорт и экономия

данфосс терморегуляторы как регулировать

регулятор Danfoss терморегулятор данфосс как регулировать

терморегуляторы Danfoss принцип работы модели установка цена

запорная рукоятка Danfoss для терморегулятора Danfoss Shutoff Knob For Heat Controller

терморегулятор для батареи принцип работы выбор и установка

батареи отопления данфосс регулировка терморегуляторы на

как выбрать и установить терморегулятор на радиатор

контролируйте температуру дома всего в два клика с помощью

терморегуляторы Danfoss по низкой цене в москве в интернет

как снять термоголовку Danfoss Evroterm32 Com

настройка панельных радиаторов спроси совет

терморегулятор для радиатора отопления принцип работы

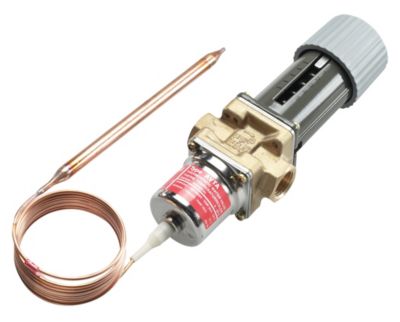

Регуляторы температуры прямого действия | Danfoss

Решения для домов на одну семью и квартир

Термостатические регуляторы температуры для домов на одну семью и многоквартирных домов используются для регулирования температуры подачи в проточных или накопительных системах горячего водоснабжения для бытовых нужд и системах отопления. Благодаря быстрому открыванию и закрыванию они защищают теплообменник от образования накипи и обеспечивают длительный срок службы оборудования, установленного в системе.

В проточных системах горячего водоснабжения для бытовых нужд с незначительными колебаниями температуры и перепада давления на входе можно использовать регуляторы RAVI с малым временем срабатывания. При более значительном перепаде давления (более 2 бар) рекомендуется использовать отдельный регулятор перепада давления. Для систем с более динамическим режимом лучше всего подходят регуляторы AVTQ или IHPT, в которых предусмотрены регулирование температуры с коррекцией по расходу и встроенная функция регулирования перепада давления.

Они срабатывают в момент открывания водопроводного крана и обеспечивают постоянный низкий перепад давления на термостатическом регулирующем клапане. Это обеспечивает оптимальное регулирование температуры воды в отсутствие расхода. В системах с большим расходом термостаты AVTB можно использовать как в проточных, так и в накопительных системах горячего водоснабжения и отопления.

В системах отопления и вентиляции компания Danfoss рекомендует использовать регуляторы RAVK с умеренным временем срабатывания, предназначенные для систем вентиляции и отопления.

В аккумулирующих системах и в системах с резервуарами для горячей воды компания Danfoss рекомендует использовать термостаты AVTB, RAVI/RAVK.

Решения для многоквартирных домов и общественных зданий

Термостатические регуляторы температуры для многоквартирных домов и общественных зданий используются в системах горячего водоснабжения, а также для ограничения температуры в обратном трубопроводе в системах центрального отопления.

В аккумулирующих системах и в системах с резервуарами для горячей воды компания Danfoss рекомендует использовать термостаты моделей AVTB, AVT/VG, AFT/VFG2.

В некоторых системах может потребоваться ограничение температуры теплоносителя в обратном трубопроводе от резервуаров для горячей воды или систем отопления. Для этого в обратном контуре от резервуара или системы отопления может быть установлен ограничитель температуры в обратном трубопроводе типа FJV.

Как правило, термостатические регуляторы температуры используются в системах с умеренными колебаниями температуры входящего теплоносителя и умеренным перепадом давления. В системах с непостоянным перепадом давления рекомендуется использовать регулятор перепада давления.

Регуляторы температуры прямого действия имеют модульную конструкцию и функции безопасности, соответствующие требованиям стандартов DIN.

Радиаторные терморегуляторы, термостаты, автоматическая регулировка тепла, Danfoss, радиаторы.

  1. Главная
  2. Статьи
  3. Терморегуляторы: настройка и эксплуатация

29.04
2005

Ручной или автоматический? Мнимые страхи и реальные достоинства терморегуляторов

Главная задача любой системы отопления —

обеспечить в отапливаемом помещении комфортную температуру воздуха. Эта температура может быть разной, в зависимости от назначения помещения, но одним из обязательных условий является её неизменность в течение дня.

Тепловая энергия поступает в помещение от системы отопления через отопительные приборы. Количество тепловой энергии, отдаваемое отопительными приборами, регулируется объёмом теплоносителя, поступающего в них. Устройством, которое регулирует поток теплоносителя, поступающего в радиатор, является вентиль или клапан (от немецкого ventil — клапан), который может быть ручным или автоматическим.

В реальных условиях, в помещении всегда происходит теплообмен с окружающим пространством. Это приводит к притоку или оттоку тепла из помещения и, следовательно, к повышению или понижению температуры воздуха в нём.

Для того, чтобы восстановить тепловой баланс в помещении, необходимо уменьшить или увеличить количество теплоты, поступающее в помещение от тепловых приборов. Эту задачу выполняют регулировочные вентили, которые устанавливают на подводящих трубах отопительных приборов. Очевидно, успешнее всего с этой задачей могло бы справиться автоматическое устройство, постоянно отслеживающее изменение температуры воздуха и регулирующее поступление теплоносителя в радиатор. Такими устройствами, являются автоматические радиаторные терморегуляторы или, иначе, термостаты.

Автоматические терморегуляторы от датской компании Danfoss, простые и надёжные, хорошо известны российскому потребителю уже более 30 лет. Они дают возможность поддерживать температуру воздуха в диапазоне от +5 до +26°С, на желаемом уровне с точностью ±1°С.

Принцип работы терморегулятора основан на свойстве газа или жидкости изменять свой объём в зависимости от температуры. (Вспомните, как сжимается пластиковая бутылка, вынесенная на холод). Радиаторный термостат Danfoss состоит из двух частей: термостатического элемента (термоголовки) и клапана.

Термостатический элемент имеет тонкостенный герметический цилиндр с гофрированными стенками, сильфон, заполненный газообразным или жидким рабочим веществом. Она-то и реагирует на изменение температуры в районе термоголовки. При повышении температуры, сильфон растягивается и перемещает связанный с ним стержень, который давит на соответствующий шток в клапане, и клапан ограничивает поток теплоносителя в радиатор. При понижении температуры, процесс идёт в обратном порядке.

Таким образом, термоголовка является управляющим механизмом, а клапан — исполнительным.

Клапаны Danfoss бывают двух типов: RA-N (старая модель RTD-N) и RA-G (старая модель RTD-G), а так же прямого и углового исполнения. Тип клапана выбирается в зависимости от вида системы отопления, а его размер — от диаметра подводящей трубы.

Термостатические клапаны типа RA-N, предназначены для использования в двухтрубных системах отопления современных многоэтажных домов и в двухтрубных системах отопления индивидуальных домов с принудительной циркуляцией.

Клапаны типа RA-G, разработаны специально для российских условий. Они обладают повышенной пропускной способностью и, поэтому, могут устанавливаться в однотрубных системах отопления (редких для европейских стран), и даже в двухтрубных системах отопления с естественной циркуляцией.

Терморегуляторы нужнее всего в помещениях, где в течении дня происходят значительные изменения температуры. Например, на кухне, при работающей плите; в комнатах, выходящих на солнечную сторону; в гостиной, когда собираются гости; в детской, где бешеная энергия сменяется долгим затишьем; в офисе, в кабинете шефа, когда он проводит совещание и т. д. Терморегуляторы незаменимы и в спальне, потому что для здорового сна температура воздуха должна быть не выше 18–19°С.

Чтобы получить от терморегулятора ожидаемый эффект, его нужно правильно установить: не прятать за шторы, за декоративные решётки, в ниши, располагать горизонтально и т. д., т. е. поступать в соответствии с инструкцией по установке. Если, по какой-либо причине, обеспечить эти условия трудно, можно воспользоваться термостатическим элементам с дистанционным датчиком, который можно отнести от клапана на 2, 5 или 8 метров. Очевидно в этом случае, терморегулятор будет стабилизировать температуру воздуха в месте нахождения датчика.

Ещё более полезными терморегуляторы могут оказаться в системе отопления загородного дома. Уменьшение подачи теплоносителя в отопительные приборы, приводит к уменьшению расхода топлива, сжигаемого в котле или электроэнергии, если котёл электрический. В доме с индивидуальной котельной, экономия тепловой энергии может составить 20% потребляемой на отопление. Если котёл работает на жидком топливе (солярке) или на электричестве, терморегуляторы окупятся за один отопительный сезон, при одновременном улучшении микроклимата в доме.

Существует мнение, что в городской квартире устанавливать терморегуляторы бесполезно, т. к. они быстро засоряются и перестают пропускать воду в радиаторы. Опасность этого очень преувеличена.

Во-первых, в Москве вода не такая уж и плохая, разве только в старом жилом фонде, с изношенными коммуникациями. Случаи, когда терморегулятор перестаёт пропускать в радиатор теплоноситель, крайне редки, даже после 5 лет эксплуатации.

Во-вторых, простейшие профилактические действия помогут намного уменьшить вероятность засорения канала терморегулятора. По окончании отопительного сезона, максимально откройте клапан терморегулятора, повернув головку влево до упора. Канал будет открыт, иголка штока из него выйдет, и засориться он не сможет. Ещё лучше, если, устанавливая терморегулятор, установить перед ним (со стороны стояка, по ходу движения воды) обычный шаровой кран. Это даст возможность не только обеспечить долговечную службу терморегулятора, но и предохранить от коррозии отопительные приборы.

Один раз в год, по окончании отопительного сезона, после того, как терморегулятор будет открыт, надо закрыть шаровые краны на прямой и обратной подводках радиатора и открыть воздухоотводчик (кран Маевского). В результате этих действий, вода, находящаяся в радиаторе, отсекается от системы отопления, а избыточное давление, которое может возникнуть в результате теплового расширения воды, будет стравлено через воздухоотводчик. Любые манипуляции эксплуатационных служб с системой отопления в летний период станут для ваших приборов совершенно безопасными. С наступлением отопительного сезона, нужно будет плавно открыть шаровые краны, закрыть воздухоотводчик и настроить терморегулятор на нужную температуру. Согласитесь, что 20 минут, потраченные два раза в году, не слишком большая плата за комфорт.

Устанавливая терморегуляторы, следует помнить, что эффект от их использования будет ощутимым, если они будут управлять радиаторами, обладающими малой тепловой инерцией. Практически, это — все известные типы современных радиаторов. Старые типы чугунных радиаторов в силу их большой инерционности малоэффективны в работе с терморегуляторами.
Другим источником негативного отношения к терморегуляторам, является неумение правильно их настроить. (Сразу вспоминается мартышка, которая ругала очки за то, что не знала, куда их надеть).

Существует простой способ настройки терморегуляторов, разработанный и испытанный компанией Тайм. Для настройки терморегулятора необходимо:

  • плотно закрыть все окна и двери в помещении, чтобы максимально уменьшить утечку тепла;
  • установить комнатный термометр в том месте помещения, где желательно поддерживать температуру постоянной;
  • полностью открыть клапан, для чего повернуть головку терморегулятора влево, до упора, радиатор, при этом, будет работать с максимальной теплоотдачей и температура воздуха в помещении начнёт возрастать;
  • дождаться, когда температура поднимется на 5–6°С выше первоначальной, и закрыть клапан, повернув головку вправо до упора, воздух в помещении начнёт постепенно остывать;
  • когда температура опустится до желаемой величины — начать медленно открывать клапан, вращая головку регулятора влево, внимательно прислушиваясь, услышав шум воды в регуляторе и ощутив резкое нагревание корпуса клапана, прекратить вращение головки и запомнить её положение.

Настройка терморегулятора завершена. Температура воздуха в помещении будет поддерживаться с точностью до 1°С.


Если в помещении имеются другие радиаторы с терморегуляторами, их настройка производится аналогично. Разумеется, если температура воды в системе отопления будет недостаточной для нагрева помещения до нужной температуры, любой терморегулятор будет бессилен. Это уже будет проблема системы отопления, а не терморегулятора.
Время, потраченное на настройку терморегуляторов, с лихвой окупится ощущением комфорта и уюта, которое вы будете испытывать в своём доме.

К списку статей

Другие статьи

Терморегулятор Danfoss: принцип работы, конструкция, монтаж


Расходы на отопление и вентиляцию в среднем составляют 30-50% семейного бюджета. И проблема не в самой функции, но в некачественном расходовании энергии. Удобное решение предложила компания Danfoss – терморегулятор для контроля температуры в доме и работы отопительной системы. Этот девайс можно применять в комбинации практически со всеми котлами, включая отопительные устройства с жидким теплоносителем.


Используется термоголовка дома, в квартире,  производственных помещениях, складах, закрытых теплицах и оранжереях, словом, везде, где требуется относительно постоянный температурный режим. Причем это касается не только отопления, но и кондиционирования. Так, термоголовка одинаково успешно взаимодействует с кондиционерами, холодильным оборудованием и другими агрегатами, отвечающими за температуру.


Конструктивные особенности


Главное предназначение терморегулятора Danfoss заключается в долговременном поддерживании выбранного пользователем температурного режима. Конструкция прибора включает две основных детали:


  • термостатический элемент или как его еще именуют – термостат;

  • клапан.


На батарею сначала монтируется клапан и только уже на него устанавливается термостат. Именно второй элемент является главным в конструкции устройства. Он отлеживает температуру окружающей среды, после чего подает необходимый сигнал клапану, который в свою очередь открывает или прикрывает поток теплоносителя.


Конструкция термостатической арматуры Danfoss


Во внутренней области терморегулятора Данфосс имеется сильфон – гофрированная емкость, заполненная газом или жидкостью. При воздействии температуры наполнитель начинает менять размеры и надавливать на запорный клапан. При перекрытии потока теплоносителя в отопительных агрегатах начинает повышаться температурный показатель.


Если же комната сильно охладилась, наполнитель сжимается и образуется обратная реакция – камера подтягивает за собой шток золотника, который в свою очередь приоткрывает в клапанном элементе зазор для поступления теплоносителя.


Компания выпускает две разновидности терморегулятора – на газу и жидкости. Но второй вариант считается более инертным, он существенно медленнее подает сигнал на смену температурного режима.


Разновидности и условные обозначения аппаратов


Вид наполнителя и назначение определяется следующей аббревиатурой:


  • RTS – жидкостный сильфон


Danfoss RTS-K


  • RTD-G – газовый прибор для однотрубной или двухтрубной системы, в которой отсутствует насос


Клапан RTD-G-20 для однотрубной системы


  • RTD-N – газовое устройство для однотрубной, двухтрубной насосной системы


Клапан терморегулятора RTD-N-15


В некоторых моделях помимо основной функции имеется ряд дополнительных опций. Например, программа защиты от вмешательства в установленные настройки случайными лицами. Опция будет удобной для установки в общественных заведениях или детских учреждениях. Количество режимов и разновидности функций различаются зависимо от выбранной модификации.


Модельный ряд приборов


Компания выпускает достаточно широкий модельный ряд регуляторов температуры отопления Danfoss.


Разновидности запорной арматуры


Наиболее востребованными вариациями считаются:


  1. Danfoss RDT маркировки 3640 – аппарат предназначен к применению на отопительных системах двухтрубного стандартного типа. Он оснащен опцией RTD, исключающей промерзание магистрали в холодное время года. Используется в бытовых, промышленных условиях. Обладает четырьмя делениями с обозначениями в виде римских цифр.

  2. Регулятор Danfoss RAX – жидкостный вид приборов, который применяется для установки на радиаторы дизайнерского типа или на полотенцесушители. Обладает привлекательными внешними параметрами и минималистичным стилем. На корпусе присутствуют только деления с римскими или арабскими цифрами.

  3. Living ECO с функцией отслеживания микроклимата в доме. Это усовершенствованная серия, которая успешно применяется в коммерческих учреждениях и жилых зданиях. Особенность терморегулятора для радиатора отопления в том, что он имеет жидкокристаллический экран, сообщающий всю необходимую информацию о теплоносителе. Также на корпусе присутствует три основных клавиши настройки режимов.

  4. Газовый прибор Danfoss RA-299 с автоматизированным контролем температуры выпускается в нескольких цветовых решениях. Он быстро реагирует на перемену температуры. Применяется исключительно для оснащения традиционных отопительных систем.

  5. 013 G4 001-013 G4 009 – многофункциональные серии аппаратов, подходящие как для полотенцесушителей, так и для разнообразных участков отопительного устройства. Бывают лево- и правостороннего типа.


Каждый из представленных вариантов комплектуется деталями, упрощающими крепление прибора и его последующее применение.


ВИДЕО: Обзор термостатических комплектов Danfoss



Монтаж термоголовки


Терморегулятор Danfoss устанавливают непосредственно на «горячей» трубе, которая подает теплоноситель в бытовую отопительную систему. Монтажные работы не имеют каких-либо сложностей, даже если дело касается дизайнерских вариаций, принцип установки у всех одинаков.


Необходимо следовать следующим этапам работы:


  1. Осуществите разметку на подающем патрубке для определения области, которую необходимо срезать. При этом учитывайте габариты корпуса клапана и отнимите резьбовой элемент, который будет входить непосредственно в трубу.

  2. Отключите отопление и спустите воду, чтобы в процессе работы не затопить дом.

  3. По отметкам срежьте ненужный участок трубы и на внешней части среза сделайте резьбу при помощи плашки.

  4. Соединительную часть обработайте специальной сантехнической пастой любого производителя и фумкой.

  5. На резьбу, которую сделали плашкой, накрутите клапанный элемент, после чего хорошо затяните шайбой. Дополнительно герметизировать область стыка уже не потребуется, данного соединения будет достаточно для того, чтобы труба не подтекала.

  6. Уберите предохранитель, установите на терморегуляторе максимальный показатель «5» и сверху наденьте корпус со шкалой. Колпачок надевается до упора, определяющим сигналом послужи звонкий щелчок, он свидетельствует о плотном контакте деталей.

  7. Проверьте все соединения и подключите тепловое устройство обратно к общей отопительной системе.


Проконтролируйте функционирование регулятора Данфос до первого открывания и закрывания клапанного устройства. Если установка была осуществлена по правилам, проблем возникнуть не должно.


Как отрегулировать прибор


Хоть все модификации терморегуляторов Danfoss и имеют отличия по внешним параметрам, техническим характеристикам, настройка устройств проделывается одинаковым методом. Чтобы ее осуществить потребуется обратиться к инструкции по эксплуатации и изучить обозначения режимов, указанных на корпусе устройства. Показатели могут иметь отличия, зависимо от того, какая именно применяется модель.


Термостатический радиаторный комплект Danfoss G1/2


Далее установите на аппарате нужный температурный режим. Для этого передвиньте крутящий элемент на необходимый режим. В случае если был установлен аппарат с кнопочным управлением, все манипуляции осуществляются методом нажатия на клавиши «прибавить» или «убавить» температуру.


Также можно выбрать промежуточный параметр, если он больше подходит для создания определенного микроклимата в доме. Через несколько минут система отопления подстроится под выбранные значения и будет воспроизводить обогрев помещения до момента получения нужного микроклимата. Аналогичным способом настраивается клапан и для холодильных агрегатов.


ВИДЕО: Как правильно установить термоголовку на радиатор
