Как разобрать смеситель (кран) — 11 простых шагов + видео

Общие рекомендации по работе

Смеситель – устройство, которым человек пользуется ежедневно. Конструкция у многих производителей примерно одинаковая. Но есть отличительные особенности, которые относятся к конкретной фирме производства. Чтобы разобрать кран нужно знать о них.

Перед работой нужно перекрыть подачу воды. Открыть кран, чтобы ушло давление и вытекла скопившаяся вода.

Чтобы не повредить покрытие – использовать накладки в виде ткани на ключи. Перед демонтажем рукоятки – открутить фиксирующий элемент.

Разбирать лишнее не стоит. Если не уверены в том, что сможете собрать обратно по памяти правильно – снимайте действия на камеру.

Ремонт удобно выполнять без снятия смесителя. Если этого требует ситуация – корпус открутить от стены. Нужно раскрутить накидные гайки с помощью разводного ключа.

Даже если покупается качественный кран, со временем все равно приходится его ремонтировать и заменять некоторые детали. Так как разобрать смеситель типа Grohe, Esko, Oute, Damixa, Swes, G Lauf, Ledeme, Molinari, Kaiser и т.д. своими руками очень просто, то необязательно с этой проблемой обращаться к профессиональным сантехникам.

Инструмент для разбора смесителя

Смеситель для кухни выходит из строя чаще, чем кран в ванной, так как обеспечивает водой жильцов множество раз за день. Для ремонта конструкции потребуются специальные строительные инструменты. Особой уникальности в приборах нет, но их наличие при разборе смесителя важно.

Перед ремонтом нужно подготовить:

  1. молоток;
  2. нож;
  3. разводной ключ, чтобы снять гайки;
  4. ключ для шестигранников, чтобы снять ручку;
  5. крестообразную, плоскую отвертки;
  6. торцевой ключ, чтобы снять и прикрутить вновь болты.
  7. Понадобятся смазка, сухая ветошь. При протечке крана нужно заранее приобрести картридж, прокладки в форме кольца, кран-буксу. При ремонте смесителя может возникнуть потребность в замене подводящих шлангов. нужно приобрести детали с оплеткой, накидной гайкой со штуцерами. Приоритетными являются изделия из цветного металла: меди, латуни.

Если какие-то элементы не откручиваются – воспользоваться специальными средствами. Например, WD-40. Жидкость растворяет ржавчину, налет. спустя несколько минут после нанесения можно пробовать откручивать вновь.

В запущенных случаях выручает сверло. С его помощью высверливается винт, который держит ручку. Сверло должно быть меньшего диаметра, чем шляпа болта.

Сантехники имеют в своем арсенале особенные инструменты. специальный ключ для откручивания аэраторов, ключи с резиновыми прокладками к ним, для недопущения повреждения внешнего корпуса смесителя, универсальный ключ для демонтажа шарового крана и так далее. В домашних условиях можно провести ремонтные работы без инструмента мастера.

Как разобрать однорычажный смеситель в ванной и на кухне — пошаговая инструкция

Однорычажные (с одной ручкой) являются самыми простыми из всех существующих кранов (Damixa Arc – Дамикса, Franke, Oras – Орас, Iddis). Их конструкция представлена носиком, поворотным рычагом, фиксирующей гайкой, прокладкой, сменным шариком или картриджем.

Разборка однорычажного шарового смесителя

Шаровый водопроводный кран (Gustavsberg, Haiba, Rubineta, Shruder, Varion, Флора) является одним из видов однорычажного. Он применяется для смешивания воды, к нему подключается два трубопровода: горячий и холодный. Контроль температуры и напор осуществляется при помощи шарика, который выступает также запорным элементом. Шарик является заменяемым элементом.

Устройство однорычажного шарового смесителя

Пошаговая инструкция с видео, как разобрать шаровый однорычажный смеситель на кухне или в ванной:

  1. Перед началом работы требуется полностью отключить подачу воды. В противном случае при разборке из водоснабжающих труб может политься кипяток;
  2. Далее нужно вынять декоративную заглушку, если она у вас имеется;

    Шаг 2: Вынимаем декоративную заглушку в смесителе

  3. После этого выкрутите винт с помощью отвертки, который прижимает поворотный регулятор.  Этот винт соединяет рукоятку с штоком запорной арматуры;

    Шаг 3: отверткой откручиваем винтик

  4. Затем рукоятку (ручку управления) следует снять с корпуса. Она необходима для подачи воды и является регулирующей деталью;

    Шаг 4

  5. Далее с помощью ключа откручиваем колпачок;

    Шаг 5: откручиваем колпачок

  6. Вынимаем рукой кулачок;

    Шаг 6

  7. После этого можно устранить шаровой механизм. Нужно быть осторожными, часто под шариками вмонтирован пружины, которые помогают осуществлять контроль потока и температуры воды. Снимайте запорный механизм аккуратно, чтобы не повредить хрупкие пружины;

    Шаг 7: вынимаем смесительный шар

  8. С помощью отвертки аккуратно достаём седла клапана и пружины к ним;

    Шаг 8

  9. Извлекаем поворотный блок излива смесителя;

    Шаг 9

  10. Любой водопроводный кран помимо запорного механизма оснащается 2 прокладками (уплотнительными кольцами), которые зачастую располагаются прямо под ним. Их также нужно снять и прочистить. Если прокладка слишком сильно притерлась к основанию, то её нужно поддеть тонкой плоской отверткой или ножом и заменить;

    Шаг 10: снимаем и заменяем, в случае необходимости, уплотнительные кольца

  11. Конечно, желательно поменять и шарик, и прокладку. Но если нужно узнать точное место поломки, то следует ненадолго включить воду и посмотреть, откуда будет сочиться вода.

Если причина поломки кроется в том, что кран просто засорился, к примеру, известковыми солями или прочим сором, то ремонт будет продвигаться гораздо быстрее. Нужно по инструкции выше снять корпус и прочистить его специальным гелем. В зависимости от материала носика нужно правильно выбрать чистящее средство. Для латуни, меди и стали они разные. Обратите внимание, что часто импортный смеситель (итальянский, немецкий и т. д.) оснащается специальной сеточкой, которая располагается непосредственно под изливом. Её нужно почистить старой зубной щеткой и продуть.

Советы по разборке и ремонту от эксперта:

  1. Многие модели (Blanco Elipso, Hansberg Prestige, Hansgrohe, Сентоза, Mofem) украшены специальной декоративной панелью. Её снять можно только при помощи тонкой отвертки. Поддевается крышка снизу, со стороны корпуса и осторожно приподнимается вверх;
  2. В случае если ваш аэратор загрязнен, вы можете его опустить в емкость с пищевым уксусом на 1 час для удаления различных грязевых вкраплений. Перед установкой обязательно промыть водой.
  3. В идеальном случае нужно заранее купить полный ремкомплект для вашей модели;
  4. Перед разборкой предварительно изучите устройство именно вашего типа смесителя.

Видео: как разобрать шарнирный однорычажный кран/смеситель в ванной
https://www.youtube.com/watch?v=K1K2Sw0428U

Как разобрать смеситель с картриджем

Нужно отметить, что сейчас для умывальника или в качестве кухонного крана часто устанавливаются однорычажные смесители с керамическими картриджами. Они не поддаются замене, поэтому при поломке их нужно разобрать и выбросить. Но в большинстве случаев, кран с керамическим картриджем прослужит долго, поэтому его замена требуется редко.

Как разобрать однорычажный смеситель: пошаговые фото и видео

Если напор воды в ванной комнате или кухне значительно уменьшился, не удаётся полностью перекрыть воду, значит, пришло время для ремонта сантехники. Необязательно привлекать специалистов. Весь объём работ можно выполнить самостоятельно. Предлагаем узнать, как разобрать однорычажный смеситель и затем отремонтировать.

Разобрать кран можно самому

Читайте в статье

Из чего состоит смеситель – устройство и разновидности

Прежде чем приступить к ремонтным работам, следует разобраться с устройством смесителя для кухни или ванны. Такой кран имеет одну регулировочную ручку, закрепляемую под накладкой при помощи одного винта. Он может быть шаровым и с картриджем.

Главным элементом современных однорычажных моделей является картридж. Внутри него происходит смешивание холодной и горячей воды. Он находится в корпусе, внутри которого расположены три керамических диска с отверстиями. Особая технология производства позволяет обеспечить плотное прилегание дисков, благодаря чему они не пропускают воду.

В процессе работы системы два диска остаются неподвижными. Подвижный диск связан с рычагом переключения. При изменении положения ручки-рычага происходит смещение отверстия с обеспечением подачи определённого количества холодной и горячей трубы, которая смешивается внутри корпуса.

Конструктивные особенности модели с картриджем

Рассмотрим, из чего состоит шаровой смеситель. Название продиктовано конструктивными особенностями. В состав устройства входит полый шар, изготовленный из нержавеющей стали и помещаемый в корпус крана. При повороте ручки шар приводится в движение за счёт специального штыря, благодаря чему вода начинает поступать из крана. Наличие специальных прокладок обеспечивает достаточную герметичность системы.

Устройство шарового крана

Необходимые инструменты

Прежде чем разбираться с тем, как починить кран, следует подготовить необходимые инструменты:

  • отвёртку небольшого размера;
  • плоскогубцы;
  • шестигранный ключ;
  • смазочные материалы;
  • ключ разводной.

Также следует иметь в наличии небольшой отрезок ткани, который позволит защитить хромированные элементы в процессе снятия. Для защиты рук стоит подготовить перчатки.

Все инструменты готовим заранее

Как разобрать однорычажный смеситель для кухни или ванной

Чтобы не повредить элементы системы в процессе разбора, предлагаем узнать, как разобрать однорычажный смеситель для кухни. Последовательность действий будет зависеть от конструктивных особенностей крана. Рассмотрим каждый вид по отдельности.

Порядок действий продиктован конструктивными особенностями

С картриджем

Разобрать однорычажный кран с картриджем можно в следующей последовательности:

однорычажный смеситель с картриджем

Как разобрать шаровой смеситель

Несмотря на большое распространение моделей с картриджем, шаровые устройства продолжают пользоваться спросом. Рассмотрим, как разобрать шаровой смеситель своими руками в домашних условиях:

однорычажный смеситель шаровый для раковины

Как починить шаровой однорычажный смеситель

Порядок выполняемых действий напрямую зависит от возникшей неисправности. Предлагаем разобраться, как починить смеситель в зависимости от того, какая проблема возникла в процессе выполнения ремонтных работ.

Ремонт можно выполнить самостоятельно

Устранение засора

О наличии подобной проблемы свидетельствует слабый напор воды. Чтобы устранить засор, следует:

  • разобрать однорычажный смеситель, сняв гайку с излива;
  • вынуть и тщательно промыть сетку, удаляя все собравшиеся абразивные вещества;
  • установить все элементы конструкции обратно.

Удаляем с сетки всю собравшуюся грязь

Замена уплотнительных резинок

При недостаточной герметичности элементов однорычажный кран начинает протекать. В такой ситуации самое время заменить резиновые уплотнители на новые. Сделать это можно следующим образом:

Иллюстрация  Описание работ
Разбираем кран. Снимаем старый уплотнитель.
Устанавливаем новый уплотнитель. Собираем кран и убеждаемся в отсутствии течи.

Устранение неполадок переключателя

Если при переключении режима работы однорычажного крана возникают трудности, исправить неполадку можно следующим образом:

Иллюстрация  Описание работ
Разбираем смеситель.
Снимаем уплотнительные кольца и устанавливаем на их место новые.
Наносим специальную смазку, которая устранит проблемы с переключением крана.
Собираем однорычажный смеситель и проверяем плавность хода переключателя.

При выборе смазки стоит обратить внимание на универсальные составы, предлагаемые многими производителями и имеющие положительные отзывы:

Отзыв о силиконовой смазке Silicot:

Подробнее на Отзовик: http://otzovik.com/review_5669799.html

силиконовая смазка Silicot

Отзыв о пасте для сантехники Unipak:

Подробнее Отзовик: http://otzovik. com/reviews/pasta_dlya_santehniki_unipak/

силиконовая смазка Unipak

Замена уплотнительных резинок золотника

Подготовив уплотнительные резинки, приступаем к работе:

  • переводим рычаг крана в закрытое положение;
  • разбираем конструкцию, отсоединяя гибкий шланг душа;
  • сняв декоративный колпак, откручиваем винтовое крепление. Извлекаем кнопку переключателя;
  • аккуратно извлекаем золотник;
  • меняем уплотнители. Смазываем их герметичной пастой;
  • собираем переключатель в обратной последовательности.

Совет! Чтобы с установкой золотника не возникало трудностей, перед этим стоит смочить уплотнительные резинки водой.

Уплотнители должны быть подходящего размера

Замена пружины переключателя

Если возникают трудности с возвратом переключателя в начальное положение, может потребоваться замена пружины. В качестве ремонтной детали стоит выбрать пружину меньшего диаметра с защитным покрытием. Ремонт выполняется следующим образом:

  • разбираем кран;
  • извлекаем шток с накрученной пружиной и снимаем её;
  • с помощью плоскогубцев накручиваем на шток новую пружину;
  • собираем и устанавливаем переключатель.

Невозврат переключателя в стартовое положение можно исправить

Ремонт однорычажного смесителя с картриджем для кухни или ванной своими руками

Модели с картриджами имеют несколько иное конструктивное исполнение, чем шаровое. Если вы решили выполнить ремонт однорычажного смесителя для кухни своими руками, стоит познакомиться с последовательностью действий, в зависимости от причины, вызвавшей необходимость выполнения работ.

До начала ремонта следует разобраться с устройством смесителя

Устранение течи

Избавиться от течи можно следующим образом:​

Устранение неполадок в переключателе душа

С переключателем смесителя в ванной комнате может возникнуть две основные проблемы:

  • синхронная подача воды в душ и кран, причиной которой является повреждение прокладок золотника;
  • невозврат кнопки переключателя в начальное положение из-за износа штоковой пружины переключателя.

Комментарий

Владислав Михальцев

Слесарь по эксплуатации систем водоснабжения и водоотведения ООО «ГК «Спецстрой»

Задать вопрос

«Если не удаётся приобрести ремонтный комплект, а запасной утерян, сменные прокладки можно изготовить самостоятельно из плотной резины толщиной до 4 мм. Однако, их срок службы, как правило, намного меньше оригинальных».

При замене прокладок золотника следует помнить, что их всего две: сверху и снизу. Если причиной появления течи является износ верхней, ремонт может быть выполнен без разбора переключателя: снимается декоративный колпачок, и производится замена износившегося уплотнителя. Если течь остаётся, потребуется замена обеих прокладок.

Замену пружины можно выполнить своими руками

Картриджи для однорычажных смесителей

Не всегда замена уплотнителей позволяет устранить возникшие неисправности. В такой ситуации может потребоваться замена картриджа для однорычажного смесителя. Выполнить ремонтные работы можно самостоятельно. Главное − приобрести подходящую ремонтную деталь.

Картридж смесителя

картридж для iddis

Как заменить картридж в смесителе на кухне или в ванной

Рассмотрим подробно, как заменить картридж в смесителе на кухне, чтобы вы могли сделать это самостоятельно. Работы выполняются в следующей последовательности:

Иллюстрация Описание работ
Разбираем однорычажный смеситель и вынимаем картридж.
Внимательно осматриваем элемент. При наличии трещин, через которые протекала вода, следует произвести замену старого на новый.
Устанавливаем ремонтную деталь на место. Она должна встать в направляющие. Проверить правильность позиционирования элемента можно следующим образом: если он не проворачивается, значит, занял нужное ему положение. Собираем смесить в обратной последовательности.

Внимание! Новый картридж должен быть точно такой же, как и старый. Покупать новый лучше, имея на руках старый.

Чтобы новый картридж простоял как можно дольше, стоит обратить внимание на изделия с хорошими отзывами.

Отзыв о картридже керамическом Iddis D40 BL SDN№3:

Подробнее на Отзовик: https://otzovik.com/reviews/kartridzh_keramicheskiy_iddis_d40_bl_sd_3_dlya_smesitelya/

Ремонт картриджа смесителя

Прежде чем покупать новый картридж, стоит убедиться, что старый не подлежит ремонту. Как выполняется ремонт картриджа смесителя, рассмотрим ниже:

Иллюстрация Описание работ
Готовим картридж и необходимые инструменты.
До начала работ на корпусе изделия делаем метки, чтобы упростить процесс сборки в будущем.
С помощью тонкой отвёртки отжимаем фиксаторы.
Снимаем донышко и вынимаем остальные элементы.

Как разобрать однорычажный смеситель: сборка и ремонт

Автор aquatic На чтение 6 мин. Просмотров 6.4k. Обновлено

Комфортные условия проживания зависят от такого бытового устройства как водопровод. Но, а смеситель представляет важнейшую часть такой конструкции. Если вы не знаете, как разобрать однорычажный смеситель, то данная статья для вас. Этот функциональный механизм призван перемешивать потоки холодной и горячей воды для достижения оптимальной температуры. В случае неполадки подобное устройство требует срочного ремонта. Причиной неисправности может быть протекание воды, износ механизма или снижение объема струи. Именно в подобных ситуациях требуются знания о разборке и сборке устройства.

Однорычажный кран является функциональным и эргономичным механизмом с современным дизайном

Из чего состоит смеситель: устройство и разновидности

Однорычажные изделия бывают определенных видов:

  • устройство крана смесителя для ванной шаровой разновидности включает такую деталь как шар. В нем предусмотрены проходные углубления для разного типа воды (горячей, смешанной, холодной). Емкость в устройстве называется смесительной. Шарик очень плотно соединяется с уплотняющими деталями. Устройство запускается от штока регулировки;

Шаровая конструкция

  • в катриджевом кране вместо шара располагается картридж из двух керамических пластин. В нижней части дыры для прохождения воды, а в верхней происходит замешивание.

Внутреннее устройство с катриджной системой

Однорычажные модели просты в применении, поэтому пользуются такой популярностью. С их помощью происходит быстрая регулировка воды. Чтобы уменьшить или увеличить напор воды джойстик передвигается вверх и вниз.

К недостаткам устройства водопроводного крана подобного типа можно отнести быстрый износ уплотнителей из резины. Чтобы предотвратить появление неисправностей, эти элементы следует менять раз в два года.

Так выглядит керамический катридж

Однорычажный механизм может выйти из строя, если в него будут поступать абразивные частицы. Поэтому так нужны специальные фильтры, которые предотвращают засорение.

Конструкционно смесители для кухни и ванной немного отличаются. В кухонных конструкциях высота слива устанавливается повыше. Также в таких моделях предусмотрен дополнительный переключатель, который используется для стиральной или посудомоечной машины.

Высокая конструкция для кухни

Статья по теме:

Смесители для кухни с краном для питьевой воды. Проблема некачественной питьевой воды знакома многим. Без использования фильтров в таком случае не обойтись. Но есть устройства, упрощающие жизнь. О них и поговорим.

Для ванной больше подойдет кран с коротким носиком, так как это уменьшает риск возникновения протечек. К смесителям для ванной прилагается гарнитура для душевой.

Внутреннее устройство смесителя

В таблице можно посмотреть цены на отдельные модели.

Составляющие элементы системы

Полезная информация! Для кухни часто используется врезной или вертикальный смеситель, который монтируется в мойку. Он имеет небольшие размеры, а рычаг размещается сбоку. Маленький носик не самое лучшее решение для кухни, поэтому стоит приобрести вертикальные смесители со сменным носиком.

Как разобрать смеситель однорычажный: неисправности, сборка и ремонт

Существуют разные неисправности, которым может подвергаться однорычажный смеситель, поэтому так важно знать, как его разобрать. Если не затронут картридж, то на ремонт не уйдет большое количество времени.

У подобного вида смесителей встречаются следующие поломки:

  • шаровое устройство считается практичнее, чем катриджное, но шар из стали может подвергаться коррозии. При этом прокладки и уплотнители подвергаются износу, и протекает вода. Такие детали легко поменять, но если лопнет шар, то понадобится приобретать новый;
  • картридж из керамики устойчив к некачественной воде и ржавчине. Устройство содержит тонкие пластины, которые плотно прилегают друг к другу. Если в зазор попадет мусор, то может образоваться скол;
  • засоры способствуют деформации затвора или резинового элемента. При этом следует знать, как разобрать однорычажный смеситель, а также как провести замену резиновых деталей;
  • если рычаг вмонтирован слабо, то это может спровоцировать протекание воды. Для этого нужно зафиксировать все составляющие;
  • небольшие просветы заделываются при помощи герметика.

Особенности монтажа

Если появляется разный напор воды, то это свидетельствует о засоре в аэраторе. В этом случае устройство нужно раскрутить и хорошо промыть. При возникновении сильного шума, можно говорить о плохом прилегании деталей. При этом требуется разборка и подрезка резины. Если потребуется запасные кольца их можно сделать самостоятельно из твердой резины.

Демонтаж шаровой конструкции

Полезная информация! Часто неполадки возникают из-за качества воды. Фильтрационная система позволит увеличить срок службы оборудования.

Как разобрать кран в ванной однорычажный: видео и пошаговая разборка

Перед тем как определиться, как разобрать смеситель шаровый, нужно подобрать подходящий инвентарь. Нужно приготовить  специальные ключи, отвертку плоского типа, нож, плоскогубцы и разводной ключ. Перед разборкой обязательно заблокируйте подачу воды.

Основные этапы разборки представлены в таблице.

Статья по теме:

Смесители с душем для ванной с длинным изливом. Подробный обзор разных видов смесителей для ванн с фото-примерами и ценами в специальной публикации нашего портала.

Ваши действия с разборкой оборудования зависят от внутреннего строения смесителя. Например, инструкция как разобрать смеситель в ванной или кухне двухвентильного типа будет отличаться от монтажа шарового или катриджного оборудования.

Двухвентильный механизм

С керамическим катриджем проводятся такие действия:

  • извлекается заглушка с отметиной сине – красного цвета;
  • откручивается винт или шестигранник, которые удерживают рычаг;
  • рычаг убирается с устройства. При этом можно наблюдать главный элемент с зажимной гайкой;
  • выкручивается гайка и вынимается катридж.

Схема разбора устройства с катриджем

Разборка шаровой конструкции производится по такой схеме:

  • снимается ручка и ослабляется винт;
  • с помощью отвертки нужно придавить кольцо, чтобы оно развернулось;
  • купол нужно снимать осторожно, чтобы не повредить кольцо с четырьмя зубцами;
  • снимается кольцо и проверяется его загрязненность и способность вращения;
  • убирается щитовидный элемент и прочищается уплотнитель;
  • затем извлекается шар;
  • устанавливается нужная деталь, и вся конструкция собирается в обратной последовательности.

Демонтаж требует аккуратности

Полезный совет! Шаровый кран засоряется на участке излива воды. Чтобы прочистить это место, нужно удалить гайки в изливе смесителя. Затем вытаскивается сеточка и после очищения ставится назад, а гайка крепится на место.

Как разобрать смеситель: виды смесителей, их устройство

setafi.com
Онлайн-журнал об уюте

  • Бытовая техника
    • Аэрогриль
    • Блендер
    • Блинницы
    • Варочная панель
    • Вафельницы
    • Вентиляторы
    • Весы
    • Ветчинница
    • Винный шкаф и сервант
    • Воздухоочиститель
    • Вытяжки
    • Гладильная доска
    • Дистилляторы
    • Духовой шкаф
    • Ингалятор
    • Йогуртница
    • Кондиционер
    • Кофеварка
    • Кофемашина
    • Кофемолка
    • Кулер
    • Кухонные весы
    • Кухонные машины
    • Кухонный комбайн
    • Массажер
    • Машинка для стрижки
    • Микроволновая печь
    • Миксеры
    • Морозильная камера
    • Мультиварка
    • Мясорубка
    • Напольные весы
    • Оверлок
    • Овощерезка
    • Отпариватель
    • Пароварка
    • Паровые швабры
    • Парогенератор
    • Пароочистители
    • Печи
    • Плиты
    • Плойка
    • Полотенцесушители
    • Посудомойка
    • Пылесос
    • Скороварка
    • Соковыжималки
    • Стиральная машина
    • Сушильные машины
    • Сушки для фруктов и овощей
    • Сэндвичницы
    • Термос
    • Озонатор
    • Электробритвы
    • Утюг
    • Фен
    • Фильтры для воды
    • Фотоэпилятор
    • Фритюрница
    • Хлебницы
    • Хлебопечка
    • Холодильник
    • Чайники и электрочайники
    • Швейная машинка
    • Электрогрили
    • Электронные весы
    • Эпилятор
  • Климатическая техника

модели для ванны и раковины, как собрать и установить, отзывы покупателей и сантехников

Ни одна ванная комната или кухня не обойдется без такого элемента, как смеситель. Для выбора необходимого крана, подчеркивающего своим внешним видом стиль интерьера, в котором выполнена комната, нужно воспользоваться некоторыми знаниями. Останавливая свой выбор на оптимальном соотношении между ценой и качеством, многие потребители приобретают смесители G-Lauf, изготовленные на территории Китая.

О компании

В настоящее время продукцию от компании G-Lauf легко встретить во многих общественных местах приема пищи и центрах продаж различных товаров. Они отлично зарекомендовали себя в квартирах, а также в местах с большим количеством людей.

Компания работает с 2003 года. Изначально рынком сбыта была территория СНГ, потому что создавались элементы, характеризующиеся низкой стоимостью и хорошим качеством. Продукция отлично зарекомендовала себя среди других компаний-производителей подобных элементов сантехники.

Краны, выпускаемые под брендом G-Lauf, изготавливаются в Китае на заводе Tuozhen. Это предприятие расположено в районе Тайчжоу и широко известно всему миру производством и местом хранения низкой по стоимости сантехники. В 2006 году компания организовала работу специализированного исследовательского центра, который занимается усовершенствованием и изобретением новых моделей смесителей. В полномочия центра также входит и проведение продаж продукции для конкретных регионов.

Особенности

Благодаря работе собственного центра изобретений компания смогла достичь высот по завоеванию рынка сбыта продукции. Это стало возможным благодаря тому, что были использованы новейшие технологии.

Специализированный механизм распределения воды, который встраивается в корпус смесителя, за основу своих функций берет обеспечение необходимого движения воды. Это нововведение помогает конкурировать таким изделиям со смесителями, в устройство которых дополнительно вмонтирован термостат.

Фиксация смесителя производится при помощи специальной гайки, напоминающей по внешнему виду конструкцию короны, – это придает мобильность при установке. В этом случае процесс монтажа смесителя облегчается, так как во время этого от пользователя не потребуется применение специализированного инструмента и вызова сантехников, которым за проведение работ придется платить.

Переключение режимов происходит при помощи шаров. Использование такой технологии повысило срок эксплуатации элементов в несколько раз, так как пропускаемая водопроводная вода не всегда имеет высокое качество.

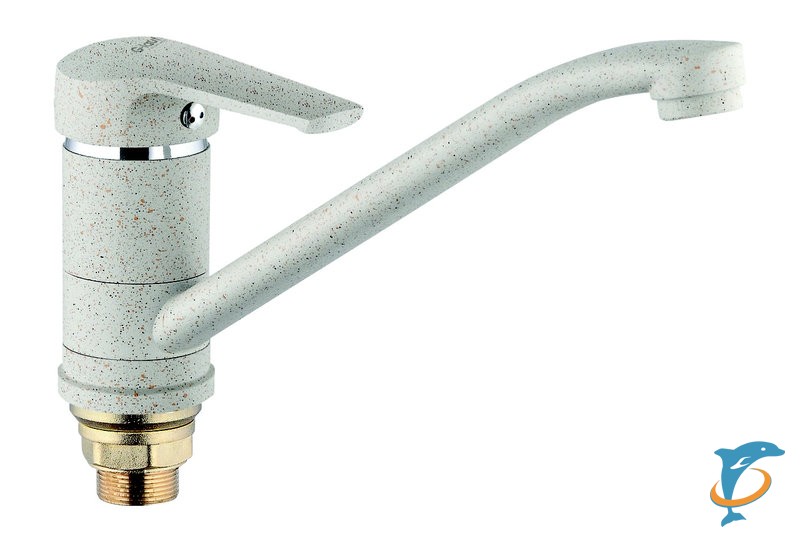

Кухонные устройства

Все созданные устройства разделяются на два типа: с одной ручкой и с двумя. Особой практичностью пользуется первый вид, потому что одним движением руки можно выставить необходимый температурный режим подаваемой из крана воды. Таким же образом можно выставить и ее напор. Это довольно удобно, если одна рука пользователя чем-то занята.

Что же касается образцов с двумя ручками, то они имеют классическое исполнение. В таких смесителях температурный режим и напор подаваемой воды регулируется при помощи поворота двух имеющихся рукояток. Их расположение – справа и слева от центра самого устройства. Кухня, выполненная в классическом стиле, будет гармонично смотреться с таким сантехническим элементом.

Среди материалов, которые применяются для изготовления смесителей от компании G-Lauf, особой популярностью пользуется латунь, имеющая в своих свойствах дополнительную защиту от воздействия влаги, а также повышенную прочность, что позволяет выдерживать значительные механические нагрузки. Хорошо себя зарекомендовал такой материал, как силумин – сплав алюминия и кремния. Существует специальный ряд моделей, которые используются под действием высоких нагрузок. В таком случае материалом изготовления выбирается цинковый сплав.

Что же касается модельного ряда кранов, то он имеет огромное разнообразие, благодаря чему каждый потребитель сможет найти необходимый сантехнический элемент для своей кухни или ванной комнаты. При этом абсолютно неважно, в каком стиле выполнено помещение, так как фирма выпускает различные модификации устройств.

Сантехнические изделия для ванной комнаты

Благодаря использованию современных технологий и только качественных материалов созданы смесители, которые будут всегда востребованными для любых помещений. Что же касается устройств, применяемых для ванны, то нужно знать о способе их изготовления: производство происходит при помощи литья под давлением. Используя эту технологию, удалось получить отличное качество изделий, а также гарантировать большой срок их эксплуатации. Также эта технология позволяет получить высококачественный материал, обладающий уникальными прочностными характеристиками, ввиду которых он становится устойчивым к воздействию коррозии, а также образованию налета. Для повышения эксплуатационных характеристик и придания дополнительной защиты проводится гальваническое покрытие изделия.

Материалами изготовления для таких моделей являются все те же изделия: латунь, силумин и цинковые сплавы. Для создания необходимого напора в выбранном направлении предусмотрено наличие специального картриджа, который изготавливают из керамики. Находится он внутри механизма водораспределения.

Для ванной комнаты модельный ряд имеет множество вариаций исполнения. В продаже имеются модели кранов как с одной, так и с двумя ручками, а также есть уникальные смесители, которые крепятся к умывальнику.

Достоинства и недостатки

Среди множества положительных качеств, которые есть в моделях смесителей, основными следует назвать:

  • высокое качество изделий – ведется проверка на каждом этапе изготовления, благодаря чему исключается вероятность попадания некачественного товара на потребительский рынок, а также проводится регламентирование периода их эксплуатации;
  • безопасность для здоровья человека во время использования из-за применяемых качественных материалов;
  • уникальность дизайна моделей, что позволяет подчеркнуть интерьер любого помещения, в котором они будут устанавливаться;
  • удобство элементов, которое позволяет собрать конструкцию смесителя, а в последующем этапе установить на нужное место;
  • соответствующая документация подчеркивает высокий уровень качества продукции.

Особое внимание уделяется качеству изделий, так как в отличие от других компаний, которые занимаются выпуском сантехнических элементов, продукция от G-Lauf в процессе эксплуатации не подвергается растрескиванию, а также на ее поверхности исключается вероятность появления пузырей.

Пользователи, которые уже приобрели такие устройства, оставляют множество положительных отзывов о продукции. Они отмечают простоту и удобство при проведении монтажных или демонтажных работ со смесителями, а также полное отсутствие утечек. Особое внимание уделяется долговечности продукции, так как это является существенным фактором, оказывающим огромное влияние на выбор сантехнического элемента.

Есть в этих смесителях и недостатки, на которые следует обратить особое внимание. Некоторые пользователи в процессе эксплуатации отмечают слабое качество шлангов, из которых в месте фиксации к крану начинает просачиваться вода. Есть также высокая вероятность срыва граней шестигранника при приложении больших нагрузок в процессе откручивания смесителя в ремонтных или профилактических целях.

Обзор смесителя для ванной G-Lauf смотрите в следующем видео.

≋ Как разобрать смеситель • Основные виды смесителей

Все что связано с водой, огнем и электричеством требует особого контроля и внимания. Приступая к ремонту или строительству здания важно тщательно выбрать все детали коммуникаций, учесть множество нюансов. Затем в периоде работы необходимо своевременно проводить сервисное обслуживание и ремонт, ведь от этого зависит ваша безопасность.

Как разобрать смеситель — один из часто задаваемых вопросов

Создавая уютную атмосферу, заботясь о комфорте, люди выбирают наиболее оптимальные по качеству и надежности полотенцесушители, бойлеры, смесители, душевые системы и тд. Но с годами, в процессе постоянной эксплуатации, некоторые детали стираются, резинки могут растрескиваться, на внутренних частях устройства образуется налет. Наступает момент, когда требуется вмешательство в работу устройства. И вот тут возникает вопрос о том, как разобрать смеситель, стоит ли это делать самостоятельно, и много других вопросов. Давайте детальнее поговорим об этом вопросе. Для начала необходимо разобраться в типах смесителей, ведь принцип разборки и проведения обслуживания разный.

Перед началом работ позаботьтесь о перекрытии подачи воды. Также запаситесь ведром и тряпкой, при демонтаже могут пролиться остатки жидкости из системы

Смесители — основные виды

Развитие промышленности и торговли привело к тому, что сегодня вы можете приобрести товар любого бренда. Производители представили на наш рынок широкий ассортимент смесителей, отличающихся: дизайном, назначением, методом управления, ценами, видом подключения и тд. Все это влияет на возможность разборки и ремонта системы без привлечения мастера.

По назначению:

  • Для кухни.
  • Для раковины, может устанавливаться в ванных комнатах и санузлах на раковине.
  • Для ванны — он часто имеет вывод для подключения душевой системы. Чаще всего устанавливается на стене.
  • Для душа.
  • Комбинированный, рассчитанный на подключение нескольких агрегатов, имеют встроенный термостат.

В домашних условиях, своими руками возможна разборка смесителя с управлением вентильного и однорычажного типа. Агрегаты с электронным управлением имеют сложную конструкцию, поэтому эксперты не рекомендуют самостоятельно ими заниматься.

По материалам:

  • латунные или бронзовые;
  • из нержавеющей стали;
  • керамогранитные;
  • силуминовые.

По методу монтажа: настенные, с установкой на раковину или прилегающую горизонтальную поверхность.

Наиболее распространенными и востребованными являются однорычажные и вентильные типы. Они обладают массой достоинств: от цены до качества и возможности монтажа с водонагревателями и водоочистительными устройствами.

Вентильные смесители

Ведущие европейские производители, все чаще предлагают устройства управляемые посредствам рычага. Но в то же время на территории Украины активно используются устройства с двумя вентилями. Кому-то они достались в наследство с давних времен, а другие приобрели интересную стилизованную разработку. Независимо от того, сколько лет вашему агрегату, принцип его ремонта идентичен.

Преимущества вентильных агрегатов:

  1. Длительный срок эксплуатации в связи с малым количеством подвижных деталей.
  2. Универсальность деталей, их легко найти и они аналогичные у различных производителей.
  3. Подлежит ремонту — практически все части можно заменить.
  4. Привлекательная цена.
  5. Отлично подходит как для работы в агрессивной среде с неочищенной водой, так и после водообработки.

Недостатки вентильных смесителей

  1. Расход воды больше, чем у других систем.
  2. Необходимость управлять двумя руками или настраивать каждый вентиль последовательно.

Вентильные краны состоят из:

  • корпуса;
  • излива для подачи воды;
  • уплотнительных прокладок и колец;
  • вентильных головок, их количество зависит от количества вентилей;
  • кран-буксы.

Независимо от того остался у вас еще старый агрегат или вы приобрели новый, со временем вам понадобится информация о том как разобрать кран смесителя. Ниже мы дадим пошаговую инструкцию.

Однорычажные краны

Производители сантехники стремятся сделать жизнь пользователей более комфортной. Ежедневно сотни дизайнеров и инженеров работают над модернизацией как внешнего вида, так и внутренних частей. Одной из разработок, получивших признание и широкое распространение стали краны, управляемые посредством рычага. Независимо от того, какой тип вы выберете, желательно заранее ознакомиться с ответом на вопрос — как разбирается смеситель. Это позволит вам избежать проблем в дальнейшем.

Преимущества однорычажных смесителей

  • Возможность управлять напором и температурой при помощи одной руки, легким нажатием вверх, вниз и поворотом из стороны в сторону.
  • Долговечность — качественный смеситель при соблюдении правил монтажа и своевременном обслуживании проработает в и более раз дольше своих собратьев основанных на других принципах управления.

Недостатки

  • Цена таких устройств несколько выше чем у вентильных. Но она окупается благодаря сроку службы.
  • Желательно использовать для подачи воды, прошедшей хотя бы через магистральные фильтры, это уменьшит возможность засорения аэраторов и прочих деталей налетом.

Смеситель с одним рычагом состоит из:

  1. Корпуса и излива.
  2. Ручки — рычага для управления напором и температурой
  3. Картриджа или шарового механизма, отвечающего за смешивание воды.
  4. Ряд моделей оснащены аэратором, выдвижным гибким шлангом и прочими деталями.

Как разобрать кран — пошаговые инструкции

Независимо от типа сантехники, есть несколько общих рекомендаций, которые необходимо соблюдать. Помните, что приступать к работе желательно полностью подготовившись. Это предотвратит возможность затопления соседей, а так же значительно уменьшит вероятность того, что разобрав систему, вы будете вынуждены сидеть без воды.

Снять декоративные элементы можно аккуратно поддев их тонким острым предметом.

Общие рекомендации — как правильно разобрать кран

  1. Определите проблему, требующую вашего вмешательства.
  2. Подготовьте инструменты. Несмотря на то, что ряд производителей делает крупные резьбовые элементы для соединения крана с водопроводом, они могли забиться известковыми отложениями и для демонтажа понадобится больше усилий. Позаботьтесь о разводном ключе, нескольких отвертках, строительном ноже, и прочих.
  3. Подготовьте запасные части, силикон, герметизаторы, и все необходимое.
  4. Перекройте воду.

Как разобрать шаровый смеситель на кухне с одним рычагом

  • Удалите декоративные накладки и элементы со всех деталей устройства.
  • Выкрутите винт, соединяющий шток и рычаг регулировки воды.
  • Снимите ручку управления.
  • Разводным ключом ослабьте крепление колпачка. Затем, открутив его, аккуратно выньте кулачок.
  • Аккуратно, чтобы не повредить пружины (если они предусмотрены устройством), изымаем шаровый механизм. Затем, поддев инструментом, вытягиваем пружины, седла клапана.
  • Снимаем блок с изливом.
  • Проводим замену уплотнительных резиновых прокладок, расположенных под краном.
  • Если смеситель для кухни имеет 2 рычага, не забудьте снять оба. Некоторые производители соединили подачу водопроводной и фильтрованной воды в одно изделие. При его очистке необходимо внимательно относиться к выбору средств и методов.

Необходимо тщательно прочистить все детали смесителя. При необходимости используйте специальный раствор, указанный в инструкции от производителя. Обратите внимание, что европейские производители часто устанавливают сетчатый фильтр на вводе воды, для предотвращения забивания смесителя. Поэтому обязательно промойте его.

Сборка осуществляется в обратном порядке, в соответствии с описанной выше схемой. При необходимости смажьте места соединения элементов герметиком.

Удалить известковый налет с аэратора и прочих частей можно посредствам раствора лимонной кислоты или уксуса с водой.

Как разобрать кухонный смеситель вентильного типа

  1. Осторожно снимите декоративные детали, под ними вы найдете винты.
  2. Отпустите винты для демонтажа внутренней части крана.
  3. Разводным ключом открутите кран-буксу.
  4. Замените по необходимости уплотнения и прочие детали.
  5. Сборка производится в обратном порядке.

Схема разборки смесителя для ванной с душевым переключателем

Как разобрать миксер

Современные смесители, ассортимент которых на рынке сантехники достаточно разнообразен, имеют гарантийный срок до пяти лет в зависимости от модели и производителя. Это небольшой промежуток времени, который пролетает незаметно, и миксер может перестать работать в любой момент. Когда вода во время принятия водных процедур самопроизвольно начинает менять температуру, велика вероятность, что смеситель перестал исправно работать, а значит, пора его ремонтировать. Для этого совершенно не нужно приглашать сантехника.Если поломка небольшая, можно попробовать исправить самостоятельно. Необходимо только знать, как правильно разобрать миксер, прежде чем пытаться восстановить его работоспособность.

Сантехнические работы начинаются с перекрытия доступа к холодной и горячей воде. Отключив воду, вы одновременно можете убедиться, что проблема не связана с засоренными фильтрами, которые сегодня устанавливаются во всех системах водоснабжения для защиты картриджей кранов и стиральных машин от взвешенных частиц мусора, которые могут находиться в поступающей воде.Если фильтры в хорошем состоянии, то можно приступать к ремонту смесителя.

Как разобрать миксер в зависимости от его типа, вы можете узнать, воспользовавшись различными источниками информации. Если это смеситель с двумя клапанами, достаточно открутить винт, спрятанный под красной или синей заглушкой, после чего можно будет отключить кран-ось. Что касается состояния прокладки, сразу становится понятно, нужна ее замена или нет. Прокладка в норме? Тогда при установке кран-буксы на место достаточно будет затянуть крепежный болт, и смеситель заработает исправно.

Если вам необходимо научиться разбирать смеситель, в первую очередь необходимо ознакомиться с инструкцией по его установке и определить причину утечки. Если это смеситель с одним рычагом для регулирования холодной и горячей воды, сделанный из керамики или металла, сначала осторожно снимите сам рычаг. Но перед тем, как демонтировать смеситель, убедитесь, что запорная арматура исправна. Способ крепления рычага может быть разным. В некоторых моделях его просто надевают на приклад, а затем достаточно аккуратно потянуть вверх и снять.В других моделях крепление производится с помощью шурупа, который находится под декоративной крышкой. Снимая накладку, можно смело откручивать винт, снимать внутреннее устройство и определять причину выхода смесителя из строя. Этому правилу можно следовать, решив, как разобрать смеситель в ванной.

Если смеситель оборудован дополнительным картриджем, его нужно осторожно снять, после чего можно приступить к укладке . Снимая прокладку, стоит учесть, что в процессе работы она может «закипеть», и процесс может доставить некоторые неудобства.Затем вы сможете включить смеситель, что позволит более точно определить причину его протечки. После определения причины можно приступать непосредственно к ремонту. Может потребоваться только замена прокладки, а может замена картриджа, но в любом случае перед началом сборки необходимо точно определить «проблемное» место.

Узнать, как разобрать смеситель, можно при покупке у продавца-консультанта. Он не только подскажет, как правильно это сделать, но и посоветует, как обращаться с сантехникой в ​​процессе ее эксплуатации, чтобы не пришлось ремонтировать через месяц после покупки.Лучше всего покупать смесители известных производителей, так как качество их изготовления соответствует всем европейским стандартам.

p>

Как отремонтировать миксер — Как отремонтировать небольшую бытовую технику: советы и рекомендации

Смесители для еды можно найти почти на каждой кухне. Они смешивают ингредиенты для приготовления печенья, тортов, кексов, хлеба, десертов и других продуктов. Благодаря своей универсальности они стали любимым подарком для людей, создающих новый дом.

Как работают миксеры

Пищевые миксеры — это небольшие электроприборы. То есть вместо того, чтобы что-то нагревать, они что-то перемещают. В этом случае они перемещают или смешивают пищевые ингредиенты. Очевидно, что двигатель является основным компонентом миксера. Шестерни тоже. Шестерни преобразуют вращение двигателя в противоположное вращение битеров. Контроллер скорости изменяет электрический ток, подаваемый на двигатель, что позволяет контролировать скорость битеров.

Есть два типа миксеров для пищевых продуктов: портативные (или ручные) миксеры и стационарные (или настольные). Портативные миксеры легкие, с небольшими двигателями, что упрощает смешивание и смешивание. В настольных миксерах используются более крупные двигатели и компоненты для выполнения более крупных задач, таких как замешивание теста или смешивание больших партий ингредиентов.

Как отремонтировать миксер

Легкий ремонт миксеров включает обслуживание переключателя, ремонт регуляторов скорости и обслуживание шестерен.

Обслуживание коммутатора: Коммутаторы — это простые компоненты, которые могут легко остановить работу небольшого устройства. Если ваш микшер не работает и вы проверили вилку и шнур, проверьте переключатель.

Для проверки и замены выключателя:

Шаг 1: Осторожно снимите корпус вокруг переключателя, чтобы открыть заднюю сторону переключателя.

Шаг 2: Проверьте клеммы на переключателе, чтобы убедиться, что провода от устройства полностью подключены к переключателю.

Шаг 3: Отметьте положение клеммных проводов и отсоедините их.

Шаг 4: Используйте тестер целостности или мультитестер, чтобы определить, неисправен ли переключатель. Если это так, замените его и снова подсоедините клеммные провода.

Обслуживание регуляторов скорости: Скорость миксера регулируется путем изменения тока двигателя. В ручных миксерах меньшего размера используется переключатель скорости, который включает несколько электрических контактов, каждый из которых увеличивает ток, подаваемый на двигатель.В более крупных устройствах для контроля тока используется переменный резистор. Тестеры непрерывности или мультитестеры полезны для проверки работы любого типа управления скоростью. В некоторых случаях контакты можно очистить для улучшения работы. Однако во многих случаях проблемы, вызванные регулированием скорости, могут быть решены только заменой контроллера.

Обслуживание шестерен: Миксеры работают так хорошо, потому что они вращают взбиватели в противоположных направлениях для смешивания ингредиентов. Это противоположное вращение производится шестернями.В большинстве миксеров для пищевых продуктов червячная передача, прикрепленная к валу двигателя, вращает две или более шестерни. Ведущие шестерни, в свою очередь, вращают битеры. Поскольку шестерни являются физическим компонентом, а не электрическим, их обслуживание отличается. Для проверки и смазки шестерен:

Шаг 1: Убедитесь, что прибор отключен от сети.

Шаг 2: Снимите верхний корпус, чтобы открыть шестерни. В большинстве случаев вызывающие проблемы шестерни можно проверить на предмет повреждений, а затем смазать.

Шаг 3: Осмотрите и смажьте червячную передачу, а также ведущие шестерни, убедившись, что избыток смазки не касается двигателя или каких-либо электрических компонентов.

Шаг 4: Удалите все незакрепленные стружки и детали из корпуса перед повторной сборкой.

Замена предохранителя: Если двигатель миксера не работает, возможно, перегорел предохранитель двигателя. Для проверки и замены предохранителя:

Шаг 1: Снимите верхний корпус, чтобы получить доступ к двигателю.

Шаг 2: Найдите предохранитель и отсоедините его от двигателя.

Шаг 3: Поместите тестер целостности или мультитестерный зонд на каждом конце, чтобы проверить целостность. Если его нет, то предохранитель перегорел, и его необходимо заменить на предохранитель того же номинального тока.

Шаг 4: Поскольку предохранитель предназначен для защиты двигателя от электрического повреждения, проверьте контроллер скорости и другие электрические компоненты в приборе, чтобы определить причину сгорания предохранителя.В противном случае новый предохранитель перегорит при включении двигателя.

Замена двигателя: Если небольшой прибор правильно спроектирован, двигатель должен выйти из строя в последнюю очередь. Это также один из последних компонентов, которые нужно проверить. Если у вас нет подходящих инструментов, вам следует заменить двигатель, а не пытаться его ремонтировать. Или вы можете отнести двигатель в сервисный центр для ремонта. Для проверки и замены двигателя:

Шаг 1: Проверьте двигатель на целостность, как и любой другой электрический компонент.

Шаг 2: Если тест не пройден, пометьте и отсоедините присоединенные к нему провода и отсоедините двигатель от корпуса.

Шаг 3: Убедитесь, что новый двигатель точно соответствует размеру и мощности, чтобы он соответствовал корпусу и задаче.

Блендер — еще один небольшой прибор с электроприводом. В следующем разделе описано, что делать, когда ваш блендер перестанет смешивать.

Видео-руководство по разборке Lenovo G510

Если вы впервые в жизни занимаетесь разборкой ноутбука, обратите внимание на этот урок — Первый ремонт.

В статье перечислены основные меры предосторожности необходимыми инструментами для разборки ноутбука, а также рекомендации по разборке и чистке.


В этом видео показана разборка Lenovo G510 и чистка вентилятора.

Если ваш ноутбук при работе перегревается и резко выключается, скорее всего, это перегрев системы охлаждения. Причина тому — скопление пыли на радиаторе. Если вовремя не очистить систему охлаждения, это может привести к повреждению ноутбука.Вы можете устранить эту проблему, повторив процедуры, показанные на видео ниже.


В этом видео показано, как заменить жесткий диск на другой или SSD в Lenovo G510.

Все необходимые шаги представлены здесь в этом видео-руководстве. Из этого видео вы узнаете, как заменить медленный HDD на быстрый SSD. Замените сломанный жесткий диск на новый.


В этом видео показан процесс замены или обновления оперативной памяти Lenovo G510.

Все необходимые шаги представлены здесь в этом видео-руководстве. Из этого видео вы узнаете, как заменить оперативную память или обновить ее, чтобы увеличить объем памяти.


В этом видео показано снятие клавиатуры Lenovo G510.

Все необходимые шаги представлены здесь в этом видео-руководстве. Из этого видео вы узнаете, как заменить клавиатуру в своем ноутбуке.


В этом видео показана замена экрана Lenovo G510.

Все необходимые шаги представлены здесь в этом видео-руководстве.Из этого видео вы узнаете, как заменить ЖК-экран на своем ноутбуке.


Заявление об отказе от ответственности:

Эта информация предназначена только для информационных целей. Мы не несем ответственности за ущерб, причиненный вашему устройству при соблюдении видеоинструкций. Также обратите внимание, что если ваш ноутбук или любое другое устройство все еще находится на гарантийном сроке, то в процессе демонтажа гарантия может быть аннулирована, так как после разборки остаются следы, а это нарушает условия гарантийного срока.Перед разборкой убедитесь, что на ваш ноутбук закончилась гарантия.

Как разобрать и почистить Logitech G15 (поколение 2)

Любой, у кого был компьютер в течение длительного периода времени, знает, насколько отвратительной может быть клавиатура. На клавишах обычно образуется слой грязи, а под ними скапливаются пыль, пища и волосы.

Валовой, не так ли?

Мне надоело смотреть на всю грязь на Logitech G15, который я использую, и я решил разобрать и очистить его во имя любопытства.А поскольку найти руководства по разборке клавиатуры непросто, я решил опубликовать свои выводы здесь.

Итак, приступим?

Начало работы

Во-первых, отказ от ответственности. Я не несу ответственности, если ваша клавиатура перестанет работать после сборки. Любые промахи — это ваша проблема. Так что, если вы не уверены в том, чтобы разбирать вещи на части и снова собирать их, не делайте этого ни с чем ценным. Это руководство предназначено только для того, чтобы рассказать вам, чего ожидать при его открытии, как очистить ключи и в каком порядке вернуть все обратно.

Также стоит отметить, что в этом руководстве не показано, как открыть часть, в которой находится экран и кнопки воспроизведения мультимедиа. К сожалению, это руководство вам не поможет, если это то, что вы хотите очистить.

Если вы решили продолжить (на свой страх и риск), тогда приступим.

Что вам понадобится:

  • Клавиатура Logitech G15 поколения 2, желательно с истекшей гарантией.
  • Набор маленьких отверток (Flathead и Philips).
  • Маленькая щетка и тряпка для очистки.
  • Несколько часов (если вы не очень быстро).

Правило номер один

Отключите клавиатуру. Не походите на одного из моих одноклассников, который пытался вытащить материнскую плату из компьютера, пока он был подключен к розетке и работал.

Открытие

Переверните клавиатуру и открутите все винты сзади. Их должно быть 18 штук. За ключи не беспокойтесь, они не выпадут (и не могут) выпасть.

Винты обведены красным. Скрытые клипы отмечены синими прямоугольниками.

Не потеряйте винты. Положите их в безопасное место и сосчитайте, чтобы убедиться, что у вас есть нужная сумма.

Есть все 18 винтов? Проверьте.

Вы заметите, что клавиатура все еще удерживается вместе. По бокам есть четыре фиксатора, которые необходимо отстегнуть. Для этого осторожно откройте корпус отверткой в ​​верхнем углу клавиатуры и потяните вниз.Будьте осторожны, не засовывайте отвертку слишком глубоко внутрь клавиатуры, когда открываете ее. Чтобы открыть каждый зажим, потребуется немного покачивания и небольшая сила.

Открывая клавиатуру, будьте осторожны, не пережимайте ленту, которая все еще удерживает ее вместе.

Вот так оно должно выглядеть внутри.

Снять ленту достаточно просто, но требуется немного осторожности. Во-первых, найдите место, где лента соприкасается с монтажной платой в нижней половине клавиатуры, и найдите маленький черный кусок пластика, удерживающий ее.Потяните маленький кусочек пластика вверх, убедившись, что вы прилагаете одинаковое усилие с обеих сторон. Как только лента поднимется достаточно далеко, она должна практически выпасть.

Только убедитесь, что вы не сломали этот маленький черный зажим. Я сломал подобную обойму в своей Nintendo DS Gen1, и с тех пор это доставляет мне неприятности.

Потяните маленький черный зажим вверх, чтобы освободить ленту.

Теперь две части клавиатуры должны освободиться! Быстро смахните резину и отложите всю половину клавиатуры в сторону.

Удаление серебряной лицевой панели

Следующим шагом будет удаление серебристой панели на лицевой стороне клавиатуры. Эта деталь имеет тенденцию собирать много грязи, поэтому ее будет легче очистить после ее удаления.

С помощью отвертки с крестообразным шлицем открутите 19 винтов, которыми крепится лицевая панель. На фото ниже они отмечены красными кружками. И снова не беспокойтесь о выпадении ключей. Они этого не сделают.

Винты отмечены красными кружками, а зажимы — синими прямоугольниками.

Когда все винты выкручены, начните открывать зажимы, удерживающие лицевую панель. На картинке выше они отмечены синими прямоугольниками.

Не забудьте положить винты в надежное место и не перепутать их с другими винтами. Они разных размеров.

19 винтов, которыми крепится лицевая панель. Пластина Logitech удерживается двумя винтами. Убедитесь, что вы их не потеряете.

Теперь лицевая панель должна быть свободной.

освобожденная лицевая панель.

Сейчас хорошее время, чтобы начать его чистку. Возьмите влажную салфетку и сотрите накипь с передней части и краев лицевой панели. Я промокнул ткань водой, и нужно было лишь немного потереть, чтобы удалить налет. Обратите внимание, что чистящие химические вещества могут иметь непреднамеренные побочные эффекты, такие как обесцвечивание или полное растворение пластика (маловероятно, но возможно). Если вы собираетесь использовать химические вещества, проверьте их на нижней стороне, чтобы убедиться, что ничего плохого не происходит, прежде чем использовать их на лицевой стороне.

После очистки лицевой панели отложите ее в сторону. Пора начать вытаскивать ключи.

Удаление ключей

Как вы, наверное, уже заметили, ключи нужно будет вытаскивать по отдельности, если вы собираетесь почистить их. Для этого вам понадобятся две небольшие отвертки с плоским жалом (или предметы аналогичной формы). Возьмите отвертки и с помощью них надавите на защелки на ключах внутрь и вниз. Убедитесь, что вы ловите их, когда они выходят.

Крупный план процесса удаления ключа.

Единственный ключ, с которым у меня возникли трудности, был Space Key — у него было четыре зажима вместо двух. Я не могу дать много советов о том, как решить эту проблему, кроме как быть терпеливым и настойчивым.

Также вы можете заметить, что более широкие клавиши, такие как клавиши Shift и Enter, имеют под ними кусочки провода. Они не мешают вам вынимать ключи, но когда вы вставляете ключи обратно, вам нужно сначала вставить провод на место.

Если ты будешь продолжать, то скоро у тебя будут все ключи.Как только они все освободятся, пора их вымыть.

Очистка ключей

Первым делом почистил не ключи, а саму плату. Вы, наверное, уже заметили, что именно здесь прячется весь мусор на клавиатуре. Возьмите кисточку и вытрите весь мусор. После того, как он удовлетворит ваш уровень очистки, протрите все внешние поверхности влажной тканью. После небольшого втирания весь налет должен сразу же удалиться.

Если на клавиатуре нет клавиш, она просто называется доской?

Когда «доска» станет чистой, отложите ее вместе с другими основными частями.Пора работать с ключами.

Очистка клавиш во многом аналогична очистке всех остальных частей клавиатуры. Просто протрите верхнюю и боковые стороны клавиш влажной тканью. Также стоит проверить под ключами, нет ли под ними волос или клочков мусора. Если есть, просто почистите его.

Вы можете заметить, что некоторые части клавиш остаются шероховатыми даже после протирания их тканью. Подозреваю, что это все, что осталось от оригинального матового покрытия клавиш.Другими словами, это то место, где клавиши со временем не отполированы пальцами до гладкости.

Вот так раскладываются ключи. Думаю, у меня ОКР.

После того, как я закончил чистку каждой клавиши, я разложил их все на столе. Я нашел это очень полезным, когда дело дошло до того, чтобы собрать его снова… что по совпадению является следующим, что нужно сделать, если вы довольны тем, как вы его очистили.

Собираем снова:

Собрать клавиатуру относительно просто.По сути, это все равно, что разобрать его, но не назад.

  • Вставьте все клавиши обратно в клавиатуру. Я бы рекомендовал сначала вставить любые ключи с проволочной подложкой. Любые клавиши, которые заедают или заедают, вероятно, не в том месте.
  • Прикрепите серебристую лицевую панель к клавиатуре и снова прикрутите. Не забывайте о пластине Logitech. Нажмите здесь, если не помните, куда закручивать винты. Убедитесь, что лицевая панель не заедает ни одной из клавиш.
  • Вставьте ленту обратно в гнездо и надавите на маленький черный зажим, чтобы закрепить его на месте.
  • Убедитесь, что переключатель блокировки клавиш Windows находится в нужном месте. Вы скоро узнаете, если это не так.
  • Сложите клавиатуру и сожмите 4 защелки по бокам клавиатуры, чтобы они защелкнулись.
  • Вставьте все 18 винтов. Посмотрите здесь, если вам нужно напоминание, куда их положить.

Что ж, это было немного тяжелым испытанием, но результат того стоит.

Заключение

Это первое руководство любого рода, которое я разместил в Интернете, поэтому дайте мне знать, что вы о нем думаете.Точно так же, если я что-то пропустил или сказал что-то неточно, дайте мне знать в комментариях, чтобы я мог это исправить. В любом случае, спасибо за чтение и наслаждайтесь новой чистой клавиатурой!

Как это:

Нравится Загрузка …

Как разобрать и разобрать ЛЮБОЙ ноутбук за 8 простых шагов

Учимся разбирать ноутбук

Давайте начнем этот раздел разборки ноутбука с 8 шагов, объяснив также, что цель «разборки ноутбука» — дать вам уверенность в том, что вы можете разобрать любой ноутбук и как работает сборка ноутбука.Вы можете использовать эти шаги, чтобы разобрать портативный компьютер независимо от марки или модели, по мере того, как вы набираетесь опыта, вы можете немного отрегулировать их, но это испытанный подход.

Введение в разборку ноутбука

На самом деле, единственный раз, когда вам нужно будет провести полную разборку ноутбука, возможно, если вы собираетесь заменить материнскую плату или корпус ноутбука. Для большей части ремонта или замены потребуется выполнить лишь несколько из этих шагов.

Однако производители DO , как правило, следуют общему шаблону и системе при создании ноутбуков, независимо от марки, и поэтому мы можем следовать в качестве руководства, эти 8 шагов , которые могут быть применены к ЛЮБОМУ ноутбуку в качестве руководства. . Они покажут вам, как разбирать или открывать ноутбук независимо от производителя.

8 шагов стандартной разборки ноутбука и как открыть ноутбук

Цель этого упражнения — дать вам общее представление о том, как разобрать портативный компьютер .Цель состоит в том, чтобы познакомить учащихся с различными компонентами типичного ноутбука и способами их замены.

  1. Снимите блок питания и аккумулятор

Извлеките аккумулятор и адаптер питания

  • Переместите ползунок блокировки в положение «разблокировки»
  • Переместите другой ползунок в направлении стрелки
  • Вытяните аккумулятор прямо, а не под углом
  1. Удалите доступные компоненты

Удалите доступные компоненты.

Как открутить ноутбук

  • Используйте подходящую отвертку с магнитным наконечником, в большинстве случаев для этого вы будете использовать отвертку Philips (см. Инструменты для разборки ноутбука)
  • Если вы снимаете крышку, например Крышка жесткого диска или оперативной памяти, может помочь, если вы заклеите отверстие для винта малярной лентой, чтобы винты оставались на месте после снятия крышки, чтобы не потерять винты.
  • Если винт вращается и не выходит, сначала переверните ноутбук и осторожно постучите по нижней стороне, попробуйте с помощью магнитного наконечника отвертки вытащить винт, если это помогает
  • Если резьба винта стала изношенный, затем подумайте об использовании Dre

Как разобрать Gateway NV, чтобы исправить разъем постоянного тока — Внутри моего ноутбука

В следующем руководстве я объясню, как разобрать ноутбук серии Gateway NV.Если быть точным, чиню шлюз NV53 (NV5302u). Также внизу указано модель: MS2285.

Разбираю, чтобы починить сломанный разъем постоянного тока. Приходится разобрать весь ноутбук и снять материнскую плату.

Перед тем, как начать, убедитесь, что компьютер выключен и аккумулятор удален.

ШАГ 1.

Выкрутите пять винтов, которыми крепится жесткий диск и крышка памяти.
Снимите крышку.

ШАГ 2.

Удалите один винт, фиксирующий жесткий диск.Чтобы извлечь жесткий диск, выдвиньте его из аккумуляторного отсека и поднимите.

Gateway NV53 использует обычный 2,5-дюймовый жесткий диск SATA.

Доступ к обоим модулям памяти осуществляется через нижнюю крышку. В этом руководстве нет необходимости извлекать модули памяти.

Максимальный объем ОЗУ серии

Gateway NV составляет 4 ГБ. Это означает, что в каждый слот можно установить модуль памяти объемом до 2 ГБ.
Вы должны использовать модули DDR2 800MHz, PC2-6400 SODIMM.

ШАГ 3.

Выверните один винт, крепящий DVD-привод.

Вытащите DVD-привод.

ШАГ 4.

Осторожно отсоедините два антенных кабеля от беспроводной карты. Просто возьмитесь пальцами за золотой разъем и поднимите его.

Для того, чтобы извлечь беспроводную карту, необходимо открутить один винт, а затем вытащить карту из гнезда.

Нет необходимости извлекать беспроводную карту для целей моего руководства. Вы можете оставить его подключенным к материнской плате.

ШАГ 5.

Выверните три винта, которыми крепится крышка платы мультимедийных кнопок.

ШАГ 6.

Поднимите крышку платы кнопок мультимедиа, как показано на рисунке ниже. Продолжайте отделять его пальцами от верхней крышки.

ШАГ 7.

Не поднимайте слишком сильно крышку платы мультимедийных кнопок, она все еще подсоединена к материнской плате.

На этом этапе мы не снимаем крышку, мы просто отодвигаем ее немного в сторону, чтобы получить доступ к клавиатуре.

ШАГ 8.

Поднимите клавиатуру и поместите ее вверх дном на упор для рук.

ШАГ 9.

Перед снятием клавиатуры необходимо разблокировать разъем на материнской плате и освободить кабель.

На следующем рисунке разъем показан в заблокированном состоянии.

Чтобы разблокировать соединитель, вам нужно приподнять левую сторону фиксирующего язычка (коричневый), чтобы он открывался под углом 90 градусов.

Будьте очень осторожны, не сломайте этот разъем, иначе ваша клавиатура никогда больше не будет работать.Не прилагайте слишком больших усилий к фиксирующему язычку.

На следующем рисунке разъем показан в разблокированном состоянии.

Теперь вы можете потянуть за трос и отпустить его.

ШАГ 10.

После отсоединения кабеля вы можете снять клавиатуру.

ШАГ 11.

Отсоедините кабель платы мультимедийной кнопки.

ШАГ 12.

Снимите крышку платы мультимедийных кнопок.

ШАГ 13.

Выверните два винта, которыми шарниры дисплея крепятся снизу.

ШАГ 14.

Отсоедините разъемы кабеля ЖК-дисплея от материнской платы.

Протяните антенные кабели карты беспроводной сети через отверстие в верхней крышке.

В некоторых сериях Gateway NV вам придется отключать еще один кабель. Я указал на разъем белой стрелкой.

ШАГ 15.

Выверните два винта, которыми крепятся петли дисплея.

ШАГ 16.

Теперь вы можете поднять и снять весь дисплей в сборе.

ШАГ 17.

Удалите все оставшиеся винты снизу.

ШАГ 18.

Удалите три винта, крепящие верхнюю крышку.

Отсоедините три кабеля от материнской платы.

ШАГ 19.

Начните отделение верхней крышки от основания.

Я использую медиатор, чтобы расколоть корпус.

ШАГ 20.

Снимите верхнюю крышку в сборе.

ШАГ 21.

Удалите один винт, фиксирующий материнскую плату.

Отсоедините кабель платы USB от материнской платы (стрелка вверху).

Отсоедините модемный кабель (нижняя стрелка). Вы можете оставить модемную плату подключенной к материнской плате.

Кроме того, если снять верхнюю крышку, можно получить доступ к батарее CMOS.

ШАГ 22.

Осторожно поднимите правую сторону материнской платы.

ШАГ 23.

Снимите материнскую плату.

ШАГ 24.

Когда материнская плата снята, можно получить доступ к блоку охлаждающего вентилятора (радиатору и вентилятору).

Чтобы снять блок охлаждения, необходимо ослабить четыре винта и отсоединить кабель вентилятора от материнской платы.

Добавить комментарий
