Как проверить магнетрон свч печки на исправность: 3-мя устройствами

Автор:Ростислав Кузьмин

28.08.2018

Приветствую Вас, уважаемые читатели и подписчики моего блога! У любого вида техники есть свой срок службы. Это относится, в том числе к микроволновой печи. Со временем она может стать медленно нагревать еду или же пища просто будет оставаться холодной. Основной элемент в СВЧ печи – магнетрон. Именно он создает волны сверхвысокой частоты, которые воздействуют на воду в еде и заставляют ее греться. Вывод магнетрона из строя является причиной поломки. Я расскажу, как проверить магнетрон свч печки на исправность. Стоит понимать, что если он сломан, то самостоятельно чинить его не рекомендуется. Это сложный процесс и доверить его нужно специалистам.

Устройство

СВЧ печь работает с помощью магнетрона. Он находится в специальном защитном корпусе. Излучателем является антенна, она скрыта в корпусе. Распределением волн занимается магнитопровод, а также магниты. Еще один важный элемент – радиатор. Он дает магнетрону охлаждение, без него возможен перегрев и возгорание. В устройстве есть ряд фильтров, которые устраняют вредные воздействия. Механизм достаточно сложный, ремонт своими руками не целесообразен, а вот в домашних условиях проверить, в чем проблема с работой вполне реально.

Прежде чем разбирать печь и проверять ее с помощью специальных средств можно осуществить визуальный осмотр, чтобы понять — сломан магнетрон или причина в низком напряжении сети. Техника отключается от питания и осматривается внутренняя камера. В результате выхода из строя магнетрона внутри можно наблюдать обугливание, деформацию, резкий запах горелого. Если признаки есть, то переходим к проверке магнетрона. Следует отметить, что посмотреть на магнетрон и сказать, что произошло нельзя, потребуются специальные инструменты – мегаомметр, мультиметр, тестер. Без них особого смысла проводить разбор микроволновки нет, можно нести ее в сервисный центр. Второй момент – ремонт свч печи достаточно дорогое удовольствие. Магнетрон – это главный элемент и его цена формирует стоимость устройства. Ремонтировать микроволновую печь есть смысл в том случае, если она дорогая. Дешевые модели проще выкинуть и купить новую технику. По деньгам получится дешевле.

Распространенные поломки

В силу того, что магнетрон – это не цельная деталь, а составная, поломка может произойти с одним из его элементов. В зависимости от причины ремонт может быть простым или сложным.

В магнетроне микроволновой печи есть специальный колпачок. Его задача создать вакуум в трубе. Если проверка показала, что неисправен он, то ремонт прост и будет под силу даже неспециалистам.
Если деталь греется, то вышел из строя радиатор, тут потребуется замена и делать это самостоятельно бессмысленно.
Среди элементов магнетрона есть нить накаливания. Иногда в результате перегрева она может оборваться. Проверка осуществляется тестером. В рабочем состоянии он показывает 5-7 Ом, если нить повреждена, то значение упадет до 2-3 Ом, если же она порвалась, то показателем будет бесконечность.
Также следует проверить высоковольтный диод. В силу того, что он состоит из нескольких диодов визуальный осмотр детали не поможет. Здесь нужно воспользоваться мультиметром. Подсоединять устройство нужно к плюсу и минусу на диоде. При этом на плюсе значение должно быть конечным, на минусе должна отображаться бесконечность. Если значения отличаются, то поломан диод, а точнее одна из его составляющих. Ремонт осуществляется в сервисном центре.
Высоковольтный трансформатор. Чтобы проверить его на работоспособность следует замерить напряжение на его обмотках, однако, тут есть опасность – напряжение может достигать около 2 кВт. Для проверки замеряется не напряжение, а сопротивление на каждой обмотке. С этой целью трансформатор отключается от всех проводов, которые к нему подсоединены. Дальнейший процесс проводится с мегаомметром. Чтобы понять показатели нормальные или за пределами нормы следует воспользоваться таблицей, при этом показатели в ней отличаются для разных производителей. Даже не прибегая к специальному устройству можно понять, что в микроволновке сломался именно трансформатор. Признаки следующие – сильное гудение, обугливание на катушке обмотки, чрезмерный нагрев, запах горелого.
Мультиметр также позволит проверить предохранитель. В силу скачка напряжения или сбоя в сети электроэнергии он может сгореть. В таком случае при его прозвоне значение будет отличаться от нуля. Прежде чем менять предохранитель следует осуществить проверку первичного, вторичного и защитного выключателя. Если причина в них, то новый предохранитель также сразу сгорит. Этот момент стоит учесть при ремонте.

Несколько советов по замене

Если стало понятно, что причина поломки именно в магнетроне или его отдельных частях, заменить которые не представляется возможным, то можно поменять магнетрон. В качестве нового не обязательно брать деталь того же производителя. Достаточно убедиться, что новая и старая деталь имеют одинаковый размер, а также точки подключения расположены аналогично. Подключение магнетрона осуществляется с помощью двух контактов.

Перед установкой проверяем 3 момента:

Длина сменного узла аналогична длине старой.
У обоих механизмов антенны имеют одинаковый диаметр.
После подключения магнетрон плотно примыкает к волноводу, если это не так, что излучение будет неравномерным, и часть мощности будет теряться, иными словами, микроволновка будет работать неполноценно.

Заключение

СВЧ печь – это помощник, без которого жизнь на кухне может резко измениться. Большая часть поломок вполне устранима своими руками, но если речь идет о магнетроне, то здесь даже обладая определенными знаниями в ремонте техники можно ошибиться. Я не советую заниматься починкой магнетрона самостоятельно, так как это может отнять много времени, а результат окажется не самым положительным. В данном случае легче поручить эту задачу специалистам, особенно, если техника еще находится на гарантии. Стоить помнить, что неправильные действия могут не просто испортить технику, но и привести к риску возгорания.

Спасибо за внимание! До новых встреч на блоге! С уважением, Ростислав Кузьмин.

Как проверить работу магнетрона

Если соблюдать все правила использования микроволновки (СВЧ-печки), она прослужит достаточно долгий срок. При несоблюдении этих правил, СВЧ-печь может выйти из строя. Как нам известно, ремонт любой радиоэлектронной техники не дешевый, а иногда вообще может превышать стоимость покупки нового устройства.

Причины поломки СВЧ-печей

Чаще всего при поломке СВЧ-печи сталкиваются с неисправностью магнетрона. Данный элемент устройства выходит из строя при перегрузке, когда рассеиваемая на нем мощность превышает норму. К такому результату обычно приводит использование посуды из металла или с его элементами при включении СВЧ-печи. Пустую микроволновку также не стоит включать. Несоблюдение этих простых инструкций и приводит к поломке, особенно если модель печи недорогая. В таких случаях поломки практически всегда неизбежна замена магнетрона и высоковольтного диода.

Может также сломаться пластиковая или слюдяная заглушка или прокладка, которая находится в рабочей камере микроволновки. Такая прокладка представляет собой прямоугольник 2,5 х 6 см , который служит разделительным элементом между волноводом и антенной магнетрона и между рабочей камерой. Такая заглушка защищает волновод и антенну магнетрона от попадания маленьких кусочков еды из рабочей камеры. Специалисты по ремонту настоятельно не рекомендуют заниматься ремонтом СВЧ-печи самостоятельно.

Казалось бы, диагностика повреждений простая и устранение поломки тоже, но стоит знать, что в электрической цепи магнетрона существует довольно немалое напряжение в несколько сотен вольт, и при самостоятельном ремонте можно получить ожоги электрическим током. Также магнетрон – это элемент, который генерирует и излучает сверхвысокую частоту, при ремонте есть риск получить облучение. Поэтому ремонт своими руками совсем небезопасен.

В статье разберем подробнее, как при четком соблюдении мер безопасности, диагностировать неисправность и устранить её, с последующей заменой элементов своими руками (магнетрона или высоковольтного диода). Таким образом, можно снизив затраты на ремонт привести наш кухонный прибор в рабочее состояние.

Это интересно! Духовой шкаф с функцией микроволновки

Цены на СВЧ-печи

Какие неисправности встречаются чаще всего?

Самых распространенных видов неисправности СВЧ-печи всего лишь два:

Неисправность, при которой нет нагрева рабочей камеры;
Снижение мощности прибора.

В случае, как с первой поломкой, магнетрон подлежит замене, вдобавок к этому на работоспособность стоит проверить также и высоковольтный диод. Когда магнетрон находится в неисправности, обычно вместе с ним может выйти из строя и диод.

Магнетрон даже в неисправном состоянии выглядит как новый, поэтому убедиться в его неисправности понадобиться более внимательно. Можно протестировать нить накала, но этого мало. Следует проверить звук, который издает при работе микроволновая печь. Можно положить внутрь рабочей камеры стакан, заполненный водой на 2/3. Если при работе слышится ровный звук, тогда микроволновка в исправном состоянии. В неисправном состоянии она будет издавать звук гудящего с натугой трансформатора и потрескивания. В случае неисправности не следует использовать печь.

Существует популярный тест, который поможет установить, качественно ли работает микроволновая печь. Для этого нам нужна стеклянная банка, наполненная водой, ёмкостью 1 литр. Наполненная емкость помещается в рабочую камеру микроволновки, предварительно нужно измерить с помощью цифрового градусника температуру воды в банке. Затем микроволновая печь включается на 1 минуту, по истечении которой банку нужно достать, перемешать в ней воду и вновь замерить температуру. По разнице между температурами до и после нагрева можно определить рабочую мощность и насколько она соответствует.

Как проверить магнетрон на неисправность своими руками?

При ремонте микроволновых печей создаются определенные проблемы и неудобства с диагностикой магнетрона, так как отсутствуют легкие методы его диагностики. Например, быстро проверить на неисправность магнетрон и элементы высоковольтного умножителя (в том числе и высоковольтный диод) можно с помощью прибора осциллографа, который должен быть в режиме измерения высоких напряжений.

Служит магнетрон в роли одного из диодов удвоителей напряжения . Данная функция позволит сделать проверку магнетрона как диода, при условии, что штатный диод существует и исправен . Получить интересующие нас данные о работоспособности, неисправностях и проблемах с режимом питания магнетрона можно, увидев с помощью осциллографа форму напряжения на его катоде.

Для этого необходим стандартный высоковольтный делитель, рассчитанный на 30 кВ. Также такой делитель можно сделать самостоятельно из трёх резисторов сопротивлением 33МОм и одного резистора сопротивлением 30кОм, который используется для подключения входа измерительного прибора. Заземление необходимо подсоединять к корпусу печи. На экране осциллографа, при включенной микроволновке, могут наблюдаться отрицательные полупериоды с импульсами 50 Гц, амплитудой 4 кВ. Форма, размер, периодичность и амплитуда импульсов зависит от составных компонентов источника питания.

По мере возрастания накаливания и его устойчивой работы в режиме активности, можно пронаблюдать начальный вход магнетрона в режим работы. Также можно выявить, какие диоды, резисторы и конденсаторы вышли из строя. Если магнетрон неисправен , то на экране осциллографа мы можем наблюдать синусоиду амплитудой 2 кВ.

Навыки по ремонту свч-печей можно получить, проведя описанный выше метод и контрольных измерений показателей на исправной печи, которые далее можно использовать как эталонные. Включив СВЧ-устройство через лабораторный автотрансформатор и снизив напряжение на 25%-30%, можно определить рабочее состояние магнетрона. Во время проведения измерений нужно брать в учет высокое напряжение и соблюдать технику безопасности.

Определяем работоспособность высоковольтного диода

Принцип работы высоковольтного диода лишь один, но разновидность типов диода очень большая. На плате устройства обычно диод обозначен символами DB 1, по типу он может иметь самые различные маркировки. Ознакомившись с информацией и характеристиками диода, можно заменить его аналогичным диодом с другой маркировкой, ведь у каждого производителя своя маркировка продукции.

Технические характеристики высоковольтного диода такие:

Максимальное напряжение 5 кВ;
Ток до 700мА.

Из-за таких характеристик нельзя прозвонить диод обычным мультиметром, так как максимальный предел измерения сопротивления 2МОм. При измерении показаний такой тестер в любом случае покажет «обрыв цепи». Напряжение отпирания для высоковольтного диода заряжает высоковольтную ёмкость до амплитудного значения . По сравнению с рабочим оно имеет очень маленький показатель . Диод запирается только тогда, когда полярность напряжения поменялась, в том случае общее напряжение на обмотке и ёмкости прикладывается к магнетрону .

Это интересно! Стандартные размеры микроволновки и правила выбора СВЧ

Способы диагностики высоковольтного диода

Неисправный высоковольтный диод можно проверить на пригодность двумя способами:

С помощью омметра, у которого предел измерения сопротивления составляет 200 МОм . Такой прибор предназначен для измерения показателей сопротивления изоляции кабелей;
Практическим методом при помощи цепи переменного напряжения от100 до 230 В.

Однако, используя данный метод проверки в домашних условиях, обязательно требуется соблюдать технику безопасности. Последовательно диод своим одним контактом подключается к электрической цепи 230 В через её проводник. Затем в режиме постоянного напряжения, используя диапазон напряжений 250 В, с помощью мультиметра снимают показания между проводником и контактом сети которые не подключены к цепи. Если напряжение присутствует, то тестер не покажет «короткое замыкание». Если есть «короткое замыкание» – значит, диод неисправен. Об уменьшении мощности микроволновой печи может свидетельствовать слабый нагрев продуктов питания либо увеличиваются временные затраты на разогрев. При наличии такой поломки замена магнетрона, скорее всего, не нужна.

Рассмотрим два способа диагностики проблемы:

Проверим на вид заглушку из пластика или слюды, которая располагается в рабочей камере СВЧ-печи. Она находится напротив волновода магнетрона. Такая заглушка защищает волновод магнетрона от попадания на него разогретой пищи из рабочей камеры. Так как заглушка ничем не защищена, очень часто она прогорает, чтобы обеспечить её дополнительную защиту следует покрасить заглушку сверху пищевой эмалью;
В розетке и в вилке микроволновой печи необходимо проверить напряжение. Даже маленькое уменьшение показателя напряжения питания может глобально влиять на мощность работы СВЧ-печи. При этом все показания печи остаются такими же, как и были раньше, и можно подумать, что неисправное устройство работает нормально. Если напряжение, используемое для питания, сократится до 200 В, мощность, которую выдает печь, сократится практически в 2 раза. Проходные ёмкости магнетрона меняются путем снятия крышки с его фильтра. Их общий провод с помощью отвёртки необходимо отделить от корпуса фильтра. Исправность конденсаторов можно проверить при помощи омметра.

Если проходные конденсаторы вывода накала неисправны, можно отсоединить старый конденсатор с помощью кусачек от платы, а затем припаять новые рабочие конденсаторы. Новые конденсаторы могут быть любые, но их ёмкость должна быть более 200пФ в зависимости от рабочих напряжений.

Для изоляции выводов емкостей нужно залить их эпоксидным клеем. Такое устранение поломки является не самым качественным и надежным, и может быть применен такой способ лишь в том случае, если нет другого выхода. В данном случае можно поступить с ремонтом иначе. Можно снять запчасти со старой микроволновки, которая была исправна. Таким образом, неисправность бытового устройства будет устранена.

Это интересно! Электропечь: выпечка в домашних условиях

В статье были рассмотрены методы ремонта СВЧ-печи своими руками, которые имеют смысл и позволяют сэкономить затраченное на проведение ремонта время и финансовые средства.

Владельцы микроволновок нередко сталкиваются с такой проблемой, как искры в печи СВЧ. Они могут возникнуть из-за нарушения инструкций самим пользователем, короткого замыкания электросети и сломанных деталей. Даже если нет искр, но еда нагревается слабо или не нагревается совсем, это свидетельствует о проблемах с магнетроном.

В этой статье алгоритм, как проверить механизм на предмет поломки, из-за чего она может появиться, как её исправить, установить новый магнетрон или его составляющие. Весь ремонт владельцу предстоит делать на свой страх и риск.

Искры в микроволновке после её включения

Что такое магнетрон

Это электромагнитный механизм, который создаёт микроволны. Поток электронов взаимодействует с полем сверхвысоких частот, и в результате возникает микроволновое излучение. Высокое напряжение передаётся корпусу (катод), после подключения к сети питания электроны направляются к аноду.

Именно магнетрон разогревает еду в микроволновке. Его антенна соединена с слюдяной пластиной, которая рассеивает и направляет волны на тарелку с едой.

Магнетрон с колпачком сверху и белым конденсатором снизу

Какие могут возникнуть проблемы

Антенна магнетрона может быть повреждена из-за сгоревшей слюдяной пластины. Она же рассеиватель микроволн. Если регулярно не заниматься чисткой, то жир и частицы еды скапливаются на ней. Под жиром она быстро сгорает. Если не заменить слюдяную пластину, магнетрон будет повреждён и начнёт искрить. Это одна из самых распространённых причин, почему возникают искры в микроволновке.

Исправный и сгоревший рассеиватели

О прогоревшей пластине говорит не только нагар и искры, но и запах горелой еды во время работы техники. Не стоит игнорировать ни один из этих признаков, техника может загореться или даже взорваться.

Есть другие причины поломки магнетрона:

Разгерметизация. Надо покупать новый механизм, так как без вакуума он бесполезен;
Нить накаливания порвалась. Принцип такой же, как и в случае со сломанной лампочкой. Если она перегорела, то ничего изменить нельзя;
Колпачок на антенне расплавился. Можно поменять на новый колпачок;
Магнитная система сломана. Очень редкий случай. Если лопнул только верхний магнит, то можно купить другой и установить его на место старого;
У механизма закончился срок службы. Надо покупать новый;
Ёмкость конденсатора сломана. Рекомендуется купить новый магнетрон, заменить конденсатор можно, но человеку без необходимых навыков техника лучше этим не заниматься.

В большинстве случаев магнетрон невозможно починить, и приходится приобретать новый. Лишь иногда можно сэкономить и заменить несколько деталей самостоятельно в домашних условиях.

Как проверить магнетрон СВЧ печи на исправность

Перед ремонтом нужно выявить, проблема действительно в магнетроне или нет? Микроволновка может искрить и трещать из-за металлической посуды, посуды с металлическими вставками и позолотой, разрушения эмали внутри, короткого замыкания или сломанного источника питания. Если владелец уверен, что ничего из этого не случалось, то встаёт вопрос: Как можно в домашних условиях проверить магнетрон в микроволновке?

Прозвон с помощью мультиметра (тестера)

Нужно прозвонить магнетрон мультиметром:

Включите мультиметр, поставьте режим 200 Ом. Прикоснитесь щупами к выводам. Целостная обмотка оказывает низкое сопротивление (приблизительно 0,5 Ом), вы услышите писк или звон;
Если ничего не происходит, значит, нить накаливания порвалась;
Для прозвона конденсатора, нужно настроить мультиметр на самый большой режим измерения. Одним щупом дотроньтесь до любого контакта, а вторым – до корпуса. Если всё в норме, то аппарат покажет знак бесконечности, но ничего не случится;
Заряд пробивает на корпус? Скорее всего, пробита ёмкость конденсатора.

Помните! Использование специальных аппаратов для исследования не всегда гарантирует точную информацию. Категорически запрещено подключать прибор, который достали из корпуса микроволновки. Это причинит невосполнимый вред здоровью всех окружающих.

Как установить новую деталь

Прежде всего микроволновку нужно отключить от электропитания. Если она только что использовалась, то нужно дать ей время остыть. Теперь можно переходить к ремонту:

Тщательно вымыть внутреннюю поверхность микроволновки и протереть насухо. Можно использовать самые разные средства от обычной соды до моющего средства специально для эмали, это зависит только от выбора владельца;
Нужно снять заднюю крышку прибора;

С помощью отвёртки нужно аккуратно отвинтить 4 болта

Механизм без видимых повреждений. Лучше перед отсоединением проводов сфотографировать их расположение

Расплавленный и новый колпачки

В магазине нужно выбирать магнетрон той же фирмы, что и микроволновка. Иначе прибор по многим параметрам просто не подойдёт к микроволновке.

Замена конденсатора

Если выявлена проблема с переходным конденсатором, то его можно заменить таким путём:

Снять крышку фильтра;
Перекусить кусачками контакты дросселей;
Сверлом (3 миллиметра) сделать отверстия вокруг конденсатора;
Достать из корпуса фильтр;
Отмотать у каждого дросселя один виток, благодаря этому контакт будет длиннее;
Отполировать контакты наждачной бумагой;
Вставить новый конденсатор в корпус;
Привинтить его с помощью болтов;
Аккуратно соединить контакты таким образом, чтобы они не соприкасались со стенками корпуса;
Закрыть крышку фильтра.

С помощью инструкции и необходимых инструментов можно починить некоторые составляющие магнетрона. Однако если человек не уверен в своих силах и умениях, лучше обратиться к профессионалам. Несоблюдение техники безопасности или обыкновенная случайность могут навредить здоровью и жизни сразу нескольких людей. Чтобы отсрочить ремонт микроволновки, пользователям следует не нарушать инструкцию по эксплуатации и не пренебрегать регулярной чисткой от жира и частиц еды.

Микроволновые печи активно используются в каждом доме для приготовления и разогрева пищи. Однако владельцы совершенно не понимают, как именно устроена данная техника. Поэтому при выходе из строя устройства возникают сложности с ремонтом. Магнетрон для микроволновки – источник СВЧ-волн, который, собственно, и обеспечивают нагрев продуктов питания. Поломка этой комплектующей – один из самых распространённых типов неисправностей СВЧ-печей. Сейчас подробно рассмотрим, из чего состоит магнетрон микроволновки, как он работает и способы восстановления этой детали.

Принцип действия и конструкция магнетрона

Слово «magnetis» дословно переводится с греческого, как «магнит». Устройство магнетрона микроволновой печи выглядит следующим образом:

медная деталь в форме цилиндра – это анод-резонатор;
элемент, внутри которого расположена нить накала – катод;
кольцевидные комплектующие, находящиеся на торцах магнетрона для микроволновой печи, являются магнитами.

Ключевой принцип работы магнетрона в микроволновке – это торможение электронных потоков, которые пересекаются под углом 90 градусов. Происходит данный процесс в магнитном и электрическом полях. Кольцевые магниты образуют поле. В качестве проводника выступает специальный кожух, оборудованный фланцем. Именно с помощью этого элемента деталь крепится к волноводу.

СВЧ-волны появляются в результате взаимодействия электронного потока, образованного эмитированным катодом, и магнитного поля. Проволочная петля идентифицирует эти волны, а потом передаёт их наружу с помощью специальной антенны. Данный излучатель расположен внутри цилиндра, сделанного из керамики. Теперь вы знаете, что такое магнетрон, и как работает эта комплектующая.

Как было сказано ранее, в качестве излучателя волны выступает антенна – это небольшая труба, которую принято называть штенгелем. Антенна также обеспечивает выкачку воздуха из лампы. На данном элементе надёжно зафиксирован колпак, сделанный из металла. В процессе работы магнетрон в микроволновке необычайно сильно нагревается. Вероятность перегрева исключается благодаря особой конструкции.

Рассматриваемая комплектующая дополнена пластинчатым радиатором. Этот элемент постоянно обдувается вентилятором, что заметно снижает температуру. Дополнительный уровень защиты от перегрева обеспечивают температурные предохранители. Неотъемлемым компонентом также выступает высокочастотный фильтр, который препятствует проникновению излучения. Данная деталь создаётся при помощи специальных конденсаторов и выходов.

Теперь вы знаете, как работает магнетрон в микроволновке. Очевидно, что это электронный прибор с необычайно сложной и многоуровневой конструкцией. Разобрать и не повредить деталь по силам только опытному мастеру. Поэтому после диагностики выхода из строя комплектующей целесообразней обратиться в сервис-центр, чтобы исключить вероятность усугубления неисправности.

Впрочем, наличие специального оборудования и поверхностных знаний в радиоэлектронике позволяет отремонтировать СВЧ-печь самостоятельно в домашних условиях. Есть только одно условие – придерживайтесь экспертных рекомендаций и действуйте чётко в соответствии с пошаговыми инструкциями.

Причины неисправностей магнетрона

Экспертами принято выделять несколько основных причин поломки магнетрона микроволновой печи:

Выход из строя колпака, закреплённого на вакуумной трубке. Эту комплектующую владельцам СВЧ-печи заменить самостоятельно по силам. Найдите аналогичный колпачок на любом другом магнетроне. Места для установки этой детали имеют стандартную конфигурацию.
Оборвался подогреватель. Комплектующая может перегреться и выйти из строя. Происходит это вследствие нарушения правил эксплуатации техники. Например, категорически запрещено включать пустую СВЧ-печь. Чтобы проверить микроволновку на работоспособность, а именно её нить накаливания, измерьте уровень сопротивления между элементами конденсатора. Об исправности комплектующей будет свидетельствовать показатель – от 5 до 7 Ом.
Повреждён проходной конденсатор. Для диагностики этой поломки используйте тестер. Если он показывает бесконечное значение сопротивления контактов, тогда незамедлительно поменяйте конденсатор.

Именно вследствие этих причин магнетрон в микроволновке перестаёт работать. Теперь подробно рассмотрим, как именно проявляется данная неисправность.

Возможные неисправности

Перечислим основные поломки:

В процессе работы появляются искры, свидетельствующие о перегорании колпачка. Заменить эту комплектующую не составит особого труда, поскольку все колпачки имеют одинаковую конфигурацию.
Произошло пробитие высоковольтного диода.
Напряжение на магнетрон не подаётся.
Отсутствует контакт в предохранителе, который контролирует температуру и уровень нагрева.
Сгорели нити накаливания.
Магнетрон для микроволновой печи разгерметизировался вследствие комплексного перегрева.
Не работает высоковольтный конденсатор или перегорел предохранитель.

Проверьте магнетрон для микроволновой печи, чтобы выявить тип неисправности. Абсолютно все перечисленные поломки можно устранить самостоятельно в домашних условиях, кроме разгерметизации. Теперь вы знаете, как проверить высоковольтный диод в микроволновке. Напоминаем, что ремонтом стоит заниматься только тем людям, которые хотя бы поверхностно разбираются в радиоэлектронике.

Как определить поломку

Чтобы определить неисправность, обесточьте технику, вынув штекер кабеля питания из розетки. Начните с визуального осмотра внутреннего отдела СВЧ-печи. Как проверить магнетрон и понять, что является источником проблемы? Выход из строя этой комплектующей сопровождается появлением следов горения. Такой тип диагностики позволит узнать, возможно, сгорел предохранитель.

Перед тем как проверить магнетрон в микроволновке мультиметром, обязательно делайте визуальный осмотр. Ведь это также действенный тип диагностики.

Впрочем, скрытые аппаратные неисправности выявить без специального оборудования невозможно. Запомните, что сначала необходимо отсоединить комплектующую, а уже потом проводить тест на её работоспособность. Обязательно придерживайтесь простой пошаговой инструкции:

Подсоедините щупы мультиметра к клеммам детали. Бесконечное значение на экране тестера свидетельствует о поломке комплектующей.
Проверьте целостность печатной платы, ведь в неё интегрировано множество важных элементов: диоды, варистор и резисторы. Все детали выпаивать не придётся, просто протестируйте плату.
Прозвоните предохранитель при комнатной температуре. В таких условиях он должен дать соответствующий сигнал.
Проверьте высоковольтный конденсатор на предмет возможного пробоя. В рабочем состоянии он выдаёт мультиметру бесконечное значение. Если деталь сломана, тогда на экране появится практически нулевое сопротивление.
Тест высоковольтного диода. Главной преградой диагностике выступает последовательное соединение. Осмотр невозможен, а внутреннее сопротивление – слишком высокий показатель для измерения. Поэтому удостоверьтесь в отсутствии пробоя в данной части, используя мегомметр.

Используйте эту инструкцию, а также следите за появлением характерных симптомов, чтобы своевременно обнаружить поломку техники.

Ремонт магнетрона

Некоторые аппаратные комплектующие не поддаются восстановлению. Если сгорел магнетрон в микроволновке, то его придётся поменять. Отремонтировать эту комплектующую невозможно. Стоимость оригинальной запчасти для СВЧ-печки необычайно высока. Иногда выгодней купить новую технику. Поэтому крайне важно провести тщательную проверку магнетрона тестером, измерив напряжение.

Далее рассмотрим, как проверить магнетрон на микроволновке с помощью специальных измерительных приборов. Предоставим подробную пошаговую инструкцию. Не исключено, что повреждены лишь отдельные элементы комплектующей, что даёт возможность произвести ремонт без серьёзных капиталовложений.

С аппаратным ремонтом справится каждый, кто хотя бы немного разбирается в радиоэлектронике, а также имеет доступ к обычному тестеру и мегомметру. Если сомневаетесь в своих силах, тогда лучше обратитесь за помощью в сервис-центр, в котором работают опытные мастера.

Диагностика блока управления

Проверка СВЧ-печи будет изменяться в зависимости от конструкции устройства. Принято выделять несколько основных видов блоков управления:

Магнетрон для микроволновой печи проверяется мультиметром. Диагностика БУ осуществляется аналогичным образом. Используя данный инструмент, удостоверьтесь в том, что напряжение подаётся на трансформатор. Если вы включаете таймер, предварительно выбрав рабочий режим, но напряжение отсутствует, то это свидетельствует о выходе из строя блока управления.

Проще всего отремонтировать модели, оборудованные механическим таймером и ручными регуляторами рабочих режимов. Начните с визуального осмотра, а потом измерьте тестером уровень тока на контактах переключателей. Такая диагностика позволяет определить: обгоревшие контакты, вышедшие из строя детали, окисленные шлейфы. Замените неработоспособные детали.

Микроволновку, имеющую электронный БУ, починить сложней. Проведите первичный осмотр с помощью дисплея. При появлении неисправностей на дисплее будет отображаться некорректная информация. Если экран и вовсе не загорается, тогда обязательно удостоверьтесь в том, что встроенный предохранитель цел.

Электронный блок управления хорош тем, что каждый пользователь сможет запустить процесс автоматической диагностики. Сверьте код обнаруженной ошибки со значениями, которые указаны в специальной таблице. Этого достаточно для получения необходимой информации. Подключение мультиметра не требуется.

Блок управления – радиоэлектронный модуль с довольно сложной структурой. Для восстановления работоспособности данного узла потребуются специальные измерительные приборы. Если у вас нет доступа к ним, обратитесь в Москве или любом другом городе в авторизированный сервисный центр.

Проверка системы излучения радиоволн

Некорректная работа аппаратных узлов, включая БУ, а также магнетрон для микроволновой печи, свидетельствует о необходимости проверки состояния элементов системы СВЧ-излучения. В её состав входит высоковольтный трансформатор, а также компоненты цепи сдвига напряжения. Современные печи оборудованы высоковольтными трансформаторами MOT. Их конструкция включает три уровня обмотки:

первичный – 220 В;
понижающий – 3 В;
повышающий – 2 кВ.

Чтобы определить сгоревший элемент, нужно последовательно проверить тестером каждую обмотку. Самый низкий уровень сопротивления имеет именно понижающая обмотка, которая обеспечивает накал магнетрона для микроволновой печи. Наивысшее сопротивление – высоковольтная обмотка. Если поломка микроволновой печи обнаружена, а пользователь определил обрыв одного или нескольких слоёв обмотки, замените трансформатор.

Ни в коем случае нельзя исключать межвитковое замыкание, которое наблюдается в высоковольтной обмотке. Признаком появления этой неисправности станет низкий уровень температуры. Возможно, значительно возрастёт шум во время работы СВЧ-печи. Обычным мультиметром нельзя измерить напряжение на выходных клеммах данной обмотки. Поэтому придётся использовать профессиональные измерительные инструменты. Если опасения подтвердились, и было обнаружено замыкание, поменяйте трансформатор.

Обязательно проведите проверку всех деталей, образующих систему умножителя напряжения. Магнетрон для микроволновой печи – ключевой элемент этой схемы, но далеко не единственный. В неё также включены конденсаторы и диоды. Уровень внутреннего сопротивления высоковольтного диода очень высок, а измерить его пробой мультиметром нельзя. Поэтому придётся снова воспользоваться мегомметром. Если деталь неисправна, тогда установите новый диод.

Обязательно проверьте конденсатор на пробой. Исправная комплектующая продемонстрирует сопротивление, приближённое к нулю. Оно буквально за несколько секунд увеличится в разы. Сопротивление у неисправных конденсаторов резко не изменяется, поскольку отсутствует контакт с обложкой.

Вполне вероятно, что печь начала греть пищу заметно слабей из-за появления утечки между обкладками. Определить источник утечки можно также с помощью мегомметра. Неисправные радиоэлементы следует поменять.

Замена магнетрона

Если пользователь уверен, что сломан магнетрон для микроволновой печи, замените этот элемент. Преимущественно выполнением этой процедуры занимаются квалифицированные специалисты. Впрочем, всё можно сделать и своими руками. Главное, немного разбираться в радиоэлектронике, а также знать, как замеряется напряжение тока.

Процедура замены в микроволновой печи предполагает, что предварительно пользователь купит новую комплектующую. Чтобы выбор оказался удачным, необходимо придерживаться нескольких простых рекомендаций:

Уровень мощности магнетрона для микроволновой печи полностью соответствует аналогичному показателю сломанного устройства. Вся необходимая информация прописана в техническом паспорте.
Новая деталь имеет идентичные отверстия для крепления, а все контакты подходят.
Габариты сломанной комплектующей полностью соответствуют размерам новой запчасти.

Установить новый магнетрон для микроволновой печи не составит особого труда. Однако пользователь должен добиться максимально плотного прилегания комплектующей к волноводу. Не забудьте проверить конденсатор.

Как проверить магнетрон СВЧ-печи на исправность

Чтобы правильно определить неисправность микроволновки, нужно разобрать устройство и провести тщательную диагностику. Некоторые аппаратные узлы стоят необычайно дорого, поэтому во избежание лишних финансовых растрат, внимательно отнеситесь к первичному осмотру. Как подключить магнетрон к микроволновке, разберётся каждый, куда больше сложностей вызывает ремонт данной детали, поскольку он невозможен. Единственный выход – замена комплектующей.

Диагностика проводится следующим образом:

Обесточьте СВЧ-печь, вынув штекер сетевого кабеля из розетки.
Демонтируйте защитный кожух устройства.
Найдите сломанную деталь, а потом снимите клеммы с выводов комплектующей.
Используйте мультиметр, чтобы замерить напряжение магнетрона, а именно его контактов. Оно должно быть несущественным. Если показатель слишком велик, то это свидетельствует о перегорании нити накала.
Измерьте напряжение между выводом и корпусом устройства.

На этом проверка завершена. Теперь вы знаете, как нужно действовать.

Искрит магнетрон в микроволновке: как проверить и заменить

Искры в микроволновке после её включения

Блок: 1/5 | Кол-во символов: 366
Источник: https://TechnoSova.ru/dlja-kuhni/mikrovolnovka/iskrit-magnetron/

Что такое магнетрон?

Приборы для разогрева пищи включают в себя один обязательный элемент. Это мощная электронная лампа, которая называется магнетроном. С ее помощью происходит выработка микроволн для воздействия на молекулы воды в пище. Данный процесс можно объяснить взаимодействием магнитного поля с потоком электронов.

Не углубляясь в подробности мощностей СВЧ-печей, следует отметить, что в большинстве подобных приборов присутствует мощность в 700-850 Вт, что дает возможность закипятить стакан воды всего за 2-3 минуты. Также следует учитывать при диагностике, что существуют перестраиваемые и неперестраиваемые устройства, при этом у первых изменение частотных характеристик может наблюдаться до 10%.

Блок: 2/9 | Кол-во символов: 711
Источник: https://pro-instrymenti.ru/elektronika/kak-proverit-magnetron-svch-pechki-na-ispravnost/

Причины поломки СВЧ-печей

Это интересно! Духовой шкаф с функцией микроволновки

Цены на СВЧ-печи

микроволновая печь

Блок: 2/5 | Кол-во символов: 1881
Источник: https://tehmaster.guru/remont/kak-proverit-na-ispravnost-magnetron-svch-pechki.html

Принцип действия и конструкция магнетрона

медная деталь в форме цилиндра – это анод-резонатор;
элемент, внутри которого расположена нить накала – катод;
кольцевидные комплектующие, находящиеся на торцах магнетрона для микроволновой печи, являются магнитами.

Теперь вы знаете, как работает магнетрон в микроволновке. Очевидно, что это электронный прибор с необычайно сложной и многоуровневой конструкцией. Разобрать и не повредить деталь по силам только опытному мастеру. Поэтому после диагностики выхода из строя комплектующей целесообразней обратиться в сервис-центр, чтобы исключить вероятность усугубления неисправности.

Блок: 2/6 | Кол-во символов: 2589
Источник: https://kitchen-smart.ru/prigotovlenie-edy/mikrovolnovaya-pech/magnetron.html

Причины неисправностей магнетрона

Экспертами принято выделять несколько основных причин поломки магнетрона микроволновой печи:

Выход из строя колпака, закреплённого на вакуумной трубке. Эту комплектующую владельцам СВЧ-печи заменить самостоятельно по силам. Найдите аналогичный колпачок на любом другом магнетроне. Места для установки этой детали имеют стандартную конфигурацию.
Оборвался подогреватель. Комплектующая может перегреться и выйти из строя. Происходит это вследствие нарушения правил эксплуатации техники. Например, категорически запрещено включать пустую СВЧ-печь. Чтобы проверить микроволновку на работоспособность, а именно её нить накаливания, измерьте уровень сопротивления между элементами конденсатора. Об исправности комплектующей будет свидетельствовать показатель – от 5 до 7 Ом.
Повреждён проходной конденсатор. Для диагностики этой поломки используйте тестер. Если он показывает бесконечное значение сопротивления контактов, тогда незамедлительно поменяйте конденсатор.

Блок: 3/6 | Кол-во символов: 1145
Источник: https://kitchen-smart.ru/prigotovlenie-edy/mikrovolnovaya-pech/magnetron.html

Какие могут возникнуть проблемы

Исправный и сгоревший рассеиватели

Есть другие причины поломки магнетрона:

Разгерметизация. Надо покупать новый механизм, так как без вакуума он бесполезен;
Нить накаливания порвалась. Принцип такой же, как и в случае со сломанной лампочкой. Если она перегорела, то ничего изменить нельзя;
Колпачок на антенне расплавился. Можно поменять на новый колпачок;
Магнитная система сломана. Очень редкий случай. Если лопнул только верхний магнит, то можно купить другой и установить его на место старого;
У механизма закончился срок службы. Надо покупать новый;
Ёмкость конденсатора сломана. Рекомендуется купить новый магнетрон, заменить конденсатор можно, но человеку без необходимых навыков техника лучше этим не заниматься.

Блок: 3/5 | Кол-во символов: 1499
Источник: https://TechnoSova.ru/dlja-kuhni/mikrovolnovka/iskrit-magnetron/

Поиск поломки

Поиск поломки в микроволновой печи осуществляется на основе «симптомов». Это позволяет постепенно исключить возможные причины и найти настоящую. Итак, если печь вовсе не включается, то стоит проверить следующие моменты:

Целостность сетевого шнура
Положение дверцы и систему ее закрытия
Состояние сетевого предохранителя и термореле

В первом случае ситуация элементарна — нет питания из-за повреждения сетевого шнура. Схожая ситуация бывает при повреждении розетки или ее перегрузке. В таком случае достаточно заменить этот элемент, с самой микроволновкой все в порядке. Далее стоит проверить работу и положение дверцы. Дело в том, что работа микроволновой печи при открытой дверце опасна для окружающих. Поэтому конструкция предусматривает возможность работы только при ее полном закрытии. Если же на дверце сломалась защелка, система блокировки или проверяющий элемент, то система защиты не даст запустить устройство. Последние моменты также касаются защитных систем печи. Предохранитель предотвращает поломку устройства из-за скачков напряжения в сети, а термореле обеспечивает полное отключение системы при открытой дверце. Оба могут выйти из строя, заменить их довольно просто. Также стоит проверить напряжение в сети и количество подключенных приборов в розетку. Микроволновка весьма требовательна к питанию, поэтому его незначительные отклонения могут помешать работе прибора.

Блок: 2/6 | Кол-во символов: 1391
Источник: https://100uslug.com/diagnostika-i-remont-mikrovolnovyx-pechej-svoimi-rukami/

Возможные неисправности

Магнетрон, а также высоковольтный диод выходит из строя, если произошла перегрузка, когда микроволновая печь включается в пустом состоянии либо при установке посуды из металла. Рассеиваемая мощность в этом случае превышает норму, и магнетрон портится. Существует простая методика диагностики неисправностей микроволновой печи.

Если установить в прибор сосуд с водой, то после включения исправное устройство будет издавать ровный звук, обусловленный наличием приводимой мотором тарелки. Жидкость будет нагреваться. В противном случае микроволновка будет гудеть или потрескивать. Может также появляться дым или запах горелой изоляции, а внутри камеры — проскакивать искры. Тогда прибор надо немедленно отключить от сети, выдернув вилку из розетки, чтобы впоследствии не начался пожар. Устройство с такими неисправностями не должно использоваться — это опасно.

В любой микроволновой печи есть пластиковая или слюдяная заглушка. Её назначение — защита антенны и волновода магнетрона от попадания кусочков пищи и капель жира. Поломка заглушки также приведёт к ненормальной работе печи.

Таким образом, проверка многих деталей микроволновых печей вполне может быть выполнена в бытовых условиях с помощью мультиметра.

Блок: 4/4 | Кол-во символов: 1245
Источник: https://220v.guru/bytovaya-tehnika/kak-proverit-testerom-magnetron-mikrovolnovki-na-ispravnost.html

Как проверить магнетрон СВЧ-печки на исправность

Магнетрон — основной элемент микроволновой печи. Именно он отвечает за создание микроволнового излучения и приготовление пищи (разогревание, размораживание, запекание).

Справка. Благодаря сложному устройству блока и микроволновки в целом за 2-3 минуты получается разогреть обед или вскипятить стакан воды.

Магнетрон, как всякая деталь бытового прибора, способен выйти из строя. Основные неисправности магнетрона микроволновой печи:

сгорание защитного колпачка;
перегорание нити накала;
разгерметизация из-за комплексного перегрева;
пробой конденсатора в результате перепада напряжения в сети;
отсутствие контакта в предохранителе, который регулирует температуру и уровень нагрева;
повреждение высоковольтного предохранителя;
пробой на высоковольтном диоде;
поломка магнитной системы (в редких случаях лопается один или оба магнита в блоке).

О наличии неисправностей свидетельствует некорректная работа прибора: отсутствие подогрева пищи, возникновение искр, дыма, постороннего шума (гудения, жужжания и прочего). В таких случаях важно провести правильную диагностику и своевременный ремонт.

Диагностику начинают с осмотра устройства. Для этого:

Отключают прибор от сети.
Осматривают внутреннюю камеру. Если неисправен магнетрон, обнаружатся оплавленные участки, потемнения на стенках.
Снимают боковую и верхнюю панели корпуса, аккуратно раскрутив болты.
Внимательно осматривают блок на предмет оплавления, обгорания, отпаявшихся проводов.

Если визуальная проверка магнетрона микроволновки не дала результатов и никаких внешних признаков поломки не выявлено, диагностику проводят при помощи специального оборудования.

Это интересно:
Замена слюдяной пластины в микроволновой печи
Как установить встраиваемую микроволновку

Блок: 2/6 | Кол-во символов: 1747
Источник: https://rem.ninja/kuhnya/uhod/proverka-ispravnosti-magnetrona-mikrovolnovoy-pechi.html

Схема подключения магнетрона в микроволновке

В микроволновой печи магнетрон подключен к выходным обмоткам трансформатора. Именно на его вторичных катушках трансформируются:

4V для питания цепи подогрева катода;
2000V, которые поступают на умножитель напряжения, собранный на конденсаторе С1 и диоде VD1.

Цепь подогрева представляет собой толстый провод, который рассчитан на постоянную нагрузку величиной в 10А. Высоковольтная катушка и ее провода характеризуются высокими изоляторными свойствами.

Трансформатор, в свою очередь, подключен к бытовой сети электропитания.

Это интересно:
Что делать, если микроволновая печь перестала включаться
Разборка микроволновой печи — как это правильно сделать
Почему микроволновая печь крутит, но не греет

Блок: 5/6 | Кол-во символов: 734
Источник: https://rem.ninja/kuhnya/uhod/proverka-ispravnosti-magnetrona-mikrovolnovoy-pechi.html

Коды ошибок СВЧ Whirlpool

ERR0	Не подключен или короткое замыкание датчика температуры в системе конвекции
ERR1	Неисправно реле магнетрона или перепутаны провода подходящие к нему
ERR2	Проблема с платой управления (как вариант одна из кнопок зажата больше одной минуты)
ERR3	Ошибка датчика температуры
ERR4	Ошибка датчика температуры магнетрона
ERR5	Ошибка импульсного источника питания (проблема с платой питания)
ERR6	Не была выполнена калибровка датчика веса
ERR7	Ошибка датчика влаги
ERR8	ошибка микроконтроллера
ERR9	Перед запуском не были заданы параметры на панели управления
ERRB	Нет сигнала от датчика веса или он работает не корректно
ERRC	Неисправен датчик температуры
ERRD	Сработала защита от перегрева магнетрона

Блок: 6/6 | Кол-во символов: 699
Источник: https://100uslug.com/diagnostika-i-remont-mikrovolnovyx-pechej-svoimi-rukami/

Заключение

Магнетрон — одна из основных деталей СВЧ-печи, которая генерирует микроволновое излучение. Блок иногда выходит из строя, тогда микроволновка начинает некорректно работать: шуметь, гудеть, искрить, дымить.

Проверка функциональности элемента начинается с осмотра, затем приступают к выявлению причин поломки при помощи мультиметра. Самая частая неисправность — сгорание колпачка на антенне магнетрона. Устраняют ее заменой детали на новую. К редким поломкам относятся повреждение магнитов и разгерметизация блока. В первом случае проблема решается заменой магнитов, во втором блок ремонту не подлежит.

Блок: 6/6 | Кол-во символов: 608
Источник: https://rem.ninja/kuhnya/uhod/proverka-ispravnosti-magnetrona-mikrovolnovoy-pechi.html

Замена магнетрона

Ремонт сломанного магнетрона не производится даже в специально оборудованных мастерских, поэтому придется приобретать новую деталь. Перед тем, как произвести извлечение магнетрона из СВЧ-печи, следует пометить контакты разъема, чтобы исключить путаницы в их подключении при установке новой детали. В случае неправильного подключения выводов, магнетрон просто не будет функционировать.

По-сути, произвести замену магнетрона на новый можно самостоятельно. Для этого достаточно уметь владеть отверткой, и уметь прозванивать диоды. Поэтому узконаправленные знания и навыки не требуются. Если же не удается найти определенную модель магнетрона для конкретной микроволновки, следует использовать наиболее подходящий аналог.

Для этого важно подобрать подходящую мощность магнетрона, которая должна быть или равной или же большей, нежели у сломанного оригинала. Должны совпадать и крепления, расположения разъемов.

Само устройство магнетрона у всех производителей одинаковое, а вот их конструкция может различаться, поэтому важно обратить внимание на прилегание аналога к волноводу, которое должно быть плотным. В случае засохшей термопасты на термопредохранителе, следует заменить ее на свежую во время замены магнетрона.

Блок: 7/9 | Кол-во символов: 1234
Источник: https://pro-instrymenti.ru/elektronika/kak-proverit-magnetron-svch-pechki-na-ispravnost/

Полезные рекомендации

Ниже предоставлено несколько советов, которые помогут продлить срок эксплуатации микроволновой печи и срок службы магнетрона:

В случае появления треска или искр во время работы прибора, необходимо прекратить использование печи, и выяснить основную причину. В любом случае, ремонт неисправности – это дешевле, чем покупка новой СВЧ-печи. Чаще всего виновником таких признаков является перегорание защитного колпачка магнетрона.
Регулярно следите за состоянием слюдяной накладки, которая предназначена для защиты выхода волновода в камеру. В нее часто попадает жир и крошки от пищи, что приводит к поломке. В случае неисправности колпачка, слюда может быть прогоревшей, что становится основной причиной поломки магнетрона. Поэтому важно держать накладку в чистоте, так как жир, который попал на нее, под воздействием температуры приобретает электропроводность. Это становится причиной появления искр в камере печи.
При нестабильном напряжении, лучше подключать микроволновую печь через стабилизатор. Из-за незначительных падений и колебаний, некоторые детали печи могут выходить из строя. При падении мощности ускоряется износ катода магнетрона.
Помните, что основной причиной поломки может быть не только магнетрон, но и другие детали. Поэтому для начала важно провести проверку величины напряжения в области подключения печи к электросети, а также состояние слюдяной пластины.

Магнетрон является главной составляющей частью любой микроволновой печи. И при правильном уходе за бытовым прибором, а также при своевременном обнаружении повреждений, возможно продлить срок службы данного устройства.

Блок: 8/9 | Кол-во символов: 1617
Источник: https://pro-instrymenti.ru/elektronika/kak-proverit-magnetron-svch-pechki-na-ispravnost/

Видео «Как проверить магнетрон микроволновки»

Блок: 9/9 | Кол-во символов: 47
Источник: https://pro-instrymenti.ru/elektronika/kak-proverit-magnetron-svch-pechki-na-ispravnost/

Кол-во блоков: 18 | Общее кол-во символов: 21890
Количество использованных доноров: 8
Информация по каждому донору:

https://kitchen-smart.ru/prigotovlenie-edy/mikrovolnovaya-pech/magnetron.html: использовано 2 блоков из 6, кол-во символов 3734 (17%)
https://220v.guru/bytovaya-tehnika/kak-proverit-testerom-magnetron-mikrovolnovki-na-ispravnost.html: использовано 1 блоков из 4, кол-во символов 1245 (6%)
https://100uslug.com/diagnostika-i-remont-mikrovolnovyx-pechej-svoimi-rukami/: использовано 3 блоков из 6, кол-во символов 2993 (14%)
https://TechnoSova.ru/dlja-kuhni/mikrovolnovka/iskrit-magnetron/: использовано 3 блоков из 5, кол-во символов 4575 (21%)
https://pro-instrymenti.ru/elektronika/kak-proverit-magnetron-svch-pechki-na-ispravnost/: использовано 4 блоков из 9, кол-во символов 3609 (16%)
https://setafi.com/bytovaya-tehnika/mikrovolnovaya-pech/kak-proverit-magnetron-svch-pechki-na-ispravnost/: использовано 1 блоков из 6, кол-во символов 764 (3%)
https://tehmaster.guru/remont/kak-proverit-na-ispravnost-magnetron-svch-pechki.html: использовано 1 блоков из 5, кол-во символов 1881 (9%)
https://rem.ninja/kuhnya/uhod/proverka-ispravnosti-magnetrona-mikrovolnovoy-pechi.html: использовано 3 блоков из 6, кол-во символов 3089 (14%)

Как проверить магнетрон для микроволновки самсунг

Как проверить магнетрон в микроволновке

Разогрев пищи в микроволновке осуществляется излучением, частота которого равна 2450 МГц, создаваемым магнетроном. Если после включения печи тарелка крутится, свет в камере горит, вентилятор работает, а еда остаётся холодной или греется неприлично долго — значит что-то не в порядке с этой лампой. Если знать, как проверить магнетрон в микроволновке, то можно обойтись без похода в мастерскую. Тем более что неисправной может оказаться какая-либо вспомогательная деталь в схеме магнетрона.

Как устроен магнетрон

На что способна микроволновка. Что такое магнетрон и Свч-энергия магнетрона? Магнетрон — это цэлектровакуумная лампа, выполняющая функции диода и состоящая из нескольких частей:

Цилиндрического медного анода, поделённого на 10 частей.
В центре размещён катод со встроенной нитью накала. Его задачей является создание потока электронов.
По торцам размещаются кольцевые магниты, необходимые для создания магнитного поля, за счёт которого создаётся свч излучение.
Излучение улавливается проволочной петлёй, соединённой с катодом и выводится из магнетрона с помощью излучающей антенны, направляясь по волноводу в камеру.

Во время работы магнетрон сильно греется, поэтому его корпус оснащается пластинчатым радиатором, обдуваемым вентилятором. Для защиты от перегрева в схему питания включен термопредохранитель.

Как устроен магнетрон, схема.

Возможные неисправности

Нарушение работоспособности магнетрона может возникнуть по следующим причинам:

Прогорел защитный колпачок и поэтому при работе искрит. Заменяется на любой целый, так как они одинаковы для всех магнетронов.
Перегорание нити накала.
Разгерметизация магнетрона вследствие перегрева.
Пробой высоковольтного диода.
Сгорел высоковольтный предохранитель.
Нет контакта в термопредохранителе.
Пробит высоковольтный конденсатор.

При всех неисправностях, кроме разгерметизации, возможен ремонт своими руками.

Измерение сопротивления омметром.

Определение неисправности

Чтобы узнать, почему не работает печь, нужно отключить её от розетки и снять крышку.

Внимательно осматривается внутренность на предмет оплавления, обгорания, отпаявшихся проводов. Состояние высоковольтного предохранителя видно невооружённым взглядом. Предохранитель с оборванной нитью меняется на целый и если при опробовании печи опять перегорает, то поиск продолжается.
Для дальнейшей диагностики потребуется мультиметр или тестер. Проверка начинается с печатной платы, на которой собрана схема питания магнетрона, состоящая из резисторов, диодов, конденсаторов, варисторов. Детали можно прозванивать по месту, без выпаивания.
После чего тестером проверяют термопредохранитель. При нормальных контактах сопротивление равно нулю.
Проверка высоковольтного конденсатора мультиметром возможна только на пробой. Если прибор покажет короткое замыкание — деталь заменяется. Так как некоторые типы конденсаторов имеют встроенные резисторы для разрядки, исправная ёмкость покажет сопротивление в 1 МОм, вместо бесконечности.
Для проверки высоковольтного диода тестер не годится, поскольку у него мал диапазон измерения сопротивления. Чтобы правильно оценить состояние диода потребуется мегомметр со шкалой до 200 МОм. Но вряд ли он найдётся в домашней мастерской. Поэтому применяется метод диагностики с использованием двухпроводной домашней электросети с обязательным соблюдением правил безопасности. Один вывод диода подключается к сетевому проводу. Между вторым и другим проводником сети включается мультиметр для измерения постоянного напряжения в диапазоне до 250 В. Если диод цел, прибор покажет наличие выпрямленного напряжения. При пробое или обрыве стрелка останется на нуле. Для замены подойдёт любой высоковольтный диод с рабочим напряжением 5 кВ и током 0,7 А.
Проверка магнетрона начинается с прозвонки накальной нити. Для этого измеряется сопротивление между его клеммами, которое у исправного накала составляет несколько Ом. Если тестер показывает бесконечность, это ещё не значит, что нить перегорела. Для полной уверенности проверяется, после снятия крышки, целостность соединений дросселей с клеммами магнетрона.
Некоторые умельцы рекомендуют удалять дросселя. Делать это ни в коем случае нельзя, так как нарушается режим работы трансформатора, из-за чего возможно возгорание.
После измерения сопротивления между выводами и корпусом можно судить о состоянии проходных конденсаторов. При бесконечности — всё нормально, при нуле — пробиты, а при наличии сопротивления — с утечкой тока. Неисправные конденсаторы откусываются кусачками и на их место припаиваются новые с ёмкостью не менее 2000 пФ.

Если все элементы целы, но магнетронного излучения недостаточно для полноценного разогрева еды, значит, катод потерял эмиссию. Данная неисправность устраняется только заменой. При замене конденсаторов нельзя пользоваться обычным припоем, требуются тугоплавкие марки или компактный аппарат для контактной сварки.

На видео рассказ для чайников, как проверить магнетрон, всё очень доходчиво:

Замена магнетрона

Поскольку ремонт магнетрона не производится даже в хорошо оснащённых мастерских, придётся приобретать новый. Прежде чем извлечь магнетрон из микроволновки, необходимо пометить контакты разъёма, чтобы не перепутать их местами при установке новой детали. Если выводы подключить неправильно — магнетрон не будет работать.

Замену можно сделать самостоятельно, если хоть раз применял отвёртку по назначению и прозвонил пару диодов. Для этого не требуется специальных навыков и знания, как работает магнетрон. В случае невозможности найти определённый магнетрон для микроволновки, придётся применить подходящий аналог.

Его мощность должна быть равной или большей, чем у оригинала, а крепление и расположение разъёма совпадать. Устройство магнетрона у производителей одинаково, а конструкция может отличаться, поэтому нужно проследить, чтобы прилегание аналога к волноводу было плотным. Если теплопроводящая паста на термопредохранителе окажется засохшей — её заменяют свежей.

При покупке нового магнетрона необходимо, чтобы совпадала мощность, соответствовали контакты и отверстия для крепления. Если хотя бы одно из условий не совпадает — вы приобрели не годную вам деталь.

Полезные советы

Приведённые ниже несложные рекомендации помогут продлить срок службы магнетрона:

Если в микроволновке при включении что-то трещит и искрит — нужно перестать пользоваться печью и выяснить причину. Устранение неисправности обойдётся дешевле покупки новой детали. В данном случае виновником обычно оказывается прогорание колпачка, из-за этого СВЧ-печь искрит.
Необходимо постоянно следить за состоянием слюдяной накладки, защищающей выход волновода в камеру от попадания жира и крошек пищи. Если колпачок неисправен — слюда может оказаться прогоревшей, что приводит к выходу их строя магнетрона. Накладку следует держать в чистоте, так как попавший на неё жир обугливается под воздействием температуры и приобретает электропроводность. Взаимодействуя с излучением, он становится причиной искрения в камере.
При нестабильном напряжении, микроволновку лучше подключить через стабилизатор, так как даже незначительное падение негативно влияет на работу печи. Падает мощность, и ускоряется износ катода магнетрона. Например, при напряжении в сети 200 В мощность уменьшается вдвое.
У микроволновки много применений, поэтому в случае её неисправности нарушается привычный порядок вещей. Причиной поломки необязательно является магнетрон или схема его питания. Сначала следует проверить величину напряжения в месте подключения печи к сети и состояние слюдяной пластины.

На видео: ремонт колпачка магнетрона:

Ремонт колпачка магнетрона или когда микроволновка искрит.

Watch this video on YouTube

Микроволновая печь с шумом — какие детали проверять

Моя микроволновая печь GE издает шум во время работы. Иногда это гудение, а иногда гудение. Это может произойти, когда микроволновая печь включена или выключена. Что может вызвать этот шум и как его исправить?

В микроволновой печи есть детали, которые из-за износа или неисправности могут вызывать странные звуки. Ниже приведены детали, которые могут вызвать шум в микроволновой печи. (Если слышны шумы из вашей микроволновой печи, лучше прекратить ее использование до тех пор, пока она не будет отремонтирована, если это представляет угрозу безопасности.)

Обратите внимание: Если вы выберете, вы можете устранить неполадки в микроволновой печи, чтобы выяснить, какая часть вызывает шум. Как только вы узнаете, какая деталь вызывает шум, вы можете удалить и заменить деталь. Однако, поскольку микроволновые печи недороги, с финансовой точки зрения разумнее приобрести новую микроволновую печь, а не покупать новые детали и тратить время на ее ремонт.

ВНИМАНИЕ: При поиске и устранении неисправностей микроволновой печи необходимо проявлять особую осторожность, поскольку высокое напряжение все еще может присутствовать даже после того, как микроволновая печь отключена от источника питания.При работе с микроволновой печью отключите ее от сети на несколько часов, прежде чем пытаться разобрать ее для устранения неполадок. Это сделано для дополнительной безопасности, поскольку для рассеивания высокого напряжения может потребоваться время. ОТКЛЮЧИТЕ МИКРОВОЛНУ ПЕРЕД РАЗЪЕМОМ!

Используйте мультиметр при поиске неисправностей и тестировании компонентов в микроволновой печи. Это покажет вам, действительно ли какая-то деталь неисправна или ее нужно просто очистить или переместить.

Что может вызвать шум, создаваемый микроволнами?
1: Вибрация / дребезжание дверцы микроволновой печи
2: Поворотный столик для микроволновой печи
3: Шум вытяжного вентилятора
4: Магнетрон / трубка микроволновой печи
5: Вентилятор микроволновой печи
6: Микроволновый вентилятор Двигатель

1: Вибрация / дребезжание дверцы микроволновой печи
На дверце микроволновой печи могут быть изношены петли или проставки, которые заставляют дверцу вибрировать во время работы микроволновой печи.Проверьте дверь, чтобы убедиться, что она не болтается. При обнаружении ослабления снимите дверцу и проверьте, не изношены ли петли или какие-либо прокладки на дверце. Замените части дверцы или замените всю микроволновую печь.

2: Поворотный столик для микроволновой печи
Маленький двигатель, который вращает пластину внутри микроволновой печи, может изнашиваться и вызывать шумы. Эту деталь довольно легко заменить. Снимите и замените двигатель поворотного стола, если будет обнаружена неисправность.

3: Шумный вытяжной вентилятор вытяжки
Если у вас есть вытяжка над микроволновой печью, проблема может быть в вытяжном вентиляторе над ней.Чтобы узнать, гудит ли микроволновая печь или вентиляция вытяжки, запустите микроволновую печь при ВЫКЛЮЧЕННОМ выпуске вытяжки. Если шум прекратился, узнайте, как исправить шумный выхлоп вытяжки здесь.

4: Микроволновый магнетрон / трубка
Магнетрон в микроволновой печи выходит из строя, если слышен высокий, громкий гудение или жужжание. Что делает магнетрон? Это создает частоту, необходимую для приготовления пищи. Эта часть находится под высоким напряжением и генерирует тепло, которое производит микроволновая печь. Мы рекомендуем, если магнетрон / трубка неисправен, обратиться в ремонтную компанию для замены магнетрона.Возможно, имеет смысл заменить всю микроволновую печь, поскольку стоимость может быть выше, чем стоимость новой микроволновой печи.

5: Вентилятор микроволновой печи
Вентилятор, установленный в вашей микроволновой печи для более быстрого и качественного приготовления пищи, может быть погнут, изношен, запылен или ненадежен. Проверьте вентилятор (если применимо), снимите и замените его, если вы обнаружите, что вентилятор неисправен.

6: Электродвигатель микроволновой мешалки
Эта металлическая лопасть распределяет микроволновую энергию путем вращения. Именно эта часть обеспечивает равномерное приготовление пищи.Когда двигатель мешалки изнашивается, он начинает издавать скрежет. Снимите и замените двигатель, если обнаружите, что он неисправен.

Детали для СВЧ можно найти здесь: Запасные части для СВЧ

GE, Hotpoint, RCA — Ремонт СВЧ — Скрежет и гудение

Ремонт и диагностика микроволновой печи — шум, проблемы с вентилятором — Whirlpool, Maytag, Sears

Пожалуйста, поделитесь нашими проектами помощи по ремонту DIY:

ALLEN VETTER — DIY Repair Assistant

Allen — специалист по обслуживанию дома / бытовой техники и автор / создатель этого веб-сайта.Он имеет 33-летний опыт поиска и устранения неисправностей и ремонта всех типов оборудования. Связаться здесь
Еще советы, хитрости, идеи, ремонт «Сделай сам»:

Как отремонтировать неработающую микроволновую печь

Если ваша микроволновая печь не работает должным образом , вот несколько советов по поиску и устранению неисправностей. Если микроволновая печь не включает «нет питания» , это может означать проблему с розеткой GFCI, перегоревший предохранитель или неисправный дверной выключатель. Если захлопнул дверцу микроволновой печи , вы слышите жужжание микроволновой печи , но не нагревает , вы видите искр в микроволновой печи или проигрыватель не поворачивает , мы покажем вам, что делать .Наше справочное руководство по ремонту поможет вам отремонтировать микроволновую печь .

Если ваша микроволновая печь не работает или включается как обычно:
1 — Убедитесь, что микроволновая печь подключена к розетке.
2 — Убедитесь, что GFCI не срабатывает в электрической розетке
3 — Убедитесь, что выключатель, управляющий этой розеткой, не сработал.

Проверка и сброс выхода GFCI, если микроволновая печь не работает

Если 3 пункта выше были проверены, продолжайте следовать руководству по ремонту микроволновой печи ниже…

Перегорел предохранитель для СВЧ

Если на микроволновую печь подается питание и она не работает, скорее всего, вышел из строя предохранитель.
Предохранитель для микроволн — это предохранительное устройство, которое останавливает прохождение электрического тока к микроволнам.
Если предохранитель перегорел, микроволновая печь не будет работать , пока предохранитель не будет удален и заменен.
Вы можете проверить предохранитель для микроволновой печи с помощью мультиметра, проверив целостность цепи. Если нет непрерывности, замените.

Замена предохранителей для СВЧ

Неисправность дверного переключателя микроволновой печи

Микроволновая печь может не работать, если дверной выключатель неисправен .
В вашей микроволновой печи есть небольшой выключатель, который закрывается при закрытии дверцы.
Если дверной переключатель неисправен, микроволновая печь не включается.
Используйте мультиметр и проверьте дверной выключатель микроволновой печи. Если вы обнаружите, что он плохой, удалите и замените его.

Дверной выключатель для микроволновой печи

Дверца микроволновой печи захлопнулась, теперь не работает

Если у вас хлопнула дверца микроволновки, а микроволновка не включается, скорее всего перегорел предохранитель .
Проверить предохранитель , при необходимости снять и заменить.
Вы можете проверить предохранитель для микроволновой печи с помощью мультиметра, проверив целостность цепи. Если нет непрерывности, замените. (См. Изображение предохранителя для СВЧ-излучения выше)

В микроволновой печи есть искры

Это может означать, что у вас есть посуда или кусок металла в микроволновой печи. Выключите микроволновую печь и подождите около 5 минут, прежде чем убирать металлический предмет в микроволновую печь, чтобы избежать ожога.
Проверьте внутреннюю часть микроволновой печи. Возможно, еда забрызгала стенки микроволновой печи, и она может продолжать готовиться. Это может вызвать искры внутри микроволновой печи. Очистите микроволновую печь от остатков пищи.
Если в микроволновой печи есть искры и в ней нет металлических предметов, возможно, у вас неисправная деталь. Мощность микроволн может концентрироваться в определенной области микроволн . Когда это происходит, скорее всего, микроволновая мешалка не работает.
Также проверьте высоковольтный диод , так как он может закоротить . Высоковольтный диод можно проверить с помощью омметра, чтобы определить необходимость его замены.

Микроволновая печь Замена магнетрона и диода

Микроволновая печь гудит и не нагревает

Когда ваша микроволновая печь не нагревает , но вы слышите жужжание или гудение , наиболее вероятной проблемой является силовой диод . Диод в вашей микроволновой печи пропускает электричество в одном направлении и блокирует поток в противоположном направлении.Ваша микроволновая печь не будет выделять тепло, и вы услышите жужжание, когда диод неисправен.
Еще одна деталь в вашей микроволновой печи, которая может быть неисправна, — это высоковольтный конденсатор . Конденсатор в вашей микроволновой печи накапливает электричество. Плохой конденсатор может быть причиной того, что микроволновая печь не нагревается, и вы слышите жужжание. Придется заменить неисправный высоковольтный конденсатор, чтобы микроволновая печь снова заработала. Будьте осторожны, поскольку конденсаторы могут накапливать энергию и вызывать электрошок.
Магнетрон тоже может быть плохим . Проверяйте это с осторожностью.

Конденсатор для СВЧ

Поворотный столик для микроволновой печи не вращается

Синхронный циркуляционный двигатель микроволновой печи

Микроволновая печь выключается через 3 секунды

Это может быть неисправная или неисправная деталь вашей микроволновой печи .
У вас может быть неисправный дверной выключатель, неисправна основная плата управления и несколько других деталей, которые могут вызывать отключение микроволновой печи.
Посетите нашу страницу здесь, чтобы узнать о Как исправить выключение микроволновой печи через 3 секунды .

Все вышеперечисленные методы ремонта микроволн будут работать на GE , Kenmore , Sharp , Samsung , LG , Oster , Danby , Westinghouse , Panasonic Dawlance , 9000 , IFB , Whirlpool микроволновые печи и другие.

Нужна лампочка для микроволновой печи или другого прибора? Вот наше Руководство по замене лампочек .

Некоторые микроволновые печи не требуют ремонта. Автономные микроволновые печи обычно бывают одноразовыми и стоят меньше 100 долларов. Если у вас есть встроенная микроволновая печь с вентиляционной системой фильтрации, расположенная над плитой, ее стоит отремонтировать. Когда дело доходит до покупки запасных частей, посчитайте, сколько вы заплатили за микроволновую печь. Возможно, вам будет лучше купить новую микроволновую печь .

Новые микроволновые печи

ПРЕДУПРЕЖДЕНИЕ: Даже если ваша микроволновая печь отключена от сети, она может вызвать поражение электрическим током.Будьте осторожны при ремонте микроволновой печи.

Пожалуйста, поделитесь нашими проектами по ремонту DIY:

Замените магнетрон в GE Microwave (Spacemaker)

Недавно моя микроволновая печь GE Space-maker (7 лет, модель JVM1631BB) перестала нагревать пищу. Когда я запускаю, он работает так, как будто он нагревает еду, но не нагревает еду. Проведя небольшое исследование в Интернете, я обнаружил, что в основном это вина магнетронной трубки внутри СВЧ. А также обнаружил, что на эту деталь действует расширенная гарантия сроком на 10 лет, что я нашел в руководстве пользователя, которое я загрузил с веб-сайта GE (см. Ссылку ниже).

Сначала я назначил встречу с сервисным отделом GE. Когда я начал выяснять, во сколько ребятам из GE придется решить эту проблему, я обнаружил, что это будет стоить мне более 220 долларов. Вот это да !! Я был шокирован, новенькую микроволновую печь Over the Range можно купить за 200 долларов и выше. После еще нескольких поисков в Интернете я позвонил в отдел запчастей GE (888-239-6832) , они взяли серийный номер микроволновки и были счастливы отправить мне деталь с магнетронной трубкой. Запчасть прибыла в течение 2 рабочих дней.

После того, как деталь пришла, я не был уверен, что нужно для ее замены в СВЧ. Я решил попробовать заменить деталь сам с помощью друга. Я рад сообщить, что мы успешно заменили магнетронную трубку в микроволновой печи. Это было непросто, около 2 часов ушло на то, чтобы разобрать СВЧ, все вскрыть, заменить и поставить обратно. Если у вас нет мотивации сэкономить немного денег, вам не следует пытаться это сделать.

Вот шаги, которые мы предприняли, чтобы заменить его

Предупреждение: я не электрик и не ремонтник, следующие шаги основаны на моем опыте.Будьте осторожны при обращении с конденсатором и другими деталями.

Отключите микроволновую печь хотя бы за несколько часов до
Снимите микроволновую печь с плиты над духовкой, кто-нибудь, удерживая микроволновую печь от земли, открутите винты из шкафа
Снимите верхнюю крышку микроволновой печи
Обязательно держите винты правильно в таком месте, где вы помните, что куда идет.
Убедитесь, что конденсатор разряжен. Руководство GE внутри микроволновой печи сообщает, что конденсатор разрядится в течение 30 секунд после выключения.В качестве меры предосторожности проверьте напряжение на конденсаторе, чтобы убедиться в отсутствии электричества.
Снимите другие панели вокруг части магнетрона
Вам нужно удалить много соединительных проводов, следует внимательно записать, что где идет
Если возможно, сделайте цифровые фотографии, чтобы вернуться к ним, когда соберете все вместе
Возможно, вам потребуется снять трансформатор, чтобы легко снять и заменить магнетрон. Если вы не можете легко удалить магнетрон, снимите нижнюю панель микроволновой печи и снимите трансформатор

Теперь должно быть легко снять магнетрон
Заменить новый магнетрон и прикрутить.Нам пришлось переставить одну внешнюю часть со старого магнетрона на новый, потому что у нового этого не было. Убедитесь, что и старый, и новый точно такие же
Убедитесь, что все провода правильно подключены.
Теперь вставьте трансформатор и прикрутите его
Установить панель конденсаторов и прикрутить
Возможно, сейчас самое время проверить микроволновую печь, чтобы убедиться, что она работает нормально.
Теперь накрываем верхние панели и начинаем все прикручивать
После того, как все собрано, верните микроволновку выше диапазона, установите винты сверху

Обновление от 10.06.2010. Прочтите следующие важные мысли от Bigluke…

(1) Во-первых, мастер по ремонту GE был очень любезным и услужливым и сказал мне, что когда гаснет магнетрон, почти всегда гаснет и диод. Итак, замените диод, на который гарантия не распространяется. Как говорили другие, это черный провод, который входит в конденсатор и подключается другим концом к корпусу.

(2) БУДЬТЕ ОСТОРОЖНЫ, собирая все вместе … Хорошо просушите все провода внутри микроволновой печи. Я ремонтировал сам, он проработал минут пять, потом начал издавать такой же шум.Оказалось, что я не засунул провода, идущие от магнетрона к конденсатору и другому оборудованию, достаточно далеко, и они коснулись корпуса микроволновой печи, когда я собрал его обратно. Когда я использовал микроволновую печь, провод фактически прожигал свою изоляцию, потому что он пропускал ток через микроволновую раму. К счастью, никто не пострадал. Так что засуньте туда свои провода подальше. Меня поражает, что они использовали такую тонкую изоляцию, что такое могло случиться …

Обновление от 06.09.2012

Похоже, GE в последнее время не отправляет магнетрон звонящим и настаивает на том, чтобы технический специалист GE отремонтировал сломанную микроволновую печь.Как предположили некоторые читатели, вы все равно можете купить магнетрон извне, который подходит вашей модели, и вы можете заменить его самостоятельно. Это все равно сэкономит сотни долларов на новой микроволновой печи.

Как проверить и разрядить высоковольтный конденсатор микроволновки

При массовом использовании в быту микроволновых печах СВЧ происходит и большое количество нарушений в их работе, поломки. Многих людей, кто столкнулся с этим, интересует, как проверить своими силами конденсатор микроволновки. Здесь можно узнать ответ на этот вопрос.

Конденсатор для микроволновки

Принцип устройства

Конденсатор является приспособлением, имеющим способность копить определенный заряд электричества. Он представляет собой две пластины из металла, установленные параллельно, между которыми находится диэлектрик. Увеличение площади пластин увеличивает накопленный заряд в устройстве.

Конденсаторы бывают 2-х видов: полярные и неполярные. Все полярные приспособления – электролитические. Емкость их от 0.1 ÷ 100000 мкФ.

При проверке полярного приспособления важно соблюдение полярности, когда плюсовая клемма присоединена к плюсовому выводу, а минусовая к минусовому.

Высоковольтными являются именно полярные конденсаторы, у неполярных – малая емкость.

Микроволновка с указанием места расположения конденсатора

В цепь питания магнетрона микроволновки входит диод, трансформатор, конденсатор. Через них к катоду идет до 2-х, 3-х киловольт.

Конденсатор – это большая деталь весом до 100 гр. К нему присоединяется вывод диода, второй на корпусе. Вблизи блока размещается также цилиндр. Конкретно данный цилиндр представляет собой высоковольтный предохранитель. Он не должен допустить перегревание магнетрона.

Расположение конденсатора

Как разрядить конденсатор в микроволновке

Разрядить его возможно такими способами:

Отключив от электросети, конденсатор разряжают, осмотрительно замкнув отверткой его клеммы. Хороший разряд свидетельствует о его исправном состоянии. Такой способ разрядки самый распространенный, хотя некоторые считают его опасным, способным нанести вред и разрушить приспособление.

Разряд конденсатора отвертками

У высоковольтного конденсатора есть интегрированный резистор. Он работает для разряда детали. Приспособление располагается под высочайшим напряжением (2 кВ), и потому есть необходимость в его разряде в основном на корпус. Детали с ёмкостью более 100 мкФ и напряжением от 63V лучше разряжать через резистор 5-20 килоОм и 1 – 2 Вт. Для чего концы резистора объединяют с клеммами приспособления на некоторое количество секунд, чтобы снять заряд. Это необходимо для предотвращения возникновение сильной искры. Потому надо побеспокоиться об личной безопасности.

Как проверить высоковольтный конденсатор микроволновки

Высоковольтный конденсатор проверяют его подключением вместе с лампой 15 Вт Х 220 В. Дальше выключают объединенные конденсатор и лампочку из розетки. При рабочем состоянии детали лампа станет светиться в 2 раза меньше, чем обычно. При нарушениях в работе лампочка ярко светит или не светится вообще.

Проверка с лампочкой

Конденсатор микроволновки имеет емкость 1.07 мф, 2200 в, потому испытать его с поддержкою мультиметра достаточно просто:

1. Необходимо подключить мультиметр так, чтобы измерять сопротивление, а именно наибольшее сопротивление. На устройстве сделать до 2000k.

2. Потом необходимо включить незаряженное приспособление к клеммам мультиметра, не дотрагиваясь их. При рабочем состоянии показания станут 10 кОм, переходящие в бесконечность (на мониторе 1).

3. Потом необходимо изменить клеммы.

4. Когда при включении его к устройству на мониторе мультиметра ничто не поменяется, это означает, приспособление в обрыве, когда будет нуль, означает, что в нем пробой. При показании в устройстве постоянного сопротивления, пусть небольшого значения, значит, в приспособлении есть утечка. Его необходимо сменить.

Проверка мультиметром

Эти испытания сделаны на невысоком напряжении. Часто неисправные приспособления не показывают нарушения на невысоком напряжении. Потому для испытания нужно применять или мегаомметр с напряжением одинаковым напряжению конденсатора, или будет нужен наружный источник высокого напряжения.

Мультиметром его элементарно так испытать невозможно. Он продемонстрирует лишь, что обрыва нет и короткое замыкание. Для этого необходимо в режиме омметра присоединить его к детали – в исправном состоянии он продемонстрирует невысокое сопротивление, которое за некоторое количество секунд вырастет по бесконечности.

Неисправный конденсатор имеет утечку электролита. Сделать определение емкости особым устройством не трудно. Надо его подключить, поставить на большее значение, и соприкоснуться клеммами к выводам. Сверить с нормативными. Когда отличия маленькие (± 15 %), деталь исправна, но когда их нет или значительно ниже нормы, значит, она пришло в негодность.

Для испытания детали омметром:

1. Надо снять наружную крышку и клеммы.

2. Разрядить его.

3. Переключить мультиметр для испытания сопротивления 2000 килоОм.

4. Исследуйте клеммы на присутствие механических дефектов. Плохой контакт станет негативно воздействовать на качество измерения.

5. Соедините клеммы с концами устройства и смотрите за числовыми измерениями. Когда числа начинают изменяться так: 1…10…102.1, означает, что деталь в рабочем состоянии. Когда значения не изменяются или появляется нуль, значит приспособление в нерабочем состоянии.

6. Для другого испытания приспособление надо разрядить и снова подтвердить.

Проверка омметром

Испытать конденсатор для обнаружения нарушений в работе возможно и тестером. Для этого надо настроить измерения в килоОм, и смотреть за испытанием. При соприкосновении клемм сопротивление должно снизиться практически до нулевой отметки, и за несколько секунд подрасти до показания на табло 1. Наиболее замедленным этот процесс будет, когда включить замеры на 10-ки и сотки килоОм.

Работа по проверке конденсатора

Проходные конденсаторы магнетрона в микроволновке проходят проверку тоже тестером. Надо тронуть выводами устройства вывод магнетрона и его корпуса. Когда на табло будет 1 — конденсаторы исправны. При появлении показаний сопротивления означает, что один из них пробит или в утечке. Их надо сменить на новые детали.

Проверка исправности проходных конденсаторов

Одной из причин нарушений работы конденсатора есть утрата части емкости. Она становится другой, не так, как на корпусе.

Найти это нарушение при поддержке омметра трудно. Нужен датчик, который есть не в каждом мультиметре. Обрыв в детали бывает при механических воздействиях не так часто. Значительно чаще происходит нарушения за счет пробоя и утраты емкости.

Микроволновка не производит нагревание микроволной из-за того, что в детали есть утечка, которая не обнаруживается обыкновенным омметром. Потому надо целенаправленно испытать деталь при поддержке мегомметра с использованием высокого напряжения.

Действия при испытании будут следующие:

Нужно поставить наибольший предел измерения в режиме омметра.
Щупами измерительного устройства дотрагиваемся до выводов детали.
Когда на табло отражается «1», показывает нам, что сопротивление более 2-ух мегаом, следственно, в рабочем состоянии, в другом варианте мультиметр продемонстрирует меньшее значение, что значит, что деталь в нерабочем состоянии и пришла в негодность.

Перед тем как начинать починку всех электроустройств, нужно удостовериться, что нет питания.

После проверки деталей надо принимать меры к замене тех из них, которые находятся в нерабочем состоянии, новыми, более совершенными.

Разряд конденсатора на корпус

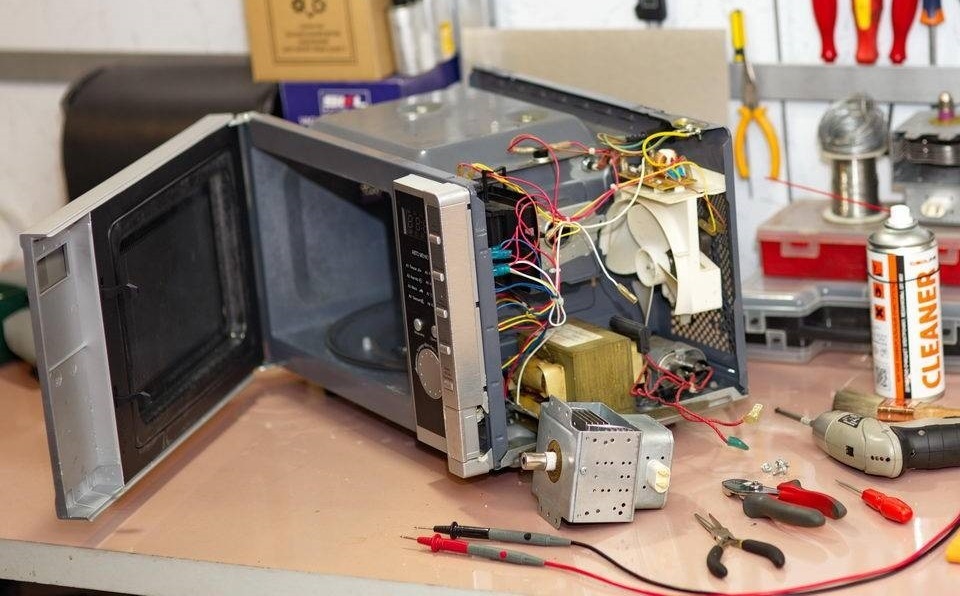

Как проверить тестером магнетрон микроволновки на исправность

Любая техника выходит из строя и микроволновые печи в том числе. Внешний вид может не подавать сигналов о проблеме. Холодная или слегка теплая пища после разогрева — тревожный признак. Нужно проверить магнетрон в микроволновке.

Блок: 1/7 | Кол-во символов: 229
Источник: http://TehnoPomosh.com/dlya-kuhni/mikrovolnovaya-pech/kak-proverit-magnetron.html

Что такое магнетрон

Работа агрегатов для нагрева пищи невозможна без одного внутреннего компонента — мощной электронной лампы. Ее называют магнетроном. Он вырабатывает микроволны для воздействия на молекулы воды в продуктах. Это происходит благодаря взаимодействию магнитного поля с потоком электронов.

Диапазон частот от 0,5 до 100 ГГц. В непрерывном режиме мощность может начинаться с нескольких Вт и заканчиваться десятками кВт, а в импульсном быть от 10 Вт до 5 МВт. Мощность большинства печек 700–850 Вт, что позволяет стакан воды довести до кипения за 2–3 минуты. У магнетрона микроволновки высокий КПД — 80 %. Бывают перестраиваемые и неперестраиваемые приборы. У первых возможно изменение частотных характеристик до 10 %.

Блок: 2/7 | Кол-во символов: 731
Источник: http://TehnoPomosh.com/dlya-kuhni/mikrovolnovaya-pech/kak-proverit-magnetron.html

Назначение и устройство

Разогрев и приготовление пищи в микроволновке осуществляется за счёт излучения, которое выделяет магнетрон.

Справка. Магнетрон представляет собой электронную лампу, которая с помощью магнитного поля и электронов генерирует микроволны.

Скорость приготовления пищи зависит от мощности, которую может выделять данная лампа. Чем выше его мощность, тем выше будет расти скорость. Иными словами, магнетрон представляет собой основной элемент, исправность которого обеспечивает функциональность всей микроволновой печи.

Как устроен прибор

В конструкции важной детали СВЧ выделяют следующие составные части.

Антенна для излучения микроволн.
Цилиндр для изоляции антенны.
Магнитопровод, распределяющий магнитное поле.
Магниты для распределения потока.
Радиатор, предохраняющий элемент от перегрева.
Фильтр.

Как и любая деталь, магнетрон из-за частого использования может периодически выходить из строя. Об основных факторах прекращения работы и популярных способах проверки поговорим ниже.

Блок: 2/6 | Кол-во символов: 1008
Источник: https://setafi.com/bytovaya-tehnika/mikrovolnovaya-pech/kak-proverit-magnetron-svch-pechki-na-ispravnost/

Принцип работы

Работает деталь путем торможения электронов в соединенных магнитном и электрическом полях. Применяется в приборах радиолокации и в микроволновых печах. Для нагрева пищи используется энергия антенны — штенгеля с плотно посаженным колпачком из металла. Керамический цилиндр изолирует корпус магнетрона от антенны. Наружная обшивка с фланцем формируют магнитопровод. Он распределяет магнитное поле, исходящее от кольцевых магнитов. Радиатор охлаждает деталь во время работы микроволновки. Уровень проникающего излучения снижает фильтрующая коробка. Индуктивные выводы образуют высокочастотный фильтр вместе с проходными конденсаторами.

Блок: 3/7 | Кол-во символов: 648
Источник: http://TehnoPomosh.com/dlya-kuhni/mikrovolnovaya-pech/kak-proverit-magnetron.html

Как устроен магнетрон?

Магнетроном называется цэлектровакуумная лампа, которая выполняет функции диода, и состоит из нескольких основных частей:

цилиндрический медный анод, который делится на десять частей;
в центре находится катод, в который встроена нить накала, и его основная функция заключается в создании потока электронов;
на торцах размещены кольцевые магниты, необходимые для создания магнитного поля, которое и обеспечивает СВЧ-излучение;
проволочная петля, соединенная с катодом, которая выводится из магнетрона при помощи специальной излучающей антенны и направляется по волноводу в камеру, ее основная функция –улавливание излучения.

В процессе работы происходит сильное нагревание магнетрона, в связи с чем корпус данного устройства изначально оснащен специальным пластинчатым радиатором и обдуваемым вентилятором. Чтобы защитить этот элемент от перегрева, в схеме питания имеется термопредохранитель.

Блок: 3/9 | Кол-во символов: 927
Источник: https://pro-instrymenti.ru/elektronika/kak-proverit-magnetron-svch-pechki-na-ispravnost/

Схема включения

Магнетрон для микроволновки — значимая деталь. В него включены такие компоненты:

антенна — источник излучения;
металлический цилиндр, изолирующий антенну от рабочей поверхности;
магнитопровод для распространения магнитных полей;
магниты, распределяющие потоки;
радиатор, охлаждающий прибор;
фильтры, обеспечивающие безопасный уровень излучения;
разъем подключения питания с двумя контактами.

Блок: 4/7 | Кол-во символов: 409
Источник: http://TehnoPomosh.com/dlya-kuhni/mikrovolnovaya-pech/kak-proverit-magnetron.html

Возможные неисправности

Таким образом, проверка многих деталей микроволновых печей вполне может быть выполнена в бытовых условиях с помощью мультиметра.

Блок: 4/4 | Кол-во символов: 1250
Источник: https://220v.guru/bytovaya-tehnika/kak-proverit-testerom-magnetron-mikrovolnovki-na-ispravnost.html

Проверка мультиметром

Для проведения качественной и полной проверки специалисты рекомендуют использовать мультиметр. Тестером можно измерить постоянное и переменное напряжение, провести проверку диодов и установить точную причину неисправности микроволновой печи. Особо полезным данное устройство будет при отсутствии внешних признаков повреждений.

Выполнение проверки

Для проведения проверки необходимо включить измерительный прибор и установить начальное значение в 200 Ом.
Далее требуется подключить щупы к контактам магнетрона.
Оптимальное значение — 0.7-1 единиц. Отклонение от значений говорит о нарушении в работе инструмента.
Полное отсутствие каких-либо сдвигов и новых показателей свидетельствует о нарушениях в работе нитей накала. Главной причиной является их обрывание. Здесь потребуется помощь специалиста в проведении ремонтных работ.

Проверка конденсатора

С помощью мультиметра также можно проверить конденсатор. Он выполняет функции элемента питания при работе магнетрона. Поэтому выход его из строя может спровоцировать и прекращение функциональности самого магнетрона.

Суть проверки заключается в том, чтобы прозвонить конденсатор с помощью проверяющего устройства.

Для этого необходимо установить максимальные значения мультиметра.
Далее один щуп мультиметра подсоединить к контакту (использовать можно любой), а другим установить точное касание с корпусом конденсатора.
При исправном состоянии показатели должны остановить свои значения на отметке «бесконечность».
Любые отклонения говорят о выходе из строя. Если заряд пробивает корпус, значит, возникли повреждения в самой ёмкости конденсатора. Устройство нуждается в проведении ремонтных работ или замене.

Справка: использование измерительных аппаратов для проведения замеров показателей не всегда может гарантировать верно установленные значения и точность данных.

Блок: 5/6 | Кол-во символов: 1841
Источник: https://setafi.com/bytovaya-tehnika/mikrovolnovaya-pech/kak-proverit-magnetron-svch-pechki-na-ispravnost/

Как проверить на исправность магнетрон?

По-сути, магнетрон является основной деталью для нормальной работы микроволновой печи. И в случае серьезной поломки большинство людей предпочитают приобретать новый прибор, а не чинить старый. Но если же печь все же вышла из строя, обязательно проведите диагностику магнетрона СВЧ-печи на исправность, чтобы удостовериться, что поломка вызвана именно неисправностью данной детали.

Главные признаки поломки магнетрона – появление дыма, искр и звуков из микроволновки.

В случае отсутствия данных признаков, следует провести общую проверку микроволновой печи при помощи специального тестера.

Общая проверка

В первую очередь произведите отключение микроволновой печи от подачи электроэнергии. Для этого вытащите шнур электропитания из розетки. После этого проведите визуальный осмотр внутреннего отсека печи, что даст возможность обнаружить оплавленные стенки и места, которые в результате эксплуатации сгорели или же потемнели.

Подобная визуальная диагностика дает возможность обнаружить сгоревший предохранитель. В случае отсутствия каких-либо неисправностей, следует воспользоваться специальным измерительным прибором. Скрытую поломку магнетрона можно обнаружить при помощи тестера.

Проверка с помощью тестера

Важно проводить диагностику неподсоединенной к микроволновке детали. Проверка проводится в несколько этапов:

Подключение щупа тестера к клеммам магнетрона. В случае отгорания накала, на тестере будет отображаться бесконечность.
Осмотр основной печатной платы, в которой находятся диоды, резисторы, варистор и другие детали. С целью проведения проверки не нужно выпаивать каждый элемент, так как прозвон допустимо производить непосредственно на плате.
В случае прозвона термического предохранителя при комнатной температуре, должен происходить сигнал.
Проверка высоковольтного конденсатора должна осуществляться только на пробой. Если же он находится в нормальном, рабочем состоянии, то он будет показывать бесконечность. Если же конденсатор неисправен, то будет отображаться сопротивление, близкое к нулю.
Диагностика высоковольтного диода. Из-за последовательного соединения диодов в его конструкции, отсутствует возможность провести его осмотр. Уровень внутреннего сопротивления достаточно высок для проведения измерения. Поэтому следует убедиться, что в данной части нет пробоя. Для этого можно использовать мегомметр.

Блок: 6/9 | Кол-во символов: 2374
Источник: https://pro-instrymenti.ru/elektronika/kak-proverit-magnetron-svch-pechki-na-ispravnost/

Несколько советов по замене

Перед установкой проверяем 3 момента:

Длина сменного узла аналогична длине старой.
У обоих механизмов антенны имеют одинаковый диаметр.
После подключения магнетрон плотно примыкает к волноводу, если это не так, что излучение будет неравномерным, и часть мощности будет теряться, иными словами, микроволновка будет работать неполноценно.

Блок: 4/5 | Кол-во символов: 776
Источник: http://ya-rostislav.ru/kbt/microvolnovka/kak-proverit-magnetron-na-ispravnost

Полезные рекомендации

В случае появления треска или искр во время работы прибора, необходимо прекратить использование печи, и выяснить основную причину. В любом случае, ремонт неисправности – это дешевле, чем покупка новой СВЧ-печи. Чаще всего виновником таких признаков является перегорание защитного колпачка магнетрона.
Регулярно следите за состоянием слюдяной накладки, которая предназначена для защиты выхода волновода в камеру. В нее часто попадает жир и крошки от пищи, что приводит к поломке. В случае неисправности колпачка, слюда может быть прогоревшей, что становится основной причиной поломки магнетрона. Поэтому важно держать накладку в чистоте, так как жир, который попал на нее, под воздействием температуры приобретает электропроводность. Это становится причиной появления искр в камере печи.
При нестабильном напряжении, лучше подключать микроволновую печь через стабилизатор. Из-за незначительных падений и колебаний, некоторые детали печи могут выходить из строя. При падении мощности ускоряется износ катода магнетрона.
Помните, что основной причиной поломки может быть не только магнетрон, но и другие детали. Поэтому для начала важно провести проверку величины напряжения в области подключения печи к электросети, а также состояние слюдяной пластины.

Блок: 8/9 | Кол-во символов: 1617
Источник: https://pro-instrymenti.ru/elektronika/kak-proverit-magnetron-svch-pechki-na-ispravnost/

Видео «Как проверить магнетрон микроволновки»

Блок: 9/9 | Кол-во символов: 53
Источник: https://pro-instrymenti.ru/elektronika/kak-proverit-magnetron-svch-pechki-na-ispravnost/

Кол-во блоков: 16 | Общее кол-во символов: 13818
Количество использованных доноров: 5
Информация по каждому донору:

http://TehnoPomosh.com/dlya-kuhni/mikrovolnovaya-pech/kak-proverit-magnetron.html: использовано 4 блоков из 7, кол-во символов 2017 (15%)
https://pro-instrymenti.ru/elektronika/kak-proverit-magnetron-svch-pechki-na-ispravnost/: использовано 4 блоков из 9, кол-во символов 4971 (36%)
https://220v.guru/bytovaya-tehnika/kak-proverit-testerom-magnetron-mikrovolnovki-na-ispravnost.html: использовано 2 блоков из 4, кол-во символов 3205 (23%)
http://ya-rostislav.ru/kbt/microvolnovka/kak-proverit-magnetron-na-ispravnost: использовано 1 блоков из 5, кол-во символов 776 (6%)
https://setafi.com/bytovaya-tehnika/mikrovolnovaya-pech/kak-proverit-magnetron-svch-pechki-na-ispravnost/: использовано 2 блоков из 6, кол-во символов 2849 (21%)

Ремонт СВЧ

Древние люди открыли огонь и с его помощью согрелись, защитились и приготовили еду. В плане готовки процесс приготовления пищи не менялся тысячелетиями. Прорыв произошел в двадцатом веке, когда придумали генератор сверх высоких частот (СВЧ) размером с кулак. Тогда решили, что можно приготовить еду и с помощью СВЧ. Электромагнитная волна заставляет колебаться молекулы воды, которые из-за трения разогреваются. Процесс разогревания пищи стал быстрым и СВЧ вошли в нашу жизнь. Бытует мнение, что в СВЧ можно готовить, а не только разогревать. Это мнение ошибочно, т.к. в процессе кипения, жаренья одни химические вещества в пище переходят в другие. Микроволнами этот процесс заменить нельзя. Суть работы СВЧ в том, что генератор, он же магнетрон, генерирует высокую частоту порядка 2,4 ГГц под действием большого управляющего напряжения около 4,2 кВ. Магнетрон по сути лампа. В любой лампе есть нагревательная спираль, которая разогревается и служит источником электронов. Напряжение нагревательной спирали 3 В при токе 20 А. Чтобы электроны пришли в движение нужно электромагнитное поле, которое генерируется трансформатором и составляет 2,1 кВ. Конденсатор и диод составляют умножитель напряжения, которое на магнетроне равно 4,2 кВ при токе 0,5 А.

Микроволновка прочно вошел в нашу жизнь. Очень обидно, когда этот прибор ломается. Схема микроволновки не сложная, поэтому весь ремонт можно сделать самому, но следует соблюдать осторожность – напряжение на вторичной обмотке трансформатора 2,1 кВ.

Табличка с паспортными данными на задней стороне печи сообщает, что напряжение в сети не должно превышать 230 В. Советская энергосистема допускает колебания напряжения в сети от 198 В (10% от 220) до 231 В (105% от 220). Частота тока в сети постоянная и составляет 50 Гц. Печь потребляет от сети 1200 Вт из которых только 800 Вт идет на разогревание пищи. Оставшиеся 400 Вт тратятся на потери в трансформаторе и раскачку магнетрона.

Кожух СВЧ закреплен тремя саморезами. Видимо из целей экономии решили не делать крепление под еще один саморез. Саморезы расположены несимметрично за счет чего и достигается надежное крепление кожуха.

После выкручивания саморезов и сдергивания на себя кожуха обнажаются внутренности печки. Самое почетное место занимает магнетрон – лампа-излучатель для ультракоротких волн. Под магнетроном располагается трансформатор. Немного слева виден большой в виде свертка конденсатор от которого на корпус выведен диод.

Видно, что магнетрон имеет два вывода. Один вывод — провод от низковольтной обмотки трансформатора, а второй — и с низкой и с высокой. Если вскрыть магнетрон, то можно увидеть что контакт с высоковольтной обмотки уходит глубже в сам резонатор. Менять местами концы проводов на магнетрон нельзя.

Силовая схема имеет вид. С1 и R1 помещены в один запаянный кожух – конденсатор. Резистор 10 Мом предназначен для быстрой разрядки конденсатора и ограничения тока при работе магнетрона. VD1 – диодный столб, состоящий из нескольких тысяч последовательно соединенных диодов, поэтому тестером прозвонить этот диод нельзя. FU1 – предохранитель, который срабатывает при ненормальной работе конденсатора, магнетрона и диода.

В самом начале цепи микроволновки стоит фильтр с предохранителем. Фильтр гасит все высокочастотные составляющие, которые проникают из трансформатора в электрическую сеть. Предохранитель защищает по большому счету первичную обмотку трансформатора.

Микроволны большой мощности являются очень опасными, поэтому в печке существует достаточно много всяких блокировок. Блокировки объединяют открывание дверцы, регулятор уровня мощности и времени, двигатель поворота блюда в один узел. Если хотя бы одна из этих блокировок не сработает, то печь не включится и лампочка освещения не засветится.

В современных СВЧ-печах вместо большого и тяжелого трансформатора вставляют более легкий и компактный импульсный блок питания. Но у меня печь с трансформатором, поэтому чинить я буду именно ее. Входная обмотка трансформатора (слева) выполнена тонкими проводами, а две вторичные обмотки (справа) имеют толстую высоковольтную изоляцию. В красном разборном контейнере размещается высоковольный предохранитель.

Для того чтобы убедиться в исправности трансформатора нужно вначале прозвонить все обмотки. Вторичная высоковольная обмотка должна прозваниваться на корпус. Один конец выведен на предохранитель, а второй – прикручен к корпусу. Вторичная низковольная обмотка и первичная не должны прозваниваться на корпус. Если под рукой есть высоковольный вольтметр, то можно смело подключить трансформатор к сети 220 В и проверить на вторичной обмотке 2100 В. Если такого тестера нет, то можно изготовить делитель напряжения. Такой делитель уменьшит все показания в 10 раз (9+1). Тогда померив напряжение показания прибора должны быть примерно 210 В. Только резисторы нужно брать высоковольтные.

Еще один способ измерить выходное напряжение трансформатора – подать меньшее переменное напряжение на вход трансформатора и по расчету вычислить напряжение на вторичной обмотке. У меня под рукой был трансформатор на 36 В. Измерив его напряжение при нагрузке на трансформатор от СВЧ получилось 38,4 В. Выходное напряжение получилось 380 В, а напряжение для нагрева спирали магнетрона – 0,6 В.

Составив пропорцию я получил полную картину напряжений трансформатора СВЧ.

38,4 – 220

380 – X

0,6 – Y

X = 380X220/38,4 = 2183 В

Y = 0,6X220/38,4 = 3,45 В

Если под рукой нет трансформатора для проверки можно использовать свойство сетевого трансформатора, заключающееся в обратимости входа трансформатора. Если на вход сетевого трансформатора подается 220 В, а снимается с высоковольтного выхода 2 кВ, то значит вторичная высоковольтная обмотка способна выдержать высокое напряжение без поломок. Значит, для проверки сетевого повышающего трансформатора можно подать напряжение Uф=220 В из розетки на высоковольтный выход и измерить наведенные напряжения на низковольтных входах (24,2 В и 0,38 В). Проблема в том, что у трансформатора СВЧ один вывод вторичной обмотки выведен на корпус. Подключать 220 В нужно к корпусу и выводу с предохранителем при этом на корпусе будет потенциал. Тестеровать трансформатор нельзя на проводящей поверхности и нельзя прикасаться к корпусу трансформатора при включенном напряжении. Лучше всего вначале подключить тестер, а затем включить напряжение на трансформатор.

Составив пропорцию я получил полную картину напряжений трансформатора СВЧ.

220 – 2000

24,2 – X

0,38 – Y

X = 24,2X2000/220 = 220 В

Y = 0,38X2000/220 = 3,46 В

Если в микроволновке используется импульсный блок питания — маленький, легкий и на транзисторах, то не нужно подавать 220 В на его выход. Также, не нужно подавать 220 В на обмотку накала магнетрона (3,5 В), она не выдержит и сгорит.

Высоковольный предохранитель располагается в разборном корпусе. Сам предохранитель состоит из стеклянной колбы с подпружиненной вставкой на 550 мА. Предохранитель вставляется в латунные держатели. Часто латунные держатели припаяны к контактным предохранителям.

Магнетрон представляет собой высоковольтную высокочастотную лампу. Для работы магнетрона нужно подать 3 В переменного напряжения для разогревания нити накала в лампе и сгенерировать 4,2 кВ переменного напряжения для работы лампы на нагрузку. Проверить работу магнетрона довольно сложно, поэтому вначале нужно прозвонить два вывода магнетрона на корпус. Ни один из выводов магнетрона на корпус прозваниваться не должен, т.е. сопротивление должно быть очень большим. Сами выводы между собой прозваниваются практически накоротко, образуя подогревающую обмотку с током 20 А при напряжении 3 В.

Сама лампа спрятана в корпусе с алюминиевыми радиаторами, которые охлаждают магнетрон во время работы.

На торце расположен сам излучатель прикрытый стальным колпачком. Под ним скрывается конец стальной сплющенной трубки в которой зажат отвод от лампы. Чтобы контакт между корпусом магнетрона и корпусом лампы был надежным, вставляют плетеное кольцо из медной проволоки. Колпачок является важной деталью — создает направленный луч из магнетрона в камеру печи. Иногда при включении СВЧ-печи из места где расположен магнетрон сыплются искры и слышны хлопки. Причиной этого может быть пробой колпачка. Колпачок стоит снять, почистить все нагары и установить. Не стоит заливать колпачок изоляционными материалами — на таких частотах они не могут быть диэлектриками.

После снятия кожуха, крепящегося на винтах обнаруживается магнит, который усиливает поле магнетрона. Точно такой же магнит стоит и в противоположном конце магнетрона. Магниты крепятся завальцованной пластиной, которая подковыривается отверткой и снимается.

Так выглядит лампа магнетрона. Естественно, что ремонту в бытовых условиях не подвергается. Медные катушки с ферритовыми сердечниками являются фильтром. Корпус магнетрона сделан из меди, а по краям – стальные переходники для надежного крепления керамических контактов.

Дальше разборка возможна только при помощи молотка. Если отбить керамику со стороны контактов, то из магнетрона вынимается два скрепленных контакта. Один более длинный, другой – короче. Оба контакта заканчиваются чашечками. Между чашечками должна стоять нихромовая спираль. Именно она прозванивается, если измерять сопротивление между контактами магнетрона. На картинке спираль отсутствует. Но по тому звонится или не звонится спираль нельзя делать вывод о работоспособности магнетрона. Спираль нужна только для нагрева среды внутри лампы.

Вместе с контактами вынимается и омедненная стальная пластина.

Со стороны сплющенной трубки можно рассмотреть медную полоску, соединяющую корпус лампы и трубку.

Сам корпус сделан из меди и внутри разделен на отсеки. Точность в изготовлении довольно высокая, что вероятно определяют и стоимость магнетрона в 30$.

Конденсатор имеет емкость 0,98 МкФ при входном напряжении 2100 В. У конденсатора есть один вход и два спаренных выхода для подключения диодного столба и магнетрона. Можно прозвонить конденсатор с помощью омметра. Как рабочий так и не рабочий оба набирали заряд. Емкость конденсатора в принципе не критична.

Лампа в СВЧ питается напряжением 220 В и имеет мощность 25 Вт. Лампа впаивается напрямую в контактную пластину. Можно использовать лампу для холодильника на 15 Вт. От такой лампы нужно срезать цоколь и припаять выводы в пластину.

В моем случае печь не грела. Магнетрон не прозванивался на корпус, конденсатор набирал заряд, все предохранители были целы. Вначале заменил магнетрон (30$), но греть не стала, зато перегорел высоковольный предохранитель. Вторым элементом я заменил конденсатор (5$). После этого печь заработала. Заодно, раз уж все детали итак новые поменял диодный столб. Из этого можно уяснить, что если выбивает высовольтный предохранитель и магнетрон не коротит на корпус нужно заменить конденсатор. Если просто не греет и все цепи исправны – заменить магнетрон, но перед этим нужно заменить диодный столб.

Неисправность

Причина

Устранение

Печь не греет, тарелка вращается, предохранитель магнетрона исправен

Неисправен магнетрон

Заменить магнетрон

Печь не греет, тарелка не вращается, предохранитель магнетрона исправен

Не срабатывает блокировка

Проверить все блокировки

Проверить предохранитель на входе печи

Заменить предохранитель

Неисправен питающий кабель

Срастить место пробоя и изолировать

Печь не греет, тарелка вращается, предохранитель магнетрона неисправен

Неисправен или конденсатор или диодный столб

Заменить конденсатор, диодный столб и предохранитель

Как проверить микроволновый магнетрон с помощью мультиметра

Наука значительно упростила жизнь людей с помощью таких передовых изобретений, как микроволновая печь. Нет никаких сомнений в том, что микроволновая печь является одним из наиболее широко используемых и востребованных приборов на вашей кухне.

Сегодня в каждом современном доме есть микроволновая печь. Со временем это стало необходимостью для современной кулинарии. Микроволновая печь — надежный кухонный прибор. Однако бывают случаи, когда отказывает сам прибор.

Одна из типичных проблем вашей микроволновой печи — отсутствие нагрева или неравномерное нагревание.

Что вызывает отсутствие нагрева или неравномерного нагрева в микроволновой печи?

Вы когда-нибудь пробовали готовить замороженные продукты в микроволновой печи, но потом получали полугорячее, полужидкое блюдо? Недостаточное тепловыделение — еще одна типичная проблема микроволнового излучения, которая возникает при выходе из строя магнетрона.

Если вы проигнорируете проблему и продолжите попытки запустить прибор, пока он пустой, вы просто сожжете магнетрон.

Если вы перегорели магнетрон, вам нужно, чтобы специалист заменил деталь на новую. После того, как магнетрон сгорел, ремонту не подлежит. Всегда имейте это в виду.

Теперь вам может быть интересно, что такое магнетрон?

Кстати, что такое микроволновый магнетрон?

Ваша микроволновая печь не нагревается должным образом? У вас может быть проблема с магнетроном. Если вы не знали, этот компонент является частью цепи высокого напряжения и передает микроволнам выделяемое тепло.Имейте в виду, что если ваш магнетрон неисправен, все устройство может перегореть.

Для дальнейшего объяснения, магнетрон — это устройство, которое использует взаимодействие электронного потока, направляемого магнитным полем, вместе с полостями в медном блоке для генерации микроволнового излучения.

Частотный диапазон излучения зависит от размера полостей. Устройства используются в микроволновых печах и радарах. Излучение заставляет молекулы в пище, особенно молекулы воды, вибрировать, что приводит к быстрому повышению температуры, достаточному для приготовления пищи.

Как работает микроволновый магнетрон?

Магнетрон состоит из короткого медного цилиндра с набором полостей, открывающихся в центральную вакуумную камеру, состоящую из металлического катода. Стабильный магнит создает магнитное поле, идущее параллельно оси цилиндра.

Катод нагревается постоянным током высокого напряжения, в результате чего генерируются электроны, истекающие около стенки цилиндра под углом 90 градусов в магнитное поле.Кроме того, электроны перенаправляются полем в изогнутые направления, что заставляет их создавать круговые токи в полостях. Такие токи генерируют микроволновое излучение на частотах, которые зависят от размера полостей.

Микроволны следует направлять туда, где они необходимы. Это делается с помощью металлической конструкции, которую мы назвали волноводом , , по которому распространяются волны. Он выходит за пределы основного корпуса из одной из полостей, удерживая микроволны и направляя их по всей длине.

Что касается магнетрона, используемого для радара, волновод соединяется с антенной, передающей волны. Затем внутри микроволновой печи он направляет волны в камеру духовки, чтобы использовать ее для приготовления пищи.

Каково практическое использование магнетрона?

Имейте в виду, что магнетроны используются для производства микроволн для радаров. Это потому, что они могут получить необходимую выходную мощность. Недостаток магнетрона зависит от диапазона, даже если размер резонаторов определяет этот диапазон генерируемых частот.Это происходит из-за колебаний силы тока и температуры.

Это не проблема, если вырабатываемая энергия используется для отопления. Однако это влияет на точность радиолокационных изображений. Это можно исправить, используя регулируемые проводящие материалы, вставленные в полости для настройки излучения по мере необходимости.

Чаще всего магнетроны, конечно, используются в микроволновых печах. Он направляет волны в крошечную камеру для приготовления пищи, где еда может быть приготовлена сразу же.Некоторые молекулы в продуктах питания полярны, что означает, что они имеют отрицательный заряд с одной стороны и положительный — с другой.

Когда они залиты электромагнитным излучением в микроволновом диапазоне, такие молекулы выстраиваются в чередующиеся магнитные и электрические поля, создаваемые волнами. Это заставляет их быстро вибрировать, что приводит к быстрому заживлению. Одна из таких молекул — вода, которая в огромных количествах присутствует во многих продуктах питания.

Как проверить микроволновый магнетрон с помощью цифрового мультиметра?

Как указывалось ранее, неисправный микроволновый магнетрон может привести к перегоранию предохранителя.У вас могут по-прежнему нормально работать другие функции, но вы должны немедленно это проверить.

Вот простые шаги, которые вам нужно сделать, чтобы определить, неисправен ли ваш микроволновый магнетрон и нуждается ли он в немедленной замене.

Обратите внимание, что для доступа к вашему микроволновому магнетрону потребуется снять шкаф. Отключите питание и разрядите высоковольтный конденсатор, чтобы избежать поражения электрическим током.

Затем вы можете найти магнетрон и отсоединить два соединенных провода.

Подключите выводы цифрового мультиметра к клеммам магнетрона и проверьте целостность цепи. Между этими выводами должно быть сопротивление от двух до трех Ом. Что значит отсутствие преемственности? Это просто говорит о том, что ваш магнетрон необходимо заменить.

Проверьте целостность цепи между заземленным другим корпусом клемм магнетрона. Есть ли соединение между землей и клеммами? Ваш магнетрон нужно будет немедленно заменить.

Проверка целостности не выявила дефектов? В этом случае может потребоваться проверка напряжения под напряжением, которую следует направить к квалифицированному электрику.

Последние мысли

Вот и все! Мы надеемся, что наше пошаговое руководство по тестированию вашего микроволнового магнетрона окажется для вас действительно полезным. После диагностики проблемы любезно поговорите со своим электриком или поставщиком услуг по ремонту для замены, которая подходит вашему прибору.

Что вы думаете об этом сообщении? Поделитесь с нами своими мыслями, оставив свои комментарии ниже!

Как заменить СВЧ диод

Если вы пытаетесь разогреть пищу в микроволновой печи, но она остается такой же холодной, как и при входе в нее, одной из наиболее частых причин является неисправный диод. Другие причины включают неисправный магнетрон, неисправный высоковольтный конденсатор или неисправный дверной выключатель. Чтобы разобраться, виноват ли диод, следует проверить диод мультиметром.Другие признаки того, что диод нуждается в замене, включают запах электрического горения, разделение диода на две части или сгоревшую трещину на диоде.

Микроволновые диоды

легко заменить, но обязательно соблюдайте правила техники безопасности и разрядите высоковольтный конденсатор.

Предупреждение о безопасности

Из-за того, что микроволновые печи требуют очень высокого напряжения и большого тока, при ремонте прибора высок риск поражения электрическим током. СВЧ диоды обычно располагаются рядом с высоковольтным конденсатором.Высоковольтный конденсатор может накапливать смертельное количество электричества даже после того, как микроволновая печь была отключена от источника питания на несколько месяцев. Для безопасного доступа к электрическим компонентам микроволновой печи конденсатор должен быть разряжен.

Конденсатор можно разрядить, прикоснувшись к положительной и отрицательной клеммам конденсатора металлической отверткой. Вы должны обезопасить себя от поражения электрическим током, и одновременно с этим необходимо коснуться клемм. Вы можете использовать отвертку с резиновой ручкой или плоскогубцы с резиновыми ручками.Если вы не уверены, доверьте это квалифицированному специалисту.

Что делает диод?

Диод микроволн преобразует переменный ток (AC) в постоянный (DC), который удваивает напряжение и питает магнетрон, который нагревает пищу. Без диода магнетрон не получил бы достаточного напряжения для своей работы.

Проверка диода мультиметром

Хотя неисправный диод, скорее всего, будет иметь видимые признаки того, что его необходимо заменить, вы должны проверить его с помощью мультиметра.

Прежде чем приступить к работе с микроволновой печью для удаления диода для проверки, убедитесь, что микроволновая печь отключена от источника питания. Перед извлечением диода из микроволновой печи рекомендуется разрядить высоковольтный конденсатор (см. Предупреждение о безопасности выше).

При проверке микроволнового диода с помощью мультиметра вам понадобится мультиметр, который питается от 9-вольтовой батареи и с настройкой Rx10 000. В качестве альтернативы вы можете использовать мультиметр в сочетании с 9-вольтовой батареей для проверки микроволнового диода.

Исправный диод показывает непрерывность — непрерывный электрический путь — только в одном направлении. Следовательно, вы должны проверить непрерывность в одном направлении, а затем в другом. Если обрыв в обоих направлениях, диод закорочен и его необходимо заменить. Если обрыва нет, диод открыт и его необходимо заменить.

Для проверки диода мультиметром:

Установите мультиметр на Rx10 000 или выше.
Откалибруйте провода измерителя.
Прикоснитесь черным проводом мультиметра к одному концу диода, а красный провод мультиметра — к другому.
Обратите внимание на показания мультиметра.
Поменяйте местами провода мультиметра, чтобы проверить целостность цепи в обратном направлении.
Обратите внимание на показания мультиметра.

Если мультиметр показал целостность в обоих направлениях или не показал вообще, диод необходимо заменить.

Для проверки диода с 9-вольтовой батареей:

Установите мультиметр на постоянное напряжение.
Прижмите черный провод мультиметра к одному концу диода.
Прикоснитесь противоположным концом диода к отрицательной клемме аккумулятора.
Коснитесь красным проводом мультиметра положительной клеммы аккумулятора.
Обратите внимание на показания мультиметра.
Проверьте диод на целостность в обратном направлении, удерживая черный провод мультиметра напротив противоположного конца диода. Другой конец диода должен касаться отрицательной клеммы аккумулятора, а красный провод мультиметра — положительной клеммы, как при первом тесте.Вы также можете перевернуть аккумулятор, удерживая тот же конец диода напротив положительной клеммы на аккумуляторе.
Обратите внимание на показания мультиметра.

Напряжение исправного диода падает на несколько вольт при нажатии на один конец диода и почти не изменяется при нажатии на другой конец диода.

Доступ к диоду

Доступ к микроволновой печи будет зависеть от того, какая микроволновая печь у вас есть, и от того, является ли она частью кухонного шкафа или стоит отдельно.На некоторых микроволновых печах может потребоваться снятие панели управления; на других, откручивание задней панели может дать вам доступ. Обратитесь к руководству по эксплуатации микроволновой печи, если не знаете, какую панель снимать.

Для снятия и замены диода:

Отключите микроволновую печь от источника питания.
Снимите пластину поворотного стола и опору.
Отвинтите и / или отсоедините соответствующие панели.
Разрядите конденсатор (обратите внимание на предупреждение о безопасности выше). Некоторые диоды и конденсаторы могут находиться за другой панелью, которую необходимо будет удалить.
Если вам нужно отсоединить провода или снять какие-либо детали, например, волновод, сделайте снимок, чтобы вспомнить, как собирать микроволновую печь. Использование острогубцев может помочь при отсоединении проводов.
Диод обычно закрепляется винтом, а другой конец подсоединяется к конденсатору. Выкрутите винт крепления диода.
С помощью острогубцев отсоедините другой конец диода от конденсатора. Обратите внимание, какой конец диода подключается к конденсатору.Если новый диод установлен неправильно, он, скорее всего, не сработает.
Удалив старый диод, установите новый диод, соблюдая правильную полярность.
Соберите микроволновую печь, обязательно подключив все провода и / или вставив обратно все части, которые вы, возможно, сняли.

Теперь ваша микроволновая печь готова к использованию. Если микроволновая печь по-прежнему нагревается, возможно, необходимо перевернуть диод или заменить магнетрон или конденсатор.

Как отремонтировать микроволновую печь, которая не нагревается

Микроволновые печи используются на кухнях большинства людей.Фантастическое изобретение, которое мы склонны принимать как должное. Если микроволновая печь перестает нагреваться, легко подумать, что вам может понадобиться новая микроволновая печь. Однако в большинстве случаев будет проще и дешевле выявить и заменить неисправную деталь, вызвавшую проблему.

Обычно, если микроволновая печь не нагревается, причиной проблемы являются дверной замок или перегоревший предохранитель. Если неисправность более серьезная, может потребоваться замена высоковольтного конденсатора, магнетрона или диода. Чтобы определить причину проблемы с обогревом, необходимо устранить неисправность этих частей, начиная с дверных выключателей.

Предупреждение о безопасности

Ремонт микроволновой печи опаснее, чем ремонт большинства других бытовых приборов. Высоковольтный конденсатор внутри микроволновой печи может накапливать смертельное количество электричества даже после того, как микроволновая печь была отключена от источника питания на несколько месяцев. Перед ремонтом внутренних компонентов микроволновой печи необходимо разрядить конденсатор.

Конденсатор можно разрядить, прикоснувшись к положительной и отрицательной клеммам конденсатора металлической отверткой.Необходимо принять меры для защиты от поражения электрическим током. Для разрядки конденсатора можно использовать отвертку с резиновой ручкой или плоскогубцы с резиновыми ручками. Из-за риска ремонт микроволн и разрядка конденсатора должны выполняться квалифицированным специалистом по ремонту микроволн.

1. Неисправен дверной выключатель

Большинство микроволновых печей имеют 3-4 дверных переключателя, которые позволяют микроволновой печи работать, только если дверца закрыта. Это функция безопасности, предотвращающая выход вредных микроволн из микроволновой печи во время ее использования.Если дверной выключатель неисправен, он может помешать микроволновой печи нагреваться, даже если дверца закрыта. Дверные выключатели могут выйти из строя из-за износа, или они могут не работать правильно, если они не будут надежно удерживаться на месте.

Большинство дверных выключателей активируются зубцами на двери, которые должны активировать дверные выключатели, когда дверь закрывается. Если дверной выключатель переместился или не закреплен, штыри на двери могут быть не выровнены и не могут активировать дверной выключатель.

Для доступа и проверки дверных выключателей:

Отключите питание микроволновой печи.
Снимите микроволновую печь.
Снимите панель управления, чтобы получить доступ к дверным переключателям.
Проверьте, не закреплен ли дверной выключатель и не соединяется ли он с дверными контактами.
Снимите дверные выключатели с микроволновой печи.
Проверить дверные выключатели на непрерывность (непрерывный электрический путь) с помощью мультиметра.
Заменить неисправный дверной выключатель.

2. Перегорел предохранитель

Микроволновая печь содержит несколько предохранителей, например плавкий предохранитель, плавкий предохранитель и термопротектор. Все предохранители предназначены для обеспечения вашей безопасности, отключая питание микроволновой печи, если она становится слишком горячей или возникает скачок напряжения. Если предохранитель перегорел, его нельзя сбросить, поэтому его необходимо заменить. Мультиметр можно использовать для проверки плавких предохранителей, чтобы определить необходимость их замены.

Предохранители СВЧ могут быть расположены в нескольких разных местах в зависимости от марки и модели СВЧ.Чтобы найти предохранитель, обратитесь к электрической схеме или руководству по эксплуатации микроволновой печи.

Для проверки предохранителей:

Отключите питание микроволновой печи.
Снимите микроволновую печь.
Снимите панель управления (при необходимости — зависит от модели микроволновой печи).
Отвинтите или отсоедините предохранитель, чтобы вынуть его из микроволновой печи.
Проверить предохранитель мультиметром на обрыв.
В случае неисправности замените предохранитель на новый, соответствующий предохранителю, который вы сняли.Установка неправильного предохранителя приведет к его повторному перегоранию или неправильной работе.

3. Неисправный диод

Диод микроволн преобразует переменный ток (AC) в постоянный (DC), который удваивает напряжение и питает магнетрон, который нагревает пищу. Если диод неисправен, магнетрон не получит достаточного напряжения, и микроволновая печь не сможет разогреть пищу.

Чтобы определить, вышел ли из строя диод, его можно проверить на предмет повреждений.Его также можно проверить с помощью мультиметра и 9-вольтовой батареи, чтобы проверить целостность диода. Диод должен показывать непрерывность только в одном направлении. Если нет непрерывности в обоих направлениях или есть непрерывность в обоих направлениях, когда провода поменяны местами, диод вышел из строя и его необходимо заменить.

Для доступа и проверки диода:

Отключите питание микроволновой печи.
Снимите микроволновую печь.
Разрядите конденсатор (см. Предупреждение о безопасности выше).
Выньте диод из микроволновки.
Осмотрите диод на предмет повреждений.
Проверить диод мультиметром и 9-вольтовой батареей на целостность.
Заменить неисправный диод.

4. Неисправный магнетрон

Магнетрон отвечает за создание микроволновых частот, которые нагревают пищу. Если магнетрон выходит из строя или неисправен, микроволновая печь не нагревается должным образом. Другие симптомы неисправного магнетрона включают неправильное приготовление пищи и усиление типичного шума, который издает микроволновая печь во время приготовления.

Для проверки целостности магнетрона можно использовать мультиметр. Для правильной работы магнетрона показания мультиметра должны быть менее 1 Ом. Если магнетрон неисправен, его нужно будет заменить.

Для доступа и проверки магнетрона:

Отключите питание микроволновой печи.
Снимите микроволновую печь.
Разрядите конденсатор (см. Предупреждение о безопасности выше).
Снимите магнетрон и проверьте его на целостность с помощью мультиметра.
Заменить неисправный магнетрон.

5. Неисправный высоковольтный конденсатор

Высоковольтный конденсатор вместе с диодом преобразует переменный ток в постоянный и удваивает напряжение. Если конденсатор неисправен, микроволновая печь не сможет получить напряжение, необходимое для нагрева и приготовления пищи.

Измеритель VOM с возможностью проверки емкости может использоваться для определения неисправности высоковольтного конденсатора.Однако помните о предупреждении о безопасности. Конденсатор необходимо разрядить, чтобы избежать травм.

Для доступа и проверки высоковольтного конденсатора:

Отключите питание микроволновой печи.
Снимите микроволновую печь.
Разрядите конденсатор (см. Предупреждение о безопасности выше).
Снимите конденсатор.
Проверьте конденсатор с помощью измерителя VOM, который позволяет проводить испытания емкости.
Заменить неисправный высоковольтный конденсатор.

6. Неисправный высоковольтный трансформатор

Другая причина, по которой микроволновая печь может не нагреваться, заключается в отказе высоковольтного трансформатора. Неисправный трансформатор часто вызывает дугу (быстрое выделение энергии) и выделяет запах гари. Трансформатор имеет три обмотки, которые можно проверить с помощью мультиметра, чтобы определить необходимость замены трансформатора.

Как получить доступ и проверить высоковольтный трансформатор:

Отключите питание микроволновой печи.
Снимите микроволновую печь.
Разрядите конденсатор (см. Предупреждение о безопасности выше).
Выньте трансформатор из микроволновой печи.
Проверить трансформатор мультиметром.
Заменить неисправный трансформатор.

7. Неисправна главная плата управления

Неисправности основной платы управления случаются редко; однако, если вышеуказанные компоненты работают правильно, основная плата управления может иметь неисправность. Плату управления можно проверить визуально на предмет признаков возгорания или короткого замыкания.Если основная плата управления неисправна, ее необходимо заменить.

Для доступа и проверки главной платы управления:

Отключите питание микроволновой печи.
Снимите микроволновую печь.
Снимите главную плату управления.
Проверьте плату управления на наличие признаков возгорания, дуги или разрыва соединения.
Заменить неисправную плату управления.

Как починить микроволновую печь, которая не нагревает

Технологии довели нас так далеко, что все, что мы воображаем и чего желаем, появляется перед нами буквально одним нажатием кнопки.Возьмем, к примеру, простую задачу — разогреть холодную пищу, вынутую из холодильника. Раньше для этого требовалось приложить усилия, чтобы нагреть его на сковороде, но теперь это уже не так! Революционная технология под названием микроволновая печь изменила все.

И функциональность не ограничивается простым подогревом; прибор широко используется и для оттаивания, и для простого приготовления. Расширенные возможности приготовления только объясняют, почему жизнь без этого удобного гаджета может остановиться. Так и будет, если ваша микроволновая печь не нагреет ! Здесь мы поможем вам определить проблему, прежде чем вы обратитесь за профессиональной помощью.

Если вы не знакомы с основными компонентами стандартных микроволн, конвекционных микроволн и других типов, вам сначала рекомендуется кратко изучить компоненты, их роль и общую работу микроволн.

1. Отказ высоковольтного диода

Если вы заметили, что ваша микроволновая печь работает, но не нагревает , проблема может быть в высоковольтном диоде, компоненте, который питает магнетрон, чтобы он мог нагревать пищу.Проблема возникает, когда перегорает диод, который удваивает напряжение до 5000 вольт для облегчения микроволнового нагрева. В результате магнетрон не получает достаточного напряжения для правильной работы.

Проблема с диодом может быть легко определена, поскольку выгорание заметно и заметно, и в этом случае единственным решением является немедленная замена диода техническим специалистом. В случае, если по диоду ничего не может быть определено (нет видимых признаков перегорания), можно проверить диод с помощью мультиметра.

Как проверить высоковольтный диод с помощью мультиметра?

Убедитесь, что вы отключили микроволновую печь от выключателя питания.
Найдите высоковольтный диод и снимите его, чтобы проверить целостность. Сначала вам нужно снять шкаф и разрядить высоковольтный конденсатор.
Теперь установите мультиметр на Rx1 и прикоснитесь щупами к клеммам.
Переверните щупы, чтобы проверить целостность в другом направлении. Мультиметр должен показывать непрерывность в одном направлении, но не в другом.
Если диод не показывает непрерывность или показывает непрерывность в обоих направлениях, вам необходимо заменить его.

2. Выключатель сломанной двери

Если дверной выключатель микроволновой печи ломается, микроволновая печь не нагревает , несмотря на то, что она включена. Дверной выключатель, также известный как выключатель блокировки, находится внутри шкафа и активируется с помощью крючков или защелок на двери. Он помогает запитать несколько компонентов микроволновой печи, когда ее дверца закрыта, и прерывает подачу электроэнергии, когда дверца открывается.Иногда из-за выхода из строя дверного переключателя магнетрон может перестать работать.

Как проверить дверной переключатель с помощью мультиметра?

Отключите микроволновую печь от источника питания.
Проверить, активируют ли дверные крюки механический выключатель дверцы. Если да, снимите шкаф микроволновой печи и найдите дверной выключатель.
Вам может потребоваться отключить микроволновую печь, если это встроенная комбинация духовки и микроволновой печи, микроволновая печь с увеличенным радиусом действия или микроволновая печь, устанавливаемая под столешницей.
Снимите его, чтобы проверить целостность.
Установите мультиметр на Rx1.
Опуская кнопку исполнительного механизма, прикоснитесь датчиками к клеммам переключателя. Тест должен дать показание 0, сигнализируя о непрерывности.
Если значение не соответствует значению «0», дверной выключатель необходимо заменить.

3. Сломанный магнетрон

Это основная часть микроволновой печи, которая производит тепло для приготовления / разогрева пищи.Если он сломается или перестанет работать, в микроволновой печи может перегореть предохранитель, что приведет к выходу из строя других компонентов. Это может быть потенциальной причиной того, что ваша микроволновая печь перестала нагревать .

Как проверить магнетрон с помощью мультиметра?

Отключите микроволновую печь от источника питания.
Снимите шкаф микроволновой печи, чтобы найти магнетрон.
При необходимости очистите микроволновую камеру.
Разрядите высоковольтный конденсатор, чтобы убедиться, что высоковольтный диод работает и крепежные болты затянуты.
Если другой проблемы не обнаружено, снимите магнетрон и проверьте его.
Установите мультиметр на Rx1.
Поднесите щупы к клеммам. Должно отображаться значение сопротивления от 2 до 3 Ом.
Переместите один щуп, чтобы прикоснуться к металлическому корпусу магнетрона, чтобы проверить целостность цепи.
Если тест покажет, что целостность нарушена, магнетрон необходимо заменить.

4. Перегорание высоковольтного конденсатора

Высоковольтный конденсатор в СВЧ работает вместе с высоковольтным диодом для преобразования выходного напряжения трансформатора в постоянное напряжение и удвоения выходного напряжения.Иногда конденсатор может перегореть, что приведет к неработоспособности всей цепи высокого напряжения, из-за чего возникает состояние « микроволновая печь не работает».

Как проверить конденсатор высокого напряжения?

Измеритель VOM с возможностью проверки емкости может помочь выявить проблему, если таковая имеется. Однако помните, что микроволновая печь может накапливать смертоносное количество электричества в своем высоковольтном конденсаторе даже после того, как прибор был отключен от источника питания.

Следовательно, самостоятельная замена любого электрического компонента в микроволновой печи иногда может оказаться фатальной из-за высокого напряжения и его способности вызвать поражение электрическим током. Всегда нанимайте лицензированного специалиста для замены конденсатора.

5. Отказ высоковольтного трансформатора

Этот блок питает чрезвычайно высокое напряжение, необходимое для активации антенны магнетрона, которая, в свою очередь, излучает энергию, используемую для приготовления пищи в духовке.На отказ трансформатора обычно указывает дуга и резкий запах гари.

6. Перегорание предохранителя

Термопредохранитель отключает питание микроволновой печи в случае ее перегрева. Вы можете использовать мультиметр, чтобы определить, не перегорел ли плавкий предохранитель. Если предохранитель не показывает целостность, его необходимо заменить. Обратите внимание, что предохранитель нельзя сбросить, его необходимо заменить, если он полностью перегорел. Вызовите лицензированного специалиста для замены при необходимости.

Завершение

Микроволновая печь стала незаменимой в повседневной жизни. Лучше вовремя восстановить его нормальную работоспособность, чтобы избежать серьезных неудобств. Следуйте этим простым способам, чтобы определить проблему и, возможно, исправить ее. Если проблема остается нерешенной или отсутствует в списке выше, обратитесь за профессиональной помощью, чтобы решить ее.

Часто профессиональная помощь стоит почти вдвое дешевле, чем покупка нового прибора. Поэтому желательно приобрести новую микроволновую печь, на этот раз более надежную.Мы составили список лучших конвекционных микроволновых печей, чтобы помочь вам найти достойную замену.

Микроволновая печь не включается: 10 распространенных причин, по которым микроволновая печь не работает

Микроволновая печь больше не работает? Это могло быть вызвано как одним компонентом, так и несколькими одновременно. В этом руководстве по устранению неполадок мы объясняем и подробно рассказываем, какие части необходимо проверить, чтобы решить эту проблему.

ВОЗМОЖНЫЕ ПРИЧИНЫ ЭТОЙ НЕИСПРАВНОСТИ:

ПРЕДУПРЕЖДЕНИЕ
Мы рекомендуем очень осторожно подходить к вопросу безопасности, если вам понадобится разобрать микроволновую печь в любой момент.
Микроволновые печи производят мощные электрические разряды, которые могут быть смертельными.
Никогда не проверяйте и не используйте мультиметр на приборе, когда он все еще подключен к электросети. Напряжение на магнетроне, трансформаторе или конденсаторе может быть слишком высоким для мультиметра.
Даже отключенный от сети конденсатор внутри микроволновой печи может производить электрические разряды.
Поэтому мы рекомендуем вам оставить прибор для разряда по крайней мере на один день, прежде чем разбирать его.
Когда вы впервые открываете микроволновую печь, убедитесь, что вы закоротили конденсатор с помощью пары электрически изолированных плоскогубцев (конечно, при отключении прибора от сети).
Мы также рекомендуем носить пару электрически изолированных перчаток, чтобы обеспечить полную безопасность при работе.
Ремонт микроволновой печи требует очень осторожного и ответственного подхода. SOS Accessoire не несет ответственности за возможные несчастные случаи.

Возникла проблема с подачей электричества к устройству

Возможно, из-за электроснабжения ваша микроволновая печь не работает.Мы рекомендуем быстро взглянуть на розетку, чтобы убедиться, что она расплавилась. Если вы обнаружите, что не можете вытащить вилку из розетки, вам нужно выключить электричество и попытаться приложить небольшое усилие. Вилка и розетка могли переплавиться, что помешает работе микроволновой печи. Убедитесь, что розетка исправна, например, подключив к ней другой прибор.

Перегорел предохранитель.

Предохранитель микроволновой печи служит для защиты прибора и его безопасности. Предохранители — основная причина неисправностей микроволновых печей.Если один из компонентов вашей микроволновой печи выйдет из строя, перегорит предохранитель, и прибор не сможет работать. Проверьте состояние предохранителя и при необходимости замените его. Однако перед тем, как приступить к каким-либо работам с устройством, внимательно прочтите приведенные выше инструкции по технике безопасности. Предохранитель устанавливается внутри внешнего кожуха микроволновой печи и обычно располагается сразу после того места, где шнур питания входит в прибор.

ПОКУПАЙТЕ МИКРОВОЛНОВЫЕ ПРЕДОХРАНИТЕЛИ

Защелка дверцы сломана

Механизм защелки дверцы вашей микроволновой печи содержит несколько маленьких переключателей.Если какой-либо из крючков дверной защелки сломан или какой-либо выключатель неисправен, прибор не будет работать. Это также может привести к перегоранию предохранителя микроволновой печи или отключению вашей цепи. Вы можете проверить дверную защелку мультиметром в режиме омметра, сначала при открытой двери, затем при закрытой. Откройте верхнюю панель микроволновой печи и найдите микровыключатели дверцы. Отсоедините все электрические разъемы и поместите два щупа мультиметра на клеммы микровыключателей.Вы должны получить значение в одном из двух положений каждого переключателя (например, дверь открыта или дверь закрыта).
Обязательно соблюдайте инструкции по технике безопасности, приведенные в начале этой статьи, при выполнении этой операции.

В магнетроне есть утечка тока

Магнетрон находится внутри внешнего кожуха микроволн. Он питается от электрического тока, подаваемого на устройство, и излучает электромагнитные волны. Если в нем есть утечка электричества или он неисправен, он не сможет работать должным образом и может издавать шум, прежде чем в конечном итоге полностью выйдет из строя.Важно: не забывайте следовать инструкциям по безопасности, приведенным в начале этого руководства по устранению неполадок. Перед проведением этого теста убедитесь, что ваш мультиметр определенно настроен на «Ом Ω». Чтобы провести измерение, отсоедините разъемы магнетрона и поместите щупы мультиметра на его клеммы. Если вы получаете значение около нуля (менее одного Ом), магнетрон работает правильно и не является источником неисправности. Чтобы проверить результат, также проверьте, нет ли где-нибудь утечки тока.Для этого поместите кончик одного из щупов мультиметра на внешний металлический корпус магнетрона, а другой щуп — на одну из его соединительных клемм. Повторите операцию для каждого терминала. Если вы не получите никаких значений, это означает, что утечки тока нет. Никогда не проверяйте эти компоненты, не отключив сначала прибор от электросети и не разрядив конденсатор. Существует риск получить удар током. Замените магнетрон, если ваши тесты подтвердят его неисправность.

Конденсатор неисправен.

Конденсатор накапливает электричество для усиления напряжения. Если он неисправен, прибор сначала будет издавать много шума при работе, затем перестанет работать и, наконец, сгорит предохранитель. Никогда не проверяйте конденсатор, предварительно не разрядив его и не отключив прибор от электросети. Существует риск получить удар током. Следуйте инструкциям по безопасности, приведенным в верхней части страницы. Чтобы проверить конденсатор, отсоедините его разъемы и поместите наконечники щупов мультиметра (в режиме омметра) на его клеммы.Вы должны получить значение, которое постепенно увеличивается или постепенно уменьшается. Если это не так, необходимо заменить конденсатор.

Короткое замыкание высоковольтного диода

Высоковольтный диод состоит из восьми диодов. Из-за такой укладки высоковольтный диод нельзя проверить мультиметром. Один конец высоковольтного диода подключается к конденсатору, а другой — к заземлению корпуса вашей микроволновой печи. Если в диоде происходит короткое замыкание или утечка электричества, ваш прибор может издавать громкий шум, что может привести к перегоранию предохранителя или отключению цепи.

Купите микроволновый диод

Неисправен трансформатор

Трансформатор потребляет 230 вольт. и преобразует его в 2200 вольт, чтобы управлять магнетроном.Если он неисправен, микроволновая печь будет издавать много шума и может привести к отключению цепи или перегоранию внутреннего предохранителя. Если это произойдет, ваша микроволновая печь перестанет работать.

Сработал предохранительный термостат.

Защитный термостат предотвращает перегрев магнетрона вашей микроволновой печи за счет отключения электричества. Рядом с магнетроном вашей микроволновой печи будет установлен вентилятор. Убедитесь, что он работает правильно, чтобы убедиться, что он не является источником проблемы с перегревом.

Таймер заклинивает.

Таймер вашей микроволновой печи может быть механическим или электронным.Если таймер заклинило или его внутренние электрические контакты повреждены, ваша микроволновая печь больше не сможет работать. Вы можете сами изменить этот компонент. Тем не менее, прежде чем продолжить, убедитесь, что вы ознакомились с инструкциями по технике безопасности, приведенными в начале этого руководства по устранению неполадок.

Основная печатная плата (PCB) неисправна.

Основная печатная плата управляет всеми функциями вашей микроволновой печи (нагрев, элемент, свет и т. Д.). Если все остальное, описанное выше, было проверено, и проблема все еще не устранена, возможно, печатная плата нуждается в замене.Вы можете сделать это самостоятельно, если внимательно следите за инструкциями по безопасности, приведенными в начале этой статьи. В качестве альтернативы вы можете обратиться к услугам сертифицированного производителем инженера.

Замена диодов вашей микроволновой печи: как диагностировать проблемы, связанные с невозможностью приготовления пищи в микроволновой печи

Иногда микроволны не выходят из строя полностью из-за перегоревшего предохранителя или перегоревшего трансформатора. Вместо этого иногда ваша микроволновая печь может выполнять пассивные функции освещения, определения времени и даже вращения вращающегося подноса внутри, не нагревая при этом пищу.В этих обстоятельствах что-то мешает вашей микроволновой печи полностью использовать свою мощность.

Если у вас есть Frigidaire Gallery FGMV174KFB (2012), вы можете проверить функциональность каждой из этих частей с помощью мультиметра. В вашей микроволновой печи есть три части, которые в основном имеют дело с высоковольтной стороной вещей и подключаются к встроенному предохранителю: конденсатор, трансформатор и магнетрон. Вы можете проверить выпрямители или диоды вашего магнетрона, которые отвечают за преобразование электричества из переменного тока в постоянный.

Вы можете проверить каждый из трех компонентов сломанной микроволновой печи в наиболее удобном для вас порядке и в наиболее безопасном для вас порядке; конденсаторы и диоды являются наиболее частыми причинами проблем, и вы должны быть уверены, что обращаетесь с электрическими частями безопасно.

ВНИМАНИЕ: НЕ ПЫТАЙТЕСЬ БЕЗ ОПЫТА РЕМОНТА ПРИБОРА. ОБЯЗАТЕЛЬНО ОТКЛЮЧАЙТЕ МИКРОВОЛНОВЫЙ И РАЗРЯДНЫЙ КОНДЕНСАТОР ПЕРЕД РАБОТОЙ С ЛЮБЫМ ЭЛЕКТРИЧЕСКИМ КОМПОНЕНТОМ.

Процедура проверки диода или выпрямителя вашего магнетрона:

Возьмите девятивольтовую батарею и вставьте в стандартную комплектацию считыватели вашего вольтметра.Затем используйте зажимы gator, чтобы подключить диод к цепи последовательно с батареей, чтобы проверить напряжение. Диод или выпрямитель должны вызывать падение напряжения, в этом случае примерно на 3 В. Если вы читаете то же напряжение, что и батарея, значит, диод неисправен и его необходимо заменить.

Вы можете протестировать новый диод, выполнив ту же процедуру создания последовательной цепи, и убедиться в наличии соответствующего падения напряжения. Выпрямители могут выйти из строя, поэтому это частая причина неисправности микроволновой печи и бытовой техники.

Установка нового диода: 5304467670

Убедитесь, что сторона катода находится на земле, а сторона анода — на конденсаторе. Чрезвычайно важно подключить диод в правильном направлении, чтобы обеспечить безопасное и работающее соединение. На отрицательной стороне выпрямителя обычно будет полоса вокруг ближайшего края среднего компонента, чтобы обозначить, на какой стороне он находится; у него также будет заземляющий разъем, который выглядит как кружок на конце провода.На положительной стороне не будет полосы, а будет бит, идущий на конденсатор. Отрицательная сторона — это катодная сторона, а положительная — анодная. Убедитесь, что вы держите эти разные стороны ровно!

Другие возможные электрические проблемы с вашей микроволновой печью:

Если диод исправен и не требует замены, следующим лучшим компонентом для проверки является конденсатор, а затем высоковольтная сторона трансформатора. Трансформаторы может быть немного сложно проверить, потому что сторона высокого напряжения может быть сломана, в то время как клеммы низкого напряжения находятся в исправном состоянии.На этой части обратите внимание на почерневшие куски или следы дыма. Соединение высоковольтной обмотки с землей также должно иметь сопротивление ноль Ом, и если это не так, вы обнаружили неисправный компонент.

Как всегда, когда вы разбираете и заменяете детали в электрическом приборе, позаботьтесь о том, чтобы снова прикрепить детали в точности так, как вы их нашли, и используйте изолированные инструменты. Если вы будете работать с конденсатором микроволновой печи или рядом с ним, сделайте дополнительный шаг вручную разрядите его вместо того, чтобы надеяться, что напряжение исчезнет, если вы подождете от десяти до тридцати минут.А если вы хотите узнать больше о ремонте своей собственной микроволновой печи и крупной бытовой техники, ознакомьтесь с дополнительными статьями и руководствами по конкретным продуктам в Appliance Express.

РЕШЕНО: не нагревается, но имеет питание — Kenmore Microwave

Причина 1

Диод

Диод преобразует выходную мощность переменного тока трансформатора в постоянный ток, удваивая напряжение почти до 5000 вольт. Это высокое напряжение заставляет магнетрон нагревать пищу. Если диод перегорит, магнетрон не получит достаточного напряжения для работы, что предотвратит нагрев микроволн.Когда диод выходит из строя, он часто заметно перегорает. Осмотрите диод и, если он перегорел, замените его. Если проверка диода не дает результатов, проверьте его с помощью мультиметра, который использует 9-вольтовую батарею, или подключите 9-вольтовую батарею последовательно с диодом. Когда провода поменяны местами, диод должен иметь обрыв только в одном направлении. (Предупреждение: микроволновая печь может накапливать смертельное количество электричества в своем высоковольтном конденсаторе, даже после того, как микроволновая печь была отключена от сети. Из-за высокого рабочего напряжения и возможности поражения электрическим током замена электронных компонентов чрезвычайно опасна. в микроволновке.Замену диода должен выполнять только лицензированный специалист.)

Причина 2

Дверной выключатель

У большинства микроволновых печей есть три или четыре дверных выключателя. Когда дверца микроволновой печи закрывается, дверные переключатели срабатывают по очереди, чтобы обеспечить правильное закрытие дверцы. Если какой-либо из дверных переключателей выйдет из строя, микроволновая печь не запустится и не нагреется. Чтобы определить, неисправен ли какой-либо из дверных переключателей, используйте мультиметр для проверки каждого из переключателей на непрерывность. Если какой-либо из дверных выключателей не работает, замените его.(Предупреждение: микроволновая печь может накапливать тысячи вольт электричества в своем высоковольтном конденсаторе, даже после того, как микроволновая печь была отключена от сети. Из-за возможности поражения электрическим током замена электронных компонентов в микроволновой печи чрезвычайно опасна. Только лицензированный техник должен заменить дверной выключатель.)

Причина 3

Магнетрон

В магнетроне используется высоковольтная и сильноточная мощность постоянного тока для генерации микроволновой частоты, необходимой для приготовления пищи.Если магнетрон перегорит, микроволновка не нагреется. Магнетрон не подлежит ремонту — если магнетрон перегорел, его необходимо заменить.
