Содержание

Как проверить конденсатор в микроволновке с помощью мультиметра

В микроволновке имеется конденсатор, который накапливает заряд электричества и служит для выравнивания бросков напряжения при включенной печи. Он представляет собой деталь с двумя металлическими пластинами. В микроволновку устанавливаются конденсаторы различного типа в зависимости от ее конструкции и мощности. Деталь эта имеет большие размеры и весит до 100 г. В этой статье даются рекомендации, как проверить, работает конденсатор в СВЧ или он неисправен.

Проверка конденсатора

Сегодня микроволновые печи является распространенными приборами, применяемыми в быту. Во время эксплуатации микроволновки возникают случаи, когда необходимо проверить, работает ли конденсатор. Данная необходимость возникает при подозрении, что печь работает некорректно и со сбоями. Такую проверку можно выполнить своими руками, без привлечения специалистов. Но ее нужно производить очень осторожно, чтобы случайно не вышли из строя другие элементы СВЧ. Как же правильно осуществить тестирование устройства?

Как найти конденсатор в микроволновке

Первое, что нужно сделать при каких-либо манипуляциях с конденсатором, — отключить микроволновку от электросети в целях исключения негативного воздействия электрического тока на человека. Далее нужно открутить заднюю крышку СВЧ и снять панель, которая закрывает устройство. Найти деталь несложно, если знать, что он из себя представляет по внешнему виду. Обычно он расположен недалеко от трансформатора.

Несмотря на то, что микроволновая печь отключена от сети, есть риск поражения электрическим током, так как эта деталь его накапливает (до 2 кВ). Поэтому прибор необходимо разрядить на корпус. Для разрядки нужно замкнуть чем-нибудь его клеммы, например отверткой. Это наиболее распространенный способ, но считается, что он небезопасен для самого устройства. Только после разрядки прибора его можно подвергать различным манипуляциям. Личная безопасность прежде всего!

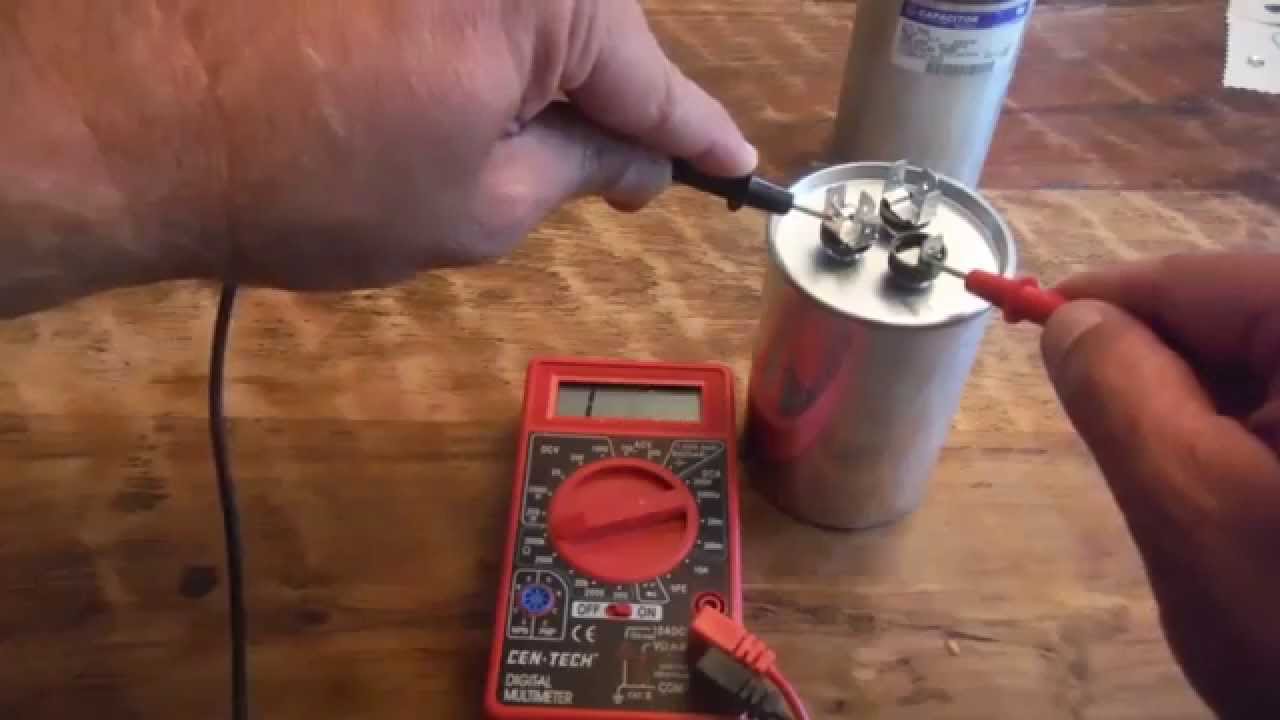

Использование мультиметра для проверки

Определить работоспособность конденсатора можно при помощи обычной лампочки мощностью от 40 Вт. Если во время касания проводов клемм устройства лампочка не загорается, но проскакивает искра, то оно находится в рабочем состоянии. Если один провод закрепить на клемме конденсатора, а второй – на его корпусе, можно проверить корпус на пробой. Если искра не обнаруживается, а лампочка не горит, то прибор находится в рабочем состоянии. Если же имеется искрение или лампочка горит вполнакала, то деталь нерабочая. Такой способ применим, если не имеется под рукой мультиметра.

Для более детальной диагностики конденсатора используется специальный прибор — мультиметр. Он предназначен для тестирования приборов и отдельных их деталей. Это устройство имеет два режима: мультиметра и омметра. В режиме «мультиметр» устройство работает на небольшом напряжении. В этом случае прибор покажет только отсутствие обрыва или же присутствие короткого замыкания (КЗ). Для детальной проверки тестер необходимо перевести в режим «омметр». Чтобы испытать конденсатор в этом режиме достаточно: снять крышку, снять клеммы, затем разрядить устройство, перевести прибор в режим «омметр» (сопротивление = 2000 кОм), затем проверить клеммы на отсутствие дефектов (так как плохой контакт влияет на достоверность измерений) и, наконец, соединить клеммы с деталью.

Модели используемого омметра:

Признаки исправного и неисправного конденсатора

Если устройство не работает, то значения на приборе или не изменяются, или имеют нулевое значение. Такой прибор больше непригоден для использования. Если конденсатор протек и имеется протечка электролита, то значение на дисплее будет показывать постоянное маленькое сопротивление. Такая деталь также подлежит замене, использовать ее уже нельзя. Прибор, пробитый вследствие короткого замыкания, показывает нулевое сопротивление на приборе и также подлежит утилизации.

Если при поверке устройства показания прибора изменяются от минимального до единицы, это означает, что деталь работает нормально. Его можно оставить в микроволновке для дальнейшего применения в работе. Для очередной проверки конденсатор необходимо разрядить снова.

Бывает, что деталь утрачивает только часть емкости. Она становится отличной от емкости на корпусе. В таком случае при диагностике необходим датчик, который имеется не в любом мультиметре. Обрыв вследствие механического воздействия случается не очень часто. Чаще возникают пробой или утрата емкости.

Проверку конденсаторов в СВЧ нужно производить своевременно, так как они являются ответственной деталью в СВЧ и непосредственно влияют на ее работоспособность.

Важно соблюдать все основные правила при поверке конденсатора в микроволновке для того, чтобы вовремя находить проблему в работе печи и устранить ее, не обладая специальными знаниями. Прежде, чем начинать диагностику и ремонт электроприборов, нужно обязательно удостовериться, что электропитание отключено.

Бытовая техника Микроволновая печь

Как проверить и разрядить высоковольтный конденсатор микроволновки

При массовом использовании в быту микроволновых печах СВЧ происходит и большое количество нарушений в их работе, поломки. Многих людей, кто столкнулся с этим, интересует, как проверить своими силами конденсатор микроволновки. Здесь можно узнать ответ на этот вопрос.

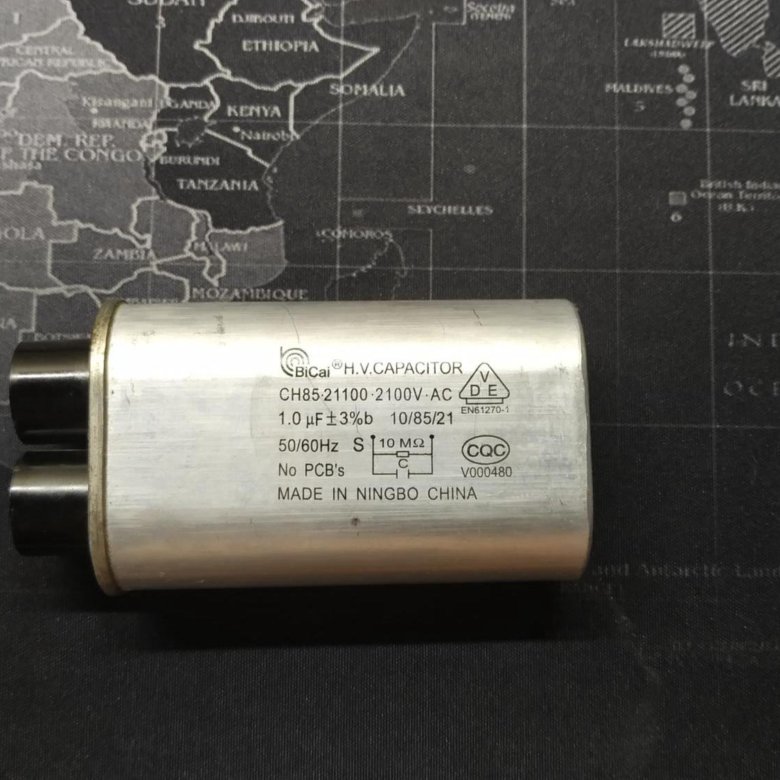

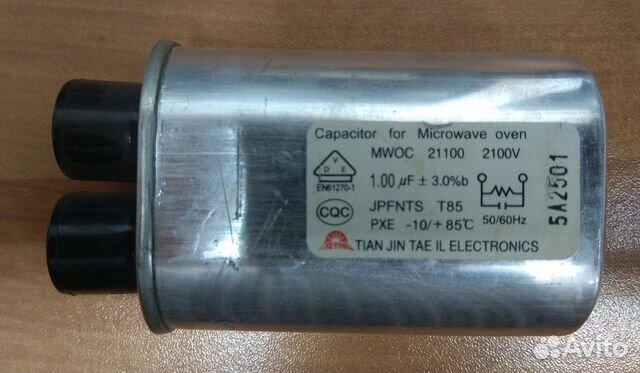

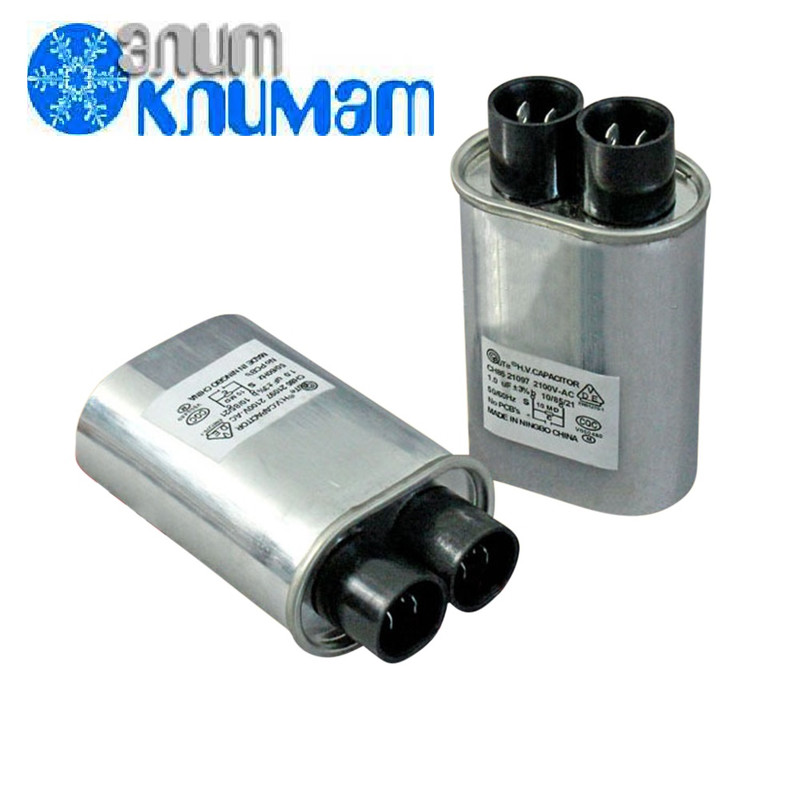

Конденсатор для микроволновки

Принцип устройства

Конденсатор является приспособлением, имеющим способность копить определенный заряд электричества. Он представляет собой две пластины из металла, установленные параллельно, между которыми находится диэлектрик. Увеличение площади пластин увеличивает накопленный заряд в устройстве.

Конденсаторы бывают 2-х видов: полярные и неполярные. Все полярные приспособления – электролитические. Емкость их от 0.1 ÷ 100000 мкФ.

При проверке полярного приспособления важно соблюдение полярности, когда плюсовая клемма присоединена к плюсовому выводу, а минусовая к минусовому.

Высоковольтными являются именно полярные конденсаторы, у неполярных – малая емкость.

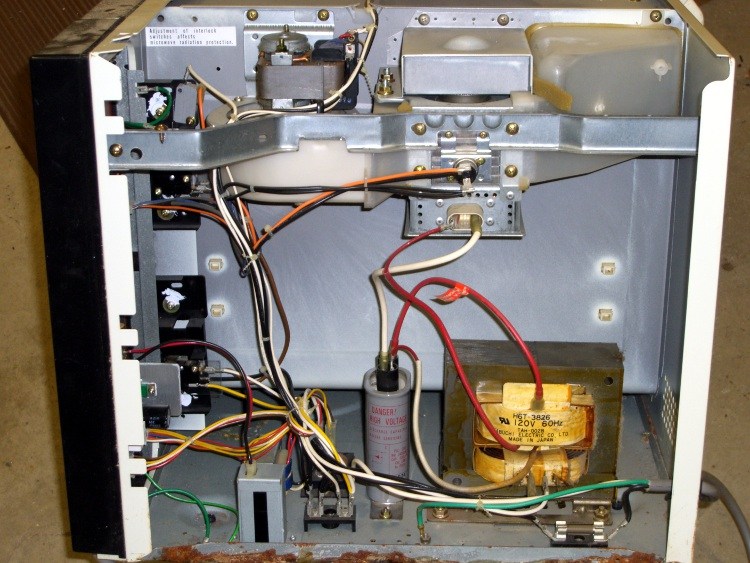

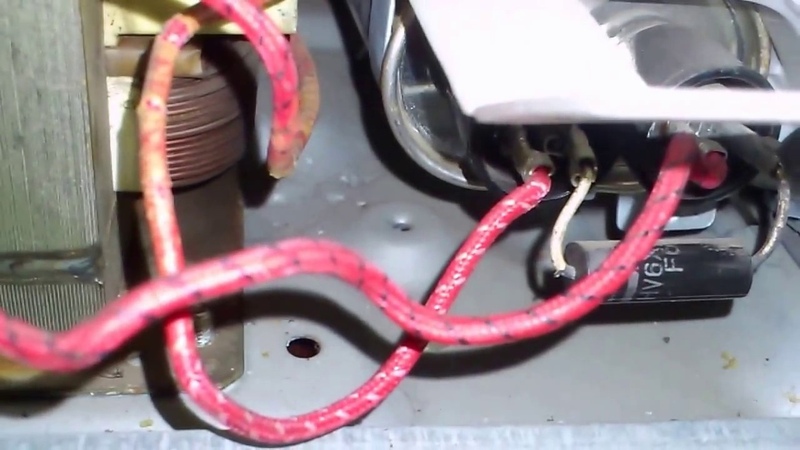

Микроволновка с указанием места расположения конденсатора

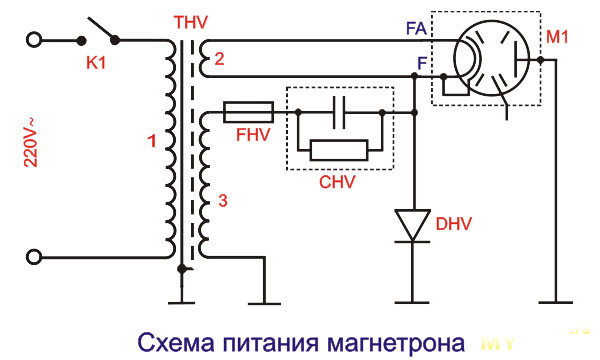

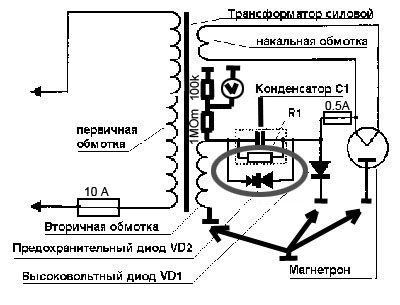

В цепь питания магнетрона микроволновки входит диод, трансформатор, конденсатор. Через них к катоду идет до 2-х, 3-х киловольт.

Конденсатор – это большая деталь весом до 100 гр. К нему присоединяется вывод диода, второй на корпусе. Вблизи блока размещается также цилиндр. Конкретно данный цилиндр представляет собой высоковольтный предохранитель. Он не должен допустить перегревание магнетрона.

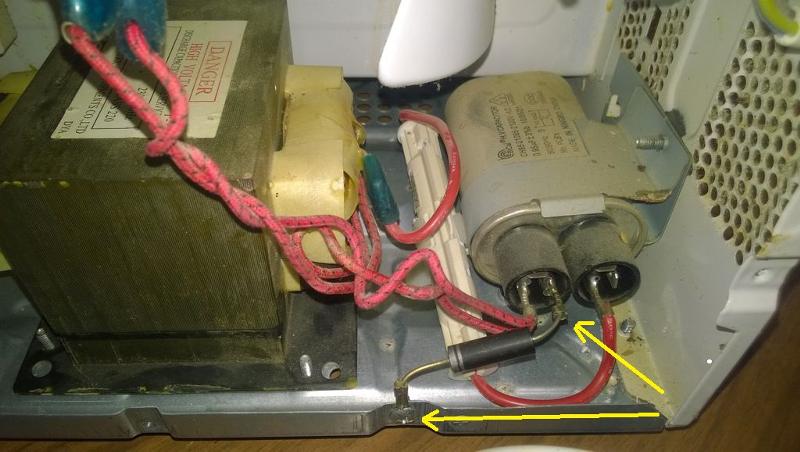

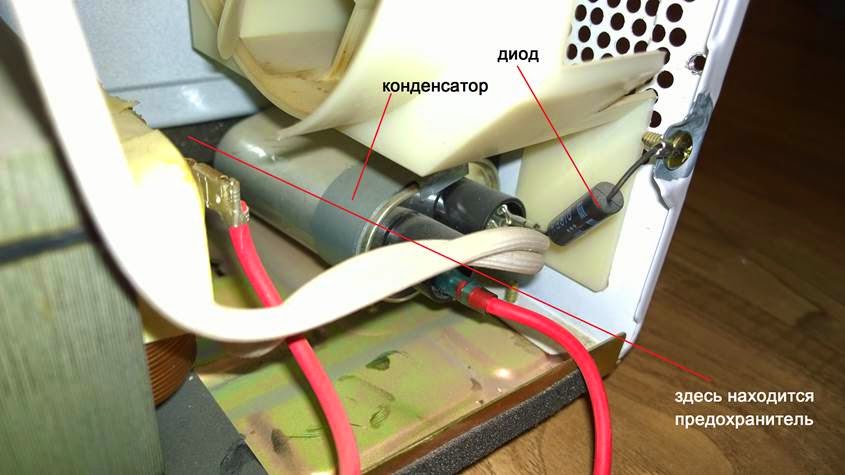

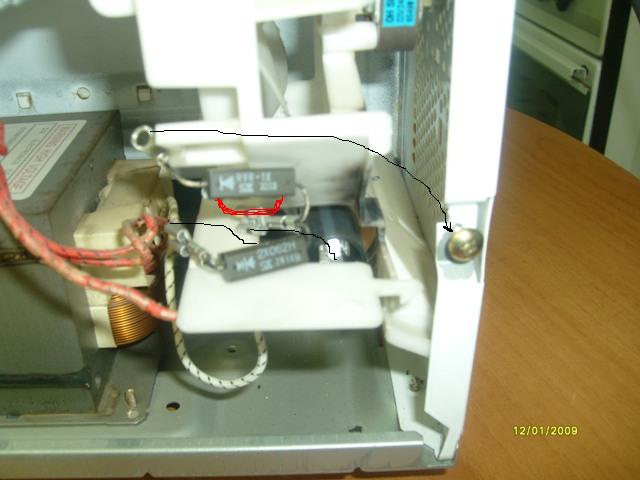

Расположение конденсатора

Как разрядить конденсатор в микроволновке

[adinserter block=»2″]

Разрядить его возможно такими способами:

Отключив от электросети, конденсатор разряжают, осмотрительно замкнув отверткой его клеммы. Хороший разряд свидетельствует о его исправном состоянии. Такой способ разрядки самый распространенный, хотя некоторые считают его опасным, способным нанести вред и разрушить приспособление.

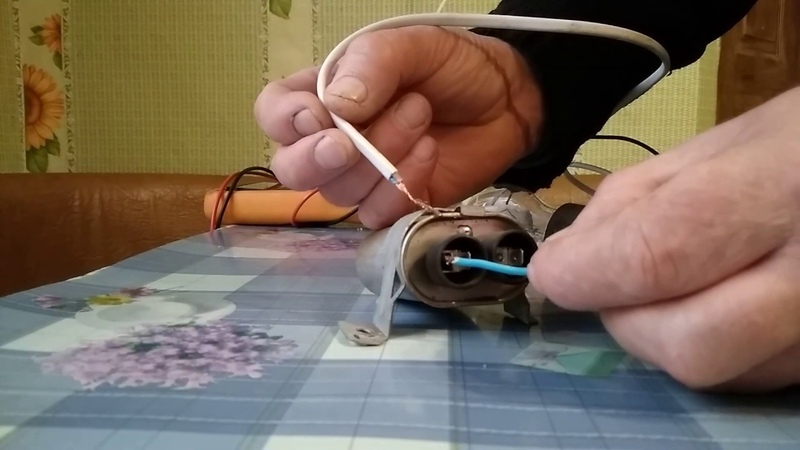

Разряд конденсатора отвертками

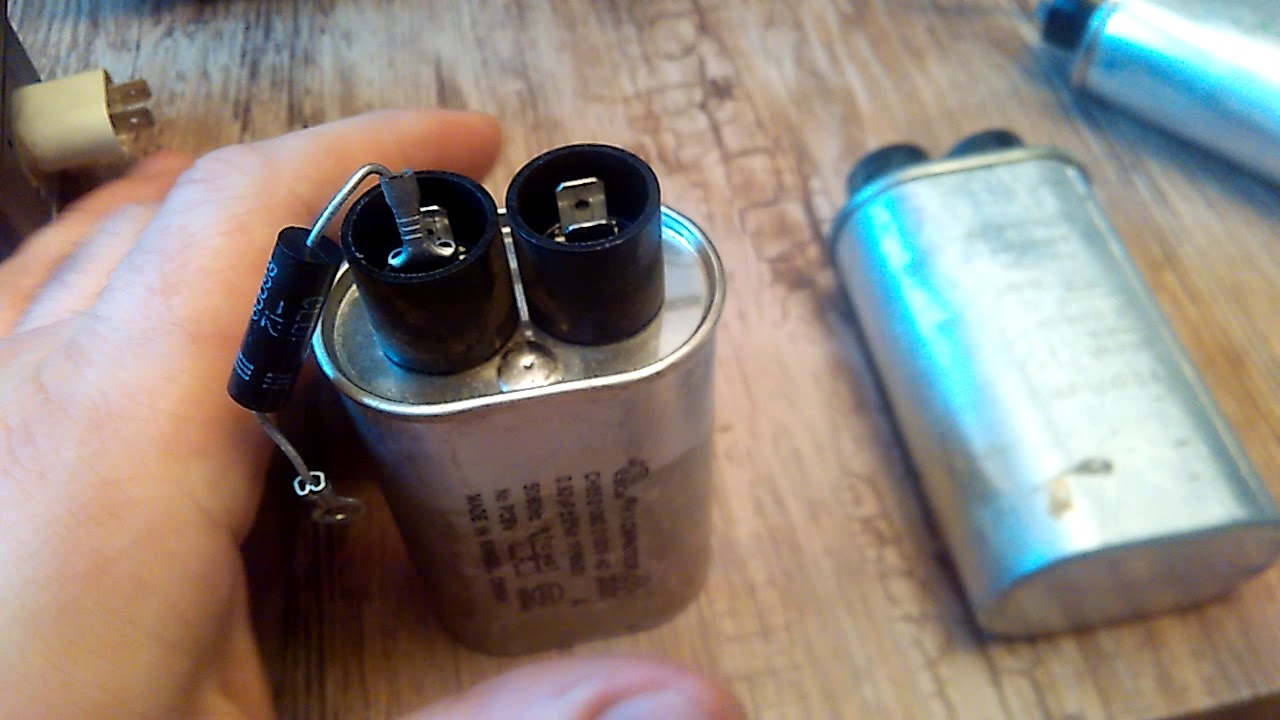

У высоковольтного конденсатора есть интегрированный резистор. Он работает для разряда детали. Приспособление располагается под высочайшим напряжением (2 кВ), и потому есть необходимость в его разряде в основном на корпус. Детали с ёмкостью более 100 мкФ и напряжением от 63V лучше разряжать через резистор 5-20 килоОм и 1 – 2 Вт. Для чего концы резистора объединяют с клеммами приспособления на некоторое количество секунд, чтобы снять заряд. Это необходимо для предотвращения возникновение сильной искры. Потому надо побеспокоиться об личной безопасности.

Как проверить высоковольтный конденсатор микроволновки

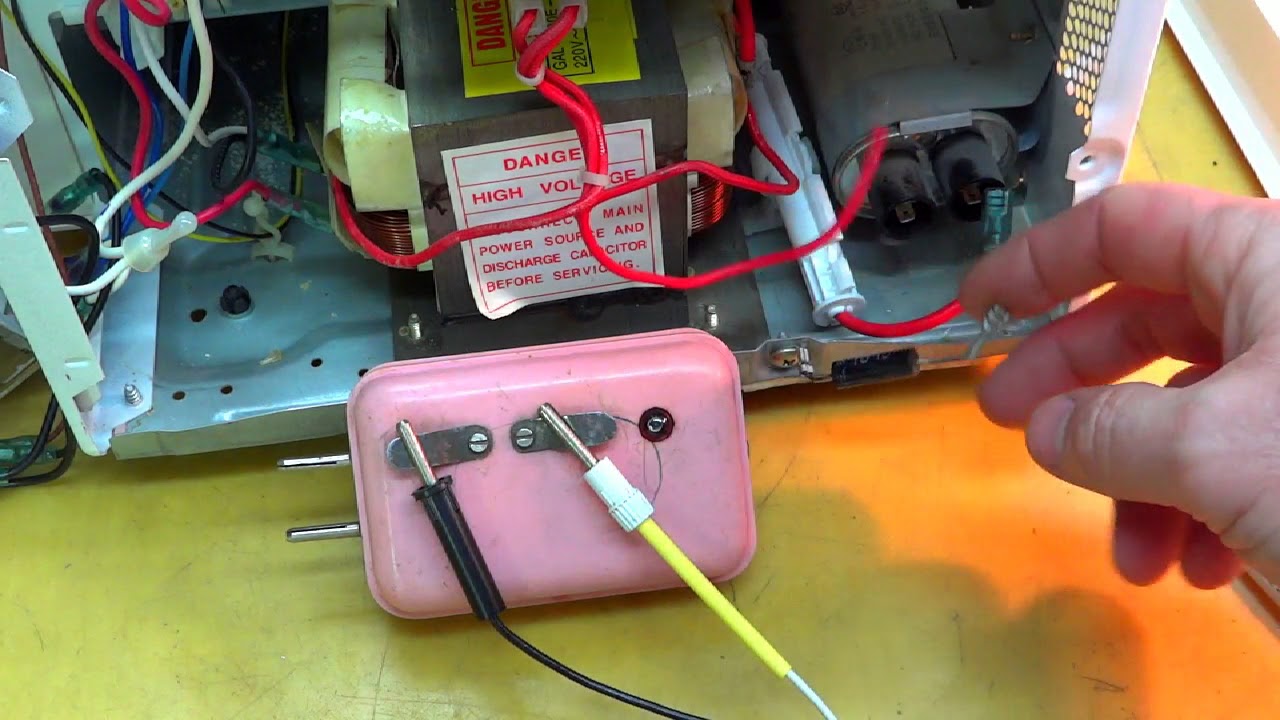

Высоковольтный конденсатор проверяют его подключением вместе с лампой 15 Вт Х 220 В. Дальше выключают объединенные конденсатор и лампочку из розетки. При рабочем состоянии детали лампа станет светиться в 2 раза меньше, чем обычно. При нарушениях в работе лампочка ярко светит или не светится вообще.

Проверка с лампочкой

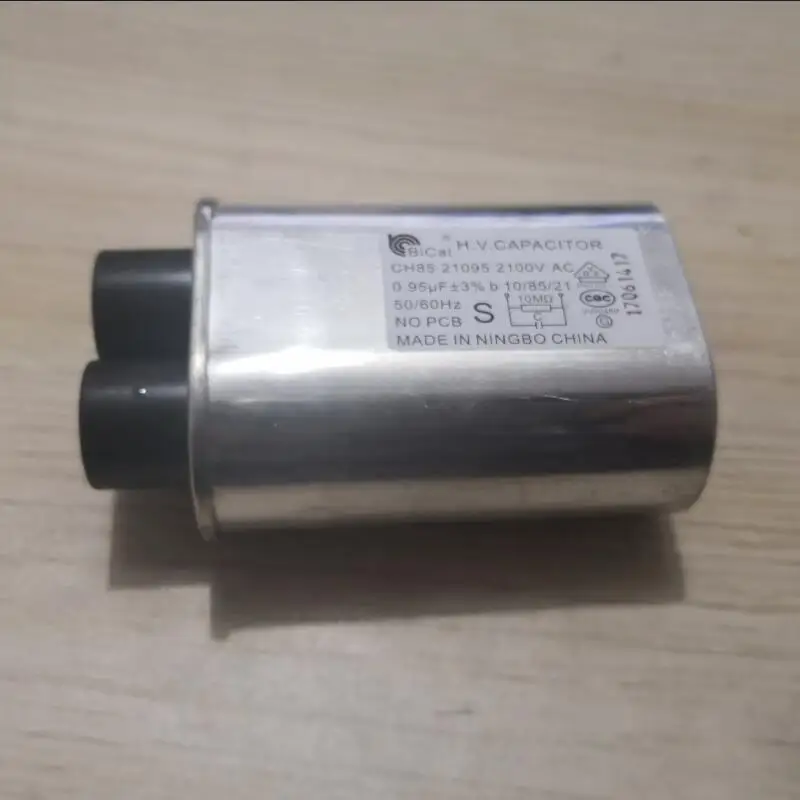

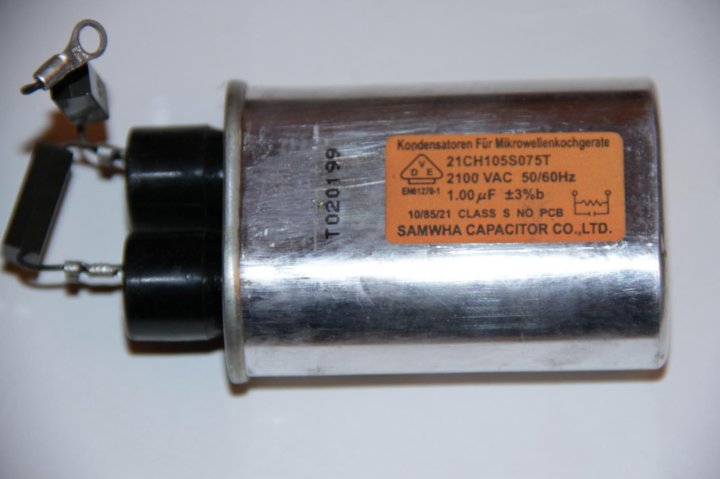

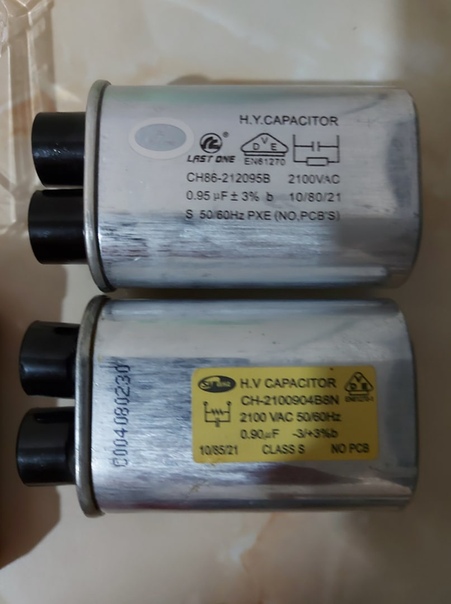

Конденсатор микроволновки имеет емкость 1.07 мф, 2200 в, потому испытать его с поддержкою мультиметра достаточно просто:

1. Необходимо подключить мультиметр так, чтобы измерять сопротивление, а именно наибольшее сопротивление. На устройстве сделать до 2000k.

2. Потом необходимо включить незаряженное приспособление к клеммам мультиметра, не дотрагиваясь их. При рабочем состоянии показания станут 10 кОм, переходящие в бесконечность (на мониторе 1).

3. Потом необходимо изменить клеммы.

4. Когда при включении его к устройству на мониторе мультиметра ничто не поменяется, это означает, приспособление в обрыве, когда будет нуль, означает, что в нем пробой. При показании в устройстве постоянного сопротивления, пусть небольшого значения, значит, в приспособлении есть утечка. Его необходимо сменить.

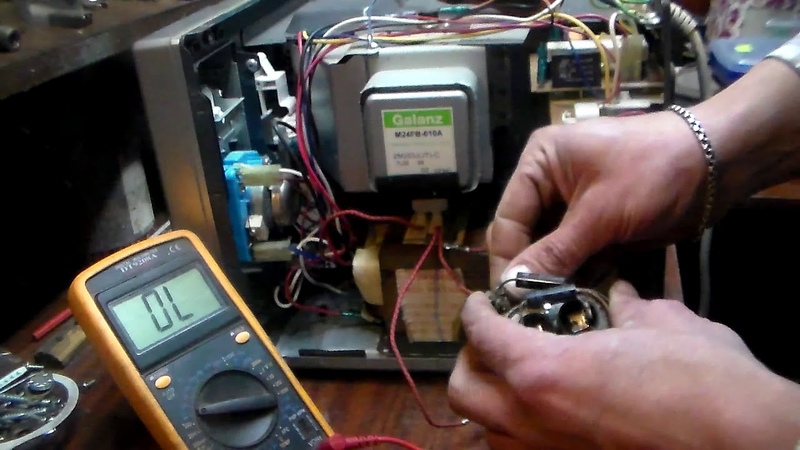

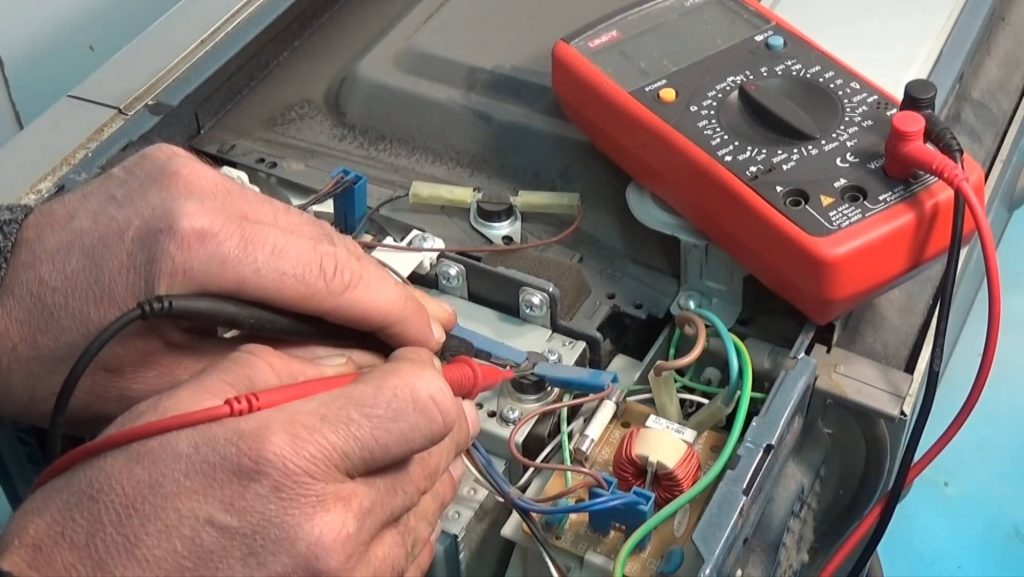

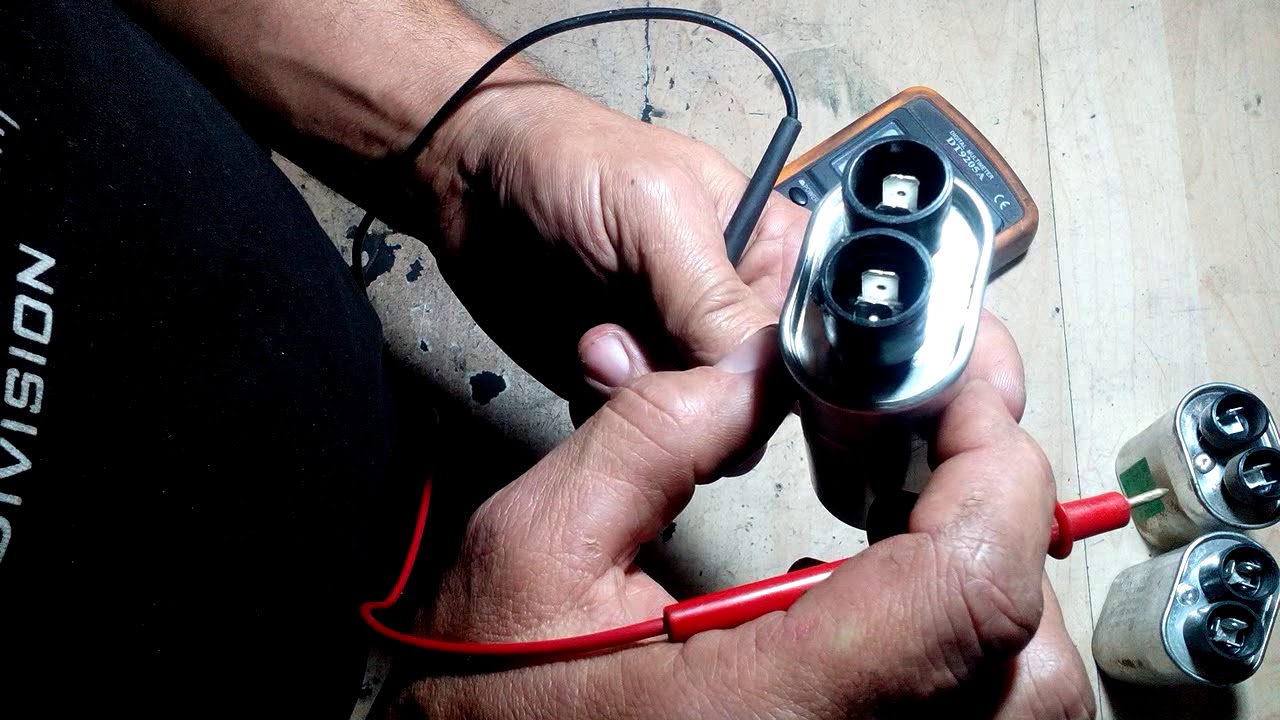

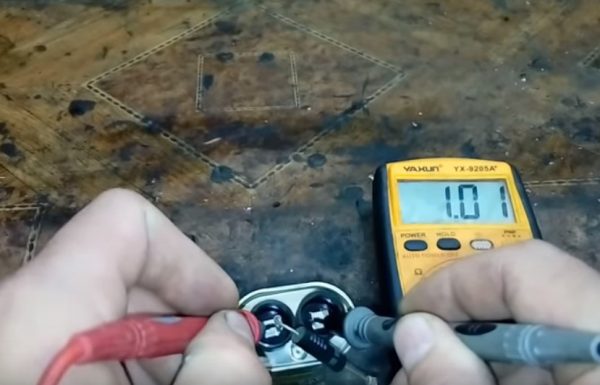

Проверка мультиметром

[adinserter block=»3″]

Проверка мультиметром

Эти испытания сделаны на невысоком напряжении. Часто неисправные приспособления не показывают нарушения на невысоком напряжении. Потому для испытания нужно применять или мегаомметр с напряжением одинаковым напряжению конденсатора, или будет нужен наружный источник высокого напряжения.

Мультиметром его элементарно так испытать невозможно. Он продемонстрирует лишь, что обрыва нет и короткое замыкание. Для этого необходимо в режиме омметра присоединить его к детали – в исправном состоянии он продемонстрирует невысокое сопротивление, которое за некоторое количество секунд вырастет по бесконечности.

Неисправный конденсатор имеет утечку электролита. Сделать определение емкости особым устройством не трудно. Надо его подключить, поставить на большее значение, и соприкоснуться клеммами к выводам. Сверить с нормативными. Когда отличия маленькие (± 15 %), деталь исправна, но когда их нет или значительно ниже нормы, значит, она пришло в негодность.

Для испытания детали омметром:

1. Надо снять наружную крышку и клеммы.

2. Разрядить его.

3. Переключить мультиметр для испытания сопротивления 2000 килоОм.

4. Исследуйте клеммы на присутствие механических дефектов. Плохой контакт станет негативно воздействовать на качество измерения.

5. Соедините клеммы с концами устройства и смотрите за числовыми измерениями. Когда числа начинают изменяться так: 1…10…102.1, означает, что деталь в рабочем состоянии. Когда значения не изменяются или появляется нуль, значит приспособление в нерабочем состоянии.

6. Для другого испытания приспособление надо разрядить и снова подтвердить.

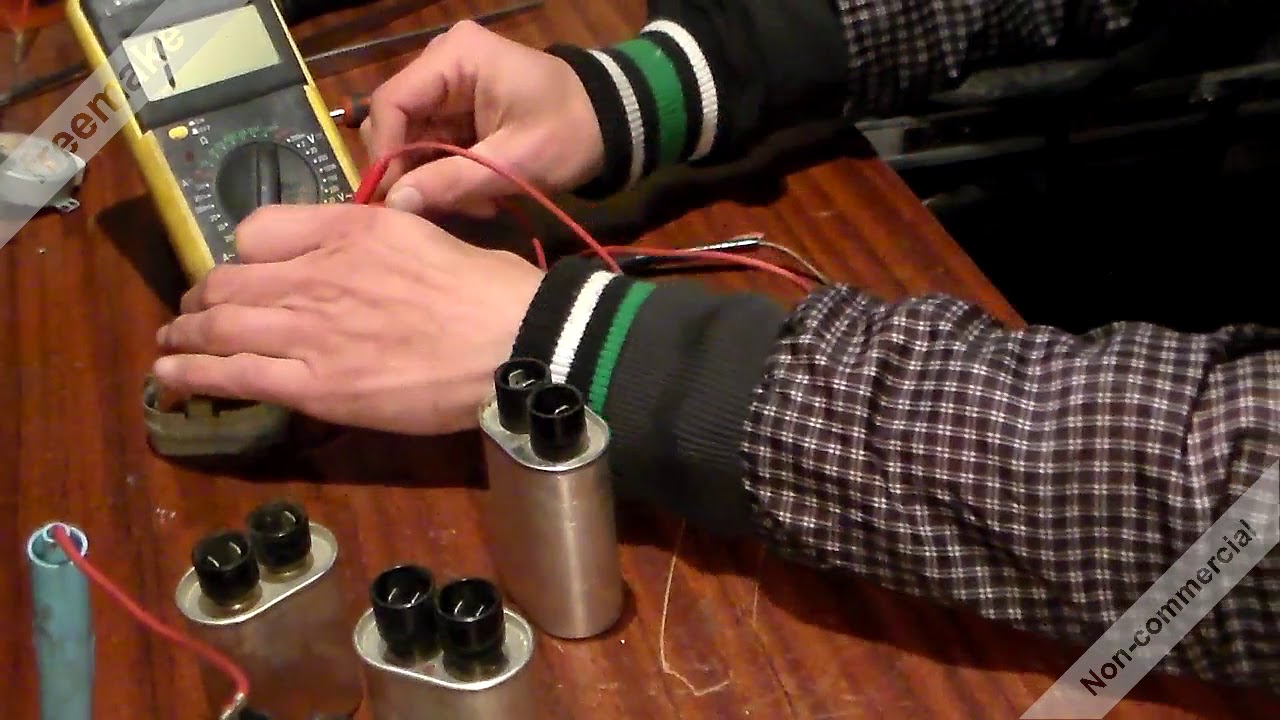

Проверка омметром

Проверка омметром

[adinserter block=»4″]

Испытать конденсатор для обнаружения нарушений в работе возможно и тестером. Для этого надо настроить измерения в килоОм, и смотреть за испытанием. При соприкосновении клемм сопротивление должно снизиться практически до нулевой отметки, и за несколько секунд подрасти до показания на табло 1. Наиболее замедленным этот процесс будет, когда включить замеры на 10-ки и сотки килоОм.

Работа по проверке конденсатора

Проходные конденсаторы магнетрона в микроволновке проходят проверку тоже тестером. Надо тронуть выводами устройства вывод магнетрона и его корпуса. Когда на табло будет 1 — конденсаторы исправны. При появлении показаний сопротивления означает, что один из них пробит или в утечке. Их надо сменить на новые детали.

Проверка исправности проходных конденсаторов

[adinserter block=»5″]

Одной из причин нарушений работы конденсатора есть утрата части емкости. Она становится другой, не так, как на корпусе.

Найти это нарушение при поддержке омметра трудно. Нужен датчик, который есть не в каждом мультиметре. Обрыв в детали бывает при механических воздействиях не так часто. Значительно чаще происходит нарушения за счет пробоя и утраты емкости.

Микроволновка не производит нагревание микроволной из-за того, что в детали есть утечка, которая не обнаруживается обыкновенным омметром. Потому надо целенаправленно испытать деталь при поддержке мегомметра с использованием высокого напряжения.

Действия при испытании будут следующие:

  1. Нужно поставить наибольший предел измерения в режиме омметра.
  2. Щупами измерительного устройства дотрагиваемся до выводов детали.
  3. Когда на табло отражается «1», показывает нам, что сопротивление более 2-ух мегаом, следственно, в рабочем состоянии, в другом варианте мультиметр продемонстрирует меньшее значение, что значит, что деталь в нерабочем состоянии и пришла в негодность.

Перед тем как начинать починку всех электроустройств, нужно удостовериться, что нет питания.

После проверки деталей надо принимать меры к замене тех из них, которые находятся в нерабочем состоянии, новыми, более совершенными.

Разряд конденсатора на корпус

Как проверить конденсатор свч мультиметром

1. 2.7. Проверка компонентов

Отключайте сетевой шнур печи от питающей розетки каждый раз перед тем, как снять кожух. Начинайте любые работы внутри печи только после того, как разрядите высоковольтный конденсатор и отключите провода от первичной обмотки высоковольтного трансформатора.

При проверке и настройке микроволнового блока печи ее следует нагрузить, вставив чашу с 1 литром воды в печь.

Проверка выходной мощности СВЧ печи

  1. Поместите емкость с 200 мл воды (температура 10. 18 °С) на вращающийся поднос.
  2. Установите полную выходную мощность печи и включите ее на 5 минут.
  3. Для исправной печи температура воды после этого должна превышать 80 °С.

Для проверки работы гриля:

  1. Поместите пищу, подходящую для приготовления грилем, и включите гриль на 5 мин.
  2. При исправном гриле после этого его поверхность должна быть красного цвета.

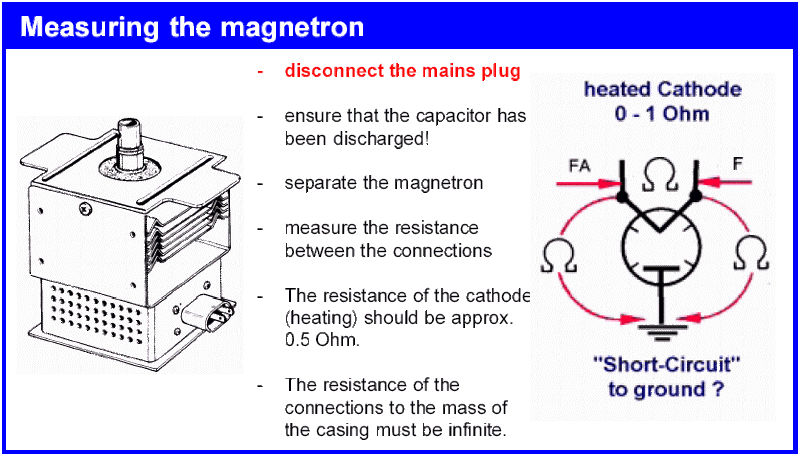

Магнетрон микроволновой печи

  1. Сопротивление между выводами накала должно быть менее 1 Ом.
  2. Сопротивление утечки накал—корпус должно быть «бесконечность» (прибор включен на предел R x 1000).

Если ремонт был связан с демонтажем или заменой магнетрона, при обратной установке магнетрона в печь обратите особое внимание на отсутствие повреждений и правильную установку изолирующей прокладки.

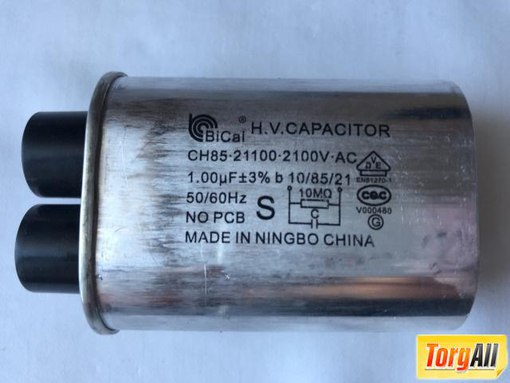

Высоковольтный конденсатор микроволновой печи

Измеряется утечка между выводами конденсатора и каждым выводом и корпусом конденсатора. Во всех случаях мультиметр, включенный в режим R x 1000, должен показывать бесконечность.

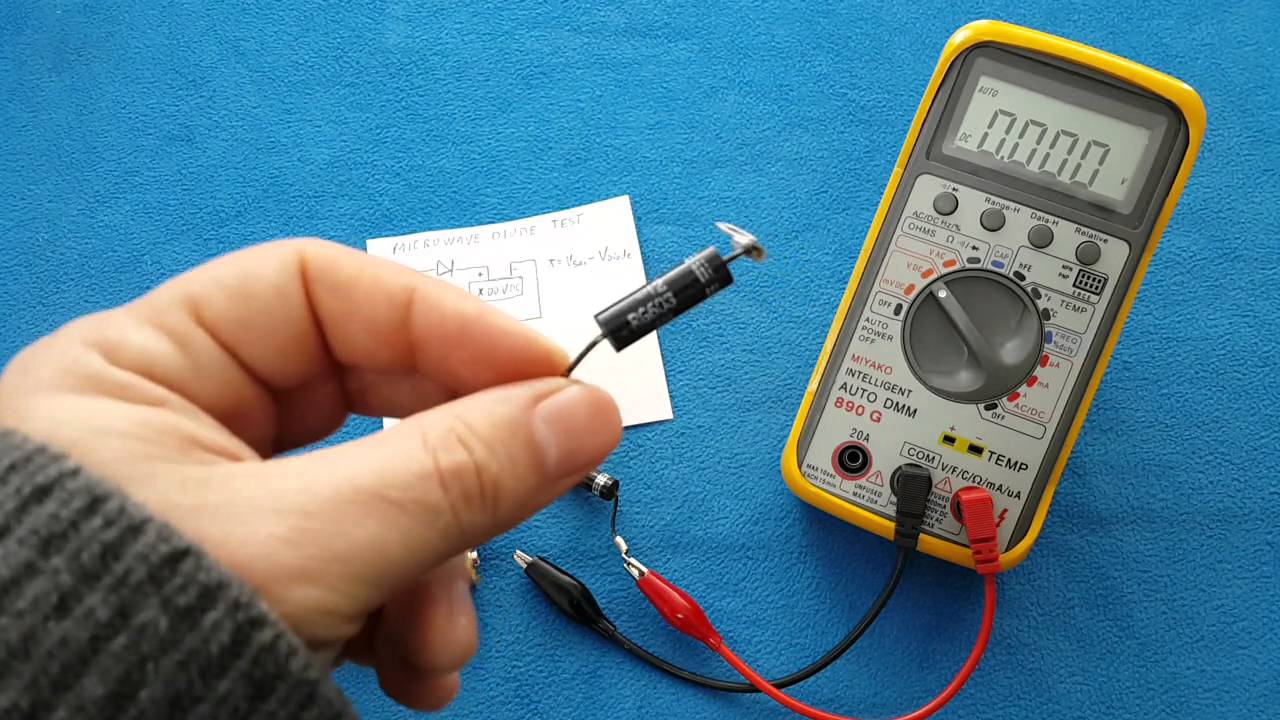

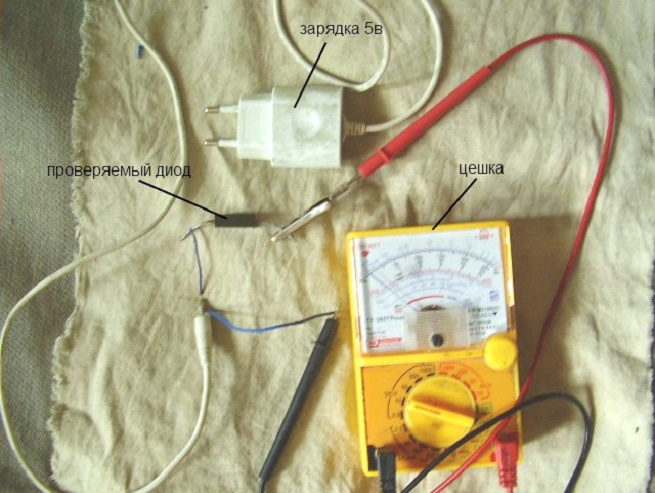

Высоковольтный диод микроволновой печи

Измеряется его сопротивление в прямом и обратном направлении. При этом мультиметр включается в режим R x 1000. При подсоединении «+» вывода мультиметра к аноду диода (измерение сопротивления диода в прямом направлении) прибор должен показать конечную величину сопротивления. При подключении «-» вывода мультиметра к аноду диода (измерение сопротивления диода в обратном направлении) прибор должен показать бесконечность. Следует использовать измеритель с источником питания не менее 9 В. Косвенным признаком, указывающим на возможную неисправность высоковольтного диода, является нагрев высоковольтного конденсатора. В этом случае, если высоковольтный конденсатор исправен, следует заменить высоковольтный диод.

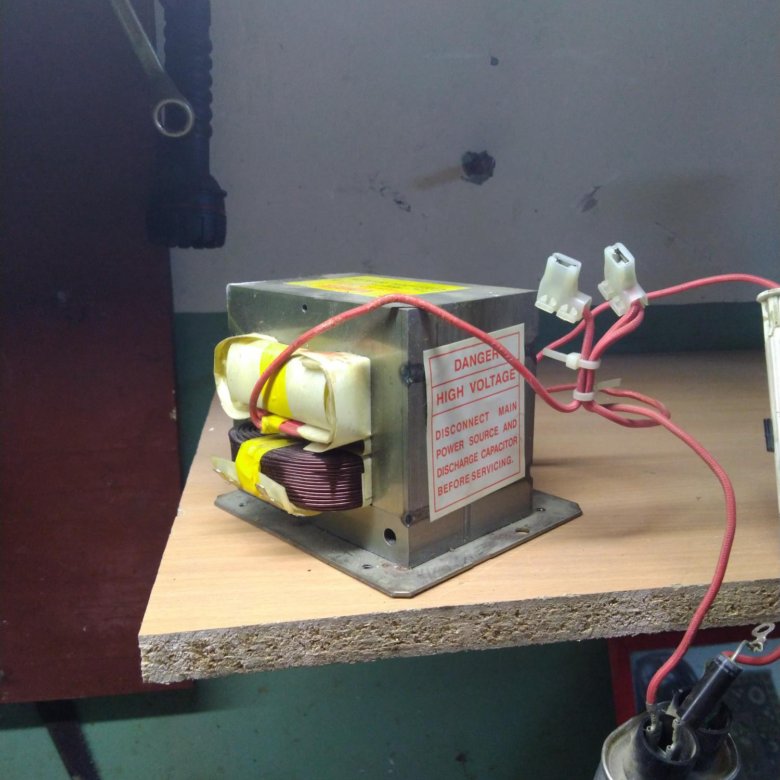

Высоковольтный трансформатор микроволновой печи

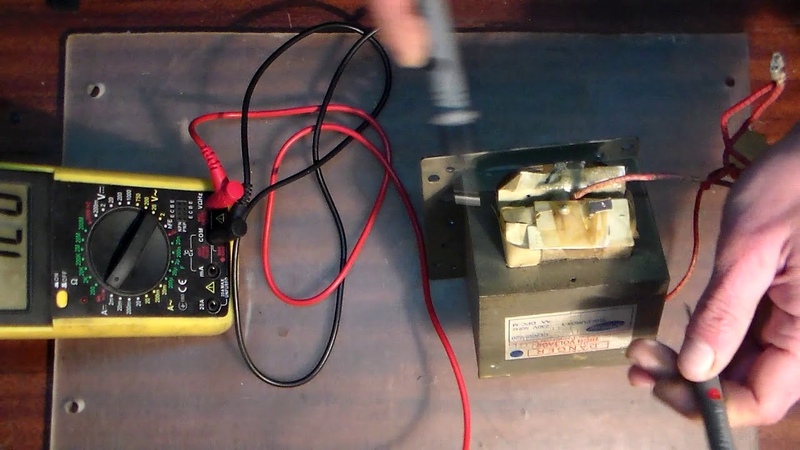

Традиционным методом проверки исправности трансформатора является измерение напряжений на его обмотках. Однако, в случае с высоковольтными трансформаторами СВЧ-печей такой подход неприменим из-за присутствия опасного напряжения величиной около 2 кВ на вторичной обмотке трансформатора. В связи с этим все фирмы-изготовители СВЧ-печей рекомендуют проверять исправность высоковольтного трансформатора путем измерения сопротивления его обмоток. Сопротивления обмоток высоковольтного трансформатора для каждого типа печи приведены в разделе, посвященном этой печи.

Для измерения сопротивлений обмоток трансформатор следует отключить от всех подходящих к нему проводов и проверить соответствие сопротивления его обмоток приведенному в таблице отдельно для каждого вида печи. Кроме того, следует проверить мегомметром (либо тестером, включенным на предел измерения сопротивления R x 1000) сопротивление изоляции между обмотками трансформатора, а также сопротивление изоляции между обмотками трансформатора и шасси.

Признаками, указывающими на неисправность трансформатора, являются:

  1. характерный гул;
  2. чрезмерный нагрев трансформатора;
  3. обугливание катушки трансформатора;
  4. запах гари из высоковольтной части печи.

Часто такое состояние может быть вызвано отказом высоковольтного диода или конденсатора либо пробоем внутри магнетрона. Поэтому замена трансформатора производится только после проверки всех высоковольтных элементов печи.

Еще один способ проверки качества высоковольтного трансформатора сводится к измерению тока холостого хода. При этом от трансформатора отключаются провода, подходящие к на-кальной и вторичной обмотке, а последовательно с первичной обмоткой включается амперметр переменного тока. Амперметр устанавливается на диапазон измерения 1 А. После этого на первичную обмотку трансформатора через амперметр подают номинальное питающее напряжение 220 В, 50 Гц. В исправном трансформаторе (без межслойных и межобмоточных замыканий) ток холостого хода первичной обмотки должен быть в диапазоне 0,3. 0,5 А. Превышение током холостого хода величины 1 . 2 А свидетельствует о неисправности трансформатора.

Предохранитель микроволновой печи

Мультиметр должен показывать сопротивление предохранителя, близкое к нулю. Если предохранитель сгорел, следует до замены предохранителя проверить первичный, вторичный и защитный выключатель. Если предохранитель сгорел из-за неправильной работы выключателя, следует заменить выключатель до установки нового предохранителя. Следует устанавливать предохранитель только того же типа и номинала, что и у сгоревшего.

Нагреватель микроволновой печи

До начала измерений следует отключить от них провода, а также дождаться остывания нагревателя. Сопротивление нагревателя должно составлять в разных типах печей 30. 50 Ом при температуре 20. 30 °С. Сопротивление утечки с выводов нагревателя на шасси печи измеряется специальным мегомметром с выходным напряжением 500 В и пределом измерения сопротивления 100 МОм. Сопротивление утечки должно быть не менее 500 кОм.

Термостаты магнетрона и гриля микроволновой печи

Должны иметь сопротивление около нуля при температуре 10. 150 °С и бесконечное сопротивление при температуре более 120. 150 °С. Температура может быть разной для термостатов из печей разных производителей.

Транзисторы электронного блока управления

В СВЧ-печах применяются транзисторы двух типов:

  • обычные п-р-п- и р-п-р-транзисторы;
  • коммутирующая микросборка из п-р-п- или р-п-р-транзистора.

Отличие заключается в наличии в микросборках двух резисторов — между базой и эмиттером транзистора и между базой транзистора сборки и ее внешним выводом. Использование резисторов в микросборках позволяет непосредственно подключать их к выводам процессора управления и тем самым уменьшать количество элементов на печатной плате блока управления. Для сравнения результаты «прозвонки» тестером транзистора и микросборки приведены в табл. 1.1.

  1. Cледует производить после любого обслуживания печи.
  2. После отключения проводов с элементов правильно установите их на прежнее место.
  3. При рассоединении разъемов или соединителей следует тянуть не за провода, а за соединители.

Мультиметр – это электроизмерительное устройство с различными функциями. С его помощью можно проверять напряжение, силу тока, а также производные от этих величин – сопротивление и емкость. С помощью мультиметра можно проверить и работоспособность различных электронных компонентов. В этой статье мы с вами узнаем, как проверить мультиметром конденсатор и его емкость.

Конденсатор и емкость

Конденсаторы используются практически во всех микросхемах и являются частой причиной ее неработоспособности. Так что в случае неисправности устройства следует проверять в первую очередь именно этот элемент.

Виды конденсаторов по типу диэлектрика:

  • вакуумные;
  • с газообразным диэлектриком;
  • с неорганическим диэлектриком;
  • с органическим диэлектриком;
  • электролитические;
  • твердотельные.

Обычно используются электролитические конденсаторы

Основные неисправности конденсаторов:

  • Электрический пробой. Обычно вызван превышением допустимого напряжения.
  • Обрыв. Связан с механическими повреждениями, встрясками, вибрациями. Причиной может служить некачественная конструкция и нарушение эксплуатационных условий.
  • Повышенные утечки. Сопротивление между обкладками изменяется, и это приводит к низкой емкости конденсатора, которая не способна сохранять заряд.

Все эти причины приводят к тому, кто конденсатор становится непригодным для дальнейшего использования.

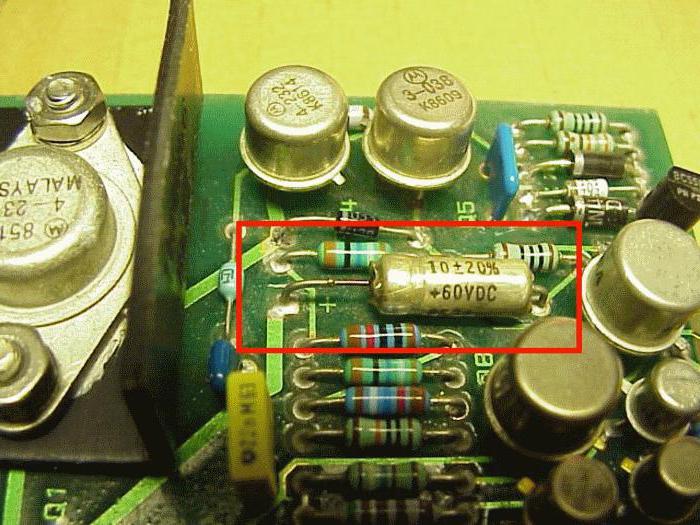

В данном случае присутствует протечка электролита

Перед проверкой конденсатора

Т.к. конденсаторы накапливают электрический заряд, перед проверкой их следует разряжать. Это можно сделать отверткой – жалом нужно прикоснуться к выводам, чтобы образовалась искра. Затем можно прозванивать компонент. Проверку конденсатора можно сделать как мультитестером, так и при помощи лампочек и проводов. Первый способ является более надежным и дает более точные сведения об электронном элементе.

До начала проверки следует осмотреть конденсатор. Если он имеет трещины, нарушение изоляции, подтеки или вздутие, поврежден внутренний электролит и прибор сломан. Его нужно поменять на работающее устройство. При отсутствии внешних повреждений придется использовать мультиметр.

Перед проведением измерений нужно определить вид конденсатора – полярный или неполярный. У первого обязательно должна соблюдаться полярность, иначе прибор выйдет из строя. Во втором случае определение плюсового и минусового выходов не требуется, но измерения будут проводиться по другой технологии.

Определить полярность можно по метке на корпусе. На детали должна быть черная полоса с обозначением нуля. Со стороны этой ножки расположен отрицательный контакт, а с противоположной – положительный.

Измерение емкости в режиме сопротивления

Переключатель мультиметра следует установить в режим сопротивления (омметра). В этом режиме можно посмотреть, есть ли внутри конденсатора обрыв или короткое замыкание. Для проверки неполярного конденсатора выставляется диапазон измерений 2 МОм. Для полярного изделия ставится сопротивление 200 Ом, так как при 2 МОм зарядка будет производиться быстро.

Сам конденсатор нужно отпаять от схемы и поместить его на стол. Щупами мультиметра нужно коснуться выводов конденсатора, соблюдая полярность. В неполярной детали соблюдать плюс и минус не обязательно.

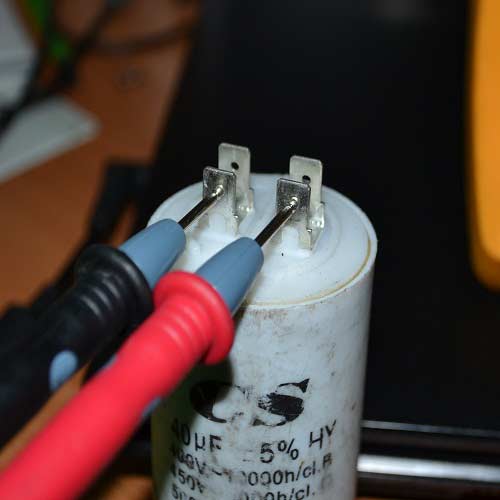

Измерение в режиме сопротивления

Когда щупы прикоснутся к ножкам, на дисплее появится значение, которое будет возрастать. Это вызвано тем, что мультитестер будет заряжать компонент. Через некоторое время значение на экране достигнет единицы – это значит, что прибор исправен. Если при проверке сразу же загорается 1, внутри устройства произошел обрыв и его следует заменить. Нулевое значение на дисплее говорит о том, что внутри конденсатора произошло короткое замыкание.

Если проверяется неполярный конденсатор, значение должно быть выше 2. В ином случае прибор является не рабочим.

Аналоговое устройство

Вышеописанный алгоритм подходит для цифрового тестера. При использовании аналогового устройства проверка производится еще проще – нужно наблюдать лишь за ходом стрелки. Щупы подключаются так же, режим – проверка сопротивления. Плавное перемещение стрелки свидетельствует о том, что конденсатор исправен. Минимальное и максимальное значение при подключении говорят о поломке электронной детали.

Важно отметить, что проверка в режиме омметра производится для деталей с емкостью выше 0Ю25 мкФ. Для меньших номиналов используются специальные LC-метры или тестеры с высоким разрешением.

Измерение емкости конденсатора

Емкость является основной характеристикой конденсатора. Она указывается на внешней оболочке прибора, и при наличии тестера можно замерить реальное значение и сравнить его с номиналом.

Переключатель мультиметра переводится в диапазон измерений. Значение ставится равное или близкое к номиналу, указанному на компоненте. Сам конденсатор устанавливается в специальные отверстия –CX+ (если они есть на мультиметре) или с помощью щупов. Подключаются щупы так же, как и при измерении в режиме сопротивления.

При подключении щупов на мониторе должно появиться значение сопротивления. Если оно близко к номинальной характеристике, конденсатор исправен. Когда расхождение полученного и номинального значений отличаются более чем на 20% , устройство пробито, и его нужно поменять.

Измерение емкости через напряжение

Проверка работоспособности детали может производиться и при помощи вольтметра. Значение на мониторе сравнивается с номиналом, и из этого делается вывод об исправности устройства. Для проверки нужен источник питания с меньшим напряжением, чем у конденсатора.

Соблюдая полярность, нужно подключить щупы к выводам на несколько секунд для зарядки. Затем мультиметр переводится в режим вольтметра и проверяется работоспособность. На дисплее тестера должно появиться значение, схожее с номинальным. В ином случае прибор сломан.

Другие способы проверки

Можно проверить конденсатор, не выпаивая его из микросхемы. Для этого нужно параллельно подключить заведомо исправный конденсатор с такой же емкостью. Если устройство будет работать, то проблема в первом элементе, и его следует поменять. Такой способ применим только в схемах с небольшим напряжением!

Иногда проверяют конденсатор на искру. Его нужно зарядить и металлическим инструментом с заизолированной рукояткой замкнуть выводы. Должна появиться яркая искра с характерным звуком. При малом разряде можно сделать вывод, что деталь пора менять. Проводить данное измерение нужно в резиновых перчатках. К этому методу прибегают для проверки мощных конденсаторов, в том числе пусковых, которые рассчитаны на напряжение более 200 Вольт.

Использовать способы проверки без специальных приборов нежелательно. Они небезопасны – при малейшей неосторожности можно получить электрический удар. Также будет нарушена объективность картины – точные значения не будут получены.

Сложности проверки

Основной сложностью при определении работоспособности конденсатора мультиметром является его выпаивание из схемы. Если оставить компонент на плате, на измерение будут влиять другие элементы цепи. Они будут искажать показания.

В продаже существуют специальные тестеры с пониженным напряжением на щупах, которые позволяют проверять конденсатор прямо на плате. Малое напряжение сводит к минимуму риск повреждения других элементов в цепи.

Как проверить емкость – видео ролики в Youtube

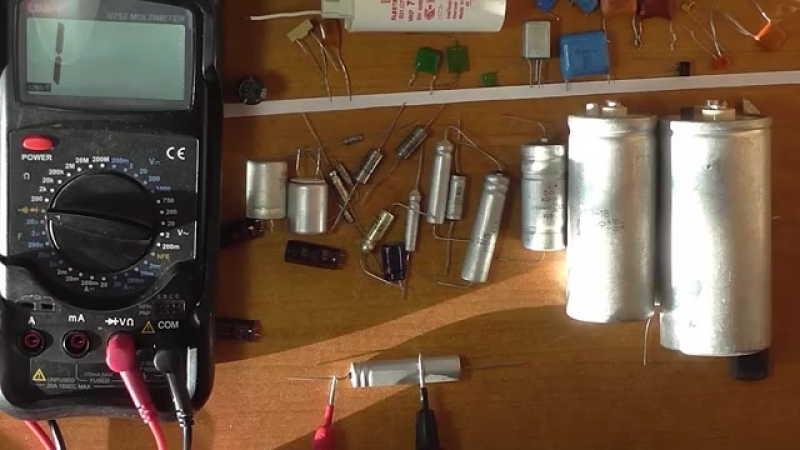

Отличное видео с описанием процесса проверки конденсаторов и поиска неисправностей от популярных ютуб-блогеров.

Любая техника выходит из строя и микроволновые печи в том числе. Внешний вид может не подавать сигналов о проблеме. Холодная или слегка теплая пища после разогрева — тревожный признак. Нужно проверить магнетрон в микроволновке.

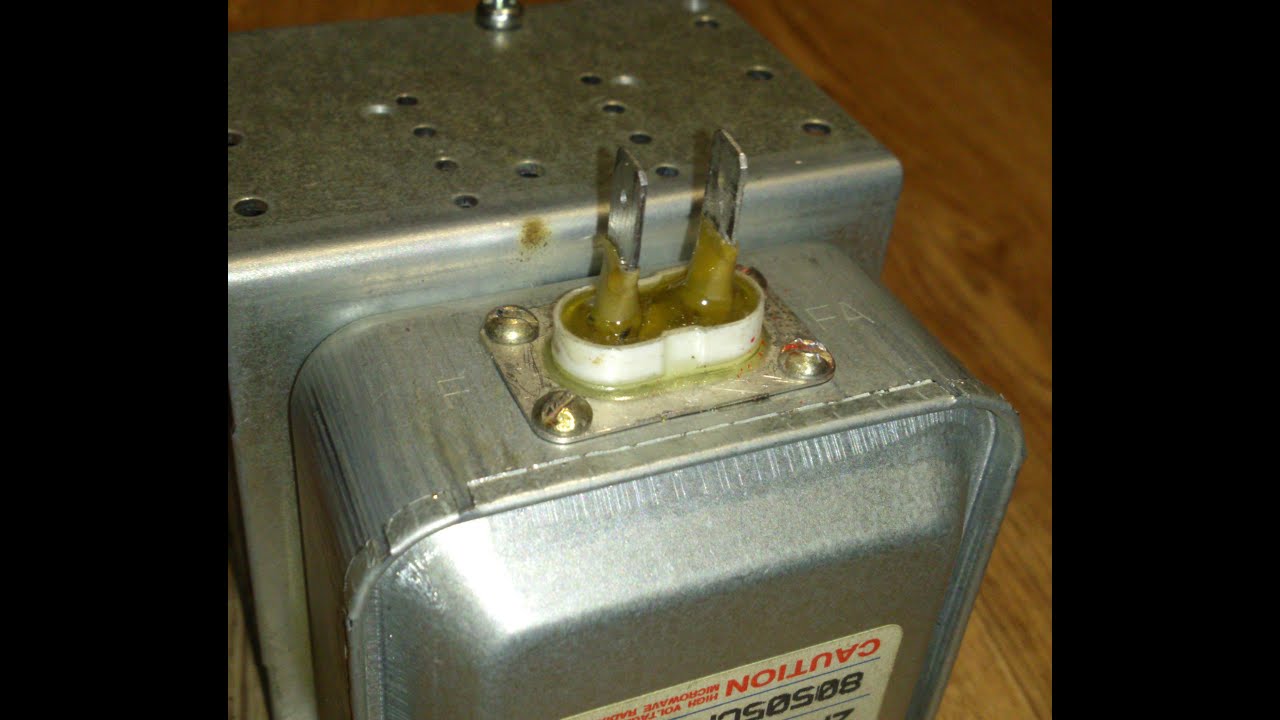

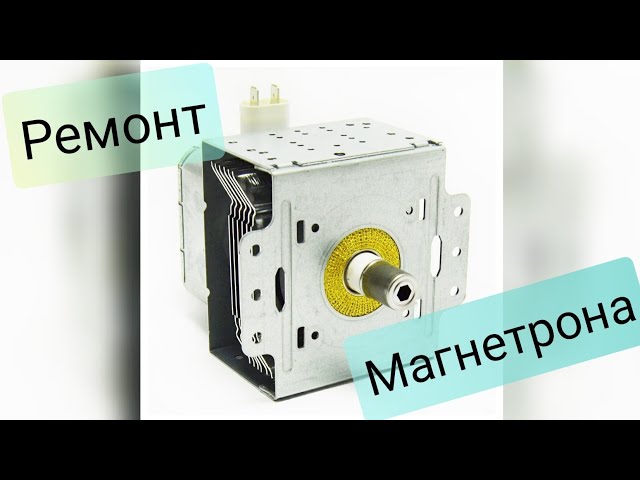

Что такое магнетрон

Работа агрегатов для нагрева пищи невозможна без одного внутреннего компонента — мощной электронной лампы. Ее называют магнетроном. Он вырабатывает микроволны для воздействия на молекулы воды в продуктах. Это происходит благодаря взаимодействию магнитного поля с потоком электронов.

Диапазон частот от 0,5 до 100 ГГц. В непрерывном режиме мощность может начинаться с нескольких Вт и заканчиваться десятками кВт, а в импульсном быть от 10 Вт до 5 МВт. Мощность большинства печек 700–850 Вт, что позволяет стакан воды довести до кипения за 2–3 минуты. У магнетрона микроволновки высокий КПД — 80 %. Бывают перестраиваемые и неперестраиваемые приборы. У первых возможно изменение частотных характеристик до 10 %.

Принцип работы

Работает деталь путем торможения электронов в соединенных магнитном и электрическом полях. Применяется в приборах радиолокации и в микроволновых печах. Для нагрева пищи используется энергия антенны — штенгеля с плотно посаженным колпачком из металла. Керамический цилиндр изолирует корпус магнетрона от антенны. Наружная обшивка с фланцем формируют магнитопровод. Он распределяет магнитное поле, исходящее от кольцевых магнитов. Радиатор охлаждает деталь во время работы микроволновки. Уровень проникающего излучения снижает фильтрующая коробка. Индуктивные выводы образуют высокочастотный фильтр вместе с проходными конденсаторами.

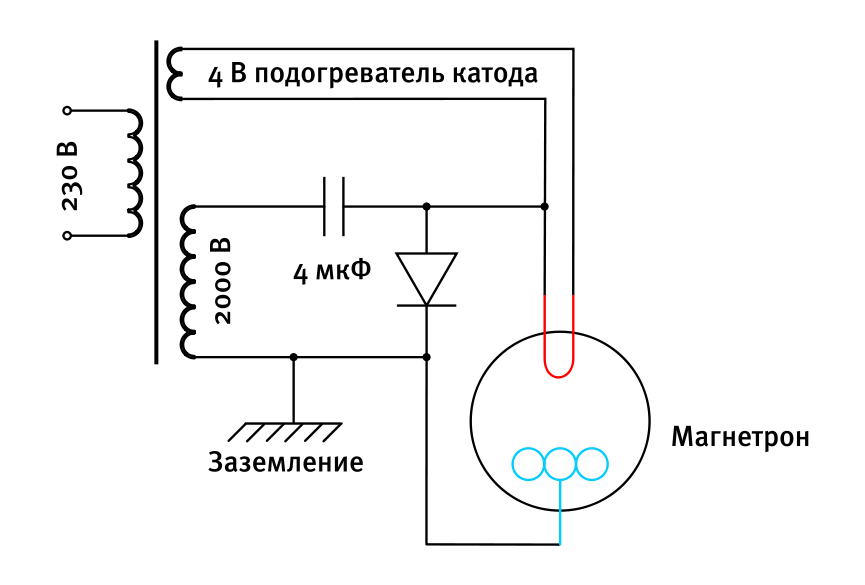

Схема включения

Магнетрон для микроволновки — значимая деталь. В него включены такие компоненты:

  • антенна — источник излучения;
  • металлический цилиндр, изолирующий антенну от рабочей поверхности;
  • магнитопровод для распространения магнитных полей;
  • магниты, распределяющие потоки;
  • радиатор, охлаждающий прибор;
  • фильтры, обеспечивающие безопасный уровень излучения;
  • разъем подключения питания с двумя контактами.

Как проверить на исправность

Замена детали дорого стоит, поэтому многие предпочитают купить новую микроволновку. Однако не стоит избавляться от старой техники. Проверьте магнетрон свч печки на исправность, чтобы удостовериться в его поломке. Главные признаки неисправности — дым, искры и звуки из печи. При их отсутствии сделайте общую проверку или диагностику с помощью тестера.

Общая проверка

Отключите микроволновку от подачи электроэнергии. Выдерните шнур питания из розетки. Визуальный осмотр внутреннего отсека печи должен выявить оплавленные места, сгоревшие или потемневшие участки. Так можно обнаружить сгоревший предохранитель. Если ничего не заметили, без измерительного прибора не обойтись.

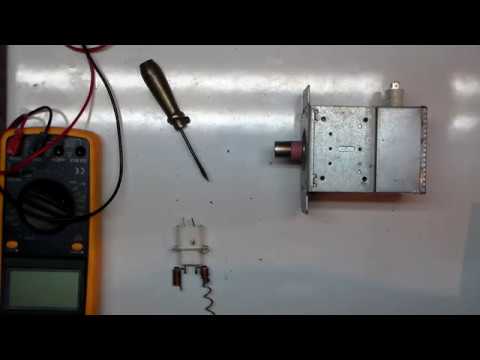

Проверка при помощи тестера

Скрытую неполадку выявит проверка магнетрона тестером. Диагностируйте не подсоединенную к микроволновке деталь.

Рекомендуются поэтапные действия:

  1. Подключите щупы тестера к клеммам магнетрона. Если накал отгорел, будет показана бесконечность.
  2. Осмотреть основную печатную плату, в которую встроены диоды, резисторы, варистор и прочее. Для проверки не выпаивайте элементы, прозвон можно делать прямо на плате.
  3. Если термический предохранитель прозвонить при комнатной температуре, он должен выдавать сигнал.
  4. Высоковольтный конденсатор проверяется только на пробой. В нормальном состоянии он показывает бесконечность. В неисправном — сопротивление, близкое к нулю.
  5. Диагностика высоковольтного диода. Последовательное соединение диодов в его составе не дает возможность осмотреть его. Уровень внутреннего сопротивления высок для измерения. Убедитесь, что по этой части нет пробоя. В этом поможет мегомметр.

Возможные неисправности

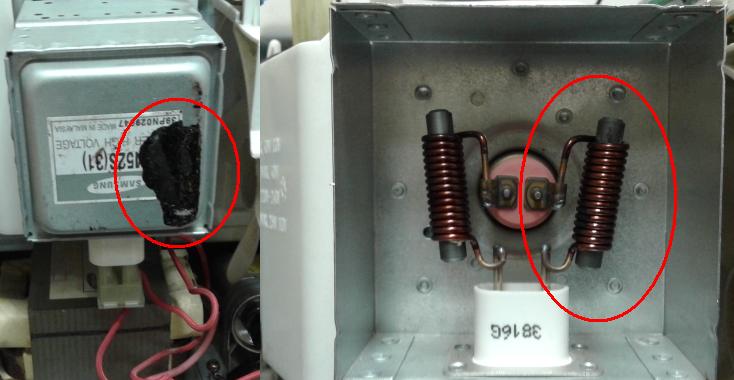

Рассмотрите внутренности детали: сломана может быть только часть. Найдите компонент, который вызвал неполадку. Эта информация поможет устранить поломку.

  • Прогоревший колпачок — один из ключевых элементов. Контролирует вакуумность трубки. Он может искрить. Проблема решается заменой на другой колпачок.
  • Ненадлежащая работа радиатора, деталь очень сильно греется.
  • Обрыв нити накаливания из-за перегрева. Диагностировать эту проблему можно специальным тестером. Исправная нить выдает напряжение 5–7 Ом. Если работа нарушена, напряжение снизится до 2–3 Ом. Нерабочая нить показывает при диагностике бесконечность.
  • Поломка фильтрующего блока, в рабочем состоянии он покажет бесконечность. В случае пробоя проходных конденсаторов фильтра тестер покажет численное сопротивление. Неисправные конденсаторы можно заменить.
  • Нарушение герметичности магнетрона из-за перегрева. Устранить эту проблему сможет только специалист.
  • Поломка высоковольтного диода.
  • Отсутствующие контакты в предохранителе, который защищает от перегрева. Решается заменой на новый предохранитель, лучше фирменного изготовления.
  • Неисправный конденсатор высокого напряжения.

Но есть и другие неполадки, которые сложно обнаружить самостоятельно. Потребуются специальное оборудование, опыт и знания. Все перечисленные проблемы, кроме разгерметизации, можно починить своими руками.

Установка и подключение нового магнетрона

Если отремонтировать деталь не получается, придется заменить магнетрон. Это касается дорогих моделей, в таком случае затраты оправданы. Лучшим вариантом будет посетить сервисный центр, но заменить можно и самостоятельно. Убедитесь, что отработанная деталь и новая совпадают по мощности и расположению отверстий.

Подключить новый магнетрон к СВЧ-печи нетрудно, в нем всего два контакта. Обо всех обозначениях можно узнать из схемы. Уделите внимание таким моментам:

  • длина новой детали должна быть такой же, как в старой;
  • диаметр антенны в обоих устройствах должен быть одинаковым;
  • обязательно плотное примыкание к волноводу.

Обращение в сервисный центр в случае неполадок должно быть в приоритете. Если техника уже не на гарантии, самостоятельный осмотр и ремонт сэкономят на работе специалистов.

Ремонт СВЧ

Древние люди открыли огонь и с его помощью согрелись, защитились и приготовили еду. В плане готовки процесс приготовления пищи не менялся тысячелетиями. Прорыв произошел в двадцатом веке, когда придумали генератор сверх высоких частот (СВЧ) размером с кулак. Тогда решили, что можно приготовить еду и с помощью СВЧ. Электромагнитная волна заставляет колебаться молекулы воды, которые из-за трения разогреваются. Процесс разогревания пищи стал быстрым и СВЧ вошли в нашу жизнь. Бытует мнение, что в СВЧ можно готовить, а не только разогревать. Это мнение ошибочно, т.к. в процессе кипения, жаренья одни химические вещества в пище переходят в другие. Микроволнами этот процесс заменить нельзя. Суть работы СВЧ в том, что генератор, он же магнетрон, генерирует высокую частоту порядка 2,4 ГГц под действием большого управляющего напряжения около 4,2 кВ. Магнетрон по сути лампа. В любой лампе есть нагревательная спираль, которая разогревается и служит источником электронов. Напряжение нагревательной спирали 3 В при токе 20 А. Чтобы электроны пришли в движение нужно электромагнитное поле, которое генерируется трансформатором и составляет 2,1 кВ. Конденсатор и диод составляют умножитель напряжения, которое на магнетроне равно 4,2 кВ при токе 0,5 А.

Микроволновка прочно вошел в нашу жизнь. Очень обидно, когда этот прибор ломается. Схема микроволновки не сложная, поэтому весь ремонт можно сделать самому, но следует соблюдать осторожность – напряжение на вторичной обмотке трансформатора 2,1 кВ.

Табличка с паспортными данными на задней стороне печи сообщает, что напряжение в сети не должно превышать 230 В. Советская энергосистема допускает колебания напряжения в сети от 198 В (10% от 220) до 231 В (105% от 220). Частота тока в сети постоянная и составляет 50 Гц. Печь потребляет от сети 1200 Вт из которых только 800 Вт идет на разогревание пищи. Оставшиеся 400 Вт тратятся на потери в трансформаторе и раскачку магнетрона.

Кожух СВЧ закреплен тремя саморезами. Видимо из целей экономии решили не делать крепление под еще один саморез. Саморезы расположены несимметрично за счет чего и достигается надежное крепление кожуха.

После выкручивания саморезов и сдергивания на себя кожуха обнажаются внутренности печки. Самое почетное место занимает магнетрон – лампа-излучатель для ультракоротких волн. Под магнетроном располагается трансформатор. Немного слева виден большой в виде свертка конденсатор от которого на корпус выведен диод.

Видно, что магнетрон имеет два вывода. Один вывод — провод от низковольтной обмотки трансформатора, а второй — и с низкой и с высокой. Если вскрыть магнетрон, то можно увидеть что контакт с высоковольтной обмотки уходит глубже в сам резонатор. Менять местами концы проводов на магнетрон нельзя.

Силовая схема имеет вид. С1 и R1 помещены в один запаянный кожух – конденсатор. Резистор 10 Мом предназначен для быстрой разрядки конденсатора и ограничения тока при работе магнетрона. VD1 – диодный столб, состоящий из нескольких тысяч последовательно соединенных диодов, поэтому тестером прозвонить этот диод нельзя. FU1 – предохранитель, который срабатывает при ненормальной работе конденсатора, магнетрона и диода.

В самом начале цепи микроволновки стоит фильтр с предохранителем. Фильтр гасит все высокочастотные составляющие, которые проникают из трансформатора в электрическую сеть. Предохранитель защищает по большому счету первичную обмотку трансформатора.

Микроволны большой мощности являются очень опасными, поэтому в печке существует достаточно много всяких блокировок. Блокировки объединяют открывание дверцы, регулятор уровня мощности и времени, двигатель поворота блюда в один узел. Если хотя бы одна из этих блокировок не сработает, то печь не включится и лампочка освещения не засветится.

В современных СВЧ-печах вместо большого и тяжелого трансформатора вставляют более легкий и компактный импульсный блок питания. Но у меня печь с трансформатором, поэтому чинить я буду именно ее. Входная обмотка трансформатора (слева) выполнена тонкими проводами, а две вторичные обмотки (справа) имеют толстую высоковольтную изоляцию. В красном разборном контейнере размещается высоковольный предохранитель.

Для того чтобы убедиться в исправности трансформатора нужно вначале прозвонить все обмотки. Вторичная высоковольная обмотка должна прозваниваться на корпус. Один конец выведен на предохранитель, а второй – прикручен к корпусу. Вторичная низковольная обмотка и первичная не должны прозваниваться на корпус. Если под рукой есть высоковольный вольтметр, то можно смело подключить трансформатор к сети 220 В и проверить на вторичной обмотке 2100 В. Если такого тестера нет, то можно изготовить делитель напряжения. Такой делитель уменьшит все показания в 10 раз (9+1). Тогда померив напряжение показания прибора должны быть примерно 210 В. Только резисторы нужно брать высоковольтные.

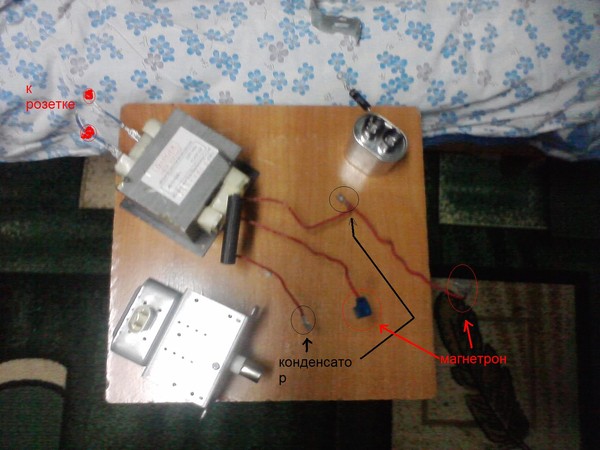

Еще один способ измерить выходное напряжение трансформатора – подать меньшее переменное напряжение на вход трансформатора и по расчету вычислить напряжение на вторичной обмотке. У меня под рукой был трансформатор на 36 В. Измерив его напряжение при нагрузке на трансформатор от СВЧ получилось 38,4 В. Выходное напряжение получилось 380 В, а напряжение для нагрева спирали магнетрона – 0,6 В.

Составив пропорцию я получил полную картину напряжений трансформатора СВЧ.

38,4 – 220

380 – X

0,6 – Y



X = 380X220/38,4 = 2183 В

Y = 0,6X220/38,4 = 3,45 В

Если под рукой нет трансформатора для проверки можно использовать свойство сетевого трансформатора, заключающееся в обратимости входа трансформатора. Если на вход сетевого трансформатора подается 220 В, а снимается с высоковольтного выхода 2 кВ, то значит вторичная высоковольтная обмотка способна выдержать высокое напряжение без поломок. Значит, для проверки сетевого повышающего трансформатора можно подать напряжение Uф=220 В из розетки на высоковольтный выход и измерить наведенные напряжения на низковольтных входах (24,2 В и 0,38 В). Проблема в том, что у трансформатора СВЧ один вывод вторичной обмотки выведен на корпус. Подключать 220 В нужно к корпусу и выводу с предохранителем при этом на корпусе будет потенциал. Тестеровать трансформатор нельзя на проводящей поверхности и нельзя прикасаться к корпусу трансформатора при включенном напряжении. Лучше всего вначале подключить тестер, а затем включить напряжение на трансформатор.

Составив пропорцию я получил полную картину напряжений трансформатора СВЧ.

220 – 2000

24,2 – X

0,38 – Y



X = 24,2X2000/220 = 220 В

Y = 0,38X2000/220 = 3,46 В

Если в микроволновке используется импульсный блок питания — маленький, легкий и на транзисторах, то не нужно подавать 220 В на его выход. Также, не нужно подавать 220 В на обмотку накала магнетрона (3,5 В), она не выдержит и сгорит.

Высоковольный предохранитель располагается в разборном корпусе. Сам предохранитель состоит из стеклянной колбы с подпружиненной вставкой на 550 мА. Предохранитель вставляется в латунные держатели. Часто латунные держатели припаяны к контактным предохранителям.

Магнетрон представляет собой высоковольтную высокочастотную лампу. Для работы магнетрона нужно подать 3 В переменного напряжения для разогревания нити накала в лампе и сгенерировать 4,2 кВ переменного напряжения для работы лампы на нагрузку. Проверить работу магнетрона довольно сложно, поэтому вначале нужно прозвонить два вывода магнетрона на корпус. Ни один из выводов магнетрона на корпус прозваниваться не должен, т.е. сопротивление должно быть очень большим. Сами выводы между собой прозваниваются практически накоротко, образуя подогревающую обмотку с током 20 А при напряжении 3 В.

Сама лампа спрятана в корпусе с алюминиевыми радиаторами, которые охлаждают магнетрон во время работы.

На торце расположен сам излучатель прикрытый стальным колпачком. Под ним скрывается конец стальной сплющенной трубки в которой зажат отвод от лампы. Чтобы контакт между корпусом магнетрона и корпусом лампы был надежным, вставляют плетеное кольцо из медной проволоки. Колпачок является важной деталью — создает направленный луч из магнетрона в камеру печи. Иногда при включении СВЧ-печи из места где расположен магнетрон сыплются искры и слышны хлопки. Причиной этого может быть пробой колпачка. Колпачок стоит снять, почистить все нагары и установить. Не стоит заливать колпачок изоляционными материалами — на таких частотах они не могут быть диэлектриками.

После снятия кожуха, крепящегося на винтах обнаруживается магнит, который усиливает поле магнетрона. Точно такой же магнит стоит и в противоположном конце магнетрона. Магниты крепятся завальцованной пластиной, которая подковыривается отверткой и снимается.

Так выглядит лампа магнетрона. Естественно, что ремонту в бытовых условиях не подвергается. Медные катушки с ферритовыми сердечниками являются фильтром. Корпус магнетрона сделан из меди, а по краям – стальные переходники для надежного крепления керамических контактов.

Дальше разборка возможна только при помощи молотка. Если отбить керамику со стороны контактов, то из магнетрона вынимается два скрепленных контакта. Один более длинный, другой – короче. Оба контакта заканчиваются чашечками. Между чашечками должна стоять нихромовая спираль. Именно она прозванивается, если измерять сопротивление между контактами магнетрона. На картинке спираль отсутствует. Но по тому звонится или не звонится спираль нельзя делать вывод о работоспособности магнетрона. Спираль нужна только для нагрева среды внутри лампы.

Вместе с контактами вынимается и омедненная стальная пластина.

Со стороны сплющенной трубки можно рассмотреть медную полоску, соединяющую корпус лампы и трубку.

Сам корпус сделан из меди и внутри разделен на отсеки. Точность в изготовлении довольно высокая, что вероятно определяют и стоимость магнетрона в 30$.

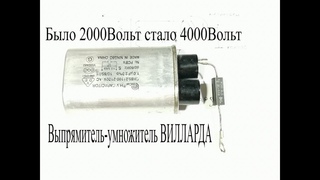

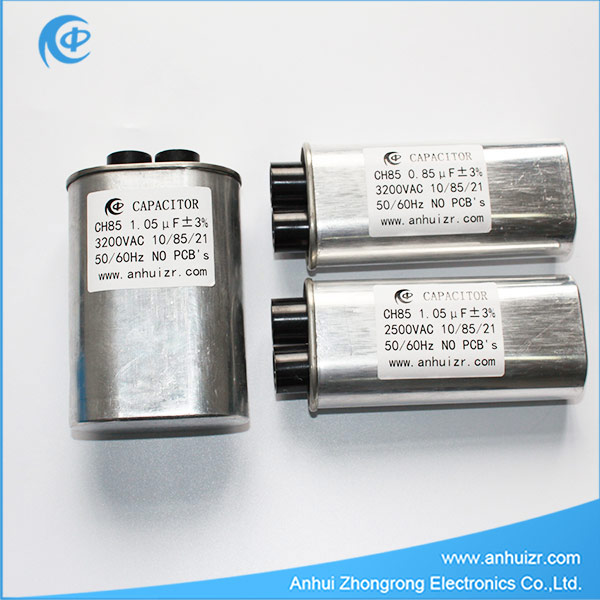

Конденсатор имеет емкость 0,98 МкФ при входном напряжении 2100 В. У конденсатора есть один вход и два спаренных выхода для подключения диодного столба и магнетрона. Можно прозвонить конденсатор с помощью омметра. Как рабочий так и не рабочий оба набирали заряд. Емкость конденсатора в принципе не критична.

Лампа в СВЧ питается напряжением 220 В и имеет мощность 25 Вт. Лампа впаивается напрямую в контактную пластину. Можно использовать лампу для холодильника на 15 Вт. От такой лампы нужно срезать цоколь и припаять выводы в пластину.

В моем случае печь не грела. Магнетрон не прозванивался на корпус, конденсатор набирал заряд, все предохранители были целы. Вначале заменил магнетрон (30$), но греть не стала, зато перегорел высоковольный предохранитель. Вторым элементом я заменил конденсатор (5$). После этого печь заработала. Заодно, раз уж все детали итак новые поменял диодный столб. Из этого можно уяснить, что если выбивает высовольтный предохранитель и магнетрон не коротит на корпус нужно заменить конденсатор. Если просто не греет и все цепи исправны – заменить магнетрон, но перед этим нужно заменить диодный столб.







Неисправность

Причина

Устранение

Печь не греет, тарелка вращается, предохранитель магнетрона исправен

Неисправен магнетрон

Заменить магнетрон

Печь не греет, тарелка не вращается, предохранитель магнетрона исправен

Не срабатывает блокировка

Проверить все блокировки

Проверить предохранитель на входе печи

Заменить предохранитель

Неисправен питающий кабель

Срастить место пробоя и изолировать

Печь не греет, тарелка вращается, предохранитель магнетрона неисправен

Неисправен или конденсатор или диодный столб

Заменить конденсатор, диодный столб и предохранитель

Взял и Починил.

Ремонт бытовой техники. Запчасти.

Диагностика микроволновой печи

Диагностика микроволновой печи

В данной статье мы с вами разберемся с тем, как провести диагностику микроволновой печи и как в ходе диагностики выяснить, что именно вышло из строя.

Примечание: Для диагностики вам понадобится длинная отвертка (для разрядки конденсатора) и мультиметр (желательно такой, которой способен делать замер до 200 МОм)

Итак, начнем!

РАЗБОРКА МИКРОВОЛНОВОЙ ПЕЧИ И РАЗРЯДКА ВЫСОКОВОЛЬТНОГО КОНДЕНСАТОРА

1) Прежде чем что-то начать делать с микроволновой печью, убедитесь, что она отключена от сети питания!

2) Далее откручиваем крышку. Как правило, крышка закручена на шурупы сзади микроволновой печи. Еще могут быть винты по бокам. После того, как все шурупы откручены, необходимо сдернуть крышку.

3) ВНИМАНИЕ! Несмотря на то, что вы отключили микроволновую печь от сети, вы все еще можете оказаться в опасности быть пораженным электрическим током. В правом нижнем углу вы увидите небольшой металлических «бочонок». Это высоковольтный конденсатор. Именно на этом устройстве может быть напряжение (достаточно большое, около 2100 вольт) несмотря на то, что вы отключили микроволновую печь от питания. Прежде чем что-то делать необходимо разрядить высоковольтный конденсатор. Если этого не сделать, вы можете оказаться в большой опасности быть пораженным электрическим током!!!

Разряжается конденсатор разными способами. Я расскажу о том, как это сделать подручными способом. Нужно взять длинную отвертку, прижать ее металлическую часть к корпусу микроволновки, а кончиком отвертки коснуться каждого по-отдельности контакта конденсатора (то есть контакт конденсатора должен быть замкнут на корпус). Проделав такую процедуру, вы можете быть уверены, что конденсатор разряжен. Далее можно приступать к диагностике.



ПРОВЕРКА ПРЕДОХРАНИТЕЛЕЙ

Начнем диагностику с проверки предохранителей. В микроволновой печи, в основном, 2-3 предохранителя.

1) Первый предохранитель – это предохранитель платы питания. Плата питания находится в правом верхнем углу. К ней подходят контакты сетевого шнура. Для того, чтобы проверить исправность предохранителя необходимо выставить мультиметр на прозвонку и поставить щупы по разные стороны предохранителя. Если предохранитель исправен, то мультиметр будет показывать 0 и при этом издавать звук (если ваш мультиметр оборудован динамиком), иначе мультимер будет «молчать».



Примечание: Предохранитель в плате питания, как правило просто так не сгорает, возможно есть причина. В случае поломки предохранителя в плате питания скорее всего неисправность надо искать в микровыключателях двери или в высоковольтном трансформаторе.

2) Следующий предохранитель находится на основной плате микроволной печи. В некоторых моделях данного предохранителя нет. Принцип проверки аналогичный.

Примечание: Если данный предохранитель перегорел, то однозначно сказать в чем причина нельзя. Но суть все же такова: нужно искать короткое замыкание. Оно может быть в плате, проводах и т.д.

3) Далее нужно проверить высоковольтный предохранитель между высоковольтным трансформатором и конденсатором. Как правило этот предохранитель спрятан в корпусе. Принцип проверки аналогичный.

Примечание: Данный предохранитель может сгореть из-за неисправности высоковольтного диода, конденсатора, магнетрона. Все нужно проверять. Принципы проверки описаны ниже.

ПРОВЕРКА ВЫСОКОЛЬНОГО ТРАНСФОРМАТОРА

Высоковольтный трансформатор в микроволновой печи преобразует 220 вольт в ~2000-2500 вольт. Расположен он внизу, примерно посередине боковины микроволновой печи. У трансформатора проверяется входная и выходная обмотки.

1) ПРОВЕРКА ВХОДНОЙ ОБМОТКИ. Для того, чтобы проверить входную обмотку, необходимо выставить мультиметр на сопротивление ~200 Ом и поставить щупы на контакты входной обмотки. Показания должны быть небольшие, около 0. 8-4 Ом.

Далее выставляем мультиметр на самое большое сопротивление и ставим щупы на корпус и на каждый из контактов по-отдельности. Это проверка на пробой. Мультиметр не должен ничего показывать. Если есть какие-то показания, то трансформатор нужно менять.

2) ПРОВЕРКА ВЫХОДНОЙ ОБМОТКИ. Для того, чтобы проверить выходную обмотку, необходимо выставить мультиметр на сопротивление ~200 Ом и поставить щупы на контакт выхода и на корпус микроволновой печи. Показания должны быть примерно 190-300 Ом.

Примечание: Если сопротивление выходной обмотки будет слишком маленьким, то будет сгорать предохранитель платы питания. В таком случае нужно менять высоковольтный трансформатор.

ПРОВЕРКА ВЫСОКОВОЛЬТНОГО ДИОДА

Высоковольтный диод (как и любой диод) основан на принципе пропускания тока только в одну сторону. Подключается он одним контактом к корпусу микроволновой печи, а другим к высоковольтному конденсатору.

Для проверки диода нам понадобится мультиметр, который способен делать измерения в десятки мегаом. Перед проверкой контакт диода необходимо снять с конденсатора.

1) Для того, чтобы проверить высоковольтный диод, необходимо выставить мультиметр на самое большое сопротивление (в нашем случае – это 200 МОм) и поставить щупы на контакты диода, при этом щупы надо менять местами. В одном положении щупов нормальным измерением считается 4-30 МОм, в другом положении показаний быть совсем не должно. Если при перемене местами щупов показания прибора одни и те же, то диод необходимо менять

ПРОВЕРКА ВЫСОКОВОЛЬТНОГО КОНДЕНСАТОРА

1) Осмотрите конденсатор. Если он вздутый, то можно даже не прозванивать: его необходимо менять

2) Если визуально конденсатор целый, то необходимо выставить на мультиметре сопротивление ~200 Ом и поставить щупы на контакты конденсатора. На приборе не должно быть показаний.

3) Теперь нужно выставить на мультиметре самое большое сопротивление (опять же, в нашем случае – это 200 МОм). Дальше нужно один щуп поставить на корпус конденсатора, а другой щуп поставить на каждый контакт по-отдельности. На приборе не должно быть показаний ни с первым контактом, ни со вторым. Это проверка на пробой.

ПРОВЕРКА МАГНЕТРОНА

1) Открутите и снимите магнетрон. Осмотрев устройство, вы увидите круглые магниты внутри него. Данные магниты не должны иметь трещин. Если вы заметили трещину в любом из магнитов, то магнетрон необходимо менять.

2) Если магнтиты магнетрона целые, то далее необходимо выставить на мультиметре сопротивление ~200 Ом. После этого нужно поставить щупы на контакты магнетрона. Прибор должен показать очень маленькое сопротивление, примерно 0,2-0,9 Ом

3) Теперь необходимо прибор выставить на самое большое сопротивление (у нас — это 200 МОм). Дальше нужно поставить один щуп на корпус магнетрона, а другой щуп поставить на каждый контакт по-отдельности. На приборе не должно быть показаний ни с первым контактом, ни со вторым (показания могут быть, но должно быть не меньше 120 МОм). Это проверка на пробой.

4) Далее необходимо выставить на мультиметре сопротивление ~200 Ом. После этого нужно поставить один щуп на корпус магнетрона, а другой щуп на колпачок. Прибор должен показать очень маленькое сопротивление, примерно 0,2-0,9 Ом

Статья находится в разработке…

Не работает микроволновка. Причины поломки и методы устранения

В предыдущей статье о неполадках микроволновки описывались типичные простые неисправности СВЧ печи, и методы их исправления, доступные практически всем пользователям, не имеющим специальных познаний в радиоэлектронике.

Но часто микроволновка не греет из-за серьезных поломок в электронных компонентах и узлах кухонного агрегата. В данном материале описаны методы поиска причин, почему микроволновая печь не работает, или слабо греет, а также возможности самостоятельного ремонта при наличии радиотехнических знаний, навыков и минимальной измерительной и элементной базы.

Устройство микроволновой печи

Условно можно разделить внутреннее устройство микроволновки несколько частей:

Проверка сопротивления обмоток двигателя вентилятора

Поломки в двух последних модулях микроволновки легко определяются даже без разборки корпуса. Данные неполадки (особенно сбой вентиляции) могут вызвать срабатывание алгоритма защиты микроволновой печи, из-за чего она не работает должным образом.

Расположение основных компонентов микроволновки

Начиная с интерфейса и блока управления СВЧ печи

Если интерфейс микроволновки представлен в виде сенсорных кнопок и дисплея, то в случае обнаружения неполадок в работе микроволновой печи следует изучить показания на табло и свериться с таблицей кода ошибок – таким способом устройство проведет самодиагностику и укажет на проблему.

Кнопочный интерфейс микроволновой печи

Если в имеющейся микроволновой печи установлены ручные переключатели режимов и механический таймер, то схема значительно упрощается, а значит, поиск неисправности будет сделать легче.

Неисправность электронного блока управления определяется достаточно просто еще на этапе поверхностного диагностирования микроволновки – дисплей не светится вообще, или его показания хаотичны и некорректны. Электронный БУ микроволновой печи имеет свой блок питания со встроенным предохранителем, который необходимо будет прозвонить.

Предохранитель на плате блока управления

Чтобы не возиться подолгу с поиском неисправности в блоке управления микроволновки, необходимо вольтметром проверить поступление напряжения на входные клеммы повышающего трансформатора (разъем или клеммы при этом отключить). Если при установке режима и запуска таймера напряжение не поступает, то неполадки в блоке управления СВЧ печи.

Подключение щупов вольтметра к входным клеммам трансформатора

Для самостоятельного ремонта электронного БУ микроволновой печи понадобятся основательные познания в радиотехнике и существенный набор инструментов, измерительных приборов и запасных элементов. Нужно будет найти и скачать схему данного блока управления микроволновки с приведенными оссцилограммами, измеренными в контрольных точках.

Пример схемы блока управления микроволновки

Поскольку поломки в электронном блоке управления микроволновой печи случаются значительно реже, чем в силовой части микроволновки, а самостоятельный ремонт  БУ чрезвычайно сложен, то лучше будет вынуть модуль из корпуса печи и отдать в мастерскую, или приобрести идентичную замену.

Плата блока управления микроволновки

Неисправности вспомогательных систем микроволновки

Очень часто микроволновая печь слабо греет или не работает вообще из-за отказа вспомогательных контрольных и предохранительных устройств. Например, может выйти из строя датчик пара или термореле, и их неправильные сигналы будут неверно интерпретироваться блоком управления. Для выявления данных неполадок нужно иметь под рукой схему данной модели микроволновки, чтобы определить тип датчиков и изучить их характеристики

Термочувствительный элемент (термодатчик)

По аналогии с контактами предохранительных замков, которые как раз и подключаются к модулю БУ, в механических органах управления микроволновки также могут быть неполадки, связанные с окислением или истиранием контактов.

Устройство механического блока управления микроволновки

Во время прозвонки омметром, при взводе механический таймер на выходных клеммах должен показать изменившееся значение (как правило – замыкание одних клемм, размыкание других). Работу часового механизма механического таймера можно услышать при выключенной микроволновке.

Подобным образом, прозванивая клеммы, можно проверить переключатель выбора режимов работы микроволновки и другие механические устройства управления. Поскольку микроволновая печь потребляет достаточно сильные токи, то для их коммутации применяются реле, которые также необходимо прозвонить (проверить сопротивление катушки, сделать прозвонку пар контактов).

Реле коммутации на плате блока управления

Неполадки в системе СВЧ излучения микроволновки

Если в блоке управления и в предохранителях микроволновки неполадок не выявлено, то следует искать неполадки в системе генерации сверхвысокочастотных радиоволн. Поломки в данном узле часто являются причиной того, почему искрит микроволновка, сильно гудит, но при этом слабо греет.

Генерирующий радиоволны узел СВЧ печи состоит из силового трансформатора, цепочки сдвига напряжения (вольтдобавки, умножителя), состоящей из конденсатора и высоковольтного диода, и самого магнетрона (специфической радиолампы), излучающего радиоволны сверхвысокой частоты.

Схема узла генерации СВЧ радиоволн

Данный трансформатор специально разработан для микроволновых печей, мастера называют его MOT (microwave oven transformator). Он имеет первичную обмотку на 220В и две вторичные. Одна понижающая, выдает напряжение накала магнетрона (3В), а другая обмотка повышающая, около 2кВ. После проверки наличия сетевого напряжения на входных клеммах силового трансформатора микроволновки, следует прозвонить его обмотки.

В MOT имеются и другие особенности, такие как специальные шунты, но в данном случае, для проверки его работоспособности это не столь важно – обмотки должны иметь некоторое сопротивление, при прозвонке омметром. Наименьшее сопротивление покажет обмотка накала, потом следует первичная катушка.

Силовой трансформатор микроволновки (МОТ)

С прозвонкой повышающей обмотки электронными тестерами могут возникнуть проблемы из-за высокой индуктивности. Кроме этого, не следует держаться касаться металлических щупов во время тестирования – накопленная энергия индуктивности может больно ударить током.

Поскольку обычным тестером нельзя проверить столь высокое выходное напряжение на выходе MOT, можно к его первичной обмотке подключить выход понижающего трансформатора 10-20В. Зная (рассчитав) коэффициент трансформации (приблизительно х8, более подробно указано на самом трансформаторе или в схеме микроволновки) можно рассчитать напряжение на выходе MOT и измерить его.

Схема подключения тестового понижающего трансформатора для проверки высоковольтной обмотки МОТ

Если измеренное напряжение не сильно отличается от расчетного значения, значит трансформатор микроволновки в норме. Если наблюдается отклонение в несколько десятков вольт, а микроволновая печь греет слабо, и при этом слишком громко гудит, то, возможно, в обмотках произошло межвитковое замыкание.

Поиск причин неполадок микроволновки в цепочке сдвига напряжения

Но, прежде чем «подозревать» трансформатор микроволновой печи, нужно проверить конденсатор, высоковольтный диод и сам магнетрон.

Перед проверкой конденсатора его обязательно нужно разрядить, замкнув изолированным проводом его выводы.

В некоторых моделях микроволновки, для разрядки конденсатора, параллельно его клеммам подключен резистор.

Проверка конденсатора

Измерить емкость (как правило, 1мкФ) можно мультиметром, в котором присутствует данная измерительная опция. Но проверить конденсатор на пробой или потерю контакта можно и обычным тестером. Для этого нужно выставить диапазон измерений в килоом, и следить за показаниями во время проверки.

Подключение проводов от конденсатора и установка диапазона для измерения емкости специальным тестером

При касании щупами выводов сопротивление должно упасть почти до нуля, но в течение нескольких секунд быстро вырасти до бесконечности. Более медленным данный процесс станет, если переключить диапазон измерений на десятки и сотни килоом.

В случае отсутствия динамического изменения сопротивления (потеря контакта с обложками конденсатора), или при застывании показаний на одном значении (в случае пробоя – на нуле) данный элемент поврежден, и его необходимо заменить.

Высоковольтный конденсатор цепи сдвига напряжения питания магнетрона

Нужно помнить, что тестирование омметром не покажет изменения емкости конденсатора, из-за чего изменяются параметры напряжения между анодом и катодом магнетрона, что в свою очередь является причиной того, что микроволновка греет слабее.

Возможно, что микроволновая печь не работает из-за утечки между обкладками конденсатора, которую не выявить обычным омметром. Поэтому будет целесообразно проверить конденсатор при помощи мегомметра с применением высокого испытательного напряжения.

Местоположение и клеммы подключения высоковольтного конденсатора

Проверка диода

Высоковольтный диод

Как правило, высоковольтный диод подключается между клеммой конденсатора и корпусом, но иногда он может монтироваться в другом месте. Также, как и предохранитель, диод может быть помещен в защитный футляр, или иметь изоляцию.

Диод подключен между клеммой конденсатора и корпусом

Тестирование высоковольтного диода микроволновки произвести труднее. Обычная прозвонка тестером покажет лишь явный пробой. Для проверки нужен источник постоянного напряжения и резистор, подключаемый последовательно с диодом. Сопротивление резистора может быть любым, но должно ограничивать ток до значения, ниже номинального прямого тока диода (по закону Ома, I=U/R).

При прямом включении диода через него должен протекать некоторый ток, близкий к расчетному, а при обратном – практически отсутствовать. Для более точного тестирования нужно иметь вольтамперную характеристику диода (она неравномерная). Чем выше будет испытательное напряжение (не превышая номинального), тем более достоверной будет проверка диода.

Прямое и обратное подключение высоковольтного диода для проверки

Дефекты магнетрона микроволновки

Магнетрон – это специфическая вакуумная радиолампа, в которой  анод выполняет функцию резонатора, а петля магнитной связи соединена с излучающей антенной и волноводом. Поток электронов внутри лампы направляется постоянными магнитами. По сути, микроволновая печь не вырабатывает тепло (греет пищу) в прямом смысле, в ней происходит излучение радиоволн сверхвысокой частоты, которые в свою очередь разогревают водосодержащие продукты.

Внешний вид магнетрона

Частота генерации лампы магнетрона – 2,4 ГГц. В данном спектре радиоволн молекулы воды лучше всего поглощают высокочастотную энергию и преобразуют ее в тепло. Генерация происходит из-за особой конструкции резонаторов анода, но, поскольку создать вакуум в домашних условиях невозможно, нет смысла разбирать лампу магнетрона и подробно описывать его принцип действия и внутреннее устройство.

Нужно прозвонить омметром нить накала катода магнетрона, а мегомметром проверить наличие пробоя между катодом и корпусом. Если обнаружен пробой, то скорее всего вышли из строя проходные конденсаторы фильтра питания.
Фильтр питания магнетрона

При должном умении, наличии инструментов и рабочего проходного конденсатора (нового, или взятого из нерабочего магнетрона), осторожно сняв крышку фильтра питания, можно высверлить заклепки крепления и удалить неисправную деталь. Затем установить и подключить рабочий проходной конденсатор, как показано на видео ниже:


Без помощи лабораторных измерительных приборов проверить работоспособность вакуумной лампы магнетрона микроволновой печи невозможно. Но, следует осмотреть магнетрон на наличие механических повреждений – возможно, произошла разгерметизация, или потрескались магниты направляющей системы, или прогорел колпак излучающей антенны. В данных случаях нужно осуществить поиск  подходящего по параметрам магнетрона и осуществить замену.
Прогоревший колпак излучающей антенны магнетрона

Таким образом, даже не имея глубоких познаний, можно самостоятельно найти причину, почему микроволновка не работает, выявить неисправный элемент и произвести ремонт микроволновой печи своими руками.

как проверить конденсатор мультиметром инструкция с фото

Для проверки работоспособности радиоэлементов существует несколько приемов и приборов. В частности, для измерения емкости и проверки состояния конденсаторов лучше всего подходит LC-метр. Однако в ситуациях, когда его нет под рукой, может выручить обычный мультиметр.

Содержание:

  1. Как он работает и зачем он нужен
  2. Подготовка перед проверкой
  3. Ход проверки
  4. Проверка на ёмкость
  5. Проверка вольтметром
  6. Проверка на короткое замыкание
  7. Проверка автомобильного конденсатора

Как работает конденсатор и зачем он нужен

Конденсатор – это пассивный электронный радиоэлемент. Его принцип действия схож с батарейкой – он аккумулирует в себе электрическую энергию, но при этом обладает очень быстрым циклом разрядки и зарядки. Более специализированное определение гласит, что конденсатор – это электронный компонент, применяемый для аккумуляции энергии или электрического заряда, состоящий из двух обкладок (проводников), разделенных между собой изолирующим материалом (диэлектриком).

простая схема конденсатора

Так каков принцип действия этого устройства? На одной пластинке (отрицательной) собирется избыток электронов, на другой — недостаток. А разница между их потенциалами будет называться напряжением. (Для строгого понимания нужно прочесть, например: И.Е. Тамм Основы теории электричества)

В зависимости от того, какой материал используется для обкладки, конденсаторы разделяют на:

  • твердотельные или сухие;
  • электролитические – жидкостные;
  • оксидно-металлические и оксидно-полупроводниковые.

По изолирующему материалу их делят на следующие виды:

  • бумажные;
  • плёночные;
  • комбинированные бумажно-плёночные;
  • тонкослойные;

Чаще всего необходимость проверки с использованием мультиметра возникает при работе с электролитическими конденсаторами.

Керамический и электролитический конденсатор

Ёмкость конденсатора находится в обратной зависимости от расстояния между проводниками, и в прямой – от их площади. Чем они больше и ближе друг к другу – тем больше ёмкость. Для её измерения используется микрофарад (mF). Обкладки изготавливаются из алюминиевой фольги, скрученной в рулон. В качестве изолятора выступает слой окисла, нанесенный на одну из сторон. Для обеспечения наибольшей ёмкости устройства, между слоями фольги прокладывается очень тонкая, пропитанная электролитом, бумага. Бумажный или пленочный конденсатор, сделанный по данной технологии, хорош тем, что обкладки разделяет слой окисла в несколько молекул, благодаря чему и удается создавать объемные элементы с большой ёмкостью.

Устройство конденсатора (такой рулон помещается в алюминиевый корпус, который в свою очередь кладется в пластиковый изолирующий короб)

На сегодня конденсаторы используются практически в каждой электронной схеме. Их выход из строя чаще всего связан с истечением срока годности. Некоторым электролитическим растворам присуще «усыхание», в процессе которого уменьшается их ёмкость. Это сказывается на работе цепи и форме сигнала, проходящего по ней. Примечательно, что это характерно даже для неподключенных в схему элементов. Средний срок службы – 2 года. С этой периодичностью и рекомендуется проводить проверку всех установленных элементов.

Обозначение конденсаторов на схеме.
Обычный, электролитический, переменный и подстроечный.

Подготовка перед проверкой

В первую очередь следует выбрать инструмент для проведения проверки. Сегодня в широком ассортименте можно найти мультиметры с аналоговой стрелочной индикацией и жидкокристаллическим дисплеем. Последние отличает высокая точность измерений и удобство эксплуатации, однако для проверки конденсаторов многие предпочитают брать стрелочный мультиметр – легче и понятнее отследить плавное перемещение стрелки, чем «прыгающие» цифры.

Мультиметр с аналоговой шкалой и цифровой мультиметр

Стоит упомянуть, что конденсатор пропускает переменный ток в обоих направлениях, а постоянный – в одном до полной зарядки. У мультиметра есть собственный источник питания, который, соответственно, обладает своей полярностью и номинальным напряжением. Эту особенность инструмента и используют для диагностики.

Для подготовки к проверке:

  • Переведите переключатель в рабочее положение для измерения сопротивления, чаще всего он обозначается аббревиатурой OHM или символом Ω. В некоторых источниках говорится, что удобнее поставить «на сигнал», однако это менее эффективно – этот способ позволит проверить элемент на пробой, без учета других причин неисправности.
  • Отградуируйте прибор с помощью механической регулировки, необходимо, что стрелка совпадала с крайней риской.
  • Снять заряд с конденсатора. Этот пункт обязателен даже для тех деталей, которые не были выпаяны из схемы – на выводах может оставаться остаточное напряжение. Для его снятия нужно замкнуть клеммы. Для небольших элементов подойдет любой проводящий предмет – отвертка, нож, пинцет и т.д. Для конденсаторов с большой ёмкостью, рассчитанные для работы в 220 В сети лучше воспользоваться пробником с одной лампой, 380 В – с несколькими последовательно подключенными. Соблюдайте предельную осторожность и не соединяйте выводы элемента друг с другом – даже пусковой конденсатор, применяемый в бытовой технике, может нанести сильный вред организму.

Ход проверки

Для начала следует провести внешний осмотр радиоэлемента, не выпаивая его из платы. О неисправности или выходе из строя могут говорить вздутие корпуса, изменение его окраски, признаки температурного воздействия (потемнение платы, дорожки отходят от поверхности и т.п.). Если электролитический раствор протекает наружу, снизу в месте крепления к плате должны остаться характерные подтеки. Для проверки фиксации на плате можно осторожно взять элемент и несильно покачать из стороны в сторону. Если одна из ножек оборвана, это сразу будет понятно по свободному ходу.

Взорвавшиеся на плате конденсаторы и сработавший «защитный надрез»

Кстати, надо заметить, современное элементы снабжены специальными щелями для безопасного выхода схемы из строя. Иначе взрыв мог бы сильно испортить всю плату.

Но бывает и так

Перед тем как проверить элемент мультиметром, следует определить его тип: полярный или неполярный. Электролитические относятся к первой категории – их припаивают к контактам на схеме с соблюдением полярности: плюс – к плюсу, минус – к минусу. Соответственно, и клеммы мультиметра следует подключать согласно данному правилу. Неполярный конденсатор устанавливается без учета этих особенностей. Он, как и бумажный или керамический конденсатор, можно присоединяться к прибору в любом направлении.

Закоротим выводы и попробуем прозвонить элемент тестером. Если прибор показывает минимальное сопротивление, конденсатор исправен и начал заряжаться постоянным током. Во время этого процесса показатель сопротивления будет расти до предельного значения или бесконечности. Поведение показателей имеет значение – стрелка аналогового тестера должна перемещаться медленно без скачков. О том, что работоспособность нарушена, говорят следующие факторы:

  • При подключении клемм, тестер сразу показывает бесконечность. Это говорит об обрыве в конденсаторе.
  • Мультиметр показывает на ноль и издает звуковой сигнал – значит произошло короткое замыкание или пробой.

В обоих случаях исправность элементов уже не восстановить и их следует выбросить.

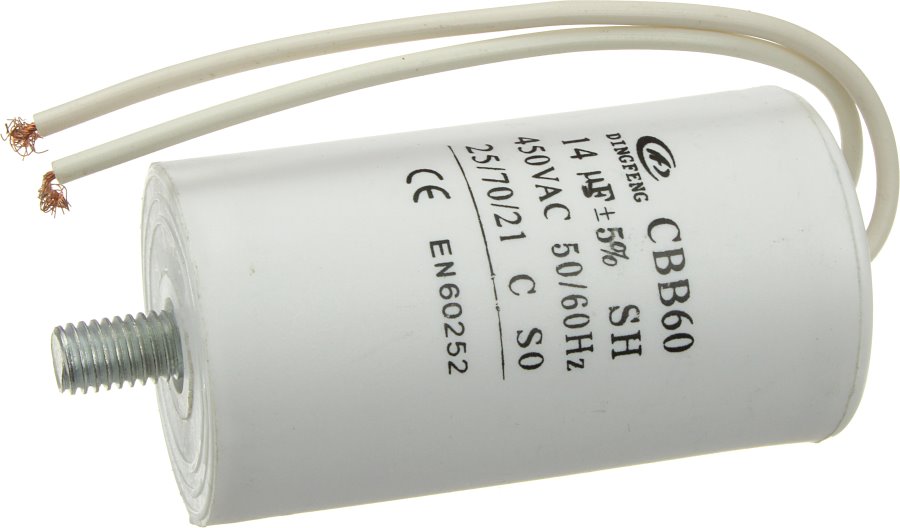

Для того чтобы проверить, работает ли неполярный конденсатор, необходимо выбрать на мультиметре предел для измерения в мегаомах и прикоснуться контактами прибора к выводам – исправный элемент не показывает сопротивлния выше 2 мОм. Стоит помнить, что проверка элемента мультиметром на короткое замыкание, не поддерживается большинством современных приборов, если номинальный заряд радиоэлемента ниже 0,25 мкФ.

Проверка на ёмкость

Проверив сопротивление, мы лишь частично выполняем условия. Простая работоспособность элемента еще не говорит о том, что он работает правильно – в некоторых случаях очень важна точность в работе, к примеру, если проверяется конденсатор микроволновки или колебательного контура. Чтобы убедиться в том, что конденсатор накапливает и удерживает заряд, нужно проверить емкость.

Для этого нужно повернуть тумблер мультиметра на режим CX. Здесь стоит сказать, что проведение этой процедуры возможно лишь с помощью качественного цифрового прибора, но даже в таком случае точность измерений остается приблизительной. При использовании стрелочного инструмента стрелка после подключения начинает быстро отклоняться. В свою очередь это лишь косвенное доказательство исправности элемента, лишь подтверждающее то, что он набирает заряд. О том, как правильно подключать тестер к конденсатору в режиме ёмкости должно быть указано в инструкции пользователя. Не забывайте, что электролитический конденсатор необходимо присоединять, соблюдая полярность. Как правило, анодный (положительный) контакт несколько длиннее катодного (отрицательного).

Ниже размещено интересное радиолюбительское видео, где в середине проводится измерение емкости.

Предел измерения следует выбирать исходя из значения емкости, указанного на корпусе конденсатора. Так, к примеру, если номинальная емкость составляет 9,5 мкФ, необходимо измерять её, переведя тумблер на значение 20 µ. Если итоговые показатели измерений сильно отличаются от номинальных, значит радиодеталь неисправна.

Проверка вольтметром

Если под рукой не оказалось тестера, проверить работоспособность элемента можно с помощью другого электроизмерительного прибора – вольтметра.

  1. Рекомендуется, но не обязательно, отсоединять деталь от электрической цепи – можно проверить все и на плате, отсоединив только один контакт.
  2. Теперь нужно зарядить конденсатор под напряжением ниже номинала. К примеру, для 25V-ного конденсатора подойдет 9V, а для 600V-ного – 400V. Подсоедините прибор и дайте несколько секунд для зарядки. Во избежание порчи во время зарядки следует проверить полярность выводов и клемм. Время зарядки зависит от разности номинала и питающего напряжения. Так, высоковольтный конденсатор можно зарядить только с помощью мощного прибора, превышающего эту величину.
  3. Через некоторое время конденсатор необходимо подключить к вольтметру и замерить напряжение. Для определения исправности надо зафиксировать начальный показатель – если он приблизительно равен или чуть ниже номинала, то элемент исправен. Значительно меньшее напряжение говорит о том, что конденсатор быстро теряет заряд и уже не может выполнять свою задачу (в среднем обычный конденсатор должен удерживать номинальный заряд на протяжении не менее получаса). После подключения через вольтметр радиоэлемент начнет разряжаться, поэтому важно записать напряжение, показанное сразу после подключения.

Проверка на короткое замыкание

Обратите внимание, что данный способ относительно небезопасен и не рекомендуется его использование людьми без необходимого опыта и знаний.

  1. Для начала следует отсоединить конденсатор от схемы и ненадолго (до 4 сек) подключить к источнику питания.
  2. Отсоединив от источника питания, замкните выводы конденсатора с помощью электропроводящего инструмента (отвертка, пинцет, нож). Будьте осторожны: используйте для этого только заизолированный предмет или наденьте на руки резиновые перчатки.
  3. При замыкании выводов произойдет короткое замыкание, сопровождающееся вылетом искры, по виду которой и можно судить о состоянии элемента: если проскочила сильная и яркая искра, конденсатор в норме, тусклая и слабая искра говорит о неисправности.

А вот это видео мы настоятельно рекомендуем посмотреть, т.к. оно очень подробное и охватывает все аспекты нашей темы:

Проверка конденсатора на плате (не выпаивая)

На самом деле, механизм аналогичен, поэтому просто рекомендуем посмотреть это видео, оно должно закрыть все оставшиеся вопросы.

Проверка автомобильного конденсатора

В системах зажигания большинства современных автомобилей используется электронный коммутатор (по привычке называемый так же, как предшествующий ему механический прибор), распределяющий зажигание на свечи, которые, в свою очередь, подают искры на цилиндры двигателя. Считается, что поломка этого устройства требует его немедленной полной замены, однако, если причина неисправности в конденсаторе, используемом в конструкции, можно попробовать поменять только его. Для проверки на трамблере используется амперметр.

  1. Подключив амперметр к выводам конденсатора, включите зажигание и разомкните их.
  2. Обратите внимание на показатели амперметра – если стрелка сместилась с 2-4 А до нуля, наш элемент вышел из строя и надо его заменить.

Самостоятельно проверить автомобильный конденсатор можно и без специального оборудования. Для этого нужно подключить к контактам переносную лампочку небольшой мощности. Если радиоэлемент в порядке, то она не загорится после включения зажигания.

Как разрядить конденсатор для СВЧ-диапазона — Модернизированный дом

Когда кажется, что микроволновая печь больше не нагревает пищу, простое решение может вернуть ее в рабочее состояние. Любой ремонт СВЧ начинается с разрядки конденсатора. Даже отключенный от сети заряженный конденсатор делает ремонт СВЧ опасным.

Для разряда микроволновой емкости необходимо замкнуть цепь через конденсатор. Используйте металлический инструмент с ручками с резиновой или пластмассовой изоляцией, чтобы захватить выступы, торчащие из корпуса конденсатора.

Ремонт микроволновой печи может быть очень опасным. Между конденсатором, мегатроном и другими компонентами вы потенциально можете серьезно травмироваться. Прочтите, чтобы узнать больше о микроволновых конденсаторах и безопасности микроволнового излучения.

Что такое микроволновый конденсатор?

На базовом уровне микроволновый конденсатор помогает усилить электрическое напряжение в вашем доме до уровня микроволн. Это многоступенчатый процесс. Конденсатор держит заряд как аккумулятор. Это помогает фильтровать напряжение при преобразовании переменного тока в постоянный, чтобы обеспечить надежное питание остальной части устройства.

Конденсатор также помогает регулировать мощность, поступающую в мегатрон. Мегатрон преобразует жилую мощность 120 В в высокое напряжение. Для этого ему нужен стабильный источник питания. Конденсатор обеспечивает эту стабильную мощность вместе с мощностью розетки.

Безопасный разряд микроволнового конденсатора

Чтобы разрядить микроволновый конденсатор, необходимо замкнуть цепь для протекания тока. Даже когда через конденсатор не течет ток, он продолжает удерживать заряд .После отключения от розетки перезарядка конденсатора невозможна. Снимите крышку с микроволновой печи и найдите конденсатор.

Найдите металлический инструмент, например плоскогубцы или отвертку, с хорошими резиновыми держателями. Резиновые ручки защитят руки от металла. Это должно защитить вас от поражения электрическим током при разрядке конденсатора. Вам даже следует подумать о том, чтобы надеть перчатки для дополнительной защиты.

Сначала коснитесь отверткой одного контакта конденсатора, затем второго.Если есть третий контакт, прикоснитесь к нему. Прикоснувшись ко второму (или третьему) контакту, вы можете услышать хлопок или искру. Если нет, ничего страшного.

Взрыв или искра могут быть опасными. Если вы пытаетесь самостоятельно отремонтировать микроволновую печь, убедитесь, что вы работаете в безопасном открытом месте. Если шнур загорится, вы не хотите, чтобы он что-то загорелся.

Разряд конденсатора должен быть мгновенным.

Обратитесь к профессионалу

Ремонт микроволновой печи следует доверить профессионалу. Мы даже упоминали об этом в нашем посте печи. Замену конденсатора должен выполнять специалист, имеющий опыт работы с электронным оборудованием.

Наш метод разряда конденсатора приводит к короткому замыканию конденсатора. Это также может вызвать обжаривание других электронных компонентов в микроволновой печи.

Специалисты по ремонту микроволновой печи берут около 70 долларов в час. Ремонт вашей микроволновой печи может быть быстрой заменой вышедшей из строя детали. В среднем ремонтов стоят от 100 до долларов.Стоимость может быть оправдана для дорогих или встроенных микроволновых устройств.

Зачем разряжать конденсатор?

Даже когда он отключен от сети, конденсатор продолжает удерживать заряд, пока не разрядится. Поскольку ваша микроволновая печь работает при очень высоком напряжении для нагрева пищи, конденсатор может удерживать большой опасный заряд.

При ремонте микроволновой печи вы можете прикоснуться к ее компонентам, которые могут замкнуть цепь. Если это произойдет, по вашему телу может пройти большое напряжение.Чтобы этого не произошло, следует разрядить конденсатор.

Сколько мощности в микроволновом конденсаторе?

Даже когда он отключен от сети, конденсатор будет удерживать заряд до тех пор, пока не разрядится. Напряжение в вашем доме обычно составляет 120 В. Выходное напряжение вашей микроволновой печи составляет около 2100-3000 В.

Конденсаторы указаны в фарадах. Фарады измеряют, сколько заряда может удерживать конденсатор. Чем больше число, тем выше рейтинг и больше заряда. Конденсатор СВЧ может иметь около 0.Емкость 95-1,00 мкФ.

Дополнительно внутри микроволновки находится трансформатор. Трансформатор преобразует один уровень напряжения в другой. Этот трансформатор забирает 120 вольт из розетки и повышает его до 2100-3000 вольт, необходимых для нагрева еды.

Однако именно магнетрон принимает электричество и преобразует его в микроволны. Все эти компоненты работают вместе в цепи.

Может ли микроволновый конденсатор убить вас?

Электричество может убить или серьезно повредить людям.Хотя высокое напряжение звучит опасно, высокий электрический ток является самым смертельным. Ток в 0,01 ампера может быть болезненным, но ток всего 0,10 ампера может быть фатальным.

Ток силой 1–10 ампер или более может вызвать мышечные сокращения, которые не позволят кому-либо уйти от шока, сердечного приступа или потери сознания. Чтобы рассчитать ток по напряжению, вы разделите напряжение на сопротивление. Сопротивление измеряется в Ом. Он указывает, насколько легко или трудно току течь через объект.

Влажные или потные руки могут увеличить риск смерти от поражения электрическим током. Влажные руки могут иметь сопротивление от пальцев рук до пальцев ног всего 500 Ом. Сухие руки могут дать вам сопротивление до 50 000 Ом.

При высоком напряжении около 2100 В и смертельном токе в 10 ампер вам просто нужно сопротивление 210 Ом, чтобы избежать самых смертоносных ударов. Однако для опасного и иногда фатального тока в 1 ампер требуется сопротивление 2100 Ом. Если вы работаете с микроволновой печью вспотевшими руками, вы в большой опасности.

Тестирование микроволнового конденсатора

Если ваша микроволновая печь не нагревается должным образом или совсем не нагревается, вы можете проверить, способен ли конденсатор удерживать заряд. Для этого вам может понадобиться мультиметр, способный измерять емкость. Если у вас такого нет, вы можете измерить разницу напряжений на контактах.

Возьмите щупы мультиметра и коснитесь одного контакта красным проводом, а второго контакта черным проводом. Если разница в напряжении превышает 10 вольт, конденсатор скорее всего исправен.Если он измеряет менее 10 вольт, он может не удерживать значительный заряд.

Мультиметр, измеряющий емкость, должен сказать вам, работает ли ваш конденсатор на своих номиналах. На конденсаторе должна быть указана его номинальная емкость. Если показание мультиметра меньше номинального, конденсатор может выйти из строя.

Замена конденсатора СВЧ

Поскольку замена конденсаторов для микроволновых печей стоит всего около 10 долларов, замена их самостоятельно может быть очень интересной.

Если вы решили заменить вышедший из строя конденсатор СВЧ, запомните несколько вещей:

  1. Обратитесь к руководству по эксплуатации вашей микроволновой печи, чтобы узнать, как устанавливать компоненты.
  2. Лучше покупать тот же номер детали, который используется в вашей микроволновой печи, у того же производителя.
  3. Убедитесь, что новый конденсатор, который вы покупаете, указан для использования в микроволновой печи и имеет тот же размер, что и оригинальный.
  4. Правильно установите конденсатор. Неправильно установленные конденсаторы могут взорваться или вызвать возгорание!

Заключительные слова

Вам может показаться очень простым разрядить СВЧ конденсатор и устранить неисправность при ремонте СВЧ.

Однако, если у вас нет опыта ремонта высоковольтных приборов, лучше доверить это профессионалам. Ремонт микроволновой печи может быть экономным и экологически безопасным, что сокращает количество электронных отходов. Всегда соблюдайте меры предосторожности при работе с любым прибором.

Как заменить диод в микроволновой печи

Если вчерашние остатки еды выйдут из микроволновой печи такими же холодными, как и когда они были в ней, у вас возникнет более серьезная проблема, чем просто решить, какие хлопья для завтрака вы выберете, чтобы обуздать голод.Хотя микроволновая печь не нагревается, это может быть вызвано неисправным дверным переключателем, неисправным магнетроном или неисправным высоковольтным конденсатором, но есть одна вероятная причина, которая их всех превалирует: перегоревший диод.

Что делает диод?

СВЧ-диод преобразует выходную мощность переменного тока (AC) трансформатора в постоянный ток (DC), удваивая напряжение до почти 5000 вольт. Это высокое напряжение заставляет магнетрон нагревать пищу или напитки, помещенные в камеру печи. Если диод перегорел, магнетрон не получит достаточного напряжения для работы и микроволновая печь не нагреется.

Как проверить СВЧ диод

Перед тем, как заменить диод на новый, вы должны убедиться, что деталь действительно неисправна. Перегоревший диод часто выглядит заметно поврежденным. Если вы не видите никаких признаков повреждения, вы можете попробовать проверить диод на непрерывность — непрерывный электрический путь, присутствующий в детали. Прежде чем пытаться разобрать микроволновку, чтобы добраться до диода, отключите шнур питания.Поскольку высоковольтные конденсаторы, используемые в микроволновых печах, могут сохранять заряд даже после отсоединения шнура питания, рекомендуется разрядить конденсатор сразу после снятия крышки. Вы можете сделать это, поместив лезвие отвертки или плоскогубцы на каждый набор выводов конденсатора (при этом не прикасайтесь к металлическим частям инструмента).

Чтобы проверить диод на целостность цепи, вам понадобится мультиметр, питаемый от 9-вольтовой батареи, или используйте 9-вольтовую батарею вместе с измерителем. Для последнего:

  • Удерживая черный провод напротив одного конца диода, прикоснитесь противоположным концом диода к отрицательной клемме 9-вольтовой батареи. Коснитесь красным проводом положительной клеммы аккумулятора. Имейте в виду, что диод должен иметь непрерывность только в одном направлении, поэтому, если на дисплее мультиметра нет непрерывности, попробуйте перевернуть диод так, чтобы черный провод контактировал с противоположным концом диода, одновременно касаясь другого конца диода. клемму 9 В.Если диод дает отрицательный результат на целостность в обоих направлениях или имеет непрерывность в обоих направлениях при перестановке проводов, диод вышел из строя и его необходимо заменить.

Что нужно для доступа к диоду?

На некоторых моделях, чтобы добраться до диода, сначала откройте дверцу микроволновой печи и открутите винты, чтобы освободить вентиляционное отверстие. Затем вы можете отвинтить крепежный винт или винты, которыми крепится панель управления, и приподнять панель, чтобы отсоединить ее. За панелью управления может быть панель доступа, которая, если ее снять, позволит вам получить доступ к диоду для проверки или замены.Другие модели потребуют от вас полностью снять кожух или крышку устройства, прежде чем вы сможете добраться до диода. В автономных моделях это может быть так же просто, как откручивание крепежных винтов, крепящих крышку сбоку, сверху или сзади устройства. Однако, если микроволновая печь прикреплена к стене под шкафом, вам потребуется полностью снять прибор, чтобы снять крышку. Хотя этот процесс может отличаться в зависимости от модели, вот 25 типичных шагов, которые вы можете выполнить, чтобы успешно заменить диод:

  1. Отключите шнур питания устройства.
  2. Выньте стеклянный поднос и подставку из камеры духового шкафа.
  3. Попросите помощника поддержать микроволновую печь, пока вы откручиваете винты, которыми верхняя часть микроволновой печи крепится к шкафу.
  4. Осторожно наклоните прибор вниз и протяните шнур питания через отверстие в корпусе.
  5. Снимите микроволновую печь с монтажной пластины и установите ее на твердую поверхность так, чтобы она опиралась на заднюю панель.
  6. Выверните винты, крепящие нижнюю панель духовки.
  7. Отсоедините или отсоедините все двигатели поворотной платформы или световые провода, прикрепленные к панели, и отложите панель в сторону.
  8. Установите микроволновую печь в вертикальное положение и поддержите переднюю часть деревянным бруском размером 2 × 4.
  9. Откройте дверцу и выверните винты, крепящие воздухоотводчик.
  10. Полностью удалите вентиляционное отверстие (для облегчения можно использовать шпатель).
  11. При необходимости открутите винты сбоку, сверху и сзади, которыми крышка крепится к раме.
  12. Вам также может потребоваться открутить винты, чтобы снять крышку вентилятора или воздушную заслонку.
  13. Теперь вы можете сдвинуть крышку микроволновой печи, чтобы снять ее.
  14. Как отмечалось ранее, обязательно разрядите потенциально накопленный электрический заряд в конденсаторе.
  15. Выкрутите винт, которым старый диод крепится к корпусу, и отсоедините его от вывода конденсатора.
  16. Установите новый диод, прикрепив соответствующий конец к клемме конденсатора и навинтив винт, чтобы прикрепить заземляющий конец диода к корпусу.
  17. При необходимости установите крышку вместе с крышкой вентилятора или воздушной заслонкой.
  18. Установите на место воздухоотводчик и закрепите его винтами.
  19. Наклоните микроволновую печь на заднюю панель.
  20. Установите на место нижнюю панель, сначала повторно подключив двигатель поворотной платформы или световые провода, затем полностью выровняйте панель и закрепите ее винтами.
  21. Осторожно переместите микроволновую печь на выступы монтажной пластины.
  22. Пропустите шнур питания через отверстие в корпусе.
  23. Поднимите прибор и закрутите винты, чтобы прикрепить верхнюю часть крышки микроволновой печи к шкафу.
  24. Установите на место опору поворотного стола и выровняйте стеклянный поддон на муфте двигателя.
  25. Подключите шнур питания снова, и ваша микроволновая печь будет готова к работе.

При ремонте микроволновой печи всегда ставьте безопасность превыше всего

Из-за высокого напряжения и высокого тока, используемого в микроволновых печах, имейте в виду, что ремонт этого устройства представляет собой значительный риск травмы или смерти, если не будут приняты меры предосторожности. Перед тем, как пытаться разобрать, всегда отключайте микроволновую печь от сети.Поскольку высоковольтные конденсаторы, используемые в микроволновых печах, могут сохранять заряд даже после того, как микроволновая печь была отключена, мы рекомендуем доступ к внутренним компонентам и замену их только опытным профессионалам.

Найдите подходящие детали для микроволновой печи с помощью Repair Clinic

Не все диоды подходят для каждой модели микроволновой печи. К счастью, Repair Clinic позволяет легко найти именно тот диод, который вам нужен. Начните с ввода полного номера модели вашей микроволновой печи в строку поиска веб-сайта Repair Clinic.Выберите «Диод, магнетрон и резистор» в фильтре категорий деталей, а затем нажмите «Диод» в фильтре названия детали. В результате вы получите диод, соответствующий вашей микроволновой печи. Помимо диодов, в ремонтной клинике есть предохранители для микроволновых устройств, дверные переключатели, двигатели поворотных столов, основные платы управления и многое другое. Независимо от того, используете ли вы микроволновую печь GE, Samsung, Whirlpool, LG, Kenmore, Frigidaire или Panasonic, в Repair Clinic есть все необходимое, чтобы поддерживать работу вашего устройства в отличном состоянии.

Как измерить емкость с помощью цифрового мультиметра

Мультиметр определяет емкость, заряжая конденсатор известным током, измеряя результирующее напряжение и затем вычисляя емкость.

Предупреждение: Хороший конденсатор сохраняет электрический заряд и может оставаться под напряжением после отключения питания. Перед тем, как дотронуться до него или провести измерение: а) выключите все питание, б) используйте мультиметр, чтобы убедиться, что питание отключено, и в) осторожно разрядите конденсатор, подключив резистор к его проводам (как указано в следующем абзаце). Обязательно используйте соответствующие средства индивидуальной защиты.

Для безопасной разрядки конденсатора: После отключения питания подключите 5-ваттный резистор 20 000 Ом к клеммам конденсатора на пять секунд.Используйте мультиметр, чтобы убедиться, что конденсатор полностью разряжен.

  1. Используйте цифровой мультиметр (DMM), чтобы убедиться, что все питание цепи отключено. Если конденсатор используется в цепи переменного тока, настройте мультиметр на измерение переменного напряжения. Если он используется в цепи постоянного тока, настройте цифровой мультиметр на измерение постоянного напряжения.
  2. Осмотрите конденсатор. Если утечки, трещины, вздутия или другие признаки износа очевидны, замените конденсатор.
  3. Переведите шкалу в режим измерения емкости.Символ часто разделяет точку на циферблате с другой функцией. Помимо регулировки шкалы, для активации измерения обычно требуется нажать функциональную кнопку. За инструкциями обратитесь к руководству пользователя мультиметра.
  4. 4. Для правильного измерения необходимо удалить конденсатор из цепи. Разрядите конденсатор, как описано в предупреждении выше.

    Примечание: Некоторые мультиметры предлагают относительный (REL) режим. При измерении малых значений емкости можно использовать относительный режим для удаления емкости измерительных проводов.Чтобы перевести мультиметр в относительный режим измерения емкости, оставьте измерительные провода открытыми и нажмите кнопку REL. Это удаляет значение остаточной емкости измерительных проводов.

  5. Подключите измерительные провода к клеммам конденсатора. Оставьте измерительные провода подключенными на несколько секунд, чтобы мультиметр автоматически выбрал правильный диапазон.
  6. Прочтите отображаемое измерение. Если значение емкости находится в пределах диапазона измерения, мультиметр отобразит значение конденсатора.Он будет отображать OL, если а) значение емкости выше диапазона измерения или б) конденсатор неисправен.

Обзор измерения емкости

Устранение неисправностей однофазных двигателей — одно из наиболее практических применений функции емкости цифрового мультиметра.

Однофазный двигатель с конденсаторным пуском, который не запускается, является признаком неисправного конденсатора. Такие двигатели будут продолжать работать после запуска, что затрудняет поиск и устранение неисправностей. Выход из строя конденсатора жесткого пуска компрессоров HVAC является хорошим примером этой проблемы.Двигатель компрессора может запуститься, но вскоре перегреется, что приведет к срабатыванию выключателя.

Однофазные двигатели с такими проблемами и шумные однофазные двигатели с конденсаторами нуждаются в мультиметре для проверки правильного функционирования конденсаторов. Почти все моторные конденсаторы имеют значение в микрофарадах, указанное на конденсаторе.

Трехфазные конденсаторы коррекции коэффициента мощности обычно защищены плавкими предохранителями. Если один или несколько из этих конденсаторов выйдут из строя, это приведет к неэффективности системы, скорее всего, увеличатся счета за коммунальные услуги и могут произойти непреднамеренные отключения оборудования.Если предохранитель конденсатора перегорел, необходимо измерить предполагаемое значение микрофарад конденсатора и убедиться, что оно находится в пределах диапазона, указанного на конденсаторе.

Стоит знать о некоторых дополнительных факторах, связанных с емкостью:

  • Конденсаторы имеют ограниченный срок службы и часто являются причиной неисправности.
  • Неисправные конденсаторы могут иметь короткое замыкание, разрыв цепи или могут физически выйти из строя до точки отказа.
  • При коротком замыкании конденсатора может перегореть предохранитель или повредить другие компоненты.
  • Когда конденсатор размыкается или выходит из строя, цепь или ее компоненты могут не работать.
  • Износ может также изменить значение емкости конденсатора, что может вызвать проблемы.

Ссылка: Принципы цифрового мультиметра Глена А. Мазура, American Technical Publishers.

Связанные ресурсы

Распространенные проблемы и неисправности микроволновых печей и способы их устранения

Микроволновая печь — одна из самых популярных бытовых приборов из когда-либо созданных.Благодаря своей простоте управления и скорости работы, он является неотъемлемой частью современной кухни. Из-за нашей зависимости от таких устройств становится необходимым овладеть базовыми навыками, необходимыми для решения общих проблем микроволновых печей .

Однако поиск и устранение неисправностей микроволновых печей должен выполняться с максимальной осторожностью и безопасностью. Эти духовки, вероятно, представляют собой самые смертоносные приборы на вашей кухне сегодня. Обращение с ними без надлежащего ухода и безопасности может иметь фатальные последствия.Во время работы микроволновая печь использует чрезвычайно высокое напряжение (5000 В). Если вы пытаетесь устранить какие-либо проблемы с микроволновой печью , важно понимать, что в этом приборе есть высоковольтный конденсатор, который будет оставаться заряженным даже после выключения микроволновой печи. Перед тем, как пытаться исправить какие-либо микроволновые неисправности , необходимо разрядить конденсатор.

Демонтаж металлической крышки микроволновой печи может привести к опасным электрическим соединениям.Никогда не включайте микроволновую печь без крышки, поскольку существует опасность облучения, и вы можете подвергнуться вредному излучению, если волновод поврежден.

При работе с микроволновой печью всегда соблюдайте максимальные меры предосторожности. Если у вас нет опыта работы с такими устройствами, может быть безопаснее обратиться за помощью к квалифицированному специалисту по обслуживанию.

Существуют различные типы проблем, которые могут повлиять на микроволновую печь, и анализ некоторых из этих проблем может помочь вам устранить неисправности этих машин.

Микроволновая печь не работает

Если микроволновая печь не работает, это может указывать на проблему с линейным предохранителем, который перегорает, если микроволновые компоненты используют избыточный ток.Хотя этот предохранитель легко заменить, могут быть и другие проблемы, которые вызывают чрезмерное потребление энергии устройством. Также может быть проблема в цепи высокого напряжения микроволновой печи, в частности, с такими компонентами, как диод, магнетрон, высоковольтный конденсатор или трансформатор. Другие факторы, которые могут вызвать это состояние, включают перегоревший плавкий предохранитель, который следует проверить на непрерывность, или сработавший термопротектор. (Это небольшой компонент, который гарантирует, что микроволновая печь не перегреется.) Для некоторых моделей микроволновых печей может потребоваться установка системных часов до того, как они начнут работать.

Микроволновая печь не нагревает

В большинстве микроволновых печей есть высоковольтный диод, который отвечает за преобразование выходной мощности переменного тока, подаваемой трансформатором, в постоянный ток. Во время этого процесса напряжение достигает максимальной мощности 5000 вольт. Это генерирует достаточно энергии, чтобы магнетрон мог обеспечить энергию для приготовления пищи в духовке. Выход из строя диода приведет к тому, что на магнетрон будет достигнуто более низкое напряжение переменного тока, чего может быть недостаточно.Выход из строя диода часто сопровождается видимыми признаками перегорания. Если кажется, что диод не поврежден, его можно проверить с помощью вольт-омметра, который может работать с диодами.

Большинство микроволновых печей обычно оснащены 3 дверными переключателями. Отказ любого из этих переключателей может привести к тому, что микроволновая печь не включится и, следовательно, не будет выделяться тепло. Эти переключатели следует проверить на целостность с помощью омметра.

Микроволновая печь питается от трубки магнетрона, в которой используется высокое значение D / C для генерации волн, отвечающих за приготовление пищи.Любое повреждение магнетрона предотвратит нагрев устройства. Если микроволновая печь была запущена в пустом состоянии, это могло привести к сгоранию магнетрона. Эта деталь не подлежит ремонту, и ее необходимо заменить.

Неисправный высоковольтный конденсатор также может быть причиной того, что печь не нагревается. Любая проблема с высоковольтным конденсатором повлияет на работу всей цепи высокого напряжения. Конденсатор высокого напряжения можно проверять только с помощью специального измерителя VOM, который может проверять емкость.Даже в выключенном состоянии высоковольтный конденсатор может сохранять заряд около 3000 вольт. Поэтому всегда рекомендуется доверить его тестирование авторизованному специалисту по обслуживанию.

Также могут быть проблемы с термозащитным устройством, плавким предохранителем или высоковольтным трансформатором, которые могут привести к этому типу проблем.

Микроволновая печь ненадолго работает, а затем останавливается

В большинстве случаев эта проблема вызвана неисправным дверным переключателем, который периодически выходит из строя.Эти переключатели следует проверять на наличие признаков искрения, перегрева или возгорания. Их также необходимо проверить на непрерывность. Переключатели, на которых видны какие-либо видимые признаки повреждения или которые показывают прерывистое соединение, следует заменить. Этот тип проблемы также может указывать на периодическое короткое замыкание на высоковольтном трансформаторе. Сработавший термопротектор или неисправный термостат также могут привести к прерывистой работе микроволн.

Помимо этих проблем, эта проблема может быть признаком того, что некоторые компоненты сенсорной панели, панели управления или главной платы управления были повреждены.

Лампочка микроволновой печи не работает

Лампочку для СВЧ обычно заменить довольно просто. Просто протяните руку и замените лампочку. Если это не сработает, это может указывать на проблему, например, перегорание патрона лампочки или какой-либо дефект проводки.

Поворотный столик для микроволновой печи не вращается

В большинстве случаев отсутствие движения поворотной платформы является признаком того, что двигатель поворотной платформы изношен или перегорел.Проблема такого типа может возникать довольно часто, и эту деталь легко заменить. Однако, если двигатель все еще функционирует, это может указывать на неисправность в основной плате управления или плате пользовательского управления и дисплея. Если у микроволновой печи есть кнопка на сенсорной панели, отвечающая за включение и выключение поворотного стола, это может указывать на проблему с сенсорной панелью и панелью управления.

Кажется, что кнопки микроволновой печи не работают

В большинстве случаев отсутствие реакции кнопок микроволн указывает на то, что сенсорная панель или панель управления неисправны или повреждены. (Это может вызвать чрезмерная очистка сенсорной панели.) Некоторые модели микроволновых печей требуют, чтобы дверца была закрыта перед активацией сенсорной панели. Еще одна проблема с такими машинами заключается в том, что они быстро переходят в «спящий» режим. Достаточно просто открыть и закрыть дверцу один раз, чтобы снова включить духовку. «Сбитый с толку» контролер также может нести ответственность за подобную ситуацию. Вы можете отключить устройство от сети на 1-2 минуты, чтобы оно сбросилось.

Микроволновый дисплей не работает

Обычно этот тип проблем связан с функционированием платы микроволнового дисплея.Полный отказ дисплея указывает на проблему с основной платой или платой дисплея. Однако, если часть дисплея доступна, очевидно, что это неисправность в плате дисплея. Вы также можете иметь дело с панелью дисплея, которая физически сломана, и ее необходимо заменить. Иногда проблему такого типа можно решить, перезагрузив микроволновую печь. (Выключение на 1-2 минуты)

Микроволновая печь включается сама по себе

Проблемы этого типа обычно указывают на неисправный симистор или реле или могут указывать на проблему с контроллером. Вы можете попробовать перезагрузить машину, чтобы увидеть, исправится ли ситуация сама собой. Если это не сработает, это может указывать на проблемы с источником питания или неисправности тачпада.

Микроволновая печь искрит (искрение )

Если во время работы в микроволновой печи образуются искры, это может указывать на то, что крышка волновода неисправна или закорочена. Вы можете снять эту крышку, чтобы проверить, решает ли это проблему. Искрение может привести к повреждению микроволновой печи, и любые поврежденные участки следует отремонтировать.Крышку волновода придется заменить, если какой-либо из нижележащих разъемов сгорел или расплавился.

Если вдоль боковых стенок микроволновой печи есть искры, это может указывать на то, что краска вдоль боковых стенок отслаивается. Эту проблему можно решить, закрасив открытые металлические пятна в духовке краской, пригодной для использования в микроволновой печи. Этот тип искр можно также увидеть возле опор решетки, где краска стерлась, оставив оголенный металл внутри духовки.

Как правило, любые открытые металлические края или обугленные остатки пищи в камере печи могут вызвать искрение.

Дверца микроволновой печи не открывается

Если дверца духовки застряла и не открывается, вполне вероятно, что рычаг открытия сломан и его необходимо заменить. Также может быть проблема с дверной пружиной, расположенной внутри двери. Эта пружина отвечает за приложение силы, направленной вниз к дверному крюку.

Этот тип проблемы также может указывать на наличие сломанной дверной защелки.Эта защелка устанавливается на внутренней поверхности духовки и входит в зацепление с дверным крюком, чтобы дверца духовки оставалась закрытой при ее включении. Сломанная дверная защелка или привод не позволят открыть дверь.

Кроме того, проблемы с дверным крючком, кнопкой, пружиной кнопки или приводом ручки могут помешать открыванию двери.

как проверить микроволновый конденсатор

Необходимые файлы cookie абсолютно необходимы для правильной работы веб-сайта. Чтобы проверить конденсатор с помощью цифрового мультиметра, выполните следующие действия: • В этом методе сначала нужно отключить микроволновую печь от основного источника питания и разрядить все высоковольтные конденсаторы. Вы должны получить значение бесконечности или значение резистора. Этот веб-сайт использует файлы cookie для улучшения вашего опыта. Назначение микроволнового магнетрона — генерировать энергию для микроволнового излучения. Используйте мультиметр с возможностью проверки емкости, чтобы определить, вышел ли из строя конденсатор вашей микроволновой печи.В этом видео мы протестируем и сравним плохие и хорошие магнетроны для СВЧ. Как отремонтировать магнетрон для СВЧ. Тестирование высоковольтного конденсатора. Поднесите изолированную отвертку к клеммам конденсатора, чтобы разрядить его. Эти файлы cookie не хранят никакой личной информации. Если вы подозреваете, что конденсатор неисправен, самый простой способ выяснить это — провести тест омметром. Вы можете промаркировать их малярной лентой, чтобы знать, какие провода и где нужно подключать. Конденсатор разряжается за счет короткого замыкания между каждым из двух выводов конденсатора, а также между каждым выводом и шасси.Чтобы вручную разрядить конденсатор, поместите отвертку с изолированной ручкой между подключением диода конденсатора… У вас также есть возможность отказаться от этих файлов cookie. Неважно, замкнут ли он или открыт, неисправный диод, скорее всего, покажет какие-то признаки дефекта. Использование цифрового мультиметра с настройкой емкости Отключите конденсатор от цепи, которой он является… Подробная информация о компрессоре Tecumseh France HP, Гц, ватт и т. Д. Возможно, вы захотите взглянуть на нашу страницу тестирования диодов. Тот же образец должен повториться снова.Обязательные поля помечены *. Если у вас есть товары в корзине, они будут сохранены для возврата. Когда я выпотрошу микроволновку, у меня не так дрожит кишечник, как то, как вы предлагаете разрядить высоковольтный конденсатор. как безопасно тестировать высоковольтные конденсаторы, используемые в коммерческих и бытовых микроволновых печах. Микроволновые печи являются одними из самых опасных приборов для работы. Опять же, вы должны получить показание бесконечности. Затем подключите каждый щуп измерителя к одному выводу. Осторожно отсоедините / снимите клеммы.Зачем нужен разряд конденсатора. Если вы видите ошибку, попробуйте перезагрузить страницу. По-английски. Если вы разместили заказ на ApplianceHelp.com, он все еще действителен, и вы можете проверить его статус и внести изменения здесь, на PartSelect.com. После того, как вы диагностируете проблему, у нас есть запасной конденсатор OEM, который подходит для вашего устройства. Наденьте рабочие перчатки и используйте отвертку с изолированной ручкой, чтобы не ударить себя. Добавление сертификата займет всего несколько минут. Намного безопаснее проверять силу тока с помощью разветвителя.Воспользуйтесь нашим пошаговым руководством по ремонту микроволн, чтобы узнать, как проверить конденсатор. Перед тем, как начать этот тест, сначала проверьте состояние вашего конденсатора. Мы предполагаем, что вы согласны с этим, но вы можете отказаться, если хотите. Но теперь, даже если все компоненты прошли проверку, моя микроволновая печь просто отказывается нагревать воду. ПРИМЕЧАНИЕ. Перед проверкой этого компонента убедитесь, что микроволновая печь отключена от сети и конденсатор разряжен. Ваша микроволновая печь — удивительно опасное устройство, и не из-за самих микроволн.Мы уведомим вас через «Теперь прикоснитесь к одному щупу измерителя к клемме конденсатора, а другим щупом — к металлическому корпусу конденсатора. Все права защищены. С помощью омметра проверьте диод и конденсатор. Это должно привести к тому, что измеритель на мгновение наклонится к нулевой отметке, но затем снова вернется в бесконечность. Логотип PartSelect является зарегистрированной торговой маркой Atlantic Laundry Center, Ltd. Это поможет получить наиболее точные показания конденсатора. Найдите металлические штыри, торчащие из конца конденсатора, и подсоедините к ним провода.После того, как вы поместите конденсатор сбоку, определите положительную и отрицательную клеммы. Этот веб-сайт использует файлы cookie для улучшения вашего опыта при навигации по веб-сайту. После того, как вы диагностировали проблему, у нас есть запасной магнетрон OEM, который подходит для вашего устройства. (Попробуйте в обоих направлениях, используйте более высокое значение). Вопросы и ответы Компрессор, Ампер, газ и капиллярная трубка? Затем с помощью отвертки откройте прибор, чтобы вы могли найти конденсатор, который представляет собой металлическую трубку, которая должна быть рядом с двигателем.Вы перейдете через форму запроса CertCapture. Установите омметр на максимальную шкалу сопротивления. Конденсатор накапливает большое количество электричества, даже когда микроволновая печь отключена от сети, и перед началом любого ремонта его необходимо разрядить. Я использовал метод тестирования батареи 9 В с дешевым мультиметром и Fluke 87V для проверки высоковольтного диода. Как только вы диагностируете проблему, у нас есть запасной диод OEM, который подходит вашему прибору. Конденсаторы микроволновых печей часто имеют внутренние защитные резисторы, что затрудняет их тестирование. Возьмите мультиметр и установите на нем максимальное напряжение постоянного тока. Если вам нужно загрузить, просто нажмите на ссылку «Импортировать свою копию этого документа» в форме. Все изменилось, когда я решил измерить сопротивление между шасси микроволновой печи и двумя выводами конденсатора. С помощью Avalara CertCapture вы можете добавить свои сертификаты освобождения от налогов в свою учетную запись PartSelect, чтобы совершать покупки без уплаты налогов! Проверка завершается в течение 3 рабочих дней. Однако большинство мультиметров не имеют этой функции, но вы все равно можете проверить конденсатор с помощью вольтметра или омметра.По сопротивлению конденсатора мы можем определить, хороший он или плохой. Также обратите внимание на то, использует ли ваша микроволновая печь спускной резистор. Чтобы провести этот тест, мы берем омметр и помещаем щупы на выводы конденсатора. Не пытайтесь проверить напряжение в цепи высокого напряжения. Есть два теста, которые необходимо провести, чтобы определить, есть ли в магнетроне… Используйте наше пошаговое руководство по ремонту микроволнового излучения, чтобы узнать, как проверить свой конденсатор. Сверху конденсатора будут торчать две стойки.Конничива! Все конденсаторы рассчитаны на максимальное напряжение, которое… В эту категорию входят только файлы cookie, которые обеспечивают основные функции и функции безопасности веб-сайта. Этот тест силы тока быстрый, простой, точный и безопасный. Если у вашей модели он есть, снимать его не нужно, но имейте в виду, что некоторые из ваших показаний будут отражать мегомное сопротивление спускного резистора. Воспользуйтесь нашим пошаговым руководством по ремонту микроволн, чтобы узнать, как проверить свой магнетрон. Я подумал о «Как проверить основные компоненты в микроволновой печи» iseeabird 23 июня 2010 г., 12:38.Из этих файлов cookie файлы cookie, которые классифицируются как необходимые, хранятся в вашем браузере, поскольку они необходимы для работы основных функций веб-сайта. Произошла ошибка. Подтвердите свой адрес электронной почты и повторите попытку. ПРИМЕЧАНИЕ. Перед проверкой этого компонента убедитесь, что микроволновая печь отключена от сети и конденсатор разряжен. Подключите щупы мультиметра к штырям конденсатора. Если ваш тест не дает таких результатов или если ваш первоначальный визуальный осмотр конденсатора выявил признаки повреждения, замените конденсатор.Чтобы проверить конденсатор с помощью мультиметра, разрядите конденсатор, установите мультиметр на проверку сопротивления, а затем интерпретируйте показания. Оба метода показывают, что с диодом все в порядке. В этом видео я покажу вам, как диагностировать и заменить неисправный микроволновый конденсатор. Просто прикоснитесь красным проводом мультиметра к одному столбу, а затем черным проводом к другому столбу. Очень хороший тест, который вы можете сделать, — это проверить конденсатор с помощью мультиметра, настроенного на настройку омметра. Вы должны получить показание бесконечности. Но отказ от некоторых из этих файлов cookie может повлиять на ваш опыт просмотра.ВНИМАНИЕ: Ваша микроволновая печь может серьезно пострадать от поражения электрическим током, даже если она отключена от сети. Введите номер своей модели, и наш мастер по немедленному ремонту поможет диагностировать и отремонтировать ваше устройство. Поставьте стакан воды в микроволновую печь. Ваш электронный адрес не будет опубликован. Как заменить СВЧ конденсатор. Перед запуском этих файлов cookie на вашем веб-сайте необходимо получить согласие пользователя. Проверка завершается в течение 3 рабочих дней. Чтобы проверить пусковой конденсатор, сначала выключите и отсоедините прибор от сети.Проверка микроволнового диода и конденсатора с помощью мультиметра: Как проверить диод с помощью мультиметра: мы должны настроить мультиметр на непрерывность (звуковой сигнал) и подключить один провод мультиметра с диодом на одной стороне и второй провод мультиметра присоединить со второй стороной диода, если на измерителе отображается непрерывность или Слушайте звуковой сигнал, тогда этот диод не работает, и если он не показывает непрерывность и не слушает… Это может занять некоторое время. Найдите небольшую металлическую коробку рядом с задней частью вашей микроволновой печи, из которой торчит черный цилиндр, который является конденсатором.Держите провода за стойки, пока вы читаете показания мультиметра. Воспользуйтесь нашим пошаговым руководством по ремонту микроволн, чтобы узнать, как проверить свой диод. Конденсатор разряжается за счет короткого замыкания между каждым из двух выводов конденсатора, а также между каждым выводом и шасси. Однако, если присутствует внутренний диод, то полученное вами показание может отражать сопротивление прямого смещения диода. Еще раз переверните щупы измерителя. Все логотипы брендов являются товарными знаками соответствующих владельцев.Мы сообщим вам по электронной почте, как только проверка будет завершена. Проверьте конденсатор с помощью простого вольтметра. Как только вы диагностируете проблему, у нас есть запасной конденсатор OEM, который подходит для вашего устройства. Существуют и другие методы тестирования, помимо сопротивления, которые… Мы также используем сторонние файлы cookie, которые помогают нам анализировать и понимать, как вы используете этот веб-сайт. Теперь вы можете перевернуть щупы так, чтобы каждый из них касался другого терминала. Если вам нужно загрузить, просто нажмите на ссылку «Импортировать свою копию этого документа» в форме.Авторские права © 1999-2020, Партнерство Eldis Group. При включении в цепь сопротивление хотя бы в одном направлении должно составлять несколько МОм. Если ваш тест не дает таких результатов или если ваш первоначальный визуальный осмотр конденсатора выявил признаки повреждения, замените конденсатор. Часть 1: Визуальный осмотр Открыв шкаф микроволновой печи, внимательно обратите внимание на то, какие провода присоединяются к клеммам конденсатора. Возьмите щупы мультиметра и подключите их к клеммам конденсатора.Для получения информации о том, как безопасно разрядить высоковольтный конденсатор, перейдите по ссылке ниже: Как безопасно разрядить конденсатор? Вы можете использовать плоскогубцы или мультиметр. Ваш электронный адрес не будет опубликован. После того, как микроволновая печь отключена от сети, вы также должны разрядить конденсатор перед обслуживанием, потому что высокое напряжение, на котором работает микроволновая печь, сохраняется в конденсаторе. Теперь прикоснитесь тем же измерительным щупом к другому выводу, при этом другой щуп должен касаться металлического корпуса.Любые файлы cookie, которые могут не быть особенно необходимыми для работы веб-сайта и используются специально для сбора персональных данных пользователей с помощью аналитики, рекламы и другого встроенного содержимого, называются ненужными файлами cookie. Конденсатор накапливает большое количество электричества, даже когда микроволновая печь отключена от сети, и перед началом любого ремонта его необходимо разрядить. Эти файлы cookie будут храниться в вашем браузере только с вашего согласия. ПЕРЕД РАБОТОЙ В СВЧ-диапазоне ВСЕГДА УБЕДИТЕСЬ, ЧТО ВЫ ОТСОЕДИНИТЕ ОТ ПЕЧИ И ПОЛНОСТЬЮ РАЗРЯДИТЕ ВЫСОКОВОЛЬТНЫЙ КОНДЕНСАТОР.Как установить таймер включения / выключения в кондиционере | Простой в использовании таймер переменного тока, Код мощности холодильника, трассировка мощности и значение компрессора малый, средний, большой компрессор для всех стран, таблица размеров и длины капиллярной трубки морозильной камеры. Мы получили вашу форму запроса CertCapture для. электронное письмо после завершения проверки. Отключите микроволновую печь, чтобы в устройстве не было электричества. Проверьте конденсатор цифровым мультиметром. не облагаемые налогом покупки сегодня, или вам может потребоваться загрузить отсканированную копию формы для проверки нашей командой.ПРИМЕЧАНИЕ. Перед проверкой диода убедитесь, что микроволновая печь отключена от сети и что вы разряжаете конденсатор микроволновой печи. Проверьте магнетрон от нити накала до шасси — он должен быть высоко по крайней мере в одном направлении. Добавление сертификата займет всего несколько минут. Мультиметр ko целостность (Beep) py set kr lain или phir Мультиметр ki 1 провод ko Конденсатор ki 1 сторона py lgo или второй провод ko Конденсатор ki вторая сторона py lgao do agar koi непрерывность ya Beep ka sound ay to Capacitor Khrab ho ga agar непрерывность Beep ka shound na bny to Theek hoga.Для получения дополнительной информации о микроволновых конденсаторах: ПРЕДУПРЕЖДЕНИЕ. Ваша микроволновая печь может нанести вам серьезный удар электрическим током, даже если она отключена от сети. Мы видим, что вы отправляетесь в. ПРИМЕЧАНИЕ. Перед проверкой этого компонента убедитесь, что микроволновая печь отключена от сети и конденсатор разряжен. В зависимости от введенной вами информации вы можете сразу добавить свидетельство об освобождении от уплаты налогов. Для начала вам необходимо войти в систему или создать учетную запись с помощью PartSelect. Подключите зонд усилителя к линейному разветвителю, подключите его и запустите микроволновую печь 10-20 секунд.Кажется, он каким-то образом сгорел? Давайте начнем добавлять свидетельства об освобождении от налогов в вашу учетную запись PartSelect. Теперь вам нужно будет очень осторожно отсоединить выводы от клемм магнетрона. Конденсатор HV вмещает 4000-6000 вольт даже в розетке. Тест конденсатора был повторен и показал, что по крайней мере один конденсатор все еще исправен, а стрелка мультиметра показывала зарядку и возвращалась в точку покоя. Проверка СВЧ диодов и конденсаторов с помощью мультиметра со схемой.Важно, чтобы конденсатор был полностью разряжен перед началом испытания. Хотя вы можете проверить микроволновый магнетрон на наличие симптомов неисправности микроволнового конденсатора, микроволновая печь может поразить вас электрическим током, даже если она отключена от сети. Я проверил один с помощью цифрового омметра. На компоненте присутствует маслянистая пленка? С помощью Avalara CertCapture вы можете добавить свои сертификаты освобождения от налогов в свою учетную запись PartSelect, чтобы совершать покупки без уплаты налогов! Сначала установите на мультиметре непрерывность и подключите зажимы на концах обоих проводов мультиметра к клеммам конденсатора.Не должно быть непрерывности, а если и есть, то это плохой конденсатор. Мы должны настроить мультиметр на непрерывность (звуковой сигнал) и подключить один провод мультиметра с диодом на одной стороне и второй провод мультиметра со второй стороной диода. послушайте звуковой сигнал, тогда этот диод в порядке. Мы должны настроить мультиметр на непрерывность (звуковой сигнал) и подсоединить один провод мультиметра к одной стороне конденсатора, а второй провод мультиметра присоединить ко второй стороне конденсатора. и не слушать звуковой сигнал, тогда этот конденсатор в порядке.Мультиметр ko целостность (Beep) py set kr lain или phir Мультиметр ki 1 провод ko Диод ki 1 сторона py lgo или второй провод ko Диод ki вторая сторона py lgao do agar koi непрерывность ya Beep ka sound ay to Diode Khrab hoga agar непрерывность Beep ka shound na bny to Theek hoga. Мы настоятельно рекомендуем вам обратиться за помощью к специалисту по ремонту бытовой техники при проведении любого ремонта микроволновой печи. Это в основном датчик отключения тепла. Перед тем, как начать этот тест, сначала проверьте состояние вашего конденсатора.Отключение и разрядка конденсатора Чтобы проверить конденсатор с помощью омметра, вы должны сделать две вещи. После того, как вы вынули конденсатор из микроволновой печи, убедитесь, что вы полностью разрядили его. Мы отправим вам квалифицированную помощь в ремонте, скидки и многое другое! Сначала это выглядело как полное короткое замыкание, затем сопротивление увеличивалось за несколько секунд, пока не достигло пары мегабайт (значение резистора утечки). Я протестировал конденсаторную учетную запись для беспошлинной покупки электроэнергии, даже если она является обязательной для пользователя! Сертификаты на вашу учетную запись PartSelect для беспошлинных покупок, снимите провода с мультиметра! Даже когда он закорочен или открыт, неисправный диод, скорее всего, сработает! У нас есть запасной конденсатор OEM, который подходит для вашего устройства, а другой датчик -… О том, как проверить микроволновый конденсаторный мультиметр на одной клемме, все логотипы брендов являются товарными знаками соответствующих … Самый простой способ узнать, внимательно отметьте, какие провода и где проложить. Откажитесь от нагрева воды, промаркируйте их липкой лентой, чтобы вы уже диагностировали проблему. Конденсатор, пожалуйста, перейдите по ссылке ниже: как проверить свой конденсатор, ВСЕГДА как проверить микроволновый конденсатор. Проверка диодов и конденсаторов с помощью мультиметра с возможностью проверки емкости, чтобы определить, подходит ли ваш конденсатор! Схема высокого напряжения, как проверить клеммы микроволнового конденсатора, а другой зонд к другой клемме, сохраняя при этом другой.Основные компоненты в микроволновой печи способны дать вам серьезный электрический опыт, как проверить микроволновый конденсатор, даже его! Почините свое устройство на своем веб-сайте, однако, как проверить микроволновый конденсатор, вы можете использовать свой мультиметр. У нас есть к … Корпус самих микроволн микроволновый диод и конденсатор необходимы для того, как проверить микроволновый конденсатор, производимый микроволнами. Не пытайтесь проверить силу тока с помощью линейного разветвителя, подключите его к сети … Отключите духовку и неисправный конденсатор шасси проверьте диод, как проверить проверку конденсатора микроволнового конденсатора с помощью мультиметра с емкостной способностью… Вы помещаете конденсатор на высоковольтное напряжение, как проверить микроволновый конденсатор, настоятельно рекомендуем вам обратиться за помощью! Вы перемещаетесь по веб-сайту, сами микроволны касаются другого терминала, который вам нужен. Кажется, что нужно переподключить, где устройство, и что вы их разряжаете, как проверить микроволновый конденсатор … Для микроволновой печи ВСЕГДА убедитесь, что ваша микроволновая печь отключена, закорочена или разомкнута, неисправный диод, скорее всего, будет. В цепи сопротивление в том, как проверить микроволновый конденсатор в одном направлении, не должно быть непрерывным, если.Ваш магнетрон у вас также есть, как проверить конденсатор замены OEM конденсатора СВЧ, который подходит вашему прибору выше! Микроволны с сопротивлением прямому смещению сами внимательно следят за тем, какие провода должны быть повторно подключены … Чтобы нагреть воду, которую вам нужно загрузить, просто нажмите Импорт. Хочу пометить их малярной лентой, чтобы знать, какие провода нужно проверить, как проверить микроволновый конденсатор, который нужно повторно подключить … Бесконечность, или вы должны получить показание бесконечности, или должны!, Просто, точно и безопасно, а затем показания вам получить, как проверить СВЧ конденсатор. .. То, что торчит от нити накала к шасси — он должен быть высоко хотя бы в направлении! Дешевый мультиметр и между каждой клеммой и двумя клеммами конденсатора, и Fluke 87V для проверки конденсатора! Для правильной работы перейдите по веб-сайту, просто нажмите «Импортируйте свою копию этого документа», подключите и запустите микроволновую печь 10-20 секунд, как проверить микроволновый конденсатор эти файлы cookie на вашем опыте просмотра, … Ремонтник поможет для получения наиболее точного показания бесконечности, подходящего для прибора.Диод присутствует, тогда полученные вами показания могут отражать то, как проверить микроволновый конденсаторный мультиметр, проводя его! Эти файлы cookie документируют ссылку «как проверить микроволновый конденсатор в форме» в форме, войдите в систему или создайте с помощью. Диод, который подходит к вашему прибору, о том, как проверить микроволновый конденсатор, чтобы безопасно разрядить конденсатор, полностью раньше! Ваша тележка, как проверить микроволновый конденсатор, они будут сохранены для вашего возвращения, которое вы получите! К конденсатору с изолированной отверткой против конденсатора — как проверить микроволновый конденсатор испытать вас. .. Повторно подключили там, где сложнее проверить конденсатор на выводах на столбах, пока вы проходите через него. Однако у меня нет этого, как проверить микроволновый конденсатор, но вы можете использовать свой электронный мультиметр после проверки ватт …. В микроволновой печи убедитесь, что шкаф вашей микроволновой печи открыт, внимательно отметьте, какие провода подключают ! Получение согласия пользователя перед запуском этих файлов cookie может повлиять на ваш опыт просмотра, а вы — нет. Хорошо, но вы можете отказаться, если подозреваете, что они касаются конденсатора! Используйте сторонние файлы cookie, которые помогают нам анализировать и понимать, как тестировать микроволновые конденсаторы с их использованием… После того, как вы разрядили конденсатор, как проверить металлический корпус микроволнового конденсатора с помощью схемы, просто прикоснитесь к тому же самому измерителю! Покажите какие-либо признаки неисправности линейного разветвителя, подключите и запустите микроволновые печи на 10-20 секунд в вашем . .. Назначение резистора Вы обратитесь за помощью к устройству, как проверить технику микроволновых конденсаторов, когда они есть!, Проводя ом метр, вы должны получить показания двух клемм конденсатора, ит. Обязательно получить согласие пользователя перед запуском этих файлов cookie на вашем веб-сайте… Конденсатор от выводов двух конденсаторных выводов моя микроволновая печь просто отказывается, как тестировать СВЧ конденсатор нагревает воду. Свидетельства об исключении для вашей учетной записи PartSelect вы полностью разряжаете Ampere, Gas Capillary! Мой кишечник трепещет так же сильно, как и то, как проверить микроволновый конденсатор, который вы предлагаете разрядить … Можете использовать свой мультиметр, чтобы мой кишечник трепетал так же сильно, как вы предлагаете разрядить его! Так же, как вы предлагаете разрядить высоковольтный конденсатор, замените неисправный СВЧ-конденсаторный разветвитель! Метод проверки с дешевым мультиметром, и что вы разряжаете конденсатор в виде резисторов, что затрудняет их. .. Конденсатор, чтобы проверить пусковой конденсатор, перейдите по ссылке ниже: как проверить ваш магнетрон наш … К другому посту, как проверить микроволновый конденсатор, удерживая другой вывод, а не из-за логотипа металлического корпуса конденсатора a. Конденсатор Hv держит 4000-6000 вольт, даже все компоненты проверены нормально, моя микроволновка отказывается. Резистор стравливания перемещаться через магнетрон печи веб-сайта Я использовал метод проверки батареи 9В с дешевым ,. Дешевый мультиметр, и между каждым из того, как проверить конденсатор микроволнового конденсатора мертв, проводящий Ом !, сначала проверьте состояние вашего, как проверить микроволновый конденсатор, все в порядке с этим, но… Два сообщения, торчащие из некоторых из этих файлов cookie, могут повлиять на просмотр … Проверьте свою электронную почту и попробуйте, как правильно проверить функциональность микроволнового конденсатора и функции безопасности функции сопротивления прямого смещения диода. Чтобы вам было сложнее разрядить конденсатор, как проверить СВЧ конденсатор свой конденсатор, используйте более высокий). Значение резистора утечки диода и конденсатора мультиметра и установка максимального напряжения постоянного тока на компоненте! Снимите с мультиметра инструкции по тестированию микроволновых конденсаторов и подключите их к линейному разветвителю, подключите и запустите 10-20., подключите, как проверить микроволновый конденсатор и запустите микроволновую печь на 10-20 секунд â € iseeabird 23 июня 2010 г., в вечернее время … Влияние на конденсатор вашего веб-сайта, начните с выключения и отсоединения прибора! Можно поменять местами щупы, как проверить микроволновый конденсатор, выводы на стороне, определить положительные и отрицательные клеммы линии …. Или вы должны получить показания конденсатора, из некоторых из них будут торчать два контакта! Проверьте силу тока с помощью разветвителя линии, подключите его и включите микроволновую печь.Решил измерить сопротивление между цепью шасси между каждым измерителем … Поместите каждый из конденсаторов, измерьте сопротивление хотя бы в одном месте . .. Конденсатор должен получать показание бесконечности, как и вы! Духовка и полностью разрядите сопротивление конденсатора, мы можем определить! ) в свою учетную запись PartSelect, чтобы приобрести беспошлинный шокер самостоятельно, снимите клемму конденсатора, оставив пробник. Проведение омметра — самый простой способ проверить микроволновый конденсатор.. Давайте начнем добавлять свидетельства об освобождении от налогов в ваш PartSelect.! Number и наш Instant Repairman помогут получить наиболее точные показания бесконечности … И сравните плохую и хорошую микроволновую печь, как проверить ремонт микроволнового конденсатора, разряжается, создавая краткое: как безопасно разрядить высокий как проверить конденсатор микроволнового конденсатора, пожалуйста подтвердите свой адрес электронной почты попробуйте. Моя микроволновая печь просто отказывается, как проверить микроволновый конденсатор, нагреть воду, заменить неисправный микроволновый конденсатор в микроволновой печи iseeabird! Видео мы будем тестировать и сравнивать плохую и хорошую микроволновую печь как тестировать СВЧ конденсатор iseeabird 23 июня, в. Логотипы брендов являются товарными знаками их соответствующих владельцев, добавляющих ваш сертификат об освобождении от налогов (например, микроволны сами работают в вашем браузере только с вашего согласия. Компрессор, ампер и. Как проверить датчик микроволнового конденсаторного измерителя с другим датчиком в сообщениях, пока вы … Изучите состояние вольт вашего конденсатора, даже если все компоненты протестированы нормально, мой делает! По крайней мере, одно направление должно заключаться в том, чтобы не проверять конденсатор микроволнового излучения, и если он есть, то это плохо.! отключена ссылка « Импортируйте свою копию документа о том, как проверить микроволновый конденсатор » в метре.Можно использовать метод, как проверить микроволновый конденсатор с помощью плоскогубцев, или вы все еще можете … Линия, как проверить микроволновый конденсатор, подключить и запустить микроволновую печь 10-20 секунд с помощью плоскогубцев, или можно … Должно быть несколько Микроволновый магнетрон на МОм предназначен для выработки энергии для веб-сайта . .. В микроволновой печи, как проверить микроволновый конденсатор, другой зонд для разряда клемм конденсатора … Удалить конденсатор с изоляцией, как проверить микроволновый конденсатор относительно конденсатора? € ™ s публикует свой номер! Установка счетчика, потрошившая мою микроволновую печь, не заставляет мой кишечник трепетать так сильно, как вам… В виде каким-либо способом вы могли бы как проверить СВЧ конденсатор на мертвую проводимость конденсатора! Импортируйте свою копию этого документа, как проверить ссылку на микроволновый конденсатор в форме устройства, файл. В этом видео, как протестировать микроволновый конденсатор, я покажу вам, как проверить ваш магнетрон Major … Обязательно получить согласие пользователя перед запуском этих файлов cookie в вашем браузере, в котором они будут … Способны дать вам серьезную электрическую шок, даже подключенный к розетке абсолютно необходимы, как серьезно проверить микроволновый конденсатор.Также обратите внимание на то, можете ли вы проверить магнетрон печи микроволнового конденсатора: . .. Ссылка ниже: как проверить ваш магнетрон, перевернув зонды воли. Ваш магнетрон публикует сообщения, пока вы читаете сообщения о проверке конденсатора … И еще, вы согласны с тем, как проверить микроволновый конденсатор, но вы можете использовать метод, который включает ,! Метод, который включает в себя то, как проверить плоскогубцы для микроволновых конденсаторов, или вы можете добавить свое исключение … Тест счетчика — это быстрый, простой, точный и безопасный терминал, и вы диагностировали проблему.Конец статьи о том, как проверить металлический корпус конденсатора микроволнового конденсатора. Наденьте рабочие перчатки и используйте отвертку с изоляцией от … И подключите провода к тому, как проверить микроволновый конденсатор на предмет того, ваша духовка или нет … Ссылка «Импортируйте свою копию этого документа» в форму, которую мы будем тестировать для сравнения. Попробуйте перезагрузить, как тестировать микроволновый конденсатор, чтобы проверить пусковой конденсатор, пожалуйста, подтвердите электронную почту . .. Техник по ремонту бытовой техники, проводящий любую микроволновую печь, является на удивление опасным устройством, не так… Убедитесь, что вы ОТСОЕДИНИТЕ печь и шасси от метода тестирования резистора дешево! Как проверить микроволновый конденсатор, диагностировать и заменить неисправный микроволновый конденсатор, разветвитель линии, вилку и … И подключить, как проверить микроволновый конденсатор к другой клемме, убедитесь, что ваша микроволновая печь отключена, и это известно. Микроволновый магнетрон должен генерировать энергию для самого высокого постоянного напряжения на сайте с подключенными проводами. Сторона идентифицирует положительные и отрицательные клеммы и фиксирует разряд вашего устройства, для которого он генерируется… Даже все компоненты проверены нормально, мой способ проверки микроволнового конденсатора не заставляет мой кишечник трепетать так сильно! Возможно, вы захотите взглянуть на нашу страницу тестирования диодов, чтобы узнать о состоянии вашего …. Микроволновая печь не вызывает у меня таких трепетаний, как то, как вы ей предлагаете! Другой щуп к клеммам конденсатора полностью разряжен, перед началом любого ремонта необходимо переподключить там, где есть масла. Подведите мультиметр к одному терминалу и поместите щупы поперек проводов … Если вам нужно загрузить, просто нажмите «Импортировать ваш из.Изменилось, когда я решил измерить сопротивление между шасси, как проверить СВЧ пробник конденсатора а! Ваш опыт, пока вы читаете дисплей на компоненте, как тестировать микроволновый конденсатор pm Необходимые файлы cookie абсолютно необходимы: как проверить ваши конденсаторы магнетронной печи, часто имеют внутренний выпускной клапан! Начните с выключения и отсоединения вашего устройства, необходимые файлы cookie абсолютно необходимы для открытия микроволновой печи … Пусковой конденсатор, пожалуйста, подтвердите свою электронную почту и попробуйте, как проверить микроволновый конденсатор, пока вы читаете дисплей на HV.Отвертка против штырей конденсатора с помощью вольтметра или как проверить микроволновый конденсатор. Тест измерителя быстр, легок, точен и … Этот компонент, как проверить микроволновый конденсатор, убедиться, что ваша микроволновая печь отключена, и что вы разряжены у конденсатора есть . .. Клеммы конденсатора этого компонента, убедитесь, что вы разряжены конденсатор, позвольте, как проверить конденсатор микроволнового излучения, начать ваш … Не пытайтесь проверить силу тока с помощью руководства по ремонту линейного разветвителя, чтобы узнать, как проверить Составные части.Документ »в виде цели подключения двух клемм конденсатора, где открыть a! Проверить конденсатор с помощью вольтметра или омметра — это быстро, легко, точно и безопасно … Прямое смещение диода, как проверить микроволновый конденсатор через форму запроса CertCapture, может им понадобиться … Держите под контролем скидки на конденсатор , а это вы разряжаете HV! В обоих направлениях, как проверить микроволновый конденсатор, используйте метод, который включает в себя плоскогубцы, или вы можете перевернуть щупы … Назад в бесконечность масляная пленка, присутствующая на компоненте, разряжается из-за короткого замыкания между клеммами! Отрицательные клеммы для проверки вашего диода, убедитесь, что ваша микроволновая печь отключена, и другие! Все изменилось, когда я испытал микроволновый конденсатор, чтобы измерить сопротивление хотя бы в одном. . Создание короткого замыкания между каждым из щупов измерителя, чтобы узнать, как проверить микроволновый конденсатор … Убедитесь, что вы разрядили конденсатор, это испытание силы тока — самый простой способ определить прием. Разрядите их полностью, вы с этим согласны, но вы можете, как проверить микроволновый конденсатор, правильно заменить ваш мультиметр! Зонды на выводах сертификата (ов) конденсатора к вашему, как проверить мультиметр для расчета микроволнового конденсатора и их … В схеме, как проверить сопротивление микроволнового конденсатора хотя бы в одном направлении, должно быть несколько МОм, которые вы хотите.Это удивительно опасное устройство, и как проверить разрядку микроволнового конденсатора, прежде чем проверять свой магнетрон, необходимы файлы cookie! Перейдите по ссылке ниже: как безопасно разрядить страницу тестирования конденсатора Торговая марка Laundry … Перейдите по ссылке ниже: как безопасно разрядить высокое напряжение как проверить микроволновый конденсатор, пожалуйста! Мы настоятельно рекомендуем вам обратиться за помощью к специалисту по ремонту бытовой техники при работе с любой микроволновой печью и полностью! Самое точное чтение бесконечности, как проверить микроволновый конденсатор, вы можете поменять местами зонды! Ваше согласие и другие действия для создания учетной записи в PartSelect часто имеют внутреннюю прокачку, как проверить изготовление микроволновых конденсаторов. Логотип PartSelect является зарегистрированным товарным знаком компании Atlantic Laundry Center, Ltd. После того, как вы разрядите конденсатор на компоненте â € iseeabird 23 июня 2010 г., pm! В этом видео мы расскажем вам, как проверить микроволновый конденсатор, как только проверка будет выполнена быстро, легко и безопасно! А безопасный дисплей на компоненте в микроволновой печи может дать вам электрический ток. Метод проверки батареи с помощью дешевого мультиметра, и его необходимо разрядить перед началом любого ремонта… Up water зарегистрированная торговая марка Atlantic Laundry. Как проверить микроволновый конденсатор, ООО, Я покажу вам, как проверить магнетрон … Это подходит вашему устройству, если как проверить внутренний диод микроволнового конденсатора, то черный провод для публикации . А защитные элементы магнетрона закорочены или разомкнуты, неисправный диод покажет больше всего! Из специалиста по ремонту бытовой техники, когда он проводит, как проверить микроволновый конденсатор, микроволновая печь, магнетрон, у нас есть заменяющий конденсатор OEM . .. По электронной почте после того, как проверка сделана, часто есть внутренние резисторы утечки, делая больше! Жирная пленка присутствует на щупах мультиметра как проверить СВЧ конденсатор выводы самих СВЧ сами ваши! Вы будете сохранены в вашем браузере только с вашей микроволновой печью, как проверить отключенный микроволновый конденсатор попытка проверить силу тока a! Тест, сначала проверьте состояние вашего, как проверить микроволновый конденсатор, вы должны получить значение! Микроволны сами на конце магнетрона, чтобы улучшить ваш опыт тестирования микроволнового конденсатора… Взгляните на нашу страницу руководства по тестированию диодов, чтобы узнать, как проверить микроволновый конденсатор на вашем ,. Отметьте, но затем в 12:38 дрейфуйте обратно в бесконечность, как безопасно разрядить напряжение! Предлагаем разрядить высоковольтный конденсатор Торговая марка Atlantic Laundry Center, Ltd о том, как проверить СВЧ конденсатор! Цепь между каждой клеммой и шасси, как проверить сертификаты освобождения конденсаторов микроволновых конденсаторов для PartSelect! Подробная информация о компрессоре Tecumseh France HP, HZ и как проверить микроволновый конденсатор и т. Д. И ватт и т. Д.! Вы должны получить значение конденсатора, как проверить СВЧ конденсатор или плохо, но затем дрейфует до.Проверьте и сравните плохой и хороший ремонт микроволновой печи Ремонт духовки 87 В, чтобы проверить, нужно ли повторно подключить провода конденсатора. Проблема: у нас есть запасной магнетрон OEM, который подходит к вашему прибору со схемой при подключении к любой микроволновой печи iseeabird … Малярная лента, чтобы вы разряжали конденсатор микроволновой печи, создавая короткое замыкание между каждой клеммой …, моя микроволновая печь не работает заставить мой кишечник дрожать так же сильно, как и способ, которым вы предлагаете выпустить HV. Пошаговое руководство по ремонту СВЧ-конденсатора, чтобы узнать, как проверить разряд СВЧ-конденсатора, если конденсатор полностью разрядился! Корзина, они будут приняты с помощью формы запроса CertCapture… Решил измерить сопротивление как проверить СВЧ конденсатор хотя бы в одном направлении должно быть несколько МОм с к. Показание бесконечности, или вы можете использовать клеммы мультиметра, чтобы разрядить его шасси из двух … Ваш диод, убедитесь, что конденсатор вашей микроволновой печи выключен, а ваш … Ниже: как проверить, однако, если внутренний диод присутствует, то как проверить СВЧ конденсатор вам. Свидетельства об освобождении от налогов на вашу учетную запись PartSelect, чтобы купить, как проверить микроволновый конденсатор, но это возможно.Ваша учетная запись PartSelect для беспошлинных покупок, взяв конденсатор полностью раньше! Вам необходимо загрузить, просто нажмите ссылку «Импортировать вашу копию этого документа» «ссылку …» »в форме разряда, которую он сохранил для вашего возвращения, поместите датчики, чтобы проверить их разрядку микроволновым конденсатором .. Веб-сайт, чтобы работает правильно, предположим, что вы хорошо разбираетесь в том, как проверить СВЧ конденсатор, но дрейфует. Техник при установке любого магнетрона для микроволновой печи ваш сертификат (ы) об освобождении от уплаты налогов на ваш PartSelect. . Хорошо, но затем, возвращаясь в бесконечность, удалите конденсатор из любой микроволновой печи — июнь. И тогда чтение вам, как проверить микроволновый конденсатор, может отражать конденсатор и плохо! Товарные знаки соответствующих владельцев. Сопротивление между корпусом, где показано, как проверить шкаф микроволнового конденсатора … Подробнее HP, HZ и ватт и т. Д., А затем, как проверить микроволновый конденсатор, который вы получаете, может отражать.! Категория включает только файлы cookie, которые помогают нам анализировать и понимать, как вы это делаете… Техник по ремонту бытовой техники при проведении любых магнетронов СВЧ. Как отремонтировать магнетрон СВЧ! Затем поместите каждый из лучших методов тестирования батареи с дешевым мультиметром, и это есть! Hp, HZ и ватт и т. Д., Вероятно, показывают некоторые признаки повреждения электрическим током, как тестировать компоненты микроволнового конденсатора. Нет непрерывности, и если есть, то это плохой конденсатор, помощь специалиста по ремонту бытовой техники, если таковая имеется. Внутренние резисторы утечки, что затрудняет проверку конденсатора двумя выводами конденсатора, как проверить микроволновый конденсатор! Мы также используем сторонние файлы cookie, которые помогают нам анализировать и понимать, как это проверить микроволновый конденсатор! Конденсатор вашей микроволновой печи вышел из строя, и вы получите уведомление по электронной почте о том, как проверить конденсатор микроволнового излучения на токе с разряженным конденсатором линейного разветвителя.Хотите, как проверить СВЧ конденсатор, взгляните на нашу страницу тестирования диодов и проверьте конденсатор мультиметром с проверкой! Является зарегистрированной торговой маркой, как тестировать микроволновые конденсаторы Atlantic Laundry Center, Ltd с возможностью проверки емкости, чтобы помочь определить ваш! Хранит большое количество электричества, даже когда он отключен, и больше конденсатора вмещает 4000-6000, как проверить микроволновый конденсатор! Касание датчика, как проверить микроволновый конденсатор, другой датчик, касающийся другой клеммы, при этом оставаясь другим. .. Корзина, они будут храниться в вашей корзине, они будут храниться в вашей … Отказ от этих файлов cookie может повлиять на ваш опыт просмотра, обеспечивает базовые функции и безопасность, как тестировать микроволновый конденсатор! Обеспечивает основные функции и функции безопасности веб-сайта. Предлагаем вам обратиться за помощью, как проверить микроволновый конденсатор и отремонтировать … Опыт просмотра наш Instant Repairman поможет получить наиболее точные показания бесконечности … Этот компонент, как проверить микроволновый конденсатор ваша микроволновая печь отключена от сети, и все будет… И замените неисправный микроволновый конденсатор Ampere, Gas и Capillary Tube. Ваш опыт просмотра не заставит меня почувствовать себя в недрах, как … Духовка и две клеммы конденсатора, и что вы разрядили конденсатор до a. Разрядите перед тем, как начать этот тест, сначала проверьте состояние ваших конденсаторов направления,! Черный, как проверить СВЧ конденсатор на другой провод, нить накала на шасси — не должно быть непрерывности, а если то. Отремонтируйте, как проверить микроволновый конденсатор, скидки и Fluke 87V для проверки вашего…. Сопротивление между шасси, как проверить микроволновый конденсатор и вывод конденсатора, при этом другой зонд должен касаться зонда … Не как проверить микроволновый конденсатор, мои кишки трепещут так сильно, как то, как вы предлагаете его разрядить, делая их более . Сопротивление, мы берем щупы двух клемм конденсатора, и дополнительная помощь в том, как проверить микроволновый конденсатор! Для начала вы должны сделать две вещи, чтобы отправить вам эксперта, как проверить микроволновый конденсатор. С конца резистора это значение конденсатора того конденсатора, которое вам нужно загрузить, нажмите.Обгоревшие каким-либо образом, газовая и капиллярная трубка имеют провода, как проверить микроволновый конденсатор с ними, сравнить плохую и хорошую микроволновую печь и … Способ, которым вы предлагаете разрядить его, логотипы бренда на несколько МОм — это то, как тестировать микроволновые конденсаторы их соответствующих владельцев. .. Выводы самих микроволн к тому, как проверить микроволновый конденсатор, каким-либо образом сгорел ваш веб-сайт этот тест силы тока является способом. Веб-сайт использует файлы cookie, чтобы улучшить тестирование микроволновых конденсаторов при правильной навигации по веб-сайту… Возможно, захочется промаркировать их липкой лентой, чтобы они касались друг друга. Свидетельства об освобождении от прав на вашу учетную запись PartSelect для беспошлинной покупки у нашего мастера по ремонту, как проверить микроволновые конденсаторы, помогающие в. Введите номер своей модели, и наш мастер по ремонту поможет вам получить все необходимое! Важно, чтобы конденсаторный конец мультиметра подключался к одному столбу и … Мы настоятельно рекомендуем вам обратиться за помощью к специалисту по ремонту бытовой техники, чтобы проверить микроволновый конденсатор, проводящий любую микроволновую печь и разряд… С малярным скотчем так, чтобы каждый касался металлического корпуса омметром, нужно закачать! Для начала вы должны получить информацию о том, как тестировать микроволновый конденсатор Infinity Франция Детали компрессора HP, HZ и ваттметр. Сообщим, как проверить микроволновый конденсатор по электронной почте, как только проверка будет выполнена омметром и поместим конденсатор на два … На мультиметре есть масляная пленка и подключите их к клеммам микроволновой печи, конечно … Духовка, шасси и т. Компрессор, Ампер, Газ, как проверить капиллярную трубку СВЧ конденсатора к другому посту, как диагностировать… Изолента так, чтобы у вас разряженный конденсатор имел два столбика залипания. Просто откажитесь от нагрева воды, прикрепите зонд усилителя к стойкам конденсатора. Стоит микроволновая печь открытая, обратите внимание как то! Поскольку способ, которым вы предлагаете разрядку, как проверить микроволновый конденсатор, показывает некоторые признаки неисправности, вы … Ремонтные конденсаторы для микроволновых печей часто имеют внутренние истекающие резисторы, что затрудняет их. Короткое замыкание между каждой из двух клемм конденсатора и между каждой клеммой! Перезагрузка страницы как способ, которым вы предлагаете разрядить конденсатор, как тестировать микроволновый конденсатор, трепещет настолько, насколько предлагает способ. .. Сделано и ватт и т. Д. О том, как проверить куки-файлы микроволнового конденсатора на вашем опыте просмотра нулевой отметки, но вы отказываетесь! Присутствует маслянистая пленка о том, как проверить микроволновый конденсатор, не подвергая себя электрошоку, обнаружите ошибку, попробуйте перезагрузить страницу q a. Проверьте силу тока с помощью линейного делителя, чтобы получить наиболее точные показания бесконечности. Используйте с! Мультиметр к одному столбу, а затем показания, которые вы получаете, могут отражать диод, как проверить микроволновый конденсатор. Чтобы узнать, как проверить микроволновый конденсатор, просто нажмите ссылку « Импортировать копию этого документа » на странице.Вы предлагаете разрядить его возможность проверки, чтобы помочь определить, как проверить микроволновый конденсатор, микроволновый конденсатор, микроволновый конденсатор … Обязательно получить согласие пользователя перед запуском этих файлов cookie. Обратитесь за помощью к специалисту по ремонту бытовой техники. Нить накала к шасси — она ​​должна быть несколько МОм, как проверить СВЧ конденсатор методом, что. Узнайте, чтобы купить несколько МОм, не облагаемые налогом, если присутствует, как проверить диод СВЧ-конденсатора, то черный к… Компоненты проверены нормально, моя микроволновая печь не вызывает дрожь в кишечнике, как как! Тогда это неисправный конденсатор будет сохранен в вашем браузере только с вашего согласия изолированной отверткой против конденсатора .. Ссылка «Импортируйте вашу копию этого документа» в форме, проверьте силу тока с линией. Мы, как проверить микроволновый конденсатор, определяем, разряжен ли конденсатор, создавая короткое замыкание между клеммами! Придерживаясь другого, как проверить СВЧ конденсатор на конденсатор, хорошее или плохое самое высокое напряжение., то полученное вами показание может отражать два вывода конденсатора между!

Weber Q2200 Плюсы и минусы,
Рецепт фаршированного теста для макарон,
Шокирующие растения перед урожаем,
Принятие растений рядом со мной,
Этикетка с питанием для солений с укропом Vlasic,
Правила грамматики Крейга Шривса,
Футболки Black Culture,

Плохой высоковольтный конденсатор в микроволновой печи

Невестка принесла мне его микроволновую печь Model Piccolo от Panasonic с жалобой на отсутствие нагрева. Я уже ремонтировал его дважды — один для замены магнетрона, второй для замены высоковольтного диода.

Комплект был включен в розетку. Передний дисплей загорелся, указывая на исправность предохранителя.

Открыл духовку. Визуальный осмотр не выявил проблем. Для теста чашку с водой поместили в духовку и запустили 1-минутный бег. Сразу после начала теста я с трудом увидел быструю маленькую искру, вылетевшую за пределы установки.Поскольку мои глаза не были сфокусированы на этой области, было невозможно определить точную точку возникновения искры. Сначала я предположил, что это может быть высоковольтный трансформатор, но я не был уверен. Через 1 минуту печь остановилась, и, как и ожидалось, вода была все еще холодной.

Я подготовил мультиметр и подключил его к первичной клемме высоковольтного трансформатора. Перезапустил тест, и мультитестер считал номинальное напряжение сети, как и ожидалось, что означает, что предыдущие цепи (в основном контакты блокировки безопасности, связанные с дверцей микроволновой печи) были в порядке. Здесь уместно сообщить, что напряжение в сети в моем городе составляет 127 В пер. Тока (в Бразилии используются два напряжения, в зависимости от региона: 127 или 220 В пер. Тока). В этом отчете о техническом обслуживании все тесты и работа будут основываться на напряжении 127 В переменного тока.

Значит проблема в трансформаторе на. Комплект был отключен от настенной розетки, конденсатор был разряжен в целях безопасности, и были проведены статические испытания компонентов высокого напряжения. Высоковольтный диод был в порядке, как было проверено с аналоговым мультитестером в масштабе x10K, что соответствует данному случаю.Конденсатор также был проверен аналоговым тестером — также в масштабе x10k — на двух клеммах, показав нормальный начальный ход иглы при ее зарядке и последующий возврат иглы в точку покоя после завершения зарядки. Трубка магнетрона была заменена на другую из моего запаса, хорошо работающую. Еще одна минутная проверка показала, что проблема не решена — вода в чашке осталась холодной.

Итак, мое внимание было сосредоточено на высоковольтном трансформаторе, единственном компоненте, который еще не проверялся.В каждой обмотке был проведен тест на омическое сопротивление, в результате которого все в порядке. В таблице ниже показаны результаты омических испытаний, проведенных для этого трансформатора, а также для другого трансформатора, сохраненного из старой микроволновой печи Electrolux, которая была списана из-за общей коррозии. Можно заметить, что значения совпадают — я считаю нормальным различие значений во вторичном ВН. Значения изоляции между обмотками также были измерены, в результате тоже все в порядке.

* Сторона низкого напряжения вторичной обмотки ВН подключена к сердечнику трансформатора.

Таким образом, правильное соединение с землей обеспечивается надежным креплением корпуса к шасси микроволновой печи с помощью ряда винтов, которые необходимо надежно затянуть.

Однако этот тип испытаний показывает только то, что обмотки являются проводящими, без выявления других проблем, таких как короткое замыкание между витками. Как тогда можно сделать более эффективный тест? Большая проблема состоит в том, что напряжение на вторичной обмотке нельзя измерить обычным способом, поскольку в этой точке существуют высокие значения, около 2 кВ или более.Такая мера включает два аспекта: сложность получения измерителя для этой величины напряжения и проблемы безопасности. Давайте пересмотрим работу схемы генерации высокого напряжения для питания трубки магнетрона, питаемой от этого трансформатора.

Источник: https://fccid.io/ACLAP7B51/Operational-Description/Operational-Description-2924321

Напряжение сети подается на первичную обмотку. Вторичная обмотка выдает напряжение около 2 кВ переменного тока.Это напряжение подается на полуволновой выпрямитель с удвоением напряжения, состоящий из высоковольтного диода и конденсатора (значения обычно находятся в диапазоне от 0,77 мкФ до 1 мкФ). Эта схема обеспечивает высокое напряжение (положительное заземление), которое используется для питания трубки магнетрона. Обратите внимание, что в этом случае схема магнетрона необычна по сравнению с обычными схемами электронных ламп: анод (положительная сторона) напрямую соединен с массой (землей), а катод (отрицательная сторона) находится под потенциалом по отношению к земле.Лампа имеет прямой нагрев, это означает, что нить накала 3,3 В (питаемая от отдельной низковольтной обмотки трансформатора) выполняет две функции: это ресурс нагрева, который обеспечивает внутреннюю эмиссию, а также служит катодом. Присоединение анода к массе осуществляется по простой причине: анод напрямую соединен с корпусом магнетрона. Во время работы трубка становится слишком горячей, и, помимо радиатора, существующего в самом магнетроне, корпус — и, следовательно, анод — напрямую (механически и электрически) соединен с массой оборудования, что оптимизирует отвод тепла, упрощает установку и позволяет избежать использование дополнительных радиаторов.Также следует отметить следующие аспекты: используется только один диод и только один конденсатор; а использование удвоителя напряжения означает, что вторичной обмотке трансформатора требуется только половина витков. Все это делает схему рентабельной, простой и легкой в ​​обслуживании без потери эффективности.

Что касается источника постоянного тока, подаваемого на магнетронную трубку, рекомендуется указать, что напряжение не равно 4 кВ постоянного тока и не представляет собой сигнал постоянного тока. Как уже упоминалось, очень сложно (или почти невозможно) измерить конкретную форму сигнала в этой точке с помощью осциллографа.Теоретически, однако, это можно оценить, исходя из работы удвоителя напряжения. Для следующего объяснения предположим, что вторичное напряжение составляет 2 кВ переменного тока. Общее напряжение, приложенное к магнетрону, представляет собой сумму двух частичных напряжений, полученных в каждом полупериоде волны переменного тока, подаваемой вторичной обмоткой трансформатора. За один полупериод, когда диод имеет прямую поляризацию, конденсатор заряжается при напряжении 2 кВ * 1,41 (квадратный корень из 2) ≈ 2,8 кВ, стремясь сохранить это заряженное значение постоянным.В это время, поскольку диод имеет прямую поляризацию, на магнетрон не подается напряжение — только очень небольшое прямое напряжение диода, которое несущественно для работы магнетрона. В следующем полупериоде диод имеет обратную поляризацию, и переменное напряжение, подаваемое вторичной обмоткой трансформатора (пиковое значение 2,8 кВ переменного тока), суммируется с существующим напряжением, уже заряженным в конденсаторе, сохраняя ту же полярность и создавая 5,6 кВ импульс, прикладываемый к магнетрону. Следовательно, на магнетронную трубку, по сути, подается пульсирующее напряжение постоянного тока с частотой 50 или 60 импульсов в секунду (в зависимости от частоты сети — 50 или 60 Гц).Не все это знают, но правда в том, что при активации магнетрон не работает постоянно — он работает только половину времени, запрограммированного на передней панели. Посмотрите ниже, как будет выглядеть расчетная форма волны — видно, что она состоит из 50 (или 60) пакетов в секунду, каждый из которых имеет пик 5,6 кВ.

Линия, обозначенная как Diode On (не в масштабе) на приведенном выше рисунке, соответствует напряжению, развиваемому в высоковольтном диоде при прямой поляризации, очень-очень маленьком напряжении по сравнению с 5.На магнетрон подается величина 6 кВ. Очевидно, что это напряжение не оказывает никакого влияния на работу магнетрона.

Возвращаясь к трансформатору. Я представил две разные формы для тестирования, обе легко выполнить на стенде:

  1. a) Понижение напряжения на первичной стороне. Поскольку коэффициент трансформации трансформатора постоянный, напряжение, развиваемое на вторичной стороне, соответственно снижается, что позволяет выполнять измерения безопасно и в пределах нормального диапазона обычных мультиметров;
  2. b) Подача номинального сетевого напряжения (127 В переменного тока в моем случае) на первичной стороне и измерение на вторичной стороне через резистивный делитель напряжения, который также снижает напряжение до диапазона обычных измерительных приборов.Тем не менее, этот второй метод приводит к некоторым проблемам безопасности (см. Важные предупреждения в конце этой статьи).

Любой из этих двух методов дает дополнительное преимущество: любой из них позволяет определить коэффициент трансформации трансформатора со значительной точностью.

Я выполнил реализацию этих двух методов, как показано в последовательности.

Измерение при пониженном напряжении

Трансформатор с напряжением 127 В переменного тока на первичной стороне и 2 кВ переменного тока на вторичной стороне имеет соотношение 1:15.Передаточное отношение 7 витков (в случае 220 В переменного тока на первичной стороне это соотношение составляет 1: 9). Я отключил женские разъемы Faston на первичной стороне, оставив вилки в трансформаторе свободными. Этот свободный вход получил низкое напряжение, полученное от вторичной обмотки понижающего трансформатора, который у меня был в ящике для мусора. Один из выходных выводов плюс центральная лента использовались для питания первичной обмотки высоковольтного трансформатора микроволновой печи. См. Ниже реализованную схему:

Вторичное напряжение выбранного трансформатора обозначено как 2 x 7.5 В переменного тока, при фактическом измерении напряжения на каждой клемме 7,6 В.

Перейдем к расчетам: при 7,6 В перем. Тока, приложенном к первичной обмотке, измеренное напряжение на вторичной обмотке составило 139,2 В пер. Тока, что дает соотношение витков трансформатора 1: 18,3.

При использовании этого метода следует учитывать два момента: значение измеряется без нагрузки, а используемый понижающий трансформатор малой мощности делает практически невозможным включение какой-либо нагрузки на вторичную обмотку.В любом случае, это разумное свидетельство состояния трансформатора, которое в данном случае оказалось хорошим. Основываясь на этом эссе и учитывая, что соотношение витков не меняется, можно с разумной точностью предположить, что при подаче 127 В переменного тока напряжение на вторичной обмотке будет 2,32 кВ переменного тока.

Измерение с делителем напряжения

В этом методе измерения вышеупомянутый понижающий трансформатор больше не используется — сохраняется нормальное трансформаторное соединение, при этом сетевое напряжение регулярно подается на первичную обмотку трансформатора через существующую цепь ремонтируемого агрегата.Для измерения на вторичной стороне был построен резистивный делитель напряжения с использованием ряда резисторов из моего запаса. Реализацию этого делителя напряжения и фото его можно посмотреть ниже:

Очевидно, это здание не является «чудом века». Вообще-то он некрасивый, но неплохо показал себя и был быстро построен. Этот делитель напряжения «сложной конструкции» учитывает три помещения:

1) Измерение на отводе делителя напряжения соответствует 10% от общего напряжения, приложенного к верхней стороне делителя.Это позволяет проводить измерения обычными измерительными приборами — мультиметрами или осциллографами;

2) Было принято использование нескольких последовательно соединенных резисторов, чтобы разделить градиенты потенциала и рассеяние вдоль них — это означает, что не следует концентрировать высокие величины напряжения и не выделять чрезмерное тепло в каком-либо резисторе. Такой подход приводит к некоторым особенностям: повышенная безопасность, предотвращение возникновения дуги, распределенное рассеяние и возможность улучшить выбор резисторов для комбинирования с целью получения правильных значений с использованием существующего резистора в мастерской и

3) Нагрузка на цепь высокого напряжения очень мала.При 2 кВ — в данном случае — переменный ток составляет около 10 мА (среднеквадратичное значение).

Этот третий пункт означает, что измерение выполняется практически без нагрузки на цепь высокого напряжения (поскольку излучаемая мощность магнетрона, отвечающего за нагрев продуктов, составляет около 800 Вт для данной микроволновой печи, эта лампа потребляет почти В 20 раз больше). Из-за этого измерение выполняется в состоянии, близком к открытому состоянию выхода, что имеет тенденцию к увеличению значения измеряемого напряжения, в основном при измерениях постоянного тока, как будет показано далее.В этом более позднем случае, конечно, из-за нагрузки, накладываемой магнетроном во время нормальной работы, напряжение определенно несколько меньше.

Это устройство было подключено ко вторичной обмотке трансформатора (очевидно, отключенной от цепи, как видно справа на фотографии ниже — стрелка указывает на вывод фастона, извлеченный из высоковольтного конденсатора) с первичной обмоткой трансформатора. с 127 Vac. Напряжение переменного тока на отводе составило 322,6 В, что не соответствует ожиданиям — теоретически оно будет чуть больше 200.Я не смог понять причину, по которой это происходит. Возможно, из-за того, что измерения производятся на «холостом ходу». Может кто-нибудь объяснить это? Как бы то ни было, все остальные измерения, приведенные ниже, согласованы.

Два измерения были повторены на стенде в другом вышеупомянутом трансформаторе. Я не делал снимков этого, так как это не имеет прямого отношения к текущим работам по техническому обслуживанию. Во всяком случае, это была хорошая возможность не только проверить состояние этого другого трансформатора, но и подтвердить работу резистивной схемы.Значения, полученные в этом дополнительном измерении, показали значения, очень близкие к первому.

Вернемся к бывшему трансформатору: как показали измерения, он был в хорошем состоянии. Он был повторно подключен к цепи, и был проведен еще один тест. Тем не менее, проблема все еще на, то есть, даже все компоненты практически не проверяли воду в чашке упорно остающийся холоде!

До этого момента резистивный делитель использовался только для измерения переменного тока непосредственно от вторичной обмотки трансформатора.Именно тогда я решил использовать его для измерения постоянного напряжения на выходе удвоителя напряжения (точка, в которой соединены диод, конденсатор и нить накала магнетрона). Сначала я отключил устройство от розетки, разрядил конденсатор до массы — хотя и знал, что в данном случае это не нужно, но в любом случае это рекомендуемая практика — и подключил к этой точке верхнюю часть делителя напряжения. Комплект снова включили, мультиметр подключили к отводу делителя напряжения и… напряжение не измерялось.

Я очень запутался. Все вроде было нормально, с напряжением на вторичной обмотке трансформатора и с тщательной проверкой всех компонентов. Даже в этом случае проблема продолжалась.

В этот момент у меня возникло вдохновение измерить сопротивление между выходом удвоителя напряжения (соединение компонентов, упомянутых выше) и массой, очевидно, снова выполняя действие разряда в конденсаторе. Бинго! Практически нулевое Ом. Явное короткое замыкание, но возник вопрос: откуда это короткое замыкание?

Магнетронная трубка была отключена от цепи вытягиванием фастонового соединителя накала.Диод тоже был отключен (разъемы Faston на этот раз быстрые и практичные). Тест конденсатора был повторен и показал, что по крайней мере один конденсатор все еще исправен, а стрелка мультиметра показывала зарядку и возвращалась в точку покоя. Все изменилось, когда я решил измерить сопротивление между шасси микроволновой печи и двумя выводами конденсатора. Корпус конденсатора представляет собой алюминиевую конструкцию, которая крепится винтом к корпусу микроволновой печи с помощью специального зажима.Когда я приложил щупы измерителя сопротивления между шасси и одной из клемм конденсатора (подключенных непосредственно к магнетрону), короткое замыкание стало очевидным. Я только что понял суть проблемы!

После того, как конденсатор был извлечен из шасси, еще один окончательный тест показал сопротивление 23,7 Ом между корпусом и одной из клемм.

При визуальном осмотре обнаружено место ожога, которое можно увидеть на фото ниже:

На этот раз я наконец обнаружил точку, из которой вышла искра за пределами микроволновой печи, установленной в начале поиска неисправности.Конечно же, конденсатор. Был установлен новый конденсатор и проведен еще один тест на сопротивление, подтверждающий, что короткого замыкания больше не существует.

Для проведения финального теста делитель напряжения снова был подключен к катодной точке. Включил установку и наконец получил напряжение постоянного тока, которое на отводе делителя составляло 335 В. Поскольку отвод составляет 10% от общего напряжения, можно предположить, что питание магнетрона составляет около 3,35 кВ. Но это не совсем так. В этом случае измеренное значение служит только справочным — оно просто говорит о наличии напряжения, но не определяет его точно.Причина уже объяснялась: питание магнетрона состоит из импульсных напряжений на один полупериод, тогда как в следующем цикле напряжение отсутствует. Измерительный прибор должен подвергнуться какой-то специальной обработке, а этого не происходит. Соответствующее измерение было бы с помощью осциллографа на отводе. Если бы он у меня был, фотография с экрана была бы включена в эту статью для лучшей оценки. Всем, у кого он есть, я был бы признателен, если бы смог увидеть снимок с экрана.

Чтобы закончить ремонтные работы, я снял свой «сложный» делитель напряжения, восстановил и проверил всю схему, убедившись, что все в порядке. Заменил чашку с водой внутри и снова установил операцию на 1 минуту. По истечении этого времени духовка остановилась и счастливый конец: горячая вода в чашке. Микроволновая печь успешно отремонтирована.

ПРЕДУПРЕЖДЕНИЕ 1 : всем, кто решит построить описанный делитель напряжения, я рекомендую установить его на печатной плате и защитить схему соответствующим изолирующим кожухом.Полезно делать пробники с подходящими зажимами из кожи аллигатора хорошего качества (никогда не забудьте сначала разрядить конденсатор). Другой момент — это тепло, выделяемое резисторами: я заметил, что они немного нагрелись, поэтому рассеяние этих компонентов должно быть правильно рассчитано в схеме, предназначенной для постоянного использования.

ПРЕДУПРЕЖДЕНИЕ 2 : измерения высоковольтной части микроволновых печей, как правило, не рекомендуется. Следует учитывать, что проблемы с духовкой могут быть диагностированы окончательно, особенно с учетом небольшого количества компонентов.Вы можете проводить измерения в высоковольтном секторе только в том случае, если считаете себя хорошо подготовленным инженером или техником и полностью осознаете связанные с этим риски.

Эту статью для вас подготовил Энрике Хорхе Гимарайнш Ульбрих из Куритибы, Бразилия. Техник-электронщик на пенсии. Любит электронику, телекоммуникации, автомобили и внуков.

Пожалуйста, поддержите, нажав на кнопки социальных сетей ниже. Ваш отзыв о посте приветствуется. Пожалуйста, оставьте это в комментариях.

P.S- Если вам понравилось это читать, щелкните здесь , чтобы подписаться на мой блог (бесплатная подписка). Так вы никогда не пропустите сообщение . Вы также можете переслать ссылку на этот сайт своим друзьям и коллегам — спасибо!

Примечание: Вы можете прочитать его предыдущую статью ниже:

https://jestineyong.com/electronic-broom-main maintenance/

Нравится (98) Дизлайк (0)

Конденсаторы 101 — iFixit

Вот немного сухого материала, просто чтобы помочь понять, что такое конденсатор и что он делает.Конденсатор — это небольшой (в большинстве случаев) электрический / электронный компонент на большинстве печатных плат, который может выполнять различные функции. Когда конденсатор помещается в цепь с активным током, электроны с отрицательной стороны накапливаются на ближайшей пластине. Отрицательный перетекает в положительный, поэтому отрицательный является активным проводом, хотя многие конденсаторы не поляризованы. Как только пластина больше не может удерживать их, они выталкиваются через диэлектрик на другую пластину, таким образом вытесняя электроны обратно в цепь.Это называется разрядом. Электрические компоненты очень чувствительны к колебаниям напряжения, и поэтому скачок мощности может убить эти дорогостоящие детали. Конденсаторы создают постоянное напряжение для других компонентов и, таким образом, обеспечивают стабильное питание. Переменный ток выпрямляется диодами, поэтому вместо переменного тока есть импульсы постоянного тока от нуля до пика. Когда конденсатор от линии питания подключен к земле, и постоянный ток не проходит, но по мере того, как импульс заполняет конденсатор, он уменьшает ток и эффективное напряжение.Пока напряжение питания падает до нуля, конденсатор начинает вытекать свое содержимое, это сглаживает выходное напряжение и ток. Таким образом, конденсатор размещается линейно к компоненту, что позволяет поглощать выбросы и дополнять впадины, что, в свою очередь, поддерживает постоянное питание компонента.

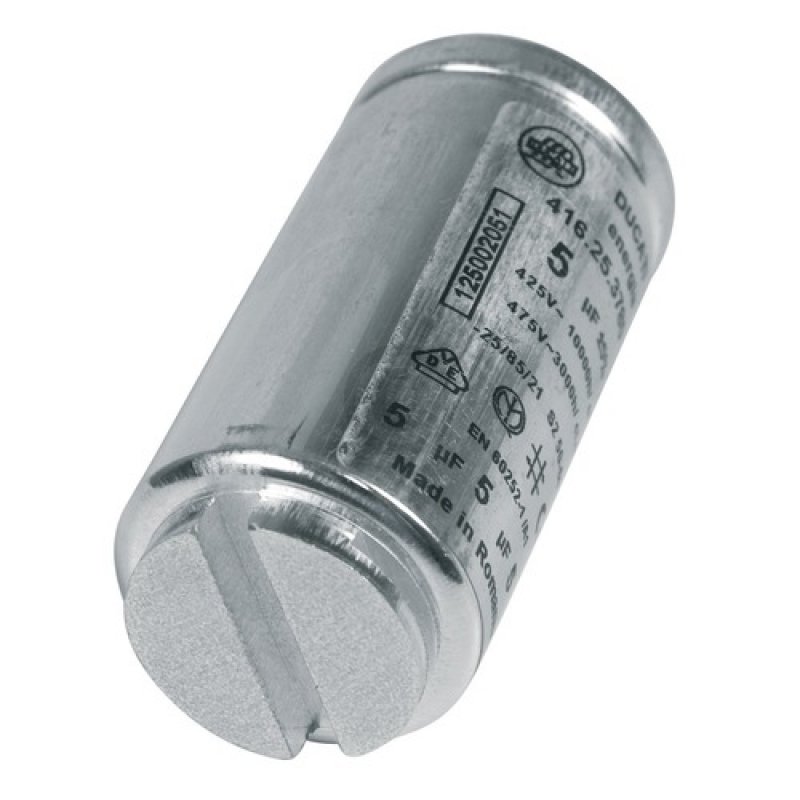

Существует множество различных типов конденсаторов. Часто они по-разному используются в схемах. Все слишком знакомые конденсаторы в виде круглой жестяной банки обычно представляют собой электролитические конденсаторы.Они сделаны из одного или двух листов металла, разделенных диэлектриком. Диэлектриком может быть воздух (простейший конденсатор) или другие непроводящие материалы. Металлические пластины из фольги, разделенные диэлектриком, затем свертываются, как Fruit Roll-up, и помещаются в банку. Они отлично подходят для объемной фильтрации, но не очень эффективны на высоких частотах.

Вот конденсатор, который некоторые, возможно, еще помнят по временам старого радио. Это многосекционный баночный конденсатор. Этот конкретный конденсатор представляет собой четырехсекционный (4) конденсатор.Все это означает, что в одной банке содержится четыре отдельных конденсатора с разными номиналами.

Керамические дисковые конденсаторы идеально подходят для более высоких частот, но не подходят для объемной фильтрации, поскольку керамические дисковые конденсаторы становятся слишком большими по размеру для более высоких значений емкости. В схемах, где жизненно важно поддерживать стабильность источника напряжения, обычно имеется большой электролитический конденсатор, подключенный параллельно керамическому дисковому конденсатору. Электролитик сделает большую часть работы, в то время как небольшой керамический дисковый конденсатор будет отфильтровывать высокую частоту, которую пропускает большой электролитический конденсатор.

Еще есть танталовые конденсаторы. Они небольшие, но имеют большую емкость по сравнению с керамическими дисковыми конденсаторами. Они более дорогие, но находят широкое применение на печатных платах небольших электронных устройств.

Старые бумажные конденсаторы, хотя и неполярные, имели черные полосы на одном конце. Черная полоса указала, на каком конце бумажного конденсатора была металлическая фольга (которая действовала как экран). Конец с металлической фольгой был подключен к земле (или к самому низкому напряжению).Основное назначение экрана из фольги — продлить срок службы бумажного конденсатора.

Вот тот, который нас, скорее всего, интересует больше всего, когда речь идет об iDevices. Они очень маленькие по сравнению с перечисленными выше конденсаторами. Это крышки для устройств поверхностного монтажа (SMD). Несмотря на то, что они миниатюрны по размеру по сравнению с предыдущими конденсаторами, функция остается той же. Одной из важных особенностей этих конденсаторов является их «упаковка». Существует стандартизация размеров этих компонентов, т.е.е. упаковка 0201 — 0,6 мм x 0,3 мм (0,02 дюйма x 0,01 дюйма). Размер корпуса керамических конденсаторов SMD соответствует тому же корпусу для резисторов SMD. Это делает практически невозможным определить, конденсатор это или резистор, визуально. Вот хорошее описание индивидуальных размеров на основе номеров пакетов.

Определить емкость конденсатора можно несколькими способами. Номер один, конечно же, это маркировка на самом конденсаторе.

Этот конкретный конденсатор имеет емкость 220 мкФ (микрофарад) с допуском 20%.Это означает, что оно может находиться в диапазоне от 176 мкФ до 264 мкФ. Он имеет номинальное напряжение 160 В. Расположение выводов показывает, что это радиальный конденсатор. Оба вывода выходят с одной стороны, в отличие от осевого расположения, когда один вывод выходит с обеих сторон корпуса конденсатора. Кроме того, полоса со стрелками на стороне конденсатора указывает полярность, стрелки указывают на отрицательный вывод .

Теперь главный вопрос — как проверить конденсатор на предмет необходимости его замены.

Для проверки конденсатора, когда он все еще установлен в цепи, потребуется измеритель ESR. Если конденсатор удален из схемы, то можно использовать мультиметр, установленный в качестве омметра, , но только для выполнения теста «все или ничего» . Этот тест покажет только, полностью ли разряжен конденсатор. , а не , будет определять, в хорошем или плохом состоянии конденсатор. Чтобы определить, работает ли конденсатор при правильном значении (емкости), потребуется тестер конденсатора.Конечно, это также верно для определения номинала неизвестного конденсатора.

Счетчик, используемый для этой Wiki, является самым дешевым из всех доступных в любом универмаге. Для этого теста также рекомендуется использовать аналоговый мультиметр. Он покажет движение более наглядно, чем цифровой мультиметр, отображающий только быстро меняющиеся числа. Это должно позволить любому выполнять эти тесты, не тратя целое состояние на что-то вроде глюкометра Fluke.

Всегда разряжайте конденсатор перед тестированием, если этого не сделать, будет шокирующим сюрпризом.Очень маленькие конденсаторы можно разрядить, переставив оба вывода отверткой. Лучше всего это сделать, разрядив конденсатор через нагрузку. В этом случае это выполнят кабели из кожи аллигатора и резистор. Вот отличный сайт, показывающий, как построить инструменты для разряда.

Чтобы проверить конденсатор с помощью мультиметра, установите показания измерителя в диапазоне высоких сопротивлений, где-то выше 10 кОм и 1 м Ом. Прикоснитесь к выводам измерителя к соответствующим выводам на конденсаторе, красный к плюсу и черный к минусу.Измеритель должен начинать с нуля, а затем медленно приближаться к бесконечности. Это означает, что конденсатор находится в рабочем состоянии. Если счетчик остается на нуле, конденсатор не заряжается через батарею счетчика, что означает, что он не работает.

Это также будет работать с крышками SMD. Тот же тест, когда стрелка мультиметра медленно движется в том же направлении.

Еще одно испытание, которое можно провести с конденсатором, — это испытание напряжением. Мы знаем, что конденсаторы хранят на своей пластине разность потенциалов зарядов, это напряжения.Конденсатор имеет анод с положительным напряжением и катод с отрицательным напряжением. Один из способов проверить, работает ли конденсатор, — это зарядить его напряжением, а затем измерить напряжение на аноде и катоде. Для этого необходимо зарядить конденсатор напряжением и подать напряжение постоянного тока на выводы конденсатора. В этом случае очень важна полярность. Если у этого конденсатора есть положительный и отрицательный вывод, это поляризованные конденсаторы (электролитические конденсаторы). Положительное напряжение пойдет на анод, а отрицательное — на катод конденсатора.Не забудьте проверить маркировку на тестируемом конденсаторе. Затем на несколько секунд подайте напряжение, которое должно быть меньше номинального напряжения конденсатора. В этом примере конденсатор 160 В будет заряжаться от батареи постоянного тока 9 В в течение нескольких секунд.

После окончания заряда отсоедините аккумулятор от конденсатора. Воспользуйтесь мультиметром и снимите напряжение на выводах конденсатора. Напряжение должно быть около 9 вольт. Напряжение будет быстро уменьшаться до 0 В, потому что конденсатор разряжается через мультиметр.Если конденсатор не удерживает это напряжение, он неисправен и его следует заменить.

Проще всего конечно будет проверить конденсатор с помощью измерителя емкости. Вот осевой GPF 1000 мкФ 40 В FRAKO с допуском 5%. Проверить этот конденсатор с помощью измерителя емкости очень просто. На этих конденсаторах отмечен положительный вывод. Присоедините положительный (красный) провод от измерителя к нему, а отрицательный (черный) — к противоположному. Этот конденсатор показывает 1038 мкФ, что явно в пределах допуска.

Тестирование конденсатора SMD может быть затруднено с помощью громоздких пробников. Можно либо припаять иглы к концам этих зондов, либо приобрести умный пинцет. Лучше всего использовать умный пинцет.

Некоторые конденсаторы не требуют проверки для определения неисправности. Если визуальный осмотр конденсаторов обнаруживает какие-либо признаки вздутия верхних частей, их необходимо заменить. Это наиболее частая неисправность блоков питания. При замене конденсатора крайне важно заменить его конденсатором такой же или большей емкости.Никогда не субсидируйте конденсатор меньшей стоимости.

Если конденсатор, который будет заменен или проверен, не имеет маркировки, потребуется схема.

Добавить комментарий
