Схема подключения и принципы работы люминесцентных ламп.

Среди всех источников искусственного света самыми распространенными сегодня являются люминесцентные лампы. Благодаря тому что они в 5-7 раз экономичнее ламп накаливания и гораздо дешевле самых сверхэффективных на сегодня- светодиодных.

Люминесцентные лампы сегодня можно встретить на каждом шагу. Они используются преимущественно для освещения в магазинах, супермаркетах, учебных заведениях, общественных зданиях, а после появления компактных вариантов, подходящих под обычные патроны E27 и E14 домашних светильников и люстр, люминесцентные лампы стали широко применяться для освещения в многоквартирных квартирах и частных домах.

Принцип работы.

Люминесцентная лампа — это газоразрядный источник света, внутри стрелянной трубы протекает электрический разряд между двумя спиралями (катодом и анодом), расположенными  с обоих сторон. Пары ртути под воздействием электрического разряда излучают невидимое для наших глаз ультрафиолетовое излучение, которое затем преобразовывается в видимый свет при помощи нанесенного по внутренней поверхности лампы люминофора, состоящего из смеси фосфора с другими элементами.

Схема подключения с применением электромагнитный балласта или  ЭмПРА.

ЭмПРА — это сокращенная аббревиатура- Электромагнитный Пускорегулирующий Аппарат. Часто называемый, как дроссель. Его мощность должна соответствовать общей мощности подключаемым к нему лампам.
Это довольно старая (активно применяемая еще в советское время) простая стартерная схема подключения к электросети  люминесцентной лампы дневного света.

Стартер — это миниатюрная лампочка с неоновым наполнением с  двумя биметаллическими электродами внутри, которые разомкнуты в нормальном положении.

Принцип работы: при включении электропитания в стартере возникает разряд и замыкаются накоротко биметаллические электроды, после чего ток в цепи электродов и стартера ограничивается только внутренним сопротивлением дросселя, в результате чего возрастает почти в три раза больше  рабочий ток в лампе и моментально разогреваются  электроды люминесцентной лампы. Одновременно с этим остывают биметаллические контакты стартера и цепь размыкается.
В этот момент разрыва дроссель, благодаря самоиндукции создает запускающий высоковольтный импульс (до 1 кВольта), который приводит к разряду в газовой среде и зажигается лампа. После этого напряжение на ней будет равняться половине от сетевого, которого будет недостаточно  для повторного замыкания электродов стартера.
Если лампа светит стартер не будет участвовать в схеме работы и его контакты всегда будут разомкнуты.

Часто встречается последовательная схема включения  2 ламп, для работы в которой применяются стартеры на 127 Вольт,  но они не будут работать в одноламповой схеме, для которой понадобятся стартеры на 220 Вольт!

Недостатки  схемы ПРА:

1. По сравнению со схемой с электронным балластом на 10-15 % больший расход электроэнергии.
2. Долгий запуск  не менее 1 до 3  секунд (зависимость от износа лампы).
3. Звук от гудения пластин дросселя, возрастающий со временем.
4. Стробоскопический эффект мерцания лампы, что негативно влияет на зрение, при чем  детали станков, вращающихся синхронно с частотой сети-  кажутся неподвижными.
5. Неработоспособность при низких температурах окружающей среды. Например, зимой в неотапливаемом гараже.

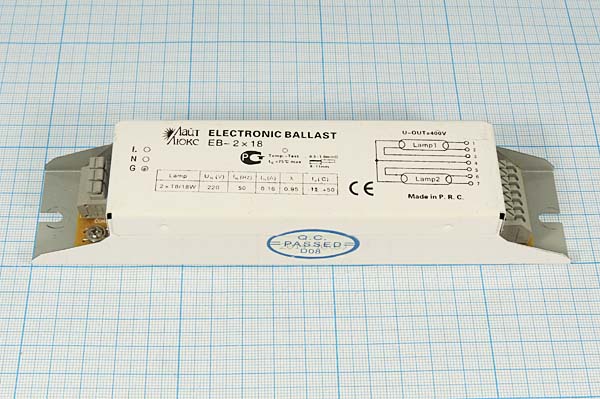

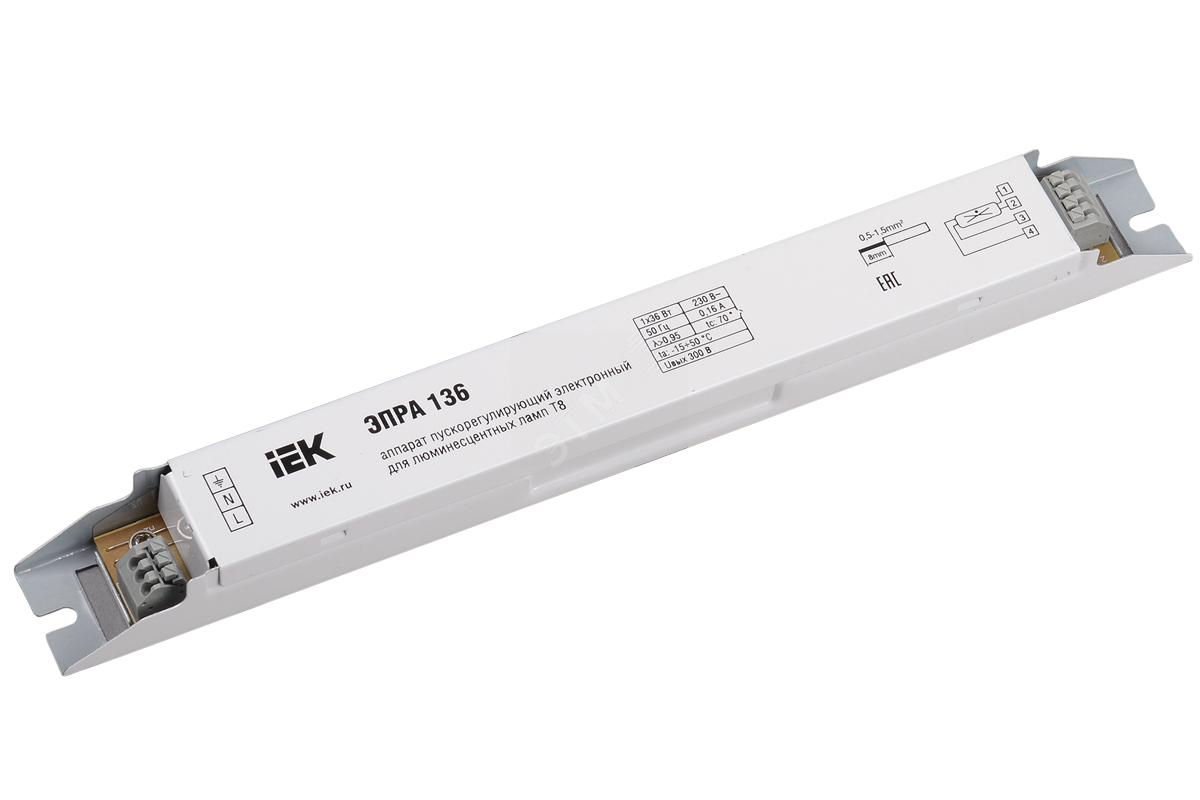

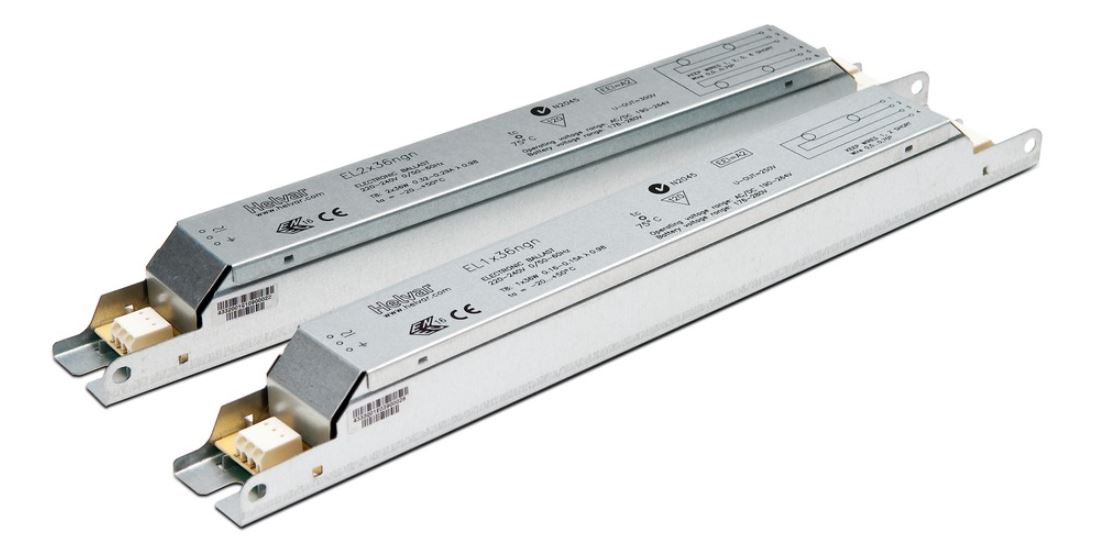

Схема подключения с применением электронного балласта или ЭПРА.

Электронный Пускорегулирующий Аппарат (сокращенно-  ЭПРА) в отличии от электромагнитного-  подает на лампы  напряжение не сетевой частоты, а высокочастотное от 25 до 133 кГц. А это полностью исключает возможность появления заметного для глаз мигания ламп. В ЭПРА используется автогенераторная схема, включающая трансформатор и выходной каскад на транзисторах.

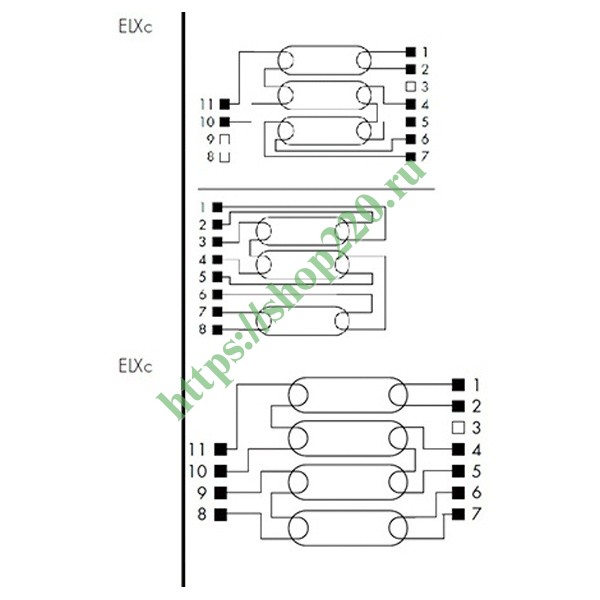

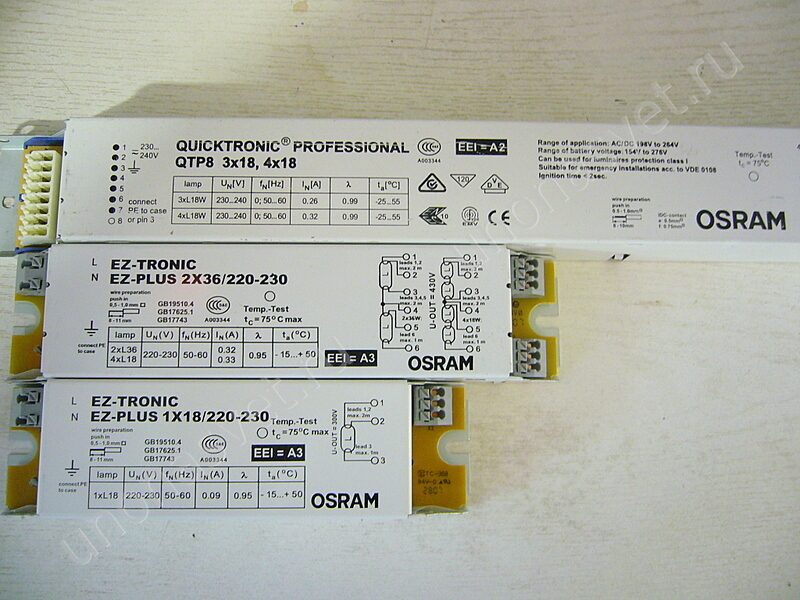

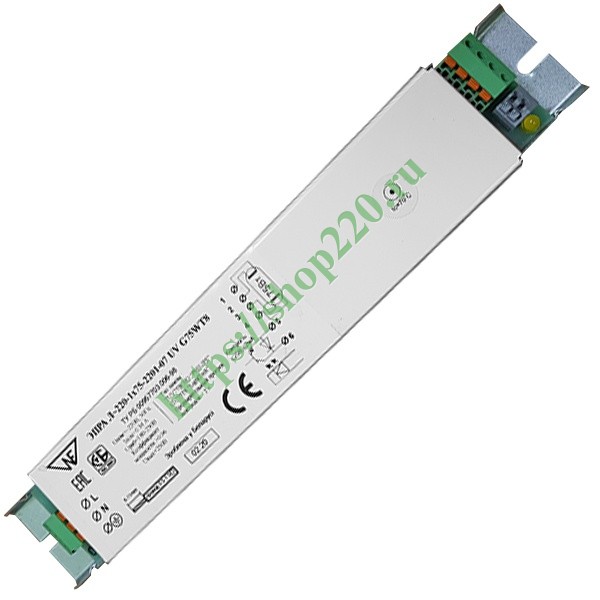

Схемы подключений бывают разные, как правило они наносятся сверху на блоке и не вызывают трудности в подключении. Давайте рассмотрим пример.

Слева, L – фаза и N- ноль от электропитания. Один провод общий на контакты с левой стороны и два — раздельные.
Справа, 4 контакта. По два на каждую нить накала. Только соблюдайте схему подключения на каждую лампу с обоих сторон.

Преимущества схем с ЭПРА:

• Увеличение срока службы люминесцентных ламп, благодаря специальному режиму работы и запуска.
• По сравнению с ПРА до 20% экономия электроэнергии.
• Отсутствие в процессе работы шума и мерцания.
• Отсутствует в схеме  стартер, который часто ломается.
• Специальные модели выпускаются с возможностью диммирования  или регулирования яркости свечения.

Как Вы уже поняли у ЭПРА  много преимуществ,  именно поэтому Мы только и рекомендуем их использовать.
Дополнительно прочитайте по этом теме нашу статью  ”Характеристики люминесцентных ламп и светильников”.

Балласт ЭПРА для люминесцентных ламп: 6 преимуществ

Балласт для люминесцентных ламп: преимущества

По сути, ЭПРА – это электронное компактное плато, в комплект которого включено несколько специальных электронных элементов. Маленький размер дает возможность установить плато в светильник, например в торшер вместо дросселя, стартера и конденсатора, которые в комплекте занимают большое количество места. При этом подключается ЭПРА очень просто.

Преимущества ЭПРА состоят в следующем:

1. Лампа дневного света с ЭПРА КЛЛ включается быстро, но плавно.
2. Лампа не моргает и не издает звуки.
3. Мощность составляет – 0,95.
4. Установленный блок почти не нагревается, если сравнить с ПРА, а это позволяет сэкономить до 22 % электричества.
5. Новый пусковой блок для лампочек имеет несколько видов защиты, что увеличивает пожарную безопасность, и продлевает работоспособность.
6. Устраняет мерцание.

Что представляет собой балласт? Балласт для люминесцентных ламп относится к категории пускорегулирующих устройств, которые применяются в качестве ограничителя электротока.

В зависимости от реализации, балластник представляет собой:

1. Обычное сопротивление.
2. Емкость (имеющую реактивное сопротивление), а также дроссель.
3. Аналоговые и цифровые схемы.

Наиболее востребованными являются электромагнитная и электронная реализация балласта.

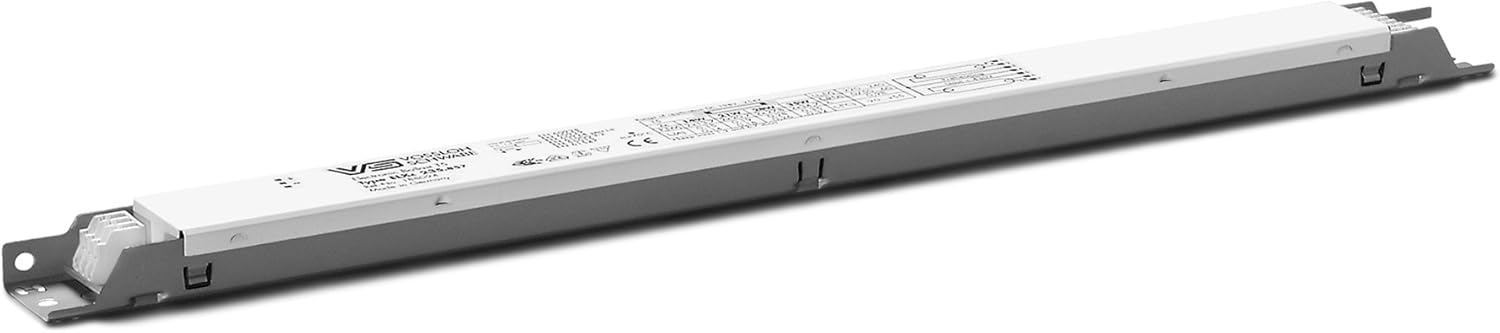

Электронный балласт для люминесцентных ламп: подключение

Весь принцип работы светильников с электро балластом (ЭБ) заключается в том, что электроток идет через выпрямитель, попадает на буферную зону конденсатора. Когда происходит электронапряжение, поступает на инвертор. Микроскопическая схема срабатывает при уровне напряжения в 5,5 Ватт.

После того как электронапряжение в системе достигает 11вт, электронный балласт входит в следующую фазу.

Идет предварительное нагревание. Балласт необходим для того, чтобы не допустить неправильного подключения лампы. На следующем этапе идет сокращение частоты полумоста, при этом электронапряжение – 600 В. За 1,7 секунды лампа загорается. Если система запускается не правильно, то лампа не горит, нить накаливания сгорела.

Схемы подключения подразделяются на 4 фазы:

• Включение;
• Предварительное нагревание;
• Поджиг;
• Горение.

Также есть ещё один вариант баланса для того чтобы подключить люминесцентные лампочки – индуктивный балласт. Его функционирование основывается на электромагнитной индукции.

Инструкция по подключению следующая:

• Подготовить балласт и лампу;
• Убрать старую начинку из светильника;
• Закрепить коробку электронного балласта;
• С одной стороны устройство при помощи 2-х проводов подключают к сети;
• На выходе от балласта электропровода подключают к 2-м полюсам лампы;
• Включают устройство в розетку.

Подключение двух лампочек через ЭБ предусматривает параллельное включение в электроцепь. Только так все лампы будут получать необходимое для равномерной работы устройств электронапряжение.

Как проверить люминесцентную лампу мультиметром

Как проверить своими руками целостность люминесцентной лампы мультиметром? Надо прозвонить. Подойдет или электронный, или электромеханический измерительный прибор. При использовании электромеханического приспособления надо не забыть откорректировать его нуля. Для этого на панели спереди присутствует специальный шлиц, под минусовую отвертку. Переключатель надо установить на измерение сопротивлений.

Предел – минимальный (Ом). Если в мультиметре есть режим сигнализации, то надо выбрать его.

Щупы электроприбора надо приложить к выводам лампочки. Сопротивление нити накаливания такое слабое, что его будет почти незаметно на шкале. В электромультиметре на индикаторе отобразиться «0» с несколькими сотыми долями (или зуммер издаст звонок), а стрелка механики устремится к значению ноль. Нити накаливания расположены с обеих сторон колбы. Поэтому, должна проводиться проверка обеих. Если устройство показывает обрыв хотя бы одной нити, светодиодную лампу надо заменить. Отремонтировать лампочку не получится. Что следует учитывать проводя проверку? Даже если мультиметр и не «зажигается» и нить не “звенит”, это ещё не повод думать, что требуется замена. Что надо сделать? Выполнить зачистку выводов лампочки, только очень осторожно.

Чтобы убрать налет, обычно применяют:

• Средства с содержанием спирта;
• Ластик;
• Мелкую наждачку.

Когда зачистка выполнена, надо сделать прозвон. Дополнительно необходимо выполнить зачистку пластины в механизме держателей лампы. Всё вышесказанное справедливо для изделий линейных. А как проверить люминесцентную компактную лампу? Действовать надо по тому же принципу. Зная специфику прибора, найти его электросхему будет проблематично. Останется лишь уточнить, где на плате устроены выводы, и перед прозвоном один из них отпаять. Хотя на практике проверку мало кто делает, лампы отдельных изготовителей и вовсе нельзя разобрать. Если нельзя починить, надо обязательно менять.

Рекомендации: как проверить лампу дневного света

Если не работает лампа дневного света светильника, то первое что следует сделать – это выкрутить и заменить лампочку. Первый признак что требуется замена, что сгорели нити накаливания лампы – темные участки у её цоколей (в данном случае лучше прозвонить исправность нитей накаливания изделия). Если восстановить горение после смены лампы не получилось, это означает что вышел из строя ПРА. Здесь два варианта. Первый – устаревший вариант: электромагнитный балласт и неоновый стартер. Второй – электронный балласт. Так или иначе, если захотеть можно легко разобраться каковы причины неисправности светоприбора.

Если светоприбор в офисе или квартире оборудован электронным балластом, то перегорают лампочки из-за него.

Делать ремонт электронного балласта – бессмысленно. Проще приобрести новый прибор и выполнить замену. Это несложно. Всего-то 6-ть проводов. 4-е на лампу и 2 – электросеть. Всё четко прописано на корпусе или в инструкции прибора. В случае с неисправностью настольной лампы или другого светоприбора с электромагнитным балластом, после замены лампы необходимо провести проверку неонового стартера.

Для этого:

• Стартер необходимо достать, выкрутив против часовой стрелки;
• Включить светоприбор в электросеть;
• При помощи заизолированной проволочной перемычки с оголенными концами (примерно 1 см), на короткое время замкнуть контакты коннектора неонового стартера.

Если лампочка 18w 2×36 или другая загорится – причина в стартере. Если исправность не наступила, значит надо менять электромагнитный дроссель. Ещё проще выполнить демонтаж электромагнитного дросселя и стартера и монтировать электронный балласт. Вместо электронного балласта подойдет электроника от энергосберегающих лампочек. Electronic Wall Lamp Model 36w hld133d 4х18 или 2х36 считаются хорошим вариантом для дома и офиса.

Способы, как проверить дроссель лампы дневного света мультиметром

После проверки лампы тестером может возникнуть необходимость проверить дроссель.

Для того, чтобы проверить дроссель в схеме люминесцентного светильника, нужно:

• Вытащить стартер;
• Замкнуть на короткое время электрический патрон стартера;
• Снять люминесцентную лампу;
• Замкнуть на короткое время контакты 2-х электропатронов люминесцентной лампы (по отдельности).

Далее, можно замерить сопротивление дросселя, заблаговременно подсоединив 2 щупа прибора к выводам электропроводов светоприбора.

Инструкция: как проверить люминесцентную лампу

Неисправные и перегоревшие лампочки ремонту не подлежат, восстановление или реставрация невозможна. Их надо вытащить, проверить и при необходимости заменить, на новые Армстронг, Эконом или другие, подходящие для определенного светильника. Однако не всегда следует выбрасывать экономки, можно выполнить проверку и устранить неисправность в схеме лампы.

Инструкция следующая:

1. Надо переставить лампочку так, чтобы конец, который светится нормально и неисправный поменялись местами. Если свечения нет, то лампа неисправна и надо вставить новую.
2. Следует проверить схему включения и патрон лампочки, если её замена не помогает, свечения нет. Надо устранить причины замыкания или заменить патрон, если потребуется.
3. Надо искать проблему в стартере, проводке или патроне, если на концах экономок есть свечение, но они не горят целиком.

Также замену надо выполнить, если по краям лампы при зажигании наблюдается и пропадает оранжевое свечение, а само устройство не горит. Это значит, что в лампу попал воздух. Поменять баластник и понять почему не работает – не сложно.

Ремонт энергосберегающих ламп своими руками (видео)

Разобрать и собрать схему несложно, но если нет навыков, лучше обратиться к специалисту. Профессионал точно разберется, в чем дело и устранит поломку.

Подключение и ремонт баластника для люминесцентных ламп. Устройство электронного балласта для люминесцентных ламп Etl 236 схема принципиальная

Балласт для газоразрядной лампы (люминесцентные источники света) применяется с целью обеспечения нормальных условий работы. Другое название – пускорегулирующий аппарат (ПРА). Существует два варианта: электромагнитный и электронный. Первый из них отличается рядом недостатков, например, шум, эффект мерцания люминесцентной лампы.

Второй вид балласта исключает многие минусы в работе источника света данной группы, поэтому и более популярен. Но поломки в таких приборах тоже случаются. Прежде чем выбрасывать, рекомендуется проверить элементы схемы балласта на наличие неисправностей. Вполне реально самостоятельно выполнить ремонт ЭПРА.

Разновидности и принцип функционирования

Главная функция ЭПРА заключается в преобразовании переменного тока в постоянный. По-другому электронный балласт для газоразрядных ламп называется еще и высокочастотным инвертором. Один из плюсов таких приборов – компактность и, соответственно, небольшой вес, что дополнительно упрощает работу люминесцентных источников света. А еще ЭПРА не создает шум при работе.

Балласт электронного типа после подключения к источнику питания обеспечивает выпрямление тока и подогрев электродов. Чтобы люминесцентная лампа зажглась, подается напряжение определенной величины. Настройка тока происходит в автоматическом режиме, что реализуется посредством специального регулятора.

Такая возможность исключает вероятность появления мерцания. Последний этап – происходит высоковольтный импульс. Поджиг люминесцентной лампы осуществляется за 1,7 с. Если при запуске источника света имеет место сбой, тело накала моментально выходит из строя (перегорает). Тогда можно попытаться сделать ремонт своими руками, для чего требуется вскрыть корпус. Схема электронного балласта выглядит так:

Основные элементы ЭПРА люминесцентной лампы: фильтры; непосредственно сам выпрямитель; преобразователь; дроссель. Схема обеспечивает еще и защиту от скачков напряжения питающего источника, что исключает необходимость ремонта по данной причине.
А, кроме того, балласт для газоразрядных ламп реализует функцию коррекции коэффициента мощности.

По целевому назначению встречаются следующие виды ЭПРА:

• для линейных ламп;
• балласт, встроенный в конструкцию компактных люминесцентных источников света.

ЭПРА для люминесцентных ламп подразделяются на группы, отличные по функциональности: аналоговые; цифровые; стандартные.

Схема подключения, запуск

Пускорегулирующий аппарат подключается с одной стороны к источнику питания, с другой – к осветительному элементу. Нужно предусмотреть возможность установки и крепления ЭПРА. Подключение производится в соответствии с полярностью проводов. Если планируется установить две лампы через ПРА, используется вариант параллельного соединения.

Схема будет выглядеть следующим образом:

Группа газоразрядных люминесцентных ламп не может нормально работать без пускорегулирующего аппарата. Его электронный вариант конструкции обеспечивает мягкий, но одновременно с тем и практически мгновенный запуск источника света, что дополнительно продлевает срок его службы.

Поджиг и поддержание функционирования лампы осуществляется в три этапа: прогрев электродов, появление излучения в результате высоковольтного импульса, поддержание горения осуществляется посредством постоянной подачи напряжения небольшой величины.

Определение поломки и ремонтные работы

Если наблюдаются проблемы в работе газоразрядных ламп (мерцание, отсутствие свечения), можно самостоятельно сделать ремонт. Но сначала необходимо понять, в чем заключается проблема: в балласте или осветительном элементе. Чтобы проверить работоспособность ЭПРА, из светильников удаляется линейная лампочка, электроды замыкаются, и подсоединяется обычная лампа накаливания. Если она загорелась, проблема не в пускорегулирующем аппарате.

В противном же случае нужно искать причину поломки внутри балласта. Чтобы определить неисправность люминесцентных светильников, необходимо «прозвонить» все элементы по очереди. Начинать следует с предохранителя. Если один из узлов схемы вышел из строя, необходимо заменить его аналогом. Параметры можно увидеть на сгоревшем элементе. Ремонт балласта для газоразрядных ламп предполагает необходимость использования навыков владения паяльником.

Если с предохранителем все в порядке, далее следует проверить на исправность конденсатор и диоды, которые установлены в непосредственной близости к нему. Напряжение конденсатора не должно быть ниже определенного порога (для разных элементов эта величина разнится). Если все элементы ПРА в рабочем состоянии, без видимых повреждений и прозвон также ничего не дал, осталось проверить обмотку дросселя.

В некоторых случаях проще купить новую лампу. Это целесообразно сделать в случае, когда стоимость отдельных элементов выше ожидаемого предела или при отсутствии достаточных навыков в процессе пайки.

Ремонт компактных люминесцентных ламп выполняется по сходному принципу: сначала разбирается корпус; проверяются нити накала, определяется причина поломки на плате ПРА. Часто встречаются ситуации, когда балласт полностью исправен, а нити накаливания перегорели. Починку лампы в этом случае произвести сложно. Если в доме имеется еще один сломанный источник света сходной модели, но с неповрежденным телом накала, можно совместить два изделия в одно.

Таким образом, ЭПРА представляет группу усовершенствованных аппаратов, обеспечивающих эффективную работу люминесцентных ламп. Если было замечено мерцание источника света или он и вовсе не включается, проверка балласта и его последующий ремонт позволят продлить срок службы лампочки.

Занятий, с достаточным световым потоком и в тоже время экономичного, подвигло, можно даже сказать, на некоторые искания и пробу вариантов. Сначала использовал обычную небольшую лампу прищепку, поменял её на маленький настольный люминесцентный светильник, затем был 18 ваттный люминесцентный светильник «потолочно — настенного» варианта китайского производства. Последнее понравилось более всего, но крепление непосредственно самой лампы в арматуре было несколько занижено, буквально на два — три сантиметра, однако «для полного счастья» их и не хватало. Выход нашёл в том, чтобы сделать тоже самое, но по своему. Так как работа имевшегося ЭПРА нареканий не вызывала логично было схему повторить.

Схема принципиальная

Это большая часть данного ЭПРА, дроссель и конденсатор у китайцев сюда не вошли.

Собственно добросовестно срисованная с печатной платы схема. Номинал электронных компонентов, позволяющих это сделать, определялся не только «по внешнему виду», но и при помощи замеров, с предварительным выпаиванием компонентов из платы. На схеме номинал резисторов указан в соответствии с цветовой маркировкой. Только в отношении дросселя позволил себе не разматывать имеющийся для определения количества витков, а замерил сопротивление намотанного провода (1,5 Ом при диаметре 0,4 мм) — сработало.

Первая сборка на монтажной плате. Номиналы компонентов подбирал скрупулёзно, невзирая на габариты и количество, и был вознаграждён — лампочка зажглась с первого раза. Ферритовое кольцо (10 х 6 х 4,5 мм) от энергосберегающей лампочки, его магнитная проницаемость неизвестна, диаметр провода катушек на него намотанных 0,3 мм (без изоляции). Первый пуск в обязательнейшем порядке через лампочку накаливания в 25 Вт. Если она горит а люминесцентная первоначально мигает и тухнет — увеличивайте (постепенно) номинал С4, когда всё заработало и ничего подозрительного обнаружено не было, и убрал лампу накаливания, то уменьшил его номинал до первоначального значения.

В какой-то мере ориентируясь на печатную плату первоисточника, нарисовал печатку под имеющийся подходящий корпус и электронные компоненты.

Протравил платку и собрал схему. Уже предвкушал момент, когда буду доволен собой и рад бытию. Но, схема, собранная на печатной плате отказалась работать. Пришлось вникать и заниматься подбором резисторов и конденсаторов. На момент установки ЭПРА по месту эксплуатации С4 имел ёмкость 3n5, С5 — 7n5, R4 сопротивление 6 Ом, R5 — 8 Ом, R7 — 13 Ом.

Светильник «вписался» не только в дизайн, лампа, поднятая до упора вверх, дала возможность комфортно пользоваться полочкой внутри ниши секретера. Уют в «помещении» наводил Babay.

Люминесцентная лампа (ЛЛ) представляет собой стеклянную трубку, заполненную инертным газом (Ar, Ne, Kr) с добавлением небольшого количества ртути. На концах трубки имеются металлические электроды для подачи напряжения, электрическое поле которого приводит к пробою газа, возникновению тлеющего разряда и появлению электрического тока в цепи. Свечение газового разряда бледно-голубого оттенка, в видимом световом диапазоне очень слабое.

Но в результате электрического разряда большая часть энергии переходит в невидимый, ультрафиолетовый диапазон, кванты которого, попадая в фосфорсодержащие составы (люминофорные покрытия) вызывают свечение в видимой области спектра. Меняя химический состав люминофора, получают различные цвета свечения: для ламп дневного света (ЛДС) разработаны различные оттенки белого цвета, а для освещения в декоративных целях можно выбрать лампы иного цвета. Изобретение и массовый выпуск люминесцентных ламп – это шаг вперед по сравнению с малоэффективными лампами накаливания.

Для чего нужен балласт?

Ток в газовом разряде растет лавинообразно, что приводит к резкому падению сопротивления. Для того чтобы электроды люминесцентной лампы не вышли из строя от перегрева, последовательно включается дополнительная нагрузка, ограничивающая величину тока, так называемый балластник. Иногда для его обозначения употребляют термин дроссель.

Используются два вида балластников: электромагнитный и электронный. Электромагнитный балласт имеет классическую, трансформаторную комплектацию: медный провод, металлические пластины. В электронных балластниках (electronic ballast) применяются электронные компоненты: диоды, динисторы, транзисторы, микросхемы.

Для первоначального поджига (пуска) разряда в лампе в электромагнитных устройствах дополнительно используется пусковое устройство – стартер. В электронном варианте балластника эта функция реализована в рамках единой электрической схемы. Устройство получается легким, компактным и объединяется единым термином – электронный пускорегулирующий аппарат (ЭПРА). Массовое применение ЭПРА для люминесцентных ламп обусловлено следующими достоинствами:

• эти аппараты компактны, имеют небольшой вес;
• лампы включаются быстро, но при этом плавно;
• отсутствие мерцания и шума от вибрации, поскольку ЭПРА работает на высокой частоте (десятки кГц) в отличие от электромагнитных, работающих от сетевого напряжения с частотой 50 Гц;
• снижением тепловых потерь;
• электронный балласт для люминесцентных ламп имеет значение коэффициента мощности до 0,95;
• наличие нескольких, проверенных видов защиты, которые повышают безопасность использования и продлевают срок службы.

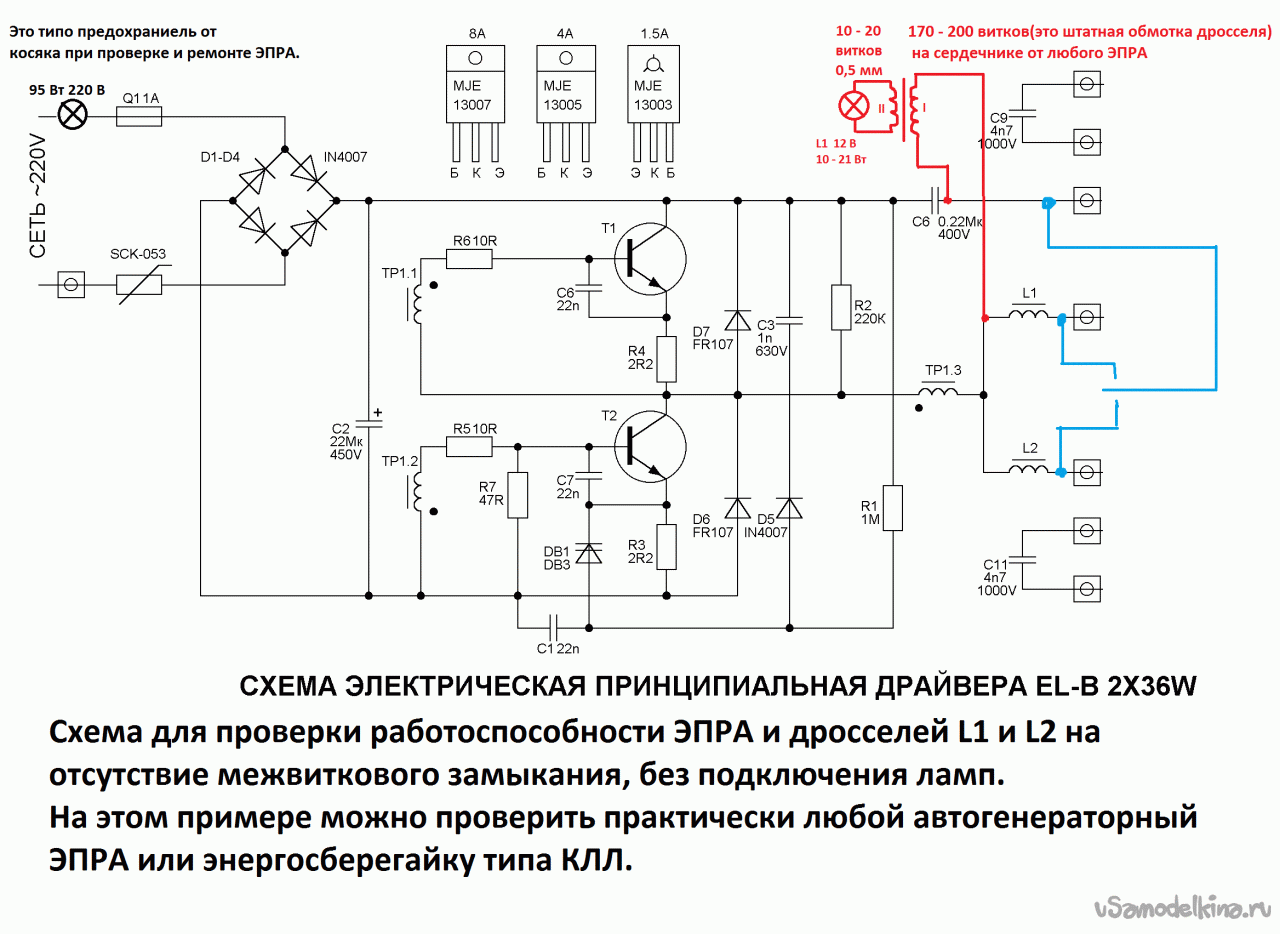

Схемы электронных балластов для люминесцентных ламп

ЭПРА – это электронная плата, начиненная электронными компонентами. Принципиальная схема включения (Рис. 1) и один из вариантов схемы балласта (Рис. 2) приведены на рисунках.

Люминесцентная лампа, С1 и С2 – конденсаторы

Электронные балласты могут иметь разное схемотехническое решение в зависимости от примененных комплектующих. Выпрямление напряжения производится диодами VD4–VD7 и далее фильтруется конденсатором C1. После подачи напряжения начинается зарядка конденсатора С4. При уровне 30 В пробивается динистор CD1 и открывается транзистор T2, затем включается в работу автогенератор на транзисторах T1, T2 и трансформаторе TR1. Резонансная частота последовательного контура из конденсаторов С2, С3, дросселя L1 и генератора близки по величине (45–50 кГц). Режим резонанса необходим для устойчивой работы схемы. Когда напряжение на конденсаторе С3 достигнет величины пуска, лампа зажигается. При этом снижается регулирующая частота генератора и напряжения, а дроссель ограничивает ток.

Ремонт ЭПРА

В случае отсутствия возможности быстрой замены вышедшего из строя ЭПРА можно попытаться отремонтировать балластник самостоятельно. Для этого выбираем следующую последовательность действий для устранения неисправности:

• для начала проверяется целостность предохранителя. Эта поломка часто встречается из-за перегрузки (перенапряжения) в сети 220 вольт;
• далее производится визуальный осмотр электронных компонентов: диодов, резисторов, транзисторов, конденсаторов, трансформаторов, дросселей;
• в случае обнаружения характерного почернения детали или платы ремонт производится с помощью замены на исправный элемент. Как проверить своими руками неисправный диод или транзистор, имея в наличии обычный мультиметр, хорошо известно любому пользователю с техническим образованием;
• может оказаться, что стоимость деталей для замены будет выше или сопоставима со стоимостью нового ЭПРА. В таком случае лучше не тратить время на ремонт, а подобрать близкую по параметрам замену.

ЭПРА для компактных ЛДС

Сравнительно недавно стали широко использоваться в быту люминесцентные энергосберегающие лампы, адаптированные под стандартные патроны для простых ламп накаливания – Е27, Е14, Е40. В этих устройствах электронные балласты находятся внутри патрона, поэтому ремонт этих ЭПРА теоретически возможен, но на практике проще купить новую лампу.

На фото показан пример такой лампы марки OSRAM, мощностью 21 ватт. Следует заметить, что в настоящее время позиции этой инновационной технологии постепенно занимают аналогичные лампы со светодиодными источниками. Полупроводниковая технология, непрерывно совершенствуясь, позволяет быстрыми темпами достигнуть цены на ЛДС, стоимость которых остается практически неизменной.

Люминесцентные лампы T8

Лампы T8 имеют диаметр стеклянной колбы 26 мм. Широко используемые лампы T10 и T12 имеют диаметры 31,7 и 38 мм соответственно. Для светильников обычно применяют ЛДС мощностью 18 Вт. Лампы T8 не теряют работоспособности при скачках питающего напряжения, но при понижении напряжения более чем на 10% зажигание лампы не гарантируется. Температура окружающего воздуха также влияет на надежность работы ЛДС T8. При минусовых температурах снижается световой поток, и могут происходить сбои в зажигании ламп. Лампы T8 имеют срок службы от 9 000 до 12 000 часов.

Как изготовить светильник своими руками?

Сделать простейший светильник из двух ламп можно следующим образом:

• выбираем подходящие по цветовой температуре (оттенку белого цвета) лампы по 36 Вт;
• изготавливаем корпус из материала, который не воспламенится. Можно задействовать корпус от старого светильника. Подбираем ЭПРА под данную мощность. На маркировке должно быть обозначение 2 х 36;
• подбираем к лампам 4 патрона с маркировкой G13 (зазор между электродами составляет 13 мм), монтажный провод и саморезы;
• патроны необходимо закрепить на корпусе;
• место установки ЭПРА выбирают из соображения минимизации нагрева от работающих ламп;
• патроны подключаются к цоколям ЛДС;
• для предохранения ламп от механического воздействия желательно установить прозрачный или матовый защитный колпак;
• светильник закрепляется на потолке и подключается к сети питания 220 В.

Читайте также…

Последовательное включение люминесцентных ламп. Маркировка и особенности подключения стартеров для ламп дневного света. Проверка работоспособности и варианты без использования стартера

На данный момент потребитель еще не оценил все достоинства усовершенствованного пускового механизма. Самая главная причина – это высокий уровень цен на оборудование этого типа. Ознакомиться с датчиком движения для включения света и советами как выбрать .

Весь принцип работы люминесцентных ламп с электронным балластом сводится к тому, что электрический ток проходит через выпрямитель, поступает на буферную зону конденсатора. После напряжение поступает на инвертор

В эти дни, когда мы покупаем набор флуоресцентного света, вся внутренняя проводка была хорошо подключена для нас. Все, что нам нужно сделать, это защелкнуть требуемые детали, и мы получим рабочий флуоресцентный свет. К технически склонным это не будет проблемой, поскольку менее склонный, позвольте мне показать вам, насколько это просто.

Что вы увидите, когда откроете набор флуоресцентного света

На одном конце вы найдете держатель трубки и держатель стартера. С другой стороны, есть балласт и другой держатель трубки. Следите за тем, чтобы все соединения на различных частях были плотно вставлены. Медленно вставьте держатель трубки в гнездо. Сделайте то же самое для держателя стартера. Это может потребовать некоторой осторожности, поскольку этот держатель иногда очень хрупкий.

Микросхема срабатывает при уровне напряжения в 5,5 В. После того как напряжение в системе достигает 12 В, система входит в следующую фазу. Происходит предварительный нагрев. ЭБ нужен для того, чтобы не допустить неправильного срабатывания лампы.

В конце активируется упреждающее управление, регулирующее частоту переключения полумоста. ЭБ способствует поддержанию стабильного положения мощностного показателя.

Нажмите на стартер и слегка покрутите его. Рядом с балластом будет еще один пустой терминал. Это для вашего нейтрального источника питания. Вставьте кабель в предусмотренное отверстие, осторожно прополощите провода. Подключите красный провод, который всегда является живым проводом к балласту, а черный провод — к другому терминалу. Свет будет работать, если вы неправильно подключили эти провода, но когда дело доходит до технического обслуживания, будет не так просто проверить наличие ошибок в балласте.

Протрите зеленый провод, провод заземления, немного дольше, чтобы вы могли перевернуть его во что-то похожее на это. Для люминесцентного света важно иметь заземляющий провод, потому что он имеет металлический корпус. Если есть какая-либо утечка, и нет заземляющего провода, вы можете получить электрошок, если прикоснетесь к корпусу.

Устройство

Непосредственно на плате ЭПРА располагается:

• Фильтр, который предотвращает распространение электромагнитных помех.
• Выпрямитель – преобразовывает постоянный электрический ток в переменный.
• Сглаживающий фильтр.
• Коррекция коэффициента мощности.
• Полумостной инвертор.
• Защита от перепадов напряжения.
• Дроссель.

Виды и характеристики

На данный момент можно использовать следующие варианты балласта для люминесцентных ламп:

Привяжите провод заземления к любой части корпуса огней. Для этой цели должен быть предусмотрен небольшой болт и гайка в корпусе. Таким образом, если есть какая-либо утечка, электричество будет направлено на Землю, предотвращая неудачи. Убедившись, что все соединения плотно прикручены, закройте кожух света.

Сделав все, что нужно, включите свет. Если люминесцентный свет не загорается, дайте флуоресцентной трубке и стартеру слегка закручиваться. Естественный дневной свет — это смесь прямого солнечного света и света неба. Поэтому его спектральный состав постоянно изменяется из-за изменения времени суток. Каждый тип люминесцентной лампы имеет индивидуальное распределение мощности по спектру в соответствии с его люминофорным покрытием внутри лампы. Из этого результата важными свойствами являются светлый цвет или цветопередача.

Схемы

Схемы включения люминесцентных ламп с электронных балластов можно разделить на 4 фазы:

Стартеры компании «Филипс»

Видимая область от 380 до 780 нм; высота графика, соответствующая относительной спектральной эмиссии на 10 нм. Светлый цвет 765 прохладный дневной свет. Необходимый блок управления для работы лампы обычно монтируется в подходящем светильнике в соответствующей электрической цепи. Изменения любого рода должны проводиться только квалифицированным и специализированным персоналом. Таким образом, этот пример схемы следует понимать просто как техническую справочную информацию для заинтересованных пользователей.

Пожалуйста, сбросьте как особые отходы, никаких обычных бытовых отходов! Производитель не несет никакой ответственности за ущерб, нанесенный людям или имуществу в случае неподходящей работы или обращения с продуктом. Рабочие данные и размеры действительны в пределах обычных допусков. Соответствующие типы ламп могут быть доступны по запросу. Продажа и доставка осуществляются в соответствии с Условиями доставки и оплаты Радия, действующими в день заключения договора. Упаковочные блоки предлагают экономичные преимущества для отдела закупок и логистики.

• Включение
• Предварительный нагрев
• Поджиг
• Горение

Также имеется еще один вариант баланса для включения люминесцентных ламп — индуктивный балласт. Его работа основана на электромагнитной индукции.

Подключение лампы дневного света

Соответствуйте соответствующему объему количества соответственно. Для заказов минимального количества с моделью лампы количество, меньшее, чем объем каждой упаковочной единицы, мы будем выставлять счет на 10% за каждый тип лампы. Технические изменения и условия поставки зарезервированы. Кроме того, технические свойства продукта могут изменить его недостаток или даже разрушение.

Ошибки и пропуски исключены. Так называемый балласт используется для запуска и работы газоразрядной лампы. В этом случае это лампа дневной лампы. Чтобы показать, как подключить балласт, балласт заменяется на дефектный светильник. Прежде всего, разобранную лампу необходимо открыть, чтобы добраться до балласта и проводки.

Подключение

Инструкция по подключению:

• Подготовить ЭБ и лампу.
• Вынуть старую начинку из светильника. Крепят коробку ЭБ.
• С одной стороны, ЭБ выполняют подключение к сети – два провода.
• На выходе от ЭБ провода подключаю к двум полюсам лампы.
• Подключают устройство в розетку.

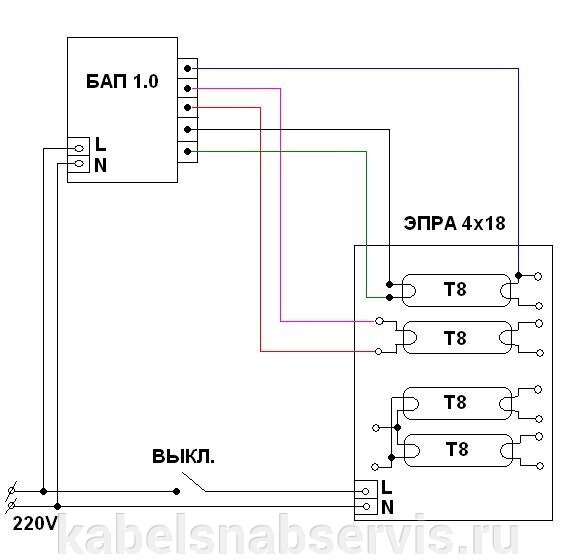

Включение двух люминесцентных ламп через балласт предполагает параллельное включение в цепь. Только так все осветительные элементы будут получать достаточное напряжение для равномерной работы устройств.

В этом случае полная проводка несовместима с новым балластом и поэтому полностью удаляется первым. Также возможно, что старая проводка совместима, за исключением нескольких изменений, и в этом случае можно просто взять это на себя. Вставной стартер также можно снять, затем основание демонтируется.

Провода также могут быть закреплены на старом балласте. Затем могут быть выпущены винты, на которых установлен старый балласт. Теперь его можно демонтировать и утилизировать в электронных отходах. Основание для стартера установлено с двумя зажимами на корпусе лампы. Они должны быть просто отключены. Провода отключены.

Смотрите видео-ролик об электронном балласте для люминесцентных ламп:

Как проверить электронный балласт для люминесцентных ламп?

Также могут быть освобождены провода на соединительной клемме лампы. Сам зажим нужен снова. Чтобы ослабить провода на гнездах, их сначала необходимо удалить. Два щелчка держателя лампы. Чтобы вынуть провода из гнезд, они должны быть сняты с изгибом и легким натяжением.

При определенных обстоятельствах также можно ослабить провода заостренным предметом. В дополнение к проволочному зажиму в него нужно вдавить небольшое отверстие, заостренный предмет должен быть нажат, чтобы освободить провод. То же самое и с другой стороны.

Осветительный прибор моргает

Теперь нужно найти нужное место. Необходимо просверлить только два новых отверстия, старые винты можно использовать повторно. После завинчивания начинается новая проводка. Во-первых, вы должны посмотреть на терминалы на балласте. Можно увидеть три точки, три зажима для трех проводов. В случае терминала это можно увидеть, здесь защитный проводник логически связан. Символ с кривой змеи и прямой означает прямой или переменный ток. Здесь приходят два провода нейтрального проводника и внешний проводник.

Чтобы выполнить проверку электронного баланса для люминесцентных ламп необходимо будет использовать специализированное оборудование. Если полученные показатели при измерении будут находиться в пределах нормы, то можно будет говорить о том, что оборудование работает исправно. Читайте .
На представленном ниже видео показано как можно заменить электронный балласт:

Светильник работает с переменным током, даже если возможна работа с постоянным током, поскольку символ не описан. Теперь три провода подаются от соединительной клеммы к балластному источнику питания и подключаются. Если вы посмотрите на электрическую схему балласта, вы увидите удлиненный округленный символ. Этот символ представляет собой флуоресцентную трубку, полукруглые круги — это нагревательные нити, которые подаются через держатели ламп.

Теперь зажимы 1 и 2 должны указывать на гнездо с более коротким кабелем и клеммами 3 и 4 на гнездо с более длинным кабелем. Начните с терминалов 1 и для лучшего объяснения берется оранжевый цвет. Сначала провода подключаются к розетке, просто и в два штепсельных разъема нажимают и заканчивают. При зачистке будьте осторожны, чтобы не удалить слишком много или слишком мало изоляции. Какой провод подключен, где неважно.

Неисправности и ремонт

Само собой, что любое оборудование рано или поздно может поломаться, или прийти в неисправность. Другими словами, любой прибор порой требует ремонта и дополнительного технического обслуживания.

Для этой цели необходимо снова снять провода. То же самое делается со второй версией. Здесь цвет проводника становится зеленым. Теперь провода также могут быть подключены к клеммам 3 и 4, поэтому внутренняя проводка прекращается. Для обеспечения защиты от контакта отверстие, ранее использовавшееся для стартера, должно быть закрыто крышкой.

Характеристики и маркировка

И, таким образом, обмен балластом завершен. Любой, кто не будет работать в «Старкстроме» без специальной подготовки, будет в опасности для жизни! Он идеально подходит для кемпинга, автомобилей и кабин для грузовых автомобилей или автобусов. И учитывая, что его низкое потребление можно оставить на всю ночь. Для этого он поочередно переключает транзисторы поочередно. Когда кто-то в движении другой открытый и наоборот.

Добавить сайт в закладки

Применение конденсаторов в стартёре не обеспечи­вает полного подавления радиопомех, создаваемых лю­минесцентной лампой. Поэтому необходимо дополни­тельно на входе схемы установить два конденсатора емкостью не менее 0,008 мкф каждый, соединен­ных последовательно, и среднюю точку заземлить.
Одним из рекомендуемых способов снижения уровня радиопомех является применение дросселей с симметри­рованной обмоткой где обмотка дросселя разделе­на на две совершенно одинаковые части, имеющие рав­ное число витков, намотанных на один общий сердеч­ник.

Флуоресцентная лампа имеет общий тип, и нет необходимости в том, чтобы она была новой, она даже может работать на трубе, которая с реактивным сопротивлением и традиционным стартером не работает, поскольку в этом типе схемы не используются нити. Он может быть соединен либо прямым, либо круговым. В этом типе цепи нет стартера или реактивного сопротивления. Хотя это более подробно, использование печатной схемы для этого проекта не является обязательным. Он может быть собран в металлический шкаф, где транзисторы прикреплены к каждой стороне корпуса.

Каждая часть дросселя соединена последовательно с одним из катодов лампы. При включении такого дрос­селя с лампой оба ее катода работают в одинаковых условиях, что снижает уровень радиопомех. В настоящее время, как правило, выпускаемые промышленностью дроссели изготовляются с симметрированными обмот­ками.

В схеме из-за наличия дросселя ток через лампу и напряжение сети не будут совпадать по фазе, т. е. они не будут одновременно достигать своих нулевых и максимальных значений. Как известно из теории переменного тока, в этом случае ток будет отставать по фазе от напряжения сети на некоторый угол, величина которого определяется соотношением индуктивного со­противления дросселя и всей сети. Такие схемы называются отстающими.

Не забудьте использовать сепараторы и изоляторы в этих транзисторах, чтобы избежать коротких замыканий. Если трубка должна использоваться в мобильном устройстве, рекомендуется еще больше укрепить компоненты, чтобы выдерживать движения и вибрации, вызванные транспортным средством.

Изменение, конечно, резисторов и конденсаторов, как показано на диаграмме ниже. И это завершенный проект. Трансформатор является общим, от тех, которые используются в источниках питания; только в этом проекте используется инвертированное. Средняя точка вторичной обмотки напрямую связана с положительным значением мощности, а отрицательный ток подается на эмиттеры обоих силовых транзисторов. Эти транзисторы должны быть установлены на щедрых радиаторах, чтобы предотвратить их разрушение температурой.

В ряде случаев использования люминесцетных ламп требуется создавать такие условия, когда ток через лам­пу опережал бы по фазе напряжение сети. Такие схемы называются опережающими. Для выполнения этого условия последовательно с дросселем включается кон­денсатор, емкость которого рассчитывается таким обра­зом, чтобы его емкостное сопротивление было больше индуктивного сопротивления дросселя.

Важно то, что оба они равны, поэтому нет никаких неустойчивостей в работе осциллятора и, следовательно, системы вообще. Балласт обеспечивает надежный ток для люминесцентных ламп. Балласт люминесцентной лампы контролирует мощность, подаваемую на лампу. Мигающая лампочка или лампочка, которая загорается только на концах, являются первыми признаками проблем с балластом устройства. Когда балласт полностью не срабатывает, флуоресцентные лампы не срабатывают. Изменение балласта при первых признаках неисправности гарантирует, что люминесцентная лампа продолжает функционировать должным образом.

В опережающем балласте в период зажигания лампы ток предварительного подогрева катодов имеет недостаточную величину. Для устранения этого явления необходимо на время зажигания лампы увеличить ток предварительного подогрева, что можно сделать, если частично компенсировать емкость индуктивностью. В цепь стартера включается дополнительная индуктивность в виде компенсирующей катушки.

Принятие необходимых мер предосторожности обеспечивает успешный обмен. Отложите их в безопасное место. 3 Отрежьте провода, соединенные с балластом, с помощью кабельного резака; держите разрезы близко к балласту. 4 Удерживайте балласт на месте одной рукой. Соедините их, поместив каждую пару оголенных проводов рядом друг с другом и повернув их по часовой стрелке с помощью игольного зажима. 9 Поместите кабельную гайку поверх повернутых кабелей и примените движение по часовой стрелке, чтобы зафиксировать и изолировать кабели. Повторяйте процесс, пока все кабели не будут подключены. 10 Замените люминесцентные лампы и акриловую панель. 11 Включите выключатель питания, чтобы включить свет. Удалите акриловую панель и люминесцентные лампы.
. Среди типов газоразрядных ламп сегодня мы имеем дело с парами натрия высокого давления, металлогалогенидом и парами ртути.

При замыкании электродов стартера эта компенсирующая катушка включается последовательно с дросселем и конденсатором, общая индуктивность схемы возраста­ет, а вместе с ней увеличивается ток предварительного подогрева. После размыкания электродов стартера ком­пенсирующая катушка отключается, и в рабочем режиме лампы она не участвует. Индуктивность дополнительной катушки компенсирует емкость конденсатора, установ­ленного в стартере. Поэтому в схему вводится дополни­тельный конденсатор емкостью не менее 0,008 мкф, включаемый параллельно лампе и выполняющий в этом случае роль помехоподавляющего конденсатора.

Один из недостатков рассмотренных схем — низкий коэффициент мощности. Он составляет величину 0,5-0,6. Пускорегулирующие аппараты (ПРА), выполненные на основе этих схем, относятся к группе так называемых некомпенсированных аппаратов. При использовании та­ких аппаратов согласно правилам устройства электро­установок (ПУЭ) для повышения низкого коэффициента мощности необходимо предусматривать групповую ком­пенсацию коэффициента мощности, обеспечивающую до­ведение его для всей осветительной установки до вели­чины 0,9-0,95.

При невозможности или экономической неэффектив­ности применения групповой компенсации коэффициента мощности используют схемы, в которых дополнительно параллельно лампе включается конденсатор достаточной емкости, выбранный таким образом, чтобы коэффициент мощности схемы повысился до величины 0,85 -0,9 . ПРА, изготовленный по этой схеме, называют компенсированным. Расчеты показывают, что для ламп мощ­ностью 20 и 40 вт при напряжении 220 в емкость кон­денсатора составляет 3-5 мкф.

Основной недостаток стартерных схем зажигания — их низкая надежность, которая обусловлена ненадежно­стью работы стартера. Надежная работа стартера также зависит от уровня напряжения в питающей сети. Со сни­жением напряжения в питающей сети увеличивается время, необходимое для разогрева биметаллических элек­тродов, а при уменьшении напряжения более чем на 20% номинального стартер вообще не обеспечивает кон­тактирования электродов, и лампа не будет зажигаться. Значит, с уменьшением напряжения в питающей сети время зажигания лампы увеличивается.

У люминесцентной лампы по мере старения наблю­дается увеличение ее рабочего напряжения, а у старте­ра, наоборот, с ростом срока службы напряжение зажи­гания тлеющего разряда уменьшается. В результате этого возможно, что при горящей лампе стартер начнет срабатывать и лампа гаснет.

При размыкании электродов стартера лампа вновь загорается и наблюдается мига­ние лампы. Такое мигание лампы, помимо вызываемого им неприятного зрительного ощущения, может привести к перегреву дросселя, выходу его из строя и порче лам­пы. Подобные же явления могут иметь место при ис­пользовании старых стартеров в сети с пониженным уровнем напряжения. При появлении миганий лампы необходимо заменить стартер на новый.

Стартеры имеют значительные разбросы времени кон­тактирования электродов, и оно очень часто недостаточ­но для надежного предварительного подогрева катодов ламп. В результате стартер зажигает лампу после не­скольких промежуточных попыток, что увеличивает дли­тельность переходных процессов, снижающих срок служ­бы ламп.

Общий недостаток всех одноламповых схем — невоз­можность уменьшить создаваемую одной люминесцент­ной лампой пульсацию светового потока.
Поэтому такие схемы можно применять в помещениях, где устанавли­вается несколько ламп, а в случае их использования для группы ламп рекомендуется с целью уменьшения пульса­ции светового потока лампы включать в различные фазы трехфазной цепи. Необходимо стремиться к тому, чтобы освещенность в каждой точке создавалась не менее чем от двух-трех ламп, включенных в разные фазы сети.

Двухламповые схемы включения. Применение двух­ламповых схем включения дает возможность уменьшить пульсацию суммарного светового потока, так как пуль­сации светового потока каждой лампы происходят не одновременно, а с некоторым сдвигом по времени. По­этому суммарный световой поток двух ламп никогда не будет равен нулю, а колеблется около некоторого сред­него значения с частотой, меньшей, чем при одной лам­пе. Кроме того, эти схемы обеспечивают высокий коэф­фициент мощности комплекта лампа — ПРА.

Наибольшее распространение получила двухлампо­вая схема, называемая часто схемой с расщепленной фазой. Схема состоит из двух элементов-ветвей: отстающей и опережающей. В первой ветви ток отстает по фазе от напряжения на угол 60°, а во второй — опе­режает на угол 60°. Благодаря этому ток во внешней цепи будет почти совпадать по фазе с напряжением, и коэффициент мощности всей схемы составит величину 0. 9-0.95.

Эту схему можно отнести к группе компенси­рованных, и по сравнению с одноламповой некомпенси­рованной схемой она обладает тем преимуществом, что не требуется принимать дополнительных мер для повы­шения коэффициента мощности. При изготовлении ПРА по этой схеме общий расход конструкционных материалов меньше, чем для двух и одноламповых аппаратов. В настоящее время выпускается большое количество различных типов аппаратов, выполненных по этой схеме.

Как отремонтировать люминесцентные светильники — Электрические

Вот как устранить неполадки флуоресцентный свет прибор, который не включается или мерцает . Много раз, когда флуоресцентный свет начинает мигать или требуется много времени, чтобы включить балласт или же легкий стартер идет плохо. Если не горит хотя бы одна из люминесцентных ламп (в светильнике с 2 или 4 лампочками), очевидно это может быть перегоревшая лампочка . Прежде чем делать что-либо, связанное с заменой деталей, попробуйте выполнить указанные ниже действия, чтобы исправить это самостоятельно.

Чтобы устранить неполадки с люминесцентным осветительным прибором:
Сначала убедитесь, что на осветительный прибор подается питание. Если при нажатии переключателя свет не загорается, проверьте автоматический выключатель. После того, как вы убедитесь, что на свет подается питание, следующее, что нужно сделать, это убедиться, что люминесцентные лампы не перегорели. Если у вас перегорела только одна лампочка, скорее всего, она просто перегорела, и ее замена должна решить проблему. Если все лампы НЕ включаются, то скорее всего это плохой балласт. Однако все лампочки могут перегореть сразу, но это маловероятно. Чтобы исключить неисправность трубки или лампочки, вам нужно определить, действительно ли у вас перегорела трубка.

Чтобы определить, не перегорели ли лампочка или лампочки, установите в светильник новые люминесцентные лампы. Чтобы быть полностью уверенным, замените все лампы, чтобы убедиться, что проблема не в лампах. Если лампы загораются, значит, у вас неисправная лампочка или трубка. Если лампочка по-прежнему не загорается или просто мерцает, то, скорее всего, неисправен стартер или балласт. Большинство новых люминесцентных светильников не имеют стартера. В более новых светильниках просто балласт. Поэтому, если вы включаете свет, а лампочки не загораются даже после замены ламп, замените балласт. Самый распространенный балласт T8 для 2 лампочек — Самый распространенный балласт T8 для 4 лампочек — Новый люминесцентный светильник на 2 лампы — Новый люминесцентный светильник на 4 лампы

Если вы хотите перед заменой проверить балласт, чтобы убедиться, что он неисправен, выполните следующие действия:

• Сначала выключите питание. (отключите питание выключателем)
• Удалите луковицы.
• Снимите металлическую крышку, прикрывающую балласт.
• Снова включите питание.
• Включите детектор напряжения и держите его рядом с проводами, питающими балласт.
• Если питание подается на балласт, но не на лампы, это значит, что балласт плохой и его необходимо заменить.

Чтобы снять и заменить балласт, выполните следующие действия:
Есть много разных типов люминесцентных ламп. Ваш светильник может немного отличаться от описания, которое мы предоставляем, но принцип тот же.

• Сначала выключите питание. Мы рекомендуем выключить питание выключателем, чтобы предотвратить случайное подачу питания на светильник, пока вы работаете с ним.
• Удалите луковицы.
• Снимите металлическую крышку, прикрывающую балласт.
• Узнайте, какой у вашего осветительного прибора балласт. Купите балласт такого же типа или совместимый в местном магазине товаров для дома или в Интернете. ПРИМЕЧАНИЕ. Иногда пускорегулирующее устройство ДОРОГО ДОРОГО, чем полностью новый люминесцентный светильник. Прежде чем что-либо покупать, проведите небольшое исследование, чтобы выяснить, что дешевле.

• Когда у вас будет новый балласт, удалите старый балласт, следуя инструкциям, прилагаемым к новому балласту. (Если не было предоставлено никаких инструкций, обычно вы можете просто отрезать один из старых проводов от старого балласта и подключить его к новому балласту в соответствии с цветами и маркировкой на проводах. Выполнение этого одного провода за раз может помочь вам подключить балласт. правильно и с меньшими затруднениями, если нет инструкций)
• После удаления старого балласта прикрутите новый балласт с помощью прилагаемых винтов. Подключите его в соответствии со схемой и предоставленными инструкциями. Если вам нужно разрезать провода, рекомендуется из соображений безопасности наклеить на проволочные гайки изоленту.
• После подключения нового балласта замените крышку балласта.
• Установите люминесцентные лампы обратно в прибор.
• Снова включите свет и проверьте, работает ли он.

Как: заменить балласт в люминесцентном светильнике

Если вы знаете более простой способ или способ устранения неполадок или ремонта люминесцентного светильника, сообщите нам об этом, оставив комментарий ниже. Спасибо!

Как проверить, не испортился ли балласт люминесцентного света

Впервые люминесцентные лампы были разработаны в 1930-х годах, хотя идеи о том, как их усовершенствовать, появились еще в 1880-х годах. Этот тип освещения может быть идеальным, потому что производимый свет является энергоэффективным и хорошо рассеивается. Кроме того, компоненты, из которых состоит флуоресцентный свет, имеют длительный срок службы.

Но может быть неприятно, когда один из этих компонентов выходит из строя, вызывая непрекращающееся жужжание или мерцание света.Если вы уже недавно заменили люминесцентную лампу и у вас все еще возникают проблемы, возможно, проблема связана с балластом.

Что такое флуоресцентный балласт?

Люминесцентные лампы состоят из нескольких компонентов. Свет создается внутри стеклянной трубки за счет ионизации паров ртути, что заставляет электроны в газе испускать фотоны в УФ-частотах.

Эти частоты преобразуются в стандартный видимый свет с помощью люминофорного покрытия внутри трубки.

Высокое напряжение используется для передачи электронов от одного электрода к другому, образуя дугу. Для более холодных ламп требуется более высокое напряжение, поэтому некоторые люминесцентные лампы включаются медленно, прежде чем достигают полной яркости — лампа нагревает газ.

Балласт используется для регулирования тока, создаваемого этим процессом. Без него ток быстро увеличивался бы, что привело бы к перегреву лампы. Балласт обеспечивает быструю подачу высокого напряжения, устанавливает дугу, снижает напряжение, а затем регулирует текущий ток для создания стабильного светового потока.

Признаки плохого балласта

Низкий выход

Если свет остается тусклым в течение нескольких минут после того, как вы его включили, у вас может быть проблема с балластом, особенно если вы только что заменили лампочку.

Мерцание

Периодическое мерцание или стробирование могут быть особенно неприятными. Это также может быть признаком того, что ваш балласт не работает должным образом.

Жужжание

Умирающий балласт часто начинает гудеть или жужжать на выходе.

Несовместимые уровни освещения

Тусклый свет и изменение цвета характерны для люминесцентных ламп. Тем не менее, темные углы или непостоянный свет в пространстве могут быть индикатором того, что ваш балласт не работает должным образом.

Отложенный старт

Помните, что балласт обеспечивает напряжение, необходимое для того, чтобы зажечь внутреннюю часть вашей лампы. В то время как можно было бы ожидать прогрева старта, повышенная задержка является признаком плохого балласта.

Проверка на плохой балласт

Если вы не можете найти явных признаков неисправности балласта и уже пытались заменить лампочку, вы можете предпринять шаги, чтобы проверить, не является ли проблема в вашем балласте.

Шаг 1. Выключите прибор

Подойдите к панели автоматического выключателя и отключите питание той области, где находится лампа, которую вы хотите проверить.

Шаг 2. Извлеките люминесцентные лампы из светильника

.

Светильники изготавливаются по-разному. Возможно, вам придется развернуть крышку объектива, открутить ее или просто выдвинуть.

Шаг 3. Отсоедините балласт

В круглых люминесцентных лампах отсоедините балласт от колбы. Для ламп U-образной формы оттяните лампу от пружин, а затем выньте их из патрона.Для прямых ламп поверните лампочку, чтобы вынуть ее из патрона.

Шаг 4. Снимите балласт

Если балласт еще не открыт, снимите его крышку. В этот момент признаки горения, вздутия или протечки являются убедительным признаком того, что вам необходимо заменить балласт. Если эти признаки отсутствуют, перейдите к следующему шагу.

Шаг 5. Используйте мультиметр

Когда ваш мультиметр настроен на сопротивление, или «XL1», если на вашем измерителе есть несколько омов, вставьте один из щупов в проводной разъем, содержащий белые провода. Прикоснитесь другим концом к оставшимся синим, красным и/или желтым проводам, прикрепленным к балласту. Ваш мультиметр не будет двигаться, если ваш балласт испортился.

Поиск правильного балласта

Чтобы приобрести балласт, совместимый с имеющимся у вас осветительным прибором, вам потребуется указать тип лампы, количество ламп и напряжение в сети. Обычно вы можете найти эту информацию на этикетке, прикрепленной к вашему балласту. Стоит отметить, что люминесцентные лампы T12 сняты с производства из-за низкой энергоэффективности, поэтому найти для них балласт на замену может быть проблемой.

Наиболее распространенными типами ламп и балластов являются T12, T8 и T5, где T означает трубчатый, а число указывает диаметр в 1/8 дюйма. Ваш светильник и балласт должны совпадать; например, балласт T8 должен использовать лампу T8.

Люминесцентные лампы могут быть идеальным решением, особенно для больших площадей и коммерческих помещений. Однако мерцающие огни, жужжание и обесцвечивание могут ухудшить условия работы. Проверка работы вашего балласта и хранение свежих луковиц на складе — это хороший способ поддерживать высокий уровень производительности без лишней нагрузки.

Как проверить электронный балласт с помощью цифрового мультиметра?

У вас проблемы с балластом? У вас есть цифровой мультиметр? Хотите знать, как проверить электронный балласт с помощью цифрового мультиметра?

С помощью цифрового мультиметра вы можете легко проверить балласт и устранить неполадки. Он точнее и намного проще по сравнению с аналоговым мультиметром.

Просто напоминание: независимо от того, что вы используете, не забудьте отключить питание при проверке балласта.Безопасность прежде всего!

Что вам понадобится для выполнения этого руководства

Вот инструменты, необходимые для проверки электронного балласта:

• Электронный балласт, готовый к тестированию
• Цифровой мультиметр для измерения напряжения
• Резиновые или латексные перчатки для защиты газоразрядных ламп от кожного сала
• Отвертка для удаления балласта из основного корпуса

Цифровой мультиметр дороже аналоговой модели. Но с точки зрения функций он более точен, долговечен и легче читается благодаря ЖК-экрану.

Хотя я рекомендую резиновые или латексные перчатки, если они непроницаемы и предотвращают прилипание масла к поверхности колбы, подойдет любой тип перчаток. Помимо защиты лампы HID, это также полезно для защиты рук от порезов.

Пошаговые инструкции

Прежде чем мы перейдем к процессу, вам нужно понять, что такое цифровой мультиметр.

Это устройство, используемое для измерения электрических величин, таких как переменное и постоянное напряжение, ток и сопротивление. Его лицо обычно разделено на четыре части:

• цифровой дисплей – для отображения результатов;

кнопки

• – для выбора опций и других возможностей;

Циферблат

• – для установки желаемого протокола измерения; и

Входные разъемы

• – куда к устройству подключаются измерительные провода/датчики.

Его преимущества включают высокое цифровое сопротивление, точное считывание и отсутствие ошибки параллакса. Он также бывает трех типов:

• Fluke — самая простая модель мультиметра, как правило, цифровая версия аналоговой модели

.

• Зажим – включает функцию, которая позволяет измерять ток без необходимости прямого подключения к проводнику
• Мультиметр с автоматическим выбором диапазона — полностью автоматический мультиметр, который автоматически определяет правильную настройку измерения.

Теперь, когда вы понимаете назначение и типы мультиметра, давайте приступим к пошаговой процедуре проверки электронного балласта.

Шаг 1. Отключите питание

Отключите основной источник питания балласта. После отключения источника питания выньте люминесцентную лампу или лампу, подключенную к балласту. Не забывайте использовать латексные или резиновые перчатки при прикосновении к газоразрядной лампе, чтобы не загрязнить поверхность.

Кожный жир, оставленный на горячей газоразрядной лампе, может привести к ее поломке или перегоранию намного быстрее, чем чистая лампа, поэтому убедитесь, что на ваших лампах нет следов.

Шаг 2. Откройте корпус

Снимите крышку, чтобы увидеть балласт.Затем удалите и пометьте все подключенные провода для облегчения возврата. Кроме того, удалите сам балласт из поддона вашей лампы.

Если вы наблюдаете утечку масла или жидкости, это означает, что уплотнение было повреждено из-за перегрева.

Шаг 3. Проверка балласта цифровым мультиметром

Проверьте сопротивление электронного балласта с помощью цифрового мультиметра.

Чтобы измерить его, установите цифровой мультиметр на сопротивление около тысячи Ом.Подсоедините черные провода к белому проводу заземления балласта. После этого проверьте каждый второй провод красным щупом.

При выполнении этого теста исправный балласт покажет «разомкнутый контур» или максимальное сопротивление. Это означает, что между заземляющим проводом и всеми остальными проводами ток не течет. Однако, как только показания вашего мультиметра изменятся и начнут измерять ток между другими проводами и проводом заземления, его необходимо заменить.

Чтобы узнать больше, посмотрите этот видеоурок Алекса Шокли, в котором он показывает, как проверить ваш балласт.

Заключение

После того, как вы выполнили все шаги и поняли, что вам нужна замена, вот несколько марок, которые я рекомендую.

Люминесцентный балласт Eballast от Robertson – лучшая замена вашему балласту люминесцентных ламп; магнитно-люминесцентный балласт IG13-20EL от InterGlobal — отличный выбор балласта с низким коэффициентом полезного действия. Кроме того, я рекомендую список лучших 1000-ваттных балластов, которые я пробовал для более высоких потребностей в ваттах.

Возьмите за привычку проверять балласт перед покупкой нового и постоянной установкой его в систему освещения.

3 признака того, что пришло время заменить электрический балласт

Ваши люминесцентные лампы вышли из строя? Если вы в последнее время слышите странный громкий жужжащий звук каждый раз, когда включаете свет, или испытываете непостоянные уровни освещения, есть вероятность, что сами лампочки не виноваты.

Многие большие корпоративные осветительные панели или офисные лампы работают с небольшой помощью электрического балласта. Это устройство регулирует распределение энергии в вашем осветительном приборе, работая с нагрузкой для ограничения силы тока в электрической цепи.

Это означает, что когда ваш балласт начинает выходить из строя, вашим фонарям нечем регулировать ток, который проходит через трубку вашей лампочки. В конце концов, когда вы включите свет, ваши лампочки перегрузятся и сгорят!

Но если вы обнаружите неисправный балласт, пока не стало слишком поздно, вы можете избавить себя от необходимости покупать все новые лампочки. Вот несколько признаков того, что ваш балласт может нуждаться в замене:

1. Узнайте, нужен ли вашему свету балласт.

Это отличное место для начала поиска и устранения неисправностей.Не всем источникам света для работы требуется балласт, поэтому убедитесь, что это ваша проблема.

Например, лампы накаливания

и галогенные лампы не зависят от балласта, а для светодиодных ламп он также не требуется.

Также есть лампочки со встроенным балластом, который нельзя заменить отдельно.

Многие люминесцентные лампы, например, имеют внутренний балласт. Компактные люминесцентные лампы (КЛЛ) часто также имеют встроенную лампу, как это часто бывает с некоторыми газоразрядными лампами, но не всегда.

Одиночные лампочки со встроенным балластом необходимо заменять, как и любые другие лампочки, когда они умирают или работают неисправно (вы не собираетесь разбирать саму лампочку, чтобы заменить внутренний механизм). Однако более крупные светильники могут работать с помощью внешнего балласта.

Как правило, длинные полосы люминесцентных ламп T12 или T8 на потолке вашего предприятия имеют один общий электронный балласт, который можно заменить без обязательной замены световых полос (если вы обнаружите проблему до того, как балласт выйдет из строя и перегорит лампы). , конечно).

В некоторых старых газоразрядных лампах высокой интенсивности (HID) для парковок также используется балласт, хотя во многих современных светильниках теперь вместо них используются высокоэффективные светодиоды.

2. Ищите признаки неисправности балласта.

После того, как вы убедитесь, что у вас есть балласт, пришло время провести расследование.

Как правило, если перегорела только одна лампа КЛЛ, попробуйте заменить лампу. Если вы заметили, что какой-либо из этих признаков влияет на всю секцию освещения, возможно, пришло время проверить ваш балласт:

.

Жужжание

Если вы слышите странный звук, исходящий от ваших лампочек или светильника, например, жужжание или жужжание, это часто является признаком того, что ваш балласт выходит из строя.Он изо всех сил пытается поддерживать ток и вызывает слышимые проблемы с регулировкой напряжения.

Затемнение или мерцание

Если ваши лампы очень медленно достигают полной яркости или периодически мигают, проблема может заключаться не только в самой лампе. Поврежденные водой или неисправные балласты часто плохо регулируют ток.

Нет света вообще

Если ваши лампочки не включаются, велика вероятность того, что они все разом вышли из строя по естественным причинам. Ваш неисправный балласт мог сжечь их всех!

Изменение цвета

Ваши огни должны постоянно сиять с одинаковой яркостью и оттенком.Если вы заметите разницу в цвете, возможно, ваш балласт вышел из строя и скачки напряжения на ваших лампах происходят спорадически.

3. Проверьте сам балласт.

Часто, если ваш балласт медленно пыхтит или полностью разряжается, это будет очень заметно. Обязательно отключите автоматический выключатель вашего прибора на электрическом щите, прежде чем возиться. Перед проверкой балласта снимите крышку с фонаря и самих ламп:

Вздутая оболочка

Это то, что вы увидите еще до того, как снимете крышку корпуса.Если пластик выпирает, ваш балласт пропал. Скорее всего, энергия перегрузила его и повредила коробку.

Следы ожогов.

Иногда приходится вскрывать балласт, чтобы увидеть внутренние повреждения. Если вы видите следы ожогов внутри устройства или на проводах, замените его. Он не выдержал ток и перегрузился. В этом случае вам также может потребоваться замена лампочек.

Повреждение водой

Есть ли влага внутри вашей панели или балласта? Вероятно, это и поджарило устройство.

Утечка масла

Если у вас старый балласт магнитной катушки, это может привести к утечке масла и неисправности. Тщательно очистите участок перед заменой.

Профессиональное тестирование и замена балласта

Все еще в тупике?

Вместо того, чтобы стоять на лестнице и ковыряться в проводах под напряжением, позвоните в команду SWFL Electric. Мы будем рады проверить ваш балласт и быстро заменить его.

Сообщение или позвоните нам по телефону (239) 935-5892.

Поиск и устранение неисправностей электронных балластов

Флуоресцентный электронный балласт — это устройство, которое помогает светиться люминесцентным светильникам.В то время как компактные люминесцентные лампы не имеют балластов, в традиционных светильниках с длинными лампами они есть. Поиск и устранение неисправностей балласта люминесцентных ламп — это довольно простой тест. Для этого вам понадобится несколько инструментов и базовое понимание того, как работает высоковольтный трансформатор.

Купите электронные балласты на Amazon

Шаг 1 — Отключите электричество от света

Прежде чем начать, вам нужно будет отключить электричество, подходящее к свету.ЭЛЕКТРИЧЕСТВО НЕ ДОЛЖНО ОТНОСИТЬСЯ ЛЕГКО, ОНО ОПАСНО И МОЖЕТ БЫТЬ ОПАСНО, ЕСЛИ НЕ ПРИНИМАТЬ НАДЛЕЖАЩИХ МЕР ПРЕДОСТОРОЖНОСТИ. ВЫКЛЮЧАТЕЛЬ ЭТОЙ ЦЕПИ ДОЛЖЕН БЫТЬ ОТКЛЮЧЕН НА ГЛАВНОЙ ПАНЕЛИ, после чего вам нужно будет подождать несколько секунд, чтобы накопленный в балласте ток рассеялся в цепи освещения. Снимите люминесцентную лампу с держателей, удерживающих ее на месте с обоих концов; эти части также известны как надгробия. Люминесцентные лампы очень хрупкие, поэтому устанавливайте их там, где они не сломаются.

Шаг 2. Снимите защитное покрытие и осмотрите балласт

С помощью отвертки снимите защитное покрытие, скрывающее балласт, и осмотрите его. Если вы заметили, что из него течет масло, вам нужно будет заменить его целиком. Утечка масла указывает на то, что внутреннее уплотнение было повреждено чрезмерным нагревом.

Шаг 3. Проверка балласта

Чтобы определить проблему, сначала необходимо проверить балласт. С помощью мультиметра проверьте сторону высокого напряжения на непрерывность между проводами, которые идут к надгробным плитам.Как правило, к каждому светильнику подходит один или два провода. Синие или желтые провода обозначают силовые провода, а белый — нейтральный провод.

Поверните мультиметр в положение «Ом» и проверьте его батареи, соединив концы двух щупов вместе. Счетчик должен показать прямое короткое замыкание. Если нет, батарейки нужно заменить или внутренний предохранитель перегорел. Далее нужно прикоснуться одним из щупов к белому проводу, а другим щупом к одному из цветных проводов, идущих от балласта.Если ваш счетчик не получает никаких показаний, балласт необходимо заменить. Если вы получаете все показания примерно одного и того же значения при измерении между белым и любым из цветных проводов, балласт должен работать, показывая непрерывную цепь. Как только все пары проводов будут проверены на работоспособность, перейдите к проверке низковольтной стороны балласта.

Шаг 4. Проверка низковольтной стороны трансформатора

Если все ваши балласты прошли испытания успешно, вам необходимо проверить низковольтную сторону трансформатора.Начните с снятия гаек с черного и белого провода, идущего со стороны питания балласта. Прикоснитесь щупами вольтметра к черному и белому проводам. Если ваш балласт исправен, он покажет непрерывную цепь. Если нет, то вам потребуется замена.

Если вы проверили свои балласты как на стороне высокого, так и на низком напряжении, и они работают правильно, проверьте соединения проводов от надгробий. Иногда один провод может отсоединиться, что приведет к неправильной работе балласта.

Когда вы совершаете покупку по ссылкам на нашем сайте, мы можем получать комиссионные бесплатно для вас.

Почините балласт люминесцентных ламп — мастер-класс по ремонту дома

За два дня до Дня Благодарения я зашел в нашу прачечную, чтобы постирать нижнее белье, и заметил, что свет не работает.

После короткой фразы из трех слов (включите свое воображение) у меня начались воспоминания о том, что привело к этому моменту времени.

Во-первых, наша лампа в прачечной не могла включиться в течение нескольких дней до этого.

Потом просто перестало работать вообще.

Если вы дадите мне 5 минут, я покажу вам, как это исправить, и вы сэкономите от 75 до 90 долларов, сделав это самостоятельно. Давайте начнем!!

Начало работы: как проверить, не сломан ли балласт люминесцентной лампы

Для этого проекта вам понадобятся только три вида инструментов:

Одним из признаков того, что ваш балласт является причиной неработающей люминесцентной лампы, является то, что лампочки с трудом включаются.

Как я сказал во вступлении, мы заметили, что это происходит в течение 3-4 недель.

Хороший способ проверить, виноват ли ваш балласт, — включить детектор напряжения и поднести его к проводам, подающим питание на балласт.

Если питание подается на балласт, а на люминесцентные лампочки не поступает, это указывает на то, что балласт разряжен. пока, кхм, борьба!!)

Как снять старый балласт и свет

Прежде чем предпринимать какие-либо дальнейшие действия, отключите цепь, которая питает свет.

Затем еще раз проверьте с помощью детектора напряжения, что к фонарю не подведено электричество. Большое спасибо Марку за то, что напомнил мне, что я забыл добавить этот СУПЕР ВАЖНЫЙ совет. Но именно поэтому у меня такие замечательные поклонники, как ты, которые ловят мою рассеянность!!!!

Всего несколько винтов крепят балласт к люминесцентной лампе.

Удалите эти винты с помощью отвертки, но не выбрасывайте их в мусор. В первую очередь из-за того, что с новым балластом у вас могут не получиться новые винты.

Вы можете удалить балласт до или после того, как вы уберете флуоресцентную лампу с потолка.

Чтобы избежать осколков стекла по всему полу, я настоятельно рекомендую снять люминесцентные лампочки. Они прикреплены к балласту, и вам придется отсоединить вилку.

Но будьте осторожны, как вы увидите на видео, я чуть не разбил лампочку на этом этапе. Я иногда такая дура.

Только два винта крепят флуоресцентную лампу к распределительной коробке.Используйте отвертку, чтобы ослабить эти винты, и помните, что свет будет немного падать с потолка.

Сдвиньте рамку фонаря и снимите ее с винтов распределительной коробки.

В этот момент сфотографируйте существующую проводку . Это даст вам справку и поможет с подключением нового балласта.

Если вы не особенно сильны или у вас слабые плечи, попросите друга или родственника помочь с этой частью.

Попросите их подержать свет, пока вы отсоединяете балласт от распределительной коробки.Или, если вы действительно не любите электричество или ваш друг/родственник (шутка), вы можете вместо этого держать свет и позволить кому-то другому отключить его.

Ослабьте все гайки. Мне нравится разбирать черные или горячие провода, затем белые или нейтральные провода и, наконец, землю. Мне просто удобнее делать это в таком порядке.

Вытяните тросы балласта из рамы.

Вот как просто снять балласт люминесцентного света.

Добавление нового балласта к флуоресцентной лампе

Вам нужно взять с собой старый балласт в хозяйственный магазин.Это хорошая идея, чтобы позвонить и узнать, есть ли у них нужный балласт на складе.

Я обзвонил несколько мест, где не было нужного мне балласта. И на самом деле, я все еще столкнулся с небольшими проблемами с купленным балластом (объясняю в конце видео).

Поместите новый балласт на раму люминесцентной лампы и закрепите его винтами, которые вы сохранили от старого балласта.

Протяните черный, белый и зеленый провода нового балласта через отверстие в фонаре.

Попросите друга или родственника подержать фонарь, пока вы подключаете его к распределительной коробке. Серьезно, мне пришлось позвать жену в прачечную, чтобы она помогла. Мне было неловко, что ей пришлось держать свет, пока я возился с проводами.

Но, эй, в этом и смысл брака — помощь друг другу в болезни или здоровье своими руками!!

Если у вас перекручены провода, как показано на рисунке ниже, разрежьте их с помощью комбинированных инструментов для зачистки и снимите изоляцию на 3/4 дюйма.

Подключите новый балласт таким же образом, как и старый. На этот раз я рекомендую сначала подключить землю, затем нейтраль (белый провод) и, наконец, горячий провод (черный цвет).

Поворачивайте гайку, пока соединение между проводами от потолка и балластом не станет надежным.

Вставьте все провода обратно в распределительную коробку как можно аккуратнее.

Наденьте рамку люминесцентной лампы на винты, которые вы оставили в распределительной коробке.Затяните винты, добавьте люминесцентные лампочки и замените абажур.

БАМ!!!! Готово.

Вот мой пошаговый видеоурок для вашего удовольствия. Это покажет вам, насколько легко заменить балласт, или, по крайней мере, я на это надеюсь!!

Если вы можете заменить выключатель света или розетку, вы определенно можете заменить старый балласт, который не работает.

Как я уже сказал в начале, вы сэкономите от 75 до 90 долларов, выполняя это исправление самостоятельно.Несколько лет назад я заплатил нашему электрику, чтобы он сделал аналогичный ремонт в арендованном доме, и вот сколько стоила плата.

И это правильно!! Но мне нравится копить деньги на список продуктов, который, кажется, растет каждую неделю.

Что дальше

Если вы устанавливаете другие электрические устройства, у нас есть несколько руководств о том, как подключить выключатель света, как подключить диммер и как установить розетки GFCI в ванных комнатах.

Если вы занимаетесь ремонтом ванной комнаты и вам нужна помощь, присоединяйтесь к одному из наших онлайн-курсов — они сделают ремонт вашей ванной комнаты намного проще!

Дайте мне знать, если у вас есть какие-либо вопросы, и я сделаю все возможное, чтобы помочь.

Спасибо, как всегда, за чтение, просмотр и участие в нашем замечательном сообществе.

Ура,

Джефф

Фиксация балластов люминесцентных ламп

Какие существуют типы балластов?

Вы когда-нибудь слышали жужжание лампочки?

Технически нет. Жужжание, которое вы слышите, исходит от балласта, а не от самой лампочки.

Занудные светотехники, я знаю.Балласты, лампочки – это все равно, не так ли?

Ну, не совсем так. Если вам нужно охватить некоторые основы того, что такое балласт, попробуйте прочитать эту статью «Что такое балласт?»

Если у вас уже есть базовые балласты и вы готовы делать покупки, нажмите здесь, чтобы зарегистрировать свой бизнес для получения скидки.

Магнитные балласты и электронные балласты

Существует два семейства ламп, которые работают с балластом: люминесцентные и газоразрядные. И в каждом семействе есть два типа балластов: магнитные и электронные.

Магнитные балласты представляют собой старую технологию балластов. Что касается семейства флуоресцентных ламп, то и в линейных флуоресцентных лампах T12, и в двухконтактных компактных люминесцентных лампах используются магнитные балласты. Для газоразрядных ламп в некоторых металлогалогенных лампах и натриевых лампах используются магнитные балласты.

Магнитные балласты обычно являются виновниками жужжания и мерцания, потому что они постепенно регулируют электричество.

Сегодня большинство люминесцентных и газоразрядных ламп работают от электронного балласта . Электронные балласты могут выдавать несколько частот электричества без изменения входного напряжения.Это устраняет любое мерцание и жужжание.

Процесс замены магнитных балластов на электронные довольно прост и понятен. Это направление, в котором движется индустрия освещения, так почему бы не поменять их местами раньше, чем позже, чтобы оптимизировать ваше пространство с помощью лучшего и более тихого освещения?

Типы люминесцентных балластов

В люминесцентных балластах

используются три различных типа технологий запуска: быстрый, мгновенный и запрограммированный.

ПРА для быстрого пуска

Балласты для быстрого запуска работают примерно так же, как предварительный нагрев печи. Представьте, если бы духовка была постоянно разогрета, чтобы вы могли испечь печенье в любой момент.

ПРА для быстрого пуска основаны на этом методе предварительного нагрева, поэтому при включении выключателя света лампа сразу же загорается.

Вы когда-нибудь нажимали на выключатель и получали эффект стробоскопа? Балласты быстрого старта не мерцают, поэтому вы не получите эффект диско-вечеринки при включении света.

У балластов быстрого пуска есть два недостатка:

1. Балласты быстрого пуска не очень энергоэффективны.
2. Лампы в сочетании с балластами быстрого пуска не будут надежно включаться, если они находятся в климате ниже 50 градусов, например, в морозильной камере или на улице в холодном климате.

ПРА мгновенного запуска

Лампы с мгновенным запуском не используют метод предварительного нагрева. Вместо этого они посылают высокое напряжение на лампу при зажигании.

Обычно балласты с мгновенным пуском потребляют на лампу на 1,5–2 Вт меньше энергии, чем балласты с быстрым пуском. Лампы с мгновенным запуском также надежно запускаются при температурах до нуля градусов.

ЭПРА с программируемым пуском

Программируемые пусковые балласты обычно сочетаются с датчиками присутствия или движения. Если вы включаете и выключаете флуоресцентные лампы несколько раз в короткие промежутки времени, вы на самом деле используете больше энергии, чем если бы вы оставили свет включенным.

Еще одно преимущество программируемого пускового балласта: он максимально увеличивает количество циклов запуска лампы при сохранении энергоэффективности.

Если в вашем здании есть комната для совещаний или комната отдыха, которая часто используется, или другая зона, где в течение дня происходит несколько циклов включения и выключения, запрограммированный пусковой балласт лучше всего сочетается с вашим освещением.

ПРА с программируемым пуском также надежны при низких температурах.

Типы балластов HID

Существует только два типа методов запуска балластов HID.

Стартовые балласты зонда

Стартовые балласты зонда относятся к старому типу и не очень удобны для газоразрядных ламп.Электроны прыгают по дуговой трубке между двумя рабочими электродами. После запуска лампы электрод пускового зонда удаляется из цепи.

Но при таком способе запуска лампы долго прогреваются и выходят на полную яркость. Период повторной забастовки также намного дольше.

Балласты импульсного пуска

В балластах импульсного пуска не используется электрод пускового зонда. Вместо этого они используют воспламенитель высокого напряжения, который работает рядом с балластом.Эта технология пульсирует, чтобы запустить лампу.

Использование балласта с импульсным пуском может фактически продлить срок службы лампы, чтобы световой поток не снижался так быстро. Импульсные стартовые балласты также более энергоэффективны, чем зондовые балласты.

Типы аварийных балластов

Аварийные балласты относятся к отдельной категории. Они предназначены для питания лампы с пониженной светоотдачей до 90 минут.

Кроме того, знаете ли вы, что большинство аварийных балластов перезаряжаются после каждого использования? Это довольно крутая функция, но если балласт часто используется или закончился его жизнь, вам необходимо убедиться, что вы заменили его.Аккумуляторная батарея со временем перестанет держать заряд.

Вы покупаете аварийный балласт? Вот четыре вопроса, на которые вам нужно ответить, чтобы найти правильный продукт:

1. Какой тип лампы он питает?
2. Сколько ламп он питает?
3. Сколько времени нужно для питания ламп?
4. Есть ли требования к размеру или ограничения для приспособления?

Если у вас есть ответы на эти четыре вопроса, вы сможете получить точный аварийный балласт.

Все еще не знаете, какой балласт купить? Наши специалисты по освещению всегда готовы помочь.

Или, если вы готовы купить, зарегистрируйте свой бизнес в нашем интернет-магазине по сниженной цене.

Эта статья была обновлена ​​с учетом новейших технологий освещения. Первоначально он был опубликован в 2016 году.

Флуоресцентные балласты — электрические 101

Люминесцентные лампы используют балласт, который преобразует линейное напряжение в напряжение для запуска и работы лампы (лампы). Новые люминесцентные балласты обычно рассчитаны как на 120 вольт, так и на 277 вольт. Некоторые рассчитаны только на 120 вольт, другие только на 277 вольт (используются в коммерческих условиях).

КЛЛ для дома имеют встроенный балласт в основании колбы. Коммерческие КЛЛ используют отдельный балласт. У балластов есть схема подключения, показывающая, как они подключаются к патронам.

Существует четыре основных типа люминесцентных балластов:

Электронные балласты с мгновенным пуском

используют высокое пусковое напряжение (около 600 вольт) для очень быстрого пуска (менее 0.1 секунда). Электроды не имеют предварительного нагрева для максимальной энергоэффективности, но лучше всего подходят для ограниченного количества переключений (от 10 000 до 15 000 циклов переключения до отказа). ПРА мгновенного пуска подключаются параллельно.

Электромагнитные балласты с быстрым или триггерным пуском используются в светильниках T12 и более старых моделях T8 и подключаются последовательно.

Электронные балласты быстрого запуска

нагревают электроды при подаче пускового напряжения (около 500 вольт) для быстрого запуска ламп примерно при 0.от 5 до 1,0 секунды. Нагрев электродов продолжается при включенных лампах и потребляет немного больше энергии (около 2 Вт на лампу), чем балласты мгновенного пуска. Они могут работать от 15 000 до 20 000 циклов переключения до отказа. Балласты быстрого пуска подключаются последовательно.

Электронные балласты с программируемым пуском быстро запускаются примерно за 1,0 — 1,5 секунды. Они предварительно нагревают электроды контролируемым образом перед подачей пускового напряжения. Запрограммированные пусковые балласты сводят к минимуму нагрузку на электроды и продлевают срок службы лампы при частом включении (зоны с датчиками присутствия).Они могут работать до 50 000 циклов переключения до отказа. Программируемые пусковые балласты подключаются последовательно.

Лампы

T8 с новым электронным балластом потребляют примерно на 20- 30% меньше энергии, чем магнитный балласт T12. В случае выхода из строя магнитного балласта T12 его следует заменить электронным балластом T8. Доступны балласты T12, но лампы T12 сняты с производства. В зависимости от светильника и того, как он установлен, может быть проще и примерно по той же цене заменить светильник вместо балласта.Новый люминесцентный светильник в гараже может стоить меньше, чем замена балласта.

Типы ламп, совместимые с этим балластом

(4) F32T8 — До четырех люминесцентных ламп, 32 Вт, лампа T8.

(4) F25T8 — До четырех люминесцентных ламп, 25 Вт, лампа T8.

(4) F17T8 — До четырех люминесцентных ламп, 17 Вт, лампа T8.

Светильники с пускорегулирующими аппаратами иногда имеют этикетки, указывающие на требуемый тип лампы и пускорегулирующего устройства (F32T8).

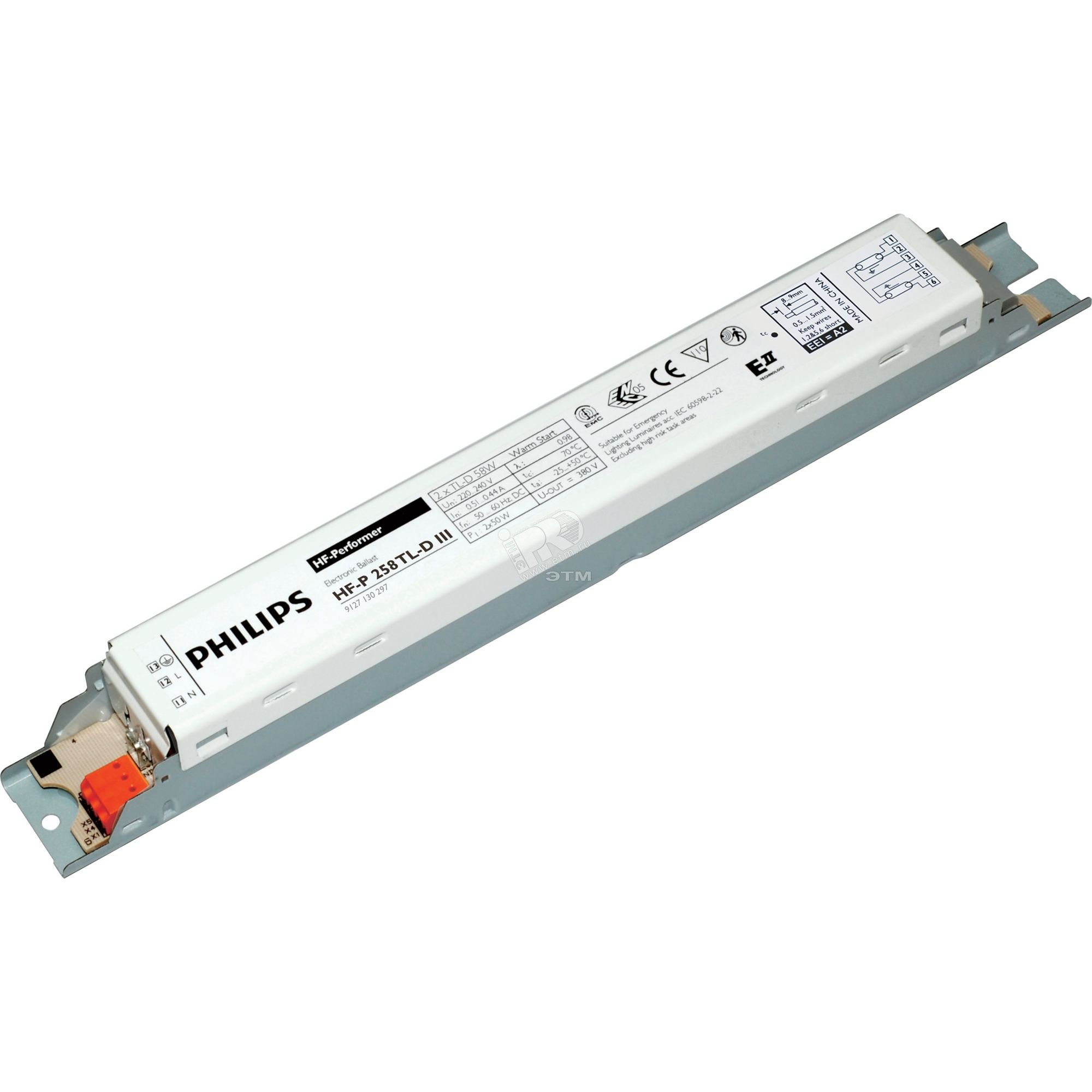

Флуоресцентные этикетки балласта

На этикетке балласта показаны две важные этикетки.

• Таблица совместимости ламп (типы ламп, которые можно использовать с этим балластом)
• Схема подключения балласта (показывает, как балласт подключается к лампам)

Диаметр люминесцентных ламп

Люминесцентные лампы имеют две распространенные формы: прямую и U-образную. Наиболее распространенными типами являются T12, T8 и T5.T обозначает трубчатый, а число указывает диаметр в 1/8 дюйма. Диаметр лампы определяется типом балласта. В светильнике с балластом T12 должна использоваться лампа накаливания T12. Светильник с балластом T8 должен использовать лампу T8 и т. д.

Подбор балласта к лампе

При подборе балласта к лампе необходимо выполнить три требования. В приведенном выше примере к лампе типа F32T8 предъявляются следующие три требования:

1. Люминесцентная лампа

2.32 Вт

3. Т8.

Люминесцентные лампы T12 Снято с производства

Люминесцентные лампы T12 больше не производятся из-за низкой энергоэффективности.
