Укладка плит перекрытия на фундамент или цоколь дома

Завершение большого этапа строительных работ заключается в монтаже плит перекрытия на фундамент. Чаще всего укладка железобетонных плит перекрытия на цоколь применяется для кирпичных зданий или домов и пенобетонных блоков. О производстве работ на последующих этажах и типах перекрытий подробно рассказано в статье «Монтаж плит перекрытия». Далее речь пойдет только о перекрытии подвала. Чтобы правильно положить элементы на подвальную стену, необходимо учитывать особенности производства работ.

Монолитный железобетонный пояс

Если фундамент под здание изготовлен из сборных бетонных блоков, потребуется перед началом монтажа принять дополнительные меры по усилению конструкции. Укладка бетонного пояса на стену под плиты необходима чтобы:

• обеспечить равномерное распределение нагрузки от отдельных элементов перекрытия на отдельные фундаментные блоки;
• повысить прочность ленты фундамента на изгиб;
• выровнять обрез фундамента для того, чтобы правильно уложить плиты;
• увеличить жесткость здания при небольших подвижках грунта.

Укладка бетонного пояса на стену

Дело в том, что фундаментные блоки заводского изготовления не имеют армирования. Они рассчитаны на центральное сжатие.

Плиты перекрытия на фундамент под наружные стены опираются только на внутреннюю их часть, что создает эксцентриситет нагрузки (смещение относительно центра), вследствие чего появляется изгибающая сила, которую бетон без армирования выдержать не сможет.

По нормативным документам по обрезу фундаментной стены предусматривается пояс из бетона В20 толщиной 200 мм. Пояс изготавливается по монолитной технологии. С укладкой продольных арматурных стержней в два ряда.

Армирование представляет собой пространственный каркас, чаще всего состоящий из четырех продольных прутов, соединенных между собой в горизонтальной и вертикальной плоскости стержнями арматуры меньшего диаметра (хомутами).

Благодаря армированию конструкция легко справляется с изгибом. Вследствие монолитной технологии изготовления лента не имеет вертикальных швов и обеспечивает пространственную жесткость по всему периметру здания.

Лучше всего заливать сразу всю смесь, чтобы не образовалось стыков

Заливку выполняют двумя способами:

• весь периметр за один раз;
• послойно.

Послойное производство работ может понадобиться, если высота пояса больше рекомендуемой, и возникли обстоятельства, которые вынуждают прервать выполнение работ. Правильно заливать всю смесь за один раз. В этом случае не образуется стыков бетонной смеси с различными характеристиками и степенью застывания, что существенно увеличит прочность всей конструкции.

Монтаж плит

Установка элементов перекрытия в проектное положение начинается с определения величины опирания конструкции на фундамент. Класть плиты по нормативным документам необходимо с соблюдением следующих требований:

Монтаж перекрытий на фундамент

• опирание на кирпичный цоколь плит длиной до 4м – 70 мм;
• опирание на кирпичный цоколь плит длиной от 4 м -90 мм;
• опирание на бетон – 60 мм.

Представленные выше значения – это минимальные требования. Лучше всего предусмотреть запас. При возведении зданий специалисты чаще всего предусматривают опирание плит на 120 мм. Эта величина позволяет не беспокоится о том, что рабочие могут уложить изделие с небольшим смещением.

Укладывать на фундамент перекрытия следует с опорами по двум сторонам, без промежуточных. Появление точек опирания в середине приводит к образованию трещин и в итоге к разлому плиты в месте опоры.

К торцу изделия прикладывают теплоизоляционный материал, который необходим для предотвращения мостиков холода. Мостики холода опасны тем, что приводят к появлению следующих неприятных последствий:

• выпадение конденсата в месте опирания;
• появление плесени и грибка;
• снижение эффективности теплозащиты здания, появления участка, через который происходит утечка тепла;
• нарушение температурно-влажностного режима.

В качестве теплоизоляционного материала применяют:

• куски из минераловатных плит, обернутые в полиэтилен;
• пенопласт, обернутый в полиэтилен;
• экструдированный пенополистирол (пеноплекс).

Оборачивать пенопласт и минвату в полиэтилен нужно для предотвращения проникновения к утеплителю влаги. Вода по разному влияет на эти материалы, но итог один – снижение теплотехнических характеристик. В случае с минеральной ватой, которая обладает высокой гигроскопичностью, характеристики снижаются из-за наличия влаги.

Разрушение стен подвала при монтаже изделий

Пенопласт не способен так хорош впитывать в себя жидкость, но даже небольшое ее количество между гранулами материала при низких температурах приводит к рассыпанию плиты на мелкие шарики.

Важно! Грузоподъемную технику на участке нужно размещать так, чтобы она не повреждала конструкции здания.

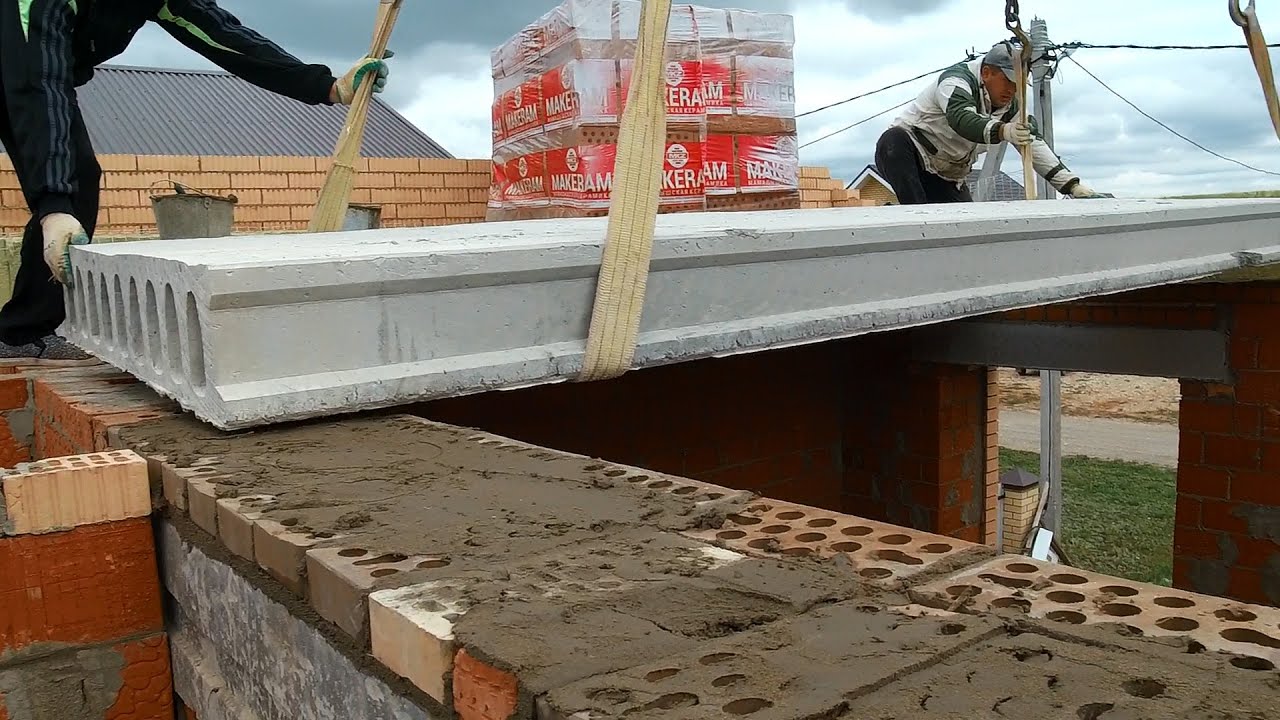

После подготовительных работ и определения величины опирания начинается укладка плит на фундамент. Монтаж перекрытия выполняется в следующем порядке:

Схема анкеровки плит между собой и со стенами

1. Пустоты плиты в местах опирания заделывают с помощью легкого бетона или минераловатного утеплителя. Выполняется это для повышения прочности конструкции в местах защемления стеной.
2. На фундамент наносится слой раствора марки от М100 и более толщиной 20 мм.
3. Плиту нельзя переворачивать. Изделие отличается в верхней и нижней части. Растягиваемая нижняя поверхность имеет более сильное армирование, чем сжимаемая верхняя. При неправильной установке элемент может сломаться пополам. Визуально отличить верхнюю и нижнюю поверхность можно по гладкости основания. Перекрытия в верхней части имеют неровный и шершавый вид. нижняя поверхность в будущем будет служить потолком, поэтому она изготавливается гладкой. Такое различие вызвано тем, что процесс изготовления происходит в формах. Застывание поверхности на дне формы дает гладкую строну. Верхняя часть, контактирующая с воздухом, получается шероховатой.
4. Для проведения работ понадобится три-четыре человека. Один из рабочих производит закрепление плиты к крюку крана. Для монтажа перекрытия применяется специальный четырехветвевой строп, который закрепляют к предусмотренным в плите монтажным петлям. Двое рабочих укладывают плиту в проектное положение и открепляют от стропа. Еще один человек может понадобиться для подачи команд крановщику, если зрительный контакт его с рабочими невозможен.
5. Монтировать плиты нужно плотно друг к другу. Если размеры помещения не позволяют полностью перекрыть его по ширине стандартными изделиями, предусматривают монолитную заделку небольшого участка, который не позволяет вписать железобетонный элемент по ширине.
6. Заканчивается монтаж на фундамент анкеровкой плит между собой и со стенами. Это позволит создать жесткий диск перекрытий и обеспечит повышение устойчивости здания. Анкеры по длине стены располагаются через каждые 2-3 метра.

Установка железобетонных элементов на фундамент с соблюдением технологии позволит обеспечить долгий срок службы здания и безопасность жильцов.

виды, их отличия и монтаж

При постройке жилых домов, производственных объектов и гаражей возникает необходимость в сооружении перекрытия над подвальной частью здания, между этажами, а также в формировании конструкции крыши. Для решения поставленной задачи кладут перекрытие на пустотных плитах или заливают монолитную плиту. Зная, как правильно класть плиты перекрытия на стены, несложно сделать идеально ровной и достаточно прочной перекрывающую конструкцию. Рассмотрим, как положено устанавливать в нужное положение железобетонные изделия, а также, как они располагаются относительно друг друга.

Какие панели перекрытия в строительстве используют

Для разделения возводимого здания на функциональные зоны в строительстве применяют различные типы перекрывающих конструкций:

• монолитное перекрытие. Для сооружения цельной плиты устанавливают опалубку, размещают арматурный каркас, после чего заливают бетон. Конструкция отличается повышенной нагрузочной способностью и увеличенным запасом прочности. Однако монолитный вариант имеет серьезные недостатки. Процесс сооружения конструкции достаточно дорогой и трудоемкий. Для цельной плиты необходим увеличенный объем бетонного раствора. Кроме того, массивная железобетонная платформа оказывает увеличенную нагрузку на фундамент;
• сборное перекрытие. Для его монтажа используют стандартные панели, изготовленные на промышленных предприятиях. Состоящие из отдельных элементов плиты перекрытия обладают повышенной прочностью и быстро монтируются с помощью грузоподъемной техники. Важно обеспечить плоскостность опорной поверхности в месте укладки, а также герметизировать зазор между железобетонными плитами. При опирании по двум сторонам или п-образно гарантируется жесткость конструкции. После установки плит перекрытия, опирающихся на несущие стены, возводят внутренние перегородки.

При строительстве любого помещения стоит вопрос о том, как осуществить монтаж плит перекрытия

Используя для сооружения перекрытия плиты пустотные или цельные, несложно значительно сократить строительный цикл, снизить трудоемкость мероприятий, а также уменьшить объем затрат. Сборный вариант превосходит по перечисленным показателям монолитную конструкцию и не уступает ей по прочностным свойствам.

Применяются различные виды панелей, отличающиеся вариантом конструктивного исполнения:

• Сплошные. Их легко отличить от других видов плит по отсутствию на торцевой поверхности внутренних каналов. Цельные изделия, усиленные стальной арматурой, обладают повышенной прочностью, однако имеет увеличенную массу. Повышенная теплопроводность и уменьшенные звукоизоляционные характеристики – главные недостатки сплошной конструкции.
• Пустотные. Внутренние полости плит в поперечном сечении имеют форму окружности или овала. Популярность многопустотных панелей связана с уменьшенной нагрузкой, передаваемой полыми плитами на фундаментную основу. Изделия отличаются повышенными шумоизоляционными характеристиками, а также теплоизоляционными свойствами.
• Ребристые. Панели также называются шатровыми благодаря форме поперечного сечения, образованного продольными ребрами жесткости. Параллельно расположенные ребра повышают запас прочности плит и обеспечивают высокую нагрузочную способность. Ребристые плиты обладают устойчивостью к деформациям, однако уступают пустотелым по уровню теплоизоляции.

Применяемые в строительной отрасли плиты также отличаются методом изготовления:

• плиты с маркировкой ПК формуются в разборных опалубках и имеют стандартные габариты;
• панели марки ПБ изготавливаются методом непрерывной заливки бетона и режутся на заготовки требуемой длины.

При постройке и возведении здания необходимо учитывать некоторые нюансы

Одно из отличий используемых панелей перекрытия заключается в способе соединения элементов арматурной решетки.

Для сборки частей силового каркаса используется:

• проволока для вязания;
• электросварочный аппарат.

Габаритные размеры зависят от разновидности плит и составляют:

• длина – 2,5-12,0 метров;
• ширина – 1,0-1,5 метра;
• толщина – до 0,22 метра.

Определившись с вариантом панелей, следует разобраться, как правильно укладывать плиты перекрытия на стены.

Как правильно класть плиты перекрытия на стены – главные требования

От правильности укладки плит зависит надежность строительных конструкций.

При осуществлении монтажных операций соблюдайте следующие рекомендации:

• выполняйте установку на торцевую плоскость несущих стен. Выполняйте возведение внутренних перегородок после окончания монтажных операций;
• выдерживайте рекомендуемые размеры поверхности опирания. Длина опорной площадки соответствует ширине плиты, а ширина опоры составляет 100-250 мм;
• обеспечивайте надежную фиксацию панелей. Производите крепление плит специальными анкерами, а также соединяйте изделия за такелажные проушины;

Перед тем, как укладывать плиты перекрытия, необходимо знать технологию и правила укладки

• проверяйте горизонтальность торцевой плоскости капитальных стен. Важно не допустить образования высотных перепадов после укладки плит перекрытия;
• применяйте равномерно перемешанную цементную смесь. Каменистые примеси в цементном растворе способны вызвать перекосы панели при монтаже.

В соответствии с требованиями строительных норм, монтаж перекрывающих панелей рекомендуется выполнять следующим образом:

• с опиранием коротких частей плиты на две поверхности, расположенные с противоположных сторон;
• с укладкой плит перекрытия на три торцевые плоскости коробки, образующие контур в виде буквы П.

Выполнение перечисленных требований позволяет избежать перекосов при монтаже и не допустить проблемных ситуаций.

Минимальный размер поверхности основания в процессе установки плит

Величина минимально допустимого опирания определяется на стадии проектирования расчетным путем в зависимости от комплекса факторов:

• габаритных размеров плиты перекрытия;
• веса перекрывающей конструкции;
• толщины коробки строения;
• размеров теплоизоляционного слоя;
• наличия внешней отделки;
• сейсмоустойчивости здания;
• воспринимаемых плитой усилий.

Нужно подготовить плиты перекрытия, перед тем, как устанавливать их

На расчетном этапе учитывают продолжительность действия нагрузки, а также интенсивность ее приложения. Для выполнения расчетов представители проектных организаций используют специальные программные средства. Частным застройщикам следует ориентироваться на табличные показатели, определенные специалистами при выполнении расчетных операций.

Строительные правила, а также действующие нормативные документы содержат требования по размерам опорной площадки для стен, возведенных из разных стройматериалов:

• укладка плит перекрытия на кирпичную стену производится при условии обеспечения ширины опорной поверхности 90-120 мм;
• ширина площадки опирания для стен, возведенных из газонаполненных блоков и пеноблочных композитов, составляет 100-120 мм;
• предельная ширина поверхности контактирования панелей с капитальными стенами зданий достигает 250 мм.

Минимально допустимый размер опорной площадки, равный 60 мм, допускается при монтаже плит на несущие конструкции крупнопанельного типа. Надежность сооружаемых перекрытий гарантируется при соблюдении рекомендаций, содержащихся в действующих стандартах.

Как правильно укладывать плиты перекрытия на стены – технология монтажа

Технология выполнения мероприятий по монтажу панелей перекрытия включает следующие основные этапы:

Ложить плиты перекрытия необходимо на подложку из бетонной смеси

• подготовительные работы. Они предусматривают транспортировку и складирование плит на строительной площадке. Важно подготовить опорную поверхность стен и знать, как при необходимости разрезать на части цельные плиты;
• основные мероприятия по монтажу. Для их осуществления необходимо подготовить грузоподъемную технику, необходимые строительные материалы, инструменты. Затем следует загерметизировать внутренние полости, произвести укладку и выполнить анкеровку.

Каждый этап имеет свои особенности. Остановимся на нюансах выполнения операций.

Готовимся укладывать плиты перекрытия – подготовительные мероприятия

Подготовка к монтажу панелей перекрытия – ответственный процесс, включающий следующие этапы:

1. Подготовка площадки для размещения грузоподъемного оборудования
2. Доставка приобретенных панелей на стройплощадку и складирование.
3. Подготовка оборудования и инструмента.
4. Разрезание доборных элементов.

Разберем специфику выполнения каждого этапа.

Для подготовки рабочей площадки для расположения крана необходимо выполнить следующие работы:

1. Удалить с поверхности крупные каменистые включения и растительность.
2. Подготовить удобные пути для подъезда автотранспорта с плитами.
3. Проверить плотность почвы, которая не должна быть рыхлой.
4. Спланировать поверхность рабочей площадки.

Плиты перекрытия должны укладываться максимально близко друг к другу

При выполнении строительных мероприятий в весенний или осенний период следует уложить дорожные плиты по всей поверхности площадки для автокрана, чтобы обеспечить устойчивое положение. Транспортировку плит к месту установки осуществляйте транспортным средством требуемой грузоподъемности с длиной кузова, соответствующей размерам изделий. Между панелями на кузове автомобиля установите деревянные подкладки.

Для предотвращения растрескивания важно правильно складировать плиты. Обратите внимание на следующие моменты:

• горизонтальность площадки для складирования;
• установку деревянных прокладок одинаковой толщины.

Важно не допускать касания полых панелей и размещать опорные брусья в вертикальной плоскости.

Для выполнения работ потребуется следующее оборудование и инструменты:

• грузоподъемная техника;
• стропы;
• анкера для фиксации плит;
• массивная кувалда;
• болгарка;
• монтажный лом;
• цементный раствор;
• уровень, мастерок и отвес.

При невозможности использования цельных панелей для формирования перекрытия возникает необходимость в их разрезании на элементы с требуемыми размерами.

Чтобы в холодное время года плиты не промерзали, торцы необходимо заделывать

Для этого необходимо:

1. Провести мелом черту, соответствующую необходимому размеру.
2. Подложить на участки резания подкладку, затрудняющую откалывание бетона.
3. Выполнить болгаркой рез по проведенной линии.
4. Ударить несколько раз кувалдой по верху плиты.
5. Пробить ломом низ плиты и перерезать арматурные стержни болгаркой.

Завершив подготовительные мероприятия, приступайте к основному этапу работ – монтажу панелей.

Схема укладки плит на поверхность несущих опор

До того, как класть плиты перекрытия на стены, проконтролируйте их горизонтальность. Важно устранить высотные перепады с помощью цементной смеси.

Дальнейший порядок действий:

1. Уложите цементную смесь слоем 2-3 см на торцевую плоскость несущих стен.
2. Закрепите плиту перекрытия за проушины и переместите к месту установки.
3. Направьте ломом панель в нужное положение.
4. Проконтролируйте размер опорной поверхности и опустите плиту.
5. Отсоедините такелажную оснастку и зафиксируйте изделия анкерами.
6. Выполните герметизацию зазора между торцами рядом расположенных плит.

При образовании увеличенного пространства между плитами и стеной следует смонтировать опалубку, уложить арматуру и осуществить бетонирование. Для обеспечения повышенной теплоизоляции осуществите заделку торцевых каналов с помощью минваты, бутового кирпича или бетонной смеси на глубину 20-25 см с каждой стороны изделия. После заделки замажьте каналы цементной смесью.

Заключение

Разобравшись, как правильно класть плиты перекрытия на стены, несложно сформировать пол цокольного этажа здания, смонтировать межэтажную основу, а также уложить элементы перекрытия в верхней части строения. Важно тщательно изучить технологический процесс монтажа плит и использовать сертифицированную продукцию, произведенную на промышленных предприятиях. Учитывая ответственность выполнения монтажных операций, целесообразно воспользоваться услугами квалифицированных строителей. Они правильно выполнят установку панелей и не допустят ошибок.

Укладка плит перекрытия на фундамент: правила установки, минимальное опирание

Содержание статьи

Устройство перекрытий по фундаменту строящегося дома осуществляется разными способами. Один из наиболее распространённых вариантов: монтаж железобетонных плит перекрытия. Прочность строящегося здания при этом варианте перекрытий во многом зависит от соблюдения правил монтажа плит по фундаменту.

Следование стандартам и строительным нормам позволит равномерно распределить нагрузки, создаваемые плитами перекрытия, увеличить жёсткость конструкции дома при строительстве на подвижных грунтах.

Правила и общий алгоритм действий по работе с железобетонными перекрытиями не будут эффективно работать без учёта индивидуальных характеристик и особенностей используемых материалов. Перед укладкой  плит выполняется ряд работ и мероприятий организационного плана

Подготовительный этап

Большое значение для качественного проведения монтажа имеет организация работ на подготовительном этапе. Часто подготовке уделяется незначительное внимание, а недостатки организационного процесса, как правило, влекут за собой нарушения технологии и брак в работе.

Выравнивание поверхности фундамента

Подготовка фундамента к монтажу плит заключается в проверке с помощью нивелира и, при необходимости, выравнивании его верхней горизонтальной поверхности. Эти действия выполняются в следующем порядке:

1. Определяется верхняя точка фундаментной ленты.
2. Устанавливаются несколько маячков по периметру фундамента.
3. При перепаде высот не более 5 см выполняется выравнивающая стяжка по всему основанию либо по его отдельным участкам — это допустимая погрешность, так как практически идеально в ноль фундаментную ленту изготовить невозможно.
4. Перед выполнением стяжки фундамента, устроенного из блоков ФБС, — соседние блоки фиксируются (стягиваются, анкеруются) между собой скруткой из проволоки  3-4 мм через монтажные петли элементов.
5. Если в ленте много перепадов по высоте, то стяжка армируется двумя параллельными металлическими профильными стержнями диаметром 10-14 мм по всему периметру, такая ситуация часто возникает при использовании бывших в употреблении блоков ФБС.
6. При значительных перепадах уровня фундамента допускается выравнивание поверхности сплошным обыкновенным рядовым кирпичом.
7. Иногда для создания толстого выравнивающего слоя устраивается дощатая опалубка.

В строительстве одно-двухэтажных частных жилых домов применяются фундаменты различных типов. Основание дома может быть монолитным или блочным, свайным или столбчатым. Выбор фундамента определяется видом грунтов, на которых возводится дом и рядом иных критериев. Обязательное условие для монтажа штучных железобетонных перекрытий – ровная, устроенная на едином уровне горизонтальная поверхность фундаментной ленты.

Иногда в строительные проекты закладывается устройство армопояса, но такое решение должно быть обосновано и подтверждено расчётами. Устраивать же армопояс с целью только лишь выравнивания некачественно устроенного блочного или монолитного фундамента, нецелесообразно по причине высокой стоимости такой конструкции.

Организация работ на строительной площадке

Без грузоподъёмной техники ЖБИ установить практически невозможно. Монтаж с применением различных талей, рычагов и других приспособлений, конечно, возможен, но непродуктивен и сложен. Для работы автокрана требуется обеспечение ряда условий:

• Площадка с плотным грунтом для установки крана на безопасном расстоянии от строящегося дома.

  Укладка плит перекрытия

• Отсутствие в районе вылета стрелы автокрана препятствий в виде столбов, деревьев, линий электроснабжения.
• Наличие подъездной дороги для грузового автотранспорта, подвозящего ЖБИ, в случае укладки их «с колёс».
• При монтаже изделий, хранящихся на участке, важно правильно рассчитать расстояние от места хранения до точки установки, в противном случае придётся выполнять их дополнительную перекидку краном ближе объекту.
• Стройплощадка должна быть расчищена от камней, материалов, мешающих передвижению стропальщиков и монтажников.
• Плиты, если они заготовлены заранее, должны храниться на сухом возвышенном месте, в штабелях на деревянных подкладках, без соприкосновения изделий между собой.

Объект должен быть укомплектован необходимыми инструментами и приспособлениями для монтажа:

• ломами и монтировками для корректировки уложенных изделий;
• кувалдами для сгибания монтажных петель;
• желательно на объекте иметь сварочный аппарат.

Стропами, «пауками» и другой специфической такелажной оснасткой обычно оснащается привлечённый к работе автокран.

Плиты перекрытия для малоэтажного строительства

Из широкого ассортимента железобетонных перекрытий в малоэтажном жилищном строительстве наиболее востребованы многопустотные изделия серий ПБ и ПК.  С точки зрения монтажа они одинаково просты и удобны в работе. Количество типоразмеров с небольшим (300 мм) шагом по длине позволяет осуществить перекрытие практически любого пролёта в жилом доме. Различие серий – в технологии производства.

ПК

Изготавливаются традиционным способом с использованием для формования опалубки. Самая практичная ширина изделий 1м 20 см способствует снижению транспортных издержек – ширина кузова автотранспорта позволяет одновременно перевозить два ряда плит. Резать изделия этой марки по длине не рекомендуется, так как значительно снижается их несущая способность. Производятся модели с допустимым опиранием на 2 и 3 стороны.

ПБ

Современная конвейерная безопалубочная технология, по которой изготавливаются плиты этой серии, допускает их отрезание по длине, так как армирование в них устроено несколько иначе. Несущие характеристики плит оптимальны для возведения небольших жилых домов. Лицевая поверхность изделий более гладкая в сравнении с плитами ПК.

Гидроизоляция

Фундаментная лента по всему периметру покрывается защитным гидроизоляционным слоем. Материал для изоляции от воды выбирается самый доступный и эффективный – пергамин, толь или рубероид. Полоса изолирующего материала нарезается шириной немного больше ширины фундаментной ленты, укладывается с напуском на обе стороны примерно 5 см. Стыковка лент рубероида производится внахлёст на 20-30 см.

Монтаж

После завершения подготовительных работ выполняются монтажные работы.

Важно! К работе с автокраном допускаются только рабочие, прошедшие обучение правилам безопасности. Автокрановщик также должен регулярно проходить обучение и иметь соответствующий допуск.

Укладки плит перекрытия на фундамент, — общий принцип:

• Плиты укладываются на сплошной слой цементно-песчаного раствора толщиной 2-2,5 см.
• Стропальщик зацепляет плиту, далее она краном перемещается на место монтажа.
• Плита на натянутых стропах размещается на минимальной высоте над местом укладки.
• Монтажники с двух торцов корректируют перемещение и направление плит.
• После выверки места установки изделие плавно опускается на постоянное место.
• Окончательная корректировка производится смещением плит вручную, в качестве рычага используются монтажные ломы.
• Анкеровка и другие варианты фиксации плит выполняются после установки всей конструкции перекрытия.

Важно! Опирание плит перекрытия на фундамент из монолитного бетона или железобетонных блоков должно быть не менее 6,5 см. На фундамент, выровненный кирпичной кладкой, опирание должно составлять 12,5 см (длина кирпича). Если позволяет ширина фундаментной ленты, параметры опирания можно увеличить до её середины.

Заделка торцов пустотных плит

Пустоты выполняют ряд важных функций, например, сокращают расход бетона при изготовлении и способствуют снижению веса изделия без потери его прочности. Но самая важная особенность пустот – придание плитам теплоизоляционных свойств. Функцию теплоизолятора выполняет воздух в пустотах, но только при условии, что в торцах изделия будут закрыты от поступления воздуха. После укладки в пустоты плит закладывается утеплитель на глубину примерно 15 см, затем отверстия затыкаются бетонной пробкой либо просто заделываются цементно-песчаным раствором. Иногда эти работы выполняются заранее, до установки плит.

Устройство люка и других технологических отверстий в перекрытии

Иногда, перекрывая фундамент, необходимо оставить в перекрытии лаз или люк в подвал.

Резать плиты – крайне нежелательный процесс, но при необходимости работы выполняются в следующем алгоритме:

• на поверхности наносится разметка;
• по разметке делаются надрезы болгаркой с диском по бетону;
• внутренняя арматура разрезается газорезкой;
• пробивается низ плиты.

Стоит помнить, что применение болгарки для резки напряжённой арматуры часто приводит к травмированию исполнителя.

Типичные ошибки

Ошибки при выборе материала, технологические дефекты при укладке, излишняя «экономия» застройщиков, непрофессионализм исполнителей – основные причины строительного брака с возможными крайне негативными последствиями.

Применение изделий с дефектами

Определяемые визуально небольшие трещины, возникающие после установки, как правило, не оказывают влияния и не характеризируют прочность изделия, — это плита начала работать.

Неглубокие трещины, образовавшиеся в процессе хранения или транспортировки, заделываются цементно-песчаным раствором – они также не критичны.

Важно! При наличии сквозных трещин изделие подлежит выбраковке.

Уменьшена глубина опирания плиты

При опирании изделия на расстояние ниже установленного стандартом нагрузка от плиты смещается к краю фундамента, армопояса либо кирпичной кладки. Это приводит к разрушению опоры с последующим обрушением.

Чрезмерно увеличена глубина опирания

При значительном увеличении глубины опирания, плита защемляется в стеновой конструкции, начинает неправильно работать под воздействием нагрузок, в результате разрывая кладку стены.

Торец,  расположенный слишком близко к наружной поверхности стены, приводит к повышению теплопотерь дома.

Отсутствие или неправильное устройство анкеровки

Анкеровку, то есть перевязку плит со смежными конструкциями и между собой, иногда выполняют неграмотно, либо вовсе забывают о её необходимости. В результате снижается жёсткость перекрытия, становятся возможны риски подвижек перекрытий и стен. Устойчивость постройки в целом также снижается, возникает риск разрушения при малейшем сейсмическом воздействии.

Обвязка плит арматурой

Правила укладки межэтажных перекрытий предусматривают анкеровку плит по следующим схемам:

• крайние плиты – диагональная обвязка проволокой 3 – 5 мм;
• соседние панели – П-образные перемычки из гладкой арматуры А240 диаметром 10 мм;
• плита/стена – Г-образный анкер с загибом 30 – 40 см;
• продольные связи – между плитами, опирающимися на внутреннюю несущую стену, гладкая арматура 10 мм.

Схема анкеровки плит перекрытия.

Таким образом, сборный горизонтальный диск перекрытия получает дополнительную пространственную жесткость, связь со стенами из кирпича, бетонных блоков.

Внимание: Стандартное опирание плит ПК составляет 6 – 12,5 см. При возникновении сейсмической активности анкеры обеспечат эвакуацию людей из здания, не дав обрушиться отдельным плитам.

Для нормальной связи ПК с внутренними несущими стенами достаточно положить 3 продольных анкера на каждый погонный метр длины. Все элементы стыкуются с монтажными петлями сваркой в соответствии с СП 70.13330 для ограждающих и несущих конструкций.

Теплоизоляция стыков

После укладки плиты периметр фундамента выравнивают кирпичной кладкой. Этот материал по умолчанию является мостиком холода, поэтому необходимо уложить между ним и плитой перекрытия бруски экструдированного пенополистирола или минеральной ваты. Лишь в этом случае теплопотери сквозь пол будут минимальными.

Схема утепления торцов плит перекрытия.

Допускается использование цельных полос по всей длине стены, сборных из кусков утеплителя. При наличии щелей необходимо заполнить их монтажной пеной, характеристики которой практически аналогичны указанному теплоизолятору.

Заделка стыков

Вышеуказанная теплоизоляция необходима исключительно по наружному периметру плит перекрытия. Однако ж/б изделия имеют конусные продольные грани, поэтому между ними остаются швы. Кроме того, ширина внутренних несущих стен обычно бывает больше опорных поверхностей двух соседних плит. В первом случае продольные стыки плит перекрытия достаточно заполнить раствором М100. Во втором варианте необходимо замонолитить участок, связав между собой плиты и фундамент. Для этого можно использовать товарный бетон класса B12,5 и выше.

Внимание! На участках внутренних несущих стен ленточный фундамент может содержать вентиляционные каналы, идущие из подземного уровня. Перед укладкой смеси на этом монолитном участке необходимо предварительно выполнить кладку для продолжения каналов в следующий этаж.

Указанная технология позволяет уложить на фундамент плиты ПК с минимальными затратами времени без снижения прочности горизонтального диска перекрытия. При этом обеспечивается жесткая связь с несущими стенами, гарантирована безопасность жильцов во время стихийных бедствий.

Совет! Если вам нужны строители для возведения фундамента, есть очень удобный сервис по подбору спецов от PROFI.RU. Просто заполните детали заказа, мастера сами откликнутся и вы сможете выбрать с кем сотрудничать. У каждого специалиста в системе есть рейтинг, отзывы и примеры работ, что поможет с выбором. Похоже на мини тендер. Размещение заявки БЕСПЛАТНО и ни к чему не обязывает. Работает почти во всех городах России.

Если вы являетесь мастером, то перейдите по этой ссылке, зарегистрируйтесь в системе и сможете принимать заказы.

Хорошая реклама

Читайте также

Технология монтажа плит перекрытия

В настоящее время подавляющее число строительных проектов по возведению малоэтажной недвижимости, многоэтажных зданий промышленного и гражданского назначения включают в себя применение перекрытий. При этом плиты перекрытия выступают в качестве одного из элементов надежности и прочности зданий, от технологии монтажа которых зависит прочность строения и его долговечность.

Разновидности перекрытий

В зависимости от типа и материала, из которого возводится перекрытие, различают следующие его типы:

•
  плитное;
•
  монолитное;
•
  деревянное.

Наиболее практичным и экономически выгодным является перекрытие, выполненное из готовых железобетонных плит. По конструктивному исполнению они разделяются на:

•
  изделия с наличием продольных ребер;
•
  панели шатрового типа с ребрами по окантовке;
•
  плоские плиты;
•
  многопустотные железобетонные изделия.

Последние две категории могут быть выполнены в пустотном или цельном варианте. Чаще всего при застройке находят применение изделия с многопустотной конструкцией, которые подразделяются на две категории:

•
  ПБ — непрерывного безопалубного формования;
•
  ПК — круглопустотные.

Многопустотные плиты отличаются массовостью производства и имеют минимальную стоимость. При этом технические характеристики продукции разделяются в соответствии с серийными номерами, что создает определенное неудобство при использовании плит для частного индивидуального строительства.

Технологические методы, используемые при производстве данного типа продукции базируются на применении форм многократной заливки. При этом изготовление нетиповых изделий требует больших затрат, которые связаны с подготовкой форм или опалубки с заданными габаритами. Типовые железобетонные плиты перекрытий располагают широким диапазоном длин, который варьируется от 2,7 до 9 метров с шагом 300 мм. Выполненные по стандартам изделия в промышленных условиях имеют ряд преимуществ, среди которых прочность и надежность, обусловленные соответствием технологическому процессу и качественному составу наполнителя, а также высокая долговечность и эффективная звукоизоляция.

Аспекты проектирования зданий и сооружений

На стадии проектирования важно учитывать допустимые размеры плит и делать расчеты, исходя из их габаритов. На практике нередко встречаются случаи, когда процесс строительства осуществляется по чужому проекту с наиболее удобной планировкой. Для успешной реализации таких проектов необходимо придерживаться строго соответствия заложенным в смете проекта материалов. Недопустимо использование проектов для других типов материалов с применением бетонных перекрытий, не обеспечивающих ввиду своих геометрических размеров необходимую величину напуска. В случае, когда расчетные данные оказываются неверными, а длина железобетонных изделий не соответствует реальным, имеющиеся в наличии плиты для установки и монтажа необходимо рубить или пилить.

В идеальном варианте чтобы, уменьшить до минимума себестоимость строительства, необходимо осуществлять монтаж плит нужной длины и габаритов непосредственно с машины. При этом сокращаются расходы на погрузочно-разгрузочные работы, отсутствует необходимость оборудования площадки для складирования и штабелирования стройматериалов. По правилам хранения ЖБИ можно укладывать лишь на ровный грунт с деревянными подкладками, установленными на расстоянии 400 мм от края. Высота штабеля не может превышать 2,5 метра, а железобетонные изделия должны быть разделены между собой рейками толщиной не менее 25 мм. Хранение плит производится под навесом, предотвращающим попадание осадков на поверхность будущих перекрытий. Места складирования выбирают из учета доступности при работе крана.

Этап подготовки перед монтажом

Чтобы правильно и ровно уложить плиту перекрытия, необходимо еще на этапе строительства стен сформировать ровную поверхность верхнего края несущей конструкции. С этой целью применяется специальное и точное строительное оборудование в виде лазерного уровня. На стены за 300 – 400 мм до верхнего края во время строительства устанавливаются метки положения и последние ряды блоков или кирпичей укладываются с точностью до миллиметров по показаниям уровня. В случае применения керамзитобетонных блоков для строительства стен с целью равномерного распределения массы перекрытия используется технология обустройства монолитного пояса.

Перед укладкой плита подвергается подготовке. Отверстия на ее торце необходимо заделать. Как правило, для этого пустое пространство закладывается кирпичом и бетонируется в зазорах. Допускается заполнение отверстий при помощи минеральной ваты.

Укладка

Для проведения монтажных работ по укладке необходима бригада в составе трех рабочих монтажников. В обязанности двоих входят задачи строповки и правильной укладки плит, третий обеспечивает их соединение и корректировку при опускании. Большая часть железобетонных изделий предназначена для монтажа посредством применения шарнирной технологии. Ее суть заключается в том, чтобы опирание производилось исключительно с коротких торцов. При этом под плиту укладывается раствор толщиной не менее 20 мм в густой консистенции, а крановщик обеспечивает натяжение тросов, позволяющее производить корректировку положения при помощи лома. Обычные плиты готовы длительно выдерживать вертикальные нагрузки. Работая на поперечный изгиб, в конструкции плиты предусмотрено армирование в нижней части изделия. Значение глубины напуска для устойчивого положения может варьироваться в среднем от 70 мм до 120 мм. Минимальная величина опирания плит марки ПК и ПБ на стену зависит от длины перекрытия, насчитывая:

•
  70 мм для железобетонных перекрытий с длиной до 4-х метров;
•
  90 мм для ЖБИ с длиной свыше 4-х метров.

В ряде случаев напуск может достигать 250 мм, обеспечивая жесткую фиксацию к опорной конструкции. При подсчете дистанции между стенами в расчет берет длина плиты за вычетом 240 мм, что обеспечивает 120 мм опирания с каждой стороны, которые гарантируют надежный монтаж даже при наличии небольших отклонений при установке изделий.

Для изделий марки ПТ величина минимально необходимого опирания согласно технической документации составляет 80 мм. При этом точки опоры должны быть выставлены по всем четырем сторонам изделия.

В том случае, если глубина опирания оказывается недостаточной, с течением времени могут проявляться дефекты конструкции в виде появления трещин в стене или на плите перекрытия, которые впоследствии могут повлечь за собой их полной разрушение.

При кладке кирпича оптимальной толщиной для стен считается значение 380 мм. Данный параметр также формируется исходя из нагрузки, которая реализуется плитами перекрытия с двух сторон на длине 240 мм. Еще 140 мм пространства стены необходимо, чтобы соорудить стандартный канал вентиляции. Таким образом, стены позволяют производить монтаж следующих этажей с комфортной установкой перекрытий.

Если размеры возводимого здания по ширине не соответствуют размерам ширины плит, наилучшим решением будет сведение промежутков в один общий зазор, который перекрывается за счет применения монолитной технологии. Порой, без монолитных участков в перекрытиях обойтись сложно или, попросту невозможно. Даже в тех случаях, когда проекты предусматривают все необходимые размеры плит и соотношения габаритов меду стенами, может появиться необходимость монтажа дополнительных вентиляционных каналов и прочих систем, корректирующих размеры. При этом производится усиление – армирование, для которого задействуются изогнутые сетки. Преимущественно для перекрытий монолитного типа используют бетон марки не ниже чем В25.

Рубка плит

В случае, когда возникает необходимость укоротить железобетонные изделия, производится их рубка. Технология подразумевает последовательность операций:

•
  точка рубки фиксируется на бруске таким образом, чтобы часть подлежащая отделению располагалась навесу;
•
  для ровного шва контур разделения отмечается и пропиливается при помощи углошлифовальной машины;
•
  бетон, расположенный над пустотами ломается с использованием ударных инструментов;
•
  разрушаются перегородки в плите;
•
  арматура распиливается с помощью специнструмента и постепенно отделяется от ненужной части.

Плиты марок ПТ и ПК не допускается разрезать вдоль по длине по причине конструктивных особенностей. Поскольку в местах установки и концентрации силы располагается усиленное армирование изделий, их рубка вдоль может повлечь за собой значительное снижение нагрузочной способности и вызвать последующее разрушение. Разделять плиты по длине рекомендовано по месту ослабленного сечения – вдоль отверстия. Такой вариант рубки приемлем для изделий типа ПК, однако ввиду малого значения ширины стенок между отверстиями не рекомендован для плит марки ПБ.

В ряде случаев при реализации строительства по индивидуальным планам застройки в плите может понадобиться прорубить отверстие квадратной, прямоугольной или круглой формы. Его назначением может стать люк или, например, переход по лестнице с нижнего этажа на верхний. Учитывая разнообразие форм и конструкций малогабаритных винтовых лестниц, размеры таких окон в плитах могут быть довольно невелики. Длинная сторона такого выреза, как правило, может достигать размера 1400 мм. При этом используются те же инструменты и правила для вырубки отверстия, позволяя сохранить несущую прочность и надежность конструкции.

Максимальному риску потери несущей прочности при рубке подвержены железобетонные плиты большой длины, которая превышает 4780 мм при толщине 220 мм. Также нежелательно резать и рубить ЖБИ, конструкция которых предусматривает наличие анкеров, расположенных в торцевой части изделий.

Резка и рубка плит является длительным с точки зрения затрат времени и трудоемким процессом, в котором понадобится углошлифовальная машинка и диски для резки бетона, ударный инструмент в виде кувалды и даже автоген, с помощью которого можно будет устранять попадающуюся на пути реза арматуру.

Анкеровка

После укладки плиты подлежат анкеровке. Для начала железобетонные изделия необходимо стянуть, для чего применяется проволока, которая продевается через монтажные отверстия. Для крепления проволоки применяется сварка. Схемное решение для анкеровки плит приводится разработчиком в проектной документации. При его отсутствии прибегают к стандартному набору решений. По технологии щели, возникшие между плитами перекрытия, подлежат заполнению бетоном. При этом русты заполняют и выравнивают до состояния монолитной поверхности. За счет использования бетонной смеси по периметру конструкция обретает дополнительную прочность и жесткость, которая положительно отражается на сроке службы и безаварийной эксплуатации зданий. Попавшую жидкость внутрь изделия в процессе монтажа необходимо устранить при помощи перфоратора, посредством высверливания отверстий в поверхности перекрытия. При этом осуществляется сверление отверстий диаметром до 140мм в местах расположения пустот. Может быть реализована пробивка в местах исключающих расположение ребер жесткости. В противном случае существует опасность кристаллизации воды и образования льда в холодное время года, который может нарушить целостность железобетона, повлечь его разрушение и вызвать преждевременный выход из строя. В плитах серии ПБ технологические отверстия делать запрещается. При помощи сверления плит также реализуется прокладка электропроводки в ряде случаев. При этом провода также должны быть уложены в пустые полости. В качестве необходимого инструмента для работы понадобятся прочные сверла с алмазной насадкой, а также перфоратор, применение которых актуально для тяжелых марок бетонов.

Как правильно укладывать плиты перекрытия на фундамент

28 Декабрь 2017      Стройэксперт      Главная страница » Фундамент » Монтаж      Просмотров:
2600

Плиты перекрытия

Одним из этапов строительства дома является укладка плит перекрытия на фундамент. Чаще всего к работам такого плана приступают после полного созревания бетона, которым заливали коробку основания. Плиты перекрытия могут одновременно выступать в качестве потолка подвального помещения и пола основного строения. Для тех, кто далек от темы строительства, может показаться, что процесс не представляет особой сложности. Однако опытные специалисты утверждают, что каждый строительный процесс имеет свои тонкости и нюансы, о которых следует знать. Это поможет правильно и качественно выполнить укладку плит и избежать основных ошибок, которые могут стать причиной серьезных неприятностей в процессе эксплуатации дома.

Правила укладки плит перекрытия

Укладка плит перекрытия на фундамент является достаточно важным шагом, который требует точности и внимания. Поэтому необходимо знать и выполнять основные правила этого процесса:

• Укладывать железобетонные плиты рекомендуется на предварительно выровненные верхние части фундамента. Незначительные перепады компенсируются бетонной стяжкой, отклонения более 5 см требуют выравнивания кирпичной кладкой или армирующим поясом, залитым в опалубку.
• Если плиты укладывают на железобетонное основание, то нахлест должен составлять не меньше 6 см. Если в качестве опоры выступает кирпичная кладка, то опираться плиты должны на 12,5 см.
• Непосредственно перед укладкой необходимо заделать пустоты в торцевых частях плиты. Для этой цели можно использовать куски утеплителя, а поверхность замазать цементным раствором. Выполнение таких действий повышает прочность конструкции.
• Очень важно правильно определить верхнюю и нижнюю часть плиты, так как от этого зависит прочность и надежность перекрытия. Дело в том, что нижняя поверхность плиты подвергается большему растяжению, поэтому в процессе изготовления эту часть армируют сильнее. Верхняя часть наоборот сжимается, следовательно, усиленного армирования не требует. Отличить верх плиты от ее низа можно по внешнему виду. Нижняя поверхность отличается гладкостью, так как для изготовления используются формы с гладкими стенками. Верх плиты более шершавый из-за контакта бетона с воздухом.
• Крайние плиты укладывают с опорой на две противоположные стороны, боковая часть заделывается в дальнейшем с использованием разных методов.
• Фундамент под плиты рекомендуется промазывать слоем бетонного раствора около 2 см. предотвратить его выдавливание помогут прутья арматуры, уложенные по центру вдоль бетонной ленты.
• Выравнивать положение плиты в процессе укладки рекомендуется с помощью металлического лома. Лучше всего, если работу будет выполнять несколько человек.

к оглавлению ↑

Последовательность монтажных работ

Кроме выполнения правил укладки плит перекрытия необходимо соблюдать определенную последовательность в работе:

Монтажные работы

1. Вначале необходимо заполнить пустоты железобетонных плит в тех местах, которые будут опираться на фундамент.
2. Далее на участки фундамента, которые будут соприкасаться с плитами перекрытия, наносится бетонный раствор марки не ниже М100.
3. Теперь можно приступать к непосредственной укладке плит перекрытия на фундамент. При этом важно не переворачивать плиты, чтобы не допустить перелома элементов из-за неправильной установки.
4. Монтажные работы должны выполнять 3-4 человека. Один рабочий с помощью специального стропа, состоящего из четырех ветвей, закрепляет плиту на крюке строительного крана. Для удобства на плитах имеются специальные монтажные петли. Еще двое рабочих регулируют рабочий процесс, укладывая плиту в проектное положение. Они же выполняют открепление стропа. При отсутствии зрительного контакта между крановщиком и рабочими привлекают дополнительного человека, который будет подавать команды крановщику. В процессе укладки необходимо следить за плотным прилеганием плит друг к другу.

к оглавлению ↑

Обвязка плит арматурой

Для придания большей жесткости получившейся конструкции следует воспользоваться эффективным способом укрепления.

Для работы на этом этапе понадобятся следующие материалы:

• Стальная проволока сечением 3-5 мм.
• Гладкая арматура диаметром 10 мм.
• Г-образный анкер, имеющий загиб 30-40 см.

Арматуру продевают в монтажные петли, за которые зацепляли строп, а места связки закрепляют сваркой.

Армирование плит перекрытия выполняется по следующей схеме:

Обвязка плит арматурой

• Крайние плиты связываются по диагонали с помощью проволоки.
• Соседние панели – перемычками из гладкой арматуры.
• Соединение плиты со стеной армируется Г-образными анкерами, которые располагают с шагом в 2-3 метра вдоль стены.
• Места соединения плит, опирающихся на внутреннюю перегородку, армируются с помощью гладкой арматуры.

к оглавлению ↑

Корректировка размеров плиты перекрытия

Уменьшение длины или ширины железобетонной плиты нельзя назвать редким явлением, так как точно подобрать материал практически невозможно. Для изменения размеров плиты необходимо обрезать ее вдоль или поперек.

Поперечный разрез

Поперечный срез делает железобетонную плиту короче на определенную величину. Для этого необходимо сделать следующее:

Поперечная резка плиты

1. Отметить мелом или маркером линию отреза.
2. Уложить плиту на подкладки на земле, при этом подкладка должна точно совпадать с линией реза. Это необходимо для более удобной рубки материала.
3. Сделать надрез верхней части плиты с помощью болгарки или диска по бетону.
4. Далее нужно сделать несколько ударов кувалдой или кулачком в месте расположения пустот. Следует акцентировать внимание на ударах, чтобы они приходились в пустоту, а не в ребро. В этом случае достаточно будет 3-4 ударов. Аналогичным способом пробиваются все пустоты в плите.
5. После этого требуется сбить ребра, для чего по ним бьют кулачком с боку.
6. Пробив пустоты и сбив ребра, приступают к пробиванию нижней части и освобождению прутьев арматуры.
7. Очищенные прутья разрезают с помощью болгарки.

к оглавлению ↑

Продольный разрез

Для уменьшения ширины плиты перекрытия необходимо прорубить изделие вдоль. Этот процесс немного легче, но времени может потребоваться намного больше. Объясняется это следующим: длина плиты чаще всего составляет 6 метров, а ширина – не больше 1,5 метров.

В принципе выполняются аналогичные работы. Болгаркой прорезают верхнюю часть, а затем с помощью кулачка пробивают плиты над пустотами. Далее ломом пробивают нижнюю часть плиты через всю длину. В случае попадания на пути прутьев арматуры делают рез болгаркой.

к оглавлению ↑

Способы перекрытия больших проемов без плит

Очень часто в процессе укладки плит перекрытия на фундамент можно столкнуться с ситуацией, когда остается не перекрытым большое пространство, а рубить плиту нет желания или возможности. В этом случае можно воспользоваться двумя способами.

Первый способ считается более простым и подразумевает выполнение следующих действий:

• Определить примерное расстояние, которое останется без перекрытия, и разделить его пополам.
• При укладке первой плиты отступить от края полученное значение.
• Выполнить укладку остальных плит. По окончании работы можно увидеть, что последняя плита также не доходит на такое же расстояние.
• Далее пространство между плитами и стенами заполняют шлакоблоками, устанавливая их торцевой частью к плите перекрытия. В процессе укладки нужно следить, чтобы отверстия в блоках смотрели вбок.

Перекрытие больших проемов

Второй способ требует концентрации внимания и больших трудовых затрат. Процесс предполагает равномерное распределение плит по всей перекрываемой площади. Для этой цели также следует определить расстояние, которое останется незакрытым, и разделить его на количество предполагаемых промежутков между плитами.

Заделываю такие промежутки следующим образом:

• Между плитами подвязывают доску, которая будет выступать в роли опалубки.
• Между плитами монтируют прутья арматуры.
• Заливают пространство бетонным раствором.

к оглавлению ↑

Как вырезать люк в железобетонном перекрытии

Люк в железобетонной плите перекрытия может потребоваться в разных ситуациях. Подходить к вырезанию любого отверстия в потолочном перекрытии нужно очень осторожно. Наиболее безопасным и простым является следующий способ:

• Болгаркой сделать надрезы верхней части плиты.
• С помощью автогена разрезать арматуру.
• Пробить нижнюю часть плиты.

Прутья арматуры также можно разрезать болгаркой, проявив при этом большую осторожность. Дело в том, что в процессе резки диск болгарки может быть зажатым между концами арматуры. Это доставит очень много неприятностей. Поэтому рекомендуется сделать небольшой надрез, и ударить по месту реза кувалдой.

Укладка плит перекрытия – это очень ответственный момент, который требует много сил, внимания и терпения. Однако соблюдая правила монтажа и последовательно выполняя все действия, можно самостоятельно осуществить подобный процесс.

Как правильно укладывать плиты перекрытия, порядок монтажных работ

Порядок монтажа железобетонных конструкций определяется СНиП и специально разрабатываемыми для каждого объекта технологическими картами. Но для частного малоэтажного строительства не стоит приводить весь порядок монтажных работ для всех видов несущих конструкций. Для загородных домов обычно выбирают ленточный тип фундамента, а для стен такого дома — кирпич или блоки. Рассмотрим общие правила о том, как укладывать плиты перекрытия именно для такого варианта.

Если вы выбрали для перекрытий жб плиты, то первое и главное условие, это соблюдение стандартных размеров типового или индивидуального проекта дома уже на этапе разбивки осей фундамента. Все ЖБИ имеют стандартные размеры и допустимую длину опирания на нижележащие конструкции. Подгонять плиты по размеру отрезанием излишков, как советуют «умельцы» и «знатоки» категорически запрещается!

Повышенная прочность изделия создается за счет предварительного напряжения, придающего нужные характеристики конструкции. Отсекая часть плиты вы нарушаете эти связи, уменьшая тем самым несущую способность и сопротивление изгибающему моменту. И тем более не стоит искать советы как правильно уложить плиты перекрытия в разбежку или с заделкой зазора у стены. Они для недобросовестных строителей, а не для вас, строящих дом для себя. Любые заделки зазоров между плитами со временем начнут высыпаться, требуя ремонта.

Как укладывать плиты на фундамент

В малоэтажном строительстве для перекрытий над подвалами можно использовать как плиты сплошного сечения, так и многопустотные. Первый этап монтажных работ, это тщательное выравнивание фундамента с обязательной проверкой уровнем. Нормативное опирание плиты по короткой стороне не менее 120 мм.

Плиты укладываются на тонкий слой свежеприготовленного раствора. Наносим раствор на место опирания, крановщик подводит плиту к месту установки, удерживая ее на высоте около 10-15 см. Регулируем точность подводки и только после этого плита опускается. Небольшие исправления по свежему раствору сделать достаточно легко. Обязательно проверяется поверхность по всем направлениям с помощью нивелира или хотя бы уровня. Если отклонения слишком велики, плита поднимается и добавляется раствор.

Следующие плиты монтируются в том же порядке. Заделку швов между плитами сразу же делать не стоит. Оставьте этот этап на следующий день. Состав раствора для заливки обычный. Торцы плит утепляются перед началом кладки.

Монтаж междуэтажных и чердачных перекрытий

Порядок работ по устройству следующих перекрытий в доме практически не отличается. Нагрузки на перекрытия в частных домах не велики и стабильны. Поэтому для них можно выбрать облегченные плиты перекрытия от «ДОМ-ЖБИ», укладывать которые на уровне второго этажа вам будет проще. Для них легче сделать подгонку точности опирания на стены.

Тяжелые конструкции без техники и опытного крановщика смонтировать не возможно и в этом есть свой плюс. Крановщик и работающий с ним в паре рабочий знают не только как укладывать плиты перекрытия, но и умеют так точно подвести их над местом укладки, что ваша помощь будет минимальной.

как правильно сделать укладку жби плит перекрытия, опирание на стены

При строительстве дома очень часто возникает такой вопрос, как правильно произвести монтаж жби плит перекрытия. На данной видео инструкции мы Вам расскажем и покажем, как правильно произвести укладку плит перекрытия, какое должно быть опирание на стену, как сделать анкеровку и многое другое.

Вам будет интересно узнать о:

Пошаговая инструкция по монтажу плит
Часто задаваемые вопросы

1й шаг, заделка пустотных отверстий в плите перекрытия перед установкой


Самый первый шаг это заделка торцов пустотных отверстий в плите, делается следующим способом: укладывается пол кирпича в пустотное отверстие и заделается раствором на глубину 12-15 см, это делается для того чтобы не попала влага и для усиление краев.


2й шаг, опирание плиты перекрытия на стены

1 Толщина постельного шва должна составлять 10-12 мм. Это оптимальный размер, если вы сделаете слишком толстый шов то крепкость кладки будет снижена, если шов будет тонкий то вы не выровняете блоки по горизонтали, так как блоки имеют отклонения в размерах.
2 Замешивайте столько раствора сколько вы можете затратить за 1.5-2 часа, так как через 2 часа раствор начнет засыхать и с ним мы не рекомендуем уже работать.
3 Контроль блоков нужно производить с помощью уровня, по горизонтали и вертикали, а доводить их до нужно уровня нужно с помощью резиновой киянки.
4 Так как у блоков идет погрешность до 6мм, то толщина шва допускается 12мм плюс минус 5мм

3й шаг: правильная технология укладки плит перекрытия

Перед укладкой плит перекрытия желательно уложить арматуру 10-12 мм, чтобы плита легла, ровно и не выдавливалась сам раствор, далее расстилается цементный раствор 2 см. Оптимальное Расхождение торцов 8-12 мм. После установки делается анкеровка и заливка рустов а также заделываются пустоты.

Будьте внимательны и не укладывайте плиту перекрытия на 3ю стену

Очень важный момент, при монтаже плиты перекрытия ее нельзя опирать на 3 стены, если этого избежать нельзя, то в плите делается пропил болгаркой точно над перегородкой, для снятие напряжения




Подведем итог:

При строительстве дома из керамических блоков porotherm смесь нужно использовать теплую, она должна быть не слишком жидкая чтобы не проваливалась в сам блок и толщина шва рекомендуется делать 12мм.


Часто задаваемые вопросы, при монтаже плит перекрытия


Вопрос: Скажите я уложил плиту на 3 стены, что произойдет?

Ответ: Нежелательно так делать, в данной ситуации может возникнуть ненужное напряжение, которое может привести к образованием трещин.



Вопрос: Можно ли не класть арматуру?

Ответ: Да можно, мы рекомендуем ее класть, чтобы она легла ровно по горизонтали.



Вопрос: Скажите нужно ли делать анкеровку узлов плиты?

Ответ: Да, обязательно нужно делать.

Бетонные плиты

| A 7 Step Guide Руководство по укладке и установке

Если вы кладете бетонные плиты впервые, поставленная задача может показаться немного сложной. Тем не менее, команда Concrete Flooring Solutions составила руководство из семи шагов, которое поможет как новичкам, так и плотникам и ремесленникам, работающим в домашних условиях, с легкостью укладывать бетонные плиты.

Как вы, наверное, знаете, укладка любого типа бетона — задача, требующая терпения, усердия и внимательности. Один неверный шаг может разрушить ваш проект и даже стоить вам небольшого состояния.

Наше руководство направлено на то, чтобы провести вас через каждый этап укладки бетонных плит, от понимания того, как делать бетон, эффективных методов заливки и инструментов, которые помогут вам завершить ваш проект для получения прочного и долговременного результата.

Не забывайте работать безопасно

Работать с бетоном — нелегкое дело, у вас должен быть некоторый опыт за плечами, и вам понадобится как минимум еще один человек, который поможет вам с работой. Бетонирование — чрезвычайно трудоемкая работа, требующая терпения и самоотверженности для достижения оптимальных результатов.

Вот наш список рекомендуемых средств защиты при работе с бетоном:

• Защита глаз (очки)
• Одежда, закрывающая руки и ноги, чтобы избежать брызг бетона
• Резиновые сапоги, если нужно пробираться по бетону
• Перчатки, как ваши руки будут контактировать с бетоном

Необходимые инструменты:

• Циркулярная пила
• Молот
• уровень
• Монтировка
• Защитные очки
• Рулетка

Материалы:

• ½ дюйма диам.арматура
• Пластик толщиной 6 мил
• Анкерные болты
• Бетон
• Гвоздь дуплексный
• Пиломатериал
• Насыпка фасованная
• Проволока для галстука

Дополнительно :

• Некоторый опыт работы в домашних условиях очень полезен
• Если возможно, найдите кого-нибудь с опытом, который поможет вам на протяжении всего проекта

Также рекомендуется начать укладывать что-нибудь маленькое, например садовый дворик, прежде чем приступать к более крупным проектам, например, проездам.

Основная часть работ по созданию новой бетонной плиты своими руками заключается в земляных работах и ​​формовании здания. Если вам нужно выровнять участок с уклоном или засыпать много насыпи, наймите экскаватор на день, чтобы подготовить участок. Затем подумайте о том, чтобы потратить один день на сборку форм и еще один на заливку плиты.

Сколько стоит цементная плита?

Что ж, это зависит от нескольких факторов, таких как тип используемого вами бетона, размер территории и то, собираетесь ли вы нанимать экскаватор.Вы можете рассчитывать заплатить от 1000 до 2000 фунтов стерлингов за бетонного подрядчика, который заливал плиту размером 16 x 20 футов; но опять же, это зависит от многих факторов, включая структуру ценообразования конкретной компании (рабочая сила, инструменты и т. д.).

Самостоятельное выполнение бетонной плиты может сэкономить вам небольшое состояние, но также приятно знать, что наша команда всегда готова помочь с любым коммерческим проектом, если вам это потребуется.

Шаг 1: Подготовка

Первый шаг к укладке бетона любой формы — подготовка площадки.В некоторых случаях вам может потребоваться разрешение на строительство патио, об этом вы можете поговорить в местном строительном отделе. Также стоит узнать, есть ли у вас трубы или водопровод под тем участком, который вы собираетесь бетонировать. Сделать это можно с помощью радиообнаружения.

Чтобы точно расположить плиту параллельно ей, необходимо выполнить измерения от линии участка. Затем разместите четыре стойки по углам плиты, это поможет вам запомнить, где будет размещаться плита.После того, как место расположения плиты отмечено, вам нужно использовать линейный уровень и веревку, чтобы проанализировать, насколько сильно или мало уклоны земли. Это важно для обеспечения ровного основания для укладки ваших плит, неровное основание приведет к растрескиванию бетонных плит, смещению их с места и, как правило, к потере структурной целостности.

Для того, чтобы выровнять почву, вы можете либо закопать более высокую сторону склона, добавив подпорную стену, чтобы удерживать почву на месте, либо переместить почву в нижнюю часть, это полностью зависит от вас и того, что вы чувствуете больше всего комфортно делать.

Знать свои почвы

, если вы строите на песчаной почве, это хорошая новость, поскольку песчаная почва обычно не имеет повышенного риска растрескивания в результате колебания содержания воды в окружающей почве.

Для глинистой или суглинистой почвы вам нужно будет освободить место примерно для 6-8 дюймов утрамбованного гравия, которое будет помещено под бетон. Для земли с более чем несколькими дюймами грязи вы можете нанять экскаватор, чтобы избавиться от лишней почвы.

Шаг 2: Строительство прочного ровного фундамента для установки бетонных плит

После того, как вы подготовили сайт, следующим шагом будет выбор досок.Ниже мы привели несколько примеров того, какие платы лучше всего работают в определенных областях:

• Гаражи и навесы — доски 2 x 12 с плитами толщиной пять дюймов
• Подъезды (без утолщенных кромок) — 2х6 досок

Если вы обнаружите, что доски недостаточно длинные для выполняемой вами работы, вы можете объединить доски вместе. Для этого наденьте шип на соединение и убедитесь, что все выровнено и выровнено, прежде чем прикрепить шип к суставу.

Для этого отрежьте боковые доски на 3 дюйма длиннее, чем длина плиты, а затем обрежьте торцевые доски по ширине плиты. Здесь пригодятся 17 двуглавых гвоздей; используйте их для соединения опалубочных досок и крепления распорок. Наконец, используйте молоток, чтобы забить колья в формы.

Будьте осторожны: убедитесь, что вы используете сверхпрочные распорки, чтобы гарантировать, что при заливке бетона доски не сдвинутся с места. Это приведет к тому, что ваши плиты будут иметь изогнутый край, и это будет очень трудно исправить.Чтобы этого не произошло, разместите 2 х 4 стейка и 2 х 4 кикера через каждые 2 фута вдоль доски, чтобы обеспечить дополнительную поддержку. Кикеры в основном помогают стейкам не выгибаться наружу (что может привести к образованию изогнутых плит).

Установка плат

Вам понадобится каменщик (по сути, прочный шнур), чтобы протянуть его по верхнему краю опалубки. Не забудьте дважды проверить, совпадают ли фигурные скобки с веревкой. Затем отрегулируйте распорки, чтобы опалубочные доски оставались прямыми, а затем обрежьте колья так, чтобы верхняя часть кольев находилась чуть ниже верха опалубки.

Затем возьмите кикеры и вбейте их в землю под углом, пригвоздив верхнюю часть кикеров к кольям. Если почва песчаная или рыхлая, вам нужно будет срезать и обрезать кикеры, а также пробить небольшой тонкий стейк, чтобы удерживать кикер на месте.

Когда они будут на месте, поместите третью доску формы рядом с первой. Подождите, пока вы вытащите и утрамбовываете насыпь, прежде чем класть четвертую сторону.

Чтобы помочь с выравниванием: для идеального выравнивания опалубки, оставьте одну из них немного выше, когда вы забиваете ее молотком.Это означает, что вы можете отрегулировать уровень, осторожно постукивая по колышку (молотком), пока не достигнете желаемого уровня.

Шаг 3: Создайте базу и упакуйте ее

Для прочного фундамента необходимо обеспечить эффективный дренаж основания. Не впитывающаяся вода может привести к трещинам и перемещению в бетонных плитах, а на их устранение может потребоваться время и деньги. Если у вас песчаная почва, это означает, что вам не придется добавлять слой гравия из-за его впитывающих свойств.Тем, у кого нет шлифованной почвы, потребуется добавить щебень.

Теперь, когда ваши формы готовы, вы можете сделать точную оценку того, сколько вам потребуется заполнения. Это можно сделать, измерив верхнюю часть форм до земли с помощью какой-нибудь веревки. Вам нужно будет сделать это примерно четыре раза, чтобы получить среднюю оценку заполнения. Глубина будет использоваться, чтобы узнать, сколько кубических ярдов требуется для правильного количества заливки.

В качестве засыпки можно использовать щебень из бетона, так как он обладает хорошими впитывающими свойствами и, прежде всего, хорошо дренирует.

Распределение наполнителя: При распределении наполнителя убедитесь, что его толщина не превышает 3 дюймов, и утрамбуйте все слои пластинчатым уплотнителем (его можно взять напрокат). Вам нужно будет оставить траншею глубиной 12 дюймов и шириной 12 дюймов, чтобы учесть утолщенный край.

Шаг 4: усиление перекрытий стальными стержнями

Большинство, если не все бетонные работы, требуют армирования, чтобы уменьшить угрозу появления трещин и, как правило, сделать строительную площадку более прочной и долговечной.В Concrete Flooring Solutions мы используем композитный металлический настил для отделки наших коммерческих работ. Фактически, композитный металлический настил в настоящее время является наиболее часто используемой конструкцией армирования почти во всех коммерческих зданиях. Однако для небольших домашних работ вы можете использовать армированные стальными стержнями для усиления плит.

Мы рекомендуем вам нанять профессионального подрядчика по бетону для укладки арматуры, так как это очень трудоемкая задача и требует профессионального опыта. Однако вы можете поставить стержни, которые можно купить практически в любом домашнем центре (например, B&Q, Wickes и т. Д.).Вам также понадобятся стяжки и инструмент для скручивания проводов, чтобы соединить стержни; это то, что ваш подрядчик может сделать в случае необходимости.

Резка прутка

Если вы решите разрезать пруток, вам понадобится лезвие для резки металла или что-то подобное, чтобы точно разрезать пруток до нужного размера и формы. Затем вам нужно будет согнуть стержни по периметру, это делается путем объединения стержней вместе (вы можете перекрывать их примерно на 6-10 дюймов) и закрепления их проволокой вокруг их соединения / перекрытия.Для дополнительной поддержки вы можете прикрепить прутья к кольям.

Затем вырежьте и разложите части в виде 4-футовой центральной сетки, соединяя перекрестки вместе так, чтобы, когда вы натягиваете сетку на центр бетона, когда вы заливаете на нее плиту.

Учитывайте погоду

Бетон сохнет быстрее в жаркую погоду, поэтому, если вы заливаете в жаркую погоду, вам может быть лучше разделить плиту посередине, а затем заполнить половинки в отдельные дни.Это означает, что вы распределяете рабочую нагрузку на несколько дней, сосредотачиваясь на одной плите за раз. Не забудьте снять водолаз, прежде чем начинать заливать вторую половину.

Шаг 5: Подготовка к работе с автобетоносмесителем

В большинстве случаев вам понадобится автобетоносмеситель, чтобы залить бетон в желаемое положение. Совершенно необходимо, чтобы все было подготовлено и готово к прибытию грузовика, чтобы не задерживать разливку.

Здесь подготовка приносит свои плоды. Если вы подготовились правильно, ваши бетонные формы должны быть квадратными, ровными и выдерживать заливку бетона.Если вы работаете с большими плитами, убедитесь, что у грузовика есть место, чтобы эффективно подъехать и залить бетон в желаемое положение. Делайте это в дни, когда не слишком жарко или холодно, чтобы избежать быстрого затвердевания и оттаивания в более холодные дни.

Простой способ рассчитать необходимый объем бетона — воспользоваться этой простой формулой:

• Длина x ширина x глубина (футы) = кубические футы

Чтобы узнать необходимое количество бетона в ярдах, разделите полученное количество на 27, а затем прибавьте 5%, чтобы рассчитать количество ярдов.Важно связаться с выбранной вами компанией по производству готовых смесей по крайней мере за день, чтобы объяснить, что вам нужно, и тип проекта, над которым вы работаете.

Это действительно важная часть процесса, так как подрядчик, которому вы позвоните, даст полезный совет, который действительно ускорит проект. Не стесняйтесь задавать им любые вопросы о вашем проекте за советом экспертов.

Шаг 6: Заливка бетона

Когда подъезжает грузовик, не забудьте залить бетоном самые дальние формы, чтобы он успел застыть, и вам не нужно было передвигать грузовик вперед и назад.Вы можете заливать бетон в тачку для удобства транспортировки. Просто убедитесь, что вы наливаете его быстро, чтобы не потерять консистенцию или, что еще хуже, застыть.

При заливке бетона попытайтесь поместить его на окончательное место, а затем размягчите и разгладьте его с помощью лопаты с квадратной головкой (не круглой, так как это оставит изогнутые следы на поверхности). Обязательно поднимите арматурный стержень, устанавливая его в середине бетонной плиты во время работы. После того, как бетон был заменен на опалубку, начните выравнивать его стяжкой.Это можно сделать проще, если другой человек осторожно протолкнет бетон перед разравнивающей доской, чтобы убедиться, что весь бетон используется и разглаживается на месте. Не бойтесь делать несколько проходов с помощью стяжки, вам не нужно перемещать огромные объемы бетона за один раз, это легко!

После того, как вы закончите разравнивание, используйте поплавок. Поплавки Bull идеально подходят для разглаживания и удаления любых следов, оставшихся от разравнивателя. Это также помогает заполнить пропущенные промежутки и в целом создать ровную гладкую поверхность.Будьте осторожны, чтобы не образовать углублений (участки бетона, которые выходят из-под правильного уровня), так как это повлияет на его структуру и уровень. Проведите поплавком по поверхности примерно три или четыре раза, слишком много, и вы начнете поднимать воду на поверхность, что повлияет на ее структурную целостность.

Шаг 7: Гладкое покрытие

После того, как вы закончите плавать быком по бетону, вода поднимется на поверхность. Это совершенно нормально, и важно, чтобы на этом этапе бетон «стекал», так как это часть процесса твердения.Как только он затвердеет, вы можете продолжить отделку с помощью ручной терки. Хороший способ проверить, готов ли бетон для ручного плавания, — это прижать большой палец к его углу, чтобы убедиться, что не осталось отпечатков.

Только когда бетон сможет выдержать ваш полный вес, вы можете начинать протыкать его. Не становитесь на колени прямо на бетон, вместо этого используйте доску для колен, чтобы распределить вес по поверхности. Обработка канавок важна, потому что она обеспечивает неизбежное растрескивание в результате усадки в этой канавке.Если канавка не была сделана, трещина появилась бы в случайном месте, которое в противном случае вы не были бы готовы сгладить. То, где вы нарезаете канавки, зависит от размера вашего проекта / плиты, но, как правило, вырежьте канавку на каждые 10 футов плиты.

Затем с помощью поплавка сгладьте любые дефекты, оставленные кромкой, и неровности от поплавка. Чтобы получить действительно более гладкую и плотную поверхность, вы можете выполнить затирку по направлению к терке. Это сглаживает буквально все недостатки и обычно выполняется при выполнении более крупных коммерческих работ, таких как бетонирование склада или торговых площадей.Затиркой должен заниматься профессионал на случай, если вы в конечном итоге зазубрите поверхность.

Гребля

следует за плавающей, чтобы обеспечить прямую чистовую поверхность износа. При правильном выполнении на бетоне соответствующего класса затирка оставляет гладкую, очень плотную поверхность. Он предназначен для складов и аналогичных больших площадей перекрытий, но также может использоваться для отделки небольших плит.

Процесс отверждения

Важно, чтобы после того, как вы закончили троллинг, вы сохранили область влажной, чтобы она затвердела должным образом и достигла максимальной прочности.Вы можете сделать это, распылив отвердитель на бетон, этот продукт можно купить в любом домашнем магазине (например, B&Q и Wickes). Для полного затвердевания требуется примерно 24 часа, прежде чем вы сможете ходить по нему, и 28 дней, чтобы он достиг максимальной прочности.

И вот оно!

Предпринимаете более крупный проект?

Компания Concrete Flooring Solutions уделяет приоритетное внимание крупномасштабным коммерческим проектам, поэтому, если вы ищете надежного подрядчика с более чем 40-летним опытом работы в отрасли, мы можем помочь.От многоэтажных автостоянок до облицовки новых розничных магазинов великолепного полированного бетона — у нас есть опыт и технологии, чтобы преобразовать вашу собственность быстро и по доступной цене.

Мы работаем по всей Великобритании и специализируемся на производстве полированных промышленных бетонных полов и композитных металлических настилов.

Какую бы работу вы ни выбрали, наша команда поможет вам.

Укладка деревянного пола поверх бетонной плиты

Класс
или выше при использовании сухого бетона и правильных черновых полов и пароизоляционных материалов, массивные паркетные полы можно укладывать на плиты, которые находятся либо на уровне земли (на уровне земли), либо выше -класс (над землей).Влага может создавать проблемы для полов из твердых пород дерева ниже уровня земли, поэтому паркетные полы (сделанные из слоев древесины, склеенных вместе) — лучший выбор для этих целей.
Защитите пол

Деревянные полы не должны подвергаться воздействию очень влажных условий. Перед доставкой на объект здание должно быть закрыто с наружными окнами и дверями. Весь бетон, кладка и каменная кладка должны быть полностью сухими. В теплую погоду здание следует хорошо проветривать. Зимой отопление должно поддерживаться на уровне, близком к уровню занятости, по крайней мере, за пять дней до того, как напольное покрытие будет доставлено и с этого момента будет проводиться техническое обслуживание.

Dry Slab
Бетонные плиты, новые или существующие, перед укладкой черного пола должны быть сухими. Для достижения наилучших результатов следует проверить несколько участков в каждой комнате на наличие избыточной влаги. Если тесты показывают, что в плите слишком много влаги, не укладывайте паркетный пол. Новой влажной плите следует дать высохнуть естественным путем или процесс можно ускорить с помощью тепла и вентиляции. Плиты возрастом менее 60 дней обычно слишком влажные для укладки полов.

Испытание на сухость
Новый бетон тяжелый от влаги, и до начала испытания на влажность ему должно быть не менее 30 дней.Определение влажности как деревянного пола, так и чернового пола — важная часть контроля качества в процессе укладки напольного покрытия. Подробные качественные и количественные методы тестирования предоставлены Национальной ассоциацией деревянных полов.

Национальная ассоциация деревянных полов — Рекомендации по влажности и испытания на влажность *

Плоская, чистая плита
Плита должна быть плоской, обработанной шпателем, без жира, масла, пятен и пыли. Отшлифуйте все выступы и заполните низкие места.

Замедлитель парообразования
В случае полов из твердых пород древесины необходимо установить надлежащий замедлитель парообразования поверх плиты, чтобы гарантировать, что обычная влажность плиты не достигнет чистового пола. Слои асфальтового войлока с асфальтобетонной мастикой или полиэтиленовая оболочка толщиной 6 мил — это один из вариантов.

Черновой пол
Национальная ассоциация деревянных полов рекомендует два варианта систем чернового пола для бетонных конструкций: фанера на плите и шпала. Любая система чернового пола удовлетворительна для пола толщиной три четверти дюйма.

Настил из досок
Для настила полов от четырех дюймов и шире требуется либо система фанера на плите, либо система шпал, покрытая фанерой толщиной не менее 5/8 дюйма или дюйма OSB.

Фанера на плите
Начните с покрытия плиты антипаром.

Асфальтовый войлок или строительная бумага: сначала загрунтуйте плиту и нанесите холодную асфальтовую мастику с зазубринами с зубчатым шпателем (50 кв. Футов на галлон). Дайте настояться в течение двух часов. Разверните 15 фунтов.асфальтовым войлоком или строительной бумагой, притирая края 4 дюйма и стыковав концы. Поверх этого нанесите второй аналогичный слой мастики и раскатайте второй слой асфальта или бумаги в том же направлении, что и первый, расположив нахлесты в шахматном порядке, чтобы получить ровная толщина.

Полиэтилен: Покройте всю плиту полиэтиленовой пленкой толщиной от 4 до 6 мил, перекрывая края от 4 до 6 дюймов и позволяя пленке простираться под плинтусом со всех сторон.

При более жестких условиях влажности загрунтуйте плиту и нанесите холодную мастику с разреженным слоем с помощью линейки или шпателя с мелкими зубьями (100 кв.футов на галлон). Накройте плиту полиэтиленовой пленкой толщиной от 4 до 6 мил, перекрывая края от 4 до 6 дюймов.

В любом случае раскатайте пленку или «войдите» в нее, наступая на каждый квадратный фут, чтобы обеспечить сцепление. Проколите пузыри, чтобы выпустить захваченный воздух.

Установите фанеру после установки пароизолятора. Неплотно уложите поверхность для крепления наружных фанерных панелей размером 3/4 дюйма 4 x 8 футов по всей площади, оставив пространство 3/4 дюйма на линии стены и от 1/4 дюйма до 1/2 дюйма между панелями. Обрежьте фанеру так, чтобы она умещалась в пределах 1/8 дюйма возле дверных косяков и других препятствий, где чистовая отделка не будет использоваться.Положите фанеру по диагонали в направлении готового пола, чтобы предотвратить появление трещин по краям панели.

Прикрепите фанеру к плите с помощью силовых креплений, закрепив сначала центр панели, затем края, расположив крепежные детали на расстоянии 2 дюйма от краев через каждые 6-8 дюймов по периметру и 1 крепежный элемент, находящийся на расстоянии примерно 12 дюймов внутри. панели.

Не используйте крепежные элементы с механическим приводом или бетонные гвозди, когда тепловые трубы встроены в плиту.Вместо этого разрежьте фанеру на доски размером 2 на 8 футов и надрежьте спинки на 3/8 дюйма глубиной по 12-дюймовой сетке. Уложите панели в шахматном порядке, используя доски длиной не менее 2 футов вдоль начальной и конечной стен. Для систем, отличных от лучистого тепла, фанерные доски могут быть приклеены к пластику с помощью асфальтовой мастики. Распределите с помощью зубчатого шпателя размером 1/4 на 1/4 дюйма.

Плавающий черновой пол из двух слоев фанеры, скрепленных пароизолятором. Крепежные элементы не проникают через замедлитель схватывания или бетон.

Как застелить патио | Направляющие

Наше полезное руководство по укладке патио предоставит вам всю информацию, необходимую для установки нашего ассортимента продукции для мощения, если вы решите сделать это своими руками.

Обязательно ознакомьтесь с нашими советами, прежде чем начинать работу над своим новым дизайнерским проектом — это будет означать, что вы полностью подготовлены и имеете все под рукой, чтобы завершить свой идеальный сад.

Необходимые инструменты

• Качественная тротуарная плитка
• Лопата
• Резиновый молоток
• Строка
• Уровень духа
• Кельма-шпатель
• Все в балласте. Строительный и острый песок можно приобрести у продавца, и они посоветуют его количество.

Прежде чем начать

Всегда сначала уложите патио в сухом состоянии, это простая работа по укладке тротуара, как вы хотите, чтобы готовый патио был. Проверьте размер, расположение и, что еще важнее, достаточно ли у вас тротуарной плитки.

Убедитесь, что вы носите соответствующую защитную защиту на протяжении всей работы. Влажный раствор может обжечь открытые участки кожи, поэтому используйте подходящие защитные перчатки и длинные рукава для защиты рук.

Начало работы

1.Закладка фундамента террасы

Вам необходимо оставить 150 мм для смеси фундамента и мощения, и если вы кладете непосредственно рядом с домом, то готовый внутренний дворик должен быть не менее чем на 150 мм ниже уровня гидроизоляции. Это означает, что вам нужно будет выкопать участок на глубину не менее 300 мм под слоем гидроизоляции.

Чтобы вода не скапливалась на мощении, фундамент должен иметь падение 1 к 60, что означает один сантиметр падения на каждые 60 сантиметров ширины.Таким образом, для патио шириной 3 метра потребуется 5 или 50 мм падения.

2. Подготовка фундамента

1. Для создания прочного основания используйте бетонную смесь из 6 частей в одном балласте с 1 частью цемента
2. Смешайте и добавьте воды, достаточной для увлажнения смеси, чтобы она склеилась
3. Покройте всю поверхность смесью на глубину 75 мм, выровняйте ее лопатой, а затем утрамбуйте деревянным брусом или затопчите ботинками.

3: Приготовление раствора

1. Положите тротуарную плитку на полную подушку из раствора, которая должна поддерживать всю плиту, а не только углы
2. Используйте строительную смесь из 6 частей острого песка на 1 часть цемента
3. Смешайте с таким количеством воды, чтобы он стал влажным и пригодным для обработки, но не слишком влажным и жидким.

4: Укладка дорожного покрытия

1. Установите 2 туго натянутых струнных троса, чтобы направлять как линию, так и уровень дорожного покрытия. 1 линия должна проходить по всей длине патио, а вторая линия должна проходить из стороны в сторону, одна линия должна включать водопад для дренажа
2. Начните с угла и двигайтесь оттуда
3. Распределите раствор, чтобы покрыть площадь немного больше, чем тротуарную плитку, которую вы хотите уложить, и достаточно высокую, чтобы вы могли постучать по флажку до нужного уровня.
4. Поднимите и опустите плиту на место осторожно, чтобы не зацепиться за углы
5. Используя резиновый молоток, начните стучать по нему.Сильно, но не слишком сильно ударьте по асфальтоукладчику в точке, которая находится примерно на полпути между центром тротуарной плитки и каждым углом по воображаемым диагоналям. Перемещайтесь по тротуару, последовательно постукивая по нему, пока флаг не установится на правильный уровень

.

6. Убедитесь, что дорожное покрытие выровнено с помощью спиртового уровня и включили ли падение, затем начните укладывать оставшуюся часть дорожного покрытия, оставляя швы по мере необходимости.
7. После укладки патио следует оставить примерно на 24 часа, чтобы строительный раствор затвердел, и по нему нельзя ходить.

5: Соединение дорожного покрытия

1. Используйте раствор, состоящий из 3 частей мягкого строительного песка и 1 части цемента, и медленно перемешивайте, добавляя немного воды за раз, чтобы получить гладкую влажную консистенцию — не мокрую или неряшливую. Может быть добавлен пластификатор для облегчения работы раствора
2. Втереть раствор в швы, прижимая его и при необходимости разглаживая с помощью шпателя
3. Следить за тем, чтобы раствор не попал на поверхность тротуарной плитки.Излишки строительного раствора можно соскоблить, но часто лучше оставить эти биты на несколько часов, пока раствор не начнет затвердевать.
4. Как только раствор затвердеет, все, что вам нужно сделать, это хорошенько очистить внутренний дворик — дело сделано!

Напоминаем, что для достижения успеха следуйте нашим четырем советам:

• Всегда в сухом состоянии уложите патио сначала, чтобы убедиться, что вы проверили размеры
• Создайте хороший прочный фундамент и проверьте глубину
• Начинайте укладку патио от угла и двигайтесь наружу
• Проверяйте уровни и часто падайте, чтобы не сбиться с пути.

Готовы начать укладку собственного патио? Для начала найдите ближайшего к вам продавца или купите широкий ассортимент нашей тротуарной плитки через нашего онлайн-партнера Simply Paving.

Проблемы с влажностью между полом и плитой

Вода является неотъемлемой частью процесса гидратации бетона. Однако для успешной укладки пола крайне важно, чтобы излишки влаги покидали плиту после ее заливки.

После заливки плиты лишняя влага должна покинуть плиту, чтобы усилить сцепление бетона.Плита также должна высохнуть до определенного уровня влажности, прежде чем поверх нее можно будет укладывать напольные материалы. Возможно повреждение напольных покрытий из-за попадания влаги.

3 Обычные напольные материалы подвержены риску проблем, связанных с влажностью:

1. Клеи
   Отказ клея, связанный с влажностью, является проблематичной реальностью в напольном бизнесе. Последние тенденции к ограничению использования летучих органических соединений (ЛОС) в клеях для полов увеличили количество используемых клеев, чувствительных к влаге.Если клей, используемый для укладки напольного покрытия, не имеет надлежащей влагостойкости для бетонного чернового пола, вся укладка может оказаться под угрозой.
2. Плавающие полы
   Плавающие полы привлекательны тем, что их не нужно прикреплять непосредственно к черному полу. Вместо этого части пола «сцепляются» вместе, чтобы стать единым целым, которое не так уязвимо к сезонным изменениям, изменениям размеров или другим проблемам, связанным с влажностью. Фактически, плавающие полы часто рекомендуются в проектах, где высок риск влажности при использовании стандартных приставных систем пола.Для плавающих полов производители часто рекомендуют установить влагозащитный барьер между черным и плавающим полом, чтобы предотвратить проникновение влаги. Сложность, конечно, заключается в том, что если влагобарьер каким-либо образом нарушен, влага из плиты под ним все равно может повредить пол или отделку.
3. Затирка или цементные связки
   Избыточная влажность на залитой плитке или мозаичном полу часто проявляется в виде высолов, беловатых остатков на поверхности затирки.Это результат того, что водорастворимые минералы переносятся на поверхность раствора вместе с влагой, которая испаряется. Поскольку минералы не испаряются, они остаются на поверхности пола в виде видимых остатков. Чем пористее бетон или затирка, тем больше вероятность появления высолов. В большинстве случаев эти минералы фактически являются частью смеси бетонных плит. Хотя они могут находиться в земле под плитой и просачиваться в бетон, если не был установлен гидроизоляционный барьер.Если плита не была высушена до требуемых характеристик перед укладкой плитки, естественная миграция влаги из высыхающего бетона повлияет на раствор. Для устранения проблемы потребуются меры по исправлению положения. В крайних случаях избыток влаги может привести к отслаиванию или скалыванию раствора, что приведет к полному или тонкому разрушению раствора.

Вы уже видите тему? Реальный риск для хорошего пола связан с влагой, которая может накапливаться в слое между бетонной плитой и самим полом.

сводка
Клеи, плавающие полы и цементные или цементные связки — это 3 распространенных материала для полов, которые могут вызвать проблемы, связанные с влажностью. Контроль влажности часто является одним из наиболее важных, но часто игнорируемых элементов успеха любого пола с течением времени. Ответственный контроль влажности (точные измерения влажности) начинается с бетонной плиты.

Убедитесь, что вы используете самый точный тест на относительную влажность бетона от Wagner Meters.

Shop Rapid RH L6

Влага в бетонном основании

Чтобы влага накапливалась между бетонной плитой и полом, она должна попасть в средний слой. В этом разделе мы разберем основные способы, которыми вода может попасть в ваш бетон, что вызывает накопление избыточной влаги, и перечислим эффективные методы предотвращения проблем с влажностью.

Источники влаги в бетоне

Основным источником влаги в бетонной плите является вода, смешанная с цементом.Никакой источник воды не оказывает большего влияния на время, необходимое для высыхания бетона.

Но у вас есть другие источники воды, о которых нужно беспокоиться. Различные потенциальные внешние источники воды на рабочем месте могут повлиять на сушку и отверждение плит.

• Дождь, снег и спринклерные системы являются виновниками работы на открытой для непогоды рабочей площадке. Опасность этих источников воды возрастает, если уклон грунта вокруг плиты наклонен к нему. Бетон не только поглощает воду сверху, но также принимает сток с территорий вокруг него.
• Бетонная плита также может поглощать грунтовые воды под ней и вокруг нее. Таким образом, количество естественных грунтовых вод оказывает огромное влияние на влажность бетона.
• Неестественные источники воды также могут протекать. Любая ненадлежащая установка сантехники на рабочем месте создает высокий риск избыточной влажности. Старый водопровод, который поврежден и имеет протечки, представляет такой же риск.
• Окружающие условия также могут увеличить содержание воды в бетонной плите. Конденсат образуется на плите с более низкой температурой и влажностью, чем точка росы воздуха.Точка росы — это температура, при которой воздух не может больше удерживать влагу. Вы знаете, когда начинает образовываться роса (или конденсат). Плита впитает часть конденсата.

  Плита также будет поглощать влагу из окружающей среды, когда ее относительная влажность (RH) ниже относительной влажности воздуха. Влага хочет выровняться. Если в воздухе содержится больше влаги, чем в плите, о чем свидетельствует его относительная влажность, эта влага переместится в бетон.

сводка
Дождь, снег, грунтовые воды, утечки, увеличивающееся содержание воды и спринклерные системы — все это потенциальные источники бесплатной воды.То есть вода не требует отверждения бетона. Любая влага, в которой плита не нуждается, — это влага, которая может подорвать укладку напольного покрытия.

Каковы причины чрезмерной влажности в бетонной плите

Недостаточный дренаж вокруг плиты увеличивает риск любого источника влаги. На самом деле, проблема не в существующем источнике воды. Небольшой дождь или немного грунтовых вод могут стекать с помощью хорошо спроектированного дренажа. Даже минимальные источники воды могут скапливаться на бетоне без соответствующих водопроводов и водостоков.

Избыток воды также может проникнуть в конструкцию из-за плохой защиты основания. Подземные воды будут проникать в бетон, если между землей и черным полом не будет пароизолятора.

Более вероятной причиной плохой защиты чернового пола является использование неправильного пароизолятора. Определенные стандарты ASTM позволяют замедлителю образования пара иметь показатель проницаемости 0,3 перм, что позволяет пропускать до «примерно 18 галлонов воды в неделю на площади 50 000 квадратных футов». Замедлитель парообразования со слишком низким рейтингом химической стойкости не справится с необходимостью.

В других случаях замедлитель парообразования мог находиться на земле. Полезно иметь разделительный барьер между землей и пароизоляцией. Подрядчикам следует установить замедлитель образования пара поверх гранулированного наполнителя, чтобы обеспечить дополнительное отделение от грунтовых вод.

Еще одна потенциальная опасность для защиты чернового пола — разрыв замедлителя парообразования. Порванные замедлители образования пара могут произойти на безрассудном рабочем месте. Спешные графики строительства создают всевозможные (среди прочего) угрозы влажности.

Из-за того, что планы быстро меняются, часто означают, что бетонные плиты не успевают высохнуть. Например, плиты можно протереть, чтобы ускорить подготовку к укладке пола. Сжатие, вызванное затиркой, закрывает отверстия для испарения в плите. В результате чрезмерное затирание увеличивает время высыхания. Если график не предусматривает этого времени, то клей или поверхностные мембраны укладываются на бетон с слишком высокой влажностью. В таких условиях практически гарантирован выход пола из строя из-за влажности.

Бесплатная загрузка — 4 причины, по которым ваш бетон вечно сохнет

Как избежать избыточной влаги

Лучшие намерения избежать избыточной влажности не имеют значения, если у вас нет точного определения влажности бетона. Есть два основных способа получить неточное определение влажности. Первый — выбрать неправильный тест на влагостойкость бетона. Только тест на относительную влажность на месте измеряет влажность под поверхностью плиты. Любой тест, измеряющий только поверхностную влажность, обязательно дает неточные результаты.

Другой способ получить неточные результаты теста на влажность — это неправильно выполнить тест на относительную влажность на месте. Если вы не разместите достаточно датчиков по всему полу, вы не сможете получить точную картину пространства.

ASTM F2170 требует трех датчиков для первых 1000 квадратных футов и еще одного датчика для каждых дополнительных 1000 квадратных футов. Среди других ошибок тестирования — неправильная установка датчика на нужную глубину.

Серьезные ошибки могут возникнуть даже из-за неправильной записи показаний на вашей диаграмме.Датчики Rapid RH® L6 содержат встроенное хранилище данных, которое автоматизирует создание отчетов о результатах. Когда проводится собрание, чтобы решить, когда устанавливать пол, никто не должен полагаться на бумажные записи.

Убедитесь, что вы используете самый точный тест на относительную влажность бетона от Wagner Meters.

Shop Rapid RH L6

Как предотвратить проблемы с влажностью бетонного пола

Влага является неотъемлемой частью бетонной конструкции. Проблем, связанных с влажностью, нет.

• Поддерживайте низкое соотношение воды и цемента.Чем больше воды в смеси, тем больше вероятность того, что плита не просохнет все время. Старайтесь не добавлять воду в уже перемешанный бетон. Эта вода — новая переменная, которая затрудняет управление временными рамками и проблемами влажности.
• Примите все необходимые меры при заливке бетона ниже уровня земли или на мокрой строительной площадке. Означает ли это установку дополнительных дренажных линий, использование насосов для осушения участка или любой другой метод — сделайте это. Убедитесь, что ваши методы вытеснения воды не вызывают стекание в неправильном направлении.
• Слои над и под бетонной плитой для предотвращения просачивания воды в плиту. Начните с пароизоляции с рейтингом проницаемости, который отражает потребности помещения. Установите его поверх слоя заливки. Осмотрите его перед заливкой бетона и устраните возможные трещины. При необходимости используйте подходящую подкладку между бетонной плитой и полом. Особенно это актуально при использовании деревянных полов. Установка фанерного покрытия может добавить дополнительную защиту, но также должна быть проверена, чтобы убедиться, что она не вводит новую влагу.
• Подождите, пока бетонная плита высохнет и затвердеет. Ознакомьтесь с планом и графиком проекта. Достаточно ли времени для высыхания бетонного пола? Нет причин начинать за восьмеркой. Максимально контролируйте окружающие условия, чтобы ускорить график. Защитите пространство от посторонних элементов. Если сезон не идеальный, можете ли вы предпринять шаги, чтобы уменьшить колебания температуры воздуха? Осушитель поможет воздуху впитывать больше влаги из бетона? Используйте вентиляторы для увеличения потока воздуха, что сокращает время высыхания.

Все эти методы преследуют одну цель: не укладывать пол слишком рано. Подготовительные материалы, такие как клеи или фанера, склеивают бетон. Герметичный бетон перестанет выделять влагу. В этот момент плита имеет влагу, которую она будет удерживать в течение длительного времени. Если в бетоне скопилась избыточная влага, она в конечном итоге проявится некрасивым и, возможно, опасным образом.

Краткое описание
Низкое соотношение воды и цемента, использование насосов для обезвоживания, отсутствие использования замедлителя пара и отсутствие возможности адекватного высыхания и отверждения бетона — все это способы предотвратить проблемы с влажностью бетонных полов.

Как определить, что мой пол слишком влажный

На полу уже могут проявляться некоторые внешние признаки содержания избыточной влаги. Пол с белым или сероватым порошкообразным пятном (также называемым «высолами»), вероятно, имеет избыток влаги. Из-за того, что влага движется вверх по плите и затем испаряется с поверхности. Беловатое пятно — это соль, оставшаяся после испарения воды. Или вы можете увидеть, что пол, установленный на бетонной плите, вздувается или отслаивается.Если поверх плиты был установлен деревянный настил, древесина может потрескаться или покоробиться. Эти типы поломок полов происходят из-за избыточной влаги, удерживаемой между полом и бетоном.

Никто не хочет ждать, пока уродливые признаки чрезмерной влажности не станут заметными. Перед этим вы должны знать, не задерживает ли ваш пол слишком много влаги.

Тест с хлоридом кальция — это более старый метод измерения уровня влажности бетонных полов.Его также называют тестом на выделение паров влаги (MVER). Он стандартизирован как ASTM F1869 (Стандартный метод испытаний для измерения скорости выделения паров влаги из бетонного основания с использованием безводного хлорида кальция).

Тест MVER использует разницу в весе за 72-часовой период соли хлорида кальция, помещенной на поверхность плиты. Хлорид кальция, находящийся под закрытой посудой, поглощает влагу, испаряющуюся с плиты. Вы рассчитываете скорость испарения на основе разницы в весе.

К сожалению, окружающие условия часто искажают результаты теста MVER. F1869 не позволяет использовать его даже на легком бетоне. Большую озабоченность вызывает то, что измеряет тест MVER. Он измеряет влажность только на поверхности бетонной плиты. В долгосрочной перспективе важна не проверка влажности. Вам необходимо знать влажность бетона.

Испытания относительной влажности только на месте на предмет влажности ниже поверхности плиты. Датчики, вставленные в плиту, измеряют относительную влажность в бетоне.

И это не случайные глубины. ASTM F2170 (Стандартный метод испытаний для определения относительной влажности в бетонных плитах перекрытия с использованием датчиков на месте) определяет глубину, основанную на том, заливается ли бетон по классу и используются ли замедлители образования пара.

Тщательные научные испытания, проведенные в университетах и ​​лабораториях, определили и подтвердили правильные глубины. На нужной глубине датчик относительной влажности точно отражает состояние влажности плиты после укладки пола.

Rapid RH L6 возвращает надежные с научной точки зрения показания, необходимые для успешного завершения проекта напольного покрытия. Показания, которые не может предоставить тест MVER. Более того, тест на относительную влажность можно выполнить за 24 часа. Это одна треть времени ожидания, необходимого для проведения теста MVER.

Сводка
Избыточная влажность возникает по нескольким причинам, в том числе по нескольким причинам: деревянный пол коробится или трескается, вы видите высолы или белые остатки на бетонном полу, или пол над бетоном пузырится или отслаивается далеко.

Управление влажностью требует точных показаний влажности

Точное измерение влажности бетона достигается только при испытании относительной влажности. В отличие от тестов на поверхности, таких как тесты хлорида кальция, тестирование относительной влажности определяет точное состояние влажности внутри плиты путем размещения зондов на стратегической и проверенной глубине. В процессе сушки влага часто поднимается через плиту снизу вверх. Только тестирование, проведенное на правильной глубине, может позволить вам определить, будет ли окончательная влажность плиты совместима с полом и продуктами, использованными для его укладки.

Wagner Meters помогает профессионалам в области напольных покрытий более 50 лет. За эти десятилетия мы разработали одни из самых точных, инновационных и простых датчиков измерения относительной влажности на рынке сегодня. Rapid RH L6 — новейшая итерация, использующая преимущества технологий 21-го века для упрощения отчетности.

Все наши датчики относительной влажности Rapid и испытательные комплекты основаны на десятилетиях научных исследований и технологических достижений , чтобы помочь каждому строителю и специалисту по напольным покрытиям точно определить правильный уровень относительной влажности бетона для выбранных в проекте напольных материалов.Наша инновационная конструкция Total Reader® и смарт-сенсор, откалиброванный на заводе-изготовителе, обеспечивает быстрые и надежные результаты. Линия продуктов Rapid RH доступна по цене и соответствует требованиям ASTM F2170 для удобства записи и отчетности.

Мы также понимаем, что иногда график строительного проекта подразумевает альтернативный выбор клеев или даже напольных покрытий. Датчики Rapid RH помогают принимать обоснованные решения в режиме реального времени. Наряду с точным и действенным тестированием мы также составили единый список производителей, которые предоставляют спецификации допусков относительной влажности для своих напольных покрытий на сайте www.rhspec.com.

Самый верный способ защитить напольную систему — обеспечить безопасность всех компонентов от проникновения избыточной влаги из любого источника. Семейство Rapid RH помогает предотвратить попадание на бетонную плиту связанного с влагой клея для пола или разрушения раствора. Не позволяйте проблемам с влажностью мешать вам и успешной укладке напольного покрытия.

Джейсон обладает более чем 20-летним опытом работы в сфере продаж и управления продажами в различных отраслях промышленности и успешно выпустил на рынок ряд продуктов, включая оригинальные испытания на влажность бетона Rapid RH®.В настоящее время он работает с Wagner Meters в качестве менеджера по продажам продукции Rapid RH®.

Установите пользовательское содержимое вкладки HTML для автора на странице своего профиля

Последнее обновление: 23 июня 2021 г.

Укладка полированного бетонного пола на существующей плите

Если вы обнаружили существующую поверхность бетонной плиты во время ремонта или восстановления дома или офисное помещение, вы можете рассмотреть возможность заливки свежей бетонной плиты прямо поверх нее. В конце концов, удаление существующей плиты может быть трудоемким и сложным процессом, поэтому простое прикрытие может быть более простым вариантом.

Существует ряд факторов, которые необходимо учитывать, если вы решите пойти по этому пути, поэтому важно убедиться, что вы тщательно спланировали свой проект, прежде чем приступить к работе, чтобы избежать каких-либо осложнений.

Вот все, что вам нужно знать об укладке полированного бетонного пола поверх существующей бетонной плиты.

Прочность вашего полированного бетонного пола зависит от прочности поверхности под ним

Ключевым моментом, который следует учитывать при заливке новой бетонной плиты поверх существующей, является то, что качество новой плиты будет таким же хорошим, как и качество плиты под ней.Если качество плиты под ней низкое, качество вашей новой поверхности тоже будет плохим.

Ваши полированные бетонные полы не могут прослужить так долго

Полированный бетонный пол при правильной заливке и полировке может прослужить десятилетия (если не сотни лет). Бетон — чрезвычайно долговечный и прочный материал. Однако качество, прочность и срок службы вашей новой плиты будут поставлены под угрозу, если существующая плита будет повреждена или не будет отлита должным образом. Если фундамент, на котором он стоит, не является конструктивно прочным, новый бетон может просесть, образовать трещины или выбоины.

Укладка новой плиты поверх существующей плиты повлияет на высоту и глубину ваших полированных бетонных полов

Заливка нового слоя бетона поверх существующей плиты поднимет уровень поверхности на несколько дюймов. Это может быть проблемой, если поднятый уровень означает, что вы больше не можете открывать двери или полы больше не выровнены со ступенями и другими конструкциями. Это несовпадение может также создать опасность споткнуться, когда пол будет закончен.

Новая плита также значительно увеличит вес поверхности, поэтому важно учитывать это на этапе планирования.

При приклеивании новых бетонных полов к существующей плите могут возникнуть сложности.

При укладке нового бетона поверх существующей плиты важно разделить два слоя. Это связано с тем, что если новый слой налить непосредственно на существующую плиту, две плиты будут скреплены друг с другом. Если плиты склеиваются, любые трещины или повреждения на старой поверхности распространятся на новую.

Бетонные плиты также будут сжиматься и расширяться при колебаниях температуры.Если одна плита начинает расширяться, это может вызвать повреждение другой плиты. Благодаря тому, что ваши плиты не склеены, каждая плита может независимо сжиматься и расширяться.

Для этого между двумя плитами следует положить слой песка или пластика. Также может потребоваться установка стальных арматурных стержней, чтобы контролировать усадку и снизить риск образования трещин.

Ваш полированный бетонный пол может потребовать дополнительного ухода

Одним из преимуществ полированного бетона является то, что это материал, не требующий особого ухода.Он просто требует регулярной чистки, чтобы поддерживать его в отличном состоянии, и при правильной установке прослужит долгие годы.

Однако новая плита, залитая поверх существующей плиты, более уязвима к трещинам и другим повреждениям, таким как повреждение водой или морозное пучение (когда низкие температуры вызывают замерзание воды под поверхностью, расширение и выталкивание бетона вверх — о чем следует подумать. если вы живете в более холодном климате).

Если трещины все же появляются, важно как можно скорее залатать их, чтобы не допустить их распространения.Эти пятна следует закрыть проникающим герметиком, чтобы предотвратить повреждение водой. Если начинают появляться длинные и глубокие трещины, это может быть признаком структурной проблемы с поверхностью под вашей плитой.

Если существующая плита не подготовлена ​​должным образом, могут возникнуть осложнения.

Следует учитывать, что бетонные плиты при заливке никогда не бывают полностью плоскими. Установка чего-либо на бетонную плиту, если она не плоская и не чистая, представляет собой риск.

Поскольку качественное основание имеет решающее значение при установке другой поверхности поверх, рекомендуется подготовить нижележащую бетонную плиту в качестве первого шага.

Policrete может подготовить бетонную плиту, проведя легкую шлифовку поверхности, чтобы выровнять поверхность и удалить любую грязь, пыль и мусор, которые могут повлиять на качество поверхности, нанесенной над ней.

Это также хороший ход, если существующая плита была повреждена водой или дождем, или если она была плохо залита.

Альтернативное решение: полировка существующей плиты для получения красивого полированного бетонного пола

Хотя заливка бетона поверх существующей плиты возможна, существует ряд проблем, если вы решите пойти по этому пути.

Альтернативное решение — отполировать существующую плиту. Вам будет приятно узнать, что любую бетонную поверхность можно отшлифовать и отполировать. Это может быть менее рискованный вариант заливки новой плиты поверх существующей.

Внешний вид готового пола по-прежнему будет зависеть от состояния плиты, но можно добиться естественного вида бетона. В качестве альтернативы вы можете нанести слой цветного бетона или заполнителя бетона поверх существующей плиты для другого вида.

При заливке новой бетонной плиты рядом со старой плитой обе поверхности можно покрасить для достижения аналогичного вида; однако эти плиты будут поглощать краситель с разной скоростью, поэтому цвет может не совпадать с точностью.

Policrete использует специальное оборудование и методы для удаления нежелательных поверхностей, таких как плитка, ковры и клей, чтобы открыть бетонную плиту внизу. Если плита подходит, ее можно отполировать, чтобы получить красивый пол.

Как уложить полированный бетонный пол на существующую плиту

Хотя заливка полированного бетона поверх существующей плиты возможна, возникает ряд проблем.

Вот почему так важно работать с опытным монтажником полированного бетона. Вы можете обсудить конкретные требования вашего проекта на этапе планирования, чтобы не столкнуться с какими-либо проблемами во время установки.

Независимо от того, решите ли вы разорвать старую существующую плиту, уложить новую плиту поверх или отшлифовать и отполировать то, что там есть, важно тесно сотрудничать с опытным установщиком бетона, чтобы убедиться, что вы довольны качеством и внешним видом вашей готовые полы.

Свяжитесь с одним из специалистов Policrete по бетону, чтобы получить совет и рекомендации по вашему следующему проекту. Мы можем помочь вам получить высококачественные, долговечные полы с безопасной укладкой.

Вы архитектор или строитель и думаете о полированных бетонных полах для следующего строительства? Свяжитесь с одним из наших специалистов.

Источник изображения / источник изображения / источник изображения / источник изображения / источник изображения

Как правильно выложить террасу

Положите патио прямо сейчас, и вы будете наслаждаться его преимуществами каждый раз, когда выходите в сад.

Это не сложная работа, поэтому отложите выходные, и вскоре вы будете развлекать друзей или наслаждаться заслуженным отдыхом в своем новом патио в окружении горшков и растений.

Нужно вдохновение? Ознакомьтесь с нашими статьями о контейнерном садоводстве, чтобы найти идеи.

Следуйте нашим простым шагам по устройству патио с садом, описанным ниже.

Вам понадобится

• Хардкор
• Строительный песок
• Цемент
• Бетономешалка, опция
• Лопата
• Грабли
• Тачка
• Колышки деревянные
• Молот
• Уровень духа
• Доска деревянная
• Плита Wacker
• Резиновый молоток
• Долото буровое
• Кельма указательная

Шаг 1

Положите хардкор

Прокладка хардкор

Освободите место, которое вы выбрали для своего патио, на глубину 15 см, чтобы оставить место для твердого материала, раствора и тротуарной плитки.Положите твердый слой толщиной 5–8 см, используя грабли, чтобы распределить его и выровнять неровности.

Шаг 2

Компактный хардкор

Уплотнение жесткого диска

Используйте пластину Wacker для уплотнения и выравнивания твердого ядра. Это не важно, но остановит движение щебня, пока вы кладете плиты, делая основание прочным.

Шаг 3

Уровень патио

Выравнивание патио

Забейте в землю деревянные колышки — они должны быть на одинаковой высоте, чтобы отмечать ровную поверхность патио. Убедитесь, что они находятся на одном уровне с существующими покрытиями дорожного покрытия и люков.Разместите несколько штук над патио для работы, используя спиртовой уровень, чтобы убедиться, что они ровные.

Шаг 4

Уложить террасу плитами

Устройство террасных плит

Для произвольного дизайна поместите несколько плит на землю, чтобы помочь вам решить, какие формы хорошо сочетаются друг с другом.В качестве альтернативы вырежьте листы бумаги, чтобы представить уменьшенные плиты и разработать дизайн на своем масштабном плане.

Шаг 5

Укладка террасной плиты

Укладка террасных плит

Приготовьте строительный раствор — пять частей строительного песка на одну часть цемента.Если вы кладете небольшой внутренний дворик, делайте это на тачке, для больших площадей стоит нанять электрическую бетономешалку. Положите плиты на слой раствора глубиной 5-8 см, сильно постукивая резиновым молотком или надавливая руками.

ШАГ 6

Выровняйте плиты

Выравнивание перекрытий

Между каждой плитой необходимо оставить зазор шириной 1 см, который позже вы заполните раствором.По мере продвижения используйте спиртовой уровень или деревянную доску, чтобы плиты были на одном уровне с колышками, которые вы ранее врезались в землю.

Шаг 7.

Край патио

Окантовка террасы

Окантовать внутренний дворик павильонами, уложенными на слой строительного раствора толщиной 5-8 см, плотно приставив их друг к другу.Для аккуратной подгонки используйте молоток и буровое долото, чтобы сломать павиоры там, где это необходимо.

Шаг 8

Помойте террасную плиту

Мойка террасных плит

Вымойте плиты, когда закончите, и убедитесь, что вы удалили все брызги раствора до того, как он затвердеет и не испачкает тротуар.

Шаг 9

Заполнить щели во дворе

Заполнение щелей во дворе

Заполните зазоры между тротуарной плиткой, используя шпатель и тот же раствор, что и раньше. Старайтесь не допускать попадания раствора на поверхность плиты, так как он может оставить пятна, если ему дадут застыть.

Патио под уклоном

Если внутренний дворик находится рядом с домом, при укладке плит предусмотрите небольшой уклон от дома, чтобы дождевая вода просто стекала в место, где она могла бы впитаться.

Укладка инженерной древесины твердых пород на бетон

Нет лучшего способа преобразить холодное и неприветливое пространство, чем укладывая уютный и теплый паркетный пол.Чтобы освежить комнату с бетонным полом, мы особенно рекомендуем паркет из инженерной древесины. Это высококачественное решение для полов с высокими эксплуатационными характеристиками обеспечивает улучшенную стабильность по сравнению со стандартными полами из массивной древесины, что делает его отличным выбором для подвала и других помещений, где обычно есть бетонные полы или среда с высокой влажностью. Независимо от того, укладываете ли вы пол самостоятельно или за вас возьмет на себя профессионал по укладке полов, это пошаговое руководство даст вам хорошее представление о том, чего ожидать на протяжении всего процесса.

Инженерная древесина твердых пород может укладываться на бетон методом приклеивания. Мы рекомендуем использовать акриловый или уретановый клей для дерева, например, Bostik Pro-Cure или East Bay Clipper. Перед укладкой любого напольного покрытия необходимо следовать инструкциям производителя напольного покрытия. Эти инструкции предоставляются для каждого продукта, представленного на Twenty & Oak. Укладка древесины твердых пород и использование клея может быть особенно сложной задачей. Мы рекомендуем обратиться к продавцу профессиональных напольных покрытий, чтобы позаботиться об их укладке за вас.

Большинство производителей рекомендуют аналогичный процесс с небольшими вариациями здесь и там. Как правило, все они придерживаются рекомендаций Национальной ассоциации деревянных полов, и процесс выглядит примерно так:

1. Проверка влажности бетона

Инженерная древесина твердых пород толерантна к некоторой влажности, но не является водонепроницаемой, поэтому это не лучший вариант для особо влажных помещений. Чтобы убедиться, что клей работает должным образом и не выделяется слишком много паров влаги, установщик должен проверить уровень влажности бетона.Помните, что бетон водопроницаем, поэтому влага из грунта может просочиться в сторону пола и вызвать серьезные проблемы в будущем, если он будет слишком влажным. Укладывайте полы на бетон только при показаниях влажности, соответствующих инструкциям на выбранный клей. Ваш установщик может порекомендовать использовать систему снижения влажности, чтобы подготовить плиту к укладке пола.

2. Подготовьте пол и дайте доскам акклиматизироваться

Затем вашему установщику нужно будет подготовить материалы. Бетонную плиту следует подготовить к установке, отрегулировав ее по уровню, тщательно протерев и вытирая шваброй, чтобы дать ей полностью высохнуть в течение ночи.В то же время деревянные доски из искусственной древесины должны акклиматизироваться к окружающей среде в течение двух или трех дней. Это поможет древесине приспособиться к окружающей среде, в которой она будет жить постоянно, и не будет расширяться или сжиматься после установки, что может вызвать сложные и дорогостоящие проблемы.

3. Нанесите клей зубчатым шпателем

Используя зубчатый шпатель, установщик нанесет клей ровным слоем на небольшой участок пола, начиная с длинной стены.Работы должны выполняться достаточно быстро, чтобы настилать доски пола, не давая части клея высохнуть (это помогает записать время высыхания клея и соответствующим образом спланировать участки). Доски будут подготовлены путем нанесения столярного клея со стороны гребня и паза каждой доски.

4. Укладка полов

Затем инженерные доски из твердой древесины укладываются в клей, фиксируя их вместе с помощью подготовленных шипов-пазов.Детали должны идеально подходить друг к другу, без зазоров, неровностей или выступов от одной секции к другой. Клей наносится быстро, и доски укладываются до тех пор, пока пол не будет покрыт. Будет применено давление, перемещающееся по каждой доске, чтобы гарантировать, что клей должным образом прилипает к бетону.

5. Давление на пол

Для обеспечения надлежащего приклеивания большинство производителей рекомендуют пройти по полу с помощью 100-фунтового валика вскоре после укладки, чтобы убедиться, что клей правильно переносится с доски на бетонный пол.

6. Подождите и завершите (при необходимости)

Перед дальнейшими действиями пол должен высохнуть не менее 24 часов, и никто не должен ходить по нему в течение двух дней. Twenty and Oak предлагает предварительно обработанную древесину твердых пород, поэтому нет необходимости в грязном процессе окрашивания и отделки.

Palmetto Road, Коллекция Ривер Ридж, Сатилла

Проконсультируйтесь с производителем или проконсультируйтесь со специалистом

Это очень общее краткое руководство по укладке твердой древесины на бетон, и оно никоим образом не предназначено для использования в качестве подробного, пошагового или исчерпывающего руководства.Чтобы убедиться, что пол уложен правильно, обязательно проконсультируйтесь с производителем или специалистом по напольным покрытиям перед началом работы. Помните, что никто не знает о напольных покрытиях больше, чем профессиональные установщики, поэтому не бойтесь полагаться на местных профессионалов, если вы в чем-то не уверены!

Если все сделано правильно и в соответствии с инструкциями производителя, вы можете рассчитывать на новые потрясающие полы в любых условиях, даже в темном и холодном подвале!

Twenty & Oak Experts

Twenty & Oak Experts — это команда профессионалов в области напольных покрытий с более чем 150-летним опытом работы в этой отрасли.Они имеют практический опыт работы со всеми типами напольных покрытий и делятся ноу-хау внутри отрасли с домовладельцами на Юго-Востоке.

.
