Содержание

какие бывают и как установить

Фурнитура – важный элемент любой мебели. Она определяет качество и срок ее службы, особенно если говорить о шкафах. От того, насколько качественная она используется, зависит его способность выполнять ряд действий: открываться, закрываться и прочее.

Петли для дверей: какие бывают?

Самым важным элементом фурнитуры для шкафа являются петли. Они не только помогают присоединить фасад к корпусу, но и отвечают за открытие дверей. Причем последняя процедура может выполняться под разными углами, что очень удобно в процессе эксплуатации данного вида мебели.

Выбор петель, которые используются при сборке мебели, достаточно большой. Они отличаются как своими конструктивными особенностями, так и другими показателями. Это значительно усложняет процесс их выбора. Чтобы сделать его правильно, необходимо знать, какие бывают виды мебельных петель, их предназначение, и как закрепить данные элементы на двери шкафа. Данная информация поможет выполнить всю работу своими руками и обеспечить длительную службу изделию.

После того, как собран каркас двери, необходимо повесить двери. Чтобы это сделать, не обойтись без специального механизма, который обеспечит им открытие и закрытие. В качестве него выступают петли. При установке дверей шкафа в основном применяют шарнирные или четырехшарнирные крепежи. Они отличаются своим внешним видом и функциональными способностями. Так, первые представлены в виде двух частей, которые соединены с помощью оси.

Данный вид петель известен давно. Он применяется при сборке мебели уже более двадцати лет. Он прост в установке и удобен в использовании. Со временем данный вид петель усовершенствовали. Таким образом, они стали универсальными, могут использоваться при сборке разных видов шкафов и получили они название – четырехшарнирные.

Но для стеклянных и зеркальных дверок такие петли не подойдут. При их сборке необходима фурнитура, оборудованная декоративной накладкой и специальным кольцом, которое способствует уплотнению конструкции. Устанавливаются такие петли непосредственно на стеклянную поверхность.

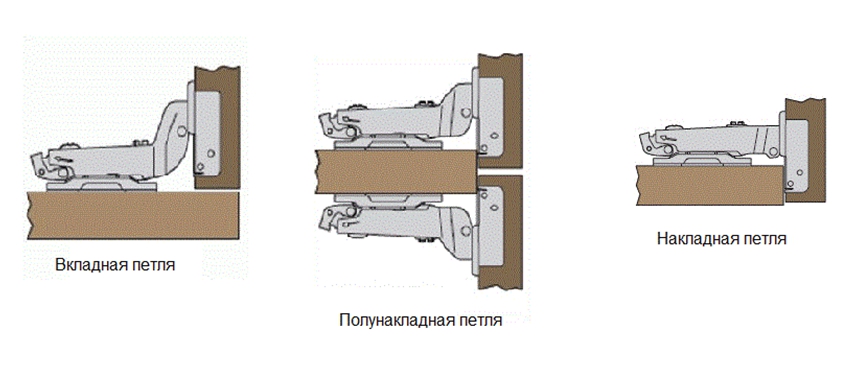

Петли для дверей: способ наложения и область применения

Кроме конструктивных особенностей, петли могут по-разному устанавливаться. Так, отличают накладную и полунакладную фурнитуру, которая в основном используется при сборке мебели с наружными дверьми. Еще один вариант петель – это вкладные. Они хорошо подходят для перегородок, расположенных внутри изделия. Если же шкаф угловой, то при его сборке необходимы угловые крепежи. При этом они бывают разной конфигурации.

Как известно, петли дверей обеспечивают их способность открываться и закрываться. В основном достаточно 90 градусов. Но в некоторых случаях его необходимо увеличить. Традиционные петли не позволят это сделать. Поэтому для открытия двери мебели до 180 градусов необходимо устанавливать специальную фурнитуру. Петли, обеспечивающие данную способность дверям мебели, называются инверсные.

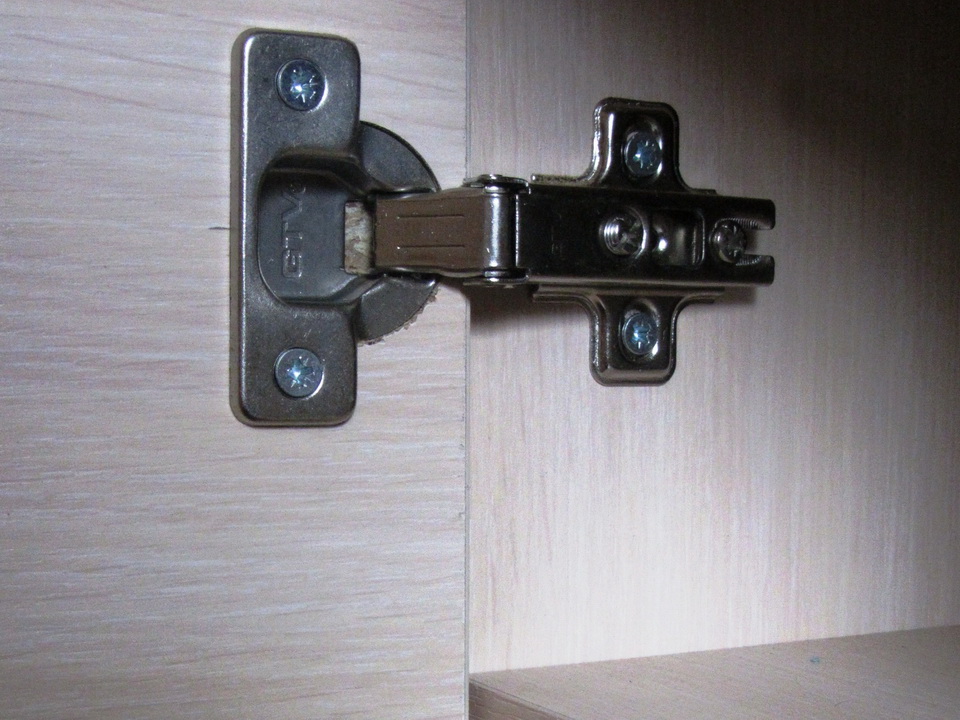

Как установить петлю на дверь шкафа?

Установка петель на двери шкафа – несложная процедура. Если вы проводите сборку мебели своими руками, то и данная процедура вам будет под силу. Главное, знать ее особенности и правильно подготовиться. Вся остальная работа будет выполнена быстро и легко.

Прежде чем приступить к установке петель, необходимо подготовить инструменты, без которых не решить данную задачу. Их перечень небольшой и есть практически в каждом доме. Поэтому затрат на их приобретение не потребуется. Так, необходимы такие инструменты, как карандаш, уровень, шуруповерт или отвертка, саморезы, рулетка, дрель. Ну, и, конечно, сам крепежный элемент.

Установка петель на двери шкафа: этапы работ

После того, как подготовлены необходимые инструменты, можно переходить к основным работам. Первый этап заключается в проведении разметки. Она проводится при учете интервала, который равен 80-130 мм, между отверстиями. Необходимо отметить их центр на фасаде изделия. Что касается количества петель, то этот показатель завит от того, какая высота самих дверей. Так, может применяться как две, так и более петель.

Важным моментом в проведении данных работ является выдержка расстояния до края фасада и полок. В противном случае дверь не закроется и плохо будет это делать. Принято считать правильным расстоянием от края фасада до центра отверстия 20 мм.

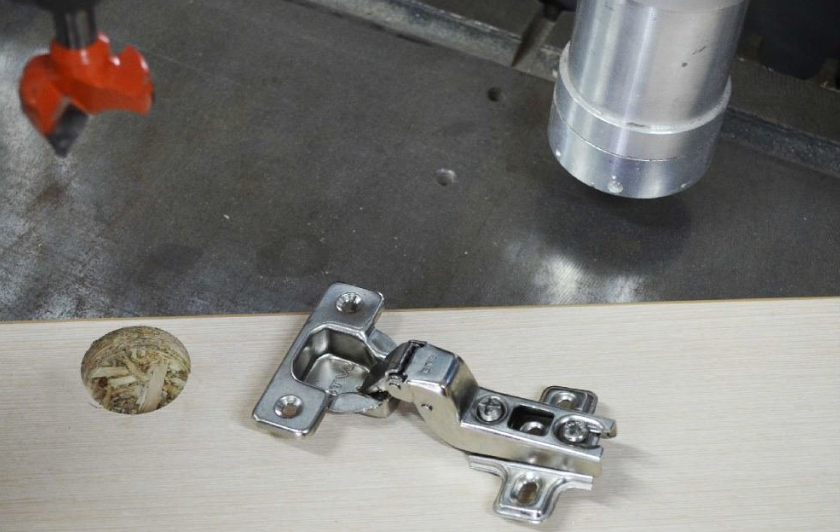

Для того чтобы сделать проем, потребуется сверло 34 мм. Оно позволит просверлить отверстие необходимой глубины. Обычно данный показатель равен 13 мм. Для этого сверло вставляют в дрель. При проведении работ держат инструмент под углом девяносто градусов. Если изменить данное положение, то неизбежно появление щелей, сколов и прочего, что может испортить внешний вид мебели.

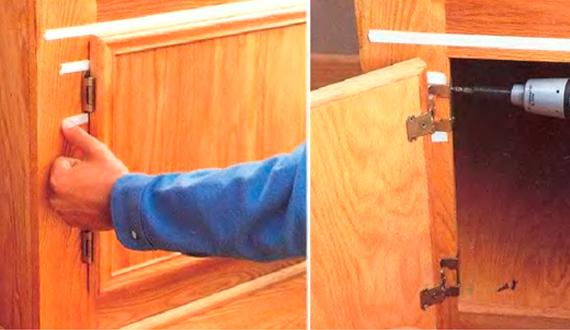

После того, как петли закреплены, можно приступать к установке дверей. Но стоит обратить внимание на то, как расположены крепежные элементы. Они должны быть на одной оси. Это обеспечит ровное размещение дверей и равномерное распределение нагрузки. Если это не соблюсти, то изделие быстро выйдет из строя, и потребуется его ремонт.

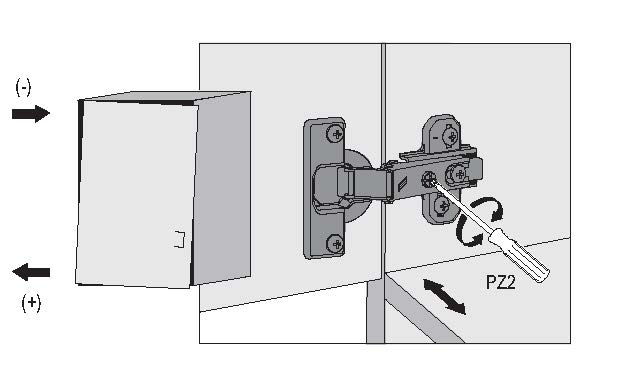

Регулировка петлей

Регулировка петлей – это завершающая процедура в данном процессе. При этом она требует не менее ответственного подхода, так как влияет на качество работы механизма.

Регулировка выполняется разными способами в зависимости от того, как эксплуатируется мебель. Если дверь необходимо прижать к двери или, наоборот, от нее отдалить, крепеж зажимают или ослабляют. Процесс регулировки выполняется по глубине и фиксации фурнитуры. Чтобы выполнить эту работу, можно использовать отвертку. Такой способ регулировки в основном необходим в помещениях с неровными полами. Он обеспечит открытие и закрытие двери мебели.

Как показывает практика, двери на мебели со временем провисают. Исправить ситуацию поможет вертикальная регулировка. Она отвечает за размещение дверей по высоте фасада. Можно скорректировать это, сделать выше или ниже.

В случае появления щелей между дверью и корпусом поможет горизонтальная регулировка. Она устранит их и обеспечит плотное прилегание всех элементов мебели. Применяется в основном для мебели, которая располагается на неровных полах.

Смотрите также:

как установить их на шкаф по разметке? Инструменты для монтажа. Как правильно сделать отверстие своими руками?

Нередко после покупки новой мебели в процессе ее сборки возникает вопрос о том, как навесить петли на дверки шкафов. Задача эта на первый взгляд простая, но от того, как ее выполнить, зависит, насколько комфортно будет пользоваться мебелью. Кроме удобства, от правильного размещения петель зависит и то, как будет выглядеть мебельный фасад – насколько ровно друг с другом будут совмещаться дверцы шкафа. Чтобы не ошибиться при установке фурнитуры, необходимо знать некоторые тонкости, связанные с монтажом мебельных петель.

Инструменты и материалы

Невозможно собрать шкаф без установки на его дверцах различного типа петель. Чаще всего при сборке происходит установка мебельной петли накладного типа. Это наиболее простая конструкция фурнитуры, помимо которой бывают еще и полунакладные виды, угловые и внутренние петли, варианты с доводчиком, а также пружинные механизмы.

Наиболее распространена четырехшарнирная накладная петля, размер ее бывает различным, но обычно для мебели используют фурнитуру с диаметром чашки, равным 35 мм.

Петля состоит из 3-х частей: чашки, планки для монтажа и плечевого рычага. Чашка петли закрепляется в специальном углублении, выполненном с изнаночной стороны дверцы, тогда как планка для монтажа крепится к самой конструкции шкафа. Плечевой рычаг является соединительным элементом, который совмещает чашку и монтажную планку.

Чтобы собрать шкаф, и установить мебельные петли, понадобится запастись следующими видами ручных инструментов:

  • крестовидная отвертка или бита для шуруповерта;
  • шуруповерт;
  • комплект мебельных метизов;
  • линейка и карандаш;
  • фреза для работ по дереву диаметром 35 мм;
  • строительный уровень.

Закрепить мебельную петлю потребуется с помощью специальных шурупов, которые необходимо закрутить в намеченные отверстия для установки чашки петли и ее планки. Отрегулировать ее после установки поможет специальный встроенный регулировочный винт. Если посчитать, сколько узлов крепления находится в мебельной петле, то в результате получится не менее 6 крепежных элементов, каждый из которых нужно установить правильно и на своем месте.

Делаем разметку

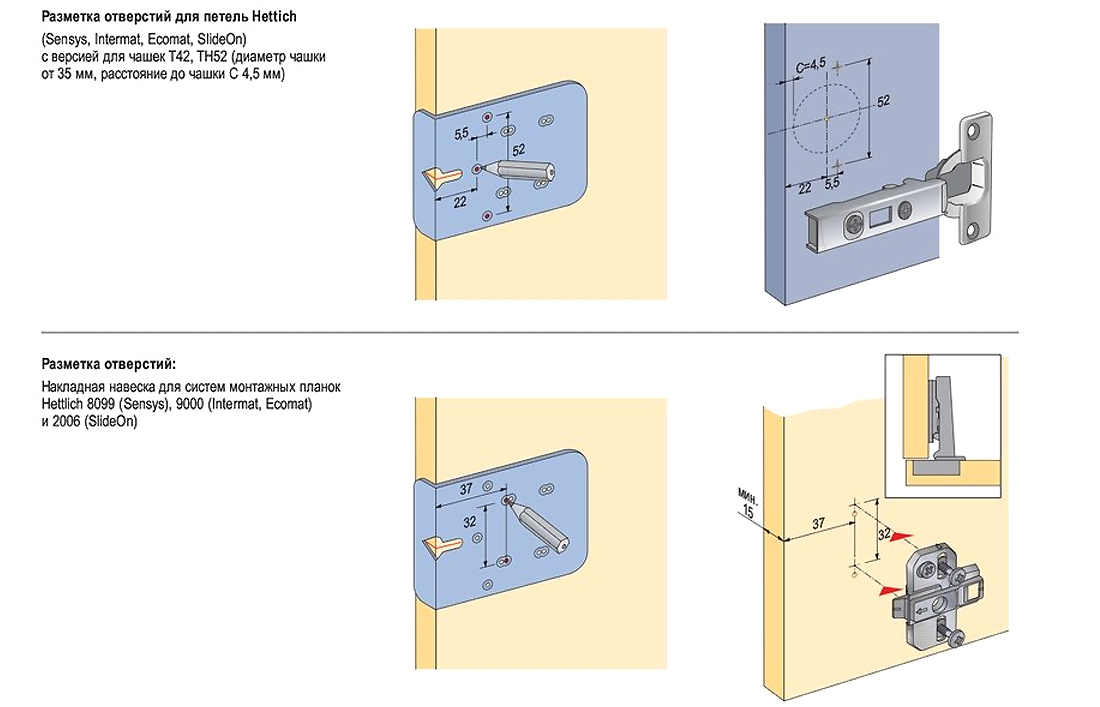

Прежде чем начать монтаж мебельных петель, необходимо выполнить разметку. Этот этап очень важен, так как итог всей работы зависит в том числе и от него. Петля, установленная на распашную дверцу шкафа, не сможет работать корректно, если прикрутить ее с перекосом. В некоторых случаях ошибки установки исправить бывает невозможно.

Для разметки мест крепления петли нужно взять линейку и карандаш.

Порядок выполнения разметки заключается в следующем:

  • прежде всего нужно определить количество необходимых петель – это зависит от веса дверцы, обычно бывает достаточно поставить 2 петли, но если дверка тяжелая, количество креплений может быть 3, 4 или 5;
  • петельный механизм не рекомендуется ставить очень близко к краю дверного фасада, отступ должен составлять не менее 2,2 см;
  • расстояние между петлями должно быть не более 50 см, при монтаже тяжелых дверок этот размер можно сократить;
  • от верхнего края дверного фасада так же, как и от нижнего, необходимо отмерить 12 см;
  • при разметке необходимо принимать во внимание расположение полок – разметку делают так, чтобы петля не была расположена в одной плоскости с полкой, так как это будет мешать плотному закрытию дверцы.

После того как отступы будут вымерены, необходимо приложить петлю к дверце и отметить места для размещения шурупов. По завершении процесса разметки следует еще раз промерить все расстояния – нужно убедиться в том, что они выполнены верно.

Сверлим отверстие

Следующим этапом монтажа мебельных петель является подготовка отверстий для вкручивания шурупов. Отверстия выполняются с помощью электрической дрели и небольшого тонкого сверла по выполненной разметке. Кроме того, для установки чашки петли потребуется использовать специальную фрезу – с ее помощью в полотне дверки необходимо будет сделать круглое отверстие глубиной, равной глубине петельной чашки. Фрезу нужно выбирать, предназначенную для работ по дереву – в противном случае с наружной стороны фасада могут появиться следы деформации, а на внутренней плоскости сколы материала.

Для высверливания отверстия фреза должна быть остро заточена – только в этом случае можно быть уверенным, что она не повредит материал дверцы. Для работы потребуется зафиксировать фрезу в патроне электрической дрели. Инструмент подносят к разметке на дверном полотне, размещают его в строго перпендикулярном положении, затем выполняют процесс сверления на малых скоростных оборотах электроинструмента. Глубину отверстия делают не более 12-13 мм. Необходимо постоянно контролировать процесс работы инструмента, не увеличивая скорость оборотов.

Если не придерживаться этого правила, то на полотне могут образовываться сколы, а фреза может пройти мебельную дверцу насквозь.

Применение фрезы требует определенного опыта, поэтому если вы впервые работаете с таким инструментом, необходимо для начала попробовать свои силы на куске черновой древесины. Только поняв специфику процесса, можно переходить к сверлению мебельного фасада.

Для того чтобы выполнить крепежные отверстия для мебельных шурупов правильно, необходимо следовать рекомендациям специалистов:

  • высверливая отверстия для крепления мебельной петли, необходимо помнить, что любое из них не может превышать по своей глубине размер, равный 13 мм;
  • диаметр отверстий должен соответствовать размеру крепежных элементов петли;
  • работы по сверлению отверстий нужно выполнять аккуратно и только на низких оборотах электродрели, постоянно контролируя процесс;
  • выполнив первое отверстие, нужно приступить ко второму, а затем к последующему – продолжать так до тех пор, пока все они не будут выполнены.

Скорость сверления зависит еще и от плотности материала.

Например, если дверцы мебели сделаны из сосны или березы, то процесс сверловки проходит легко и быстро, тогда как ясень, дуб или орех просверлить довольно сложно из-за высокой плотности их древесины. Во время работы необходимо следить, чтобы дрель все время находилась под прямым углом относительно рабочей поверхности – если вы сверлите плотную древесину, инструмент легко может отклоняться от заданной ему траектории сверления.

Устанавливаем петлю

Когда выполняется сборка мебели, то установить крепежные петли лучше всего предварительно на дверцы, а затем уже переходить к их монтажу на шкаф. Объясняется это тем, что дверка – это наиболее подвижное соединение, и правильно будет, если начать монтажные работы именно с этого элемента. Таким методом вы в значительной мере облегчите себе процесс сборки, если решите прикрутить дверцу к шкафу своими руками. При этом монтировать дверцу нужно таким образом, чтобы в процессе работы она была открыта на 45 градусов.

Прежде всего в круглое отверстие устанавливают петельную чашку, а далее необходимо скорректировать расположение петли по отношению к фасаду. Навесные дверки должны плотно примыкать к фасаду, но если во время установки не выполнить корректировку, то дверца начнет открываться, или ее размещение будет неровным. Следующим этапом, когда чашка будет установлена, потребуется закрепить дверку к шкафу:

  • проводится разметка отверстий для крепления монтажной планки;
  • монтажную планку закрепляют на местах с помощью мебельных шурупов;
  • приложить дверку к плоскости шкафа и соединить петлю;
  • закрепить все шурупы, затянуть их отверткой;
  • отрегулировать дверцу с помощью регулировочного винта и отвертки.

Для удобства выполнения монтажа дверок шкаф лучше всего положить на ровную горизонтальную поверхность.

Такое расположение облегчает примерку и регулировку мебельных креплений.

Регулировка

Процесс регулирования мебельных петель является завершающим этапом. Оно выполняется в нескольких направлениях.

  • Коррекция установки петель относительно глубины – эта регулировка поможет максимально притянуть дверку к корпусу шкафа. С этой целью на петле находят отверстие в виде овала – с помощью подкручиваний нажим дверки на шкаф можно усилить или же, напротив, ослабить.
  • Коррекция петель в вертикальном направлении. С ее помощью можно перемещать дверку относительно каркаса шкафа вверх или вниз, выравнивая их положение относительно друг друга.
  • Коррекция петель в горизонтальном положении. С помощью такой регулировки обеспечивается свободное движение дверцы при открытии или закрытии. Главная цель корректировки состоит в том, чтобы устранить зазоры между дверцей и шкафом, если мебель установлена на неровном полу.

Процедура регулирования мебельных петель на собранном изделии – довольно трудоемкое занятие. Во время его выполнения потребуется несколько раз подкручивать и раскручивать одни и те же шурупы, чтобы получить представление о том, каким образом перемещается дверца относительно плоскости шкафа. Процедуру коррекции необходимо выполнять до тех пор, пока дверные полотна не встанут идеально ровно относительно друг друга и шкафа. Специалисты рекомендуют выполнять этот процесс при помощи крестовой отвертки. Шуруповерт в этом случае применять нецелесообразно, так как во время многократных манипуляций головку винта можно сорвать или стереть. После того как корректировка выполнена, дверцы шкафа будут беспрепятственно открываться и закрываться.

Как установить мебельные петли, смотрите далее.

Установка мебельных петель своими руками

Очень многие в целях экономии, покупая мебель, решают собирать ее самостоятельно, чтобы не оплачивать услуги сборщика, если они идут за отдельную плату. На самом деле, современные предметы интерьера собрать очень просто, ориентируясь на прилагаемую инструкцию и имея хотя бы минимальные навыки работы с инструментом. Однако некоторые нюансы все равно имеются. Например, установка мебельных петель своими руками – это достаточно простая, но требующая внимания и аккуратности задача, ведь именно от правильной установки и будет во многом зависеть то, насколько хорошо будут закрываться дверцы шкафов и тумб.

Установка мебельных петель своими руками

Петли для мебели: особенности и виды

Мебельная петля – это полумеханическая конструкция, которая дает возможность открывать и закрывать часть корпуса мебели (обычно – дверцы), отводя ее на определенный угол. Ее совершенно не видно снаружи, но при этом она способна не просто удерживать в нужном положении и помогать открывать фасад (дверцу), но и не дает ему самовольно открываться. Обычно петли применяются для так называемого навешивания дверей, изготовленных из различных материалов – дерева, стекла, алюминиевого профиля. Также большинство петель способны самостоятельно закрываться. Самый распространенный тип петель – четырехшарнирные. Они отличаются высокой функциональностью и очень надежные, прочные и могут служить на протяжении долгих лет, не ломаясь.

Четырехшарнирная мебельная петля

На заметку! Впервые конструкция, которая может закрываться самостоятельно, появилась лишь в ХХ веке, она была запатентована в Италии.

История мебельных петель

Конструкция мебельной петли представлена следующими элементами.

  1. Базета или основание – тот элемент, который крепится к монтажной планке. На нем имеется специальный винт, который дает возможность регулировать его положение.
  2. Чашка – часть, которая во время монтажа петель устанавливается в специально высверленное в фасаде отверстие. Она имеет округлую форму.
  3. Шарниры – подвижные элементы, оснащенные пружинными механизмами.

Петля мебельная — строение

В каждой петле такого типа имеется пружина, позволяющая механизму конструкции удерживать дверцу шкафа в закрытом состоянии и не дающая ей открываться самовольно. Эти петли можно регулировать сразу в трех плоскостях, что очень удобно и позволяет подогнать их идеально практически в каждом случае. Выполнены они из стали и имеют высокую защиту от возникновения ржавчины.

На заметку! Такие петли в России называют также чашечными или более прозаичным названием – лягушкой.

Что это такое и как устроено

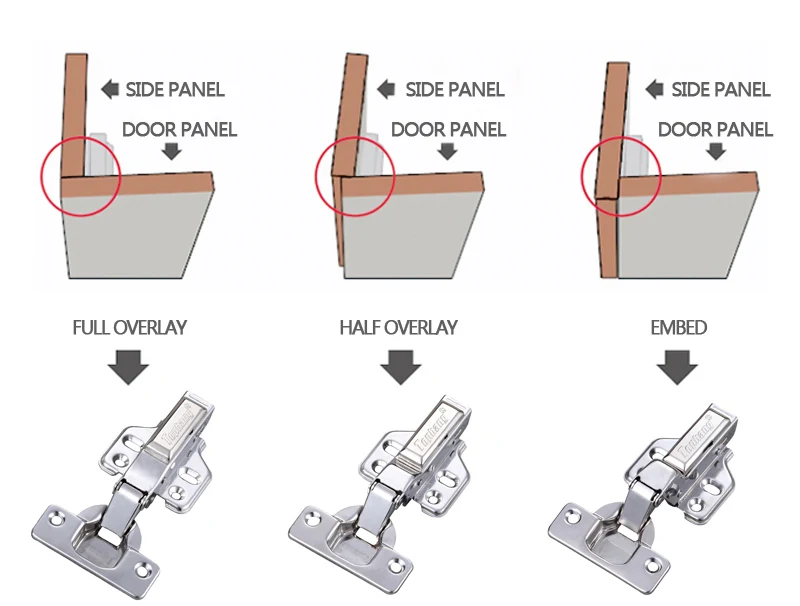

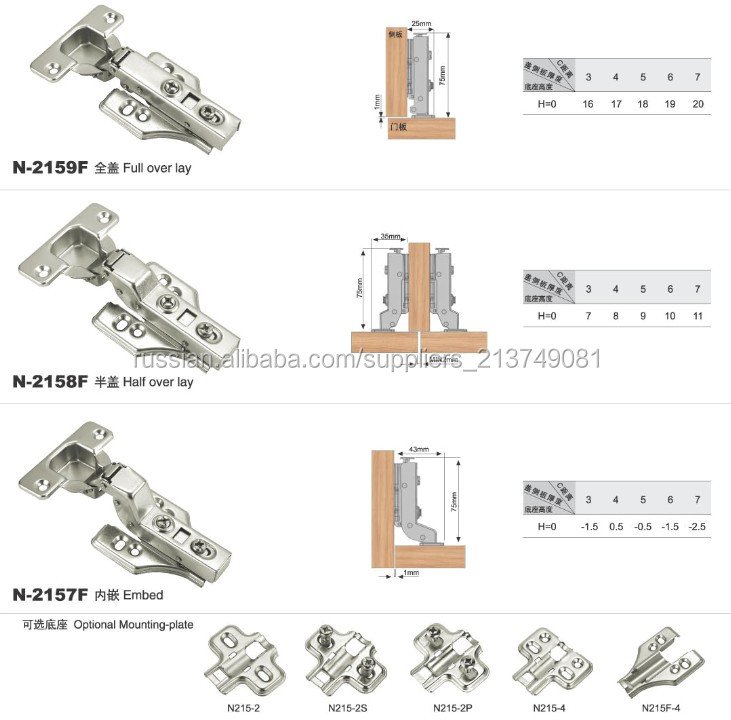

Петли с четырьмя шарнирами могут быть:

  • полунакладными, которые обычно применяются, если на одну сторону нужно прикрепить сразу пару створок, которые будут открываться в разные стороны. То есть фасад закрывает лишь часть торца;
  • накладными, которые подойдут для установки дверцы с любой стороны корпуса;
  • угловыми, которые нужно использовать, если дверца должна крепиться под строго определенным углом (например, 45, 90 и более градусов). Как правило, угол зависит от особенностей конструкции шкафа;
  • инверсными, которые дают возможность распахнуть створку на 180 градусов, то есть при открывании дверцы формируется одна плоскость со стенкой основания;
  • вкладными или внутренними, которые позволяют закрепить дверцу внутри шкафа. Петля напоминает полунакладную, но изогнута сильнее.

Виды мебельных петель

На самом деле, существуют не только четырехшарнирные петли, хоть они и являются самыми распространенными и чаще всего применяются во время сборки мебели для соединения корпуса с дверцами. Также есть и другие разновидности, с которыми мы сейчас познакомимся.

Другие виды петель

Итак, все виды петель можно классифицировать разными способами. Так, выделяют различные типы по конструкции, по назначению, по методу фиксации и наложения. В целом, существует несколько десятков видов мебельных петель, какие-то распространены больше, какие-то меньше, но практически все находят себе применение в различных вариантах мебельных конструкций. Помимо четырехшарнирных, рассмотрим еще несколько вариаций петель, которые могут встретиться мастерам по сборке мебели или же людям, купившим новые предметы интерьера и решившим собрать их самостоятельно.

Карточная петля

Карточные петли считаются самыми старыми. Их прародительница – кованая навесная петля, имеющая длинную накладку. Внешне они напоминают обычную дверную петлю, только размером несколько поменьше. Конструкция представляет собой две металлические планки, соединенные параллельно при помощи тонкого стержня, выполняющего роль шарнира. Сейчас они используются редко, но незаменимы при изготовлении мебели в стиле «ретро».

На заметку! Такие петли бывают разборными и неразборными, с различным количеством шарниров. Также иногда пластины петель могут иметь фигурную форму.

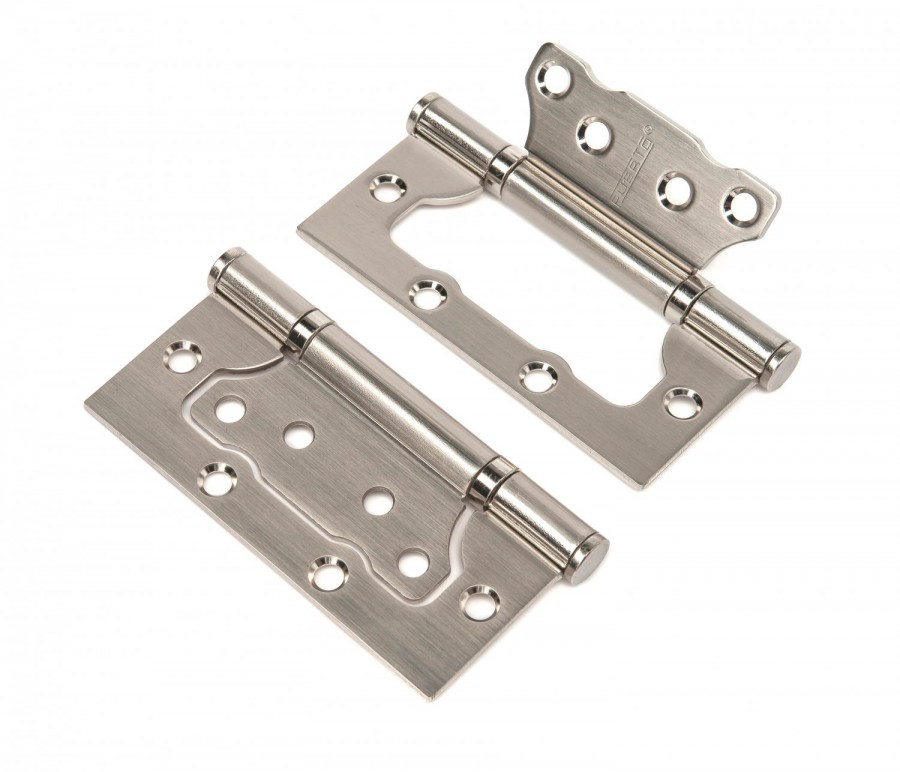

Дверные петли «бабочка»

Петли маятникового типа или барные петли дают возможность открывать дверцу на 180 градусов. Выходит что-то похожее на то, как открываются двери на входе в салун в старых вестернах.

Петля барная

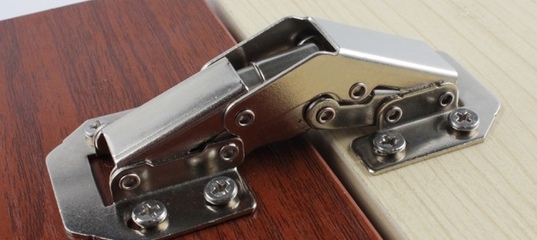

Антресольные конструкции-петли созданы для того, чтобы крепить горизонтально ориентированные дверцы, которые будут открываться вверх. Петли имеют пружинный механизм, а также позволяют фиксировать дверцу в открытом состоянии. Напоминают обычные накладные вариации петель.

Антресольная петля MK01

Ломбертные конструкции применяются для так называемых откидных дверей. Они будут монтироваться с обоих торцов шкафа, не требуют врезки, но может понадобиться небольшая фрезеровка (до 2 мм). Тогда створку можно открывать на 180 градусов. Это идеальный вариант петли для раскладного стола.

Петля для откидных элементов

Секретерные конструкции похожи на описанные выше карточные, имеют осевой шарнир и пластины. Дают возможность открыть фасад вниз и удержать его в горизонтальном положении. Могут сопровождаться специальным кронштейном, который оказывает поддерживающую функцию. Обычно устанавливаются в тех шкафах, где предусмотрен бар.

Петли секретерные

Глухие петли, иначе называемые штольными, применяются для дверей с той стороны шкафа, которая примыкает к стене. Ими можно прикрепить дверцу к фальш-панели.

Штольные петли

Пяточные изделия крайне редко применяются, потому что рассчитаны только на легкие двери. Но зато установить их можно на фасады с любым типом открывания. Монтаж производится в нижней и верхней части створки.

Пяточные петли для мебели

Для стеклянных створок идут особые петли. Они тоже бывают разных типов, но их достоинство в том, что они могут выдерживать значительную нагрузку, притом выглядят очень красиво.

Петля для стекла

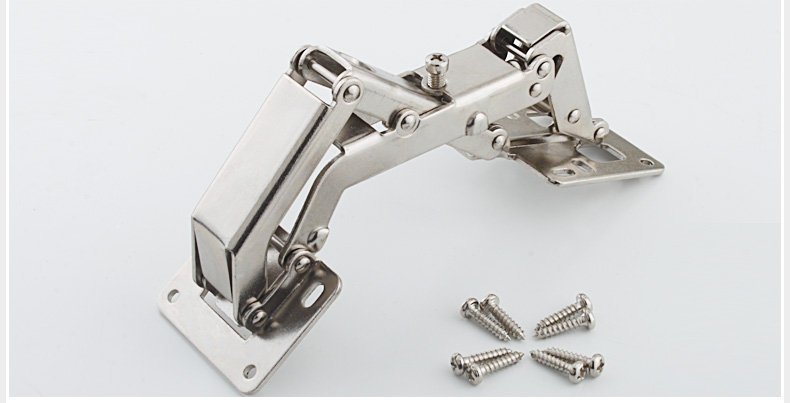

И сравнительно недавно в продаже появились петли с 8-ю шарнирами, восьмишарнирные. Чтобы их установить, не нужно прибегать к фрезеровке или резке. Это усовершенствованная вариация обычной четырехшарнирной петли. Правда, ставить их сложнее, а потому, несмотря на отсутствие необходимости проводить какую-то подготовку, такие петли используются редко.

Петля 8-ми шарнирная

Цены на различный виды петель для мебели

Мебельные петли

Что нужно учесть?

Если вдруг по какой-то причине человеку нужно выбрать и купить петли самостоятельно, то к решению этого вопроса нужно подойти с умом. И приобретать навесы нужно только высокого качества, несмотря на то, что на витрине они все выглядят одинаково. Лучше взять те, что подороже, но от проверенного производителя, чем подозрительно дешевые. Некачественные петли могут:

  • быстро расшататься и требовать постоянной регулировки;
  • начать скрипеть или плохо закрываться;
  • поломаться;
  • начать ржаветь.

Как выбрать петли для мебели

Важно! Стоит отказаться от покупки китайских петель. Эти конструкции очень ненадежны, как правило, разрушаются очень быстро и перестают функционировать. Для их производства применяются некачественные сплавы. Да и бракованные петли Китай поставляет на наши рынки в очень больших количествах.

Установив дешевые петли, сэкономить получится только в крайне редком случае. Обычно такие конструкции требуют ранней замены, а это – дополнительные расходы и трата времени на демонтаж старой и монтаж новой петли. Скупой платит дважды – поговорка, очень актуальная в отношении петель для мебели.

Как выбрать мебельные петли

Как подготовиться к монтажу?

Установка петель – работа простая и не требующая много сил и времени, но при условии, что у человека есть под рукой весь нужный инструмент, а также имеются определенные навыки работы. Для новичков в этом плане задача по установке петли может оказаться очень сложной. Просто так прикрутить ее не получится.

Итак, самый главный инструмент, который понадобится – это сверло Форстнера. Оно имеет специальную рабочую часть с таким же диаметром, как и чаша петли (35 или 26 мм). При помощи этого сверла на четко размеченном месте нужно сделать специальные отверстия. Чаша петли будет вкладываться в него, а крепиться конструкция станет за счет шурупов, вкручиваемых в специальные ушки.

Сверло Форстнера

Цена на сверло Форстнера

Сверло Форстнера

Также для установки петель потребуются:

  • шуруповерт;
  • линейка и угольник;
  • простой карандаш;
  • дрель с различными насадками;
  • уровень;
  • саморезы и шурупы.

Аккумуляторный шуруповерт

Цены на аккумуляторную дрель-шуруповерт

Аккумуляторная дрель-шуруповерт

Важно учесть и материал, на котором будет производиться фиксация петли. Так, волокнистые или рыхлые материалы достаточно мягкие, стеклянные – хрупкие и в то же время прочные и т. д. Для каждого материала используется свой определенный тип креплений, притом в разном количестве.

Порядок работ

Разметка – очень важный этап при установке петель. Она включает в себя нанесение отметок на дверцу, где будет производиться сверление отверстия под чашу петли. Притом важно найти для начала место, где будет располагаться центр отверстия. И здесь важно понимать, что количество петель напрямую зависит от размеров самого фасада и его веса. Но от края дверцы в любом случае нужно отступить около 7-12 см. Расстояние между установленными навесами не должно быть менее 50 см при условии, если их крепится несколько.

Крепление петли

Таблица. Необходимое количество петель.

Параметры Количество петель, шт.
Длина до 1 м, масса – не более 9 кг 2
Длина 1-1,5 м, масса – до 15 кг 3
Длина до 2 м, масса – до 20 кг 4
Длина 2-2,5, масса не более 20 кг 5

После нанесения разметки потребуется сделать отверстия для петель. Они выполняются при помощи специального сверла. Дверцу лучше всего уложить на ровную твердую поверхность, так работать будет проще. Глубина выемки должна составлять примерно 1,2-1,3 см. Если сделать ее глубже, то есть риск повреждения внешней стороны фасада. А сверлить отверстие требуется четко по вертикали.

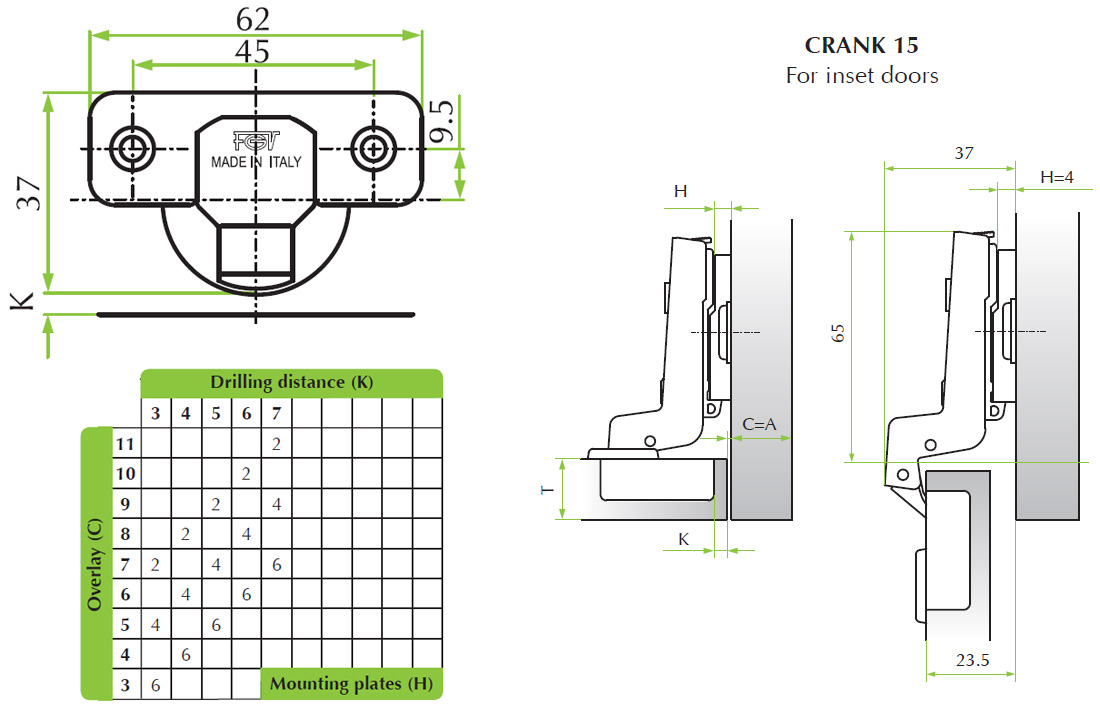

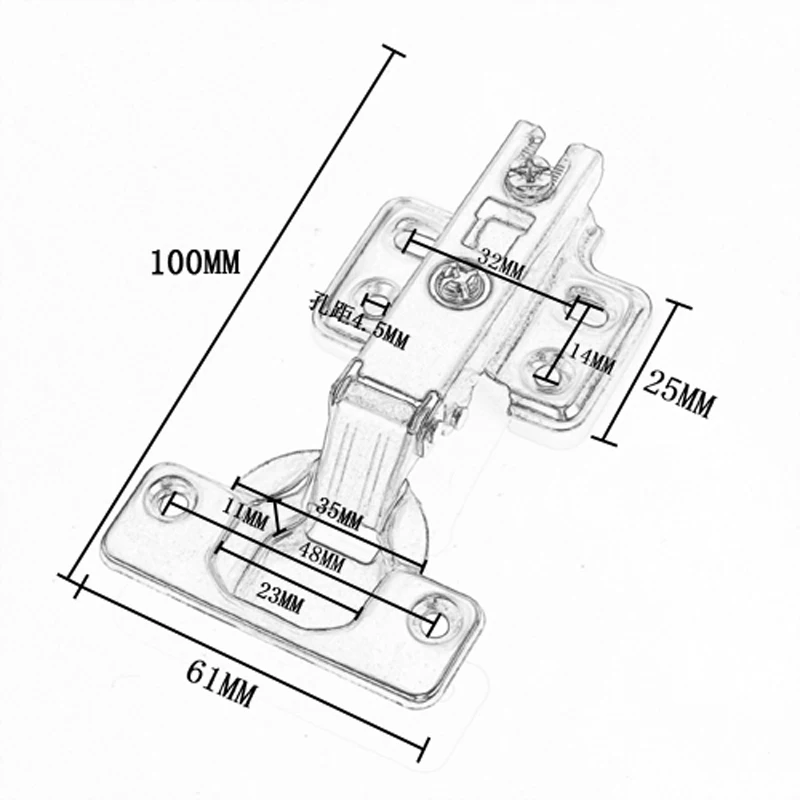

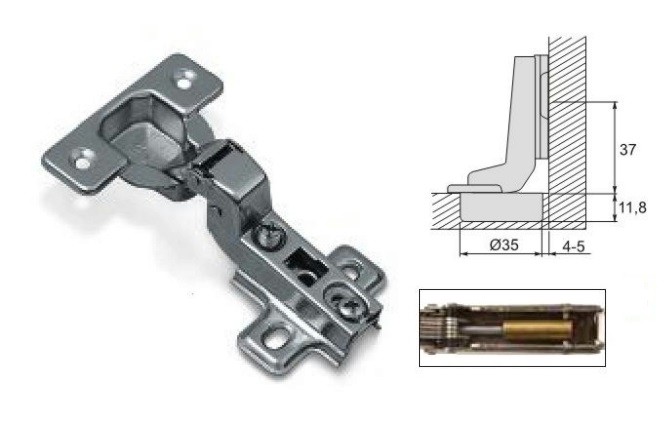

Схема: посадочные размеры петли

Важно! Фреза должна быть острой и желательно новой.

После сверления можно заниматься установкой петель, а также потребуется их отрегулировать.  Только в этом случае дверца будет висеть ровно.

Расчет количества мебельных петель для установки

Подробная инструкция

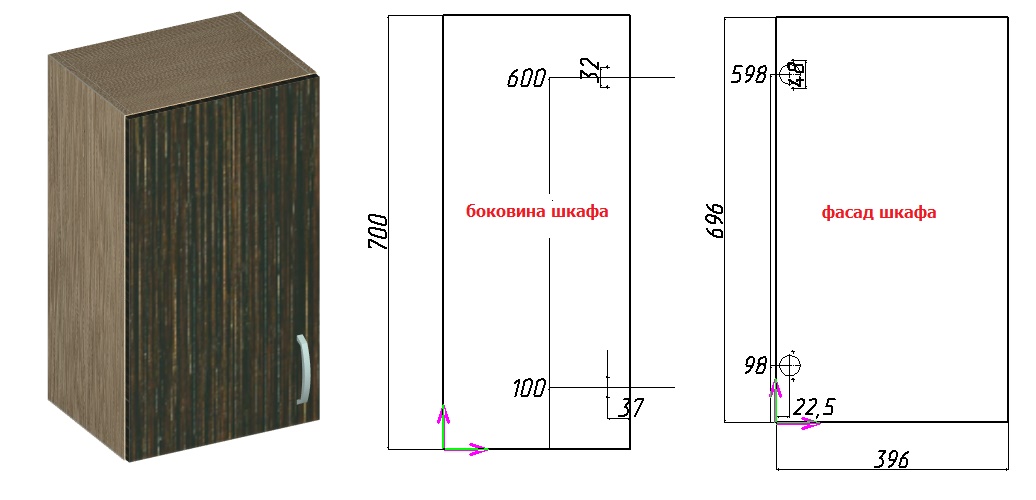

Шаг 1. От верхнего и нижнего краев дверцы нужно отступить примерно 7-12 см. В данном случае в инструкции отступ делается на расстоянии 8 см. Требуется провести две линии строго перпендикулярных краю дверцы.

Делается отступ 8 см

Перпендикулярно краю проводятся линии

Шаг 2. Далее от края двери до центра того места, где будет производиться сверление отверстия, нужно сделать отступ в 22 мм. Это стандартное расстояние. И также нужно провести линии через отмеченную точку, перпендикулярные нарисованным ранее.

Отступ снизу — 2,2 см

Проводятся перпендикулярные линии

Шаг 3. Далее нужно взять специальное сверло стандартного диаметра – 35 мм.

Берется сверло диаметром 35 мм

Шаг 4. Чтобы сверлить было легче, а сверло было четко позиционировано, в местах пересечения линий на разметке нужно сделать маленькие выемки при помощи шила.

Шилом проделываются выемки

Шаг 5. Теперь можно сверлить отверстия. Можно делать это дрелью, а можно использовать специальный фрезер.

Можно приступать к сверлению отверстий

Цены на линейный ряд фрезеров

Фрезер

Результат работы

Шаг 6. Как только были высверлены отверстия, можно примерить чашу петли, а также, выровняв отверстия для саморезов на ушках чаши по линии, начерченной ранее, нанести метки, где будет производиться сверление, но уже тонким сверлом. Притом точки получатся не на самой линии, а чуть в стороне, по линии выравниваются ушки.

Примерка чаши петли

Нанесена разметка для будущих отверстий

Шаг 7. Теперь в намеченных точках при помощи шила нужно сделать выемки для позиционирования сверла.

Делаются выемки для позиционирования сверла

Шаг 8. Далее требуется высверлить отверстия для саморезов размером 4х16 мм.

Сверлятся отверстия

Шаг 9. Необходимо снова приложить навес к дверце, поместив чашу в отверстие, и прикрутить его саморезами к фасаду.

Прикручивание саморезами

Шаг 10. Теперь можно крепить дверцу на стенке шкафа. Делается это так – для начала нужно приложить дверцу к стенке, выбрав то положение, в каком она должна стоять.

Теперь можно крепить дверку

Шаг 11. При нанесении разметки нужно следить, чтобы верхний винт петли, который будет крепиться к стенке, находился в положении, близком к самой дверце.

Нужно внимательно наносить разметку

Шаг 12. Далее важно, проведя простые измерения, отложить от центральной линии, на которой лежала эта часть навеса, по 17 мм.

От центральной линии нужно отложить по 17 мм

Шаг 13. После этого дверку нужно снова приложить и сделать пометки маркером через отверстия в петле, совместив их с линиями, проведенными на расстоянии 17 мм.

Маркером делаются пометки через отверстия в петле

Шаг 14. Теперь дрелью нужно высверлить отверстия для еврошурупов.

Сверлятся отверстия для еврошурупов

Шаг 15. Далее требуется прикрутить часть петли к стенке.

Часть петли прикручивается к стенке

Шаг 16. Затем можно крепить дверцу к стенке. Важно попасть передней частью петли, закрепленной на дверце, на винт, находящийся на той части петли, что зафиксирована на стенке. Также под петлей, что закреплена на дверце, есть винт с «пяткой», которой важно попасть в паз, расположенный с другой стороны части петли, закрепленной на стене.

Этой частью нужно попасть на винт

Дверка крепится к стенке

Важно все делать в соответствии с инструкцией

Еще одно фото процесса

Шаг 17. Чтобы петли не рассоединялись, крайние шурупы нужно немного подтянуть. Пока что до конца заворачивать их не нужно.

Крайние шурупы немного подтягиваются

Шаг 18. Теперь следует отрегулировать дверцу. Для начала стоит отодвинуть ее от стенки шкафчика примерно на 1-2 мм, не нужно ее фиксировать плотно к ней. После того как зазор был соблюден, можно затянуть шурупы.

Регулировка дверки

Шаг 19. Есть еще один винт, который при необходимости поможет двигать дверцу влево или вправо. В данном случае его регулировать не пришлось.

Этот винт в нашем примере не нуждался в регулировке

Видео – Разметка и сверление

Видео – Крепление петель

Важно помнить, что спустя некоторое время петли снова придется регулировать – дверки могут провисать под своей собственной массой. Так что подкручивать шурупы первое время все равно нужно. Иногда следует и смазывать петли – тогда они точно не начнут со временем скрипеть или ржаветь. Если мебель стоит во влажном помещении, то срок эксплуатации навесов сильно сокращается, и это важно учитывать.

Крепление дверей шкафа на петлях. Установка петель на дверцы шкафа своими руками

Для того чтобы правильно установить навешанную дверь, лучше обратиться за помощью к профессионалам
Ремонт квартиры предполагает большое количество тяжелой работы, качественно проделать которую, не ознакомившись со всеми нюансами, просто нереально. Одним из самых сложных этапов в смене интерьера помещения является навеска дверей своими руками. Малейшая неточность в измерении дверного проема, или петель, может привести к тому, что полотно не будет закрываться. Чтобы избежать возможных проблем, советуем вам ознакомиться со всеми нюансами установки дверей.


Подготовительные работы перед тем, как навесить дверь на петли

Прежде чем перейти непосредственно к навешиванию двери на петли, вам необходимо выбрать материал и приобрести все необходимые элементы. Именно от того, насколько точно вы рассчитаете размеры полотна и какие дверные петли выберите, зависит то, насколько легко вам будет установить конструкцию в дверной проем.

Перед тем как приступить к монтажным работам, следует сперва грамотно подойти к выбору самой двери

Первым делом необходимо выбрать правильную дверь. Она может быть выполнена из самых разных материалов. Самым популярным вариантом межкомнатных дверей являются деревянные полотна.

Чтобы полотно хорошо вписалось в дверной проем, перед походом в магазин необходимо определиться с размерами вашей покупки.

Определяем размеры дверного полотна правильно:

  1. Прежде всего, вам необходимо выровнять часть пола, находящуюся в дверном проеме, только в этом случае полотно будет легко открываться и плотно закрываться.
  2. Если вы не хотите долго возиться с подгоном двери, то учтите, что полотно должно быть на 5 см меньше площади чернового дверного проема, и на 0,6 см меньше готовой конструкции. Однако если материала нужного размера не нашлось, вы можете купить полотно чуть большее, чем требуется, а затем его обрезать.
  3. Чтобы подогнать дверь, вам необходимо измерить параметры дверного проема. Зазор между полотном и верхним и боковыми косяками должен составлять 0,2 см, а между полом и полотном – 0,6-1 см.

После того, как вы определились с дверью, необходимо подобрать петли. Они бывают разных видов, поэтому с выбором иногда определиться сложно.

Чтобы вам было проще повесить дверь, нужно придерживаться некоторых рекомендаций. Так на накладные и врезные петли можно навесить межкомнатные двери, а для конструкций закрывающих вход в квартиру подойдут скрытые варианты.

Установка навесов на межкомнатные двери

Самым сложным этапом в навеске дверей является установка петель на полотно. Чтобы проделать эту часть работы быстро и качественно, вам понадобятся кое-какие инструменты и теоретические знания последовательности выполнения.

Для качественной установки петель вам понадобятся саморезы, шуруповерт, стамеска, прочный малярный нож, строительный карандаш и молоток.

Самым популярным вариантом для межкомнатных навесных дверей являются именно врезные петли. Именно поэтому мы расскажем вам, как их установить на дверь.

Для того чтобы самостоятельно установить петли на дверное полотно, необходимо предварительно подготовить инструменты

Установка петель на дверное полотно:

  1. Всего на одно полотно устанавливают две петли. Верхнюю петлю располагают на расстоянии 20 см от верхнего края, а нижнюю – на 30 см от нижнего.
  2. Петли разбираются на две части.
  3. Верхняя часть петли прикладывается на отмеченном уровне и обводится карандашом. По отметкам необходимо провести малярным ножом и с помощью стамески сточить часть древесины, на глубину равную толщине стамески. То же самое нужно сделать внизу двери.
  4. Далее верхние части пластин прикладываются в выточенные выемки. Если их размеры совпадают, то металлические элементы фиксируются саморезами.
  5. Теперь необходимо поставить нижние элементы петель. Для этого дверь прикладывается к дверному проему и ставится в открытом положении. Нижние части петель нужно положить на дверь так, чтобы в них могли войти верхние элементы. На этом уровне делаются отметки.
  6. По обведенному контуру нижних элементов петель вытачивается углубление. Оно, как и в первом случае, должно быть равно глубине пластины.
  7. После того, как углубления выточены, остается утопить в них петли и прикрутить их саморезами.

Эта часть подготовительных работ по навешиванию дверей является самой сложной. Она занимает наибольшее количество времени и требует особой внимательности.

Навеска дверей своими руками

Вешать дверь несложно. Особенно если все подготовительные работы были выполнены качественно. Однако новички могут все испортить еще на этапе прикручивания петель, но с помощью хорошей фантазии вы сможете придумать выход из любой ситуации.

Если вы не совсем точно определили место установки петель, то в большинстве случаев это можно исправить, не переделывая всю работу заново. Например, если выемки под пластины оказались слишком глубокими, то можно положить под элементы петель резиновые подшипники.

Дверная установка – занятие, не требующие специальных инструментов, поэтому вы сможете с ним справиться без помощи мастера. Особенно просто навешивать дверь на уже установленные элементы.

Повесить дверь несложно, с чем прекрасно справится даже новичок

Установка двери на петли:

  1. Смажьте все элементы петель машинным маслом. Так навесить дверь будет легче, также масло избавит вас от неприятного дверного скрипа.
  2. Дверь подносится к петлям дверного проема в открытом положении, и верхние элементы надеваются на стержни нижних.
  3. В случае, когда дверь не получается поднять, можно вначале вытащить стержень и соединить элементы без него, а только потом скрепить между собой части петель.

Чтобы навешенная дверь со временем не перекосилась, нужно уже на этапе установки проверить ее расположение с помощью уровня. Если вы увидите, что дверное полотно ерзает по полу, то снимите его с петель и наденьте на стержень нижнего элемента резиновый подшипник.

Как навесить дверь на шкаф

Принцип навешивания дверц шкафа мало чем отличается от установки входных или межкомнатных дверей. Однако здесь есть свои особенности.

Петли, на которые будут навешаны двери на шкаф, отличаются от межкомнатных петель. Для внешних дверей мебели используют накладные или полунакладные крепежи.

Для навешивания двери на шкаф, как правило, используются специальные накладные крепежи

Многих интересует вопрос, как правильно пишется навешенная или навешанная дверь. В данном словосочетании нужно использовать слово «навешенная».

Петли также располагаются на дверце и на стенке шкафа. Количество петель зависит от размеров изделия. На шкаф до 100 см можно поставить всего два элемента. На мебель высотой до 200 см хватит трех петель, а на гарнитур размером от 250 см придется приобрести целых четыре крепления.

Как и в случае с межкомнатными дверями, сначала с помощью саморезов петли устанавливаются на дверь. Если устройство имеет разборной механизм, то вторая часть устанавливается на стенку, а лишь затем вешается дверное полотно.

Если дверцы вашего шкафа выполнены не из дерева, а из стекла, то их нужно крепить к петлям зажимами через специальные резиновые подкладки. Зажимы дополнительно закрепляются саморезами и закрываются специальными декоративными элементами.

Как правильно установить межкомнатную дверь
(видео)

Навешивание дверей – это достаточно сложная, но вполне выполнимая задача. Если вы аккуратно и качественно выполните все действия, описанные нами, то наверняка получите удовлетворительный результат.

Похожие материалы

Большинство потребителей, выбирая определенные предметы интерьера, обращают внимание на качество фурнитуры, которой они оборудованы. Подобный подход обусловлен тем, что именно этот элемент может повлиять на то, сколько времени прослужат изделия до первого ремонта. Стоит заметить, что подобное утверждение распространяется на все элементы, в том числе и на петли.


Петли выполнены в виде устройств механического типа, которые устанавливают на фасадную часть корпуса шкафов или иных предметов мебели, благодаря чему дверь можно открыть под определенным углом. Сегодня эти аксессуары предлагаются в большом количестве вариантов
, которые отличаются друг от друга конструкцией, назначением, методом монтажа и иными характеристиками. По причине столь большого разнообразия этих элементов рядовой потребитель сталкивается с трудностью при выборе фурнитуры, то как непросто понять, какой из вариантов подойдет для конкретной мебели.

Основные требования

Хотя многие потребители обращают внимание на внешний вид фурнитуры и метод крепления, все же при выборе они должны исходить из таких параметров, как прочность и выносливость. Если пренебречь этой рекомендацией, то купленная фурнитура не сможет справиться с нагрузкой и сломается раньше срока
, заявленного производителем.

По этой причине компании, специализирующиеся на выпуске мебельных петель и иной продукции, которые стремятся поддерживать хорошую репутацию, в процессе изготовления своих изделий стремятся делать их качественными.

Примечательно, что не имеет значения, какой конструкции потребитель решил купить петли, так как любое подобное изделие будет отличаться высоким качеством исполнения.

Крепления для деревянной мебели

Подавляющее большинство шкафов и иных разновидностей деревянной мебели обычно оснащается четырехшарнирными петлями.

Благодаря особой конструкции этих крепежных элементов появляется возможность для открывания дверей шкафа на 92-180 градусов. Также они позволяют выполнять настройку в трех плоскостях. В основе четырехшарнирной фурнитуры можно выделить следующие элементы:

  • петля, устанавливаемая на дверь;
  • монтажная планка, которую размещают на боковую стенку шкафа.

Предлагаемые сегодня четырехшарнирные навесы могут быть классифицированы на несколько групп:

  1. Накладная фурнитура. Подобный тип петель целесообразно использовать для мебели, в которой дверца закрывает боковые части ниши, куда она установлена.
  2. Полунакладные навесы. Останавливать выбор на такой фурнитуре следует тогда, когда одна боковина прикрывается сразу двумя дверцами.
  3. Внутренние петли. Основное их назначение заключается в креплении дверей с внутренней стороны.
  4. Фурнитура, позволяющая выполнять монтаж двери под углом 45 градусов. Лучше всего использовать этот тип для угловых шкафов и тумб.
  5. Инверсные механизмы. Благодаря наличию петель подобного типа появляется возможность для открывания створки на 180 градусов.
  6. Рояльные навесы. Ввиду низкой надежности подобной фурнитуры производители в редких случаях оснащают ею предметы мебели. Самый распространенный вариант, где их используют — сдвижные фасады старинных предметов интерьера. Также они часто присутствуют в конструкции шкафов, изготовленных в стиле ретро.
  7. Карточные петли. Фурнитура этого типа выполняется в двух вариантах: разборном или неразборном. В то же время в продаже можно найти карточные навесы, которые отличаются оригинальным исполнением, имеющим вид определенных фигур. Подробное решение придает им весьма эффектный вид.
  8. Антресольная фурнитура. В качестве главного элемента в подобных петлях используется пружина.

До того как принять окончательное решение в пользу той или иной фурнитуры для мебели, желательно понять, соответствуют ли ее характеристики тому предмету интерьера, для которого вы ее покупаете. На этапе выбора важно учитывать малейшие детали
, так как они способны повлиять на работу изделия.

Навесы на стеклянные створки

В конструкции фурнитуры, предназначенной для стеклянных створок шкафчиков, можно выделить следующие элементы:

Стандартным вариантом исполнения петель, которыми оснащаются стеклянные дверцы шкафа, является использование двух типов заглушек и уплотнительных колец. Чаще всего первые имеют исполнение в виде круга
, а вторые – полного круга. Конечное решение о выборе того или иного типа петель для двери шкафа должен принять сам потребитель. Одним из возможных решений для установки на стеклянные створки могут выступать и магниты.

Монтаж и регулирование креплений

Иногда случаются ситуации, когда владелец своими неосторожными действиями повреждает петлю, из-за чего она покидает свое место либо двигается. В этом случае он должен все исправить и выполнить регулировку крепления.

Самый распространенный вариант появления неисправности связан с таким явлением, при котором шарниры «тянут» дверцу. Стоит сказать, что подобное может случиться и с рояльными петлями. Здесь важно очень точно установить шарнир
, делая все без спешки.

Чтобы выполнить монтаж фурнитуры, следует подготовить ряд инструментов:

  • фурнитура, которую необходимо установить;
  • сверло с концевым наконечником;
  • монтажная пластина;
  • крепежные элементы.

Регулировка при горизонтальном расхождении дверей мебели

Основная задача здесь заключается в установке двери таким образом, чтобы со стороны крепления возник зазор, а во время закрывания дверцы обратная сторона выходила за границы стенок шкафа. В случае наличия у мебели двух дверок они должны цепляться друг друга.

Сам процесс регулировки сводится к выполнению манипуляций со специальным регулировочным винтиком, который имеется на мебельных петлях. Найти его довольно просто: обычным местом его расположения служит плечо петли, расположенное ближе всего к дверце в отличие от крепежных винтов и дополнительного регулировочного винта. Если этот винтик вкрутить еще сильнее, то это приведет к увеличению зазора
между торцевой частью дверцы и стенкой шкафа. Поступая противоположным образом, то есть, ослабляя винтик, мы уменьшаем расстояние между обозначенными элементами.

Регулировка глубины двери шкафа

В процессе эксплуатации шкафа или иной мебели владелец может заметить, что его дверь, будучи в закрытом состоянии, выходит за границы или, наоборот, чересчур утоплена вглубь шкафа. В этом случае процедура регулировки будет аналогична той, которая была использована в предыдущем случае. Для этого необходимо снова отыскать регулировочный винт на плече петли, помня о том, что он должен находиться ближе всего к стенке шкафа.

Назначение этого винта заключается не только в регулировке, но и крепление двери. Таким образом, если слегка его выкрутить, то появится возможность для перемещения дверки вперед-назад
по отношению к стенкам. Чтобы выполнить регулировку, следует определить подходящее положение двери, перевести ее в него, после чего закрутить регулировочный винт до упора.

Помните, что не только важно, какой конструкции фурнитуру вы купите для своей мебели. Также имеет значение и то, чтобы ее монтаж был выполнен квалифицированным установщиком. В этом деле важна каждая мелочь
, которая способна повлиять на срок службы всего изделия.

Такой вид фурнитуры, как петли играют важную роль, влияя на сроки службы мебели. Поэтому подходить к ее выбору следует так же ответственно, как и к выбору шкафа или тумбы. Следует учитывать конструкционные особенности
этого аксессуара, поскольку, если будет несоответствие между фурнитурой и самим изделием, в которое она будет устанавливаться, то эта деталь не сможет прослужить долго.

Также на этапе выбора следует поинтересоваться особенностями обслуживания конкретного типа мебельных петель. Это важно ввиду того, что при отсутствии знаний о выполнении правильной регулировки фурнитуры владелец не сможет со всем удобством пользоваться мебелью. А в этом случае он рискует приблизить тот момент, когда потребуется подыскивать новые петли взамен тех, которые довольно скоро выйдут из строя.

Не успев появиться на мировом рынке, шкафы-купе завоевали огромную популярность как среди жителей мегаполисов, так и небольших населенных пунктов. Согласно статистическим данным шкафы-купе на протяжении многих лет стабильно удерживают одну из лидирующих позиций в списке всех мебельных продаж. Современная конструкция шкафа-купе представляет собой несложную, комбинированную систему, позволяющую не только рационально экономить жилое пространство, но и достаточно выгодно подчеркивать индивидуальные особенности любого интерьера. Раздвижные двери шкафа купе и возможность его установки в любой, даже малогабаритной квартире, считаются главными достоинствами таких моделей. С помощью шкафа-купе можно украсить дизайн интерьера, создать собственный оригинальный стиль, визуально увеличить помещение.

Правильная сборка шкафа-купе – это залог долговечной и безотказной работы всей конструкции. При этом первостепенное значение имеет безупречная установка дверей шкафа купе. Если следовать определенным рекомендациям, касающихся сборки изделия, то монтаж данного элемента корпусной мебели не отнимет много времени и сил. Далее в статье будет приведена подробная инструкция, касающаяся самостоятельной установки дверей шкафа – купе.

Подготовка к сборке

Для сборки раздвижных дверей шкафа в наличии должны быть следующие комплектующие:

  • Верхние и нижние направляющие профили (рельсы).
    Она являются основным механизмом, приводящим в движение дверное полотно. В зависимости от конфигурации раздвижных дверей различают нижние и верхние направляющие.
  • Стопоры и ограничители.
    С их помощью дверная конструкция плавно перемещается по направляющему профилю и фиксируется в заданной точке.
  • Доводчики.
    Эти механизмы обеспечивают скользящее движение двери.

Инструменты, необходимые для самостоятельной установки дверей шкафа-купе:

  • набор крестовидных и прямых отверток;
  • строительный уровень;
  • имбусовый ключ;
  • шнуровой отвес;
  • молоток;
  • пассатижи;
  • дрель или шуруповерт;
  • канцелярский нож;
  • рулетка;
  • сверло по металлу (Ø 4 мм).

Процесс сборки раздвижных дверей шкафа-купе

Сборка дверей любой конструкции начинается только после окончательного завершения монтажа самого шкафа. При этом дверное полотно должно быть выставлено точно по уровню.

Чтобы установить двери шкафа купе необходимо точно промерять ширину внутреннего проема шкафа в месте установки верхней направляющей рельсы и вычесть от полученной величины 1–2 мм. Для обрезки профиля берется строительная линейка (угольник) и по периметру направляющей линии вычерчиваются края среза. Удалить излишки материала можно с помощью ножовки по металлу или болгарки.

Во время выполнения работ требуется особая внимательность и аккуратность, так как направляющие можно достаточно легко повредить.

  • Для монтажа верхнего направляющего профиля нужно просверлить отверстия под шурупы или саморезы. Проемы для винтов и шурупов высверливаются в одной параллели с одинаковыми интервалами в 45–60 см. Во избежание механического повреждения профиля для сверления отверстий лучше использовать любую удобную опору (стол, стул, табуретку и т. д.). Готовые отверстия тщательно зашлифовываются шлифовальной бумагой.
  • Подготовленная направляющая рельса устанавливается в верхний проем шкафа-купе и фиксируется с помощью шурупов.
  • Высверливаются проемы для шурупов в нижнем профиле. На каждом конце направляющей рельсы должен находиться стопор. Установка стопора необходима для фиксирования дверного полотна в закрытом состоянии. Установка фиксатора (стопора) должна производиться с правильной стороны. Для правого полотна двери – в выемке справа, для левого – в выемке слева. Затем нижний профиль вставляется внутрь шкафа-купе и крепится к его днищу.
  • На следующем этапе монтажа раздвижная дверь шкафа-купе ставится на место. Верхние дверные ролики аккуратно вставляются в верхний профиль, а нижние колеса двери заводятся в выемку нижнего направляющего профиля.
  • После окончательной установки дверей на место их необходимо подрегулировать относительно каждой боковой поверхности шкафа-купе. Регулировать нужно специальные колеса, расположенные с двух сторон внизу дверного полотна. По левой боковой поверхности шкафа настраивается левое полотно двери, а по правой стороне – правое. При регулировке двери должны находиться в закрытом состоянии.
  • Нижнюю направляющую рельсу можно крепить только в случае полной уверенности в том, что дверные полотна выставлены правильно (параллельно и вертикально).
  • Нижний профиль следует крепить к днищу шкафа с помощью шурупов или саморезов.
  • Для ослабления ударов, возникающих в процессе закрытия и открытия раздвижных дверей, на каждую дверь желательно наклеить специальную резиновую накладку.
  • В конце монтажа, нужно отрегулировать положение стопоров. Стопоры следует подгонять так, чтобы при попадании в них роликов (колес) дверь шкафа-купе могла оставаться в плотно закрытом положении.

Если неукоснительно следовать всем советам, касающимся установки раздвижных дверей шкафа-купе, то процедура монтажа не только не доставит вам лишних хлопот, но и перерастет в захватывающий и увлекательный процесс.

Срок службы любой мебели всегда зависит от интенсивности её эксплуатации и качества выбранной фурнитуры. Мебельные шкафы используются хозяйками довольно часто, поэтому выбор петель для них – занятие очень ответственное. Необходимо будет разобраться, какие есть петли и от чего зависит выбор того или иного вида.


Виды

По способу скрепления

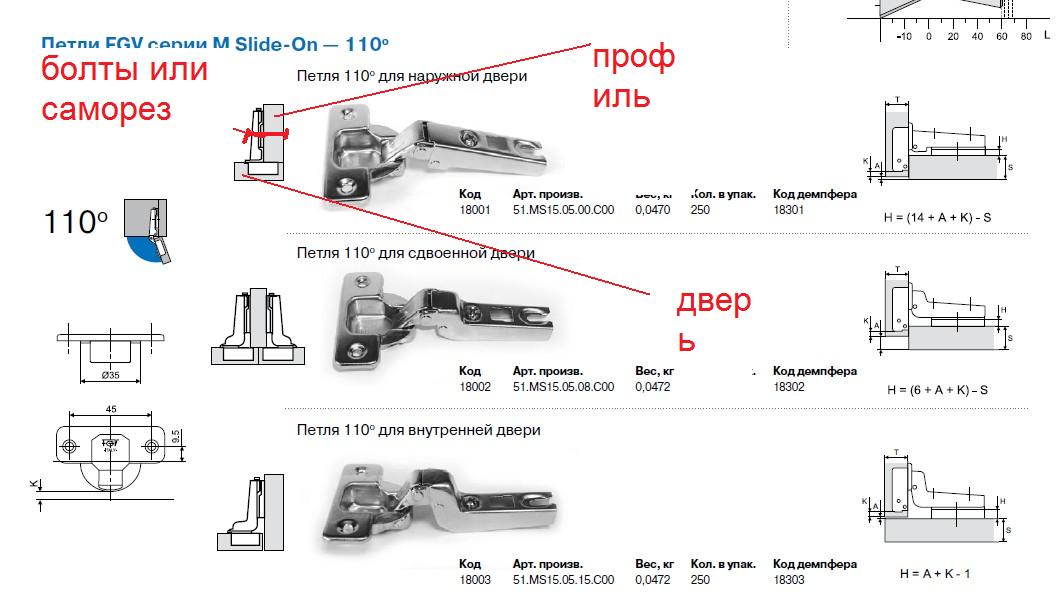

  1. Slide-on. Это классический способ скрепления, при котором крепеж и остальная фурнитура, необходимые в сборке шкафов для кухни, помещаются в отверстие пластины, на которой и производится фиксация.
  2. Key-hole. В другом варианте такой тип скрепления звучит как «замочная скважина». При этом для того, чтобы доставать кончиком отвёртки до шляпки винтика, его нужно поместить в спецотверстие в петле.
  3. Clip-on. Способ закрепления, при котором, предусмотрено фиксирование на монтажной пластине без использования винтиков и оборудования. Закрепление происходит в результате щелчка.

По способу закрывания

  1. Обычные.
  2. С доводчиком. Этот способ предполагает наличие амортизирующего устройства. Оно может встраиваться в мебельную петлю или монтироваться самостоятельно.


По размеру чаши петли

Самые широко используемые размеры чаши – 26 и 35мм. Всё зависит от технологических особенностей мебельного производства и от того, какую именно мебель необходимо оборудовать петлями для шкафов. В некоторых случаях могут использоваться и другие размеры. У отдельных видов петель чашечек может не быть вовсе.


По назначению

Основные

  • Внешние (накладные). Это самые широко известные специалистам по сборке мебельные петли. В приведённом состоянии сомкнутых створок они беспросветно закрывают проем. Один из достаточно часто используемых подвидов таких петель – трансформеры или инверсные с углом открывания до 180 градусов.
  • Полунавесные (полунакладные). Крепятся в тех местах, где сходятся смежные створки и прикрывают торец средней стенки напополам.
  • Внутренние (вкладные). Такие дверные петли следует выбирать, когда дверные створки утоплены относительно фасадной линии.



Дополнительные

  • Угловые. Как правило, применяются для навешивания дверей подвесных предметов мебели (для угловых шкафов). Эти петли чаще всего различаются углами распахивания дверей. Такой угол имеет не только цифровое значение, но и определённую форму, быть острым или тупым.
  • Прямые (штольные). Навешиваются при необходимости закреплении дверки на недвигающемся основании (фальш-панели). Как правило, они распространены в угловых шкафах и коробах под раковины.
  • Карусельные. Эти разновидности петель иногда встречаются под названиями крокодил и краб. Главное их предназначение – это скрепление подвижных элементов мебели.


Для иных конструктивных частей

  • Рамочные.

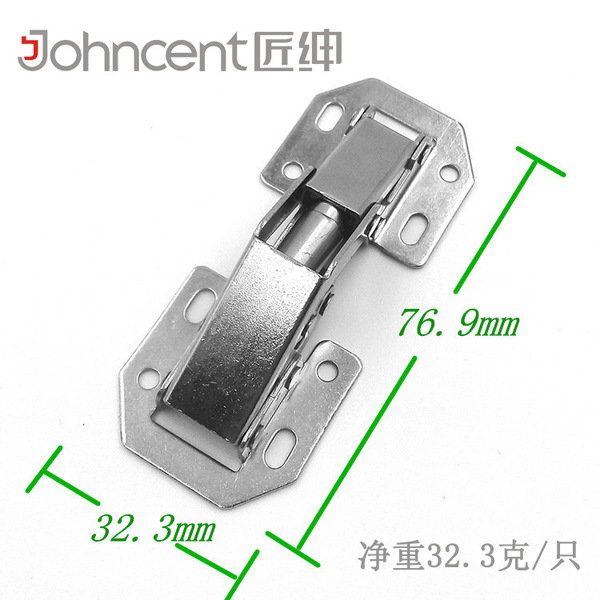

  • Устанавливаемые без использования сверла. Такие петли пригодятся, если толщина дверки недостаточная для установки чашечных петель. Отрицательной стороной в установке этой фурнитуры является то, что регулирование положения дверок возможно только в одной плоскости (вверх-вниз или дальше-ближе).
  • Пружинные. Как правило, выбираются как второстепенный вариант, когда монтаж иной фурнитуры не является возможным.
  • Для стекол. Специальная конструкция позволяет крепить петли к стеклянной створке. Как правило, такие петли снабжены мягкими пластиковыми деталями.



Монтаж креплений

На деревянную дверь

Деревянные двери могут закрывать как навесные, так и нижние шкафы. Основной алгоритм последовательных действий при установке петлей для навешивания сводится к следующим шагам:

  1. Определение положения петель на дверце. Для этого от каждого края двери берется отступ примерно 80-150мм. Расстояние при этом зависит от высоты дверного полотнища;


В выбранных местах производится разметка. Для этого петля прикладывается к полотну и при помощи карандаша делается наметка предполагаемого положения петли. Для установки лучше использовать специальный шаблон, который позволяет быстро и точно наносить разметку;

  1. Затем, с помощью фрезерного станка и выбранной насадки выполняется высверливание места под чашечку. Для высверливания рекомендовано выбирать инструмент с отличной заточкой. При этом важно наблюдать за положением фрезы и глубиной ниши. Стандарт глубины чаши для мебельных петель составляет 12-13мм.
  2. Петлю вставляют в нишу и производят выравнивание по горизонтали. Механизм фиксируется в таком положении и отмечаются места для крепежа;
  3. Выполняется сверление отверстий для крепежа, для того, чтобы его можно было врезать шкаф;
  4. Устройство прикрепляется к двери;
  5. Проводится разметка для прикрепления монтажных пластинок на корпусе шкафа. Для этого дверь устанавливают в необходимое месторасположение и выравнивают, избавляясь от перекрашиваний и сдвигов. На корпусе шкафа намечают место для крепления планок.
  6. Выполняют сверление отмеченных отверстий;
  7. Производят установку ответной планки;
  8. Соединяют обе части петли.


На стеклянные дверцы

Стеклянные створки предпочтительно навесить на шкаф верхнего ряда. Стекло, как более хрупкий материал, требует особого подхода к установке петель. В составе фурнитуры присутствуют определённый список обязательных элементов:

  • монтажная планка, прикрепляемая к боковине;
  • монтажное крепление;
  • уплотняющее кольцо, которое необходимо для закрепления фурнитуры и стеклянной дверки;
  • заглушка или декоративная наложение, которое практически всегда устанавливают для того, чтобы скрыть видимые части фурнитуры с лицевой стороны.


Существует определённая методика монтажа креплений на стеклянную дверь:

  1. Для того, чтобы правильно установить или заменить петли, нужно выбрать область нанесения разметки. Разметка стеклянной двери производится аналогично деревянной;
  2. С помощью дрели осуществляется прикрепление петли к деревянному каркасу шкафа. Для этой цели высверливаются отверстия под крепления, и петлю фиксируют шуруповертом либо отверткой;
  3. К стеклянной створке петля прикрепляется, используя зажимы. Стеклянное полотно помещается в петлю. С обеих сторон между стеклом и петлей ставятся резиновые прокладки, которые защищают стекло от повреждения. Производится фиксации петли болтами.

как правильно повесить петли на дверь шкафа, разметка и монтаж своими руками, количество крепления на фасад

Выбирая кухонный гарнитур для установки кухни нужно тщательно подходить и к вопросу выбора петель на его фасады. Это небольшие механизмы, с помощью которых распашные дверки могут открываться и закрываться. На сегодняшний день разработчики предлагают потребителю множество различных вариантов петель на фасады. Как правильно выбрать мебельные петли на фасады и как сделать правильный выбор.

Назначение петель для фасадов кухни

В первую очередь петли для дверцы мебели необходимы, чтобы закрепить фасады на корпусе. Также они дают возможность открывания и закрывания распашных дверей. От того какие именно петли будут выбраны зависит возможность регулировки самих фасадов (толстых, радиусных), степень фиксирования дверей, максимально возможный угол дверок при открытии, плавность свободного хода дверей, отсутствие скрипов, перекосов и других возможных дефектов.

Устройство и особенности крепления

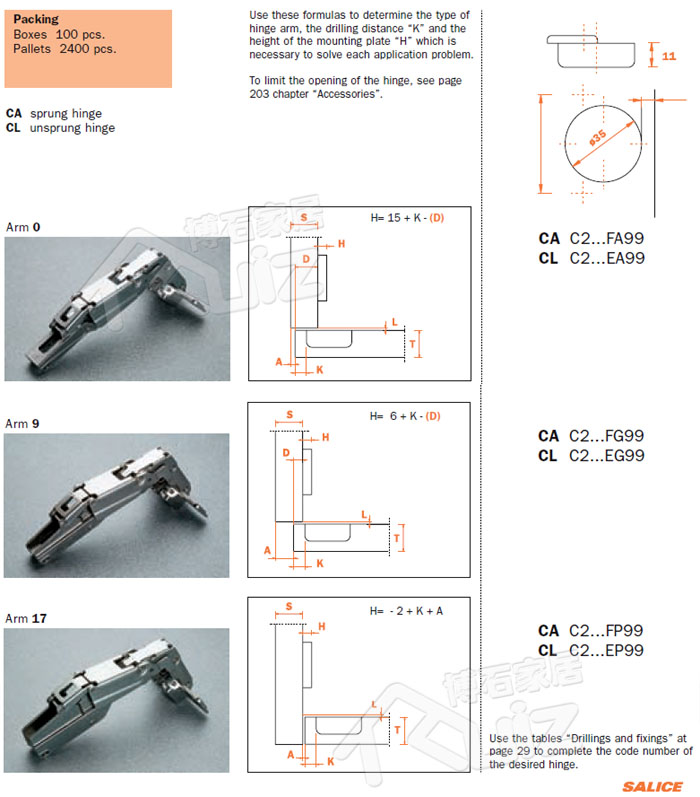

Наиболее популярной моделью на фасады кухонных шкафов являются четырехшарнирные петли, называемые в народе «лягушками». Такая конструкция очень прочная, имеющая возможность регулировки положения фасада и стопор для предотвращения произвольного открытия дверок. Про стандартные размеры кухонных гарнитуров можно прочитать в данном материале.

Изготовление четырехшарнирных петель происходит при помощи штамповки листового металла (стали). Сверху изделие покрывается слоем гальванического покрытия, которое обеспечивает эстетичный внешний вид и защиту от ржавления (появления коррозии). Также они могут быть покрыты различными декоративными покрытиями, делающими поверхность матовой, хромовой или цветной.

Части четырехшарнирной петли:

  • Чашка. Имеет квадратную форму со скругленными углами. Вставляется в отверстие для петли в внутренней стороны дверки. И крепится при помощи саморезов, возможно использовать присадку.
  • Плечо. Четырехшарнирный механизм, который выполняет роль рычага, для открытия/ закрытия.
  • Ответная планка, необходимая для монтажа. Корпус петли крепится к ответной планке. Специальными винтами можно регулировать положение фасада.

Дополнительно в комплект могут входить:

  • Накладки для чаши.
  • Накладки для плеча.
  • Доводчики (позволяют петле закрываться плавно).

Виды и размеры

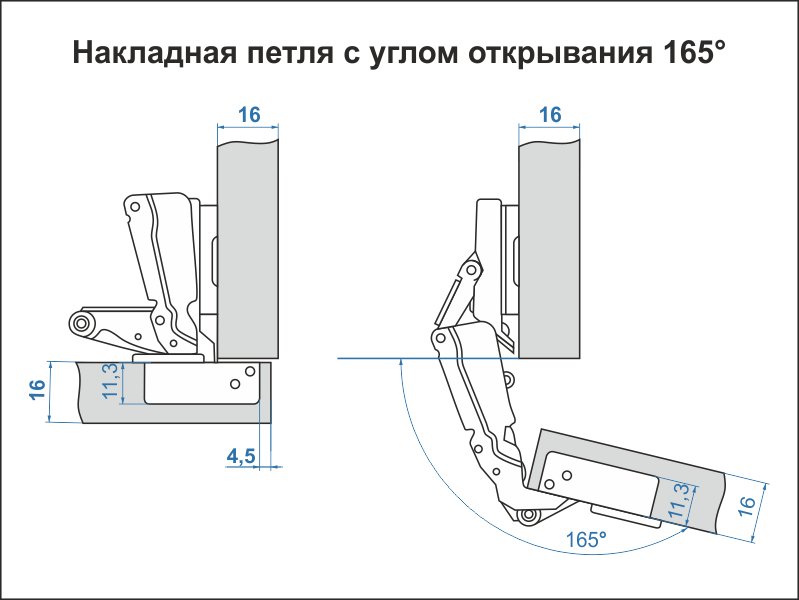

  • Накладные. При таком креплении петель к фасаду, он полностью закрыт боковой стороной, исключая зазоры. При закрытой дверке угол между фасадом и боковой стороной короба равен 90 градусам. Когда дверка открыта, этот угол составляет 110 градусов. Такой вариант крепления используется в тех случаях, когда необходимо перекрыть открытую часть короба одной или двумя дверками.
  • Полунакладные. Такие петли имеют у своего основания изгиб. Установленные на фасад, они перекрывают половину боковой стороны короба. Угол петли в закрытом состоянии – 90 градусов, в открытом – 110 градусов. Используются в том случае, если есть необходимость установки петель на одну перегородку, чтобы открывать дверки в разные стороны (при установке накладных петель двери не смогут открываться).
  • Вкладные. Устанавливаются внутрь короба и имеют большой изгиб у основания. При использовании таких видов петель, видны боковые стороны короба. Угол петли в закрытом состоянии – 90 градусов, в открытом – 100 градусов. Могут крепиться к бокам короба или к его перегородкам.
  • Угловые. Петли используются для установки на угловые ящики. При этом ширина боковых деталей, которые находятся рядом с фасадом, должна быть одинакова. Угол петли в закрытом состоянии – 45 градусов, в открытом – 95 градусов.
  • Инверсные. Устанавливаются при необходимости полного открытия дверки. Угол петли в открытом состоянии составляет 180 градусов, фасад располагается на одной прямой с боковиной короба.
  • Рояльные петли – одношарнирные. Используются редко, потому что без дополнительно установленного магнита дверки не закрываются до конца. Чаще всего крепятся на мебели с верхним открыванием дверки.
  • Карточные. По строению схожи с рояльными петлями: две пластины петли насаживаются параллельно на шарнир. Устанавливаются на мебель в стиле ретро.
  • Антресольные. Используются при необходимости открытия фасада вверх. Принципом действия схожи с доводчиками, только в антресольных установлена пружина, которая позволяет плавно открывать и закрывать дверки.
  • Секретные. Устроены по принципу рояльных и карточных. Устанавливаются на мебели, дверки которой открываются вниз.
  • Ломберные. Устанавливаются на откидные фасады. Часто используются для изготовления кухонных откидных столов.
  • Маятниковые (барные). Пружинные петли, которые схожи своим строением с рояльными петлями. Обеспечивают открытие фасадов на 180 градусов (по принципу фурнитуры для барных стоек в мексиканских странах).
  • Пяточные. Используются крайне редко, потому что для установки таких петель дверь должна иметь малый вес в основном для малогабаритных угловых кухонь.

Виды мебельных петель, как выбрать:

Как установить на угловую или нестандартную мебель

Как правило, дверцы кухонной мебели уже готовы под установку петель, но если необходим монтаж нестандартной дверки или установить новые петли, то для начала нужно произвести замеры. Про кресло из ротанга можно узнать в данном здесь.



Для того, чтобы просверлить отверстие для чаши, потребуется сверло Форстнера. Также для установки необходимы: штангенциркуль, дрель и сверло по дереву, саморезы, стопорные кронштейны.

Сначала делаем разметку на дверце в зависимости от количества необходимых петель. От края отступаем 21 или 22 мм. В намеченных местах карандашом намечаем центр будущих отверстий. Высверливаем отверстия при помощи сверла Форстнера. Диаметр отверстия под чашу – 35 мм, глубина 12 мм. Перед тем, как начинать сверление необходимо убедиться, что сверло не пройдет насквозь.

Теперь можно прикрепить основание петли в высверленном отверстии. Крепление происходит двумя саморезами с обеих сторон отверстия.

Закрепляем центральный винт на корпусе петли (в центре паза), чтобы иметь возможность регулировки петли вперед и назад.

Подносим дверку к боковой стенке короба и отмечаем места крепления. Ответная планка фиксируется на расстоянии 37 мм от края. Около 1,5-2 мм оставить между дверью и корпусом. Закручиваем саморезы и регулировочные винты.

Советы по монтажу петель и доводчика

В зависимости от размеров дверцы количество петель, которые нужно установить меняется:

  • Длина двери до 90 см, вес около 4-х кг – 2 петли.
  • Длина от 90 см до 160 см, вес до 13 кг – 3 петли.
  • Длина дверки от 160 см до 200 см, вес до 17 кг – 4 петли.
  • Длина от 200 см до 240 см, вес до 20 кг – 5 петель.
  1. При разметке верхняя и нижняя петля должны быть на расстоянии от 70 до 120 мм от верхнего и нижнего края дверки соответственно.
  2. При разметке и размещении петель нужно убедиться, что в этих местах не будут располагаться полочки и перегородки.
  3. Перед началом установки необходимо замерить толщину петли, чтобы она прочно села в высверленное отверстие.

При установке внутренних петель разметка делается от внутренней стороны дверки, учитывая при этом зазор между дверью и коробом 2 мм.

Видео: как заменить петли на дверцах кухонного шкафчика

Замена петли на дверце шкафчика:

Ремонт своими руками

Со временем мебельные петли могут вываливаться из гнезд установки. Не нужно сразу выкидывать шкаф или менять мебельные фасады. Для начала нужно вынуть петлю и осторожно расширить отверстие (10 мм в глубину). Далее нужно смазать деревянный шкант столярным клеем (или ПВА) и загнать его в получившееся отверстие.

Делаем все аккуратно, чтобы не пробить материал насквозь. После полного высыхания клея спиливаем выпирающую часть шканта ножовкой. Закручиваем саморезы, крепящие петли прямо в шканты.

Производители мебельной фурнитуры

Мебельные петли Блюм, преимущества и недостатки:

  1. SCILM. Итальянская фирма, производящая качественную мебельную фурнитуру и комплектующие, рамочный профиль, цоколи и других изделий, которые используются в производстве мебели.
  2. Boyard. Екатеринбургская компания по поставкам мебельной фурнитуры из Китая.
  3. «РосАкс». Московский производитель мебельной фурнитуры.
  4. VIBO. Итальянская фирма, крупнейший производитель фурнитуры в своей стране.
  5. BLUM. Австрийский производитель фурнитуры и мебели из массива дерева.
  6. FENNEL. Многие годы украинская компания лидирует в поставках мебельной фурнитуры, более чем в 60 стран мира.
  7. ТБМ. Отечественный производитель мебельной фурнитуры из металла.

Подробнее про особенности и ассортимент фурнитуры Blum вы можете почитать в нашей статье.

Советы по выбору мебельной фурнитуры для кухни:

Выравнивание и регулировка

Мебельные
крепления нуждаются в регулировке. Для этого в процессе
установки проверяют их фиксацию по глубине и расстоянию. Можно это делать при горизонтальном или вертикальном положении частей
шкафа

После сборки
мебели все предварительные расчеты превратятся в результат, поэтому важно заранее уделить разметке и параметрам соединения больше времени.

При выборе нужно в первую очередь обращать внимание на прочность изделия, оно должно служить на протяжении всего срока эксплуатации мебели. После установки
креплений на дверцы шкафа необходимо тщательно примерить створки к боковинам, чтобы они точно совпадали

Пометьте карандашом места соединений. Зафиксируйте дверь и проделайте крепежные работы на обеих сторонах

Важно, чтобы точность всех деталей
шкафа была стопроцентной. Закончите сборку и проверьте работу

После установки
креплений на дверцы шкафа необходимо тщательно примерить створки к боковинам, чтобы они точно совпадали. Пометьте карандашом места соединений. Зафиксируйте дверь и проделайте крепежные работы на обеих сторонах

Важно, чтобы точность всех деталей
шкафа была стопроцентной. Закончите сборку и проверьте работу.

При первом открывании-закрывании створки могут двигаться несколько туго, если петли еще не смазаны и не разработаны.

После того как
крепление петель на шкаф закончено, рекомендуется капнуть внутрь механизма немного машинного масла. Затем необходимо протереть поверхность впитывающей тканью.

Проверьте, чтобы все элементы работали исправно.

Для
шкафа из ДСП лучше взять широкие петли, поскольку материал основы может крошиться.

Чем качественнее все элементы собираемой мебели, тем надежнее будет их эксплуатация.

Установив петли на двери
шкафа, не забывайте о том, что спустя время створки могут провиснуть под собственным весом, особенно если они часто остаются открытыми. Поэтому необходимо периодически укреплять петли, подкручивая шурупы. В современных креплениях сделать это просто – в овальной части имеется дополнительное углубление.

Старайтесь отладить детали аккуратно, чтобы не расшатать пазы.

Также необходимо время от времени смазывать петли
шкафа, чтобы они не ржавели и не скрипели.
Регулируя
крепления, необходимо фиксировать не только шурупы, соединяющие чашку или планку, но и детали доводчика. Механическая часть может изнашиваться от эксплуатации

Поэтому важно иметь 2-3 запасных элемента, чтобы ими заменить сломавшуюся деталь. О «просадке» говорит перекос, неплотное прикрывание

Работы проводят чаще в помещениях с неровными полами и повышенной влажностью.

Если регулировка не помогает, стоит заменить старые детали на новые.

Меняя крепления на бывшей в эксплуатации мебели необходимо смотреть, насколько они подходят для нее. Возможно, придется из-за расшатывания пазов менять расположение новых петель.

После регулировки проверьте на предмет зазоров, плотности прилегания дверей при закрывании, общую подвижность и ровность створки по оси.

Любой ремонт или замена двери приводит к тому, что нам нужно ее демонтировать, а потом повесить новую конструкцию. Навесить дверь можно самостоятельно или пригласить для этой работы специалистов. обернется лишними тратами. А потому, если вы мастер на все руки, лучше, проще и дешевле сделать это самому.

Что такое мебельные петли?

Мебельными петлями называют механизмы, которые закрепляются к фасадной части двери и стенке, благодаря чему позволяют открывать и закрывать дверь. Все они выполняют различные функции – есть самые простые петли, которые лишь удерживают дверцу, есть вариации с доводчиком или эффектом «плавного закрывания», без стука.

На сегодняшний день для установки дверей в основном используют четырехшарнирные мебельные петли — подобные конструкции отличаются простотой монтажа, они могут без каких-либо проблем служить долгие годы даже при частой эксплуатации мебели. Механизм представляет собой наличие таких элементов:

  • планка;
  • чаша;
  • плечо.

Пример петли, обеспечивающей дверце плавный ход (стрелкой отмечен доводчик)

К самой дверце петля фиксируется чашкой, а планкой закрепляется к каркасу мебели. Для таких целей чаще всего используют шурпы и саморезы. Плечо в данном случае выполняет связующие функции, находясь между планкой и чашкой. Все элементы соединяются с помощью механизма на четырех шарнирах. В самой планке находится специальный винт, благодаря которому можно контролировать положение двери к каркасу шкафа.

Монтаж мебельных шарниров на кухонный шкаф

Это интересно: Фильтр для кухонной вытяжки — излагаем детально

Как подобрать угловые петли

Чтобы подобрать угловые петли для дверей мебели, требуется определить:

  • вид петли;
  • необходимый угол открывания.

Виды петель

Угловые петли для мебели могут быть:

внутренние или вкладные, устанавливаемые при расположении фасада дверцы внутри шкафа;

Мебельная петля для дверцы, расположенной внутри корпуса

накладные. Такие петли устанавливаются на фасады, которые в открытом положении полностью закрывают боковую часть корпуса шкафа.

Мебельная петля для внешней дверцы шкафа

Все виды мебельных петель углового типа имеют ряд особенностей:

позволяют провести регулировку в трех основных направлениях. Для этого на каждой петле установлены специальные регулировочные болты, вращением которых можно выровнять дверцу шкафа по вертикали, горизонтали и выставить оптимальную величину притвора;

Как отрегулировать петли после установки

могут быть оснащены встроенным или отдельным доводчиком, позволяющим двери плавно закрываться. Петля с доводчиком, благодаря функциям устройства, способна прослужить более длительный период времени.

Мебельные петли, дополненные встроенным доводчиком

Вид мебельной петли должен определяться на основании расположения дверцы шкафа и наличия дополнительных возможностей.

Определение угла открывания

Стандартным углом открывания мебельных петель считается угол в 95º-110º. Если необходимо увеличить или уменьшить угол открывания дверцы шкафа, то требуется установка угловых мебельных петель.

Каждая угловая петля маркируется знаком:

  • плюс, если угол открывания превышает стандарт. Например, петля угловая 45+ означает, что дверцу можно открыть на 135º;
  • минус, если с установленной петлей дверь будет открываться на угол менее 90º. Например, петля -45 способствует открыванию двери на 45º.

В продаже можно найти угловые петли с шагом в 5º. Если требуется угол открывания не кратный 5º, то при установке петли монтируются дополнительные накладки, позволяющие самостоятельно изменять заданный параметрами угол.

Устройство для определения угла мебельной петли

Чтобы определить, какая петля требуется для установки дверец углового шкафа, используют специальную шкалу, именуемую угломером Пифагора.

Принцип работы со шкалой предельно прост:

  1. ровная часть угломера приставляется к коробу шкафа на сторону, где предполагается установка петли;
  2. шкала на инструменте подскажет, с каким именно углом требуется приобрести петлю. При этом оптимальное значение угла будет располагаться наравне с нижней боковой частью коробки шкафа.

Определение угла петли с помощью угломера Пифагора

Материалы изготовления фурнитуры

При изготовлении мебельных петель используются различные металлы, но главным условием, предъявляемым к производителям, является их способность держать форму и не деформироваться, надежность и устойчивость к длительной эксплуатации. При выборе шарниров необходимо учитывать не только функциональные особенности, но и качество материала.

Наибольшую популярность имеют шарниры, изготовленные из стали или латуни. Они отличаются долгим сроком работы, их практически невозможно сломать или вывести из строя, используя по назначению. Кроме того, подобные изделия не подвергаются коррозии и деформации.

Мебельные петли из стали

Как правильно установить

Установка накладных дверных петель на кухонных шкафах — процесс несложный. Но все же он требует небольших знаний и умений.

Инструмент, который вам понадобится при установке дверных петель:

  • карандаш;
  • линейка;
  • дрель;
  • фреза;
  • отвертка;
  • саморезы.

Вначале делаете разметку размещения петли на дверце. Для того, чтобы врезать петлю в дверь необходимо высверлить отверстие. Для этого отмечается центр круга, в который будет установлена чашка мебельной петли. Количество петель на дверце должно быть не менее двух и зависит от веса двери и ее размеров. Расстояние между петлями должно быть не менее 45 см, от верхнего края двери — приблизительно 10 см, от бокового края — 2,1см. Для облегчения работы нужно изготовить шаблон в виде прямоугольника с соответствующими размерами. Тогда вам не придется отмерять данные расстояния для каждой петли, и будет меньшая вероятность ошибиться.

Теперь производите сверление отверстия. Для этого фрезу диаметром 35 мм устанавливаете в дрель и делаете отверстие глубиной 1, 25 см. При этом если ваш фасад имеет на наружной части рисунок с углублением, то глубину отверстия стоит уменьшить на пару миллиметров, чтобы исключить возможность сделать отверстие насквозь.

Далее ставите саму петля в отверстие, и крепите ее саморезами.

Теперь необходимо навесить дверцу на короб.

Когда начинаете крепить дверь, ее необходимо разместить на 2 мм ниже и на 1 мм в бок от края, чтобы впоследствии фасад легко было отрегулировать. В окончании прикручивается петлю саморезами к коробу.

Далее производите регулировку фасада.

Есть возможность производить регулировку в трех плоскостях:

  • В сторону. Этот способ обычно применяется сразу после установки, для регулировки диагонали изделия. Для этого используют шуруп в петле, который находится на петле ближе к краю короба.
  • Вниз — вверх. Этот способ также применяется для регулировки двери после установки, и в момент провисания двери во время эксплуатации. Чтобы отрегулировать дверь по вертикале, немного ослабляем саморезы, которыми петля прикручивается к стенке короба после чего имеется возможность поднять или опустить дверцу на несколько миллиметров.
  • В глубину. Здесь регулируется расстояние между фасадом и коробом. Чтобы произвести данную регулировку необходимо немного отвернуть дальний шуруп на петле и подвинуть дверцу на несколько миллиметров вглубь или наружу.

Инструкция по монтажу мебельных навесов

Как установить петлю на дверь шкафа своими руками? В этих работах вам поможет следующая инструкция:

    Начальный этап работ по монтажу петельного механизма – это выполнение разметки. Отметить нужно и место крепления и место посадки на фасаде и на корпусе

    Обратите внимание, что мебельную фурнитуру не рекомендуется устанавливать слишком близко к краю дверец. Рекомендуемое расстояние — пятнадцать-двадцать сантиметров

    А вот глубина посадки навеса должна быть не слишком значительной, потому как фасад, изготовленный из ДСП, обычно имеет незначительную толщину. Сажая петлю слишком глубоко, вы рискуете повредить мебель. Если размер фасада требует установки нескольких петель – повторите вышеописанные действия нужное количество раз.
    Далее вам нужно будет высверлить пазы. Во время сверления следите за тем, чтобы постановка сверла была строго перпендикулярной по отношению к поверхности корпуса, иначе вы повредите шкафчик. Совет: обратите внимание на заточку инструмента до выполнения работ, использование неострого сверла может привести к образованию трещинок и сколов на поверхности фасада;
    Вставьте фурнитуру в место посадки и закрепите ее держатели саморезами;
    Следующий шаг – монтаж крепления навеса на корпусе шкафа. Выполните разметку и согласно ей установите крепежную пластину и зафиксируйте ее.

После выполнения вышеописанных работ – приступайте к вешанию дверец. Приложите фасад и закрепите сначала навесы верхние, затем низовые петли и затем крепежные элементы, расположенные в центре. Вам остается лишь отрегулировать фурнитуру так, чтобы фасад максимально плотно прилегал к корпусу. Для этой цели нужно подкрутить регулировочный винт в петле. Сильно завинчивать элемент не нужно, иначе закрываться фасады будут с сильным и громким хлопком.

Монтаж крепежных деталей на дверцах и боковинах шкафов – непростой процесс. От правильной установки петель зависит баланс створок, их беспроблемная эксплуатация в течение длительного времени.
Как установить петли на шкаф своими руками, можно узнать из данного материала.

Крепления, устанавливаемые на крупногабаритной
мебели, – это полумеханические
элементы, которые отвечают за раскрытие створок

Многое зависит от материала и толщины дверей, поэтому и то, из чего сделаны петли, тоже важно.

Петли должны выдерживать нормативные нагрузки.

Для
установки чаще всего используют накладные устройства с четырьмя шарнирами, так называемые лягушки. Такие
крепления удобны для любой конструкции, предполагающей распашные створки – платяного или кухонного шкафа, других видов
мебели.

Металлические детали изготавливаются из прочных сплавов, устойчивых к коррозии и механическим деформациям.

Мебельные петли делятся на несколько видов, в зависимости от того, как их крепят:

  • Н
    акладные;
  • П
    олунакладные;
  • В
    кладные;
  • И
    нверсные;
  • Р
    ояльные;
  • П
    яточные;
  • Ш
    тольные и др.

Виды мебельных петель.

Для
шкафа применяют часто накладные конструкции с основаниями-чашками, которые соединяют с панелью при помощи саморезов. Механические вкладыши с «плечом» вставляются в эти основания и фиксируются на дверце и боковом полотне.

Такие крепежи достаточно надежны и долговечны, поскольку имеют усиленное соединение с плоскостями.

В зависимости от типа
шкафа и его габаритов, а также материала выбирают подходящий вид соединительных деталей. Некоторые
элементы используют исключительно для классической мебели, где все детали должны соответствовать стилю. Для обычных платяных шкафов выбирают стандартные накладные и полунакладные
крепления.

Для установки на створки необходимо использовать сертифицированные промышленные изделия – это гарантия прочности и долгой службы мебели и ее отдельных частей.

Другие виды петель

Итак, все виды петель можно классифицировать разными способами. Так, выделяют различные типы по конструкции, по назначению, по методу фиксации и наложения. В целом, существует несколько десятков видов мебельных петель, какие-то распространены больше, какие-то меньше, но практически все находят себе применение в различных вариантах мебельных конструкций. Помимо четырехшарнирных, рассмотрим еще несколько вариаций петель, которые могут встретиться мастерам по сборке мебели или же людям, купившим новые предметы интерьера и решившим собрать их самостоятельно.

Карточная петля

Карточные петли считаются самыми старыми. Их прародительница – кованая навесная петля, имеющая длинную накладку. Внешне они напоминают обычную дверную петлю, только размером несколько поменьше. Конструкция представляет собой две металлические планки, соединенные параллельно при помощи тонкого стержня, выполняющего роль шарнира. Сейчас они используются редко, но незаменимы при изготовлении мебели в стиле «ретро».

Дверные петли «бабочка»

Петли маятникового типа или барные петли дают возможность открывать дверцу на 180 градусов. Выходит что-то похожее на то, как открываются двери на входе в салун в старых вестернах.

Петля барная

Антресольные конструкции-петли созданы для того, чтобы крепить горизонтально ориентированные дверцы, которые будут открываться вверх. Петли имеют пружинный механизм, а также позволяют фиксировать дверцу в открытом состоянии. Напоминают обычные накладные вариации петель.

Антресольная петля MK01

Ломбертные конструкции применяются для так называемых откидных дверей. Они будут монтироваться с обоих торцов шкафа, не требуют врезки, но может понадобиться небольшая фрезеровка (до 2 мм). Тогда створку можно открывать на 180 градусов. Это идеальный вариант петли для раскладного стола.

Петля для откидных элементов

Секретерные конструкции похожи на описанные выше карточные, имеют осевой шарнир и пластины. Дают возможность открыть фасад вниз и удержать его в горизонтальном положении. Могут сопровождаться специальным кронштейном, который оказывает поддерживающую функцию. Обычно устанавливаются в тех шкафах, где предусмотрен бар.

Петли секретерные

Глухие петли, иначе называемые штольными, применяются для дверей с той стороны шкафа, которая примыкает к стене. Ими можно прикрепить дверцу к фальш-панели.

Штольные петли

Пяточные изделия крайне редко применяются, потому что рассчитаны только на легкие двери. Но зато установить их можно на фасады с любым типом открывания. Монтаж производится в нижней и верхней части створки.

Пяточные петли для мебели

Для стеклянных створок идут особые петли. Они тоже бывают разных типов, но их достоинство в том, что они могут выдерживать значительную нагрузку, притом выглядят очень красиво.

Петля для стекла

И сравнительно недавно в продаже появились петли с 8-ю шарнирами, восьмишарнирные. Чтобы их установить, не нужно прибегать к фрезеровке или резке. Это усовершенствованная вариация обычной четырехшарнирной петли. Правда, ставить их сложнее, а потому, несмотря на отсутствие необходимости проводить какую-то подготовку, такие петли используются редко.

Петля 8-ми шарнирная

Разновидность крепежей и петель

Петли “лягушка”

Собирая шкаф, можно использовать петли различного типа. Хотя наиболее частыми в использовании считаются четырехшарнирные крепления, по-простому их называют лягушками

Они абсолютно универсальны, поэтому неважно, какая это дверь, детская, книжная, платяная или кухонная и какой вид раздвижной системы она имеет

Непосредственно перед монтажом креплений важно взять в расчет особенности двери:

  • для углового шкафа-купе лучше применять петли, имеющие крепеж в 45 градусов;
  • если дверцы имеют внутренний монтаж, необходимо брать внутреннюю петлю;
  • шкафы, где обе дверцы крепятся на общую боковую стенку, требует врезки полунакладной петли;
  • дверка, с помощью которой закрываются боковины ниши, крепятся на накладные петли;
  • помимо четырехшарнирных петель могут использоваться крепления, разбитые на 2 части, соединяющие ось;
  • если требуется открытие дверок на 180 градусов, то для этого нужно использовать инверсные петли;
  • рояльные петли лучше всего подойдут для кухонных шкафов. Их механизм очень простой – стальные или латунные ленты, которые соединены между собой проволокой. Но такое крепление подойдет лишь для шкафов кухни, так как в остальных случаях их прочность будет не так велика.

Монтаж креплений

На деревянную дверь

Деревянные двери могут закрывать как навесные, так и нижние шкафы. Основной алгоритм последовательных действий при установке петлей для навешивания сводится к следующим шагам:

  1. Определение положения петель на дверце. Для этого от каждого края двери берется отступ примерно 80-150мм. Расстояние при этом зависит от высоты дверного полотнища;

В выбранных местах производится разметка. Для этого петля прикладывается к полотну и при помощи карандаша делается наметка предполагаемого положения петли. Для установки лучше использовать специальный шаблон, который позволяет быстро и точно наносить разметку;

    Затем, с помощью фрезерного станка и выбранной насадки выполняется высверливание места под чашечку. Для высверливания рекомендовано выбирать инструмент с отличной заточкой

    При этом важно наблюдать за положением фрезы и глубиной ниши. Стандарт глубины чаши для мебельных петель составляет 12-13мм.
    Петлю вставляют в нишу и производят выравнивание по горизонтали

    Механизм фиксируется в таком положении и отмечаются места для крепежа;
    Выполняется сверление отверстий для крепежа, для того, чтобы его можно было врезать шкаф;
    Устройство прикрепляется к двери;
    Проводится разметка для прикрепления монтажных пластинок на корпусе шкафа. Для этого дверь устанавливают в необходимое месторасположение и выравнивают, избавляясь от перекрашиваний и сдвигов. На корпусе шкафа намечают место для крепления планок.
    Выполняют сверление отмеченных отверстий;
    Производят установку ответной планки;
    Соединяют обе части петли.

На стеклянные дверцы

Стеклянные створки предпочтительно навесить на шкаф верхнего ряда. Стекло, как более хрупкий материал, требует особого подхода к установке петель. В составе фурнитуры присутствуют определённый список обязательных элементов:

  • монтажная планка, прикрепляемая к боковине;
  • монтажное крепление;
  • уплотняющее кольцо, которое необходимо для закрепления фурнитуры и стеклянной дверки;
  • заглушка или декоративная наложение, которое практически всегда устанавливают для того, чтобы скрыть видимые части фурнитуры с лицевой стороны.

Существует определённая методика монтажа креплений на стеклянную дверь:

  1. Для того, чтобы правильно установить или заменить петли, нужно выбрать область нанесения разметки. Разметка стеклянной двери производится аналогично деревянной;
  2. С помощью дрели осуществляется прикрепление петли к деревянному каркасу шкафа. Для этой цели высверливаются отверстия под крепления, и петлю фиксируют шуруповертом либо отверткой;
  3. К стеклянной створке петля прикрепляется, используя зажимы. Стеклянное полотно помещается в петлю. С обеих сторон между стеклом и петлей ставятся резиновые прокладки, которые защищают стекло от повреждения. Производится фиксации петли болтами.

Как выбрать навешивания

При выборе лучше сразу определиться, какие функции вы хотите видеть у дверей кухонной мебели и определить вид петель.

Выбирая петли для дверей кухонной мебели, надо выяснить, из какого материала они изготовлены. Свой выбор нужно остановить на изделиях из высококачественной стали.

Не стоит выбирать дешевые петли для навешивания дверных фасадов на ваш кухонный гарнитур, так как здесь имеется прямая зависимость: цена – качество.

Петли с доводчиком всегда приоритетнее обычных, так как регулируют силу закрывания дверей, сохраняют мебель, не позволяя дверям хлопать, кроме того, данные петли выдерживают большие нагрузки, чем обычные. Чтобы не ошибиться с выбором, приобретайте фурнитуру на кухню только от известных производителей. В этом случае она прослужит вам долго, не требуя замены и особых регулировок.

Виды

Сегодня производители предлагают более десяти различных видов петель для кухонных шкафов. Это от простейших «лягушек» до петель с доводчиками разных усложненных конструкций.

Различные петли для дверок крепятся по-разному.

Петля накладная или петля-лягушка. Представляет собой четырехзвенный шарнирный механизм. Он крепко прижимает дверь, позволяет открыть ее на 90 или 165 градусов. Данный вид петель самый распространенный. Его можно встретить практически на любом гарнитуре для кухни, где есть распашные двери. Такие петли позволяют полностью закрывать корпус мебели, на который они крепятся.

Полунакладная. Она позволяет частично перекрыть корпус гарнитура. Ее строение имеет небольшой изгиб, за счет которого образуется зазор между створками шкафа, закрепленными на одну стойку, что позволяет без проблем открыть одновременно обе.

Внутренняя. Внешне она очень похожа на полунакладную. Но применение ее отличается. Внутренняя петля устанавливается, когда необходимо дверцы гарнитура разместить внутри короба.

Инверсная. Позволяет распахнуть дверь шкафа на 180. При этом дверь встает вровень с коробом.

Угловая. По ее названию понятно, что она устанавливает двери под углом. Это необходимо для угловых ящиков. Стандартные петли этой категории бывают с углом установки 175,135,90,45 и 30. Но встречаются и нестандартные угловые петли.

Антресольная. Служит для навеса горизонтально открывающихся дверок ящиков. В основе данного типа петель лежит пружина.

Рояльная. Редко применяется в современной мебели в связи с ее ненадежностью. Ее применяют в основном для столов-книжек, для крепления складывающихся столешниц.

Карточная петля. По сути, это та же рояльная петля, только короче. Ее часто используют в мебели ретро-стиля, для этого делают фигурное исполнение этих петель, или придают им форму бабочки.

Секретная. Имеет две пластины, при помощи которых крепятся горизонтальные фасады, опускающиеся вниз. Свое название получили за применение в секретерах. Схожа с рояльной петлей.

Штольная. Крепятся на шкафах, примыкающих к стене.

Ломберная. При помощи их крепятся откидные фасады. Такие петли имеют способность фиксировать створку шкафа. Крепятся с торца на дверку и короб и позволяют открыть конструкцию на 180. Ломберные петли очень популярны на раскладных столах.

Реверсивная петля. Позволяет распахнуть двери на 180 градусов и вернуть обратно, как на входе в супермаркет.

Пяточная. Крепится в угол фасада. Может углубляться внутрь створки, но подходят только для нетяжелых дверок. Поэтому ее применение очень ограничено.

Также петли различаются по применению в определенных материалах. Для стекла, пластика, ДВП нужны разные петли.

Существует также два вида петель, отличающиеся по монтажу. Slide-on — это стандартные петли, и clip-on — петли мгновенной установки. Петли клип-он сокращают время установки до 60%, за счет разборной петли, которая имеет две части, защелкивающиеся между собой.

Еще один вид петель для кухонной мебели – это петли с оводчиком. Цена их намного выше, но это себя оправдывает. Во-первых, это удобно. Толкнули дверцу, а она закрылась дальше сама собой. Во-вторых, это сохраняет состояние мебели. Так как доводчики сами регулируют силу закрывания двери, тем самым сохраняют и фасады и сам короб в первоначальном состоянии. В-третьих, они предотвращают звук хлопанья дверей, не раздражая нервную систему.

Какие бывают петли для шкафов? Установка и регулировка

Узнать, какие мебельные петли бывают, где применяются, их конструктивные особенности – можно из приведенной ниже статьи. Вся фасадная часть выпускаемой корпусной мебели крепится именно на этих малогабаритных механизмах. Недооценивать их значимость в мебельном производстве никак нельзя.



Многообразие фурнитуры в производстве мебели поражает. Конструкторы находят и внедряют все новые идеи, которые не обошли стороной дверные петли для шкафов.

Если потянуть за ручку дверцу любого шкафа, она легко повернется. Заглянув внутрь, можно увидеть тот элемент, который позволяет осуществлять поворотные действия.

Как правило, дверными петлями комплектуются шкафы в кухонных гарнитурах, в детских мебельных наборах, в прихожих, спальнях, гардеробных. Или просто в отдельно стоящих шкафах и тумбочках.

Что же это такое – дверные петли для шкафчиков?

Крепежные элементы, позволяющие открывать и закрывать дверцы шкафов, называются дверными, или мебельными петлями. Часто их называют навесами.

Петли дверные монтируются в шкаф на каждый фасад по две и более. Чем массивнее дверца, тем больше навесов на нее устанавливается. Для надежности.

По форме, петли бывают чашечные и безчашечные. Под чашечную петлю в дверце выбирается углубление, в которое петля вставляется и крепится специальными винтами или саморезами. Такое крепление очень прочное и позволяет уверенно удерживать даже крупногабаритные фасады.

К безчашечным петлям относятся все остальные навесы, такие как: рояльные, карточные, антресольные, секретерные, маятниковые, пяточные.

Наибольшее распространение среди мебельщиков, все-таки, получили чашечные петли. В производстве корпусной мебели они наиболее востребованы.

Каждая такая петля состоит из двух разъемных частей: чашки и ответной планки. Ответная планка, может еще называться крепежной планкой, или монтажной.

Чашка с коленом, крепится к фасаду. Ответная планка крепится к коробу.

Следует обращать внимание при подборе петель дверных к шкафу, из какого материала они выполнены. Наиболее прочными и долговечными считаются изделия из стали и латуни. Они имеют большой запас прочности и устойчивы к коррозии.

Как сделать правильный выбор?

Существуют навесы с применением шарниров, и о том какие они бывают, будет сказано ниже.

Широкую популярность обрели, благодаря удобству в обращении, четырехшарнирные петли. Возможность регулировки в трех плоскостях – это их функциональное отличие от других видов.

Скорректировать точность размещения фасадов относительно друг друга, как раз и позволяет четырехшарнирная петля. Приподнять или опустить, сместить влево или вправо, приблизить к коробу шкафа или отвести – эти действия способствуют идеальной подгонке в работе по сборке мебели.

Какие бывают виды петель для шкафов?

Предназначение дверных петель при изготовлении шкафа может быть разным.

Они есть и для крепления дверок под разными углами, и для устройства накладных или внутренних фасадов. Есть, специальные инверсные петли, и петли для размещения в металлическом профиле.

Четырехшарнирная петля по своему предназначению бывает:

  • Накладная
  • Полунакладная
  • Внутренняя
  • Инверсная
  • Угловая
  • Реверсная

Это все – регулируемые петли, занимающие свое положение в устройстве шкафа. В качестве приятных дополнительных деталей, у четырехшарнирных петель еще можно отметить наличие функции Clip-on, и доводчика.

Clip-on – соединение двух элементов петли простым защелкиванием. Доводчик – часть конструкции петли, который способствует плавному закрытию дверцы.

Дверные петли с доводчиком очень удобны для эксплуатации шкафа. Они помогают исключить раздражающее хлопанье дверок и оберегают фасады со стеклом от возможного повреждения.

Монтаж петель

Своими руками установить петли на дверцу шкафа не представляет большой сложности. Прежде всего, необходимо определиться с выбором навесов, подходящих для конкретных фасадов. Затем подготовить весь инструмент:

  • Дрель
  • Шуруповерт
  • Рулетка
  • Шило
  • Фреза
  • Шаблон для разметки
  • Карандаш

Следующий этап определяется вопросом: как установить петли на шкаф?

Точность разметки – важная часть работы. Следует выбрать место для фрезерования под чашку. Установить петлю правильно – значит это сделать на расстоянии не менее 10 см от торца дверки. Шаблон укажет точку фрезерования. Фрезу нужно зажать в патрон дрели и сделать углубление с тыльной стороны фасада не более 12 мм. Дрель при фрезеровании необходимо держать строго вертикально. Дверные петли вставляются в углубление и крепятся саморезами. Монтажные планки крепятся к коробу. Соосность чашек и монтажных планок обязательны.

Регулировка петель – проще простого

Не нужно думать, как отрегулировать петли на дверце шкафа, чтобы они висели не криво, а ровно. Нужно взять отвертку и начать регулировку. Для достижения точного результата, шкаф должен быть выставлен по уровню. Регулируются они по трем направлениям: вверх – вниз, вправо – влево, ближе – дальше.

Для изменения положения фасада: вверх или вниз – требуется ослабить саморезы на монтажных планках, установить фасад в нужном положении, затем снова затянуть саморезы. Регулировка фасада вправо или влево производится регулировочным винтом, расположенным в колене чашки. Чтобы изменить положение фасада, регулировочные винты закручиваются или выкручиваются.

Для регулировки зазора между фасадом и коробом ослабляются крепежные винты на монтажных планках, а чашка с коленом утапливается, или выдвигается вперед. Крепежные винты после регулировки затягиваются.

Как установить дверные петли шкафа

В зависимости от уровня вашего опыта и уверенности ремонт кухни может быть увлекательным или пугающим процессом. Установка новой фурнитуры — это один из способов придать своей кухне новый и улучшенный вид, не тратя целое состояние. Установка новых петель шкафа может занять некоторое время и терпение, но это простой метод улучшения вашей кухни, который окупится в долгосрочной перспективе. Вы можете легко придать своей кухне современный вид или подчеркнуть декоративный дизайн старых шкафов, выбрав фурнитуру в винтажном стиле.Это полезное руководство научит вас, как быстро установить петли дверцы шкафа, чтобы вы могли сэкономить на трудозатратах и ​​расходных материалах, выполнив проект самостоятельно.

Как правильно выбрать петли

Прежде чем вы броситесь покупать первые петли, которые вы увидите, вы должны определить, какой тип шкафов у вас на кухне. Шкафы с лицевой рамкой имеют каркас из массива дерева шириной от полутора до двух дюймов, который крепится к передним краям корпуса. Петли шкафа крепятся непосредственно к лицевой раме.Как следует из названия, безрамные шкафы не имеют каркаса. Вместо этого они представляют собой четырехсторонние коробки. Петли шкафа крепятся к внутренней части шкафа.

Также необходимо определить тип дверной накладки ваших шкафов. Накладка относится к положению двери по отношению к проему шкафа. Накладные дверцы на лицевую раму шкафа полностью закрывают проем и перекрывают корпус шкафа со всех сторон. С другой стороны, вставные дверцы полностью помещаются в проем шкафа и сидят заподлицо, когда стороны шкафа находятся в закрытом положении.Двери с частичной вставкой слегка перекрывают проем шкафа со всех сторон, но выступ, обработанный вдоль всех краев на задней части двери, позволяет части толщины двери находиться внутри проема.

Что касается бескаркасных шкафов, то также существует три различных типа дверных накладок. Полностью закрывающая дверь — это дверь, закрывающая весь или почти весь передний край шкафа. Шкаф с половинной накладкой обычно используется в середине ряда шкафов, где двери разделяют единую перегородку.Петля шкафа с полуналожением позволит дверце закрывать половину перегородки. Вставная дверца может поместиться в проем шкафа и вплотную прилегать к передним краям шкафа.

Вы также можете подумать, хотите ли вы видеть петли после их установки, и решить, как вы хотите, чтобы петли крепились к дверцам шкафа. Популярные варианты включают скрытые петли, частично скрытые петли и полностью открытые петли. Петли для поверхностного монтажа и без врезки можно установить непосредственно на дверцу шкафа без необходимости врезки или выемки.Врезная петля требует прорезания паза или выемки в дверце шкафа, чтобы она соответствовала створкам петли. Закручивающаяся петля огибает край дверцы шкафа и боковую или лицевую раму шкафа.

Подсчитайте точное количество петель, необходимое для завершения установки, и измерьте количество существующих петель. Для легких дверей шкафа обычно требуются две петли, расположенные на расстоянии около пяти дюймов от верхнего и нижнего краев. Для высоких или тяжелых дверей шкафа может потребоваться третья петля, расположенная по центру между верхней и нижней петлями для дополнительной поддержки.

Как установить дверные петли шкафа

  1. Снимите все существующие петли со шкафов и снимите двери. Заполните старый винт, вклеив небольшой дюбель в каждое отверстие и обрезав поверхность заподлицо. Как только клей полностью высохнет, отшлифуйте поверхность, пока она не станет гладкой. Если вы красите или ремонтируете шкафы, сделайте это сейчас, прежде чем начинать установку нового оборудования.
  2. В зависимости от типа петли, которую вы выбрали, вы должны совместить верхнюю и нижнюю петли с краем дверцы шкафа, чтобы произвести измерения и проверить точность зазора. Отметьте положение петель карандашом или маленьким гвоздем. Измерьте центральную точку между верхней и нижней петлями, чтобы отметить положение третьей петли, если это необходимо.
  3. Используйте сверло меньшего размера, чем винты, чтобы просверлить направляющие отверстия для винтов только частично в дверцах шкафа в отмеченных местах. Вверните петли в двери.
  4. Измерьте место установки дверцы на шкафу, используя большой уровень в нижней части дверцы, и проверьте горизонтальное выравнивание.Вы можете закрепить доску с прямым краем вдоль линии уровня, чтобы использовать ее в качестве временного маркера для размещения. Позвольте дверцам шкафа опираться на край зажатой доски для поддержки, пока вы отмечаете направляющие отверстия и прикручиваете петли шкафа на место. Если есть двери, которые не соприкасаются в центральном закрытом положении, вы можете вырезать кусок древесины точно по ширине, необходимой между закрытыми дверцами шкафа. Используйте обрезки древесины в качестве приспособления между каждой парой дверей, чтобы обеспечить равномерное расстояние между ними. Удерживая каждую дверцу шкафа на месте, отметьте отверстия для винтов на лицевой стороне шкафа карандашом или маленьким гвоздем.
  5. Отодвиньте дверцы шкафа в сторону. Просверлите отверстия для винтов в лицевой панели шкафа в отмеченных местах. Установите дверцы шкафа на зажатую прямую кромку, совместите отверстия для петель и привинтите дверцы на место.

Как и в большинстве проектов по благоустройству дома, может помочь вторая пара рук для удержания дверцы шкафа и обеспечения устойчивости всего, пока вы устанавливаете петли. Теперь, когда вы знаете, как устанавливать петли шкафа, вы можете приступить к ремонту кухни, сделав все возможное.HardwareSource предлагает широкий выбор петель для дверей шкафа с большим разнообразием отделки. Пожалуйста, не стесняйтесь обращаться к нам с любыми вопросами об этом руководстве или нашем выборе оборудования.

Установка скрытых петель и ручек дверных шкафов »Rogue Engineer

Теперь, чтобы уточнить, я построил нашу новую кухню с нуля, поэтому я построил новые шкафы и установил новые двери .Если у вас есть двери, вам нужно выполнить несколько дополнительных действий… в основном просто удалить существующие двери и их петли. После того, как вы удалите существующие двери, вы готовы к работе.

.

PS, если вы хотите создать свои собственные дверцы шкафа, у меня есть руководство по для обычного стиля шейкера и руководство по для более изящного дизайна .

1. Определите, какой тип петли вам нужен.

Liberty имеет петли практически для любого типа шкафа, о котором вы только можете подумать.Но вам нужно выяснить, что вам нужно.

.

Сначала определитесь, нужны ли вам петли с лицевой рамкой или безрамные. Посмотрите мой столб для дверцы шкафа, чтобы узнать о лицевых рамах и безрамных . Я делал свои шкафы без лицевых рам, поэтому использовал безрамные петли.

.

Теперь, когда вы знаете лицевую рамку или безрамную, вам нужно решить, нужны ли вам петли со вставкой, накладкой ½ дюйма, накладкой ¾ дюйма или полной накладкой. Это относится к дверям вашего шкафа. Если вы не знаете, какой у вас тип дверей, обратитесь к руководству по петлям Liberty здесь.

.

В дополнение к знанию того, какой у вас тип рамы (лицевой или безрамный) и стиль двери, вам необходимо решить, какие специальные функции вы хотите, например, мягкое закрытие. Я настоятельно рекомендую дверные петли с плавным закрыванием. Мягко закрывающиеся петли срабатывают, когда я неосторожен и тороплюсь типа: «Круто, Шара, мы просто закроем эту дверь для тебя niiiiiiice и sloooooooow. Мы тебя достали, девочка! »

.

В итоге я использовал безрамные петли для плавного закрывания с полным наложением Liberty Hardware. Вам понадобится пара на каждую дверь. Но они бывают парами, так что просто сложите свои двери, и именно столько пар вам понадобится 🙂

2. Отверстия для чашки

Этот тип скрытых петель требует, чтобы вы просверлили отверстие для чашки, чтобы в нее поместилась если в дверях вашего шкафа их еще нет. Но пусть это вас не расстраивает. Есть несколько недорогих инструментов, которые помогут вам выполнить эту задачу за секунды.Я использую Kreg Concealed Hinge Jig и мое сверло DeWalt , чтобы проделать эти отверстия для чашек в моих дверях. Скорее всего, у вас уже есть дрель, поэтому все, что вам нужно, — это приспособление.

.

Просто закрепите зажим на задней стороне двери, как показано на рисунке, и просверлите отверстие. Следуйте инструкциям по установке с приспособлением для вашего конкретного стиля и толщины двери, и вы сможете быстро выбить все отверстия.

3.Установите петли на дверь

Теперь прикрепите петли, как показано, с помощью прилагаемых винтов.

4. Прикрепите дверцы к шкафу

Может быть более простой способ сделать это, но я думаю, что он работает лучше всего для меня. Используя остальные винты, входящие в комплект петли, установите дверцу шкафа как можно ближе к ее правильному вертикальному положению. Итак, в основном (например), если ваша дверь имеет накладку ½ дюйма, прикрутите ее к шкафу как можно ближе к двери, находясь на ½ дюйма выше и ½ дюйма ниже внутренней стороны лицевой рамы.Полезно, чтобы помощник держал за вас дверь.

Мне нравится сначала вставлять один винт в верхнюю петлю. Затем добавьте еще одну к нижней петле. Убедившись, что у меня все хорошо в вертикальном положении, я добавляю два других винта (один вверху, а другой внизу).

5. Отрегулируйте по мере необходимости

Эти петли хороши тем, что у них есть множество вариантов регулировки. Так что, если вы не добились идеального результата с первого раза (а у кого вообще это получится?), Вы можете корректировать, пока не добьетесь правильного результата.

.

Двери можно регулировать тремя способами. Ниже показаны петли с полным наложением без рамки, которые я использовал, и их расположение регулировочных винтов. Если вы используете петли другого типа, регулировочные винты могут быть расположены в разных местах, но обычно регулировка осуществляется в трех направлениях: по вертикали, из стороны в сторону и спереди назад.

На видео выше вы можете увидеть, как их можно отрегулировать, чтобы дверь находилась в нужном месте.По сути, вы просто ослабляете или затягиваете эти винты по мере необходимости, пока ваша дверь не окажется на своем месте.

..

Теперь повторите шаги для каждой двери 🙂 Затем наслаждайтесь возможностью захлопывать двери, не хлопая их, ха-ха. Дэнни думает, что я должен сделать это для развлечения… Клянусь, я не делаю этого специально!

Модернизация оборудования на существующей кухне или установка двери на новую часть со скрытыми петлями — это довольно быстрое обновление, о котором вы не пожалеете. Когда вы используете их изо дня в день, стоит потратить немного больше денег.”

.

И когда вы заменяете или устанавливаете с нуля, как это сделал я, не забудьте заменить эти старые направляющие ящика на новые направляющие плавного закрывания на шарикоподшипниках! Liberty Hardware также имеет отличную направляющую для слайдов, которая поможет вам определить, какие слайды подходят именно вам.

И последнее … оборудование, которое вы видите … ручки и ручки. Я использовал эти длинные тяги из коллекции Artesia на моей тумбочке, построенной несколько месяцев назад , и ИХ ПОНРАВИЛСЯ. Поэтому я снова использовал их для своей кухни, но меньшей длины. Я очень рекомендую их для современного минималистичного пространства.

.

А теперь иди и переключись на лучшее оборудование… сразу после того, как закрепишь это на потом 🙂 До следующего раза, удачного ремонта!

Как правильно установить стыковые петли

Есть разные мнения, что лучше сначала установить петлю на дверь или на шкаф. В большинстве случаев предпочтительнее сначала установить петлю в шкаф, так как вы можете сделать паз для петли перед сборкой шкафа.Любой способ может дать чистые результаты, поэтому выбор остается за вами.

Для начала измерьте ширину петли от центра сустава наружу до края петли и вычтите 1/32 дюйма из этого измерения. Это расстояние, которое вам нужно измерить от края двери или рамы шкафа для ширины паза. Нарисуйте карандашом отметки на краю двери или рамы этой ширины. Затем расположите петлю длинным краем петли напротив этих отметок в том месте, где вы хотите разместить петлю, и нарисуйте контур петли.

Примечание : Регулируемый шаблон для разметки — идеальный инструмент для разметки этих линий; однако это специальный инструмент, который большинство плотников-любителей могут не захотеть покупать, если они не сделают много пазов для петель. Таким образом, описание в этой статье предназначено для резки петель без маркировочного калибра.

Затем измерьте толщину фланца петли и отметьте глубину фланца на внутренней стороне стоек двери или на внешнем крае каркаса лицевой стороны шкафа.

Вырезать контур

Как только ваши карандашные отметки будут на месте, аккуратно нанесите на них отметки с помощью канцелярского ножа. Нам нравится использовать комбинированный квадрат в качестве ориентира для универсального ножа, чтобы линии надреза оставались прямыми и ровными. Обратите особое внимание на зарубки в углах, так как они могут быть трудными для аккуратной обработки пазов. Не торопитесь и помните, что тщательная обработка линий позволит получить лучший паз.

Убрать отходы

Есть два распространенных метода удаления отходов после того, как вы отметили и отметили контуры паза.Один из них — использовать врезной фрезерный станок с прямой насадкой для удаления желаемого материала и прорезания паза. Хотя вы можете сделать это самостоятельно, существуют направляющие для пазов, которые крепятся к двери или раме, что исключает догадки. Эти комплекты поставляются с хомутом, который соединяется с основанием вашего маршрутизатора, чтобы направлять маршрутизатор и предотвращать его выход за границы отмеченных линий.

Более традиционный метод — использовать зубило со скошенной кромкой для вырезания отходов.Перед тем, как приступить к работе, убедитесь, что ваше долото острое и неповрежденное. Тупое долото — опасное долото.

Самый простой способ удалить отходы — углубить нарезанные линии до желаемой глубины, а затем сделать серию надрезов одинаковой глубины, перпендикулярных длинному краю прорези петли, на расстоянии примерно 1/8 дюйма друг от друга. После того, как вы закончите каждый из этих надрезов на нужную глубину, вы можете просто повернуть долото по краю (плоской стороной скоса к поверхности двери или рамы) и выбить нарезанные части.

Когда все надрезанные части будут удалены, очистите поверхность паза зубилом, уделяя особое внимание углам и краям паза. Вставьте петлю в паз, чтобы убедиться, что он прилегает заподлицо с лицевой стороной дерева и равномерно входит в паз.

Сверление и установка петли

Когда паз будет готов, поместите петлю в паз. Поместите кончик набора гвоздей в центр каждого отверстия для винта и постучите по концу набора гвоздей молотком, чтобы сделать небольшое пилотное отверстие для просверливания отверстия для винта.Затем вставьте небольшое сверло в аккумуляторную дрель или электрическую дрель и просверлите пилотное отверстие для каждого винта.

Отложите дрель в сторону, установите паз и с помощью отвертки вбейте шуруп в каждое из отверстий, закрепив петлю на дереве.

Чтобы завершить установку, прижмите дверь к раме с петлей, установленной на одной половине сборки, отметьте места на сопрягаемой поверхности и повторите процесс. После того, как петля прикреплена как к двери, так и к раме, визуально проверьте открытие и закрытие двери, чтобы убедиться, что обе петли работают вместе должным образом, и что дверь закрывается и открывается легко, и что дверь плотно прилегает к узлу.

Петли прочие

Стыковые петли существуют уже давно и по-прежнему широко используются сегодня, поскольку они имеют классический вид, выдерживают многолетнее использование и относительно просты в установке. Существует множество шарниров, доступных для использования на любых дверях — от внутренних и наружных дверей вашего дома до дверей шкафов. В то время как утопленные европейские петли популярны в кухонных шкафах (в первую очередь потому, что петли не видны снаружи шкафа), во многих домиках и других проектах прекрасной деревообработки вы просто не сможете превзойти традиционные стыковые петли.

Установка стыковой петли — простой процесс, но требует некоторой точности, чтобы придать чистый вид и функциональность, на которые вы рассчитываете. Независимо от того, решите ли вы использовать для своего проекта стальные или традиционные латунные петли, если вы не торопитесь и сделаете работу правильно, вы останетесь довольны результатами.

Замена устаревших петель шкафа? — Хижина оборудования

Вы когда-нибудь думали о замене шкафа или петель для умывальника, но нигде не можете найти тот стиль, который вам нужен? Ни у кого нет петли, которая подошла бы к твоей безумной прорези в дверце шкафа.Или петля просто не подходит к раме ваших шкафов. И вы чувствуете, что к этому моменту уже везде посмотрели.

Ну, вздохни. Мы здесь, чтобы помочь.

О съемных петлях шкафа

Скорее всего, у вас есть так называемая съемная петля для шкафа. Вы можете отличить одинарные или двойные съемные петли от других петель шкафа по прорези на раме и двери. Петли такого типа позволяют легко снять дверь и установить.Между тем, традиционные петли, которые крепятся шурупами по дереву, создают гораздо большие трудности.

В течение многих лет шкафы производственного типа производились по всей территории США с очень ограниченным выбором отделки. К счастью, у нас есть решение, которое поможет украсить и заменить изношенные и устаревшие одинарные и двойные съемные петли и отделку шкафа. Amerock была пионером на рынке петель для шкафов много-много лет и производила петли «старого» стиля с модной новой отделкой. Это помогает таким людям, как вы, достичь современного внешнего вида, не нарушая при этом денег.

Окончательное обновление

Теперь вы можете легко заменить устаревшую античную латунь на более светлый сатинированный никель или более темный бронзовый оттенок, натертый маслом. Мы производим эти съемные петли из масляной бронзы (показаны ниже), сатинированного никеля с накладками на 1/2 и 1/4 дюйма, а также для дверей с выступом 3/8 дюйма.

Съемные петли существуют уже более 50 лет, так что есть вероятность, что вы видели их в домах и даже не знали об этом. Скрытые петли для европейских шкафов (также известные как скрытые петли) захватили рынок.Это оставляет разборные петли практически без использования в новой индустрии производства шкафов.

Устаревшие функции

Большинство продаж этих съемных петель сегодня приходится на рынок замены / модернизации. Это исключает некоторые из наиболее уникальных приложений, которых больше нет в мире съемных петель.

К устаревшим функциям относятся:

  • Обратный скос 30 градусов. Это означает, что ваша дверь скошена под углом 30 градусов, чтобы пальцы могли войти и открыть дверь без ручки или тяги.
  • Наложения больше 5/8 ”. Типичные современные отделочные материалы для вторичного рынка поставляются только с наложением 1/4 «и 1/2». Для справки, ваше наложение — это расстояние, на котором дверца шкафа перекрывает лицевую рамку самого шкафа.

Съемную петлю можно узнать по характерному винту с крестообразным шлицем. Этот винт прикрепляет петлю к двери через прорезь, врезанную в ее край. Винт, который крепится к раме, может варьироваться от одного винта до двух, что позволяет при необходимости отрегулировать петлю вверх и вниз (только для одинарной разборной версии).

Снятие петель

Будьте осторожны после откручивания винтов при снятии дверцы; дверца выскользнет из щели очень быстро. Снимая старую петлю, воспользуйтесь отверткой Phillips или отверткой, чтобы отстегнуть дверцу.

PRO-TIP: Это прекрасное время, чтобы очистить двери от грязи и сажи, накопившихся за долгие годы.

Снимите петлю с лицевой рамы и подготовьте раму для установки новых винтов от новых петель.Измерьте 3/4 дюйма над старым отверстием для одного винта и отметьте линию, а также 3/4 дюйма ниже. Предварительно просверлите сверлом 3/32 дюйма, чтобы предотвратить раскалывание или поломку головки винта при закреплении нового шарнира.

Отцентрируйте отверстия и с помощью отвертки Phillips или шуруповерта установите низкий крутящий момент. Затяните винты, которыми петля крепится к раме. Вставьте дверцу обратно в прорезь новой петли и закрепите дверцу крестовой отверткой.

PRO-TIP: Перед тем, как прикрепить петлю к двери, убедитесь, что заслонка, которая вставляется в прорезь, полностью входит в прорезь, чтобы дверца плотно прилегала к цилиндру петли.

И готово! Теперь у вас есть полностью функциональная петля нового вида на вашем шкафу, благодаря съемным петлям шкафа The Hardware Hut.

Это проект, который может быть реализован в разумные сроки и придаст вашей кухне свежий и современный вид. Нужна помощь с заменой европейской петли? Прочтите наше Европейское руководство по замене петель.

Нужна дополнительная помощь в поиске петли для замены? Давайте попробуем

скрытых петель — это просто! Видео и иллюстрированное руководство

Почему скрытые петли?

Скрытые петли (иногда называемые евро петлями) — мой любимый тип петель.

  • Спрятано за дверцей для создания чистого столярного вида
  • Множество вариантов, чтобы получить именно то, что вам нужно для вашего шкафа
  • В наличии в большинстве магазинов товаров для дома
  • По разумной цене
  • Открывается без бокового зазора
  • Легко открывать и закрывать, не требует магнитной застежки для закрытия
  • Регулируется с помощью отвертки
  • На самом деле очень легко установить, имея немного ноу-хау!

Да, я это сказал! Эти петли на самом деле легко установить, имея лишь немного ноу-хау.В этом видео я прохожу весь процесс выбора и установки этих петель шкафа.

И вот еще подробности, как обещано в видео:

Выбор правильной петли

Петли для скрытого монтажа

бывают разных вариантов, чтобы помочь вам выбрать правильный метод установки и накладку для вашего конкретного шкафа. Вот основные варианты:

Лицевая рамка или безрамная?

Скрытые петли с лицевой рамкой отличаются от безрамных скрытых петель просто тем, как они крепятся к корпусу шкафа.Если ваш шкаф представляет собой шкаф с лицевой рамой, он будет иметь окантовку по передним краям каркаса.

Основное отличие самих петель в том, как они крепятся к шкафу. Скрытый безрамный шарнир будет иметь пластину, а лицевой каркас будет иметь скобу, которая надевается на лицевую рамку.

Варианты бескаркасного наложения

Если у вас безрамный шкаф, есть два стандартных варианта накладки.

  • Безрамное покрытие с полным покрытием предназначено для автономных шкафов, в которых петли расположены только с одной стороны корпуса.Это наиболее распространенное явление и обычно представляет собой накладку размером 5/8 или 1/2 дюйма (уточняйте у своей марки петли). Сюда входят шкафы с двойными дверцами, если петли не прикреплены к одной стороне корпуса. Вот пример безрамной петли с полным наложением.
  • Половина безрамного покрытия предназначена для ситуаций, когда две двери имеют одну и ту же сторону каркаса. Это нечасто, но если вы строите свои собственные шкафы на ходу, эти петли пригодятся. Вот пример бескаркасной петли с половинным наложением.

Параметры наложения рамки лица

Стандартная лицевая рамка имеет толщину 1-1 / 2 дюйма. Поэтому существует множество вариантов накладок с лицевой рамкой. Вот самые распространенные:

  • Накладка 1-1 / 4 « — Используется для дверцы шкафа, которая почти полностью закрывает лицевую раму (наиболее распространенная). Это оставляет отверстие 1/4″ вокруг двери.
  • Накладка 1 « — Дверные накладки 1″ лицевой рамы. Иногда используется для торцевых шкафов или когда требуется больше открывания лицевой рамы.
  • 1/2 «Накладка — Может использоваться, когда две двери шкафа установлены на одной и той же стойке лицевой рамы 1х2. Также может использоваться для увеличения откоса лицевой рамы.
  • Наложение 1/4 «или 5/16» — Используйте для полуналожений, когда открыта большая часть лицевой рамки.

Калибровка дверей

Калибровка дверей проста.

  • Измерьте проем
  • Добавьте количество накладки на петлю
  • Добавьте необходимое количество накладок на стороне, не являющейся петлями
  • Добавьте сумму наложения сверху и снизу

Установка петель на двери

Независимо от типа крепления петли (без рамы или с лицевой рамой) и накладки, установка на дверь шкафа обычно согласована. НЕОБХОДИМО проверить с вашими конкретными петлями шаблон или другие особенности. Вот стандартная настройка, которую я использую для сверления отверстий в дверце шкафа

  • Отверстия 35 мм (стандарт для большинства приспособлений) или долото Форстнера 1-3 / 8 «
  • Глубокое отверстие 1/2 «
  • вставка 5 мм
  • От 2-1 / 2 «до 3-1 / 2» от верхней или нижней части двери, если третья петля для более высоких дверей, третья петля центрируется на двери.

Просверлив отверстия для скрытых петель, просто вставьте петлю в отверстие и выровняйте ее квадратным или прямым краем на двух петлях.Затем предварительно просверлите отверстия с помощью самоцентрирующейся коронки и закрутите винты.

Установка скрытых петель на лицевых каркасах шкафов

Установка лицевой рамки скрытых петель очень проста, так как скоба петли будет закрывать лицевую рамку. Единственная установка будет вверх или вниз. Для установки

  • Измерьте расстояние от центра петли до верхней части двери. (Должно быть от 2-1 / 2 «до 3-1 / 2» в зависимости от того, где вы просверлили свои отверстия)
  • Вычтите из этого измерения желаемое верхнее перекрытие.
  • Отметьте на этом расстоянии лицевую рамку шкафа от верхнего края и проведите горизонтальную линию на внутреннем крае лицевой рамки.
  • Закрепите кронштейн петли винтом по центру лески.
  • На скрытых петлях обычно есть регулировка вверх и вниз, чтобы ваши двери идеально выровнялись.

Установка скрытых петель на безрамные шкафы

Сначала проверьте, есть ли у ваших петель шаблон.Если нет, у нас есть простой способ сделать это (как показано в моем видеоуроке)

  • Измерьте петли, насколько далеко расположены отверстия для винтов
  • Проведите линию внутри шкафа на этом расстоянии, параллельно переднему краю шкафа
  • Начните свои винты с линии

Как установить дверцу шкафа

Мы можем получать комиссию, когда вы используете наши партнерские ссылки. Однако это не влияет на наши рекомендации.

Если вы когда-либо устанавливали дверцу шкафа с использованием традиционных петель, вы знаете, с какой проблемой они должны работать. Вот почему петли европейского типа стали настолько популярными в мебельной промышленности. Петли евро позволяют быстро отрегулировать зазоры вокруг вставной двери, компенсировать любые неровности и повторно отрегулировать зазоры в будущем, если двери провисают или шкафы оседают. Некоторые петли даже имеют встроенную функцию плавного закрывания, например, петли Blum, показанные ниже.Петли Euro рассчитаны на работу с системой 32 мм, поэтому, если вы будете следовать системным правилам для сверления монтажных отверстий, установка вашей двери будет отличной.

Петли европейского типа, состоящие из двух частей, позволяют легко установить врезную дверь и отрегулировать ее посадку в проеме. Петли крепятся к шкафу с помощью евровинтов; чашки петель крепятся к двери с помощью винтов №6 x 5/8 ″ с плоской головкой. Чтобы установить дверь, просто защелкните чашки петель на пластинах петель. После установки дверцы регулировочные винты на чашке петли перемещают дверцу вверх и вниз и из стороны в сторону.Регулировочный винт на шарнирной пластине перемещает дверь внутрь и наружу.

Также в этой серии: Основы кухонного шкафа • Как сделать ящик для ящика шкафа • Как установить ящик шкафа • Как сделать дверцу шкафа • Как установить дверцу шкафа • Предварительная отделка фанеры

Установите дверь

Я всегда делаю вставные двери того же размера, что и дверные проемы, а затем подрезаю их по размеру с равномерными зазорами по периметру. Это помогает устранить несколько распространенных проблем.На концах клееных дверей могут быть перекосы стыков и выдавливание клея. Изготовление дверей немного завышенного размера позволяет вам очистить концы. Что еще более важно, если проемы лицевой рамы не идеально квадратные, у дверей есть дополнительный материал для обрезки, чтобы они соответствовали неквадратным проемам, чтобы зазоры были ровными. Поверьте, все заметят, если зазоры будут неровными, но никто не заметит, если дверь не идеально квадратная. Отраслевые стандарты допускают зазоры до 1/8 дюйма, но я предпочитаю меньшие зазоры 3/32 дюйма.

Начните с прямоугольной формы концов двери, удаляя как можно меньше с каждого конца. Затем обрежьте дверь, чтобы она плотно прилегала к проему. Сначала соедините одну или обе ее стойки, пока дверь не проскользнет между стойками лицевой рамы без заедания. Затем проверьте, подходит ли дверь: удерживая одну стойку заподлицо с лицевой рамой, прижмите верхний край двери к направляющей лицевой рамы. Если зазора нет, дверь и проем квадратные.

Фото 1. Выполните неквадратную дверную или торцевую раму за счет сужения дверной рамы.В этом случае уменьшение ширины планки на маркированном конце устранит неравномерный зазор наверху.

Если появляется неровный зазор, увеличивающийся по ширине от одного угла к другому, вам необходимо подрезать дверь по размеру ( фото 1 ). Удерживайте дверь в прежнем положении так, чтобы одна рейка упиралась в лицевую раму. Отметьте эту планку для сужения. Если зазор между дверью и направляющей появляется над перекладиной, отметьте конус, увеличивающийся от 0 дюймов вверху до самого широкого размера зазора внизу.Если над противоположной стойкой появляется щель (как на фото), разложите конус в противоположном направлении. Чтобы зазор увеличился до более чем 1/16 дюйма, сузьте и стойку, и верхний конец двери, удалив половину зазора с каждого края.

Фото 2. Срежьте планку на конус, используя прямую доску и сверло для обрезки заподлицо. Расположите доску так, чтобы она была смещена на ширину зазора на отмеченном конце, а на другом конце — заподлицо.

Я использую кромкошлифовальный станок для создания конусов, как это обычно бывает в производственном цехе.Но вы также можете разрезать их, используя фрезер с фрезой заподлицо и доску для обрезков с прямым краем ( Фото 2 ).

Как только дверь совпадает с проемом, обрежьте дверь так, чтобы все зазоры стали шириной 3/32 дюйма. Я использую фуганок (установлен для удаления 1/32 ″ или меньше) для обрезки и прокладки толщиной 3/32 ″, чтобы убедиться, что двери имеют правильный размер (см. Lede Photo выше).

Установите шарнирные пластины

Петли

Euro состоят из монтажной пластины («навески») и чашки петли.Регулировка по вертикали встроена в навеску; Регулировка по сторонам и внутрь и наружу встроена в чашку петли. Пластины петель бывают разной толщины, что позволяет «наращивать» петлю, если внутренняя часть шкафа утоплена за лицевой рамой. Показанный здесь метод конструкции позволяет использовать стандартные (0) навески, так как внутренняя часть каркаса находится заподлицо с лицевой рамой. Закрепите шарнирные пластины в соответствующих системных отверстиях 32 мм с помощью евровинтов 5 мм x 13 мм. Системные отверстия диаметром 32 мм были просверлены в боковых сторонах каркаса перед сборкой; евровинты подходят для 5-миллиметровых отверстий системы.Перед установкой каждой шарнирной пластины убедитесь, что ее вертикальная регулировка отцентрирована.

Установите чашки петли

Фото 3. Найдите отверстия для отверстий под петли на двери. Продлите осевые линии шарнирной пластины до лицевой рамки. Затем поставьте дверь на край, на одном уровне с нижней частью лицевой рамки, чтобы перенести линии.

Чашки большинства стандартных петель европейского стандарта устанавливаются в отверстие диаметром 35 мм, просверленное в двери. Это отверстие должно быть правильно расположено для правильной работы петли и обеспечения надлежащей регулировки во всех направлениях. Используйте центральную точку каждой шарнирной пластины, чтобы перенести отверстия на дверь (Фото 3) . С помощью квадрата продлите линию до края стойки лицевой рамки. При переносе меток убедитесь, что дверца находится на одном уровне с нижней частью шкафа — это обеспечит правильный верхний зазор. Используйте квадрат, чтобы нанести отметки на дверь — они представляют собой центральные линии для сверления отверстий для чашек петель. Чтобы разметить двери для верхних шкафов, просто поместите их по центру между верхней и нижней направляющими лицевой рамы.

Обратитесь к инструкциям производителя петель, чтобы определить подходящее расстояние от края двери до края отверстия чашки петли, исходя из желаемых дверных зазоров. Обычно это расстояние называется «язычком». Это расстояние, необходимое для полной регулировки петли. Обратите внимание, что эта характеристика измеряется до края отверстия, а не до его центра). Для показанных здесь петель Blum длина выступа составляет 5 мм.

Фото 4. Просверлите в дверце отверстия для петель чашки. Совместите линии, нарисованные на двери, с линией на заборе, которая отмечает центральную точку

долота.

Установите 35-миллиметровую коронку Форстнера и установите упор на правильное расстояние от биты.Затем проиндексируйте упор по центру сверла. Выключив машину, опустите сверло на кусок лома до тех пор, пока его центр не отметит дерево. Не перемещая лом, используйте угольник, чтобы перенести отметку на забор ( Фото 4 ). Теперь просто совместите метки на двери с линией указателя на заборе и просверлите отверстия достаточно глубоко, чтобы полностью установить чашку петли (обычно глубиной 1/2 дюйма). Я всегда просверливаю отверстие в тестовом образце, устанавливаю петлю и проверяю ее на шкафу, чтобы убедиться, что есть достаточная регулировка внутрь / наружу и спереди / сзади, прежде чем сверлить фактические двери шкафа.

Фото 5. Установите чашки петель. Используйте доску для обрезков с прямым краем, чтобы выровнять их параллельно краю двери.

После просверливания отверстий установите петли, используя прямой кусок обрезков древесины, чтобы выровнять их параллельно краю двери ( Фото 5 ). Просверлите пилотные отверстия для крепежных винтов №6 x 5/8 ″ с помощью самоцентрирующейся коронки.

Крепление двери

Фото 6. Закрепите дверцу шкафа и отрегулируйте по размеру. Винты на пластине петли и чашке петли позволяют центрировать дверь в проеме, перемещая ее внутрь и наружу, вверх и вниз и из стороны в сторону.

Закрепите петли на пластинах петель и отрегулируйте посадку двери (, фото 6 ). Регулировка вверх / вниз находится на шарнирной пластине. У показанных здесь шарнирных пластин есть кулачковая регулировка, которая перемещает шарнир вверх или вниз, поэтому можно легко выполнить точную регулировку. Обязательно отрегулируйте обе шарнирные пластины. Регулировки по сторонам и внутрь / наружу находятся на чашке петли. При необходимости отрегулируйте, пока зазоры не станут равными по периметру двери, а дверь не будет на одном уровне с лицевой рамой.

Добавить комментарий
