Мебельные стяжки эксцентрикового типа – это трехкомпонентная конструкция, включающая в себя футорки, стойки и сам эксцентрик. Такой механизм немного напоминает саморезы, но обладает по сравнению с ними большими преимуществами.Мебельная фурнитура, которая скреплена такими стяжками, придают интерьеру эстетичный вид, так как их практически незаметно. Это позволяет придать установкам целостную форму, как-будто крепежа вообще не существует. Такую особенность по-настоящему оценят дизайнеры и просто те люди, которые любят создавать красоту даже в мелочах. Кроме того, монтировать конструкцию можно в любой вид мебели.

Если мебель скреплена стяжками эксцентрикового типа, можно быть уверенным в ее надежности и прочности. Такое крепление способно выдержать до пяти циклов разборки и сборки. В домашних условиях монтаж осуществляется с помощью обычной дрели или шуруповерта, а закрутить конструкцию можно обыкновенным шестигранником. Как уже говорилось, эксцентриковые стяжки подходят для любого вида мебели. Это возможно благодаря тому, что они могут быть разных размеров: 5 на 50 мм, 7 на 70 и 7 на 50. Именно такая конструкция позволяет использовать стяжки под любым углом наклона, чего нельзя сказать о других видах крепления, рассчитанных только на определенную ось.

Как и любая другая вещь, эксцентриковые стяжки обладают недостатками, которых, конечно же, меньше, чем достоинств. Самый главный из них – высокая стоимость конструкции. К сожалению, такой вид крепления по цене во много раз превосходит стоимость обыкновенных болтов и шурупов. Хотя объясняется это очень просто: стяжки изготавливаются из прочного материала, а качество сегодня всегда стоит больше, чем ненадежные аналоги.

Еще один недостаток :эксцентриковые стяжки не терпят просчетов в процессе монтажа. На заводе все расстояния определяются точно с помощью специальных механизмов, но в домашних условиях их приходится оценивать самостоятельно. Любой просчет более пяти миллиметров испортит всю мебель, а, соответственно, и сам интерьер. Однако такие недостатки еще раз подчеркивают особенности эксцентриковых стяжек, так как они являются самым безопасным и надежным видом сборки мебели. Нужно только соблюдать точность и не поскупиться при покупке этого элемента, тогда о красоте мебели и качестве ее сборки можно не волноваться долгое время.

Как прикрутить стяжку эксцентриковую

Мебельная эксцентриковая стяжка это один из видов крепежа применяемый при производстве мебели. Она позволяет скрыть места крепления деталей, что положительно сказывается на дизайне изделий. Другое достоинство эксцентриковой стяжки в том, что она позволяет многократно собирать и разбирать мебель без потери прочности соединений, например, при транспортировке. Однако при всех своих достоинствах она сложнее в установке, чем другие виды мебельного крепежа. Поэтому очень важно правильно выполнять все инструкции по установке приведенные в этой статье.

Содержание

Сборка мебели эксцентриковыми стяжками выполняется в следующей последовательности. Стяжка состоит из двух частей эксцентрик и шток. Принцип работы этого крепежа очень прост. В одну деталь закрепляется шток, в другую эксцентрик. Далее детали соединяются и поворачивают эксцентрик, который фиксирует детали. Сборка и разборка мебели с помощью эксцентриковых стяжек выполняется очень быстро и просто, что является большим достоинством этого типа крепежа.

Эксцентриковая стяжка может иметь различные размеры как штоков, так и эксцентрика. Самый распространенный это эксцентрик размером 15 мм. Шток может иметь размер 10, 26, 34 мм. Размер эксцентриковой стяжки выбирают из условий применения. Так для полок хорошо подойдет шток длиной 10 мм, а для соединения деталей мебели выбирают 26 или 34 мм.

Установка эксцентриковой стяжки

При соединении деталей эксцентриковой стяжкой важно строго соблюдать установочные размеры. Правильная установка стяжки обеспечит точное соединение деталей. Установочные размеры для всех видов эксцентриковых стяжек одинаковые за исключением размеров штока, о которых говорилось ранее.

При соединении деталей эксцентриковой стяжкой важно следить за положением штока относительно эксцентрика. Если шток сильно закручен, то эксцентрик нельзя будет повернуть 180 градусов и соединение не закрепится, если шток не докручен, то плотно соединить детали эксцентриковой стяжкой не получится.

Разметка под эксцентриковую стяжку

Перед тем как приступить к изготовлению пазов под эксцентриковую стяжку необходимо сделать разметку. Разметку достаточно легко выполнить вручную с помощью линейки. Для этого удобно положить соединяемые детали друг на друга с небольшим смещением и сделать отметки под пазы.

Более удобным и точным способом разметки является применение специального шаблона. Шаблон для эксцентриковой стяжки позволяет точно разметить место установки и не наделать ошибок. Его можно приобрести готовый или сделать своими руками. Готовый шаблон позволяет размечать пазы для крепежа любого размера, что полностью перекрывает всю размерную цепь штоков.

Присадка под эксцентриковую стяжку

Присадка эксцентриковой стяжки — это самый сложный этап сборки мебели. Здесь важно точно выполнить все отверстия, так как от этого зависит качество соединения деталей. Присадка выполняется с помощью трех режущих инструментов два сверла и фрезы. Отверстия под эксцентриковые стяжки могут быть сделаны с помощью дрели, шуруповерта или фрезера. Последний позволяет выполнить присадку с максимальной точностью.

Диаметр сверла под эксцентриковую стяжку выбирают исходя из размеров штока. Для большинства видов штоков диаметр сверла для закрепления штока в деталь составляет 5 мм (со стороны самореза). Для отверстия, через которое шток соединяется с эксцентриком 8 мм. Однако иногда попадается уменьшенный шток, в этом случае применяется сверло диаметром 6 мм для плотной посадки эксцентриковой стяжки.

Для установки эксцентрика применяется фреза. Фреза под эксцентриковую стяжку имеет и другое название сверло Форстнера. Для стандартного эксцентрика применяется сверло диаметром 15 мм. Такие размеры отверстия позволяют посадить эксцентрик точно без зазора, что положительно сказывается на прочность соединения деталей.

Сверление отверстий можно выполнять вручную или использовать готовый кондуктор для эксцентриковой стяжки. Применение кондуктора позволяет сделать отверстия обычной дрелью очень точно. Однако часто приобрести кондуктор бывает сложно и приходится все отверстия выполнять с помощью обычной дрели. В этом случае сверло для эксцентриковой стяжки следует выбирать специальное для дерева. Оно отличается от сверл, которые обычно есть в каждом доме. Благодаря особой конструкции оно позволит правильно просверлить все отверстия.

С помощью мебельного кондуктора, показанного на рисунке выше, можно выполнить всю разметку и сделать все отверстия под эксцентриковую стяжку. Порядок работы с кондуктором следующий. Сначала кондуктор устанавливается на деталь и отмечается место паза под эксцентрик через соответствующее отверстие на кондукторе. Далее фрезой делают отверстие под эксцентрик. В соответствующее отверстие на кондукторе вставляют разметочный штифт. После чего устанавливают кондуктор на деталь и сверлят отверстие под шток эксцентрика. Так за несколько операций получается очень точная присадка под эксцентриковую стяжку.

Приобретая корпусную мебель, вы наверняка обращаете внимание на то, как скреплены детали изделия между собой. В одних случаях производители используют гвозди, в других – самонарезающие шурупы. Но самым, пожалуй, надежным способом крепления является стяжка эксцентриковая мебельная. О том, что это такое, в каких случаях применяется данный тип креплений мы и поговорим в данной статье.

Стяжка эксцентриковая мебельная

Об эксцентриковой стяжке

Эксцентриковая стяжка, или, по-другому, растекс или минификс, один из самых практичных, прочных и удобных видов скрепления между собой мебельных элементов. Использование такого крепежа позволяет разбирать и собирать мебель повторно без ущерба материалу, из которого эта мебель изготовлена.

С помощью минификса вам становится доступна легкая сборка Т-образных и Г-образных элементов, когда не представляется возможным сделать в них пазы. Часто такой вариант соединения деталей используют при сборке столешниц на обеденных столах и компьютерных, верха и нижней деталях шкафов, комодов, тумб.

Данный вид крепежа является скрытым, как следствие, его можно использовать не боясь, что пострадает внешний вид конструкции

Эксцентриковое соединение – это скрытый вид крепежа, а поэтому он незаметен, но, тем не менее, придает прочности конструкции и не боится повторного использования.

Что из себя представляет данный тип креплений

Минификс – крепеж, состоящий из нескольких составляющих:

• эксцентрик;
• стойка или шток;
• футорка;
• дюбель;
• втулка из пластика или металла;
• заглушка;

Детали продаются в разной комплектации и могут отличаться друг от друга длинной, диаметром, типом футорки и способом крепления, который может представлять из себя винт или саморез.

Составные части эксцентриковой стяжки

Преимущества и недостатки

Как и у всякого вида крепежных элементов, эксцентриковое соединение имеет свои положительные и отрицательные стороны. Рассмотрим их на примере таблицы.

Таблица 1. Преимущества и недостатки эксцентриковой стяжки

Преимущества	Недостатки
1. Мебель можно собрать и разобрать быстро и без усилий. 2. Возможность многократной сборки и разборки изделий. 3. Самый надежный и прочный вариант крепления. 4. Не портит внешний вид изделия. 5. Возможность скрепления изделий под разными углами.	1. Высокая цена крепежа. За счет нее повышается стоимость изделия в целом. 2. Технология монтажа довольно сложная. 3. Необходимость идеально точных расчетов для разметки под места креплений.

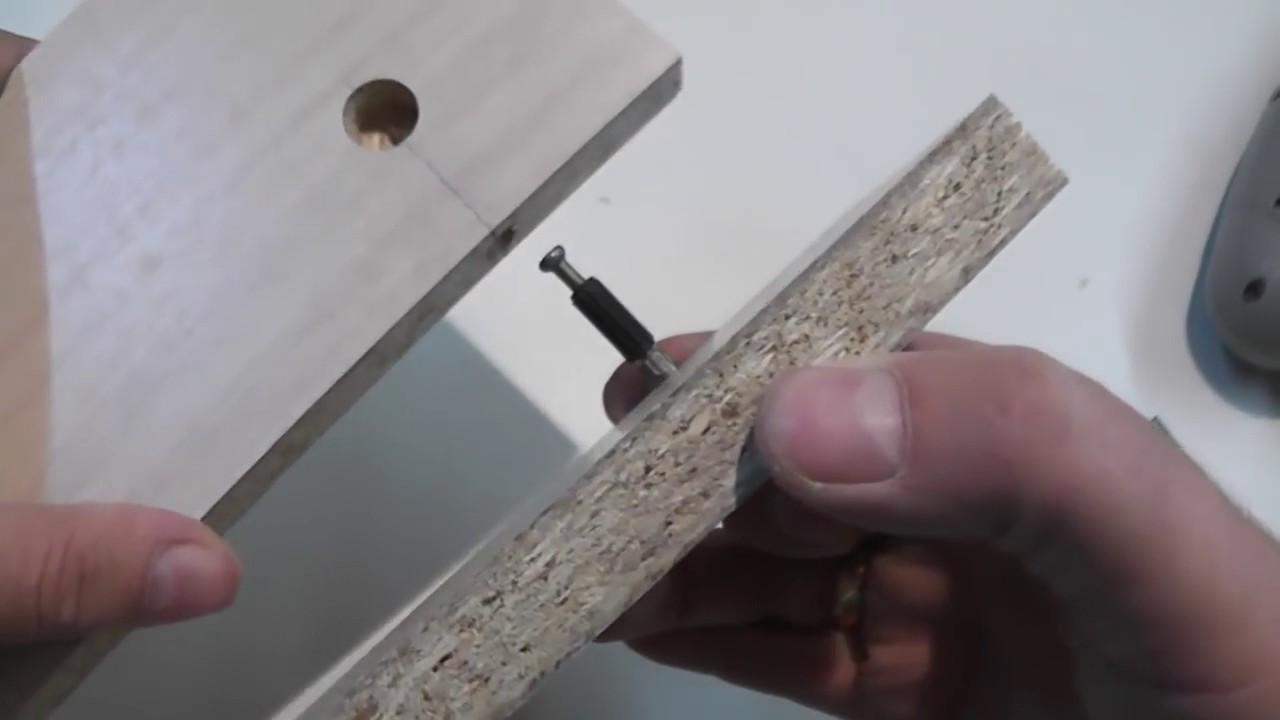

Как выглядит установленная на место эксцентриковая стяжка

Виды и размеры

Эксцентриковая стяжка бывает пластиковой и металлической. В зависимости от материала изготовления она применяется в той или иной сфере. Например, небольшие элементы мебели можно закреплять пластиковыми соединениями, а вот для крупногабаритных предметов, типа шкафов или кухонных гарнитуров целесообразно использовать металлические крепления.

Размеры деталей тоже разнятся, так, длина стойки может варьироваться от 38 до 58 см, диаметр минификса может быть трех размеров:

Самым наиболее часто применяемым является крепеж, диаметром 15 мм.

Размеры деталей эксцентриковой стяжки также могут разниться

Инструменты для монтажа

Приступая к монтажу изделия с помощью эксцентриковой стяжки, важно, чтобы у вас в наличии были следующие инструменты:

• отвертка;
• шуруповерт;
• фреза, или, по-другому, сверло Форстнера;
• сверла диаметром 5 и 8 мм;
• линейка;
• карандаш.

Цена на сверло Форстнера

Инструкция по созданию отверстий под эксцентриковую стяжку

Шаг №1 – размечаем места сверления. Прежде, чем приступить к монтажу сцепки, нужно обязательно точно разметить места, где будут высверливаться необходимые отверстия. Размечать можно вручную с помощью линейки или шаблона, а можно воспользоваться специальным приспособлением – кондуктором. О нем расскажем ниже.

В первую очередь необходимо разметить места для крепления стяжки, используя для этого линейку или шаблон

Шаг №2 – сверлим место для штока. Далее, в одной, из двух соединяемых деталей высверливаем паз для штока. Важно, чтобы он не проходил насквозь, поэтому воспользуйтесь ограничителем. Вкручиваем шток, оставляя его выступать над полотном на 6 мм.

Далее нужно высверлить пазы в материале, внутрь которых в дальнейшем будет вставляться шток

Шаг №3 – делаем паз для эксцентрика. Следующим этапом будет высверливание отверстия под эксцентрик. Оно делается с помощью фрезы Форстнера. И тут важна глубина, в среднем 15 мм будет достаточно. Паз не должен быть сквозным, эксцентрик должен войти в него на всю высоту и быть на одном уровне с поверхностью заготовки. На изделии с помощью шаблона или линейки отмерьте от нижнего края расстояние 33,5-34 мм и от бокового торца 5 см. Точка пересечения будет центром отверстия.

Отверстие под эксцентриковый сегмент соединения высверливается с помощью специальной фрезы

Шаг №4 – высверливаем проход для штока. И заключительным этапом в подготовке мест под крепление будет высверливание прохода для штока в том же элементе, в котором расположим эксцентрик, только уже с торцевой стороны детали. Делается оно 8-ми миллиметровым сверлом и должно располагаться точно относительно центра ниши под эксцентрик и ровно посередине торцевой части самой детали. Важно при работе пользоваться линейкой, рулеткой или, если у вас есть специальный кондуктор – шаблон. В противном случае, несовпадение пазов может привести к тому, что вы не сможете аккуратно и ровно собрать мебель.

Далее нужно высверлить проход для штока

Цены на модельный ряд дрелей

Отверстия готовы и остается соединить детали будущей конструкции. Для этого прикладываем одну заготовку к другой так, чтобы шток зашел в проход. Вставляем эксцентрик в паз и с помощью крестовой отвертки затягиваем минификс, тем самым крепко и надежно скрепляя элементы мебели между собой.

При условии, что инструкции вы следовали четко, мебельное соединение будет установлено без проблем

При правильном и точном расчете и соблюдении всех инструкций ваши мебельные заготовки должны идеально совпасть в единую плоскость, без выступов и перекосов.

Что такое мебельный кондуктор и как его использовать

Если у вас есть мебельный кондуктор, то это значительно облегчит вам разметку и высверливание отверстий под любые виды крепежа. Кондуктор – это по сути тот же шаблон, представляющий из себя специальный прибор или планку, на которую нанесены отверстия разного диаметра и на разном расстоянии. С их помощью вы сможете сделать идеально точную разметку и просверлить нужного вам размера проходы. Для изготовления этого помощника применяют различные материалы:

Изделие представляет из себя прочное основание со множеством дырочек на различном, необходимом друг от друга удалении. Дополнительно он может быть оснащен механизмом для фиксации и регулирования расстояния между отверстиями.

Используйте специальное приспособление для сверления, оно помогает держать дрель под нужным углом

Благодаря прибору вы установите сверло точно под прямым углом к полотну, без отклонений. Это является большим подспорьем в работе на узких поверхностях, например на торцах древесно-стружечных плит. Ведь если паз будет располагаться не под углом 90 градусов, сборка элементов корпуса в единое целое может стать невозможной.

Виды кондукторов

В зависимости от исполняемых функций и особенностей конструкции, шаблоны могут быть нескольких видов:

1. Накладные. Такой тип прибора служит помощником для сверления отверстий на плоских элементах путем наложения на заготовку. Прибор не крепится, а лишь придерживается рукой. Подходит для использования на поверхностях из древесно-стружечной или древесноволонистой плит.
2. Поворотные. Поворотное устройство позволяет двигать его по вертикали или горизонтали и поворачивать под разными углами. Таким прибором удобно пользоваться при условии, что деталь, которой необходимо просверлить, имеет сложную форму.
3. Опрокидываемые. Опрокидываемые помощники удобны в работе с элементами, которые располагаются в отличных друг от друга плоскостях.
4. Универсальные. Устройства удобны тем, что их можно настраивать под производство мебели различной конфигурации.

Все виды шаблонов могут иметь скользящий или закрепляемый тип прилегания к поверхности. Скользящий тип позволяет двигать изделие по поверхности заготовки. Закрепляемый вариант – крепко фиксируется в нужном положении и не двигается.

Кондуктор — лучший помощник мебельщика, без него бы не получалось соединять мебель так красиво

Цены на кондукторы для сверления

На что обращать внимание при выборе кондуктора

Выбирая мебельный кондуктор в магазине, стоит осмотреть внимательно изделие, обратить внимание на материал, из которого он изготовлен. Например, качественной и надежной будет продукция из нержавеющей стали.

Производитель тоже имеет значение. Бренды с мировым именем, как правило, производят качественные инструменты с долгим сроком работы и гарантией от производителя.

Чем известнее бренд, тем выше качество — правило, которое в случае с инструментами для строительства работает безотказно

При покупке такого помощника, поинтересуйтесь дополнительным оборудованием, которое идет в комплекте. Многофункциональность прибора облегчит вам работу. Чем больше инструментов будет в комплектации, тем в большем количестве случаев вы сможете его применить. Например, в набор могут входить

• различные втулки;
• сверла различного диаметра с ограничителями;
• фреза Форстнера, для отверстий под минификсы;
• ключи.

В использовании данного прибора кроется значительное количество преимуществ

Применяя при изготовлении и сборке корпусов шаблон, вы избавите себя от многих неудобств. Например, не нужно размечать места с помощью линейки и карандаша. Кондуктор позволяет фиксировать расстояние и сверлить сразу несколько абсолютно идентичных отверстий на одинаковом удалении друг от друга. Неточность здесь исключена.

Но, у кондуктора фабричного производства есть и недостаток – его достаточно высокая цена.

Поэтому, умельцам вполне под силу сделать такого помощника собственноручно. Наша инструкция вам в этом поможет.

Инструкция по изготовлению мебельного кондуктора

Шаг №1 – готовим инструменты и материалы:

• брусок из металла квадратный, сечением 1х1 см;
• болгарка;
• напильник;
• штангенциркуль;
• шило или толстая игла;
• сверла диаметром 5 мм;
• пластина из металла для упора размером 1х25 мм;
• лист наждачной бумаги.

Для начала соберем все необходимые для работы инструменты и материалы

Шаг №2 – делаем основание и разметку. Отрежьте болгаркой от бруска часть необходимой длины. Зашлифуйте напильником возможные заусенцы. Разметьте места для будущих отверстий. Общепринятыми размерами являются расстояние между пазами 32 мм, расстояние от центров прорезей до боковой грани – 8 мм. Чтобы сделать разметку точной, воспользуйтесь штангенциркулем. Удобно, если помечать центры будущих пазов вы будете, применив шило или иглу.

Сделайте разметку, можно сначала выполнить ее на бумаге, потом уже перевести на сам материал, требующий соединения

Шаг №3 – монтируем инструмент. Далее, сверлим проходы в нужном количестве. Затем берем металлическую пластину, шлифуем при необходимости наждачной бумагой. Зажав тисками, сгибаем нашу пластину под прямым углом. Совместите получившиеся детали и зажмите их струбциной. Скрепите детали винтами, предварительно нарезав резьбу нужного размера. Таким образом, самостоятельно вы можете создать себе очень удобный инструмент.

Далее выполняем высверливание отверстий

Другие варианты мебельных стяжек: краткий обзор

Как мы уже выяснили из вышесказанного, эксцентриковая стяжка является одним из самых прочных креплений. Но не всегда целесообразно использовать данный тип соединения. Рассмотрим, какие еще крепления используются производителями корпусной мебели.

Конфирмат

Конфирмат – один из наиболее популярных и простых в монтаже вариантов соединений. Скрепить детали корпуса с помощью конфирматов не представляет никакого труда и сложности. Таким видом крепления можно соединять элементы только под прямым углом.

Конфирмат — еще одна деталь мебельного крепежа

Для монтажа мебельных частей с помощью конфирмата потребуется высверлить паз по диаметру головки крепежа в одной из заготовок, второе отверстие необходимо сделать в торцевой части другой заготовки, но диаметр уже будем меньшим – обычно применяют два сверла 5 и 6 мм. Хотя, можно воспользоваться и сверлом комбинированного типа – это удобно, поскольку работать будете одним только инструментом, постоянной замены не потребуется.

Конфирматы для большей надежности рекомендуют использовать вместе с небольшим стержнем из дерева – шкантом. Такой стержень не даст заготовкам сместиться при закреплении конфирматом.

Данный тип сцепки, в отличие от эксцентрикового, не позволяет скреплять части изделия несколько раз

Но, используя данный тип сцепки, следует знать, что изделия из древесно-стружечной плиты стоит скреплять один раз. Из-за высокой пустотности ДСП, повторное соединение конфирматом не гарантирует крепкую стяжку.

Конфирмат – соединение, которое, в отличие от эксцентриковой стяжки, видно на поверхности изделия. Поэтому, чтобы скрыть его, можно воспользоваться декоративными наклейками или заглушками в цвет поверхности корпуса.

Межсекционная стяжка

Данный способ крепления используется, когда надо соединить между собой модули, к примеру, шкафы или антресоли. Стяжка состоит из двух деталей – гайки (втулки) и винта. Поскольку древесно-стружечная плита, применяемая для изготовления корпусов, имеет разную толщину, то и межсекционная стяжка может быть разного размера.

Чтобы скрепить два модуля данным видом соединения, необходимо выровнять скрепляемые элементы и в двух стенках корпуса просверлить совпадающие сквозные отверстия. Вставляем с одной стороны втулку, с другой стороны винт и затягиваем с помощью отвертки. Секции скреплены.

Мебельные уголки

Давно и всем известный вид крепления. Изготавливаются они из металла и пластика, а монтируются с помощью саморезов. Не рекомендуется использовать уголки в тех частях мебели, на которые предполагается нагрузка.

Стяжка для столешницы

Данный вид сцепки используется при производстве гарнитуров для кухонь. Он представляет из себя винт и пару упоров. Отверстия под такую стяжку делаются с помощью фрезы Форстнера нужного диаметра, и лобзиком выпиливается канал для винта.

Отверстия для такого крепления также производятся посредством использования фрезы Форстнера

Заключение

Видов мебельных креплений достаточно много. Поэтому при покупке готового изделия поинтересуйтесь, какое из них использовали производители при монтаже, ведь от этого зависит насколько долго простоит ваш шкаф или гарнитур в первозданном виде. Если же вы решаете собирать мебель своими руками, то не лишним будет изучить преимущества и недостатки каждого вида креплений, и способы их монтажа. Тогда ваша мебель прослужит вам продолжительное время и будет радовать вас качеством и добротностью исполнения.

Мебельный крепеж и фурнитура помогают провести качественную сборку конструкций из разных материалов. Фурнитура не только упрощает процесс сборки мебели, но и остается незаметной по окончанию работы. Более подробно ознакомиться с разновидностями мебельного крепежа и фурнитуры можно в специальной статье.

Видео — Как установить мебельные эксцентрики

Видео – Эксцентриковая стяжка

Надежность, долговечность, привлекательный внешний вид – основные требования, предъявляемые к деревянной корпусной мебели. Эксцентриковая стяжка – специальное крепежное соединение, которое обеспечивает выполнение этих требований. Его также называют «растекс» или «минификс».

Преимущества эксцентриковой стяжки:

• повышение прочности соединения, за счет того, что стяжка выступает в качестве ребер жёсткости;
• обеспечение скрытого соединения, то есть отсутствие на мебельных фасадах видимых элементов креплений;
• возможность крепления деталей под разными углами;
• неоднократная сборка и разборка конструкции без потери соединения.

Основным недостатком, ограничивающим использование этого вида крепежа, являются сложности, возникающие при его установке, и по стоимости этот вид крепления дороже, чем другие.

Виды эксцентриковой стяжки

Минификс состоит из двух основных элементов:

1. Шток, служащий винтом эксцентриковой стяжки.
2. Эксцентрик – имеет вид цилиндрической поверхности, насаженной на вал так, что их оси параллельны, но не совпадают. Предназначение эксцентрика – преобразовывать движение вращения в поступательное движение.

Дополнительные элементы мебельного минификса, которые могут быть в комплекте:

• заглушка, выполняет декоративную функцию;
• втулка (дюбель, футорка) из пластика или металла, выполняет функцию гайки (производители постепенно отходят от производства стяжки такой конструкции).

Стандартные виды эксцентриковых стяжек могут отличаться размерами эксцентриков и штоков. Наибольшее распространение получили эксцентрики диаметром 15 мм, но могут быть 12 мм и 25 мм, и глубиной — 12,5 мм.

Стандартный диаметр тела винта 6 мм и 8 мм. Они могут быть длиной:

• 10 мм – применяются, в основном, при сборке полок;
• 26 и 34 мм – используются для крепежа ответственных деталей в мебели.

Кроме стандартной стяжки бывают менее распространённые виды:

• угловые – представляют собой два винта, соединенных шарнирно и два эксцентрика, применяются для соединения деталей под углами, отличными от 90 градусов, но применяются нечасто, так как в мебели все углы, в основном, прямые;
• двухсторонние – в комплекте 2 эксцентрика и двухсторонний соединительный винт, длиной до 84 мм, предназначается для закрепления, например, смежных полок, расположенных с двух сторон от стенки.

В зависимости от материала, из которого сделаны элементы крепления, стяжка бывает:

• пластмассовая – используется для соединения небольших конструкций, на которые не воздействует существенная нагрузка;
• металлическая – применяется для соединения громоздких конструкций, например кухонной мебели, может быть усилена корпусом, в который помещается футорка.

Лидер производства крепежного оборудования – немецкий концерн Hettich, разработал минификсы Rastex 15 (для панелей 12-22 мм) и Rastex 12 (соединение панелей толщиной 12 мм). Инновация заключается в том, что эксцентрики отливаются под давлением из цинкового сплава. Они имеют внешние и внутренние зубчатые фиксаторы, благодаря которым повышается надежность крепления и исключается смещение деталей при сборке.

Сфера применения

Такой тип крепления, как минификсы применяют тогда, когда надо скрыть крепежные элементы, к примеру, на мебельном фасаде. Из-за особенностей сверления пазов под винт и эксцентрик этот способ распространен, в основном, при фабричном монтаже мебели. Но знание основных принципов, наличие специализированного оборудования и небольшие навыки позволят освоить этот вид креплений и начинающему домашнему мастеру.

Основное назначение эксцентриковой стяжки — соединить детали под прямым углом. Такое соединение бывает:

Оно применяется для спряжения мебельных деталей столов, тумб, комодов. Таким же способом соединяются детали при монтаже шкафов и полок. Специалисты рекомендуют использовать как дополнение деревянные шканты, которые будут направлять соединяемые элементы, а эксцентрик их будет стягивать.

Механизм соединения элементов мебели при помощи минификса без втулки заключается в следующем:

1. В отверстие диаметром 5 мм на поверхности одного из соединяемых элементов вкручивается винт.
2. На винт отверстием, размером 8 мм, расположенным в торцевой части, надевается второй элемент.
3. В паз на поверхности второго элемента, диаметром 15 мм, вставляется эксцентрик.
4. С помощью отвертки эксцентрик проворачивается в направлении движения часовой стрелки на 180 градусов, фикси

Как установить минификс эксцентриковую стяжку видео Online

Видео:

Как установить мебельный эксцентрик ( минификс ) ( eccentric screed ) своими руками.

Как разметить отверстия для установки мебельной стяжки мини фикс.

Когда возникает вопрос, на какую фурнитуру будем присаживать и собирать мебель, многие не понимают о че

Как устанавливать мебельные эксцентрики, присадочные размеры и основные моменты их использования. А та

Сегодня расскажу про одно соединение, которое вводит меня в депрессию. Примерно из 100 попыток идеальным

Урок 3 Сегодня разговор пойдёт об эксцентриковых стяжках. На мой взгляд это один из сложных видов стяжек

В этом видео я показываю, как производить монтаж деталей корпусной мебели с помощью экцентриковой стяж

В данном видео покажу как просто соединить две детали на минификс с помощью кондуктора!!! Кондуктор поку

показан процесс изготовления простого шаблона(кондуктора) для мебельной стяжки минификс.

Микроволны101 | Направленные ответвители

Щелкните здесь, чтобы перейти на нашу главную страницу, посвященную ответвителям и разветвителям

Щелкните здесь, чтобы перейти на нашу страницу о гибридных (3 дБ) ответвителях

Щелкните здесь, чтобы перейти на нашу страницу, посвященную основам теории сетей

Щелкните здесь, чтобы перейти на нашу страницу, посвященную соединителям для парных линий

Направленные ответвители — это четырехпортовые схемы, в которых один порт изолирован от входного порта. Направленные ответвители — это пассивные реципрокные сети, о которых вы можете прочитать больше на нашей странице, посвященной основам теории сетей.Все четыре порта (в идеале) согласованы, а схема (в идеале) без потерь. Направленные ответвители могут быть выполнены в виде микрополосковых, полосковых, коаксиальных и волноводных. Они используются для выборки сигнала, иногда как падающей, так и отраженной волны (это приложение называется рефлектометром, который является важной частью анализатора цепей). Направленные ответвители обычно используют распределенные свойства микроволновых цепей. Процесс соединения обычно происходит в пределах четвертьволновой или нескольких четвертьволновых частей устройства.В этих распределенных элементах связи энергия и поля одной структуры взаимодействуют с энергией и полями другой распределенной структуры, связывая сигналы друг с другом. Также могут быть изготовлены комбинированные элементы и гибридные соединители. Эти ответвители не полагаются на взаимодействие полей и волн между структурами передачи для создания характеристик, аналогичных характеристикам структур со связанными линиями, а вместо этого полагаются на сети, состоящие из независимых (несвязанных) схемных элементов.

Что мы подразумеваем под «направленным»? Направленный ответвитель имеет четыре порта, один из которых считается входом, один считается «сквозным» портом (через который выходит большая часть падающего сигнала), третий считается «связанным» портом (где фиксированная часть появляется входной сигнал, обычно выражаемый в дБ), и один порт рассматривается как «изолированный» порт, который обычно терминирован.На некоторых коммерческих ответвителях четвертый (изолированный) порт терминирован внутренне или внешне с согласованной нагрузкой, в результате чего четырехпортовое устройство выглядит как трехпортовое. Если сигнал перевернут, так что он входит в «сквозной» порт, большая часть его выходит из «входного» порта, но связанный порт теперь является портом, который ранее считался «изолированным портом». Связанный порт является функцией того, какой порт является портом инцидента.

Соединители прямой и обратной волны

Новое за январь 2013 г .: далее мы опишем простую разницу между прямой и обратной связью волн. В ответвителе прямой волны энергия, которая распространяется вниз по линии передачи, запускает параллельную волну вниз по линии передачи 2, как показано ниже. Наиболее распространенный прямой ответвитель — это многоотверстный ответвитель, реализованный в волноводе. В этом случае отверстия расположены на расстоянии четверти волны друг от друга, так что обратная волна компенсируется. Возможна плоская связь в широкой полосе пропускания, для определения размеров и положения каждого соединительного отверстия используются математические вычисления.

В обратном ответвителе , или обратном , энергия, которая распространяется по линии передачи, запускает обратную волну по линии передачи 2, как показано ниже.Односекционные связанные линии передачи всегда являются ответвителями обратной волны (и выходы находятся в квадратуре), например, ответвитель Ланге. Асимметричные многосекционные связанные структуры обеспечивают синфазный отклик прямой волны, в то время как симметричные многосекционные ответвители обеспечивают квадратурный отклик обратной волны. Постарайтесь запомнить это для предстоящей викторины …

Не зацикливайтесь на номенклатуре портов, «стандартного» способа нумерации портов не существует. Мы использовали нотацию по часовой стрелке, и мы постараемся оставаться последовательными, по крайней мере, на этой странице.Кроме того, нет идеального соединителя, в прямом соединителе будет в некоторой степени обратное соединение, и наоборот.

Микроволны101 Практическое правило

Большинство волноводных ответвителей соединяются в прямом направлении, поскольку они используют несколько отверстий связи; сигнал, поступающий на порт 1, будет передаваться на порт 3 (порт 4 изолирован в нашей нотации по часовой стрелке). Микрополосковые или полосковые ответвители являются ответвителями обратной волны, потому что они полагаются на связанные линии: для сигнала, падающего на порт 1, порт 4 является связанным портом (порт 3 изолирован в нашем обозначении по часовой стрелке).

Связанный порт на микрополосковом или полосовом направленном ответвителе находится ближе всего к входному порту, потому что это ответвитель обратной волны . В волноводном направленном ответвителе с широкими стенками связанный порт находится ближе всего к выходному порту, поскольку это ответвитель прямой волны .

Вот «бонусное» практическое правило:

Микроволны101 Практическое правило

Прямые ответвители — это синфазные ответвители. Обратные ответвители соединяются в квадратуре (фаза связанного порта на 90 градусов отрицательнее, чем фаза прямого порта).Мы пытаемся объяснить, почему фазы находятся в квадратуре на нашей странице ответвителей для связанных линий.

Разветвитель Narda, представленный ниже, выполнен в виде полосковой линии (вы должны разрезать его, чтобы знать это, но просто поверьте нам), что означает, что это ответвитель обратной волны. Входной порт находится справа, а порт, обращенный вверх, — это связанный порт (противоположный порт оканчивается этой странной конической штукой, которая аннулирует гарантию, если вы ее удалите. К счастью, Нарда обычно печатает стрелку на соединителе, чтобы показать как им пользоваться, но стрелка находится на той стороне, которая на фото скрыта.

На волноводном соединителе ниже вход находится слева, а связанный порт — справа, указывая на левое ухо. В направляющую напротив соединенного порта встроена заделка, хотя вы ее не видите.

Типовое условное обозначение направленного ответвителя

Если посмотреть на общий символ направленного ответвителя ниже, то если порт 1 — это инцидентный порт, то порт 2 — это сквозной порт (поскольку он связан прямой линией).Порт 3 — это связанный порт, а порт 4 — это изолированный порт. Для сигнала, поступающего на порт 2, порт 1 является сквозным портом, порт 4 — связанным портом, а порт 3 — изолированным портом. Просто следуйте линиям! Приведенный ниже символ относится к соединителю , переднему . Примечание: этот абзац был исправлен в ноябре 2011 года благодаря Джиму!

Если у вас возникнут какие-либо вопросы по схемам, существует стандарт IEEE, который вы, вероятно, сможете найти с помощью поиска в Google:

Графические символы для электрических и электронных схем , стандарт IEEE 315-1975.

Определения направленного ответвителя

Давайте сначала рассмотрим некоторые определения с использованием S-параметров. Пусть порт 1 будет входным портом, порт 2 будет «сквозным» портом, и давайте предположим, что мы говорим о прямом волновом ответвителе (порт 3 — это связанный порт, а порт 4 — изолированный порт в нотации по часовой стрелке, спасибо Туомо за указание на несоответствие, январь 2013 г.! ) В идеале, питание на порт 1 будет появляться только на портах 2 и 3, при отсутствии питания на порте 4, но в реальных соединителях некоторые утечки питания на порт 4.Для падающего сигнала на порте 1 мощности P1 (и выходных мощностей P2, P3 и P4 на портах 2, 3 и 4), тогда:

Вносимая потеря (IL) = 10 * log (P1 / P2) = -20 * log (| S21 |)

Изоляция (I) = 10 * log (P1 / P4) = -20 * log (| S41 |)

Муфта (C) = 10 * log (P1 / P3) = -20 * log (| S31 |)

Направленность (D) = 10 * log (P3 / P4) = 20 * log (| S31 | / | S41 |)

Уравнения теперь согласуются с Pozar’s Microwave Engineering , издание 2005 г. , стр. 313.Возьмите копию со страницы нашей книги!

Обратите внимание, что эти числа должны быть положительными в дБ. Довольно часто инженеры по СВЧ представляют эти величины как отрицательные числа, и это не большая ошибка, просто посмотрите на величину. Кроме того, если вы предпочитаете, чтобы мощность порта 1 была в знаменателе, вполне нормально переписать первые три уравнения следующим образом:

Вносимая потеря (IL) = -10 * log (P2 / P1)

Изоляция (I) = -10 * log (P4 / P1)

Муфта (C) = -10 * log (P3 / P1)

Если вы заметили, что знак минус обязателен.Действительно, верхний набор уравнений был специально написан, чтобы избавиться от этого знака минус!

Обратите внимание, что для направленности требуется два двухпортовых измерения S-параметров, для других величин требуется только одно. Направленность — это отношение изоляции к коэффициенту связи. В децибелах изоляция равна коэффициенту связи плюс направленность.

Ответвители парных

У этой темы есть отдельная страница.

Муфта отверстия Бете

Bethe-hole — это волноводный направленный ответвитель, использующий одно отверстие и работающий в узкой полосе.Отверстие Бете представляет собой обратный ответвитель, в отличие от большинства волноводных ответвителей, в которых используется несколько отверстий и которые являются прямыми ответвителями.

Название происходит от статьи, опубликованной HA Bethe под названием «Теория дифракции на малых отверстиях», опубликованной в Physical Review еще в 1942 году. Если вы погуглите, вы можете найти его, хотя, вероятно, это предмет к защите авторских прав. Это трудное чтение, если вы не любите размышлять над уравнениями ….

Муфта для нескольких отверстий

В волноводе, соединителе с двумя отверстиями, два волновода имеют общую широкую стенку.Отверстия разделены на 1/4 волны. В прямом случае связанные сигналы складываются, в обратном случае они вычитаются (на 180 раз) и исчезают. Коэффициент связи контролируется размером отверстия. «Отверстия» часто имеют Х-образную форму или, возможно, другую форму. Можно обеспечить очень плоскую связь по всей полосе волновода, если вы знаете, что делаете (подумайте о «Чебычеве» …)

Двунаправленное свойство

Любой направленный ответвитель является двунаправленным, то есть он одинаково хорошо работает, когда сигнал попадает на порт 2 и порт 1, но связанные и изолированные порты меняются местами.Все ответвители направления являются двунаправленными, , если вы не закроете один из портов . Рассмотрим ответвитель для связанных линий ниже. Порт 4 — это связанный порт, когда сигнал поступает на порт 1, а порт 3 — это связанный порт, когда сигнал поступает на порт 2.

Разветвитель двусторонний

Здесь у нас есть два соединителя, соединенные последовательно в противоположных направлениях, с изолированными портами с внутренней оконечной нагрузкой. Этот компонент является основой рефлектометра.Использование внутренних, хорошо подобранных нагрузок помогает устранить ошибки, связанные с плохим подключением, которые могут присутствовать в реальных системах. Мы проанализируем это утверждение на днях. Ой, мы нарушили наше правило записи по часовой стрелке ниже!

Муфты гибридные

Гибридный ответвитель — это особый случай, когда желательно разделение на 3 дБ между сквозным трактом и связанным трактом. Существует два типа гибридных соединителей: соединители на 90 градусов (такие как Langes или ответвления) и гибриды на 180 градусов (такие как rat-race и magic tees).У нас есть отдельная страница по этой теме, нажмите здесь!

Рефлектометр

Это компонент, который позволяет вам измерять величины S-параметров с помощью анализатора цепей.

Вы можете построить рефлектометр, используя однонаправленный ответвитель для формирования рефлектометра и двух датчиков мощности, но это не рекомендуется (используйте двунаправленный ответвитель, который вы скрягаете!). Рефлектометр позволяет вычислить величину (и, возможно, фазу) неизвестный коэффициент отражения, который подается на один из портов.Например, предположим, что образец был помещен в порт 2 и был возбужден сигналом в порту 1. Величина коэффициента отражения (S11 в S-параметрах) была бы отношением мощности на порту 3 к мощности на порту 4, учитывая, что ответвитель является обратным.

Конечная направленность может вызвать ошибки в измерениях рефлектометрии, особенно если нагрузка не согласована. Направленность 40 дБ будет иметь очень маленькую ошибку, 20 дБ может быть неприемлемой точностью.

Эта тема заслуживает отдельной страницы Microwaves101, мы опубликуем ее в следующий раз, когда погрузимся в математику рефлектометрии….

Эксцентричная тренировка!

Эксцентрическая тренировка (также известная как отрицательная тренировка) — это техника, которая позволяет вам подтолкнуть мышцы к их нормальной точке отказа.

Это позволяет вам поднимать эксцентрично на 30-40 процентов больше веса, чем вы обычно можете справиться (концентрически).

Эксцентрическая тренировка требует больших усилий от мышц и поэтому утомляет их гораздо больше, чем если бы вы могли тренироваться концентрически.На самом деле это повреждает мышцы в большей степени, поэтому существует более высокая вероятность большей стимуляции и последующего роста.

История и использование

Идея посвятить целые тренировки выполнению только эксцентрических движений возникла еще в середине 70-х годов, так что это проверенная и надежная техника. За пределами мира бодибилдинга эксцентрические тренировки используются физиотерапевтами и врачами как средство реабилитации.

Если вы достигли плато и не видите никаких результатов от тренировок, то это либо недоедание, либо низкое качество тренировок.Если ваша тренировка требует приправы, то у меня есть возможный ключ к вашей проблеме … Чудаки!

Моя философия, лежащая в основе эксцентрических тренировок, такова: увеличивайте интенсивность, и вы увеличиваете свои результаты . .. но увеличивайте интенсивность и используемый вес, тогда вы удваиваете свои шансы на увеличение своих результатов.

Фактически, это основа эксцентрической тренировки. Вы увеличиваете как интенсивность подхода, преодолевая точку отказа, так и увеличивая вес, используемый во время подхода.

Сказав это, я не посвящаю все тренировки эксцентрическим тренировкам … определенно нет. Я считаю это пустой тратой времени, когда дело касается бодибилдинга.

Без сомнения, посвящение всей тренировки эксцентрическим тренировкам может помочь вам преодолеть плато, но есть другие способы обойти это. Если я собираюсь использовать эксцентрические техники в своих тренировках, я обычно использую их с форсированными повторениями. Это случай удвоения интенсивности заданного набора, или то, что я называю «техниками наращивания интенсивности».

Разрушение плато

Например, скажем, я выполняю серию изгибов черепа лежа с весом 120 фунтов на изогнутой перекладине. Если бы я мог выполнить 6 повторений самостоятельно, то я бы попросил своего партнера по тренировке помочь мне выжать два-три форсированных повторения.

Жим на трицепс лежа

После того, как эти форсированные повторения были выполнены, я заставлял его выполнять концентрическую фазу упражнения за меня, а затем медленно опускал штангу ко лбу, выполняя еще два или три эксцентрических повторения.

Очень важно, чтобы вы опускали штангу очень медленно во время этих эксцентрических повторений, чтобы получить от них полную пользу. Четыре-пять секунд на каждое эксцентрическое повторение — это хорошо.

Чем медленнее вы опускаете вес в эксцентрической фазе повторения, тем сильнее будет стимуляция мышц, а значит, больше мышечный рост. Это так просто!

Этот метод тренировки вызывает мучительную боль в целевой мышце и является примером удвоения интенсивности подхода…. использование двух техник различной интенсивности в одном подходе для полного истощения и полного уничтожения мышцы.

Когда я складываю техники интенсивности в конце данного подхода, мои мышцы подвергаются чрезвычайно высокой нагрузке. Я удивлен, что мои глаза не начали кровоточить или кость не вышла через мою кожу — LOL.

Честно говоря, когда вы комбинируете две техники интенсивности в тренировке, повышенная нагрузка на мышцу требует гораздо большего времени на восстановление, поэтому используйте их экономно на тренировках, восстанавливайтесь и растите как сумасшедшие.

Эффективность

Эксцентрическая тренировка особенно эффективна для сложных движений, таких как жим лежа, военный жим и сгибание рук со штангой, но не ограничивается этими тремя применениями. На самом деле, любое упражнение, которое можно эффективно определить, можно еще больше усилить с помощью эксцентрической тренировки … Но не создавайте ложного впечатления.

Хотя вы сильнее выполняете эксцентрическую фазу повторения, на самом деле вы используете меньше мышц, чем при концентрическом.Для выполнения отрицательной части упражнения требуется меньше двигательных единиц и меньшее задействование мышечных волокон, в отличие от концентрической фазы.

Однако реально задействованные мышечные волокна получают гораздо больший процент повреждений, что позволяет этим конкретным волокнам расти намного больше и сильнее, чем это было возможно в противном случае.

Как только волокна, которые были активированы во время негативной тренировки, станут больше и сильнее, вы сможете концентрически выдерживать более тяжелые веса.

Концентрическая работа с тяжелым весом приведет к активации волокон, которые оставались неактивными во время негативной тренировки (а также ранее активированных волокон), что приведет к большей стимуляции и последующему росту.

Для выполнения эксцентрической тренировки и получения желаемого эффекта вам понадобится по крайней мере один, а лучше два партнера по тренировке, которые выполнят концентрическую фазу упражнений за вас. Есть два разных метода эксцентрической тренировки, которые можно применить к вашим тренировкам.

Методы эксцентрической тренировки

1

Только негативы

Во-первых, это просто тренировка, посвященная только негативам, которую я считаю наименее эффективной из двух. Здесь вы посвящаете полную тренировку выполнению только отрицательных фаз определенного упражнения. Это может быть полезно для наращивания силы и наполовину прилично для отработки плато.

2

Экстра эксцентрические повторения

Второй тип эксцентрической тренировки, который я считаю намного лучшим из двух, состоит из выполнения ваших негативов в последнем подходе вашей тренировки путем выполнения 2-4 дополнительных эксцентрических повторений.

Используйте негатив в конце тренировки, и я гарантирую, что ваша целевая мышца почти взорвется. В этом случае негативы используются для добавления интенсивности вашей тренировке и позволяют применять невероятный стресс и стимуляцию.

Как выполнять эксцентрические повторения

Я проиллюстрирую, как выполнять тренировку только на негативы, на примере жима штанги.

Жим штанги лежа — средний хват

Оказавшись в тренажерном зале с двумя желающими тренироваться партнерами, разогрейтесь, как обычно для этой группы мышц, и хорошо разогнитесь.

Первый шаг — загрузить примерно на 40% больше веса, чем вы обычно можете использовать для 8-повторного подхода на гриф. Поскольку я могу выполнить 8 повторений с весом 255 фунтов, я бы набрал около 360 фунтов на штангу.

Пусть ваши партнеры по тренировке (обратите внимание на «s» на партнере в этом случае) передадут вес вам, а затем вы должны медленно опустить его к груди. Как правило, для эксцентрической тренировки требуется 4-5 секунд, чтобы снизить вес.

После завершения эксцентрической фазы попросите ваших партнеров по тренировке поднять за вас вес в исходное положение.Продолжайте выполнять 2-3 подхода по 4 повторения, затем уменьшите вес на 10%, так что вы снизите на 30% больше веса, чем вы обычно можете сделать в подходе из 8 повторений, и выполните 1 дополнительный подход из 4 повторений.

В этом случае я бы включил дроп-сет в свою негативную тренировку и снизил бы вес на 330 фунтов. Еще один пример «техники наложения интенсивности». Как только вы сможете правильно выполнить 8 эксцентрических повторений с увеличением веса на 40%, увеличьте вес на 5% для следующей эксцентрической тренировки.

Заключение

Подводя итог, негативный тренинг — отличный метод разжигания группы мышц. Вы должны строго ограничить выполняемые подходы и количество тренировок, чтобы избежать перетренированности.

Если вы сделаете это, вы станете больше и сильнее — быстрее, чем вы могли себе представить!

Преобразование последовательности изображений в видео — Clideo

Простой способ превратить последовательность изображений в видео

Голая правда: в среднем человек тратит не менее 2 часов в день на просмотр видео на YouTube и в других социальных сетях.

Подарите им качественный контент! Чтобы присоединиться к «клубу влогеров», вам даже не нужно снимать профессиональное видео, вам пригодится последовательность изображений с захватывающим саундтреком.

К счастью, у нас есть инструмент для вас. Наш Video Maker разработан для компиляции клипов из GIF, видео и фотографий в любых комбинациях , поэтому он идеально подходит для вашей цели.

Преобразователь последовательности изображений в видео работает в Интернете и не требует никаких дополнительных программ, надстроек, плагинов или приложений.Он совместим со всеми устройствами, будь то Windows, Mac, Android или iOS.

Слишком хорошо, чтобы быть правдой? Не за что! Следите за обновлениями и узнайте, как использовать наш бесплатный инструмент.

1. Загрузить изображения

   Чтобы выбрать один или несколько файлов на своем личном устройстве, нажмите большую синюю кнопку.

   Чтобы использовать контент, хранящийся в сети, вызовите раскрывающееся меню и выберите один из двух вариантов:

   • Импортируйте изображение из своей учетной записи облачного хранилища: Google Диска или Dropbox.
   • Вставьте на него прямой URL-адрес из социальных сетей или любого другого онлайн-источника.

2. Превратить последовательность изображений в видео

   При необходимости добавьте другие изображения, перетащив их на шкалу времени под плеером. Либо нажмите «Добавить файлы» справа и используйте способы из первого шага.

   Совместите рамку с рамкой или обрежьте ее.Если вы собираетесь поделиться своим клипом в социальных сетях, выберите соответствующую предустановку соотношения сторон: Instagram, Story, YouTube или Facebook.

   Установите продолжительность изображения. Этот параметр будет применен только к изображениям, файлы GIF и видео останутся без изменений. Помните, что все изображения имеют одинаковую продолжительность.

   Поставьте галочку в поле «Crossfade», чтобы сделать ваш визуальный образ более искусным.

   Когда съемка сделана и готова, добавляю музыку. Нажмите «Добавить аудио» или нажмите стрелку вверх, чтобы выбрать один из двух других вариантов.

   Щелкните значок ножниц, чтобы установить продолжительность звуковой дорожки вручную или с помощью ползунков. Отрегулируйте громкость звуковой дорожки. Если в исходном видео есть собственная музыка, вы можете либо отключить звук, либо установить громкость.

   Выберите выходной формат. Говоря о социальных сетях, мы рекомендуем использовать MP4 или MOV.

   Нажмите «Создать» и приготовьтесь проверить результат.

3. Скачать ролик

   Воспроизведите только что созданное видео, чтобы убедиться, что это именно то, что вам нужно.Нажмите «Назад для редактирования», если клип несовершенен. В противном случае сохраните его в своей учетной записи облачного хранилища или на личном устройстве.

Пять советов по использованию аутентичного видео в классе

Как учителя могут использовать видеоконтент, не предназначенный специально для изучающих язык? Объясняет автор и разработчик учебных материалов по английскому языку Льюис Лэнсфорд.

В наши дни учащиеся имеют простой доступ к вводу на английском языке, то есть к используемому аутентичному языку, например к онлайн-видео, социальным сетям и подкастам.Большинство учителей ценят то, что использование аутентичных материалов — всего, что создано не для преподавания английского языка — может привлечь и удержать внимание учащихся и побудить их к совершенствованию. Но они также знают, что нефильтрованный, неклассифицированный контент может быть трудным для понимания. Ораторы часто говорят быстро и используют грамматику и словарный запас, которые учащиеся еще не усвоили.

С помощью нескольких советов и уловок можно преодолеть эти проблемы и оживить класс. Вот пять вещей, которые стоит попробовать.

1. Используйте весь звук, а не только произносимые слова

Когда мы говорим «слушаем», мы часто предполагаем, что говорим о том, чтобы слушать, как люди говорят. Но аудиоматериалы, не содержащие речи, также могут быть полезным ресурсом для учителей. Выступление Бобби Макферрина «Смотри, как я играю», аудитория на TED.com очень мало говорит, но тем не менее полна языка. В классе для начинающих вы можете проигрывать саундтрек к видео только тогда, когда Бобби «играет» аудиторию, и спрашивать учащихся, что они слышат: музыку, пение, голоса, смех.Класс мог бы обсудить, что это может быть: Может быть, это урок музыки. Может, это концерт. Или, если вы работаете над модальными предположениями, Это может быть …. Этот вид упражнений особенно полезен на более низких уровнях, потому что слушать само по себе не просто — это действительно весело.

2. Используйте задачу, а не звук для управления уровнем

Мы можем счесть выпуск новостей, пьесу Шекспира или футбольный матч слишком сложным, идиоматическим или высокоуровневым для использования в классе, особенно ниже уровня B1 (средний).Но помните: уровень не задает звук, а задача. Работа учителя состоит в том, чтобы поставить задачу, которая достаточно сложна, чтобы дать возможность учиться, но не настолько сложна, чтобы учащиеся не справились с ней.

Вместо того, чтобы предлагать учащимся понять отдельные слова или предложения из трех упомянутых выше аудиотекстов, вы можете воспроизвести короткий отрывок из каждого из них и попросить учащихся назвать пьесу, выпуск новостей и футбольный матч. Затем вы можете предложить им описать три разных текста, звуки голосов говорящих и так далее.Это дает учащимся удовольствие от работы с аутентичными материалами, а также успешное участие в уроке.

3. Сфокусируйтесь на изображениях, отключив звук

Настоящая сила видео в классе состоит в том, что изображения часто содержат много слов, даже если вы смотрите его с выключенным звуком. Выступление Марка Безоса на TED Прекрасный тому пример — урок жизни от пожарного-добровольца. Сыграйте первую минуту или около того с выключенным звуком и просто спросите учащихся, что они видят, например, на уроке о работе или личных качествах.Он явно пожарный, но как насчет его личности? Уверенная в себе? Застенчивый? Смешной? Серьезно? Предварительный просмотр видео без звука может заставить учащихся задуматься о том, что они собираются услышать, и облегчить их работу, когда дело доходит до прослушивания.

4. Выберите видео, изображения в которых соответствуют словам

Некоторые видео более доступны для изучающих язык, чем другие. В своем выступлении на TED. Серьезно относясь к воображению, примерно в 00:25 Джанет Эчелман описывает свои работы как «постоянные, вздымающиеся, сладострастные формы, масштабы зданий с твердыми краями».Это довольно сложный язык для учащихся, но, когда она описывает свою работу, видео показывает ее картинку. Это не совсем точно объясняет, что означают слова, но позволяет учащимся увидеть, что она описывает, и тем самым понять общее значение ее слов. Без изображений звук был бы гораздо менее понятным. На протяжении всего выступления изображения иллюстрируют ее историю, и это облегчает учащимся понимание того, что она говорит.

5. Используйте юмор и неожиданные звуки и изображения

Одна из сильных сторон онлайн-видео в том, что люди смотрят его как развлечение.Использование развлекательного материала на службе изучения языков — беспроигрышный вариант: учащиеся развивают свои навыки, и всем весело.

Разговор на TED Хетэйна Пателя и Юю Рау Кто я? Think Again — это кладезь удивительных поворотов и поворотов, многие из которых являются визуальными. Увидев и услышав что-то неожиданное, учащиеся захотят узнать, что происходит, и будут сосредоточены на послании выступления. И даже учащиеся более низкого уровня, которые не все поняли, смогут визуально усвоить часть содержания, тем самым дав им о чем поговорить.

Использование аутентичного видео в качестве материала для прослушивания в классе — очень эффективный способ вовлечь учащихся и развить их навыки — если вы выберете правильное видео для работы. Я надеюсь, что приведенные выше пять советов послужат вдохновением для использования этого мощного ресурса для изучения языков.

Маркетинг во время кризиса COVID-19: случаи, стратегии, примеры

По мере того как кризис продолжается, все предприятия перевели маркетинговые стратегии на режим карантина.Незначительные или серьезные изменения были внесены в часы работы, взаимодействие с клиентами, распределение бюджета, выпуск новых продуктов и планирование.

Ранее в этом месяце мы опубликовали статью об основных направлениях деятельности компаний цифрового маркетинга по всему миру. Сегодня мы хотим расширить тему и поговорить о наиболее типичных маркетинговых практиках, связанных с коронавирусом. На сегодняшний день их

• интернет-торговля;
• предварительная доставка и оплата;
• расширенная доставка;
• доступ к платному контенту;
• рост объема контента;
• социальных и благотворительных акций;
• антикризисных предложений;
• коллабораций;
• продуктов для работы в Интернете;
• адаптированная маркетинговая коммуникация.

И ниже мы подробно рассмотрим наиболее важные из них, которые, по нашему мнению, включают социальные кампании, доступ к контенту, онлайн-продукты и адаптированное общение с клиентами.

#StayHome Креативная реклама и социальные кампании

От обновлений логотипа до эпизодов YouTube, посвященных мытью рук, коммерческие бренды и НПО декларируют свое социальное сознание и продвигают самоизоляцию и режим #stayhome . За последний месяц мы увидели много креативных плакатов и рекламных объявлений, связанных с COVID-19 и карантином.

Многие из них являются результатом сотрудничества с креативными рекламными агентствами, которые использовали эту ситуацию, чтобы получили свои имена в поле зрения общественности . А для самих брендов такой бренд-маркетинг, даже социальный по умолчанию, является отличным стимулом для рекламы и узнаваемости.

• #ArtOfQuarantine by Looma для Министерства культуры и информационной политики Украины:

• TBWA для Nissan: стиль жизни, основанный на безопасности:

• Инструкции «Остаться дома» от Макканна Тель-Авив для IKEA Israel:

• AKSigorta Insurance может стоить вам жизни за один вирус.

Выше приведены наиболее креативные примеры маркетинга коронавируса, получившие широкое освещение в СМИ, но их список намного больше. Сложная графика не обязательна; умный копирайтинг (Nike, M&C Saatchi, Gold’s Gym) тоже делает свою работу. Главное — резонировать с текущей ситуацией, проявлять творческий подход и избегать практик, которые уже стали штампами. Иначе, вместо того, чтобы способствовать узнаваемости бренда, вы только вызовете раздражение и попадете в один из таких списков.

Бесплатный доступ к платному контенту

Предоставление бесплатного доступа к членству или премиум-контенту было одной из первых тактик (наряду с расширенной доставкой и переходом на онлайн-операции), которую большинство брендов использовали в самом начале нового маркетинга пандемии.

Несколько примеров, с которыми мы столкнулись только за последние две недели:

• Apple TV Plus открыла бесплатный доступ к своему оригинальному телесериалу.
• HBO открыл бесплатный доступ к девяти оригинальным сериалам, 20 фильмам и 9 документальным фильмам.
• Netflix запустил в Instagram еженедельную серию LIVE. Хотите поговорить об этом? о том, как позаботиться о себе во время пандемии.
• Pornhub предлагал бесплатный премиум-доступ странам в условиях изоляции от коронавируса.
• Гарвардский университет запустил бесплатный онлайн-курс «Механическая вентиляция для COVID-19», чтобы предоставить медицинским работникам понимание механической вентиляции.
• National Geographic запустил центр бесплатного домашнего обучения с образовательными материалами для всей семьи.
• Метрополитен-музей Сейчас открыт бесплатный онлайн-доступ к более чем 1600 художественным книгам.
• Nikon сделал 10 уроков онлайн-фотографии бесплатными до конца апреля.
• Gucci объединился с Юко Хигучи и выпустил бесплатный цифровой альбом для рисования, который включает раскраски, игры и многое другое.
• Музей современного искусства запустил серию бесплатных онлайн-курсов по моде и дизайну.
• Министерство туризма и древностей Египта запустило #Experience EgyptFromHome — серию бесплатных онлайн-туров по гробницам фараонов.

Помимо реальной помощи людям, такая стратегия имеет много преимуществ для вашего цифрового маркетинга:

• способствует узнаваемости бренда;
• поддерживает интерес людей к бренду;
• привлекает внимание к СМИ и СМИ;
• работает для вашего продукта в течение бесплатного пробного периода;
• распространяет молва.

Что более важно, не требует дополнительных затрат — вы используете уже существующий продукт .Это ключевой момент для брендов, которые не могут жертвовать большие суммы или начинать антикризисный сбор средств, но все же должны реагировать на ситуацию. Карантин рано или поздно закончится, но вашу компанию запомнят тем, как вы отреагировали и поступили так в самые тяжелые времена.

Работа в автономном режиме как новый продукт

Такие отрасли, как HoReCa, путешествия и туризм, авиалинии и перевозки, спорт и развлечения, активный отдых, мероприятия, услуги аренды, страхование и рынок недвижимости больше всего пострадали во время кризиса.Некоторые компании вообще прекратили свой маркетинг; некоторые приостановили большинство рекламных кампаний и переключились на образовательный и развлекательный контент, чтобы поддержать разговор.

Однако есть несколько компаний, которые пытаются адаптировать свои, казалось бы, офлайновые услуги к новой реальности, и Online Experience — новое слово в современном онлайн-маркетинге. Бренды пытаются придумать различный опыт, относящийся к их, безусловно, основной услуге, и воображение — их единственный предел.Маркетологи тестируют новые форматы взаимодействия, от конференц-связи с ламами до ужинов со знаменитостями, чтобы увидеть, насколько они могут быть монетизированы.

• Airbnb запустил онлайн-возможности, где вы можете заниматься различными видами деятельности, не выходя из дома.

Вариантов множество, от винных классов с экспертом до дня из жизни олимпийского бобслеиста:

• Заповедник Sweet Farm запустил Goat 2 Meeting — программу, которая позволяет вам пригласить ламу, козу, свинью или несколько других сельскохозяйственных животных на видеоконференцсвязь.

Также доступны онлайн-акции «Счастливый час» или виртуальный тур по заповеднику.

• Фарерские острова создали удаленный туристический инструмент, с помощью которого вы можете исследовать локации Фарерских островов вживую с местными фарерцами в качестве проводника. Местный житель оснащен камерой для прямой трансляции и устройством управления, которое вы можете использовать для управления их движениями.

• Chipotle запустила серию обедов Zoom с участием знаменитостей, в которые включены бесплатные раздачи.
• Нью-Йоркская студия груминга Barba открыла виртуальную школу волос Quarancuts. На занятиях Zoom можно научиться делать мужские стрижки и даже получить (любительский) сертификат.

Трудно предсказать, будут ли такие инновации достаточно эффективными, чтобы помочь компаниям остаться на плаву. Для таких гигантов, как Airbnb, вероятно, нет, по крайней мере, в краткосрочной перспективе. Малый бизнес определенно может выиграть больше. И если какой-либо из таких экспериментальных продуктов окажется успешным, его можно будет оставить в портфеле компании даже после кризиса.Это может открыть множество новых маркетинговых возможностей, поскольку географическое положение перестанет быть определяющим для услуг , традиционно считающихся офлайн-поставщиками.

Более того, Offline Experience как маркетинговая концепция идеально соответствует современной тенденции экологической устойчивости . Это может быть хорошим ответом на вопрос Как производить меньше продукции, но поддерживать рост продаж ? Определенно, это решение не для всех, но если мы переходим к экологически чистой экономике, все бренды должны научиться продавать больше опыта, а не физических вещей.

Электронный маркетинг во время кризиса COVID-19

Это не окончательный вариант, но из того, что мы видим, электронный маркетинг COVID-19 проходит следующие стадии:

• предупреждающие сообщения COVID-19 (закрытие магазина, время работы, изменение политики возврата). Это был самый короткий этап, поскольку вскоре большинство брендов обратилось к другим каналам связи, таким как SMS и Mob Push, для рассылки новостей и коротких уведомлений.
• сообщения «мы вместе» (важна ваша безопасность, мы заботимся о наших сотрудниках, мы здесь для вас, мы все вместе справимся).Немногие бренды не отправляли ни одного из таких писем: большинство из них выглядели одинаково, использовали один язык и содержали мало практической информации. Их обилие и схожесть в конечном итоге вызвали раздражение и раздражение, а не предполагаемую поддержку, и многие бренды прекратили такие кампании.
• доступ к контенту (бесплатные загрузки, фильмы, музыка, ресурсы, вебинары, классы, виртуальные туры, концерты, экспертиза). Объем предлагаемой информации вскоре стал огромным: невозможно переварить даже десятую часть внезапно доступного контента, каким бы полезным он ни был.Тем не менее, эта практика является хорошим инструментом продвижения, и многие бренды продолжают ее использовать.
• социальное обязательство (пожертвования, поддержка местных сообществ, помощь работникам на передовой, волонтерство). В эти трудные времена мало помочь. Такие кампании остаются и будут оставаться актуальными до тех пор, пока они правильно разработаны. Внимание должно быть сосредоточено не на ВАС (мы сделали, мы сделали, мы достигли, благодаря нам, именно мы), а на реальной помощи, людях, которые ее получили, и способах присоединения других к поощрениям.
• развлечения (# проблемы самоизоляции и # оставшегося дома, хорошие новости, положительная статистика, истории, созданные пользователями, как занять себя во время карантина). Люди устали от числа случаев смерти, уровня безработицы и постоянно более строгих правил. Сегодня многие хотят видеть в своем почтовом ящике то, что помогает отвлекаться и заниматься чем-то другим, кроме COVID-19.
• планы на будущее (что будешь делать когда все закончится).В наши дни никто ничего не может предсказать, но некоторые бренды начинают предлагать вам фантазировать о пост-карантинной эпохе. Такие кампании требуют осторожного подхода, но по большей части могут быть включены в маркетинговый план.

На данный момент мы рекомендуем вам придерживаться следующих тем в ближайшие несколько недель.

Электронный маркетинг для поддержки вашего бизнеса

Как начать

Социальные кампании

Сочувствие и поддержка необходимы для современного маркетингового плана, включая кампании по электронной почте.Нет необходимости хвалить вашу самоотдачу и усилия в каждом сообщении. Однако расскажите своим клиентам, что вы делаете, чтобы помогло сообществу пережить кризис . Это послужит доказательством того, что они сделали правильный выбор, доверившись вашему бренду, а также поможет распространить информацию и привлечь больше людей, желающих участвовать в том, чем вы управляете

.

Что сказать:

• социальных инициатив;
• поддержка местных сообществ;
• поддержка фронтовиков;
• пожертвование;
• благотворительных проектов.
• волонтерство;
• помощь пожилым людям;
• как люди могут совершать.

Хорошие новости

В то время как все борются со стрессом и тревогой, сейчас, как никогда, настало время, чтобы посылать хорошие флюиды и напоминать людям о хорошем в мире . Сохранять позитивный настрой очень важно, чтобы справиться с кризисом, поэтому поддержите своих клиентов, помогая им улыбаться и наращивая запасы энергии.

Что сказать:

• положительная экологическая статистика;
• как люди благодарят медицинских работников;
• статистика восстановления;
• обнадеживающих вызовов;
• добрых дел;

Развлечения

Подходящая шутка, забавное задание или милые фотографии домашних животных могут способствовать развитию позитивного мышления так же эффективно, как и предыдущий прием.Помогите людям занять себя и отвлечься и пройти через социальное дистанцирование, не впадая в пучину печали и скуки.

Что сказать:

• забавных историй самоизоляции;
• творческая активность в социальных сетях;
• вызовов;
• пользовательского контента;
• онлайн-мероприятий всех видов;
• бесплатных развлекательных ресурсов;
• прямой эфир;
• юмор.

Tone-Smart Promotion

Хотя отклик может снизиться, не перестает разговаривать с вашим клиентом s и продвигать ваши продукты во время коронавируса. Люди должны знать, что вы все еще занимаетесь бизнесом, и при необходимости могут положиться на ваши услуги. Однако убедитесь, что ваш бизнес-маркетинг соответствует ситуации . Сосредоточьтесь на наиболее подходящих продуктах и ​​адаптируйте изображения и текст.

Например, изображение палатки с кучей счастливых людей, обнимающихся где-то в национальном парке, сейчас выглядело бы немного неуместно. В нем говорится: «Мы глухие и слепые и живем на другой планете. Но все же ожидайте, что вы купите у нас ». С другой стороны, палатка, установленная на заднем дворе вашего дома, говорит:« Мы можем помочь справиться с самоизоляцией и добавить немного приключений в повседневную жизнь ». Один продукт — разные подходы, а пока второй вызовет у вас больший отклик.

Это не означает, что вам нужно менять каждое электронное письмо, включать слова «карантин», «вспышка коронавируса» и «изоляция» в каждое предложение и добавлять только изображения одиноких одиночек, болтающихся в спальне. Просто помните, что ваши промо-ролики (особенно те, которые вы создали и запланировали давно) выглядят уместно и не добавляют стресса и раздражения.

Как узнать:

• Товары для дома;
• умный копирайтинг;
• корректировка изображения при необходимости;
• элементов ситуационного дизайна;
• планов на будущее.

---

Несомненно, пандемия COVID-19 — тяжелое время для всех. И все-таки есть где вести бизнес и продвигаться. Люди не утратили интереса к потреблению, они просто осторожно относятся к тратам, поскольку в настоящее время их характеризует неуверенность. Продолжайте рассылать свои предложения, общаться с людьми и объяснять, как ваши услуги и продукты могут помочь им пережить пандемию. Карантин рано или поздно закончится, и те клиенты, которых вам удалось удержать, после долгой изоляции будут вдвойне стремиться вернуться, жаждя хлеба и зрелищ.

Как пользоваться осциллографом

Введение

Вы когда-нибудь обнаруживали, что при поиске неисправностей в цепи вам требуется больше информации, чем может предоставить простой мультиметр? Если вам нужно получить такую ​​информацию, как частота, шум, амплитуда или любые другие характеристики, которые могут измениться со временем, вам понадобится осциллограф!

О-образные диафрагмы

— важный инструмент в лаборатории любого инженера-электрика. Они позволяют видеть электрические сигналы , поскольку они меняются во времени, что может иметь решающее значение для диагностики, почему ваша схема таймера 555 не мигает правильно или почему ваш генератор шума не достигает максимальных уровней раздражения.

HAMlab — 160-6 10 Вт

Осталось всего 3!

WRL-15001

HAMlab — это полнофункциональный SDR-трансивер с диапазоном 160-10 м и выходной мощностью 10 Вт, построенный на платформе STEMlab…

рассматривается в этом учебном пособии

Это руководство предназначено для ознакомления с концепциями, терминологией и системами управления осциллографов.Он разбит на следующие разделы:

• Основы O-Scopes — Введение в осциллографы, что они измеряют и почему мы их используем.
• Oscilloscope Lexicon — Глоссарий, охватывающий некоторые из наиболее распространенных характеристик осциллографов.
• Анатомия осциллографа — Обзор наиболее важных систем осциллографа — экрана, элементов управления по горизонтали и вертикали, триггеров и пробников.
• Использование осциллографа — Советы и рекомендации для тех, кто впервые использует осциллограф.

Мы будем использовать Gratten GA1102CAL — удобный цифровой осциллограф среднего уровня — в качестве основы для обсуждения осциллографа. Другие o-области могут выглядеть по-другому, но все они должны иметь одинаковый набор механизмов управления и интерфейса.

Рекомендуемая литература

Прежде чем продолжить изучение этого руководства, вы должны быть знакомы с приведенными ниже концепциями. Ознакомьтесь с руководством, если хотите узнать больше!

Видео

---

Основы O-Scopes

Основное назначение осциллографа — графическое изображение электрического сигнала, изменяющегося во времени .Большинство осциллографов создают двухмерный график с временем по оси x и напряжением по оси y .

Пример дисплея осциллографа. Сигнал (в данном случае желтая синусоида) отображается на горизонтальной оси времени и вертикальной оси напряжения.

Элементы управления, окружающие экран осциллографа, позволяют вам регулировать масштаб графика как по вертикали, так и по горизонтали, что позволяет увеличивать и уменьшать масштаб сигнала.Есть также элементы управления для установки триггера на прицеле, который помогает сфокусировать и стабилизировать отображение.

Что могут измерить прицелы

Помимо этих основных функций, многие осциллографы имеют инструменты измерения, которые помогают быстро определять частоту, амплитуду и другие характеристики формы сигнала. Как правило, осциллограф может измерять характеристики как по времени, так и по напряжению:

• Временные характеристики :
  • Частота и период — Частота определяется как количество повторений сигнала в секунду.И период является обратной величиной (количество секунд, которое занимает каждый повторяющийся сигнал). Максимальная частота, которую может измерить осциллограф, варьируется, но часто она находится в диапазоне 100 МГц (1E6 Гц).
  • Рабочий цикл — Процент периода, в течение которого волна является либо положительной, либо отрицательной (есть как положительные, так и отрицательные рабочие циклы). Рабочий цикл — это соотношение, которое показывает, как долго сигнал «включен» по сравнению с тем, как долго он «выключен» в каждом периоде.
  • Время нарастания и спада — Сигналы не могут мгновенно переходить от 0 В до 5 В, они должны плавно возрастать.Продолжительность волны, идущей от нижней точки к верхней точке, называется временем нарастания, а время спада измеряет обратное. Эти характеристики важны при рассмотрении того, насколько быстро цепь может реагировать на сигналы.
• Характеристики напряжения :
  • Амплитуда — Амплитуда — это мера величины сигнала. Существует множество измерений амплитуды, включая размах амплитуды, которая измеряет абсолютную разницу между точкой высокого и низкого напряжения сигнала.Пиковая амплитуда, с другой стороны, измеряет только то, насколько высокий или низкий сигнал превышает 0 В.
  • Максимальное и минимальное напряжение — осциллограф может точно сказать вам, насколько высоким и низким становится напряжение вашего сигнала.
  • Среднее и среднее напряжение — Осциллографы могут вычислять среднее или среднее значение вашего сигнала, а также могут сообщать вам среднее значение минимального и максимального напряжения вашего сигнала.

Когда использовать O-Scope

o-scope полезен в различных ситуациях поиска и устранения неисправностей, в том числе:

• Определение частоты и амплитуды сигнала, которые могут иметь решающее значение при отладке входа, выхода схемы или внутренних систем.По этому вы можете определить, неисправен ли какой-либо компонент в вашей цепи.
• Определение уровня шума в вашей цепи.
• Определение формы волны — синус, квадрат, треугольник, пилообразная, комплексная и т. Д.
• Количественное определение разности фаз между двумя разными сигналами.

---

Осциллограф Lexicon

Научиться пользоваться осциллографом — значит познакомиться с целым словарем терминов.На этой странице мы познакомим вас с некоторыми важными модными словечками o-scope, с которыми вам следует ознакомиться, прежде чем включать его.

Основные характеристики осциллографа

Некоторые прицелы лучше других. Эти характеристики помогают определить, насколько хорошо вы можете ожидать от прицела:

• Полоса пропускания — Осциллографы чаще всего используются для измерения сигналов определенной частоты. Однако ни один прицел не идеален: у всех есть ограничения на то, насколько быстро они могут видеть изменение сигнала.Полоса пропускания осциллографа определяет диапазон частот , который он может надежно измерить.
• Цифровой и аналоговый — Как и большинство всего электронного, осциллографы могут быть аналоговыми или цифровыми. Аналоговые осциллографы используют электронный луч для прямого отображения входного напряжения на дисплей. Цифровые осциллографы включают микроконтроллеры, которые отбирают входной сигнал с помощью аналого-цифрового преобразователя и отображают это показание на дисплее. Как правило, аналоговые осциллографы старше, имеют меньшую полосу пропускания и меньше функций, но они могут иметь более быстрый отклик (и выглядеть намного круче).
• Количество каналов — Многие осциллографы могут считывать более одного сигнала одновременно, отображая их все на экране одновременно. Каждый сигнал, считываемый осциллографом, подается в отдельный канал. Очень распространены двух-четырехканальные осциллографы.
• Частота дискретизации — Эта характеристика уникальна для цифровых осциллографов, она определяет, сколько раз в секунду считывается сигнал. Для осциллографов с более чем одним каналом это значение может уменьшиться, если используется несколько каналов.
• Время нарастания — Указанное время нарастания осциллографа определяет самый быстрый нарастающий импульс, который он может измерить. Время нарастания осциллографа очень тесно связано с полосой пропускания. Его можно рассчитать как Время нарастания = 0,35 / Пропускная способность .
• Максимальное входное напряжение — Каждая электроника имеет свои пределы, когда дело касается высокого напряжения. Все осциллографы должны быть рассчитаны на максимальное входное напряжение. Если ваш сигнал превышает это напряжение, есть большая вероятность, что прицел будет поврежден.
• Разрешение — разрешение осциллографа показывает, насколько точно он может измерять входное напряжение. Это значение может измениться при настройке вертикального масштаба.
• Вертикальная чувствительность — Это значение представляет собой минимальное и максимальное значения вертикальной шкалы напряжения. Это значение указано в вольтах на деление.
• Временная база — Временная база обычно указывает диапазон чувствительности на горизонтальной оси времени. Это значение указывается в секундах на div.
• Входное сопротивление — Когда частота сигнала становится очень высокой, даже небольшой импеданс (сопротивление, емкость или индуктивность), добавленный к цепи, может повлиять на сигнал. Каждый осциллограф добавляет к считываемой цепи определенный импеданс, называемый входным сопротивлением. Входные импедансы обычно представлены в виде большого резистивного сопротивления (> 1 МОм), подключенного параллельно (||) с малой емкостью (в диапазоне пФ). Влияние входного импеданса более очевидно при измерении очень высокочастотных сигналов, и пробник, который вы используете, может помочь его компенсировать.

Используя GA1102CAL в качестве примера, вот характеристики, которые можно ожидать от прицела среднего уровня:

909 909 909

Характеристика	Значение
Полоса пропускания	100 МГц
Частота дискретизации	1 Гвыб / с (1E9 выборок в секунду)
Время нарастания канала
Максимальное входное напряжение	400 В
Разрешение	8-бит
Вертикальная чувствительность	2 мВ / дел — 5 В / дел
Временная развертка	2 с
Входное сопротивление	1 МОм ± 3% || 16 пФ ± 3 пФ

Понимая эти характеристики, вы сможете выбрать осциллограф, который лучше всего соответствует вашим потребностям.Но вам все равно нужно знать, как им пользоваться … на следующей странице!

---

Анатомия O-Scope

Хотя никакие осциллографы не создаются в точности равными, все они должны иметь некоторые общие черты, которые заставляют их функционировать одинаково. На этой странице мы обсудим несколько наиболее распространенных систем осциллографа: дисплей, горизонтальную, вертикальную, триггер и входы.

Дисплей

Осциллограф бесполезен, если он не может отображать информацию, которую вы пытаетесь проверить, что делает дисплей одним из наиболее важных разделов осциллографа.

Каждый дисплей осциллографа должен быть пересечен горизонтальными и вертикальными линиями, называемыми делениями . Масштаб этих делений изменен с помощью горизонтальной и вертикальной систем. Вертикальная система измеряется в «вольтах на деление», а горизонтальная — в «секундах на деление». Как правило, прицелы имеют около 8-10 делений по вертикали (напряжение) и 10-14 делений по горизонтали (секунд).

Старые прицелы (особенно аналоговые) обычно имеют простой монохромный дисплей, хотя интенсивность волны может варьироваться.Более современные осциллографы оснащены многоцветными ЖК-экранами, которые отлично помогают отображать более одной формы сигнала за раз.

Многие дисплеи осциллографа расположены рядом с набором из пяти кнопок — сбоку или под дисплеем. Эти кнопки могут использоваться для навигации по меню и управления настройками осциллографа.

Вертикальная система

Вертикальная секция осциллографа управляет шкалой напряжения на дисплее. В этом разделе традиционно есть две ручки, которые позволяют индивидуально регулировать вертикальное положение и вольт / дел.

Более критическая ручка вольт на деление позволяет установить вертикальный масштаб на экране. Вращение ручки по часовой стрелке уменьшает масштаб, а против часовой стрелки — увеличивает. Меньший масштаб — меньшее количество вольт на деление экрана — означает, что вы в большей степени увеличиваете масштаб сигнала.

Дисплей GA1102, например, имеет 8 вертикальных делений, а ручка вольт / дел может выбрать шкалу от 2 мВ / дел до 5 В / дел. Таким образом, при полном увеличении до 2 мВ / дел на дисплее может отображаться осциллограмма 16 мВ сверху вниз.Полностью уменьшенный, осциллограф может отображать сигнал в диапазоне более 40 В. (Зонд, как мы обсудим ниже, может еще больше увеличить этот диапазон.)

Положение Ручка управляет вертикальным смещением формы сигнала на экране. Поверните ручку по часовой стрелке, и волна будет двигаться вниз, против часовой стрелки — вверх по дисплею. Вы можете использовать ручку положения, чтобы сместить часть сигнала за пределы экрана.

Используя одновременно ручки положения и вольт / деления, вы можете увеличить только крошечную часть сигнала, которая вам важнее всего.Если у вас была прямоугольная волна 5 В, но вы заботились только о том, насколько сильно она звенела по краям, вы могли бы увеличить нарастающий фронт, используя обе ручки.

Горизонтальная система

Горизонтальная часть осциллографа управляет шкалой времени на экране. Как и в вертикальной системе, горизонтальный элемент управления дает вам две ручки: положение и секунды / дел.

Ручка секунд на деление (с / дел) вращается для увеличения или уменьшения горизонтального масштаба.Если вы вращаете ручку s / div по часовой стрелке, количество секунд, которое представляет каждое деление, уменьшится — вы «увеличите масштаб» временной шкалы. Поверните против часовой стрелки, чтобы увеличить шкалу времени и отобразить на экране большее количество времени.

Если снова использовать в качестве примера GA1102, дисплей имеет 14 делений по горизонтали и может отображать от 2 нс до 50 с на деление. Таким образом, при полном увеличении по горизонтали осциллограф может показывать 28 нс формы волны, а при увеличении масштаба он может отображать сигнал, когда он изменяется в течение 700 секунд.

Регулятор положения , позволяет перемещать форму сигнала вправо или влево от дисплея, регулируя горизонтальное смещение .

Используя горизонтальную систему, вы можете настроить , сколько периодов сигнала вы хотите видеть. Вы можете уменьшить масштаб и показать несколько пиков и впадин сигнала:

Или вы можете увеличить масштаб и использовать ручку положения, чтобы показать только крошечную часть волны:

Система запуска

Секция триггера предназначена для стабилизации и фокусировки осциллографа.Триггер сообщает осциллографу, какие части сигнала «запускать» и начинать измерение. Если ваша форма волны периодическая , триггером можно манипулировать, чтобы дисплей оставался статичным и устойчивым. Плохо сработавшая волна будет давать такие широкие волны, как это:

Секция триггера осциллографа обычно состоит из ручки уровня и набора кнопок для выбора источника и типа триггера. Ручка уровня может быть повернута для установки триггера на определенную точку напряжения.

Ряд кнопок и экранных меню составляют остальную часть триггерной системы. Их основное назначение — выбор источника и режима запуска. Существует множество типов триггеров , которые определяют способ активации триггера:

• Спусковой механизм edge — это самая простая форма спускового крючка. Он заставит осциллограф начать измерения, когда напряжение сигнала перейдет на определенный уровень. Триггер по фронту может быть настроен на захват нарастающего или спадающего фронта (или обоих).
• Триггер импульс сообщает осциллографу ввести заданный «импульс» напряжения. Вы можете указать длительность и направление импульса. Например, это может быть крошечный скачок 0 В -> 5 В -> 0 В, или это может быть секундный провал от 5 В до 0 В, обратно до 5 В.
• Триггер по наклону может быть настроен для запуска осциллографа по положительному или отрицательному наклону в течение определенного периода времени.
• Существуют более сложные триггеры, позволяющие сосредоточиться на стандартизованных формах сигналов, передающих видеоданные, например NTSC или PAL .Эти волны используют уникальный шаблон синхронизации в начале каждого кадра.

Обычно вы также можете выбрать режим запуска , который, по сути, сообщает осциллографу, насколько сильно вы относитесь к триггеру. В режиме автоматического запуска осциллограф может попытаться нарисовать сигнал, даже если он не срабатывает. Нормальный режим будет рисовать вашу волну только в том случае, если видит указанный триггер. И single mode ищет указанный вами триггер, когда он его видит, он рисует вашу волну, а затем останавливается.

Зонды

Осциллограф хорош только в том случае, если вы действительно можете подключить его к сигналу, а для этого вам нужны пробники. Пробники — это устройства с одним входом, которые направляют сигнал от вашей схемы к осциллографу. У них есть острый наконечник , который исследует точку на вашей цепи. Наконечник также может быть оснащен крючками, пинцетом или зажимами, чтобы упростить фиксацию на цепи. Каждый пробник также включает в себя зажим заземления , который следует надежно прикрепить к общей точке заземления на тестируемой цепи.

Хотя пробники могут показаться простыми устройствами, которые просто подключаются к вашей цепи и передают сигнал в осциллограф, на самом деле многое нужно сделать в конструкции и выборе пробника.

В оптимальном случае зонд должен быть невидимым — он не должен влиять на ваш тестируемый сигнал. К сожалению, все длинные провода обладают собственной индуктивностью, емкостью и сопротивлением, поэтому, несмотря ни на что, они будут влиять на показания осциллографа (особенно на высоких частотах).

Существует множество типов пробников, наиболее распространенным из которых является пассивный пробник , входящий в состав большинства прицелов.Большинство «штатных» пассивных зондов — это аттенуированные . Ослабляющие пробники имеют большое сопротивление, намеренно встроенное и шунтируемое небольшим конденсатором, что помогает минимизировать влияние длинного кабеля на нагрузку вашей цепи. Этот ослабленный пробник, подключенный последовательно к входному сопротивлению осциллографа , будет создавать делитель напряжения между вашим сигналом и входом осциллографа.

Большинство пробников имеют резистор 9 МОм для ослабления, который в сочетании со стандартным входным сопротивлением 1 МОм на осциллографе создает делитель напряжения 1/10.Эти зонды обычно называют 10X аттенуированные зонды . Многие пробники включают переключатель для выбора между 10X и 1X (без затухания).

Аттенюированные пробники отлично подходят для повышения точности на высоких частотах, но они также уменьшат амплитуду вашего сигнала. Если вы пытаетесь измерить сигнал очень низкого напряжения, вам, возможно, придется использовать пробник 1X. Вам также может потребоваться выбрать настройку на вашем осциллографе, чтобы сообщить ему, что вы используете ослабленный зонд, хотя многие осциллографы могут это обнаружить автоматически.

Помимо пассивного аттенуированного пробника, существует множество других пробников. Активные пробники — это пробники с питанием (для них требуется отдельный источник питания), которые могут усилить ваш сигнал или даже предварительно обработать его, прежде чем он попадет в ваш осциллограф. Хотя большинство пробников предназначены для измерения напряжения, существуют пробники для измерения переменного или постоянного тока. Токовые пробники уникальны, потому что они часто зажимают провод, фактически не контактируя с цепью.

---

Использование осциллографа

Бесконечное разнообразие сигналов означает, что вы никогда не сможете использовать один и тот же осциллограф дважды. Но есть несколько шагов, на выполнение которых вы можете рассчитывать практически каждый раз, когда тестируете схему. На этой странице мы покажем пример сигнала и шаги, необходимые для его измерения.

Выбор и настройка датчика

Во-первых, вам нужно выбрать зонд. Для большинства сигналов простой пассивный пробник , входящий в комплект поставки осциллографа, будет работать идеально.

Затем, прежде чем подключать его к осциллографу, установите ослабление на пробнике. 10X — наиболее распространенный коэффициент затухания — обычно является наиболее всесторонним выбором. Однако если вы пытаетесь измерить сигнал очень низкого напряжения, вам может потребоваться 1X.

Подсоедините зонд и включите осциллограф

Подключите пробник к первому каналу осциллографа и включите его. Наберитесь здесь терпения, некоторые осциллографы загружаются так же долго, как старый компьютер.

При загрузке осциллографа вы должны увидеть деления, масштаб и зашумленную ровную линию сигнала.

На экране также должны отображаться предварительно установленные значения времени и вольт на деление. Игнорируя пока эти шкалы, внесите эти настройки, чтобы поместить ваш прицел в стандартную установку :

• Включите канал 1 и выключите канал 2.
• Установите канал 1 на Соединение по постоянному току .
• Установите источник запуска на канал 1 — нет внешнего источника или запуск по альтернативному каналу.
• Установите для типа запуска по нарастающему фронту, а для режима запуска установите автоматический (в отличие от одиночного).
• Убедитесь, что коэффициент затухания пробника на вашем прицеле соответствует настройке на вашем пробнике (например, 1X, 10X).

Для получения помощи по настройке этих параметров обратитесь к руководству пользователя осциллографа (например, к руководству GA1102CAL).

Проверка датчика

Давайте подключим этот канал к значимому сигналу. Большинство осциллографов будут иметь встроенный частотный генератор , который излучает надежную волну заданной частоты — на GA1102CAL в правом нижнем углу передней панели имеется прямоугольный выходной сигнал частотой 1 кГц.Выход генератора частоты имеет два отдельных проводника — один для сигнала и один для заземления. Подключите заземляющий зажим пробника к земле, а наконечник пробника к выходу сигнала.

Как только вы подключите обе части зонда, вы должны увидеть, как сигнал начинает танцевать вокруг вашего экрана. Попробуйте поиграть с помощью системных регуляторов горизонтального и вертикального положения , чтобы перемещать форму волны по экрану. Поворот регуляторов шкалы по часовой стрелке «увеличивает» осциллограмму, а против часовой стрелки — уменьшает.Вы также можете использовать ручку положения для дальнейшего определения вашего сигнала.

Если ваша волна все еще нестабильна, попробуйте повернуть ручку положения триггера . Убедитесь, что уровень запуска не превышает наивысший пик сигнала . По умолчанию тип триггера должен быть установлен по фронту, что обычно является хорошим выбором для таких прямоугольных волн.

Попробуйте повозиться с этими ручками, чтобы отобразить на экране один период вашей волны.

Или попробуйте уменьшить масштаб временной шкалы, чтобы отобразить десятки квадратов.

Компенсация ослабленного пробника

Если ваш датчик настроен на 10X, и у вас нет идеально прямоугольной формы волны, как показано выше, вам может потребоваться компенсировать ваш датчик . Большинство пробников имеют утопленную головку винта, которую можно повернуть, чтобы отрегулировать шунтирующую емкость пробника.

Попробуйте использовать небольшую отвертку, чтобы повернуть триммер, и посмотрите, что происходит с осциллограммой.

Отрегулируйте подстроечный колпачок на рукоятке зонда так, чтобы получился прямоугольный сигнал с прямым краем и .Компенсация необходима только в том случае, если ваш зонд ослаблен (например, 10X), и в этом случае это критично (особенно если вы не знаете, кто использовал ваш прицел последним!).

Наконечники для пробников, запуска и масштабирования

После того, как вы скомпенсировали зонд, пришло время измерить реальный сигнал! Иди найди источник сигнала (генератор частоты ?, Террор-Мин?) И возвращайся.

Первый ключ к зондированию сигнала — найти прочную и надежную точку заземления . Прикрепите зажим заземления к известному заземлению, иногда вам, возможно, придется использовать небольшой провод для промежуточного звена между зажимом заземления и точкой заземления вашей цепи.Затем подключите наконечник пробника к тестируемому сигналу. Наконечники пробников существуют в различных форм-факторах — подпружиненный зажим, острие, крючки и т. Д. — попробуйте найти тот, который не требует от вас постоянного удерживания его на месте.

⚡ Внимание! Будьте осторожны при установке заземляющего зажима при проверке неизолированной цепи (например, без батарейного питания или при использовании изолированного источника питания). При проверке цепи, которая заземлена на сетевую землю, обязательно подключите заземляющий зажим к стороне цепи , подключенной к сетевой земле .Это почти всегда отрицательная сторона / земля цепи, но иногда может быть и другая точка. Если точка, к которой подключен заземляющий зажим, имеет разность потенциалов, вы создадите прямое короткое замыкание и можете повредить вашу схему, осциллограф и, возможно, вас самих! Для дополнительной безопасности при проверке цепей, подключенных к сети, подключите его к источнику питания через изолирующий трансформатор.

Как только ваш сигнал появится на экране, вы можете начать с настройки горизонтального и вертикального масштабов по крайней мере так, чтобы приблизиться к вашему сигналу.Если вы исследуете прямоугольную волну 5 В и 1 кГц, вам, вероятно, понадобится значение вольта на деление где-то около 0,5–1 В и установите секунды / деление примерно на 100 мкс (14 делений покажут примерно полтора периода).

Если часть вашей волны поднимается или опускается на экране, вы можете отрегулировать вертикальное положение , чтобы переместить его вверх или вниз.
