Условия для подключения плиты и духовки

Электроплитки и электродуховки не считаются энергоэкономичными (2–9 кВт). Следовательно, согласно условиям безопасного использования, надо отвести вспомогательную розетку для варочной поверхности и для духового шкафа от автомата. При этом, если электроплита и электродуховка рассчитаны на раздельное подключение к электросети, надо ставить дополнительные розетки с дополнительными выключателями на электрощите.

Присоединение к стандартной розетке, отведённой для электроснабжения чайника или любой бытовой техники, возможно при условии, что электродуховка до 3 кВт; если при монтаже розетки использовался медный трёхдольный кабель; замена в щитке стандартного выключателя на различный с током до 15 А.

Во многих квартирах на весь комплекс розеток установлен один автомат 15–25 А, и дополнительный на свет. Это может привести к тому, что при замене хоть одного автомата розетного комплекса на различный, к которому подключается устройство, будет невозможно пользоваться остальными приборами во время работы электродуховки.

Подумайте хорошо перед переходом на такой метод подключения. Взвесьте, что лучше: потратиться на новую проводку, розетку и спать спокойно или сэкономить. Оставлять в щитке обычный автомат при установке духовки на старую розетку нежелательно.

Блок: 2/8 | Кол-во символов: 1305
Источник: https://kitchen-smart.ru/prigotovlenie-edy/duxovka/kak-podklyuchit-varochnuyu-poverxnost-k-odnoj-rozetke. html

Основные правила подключения варочной панели

Перед началом подключения силовых электроприборов стоит обратить внимание на наличие заземления у розеток. Стоит учесть, что в старых домах, которые построены до 1950 года, заземление не выполнялось. В этих случаях потребуется проконсультироваться с электриком, также могут понадобиться дополнительные работы. Обязательно нужно будет проверить наличие клеммы заземления на штепсельной розетке.

Электрическая варочная панель подключается к специально ответвленной розетке высокого уровня заземления с пропускной способностью от 25 до 32 А.

Для того чтобы подключение варочной панели было выполнено как требуется, обязательно нужно запомнить несколько важных правил:

  • для розеток с высокой мощностью обязательное условие — наличие отдельного автомата защиты. Его установка производится прямо перед счетчиком. Самым лучшим вариантом будет выполнение подключения вместе с установкой отдельного щитка. Это защитит от повышенных нагрузок;
  • рекомендуется применять медный провод с сечением не меньше 6 мм2;
  • в однофазной проводке рекомендуется устанавливать три провода, а в трехфазной – 5;
  • выбор кабеля для розеток и проводки должен выполняться с учетом технических характеристик электрического прибора;
  • установку розеток с высокой мощностью можно производить для любых негорючих поверхностей с высокой устойчивостью к нагреванию.

При подборе кабеля и розетки для варочной поверхности и духовки обязательно нужно брать во внимание показатель суммарной мощности электрических приборов, которые могут быть подключены в силовую цепь. К ним могут относиться холодильник, стиральная и посудомоечная машины, другие устройства. Не стоит для каждого прибора делать новую проводку, это будет выглядеть весьма нелогично.

Блок: 2/5 | Кол-во символов: 1737
Источник: https://TechnoSova.ru/dlja-kuhni/duhovka-pech/podkljuchit-varochnuju-panel-i-duhovoj-shkaf/

Как установить варочную панель. Методика монтажа

   Варочные панели — разновидность встраиваемой бытовой техники, соответственно,   перед тем, как подключить электроплиту, необходимо разобраться в технологии этого самого «встраивания», иначе — монтажа изделия в кухонную тумбу.

   Для выполнения задачи своими руками потребуется небольшой набор ручного инструмента:

  • электродрель;
  • электролобзик;
  • отвертка;
  • нож;
  • линейка, угольник, карандаши и картон.

   Монтаж производится в три этапа:

   Разметка будущего выреза под панель. Необходимо с помощью линейки точно измерить ширину и длину габарита под установку.

   Внимание! Измеряйте не саму рабочую поверхность варки, а корпус под ней. Проверить правильность измерений иногда можно по сведениям из инструкции.

   Наиболее удобно производить разметку по шаблону, который нетрудно изготовить из картона. У некоторых моделей такие шаблоны могут входить в комплект поставки.

   Начертите на столешнице тумбы линии будущего разреза с помощью линейки и  угольника. Можно сделать напуск, не более 1 мм, для обеспечения легкого входа панели.

Установка варочной панели в тумбу

   Вырезание ниши для установки панели. Начинать надо с сверления отверстий по углам размеченного прямоугольника. Диаметр сверла должен быть не меньше 9-10 мм. Тип сверла — по дереву или металлу.

   Следующий шаг — выпиливание лобзиком. Пилка лобзика должна иметь мелкий зуб и предназначаться для чистового реза. Для предотвращения образования мелких сколов, места будущего пропила можно заклеить малярным скотчем.

   Пилку лобзика вставьте в просверленное отверстие, подошву плотно прижмите к столешнице и затем начинайте рез, аккуратно проводя электролобзик по линиям разметки с небольшой скоростью.

   Установка и крепление панели. В проделанное окно вставьте варочную плиту, а место сопряжения рабочей поверхности со столешницей загерметизируйте специальным уплотнителем или герметиком на силиконовой основе. В случае необходимости, посадочное окно можно расширить напильником или повторным пропилом лобзика.

   Снизу панель надежно закрепите к столешнице зажимами из комплекта. После крепления, тряпкой удалите излишки герметика или ножом отрежьте выступающие части уплотнителя.

Блок: 3/6 | Кол-во символов: 2267
Источник: https://postroiv.ru/2015/11/podklyuchenie-varochnoj-paneli-i-duxovki-sxema-podklyucheniya-rozetki/

Расположение шкафа

Прежде чем подключать духовой шкаф, необходимо подготовить для него место. Размещают шкаф в специальной нише в мебели.

При подготовке места соблюдают такие параметры:

  1. Избегать перекосов поверхности, на которую будет устанавливаться оборудование. Если шкаф установлен неровно, не избежать неправильного распределения тепла внутри шкафа. В результате оборудование будет ломаться.
  2. Предусмотреть зазоры между поверхностью мебели и духовым шкафом. Это необходимо, чтобы избежать чрезмерного нагрева кухонной гарнитуры. Рекомендуемое расстояние от стенок мебели до духового шкафа — 5 сантиметров. Дистанция между дном ниши и основанием шкафа — от 8 до 10 сантиметров, а между стенкой и задней крышкой — не меньше 4 сантиметров.

Блок: 3/10 | Кол-во символов: 743
Источник: https://220.guru/electroprovodka/rozetki-vyklyuchateli/rozetka-dlya-varochnoj-paneli-i-duxovogo-shkafa.html

Кабель и защитный автомат

Поскольку варочные поверхности и духовые шкафы относятся к крупным потребителям электричества (их мощность стартует с 3 киловатт), для их питания понадобится выделенный кабель.

Оптимальный выбор — кабель с тремя жилами (обязательно с заземляющим проводом зелено-желтого цвета). Кабельное сечение подбирают сообразно номиналу духового шкафа.

Если нагрузка составляет от 3 до 3,5 киловатт, понадобится кабель с сечением 2,5 миллиметра. Розетка нужна под 16 Ампер, а автоматический выключатель — на 25 Ампер. Если мощность электрической плиты превышает 3,5 киловатта, сечение кабеля составляет 4 миллиметра, а розетку выбирают на 32 Ампера.

Блок: 4/10 | Кол-во символов: 666
Источник: https://220.guru/electroprovodka/rozetki-vyklyuchateli/rozetka-dlya-varochnoj-paneli-i-duxovogo-shkafa.html

Чем отличается независимый духовой шкаф от зависимого

Каждая современная кухня оборудована духовкой, без которой не может обойтись ни одна хозяйка. Все конструкции духовых шкафов разделяются на две категории и могут быть зависимыми и независимыми. Они различаются не только конструктивно, но и способами питания. При выборе какой-либо модели, нужно обязательно учитывать эти особенности.

Зависимые духовые шкафы как правило размещаются в нишах кухонной мебели, специально обустроенных для этих целей. Духовку и варочную панель возможно разместить только одно над другим, так как их объединяет единая система питания и управления. В целом, оба прибора составляют единый комплект.

У варочной панели отсутствуют собственные кнопки и возможность регулирования показателей мощности. Конфорки не будут функционировать без панели управления, располагающейся на духовке. Для соединения духового шкафа используются общие электрические провода, подключаемые к домашней сети. Зависимые духовые шкафы представлены на рынке бытовых приборов в широком ассортименте. Зная критерии выбора, комплектацию, основные и дополнительные функции, можно без труда подобрать для себя наиболее подходящий вариант.

Постепенно зависимые плиты стали заменяться более совершенными приборами независимого типа, еще более удобными в эксплуатации. Конструкция независимых плит позволяет устанавливать духовку без привязки к варочной панели в наиболее подходящем месте. Отличительной особенностью каждой составляющей части является собственная панель управления. Переключатели могут быть механическими, кнопочными или сенсорными. Оба устройства не связаны общими проводами, что делает монтаж значительно легче.

Духовой шкаф и варочная панель могут устанавливаться в разных местах, а не только в стационарном положении, как зависимые системы. Каждая составная часть при необходимости выбирается от разных производителей, в соответствии с имеющимися функциями. При желании можно вообще отказаться от варочной панели, если хозяйка регулярно использует мультиварку, а основные блюда готовит в духовке. В крайнем случае приобретается модель с двумя конфорками, стоимость которой значительно ниже, чем у обычных панелей.



Блок: 4/6 | Кол-во символов: 2193
Источник: https://electric-220.ru/news/podkljuchenie_varochnoj_paneli_i_dukhovogo_shkafa_v_odnu_rozetku/2016-09-16-1061

Видео подключения варочной панели к сети

Блок: 5/6 | Кол-во символов: 49
Источник: https://postroiv. ru/2015/11/podklyuchenie-varochnoj-paneli-i-duxovki-sxema-podklyucheniya-rozetki/

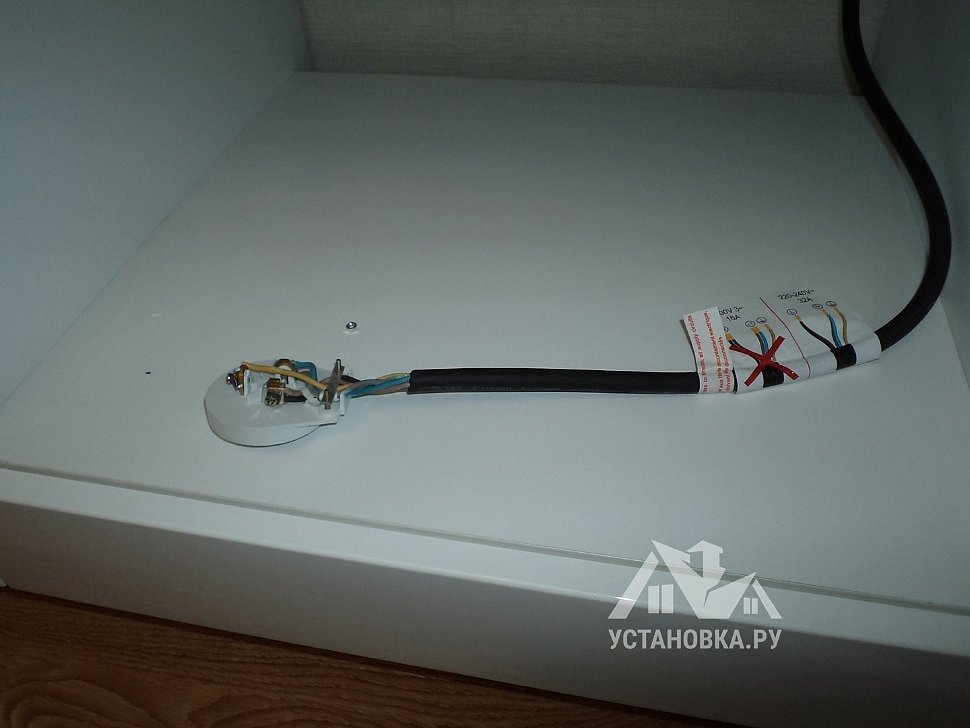

Вилка для варочной панели

Чтобы подавать электричество на варочную поверхность, используют трехжильный кабель из меди. Если нужно 380 вольт, понадобится кабель с пятью жилами. Сечение кабеля подбирают, исходя из имеющейся нагрузки и согласно расчетам рабочего тока. Однако сечение не должно быть меньше 4 квадратных миллиметров. Автомат берут на 32 Ампера, а если используется 6-миллиметровый кабель, автомат должен быть на 40 Ампер.

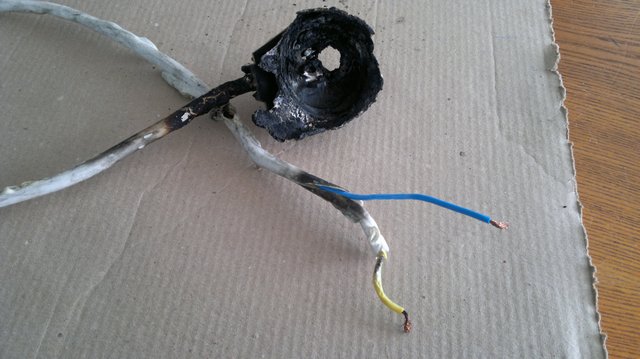

Особенность варочной поверхности в чрезвычайно быстром нагреве. Вызвано это обстоятельство высокой мощностью прибора, которая может достигать 7 киловатт.

Вилку подключают следующим образом:

  1. Покупают силовую вилку на 220 Вольт (переменное напряжение).
  2. Снимают защитную панель. Во внутренней части вилки имеется 6 контактов, которые используют для подключения.
  3. Клеммы под номерами 1, 2 и 3 используют для присоединения проводника фазы (L). Эти клеммы соединяют перемычкой.
  4. Контакты, пронумерованные четверкой и пятеркой, задействуют для подключения нуля (N).
  5. Клемма под шестым номером предназначена для заземления.

Обратите внимание! Если проводник фазы будет подключен неверно, сработает защитный (УЗО) или дифференциальный автомат.

Блок: 5/10 | Кол-во символов: 1168
Источник: https://220.guru/electroprovodka/rozetki-vyklyuchateli/rozetka-dlya-varochnoj-paneli-i-duxovogo-shkafa.html

Алгоритм подключения варочной панели и духового шкафа

Долгая и исправная работа домашней техники начинается с корректной установки и введения в работу. В основном это относится к такой технике повышенной мощности, как кухонная плита и бытовая печь. При установке и подключении варочной панели и духового шкафа к электроснабжению необходимо придерживаться таких условий:

  1. Защитное заземление.
  2. Питающий кабель.

Защитное заземление — главный фактор при монтаже и введении в работу прибора. Для этого применяют штекеры и розетки с несколькими контактами. Классический заземлённый контакт крупнее остальных. В домах старой постройки нет заземления, чтобы его сделать, от щитка распределения ведут шнур со встроенным заземляющим соединением. При высокой мощности бытовой техники кладут вспомогательный фидер, чтобы привычная электролиния 220 В выдержала нагрузку. Этот фидер нежелательно подвергать дополнительным нагрузкам, подключая другую технику.

На многих кухнях нет розеток для питания техники. Поэтому важно выяснить требуемую напряжённость работы оборудования. Также важно изучить этапы подключения, заявленные в руководстве по пользованию, и размещение подсоединения на технике. Варочные панели работают при любом напряжении. Бытовые печи работают только при 220 В. Производитель устанавливает в зажимы перемычки, способные работать с одной фазой.

Для подключения кухонной плиты и бытовой печи в одну розетку в электрощите предусматривается вспомогательный защитный выключатель, от него идёт питающий провод. Их возможности зависят от предполагаемой нагрузки. После этого шнур подсоединяют к розетке и запускают устройство. Иногда вместо розетки устанавливают каменные колодки, прикреплённые к стене.

Не всегда выбор падает на электрические приборы, многие продолжают быть приверженцами готовки на газу. Для этого надо присоединяться к трубе газа. Такое лучше не реализовывать самому, а нанять опытных специалистов. Для подсоединения газовой варочной поверхности и духового шкафа берут пару труб подачи газа, на каждой из них есть индивидуальный кран, останавливающий поступление газа, когда это необходимо. Подключить газовый духовой шкаф и варочную поверхность – задача не из сложных.

Для присоединения устройств к газу применяют два вида соединений:

  • плотная стальная или медная трубка;
  • эластичная труба.

Присоединяют через выход возле газового духового шкафа. После установки надо проверить, чтобы трубка не перегибалась и ничего не препятствовало поступлению газа. Для питания газовой духовки длина трубки не может превышать полутора метров. Присоединений допускается по минимуму. Это позволит установить технику быстро и беспроблемно.

Блок: 6/8 | Кол-во символов: 2647
Источник: https://kitchen-smart.ru/prigotovlenie-edy/duxovka/kak-podklyuchit-varochnuyu-poverxnost-k-odnoj-rozetke.html

Схемы подключения

Подсоединяют варочную панель к розетке в соответствии с одной из трех схем.

Однофазная схема на 220 Вольт

Этот вариант распространен в условиях квартир. Схема реализуется следующим образом:

  1. Фазовый провод (L) присоединяем к клеммам L-1, L-2, L-3. Между клеммами ставим пару медных перемычек.
  2. Нулевой провод (N) соединяем с клеммами N-1 и N-2.
  3. Защитный проводник PE направляем на соответствующую клемму.

Доступ к клеммам получаем через заднюю панель. Для этого откручиваем винты.

Трехфазная схема 380 В

Это вторая по распространенности схема. Чаще всего применяется в частном доме.

Подключение выполняем так:

  1. Фазы A, B, C присоединяем к клеммам L-1, L-2, L-3.
  2. Клеммы N-1 и N-2, PE присоединяем так же, как в однофазовой схеме.

Перемычки в трехфазной схеме не нужны.

Двухфазная схема на 380 Вольт

Двухфазные схемы редко, но встречаются. В таких случаях могут присутствовать, к примеру, A и C, но B отсутствовать.

Варочная поверхность соединяется с сетью 380 Вольт следующим образом:

  1. На L-1 и L-2 устанавливаем перемычку и подключаем фазу A.
  2. На L-3 ставим фазу C.
  3. Все прочие действия осуществляются так же, как в остальных вариантах схем.

Блок: 8/10 | Кол-во символов: 1160
Источник: https://220.guru/electroprovodka/rozetki-vyklyuchateli/rozetka-dlya-varochnoj-paneli-i-duxovogo-shkafa.html

Порядок подключения плиты

Довольно часто встречаются кухни, где отсутствует розетка для подключения необходимого оборудования. Поэтому в первую очередь нужно заранее уточнить, при каком напряжении работает варочная панель и духовой шкаф. Кроме того, необходимо внимательно изучить схему подключения, рекомендованную производителем и места подключений на самих устройствах.

Работа варочных панелей может происходить при напряжении 220 и 380 вольт. Бытовые духовки работают только от 220 В. Во всех клеммах еще на заводе установлены перемычки, позволяющие функционировать при однофазном напряжении.

При выполнение подключения варочной панели и духового шкафа в одну розетку, для них в электрощите устанавливается отдельный защитный автомат, от которого и прокладывается питающий кабель. Их параметры рассчитываются в соответствии с предполагаемой нагрузкой. Далее кабель подключается к розетке и устройства можно запускать в работу. В некоторых случаях вместо розетки применяются специальные клеммные колодки, закрепляемые на стене.

Подключение электрической варочной панели и духового шкафа своими руками

Все большее количество людей отдают предпочтение электрическим варочным панелям и электрическим духовым шкафам, и это вполне логично. Они очень удобнее и в плане эксплуатации и в управлении, да и выглядят куда симпатичнее. Но далеко не все знают, как правильно их подключить?

Содержание статьи

Как подключить духовой шкаф

В подключении электрического духового шкафа нет абсолютно ничего сложного, нужно просто вилку вставить в розетку. Максимум ремонтных работ при этом — это замена розетки на новую, если старая не рассчитана на большую нагрузку или розетка не подходит к вилке.

Однако нужно кое-что учесть:

Во первых, чтобы все было безопасно и, как говорится, по уму, нужно чтобы в розетке был подключен заземляющий провод, причем отдельным проводом от электрощита. Если у вас старая 2х проводная система и заземления просто нет, но важно, что бы духовой шкаф был зацеплен напрямую к УЗО или щитку.

Обычные духовые шкафы обладают мощностью не более 3.5 килловат, и для их работы не понадобится менять проводку на новую, справится и обычная. Если же мощность окажется выше указанной, обычно от 3.5 до 5 киллооват, то придется протянуть к духовому шкафу отдельный кабель питания от электрощитка, с сечением не мение 3х2.5кв.мм, и подключить в автомату на 25 ампер.

Почему нужна именно отдельная линия? Духовой шкаф потребляет много и при его работе практически нереально пользоваться тем же электрочайником, так как автомат скорее всего будет постоянно выбивать.

Как подключить электрическую варочную панель

А вот подключить электрическую варочную панель куда сложнее, и нюансов куда больше.

Вам повезло, если у вас дом без газа и рассчитан как раз на установку электрических панелей, а не газовых. В таким случае у вас на кухне будет специальная розетка, сделанная специально для подключения варочной панели и духового шкафа. Все что от вас понадобится — это приобрести подходящую вилку и подключить варочную панель.

А вот если вам не так сильно повезло, тогда Вам придется протянуть отдельную линию питания для варочной панели (как и для духового шкафа, тоже отдельную) с электрощита, кабелем с сечением жил не менее 4 мм², а лучше 6 мм². При этом цеплять его нужно будет к отдельному автомату на 32 Ампера (для 4 мм²) или 40 А (для 6 мм²).

Почти моментальное нагревание варочной панели как раз достигается благодаря большой потребляемой мощности. Мощность обычных составляет более 7 киловатт, поэтому многие модели сейчас выпускаются с возможностью подключения не только к сети в 220 Вольт, но и к сети на 360 Вольт.

Поэтому перед установкой и подключением варочной панели следует проверить схему в клеммной коробке. В заводской комплектации скорее всего идет собранное подключение на 220 Вольт.

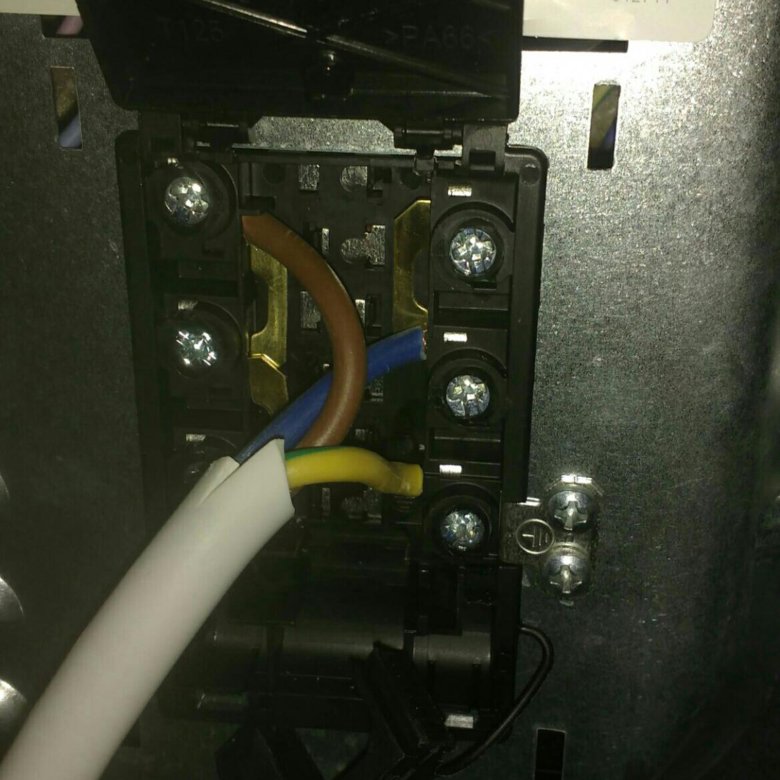

Выглядит оно примерно вот так:

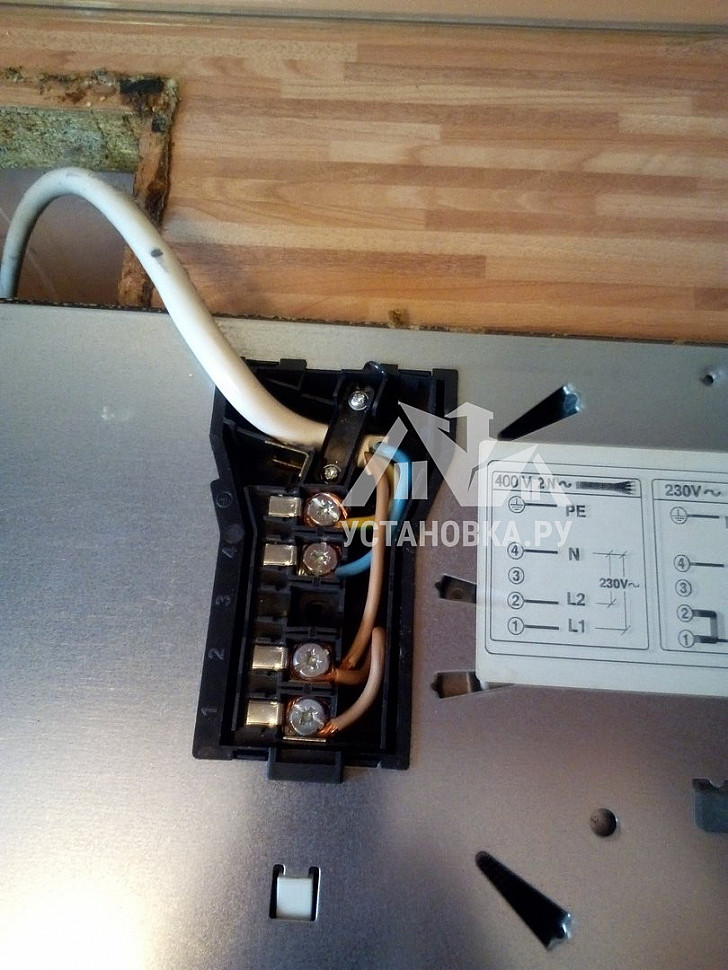

Первые три клеммы с перемычками (слева) — к ним подключается фаза. Четвертая и пятая клемма с отдельной перемычкой — к ним цепляется нулевой проводник. «Земля» цепляется к отдельно стоящей клемме. Такая схема обычно бывает у большинства производителей.

Подключение варочной панели к сети на 360 Вольт

Если вы подключаете варочную панель в квартиру, тогда ничего менять не придется, так как подключение скорее всего на 220 Вольт.  Если же у Вас частный дом с вводом на 380 Вольт, тогда понадобится распределить нагрузку по фазам — Подключаем варочную поверхность на 2, а лучше на все 3 фазы. Для этого снимаем перемычки с первых трех клемм, согласно схемам из паспорта.

Вот пример разделения фазы на варочной поверхности:



  • Верхняя схема— однофазное подключение на 220 Вольт.
  • Средняя схема 2N— двухфазное подключение на 380 Вольт. Нужно будет снять перемычку между 2 и 3 контактом. Две разноименные фазы подключаются на 3 контакт и на 2 контакт. Ноль— на 5 контакт.
  • Нижняя схема 3N— трехфазное подключение на 380 Вольт. Снимаются все перемычки перемычки между первыми тремя клеммами. К ним и подключаются 3 фазы, последовательность подключения не важна. К пятой клемме все так же цепляется ноль.

Главное при подключении на 380 вольт не зацепите фазу к нулевой клемме. При включении скорее всего вылетит варочная панель, а также может ударить током, поэтому будте внимательны и осторожны!

Понравилась статья? Поделиться с друзьями:

Как подключить варочную поверхность? Как подключить встраиваемую духовку?

Как подключить варочную поверхность или встраиваемую духовку?

На современных кухнях часто подключают встроенные духовки и варочные поверхности единым комплектом в один модуль. Такая бытовая плита и духовка носит название «зависимая». Конечно, при ее установке существуют некоторые особенности, но чаще всего они легко вписываются в проект кухни. Есть варианты независимых духовок и варочных поверхностей.

В таком дуэте варочной поверхности и духового шкафа, основные органы управления расположены на панели управления духовки. Если бытовая техника независимая, то на варочной поверхности присутствуют свои несколько сенсорных или механических переключателей, для включения конфорок, расширения границ площади конфорок и дополнительные кнопки для полного отключения и блокировки от маленьких детей.

Как подключить варочную панель или духовку на кухне?

Зависимый комплект духового шкафа и варочной поверхности связан между собой проводами, которые втыкаются в соответствующие разъемы на скрытой стороне духового шкафа и варочной поверхности. Соответственно при встраивании эту бытовую технику размещают только в одном модуле, как позволяют соединительные провода, сверху в столешницу встроена варочная панель, снизу в тумбе размещён духовой шкаф. Независимая варочная поверхность, так же как и духовой шкаф устанавливаются в любое удобное для Вас место и на любом уровне.

Современная встраиваемая плита поставляется с документацией, в которой указаны все требования к её установке. Однако не лишним будет описать основные принципы этого процесса.

Для монтажа варочной поверхности в столешнице делается отверстие. Размеры отверстия есть в документации варочной поверхности. Но не стоит доверять написанным размерам в документации, так как модели варочных поверхностей часто меняются, а документация, увы, нет. Лучше замерить самостоятельно ( обычно при нахлестке варочной в 15-20мм от размера верха поверхности и основы, делается минус 10мм. с каждой стороны от верха варочной поверхности, ориентировочно 560 на 480мм. ) Но есть варочные поверхности, где совсем маленький нахлёст, тогда берётся по 6мм. с каждой стороны. Вырез тщательно обрабатывается силиконовым герметиком. Саму варочную поверхность, в принципе нет смысла крепить к столешнице, как например мойку. При своей массе, она замечательно и плотно лежит на столешнице. Провода питания и управления, подключаются к духовке через штекер, а та, в свою очередь, к электросети. Следует заранее купить метра два, лучше три мягкого медного провода сечением 3 на 4мм, или 3 на 5мм, и комплект вилки с розеткой, лучше для промышленной техники, так как встраиваемая техника не оснащена подводкой к сети. Самым эффективным вариантом подключения варочной панели и духового шкафа, можно считать  прямое подключения кабеля к  клемнику варочной панели или духового шкафа. В этом случае  можно обойтись и  без вилки и без розетки, а значит, и повысить надёжность цепи по причине устранения  лишних соединений  (поскольку контакты — это самое слабое место в электрических цепях). При этом включение и выключение варочной поверхности можно будет  производить непосредственно с панели управления, а общее отключение в щитке автоматом.

Если проводка у Вас на кухне старая или протянут алюминиевый провод, то нужно обязательно провести новую линию электропроводки специально для варочной поверхности и желательно из медного провода. Линия для варочной поверхности монтируется медным проводом сечением не менее 3 мм на 3 , лучше 5мм на 3. Подключается варочная поверхность к отдельному   автоматическому выключателю  соответственно  на 25 ампер или на 40 ампер.

Примерное сечение медных проводов и ток:

1.5 мм.2 — это диаметр 1.4мм,  макс. ток- 19 (15)А;
2.5 мм.2 -это диаметр 1.8мм, макс. ток- 27 (24)А;
4.0 мм.2-это диаметр 2.2мм, макс. ток- 36 (32)А;
6.0 мм.2- это диаметр 2.8мм, макс. ток 46 (39)А.

Перед подключением варочной панели внимательно ознакомьтесь с инструкцией, а лучше всего монтаж и подключение бытовой техники доверить профессионалам, при монтаже кухни, сборщики мебели Вам всё нормально подключат за дополнительную плату. Это выйдет даже дешевле, чем подключение бытовой техники мастерами из магазина. Зависимые варочные панели и духовые шкафы обычно дешевле независимых плит и духовок, но функционально они ни в чём не уступают, а при встраивании такой комплект, как видите не вызывает особых сложностей.

Профессиональное подключение варочных поверхностей, встраиваемых духовых шкафов и холодильников, встраиваемых кофе-машин и микроволновых печей, стиральных и посудомоечных машин, установка измельчителей отходов ( диспоузер )



Как подключить варочную панель и духовой шкаф к одной газовой трубе

Главная » Разное » Как подключить варочную панель и духовой шкаф к одной газовой трубе

Подключение газовой варочной панели и газового духового шкафа: как правильно

От правильного монтажа зависят не только срок эксплуатации и бесперебойная работа газовой варочной панели и духового шкафа, но и безопасность жильцов. Поэтому подключение бытовых приборов к газовой магистрали рекомендуют проводить с помощью квалифицированных специалистов. О правилах и порядке работ при подключении газовой варочной панели и газового духового шкафа расскажем в статье.

Об установке варочных панелей и духовых шкафов

Газовые варочные поверхности и духовки в зависимости от способа монтажа бывают зависимыми и автономными. В первом случае их располагают в одной нише. Этот способ установки экономит полезную площадь и актуален для небольших кухонь.

Во втором случае панель не зависит от духового шкафа. Их монтируют отдельно, в удобных для пользователя местах, но в пределах газового шланга.

Например, независимую духовку можно установить выше, чем принято. Это делает комфортнее процесс готовки, при этом устройство удобно очищать от загрязнений. Такой вариант расположения гармонично смотрится на просторной кухне.

Выбирая место для приборов, учитывают, что их не следует устанавливать близко к мойке и холодильнику. Рядом должна быть розетка достаточной мощности, ее располагают не ниже 10 см от пола.

Справка. Все действия по переносу и установке нового газового оборудования согласуют с газовой службой.

Варочная панель

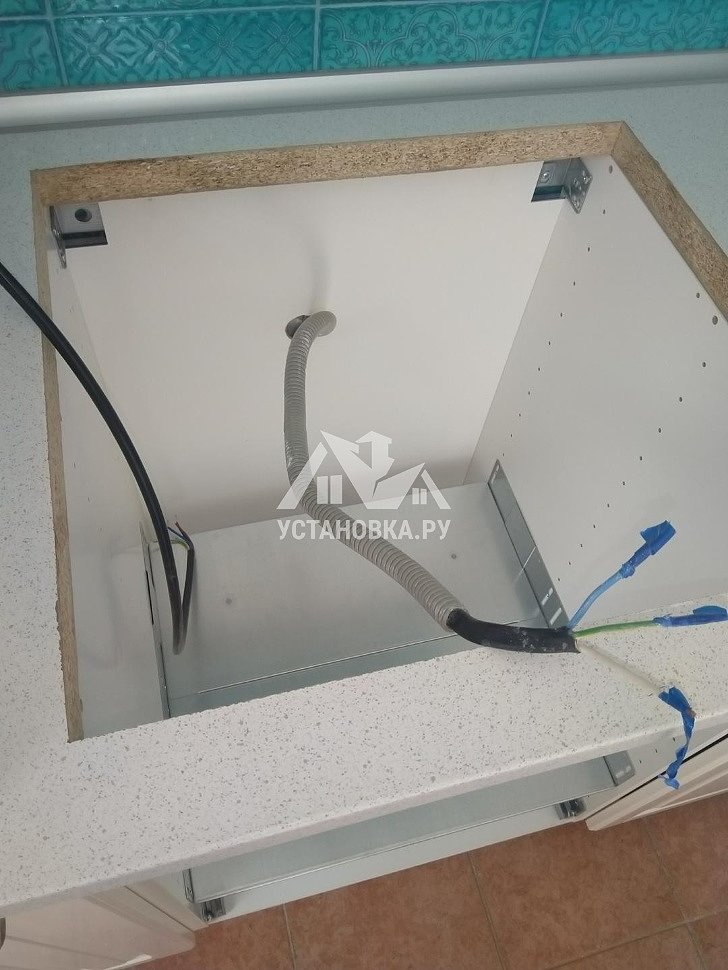

Варочную панель устанавливают в столешницу: ее толщина должна быть не менее 38 мм, расстояние от края столешницы до бытового прибора — не меньше 5 см. Обычно в инструкции по эксплуатации к устройству указывают схему расположения и необходимые размеры поверхности.

Для монтажа в столешнице выпиливают отверстие под панель. Его края обрабатывают санитарным герметиком для защиты от влаги и осыпания. После этого устанавливают жиклеры, крепят сантехнический уголок и добавляют герметизирующую прокладку. На вход фиксируют гайку для крепления гибкой подводки.

На панель устанавливают монтажные планки, входящие в комплект, и встраивают в отверстие, которое перед установкой прокладывают уплотнителем. Устройство фиксируют с помощью скоб, затем ножом аккуратно обрезают выступающий уплотнитель.

Духовой шкаф

Чтобы встроить духовой шкаф, подготавливают нишу. Она должна быть ровной, без перекосов. Для обеспечения вентиляции соблюдают зазоры между стенками и бытовым прибором (5 см по бокам и сзади, 10 см снизу).

Духовку размещают подальше от легковоспламеняющихся и горючих материалов. Перед монтажом оборудования на задней стенке тумбы делают отверстия для шланга подачи газа и кабеля либо ее вообще убирают. Затем шкафчик устанавливают на место, выравнивают и помещают в него духовку, соблюдая зазоры.

Как правильно подключить газовую варочную панель и газовый духовой шкаф

После установки переходят к подсоединению приборов к газовой магистрали. Этот процесс лучше доверить специалистам газовых служб, так как неграмотные действия небезопасны и могут привести к аварийным ситуациям. При самостоятельном подключении следует соблюдать все нормы и правила.

При одновременном подсоединении варочной панели и духового шкафа применяют две трубки подачи топлива.

Каждая из них оснащена отдельным краном, перекрывающим газ. При этом не должно быть разветвления с последующей установкой второго крана при резьбовом соединении.

Дополнительный газовый кран устанавливают с помощью сварки, которую выполняет только газосварщик. Чтобы обеспечить полную безопасность, в газовый кран устанавливают диэлектрическую прокладку.

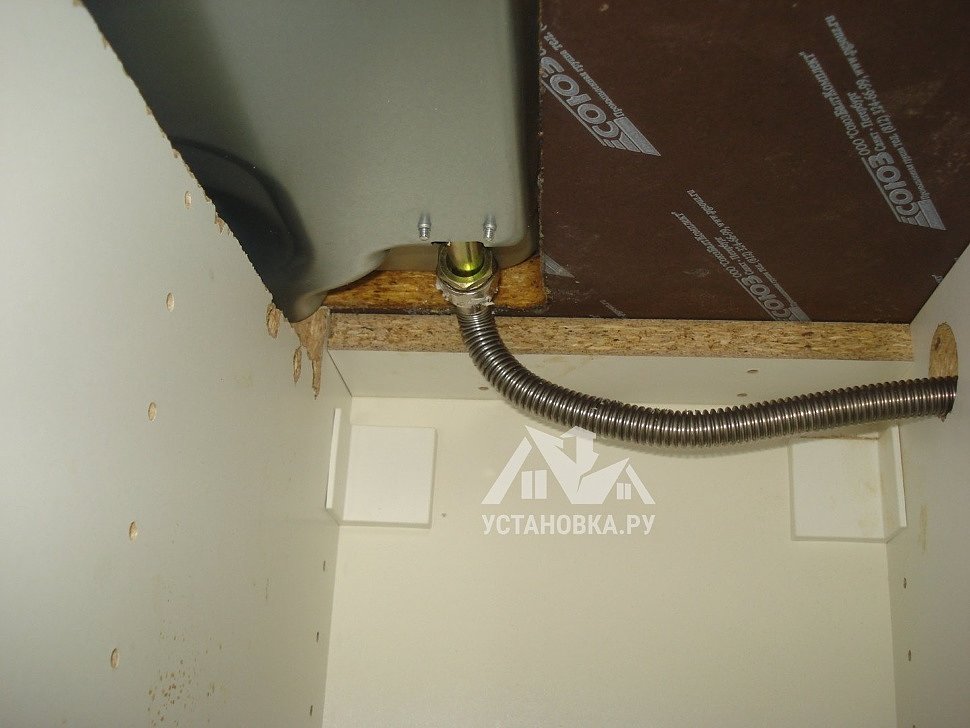

Для соединения применяют два типа элементов: гибкий шланг и металлическую трубу (стальную или медную). Второй тип соединения отличается надежностью, но он возможен, если техника установлена рядом с трубой. Обычно подходит 0,5-дюймовая труба с наружной резьбой.

Чаще всего используют первый тип, так как гибкий шланг более удобный. При этом учитывают, что рукав должен быть цельным, не более 2 м. Его нельзя натягивать и пережимать. И трубу, и шланг присоединяют одинаково.

Если варочная поверхность оснащена функцией «электроподжиг», к газоснабжению ее рекомендуют подключать любым шлангом, кроме имеющих оплетку из металла. Они могут привести к возгоранию и взрыву газа, если произойдет короткое замыкание.

Важно! Перед подключением отключают подачу газа в квартиру или дом.

Сначала подключают варочную панель. Шланг подсоединяют к газовой трубе через сантехнический сгон или штуцер. На резьбу сгона наматывают по часовой стрелке лен, который промазывают пастой для газа. Это уплотняет соединение. В гайку шланга вставляют уплотнительное кольцо. Части сначала соединяют руками, затем затягивают газовым ключом. Другой конец шланга пропускают через столешницу. Затем его подсоединяют к сантехническому уголку, который закреплен на задней поверхности панели, используя лен и пасту.

Затем переходят к подключению духового шкафа. Подводку присоединяют к газовой трубе через диэлектрическую вставку, уплотняя соединение с помощью льна и пасты. Другой конец пропускают через отверстие в нише и подключают к духовке, накручивая гайку по резьбе. Для герметичности применяют лен или фум-ленту.

После того как шланги будут присоединены, проверяют герметичность подключения с помощью мыльного раствора: им промазывают все соединения и открывают кран подачи газа. Если мыло начинает пениться, значит, происходит утечка, ее необходимо устранить. Когда установка выполнена правильно, пузырей нет.

Если техника оборудована грилем, электроподжигом, вентилятором и т. п., ее необходимо подключить к электросети. Для этого используют отдельную линию с заземлением. При этом электропровод не должен прикасаться к газовой трубе. Его предельная температура нагрева — 70°С.

Внимание! Использование тройников и удлинителей запрещено.

После подключения оборудование встраивают в нишу и фиксируют с помощью креплений из комплекта. Затем проводят проверку работоспособности. На панели по очереди зажигают все конфорки. Пламя должно быть голубовато-фиолетовым, равномерным, без перерывов и всполохов. Если сбоев нет, на панель устанавливают решетку для посуды.

Затем проверяют работоспособность духового шкафа, включив его по инструкции. Если он работает корректно, значит, монтаж прошел успешно.

Проверку герметичности должен осуществить работник газовой службы. Он составляет заключение и делает отметку в газовой книжке с указанием марки и серийного номера новой техники, типом соединения и датой подключения.

Совет. До проверки специалистом новым оборудованием пользоваться не рекомендуют.

Газовый тройник для варочной панели и духового шкафа

Каждый газовый прибор, согласно СНиП, должен быть оснащен отдельным краном. Также исключаются дополнительные соединения между краном и оборудованием.

При одновременном подключении варочной панели и духового шкафа необходимо два отвода, использование тройника не допускается. Разводку трубы могут осуществлять только работники газовых служб с помощью сварки.

При самостоятельном подключении к газоснабжению с применением газового тройника для варочной панели и духового шкафа оборудование теряет гарантию производителя. Это также грозит штрафными санкциями от обслуживающей газовой компании.

Заключение

Подключение варочной поверхности и духовки требует наличия специальных знаний и навыков. В любом случае лучше обратиться к профессионалам. Чтобы избежать штрафов и переделок, все действия, связанные с газовым оборудованием, следует согласовывать с газовыми службами.

Почему моя плита продолжает щелкать?

Если у вас есть газовая плита или плита , вы, вероятно, слишком хорошо знакомы со щелчком, который они издают, когда вы поворачиваете ручку Surface Burner Knob . Щелкните, щелкните, щелкните, и горелка загорится. Этот шум возникает из-за того, что электрический воспламенитель зажигает горелку и должен прекратиться после того, как загорится.

Нормально работающий воспламенитель обычно дает до трех щелчков перед тем, как загорится искра. Но время от времени вы можете столкнуться с ситуациями, когда воспламенитель продолжает щелкать или тикать даже после того, как горелка зажигается, или горелка никогда не загорается .Ну так что ты делаешь? Перед тем, как купить новый воспламенитель для своей печи, у нас есть несколько советов по устранению неполадок , которые вы можете попробовать, которые могут решить проблему.

ПРЕДУПРЕЖДЕНИЕ : Щелкающий воспламенитель обычно не опасен и может продолжать щелкать, если газ отключен. Если вы почувствовали запах газа или подозреваете, что произошла утечка газа, отключите подачу газа, покиньте зону и обратитесь к техническому специалисту или поставщику газа.

Решетка для горелки Whirlpool — Номер детали 305810B

Крышка горелки Whirlpool- 98017465

Несоответствие

Итак, что могло вызвать проблему? Одним из наиболее распространенных источников этой проблемы является то, что крышка горелки неуместна .Убедитесь, что варочная панель полностью остыла, и снимите решетку горелки , чтобы получить доступ к крышке. Попробуйте снять колпачок и отцентрировать его на основании. Если крышка горелки наклонена, это может помешать ее зажиганию.

Избыточная влажность

Если это не помогает, проверьте влажность . Если вы недавно прокипели кастрюлю на конфорке, пролили пищу или жир, или вычистили варочную панель, влага все равно может присутствовать, даже если она выглядит сухой. Снимите колпачок горелки и дайте горелке высохнуть на воздухе.Чтобы ускорить процесс, убедитесь, что все конфорки выключены. и протрите полотенцем максимум. Затем вы можете использовать вентилятор, направленный на верхнюю часть плиты, или установить духовку на 350 ° и оставить ее включенной примерно на 30 минут, чтобы ускорить высыхание.

Еда или мусор

Если вы видите, что в отверстиях горелки застрял мусор, это также может быть причиной.

Вы можете использовать металлическую булавку или канцелярскую скрепку, чтобы удалить мусор из канавок. Никогда не используйте для этого такие предметы, как зубочистки, они могут сломаться и застрять внутри .

Если вы выполнили все эти советы, но проблема со щелчком по-прежнему не исчезла, это может быть модуль искрового зажигания , выключатель искрового зажигания ( проверьте наше руководство по ремонту выключателя искрового зажигания здесь ) , или сам Ignitor . Вы можете найти замену для вашей модели печи для покупки на нашем сайте.Если вы чувствуете себя комфортно, этот ремонт вы можете сделать сами. Но, если вы когда-либо неуверенны, не стесняйтесь обращаться к техническому специалисту и проконсультироваться с руководством пользователя.


У вас есть вопрос или другой совет? Оставьте это в комментариях ниже! Не забудьте поставить лайк и поделиться этим постом, а также проверить другие наши блоги диапазона здесь .

Нравится:

Нравится Загрузка …

.

Лучшая газовая плита 2020: управляемый и быстрый нагрев классическим способом

Лучшие газовые плиты (или газовые варочные панели, если вы американец) по-прежнему могут заменить индукционные плиты, несмотря на то, что последние сейчас в моде, и питаются наукой и магией. Фактически, газ по-прежнему является самым популярным способом разогрева, хотя, вероятно, нет, если мы говорим только о плитах, проданных за последние пять лет. Газовые плиты относительно дешевы в покупке и эксплуатации, и их можно использовать для всех техник приготовления пищи, которые люди знают и любят. Неудивительно, что они готовили бурю с середины 1800-х годов!

Какая газовая плита самая лучшая?

На самом деле, конечно, все эти варочные панели фантастически хорошо готовят пищу. Имейте в виду, что большинство из них непросто чистить, но мы мало что можем с этим поделать.

Мы взяли собственный опыт приготовления пищи на газе, а затем изучили мнения владельцев и профессиональных обозревателей, чтобы представить вам этот шестизначный транш встроенных газовых чемпионов.

Наши три лучших места занимают красивый полностью черный Neff T26CS49S0 , бюджетный John Lewis & Partners JLBIGH754 и элегантный, одетый в черный цвет, с пятью горелками Bosch Serie 6 PPS9A6B90 .

Готовы держаться за газовую плиту? Следите за обновлениями на нашей центральной странице Amazon Prime Day.

Как купить лучшую газовую плиту для вас

Хотя она не так энергоэффективна, как индукционная, лучшие повара по-прежнему предпочитают газ, потому что тепло, выделяемое газовой горелкой, мгновенно и легко регулируется. Это также позволяет им перемешивать сковороду при тушении или жарке с перемешиванием (индукционные плиты перестают нагреваться в тот момент, когда сковорода теряет контакт с магнитной пластиной). Вы также можете быть более грубыми с газовой плитой.Да, чугунные держатели сковороды могут нанести ущерб основанию сковороды, но, по крайней мере, вы можете ударить кастрюлю по плите и, как правило, быть менее осторожным, чем при использовании более деликатной альтернативы индукции.

Когда дело доходит до выбора модели, сначала подумайте, сколько горелок вам нужно. Большинство из нас очень легко справляется со стандартной конфигурацией с четырьмя горелками. Эти блоки неизменно имеют ширину около 60 см и хорошо сочетаются со встроенными духовками таких же размеров. Но если вы заядлый повар или у вас есть большая семья, которой нужно кормить, вы можете повысить ставку и вместо этого выбрать модель с пятью или даже шестью горелками.

Помните, что все эти варочные панели должны быть установлены плотником и квалифицированным газовым техником. Это не должно быть проблемой, если у вас уже есть встроенная плита того же размера, но ее установка может оказаться довольно дорогостоящей, если вы переходите, скажем, с универсальной плиты или кухонной плиты. В этом случае плотнику нужно будет проделать отверстие в вашей рабочей поверхности, чтобы разместить варочную панель, и вам, очевидно, потребуется выход газа рядом с местом установки.

Учитывая, что газовая горелка по сути представляет собой круглый клапан, который открывается и закрывается с помощью ручки, между моделями нет большой разницы; все они выполняют простую задачу: зажигание по команде, горение на полной мощности или медленное кипение.

Однако некоторые горелки имеют более высокую тепловую мощность, чем другие, и поэтому быстрее доводят воду до кипения. В идеале выбирайте модель с более высокой мощностью в киловаттах.

Поскольку система газовой горелки настолько проста и лишена каких-либо движущихся или электронных частей, за исключением запальника, есть вероятность, что она прослужит всю жизнь и очень редко выходит из строя. Даже если одна горелка выйдет из строя, в вашем распоряжении будет три или больше. Если это произойдет с индукционной или керамической варочной панелью, скорее всего, весь прибор мертв.

Итак, есть множество причин, чтобы либо придерживаться газовой системы, которая у вас уже есть, и побаловать себя более новой, лучшей моделью, либо отказаться от индукционного или керамического корабля и принять, возможно, более практичные радости приготовления пищи на газе. Как правильно заявляла компания British Gas в 1980-х годах в своих ужасных рекламных объявлениях, «готовить-готовить-готовить-готовить» — это действительно , «красота газа».

Лучшие газовые плиты, по порядку

1. Neff T26CS49S0
Лучшая газовая плита, фунт за фунт
Технические характеристики

Горелки: 4

Максимальная мощность: 3 кВт

Ширина: 59 см

купить

+ Великолепный внешний вид + Впечатляющая производительность + Тактильные ручки управления

Причины, которых следует избегать

-Остерегайтесь сильных разливов

Эта потрясающая газовая плита Neff привлекает вас своей невероятно интенсивной чернотой и воздухом промышленной грубости. Это благодаря чугунным подставкам для посуды и полосе из блестящего черного закаленного стекла. Даже стильные ручки сочетаются друг с другом, а кому не нравится такая же ручка для варочной панели?

Говоря о ручках, эти имеют четко определенные числа, которые можно настраивать пошагово для единообразия и точности. Они тоже автоматические: просто поверните циферблат, и соответствующая горелка мгновенно загорится.

Что касается места для приготовления пищи, вы получаете одну большую высокоскоростную конфорку мощностью 3 кВт справа сзади, две стандартные 1.Горелки мощностью 75 кВт слева сзади и слева спереди, плюс небольшая горелка мощностью 1 кВт или экономичная горелка спереди справа. Другими словами, множество вариантов для большинства вариантов приготовления.

Газовые плиты обычно трудно чистить, но эта проще, чем большинство других: просто снимите все четыре чугунных держателя для посуды и начисто протрите стекло. Однако следует сказать, что, поскольку стекло полностью плоское, некоторые более крупные разливы могут капать по бокам на столешницу и пол. Поэтому само собой разумеется, что эту плиту лучше не оставлять без присмотра при варке овощей и макаронных изделий.

Учитывая отличные показатели Neff на арене кухонной посуды — его духовки и варочные панели пользуются спросом у разработчиков высококачественных свойств — вы можете с уверенностью ожидать, что эта умная внешность обеспечит долгие годы надежной жарки, варки, тушения и тушения, и все это на очень достойная цена.

2. Bosch Serie 6 PPS9A6B90
Лучшая плита с пятью конфорками
Технические характеристики

Горелки: 5

Максимальная мощность: 4 кВт

Ширина: 91.5см

Причины для покупки

+ Превосходный дизайн + Привлекательный внешний вид + Исключительная горелка для вок

Причины, которых следует избегать

— Очевидно, что занимает больше места

Если на вашей столешнице больше 90 см места, то этой превосходной модели будет достаточно действительно очень красиво. Он поставляется с отличным выбором конфорок для любой мыслимой обстановки.

За менее чем 700 фунтов вы получаете две горелки мощностью 1,75 кВт для повседневного использования, одну 1 кВт для кипячения или легкого кипячения молока и высокоскоростную горелку мощностью 3 кВт для жарки.

Как будто этого было недостаточно, слева находится массивная двухкамерная горелка мощностью 4 кВт для быстрого жарения, тушения и множества чудесных выпеканий.

Эта привлекательная плита с пятью конфорками очень похожа на приведенную выше Neff, и это неудивительно: обе марки являются частью одного кухонного мега-конгломерата, которому также принадлежат Siemens и Gaggenau.

В результате, Bosch имеет такие же чудесно тактильные девятипозиционные ручки управления FlameSelect, что и Neff.

Большая плита из черного закаленного стекла под ней добавляет изюминку и без того хорошо оснащенной варочной поверхности, которая не только красиво выглядит, но и работает хорошо.

3. Beko HIZG64120
Лучшая дешевая газовая плита
Технические характеристики

Горелки: 4

Максимальная мощность: 2,9кВт

Ширина: 58см

Причины для покупки

+ Низкая цена + Приличная номинальная мощность

Причины, которых следует избегать

— Чувствуется дешевизна — Мясо и окорочка — внешний вид

Эта модель не получит никаких наград за дизайн, а качество сборки, ну, дешевое, но она делает то, что должна делать, практически не влияя на кошелек. Фактически, это вполне могла быть самая дешевая плита в стране.

Если у вас очень ограниченный бюджет (с акцентом на ограниченный), рассмотрите этот дешевый, но веселый вариант с четырьмя горелками, который поставляется с довольно мощной передней горелкой 2,9 кВт, двумя очень приличными зонами нагрева по 2 кВт и небольшой 1 кВт. горелка для тушения и других деликатных задач.

В отличие от большинства газовых моделей, у этой модели ручки управления расположены с правой стороны, что более эстетично. Тем не менее, это может представлять собой сценарий опаливания, если передняя правая горелка включена, когда вы наклоняетесь над пламенем или раскалываете ее, чтобы отрегулировать заднюю.Ой.

Подавляющее большинство пользователей, похоже, довольны своей покупкой, хотя есть сообщения о том, что для воспламенения пламени требуется больше времени. С другой стороны, ее довольно легко чистить, и, конечно же, она оснащена устройством подавления пламени, как и все современные газовые плиты. Доступен в стильном черном или гигиеничном белом цвете.

(Изображение предоставлено John Lewis & Partners)

4. John Lewis JLBIGH603
Лучшая дешевая газовая плита с 5 конфорками
Технические характеристики

Горелки: 5

Максимальная мощность: 2 кВт Ширина

: 74.4 см

Причины для покупки

+ Отличная планировка + Достаточно легко чистить

Причины, которых следует избегать

-Центральная конфорка вок не такая мощная, как другие

учетные данные, а затем подберите этот, пока он находится на разрешении.

При мощности всего 2 кВт центральная горелка в стиле вок не самая горячая в упаковке, но в реальном мире это не должно вызывать никаких проблем — просто ожидайте, что ваш быстро прожаренный стейк займет на несколько секунд больше.

Эту варочную панель немного легче чистить, чем другие, потому что поверхность из нержавеющей стали идеально плоская. Кроме того, по краям есть узкая кромка, чтобы улавливать любые крупные случайные разливы — что почти наверняка будет происходить время от времени.

Органы управления вряд ли нуждаются в упоминании, поскольку они достаточно просты для использования шимпанзе — просто поверните ручку и нажмите вниз, чтобы зажечь пламя.

Ни у одного из чугунных держателей кастрюль нет зазоров над горелками, как у некоторых моделей, и это, пожалуй, хорошо, поскольку кастрюли и сковороды с большей вероятностью будут сидеть заподлицо сверху без каких-либо колебаний (держатели сковород с круглыми вырезами над областью пламени иногда немного деформируется во время транспортировки или при падении).

По нынешней цене эта варочная панель стоит того, чтобы взглянуть на нее, даже если она не оснащена самой горячей из протестированных высокоскоростных конфорок. Просто будь немного терпеливым, старик.

5. Smeg Dolce Stil Novo Aesthetic PV675CNX
Лучшая дизайнерская варочная панель
Технические характеристики

Горелки: 5

Максимальная мощность: 4.20кВт

Ширина: 75см

Причины для покупки стиля

+ Существенно мощное кольцо вок + Эффективное использование пространства…

Причины, по которым следует избегать

-… Или немного тесновато, в зависимости от того, как на это смотреть

Эта новая модель итальянского дома Smeg, безусловно, самая мощная модель, хотя это также немного дороже.

Там, где большинство конфорок вок или высокоскоростных конфорок (самое мощное кольцо на любой варочной панели) выделяют около 3 кВт палящего вещества, топовая конфорка этой красавицы больше похожа на обычную кухню, на 4,20 кВт. Это означает, что он зажарит стейк, вскипятит воду или взбивает жаркое в рекордно короткие сроки.

Остальные четыре кольца — это две стандартные горелки мощностью 1,70 кВт, одна высокоскоростная 2,60 кВт и две меньшие горелки мощностью 1,10 кВт для режима кипячения.

При толщине 75 мм поверхность Dolce Stil Novo немного тесновата, но она окутана черным стеклом Eclipse с отделкой из нержавеющей стали, что придает ей высококачественный вид премиум-класса.Однако никто не знает, насколько легко убрать после крупного разлива. Предположительно, вы заставляете своих сотрудников делать это.

Пять типичных ручек управления Smeggish расположены довольно близко к передним конфоркам, поэтому лучше избегать использования сковороды на них, иначе передаваемое тепло от сковороды может сделать их горячее, чем сам Hades, в ущерб вашим цифрам.

6. Miele KM2010
Классическая газовая плита среднего уровня
Технические характеристики

Горелки: 4

Максимальная мощность: 4.8 кВт

Ширина: 65 см

Причины для покупки

+ Красиво спроектировано и построено + Точные ручки + Защитный вырез

Причины, которых следует избегать

-Не самая простая очистка

Газовая варочная панель Miele KM2010 имеет отличное сочетание привлекательного внешнего вида и невероятной практичности. Центральное место занимает отделка из нержавеющей стали, которая красиво дополняется черной эмалированной подставкой для кастрюль. Последние извлекают выгоду из специального покрытия PerfectClean, что означает, что им будет легче сохранять оригинальный вид.Тем не менее, нержавеющая сталь, которую здесь использовала Miele, требует некоторой смазки для локтей, чтобы она выглядела на высшем уровне.

Тогда для удобства использования у вас есть четыре кольца на выбор, разных размеров, которые хорошо подходят для множества задач по приготовлению пищи. Что нам нравится в них, так это то, что вы можете точно контролировать их с помощью коротких и очень позитивных действий, исходящих от ручек. В этом отношении всей варочной панелью действительно легко управлять одной рукой, что всегда является благом, если вы относитесь к тому типу людей, которые любят выполнять несколько задач на кухне.

В целях безопасности есть функция GasStop, которая означает, что, если пламя случайно погаснет, газ перестанет течь. Неудивительно, что вы также получаете электронное зажигание, которое поддерживает этот угол управления одной рукой, и после запуска Miele KM2010 обеспечивает хорошее равномерное распределение тепла от своих тлеющих, быстрых и сдвоенных стандартных горелок.

7. Neff T27DS59N0
Fab газовая плита с пятью горелками
Технические характеристики

Горелки: 5

Максимальная мощность: 4 кВт

Ширина: 75 см

Причины для покупки

+ FlameSelect + Выбор горелок + Прочная конструкция

Причины, которых следует избегать

— Подставки для чугунных кастрюль требуют особого внимания при очистке

.

7 распространенных проблем с духовкой и способы их решения | Домашние дела

Духовка не нагревается? Горелка рейнджеров не включается? Дверца духовки не закрывается? У нас есть решения этих распространенных проблем с духовкой и многое другое.

Духовка — одно из самых важных устройств на кухне. Вы можете не использовать ее каждый день, а просто постарайтесь прожить неделю без нее! Выпекаете ли вы партию печенья или буханку хлеба или просто бросаете замороженную пиццу после долгого и утомительного рабочего дня, вам нужна духовка.Поэтому, если что-то пойдет не так, вам нужно знать, как это исправить — и пора ли бросить полотенце и позвонить профессионалам. Вот пошаговое руководство по устранению семи наиболее распространенных проблем с духовкой:

1. Не зажигается газовая горелка

Если у вас есть газовая плита, можно зажечь конфорки спичкой, если электрическое зажигание не работает. Однако, если горелки не загораются и это не является результатом очевидной проблемы, такой как отключение электроэнергии, вам следует устранить ее.

  1. Снимите решетку горелки, крышку горелки и основание горелки.
  2. Удалите остатки пищи из горелки с помощью зубочистки или сжатого воздуха.
  3. Очистите решетку, крышку и корпус, пока вы работаете с ними.
  4. Проверить провода, соединяющие запальник с модулем управления. Если здесь неплотное соединение, затяните его.

Горелка все еще не зажигается? Возможно, потребуется заменить воспламенитель. Также могла быть другая проблема, например, перегиб в газовой магистрали.Пора звонить профессионалам.

2. Горелка не нагревает

Если у вас есть электрическая плита, для обогрева вашей кухонной плиты требуется электричество. Иногда эти горелки выходят из строя, и их необходимо заменить. Если одна из ваших электрических конфорок не нагревается, выполните следующие действия:

  1. Отключить неисправную горелку той, которая, как вы знаете, исправна. Просто выньте вилку из розетки горелки и воткните рабочую.
  2. Если рабочая горелка нагревается, проблема в горелке. Замени это.
  3. Если работающая горелка не нагревается, проблема либо в бесконечном выключателе, либо в розетке. Розетка выглядит обгоревшей или поврежденной? Возможно, вам потребуется его заменить.
  4. Еще раз проверить горелку. Если он по-прежнему не работает, проверьте и замените бесконечный переключатель.

3. Духовка не нагревается

Духовка, которая не нагревается, обычно является результатом неисправности запальника (для газовой духовки) или нагревательного элемента (для электрической духовки). Если и ваша газовая духовка, и газовые горелки перестали работать, проблема, скорее всего, связана с газовой линией и потребует профессионального ремонта.Однако вы можете заменить нагревательный элемент или воспламенитель самостоятельно.

  1. Используйте отвертку, чтобы удалить старый воспламенитель или нагревательный элемент. Нагревательные элементы обычно расположены внутри духовки, а доступ к воспламенителю находится снизу.
  2. Чтобы добраться до запальника, снимите жаровню или ящик для хранения.
  3. Обязательно отключите питание духовки перед ее обслуживанием.
  4. Если у вас скрытый нагревательный элемент, возможно, вам придется вызвать мастера, чтобы он заменил его.

4. Духовка не нагревается до нужной температуры

Это может быть проблема с датчиком температуры, газовым запальником или нагревательным элементом.

  1. Проверить датчик температуры. Он не должен касаться внутренней стенки духовки.
  2. Используйте омметр, чтобы убедиться, что датчик исправен. Сопротивление должно возрастать по мере увеличения температуры духовки.
  3. Если датчик не работает, замените его.
  4. Убедитесь, что нагревательный элемент или газовый запальник работает, и замените его, если нет.
  5. Если все было проверено или заменено, откалибруйте печь заново.
  6. Нагрейте духовку до 350 градусов по Фаренгейту. Проверяйте температуру внутри духовки термометром через 20 минут, а затем каждые 20 минут в течение следующих 90 минут — двух часов.
  7. Сложите сумму показаний температуры и разделите их на количество снятых вами показаний, чтобы получить среднюю температуру духовки.
  8. Отрегулируйте шкалу температуры духовки соответствующим образом.

5.Дверь духовки не закрывается

Духовка, которая не закрывается, небезопасна для использования. Выполните следующие действия, чтобы исправить это:

  1. Отключите духовку и выключите газ, если это газовая модель.
  2. Потяните прямо вверх за дверцу, чтобы вынуть ее из духовки. Если он не поднимается, открутите все винты, удерживающие петли внутри духовки.
  3. Проверить петли. При необходимости замените их.
  4. Проверить дверные пружины на предмет поломки. Выдвиньте нижний ящик и загляните под духовку, чтобы увидеть дверные пружины.
  5. Удалить сломанные пружины плоскогубцами. Концы следует обернуть двумя болтами. Замените их, завернув концы новых пружин на болты.
  6. Заменить силиконовую или резиновую прокладку вокруг двери.
  7. Если дверца духовки по-прежнему не закрывается, возможно, датчик дверцы необходимо заменить.

6. Не горит внутренний свет

Как и другие лампочки, внутри духовки иногда гаснет. Вот как его заменить:

  1. Снимите крышку лампы, обычно повернув ее на четверть оборота против часовой стрелки.
  2. Снимите старую лампочку, потянув ее прямо.
  3. Используя сухую ткань или перчатки для работы с новой лампой, замените старую лампочку на лампочку того же типа.

7. Духовка не очищается от самоочистки

Что хорошего в самоочищающейся духовке, которая не самоочищается? Вот что делать, если цикл самоочистки перестает работать:

  1. Убедитесь, что вы правильно запускаете цикл.
  2. Установите таймеры и ручки правильно.
  3. Управляйте своими ожиданиями.Если вы прольете внутрь духовки, останется слой золы, который может потребовать ручной очистки.
  4. Если у вас все еще возникают проблемы с циклом самоочистки, вам, вероятно, потребуется вызвать ремонтника, чтобы заменить электродвигатель дверного замка и переключатель, плату управления, термостат или какой-либо другой компонент, который мешает вашей духовке работать самостоятельно. — цикл очистки.

Проблемы с духовкой никогда не доставляют удовольствия. Но с небольшим количеством смазки для локтей и некоторыми ноу-хау вы можете решить многие типичные проблемы с духовкой самостоятельно.Об остальном позаботится ваша домашняя гарантия.

.

Как правильно подключить варочную панель и духовой шкаф | Электрика

Обустройство современной кухни подразумевает использование встраиваемой бытовой техники. И если раньше использовалась отдельно стоящая электрическая или газовая плита, сейчас чаще всего применяется два отдельных элемента, которые внедряются в кухонный гарнитур: духовой шкаф и варочная панель. Такие приборы имеют свои особенности использования, требуют соблюдения определенных правил подключения, о чем и пойдет речь дальше.

Самостоятельно или при помощи специалистов?

Как правило, магазины бытовой техники предлагают дополнительные услуги, например, подключение крупных электроприборов. Не всегда это делается специалистами продавца, часто для этого привлекаются сторонние организации, а значит, есть вероятность замедления процесса. Это значит, что панель или шкаф могут привезти сегодня, а вот установка может быть назначена через несколько дней.

Конечно, такое неудобство вызывает нетерпение. Ведь очень хочется опробовать обновку, к тому же может быть элементарная потребность в приготовлении пищи. Поэтому некоторые потребители берут на себя ответственность – выполняют подключение самостоятельно.

Следует отметить, что на такой шаг стоит пойти только при наличии определенных навыков. Если есть страх каждый раз перед заменой перегоревшей лампочки в светильнике, лучше все-таки дождаться специалистов.

Дальше рассмотрим, как действовать самостоятельно, не нарушив конструкцию, обеспечив ее безопасную и длительную эксплуатацию.

Шкаф и панель

При покупке духового шкафа достаточно посмотреть на его паспорте характеристики, чтобы предусмотреть для подключения розетку. Если устройство потребляет около 3 кВт, ток будет на уровне 16 А. Если мощность будет выше, показатель силы тока может достигать всех 32 А.

Розетка евростандарта рассчитана именно на такой параметр. Если в помещении имеется только старая проводка, для подключения шкафа придется позаботиться о прокладке новой линии. Для этого можно использовать провод, изготовленный из меди с сечением более 2,5 мм2 (16 А) или 4 мм2 (32 А). Проводка должна быть трехжильной.

Если проводка относительно новая, есть евророзетки, тогда проблем с подключением возникнуть не должно. Установленные в кухонных помещениях такие элементы рассчитаны на использование нагревательных приборов.

В этом случае подключение духового шкафа должно выполняться напрямую, без применения удлинителей, фильтров и прочих дополнений. Достаточно вставить вилку прибора в розетку. Дальше устройство нужно включить и прогреть его до 180 градусов, выдержать полчаса. При этом в приборе не должно быть никаких элементов: противней и прочих дополнений. Выполнение этой процедуры необходимо, чтобы выгорела заводская полировка, которая имеет характерный неприятный аромат.

Аналогично выполняется подключение варочных панелей. Нужно только обратить внимание на количество фаз. Если у панели предусмотрено четыре провода, потребуется две фазы. Однако в большинстве наших домов проведено однофазное напряжение. Тогда можно поступить следующим образом. Два провода необходимо скрутить вместе, после чего подключить к фазе. Эти провода могут иметь черный, коричневый или же белый цвет. «Ноль» чаще всего обозначается синим цветом, «земля» – желто-зеленым.

Если же по цвету определить провода не получается, тогда на помощь придет тестер. Рекомендуется перед подключением варочной панели или духового шкафа проверять розетку, даже если она евростандарта. Это необходимо, чтобы точно совпадали провода.

Отдельно нужно сказать о заземлении. Оно должно быть выполнено. Если в квартире не предусмотрено заземление, подключение любого мощного электрического прибора вызывает потенциальную опасность. Возможно появление «блуждающих токов», которые могут появиться на корпусах устройств.


Для подключения заземления чаще всего требуется помощь специалистов, поскольку им лучше всех известны тонкости процедуры в каждом доме.

Мощность

Немного внимания мощности уже было уделено, однако этот параметр требует большего. Дело в том, что варочная панель и духовой шкаф, как правило, имеют разную потребляемую мощность.

Так, например, для духового шкафа в расчетах нужно ориентироваться на потребление как минимум 2-3 кВт. Для варочной панели этот показатель выше – до 7 кВт. Эти параметры обязательно должны быть учтены. Поэтому многие, чтобы не прогадать, используют для всех случаев медный провод с сечением 4 мм2. Хотя в оптимальном случае для духовки подойдет и 2,5 мм2.

Такие высокие показатели потребляемой мощности вызваны одной лишь необходимостью – быстрый нагрев. Ведь и духовой шкаф, и варочная панель нуждаются в оперативном повышении температуры до заданного уровня, а это требует увеличения мощности.

Сложности при подключении

Основная сложность уже отмечена ­– различие фаз между сетью и прибором. Эта проблема устраняется путем скрутки проводов устройства, которые используются для фазы.

Варочную панель, как и духовой шкаф, рекомендуется подключать через защитный автомат УЗО. Его характеристики необходимо подобрать под возможности бытовых приборов. При этом очень важно дополнительно не подключать к автомату никаких электрических устройств.

Если место установки приборов удалено от имеющихся розеток, производители настоятельно не рекомендуют использовать всяческие удлинители. Такой формат питания может быть опасным, способен вызвать плавление переходного элемента, а значит, есть риск возникновения короткого замыкания и возгорания.

Необходимо помнить, что техника встраиваемая, следовательно, она может размещаться не только вместе. Приборы вполне могут находиться в разных частях кухонного помещения. При этом важно, чтобы для каждого обеспечивалось качественное питание. А вот размещаться устройства должны не на очень большом расстоянии друг от друга, поскольку эти приборы вместе с холодильником и мойкой должны находиться в максимальной близости друг к другу. Это необходимо, прежде всего, для хозяек, которые за один день могут пройти не один километр в процессе приготовления блюд и уборки на кухне.

Напоследок еще раз заметим. Если есть какие-то сомнения относительно возможности самостоятельного подключения электрической варочной панели или духового шкафа, стоит все-таки обратиться к специалистам. И пусть это может быть потенциально дольше по времени, итоговое качество должно быть выше. Важно только обращаться в проверенные компании, тогда использование электрических бытовых приборов будет безопасным и долговечным.

4 и 5 проводов, с розеткой и без нее

Панели, которые интегрируются в столешницы, постепенно вытесняются отдельностоящими аналогами. Это связано с тем, что они обладают широким набором функций и являются более экономичными. Выполнить самостоятельно подключение варочной панели к электросети можно с помощью соответствующей инструкции. Перед тем как приступить к монтажу прибора, рекомендуется ознакомиться с правилами по технике безопасности и основными нюансами работы.

Чтобы легко смонтировать варочную поверхность, нужно ознакомиться с основными правилами безопасности

Особенности подключения варочной панели к электросети

Сразу стоит сказать о том, что мощность интегрируемых панелей сопоставима с аналогичным показателем традиционных электрических плит. Из этого следует, что для установки варочной поверхности необходима силовая линия в 380 В. Для этих целей необходимо протянуть отдельный кабель от распределительного щитка. При этом существуют определенные правила (ПУЭ), которые следует соблюдать.

Подключение индукционной плиты лучше всего поручить специалистам, так как вероятность допущения ошибок очень высокая

Например, если сеть однофазная, то тогда используется кабель для варочной панели, изготовленный из медного материала, сечение которого составляет 6 мм² В свою очередь, для трехфазной сети можно применять провода, имеющие минимальное сечение 2,5 мм².

Обратите внимание! Очень важно обеспечить правильное подключение устройства к линии. Ни в коем случае нельзя подсоединять к одной линии несколько бытовых приборов, так как это может спровоцировать перегрузку в сети.

Стоит отметить, что при использовании отдельной линии для подключения варочной поверхности требуется установка защитного автомата (УЗО). Для этих целей лучше всего подходят устройства на 32 или 40 А.

Особенности процесса подключения газовой варочной панели целиком и полностью зависят от разновидности устройства. В настоящее время в продаже можно встретить зависимые и независимые встраиваемые плиты. Первые из них устанавливаются вместе с духовым шкафом, а вторые – как самостоятельный прибор. Независимые устройства подключаются к электросети через специальную коробку, которая монтируется на входе. Через нее производится разводка к нагревательным зонам.

Процесс подключения варочной панели полностью зависит от разновидности устройства

Следует знать, что существуют интегрируемые плиты, содержащие нагреватели рапидного типа. В этом случае потребуется выполнить электрическую разводку для каждого элемента отдельно.

Еще один распространенный вид интегрируемых плит – индукционные. Такие модели являются самыми сложными с точки зрения самостоятельной установки. Подключение индукционной плиты лучше всего поручить квалифицированным специалистам, так как вероятность допущения ошибок в этом случае наивысшая. В городских квартирах чаще всего устанавливаются газовые или комбинированные приборы.

УЗО и автомат

Правила эксплуатации мощной кухонной техники предполагают применение в сети такого аппарата, как устройство защитного отключения (УЗО) и автомат. Это предотвратит несчастные случаи при возможном нарушении целостности проводников и убережет от удара током.

Автомат подбирают в соответствии с типом варочной поверхности. Если техника характеризуется средней мощностью, в сеть монтируется однофазный автомат на 20 А. Если же техника потребляет от 4 кВт в час, то отсекатель напряжения необходимо приобретать на 32 А. При этом УЗО должно подбираться на один пункт выше, чем рассчитан автомат. Если выключатель, например, характеризуется в 32 А, то устройство защитного отключения необходимо приобрести с параметрами 40А.

Подбирать технику и элементы подключения для представленного кухонного оборудования должен исключительно электрик. Самостоятельно заниматься подобными вопросами, не имея даже основных знаний о подобных вещах, опасно для жизни.


Как правильно подобрать кабель для электроплиты: рекомендации

Правильный подбор кабеля является необходимым пунктом, который не следует игнорировать. Существует два основных параметра, на которые стоит обращать внимание при выборе провода для варочной поверхности:

  • количество жил;
  • толщина.

Варианты выбора кабеля для подключения варочной поверхности

Число жил в кабеле подбирается в зависимости от того, какое количество контактов находится в клеммнике подключаемого электроприбора. Поверхности для варки, как правило, имеют всего два варианта присоединения – к 3 или 4 жилам. Кабель для плиты, содержащий 3 жилы, принято использовать в том случае, когда необходимо выполнить подключение поверхности для приготовления пищи к однофазной сети. В такой системе напряжение составляет 200 В.

Если распределительная коробка содержит 2 или 3 фазы, которым соответствует напряжение 380 В, то тогда рекомендуется выполнять установку устройства по другим правилам. Оптимальным вариантом в этой ситуации будет присоединение прибора по схеме, которая учитывает 4 провода. Дополнительный провод позволяет снизить показатель напряжения в линии, что увеличит ее эффективность.

После определения количества жил, расположенных внутри провода для варочной плиты, нужно подобрать оптимальную его толщину. Выбор этого показателя производится с учетом мощности панели для приготовления пищи. Наиболее распространенные варианты сечения на сегодняшний день – 2 и 4 мм².

Стоит отметить, что для маломощных приборов не подходят кабели, толщина которых составляет 6 мм². При выборе провода также рекомендуется обратить внимание на его тип и конструктивные особенности. На рынке можно приобрести как жесткие, так и мягкие провода. Оба эти варианта подходят для подключения варочного устройства.

Число жил в кабеле подбирается в зависимости от того, какое количество контактов находится в клеммнике подключаемого электроприбора

Обратите внимание! При самостоятельной установке варочной поверхности, кроме провода для подключения, потребуется приобрести отдельно сетевой кабель. Такие элементы не реализуются в комплекте с плитами, так как нет никакой возможности узнать заранее количество фаз в конкретной постройке.

Специалисты рекомендуют кабели, имеющие хорошую устойчивость к открытому пламени. Существует несколько типов проводов, которые больше всего подходят для подключения варочной панели и духового шкафа. Как правило, все они характеризуются повышенной безопасностью. Наиболее широкое распространение на отечественном рынке получили следующие марки:

  • NYM;
  • ВВГНГ;
  • ВВГНГ-LS.

Опытные специалисты рекомендуют использовать провода мягкого типа. Это довольно просто объяснить, поскольку такие кабели являются менее восприимчивыми к нагреву, нежели жесткие аналоги. Кроме этого, они более гибкие, что значительно упрощает их монтаж.

Специалисты рекомендуют кабели, имеющие хорошую устойчивость к открытому пламени

Как установить?

Профессионалы не выдвигают особых указаний. Зачастую, это цокольная часть кухонного помещения и высота в 10 см. Когда же духовой шкаф находится выше уровня стола, розетка должна монтироваться рядом с ним.

Не стоит располагать механизмы и другие вспомогательные устройства сразу за техникой. В противном случае, они могут упереться друг в друга, и не встать как положено. Точно по такому же принципу устанавливаются и другие устройства. Источники электропитания должны выводиться недалеко от устройств, или ниже её уровня в том случае, когда её монтаж планируется осуществлять непосредственно над полом.

То, как именно будет осуществляться монтаж, должны выбирать владельцы дома на свой вкус. Если дом имеет кирпичные или бетонные стены, мастеру можно выбирать любой способ.

С точки зрения безопасности, скрытые установки являются более надёжными. Единственное правило, которым нужно руководствоваться — это то, что владельцам нужно исключить взаимодействия кабеля с горючими веществами, воспламеняемым пластиком, а также деревом.

К исключению относятся деревянные постройки. Требования пожаробезопасности разрешают производить только наружный монтаж, так как само по себе дерево относится к легко воспламеняемому материалу, поэтому прятать в него все возможные провода категорически запрещено.

Это же правило касается и деревянной кухонной мебели. Поэтому, если, к примеру, розетка духового шкафа должна располагаться неподалёку, то мастеру придётся проделывать отверстие в задней стенке и устанавливать конструкцию в стену, но ни в коем случае не в сам шкаф.

Схемы подключения варочных панелей: выбор моделей плиты

Современные модели плит, которые интегрируются в столешницу, чаще всего имеют совместимость со всеми типами фаз. В России существует два строго определенных стандарта сетей:

  • однофазная – 220 В;
  • трехфазная – 380 В.

Отдельно следует сказать, что в некоторых домах сеть на 220 В может иметь две фазы. Перед началом работы по подключению варочной поверхности необходимо изучить особенности каждого вида сети, чтобы понимать нюансы работы. Каждый тип системы имеет свои характерные отличия.

Однофазная. Чаще всего такой вариант сети можно встретить в жилых сооружениях, которые были построены достаточно давно. Однофазные сети подразделяются на два типа: двухпроводные и трехпроводные. В домах старого образца однофазные системы имеют напряжение 220 В.

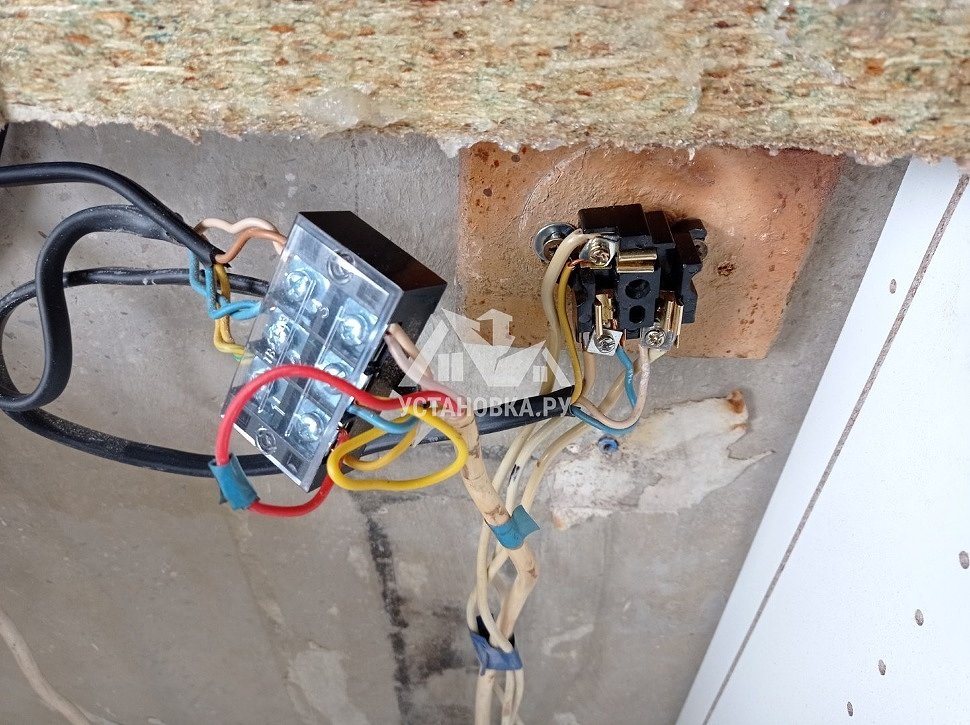

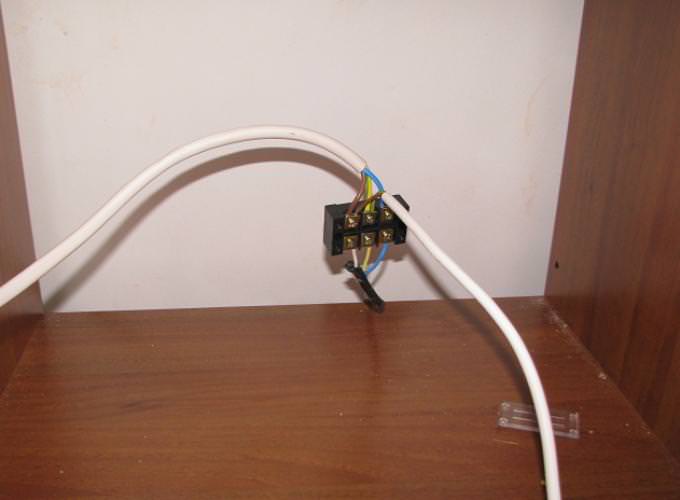

Схема подключение варочной поверхности с помощью клеммника

В первую очередь необходимо разобраться с двухпроводной сетью. Стоит отметить, что ее отличительной особенностью являются провода одного цвета. Обнаружение фазы в этом случае производится посредством использования пробника (отвертки, оснащенной светодиодом) или специального тестера.

Трехпроводные однофазные сети включают в себя разноцветные провода. Определенной электрической линии соответствуют следующие оттенки:

  • фаза – красный, коричневый;
  • ноль – синий, голубой;
  • земля – желто-зеленый.

Однофазная схема включения является довольно распространенной. В редких случаях такая сеть может иметь провода одного цвета. В такой ситуации рекомендуется воспользоваться тестером, который позволит более точно определить назначение каждого провода.

Схема подключения варочной плиты и духовки

Двухфазная сеть, которая имеет стандартное напряжение 220 В, встречается крайне редко. Как правило, такую коммуникацию можно увидеть в новостройках. Для обозначения фазы в этом случае применяется черный цвет (реже – коричневый). Ноль имеет привычный синий оттенок, земля определяется желто-зеленым проводом.

Последняя схема подключения – трехфазная. В такой системе ноль и земля имеют стандартные расцветки. В свою очередь, провод, соответствующий фазе, может обозначаться желтым, красным или зеленым цветом.

Полезная информация! По другой шкале оттенков расцветка фаз может быть следующей: белой, черной или коричневой.

Инструкция по установке

Монтаж усиленных комплектующих для электрических и индукционных плит доверяют специалистам. Но если есть опыт, можно справиться самостоятельно. Установка предполагает выполнение следующих шагов:

  1. Отключение питания кабеля, с которым вы будете работать. После отключения электричества обязательно проверяют, что ток в проводе действительно отсутствует.
  2. В выбранном месте с помощью перфоратора делают отверстие для стакана подрозетника (для силовой розетки скрытого типа).
  3. В подрозетник продевают питающий кабель и снимают с него защитную оплетку. Освобожденные провода зачищают на 0,8-1 см.
  4. Присоединяют провода к механизму розетки. Желто-зеленый провод, отвечающий за «землю», крепят к центральному заземляющему контакт. «Фазу» и «ноль» присоединяют к крайним контактам.
  5. После того, как провода будут закреплены, подрозетник плотно фиксируют в стене, используя гипсовый раствор.
  6. Когда раствор высохнет, механизм закрепляют шурупами и устанавливают верхний изолирующий корпус силовой розетки.

На этом процесс установки считается завершенным. Теперь подключают питание и проверяют, работает ли оборудование.

Это интересно:

Подключение варочной панели и духового шкафа к одной розетке и можно ли так делать

Все о выдвижных розетках для кухни

Все о розетках на фартуке для кухни

Подключение варочной поверхности к электросети: однофазный и двухфазный вариант

Наибольшее количество вопросов возникает в том случае, если необходимо выполнить присоединение поверхности для варки к сети, напряжение в которой составляет 220 В. Особенно проблематичны такие ситуации, когда количество проводов панели не совпадает с числом кабелей в сети. В качестве примера можно взять электроплиту Hansa. Подключение такого устройства производится по 6 проводам.

Схема подключения варочной поверхности — однофазный вариант

Если сеть включает в себя 3 линии, то тогда проблему с подсоединением такой панели можно решить довольно просто. Для подключения в этом случае используются специальные перемычки, которые довольно просто приобрести в любом профильном магазине. Иногда они реализуются в комплекте с прибором. При необходимости их можно выполнить своими руками.

Как подключить плиту в этом случае? Перед началом подключения прибора к электросети рекомендуется внимательно изучить инструкцию. Пошаговый процесс присоединения панели к однофазной системе выглядит следующим образом. Первое, что нужно сделать, – отыскать на обратной стороне поверхности для варки крышку. Далее необходимо открыть ее. Для этого можно воспользоваться обычной отверткой. Под крышкой располагаются клеммы.

В том случае, если клемм 6, а кабелей в квартире всего 3, необходимо провести стыковку контактов. Чтобы выполнить эту операцию, потребуется соединить 3 провода, которые соответствуют фазам, между собой. Далее выполняется присоединение одного нулевого кабеля к другому. Землю трогать не нужно. В результате получается 3 линии.

В некоторых моделях устройство уже имеет перемычки. В такой ситуации подключить варочную поверхность легче всего. Необходимо просто состыковать между собой провода сети и контакты электроприбора. Ответить на вопрос о том, как подключить электроплиту самостоятельно, помогут видеоматериалы на данную тематику.

Двухфазная схема подключения элетропплиты 380 В

Обратите внимание! Однофазные сети могут состоять всего из двух проводов. В этом случае необходимо действовать по-другому. В такой ситуации обязательным пунктом является покупка отдельного контура, который будет использоваться для заземления. Если проигнорировать подключение заземления, то тогда устройство может довольно быстро выйти из строя.

Двухфазные плиты встречаются очень редко. Зачастую при самостоятельной установке такого прибора люди сталкиваются с трудностями. Однако ничего сложного в этом нет. При подсоединении таких приборов к трехфазной сети выполняется изоляция одного из кабелей.

Как подключить варочную панель к электросети трехфазной (380 В)

Перед началом подсоединения устройства для приготовления пищи к трехфазной электрической сети необходимо подготовить специальный кабель. Он должен содержать 5 медных проводников. Сечение каждого элемента в этом случае составляет 2,5 мм². Причем не так важно, каким именно будет кабель. Для этого подойдут как одножильные, так и многожильные варианты.

Перед подключением варочной панели и духового шкафа необходимо проверить сеть на отсутствие в ней тока. В таком случае перемычка используется только для двух проводов, которые являются нулями. Эти кабели обозначаются латинскими буквами N. Таким образом, перемычка применяется для проводов N1 и N2. Стоит отметить, что некоторые модели варочных поверхностей имеют цифровое обозначение линий. В такой ситуации нули соответствуют цифрам 4 и 5.

Что касается фазных проводов, то их необходимо подключить к каждой фазе (по одному). Схемы на картинках помогают понять, как подключить электрическую плиту. А также рекомендуется изучить соответствующие видеоматериалы. Как уже говорилось выше, цвет фазных проводов может быть разным в зависимости от стандарта. Чаще всего встречаются красные, желтые и зеленые кабели. При подключении стоит быть внимательными, так как существует вероятность неправильного присоединения проводов к вилке.

При трехфазной сети нейтраль (ноль) подключается вверху, а земля, наоборот, снизу. В свою очередь, провода, обозначающие фазы, располагаются посередине. На розетке также необходимо соблюдать этот порядок.

Подключение устройства к трехфазной сети 380 В

Электромонтажный комплект

Чтобы подключить оборудование к электросети потребуется подготовить:

Все монтажное оборудование подбирается в зависимости от мощности ВП. Имея его в распоряжении можно приступать к непосредственному электромонтажу. Дополнительно могут потребовать обжимные гильзы, припой, изолента, термоусадочная трубка и прочие мелочи, используемые при работе с электропроводкой. Также в зависимости от выбранного способа подключения нужен подрозетник или распаечная коробка.

Требования к электропроводке и ее прокладке

Для включения встраиваемой электроплиты требуется использование кабеля идущего непосредственно от электрощита. То есть, важно, чтобы он был проложен напрямую без использования распаечных коробок с разветвлениями. Нужно, чтобы кабель питал только варочную плиту. Дело в том, что такое оборудование является очень мощным, поэтому если от провода будет работать и другая техника, то тот может перегреться, вызвав короткое замыкание.

Если в доме или квартире имеется старая проводка, при этом мощная розетки с прямым кабелем от щита или счетчика не предусмотрена, то потребуется проложить новую отдельную линию. От желаемого места расположения розетки делается вертикальная штроба до потолка. Далее осуществляется горизонтальное штробление непосредственно до точки присоединение кабеля. Если в дальнейшем планируется использование натяжных потолков, то провод можно закреплять прямо на плите перекрытия, поскольку в дальнейшем он будет скрыт.

Обратите внимание! Варочная панель является надежным, но не вечным кухонным оборудованием. Возможно, со временем она сломается, и возникнет необходимость ее замены. По этой причине желательно изначально прокладывать электрокабель с запасом сечения, который сможет безопасно питать более мощную встраиваемую электроплиту.

Прокладка линии для электроплиты осуществляют кабелями 2 видов: ВВГнг-Ls или NYM. Их пропускная способность подбирается отталкиваясь от мощности встраиваемой техники.

Таблица 1. Соотношение сечения жил и мощности варочной поверхности.

Мощность, кВт Сечение жил, мм2
1-фазная сеть 3-фазная сеть
3-5 2,5 1,5
5-7,5 4 2,5
7,5-10 6 2,5

Данные типы кабеля применяются для прокладки линий непосредственно до розетки. Они состоят из моножилы, поэтому имеют слабую гибкость. По этой причине непосредственно от вилки до варочной панели применяются гибкие провода: КГ или ПВС. Зачастую они входят в стандартную комплектацию к электроплите, поэтому их отдельная покупка не требуется.

Выбор розетки и требования к ее установке

Розетка для включения панели может располагаться в зависимости от особенностей столешницы, а также личных предпочтений. Важно сохранить удобство включения и отключения варочной поверхности. Стандартно ее располагают на высоте 90 см от пола.

При желании скрыть коммуникации разрешается фиксировать розетку непосредственно внизу под дном нижних кухонных шкафов. При таком размещение доступ к ней осуществляется через пространство создаваемое высотой ножек тумбочек. Ее следует приподнять над полом на высоту хотя бы несколько сантиметров, чтобы в случае протечки вводы электрические контакты не намокли.

Включение варочной панели через розетку, а не напрямую к щитку, имеет свои преимущества. Хотя и придется делать более сложный монтаж, но в дальнейшем при влажной уборке плиты ее будет проще отключать. Если же подключаться без розетки и вилки, то потребуется ходить к электрощиту, что не так удобно.

Плиту на 2 конфорки можно запитать через обыкновенную розетку. Для более мощной техники требуются специальные включатели. Они могут быть изготовлены из керамики или пластика. Применяются розетки от 10А.

Внимание! Для подключения к 1-фазной сети на 220В используются вилки с тремя контактами, а к 380В с пятью.

Выбор автоматического выключателя

Линия для подключения встраиваемой электроплиты должна быть проложена через автоматический выключатель. Это является обязательным требованием, поскольку плита способна создавать перегрузку сети. При критических нагрузках выключатель предотвратит короткое замыкание. Очень важно выбрать его правильно, в соответствии с мощностью плиты. Если сам кабель для панели может использоваться более мощный, то автоматический выключатель должен полностью ей соответствовать.

Не стоит экономить на его покупке, поскольку дешевые устройства часто не срабатывают или отключаются даже при работе плиты в нормальном режиме с малой нагрузкой.

Цены на дифавтоматы

Таблица 2. Соответствие тока автомата мощности плиты.

Ток автомата, А Мощность цепи
220В 360В
5 1.1 2.6
6 1.3 3.2
8 1.7 5.1
10 2.2 5.3
16 3.5 8.4
20 4.4 10.5
25 5.5 13.2
32 7 16.8
40 8.8 21.1

Видео — Как выбрать варочную панель для дома

Подключение варочной панели Электролюкс (4 провода) к электросети трехфазной

Большинство моделей варочных панелей, изготовленных компанией Электролюкс, реализуются в комплекте со шнуром. Однако не всегда это является преимуществом, так как многие путаются при подключении устройства к трехфазной электрической сети. Это связано с тем, что шнур содержит 4 провода: ноль, землю, и две фазных линии. Перед началом установки необходимо изучить все нюансы работы.

Подключение варочной панели Электролюкс следует начинать с открытия крышки, которая располагается на тыльной стороне устройства. Это позволит получить доступ к клеммам. На следующем этапе потребуется отыскать выход «земля», который имеет традиционный желто-зеленый цвет. В непосредственной близости к нему должна находиться перемычка, имеющая 2 входа.

Обратите внимание! Дать ответ на вопрос о том, как подключить варочную панель Электролюкс, поможет инструкция, которая прилагается к устройству.

Затем с помощью перемычки, которая была обнаружена ранее, нужно объединить два выхода под фазы. Они обозначаются латинскими буквами L1 и L2 (черный и коричневый цвет). Важно запомнить, что для присоединения вилки используется только коричневый кабель. В свою очередь, черную линию потребуется тщательно заизолировать.

Перед началом установки варочной поверхности Электролюкс, необходимо изучить все нюансы работы

Присоединение плиты напрямую

Если необходимо осуществить присоединение ВП без использования вилки и розетки, применяется монтажная коробка. Такой вариант будет уместным в том случае, когда требуется вплотную пододвигать шкафчик к стене. При этом выступающая вилка просто не поместится, а вот распаечная коробка не помешает.

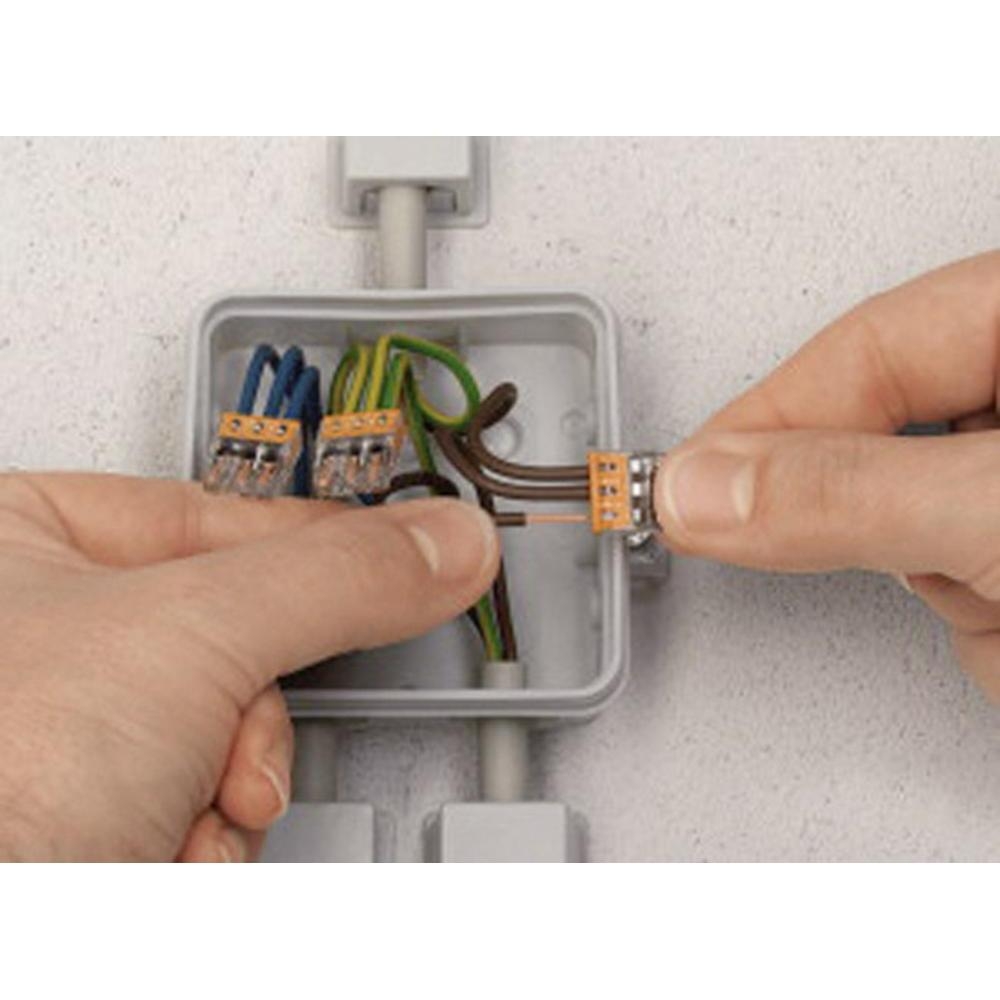

В коробку просто заводится гибкий удлиняющий провод от панели и запрессовывается с помощью гильз к моножильному кабелю, проложенному в штробе. Для этой цели нужно использовать гильзу соответствующую требуемому сечению. Она должна быть предназначенной для большой нагрузки электроплиты. Каждую гильзу необходимо заизолировать. Для этого лучше всего использовать термоусадочную трубку.

Подобный способ монтажа обойдется даже дешевле, поскольку вилка и силовая розетка стоят дороже, чем пара гильз. Что касается монтажной коробки, то она стоит почти как подрозетник.

Работы по монтажу мощной встраиваемой электроплиты могут занять несколько дней, учитывая необходимость штробления стен для прокладки кабеля и дальнейшей отделки. Не имея в доме собранного электрощита, эту работу лучше сразу доверить электрику, поскольку скрутка к проводу от счетчика неприемлема. Если же присоединение панели заключается только в подключении к ней удлинительного шнура и вилки, то на это понадобиться меньше часа.

Особенности подключения электрической варочной панели

Все современные варочные плиты подразделяются на виды в зависимости от принципа действия. По этому показателю выделяют электрические, индукционные и газовые приборы. Подключение каждого из этих типов техники имеет свои особенности. Панели, функционирующие от электросети, требуют обязательного обустройства заземления при любом числе фаз.

При самостоятельном монтаже такой панели пригодятся минимальные познания в области электрики. Новичку, не имеющему подобного опыта, будет гораздо сложнее. Потребуется подробно изучить конструктивные особенности устройства и следовать инструкции подключения электрической варочной панели. Как правило, электронные модели имеют все детали, необходимые для выполнения работы.

Важно запомнить, что при работе с электротехникой следует помнить о правилах безопасности. Перед началом подсоединения обязательно нужно обесточить квартиру (отключение выполняется на щитке). Всю работу нужно выполнять аккуратно. Проверка конечного результата позволяет избежать многих проблем.

Подключение варочных панелей Bosch к электросети, а также других современных устройств производится, как правило, посредством четырехжильного кабеля. Стоит отметить, что электрические модели постепенно отходят на второй план. На смену им пришли более функциональные индукционные устройства. Их особенность заключается в том, что они не нагреваются сами, а воздействуют непосредственно на посуду.

Для правильной установки и подключения необходимо изучить паспорт на устанавливаемое изделие, а также рекомендации предприятия изготовителя по монтажу и обслуживанию

Советы

Нужно учесть, что все варочные механизмы не имеют вилок, а некоторые модели поступают в продажу без кабеля, поэтому имеют лишь клеммные колодки. Перед тем, как принимать решение об установки розетки, нужно ответить на вопрос, действительно ли она так нужна?

Дело в том, что иногда рациональней организовать подключение напрямую на клеммники оборудования, или же присоединить кабели посредством мини-щитка, но только в том случае, если в комплектации предусмотрены кабель и поверхность.

В такой ситуации нет необходимости использовать вилку-розетку. Однако, автомат УЗО придётся использовать в любом случае, но только теперь они ставятся вместе с электроплитой.ы

Как подключить индукционную варочную панель: алгоритм действий

Подключение индукционной варочной поверхности напоминает аналогичный процесс с участием электрической панели. Однако имеются и некоторые нюансы, которые требуют рассмотрения. В первую очередь требуется подготовить инструменты и материалы, необходимые для установки прибора.

Подключение индукционного устройства начинается с проводки самостоятельной электролинии от распределительной коробки. Далее следует установить подрозетник. Здесь очень важен правильный подбор высоты.

Полезная информация! Дистанция от пола до электроприбора не должна превышать 90 см. Провести кабель к данному устройству можно двумя способами: скрытым и в монтажном коробе, фиксирующемся на стене.

Следующим этапом подключения индукционной варочной панели является подвод кабеля от устройства к щитку. Подсоединение производится к отдельному автоматическому выключателю. Не стоит также забывать о контуре заземления, который является очень важным в этом случае.

Для герметизации нужно проклеить прилагаемы производителем уплотнитель

После того как будет произведен монтаж подрозетника, необходимо зачистить окончания кабелей. Далее их нужно вставить в клеммы розетки и зафиксировать в таком положении с помощью специальных зажимов. Затем необходимо установить силовую розетку для варочной панели в подрозетник. Вилка варочного интегрируемого агрегата подключается аналогичным методом.

Для однофазной сети, напряжение в которой составляет всего 220 В, используются медные перемычки. В качестве альтернативы подойдут детали, изготовленные из латуни. Перед началом присоединения прибора рекомендуется начертить собственную схему, соответствующую конкретным условиям. Соблюдение парности кабелей – обязательное правило при подключении индукционной варочной панели. Как завершается процесс подключения?

Три линии фазы соединяются между собой. То же самое необходимо выполнить с двумя проводами, соответствующими нулю. После подключения всех кабелей можно закрыть коробку с клеммами. Очень важно по окончании работы выполнить проверку устройства.

Подготовка к монтажу

Розетка для индукционной варочной панели нуждается в правильном выборе и расположении ее на кухне. Для этого необходимо сначала определиться с расположением самой техники. Обычно ее устанавливают в столешницу. Так значительно можно сэкономить кухонное пространство.

На столешнице обозначается место, где будет располагаться варочная поверхность. Затем электролобзиком вырезается отверстие в материале.

Обычно оно находится над столешницей. Для работы необходимо подготовить кусачки, пассатижи, изоленту, нож, а также индикаторную отвертку. Из инструментов понадобится дрель с насадкой для высверливания больших отверстий.

Правильный выбор розетки для варочной панели

Для того чтобы выполнить грамотное присоединение поверхности для приготовления пищи к электросети, необходимо выбрать подходящую розетку. Сегодня в продаже можно встретить огромное множество различных их типов. Рекомендуется обратить внимание на специальные приспособления, которые называются силовыми. Они изготавливаются из надежного пластмассового материала и чаще всего рассчитаны на силу тока, превышающую 10 А.

Розетки для подключения электроплиты

Такие розетки для варочных панелей и духовых шкафов подразделяются на два вида: двухконтактные и трехконтактные. Процесс подсоединения выполняется с помощью силовой вилки и самой розетки. Существует еще один вариант подключения, который учитывает прямое соединение варочной поверхности к клеммнику распределительной коробки.

В случае необходимости можно приобрести обычную колодку и отдельную установочную коробку. Для того чтобы выполнить подсоединение кабелей в таком клеммнике, требуется вначале зачистить окончание медного провода. Затем из него выполняются кольца, в которые требуется вставить винты с пластинками.

На следующем этапе подготовленный провод фиксируется в гнезде розетки под варочную панель. Духовой шкаф можно подключить, используя такую же схему. Для него необходимо приобрести отдельную розетку.

Обратите внимание! Существует возможность подключения двух электроприборов к одной розетке.

Для подключения духового шкафа используют отдельную розетку

Кабель, зафиксированный в гнезде, необходимо затянуть с помощью отвертки. Лучший вариант установки розетки в случае монтажа духового шкафа – фиксация ниже уровня короба. Однако электроприбор не должен иметь слишком малую дистанцию до пола, так как это может привести к короткому замыканию, если протечет водопроводная коммуникация.

Подключение варочной панели и духового шкафа к электросети выполняется с учетом техники безопасности. Очень важно четко соблюдать установочный алгоритм. Любые отклонения от инструкции могут привести к выходу приборов из строя.

Силовая вилка для варочной панели: советы по выбору

От выбора силовой вилки зависит надежность подключения варочного устройства к электрической сети. Выбор данного элемента производится с учетом нескольких нюансов. Внешний вид этой детали играет второстепенную роль.

Стоит отметить, что обычные вилки использовать при подключении варочной панели для приготовления пищи не рекомендуется. Это связано с тем, что со временем их технические характеристики ухудшаются. Специалисты советуют применять для таких целей только силовые детали.

От выбора силовой вилки зависит надежность подключения варочного устройства к электрической сети

Основное требование, выдвигаемое к вилкам для электроплит, – надежность. Деталь должна быть изготовлена из качественного, термоустойчивого материала. Для соединения плиты и электрической коммуникации очень желательно оборудовать отдельную линию, которая будет включать в себя розетку специального назначения.

Существует распространенная ошибка, которая заключается в неправильном подключении проводов к вилке. Выполняя данную операцию, необходимо проверить несколько раз правильность соединения.

Стоит отметить, что при желании можно подключить варочную панель и духовой шкаф к одной розетке. Как правило, на данном этапе неопытные люди сталкиваются с проблемами. Если нет специальных знаний, то рекомендуется выбрать самый простой вариант общего подключения – монтаж спаренной розетки.

Схемы монтажа розетки

Схема установки техники и розетки

Подсоединение точки питания можно делать такими способами:

  • Открытый монтаж. Предусматривает использование накладной розетки на стену. Открыто монтируют точки питания в обязательном порядке на деревянные стены. Это регламентировано ПУЭ. Запрещено врезать в дерево как проводку, так и розетки. По бетону, кирпичу, газоблокам открытый метод монтажа на усмотрение мастера, если это вписывается в общую концепцию интерьера кухни.
  • Скрытый способ. Предполагает врезку розетки в стену. Это способ чаще применяют при выполнении капитального ремонта в кухне или до чистовой отделки, поскольку работы довольно грязные. Придётся изрядно повредить кафельный кухонный фартук. Однако для мастера с опытом это не проблема.

С точки зрения противопожарной безопасности открытый метод монтажа розеток более предпочтителен. К тому же их можно легко встраивать в кухонные шкафчики или стол.

Советы специалистов по подключению варочных панелей и духовых шкафов

Перед началом установки и подключения поверхности для варки рекомендуется ознакомиться с советами специалистов. Во время монтажа необходимо использовать специальный герметик, который наносится на все стыки. Очень важно, чтобы состав обладал хорошей устойчивостью к высоким температурам.

От интенсивности ухода за варочной поверхностью зависит ее эксплуатационный срок

Правильно выбранная розетка должна соответствовать мощности варочной поверхности. Только в этом случае эксплуатация устройства будет безопасной. Розетка под варочную панель также должна быть изготовлена из качественных материалов. Не рекомендуется приобретать самые дешевые варианты, так как они чаще всего реализуются с элементами брака.

Обратите внимание! От интенсивности ухода за варочной поверхностью зависит ее эксплуатационный срок. Профилактические чистки способствуют продлению этого времени, а также позволяют предотвратить различные неполадки.

Для подключения такого оборудования настоятельно рекомендуется провести отдельную силовую линию от щитка. Для того чтобы проверить, насколько правильно выполнено подсоединение техники, необходимо воспользоваться специальным прибором –мультиметром.

При желании можно выполнить подключение варочной панели и духового шкафа в одну розетку. Для этой цели используется специальный электроприбор, который имеет два входа под силовые вилки.

Чтобы проверить, насколько правильно выполнено подсоединение панели, необходимо воспользоваться специальным прибором –мультиметром

Не рекомендуется самостоятельно комбинировать устройства разных производителей. Это связано с тем, что новичок может допустить ошибку при выборе проводников. Для самостоятельного подключения лучше всего выбрать предметы техники, изготовленные одной компанией.

Возможные ошибки

Иногда мастера допускают такие огрехи при установке розеток под духовой шкаф:

  • Прокладывают отдельный провод, выполняя заземление точки питания на трубы и стояки. Это опасно для жизни.
  • Подключают на контур питания духового шкафа иные бытовые кухонные приборы. Это провоцирует аварийные ситуации.
  • Подключают трехфазные модели техники к однофазной линии электрики. Часть конфорок варочной поверхности будет заблокировано, а их индикаторы покажут остатки тепла.

Чтобы правильно подобрать розетку для духового шкафа, нужно изначально ознакомиться с технической документацией к нему. Для подключения одновременно варочной поверхности и духовки нельзя использовать двойную комбинированную розетку. Под каждый вид техники тянут отдельный мощный кабель. Если оба вида оборудования будут находиться на одной питающей линии, это приведет к срабатыванию автомата.

В новостройках вопрос подведения силовых линий под кухонную электрику уже предусмотрен. Поэтому здесь мастеру проще подключиться своими руками.

Распространенные ошибки при самостоятельном подключении варочной панели к электросети

В некоторых случаях просчеты, допущенные во время подсоединения варочного прибора к сети, могут привести к серьезным последствиям. Плита может попросту выйти из строя или стать причиной пожара. Для того чтобы исключить возможность допущения ошибки при самостоятельной установке плиты, рекомендуется обратить внимание на распространенные упущения.

Довольно часто у людей, которые не разбираются в электричестве, возникают сложности при выборе розетки для варочной поверхности. Важно запомнить, что категорически запрещается стыковать плиты индукционного типа, мощность которых превышает 3,5 кВт, со стандартными вилками и розетками на 16 А. Мощность варочной панели – обязательный фактор, который стоит учитывать при самостоятельном подключении устройства.

Довольно часто пользователи таких панелей жалуются на то, что приборы самостоятельно включаются и выключаются. Как правило, такое поведение устройства расценивается как ошибка в подключении проводки, однако это не всегда так. Наиболее вероятная причина в этом случае – работа программы, входящей в набор функций той или иной модели. Например, при нажатии большого количества кнопок может срабатывать режим «защита от детей».

Мощность варочной панели – обязательный фактор, который стоит учитывать при самостоятельном подключении устройства

Для подключения варочной панели Bosch (или любой другой), мощность которой превышает 7 кВт, нельзя использовать провода, сечение которых составляет 2,5 мм². Если панель не включается, то рекомендуется проверить клеммы. В этом случае на одной из них может отсутствовать фазная перемычка.

Еще одна распространенная ошибка – однофазное подключение трехфазных устройств. Такая погрешность идентифицируется довольно просто. В этом случае при включении плиты функционирует только половина горелок. Для того чтобы решить эту проблему, необходимо внимательно изучить инструкцию, идущую в комплекте с конкретным устройством. Для починки плиты потребуется выполнить повторное подключение клеммников.

Прямое подключение

Одним из вариантов установки плиты является прямое соединение питающего электрического провода с клеммником этого оборудования. В этом случае розетка вообще не используется. Такое подключение считается наиболее надежным, однако может доставить ряд неудобств при эксплуатации варочной поверхности. Для ее отключения от электросети придется использовать только штатное управление. В случае отказа кнопочной панели на устройстве обесточить его будет достаточно сложно.

ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Отделка стен на кухне: варианты

Можно ли установить индукционную варочную панель над духовкой?

Если вы, как и я, живете в мегаполисе, то, скорее всего, у вас везде есть ограничения по площади, включая кухню.

Если у вас есть индукционная плита или духовка, и вы хотите знать, можно ли установить индукционные варочные панели над духовкой, ответ — да .

Вы можете установить индукционную варочную панель (или даже электрическую или газовую) над настенными духовками. В некоторых случаях вы также можете найти модели, в которых в настенной духовке есть место для установки над ней индукционной варочной панели (со всеми электрическими крючками).В других случаях вы легко можете установить варочные панели над стенной духовкой.

Что я бы посоветовал, так это то, что было бы неплохо приобрести оба устройства у одного и того же производителя и провести проверку на месте у компании, чтобы обеспечить идеальную совместимость, и оба они могут работать с превосходными характеристиками.

Иногда случается так, что из-за двух разных компаний, одна с индукционной, а другая с духовкой, не получается подобрать подходящую.

Легко обратиться к тому же производителю, который поместит вырез в настенной духовке для индукции.

Эта тенденция установки индукционной печи над духовкой становится все более популярной в модульных кухнях.

Преимущество размещения индукционной печи над духовым шкафом

Индукционная плита над духовкой выглядит очень элегантно и красиво. Вы можете спроектировать так, чтобы гранит и пятка оставались внизу.

Удар ногой — это углубленное пространство в нижней части шкафа, которое находится на полу. Он разработан для того, чтобы люди могли стоять близко к шкафу, не упираясь в него ногами.Обычно это всего 3 дюйма в глубину и около 3 с половиной дюймов в высоту.

Лучше установить индукционную печь над стенкой, чем покупать плиту. Преимущество в том, что настенная духовка имеет больше функциональных возможностей, чем духовка с паром, двойной конвекцией и управляемой готовкой.

Как индукционная плита, так и духовка позволяют приготовить различные блюда, которые могут быть приготовлены по-разному, в соответствии с требованиями и потребностями всех членов семьи и друзей.

Что нужно для установки индукционной печи над духовкой?

Индукционная варочная панель встроена в прилавок и соединена с отдельной настенной духовкой.Для этого требуется вырез в столешнице, где варочная панель может быть опущена в отверстие.

Обычно устанавливаемые индукционные варочные панели имеют размер 30 дюймов и 36 дюймов.

Если ваше пространство еще меньше, выберите 24-дюймовую варочную панель с 24-дюймовым духовым шкафом. Обратите внимание, что существует очень ограниченное сечение для 24-дюймового диапазона.

Некоторые компании предъявляют определенные требования к промежутку между этими двумя и другими спецификациями. Что, если вы не последуете, они аннулируют гарантию.

Просмотрите различные индукционные варочные панели. Некоторым требуется небольшое пространство около 2-3 дюймов, а некоторым — большое пространство около 6 дюймов для вентиляции. Однако зазор для индукции работает не для всех марок.

Как я уже сказал, придерживайтесь того же производителя. Они подходят под вырез для вашей индукционной варочной панели. Обязательно снимите мерки, чтобы узнать точные требуемые размеры. Размеры должны быть такими же.

Тот же производитель или другой производитель, рекомендуется вызвать группу установки для проверки места установки.Это поможет вам приобрести индукционную варочную панель и обеспечить плавную установку индукционной плиты над настенной духовкой.

Компания GE имеет целый перечень варочных панелей, разрешенных для установки над настенными духовками!

Контрольный список и установка

  • Область непосредственно над индукционной варочной панелью — это горячая зона. Убедитесь, что в помещении нет легковоспламеняющихся предметов, таких как дерево, обои, розетки или проводка.
  • Если вы хотите установить вытяжку над варочной панелью.Он должен находиться на расстоянии не менее 75 см над варочной панелью.
  • В пределах досягаемости индукционного прибора должна быть подходящая точка подключения с целыми винтами и кабельным зажимом
  • Если у вас раньше была газовая плита над духовкой и вы заменяете ее индукционной, убедитесь, что газовая труба закрыта крышкой. дипломированный газовый инженер.
  • Внимательно прочтите руководство по установке и попросите механиков изготовителя установить или сертифицированного уполномоченного лица для установки.Подготовьте все необходимое оборудование / инструменты, упомянутые в руководстве по установке.
  • Найдите в руководстве по установке подходящее пространство для вентиляции, необходимое для индукции.
  • Вырез в столешнице должен соответствовать размеру модели индукционной плиты. Чтобы увидеть номер модели, переверните индукцию вверх дном и проверьте паспортную табличку.
  • Положение выреза должно быть на расстоянии не менее 60 см от задней стенки, а толщина должна составлять около 20 и 50 мм.
  • Сохраняйте глубину не менее 600 мм.
  • Минимальный зазор 2 дюйма от выреза до боковой стенки, как слева, так и справа. Максимальный зазор зависит от индукционной компании.
  • Рекомендуется использовать разделительную пластину между плитой и духовкой для облегчения воздушного потока. Расстояние по вертикали разное для разных производителей. GE рекомендует 12 дюймов
  • Существуют крепежные скобы или герметики, которые можно использовать для фиксации или закрепления индукционной плиты в зависимости от различных производителей. Следуйте инструкциям в письме.
  • Осторожно опустите индукционную варочную панель в вырез в столешнице и плотно надавите на нее. Если есть кронштейны, они защелкнутся зажимами. Некоторые компании, такие как Whirlpool, работают над этой системой.
  • Такие компании, как GE, используют винты корпуса с зажимами, чтобы удерживать варочную панель в нужном положении.
  • Вскипятите воду в кастрюле, чтобы проверить нормальную работу каждой зоны нагрева.
  • Перекрестно проверьте руководство на предмет дополнительных действий, которые могут потребоваться для настройки и ввода в эксплуатацию в конце установки.
  • Помимо чтения руководства по установке, пожалуйста, прочтите также руководство пользователя.Здесь вы можете прочитать о функциях, безопасности и советах по использованию для получения дополнительной поддержки и информации о продукте.

Преимущества индукционной варочной панели

Позвольте мне также очень кратко упомянуть, почему вам следует выбрать индукционную варочную панель?

Вот некоторые из преимуществ использования индукционных варочных панелей

Это энергоэффективно

Индукционная готовка является энергоэффективной, поскольку энергия не расходуется на нагрев горелки или элемента, а затем и емкости.Вместо этого вся энергия уходит прямо в посуду.

Согласно британскому торговому журналу «поставщик провизии», когда человек использует индукцию, более 90% каждого фунта, потраченного на энергию, уходит прямо в кастрюлю.

Эффективное время

Как только питание включается, нагрев происходит почти мгновенно. Кастрюля и все, что в ней находится, нагревается молниеносно. Время приготовления на индукционных плитах сокращается на 50%.

Воду можно довести до кипения всего за 90 секунд.Он очень быстро нагревается и остывает.

Это точное

Индукционная плита очень отзывчива. Силой электромагнитного поля можно легко управлять.

Это означает, что можно точно контролировать температуру. Может потребоваться время, чтобы привыкнуть к приготовлению пищи, не наблюдая за пламенем или элементом, но с практикой можно будет точно знать, какую температуру следует использовать для получения отличных результатов.

Помимо этого, индукционные варочные панели обеспечивают хорошее сцепление на уровне комфорта благодаря простоте использования.Существует множество функций безопасности, которые предотвращают переваривание, сжигание, ненужные потери энергии, блокировку от детей и т. Д.

Легко чистить

Индукционные варочные панели с плоской поверхностью очень легко чистить (особенно по сравнению с газовыми).

Независимо от того, сколько вы пролили, все, что вам нужно, — это влажная тряпка или мягкая губка, чтобы стереть ее.

Заключение

Индукционные варочные панели, установленные над духовым шкафом, имеют собственное преимущество и привносят много удобства и разнообразия в приготовление пищи.Сейчас он довольно популярен, и многие предпочитают его.

Просто имейте в виду, что при установке тоже есть место, чтобы пойти не так, как надо, и, если возможно, лучше купить духовку и индукционную печь от одного производителя и попросить их установить их за вас. Вы также можете посетить место, чтобы убедиться, что у вас есть подходящее место для установки верхней и варочной панели.

Хотя для установки может потребоваться немного больше работы, уверяю вас, оно того стоит.

Вам также могут понравиться следующие статьи:

Как установить и подключить электрическую плиту и духовку

Подключение мощных бытовых потребителей осуществляется по достаточно строгим стандартам.При установке электрической плиты правильный электромонтаж — это главный залог успеха. Мы расскажем, как правильно и без особого труда установить и подключить электрическую плиту и духовку.

Вставка варочной панели в столешницу

Отличается ли подставка для варочной панели от других частей кухонного гарнитура? Да, главное отличие — это размещение планки корпуса не у задней стенки, а в центре коробки. Плюс расположение планки горизонтальное, а не вертикальное, смещение от верхнего края на 10 мм.Размеры секции вполне стандартные: 600х600, габаритная глубина. И все же конкретная модель панели должна быть известна еще на этапе проектирования гарнитуры: некоторые из них имеют очень нестандартные размеры.

Будем считать, что столешница уже выровнена и закреплена, а под фартук приклеен плинтус. Подавляющее большинство оборудования снабжено схемами разметки или шаблоном наложения. Переносим разметку на лицевую сторону столешницы, проверяем соответствие размеров и отступов, затем шилом проводим линии реза.Сделать отметку на обратной стороне столешницы будет ошибкой — при вырезании в таком положении часть передней крышки будет вытащена.

Примеряем панно в подготовленную нишу. Под собственной тяжестью не ходит — усилий не прилагаем, а смотрим, какое место не позволяет, и дорабатываем рашпилем. Панель должна свободно ложиться, желательно, чтобы даже в плотно прижатом положении сохранялось небольшое движение для выравнивания. Обрезанный край необходимо обработать наждачной бумагой среднего размера и густо покрыть силиконовым герметиком, чтобы ДСП не впитывала влагу.

После полного высыхания приклеиваем по периметру уплотнительную ленту из комплекта. В противном случае нанесите тонкий прозрачный силиконовый жгутик на расстоянии 1-2 мм от края. Дожидаемся высыхания около 10 минут и вставляем панель, ее нужно придавить с силой, чтобы силикон деформировался по мере надобности. Единственное, что мало — визуально выровнять варочную поверхность по фартуку, краю и рисунку, а затем закрепить с изнаночной стороны штатными «лапками».

Ниша под духовку: основные требования

Электрический духовой шкаф как таковой практически не требует установки; его просто нужно вставить в подготовленную коробку.Но здесь важно точное соблюдение размеров: лицевая часть шкафа играет роль фасада, поэтому зазоры от смежных фасадов должны быть близки к номинальным. Ширина и высота ящика (не ниши) определяется размерами лицевой панели шкафа: к ним достаточно прибавить 5 мм.

В большинстве случаев, как и в случае с варочной панелью, вы получите чертежи с рекомендуемыми размерами корпусной мебели, в которых уже есть поправки на вентиляционные зазоры.Что касается задней стенки ящика — она ​​не должна быть глухой, расстояние между корпусом духовки и стеной кухни не менее 40 мм. Естественно, на стене не должно быть открытых коммуникаций.

Духовки

очень чувствительны к перекосам, поэтому горизонтальную установку модуля проверяют пузырьковым уровнем.

Решение проблемы с защитным заземлением

Любые электрические устройства с металлическим корпусом и элементами управления должны подключаться по трехпроводной схеме.Однако только новостройки могут похвастаться наличием защитного проводника в розетках, в большинстве квартир заземление придется делать самостоятельно.

Надо затянуть третий провод от подъездного корпуса в квартиру. Несмотря на то, что в нем совмещены функции нулевого и защитного проводников, все же необходима отдельная жила, чтобы избежать случайного повторного включения, например, при замене вводного автомата.

Линия силовая

Как плита, так и духовой шкаф относятся к категории бытовых потребителей повышенной мощности.Для их подключения требуются отдельные линии, выполненные кабелем ВВГнг 3 × 2,5. Желательно, чтобы они были уложены скрыто, еще до установки фартука и монтажа кухонного гарнитура. Устройства мощностью более 4 кВт рекомендуется подключать кабелем с сечением жилы не менее 4 мм 2 , вводной кабель также необходимо армировать.

Линии для варочной панели и электропечи, как правило, отводятся от главного распределительного щита, групповые линии не рассчитаны на такую ​​нагрузку.Эти линии и защитные устройства будет разумно подключать в обход вводной машины.

Электрическое подключение

Первый вариант подключения предполагает установку розеток и использование стандартных литых вилок. К сожалению, даже при заявленном номинале 16 А большинство клапанов быстро выходит из строя из-за ослабления контактных губок. Поэтому такой способ подключения чреват тем, что розетка буквально расплавится через пару лет эксплуатации..

Действительно качественные бытовые розетки на токи от 20 А и выше (рабочий ток некоторых ВП может достигать 30 А) бывает сложно найти. В любом случае можно использовать пары вилок промышленного дизайна, потому что у большинства производителей оборудования нет гарантийных условий на провод и вилку.

Если полностью отрезать вилку, можно разместить компактную распределительную коробку там, где кабель выходит из стены. В нем подключение производится на винтовой клеммной колодке, контакты которой намного прочнее большинства розеток.Если шкаф и панель монтируются в одной кухонной секции, вам понадобится только одна коробка.

Естественно, вы можете избежать кабельных соединений и оставить более длинный конец, который можно вставить непосредственно во входные клеммы. Большинство производителей предоставляют такую ​​возможность и не кладут гарантийные пломбы на крышку нужного отсека.

Защитные меры

Соединение линий, питающих варочную панель и духовку, должно выполняться с обязательной установкой ряда защитных устройств.Значительными считаются токи 15–35 А для бытовых сетей, поэтому лучше отказаться от дифференциальных автоматов и составить схему на двух отдельных устройствах.

Первый — это УЗО, желательно максимально качественного. Поскольку других потребителей в линейке нет, можно выбирать устройства из категории повышенной чувствительности — около 10 мА. Допустимый ток, естественно, должен соответствовать нагрузке.

Поскольку нагрузка такого оборудования не имеет реактивной составляющей, и при включении не наблюдаются пусковые токи, машины с характеристикой отключения «А» являются оптимальными как наиболее чувствительные.

Некоторые образцы современной техники имеют цифровое управление и приборную панель. Такие устройства очень чувствительны к скачкам напряжения, поэтому необходимо обеспечить соответствующую защиту (в виде устройств защиты от перенапряжения).

Как подключить варочную панель к 2-3 фазам |

Для подключения варочной панели к 3-х фазной сети используется кабель из пяти медных жил сечением 2,5 мм2 Обычно на кухне используется плита. Включается он довольно просто — вилка вставляется в розетку.Но сама плита занимает слишком много места, это актуально, если кухня маленькая, и поэтому многие покупают только самую важную часть плиты — варочную поверхность. Встроенной варочной панелью сегодня сложно удивить, но своими руками подключить ее вполне реально.

Нюансы подключения варочной панели

Суть индукционных панелей заключается в следующем: нагревательный элемент передает тепло непосредственно на дно подаваемой посуды, не нагревая стеклокерамическую панель. Варочные панели различаются по типу источников тепла (обогрева).

Планировка

— важнейший этап работ, связанных с установкой варочной поверхности

.

Итак, есть 3 типа панелей:

  • Электрический;
  • Газ;
  • Индукция.

Дно специальной посуды — необходимый элемент работы панели, с его помощью формируется индукционный ток. Этот ток возникает в результате действия магнитного поля высокочастотного электрического тока, движущегося по медной катушке, расположенной под стеклом варочной панели.Ток, двигаясь по дну посуды, соприкасаясь с ней, нагревает поверхность, соответственно нагретая поверхность дна нагревает пищу внутри посуды.

Тепло практически не теряется, КПД высокий.

Электричество за счет этого экономится, так как время разогрева посуды быстрый, соответственно, и еда готовится быстро. Соответственно, такие панели безопасны в эксплуатации и просты в уходе, но существенным недостатком является обязательная необходимость в специальной посуде.Кроме того, людям с кардиостимуляторами рекомендуется не подходить на полметра ближе к панели, из-за наличия магнитных волн может пострадать такой важный для жизнедеятельности прибор.

Варочная панель устанавливается без наклона, то есть фиксируется крепежом, может крепиться шурупами или шурупами. Перед установкой следует позаботиться о вентиляции, для нее должно быть достаточно места, иначе варочная панель перегреется. Если дома есть посудомоечная машина, то над ней не рекомендуется устанавливать конструкцию.Также запрещен монтаж в стене к стене — необходимо расстояние в пару сантиметров. Под панелью тоже есть место.

Инструмент для подключения газовой плиты

Работа с газом всегда опасна, поэтому панель лучше подключить к специалисту, но все же, соблюдая правила техники безопасности, вы можете подключить ее самостоятельно.

Перед началом работ по подключению варочной панели необходимо осмотреть сам прибор

Для работы потребуется:

  • Измерительный прибор;
  • Карандаш;
  • Герметик;
  • Разводной ключ;
  • Увидел дерево;
  • Обмотка газовая;
  • Стальной шланг.

Очень важно выбрать шланг перед работой. При осмотре шланга важна осторожность. Не должно быть перегибов или каких-либо других дефектов. С таким шлангом обязательно наличие сертификата. Следующим этапом является обрезка столешницы по размеру панели. И здесь все нужно тщательно измерять. Стоит обратить внимание на выбор места — оно должно быть вентилируемым, защищенным от попадания воды и располагаться на безопасном расстоянии от предметов интерьера.

Обрезанные края столешницы обработаны герметиком для влагостойкости.

Сама газовая плита проверяется перед установкой. Не должно быть видимых дефектов в виде повреждений или каких-либо других недостатков. Если ничего не найдено, можно продолжить установку. Панель устанавливается в подготовленную столешницу. Газовый шланг подключается к крану газопровода, необходимо использовать обмотку, чтобы избежать протечек. Другой конец шланга необходимо подсоединить к панели. Панель может иметь 2 входа. Второй вход предназначен для баллончика или баллонного устройства.

Чтобы проверить правильность установки шланга, необходимо запустить газ. Запаха быть не должно, но предварительно смажьте шланг по всей длине и месту фиксации мыльным раствором. Если запаха и мыльных пузырей нет, значит, все в порядке. Саму панель подключить несложно. Поочередно включите горелки (подождите около минуты, чтобы выйдет весь воздух), а затем проверьте горелки.

Шланг желательно использовать длиной до 3 м, ни в коем случае соединение нескольких шлангов не допускается.Перенос пластин необходимо согласовывать с газовыми службами. При подключении к газу проверить наличие утечки ни при каких условиях с помощью ближайшего костра невозможно — это может быть смертельно опасным.

Подключение жгута электропроводки

Варочная панель, работающая от электричества, подключается к линии, выдерживающей силу тока до 40 А и имеющей надежное заземление. При подключении можно встретить 2 типа розеток — трехконтактные и четырехконтактные. Если на конце кабеля уже есть вилка для розетки на 3 или 4 контакта, то ее несложно подключить самостоятельно.Но чтобы подключиться к сетевому кабелю при отсутствии вилки, нужно обладать рядом знаний. Например, если из панели выходит четырехжильный кабель и в комнате всего 3 провода для питания, соответственно, панель нуждается в подключении 2 фаз, а в квартире только одна.

При подключении проводки варочной панели концы проводов заканчиваются зажимами, их можно залудить и свернуть в кольцо

Технология в этом случае будет следующая:

  1. Необходимо от варочной панели скрутить 2 провода — один черный, другой коричневый.
  2. Затем их следует подключить к фазе, то есть к фазовому проводу, выходящему из стены.
  3. Синий провод нейтральный, подключается к нулю, то есть нулевому проводу питания.
  4. Должно быть 2 одинаковых провода по цвету. Эти провода заземлены, имеют желто-зеленый цвет. Эти желто-зеленые кабели необходимо соединить друг с другом.

Может ситуация, тогда все 3 провода одинакового цвета. В этом случае вам понадобится мультиметр.С его помощью определяется ноль, фаза и заземление проводника. Провода должны быть изолированы. Из этого также следует, что когда у вас есть вилка, убедитесь, что провода питания и контакты, содержащиеся в розетке, совпадают друг с другом. В этом также поможет мультиметр.

Если есть необходимость, то провода надо поменять местами — это не должно вызвать затруднений.

Также необходимо обратить внимание на то, что при подключении к сети следует позаботиться о том, чтобы корпус панели был заземлен.В комплекте к панели обычно прилагается шина заземления, которую следует подключить к заземленному проводу квартиры.

Схема самостоятельного подключения варочной поверхности

Одна фаза подключения — это стандартный блок питания 220 В. В варочной панели 6 — 3 фазы, 2 нейтрали и 1 заземление соответственно. Поэтому, если в доме всего 2 провода, то перемычки понадобятся.

Встраиваемая варочная панель подключается к отдельной линии с розеткой, способной выдерживать ток от 32 до 40 А и обеспечивать надежное заземление

Есть 3 типа схем:

  • С однофазным подключением;
  • С двумя фазами подключения;
  • С тремя фазами подключения.

Для 3х бытовых проводов контакты панели должны быть совмещены, как уже было описано: нули в, фазы соединены между собой и провода заземления. Для подключения к трехфазной сети требуются медные провода и перемычка, которая срабатывает на нуле. Провода присоединяются к вилке с розеткой без права запутывания. Сверху ноль, посередине провода фаз, снизу заземление. В случае 4-х фазной разводки одна из них не применяется к вилке.

Как самому подключить варочную панель (видео)

Варочная панель в домашних условиях — это определенные преимущества, которых можно добиться, правильно все подключив. Работа панели порадует хозяина, соблазненного уроком бытовой физики.

Как установить одностенный духовой шкаф | Руководства по дому

Духовка с одинарной стенкой отличается от серии тем, что плита и духовка являются отдельными приборами. Духовой шкаф с одинарной стенкой может быть установлен на высоте, обеспечивающей доступ к духовке без необходимости наклоняться, чтобы дотянуться до духовки.Духовые шкафы с одинарной стенкой могут быть газовыми и устанавливаются в высоком кухонном шкафу, поэтому доступ к электрическим или газовым соединениям за духовкой ограничен. Вы можете установить одностенный духовой шкаф в кухонный шкаф за несколько часов с помощью некоторых ручных инструментов.

Установите одинарную электрическую настенную печь

Выключите прерыватель, который управляет электрической цепью духовки. Держите бесконтактный электрический тестер рядом с проводами в задней части шкафа духовки, чтобы убедиться, что питание отключено.Если индикатор на тестере загорится, отключите дополнительные выключатели или главный выключатель в доме, пока тестер не подтвердит, что питание в цепи отключено.

Измерьте ширину и высоту корпуса духового шкафа рулеткой. Отмерьте и вырежьте грубое отверстие в шкафу сабельной пилой, оставив зазор 1/4 дюйма с каждой стороны.

Снимите крышку с распределительной коробки в задней части корпуса печи с помощью отвертки. Выбейте отверстие в крышке с помощью отвертки и вставьте в отверстие зажим для проволоки.Затяните стопорную гайку на резьбе, чтобы закрепить зажим на пластине. Вставьте провода от духовки в зажим и затяните винты, чтобы удерживать металлическую защитную оболочку кабеля на месте.

Снимите 3/4 дюйма изоляции с концов проводов электрической цепи и проводов духовки. Соедините черный провод от коробки с черным проводом от духовки с помощью проволочной гайки. Таким же образом подключите красные провода, а затем два белых провода. Подключите оголенный провод от коробки к зеленому проводу от духовки.Если в коробке нет оголенного провода, подключите зеленый заземляющий провод духовки к белым проводам в гайке. Заправьте провода в распределительную коробку и закрепите крышку коробки двумя крепежными винтами.

Поднимите духовку и задвиньте ее в кожух так, чтобы фланец прилегал к поверхности шкафа. Предварительно просверлите пилотное отверстие в каждом из четырех монтажных отверстий с помощью сверла 1/8 дюйма, затем затяните крепежный винт через каждое из отверстий, чтобы закрепить духовку на стене.Защелкните все накладные части, чтобы закрыть крепежные винты. Наденьте дверцу духовки на петли, откройте и закройте дверцу, чтобы проверить ее работу.

Включите выключатель и проверьте духовку.

Установите одинарную электрическую настенную печь

Измерьте ширину и высоту корпуса духового шкафа с помощью рулетки. Отмерьте и вырежьте грубое отверстие в шкафу сабельной пилой, оставив зазор 1/4 дюйма с каждой стороны.

Оберните два или три витка уплотнительной ленты вокруг ниппеля газового клапана, навинтите соединительный элемент газового клапана из печи на ниппель, затем затяните соединитель с помощью разводного гаечного ключа.Откройте газовый клапан и проверьте соединение на герметичность с помощью жидкостного течеискателя.

Вставьте вилку духовки в розетку переменного тока внутри шкафа.

Поднимите духовку и задвиньте ее в кожух так, чтобы фланец прилегал к поверхности шкафа. Предварительно просверлите пилотное отверстие в каждом из четырех монтажных отверстий с помощью сверла 1/8 дюйма, затем затяните крепежный винт через каждое из отверстий, чтобы закрепить духовку на стене. Защелкните все накладные части, чтобы закрыть крепежные винты.Наденьте дверцу духовки на петли, откройте и закройте дверцу, чтобы проверить ее работу.

Проверить работу газовой духовки.

Ссылки

Предупреждения

  • Не пытайтесь подключить электрическое устройство к цепи под напряжением. Всегда выключайте прерыватель, затем проверяйте отключение питания с помощью бесконтактного электрического тестера, прежде чем начинать работу с проводкой. При установке газовой духовки проверьте соединение на герметичность, прежде чем вставлять духовку в шкаф.

Писатель биографии

Крис Бейлор пишет на различные темы, уделяя особое внимание деревообработке, с 2006 года. Вы можете увидеть его работы в таких публикациях, как «Consumer’s Digest», где он написал «Лучшие покупки для электроинструментов за 2009 год» и Лучшие покупки для аппаратов высокого давления 2013 года.

Соединения гибких труб для газовой плиты, варочной панели и духовки

Введение

Газовые приборы для приготовления пищи обычно подключаются к источнику питания в жилых помещениях либо через жесткий трубопровод, либо через гибкий шланг, который подключается к самоуплотняющемуся байонетному соединителю, прикрепленному к ткани здания.

Часто возникает вопрос о том, допустимо ли использование гибкого соединения для использования с газовой плитой, и люди (часто включая профессиональных газовых установщиков) утверждают, что это неприемлемо.

Есть несколько часто повторяющихся заблуждений, которые цель данной статьи прояснить.

Правила

Правила в этой области взяты из британского стандарта BS 6172, «Установка и
обслуживание бытовой газовой техники (газы 2-го и 3-го семейства) »

Формулировка в BS 6172 (начиная с версий с 2004 г.) гласит:

«11.1.3 Газовая плита должна быть подключена к точке подключения с помощью
жестких трубопроводов или, если иное не указано в инструкции производителя
инструкция, гибкий соединитель и устройство самоуплотняющейся заглушки
в соответствии с BS 669-1 »

Итак, вполне допустимо для использовать как жесткие, так и гибкие трубопроводы на газовых плитах. Единственным исключением является случай, когда производитель варочной панели указал в документации по установке, что использование гибкого соединения не допускается.

Так к чему же путаница?

Существует (очень) старая версия BS 6172, датированная 1982 годом, которая запрещала использование гибких трубопроводов во встроенных духовых шкафах и «вставных конфорках» (т.е.е. варочные поверхности). Он содержал формулировку «Встраиваемые духовые шкафы, вставные конфорки и другие отдельные устройства должны быть подключены к монтажной трубе с помощью жестких или полужестких газовых соединений. Гибкие соединения для бытовых приборов того типа, которые используются с газовыми плитами, не подходят. для этих приборов, поскольку они не предназначены для перемещения покупателем «.

Чтобы еще больше усложнить ситуацию, существуют руководства по эксплуатации некоторых производителей, которые цитируют вышеприведенные устаревшие правила и, следовательно, должны иметь приоритет над текущими правилами.

.

Добавить комментарий
