Как отрегулировать терморегулятор холодильника: Как отрегулировать термостат холодильника, принцип работы терморегулятора

19.08.197126.07.2021 By alexxlab No comments

Содержание

Как отрегулировать термостат холодильника, принцип работы терморегулятора

Благодаря бесперебойной работе и правильной настройке термостата холодильника в камерах поддерживается заданная температура. Если в агрегате тепло, в пище начинают размножаться бактерии, и она быстро портится. Когда терморегулятор выкручен слишком сильно, продукты замерзают, теряя полезные свойства.

Что такое терморегулятор и для чего он необходим

Терморегулятор, или термостат, — это прибор, который обеспечивает нормальное функционирование холодильника, поддерживая в нем оптимальную температуру. Он фиксирует показания датчиков внутри агрегата.

Если в камере тепло, термостат подает сигнал на пусковое реле компрессора, и тот начинает работать. Когда воздух охлаждается до заданного уровня, мотор отключается.

Как устроен и работает терморегулятор

Терморегулятор представляет собой механизм с рычагом и контактами. Это небольшая коробочка с ручкой. С одной стороны у нее находится сильфонная трубка, которая заполнена хладагентом (фреоном), с другой — контакты для подключения к электрический цепи (от 2 до 6 штук). Длина герметичной трубки варьируется от 0,8 до 2,5 м. Обычно она закручена в спираль, что обеспечивает плотное прилегание к стенке испарителя.

Конец капиллярной трубки регулятора холодильника расположен в зоне охлаждения и прикреплен к испарителю. Когда температура снижается, внутри нее понижается давление. Под воздействием пружины гофры сильфона сжимаются, силовой рычаг поворачивается по своей оси и контакты размыкаются. Если температура повышается, давление увеличивается. При этом гофры сильфона расширяются, преодолевая сопротивление пружины, рычаг поворачивается в обратном направлении, контакты замыкаются.

Заданный температурный режим зависит от усилия пружины. При большом усилии контакты замыкаются, и температура будет высокой, при малом — низкой. Усилие зависит от ручки, при ее повороте меняется степень натяжения пружины.

Принцип работы в холодильниках с электронными регуляторами примерно такой же. Капиллярная трубка фиксирует фактические показатели, устанавливается заданный уровень температуры. Электронный модуль управляет данными с нескольких датчиков.

Справка. Ремонт или замена такого термостата требуют наличия особого оборудования и знаний в области электроники. Самостоятельно это осуществить сложно.

Типы терморегуляторов для холодильников

Терморегуляторы бывают двух видов:

механические;
электронные.

Электронный термостат представляет собой электронное плато, на дисплей которого выводятся все данные. Это наиболее прогрессивное устройство, оно с большей точностью фиксирует изменения температурного режима. Но техника с электронным модулем управления отличается высокой стоимостью, поэтому чаще применяют механические терморегуляторы.

Справка. Механический терморегулятор можно заменить на электронный.

На рынке представлены три основных вида механических регуляторов:

российские (Орловский завод) — серии ТАМ;
производства Дании — Danfoss;
итальянские (фирма Ranco) — К-50, К-52, К-55, К-56, К-57, К-58, К-59.

Их применяют в холодильном оборудовании «Минск», «Орск», Beko, Candy, Indesit, Bosch, Ardo, Samsung и др.

К наиболее распространенным термостатам относятся:

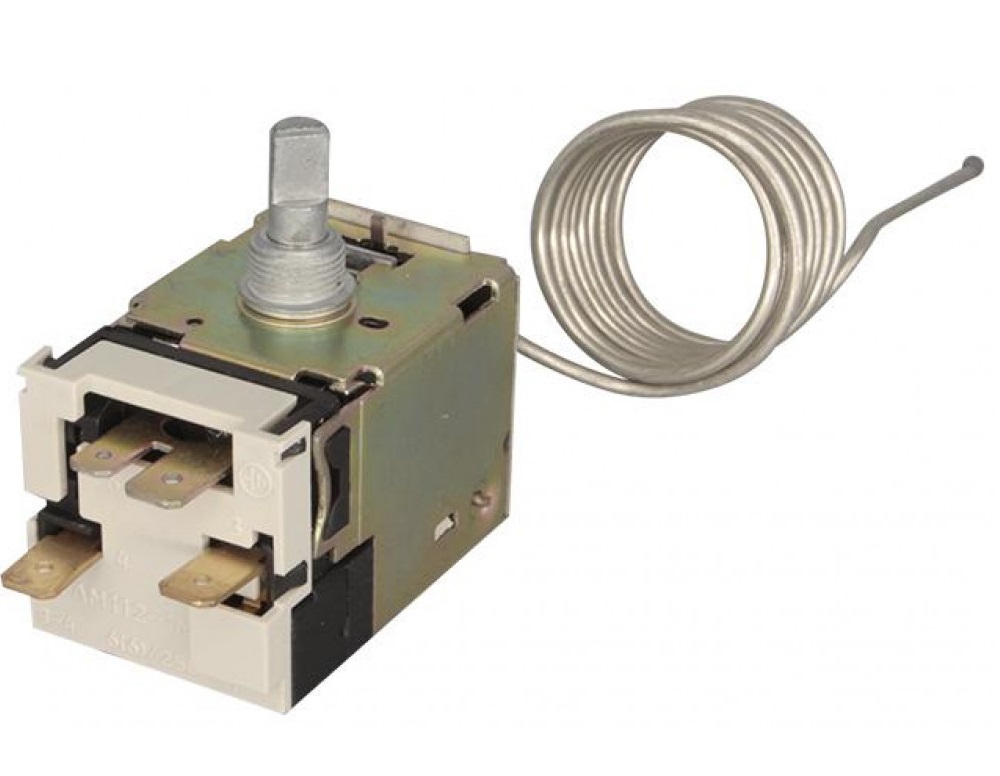

ТАМ-112, ТАМ-113 — применяют в однокамерных агрегатах, аналог К-50;
ТАМ-125 — устанавливают в морозильниках 2-камерной 2-компрессорной техники, аналог К-57;
ТАМ-133 — используют в холодильных камерах 2-камерных агрегатах, аналог К-59, Danfoss 077В6;
ТАМ-145 — 3-контактный регулятор температуры морозильной камеры с сигналом тревоги о разморозке (красная лампочка на панели управления).

Местоположение терморегулятора

Местоположение регулятора зависит от модели холодильника. Информация об его устройстве и расположении содержится в инструкции по эксплуатации к бытовому прибору. Обычно он находится рядом с ручкой установки температурного режима. В старых бытовых приборах термостат устанавливают внутри камеры, под лампочкой освещения, и закрывают защитным корпусом. Чтобы извлечь деталь, ручку снимают, потянув ее на себя. Затем откручивают саморезы и демонтируют корпус.

В современных моделях термостат располагают снаружи, обычно над дверью. Если его необходимо достать, сначала также снимают ручку регулировки. Затем откручивают болты и снимают панель с лампочкой, после чего извлекают регулятор.

Как правильно отрегулировать терморегулятор холодильника

Терморегулятор имеет ручное управление, а термостат — автоматическое. В моделях с электронным управлением оптимальную температуру устанавливают в градусах. В холодильной камере — от +4 до +6 °С, в морозильной — -18 °С. В агрегатах с механическим управлением ручку устанавливают в положение от 2 до 3,5, которое соответствует оптимальному режиму.

Случается, что необходима индивидуальная настройка термостата. Когда, например, агрегат работает много лет, температура на испарителе повышается из-за ряда причин (износа компрессора, старения теплоизоляции и др.). В результате увеличивается коэффициент рабочего времени техники. Либо после замены терморегулятора холодильник недостаточно морозит. Настраивать устройство самостоятельно не рекомендуется, регулировку лучше доверить специалистам, так как это долгий и сложный процесс. Так, процедура в 2-камерном агрегате занимает около суток, в 1-камерном — в 2 раза меньше.

Разберемся, как настроить терморегулятор холодильника. На корпусе устройства есть два регулировочных винта.

Они отвечают за диапазон включения и отключения по температуре и за перепад срабатывания. Регулировка одного винта смещает температурный диапазон. Так, если при заводских настройках термостат срабатывает при -10°С и +3,5°С, то при вращении они сдвигаются, например, в положение -5°С и + 8,5°С. После регулировки второго винта восстановление заводских настроек практически невозможно. Самостоятельная настройка терморегулятора может привести к поломке детали.

Рассмотрим, как отрегулировать термостат 2-камерного холодильника на примере Danfoss 25Т65. Сначала ручку управления ставят в среднее положение. Если закрутить центральный регулировочный болт, техника отключится. Если его немного открутить, длительность работы агрегата увеличится. Болт, расположенный снаружи, регулирует время простоя бытового прибора. Если его открутить, холодильник будет дольше стоять, если закрутить — меньше.

Важно! Так как болты находятся под напряжением, отвертка для регулировки должна иметь хорошую изоляцию.

Признаки поломки реле температурного режима

О том, что вышел из строя терморегулятор, свидетельствуют следующие признаки:

компрессор работает с небольшими перерывами или без них;
температура в камере понизилась до 0°С;
стены покрылись льдом;
агрегат не включается после отключения;
в камере тепло;
лужа под бытовой техникой.

Такие признаки могут говорить и о поломках других деталей агрегата, но термостат проверяют в первую очередь.

Если мотор холодильника работает безостановочно, исправность детали проверяют с помощью термометра. Для этого агрегат отключают от сети, вынимают все продукты, производят разморозку. После этого прибор включают и устанавливают максимально низкую температуру. В центр камеры помещают термометр и оставляют на 2 часа. Затем проверяют показания. Снижение температуры до +6°С говорит об исправности детали. Если в холодильнике теплее или холоднее, значит, термостат нуждается в замене.

Если внутри камеры образовалась наледь, диагностику проводят иначе. Во время работы компрессора регулировочную ручку поворачивают в сторону увеличения температуры внутри камеры. Исправная деталь зафиксирует нужный уровень и остановит мотор. Если этого не произойдет, терморегулятор придется поменять.

Когда холодильник не включается, для проверки находят два провода, которые входят в термостат. Их отсоединяют и замыкают. Если агрегат заработал, значит, реле неисправно.

Важно! Провода находятся под напряжением. Перед проверкой следует отключить агрегат от сети.

Специалисты для диагностики термостата применяют мультиметр. Для этого деталь демонтируют. На тестере выставляют режим «сопротивление». Сильфонную трубку опускают в холодную воду и держат 2-3 минуты. Затем проводят проверку. Если на экране тестера при режиме «прозвон цепи» появилась цифра 1, значит, деталь сломана. Если ноль — она рабочая.

Замер температуры в холодильнике

Чтобы настроить оптимальную температуру в холодильнике, ее измеряют с помощью термометра. Если специального или встроенного прибора нет, используют градусник, которым замеряют температуру жидкости для купания детей. Его помещают в стакан с водой и ставят на среднюю полку камеры на ночь. Затем проверяют показания. Если они выше +4°С, регулировочную ручку поворачивают в сторону охлаждения. Если ниже +2°С, температуру повышают.

Для замера температурного режима в морозильной камере используют уличный термометр. Его помещают между продуктами и оставляют на ночь. Если температура выше -18°С, ручку поворачивают на ее снижение. Если ниже -24°С — повышают.

Оптимальная температура в холодильнике

Оптимальная температура в холодильной камере составляет от +4 до +6°С. Так как агрегат имеет большой объем, тепло в нем распространяется неравномерно. Чем ближе к компрессору, тем холоднее.

Так, на верхней и нижней полках (в зависимости от расположения морозильника) поддерживается температура от +8 до +9°С, на центральной — от +2 до +6°С, в дверце — до +10°С.

В морозильной камере поддерживается температура от -6 до -24°С, оптимальная составляет -18°С.

Заключение

Терморегулятор поддерживает оптимальную температуру в холодильнике. Отрегулировать его работу можно с помощью термометра. От правильно настроенного термостата зависят сохранность и вкусовые качества продуктов, а также срок эксплуатации бытовой техники.

Регулировка терморегулятора Ranco K-59

Вызвать мастера

Ответы на частозадаваемые вопросы

Регулировка терморегулятора Ranco K-59

В настоящее время в производственной программе фирмы Electrolux осталось не так много холодильников, имеющих механическую систему управления, построенную на основе терморегуляторов. Однако парк уже находящихся в эксплуатации подобных холодильников до сих пор очень велик. И мы получаем много вопросов по поводу возможности регулировки используемых в них терморегуляторов марки Ranco K-59. Данная статья написана для удовлетворения спроса на указанную информацию.

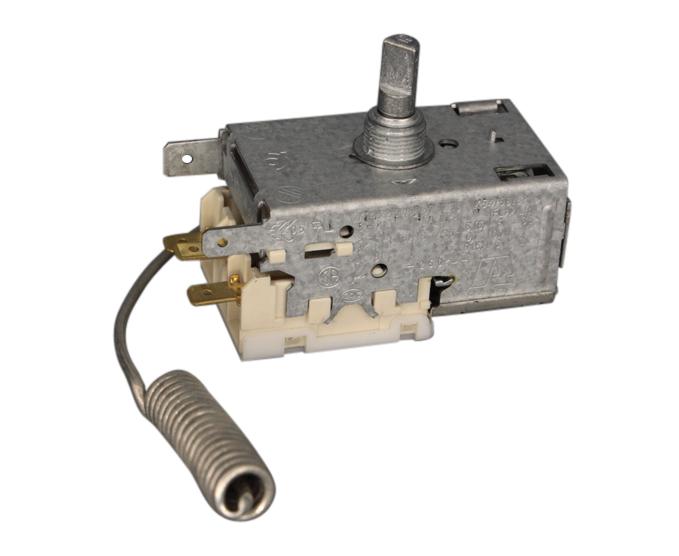

Современный механический терморегулятор (в частности, Ranco K-59) представляет собой относительно точный прибор, предполагающий однократную настройку характеристик непосредственно во время изготовления. Предполагается, что благодаря использованию качественных материалов и удачной конструкции терморегулятора, заводской регулировки хватит на весь срок его службы. Т.е. никакой «самовольной разрегулировки» механизма не произойдет.

Практические наблюдения полностью подтверждают гипотезу об отсутствии необходимости каких бы то ни было регулировочных работ с Ranco K-59 в процессе эксплуатации. В подавляющем большинстве случаев, если отмечается «уход» температурных характеристик прибора, то он связан с частичной потерей (т.е. утечкой) рабочего газа в системе «Сильфон – капиллярная трубка», а не с разрегулировкой механизма термостата.

Однако, если специалист по ремонту бытовых холодильников по какой-то причине решил произвести именно регулировку терморегулятора Ranco K-59, а не его замену на новый, то он может воспользоваться материалом, приведенным на этой странице.

В терморегуляторе Ranco K-59 имеется три регулировочных винта, изменяющих температурные характеристики прибора. Два из этих винтов расположены на стороне прибора, противоположной электрическим контактам (см. фото 1).

фото 1 — первые два регулировочных винта

При помощи этих винтов можно в некоторых пределах изменять температуру размыкания рабочих контактов термостата (рабочими контактами являются контакты номер 3 и 4). При вращении винта №1 по часовой стрелке или/и винта №2 против часовой стрелке, температура размыкания рабочих контактов будет увеличиваться (соответственно, вращение в противоположную сторону будет понижать температуру, при которой произойдет размыкание). При этом винт №1 обеспечивает «грубую» регулировку температуры размыкания, а винт №2 – «плавную». Следует также учитывать, что винты не имеют на своих резьбовых концах ограничителей и при чрезмерном числе оборотов против часовой стрелки возможно выпадение винтов из резьбовых втулок механизма термостата.

Третий регулировочный винт Ranco K-59 находится под белой пластиковой крышкой, расположенной на блоке электрических контактов. Для доступа к винту необходимо снять эту крышку с блока контактов (см. фото 2 и 3).

фото 2 — Пластиковая крышка.

фото 3 — Третий винт.

Данный винт позволяет регулировать температуру, при которой происходит замыкание рабочих контактов терморегулятора. При вращении винта по часовой стрелке происходит понижение температуры замыкания контактов. Справедливо и обратное: при вращении против часовой стрелки, температура замыкания будет повышаться.

При проведении регулировочных работ следует учитывать, что терморегуляторы Ranco K-59 относятся к классу приборов с регулируемой зоной нечувствительности. Т.е. Ranco K-59 имеют независимую от уставки температуру замыкания рабочих контактов. От уставки (т.е. от положения ручки регулировки режима работы терморегулятора, выведенной на панель управления холодильника) зависит только температура размыкания рабочих контактов. Поэтому, при проведении регулировки при помощи винтов №1 и №2 (см. фото 1), надо учитывать текущую уставку прибора.

Дополнительную информацию о терморегуляторе Ranco K-59 (включая температурные характеристики различных вариантов этого прибора) можно получить на этой странице.

Отечественным аналогом терморегулятора Ranco K-59 является серия ТАМ133-1М. Ознакомиться с информацией о приборах серии ТАМ133-1М и их температурными характеристиками можно на сайте TAM133. ru

Что надо сделать если холодильник не включается. Про термостат

Устройство и как работает терморегулятор

В первую очередь хочу провести одно сравнение. Представьте себе лампочку в вашей комнате, теперь задумайтесь, благодаря чему вы её включаете и выключаете. Тут все ответят, конечно выключателем, а вот теперь давайте разберём работу этого выключателя. Обычно к нему подходят два провода, один от центральной электросети, а другой от лампочки и чтобы отключить эту лампочку, наш выключатель разрывает контакты, соответственно чтобы включить, он их замыкает. Принцип работы терморегулятора, практически ничем не отличается, то есть его задача замкнуть контакты, а потом их разомкнуть. Вернемся опять к выключателю нашей лампочки, в данном случае вы нажимаете на него и тогда свет либо гаснет либо загорается. В термостате происходит тоже самое, только нажимает на кнопку не ваша рука, а специальная гармошка к которой подсоединена сильфонная трубка. В эту трубку закачен фреон и благодаря ему, гармошка в термостате сужается или расширяется, это происходит в результате охлаждения трубки термостата. Теперь немножко расскажу про саму трубку, которая идёт от терморегулятора и крепится к морозильному испарителю. Как я уже сказал, в неё закачен фреон, а так как она прикреплена к испарителю этот фреон сужается или расширяется при понижении или повышении температуры на морозильном испарителе, соответственно и гармошка тоже сжимается или расширяется. На картинке ниже вы можете увидеть как устроен термостат для холодильника

Фото — устройство терморегулятора в разрезе

После того как холодильник набрал нужную температуру и гармошка сжалась так, что на термостате сработала автоматика и разомкнула контакты, мотор холодильника отключается. Я специально акцентирую внимание на сильфонной трубке термостата, дело в том что она довольно часто перегнивает или просто ломается, в результате фреон из неё выходит и понятно, что при этом гармошка полностью сужается. После того, как вышел фреон из трубки термостата и гармошка полностью сузилась, контакты на термостате разрываются и электричество на реле мотора поступать больше не будет. В итоге когда вы открываете дверь холодильника, вы наблюдаете, что в морозилке всё растаяло, а в холодильном отделении скис суп или ещё что то. Первое, что вас удивляет, это то что лампочка горит а мотор не запускается и первый рефлекс вас наталкивает на мысль, что, что то не то с мотором и вы начинаете снимать реле запуска двигателя, для его проверки. Я описал обычную картину, которую почти каждый день наблюдаю у себя в мастерской, ко мне приходит много людей с просьбой проверить реле мотора, когда я им рассказываю про истинную причину неисправности, у многих возникает вопрос, а как проверить второе реле, то есть термостат

Случилась проблема с холодильником, вечером всё было нормально, утром проснулись а в морозилке всё растаяло, в холодильной камере 20^оС. Когда открываешь дверь холодильника, то есть там где находятся основные продукты, загорается лампочка, но мотор не запускается. Сняли реле двигателя, отнесли на проверку в мастерскую, мастер его проверил и сказал, что оно исправное. На вопрос, что ещё можно проверить, он улыбнулся и пожал плечами — говорит проверяйте двигатель. Неужели мотор, ни с того ни с сего навернулся

Вполне обыденная ситуация в моей мастерской. Не ждите от мастера, что он укажет вам пальцем на ту запчасть, которая поломалась. Тут важно понимать, что это его заработок и раскрывать секреты он не будет. В такой ситуации в первую очередь надо проверять не реле запуска двигателя, а ту запчасть, о которой мы сейчас говорим

Как проверить термостат своими руками

Вот так постепенно я подвел вас к вопросу, как чайнику проверить термостат на холодильнике. Мастера конечно могут прозвонить термостат или просто напрямую включить мотор, но как мне кажется простому обывателю, лучше применить именно этот способ для проверки терморегулятора. Короче говоря речь пойдёт о том, как правильно замкнуть провода, которые подходят к термостату. В том случае, когда на термостате 2 контакта, надо просто замкнуть между собой два провода, которые подходят к этой детали, если мотор холодильника заработал, то по всей видимости негодный регулятор. Больше вопросов возникает тогда, когда к термостату подходят три или четыре провода, у многих вызывает затруднение вопрос, какие контакты надо замкнутьть. Чуть ниже вы можете посмотреть видео, которое я снял именно по этому поводу, в этом ролике я наглядно показал, какие контакты надо подсоединить друг к другу, что бы обойти реле отключения двигателя

Смотреть видео, как проверить термостат самому

Немножко надо дополнить этот ролик. В первую очередь хочу сказать о зеленом проводе с желтой полосой, иногда он бывает жёлтый с зеленой полосой, его надо убрать в сторону, а лучше вообще отрезать и забыть про него — это провод заземления, если его подключить к другим проводам, произойдёт короткое замыкание. Все остальные провода, можно тупо скрутить между собой. Если вы видите на термостате три провода (помимо провода заземления), то обычно они имеют следующие назначения

Прямой провод от розетки → В большинстве холодильников он коричневого цвета. Возьмите в руки тестер, один щуп присоедините к контакту, который подходит к термостату, а другой щуп подсоедините к контакту вилки холодильника — он должен звониться

Провод от реле пуска двигателя к термостату → Обычно чёрного или красного цвета, бывало белый (очень редко). Точно также берём в руки мультиметр, один щуп подсоединяем к клемме, которая подходит к реле компрессора, а другой щуп на провод который подходит к регулятору. Таким образом мы найдём второй провод, который отвечает за подачу тока на мотор

Провод для сигнальной лампочки → Бывает разных цветов: синий, белый, зелёный и даже красный. Его можно, либо вообще убрать, либо подсоединить к коричневому проводу. Для проверки термостата и запуска двигателя он роли не играет

Для того, чтобы проверить терморегулятор, нам потребуется замкнуть, провод от розетки и провод от реле двигателя. Таким образом, мы уберём регулятор температуры из цепи включения мотора, короче говоря мы подключим мотор напрямую. Если двигатель начал издавать звуки работы, то термостат надо менять, если нет → дело труба, скорей всего проблема в моторе или реле

Как отрегулировать терморегулятор своими руками

Очень важно!!! В видео выше, вы должны были увидеть, как отрегулировать термостат «к 59» и «там 112», это термостаты для двухкамерного и однокамерного холодильника. Если с проверкой терморегулятора более-менее всё понятно, то с его регулировкой надо немножко разобраться. Хочу обратить ваше внимание на то, в каких случаях надо регулировать терморегулятор на холодильнике. Для начала начну с двухкамерных холодильников. В первую очередь надо обратить внимание на следующие факторы

Как морозит плачущий испаритель в холодильной камере → если задняя стенка наполовину покрыта инеем, а на остальной части присутствует конденсат, в виде капель, регулировка в этом случае не поможет

Задняя стенка холодильного отделения должна быть полностью покрыта изморозью → если этого нет, то не мучайтесь, надо либо перезаправлять холодильник, либо вставлять плачущий испаритель

Если в холодильной камере низкая температура → Иногда бывает такое, что не срабатывает автоматика на термостате, причины могут быть разные, в том числе и усталость металла на пружине

Подведем итог — в большинстве случаев, когда холодильник не отключается, замена термостата и регулировка его, мало когда помогает. В начале статьи я объяснял работу термостата, принцип такой, нет холода — нет отключения

Теперь поговорим об однокамерном холодильнике, тут всё намного проще. Открываем дверцу в морозильную камеру → смотрим, как в ней распределился мороз, если морозилка вся во льду, то регулировка термостата вполне возможна. В том случае если в морозильной камере, какой-то участок не заморожен и холодильник не отключается, то по всей видимости, тут либо забит фильтр либо произошла утечка фреона. В однокамерных холодильниках возникает часто проблема с уплотнительной резинкой, из-за этого холодильник также может не отключаться, в таких случаях в первую очередь надо, либо заменить резинку, либо её как-нибудь отремонтировать, так чтобы она не пропускала тёплый воздух, а потом уже приступать к регулировки термостата

Вы должны понимать что отрегулировать термостат своими руками, не так уж и просто, тут нужен опыт и терпение. К примеру на настройку терморегулятора в двухкамерном холодильнике, у меня порой уходит не менее суток, так как после каждого вращения регулировочного болтика, я жду покуда холодильник войдёт в свой режим. С однокамерным холодильником дело обстоит намного проще, из-за того что режим работы и отдыха в этих холодильников намного короче и обычно составляет — 5 минут работает, и 8-15 стоит, в двухкамерных холодильниках нового образца этот режим составляет — 15-30 минут работает и 40-60 минут стоит. В окончании хочу сказать такое, если вы никогда не сталкивались с регулировкой термостата, лучше туда не лезть, а доверить это дело профессионалу. Ниже вы можете посмотреть видео, в котором я рассказываю про регулировку термостата. Думаю будет полезно не только чайникам но и начинающим мастерам

Смотреть видео как отрегулировать термостат своими руками

Регулировка терморегулятора в холодильнике — Справочник химика 21

Любой терморегулятор независимо от типа после замены необходимо проверить по нескольким циклам выключений и включений. Следует также измерить температуру в камере на первом (наиболее теплом) и среднем делениях шкалы. При несоответствии температуры требуемым условиям терморегулятор можно подрегулировать (см. Регулировка терморегулятора в холодильнике ). [c.141]

РЕГУЛИРОВКА ТЕРМОРЕГУЛЯТОРА В ХОЛОДИЛЬНИКЕ [c.141]

Больше того, если учесть происшедшее изменение температурных режимов работы холодильника в сторону их занижения, то следует сказать, что после произведенной в данном случае регулировки терморегулятора возмож- [c.144]

При техническом обслуживании ТО-3 и текущих ремонтах ТР-1 и ТР-2 привод гидромуфты осматривают снаружи и проверяют его работу. Утечки масла, воды и воздуха не допускаются. При температуре воды или масла (73 2) °С должны открываться боковые и верхние жалюзи, при этом выход рейки привода должен быть не более 2 мм. При достижении температуры воды или масла 78— 80 °С частота вращения вентилятора холодильника должна быть максимальной, а выход рейки — (42 1) мм. Частоту вращения вала вентилятора регулируют винтом терморегулятора, она увеличивается при выворачивании винта. Зазор между рейкой гидромуфты и штоком сервомотора должен быть 0,2—0,5 мм. После регулировки затягивают гайки винтов, привод закрывают ограждением и пломбируют. При текущем ремонте ТР-3 привод снимают с тепловоза и разбирают. [c.177]

В холодильниках с большими испарителями во всю ширину камеры, под которыми расположены поддоны с открывающимися окнами, температура в камере будет зависеть от открывания окна. При закрытом окне в поддоне температура в камере несколько повысится вследствие ухудшения притока теплого воздуха к испарителю, а в морозильном отделении понизится. В таких холодильниках заводская регулировка терморегулятора обеспечивает необходимый температурный режим в камере при определенном положении заслонки окна в поддоне, что оговаривается в заводских инструкциях. На рис. 15 приведен график примерного изменения температуры в камере холодильника Орск в зависимости от положения заслонки окна в поддоне. [c.25]

Если мотор-компрессор будет непрерывно работать и на делении наименьшего холода, то следует либо отрегулировать терморегулятор в сторону повышения температуры (см. стр. 141 Регулировка терморегулятора в холодильнике ), либо заменить его. [c.174]

Перед регулировкой терморегулятора следует вынуть вилку холодильника нз штепсельной розетки сети. [c.142]

Регулировка терморегулятора в холодильнике является довольно трудоемкой работой и занимает много времени. Это объясняется относительно медленной стабилизацией температурного режима в камере. Время на эту операцию можно сократить, регулируя терморегулятор по температуре в морозильном отделении и измеряя температуру на полке испарителя. Добившись нужной температуры на полке испарителя, надо сделать окончательную проверку, измерив температуру на полке камеры. При указанном способе регулировки практически исключается надобность в поправках на температуру окружающего воздуха. [c.141]

Таким образом, регулировка терморегулятора может изменить темпера- турные режимы работы холодильника, но при одной и той же температуре в камере независимо от положения ручки прибора экономичность холодильника не изменится. [c.144]

Влияние замены (регулировки) терморегулятора на экономичность работы холодильника. Сравнивая работу холодильника до и после произведенной регулировки терморегулятора или его замены, многие неправильно судят об экономичности холодильника, имея в виду положение ручки терморегулятора. Если, к примеру, до замены терморегулятора холодильник в основном работал при положении ручки на втором делении шкалы, а после замены (регулировки) ручку прибора приходится держать на четвертом, то считают, что холодильник стал работать менее экономично, так как он эксплуатируется при положении ручки терморегулятора ближе к наиболее холодному режиму. [c.143]

Условно принимаем, что до регулировки терморегулятора в камере холодильника можно было поддерживать температуру от 6° С при положении ручки на первом делении (самый теплый режим) шкалы и до 0° С на самом последнем делении шкалы (режим Холод ), Заметим, что для получения в камере 3°С ручку терморегулятора следует установить примерно на пятом делении. После регулировки терморегулятора диапазон температур в камере будет от 4° С на первом делении шкалы до —2° С — на последнем. При [c.143]

Стенд для проверки холодильных агрегатов и холодильников и регулировки терморегуляторов и регулировки пускозащитных реле Камера с оборудованием для окраски [c.208]

Наиболее правильной будет такая регулировка терморегулятора, при которой в обычных для данного холодильника условиях эксплуатации требуемая температура в камере будет обеспечиваться при среднем положении ручки на шкале. [c.144]

Регулировка терморегулятора, при которой в обычных условиях эксплуатации данного холодильника обеспечивается сохранение продуктов в камере [c.144]

Снизу колонны II отбирается через насос 32 и холодильник 33 нормальный бутан. Регулировка отбора ведется поплавковым регулятором уровня. Температура низа колонны поддерживается равной 83—84° терморегулятором, воздействующим на подачу пара к кипятильнику 34. [c.453]

При нарушении регулировки или применении терморегулятора несоответствующей модификации для данного холодильника температурный ре- [c.176]

Рассмотрим сказанное на примере условной регулировки терморегулятора. На графике (рис. 93) приведена эксплуатационная характеристика холодильника, показывающая зависимоЬть между температурой в камере и коэффициентом рабочего времени, а также расходом электроэнергии. [c.143]

При техническом обслуживании ТО-3 и текущих ремонтах ТР-1 производят наружный осмотр редукторов — проверяют прочность их крепления к фундаментам и раме тепловоза, устраняют течь смазки через сальниковые уплотнения, осматривают шлицевые и карданные соединения, валы приводов агрегатов, состояние и крепление промежуточных опор, полужестких, пластинчатых и зубчатых муфт. На тепловозах 2ТЭ10Л проверяют работу автоматического привода гидромуфты вентилятора холодильника, осматривают через смотровые люки гидромуфту и состояние терморегуляторов и уплотнения сервомотора. Во время осмотра редукторов через люки и окна обращают внимание на состояние зубчатых колес и подшипников качения, на работу и регулировку фрикционной муфты, следят, нет ли коробления ведомых дисков. [c.169]

Регулировка термостата к59 на холодильнике

Ответы на частозадаваемые вопросы

Регулировка терморегулятора Ranco K-59

Современный механический терморегулятор (в частности, Ranco K-59) представляет собой относительно точный прибор, предполагающий однократную настройку характеристик непосредственно во время изготовления. Предполагается, что благодаря использованию качественных материалов и удачной конструкции терморегулятора, заводской регулировки хватит на весь срок его службы. Т.е. никакой «самовольной разрегулировки» механизма не произойдет.
Практические наблюдения полностью подтверждают гипотезу об отсутствии необходимости каких бы то ни было регулировочных работ с Ranco K-59 в процессе эксплуатации. В подавляющем большинстве случаев, если отмечается «уход» температурных характеристик прибора, то он связан с частичной потерей (т.е. утечкой) рабочего газа в системе «Сильфон – капиллярная трубка», а не с разрегулировкой механизма термостата.
Однако, если специалист по ремонту бытовых холодильников по какой-то причине решил произвести именно регулировку терморегулятора Ranco K-59, а не его замену на новый, то он может воспользоваться материалом, приведенным на этой странице.

фото 1 — первые два регулировочных винта

Ответы на частозадаваемые вопросы

Регулировка терморегулятора Ranco K-59

Современный механический терморегулятор (в частности, Ranco K-59) представляет собой относительно точный прибор, предполагающий однократную настройку характеристик непосредственно во время изготовления. Предполагается, что благодаря использованию качественных материалов и удачной конструкции терморегулятора, заводской регулировки хватит на весь срок его службы. Т.е. никакой «самовольной разрегулировки» механизма не произойдет.
Практические наблюдения полностью подтверждают гипотезу об отсутствии необходимости каких бы то ни было регулировочных работ с Ranco K-59 в процессе эксплуатации. В подавляющем большинстве случаев, если отмечается «уход» температурных характеристик прибора, то он связан с частичной потерей (т.е. утечкой) рабочего газа в системе «Сильфон – капиллярная трубка», а не с разрегулировкой механизма термостата.
Однако, если специалист по ремонту бытовых холодильников по какой-то причине решил произвести именно регулировку терморегулятора Ranco K-59, а не его замену на новый, то он может воспользоваться материалом, приведенным на этой странице.

фото 1 — первые два регулировочных винта

Устройство

Термостат состоит из:

Гофрированного баллона (сильфона), заправленного фреоном, из которого выходит капиллярная (сильфонная) трубка, являющаяся чувствительным элементом.
Рычага, который меняет своё положение в зависимости от давления внутри сильфона.
Контактов, размыкающихся и замыкающихся рычагом.

Принцип работы термостата

Сильфонная трубка крепится на поверхности испарителя, и при понижении температуры в испарителе, давление в сильфонной трубке и самом сильфоне падает, сильфон сжимается, и рычаг размыкает контакт цепи питания мотор-компрессора.

Холодильник отключается, температура на поверхности испарителя начинает повышаться, давление в сильфонной трубке и сильфоне возрастает, и сильфон, расширяясь, давит на рычаг, замыкая таким образом контакты.

Принципиальная схема работы термостата

Здесь мы рассмотрим три основных типа термостатов. Внешне они выглядят одинаково, различия состоят в температуре размыкания и замыкания контактов.

1. На однокамерные холодильники устанавливались термостаты следующих обозначений:

Т-110; Т-111; Т-112. Термостат Т-112 может иметь обозначение ТАМ-112, или ТАМ-112-1М. По температурным параметрам все эти термостаты одинаковы. Различаются они внешним видом — диаметром стержня ручки и сильфонной трубки, наличием поперечной планки для крепления термостата. Конец сильфонной трубки термостата обычно крепится прямо к испарителю через пластиковую прокладку. Длина сильфонной трубки указывается на корпусе термостата и имеет вид двух цифр, разделённых запятой. Пример: а) 0,6 — длина трубки — 60 см.; б)1.3 — длина трубки — 1 метр 30 см.

На торце корпуса термостата три клеммы. Сдвоенная — это «земля», т.е. корпус термостата. Два других под номерами 3 и 4 являются контактами, через которые запитан мотор-компрессор.

Температура включения — 12°С

Температура выключения −14°С

Для установки термостатов новой ТАМ-112 вместо Т-110 предусмотрен установочный комплект, состоящий из планки-перекладины, гайки и капронового переходника, увеличивающего диаметр регулировочного стержня.

2. На двухкамерные холодильники и холодильные камеры двухмоторных двухкамерных холодильников устанавливались термостатыследующих обозначений: Т-130; Т-132; Т-133; ТАМ-133 и ТАМ-133-1М.

Температурные параметры одинаковы. Различаются внешним видом, диаметром стержня ручки и сильфонной трубки, наличием поперечной планки для крепления термостата.

Температура включения +4°С

Температура выключения −14°С

3. На морозильные шкафы, в основном, устанавливались термостаты Т-144 и Т-145.

На термостате Т-144 нет стержня для регулирования температуры, это значение выставляется на заводе-изготовителе.

Температура включения −20°С

Температура выключения −24°С

На торце корпуса термостата четыре клеммы. Сдвоенная — это «земля», т.е. корпус термостата. Два других под номерами 3 и 4 являются контактами, через которые запитан мотор-компрессор. Через контакт 6 запитана красная аварийная лампа, означающая повышенную температуру в морозильном шкафу. Температура размыкания этого контакта −15°С.

4. Отдельно мы рассмотрим термостаты для холодильников «Стинол»:

Это могут быть термостаты К-57 и К-59 компании RANCO, а также отечественные термостаты ТАМ-133-1М и ТАМ-145-1М. Они отличаются от других термостатов сильфонной трубкой, которая покрыта виниловой оболочкой. К тому же они снабжены третьим контактом под номером 6, с которого запитывается мотор-компрессор.

ВНИМАНИЕ! Температура включения-отключения термостатов дана усреднённо для каждой модели термостата и не может быть руководством для диагностики или ремонта.

Приводим внешний вид термостатов производства различных фирм:

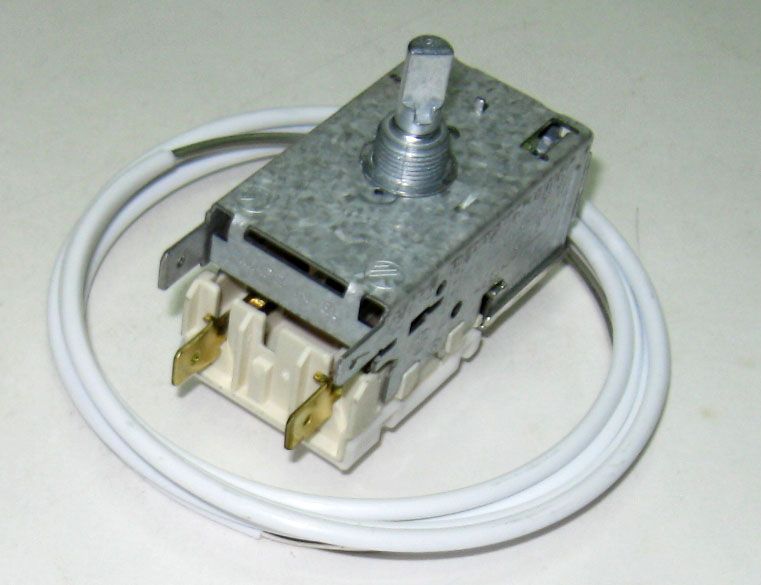

Термостат производства RANCO

Регулировочный винт диапазона температур;

Регулировочный винт перепада срабатываний.

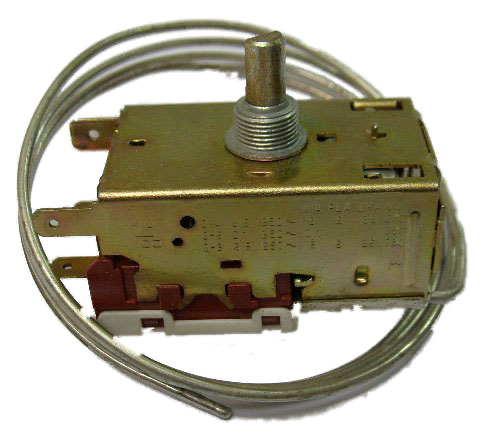

Термостат производства DANFOSS

Регулировочный винт перепада срабатываний;

Регулировочный винт диапазона температур.

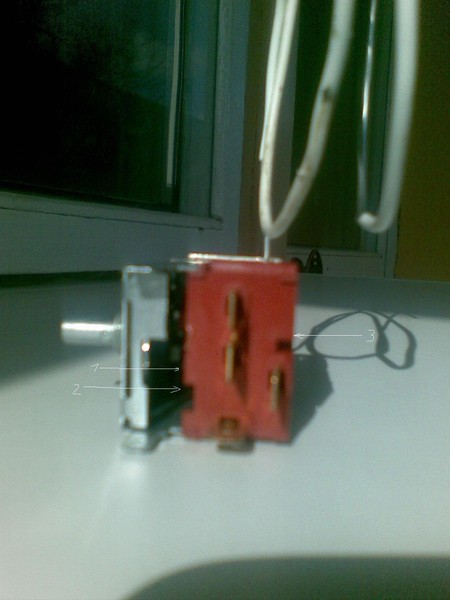

Вид с торца термостата

Вид при снятой группе контактов.

Отечественный

Нижний винт регулирует диапазон температур

Терморегулятор предназначен для поддержания в холодильнике, заданной температуры путем автоматических выключений и включений электродвигателя компрессора (в компрессионных холодильниках) или нагревателя в (в абсорбционных холодильниках).

При регулировании холодопроизводительности путем периодических остановок и пусков агрегата температура в холодильнике будет несколько колебаться, что в определенной мере зависит от чувствительности терморегулятора.ustroystvo termoregulyatora.jpg

По принципу действия терморегуляторы бытовых холодильников относятся к приборам манометрического типа, работа которых основана на изменении давления рабочего наполнителя при изменении его температуры (в настоящее время в отдельных моделях холодильников зарубежного производства применяют электронные терморегуляторы).

Терморегулятор бытового холодильника представляет собой рычажный механизм с силовым рычагом и контактной системой, в электрическую цепь холодильника. На силовой рычаг воздействует упругий элемент (сильфон) термочувствительной системы и основная пружина, регулируемая винтом. Электроизоляционная прокладка изолирует электрическую цепь прибора от его механических частей. Термочувствительная система манометрического типа состоит из упругого элемента – сильфона (металлический баллон с гофрированными стенками) или мембраны с припаянной к ним трубкой. Система наполнена небольшим количеством фреона или хлорметила и тщательно герметизирована.

В рабочих условиях фреон находится в состоянии насыщенного пара, давление которого, как известно, изменяется в определенной зависимости (для данного пара) от его температуры. Жидкая фаза фреона находится в конечной части трубки. Эта часть трубки, особенно в месте раздела жидкости и пара фреона, реагирует на изменение температуры, и ее помещают контролируемую среду охлаждаемого объекта.

При понижении температуры трубки понизится давление насыщенных паров в термосистеме. Под воздействием основной пружины гофры сильфона будут сжиматься и силовой рычаг повернется на своей оси, в результате чего контакты разомкнутся. При повышении температуры давление насыщенных паров соответственно возрастет. Преодолевая сопротивление пружины, гофры сильфона расширятся, и рычаг повернется в противоположную сторону, а контакты при этом замкнутся.

Из этого следует, что задаваемая температура, при которой будут размыкаться контакты, зависит от усилия пружины. Так, при меньшем усилии основной пружины контакты будут размыкаться при соответственно меньшем давлении паров в термочувствительной системе и, следовательно, при более низкой температуре.

Наоборот, для получения более высокой температуры, усилие пружины должно быть большим. В этом случае пружина должна преодолеть относительно большее сопротивление сильфона, так как при более высокой температуре будет большее давление паров фреона в термочувствительной системе. Таким образом, для изменения задаваемой температуры, необходимо изменять усилие основной пружины. Практически это осуществляют ручкой терморегулятора, при повороте которой изменяется натяжение пружины.

Основные элементы терморегулятора.

В бытовых холодильниках применяют терморегуляторы различных конструкций, однако отдельные их элементы выполняют вполне определенные функции, одинаковые для всех конструкций.

Узел резкого размыкания контактов предохраняет контакты терморегулятора от обгорания при размыканиях. В приведенной выше принципиальной схеме терморегулятора с целью упрощения подвижный контакт помещен на силовом рычаге, на который непосредственно действуют сильфон и основная пружина. При таком расположении подвижного контакта неизбежно сильное обгорание контактов и быстрый выход их из строя. Объясняется это тем, что разрыв электроцепи при размыкании контактов будет происходить медленно в соответствии с перемещением рычага, что, в свою очередь, определяется, медленным изменением температуры и, соответственно, давления паров фреона в термочувствительной системе. Кроме того, при подобном расположении подвижного контакта, незначительный поворот силового рычага будет сразу же размыкать или замыкать контакты, т.е. часто разрывать цепь. Узел резкого размыкания контактов ликвидирует эти недостатки. В этом случае подвижный контакт расположен на другом рычаге (пластинке), соединенным с силовым рычагом специальной перекидной пружиной. При поворотах силового рычага до определенных положений рычаг с контактом будет оставаться неподвижным, а затем перекидная пружина резко изменит его положение и контакты резко разомкнутся (или замкнутся).

Узел изменения температуры представляет собой устройство, при помощи которого изменяют натяжение основной пружины. В одних терморегуляторах натяжение пружины изменяют вращением винта, который перемещает гайку, упирающуюся в торец пружины, в других – вращением валика с напрессованным на него профильным кулачком, действующим на пружину. Винт (валик) вращают ручкой, имеющей указатель для установки ее в определенное положение на шкале прибора.

Термочувствительная система является датчиком, реагирующим на изменение температуры в контролируемом объекте и действующем на контактную систему прибора.

Конечная часть трубки, чувствительная к изменению температуры, у разных терморегуляторов, может несколько отличаться, что зависит, в основном, от уровня жидкой фазы фреона в ней. При малом внутреннем диаметре трубки или относительно большом количестве фреона в трубке, когда уровень его жидкой фазы превышает 80….100 мм, обеспечить на такой длине плотное прилегание трубки к стенке испарителя трудно. В этих случаях конец трубки завивают в спираль, изгибают в колено или припаивают баллончик с большим, чем у трубки, внутренним диаметром.

Узел настройки дифференциала служит для регулирования величины дифференциала. Дифференциалом терморегулятора называют разность между температурой размыкания и замыкания контактов (при определенном натяжении основной пружины). Чем меньше величина дифференциала прибора, тем более в узких пределах будет поддерживаться заданная температура. В терморегуляторах бытовых холодильников этот узел используют только для заводской установки прибора. Во многих конструкциях он отсутствует.

Дифференциал изменяют при помощи винта, который, являясь ограничителем для перемещения силового рычага, приближает или удаляет момент перебрасывания перекидной пружиной рычага с подвижным контактом.

Узел полуавтоматического оттаивания испарителя создает удобства при удалении снежного покрова. Узел применяется в отдельных конструкциях терморегуляторов. Принцип его действия и устройство зависит от способа удаления снежного покрова, принятого в том или ином холодильнике.

1 – термочувствительная система ; 2, 7 – рычаги, 3-корпус, 4,5 – пружины, 5-ползун, 6- гайка, 7,10,14- винт настройки, 8-колодка, 9-дополнительные контакты, 11- основные контакты, 12 рычаг, 13-пружина, 16-ось, 17-рычаг

Регулировка терморегуляторов серии ТАМ133-1М.

Терморегуляторы серии ТАМ133-1М проектировались и производятся в расчете на весьма продолжительный срок службы, исчисляемый годами и сотнями тысяч циклов срабатываний. При этом отдельно оговаривается, что приборы являются необслуживаемыми.

Юстировка механизма терморегулятора для приведения его в соответствие паспортным температурным характеристикам выполняется однократно при его производстве. Предполагается, что на протяжении всего срока службы температурные характеристики останутся стабильными и их отклонение от паспортных значений не выйдет за пределы допусков. Практикой это подтверждается — случаи выхода терморегуляторов из строя по причине разъюстировки крайне редки.

Другими словами, в случае отказа терморегулятора, не стоит тешить себя надеждой вернуть его к жизни вращением юстировочных винтов. Просто поменяйте прибор на новый.

Однако, профессионалы все же изредка прибегают к повторной юстировке для коррекции температурных характеристик терморегуляторов. Например, при недоступности конкретной модификации терморегулятора серии ТАМ133-1М, можно использовать другую модификацию, выполнив перенастройку характеристик при помощи юстировочных винтов. Кроме того, повторная юстировка может быть применена для более точной подгонки характеристик терморегулятора к индивидуальным особенностям холодильного агрегата или условиям, в которых он эксплуатируется.

Подобная регулировка терморегуляторов ТАМ133-1М предъявляет повышенные требования к уровню квалификации проводящего ее специалиста.

При возникновении необходимости в повторной юстировке терморегулятора серии ТАМ133-1М используйте инструкции, приведенные ниже.

Предварительные рекомендации

Ознакомьтесь со статьей Рабочий цикл плачущего испарителя, чтобы иметь представление об особенностях работы плачущего испарителя холодильного агрегата, в тесном взаимодействии с которым функционируют терморегуляторы серии ТАМ133-1М.

Соблюдайте предельную осторожность при обращении с терморегулятором в процессе его регулировки. Вы имеете дело с точным прибором, взаимное расположение некоторых его составных частей оказывает непосредственное влияние на температурные характеристики.

Не производите излишнюю разборку терморегулятора. Для проведения его регулировки достаточно получить доступ к юстировочным винтам, сняв пару пластиковых крышек-заглушек. Не отсоединяйте от корпуса терморегулятора блок электрических контактов.

Перед началом и в процессе работ производите фотосъемку. Наличие фотоснимков поможет восстановить предыдущее состояние механизма в случае необходимости.

При вращении юстировочных винтов, не прикладывайте излишние усилия вдоль оси отвертки. Другими словами, не давите отверткой на юстировочный винт.

Перед началом вращения юстировочных винтов нанесите тонким спиртовым маркером совпадающие отметки на головки винтов и на удерживаемые ими неподвижные пластины. При вращении винтов ведите счет полным оборотам юстировочных винтов и запоминайте направление вращения. Эти меры помогут в любой момент вернуть винты в первоначальное, установленное на заводе, положение.

По возможности, производите контроль изменения температурных характеристик терморегулятора после каждых 45° угла поворота юстировочных винтов.

Имейте в запасе дополнительный терморегулятор на случай фатальной ошибки при регулировке основного терморегулятора.

Проведение регулировки (юстировки) терморегулятора серии ТАМ133-1М

Терморегуляторы серии ТАМ133-1М имеют два юстировочных винта для независимой регулировки температуры замыкания и размыкания управляющей компрессором контактной пары.

Настройка температуры размыкания контактов

За регулировку температуры размыкания контактов в терморегуляторе ТАМ133-1М отвечает юстировочный винт, головка которого видна со стороны блока электрических контактов при снятой пластиковой крышке-заглушке (см. рисунок). Этот винт регулирует предварительное сжатие цилиндрической пружины терморегулятора.

Обратите внимание на следующее:

Узел регулировки предварительного сжатия цилиндрической пружины сконструирован таким образом, что при вращении юстировочного винта по направлению часовой стрелки происходит уменьшение усилия предварительного сжатия пружины и ее длина увеличивается.

Изменение усилия предварительного сжатия цилиндрической пружины происходит и вследствие смены режима работы терморегулятора. Поэтому, при настройке температуры размыкания контактов вращением юстировочниго винта цилиндрической пружины, следует учитывать текущую уставку терморегулятора.

Блок контактов трехклеммных терморегуляторов ТАМ133-1М содержит два регулировочных винта. Будьте внимательны, не перепутайте юстировочный винт настройки температуры размыкания контактов с винтом регулировки дополнительной контактной пары.

На фото выше показан блок электрических контактов трехклеммного терморегулятора серии ТАМ133-1М. Блок контактов двухклеммного прибора выглядит чуть проще, но обсуждаемый юстировочный винт настройки температуры размыкания контактов будет на том же месте, что и у трехклеммной модификации.

Для повышения температуры, при которой размыкается электрическая контактная пара терморегулятора, юстировочный винт цилиндрической пружины следует вращать против направления часовой стрелки. При таком направлении вращения юстировочного винта будет происходить увеличение усилия предварительного сжатия цилиндрической пружины.

Для понижения температуры, при которой размыкается электрическая контактная пара терморегулятора, юстировочный винт цилиндрической пружины следует вращать по направлению часовой стрелки. При таком направлении вращения юстировочного винта будет происходить уменьшение усилия предварительного сжатия цилиндрической пружины.

Настройка температуры замыкания контактов

Регулировка температуры замыкания контактов осуществляется при помощи юстировочного винта, головка которого доступна при снятой пластиковой крышке-заглушке со стороны корпуса терморегулятора, противоположной стороне установки вала управления (см. рисунок). Этот винт регулирует предварительное усилие пластинчатой пружины терморегулятора.

Для повышения температуры, при которой замыкается электрическая контактная пара терморегулятора, юстировочный винт пластинчатой пружины следует вращать по направлению часовой стрелки.

Для понижения температуры, при которой замыкается электрическая контактная пара терморегулятора, юстировочный винт пластинчатой пружины следует вращать против направления часовой стрелки.

Пределы корректной работы механизма

Схема, по которой сконструирован механизм терморегуляторов серии ТАМ133-1М предполагает раздельную независимую юстировку температуры размыкания и замыкания контактной пары: вращение юстировочного винта изменяет только тот параметр, за настройку которого он отвечает.

Однако, подобная независимость обеспечивается лишь в некотором ограниченном диапазоне соотношений статических усилий цилиндрической и пластинчатой пружин: усилие пластинчатой пружины, приведенное к оси цилиндрической должно быть больше, чем усилие, развиваемое цилиндрической пружиной.

Необдуманное обращение с юстировочными винтами может привести к нарушению указанного выше соотношения усилий пружин. В этом случае логика работы механизма будет нарушена и независимость юстировки температуры размыкания и замыкания контактной пары больше не будет обеспечиваться.

Кроме того, не будет обеспечиваться и независимость температуры замыкания контактов от уставки, что (в зависимости от текущей уставки прибора) будет приводить либо к чрезмерному увеличению продолжительности фазы оттайки, либо к включению компрессора еще до того, как весь иней на поверхности плачущего испарителя оттает.

Для предотвращения подобных негативных последствий следует избегать необдуманного чрезмерного вращения юстировочных винтов против направления часовой стрелки. С другой стороны, при аккуратном обращении с винтами и контроле изменения температурных характеристик терморегулятора после каждых 45° угла поворота винтов, можно утверждать, что вероятность возникновения указанных негативных последствий низка.

Контроль корректности работы механизма

Наблюдая за поведением составных частей механизма терморегулятора можно сделать вывод о том, корректно ли была проведена юстировка прибора и сохраняется ли независимость температуры замыкания контактов от уставки.

Наблюдение за некоторыми составными частями механизма осложнено плохим обзором внутреннего пространства корпуса терморегулятора, но, при некоторой сноровке, вполне может быть выполнено. На изображениях ниже показаны составные части механизма, за которыми предстоит наблюдать.

Для приведения в движение составных частей механизма терморегулятора необходимо иметь возможность понижения температуры капиллярной трубки прибора вплоть до размыкания контактной пары на режиме работы «Холод».

Окно корпуса рядом с валом управления

Рядом с валом управления расположено окно корпуса терморегулятора, позволяющее наблюдать за двумя пластинами, являющимися плечами двух основных рычагов механизма терморегулятора. Левая и правая (по рисунку) границы этого окна служат упорами, ограничивающими ход пластины номер 1. Пластина номер 2 расположена в глубине корпуса терморегулятора и не контактирует с окном.

Крюк-ограничитель

Пластина 2 оснащена специальным крюком, ограничивающим ход пластины 2 относительно пластины 1. При проверке корректности работы механизма терморегулятора необходимо контролировать момент, когда крюк войдет в контакт с пластиной 1. К сожалению, из-за плохого обзора внутреннего пространства корпуса терморегулятора наблюдение за крюком крайне осложнено; для выхода из положения используйте миниатюрный фонарик.

На данном изображении представлен терморегулятор ТАМ133-1М со срезанной боковой стенкой корпуса. Это позволяет более детально рассмотреть скрытые части механизма.

На приведенном изображении механизм показан в состоянии, при котором крюк-ограничитель не контактирует с пластиной 1.

При понижении температуры капиллярной трубки от комнатной до температуры размыкания контактной пары последовательность взаимодействий составных частей правильно настроенного механизма терморегулятора должна быть следующая:

Пластина 1 прижата к упору А, пластина 2 прижата к пластине 1, крюк-ограничитель (являющийся частью пластины 2) не касается пластины 1.

Пластина 2 начинает отходить от пластины 1.

Крюк-ограничитель входит в контакт с пластиной 1.

Пластина 1 отходит от упора А и движется в сторону упора Б.

Еще до того, как пластина 1 дошла до упора Б, происходит размыкание электрической контактной пары с характерным щелчком.

При повышении температуры капиллярной трубки от температуры размыкания контактной пары до комнатной последовательность взаимодействий составных частей правильно настроенного механизма терморегулятора должна быть следующая:

Пластина 1 прижата к упору Б или находится недалеко от него, пластина 2 не прижата к пластине 1, крюк-ограничитель находится в контакте с пластиной 1.

Пластина 1 начинает движение от упора Б к упору А.

Пластина 1 прижимается к упору А.

Пластина 2 начинает движение в сторону пластины 1, крюк-ограничитель выходит из контакта с пластиной 1.

Происходит размыкание электрической контактной пары с характерным щелчком.

Пластина 2 прижимается к пластине 1.

Признаки некорректной работы механизма

Если в процессе юстировки была допущена ошибка, приведшая к неправильному соотношению предварительных усилий пружин терморегулятора, то при описанной выше проверке поведения составных частей механизма будут наблюдаться следующие признаки (проверку следует проводить на уставке «Тепло»):

При понижении температуры капиллярной трубки от комнатной до температуры размыкания контактной пары: пластина 1 сойдет с упора А еще до того, как крюк-ограничитель войдет с ней в контакт.

При повышении температуры капиллярной трубки от температуры размыкания контактной пары до комнатной: крюк-ограничитель выйдет из контакта с пластиной 1 еще до того, как она прижмется к упору А.

Если механизм терморегулятора обнаруживает подобное поведение, то к эксплуатации он не пригоден и подлежит либо списанию, либо повторной юстировке.

Регулировочный винт дополнительной контактной пары

Трехклеммные терморегуляторы серии ТАМ133-1М имеют дополнительную контактную пару между клеммами 3 и 6. Конструкция таких приборов предполагает наличие дополнительного регулировочного винта в блоке электрических контактов (см. фото ниже), обеспечивающего правильное позиционирование неподвижного контакта этой контактной пары: при переводе вала управления терморегулятора в положение «Отключено» пластиковый толкатель должен размыкать контакты; при любом другом положении вала управления контакты должны быть замкнуты.

Контактная пара клемм 3-6

Состояние контактной пары, подключенной к клеммам 3 и 6 терморегулятора, можно контролировать через круглое отверстие пластины клемм заземления.

Дополнительная информация по теме этой страницы есть в следующих статьях:

Как самостоятельно подключить терморегулятор холодильника?

Начнем с того, что терморегулятор в холодильнике служит для отключения / включения холодильного компрессора. При первоначальном включении исправного холодильника контакты терморегулятора замкнуты и подается команда на включение компрессора. Задать температуру в холодильнике можно поворотом ручки — степень охлаждения варируется, как правило, от +8 градусов до 0 градусов Цельсия , более низкая температура достигается поворотом ручки терморегулятора по часовой стрелке до упора.

Чтобы понять, какие неисправности могут быть в терморегуляторе (термостате) холодильника, надо разобраться в его устройстве.

Устройство терморегулятора холодильника

Механизм термостата представляет рычажную систему, управляющую электрическими контактами. Внешне терморегулятор представляет собой небольшую коробочку с ручкой, с одной стороны которой находится трубка, заполненная фреоном, а с другой стороны — контакты для подключения к электрической цепи.

Количество контактов может меняться от 2-х до 6-и, а длина трубки, заполненной фреоном, может быть от 0,8 до 2,5 метров. Это зависит от дополнительных функций терморегулятора, температурного режима и количества подключаемых модулей холодильника (свет, оттайка, индикация). Разбирать рабочий терморегулятор для изучения внутреннего устройства не рекомендуется.

Принцип работы

Принцип работы терморегулятора довольно прост. Конец капиллярной трубки термостата находится в зоне охлаждения и крепится на испаритель холодильника. Рычажный механизм терморегулятора, который находится в коробочке, при охлаждении воздействует на контактную группу — термореле размыкается. При повышении темпрературы термостат возвращается в первоначальное положение — силовые контакты замыкаются.

Неисправности

Внешне поломка терморегулятора (температурного датчика) проявляется двояко. Это может быть банальное отключение компрессора холодильника от электросхемы (компрессор не включается, никаких звуков нет, свет в холодильнике есть), а может изменение температурного режима в холодильной камере (перемораживание или высокая температура).

В первом случае, высока вероятность повреждения оцинкованной капиллярной трубки термостата, которая подвержена коррозии в водной среде, в результате которого рычажный механизм терморегулятора просто перестает работать. Во втором, надо разбираться, что конкретно послужило причиной нарушения температурного режима — коррозия, залипание контактов термореле или нарушение внутренних заводских настроек датчика. Ответ может дать только специалист — мастер по ремонту холодильника.

Место установки

Неисправный терморегулятор требует замены. Самостоятельно заменить сломанный термостат довольно просто, если добраться до места его установки. Вот здесь и возникают трудности.

В современных холодильниках регулировка термостата выведена, как правило, на лицевую панель и находится вверху холодильника, но может находиться и внутри. Охлаждающий модуль холодильника ( испаритель ) спрятан под пластмассовой обшивкой и находится в задней части.

Чтобы самостоятельно установить новый термостат, необходимо демонтировать сломанный терморегулятор.

Для этого надо обесточить холодильник, выдернув шнур из электросети.

В зависимости от модели холодильника, снять пластиковую накладку корпуса, в которой находится сломанный терморегулятор.

Обозначить маркером схему подключения проводов.

Убрать с места крепления (размещения) капиллярную трубку сломанного терморегулятора.

Установить новый термостат в обратной последовательности.

Особенности подключения

Не следует путать различные терморегуляторы, внешне похожие между собой. Одни могут работать только при плюсовых температурах, другие предназначены только для морозильников. Использование термостата, не предназначенного для работы холодильника (морозильника) может привести к некорректной работе оборудования и выходу из строя дорогостоящих элементов (компрессора).

Поэтому обязательно проверьте подключаемые провода к терморегулятору. Одно дело, если вы нашли на замену свой родной термостат, того же производителя или торговой марки, другое — если используете аналог.

Кстати, провода, подходящие к терморегулятору, имеют такое назначение:

оранжевый, красный или черный — соединяет термостат с компрессором;

коричневый — фазный провод, ведущий в розетку;

белый, желтый или зеленый — ведет к лампочке, показывающей, что холодильник включен;

полосатый желто-зеленый — заземление.

Начиная от размера контактов (ширина плоских токопроводящих контактов имеет 2 стандарта — 4,8 и 6,3 мм), месторасположения, терморегуляторы могут различаться настройками контактных групп (силовые или слаботочные) и предназначением (среднетемпературные или морозильные). Например, использование внешнепохожего температурного датчика К57-2,5 вместо К59-2,5, приведет обмерзанию в холодильной камере задней стенки и изменению температурного режима холодильника.

Настройки

У всех термостатов есть так называемый рабочий температурный диапазон (например, для термостата RANCO K-59 это -32/+6), для поддержания которого собственно и предназначен терморегулятор.

У термостатов на внешней стороне корпуса или внутри есть 2 регулировочных винта, отвечающие за регулируемый температурный диапазон внутри рабочего диапазона (это примерно 4-18 градусов) и за перепад срабатывания (как правило, 2-8 градусов). Будьте осторожны — простая регулировка одного винта смещает рабочий температурный диапазон включения / выключения. Например, нормальная заводская регулировка термостата в крайнем минимальном положении (в крайнем положении при вращении против часовой стрелки) настроена на пороги срабатывания — минус 10 / плюс 3,5 градуса Цельсия. Вращение регулировочного винта, отвечающего за температурный диапазон, сдвигает эти настройки —> например, в положение минус 5 / плюс 8,5 градусов или минус 15 / минус 1,5. В результате, повышенная или пониженная температура в холодильнике и испорченные продукты и т.п. А если дополнительно произведена регулировка и второго винта, то восстановить заводские настройки после вмешательства очень затруднительно — зачастую, необходима замена термостата на новый.

Осторожно. Крутить не рекомендуется. Ход резьбы регулировочно винта в термостате конструктивно может быть не ограничен (особенно у китайских аналогов), в результате винт может выпасть из резьбы при регулировке — обратно вставить винт без разборки всего термостата не получиться.

Как отрегулировать термостат холодильника и выяснить причину?

Непрерывное использование бытовой техники требует ухода за ней, чтобы поддерживать ее надлежащее функционирование как можно дольше. Телевизоры, микроволновые печи, стиральные машины и сушилки — примеры большого количества устройств. Это облегчает повседневную жизнь человека. В этом смысле холодильники необходимы для поддержания еды в хорошем состоянии. Итак, вы должны о них позаботиться.Для этого, помимо прочего, важно настроить термостат для регулирования температуры. Теперь вы знаете, как отрегулировать термостат холодильника? Как узнать, работает он хорошо или нет? В этой статье мы предлагаем вам всю информацию, которая отвечает на эти вопросы.

Как отрегулировать термостат холодильника?

Важно знать, как регулировать термостат холодильника, но сначала вы должны знать, как он работает. Это устройство, позволяющее устанавливать температуру внутри холодильника.Работа с градусами связана с работой двигателя, что приводит к надлежащему охлаждению во время его работы. Время, когда вы открываете и закрываете дверцу, температура окружающей среды на улице и количество продуктов, хранящихся внутри, определяют работу термостата. Продолжайте читать: задняя часть холодильника пахнет мертвым животным.

Двигатель холодильника перестает работать и через некоторое время автоматически запускается снова, чтобы поддерживать ту же температуру внутри. Для его регулирования понадобится термостат с двумя электрическими входами, включенными в цепь, в которой работает мотор.Таким образом, когда холодильник достигает максимальной температуры, вы ее назначаете. Датчики обнаруживают это, контакты термостата размыкаются, и двигатель останавливается.

По истечении периода температура в холодильнике повышается. Входы термостата закрываются, и двигатель получает сигнал, чтобы снова запустить и снизить внутренние градусы до тех пор, пока не будет достигнута температура, при которой регулируется холодильник.

Регулировка термостата холодильника

Существует так много моделей разных холодильников, что невозможно, чтобы для всех них были стандартные инструкции.Среди них есть отличия в системах охлаждения, помимо прочего. Даже в этом случае можно установить некоторые общие или общие руководящие принципы. Лучше всего убедиться, как функционирует конкретная приобретенная модель.

Прочтите инструкцию по эксплуатации приобретенной вами модели. В этом документе вы найдете рекомендуемую температуру для холодильника, которая обычно составляет в среднем около 4 ºC. Это зависит от содержания. Вы можете регулировать его от 2 ºC до 8 ºC.Для морозильной камеры рекомендуемая температура обычно составляет около -18 ºC, хотя вы можете установить ее в диапазоне от -16 ºC до -24 ºC в зависимости от того, что вам нужно. Имейте в виду, что в некоторых термостатах для измерения температуры используются числа, а не градусы. В этом случае вы можете найти диапазон эквивалентности или подобное объяснение в инструкции по применению.
После того, как у вас все получится, мы рекомендуем начать с деления термостата пополам. Например, если в команде цифры от 1 до 6, поместите их в 3.
По прошествии первых 24 часов вы можете проверить, поддерживает ли холодильник желаемую температуру, и вы увидите градуировку. Если это вас не убеждает, вы можете поднять или опустить индикатор термостата, чтобы настроить его.

В тех случаях, когда термостат регулируется точными числами, а не градусами, вы можете со временем забыть температуру, установленную в вашем холодильнике. Если в какой-то момент вам понадобится точно знать, вы можете поставить небольшую бутылку с водой на центральную полку. Через двадцать четыре часа вы достаете его и измеряете температуру.Это будет тот, который установлен в холодильнике.

Также следует помнить, что не все части холодильника имеют одинаковую температуру. Продукты, размещенные внизу и на нижних полках, будут оставаться более прохладными, а продукты, хранящиеся на дверце и на верхних полках или те, которые не касаются дна, будут иметь немного более высокую температуру. То же самое и с морозильной камерой.

Как узнать, поврежден ли термостат холодильника?

После изучения того, как регулировать термостат холодильника и как он работает, остается выяснить, в хорошем ли он состоянии или был ли он поврежден по какой-либо причине.Появление луж воды на разных полках холодильника или образование льда или инея являются однозначными симптомами неправильного поведения термостата.

Если кажется, что температура меняется или отличается от той, которую вы отрегулировали, необходимо проверить, не поврежден ли термостат холодильника. Для этого даем вам следующие советы:

Найдите термостат внутри холодильника и установите его на температуру, рекомендованную производителем.Вы найдете его в инструкции по эксплуатации приобретенной вами модели. Спросите там, где вы его купили, или позвоните в службу поддержки марки вашего холодильника.
При пустом холодильнике отсоедините разъем питания.
Возьмите отвертку и снимите крышку или крышку термостата.
Поместите индикатор термостата в самое холодное место и отсоедините два подключенных провода.

Установите мультитестер, который является прибором для измерения электрического напряжения.Обратите внимание на два входа или разъема термостата: если они показывают 0, он работает правильно. В противном случае он поврежден, и его необходимо заменить новым.

Теги: регулировка термостата, морозильная камера, ремонт холодильника, термостат холодильника, Моющиеся кухонные обои: холодильники

Проверка и регулировка термостата холодильника

Термостат холодильника, который обычно находится внутри прибора, представляет собой управляющее устройство, которое позволяет пользователям регулировать температуру внутри холодильника.Это устройство управляет системой охлаждения, которая включает конденсатор, компрессор, испаритель и дозирующее устройство. Как только термостат настроен на желаемую температуру, он будет действовать как переключатель, чтобы активировать компрессор, чтобы снизить температуру и выключить его после достижения этой температуры. Затем он будет продолжать включаться и выключаться по мере того, как температура в холодильнике колеблется вверх и вниз, чтобы поддерживать приемлемый заданный диапазон температур.

Проверка термостата холодильника

Эффективность термостата очень важна для поддержания надлежащей температуры внутри холодильника.Если термостат неисправен, это вызывает ненадежную температуру внутри холодильника, что может поставить под угрозу свежесть его содержимого. Чтобы проверить, нормально ли работает термостат, требуется простой тест.

Для следующего теста потребуется омметр, установленный на самую низкую шкалу. Затем диск термостата необходимо повернуть полностью против часовой стрелки или установить на ноль. Термостат расположен на задней стороне циферблата. Снимите пластиковую крышку, чтобы открыть термостат. Найдите две клеммы на термостате и прикоснитесь к каждой клемме одним щупом омметра.Счетчик не должен получать никаких показаний, если шкала находится в этом положении.

Постепенно поворачивайте диск по часовой стрелке, пока он не достигнет температуры ниже температуры окружающего воздуха. После этого прибор должен показать ноль или 0,2 Ом, если термостат работает правильно. Однако, если сопротивление выше этого значения, то термостат необходимо заменить на новый, прежде чем он испортит продукты внутри холодильника. Помните, что нестабильный термостат приведет к ненадежной температуре внутри холодильника.

Купите омметр на Amazon

Регулировка термостата холодильника

Поскольку температура внутри холодильника очень важна для еды, термостат должен быть установлен на правильную или идеальную температуру. Очень низкая температура может привести к замерзанию и подгоранию пищи, а высокая температура может привести к ее порче. Следовательно, термостат всегда должен быть настроен на правильную температуру. Также рекомендуется проверить температуру внутри холодильника, чтобы убедиться, что термостат настроен на оптимальную температуру.Это можно сделать с помощью термометра для мяса.

Идеальная температура охлаждения продуктов внутри холодильника составляет 37 градусов по Фаренгейту или находится в диапазоне от 30 до 40 градусов по Фаренгейту. Установите шкалу на эту температуру или установите ее на среднее значение, если шкала не показывает числовые значения. Затем с помощью термометра проверьте, находится ли температура в пределах от 30 до 40 градусов. Отрегулируйте шкалу соответствующим образом, чтобы получить желаемую температуру.

Иногда установка термостата может заметно отличаться от температуры холодильника, особенно когда температура слишком низкая.Чтобы исправить это, дайте холодильнику перейти в режим разморозки. Это можно сделать автоматически, полностью повернув диск против часовой стрелки до нуля или отключив его от сети. После этого снова подключите холодильник и подождите, пока температура снова не остынет. Снова установите шкалу на 37 градусов или на среднее значение и еще раз проверьте температуру. При необходимости отрегулируйте термостат.

Проверка и регулировка термостата холодильника должны быть регулярной частью вашего регламента обслуживания, как и размораживание морозильной камеры.Это убережет вас от испорченной еды.

Как установить и отрегулировать термостат холодильника | Home Guides

Термостат холодильника управляет компрессором холодильника, включая и выключая его соответственно для поддержания желаемой температуры в холодильнике. Если термостат в вашем холодильнике неисправен, температура в холодильнике не будет достаточно низкой, чтобы еда не испортилась. Если ваш холодильник недостаточно холодный, вы можете установить и отрегулировать термостат холодильника всего за несколько минут, используя несколько обычных ручных инструментов.

Вытяните холодильник и отсоедините электрический шнур устройства от розетки позади холодильника.

Найдите панель с регуляторами температуры в холодильнике. Снимите ручку или ручки управления термостата. Ослабьте винты или снимите зажимы, которые удерживают крышку панели над термостатом, с помощью отвертки и опустите панель.

Выдвиньте термостат, который представляет собой реле с двумя или тремя проводными соединениями и длинной гибкой трубкой для измерения температуры, из корпуса.

Снимите плоские разъемы проводов с термостата и отложите термостат в сторону. Если провода припаяны к термостату, закрепите их на расстоянии одного дюйма от корпуса термостата.

Подсоедините провода к новому термостату в тех же местах, из которых они были сняты. Если провода нужно было разрезать, чтобы снять старый термостат, обрежьте 1/2 дюйма изоляции с концов обрезанных проводов и скрутите жилы проводов, чтобы предотвратить изнашивание. Оберните провода вокруг клемм в тех же местах, что и на старом термостате.Прижмите кончик нагретого паяльника к клемме и надавите на кончик жгута флюсового припоя на клемму, чтобы припаять провод к клемме. Аналогичным образом припаяйте остальные клеммы.

Проденьте трубку датчика температуры в корпус. Если у старой сенсорной трубки был изолятор, снимите его и наденьте на новую сенсорную трубку. Установите на место корпус, чтобы удерживать термостат на месте, затем замените ручку или ручки управления термостата.

Подключите холодильник к розетке и прислушайтесь, чтобы убедиться, что компрессор включается.

Откройте дверцу холодильника и поместите термометр холодильника на одну из средних полок холодильника. Дайте термостату холодильника отрегулировать температуру в течение 24 часов, затем проверьте термометр, чтобы убедиться, что температура находится на желаемом уровне. Если вы хотите, чтобы температура была ниже или выше, поверните ручку охлаждения холодильника на более холодную или более высокую температуру соответственно, затем подождите 24 часа и проверьте снова. Продолжайте проверять и регулировать, пока температура не достигнет желаемого уровня.

Ссылки

Предупреждения

Не пытайтесь заменить термостат, не отключив сначала холодильник от электрической розетки.

Писатель Биография

Крис Бейлор пишет на различные темы, уделяя особое внимание деревообработке, с 2006 года. Вы можете увидеть его работу в таких публикациях, как «Consumer’s Digest», где он написал лучшие покупки для электроинструментов за 2009 год и Лучшие покупки для аппаратов высокого давления 2013 года.

Отрегулируйте термостат морозильной камеры — IWillTry.org

Практически в каждом списке «что вы можете сделать для уменьшения воздействия на окружающую среду» вы найдете пункт «понизьте настройку термостата». Это, конечно, относится к термостату, который регулирует температуру в вашем доме. Однако в вашем доме есть и другие термостаты, которые редко попадают в такие списки, но оказывают столь же значительное влияние. Остальная часть статьи посвящена настройке термостатов холодильника, морозильника и морозильной камеры.

Измерение текущей температуры

Используя цифровой комнатный / наружный термометр (с выносным датчиком температуры), довольно просто определить температуру внутри вашего холодильника или морозильника.Поместите зонд внутрь, рядом с чем-то с относительно высокой тепловой массой (например, кувшин с водой или замороженное жаркое). Разместите дисплей термометра снаружи, чтобы его можно было легко прочитать, не открывая дверцу холодильника / морозильной камеры. Закройте дверцу и подождите несколько часов, пока температура не стабилизируется, прежде чем снимать показания.

Я определил, что мои приборы были настроены следующим образом:

Холодильник	+1,8 ° С
Морозильная камера	-22.5 ° С
Глубокая заморозка	-21,2 ° С

Постоянный контроль температуры

Чтобы лучше понимать, что происходит внутри моих приборов, я решил установить постоянные цифровые индикаторы температуры. Самым экономичным индикатором температуры, который я смог найти с внешним датчиком температуры, был аквариумный термометр. Купленную мной конкретную модель производит компания Coralife. Я приобрел 4 цифровых термометра Coralife по цене 10 канадских долларов в год в магазине товаров для домашних животных по почте в Онтарио, Канада.В США были более дешевые источники, но я живу в Канаде и хотел избежать каких-либо таможенных проблем или более высоких сборов за доставку. Моя общая сумма, включая доставку и налоги, составила 49,72 доллара, а термометры прибыли в течение недели.

Чтобы мой холодильник и морозильные камеры были хорошо закрыты в местах, где проводился датчик температуры, я наложил на провод тонкую полоску из вспененной ленты. Дверца моего холодильника имела шероховатую поверхность, к которой не могла прилипать прилагаемая присоска, поэтому я приклеил магнит на холодильник к задней части дисплея.

Реклама от Google

Регулировка температуры

Самая сложная часть регулировки настроек термостата — это найти регулировочную ручку.Во время глубокого замораживания я обнаружил его снаружи, у пола в нижнем левом углу. В моем морозильнике это было внутри, в самой задней части. В моем холодильнике он находился в самом начале, наверху.

Изменение настроек термостата — это просто регулировка шкалы, контроль температуры с помощью термометра до ее стабилизации (возможно, день или более для хорошей глубокой заморозки) и повторение регулировки до тех пор, пока не будет достигнута желаемая температура.

Последствия повышения температуры

Учитывая такое подавляющее согласие из разных источников о рекомендуемой температуре морозильной камеры, я был готов принять это как евангелие, что поддержание температуры в морозильной камере ниже -18 ° C было единственным способом безопасного хранения продуктов в течение длительного времени.Но меня не так легко убедить, поэтому я решил выяснить, какие именно существуют бактерии, способные выжить и размножаться при температуре до -18 ° C. К моему удивлению, я ничего не нашел.

Бактерии классифицируются в одну из пяти групп в зависимости от температуры, при которой они развиваются. Эти группы — психрофилы, психротрофы, мезофилы, термофилы и гипертермофилы.

Похоже, что -10 ° C — это самая низкая температура, при которой бактерии значительно размножаются.Так почему же рекомендуемая температура морозильной камеры -18 ° C? Я нигде не смог найти эту информацию, но у меня есть следующие идеи:

0 ° F просто показалось хорошим круглым числом для использования, которое намного ниже температуры, необходимой для остановки роста бактерий.
Может обеспечить более быстрое восстановление после циклов оттаивания. Большинство современных морозильных камер не подвержены замерзанию, что означает, что они периодически нагревают «охлаждающие змеевики», чтобы на них не образовывался иней. Если хранить содержимое морозильной камеры при температуре -18 ° C, вероятность того, что температура содержимого повысится выше -10 ° C во время цикла оттаивания, меньше.
Это может обеспечить запас прочности в случае отключения электричества или снижения производительности прибора. В этом случае у вас будет больше времени, чтобы заметить проблему, прежде чем температура слишком сильно повысится.
Это может объяснить колебания температуры в морозильной камере, если вы случайно измерили температуру в самом холодном месте. При измерении температуры своих приборов я пробовал разные места и взял последнее значение в самом теплом месте.

В моей морозильной камере есть цикл размораживания, а в моей глубокой заморозке — нет. Лучший способ повысить устойчивость к циклам оттаивания и обеспечить запас прочности на случай отключения электроэнергии — это сохранить большую тепловую массу в морозильной камере (например, в некоторых контейнерах с замороженной водой). Вопреки интуиции, наличие большего объема вещей в морозильной камере не приводит к тому, что морозильная камера потребляет больше энергии (за исключением начального охлаждения). В целом, похоже, что последствия повышения температуры морозильной камеры с рекомендуемых -18 ° C до -10 ° C (в самом теплом месте) незначительны.

Преимущества повышения температуры

Используя Kill-A-Watt Meter Я измерил потребление энергии своими приборами в течение нескольких дней при различных настройках температуры. Разделив потребляемую энергию на время потребления этой энергии, мы получим среднее энергопотребление устройства. Мои выводы:

Устройство	T Перед	Мощность до	T После	Мощность после
Глубокая заморозка	-21.2 ° С	210 Вт	-9,9 ° С	98 Вт
Холодильник / морозильник	+ 1,8 / -22,5 ° С	??? Ватт (работа)	+ 4,2 / -14,5 ° С	??? Ватт (работа)

Где я живу, электричество стоит около 0,07 доллара за кВтч или 61 доллар в год за 100 ватт.

Реклама от Google

Выводы

Вы можете поднять температуру вашего холодильника выше рекомендуемого максимума на 5 ° C.Единственные последствия — ваша еда станет теплее и быстрее испортится. Если вы не особенно привязаны к холодным напиткам и не склонны надолго оставлять еду в холодильнике, подумайте о повышении температуры.
Если ваша морозильная камера не имеет автоматического цикла размораживания, вы, вероятно, можете безопасно поднять ее температуру до -10 ° C (несмотря на рекомендуемые -18 ° C), не опасаясь, что ваши продукты испортятся быстрее.
Если ваша морозильная камера «не замерзает» (т. Е. Имеет цикл оттаивания), вы, вероятно, все равно можете поднять температуру морозильной камеры до -10 ° C, но вы можете разместить дополнительную тепловую массу (например, кувшины с водой ) в морозильной камере.Это предотвратит значительное повышение температуры содержимого морозильной камеры в процессе размораживания.

Запоздалые мысли

Когда я писал эту статью в июле 2007 года, я установил как в морозильной камере, так и в морозильной камере примерно -10 ° C, а в холодильнике — 4 ° C. По состоянию на июль 2008 года единственная заметная разница, которую я испытал, заключается в том, что мороженое больше не является твердым, как камень. Это ни в коем случае не излишне мягкое. Это правильно.

Следует отметить один интересный момент: если вы отапливаете электричеством, то электрический холодильник / морозильник, расположенный в отапливаемом помещении, фактически ничего не стоит для работы в течение отопительного сезона.Все электричество, потребляемое вашими приборами, превращается в тепло. Таким образом, в отопительный сезон от снижения энергопотребления ваших приборов ничего не получится, если только они не расположены в помещениях, которые вы не хотите отапливать. Моя морозильная камера находится в неотапливаемом гараже. Чтобы добиться большей экономии энергии, я планирую переместить его внутрь, чтобы ~ 100 Вт энергии, которую он потребляет, чтобы моя еда оставалась холодной, также согревали мой дом. Отопительный сезон здесь около 8 месяцев, кондиционера у меня нет.Для тех, у кого есть кондиционер, может иметь смысл разместить приборы, вырабатывающие тепло, в помещениях без кондиционирования, в зависимости от относительной продолжительности сезонов нагрева и охлаждения.

Термостаты морозильных камер | Схема поиска и устранения неисправностей холодильника

Морозильники и холодильники имеют одинаковую теорию работы. Пусковое реле компрессора работает так же, как пусковое реле холодильника. Однако термостаты несколько другие.

В вертикальных морозильных камерах термостат устанавливается в верхнем правом углу отделения для хранения во всех моделях ручного размораживания. Ручка термостата в моделях с ручным размораживанием пронумерована от 1 до 6 или самая низкая и выключена.

На всех других моделях снимите правую облицовку холодного ограждения и изоляцию наполнителя. Ослабьте и снимите зажим термоэлемента термостата из-под охлаждаемой полки. Выпрямите термоэлемент и прикрепите шнур длиной 3 фута к концу термоэлемента.Используйте ленту. Снимите световой экран и ручку термостата. Отсоедините провода и снимите термостат с монтажного кронштейна. Вытащите термоэлемент из изоляции.

В моделях с ящиком термостат расположен на левом конце шкафа рядом с верхней частью отсека устройства. Циферблат размечен, нормальный и холодный. Чтобы остановить компрессор во время нормального рабочего цикла, вытащите шнур питания из электрической розетки или поверните термостат в положение выключения.

Чтобы заменить термостат, сначала отключите шнур питания от электрической розетки, а затем снимите ручку.Выкрутите крепежные винты термостата. Вытяните термостат в отверстие машинного отделения.
Отсоедините провода от клемм термостата.

Удалите мастичный герметик вокруг термоэлемента, где он входит в желоб термостата на внешней обертке шкафа в машинном отделении.

Перед тем, как вынуть термоэлемент из теплового колодца, оберните небольшой кусок ленты вокруг теплового элемента рядом с отверстием теплового колодца.

Выньте термостат из машинного отделения. Оберните кусок ленты на тепловом элементе нового термостата в том же месте, что и лента на неработающем термостате. Вставьте термоэлемент в тепловую камеру. Чтобы обеспечить правильную длину термоэлемента в колодце для положительного контакта, лента на тепловом элементе термостата должна быть на входе в колодец. Заменить мастику-герметик. Подключите провода. Установите крепежные винты и ручку термостата.

На рисунках 13-13, 13-14 и 13-15 показаны три типа термостатов. Термостаты настраиваются на заводе в соответствии со спецификациями производителя для включения и выключения. Регулировку производить нельзя, если не будет абсолютно доказано, что термостаты не соответствуют спецификациям.

Если требуется больший или меньший диапазон, чем достигается ручкой переключателя, отрегулируйте винт настройки диапазона (высоты).

На термостатах GE винт регулировки диапазона доступен через небольшое отверстие на лицевой стороне термостата.См. Рис. 13-13. Поверните винт влево, чтобы опустить вырез и врезку. Поверните винт вправо, чтобы повысить температуру выключения и включения. При повороте винта диапазона вправо выполняется регулировка высоты.

Винт регулировки диапазона на термостатах Ranco находится за съемной крышкой. См. Рис. 13-13. Поверните винт влево, чтобы снизить температуру отключения и включения, и вправо, чтобы повысить температуру отключения и включения. При повороте винта диапазона вправо выполняется регулировка высоты.

Термостаты

Cutler-Hammer имеют винты регулировки температуры включения и отключения. См. Рис. 13-15. Поверните винты влево, чтобы повысить температуру выключения и включения, и вправо, чтобы снизить температуру включения и выключения.

Вырезные и врезные винты должны быть отрегулированы против часовой стрелки для компенсации высоты над уровнем моря более 1000 футов.

Советы по правильной настройке элементов управления — Справка по продукту

Как проверить элементы управления на холодильнике Whirlpool, если он не охлаждает должным образом

Если ваш холодильник не охлаждается должным образом, проверьте, правильно ли установлены элементы управления.Ниже приведены некоторые вещи, которые вы можете быстро проверить. Смотрите ниже дополнительную информацию по каждой теме.

Холодильник включен?
Включена ли функция охлаждения?
Настроены ли регуляторы на окружающие условия?

Холодильник включен?

Если холодильник не охлаждается должным образом, убедитесь, что он включен. Некоторые холодильники необходимо включать вручную после отключения электричества или скачка напряжения.Холодильник также мог случайно выключиться во время обычной чистки.

Информацию о том, как включить или выключить холодильник, см. В Руководстве пользователя для получения конкретной информации о вашей модели.

Если вы хотите загрузить или просмотреть литературу по продукту для вашего устройства, посетите нашу страницу Руководства и литературы.

Включена ли функция охлаждения?

Некоторые холодильники оснащены функцией «Демонстрационный» или «Демонстрационный».Этот режим используется, когда холодильник демонстрируется в розничном магазине или если вы хотите выключить охлаждение и деактивировать все другие функции, кроме внутреннего освещения). Режим демонстрационного зала можно использовать во время отпуска. См. Раздел «Уход во время отпуска и переезда», чтобы узнать, как оставлять холодильник в этом режиме на длительное время.

Правильно ли настроены органы управления на окружающие условия?

Регуляторы температуры предварительно настроены на заводе на «среднюю настройку», которая должна подходить для обычного домашнего использования.Элементы управления настроены правильно, когда напитки настолько холодные, насколько вам нужно.

Если вам нужно отрегулировать температуру, подождите не менее 24 часов между регулировками, а затем проверьте температуру еще раз.
Чтобы сделать холодильник холоднее, установите регулятор на более высокое значение. Чтобы холодильник был менее холодным, установите регулятор на следующее более низкое значение.
Повторяйте этот процесс, пока не будет достигнута желаемая температура.

ПРИМЕЧАНИЕ: Поскольку панели управления различаются в зависимости от типа холодильника, см. Руководство пользователя для получения конкретной информации о вашей модели.Ниже приведены некоторые примеры.

On Every Fridge’s Mystery — Какая настройка самая холодная от 1 до 5?

Вы только что купили молока и хотите убедиться, что оно хранится в холодильнике, но на шкале температуры нет индикаторов. Настройки температуры морозильной камеры редко упоминаются в руководстве и часто остаются загадкой.Итак, если числа идут от 1 до 5, то какое из них самое холодное? Это градусы или мощность обледенения?

Итак, какая настройка холодильника самая низкая (от 1 до 5)?

На каждом холодильнике правила для самых холодных настроек всегда следующие:

Цифры на шкале температуры холодильника показывают мощность хладагента. Чем выше число, тем холоднее будет поддерживать холодильник. Установка значения 5 сделает ваш холодильник самым холодным.

Не говоря уже об этом, следует отметить, что более низкая температура холодильника не означает лучшего хранения продуктов.

На каком номере должен стоять безопасный и эффективный холодильник?

Первые пояснения:

Температура холодильника обычно колеблется от 0,5 до 4 градусов Цельсия (от 33 до 39 по Фаренгейту).
Также имеет значение, на какой полке хранится еда. В старых приборах, чем выше вы поднимаетесь, тем холоднее становится.

Основываясь на этих двух факторах, вот номер, на который должен быть установлен ваш холодильник:

Если вы всегда храните много продуктов, вам нужны более холодные настройки (от 3 до 4).Если вы храните не так много, выберите от 2 до 3.

Если температура очень низкая, образуется лед , который может препятствовать циркуляции воздуха . Лед также может стать причиной неисправности внутреннего термостата холодильника. Это может привести к выходу из строя электроники.
Если накапливается лед: сбейте его, понизьте температуру и помните, что замена произойдет не менее чем через 8 часов.

Совет: Попробуйте найти термометр в холодильнике, так вы можете быть абсолютно уверены, что ваши продукты хранятся в безопасности.

Некоторые бактерии ВЫЖИВАЮТ даже в холодных холодильниках.

Где самая холодная часть ухоженного холодильника?

Как правило, самое теплое место — входная дверь холодильника. Это потому, что когда вы открываете дверь, внутрь врывается теплый воздух. Это по определению делает заднюю часть прибора более безопасной для хранения продуктов в холодильнике. Однако самое холодное место в холодильнике — это его дно.Поднимается тепло, а внизу скапливается холодный воздух.

Есть холодильники, у которых ледяные боксы установлены наверху, а в тех, где самые холодные места, можно спорить. Холодильники с защитой от замерзания имеют встроенную систему циркуляции воздуха, которая обеспечивает довольно равномерное распределение температуры. Однако можно размещать продукты рядом с вентиляторами, которые в конечном итоге замерзнут.

Для эффективного хранения продуктов рекомендуется размещать молочные продукты, такие как яйца и молоко, в задней части средней или нижней полки.Хотя на дверце холодильника есть полки для яиц, использовать их — не лучший вариант. Сырое мясо следует хранить на нижних полках. На верхних полках вы можете хранить продукты, которые скоро потребуются (в течение следующих 3-4 часов). Вторая из верхней полки холодильника идеально подходит для готовых, уже приготовленных блюд. Ящики для овощей и фруктов следует использовать для хранения овощей. Не забудьте сначала положить их в полиэтиленовые пакеты, так как овощи выделяют газ, который ускоряет созревание (этилен) и, следовательно, портится.

Что делать, если на дне незамерзающего холодильника с морозильной камерой постоянно образуется лед?

В вашем незамерзающем холодильнике есть охлаждающая камера, называемая испарителем. В указанном испарителе неминуемо образуется иней. Однако для предотвращения этого у него есть собственный нагревательный элемент. Нагреватель размораживает охлаждающую камеру, включая и выключая автоматически. Этот процесс размораживания задается с главной электронной платы управления холодильника. Растаявший лед, превратившись в воду, проходит по трубке, ведущей в контейнер за пределами системы, где он испаряется.Существует три вероятных причины, по которым на дне холодильника с морозильной камерой скапливается лед:

Сливная трубка заблокирована каким-то осадком, например пылью. Это приводит к образованию луж на дне и замерзанию. В этом случае ваш механизм размораживания работает нормально, и вам просто нужно очистить сток. Возможно, вам придется доверить эту работу мастеру по ремонту бытовой техники.
Дренажная трубка забита льдом. Это может означать, что ваш нагревательный элемент вышел из строя, но неясно, почему.Вы можете отрегулировать это правильно, осторожно сняв заднюю панель холодильника (после того, как вы опустошили его) и высушите сушилку феном. Сушите около 10 минут на минимальной настройке и перемещайте сушилку, чтобы не расплавить компоненты.
Нагревательный элемент работает исправно, но «завис» в режиме сжатия. Когда нагреватель находится в режиме сжатия, он не размораживается. Включается только в режиме «разморозки».
No related posts.
Добавить комментарий Отменить ответ

Как отрегулировать терморегулятор холодильника: Как отрегулировать термостат холодильника, принцип работы терморегулятора
