Как проверить газ контроль — Инженер ПТО

На газу готовить одно удовольствие – пламя хорошо и быстро нагревает блюдо до нужной температуры, при необходимости легко уменьшается нагрев. Но вот есть одно опасное природное свойство газа – воспламеняться и взрываться. Воспламенение мы и используем в маленьких пределах в своих целях. В больших же размерах оно нам совсем не нужно, не говоря уже про взрывоопасность – все это может привести к трагедии. Как решается данная проблема в газоиспользующих бытовых приборах? Ответ один – система газ-контроля. В большинстве современных моделей плит и духовок она имеется. Рассмотрим подробней ее работу.

Цены в интернет-магазинах:

Плита газовая Kayman ПГ-4-11 refro.ru 51150 Р.
Плита газовая Apach APRG-117P entero.ru 118040 Р.
Комбинированная плита DeLuxe 5040.21 гэ Техпорт-Москва 11214 Р.

Работает газ-контроль по следующему принципу. При возникновении утечки газа — непреднамеренном погасании пламени горелки специальный механизм полностью перекрывает подачу газа внутри газовой плиты, духовки, варочной поверхности. Таким образом, владельцам приборов с такой системой, можно не опасаться последствий сбежавшего молока, залившего и затушившего пламя. Газ будет перекрыт автоматически.

Технически этот механизм реализуется довольно просто. Основные элементы системы – термопара, провод, и электромагнитный клапан. Термопара – две проволочки из двух разных специальных металлов, сплавленные на конце между собой определенным образом. На сплавленном конце образуется ровный круглый шарик. Внешне сама проволока может быть в корпусе, но шарик всегда свободный. При его нагревании до определенной температуры на других концах (выводах) термопары возникает очень небольшой, но стабильный электрический сигнал. Он то и используется для различных целей – как в промышленности так и в быту. На производстве термопару обычно используют для измерения температур и автоматизации процессов. Тот же принцип применяется и в бытовых приборах. В нашем случае получаемый электрический сигнал подается на электромагнитный клапан, который в свою очередь открывает или прекращает подачу газа на нужные горелки. Термопара установлена так, что ее сплавленный шарик находится на границе пламени.

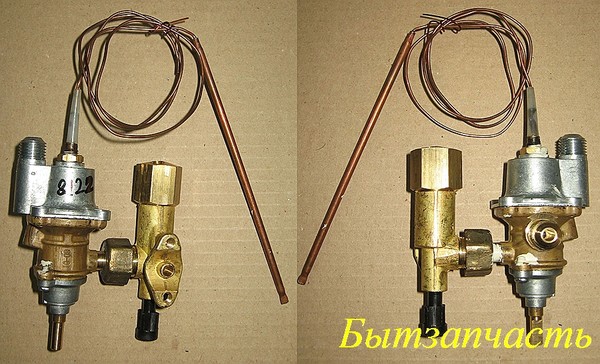

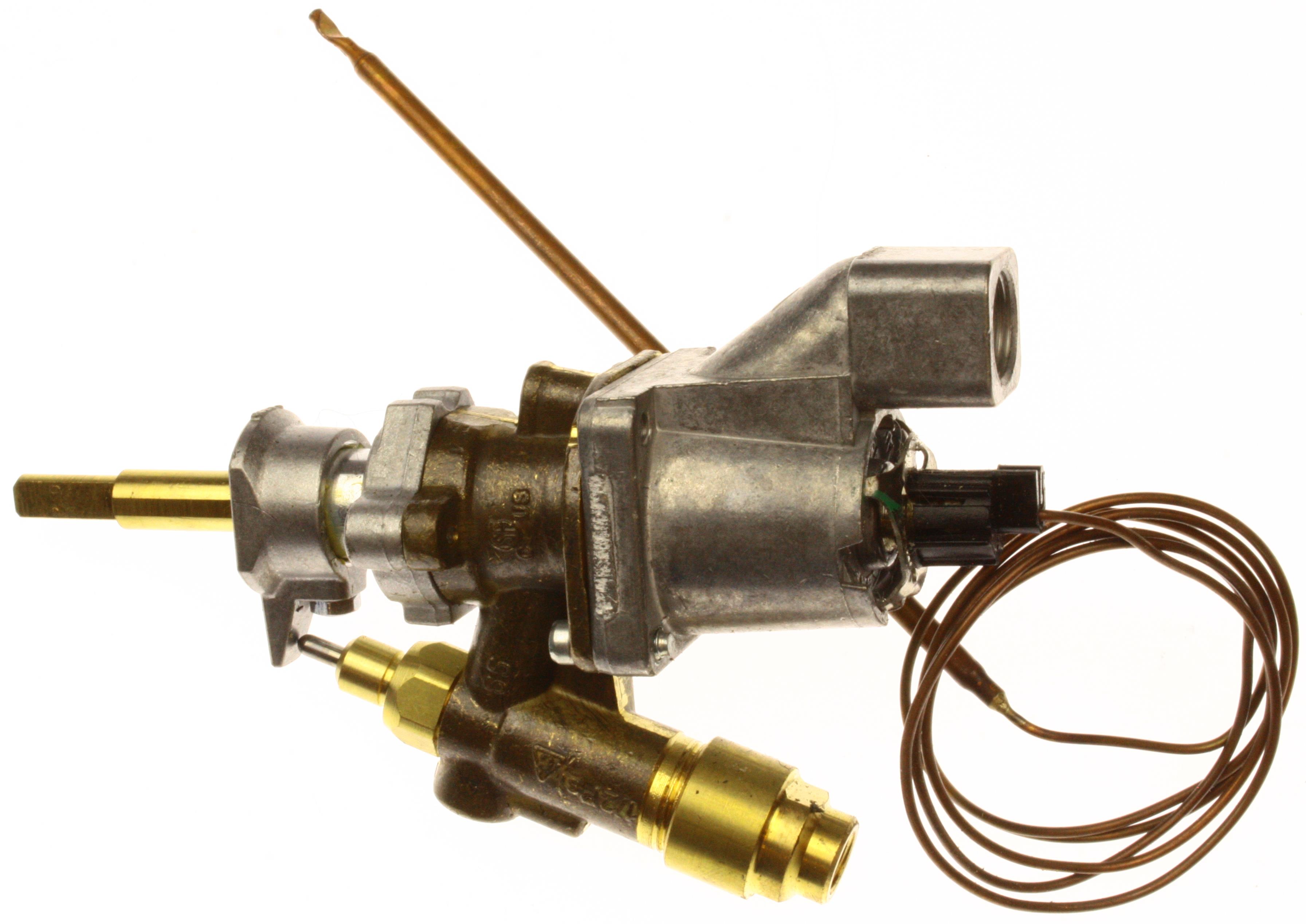

Электромагнитный клапан – встроенный, и связан с краном газового механизма конфорки. При наличии сигнала с термопары клапан давит на кран конфорки и держит его открытым. При внезапном погасании пламени (залило водой, кончился газ) термопара практически сразу остывает, сигнал на клапан не вырабатывается, клапан перестает поддерживать кран газопровода горелки, кран закрывается, перекрывая газ. Между собой термопара и электромагнитный клапан связаны специальным проводом в хорошей изоляции.

Цены в интернет-магазинах:

Плита газовая Apach APRG-129FG whitegoods.ru 197400 Р.
Плита газовая Abat ПГК-49ЖШ refro.ru 135000 Р.
Плита газовая Abat ПГК-69П entero.ru 129900 Р.

Весь механизм газ контроля сделан так, что после его срабатывания, нужно розжиг производить заново. У розжига плит с системой газ-контроля есть свой нюанс. Дело в том, что при розжиге требуется некоторое время для нагрева термопары. Обычно оно составляет 1-5 секунд, но у некоторых марок доходит и до 10-20 секунд. Поэтому нужно вручную недолго подержать ручку конфорки в нужном положении после загорания пламени, иначе еще холодная термопара сразу затушит его через всю систему газ-контроля. Данный нюанс и является практически единственным маленьким неудобством плит и духовок с системой газ-контроля. Хотя фактически он окупается за счет вашей безопасности.

Совет: иногда, на практике, время удержания рукоятки при розжиге значительно или незначительно увеличивается. Происходит обычно это через несколько лет эксплуатации. Довольно распространенная причина явления – загрязнилась термопара. Нужно просто аккуратно зачистить ее вывод у конфорки. Если улучшения нет – значит неисправна сама термопара, провод, или электромагнитный вентиль. Для их ремонта следует обратиться к специалистам.

Некоторые владельцы приборов с такой системой для уменьшения времени розжига прибегают к различным ухищрениям. Довольно часто фиксируют рукоятку крана розжига в нужном положении, чтобы вручную не нажимать на нее. Или же просто различными искусственными путями реализуют механическое давление электромагнитного клапана на перекрывающий кран подачи газа. Порой это дает свои результаты. Но нужно помнить, что вмешательство во внутреннее устройство газовых приборов снимает и перекладывает всю ответственность за возможные последствия с газообслуживающей организации на вас — в крайних случаях вплоть до уголовной.

В целом же система газ-контроль работает отлично и обеспечивает хорошую безопасность нашим хозяйкам, поварам, и семьям в целом. Практически все фирмы-производители (Гефест, Gorenje, Дарина, Siemens, Брест) сейчас предлагают модели с системой газ-контроля. На некоторых моделях газ-контроль установлен как в духовке, так и на верхних конфорках, на других – только на верхних варочных конфорках, с электро- или ручным розжигом. Главное – не ошибиться при выборе модели. При покупке плиты или духовки можно поинтересоваться у продавца – каково время розжига? Чем оно меньше, тем вам удобнее. Кроме того, многие крупные салоны имеют свою партнерскую лицензированную сеть для установки и обслуживания выбранной продукции.

Приветствую всех рукоделов!

Вообще, плита нравится, особенно духовка с термостатом.
Однако, с первых же дней эксплуатации стал сушить мозг газ-контроль. То нужно подержать подольше, то выключится ни с того, ни с сего, то совсем не работает.

Да, пересмотрел форумы, многие пишут, что в плиту самому лезть не стоит, что нужно обратиться к профессионалам! Ох уж повидал я этих спецов… Там же на форумах (по рассказам пользователей) многие такие «спецы» предлагают сразу заменить термопару, которая не так дешева и не сильно доступна. И так, сделав это лирическое отступление и отдельно отметив то, что мы не будем трогать узлы непосредственно связанные с газом, открываем плиту.

Откручиваем 4 самореза с боков плиты.

Откручиваем 8 саморезов — по 2 под каждой конфоркой.

Затем аккуратно поднимаем верхнюю крышку, чтобы не оторвать провод которой крышка связанна с корпусом плиты (масса).

Проблема газ-контроля кроется в плохом контакте красных разъемов, отмеченных на фотографии. Они легко снимаются.

Я аккуратно пассатижами подогнул внешний контакт, чтобы он сильнее обжимал ответный разъем, подогнул внутренний контакт пинцетом и отверткой.

Затем надел все на место, сверху дал два оборота медной проволоки и пассатижами затянул.

Собрал плиту в обратном порядке.

Уже месяц нет проблем!
Надеюсь, пост кому-то поможет с плитой. Еще думал, что можно чем-то промазать токопроводящим, может кто подскажет чем?

Желаю вкусных блюд и легкого розжига конфорок!

Смотрите также

Комментарии 49

Спасибо за статью. Уж было полез по инетам, но вовремя нашел тут, остальные вкладки закрыл. За одним узнал, что есть такое сообщество тут. У меня-то было подозрение, что там капиллярные термодатчики и не пойми какой привод открытия газа, но все оказалось моим любимым электрическим, завтра попробую восстановить одну конфорку. Мысль еще смутная витает: нельзя ли как-то таймер с закрытием газа связать? Я подумаю, может быть что-то изобрету, выложу тут мини-пост.

Пожалуйста. А для чего там еще таймер? Мой способ работает, с момента публикации не разбирал плиту, но одна конфорка все равно тупит, разбирать лень.

Ну вот мое обновление: в нашем случае дело не в электрике оказалось, а электромагнит глючит. Ничего дальше делать не стал. Тут про разборку крана писали, так вот это вообще трудно, для снятия крана надо ключ на 7, для его разборки на 13 (плюс еще и нифига там не легко крутится, я не стал установленный раскручивать с силой), плюс после шевеления крана на газовой трубке надо все промыливать, т. к. даже сильное шевеление без снятия может дать утечку! Ток через эту цепь измерил, 100 мА через прогретую термопару и на рабочем и на глючном кране. Давайте уж перепощу тут обозначения с крана, чтобы были.
A 6489 CE
20703/179
Попробовал его поискать новый, несколько кодов выходит, цена около 2 тясяч, чуть ли не напрямую из Италии))
И, надо сказать, топорненько у нас электрика устроена, с конфорками таймер никак не завязан, а хотелось бы иногда выставитьь время отключения, ведь мультиварки нету. Есть вариант наращивать проводки термопар, ставить в каждую цепь «сухие» нормально замкнутые контакты реле, управлять которым особой схемой либо от пьезика (тогда от любого звука срабатывать будет), либо от определенного сегмента индикатора (тогда только от определенного таймера). Но это изрядное колдунство, да и даже «сухие» контакты реле могут ухудшить эту сопливую конструкцию.

графитовая смазка. но лучше ничем там не мазать.
у меня было хуже — на минимальном огне одна конфорка выключалась. пришлось разобрать ту часть, куда надевается разъем и откусить у пружинки пару витков. с тех пор уже года 4 все работает отлично.

Что-то я пружинок там не видел)

а разбирал? ))
там простейший электромагнит, когда нагревается датчик — идет ток и шток притягивается и открывает газ. когда нагрев-ток пропадает шток пружинкой отбрасывается в исходное закрытое положение.

Вот теперь понял о чем речь. Пока не хочу лезть туда, работает же. Но спасибо за ценную мысль

много букафф в коментах, надоело читать. спасибо за отчёт, я на это и грешил. на днях займусь. в закладки

Да не за что. Надеюсь поможет

У меня почти такая же плита, перестал работать «поджиг», в чем может быть проблема?

Не могу сказать, у меня работает

медная смазка для суппортов

Предполагаете или пробовали?

на плите не пробовал, но разъёмы форсунок на машине мазал, всё норм

гы.
1 нахрена медной мазать разъемы на форсунках?
2 не смушает два порядка (ДВА ПОРЯДКА) разницы напряжений, и порядок разницы токов?

Подгорали контакты. Пасте пофиг на напряжение

напряжению не пофиг на пасту!
если на форсунке не будет заметна просадка в 1 вольт, то на контроле пламени 1 десятая вольта ставит крест.
не требуется там никаких смазок! там нужен просто нормальный контакт. все.

блин, такое ощущение что 90% советующих термопары видели только на картинках.
не надо там ничего смазывать, не портите технику!
а после отжига термопары с большой вероятностью можно идти за новой.

проверить саму термопару, нужен тестер. вольтметр. на холодной термопаре наряжение 0 вольт.
на прогретой около 0.2 вольт. эл магнитный клапан держит уверенно с 0.1 вольта.
и при этом ток там течет довольно значительный, потому контакт должен быть отличный(в идеале пайка или резьба)
а проверка простая включили, прогрели, замеряете напругу на минимальном газу. напруга меньше чем 0.1 вольт, термопара, больше и газ контроль не работает, плохие контакты или эл магнитный клапан.

У меня подобная ситуация в плите, выносит мозг две конфорки, нужно нажать и немного покачать на вентиль, чтобы не тухло.потом горит нормально. Пробовал на исправные конфорки ставить датчики с проблемных — в таком случае они работают как и раньше. То есть замена местами датчиков проблему не решала. Значит дело не в датчиках! А в чем? В самом клапане?
И еще вопрос, бывают же плиты без газконтроля, так может быть можно какнибудь избавиться от него на проблемных конфорках?

клапан в принципе можно тупо сломать, тогда будет обычная комфорка без газ контроля.
но на календарь взгляните. год видите?
лучше отремонтировать то что есть, чем ломать.
проблем то не много, термопарв не вырабатывает напругу, плохие контакты, неисправность клапана (это как правило грязь, пыль, и всякая фигня которая с газом идет.

У меня подобная ситуация в плите, выносит мозг две конфорки, нужно нажать и немного покачать на вентиль, чтобы не тухло. потом горит нормально. Пробовал на исправные конфорки ставить датчики с проблемных — в таком случае они работают как и раньше. То есть замена местами датчиков проблему не решала. Значит дело не в датчиках! А в чем? В самом клапане?
И еще вопрос, бывают же плиты без газконтроля, так может быть можно какнибудь избавиться от него на проблемных конфорках?

качание комфорки для включения газ контроля, это плохое прилегание сердечника к магниту в эл магнитном клапане. если руки выше талии, можно разобрать и почистить, потом собрать.
хотя не особо важно откуда руки если они золотые 🙂

если сомневаетесь вызывайте мастера. с газом не стоит шутить. а после работы требуется тщательная проверка герметичности.

Утечка газового топлива в кухонной плите – очень опасный процесс, который порой приводит к катастрофическим последствиям. Именно по этой причине производители современных газовых устройств используют любые методы, чтобы повысить безопасность жизни и имущества своих потребителей.

Один из таких способов – режим газового контроля, которым оснащены практически все современные плиты.

Как работает система?

Газ-контроль в кухонной плите – это система, обеспечивающая защитное отключение подачи топлива при его внезапном затухании, например, в случае сбегания жидкости из кастрюли. Такой механизм повышает безопасность прибора, предотвращая утечку взрывоопасного вещества с помощью простой схемы.

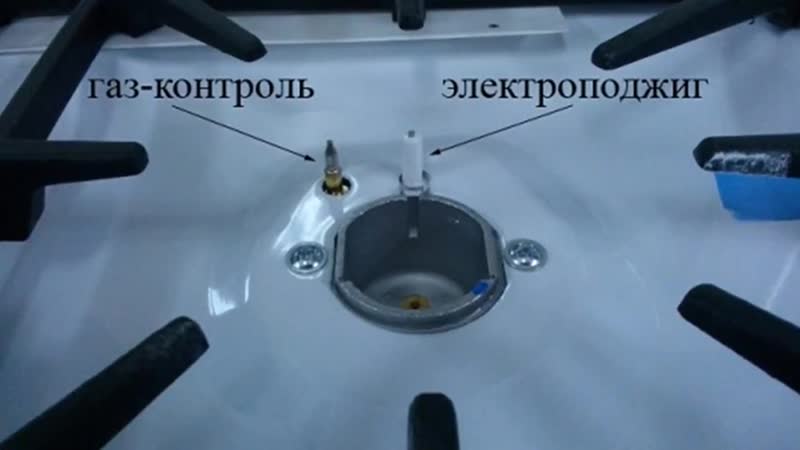

Система безопасности утечки газа устроена следующим образом. У каждой конфорки на плите есть горелка с датчиком подачи пламени. При включении рукоятки плиты образуется электрический разряд, который через датчик передается по следующей цепочке:

  • термопара;
  • электромагнитный клапан;
  • кран конфорки.

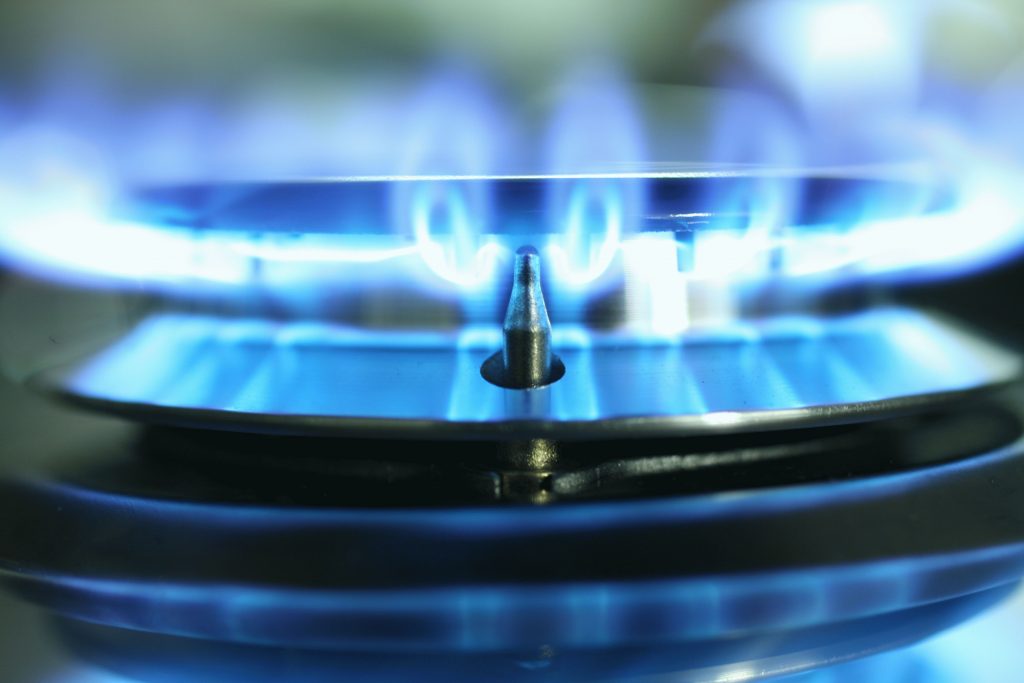

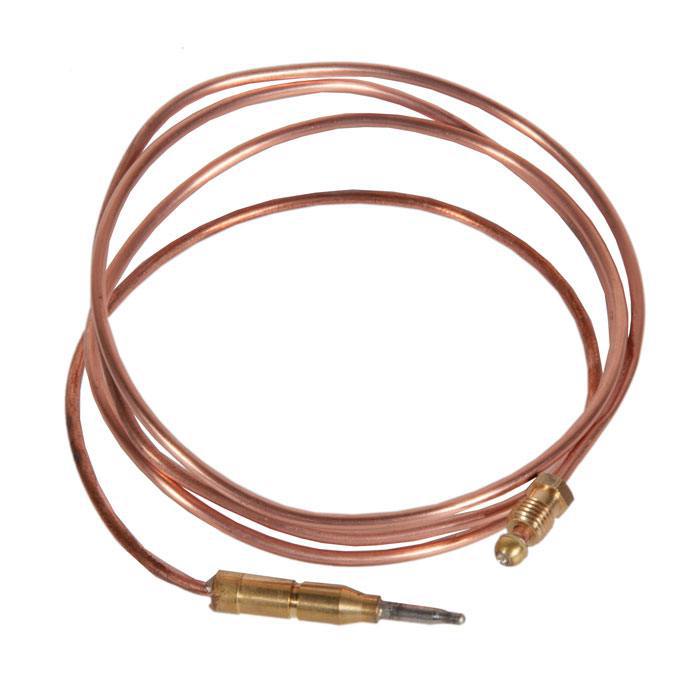

Термопара представляет собой две проволочные нити из разнородного металла, объединенные между собой путем сплавления. Место их соединения является своеобразным термоэлементом, расположенным на уровне горения пламени.

Сигнал, поступающий от датчика пламени к термопаре, приводит в действие электромагнитный клапан. Он производит давление на кран конфорки через пружину, который по этой причине поддерживается в открытом положении.

Пока пламя горит, а нагревательный элемент термопары накаляется от нее, электрический разряд поступает к клапану и заставляет его работать, при этом кран остается открытым, обеспечивая беспрерывную подачу газа.

Принцип работы газ-контроля заключается в том, что при внезапном затухании газа без выключения рукоятки прибора термоэлемент проволочной пары перестает нагреваться. Соответственно, сигнал от него не поступает на электромагнитный клапан. Он расслабляется, давление на кран прекращается, после чего закрывается – топливо перестает поступать в систему. Таким образом, обеспечивается простая, но надежная защита от утечки газа.

Раньше кухонные плиты снабжали общей системой газ-контроля, то есть она была едина для всех конфорок и духовки. Если из работы выходила одна конфорочная позиция, то подача газового топлива прекращалась во все элементы плиты.

На сегодняшний день такая система с автоматическим отключением подачи топлива подключается отдельно к каждой конфорке. Она способна обслуживать либо варочную поверхность плиты, либо духовку. Но может одновременно поддерживаться в обеих ее частях, обеспечивая полный газ-контроль, но при этом все равно действует обособленно. Принцип ее работы сохраняется.

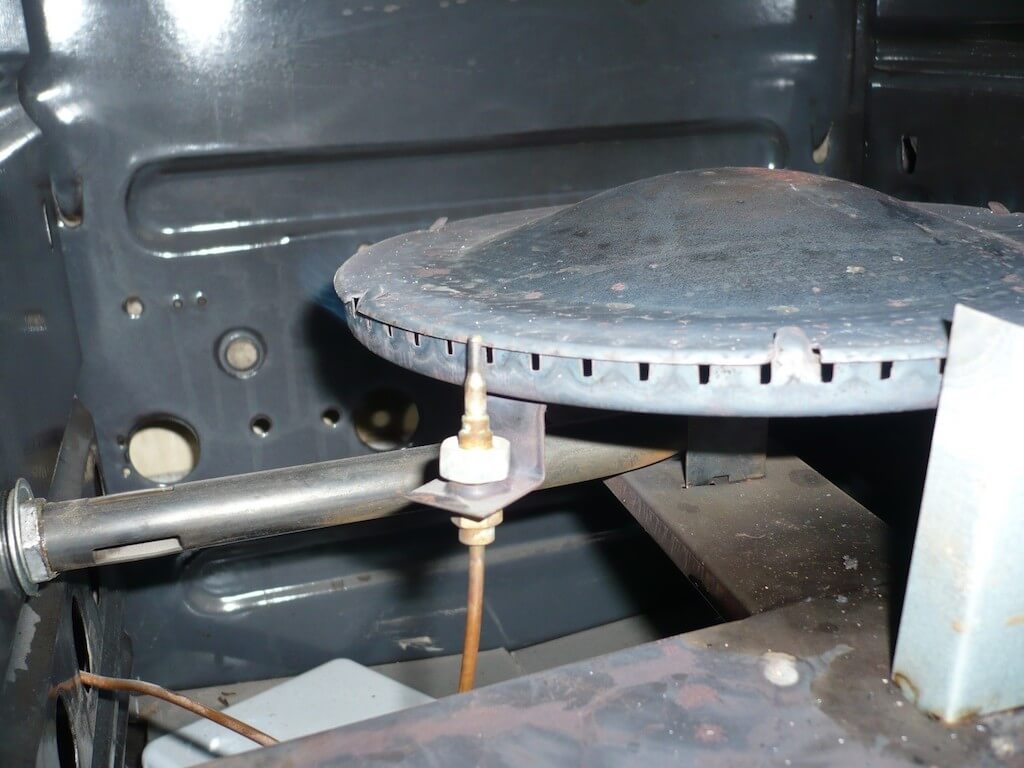

Для духовок такая система особенно полезна, ведь их устройство таково, что пламя горит под нижней панелью. Может пройти некоторое время, пока обнаружится, что оно погасло. Но защита сработает вовремя, заботясь о безопасности владельца.

Как отключить?

Функция контроля газа – это, бесспорно, очень важная деталь для кухонной плиты. Основные ее преимущества описаны ниже.

  • Предотвращение утечки газа – обеспечение пожаро- и взрывобезопасности. В разных моделях время отключения подачи топлива не одинаково: в среднем оно составляет 60-90 секунд.
  • Так как доставка газа прекращается даже при преждевременном отпускании рукоятки, то это обеспечивает защиту для детей. Как правило, ребенок не способен удержать кнопку достаточное время, чтобы газ включился.
  • Отпадает необходимость постоянно следить за приготовлением блюда. Этот режим предназначен для плит с электроподжигом.

Такие приборы очень удобны ввиду того, что не требуется пользоваться спичками, ведь достаточно нажать кнопку, повернуть ручку – и огонь загорится.

Но при включении плиты с автоподжигом ее рукоятку необходимо удерживать в течение некоторого времени, чтобы загорелось пламя. Это происходит потому, что, прежде чем газ пойдет в систему, и зажжется огонь, должна разогреться термопара.

У каждого производителя этот временной промежуток отличается. Для таких марок, как Darina или Gefest, время выжидания составляет до 15 секунд. У моделей Gorenje механизм срабатывает спустя 20 секунд. Hansa действует быстрее: огонь разжигается уже через 10 секунд.

Если газ потух, и требуется повторно включить плиту, то для регулирования разжигания пламени также потребуется время, причем даже больше, чем при первичном включении. Некоторых пользователей это раздражает, поэтому они отключают такую функцию.

Если есть опыт работы с подобными приборами, а их устройство знакомо, то это можно сделать самостоятельно. В первую очередь, нужно обязательно отключить подачу газа. Затем следует открыть систему газ-контроля, отсоединить термопару и извлечь электроклапан.

После этого нужно отсоединить от него пружину – основной элемент, приводящий «в тонус» кран. Затем необходимо заново собрать механизм и вернуть его обратно.

Манипуляция не отличается сложностью, но нужно отдавать себе отчет в том, что работы проводятся со взрывоопасным устройством. К тому же контролирующий орган может наложить штраф в случае обнаружения такого самовольства.

Если для пользователя эта функция бесполезна, и он твердо намерен ее отключить, то необходимо вызвать специалиста. После отключения контролер сделает соответствующую запись в книге по эксплуатации устройства, где укажет дату и причину отказа от функции.

Нюансы

Наряду с долгим разжиганием пламени, к минусам газ-контроля можно отнести сбои в работе отдельной части плиты в случае поломки системы, а также ее не слишком простой ремонт.

Признаки, указывающие на то, что система вышла из строя:

  • слишком долгое время включения;
  • затухание огня без причин в процессе приготовления пищи или невозможность его разжечь изначально;
  • поступление газа при непроизвольном тушении пламени.

При возникновении подобных неполадок следует вызвать специалиста. Он установит причину поломки и по возможности устранит ее.

Причин неисправностей контроллера утечки может быть несколько:

  • загрязнение или износ термопары – в таких случаях элемент очищают от нагара или производят его замену;
  • износ электромагнитного клапана;
  • смещение термоэлемента относительно огня;
  • ступор конфорочного крана;
  • разъединение цепочки.

Популярные модели

Режим газ-контроля в кухонных плитах сейчас столь же популярен, как, например, таймер или авторозжиг. Практически каждый производитель выпускает модели с поддержкой такого режима.

  1. Отечественная марка De Luxe предлагает недорогую, но достойную модель –506040.03г. Варочная поверхность имеет 4 газовые конфорки с электророзжигом при помощи кнопки. Поддерживается режим малого пламени. Духовка имеет нижний газовый нагрев и внутреннее освещение, оснащена терморегулятором, механическим таймером. Газ-контроль поддерживается только в духовке.
  2. Словенская компания Gorenje, модель GI 5321 XF. Имеет классические размеры, что позволяет идеально вписать ее в кухонный гарнитур. Варочная панель имеет 4 конфорки, решетки выполнены из чугуна. Духовка сделана по типу дровяной печи с оптимальным распределением горячего воздуха.

Из других преимуществ можно выделить термостойкое эмалированное покрытие, гриль и термостатический нагрев. Дверь изготовлена из двухслойного термостекла. Модель имеет авторозжиг конфорок и духовки, а также электротаймер. Газ-контроль поддерживается на варочной панели.

  1. Gorenje GI 62 CLI. Очень красивая модель в классическом стиле цветом слоновой кости. Модель имеет 4 конфорки разного размера, в том числе WOK. Духовка выполнена в стиле Home Made с термостатикой нагрева. Конфорки и духовка имеют авторозжиг. Модель наделена будильником, таймером, жиклерами для баллонного газа, очисткой Aqua Clean, отличается наличием полного газ-контроля.
  2. Белорусский бренд Gefest – еще один известный производитель газовых плит с поддержкой газ-контроля (модель ПГ 5100-04 002). Это устройство обладает доступной ценой, но включает в себя всю необходимую комплектацию для удобного и безопасного пользования. Имеет белый цвет.

На варочной панели находится четыре конфорки, одна – с быстрым нагревом. Покрытие – эмаль, решетки выполнены из чугуна. Модель отличается наличием гриля, термостата, подсветки, электророзжига для обеих частей. Газ-контроль поддерживается во всех горелках.

Другие известные марки – Bosch, Darina, Mora, Kaiser – также активно поддерживают функцию частичного или полного контроля утечки голубого топлива. Рассматривая ту или иную модель, необходимо поинтересоваться у продавца, в течение какого времени активизируется защита.

При выборе кухонной плиты обязательно нужно учитывать режим газ-контроля, который можно отрегулировать самостоятельно. Он, несомненно, повышает стоимость изделия. Но гадать о цене неуместно, если дело касается безопасности семьи.

О том, как отключить газ-контроль в духовке, вы можете узнать далее.

Не работает газ контроль варочной поверхности

Утечка газового топлива в кухонной плите – очень опасный процесс, который порой приводит к катастрофическим последствиям. Именно по этой причине производители современных газовых устройств используют любые методы, чтобы повысить безопасность жизни и имущества своих потребителей.

Один из таких способов – режим газового контроля, которым оснащены практически все современные плиты.

Как работает система?

Газ-контроль в кухонной плите – это система, обеспечивающая защитное отключение подачи топлива при его внезапном затухании, например, в случае сбегания жидкости из кастрюли. Такой механизм повышает безопасность прибора, предотвращая утечку взрывоопасного вещества с помощью простой схемы.

Система безопасности утечки газа устроена следующим образом. У каждой конфорки на плите есть горелка с датчиком подачи пламени. При включении рукоятки плиты образуется электрический разряд, который через датчик передается по следующей цепочке:

  • термопара;
  • электромагнитный клапан;
  • кран конфорки.

Термопара представляет собой две проволочные нити из разнородного металла, объединенные между собой путем сплавления. Место их соединения является своеобразным термоэлементом, расположенным на уровне горения пламени.

Сигнал, поступающий от датчика пламени к термопаре, приводит в действие электромагнитный клапан. Он производит давление на кран конфорки через пружину, который по этой причине поддерживается в открытом положении.

Пока пламя горит, а нагревательный элемент термопары накаляется от нее, электрический разряд поступает к клапану и заставляет его работать, при этом кран остается открытым, обеспечивая беспрерывную подачу газа.

Принцип работы газ-контроля заключается в том, что при внезапном затухании газа без выключения рукоятки прибора термоэлемент проволочной пары перестает нагреваться. Соответственно, сигнал от него не поступает на электромагнитный клапан. Он расслабляется, давление на кран прекращается, после чего закрывается – топливо перестает поступать в систему. Таким образом, обеспечивается простая, но надежная защита от утечки газа.

Раньше кухонные плиты снабжали общей системой газ-контроля, то есть она была едина для всех конфорок и духовки. Если из работы выходила одна конфорочная позиция, то подача газового топлива прекращалась во все элементы плиты.

На сегодняшний день такая система с автоматическим отключением подачи топлива подключается отдельно к каждой конфорке. Она способна обслуживать либо варочную поверхность плиты, либо духовку. Но может одновременно поддерживаться в обеих ее частях, обеспечивая полный газ-контроль, но при этом все равно действует обособленно. Принцип ее работы сохраняется.

Для духовок такая система особенно полезна, ведь их устройство таково, что пламя горит под нижней панелью. Может пройти некоторое время, пока обнаружится, что оно погасло. Но защита сработает вовремя, заботясь о безопасности владельца.

Как отключить?

Функция контроля газа – это, бесспорно, очень важная деталь для кухонной плиты. Основные ее преимущества описаны ниже.

  • Предотвращение утечки газа – обеспечение пожаро- и взрывобезопасности. В разных моделях время отключения подачи топлива не одинаково: в среднем оно составляет 60-90 секунд.
  • Так как доставка газа прекращается даже при преждевременном отпускании рукоятки, то это обеспечивает защиту для детей. Как правило, ребенок не способен удержать кнопку достаточное время, чтобы газ включился.
  • Отпадает необходимость постоянно следить за приготовлением блюда. Этот режим предназначен для плит с электроподжигом.

Такие приборы очень удобны ввиду того, что не требуется пользоваться спичками, ведь достаточно нажать кнопку, повернуть ручку – и огонь загорится.

Но при включении плиты с автоподжигом ее рукоятку необходимо удерживать в течение некоторого времени, чтобы загорелось пламя. Это происходит потому, что, прежде чем газ пойдет в систему, и зажжется огонь, должна разогреться термопара.

У каждого производителя этот временной промежуток отличается. Для таких марок, как Darina или Gefest, время выжидания составляет до 15 секунд. У моделей Gorenje механизм срабатывает спустя 20 секунд. Hansa действует быстрее: огонь разжигается уже через 10 секунд.

Если газ потух, и требуется повторно включить плиту, то для регулирования разжигания пламени также потребуется время, причем даже больше, чем при первичном включении. Некоторых пользователей это раздражает, поэтому они отключают такую функцию.

Если есть опыт работы с подобными приборами, а их устройство знакомо, то это можно сделать самостоятельно. В первую очередь, нужно обязательно отключить подачу газа. Затем следует открыть систему газ-контроля, отсоединить термопару и извлечь электроклапан.

После этого нужно отсоединить от него пружину – основной элемент, приводящий «в тонус» кран. Затем необходимо заново собрать механизм и вернуть его обратно.

Манипуляция не отличается сложностью, но нужно отдавать себе отчет в том, что работы проводятся со взрывоопасным устройством. К тому же контролирующий орган может наложить штраф в случае обнаружения такого самовольства.

Если для пользователя эта функция бесполезна, и он твердо намерен ее отключить, то необходимо вызвать специалиста. После отключения контролер сделает соответствующую запись в книге по эксплуатации устройства, где укажет дату и причину отказа от функции.

Нюансы

Наряду с долгим разжиганием пламени, к минусам газ-контроля можно отнести сбои в работе отдельной части плиты в случае поломки системы, а также ее не слишком простой ремонт.

Признаки, указывающие на то, что система вышла из строя:

  • слишком долгое время включения;
  • затухание огня без причин в процессе приготовления пищи или невозможность его разжечь изначально;
  • поступление газа при непроизвольном тушении пламени.

При возникновении подобных неполадок следует вызвать специалиста. Он установит причину поломки и по возможности устранит ее.

Причин неисправностей контроллера утечки может быть несколько:

  • загрязнение или износ термопары – в таких случаях элемент очищают от нагара или производят его замену;
  • износ электромагнитного клапана;
  • смещение термоэлемента относительно огня;
  • ступор конфорочного крана;
  • разъединение цепочки.

Популярные модели

Режим газ-контроля в кухонных плитах сейчас столь же популярен, как, например, таймер или авторозжиг. Практически каждый производитель выпускает модели с поддержкой такого режима.

  1. Отечественная марка De Luxe предлагает недорогую, но достойную модель –506040.03г. Варочная поверхность имеет 4 газовые конфорки с электророзжигом при помощи кнопки. Поддерживается режим малого пламени. Духовка имеет нижний газовый нагрев и внутреннее освещение, оснащена терморегулятором, механическим таймером. Газ-контроль поддерживается только в духовке.
  2. Словенская компания Gorenje, модель GI 5321 XF. Имеет классические размеры, что позволяет идеально вписать ее в кухонный гарнитур. Варочная панель имеет 4 конфорки, решетки выполнены из чугуна. Духовка сделана по типу

Датчик утечки газа для дома: разновидности, установка, эксплуатация

Магистральный трубопровод с природным газом или баллон с пропан — бутановой смесью обеспечивают работу большого количества промышленных и бытовых приборов, служат источником отопления помещений в зимнее время. Комфорт, который приносит в нашу жизнь использование газового топлива невозможно оценить. Однако существует оборотная сторона медали. Регулярно через средства массовой информации сообщается о крупных авариях, причиной которых стала утечка газа. Способность природного газового топлива создавать с воздухом взрывоопасную смесь требует поиска дополнительных мер для предотвращения возникновения критической ситуации.

Преимущества установки сигнализатора газа

Природный газ практически полностью состоит из метана — вещества, не имеющего запаха. Однако для безопасной эксплуатации в его состав добавляют ароматизирующие добавки, которые как раз и служат индикаторами утечек. Такой способ не определят степени утечки, а она может уже иметь опасную концентрацию. Вдыхание метана (аналогично пропан — бутановой смеси) может привести человека к потере сознания.

Установка в помещении датчика утечки (сигнализатора газа) является куда более эффективным способом свести последствия утечки к минимуму. Данный прибор без присутствия человека в автоматическом режиме определит концентрацию опасного газа. К тому же будут предприняты меры в создавшейся ситуации вплоть до отключения трубопровода по сигналу от датчика.

Устройство сигнализаторов утечки

Конструктивное исполнение одинаково для всех типов датчиков утечки. Составляющие его элементы следующие.

  • Собственно сам чувствительный элемент, который реагирует на изменение концентрации газа. Невозможно создать универсальный датчик, работающий в атмосфере различных газов. Поэтому чувствительный элемент подбирается индивидуально. Отсюда происходит большое многообразие по способу определения концентрации газа, где используются законы из различных областей физики — оптики, электромеханики, теплофизики и других.
  • Устройство измерения анализирует данные зафиксированные чувствительным элементом. Обычно они сравниваются с эталонным значением, которое находится в настройках измерительного устройства.
  • Исполнительный механизм, который преобразует результаты контроля в конкретные действия: дает команду на перекрытие электромагнитным клапаном подачи газа, включает вытяжную вентиляцию, осуществляет подачу звуковой или световой тревожной сигнализации. В условиях промышленных или офисных объектов сигнализатор может входить в единый комплекс охранно-пожарной сигнализации, где его тревожный сигнал поступает на центральный пункт управления.
  • Для обеспечения функционирования необходим источник энергии. Это могут быть аккумуляторные батарейки определенной мощности или блок питания, работающий от электрической сети.
  • Все составляющие элементы находятся в защитном корпусе, который имеет дизайнерскую форму, чтобы он мог вписаться, например, в интерьер кухни с газовой плитой.

Некоторые виды чувствительных элементов

Наиболее распространены сигнализаторы, где принцип работы основан на полупроводниковых приборах, каталитического действия и распознавание газа происходит с помощью инфракрасного излучения.

  • Чувствительный элемент выполнен в виде полупроводника определенного вида. Принцип действия заложен на изменении сопротивления при адсорбции молекул определенного газа на поверхности. Обычно полупроводник — это монокристаллическая структура из окислов кремния, олова, индия и некоторых других металлов. Часть контролируемых газов, адсорбируясь на поверхностный слой, уменьшают его сопротивление, другая — увеличивает.Конструкция таких датчиков отличается простой, они недорогие и широко используются в бытовых условиях. В промышленности не нашли применения из-за невысокой точности и долгого восстановления после выполнения своей функции. Более быстрое возвращение в рабочее состояние возможно при нагреве до температуры десорбции отработанного газа. Недостаткам также является невозможность контроля за двумя или более газовыми субстанциями, так как полупроводниковые приборы не отличаются хорошей селективностью к разным газам.
  • Принцип действия каталитических датчиков основан на регистрации количества тепла, выделяемого при сгорании газа определенной концентрации. Он вступает в каталитическую реакцию с выделением тепла при соприкосновении с поверхностью датчика. В зависимости от его количества происходит больший или меньший нагрев элемента из чистой платины. Изменение сопротивления платины пропорционально изменению температуры, что позволяет косвенно контролировать концентрацию. Отсутствие недостатков присущих полупроводниковым приборам сделало каталитические датчики основными в использовании на промышленных объектах.
  • Принцип работы инфракрасных сигнализаторов основан на разнице возможностей газов поглощать инфракрасное излучение. Поэтому вид газа и его концентрация могут быть определены через построения кривой поглощения данного типа излучения и дальнейшего ее анализа. Этот метод обладает отличной избирательностью, другие газы практически не оказывают влияние на точность процесса измерения.

ВНИМАНИЕ! «ГАЗ-КОНТРОЛЬ»

Вчера (29.10.15) в районе 17 часов около дома №2 по проспекту Станке-Димитрова остановился автомобиль Hyundai Solaris из которого вышли четыре женщины среднего возраста, накинули на себя манишки оранжевого цвета с надписью «ГАЗ-КОНТРОЛЬ» и отправились по подъездам. Спустя несколько минут пришел такой «ГАЗ-КОНТРОЛЬ» и ко мне в квартиру, слегка пахнущий перегаром и в несовсем опрятном виде. Женщина утверждала, что работает в Брянскоблгазе, документы она совершенно случайно забыла дома, но не смотря на все это ей срочно нужно проверить газовое оборудование. На мои заявления, что проверка газа была на прошлой неделе, все было проверено, починено, получены рекомендации и подписан новый договор на обслуживание, она ответила категоричным отказом и заявила, что и их работники подвергаются дополнительной проверке. Впустил я ее, проводил на кухню, стою наблюдаю, достает эта женщина из папки прибор для проверки утечки газа и начинает выпытывать у меня, какие же недостатки выявил это проверяющий (который был в прошлый раз) у меня и что он мне сказал, потом начинает водить прибором для проверки утечки газа около газовой плиты, труб, газовой колонки, духового шкафа…и начинает мне доказывать, что духовка то у меня не работает, а духовой шкаф то у меня электрический и газа там никак быть не может. И тут начинает мне эта женщина рассказывать о мерах безопасности, газ мол на ночь перекрывать нужно, т.к. большинство утечек газа через кран происходит ночью, окно всегда держать открытым, чтоб утечки выходили и тд и тп. Тут то я и не выдержал и начинаю ухахатываться, но даже мой нечеловеческий ржач по поводу перекрытия газа на ночь и духового шкафа и всего происходящего, не помешал ей напомнить о том, что согласно новому распоряжению Правительства Брянской области в каждом жилом помещении на территории области, в котором есть газ, необходимо установит приборы газоанализаторы, дабы не нарваться на штраф в кругленькую сумму, а вот в том, что она пришла ко мне в квартиру, по ее словам, мне повезло, так как я могу подписать договор и она направит заявку, на установление этих самых газоанализаторов у меня в квартире и я стану их счастливым обладателе в ближайший срок. Тут то я и не выдержал больше, набираю в Брянскоблгаз, задаю конкретный вопрос по поводу всего этого, а женщина-эксперт в области газа и оборудования спешно начала собираться куда-то, и к моменту, когда я закончил диалог, ее уже и след простыл. Выхожу на улицу, а женщина со словами :»Федя я закончила, у меня пусто » быстро направилась к машине снимая манишку через голову. Постояли они с Федей около дома, подождали остальных и вскоре уехали. Будьте бдительны, нет никакого распоряжения Правительства Брянской области, скорее всего, продавцы мед.оборудования переквалифицировались в ГАЗ-КОНТРОЛЬ.

Типичный Брянск

все, что надо знать о плановых проверках в квартирах / Новости города / Сайт Москвы

В Москве возобновили плановые проверки газового оборудования в квартирах. Перерыв был связан с ограничительными мерами, которые вводились для борьбы с распространением COVID-19. Несмотря на улучшение эпидемиологической обстановки, специалисты АО «Мосгаз» будут посещать квартиры в защитных масках и перчатках.

Зачем газовики проводят плановые проверки, как самостоятельно определить неисправность оборудования и распознать мошенников, mos.ru рассказала заместитель главного инженера АО «Мосгаз» Татьяна Киселева.

Для чего проводят проверки

В Москве более 1,8 миллиона газифицированных квартир, и оборудование в каждой должно быть вовремя проверено — это регламентировано законодательством. Техобслуживание проводится раз в год по графикам, которые согласованы с префектурами.

Со временем у газового оборудования могут возникать неисправности, случаются утечки, особенно в местах резьбовых соединений — там, где находятся краны и подключается плита. Специалисты Мосгаза устраняют эти утечки и другие проблемы.

Еще одна цель плановых проверок — объяснить жителям правила пользования газовыми приборами. Мастера рассказывают, что делать при утечке газа, как правильно менять плиту, куда обращаться при неисправностях.

Татьяна Киселева напоминает, что при покупке газовой плиты ее нельзя подключать самостоятельно или доверять это сотрудникам магазина. Нужно обязательно обращаться к специалистам Мосгаза. В большинстве случаев при самостоятельном подключении плит случается утечка газа.

«Человек привозит газовую плиту домой и думает: “Ну что там ее подключать?” Есть гибкая подводка — одним концом к газопроводу, а другим к плите, и зачем вызывать газовиков, платить им? Но дело в том, что, если человек неспециалист, он почти всегда закрутит неправильно: или недожмет, или пережмет паронитовую прокладку в местах соединения. А это утечка газа. Но хорошо, что случаев самовольного подключения очень мало в масштабах города», — отметила Татьяна Киселева.

В 2020 году обновят системы газоснабжения в 30 тысячах квартир

Как проводят проверку

Проверки проводятся по графику. Можно узнать день, когда должен прийти газовик. Специалисты проводят проверки по будням в рабочее время — с 08:00 до 17:00. За 20 дней до прихода Мосгаз оповещает об этом управляющую компанию, а та — жильцов. Кажется, что будет удобнее, если сотрудник придет вечером, но проводили эксперимент, и газовики работали с 11:00 до 20:00.

«Было очень неудобно: вечером люди приходят с работы, пользуются плитой, водонагревателями, приборы горячие, отрегулировать и смазать их невозможно, приходится ждать, когда они остынут», — объяснила Татьяна Киселева.

В результате было принято решение сделать рабочими субботы. В те квартиры, куда специалисты не смогли попасть в будни, они приходят в выходной. И если в какую-то квартиру не удается попасть, туда будут приходить раз за разом до конца года, пока ее в конце концов не обслужат. Ведь если хотя бы одна квартира не пройдет техосмотр, сохраняется потенциальная опасность для жильцов всего подъезда.

В том, чтобы обслужить как можно больше квартир, заинтересованы и сами сотрудники, которые ходят на проверки.

«Наши сотрудники заинтересованы в том, чтобы обслужить больше квартир. Пока слесарь не выполнит план, премии он не получит. То же самое мастер — пока все его слесари не выполнят план, он тоже не получит премию», — подчеркнула Татьяна Киселева.

Время проверки варьируется. Если с оборудованием все хорошо, то на нее уходит минут 20. Если есть неисправности, на их устранение может уйти больше часа.

«Бывают случаи, когда придешь в квартиру, а там одинокие бабушка или дедушка. И они начинают рассказывать, а ты им объясняешь, разговариваешь. Три часа может пройти, но не бросишь же их. Бывает, что наши слесари, особенно в возрасте, рассказывают, как правильно и безопасно пользоваться духовкой, дают советы», — добавляет заместитель главного инженера.

Чем опасны полки и вытяжки?

Очень часто газовики находят нарушения в работе вытяжки над газовой плитой. Дело в том, что при установке зонд совмещается с вентиляцией и перекрывает ее. Из-за этого не происходит воздухообмена, газ при утечке не покидает комнату через окошко вентиляции, а накапливается. Достаточно малейшей искры, чтобы произошло возгорание.

Второе по распространенности нарушение — полки. Часто газовые трубы на кухнях закрыты полками, а ко всему оборудованию должен быть легкий доступ. Это проблема маленьких кухонь, в новых домах такого нет.

Еще одна распространенная проблема — старые плиты. Обычно срок эксплуатации газового оборудования составляет 10–12 лет.

«У нас есть такие квартиры, где плиты эксплуатируются более десяти лет и жильцы не спешат их менять. Также есть плиты без газконтроля. Это система, которая автоматически перекрывает газ, после того как гаснет пламя. Мы уведомляем управляющую компанию, что плиты подлежат замене. Но, согласно законодательству, ответственность за газовые приборы несут собственники и наниматели жилья. То есть менять плиту должны сами жильцы», — пояснила Татьяна Киселева.

Как подать заявку на подключение к инженерным сетям онлайн

Когда вызывать газовиков

Экстренный номер Мосгаза — 104. Самые частые вызовы связаны с тем, что человек почувствовал запах газа. Большинство таких вызовов ложные, особенно летом, когда открыты окна и в квартиру могут проникать похожие посторонние запахи. Дело в том, что сам по себе газ не пахнет, но в него добавляют специальные вещества, которые придают неприятный резкий запах (он похож на испорченные яйца). Это сделано, чтобы можно было быстро распознать утечку.

Несмотря на то что большинство вызовов ложные, Татьяна Киселева настоятельно советует звонить.

«Если вам кажется, что есть запах газа, — звоните. Пусть вызов будет ложный, лучше перестраховаться. Мы обязательно приедем и все проверим. А перед тем, как вызвать, обязательно перекройте кран на приборе и не пользуйтесь им. Не пользуйтесь электроприборами, не курите, не включайте свет. Проветрите помещение — откройте форточки, двери. Выйдите в другую комнату или на лестничную площадку. И звоните нам — мы прилетим, у нас мигалки, сирены, все как надо», — советует она.

Обращаться к специалистам Мосгаза нужно и в случае других неисправностей. К примеру, если в пламени конфорки есть желтые языки. Для начала нужно открыть окно и проветрить кухню, после этого снова включить газ, и если желтые языки не исчезли — звонить в Мосгаз.

Также к специалистам стоит обратиться, если пламя коптит, сковородки и кастрюли после нагревания становятся черными, туго ходят ручки, трескается стекло и так далее. Любое отклонение от нормы — повод обратиться к специалистам.

Осторожно, мошенники!

Работе Мосгаза сильно мешают мошенники. Они ходят по квартирам, представляясь газовиками, но их цель — продать доверчивым людям товары или услуги по сильно завышенным ценам. И это первое, как можно определить мошенников, — сотрудники АО «Мосгаз» никогда не предлагают платные услуги.

Чтобы понять, что перед вами мошенник, нужно знать, как выглядят газовики. На плановые проверки всегда выезжает один сотрудник, одетый в темно-синюю форму с оранжевыми вставками и светоотражающими полосами, на спине — надпись «Мосгаз» и фирменный логотип. У сотрудника есть удостоверение с голограммой, гербом Москвы и печатью, в нем указаны номер, должность, имя, фамилия и отчество специалиста, вклеена фотография.

Сейчас из-за эпидемиологической ситуации сотрудники Мосгаза всегда ходят в масках и перчатках. Кроме того, у специалистов с собой есть защитный костюм, который они обязаны надеть, если в квартире есть заболевший.

Обратите внимание: как отличить волонтера от мошенника

Татьяна Киселева говорит, что опасность мошенников не только в том, что они обманывают доверчивых людей.

«Мошенники часто предлагают так называемые сигнализаторы загазованности, но на самом деле это запахоулавливатели, которые реагируют на все запахи: дезодорант, сигаретный дым и так далее. Эту коробочку устанавливают на холодильник, полку или крепят на стену. Но газ-то поднимается к потолку — он в два раза легче воздуха. Чтобы этот сигнализатор сработал, газа должно набраться полкомнаты, но тогда будет уже поздно. И самое главное — люди, которые покупают такие сигнализаторы, чувствуют себя в ложной безопасности. Если начнет пахнуть газом, они будут думать, что ничего страшного, ведь сигнализатор не срабатывает. Это очень опасно», — предупреждает она.

Татьяна Киселева подчеркивает, что мошенники часто носят похожую темно-синюю спецодежду с надписями, в которых есть слово «газ», — «Газстрой», «Газконтроль» и так далее: «А могут и Мосгазом назваться. Я таким одним звонила поинтересоваться, как же так. Мне ответили, что мы не АО “Мосгаз”, а ООО “Мосгаз”. Так что нужно быть очень внимательными».

Если есть сомнения в том, не мошенник ли перед дверью, то нужно узнать его имя и фамилию, позвонить по номеру 104 или в службу внутридомового газового оборудования округа и уточнить у оператора, действительно ли в АО «Мосгаз» работает такой слесарь и должен ли он сегодня обслуживать эту квартиру.

В основном мошенники пользуются доверчивостью пенсионеров — они хорошие психологи и умеют играть на страхах. К примеру, предлагая какие-то товары, мошенники порой рассказывают про случаи взрыва газа, о которых недавно говорили в новостях, могут ссылаться на законы, в том числе несуществующие. Пожилым людям предлагают «скидки», которые могут получить только пенсионеры и только сегодня.

«Бывали случаи, что к нам обращались бабушки, плакали и просили снять приборы учета газа, установленные мошенниками, потому что не могут на них смотреть — ведь они отдали за эту коробку последнюю пенсию. Мы идем навстречу. Конечно, жаль таких людей, но у мошенников нет жалости: они предлагают самые дешевые плиты без газконтроля в несколько раз дороже, чем в магазине. Все что угодно предлагают, и люди платят», — рассказывает Татьяна Киселева.

Только за 2019 год в АО «Мосгаз» поступило 4830 сообщений о людях, которые ходили по квартирам и представлялись газовиками. В январе этого года МВД раскрыло группу мошенников, которая обманула более 50 пенсионеров. По словам Татьяны Киселевой, сейчас прокуратора проводит проверку еще нескольких групп аферистов.

Как заменить газовый регулирующий клапан водонагревателя

Примечание. Этот пост может содержать партнерские ссылки. Это означает, что мы можем получить небольшую комиссию за совершенные покупки бесплатно для вас.

На газовом водонагревателе газовый регулирующий клапан содержит термостат и контрольные лампы. В отличие от компонентов электрического водонагревателя, газовый регулирующий клапан полностью расположен вне водонагревателя и установлен рядом с нижней частью устройства.

Проблемы с водонагревателем, которые могут быть вызваны газовым регулирующим клапаном, включают неисправный термостат нагревателя горячей воды, неисправный газовый клапан, контрольную лампу, которая не горит, и сработавший ограничитель тепла.Вот что вам нужно знать о замене газового клапана водонагревателя.

Что делает газовый регулирующий клапан водонагревателя?

Впускное отверстие для газа соединяется с газовым регулирующим клапаном, который затем, как следует из названия, регулирует поток газа к агрегату. Газовый регулирующий клапан позволяет зажигать пилот, а горящий пилот нагревает термопару. Как только термопара водонагревателя нагревается, она посылает сигнал на газовый регулирующий клапан, который позволяет горелке работать, нагревая воду в баке.

Наряду с термопарой и термостатом есть еще одно устройство, выступающее из регулирующего клапана, которое определяет, когда вода слишком горячая, и закрывает клапан, чтобы предотвратить достижение резервуара критического предела нагрева и причинения серьезных повреждений или травм.

Поиск и устранение неисправностей газового регулирующего клапана

Поиск и устранение неисправностей газового регулирующего клапана поможет вам определить, неисправен ли клапан или есть проблема с термостатом, ограничителем тепла, пилотом или даже с газовой горелкой.

Прежде чем вы определите, что газовый регулирующий клапан неисправен, проверьте другие компоненты. Газорегулирующие клапаны выходят из строя не часто, но в редких случаях. Термопара является более вероятным виновником и может быть заменена без особых затрат.

Если термостат или ограничитель нагрева вышли из строя, вы можете заменить только неисправный компонент, но обычно проще и немного дороже заменить весь газовый регулирующий клапан.

После срабатывания ограничителя тепла его необходимо заменить.Однако замена ограничителя тепла может не решить исходную проблему. Несмотря на то, что ограничитель можно заменить, он, вероятно, указывает на неисправность термостата или газорегулирующего клапана.

Как заменить газовый регулирующий клапан

ПРЕДУПРЕЖДЕНИЕ: Природный газ может быть чрезвычайно опасным при работе, поэтому перед ремонтом газового водонагревателя всегда следует отключать газ. Если вам неудобно работать в такой опасной среде, обратитесь к квалифицированному подрядчику.

Замена газового регулирующего клапана на большинстве моделей водонагревателей довольно проста. При выключенном газе отсоедините линии, подключенные к газорегулирующему клапану, с помощью гаечного ключа с открытым зевом или разводного ключа. Важно удерживать водонагреватель на месте, прилагая усилие к разъемам, иначе вы можете вызвать дополнительные повреждения.

Возьмите оригинальный клапан с собой в магазин оборудования или газоснабжения, чтобы получить подходящую замену. Подсоедините новый клапан в обратном порядке.Если вы не обнаружите газа или запаха тухлых яиц, снова зажгите пилот и убедитесь, что водонагреватель работает правильно.

Более новые модели могут иметь провода, подключенные к газорегулирующему клапану. Эти провода подключены к тепловому предохранителю в отсеке горелки, который отключит подачу газа к водонагревателю в случае вспышки возгорания. Если эти провода присутствуют, они важны и должны быть переустановлены при замене клапана. Опять же, обратитесь к профессиональному сантехнику, если вы не чувствуете себя на 100% комфортно с какой-либо частью процесса замены газорегулирующего клапана.

По теме:

По теме:

ATSDR — Landfill Gas Primer

В этой главе представлен обзор обычных свалок.
газоконтрольные технологии. Эти технологии включают средства сбора
газы, контроль и очистка газов, а также использование газов на благо общества
(например, для выработки электроэнергии или обогрева зданий). Свалка может
нуждаются в мерах по контролю газа по нескольким причинам, включая правительственные
правила, проблемы с запахом или неконтролируемые выбросы газов, которые
может представлять опасность для здоровья и безопасности.Как экологическое здоровье
профессиональные, от вас не ожидается, что вы сможете разрабатывать и внедрять
план контроля свалочного газа. Однако у вас должно быть базовое понимание
доступных вариантов контроля, которые помогают предотвратить или контролировать
воздействие свалочного газа.

Почему меры контроля следует применять на
свалка?

Многие свалки устанавливают меры по контролю газа из-за нормативных требований.
требования.Федеральное правительство разработало законы и постановления.
которые регулируют эксплуатацию и техническое обслуживание полигонов. Эти правила
были разработаны для снижения воздействия на здоровье и окружающую среду
выбросы свалочного газа за счет сокращения прекурсоров озона
(летучие органические соединения и оксиды азота), метан, NMOC,
и пахучие соединения. В штатах также могут быть свалки для конкретных штатов.
правила, которые должны быть такими же строгими или более строгими, чем федеральные
нормативные документы.В полях на следующей странице указаны некоторые из применимых
нормативные документы.

Как описано в главе 3, жалобы на запах
или потенциальные проблемы безопасности и здоровья также могут вызвать захоронение
сбор газа. Выбросы сульфидов являются обычным источником захоронения отходов
жалобы на запах. На старых свалках или на небольших свалках освобождение
от федеральных и государственных нормативных актов, неконтролируемые выбросы мусорных свалок
газы могут представлять потенциальную угрозу безопасности и здоровью (например,г., взрыв
опасности). В таких случаях на полигоне может использоваться свалочный газ.
меры контроля, даже если они не требуются федеральным правительством или штатом
нормативные документы. На некоторых свалках также введена добровольная газовая
системы сбора и контроля или обработки для восстановления свалки
газ для производства энергии.

Какие компоненты системы контроля свалочного газа
план?

Цель плана контроля свалочного газа — предотвратить
от воздействия выбросов свалочного газа.Эта цель может быть достигнута
путем сбора и обработки свалочного газа на полигоне или
предотвращая попадание свалочного газа в здания и дома в
общество. Технологии контроля свалочного газа на
свалка или в сообществе могут применяться по отдельности или в комбинации.
Обратите внимание, что для NSPS / EG требуется система сбора и контроля газа.
план проектирования полигонов, отвечающий критериям, представленным на
следущая страница.Правило NSPS определяет тип информации, которая
должны быть включены и критерии системы сбора и контроля
должны встретиться.

Федеральные требования по подзаголовку D ресурса
Закон о сохранении и утилизации свалочного газа (RCRA)
Миграционный контроль

С октября 1979 года федеральные постановления, принятые в соответствии с
Подзаголовок D RCRA — который регулирует размещение, дизайн,
строительство, эксплуатация, мониторинг и закрытие ТБО
свалки — требуется контроль миграции метана
в свалочном газе.Эти правила не касаются других
компоненты свалочного газа. В 1991 году EPA выпустило стандарты
для конструкции и характеристик полигона, применимых к полигонам ТБО
действует 9 октября 1993 г. или позднее. Стандарты требуют
мониторинг метана и установление стандартов производительности для
контроль миграции метана. Требования к мониторингу должны
встретить на полигонах не только при их эксплуатации, но и
также в течение 30 лет после закрытия.

Свалки, затронутые Подзаголовком D RCRA, обязаны
контролировать газ, установив программу периодической проверки
для выбросов метана и предотвращения миграции за пределы объекта. Свалка
владельцы и операторы должны гарантировать, что концентрация
метана не превышает:

  • 25% ПДК по метану в конструкциях объектов
    (1,25% к объему)
  • НПВ для метана на границе объекта (5%
    по объему)

Допустимые пределы содержания метана отражают тот факт, что
метан взрывоопасен в диапазоне концентраций от 5% до 15%
в воздухе.Если выбросы метана превышают допустимые пределы,
корректирующие действия (т. е. установка свалочного газа
система сбора). Подзаголовок D Правила RCRA
для полигонов ТБО можно найти в 40 CFR Part 258, который
можно просмотреть на веб-странице Управления по твердым отходам EPA.
в

Федеральные требования в соответствии с Законом о чистом воздухе
(CAA) Правила (NSPS / EG)

В соответствии с NSPS / EG CAA EPA требует, чтобы захоронения были затронуты.
для сбора и контроля свалочного газа.Цель NSPS / EG
сокращение выбросов свалочного газа из-за запаха,
возможные последствия для здоровья и проблемы безопасности. Правила
использовать НМОК (которые способствуют образованию местного смога) в качестве
заменитель всего свалочного газа, чтобы определить,
требуется. Свалки, отвечающие определенной проектной мощности и
критерии выбросов необходимы для сбора свалочного газа
и либо поджечь его, либо использовать для получения энергии. Свалки, которые
соответствовать обоим из следующих критериев должен собирать и контролировать
выбросы свалочного газа.

  • Вместимость: расчетная мощность больше или равна
    до 2,5 Мг и 2,5 млн куб.
  • Выбросы: годовой уровень выбросов NMOC превышает
    или равно 50 мг.

Основные требования одинаковы для существующих
и новые свалки. Существующие свалки определяются как свалки.
который принял отходы после 8 ноября 1987 г. и начал строительство
до 30 мая 1991 г.Они регулируются EG.
Новые свалки определяются как свалки, строительство которых началось.
реконструкция или модификация 30 мая 1991 г. или после этой даты.
Они подпадают под действие NSPS. Правила CAA (NSPS / EG)
для полигонов ТБО можно найти в 40 CFR Part 60, Subparts
Cc и WWW, доступны в Интернете по адресу

http://www.access.gpo.gov/nara/cfr/waisidx_00/40cfr60_00.html.
Государственные планы и федеральный план реализации ЭГ для существующих
свалки можно найти в 40 CFR Part 62.Вы также можете просмотреть
все уведомления Федерального реестра и сводная информация на

http://www.epa.gov/ttn/atw/landfill/landflpg.html.

Начало страницы

Как происходит сбор свалочного газа?

Свалочный газ может собираться как пассивным, так и активным
система сбора. Типичная система сбора, пассивная или
активный, состоит из ряда газосборных скважин, расположенных повсюду
свалка.Количество и расстояние между колодцами зависят от конкретной свалки.
характеристики, такие как объем отходов, плотность, глубина и площадь.
Поскольку газ вырабатывается на свалке, сборные колодцы предлагают
предпочтительные пути миграции газа, как обсуждается в
Глава вторая. Большинство систем сбора
разработан со степенью резервирования для обеспечения непрерывной работы
и защитить от сбоя системы. Резервирование в системе может включать:
дополнительные газосборные скважины на случай выхода из строя одной из скважин.Специфическая для системы
обсуждаются компоненты для пассивных и активных систем сбора газа
ниже.

  • Системы пассивного сбора газа.
    Системы пассивного сбора газа (Рисунок 5-1)
    использовать существующие вариации давления на свалке и концентрации газа
    для сброса свалочного газа в атмосферу или систему контроля.
    Пассивные системы сбора могут быть установлены во время активной эксплуатации
    полигона или после закрытия.Пассивные системы используют сбор
    колодцы, также называемые добывающими колодцами, для сбора свалки
    газ. Сборные колодцы обычно сооружаются из перфорированных
    или пластика с прорезями и устанавливаются вертикально по всей
    захоронение на глубину от 50% до 90% толщины отходов.
    Если грунтовые воды встречаются внутри отходов, колодцы заканчиваются на
    уровень грунтовых вод. Обычно устанавливаются вертикальные колодцы
    после закрытия свалки или части свалки.Система пассивного сбора может также включать горизонтальные скважины.
    расположены под землей и служат в качестве каналов для газа
    движение в пределах полигона. Горизонтальные скважины могут подойти
    для свалок, где необходимо быстро восстанавливать газ (например, полигоны
    с проблемами миграции подземного газа), для глубоких свалок,
    или для действующих полигонов. Иногда колодцы для сбора
    прямо в атмосферу. Часто колодцы для сбора передают
    газ в системы обработки или управления (например,г., вспышки).

    Эффективность пассивной системы сбора частично зависит от
    от того, насколько хорошо газ содержится на полигоне. Защита от газа
    может контролироваться и изменяться системой сбора мусора
    дизайн. Газ можно удерживать, используя вкладыши сверху, по бокам,
    и дно свалки. Непроницаемый лайнер (например, глина
    или геосинтетические мембраны) будут улавливать свалочный газ и могут быть
    используется для создания предпочтительных путей миграции газа.Например,
    установка непроницаемого барьера наверху свалки позволит
    ограничить неконтролируемый выброс в атмосферу, вызывая
    газ должен выводиться через сборные колодцы, а не через крышку.

    Эффективность пассивной системы сбора также зависит от
    условия окружающей среды, которые могут или не могут контролироваться
    по конструкции системы. Когда давление на свалке недостаточное
    для подачи газа к вентиляционному или регулирующему устройству, пассивный
    системы не могут эффективно удалять свалочный газ.Высокий барометрический
    давление, как обсуждалось во второй главе,
    иногда приводит к попаданию наружного воздуха на свалку через
    пассивные вентиляционные отверстия, через которые газ не поступает к устройствам управления. За
    по этим причинам пассивные системы сбора не рассматриваются
    достаточно надежен для использования в областях с высоким риском миграции газа,
    особенно там, где метан может накапливаться до взрывоопасного уровня в
    здания и замкнутые пространства.

    На свалках довольно часто сжигают газ из-за запаха,
    например, даже если свалка не подлежит нормативной
    требования.Системы пассивного сбора газа могут использоваться для
    соблюдать NSPS / EG только на полигонах, где ячейки выстланы
    в соответствии с подзаголовком D RCRA для предотвращения миграции газа.

Рисунок 5-1: Пассивный
Система сбора газа

  • Сбор активного газа. Хорошо продуманный
    активные системы сбора (рис. 5-2)
    считается наиболее эффективным средством сбора свалочного газа
    (EPA 1991).Системы активного сбора газа включают вертикальные и
    горизонтальные газосборные скважины, аналогичные пассивному улавливанию
    системы. В отличие от газосборных скважин в пассивной системе,
    однако колодцы в активной системе должны иметь клапаны для регулирования
    поток газа и служить отверстием для отбора проб. Выборка позволяет
    системный оператор для измерения генерации, состава и
    давление.

    Активные системы сбора газа включают пылесосы или насосы для перемещения
    газ из свалки и трубопровод, соединяющий сборник
    колодцы к вакууму.Пылесосы или насосы откачивают газ со свалки
    путем создания низкого давления внутри газосборных скважин. В
    низкое давление в скважинах создает предпочтительный путь миграции
    для свалочного газа. Размер, тип и количество пылесосов
    требуется в активной системе для откачки газа со свалки
    зависят от количества добываемого газа. С информацией
    об образовании, составе и давлении свалочного газа, a
    оператор полигона может оценить добычу и распределение газа
    изменяет и модифицирует насосную систему и клапаны сборных колодцев
    для наиболее эффективного управления активной системой сбора газа.В
    проектирование системы должно учитывать будущие потребности в управлении газом,
    например, связанные с расширением полигона. Коробка на
    на следующей странице описаны компоненты эффективного активного газа
    система сбора.

Рисунок 5-2: Активная система сбора газа

Как устроена эффективная система активного газа?

Эффективная активная система сбора газа включает
следующие элементы дизайна (EPA 1991):

  • Оборудование газовое, включая вакуумные и трубопроводные,
    способен обрабатывать максимальное количество свалочного газа
    показатель.
  • Колодцы для сбора газа из всех
    площади полигона. Число и интервал между
    каждая экстракционная скважина зависит от типа отходов, глубины,
    и уплотнение; градиенты давления, создаваемые
    пылесосы; и влажность газа.
  • Возможность контролировать и регулировать расход от индивидуального
    добывающие скважины. Включение клапана, манометра,
    конденсатор и порт для отбора проб в каждой сборной колодце
    позволяет оператору свалки контролировать и регулировать давление
    и для измерения газообразования и содержания

Начало страницы

Какие существуют методы обработки свалки
газ после сбора?

Некоторые системы пассивного сбора газа просто выпускают свалочный газ
в атмосферу без какой-либо обработки перед выпуском.Это может
целесообразно, если производится лишь небольшое количество газа и нет
люди живут или работают поблизости. Однако чаще собранные
свалочный газ контролируется и обрабатывается для снижения потенциальной безопасности
и опасности для здоровья. (Свалка может быть обязана сделать это по закону,
таких как NSPS / EG, как описано в главе
4. Общие методы очистки свалочного газа включают сжигание.
и технологии негорения, а также технологии контроля запаха.

  • Горение. Сгорание самое
    общий метод контроля и очистки свалочного газа.
    Технологии сжигания, такие как факелы, мусоросжигательные печи, котлы,
    газовые турбины и двигатели внутреннего сгорания термически разрушают
    соединения в свалочном газе. Уничтожение более 98% органических
    соединений обычно достигается. Метан превращается в углерод
    диоксида, что приводит к значительному снижению воздействия парниковых газов.Сжигание или сжигание наиболее эффективно, когда свалочный газ
    содержит не менее 20% метана по объему. При этой концентрации метана
    свалочный газ легко образует горючую смесь с
    окружающий воздух, поэтому для работы нужен только источник зажигания.
    На полигонах с содержанием метана менее 20% по объему дополнительные
    топливо (например, природный газ) требуется для работы факелов, в значительной степени
    увеличение эксплуатационных расходов. Когда используется горение, два разных
    могут быть выбраны типы факелов: открытые или закрытые.
    • Факелы с открытым пламенем (например, факелы для свечей или труб),
      простейшая технология развальцовки, состоит из трубы через
      который перекачивает газ, пилотный свет для зажигания газа,
      и средство для регулирования потока газа. Простота
      конструкция и работа факела с открытым пламенем является преимуществом
      этой технологии. К недостаткам можно отнести неэффективное сгорание,
      эстетические жалобы и трудности с наблюдением.Иногда,
      факелы открытого пламени частично прикрыты, чтобы скрыть пламя
      от просмотра и повысить точность мониторинга.
    • Закрытые факелы сложнее и дороже
      чем вспыхивает открытое пламя. Тем не менее, большинство ракетных
      сегодня закрыты, потому что такая конструкция исключает некоторые
      из недостатков, связанных с факелами открытого пламени.
      Закрытые факелы состоят из нескольких закрытых горелок.
      внутри огнестойких стен, выступающих над пламенем.В отличие от факелов с открытым пламенем, количество поступающего газа и воздуха
      закрытый факел пламени можно контролировать, делая горение
      надежнее и эффективнее.
    • Другие технологии закрытого сгорания , такие как
      котлы, технологические нагреватели, газовые турбины и системы внутреннего сгорания
      двигатели можно использовать не только для эффективного уничтожения органических
      соединений в свалочном газе, но также для выработки полезной энергии
      или электричество, как описано далее в этой главе.

Некоторые общественные опасения были высказаны по поводу того,
свалочного газа может образовывать токсичные химические вещества. Горение может создать
кислые газы, такие как SO 2 и NO X. Генерация диоксинов
также был допрошен. EPA исследовало вопрос образования диоксинов
и пришел к выводу, что существующие данные с нескольких свалок действительно
не предоставить доказательств значительного образования диоксина во время
сжигание свалочного газа.Из-за потенциального скорого здоровья
угроза от других компонентов свалочного газа, уничтожение свалочного газа
в правильно спроектированном и управляемом контрольном устройстве, таком как факел
или установка рекуперации энергии, предпочтительнее неконтролируемого выброса
свалочный газ. Ученые продолжают изучать новую информацию о побочных эффектах.
выбросы продуктов из устройств контроля свалочного газа по мере того, как они становятся
имеется в наличии.

  • Отсутствие горения. Негорючие технологии
    были разработаны в 1990-х годах как альтернатива сжиганию,
    который производит соединения, способствующие образованию смога, в том числе
    оксиды азота, оксиды серы, оксид углерода и твердые частицы
    иметь значение. Технологии негорения делятся на две группы: энергетические.
    технологии рекуперации и технологии конверсии газа в продукт.
    Независимо от того, какая технология негорения используется, полигон
    газ должен сначала пройти предварительную обработку для удаления примесей, таких
    как вода, NMOC и углекислый газ.Многочисленные методы предварительной обработки
    доступны для устранения проблемных примесей для конкретных
    свалка. После предварительной обработки очищенный свалочный газ проходит обработку.
    вариантами негорючих технологий.
    • Технологии рекуперации энергии Использование свалочного газа
      напрямую производить энергию. В настоящее время фосфорная кислота
      топливный элемент (PAFC) — единственный коммерчески доступный негорючий
      технология рекуперации энергии.Другие типы топливных элементов (расплавленные
      карбонат, твердый оксид и твердый полимер) все еще
      развитие. Система PAFC состоит из сбора свалочного газа
      и предварительная обработка, система обработки топливных элементов, топливные элементы
      стеки и система кондиционирования энергии. Несколько химических
      в этой системе происходят реакции для создания воды, электричества,
      тепло и отходящие газы. Отходящие газы уничтожаются в
      вспышка.
    • Конверсия газа в продукт Ориентация на технологии
      по преобразованию свалочного газа в товарные продукты, такие как
      как сжатый природный газ, метанол, очищенный диоксид углерода
      и метан, или сжиженный природный газ.Используемые процессы
      производство каждого из этих продуктов различается, но каждый включает
      сбор свалочного газа, предварительная обработка и химические реакции
      и / или методы очистки. Некоторые процессы используют
      факелы для уничтожения газообразных отходов.
  • Технологии контроля запаха. Контроль запаха
    технологии предотвращают выход газов, вызывающих запах, со свалки.
    Установка крышки свалки предотвратит появление новых запахов
    отходы или из газов, образующихся при бактериальном разложении.Ежедневное засыпание свалки почвой может помочь уменьшить запахи от
    вновь размещенные отходы. Установлены более обширные крышки
    при закрытии полигона для предотвращения проникновения влаги в
    отказываться и поощрять рост и разложение бактерий. Вегетативный
    рост на свалке также уменьшает запахи. Факельное сжигание
    другой метод, который может устранить запах свалочного газа термически
    уничтожение газов, вызывающих запах. Отвод свалочного газа через
    Фильтр — еще одна технология, используемая для уменьшения запахов.Свалка
    газ собирается и удаляется через фильтр бактериальной слизи.
    Пока присутствует кислород, бактерии будут разлагать свалку
    газ в аэробных условиях с образованием двуокиси углерода и воды.
    См. Приведенный ниже пример средств контроля запаха, используемых на свалке в
    Калифорния.

Контроль запаха на полигоне Калабасас

Свалка Калабасаса, обслуживающая 1.4 миллиона человек в
области Лос-Анджелеса получили около 17 миллионов
тонн отходов с момента создания в 1961 году по декабрь
1995 год, когда округ Лос-Анджелес принял постановление
ограничение его использования.

Начиная с середины 1980-х, ведется активный сбор свалочного газа.
система была установлена ​​поэтапно. Система состоит из
размещена сеть вертикальных колодцев и горизонтальных траншей
по всей мусорной заливке.В систему подается вакуум.
колодцев и траншей для забора газа в сборник
система. Собранный газ направляется на факельную станцию ​​и
сгорел в факелах.

Система сбора газа, наряду с устранением запаха
нагрузки и применение ежедневного укрытия, является основным средством
борьбы с запахом на свалке. В результате этих
меры, объект получил только одну жалобу на запах
в течение 1995 года (NPS 1997).

Какие методы доступны для контроля за свалкой
газ, если он достигает близлежащих строений?

При определенных условиях свалочный газ мигрирует под землей
от свалки до окружающего сообщества может быть безопасным
и опасности для здоровья, такие как опасность взрыва или удушья. (увидеть
Глава 3 для более подробного обсуждения
этих опасностей.) Как только свалочный газ достигает здания или дома,
он может проникать в структуру несколькими доступными путями
(как показано в третьей главе,
Рисунок 3-1).

Чтобы предотвратить попадание свалочного газа в здания,
газ у источника (свалка) является предпочтительным подходом.
Однако несколько простых элементов управления на основе сообщества или структуры
доступны для уменьшения путей поступления газа и ограничения внутренних
миграция газа. Если проблема со свалочным газом ожидается раньше
строительство, стратегии управления могут быть включены в здание
дизайн. В противном случае может потребоваться переделка готовой конструкции.Два основных подхода к предотвращению попадания газов в конструкцию
включать контроль давления газа и исключение доступного входа
пути или утечки. Независимо от методов, используемых для предотвращения или
сокращение поступления свалочного газа, непрерывный мониторинг метана с соответствующими
сигнализация должна быть стратегически размещена в зданиях, где
взрывоопасных уровней свалочных газов. Метан
мониторы и инженерные средства контроля должны часто обеспечивать безопасность
программа проверки и обслуживания для обеспечения правильной работы.Коробка
ниже подробно описаны ограничения различных методов контроля свалочного газа.
параметры.

  • Регуляторы давления газа. Если давление газа
    ниже внутри здания или сооружения, чем в окружающем
    почвы, газ попадет в здание или сооружение. Контролирующий
    Следовательно, давление газа может предотвратить миграцию газа в помещении.
    Некоторые методы контроля давления газа включают пассивные или активные
    вентиляция для снижения концентрации газа под домом, вентиляция
    по периметру дома, а также вентиляция для ползания.Однако для некоторых из этих методов могут потребоваться насосы с техническим обслуживанием.
    и потребности в энергии.
  • Контроль зоны утечки. Другая стратегия
    предотвратить попадание газа в здание или сооружение — это уменьшить
    или исключить пути входа. Газ может попасть в здание или
    конструкция через трещины, щели, дренажные трубы, каминный воздух
    вентиляционные отверстия, кондиционер или воздуховод. Улучшение сантехники
    и конопатка в подвале, чтобы уменьшить трещины и щели, уменьшит
    входные пути.Однако эти варианты могут лишь частично решить
    миграция внутреннего газа. Другой вариант управления — установка
    лайнер с низкой проницаемостью вокруг фундамента или подземной части
    здания.

Начало страницы

Каковы ограничения для свалочного газа?
Варианты управления?

Технологии сбора свалочного газа

Активная вентиляция

  • Эффективность зависит от правильного размещения системы
    к источнику газа.
  • Неправильная эксплуатация и мониторинг потенциально создают
    аэробные условия, которые могут привести к деформации трубопровода
    и подземные пожары.
  • Требуется контроль и обслуживание.

Пассивная вентиляция

  • Наиболее эффективно при использовании неглубоких траншей.
  • Не полностью эффективен для паров на нефтяной основе.

Технологии общественного контроля

Регуляторы давления газа

  • Вентиляция рабочего пространства требует технического обслуживания и работоспособности
    данные ограничены.
  • Пассивная вентиляция эффективна только при низких подземных
    концентрации газов.
  • Активная вентиляция может потребовать технического обслуживания.

Контроль зоны утечки

  • Ремонт сантехники может лишь частично исправить
    проблема.
  • Использование герметиков, конопаток и лайнеров ограничено.
    успешная миграция газа. Другой вариант управления —
    установить вокруг фундамента облицовку с низкой проницаемостью
    или подземная часть здания.
  • Есть ли полезное использование собранных свалок?
    газ?

Есть ли полезное использование собранных
свалочный газ?

Свалочный газ — крупнейший источник искусственного метана
выбросы в США, на долю которых приходится почти 40% метана
выбросы каждый год (EPA 1996). Следовательно, растущая тенденция на
на свалках по всей стране будет использоваться регенерированный метан из
свалки как источник энергии.Сбор свалочного газа для получения энергии
использование значительно снижает риск взрыва, дает финансовую выгоду
для сообщества, экономит другие энергоресурсы и потенциально
снижает риск глобального изменения климата.

В настоящее время в США около 325 свалочного газа
проекты рекуперации энергии предотвращают выбросы более 150 млрд куб.
футов метана в год (или более 300 миллиардов кубических футов
свалочный газ).Примерно 220 из этих проектов производят электричество,
производя в общей сложности более 900 мегаватт в год. Еще 68
проектов строятся в 2001 году, и более 150 дополнительных
проекты находятся на стадии планирования. Предыдущие исследования EPA и
По оценкам Института электроэнергетики, до 750
свалки в Соединенных Штатах можно было бы с пользой восстановить и
используют свои выбросы метана (DOE n.d.a.).

Какие свалки можно использовать для добычи газа
и как вырабатывается энергия из свалочного газа?

Возможность установки системы утилизации свалочного газа
зависит от таких факторов, как скорость производства свалочного газа, доступность
пользователей и потенциальное воздействие на окружающую среду.Много разных
типы полигонов с различной производительностью и составом газа
может поддерживать проекты по рекуперации энергии. Однако есть несколько
руководящие принципы, которые следует учитывать при оценке возможности создания
энергия из свалочного газа. Коробка на следующем
на странице перечислены некоторые из этих рекомендаций.

Если возможно, рекуперация энергии может быть реализована за счет сжигания
или технологии, не основанные на сжигании топлива. Технологии сжигания
которые рекуперируют энергию, включают котлы, технологические нагреватели, газовые турбины,
и двигатели внутреннего сгорания.Например, свалочный газ может быть
подключен к ближайшей отрасли, коммерческому предприятию, школе или правительству
здание, где он сжигается в котле для производства пара для
производственный процесс или тепло для здания. Может сгореть
в промышленном технологическом нагревателе для обеспечения теплом химической реакции.
Турбины и двигатели внутреннего сгорания могут сжигать свалочный газ
для выработки электроэнергии. Электричество можно использовать для удовлетворения потребностей
потребности на полигоне или близлежащем объекте, или электричество может
продаваться в электросеть.

Выбор типа топочного устройства для использования (например,
котел, газовая турбина, двигатель внутреннего сгорания) смотря что
пользователи расположены рядом с полигоном, технические и индивидуальные
экономические соображения, а иногда и воздействие на окружающую среду. За
Например, двигатели внутреннего сгорания часто дешевле, чем
газовые турбины для небольших свалок. Однако эти двигатели могут выделять
больше NOx, который способствует образованию озона.Если свалка
находится в зоне, недоступной для озона, тогда выбросы NOx могут быть
препятствие для использования двигателя внутреннего сгорания.

Информация о типичных выбросах от различных устройств сжигания
можно найти в компиляции коэффициентов выбросов загрязнителей воздуха EPA.
(АП-42). Информацию об этих технологиях также можно найти в
справочный документ для NSPS / EG (EPA 1991) и о полигоне
Веб-сайт программы распространения метана (LMOP):
http: // www.epa.gov/lmop.

Начало страницы


Какие факторы важны для свалки
Восстановление газа?

Системы утилизации свалочного газа учитывают следующие факторы
как руководящие принципы, важные для экономически целесообразной свалки
проекты по добыче газа. Однако новые технологии становятся
доступны, которые позволили успешным проектам на меньших
свалки.Например, небольшие свалки могут генерировать достаточно
газ для обогрева теплицы на месте или для использования микротурбины
для выработки небольшого количества электроэнергии. Различные федеральные
и государственные льготы (например, гранты, займы, налоговые льготы,
потребности в возобновляемых источниках энергии) также может улучшить
экономическая целесообразность проектов по утилизации свалочного газа.

  • Количество отходов на полигоне больше
    чем примерно 1 миллион тонн.
  • Отходы глубиной более 35 футов и стабильны.
    Достаточно для хорошей установки.
  • Площадь полигона превышает 35 акров.
  • Свалка состоит из отходов, которые могут образовывать
    большие количества свалочного газа, состоящего из 35% или
    больше метана. В отраслевом руководстве говорится, что газ
    рекуперация экономически выгодна на полигонах с газом
    производительностью 1 миллион кубических футов в день (EPA
    1996).
  • Если свалка все еще открыта, активная операция свалки
    будет продолжаться еще несколько лет.
  • Если свалка уже закрыта, непродолжительное время (нет
    более нескольких лет) прошло с момента закрытия.
  • Климат благоприятный для добычи газа (очень
    холодный или очень сухой климат может препятствовать выработке газа).
  • Энергопотребитель находится поблизости или на территории
    доступен для свалки.

Системы рекуперации энергии, не связанные с сжиганием, также доступны, но
не используются так широко. Топливные элементы — новая многообещающая технология
для производства энергии из свалочного газа без сжигания.
Эта технология была продемонстрирована и в будущем может стать
более экономически конкурентоспособны по сравнению с другими вариантами. Один вариант, который
не включает сжигание свалочного газа на свалке или рядом с ней
очищает свалочный газ от других компонентов, кроме
метан, производящий газ с высокой британской термической единицей (БТЕ), который может
продаваться как природный газ трубопроводного качества.В то время как высокий газ BTU
в конечном итоге сгорает, не будет способствовать выбросам
возле полигона. Другой вариант — использование сжатого свалочного газа.
в качестве автомобильного топлива.

Системы рекуперации энергии сгорания и негорения имеют
три основных компонента: (1) система сбора газа; (2) переработка газа,
система лечения и преобразования; и (3) средство для транспортировки
газ или конечный продукт пользователю (рис. 5-3).Газ собирают со свалки с помощью действующих вентиляционных отверстий. Это
затем транспортируется в центральную точку для обработки. Обработка
требования меняются в зависимости от состава газа и предполагаемого
использование, но обычно включает серию химических реакций или фильтров
для удаления примесей. Для прямого использования

поверочных газов: что вам нужно знать!

Соответствует ли двигатель вашего морского транспортного средства ограничениям на выбросы? Правила, установленные правительствами, международными органами и нормативными актами, требуют, чтобы двигательные механизмы для личных и коммерческих судов соответствовали определенным стандартам, которые защищают вас, ваш груз и ваше транспортное средство от опасных газов.Эти требования требуют использования приборов для обнаружения газа. Лучший способ обеспечить правильную работу оборудования для обнаружения газов — это регулярная точная калибровка с использованием высококачественных калибровочных газов.

Зачем мне газоанализатор?

В зависимости от того, где вы живете, ваш морской силовой двигатель попадает в определенные категории. Ознакомьтесь с законами своей страны, чтобы узнать, к какой категории относится ваша силовая установка и какие правила применяются к вашему конкретному типу двигателя.

Соединенное Королевство: Агентство морской и береговой охраны (MCS) отвечает за описание обязательств и требований безопасности, регулирующих силовые установки, которые перемещают и управляют транспортными средствами. Вы можете узнать больше об этих требованиях безопасности на сайте www.gov.uk.

Соединенные Штаты: В США основные нормативные акты, подписанные EPA, включают Правило о судовых двигателях 1999 г., Правило 2002 г. для развлекательных двигателей, Правило 2003 г. для двигателей категории 3, Правило для двигателей категории ½ 2008 г. и Правило для двигателей категории 3 2009 г. .Узнайте, какие законы применяются к вам, на сайте www.epa.gov.

Если вы отправляете товары через международные воды, Технический кодекс по контролю за выбросами оксидов азота из судовых дизельных двигателей описывает процедуры испытаний и проверки двигателей, необходимые для соответствия действующим стандартам, требуемым Международной морской организацией (IMO). Вы можете использовать любой сертифицированный газ, если он соответствует спецификации производителя EMS и точности, определенной в техническом кодексе NOX.

Правила перевозки газа

Коммерческие суда, которым поручено перевозить газы, должны также придерживаться дополнительных правил, касающихся надлежащего обращения, хранения и транспортировки потенциально опасных материалов.Эти законы подпадают под действие Международной конвенции по охране человеческой жизни на море (СОЛАС) и правил, изданных Международной морской организацией (ИМО).

Обеспечение соответствия нормам безопасности и охраны окружающей среды означает, что вам придется проводить много обязательных испытаний и использовать много калибровочного газа! К счастью, выполнение всех этих требований не требует огромных затрат. Используя FastCalGas в качестве поставщика, вы максимально увеличите свою экономию и свою безопасность.

Как правильно откалибровать оборудование для обнаружения газа?

Владельцы, операторы и рабочие морских транспортных средств не могут полагаться на человеческие чувства при обнаружении токсичных или горючих газов.Многие из этих опасных веществ не имеют запаха, и вы не узнаете о проблеме, пока не станет слишком поздно! Таким образом, нам нужны детекторы газа, чтобы распознавать потенциальную опасность для нас. Однако для того, чтобы детекторы работали должным образом, они должны быть правильно откалиброваны.

Калибровочные испытания

(такие как ударные проверки перед каждым использованием, полевые проверки, полные проверки и заводские проверки) позволяют проверить точность вашего устройства обнаружения. Этот процесс включает сравнение газов с известной концентрацией, известных как «поверочные газы» или «калибровочные газы», ​​с результатами, предоставленными вашим газоанализатором.Поверочные газы — это эталонные газы или газовые смеси точно определенной природы или состава. Поверочные газы также должны соответствовать национальным или международным стандартам.

Martek Marine — единственный веб-сайт электронной коммерции, где вы можете приобрести эти типы газов в Интернете. Вы можете найти бутан, двуокись углерода, окись углерода, метан, хлор, кислород, азот и многое другое! Не видите точную комбинацию, которую ищете? Нет проблем! Мы также поставляем газовые смеси на заказ, адаптированные к вашим конкретным требованиям.Все, что вам нужно сделать, это спросить!

Что делает Martek Marine Span / Cal’gas идеальным решением для моих задач по обнаружению газов?

Martek Marine предлагает поверочные газы, соответствующие самым высоким стандартам качества. FastCalGas, ваш универсальный магазин для всех ваших потребностей в поверочном газе, предлагает реактивные смеси с уникальным, лидирующим на рынке сроком хранения 27 месяцев. Более того, цилиндры подлежат вторичной переработке, и мы даже предлагаем специальный инструмент для переработки, чтобы подготовить использованные цилиндры к переработке. Кроме того, FastCalGas предлагает два регулятора мирового стандарта: клапан CGA600 (серия 71) и клапан C-10 (серия 70).

С момента своего основания в 1999 году компания Martek Marine занимается революцией в сфере безопасности, производительности и благополучия экипажа судов. Мы сертифицированы по стандарту ISO9001: 2008 и являемся ведущим производителем специальных газов, используемых OEM и крупными нефтегазовыми компаниями. Наш обширный опыт в отрасли и стремление к совершенству — вот почему наши морские поставки активно востребованы судоходными компаниями во всем мире. Вы можете быть уверены, что Martek Marine предоставит вам лучшие и доступные поверочные газы для вашего оборудования обнаружения, которые будут доставлены вам в нужное место и в нужное время — гарантированно!

Почему бы не попробовать FastCalGas бесплатно? Мы предлагаем новым клиентам возможность попробовать FastCalGas — вы не только получите свой первый заказ на калибровочный газ бесплатно, мы также добавим бесплатный регулятор.Для постоянных клиентов мы предлагаем постоянную пожизненную гарантию счастья, что означает, что если в какой-либо момент вы останетесь недовольны качеством газа, доставки или обслуживания — мы вернем вам деньги плюс дополнительные 10% за неудобства! Чтобы воспользоваться этим предложением, отправьте нам электронное письмо, позвоните нам или отправьте нам сообщение.

Что такое распределенная система управления?

В недавнем сообщении в блоге мы отдали должное Дику Морли и его основному вкладу в индустрию автоматизации процессов: программируемому логическому контроллеру (ПЛК).Поскольку ПЛК и распределенная система управления (РСУ) играют важную роль в управлении сложными производственными процессами, люди иногда используют эти два термина как синонимы. Хотя эти два понятия связаны, их приложения заметно различаются.

Как мы уже говорили, Дику Морли, ПЛК — это, по сути, промышленный компьютер, используемый для управления одним или несколькими производственными процессами. Его можно применять для решения общих задач, таких как управление скоростью воздушного потока в системе отопления, вентиляции и кондиционирования воздуха, поддержание уровня жидкости в нескольких резервуарах или выполнение любого количества аналогичных задач, связанных с регулированием процессов промышленного производства.Исторически сложилось так, что единственной задачей, которую не мог выполнить ПЛК, была координация управления всем заводом. Именно для этой задачи была разработана DCS. Действительно, DCS не регулирует какой-то один процесс. Скорее, он контролирует и координирует работу каждого из множества контроллеров, развернутых на предприятии. Основные возможности DCS по управлению производственными операциями на предприятии становятся все более важными для производителей, поскольку они стремятся повысить эффективность своих существующих производственных активов.

Стоит задуматься, что такое DCS, как она используется и почему стала такой важной:

Что такое DCS?

© Даниэле Пуглиси

Как следует из названия, DCS — это система датчиков, контроллеров и связанных компьютеров, распределенных по всему предприятию.Каждый из этих элементов служит уникальной цели, такой как сбор данных, управление процессами, а также хранение данных и графическое отображение. Эти отдельные элементы связываются с централизованным компьютером через локальную сеть предприятия, часто называемую сетью управления. Как «центральный мозг» завода DCS принимает автоматизированные решения на основе производственных тенденций, и видит их в реальном времени по всему предприятию. Например, DCS на электростанции может автоматически увеличивать мощность генерации пара нескольких турбин, чтобы не отставать от меняющегося спроса на электроэнергию в жаркие летние дни, а затем снижать ее, когда температура наружного воздуха снижается за ночь и спрос падает.В то время как ПЛК может регулировать работу отдельной единицы, РСУ может вносить коррективы в каждую из множества взаимодействующих единичных операций завода.

Как используется DCS?

Хотя DCS используются в отраслях управления технологическими процессами для наблюдения за сложными производственными процессами, они более широко используются на крупных производственных предприятиях непрерывного действия, например, в нефтехимической промышленности. С помощью DCS эти и другие производители могут эффективно координировать корректировки сверху вниз, используя централизованную сеть компьютеров.Команды DCS распространяются по всему предприятию и передаются на отдельные контроллеры. При правильной настройке DCS может повысить безопасность, а также повысить эффективность производства.

Что делает DCS таким важным?

Сравнение двух заводов может помочь проиллюстрировать важность DCS. Во-первых, представьте себе небольшую станцию ​​очистки городских сточных вод, в которой используется десяток контуров управления. Инженерный персонал завода может легко следить за работой такого ограниченного количества контроллеров.Затем представьте себе большой нефтеперерабатывающий завод, на котором работает 10 000 высокодинамичных и взаимодействующих контуров управления. Хотя координация управления на очистных сооружениях относительно проста, задача по организации управления на нефтеперерабатывающем заводе может оказаться непосильной без использования DCS. С годами грань между DCS и PLC стиралась. Хотя DCS традиционно была единственным решением для обеспечения безопасного и эффективного управления в масштабах всего предприятия, развитие возможностей обработки позволило ПЛК быстро взять на себя большую ответственность.В ближайшие годы можно ожидать, что ПЛК и РСУ станут все более и более взаимозаменяемыми.

Использование системы инертного газа

Эксплуатация танкера: Использование системы инертного газа

align = «left»>

Что такое инертный газ?

Это благородный газ, который не вступает в химическую реакцию с какими-либо веществами. Эта неактивная характеристика инертного газа делает его идеальной средой для предотвращения взрыва груза на судах.

Судам, перевозящим грузы, выделяющие пары углеводородов, требуется инертизирующий раствор для устранения риска взрыва и пожара в грузовых танках (танкеры для сырой нефти, танкеры-химовозы, танкеры-продуктовозы, газовозы и т. Д.). Система инертного газа используется для поддержания содержания кислорода ниже 8%, стандарта, установленного Международной морской организацией (IMO). Система предлагает решение для горения, которое создает в процессе горения инертный газ, содержащий менее 8% кислорода, и невзрывоопасную атмосферу в грузовых танках.Огонь нуждается в кислороде, тепле и топливе для горения. Удаление одного из элементов в этом огненном треугольнике предотвратит пожар. Основным аспектом подачи инертного газа в любой отсек, содержащий смесь углеводородных газов, является удаление содержания кислорода. Таким образом, система сводит к минимуму риск взрыва.

align = «left»>

align = «left»>

Трубопровод инертного газа (IG)
Устанавливается на всех танкерах дедвейтом более 20000 тонн и на всех танкерах.
с системами мойки сырой нефтью (COW).Трубопровод IG обычно
низкоуглеродистая сталь большого диаметра с меньшим диаметром
ответвления. Внутренняя поверхность трубопровода инертного газа не
обычно разъедают. Внешняя поверхность окрашена, но подвержена коррозии
если лакокрасочное покрытие испортилось.

Использование системы инертного газа на борту танкеров требует особого внимания. При эксплуатации системы инертного газа (IGS)

необходимо соблюдать приведенные ниже рекомендации. Содержание кислорода в инертном газе (также называемом IG), подаваемом в грузовые танки, должно составлять 5% или меньше.Однако следует отметить, что слишком низкое содержание кислорода в IG приведет к попаданию других примесей в грузовые танки.

Во время работы системы инертного газа (IGS) автоматический регистратор кислорода (O2) и давления IG на магистрали должен быть в рабочем состоянии.
Подробности начала работы (такие как разгрузка в порту XXX, дата и время отметки и т. Д. Должны быть отмечены в записи)

Перед запуском IGS убедитесь в подтверждении безопасности согласно протоколу эксплуатации.Проверка уплотнения палубы и фотоэлектрического выключателя должна быть подтверждена в хорошем состоянии. Кроме того, необходимо следить за состоянием аварийной сигнализации, индикации, а также за правильной работой и последовательностью работы соответствующего оборудования.

Схема системы инертного газа (IGS)
align = «center»>

Перед прибытием в порт разгрузки следуйте установленному компанией Контрольному списку разгрузки танкеров для подготовки и проверок / испытаний IGS.
Информацию о работе IGS и мерах предосторожности см. В руководстве по эксплуатации IGS, которое прилагается к каждому судну.Запуск системы инертного газа перед входом в порты разгрузки экологически чувствительного характера, где загрязнение воздуха и промывка скруббера могут нарушить экосистему, систему инертного газа следует запустить до посадки лоцмана порта во время входа в порт.
Это сделано для того, чтобы установка IGS могла успокоиться и избежать выбросов дыма в виде темной воронки при запуске.

Операции по разгрузке груза

Включите и проверьте IGS перед прибытием в порт выгрузки.Убедитесь, что уровень O2 во всех грузовых нефтяных танках составляет менее 8% (предпочтительно менее 5%) с использованием двухкорпусного (D / H) Operational Record — Отчет о рейсе COT Oxygen / h3S. Кроме того, давление в грузовом танке должно быть снижено до минимального положительного давления IG (минимальное давление 100 мм вод. Ст.).

Перед началом операций по разгрузке еще раз убедитесь, что все отверстия грузовых танков плотно закрыты (например, паровые шлюзы, используемые для измерения танков и т. Д.). Перед запуском IG на палубе необходимо правильно настроить клапаны подачи IG грузового танка (т.е.е., открытие главного клапана подачи IG).
Отдельный ключ клапана IG грузового танка должен находиться под контролем старшего офицера.

Контролируйте уровень O2 в грузовом танке, параметры давления и температуру во время операций по выгрузке грузового масла.

Во время разгрузки контроль грузовых танков, не подключенных к IGS, должен проводиться тщательно и чаще. Следите за температурой. (в случае перегретых грузов)

По завершении выгрузки груза и перед отключением IGS достаточно увеличить давление IG во всех грузовых танках.(Дать возможность понизить температуру внутри грузовых танков).

во время балластного рейса

Поддерживайте давление в грузовых масляных танках во всех грузовых нефтяных танках на уровне не менее 100 мм вод. Ст. Во время балластного рейса. При необходимости запустите установку IGS для повышения давления в резервуаре.
Однако, если температура в выпускном отверстии была значительно повышена, в вышеупомянутом, как правило, нет необходимости.

Имейте в виду, что во время резкого падения температуры окружающей среды это может вызвать попадание воздуха в грузовые масляные танки через клапаны P / V, повышая уровень O2, тем самым создавая взрывоопасную атмосферу внутри грузовых танков.Во время балластного рейса оставьте открытыми клапаны подачи IG в отдельных грузовых танках и контролируйте давление в магистрали IG из поста управления грузовыми операциями или с мостика.

Рис: Танкер-продуктовоз STENA PARIS
align = «center»>

Погрузочно-разгрузочные работы

Убедитесь, что уровень O2 во всех грузовых нефтяных танках составляет менее 8% и что давление в танках составляет не менее 100 мм вод. Ст. По прибытии в порт погрузки, используя двойной корпус (Д / Н).
Рекорд рейса по содержанию COT Oxygen / h3S.В определенных портах максимальное содержание кислорода в инертном газе в грузовых танках может составлять 5%, чтобы соответствовать особым требованиям безопасности, таким как работа системы контроля выбросов паров. В таких случаях соблюдайте требования к клеммам.
В отношении особых требований к условиям и ограничениям атмосферы прибывающих танков, перед погрузкой следуйте применимым требованиям местного порта / терминала.

Во время грузовых нефтеналивных операций работа IGS не требуется.

Вторичная вентиляция

Проверяющие инспекторы иногда ставят под сомнение вопрос о вторичной вентиляции и производительности оборудования.Суда, оснащенные полнопоточным клапаном PV / высокоскоростным выпускным клапаном (HVVV), соответствуют требованиям согласно требованиям Правил 11 главы II-2 Конвенции СОЛАС, разделов 6.3.2, 6.3.4 и 6.4.

Первичная система вентиляции на судах осуществляется через стояк главной мачты IG, защищенный полнопоточным гидрораспределителем.

Вторичная вентиляция осуществляется через. Индивидуальный грузовой танк P / V Клапаны, которые имеют индивидуальную полную пропускную способность.

Клапаны PV (давление-вакуум) / HV (высокая скорость)

Техническое обслуживание грузовых танков PV / HVVV должно выполняться в соответствии с PMS.Такой отчет о техническом обслуживании с использованием PV-клапанов грузовых танков и соответствующая корреспонденция должны храниться на борту судна.

во время рейса с грузом

В грузовых танках должно поддерживаться положительное давление. В нормальных условиях нет необходимости запускать IGS во время рейса с грузом. Более того, из-за образования углеводородов уровень кислорода внутри резервуаров будет значительно ниже уровней до загрузки (в условиях пустого резервуара), при условии, что не произойдет проникновение воздуха.Если разделение пара не требуется, давление в резервуаре подключается к стандартной линии IG и может контролироваться из центрального пункта.
(Навигационный мостик или пункт управления грузами).

Имейте в виду, что во время внезапного падения температуры окружающей среды воздух может попасть в грузовые масляные танки через клапаны P / V на каждом грузовом масляном танке, повышая уровень O2.

В целях проявления должной осмотрительности от имени перевозчика после завершения погрузки Журнал учета давления IGS должен оставаться в постоянном действии для выполнения рейса регистрации давления IG в грузовом танке.Если требуется поддерживать разделение паров между сортами, давление в разделенных резервуарах следует контролировать часто (не более четырех часовых интервалов).

Этот интервал должен быть сокращен в зависимости от характера груза (склонность к газификации при поддерживаемой температуре), процента наполнения и температуры.

Проблемы при работе и отказ IGS во время операций разгрузки / COW

Если система инертного газа (IGS) выходит из строя во время работы, операции по перекачке масла должны быть немедленно приостановлены и не возобновляться, пока IGS не будет в хорошем рабочем состоянии (или) предоставляется альтернативная подача инертного газа.Такое аварийное действие в случае отказа системы инертного газа требуется для поддержания положительного давления в грузовых или отстойных танках.
Главный запорный вентиль инертного газа должен быть закрыт.
В этом случае необходимо как можно скорее проинформировать терминал.

Прочие операции

Для использования IGS для операций по очистке резервуаров, дегазации и промывке сырой нефтью необходимо соблюдать особую осторожность в каждой процедуре.

Записи

Следующие записи должны храниться на борту в течение минимум 5 лет:

  • Протокол работы системы инертного газа
  • Протокол технического обслуживания системы инертного газа (работающей)
  • Протокол технического обслуживания системы инертного газа (стыковка)

Дополнительная литература:

Обработка нефтеналивных грузов с температурой вспышки выше 60 ° C

Связанные статьи

  1. Принятие / отказ от топлива в споре о качестве

    Прием мазута для использования на судне требует тщательного рассмотрения, поскольку топливо низкого качества может вызвать проблемы в работе топливной системы главного двигателя судна, такие как засорение очистителя или фильтра, образование задиров или отказ топливного насоса, серьезный износ гильзы цилиндра, заклинивание топливной форсунки, коррозия седла выпускного клапана. или продувка, и колесо турбины турбонагнетателя засорено.Выше приведен лишь краткий список потенциальных проблем. Главный механик судна должен руководствоваться здравым смыслом, прежде чем принимать решение о приеме или отказе от бункерного топлива …

  2. Руководство по бункеровке
    Бункеровка мазута — это критически важная операция на борту судов, которая требует безопасного приема нефти в топливные баки, не вызывая переполнения нефти. Поскольку стоимость бункеров составляет 50% от общих эксплуатационных расходов судов, судовладельцам необходимо искать способы постоянного мониторинга и контроля этих огромных расходов.Как правило, физическая коммерческая передача бункеров осуществляется за тысячи миль от офисов договаривающихся сторон, при этом ни покупатель, ни продавец не присутствуют во время фактических бункеровочных операций.
    ……

  3. Общие бункерные термины и соответствующее руководство

    Бункеровка судов обычно применяется для хранения нефтепродуктов в специальных резервуарах для силовой установки главного двигателя судна и выработки электроэнергии в море. Бункеровка — это основная часть расходов судовладельцев при ведении бизнеса.Осмотрительному судовладельцу / оператору нужен план бункеровки, позволяющий приобретать бункеры по лучшей цене в количествах, достаточных для безопасного плавания, но также позволяющий перевозить максимальный груз. Заправка судов осуществляется во всех крупных морских портах.
    ……..

  4. Руководство по бункеровке судов — планирование, подготовка, проверки и подтверждение безопасности

    Следует внедрить контрольные списки бункеровок, чтобы снизить риск небрежности и других операционных ошибок.Они должны выполняться после консультации с главным инженером, так как он обычно является ответственным за бункеровку. Перед бункеровкой, как правило, младший инженер проводит зондирование бункерных цистерн и подсчитывает объем мазута в каждом топливном баке на судне. Затем составляется план бункеровки для распределения подлежащего приему мазута.

  5. Бункеровка и факторы безопасности на борту
    Когда возникают споры по количеству и качеству переданного судна, расследования после доставки обычно не дают результатов, если судовой персонал принимающего судна не соответствует требованиям и / или полностью проинформирован и обучен.Протесты, судебные издержки, время руководства, потеря репутации, стресс — все это увеличивает расходы, и обычно ни одна из сторон не делает однозначных выводов о том, что произошло на борту …

  6. Процедура безопасной бункеровки и подробное руководство для судов

    Бункеровка может осуществляться на море, на якоре или на берегу. Его можно перекачивать с автоцистерны, бункеровочной баржи или другого танкера или судна. Независимо от поставщика, выполняемые процедуры аналогичны. Бункеровку следует рассматривать как операцию с высоким риском, когда ошибки могут привести к загрязнению, высоким финансовым штрафам или даже тюремному заключению……

  7. Как вести учет бункеровок?

    Последствия нехватки бункеров или бункеров, не соответствующих спецификациям, могут быть очень серьезными. Бункерное снабжение более низкого качества может привести к отказу двигателя корабля, потерям времени и дополнительным расходам на заправку. Во многих частях мира жадные поставщики бункеров обманывают, чтобы поставлять меньше.

    И то, и другое не только увеличивает финансовую нагрузку на судовладельца, но и наносит ущерб деловой репутации.Поэтому для безопасной бункеровки необходимо сделать некоторые важные соображения.

  8. Меры предосторожности перед переливом мазута в резервуары для хранения

    Топливные масла загружаются через заливные патрубки палубы, на которых есть пробоотборные патрубки, позволяющие отбирать пробы топлива по мере его поступления на борт. HFO помещается в резервуары для хранения, снабженные нагревательными змеевиками. При подготовке к использованию HFO перекачивается в отстойники мазута через перекачивающие насосы FO, которые оснащены сетчатым фильтром на всасывании.Трубопроводы устроены так, что насосы могут перекачивать топливо между резервуарами для хранения и соединениями палубы для разгрузки. Отстойные баки используются для осаждения на дно валовой воды и твердых частиц.
    ……

  9. Обработка отработанного масла и нефтесодержащих льяльных вод

    Все современные типы грузовых судов в настоящее время в основном оснащены инсинераторами для переработки отработанного масла, льяльных вод и шламов, образующихся в машинных помещениях судов, а также устройствами выгрузки за борт при концентрации менее 15 частей на миллион. Однако, если такое удаление на борту является неправильным или невозможным, особенно при прохождении судна транзитом через специальный район, все отходы следует вынести на берег для захоронения на береговом приемном сооружении……

  10. Порядок действий для нефтяных танкеров и порядок ведения учета
    Танкеры — это специализированные суда, которые включают в себя танкеры для сырой нефти, нефтепродуктов, химикатов, СПГ и другие типы танкеров. Танкеры проводят значительное время в балласте, учитывая типичный односторонний характер основных сделок. Танкеры саморазгружаются, и большинство из них оснащено серией насосов, которые позволяют быстро выполнять оборот в порту …

  11. Обогрев резервуара для хранения мазута

    Судовые бункерные цистерны для мазута и цистерны для отработанного масла должны иметь какую-либо форму подогрева танков.Обычно нагрев осуществляется паром, вырабатываемым масляным котлом и проходящим через змеевики внутри масляного бака. Другие способы нагрева топливных баков — использование термомасла. В нем также используется котел, работающий на жидком топливе, который нагревает термомасло, которое циркулирует через змеевики внутри резервуара с помощью насоса. Регулирование и мониторинг температуры могут быть автоматическими и саморегулирующимися, но обычно они выполняются путем проверки температуры бака и соответствующей ручной регулировки нагрева …

  12. Контроль вязкости мазута

    Контроль вязкости топлива — это метод контроля вязкости и температуры мазута (FO) при активном пожаре в дизельных двигателях моторных судов и генераторах нефтяных энергетических установок.Вязкость мазута сильно зависит от температуры; чем выше температура, тем ниже вязкость ……

  13. Руководство по безопасности танкеров — система инертного газа

    Судам, перевозящим грузы, выделяющие пары углеводородов, требуется инертизирующий раствор, чтобы исключить риск взрыва и пожара в грузовых танках (танкеры для сырой нефти, танкеры-химовозы, танкеры-продуктовозы, газовозы и т. Д.). Система инертного газа используется для поддержания содержания кислорода ниже 8%, стандарта, установленного Международной морской организацией (IMO)……

  14. Инструкция по безопасности танкеров — процедура дегазации

    Самый безопасный способ дегазации масляного бака, оснащенного системой инертного газа, — это использовать вентилятор и удалить воздух из бака. Перед входом необходимо использовать измеритель O2, а резервуар также необходимо проверить с помощью взрывомера. Эти счетчики также необходимо использовать в резервуаре. На эскизе схематично показан взрывной прибор …..

  15. Меры предосторожности перед входом в зону замерзания — пункты проверки при эксплуатации нефтяных танкеров

    Океанская вода замерзает так же, как и пресная, но при более низких температурах.Пресная вода замерзает при температуре 32 градуса по Фаренгейту, но морская вода замерзает при температуре около 28,4 градуса по Фаренгейту из-за содержащейся в ней соли. Из-за наличия множества враждебных условий любое торговое судно при заходе в ледяную акваторию моря сталкивается со значительными проблемами, касающимися безопасности и надежности мореплавания. Капитан судна должен убедиться, что были приняты следующие меры для предотвращения повреждения Судна, Машин, Трубопроводов и Оборудования до входа в районы с условиями замерзания……

  16. Руководство по безопасности танкеров — как предотвратить разлив нефти

    Существует неотъемлемый риск разлива нефти при перевалке нефтеналивных грузов на борту нефтяного танкера. Однако хорошие профилактические инициативы могут иметь большое значение для снижения риска загрязнения нефтью с судов. В случае любого разлива нефти с судна необходимо обеспечить наличие эффективных мер готовности для обеспечения своевременного и скоординированного реагирования для ограничения неблагоприятных последствий инцидентов загрязнения, связанных с нефтью и опасными и ядовитыми веществами (HNS).Ниже мы кратко изложили некоторые фундаментальные рекомендации по безопасной обработке нефтяных грузов …

  17. Руководство по безопасности танкеров — процедуры очистки резервуаров
    Очистка танков — это процесс удаления паров углеводородов, жидкостей или остатков из грузовых танков на борту танкера. Очистка резервуара может потребоваться по одной или нескольким из следующих причин:
    Для перевозки чистого балласта, безгазовых цистерн для внутреннего осмотра, ремонта или перед заходом в сухой док. Также для удаления отложений с обшивки бака.

  18. Процедура бювета

    Насосное отделение на борту нефтяного танкера содержит наибольшую концентрацию грузовых трубопроводов среди всех помещений на судне, и утечка летучих продуктов из любой части этой системы может привести к быстрому образованию воспламеняющейся или токсичной атмосферы …

  19. Инспекция насосного отделения танкеров

    Правильное использование и настройка систем вентиляции насосных отделений необходимы для обеспечения того, чтобы насосные отделения оставались свободными от взрывоопасной или токсичной атмосферы.Системные вентиляторы неизменно настроены на всасывание из-под нижних плит пола, то есть из зоны трюма. Это обеспечивает полную и правильную циркуляцию всего воздуха в насосном отделении для поддержания безопасной атмосферы …

  20. Мойка танкеров сырой нефтью

    Мойка сырой нефтью (C.O.W.) — это система, при которой нефтяные танки на танкере очищаются между рейсами не водой, а сырой нефтью — самим грузом. Растворитель сырой нефти делает процесс очистки намного более эффективным, чем при использовании воды.Однако такой метод мойки грузовых танков сопряжен со многими опасностями, и необходимо тщательно продумать его для безопасного планирования и выполнения. ……

  21. Метод предотвращения загрязнения маслом

    Любое неправильное использование мазута может привести к серьезным претензиям и поставить под угрозу безопасность судна. Международное руководство по безопасности нефтяных танкеров и терминалов (ISGOTT) содержит рекомендации по безопасной перевозке и обработке нефтяных грузов, что рассматривается как фундаментальная часть общей безопасности танкеров.

  22. Общие меры предосторожности для танкеров

    Следует избегать навигации во время грозы, насколько это практически возможно, путем изменения курса во время выполнения грузовых операций, которые могут привести к выбросу легковоспламеняющихся паров. Если невозможно избежать прохождения грозы, все открытые люки грузовых нефтяных танков должны быть закрыты до тех пор, пока судно не пройдет через грозу. Клапаны в главных вентиляционных линиях могут быть временно заблокированы в заблокированном положении, но должны быть открыты сразу после прохождения через гроза……..

  23. Оборудование и механизмы танкера
    Главный инженер и старший помощник капитана несут совместную ответственность за осмотр и техническое обслуживание следующего оборудования и механизмов для перекачки нефти перед заходом в порт. Главный инженер должен подготовить и поддерживать в рабочем состоянии руководства по оборудованию машин и оборудования, включая критически важные компоненты, относящиеся к грузовым операциям, включая процедуры их аварийной эксплуатации. Все предметы должны быть в хорошем рабочем состоянии.

  24. Как обеспечить безопасную рабочую атмосферу на борту?
    Контрольный список безопасности на судне — Контрольный список по безопасности и содержанию …

Прочие информационные страницы!

Суда Чартеры Сопутствующие термины и руководство
Травмы грузчиков Как предотвратить травмы на борту
Экологические проблемы Как предотвратить загрязнение моря
Указания по безопасности при погрузке-разгрузке грузов и балласта
Обработка рефрижераторных грузов Устранение неисправностей и меры противодействия
Процедуры и инструкции по обращению с грузами DG
Безопасность двигателя комната Стандартные процедуры
Вопросы пользователей и отзывы Прочтите нашу базу знаний
Домашняя страница


КораблиБизнес.com — это просто информационный сайт о различных аспектах эксплуатации судов, порядка обслуживания,
предотвращение загрязнения и многие рекомендации по безопасности. Описанные здесь процедуры являются только ориентировочными,
не является исчерпывающим по своему характеру, и всегда следует руководствоваться практикой хорошего мореплавания.


Отзывы пользователей
важно обновить нашу базу данных. Для любых комментариев или предложений, пожалуйста, свяжитесь с нами.

Использование и конфиденциальность сайта — прочтите нашу политику конфиденциальности и информацию об использовании сайта.
// Главная // Условия использования

Copyright © 2015 www.shipsbusiness.com Все права защищены.

Как хранится газ и что такое ПХГ

Любой продукт нужно хранить. Газ — не исключение. Индустрии подземного хранения газа почти 100 лет.

Колебания и пики

ПХГ (подземные хранилища газа) в значительной степени способствуют надежности поставок газа потребителям.Они выравнивают дневные колебания потребления газа и удовлетворяют пиковый спрос зимой. ПХГ имеют особое значение в России с ее холодным климатом и огромными расстояниями между ресурсами и конечными пользователями. В России действует уникальная Единая система газоснабжения (ЕСГ), неотъемлемой частью которой является система ЕСГ. Подземные хранилища обеспечивают поставку природного газа потребителям вне зависимости от времени года, температуры и форс-мажорных обстоятельств.

Зимой 25 действующих хранилищ обеспечивают до четверти суточных ресурсов газа ЕСГ России, что сопоставимо с общей добычей на Ямбургском, Медвежьем и Юбилейном месторождениях.

Бережная природа

Газ заполняет гораздо большие объемы, чем твердые тела или жидкости. Поэтому было бы сложно найти для него водонепроницаемые водоемы, если бы природа их еще не построила. Пористые пласты песчаника в земной коре, герметично закрытые куполом из глинистого слоя наверху, являются естественными ПХГ. Поры песчаника могут содержать воду, но в них также могут накапливаться углеводороды. В процессе создания ПХГ в водоносном горизонте скопившийся под глинистым покровом газ вытесняет воду вниз.

Если пласт изначально содержит углеводороды, это месторождение нефти или газа. О непроницаемости этой конструкции свидетельствует уже то, что в ней скопились углеводороды.

Активный газ

При строительстве хранилища часть газа задерживается в резервуаре для создания необходимого давления. Этот газ называют «буферным газом». Его объем составляет около половины всего закачиваемого в хранилище газа. Газ, который впоследствии будет извлекаться из ПХГ, называется «активным» или «рабочим» газом.
Северо-Ставропольское ПХГ — крупнейшее в мире. Его мощность составляет 43 миллиарда кубометров активного газа. Этого было бы достаточно, чтобы удовлетворить годовой спрос Франции или Нидерландов. Северо-Ставропольское ПХГ построено на истощенном газовом месторождении.

Хранилища на истощенном месторождении или в водоносном горизонте обладают большой емкостью, но низкой гибкостью. Закачка и добыча газа происходит намного быстрее в хранилищах, построенных в пещерах каменной соли (хотя по мощности они уступают ПХГ, построенным на истощенных месторождениях).

Самовосстанавливающиеся пещеры

Соляные пещеры — идеальные непроницаемые водоемы. Построить подземную соляную пещеру несложно, хотя процесс долгий. Скважины бурятся в пласте каменной соли. Затем в них закачивают воду и промывают в соляном ложе полость необходимого размера. Соляной купол не только газонепроницаем: соль способна к «самовосстановлению» трещин и трещин.

Два хранилища на месторождениях каменной соли сейчас строятся в Калининградской и Волгоградской областях.

Как это работает

Закачка газа заключается в закачке его в искусственное газовое месторождение с параметрами, заданными технологическим проектом. Газ направляется из магистрального газопровода на площадку для удаления твердых частиц, затем на газоизмерительную станцию, а затем в компрессорный цех, где сжимается и по коллекторным коллекторам подается на газораспределительные станции (ГРС). На ГРС общий газовый поток разделяется на технологические линии, к которым подключаются контуры скважин.Подключение технологических линий позволяет измерять производительность, температуру и давление газа при закачке для каждой скважины.

Процесс хранения включает системный технический, геологический и экологический контроль над газохранилищем и имеющимися производственными мощностями.

Снова в трубу

Добыча газа из подземного хранилища — это практически тот же технологический процесс, что и добыча из газовых месторождений, но есть существенное отличие: весь активный (товарный) газ извлекается в период от 60 до 180 суток.Проходя по петлям, он поступает на газосборные станции, где собирается в газосборный коллектор. Оттуда газ подается на участок разделения для разделения попутной воды и твердых частиц, а затем направляется на участок очистки и сушки. Очищенный и осушенный газ направляется в магистральные газопроводы.

Другие методы

Также газ можно хранить в сжиженном состоянии. Это самый затратный из всех вариантов хранения, но такое решение применимо, когда невозможно построить другие хранилища рядом с крупными потребителями.Сейчас специалисты «Газпрома» изучают возможность строительства такого хранилища за пределами Санкт-Петербурга.

Добавить комментарий
