Как Выбрать Форсунки ГБО | Виды Форсунок и их Отличия

Газовые форсунки — специальные элементы в ГБО, основной задачей которых является распределение газового топлива, поступающего из редуктора, по цилиндрам. С их помощью регулируется количество, интенсивность и периодичность поступления смеси. Перед выбором подходящих газовых форсунок нужно ознакомиться с классификацией и характеристиками устройств.

Особенности и принцип действия форсунок для ГБО

Существует 6 поколений газобаллонного оборудования, различающихся системным устройством подачи топлива и контролем поступления газа (карбюраторный или инжекторный тип). Наиболее популярным является 4 поколение ГБО, газовая форсунка для которого представляет собой системный узел, отвечающий за количество поступающей топливной смеси при впрыске.

Работоспособность форсунок обеспечивается газоблоком, обрабатывающим показатели, которые поступают от электроблока для бензиновых аналогов. Дозирование газа осуществляется, исходя из температурных показателей топливной смеси и редуктора, давления и других факторов.

Технология впрыска через форсунки напоминает бензиновые инжекторы, поскольку при разработке опиралась на их принцип действия. Для функционирования требуется электромагнитный клапан, элемент, который отвечает за перемещение топливного потока от редуктора к впускному коллектору.

Сечение газовой форсунки значительно больше, чем бензиновой. Это связано с необходимостью существенной пропускной способности, поскольку объем газа приблизительно в 250 раз больше, чем у соответствующей дозы бензина. Чтобы система работала исправно, электрическое сопротивление необходимо значительно ниже (около 1-3 Ом).

Классификация форсунок и особенности их выбора

Существует 3 основных вида форсунок:

Штоковые предназначены для бюджетных и популярных устройств. Плюсом данного типа является невысокая цена и возможность ремонта. Рабочий ресурс составляет в среднем 30-50 тысяч км пробега, максимально — 70 000 км.
Игольчатые устройства несколько дороже и не подлежат ремонту. Преимуществом является более длительная работоспособность. Их хватает приблизительно на 150-200 тысяч км. Отдельные производители выпускают форсунки, которые способны функционировать на протяжении 300 000 км.
Мембранные — дорогостоящие детали, не подлежащие ремонту. Минусом является возможность повреждения мембраны из-за агрессивного внешнего воздействия окружающей среды. Плюс — длительная работоспособность (около 200 000 км).

Вдобавок выделяют регулируемые и нерегулируемые устройства. Некоторые устройства устанавливаются в специальную планку, а другие располагаются одиночно. Экономность расхода газового топлива во многом зависит от скорости реагирования форсунок и точности дозировки впрыска.

Поэтому важным фактором при выборе форсунки является скорость функционирования. Также обращают внимание на сопротивление катушки электроклапана, разновидность штоков, внешний дизайн и разъемы. Подходящая скорость форсунки зависит от конструкционных и технических особенностей ДВС (двигателя внутреннего сгорания).

Форсунки для газобаллонного оборудования ГБО

Вступление:

В задачу форсунок газобаллонного оборудования входит осуществление дозировки топлива, поступающего в камеру сгорания. Для управления их работой используется газовый блок. К нему подаются сигналы от электронного блока для бензофорсунок. Для расчета количества подаваемого газа используются данные о нагреве редуктора и газа, степени давления газа и иных параметров.

За основу впрыска через газофорсунку взят метод бензиновых инжекторов. Для этого применяется электромагнитный клапан, перемещающий шток, открывающий доступ газа от редуктора-испарителя на впускной коллектор.

Пропускная способность газовых форсунок больше, чем бензиновых. Это из-за того, что размер газовой порции, впрыскиваемой в камеру сгорания, больше бензиновой в 250 раз.

Конструктивным отличием работы газовых форсунок от жидкотопливных, является принцип открытия инжектора. Работая от бензина, он срабатывает при импульсе напряжением в 12 вольт. Если же такое напряжение подавать при работе на газу, произойдет поломка открывающегося элемента. В связи с этим работа форсунок осуществляется от кратковременного сигнала, действующего с большой скоростью. Благодаря этому обмотка форсунки не нагревается.

Параметры работы газовых форсунок:

Главным фактором для форсунок, который влияет на стабильное и устойчивое функционирование двигателя, является линейность работы. Данный принцип основан на том, что если увеличивается период открытия форсунки, топлива в камеру сгорания также должно подавать больше. В эквиваленте это выглядит так: время открытия форсунки увеличилось в два раза, соответственно и газа должно подаваться в два раза больше.

Следующим показателем по степени важности считается время реакции форсунки. Хорошо, когда время между открытием и закрытием форсунки минимально.

В 4 версии ГБО высокоточные распылители не применяются. Это из-за того, что подход газа происходит в парообразном состоянии. Трансформация газа из жидкого состояния в парообразное происходит в редукторе-испарителе. Поэтому на выпускной коллектор ставится штуцер. Монтируется он в районе бензиновой форсунки и напоминает собой втулку.

Этим штуцером осуществляется регулировка тонких настроек, которые зависят от технических характеристик конкретного двигателя.

На точный объем газовой смеси влияют следующие факторы::

угол установки штуцера;
размер длины шлангов, идущих от штуцеров к форсункам;
точка установки штуцера исходя из конструкции головки блока.

Нарушения в работе двс, выражающиеся в перегреве и увеличении расхода газа, появляются из-за нарушений в линейной производительности. Для стабильного функционирования всей газовой системы важно быстрое закрытие форсуночного клапана с момента подачи на него импульса.

Материалы изготовления форсунок:

Надежная работа форсунок в немалой степени зависит от материала изготовления. Данные детали работаю в различных температурных режимах. Это диапазоны от температуры холодного двигателя, до прогретого на максимальную температуру.

Для таких условий эксплуатации материал, из которого изготовлены форсунки, должен быть с минимальным коэффициентом расширения. Если материал детали от нагрева будет деформироваться, это отрицательно скажется на работе форсуночного плунжера. Длина хода его поступательных движений составляет 0,5 мм. Температурная деформация материала форсунки будет препятствовать его работе.

В некоторых дешевых вариантах форсунок плунжерный ход может уменьшаться на 15 — 20 %. Это повлияет на быстрый износ и выход из строя самой форсунки.

Для чего применяется эмулятор форсунок:

При работе двигателя на базе 2 ГБО в систему монтируется электронный прибор. Его задача имитировать работу бензиновой системы. Его еще называют эмулятором форсунок. В 3 и 4 версиях ГБО установка эмулятора осуществляется в ЭБУ.

Виды форсунок:

Однозначно сказать, какие из форсунок лучше, какие хуже, довольно-таки сложно. Есть бюджетные варианты, есть дороже. Каждая обладает своими преимуществами и недостатками.

В зависимости от принципа работы форсунки разделяются на штоковые, игольчатые и мембранные.

Штоковые форсунки:

Штоковые форсунки являются самыми распространенными. Среди их преимуществ можно выделить следующие:

ценовая доступность;
неприхотливы;
ремонтопригодны.

В основе детали лежит электромагнитный клапан. Подача газа к штоку происходит через отверстие, находящееся поблизости к седлу. Штоки в данных конструкциях имеют значительный вес, в связи с чем резиновые отбойники быстро изнашиваются.

Ремонт штоковых форсунок необходим через каждые 40 — 50 тыс. км. Полный износ наступает примерно на 70 тыс. км.

Диагностику и ремонт форсунок лучше всего производить на СТО. Самостоятельно может быть сложно выявить, какой необходим ремонт.

Игольчатые форсунки:

Основные страны-производители данных конструкций это Польша, Корея, Япония. Вариант дорогостоящий и не подлежит ремонту. Для их нормальной работы требуется регулярная (примерно каждые 10 тыс. км.) замена фильтров редуктора-испарителя. В противном случае происходит их быстрый износ.

Конструкция игольчатых форсунок позволяет промывать их на специальном бензиновом стенде.

Игольчатые форсунки довольно-таки долговечны. Их ресурс достигает 150 — 200 тыс. км. При должном обслуживании могут работать и до 300 тыс. км.

Изготавливают игольчатые конструкции из нержавеющей стали. Это позволяет увеличить магнитную индукцию при подаче слабого тока. За счет этого достигается отличное время отклика.

Мембранные форсунки:

Дорогостоящий и неремонтируемый вариант. Повреждение мембраны может произойти при попадании внутрь изделия агрессивной среды.

Моторесурс мембранных форсунок достигает до 200 тыс. км. Достигается это за счет разделения мембраной электромагнитного узла от запорного механизма. Такая особенность предохраняет от попадания грязи, из-за которой происходит слипание деталей и заклинивание.

Особенности монтажа газовых форсунок:

Среди многих факторов, влияющих на правильную работу ГБО, одним из важных является правильная установка форсунок. Место для их крепления определяется в зависимости от марки машины.

Здесь обязательно нужно учитывать, с какой стороны осуществляется подвод газа. Если место для установки форсунок будет выбрано неудачно, на них будет попадать грязь, их работоспособность по этой причине снизится.

Следующим важным моментом является выбор деталей для крепежа. Предпочтение должно отдаваться металлическим кронштейнам. Нежелательно использование в качестве крепежа пластиковые стяжки, которые могут деформироваться.

Установка форсунки должна осуществляться с учетом недопущения ее вибрации.

В целом газовые форсунки можно разделить на дешевые и ремонтируемые или неремонтируемые, но с большим рабочим ресурсом. Важными моментами будут надежность крепления и материал изготовления. Также необходимо регулярно менять соответствующие фильтры. Это продлит срок службы инжектора.

Регулярная диагностика, очистка при помощи ультразвука и калибровка форсунок сделают эксплуатацию всего газового оборудования надежным и безопасным.

Техническая поддержка:

Необходим ремонт или техническое обслуживание, хотите задать вопрос?
Звоните: 8 (495) 532-01-11

Форсунки ГБО 4 поколения: какие лучше

С учетом постоянно растущих цен на топливо установка ГБО в ряде случаев становится полностью оправданным и рациональным решением. Поэтапное усовершенствование газобаллонного оборудования позволило создать комплексные продукты, подходящие для различных типов бензиновых двигателей. При этом стоит отметить, что комплекты ГБО, которые представлены в свободной продаже, зачастую являются наборами из различных элементов, которые были произведены разными производителями. Другими словами, составные детали ГБО не являются готовым продуктом только одной фирмы. Данный подход позволяет гибко менять цены, взаимозаменять отдельные компоненты с учетом качества и т.д.

Рекомендуем также прочитать статью о том, что такое ГБО. Из этой статьи вы узнаете о разных поколениях газобаллонного оборудования (I, II, III и т.д.), чем отличается ГБО одного поколения от другого, конструктивных особенностях и принципах работы.

Одними из наиболее часто обсуждаемых компонентов такого оборудования являются газовые форсунки. Дело в том, что от качества и эффективности их работы напрямую зависит работа двигателя на газу. Добавим, что данные элементы от различных производителей несколько отличаются по ряду параметров. В этой статье мы поговорим о том, какие особенности имеют форсунки для газа, а также какие форсунки лучше ставить на ГБО.

Содержание статьи

Форсунки ГБО 4 поколения: принцип работы и особенности

Начнем с того, что по своей конструкции детали для впрыска газа имеют много общего с бензиновыми инжекторами. Следует отметить, что встречаются также отдельные разработки с серьезными отличиями от большинства аналогов, но подобные изделия достаточно редкие. При этом общая схожесть по конструкции еще не означает, что бензиновые и газовые форсунки похожи по своим рабочим параметрам.

Дело в том, что после испарения в редукторе, на форсунки подается в 250 раз больше газа по сравнению с аналогичным количеством бензина. Это значит, что инжектор под газ имеет намного большее сечение проходных отверстий для улучшения пропускной способности. Также следует отметить, что форсунки для ГБО отличаются от бензиновых сниженным электрическим сопротивлением (от 1 до 3 Ом для газовых форсунок против 16 или 17 Ом для бензиновых). Необходимость снижать сопротивление продиктована тем, что элементу нужно пропустить намного больший объем топлива по сравнению с бензиновым инжектором.

По указанной причине управление газовыми форсунками реализовано иначе. Если бензиновая форсунка открывается посредством подачи на нее электроимпульса 12 В, то подача аналогичного импульса на газовую форсунку выведет элемент из строя. Низкое сопротивление обмотки приведет к тому, что деталь при импульсе в 12В попросту перегорит.

Для решения задачи открытие газовой форсунки реализовано посредством особого способа (широтно-импульсная модуляция). Простыми словами, происходит подача начального импульса на элемент, что приводит к открытию, но затем импульс прерывается и возникает снова. Такое прерывание осуществляется с высокой скоростью, то есть форсунка не успевает закрыться, при этом не происходит перегрева ее обмотки.

Основные параметры при выборе газовых форсунок

Использование газовых форсунок исключает необходимость наличия распылителей, так как газ подается на форсунку уже испаренным. Получается, необходим только штуцер, который будет установлен во впускном коллекторе. Местом установки является область рядом с бензиновым инжектором.

Как уже было сказано выше, инжектор ГБО имеет ряд параметров, которые влияют на стабильность работы ДВС, мощность, расход газа и т.д. Главным параметром принято считать линейность, с которой работают форсунки. Например, открытие форсунки на 3 миллисекунды означает, что за это время через устройство пройдет строго определенное количество газа. При этом если элемент открыть уже на 6 миллисекунд, тогда объем пропущенного газа должен увеличиться вдвое. Но таковыми являются идеальные условия, что на практике встречается редко, особенно при использовании доступных по цене массовых решений. Другими словами, дешевые форсунки не отличаются линейной производительностью. В результате происходит существенный перерасход газа, двигатель на газу теряет мощность, работает нестабильно, нарушается температурный режим работы ДВС и т.д. В итоге возникают проблемы с катализатором, происходит прогар клапанов и появляется ряд других неисправностей.

Рекомендуем также прочитать статью о том, какие плюсы и минусы появляются после установки ГБО. Из этой статьи вы узнаете об основных преимуществах и недостатках использования газобаллонного оборудования на автомобиле, а также определитесь, ставить ли газ на авто.

Еще одним важным рабочим параметром газовых форсунок принято считать время отклика, то есть скорость реакции. Под этим следует понимать физическое открытие форсунки после получения управляющего электроимпульса. Вполне очевидно, что чем быстрее форсунки реагируют на сигнал, тем стабильнее и точнее работает вся система.

Добавим, что крайне желательно, чтобы форсунки на двигателе подавали на каждый цилиндр равное количество газа, то есть их производительность была одинаковой. В бюджетном сегменте часто встречаются изделия из одного комплекта, которые имеют заметные отличия друг от друга по данному показателю. С учетом того, что газовые инжекторы работают в условиях значительной разницы температур (на холодном моторе этот показатель может быть на отметке около -20 градусов по Цельсию, в то время как после прогрева показатель может превысить отметку в +100 градусов и более), форсунки должны обеспечивать стабильность базовых параметров в любых условиях.

Если проще, при разных температурах конструктивные элементы в устройстве форсунки изменяют свои физические размеры при нагреве и остывании. Чем меньше изменений, тем лучше. Это зависит от качества материалов, использованных при изготовлении. В качестве примера можно рассмотреть дозирующий плунжер форсунки. В более дорогих изделиях для его изготовления используется металл, который обладает минимальным коэффициентом температурного расширения.

Если учесть, что длина хода плунжера составляет всего 0.5 мм, становится понятно, почему недопустимо увеличение данного элемента под воздействием температур. Если плунжер станет больше по длине, это приведет к его уменьшенному открытию. В результате производительность форсунки снизится, пропадет мощность мотора и вырастет расход.

Бюджетные форсунки отличаются тем, что ход плунжера под воздействием температуры может быть уменьшен на 15-20 процентов и даже более. Также следует учитывать и стабильность сохранения рабочих параметров с учетом износа форсунки в процессе эксплуатации. Дело в том, что плунжер является механическим элементом, который во время работы форсунки подвержен естественному износу. Получается, по мере износа производительность также может изменяться. Качественное изделие должно обеспечивать ухудшение производительности не более чем на 5% на протяжении всего расчетного ресурса.

Какие газовые форсунки лучше

На рынке комплектующих для ГБО сегодня представлено большое количество продуктов. Что касается газовых форсунок, можно выделить продукцию Valtek, Hana, OMVL, Barracuda, Keihin, Matrix. Указанные решения относятся к начальному и среднему ценовому сегменту, что позволяет им пользоваться широкой популярностью. Практическая эксплуатация позволяет определить ряд преимуществ и недостатков форсунок той или иной фирмы.

Например, Barracuda имеет достаточно стабильную производительность в рамках около 300 миллионов циклов, что составляет около 250 тыс. пройденных километров.
Также водители и установщики ГБО хорошо отзываются о газовых форсунках Hana, срок службы которых без существенной потери производительности составляет около 200 тыс. км.
Более доступные по цене Valtek служат около 60–80 тыс. пройденных километров.

При этом важно помнить, что как и бензиновые аналоги газовые форсунки также нуждаются в чистке. Дело в том, что в газе содержится ряд дополнительных примесей, собирается газовый маслоподобный конденсат и т.д. Например, скопление такого конденсата в холодное время года приводит к тому, что электромагнитная катушка некоторых моделей форсунок не способна оторвать лепесток от седла, в результате чего сгорает обмотка форсунки.

Что касается времени срабатывания, лучшими в списке можно считать Keihin. Также неплохо показывают себя Baraccuda, а вот Matrix достаточно долго выключаются. В результате качество дозирования порции газа у последних значительно уступает конкурентам. Приблизительно на одной линии с данным вариантом стоит и Valtek. Чуть лучше показывают себя форсунки Hana, которые вполне можно считать добротным уверенным середнячком. Получается, Keihin занимает лидирующую позицию, Barracuda практически не уступает фавориту, затем идет Hana, далее можно на одну условную ступень поставить Valtek, Matrix и OMVL. Следует добавить, что Keihin, Barracuda и продукт от Hana конструктивно похожи на бензиновые форсунки, что обеспечивает соответствие необходимым параметрам и приемлемый срок службы.

Подведем итоги

Итак, если вы решили установить на свой автомобиль ГБО или пришло время поменять форсунки, тогда к выбору данных элементов стоит подходить с повышенным вниманием. Прежде всего, необходимо учитывать, что форсунки обычно не ремонтируются, то есть от их начального качества будет зависеть общий срок службы газовых инжекторов.

Также следует помнить, что своевременная замена фильтров и плановое обслуживание ГБО каждые 10 тыс. км. позволяет максимально продлить ресурс форсунок для газа. Не лишней будет и периодическая чистка газовых форсунок, которые прочищают ультразвуком и другими способами аналогично бензиновым инжекторам. После очистки некоторые форсунки также нуждаются в дополнительной тарировке (калибровка газовых форсунок).

Напоследок добавим, что соблюдение приведенных выше рекомендаций в сочетании с грамотной профессиональной установкой ГБО позволяет форсункам среднего уровня (например, Hana) проработать около 200 тыс. км. без потери производительности и других существенных отклонений от нормы.

Какие газовые форсунки выбрать – группа компаний Икар

Нередко будущие владельцы транспортных средств с газобаллонным оборудованием сталкиваются с выбором форсунок. Сегодня на рынке представлено огромное множество производителей – как безымянных, так и известных. Как сделать правильный выбор? Какие ГБО форсунки лучше? На что стоит обращать внимание? Постараемся раскрыть данные вопросы и предоставить читателю несколько наиболее подходящих, на наш взгляд, вариантов.

Прежде всего мы предлагаем рассмотреть наиболее распространенные модели на рынке, которые зарекомендовали себя низкой ценой и неприхотливостью к качеству газовой смеси. Именно поэтому в первую очередь мы рассмотрим форсунки таких производителей, как OMVL и Valtek.

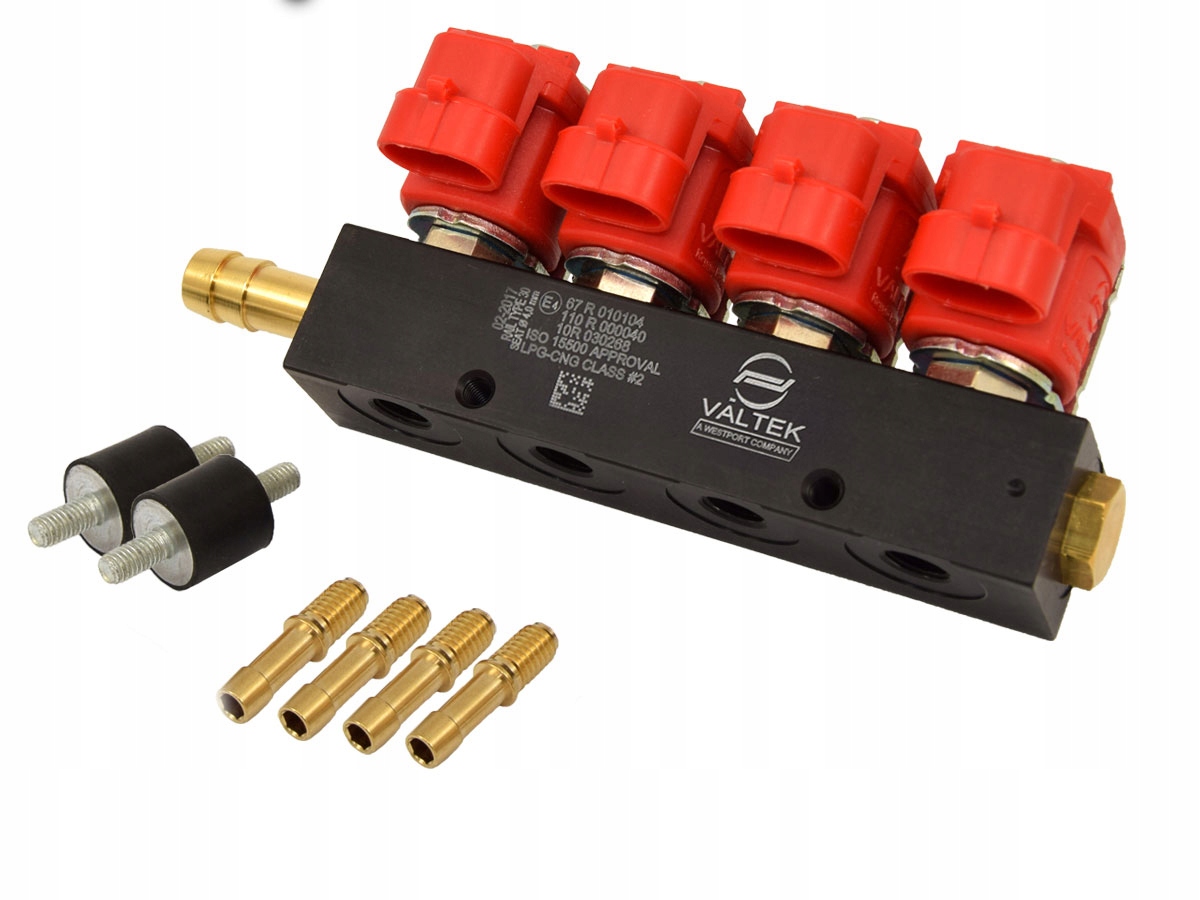

Форсунки Valtek.

Представляют собой, как правило, стандартные газовые распылители итальянского производства. На рынках чаще всего встречаются модели в виде планок на 3-4 форсунки. Для того, чтобы обеспечить стабильную и качественную подачу газовой смеси, распылительные штуцеры форсунок рассверливаются под объем силового агрегата. Данные форсунки поддерживаются всеми блоками питания ГБО с любым поколением программного обеспечения.

Интересный момент – на форсунках Valtek имеются специальные винты, предназначенные для настройки положения штоков. Эти винты покупатели часто путают с фиксаторами, а потому стараются потуже их затянуть для фиксации катушек. В итоге поступление в систему газа или полностью прекращается, или становится неравномерным, что негативно влияет на всю работу ГБО.

Данные форсунки могут ставиться на автомобили с двигателем, момент впрыска в которых составляет более 3 мс. Несмотря на это, рекомендуемый момент срабатывания форсунок должен составлять 4-5 мс. Сам производитель заверяет, что форсунки справляются и с показателями в 3 мс.

Что касается надежности и эксплуатационных характеристик, то известны случаи, когда форсунки было необходимо менять только после 200 тысяч километров пробега. В среднем запас хода таких форсунок составляет 50-60 тысяч километров. При этом рекомендуется проводить периодические чистки, которые форсунки выдерживают до 3 раз. Отметим, что форсунки Valtek увеличивают расход топлива на 10-15% по сравнению с аналогичным двигателем на бензине.

Форсунки OMVL.

Еще один итальянский производитель, который выпускает недорогие и качественные форсунки. Детали выполняются в пластиковом корпусе, благодаря чему вес форсуночной рампы значительно уменьшается. Некоторые модели оснащены датчиком температуры газа. Предусматриваются сменные жиклеры, благодаря которым форсунки могут использоваться на различных типах двигателей. Штоки выполнены из особого ферритового сплава – за счет этого восприятие магнитного усилия становится лучше, чем на железных штоках. В конечном результате форсунки фирмы OMVL практически бесшумны.

Данный производитель может по праву называться бюджетным вариантом, выпускающим скоростные устройства, которые рассчитаны на момент срабатывания 2. 8 мс. Форсунки являются ремонтопригодными, однако есть у них и небольшой недостаток: при длительной эксплуатации и неоднократном ремонте крепления верхней планки, рассчитанные под обычную крестообразную отвертку, слизываются. Ресурс работы деталей составляет порядка 50-80 тысяч километров.

Форсунки HANA.

Южнокорейский производитель газовых форсунок HANA занимается выпуском надежных и высококачественных форсунок. В основе каждой форсунки имеется шток, благодаря чему деталь не требуется откалибровывать. Сами устройства выбираются в зависимости от мощности двигателя и маркируются соответствующими цветами (доступно 4 расцветки). На сегодняшний день данные форсунки являются лучшими моделями, доступными на рынке.

Момент срабатывания форсунок составляет порядка 2 мс, при этом их качество позволяет иметь высокий эксплуатационный ресурс – до 250 тысяч километров. Детали обеспечивают равномерную, фиксированную и высокоскоростную подачу газовой смеси. Кроме того, данные форсунки являются экономичными – по сравнению с бензиновыми двигателями, двигатели с ГБО и форсунками Hana имеют расход, увеличенный всего на 5-6%.

Можно сделать следующий вывод: лучшими моделями являются корейские форсунки Hana – автомастера советуют их ставить на любые автомобили вне зависимости от марки или модели. Газовая форсунка для ГБО компаний OMVL или Valtek также может использоваться на многих авто, однако модели имеют повышенный расход топлива и меньший эксплуатационный ресурс.
