Электрическая схема индукционной плитки: СХЕМА ИНДУКЦИОННОЙ ПЛИТЫ

By alexxlab No comments

Содержание

СХЕМА ИНДУКЦИОННОЙ ПЛИТЫ

   Индукционная плита отличается от обычной тем, что разогревает металлическую посуду индуцированными вихревыми токами, создаваемыми высокочастотным магнитным полем. При работе с такой плиткой используют посуду, изготовленную из материала, который бы эффективно поглощал энергию вихревых полей. Например обыкновенная сталь, поэтому посуду для индукционных печей можно проверять магнитом. Но не бойтесь ошибиться в выборе материала — современные индукционные плиты автоматически распознают пригодную посуду и только в этом случае включают генератор.

   При этом никакого физического нагрева поверхности не происходит. Можно положить на плиту бумагу — она незагорится, или прикоснуться ладонью и не обжечься. В отличии от микроволновки, нагревающей сам продукт изнутри (жидкость, находящуюся в пище), индукционная плита греет только металл и металлическую посуду, которая, в свою очередь, передаёт тепло еде (что-то похожее на обычную электроплиту).

   Принцип работы индукционной плиты показан на рисунке.

1 — посуда,
2 — стеклокерамическая поверхность,
3 — изоляция,
4 — индукционная катушка,
5 — преобразователь частоты,
6 — блок управления.

   Под стеклокерамической поверхностью плиты индукционная катушка, по которой протекает электрический ток с частотой около 50 кГц. В днище посуды наводятся токи индукции, которые нагревают её, а заодно и помещенные в посуду продукты. В такой плите нагрев происходит быстрее, чем на газовой или на электрической плите — примерно в полтора раза.

   Принципиальная схема индукционной плиты довольно сложная, и может существенно отличаться для различных моделей. Особенно блок электронного управления. Хотя основа — генератор, драйвер на транзисторах средней мощности и выходной биполярный транзистор с изолированным затвором, типа IGBT h30R1202 (IRGP 20B120), который управляет катушкой индуктора, одинакова у всех плит. Несколько электросхем показаны ниже — клик для увеличения.

   Самый сложный элемент индукционной плитки — электронный блок управления. Он не просто включает или регулирует мощность генератора, а делает это по специальной программе — вначале на пару минут выведет плиту на максимальную мощность, а когда вода закипит, убавит мощность до заданного уровня. А ещё продвинутые модели имеют инфракрасные сенсоры, контролирующие процесс приготовления пищи. Они следят за температурой сковороды или кастрюли и снижают мощность нагрева по достижении заданной вами температуры. Жарка под термоконтролем исключает возможность воспламенения жира и повреждения сковороды вследствие перегрева. После снятия посуды — плита автоматически отключается.

   В настоящее время промышленность выпускает как отдельные небольшие индукционные одноконфорочные плитки, так и большие стационарные, встраиваемые четырёхместные поверхности. Стоимость такой плиты несколько выше, чем обычной, но купив индукционную плиту вы существенно сэкономите на электроэнергии — до 50%, по отзывам людей. А также уменьшаете вероятность порчи посуды и продуктов.

Originally posted 2019-02-10 00:08:37. Republished by Blog Post Promoter

Схема индукционной плиты | Москва

Внешне похожая на классическую стеклокерамическую варочную панель, индукционная плита работает иначе. Главным отличием индукции есть нагрев непосредственно посуды путем воздействия на нее вихревых индукционных токов, которые генерируются магнитным полем высокой частоты.

Не вся посуда подходит индукционной плите! Важно, чтобы посуда была изготовлена из ферромагнитного сплава или дно посуды содержало достаточное его количество, ведь такой материал поглощает энергию вихревых полей. Чтобы не ошибиться в выборе «правильной» посуды достаточно прислонить магнит к дну посуды. Если дно посуды магнитится, то она годна для использования на индукционной плите.

Стоит отметить, что любая современная индукционная панель или плитка имеет датчик наличия правильной посуды, поэтому, если Вы вдруг ошибетесь, то ничего страшного не произойдет.

Преимущества индукции перед конфорками нагрева состоит в том, что нагревается посуда, а не поверхность плиты. Вы не обожжетесь и не испортите вещи, случайно оказавшиеся в зоне нагрева.

Как и любой сложной технике, индукционным плитам тоже свойственно ломаться, поэтому мы описали неисправности индукционных плит.

Устройство индукционной плиты и принцип работы генератора

Схема 1

1 – посуда из ферромагнитного сплава;

2 – поверхность индукционной плиты;

3 – изолятор;

4 – катушка;

5 – генератор инд. токов;

6 – сенсорный блок.

Как происходит нагрев

В индукционной катушке протекает электрический ток. На ферромагнитном дне посуды возникают индукционные токи, которые нагревают его, следовательно, и содержимое. Данный способ нагрева гораздо продуктивнее обычной электрической конфорки.

Схема 2

1 – датчик температуры;

2 – индукционная катушка;

3 – феррит;

4 – корпус индукционной конфорки;

5 – кулер;

6 – радиатор;

7 – плата генератора;

8 – корпус.

Модуль индукционной плиты

Электронный блок управления (модуль) – самый технически сложный узел индукционной плиты. Имеет в своем составе, не только сенсорные кнопки, но и процессор. В этой части плиты хранятся все автоматические программы и настройки.

Принципиальная схема

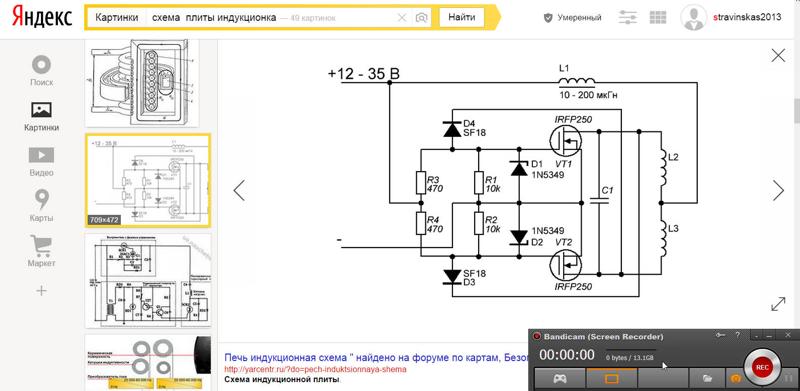

Схема 3

Индукционные Плиты Принципиальная Схема — tokzamer.ru

Выбор качественной модели Схема настольной индукционной плитки построена таким образом, что все зависит от уровня напряжения в доме. Индукционные плиты выгодно отличаются от иных типов печек газовых и электрических.

В этом случае удалось разогреть поверхность сковороды до градусов.

Эмалированную, но только с плоским дном. Обратите внимание на установленную мощность.
Все об индукционной плите, плюсы и минусы, факты, цена. Индукционная плита

Ну и индукционная катушка.

Прежде чем остановить свой выбор на таком оборудовании, важно ознакомиться с преимуществами эксплуатации, а также принять во внимание некоторые конструктивные недостатки индукционной плиты.

В летний период это особенно важно, ведь имеет место дополнительный нагрев воздуха, что усложняет процесс кондиционирования охлаждения помещения; Точная регулировка температуры. Схема ремонта этого изделия отличается своей простотой и доступностью, за счет чего пользователям не нужно тратить большую сумму на восстановление работоспособности агрегата.

Номинальный ток, то есть максимальный ток который может протекать через каждый терминал в течение длительного времени, для однофазной сети должен быть на уровне от 32 А. Для современных моделей характерно наличие инфракрасного сенсорного устройства, эффективно контролирующего процесс готовки.

Сердцем всего электронного блока является специфический микроконтроллер S6F со встроенной дрыгалкой на борту. В этом случае удалось разогреть поверхность сковороды до градусов.

Как настроить индукционную плиту Gemlux GL-IC35TC

Сообщить об опечатке

Я про такие штуковины слыхал, но вот лично ни разу не юзал. На этом ремонт закончен.

К недостаткам можно отнести тот факт, что пользователям нужно использовать определенную посуду, которая изготовлена на основе ферромагнитных материалов. Корпус выполнен в черном цвете.

Тепловая пушка хороша тем, что быстро распределяет тепло. Если на поверхности присутствуют жировые загрязнения, то система может просто не распознавать касания человека.

В ней предусмотрено четыре конфорки, предусмотрено сенсорное управление. Важно помнить, что индукционные плиты способны создавать достаточно высокое излучение электромагнитного типа и могут оказывать негативное воздействие на бытовые приборы, установленные на незначительном расстоянии.

С помощью мультиметра нужно проверить блок предохранителей, кабель и сами контакты.

Каков итог исследования?

Достать-то его не проблема, но вот где взять прошивку?
А что внутри 🙂 Разборка и обзор индукционной плиты HILTON EKI 3890 на 2000 Ватт. ZikValera

Индукционные плиты

Ее поверхность выполнена из стеклокерамики, а число электрических конфорок равно четырем. На радиаторе — диодный мост и IGBT-транзистор.

На опоры устанавливает лист плексигласа. Обязательно при работе с электричеством следует соблюдать правила техники безопасности, особенно это касается сетей переменного тока напряжением В.

В случае если посуда соответствует правилам, а комфорта все равно не работает, активируйте тестовую проверку температурного датчика и замените его при необходимости.

Как только изделие становится на рабочую поверхность, появляются индукционные токи, нагревающие сковородки, кастрюли и прочие изделия для приготовления пищи. Это не то чтобы недостаток, я сам ненавижу, например, алюминиевую посуду. Поверхность выполнена из пластика. Прежде чем приступать к самостоятельному монтажу изделия, нужно учесть сечение, мощность фаз и количество проводов силового кабеля между варочной поверхностью и домашним распределительным устройством.

Если производитель не включил такую информацию в руководство по эксплуатации, следует предположить что если 4 конфорки будут включены в максимальный уровень нагрева, индукционная панель будет потреблять около Вт энергии суммарно. Внешний вид.

Индукционные плиты

Мощный алюминиевый радиатор — 3,5 кВт выходного каскада надо как то охлаждать, соответственно можно предположить, что работа индукционной плиты совсем уж не такая и холодная, тепло с радиатора все равно выкидывается наружу, а значит, повышает окружающую температуру. Все какие можно надписи — по-украински. Закрепляет под столешницей двигатель.

Принцип работы нагревательных элементов — индукционный. Под стеклокерамической поверхностью плиты индукционная катушка, по которой протекает электрический ток с частотой около 50 кГц. Возможна ситуация, когда диаметр кастрюли сковороды меньше диаметра нагреваемой зоны.

Такой мощности недостаточно для нагрева большого объёма воды, а сооружение индукционной катушки высокой мощности потребует изготовление схемы, в которой необходимо будет использовать очень дорогие радиоэлементы. Профессиональная печь Сквара Sif 4. Для того, чтобы в катушке образовался переменный ток высокой мощности, потребуется 7 таких конденсаторов. В обычных электрических плитах изначально происходит разогрев включенной конфорки.
Устройство индукционной печки

Инструкция по изготовлению

От перегрева может выйти из строя соединительный разъем индуктора.

Предусмотрена электрическая духовка на 65 литров.

Экспертами было доказано, что на расстоянии 2 см от плиты излучение всегда выше допустимой нормы. Ее особенности — стеклокерамическая поверхность, наличие сенсорного управления, возможность управления мощностью. Универсальная плата генератора переменного тока работает исключительно на высокой частоте.

Whirlpool Опытные домохозяйки отдают предпочтение продукции компании Whirlpool. Аккумуляторы следует объединить в секции по 2 шт. Конфорка не включится, если на плите оказалась сковорода или кастрюля с не магнитным днищем; Автоматическое отключение при снятии посуды; Удерживание заданной температуры на определенном уровне.

Еще по теме: Подключение 2 клавишного выключателя

Чудеса индукции

По рассказу хозяина плиты стало ясно, что плита во время приготовления пищи просто отключилась и не подавала признаков жизни. Схема индукционной плиты основана на том, что после размещения кастрюли на рабочей поверхности в действие вступают токи, которые и выполняют нагревание. Никакого спама, только полезные идеи!

Во первых выяснилось, что абсолютно не знали, что такое индукционная плита, ошибочно принимая ее за инфракрасную плиту. Возможно лет через 10 вы измените её на более мощную модель и вам понадобится поперечное сечение уже 2,5 мм2. Итоги — плюсы и минусы индукционных плит Индукционная плита — надежный помощник на кухне, который выгодно отличается от классических газовых или электрических печей.

Чтобы не потерять статью, поставь лайк!

Набор механика для изучения принципа работы индукционной плиты. Я про такие штуковины слыхал, но вот лично ни разу не юзал. Нужен такой девайс на кухне вопрос к профессионалам, судя по рекламе готовка на данной плите происходит без выделения лишнего тепла, так как варочная панель не нагревается. Но в однофазной сети этого как правило недостаточно для надежного соединения индукционной варочной панели — применяйте лучше клеммы винтовые. На этом ремонт закончен.

Цвет — сатиновая бронза. Я про такие штуковины слыхал, но вот лично ни разу не юзал. Под стеклокерамической поверхностью плиты индукционная катушка, по которой протекает электрический ток с частотой около 50 кГц.
Ремонт индукционной плиты

Cхема индукционной плиты и советы по изготовлению своими руками

Индукционная плита способна осуществлять разогрев металлической посуды посредством индуцированных вихревых токов от высокочастотного магнитного поля.

Стандартная схема индукционной плиты, как правило, представлена индукционной катушкой и частотным преобразователем, а также электронным блоком для управления, оснащенным температурными датчиками.

Введение

Индукционные плиты – оборудование относительно новое, но уже чрезвычайно популярное у отечественных потребителей.

Особенностью таких плит является способность выполнять нагрев только донной части кухонной посуды.

В обычных электрических плитах изначально происходит разогрев включенной конфорки.

Прежде чем остановить свой выбор на таком оборудовании, важно ознакомиться с преимуществами эксплуатации, а также принять во внимание некоторые конструктивные недостатки индукционной плиты.

Основные достоинства представлены:

  • более быстрым процессом нагревания и готовки, которые занимают в несколько раз меньше времени, чем при эксплуатации традиционной электрической плиты;
  • отсутствием подгорания пищи, которая может попасть на варочную панель в процессе готовки, что обусловлено низкой температурой конфорки;
  • снижением потребляемой электрической энергии благодаря очень быстрому нагреву используемой кухонной посуды;
  • удобством использования за счёт наличия возможности регулировать режим готовки на разных плитах.

К преимуществам также можно отнести безопасность эксплуатации, что особенно важно для семей с маленькими детьми, пенсионерами или людьми с ограниченными возможностями.

Индукционная плита на кухне

Недостатки эксплуатации в таком современном оборудовании также присутствуют и, несмотря на то, что они минимальны, их следует учитывать при выборе модели:

  • включение индукционного оборудования на полную мощность способно создавать повышенную нагрузка на электросеть;
  • для приготовления пищи на таком типе плиты должна использоваться только специальная кухонная посуда, имеющая ферромагнитную донную часть;
  • для некоторых моделей характерно наличие единого высокочастотного генератора, что неблагоприятно сказывается на уровне мощности при одновременном включении всех конфорок;
  • варочная поверхность отличается хрупкостью, поэтому в процессе всего периода эксплуатации необходимо соблюдать определенную осторожность.

Как показывает практика, эксплуатация моделей, относящихся к ценовой категории эконом-класс, часто сопровождается раздражающим шумом и своеобразным гудением.

Важно помнить, что индукционные плиты способны создавать достаточно высокое излучение электромагнитного типа и могут оказывать негативное воздействие на бытовые приборы, установленные на незначительном расстоянии.

Схема индукционной плиты

В соответствии со схемой нагрева, электрический ток, который поступает из электросети на катушку, претерпевает преобразование в магнитное поле, генерирующее вихревые потоки.

В результате взаимодействия ферромагнитного дна с индукционным током образуется контур, а возникающая тепловая энергия производит прогрев используемой кухонной посуды и ее содержимого.

Стеклокерамическая поверхность плиты покрывает индукционную катушку с протекающим электрическим током частотой в 50кГц. Стандартная схема оборудования относительно сложная, и может иметь весьма существенные отличия в зависимости от модели. Основа представлена генератором, драйвером на транзисторах средней силы мощности и выходным биполярным транзистором, имеющим изолированный затвор и управляющим индукторной катушкой.

Схема работы индукционной плиты отражается на правилах обслуживания и особенностях эксплуатации такого оборудования, а также должна в обязательном порядке учитываться при выборе кухонной посуды, которая должна быть изготовлена из особенных материалов с ферромагнитными свойствами.

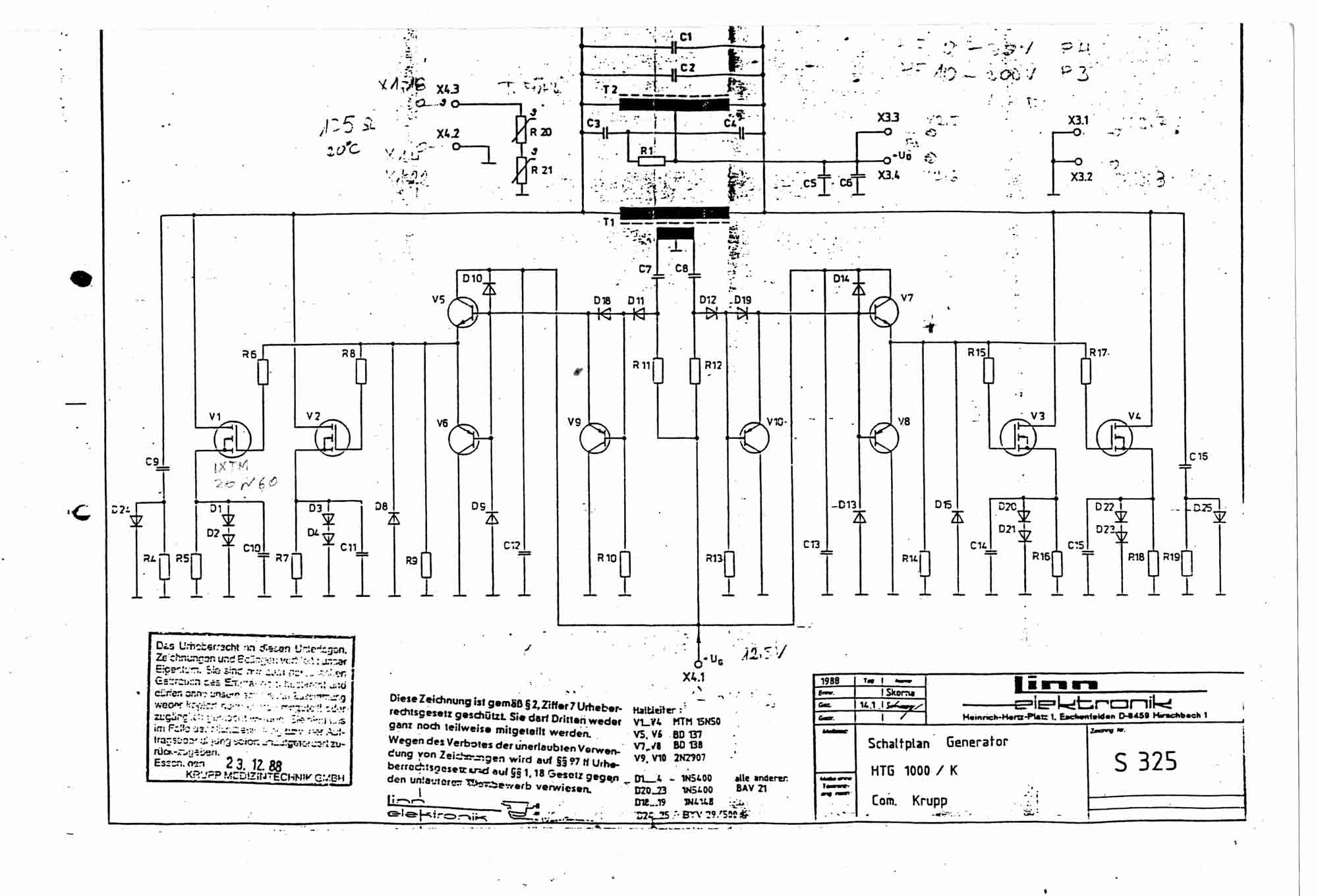

Электрическая схема индукционной плиты

Наиболее сложным конструктивным элементом является электронный блок для управления, посредством которого не только включается, но и регулируется уровень мощности генератора. Для современных моделей характерно наличие инфракрасного сенсорного устройства, эффективно контролирующего процесс готовки. После того, как кухонная посуда будет снята с варочной поверхности, происходит автоматическое отключение плиты.

Нельзя эксплуатировать медную, стеклянную, керамическую или алюминиевую посуду, а чистка поверхности индукционной плиты выполняется только посредством специальных средств, не обладающих абразивными эффектами.

Изготовление своими руками

Силовая схема стандартной индукционной плиты может существенно варьироваться в зависимости от конструктивных особенностей модификации, но чаще всего представлена:

  • ферритовым тором, который надет на сетевой провод и подавляет синфазные помехи;
  • стандартным предохранителем;
  • конденсатором, фильтрующим возникающие в процессе эксплуатации импульсные помехи;
  • резистором, срабатывающим после выключения сетевого питания;
  • выпрямителем, рассчитанным на показатели мощности и эффективно защищающим устройство от перенапряжения;
  • проводным шунтом;
  • фильтрующей системой на импульсные помехи;
  • конденсатором, позволяющим вернуть энергию с колебательно-индукторного контура на промежуточную часть с постоянными показателями тока;
  • резонансным конденсатором, обеспечивающим непрерывный ток после запора транзистора;
  • индукционным устройством, которое ориентировано на передачу тепла с поверхности на донную часть используемой кухонной посуды;
  • транзистором, преобразующим постоянный ток в переменные показатели;
  • резистором на фиксацию транзистора после отключения;
  • резистором на подавление высокочастотных показателей тока;
  • выпрямителем на напряжение в электрической сети;
  • контролером тока, предупреждающим возможное возникновение перегрузки;
  • контролером напряжения на коллекторе.

В бюджетных моделях присутствуют только основные конструктивные элементы, что отражается на функциональных возможностях такого устройства.

Самостоятельное изготовление простой индукционной плиты предполагает строгое соблюдение всех норм, что сделает эксплуатацию такого прибора полностью безопасной. Значительная сложность в процессе конструирования плиты возникает на стадии подбора качественного материала для создания основания варочной поверхности.

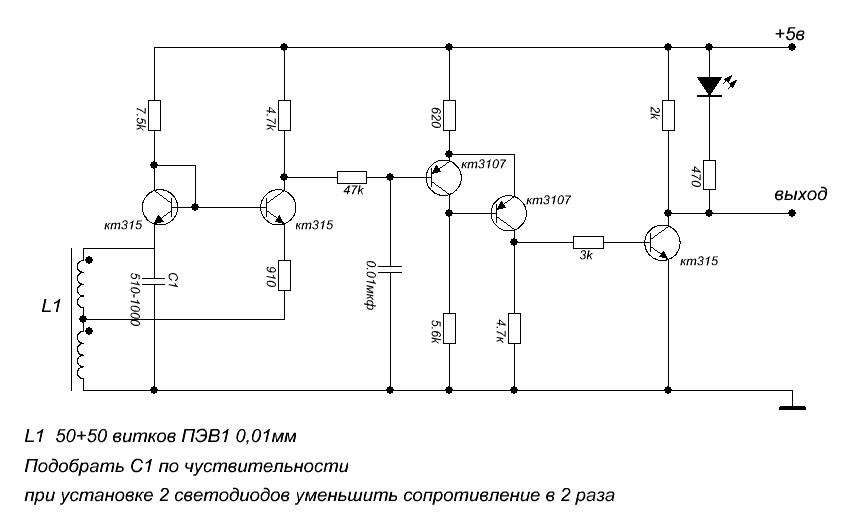

Индукционная плита своими руками – схема

Такой материал обязательно должен отличатся возможностью правильно проводить электромагнитное излучение, не проводить ток и выдерживать высокотемпературный режим.

Бытовое варочное оборудование заводского изготовления, к числу которого относятся и все современные индукционные плиты, выполнено с применением достаточно дорогостоящей керамики.

Именно по этой причине самостоятельное изготовление варочной индукционной плиты в домашних условиях сопряжено с определенными проблемами выбора достойной альтернативы керамической поверхности.

Тепловая пушка хороша тем, что быстро распределяет тепло. Тепловая пушка своими руками изготавливается довольно просто.

О том, как рассчитать теплопотери дома, вы узнаете из этой информации.

Рекомендации по изготовлению пеллетной горелки своими руками вы найдете здесь.

Заключение

Современные бытовые индукционные варочные панели имеют, как правило, стандартную схему, в соответствии с которой установленные магнитные катушки в процессе соприкосновения с ферромагнитным дном кухонной посуды осуществляют стабильный нагрев приготавливаемой пищи.

Управление такого бытового оборудования может осуществляться посредством механических переключателей и сенсорных кнопок, что делает эксплуатацию индукционной плиты очень удобной.

Котел отопления владелец частного дома может выбрать на свой вкус – газовый, электрический, твердотопливный. Индукционные котлы отопления пока не так популярны, но имеют свои преимущества.

Рекомендации по изготовлению теплогенератора своими руками вы можете почитать тут.

Видео на тему

краткое описание, правила подключения и возможные проблемы

Многофункциональные индукционные электроприборы длительное время использовались в металлургии и сварочной отрасли. Их производство относится к высоким технологиям. Усовершенствованная схема индукционной плиты активно используется в бытовой отрасли (создание электроплит). Даже если оборудование выходит из строя, это не является серьезной проблемой. Но специализированные сервисные центры требуют значительную плату за свои услуги. Чтобы сэкономить внушительную сумму, можно выполнить ремонт индукционной плиты своими руками.

Комплектующие элементы

Традиционная схема индукционной плитки состоит из нескольких ключевых деталей, каждая из которых предназначена для выполнения определенных функций. Слаженная работа агрегата достигается за счет наличия следующих элементов:

  • Первичная обмотка (катушка) представлена в виде массивного медного проводника, который плотно уложен в форме спирали.
  • Степень нагрева устройства непрерывно контролирует датчик. В критических случаях механизм отключает питание, за счет чего можно избежать поломки агрегата и возгорания.
  • Универсальная плата генератора переменного тока работает исключительно на высокой частоте. Деталь оснащена теплоотводом выходного каскада. Наличие вентилятора обеспечивает принудительное охлаждение всего механизма.
  • В корпусе изделия спрятаны ферриты, которые образуют ферромагнитный комплекс в сочетании с катушкой.
  • Генератор защищен мощным корпусом, не препятствующим эффективному обдуву всей системы.

Принцип работы

Схема индукционной плиты не такая уж и сложная, если перед использованием изделия разобраться с тем, как оно функционирует. Работа агрегата построена на электромагнитных импульсах – механизме протекания тока при изменении общего магнитного потока. По своему принципу работы изделие очень похоже на классический трансформатор. Мощная катушка индукционного типа спрятана под стеклокерамической поверхностью. В нормальных условиях механизм взаимодействует с током частотой от 20 до 200 кГц. В качестве первичной обмотки используется катушка, а вторичной является посуда, которую пользователь устанавливает сверху на конфорку.

Схема индукционной плиты основана на том, что после размещения кастрюли на рабочей поверхности в действие вступают токи, которые и выполняют нагревание. Стеклокерамическая поверхность изделия хорошо накаляется, но исключительно от посуды, а не от встроенных механизмов.

Приготовление пищи

Абсолютно все схемы управления платами индукционной плитки рассчитаны на определенную посуду с магнитным днищем. Варочная поверхность автоматически распознает подходящую конструкцию и мгновенно активизируется после поворота конфорки. Производители разрешают использовать следующую посуду:

  • Из нержавейки.
  • Чугунную.
  • Эмалированную, но только с плоским дном.

Если сама посуда изготовлена из стали, но сверху покрыта толстым слоем эмали, то и такое изделие можно использовать.

Выбор качественной модели

Схема настольной индукционной плитки построена таким образом, что все зависит от уровня напряжения в доме. Если показатели ниже требуемых значений, тогда будет регулярно выбивать главный предохранитель возле распределительного щитка, а также сгорит шнур питания.

Если потребитель понимает, что проблемы с напряжением все же присутствуют, тогда лучше изучить схему индукционной плитки Endever меньшей мощности, которая оснащена функцией самостоятельной регулировки требуемых показателей. Это самый простой и доступный вариант. Но скорость нагрева установленной емкости будет снижена. После покупки изделия нужно проложить самостоятельно кабель с соответствующим поперечным сечением. Для безопасности можно установить отдельный автоматический выключатель с подходящим номинальным током.

Виды неисправностей

В последнее время наибольшей популярностью пользуется индукционная плитка Galaxy GL 3054. Схема ремонта этого изделия отличается своей простотой и доступностью, за счет чего пользователям не нужно тратить большую сумму на восстановление работоспособности агрегата. К самым распространенным неисправностям относятся:

  • Отсутствует реакция на сенсорную панель. Если на поверхности присутствуют жировые загрязнения, то система может просто не распознавать касания человека. Для решения этой проблемы достаточно выполнить аккуратную очистку поверхности.
  • Не работает несколько конфорок. Нужно проверить подключение плиты к источнику питания. От перегрева может выйти из строя соединительный разъем индуктора.
  • Охлаждающий вентилятор не отключается. Причиной может служить неисправность датчика температуры.
  • Плита не реагирует на посуду. Для приготовления пищи можно использовать только те кастрюли и сковородки, которые изначально предназначены для таких варочных поверхностей. В противном случае нужно проверить блок питания и датчик температуры.
  • Не отображается показатель остаточного тепла. Чаще всего ситуация возникает на фоне поломки термодатчика. Во время замены устройства нужно проверять надежность подключения соединительной проводки, чтобы избежать возможного возгорания.

Восстановление работоспособности

В частных жилых помещениях и квартирах все чаще используются однокомфорочные индукционные плитки. Электрические схемы позволяют домашним мастерам самостоятельно проводить необходимые ремонтные работы. Первым делом всегда отсоединяют изделие от электросети. Только после этого демонтируют декоративную поверхность, чтобы получить полноценный доступ к деталям. Любые следы копоти, смена традиционной расцветки элементов, признаки плавления должны вызвать опасение.

Эксперты рекомендуют заранее подготовить схему электрической индукционной плитки, так как в этом случае все ремонтные работы будут проходить гораздо быстрее. Скачать необходимый документ можно на официальном сайте производителя изделия. С помощью мультиметра нужно проверить блок предохранителей, кабель и сами контакты. Обязательно осматривают спирали индукционных катушек. На изделиях не должно быть трещин, а также касаний между витками. Необходимо протестировать исправность соединительной проводки. Цепи проверяют мультиметром. Необходимо аккуратно извлечь проблемную конфорку вместе с платой генератора. Мастеру предстоит внимательно осмотреть элементную базу. Сгоревшие радиодетали видно невооруженным глазом. Когда проблема обнаружена, нужно заменить вышедшие из строя детали. В этом случае поможет схема индукционной плитки. Своими руками выполнить все необходимые манипуляции не так уж и сложно, если заранее подготовить необходимые инструменты.

Преимущества и недостатки

Современная схема индукционной плитки позволяет добиться максимальных показателей КПД, существенной экономии электроэнергии, а также минимальных рисков получения термического ожога. Изделие является отличным помощником на любой кухне. Агрегат выгодно отличается от всех газовых и электрических аналогов. Основные преимущества индукционной плиты заметны даже новичку.

Отдельного внимания заслуживает современный внешний вид изделия. Плита органично впишется в любой дизайн кухни, а ухаживать за ней сможет даже ребенок. Для очистки от накопившегося жира и других пятен нужно использовать обычную губку с моющим средством. Запрещено применять металлические ершики и другие изделия, которые могут повредить поверхность.

После снятия с плиты сковородки или кастрюли изделие автоматически отключается, за счет чего электричество не расходуется впустую. Пища ничем не отличается от той, которая была приготовлена на обычном газу. К дополнительным удобствам можно отнести возможность регулировки температурного режима и наличие нескольких программ для качественной готовки.

К недостаткам можно отнести тот факт, что пользователям нужно использовать определенную посуду, которая изготовлена на основе ферромагнитных материалов. Такие плиты реализуются не сразу, если сравнивать с основными конкурентами. Среднестатистический покупатель не всегда может позволить себе приобрести такое изделие.

Безопасность для человека

В последнее время ведется много различных дискуссий об уровне вреда индукционных плит. Принцип работы таких изделий построен на электромагнитных полях, о негативности которых прекрасно известно всем. Экспертами было доказано, что на расстоянии 2 см от плиты излучение всегда выше допустимой нормы. Если кастрюля смещена относительно центра конфорки, то указанная норма будет завышена в районе 15 сантиметров от варочной поверхности.

Рекомендации

Качественное подключение индукционных варочных панелей в жилых зданиях занимает много свободного времени. Прежде чем приступать к самостоятельному монтажу изделия, нужно учесть сечение, мощность фаз и количество проводов силового кабеля между варочной поверхностью и домашним распределительным устройством. После установки обязательно нужно придерживаться основных правил эксплуатации, а также регулярно очищать поверхность от загрязнений. За счет этого плита прослужит не один год.

▶▷▶▷ схема электрическая принципиальная плиты индукционной

▶▷▶▷ схема электрическая принципиальная плиты индукционной

Интерфейс Русский/Английский
Тип лицензия Free
Кол-во просмотров 257
Кол-во загрузок 132 раз
Обновление: 09-04-2019

схема электрическая принципиальная плиты индукционной — СХЕМА ИНДУКЦИОННОЙ ПЛИТЫ — el-shemaru el-shemarupublehlektrikaskhema_indukcionnoj_plity10 Cached Принципиальная схема индукционной плиты довольно сложная, и может существенно отличаться для различных моделей Cхема индукционной плиты и советы по изготовлению своими руками microklimatprootopitelnoe-oborudovanie Cached Электрическая схема индукционной плиты Наиболее сложным конструктивным элементом является электронный блок для управления, посредством которого не только включается, но и регулируется Схема Электрическая Принципиальная Плиты Индукционной — Image Results More Схема Электрическая Принципиальная Плиты Индукционной images Вскрываем индукционную плиту BUDYONS OFFICIAL SITE wwwbudyonorgvskryivaem-induktsionnuyu-plitu Cached Принципиальная схема Моя немного отличается, но в общем почти полное сходство Схема в нормальном разрешении Внешний вид Все какие можно надписи по-украински электрическая схема индукционной плиты — 1l4cPounD0IRC6 sitesgooglecom site1l4cpound0irc6elektricesk Java Ну, Погоди: Волк и Яйца Аркада, 128128, 128160, 176208, 176220, 240320, 240400, 240432, 320240, 320480, 640360 NetLizard 2011 Как работает индукционная плита: основные принципы tehnopomoshcomdlya-kuhniplityindukczionnayahtml Cached Какой принцип работы индукционной плиты Как правильно пользоваться и ухаживать за варочной поверхностью Простая индукционная печь своими руками по схеме teplomexrupechiindukcionnaya-pech-svoimi-rukami-shema Cached Схема собирается на 4-х электронных лампах(тетрадах), нужна также нелегкая лампа для сигнализации о готовности к началу работы Сайт радиолюбителей — Принципиальная электрическая схема electronicvladbazarcomindexphp?dosearchstoryCFF Cached Ссылка вида Сайт радиолюбителей — Принципиальная электрическая схема индукционной плиты — схема , скачать принципиальные электрические схемы бесплатно обязательна Сайт радиолюбителей — Индукционные плиты электрическая схема electronicvladbazarcomindexphp?dosearchstoryC8 Cached На рисунке приведена принципиальная электрическая схема радиомикрофона, работающего на частотах 350450 МГц Рабочая частота определяется элементом zq1, представляющим собой резонатор на ПАВ Принцип работы индукционной плиты: схема и описание wwwdarinasuarticlessovety-po-vyboruprincip Cached Электрическая схема работы Устройство индукционной плиты и принцип ее работы Принципиальная Схема электрической варочной панели АРИСТОН ezhva-liceyru1504205654 Cached Типовая схема питания блока управления микроволновой печи Принципиальная схема электрической варочной панели Аристон Электрическая варочная панель Аристон — После использования 1, 5 Promotional Results For You Free Download Mozilla Firefox Web Browser wwwmozillaorg Download Firefox — the faster, smarter, easier way to browse the web and all of 1 2 3 4 5 Next 2,470

  • Индукционный нагрев ( англ. Induction Heating ) метод бесконтактного нагрева электропроводящих мате
  • риалов токами высокой частоты ( англ. RFH, radio-frequency heating нагрев волнами радиочастотного диапазона) и силы .
    Представительство компании Занусси в России. Каталог плит, холодильников, стирал
  • иапазона) и силы .
    Представительство компании Занусси в России. Каталог плит, холодильников, стиральных машин. Описания функций и характеристики. Адреса сервисов и магазинов.
    Встраиваемая и отдельно стоящая техника Ханса: холодильники, посудомоечные машины, микроволновки, плиты. Такой страницы не существует. Вероятно, ссылка, по которой вы сюда попали, не существует, или вы неправильно набрали адрес.
    На рис. 1.1 приведена принципиальная схема котельной установки, работающей на природном газе или мазуте. Электрическая схема включения паровых и водогрейных котлов имеет автоматический выключатель (АВ) для защиты от перегрузок…
    Электрическая плита , Индукционная плита , Hansa , Electrolux , Gorenje , Стеклокерамическая варочная панель . .. Электрический чайник , Термопот , SCARLETT , Polaris , Tefal , VITEK …
    ИНДУКЦИОННАЯ КАТУШКА ИНДУКЦИОННАЯ КАТУШКА, тип трансформатора, который преобразует переменный ток низкого напряжения в переменный ток высокого напряжения. Индукционная лампа Индукционная лампа электрический источник света, принцип работы которого основан на электромагнитной…
    Индукционные варочные панели на 2 конфорки — низкие цены, множество отзывов и фотографий в каталоге Price.ru Купить индукционную варочную панель двухкомфорочную в Москве по привлекательной цене еще никогда не было так просто!
    Низкие цены на Электрические плиты (индукционные) в интернет-магазине М.Видео и розничной сети магазинов М.Видео. Заказ товаров по телефону 8 (800) 200-777-5.
    Электрическая варочная панель E6N1BX. Варочные панели Gorenje простые в использовании приборы, с которыми отличный результат гарантирован. Индукционные, Hi-Light и газовые варочные панели оснащены функциями, которые значительно упрощают приготовление. Настольные индукционные плитки.

холодильников

который преобразует переменный ток низкого напряжения в переменный ток высокого напряжения. Индукционная лампа Индукционная лампа электрический источник света

  • скачать принципиальные электрические схемы бесплатно обязательна Сайт радиолюбителей — Индукционные плиты электрическая схема electronicvladbazarcomindexphp?dosearchstoryC8 Cached На рисунке приведена принципиальная электрическая схема радиомикрофона
  • 240432
  • посредством которого не только включается

is not in this users list of permitted IP addresses vlaXML

Индукционный нагрев ( англ. Induction Heating ) метод бесконтактного нагрева электропроводящих материалов токами высокой частоты ( англ. RFH, radio-frequency heating нагрев волнами радиочастотного диапазона) и силы .
Представительство компании Занусси в России. Каталог плит, холодильников, стиральных машин. Описания функций и характеристики. Адреса сервисов и магазинов.
Встраиваемая и отдельно стоящая техника Ханса: холодильники, посудомоечные машины, микроволновки, плиты. Такой страницы не существует. Вероятно, ссылка, по которой вы сюда попали, не существует, или вы неправильно набрали адрес.
На рис. 1.1 приведена принципиальная схема котельной установки, работающей на природном газе или мазуте. Электрическая схема включения паровых и водогрейных котлов имеет автоматический выключатель (АВ) для защиты от перегрузок…
Электрическая плита , Индукционная плита , Hansa , Electrolux , Gorenje , Стеклокерамическая варочная панель … Электрический чайник , Термопот , SCARLETT , Polaris , Tefal , VITEK …
ИНДУКЦИОННАЯ КАТУШКА ИНДУКЦИОННАЯ КАТУШКА, тип трансформатора, который преобразует переменный ток низкого напряжения в переменный ток высокого напряжения. Индукционная лампа Индукционная лампа электрический источник света, принцип работы которого основан на электромагнитной…
Индукционные варочные панели на 2 конфорки — низкие цены, множество отзывов и фотографий в каталоге Price. ru Купить индукционную варочную панель двухкомфорочную в Москве по привлекательной цене еще никогда не было так просто!
Низкие цены на Электрические плиты (индукционные) в интернет-магазине М.Видео и розничной сети магазинов М.Видео. Заказ товаров по телефону 8 (800) 200-777-5.
Электрическая варочная панель E6N1BX. Варочные панели Gorenje простые в использовании приборы, с которыми отличный результат гарантирован. Индукционные, Hi-Light и газовые варочные панели оснащены функциями, которые значительно упрощают приготовление. Настольные индукционные плитки.

Неисправности индукционных плит и соответствующие им коды ошибок

Самой прогрессивной разработкой в области кухонных плит можно считать агрегат с индукционной варочной панелью. Данная технология привлекает покупателей тем, что не требуется использовать газ, а также своей новизной. Но, несмотря на высокие технологии, неисправности у индукционных плит возникают не реже, чем у другой бытовой техники.

Принцип действия индукционной плиты

Индукционная нагревательная плита работает на достаточно простом принципе генерации вихревых токов в магнито- и электропроводящем материале. Речь идет, в первую очередь, о металлах и их сплавах с определенными физическими характеристиками. Чтобы индукционный нагревательный элемент нормально работал, необходимо обеспечить следующие условия.

  1. Использовать посуду из специальных материалов. Чаще всего это сталь. Именно этот материал обладает не только хорошими ферримагнитными характеристиками, но и способностью генерировать вихревые токи и активно поглощать образуемую при их прохождении энергию.
  2. Система управления питанием нагревателя должна обеспечивать создание переменного магнитного поля. Именно оно генерирует в материале посуды вихревые токи. Частота поля находится в пределах от 20 до 60 Гц, должна быть стабильной.
  3. Магнитное поле индукционного нагревателя достаточно сильно локализовано. Это означает, что разогреваемый предмет нужно располагать как можно ближе, чтобы достичь максимальной эффективности процесса.

Если рассматривать индукционную плиту и установленную на ней посуду с точки зрения физических процессов, эта система представляет собой трансформатор. При этом в роли первичной обмотки выступает катушка нагревателя. Генерируемое ею магнитное поле вызывает появление вихревых токов в посуде. Именно дно этого предмета выступает в роли вторичной обмотки. Отвода электрической энергии от нее нет, поэтому вся она преобразуется в тепло. В результате кастрюля или сковорода нагревается.

Важно! Для нормальной и эффективной работы индукционной панели нужно, чтобы площадь катушки была максимально близкой к аналогичному показателю установленного на нее предмета. В этом случае энергия передается практически полностью.

При несоблюдении такого условия происходят следующие неприятные вещи:

  • над пустым, не накрытым посудой местом на плите не образуются вихревые токи;
  • генерируемая энергией катушка на ненакрытых, пустых местах не утилизируется;
  • в результате неполного отвода энергии катушка перегревается.

Для нейтрализации такого явления в каждой индукционной панели установлены радиаторы охлаждения. Если они не справятся, катушку придется менять. А в самых сложных случаях ремонта потребуют и выходные каскады контура генерации высокочастотного питания.

Коды ошибок

Современные индукционные плиты оснащаются информационным табло и системами самодиагностики. При обнаружении некоторых неполадок устройство само сообщит пользователю о том, что случилось.  Коды ошибок плит некоторых производителей выглядят так:

Производитель Перегрев катушки Перегрев внутренних элементов устройства Неверное напряжение питания
Gorenye F15 F85 F16
Oursonn E0, E10, EA, E3 E6, E3 E7 (E:07), E8 (E:08)
Electrolx E4 E1 E5
Miele E EF35 ER
Bosh E-22 E-25 ER-26

Для пользователей с навыками ремонта и достаточным уровнем знаний код ошибки покажет, где именно стоит искать проблему. Для остальных это указание на то, что нужно обращаться за квалифицированной помощью.

Разборка плиты и диагностика неисправностей

Если простые проверки в виде тестирования напряжения питания и исследования возможных мест обрыва контактов пройдены и не дали результатов, остается одно. Плиту нужно разобрать для полноценного ремонта. Делать это рекомендуется только при наличии соответствующих знаний в области устройства электрических цепей.

Совет! Разборка делается аккуратно и внимательно. Рекомендуется делать фото после каждого этапа, чтобы проще было собирать плиту.

После снятия верхней декоративной панели пользователь увидит прилегающие к ней катушки и их систему охлаждения. На этом этапе нужно тщательно осмотреться. На места возможных неполадок покажет копоть, изменения цвета обмоток или отдельных компонентов электрической схемы. Важны и следы оплавления. Именно с точек, где обнаружены такие недостатки, нужно начинать дальнейшие исследования.

Если же визуально все в порядке, придется проверять все без исключения. Здесь не лишним будет иметь под рукой принципиальную схему своей плиты. Ее обычно можно скачать на сайте производителя или найти на тематических форумах.

Типовая схема проверок выглядит так.

  1. Исследуются контуры питания. Это блок предохранителей, при обнаружении пробитых их меняют. Кабели и провода прозванивают, чтобы убедиться в их целостности.
  2. Осматриваются катушки. Их спирали должны иметь равномерную структуру намотки, без поврежденных проводников, следов нагара на лаке.
  3. Тестируются температурные датчики. Это делается мультиметром. При нагревании элемент меняет проводимость. Поэтому пригодится источник локального тепла, например, паяльник.
  4. Исследуются соединения от катушек к высокочастотному генератору. Кабеля прозваниваются, контактные группы осматриваются.
  5. Плата управления в условиях ограниченного пространства внутри плиты подвергается нагреву. Ее нужно исследовать на возможное наличие трещин. Обязательно осматриваются дорожки. Если на них есть трещины, в том числе из-за коррозионных процессов после повреждения защитного покрытия — их устраняют.
  6. Демонтируется неработающая конфорка. Она снимается вместе с модулем генератора. Осматривается плата. Детали, вышедшие из строя, обычно сразу видно по изменениям цвета корпуса или контактных групп. Здесь и пригодится принципиальная схема плиты. Часто на маленьких деталях просто невозможно прочитать маркировку из-за обгорания корпуса. Что именно ставить — узнают из принципиальной схемы.

Недостаточная мощность нагрева

Данный сбой в работе плиты может вызвать неправильное расположение кастрюли на плите: не по центру конфорки, а сбоку, либо то, что сама посуда меньшего диаметра, чем само варочное место. Если с диаметром посуды все в порядке, то следует проверить прилегание индукционной конфорки к стеклокерамической панели. В случае не плотного ее соприкосновения с панелью, добейтесь хорошего прилегания с помощью специальных прижимающих пружин.

При мигании индикатора между показателем установленной мощности и значением пониженной, можно сказать, что управляющий блок автоматически произвел снижение мощности варочного места по причине перегрева индукционной катушки. В такой ситуации проверяется состояние катушки.

Одна из конфорок не работает

В самом начале, включая панель, с помощью сенсоров выбирается нужная конфорка. Только после ее выбора, можно устанавливать уровень мощности. Если правильная последовательность была соблюдена, но включение не происходит, проверьте, из чего сделана посуда. Она должна быть либо металлической, либо чугунной, то есть иметь свойство намагничиваться. Посуда из алюминия и меди для индукционных плит не подходит. Также не получится готовить на такой варочной поверхности в стеклянной посуде.

В случае, когда посуда соответствует требуемым нормам, но проблема остается, необходимо запустить выполнение тестовых программ, чтобы проверить датчик температуры конфорки. Если он вышел из строя, его необходимо заменить. При исправном датчике проверяется плотность прилегания индукционного модуля к панели из стеклокерамики. При необходимости, прилегание регулируется прижимными пружинами.

Левая пара конфорок не работает

Чтобы обнаружить причину, почему не включается блок варочных поверхностей, расположенных слева, требуется проверить все соединения, идущие от катушек к блоку управления и к плате питания. Если вы обнаружили, что проблем с подключением нет, то необходимо заменить блок управления. При отсутствии положительных результатов, подлежит замене блок конфорок.

Сигнализировать о плохих контактах в проводке между модулями агрегата могут коды ошибок на дисплее. В данном случае появляется код “Е8”.

Правая пара конфорок не работает

В поисках неисправности в индукционной варочной панели Bosch или такой же плите другой фирмы, следует проверить контакты, находящиеся в клеммной коробке, а также состояние предохранителя блока катушек. При перегорании предохранителя, его требуется заменить, на новый, с такой же маркировкой. В случае отсутствия изменений в положительную сторону, проведите проверку, как было описано выше, для левой пары варочных мест.

Также на ЖК дисплее может появиться код ошибки “Е6”. Эта ошибка означает, что индукционная варочная панель вышла из строя. Рекомендуется отключить агрегат от сети на 30 секунд, а затем – снова включить. При повторном появлении кодов ошибок потребуется замена панели управления.

Плита не включается и отсутствует индикация

Первым делом, нужна проверка предохранителя, а затем – выключателя сети. Следующим шагом будет проверка связи между управляющим блоком и питающей платой. Затем между управляющим блоком и сенсорной панелью. При обнаружении вышедшего из строя модуля, он подлежит замене. Если замена модуля не помогла, меняется весь блок катушек.

Подтверждением о неполадках в сенсорной панели может служить код ошибки “Е9”, который появляется на ЖК дисплее устройства. Исходя из перечня кодов ошибок, он означает, что неисправна сенсорная панель управления. Рекомендуется отключить аппарат от сети на 30 секунд. При повторном появлении ошибки меняется панель управления.

Индикатор остаточного тепла не работает

Необходимо запустить программный тест для проверки температурного датчика. Если он исправен, меняется блок управления. Возникают случаи, когда элементы ЖК дисплея светятся постоянно либо работают не все. При такой неисправности проверяется качество соединений между управляющим блоком и сенсорной панелью. Можно попробовать заменить соединяющий модули шлейф. Если это не помогло, блок управления подлежит замене.

Сбои в работе вентилятора охлаждения

Охлаждающий вентилятор может работать без остановки, если вы выставили максимальную мощность нагрева для конфорок. Также он может не отключаться, если температура воздуха вокруг него больше, чем 50°С. В противном случае, неисправность может вызываться вышедшим из строя блоком управления, который подлежит замене.

В этом случае тоже агрегат может выдавать на дисплее коды ошибок. Для неисправного вентилятора – это будет код ошибки “E7”.

Бывает и обратная ситуация – вентилятор не включается. Такое поведение можно считать нормальным, когда уровень мощности варочной поверхности минимален. Он должен включиться при повышении температуры воздуха вокруг него выше значения 50°С. Для проверки вентилятора запускается тестовая программа. Если она показывает, что механизм вышел из строя, то его требуется поменять.

Конфорка повышенной мощности не включается

Случаются ситуации, когда вы хотите включить самую мощную конфорку, с максимальной мощностью 3 кВт, но ничего не происходит. Это считается нормой, если работают другие варочные места, и температура возле блока индукционных катушек превышает 780 градусов. Чтобы при включении самой мощной конфорки исключить перегрев агрегата, происходит ее блокировка. Когда варочные места остынут, блокировка будет снята, и катушка включится. Но, если конфорка не включается, придется менять управляющий блок.

Происходит автоматическое отключение плиты

Выключаться индукционная плита в автоматическом режиме может в следующих случаях:

  • если вы включили в сеть агрегат, и в течение 10 секунд не произвели никаких действий на сенсорной панели, например, не выбрали варочное место, не установили мощность и так далее;
  • работа конфорок продолжается более 2-х часов;
  • если сработал электронный таймер, на котором было выставлено время отключения плиты.

При других случаях, когда плита может самопроизвольно отключиться, без помощи квалифицированного специалиста не обойтись, так как потребуется замена блока управления либо всего блока индукционных катушек.

Варочная поверхность гудит при работе

Индукционная плита может издавать при работе различные шумы, и возникать они могут по следующим причинам:

  • аппарат может гудеть, если на варочное место поставили кастрюлю с тонким дном, или выставлена чрезмерная мощность;
  • плита часто гудит или свистит при установке на большую конфорку маленькой кастрюльки;
  • вибрации могут возникать на стыке различных материалов, когда дно кастрюли состоит из нескольких слоев;
  • интенсивность шума зависит от количества содержимого посуды на варочной панели.

При постоянно звучащем звуковом сигнале можно предположить, что причина того, что он не отключается, находится в блоке управления, который ремонтируется только заменой на новый.

Полезные советы мастеру

Для более оперативного ремонта в условиях неточного определения неисправности (и не только), можно дать несколько полезных советов. Во-первых, генераторы на конфорках выполнены в виде самостоятельного модуля. Они снимаются. Меняя генераторы местами (с одной конфорки на другую), можно быстро понять, что сломалось, катушка или ее блог высокочастотного напряжения.

Второй совет поможет иногда сильно сэкономить на ремонте. В недешевых или редко встречающихся из-за нераспространенности на рынке плитах сгоревшая деталь может быть уникальной и весьма дорогой. А ее редкость еще больше поднимает стоимость замены. Но устанавливать элемент, который указан на принципиальной схеме плиты, совсем не обязательно. Есть база данных соответствия электронных компонентов. Ее можно легко найти в интернете по запросу Datasheet или на тематических форумах. В ней отыщется более недорогой или доступный в продаже аналог детали, которая нужна для замены в индукционную плиту.

Если причина поломки так и не была установлена, или возникают затруднения по поводу того, как приобрести и установить вышедшие из строя модули, то лучше для ремонта индукционной плиты обратиться к профессионалам. Также следует помнить о гарантийном обслуживании, право на которое вы можете потерять при самостоятельном вскрытии агрегата. Индукционная плита является «умной» техникой и требует тщательного соблюдения правил эксплуатации.

[Загрузить 42+] Электрическая схема Bosch Electric Hob

Просмотр изображений из библиотеки изображений и изображений. Схема Схема подключения индукционной варочной панели Aeg Полная версия Схема подключения Hd Quality Skywiring1j Ipsarvirtuoso It Как заменить элемент кулинарного кольца на керамической плите Схема Youtube Схема подключения индукционной плиты Aeg Полная версия Схема подключения Hd Quality Skywiring1j Ipsarvirtuoso It Схема Схема подключения Aeg Hob Схема качественного подключения Ispwiring1j Comprabeneonline It

Найдите синий нейтральный провод, который подходит к верхней правой клемме.Каждый провод имеет цветовую маркировку и подключается к определенной клемме в розетке.

. Схема подключения электрической плиты и варочной поверхности Электрическая плита Bosch Nke645ga1e Вы можете получить индукционную варочную панель на 13 А Kitchinsider

Внутренний монтаж индукционной плиты, который требуется проверить Проверьте правильность того, что делает IM, правильно. Смысл проверки правильности того, что делает IM.

. Затем вставьте коричневый провод под напряжением в среднюю левую клемму, а желто-зеленый провод заземления — в нижнюю правую клемму. Схема подключения электрической варочной панели bosch. Этот продукт после неправильной установки, неправильного использования прибора или использования в керамических плитах нагревается и остается горячим во время и сразу после использования.

Установите уплотнение варочной панели, как показано. На инструкции по подключению варочной панели bosch pke611c14d ceramin в великобритании отвечает проверенный техник по бытовой технике из великобритании. Мы используем файлы cookie, чтобы обеспечить вам максимально удобную работу с нашим веб-сайтом.Старая электрическая печь была снабжена вилкой, и розетка шла от потребителя.

Вы ищете информацию о том, как установить варочную панель bosch. Продолжая использовать этот сайт, вы соглашаетесь на использование файлов cookie на вашем устройстве, как описано в нашей политике использования файлов cookie, если вы не отключили их. Старая электрическая печь была снабжена вилкой, и розетка шла от потребителя.

Я провел небольшое исследование проводки в моей новой варочной панели и духовке, но, похоже, не могу найти, как подключить электрическую плиту к электрической схеме. Вы ищете информацию о том, как установить варочную панель bosch. Вы ищете информацию о том, как установить варочную панель bosch.

Ознакомьтесь с нашими часто задаваемыми вопросами по установке. Схема подключения электрической варочной панели bosch. Можно ли таким же образом подключить мою новую духовку cata modus?

Как подключить 3-х или 4-х проводный шнур электропривода на качелях. Можно ли таким же образом подключить мою новую духовку cata modus? Серия Pia6t6 Серия PIM6T1.

Серия Pia6t6 Серия pim6t1.Электропроводка новой электрической плиты и единственной под прилавком духовки. Загрузите наши электрические схемы для всего нашего ассортимента элементов управления и модулей bosch.

Обратите внимание, что новые плиты поставляются с необходимым кабелем питания.

Схема Схема подключения Aeg Hob Полная версия Схема подключения Hd Quality Ispwiring1j Comprabeneonline It

Схема

Схема подключения духовки и варочной панели Полная версия Hd Quality and Hob Nidiagram Steir Maree Fr

Схема подключения духовки Bosch Airstream Decor 7000 Схема подключения Trailer L9000

Схема Схема подключения индукционной варочной панели Aeg Полная версия Схема подключения Hd Quality Skywiring1j Ipsarvirtuoso It

Diagram 22re Схема подключения Ecu Полная версия Схема подключения Hd Quality Gr3reading Pizza Bueil Fr

Bosch Pvs631fb1e

Индукционная ошибка 0 5 Электрическая варочная панель

Схема Электрическая схема электрической двойной духовки Полное качество Portablel Kinggo Fr

Схема Электрическая схема Wolf духовки Полная версия Электрическая схема качества HD Turkishdatabase Interassos Uvsq Fr

Инструкции по подключению варочной панели Bosch Pke611c14d Ceramin в Великобритании

Схема подключения печи

Полная версия Bosch Диаграмма качества HD Диаграмма качества Bosch Другая диаграмма Moesi It

Схема подключения Getex Jkp13gp Версия Oven Схема подключения духовки Полная

Схема Электросхема индукционной варочной панели Aeg Полная версия Электросхема высокого качества Skywiring1j Ipsarvirtuoso It

Установка варочной панели Bosch Pke645d17x Youtube

Внутренний электромонтаж индукционной варочной панели Требуется осмысление Проверить правильность работы системы обмена мгновенными сообщениями Электрическая схема 3010002 Net

Схема Полная версия Принципиальная схема качества HD Theiphonemom Behenry Fr

Электропроводка Рисоварка Электросхема Full HD Milletableaux Kinggo Fr

Часто задаваемые вопросы по установке варочной панели Bosch UK

Схема Схема подключения Индукционная варочная панель AEG Полная версия Индукционная плита высокого качества Searchenginese Regisgarraud Fr

Схема

Схема подключения для индукционной варочной панели Полная версия Индукционная варочная панель высокого качества Allsystemssecure Originecode Fr

Схема

Полная схема электропроводки Ovencode Fr

Версия Hd Качество и варочная поверхность Nidiagram Steir Maree Fr

Em 4056 Схема подключения для электрической варочной панели Bosch Скачать бесплатно электрические схемы Схема подключения

Схема подключения духовки Bosch 2015 Gm Блок предохранителей Begeboy Схема подключения Источник

Как заменить элемент кулинарного кольца на Керамическая плита Youtube

Схема Схема подключения Honda Element Полная версия Схема подключения Hd Quality Hindiagramf Laguerradihemingway It

Bosch Nke645ga1e Electric Hob

Как мне подключить электрические провода к кухонной плите для ремонта дома Обмен стеками

% PDF-1. 6
%
1 0 объект
>
эндобдж
2 0 obj
> поток
