Вентиляционный короб на кухне: как обыграть, дизайн с выступом над кухонным гарнитуром при входе нестандартной кухни

Вентиляционный короб на кухне обеспечивает необходимый приток свежего воздуха и отвод загрязнённых паров, образующихся в процессе приготовления пищи. Его присутствие не относится к ситуации, когда нужно «опускать руки». Используя советы специалистов и современные отделочные материалы, данный элемент выгодно преображается, становясь неотъемлемым атрибутом общего интерьера помещения.

Вариант облицовки вентиляционного короба на кухнеИсточник akuhnja.com

Трубопровод вентиляционной системы, расположенный рядом с дверьюИсточник pinimg.com

Важно! Демонтаж и внесение изменений в сечение системы вентиляции многоэтажного дома запрещено. На законодательном уровне данная ситуация рассматривается как незаконная перепланировка, попадающая под Постановление Правительства Москвы № 508-ПП.

Аналогичная ситуация касается и сверления отверстий. В большинстве случаев трубопровод является самонесущей конструкцией, то есть не предназначенной для дополнительной нагрузки. Установка вытяжных вентиляторов, полок, мебели, телевизоров и прочего увеличивает давление на его стенки. Поэтому, решаясь на его обустройство, стоит понимать возможную опасность.

Формы, виды и конструкция коробов на входе в помещение кухни

Классификация вентиляционных кухонных коробов происходит по нескольким признакам. Исходя из размеров элемента, присутствует разделение на малогабаритные (до 600 мм. в диаметре) и габаритные (более 600 мм.).

Важно! Вентиляционный короб – это обязательный атрибут проекта жилого многоэтажного дома. Демонтировать его нельзя.

По геометрической форме вентиляционные короба могут быть:

• Круглыми.
• Прямоугольными.
• Квадратными.
• Криволинейными.
• Выполненными в виде сложных геометрических фигур (при совокупности нескольких каналов в одной нише).

В большинстве случаев короба располагаются в дальнем углу кухни. В некоторых квартирах размещены на прямом участке стены или возле двери.

Вентиляционный короб, расположенный в углу кухниИсточник 1zoom.ru

Вентиляционная шахта, оформленная в соответствии с интерьером кухниИсточник www.remontbp.com

Ещё одна классификация коробов связана с материалом, из которого они изготовлены:

• Оцинкованный металл. «Оцинковка» советского производства не подвержена коррозии, отмечается повышенной долговечностью, прочностью, небольшой массой. Встречаются варианты, выполненные в форме прямоугольника, квадрата, в редких случаях – круглые.
• Асбестоцемент. В современном строительстве подобные материалы не используются из-за большого веса и плохой герметичности. Встретить такие можно в домах, построенных в период перестройки. Застройщик (кооператив или организация, возводящая строения для собственных сотрудников) применял асбестоцементные трубы в целях экономии затраченных средств.
• Железобетон. Можно наблюдать повсеместно, включая и в современном строительстве. Присутствуют в панельных домах эконом-класса, собирающихся из цельных ЖБ-панелей, отливаемых на специализированных заводах.
• Поливинилхлорид. Своеобразный вид пластмассы, пользующийся популярностью при возведении современных многоэтажек. Преимущество материала в небольшом весе, простой технологии монтажа, стойкостью к горению.

Вентиляционный короб, встроенный в кухонный гарнитурИсточник roomester.ru

Вентиляционный выступ обложенный керамогранитной плиткойИсточник modus-dendro.ru

Совет! Наличие массивного вентиляционного короба на кухне не повод расстраиваться. Его можно выгодно использовать и, из мешающего элемента превратить в один из основных предметов интерьера помещения. Для этого нужно «включить» воображение и прислушаться к советам специалистов.

Дизайн кухни с вентиляционным коробом

Основная задача при капитальном ремонте кухни с вентиляционным выступом заключается в определении его дальнейшей функциональности. Одним словом, нужно определиться, как он должен выглядеть в результате. Вариантов несколько:

• Использовать под видом декоративного элемента.
• Замаскировать мебелью.
• Сделать функциональным атрибутом.
• Совместить несколько вариантов.

Точечное декоративное освещение кухонной рабочей зоныИсточник roomester.ru

Функциональное использование вентиляционных кухонных коробовИсточник roomester. ru

Полезно! В большинстве случаев, лишний с точки зрения эстетики, корпус вентиляционного выступа, превращается в полезный элемент интерьера.

Используем как декоративный элемент

Принцип метода заключается в декорировании. Относится это не только в самому коробу вентиляции, но и прилегающей части стены (в некоторых случаях). Нужно сделать так, чтобы короб стал стильным аксессуаром интерьера помещения. Для этого используются такие приёмы:

• Фиксация зеркала не только будет иметь функциональное предназначение, но и сможет визуально расширить пространство.
• Наклейка обоев, фотообоев, панно. Любой из вариантов подходящий под стиль оформления комнаты.
• Продолжить отделку рабочего фартука. Это может быть кафель, керамогранит, мозаика, меламиновые поверхности или что-то иное. Цель заключается в слиянии вентиляционного короба с остальным интерьером кухни.
• Сборка каркаса из гипосокартона позволяет изменить конфигурацию короба, придать ему нужную форму.
• Аналогичная ситуация касается и облицовки панелями ПВХ, МДФ. Подоблицовочная система перекрывает видимые недостатки.
• Организация грифельной доски. Просто и со вкусом, на ней можно будет оставлять послания и пожелания домочадцам, записывать важные напоминания.
• Украшение художественной росписью подойдёт для помещений, уже имеющих такие приёмы декора. Подчеркнуть декоративную значимость вентиляционного короба можно, выделив его подсветкой. Идеальным вариантом станут точечные, встраиваемые в потолок светильники или расположенная там-же диодная лента.

Пример правильной планировки кухонного пространства Источник stosastudio.ru

Крайне неудобное расположение вентиляционной шахтыИсточник esen.ucoz. net

Важно! Выбор способа декорирования вентиляционного короба зависит от общего стиля кухни.

Использование мебели

Самым простым вариантом будет доверить проведение замеров профессионалам. По снятым на месте размерам, будет изготовлен кухонный гарнитур, плавно «обтекающий» вентиляционный короб и делающий его незаметным.

В крайнем случае возможно использовать фальш-дверцы. В этом случае заказать нужно только двери, соответствующие цвету кухонного гарнитура. После чего оформить получившуюся нишу в виде шкафа.

Если замена мебели не предусмотрена, спрятать нежелательный элемент лучше всего за самым объёмным предметом кухонного быта – холодильником.

Кухня с удачной облицовкой вентиляционной нишиИсточник arxip.com

Рабочий кухонный фартук, проходящий через вентиляционный выступИсточник roomester.ru

Интерьер небольшой кухни с вентиляционной коробкойИсточник cstor. nn2.ru

Совет! Не обязательно прятать вентиляционный кухонный короб за мебелью, холодильником или чем-то иным. Не менее популярным способом является обыгрывание цветовыми тонами. Например, присутствие ярких занавесей, шкафа, оригинального холодильника или иного предмета, акцентирующего на себе внимание. Цвет стен и самого короба оформляется в нейтральных, пастельных тонах, при взгляде на которые взгляд «перепрыгивает» на другие.

Приточно-вытяжная система вентиляции: что это такое, на чем основана, разновидности, особенности и расчеты

Используем в качестве функционального атрибута

Оформление кухни с выступом, использующимся с функциональной точки зрения, может происходить по одному из следующих сценариев или любому другому. Вариантов множество:

• Если позволяют габариты – повесить на него телевизор.
• Установить несколько полок для кухонных мелочей, специй, СВЧ-печи (в зависимости от размеров короба).
• Сделать своеобразным продолжение барной стойки, вертикальная часть которой устремлена в потолок.
• Самый простой способ – размещение нескольких семейных фотографий.

Кафель для облицовки вентиляционного коробаИсточник cstor.nn2.ru

Вариант отделки вентиляционного выступа возле мойкиИсточник meb-antal.ru

Мебель на заказ для «обтекания» вентиляционного коробаИсточник pinimg.com

Вентиляционный короб, расположенный в середине стены можно использовать с целью зонирования пространства (если это применимо для определённого интерьера). Привлечение внимания в данной ситуации достигается путём комбинирования двух вариантов отделки. Например, одна часть выступа облицовывается стеклянной мозаикой, другая – окрашивается или украшается другим видом материала.

Как видно из представленных примеров, наличие вентиляционного короба в кухне – это не трагедия. При грамотном подходе и обустройстве интерьера, этот выступ способен сделать помещение оригинальным, стильным.

Барная стойка с мойкой, как продолжение вентиляционного коробаИсточник mykitchendesign.ru

Кухонный короб вентиляции, облицованный лепниной из гипсаИсточник stroy-podskazka.

Совет! Чем меньше площадь кухни, тем сложнее будет спрятать громоздкую конструкцию вытяжки. Если подобрать идеальную гармонию не удаётся, рассмотрите вариант объединения двух смежных помещений в гостиную. Достигнуть желаемого результата при увеличившихся в 2-3 раза размерах образовавшейся комнаты, гораздо проще.

При входе

Общий принцип оформления кухни с вентиляционным коробом описан ранее. Давайте рассмотрим ситуацию на конкретных примерах, с анализом мельчайших нюансов, преимуществ и недостатков, каждого отдельно взятого эпизода.

• Обустройство короба под видом декоративного элемента. Отличный вариант, применимый не для всех случаев. Конструкции из оцинкованного металла имеют соединительные стыки, спрятать которые получится только обустройством дополнительного каркаса для гипсокартона, ПВХ или МДФ-панелей. Исключением может быть ситуация, когда фланец находится ниже чем на 600 мм. от уровня пола. В этом случае он скроется столешницей (если она будет здесь установлена). Для всех остальных вариантов данная методика применима.
• Маскировка фальш-мебелью станет отличным вариантом для просторных помещений современного плана. Для кухни площадью 10 м2. потеря свободного ящика для утвари будет значительной утратой. Единственный вариант не терять драгоценное пространство маленького помещения – использование полноценной мебели. Для создания единого фасада можно установить шкаф с меньшей глубиной. В данном случае лучше руководствоваться принципом наличия максимально возможного количества мебели.
• Функциональное использование вентиляционной шахты при входе будет зависеть от того, из какого материала он сделан. Зафиксировать кронштейн для ЖК телевизора на поверхности из 2-мм поливинилхлорида, оцинкованной жестянки или асбестоцементной трубе, допустимо. Но с учетом того, что вес самого кронштейна 500 г. плюс около 10 кг. массы жидкокристаллического телевизора диагональю 32 дюйма, делать этого не стоит. Аналогичная ситуация касается и вариантов размещения полки для микроволновой печи. Можно использовать дюбеля-бабочки, но это решит проблему с оцинковкой, а с асбестоцементом и поливинилхлоридом – нет.

Потому подходящим вариантом остаётся обустройство полочек для кухонных мелочей: приправы, утвари, сувениров. Относительно вентиляционных коробов из железобетона такие ограничения отсутствуют.

Гипсокартон для облицовки вентиляционного коробаИсточник pinimg.com

Грифельная доска вместо вентиляционного выступа на кухнеИсточник pinimg. com

Кухня с вентиляционной коробкой, переходящей в барную стойкуИсточник modus-dendro.ru

Совет! Если один из понравившихся вам вариантов обустройства кухонного вентиляционного короба, расположенного при входе, не может быть применим из-за перечисленных нюансов, рассмотрите другие методы.

В углу

Расположение вентиляционного короба в углу кухни проанализируем по аналогичному принципу, с мельчайшими подробностями и возможными скрытыми подводными камнями:

• Угловое расположение вентиляционного короба выгодно тем, что в большинстве случаев оно удалено от рабочей зоны (кухонной плиты, мойки). Расстояние в 500 мм. позволяет использовать любой материал, в том числе и подверженные горению (ПВХ, МДФ, меламин) или разрушающиеся под воздействием влаги (меламин, МДФ, гипс, обои, декоративная штукатурка). Если строители организовали шахту ближе приведённого расстояния, выбор отделочных материалов будет ограничен.
• Маскировка угловой шахты вентиляции с помощью мебели – отличный вариант с точки зрения эстетичности. С функциональной стороны пространство окажется гарантированно потерянным. Ограничение удобного и свободного доступа и практически полное отсутствие пространства внутри ящика сделают его «пустышкой».
• Функциональность угловых вентиляционных коробов в кухонном интерьере будет зависеть от его размеров. К примеру, установка телевизора возможна только на соответствующие по габаритам колонны. Кроме того, не следует забывать, из чего они изготовлены. Малогабаритные шахты с точки зрения практичности пригодятся разве для монтажа полочек для полезных мелочей и сувениров.

Вентиляционный короб, акцентирующий вниманиеИсточник forum.domik.ua

Устранение многочисленных недостатков присутствия вентиляционного короба на маленькой кухне – сложное, но исполнимое занятие. Методика того, как это будет происходить, определяется в зависимости от предпочтений владельцев квартиры. Одни желают максимально выгодно использовать каждый уголок помещения, оборудовав его в виде дополнительных ящиков, полок. Другие предпочитают простор, освобождая кухню от нагромождения мебели и других элементов.

Важно! При грамотном исполнении, любой из предложенных вариантов станет оптимальным решением. Главное, чтобы в результате четко прослеживался основной стиль интерьера.

Пример обустройства вентиляционного выступа на большой кухнеИсточник media.interiorexplorer.ru

Выступ системы вентиляции, органично вписанный в интерьер маленькой кухниИсточник мебель-на-заказ-мурманск.рф

Вентиляция в доме: естественная и искусственная – требования, разновидности и особенности

Заключение

Как оказалось, разработать дизайн кухни с вентиляционным коробом не так сложно. Достаточно внимательно ознакомиться с рекомендациями и с оглядкой на них попытаться воплотить интересные идеи в реальность.

Кухня с шахтой. Заказать кухню с вентиляционной шахтой в СПБ. «Кухонная Фабрика ШИК»

Кухня с вентиляционной шахтой

Наличие вентиляционной шахты в кухне часто усложняет процесс оформления интерьера. Тем не менее, конструкцию можно удачно замаскировать, установив современный гарнитур, изготовленный с учетом всех особенностей помещения. Кухни с шахтой в СПб производит компания «ШиК». Вы можете выбрать гарнитур на нашем сайте или заказать его проектирование с последующим изготовлением.

Ассортимент

Фабрика «ШиК» производит мебель с шахтами в различных дизайнах. У нас можно приобрести гарнитуры, выполненные в таких стилях, как классика, кантри, модерн и хайтек.

Все предметы изготавливаются из качественных материалов и имеют высокую износостойкость. При их производстве используются влагостойкие древесностружечные плиты, МДФ, пластик, надежная фурнитура.

Вы можете выбрать мебель с глянцевыми или матовыми фасадами. Первые хорошо отражают свет, что способствует зрительному расширению пространства.

Не знаете, где приобрести кухни шахты в СПб? Посетите шоу-рум компании «ШиК» или закажите мебель на нашем сайте. В зависимости от личных предпочтений вы можете выбрать линейный, угловой или П-образный гарнитур с модулями нужного размера.

Фото кухонь с вентиляционными шахтами

Чтобы увидеть готовые кухни с шахтой, ознакомьтесь с фото в каталоге на сайте или посетите наш шоу-рум в СПб. Мы создаем гарнитуры различных размеров и конфигураций. Дополнительно можно заказать стеновые панели в тон мебели, качественные смесители и мойки из нержавейки, композита или акрилового камня, которые идеально впишутся в интерьер кухни с вентиляционной шахтой.

Предлагаем выбрать готовый гарнитур и укомплектовать его необходимыми системами хранения. Вы можете также заказать сетки и корзины, посудосушители и другие приспособления. Мы укомплектуем кухню с шахтой с учетом ваших пожеланий, оснастим ее надежными и удобными механизмами открывания, качественной европейской фурнитурой.

Как выбрать кухню с шахтой

При выборе кухонной мебели необходимо обращать внимание на следующие показатели:

• надежность;
• практичность;
• эргономичность;
• функциональность.

Большое значение имеет внутреннее исполнение модулей. Шкафы и тумбы с выдвижными ящиками, поворотными стойками и другими современными системами хранения обеспечивают легкий доступ к содержащимся внутри предметам и продуктам.

Почему стоит обратиться к нам

Сотрудничество с нами выгодно по ряду причин:

• Большой выбор мебели. У нас можно заказать кухню с вентиляционной шахтой любой ценовой категории.
• Гарантия качества. Мы самостоятельно изготавливаем кухни и контролируем каждый этап производства.
• Личный менеджер. Вы в любой момент можете узнать, на какой стадии находится заказ.
• Монтаж под ключ. Одновременно с установкой кухни с шахтой наши специалисты подключают выбранную вами сантехнику и бытовые приборы.

Чтобы ознакомиться с выставочными образцами кухонь с вентиляционной шахтой, посетите наш шоу-рум в СПб. На сайте можно заказать онлайн-расчет, который поможет узнать ориентировочную стоимость понравившегося вам гарнитура.

Как заказать

Прежде чем оформить заказ, убедитесь в том, что выбранная мебель соответствует размерам помещения. Чтобы исключить ошибки, воспользуйтесь услугами замерщика, позвонив по указанному на нашем сайте номеру.

Озвучьте все пожелания относительно материалов изготовления и дизайна мебели сотрудникам компании «ШиК». Мы производим стильные и качественные кухни с шахтой в Санкт-Петербурге с учетом всех требований клиентов. Возможна доставка в населенные пункты Ленинградской области.

Примеры удачной планировки в кухнях с вентиляционной шахтой | Mebel.ru

В серии П-44 панельных домов (это десятиэтажки преимущественно 1970-х годов постройки) вентиляционная шахта проходит в кухне и «отъедает» довольно приличный участок площади. Демонтировать или изменять короб запрещено. И вам повезло, если габариты всего 60 х 60 см, а то бывают больше. Конечно, самый простой способ — обыграть и сделать незаметным. И вот как раз об этом мы и поговорим.

Ниже очень удачный вариант: неровность сглаживают неглубокие шкафы и висящий на стене телевизор. Минус такого подхода — шкафы пришлось делать на заказ, а это дополнительные расходы.

На фото выше владельцам ещё повезло, ведь когда шахта идёт по более короткой стене, она обычно не влияет на расстановку техники. Но есть у нас и другие примеры.

Вот она, красота такая. По основной стене, почти метр отожранного полезного пространства. Руки б оторвать тем, кто такое проектировал.

К чести владельцев квартиры и кухонного дизайнера, они справились с вызовом.

Как видите, технику они разместили слева, а выступ шахты обыграли полками. Мойка вписана в угол, но тут без вариантов, или угол, или окно.

Здесь тоже планировка не самая удачная. Но посмотрите, как тщательно продумали размещение верхних шкафов. Не возникает ощущения перегруженности.

Короб и мойка поближе:

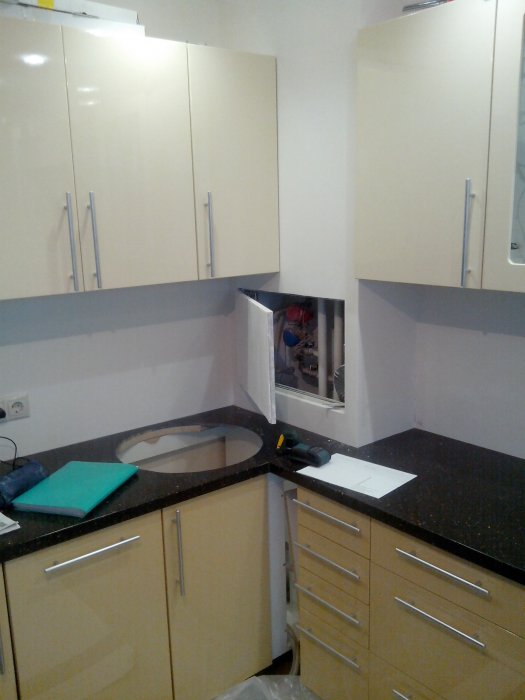

Светлая кухня пока в процессе сборки, но выступом уже разобрались.

Здесь можно много сказать о неудачном выборе цвета фасадов и фартука (а кто пожлобился на цоколь?), но композиционно всё отлично.

Здесь тоже не будем касаться стен и прочего. Посмотрите, как удачно встал холодильник, а микроволновка вписалась между ним и коробом. Как будто так и надо.

Ещё одно удачное решение. И полки-соты неплохо смотрятся.

Общий вид кухни.

А вот антипример. Тоже баклажанные фасады. Тому дизайнеру или сборщику мебели, уж кто там додумался предложить такое, хочется предложить всю жизнь пользоваться строго подобной кухней. Мало было ниши — так займём полезное пространство мойкой, которая торчит как… Ну, тут пусть каждый сам подумает в меру своей испорченности, ага?

Биться бедром об острый угол каждый раз, когда надо чашку сполоснуть или ночью при побеге от холодильника направлением ошибся… Ну это такое, знаете. Что мешало эту злосчастную мойку развернуть? Вот как тут, например:

Но вернёмся к нашему баклажановому злосчастью. Обратите внимание на радиусный шкафчик без цоколя. Дорогие владельцы квартиры, вас жестоко обманули, заставляйте сделать всё, как надо.

При том, что остальная часть гарнитура хороша. Опять же, холодильник, вытяжка и духовка вместе здорово сочетаются.

Практически любой недостаток планировки можно обратить в преимущество, ведь многообразие современной мебели и материалов позволяют сделать это. Любите свой дом и живите с комфортом!

Больше материалов о красивых интерьерах и современной мебели вы найдёте здесь.

Кухни с шахтой в правом или по середине углу фото и дизайн.

 Очень часто в маленьких кухнях имеется вентиляционный короб. Это так называемые кухни с шахтой. А ведь каждой хозяйке хочется заказать кухню недорого со всеми удобствами. Это когда все вещи необходимые имеют свое выгодное для функциональности место. Кухня должна быть красивой и комфортной.

Но кухня с шахтой имеет свои сложности в дизайне. Как правило, это кухня сделанная под заказ, так как учесть в стандартных модулях все проблемы с шахтой не удастся. Только опытный дизайнер сможет составить макет так, чтобы это было красиво и в то же время не мешало функционалу.

Такие кухни встречаются очень часто. Например, в панельных домах, кухни в хрущевку, кухни в 13-ю серию, кухни в 504-ю серию и т.д. Материалы используются любые, это – пластик, мдф, шпон. Никакой разницы не играет.

Планировка в основном это, угловых кухонь, но бывает, встречаются кухни с шахтой и прямые.

Цвета используются светлые, ведь надо учитывать что помещения небольшие. Неплохо сделать кухню с шахтой в глянце с отражением, что сделает помещение визуально больше.

Очень редко, но бывают шахты на кухнях в квартирах студиях. В этом случае намного проще, так как место позволяется рассмотреть больше вариантов.

Обращайтесь к нашим специалистам, присылайте эскизы или мы создадим для вас дизайнерский макет.
По любому мы вам поможем решить проблему вашей кухни с шахтой.

Фото дизайна кухни с шахтой.

Смотреть цены на кухни >>>>>>>>>>>

Дизайн кухни с вентиляционным коробом: правила маскировки и декорирования

Некоторые нестандартные элементы, которые присутствуют в планировках кухонь, зачастую вызывают у владельцев квартир определенное замешательство. Вот к примеру – вентиляционный короб, находящийся в углу помещения. Достаточно сложная проблема: создать дизайн кухни с вентиляционным коробом в углу, красиво оформив, чтобы не утерялась общая гармония интерьера.
Сливание вентиляционного короба с мебелью – самый простой способ имитации
В этой статье попытаемся рассказать об оригинальных находках дизайнеров, с помощью которых возможно будет грамотно обыграть данную конструкцию, сделать вашу кухню максимально эстетичной и комфортной.

Неудобства с вентиляционным коробом на кухне

Вариант решения проблемы N1

Наличие вентиляционного короба на кухне не является препятствием к ее обустройству, ведь короб вполне можно облагородить с помощью всевозможных деталей интерьера. Например:
различные полки;
навесные шкафчики;
декоративные элементы.
Демонтировать вентиляционный короб не рекомендуется, потому как его удаление может привести к нарушению работоспособности системы вентиляции.
Главный вопрос, который беспокоит многих домовладельцев – каким же образом расположить в таком помещении гарнитур для кухни? Оптимальное решение в этом вопросе – изготовление мебели под заказ по размерам, необходимым именно для вашего помещения.
Совет! Рекомендуем не производить установку своими руками, а доверить это дело профессионалам.
Специалисты устанавливают гарнитур с учетом:
кривизны углов и стен помещения;
глубины вентиляционного оборудования.
Только в этом случае мебель разместится наилучшим образом.
Читайте также статью об особенностях дизайна кухни 5 кв м в хрущевке.
Недостатки вентиляционных коробов легко превращаются в достоинства дизайна

Вариант решения проблемы N2

Другой вариант: использовать уже готовый гарнитур L-образной формы и установить его в углу. Данное решение подойдет для кухонь просторных габаритов (площадью более 9 м2).  В этом случае в месте, где расположен  вентиляционный короб на кухне целесообразно будет установить не очень глубокий напольный шкаф, который будет иметь открытые полки.
Если ваша мебель располагается в линию вдоль одной из стен – перед вентиляционным коробом можно будет соорудить неглубокий шкаф.
Дальше расположится традиционный кухонный ряд:
варочная панель;
посудная мойка;
столешница.
Совет! Удобным станет решение – замаскировать короб для вентиляции путем встраивания его в мебель. Например, в гарнитурный навесной шкафчик, благодаря чему он скроется из вида.
Читайте также статью «Дизайн кухни в брежневке – советы профессионалов».

Виды декоративной маскировки вентиляционных коробов

Дизайнерские находки

Обычно, вентиляционный короб, который  находится в углу, заполняет значительную область рабочего пространства. Данный недостаток, тем не менее, можно преобразовать в преимущество – конструкция вполне может иметь назначение функциональное.
Мы рекомендуем на этом месте установить:
полочки для хранения различных специй;
или кронштейн для размещения на нем небольшого телевизора.
Помимо этого, грамотно разрабатывая дизайн кухни с вентиляционным выступом, можно соорудить интересный и стильный проект, привлекающий внимание окружающих.
К примеру:
удобно и красиво будет смотреться декоративный камин, установленный в области вентиляционного короба;
другой эффектный вариант – украшение короба таким образом, что он своим внешним видом будет напоминать античную колонну.
Вентиляционные коробы должны иметь функциональное назначение

Еще виды декорации для вентиляционных коробов на кухне

Очень оригинальные варианты дизайна:
декорация вентиляционного короба разноцветной керамической мозаикой;
оклейка короба зеркальной плиткой;
в случае, если интерьер кухни выдержан в стиле «лофт» — выступающий элемент конструкции можно украсить при помощи кирпичной плитки, выполненной из бетона.
При желании вентиляционный короб возможно совместить с кухонным фартуком, который облицован плиткой. В таком случае на его поверхности необходимо будет соорудить полосу из кафеля на уровне облицованной поверхности, которая расположена между шкафчиками гарнитура. А часть конструкции, расположенная ниже фартука желательно должна быть того же оттенка, что вся кухонная мебель.

Имитация натурального камня и кирпича

При имитировании натурального камня и кирпича рекомендуем применять гипсовую плитку, прикрепляемую на жидкие гвозди или клей для плитки. При этом, не потребуется какая-либо особенная подготовка поверхности стен.
Материал следует выкладывать массивом, начиная от потолка, заканчивая полом или же выделить им значительный фрагмент выступа. Очень эффектно смотрятся квадраты с контрастными оттенками, разбросанные по поверхности короба в хаотичном порядке. Этот вариант дизайна замечательно подойдет для кухни, выполненной в классическом или английском стиле.
Типовой дизайн кухни с вентиляционной шахтой

Оформление в стиле «Кантри»

Вентиляционные коробы в помещениях кухни, оформленных в стиле «кантри» мы рекомендуем украсить художественной росписью:
орнаментами;
или узорами.
На коробах находящихся около мойки, можно будет соорудить рейлинговую систему, а затем повесить на нее:
половники;
кружки;
прихватки;
полотенца;
прочую кухонную утварь.
Следует знать! Если вентиляционный короб расположен около газовой плиты, его не следует декорировать слайдингом или обоями.

Еще некоторые полезные советы

Вентиляционный короб возможно выровнять шпатлевкой, с последующей окраской его и потолка одинаковыми цветами.
Часть короба, расположенная ниже керамических плиток, должна иметь цвета основной кухонной мебели.
Старайтесь использовать короб максимально функционально, поместив на него, скажем, телевизор. К тому же, кухни с вентиляционной шахтой – дизайн которых выглядит пресновато, можно задекорировать красивой картиной или узорами.
Наиболее простым и эффективным способом маскировки является встраивание вентиляционного короба в кухонную мебель. Его не станет видно, поэтому не понадобится придумывать какие-либо изощренные варианты декораций.
Полная маскировка – вопрос с вентиляционным коробом решен
В сети вы можете найти множество фото и видео, где многочисленные дизайнерские решения демонстрируются достаточно подробно и наглядно. А разъясняющая инструкция от профессионалов поможет вам определиться с правильным выбором и узнать какова же цена вопроса.

Читайте также статью «Дизайн гостиной-кухни в частном доме: идеи для идеального интерьера».

Дизайн кухни с вентиляционным коробом: интерьер в однокомнатной квартире

Главная

›

Новости

Опубликовано: 06.09.2018

Кухня глянец. Кухня с вентиляционным коробом. Кухня на заказ в ЖК София.

Нестандартные конструкционные элементы в планировке помещения часто приводят хозяев квартиры в замешательство, когда наступает время ремонта. Например, дизайн кухни с вентиляционным коробом – задача посильная только опытному строителю. А если вы не знаете, как справиться с задачей, читайте нашу статью.

В принципе, наличие вентиляционного короба не должно вас смущать. Эту деталь можно легко облагородить с помощью шкафа, барной стойки, полки, декоративных элементов или других предметов, из которых состоит дизайн интерьера кухни .

Дизайн кухни прямой в однокомнатную квартиру П-44 из эмали.

Лучше всего приобретать гарнитур под заказ, предварительно определив все размеры. Рабочие установят новую кухню, учитывая глубину короба, кривизну его стен и углов.

Сломать короб будет не лучшей идеей, ведь это несущая конструкция, удаление которой нарушит функционирование всей системы вентиляции.

Сделать красивый дизайн кухни с вентиляционной шахтой возможно, окрасив короб декоративной фактурной краской или оклеив обоями, имитирующими кирпичную или каменную кладку. Такой вариант отлично впишется в интерьер классической или английской кухни.

Примеры дизайна

В английском стиле

Английский стиль – стиль строгой симметрии. Это настоящая классика для тех людей, которые любят порядок и хорошо подобранную цветовую гамму. Применив такой дизайн кухни в частном доме или квартире, в помещении будет главенствовать атмосфера самодостаточности и завершенности, а владельцев можно будет охарактеризовать как современных аристократов .

Как узнать английский стиль?

Отсутствие элементов модерна (яркого декора и диковинной мебели).
Обязателен кухонный гарнитур из дерева с множеством ящичков, шкафчиков и полочек.
Ручки на фасадах металлические, причудливой формы.
В центре помещения традиционно размещают большой обеденный стол из дерева твёрдых пород.
Посуда только керамическая или фарфоровая.
Английский стиль любит растения. Горшочки с комнатными цветами на подоконнике послужат отличным украшением. Чаще всего используют герань различных оттенков.
Важным элементом являются тяжелые дизайнерские шторы  и вышитые салфетки, а также множество горшочков и баночек на полках гарнитура.

Интерьер в английском стиле

Этот интерьер понравится любителям оригинальных помещений небольшого размера с атмосферой таинственности и загадки.

Французское кафе

Довольно оригинальным интерьером небольших помещений является «европейское кафе» .

Свежий воздух, вкусная выпечка и горячий кофе навсегда остаются в памяти туриста, и хочется воплотить нечто похожее, создавая интерьер кухни в стиле кафе.

Основным элементом послужат фотообои с изображением тихого европейского городка. Вся мебель и предметы интерьера должны соответствовать цветовой гамме, в которой проведена отделка стен на кухне , на пол лучше всего положить паркет или ламинат, имитирующий деревянное покрытие.

Круглый столик и стулья с резными металлическими ножками и легкой спинкой завершат образ.

Столик для стилизации под кафе

Обратите внимание! Для полной достоверности можно использовать светильник, стилизованный под уличный фонарь.

Другие варианты интерьера

Создавая дизайн кухни в однокомнатной квартире, хозяин может остановиться на стиле фьюжн. Стилевой микс позволяет создавать уникальные интерьеры .

В стиле фьюжн

Пример планировки:

рабочую зону отделить от остальной комнаты барной стойкой, это позволит отказаться от отдельного обеденного стола;
в гостиной зоне размещаем мягкий диван и пару кресел, а также небольшой металлический столик;
добавляем освещение и несколько дизайнерских украшений, получаем оригинальный неповторимый интерьер.

Подводя итоги

Надеемся, наша статья была для вас полезна.  Для того чтобы более точно разобраться в технологическом и практическом вопросе, на нашем сайте представлена подробная фото- и видео-инструкция, в которой вы найдете полезную информацию по данному вопросу.

Фотогалерея

Восстановление вентиляционного короба на кухне

В каждом здании обязательным является наличие вентиляционного короба. Его функция заключается в распределении воздушных потоков и выведении неприятного запаха из помещения. Если планируется проводить какие-либо ремонтные работы в кухне, которые затронут конструкцию короба, то необходимо знать, что интенсивность воздушных потоков в здании нарушать нельзя. В противном случае подобные действия будут считаться незаконными и повлекут за собой немало проблем. Иногда может потребоваться восстановление вентиляционного короба на кухне, особенно если он по каким-либо причинам перестал нормально функционировать. Подобную проблему следует устранить в кротчайшие сроки.

Для чего может потребоваться восстановление короба:

• если он был уменьшен вследствие неправильной перепланировки;
• если планируется продажа квартиры или ее приватизация, тогда проверка воздуховода сотрудниками БТИ будет обязательной процедурой.

Конструкция короба и его работа

Для того чтобы дом обеспечивался хорошей вентиляцией и кондиционированием, ему необходим специальный воздуховод. Обычно воздуховоды располагаются в кухне, ванной и коридоре. Внутреннее устройство короба состоит из трех каналов. Первый – это общая вентиляционная шахта, а второй и третий – воздуховоды. Обычно они работают на два разных помещения – ванную и кухню. Их функция заключается в обеспечении притока или оттока воздуха, содержащего различные примеси: пыль, грязь, копоть, влагу и т.д.

Вентиляционный короб с тремя каналами считается самым распространенным вариантом. Его основной канал – это шахта квадратной формы, размерами 300х600 мм. Шахта должны проходить через все этажи здания, захватывая подвальное и чердачное помещения. Во время ремонта на каком-нибудь участке, понадобится установка перегородки из влагостойкого и негорючего материала между самой шахтой и воздуховодами.

Вентиляционные каналы выглядят в виде рукавов с круглым или квадратным сечением. В ванной или кухне через вентиляционные окошки в воздуховоды поступают отработанные потоки воздуха. Если вентиляционные каналы функционируют правильно, то кухонный воздух, наполненный всевозможными запахами, не должен смешиваться с чистым воздухом из других комнат.

При восстановлении воздуховода следует обратить внимание на материал вентиляционного короба. Он может быть бетонным или гипсолитовым. Опираясь на параметры данных материалов, изделия делятся на прямые и косые (конические).

Процесс восстановления короба

Бывают случаи, когда безответственные строители специально уменьшают размер короба в целях увеличения кухонного пространства. Такие действия недопустимы, да и незаконны, так как страдать придется всем жильцам подъезда. Загрязненные потоки воздуха вместо того, чтобы выйти на улицу, будут проникать в квартиры соседей снизу.

Вследствие жалоб соседей, виновнику проблемы может грозить штраф с последующим восстановлением воздуховода, или даже судебное разбирательство, если не будет восстановлена нормальная работы вентиляции в течении 30 дней.

Восстановление короба или изменение его размеров должно происходить по всем правилам и не сказываться на эффективности вентиляции. Необходимо провести следующие подготовительные и ремонтные работы:

1. Открыть доступ к воздушным каналам. Для этого необходимо демонтировать перекрытия и стенки. В некоторых случаях не обойтись без вырезания нескольких кафельных плиток на полу.
2. Выбрать качественные материалы. Следует уделить внимание материалу перегородки и труб для каналов вентиляции.

Для создания короба обычно используются пеноблоки или гипсовые плиты. Они обладают целым рядом достоинств:

• непроницаемостью;
• прочностью;
• огнеупорностью;
• обеспечивают хорошую звукоизоляцию.

Важна также и толщина материала, чтобы вентиляционный короб не получился слишком широким, или, наоборот, узким. Не стоит использовать в качестве перегородки такие материалы, как: гипсокартон, листы фанеры, ЛДСП или ДВП. Несмотря на их более привлекательную цену и кажущуюся выгоду, в результате они принесут одни проблемы и дальнейшую переделку.

В качестве вентиляционных каналов, которые идут от самого короба, используются пластиковые трубы разной формы сечения или гибкие конструкции. Об этом мы говорили выше.

3. Проверка исправности вентиляции. Это можно сделать самостоятельно или прибегнуть к помощи специалистов, что все равно придется делать, чтобы получить акт приема работ, где будет засвидетельствовано восстановление воздуховода.
4. Декоративная отделка. После того, как будет проведена проверка работы вентиляции, можно приступить к отделочным работам. Для этого следует прошпаклевать стыки, выровнять поверхность и подобрать нужный материал для облицовки венткороба, в зависимости от дизайна кухни.

Чтобы самостоятельно проверить работу вентиляции, необходимо поднести к решетке, закрывающей вентиляционное отверстие, зажженную спичку или зажигалку. При нормальном функционировании пламя должно отклониться в сторону отверстия. Также можно использовать неплотную бумагу, которая должна притягиваться и держаться на решетке.

Прежде чем начать работу по восстановлению вентиляционного короба, следует закрыть все поверхности пленкой, чтобы защитить мебель и другие предметы от пыли.

Дизайн кухни с вентиляционным коробом

Даже самый непривлекательный на вид вентиляционный короб можно мастерски обыграть в кухне, что он перестанет быть недостатком и превратится в оригинальный элемент интерьера.

Проблему можно решить, заказав кухонный гарнитур в мебельной фирме. Тогда часть короба можно скрыть за навесными шкафам и тумбами, а видимый простенок декорировать, как и остальную стену: краской, обоями, плиткой в зоне фартука и т. д.

Менее заметным вентиляционный короб сделает одинаковая отделка со стенами кухни. Выступ можно декорировать штукатуркой, плиткой, покрасить или даже использовать художественную роспись. Оригинальным и современным решением будет оклеить поверхность обоями с трехмерным изображением.

Венткороб может служить полноценным элементом интерьера, на котором будет располагаться телевизор, несколько полок с сувенирами или кухонными принадлежностями, картины и постеры. Также к нему можно пристроить барную стойку, кухонный полуостров или даже фальшкамин, если помещение достаточно просторное.

Самое простое решение выглядит так:

Восстановление короба вентиляции – работа не простая и довольно кропотливая. Но если возникла подобная проблема, то лучше незамедлительно приступить к ее устранению. При грамотном подходе и подготовке всех необходимых материалов и инструментов, с задачей можно справиться довольно быстро.

Очистка кухонных вытяжек Нэпервилл, Чикаго

В Air Care Services мы безопасно удалим жир, скопившийся в каналах вентиляционной системы вашей кухни, чтобы он не стал чрезвычайно пожароопасным. Мы используем безопасные химикаты, давление воды и скребки для удаления отложений с загрязненных поверхностей. Мы обеспечиваем чистку воздуховодов в Нейпервилле и готовы помочь вам с вытяжными системами вашей кухни!

Различные части кухонной вытяжки

В вытяжной системе кухни есть много факторов, которые помогают защитить вашу кухню от запахов, загрязнений и дыма.Некоторые, но не все детали, которые вы можете обнаружить при осмотре вашей выхлопной системы, включают:

• Воздуховоды: Жиропровод предназначен для отвода жира, дыма и других вредных загрязняющих веществ из вашего кухонного оборудования, вытесняя их за пределы вашего дома или здания.
• Вытяжки: Вытяжка сначала улавливает загрязненный воздух, направляет его в вентиляционные отверстия, а затем транспортирует через вытяжную систему. Большинство вытяжек изготовлены из нержавеющей стали и предотвращают утечку вредных газов.
• Вентиляторы: Вытяжные вентиляторы являются последней частью кухонной вытяжки, которая втягивает воздух в вытяжку, через воздуховод, затем через воздухоочиститель и, наконец, из здания. После того как выхлопные газы выбрасываются наружу, они никогда не возвращаются обратно.

Чистка кухонной вытяжной системы

Кухонные вытяжные системы постоянно работают над удалением и фильтрацией воздуха на вашей кухне, поэтому важно не отставать от регулярной очистки и технического обслуживания.Во-первых, вы должны выключить и отсоединить вентилятор, чтобы свести к минимуму риск получения травмы, например, удара током. Чтобы ваши вытяжные вентиляторы были чистыми и исправно работали, вам необходимо сделать следующее:

• Удалите все жироуловители: Для извлечения фильтра необходимо отцепить все рычаги или выступы, а также использовать небольшое усилие, поскольку жироулавливающие фильтры, как известно, вызывают некоторую липкость. Вы можете поместить фильтр в кастрюлю и полностью погрузить фильтр, чтобы пропитать его чистым, используя пищевую соду и средство для мытья посуды.
• Снятие фильтров: Снятие фильтров с колпака позволяет добраться до мест, которые в противном случае вы бы не увидели. Большинство фильтров выдвигаются или выдвигаются из нижней части вытяжки.
• Очистка под капотом и вентилятором: Убедитесь, что вы вытерли все видимые отложения жира после очистки фильтров, а также дважды проверьте чистоту лопастей. Это позволяет улучшить работу вентилятора и увеличивает срок службы вашей воздуходувки на несколько лет.
• Кухонные вытяжные системы играют неотъемлемую роль в нашей повседневной жизни, особенно когда речь идет о приготовлении пищи.Мы знаем, насколько важна уборка вашей кухни, и мы помогаем с очисткой воздуховодов в Нейпервилле, если вы обнаружите, что вам нужны услуги по уборке, поэтому позвоните в Air Care Services сегодня!

Коммерческая кухня | Практические правила вентиляции | Ресурсы

Коммерческая кухня

Нажмите на горячую точку, чтобы просмотреть продукты, которые относятся к изображению на диаграмме.

На приведенном выше рисунке показано типичное промышленное кухонное помещение, в котором используется вытяжной вентилятор с восходящим потоком воздуха, устанавливаемый на крыше ИЛИ настенный вытяжной вентилятор с восходящим потоком воздуха в сочетании с приточным вентилятором.Обратите внимание, что не оба вытяжных вентилятора требуются для вытяжной вентиляции. Читайте дальше, чтобы определить, как определить размер ваших вытяжных и приточных вентиляторов.

Для коммерческих кухонь, если это не указано в коде, можно использовать следующие рекомендации для определения минимальной вытяжки кухонной вытяжки CFM:

	Тип кухонного оборудования	CFM/фут. 2 капота
Легкий	Духовка, плита, чайник	50
Средняя нагрузка	Фритюрница, Сковорода	75
Сверхмощный	Угольный гриль, Электрический бройлер	100
Статическое давление обычно составляет от . 625 дюймов до 1,0 дюйма для 1-этажных зданий. *ПРИМЕЧАНИЕ. Для некоторых местных норм требуется 100 кубических футов в минуту/фут. 2 области вытяжки для настенных вытяжек.

Рекомендуется, чтобы приточный воздух составлял 90% от установленного CFM выхлопа. Остальные 10% будут поступать из смежных помещений на кухню, что поможет предотвратить проникновение нежелательных запахов в такие помещения, как столовая.

Из соображений безопасности NFPA (Национальное агентство противопожарной защиты) предъявляет дополнительные требования к установке для коммерческих кухонь.

1. Использование вентилируемого бордюра
2. Использование жиросборника
3. Использование порта очистки
4. Использование комплекта петель
5. Настил крыши до верхней части ветровой ленты вытяжного вентилятора — мин. 40 дюймов
6. Настил крыши до верха бордюра — мин. 18 дюймов
7. Вход приточного вентилятора — 10′ мин. от всех вытяжных вентиляторов.

* Для приложений, где горизонтальное расстояние 10 футов не может быть соблюдено, расстояние между выхлопом и подачей должно быть не менее 3 футов.

Кухонные вентиляционные системы с контролем спроса: 10 лучших практик

Для многих из нас, работающих в сфере вентиляции для коммерческих кухонь, за последние 20 с лишним лет мы стали свидетелями значительных изменений в области кухонной вентиляции с регулированием спроса (DCKV).

Некоторые из них были хорошими – правила, когда-то запрещавшие автоматические вентиляторы с регулируемой скоростью, теперь их разрешают и часто даже требуют. И некоторые из них были плохими — несколько производителей ушли вниз по рынку до такой степени, что их системы управления экономят очень мало энергии, если вообще экономят.

Готовьте, используя DCKV с визуальной оптикой, чтобы регулировать скорость вентилятора в зависимости от своей кулинарной активности.

Однако общая тенденция была положительной, поскольку DCKV больше не является нишей, а является основным решением в США и все чаще во всем мире. Работа вытяжных вентиляторов и вентиляторов подпиточного воздуха на 100 % в течение всего дня независимо от фактической нагрузки на приготовление пищи несовместима с эпохой устойчивого развития и Интернета вещей, в которой мы сейчас живем. По мере того, как здания, автомобили и все остальное становятся умнее и эффективнее, вполне логично, что и кухонные вентиляционные системы делают то же самое.

Являясь пионером и лидером на рынке DCKV с начала 1990-х годов, мы в корпорации Melink хотим и впредь помогать владельцам зданий экономить энергию — безопасно, экономично и эффективно. Установив более 15 000 систем по всему миру, мы оценили наиболее распространенные проблемы на рынке и считаем себя уникально квалифицированными, чтобы предоставить следующие 10 лучших практик для спецификаторов.

10 лучших практик

1. Если консультант общественного питания не обладает знаниями и опытом работы с вентиляторами и двигателями, ему следует рассмотреть вопрос о том, чтобы позволить инженеру-консультанту определить вытяжки и систему DCKV. Причина в том, что DCKV — это система управления вентиляторами вытяжного и приточного воздуха на крыше. Хотя кухонные вытяжки подключены к этим вентиляторам, они представляют собой сравнительно простые ящики из нержавеющей стали, которые удерживают только поднимающийся жар и дым от приготовления пищи. Фактическую работу по удалению этого тепла и дыма выполняют вентиляторы и двигатели на крыше вместе с их органами управления. Консультанты общественного питания, конечно, оказывают жизненно важную услугу по определению кухонного оборудования под потолком, и это может по-прежнему включать кухонные вытяжки и систему DCKV, если они обладают необходимыми знаниями и опытом работы с остальной частью «системы» над потолком. В противном случае могут возникнуть дорогостоящие ошибки, подобные описанным ниже.

2. Приводы DCKV должны соответствовать номиналам двигателей вентиляторов на крыше. Если консультант общественного питания не может получить информацию о напряжении, фазе и частоте из чертежей «М» или предоставить комплект вентиляторов вместе с кожухами для обеспечения надлежащего соответствия, могут быть указаны неправильные приводы и отправлены на рабочую площадку. Это часто вызывает разочарование, задержки во времени и дополнительные расходы. Кроме того, приводы DCKV должны поставляться производителями уровня 1 с узнаваемым брендом, которые достаточно уверены в своем продукте, чтобы предлагать 3-летнюю гарантию.Эти сложнейшие электронные устройства являются сердцем каждой системы DCKV, и поэтому их не следует выбирать только из-за низкой стоимости. Производительность и надежность должны быть на первом месте.

3. Система DCKV должна быть совместима с системой нагрева подпиточного воздуха (и охлаждения, если применимо). Если консультант по общественному питанию не сообщит минимальную настройку скорости приводов или не предоставит комплект вентиляторов с кожухами для обеспечения надлежащего соответствия, может быть указан неверный тип системы подпиточного воздуха и отправлен на рабочую площадку.Не все системы подпиточного воздуха способны нагревать и/или охлаждать на низких и средних скоростях, и поэтому предполагаемая экономия энергии консультантом общественного питания не будет достигнута для его/ее клиента. Это часто вызывает разочарование у всех участников и, что наиболее важно, тревогу покупателя и недоброжелательность в будущем, потому что целью его/ее согласия на покупку системы DCKV было максимальное энергосбережение.

4. Составитель спецификации должен взвесить риски и выгоды от добавления модулирующих демпферов внутри каналов для смазки по следующим причинам: a) Демпферы представляют собой препятствия внутри каналов для смазки, и такие каналы лучше спроектировать так, чтобы они были полностью открытыми для легкого отвода тепла. и жир/дым; б) Эти препятствия увеличивают сопротивление воздушному потоку, что заставляет двигатели вентиляторов работать с большей нагрузкой и расходовать больше энергии, а не меньше; c) Модулирующие демпферы добавляют в систему еще один уровень движущихся частей, которые требуют регулярного планового обслуживания; d) Эти заслонки устанавливаются внутри воздуховода и над потолком, где они либо могут быть повреждены чистящими средствами для вытяжек, либо никогда больше не будут замечены и не будут обслуживаться; e) Когда — а не если — эти заслонки выходят из строя, последствия могут быть серьезными, если тепло и жир/дым накапливаются до такой степени, что вызывают пожар; f) Эти заслонки часто используются в высотных зданиях, где только один воздуховод может быть проведен на крышу и подключен к одному вентилятору, что делает последствия пожара еще более серьезными, поскольку на карту поставлено больше имущества и человеческих жизней; g) Если закроется более одной заслонки, вентилятор может создать такое сильное отрицательное давление внутри канала для смазки, что он разрушится и сделает всю систему непригодной для использования и потребует замены (да, мы видели это раньше). Большинство инженеров согласны с тем, что эти риски не стоят потенциальных выгод.

См. приведенную ниже фотографию демпфера, вызвавшего почти 100-процентную закупорку канала для смазки. Также смотрите фото воротника капота и системы пожаротушения, покрытых смазкой, которая может действовать как «клей» к амортизаторам выше.

5. Инженер должен спроектировать отдельный вытяжной вентилятор для каждой кухонной вытяжки, когда это возможно, чтобы повысить надежность и экономию энергии. Это позволяет каждой системе вытяжки/вентилятора работать независимо в зависимости от фактической загрузки.Это также устраняет риски, связанные с системой с несколькими кожухами, подключенными к одному вентилятору, которые включают следующее: a) нет резервирования в случае выхода из строя одного вентилятора из-за отказа вентилятора, двигателя, привода или ремня; б) Использование модулирующих демпферов внутри каналов для смазки для достижения экономии энергии нецелесообразно (см. выше).

6. Инженер или консультант должен по возможности выбирать вентиляторы с прямым приводом для дальнейшего повышения надежности и энергосбережения. В прежние времена шкивы и ремни вентилятора и двигателя использовались для регулировки скорости вращения вентилятора, чтобы обеспечить надлежащие воздушные потоки при исходном воздушном балансе. Но сегодня приводы DCKV можно запрограммировать на минимальную и максимальную скорость и тем самым исключить необходимость в этих шкивах и ремнях. Это повышает надежность, поскольку ремни являются печально известным слабым звеном в большинстве систем отопления, вентиляции и кондиционирования воздуха; и это улучшает экономию энергии, потому что ремни просто создают дополнительные потери эффективности в системе.

7.Разработчик должен рассмотреть системы DCKV с температурными и оптическими датчиками для максимальной экономии энергии на вытяжках типа I. Это связано с тем, что в большинстве процессов приготовления пищи есть два основных побочных продукта: тепло и дым/пар. Если система DCKV воспринимает только тепло, она не будет быстро реагировать на быстро поднимающийся шлейф дыма/пара в купол. В результате вытяжка будет «проливать» этот дым/пар в кухонное пространство и вызывать комфорт, здоровье и прочие заботы. Типичным способом решения этой проблемы является программирование системы DCKV на высокую минимальную скорость 80-90 % с низкотемпературным канальным термостатом, чтобы вентиляторы работали на 100 % даже при минимальном количестве тепла.Тем не менее, это устраняет большую часть экономии энергии вентилятора и кондиционированного воздуха, которую хотят ваши клиенты в условиях простоя приготовления.

Мы рекомендуем как датчики температуры, так и оптические датчики для обнаружения как тепла, так и дыма/пара. Это позволяет запрограммировать систему DCKV на гораздо более низкую минимальную скорость 30–50 % с более широким температурным диапазоном, так что средняя скорость вентилятора может составлять 60–80 % и быстро достигать 100 % только при наличии дыма/пара. внутри капюшона. Хотя оптический датчик добавляет небольшую надбавку к стоимости, дополнительная экономия при эксплуатации обычно более чем компенсирует эту стоимость в течение 1-2 лет.При продуманном дизайне вам понадобится только один оптический датчик на вытяжку, а не один оптический датчик на устройство. А при продуманном дизайне вам не придется беспокоиться о том, что оптический датчик со временем загрязнится смазкой, потому что он будет находиться вне потока воздуха и защищен другими функциями (например, продувкой воздухом, автоматической калибровкой) для обеспечения максимальной энергии. экономия каждый день.

Конечно, если операции по приготовлению пищи осуществляются в основном в духовках и не производят дым/пар, то оптические датчики можно исключить из спецификации, чтобы снизить первоначальные затраты.Но оптические датчики обеспечат будущую гибкость в случае установки новых и разных приборов. Более того, оптические датчики действуют быстро, тогда как температурные датчики действуют медленно, и эта взаимодополняющая комбинация обеспечивает безопасную и надежную стратегию управления. Уроки, извлеченные из того, что Boeing не использовал правильное количество и тип датчиков, а также проверенные временем алгоритмы в своих новых самолетах 737Max, в некотором смысле имеют отношение к нашей отрасли. Одержимость первоначальными затратами может быть опасной.

8. Составитель спецификации должен быть готов и способен логически возразить против попыток снизить первоначальную стоимость системы DCKV во имя оптимизации стоимости. Как уже было сказано, мы живем в мире, который часто думает только с точки зрения первоначальной стоимости, а не общей стоимости жизненного цикла. И это означает, что иногда оптические датчики, если не вся система DCKV, получают преимущества, выходящие за рамки спецификации. Это еще одна причина, по которой инженер-консультант часто лучше подходит для спецификации системы DCKV.Он или она, как правило, может лучше аргументировать архитектору и владельцу здания, что хорошо спроектированная система DCKV имеет основополагающее значение для безопасности, здоровья, комфорта и энергоэффективности кухни, и их нельзя ставить под угрозу.

Сказав это, мы также работали с высококвалифицированными консультантами общественного питания, которые нашли время, чтобы изучить экономию, затраты, риски и преимущества различных технологий и столь же способны привести этот аргумент.

Если продолжает преобладать первоначальный подход к затратам, то инженер или консультант должен полагаться на производителя DCKV, который предоставит исчерпывающий «отчет об экономии энергии», чтобы показать ожидаемую финансовую окупаемость и рентабельность инвестиций на основе соответствующих операционных предположений. Архитектор и владелец здания должны понимать, от чего они отказались бы в плане экономии энергии, если бы просто установили систему автоматического включения/выключения с минимальным кодом. К счастью, мир все чаще пытается уменьшить свой углеродный след, а это означает максимальное энергосбережение, а не просто соблюдение минимальных норм безопасности.

9. Укажите, что система DCKV должна быть введена в эксплуатацию производителем или его обученным/уполномоченным представителем для каждой установки перед вводом в эксплуатацию. Наш опыт показывает, что слишком много систем не были протестированы, чтобы гарантировать, что владельцы когда-либо осознают экономию энергии, на которую они рассчитывали. Без этой услуги бесчисленное количество систем работают со 100% скоростью в течение всего дня. Мы сталкивались с этой проблемой во многих местах, где нас призывали расследовать как независимую фирму по вводу в эксплуатацию.Руководители объектов неизменно заявляют, что системы работают таким образом уже много лет. Необходимы проверка и ввод в эксплуатацию.

10. Укажите, что система DCKV должна иметь возможности удаленного мониторинга для обеспечения правильной работы и экономии энергии в течение всего срока службы системы. Как и в случае с автомобилем или любой механической/электрической системой, правильная работа и производительность необходимы для обеспечения счастливого клиента на всю жизнь. А, значит, удаленный мониторинг — очень полезная и даже необходимая функция. К сожалению, очень немногие системы DCKV оснащены этой возможностью, поэтому заказчику и заказчику необходимо знать, какие из них поддерживаются, а какие нет. В наши дни каждый менеджер объекта должен иметь возможность «видеть», как его / ее системы работают в режиме онлайн.

Если вы будете следовать этим 10 лучшим рекомендациям, вы не только сэкономите значительно больше энергии для своих клиентов и мира в целом, вы, вероятно, улучшите свою репутацию эксперта и добьетесь большего успеха в развитии своего бизнеса.По крайней мере, помните, что системы DCKV «затрагивают» несколько профессий и ремесел, и поэтому мы рекомендуем вам способствовать хорошему общению между консультантом по общественному питанию и инженером-консультантом.

DCKV как технология стремительно развивалась за последние 20 с лишним лет. Мы надеемся, что вы и ваши клиенты в полной мере выиграете от всех этих достижений в будущем.

НАЧНИТЕ РАСЧЕТ ЭНЕРГОСБЕРЕЖЕНИЯ!

СВЯЖИТЕСЬ С НАМИ СЕГОДНЯ!

Обзор кухонной вытяжки, от фильтрации до воздуховодов и многого другого

Тим Битти | территориальный менеджер | Инжиниринг качества воздуха, Inc.

Рестораны и другие коммерческие кухни удаляют жир, дым и другие вредные загрязняющие вещества, которые они производят, через систему улавливания источника, которая в большинстве случаев состоит из: колпака над кухонным оборудованием, канала для жира и вытяжного вентилятора (нагнетателя). . По целому ряду причин (код, постановление, неудобство) может возникнуть желание отфильтровать этот выхлоп, прежде чем он загрязнит наружный воздух. Между вытяжным колпаком и вытяжным вентилятором можно установить воздуховоды, которые будут фильтровать этот выхлоп и удалять загрязняющие вещества из воздушного потока до того, как он будет выброшен.Air Quality Engineering предлагает такие решения.

Краткий обзор отдельных частей системы улавливания источника выхлопных газов коммерческой кухни

1. Кухонные вытяжки

Вытяжка — это первая линия захвата в кухонной вытяжной системе. Вытяжки расположены непосредственно над кухонной техникой, которую они обслуживают, и предназначены для направления загрязненного воздуха в вытяжку, где он затем может транспортироваться через вытяжную систему. Стандартные вытяжные колпаки изготавливаются из нержавеющей стали толщиной от 16 до 18 калибра.Эта сталь сварена без швов, чтобы предотвратить утечку вредных газов.

Вытяжки

типа I устанавливаются над приборами, выделяющими дым и/или жир. Вытяжки типа II устанавливаются над приборами, которые производят только тепло и/или влагу. Для наших целей мы остановимся только на вытяжках типа I, вытяжки типа II не содержат загрязнителей, которые необходимо фильтровать. Фильтры используются в вытяжных шкафах типа I (вытяжных фильтрах) для улавливания части жира и других загрязняющих веществ. Эффективность этих фильтров различается, но обычно они лишь незначительно эффективны и предназначены для улавливания крупных частиц.

Основные разновидности кухонных вытяжек типа I – В каждой из этих категорий есть много подтипов, но ниже приведены два основных типа вытяжек для кухни.

• Настенные вытяжки – это наиболее распространенные вытяжки типа I. Эта вытяжка монтируется на стене с одной стороны непосредственно над приборами и обеспечивает максимальную эффективность за счет более низких скоростей вытяжки.
• Островные вытяжные колпаки – Островные вытяжки Типа I подходят для приготовления пищи с открытой планировкой.Они обычно используются там, где есть приложения для приготовления пищи за столом (типа хибачи). Более высокие скорости выхлопа (скорости) связаны с этим типом вытяжного шкафа.

Объем воздуха, проходящего через вытяжку, в кубических футах в минуту (CFM) является очень важным фактором при определении размера воздухоочистителя, модуля удаления запахов и вытяжного вентилятора, которые будут расположены ниже по потоку. Очень важно, чтобы CFM был точно рассчитан. Оценка и/или «приземление» этой цифры может привести к катастрофическим результатам, в том числе к полному выходу из строя выхлопной системы.

2. Жироотвод кухни

Смазочный канал — это канал, который соединяется с кухонной вытяжкой и специально разработан для отвода жира, дыма и других вредных загрязняющих веществ от коммерческого кухонного оборудования за пределы здания. Жиропроводы регламентированы как по конструкции, так и по обслуживанию, являясь частью системы пассивной противопожарной защиты здания. Даже график уборки, как правило, диктуется местными правилами пожарной безопасности, и владелец должен хранить доказательства их соблюдения.

Пары, содержащие жир, изначально горячие. Когда пары остывают, жир оседает на более холодных предметах. Таким образом, для безопасности и гигиены труда, а также для соблюдения местных норм пожарной безопасности важно выводить такие пары за пределы кухни и за пределы здания, в котором расположена кухня. Смазка, конечно, не только скользкая, но и легко воспламеняющаяся. Фактически, он квалифицируется как углеводород из-за присущего ему химического состава. Независимо от того, в каком состоянии он находится, в парообразном, жидком или твердом, он легко воспламеняется и очень быстро горит, что требует специальных мер для достижения рейтинга огнестойкости, основанного на внутреннем возгорании жира, а также на внешнем возгорании. Специальные положения также включают необходимость доказательства того, что любая смежная противопожарная защита должна быть совместима с системой каналов для смазки.

В Северной Америке смазочные каналы должны соответствовать требованиям Национальной ассоциации противопожарной защиты (NFPA) 96 (NFPA 96: Стандарт управления вентиляцией и противопожарной защиты коммерческих предприятий кулинарии), а также местным строительным и противопожарным нормам. Очистка обычно проводится каждые 3 месяца, 6 месяцев или ежегодно, в зависимости от характера приборов под вытяжкой.Например, для воков требуется ежеквартальная чистка жиропровода, тогда как для обычных печей может потребоваться чистка жиропровода только каждые 6 месяцев. Соответствие должно быть подтверждено сертификатами, выданными подрядчиками по очистке и техническому обслуживанию. Также необходимо регулярно обслуживать специально разработанные системы пожаротушения внутри колпаков. Надлежащая очистка должна быть обеспечена за счет использования утвержденных огнестойких панелей доступа. Смазочные каналы должны быть как можно короче, чтобы свести к минимуму скопление смазки.

Можно использовать запатентованную систему воздуховодов, имеющую собственный класс огнестойкости, или металлический воздуховод, изготовленный на месте или сертифицированный UL на заводе. Изготавливаемые на месте, как правило, изготавливаются из углеродистой стали 16 калибра, полностью свариваются в соответствии с местными нормами, а затем снаружи обрабатываются противопожарной защитой. Конструкции заводского изготовления проходят испытания UL в соответствии со стандартом испытаний UL 1978, изготавливаются из более легкой нержавеющей стали и предлагаются в одностенных и многослойных теплоизолированных стенках.Типичные материалы, используемые для противопожарной защиты сборных конструкций:

• керамические волокна
• минеральная вата
• силикат кальция
• вермикулитовые плиты прессованные и склеенные силикат натрия
• вспучивающиеся
• эндотермические материалы, иногда сами по себе, иногда в сочетании с керамическим волокном

Перейти на следующую страницу

Производители кухонных вентиляционных систем

Модель DW — заводская сварная система воздуховодов для смазки

Заводская сварная система маслопроводов GreaseMaster

Обзор функций
• ETL внесен в список стандарта UL под номером UL-1978.
• Воздуховоды и аксессуары воздуховодов изготовлены из нержавеющей стали 430 калибра 20.
• Несколько аксессуаров
• Диапазон диаметров от 8 до 24 дюймов
• Длина воздуховода для диаметров 8 дюймов и 10 дюймов составляет 24 дюйма, 30 дюймов и 48 дюймов
.
• Длина воздуховода для диаметров от 12 до 24 дюймов составляет 24 дюйма, 30 дюймов, 48 дюймов и 60 дюймов
.
• Соединения воздуховодов и принадлежностей оптимизированы для облегчения сборки
• Соединения выполняются с помощью универсального V-образного зажима
.
• Стыки герметизировать с помощью 3M Fire Barrier 2000+
.
• Имеются переходные пластины для заделки воздуховода на бордюре
• Переходные пластины и манжеты, предназначенные для преодоления незначительных перекосов
• Проверенная система подвески воздуховодов
• Представления и файлы САПР воздуховодов

Обзор изделия
Смазочный канал внесен в список ETL, одностенная конструкция из нержавеющей стали 430. Диаметр воздуховодов варьируется от 8 до 24 дюймов, доступны разные длины и аксессуары. Смазочный канал идеально подходит для использования в кухонной вентиляции, где расстояние до горючих веществ и сохранение температуры в канале не являются важными факторами. Система воздуховодов доступна как автономная система или как часть полностью интегрированного пакета, и предварительно спроектирована для оптимальной работы вытяжных вентиляторов и колпаков. Смазочные каналы ETL перечислены в соответствии со стандартом UL-1978 и не требуют сварки в полевых условиях.

Серия DW сертифицирована ITS.Этот сертификационный знак указывает, что продукт был протестирован и соответствует минимальным требованиям широко признанного (консенсусного) стандарта безопасности продукции США, что производственная площадка прошла аудит и что заявитель согласился с программой периодического заводского контроля. инспекции для проверки непрерывной работы.

Преимущества
• Система может использоваться как автономная система воздуховодов, которую можно интегрировать в кухню.
• Система может использоваться как часть полностью интегрированного комплекта, разработанного и предварительно спроектированного для оптимальной работы с кухонным вентиляционным оборудованием.
• Системы воздуховодов, являющиеся частью интегрированной системы, сокращают количество доработок и обращений за обслуживанием.
• Несварной воздуховод экономит затраты на установку.
• Аксессуары для воздуховодов и длины воздуховодов спроектированы таким образом, чтобы не было необходимости резать воздуховод в полевых условиях.
• Единый источник оборудования и воздуховодов.
• Снижение затрат на координацию и доставку благодаря единому поставщику.
• Воздуховод изготавливается на современном оборудовании.
• Воздуховоды и воздуховоды/аксессуары проходят строгий контроль качества, что гарантирует, что вы каждый раз получаете самый лучший продукт.
• Воздуховод прошел тщательные испытания на соответствие ETL.
• Смазочный канал внесен в список ETL стандарта UL-1978, его не нужно сваривать в полевых условиях.

Что готовят на кухнях пассивного дома Блог

• Прочитать оригинальную статью здесь

Создание кухни пассивного дома — это баланс. Дизайнеры должны поддерживать герметичность, не ставя под угрозу качество воздуха; снижать потребление энергии, обеспечивая при этом надлежащую вентиляцию. Существуют разные способы создания кухонь пассивного дома и твердые мнения о том, как это сделать лучше всего.Вместо того, чтобы предлагать рецепт, эта статья предлагает обзор различных способов, которыми архитекторы и дизайнеры устраняют неполадки в своих кухнях пассивного дома.

Проще говоря, по словам архитектора и консультанта по пассивным домам Адама Коэна: «Вы должны это сделать по МакГайверу».

Существует два основных типа вытяжек: вытяжные и рециркуляционные.

Обычная (вентилируемая) вытяжная вытяжка выбрасывает воздух из кухни наружу через отверстие в ограждающей конструкции здания, а подпиточный воздух снаружи подается на кухню, чтобы избежать обратной тяги.

«Если вы хотите иметь кухонную вытяжку с вентиляцией в жилом доме, вы должны сделать это правильно. У вас должна быть надежная методология, которую жители не будут игнорировать», — говорит Коэн.

Это важно, так как некоторые исследования показали, что большинство жителей редко используют свои вытяжки при приготовлении пищи.

Конечно, эти вентиляционные отверстия влияют на общую герметичность здания. В более прохладном климате, например, в Канаде, может потребоваться подогрев входящего свежего воздуха с помощью канального нагревателя с небольшим сопротивлением.

Несмотря на то, что с помощью этого метода можно получить удар по энергии и воздухонепроницаемости, некоторые предпочитают вытяжную систему вытяжки. Как объясняет дизайнер пассивного дома Алекс Де Ганье: «Чтобы приготовить омлет, нужно разбить несколько яиц. Чтобы заставить его работать, потребуется немного электроэнергии, но он обеспечит именно то, что нужно».

Он предлагает использовать вытяжной колпак, подключенный к системе подпитки воздуха с предварительным подогревом, как эта модель от Fantech, которая имеет автоматически регулируемую производительность до 750 CFM.

Де Ганье добавляет, что это соответствует большинству провинциальных строительных норм и правил.

«Стандарт ASHRAE 62.2 [который используется в большинстве строительных норм и правил в Северной Америке] требует, чтобы для кухонь была предусмотрена местная вытяжная вентиляция и должна обеспечивать 100 кубических футов в минуту или более при периодической работе или 5 воздухообменов в час (ACH) объема кухни. при непрерывной эксплуатации», — объясняет де Ганье. «Но в вентиляционном бизнесе есть понимание того, что минимальный эффективный минимум для достойной работы — это как минимум 200-250 кубических футов в минуту.Это заставляет нас использовать специальный вытяжной вентилятор, поскольку обычная вентиляция с рекуперацией тепла (HRV) и вентиляция с рекуперацией энергии (ERV) не смогут обеспечить такую ​​мощность, если у вас нет действительно большой негабаритной установки».

Де Ганье считает, что те, кто будет полагаться только на общую систему вентиляции дома, не получат наилучших результатов. «HRV и ERV не предназначены для обработки воздуха с примесью жира. Кроме того, страховые компании, вероятно, не будут платить, если возгорание жира произойдет в HRV/ERV и/или связанных с ним воздуховодах, поскольку они не предназначены для этого, даже при наличии фильтра на вытяжной решетке на кухне.”

Тем не менее, рециркуляционные вентиляторы часто являются предпочтительным выбором для жилых кухонь в пассивных домах в Канаде, поскольку они более энергоэффективны. Вместо того, чтобы выбрасывать воздух наружу, они обычно фильтруют его через жироулавливающую сетку и фильтр с активированным углем и выпускают его обратно на кухню. Некоторые также предлагают размещать вытяжную решетку на потолке кухни, соединенную с вытяжным каналом системы HRV, подальше от плиты, чтобы ограничить просачивание жира.

Обзор, проведенный в 2017 году Национальной лабораторией Лоуренса в Беркли, показал, что не было проведено достаточно исследований для проверки эффективности рециркуляционных вентиляторов в домах с высокой энергоэффективностью. На самом деле в исследовании говорится, что «не было найдено ни одного научного исследования эффективности рециркуляционных вытяжек».

Многие в сообществе Passive Buildings Canada, в том числе наш президент Террелл Вонг, считают, что качество рециркуляционного вентилятора, который вы используете, является ключевым фактором. Например, Вонг обычно использует систему Vent-a-Hood, которая, по ее опыту, оказалась наиболее эффективной.

Адам Коэн был первым дизайнером, который выполнил коммерческую кухню в соответствии со стандартами пассивного дома.

Он объясняет, что не знал, что коммерческие кухни не были построены в соответствии со стандартами пассивного дома, до того, как он завершил свой проект. Он ошибочно предположил, что здания, которые он видел в Европе, включали свои коммерческие кухни в оболочку здания. Когда он закончил кухню, архитекторы и инженеры из Германии и Австрии звонили ему за чертежами.

«Для коммерческих кухонь вам нужно иметь дело с энергопотреблением этой кухни. Расчет энергопотребления затруднен.Вы должны попытаться понять, нужна ли вам рекуперация тепла на вашей вытяжке — и проблема с вытяжками в том, что более эффективные системы не справляются с кухонным жиром, поэтому вы, как правило, используете систему воздуховодов», — говорит Коэн. . «В расчетах много баланса между потреблением энергии и потерями энергии, рекуперацией энергии, эксплуатационными расходами и затратами на техническое обслуживание… есть много занудных деталей, с которыми приходится сталкиваться при создании коммерческой кухни».

Что касается занудных деталей, для этого проекта Коэн построил «два коммерческих вытяжных колпака с заслонками, внесенными в список UL, для контроля герметичности, поскольку большую часть времени вытяжка выключена.Когда вытяжка включена, она имеет сбалансированную систему подпитки и отвода воздуха производительностью 2030 м3/ч». Он не использовал рекуперацию тепла здесь, потому что стоимость высока, она используется нечасто и не совместима с жирными парами.

Коэн добавил: «Несмотря на то, что кухонная вытяжка имеет компонент подпиточного воздуха, мы приняли меры предосторожности и заблокировали ERV в прилегающей зоне с органами управления вытяжки. Эта блокировка переводит ERV в положение полного включения, когда используется колпак, что снижает вероятность разгерметизации здания.В этой области мы использовали базовую установку 13 SEER 3 тонны (36 000 БТЕ)».

Какая бы вытяжка ни использовалась, очевидно, что универсального решения не существует. Различные факторы, такие как климат, тип и частота приготовления пищи, а также энергетическая нагрузка будут определять, какая система лучше всего работает в каждом здании. Технологии для кухонь пассивного дома продолжают развиваться, и до тех пор нам придется полагаться на наш коллективный опыт и на МакГайвера в каждом из нас.

однотрубная вытяжная вентиляция санузла и кухни

Современное высотное строительство требует механической и энергосберегающей вентиляции. Однотрубная система вентиляции, позволяющая выводить воздух из нескольких помещений через единую вентиляционную шахту, является наиболее распространенным решением для такого применения. К одной вентиляционной шахте можно подключить несколько квартир. Особое значение при реконструкции и перепланировке квартир имеет правильная организация вентиляции.

Гибкая система вентиляции является идеальным решением именно для таких случаев. Он проектируется на этапе строительства и отвечает ряду важных требований, таких как пожарная безопасность, минимальное монтажное пространство, современный дизайн, простые функции и режимы работы вентиляторов для максимального комфорта в квартире.Вентиляторы ВЕНТС ВН полностью отвечают этим требованиям, так как сочетают в себе максимальную эффективность работы и абсолютную пожаробезопасность (исполнение в несгораемом корпусе).

Устройство вентиляции в жилых домах с однотрубной системой

Приток свежего воздуха
Приток свежего воздуха снаружи подается очищенным от пыли с низким уровнем шума через приточные устройства, такие как оконные или настенные вентиляционные отверстия, в спальни и жилые помещения. Вентиляционные отверстия подходят для настенной и оконной установки и обеспечивают регулировку воздушного потока.

Удаление вытяжного воздуха
Вытяжной воздух из жилых помещений удаляется через кухню, туалет, ванную и другие нежилые помещения в общую систему вытяжной вентиляции высокоэффективными вентиляторами ВН

Противопожарная защита
Для предотвращения проникновения огня и дыма через воздуховоды системы вентиляции
при пожаре применяются следующие решения:

1. Огнезащитный кожух
   Высокие огнезащитные характеристики кожуха позволяют использовать вентилятор для удовлетворения повышенных противопожарных требований в многоэтажном жилом строительстве.Класс огнестойкости Е90/160.
2. Клапан противопожарный
   Устанавливается в воздуховодах, проложенных через противопожарные стены и перекрытия. Класс огнестойкости клапана ЕIS 120.

Гигиенические нормы требуют принудительной механической вентиляции ванных комнат и туалетов в квартирах, гостиницах и других зданиях (см. таблицу). Однотрубная система вентиляции на базе вентиляторов ВЕНТС ВН имеет убедительные преимущества перед другими решениями вытяжной вентиляции.

Вентиляторы ВЕНТС ВН сочетают в себе ряд уникальных особенностей:

• вентилятор поддерживает постоянно высокий уровень давления и автоматически изменяет скорость вращения турбины в зависимости от уровня сопротивления в системе;
• специальные комплектующие делают вентилятор ВЕНТС ВН полностью пожаробезопасным агрегатом, рекомендованным для использования в высотном строительстве;
• система переключения скоростей вентилятора позволяет выбрать оптимальный режим работы при установке;
• вентилятор подходит для непрерывной работы в режиме нон-стоп. Предусмотрен автоматический переход в режим повышенной мощности;
• благодаря низкому уровню шума (~ всего 26 дБА на самой низкой скорости) этот тип вентилятора считается самым тихим в своем модельном ряду.

Вентиляторы ВН поддерживают высокое давление в системе воздуховодов за счет увеличения скорости вращения в зависимости от колебаний сопротивления в системе и поддерживают постоянный расход воздуха при:

• синхронная работа множества вентиляторов, объединенных в одну систему вентиляции;
• максимальная нагрузка на собранный воздуховод;
• недостаточное поступление воздуха;
• высокое сопротивление кровельного колпака.

Хорошо сбалансированная турбина, интеллектуальная конструкция корпуса и автоматический выбор режима работы обеспечивают малошумную работу вентиляторов ВН .

Описание компонентов Вентиляторы VN

Вентиляторы для настенного монтажа

Вентилятор ВНВ-1 80 КП — в огнеупорном корпусе

Вентилятор ВНВ-1 80 кВ — в пластиковом корпусе

ВНВ-1 80 КВК — Вентилятор в пластмассовом корпусе с противопожарным клапаном

Вентиляторы для настенного монтажа

ВН-1 80 — Вентилятор в пластмассовом корпусе

ВН-1 80 К — Вентилятор в пластиковом корпусе с противопожарным клапаном

ВН 80 — Вентилятор в пластиковом корпусе

ВН 80 К — Вентилятор в пластиковом корпусе с противопожарным клапаном

1. Передняя панель
Благодаря компактной конструкции и простоте монтажа вентилятор хорошо вписывается в любой интерьер помещения. Съемная панель обеспечивает легкий доступ к фильтру.

2. Решетка
Декоративная решетка служит передней панелью вентилятора. Конструкция решетки обеспечивает легкий доступ к фильтрующим элементам и внутренней части вентилятора.

3. Фильтр
Для защиты двигателя, крыльчатки и воздуховода в сборе от проникновения пыли и грязи, переносимой с воздухом.Фильтрующий элемент изготовлен из полиэфира (А) для класса очистки Г4 или из пенополиуретана (В) для класса очистки Г3.

4. Корпус шнека
Изготовлен из прочного АБС-пластика. Уникальная конструкция обеспечивает достижение наилучших аэродинамических характеристик при работе вентилятора. Вентилятор легко монтируется в корпус с помощью защелок.

5. Двигатель
Конструкция двух- или трехскоростного двигателя с шарикоподшипниками, разработанная в соответствии с нашими требованиями Компанией, ведущим мировым производителем вентиляторов и двигателей, обеспечивает надежность и долговечность нашей продукции. Вентилятор может автоматически переключаться на требуемый уровень производительности в зависимости от сопротивления системы. Автоматический выбор наилучшего режима работы позволяет значительно экономить электроэнергию. Рабочее колесо имеет загнутые вперед лопатки и динамически сбалансировано для обеспечения точных характеристик, низкого уровня шума и безопасной работы при сборке.

6. Корпус пластиковый для скрытого монтажа к стене
Устанавливается в стену при общестроительных работах. Корпус выполнен из качественного прочного АБС-пластика.Оснащен обратным клапаном и имеет дополнительные фланцы для подключения к патрубкам для вентиляции смежного помещения.

7. Пластиковый корпус для настенного монтажа
Изготовлен из высококачественного прочного АБС-пластика, оснащен обратным клапаном.

8. Воздухонепроницаемый обратный клапан
Обратный клапан встроен в пластиковый корпус для предотвращения обратного потока воздуха из главного вала в помещение, когда
вентилятор не работает. Во время работы вентилятора воздух выбрасывается непосредственно в главный вал.

9. Кожух противопожарный для скрытого монтажа к стене
Предназначен для предотвращения проникновения продуктов горения в помещение при пожаре. Изготовлен из силикатных плит, изготовленных по специальной технологии силиката кальция. Плиты не содержат асбеста и обладают высокими механическими и изоляционными свойствами. Высокие гигроскопические и паропроницаемые свойства обеспечивают регулирование влажности самим материалом. Высокие огнестойкие характеристики корпуса позволяют вентилятору соответствовать повышенным требованиям пожарной безопасности и позволяют использовать вентилятор в высотном строительстве.

10. Клапан противопожарный
Служит для предотвращения проникновения огня и дыма по воздуховодам. При достижении температуры в шахте 90°С плавится термопредохранитель и заслонка автоматически перекрывает доступ горячего воздуха. Таким образом предотвращается проникновение пламени и дыма через систему вентиляционных шахт. Демпферная пластина изготовлена ​​из нержавеющей стали. Противопожарный клапан служит обратным клапаном при выключенном вентиляторе и препятствует выходу воздуха из вентиляционной шахты.

Опции для моделей с 2-скоростным вентилятором

T — модификация таймера:
Вентилятор включается на максимальную скорость вручную внешним выключателем, время задержки включения 50 секунд. Возврат в исходное положение осуществляется по таймеру, время выбега 6 минут. Возможна непрерывная работа на низкой скорости.

TR — модификация регулируемого таймера:
Вентилятор можно переключить на максимальную скорость вручную с помощью внешнего переключателя.Время задержки включения устанавливается внутренним регулятором в диапазоне от 0 до 150 секунд. Время выбега устанавливается внутренним регулятором от 2 до 30 минут. Возможна непрерывная работа на низкой скорости.

I — интервальный переключатель модификация:
В процессе работы вентилятор периодически переключается на максимальную скорость. Интервал переключения устанавливается внутренним регулятором в пределах от 0,5 до 15 часов. Время выхода — 10 минут. Вентилятор может включаться вручную внешним выключателем, время задержки включения 50 секунд.Возможна непрерывная работа на низкой скорости.

F — встроенный фотодатчик модификация:
Вентилятор переключается на максимальную скорость после включения света в помещении, время задержки включения 50 секунд. После снижения уровня освещенности ниже установленного порога вентилятор переходит в режим работы на выбеге с длительностью от 2 до 30 минут, задаваемой внутренним регулятором. Возможна непрерывная работа на низкой скорости.

H — модификация датчика влажности:
Вентилятор переключается на максимальную скорость при повышении уровня относительной влажности в помещении.Выключается при снижении уровня относительной влажности на 10 % ниже установленного уровня. Порог влажности регулируется в диапазоне от 60 % до 90 %. Предусмотрено принудительное переключение на максимальную скорость, при этом время задержки включения составляет 50 секунд, а время выбега устанавливается внутренним регулятором в пределах от 2 до 30 минут. Возможна непрерывная работа на низкой скорости.

Расчет вентиляционных шахт в многоэтажных домах

На приведенных ниже диаграммах показан размер вентиляционной шахты в зависимости от этажности в многоэтажных зданиях с однотрубной системой вентиляции.

Пример устройства системы вентиляции

Особого внимания в современном жилищном строительстве требует организация воздухообмена. Отсутствие вентиляции, вызванное герметичными окнами, не может быть решено старыми техническими средствами из-за отсутствия в таких окнах щелей для забора воздуха. Каким бы не было сечение вытяжной вентиляции кухни или ванной комнаты, приток воздуха невозможен без устроенной приточной вентиляции снаружи.

Вытяжная вентиляция многоэтажного жилого дома может быть устроена следующим образом. Системы механической вытяжной вентиляции с естественным притоком воздуха проектируются с вытяжными вентиляторами в кухне, ванной и туалете. Оконные или настенные форточки обеспечивают поступление воздуха снаружи. Свежий воздух подается в спальни, гостиные и другие жилые помещения. После воздухообмена вытяжной воздух через внутренние двери поступает в ванную комнату, туалет и кухню, откуда удаляется вытяжными вентиляторами.

1. Вентилятор ВНВ для скрытого монтажа в стене в огнеупорном корпусе
2. Вентилятор ВНВ для скрытого монтажа в стене в пластиковом корпусе
3. Вентилятор ВН для настенного монтажа
4. Вентилятор крышный ВКХ (ВКВ)
5. Решетка настенная MV
6. Вентиляционная решетка настенная PS 100, PS 101, PS 102
7. Решетка вентиляционная дверная MV 430/2, MV 450/2
8.
