Чертежи и схемы кухонной мебели своими руками

Домашние мастера, имея широкий кругозор и желание всё сделать собственными руками, сами могут изготовить мебель для кухни. Это позволяет не только сэкономить денежные средства, но и получить опыт и навыки. Сейчас нет никаких сложностей в приобретении всех необходимых комплектующих: панелей для мебели, фурнитуры, крепёжных элементов. Опыт показывает, что собрать мебель – не проблема, сложнее будет создать чертежи кухонной мебели своими руками, нужно учесть все возможные нюансы при создании схем.

Основные требования к мебели – это комфорт при эксплуатации, простота в обслуживании и красота, все факторы зависят от чертежа будущей кухни.

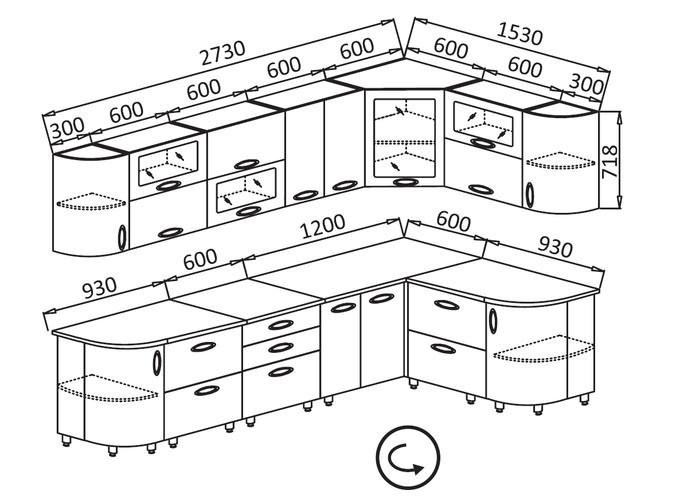

Чертеж кухонной мебели

Вы можете более подробно узнать  о том, как собрать мебель для кухни своими руками.

1. Как сделать точные замеры кухонной мебели и создать на их основе эскиз
2. Изготовление кухни — чертежи, планы
3. Угловой кухонный верхний шкафчик 600 х 600 х 720 — чертежи, эскизы (стандартный)
4. Навесной кухонный шкаф 260 х 320 х 720 — чертежи, эскизы (стандартный)
5. Навесной кухонный шкафчик 300 х 320 х 720 — чертежи, эскизы (стандартный)
6. Кухонный верхний модуль 340 х 320 х 720 — чертежи, эскизы (нестандартный)
7. Верхний модуль 600 х 390 х 288 — чертежи, эскизы (нестандартный)
8. Кухонный верхний модуль 800 х 320 х 720 — чертежи, эскизы (стандартный)
9. Кухонный верхний модуль радиусный 580 х 320 х 720 — чертежи, эскизы (нестандартный)
10. Кухонный нижний модуль под духовку 600 х 600 х 860 — чертежи, эскизы (стандартный)
11. Кухонный нижний модуль 260 х 600 х 820 — чертежи, эскизы (стандартный)
12. Кухонный нижний модуль с полкой 350 х 600 х 860 — чертежи, эскизы (стандартный)
13. Кухонный нижний модуль с выдвижными ящиками 700 х 600 х 860 — чертежи, эскизы (стандартный)
14. Кухонный нижний радиусный модуль 320 х 600 х 860 — чертежи, эскизы (стандартный)
15. Кухонный нижний угловой модуль 860 х 940 х 860 — чертежи, эскизы (нестандартный)
16. Расчет размеров мебели
17. Список необходимых деталей

Как сделать точные замеры кухонной мебели и создать на их основе эскиз

Приведем самый простой пример на основе прямолинейной расстановки кухонного гарнитура.

Основы создания кухонь показывают, что на маленькой кухне для рационального и удобного использования места линейный вид расстановки мебели имеет определённую последовательность. Главное расставить все части кухни в своей очерёдности:

1. Холодильник;
2. Мойка;
3. Столешница (имеет ширину не менее 50 см);
4. Плита.

Многие задаются вопросом, в чём заключается логика такой расстановки мебели? А дело в том, что базис дизайна кухни предполагает размещение всех частей кухни таким образом, чтобы вы тратили меньше времени, то есть делали меньше движений при готовке. Тем самым кухня становится удобней для вас.

Стоит очень хорошо подумать, так как открытое окно или дверь в рабочей зоне могут мешать вам нормально готовить. О дверь вы будете постоянно биться, а открытое окно может задувать пламя на плите. В случае возникновения таких трудностей имеет смысл сделать перестановку.

Изготовление кухни — чертежи, планы

Первым пунктом в изготовлении чертежей кухонной мебели будут точные замеры помещения.  Зная длину стен, мы можем легко посчитать размеры шкафов. Высота стен окончательно ограничит габариты нашей мебели. После этого мы можем подобрать подходящие для нас размеры. Можно воспользоваться стандартными параметрами и принять их за основу. 850 мм – высота кухонных напольных шкафов со столешницей, ширина может быть взята в зависимости от ваших потребностей, от 300 мм до 800 мм. Глубина ящика может быть в разбеге 400—500 мм. Если ставить выезжающие полочки, то лучше использовать минимальные размеры, так мы сможем сэкономить место. А вот максимальные величины можно принять, если мы проектируем распашные дверцы. По стандарту шкаф под мойку мы берём размером 800 мм. Но если размеры кухни маловаты, вы можете урезать его до 600 мм. Навесные шкафы по ширине проще подобрать такие же, как и напольные. Но в моде сейчас урезать шкафы до глубины в 300 мм. Высота обычно 715 мм. Стандартное расстояние между напольными и навесными ящиками – 650 мм. Но если учесть, что пользоваться шкафами будет чаще всего хозяйка, то можно выбрать расстояние исходя из её роста.

Все стандартные размеры не являются жёстким требованием. Так как кухня делается под свои нужды и своими руками, тем самым вы можете отходить от стандартов, если вам будет так комфортнее. Однако и тут есть свои тонкости, к примеру обратите внимание на нестандартные размеры кухонных фасадов. Именно от них будет зависеть цена на всю мебельную гарнитуру. Также нужно не забыть и то, что помимо мебели будет установлена бытовая техника. Её размеры тоже нужно перенести на чертёж. После измерения всех составляющих кухни вы можете приступать к перенесению всего на бумагу или в компьютерную программу.

Угловой кухонный верхний шкафчик 600 х 600 х 720 — чертежи, эскизы (стандартный)

Навесной кухонный шкаф 260 х 320 х 720 — чертежи, эскизы (стандартный)

Навесной кухонный шкафчик 300 х 320 х 720 — чертежи, эскизы (стандартный)

Кухонный верхний модуль 340 х 320 х 720 — чертежи, эскизы (нестандартный)

Верхний модуль 600 х 390 х 288 — чертежи, эскизы (нестандартный)

Кухонный верхний модуль 800 х 320 х 720 — чертежи, эскизы (стандартный)

Кухонный верхний модуль радиусный 580 х 320 х 720 — чертежи, эскизы (нестандартный)

Кухонный нижний модуль под духовку 600 х 600 х 860 — чертежи, эскизы (стандартный)

Кухонный нижний модуль 260 х 600 х 820 — чертежи, эскизы (стандартный)

Кухонный нижний модуль с полкой 350 х 600 х 860 — чертежи, эскизы (стандартный)

Кухонный нижний модуль с выдвижными ящиками 700 х 600 х 860 — чертежи, эскизы (стандартный)

Кухонный нижний радиусный модуль 320 х 600 х 860 — чертежи, эскизы (стандартный)

Кухонный нижний угловой модуль 860 х 940 х 860 — чертежи, эскизы (нестандартный)

Источник чертежей

Расчет размеров мебели

Это самый важный этап из всего проекта, тут нужно напрячь всё своё внимание и сконцентрироваться на деталях. Вам нужно разбить каждый ящик и шкаф, просчитать их в отдельности. Особое внимание по советам специалистов стоит уделять тумбе для варки и для духовки, по их утверждениям это элемент, где новички делают больше всего ошибок при проектировании кухни, которую делают самостоятельно. К чертежу этой части нужно подходить с должным вниманием и концентрацией.

Основным в чертежах мебели является умение разбивать на детали все элементы мебели, а после уметь правильно разделить на составляющие. В этот пример входят:

1. Боковые стенки.
2. Задняя панель.
3. Дверцы.
4. Полочки.

Если проектируется выдвижной ящик, то его тоже необходимо детализировать, с особым вниманием указывая места расположения мебельной фурнитуры. Главное в этом процессе указать все чертежи точно, так как погрешность в этом деле недопустима.

Список необходимых деталей

К чертежам всегда необходимо составить спецификации (список деталей к каждому из шкафов) с указанием количества всех деталей будущей кухни.  Главное – это не забыть указать фурнитуру. Пример списка деталей:

• Задняя стенка (ДВП).
• Боковые стенки (ЛДСП).
• Фасад (он обычно выбирается раньше составления списка).

Дальше остаётся только осуществить заказ. Вопрос «Где?» можно даже не поднимать. В каждом небольшом городе достаточно мебельных цехов, которые за небольшие деньги сделают вам распил из материалов на мебельные элементы. Обычно им хватает сборочного чертежа, а также эскизов каждого элемента, разбитого на детали.

Также рекомендуем вам проверить все детали на предмет брака непосредственно перед расплатой, сверьтесь с чертежами, так как брак при распиле отнюдь не редкость и лучше его выявить на стадии приёма деталей.

схемы угловой кухни, деталировка, планировка интерьера, изготовление проекта, видео-инструкция, фото

Для изготовления кухни своими руками необходимо составить правильный чертеж

Многие люди сталкиваются с проблемой правильного подбора кухонных гарнитуров. Всё из-за того, что либо это помещение бывает нестандартной планировки, либо цена выбираемой мебели слишком высока. Поэтому следует рассмотреть, как для кухни сделать чертёж необходимого проекта.

Содержание материала:

Технические нюансы

Перед составлением чертежа кухни, необходимо определиться с ее размерами и конструкцией

• Чтобы спроектировать столешницу, нужно выбрать глубину в 600 мм. От столешницы до навесного шкафа расстояние должно составлять от 450 мм.
• У настенного шкафа глубина должна быть 300 мм. Такой же предмет мебели, как напольный шкаф, имеет ширину до 1200 мм.
• Подвесные полки вешают на высоту до 1320 мм. Это зависит и от личных предпочтений, и от самой кухни.
• Плита от мойки должна стоять на расстоянии не менее чем 600 мм. За правило нужно взять, что чертежи подгоняются больше под предпочтения самого хозяина.

Высота и конструкция кухни во многом зависит от роста хозяев

Для кухни важно составить чертеж с правильными размерами

Важные советы перед началом работы

Перед тем, как начать какие-либо проекты, потребуется учесть несколько основных моментов. Они таковы:

• Необходимо создать чертежи будущей конструкции. Перед тем, как сделать чертеж, нужно понять, какими характеристиками должна обладать будущая мебель.
• Изучить все принципы расчета нужных размеров;
• Одним из основных требований к материалу должна быть его экологичность.

Проекты и чертежи угловых кухонь

Составление правильного чертежа кухни подразумевает учет размеров и особенностей помещения, а также рост хозяев

Проекты угловых кухонь требуют к себе особого внимания. Их нужно тщательно продумывать. Перед тем, как сделать какой-то чертеж, нужно учитывать размеры помещения и иметь хотя бы минимальные представления о том, как мебели нужно располагаться в будущем.

Даже самые минимальные отклонения могут привести к тому, что вы просто не сможет уместить на кухне то, что требуется. Соответственно, такой проект никуда не годится. Когда на ваших плечах лежат проекты угловой кухни, то первоначальной и основной задачей должно быть определение величины угла. Также необходимо принимать во внимание каждую неровность на стене.

Перед тем, как составить чертеж, важно представять себе, как будет выглядеть ваша кухня

Воспользовавшись компьютерной программой, можно составить 3D макет кухни

При составлении макета важно правильно учитывать все размеры и пропорции

Все основные размеры будут зависеть от будущего дизайна. Подвесной шкаф должен быть глубиной до 400 миллиметров. Остальные размеры мебели учитываются, исходя из общих габаритов.

Если вы не уверены, что сможете сами спроектировать кухню, то лучше обратиться к опытному специалисту, который сделает профессиональный чертеж и окажет другие услуги. Соответственно, вы обезопасите себя от мелких неприятностей, которые могут возникнуть впоследствии. Если услуги специалиста не запланированы в вашем бюджете, можно скачать чертежи мебели в интернете.

Как бесплатно скачать чертежи кухни (видео)

Заключение

Проектирование чертежей для кухни – занятие порою очень сложное. Справиться с ним могут как минимум хотя бы просто думающие люди. Стоит понимать, что чертежи не делают просто так красками или ручкой. Нужно руководствоваться различными принципами и рекомендациями. Также пользуйтесь специализированными программами, при помощи которых можно сделать проект. Не отчаивайтесь и у вас всё получится!

создание идеального пространства в помещении с любой площадью —

создание идеального пространства в помещении с любой площадью

Угловые кухни пользуются большим спросом по причине функциональности и красоты. Самостоятельно оформить планировку гарнитура возможно, если знать основные правила и стандарты. Чертеж угловой кухни с размерами поможет создать удобное для работы и трапезы помещение. Рекомендуется использовать правило треугольника, располагая в центре плиту, а по сторонам холодильник и мойку.

Особенности самостоятельного проектирования

Первым делом, для создания проекта кухонного гарнитура своими руками надо учесть общую площадь помещения, расположение коммуникаций, проемов и другие индивидуальные особенности. Рекомендуется сделать простой план кухни на бумаге, указывая все размеры. На его основании делается чертеж всей мебели, после чего рассматривается метод монтажа техники с точными габаритами.

После основного плана важно подобрать и рассчитать другие важные особенности гарнитура:

• длину, ширину и толщину столешницы;
• размеры шкафчиков для нижнего и верхнего ярусов. Стандартные габариты первых — до 90 см, глубина до 50 см. Настенные шкафы не такие глубокие, оптимальное значение 30–40 см;
• нижние тумбы закрываются столешницей, она будет шире на 4–5 см, а сзади делается запас порядка 10 см для коммуникаций;
• ширина гарнитура определяется размерами помещения, значение колеблется в пределах 30–100 см, стандартно 80–90 см. Угловые шкафы около 60 см.

После создания чертежа можно определиться, подойдет ли стандартная модель мебели или нужно изготавливать нестандартную конструкцию. Последний вариант создается при наличии следующих элементов на кухне:

• ниш;
• выступов;
• необычного положения коммуникаций, которое не дает возможность ставить обычную модульную мебель;
• розеток, для которых нужен свободный доступ.

Также важны и просто индивидуальные желания хозяев жилища.

Любые ниши или выступы обыгрываются при помощи глубины шкафа, она будет больше или меньше. Для розеток возможно вырезать отверстие, вмонтировать их в столешницу. Делая чертеж, нужно обязательно следовать основным правилам:

• точно обозначать расположение коммуникаций, розеток и неровностей;
• расставить правильно технику, указать, будет ли она встроенной;
• обозначить на чертеже все стандартные кухонные секции;
• в самом конце выделить элементы, у которых будет необычная форма или размеры.

Для упрощения всего процесса рекомендуется применять готовые эскизы, на которых указаны размеры, детальное описание каждой секции, а также общая площадь кухни.

Кухонные секции

Для кухни мебель делается из нескольких секций:

• верхний ярус — шкафы, которые монтируются к стене, их размеры и форма зависят от общей площади, высота колеблется в диапазоне 30–100 см, а глубина зависит от размера посудной сушки. Оптимальный размер — около 30 см;
• нижний ярус — размеры подбираются в зависимости от роста хозяйки. Стандартная высота тумбочек — 85 см. Для нестандартных размеров оптимально пользоваться встроенной техникой. Глубина не менее 50 см, чаще всего берется 60 см;
• отдельные элементы — фурнитура, кухонная вытяжка, от которых зависит ширина верхнего яруса. Расстояние от плиты до вытяжки должно быть от 70 см.

Основной ориентир для высоты навесной мебели — высота окна.

Создание чертежа угловой кухни

Правильно начинать чертеж с напольных тумб, а именно — с углового шкафа. Отталкиваясь от этой точки, чертятся остальные детали:

• техника или гарнитур, в который она будет встраиваться;
• кухонная мебель со стандартными размерами;
• нестандартные элементы.

Все части чертежа переносятся на лист после детальных замеров и расчетов. На бумаге прописываются все цифровые обозначения, делать это нужно без ошибок. Первая точка чертежа — угловой шкаф, он может быть простым или трапециевидным.

Его нередко используют для монтажа мойки, по сторонам сразу ставят стиральную и посудомоечную машину или духовой шкаф. Готовые чертежи с деталировкой значительно упростят работу, достаточно внести индивидуальные корректировки.

Размеры и особенности шкафчиков

На любом чертеже с кухонными шкафчиками указывают важные детали, которые помогают рассчитать размеры. По плану создается раскрой для определения будущих расходов на материалы. Точные данные упрощают этап сборки. Деталировку лучше проводить в табличном виде, указывая:

• все элементы шкафов, от мелких до больших;
• количество каждой детали;
• размеры с учетом особенностей кухни.

Примерная таблица выглядит следующим образом:

В табличную часть вносится размер каждой детали в мм. Расчеты следует делать, учитывая толщину листов, а значит, с материалом для фасада надо заранее определиться.

Составляющие угловой тумбы без сушки:

Вертикальная часть дает нужную жесткость, а посередине горизонтальной полки делают специальную выемку для нее. Аналогичным образом создаются остальные таблицы для шкафа под вытяжку, посуду или мойку.

В мебели под вытяжку нужно делать отверстие под вентиляционную трубу. Стандартные гофры производят с диаметром 11–15 см. Нижняя полочка будет подниматься по высоте самой техники. Тумбы или шкафы для посуды ставятся на горизонтальные фасады, которые открываются при помощи подъемников.

Гарнитур с угловой мойкой имеют недостаток — пространство под ней используется не полностью, и доступ к крайним точкам усложнен. Дополнительно на чертеже обозначают выдвижные ящики и фурнитуру для них. Такие детали должны легко выдвигаться, независимо от формы или веса.

Для выдвижного элемента нужно купить направляющие, они монтируются с обеих сторон, поэтому в плане нужно указать правильно высчитанную ширину за вычетом двойной суммы толщины механизма и боковины. Плотное закрывание возможно при направляющей, укороченной от глубины всей тумбы на 5 и более миллиметров.

Для правильной реализации угловой кухни надо понимать основные параметры мебели:

• высота от пола до верхней поверхности — 180–250 см, при наличии газовой колонки гарнитур для нее будет самой высокой точкой;
• глубина нижних тумб — 45–50 см;
• глубина верхних шкафов — 30–40 см;
• ширина фасада — от 30–40 см;
• толщина столешницы — 2–4 см, лучше для кухонь использовать толстое полотно, особенно под мойку.

Дизайнеры советуют создавать угловую кухню на свое усмотрение, поскольку в перечне представлены стандартные значения, но они не всегда будут удобными.

Правильные замеры

От точности замеров зависит качество гарнитура и его расположение на кухне. Для правильного выполнения работы нужно измерить периметр помещения:

• по плинтусам;
• на уровне рабочей части в районе 75–95 см от пола;
• по росту хозяев.

Дополнительно проверяется высота кухни. Показания снимаются в разных местах, поскольку пол или потолок могут быть кривыми, что скажется на гарнитуре. Любые расстояния до коммуникаций, розеток и проемов нужно замерять из одного угла.

Создавая чертеж самостоятельно или корректируя готовые решения, потребуется остановить внимание на зазоре вдоль стены. Он необходим, чтобы обеспечить запас места около 5 см при монтаже мебели и исключить серьезные переделки.

При наличии кривых стен дополнительный зазор поможет двигать шкафчики, выставляя все по уровню, а остаток закроется мебельным плинтусом. Всю технику рекомендуется устанавливать с расстоянием минимум 40 см друг от друга.

Самостоятельное создание чертежа для угловой или другой кухни обладает массой достоинств, основной плюс — экономия денег на проекте. Потратив немного времени на изучение теории и сил на составление плана, вы сможете сделать красивую кухню с максимально функциональным расположением гарнитура.

Современные программы помогают сделать эскиз и чертеж онлайн. Среди самых популярных программ для проектирования кухонного гарнитура выделяют:

• PRO-100 — удобно и легко работать, интерфейс интуитивно понятен;
• KitchenDraw;
• К3-Мебель;
• Базис-Конструктор-Мебельщик;
• Woody.

Описанные редакторы помогают сократить время проектирования и рисования линий гарнитура. Главные достоинства эскизов, сделанных в специализированных программах — получение кухни в 3D-визуализации. Пользователь может выбрать цветовую гамму, поиграть с расстановкой шкафчиков. Для выполнения работы нужно просто знать точные размеры и особенности конкретной кухни.

Размещение техники и розеток

Грамотное размещение бытовой техники — очень важный этап. Необходимо соблюсти основные правила:

• холодильник ставится дальше от плиты, в противном случае, ускоряется его выход из строя;
• плиту и мойку надо располагать подальше друг от друга, на расстоянии минимум 50 см. Иначе во время мытья посуды или продуктов брызги могут попадать на плиту или розетки;
• стиральную и посудомоечную машину лучше ставить вблизи мойки, чтобы упростить подключение к канализации и водопроводу;
• встраиваемую вытяжку нужно монтировать в шкаф над плитой;
• над раковиной устанавливается сушка для посуды.

Для исключения применения удлинителей потребуется в ходе проектирования спланировать расположение розеток. Любая кухня нуждается в большом количестве выходов для подключения техники к электричеству, поскольку почти во всех частях помещения используются различные электроприборы. При угловом расположении мебели монтаж розеток надо осуществлять на разных стенах, в фартуке или столешнице.

Наличие встроенной техники позволяет сделать скрытые розетки позади тумб или шкафчиков. Их высота от пола не должна быть более 60 см, а доступ делается легким и свободным. В стенках гарнитура нужно вырезать дырки под них, но расположение должно быть от 1 метра до самой аппаратуры. Это связано с техникой безопасности.

Вытяжка на кухне — стационарное устройство, поэтому доступ к сети обеспечивается немного выше мебели, достаточно около 5 см. Обязательно нужно учесть расположение гофры для вентиляции, доступ делается свободным, и отвод не должен иметь препятствий. При встроенной вытяжке лучше установить розетку внутри шкафчика на боковой стенке.

Для кухонь с обилием дополнительных не стационарных приборов нужно делать минимум 3 свободные розетки. Они монтируются в доступных местах, а лучше всего подойдет фартук или столешница.

Подключение осветительных приборов проводится выше гарнитура. Очень удобно устанавливать блоки с выдвижной системой. Их создают внутри шкафов. Запрещается монтаж розеток:

• над раковиной;
• над варочной поверхностью;
• на стенках шкафчиков с выдвижными ящиками;
• сзади встроенной техники.

На чертежах доступ к сети обозначается схематически, указывается в виде двух точек. Все типы подключения делятся по группам на открытые, закрытые и с выключателем.

При капитальном ремонте угловых кухонь проекты для проводки почти не делают. Многие владельцы не хотят тратить дополнительные деньги на подобную работу, но в результате может испортиться отделка стен в ходе монтажа, а именно, фартука. Думать о размещении розеток надо заранее, учитывая примерное или точное количество приборов, и добавить 2–3 свободные розетки.

Советы по обустройству Г-образной кухни

Советы дизайнеров и других специалистов помогут сделать правильные чертежи, учитывая особенности Г-образной мебели:

• нужно максимально задействовать угол. Часто в задней части угловых шкафов место не используется по причине сложного доступа. Для этого лучше применять многофункциональную фурнитуру в виде выдвижных корзин, этажерок или каруселей в несколько этажей для хранения;

• можно сделать монтаж раковины или плиты в угол. Такое решение очень удобно, но надо использовать трапециевидный шкаф — он идеально подойдет. Раковину лучше покупать с крыльями врезного вида, а над ней ставить сушку для посуды;

• сужение одной стороны мебели полезно для экономии места. На небольшой кухне лучше делать одну боковину под стандартную тумбу на 60 см. Особенно удобен вариант для узкого прохода в помещение;
• проход можно освободить при помощи скошенного угла тумбы. Вариант подойдет для очень малых или узких комнат, поэтому боковую часть делают скошенной для свободного доступа;

• лучше устанавливать как можно меньше навесных шкафов. Это решение визуально сделает мебель менее громоздкой и облегчит небольшое помещение. Достаточно просто убрать на одной стене шкафы, заменяя их полками. Для хранения подойдет многоярусная конструкция, встроенные в цоколь ящики, блок на одной стенке из шкафа-пенала или монтаж гарнитура до потолка;

• использование подоконника может стать хорошим лайфхаком для очень маленькой площади. Он станет частью Г-образной мебели и будет экономить место. Под столешницей удобно делать тумбы, оконный проем можно соединить с рабочей частью, но необходимо продумать отверстия для отвода тепла от радиатора под окном. Подоконник получится использовать в качестве обеденного стола или барной стойки;

• обеспечить большую вместительность удается блоком из пеналов. На одной стороне гарнитура делаются подобные шкафы, в которых удается хранить много кухонного инвентаря. Дополнительно в них встраивается техника;

• желательно использовать островной стол для большой площади. Г-образная мебель на просторных кухнях отлично дополняется островком посередине. Это не просто красиво, но и функционально;
• в кухне-студии лучше делать угловую мебель не вдоль стен, а полуостровом, чтобы обеспечить зонирование пространства.

После создания эскиза, подбора фасадов, определения расположения приборов и розеток можно заказать мебель. В дальнейшем модули нужно собрать самостоятельно по инструкции или поручить дело профессионалам.

Кухню мечты спроектировать самостоятельно довольно просто, работа требует времени, но экономит деньги. Достаточно знать особенности, посмотреть фото готовых вариантов и сделать план с учетом индивидуальных особенностей помещения. Это видео поможет сделать все максимально точно:

Понравилась статья? Расскажите о ней друзьям:

со спальным местом, своими руками, с размерами, чертежи, готовые эскизы типовых планировок, советы, фото.

Угловая кухня – удобный вариант для маленького помещения, а также решение, позволяющее воплотить самые смелые идеи на большой площади.

Как часто мы видим красивые планировки в магазинах, в гостях или же стильных каталогах. И возможно, вы подумали – почему бы мне самому не создать схему угловой кухни своими руками? Это несомненно хорошая идея, особенно, если вы действительно собрались сделать ремонт или поставить новый гарнитур.

Эргономичная стильная и функциональная кухня – мечта любой хозяйки. Добиться этого помогает угловое расположение гарнитура.

Но все-таки на начальном этапе вам стоит определиться, стоит ли вам обратиться к специалистам или же сделать проект угловой кухни своими руками самостоятельно. Как только вы решили для себя, что вам больше подойдет, смело приступайте к задуманному.

Особенности создания проекта угловой кухонной мебели

Прежде чем делать проект, оцените масштаб работ, быть может есть возможность расширить пространство за счет смежной комнаты, кладовки или же снести стену, если она не является несущей. Определите бюджет и дополнительные финансовые затраты. Посмотрите фото схем угловой кухни с размерами.

Составление четкой схемы будущей кухни позволит избежать проблем при ее изготовлении и эксплуатации.

Обратите внимание! Помощь знакомого-проектировщика или дизайнера может вам очень пригодится, если возникнут какие-либо трудности.

Угловая кухня: плюсы и минусы

Плюсы угловой кухни:

• подойдет как для вместительной кухни-студии, так и для кухни небольших размеров;
• за счет максимального использования пространства не возникнет такой проблемы как нехватка места для кухонной утвари, бытовой техники или хранения продуктов;
• компактное расположение мебели существенно сэкономит пространство и позволит дополнительно разметить какую-либо мебель или технику, например, встраиваемою посудомоечную машину или духовой шкаф;
• использованный угол можно оборудовать под мойку, кроме того внутри шкафов появится дополнительное место, а на столешницу поставить предметы быта;
• вид Г-образной гарнитуры является отличным стилистическим решением для любого интерьера.

Угловая кухня – удобный вариант для маленького помещения, а также решение, позволяющее воплотить самые смелые идеи на большой площади.

Недостатки угловой кухни:

• дверцы шкафов могут задевать соседние при открытии и тем самым оставлять дефекты;
• швы и соединения, которые при влажной среде могут со временем подвергнуться плесени и грибку.

Виды планировок

Г-образная кухня

Г-образная угловая кухня – очень распрастраненный вариант благодаря своему удобству и экономии пространства.

Угловая планировка кухни – это наиболее классический и популярный вариант размещения мебели. Гарнитур позволяет выгодно и рационально организовать пространство, объединив собой две перпендикулярных стены в один эстетически сложенный ансамбль.

Такая планировка подойдет для больших семей, которые собираются за большим столом, но не менее удобна будет для одного жителя или немногочисленной семьи.

С полуостровом

Г-образную кухню часто дополняют линией столешниц, формируя еще один угол. Данный вид напоминает букву «П». Его часто используют дизайнеры, так как он существенно экономит пространство и благодаря своей форме смотрится очень креативно.

Интересно смотрится угловая кухня, дополненная в виде буквы “П”. Такое расположение мебели увеличивает зону отдыха или рабочую поверхность.

Гарнитур устанавливается даже в маленьких кухнях и кухнях-студиях, он компактен и вместителен.

С островом

Кухня с островом является элитным вариантом, ведь очень часто можно увидеть ее в фильмах, дорогих планировках или выставочных центрах. Это вариант предпочтителен для средних и больших кухонь, но в маленьких тоже может весьма удачно вписаться при грамотном составлении плана.

Угловая кухня “с островом” – интересное решение как для небольшого, так и для просторного помещения.

Как правило, это кухонный гарнитур и дополнительный остров в виде высокой столешницы. Удобен он тем, что так же может сэкономить пространство, но главное учесть, что расстояние между островом и гарнитуром не должно быть слишком узким для перемещения. Стандартно – 1 метр.

В острове можно разместить мойку и дополнительные шкафы для хранения, а также использовать столешницу для приготовления пищи.

Угловые кухни с барной стойкой

Угловую кухню можно продолжить барной стойкой. Такой вариант смотрится наиболее современно, стильно и подходит для абсолютно разных помещений. Существуют разные планировки и вполне может быть, что ваша кухня имеют необычную форму или маленький размер, которую обеденный стол сделает тесной. Именно для них этот вид станет находкой.

Креативно выглядит черно-белая угловая кухня с барной стойкой.

Угловую барную стойку можно расположить у окна, во-первых, это моментально решит вопрос с нехваткой места, а во-вторых, согласитесь, приятно обедать или пить кофе, наблюдая при этом в окно.

Либо, если у вас кухня-студия, то поставив стойку, вы, тем самым зонируете пространство, разделяя помещение на обеденную зону и зону отдыха. На схеме угловой кухни со спальным местом можно дополнительно изобразить его.

Как правильно создать чертеж угловой кухни?

С чего начать чертеж кухни? При составлении макета важно знать с чего следует начать, а также необходимые правила, которые помогут вам осуществить задуманное как можно более точно.

Правильный чертеж будущей кухни – залог качественно выполненной работы по изготовлению и установке мебели.

Наберите запрос «Как сделать чертежи проекта кухни своими руками?» и вам откроется множество вариантов, однако далеко не в каждом вы найдете действительно качественную информацию. Нужно найти советы специалистов и ознакомиться с основными видами планировок.

Чертеж вы можете составить вручную или воспользоваться специальной 3D программой. Выгодное преимущество в том, что вы можете рассмотреть его с разных сторон, а не только сверху или сбоку.

Для составления грамотного проекта можно воспользоваться специальной компьютерной программой.

В интернете на сегодняшний день их очень много, поэтому выбирайте на свой вкус. Все зависит от ваших навыков, если вы никогда не делали чертеж сами, ничего страшного, достаточно базового понимания что необходимо, аккуратность и точность в измерениях. Делайте там, где удобнее всего. Самое главное, чтобы схема угловой кухни легко вами читалась, вы могли разобраться в ней.

Создание проекта: с чего начать?

Для начала вам необходимо выполнить замеры стен кухни – высоту двух соседних стен и их ширину. Далее, вам нужно отобразить на своем макете проемы, углы или неровности, которые вы заметили. Замерьте и их. После нужно наметить места расположения коммуникаций, электрических розеток, вентиляционных отверстий. Наиболее важным при проектировании будет являться водопровод и подвод труб для вытяжки.

Начать проект правильнее с замеров самой кухни: ее стен, окон, розеток, отверстий вентиляции и выхода коммуникаций.

Важно! Не забудьте указать где-то отдельно или на самом чертеже, схеме угловой кухни все размеры. После того как все вышеперечисленное отмечено, можно приступать непосредственно, к самой кухонной гарнитуре.

Стандартные размеры кухонных шкафов

Сейчас можно заказать кухонный гарнитур на любой вкус, любых размеров, форм и расцветок. Множество фирм готовы предложить вам свой дизайн-проект. Но прежде чем обратиться к продавцам, вам необходимо знать, сколько места займет вся мебель, да и к тому же, определиться с видом угловой кухни.

Составление чертежа будущего гарнитура лучше выполнять, исходя из стандартных размеров шкафчиков для кухни.

Быть может вы хотели кухню с островом или барную стойку, но не знаете, поместятся ли они?

Дополнительная информация! Вы можете воспользоваться советом специалиста для создания схемы угловой кухни, а также посмотреть в интернете готовые схемы планировки кухонного пространства с размерами.

Основываясь на рекомендуемых размерах, можно менять их, подстраивая проектируемые шкафчики под себя.

Средние размеры нижних модулей составляют примерно 80-85 сантиметров, верхние – 70. Глубина находится в диапазоне от 50 до 56 сантиметров, а столешница около 60 сантиметров. Однако сейчас производители делают на заказ столешницы любого размера, но тут уже играют роль ваши пожелания.

Принципы проектирования нестандартных шкафчиков

Особое внимание следует уделить чертежам, если планируется изготовление нестандартной формы мебели.

В вашем проекте необходимо будет наметить ниши, стыки и углы, чтобы спроектировать модули по отдельным характеристикам. Например, если столешница или барная стойка будет располагаться рядом с оконным проемом, то нужно измерить выступающий край подоконника или рамы. Если есть выступ, то глубину фасада стоит уменьшить, а если наоборот углубление, то увеличить.

Обратите внимание! На эскизе угловой кухни у вас уже есть схематично изображенные коммуникационные отверстия, при разработке индивидуального макета вашего гарнитура они будут обязательно учитываться.

Особо креативные проекты могут включать себя необычные формы модулей или других составных частей. Если у вас есть это в планах, то лучше всего составьте дополнительный чертеж для мебели.

Стили интерьера

Изящно и легко смотрится угловая кухня в классическом стиле.

Реклама и интернет пестрят обилием различных примеров стильной мебели, гармоничным сочетанием цветов, форм, фактур и все это объединено в аутентичные композиции – стили интерьера. Выделяют 3 самых крупных категории стилей – классический, современный и этнический.

Никогда нестареющая классика остается актуальна и любима дизайнерами всех стран. В эту категорию входят английский, викторианский, рококо, барокко, античный, ампир и многие другие стили. Классический стиль отличается своими богатыми материалами, высоким качеством, роскошью и вместе с тем, элегантностью. Такие кухни выглядят дорого и представительно.

Современный стиль предоставляет огромный простор для фантазии, он не имеет ограничений, в отличие от классического и доступен для каждого. Данный класс представлен такими стилями, как: арт-деко, фьюжн, лофт, гранж, минимализм, хай-тек, бохо. Каждый из них включает в себя определенный характер и направление, будь то элегантный, сдержанный и лаконичный, или творческий, яркий и креативный.

Красивое дизайнерское решение для кухни в современном исполнении – темный низ и белый верх.

Этнический стиль составляют японский, средиземноморский, скандинавский, итальянский и многие другие.

Выполненная в этническом стиле угловая кухня придаст дому особый семейный уют.

Для того чтобы оценить какой из стилей подойдет вам лучше всего, можно взять одну категорию и выбрать из множества доступных стилей тот, который нашел бы отклик в вашей душе.

Кухня в современном исполнении может смотреться ярко и позитивно, если подобрать необычное цветовое сочетание.

Стоит образно оценить пространство, например, в маленькой кухне стиль фьюжн или бохо будет смотреть очень перегружено, за счет обилия всевозможных деталей. А вот хай-тек, модерн или минимализм, мог бы выгодно подчеркнуть достоинства кухни.

Угловая кухня в современном исполнении – наиболее выбираемый вариант. Такой дизайн отлично впишется в интерьер небольшой квартиры.

Если вы желаете установить барную стойку, для классического стиля она может не подойти, однако, если правильно оформить ее, учитывая материал и облик, то и это вполне реально.

Бытовая техника

Сразу стоит оговориться о том, что установкой бытовой техники должны заниматься квалифицированные специалисты.

Это касается вашей безопасности и полной уверенности в том, что в процессе использования не возникнет каких-либо поломок. Они подскажут, где будет лучше разместить технику, зная расположение коммуникационных отверстий и ваши пожелания.

Невозможно представить современную кухню без бытовой техники. Необходимо заранее подумать о ее удобном расположении.

При выборе бытовой техники нужно учитывать габариты вашего будущего гарнитура, для того чтобы в финале комплект смотрелся аккуратно и стильно. Помимо этого, мастера, устанавливающие кухонный гарнитур будут делать раскрой под ваше оборудование.

К встраиваемой технике относятся холодильник, панель для варки и духовой шкаф, вытяжка, посудомоечная машина. Так же в этот список можно добавить стиральную машину, которую часто можно увидеть на кухнях. К малогабаритной технике относятся блендеры, кофеварочные аппараты, микроволновые печи, и т.д.

Обязательно надо заранее обдумать, какая встраиваемая техника будет использоваться на кухне и добавить ее в дизайн-проект.

Декоративные элементы

Для того чтобы сделать кухню еще более уютной и привлекательной, используем в интерьере различный декор. После выбора основного стиля, подобрать кухонные аксессуары будет проще.

Отправляйтесь прямым ходом в магазин и посмотрите ассортимент. Существует много разных разновидностей декоративных элементов. К ним можно отнести полки, наклейки, декоративную плитку, подсветку.

Украшением для кухни может служить освещение по периметру гарнитура или красивые аксессуары на полочках.

Наклейки и декоративная плитка помогут сгладить неровности или прикрыть дефекты на стенах. На полки можно поставить красивые баночки, посуду, украшения для вашей кухни и таким образом, сэкономить пространство. Подсветка поможет создать объем, приятную атмосферу и конечно же добавить больше света там, где это необходимо.

Дополнительная информация! Декор должен подходить к основному выбранному стилю.

Варианты чертежей угловых гарнитуров

Чертеж угловой кухни следует начинать с создания нижнего углового модуля, затем всех остальных по очередности, включая бытовую технику, и в конце рассчитывают размеры нестандартных элементов мебели, вымеряют размеры шкафов под встраиваемую технику.

Компьютерные программы, для разработки рисунка планировки кухни

Все же вручную создавать полноценный чертеж вашей кухни бывает ненадежно, если к тому же он выполнен довольно схематично, и вы не можете по нему сориентироваться. В таком случае будет целесообразно использовать рабочие программы для создания схемы угловой кухни.

Гораздо проще создать оригинальный дизайн-проект угловой кухни, используя компьютерную программу, например, KitchenDraw.

В интернете их довольно много, но самые лучшие и наиболее популярные из них:

• KitchenDraw;
• 3cad evolution;
• PRO-100;
• Sketchup;
• pCon.planner.

Также на сайте IKEA или в самом магазине существует онлайн проектировщик дизайн-макетов. Думаю, многие его видели и даже пробовали создать свою планировку.

Конструктор кухонных гарнитуров ио Икеа – доступный способ самому спроектировать будущую кухню.

Все эти программы можно использовать для проектирования кухонной гарнитуры, изменяя параметры под свой вкус. Вы можете, учитывая особенности помещения, разместить необходимую технику, подобрать лучший размер, цвет и форму. В отличие от эскиза на бумаге цветной 3D проект будет нагляднее.

Полезные советы и рекомендации

Внимательно подойдя к составлению проекта гарнитура, не сложно получить кухню своей мечты даже на небольшой площади.

• При создании схемы угловой кухни оценивайте собственные силы и возможности.
• Отнеситесь внимательно к замеру стен, отверстий и других составляющих вашего помещения. При создании макета учитывайте все особенности;
• Не пренебрегайте помощью и советом специалистов, особенно по установке бытовой техники;
• Грамотно рассчитывайте бюджет, сделайте полный расчет всех затрат;
• При создании схемы угловой кухни, приложите к нему готовые эскизы типовых планировок;
• Пользуйтесь программами для разработки макета;
• При выборе техники и мебели, советуйтесь с другими людьми и сравнивайте несколько фирм. У всех разные ценовые категории, качество и стиль продукции. Уделяйте внимание долговечности и износостойкости.

Кухня – это то место, где вы каждый день обедаете, готовите еду и собираетесь все вместе. Поэтому она должна совмещать в себе удобство, стиль и уют.

Ознакомьтесь с основными правилами и придерживайтесь их, тогда установка пройдет без каких-либо проблем. Обязательно посмотрите советы, фото, эскизы проектировщиков. Особенно важно сделать кухонный гарнитур не только красивым, но и функциональным.

Видео: интересные решения для проекта угловой кухни

50 оригинальных идей для угловой кухни

Угловая кухня своими руками, чертежи и схемы для расчета

Угловая композиция кухонного гарнитура по праву считается самой эргономичной и функциональной. Даже на малогабаритном пространстве при грамотном подходе удается задействовать каждый свободный уголок с пользой. Угловая кухня своими руками может быть сделана довольно легко. Предлагаем начать с проектирования и расчета модулей по приведенным стандартным чертежам и схемам.

Как сделать угловую кухню своими руками, с чего начать?

Фактически угловая кухня отличается от прямой наличием «крыла», пристыкованного под прямым углом. Поэтому рекомендуем ознакомиться со статьей про прямую кухню, со всеми приведенными схемами, чертежами и расчетами.

Любое изготовление мебели своими руками начинается с замеров, эскиза и дизайн-проекта. В проектировании угловой кухни есть масса нюансов. Большая часть которых основана на особенностях конструкции угловых модулей. Сделать их меньше или больше, изменить типовую конструкцию не всегда возможно.

Рассмотрим процесс проектирования и расчета угловой кухни на конкретном примере, с чертежами и схемами.

Пусть дана стандартная кухня-хрущевка, с размерами 1600мм по одной стене и 2290мм по другой стене. Холодильник в общий ряд ставить не будем, только газовую плиту шириной 500мм.

• Немного уменьшим короткое «крыло» гарнитура до 1460мм, а также сузим столешницу до 420мм, чтобы сохранить свободное пространство для комфорта хозяйки и поставить полноценный обеденный стол.
• Заметим, что длина кухни 2290 именно по стене. Но есть выступающий подоконник с радиатором отопления, которые не позволят открыться нижнему шкафу. Поэтому столешницу можно продлить до 2290, а вот ряд нижних кухонных столов-тумб будет меньше на 70мм (2220мм от угла).

Угловая кухня своими руками с габаритами 1600х2290 на чертеже будет выглядеть следующим образом.

Фактически все отличия проектирования и расчета угловой кухни своими руками от прямого гарнитура в наличии торцевых и угловых модулей. На них и остановимся подробней.

Как лучше сделать кухонный стол-тумбу под подоконник

Как правило, в типовых планировках квартир, уровень подоконника проходит ниже, чем уровень рабочей поверхности кухонного гарнитура. «Перепад» составляет порядка 100мм, то есть 850мм против 730-750мм. Учтите этот нюанс, если задумывали делать кухонный гарнитур с переходом на подоконник с цельной столешницей. Для воплощения этой идеи придется на стадии ремонта менять окно – устанавливать его выше и приподнимать уровень подоконника.

Угол подоконника на кухнях-хрущевках выступает примерно на 70-120мм. Если в угол задвигается холодильник, то для открывания дверцы достаточно срезать угол подоконника. Также можно поступить и при проектировании кухонного стола-тумбы на этом месте. Однако чаще всего делают его уже, поскольку помимо подоконника «мешают» и трубы отопления. А щель между шкафчиком и стеной закрывают планкой.

В остальном конструкция кухонного стола-тумбы под подоконником абсолютно аналогична другим модулям.

Как сделать угловой стол-мойку на кухне-хрущевке

Есть три вида угловых столов-тумб, в которые обычно встраивают мойку: прямой модуль, Г-образный и трапециевидный. При существующем дефиците свободного места на кухне-хрущевке оптимален вариант «прямого» углового стола-мойки. Он занимает меньше места и при этом вполне функционален.

Отличительная особенность – глухая стенка (фальш-панель) со стороны примыкания левого «крыла» нижнего ряда гарнитура. К фальш-панели крепится фасад на специальные петли 180гр (они так и называются – петли для фальш-панелей).

Ширина фальш-панели прямого углового стола-мойки определяется глубиной примыкающих к нему модулей. Важно сделать так, чтобы перпендикулярно расположенные дверцы не мешали открыванию друг друга.

Достаточно сделать ширину фальш-панели больше глубины примыкающих модулей на 20-30мм, а также сделать «проставыш» между фальш-панелью и боковиной приставного модуля такой же ширины.

Тогда проблем с блокированием перпендикулярных дверей не будет. Учтите, если планируется устанавливать на фасады объемные ручки, шире чем спроектированный отступ, то выдвижной ящик на приставном модуле может блокироваться, не выдвигаться полностью из-за этого.

В остальном нюансы в конструкции углового стола-мойки прямого вида определяются формой подвода системы водоснабжения. Во внутренней боковине и иногда донышке стола-мойки придется сделать выпилы под трубы нужных размеров. Заднюю стенку ДВП в стол-мойку не ставят.

Как сделать угловой стол-тумбу на кухне своими руками

В качестве «проставыша» между угловой мойкой и приставным модулем используют две узкие планки, поставленные торцом. Как правило, его ширина (32мм) совпадает со свесом по переднему краю столешницы. И фактически общая длина приставных модулей в нашем варианте будет равна (1460-600)=860мм.

Но это размер по столешнице! Для симметрии свес по переднему краю должен продолжаться и вдоль всего скругления. То есть длина самих коробов будет меньше примерно на 30мм.

Пусть узкие полки будут шириной 200мм. Тогда приставной модуль по ширине равен 630мм. При ширине столешнице в 420мм, глубина модулей обычно берется (-50мм), то есть 370мм.

Угловая кухня своими руками: другие нюансы

При проектировании нижнего ряда угловой кухни обычно вызывает затруднение определение чистовых габаритов столов-тумб со стороны угловой мойки. Это связано с тем, что кухонные столы-тумбы без столешницы не устанавливаются вплотную от стены к стене, необходимо запланировать свесы. Достаточно 10-20мм с каждой стороны.

Зная глубину примыкающей столешницы (420мм), делаем корпуса примыкающих модулей уже с учетом переднего и заднего свеса (420-30-20=370мм). Теперь, учитывая другие нюансы и отступы, можно посчитать и габариты самих модулей, и размер фасадов.

Навесные шкафы на угловой кухне своими руками

Интерес вызывает только конструкция углового кухонного шкафа. Все остальные проектируются и рассчитываются абсолютно так же, как на прямой кухне.

Рассмотрим чертеж углового навесного шкафа.

Принятые стандартные размеры для углового навесного шкафа – 550х550, 580х580, 600х600. При этом ширина боковин варьируется 300-330мм. Ширина фасада высчитывается по известному правилу: квадрат гипотенузы равен сумме квадратов катетов. Где гипотенуза – это ширина фасада, а катеты – разность габаритов навесного шкафа и ширины боковин. В нашем случае катет – это (550-330)=230.

Размер крыши и донышка углового навесного шкафа равен (550-16)=534мм.

В глубине угла навесного шкафа требуется дополнительный упор. Иногда его собирают «уголком» из двух планок, иногда располагают одну планку по диагонали. Можно поставить одну, шириной 100-150мм вдоль одной из сторон. Тогда размер внутренней полки уменьшится с одной стороны на толщину планки и будет равен 534х518мм.

Остальные навесные шкафы угловой кухни вплотную «пристраиваются» к угловому модулю. Глубина по боковинам, высота должна совпадать.

Исключение – навесной кухонный шкаф над плитой. Согласно нормам пожарной безопасности (особенно это актуально для газовых плит), он должен навешиваться на расстоянии 750-800мм над уровнем рабочей поверхности. А остальные навесные шкафы устанавливаются с учетом ширины фартука порядка 550-600мм.

Угловая кухня — фотогалерея (200+ фото примеров)

Автор Admin На чтение 1 мин. Просмотров 6. 6k.

Чтобы оценить все преимущества и недостатки угловой кухни, стоит внимательно рассмотреть фото с идеями обустройства подобного интерьера. Они позволят получить полное представление об угловом дизайне, чтобы принять окончательное решение о том, стоит ли воплощать его в жизнь.

Еще несколько десятков лет тому назад кухня была скорее функциональным помещением, и привлекательности интерьера отводилась далеко не первая роль. Однако сейчас уже сложно решить, что является более важным: удобство или дизайн. Современные производители мебели предлагают красивые гарнитуры с максимальной функциональностью и комфортностью использования. Чтобы их оценить, достаточно посмотреть фотогалерею.

Здесь представлено множество решений обустройства кухни угловой планировки. Такой дизайн идеально подходит как для небольших городских квартир, так и для просторных помещений в загородных особняках. Подбирая концепцию, просто изучите фото с угловыми кухнями, и адаптируйте ее под свои конкретные требования.

Проекты кухонь с размерами: фото, правила замера кухни

Для прочтения требуется ~6 минут

Проекты кухонь с размерами и фото – главное, с чего следует начинать путь к идеальной комнате. Особенно, если у вас была перепланировка, без индивидуального просчета не обойтись. Для того чтобы кухня стала самой лучшей, блестела фасадами и в ней всё находилось под рукой, нужно выполнить множество предварительных действий. О них мы и расскажем в статье.

Что необходимо учесть при подготовке проекта

1. Самое первое – определиться с планом комнаты. Вы должны точно знать, где будут находиться розетки, мебель, коммуникации, разграничить пространство на зоны.
2. Продумайте стилевое решение. Смешение направлений предполагает глубокие профессиональные знания в дизайне и, если вы ими не обладаете, придерживайтесь одного направления.
3. Выберите цветовую гамму. На кухне мы находимся много времени, поэтому ее краски обязаны поднимать настроение, а не действовать угнетающе. Обязательно определитесь, что важнее: разжечь аппетит или его снизить. И в этом случае также поможет конкретный цвет.

Внимание! На нашем сайте заработал конструктор кухни. Ознакомиться с ним и спроектировать кухню своей мечты можете совершенно бесплатно! Также может пригодиться конструктор шкафов-купе.

Вымеряем мебель до миллиметра

Функциональность – основное достоинство кухни, особенно когда свободного пространства меньше, чем хотелось. Продумайте заранее места для хранения посуды, мусора, зимних заготовок, где у вас расположиться обеденная и рабочая зоны, и какие скрытые резервы можно задействовать в данной планировке.

Вся мебель по умолчанию измеряется в миллиметрах, так как иногда даже небольшое округление сведет на нет все усилия. Для самостоятельной разработки макета кухни есть специальные компьютерные программы:

• PRO100 (с возможностью виртуальной расстановки),
• Конструктор мебели Астра — для мебельного бизнеса,
• bCad-мебельщик,
• планировщик кухонь ИКЕА (подходит для стандартных комплектов),
• KitchenDraw — для кухонь и ванных комнат,
• Базис — с любым уровнем сложности мебельного корпуса,
• WOODY — для начинающих,
• 3D-constructor,

При выполнении замеров вам не обойтись без помощника, рулетки, фонарика, стремянки, карандаша или маркера. И конечно, понадобится лист бумаги или компьютер, где и будет создаваться проект.

Этапы замеров:

• Сначала расположите все важные стационарные объекты (розетки, колонку, канализацию, вентиляцию, бойлер, трубы газовые и батареи отопления).
• Обмерьте и внесите в чертеж окна, дверные проемы, выступы и ниши, если таковые имеются.
• Разместите бытовую технику (встраиваемую и отдельностоящую), а также вытяжку.
• Впишите в проект гарнитур и в самом конце нестандартную мебель (например, стол оригинальной формы). Если вы создаете свой собственный чертёж, поищите в интернете эскизы кухонь с размерами и фото, похожими на ваш. Так вы сможете визуально соотнести реальные габариты помещения с эскизом.

В процессе замеров могут выявиться неровности стен или пола. Тогда следует учесть несколько дополнительных сантиметров сзади шкафа или предусмотреть регулируемые ножки снизу.

Все горизонтальные измерения (трубы, двери и окна) выполняйте от одного угла, который считается базовым.

Типы планировки

Холодильник, плита и мойка всегда участвуют в процессе приготовления пищи, поэтому они должны быть рядом, в шаговой доступности. Это так называемый рабочий треугольник, со сторонами в пределах 120-170 см. Находиться технике рядом нежелательно по правилам пожарной безопасности, их следует развести по разным углам комнаты.

1. Кухня-студия или кухня-гостиная. В такой рабочей зоне с легкостью воплощаются любые дизайнерские идеи. Она плавно переходит в обеденную зону, а границы определяет, например, барная стойка. Это помещение не для готовки, а скорее для общения и приятного времяпрепровождения.
2. Кухня-столовая. Мебель располагается как угодно, вдоль одной и двух стен. В больших комнатах можно позволить планировку полуостров или остров (с барной стойкой, плитой или мойкой в центре).
3. Угловая кухня или Г-образная – самый практичный вариант. Задействование двух смежных стен идеально для средних и маленьких площадей (до 15 квадратных метров).
4. П-образная кухня удобна для больших семей и квартир-студий. В самом центре часто помещают обеденный стол.
5. Параллельные (двухрядные) кухни подходят для вытянутой комнаты или проходной зоны. Главное, чтобы расстояние между поверхностями было не меньше 120 см.
6. Если у вас маленькое помещение, так называемая хрущёвка, то самый лучший проект – линейная планировка. Но плита и мойка обязательно должны разделяться другой мебелью.

Правильный обмер кухни

Сегодня не проблема составить 3D-проект проект кухни с размерами в компьютере. Воспользоваться этой идеей следует обязательно, так как визуализировав гарнитур в цвете, вы наглядно увидите, насколько удачно сочетаются цвета, сколько свободного пространства останется и даже насколько любимой станет кухня в будущем.

делаем своими руками расчет и проектирование гарнитура

Угловые кухни отличаются эргономичностью и стильным внешним видом, вписываются в помещения любой планировки и интерьера. Для миниатюрных квартир выбирают компактные Г-образные угловые кухни, для просторных помещений — П-образные варианты или кухни с трапециевидным углом. Чтобы сделать интерьер уникальным, некоторые предпочитают мастерить кухню своими руками. При этом важно обладать базовыми знаниями и умениями, которые позволят выбрать подходящий материал, правильно замерить габариты, продумать декор и наполнение. Рассмотрим подробно схему углового кухонного гарнитура с размерами и узнаем особенности изготовления.

Кухонный гарнитур своими руками

Процесс изготовления кухни можно поделить на несколько этапов: замеры и создание эскиза, снятие мерок и подготовка конструкций, выбор материала и цветового решения.

Снятие мерок

Снятие мерок начинают со стены, вдоль которой будет стоять кухня. Далее измеряют габариты дверных и оконных проемов, высоту комнаты. При проектировании угловой кухни учитывают кривизну поверхности стен, соотношение уровня пола в разных точках. Если в кухне есть арки, углубления в стенах, эркеры и другие особенности, замеряют и их. Важно помнить о местах, где будут располагаться инженерные коммуникации (водопровод, газовое оборудование, электричество), а также вентиляционные отверстия и розетки. Рекомендуется составить проект прокладки труб, учитывать высоту расположения подводов электроэнергии.

Хозяева квартиры заранее продумывают, сколько напольных и навесных ящиков будет в кухне, каков их размер, тип открывания двери. Отмечают, в какое направление она будет открываться — правое или левое, с какой стороны будет расположена. Для маленьких кухонь выбирают откатные двери, для просторных — распашные.

Внимание! Специалисты по изготовлению мебели советуют сразу записывать габариты мебели в блокнот или телефон, не держать цифры в уме. Бывают случаи, когда из-за погрешности в 1-2 см приходится переделывать всю кухню.

Создание эскиза

Изготовление любой мебели начинается с создания эскиза. Для этого пригодятся навыки по черчению или специальные компьютерные программы, например, «КЗ-Мебель» или «Базис-мебельщик». С их помощью создают и проектируют кухни и другую мебель любой сложности. При составлении схемы угловой кухни учитывают индивидуальные особенности помещения. Можно посмотреть эскиз будущего гарнитура в 3D-модели, поэкспериментировать с расстановкой мебели, цветом и декором.

Важно отразить в плане то, где будет стоять бытовая техника: плита, холодильник, посудомоечная, кофемашина и др. Заранее определяют, сколько шкафов будет в кухне, какого размера и наполнения. Если кухню своими руками делают впервые, лучше выбирать простые конструкции, которые легко изготовить, собрать и установить.

Размещение бытовой техники

Основное правило размещения бытовой техники на угловой кухне — создание рабочего треугольника. Холодильник, плита и мойка должны образовывать между собой его вершины. Это соответствует принципам эргономики, позволяет получить удобную и безопасную рабочую зону. Рекомендуемое расстояние между техникой и раковиной — не более 1,2 м. В противном случае уходит много времени на перемещение по кухне.

Опытные хозяйки рекомендуют размещать духовой шкаф на уровне глаз. Это удобно, не нужно наклоняться по несколько раз во время приготовления блюда. Холодильник располагают подальше от батареи и других источников тепла. Если на кухне есть барная стойка, под ней можно установить компактную морозильную камеру. Такой прием экономит место, что особенно актуально для малогабаритных кухонь. Плиту размещают возле рабочей столешницы, подальше от холодильника, дверного проема и окна со шторами.

Внимание! Рекомендуется заранее продумать размещение мелкой бытовой техники. Для хранения блендера, миксера и тостера используют выкатные полки-карусели, их располагают в нижнем угловом шкафу. Кофемашину, микроволновую печь и чайник размещают на столешницах или ставят на специальные настенные полки-органайзеры.

Размещение мебели

Угловую кухню располагают в противоположном от окна углу. Столешницы, шкафы и полки устанавливают вдоль двух противоположных стен. Важно помнить, что допустимая высота установки навесных шкафов — 2,1 м, ширина столешницы — около 600 см. Расстояние от пола до поверхности шкафа составляет примерно 850 см. Главное, при размещении учитывать рост хозяйки: если она невысокая, то и навесные шкафы не устанавливают под потолком, а опускают на 10-15 см ниже. В противном случае придется каждый раз взбираться на табуретку, чтобы дотянуться до верхней полки шкафа и достать нужные продукты или бытовые принадлежности.

Обеденную зону устанавливают в углу возле окна или у свободной стены, это зависит от планировки и площади кухни. В качестве обеденной группы используют кухонные уголки, диваны и софы, табуретки, стулья и скамьи. Для небольшой кухни выбирают квадратные или прямоугольные столы, для просторных — овальные или круглые. Если семья состоит из 2-3 человек, вместо стола используют барную стойку.

Секции

Кухня состоит из верхних и нижних секций. Верхний ряд — это навесные полки и шкафы, в них хранят легкие кухонные принадлежности, текстиль, продукты. Иногда верхние секции используют и в декоративных целях — размещают на них картины, чайные сервизы, вазы. В углу гарнитура устанавливают многоярусную полку-карусель — она вместительна и эргономична. Нижний ряд состоит из напольных шкафов. Они предназначены для хранения крупногабаритной посуды и техники, запасов продуктов. Глубина нижнего ряда соответствует размерам столешницы — 500-600 мм.

Внимание! Помимо верхних и нижних секций, в угловой кухне размещают отдельные модули: буфеты, комоды, шкафы-пеналы. Особенно актуально такая мебель смотрится в старинных или винтажных интерьерах. В буфетах хранят столовые сервизы, в комодах — декор и кухонный текстиль. Шкафы-пеналы благодаря компактным размерам используют для хранения продуктов и мелкой посуды.

Вытяжка

Кухонную вытяжку размещают над варочной поверхностью, реже — над рабочей столешницей. Расстояние от вытяжки до плиты должно быть не менее 70 см, при этом ширина вытяжки — на 5-10 см больше ширины варочной поверхности. Для угловых кухонь актуальны куполовидные или Т-образные модели. Они имеют открытую рабочую панель, подходят под современные и классические интерьеры. Пользуются спросом выдвижные модели — левосторонние или правосторонние вытяжки. Перед установкой важно убедиться, что выдвигаться она будет без проблем.

Внимание! Как из прямой кухни сделать угловую? Для этого необходимо соединить угол кухни в линейный модуль. Важно предварительно сделать замеры, чтобы обновленный гарнитур вместился в помещение.

Как правильно производить замеры

Специалисты рекомендуют использовать для замера рулетку со стальным полотном. Лучше взять в напарники еще одного человека, чтобы было удобно дотянуться до каждого угла. Во многих домах неровные стены, поэтому замеры производят на трех уровнях высоты — 150, 850 и 2000 мм от уровня пола. В схеме должны быть указаны расстояния от пола и от каждой стены. Если бытовая техника встраиваемая, важно заранее определить ее размеры и записать на отдельном листке.

Раскрой материалов

Перед тем как приступать к раскрою кухни с размерами, важно определиться не только со схемой углового шкафа для кухни, но и с материалом изготовления. Мастера выбирают:

1. Листы МДФ. Они отличаются прочностью и долговечностью, не деформируются из-за перепадов температур, состоят из экологически чистых компонентов. МДФ не выгорает на солнце, устойчив к чистящим средствам.
2. Листы ДСП. Они дешевле, однако материал не может похвастаться чистым составом и долгими сроками службы. ДСП используют преимущественно для изготовления кухонь класса эконом.

После выбора материала приступают к карте раскроя. Это документ с информацией о том, какие детали требуется распилить из листа. Карта раскроя показывает, как можно разместить элементы, сколько материала останется. Сделать ее можно самостоятельно на компьютере в программе Cutting или заказать в магазине, где приобретали материал. В карте раскроя указывают размеры каждого шкафа, определяют габариты верха, низа, боковых стенок, кромки, полок и фасада.

Как собрать

Для начала проверяют наличие всех инструментов и материалов. Потребуются шуруповерт и перфоратор с набором разных буров, а также шестигранники, линейки и строительный уровень. Приобретают молотки, саморезы и плоскогубцы, а также утюг для разглаживания кромки.

Процесс сборки кухонных шкафов выглядит так:

1. Боковую полку устанавливают торцом вверх и проделывают в ней 3 сквозных отверстия (одно посередине и 2 на расстоянии 40 мм от края) с верхней и нижней стороны под деревянные шпатели.
2. К боковым доскам с помощью саморезов присоединяют крестообразные крепления для дверей. Если шкаф будет оснащен выдвижными механизмами, далее закрепляют рельсы.
3. Присоединяют к коробу вторую стенку и получают кухонный шкаф. Проверяют его на симметричность, погрешность не должна составлять более 2 мм.
4. Ко дну шурупами присоединяют ножки, при необходимости регулируют их высоту. Если шкафы навесные, сзади прикрепляют настенную фурнитуру.

После сбора ящиков приступают к установке столешницы. Ее укладывают на шкафчики, оставляя расстояние до стены 3-5 мм. Монтируют столешницу специальными креплениями, зазор декорируют мебельным плинтусом. В углах (в зоне стыка столешниц) помещают металлические планки — они маскируют щель. На завершающем этапе с помощью утюга приклеивают мебельную декоративную кромку.

Крепеж

Сначала крепят нижний ярус кухонного гарнитура, начиная от угла помещения. На стене делают разметку, расстояние между полом и цоколем — не менее 10 см. Важно помнить, что зазоры между шкафами должны быть минимальными. Если пол неровный, рекомендуется приобрести регулируемые ножки, чтобы было легче подобрать оптимальную высоту кухни.

Чаще всего кухонные шкафы крепят к стене с помощью специальных «ушек». Это металлическая деталь, одна сторона которой крепится к ящику, а вторая к стене. К преимуществам такого крепежа относят простоту и небольшую стоимость, к недостаткам — невозможность в дальнейшем регулировать высоту шкафов.

Более распространенный и практичный способ крепежа — с помощью регулируемых навесов. В короб монтируют навесы, закрепленные на монтажной планке. Таким образом, короб можно регулировать вниз-вверх или назад-вперед. Стоят регулируемые навесы дороже «ушек». Верхнюю секцию навешивают не ниже 600 мм от уровня столешницы, периодически выравнивая шкафы с помощью строительного уровня.

Декорирование

Дизайн играет не меньшую роль, чем схема стандартных размеров кухонного гарнитура, выбор материала, процесс замера, сбора и монтажа. Продумывают цветовую гамму на этапе составления чертежа. Для маленьких помещений выбирают белый цвет и его оттенки — сливочный, слоновой кости, жемчужный. Белый цвет визуально увеличивает пространство, делает его более свежим. Для больших кухонь или просторных квартир-студий цветовых ограничений нет.

Чтобы придать кухне нарядный глянцевый эффект, фасады красят эмалевой краской. Это доступный и экологичный материал, среди всех цветов легко подобрать подходящий под тот или иной интерьер. Также используют ламинирование фасадов (горячее прессование), при котором кухня приобретает блестящий и светоотражающий эффект. Глянцевые кухни просты в уходе, выглядят оригинально. Если глянец не нравится, выбирают матовые фасады — они создают камерную и уютную атмосферу. Благодаря пористой поверхности на матовом гарнитуре менее заметны следы от рук и еды.

Внимание! Сделать кухню стильной и уникальной поможет фурнитура: ручки, кромки, рейлинги. Классический гарнитур украсят необычные витиеватые ручки с эффектом «под бронзу», кухню в стиле минимализм — линейные или фигурные строгие варианты. Также украшением послужат крючки и металлические рейлинги — на них размещают специи, полотенца, кружки, столовые приборы.

Заключение

Делаем кухню своими руками — расчет и проектирование гарнитура начинается с определения габаритов. С помощью рулетки определяют размеры кухни, переносят их на бумагу или в компьютерную программу-конструктор. Устанавливают габариты верхних и нижних шкафов, выбирают материал и фурнитуру, заказывают листы ДСП или МДФ. Перед сбором и крепежом кухни важно подготовить подручные инструменты: шуруповерт, саморезы молоток, рулетку, строительный уровень.

При проектировании соблюдают правила эргономики, заранее продумывают место размещения другой мебели и бытовой техники. Не забывают и про дизайн — от выбора цветовой гаммы и декора зависит не только внешний вид кухни, но и настроение домочадцев.

Угловые кухни (80 фото): красивые идеи дизайна интерьеров

Современные кухни стараются оформлять не только красиво, но и практично. Под этим подразумевается выбор удобной мебели с такой расстановкой предметов, которая максимально задействует пространство, предоставив доступ ко всем функциональным зонам. В этом поможет угловая кухня — гарнитур, заполняющий место, которое редко используют даже рациональные хозяева. О том, под что подстроить угол и как оформить такой интерьер — в нашей статье!

Основные особенности

Угловую кухню называют еще Г-образной или L-образной и это один из самых распространенных вариантов расстановки мебели, при котором она устанавливается перпендикулярно вдоль двух смежных стен. Существуют также другие разновидности — прямая, параллельная, П-образная, которые, в свою очередь, подойдут помещениям с другой геометрией.

В каких ситуациях рекомендуется обратить внимание на угловой тип планировки? Во-первых, если кухня располагает менее 10 кв. метрами. Тогда гарнитур станет настоящим спасением, позволив комфортно обустроить интерьер с минимальным набором предметов.

Во-вторых, такая мебель отлично впишется в совмещенные пространства, тем самым четко очерчивая зону с нескольких сторон. Реже к ней обращаются обладатели просторных домов, но это решение там тоже актуально, просто комплект будет наделен расширенным набором функциональных объектов.

Угловая кухня удобна в использовании, так как образованный ею угол может служить для создания «рабочего треугольника» — последовательности расположения плиты, холодильника и мойки, которая соответствует этапам готовки, а также минимизирует передвижение. Кроме этого, можно обустроить ящик в углу, получив более вместительное дополнительное хранилище.

Несмотря на универсальность гарнитура, его возможности все же ограничены. У создателей проекта могут возникнуть трудности с проектированием, так как не все пространства имеют ниши, подходящие для наполнения. Конструкцию сложно установить рядом со стенами, обладающими заметными недостатками — неровностями, выступами. В таких случаях приходится делать мебель на заказ, как и докупать дополнительную фурнитуру для угловых ящиков. Но эти недостатки точно не перекрывают достоинства.

Как использовать угловую кухню?

В области стыка стен можно не просто поставить мебель, а превратить ее в активную рабочую зону, предварительно продумав дизайн. В этом поможет выбор формы. Существует вариант с прямым углом, который актуален для малогабариток, так как занимает меньше места. Но добраться до содержимого такого ящика сложнее — зачастую нужно заранее подумать о выдвижных деталях.

Если размеры кухни позволяют, лучше остановиться на моделях со скошенным или закругленным углом, которые служат в качестве полноценного места готовки.

С рабочей поверхностью

Самое очевидное решение, которое не потребует дополнительных затрат — это использовать образовавшуюся зону как обычную столешницу: для нарезания продуктов, смешивания ингредиентов или финального украшения готового блюда. Тогда стоит подумать о такой последовательности основных «точек» рабочего треугольника: с одной стороны находится плита, с другой — мойка и холодильник.

Если это мебель с прямым углом, то можно просто заставить поверхность приборами первой необходимости.

Кухня с мойкой в углу

Трапециевидные комплекты подойдут для установки мойки. Это не просто экономное решение, которое часто применяется в хрущевках, но также и очень рациональный вид планировки, минимизирующий передвижение по кухне. Рекомендуется выбрать миниатюрную круглую модель или ту, что обладает двумя чашами.

Кухня с угловой плитой

Такой вариант редко встречается в интерьере, но его не так сложно реализовать, как кажется на первый взгляд. Варочные панели легко монтируются в тумбы трапециевидной формы, не вызывая сложностей в использовании. Если приходится иметь дело с плитой и духовым шкафом, лучше подготовить для них место, превратив стену с прямым углом в скошенную.

Места хранения в углу

Вне зависимости от формы гарнитура, их можно задействовать в качестве вместительных хранилищ для кухонных приборов, установив навесные полки, шкафы или ящики. За нестандартными идеями стоит обратиться к дизайнерским моделям, которые предлагают интересные решения проблемы.

Угловой вентиляционный короб

Наверное, многие сталкивались с проблемой углового расположения воздуховода, который значительно мешает практичной расстановке мебели и нарушает эстетику. В зависимости от его размеров, можно приобрести напольные тумбы с меньшей глубиной или разделить весь комплект на две части, выставив их рядом с облицованным коробом.

Варианты планировки

Поставить угловой гарнитур — это только половина дела. Необходимо скомбинировать его с другими предметами, разумно организовав доступную площадь. Зачастую кухня включает зону столовой, а вариант ее оформления зависит от планировки.

Угловая кухня с барной стойкой

Современный способ создать место для приема пищи и посиделок с друзьями. Такие конструкции зачастую играют роль перегородки в квартире-студии, но подойдут также и для закрытых помещений. Например, удачно смотрится обеденная столешница, установленная на подоконник, если стена с окном еще не занята под другие объекты.

Угловая кухня с островом или полуостровом

Такие варианты подойдут для организации обеденной области и дополнительной рабочей столешницы в квартирах-студиях или просторных кухнях с прямоугольной геометрией. Если ваша комната не располагает большими габаритами, можно остановиться на мобильном острове или маленьком полуострове, с внешней стороны использовав его как барную стойку.

Угловая кухня с обеденным столом

Так как Г-образный комплект занимает только один угол, в другом можно поставить кофейный столик с несколькими стульями. В помещениях со средней площадью даже останется место для полноценного обеденного стола на несколько персон, чего не могут позволить себе, например, владельцы П-образных кухонь.

Стили интерьеров

После решения всех практических вопросов можно приступить к выбору стилистики. Правда, некоторые направления предъявляют особые требования не только к дизайну самого гарнитура, но также к его комплектации и размерам.

Угловая кухня в классическом стиле

При упоминании классики в воображении сразу рисуется роскошная просторная кухня с богато отделанной мебелью, которая занимает много пространства. Для реализации таких вариаций лучше остановиться на параллельных моделях, а угловые подойдут скорее интерьерам, вдохновленным классической строгостью.

Под ней подразумеваются деревянные предметы со встроенной техникой, которая часто скрывается за фасадами дверок. Они могут быть представлены с естественной текстурой или выкрашены в спокойные, сдержанные оттенки.

Угловая кухня в стиле прованс

Похожие требования предъявляются к провансу, только его цветовая гамма ограничивается белым или пастельными тонами, словно выцветшими на солнце.

Чтобы подчеркнуть аутентичную эстетику, в интерьер кухни можно вписать несколько открытых настенных полок с посудными сервизами, а все важные кухонные детали спрятать за закрытыми шкафами.

Угловая кухня в стиле минимализм

Данное направление способно подстроиться под любые особенности комнаты, подарив жителям комфорт. Такая мебель обычно напоминает единый монолит, не создающий визуальных препятствий в интерьере, а органично дополняющий его объемами с мягкими линиями.

Это могут быть конструкции с выделяющейся фактурой дерева или белые глянцевые покрытия, которые часто разбавляются несколькими яркими элементами.

Угловая кухня в стиле хай-тек

Мебель в стиле хай-тек практически всегда выпускается со встроенной техникой, так как функциональное единство наполнения кухни входит в его концепцию. Она наделена удобной фурнитурой и локальным освещением основных рабочих зон.

Хай-тек воспевает эстетику металла и стекла, что отразилось на отделке предметов. Глянец только подчеркивает высокотехнологичность комплекта, а черно-белая гамма — строгий стиль.

Угловая кухня в скандинавском стиле

Дизайнеры северных стран известны своим рациональным подходом к проектированию мебели, делая ставку на функциональность. Такие объекты имеют много общих черт с минимализмом, но в композиции с остальными деталями интерьера приобретают уютный внешний вид.

В скандинавском стиле в больших количествах используется белый цвет, поэтому мебельный набор скорее всего будет его воплощением, а деревянная столешница подчеркнет склонность к натуральным материалам.

Маленькие угловые кухни: дизайн интерьеров

О том, что угловые комплекты отлично впишутся в малогабаритную кухню, говорилось не раз. Но как с ее помощью можно максимально эффективно оформить комнату? Рассмотрим основные рекомендации:

— Необходимо ограничиться только важными объектами, учитывая количество членов семьи, частоту готовки и сложность блюд;

— В приоритете — конструкции со встроенной техникой. Во-первых, они сэкономят место. Во-вторых, не будут дробить пространство и концентрировать на себе внимание;

— Из второго совета вытекает третий — нужно покупать мебель с минималистичным дизайном, желательно, по цвету не сильно отличающуюся от прилегающей стены;

— Вне зависимости от высотки потолков, рекомендуется задействовать всю стену, установив навесные шкафы. При этом хранилища у самого верха могут прятать вещи второй необходимости;

— Придется отказаться от мебели со скошенным углом, несмотря на ее удобство.

Следование этим советам только увеличит практическую пользу от угловых кухонь.

Угловые кухни — фото

Угловые кухни — это комфортное, рациональное решение для средних и маленьких помещений. Ну а его визуальное разнообразие продемонстрирует наша красочная фотоподборка реальных проектов. Приятного просмотра!

Видео: Маленькие угловые кухни — Идеи интерьеров

Мы не можем найти эту страницу

(* {{l10n_strings.REQUIRED_FIELD}})

{{l10n_strings.CREATE_NEW_COLLECTION}} *

{{l10n_strings.ADD_COLLECTION_DESCRIPTION}}

{{l10n_strings.COLLECTION_DESCRIPTION}}
{{addToCollection.description.length}} / 500
{{l10n_strings.TAGS}}
{{$ item}}
{{l10n_strings.PRODUCTS}}
{{l10n_strings.DRAG_TEXT}}

{{l10n_strings.DRAG_TEXT_HELP}}

{{l10n_strings.LANGUAGE}}
{{$ select.selected.display}}

{{article.content_lang.display}}

{{l10n_strings.AUTHOR}}

{{l10n_strings.AUTHOR_TOOLTIP_TEXT}}

{{$ select. selected.display}}
{{l10n_strings.CREATE_AND_ADD_TO_COLLECTION_MODAL_BUTTON}}
{{l10n_strings.CREATE_A_COLLECTION_ERROR}}

.

Урок 9 2D-эскизы Угловые размеры Смещение размеров эскиза.

Презентация на тему: «Урок 9 2D-эскизы Угловые размеры. Смещение размеров эскиза» — стенограмма презентации:

1
Урок 9 2D-эскизы Угловые размеры Смещение размеров эскиза

2
Что делать, если ваша деталь не под углом 90 градусов?

3
Угловые размеры Щелкните одну линию Щелкните 2-ю линию, создав угол Введите угловой размер

4
Скругление эскиза Скругляет вершину, созданную двумя линиями. — Создает касательную дугу. Укажите радиус. Сохраняйте ограниченные углы. — Сохраняет виртуальную точку пересечения, если вершина имеет размеры или взаимосвязи.–Если этот параметр отключен, и если вершина имеет размеры или связи, вас спросят, хотите ли вы удалить эти геометрические связи при создании сопряжения.

5
Смещение Создает линию на определенном расстоянии от существующей линии. Вы можете смещать более одной линии за раз.

6
Продлить и обрезать Продлить линию от одной линии до другой Обрезать линию

8
Урок 9 Часть 1 –Цель: –Филе есть.5 ”Часть 2 — Сделайте 5 копий с помощью команды смещения

9
Урок 9, часть 3 — Нарисуйте прямоугольник размером 12 дюймов x 6 дюймов с центром по горизонтали, нижняя часть прямоугольника должна быть на 5 градусов ниже начала координат. Вытяните диагональные линии.

.

Размеры маркировки | Справка SketchUp

Инструменты

LayOut «Линейный размер» () и Угловой размер () могут маркировать расстояние или угол. На следующем рисунке вы видите пример линейного и углового размеров.

Совет: Размеры, прикрепленные к объектам LayOut, изменяются при изменении объекта. Однако эта функция работает, только если включена объектная привязка (что по умолчанию). Чтобы проверить состояние объектной привязки, откройте меню «Упорядочить» в строке меню.Если вы видите «Объектная привязка включена», параметр включен. Если вы видите «Объектная привязка выключена», выберите «Упорядочить»> «Объектная привязка выключена» , чтобы снова переключить пункт меню на «Объектная привязка». Сущности модели SketchUp являются исключением: сущности модели не изменяются при изменении объекта. Однако объектная привязка, тем не менее, важна для размеров модели: объектная привязка позволяет вывести правильный масштаб из модели SketchUp и убедиться, что вы привязаны к правильным точкам, чтобы получить ожидаемые измерения.

Чтобы LayOut автоматически отображал правильные размеры, необходимо знать, как LayOut обрабатывает 2D-пространство листа, пространство объекта 3D-модели и проецируемые расстояния.Поняв эти основы, вы будете готовы рисовать линейные или угловые размеры, перемещать их линии и точки, выбирать масштаб и другие параметры стиля и многое другое. Следующие разделы проведут вас через каждую задачу.

Общие сведения о пространстве листа, пространстве модели и прогнозируемых расстояниях

В отличие от понимания, скажем, четырехмерного пространственно-временного континуума, понимание пространства в LayOut довольно просто. Вот что вам нужно знать:

• Пространство листа — это двухмерное пространство. В документе LayOut все, что не входит в объект модели SketchUp, существует в пространстве листа. Когда вы используете инструмент «Линейный размер», чтобы отметить длину элемента в пространстве листа, полученный размер показывает фактический размер элемента на странице. Таким образом, размерный текст на 6-дюймовой линии будет равен 6 «.
• Пространство модели — это трехмерное пространство. Все, что находится внутри объекта модели SketchUp, существует в пространстве модели. Когда вы используете инструмент «Линейный размер» для отметки длины в объекте модели SketchUp, текст размера отражает длину в модели SketchUp.Например, на предыдущем рисунке один линейный размер отмечает длину 23 фута 2 дюйма, даже если ширина бумаги составляет всего 11 дюймов.
• Когда размер пересекает пространство листа и пространство модели, текст размера отражает пространство листа. Например, если вы создаете линейный размер, который начинается в объекте модели SketchUp и заканчивается в текстовом поле LayOut, в тексте размера отображается расстояние в пространстве листа.
• В пространстве модели модель в перспективе может отображать фактическое расстояние.Модель на орторографических видах отображает прогнозируемое расстояние. В двух словах, вид в перспективе означает вид под углом. На следующем рисунке размер в выноске A показывает фактическое расстояние, поскольку модель находится в угловом виде в перспективе. Чтобы показать прогнозируемые расстояния, убедитесь, что ваша модель имеет стандартный ортогональный вид. В выносках B и C вы видите прогнозируемое расстояние в ортогональном виде.

Совет: В окне просмотра модели SketchUp размеры отображают тонкие подсказки о том, что измеряет размер, как показано на следующем рисунке.Когда размер измеряет расстояние на виде в перспективе, кружки появляются там, где размер соединяется с моделью. Когда размер измеряет ортогональный проекционный вид, прямые углы появляются там, где размер соединяется с моделью.

Создание линейных размеров

Линейный размер измеряет расстояние между двумя точками. Инструмент «Линейный размер» () можно найти в меню «Размеры» панели инструментов по умолчанию или выбрав «Инструменты »> «Размеры»> «Линейный размер » в строке меню.

Чтобы создать линейный размер, выполните следующие действия:

1. Выберите инструмент Линейный размер .
2. Убедитесь, что на панели «Размерный стиль» выбраны нужные параметры размеров. Дополнительные сведения об этих параметрах см. В разделе «Стилизация и масштабирование размеров» далее в этой статье.
3. Щелкните в начальной точке размера.
4. Щелкните конечную точку размера.
5. Переместите курсор от линии, которую измеряет размер, чтобы сместить размер с выносными линиями.Размер ограничен горизонтальным, вертикальным или перпендикулярным двум точкам, которые вы измеряете, но вы можете не ограничивать размер, удерживая клавишу Alt (Microsoft Windows) или клавишу Option (macOS) во время движения. курсор.
6. Переместите курсор от линии, которую измеряет размер, чтобы сместить размер с выносными линиями. Размер должен быть горизонтальным, вертикальным или перпендикулярным двум измеряемым точкам.Однако вы можете добавить размер к изометрическому виду, удерживая клавишу Alt (Microsoft Windows) или клавишу Option (macOS). Или освободите размер, удерживая клавиши Alt + Shift (Microsoft Windows) или Option + Shift (macOS) при перемещении курсора.
7. Щелкните, чтобы задать смещение и завершить создание размера.

   Совет: Несколько сокращений позволяют создавать последовательные линейные размеры с равными смещениями.Сразу после создания первого измерения вы можете дважды щелкнуть конечную точку соседнего измерения, чтобы создать другое измерение (выноска 1 на следующем рисунке). Или, если размер не граничит с первым, щелкните начальную точку второго размера и дважды щелкните его конечную точку (выноска 2). Обратите внимание, что если вы создаете последовательные линейные размеры по часовой стрелке, размеры появляются внутри объекта. Если вы хотите, чтобы размеры отображались за пределами объекта, двигайтесь против часовой стрелки.

Примечание: Если LayOut определяет, что размер слишком узкий, чтобы четко отображать текст размера, он автоматически переместит текст от размера и соединит его с линией выноски по умолчанию (см. Раздел «Стилизация и масштабирование размеров», чтобы узнать больше о стилизации размерных линий выноски). Длина линии выноски зависит от размера шрифта, а тип линии выноски (например, изогнутой) регулируется в размерных стилях.

При создании размера у вас есть клавиши-модификаторы для ограничения размерных линий (Alt для Microsoft Windows или Command для macOS) или для переключения, с какой стороны размера помещается значение (Ctrl для Microsoft Windows или Option для macOS).Если вы хотите изменить стиль впоследствии, дважды щелкните размер, чтобы войти в режим редактирования, или выберите его и нажмите Enter.
Если вы не хотите, чтобы LayOut автоматически определял и переформатировал узкие размеры, выберите параметр «Без выноски» в раскрывающемся списке «Стиль выноски» диалогового окна «Размерный стиль».

Совет: Если вы изменили настройки на панели «Размерный стиль» и хотите применить изменения к другим размерам в документе, щелкните инструмент «Пипетка» на панели инструментов по умолчанию и выберите размер с настройками, которые вы хотите использовать.Курсор превратится в ведро с краской, и вы сможете щелкнуть размер, настройки которого хотите изменить.

Маркировка угловых размеров

Для измерения угла используйте инструмент «Угловой размер» (), который можно найти в меню «Размеры» панели инструментов по умолчанию, или выбрав Инструменты> Размеры> Угловой в строке меню. Вот как работает инструмент:

1. Выбрав инструмент Угловой размер , щелкните линию или точку, представляющую угол.Когда вы наводите указатель мыши на линию или точку, появляется вывод On Line или On Point. После того, как вы нажмете синюю точку, появится пунктирная синяя линия.
2. Переместите курсор к вершине угла и щелкните еще раз, чтобы задать направление для одной половины угла, как показано на следующем рисунке (выноска 1).
3. Щелкните линию или точку, представляющую вторую половину вашего угла.
4. Переместите курсор к вершине угла. Появляется синяя пунктирная линия, и там, где она пересекает первую линию, вы видите полую точку, которая представляет вершину угла (выноска 2).
5. Щелкните, чтобы задать вершину угла. Появится угловой размер.
6. Переместите курсор от вершины в направлении угла, который вы хотите измерить. Угловой размер следует за курсором.
7. Щелкните, чтобы нанести угловой размер (выноска 3).

Перемещение размеров и элементов внутри размерных единиц

Вы можете перемещать измерение как целое, так и несколько элементов внутри объекта измерения. Когда вы перемещаете размер в целом, вы можете упорядочивать, перемещать, вращать и масштабировать размер, как и другие объекты LayOut.

Этот раздел посвящен перемещению элементов в пределах измерения. Для начала полезно узнать, что это за элементы. В следующем списке элементов, которые вы можете перемещать, номер в списке соответствует выноскам номеров на следующем рисунке.

1. Внутренние линии
2. Размерная линия
3. Текстовое поле размера
4. Точки подключения
5. Пункты смещения
6. Количество точек
7. Вершина (только угловой размер)

Чтобы переместить размер в целом, щелкните его с помощью инструмента Select (), затем щелкните и перетащите размер в любое место в области рисования.

Чтобы изменить длину обеих выносных линий одновременно, активируйте инструмент Выбрать , а затем щелкните и перетащите точку экстента в направлении, параллельном выносной линии.

Чтобы получить доступ к элементам в пределах измерения, выберите инструмент Select , дважды щелкните размер, который вы хотите отредактировать, и наведите курсор инструмента Select на элемент, пока он не превратится в курсор перемещения (). Затем вы можете переместить любой из элементов в пределах измерения следующим образом:

• Чтобы изменить длину обеих выносных линий одновременно, щелкните и перетащите точку экстента в направлении, параллельном выносной линии.
• Чтобы изменить длину только одной выносной линии, щелкните и перетащите ее точку смещения параллельно выносной линии.
• Чтобы переместить только размерную линию, выберите размер и перетащите размерную линию. Вы не потеряете точки подключения или расстояния смещения.
• Чтобы переместить размерную линию в неограниченном направлении, , удерживая нажатой клавишу Alt (Microsoft Windows) или клавишу Option (macOS), щелкает и перетаскивает точку экстента.
• Чтобы изменить длину размерной линии, щелкните и перетащите точку соединения параллельно размерной линии.

  Предупреждение: Изменение размерной линии не всегда приводит к автоматической корректировке размера. При перемещении точки подключения она отключается от исходной точки. Чтобы точка соединения подключилась к новой точке, убедитесь, что точка соединения привязана к выводу. Кроме того, угловой размер никогда не корректируется автоматически, даже если он изначально был привязан к точке вывода.

• Чтобы переместить текстовое поле размера, щелкните и перетащите его за поле выбора. Вы также можете использовать панель «Размерный стиль», чтобы изменить положение текстового поля, как описано в разделе «Стилизация и масштабирование размеров» далее в этой статье. Чтобы переместить текстовое поле размера для небольшого размера (см. Примечание в разделе «Создание линейных размеров»), щелкните и перетащите его поле выбора к полю приема.
• Чтобы переместить вершину углового размера, щелкните и перетащите ее в любое место в области рисования.Перемещение вершины угла изменяет длину выносных линий и угол.

Размеры и масштабирование

Для форматирования любого размерного объекта можно применить стили формы, текста и размеров. В этом разделе объясняются параметры, которые вы можете найти на панели «Размерные стили», показанной на следующем рисунке и находящейся на панели задач или, если панель не отображается на экране, путем выбора «Окно »> «Размерные стили ». Дополнительные сведения о форматировании размерных линий и стрелок на панели «Стили фигур» см. В разделе Настройка ширины и стилей линий.Чтобы узнать о параметрах панели «Стили текста», см. Раздел «Форматирование текста».

Совет: В размере вы можете изменить длину выносной линии, которая проходит за размерную линию. Для этого выберите выносную линию, а затем настройте стиль стрелки на панели «Стиль фигуры». См. Раздел «Перемещение размеров и элементов внутри размерных объектов» ранее в этой статье, чтобы узнать больше о различных частях измерения.

Совет: Когда вы выбираете инструмент измерения и устанавливаете параметры стиля перед созданием размера, каждое нарисованное вами измерение отражает эти настройки стиля. Или выберите несколько измерений, чтобы применить одни и те же настройки ко всем выбранным измерениям сразу.

Для начала выберите размер в области рисования и откройте панель «Размерный стиль». Вот краткий обзор возможных вариантов:

• Положение текста: В верхнем левом углу панели вы можете выбрать одну из трех кнопок для размещения текстового поля размера относительно размерной линии. Возможны следующие варианты: вверху, по центру или внизу.
• Выравнивание текста: Вверху по центру вы можете выбрать одну из четырех кнопок, которые выравнивают текст относительно экрана или размерной линии.Нажмите кнопку «Горизонтально» или «Вертикально», чтобы разместить текст относительно экрана. Нажмите кнопку «Выровнено» или «Перпендикулярно», чтобы расположить текст относительно размерной линии.
• Штрихи: В правом верхнем углу кнопка «Отображать штрихи» включает и выключает прочерки, которые появляются в размерном тексте. Например, по умолчанию между футами и дюймами отображается тире в размере 21–2 дюйма. Снимите флажок с кнопки Отображать тире , если вы не хотите, чтобы тире отображались.
• Символы единиц измерения: Если размер отображает только одну единицу (например, только метры), вы можете включить или выключить отображение символов единиц измерения, нажав кнопку Отображение единиц измерения в правом верхнем углу.
• Выноска: Когда размерные линии становятся слишком узкими для отображения размерного текста, текст автоматически отодвигается от размера и по умолчанию соединяется с линией выноски. Вы можете выбрать стиль этой линии выноски из раскрывающегося меню, которое не включает линии выноски.
• Масштаб: Нажмите кнопку Auto Scale , чтобы отключить функцию автоматического масштабирования и вручную назначить масштаб текущему выбранному размеру с помощью раскрывающегося списка. Когда выбран автоматический масштаб, LayOut автоматически использует правильный масштаб для объекта в зависимости от того, находится ли объект в пространстве листа (2D) или в пространстве модели (3D):
  • Для объектов, нарисованных в LayOut, масштаб составляет 1: 1 .
  • Когда размер находится в пространстве листа (ортогональный), объекты модели SketchUp используют масштаб исходной модели SketchUp.
  • Когда размер находится в пространстве модели (вид в перспективе), объекты модели SketchUp используют масштаб 1: 1. Для этих размеров в раскрывающемся меню «Масштаб» установлено значение «Не масштабировано».
• Стиль и единицы длины (только линейный размер): В раскрывающемся списке «Длина» выберите формат длины размера. Возможны следующие варианты: десятичный, архитектурный, инженерный и дробный. Когда формат позволяет настроить единицу измерения, второй раскрывающийся список позволяет выбрать вариант, например дюймы, футы, миллиметры или метры.
• Точность (только линейный размер): В зависимости от выбранного стиля длины вы можете выбрать уровень точности для размера. Например, когда выбран архитектурный стиль, вы выбираете уровень точности от 1 дюйма до 1/64 дюйма.
• Угол (только угловой размер): В первом раскрывающемся списке вы можете выбрать, будет ли отображаться угловой размер в градусах или радианах. Во втором раскрывающемся списке выберите, сколько десятичных знаков вы хотите, чтобы размер отображался.
• Выносные линии: В этой области вы можете точно контролировать длину зазора между выносными линиями и их начальной и конечной точками соединения. Для этого убедитесь, что в раскрывающемся меню выбрано значение Gap , и введите значение в поле «Начало» или «Конец». Чтобы установить разные значения для начального и конечного зазоров, щелкните значок цепочки, чтобы значения не были связаны друг с другом. Если вы выберете Длина из раскрывающегося списка, вы можете вместо этого ввести точное значение длины выносной линии.

Редактирование размерного текста

В размерный текст можно добавить информацию, например, имя измерения.

Совет: Однако, если вы измените значение в тексте размера, оно не обновится при изменении размера. Если вы редактируете значение измерения и хотите, чтобы размер снова начал автоматически обновляться, чтобы отразить его размер, очистите содержимое строки измерения.

Совет: Чтобы значение размера оставалось динамическим и обновлялось при изменении размера, добавляйте или редактируйте текст только за пределами угловых скобок измерения размера.

Чтобы добавить или отредактировать размерный текст, выполните следующие действия:

1. Дважды щелкните размер.
2. Щелкните текстовое поле размера, чтобы выбрать его.
3. Щелкните размерную строку, чтобы открыть ее для редактирования.
4. Добавьте или отредактируйте текст. Чтобы добавить дополнительные строки, нажмите Введите .
5. Щелкните где-нибудь в области рисования за пределами размера. Строка размера обновляется, чтобы отразить ваши изменения.

1. Дважды щелкните размер.Или выберите размер и нажмите Введите .
2. Чтобы открыть текстовое поле для редактирования, дважды щелкните текстовое поле размера. Или выделите текстовое поле и нажмите Введите .
3. Добавьте или отредактируйте текст. Чтобы добавить дополнительные строки, нажмите Введите .
4. Дважды щелкните дважды где-нибудь в области рисования вдали от размера. Строка размера обновляется, чтобы отразить ваши изменения.

Управление и фиксация соединений размеров с видовыми экранами модели SketchUp

Если вам нужно изменить модель SketchUp после добавления размеров к модели в LayOut, LayOut поможет вам убедиться, что эти размеры актуальны:

• В окне просмотра модели SketchUp в LayOut предположим, что вы создаете размер, обозначающий длину. Затем в SketchUp вы перемещаете или изменяете длину объекта с размерами. Вернувшись в LayOut, размер перемещается и / или обновляется в зависимости от ваших изменений в SketchUp.
• Если LayOut обнаруживает изменение в модели SketchUp, которое размер может не отражать точно, размер отображается красным цветом, как показано на следующем рисунке.

Вышеупомянутые функции доступны в LayOut 2017. Чтобы получить доступ к этим новым функциям, купите или обновите лицензию SketchUp Pro. Дополнительные сведения о покупке или обновлении лицензии, а также о различных типах доступных лицензий SketchUp Pro см. В разделе «Покупка или обновление лицензии» в разделе SketchUp Make и SketchUp Pro Справочного центра.

Чтобы исправить неправильный размер, отображающий красное предупреждение, выполните следующие действия:

1. Дважды щелкните красный текст размера, чтобы открыть режим редактирования размера. Красные точки появляются в точках соединения размера, как показано на следующем рисунке.
2. Щелкните и перетащите каждую красную точку от соединения, а затем обратно в правильное место.
3. Щелкните в любом месте за пределами размера, чтобы выйти из режима редактирования.

Совет: Вот несколько советов по управлению и исправлению этих предупреждений:

• Вместо выполнения предыдущих шагов вы можете щелкнуть размер и выбрать Reconnect to Model из появившегося контекстного меню.
• Если измерение отображает предупреждение, но на самом деле является правильным, команда Reconnect to Model удаляет предупреждение.
• Если предупреждения появляются, но вы знаете, что документ LayOut отображается так, как вы планировали, вы можете скрыть предупреждения. Выберите «Просмотр»> «Предупреждающие символы » и в появившемся подменю снимите флажок рядом с «Отключенные аннотации».

Что вызывает эти маленькие красные флажки? Обычно они появляются после изменения геометрии модели в SketchUp, и LayOut не совсем понимает, как с этими изменениями справиться. Изменения, которые могут нарушить соединения размеров LayOut, включают

• Разнесение компонента на отдельные объекты
• Удаление геометрии, к которой вы применили размер
• Превращение геометрии в компонент и последующее перемещение геометрии перед обновлением ссылки на модель в LayOut

.

Мы не можем найти эту страницу

(* {{l10n_strings.REQUIRED_FIELD}})

{{l10n_strings.CREATE_NEW_COLLECTION}} *

{{l10n_strings.ADD_COLLECTION_DESCRIPTION}}

{{l10n_strings.COLLECTION_DESCRIPTION}}
{{addToCollection.description.length}} / 500
{{l10n_strings.TAGS}}
{{$ item}}
{{l10n_strings.PRODUCTS}}
{{l10n_strings.DRAG_TEXT}}

{{l10n_strings.DRAG_TEXT_HELP}}

{{l10n_strings.LANGUAGE}}
{{$ select.selected.display}}

{{article.content_lang.display}}

{{l10n_strings.AUTHOR}}

{{l10n_strings.AUTHOR_TOOLTIP_TEXT}}

{{$ select.selected.display}}
{{l10n_strings.CREATE_AND_ADD_TO_COLLECTION_MODAL_BUTTON}}
{{l10n_strings. CREATE_A_COLLECTION_ERROR}}

.

Как сделать чертеж маленькой кухни хрущевки самому?

Автор electa На чтение 5 мин.

Всем известные квартиры-хрущевки с малогабаритными кухоньками отстраивались 40-90 лет назад. Однако до сих пор даже дважды сменившиеся поколения прекрасно понимают, о каком жилье идет речь, хотя новостроек возводится каждый год немало. Чертеж маленькой кухни пригодится вам и для разработки дизайн-проекта гарнитура побольше. По сути, достаточно дополнить малогабаритную «основу» модулями, не меняя расположение ключевых позиций – холодильника, плиты и мойки. И проект готов!

Размеры кухни-хрущевки

Всем известная маленькая кухня на 5 кв.м. на чертеже выглядит следующим образом.

Типовые размеры кухни-хрущевки для размещения кухонного гарнитура – это порядка 2100мм по одной стене (обычно варьируется в пределах 2050-2150мм) и 1600-1650мм по другой. В угол к окну ставится холодильник, как можно плотнее. Чтобы выступающий подоконник не «мешал» дверце холодильника открываться, его подпиливают. После этого на кухонный гарнитур остается угол порядка 1450х1600мм. И распорядиться этим пространством можно по-разному. Рассмотрим различные чертежи маленьких кухонь – с оценкой размеров самого гарнитура и оставшегося места для размещения обеденного стола.

Чертеж линейной планировки для маленькой кухни-хрущевки

Вдоль стены длиной 1450мм можно поставить плиту, мойку и один узкий стол-тумбу по нижнему ряду, и три навесных шкафа по верхнему ряду. Второй ряд более глубоких антресольных шкафов поможет увеличить вместительность такого кухонного гарнитура.

Встроенный духовой шкаф можно разместить вплотную к холодильнику, а двухкомфорочная врезная варочная панель существенно расширит рабочую поверхность.

На чертеже маленькой кухни хрущевки с линейной конфигурацией видно, что места под обеденный стол остается достаточно. Его можно сделать размером до 1250х650, в расчете на семью из четырех человек.

Чертеж маленькой кухни угловой планировки

С точки зрения эргономики, согласно известному правилу треугольника для проектирования кухонных гарнитуров, угловая планировка – самая оптимальная.

Чертеж маленькой угловой кухни можно сделать несколькими способами, по-разному расставляя бытовую технику и «разворачивая» мойку. Будем считать, что холодильник остается на своем месте. Вместо него можно поставить пенал со встроенным духовым шкафом. Или продлить столешницу для увеличения рабочей поверхности. Тогда кухонный гарнитур будет выглядеть примерно как на фото.

С размещением плиты на стороне с холодильником

По аналогии с линейной планировкой, можно поставить плиту на ту же сторону, что и холодильник. Тогда стол под мойку нужно будет развернуть вдоль стороны длиной 1600мм. Угловой стол-тумба под мойку может быть с дверцей-трансформером или прямой конфигурации. Более подробно о конструктивных особенностях каждого модуля стола-мойки можно прочитать здесь.

Чертеж угловой маленькой кухни будет выглядеть примерно так.

На основе этого решения можно разработать и другие чертежи кухонных гарнитуров для маленькой кухни. Например, меняя дизайн и размеры навесных шкафов, добавляя модули с выдвижными ящиками и скошенными дверцами в нижний ряд.

Согласно масштабному чертежу с размерами, кухонный стол для маленькой угловой кухни со скошенным окончанием ряда в этом случае должен быть меньше, порядка 1000х600 по столешнице. В противном случае будет слишком тесно.

С размещением плиты у вентиляционной шахты

Если следовать логике непосредственных разработчиков планировки кухни «хрущевки», то плита должна стоять на стороне длиной 1600мм – ведь именно здесь проходит вентиляционная шахта и есть отверстие для подключения вытяжки. В таком случае угловой кухонный гарнитур может быть спроектирован следующим образом.

Поскольку плита будет стоять практически на углу кухни и нет возможности немного скруглить столешницу, размеры обеденного стола лучше уменьшить – иначе проход на кухню будет слишком узким. Малую длину можно компенсировать за счет увеличения глубины. Но лучшим решением будет использовать какие-то раздвижные и раскладные конструкции для кухонного стола.

Если плита — это встраиваемый духовой шкаф и варочная панель, то ее можно «сдвинуть» поближе к мойке, чтобы закончить ряд кухонных модулей скошенным шкафчиком (при отдельностоящей плите такой узкий модуль будет неустойчивым без крепежа к стене или соседней тумбе).

На чертеже видно, что даже на такой малогабаритной кухоньке вполне возможно разместить стиральную машину стандартной глубины (550-580мм). Но при этом нижних столов-тумб под кухонную утварь не будет вообще. Доступ в угловой стол-тумбу под мойкой обеспечивается за счет дверцы трансформера.

чертеж угловой тумбы под мойку Г-образной с дверцей трансформер

Обеденный стол при этом может быть чуть длиннее, до 1000х600 по столешнице. Но лучше сделать в месте обеденной зоны высокий пенал с примыкающим к нему небольшим складным столиком.

Чертеж угловой маленькой кухни-хрущевки с зауженной столешницей

Стандартная ширина столешницы равна 600мм. Именно под эту глубину рассчитано встраивание бытовой техники и врез мойки. Также эта глубина оптимальна для рабочей зоны при навесных шкафах глубиной 300-350мм.

Но при индивидуальном проектировании кухонной мебели есть возможность отойти от стандартных типовых решений. Например, расширить пространство кухни за счет сужения одной из сторон кухонного гарнитура до 450мм.

Эта глубина позволит также встроить под столешницу узкую стиральную машину и даже микроволновку. Правда, кухонные шкафы лучше над зауженной столешницей не планировать, только узкие открытые полки при необходимости. Зато, как и в случае линейной конфигурации маленькой кухни, можно сделать навесные шкафы под самый потолок, с использованием более глубоких антресольных конструкций.

Кухонный стол при такой угловой планировке может быть достаточно большим, рассчитанным на четырех человек. По дизайну лучше вписывается в интерьер такой планировки узкий длинный стол со скруглением в виде барной стойки — его можно развернуть вдоль входа кухни (как на чертеже), так и поперек. Также кухонный стол можно дополнить дополнительными шкафчиками, пеналами и открытыми полками.

Кухонный гарнитур своими руками + чертежи, фото

Кухонная мебель – крайне необходимая и довольно дорогостоящий элемент интерьера. Значительно снизить затраты можно изготовив кухонный гарнитур своими руками. Благо проблем с приобретением фурнитуры и материалами для его производства нет, а различных проектов и вариантов дизайна просто огромно.

Проектирование кухни своими руками

Изготовление кухонного гарнитура начинают с проекта. Для проекта требуются габаритные размеры места, где она будет установлена. После чего можно начать подбирать составные элементы.

Рис.1. Чертеж кухонного гарнитура с размерами.

Кухонный гарнитур состоит из ящиков, в которых может быть различное наполнение, начиная с полок и заканчивая выдвижными корзинами. Для отделений как верхнего, так и нижнего рядов установлены стандартные размеры по ширине начиная с 15 см до 100 см, с шагом 5 см, т.е. 15, 20, 25, 30, 35 см и т.д. Знать их нужно для проектирования.

При подготовке проекта следует руководствоваться стандартными размерами, т.к. вся фурнитура изготавливается с их учетом.

Определяя компоновку следует принимать во внимание, что стандартная высота ящиков нижнего ряда составляет 72 см, верхних может быть 60, 72 или 90 см. Глубина нижнего ряда 55 см, верхнего 30 см.

Конечно изготавливая кухонной гарнитур своими руками можно устанавливать произвольные размеры, но тогда придется отказаться от готовых компонентов кухни (например, фасад), и все элементы изготавливать по индивидуально.

В том случае если стандартными ящичками не заполняется все пространство, отведенное под кухню, то в оставшимся месте делают либо полки по индивидуальным размерам.

Отличительной особенностью обладает угловой кухонный гарнитур. Угловой кухонный шкаф может быть нескольких вариантов: прямой (рис. 2) и с углом 135 градусов (рис. 3). Та же особенность относится и к верхнему ряду (рис. 4).

Рис.2. Прямой угловой кухонный шкаф чертеж. Нижний ряд.

Рис.3. Угловой шкаф кухни чертеж. С углом 135 градусов.

Рис.4. Угловой навесной кухонный шкаф чертеж.

Угловая тумба под мойку (чертеж см. выше) часто используется если площадь помещения позволяет, для маленьких кухонь прямой шкаф. Таким образом, в прямой устанавливается прямоугольная или круглая мойка, в угловой – угловая или круглая.

Подготавливая проект мебели на кухню следует соблюдать следующие рекомендации:

• Место под установку плиты должно быть равно ширине ее самой, обычно это 50, 60 см.
• Для встроенной плиты шкаф должен быть шириной 60 см и глубиной не менее 55 см. Тоже относится и для духовки.
• Пространство под вытяжку должно быть 60 см для встроенной и 90 для остальных типов.
• Расстояние между вытяжкой и плитой должно быть не менее 70 см. Шкаф для встроенной вытяжки по высоте должен быть на 30 см меньше остальных.
• Пространство под холодильник должно быть не менее 60 см.
• Выкатные корзины устанавливаются в кухонные шкафчики только стандартного размера.

Как самому сделать кухню из ДСП

Сделать кухню своими руками из ДСП проще всего, так как этот материал можно назвать традиционным для такой мебели. Ламинированный ДСП, сокращенно ЛДСП, применяется толщиной 16 мм. Из ЛДСП делают все элементы кроме столешницы и фартука.

Фасады кухонных гарнитуров изготавливают из ЛДСП, из ДСП обклеенный пластиком (технология постформинг), и из МДФ.

Задняя стенка шкафов изготавливается из ДВП или ламинированного ДВП, толщиной 4, 6 мм.

Столешницу кухонного гарнитура изготавливают по технологии постформинг. Она может быть толщиной 28,32 и 38(40) мм.

Как построить кухню своими руками? Можно выделить три подхода. Первый — сделать все детали самостоятельно из плит ЛДСП, второй — изготовить их на заказ, третий — купить готовые элементы и собрать из них кухонную мебель. Готовые шкафы можно приобрести в таких магазинах как IKEA, Леруа Мерлен и др.

Наиболее экономичным и обладающий средней степени сложности это вариант, когда деталировка кухонных шкафов делается самостоятельно и все элементы изготавливаются на заказ, после чего сборка выполняется своими руками. Достоинство этого способа в том, что можно изготовить детали по индивидуальным размерам и одновременно неплохо сэкономить.

Для заказа деталей необходимо начертить кухню и определить все размеры, а также необходимость наклейки кромочного материала и наличие монтажных отверстий.

Раскрой кухни выполняется на основе следующих соображений. Размеры боковых стенок шкафов — это высота и глубина шкафчика. Размеры дна и крышки: ширина равна ширина шкафчика минус 32 мм, высота равна его глубине.

Кромка изготавливается из пластика толщиной 0,4 и 2 мм. Она необходима для защиты торцов плиты ЛДСП от влаги и механических повреждений. Ее желательно клеить на всех торцах деталей. В целях экономии кромочную ленту можно не применять на невидимых торцах.

Готовые отверстия под крепеж (присадка) сильно облегчают, но вносят дополнительные затраты на изготовление деталей. Если же экономия не на первом месте, то до как сделать распил кухни необходимо подготовить чертежи кухонных шкафов с деталировкой.

Столешница и фасад также, как и ящики могут быть изготовлены на заказ или приобретены готовые.

Сборка кухонной мебели своими руками

Сборку начинают с шкафчиков. Их детали соединяются с помощью конфирмата (рис.8). Отверстия под него сверлят, отступив от торца 8 мм, при толщине плиты 16 мм. Сборку удобно производить, используя специальное приспособление как на рис. 5. Его легко изготовить из обрезков своими руками. Для упрощения сверления отверстий под конфирмат удобно применять специальное сверло (рис. 6). Делать присадку можно в каждой детали отдельно для этого удобно пользоваться кондуктором (рис. 7).

Рис.5.

Рис.6.

Рис.7.

Рис.8.

На собранные шкафы устанавливается задняя стенка. Далее монтируются ножки. Они могут быть декоративные либо регулируемые пластиковые, далее к ножкам крепится цоколь кухни. Их стандартная длина 100, 120 и 150 мм.

Рис.9. Регулируемые ножки. Первый ряд ножек должен быть смещен на 7-10 см вглубь шкафа.

Шкафчики по очереди устанавливаются на свои места и стягиваются между собой. Для стягивания применяется специальная межсекционная стяжка. В качестве альтернативы можно использовать саморезы длиной 30 мм. Работать они будут не хуже. Шляпки саморезов можно скрыть самоклеющейся заглушкой, также маскируют шляпки конфирмата.

Рис.10. Стяжка шкафов. На фото стяжка выполнена саморезами длиной 30 мм.

Верхние шкафы стягиваются после установки на место. Для установки навесных шкафчиков применяется регулируемый подвес. Он позволяет выставить все элементы по горизонтали и вертикали.

Рис.11. Регулируемый подвес и планка. Применяется для подвеса шкафов верхнего ряда. Грузоподъемность подвесов 80 кг.

Заключительным этапом сборки каркаса является установка столешницы. Столешница крепится к шкафам саморезами длиной 30 мм.

Рис.12. Собранный каркас нижнего ряда шкафов с установленной столешницей.

Установка фасада, мойки, цоколя

На готовый каркас можно устанавливать фасад, цоколь, мойку и пр.

Фасад крепится с помощью петель. На дверках делают углубления (фрезеровку) под чашку петли. В зависимости от ее размеров диаметр углубления различный. Фрезеровку под петли целесообразно заказывать при распиле. Стоит это не дорого, но позволит избежать дополнительной работы, возможных ошибок и необходимости приобретать специальное сверло Форстнера.

Рис.13. Установка петель для крепления фасада.

При установке дверок в угловые шкафы необходимо использовать петли с нестандартным углом открытия.

Рис.14. Особенность установки дверцы в угловой шкаф кухни. Применяются специальные петли.

После того как дверцы установлены можно провести монтаж ручек.

Для кухонного цоколя может применяться деталь из ЛДСП или специальная пластиковая планка. Использование последней предпочтительнее, так как она защищена от влаги и прослужит значительно дольше.

Цокольная планка крепится к ножкам кухонного гарнитура. Цоколь целесообразно утопить в тело кухонного гарнитура на 7-10 см, так пользоваться кухней будет удобнее.

Рис. 15. Цоколь закрепляется к ножкам специальным крепежом, идущим в комплекте с ножками.

Большинство моделей моек врезается в столешницу. С помощью шаблона, идущего в комплекте с мойкой, отмечается линия пропила. После подготовки отверстия, мойка устанавливается с помощью специального крепежа.

Рис.16. Порядок установки кухонной мойки.

Фартук для кухонного гарнитура

Фартук — это неотъемлемый элемент любой кухни, который декорирует и защищает стену между столешницей и верхним рядом шкафов. Он может быть изготовлен из МДФ или керамической плитки.

Фартук из МДФ можно приобрести готовый или изготовить на заказ. Он крепится к стене саморезами, которые в дальнейшем скрываются угловыми накладками.

Рис.17. Фартук для кухонного гарнитура из МДФ.

Как сделать фартук для кухни своими руками? Очень просто – изготовить его из керамической плитки. Однако такой подход более длительный, т.к. работа по укладке может занять несколько дней. При этом фартук из плитки более долговечен и фундаментален, что не может не сказаться на дизайне.

Рис.18. Фартук из керамической плитки.

Завершающим элементом является пристеночный плинтус. Он имеет и функциональное назначение — закрывает место стыка фартука и кухонного гарнитура, тем самым препятствуя попадания грязи и влаги на незащищенные участки.

Подсветка кухонной мебели

Подсветка на кухонном гарнитуре — это не только элемент декора, но и освещение рабочей зоны, которая напрямую влияет на утомляемость, поэтому важно сделать хорошее и функциональное освещение.

Рис.19. Освещение кухонной мебели.

Как видно из инфографики (рис.19) наиболее функциональная — это подсветка под кухонными шкафами. Сделать освещение рабочей зоны кухни можно из светодиодной ленты. Для этого ее наклеивают на нижнюю стенку верхнего ряда шкафов. Подсветка столешницы кухни может быть выполнена с использованием специальных коробов с рассеивателем для лед ленты.

Рис.20. Светодиодная подсветка для кухни.

Чертежи кухонных гарнитуров

Рис.21. Чертеж кухни с угловой мойкой.

Рис.22. Чертежи кухонных модулей.

Рис.23. Чертежи кухонных секций.

Рис.24. Чертеж угловой кухни.

Варианты наполнения шкафов кухонного гарнитура

Чтобы было удобно и красиво сконструировать кухню мало, необходимо еще добиться высоких функциональных качеств и эргономики. Сделать это можно с помощью различного вида кухонной фурнитуры, такой как выдвижные ящики, корзины, цокольные ящики и пр.

Вот несколько идей по заполнению шкафов.

Рис.25. Выдвижные ящики изготовлены из готового комплекта, называемого «метабокс».

Рис.26. Выдвижные вертикальные ящики по обе стороны от плиты. Удобно для хранения специй и масла.

Рис.27. Пенал для столовых приборов.

Рис. 28. Цокольный ящик изготовленный на основе стандартных комплектующих.

Рис.29. Выдвижной цокольный ящик – дополнительное место для хранения.

Рис.30. Выдвижные корзины для посуды. Нестандартное, но очень удобное решение.

Рис.31. Выкатные корзины для хранения продуктов.

Рис.32. Выдвижная корзина для углового шкафчика.

Рис.33. Фурнитура для углового кухонного шкафа, позволяющая использовать все его пространство.

выбор материала, сборка гарнитура, фото чертежей и схем

Главная/Кухня/Кухня своими руками: выбор материала, сборка гарнитура, фото чертежей и схем

Вооружившись чертежам и схемами сборки гарнитура, можно своими руками создать уникальный интерьер кухни, не уступающий примерам на многочисленных фото. Для работы потребуется эскиз, точные замеры, инструменты, а также готовые детали мебели. Тумбы с навесными шкафчиками собираются самостоятельно по приложенной к ним инструкции. При наличии необходимых навыков ремонт угловой кухни будет относительно прост.

Кухня, сделанная своими руками, подчеркнёт индивидуальность и подарит уют

Что должно быть на угловой кухне

Прежде чем заниматься разработкой чертежей и схем, необходимо продумать, что из мебели будет на кухне. Можно сделать несколько макетов с разными вариантами расстановки мебели и техники, выбрав наиболее удачный. Трёхмерные модели создаются с помощью компьютерных программ либо рисуются вручную при наличии необходимых художественных умений. Так или иначе, продумывать дизайн угловой кухни нужно с угла, это начальная точка. Часто в нём размещается мойка, встроенная в тумбу. Если места на угловой кухне мало, вместо раковины устанавливается компактный угловой шкафчик.

Правильный подход к планированию кухня, позволяет добиться ошеломительных результатов

Конечно, ни одна кухня не обходится без очага. В современных интерьерах его заменяют плиты и варочные поверхности. При необходимости их можно дополнить отдельным духовым шкафом, если конструкция плиты не подразумевает его. Стоит подумать о столешнице, она должна быть достаточно широкой, это удобно для работы. В малогабаритных кухнях в качестве продолжения рабочей поверхности можно использовать подоконник или приобрести компактную барную стойку — это рабочая поверхность и обеденный стол в одном флаконе.

На малогабаритной кухне можно оборудовать стол на подоконнике

Важно! Встроенная техника выйдет дороже, но она компактнее, что удобно для маленьких кухонь.

Холодильник на кухне может быть достаточно вместительным, располагаясь в свободном углу. Если места маловато, уместнее выбрать небольшие модели до 120 л. Отдельная морозильная камера, расположенная на холодильнике или встроенная в тумбу рядом займёт меньше места.

В шкаф можно встроить обычный холодильник

Чертёж

Схема будущего кухонного гарнитура создаётся по определённому порядку. В первую очередь продумывается расположение рабочего треугольника. Последовательность такова:

• Холодильник;
• Раковина;
• Плита или варочная поверхность.

Варианты размещения рабочей зоны на кухне

Столешница, как правило, на угловой кухне помещается между мойкой и плитой. Расстояние должно быть не менее полуметра в целях техники безопасности — нельзя допускать попадания брызг воды на горящие конфорки. Расстояние от мойки до холодильника должно быть 1-1,5 метров, чтобы быстро доставать всё необходимое. Такая расстановка на чертежах угловой кухни обусловлена удобством работы.

Важно! При составлении чертежа угловой кухни обязательно помечайте расположение оконных и дверных проёмов, а также направление открывающихся створок. Если они мешают, потребуется поменять расположение кухонных шкафов или техники.

Планировка кухни с правильным размещением рабочего треугольника

По этим причинам крайне не рекомендуется размещать плиту рядом с окном:

• Ветер может задуть огонь конфорок;
• Открытые окна могут мешать подойти к плите.

Возле окна лучше разместить мойку

Для столешницы окно отличное место, так рабочая поверхность получит дополнительное освещение. Отдельно стоит подумать о хранении посуды, особенно сковородок и кастрюль. Для этого на чертеже отмечаются напольные тумбы и навесные шкафчики. Чтобы гарь и жир не распространялись по кухне, потребуется хорошая вытяжка, расположение которой также отмечается на схеме.

Телескопичная встраиваемая вытяжка подойдёт под любой интерьер

Мерки

Чтобы чертёж углового кухонного гарнитура был максимально точным, необходимо сделать качественные замеры. Это ответственная часть работы, даже небольшие ошибки могут привести к тому, что в результате мебель просто не встанет на место. Примеры чертежей с размерами для ремонта кухни своими руками можно посмотреть на фото далее.

Чертёж, созданный в одной из компьютерных программ с учётом всех замеров

Одними из самых важных параметров являются длина и высота стен, это нужно, чтобы точно рассчитать количество шкафов вместе с их габаритами. Вот стандартные мерки, которые берутся за основу для дизайна угловой кухни:

• Высота тумб и столешниц, как правило, составляет 85 см, это примерно уровень пояса для человека среднего роста.
• Глубина рабочей поверхности до 50 см, она может быть меньше — всё зависит от расположения газовых труб и водопровода, идущих вдоль стен.
• Ширина тумб и навесных шкафчиков бывает разной — от 30 до 80 см. Самые узкие варианты используются, если планируются выдвижные ящики и полки. Для распашных моделей выбираются более широкие размеры.
• Самая широкая тумба, как правило, подбирается под мойку — около 80 см. Если угловая кухня небольшая, стоит отметить на чертеже размеры 60 см.
• Ширина навесных шкафчиков и полок выбирается по тем же критериям, что и у напольных тумб. Красивее и удобнее смотрятся модели поуже.
• Стандартная глубина навесной мебели 30 см, а высота 71,5 см. Если мало места, а высота потолков позволяет, можно изменить этот параметр в большую сторону.
• Расстояние между верхними и напольными деталями гарнитура 65 см, это крайне вариативный параметр и подбирается с учётом роста хозяев дома.

3-D макет будущей кухни

Приведённые выше размеры могут использоваться для чертежей и схем кухни, собранной своими руками. Это не жёсткие требования, все параметры можно менять под индивидуальные особенности помещения, потребности домочадцев и пр. Единственная деталь, чей размер действительно важен, это фасад — изготовление на заказ нестандартных моделей обходится дороже.

Важно! Помимо мебели не стоит забывать о переносе точных размеров бытовой техники на чертёж кухни.

Нюансы при работе с размерами мебели

Расчёт размеров мебели самый важный этап при создании чертежей угловой кухни, ему следует уделить особое внимание. Каждый элемент гарнитура просчитывается по отдельности. Притом наибольшие трудности при расчётах возникают с тумбой под духовку с варочной панелью, тут надо скрупулёзно отметить размеры мебели, учитывая габариты техники.

Кроме общего чертежа угловой кухни с размещением всей мебели с техникой потребуется составить несколько отдельных стен с подробной детализацией каждого элемента гарнитура кухни. Это все ящики, полки, дверцы, стенки, крышки, задняя панель. Также на схеме стоит отметить место расположения ручек, петель и пр. Варианты дизайна угловой кухни, сделанной своими руками по выбранным размерам и чертежам можно видеть на фото ниже.

Список элементов

Чертежи и схемы обязательно необходимо дополнить точным списком всех деталей гарнитура, указав их размеры и точное количество. Фурнитура также входит в этот перечень. Основные пункты списка:

• Задняя панель;
• Боковые детали;
• Фасад.

Также указывается материал, из которого планируется изготовить детали. Для корпуса лучше выбирать наиболее прочные варианты, например, дерево, а вот для задних стенок подойдёт толстый лист фанеры.

Где приобрести материалы

Как только чертежи угловой кухни готовы, наступает следующий этап — изготовление деталей. За этим можно обратиться практически в любую мебельную фирму, такая услуга довольно распространена. Кроме размеров необходимо будет указать материал, а также цветовое оформление углового гарнитура. Фасад также продумывается заранее. Фурнитура и крепежи приобретаются в строительных магазинах.

Детали, изготовленные своими руками, обойдутся намного дешевле заказных, однако с фасадами лучше не экспериментировать. Этот элемент проще сделать на заказ, что заметно облегчит процесс сборки угловой кухни.

Процесс сборки

Как только всё необходимое куплено, пора приступать к заключительному этапу ремонта кухни — сборке гарнитура. Для этого потребуются следующие инструменты:

• Дрель;
• Шуруповерт;
• Молоток;
• Набор отвёрток.

Количество инструментов может меняться в зависимости от выбранных крепежей и материалов. Далее останется только следовать инструкции по сборке гарнитура, приложенной к заказным деталям.

Создание чертежей новой кухни своими руками требует внимательности, усидчивости и точности всех расчётов. Грамотно составленная схема уже половина дела — готовые детали останется только собрать уже на месте. Если всё сделано правильно, сборка углового кухонного гарнитура пройдёт быстро и без непредвиденных ситуаций.

Видео:

снятие замеров, выполнение расчетов и детализация — Статьи — КухниПроф.Ру

Собрать кухонную мебель самому не сложно, гораздо сложнее выполнить чертеж кухонной мебели с размерами

Многие умельцы предпочитают справляться с делами по дому самостоятельно, не прибегая к сторонней помощи, даже если дело касается создания мебели. На сегодняшний день купить панели, крепежи или фурнитуру совсем несложно. Однако, как известно, самое проблематичное в данном процессе – выполнить чертежи кухонной мебели с размерами.

Несмотря на сложности, научиться создавать чертежи вполне возможно, ежели учитывать ряд тонкостей, касающихся как габаритов будущей мебели, так и размеров кухонной зоны. Ведь комфорт в обслуживании, максимальное удобство использования и красота конфигураций служат основополагающими моментами, влияющими на общую презентабельность.

Правильные замеры и работа над эскизом

В качестве примера можно рассмотреть прямолинейное размещение гарнитура ввиду простоты дальнейшего выполнения. Как правило, данный тип расположения свойственен для маленьких помещений. Так кухонная мебель сможет выглядеть более эстетично, а пространство станет намного функциональнее. Кроме того, останется больше места для перемещения.

Прямолинейное расположение кухонного гарнитура не только выглядит эстетично, но и добавит функциональности пространству

Следует сразу заметить, что, согласно законам современного дизайна компактных кухонь, а также для удобства использования такого помещения, подобная расстановка весьма оправдана. Непременное условие – грамотное размещение отдельных предметов мебели.

Так, оптимальной последовательностью расстановки является следующая:

Оптимальная последовательность расстановки — холодильник-раковина-плита

• холодильник;
• раковина;
• плита.

Важно! Разделять их должна столешница в 50 см шириной.

Так почему это расположение оптимально? Все упирается в основную задачу кухонного дизайна – попытаться достичь максимального удобства, а также упростить жизнь хозяйке, сделав интерьер максимально эргономичным.

Довольно важный момент планирования – заострить внимание на том, не станет ли препятствовать открытое окно или дверь функциональной зоне. Ежели будут мешать, стоит совершить перестановку.

Специалисты крайне не рекомендуют размещать плиту около окна

Именно поэтому многие специалисты против размещения плиты в угловой зоне у оконного проема.

• Во-первых, порыв ветра сможет погасить пламя газовых конфорок, что не безопасно.
• Во-вторых, в открытом виде окно перекроет доступ к плите, что крайне неудобно.

Как лучше сделать замеры?

Сначала нужно тщательно измерить саму кухню: длину всех стен и высоту. Это важно для расчетов размеров шкафчиков.

Затем следует определиться с габаритами и сделать чертежи кухонной мебели. Для упрощения задачи можно взять на вооружение стандартные размеры:

• Высота нижних шкафчиков со столешницей должна быть 85 см.
• Глубина может варьироваться в диапазоне 45-50 см (многое зависит от систем коммуникации, размещенных вдоль стен).
• Параметры ширины разнятся очень сильно: от 30 до 80 см. Минимальный размер берут для выезжающих полок, максимальный – для распашных дверей.
• Напольный шкаф (либо тумбочка) под раковину зачастую берут с размером не менее 80 см. Исключением является компактная кухня в хрущевке, для которой обычно выбирают модули в 60 см.
• Навесные шкафчики по ширине тоже весьма разнятся, подобно напольным. Однако сейчас дизайнеры любят идти в разрез с какими-либо стандартами.
• Глубина верхних модулей – 30 см, высота – 71,5 см.
• Расстояние от верхних и нижних шкафчиков – 65 см.

Для расчетов размера шкафчиков необходимо тщательно измерить кухню

Совет: здесь важно скорее не соблюдение стандартов при составлении чертежей кухонной мебели, а учет роста хозяйки.

Выполнить чертеж кухонной мебели можно с помощью специализированных программ

Безусловно, стандарты в размерах не могут быть в точности соблюдены, ведь создавая своими руками предметы мебели, мастер учитывает специфику данного помещения, а также свои желания и потребности.

Важно! При создании чертежей мебели для кухни стоит определиться с модулями нестандартного размера. Как правило, их наличие и определяет стоимость целого гарнитура.

После того, как вопрос с размерами решен, можно переходить к созданию чертежей с деталировкой. Будет ли это графическая программа либо обычная бумага – не столь существенно.

Кстати, важно не забыть про размеры необходимой бытовой техники, оптимально – места их размещения предусмотреть заранее.

Как рассчитать оптимальные размеры мебели?

Нужно очень тщательно составлять чертеж кухонной мебели

Чертежи кухонной мебели нужно составлять очень тщательно. Все ящики, шкафчики, полочки и тумбочки нужно рассчитывать отдельно. Специалисты в один голос утверждают, что наиболее проблемные элементы – тумба с угловой мойкой и модуль под варочную поверхность или духовку.

К данному чертежу нужно приступать с предельным вниманием.

В общем, каждый элемент мебели необходимо детализировать, или разделить на отдельные составляющие. Туда войдут боковины, задняя сторона, ящики или дверцы, полки. Для ящиков еще нужно отметить места крепежа фурнитуры.

Совет: главное – чертежи мебели для кухни должны содержать точное указание всех размеров.

Перечень необходимых элементов

И последнее из того, что нужно составить и приложить к чертежам, – перечень всех составляющих проектируемой мебели, которую предстоит собирать самостоятельно. Включая фурнитуру.

К необходимым элементам можно отнести фурнитуру, фасады, задние и боковые стенки кухонной мебели

Зачастую в этот перечень входят:

• задняя сторона;
• боковины;
• фасад (обычно его выбирают заранее).

В настоящее время чертеж кухонной мебели можно без труда найти в интернете

С этого момента остается лишь заказать все комплектующие и ждать. Где заказать? Сейчас в любом крупном городе есть как большие мебельные цеха, так и частные мастерские, готовые за разумную цену нарезать из выбранных материалов необходимые мебельные элементы. Следует только предоставить чертежи мебели для кухни, а также эскизы детализации каждого отдельного элемента.

Совет: при получении заказа еще в мастерской нужно тщательно проверить все детали, свериться с исходными чертежами. Порой бывает брак распила, потому лучше потратить время и выявить его на месте.

На сегодняшний день чертежи любой кухонной мебели без труда можно отыскать в Интернете. Там же есть фото и подробное видео, которое рекомендуется взять в качестве руководства по созданию оптимального для своей кухни чертежа мебели. Эта статья призвана служить лишь ориентиром для возникновения идей, начала планирования и последующего совершения работ по созданию мебели.

На видео продемонстрировано проектирование кухонной мебели в одной из программ

Руководство по измерениям и эскизам

— Соединение шкафа

Независимо от того, создаете ли вы свой собственный дизайн или заказываете услуги одного из наших дизайнеров, первым шагом в вашем процессе должно быть создание эскиза вашего существующего пространства, включающего все необходимые размеры, проемы, препятствия и другие важные детали. Посмотрите видео ниже, и мы проведем вас через процесс измерения и создания концептуального эскиза. Для тех, кто предпочитает читать, письменные инструкции находятся ниже на странице.

Определение размеров моей кухни

Шаг 1: Нарисуйте стены кухни

Нарисуйте все стены на кухне, на которых будут установлены новые шкафы. Стены необязательно должны быть масштабируемыми, поэтому вам не понадобится линейка. Просто нарисуйте линии как можно прямее. При рисовании обязательно включайте любые структурные элементы, такие как балки или желоба для труб.
См. Пример эскиза

Шаг 2: Отметьте свои вакансии

Отметьте все отверстия для таких вещей, как двери, окна и проходы.Обязательно укажите размеры всего, что может повлиять на установку шкафа, например, распределительную коробку, радиатор, панель доступа и т. Д.
См. Пример эскиза

Шаг 3: Начало измерения

Обозначьте каждую секцию стены, проем и препятствие буквой и создайте легенду со всеми буквами с вашего рисунка. Затем измерьте каждую площадь стены, проем и препятствие, которое вы пометили. Обязательно измерьте расстояние до внешней стороны любых декоративных молдингов. Теперь завершите свою легенду, отметив размер рядом с каждой буквой.ВАЖНО: Обязательно измерьте высоту потолка и отметьте ее внизу ключа. Если вы не укажете иное, мы примем высоту потолка и все остальные размеры для готового гипсокартона!
См. Пример эскиза

Шаг 4: Планировка основного места на кухне

Поскольку вы, вероятно, имеете хорошее представление о том, где вы хотите разместить основные приборы и нижний шкаф под раковину, нанесите эти предметы на свой рисунок. Поскольку этот дизайн предназначен только для того, чтобы вы начали с предложения, нет необходимости показывать отдельные шкафы. Об этом позаботятся наши дизайнеры в процессе проектирования.
См. Пример эскиза

Шаг 5: Сделайте снимки

Сфотографируйте свою существующую кухню, даже если это новое строительство или демонстрация уже началась. Это действительно помогает нашим дизайнерам «проникнуть в космос» и дает более реалистичный концептуальный рисунок.

Шаг 6: Сбор другой полезной информации

Этот шаг не является обязательным, но если у вас есть какие-либо вспомогательные файлы, отправьте их с собой.Технические характеристики бытовой техники, архитектурные чертежи и / или вдохновляющие фотографии — все это полезно и приветствуется!

Всю эту информацию следует отправлять нам через форму на нашей странице Design Services . Мы возьмем это оттуда!

Услуги дизайна »

Сохранить

Блог

RoomSketcher | Планируйте свою кухню с помощью RoomSketcher

Вы перестраиваете свою кухню или подумываете о новом дизайне кухни? Создание хорошего плана и визуализация ваших идей — ключ к планированию вашей кухни.

Кухня — это центр вашего дома, и зачастую именно в этой комнате вы проводите больше всего времени. Поэтому важно, чтобы ваша кухня функционировала хорошо и в ней было приятно проводить время. Итак, если вы обнаружите, что задерживаетесь над статьями по дизайну кухни и создаете доски с идеями для кухни на Pinterest, тогда вы можете быть готовы спланировать обновление своей кухни … но с чего начать?

Существует множество советов по планированию кухни, но как узнать, что подойдет для нашей собственной кухни? Один из лучших способов выяснить это — воспользоваться онлайн-планировщиком кухни.С помощью онлайн-планировщика вы можете спланировать свою кухню, опробовать различные варианты дизайна кухни и многое другое.

Простое проектирование кухни

RoomSketcher предоставляет интерактивный план этажа и инструмент для проектирования дома, который можно использовать для создания дизайна кухни. Создавайте планы этажей, визуализируйте различные планировки шкафов и находите варианты отделки и приспособлений. С RoomSketcher вы можете спланировать свою кухню вплоть до цветовой палитры и аксессуаров. В отличие от других проектировщиков кухонь, этот онлайн-планировщик кухни прост в использовании, поэтому вы сможете мгновенно создавать планы этажей кухни в 2D и 3D и изображения своего кухонного дизайна.

С RoomSketcher вы получаете комплексные инструменты для планирования кухни, необходимые для планирования вашей кухни, опробовать различные варианты дизайна кухни и найти эффективные решения — и все это в режиме онлайн. Интегрированные функции совместного использования позволяют легко делиться дизайном своей кухни и сотрудничать с семьей и друзьями, а также с любыми кухонными специалистами или подрядчиками, которые могут вам понадобиться. Начать работу легко — вот как:

Приступите к планированию кухни

Начните планирование кухни с поэтажного плана.Для начала просто создайте бесплатную учетную запись RoomSketcher, а затем используйте приложение RoomSketcher, чтобы создать поэтажный план своей кухни. Вы можете нарисовать план кухни с нуля или выбрать для начала базовую форму комнаты. Нарисуйте стены, отрегулируйте размер комнаты и добавьте светильники и предметы интерьера с помощью простых инструментов рисования перетаскиванием. Этот краткий видеоурок покажет вам, как нарисовать план первого этажа:

.

Совет

Top RoomSketcher!

Возможно, вы захотите создать два плана этажа кухни — один из существующей кухни, а другой — из новой.И то, и другое поможет продавцам, поставщикам и / или подрядчикам более точно увидеть, что вам нужно для создания дизайна кухни. Это сэкономит вам время и деньги.

Найдите свою отделку

После того, как вы составили план этажа кухни, вы можете добавить отделку к полу, стенам и потолку. Просто нажмите кнопку «Материалы», выберите материал, например плитку или камень, и перетащите его на место на плане этажа. Это видео покажет вам, как красить и украсить стены в дизайне кухни:

Совет по планированию кухни: Если вы хотите добавить отделку только на определенные стены, например, за плитой, вы можете покрасить одну стену.Вы также можете найти и подобрать цвета краски, а также цвета МДФ, ламината и твердых поверхностей, таких как кориан.

Попробуйте макеты кухонного шкафа

Затем нажмите кнопку «Мебель» и выберите «кухня» в раскрывающемся меню. Начните с добавления базовых шкафов на план этажа кухни. Затем добавьте навесные шкафы. Шкафы встанут на место у стен и друг к другу. Размеры шкафа регулируются, чтобы соответствовать точным размерам желаемой планировки.

Когда ваши шкафы будут на месте, вы можете изменить материал или цвет кухонных шкафов и столешниц с помощью функции «Заменить материалы». Пробуйте разные варианты и сравнивайте их по ходу дела.

Выбрать кухонную технику, оборудование и мебель

Теперь добавьте бытовую технику, мебель и аксессуары на план этажа кухни. Библиотека продуктов RoomSketcher включает в себя более 7.000 наименований фирменных и универсальных продуктов, от варочных панелей и раковин до завершающих штрихов, таких как вазы с фруктами.Попробуйте разные стили обеденных столов, стульев, стульев, стеллажей, буфетов и т. Д., Чтобы придать дизайну кухни индивидуальный вид. И не забываем про освещение!

Визуализируйте дизайн своей кухни

Что замечательно в RoomSketcher, так это то, что с его помощью вы можете создавать потрясающие изображения комнат — как те, что описаны в этой статье. Существует встроенная камера, с помощью которой вы можете делать снимки дизайна кухни и просматривать любую часть кухни, как если бы вы действительно стояли там.Это очень полезно при планировании кухни. Вы можете отрегулировать высоту камеры и диафрагму, чтобы получить широкоугольный вид на кухню, или увеличьте масштаб, чтобы рассмотреть детали крупным планом. Снимки позволяют легко визуализировать идеи дизайна кухни. Сохраните ваши любимые снимки в галерее изображений, чтобы сравнить различные варианты дизайна кухни и найти те, которые лучше всего подходят для вашей кухни.

Чтобы получить больше вдохновения, ознакомьтесь с этими идеями дизайна кухни и галереей домашнего дизайна RoomSketcher.

Начните работу над дизайном своей кухни

С RoomSketcher каждый пользователь может получить доступ к приложению RoomSketcher и бесплатно делать снимки, так что вы можете сразу приступить к планированию кухни. Просто нарисуйте план этажа, обставьте и украсьте его и посмотрите свой дизайн в 3D — это так просто!

Фрэнки Элмквист — архитектор интерьеров и специалист по домашнему дизайну. Она работала по всему миру в ведущих дизайнерских компаниях мира, и теперь она делится с вами своим опытом.

Рекомендуемые посты

Графические стандарты для архитектурных шкафов

Архитектурные чертежи служат очевидной цели передачи конкретной информации в прямом и линейном виде. Я также считаю, что они служат дополнительной цели — дать всем понять, что я серьезно отношусь к своим рисункам, и им также лучше серьезно к ним относиться. Звучит серьезно, не так ли? Я не буду заходить так далеко, чтобы полностью исключить свое эго, которое вносит вклад в мою линию мышления, но, поскольку я на самом деле не рисовал ни одного из этих рисунков, я собираюсь добавить, что то, как мы рисуем, помогает построить вид культуры дизайна, которую я хочу закрепить в нашем офисе.С этой целью я сегодня буду обсуждать детище Райана Томасона, одного из сотрудников нашей фирмы.

В каждом растущем желании, чтобы наши чертежи выглядели определенным образом (, одновременно передавая информацию, которая, по нашему мнению, в конечном итоге приведет к созданию более качественного продукта ), сегодня мы собираемся обратить наше внимание краснодеревщикам. С тех пор, как мои первые несколько лет после школы были вовлечены (в основном) в работу над розничными проектами, я стал довольно хорошо осведомлен о том, как строятся шкафы.В то же время я близко познакомился со стандартами AWI. AWI расшифровывается как « Architectural Woodworking Institute », и они разработали стандарты, которым мы следуем в нашем офисе при построении шкафов.

На изображении выше показан пример системы идентификации шкафов с использованием номенклатуры AWI « Casework Design Series ». На графике выше (созданном AWI) используется серия символов (квадраты поворачиваются на 45 °) с числом, содержащимся в середине, и дополнительными тремя числами ниже.Центральное число соответствует определенному стандартному типу шкафа, а числа ниже соответствуют ширине, высоте и глубине каждого отдельного шкафа.

Существует значительное количество типичных шкафов, уже идентифицированных с помощью системы Casework Design Series (CDS), и они подразделяются следующим образом:

Базовые шкафы без ящиков — Серия 100
Базовые шкафы с ящиками — Серия 200
Стенка Подвесные шкафы — серия 300
Высокие шкафы для хранения — Серия 400
Высокие шкафы-купе — серия 500
Шкафы для библиотек — серия 600
Передвижные шкафы — серия 700

Все шкафы в системе CDS предназначены для конструкции ТИПА А со встроенными готовые концы и накладки на стену шириной не более 1 1/2 дюйма.

Изображение выше — это лишь небольшой образец типов стандартных шкафов, которые доступны для ссылки в CDS. Я взял два приведенных выше изображения из книги стандартов AWI 2009 года, которая есть у нас в офисе, и есть примерно 20 страниц типичных дизайнов шкафов, из которых можно выбрать. Если по какой-то причине шкаф, который вы ищете, не существует в качестве типичного стандарта, все, что вам нужно сделать, это выбрать шкаф, который наиболее соответствует, и добавить букву «M» (от «модифицированный») в конец шкафа. обозначение.

Я большой поклонник использования стандартов AWI и ссылок на них; он гарантирует, что столярный цех, который оценивает или строит наши шкафы, точно знает, какому стандарту они будут соответствовать. С этими стандартами связаны три классификации оценок, и, просто указав оценку, вы можете обеспечить ожидаемый уровень стандарта. Классы:

ЭКОНОМИЧНОСТЬ: (который мы используем редко) Эта спецификация указывает на то, что вы ожидаете от всех аспектов конструкции шкафа самые основные и минимальные. Это может быть настолько простая конструкция, как стыковая конструкция из окрашенных элементов из ДСП, и обычно используется для деревянных конструкций, которые не находятся в поле зрения общественности.

ПОЛЬЗОВАТЕЛЬСКИЙ УРОВЕНЬ: Обычно указывается и адекватно охватывает большинство высококачественных архитектурных деревянных конструкций, обеспечивая четко определенную степень контроля над качеством материалов, изготовления или монтажа проекта.

ПРЕМИУМ КЛАСС: Обычно используется в тех областях проекта, где требуется высочайший уровень качества, материалов, изготовления и монтажа.Этот сорт требует улучшения толщины элементов, качества конструкции каркаса, коробок типа «ласточкин хвост» и способа укладки деревянного шпона, среди прочего.

Как правило, мы обычно применяем премиум-класс для всех наших проектов.

(можно выбрать все следующие изображения, и они откроются в новом окне в гораздо большем масштабе)

Чтобы показать, как мы собираемся начать реализацию CDS, я подумал, что возьму посмотрите на некоторые изображения до и после чертежей шкафов, которые появляются на наших внутренних фасадах. Эти конкретные фасады взяты из одного из проектов, над которым мы сейчас работаем — и я намерен сделать этот набор чертежей золотым стандартом в нашем офисе и основой, по которой будут измеряться все другие наборы строительных чертежей.

Мы всегда проектируем и рисуем шкафы на наших внутренних фасадах. Хотя теоретически мы могли бы размеры шкафов на наших планах, вертикальные контрольные размеры могут отображаться только в вертикальном разрезе. Высота кухни выше очерчена достаточно четко, чтобы любой компетентный цех столярных изделий смог точно создать наш дизайн… но мы думаем, что это могло бы быть лучше.

Войдите в CDS. Теперь нам не нужно разбивать по размерам каждую группу шкафов, чтобы передать размеры, и нам не нужно разрезать пару страниц на секции шкафа. Каждый шкаф имеет обозначенный тип шкафа (например, 301M, как показано в верхнем левом углу рисунка выше) и соответствующую ширину, высоту и глубину.

Поскольку мы используем Revit в нашем офисе, каждый из этих шкафов может быть стандартом в нашем семействе шкафов, и в результате они будут «умными» чертежами. Это означает, что мне не нужно указывать размеры каждого шкафа в теге, И я могу создать график столярных работ, который будет заполняться самостоятельно, если я решу это сделать.

Я должен заявить для протокола, что эти чертежи столярных изделий не полны и не готовы к выпуску — это просто чертежи, которые были отправлены мне на рассмотрение. Необходимо внести некоторые небольшие изменения, но в целом меня очень воодушевляет то, как они выглядят, а также общий уровень контроля качества, который мы сможем реализовать в нашем небольшом офисе.

Это просто пример того, как столярные изделия в другом типе комнаты могут извлечь выгоду из этой системы — скромный «порошковый туалет». Мы уже пытаемся очертить фактические узоры плитки, а также нарисовать фактическую сантехнику — опять же, эти чертежи могут отлично подойти для любого компетентного столярного цеха … но речь идет о том, чтобы сделать вещи лучше, верно?

Тот же чертеж, только с последними добавленными комментариями с пометкой, а также с соответствующим обозначением CDS. Эта система также дает нам возможность добавить строку тега внизу, чтобы дополнительно прояснить некоторые уникальные особенности каждого отдельного шкафа. Например, я мог бы добавить выдвижную полку к шкафу под раковину в качестве модификации к базовому семейству. Все, что я хотел бы добавить, это строчка «Roll-Out Shelf», и я был бы прикрыт. Опять же, поскольку это умные чертежи, этот модификатор будет отображаться в расписании столярных работ в разделе «Примечания». На самом деле не должно быть путаницы между дизайном и намерениями, которые мы стремимся достичь как офис, и продуктом, который строит подрядчик по столярным изделиям.

Есть еще некоторые вопросы, над которыми нам нужно работать, но они больше связаны с нашим пониманием системы CDS, чем с нашей способностью реализовать их в наших чертежах. Например, в наших более современных проектах мы используем много полноформатных безрамных шкафов. Должен ли я измерять глубину до моей рамы коробки или до накладываемой на месте детали отделки, чтобы получить окончательный размер? Один будет определять окончательную глубину, а другой может определять глубину коробки для производственных целей.

Мы также рискуем работать с подрядчиком по столярным изделиям, который не знаком со стандартами AWI.Маловероятно, но если бы это произошло, и они не захотели бы набирать обороты, я не уверен, что в любом случае захочу работать с этим подрядчиком столярных изделий.

В любом случае, вы можете почувствовать количество усилий, которые мы вложили в чертежи, и я думаю, что у этой последней модификации есть только положительные стороны.

Это пятая статья, которую я написал о важности архитектурных чертежей, и по мере того, как я пишу их все больше и больше, они, кажется, становятся все более и более конкретными. Если вы хотите увидеть все статьи этой серии, просто перейдите по ссылкам ниже:

Графические стандарты (часть 1) — посмотрите, как рисует архитектор, строительные чертежи архитектора и как они передают дополнительную информацию чем просто как что-то построить.В этой статье основное внимание уделяется планам, а также символам и клавишам, которые используются для отправки читателя в нужное место.

Графические стандарты (часть 2) — продолжение (очевидно) статьи «Графические стандарты, часть 1», но мы продолжаем внимательный взгляд на внутренние фасады и детали.

Мне также нужно уделить минуту, чтобы повторить, насколько я счастлив, что кто-то еще в моем офисе принес мне эту идею шкафа для обсуждения.Мне легко проповедовать обращенным здесь о жизни архитектора, и о другом — все вместе, чтобы плоды моего труда проявились среди людей, которые работают со мной. Так уж получилось, что во всех проектах, которые я показывал здесь на сайте за последние 3 года, в той или иной форме участвовал Райан Томасон. Мы с Райаном сотрудничали во многих проектах, включая KHouse Modern и несколько моих текущих проектов. Райан нарисовал почти все технические чертежи, и я рад сообщить, что он выпил Kool-Aid и так же, как и я, заботится о том, как выглядят наши рисунки.Я был полностью удовлетворен тем, что сохранил статус-кво на чертежах нашего шкафа, но именно Райан увидел возможность для улучшения.

Для всех вас, кто читает этот сайт и думает, что единственное, что имеет значение, — это работа над дизайном технического документа, вы очень ошибаетесь. Эти проекты хороши ровно настолько, насколько хороши их реализация, и Райан является доказательством того, что внимание к мелочам приносит огромные дивиденды. Он ценный сотрудник нашего офиса, и именно он мне нужен для работы над своими проектами. Это то, к чему мы все должны стремиться … быть парнем, которого люди хотят, чтобы они работали над своими проектами.

Счастливого рисования,

Новый год, новые приключения (которые могут меня убить) Важна входная дверь в ваш дом

Еще лучшие вещи из жизни архитектора

мы сами создаем мебель |

Чтобы сделать кухню своими руками, нужно сделать правильный чертеж Многие люди сталкиваются с проблемой правильного подбора кухонных гарнитуров. Все из-за того, что либо это помещение нестандартной планировки, либо слишком высока цена на мебель. Поэтому следует продумать, как составить чертеж необходимого проекта для кухни.

Технические нюансы

Перед составлением чертежа кухни нужно определиться с ее размерами и дизайном

• Для оформления столешницы нужно выбрать глубину 600 мм. От столешницы до навесного шкафа расстояние должно быть от 450 мм.
• Навесной шкаф должен иметь глубину 300 мм. Такой же предмет мебели, как и напольный шкаф, имеет ширину до 1200 мм.
• Подвесные полки высотой до 1320 мм. Это зависит как от личных предпочтений, так и от самой кухни.
• Стиральная доска должна располагаться на расстоянии не менее 600 мм от раковины. За правилом нужно брать, чтобы рисунки больше корректировались под предпочтения хозяина.

Высота и дизайн кухни во многом зависит от роста хозяев Для кухни важно нарисовать чертеж нужных размеров

Важные советы перед началом работы

Перед тем, как начинать какой-либо проект, необходимо учесть несколько ключевых моментов. Это следующие:

• Необходимо создать чертежи будущей конструкции. Перед тем как нарисовать рисунок, необходимо понять, какими должны быть характеристики будущей мебели.
• Изучить все принципы расчета нужных размеров;
• Одним из основных требований к материалу должна быть его экологичность.

Проекты и чертежи угловых кухонь

Составление правильного чертежа кухни означает учёт размеров и особенностей помещения, а также роста владельцев

Особого внимания требуют проекты угловых кухонь.Их нужно тщательно продумать. Прежде чем делать какой-либо рисунок, нужно учесть размер комнаты и иметь хотя бы минимальное представление о том, как в будущем должна располагаться мебель.

Даже самые минимальные отклонения могут привести к тому, что вы просто не сможете уместить на кухне то, что требуется. Соответственно, такой проект никуда не годится. Когда у вас на плечах угловые проекты кухни, исходной и первоочередной задачей должно быть определение угла. Также необходимо учитывать каждую неровность на стене.

Перед тем, как нарисовать чертеж, важно представить, как будет выглядеть ваша кухня С помощью компьютерной программы вы можете составить 3D-планировку кухни

При составлении макета важно правильно учесть все размеры и пропорции

Все основные размеры будут зависеть от будущего дизайна. Подвесной шкаф должен быть глубиной до 400 мм. Остальные габариты мебели учитываются, исходя из габаритных размеров.

Если вы не уверены, что сами сможете спроектировать кухню, лучше обратиться к опытному специалисту, который сделает профессиональный чертеж и предоставит другие услуги. Соответственно, вы обезопасите себя от мелких неприятностей, которые могут возникнуть впоследствии. Если в вашем бюджете не предусмотрены услуги специалиста, вы можете скачать чертежи мебели в Интернете.

Как скачать бесплатно чертежи кухни (видео)

Заключение

Проектировать чертежи для кухни иногда бывает очень сложно. Справиться с этим могут хотя бы просто думающие люди. Понятно, что рисунки не просто красить или обрабатывать. Необходимо руководствоваться различными принципами и рекомендациями. Также используйте специализированные программы, с помощью которых можно сделать проект. Не отчаивайтесь и у вас все получится!

Как спроектировать кухню: полное иллюстрированное руководство

Как спроектировать кухню: вот техническое руководство со всем, что вам нужно знать о том, как правильно спроектировать кухню, вместе с правилами, стандартами, макетами, примерами и готовыми файлами 3D-проектов для загрузки

В этой статье мы проанализируем , как правильно спроектировать кухню .Мы рассмотрим стандартные размеры кухни, а также несколько полезных правил, которые помогут вам спроектировать практичную и функциональную кухню.

Ключом к хорошо структурированной и высокоорганизованной кухне является , спланированное пространство и расположение наиболее важных бытовых приборов , чтобы обеспечить удобное и эффективное выполнение частых задач.

Макеты DWG с планами этажей и разрезами различных типов кухонь вместе с 3D-моделями в формате EDF готовы для загрузки и могут быть полезными справочными материалами для вашего проекта.

Точно так же вы можете даже открывать 3D-модели проекта в формате файла EDF, созданные с помощью Edificius , программного обеспечения для архитектурного проектирования BIM, которое позволяет дизайнерам и профессионалам AECO принимать и проверять немедленные и простые решения. Загрузите полную версию 30 дней бесплатно здесь!

Рендеринг кухни

Загрузите 3D BIM-модель (файл .edf) проекта кухни

Нажмите здесь и попробуйте 30-дневную бесплатную пробную версию Edificius, программы для архитектурного проектирования 3D BIM

Как спроектировать кухню: что такое Рабочий треугольник?

Планировка пространства стала известна как «рабочий треугольник », который представляет собой область деятельности, в которой задачи, выполняемые на кухне, включают раковину, плиту и холодильник. Основная идея состоит в том, что эти три элемента, соединенные воображаемыми линиями, находятся в непосредственной близости (но не так близко) друг к другу. Таким образом, рабочий треугольник предназначен для минимизации трафика на кухне и облегчения доступа к трем приборам во время приготовления пищи.

«Рабочий треугольник»

NKBA (Национальная ассоциация кухонь и ванных комнат) предлагает некоторые рекомендации относительно того, как создать рабочий треугольник эффективно . Рекомендуется поддерживать рабочий треугольник , расстояние между мойкой, холодильником и плитой составляет 7 м (= 23 фута) или меньше.Рабочие треугольники, превышающие 7 м / 23 фута, делают переход от одной функции к другой непрактичной. Идеальная длина рабочего треугольника составляет от 4 м (13 футов) до 6 м (19 футов). Далее в этой статье мы будем указывать размеры только в метрической системе (учитывая, что 1 фут = 0,3048 м = 30,48 см и 1 м = 3,28 фута).

Кроме того, рабочий треугольник кухни — это концепция, используемая для определения различных типов планировок кухни , которые будут одновременно эстетичными и функциональными / эффективными.

Далее, давайте рассмотрим несколько примеров дизайна кухни.

Как спроектировать кухню: типовые планировки кухни

Дизайнеры должны учитывать, что кухня имеет разные потоки и рабочие зоны, которые необходимо объединить на протяжении всего проекта. Существует несколько основных планировок кухни, которые обычно используются и зависят от ваших ограничений или расположения стен, дверей и окон. В частности, наиболее часто используемые типы включают:

• одностенная (или линейная)
• камбуз (с двумя параллельными линиями)
• L-образная
• U-образная
• L-образная или линейная с островом
• L- П-образной или П-образной формы с полуостровом

Рассмотрим их подробнее.

Одностенная планировка

При одностенной планировке все приборы, шкафы и столешница установлены вдоль одной стены. Этот вариант подразумевает минимально возможную занимаемую площадь и позволяет выполнять все задачи в единой рабочей области.

Планировка кухни с одной стенкой

План камбуза

План камбуза состоит из двух параллельных рядов блоков, образующих центральный коридор, где можно работать. Он идеально подходит для экономии места и повышения эффективности во время приготовления.Обеспечьте свободное пространство 1,2 м (3,9 фута) посередине блоков для комфортного перемещения и открывания шкафов.

Камбузная планировка

L-образная планировка

L-образная планировка кухни — один из самых популярных и классических типов планировок. Он имеет две стены, которые образуют перпендикулярный угол, увеличивая пространство в углах и устраняя движение транспорта. L-образная кухня — хороший вариант для рабочего треугольника, особенно если вы установите мойку на полпути вниз с одной стороны кухонных гарнитуров.

L-образная планировка кухни

U-образная планировка

U-образная планировка кухни также обеспечивает хорошую планировку рабочего треугольника и обеспечивает хорошее хранение, предлагая при этом три стороны или стены. Он подходит как для маленьких, так и для больших кухонь.

U-образная планировка кухни

L-образная или линейная с островком

Островная конструкция очень удобна для больших кухонь, где блоки расположены по периметру. На острове есть место для хранения вещей, сидения или даже место для приготовления пищи.

Линейная кухня с изоляцией

L-образная или U-образная с полуостровом

С точки зрения кухни, полуостров похож на остров, но вместо того, чтобы стоять отдельно, один конец прикреплен к стене, служа продолжением планировки кухни. Полуострова обычно встречаются на кухнях L-образной или U-образной формы на большом пространстве. Этот тип дизайна включает функциональные блоки вдоль одной стены, одного окна и полуострова, который продолжается без необходимости в третьей стене, оставляя одну сторону открытой.

L-образная кухня с полуостровом

Размеры корпуса

Измерения обычно относятся к приборам и агрегатам и часто имеют стандартные размеры, чтобы соответствовать кухонной мебели.

Стандартные размеры

Базовые модули имеют стандартную глубину 60 см. При этом измерении учитывается, что стороны имеют ширину 58 см, и добавляются еще 1,8 / 2,00 см для толщины дверной панели. Рабочий остров также будет иметь минимальную глубину 60 см, а настенный блок — 30 см.

Высота шкафа обычно достигает 72 см плюс высота опоры, а размеры навесного шкафа находятся в диапазоне 72/90 см. В случае модулей верхнего навесного шкафа они должны быть размещены на высоте 140-150 см от уровня тротуара с учетом нижней панели. Рабочая сторона островного блока должна соответствовать высоте кухонной столешницы.

Стандартная ширина модуля варьируется и зависит от использования каждого модуля. Обычно они имеют размер 30 см, 45 см, 60 см.Что касается бытовой техники, модули обычно 60 см и 90 см для варочных панелей, мойок и духовок.

Отделка кухни

В следующей таблице приведены согласованные размеры кухонных гарнитуров и бытовой техники:

Размеры кухонной мебели

[fusion_table]

[/ fusion_table]

Размеры устройства

[fusion_table]

начиная с 70 см

от 45 см

904 82

[/ fusion_table]

Материалы

Детали отделки кухни2 Наиболее широко используемые материалы для каждого элемента кухни перечислены ниже.

Ящики шкафа

Ящики шкафа обычно изготавливаются из следующих материалов:

• ДСП
• фанера
• массив дерева

Примеры материалов шкафа

Двери шкафа

Для дверок шкафа используются следующие материалы :

• ламинат
• меланин
• лакированный МДФ (плита средней плотности)
• массив дерева

Материалы дверцы шкафа

Столешницы

Столешницы обычно встречаются в:

• сталь
• акрил 18/8 AISI270 смола (например: Corian — Pral — Staron — Hi ∙ macs — Nikron — Delian — GetaCore — Harmony — Policor — Wilsonart — Hanex)
• кварцевый конгломерат (например: Stone — Okite — Zodiaq — Romaxx — Silestone — Technistone — Caesar Stone — Santa Margherita — Quarella — Eco by Cosentino — Eco ∙ friend)
• кварцевые поверхности romaxx — Кристаллит — Виатера — Или eolite)
• ламинат
• стекло
• мрамор
• натуральный гранит
• керамика или спеченная керамика (например: Kerlite — Laminam — Iris — Ariostea — Florim — Lapitec — Dekton)

Кухонные материалы

Дизайн Правила и рекомендации

Руководящие принципы Великобритании

Есть несколько фундаментальных принципов дизайна , которые следует учитывать при планировании кухни.Тем не менее, простое обновление кухни с новыми единицами, как правило, не требует одобрения, если только не сломать стену, не переместить сантехническое оборудование, такое как раковина, или провести электромонтажные работы и обеспечить в комнате соответствующую вентиляцию и дренаж.

В UK, работы по переоборудованию кухни, как правило, не требуют одобрения местных властей и строительных норм, хотя одобрение, скорее всего, потребуется для дренажа, электромонтажных работ или установки нового газового прибора в соответствии с UK Строительные нормы и правила .Более того, вам может потребоваться разрешение на планирование даже для домов, не указанных в списке, при изменении существующей планировки, следовательно, при изменении внешнего вида дома и перемещении стены или водостока.

Руководящие принципы США

Ведущим источником в USA является Национальная ассоциация кухонь и ванн (NKBA) для информации о дизайне кухни, предоставляющей основные правила и рекомендации вместе с наиболее важными аспектами планирования кухни, включая макеты, надлежащие материалы, освещение и другие технические аспекты.

Что касается электрических цепей и устройств, большинство местных норм соответствуют NEC, единственному электрическому коду в США, который распространяется на освещение, переключатели, розетки и другие приборы.

Электроустановки

Бытовые приборы и электроустановки — одна из областей, где использование и важность стандартов отмечается в повседневной жизни. Европейские стандарты по безопасности бытовых и аналогичных электроприборов постоянно адаптируются, чтобы соответствовать последним технологическим изменениям.

Более 20 Технических комитетов CEN и CENELEC разрабатывают европейские стандарты, обеспечивающие высокий уровень производительности и безопасности.

Эталонный стандарт — IEC TC 64 :

• , касающийся защиты от поражения электрическим током от оборудования, установок и систем без соответствующей защиты цепей;
• для проектирования, правильного использования и поверки всех видов электроустановок при напряжении питания до 1 кВ a.c. или 1,5 кВ постоянного тока, за исключением установок, подпадающих под действие следующих комитетов IEC: TC 9, TC 18, TC 44, TC 97, TC 99.

Освещение кухни

Хорошее освещение важно на кухне, и его следует учитывать наряду с базовой компоновкой. В системах освещения должно быть как минимум два элемента: яркий рабочий свет без теней, для приготовления пищи и атмосферное освещение, для создания расслабляющей обстановки. Творчески подумайте, где вы хотите разместить источники света.

Освещение кухни

Например, даунлайтеры хорошо работают над островками или верхним светом, встроенным в верхнюю часть шкафов. Всегда полезно иметь освещение под навесными шкафами, чтобы освещать зону подготовки и столешницы.

Наконец, выбор цвета света — важный аспект, которым нельзя пренебрегать, поскольку он может существенно повлиять на вашу схему. Хотя вам может понадобиться, чтобы светодиоды излучали холодный белый свет над рабочими поверхностями, теплый белый гораздо более расслабляет в обеденной зоне.

Вентиляция кухни

Современная вентиляция кухни достигается с помощью вытяжки , однако иногда требуется дополнительная вентиляция. Важным шагом при проектировании хорошо вентилируемой кухни является, например, выбор места для кухонной плиты. Поскольку плита является основным источником дыма, она должна иметь вентиляционную систему, которая выводит запахи за пределы дома. Хотя для безопасности и качества воздуха на кухне необходима специальная система вентиляции, вы также можете обеспечить надлежащую вентиляцию, добавив окна в ключевых местах.

В Англия и Уэльс требования к вентиляции содержатся в части F — Вентиляция Приложения 1 к Строительным правилам. Также нужно уделить особое внимание установке вентиляторов. Часть P Строительных норм касается установки бытовых электроприборов.

Загрузите файлы проекта DWG и модель 3D BIM

В этом разделе вы найдете примеры проектов DWG и модель 3D BIM, готовую для загрузки

Загрузите модель 3D BIM (.edf) проекта кухни

Щелкните здесь и попробуйте 30-дневную бесплатную пробную версию Edificius, программного обеспечения для архитектурного проектирования 3D BIM

Загрузите файлы DWG с примерами проекта

Как спроектировать кухню с помощью программного обеспечения

На видео ниже показано, как решить дизайн кухни с помощью программного обеспечения BIM простым и понятным способом.

В конце этой статьи вы также сможете скачать файл-пример, включающий различные типы планировок кухни.

Как спроектировать кухню — Слайды

https://www.slideshare.net/biblusbim/how-to-design-a-kitchen-131471888

Как спроектировать кухню — Скачать

Загрузите 3D BIM-модель проекта кухни

Нажмите здесь и попробуйте 30-дневную бесплатную пробную версию Edificius, программного обеспечения для архитектурного проектирования 3D BIM

Как читать план этажа с размерами Блог о планах дома

Когда мы планируем построить новый дом, план этажа представляет собой карту сокровищ, написанную символическим языком и обещающую исполнение мечты.Когда мы «читаем» план этажа с размерами, мы представляем себе простые линии и дуги, простирающиеся до стен, дверей и окон, мы представляем себя в «доме» и задаемся вопросом, как эти пространства будут ощущаться пустыми и наполненными жизнью (см. эти тенденции плана этажа от Builder Online). Но язык поэтажных планов может быть тонким. Опытные дизайнеры, строители и энтузиасты регулярно удивляются тому, насколько готовый дом отличается от того, что они себе представляли.

Щелкните здесь, чтобы ознакомиться с нашей коллекцией самых продаваемых планов этажей.

План 888-13 (вверху) — это план этажа в стиле современного фермерского дома, напоминающий молочный сарай и использующий традиционные элементы в современной интерпретации.

Что такое план этажа?

Планы этажей раньше назывались «чертежами». Они поставлялись в рулонах и включали все детали, необходимые для строительства (или изменения) дома. Сегодня они по-прежнему содержат «инструкции по сборке» в виде нескольких страниц чертежей, но большинство планов домов доставляются в виде цифровых файлов, и их можно просмотреть на экране или распечатать на обычной бумаге для просмотра, получения предложений или подачи. для разрешений.

«Набор» плана — это совокупность всех различных отдельных страниц, описывающих дом. Наборы планов обычно включают в себя: план участка, строительные примечания, планы этажей для каждого уровня дома, планы каркаса и кровли, электрические планы, планы механических систем и детали конструкции.

«План этажа» — это карта отдельного этажа. Самый простой способ понять план этажа — представить кукольный домик без крыши.

«Дизайнерские чертежи» — это планы этажей, которые содержат небольшой объем информации и созданы для того, чтобы донести домашний дизайн до непрофессионалов.«Рабочие чертежи» или «строительные чертежи» содержат гораздо больше информации: они используются при строительстве дома. По большей части эта статья относится к чертежам конструкции.

Стены, окна и двери — условные обозначения и элементы на плане

Стены — самые сильные визуальные элементы на плане этажа. Стены представлены параллельными линиями и могут быть сплошными или заполненными узором. Разломы в стенах обозначают двери, окна и проемы между комнатами.

План 497-21 (вверху) содержит детали плана этажа, показывающие двери, стены и окна.

На рисунке ниже вы можете видеть, что планы этажей дверей изображены в виде тонких прямоугольников и могут включать дугу, указывающую направление поворота. Планы этажей карманных дверей изображены в виде тонких прямоугольников, исчезающих в стенах. Все более популярные раздвижные двери или двери «сарая» (для идей с воротами сарая вам поможет HGTV) частично открываются вдоль стены. Окна — это проемы в стенах, пересеченные тонкими линиями, показывающими стекло и раму. На качающихся окнах (створках) может отображаться линия или дуга, указывающая направление, в котором открывается окно.

Лестница

Лестницы изображаются в виде серии прямоугольников (обычно со стрелкой направления, указывающей, идет ли лестница на следующий более высокий этаж или вниз). Там, где лестница поднимается на три фута над полом, она обрезается диагональной линией. Лестницы над «линией разреза» показаны пунктирными линиями.

На плане 888-1 деталь лестницы расположена рядом с кабинетом.

Мебель, фурнитура, фурнитура и отделка

На большинстве планов этажей показано расположение раковин, туалетов и других важных приспособлений.Квалифицированные дизайнеры уделяют пристальное внимание размещению оборудования для кухни и ванной, потому что знают, что точное расположение имеет значение. Размещение холодильника по отношению к мойке, духовке и плите может определить, будет ли кухня удобной или неудобной. Точно так же унитаз, расположенный слишком близко к туалетному столику, затрудняет использование ванной комнаты с комфортом.

Основные приспособления и приборы довольно легко обнаружить.

Дизайнеры могут включать напольные покрытия в свои планы этажей, чтобы обеспечить масштаб и помочь зрителю представить, как будет выглядеть комната.

Открыто ниже

Во многих новых домах есть подъезды и «большие комнаты» с очень высокими потолками. На нижнем этаже может отображаться числовая высота потолка с пунктирной линией, обозначающей периметр более высокого помещения. На планах второго этажа будет указано, что в помещении нет этажа, но оно «открыто для нижнего», как показано здесь.

План 137-252 может похвастаться деталью второго уровня «открытые снизу».

Размеры — размер и ширина, мебель и использование

Более подробные планы этажей с размерами включают «размерные строки» для расположения окон, дверей, стен и других архитектурных элементов.Строки размеров рисуются параллельно элементу с помощью «решетки» под углом 45 ° на каждом конце размерной строки, указывающей, где начинается и заканчивается измерение.

Проектные чертежи обычно включают только размеры отдельных комнат и иногда измерения длины и ширины всего дома.

Архитекторы могут включить мебель, чтобы помочь вам представить, как можно обставить пространство. Впечатления от этого плана обогащаются, если вы представляете себя в доме, лежащим в постели и смотрящим на свои новые французские двери, или сидящим на удобном диване с друзьями за бокалом напитка.Изображение себя в плане делает оценку дизайна менее абстрактной и может помочь вам избежать создания комнат и пространств, которые не работают. Будьте осторожны и убедитесь, что любая существующая мебель, которую вы планируете использовать повторно, имеет такие же размеры, как и модели в дизайне (вот несколько советов по включению существующей мебели в новое пространство от Freshome). Успех комнаты можно определить по нескольким сантиметрам.

План 928-329 Размеры плана спортивного этажа с планировкой меблировки.

Объем и свет

Размер, ширина и расстановка мебели — не единственные переменные, влияющие на успех комнаты. Не менее важен объем. До недавнего времени большинство домов было построено с 8-дюймовыми потолками, но все более высокие потолки становятся все популярнее. Комбинируя «открытые планы», где комнаты плавно перетекают из одной в другую, с более высокими потолками, можно сделать небольшие планы удивительно комфортными. И наоборот, большая комната с низким потолком будет казаться тесной, несмотря на достаточно большие квадратные метры.

Еще одна стратегия, используемая для того, чтобы маленькие комнаты казались больше, — это включение большего количества окон большего размера. Обдумайте расположение окон, чтобы обеспечить хороший обзор, сбалансированное освещение и тепло, и убедитесь, что вы понимаете размер и тип предлагаемых окон.

Plan 430-156 отличается высокими потолками и большими окнами, которые делают дом просторным и светлым.

Знакомство с планом

Небольшая подготовка может иметь большое значение для оценки поэтажных планов.Начните с создания списка общих и важных событий и событий. Сюда могут входить: Первый вход в парадную дверь. Лежать в постели ночью или просыпаться утром, одеваться и готовиться к своему дню или выходить на улицу, готовить еду каждый день и с друзьями, стирать белье и выполнять другие обязанности, проводить время с семьей, читать, играть в игры, смотреть Телевидение, развлечение небольшой группы, большой праздник.

Представьте, что план будет ощущаться и работать, когда вы будете делать то, что определяет вашу жизнь.Планируя дом своей мечты, вы склонны ценить необычные явления (приветствие важных гостей у входа, проведение свадебного ужина …) и меньше обращать внимание на регулярное ежедневное использование (снятие грязных ботинок, оплата счетов). По-настоящему успешный дом прекрасно себя чувствует каждый день. Четко подумайте о том, что было хорошо в вашем нынешнем (и прошлом) доме, а не только о том, чего он не хватает. Новый дом может добавить то, чего не хватает, и в то же время предоставить многие или все впечатления, которые вы цените в своем нынешнем доме.

Заключение

Многие из нас мечтают построить новый дом или изменить существующий дом, чтобы он стал действительно «нашим». Немного попрактиковавшись, тайный язык архитектурных планов станет ясен, и сюрпризы, которые иногда возникают из-за непонимания планов, будут заменены радостью от того, что личный, воображаемый опыт становится реальным.

При просмотре эталонных проектов потенциальных подрядчиков спросите, можете ли вы просмотреть планы и сравнить помещения.Возьмите с собой рулетку и отметьте размеры комнат, которые «работают», и тех, которые кажутся неправильными. Обратите внимание на размещение окон для света и видов. Это весело, и после небольшой практики вы сможете «читать» план этажа как профессионал.

Ознакомьтесь с планами самых продаваемых этажей здесь.

3D-дизайн | Stox

Одна из наиболее важных частей нашего процесса проектирования здесь, в STOX, — это постоянное взаимодействие с нашими дизайнерами.Наши дизайнеры будут стремиться показать вам, что мы делаем, на каждом этапе пути.

На этой странице мы дадим вам пример того, как осуществляется наш процесс проектирования. На предоставленных изображениях вы увидите двухмерный чертеж кухни, обработанную трехмерную визуализацию указанной кухни и, наконец, реальный результат в жизни. Но давайте начнем с самого начала.

С чего начать?

2D-чертеж

Процесс проектирования кухни начинается с ваших идей, с того, что вы ищете.У некоторых людей будет очень четкое представление о том, чего они хотят, у других — нет. У нас оба работают нормально. Наши дизайнеры с радостью поделятся с вами вашими идеями, а если вам понадобится больше вдохновения, мы с радостью предоставим и это.

Когда у нас будет хорошее представление о том, что вы ищете, пора предложить вам несколько вариантов того, что мы могли бы разместить на вашей кухне. Сделаем это с помощью двухмерных чертежей кухни, которые дадут вам хорошее представление о том, как будет занято пространство.

Куда мы пойдем дальше?
Если мы настроены и вам нравится установка, которую мы вам предоставляем, мы обработаем двухмерный чертеж в нашем программном обеспечении.

3D Render

Далее мы создадим точный трехмерный рендер вашей кухни. Это предоставит вам невероятно реалистичное изображение того, как в конечном итоге будет выглядеть ваша кухня, и станет отличным способом оценить, на правильном ли мы пути.
