Какие бывают виды фрезеровок

Фрезерование — это обработка заготовки, выполняемая с помощью фрезы. Эта работа может выполняться как на станке, так и ручным методом.

Чёткую классификацию фрезерной обработки найти невозможно. Все потому что применяются множество разных видов операций. Все они имеют разные особенности и недостатки. От того какой выбран вариант обработки заготовки, мы можем выделить эти виды фрезеровки:

Синхронная. Станок использует несколько фрез. Он работает с несколькими заготовками одновременно. В результате чего за короткое время выполняется большой объем работы.

Поэтапная. Этот конвейерный процесс, при котором несколько деталей поочередно обрабатываются в процессе работы. При этом способе очень хорошо оттачивается нужная форма, если нужно определенное количество заготовок с конкретными параметрами или фигурой поверхности.

Непрерывная. Один из самых быстрых способов. Заготовка крепится на специальные штыки и обрабатывается фрезой станка.

Механические.

Лазерные.

Обработка изделия на станке выполняется режущим инструментом. Это инструмент с одним или несколькими режущими лезвиями, который закрепляются в патроне.

Фрезы бывает следующих видов:

Дисковый. Нужен для резки.

Торцевой. Для создания ступенчатых переходов или углублений.

Цилиндрический. Применяемые для обработки плоскостей находящихся параллельно по отношению к оси фрезы

Кольцевой. Предназначен для сверления.

Угловой. Применяется преимущественно для фрезерования канавок.

Концевой. Применяются для обработки плоскостей, пазов и уступов.

Червячный. Позволяют проводить выборку с поверхности с большим захватом.

Фасонный. Используются для обработки фасонных поверхностей.

Нужно учитывать, что качество работы напрямую зависит не только от режима обработки и квалификации оператора станка, но и от технического состояния и параметров самого фрезерного станка.

Фрезерные станки с ЧПУ дают возможность производить широкий список изделий: различного стиля и форм, размеров, текстуры изображения. Можно наносить рисунки на материалы с различной текстурой и разными способами:

2D фрезеровка. Технология 2D фрезеровки более качественная альтернатива 3D печати. Применяется для раскроя лазерном более легких поверхностей (МДФ, дерево, пластмасса, кожа). Следуя заданному изображению в программе, фрезер создаст картинку, полностью повторяющую на экране. Заготовка фрезеруется параллельно в двух плоскостях, в конце получая рельефный рисунок.

3D фрезеровка. Процесс работы происходит одновременно в 3 плоскостях, фрезер создает изображение по вложенной в компьютер 3D модели. При завершении работы получается изображение с объемной, рельефной текстурой. Этот тип отлично подходит для рабы с более жесткими материалами (сталь, медь, цинк, алюминий). Рисунок можно создать и из комбинации материалов.

Статьи по фрезеровке

Не обычные, ажурные и объемные узоры, расположенные на межкомнатных или парадных дверях – это в 80% случаях работа, созданная с помощью 3D фрезеровки. Главное достоинство, которым обладает фрезеровка на ЧПУ — это создание изображений и фигур не в одной плоскости как при обычном фрезеровании, а полностью объемных картин. Это возможно благодаря работам фрез сразу в трех плоскостях. 3D […]

Сейчас фрезеровку ПВХ специалисты считают современной и удобной технологией для изготовления не только рекламы, но и украшения для дома. Фрезеровка пластика на станках с ЧПУ открывает много возможностей для создания, как простых форм, так и объемных букв разной сложности. Фрезеровка ПВХ это сложный процесс, со своими особенностями. Такой тип работы требует от специалистов достаточно высокого уровня подготовки. В ходе обработки не образуются заусенице, наплывы […]

Фрезерование — это механическое действие, при котором режущий инструмент движется с огромной скоростью по кругу. Фрезерование позволяет работать с массой различных материалов от стандартных металла, дерева, камня и до материалов нового поколения резина, пластик, полипропилен. Какие виды работ выполняют на фрезерных станках? Фрезеровка горизонтальных, вертикальных и наклонных плоскостей Операции с горизонтальными поверхностями проводится на оборудовании с […]

Фрезерование — это механическая обработка, в ходе нее режущим инструментом, в данном случае фрезой, снимают слой материала с заготовки. Фрезерные станки с ЧПУ могут работать по трем или больше осям, также обрабатывает заготовку строго по заданному в программе макету, который был выбран оператором до начала выполнения процесса. Программа использует макет, сделанный в графическом редакторе. Прежде чем […]

Сейчас 3D фрезеровка в Москве это один из самых популярных видов услуг. Все хотят приобрести красивые сувениры или части декора себе в квартиру, из-за небольшой цены и высокого качества. 3D фрезерование — это сложный технический процесс, выполняемый на станках с ЧПУ который дает возможность создавать множество красочных и необычных конструкции из полимерных материалов (дерево, оргстекло, метал, […]

Фрезерование — это механическая обработка, при которой режущий инструмент совершает вращательное движение. Она делается с помощью механического воздействия режущего инструмента (фрезой или лазером). Этот способ обработки имеет большие возможности, благодаря ему можно сделать произведение искусства из любой заготовки. Такая обработка может выполняться на станках двух видов: Фрезерные станки используют в качестве режущего инструмента фрезу. Фреза […]

Можно ли обрабатывать алюминий на фрезе без СОЖ? Алюминий один из самых популярных металлов, который используют в промышленности уже несколько сотен лет. Этот материал используется во многих сферах в машино и самолетостроении, строительстве и электроэнергетике. Он стал популярным из-за своих особых качеств, такое сочетание не имеют больше ни какие металлы. Он податливый, легок в обработке, имеет […]

Областью концевого фрезерования является – обработка узких плоскостей, пазов, уступов и контурная обработка. Процесс работы проходит с помощью механического давления фрезы на материал. Фрезерование позволяет работать с массой различных материалов. От классических материалов (металл, дерево, кожа) и до материалов нового поколения (полиуретан, пластик, оргстекло, полипропилен, резина). Фрезерование концевыми резцами можно применить, для: Массового дублирования; Точечной обработки […]

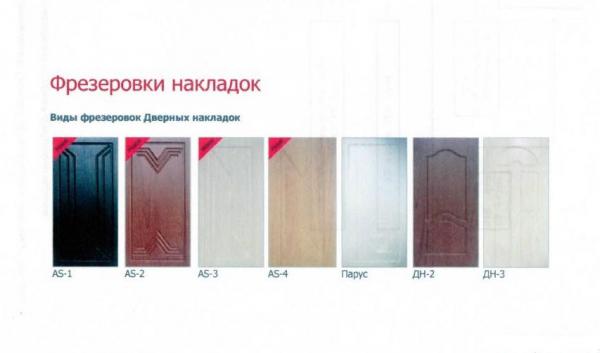

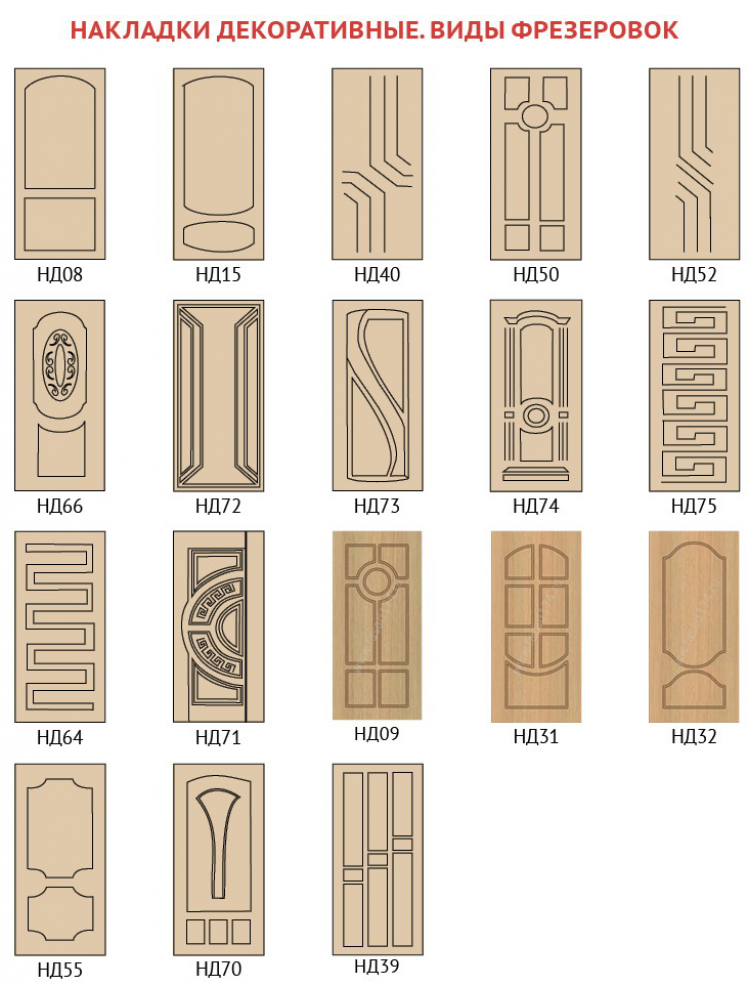

Есть много вариантов для украшения входной или межкомнатной двери. Один из популярных вариантов считается фрезеровка, с ее помощью наносят разнообразные рисунки с разной глубиной и толщиной линий. Изображения наносятся не вручную, а благодаря фрезерному станку с ЧПУ. Из-за отсутствия человеческого фактора отпадает возможность в ошибки рисунка, так как машина не может ошибиться. Финальное изображение на […]

Фрезеровка — это метод изготовления оригинальных вещей для интерьера. При помощи станка с ЧПУ можно создать объекты любой формы и размеров все ограничивается лишь вашей фантазией. Главное преимущество фрезеровки на станках с ЧПУ над ручным трудом это точность, ведь машина не может ошибаться и придаст форму объекту неотличимую от загруженного изображения. Станки с ЧПУ широко используют в […]

Фрезерование. Основные виды и методы данной обработки металла

Привет! Вот и новая статья которая называется фрезерование и его основные виды потому, что с нее мы начнем изучение этого не простого метода обработки металла.

Что такое фрезерование?

Фрезерование — это обработка создающая плоские и фасонные поверхности , путем применения такого режущего инструмента как фреза. Можно много сказать еще про этот вид механической обработки но я думаю, что мы с вами поэтапно будем рассматривать все его составляющие. И когда закончим (что очень не скоро:)) вы будете знать про него практически все.

А так же посмотрите видео про виды фрез по металлу

Фрезерование.Основные виды и методы.

Я не хочу грузить вас теорией и скучными определениями которых и так полно во всякой литературе посвященной резанию металлов. Просто хочу пока рассказать про основные виды фрезерования. И так…

Фрезерование цилиндрической фрезой. Ну как уже понятно из названия для данного метода применяется цилиндрическая фреза. Суть метода заключается в обработке плоских поверхностей правильной формы (квадраты,прямоугольники и др.) Углубляться не будем, пока:).

Фрезерование торцевой фрезой. Этот метод в принципе аналогичен предыдущему но разница в том, что тут для получения таких же поверхностей применяется торцевая фреза. В чем их различие разберемся в следующих постах. Так, что не забываем подписываться на обновления блога.

Фрезерование зубчатого колеса. Что качается изготовления зубчатого венца методом фрезерования на горизонтально-фрезерном станке, то скажу вам сразу, что данный метод давно устарел и применяется разве, что в ремонтных цехах так как он не имеет необходимой производительности и качества получения шестерни. К стати получение зубчатых колес мы тоже будем рассматривать:)

Фрезерование уступа дисковой трехсторонней фрезой. Как уже понятно с названия снятие припуска производится трехсторонней дисковой фрезой. Которая называется так потому, что имеет сразу три режущие кромки — по наружному диаметру и сразу с двух торцев. Это позволяет ей фрезеровать уступы как показано на рисунке.

Фрезерование набором двух трехсторонних дисковых фрез. Этот метод похож на предыдущий но разница в том, что в данном случае производится одновременная обработка двумя фрезами, что очень удобно для изготовления лысок на цилиндрических поверхностях.

Фрезерование паза концевой фрезой. Используется данный вид для получения прямобочных пазов различных размеров и конфигураций как на плоских так и цилиндрических деталях.

Фрезерование пазов шлицевой фрезой. Ну тут скажу, что под шлицевыми пазами подразумеваются шлицы. Данный методом тоже устарел так как является низко производительным и не дает достаточной точности получения детали. Деление осуществляется с помощью делительной головки.

Фрезерование фасонной поверхности. Под фасонными поверхностями как вы уже поняли из моего предыдущего поста про токарную обработку. Это поверхности которые имеют не совсем правильные «фасонные» формы (эллипсы, сферы и др.). И как следствие для их получения необходимы специальные фрезы которые и называют фасонные (имеющие форму которую необходимо получить после фрезеровки).

Фрезеровка наклонной плоскости. Угловые фрезы тоже работаю по принципу копирования, а именно получаемая наклонная поверхность обеспечивается точностью изготовления режущего инструмента. Этот метод применяется для изготовления направляющих скольжения металлорежущих станков.

Фрезеровка криволинейного контура. С помощью концевой фрезы мы сможем получить практически любой сложный криволинейный контур. Тут фреза описывает обрабатываемую деталь по кривой линии которую нам необходимо получить.

Фрезеровка винтовых канавок. С помощью данного способа фрезерования как видно из предлагаемого эскиза изготавливают сверла, зенкера и другой инструмент имеющий винтовые стружкоотводящие канавки. В основном эти операции выполняются на станках с ЧПУ (в настоящее время).

Разрезание отрезной фрезой. Ну в данном случае название говорит само за себя. С помощью отрезной фрезы можно нарезать металлические бруски различных размеров.

Ну все на сегодня информации пожалуй хватит. Я думаю, что не плохо расписал про фрезерование и его основные виды. Если у вас есть какие то предложения чем можно дополнить данный пост ПИШИТЕ!!!

С вами был Андрей!

Основные виды фрезерования металла, методы обработки разных видов поверхностей

Фрезерование металлической поверхности — это снятие стружки фрезами — вращающимися многолезвийными инструментами, режущие кромки зубьев которых находятся в прерывистом контакте с обрабатываемой поверхностью.

Существует два основных метода подобной обработки стали:

Цилиндрическое. Действия проводятся зубьями, которые находятся на цилиндрической поверхности фрезы. При нем ось фрезы располагается параллельно грани, проходящей обработку.

Торцевое. Действия проводятся зубьями, которые находятся и на торце, и на цилиндрической поверхности фрезы. При нем ось инструмента располагается перпендикулярно грани, проходящей обработку.

Оба вида фрезеровки осуществляют двумя методами:

Встречным, при котором ход подачи противоположен ходу вращения инструмента. Этот способ позволяет медленно усиливать нагрузку на зубья, все время увеличивая толщину срезанного слоя.

Попутным, при которым ход подачи такой же, как ход вращения. Он предполагает быстрое начало действия и сильную нагрузку в первой точке реза. Для его выполнения нужны станки, устойчивые к ударам и вибрации. Элемент, который следует фрезеровать, прижимают к столу, затем стол жестко фиксируют к направляющим. Такое расположение улучшает качество работы.
Метод не применяется для заготовок с черной поверхностью, его лучше использовать для деталей с краями, прошедшими предварительную подготовку.

Общие черты двух методов

Оба варианта обработки предполагают движение стола и вперед, и назад. Так можно делать сразу и черновую, и чистовую фрезеровку.

Для обработки деталь фиксируют на столе станка. Если производство массовое или серийное, для закрепления применяют специальные устройства. Если нужно произвести мелкую серию или всего одну деталь, используют универсальные приспособления (тиски, планки и т.п.).

При обработке на горизонтально-фрезерных станках обычно применяют продольную подачу, иногда поперечную и вертикальную. На вертикально-фрезерных установках используют только два первых вида подачи.

Обработка разных видов поверхностей

Вертикальные (а, г).

На горизонтальных станках с ними работают боковыми насадными инструментами, а на вертикальных – концевыми.

Горизонтальные (б, в).

На станках первого типа их фрезеруют цилиндрическими инструментами, а на устройствах второго типа – боковыми насадными.

Наклонные (д, е).

В первом случае используют угловую фрезу (для узких поверхностей), во втором – боковые насадки или концевые фрезы (для широких поверхностей).

Уступы и прямоугольные пазы (ж, е, з, к).

На станках первого типа с ними работают дисковыми фрезами с двумя и тремя сторонами. На станках второго типа – концевыми.

Фрезерная обработка металла: назначение, классификация, этапы

Фрезерная обработка в последнее время набирает большую популярность, поэтому столь же востребована, как сверление деталей и токарная обработка. Суть её заключается в срезании слоя металла при помощи вращающейся, зубчатой фрезы. Фрезерование можно выполнять на заготовках из разных материалов, причем проделывается это как на специальных станках, так и вручную.

Назначение фрезерной обработки

При помощи различного вида фрез, можно более точно и качественно выполнять фрезеровку деталей. Это могут быть различные материалы, но наиболее распространенная обработка на металлах. А при помощи современных станков, оборудованных системами ЧПУ, есть возможность уменьшить количество брака, а также управлять при помощи не сложных числовых программ. Сейчас фреза заменена на лезвие в качестве рабочего инструмента, что и позволило уменьшить вероятность брака, делая заготовки максимально точно.

Для чего же нужна в обработке фрезеровка? При её помощи можно проводить отрезку в металлах, шлифовать, наносить специальные узоры, гравировать, а также делать токарные и другие работы в разных видах деятельности. В набор входит несколько многозубчатых, режущих фрез, а их крепление в станках определяет горизонтальный или вертикальный тип работы. В производстве также может использоваться фрезерование под некоторым углом, для чего предварительно устанавливают фрезу в необходимом направлении. В зависимости от вида обрабатываемой продукции, такое фрезерование имеет несколько способов. Но стоит отметить, что используется немалое количество разнообразных фрез, в частности это цилиндрические, торцевые, концевые, зубчатые, фасонные, а также более сложные.

Сферы применения фрезеровки довольно разнообразны, она может использоваться в металлообработке, машиностроении, в ювелирном производстве, деревообработке и даже в дизайне и архитектуре.

Обработка металла фрезерованием производится вне зависимости от его прочности. Фрезы выбирают, исходя из того, какая нужна обработка, для плоскостей используют цилиндрические или торцевые типы фрез, в последних подбирают несимметрические схемы резания. То есть если детали правильной прямоугольной, квадратной и подобной формы, то чаще всего применяется два эти способа. Одинаковую профильную деталь можно сделать цилиндрической фрезой или с торца.

Фрезерная резка алюминия считается в наше время довольно популярной, так как алюминий широко используется в эксклюзивном дизайне, интерьере, для рекламных элементов, операторской техники и пр. Благодаря его легкости, прочности и низкой температуре плавления, он широко используется и с него не сложно вырезать различные изделия. На деталях сувенирных изделий, маркетинговой и кухонной продукции на современных высокотехнологических станках можно делать надписи, узоры, рельефность и пр. При этом они получаются без заусенцев, правильного габарита и формы, а также с идеальными краями.

Не малую популярность в наше время набрала объемная фрезеровка пластика, в особенности в 3D виде. Это довольно востребованные услуги, которые применяются для промышленных изделий, корпусов. Причем детали быстро делаются, так как довольно быстро работает станок фрезерно-гравировального типа, а цена за выполненные работы невысокая. Обрабатываются как шлицевые, так и фасонные и зубчатые детали, а также проделывают обработку отверстий, торцов, пазы. Из пластика в 3Д виде можно фрезеровать декоративные и пр. детали, формы для литья, полимерные корпуса и многое другое, создавая оригинальные и нужные формы изделий.

Классификация фрезерных работ

Как уже упоминалось, в зависимости от используемой фрезы, различают несколько видов фрезерования, а именно:

Торцевое фрезерование, суть которого состоит в получении определенной формы деталей при помощи торцевой фрезы. Это необходимо в большинстве случаев для вырезания в изделиях подсечек, канавок, окошка, а также “колодец”, канавку и т. д. С её помощью также производят обратное фрезерование торца из внутренней части разного плана изделий. Фрезеровка торца нужна для получения деталей более точных габаритов, простоты монтажа и, по сути, срезанные торцы служат для передачи сжимающих усилий.
Концевые, которые нужны для образований уступов в плоскостях вертикальной или горизонтальной формы.
Цилиндрические, отличающиеся получением изделий в плоскостях соответствующей фрезой в обратном положении.
Зубчатое.
Фасонное, заключающееся в создании фасонных (сферы, эллипсы и пр.) деталей неправильной формы. Это фрезерование при помощи специальных фрез, в результате чего получаются фасонные изделия.

Также распространены в разных направлениях деятельности много других видов фрез, которые отличаются многофункциональностью, большими возможностями и точностью в выполнении работ. Используются винтовые канавки для создания зенкер, сверл и другого, отрезной фрезой нарезают различного габарита бруски, к тому же можно получить сложную форму детали криволинейным типом фрезы. Стоит отметить отличие фрезерования двойными дисками, шлицевую лезвию для создания пазов в деталях, а также более сложные формы их. Также можно создать определенную форму при недолгом применении видов фрезерования.

Кроме классификации фрезерования по видам фрез, также существует распределение их на вертикальное расположение в станке, горизонтальное и под углом.

Станки для таких работ, в свою очередь, разделяют на механические и лазерные. Существует направление режущего, движущего элемента совместно с изделием, что принять называть попутным типом обработки. Если же навстречу резцу движется изделие, тогда это считается встречная фрезеровка.

Стоит также отметить профильное фрезерование деталей как деревянных, так и металлических и пр. Это отличается в изделиях, которые идут выпуклой либо вогнутой формы. В этом случае необходимо более тщательно подходить к выбору технологического типа, что зависит в основном от габарита детали и сложности профилирования. Данный вид процесса проходит в три этапа: предварительная грубая и частично чистая фрезеровка, получистая и напоследок окончательная чистая. Часто для получения деталей высокого качества финишную обработку производят с большими подачами, а предыдущие операции выполняют отдельно на разных станках.

Так как для фрезеровки деталей цилиндрическим способом производится при не столь хорошем креплении, то чаще всего профильное фрезерование изделий делается торцевым способом. В основном это универсальный способ для многосерийного промышленного изготовления. В этом случае есть возможность воспользоваться несколькими способами фрезерования разных плоских поверхностей. Это использование двух зубил, фрез большого диаметра и нескольких зубил одновременно.

Работа в таком режиме может происходит значительно быстрее и спокойно, в особенности при использовании нескольких фрез сразу, расположенных с разных сторон от изделия. По этой причине фрезерование плоскостей при помощи торцевых фрез, более применяемое в производстве.

Осуществляется фрезерование, помимо этого, также при помощи ионного луча. Это относительно новый и высокотехнологический процесс, позволяющий удалить максимально точный слой металла. Ионное фрезерование производится под воздействием атома гелия на поверхность, главным условием является контроль напряжения и энергии. Другими словами, сегодня не обязательно полировать или шлифовать детали, это можно сделать на атомном уровне, а на раскаленный металл можно вставлять дополнительные детали.

Технологические этапы процесса

Что касается технологического процесса фрезеровки, то она состоит из несколько последовательностей, которым необходимо следовать:

Изделие осторожно подводят со стороны поверхности, необходимой для обработки, к фрезеру, который в это время вращается.
Отведя стол, отключают шпиндель, чтобы он не вращался.
После этого нужно задать требуемую глубину прорезания.
Запускают шпиндель.
Изделие, расположенное на столе, вместе с ним подводят к стыковке с фрезой.

Обработку металлических деталей цилиндрической фрезой производят при длине фрезы на 10-15 мм более, чем есть изделие, а диаметр её подбирается, исходя из толщины разрезания и ширины. При выборе торцевых фрез работа будет делаться не так шумно, поскольку детали надежнее прикрепляются. Производительность предприятия будет высокой при использовании набора фрез, так как во многом упрощается задача. Все зависит от применяемых фрез, а это: совместные фрезы, зубила, двумя дисками одновременно, набора фрез, расположенных с разных боков заготовки и пр. Фрезерование плоскостей несколькими торцевыми фрезами делает сразу несколько обрезаний, а также исключает удары при работе.

Современные технологии позволяют проводить безопасную и с меньшим процентом брака обработку на токарно-фрезерных станках, оборудованных системами ЧПУ. В некоторых случаях, как при обработке деталей повышенной твердости, можно на них делать шлифовку. Они гарантируют получение изделий по максимуму точной геометрической формы, а также производительность. Бывают как специального назначения, так и общего использования, но небольшие детали дома можно обрабатывать ручным электрическим фрезером. Управление на компьютере позволяет задать все параметры и выполнять максимально точно, к тому же есть возможность рассчитывать и создавать 3D модели непосредственно на станке.

Благодаря современным технологиям, фрезерная обработка приобретает большую популярность в разных отраслях производств. Что касается металла, то можно на станках делать как алюминиевые, так и стальные, титановые изделия. Вне зависимости от материала, фрезерованием можно делать детали специального назначения, эксклюзивные, ювелирные и др. И только на станках, оборудованных системами ЧПУ, можно выполнять лазерную фрезеровку деталей сложной формы. Это дорогостоящая, но качественная обработка возможна без предварительной шлифовки.

классификация, конструкции, типы, как выбрать

Обработка изготавливаемых деталей фрезером – представляет множество возможностей. Детали с необходимыми пазами, канавками различной формы необходимы для качественной отделки. Операции по работе ручным оборудованием по дереву выполняются специальным инструментом — фрезами. Каждый тип действий предусматривает отдельную разновидность используемой оснастки.

Фреза по дереву

Классификация и виды фрез для обработки древесины

Электроинструмент для работы с пиломатериалами – фрезер ручного типа. Поверхности деталей, изготовленных из древесины подвержены выполнению работ при помощи специальных приспособлений. Изготовка изделий, требующих наличие необходимых пазов, выемок и углублений подразумевает использование фрезера по дереву. Перед началом, нужно приобрести оснастку, предназначенную для конкретных целей согласно конфигурации изделия.

Выбор инструмента, обрабатывающего дерево происходит согласно спецификации поделок. Профессионалы имеют достаточный опыт и навыки, чтобы использовать нужное оборудование. Фреза по дереву имеет множество назначений:

При кромочной обработке используется, чтобы соединить заготовки путем сращивания пазов.
Изготовка выемок для использования, установки навесных петель, других приспособлений.
Изготовление декора – в данном случае используется резак изготовки рисунка или при процессах по дереву со сложной конфигурацией.

Инструмент сильно различается типом конфигураций, назначению. До начала производимых действий с деревом, необходимо определить тип и виды, используемых для заготовок. Единица измерения хвостика исчисляется в миллиметрах либо дюймах, в зависимости от типа используемого фрезера. Распространенными вариантами являются виды фрез диаметром от 6 до 12 мм. Стоит сконцентрировать внимание, что использование дюймовой цанги и миллиметрового хвостика недопустимо, так как это может вызвать поломку оборудования, либо травматизму.

Разнообразие фрез по дереву

Производителями комплектов предусматривается различные модификации. На строительном рынке имеется большой выбор видов фрез ручного фрезера, в зависимости от назначения и используемого при изготовлении материала. Оснастка ручного устройства может быть использована для обработки пластика и металла, но наибольшее распространение получила в обработке древесины. Основные разновидности по работе с древесиной.

Изготовление пазов, формирование углублений производится торцевыми типами фрез.
Пазовые, используемая цилиндрическая фреза по дереву обрабатывает необходимый паз прямоугольной формы.
Фасонные оснастки по дереву используются в фигурных углублениях, кромках, позволяют придать уникальности изделию.
Кромочные изготовлены в конструкции с подшипником, что позволяет изготовить изделие по шаблону.

Важно помнить, что наличие подшипника в ручной фрезе подразумевает его техническое обслуживание. Необходимо смазывать вращающийся элемент тонким слоем, данное действие выполняется по желанию продолжительного срока службы инструмента.

Концевые фрезы

Концевая фреза по дереву

Концевые приборы в конструкции и внешнему виду схожи с обычным сверлом. Отличительной чертой является отсутствие конусной части на конце фрезы. На торцевой части, расположенной к боковым сторонам под углом 90 градусов изготовлены зубья резки. Конструктивная особенность позволяет выполнять различные операции. К основным видам производимых работ относятся:

Изготовка изделий с пазами определенной глубины, сквозных отверстий.
Раскрой изделий.
Сверление, либо обработка кромок детали.

Основными функциями ручного фрезера концевого типа фрез предусмотрено получение в детали пазов замков и петель, устанавливаемых в дверях. Комплект отличается многофункциональностью, с помощью подготовленного оборудования и грамотного подхода можно выполнить множество интересных элементов.

Кромочные фрезы по дереву

Разнообразие кромочных фрез

Кромочные приборы применяют для изготовления разнообразного вида кромок и выемок. Изделия из древесины поддаются обработке ручным фрезером с кромочными фрезами полной обработке. Кромочный вид наиболее распространен в использовании и имеет множество модификаций:

Профильные наборы обрабатывают детали таким образом, чтобы придать необходимую форму краям.
Калевочными имеется возможность округлить на четверть окружности край детали.
Конусные снимают фаску, угол которой зачастую составляет 45 градусов.
Дисковые служат для изготовления фасок в деталях, делая возможным последующие соединения.
Фальцевые обрабатывают деталь с кромки, оставляя четверть от высоты.
Галтельные необходимы для изготовки желобки, которая выведена в четверть окружности.

Кромочные фрезы по дереву, используемые для ручного фрезера зачастую оснащены подшипником, функции которого ограничить глубину необходимой обработки. Вылет регулировки площади обработки производится регулировкой на самом инструменте. Выполнение обработки массивных деталей требует множество попыток. Ручным фрезером производится работа по дереву в несколько этапов, пока не начнет действовать упорный подшипник.

Пазовые фрезы по дереву

Пазовые фрезы по дереву и их размеры

Основное предназначение вида пазовых по дереву – изготовка пазов с помощью ручного электроинструмента. Разновидностей приспособлений достаточно, пазовая фреза, позволяет выполнять действия по дереву ручным фрезером. Основные виды пазовых фрез:

Спиральные, напоминающие сверло, сформированы с винтовой кромкой внешнего типа. Дают возможность изготавливать детали с выемками и пазами с прямым углом.
Галтельные – выполнены с закругленным наконечником.
Конические зачастую используют для действий с плоскостями.
Фасонные позволяют изготавливать углубления необходимой структуры.
«Т» образные, фрезы «Ласточкин хвост».
Комбинированные применяются при стыковке деревянных деталей большого размера.

Большинство видов выполнены в монолитном формате, реже встречаются оснастки из твердосплавного металла.

Копировальные фрезы

Наименее распространенным типом приспособлений при выполнении задач по обработке дерева инструментом ручного типа являются копировальные фрезы. Отличительными особенностями являются многочисленная разновидность режущих элементов, различное расположение упорных подшипников и небольшие размеры. Фрезерная головка, для ремесла по дереву устроена в форме дуги. Углубление в деталь зависит от угла обработки.

Использование инструмента по шаблону позволяет добиться необходимого результата при работах с деревянными заготовками. Использовать ручной фрезер необходимо с точностью и осторожностью, несоблюдение требований может привести к порче детали или электрического оборудования.

Конструкции фрез и их влияние на технологию производства фрезерных операций

Рассматриваемые инструменты подразделены на несколько основных категорий, классифицируется по типу и назначению. Они выполняют свои функции не только под осевой нагрузкой, имеют возможность перемещения во время работы, за счёт наличия боковых кромок. Режущие кромки, точнее их количество, напрямую зависит на качество выполняемых действий ручным фрезером.

Используемый инструмент, предназначенный для обработки принято считать ручной фрезер. Существуют средства исполнения корончатого типа, они позволяют выполнять работы обыкновенной дрелью. В таком случае, фрезерная головка, применяемая по дереву, выполняет роль обработки кромок, изготовления простых отверстий.

: Нож для фрезы по дереву

: Фрезерная головка

Оформление и изготовка изделий с пазами необходимой глубины, размеров осуществляется с помощью торцевых фрез. Ножи, используемые для фрезы по дереву подвергаются немалым нагрузкам. Предотвращение излишней обработки сказывается, за счет использования подшипников. Торцевые фрезы для ручного фрезера позволяют создавать соединения деревянных конструкций посредством системы шип/паз.

Чтобы изготовить на дереве необходимое отверстие, понадобится борфреза. В большинстве случаев такой инструмент используется при промежуточной обработки. Шарошки позволяют «раскрыть» отверстие на необходимую глубину, после производятся дальнейшие действия.

Типы конструкции фрез

Существует множество конструкций и разновидностей оснастки к ручному деревообрабатывающему станку. При выборе инструмента стоит обратить внимание на предназначение, устройство оборудования. Форма заточки фрез может быть двух видов – винтовая и прямая. Использование прямой формы заточки может привести к быстрой порче оборудования, а конечное изделие может получится имея выбоины и заусенцы.

Для работ по дереву ручным фрезером наиболее лучшим вариантом становится использование инструмента винтовой линией расположения зубьев. Единственным минусом является невозможная заточка подручными средствами, чтобы произвести возврат былой остроты, необходимо воспользоваться специальным оборудованием. Используя фрезы, для работ ручным фрезером по дереву следует обратить внимание на угол заточки. Деревянная поверхность наилучшим способом подвергается обработке инструментом, угол заточки которого составляет не более 90 градусов. Конструкцией предусмотрен эффективный вывод стружки, тем самым достигается максимальное действие инструмента.

: Конструкция электрофрезера

: Схема сборки фрезерного станка

Сборные

Наиболее распространенный вид на рынке – сборные. Состоит из болванки, наваренными поверх кромками. Простое изготовление делает их наиболее привлекательных для изготовителя. Относительно невысокая цена позволяет не тратить время на заточку, а просто заменять на новую при потере остроты.

Со сменными режущими кромками

Фрезы со сменными кромками. Имеют сменные режущие кромки, когда происходит потеря остроты ножа с одной стороны, возможно перевернуть инструмент, далее продолжать работу.

Монолитные

Фрезы монолитного типа имеют в основании режущие кромки. Отличаются повышенной прочностью, однако после не продолжительной работы и последующей заточки деталь быстро теряет режущие свойства.

Типы лезвий фрез

Используемые при изготовлении материалы для фрез по дереву отличаются некоторыми характеристиками. Первый тип материала – быстрорежущая сталь. Товары, которые изготавливаются из данного материала, маркируются символами HSS. Ручным инструментом, использование оснастки такого типа, будет легко обработать мягкую древесину. Благодаря заостренным свойствам, скорость работы увеличивается в отношении к твердотельной фрезе.

Режущая часть может быть изготовлена из твердосплавных металлов. Такие изделия обозначены HM, преимущественно используются при обработке твердых пород древесины. Отличительной особенностью является прочность и стойкость к повышенным температурам. Качественно обработать мягкие породы дерева такой фрезой будет затруднительно, так как частота выполненных действий заметно отличается от быстрорежущих материалов.

Функциональные наборы фрез

Зачастую можно встретить в продаже функциональные наборы, которые состоят из двух или более элементов. В данный набор входят приспособления и насадки для фрезера по дереву. Основное предназначение таких наборов – обработка двух или более деталей для получения однотипных соединений. Например, существует набор из 2-х фрез, одна из которых формирует кромку внутри изделия, а вторая позволяет сделать пазовую часть.

Существуют универсальные варианты, которые благодаря конструкции могут использоваться в различных целях. Разборная часть предполагает замену ножей для фрезы, после чего производятся работы с деревом.

Стоит отметить, что наличие стола для хранения всех видов оснастки к оборудованию сократит время на производимые действия, а также существует возможность соорудить подобие фрезерного станка. Установив на стол подвижные упоры, мастер расширяет круг возможностей инструмента для работ по дереву.

Сферы применения

Использование любого типа оборудования предполагает опасные работы с вращающимися элементами. При работе с деревом необходимо помнить о технике безопасности. Выполнение сложных элементов не производится в один подход, кромки фрезы должны быть заточены для наилучшего результата.

Приступая к выполнению, следует понимать какой тип фрезы необходимо использовать. Высокую распространенность получил инструмент кромочной категории. Данная категория дает возможность производить практически все виды работ по дереву собственноручно. Пазовые или цилиндрические фрезы служат в основном для изготовления углублений в торцах материала.

Как выбирать фрезу по дереву под ручной фрезер

Выбор фрез на рынке стройматериалов очень богат. Ценовой диапазон разнообразен, не всегда возможно определиться, правильно ли делается покупка. Необходимо придерживаться нескольких основных условий для правильного выбора фрезы по дереву.

Качество. Стоит обратить внимание на внешний вид детали. Изделие должно быть без заусенцев, иметь качественную резьбу, посадочные места.
Термическая прочность указывается в паспорте, чем выше, тем лучше и надежнее при дальнейшем использовании.
Материал припоя, а также соединение хвостика с частью, ответственную за резку.

Качество пайки изделия играет немаловажную роль при действиях с пиломатериалом. Тогда, когда выполняются работы с твердыми породами дерева, необходим определенный запас прочности инструмента. Припой делится на виды и марки, при покупке необходимо обратить внимание на его качество во фрезе. Желательно обращать внимание на инструмент, марка припоя которого не ниже ПСр 37.5. Чем выше цифра – тем лучше показатели надежности, качества детали. Марка обозначается в составе количеством меди и серебра. При соединении способом сварки, использование фрезера становится небезопасным и бессмысленным.

Монолитные фрезы необходимо проверять перед использованием. Качество металла определяется надпилом. Если появились заметные царапины или трещины, значит стоит отложить данный инструмент. Оптимальная твердость металла от 58 единиц. Качество выполняемых работ ручным фрезером напрямую зависит от наличия приспособлений и комплектов.

Подбор необходимого инструмента правильный путь к хорошему результату при работе с деревом. Фреза, изготовленная для фрезера по дереву должна отвечать всем стандартам и быть качественно изготовленной. Существует множество наборов, которые предназначены для работ по дереву. Качественный комплект гарантирует не только выполненные поставленные задачи, но и безопасную работу.

Фрезы и инструменты — типы и их назначение (с изображениями)

Обработка с ЧПУ — это широко применяемая субтрактивная технология производства. Системы числового программного управления предлагают меньшую потребность в рабочей силе и более высокий уровень автоматизации.

Одним из таких автоматизированных методов изготовления является фрезерование с ЧПУ. Это процесс, при котором роторные фрезы удаляют материал, что делает его противоположностью токарной обработки с ЧПУ.

Фрезерные центры автоматически выполняют не только резку, но и смену инструмента.В среднем процессе создания готового изделия из металлического блока, например, используются различные инструменты.

Итак, давайте посмотрим, какие фрезерные инструменты используются на станках и для чего они предназначены.

Какие бывают типы фрез?

Наиболее распространенные типы фрез:

Концевая фреза
Торцевая фреза
Шаровой нож
Слябовый стан
Фреза боковая
Эвольвентная зуборезка
Мухорезка
Полый стан
Shell фреза
Концевая фреза для черновой обработки
Фреза
Нож для ерша

Во-первых, мы должны начать с одного из основных вопросов.

В чем разница между концевым и торцевым фрезерованием?

Это две наиболее распространенные операции фрезерования, каждая из которых использует разные типы фрез — фрезу и торцевую фрезу. Разница между концевым фрезерованием и торцевым фрезерованием заключается в том, что концевая фреза использует как конец, так и стороны фрезы, тогда как торцевое фрезерование используется для горизонтальной резки.

Концевая фреза

У этих инструментов обычно плоское дно, но не всегда. Также доступны круглые и закругленные фрезы. Концевые фрезы похожи на сверла в том смысле, что они могут резать в осевом направлении. Но преимущество фрезерования заключается в возможности поперечной резки.

Торцевая фреза

Торцевое фрезерование

Торцевое фрезерование твердосплавными пластинами

Торцевые фрезы не могут резать в осевом направлении. Вместо этого режущие кромки всегда располагаются по бокам режущей головки. Режущие зубья представляют собой сменные твердосплавные пластины.

Это увеличивает срок службы инструмента при сохранении хорошего качества резки.

Шаровой нож

Шаровые фрезы, также известные как шаровые мельницы, имеют полусферический режущий наконечник. Цель состоит в том, чтобы поддерживать радиус угла для перпендикулярных граней.

Слябовый стан

Слябовые фрезы не так распространены в современных обрабатывающих центрах. Скорее, они все еще используются с ручными фрезерными станками для быстрой обработки больших поверхностей. Вот почему фрезерование слябов часто называют фрезерованием поверхности.

Сама плита вращается в горизонтальном положении между шпинделем и опорой.

Фреза боковая

Предшественник концевой фрезы. Бокорезы имеют зубья по окружности и с одной стороны. Это делает их функциональность очень похожей на концевые фрезы, но их популярность с годами пошла на убыль с развитием других технологий.

Эвольвентная зуборезка

Имеется специальный режущий инструмент для фрезерования эвольвентных шестерен. Существуют различные фрезы для изготовления шестерен с определенным количеством зубьев.

Мухорезка

Эти инструменты выполняют ту же функцию, что и торцевые фрезы. Они состоят из центрального корпуса, вмещающего одну или две насадки (двусторонние фрезы).

Торцевые фрезы лучше подходят для качественной резки. Фрезы для мух просто дешевле, и режущие насадки часто изготавливаются в магазине машинистом, а не покупаются в магазинах.

Полая мельница

Полое фрезерование

Полая мельница в действии

Пустотные фрезы — это противоположность торцевых фрез.Здесь заготовка подается во внутреннюю часть фрезы для получения цилиндрической формы.

Концевая фреза для черновой обработки

Как следует из названия, это в значительной степени концевые фрезы с небольшой разницей. Концевая фреза для черновой обработки имеет зазубрины. Это ускоряет процесс резания по сравнению с обычной концевой фрезой.

Обрезанные кусочки металла меньше обычных, поэтому их легче очистить. Несколько зубцов одновременно соприкасаются с заготовкой. Это снижает стук и вибрацию, которые в противном случае могли бы быть больше из-за неровностей зубьев.

Резак по дереву

Woodruff или фрезы для шпоночных пазов и пазов используются для разрезания пазов на детали, например, валы. Режущие инструменты имеют зубья, перпендикулярные внешнему диаметру, для создания подходящих пазов для шлифовальных шпонок.

Резьбовая фреза

Название этого инструмента говорит все, что вам нужно знать о его назначении. Резьбовые фрезы используются для изготовления резьбовых отверстий.

Нарезание резьбы обычно выполняется на буровом оборудовании.Однако использование резьбовой фрезы более стабильно и имеет меньше ограничений по окружающей среде.

Какие материалы используются для режущих инструментов?

Как видите, существует множество различных станков для самых разных целей. То же самое и с материалами, из которых изготовлены эти инструменты.

Давайте копнем глубже и рассмотрим наиболее распространенные материалы для фрезерных бит.

Углеродистая сталь

Самый дешевый из всех. И именно поэтому он до сих пор находит применение.Поскольку углеродистая сталь не очень долговечна, она подходит только для низкоскоростных операций.

Углеродистая сталь

теряет твердость при 200 ° C. Это является причиной более низких скоростей — для сохранения низкого теплового эффекта.

быстрорежущая сталь

Быстрорежущая сталь, сорт инструментальной стали, содержит несколько легирующих элементов, которые обеспечивают лучшую реакцию на нагрев и износ, чем обычная углеродистая сталь. По мере того, как жизненный цикл такого инструмента увеличивается, увеличивается и его стоимость.

Теряет твердость при 600 ° С.Поэтому для этих инструментальных сталей подходят более высокие скорости фрезерования.

Твердые сплавы

Этот материал тверже быстрорежущей стали, но его прочность не так впечатляет. Более высокая твердость обеспечивает лучшую защиту от износа, но более низкие уровни вязкости делают его немного более восприимчивым к растрескиванию и скалыванию.

Верхняя температура использования составляет 900 ° C.

Резка керамики

Режущая керамика даже тверже, чем твердые сплавы, но проигрывает по прочности.И оксид алюминия, и нитрид кремния используются для производства этих инструментов с различными свойствами.

Режущие керамические инструменты склонны к растрескиванию при работе с твердыми материалами и при высоких температурах. Поэтому, например, они не подходят для обработки стали. В противном случае следует ожидать короткого срока службы инструмента.

Выбор подходящего станка

Как правило, в производстве выбор метода или инструмента сводится к достижению баланса между скоростью, стоимостью и качеством.Стоимость зависит как от цены инструмента, результата механической обработки износа, так и от времени, необходимого (скорости) для изготовления деталей.

Выбор материала инструмента

Обычные углеродистые стали обычно не рассматриваются из-за их ограниченных возможностей. Таким образом, HSS (быстрорежущая сталь) является наиболее дешевым материалом для выполнения работы. В то же время его скорость износа означает, что в конечном итоге есть варианты лучше.

Кобальтосодержащая быстрорежущая сталь

, например, подходит для еще более быстрого фрезерования. Это делает их достаточно подходящими для большинства работ.

Твердосплавный сплав — это еще один шаг к высокопроизводительному фрезерованию благодаря вышеупомянутым свойствам таких фрезерных станков. В конечном итоге они являются более экономичным выбором, в то время как первоначальные затраты выше.

Диаметр

Это довольно просто. Инструмент с большим диаметром может быстрее фрезеровать деталь. Ограничения применяются в зависимости от геометрии конечной детали.

Например, если необходимы определенные внутренние радиусы, инструмент не может отклоняться от них.В то же время вы можете использовать большой инструмент для фрезерования основной части и применить меньший инструмент для обработки внутренних углов.

Покрытие инструмента

Для защиты инструментов от износа доступно несколько различных покрытий. Например, покрытие из нитрида титана увеличивает срок службы инструмента, но также увеличивает его стоимость.

Такое покрытие снижает липкость режущего материала, что может быть проблемой для алюминия. Следовательно, во время резки требуется меньше смазки.

Количество канавок

Канавки — это каналы на фрезерной коронке. Чем больше канавок, тем выше скорость подачи, потому что удаляется меньше материала.

В то же время это увеличивает общий диаметр фрезы. Это оставляет меньше места для стружки.

Угол наклона спирали

Угол наклона спирали вместе со скоростью вращения шпинделя определяет скорость резания или скорость подачи. Более крутой угол подходит для более мягких материалов и металлов.

Чтобы выбрать подходящие фрезы для вашей работы, необходимо понимание материалов, параметров и определенно некоторый опыт.Конечный результат зависит от этого выбора, и механик должен понимать, какие фрезы подходят для резки различных материалов.

Хороший выбор приводит к высокой скорости подачи и, следовательно, к сокращению времени резки, а также к снижению затрат.

При выборе службы обработки с ЧПУ убедитесь, что у них есть все необходимые инструменты для изготовления ваших деталей.

Фрезерование с ЧПУ

— полное руководство по пониманию процесса

Фрезерование с ЧПУ — один из наиболее распространенных процессов при производстве сложных деталей.Почему комплексный? Если другие методы изготовления, такие как лазерная или плазменная резка, могут дать такие же результаты, их дешевле использовать. Но эти двое не предоставляют ничего похожего на возможности фрезерной обработки с ЧПУ.

Итак, мы собираемся глубоко погрузиться в процесс фрезерования, изучая различные аспекты самого процесса, а также оборудования. Это поможет вам понять, требуются ли вам услуги фрезерования с ЧПУ для производства деталей или существует более экономичная альтернатива.

Что такое фрезерование с ЧПУ?

В следующих параграфах мы рассмотрим процесс, оборудование и т. Д. Но сначала давайте проясним, что такое фрезерование с ЧПУ, и внесем ясность в некоторые из наиболее запутывающих моментов, связанных с самим термином.

Во-первых, при фрезеровании часто спрашивают о станках с ЧПУ. Обработка включает в себя как фрезерование, так и токарную обработку, но эти два направления имеют явные различия. Под механической обработкой понимается технология механической резки, при которой для удаления материала используется физический контакт с использованием широкого набора инструментов.

Во-вторых, при любой обработке с ЧПУ используются станки с ЧПУ, но не все станки с ЧПУ предназначены для обработки. За этими тремя буквами стоит компьютерное числовое управление. Любой станок с ЧПУ использует компьютеризированные системы для автоматизации процесса резки.

Следовательно, станки с ЧПУ включают также станки лазерной резки, плазменные резаки, листогибочные прессы и т. Д.

Итак, обработка с ЧПУ — это сочетание этих двух терминов, дающее нам ответ на вопрос, поставленный в заголовке. Фрезерование с ЧПУ — это субстратный метод изготовления, который использует системы числового программного управления для автоматизации процесса .

Процесс фрезерования

Мы можем ограничиться описанием только процесса изготовления, но обзор всего процесса дает более целостную картину.

Процесс фрезерования включает:

Проектирование деталей в CAD
Перевод файлов САПР в код для обработки
Наладка оборудования
Производство деталей

Проектирование файлов САПР и перевод в код

Первым шагом является создание виртуального представления конечного продукта в САПР.Существует множество мощных программ CAD-CAM, которые позволяют пользователю создавать необходимый G-код для обработки.

Код доступен для проверки и изменения, если необходимо, в соответствии с возможностями машины. Кроме того, с помощью такого программного обеспечения инженеры-технологи могут моделировать весь процесс резки.

Это позволяет проверять ошибки в конструкции, чтобы избежать создания моделей, которые невозможно изготовить.

Код

G также можно написать вручную, как это делалось раньше.Однако это значительно удлиняет весь процесс. Поэтому мы предлагаем в полной мере использовать возможности современного инженерного программного обеспечения.

Настройка машины

Хотя станки с ЧПУ выполняют резку автоматически, многие другие аспекты процесса требуют участия оператора станка. Например, закрепление заготовки на рабочем столе, а также прикрепление фрезерных инструментов к шпинделю станка.

Ручное фрезерование во многом зависит от операторов, в то время как новые модели имеют более совершенные системы автоматизации.Современные фрезерные центры также могут иметь возможности рабочего инструмента. Это означает, что они могут менять инструменты на ходу в процессе производства. Так что остановок меньше, но кто-то все равно должен их настроить заранее.

После завершения начальной настройки оператор в последний раз проверяет программу машины, прежде чем дать машине зеленый свет для запуска.

Производственные работы

В процессе фрезерования используется вращающийся инструмент, который входит в контакт с заготовкой для отрезания стружки.Непрерывная резка приводит к желаемой форме.

Однако есть несколько различных способов выполнения резки:

Обычное фрезерование
Фрезерование подъема

Как следует из названия, традиционное фрезерование было более распространенным способом фрезерования, по крайней мере, в прошлом. Механика обычного фрезерования:

Толщина стружки увеличивается. Это может вызвать повышение температуры, вызывающее наклеп.
Начало резания включает больше трения и трения, что ускоряет износ инструмента и сокращает срок его службы.
По мере того, как зубья уносят стружку вверх, они могут упасть обратно на траекторию резания, что ухудшит качество полировки.
Необходим более плотный зажим и фиксация заготовки, чтобы избежать смещения, вызываемого большими силами, направленными вверх.

Более новые фрезерные станки с ЧПУ вместо используют подъемное фрезерование . Особенности подъемного фрезерования:

Толщина стружки уменьшается, вызывая нагрев стружки, а не заготовки.
Режущая поверхность становится чище, что снижает трение и увеличивает срок службы инструмента.
Стружка попадает за фрезу, что снижает проблему загрязнения траектории резания.
Горизонтальное подъемное фрезерование создает направленные вниз силы, уменьшая необходимость в дополнительном зажиме.

Процесс измельчения обычно состоит из нескольких различных операций, но это зависит от формы конечного продукта и состояния заготовки. Часто фрезерование необходимо для получения точной отделки и добавления некоторых элементов, таких как пазы или резьбовые отверстия.

Но он также подходит для создания готовой детали из блока материала. Первые операции используют более крупные инструменты, чтобы быстро вырезать материал, чтобы закрепить процесс до получения приблизительной формы конечной детали.

Для создания высокоточных обрабатываемых деталей необходима смена инструмента. Высокая точность фрезерования достигается на последнем этапе, благодаря чему технические допуски и шероховатость поверхности достигаются до уровней, трудно сопоставимых с любым другим производственным процессом.

Компоненты фрезерного станка

А теперь давайте посмотрим, из чего состоит фрезерный станок. Хотя новые фрезерные центры могут выполнять все виды операций, они также более сложные. Поэтому здесь мы придерживаемся более традиционных верстаков, чтобы дать обзор компонентов машины.

Горизонтально-фрезерный станок

Источник изображения: technologystudent.com

Горизонтальные фрезерные станки получили свое название от расположения инструмента — их ось расположена горизонтально.На изображениях выше показан один из способов их использования — плоское фрезерование. Конечно, для концевого фрезерования подходят и горизонтальные фрезы.

Построить горизонтальную мельницу довольно просто. Режущий инструмент прикрепляется к оправке. Если необходима смена инструмента, вы можете снять кронштейн оправки и распорки для замены инструментов.

Для фиксации заготовки на рабочем столе необходимы тиски. Траверс может перемещать стол по осям X, Y и Z для перемещения заготовки.

Конечно, новые машины выглядят немного иначе, что делает их пригодными для автоматизации.Горизонтальные фрезерные центры могут иметь несколько шпинделей с различными инструментами для сокращения времени оборачиваемости. Кроме того, стол и инструменты могут перемещаться в большем количестве направлений, включая оси вращения.

Тем не менее, основы те же, и понимания более традиционной машины достаточно, чтобы понять современные.

Преимущества горизонтального фрезерования :

Возможность изготовления деталей за меньшее количество операций
Возможность создавать более сложные детали
Примерно в 3-4 раза быстрее, чем при горизонтальном фрезеровании
Увеличенная стойкость инструмента
Лучшее качество поверхности (последние 2 балла относятся к меньшему количеству стружки, попадающей на траекторию резания)

Вертикально-фрезерный станок

Источник изображения: technologystudent.com

Опять же, название вертикальной мельницы довольно очевидно, если посмотреть на изображение выше. Поскольку ось инструмента расположена вертикально, она лучше подходит для концевого фрезерования.

Компоненты вертикальной фрезы аналогичны горизонтальной. Головка машины находится на конце ползуна. К головке крепится шпиндель для режущих инструментов.

Расположение стола идентично горизонтальной фрезы, что позволяет перемещать его в тех же трех направлениях.

Современные 5-осевые вертикальные фрезы позволяют вращать деталь для большего доступа и сокращения времени оборота. Автоматизация всех перемещений позволяет повысить точность, сократить время выполнения заказа и получить почти одинаковые партии деталей.

Преимущества вертикального фрезерования:

Значительно дешевле горизонтальных фрез, разница в цене до 4-5x
Доступность, потому что больше мастерских могут себе это позволить
Легче использовать, потому что вертикальная фреза обеспечивает лучшую видимость того, что на самом деле происходит.
Больше машинистов, которые могут добиться отличных результатов
Станки меньше по размеру, занимают меньше места в цехе с ЧПУ

Типы фрезерных станков

Сегодня на рынке доступно большое разнообразие.Также существует множество способов классификации. Основы остаются практически одинаковыми везде, с некоторыми модификациями, открывающими больше возможностей и, следовательно, с другим типом фрезерного станка.

Вот самые распространенные типы фрезерных станков:

Кровать
Колено
Барабан
Рубанок

Фрезы станины

Конструкция станиново-фрезерных станков включает устойчивую станину.В то время как большие и тяжелые детали могут привести к нестабильности коленных машин, станины могут удерживать свои позиции. Длинная станина означает, что к станине можно прикрепить сразу несколько деталей, что сокращает время простоя и повышает эффективность работы на рабочем полу.

Рабочий стол крепится непосредственно к станине станка и может двигаться в 2 направлениях. Головка шпинделя, конечно, может перемещаться в осевом направлении для определения глубины резания. Положение оси зависит от станка, так как бывают как горизонтальные, так и вертикальные станины, а также универсальные станки.Все они также могут быть автоматизированы с помощью ЧПУ.

Самым распространенным из этих вариантов является универсальный фрезерный станок с ЧПУ. Хотя горизонтальные и вертикальные мельницы имеют значительные ограничения, эти машины обеспечивают большую гибкость.

Еще один способ увеличения производительности — использование двухмашинного стенда. Это помогает установить на стол несколько деталей для одновременной обработки или одну большую деталь. Это избавляет от необходимости повторно зажимать его для обработки другого конца.Важно отметить, что эта настройка открывает возможность столкновения инструментов, которое можно предотвратить с помощью правильной программы ЧПУ.

Станки фрезерные коленчатые

Эти станки подходят для производства деталей от малых до средних. Ограничение связано с тем, что коленные фрезы обеспечивают меньшую устойчивость, чем, например, фрезерные станки со станиной. Кроме того, рама устанавливает собственные ограничения для размеров деталей.

Традиционная фреза с коленом — отличный вариант для производства единичных деталей, работ по техническому обслуживанию, подготовительных работ и т. Д.Однонаправленное движение режущей головки ограничивает возможность несчастных случаев. Их часто используют для подготовки заготовки для последующей обработки на станциях с ЧПУ.

Эти машины требуют ручной смены инструментов после каждой операции, что немного замедляет весь процесс. Тем не менее, современные обрабатывающие центры с ЧПУ включают в себя возможности коленных фрезерных станков.

Станки фрезерные ползуновые

Режущая головка плунжерной мельницы установлена на плунжере, который может двигаться вперед и назад.Это увеличивает перемещение инструмента до 2 осей — X и Y. На рынке доступны как горизонтальные, так и вертикальные варианты ползуна. Многие из таких мельниц также имеют возможность поворота режущей головки.

Строгальный станок

Строгальные фрезы очень похожи на фрезерные станки со станиной. Оба имеют большие рабочие столы и шпиндели, которые могут двигаться в трех направлениях. Основное отличие заключается в способности фрезерных станков строгального типа одновременно работать с большим количеством фрезерных инструментов.Количество различных инструментов обычно достигает 4.

Дополнительная гибкость увеличивает их эффективность и снижает необходимость остановки обработки для смены инструментов.

Сколько топоров?

Мы уже упоминали различные оси в этой статье. Но давайте проясним, что каждый из них означает.

3-осевая фреза

Трехосевой вертикальный фрезерный станок означает, что стол может перемещаться в двух направлениях — X и Y. Это позволяет позиционировать заготовку относительно режущего инструмента, при этом расстояние остается неизменным.Таким образом, третья, ось Z, добавляется, позволяя опустить режущий инструмент.

Контроллеры

с ЧПУ позволяют одновременно перемещать три, обеспечивая необходимую гибкость для большинства потребностей обработки.

4-осевая фреза

4-осевой фрезерный станок имеет все 3 оси, как описано выше. Но приходит еще один — ось A. Теперь стол может вращаться вокруг оси X, что позволяет производить торцевое фрезерование сторон без изменения положения заготовки.

5-осевая фреза

Как вы можете догадаться, все, что было верно для 4-осевого фрезерного станка, применимо и к 5-осевому.Но теперь мы добавляем ось B, которая дает вращательное движение вокруг оси Y.

5-осевые обрабатывающие центры с ЧПУ

стоят намного дороже, чем другие варианты, но позволяют изготавливать очень сложные детали за один раз. Никаких дополнительных настроек не требуется, поскольку срок службы инструмента увеличивается за счет возможности подходящего позиционирования детали.

6-осевая фреза

6-осевой фрезерный станок

На видео показано, как работает 6-осевой фрезерный станок. Также сравнивается производительность 5-осевых и 6-осевых фрезерных станков.6-осевые фрезерные центры с ЧПУ

не так уж и популярны из-за высокой цены. Они могут быть на 75% быстрее, чем 5-осевые станки, но необходимость в таких возможностях достаточно редка, чтобы оправдать затраты. На видео выше также показано сравнение 5-осевой и 6-осевой фрезы.

6-осевой фрезерный станок имеет стационарный рабочий стол, а вся свобода движения предоставлена режущей головке. Он может двигаться в трех направлениях, а также вращаться вокруг всех этих осей.

Фрезерные работы с ЧПУ

Фрезерование подходит для множества различных операций, включая нарезание резьбы, снятие фасок, прорезание пазов и т. Д.Это позволяет производить сложные конструкции на одном фрезерном центре с ЧПУ с завидной точностью. Допуски для обработки с ЧПУ составляют около +/- 0,1 мм.

Создание этих вышеупомянутых элементов требует множества различных фрезерных операций:

Фрезерование поверхности
Торцевое фрезерование
Угловое фрезерование
Фрезерование формы
Профильное фрезерование
Зубофрезерные и др.

Плоское фрезерование

Обычное фрезерование металлической детали

Плоское фрезерование также широко известно как фрезерование поверхности.В нем используется горизонтальная фреза, что означает, что ось вращения режущего инструмента параллельна режущей поверхности.

Для фрезерования поверхности можно использовать разные фрезы, широкие или узкие, в зависимости от необходимого результата. Использование широкой фрезы может привести к быстрому съему материала в сочетании с низкой скоростью резания, высокой скоростью подачи и крупными зубьями фрезы. Конечно, обработка поверхности такой резки может не соответствовать требованиям.

Следовательно, второй этап может включать смену инструментов для использования более мелких зубов.Это также требует более высоких скоростей резания и более низких скоростей подачи, поэтому количество снимаемого материала в единицу времени меньше. В то же время финальная отделка получается более точной. Таким образом, сочетание этих двух факторов является хорошим выбором с экономической точки зрения.

Торцевое фрезерование

Торцевое фрезерование нескольких стальных листов

В этой операции используется режущий инструмент с зубьями по бокам и на конце. Ось инструмента перпендикулярна обрабатываемой детали.

Торцевое фрезерование часто применяется после фрезерования поверхности, так как оно позволяет получить более сложные контуры и оставляет хорошее покрытие. Зубцы по бокам выполняют большую часть работы по резке, а зубцы на кончике обрабатывают поверхность.

Угловое фрезерование

Фрезерование фаски

Фрезерование фаски коническими инструментами

Эта операция фрезерования позволяет создавать фаски, канавки и т. Д. Есть несколько способов выполнить эти функции.

В случае обычной 3-осевой фрезы наиболее целесообразно использовать разные фрезы.Это могут быть фрезы «ласточкин хвост» для обработки канавок под углом или просто фрезы с конической режущей головкой для снятия фасок. Обратите внимание, что эти двое в основном противоположны друг другу.

Ось фрезы может располагаться перпендикулярно или на одной плоскости с поверхностью.

Фрезерование формы

Операция фрезерования формы

Этот тип фрезерования требует специального инструмента для создания более сложных контуров поверхности. Выпуклые и вогнутые фрезы являются примерами инструментов, которые здесь используются.

Фрезерование формы помогает создать эти контуры поверхности за один проход. Инструменты могут помочь создать круглые выемки, скругленные края и т. Д. Инструменты должны иметь правильные параметры для достижения желаемого результата.

Групповое фрезерование — это подкатегория формового фрезерования, при котором использование нескольких фрез одновременно позволяет создавать шаблоны.

Профильное фрезерование

Использование фрезы с ЧПУ на металлическом блоке

Обычная операция фрезерования для изготовления выпуклых и вогнутых деталей.Процесс включает 3 этапа — черновую, получистовую и чистовую обработку.

Черновая обработка использует круглые пластины для выполнения начальной работы по удалению большей части материала. Концевые фрезы со сферическим концом идеально подходят для получистовой и чистовой обработки.

Такая работа в значительной степени выиграет от фрезерования с ЧПУ, поскольку 4- и 5-осевая технология может значительно ускорить операции, а также обеспечить лучшее качество.

Зубофрезерный станок

Зубофрезерный

Профильное зубофрезерование на станке с ЧПУ

Да, фрезерование также находит применение для изготовления различных типов шестерен.Весь процесс изготовления шестерен состоит из двух этапов.

Сначала идет зубофрезерование. Мягкость материала позволяет с легкостью изготавливать деталь, обеспечивая при этом большие допуски. Затем шестерни проходят процесс термообработки для упрочнения поверхности. После этого токарная обработка с ЧПУ будет отвечать за конечный результат.

Подходящие материалы

Фрезерование с ЧПУ можно использовать для обработки множества различных материалов. Выбор, конечно же, сводится к требованиям.Процесс выбора состоит из следующих шагов:

Создание геометрии детали.
Определение сил, действующих на деталь. Программное обеспечение САПР с надстройками FEA может здесь очень помочь.
Определение свойств материала на основе результатов.
Создание списка возможных материалов.
Выбираем тот, который соответствует требованиям с наилучшим соотношением рентабельности.
Убедиться, что материал пригоден для фрезерования.

Итак, мы можем помочь вам с последним шагом.

Металлы, пригодные для фрезерования с ЧПУ:

Низкоуглеродистая сталь
Нержавеющая сталь
Инструментальная сталь
Алюминий
Латунь

Пластмассы, пригодные для фрезерования:

АБС
Нейлон
Поликарбонат
ПОМ
ПТФЭ
ПНД
PEEK

Сделав выбор, пора выбрать надежного производственного подрядчика для выполнения работы.Если вам нужен специалист по фрезерованию металлов, вы можете просто связаться с нашими инженерами по продажам.

Типы фрез, используемых в процессе обработки

Вам интересно узнать о типах фрез? Что ж, эта статья даст вам информацию обо всех фрезах.Чего же ты ждешь? Давайте начнем.

Давайте сначала узнаем, что такое фрезерование? Фрезерование — это процесс резки, при котором мы используем резак для удаления материала с поверхности металла или заготовки. Этот резак, который мы используем, имеет несколько вращающихся режущих поверхностей. Фрезы играют важную роль в процессе фрезерования и используются на нескольких фрезерных станках.Фрезы бывают разных размеров и форм.

Ниже приведены типы фрез, которые мы используем в различных фрезерных станках:

Концевая фреза для черновой обработки
Слябовый стан
Концевая фреза
Полый стан
Шаровая мельница
Эвольвентная зуборезка
Фреза торцевая
Нож для ерша
Фрезы для фрезерования
Мухорезка
Фреза для скольжения и торца
Зуборезка
Фреза

Некоторые фрезы с описанием

1.Черновая концевая фреза

Этот тип фрезы используется, когда вам нужно удалить большее количество материала с обрабатываемой детали. Используя концевые фрезы для черновой обработки, мы получаем черновую чистовую обработку поверхности. Концевые фрезы для черновой обработки также известны как фрезы «риппа». Они более выгодны с коммерческой точки зрения и используются в различных промышленных приложениях.

2.Слябовый стан

3. Концевая фреза

Эти фрезы имеют режущие зубья с обеих сторон.Мы больше используем концевые фрезы в процессах вертикального фрезерования. Для изготовления концевых фрез используются быстрорежущая сталь или твердый сплав. Быстрорежущая сталь также называется HS или HSS. Быстрорежущая сталь не теряет твердости при повышении температуры. Следовательно, из-за лучшей твердости для изготовления концевых фрез используется быстрорежущая сталь. Концевые фрезы в основном используются при врезании, трассировочном фрезеровании, торцевом фрезеровании и т. Д. Торцевые фрезы и т. Д. — это различные фрезы, которые используются в термине концевые фрезы.

4.Полая мельница

Их также называют полыми фрезами. Они похожи на трубу с более толстыми стенками. На внутренних поверхностях вы найдете режущие зубья полых фрез. В винтовых станках используются полые фрезы.

5. Фреза с шаровой мельницей

Шариковые фрезы также известны как фрезы со сферическим концом. Вы можете легко отличить их от шаровых ножей, так как их конец имеет полусферическую форму.Шаровые фрезы используются для уменьшения концентрации напряжений и также известны как шаровые концевые фрезы. Когда возникает необходимость вырезать трехмерные формы, можно использовать шаровые резаки, чтобы идеально вырезать эти трехмерные формы.

Университет Мадхав предоставляет все типы инженерных курсов —

— Машиностроение

— Гражданское строительство

— Компьютерные науки и инженерия

— Компьютерные приложения

— Электротехника

— Электроника и коммуникационная техника

Предоставлено:

Др.Авдеш Диксит

Машиностроительный факультет

Инженерно-технический факультет

Университет Мадхав

Страница не найдена | MIT

Перейти к содержанию ↓

Образование
Исследование
Инновации
Прием + помощь
Студенческая жизнь
Новости
Выпускников
О MIT
Подробнее ↓
- Прием + помощь
- Студенческая жизнь
- Новости
- Выпускников
- О MIT

Меню ↓

Поиск

Меню

Ой, похоже, мы не смогли найти то, что вы искали!
Попробуйте поискать что-нибудь еще!

Что вы ищете?

Увидеть больше результатов

Предложения или отзывы?

Общие сведения о фрезеровании с ЧПУ

Горизонтальный фрезерный станок с ЧПУ, выполняющий фрезерные операции на металлической детали.

Изображение предоставлено: Андрей Армягов

Фрезерование с ЧПУ или фрезерование с числовым программным управлением — это процесс обработки, в котором используются компьютеризированные средства управления и вращающиеся многоточечные режущие инструменты для постепенного удаления материала с заготовки и изготовления детали или продукта индивидуальной конструкции. Этот процесс подходит для обработки широкого спектра материалов, таких как металл, пластик, стекло и дерево, а также для производства различных деталей и изделий по индивидуальному заказу.

В рамках услуг по прецизионной обработке с ЧПУ предлагается несколько возможностей, включая механические, химические, электрические и термические процессы.Фрезерование с ЧПУ — это процесс механической обработки наряду с сверлением, токарной обработкой и множеством других процессов обработки, что означает, что материал удаляется с заготовки с помощью механических средств, таких как действия режущих инструментов фрезерного станка.

В этой статье основное внимание уделяется процессу фрезерования с ЧПУ, излагаются его основы, а также компоненты и инструменты фрезерного станка с ЧПУ. Кроме того, в этой статье рассматриваются различные операции фрезерования и предлагаются альтернативы процессу фрезерования с ЧПУ.

Обзор процесса фрезерования с ЧПУ

Как и большинство обычных процессов механической обработки с ЧПУ, процесс фрезерования с ЧПУ использует компьютеризированные средства управления для управления станками, которые режут и формируют заготовку. Кроме того, процесс следует тем же основным этапам производства, что и все процессы обработки с ЧПУ, в том числе:

Создание модели в САПР
Преобразование модели САПР в программу ЧПУ
Наладка фрезерного станка с ЧПУ
Выполнение операции фрезерования

Процесс фрезерования с ЧПУ начинается с создания 2D- или 3D-модели детали в САПР.Затем завершенный проект экспортируется в формат файла, совместимый с ЧПУ, и преобразуется программным обеспечением CAM в программу станка с ЧПУ, которая определяет действия станка и движения инструмента по заготовке. Перед тем, как оператор запускает программу ЧПУ, он подготавливает фрезерный станок с ЧПУ, прикрепляя заготовку к рабочей поверхности станка (например, рабочему столу) или зажимному устройству (например, тискам) и прикрепляя фрезерные инструменты к шпинделю станка. В процессе фрезерования с ЧПУ используются горизонтальные или вертикальные фрезерные станки с ЧПУ — в зависимости от технических характеристик и требований фрезерного приложения — и вращающиеся многоточечные (т.е.е., многозубые) режущие инструменты, такие как фрезы и сверла. Когда станок готов, оператор запускает программу через интерфейс станка, предлагая станку выполнить операцию фрезерования.

После запуска процесса фрезерования с ЧПУ станок начинает вращать режущий инструмент со скоростью, достигающей тысяч оборотов в минуту. В зависимости от типа используемого фрезерного станка и требований применения фрезерования, когда инструмент врезается в заготовку, станок выполняет одно из следующих действий для выполнения необходимых разрезов на заготовке:

Медленно вставьте заготовку в неподвижный вращающийся инструмент
Переместите инструмент по неподвижной заготовке
Переместите инструмент и заготовку относительно друг друга

В отличие от ручного фрезерования, при фрезеровании с ЧПУ, как правило, станок подает подвижные детали с вращением режущего инструмента, а не против него.Операции фрезерования, которые соответствуют этому соглашению, известны как процессы фрезерования с подъемом, в то время как противоположные операции известны как обычные процессы фрезерования.

Как правило, фрезерование лучше всего подходит в качестве вторичного или чистового процесса для уже обработанной детали, обеспечивая определение или создание таких элементов детали, как отверстия, пазы и резьбы. Однако этот процесс также используется для формирования заготовки материала от начала до конца. В обоих случаях процесс фрезерования постепенно удаляет материал, чтобы сформировать желаемую форму и форму детали.Во-первых, инструмент отрезает от заготовки мелкие кусочки, то есть стружку, для придания приблизительной формы и формы. Затем заготовка подвергается процессу фрезерования с гораздо более высокой точностью и большей точностью, чтобы закончить деталь с ее точными характеристиками и спецификациями. Обычно готовая деталь требует нескольких проходов обработки для достижения желаемой точности и допусков. Для более геометрически сложных деталей может потребоваться несколько наладок станка для завершения процесса изготовления.

После того, как операция фрезерования завершена и деталь изготовлена в соответствии с заданными спецификациями, фрезерованная деталь переходит на этапы чистовой обработки и последующей обработки.

Фрезерные работы с ЧПУ

Примеры инструментов для работы на фрезерных станках, включая фрезы, сверла и протяжные долота.

Изображение предоставлено: Sugrit Jiranarak / Shutterstock.com

Фрезерование с ЧПУ — это процесс механической обработки, подходящий для изготовления деталей с высокой точностью и высокими допусками в прототипах, единичных и малых и средних производственных партиях. Хотя детали обычно производятся с допусками от +/- 0,001 дюйма до +/- 0,005 дюйма, некоторые фрезерные станки могут достигать допусков до и более +/- 0.0005 дюймов. Универсальность процесса фрезерования позволяет использовать его в самых разных отраслях промышленности и для различных деталей и конструкций, включая пазы, фаски, резьбу и карманы. К наиболее распространенным фрезерным операциям с ЧПУ относятся:

Торцевое фрезерование
Плоское фрезерование
Угловое фрезерование
Фрезерование формы

Торцевое фрезерование

Торцевое фрезерование — это фрезерные операции, при которых ось вращения режущего инструмента перпендикулярна поверхности заготовки.В этом процессе используются торцевые фрезы, которые имеют зубья как на периферии, так и на торце инструмента, причем периферийные зубья используются в основном для резки, а торцевые зубья используются для чистовой обработки. Как правило, торцевое фрезерование используется для создания плоских поверхностей и контуров на готовой детали и позволяет получить более высокое качество отделки, чем другие процессы фрезерования. Этот процесс поддерживают как вертикальные, так и горизонтальные фрезерные станки.

Типы торцевого фрезерования включают концевое и боковое фрезерование, при котором используются концевые и боковые фрезы соответственно.

Обычное фрезерование

Плоское фрезерование, также известное как фрезерование поверхности или слябов, относится к фрезерным операциям, при которых ось вращения режущего инструмента параллельна поверхности заготовки. В этом процессе используются плоские фрезы с зубьями на периферии, которые выполняют операцию резания. В зависимости от характеристик фрезерной обработки, таких как глубина резания и размер заготовки, используются как узкие, так и широкие фрезы. Узкие фрезы позволяют выполнять более глубокие разрезы, а более широкие фрезы используются для резки больших площадей.Если простое фрезерование требует удаления большого количества материала с заготовки, оператор сначала использует фрезу с крупными зубьями, низкую скорость резания и высокую скорость подачи для получения приблизительной геометрии детали, разработанной по индивидуальному заказу. Затем оператор вводит фрезу с более мелкими зубьями, более высокие скорости резания и более низкие скорости подачи для обработки деталей готовой детали.

Угловое фрезерование

Угловое фрезерование, также известное как угловое фрезерование, относится к операциям фрезерования, при которых ось вращения режущего инструмента расположена под углом по отношению к поверхности заготовки.В этом процессе используются одноугловые фрезы, расположенные под углом в зависимости от обрабатываемой конструкции, для получения угловых элементов, таких как фаски, зубцы и канавки. Одним из распространенных применений углового фрезерования является изготовление «ласточкин хвост», при котором используются фрезы «ласточкин хвост» под углом 45 °, 50 °, 55 ° или 60 ° в зависимости от конструкции типа «ласточкин хвост».

Фрезерование формы

Фрезерование формы относится к операциям фрезерования неровных поверхностей, контуров и контуров, таких как детали с криволинейными и плоскими поверхностями или полностью искривленные поверхности.В этом процессе используются формованные фрезы или фрезы, специально предназначенные для конкретного применения, такие как фрезы для выпуклости, вогнутости и закругления углов. Некоторые из распространенных применений формовочного фрезерования включают изготовление полусферических и полукруглых полостей, бусинок и контуров, а также сложных конструкций и сложных деталей с помощью одной настройки станка.

Прочие операции с фрезерными станками

Помимо вышеупомянутых операций, фрезерные станки могут использоваться для выполнения других специализированных фрезерных и механических операций.Примеры других доступных типов операций на фрезерном станке:

Поворотное фрезерование : Подъемное фрезерование относится к операциям фрезерования, при которых станок обрабатывает две или более параллельных поверхности детали за один проход. В этом процессе используются две фрезы на одной оправке станка, расположенные так, что фрезы находятся по обе стороны от заготовки и могут фрезеровать обе стороны одновременно.

Групповое фрезерование : Что такое групповое фрезерование? Групповое фрезерование относится к фрезерным операциям, в которых используются две или более фрезы — обычно разного размера, формы или ширины — на одной оправке станка.Каждый резак может выполнять одну и ту же операцию резки или другую одновременно, что позволяет производить более сложные конструкции и сложные детали в более короткие сроки.

Профильное фрезерование : Профильное фрезерование относится к фрезерным операциям, при которых станок создает траекторию резания вдоль вертикальной или наклонной поверхности заготовки. В этом процессе используется профильное фрезерное оборудование и режущие инструменты, которые могут быть параллельны или перпендикулярны поверхности заготовки.

Зуборезание : Зуборезание — это операция фрезерования, при которой для изготовления зубьев шестерни используются эвольвентные зубчатые фрезы.Эти фрезы, являющиеся разновидностью формованных фрез, доступны в различных формах и размерах шага в зависимости от количества зубьев, необходимых для конкретной конструкции шестерни. Для изготовления зубьев шестерен в этом процессе также может использоваться специальная фреза токарного станка.

Другие процессы обработки : Поскольку фрезерные станки поддерживают использование других станков, помимо фрезерных, их можно использовать для процессов обработки, отличных от фрезерования, таких как сверление, растачивание, развёртывание и нарезание резьбы.

Фрезерное оборудование и компоненты с ЧПУ

В процессе фрезерования с ЧПУ используются различные программные приложения, станки и фрезерные станки, в зависимости от выполняемой операции фрезерования.

Программное обеспечение поддержки ЧПУ

Как и большинство процессов обработки с ЧПУ, процесс фрезерования с ЧПУ использует программное обеспечение САПР для создания начального проекта детали и программное обеспечение САМ для создания программы ЧПУ, которая предоставляет инструкции по обработке для производства детали. Затем программа ЧПУ загружается в выбранный станок с ЧПУ для запуска и выполнения процесса фрезерования.

Компоненты фрезерного станка с ЧПУ

Несмотря на широкий спектр доступных фрезерных станков, большинство станков имеют в основном одни и те же основные компоненты. Эти общие детали машин включают:

Машинный интерфейс
Колонна
Колено
Седло
Рабочий стол
Шпиндель
Беседка
Ram
Станок

Рисунок 1 — Конфигурации и компоненты фрезерного станка с ЧПУ

Машинный интерфейс : Машинный интерфейс относится к машинному компоненту, который оператор использует для загрузки, запуска и выполнения машинной программы с ЧПУ.

Столбец : Столбец относится к компоненту машины, который обеспечивает поддержку и структуру для всех других компонентов машины. Этот компонент включает прикрепленное основание и может включать дополнительные внутренние компоненты, которые помогают процессу фрезерования, такие как резервуары для масла и охлаждающей жидкости.

Колено : Колено относится к регулируемому компоненту машины, который прикреплен к стойке и обеспечивает поддержку седла и рабочего стола. Этот компонент регулируется по оси Z (т.е.е., с возможностью подъема или опускания) в зависимости от характеристик фрезерной операции.

Седло : Седло относится к компоненту машины, расположенному в верхней части колена и поддерживающему рабочий стол. Этот компонент может перемещаться параллельно оси шпинделя, что позволяет горизонтально регулировать рабочий стол и, соответственно, заготовку.

Рабочий стол : Рабочий стол относится к компоненту станка, расположенному на верхней части опоры, который представляет собой заготовку или зажимное приспособление (например.г., патрон или тиски). В зависимости от типа используемой машины этот компонент можно регулировать в горизонтальном, вертикальном, обоих направлениях или ни в одном из них.

Шпиндель : Шпиндель относится к компоненту станка, поддерживаемому колонной, которая удерживает и управляет используемым станком (или оправкой). Внутри колонны электродвигатель приводит во вращение шпиндель.

оправка : оправка относится к компоненту вала, вставленному в шпиндель горизонтальных фрезерных станков, на которых можно установить несколько станков.Эти компоненты доступны различной длины и диаметра в зависимости от технических характеристик фрезерования. Доступные типы оправок включают стандартный фрезерный станок, винт, фрезу для продольной резки, концевую фрезу и оправки для концевых фрез.

Ползун : Ползун относится к компоненту станка, обычно в вертикальных фрезерных станках, расположенному сверху и прикрепленному к колонне, которая поддерживает шпиндель. Этот компонент можно регулировать для размещения в различных положениях во время фрезерования.

Станок : Станок представляет собой компонент станка, удерживаемый шпинделем, который выполняет операцию удаления материала. В процессе фрезерования может использоваться широкий спектр фрезерных станков (обычно многоточечные фрезы) в зависимости от технических характеристик фрезерования — например, обрабатываемого материала, требуемого качества обработки поверхности, ориентации станка и т. Д. варьируются в зависимости от количества, расположения и расстояния между зубьями, а также их материала, длины, диаметра и геометрии.Некоторые из типов используемых горизонтальных фрезерных станков включают плоские фрезы, фрезы со снятой кромкой, ступенчатые зубья и двухугольные фрезы, в то время как используемые вертикальные фрезерные станки включают плоские и шаровые фрезы, фрезы для снятия фасок, торцевые и спиральные сверла. Фрезерные станки также могут использовать инструменты для сверления, растачивания, развёртывания и нарезания резьбы для выполнения других операций обработки.

Примечание 1: Если применимо, «A» указывает на выгодные характеристики, а «D» указывает на неблагоприятные характеристики.
Примечание 2: Некоторая информация о фрезерных станках (по осям) предоставлена Technox Machine & Manufacturing Inc.
Количество осей	Характеристики
3	Способен справиться с большинством потребностей в обработке Может производить те же продукты, что и машины с большим количеством осей Подходит для автоматической или интерактивной работы, резки острых кромок, сверления отверстий, фрезерования пазов и т. Д. Простейшая настройка станка (A) Требуется только одна рабочая станция (A) Повышенные требования к знаниям операторов (D) Более низкие уровни эффективности и качества (D)
4	Возможность работы с материалами от алюминия и композитных плит до пенопласта, печатных плат и дерева Подходит для рекламного дизайна, художественного творчества, создания медицинского оборудования, технологических исследований, создания прототипов для хобби и промышленного применения. Больше функциональности, чем у 3-осевых станков (A) Более высокий уровень точности, чем у 3-осевых станков (A) Более сложная наладка станков 3-осевые станки (D) Дороже 3-х осевых станков (D)
5	Доступны конфигурации с несколькими осями (например,г., 4 + 1, 3 + 2 или 5) Подходит для аэрокосмической, архитектурной, медицинской, военной, нефтегазовой, а также художественной и функциональной отраслей. Наибольшая функциональность и возможности (A) В зависимости от конфигурации, более быстрая работа, чем 3-х и 4-х осевые станки (A) Высочайшее качество и точность (A) В зависимости от конфигурации, более медленная работа, чем у 3-х и 4-х осевых станков (D) Дороже 3-х и 4-х осевых станков (D)

Материальные аспекты

Процесс фрезерования с ЧПУ лучше всего подходит в качестве вторичного процесса механической обработки для обеспечения чистовой обработки детали, разработанной по индивидуальному заказу, но также может использоваться для производства нестандартных конструкций и специальных деталей от начала до конца. Технология фрезерования с ЧПУ позволяет обрабатывать детали из широкого спектра материалов, в том числе:

Металлы (включая легированные, экзотические, тяжелые и т. Д.)
Пластмассы (включая термореактивные и термопласты)
Эластомеры
Керамика
Композиты
Стекло

Как и во всех процессах обработки, при выборе материала для фрезерования необходимо учитывать несколько факторов, таких как свойства материала (т.е.е. твердость, прочность на растяжение и сдвиг, химическая и температурная стойкость) и рентабельность обработки материала. Эти критерии определяют, подходит ли материал для процесса фрезерования, и бюджетные ограничения приложения фрезерования, соответственно. Выбранный материал определяет тип (ы) применяемого станка (ов) и его / их конструкцию (ы), а также оптимальные настройки станка, включая скорость резания, скорость подачи и глубину резания.

Альтернативы

Фрезерование с ЧПУ — это процесс механической обработки, подходящий для обработки широкого спектра материалов и производства различных деталей по индивидуальному заказу.Хотя этот процесс может демонстрировать преимущества по сравнению с другими процессами обработки, он может не подходить для каждого производственного применения, а другие процессы могут оказаться более подходящими и рентабельными.

Некоторые из других более традиционных доступных процессов механической обработки включают сверление и токарную обработку. При сверлении, как и при фрезеровании, обычно используются многоточечные инструменты (например, сверла), тогда как при токарной обработке используются одноточечные инструменты. Однако, в то время как при токарной обработке заготовка может перемещаться и вращаться, как и в некоторых приложениях фрезерования, при сверлении заготовка остается неподвижной на протяжении всей операции сверления.

Некоторые из нетрадиционных процессов механической обработки (т. Е. Не используют станки, но все же используют процессы механического удаления материала) включают ультразвуковую обработку, гидроабразивную резку и абразивно-струйную обработку. Нетрадиционные, немеханические процессы обработки, то есть процессы химической, электрической и термической обработки, предоставляют дополнительные альтернативные методы удаления материала с заготовки, которые не используют станки или процессы механического удаления материала, и включают химическое фрезерование, электрохимическое удаление заусенцев. , лазерная резка и плазменная резка.Эти нетрадиционные методы обработки поддерживают производство более сложных, требовательных и специализированных деталей, что обычно невозможно с помощью обычных процессов обработки.

Сводка

Выше описаны основы процесса фрезерования с ЧПУ, различные операции фрезерования с ЧПУ и их необходимое оборудование, а также некоторые соображения, которые могут быть приняты во внимание производителями и механическими цехами при принятии решения о том, является ли фрезерование с ЧПУ наиболее оптимальным решением для их конкретной приложение для обработки.

Чтобы получить дополнительную информацию о местных коммерческих и промышленных поставщиках услуг и оборудования по индивидуальному заказу, посетите платформу Thomas Supplier Discovery Platform, где вы найдете информацию о более чем 500 000 коммерческих и промышленных поставщиков.

Источники

http://www.cs.cmu.edu/~rapidproto/students.06/ibrown/CNC%20Mill/information.html
http://www.cs.cmu.edu/~rapidproto/students.03/dwm3/project2/process.html
http: // www.hnsa.org/wp-content/uploads/2014/07/milling-machine.pdf
http://uhv.cheme.cmu.edu/procedures/machining/ch8.pdf
http://www.mech5study.com/2016/05/types-of-milling-machine.html
https://www.theengineerspost.com/15-different-types-of-milling-machines/
http://www.qhunt.com/2015/10/types-of-milling-machine.html
http://www.me.nchu.edu.tw/lab/CIM/www/courses/Manufacturing%20Processes/Ch36-NontraditionalMachining-Wiley.pdf
https: // www.technoxmachine.com/milling-services-cnc-planer
https://www.pro-type.com/blog/cnc-milling-guide/
https://www.mfeng.com/blog/understanding-the-cnc-milling-process/
