Устройство петли дверной: виды и процесс их установки

By alexxlab No comments

Содержание

Как разобрать универсальную дверную петлю бабочка

из нас при переезде и ремонте в новом доме или квартире. Сама по себе процедура переборки старых петлей требуется при не целесообразности покупки новых элементов фурнитуры. В данном случае процедуру разбора будем подробно рассматривать на примере дверной фурнитуры Archie, которая уже имеет массу фанатов среди ремонтных и строительных организаций в силу простоты при монтаже и последующей эксплуатации дверных полотен.

Внешний вид и конструкция дверной петли бабочка

Стоит отметить, что в данном случае мы будем рассматривать процедуру разборки петли бабочка, которая подходит лишь для межкомнатных дверей. Для входной двери использовать такие модели петель неразумно в силу их простоты и непригодности под массивные полотна, которые устанавливаются на входные группы.

Вернуться к оглавлению

Содержание материала

Начало работы

Прежде чем приступить к работе над разборкой универсальной петли, следует выполнить рад подготовительных процедур, а именно:

Чертеж с размерами универсальной петли бабочка

  1. Подготовьте свободное пространство на полу, или если это более удобно на рабочей поверхности. В качестве нее можно использовать обычный стол, который легко выдержит вес дверного полотна.
  2. Подобрать необходимый инструмент, а именно отвертки или шуруповерт с набором бит.
  3. Выполнить снятие дверей с петель и уложить полотно на рабочую поверхность.
  4. Далее следует открутить оставшиеся части, которые крепятся к вертикальному бруску при помощи шуруповерта или отвертки.
  5. После этого аналогичные действия выполняются с ответными частями конструкции, что закреплены к дверному полотну.

На этом начальный этап ремонтных или профилактических работ заканчивается, и можно приступать к диагностике неисправностей и последующему их устранению.

Стоит отметить, что пластина петли может содержать дополнительные декоративные накладки, закрывая доступ к винтам или шурупам. Перед демонтажем, следует их аккуратно удалить. Также потребуется предварительно выкрутить ввёрнутые навесы, которые используются в качестве блокировки для снятия межкомнатного дверного полотна.

Схема крепления двери к полотну

Вернуться к оглавлению

Диагностика неисправностей

После того как все конструктивные элементы сняты, можно приступать к выявлению неисправностей. Для этого выполняется следующий ряд действий:

  • врезные петли собираются в единый механизм, чтобы поворотная ось вращалась вокруг этой оси;
  • далее, вращательными движениями проверяется наличие свободного хода штифта в пазу;
  • после этого следует осмотреть петлю визуально на предмет механических повреждений и трещин;
  • как только выявлена неисправность, ее следует устранить;
  • при наличии серьезных механических повреждений изделие уже не поддастся ремонту и будет значительно проще приобрести новые механизмы петли.

Если накладные внутренние фурнитурные элементы не повреждены, а проблема состоит в тугом ходе штифта в пазу, то следует заполнить паз специальной смазкой, которую также необходимо нанести на сам штифт. Стоит отметить, что в качестве смазки допускается использовать лишь тот материал, который не оказывает пагубного воздействия на металл. В противном случае вы рискуете попасть на скорую повторную замену петель или их ремонт.

Вернуться к оглавлению

Устранение неисправностей

Если при визуальном осмотре выявлены механические несильные повреждения, такие как:

Различные расцветки петли бабочка

  • деформация металлического штифта;
  • небольшая трещина в пазу;
  • небольшая трещина в крепежных элементах.

Эти неполадки можно легко исправить самостоятельно. Для этого разберите петли двери, аккуратно выровняйте штифт при помощи молотка и пассатижей.

Схема крепления двери на петлю бабочка

Если проблема скрыта в небольших повреждениях, то здесь можно использовать секундный клей и герметик, который надежно состыкует поврежденные части. Стоит отметить, что даже небольшая деформация штифта, может привести к неправильной работе всей петлевой группу, поэтому выполняя визуальный обзор изделия, обратите особое внимание именно на штифт.


Вернуться к оглавлению

Монтаж петлей и навес дверного полотна

После того как неисправности устранены, или были куплены новые дверные петли, можно приступать к монтажу фурнитурных элементов на прежнее место их крепления.

Процесс монтажа петли бабочка на дверь

Для этого выполняется пошагово следующая процедура:

  1. В первую очередь фурнитурные элементы крепятся к вертикальному бруску дверной коробки, при помощи шурупов или винтов. Крайне важно затянуть их максимально глубоко, чтобы ответка встала ровно на свое место и не болталась. Однако не стоит слишком усердствовать, в противном случае вы можете сорвать резьбу, из-за чего предстоит все переделывать.

    Пример крепления двери на петлю бабочка

  2. Далее ответные части фурнитурных элементов прикручиваются к дверному полотну с таким расчетом, чтобы при необходимости можно было дотянуть или ослабить винты или шурупы после навешивания межкомнатного полотна.

Стоит отметить, что значительно лучше расположить ответные части петлевых групп со штифтами, именно на дверном полотне, в противном случае у вас возникнут некоторые трудности при навешивании двери.

Пример крепления двери бабочка на дверь

  1. После того как все элементы надежно прикручены, межкомнатная дверь может занять свое место прежнее место. Процедура навешивания должна выполняться при помощи вторых рук, чтобы в момент состыковки не повредить петлевые группы.

Как только вся процедура завершена, следует проверить все изделие на работоспособность. Для этого несколько раз откройте и закройте дверь.

Важно. Петлевые группы карточных моделей используются только для дверей межкомнатного типа, также при покупке таких фурнитурных элементов, следует обратить внимание на материал, из которого они выполнены, так как эти модели петлевых групп не подходят для установки двери большого веса, в силу хрупкости составных частей петли.

В видео показано как устранить провисание петель бабочка.


Вернуться к оглавлению

Небольшие итоги

Проведя диагностические, ремонтные, а после и монтажные работы следует установить на прежнее место блокираторы снятия дверного полотна, которые ввёртываются сверху в петлевую группу. Сделать это следует лишь на завершающем этапе, когда все работы уже закончены.

Выпирание петли бабочка из дверного косяка

Также перед их установкой при необходимости, следует дополнительно затянуть крепежные шурупы или винты, так как под нагрузкой дверного полотна они могли отойти. Лишь на самом завершающем этапе на дверные петли можно надевать декоративные накладки, которые сокроют все крепежные элементы. После этого можно считать работу полностью выполненной.

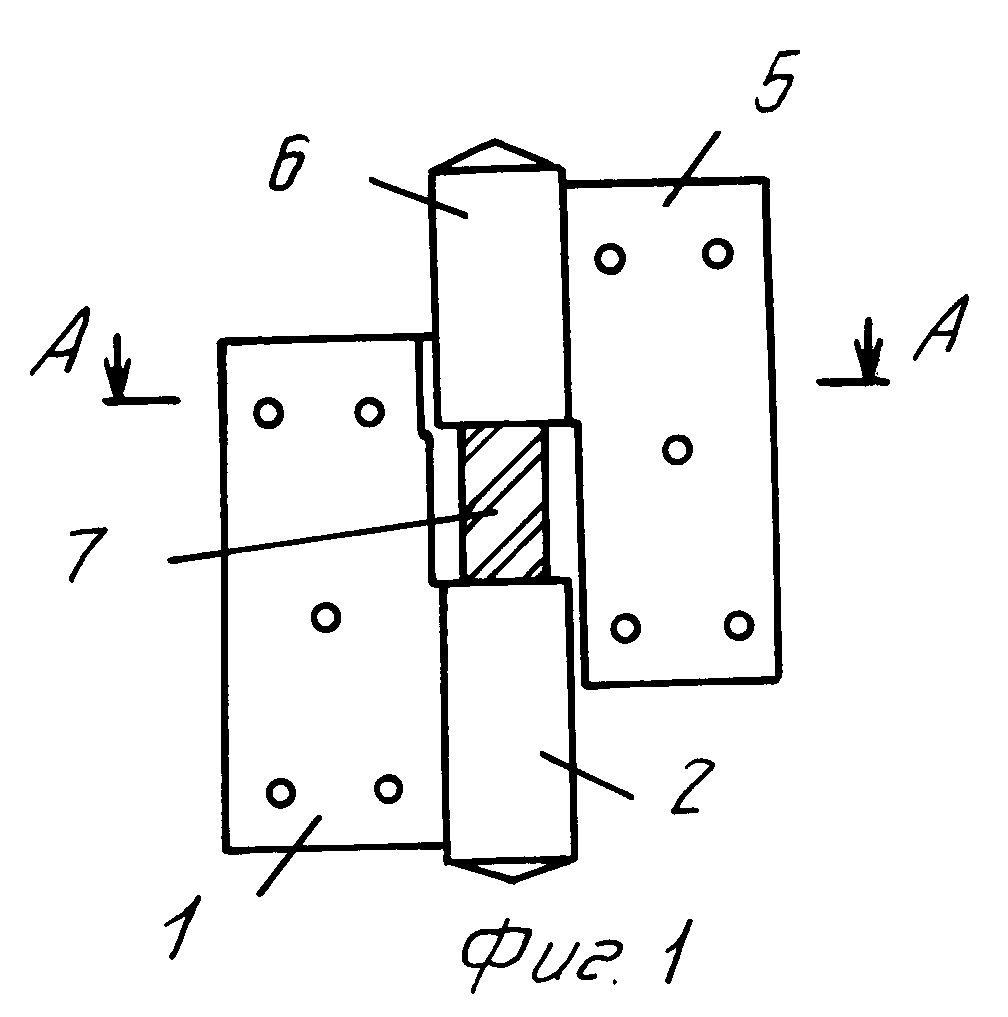

Петля дверная из чего состоит

Дверная фурнитура — это… Что такое Дверная фурнитура?

К дверной фурнитуре относится любой элемент, который прикрепляется к двери для улучшения её функциональности или внешнего вида.

Существуют следующие элементы дверной фурнитуры:

Доводчик

Дверной доводчик — это механическое или механико-гидравлические устройство, которое автоматически закрывает открытую дверь. Применение доводчика в значительной степени уменьшает износ дверных петель. Доводчики устанавливают на дверях с системой контроля доступа, к примеру на противопожарных и эвакуационных дверях, на входных дверях. Доводчики обеспечивают надежное закрытие двери.

По способу монтажа доводчики разделяют на: верхние, напольные и скрытые (рамные). По способу передачи вращающего момента доводчики классифицируют на:  — с рычажной (коленной, ножничной) передачей. В конструкции таких доводчиков вращающий момент передаётся с помощью рычажной передачи;  — со скользящей (слайдовой) передачей. В таких доводчиках усилие на дверь передается при помощи более сложной скользящей передачи, у которой свободный конец рычага движется в пазу. Подобная передача требует приложения больших усилий, чем коленная. Это связано с тем, что у скользящей передачи меньше рычаг и ей необходимо преодолевать значительную силу трения при движении свободного конца рычага по пазу. Выбирая модель доводчика, необходимо принимать во внимание вес двери и ширину дверного полотна. Тяжелые двери с широким дверным полотном необходимо оснастить мощным доводчиком. Иногда одного доводчика мало и тогда, чтобы увеличить усилие, устанавливают конструкцию с двумя доводчиками.


Для определения усилия пружины доводчика используется система стандартных усилий доводчиков по стандарту EN 1154. Усилия измеряется в единицах от 1 до 7.

Выбирая доводчик необходимо учитывать, при каких условиях он будет выполнять свои функции, на какую разницу температур рассчитан. Существуют термостабильные варианты доводчиков с диапазоном температур от −35° до +70°С, а также морозостойкие доводчики, рассчитанные на холода до −45 °С.[1]

Петля

Основная статья: Дверные петли

Петля представляет собой компонент, благодаря которому дверь крепится к дверной коробке. Петли разделяют на следующие типы: ввинчиваемые, накладные (навесные), скрытые, барные (петли «метро»).

Ввинчиваемые петли состоят из двух частей, на каждой из которых расположены штыри с нанесенной на них резьбой. При этом одна часть ввинчивается в дверной короб, а другая в полотно двери.

Накладные (или навесные) петли состоят из двух полотен, соединенных шарниром. Одно полотно петли крепится на торцевой стороне двери, другое полотно крепится к дверному коробу. Различают универсальные и неуниверсальные накладные петли. При использовании не универсальных петель нужно учитывать направление открывания двери, при этом различают левые и правые неуниверсальные накладные петли.

Скрытые петли при закрытой двери остаются невидимыми.

Барные петли (или петли «метро») конструктивно позволяют дверному полотну открываться как внутрь, так и наружу.

Ручка

Двери, как правило, имеют по крайней мере одну ручку. Различают два вида дверных ручек по способу установки: накладные и врезные. Накладная ручка крепится к поверхности двери планкой, в отличие от врезной, для которой требуется отверстие в дверном полотне. По функционалу различают: подвижные ручки (поворотные или нажимные) и стационарные ручки

Виды дверных ручек:


  • Ручка-скоба пригодна только для дверей с замком без защелки;
  • Ручка-фаль[2] используется для входных квартирных и межкомнатных дверей;
  • Ручка-кнопка поворотная годится для входных и межкомнатных дверей;
  • Ручка-кнопка глухая хороша для межкомнатных дверей.

Замок

Основная статья: Замок (устройство)

Замок представляет собой устройство, которое предотвращает доступ лиц без ключа или комбинации. Как правило, при этом используются задвижки, одна или более.

Дополнительные элементы дверной фурнитуры

Существует множество предметов, которые служат конкретным целям, связанным с практическим применением двери.

Дверной демпфер — гидравлическое устройство, используемое для медленного закрытия дверей.

Дверной стопор — устройство, которое не позволяет двери распахиваться полностью.

Накладки на замочную скважину. Существует большое количество всевозможных накладок, выполняющих как защитную (например, броненакладки), так и эстетическую функцию. Ранее замочную скважину обрамляли накладкой в виде уникального щита, что было связано с геральдическими традициями.

Шпингалет — это устройство представляет собой металлическую продольную задвижку. Служит для запирания двери.

Дверной глазок — это простейшее оптическое устройство, монтированное в полотно двери. С помощью дверного глазка можно вести обзор пространство с обратной стороны двери, не открывая её.

Дверная цепочка. Используется для открытия двери на безопасное расстояние. Это своеобразный защитный механизм.

Дверные номера, таблички, накидные крючки, почтовые ящики — аксессуары, которыми может быть дополнена дверная конструкция.

Примечания

Разновидности дверных съемных петель и назначение каждого из их видов

Чтобы полотно крепилось к дверному блоку, устанавливают дверные петли. В принципе, даже дверь из «полуфабриката» превращается в функциональную конструкцию, после установки универсальных дверных петель.

Поэтому выбирают петли для дверей тщательно. Предварительно познакомиться с ассортиментом, изучить тип устройства. Только после этого универсальная петля, купленная вами, будет в точности отвечать всем индивидуальным требованиям.

Дверные петли придают полотну возможность вращаться в разных направлениях, открываясь или закрываясь. Сегодня на рынке предлагаются разные универсальные дверные конструкции. Создается впечатление, что в этом разнообразии найдет нужную деталь только профессионал.

Но если детально рассмотреть эту проблему, становится понятно, что все они подразделяются на группы, каждая из которых выполняет определенную функцию.

Когда выбираются универсальные петли, нужно помнить, что современный огромный ассортимент таких устройств дает возможность создания любого оригинального интерьера, так как конструкция петли универсальной позволяет открывать полотно в любую сторону.

Чтобы сделать правильный выбор, ознакомьтесь с техническими характеристиками системы и определить вид изделия, который отвечает индивидуальным требованиям.

Популярные виды фурнитуры

Такие системы рассчитаны на длительную эксплуатацию. Их монтаж не вызывает сложностей. Они открываются и закрываются в любую сторону.

Но, выбирая такое изделие, учитывайте один недостаток. Если вам понадобится занести в квартиру крупногабаритную мебель, просто на время освободить дверь от петли не удастся, придется открутить ее полностью.

Недостатком такого механизма становится невозможность снятия двери, без откручивания петли. К преимуществам относят возможность открывания двери в любую сторону.

Делая выбор дверной петли, учитывайте все вышеописанные факторы. Они помогут вам безошибочно приобрести нужную конструкцию, которая отвечает всем требованиям.

В систему входит несколько деталей. Штыри с резьбой и крылья. Первая часть крепится к коробке, а ответная к полотну.

Петли-метро, или так называемые барные устройства. Их главным достоинством становится возможность открывать полотно в разные стороны.

Вкручивающиеся изделия

Когда полотно полностью закрыто, эти петли невидимы. Их корректировку проводят по трем основным осям. Когда полотно установлено на скрытые петли, у двери появляется возможность открываться на все 180 градусов. Это позволяет полностью открывать дверной проема для транспортировки больших вещей.

Такие механизмы удобно эксплуатировать. Они позволяют легко монтировать и снимать дверь. Она навешивается на ось. Главной отличительной особенностью такой конструкции считается демонтаж двери без снятия петель.

Эти изделия напоминают универсальные конструкции. Они оборудованы несколькими пластинами, так называемыми крыльями. Система состоит из двух частей. Одна опорная, оборудована штырем, другая выполняет ответные функции. Опорная часть фиксируется на коробе. Вторая надевается на штырь и затем прикручивается к полотну.

Одним из преимуществ съемных моделей считается возможность снятия двери, без удаления петель. Они могут оставаться на месте.

Съемная петельная конструкция

На предприятиях выпускается два вида таких механизмов:

Поменять их местами невозможно. Чтобы правильно определить какая  конструкция необходимо для полотна, посмотрите, где расположена ручка двери. Она покажет направление открывания двери и соответственно расположение петель, а также их вид.

Съемные петли устанавливают на тяжелые массивные двери из дерева. Сколько нужно петель, определяется с учетом массы всей дверной конструкции.

Такие системы остаются востребованными, так как отличаются невысокой стоимостью при высоком качестве. Такие системы имеют некоторые особенности.

  1. Стандартизованные размеры 10 – 12,5 см. Они отличаются друг от друга количеством крепежных отверстий. Четырехдюймовая петля имеет четыре, а пятидюймовая пять отверстий. Встречаются и другие модели, но их считают нестандартными, поэтому они не получили большого распространения.
  2. Комбинированными или универсальными, петли называются из-за возможности установки для любого открывания двери. Единственным недостатком системы считается потребность открутить шурупы, чтобы снять полотно.
  3. Прочными и жесткими считаются универсальные модели толщиной 3 мм. Они всегда выпускаются с повышенным качеством.

На практике съемные системы, требующие врезания, получили название врезных навесов. Универсальные системы называют врезными петлями.

Накладные и врезные изделия

Разъемные петли, накладного типа, отличаются от универсальных механизмов жесткостью конструкции. Это дает ей возможность при меньших габаритах выдерживать большую массу. Когда установлены универсальные петли, исключается случайное провисание полотна в дверном проеме.

Эти модификации отличаются также и своими механизмами. Они могут быть:

  • левосторонними;
  • правосторонними.

В универсальных системах такое разделение отсутствует. После их установки не нужно думать, куда будет открываться створка.

Одним из важнейших преимуществ разъемной петли, считается возможность снятия створки без удаления петли. В народе такие петли называют навесами. Фиксация каждой части механизма происходит отдельно. В каждой детали имеются отверстия для шурупов.

Население назвало каждую часть разъемной петли «папой и мамой». Такая терминология понравилась и производителям такой фурнитуры. Становится понятным, какая часть крепится к полотну, а какая к дверной коробке.

Стандартные размеры разъемной петли

Для изготовления петель в большинстве случаев используется прочная нержавеющая сталь.

Сотни лет назад для полотен изготавливались кованые изделия. Сегодня, высококачественная сталь, цветные металлы и сплавы стали популярными. Кованые системы применяются только в качестве художественного исполнения.

Советское время отличалось изготовлением деталей имеющих некрасивый вид. Никто не думал покрывать изделие антикоррозийным составом и провести его декорирование.

Сегодня межкомнатные двери оборудуются красивыми и оригинальными петлями. А советские, унылые навесы, крепят на заборах и воротах.

В квартирах сегодня устанавливается современная фурнитура. При желании устанавливают кованые петли, изготовленные «под старину». В большом количестве реализуются петли, изготовленные из нержавеющей стали.

Стальные изделия отличаются высокой прочностью. Такие детали редко приходят в негодность. Нержавейка нейтрально относится к большой влажности, ей не страшны скачки температуры. Поэтому их с большой охотой устанавливают внутри помещения.

Сегодня дизайнеры занимаются разработкой интерьера жилого помещения. Поэтому все петли покрываются специальными эмалями, выпускаются с самыми разными оттенками. Уже никого не удивляют изделия «под золото» или с хромированным покрытием.

Виды декоративных петель из разных материалов

Основой материала петель стали различные сплавы цветных металлов, которые покрываются антикоррозионными составами.

Известные компании, изготавливающие дверную фурнитуру, сегодня отказались от изготовления латунированных петель. Они перешли на изготовление латунных изделий. Эти модели легко полировать, они сохраняют свой первоначальный вид длительный период. Износостойкость изделий из латуни по своим показателям не хуже стальных аналогов.

О том, как выбрать петли и из каких материалов, узнаете из представленного ниже видео.

Дверные петли — это… Что такое Дверные петли?

Классификация петель на левые и правые по DIN: слева правая дверь, справа — левая дверь

Дверные петли — тип шарнирной петли; изделие для крепления дверей к дверной коробке, обеспечивающее открывание и закрывание. Классификация дверных петель (кроме специальных, то есть с дополнительными требованиями к пожаробезопасности и взломоустойчивости) в России устанавливается ГОСТ 5088-2005 (тот же стандарт классифицирует оконные петли). Дверные петли различаются по способу установки, направлению открывания, и массе двери. ГОСТ различает следующие способы установки[1]:

  • Ввертные петли — состоят из двух небольших цилиндриков с шурупами по бокам. При установке один из шурупов вкручивают в дверь, а другой — в дверную коробку. Далее цилиндры насаживают один на другой. Ввертные петли рекомендованы к установке на дверях массой от 20 до 50 кг. Чтобы при установке крепежа не расщепить дверное полотно, необходимо, чтобы петли не были очень тонкими.
  • Навесные (накладные) петли — представляют собой небольшие пластины («карты») с отверстиями по бокам. При монтаже петель одна карта прикрепляется к полотну, другая — к дверной коробке.
  • Врезные петли размещаются внутри коробки и полотна двери, в специально сделанных выемках.
  • Комбинированные.

Разъёмные петли делятся на левые и правые, от этого зависит — в какую сторону будет открываться дверь. Согласно ГОСТ 5088-2005, «правые» петли соответствуют двери, створка которой закрывается «против часовой стрелки».

В различных странах классификация на «правые» и «левые» петли делается по разным принципам[источник не указан 155 дней].

Существуют также универсальные петли, которые можно использовать для обоих типов дверей. Универсальные петли — неразъёмные; чтобы снять дверь с неразъёмными петлями, петли необходимо снять.

Существует несколько систем петель:

  • Два створных элемента со штифтом и кольцом шарикоподшипника;
  • Три трехэлементных петли;
  • Три двухэлементных петли;
  • Полукруглые створные элементы для верхних петель;
  • Дверные петли;
  • Совковые петли;
  • Угловые петли.

См. также

  • Шарнир
  • Мебельные петли
  • На Викискладе есть медиафайлы по теме Дверные петли

Примечания

Петли для дверей, их виды и способы установки.

Петли скрытые для дверей :

В настоящее время существуют самые разнообразные петли для дверей. Основные принципиальные отличия заключаются в способе монтажа, конструкции, материале изготовления и назначении. Сегодня в продаже есть как дорогостоящие скрытые петли по 200 долларов за штуку, так и дешевые металлические аналоги. Сама по себе петля нужна не только для открывания и закрывания двери, но и для её удержания в ровном положении без перекоса.

Общая информация

Необходимо понимать, что существуют универсальные и разъемные петли. Основное различие между ними заключается в том, что первые необходимо откручивать при демонтаже двери. Разъемные петли снимать не нужно, поэтому можно подумать, что они более практичны, а следовательно, и предпочтительны, но так ли это, мы разберемся немного позже.

Помимо всего прочего, двери классифицируют по месту установки. Они бывают входными и межкомнатными. Вполне логично, что петли для входных дверей являются более прочными и надежными. Обусловлено это тем, что входное полотно имеет большой вес, а межкомнатное, как правило, маленький. Тем не менее конструктивно петли для дверей могут и не отличаться. Но разница в них есть. Иногда имеет смысл использовать входные петли для межкомнатных дверей. Это делается для повышения надежности конструкции.

Петли для дверей межкомнатных

Если речь идет о полотнах, которые открываются в обе стороны, то обязательно нужно отдавать предпочтение барным петлям. Конструктивно они состоят из нескольких сборных частей, каждая из которых специальным образом крепится. Производить монтаж желательно, имея хоть какой-то опыт. Это обусловлено тем, что такие петли – не самые дешевые.

Наиболее интересные петли для дверей межкомнатных – скрытые. Самому поставить их довольно сложно, что обусловлено их необычной конструкцией. При закрытии двери они раскладываются, а при открытии складываются так, что их практически не видно. Конечно, это одни из самых дорогих дверных петель, поэтому монтаж лучше доверить профессионалам. Такие изделия отличаются особым качеством и долговечностью.

Если же дверь открывается в одну сторону, то вовсе не обязательно приобретать дорогостоящую продукцию. О том, какие петли подходят в большинстве случаев, мы поговорим ниже.

Накладные навесы и врезные петли

Ну а сейчас – о самом простом и популярном. Накладные навесы появились очень давно. Их конструкция состоит всего из трех элементов – двух пластин и штыря. Одна из пластин – та, которая крепится к дверному полотну, изготавливается удлиненной. Вторая, монтируемая на дверную коробку, имеет небольшие габариты. Ключевая особенность накладных навесов: их очень хорошо видно при закрытой двери. Обусловлено это тем, что такие петли просто-напросто накладывают и закрепляют с помощью саморезов. Установка описанных навесов не подразумевает предварительного нанесения размеров, вырезки пазов и т.п., поэтому монтаж можно выполнить и самому.

Врезные петли считаются поистине классическими. Именно такие навесы принято разделять на универсальные и съемные. Любой из видов практически не виден при закрытых дверях. При покупке важно учитывать, что врезные петли бывают правыми и левыми. Поэтому сначала продумайте, в какую сторону будет открываться полотно. Только после этого должна осуществляться установка петель на дверь. Это поможет избежать проблем с ее эксплуатацией.

Петли скрытые для дверей и все о них

Скрытые навесы были разработаны относительно недавно. Их конструкция достаточно сложная, она представляет собой совокупно работающий механизм. Суть заключается в том, что в закрытом состоянии мы видим только дверь. Навес имеет три поворотных оси. Центральная является подвижной, а две других – поворотными неподвижными. Это делает навесы универсальными, поэтому полотно может открываться в обе стороны. Но стоит заметить, что практически невозможно установить петли скрытые для дверей, имеющих небольшую толщину. Это обусловлено тем, что требуется создание ниш. Они могут нарушить жесткость конструкции.

Что касается цены, она немаленькая. Это очень дорогие петли, обычно цена стартует с 50 долларов. Стоит заметить, что ломаются они редко, особенно если являются фирменными. Тем не менее вряд ли имеет смысл устанавливать такие навесы только из-за того, что они универсальные. Если монтаж подобных петель помогает реализовать какое-либо дизайнерское решение, тогда они имеют смысл.

Ввертные петли

Конструкция таких петель достаточно простая. Устройство состоит из единого механизма, который, в свою очередь, делится на две части. Каждая из них имеет штырьки, которые ввертываются в дверное полотно и в коробку. В результате получается полноценное соединение. Стоит заметить, что количество штырьков может меняться в зависимости от предельной нагрузки. В настоящее время выпускаются двух-, трех- и четырехштырьковые петли. Первый вариант идеально подходит для легких межкомнатных дверей, а последний – для тяжелых входных.

Это отличные по качеству и относительно недорогие петли. Кроме того, при монтаже появляется возможность регулировки по трем направлениям: по высоте, горизонтали и прижимной поверхности. Это позволяет максимально точно установить дверное полотно в коробку, а надежный механизм сделает конструкцию долговечной.

Разметка и установка

Прежде чем перейти непосредственно к монтажным работам, необходимо выполнить разметку на дверном полотне. Причем не имеет значения, будет устанавливаться петля передней двери или задней. Разметка обязательна. Для этого со стороны торца полотна откладывают по 20 см сверху и снизу. Отсюда будет выполняться разметка. Стоит обратить ваше внимание, что перед этим желательно определиться с тем, в какую сторону будет открываться дверь. В процессе разметки петли к двери прикладываются так, чтобы шарниры смотрели на лицевую часть полотна.

Профессионалы используют два способа разметки. Первый – наиболее простой и популярный, но менее точный. Заключается он в том, что петля прикладывается к двери, а по её контуру с помощью карандаша делаются отметки. Второй способ более трудоемкий. Суть его в том, что петля временно крепится на два шурупа. Затем по контуру делают надрезы, после чего с помощью стамески по контуру вырезают пазы на глубину установки петли. Данный метод обеспечивает максимальную точность. В этом случае петли задней двери устанавливаются несколько дольше.

Установка вворачиваемых петель

Мы уже немного разобрались с конструкцией и особенностями данного вида петель. Но стоит заметить, что для плавного поворота и точного совпадения двух половин детали необходимо правильно произвести монтаж. Все этапы работы, начиная от разметки и заканчивая установкой, должны выполняться ответственно и качественно. Это как раз тот случай, когда желательно воспользоваться более трудоемким методом монтажа, который обеспечивает максимальную точность. Основная ошибка многих заключается в том, что зачастую превышаются допустимые нагрузки. Сразу это может не проявится, но со временем наблюдается уже заметный глазу перекос. Установка петель на двери должна проводиться специалистами, но если вы решили сделать ее сами, то просто будьте очень внимательны, тогда все получится.

Что подойдет для входной двери?

Несложно догадаться, что габаритная дверь, к примеру, металлическая или толстая деревянная, должна устанавливаться на прочные петли. В этом случае вряд ли целесообразно использовать двух- или трехштырьковые изделия. Лучший выход в данной ситуации – приобрести накладные навесные петли. Суть заключается в том, что за счет простоты конструкции обеспечивается её качество. Монтаж производится достаточно просто и быстро. Одна сторона петли монтируется непосредственно в лутку, вторая – в дверное полотно.

Стоит обратить ваше внимание на то, что крайне нежелательно устанавливать неврезные петли на входные двери. Это обусловлено тем, что под большой нагрузкой они могут деформироваться. Кроме того, любой вор обрадуется такому решению, ведь нет ничего проще демонтажа подобного навеса. Вы можете сделать входные двери со скрытыми петлями. Это, конечно, дорого, но смотрится эффектно, и, что самое главное, надежность конструкции обеспечена.

О петлях для стеклянных дверей

Данный вариант несколько отличается от всех вышеописанных. Дело в том, что петли для стеклянных дверей имеют конструктивные отличия от классических. Во-первых, в стандартном исполнении дверь имеет внушительный вес – примерно 30-40 килограммов. Во-вторых, далеко не всегда можно производить сверление.

Петли для стеклянных дверей бывают шарнирными (накладные, скрытые). Такое решение хорошо подходит для конструкции типа «гармошка» или распашных полотен. Если изделие имеет внушительный вес, то целесообразно установить пару четырехшарнирных петель. Они выдерживают высокие нагрузки, при этом не деформируются. Популярны карусельные петли (маятниковые). Их ключевая особенность в том, что они позволяют конструкции вращаться.

Заключение

Существует огромное разнообразие дверей – деревянные, стеклянные, металлические и т.п. По этой причине есть большой выбор петель, начиная от элементарных накладных конструкций и заканчивая сложными скрытыми. Стоит заметить, что далеко не всегда необходимо использовать дорогостоящие навесы. К примеру, на входную дверь лучше поставить врезные петли. Они будут прочными и надежными. Правда, стоит ответственно подойти к выбору материала. Желательно, чтобы петля не ржавела и имела срок службы порядка 50 лет. Это будет немного дороже, но зато вам не нужно будет каждый год проверять состояние изделия. Что касается ремонта, то он проводится только при деформациях.

Все о дверных петлях

В процессе отделки квартиры или проведения капитального ремонта мы рано или поздно доходим до процесса установки межкомнатных дверей. Выбор дверей конечно ответственный момент в отделке, как и фурнитуры типа дверных ручек, но в данной статье мы поговорим не о дверях, а об элементах крепления, на которые она навешивается – дверных петлях.

Только на первый взгляд кажется что выбор петель простое дело, но на самом деле все не так просто. Современный рынок может предложить нашему вниманию очень большое разнообразие дверных петель всевозможных размеров, конструкции и внешнего вида. В нашей статье мы постараемся дать вам основные сведения о дверных петлях, их разновидностях, достоинствах и недостатков.

Что такое дверная петля

Дверная петля специальное устройство для крепления дверей к дверной коробки, которое обеспечивает их надежное крепление, а также возможность их открытия и закрытия. Петли отличаются большим разнообразием. Ниже мы приводим классификацию дверных петель по их конструктивным особенностям.

Виды дверных петель

В зависимости от типа крепления к дверному полотну и коробке петли разделяются на ввертные и навесные. Именно два этих типа и используются для современных дверей как входных, так и межкомнатных

Ввертные петли

Данный тип петель появился относительно недавно, по сравнению с классическими навесными петлями. Плоскости крепления – карты в данных петлях заменены стержнями с резьбой, на которых и держится петля и соответственно дверь.

Для навешивания данных петель под стержни высверливаются отверстия немного меньшего диаметра чем стержни, после чего они в них закручиваются. Основная ось петли закрывается декоративным колпачком. Причем в большинстве данных петель роль колпачка играет сам корпус петли, ну или в крайнем случае колпачки идут в комплекте с петлями.Преимуществом данного вида петель является возможность регулировки их по отношению к полотну двери и коробке – по типу мебельных. При этом можно выполнить регулировки просвета двери, как со стороны пола, так и со стороны коробки.

В то же время данный тип петель можно устанавливать только на относительно прочные двери выполненные из массива древесины, ну или филенчатые с прочным каркасом. Вес двери не должен быть более 50 кг, так как за счет конструкции вся нагрузка ложится на корпус петли и нагрузки эти изгибающие. Нюансом для данных петель является то, что закручивание стержней производится торцевым шестигранным ключом, хотя часть петель (самые простые) вообще не регулируются и из закручивают плоскогубцами или разводным ключом.

Минусом данной разновидности дверных петель является то, что если ваша дверь сильно утоплена в дверную коробку (плоскость двери совпадает с боковой гранью коробки, то эти петли вы не сможете установить и придется покупать навесные петли.

Навесные петли

Начав рассказ о навесных петлях отметим то, что они бывают односторонними – петли разделяются на правые и левые и универсальными – подходящими для любого случая. Односторонние петли имеют одно существенное преимущество. Если возникнет необходимость демонтажа двери, ее легко можно будет снять вместе с петлями, точнее их верхними половинками, так как односторонние петли состоят из двух частей. Хотя если вы установите наличники далеко не факт, что вы ее снять сможете.

С другой стороны, если вы перепутаете левые и правые петли – придется еще раз идти в магазин менять их на нужные. Учитывая это, большинство людей старается последнее время применять универсальные петли.

Данные дверные петли подойдут к любой двери, независимо от того, в какую сторону они будут открываться. Данный вид петель имеет симметричную форму и на стержне качественной хорошей петли имеется два, три или четыре подшипника. Чем тяжелее дверь, тем петля должна быть больше по размеру и подшипников соответственно у нее также должно быть больше. За счет подшипников срок службы универсальных петель намного больше, а двери открываются легче и мягче. Данный вид петель бывает по размеру 100 мм и 125 мм.

В дешевых дверных петлях подшибников не бывает и их используют в основном для дверей различных бытовых помещений или дверей сараев и гаражей.

Универсальные петли разделяются на врезные и накладные. Под первый тип необходимо в полотне двери и дверной коробке на толщину петли выбрать древесину. Для накладной петли этого делать необходимости нет. За счет своей конструкции эти петли можно просто прикручивать прямо к двери и коробке.

Накладные петли еще называют «лентяйками» или «бабочками». Первое название появилось из-за упрощенного монтажа, а второе из за замысловатой конструкции, напоминающей крыло бабочки.

Скрытые петли

 Некоторым людям хочется максимально скрыть петли, чтобы ничто не мешало наслаждаться великолепным видом дверей. Для этих целей им подойдут специальные скрытие петли, которые не имеют основной оси. В скрытых петлях имеется специальный механизм, который при открытии двери полностью складывается внутрь петли.

В плане монтажа подобной разновидности дверных петель конечно возникает необходимость выборки под них достаточно большого количества древесины, поэтому они не пользуются большой популярностью.

Особо взыскательные граждане могут устанавливать двери в дверных коробках с четвертью. Это может и красивее смотрится, однако обычные петли уже не подойдут. В указанном случае необходимо использовать петли, карты которых изогнуты по 90 градусов. Если вам понадобятся данные петли, то называются они петли угловые для дверей с четвертью.  За счет изгиба карты, разложенная петля имеет намного меньший геометрический размер.

Из чего делают петли

В этом разделе мы постараемся рассказать о том из какого материала делают петли, а также их преимущества и недостатки связанные с этим.

1. Латунные петли. Данный вид петель встречается достаточно часто, так как латунь не поддается ржавчине, металл отличается пластичностью и легко обрабатывается. Для придания блеска обычно подвергаются в процессе производства полировке

2. Петли из цинка или стальных сплавов. Эти петли лишь покрываются латунью сверху для того, чтобы предотвратить коррозию металла и лучшего скольжения металла. Иногда их покрывают эмалью различного цвета или составами имитирующими золото, хром и т.д. Являются самыми дешевыми из всего ассортимента дверных петель.

3. Стальные петли. Являются самыми дорогими по цене, но качество вне всяких сомнений (имеется ввиду петли из нержавеющей стали для межкомнатных дверей). Стальные петли в связи с хорошей прочностью материала можно назвать «вечными», если конечно на них не навешивать не предусмотренные конструкцией излишне тяжелые двери. Как и другие петли могут иметь различное покрытие имитирующее как правило различные металлы (хром, золото, серебро и т.д.). Конечно все перечисленное касается стальных петель для межкомнатных или входных дверей.

Если вы приобретете дешевые стальные петли без антикоррозионного покрытия, которых хватает в продаже, то при воздействии влаги в том числе из воздуха достаточно быстро они начнут ржаветь. Их приобретают обычно для дверей сараев, хозяйственных помещений, дверей чердаков и т.д., так как они отличаются низкой ценой и особой красоты не требуют. Тем не менее мы рекомендуем сразу после их установки наносить на них лакокрасочное покрытие, а также периодически смазывать солидолом или литолом.

Виды крепежной фурнитуры: петля бабочка, карточные, угловые и другие

Установка дверных петель «бабочка» может быть выполнена и неопытным человеком: нужно просто зафиксировать их саморезами, которые входят в комплект. Это не единственное преимущество таких деталей. Но при выборе нужно определиться с необходимой в каждом конкретном случае разновидностью.

Дверные петли «бабочка»: какие их плюсы и минусы

Накладные петли «бабочка» металлические – фурнитура с массой преимуществ:

  • Нет необходимости в предварительных манипуляциях – петли «бабочка» устанавливаются непосредственно на дверное полотно.
  • Специальная конструкция обеспечивает плотное прилегание к коробке.
  • Беспроблемная эксплуатация на протяжении десятков лет.
  • Простота и скорость монтажа с применением минимума инструментов.
  • Подойдут для полотна с притвором.
  • Есть ввертные крепления

Петли «Бабочка» металлические имеют свои недостатки:

  • Не используются на тяжелых дверях.
  • Поверхность, на которую монтируется «бабочка», должна быть идеально ровной.
  • Для снятия двери нужно открутить петли, их конструкция неразъёмная.

 «Бабочки» очень популярны. Они не подходят для входных тяжелых дверей, но идеально подойдут на внутренние межкомнатные двери.

Шарнирные петли

Петли цилиндрические металлические на шарнирах используются не только для навески дверей. Они распространены и в качестве присоединительных элементов в корпусах мебели и механизмов, кузовах авто.

Конструкция детали состоит из двух карт и стержня, соединяющего их друг с другом. Одна карта крепится к дверному полотну, вторая – к месту монтажа. Для установки на полотно и в коробку в них имеются специальные отверстия (прямые не подходят для двери с притвором).

Не бывают ввертные, так как это не разборная модель.

Ввертная может быть полушарнирная петля – деталь с закрепленным в одной половинке стержнем и специальным колпачком в другой. Разъемная конструкция позволяет снимать дверь без её откручивания. Трение можно уменьшить использованием бронзового кольца с нанесенной на него густой смазкой.

Маятниковые конструкции

Маятниковые петли называют также салунными и барными. Они устанавливаются на двусторонние или качающиеся двери с одной или двумя створками, распахивающиеся на 180 градусов. Маятниковые петли из нержавеющей стали может оснащаться механизмом, обеспечивающим плавный возврат створки в закрытое положение, или приспособлением, удерживающим их открытыми.

По своим конструктивным особенностям, такие дверные полотна не оснащаются притвором.

Петли маятниковые металлические могут крепиться к нижнему или верхнему углу или к боковой стороне полотна. Такие детали выбираются в зависимости от габаритов и веса самой двери. Это хорошее решение для помещений с большой проходимостью, для офисов. Используется и в квартирах и домах.

Универсальные модели

Неразъемные врезные петли для снятия двери приходится откручивать. Универсальный вариант для разных помещений. Какие бы двери не были установлены, к ним подойдут универсальные петли – они могут открывать дверь внутрь и наружу. Недостаток, ограничивающий применение подобного решения очевиден – для отсоединения полотна от коробки приходится демонтировать все крепления. Если нужно навесить их на дверное полотно с притвором, то надо искать конструкции Г-образной формы.

Из-за особенностей конструкции, ввертные элементы здесь не применяются

Каплевидные дверные петли

Каплевидные петли предпочтительнее обычных, но проигрывают по сравнению с доводчиками или скрытыми конструкциями. Деталь оснащается упорными подшипниками, выполненными в виде капель. Специальная форма обеспечивает надежное и прочное сопряжение коробки и полотна.

К металлическим дверям их приваривают.

При таком решении надежно удерживает не только внутренние, но и очень тяжелое полотно наружных дверей.

Карточные петли

Конструкция такой детали состоит из двух карт, от чего она и получила свое название. Одна половинка крепится на створку, другая – на раму. Этот вариант может крепиться на внутренние межкомнатные двери, но чаще всего – без притвора.

Карточные петли бывают съемными и несъемными, левыми и правыми. Последний показатель определяет направление для открывания двери. Это универсальное решение, с которым обеспечивается быстрый демонтаж полотна с коробки.

Благодаря использованию подшипников качения продлевается срок эксплуатации подобной конструкции за счет снижения трения. Это же решение обеспечивает другие преимущества:

  • дверь открывается и закрывается бесшумно;
  • легкий ход створок;
  • не нуждаются в смазке в процессе эксплуатации: подшипник качения исключает такую необходимость.

Название говорит само за себя – ввертные детали крепления здесь не используются.

Форма карточных петель может иметь разные края: в одних случаях используются прямоугольные, в других – закругленные, отличаются такие детали и по весу. Есть разновидность для монтажа без врезки: при закрывании двери конструкция складывается до минимальной толщины. Благодаря этому, в процессе монтажа дверного полотна на коробку с использованием петли без врезки выборка паза не выполняется.

Пример монтажа без врезки на следующем видео:

Петли для дверей с четвертью

На торце таких дверей есть специальные выступы, называемые притвором, предназначенные для сокрытия щели между полотном и коробкой. На подобную конструкцию невозможно установить универсальные модели петель, нужны детали с изогнутыми под прямым углом картами. Но чаще всего используются ввертные модели со стержнями вместо карт, для которых проделываются отверстия. Детали крепятся с использованием шестигранного торцевого ключа. Дверь с притвором в этом случае можно регулировать при монтаже.

Ввертные детали не стоит напрямую вкручивать в дверное полотно – оно может треснуть. Сначала надо высверлить отверстие сверлом чуть меньшего диаметра.

Угловые дверные петли

Это врезные петли. Вариант схож с предыдущим, но внешний вид таких деталей отличается. На осевом стержне крепятся уголки вместо прямых пластин. Устанавливаются угловые петли в торце, крепятся врезным методом на самозерзах. Форма деталей позволяет удобно их разместить и обеспечивает плотный притвор. Но при выборе такого варианта нужно учитывать, что крепление будет заметно на конструкции.

Дверные петли бабочка – виды, технические параметры и установка за 4 шага

Вам нужно навесить межкомнатные двери, а из инструмента в доме один шуруповерт да кое-какая мелочевка, не расстраивайтесь дверные петли бабочка, будут хорошим решением. Но вначале давайте разберемся, чем хороши эти петли, как их правильно выбрать, а главное как установить петлю бабочку на дверь своими руками.

Петли бабочки это хорошее решение для домашнего мастера.

Содержание статьи

Особенности накладной фурнитуры

Профессионалы такую петлю именуют карточной, а свое народное название петля для двери бабочка получила за схожесть с крыльями бабочки.

Отличительная особенность данной фурнитуры в том, что ее смежные части при закрывании прячутся друг в друга, соответственно вам не нужно утапливать их в полотно и дверную коробку, ответные части просто накладываются на плоскость.

Накладные петли не врезаются в массив, а лишь прикручиваются к дверям.

Плюсы и минусы накладных петель

  • Первым и едва ли не главным плюсом является простая и быстрая установка карточных дверных петель. Вам не нужно вырезать паз, просто разметили, прикрутили и пользуйтесь;

Под традиционные дверные петли необходимо вырезать паз.

  • Для монтажа требуется минимум инструмента, в крайнем случае, можно обойтись отверткой, карандашом и линейкой;
  • Цена накладной фурнитуры ниже, чем стоимость традиционной;
  • Ассортимент петель бабочка впечатляет. Сейчас их можно выбирать по цвету, по размеру, по виду металла и даже по толщине карты, не говоря уже об имени производителя;
  • Большинство моделей «бабочек» имеют встроенные подшипники, что значительно увеличивает их срок службы, в то время как далеко не все традиционные петли могут похвастаться этим достоинством.

Накладная фурнитура со встроенными подшипниками.

Но наряду с такими ощутимыми плюсами накладная петля для двери бабочка имеет ряд серьезных недостатков:

  • Бабочки изначально создавались для легких пустотелых дверей, по словам специалистов 1 петля может выдержать не более 15 кг веса, соответственно полотно, навешиваемое на 2 петли не должно быть тяжелее 30 кг;
  • Карточная фурнитура относится к классу неразъемных петель, проще говоря, если вам нужно будет снять дверное полотно, то придется выкручивать крепежные саморезы;
  • Петли бабочки очень требовательны к качеству основы, на кривой короб или деформированное полотно они не станут. Даже если вам удастся их туда прикрутить, проживет такая фурнитура максимум месяц;

По отзывам бывалых мастеров, даже очень хорошие и качественные петли бабочки значительно проигрывают обычным навесным моделям (папа-мама). Такую фурнитуру есть смысл устанавливать либо на легкие пустотелые двери, либо как временный вариант.

Естественно кроме карточных петель существует еще ряд других навесов и каждый из них хорош по своему, информацию о наиболее распространенных вариантах дверных петель можно найти «здесь».

Виды накладных петель

Прежде всего, такие петли выпускаются для дверей без притвора и с притвором. В первом случае это прямые карточки, а во втором петля имеет ступеньку под притвор.

Ступенчатая карточная петля для дверей с притвором.

Есть петли левые, правые и универсальные. С универсальными все понятно, их можно ставить на любую сторону, а чтобы определить правые вам нужны петли или левые, станьте лицом дверям и представьте, что вы их открываете на себя. Если планируется крепить полотно справа, значит, нужны правые, а если слева, значит левые.

Петли бабочки бывают левые, правые и универсальные.

Если говорить о действительно качественных моделях, то они делаются из 3 металлов:

  1. Обычная сталь;
  2. Нержавеющая сталь;
  3. Латунь.

Если вам предлагают петли из какого-то «фантастического» сплава за смешную цену, причем с уникальными характеристиками, знайте, вас обманывают и долго такой навес не прослужит.

Карточные навесы могут идти вообще без покрытия, зачастую так выпускают петли из нержавейки или латуни. Кроме того металл может быть хромированным и никелированным. Также широко применяется гальваническое покрытие цинком и порошковое окрашивание.

Порошковое окрашивание хорошо защищает сталь от коррозии.

Если вы хотите сделать явный акцент на дверных петлях, то выбирайте блестящие или чисто белые модели, матовое покрытие менее заметно, зато царапины и мелкие дефекты на нем практически не видны.

Существуют четырех и пятидюймовые петли (в простонародье четверки и пятерки). Длина четырехдюймовых моделей 100 мм, пятидюймовых 125 мм, ширина, как правило, везде одинаковая – 30 мм. Толщина карты колеблется в пределах 2 – 3 мм.

Определить вид бабочки можно по количеству отверстий, четверки имеют 4 крепёжных отверстия на каждой стороне, пятерки 5. Также встречаются петли с двумя и тремя отверстиями, но они больше рассчитаны на мебель, нежели на межкомнатные двери.

Легкие петли предназначены для мебели.

Пару слов о выборе

  • Первое на что нужно смотреть это вес. Петли из латуни, стали и нержавейки не могут быть легкими;
  • Сейчас продаются петли с двумя и четырьмя подшипниками, естественно, чем больше подшипников, тем надежней конструкция;
  • Возьмите петлю в руки постарайтесь расшатать ее в горизонтальной плоскости, как показано на фото ниже. Наличие люфта говорит о низком качестве и плохой подгонке деталей между собой. Дальше этот люфт будет только увеличиваться, меньше его сделать невозможно.

Проверьте чтобы не было люфта в районе подшипника.

Устанавливаем бабочку за 4 шага

Закрепить такую петлю действительно не сложно, но бабочки очень чувствительны к ошибкам при монтаже, плохо установленный механизм очень быстро сломается.

Шаг № 1. Разметка

Сначала нам нужно разметить место установки петли. Абсолютно все петли для межкомнатных и входных дверей устанавливаются на расстоянии 200 – 250 мм от края, причем как сверху, так и снизу. Берем рулетку и на полотне отмечаем карандашом точку, где будет начинаться петля.

Размечаем место установки петли.

Запомните: внутренняя (маленькая) часть петли всегда крепится к дверному полотну, а наружная монтируется на короб.

Дальше нужно поставить метки под саморезы. Карандашом размечать неудобно, лучше для этих целей использовать шило, в этом случае вы как бы накерниваете точку и саморезу уже сложнее уйти в сторону. Вначале намечаете 2 крайние точки, если петля сместиться вы сможете все исправить за счет 2 средних отверстий.

Начальная разметка шилом.

Шаг № 2. Крепление петли к дверному полотну

Загонять саморезы сразу в двери крайне не желательно, вначале под них высверливаются небольшие отверстия. Диаметр сверла должен быть на 1 мм меньше диаметра самореза, стандартный саморез 3,5 мм, значит, сверло берем 2,5 мм.

Высверливаем отверстия под саморезы.

Теперь ставим на место петлю, вкручиваем оба самореза и откидываем ответную планку, чтобы замерить зазоры между краями петли и дверным полотном, они должны быть одинаковыми.

Проверяем зазор.

Если обнаружена ошибка, как в нашем случае, то один из саморезов выкручивается и петля регулируется.

Регулируем зазоры между петлей и полотном.

Дальше ошибку мы будем исправлять за счет средних отверстий. Точно также мы накерниваем шилом одно из средних отверстий, после чего высверливаем и загоняем в него саморез.

Фиксируем петлю после регулировки.

Если петля стоит ровно, то можно засверлить оставшиеся отверстия, загнать в них саморезы и переходить к следующему шагу.

Шаг № 3. Разметка на коробе

В идеале установка петель делается еще до монтажа дверного короба, но если короб уже врезан, то вам придется вставлять в него дверь и регулировать ее положение при помощи клиньев.

Когда все совмещено, отмечаем на коробе точки монтажа петель, причем если вы купили петли такие же, как на фото, то верхнюю и нижнюю шляпки минусуем потому как они выступают за пределы пластины. После чего убираем двери и прорисовываем разметку на коробе.

Разметка на коробе.

Шаг № 4. Крепление петли к коробу

Если к полотну петля крепилась с небольшими зазорами по краям, то к коробу она крепится вплотную. В остальном технология абсолютно такая же:

Крепление петли к коробу.

  • Прикладываете и накерниваете шилом 2 крайних отверстия;
  • Высверливаете отверстия под саморезы и загоняете в них саморезы;
  • Проверяете правильность установки и если все в порядке, загоняете 2 оставшихся самореза.

Установленная петля бабочка.

Не забывайте, что установка петель это только часть дела, за ними еще нужно правильно ухаживать, а главное вовремя смазывать, обо всех тонкостях этого процесса можно узнать «здесь».

Распространенные ошибки

Самое безобидное, что может быть это неправильный отступ от края полотна. Если петли установлены правильно, но слишком близко к краям, то вы просто испортите внешний вид.

Слишком малое расстояние до края полотна.

Следующая и наиболее распространенная ошибка это когда люди путают места установки, маленькую внутреннюю часть петли крепят к коробу, а большую наружную к полотну. Такая установка опасна по нескольким причинам.

Если наружная часть петли проходит по краю полотна, то отверстия будут на расстоянии в пару миллиметров от края, соответственно, стоит вам чуть перекосить саморез и он вылезет сбоку или может попасться сучок и тогда наружная кромка вообще отломится.

Отверстия слишком близко к краю.

При правильной установке, отверстия маленькой части бабочки будут находиться практически по центру дверного полотна, а значит опасаться каких-либо трещин и перекосов не стоит.

Правильная установка петли на полотно.

С коробом дела обстоят не лучше. На фото видно, что отверстия находятся слишком близко, а толщина облегченного короба маленькая, соответственно при нагрузке он может лопнуть.

Внутреннюю часть бабочки крепить к коробу нельзя.

Кроме того, короб к стене обычно крепят анкерами в 3 местах – это две точки под петлями и одна в районе замка. Если сделать все как положено, то у нас останется 2 места, куда можно загнать анкер и прикрыть его петлей, в противном случае анкер будет видно, что также не очень хорошо.

Точки в которые можно загнать крепежные анкера для короба.

Есть еще один нюанс, при монтаже все петли должны быть строго параллельны относительно друг друга, Малейший перекос по вертикали или горизонтали приведет к тому, что дверь начнет «играть» и в конце концов петля лопнет или вырвутся саморезы.

Перекос петли по вертикали и горизонтали недопустим

Вывод

Петли бабочки имеют как своих сторонников, так и противников, причем их примерно поровну, по мнению специалистов, они хороши только для легких конструкций.  На видео в этой статье вы найдете советы по выбору и варианты установки петель.

Наиболее известные производители накладных карточных петель.

Установка универсальных петель Apecs.

Мастер-класс от профессионалов установки дверей — компании GOOD SV.


Подготовительный этап.

  1. Необходимые инструменты:


  • молоток


  • фрезер и/или стамеска;


  • шуруповерт;


  • карандаш столярный;


  • уровень строительный;


  • шаблон для фрезера;


  • подставка для дверного полотна;


  • строительный нож;


  • Выбор фурнитуры


    • К выбору петли нужно подойти внимательно, так как от ее качества зависит комфорт эксплуатации двери.


    Необходимо определиться с выбором типа петель:


    Дверь, установленную на разъемные петли, в любой момент можно снять, без демонтажа петель, но при покупке таких петель необходимо знать ориентацию двери (правое открывание или левое). Универсальные петли подходят для правых и левых дверей, но при необходимости снять дверь, петли придется демонтировать, выкрутив саморезы из дверной коробки.


     Далее определяется размер и кол-во петель на одну дверь, согласно рекомендациям производителя.



    Качество петли можно определить следующими основными параметрами:


    • Толщина карты петли. Чем толще карта петли, тем надежнее крепление двери к дверной коробке, меньше люфт и провисание полотна


    • Гальваника и полировка. Покрытие петли должно быть равномерным, без царапин, сколов и наплывов


    • Соосность и сопряжение деталей. Карты петли должны быть одинаковыми и идеально прилегать друг к другу. Наличие подшипников вместо противоскрипных колец – говорит о высоком качестве петли


    Характеристика петель Apecs Steel: толщина карты 3 мм, полировка класса А, подшипники качения.

    Установка петель
    1. Определяем место установки петель и делаем разметку


      От верхнего и от нижнего края полотна отмеряем 200-250 мм. К этой точке прикладываем петлю (одной половиной) и очерчиваем периметр карандашом. Петля должна быть расположена так:


    2. Делаем срез под петлю в дверном полотне


      Сначала петля одной своей половиной крепится к дверному полотну, далее, другой половиной — к дверной коробке. Устанавливается петля логотипом вверх.


      Профессиональные установщики компании GOOD SV используют специальные фрезерные станки, позволяющие делать ровную и аккуратную выборку под петлю, а опыт мастеров сводит к нулю риск испортить дверь. В арсенале специалистов есть шаблоны для установки петли.


      Шаблон прикладывается к полотну и фиксируется.


      Фрезер настраивается на нужную глубину среза (толщина карты петли) и производится фрезеровка отверстия.


      Получается следующий результат:


      При отсутствии фрезерного станка, выборка отверстия производится стамеской. Для этого сначала нужно строительным ножом прорезать покрытие полотна по заранее произведенной карандашом разметке (на глубину шпона или ламината). Это необходимо для того, чтобы ограничить ход стамески и обеспечить ровный край среза. Далее, в рамках сделанной по периметру прорези, стамеской выбирается отверстие на глубину карты петли.


      Углы дополнительно обрабатываются с помощью угловой или прямой стамески. До получения следующего результата:


      Проверяем срез, приложив петлю. Петля должна идеально разместиться в подготовленном отверстии

    3. Подготавливаем отверстия для саморезов


      Для правильной фиксации петли к полотну саморезами, предварительно засверливаются места для их установки. Для удобства и экономии времени на разметку — это можно сделать тонким сверлом непосредственно через отверстия петли, следующим образом:

    4. Делаем срез под петлю в дверной коробке


      Для того чтобы правильно разметить место расположения отверстия для второй половины петли на дверной коробке, необходимо подготовить дверную коробку. Сделать срезы коробки под углом 45 градусов и рассчитать высоту относительно полотна и зазора между полом и полотном.


      Разметка отверстия под петлю в коробке производится двумя способами: 1) собрать угол коробки и отмерить рулеткой расстояние, аналогичное разметке на самом полотне; 2) приложить боковой элемент коробки к полотну, с учетом зазора от пола и совмещения с верхней частью коробки, состыковать и произвести разметку


      Далее аналогичным образом делается отверстие под вторую половину петли в дверной коробке


      После чего производится фрезеровка или срез стамеской и выравниваются углы


      Далее дрелью подготавливаются места для последующей установки саморезов, в случае необходимости. Дверные полотна и коробки изготавливаются из разных материалов. Если материал — массив дерева, то предварительное засверливание обязательно. Если коробка сделана из МДФ — предварительное засверливание можно не производить.

    5. Закрепляем петлю к дверному полотну саморезами


      Аналогичный процесс производим и со второй петлей

    6. Фиксируем полотно в дверной коробке


      На этом этапе специалисты компании GOOD SV устанавливают коробку, используя уровень и специальные деревянные клинья.


      После того, как установлена коробка и к дверному полотну надежно прикреплены одной своей половиной петли и на дверной коробке заготовлены места крепления вторых частей петель, стыкуется конструкция. Дверное полотно приставляется к коробке и саморезами закрепляются вторые части петель.


      Далее производится регулировка всех зазоров до ровного прилегания двери к коробке. После регулировки, убедившись, что все установлено ровно и правильно — зазор между коробкой и дверным проемом запенивается.

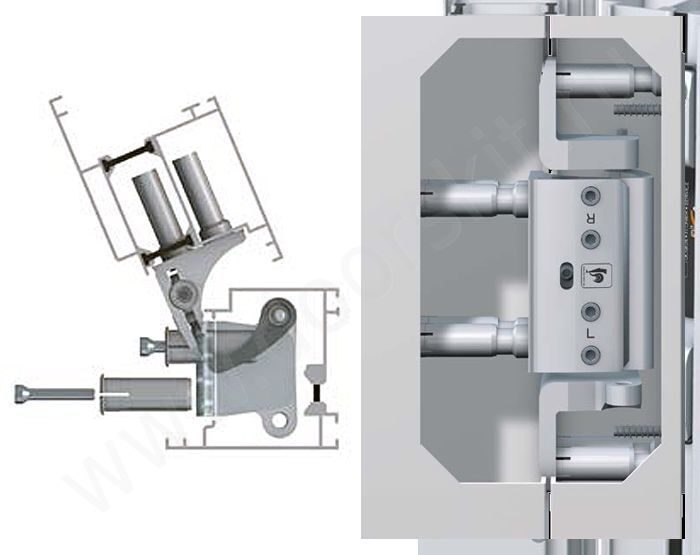

      Процесс установки петель профессионалами с использованием специального инструмента происходит значительно быстрее самостоятельной установки с помощью стамески. Если для установки привлекается профессиональная бригада мастеров GOOD SV, с многолетним опытом работы и безупречной репутацией, то установка пройдет оперативно, качественно и без риска испортить дверь.

    Все обзоры
    В категорию

    Виды дверных петель


     По принципу действия и способу установки



    1. КЛАССИЧЕСКИЕ/ПРЯМЫЕ КАРТОЧНЫЕ.




    Самый распространенный тип дверных петель, представляет собой две пластины (карты, крылья), которые соединены  стержнем. Каждое крыло имеет отверстия под   саморезы .Крылья петли крепятся  к дверному полотну и дверной коробке.  Карточные петли бывают двух основных размеров — пять и четыре дюйма, соответственно 12,5 и 10 см, ширина петли составляет  7 см, толщина 2,5-3 мм. Стоит отметить, что пятидюймовые петли имеют по пять отверстий под саморезы на каждой карте, а четырехдюймовые четыре.

    • Универсальная  петля/неразъемная  петля. Эта петля самая простая по своей конструкции. Состоит из двух неразъемных частей . Составляющие элементы таких петель нельзя заменить. Для того чтобы снять дверь, универсальную петлю необходимо откручивать от дверной рамы. Преимущество таких петель высокая надежность и  универсальность( возможность установки на любую дверь, независимо от ее сторонности).


    Универсальные петли в свою очередь по типу крепления делятся на:

    • врезная петля





    Требуют врезки. Крылья такой петли утапливаются  внутрь коробки и дверного полотна, отверстия под петли делаются с помощью специального оборудования. Установка требует специальных навыков и точности, используются в основном для входных дверей и дверей с большим весом

    •  накладная петля/бабочка




    Не требуют врезки. Их не нужно утапливать, достаточно  прикрутить к поверхности дверного полотна и коробочного бруса. Накладные петли легко устанавливать, специальный инструмент не требуется. Применяются во всех типах дверей любого веса.

    • накладные (наружные) петли/декоративные петли



    Это самый древний вид петель. Эти петли появились в тот момент , когда человек  только постиг таинство  ковки. Они являлись частью конструкции двери и должны были обеспечить  удерживание массивных дверей. Сейчас такие петли  носят больше декоративный характер и активно используются  при строительстве загородного жилья, бань и других построек стилистической направленности.

    •  Съемная/разъемная петля





    Позволяет снять дверь  с рамы,  не откручивая петли — это основное преимущество этого вида. Разъемные петли представлены одним типом – с врезкой. Стоит знать , что та часть петли, которая крепится  на полотне и имеет штырек, называется «мальчик» («папа»), а другая, которая  насаживается на первую, – «девочка» («мама»). Эти терминологию стоит запомнить, у всех производителей и во всех странах она одинаковая.


    В зависимости от того, куда открывается дверь  (влево или вправо, внутрь или наружу)  съемные петли принято делить на:

    • левая петля

    • правая петля


    Схема определения левой и правой петли



    2. КАРТОЧНЫЕ УГЛОВЫE





    Такие петли подходят для дверей с притвором, в них на торце полотна выбрана часть древесины, что обеспечивает плотный притвор двери. Угловые петли отличаются от классических прямых формой, их планки представляют собой угол в  90⁰.


    3. ВВЕРТНЫЕ/ВВОРАЧИВАЕМЫЕ





    Этот тип петель используется также для дверей с притвором. Такие петли имеют несколько  штырьков  с резьбой на каждой части петли. Одна часть вворачивается в дверное полотно, другая в дверную коробку, а затем первая насаживается и опирается на  вторую .Отличаются такие петли только количеством штырьков. Для легких дверей используются двухштырьковые петли, для более тяжелых-с тремя, четырьмя  штырьками. Такие петли помогают улучшить тепло- и звукоизоляцию помещения.



    4. СКРЫТЫЕ/ГАРМОШКА





    Этот тип петель состоит из двух неразъемных частей, которые не видны при закрывании двери. Петля складывается (раскладывается) в тот момент , когда дверь открывается или закрывается, особенности такого устройства позволяют спрятать все части петли, делая ее незаметной. Используя данный вид петель дверное полотно можно регулировать в трех плоскостях. Монтируются такие петли путем врезки одной части в дверную коробку, второй в само дверное полотно. Установку  скрытых петель лучше доверить профессионалам.



    5. БАРНЫЕ /ПРУЖИННЫЕ





    К этому типу петель можно отнести петли барные, пружинные, маятниковые, дверные петли метро, но всех их объединяет одно -конструкция данных петель позволяет двери открываться как внутрь, так и наружу .Такого типа петли чаще всего применяются  в общественных помещениях, барах, кафе, ресторанах, метро, гостиницах- там, где необходим доступ в помещение без использования рук.



    Свое название пружинная петля получила из-за  присутствия в ее конструкции  пружины, которая позволяет петле работать как доводчик, закрывая дверь в обе стороны. Подобно доводчику эта петля регулируется, позволяя увеличивать или уменьшать скорость хода петли. Такие петли не рассчитаны на высокие нагрузки.



    6. ИТАЛЬЯНСКИЕ ПЕТЛИ





    Этот тип петель  крепятся не как все остальные. «Итальянские петли» монтируются сверху и снизу дверного полотна. В момент установки можно выбрать любую сторону открывания двери. Петли могут быть переустановлены в процессе эксплуатации, а отверстия от них остаются практически не заметны. Но установить эти петли на дверное полотно российского производителя, увы, невозможно.



    7. ПРИВАРНЫЕ ПЕТЛИ



    Такие петли предназначены для тяжелых металлических дверей и гаражных ворот. Крепление петли к двери производится при помощи сварки.



    Приварные петли делятся на:

    • петли  с подшипником





    Самый распространенный тип петель для металлических дверей. В конструкции этих петель есть простейший подшипник, обычный шарик, который вложен между половинками петель. Именно подшипник позволяет использовать такие петли для дверец практически любой массы, обеспечивая легкий и свободный ход дверного полотна.



    Существует два подвида петель с подшипником:

    • Обыкновенные цилиндрические петли на подшипнике

    • Каплевидные петли



    Разница этих петель состоит только в удобстве их установке. Обычные цилиндрические перед установкой привариваются к пластинам, чтобы был небольшой зазор между петлей и дверью, для каплевидных это не нужно делать, т.к. этот зазор образуется за счет формы петли.

    • скрытые петли/внутренние





    Их главное преимущество-полная защита от срезания. Если обычные приварные     петли  легко срезаются болгаркой, то со скрытыми такой фокус не пройдет. Когда дверь находится в закрытом состоянии, петли как бы прячутся внутри дверного полотна и коробки. При этом скрытые петли надежно защищены от атмосферных воздействий. Но существует и минус таких петель-неполное открывание двери, максимальное открытие 95⁰.


    По материалу изготовления



    1. СТАЛЬНЫЕ


    Стальные петли порой внешне мало чем отличаются от своих латунных собратьев, но все, же уступают им по износостойкости и качеству покрытия. Изготавливаются методом штамповки, что делает конструкцию таких петель менее надежной. Стальные петли не стоит устанавливать в помещениях с повышенной влажностью.



    2. ЛАТУННЫЕ


    Петли изготавливаются методом  литья, целиком из латуни . Латунь –сплав меди и цинка, примерно 60% меди и 40% цинка. Этот материал  прочный и в тоже время ,довольно пластичный  и хорошо подвергается обработке, в результате получается изящное изделие. Заглушка на таких петлях изготавливается также из латуни и выглядит аккуратнее, чем на петлях из других материалов. Латунные петли могут быть отполированы или покрыты хромом,  преимуществом латунной петли, является большая  коррозионная устойчивость , особенно это актуально при установке дверей в помещениях с повышенной влажностью (баня, туалет, душ, сауна и т.д.) Латунные петли способны выдерживать большие нагрузки, чем стальные, поэтому устанавливаются на дорогие тяжелые двери (массив, шпон).



    Способность латунных петель выдерживать больший вес, обусловлена отличным от стальных петель способом изготовления. Карта стальной петли механически загибается вокруг штифта, а латунная изготовляется способом «литья». На фото хорошо видно «уязвимое» место стальной петли.





    3.  СПЛАВНЫЕ/ЛАТУНИРОВАННЫЕ/Ц.А.М.



    Изготавливаются на основе цинковых сплавов, где основным элементов является цинк  с примесью алюминия, магния меди.  Сверху  такие петли покрываются  тонким слоем латуни, для лучшего скольжения ее частей и защиты от коррозии. Имеют различные цвета,   вследствие покрытия эмалью различных расцветок, имитирующих позолоту, серебро, бронзу, хром.



    4. ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ



    Петли обладают большим набором  достоинств: прочностью, твердостью, износоустойчивостью, а также превосходят латунные петли по устойчивости к коррозии. Единственный минус таких петель- единственное цветовое исполнение.  Петли из нержавеющей стали редко используют на межкомнатные двери. Чаще всего их можно встретить  в общественных местах.



    5. ЧУГУННЫЕ


    По месту установки:



    1. ДЛЯ МЕЖКОМНАТНЫХ ДВЕРЕЙ



    2. ДЛЯ ВХОДНЫХ ДВЕРЕЙ

    Устройство и регулировки петли Fapim Loira +

    Петля Fapim Loira plus в разобранном виде:


    Схема регулировки петли Fapim Loira plus


    Петля противовзломная и имеет регулировки по 3 направлениям:

    • по высоте: от 0 до 4 мм;

    • по горизонтали: ±2,5 мм;

    • на прижим: ±0,5 мм.


    Во втулке сделано глухое отверстие под шестигранный ключ. Втулка имеет особую форму и, чтобы определить «нулевое» положение регулировки, на втулку, снизу, надевается специальное пластиковое кольцо. При установке оси в корпус петли (створочная часть) кольцо абсолютно точно позиционирует втулку. Вращая ось вправо или влево, производится регулировка по горизонтали. Регулировка плавная, а не дискретная, как раньше.

    Таким образом, чтобы осуществить регулировку в плоскости стекла, необходимо:

    • снять декоративную крышку;

    • снять внешнюю крышку, предварительно выкрутив винт с обратной стороны;

    • ослабить стопорный винт втулки;

    • вращать ключом ось вправо или влево;

    • закрутить стопорный винт втулки для фиксации регулировки.


    Нижняя часть втулки (рамная часть) также выполнена из высокопрочного сплава. В верхней части втулки выполнено отверстие для установки туда еще одной втулки, но уже из антифрикционного пластика. Вращение оси происходит именно во второй втулке. Помимо этого, конструктив пластиковой втулки обеспечивает установку ее в «нулевое» положение регулировки.


    В нижней части металлической втулки выполнено резьбовое отверстие, в которое вкручена гайка из нержавеющей стали. Вращение гайки обеспечивает регулировку по вертикали. Заходная часть резьбового отверстия имеет форму шестигранника. Поворачивая ключом втулку вправо или влево, осуществляется регулировка прижима.

    Таким образом, чтобы выполнить регулировки, необходимо:

    • снять декоративную крышку;

    • снять внешнюю крышку, предварительно выкрутив винт с обратной стороны;

    • для регулировки по высоте вращать внутреннюю гайку;

    • для регулировки на прижим вращать собственно нижнюю втулку.

    Все регулировки плавные, а не дискретные. Для выполнения регулировок понадобятся следующие шестигранные ключи: №3, №4, №6, №10.

    Купить

    955 руб

    Купить

    1150 руб

    Купить

    1404 руб

    Купить

    1730 руб

    Купить

    1397 руб

    Купить

    1137 руб

    Купить

    1475 руб

    Купить

    1137 руб

    Купить

    2420 руб

    Купить

    2290 руб

    Купить

    140 руб

    Купить

    45 руб

    Купить

    83 руб

    Купить

    202 руб


    Facebook


    Вконтакте


    Одноклассники

    How to pick up door hinges • Belwooddoors

    Долговечность и функциональность дверей зависит не только от материала, из которого изготовлено полотно. Важным элементом, требующим тщательного выбора, являются дверные петли, от качества которых будет зависеть срок продуктивной эксплуатации всей конструкции. Большой выбор разнообразных вариантов может поставить в тупик неопытного потребителя, ищущего оптимального сочетания между практичностью и доступностью навесов. Мы поможем разобраться в основных разновидностях дверных петель и способах их подбора для определенных условий.

    Материал

    Дверные петли изготавливаются из различных сплавов, от прочности которых зависит работоспособность и надежность устройства. Латунные или покрытые латунью изделия имеют широкую цветовую гамму, позволяющую подобрать эстетичное сочетание к прочей дверной фурнитуре. Они превосходно зарекомендовали себя в качестве элементов межкомнатных или офисных дверей. Приемлемая цена и отменная функциональность делают их достаточно привлекательным товаром, получившим широкое распространение.
    Стальные петли предназначены для более тяжелых конструкций, вес которых требует особой выносливости от материала. Усиленные наличием трех или четырех опорных подшипников, надежной осью и широкой картой, петли из стали способны выдержать самые массивные дверные полотна без малейших проблем в эксплуатации.

    Конструкция

    Самыми популярными модификациями, простыми в монтаже и в дальнейшем применении, являются карточные универсальные и карточные разборные петли. Универсальные модели могут быть установлены на дверь с различной стороной открывания, а разборные предоставляют возможность снять полотно в случае необходимости. Существуют так же угловые, ввертные, двухсторонние и скрытые конструкции, отвечающие конкретным требованиям, стоящим перед потребителем. Для установки скрытых навесов, значительно улучшающих эстетичность дверей, может потребоваться специальный инструмент и особый навык монтажа.

    Условия применения

    Важным фактором долговечности являются условия, в которых предстоит эксплуатировать петли. Наружное применение требует особого внимания к антикоррозийной обработке изделия или использования навесов из нержавеющей стали. Большой вес дверного массива может потребовать установки трех или четырех петель, а для помещений с высокой посещаемостью важны устройства из прочных сплавов и с максимальным количеством опорных подшипников. Существуют модификации, позволяющие сезонную регулировку положения полотна для улучшения эксплуатационных возможностей двери.
    Более подробную информацию о том или ином товаре предоставят наши консультанты, имеющие большой опыт в реализации товаров данной группы. Отзывчивость и учтивость гарантированы каждому клиенту, выбравшему нашу компанию в качестве уверенного поставщика и надежного партнера.

    Так же рекомендуем ознакомится:

    11 различных типов петель и их применение

    Петли

    , которые часто недооценивают в отделе фурнитуры, которые удерживают вашу дверь на месте, бывают самых разных размеров и стилей.

    Выбор идеальных петель для вашего проекта зависит от того, где вы их установите, и от того, какой законченный вид вы пытаетесь достичь.

    11 видов петель

    В этом наглядном пособии описаны различные типы петель, их конструкция и назначение.

    Петля стыковая

    Самым распространенным типом петель, используемых на дверях, является стыковая петля.Он назван так потому, что две створки врезаны в дверь и раму, что позволяет им соприкасаться друг с другом. Существуют три различных типа стыковых петель: плоские , шариковые и подпружиненные .

    Строители, как правило, используют петли с прямым встык для легких межкомнатных дверей. Штифт, который может быть или не быть съемным, соединяет две створки (или пластины) на суставах петли.

    Шарнир на подшипнике

    Шарнир на шарикоподшипниках имеет смазанные подшипники между поворотными кулаками петли для уменьшения трения, вызываемого тяжелыми дверями.Эти прочные петли идеально подходят для тяжелых входных дверей или для тех, которые часто используются.

    Показано: Петля дверная на шарикоподшипниках из цельной латуни, 4 дюйма; $ 37,99 Дом антикварной фурнитуры

    Петля с пружинным креплением

    Чтобы дверь за вами закрывалась, используйте подпружиненную петлю. Эти петли, которые часто используются на дверях-экранах, можно откалибровать, чтобы открывать и закрывать их с разной степенью натяжения.

    Показано: 3.Подпружиненный прикладной шарнир с радиусом 5 дюймов и радиусом 1/4 дюйма; $ 13,99 Дом антикварной фурнитуры

    Петля с подъемом стыка

    Петля поднимается вверх, поднимая дверь на полдюйма, чтобы освободить толстый ковер или порог. В закрытом состоянии выглядит как обычная петля.

    Петля цилиндрическая

    Для специализированных столярных работ, таких как ящик или небольшой шкаф, используйте цилиндрический шарнир. Эта небольшая петля идеально подходит для проектов, где вы хотите, чтобы петля была скрыта от глаз.Для установки просто просверлите отверстия подходящего размера, чтобы разместить стволы, и вставьте петлю. Шарниры для цилиндров, которые обычно изготавливаются из латуни, не предназначены для работы с нагрузками.

    Показано: Петля для чугунного цилиндра 3 1/2 дюйма; 10,49 $ Дом антикварной фурнитуры

    Скрытая петля

    Скрытые петли, невидимые для глаз, не умаляют красоты изысканной мебели или краснодеревщика. Они могут быть самозакрывающимися и регулируемыми с помощью пары винтов.Вы также можете найти скрытые петли для дверей большего размера. Поскольку они не открываются и, следовательно, защищены от взлома, они обеспечивают безопасность, которой не обладают обычные петли.

    Показано: SOSS Невидимая петля 5/8 дюйма x 2–3 / 4 дюйма с атласным хромированием; $ Home Depot

    Нож (шарнирный) Петля

    Петли для ножей можно найти в шкафах. Также называемые шарнирными петлями, они напоминают лезвия ножниц, прикрепленные к точке поворота. Вы вставляете одну петлю в конец дверцы шкафа, а другую — в шкаф.После установки остается только стержень.

    Другой тип шарнирных петель позволяет дверям открываться и закрываться в обе стороны, как и кухонные двери в ресторанах. Эти подпружиненные петли больше и тяжелее, чем петли для мебели.

    Накладная петля

    Некоторые петли делают мебель более толстой. Чтобы уменьшить эту толщину, подумайте о накладной петле. Петли этого типа складываются сами по себе, позволяя дверце плотно прилегать к лицевой стороне шкафа.

    Показано: Комплект петель 95 ° для безрамной конструкции с полным перекрытием; $ 9.98 Home Depot

    Петля со смещением

    Вы когда-нибудь пытались переместить диван в дверной проем, но обнаруживали, что дверной проем слишком узок на полдюйма? Вот здесь и помогает смещенный шарнир. Эта специальная петля позволяет откидывать дверь в сторону от дверной коробки, увеличивая проем до двух дюймов. Петли со смещением особенно полезны в тех областях, где вы хотите добиться соответствия требованиям ADA.

    Показано: Офсетные петли для шкафов Hoosier, сделанные вручную под старину; 18 долларов.69 Дом антикварной техники

    Петля для фортепиано

    Этот длинный непрерывный шарнир удачно назван в честь петли на крышке пианино. Длинный стержень проходит через костяшки двух длинных створок этой петли, удерживая их вместе. Это идеальный выбор петель для ящиков с игрушками, складных столов и скамеек.

    Показано: Everbilt Сплошная петля из полированного никеля 1-1 / 2 x 30 дюймов; $ 7,28 Home Depot

    Петля для ремня

    Снаружи вы найдете петли на воротах.Внутри дизайнеры используют их уменьшенные версии на шкафах, чтобы добиться ощущения рустикального стиля. Длинные петли (или ремни) служат дополнительной опорой для тяжелых ворот или дверей сараев.

    Показано: Петля дверная на ремешке из грубого кованого железа с сердечком; 18,89–39,99 долларов «Дом антикварной фурнитуры

    »

    Петли изготавливаются из различных материалов, в том числе из нержавеющей стали, латуни, бронзы, олова и меди. Вы также можете выбрать любую отделку, например хром, полировку или щетку, чтобы дополнить ваш дизайн.А если ваша петля предназначена для использования на открытом воздухе, выберите петлю с антикоррозийным покрытием. Для установки петли могут потребоваться следующие инструменты: зубило, универсальный нож, молоток, отвертка и дрель.

    Типы петель и материалы для петель

    Примеры петель

    Изображение предоставлено: Parilov / Shutterstock.com

    Петли — это простые механические подшипниковые устройства, которые используются для соединения двух частей и позволяют им вращаться относительно друг друга вокруг фиксированной оси.В зависимости от используемого типа компоненты могут перемещаться (чаще всего) в пределах ограниченной дуги или со свободой 360 °.

    Эти устройства используются для различных целей, включая двери, ворота, оконные ставни, крышки и т. Д. Для удовлетворения различных требований этих приложений доступны петли с широким спектром технических характеристик продукта, например, для декоративного или функционального назначения. , внешнее и внутреннее размещение, стиль монтажа, полный или половинный врезной монтаж, ограниченное пространство, грузоподъемность и т. д.Исходя из этих конструктивных характеристик, доступно множество различных типов и стилей петель.

    Петли цилиндрические

    Изображение предоставлено: MZinchenko / Shutterstock.com

    Петли для бочек состоят из двух бочкообразных компонентов, соединенных шарниром. Как правило, эти типы петель используются для скрытого крепления в шкафах и мебели.

    Петли стыковые

    Изображение предоставлено: InkheartX / Shutterstock.ком

    Один из наиболее часто используемых типов петель, стыковые петли (также известные как врезные петли), состоят из двух пластин, т. Е. Листов, с соединяющимися друг с другом наборами петель, т. Е. Суставов, скрепленных вместе центральным направляющим штифтом или стержнем для образования гибкий сустав. Эти типы петель, которые обычно используются парами или множеством, размещенными с интервалами вдоль внутренней части стыка, используются для множества применений, включая прикрепление дверей, окон, панелей и крышек к соответствующим рамам таким образом, чтобы в закрытом состоянии два компоненты установлены заподлицо друг с другом.

    Петли-бабочки и футляры

    Изображение предоставлено: paha1205 / Shutterstock.com

    Подобно стыковым петлям, петли-бабочки и петли корпуса сконструированы с учетом функционального и декоративного дизайна. Более изысканный дизайн этих петель делает их подходящими для внешнего размещения, например, на шкатулках для драгоценностей и портфелях.

    Петли сплошные

    Изображение предоставлено: VDB Photos / Shutterstock.ком

    Также известные как петли для фортепиано, неразрезные петли состоят из компонентов, аналогичных компонентам стыковых петель. Однако они длиннее и уже, и, как правило, один проходит по всей внутренней длине стыка, образованного между двумя прикрепленными объектами, такими как столы, сундуки, душевые и, как показано на изображении выше, пианино.

    Европейские петли

    Изображение предоставлено: romchik911 / Shutterstock.com

    Европейские петли

    обычно используются как в безрамных, так и в лицевых шкафах, поскольку они расположены внутри и позволяют полностью скрыть аппаратный компонент, когда дверь закрыта.Эти типы петель предлагают множество функций (например, мягкое и бесшумное закрывание) и подходят для широкого диапазона стилей дверей, от врезанных заподлицо до угловых дверей. Эти петли также позволяют регулировать положение дверцы шкафа относительно рамы шкафа с помощью набора регулировочных винтов, расположенных на каждой петле.

    Петли для флажков

    Изображение предоставлено: Jefco Manufacturing Inc.

    Петли для флажков имеют фиксированный штифт, вставленный в один из прямоугольных элементов створки.Конструкция этих типов петель позволяет вращать их на 360 °, а также легко разбирать их при необходимости.

    Петли заподлицо

    Изображение предоставлено: Suncor Stainless, Inc.

    Как следует из названия, скрытые петли спроектированы так, чтобы плотно прилегать друг к другу, чтобы занимать меньше места; это достигается без выемки, вставляя одну створку внутрь другой. Как правило, эти типы петель используются для более легких приложений.

    Петли с четырьмя стержнями

    Изображение предоставлено: Ади Чи / Shutterstock.com

    Петли с четырьмя стержнями, также называемые петлями с несколькими стержнями, состоят из нескольких стержней, которые позволяют прикрепленному компоненту перемещаться наружу, когда он открывается, чтобы избежать удара о край рамы. Эти типы петель подходят для створчатых, выступающих и параллельно открывающихся окон и панелей.

    Петли с крючком и проушиной

    Петли с крючком и проушиной состоят из L-образного крючка и петли или винта в форме глаза.Эти типы петель обычно используются для наружных работ, например, ворот.

    Петли шарнирные

    Изображение предоставлено: Moore Industrial Hardware

    В основном используется для дверей, поворотных петель или поворота вокруг одной точки поворота. В отличие от большинства петель (например, стыковых петель), эти типы петель обычно размещаются на некотором расстоянии от края рамы над и под дверью, а не по бокам рамы, что позволяет скрыть оборудование и, в некоторых случаях дверь перемещается в обе стороны.

    Пружинные петли

    Изображение предоставлено: Moore Industrial Hardware

    Пружинные петли

    разработаны со встроенным пружинным компонентом, что делает их пригодными для приложений, требующих, чтобы дверь, крышка или панель находились в открытом или закрытом положении. Пружинные петли двойного действия используются во внутренних помещениях, поскольку их конструкция позволяет перемещаться в обоих направлениях.

    Петли для ремня

    Изображение предоставлено: Suncor Stainless, Inc.

    Петли с ремешком — это более короткие петли с более длинными створками, которые используются для поддержки дверей, ворот и других панелей. Эти типы петель, используемые парами или несколькими, обычно не предназначены для скрытия при использовании и часто доступны с учетом как функции, так и украшения.

    Материалы и отделка петель

    Петли должны выдерживать нагрузку, возникающую при постоянном открытии и закрытии, в зависимости от области применения, в которой они применяются.Чтобы выполнить это требование, многие петли изготовлены из нержавеющей стали, поскольку прочность стальных материалов позволяет оборудованию выдерживать тяжелые компоненты, а характеристики нержавеющей стали предотвращают ржавчину и коррозию. Последнее важно, потому что петли, используемые для наружных работ, особенно вблизи океана или соленых озер, могут быстрее уставать и выходить из строя из-за воздействия влаги и соли в окружающей среде.

    Нержавеющая сталь, однако, не всегда поддается отделке.В результате для скрытых петель чаще используется нержавеющая сталь, тогда как петли из латуни, бронзы, а также петли с латунным и бронзовым покрытием более распространены для более заметного размещения. Латунь и бронза — оба сплава на основе меди — являются прочными металлами, которые могут противостоять экстремальным погодным условиям, включая дождь, соленый воздух, смог, и могут образовывать более толстые петли, чем нержавеющая сталь. В то время как латунь требует дополнительной обработки поверхности, чтобы выдерживать воздействие соленой воды, бронза по своей природе устойчива к атмосферным воздействиям и подходит для использования в морских приложениях.Оба материала также хорошо поддаются отделке, поэтому на них можно наносить широкий спектр цветов, чтобы дополнить множество различных слоев краски. Эти варианты отделки включают:

    • Медь: Изготавливает основной металл из твердых сплавов бронзы и латуни, а также материалы, используемые для покрытия бронзы и латуни
    • Цинкование: Процесс электрохимической обработки, при котором сталь покрывается для защиты от ржавчины
    • Japanning: Европейская техника отделки, 17 th Азиатское тиснение лаком
    • Воронение: Процесс пассивации, придающий стальному материалу голубоватый оттенок

    Выбор подходящего материала

    Атмосферостойкость и эстетическая привлекательность — не единственные важные факторы при выборе материала для петли. При принятии осознанного решения важно учитывать стоимость.Уравновешивание требований к окружающей среде и конструкции петли со стоимостью может привести к использованию различных типов материалов.

    Например, если устойчивость к атмосферным воздействиям не имеет решающего значения для конструкции петли (например, для использования во внутренней среде), сталь с покрытием является более дешевой альтернативой по сравнению с латунью, которая по-прежнему имеет некоторую эстетическую ценность и способна выдерживать нагрузки, связанные с прикреплением. Однако, если прикрепленный компонент будет находиться в прямом контакте с внешней средой, дополнительные расходы на латунь могут окупить вложения для большей устойчивости к атмосферным воздействиям и долговечности.

    Обращение за помощью к производителю петель или даже в местный магазин бытовой техники может помочь в принятии окончательного решения.

    Сводка

    Это руководство дает общее представление о петлях, включая доступные типы, а также некоторые соображения по материалам и отделке.

    Для получения дополнительной информации о сопутствующих продуктах обратитесь к другим руководствам Thomas или посетите платформу Thomas Supplier Discovery Platform, где вы найдете информацию о более чем 500 000 коммерческих и промышленных поставщиков.

    Источники
    1. https://bonito.in/2014/various-types-of-hinges-and-where-to-use-them/
    2. https://kitchencabinetkings.com/glossary/butt-hinge/
    3. https://www.builder-questions.com/construction-glossary/barrel-hinge/
    4. https://www.4feldco.com/articles/door-hinge-types/
    5. http://www.woodworkbasics.com/hinges.html
    6. https://kitchencabinetkings.com/glossary/pivot-hinge/
    7. https://www.dwmmag.com/aama-releases-volvention-specification-for-multi-bar-hinges-in-window-applications/

    Петли прочие изделия

    Прочие «виды» изделий

    Больше из оборудования

    Типы петель и где их использовать | Центр знаний

    Петли бывают самых разных стилей, поэтому вам нужно знать, как выбрать подходящий.Во-первых, это зависит от типа двери, для которой нужна петля.

    Это важный момент, поскольку часто проблемы с дверьми могут быть связаны с использованием неправильных петель. Если ваша дверь тяжелая, обратите внимание, например, на тяжелые дверные петли. Двери, однако, не единственное применение для петель, поэтому вы также найдете различные типы петель для шкафов.

    Для шкафа уличного телекоммуникационного оборудования необходимы петли. То же самое можно сказать о внешнем хозяйственном шкафу, шкафу для монтажа в стойку, серверном шкафу центра обработки данных, наружной электрической распределительной коробке — петли также являются компонентом системы HVAC.

    Петли бывают правые или левые из разных материалов. Вы можете использовать петли, которые будут видны или скрыты. Дело в том, что у вас есть большой выбор. Вот несколько распространенных петель и способы их использования, чтобы помочь вам определить, какой тип вам нужен.

    Петли угловые

    Обычно используются на металлических шкафах и крышках машин и устанавливаются заподлицо с поверхностью. Во избежание взлома они устанавливаются внутри, за исключением внешних металлических угловых петель, которые обычно используются на машинах.В угловых петлях есть шпилька, которую можно вынуть, когда дверь открыта. Это, в свою очередь, позволяет снять дверь для обслуживания или доступа.

    Петли выдвижные

    Подумайте о часто используемых тяжелых дверях. Для таких применений вам нужны съемные петли, которые упростят снятие дверей с частей системы отопления, вентиляции и кондиционирования воздуха или частей промышленных генераторов, когда вам нужен легкий доступ для обслуживания и ремонта. Они также известны как дверные петли. В частности, подъемные петли из нержавеющей стали обеспечат вам долгий срок службы.

    Петли офсетные

    Угловой шарнир со смещением на 90 градусов является примером. Смещенные петли помогают при маневрировании через узкие дверные проемы. С помощью петель со смещением, также известных как шарнирные петли, вы можете открыть дверь так, чтобы она не мешала, предоставляя вам полный доступ ко всей ширине дверного проема. Без них вам пришлось бы создать проем большего размера и установить дверь большего размера.

    Петли для фортепиано

    Также известные как неразрезные петли, они распределяют вес и минимизируют нагрузку на дверь или шкаф.Петли для фортепиано отлично подходят для дверей и шкафов, которые постоянно открываются и закрываются и подвержены сильному износу. Размеры петель пианино различаются, поэтому у вас не должно возникнуть проблем с поиском того, что вам нужно.

    Петли листовые

    Скрытые монтажные винты предотвращают доступ к петле извне, что делает ее идеальной, когда важна безопасность. Листовые петли подходят для дверей простого / скрытого монтажа, а также для левосторонних и правосторонних дверей.

    Петли скрытые

    Петли для шкафов скрытого монтажа получили широкое распространение.Они устанавливаются внутри корпусов, например, в шкафу для наружного телекоммуникационного оборудования, чтобы никто не смог вмешаться в них извне. С эстетической точки зрения скрытые петли придают минималистский вид, не показывая никакого оборудования.

    Боковые петли

    Еще один вариант с высоким уровнем безопасности, идеально подходящий для электрических шкафов NEMA, серверных шкафов для настенных стоек или всего, что представляет собой неудобное пространство. Они также хорошо работают, когда стандартная петля не дает вам необходимого отверстия.

    Петли приварные

    Если ваше приложение работает постоянно и не подлежит вмешательству, выберите приварные петли. Их срок службы больше, чем у дверных петель на винтах. Конструкции просты, и вы можете использовать их на разных типах материалов. Есть также дополнительный бонус в том, что они ненавязчивы и могут быть окрашены в тон металлической поверхности, на которую они нанесены. Идеальное применение — это двери хранилищ, бронированные автомобили, противопожарные двери, транспортные контейнеры и строительные объекты.

    А материалы?

    Постоянное открывание дверей и шкафов изнашивает петли. Факторы окружающей среды также могут повлиять на петли. Правильный выбор материала для петли помогает продлить срок ее службы. Например, петли из нержавеющей стали устойчивы к ржавчине — важный фактор, если ваше приложение находится рядом с океаном или будет находиться на открытом воздухе, — и обладают прочностью, чтобы выдерживать тяжелые двери. Однако нержавеющая сталь не подходит для покрытия материалов, поэтому чаще используют этот материал для скрытых петель.

    Петли изготавливаются из самых разных материалов с разными свойствами. Тот, который вы выберете, зависит от вашего приложения. Например, петля для фортепиано из латуни или стали? Латунь — хороший вариант, когда важен внешний вид, а сталь прочнее.

    Алюминий, например, идеален для автомобильной промышленности благодаря своим легким характеристикам, а нержавеющая сталь идеально подходит для фармацевтики, кухонь и больниц, поскольку ее легко обслуживать и содержать в чистоте. Акрилонитрилбутадиенстирол (АБС) — это пластик с низкой температурой плавления и высокой устойчивостью к большинству химикатов, поэтому его обычно используют в защитных кожухах внутри помещений.

    Типовые материалы петель

    оцинкованная сталь нержавеющая сталь АБС Алюминий Нейлон Цинк, литье под давлением
    Прочность Х Х Х Х
    Коррозионностойкий Х Х Х Х
    Термостойкие Х
    Ударопрочный Х
    Прочность Х Х Х Х
    Легкий Х
    Простота обслуживания Х
    Низкотемпературный
    Стойкий    		 Х

    Опции дверной фурнитуры для обычных петель

    Дверные петли — самая важная часть любой распашной коммерческой двери.Без петель дверь не раскроется. Обычные петли (часто называемые стыковыми петлями) бывают разных размеров и имеют множество вариантов для соответствия условиям открытия.

    Обычный шарнир — это, по сути, две металлические пластины, соединенные вместе штифтом, который проходит через суставы. Обычные петли с шарикоподшипниками или другими подшипниками качения обычно рекомендуются для коммерческих дверей, которые используются регулярно, и для дверей с дверными доводчиками.

    Вес петли

    Вес петли можно также обозначить как толщину петли.Более толстые петли будут прочнее и будут нести больший вес. Петли стандартного веса обычно имеют два набора шариковых подшипников, в то время как петли тяжелого веса имеют четыре шарикоподшипника. Частота использования, размер и вес двери являются важными факторами при принятии решения о том, какой вес петли использовать.

    Стандартный вес
    Тяжелый вес

    Петли тяжелого веса следует использовать, если дверь часто и интенсивно движется или если дверь слишком большая и тяжелая.

    Поворотный кулак

    Обычные петли обычно имеют от 3 до 5 суставов. Костяшки пальцев можно визуально идентифицировать. На шарнире с 3 кулаками шарикоподшипники скрытые , но действуют так же, как и любые другие шарниры на шарикоподшипниках.

    3 сустава
    5 суставов

    3 шарнира с шарниром более эстетичны, так как шарниров меньше, и вы не видите корпуса шарикоподшипников.Петли с 5 поворотными кулаками часто дешевле и более распространены.

    Наконечники петель

    Концы петель располагаются сверху и снизу цилиндра стержня петли. Наконечники шарниров действуют как якорь, чтобы штифт не упал через ствол. Большинство стандартных петель имеют плоские наконечники и в стандартной комплектации.

    Советы с плоскими кнопками
    Советы больнице
    Подсказки Steeple
    Советы по мячу

    Другие варианты наконечников петель, включая:

    Советы для больниц — Используется в больницах и других местах, где важна чистота.Скошенные наконечники также помогают предотвратить попадание проводов или других шнуров за кончик шарнира, когда пациенты или медицинский персонал проходят через отверстия с медицинским оборудованием.
    Наконечники со шпильками — Заостренные конические наконечники, создающие декоративный вид.
    Шариковые наконечники — Закругленные шариковые наконечники, которые также являются декоративными.

    Несъемный штифт (NRP)

    Петли с несъемными штифтами обеспечивают дополнительную безопасность для предотвращения взлома, если кто-то попытается удалить штифты шарниров и выдвинуть дверь из проема.В цилиндр стержня петли вставлен небольшой установочный винт, чтобы стержень не был удален при закрытии двери. Когда дверь открыта и обычные петли открыты, установочный винт обнажен и может быть удален при необходимости. Но пока дверца закрыта, фиксирующий винт недоступен.

    Шпильки безопасности

    Защелка — это небольшой выступ одной петли, который входит в отверстие на противоположной петле, когда она закрыта. Это блокирует петли и удерживает их вместе.Если предпринята попытка взлома и шарнирные штифты удалены, то предохранительный штифт предотвращает раздвигание створок петли, удерживая дверь на месте.

    Качели прозрачные

    Поворотные прозрачные петли имеют изогнутые металлические пластины и предназначены для обеспечения более широкого свободного проема. При открытии на 90 градусов обычные петли не выдвигают дверь полностью из проема. Поворотные петли поворачивают дверь так, чтобы дверь не заполняла проем ширины в свету (см. Диаграмму ниже).

    Эти петли обычно используются в больничных палатах, где больничные койки, инвалидные кресла и другое оборудование должны иметь как можно больше места в проеме, чтобы пройти через них.

    Стандартная ширина петли в свету
    Прозрачная ширина шарнира Swing Clear

    Широкоугольный

    Петли с широким ходом шире, чем типичные размеры петель, и обычно предназначены для использования в проемах, где предполагается, что дверь открывается на 180 градусов.Петли имеют размеры Высота x ширина , поэтому, если вы видите размер петли 5 x 6, это означает, что петля имеет высоту 5 дюймов и ширину 6 дюймов. Более широкая петля может потребоваться, чтобы дверь повернулась мимо любой декоративной планки или молдинга вокруг дверной коробки, которая может помешать двери открыться на 180 градусов.

    Дверные доводчики и другое оборудование, возможно, потребуется согласовать для работы с широкими петлями, поскольку это влияет на точку поворота петли.

    Пружинные петли

    Пружинные петли имеют внутри регулируемую пружину.Когда дверь открывается, пружина нагружается с натяжением, и когда дверь отпускается, это напряжение пружины закрывает дверь. В зависимости от обстоятельств открывания пружинный шарнир необходимо отрегулировать, чтобы дверь закрывалась и защелкивалась должным образом. При использовании в огнестойких отверстиях необходимо минимум 2 пружинных петли в соответствии с требованиями испытаний производителя.

    Пружинные петли не так желательны, как дверные доводчики, особенно в проемах, которые часто используются, поскольку пружинные петли изнашиваются быстрее и требуют большего обслуживания, чем дверные доводчики промышленного назначения.Дверные доводчики также позволяют лучше контролировать весь ход двери, в то время как петли с пружинами не имеют «зон контроля».

    Петли электрические

    Для дверей, оборудованных электронными замками или электронными выходными устройствами, электрическая петля может обеспечить передачу энергии, необходимую для работы устройства. Петля имеет электрические провода, которые проходят через створки и корпус петли от рамы к двери. Это скрывает проводку и обеспечивает чистый вид, в отличие от очень заметного кабеля передачи электроэнергии или дверного шнура.

    Заключение

    Существует множество вариантов петель, и мы кратко рассмотрели некоторые из наиболее распространенных вариантов. Обычные петли доступны с очень большим количеством опций, и они могут различаться у разных производителей. Какими бы ни были условия открытия, Beacon Commercial Door & Lock может помочь вам подобрать петли, соответствующие вашим потребностям.

    Как выбрать шарнир для передачи электроэнергии

    Электрические петли или блоки передачи мощности обеспечивают большую безопасность, когда вам нужно убедиться, что двери не открываются, если вы не знаете, кто входит.Когда безопасность дверей является настолько важным приоритетом, вы можете защитить своих сотрудников, инвентарь и все остальное от кражи, используя петли передачи мощности, такие как электрическая стальная петля для приклада.

    Электрические петли обеспечивают электронный механизм контроля доступа для надежного запирания коммерческих дверей. Эти петли передачи мощности обеспечивают скрытый антивандальный способ прокладки проводов от дверной коробки к дверям, оборудованным выходными устройствами и электрическими замками. Блоки передачи энергии также используются в защитных дверях, в том числе и в других областях.

    Мы предоставляем полное руководство по петлям для передачи электроэнергии, включая различные типы петель и способы их установки.

    Примечание. Перед установкой электрифицированной петли мы рекомендуем вам просмотреть видео и ознакомиться с рисками. Если вы не знакомы с этим типом установки, возможно, лучше проконсультироваться с профессиональным установщиком.

    Что такое шарнир передачи электроэнергии?

    Передача электроэнергии (EPT) или петли передачи энергии (PTH) используются для передачи проводов от дверной коробки к краю двери.Петли EPT используются, когда есть электрифицированное оборудование, которое монтируется на двери, для этого требуется питание и возможность отправлять сигналы в удаленное место. Эти петли обычно устанавливаются в центральном положении петли двери.

    Электрифицированные петли могут также называться «скрытые электрические петли», например электрические петли McKinney для скрытых цепей или скрытые петли для передачи мощности McKinney Electrolynx. Эти специальные электрические петли скрывают провода между рамой через петлю и прикрепляют их к электрическому оборудованию в двери для контроля и управления.

    Преимущества электрифицированных петель

    • Обеспечивает безопасность вашего здания и дверных проемов
    • Легко и безопасно приводит в действие запирающее оборудование и контроль доступа
    • Использует провода с соединителями, которые соединяются или соединяются вместе
    • Устойчивость к взлому за счет отсутствия внешних проводов
    • Улучшает внешний вид дверцы доступа

    Промышленное применение

    Петли для передачи электроэнергии могут использоваться с выходными устройствами или дверьми с фиксатором.Вы можете контролировать положение двери, активировать сигнализацию и наблюдать за дверями, когда вам нужно, чтобы они были «защищенными от взлома».

    Особенности электрифицированных петель

    Кроме того, электрические петли доступны только в виде полностью врезных петель, которые представляют собой пластинчатые петли, предназначенные для врезания одной или двух створок в дверь и дверной косяк. Петля при установке устанавливается заподлицо с поверхностью двери и рамы, что обеспечивает абсолютно гладкий вид.

    Типы электрических петель и устройств передачи энергии

    Электрические петли бывают полностью врезными, тяжелыми и стандартными.Основное различие между тяжелыми и стандартными заключается в том, что в тяжелых электрических петлях используется более толстый металл, более подходящий для коммерческого применения.

    Некоторые типы электрических петель и устройств передачи энергии включают:

    Варианты переключения питания

    Помимо петли, вам также могут потребоваться дверные петли для передачи электроэнергии, устройства PTM (Predictive Technology Model) или скрытая передача электроэнергии, или устройства беспроводной передачи энергии.

    Дверные петли передачи мощности могут быть установлены на поверхности или врезаны для передачи сигналов контроля и питания на раму и дверь.

    Устройства

    PTM используются для врезания в раму и дверь для скрытой передачи сигналов мониторинга и питания.

    В зависимости от приложения могут быть разные типы запорных устройств, требований контроля доступа, выходных устройств, устройств передачи энергии, силовых цепей и контроллеров дверей, пультов дистанционного управления, сигнализаторов и дверных держателей.

    Какие типы дверей и приложения используют электрические петли?

    Любая дверь может использовать электрические петли, но есть определенные приложения, которые требуют большей безопасности, чем другие.Вот несколько примеров:

    • Больницы
    • Научно-исследовательские лаборатории
    • Промышленный доступ
    • Банки
    • Военный
    • Хранилища

    От рамы до двери устройства передачи энергии могут обеспечить значительную безопасность. Они передают питание и управляющие сигналы на двери с электронными устройствами и замками. Устройства передачи энергии могут включать в себя врезные устройства, дверные петли с проводкой и врезные устройства передачи энергии.

    Выбор правильного шарнира передачи мощности

    Прежде чем подумать о правильном шарнире для передачи электроэнергии, важно ознакомиться с вашим конкретным применением. Если вам понадобится петля с питанием через Ethernet (PoE), потому что ваша дверь подключается к компьютерной системе, вам понадобится петля определенного типа.

    Вес и размер двери тоже имеют значение, а также, если вы хотите скрыть или добавить другие функции безопасности. Если у вас тяжелая широкая дверь, для большинства подобных случаев требуются тяжелые электрические петли.Другие двери могут использовать петли стандартного веса.

    Тип установки

    Для большинства электрических петель вам потребуется оборудование, которое может пропускать постоянный поток электрического тока между источником питания и электрическими устройствами, прикрепленными к двери. Эти петли могут иметь скрытые штекерные соединители, которые исключают возможность взлома оголенной проводки.

    Как мы уже упоминали, размер и вес двери влияют на выбор петли. Если у вас более тяжелая дверь, вы, вероятно, захотите выбрать тяжелую петлю с врезным подшипником с 3 или 5 кулаками.

    СОВЕТ: Электрическая петля McKinney Quick Connect или петля ElectroLynx предлагает тяжелые петли и петли стандартного веса с полной врезной опорой, поворотно-откидной или широкоугольной установкой.

    Сколько устройств вы подключаете?

    Нужно ли к вашей петле подходить к большому количеству проводов для поддержки других устройств? Некоторые петли доступны с 12 проводами. Однако петля должна быть совместима со всеми различными устройствами, которые могут быть прикреплены к двери, например, устройствами контроля доступа, охранной сигнализацией, освещением или указателями на выходных дверях.

    Выбрать полностью скрытую

    Одно из преимуществ McKinney заключается в их устойчивости к взлому, особенно если вы выбираете скрытые петли. Монтаж врезной двери и рамы полностью скрыт после закрытия двери.

    Устанавливаемые в центральную позицию петли двери, петли передачи мощности могут быть продеты с помощью скрытых проводов между рамой и дверью. Эти провода могут питать и контролировать всю электрическую дверную фурнитуру.

    Совместимость с вашими устройствами

    Ваши петли должны быть совместимы с другими устройствами, такими как электрифицированные врезные замки, электрифицированные цилиндрические замки, устройства для выхода с задержкой выхода, электрические накладки и электрические защелки для дверных пар.Кроме того, вам необходимо обеспечить совместимость с петлями входов управления питанием для электрических замков.

    Питание через Ethernet (петли PoE)

    Вам нужно передавать данные или собирать данные через дверной проем? Петля с поддержкой PoE позволяет подключить источник питания к другому источнику входящих данных.

    Обычно петли этого типа можно связать с другими интеллектуальными устройствами и оборудованием. Например, петля McKinney ElectroLynx PoE позволяет передавать данные от дверного косяка к другим продуктам PoE.

    Прочие факторы: отделка

    И последнее: существует множество вариантов отделки, подходящих к вашей двери, например:

    • Серебро
    • бронза
    • Медь
    • Черный
    • Хром
    • и более

    Как установить электрические петли?

    Электрические петли и блоки передачи энергии могут устанавливаться на все виды дверей различного назначения. Как правило, для правильной установки вам потребуется следующая информация:

    • Размер двери: Для высоких широких дверей потребуется тяжелая петля.
    • Вес двери: Для больших дверей требуются тяжелые, полностью врезные петли.
    • Размер петли: См. Наше руководство по выбору размеров петель для тяжелых условий эксплуатации.
    • Сколько устройств и проводов: Некоторые петли рассчитаны на 1 или 2 провода, а другие рассчитаны на 10 или более проводов. Если требуются данные, они обычно используют кабели Power over Data, которые имеют 5 или более проводов. Проводники также могут нуждаться в пропускании через петлю.
    • Тип петли: Полностью врезной, поверхностный, тяжелая опора, скрытая петля и специальные петли PoE
    • Нужно ли обрабатывать данные через шарнир PoE?
    • Вам нужны другие устройства передачи энергии, такие как PTM?

    ПРИМЕЧАНИЕ: всегда лучше проконсультироваться со специалистом по петлям для правильного определения размера и выбора области применения.Мы поможем вам подобрать подходящую электрическую петлю. Щелкните здесь, чтобы связаться с нами для получения помощи.

    Стандартная установка: электрические петли

    Большинство типов электрических петель подходят к стандартным петлям на 4,5 или 5 дюймов, имеют модификацию, позволяющую пропускать проволоку, и устанавливаются в центральном положении петли.

    Стандартная установка: Power Transfer

    Перед установкой устройств передачи мощности вам сначала необходимо выбрать поверхность или скрытую поверхность, которая лучше всего подходит для ваших требований.

    • Поверхностные передачи энергии лучше всего использовать с армированными дверными шнурами или дверными петлями. Они наиболее часто используются и могут также подходить для существующих проемов или могут быть подготовлены для нового строительства. Противопожарные отверстия могут потребовать консультации с местными властями.
    • Скрытые блоки (EPT), как правило, готовятся на заводе и одобрены для использования с обычными отверстиями.

    Замки и защелки электрические

    Вы используете электрический замок или удар? Вам может понадобиться кабелепровод или кабельный канал для использования с вашим электрическим шарниром или устройством передачи энергии.Труба будет проходить от петли к замку или ударится. Если вы используете электрическое аварийное устройство, большинство электрических соединений проталкивается через крепление со стороны петель.

    По-прежнему нужна помощь в выборе правильного шарнира передачи мощности?

    Правильный шарнир для передачи электроэнергии зависит от области применения. Если у вас возникли проблемы с поиском подходящего шарнира для передачи электроэнергии, обратитесь за помощью к специалисту по проекту. Нажмите сюда, чтобы связаться с нами.

    Все, что вам нужно знать, чтобы выбрать подходящую петлю для коммерческих или жилых дверей, www.tmhardware.com

    Темы, затронутые в этой статье:

    Определите тип петли

    9000e Standard 9000e

    Полностью врезанный Полностью врезанный Половина врезанный Полуповерхность 70 908

    Выбор правильного веса и несущей конструкции

    Из-за разнообразия размеров и веса двери петли делятся на три группы:

    • Тяжелый вес, шарикоподшипник (5- кулак) или подшипник качения (3 кулака): Для использования на тяжелых дверях, часто используемых.
    • Стандартный вес, шарикоподшипник : Для использования на воротах средней массы со средней частотой использования.
    • Стандартный вес, подшипник скольжения : Для использования на легких дверях с низкой частотой использования.
    • Жилой, подшипник скольжения : створки петель тоньше, чем у коммерческих, с подшипниками скольжения.

    При расчете веса двери рекомендуется включать приблизительный вес дополнительного оборудования (дверных доводчиков, выходных устройств и т. Д.).), который будет установлен на двери.

    Несущие конструкции:

    • Подшипник скольжения — Петли не имеют специальной несущей конструкции. Это стандартные петли для использования на легких дверях в условиях низкой проходимости.
    • Подшипник качения (AB ) — Они изготовлены из скрытого эластичного инженерного пластика, который обеспечивает самосмазывающуюся и очень прочную опорную поверхность. Нейлон действует как подушка для двери, но позволяет двери плавно течь по нейлоновой поверхности с чрезвычайно низким коэффициентом износа.
    • Шариковые подшипники (BB) -Шариковые подшипники спроектированы так, чтобы вес кулака приходился на дорожки качения из специально закаленной стали, которые скользят по опорным поверхностям. Цельная чашка защищает подшипники от влаги и пыли. Шарниры на шарикоподшипниках стандартного веса содержат 2 шарикоподшипника для дополнительной прочности. Шарниры с тяжелыми шарикоподшипниками оснащены 4 шарикоподшипниками для дополнительной плавности.

    Подшипник скольжения Скрытый подшипник качения 2 шариковых подшипника 4 шарикоподшипника

    Вернуться к началу

    Определить размер петли

    Петли имеют 2 размера.Первый указывает высоту, а второй указывает ширину петли в открытом положении .

    Высота петли:

    Толщина двери Ширина двери Высота петли
    1-3 / 8 « до 3255 3–370 1/2 «
    1-3 / 8″ 32 «-36» 4 «
    1-3 / 4″ До 36 « 4-1 / 2″
    1-3 / 4 « 36″ -48 « 5″
    1-3 / 4 « Более 48″ 6 «
    2″, 2-1 / 4 «, 2-1 / 2» До 42 « 5″ (коммерческий)
    2 «, 2-1 / 4», 2-1 / 2 « Более 42″ 6 «( Коммерческий)

    Ширина петли:

    Важное примечание : ширина петли всегда относится к полному размаху створок, то есть в открытом положении.

    Эта диаграмма предназначена для основных размеров. Для более сложных измерений см. Диаграмму формулы ниже.

    908 / 4 «

    Толщина двери Стандартная задняя стенка Максимальный зазор Ширина петли
    1-3 / 8 « 1/4″ 1 3-1 / 2″
    1-3 / 4 « 4″
    1-3 / 4 « 1/4″ 1 « 4″
    1-1 / 2 « 4-1 / 2″
    2 « 5″
    3 « 6″
    2 « 1/4″ 1 « 4-1 / 2″
    1-1 / 2 « 5″
    2-1 / 2 « 6″
    2-1 / 4 « 1/4 « 1″ 5 «
    2″ 6 «
    2-1 / 2″ 3/8 « 3/4″ 9037 0

    		 5 дюймов
    1-3 / 4 дюйма 6 дюймов

    3 размера, которые необходимо знать для определения минимальной ширины петли: толщина двери, задняя стенка и требуемый зазор.

    * При проведении расчетов для:

    • деревянной двери и деревянной рамы дверь должна быть заподлицо с кожухом или лицевой стороной рамы.
    • дверь из дерева / металла и полая металлическая рама, дверь вставлена ​​приблизительно на 1/8 дюйма.

    * Для дверей толщиной до 2-1 / 4 дюйма петля отодвинута на 1/4 дюйма от задней части лицевая сторона двери

    * Для дверей толщиной более 2-1 / 4 дюйма петля отодвигается на 3/8 дюйма от задней стороны двери.

    После того, как эти размеры известны, можно применить формулу:

    (Толщина двери — задняя часть) x 2 + необходимый зазор = Ширина петли

    Если петля нестандартная, перейдите к следующей большей ширине петли. Если ширина петли больше высоты, это широкая петля (только на полностью врезных петлях).

    Вернуться к началу

    Определите необходимое количество петель

    Относительно высоты двери:

    Как правило, вы хотите использовать одну петлю на каждые 30 дюймов двери или ее части.

    • Двери диаметром до 60 дюймов требуют двух петель.
    • Двери 60–90 дюймов требуют трех петель.
    • Двери 90–120 дюймов требуют четырех петель.

    Что касается ширины двери:

    Дверь с При ширине от 37 дюймов до 48 дюймов можно использовать дополнительную петлю для дополнительной прочности. Дополнительная петля помогает выдерживать дополнительный вес и напряжение, прилагаемое к раме, создаваемое большей шириной двери.

    Пружинные петли : Всегда устанавливайте не менее двух пружинных петель.

    Вернуться к началу

    Верхняя петля — 5 дюймов от верхнего косяка до верхнего края ствола.

    Нижняя петля — 10 дюймов от нижнего края ствола до готового пола.

    Средняя петля — по центру между верхней и нижней петлями.

    Вернуться к началу

    Как определить радиус угла

    Измерьте начало кривой до того места, где был бы угол петли, если бы он был квадратным.

    Вернуться к началу

    Выбор основного материала петли

    • Сталь: Эта сталь обладает наибольшей прочностью, но является коррозионно-агрессивным материалом. Сталь будет ржаветь в нестабильных условиях. Лучшее применение стальных петель — это контролируемая среда, например, внутри здания, где контролируются температура и влажность.
      * Может использоваться в дверных проемах с огнестойкостью или маркировкой.
    • Нержавеющая сталь: Также обладает высокой прочностью и устойчивостью к ржавчине. Еще одним преимуществом является то, что его можно отполировать до сатинировки или до блеска.
      * Может использоваться в дверных проемах с огнестойкостью или маркировкой.
    • Латунь: Не вызывает коррозии, устойчив к ржавчине и очень декоративен. Однако он менее прочен, чем сталь и нержавеющая сталь.
      * Не может использоваться для дверных проемов с противопожарной защитой или маркировкой из-за низкой температуры плавления.

    Вернуться к началу

    Выбор количества кулаков

    В производстве дверной фурнитуры используются 2, 3 и 5 шарнирные петли.

    В чем отличия?

    Петли с двумя поворотными кулаками используются в основном в жилых помещениях, хотя Hager Companies предлагает архитектурные петли с двумя поворотными кулаками. Единственная разница между 2-х и 3-х кулачковыми петлями Hager — это внешний вид.

    Петли с 3 кулаками имеют более чистый вид, чем петли с 5 кулаками, и имеют разные типы подшипников:

    • Петли с 3 кулаками могут иметь подшипник скольжения или подшипник качения.
    • Петли с 5 кулаками могут быть на подшипниках скольжения или на шариковых подшипниках.

    В основном это вопрос предпочтений.

    Вернуться к началу

    Поворотные петли с прозрачным шарниром

    Используется, когда площадь прохода должна быть на всю ширину проема.Петли с поворотным механизмом предназначены для полного отвода двери от проема при открытии двери на 95 °. Дверной проем будет свободен от петель и края двери, так что проходящие через него крупные предметы не повредят дверь. Этот тип петель идеально подходит для использования в таких зданиях, как больницы, где носилки и каталки должны проходить через дверные проемы.

    Анкерные петли

    Анкерные петли предназначены для использования на тяжелых деревянных или полых металлических дверях в высокочастотных системах, таких как больницы, школы и общественные здания.Эти петли специально разработаны для использования на дверях, где дополнительная дверная фурнитура, такая как дверные доводчики и держатели, может вызвать чрезмерное напряжение или неправильное обращение с дверью, рамой и / или петлями.

    Анкерные пластины могут быть прикреплены как к раме, так и к двери. Их винты вставлены в ножницы, что предотвращает ослабление петель на двери или раме.

    Два варианта:

    1. Створка с одинарным выдвижением Створка надставки вставляется только в раму.
    2. Лист с двойным выдвижением — одна створка вставляется в раму, а другая створка врезается в верхний край двери.Необходимо будет знать, имеют ли двери прямоугольные или скошенные кромки.

    Пружинные петли

    Пружинные петли оснащены одной или несколькими пружинами для автоматического закрытия двери. Для максимальной универсальности используйте все пружинные петли или пружинные петли с шарнирами на шарикоподшипниках. Не использовать вместе с петлями на подшипниках скольжения.

    Два варианта:

    1. Single Acting — содержит один ствол с пружиной внутри.
    2. Double Acting — содержит два ствола с пружинами внутри.Петля полностью открывается и закрывается в обоих направлениях — отлично подходит для двери на коммерческой кухне.

    Удерживающие петли

    Полностью врезные петли для литья под давлением (серия HIHTHB953) стандартного размера 4-1 / 2 «x 4-1 / 2» с глубиной врезания 0,187 «. Эти петли могут нести дверь весом до 600 фунтов

    855

    Поворотные прозрачные петли Анкерный шарнир Пружинный шарнир Удерживающий шарнир
    907 В начало

    См. Наш раздел «Как определить движение двери / распашку»

    Вернуться к началу

    Самозакрывающиеся дверные петли

    | Петля Waterson Closer

    В статье в июньском выпуске Construction Specifier за 2020 г. дается краткий обзор доводчиков дверей для распашные двери, но есть оплошность.В нем говорится: «Существует пять основных типов дверных доводчиков», и описываются 1) накладные, 2) напольные, 3) скрытые, 4) высокозащищенные и 5) электронные доводчики. К этим категориям нам нужно добавить «6) более близкие петли», иногда называемые «пружинными петлями», «подпружиненными петлями» или «самозакрывающимися петлями». Вот 3 самых важных критерия, по которым можно сделать лучший выбор фурнитуры для автоматического закрывания дверей.

    Противопожарные двери должны быть самозакрывающимися, если не указано иное. Двери в дымовых перегородках и дымовых заграждениях также должны быть самозакрывающимися.Открытый дверной проем не может защитить от распространения огня или дыма. Противопожарные двери требуются во многих помещениях зданий, особенно в дверных проемах, ведущих к путям выхода. Они также необходимы в жилых помещениях и зонах с горючими или опасными веществами, в том числе между жилыми зонами и пристроенными гаражами в жилых домах.

    Строительные нормы и правила часто меняются в ответ на стихийные бедствия. Недавний пример был вызван смертельным пожаром в многоквартирном доме в Бронксе (Нью-Йорк).Пожар в одном блоке быстро перекинулся на открытую лестничную клетку дома, потому что дверь в квартиру, где возник пожар, осталась открытой; 12 человек погибли, еще четверо получили тяжелые ранения. В ответ на это в Строительный кодекс Нью-Йорка (NYCBC) были внесены поправки, требующие: «Все двери, ведущие к внутренним лестницам или коридорам в зданиях R-1 и R-2, должны быть самозакрывающимися». Новое требование вступает в силу 31 июля 2021 г. и применяется задним числом к ​​существующим зданиям.

    Гигиена приобрела новую актуальность, поскольку мы учимся проектировать и эксплуатировать здания, которые упрощают и улучшают чистоту.Целесообразно уменьшить потребность в сенсорных дверных и дверных фурнитурах, которые могут передавать патогены. Около половины инцидентов, требующих прикосновения к двери, вызваны закрытием двери. Использование дверных доводчиков для закрытия дверей без помощи рук — стратегия, заслуживающая повышенного внимания.

    Помимо вопросов гигиены, закрывать дверь вручную неудобно, если руки иным образом заняты переноской пакетов, уходом за детьми, управлением портативным устройством и т. Д.Закрытие также может быть сложной задачей для людей с ограниченным использованием передних конечностей.

    Waterson Closer Hinge Systems объединяет дверные доводчики, пружинные петли и дополнительную функцию удержания в открытом положении в один привлекательный и ненавязчивый компонент, который идеально подходит для коммерческих распашных, ворот и стеклянных дверей. Наши петли доводчика легко регулируются в соответствии с требованиями ADA и ICC A117.1 в отношении силы открывания и обеспечения тихого и безопасного закрывания. Петли доводчика Waterson, изготовленные из нержавеющей стали, соответствуют требованиям NFPA 80 и имеют трехчасовую огнестойкость UL, а также подходят как для внутренних, так и для наружных проемов при любых погодных условиях.Чтобы узнать больше кодов петель, прочтите эту статью.

    .
