Определение места повреждения кабеля — 3 проверенных метода

Производство и обслуживание кабелей и кабельных сетей – это хорошо знакомый и отлаженный процесс. Но повреждения кабеля всё равно случаются даже у профессионалов. Поэтому для ликвидации и предупредительной локализации повреждений очень важно иметь не только квалифицированный персонал, но и профессиональное оборудование.

Содержание статьи

Виды повреждений кабельных линий

Кабельные линии регулярно подвергаются неблагоприятному воздействию капризов природы. Но чаще всего неприятности происходят по вине человека. Например, при земляных работах или сдвигах грунта, среди самых частых причин повреждений можно назвать следующие: старение или окончание расчётного срока эксплуатации, перенапряжение, тепловая перегрузка, коррозия, неквалифицированная прокладка кабеля, дефекты производства, а также дефекты, возникающие при транспортировке и хранении.

1. Короткое замыкание

   Поврежденная изоляция приводит к низкоомному замыканию двух или более проводников в месте повреждения.
2. Замыкание на землю/ короткое замыкание на землю

   Повреждения могут возникать из-за замыкания на землю (низкоомное соединение с потенциалом земли) индуктивно заземленной сети или изолированной сети, и/или из-за короткого замыкания на землю заземленной сети. Еще один вид повреждения — двойное замыкание на землю, характеризующееся двумя замыканиями на землю на разных проводниках с отдельно расположенными начальными точками.

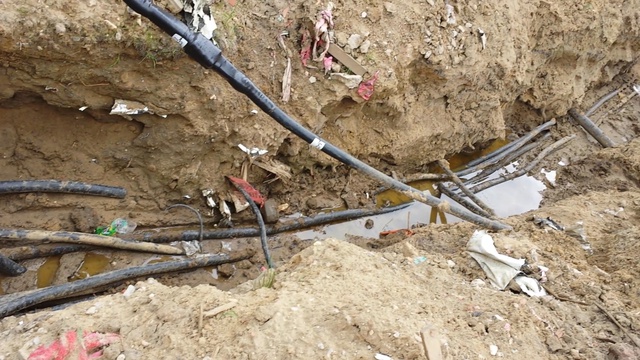

3. Обрывы кабеля

   Механические повреждения и движение земной поверхности могут вызвать обрывы одного или нескольких проводников.
4. Заплывающие повреждения

   Зачастую повреждение не стабильно, носит эпизодический характер и зависит от нагрузки на кабель. Причиной может быть высыхание кабелей с масляной изоляцией при низкой нагрузке. Еще одна причина — частичный разряд вследствие старения или электрического триинга в кабелях с полимерной изоляцией.
5. Повреждения кабельной оболочки

   Повреждения внешней кабельной оболочки не всегда ведут к немедленному выходу кабельной линии из строя, но с течением времени могут вызывать повреждения кабеля, в частности, из-за проникновения влаги и повреждений изоляции.

Один участок может состоять из отрезков различных типов кабелей, особенно в густонаселённых местах с большим скоплением инженерных коммуникаций. Используются кабели с полимерной изоляцией или пропитанной бумажной изоляцией. На практике повреждения кабеля приходится определять на всех уровнях напряжения — как в низковольтных, так и в средне- и высоковольтных системах. Поэтому для каждодневного использования целесообразно применять оборудование для поиска повреждений кабеля, разработанное для средне- и высоковольтного диапазона, однако с таким же успехом могло бы использоваться и в низковольтных системах.

Поиск повреждений кабеля в нестандартных ситуациях к содержанию

Методика поиска повреждений кабеля предполагает следующий логический порядок выполнения действий в четыре этапа: При анализе повреждения устанавливаются характеристики дефекта и определяется дальнейшие действия. При предварительной локализации дефекта определяется место дефекта с точностью до одного метра. Далее выполняется точная локализация места повреждения, чтобы по возможности ограничить объем экскавации грунта и минимизировать время ремонта.

1. анализ повреждения;
2. предварительная локализация
3. идентификация кабелей
4. точная локализация

Повреждения кабеля необходимо локализовать быстро и точно, чтобы обеспечить условия для последующих ремонтных работ и ввода линии в эксплуатацию. Как можно быстрее и как можно точнее: главное — правильно выбрать метод измерения!

При работе с протяжёнными кабельными линиями может случиться так, что распространённый метод импульсной рефлектометрии окажется непригодным по причине слишком сильного угасания измерительного импульса или его отражения. Здесь на помощь может прийти метод импульсного тока (ICM). Для поиска заплывающих, т.е. нерегулярных и зависящих от напряжения повреждений – отлично подходит метод затухающего сигнала (Decay).

В случае, если наиболее распространённые методы определения мест повреждений кабеля, такие как метод импульсной рефлектометрии (TDR) или метод вторичного импульса/мультиимпульсный метод (SIM/MIM) оказались неэффективными, причиной может быть слишком сильное угасание измерительного сигнала на больших расстояниях, существенно усложняющее оценку импульса. Другой причиной может стать высокая ёмкость кабеля, препятствующая импульсному разряду, используемому в методе SIM/MIM, поскольку при выполнении SIM-измерения емкость импульсного конденсатора должна значительно превышать ёмкость кабеля. Поэтому в случае очень длинных кабелей рекомендуется использовать другой метод, а именно — метод импульсного тока ICM (Impulse Current Method).

Первая возможность — с помощью импульсного генератора с замкнутым импульсным переключателем зарядить кабель постоянным током до напряжения пробоя, что позволит использовать собственную ёмкость кабеля. Это повысит потенциальную ёмкость импульса. Тогда расстояние от импульсного генератора до повреждения импульсная энергия будет преодолевать не самостоятельно, а «переноситься» ёмкостью кабеля. Кроме того не требуется учитывать время ионизации, как в случае с импульсами.

Обнаружение повреждения с помощью импульсов тока к содержанию

При использовании метода импульсного тока в кабель подается импульс напряжения, чтобы в месте повреждения спровоцировать пробой. Этот пробой приводит к возникновению переходной волны, которая несколько раз проходит между местом повреждения и концом кабеля. При этом в каждой точке отражения она меняет свою полярность, поскольку в обоих случаях речь идет о низкоомных соединениях.

На основании интервала времени, с которым повторяется это отражение, можно определить расстояние до места повреждения (l=t*v/2 — измерительный кабель). Такой метод лучше всего предназначен для работы с длинными кабелями, поскольку распространяющийся по кабелю импульс очень широк (высокая энергия импульса).

У коротких кабелей множественные отражения накладываются друг на друга, что не позволяет определить временной интервал. Однако при использовании с длинными кабелями метод импульсного тока даёт хорошие результаты предварительной локализации дефектов.

Для анализа переходного импульса служит индуктивный датчик, регистрирующий ток в кабельной оболочке. Сигналы датчика отображаются с помощью импульсного рефлектометра (приборы BAUR серии IRG). На основании интервала времени между вторым и третьим, или между третьим и четвертым импульсом можно рассчитать расстояние. Для этого пользователю необходимо лишь отметить два следующих друг за другом пика или фронта отображаемой прибором IRG переходной волны. Расстояние от генератора импульсного напряжения до места повреждения равняется разнице рассчитанных прибором расстояний в метрах до обоих пиков (см. рис. ниже).

Расстояние до повреждения наглядно определяется по графику программного обеспечения импульсного рефлектометра. Чтобы на экране были отображены по возможности все пики этой переходной волны, диапазон расстояния импульсного рефлектометра IRG следует настроить таким образом, чтобы он в несколько раз превышал длину кабеля.

Метод затухающего сигнала к содержанию

Для трудно обнаруживаемых повреждений и, прежде всего, для повреждений, возникающих при высоких напряжениях подходит метод затухающего сигнала.

Большинство повреждений средне- и даже высоковольтных кабелей можно определить с помощью стандартного импульсного напряжения до 32 кВ. Однако в случае периодически возникающих повреждений (заплывающих повреждений) может произойти так, что это напряжение является недостаточным для возникновения пробоя и не даёт возможности достоверно определить место повреждения. Тогда добиться цели позволит метод затухающего сигнала (метод Decay).

При использовании данного метода кабель подключается к источнику испытательного напряжения и его ёмкость «заряжается» до тех пор, пока воздействующее напряжение не приведет к пробою.

В случае использования метода затухающего сигнала, импульсный рефлектометр выполняет оценку волны напряжения, осциллирующей после пробоя между источником напряжения и местом повреждения. В качестве датчика используется емкостный делитель напряжения.

Оценка полученных данных также проста, как и при использовании метода ICM, выполняется с помощью импульсного рефлектометра IRG. На диаграмме оценки пользователь отмечает два следующих друг за другом положительных пика напряжения, фронта кривой напряжения или, например, две точки прохождения кривой через нуль и считывает расстояние. Разница этих двух значений, деленная на 2, за вычетом длины измерительного кабеля образует расстояние до повреждения.

Поскольку у источника генератора высокий выходной импеданс, напряжение отражается только в месте повреждения, прибор самостоятельно рассчитывает отображаемое расстояние по заданной формуле.

Как и при использовании метода импульсного тока, настройки для отображения результата должны быть сделаны таким образом, чтобы зона отображения в несколько крат превышала длину кабеля. Это позволит показать несколько осцилляций.

Дифференциальный метод сравнения к содержанию

Ещё один проверенный метод определения повреждений кабельных линий – это дифференциальный метод сравнения.

Дифференциальный метод сравнения или дифференциальный метод относится к методам предварительной локализации повреждений кабеля. Используется в разветвленных электросетях, где стандартные рефлектометрические методы не могут дать необходимых результатов. Этот метод позволяет выполнять предварительную локализацию высокоомных и заплывающих повреждений. Название «дифференциальный метод сравнения» происходит от того, что выполняется сравнение двух параллельно полученных ICM-графиков, возникающих после подачи импульсной волны. Для этого генератор импульсной волны одновременно подсоединяется к поврежденной и к исправной фазе. Измерение методом импульсного тока выполняется один раз без перемычки и второй раз — с установленной в конце кабеля перемычкой между исправной и поврежденной фазой.

Если повреждение расположено на главной жиле между генератором и перемычкой, измерительный прибор выдаёт расстояние от перемычки до места повреждения. Однако если повреждение расположено на ответвлении, то измерение показывает расстояние от перемычки до начала этого ответвления.

По причине сложности и трудоемкости процесса реализации данного метода, он используется относительно редко – только в случае нечасто встречающихся разветвленных средневольтных сетей.

В оборудовании BAUR используются все современные методы измерения с максимальным уровнем поддержки в процессе поиска повреждений.

два способа найти обрыв кабеля

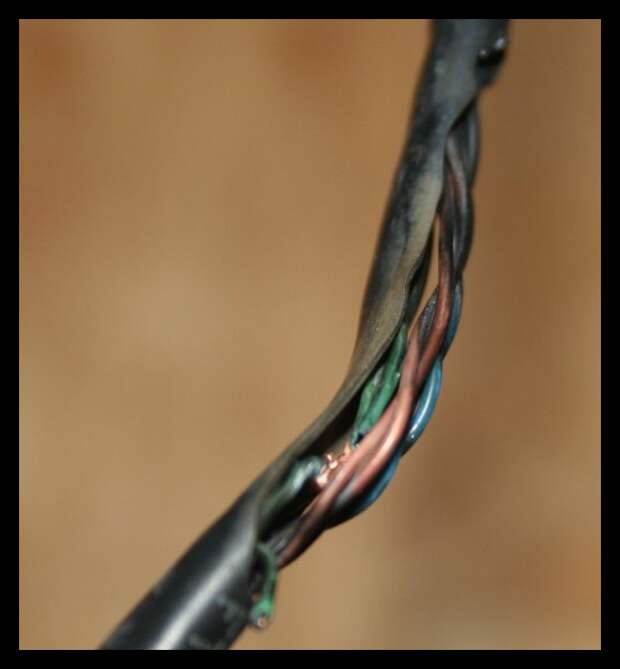

Обрыв проводов или жил не такая уж редкость, а последствия от этого – нерабочая электроаппаратура. Также полезно проверять провода на целостность перед прокладкой. Умение проверять провода поможет определить, где находится неисправность — в домашней сети или бытовой технике?

Лучше всего прозвонку делать мультиметром, хотя есть и другие способы. Итак, разберем, как прозвонить провода мультиметром?

Почему режим называется «прозвонка»

Еще в советское время, когда использовались только проводные телефоны, использовались кабели, состоящие из десятков проводов. Цветовая маркировка состояла в основном из нескольких цветов, которых не хватало для маркировки всех проводов, входящих в кабель.

И вот перед телефонистами стояла задача разобрать кабель с двух сторон по парам. Работало два человека: один с одного конца, другой с другого. У каждого была телефонная трубка с батарейкой и два провода.

Прозвонка проводов и кабелей начиналась с одного, оговоренного предварительно пучка проводов. На одном конце кабеля к металлической фольге подсоединяли какой-нибудь провод.

На другом конце один провод от телефона подключали к металлической фольге, а вторым поочередно касались всех других проводов, находящихся в этом пучке. Понятно, что провода предварительно очищали от изоляции. При обнаружении нужного провода звучал звонок.

Затем на первом конце подключали к оболочке другой провод, а на противоположном проделывали ту же самую операцию. После разбора одного пучка переходили к другому.

Обозначение величин на приборе

Впоследствии появились стрелочные приборы, позволяющие определять сопротивление электрических цепей, они и были взяты на вооружение.

Особенностью таких приборов было то, что был уменьшен расход энергии батарейки, и им можно было производить другие операции, кроме обнаружения обрыва в проводе. Работа также проводилась более оперативно и с меньшими погрешностями.

Так при прозвонке с помощью телефона плохой контакт мог привести к «промаху», чего нельзя сказать о приборе. Он замечал соединение, хотя оно и обладало большим сопротивлением.

Расшифровка основных режимов мультиметра

Современные приборы обладают множеством функций, заменяющие собой несколько приборов, которые использовались в прежние времена. Чтобы понять, как прозвонить провода мультиметром, необходимо знать начальные сведения о приборе. В состав прибора входят:

• корпус;
• круговой переключатель;
• дисплей;
• контактные разъемы;
• щупы;
• батарейка.

Вокруг кругового переключателя наносится маркировка режимов работы. Вот некоторые из них, встречающиеся чаще всего в мультиметрах:

• V;
• A;
• Ω;
• ºС;
• значок диода и звукового сигнала;

1. V – знак напряжения, рядом с которым стоят буквы
2. DC – постоянный или AC – переменный. Вместо букв может использоваться символ постоянного и переменного напряжения.
3. A – знак тока. Мультиметры рассчитаны только на постоянный или пульсирующий ток.
4. Ω — знак сопротивления.
5. ºС – знак температуры.
6. Знак диода и звукового сигнала позволяет проверять диоды и прозванивать провода.
7. hFE – в этом режиме производится проверка транзисторов.

Чтобы правильно произвести прозвонку мультиметром, кроме режима, необходимо правильно установить щупы в отведенные для них гнезда.

Как маркируются гнезда для подключения щупов

Всего на корпусе прибора располагается три гнезда, если не считать разъема для транзисторов. Один разъем для общего провода, то есть этот провод всегда участвует в измерениях, кроме случая, когда измеряется температура внешним датчиком.

Он может обозначаться знаком «земля» — треугольник из штриховых линий с вершиной, обращенной вниз. Также могут стоять буквы «СОМ». Возле другого гнезда стоит знак 20 А. Сюда вставляется щуп при замере большого тока силой до 20 А.

В оставшееся гнездо вставляется второй щуп при всех остальных измерениях. Получается, один щуп, обычно это черного цвета провод, вставляется в общее гнездо, а второй щуп, обычно красного цвета, вставляется либо в гнездо 20А, либо в среднее гнездо.

Щуп с черным проводом подключается к минусовой шине при измерении постоянного тока или напряжения, красный к положительной. При измерении диода или сопротивления по красному проходит положительный заряд, по черному отрицательный.

Обозначение прозвонки на мультиметре

Знак прозвонки располагается сразу за шкалой измерения сопротивления. Он выполнен в виде звуковых волн, идущих от источника звука. Для включения этого режима нужно найти на ручке кругового переключателя метку.

Она может быть выполнена в виде треугольника, направленного на шкалу и эта часть рукоятки имеет срез. Ручку поворачивают в любом направлении до совмещения со знаком прозвонки.

Принцип работы прозвонки

По сути, производится проверка проводов на целостность. По проводу пускается электрический ток, и он должен совершить работу – заставить работать звуковой сигнал.

При включении режима прозвонки круговой переключатель подключает положительный полюс встроенной батарейки к среднему контакту, отрицательный к нижнему или общему разъему. Причем в одну из этих цепей включают зуммер. Щупами касаются оголенных концов проверяемого провода.

Получается примерно следующая схема:

• «+» батареи;
• красный щуп прибора;
• проверяемый провод;
• черный щуп прибора;
• зуммер;
• «-» батареи.

Если провод целый, цепь замыкается и слышен звуковой сигнал, при обрыве провода цепь разомкнута и сигнала нет.

Перед прозвоном провода необходимо убедиться в исправности прибора. Для этого переключатель устанавливают в режим прозвонки, подключают щупы и касаются друг друга, если слышен звуковой сигнал – прибор готов к работе.

Если сигнал плохо слышен, это может говорить о слабом напряжении на батарее и ее необходимо заменить.

Что показывает мультиметр при прозвонке

Во время прозвонки проводов и кабелей на табло может показываться какое-то небольшое «число» или «0». При этом слышен звуковой сигнал. Число показывает сопротивление провода постоянному электрическому току.

Во многих приборах звуковой сигнал срабатывает при сопротивлении проводника до 50 Ом, если это сопротивление больше, тогда звуковой сигнал не слышен. О чем может говорить большое сопротивление провода? Может быть несколько причин:

• провод имеет очень большую длину при малом его сечении;
• в измеряемой цепи нарушен контакт;
• маленькое напряжение встроенной батареи;
• провод имеет большое удельное сопротивление.

Рассмотрим подробнее каждую из причин. Чем длиннее и тоньше проводник, тем большим сопротивлением он обладает. Поэтому один и тот же вид провода при разной длине будет показывать разное сопротивление.

Если провод надломлен, в этом месте возникает большое сопротивление, причем оно будет постоянно меняться, если провод шевелить. Чем ближе к месту надлома происходит шевеление, тем интенсивнее меняются показания.

Слабое напряжение на батареи напрямую влияет на работу прибора, поэтому ее время от времени следует проверять, особенно когда прозвонкой занимаются часто. Материал провода также оказывает на сопротивление большое влияние.

В основном используется медь и алюминий. Алюминий обладает большим сопротивлением. Если появится необходимость прозвонить катушку, то в некоторых из них в проводе применяются смешанные материалы, обладающие сравнительно большим сопротивлением.

Далее поговорим о том, как мультиметром найти обрыв провода?

Что показывает мультиметр при обрыве провода

Если во время прозвонки обнаружилось, что звукового сигнала нет,  а на дисплее стоит «1», это говорит о том, что нет замкнутой цепи. Единица указывает на сопротивление, которое прибор не может определить, то есть оно слишком большое.

Прежде чем делать какой-то вывод, необходимо проделать следующие операции:

• проверить работоспособность прибора;
• убедиться, что провода не имеют изоляции;
• убедиться, что проверяется один и тот же проводник.

Иногда даже при исправной батарее прибор не работает. Причиной тому чаще всего становятся неисправные провода щупа или его контакты. Для проверки щупа можно использовать любой провод небольшой длины.

Концы зачищают от изоляции, один из них вставляется в одно гнездо прибора, другой в другое. Таким образом, получается перемычка. Если прибор заработал – неисправен один или оба щупа.

Замасленные, загрязненные провода, по сути, являются изолированными, так как испытательное напряжение мало. Иногда можно перепутать провода и произвести замер на разных жилах. Решение – переставить один из щупов на другой провод.

Как пользоваться прозвонкой

Как прозванивать провода мультиметром разобрали, но этим режимом можно производить и другие измерения, например, можно определять:

• короткое замыкание;
• целостность соединения;
• замыкание катушек на корпус;
• годность предохранителей и автоматов;
• работоспособность ламп накаливания.

Этот список показывает, что область применения прозвонки обширна. Правда, нужно понимать, что иногда звуковой сигнал не будет слышен, а будет показано только сопротивление, как в случае с лампой накаливания. Во всех перечисленных случаях не имеет значения, каким щупом касаться контактов проверяемого объекта, исключение составляет полупроводниковый прибор.

Прозвонка провода мультиметром

Легко прозванивать провод, который смотан в бухту и лежит перед мультиметром, но как прозвонить провода мультиметром, когда она, допустим, находятся в стене под штукатуркой? Ничего страшного в этом нет, необходимо лишь создать замкнутую цепь.

Проще всего это можно сделать с помощью коротыша. Так у электриков называют замыкающий элемент. В качестве коротыша для розетки подойдет любой проводник, изолированный или нет.

Конечно, если он изолированный, изоляцию на обоих концах снимают на расстояние 1–2 см.

Затем определяют, какую цепь необходимо проверить и открывают нужную коробку. Однако чаще бывает удобнее проверку делать на самих автоматах, на контактах с обесточенной стороны. Если прибор показывает обрыв, измерение делается ближе к возможному повреждению.

Прозвонить осветительную цепь тоже можно, но для этого необходима небольшая подготовка. В обычный патрон легко вкручивается пробковый автомат.

Перед этим его включают и прозванивают, чтобы убедиться, что цепь замкнута. С другими патронами и светильниками нужен индивидуальный подход.

Что делать, если у мультиметра нет режима прозвонки

В этом случае можно воспользоваться режимом сопротивления. Результат будет почти такой же, только звукового сигнала не будет.

Как прозвонить кабель в квартире без мультиметра

Можно сделать самодельный аппарат. Потребуется батарейка, лампочка на это напряжение и провода небольшого сечения. Один контакт лампочки соединяют с одним полюсом батарейки, а ко второму припаивают провод.

К свободному полюсу батарейки также припаивают провод. При касании исправного провода самодельными щупами аппарата лампочка будет загораться. Минусом является то, что при большом сопротивлении провода лампочка будет гореть слишком тускло и этого можно не заметить.

Похожие материалы на сайте:

Понравилась статья — поделись с друзьями!

Что делать при обрыве кабеля?

Обрыв высоковольтных линий передач электрического тока часто приводят к смертям случайных прохожих. Такая же ситуация может возникнуть и в частном доме. Чтобы избежать травматизма и опасности для жизни человека, необходимо знать, как действовать при обрыве кабеля.

Теоретические знания

Высоковольтные линии электропередач (ВЛЭП) классифицируют по разным параметрам. Среди них класс напряжения и тип изоляции:

Опытный электромеханик может определить вид линии, только взглянув на нее. Остальные люди, которые не сталкиваются в повседневной жизни и деятельности с электричеством, часто не знают, что нужно делать при обрыве кабеля. Поэтому мастера рекомендуют исходить из самой сложной и опасной ситуации. Проблема заключается в том, что человек не может определить класс напряжения и тип изоляции. В такие моменты важно рассматривать линию, как потенциально опасный для жизни объект.

Прежде всего необходимо запомнить о том, что оборванный кабель несет опасность и на расстоянии. Вокруг него формируется особая зона, которая называется областью шагового напряжения. Даже при самых критических ситуациях ее диаметр не может превышать 10 м.

Если по каким-либо причинам человек попал в эту область, ему запрещено отрывать подошвы от поверхности земли. Для выхода потребуется отказаться от выполнения широких шагов. Если в радиусе действия находится пострадавший, бежать к нему также запрещено. Допускается ходьба так называемым гусиным шагом. Такая походка заключается в постоянном соприкосновении пятки одной ступни с носком другой. При этом подошвы полностью не отрываются от поверхности земли.

Шаговым напряжением называется это то напряжение, которое действует на землю или пол вокруг обрыва. Его величина напрямую зависит от силы электрического тока, равной разнице потенциалов между двумя точками. При этом последние располагаются ровно на расстоянии шага среднестатистического человека.

Шаговое напряжение напрямую зависит от длины шага, сопротивления почвы, частоты электрического тока и других параметров. Во время пребывания в области его действия, через тело человека начинает протекать ток. При неправильном передвижении появляются судороги мышц, которые, в большинстве случаев, приводят к потере координации движений. В результате, человек просто падает на землю и страдает от воздействия электричества в разы больше. Даже при незначительном первичном поражении, если пострадавший выживает, он не может самостоятельно покинуть опасную зону.

Что нужно делать при обнаружении обрыва кабеля

Существует особый порядок действий, которые необходимо выполнить для предотвращения поражения электрическим током. А именно:

1. Если обрыв кабеля замечен издалека, запрещено пересекать периметр в радиусе 10 м. Если внутри круга оказались пострадавшие люди, передвижение допускается только выполнением гусиного шага. При прямом контакте тела человека с оборванным проводом, необходимо вооружиться диэлектрическим шестом. В качестве подходящего инструмента вполне может быть сухая деревянная палка. Если есть возможность, до прибытия опытных монтажников, следует оградить зону пошагового напряжения.
2. Дотрагиваться до пострадавшего человека голыми руками строго запрещается. Для его перемещения из опасной зоны необходимо ухватиться за край куртки или любой другой одежды. Сопротивление тела человека равно 1000 Ом, что недостаточно для безопасного контакта. Поэтому спасатель может оказаться в подобной ситуации и превратиться в жертву при контакте с кожей.
3. Первая медицинская помощь может быть оказана исключительно за пределами зоны пошагового напряжения.

В большинстве случаев эти знания не потребуются в повседневной жизни. Но их необходимо заучить и запомнить на всю жизнь. В случае возникновения обрыва кабеля на улице, в доме или любом другом месте, они помогут спасти жизнь себе и другим людям. Главное правило – не паниковать к критической ситуации, четко выполнять вышеописанные действия.

После того, как пострадавший или другой человек окажется вне зоны действия зоны пошагового напряжения, необходимо незамедлительно вызвать бригаду ремонтников. До их прибытия следует оградить участок, чтобы в него случайно не попали другие люди. Использовать можно любые подручные средства. Необходимо разместить их в радиусе, значение которого превышает 10 м.

практические советы специалистов и домашних мастеров

Как только появилась мода на скрытую проводку, возникли проблемы, связанные с эксплуатацией и устранением повреждений электрических кабелей внутри стен. При открытой проводке, которая была популярна раньше, все было наглядно. Теперь вопрос поиска повреждений стал актуален, так как найти обрыв провода в стене – задача не из легких.

Поиск проводки в стене

При производстве ремонтных работ в доме часто приходится проводить работы перфоратором, сверлить стены или прокладывать штробу в стене. Чаще всего работник, проводящий работы не знает, где в стене под слоем штукатурки проложена электрическая проводка. И это может привести к тому, что при проведении работ электрический провод будет поврежден. По этому перед проведением таких работ необходимо определиться, где проходят провода в стене и где сверлить или долбить стену можно, а где нельзя. Для этого, как отечественная, так и зарубежная промышленность выпускает огромное количество всевозможных приборов, для обнаружения проводки в стене. Это такие, как Bosch DMF 10 zoom, и GVT-92, и MS258, и VP-440, и GVD-504A. Принцип их работы везде одинаков. Провод под напряжение излучает вокруг себя электромагнитное поле частотой 50 Гц. Прибор, поднесенный к стене улавливает это электромагнитное поле и выдает сигнал. Чем ближе прибор сближается с источником излучения, (проводу), тем сильней сигнал прибора проявляет себя. Когда находим прибором наибольшую интенсивность сигнала, значит под прибором за слоем штукатурки и лежит провод. Отмечаем карандашом на стене трассу прокладки провода. Лучше, найденный провод нанести еще и на бумажный план комнаты вашего жилища. Ведь ремонтные работы могут проводится и в дальнейшем, и ваши потомки вам скажут спасибо.
Как найти проводку в стене видео смотрите ниже:

А сравнительный тест детекторов скрытой проводки видео вы обязательно посмотрите на этом ролике:

Причины обрыва

Случаев, при которых может повредиться электрический кабель внутри стены не много, они обусловлены тремя факторами: неправильным монтажом и эксплуатацией, механическими повреждениями и временем.
К причинам обрыва относятся:

• Слабый контакт или неудовлетворительная работа мастера подключения.
• Повреждение провода своими руками в результате ремонтных работ.
• Обветшание проводки.
• Перегрузка сети или резкие скачки напряжения, при которых происходит точечное обгорание проводов.

Результатом неисправности проводки не всегда является отсутствие электричества. Частичный обрыв кабеля может выражаться в искрении, коротких замыканиях или отсутствии нуля в сети. Если периодически срабатывает защитная автоматика – это тоже может указывать на повреждения проводов в сети.
При появлении таких симптомов следует сразу отключать электричество, так как найти скрытый провод в стенах сразу будет проблематично. Обесточивание позволит избежать пожара при коротком замыкании, искрении и перегрузки сети, если в ней отсутствует ноль.
Знание причины обрыва электрических проводов поможет сориентироваться при поиске места дефекта.

Логика поиска

Самое простое, найти неисправность, если она произошла в результате механического повреждения и проявилась сразу. В этом случае осматриваются места, где было произведено сверление, вбиты гвозди или завинчены шурупы. Это самые распространенные причины, которые могут механически повреждать электрические кабели в стене.

ВАЖНО: неисправность электропроводки может проявиться не сразу, а спустя время.

Обрыв проводов внутри стен происходит редко. Перед тем, как искать повреждения внутри стен следует проанализировать, не появилось ли изменений в конструкции помещения. Профессиональные электрики советуют в первую очередь обследовать те места, где разрывы электропроводки возникают чаще всего: на стыке плит при смещении, в районе трещин бетонных и деревянных стен. Повреждения происходят и на выходе проводов из стены.
Если нет видимых причин для обрыва провода, определение места разрыва потребует использования специальных приборов и инструментов.

Минимальный набор для поиска повреждений

В минимальный набор для поиска входит:

1. Индикаторная отвертка.

   Прибор представляет собой индикатор напряжения. При наличии в сети напряжения на конце отвертки загорается индикаторная лампочка.

2. Трассоискатель.

   Задача трассоискателя определить положение и глубину залегания кабеля в стене. Прибор позволяет провести мониторинг провода и обнаружить его дефекты.

3. Мультиметр.

   Мультиметр является инструментом для тестирования характеристик электрической сети. Минимальный набор функций бытового мультиметра позволяет определить силу тока, напряжение и сопротивление между двумя точками сети.

Кроме этого пригодятся обычная отвертка и пассатижи.

Алгоритм поиска дефектов

Для обнаружения места обрыва следует действовать по следующей схеме:

1. Определяется автомат, от которого запитана поврежденная розетка, выключатель или другой потребитель энергии.
2. Устанавливается участок, на котором произошел обрыв с использованием мультиметра.
3. Трассоискателем находится место обрыва внутри стены.

Установить автомат, через который подключена неработающая розетка можно с помощью индикаторной отвертки. Наличие фазы позволит, включая и выключая автоматы, быстро вычислить искомый. При его отключении фаза в розетке пропадет.

Если обрыв произошел на нулевой жиле, индикаторная отвертка реагирует на ней слабым свечением. В результате неопытные мастера трактуют это, как наличие двух фаз. При контакте с истинной фазой контрольная лампочка должна загореться ярко.

Найденный автомат отключают и начинают проверку поврежденного провода мультиметром. Прозвон делается на участках, которые ограничены соединениями. Сначала проверяется участок от автомата до распределительной коробки, при её наличии, затем от коробки до розетки. Если прибор фиксирует нулевое сопротивление, значит провод в этом интервале целый, если бесконечность – на участке произошел обрыв. Не найдя дефектов, продолжают прозвон следующего участка – от распеделительной коробки до розетки и линии от розетки до розетки. Таким образом, находится участок линии, на котором произошло повреждение.
Точное место обрыва кабеля определяют трассоискателем, состоящим из генератора и приемника. Клеммы генератора следует закрепить на проводах, установив плюсовой контакт на поврежденный провод, а минусовой – к целой. Прибор должен быть обеспечен заземлением, для этого отдельная клемма подключается к общему щитку.
При включении прибора, генератор создает в оборванном проводе импульсы. Приемник трассоискателя, получая сигнал, издает характерный звук. Обследуя стену с помощью приемника, обрыв будет находиться в той точке, где приемник прекратил издавать свой звук.
Для более точного установления места разрыва проверку следует проводить с двух сторон от повреждения. Обычно такой участок определяется с погрешностью 10-15см. Чем точнее будет установлено место обрыва, тем лучше.

Оборванный нулевой провод – источник повышенной опасности. Ток при этом продолжает поступать в розетку. Начав поиск обрыва можно получить серьезные травмы. Если есть подозрения на обрыв нуля, перед тем началом работ, следует отключить вводный автомат и полностью обесточить помещение.

Как найти обрыв провода видео лучше посмотреть. Там более понятно.

Чем можно заменить трассоискатель

В случае, если трассоискателя нет, опытные домашние мастера советуют воспользоваться радиоприемником. Данный способ стоит использовать только в том случае, если оборван фазный провод, так как найти провод, находящийся в стене необходимо будет под напряжением. Процент погрешности будет выше, но ориентировочное место обрыва кабеля радиоприемник покажет.
Чтобы воспользоваться этой методикой, необходимо включить в проблемную розетку прибор слабой мощности. Это может быть электробритва или электрический ночник. Радиоприемник настраивается на прием «средних волн». Вдоль линии провода медленно проводят включенным приемником. Приемник начинает фонить с частотой 50 Гц. При достижении места обрыва радио перестает издавать какие-либо звуки, либо интенсивность их заметно снижается. Так прибор находит место обрыва провода.
Изложенная методика позволит найти обрыв своими руками, если известна схема проводки и имеется представление о расположении проводов внутри стен. Если прокладка проводки проводилась по нормам, то расположение проводов имеет строгую вертикаль и горизонталь, а любой поворот будет равен 90 градусам. Но существующая норма – не гарантия правильного расположения проводов.
При отсутствии информации о расположении проводки, стоит доверить работу профессионалам. Приборы, которые определяют схему разводки электрокабелей в стенах, работают по принципу металлоискателей и в неопытных руках практически бесполезны, так как при их использовании возникает слишком много помех. Особенно сложно любителю найти повреждения внутри бетонных стен. Здесь помогут только знания: стандартных схем проводки и проблемных мест, в которых обрыв наиболее вероятен.

На Камчатке восстановили связь после обрыва кабеля :: Общество :: РБК

Фото: Александр Петров / ТАСС

На Камчатке восстановили связь после аварии на канале связи «Ростелекома». Об этом сообщили РБК в пресс-службе компании.

«Связь на Камчатке восстановлена в 20:40 (11:40 мск)», — говорится в сообщении. В пресс-службе добавили, что виновник аварии найден.

На Камчатке перестали принимать карты в магазинах после сбоя с интернетом

Ранее 31 мая на канале связи «Ростелекома» произошла авария, в результате абоненты остались без интернета и телефонной связи. Авария также повлияла на работу банковской сферы, торговли и делопроизводства в частных и государственных учреждениях.

Кроме того, в некоторых магазинах не принимали не только карты, но и наличные в связи со сбоем системы учета товарооборота, которая тоже связана с интернетом.

Найти кабель в стене, найти обрыв кабеля в стене в Москве

Планируя практически любой ремонт в квартире или частном доме, важно знать, как располагаются элементы скрытой проводки, чтобы случайно их не повредить. Ведь ситуации, когда «шальной» дюбель входит именно в кабель, совсем не редкость.

Почему мы?

• Умеренные цены при высоком качестве
• Выезд в день обращения
• Работаем по всей России
• Полный цикл работ от поиска и определения места утечки до восстановительно строительно-монтажных работ «под ключ»
• Использование передовых технологий и оборудования
• Опыт работы специалистов больше 10 лет

Зачем еще нужен поиск кабелей?

• Вы решили, что для ощущения тотального комфорта необходимо перепланировать квартиру, например, перенести дверной межкомнатный проем в городской квартире или оконный проем на стене частного дома. Для этого обязательно нужно знать, где проходят токоведущие жилы.
• Возникла необходимость обустроить на стене глубокое крепление – например, для телевизора или солидного по весу бра.
• Вы приобрели новое жилье и хотите понимать, как проходят провода, где располагается распределительная коробка.
• Обрыв кабеля. Уже случившийся обрыв требует обнаружения места и устранения проблемы.

Наши преимущества

Демократичная цена

Оперативность

Использование передовых технологий и оборудования

Бесплатный выезд специалистов в день обращения

Расчет стоимости работ

Как найти кабель в стене?

Теоретически существуют «бескровный» способ обнаружения кабеля – сверка данных по плану. Однако план не всегда имеется под рукой, а даже если и есть в наличии, то не всегда 100% информативен (так например, в нем может оказаться устаревшая информация, без учета перенесенной на новое место проводки).

Представим информацию о том, как найти кабель в стене в табличной форме с описанием плюсов и минусов каждого способа.

Заказать услугу по поиску кабелей в стене

Специалисты ООО «Инженерные изыскания» предлагают свои услуги по поиску проводов действующих и перебитых – замурованных в стенах различных объектов. Пригласить специалистов с высокотехнологичным оборудованием вы можете, обратившись к ним по телефону +7 (965) 159-61-31, или продиктовав заявку нашему диспетчеру в офисе компании +7 (499) 722-65-94. Отправляемся на объекты круглосуточно!

Вас может заинтересовать

Соединение греющего кабеля — как самостоятельно устранить обрыв, соединить нагревательный кабель

Греющий кабель – это специальный кабель, который предотвращает замерзание труб водопровода. Использование саморегулирующего греющего кабеля также предотвращает выход из строя систем отопления. Согласно общим правилам использования саморегулирующиеся кабели крепятся на трубы с обеих сторон. Подключается греющий кабель к электрической сети.

Применение греющих кабелей

В первую очередь применение греющего кабеля актуально для водопровода и канализаций. Удалить наледь и сосульки с труднодоступных участков практически невозможно. А различные утеплители все равно не спасут в очень сильные морозы. Использование саморегулирующегося кабеля поможет поддержать необходимую температуру, обеспечит надежный обогрев водопровода и предотвратит образование конденсата.

В последнее время большое распространение получило применение греющих кабелей для конструкций теплого пола.

Виды греющих кабелей

В настоящее время есть следующие виды подобных кабелей:

• резистивный
• саморегулирующийся

Принцип работы саморегулирующегося греющего кабеля

Саморегулирующийся кабель производится из особого материала, который может изменять свою теплопроводимость во время эксплуатации. Чем ниже падает температура окружающей среды, тем ниже становится сопротивление нагревательного кабеля. Главной особенностью в работе данного нагревательного элемента является то, что его сопротивление изменяется не по всей длине одновременно. В настоящее время такой процесс можно поддерживать даже без применения автоматов.

С помощью саморегулирующегося кабеля можно снизить расходы на электричество. Также к преимуществам этого прибора можно отнести то, что разрезан он может быть в любом месте.

При подключении греющего кабеля необходимо использовать большое количество изоляционных материалов. В противном случае исключить самовозгорание нельзя.

Как работает резистивный кабель

Резистивный кабель – провод с одной или двумя жилами. Металлические жилы выступают в качестве нагревательных элементов. Они изолированы. Электрический ток, проходящий по жилам, преобразуется в тепло за счет сопротивления металла, в результате чего и происходит нагрев.

Резистивный кабель нельзя резать.

К тому же его использование является довольно энергозатратным.

Несмотря на надежность, в работе нагревательных устройств бывают сбои, а также возможны обрывы из-за неправильной эксплуатации.

Устранить обрыв нагревательного кабеля

Повреждения могут происходить из-за перегрева или выхода из строя термодатчика. Если устройство перестало работать внутри или снаружи водопровода, нужно произвести отключение от сети и аккуратно вынуть кабель. Так как саморегулирующие провода можно резать,  произведите зачистку и соединение проводов с учетом заземления. Для изоляции используйте термоусадочную муфту. Подогреть термоусадочную муфту можно с помощью строительного фена. После проведения всех манипуляций снова установите нагревательный прибор.

Как установить саморегулирующийся кабель внутри трубы после устранения обрыва

Работы по прокладыванию саморегулирующегося кабеля в трубе проводятся, если температура воздуха не ниже пяти градусов. Соединение проводников выполнено с помощью спайки. Использование изоляции позволяет избежать попадания влаги и уберечь нагреватель от высокой температуры. Устройство работает в диапазоне температур от пяти до пятнадцати.

После устранение обрыва необходимо выполнить следующие виды работ:

• установите тройник там, где будете вводить кабель
• далее прикрутите переходник
• введите кабель

Установка саморегулирующегося кабеля снаружи трубы

Чтобы избежать новых обрывов нагревательного кабеля, нужно произвести зачистку труб от ржавчины и других загрязнений.

Закрепите кабель на нижней части трубы. Холодный конец провода обязательно должен находиться снаружи изоляционного материала. Очень осторожно работайте с местом обрыва. Если у вас пластиковые трубы, используйте фольгу, чтобы обернуть их. Это даст равномерный нагрев трубы и позволит избежать новых обрывов.

Подключение самонагревающегося кабеля к электрической сети после обрыва

Вам понадобятся следующие материалы:

• соединительный провод и термоусаживаемые трубки
• штепсель для подключения к сети

После подготовки материалов снимите острым предметом собственную изоляцию кабеля не более чем на восемь сантиметров. Разъедините оплетку. Осторожно удалите ее изоляцию, чтобы оголить полимерную матрицу. Очистите провода, оголив проводники на 10-20 мм.

Очистите концы провода. Используйте трехпроводной многопроволочный кабель. Использование такого кабеля упрощает определение заземления (обычно этот провод имеет два цвета). Термоусаживаемые трубки «одеваются» на питающий кабель, чтобы изолировать место соединения. На соответствующие выводы соединительной гильзы насаживается термотрубка. Скрутите и обожмите провода. Проведите все манипуляции с каждым выводом.

Разрывной кабель

, разрывной кабель

Коммутационный кабель — это тип оптоволоконного кабеля, который содержит несколько волокон, каждое со своей собственной оболочкой, а затем заключенных в одну общую оболочку. Разветвительные кабели часто называют кабелями «разветвленного типа», которые, как правило, являются более распространенным решением с использованием комплекта разветвления, который, по сути, добавляет оболочку к тонким жилам других типов кабелей. Поскольку каждое волокно в соединительном кабеле (или кабеле разветвления) имеет индивидуальную оболочку и усиление, кабель можно легко разделить на одиночные волоконно-оптические линии, что позволяет подключать простые соединители, что часто может быть предпочтительным для ряда приложений.

Каждый симплексный кабель внутри внешней оболочки также можно легко использовать в качестве коммутационных кабелей. Это не только обеспечивает простую заделку разъемов без необходимости использования специальных соединений, но также снижает потребность в коммутационных панелях и распределительных рамах.

По сравнению с кабелем распределительного типа, состоящим из плотно связанных кабелей в одной и той же оболочке, переходной кабель увеличивает прочность кабеля для защиты от падений, делая кабель немного больше и дороже, чем кабель распределительного типа.Соединительный кабель часто используется для коротких стояков и пленумов, а также для использования в кабелепроводах вместо соединительной коробки или оптоволоконного кабеля.

Когда промышленным предприятиям требуются соединительные кабели с улучшенным затуханием, низким уровнем дыма и нулевым содержанием галогенов, компания Hitachi Cable America является тем источником, к которому они обращаются. Являясь ведущим источником волоконно-оптических кабелей в Америке, мы регулярно предоставляем коммутационные кабели для различных применений — от промышленных и медицинских приложений до трансляций и прямой трансляции концертов, где коммутационные кабели подвержены риску защемления.

Независимо от области применения, соединительные кабели HCA отличаются высокой прочностью на разрыв и удобной гибкостью, с цветовой и цифровой кодировкой для облегчения идентификации, особенно при работе с большим количеством волокон.

Разновидности разрывных кабелей

Чтобы найти подходящий переходной кабель для ваших приложений, свяжитесь с вашим представителем Hitachi Cable America сегодня же.

Обрыв кабеля

— CED Technologies, Inc.

перейти к основному содержанию

1-800-780-4221 [email protected]

• Twitter
• Facebook
• LinkedIn

• О нас
  • CED на сцене
  • Новости и события
  • Видеотека
    • CED Drone Applications
  • Управленческая команда
  • Наши клиенты
  • Карьера
• Отправить новый запрос
• Профили экспертов CED
• Области экспертизы
  • Транспортная группа
  • Биомеханическая инженерия
  • Химический анализ
  • Гражданские / Строительные / Строительные
  • Потребительские товары
  • Железная дорога и легкорельсовый транспорт
  • Электрические / электронные неисправности
  • Инженерные исследования
  • Хранилище доказательств / образцов
  • Пожар и взрыв
  • Человеческий фактор / Дизайн продукта
  • Механические дефекты
  • Промышленное оборудование
  • Авиация
  • Дизайн этикетки
  • Отсутствие ответственности за помещения / срыв и падение
    • Опыт работы в области освещения
    • Анализ видеонаблюдения
    • Испытания на сопротивление скольжению
    • Строительные нормы и правила и доступность
  • Материаловедение
  • Морские происшествия / Военно-морская архитектура
  • Плесень / Промышленная гигиена
  • Безопасность OSHA
  • Службы быстрого реагирования
  • Патентные исследования
• Примеры из практики
• Связаться с CED
  • Опрос удовлетворенности клиентов CED
  • CED Вебинар Зарегистрироваться
  • Присоединяйтесь к электронному бюллетеню CED
• Зарегистрироваться
• Войти
• Искать

  Поиск

  Представлять на рассмотрение

Загрузки : полный (2309×1299) | большой (980×551) | средний (300×169) | уменьшенное изображение (150 x 150)

Авторское право 2021 CED Technologies Incorporated — Все права защищены.

Вернуться к началу ×

Перейти на панель инструментов

• О WordPress

  • WordPress.org
  • Документация
  • Поддержка
  • Обратная связь
• Вход
• События
  • Просмотр календаря

• Поиск

Второй обрыв кабеля на телескопе Аресибо в Пуэрто-Рико | Наука

7 ноября по уже разрушенной обсерватории Аресибо был нанесен еще один удар, когда один из ее 12 основных поддерживающих тросов порвался и пробил основную антенну радиотелескопа.Инцидент произошел всего через 3 месяца после выхода из строя еще одного кабеля. Исследователи обеспокоены тем, что возрастающие нагрузки на оставшиеся кабели могут привести к каскадным отказам и разрушению антенной платформы, которая подвешена над тарелкой.

«Это не очень красивая картина, — говорит Джоанна Ранкин, радиоастроном из Университета Вермонта. «Это чертовски серьезно». По словам бывшего директора Дональда Кэмпбелла, ныне работающего в Корнельском университете, это «без сомнения» худшая авария, случившаяся с обсерваторией за ее долгую историю.

Телескоп, которому почти 60 лет, встроенный в депрессию на холмах Пуэрто-Рико, до сих пор ценится исследователями. Его огромная 307-метровая антенна — самая большая в мире, пока ее не обогнал китайский пятисотметровый сферический радиотелескоп с апертурой в 2016 году — делает ее очень чувствительной. И это один из немногих телескопов, способных не только принимать радиоволны, но и излучать их в виде радиолокационных лучей, что помогает исследователям отслеживать близлежащие астероиды, которые могут угрожать Земле.

Обсерватория пострадала во время урагана Мария, опустошившего Пуэрто-Рико в 2017 году. Ремонтные работы продолжались в августе, когда вспомогательный кабель толщиной 13 сантиметров, один из шести протянутых между тремя опорными башнями и подвешенной антенной платформой, отсоединился от своего гнезда на Платформа. Вспомогательные кабели были добавлены в 1994 году, чтобы справиться с дополнительным весом новых антенн, добавленных в ходе модернизации. В прошлом месяце Университет Центральной Флориды (UCF), который возглавляет консорциум, управляющий обсерваторией, подал заявку на 10 долларов.5 миллионов на экстренный ремонт от владельцев Аресибо, Национального научного фонда (NSF).

Последний перерыв — в 19:39. по местному времени в пятницу вечером — был в одном из основных поддерживающих тросов толщиной 9 сантиметров. По четыре таких троса идут от каждой опорной башни к 900-тонной платформе. Оба вышедших из строя кабеля были прикреплены к одной и той же опоре, поэтому оставшиеся кабели испытывают значительные дополнительные нагрузки. «Силы становятся пугающими, — говорит бывший директор Arecibo Роберт Керр.

NSF говорится в заявлении: «Мы отслеживаем ситуацию и рассматриваем все возможные варианты ускорения стабилизации конструкции.Нашим наивысшим приоритетом является здоровье и безопасность персонала Аресибо ». Консорциум под руководством UCF взял на себя управление обсерваторией в рамках усилий NSF по сокращению финансирования старых объектов путем поиска новых партнеров, которые взяли бы на себя часть расходов. Требовалась экономия для оплаты эксплуатации новых объектов, которые все еще строятся. NSF еще не сказал, будет ли он оплачивать требуемый UCF ремонт — или любые дополнительные расходы, понесенные последним разрывом кабеля. Но Кэмпбелл говорит, что общее впечатление такое, что NSF был «очень благосклонен с момента первого обрыва кабеля.«

Керр говорит, что было много указаний пальцем и предположений, что менеджеры не поспевают за техническим обслуживанием стареющего объекта. Инструменты, добавленные в 1994 году, создали дополнительные нагрузки, на которые конструкция не была изначально рассчитана, — говорит он». Было сделано много шагов к тому, где мы сейчас находимся », — говорит он.

Аресибо имеет решающее значение для многих месторождений, и было бы« большой потерей », если бы он не подлежал ремонту, — говорит Ранкин.« Его чувствительность намного выше. чем любой другой инструмент, и он намного более гибкий », — говорит она.По словам Кэмпбелла, он обладает впечатляющим диапазоном возможностей с видением «от стратосферы до дальних уголков вселенной. Было бы ужасно жаль, если бы это было потеряно».

Аудиокабель «Взлом» Наука или Психология?

Заявление поставщика кабеля
«Обрыв кабеля напрямую связан с изоляцией, а не с самим проводом. Изоляция (или диэлектрик) будет поглощать энергию от проводника при протекании тока (т.е.е. когда играет музыка). Это поглощение энергии заставляет молекулы диэлектрика перестраиваться из случайного порядка в однородный. Когда молекулы перегруппированы, диэлектрик будет поглощать меньше энергии и, следовательно, вызывать меньше искажений ». — Audioquest

Ответ аудиоголиков

Таким образом, их вывод — диэлектрик , не провод вызывает искажение! Утверждения относительно «выравнивания» молекул изоляции с сигналом, скин-эффекта, скачков прядей и т. Д. В лучшем случае анекдотичны.Не будем забывать, что звуковой сигнал переменного тока является случайным с физической точки зрения. Ничто не может соответствовать случайному сигналу, будучи чем-то другим, кроме случайного — именно то состояние, которое они заявляют, «излечивается» путем введения сигнала.

«Взлом» не является подтвержденным явлением, которое можно измерить или слышать. Восприятие изменений качества звука с течением времени, вероятно, связано с классическим эффектом плацебо, то есть слушатель, ожидающий возможной слышимой разницы, предрасположен услышать ее независимо от того, существует она или нет.Обратите внимание, что Audioquest — не единственный поставщик экзотических кабелей, который заявляет, что кабели «Break In». На самом деле это довольно популярный миф, который пропагандируют многие другие экзотические кабельные продавцы и фанаты культовых форумов кабельного телевидения.

Ответ на форум аудиоголиков

Товарищи по форуму Audioholics.com недавно участвовали в обсуждении мифа о «прорыве» кабеля, который, по моему мнению, был бесценен и заслуживает того, чтобы написать статью. Вместо того, чтобы углубляться в технические аспекты мифа о «обрыве» кабеля, участники нашего форума обсудили физиологические аспекты и то, как экзотические производители кабелей могут играть на этом сценарии, чтобы убедить неосторожных потребителей поверить в то, что они не могут доказать с помощью измерений и аналитического анализа. или контролируемые тесты двойного слепого прослушивания (DBT).Между прочим, мы разрешаем обсуждения DBT на любом из наших форумов …

«Значит, разрыв кабеля — это просто уловка для того, чтобы заставить людей оставить кабели после периода возврата, или, возможно, достаточно долго, чтобы их желание что-либо предпринять в связи с отсутствием каких-либо улучшений исчезло?» — Пол Ф

---

«Я думаю, дело не только в этом. Существует эффект нейронной адаптации, который возникает, когда стимул, к которому мы привыкли, изменяется, известный как« привыкание ».

При переходе на новые кабели может появиться слышимая разница.Если это кажется к лучшему, хорошо — кабели оставьте себе. Если кабели кажутся немного хуже старых, заявление о «перерыве в улучшении» подтолкнет вас к тому, чтобы какое-то время продолжать их использовать. За это время ваша слуховая система привыкнет к новому звуковому балансу, что приведет к ощутимому улучшению. Если вы затем вернетесь к старым кабелям для «честного» сравнения, они, вероятно, будут звучать хуже, поскольку теперь вы привыкли к новым.

Второй эффект, который имеет значение, — это наша внушаемость.Некоторые люди более поддаются внушению, чем другие, но большинство из нас на удивление открыты для убеждения. Дорогие аудиокабели — почти идеальный пример: нас убеждают купить их, потому что они улучшат звук и со временем станут лучше, они стоят больших денег, поэтому они должны быть « особенными ». чтобы получить их, потому что мы хотим изменений к лучшему, мы бы не хотели, чтобы наш выбор был неудачным, было бы хлопотно вернуть их и начать заново, и, что наиболее важно, суждение чисто субъективное и очень подвержено эмоциональному влиянию .

В этих условиях есть вероятность, что мы убедимся, что новые кабели звучат лучше, даже если на чужой идентичной системе они могут звучать немного хуже — в конце концов, «хуже» субъективно, и они должны взламываться, верно ?

На самом деле, вероятно, не будет значительной слышимой разницы, но наши ожидания и внушаемость позволят произвести ее.

Наверное, есть немало стариков, которые сопротивляются этим эффектам, знаете ли, циники и пессимисты, но это не имеет значения для продавцов змеиного масла, есть достаточно внушаемых людей, ищущих слуховую нирвану, чтобы они могли процветать. , разбогатеть, позволить себе шикарные веб-сайты, купить рекламное место во всех глянцевых журналах и при этом давать приличную наценку розничным точкам.» — DLorde

Интересно, что New Scientists недавно прокомментировали лондонское шоу Hi-Fi в Хитроу, заявив, что среди кабелей, продаваемых по цене до 30 000 фунтов стерлингов за 6 метров, они обнаружили, что Quad с большим энтузиазмом демонстрирует свои последние колонки. Оранжевый кабель к динамикам выглядел до странности знакомым. Когда его спросили об этом, Тони Фолкнер, звукорежиссер, демонстрирующий их (который использовал динамики в качестве мониторов во время записи полного собрания сочинений Сен-Саена для фортепиано с оркестром, записи года от Gramophone), сказал о кабелях:

«Да, они выглядели бы знакомо, если бы у вас был сад.Перед открытием выставки мы пошли по дороге в супермаркет DIY и купили один из тех удлинителей за 20 фунтов стерлингов, которые Black & Decker продает для электрических кусторезов. Они сделаны из хорошей толстой медной проволоки, красиво смотрятся и хорошо звучат. Шоу идет уже три дня, и никто из зрителей не заметил … » — New Scientist Magazine

Комплекты коммутации оптоволоконных кабелей

| CommScope

Отображение

12

36

60
из 83 найденных результатов

Вид:

СписокСоздано в Sketch.Сетка Создано с помощью Sketch.

Сортировать

Сортировать по: Номер детали

Сортировать по: Название детали

Сортировать по: Описание

108459488 | D-183016

2 x 12 Fiber Breakout Kit, внешний кабель для установки, блокировка геля

Быстрый просмотр
Закрыть быстрый просмотр

108459488 | D-183016

• Региональное присутствие: Азия | Австралия / Новая Зеландия | EMEA | Латинская Америка | Северная Америка
• Портфолио: SYSTIMAX®
• Тип продукта: Комплект для разрыва волокна | прямоугольный

Закрыть быстрый просмотр

Добавить в мои списки товаров

108459488 | D-183016

• Портфолио: SYSTIMAX®
• Тип продукта: Комплект для разрыва волокна | прямоугольный
• Регион присутствия: Азия | Австралия / Новая Зеландия | EMEA | Латинская Америка | Северная Америка

700006117 | D-181755

Комплект для разветвления волокна, внешний кабель завода

Быстрый просмотр
Закрыть быстрый просмотр

700006117 | D-181755

• Региональное присутствие: Азия | Австралия / Новая Зеландия | EMEA | Латинская Америка | Северная Америка
• Портфолио: SYSTIMAX®
• Тип продукта: Комплект для разрыва волокна | прямоугольный
• Применение: Буфер примерно 100 волокон

Закрыть быстрый просмотр

Добавить в мои списки товаров

700006117 | D-181755

• Портфолио: SYSTIMAX®
• Тип продукта: Комплект для разрыва волокна | прямоугольный
• Применение: Буфер примерно 100 волокон
• Регион присутствия: Азия | Австралия / Новая Зеландия | EMEA | Латинская Америка | Северная Америка

700006125 | D-181683

Разветвитель 8-к-1, для наружного кабеля диаметром 0.41 дюйм

Быстрый просмотр
Закрыть быстрый просмотр

700006125 | D-181683

• Региональное присутствие: Азия | Австралия / Новая Зеландия | EMEA | Латинская Америка | Северная Америка
• Портфолио: SYSTIMAX®
• Тип продукта: Комплект разветвителя

Закрыть быстрый просмотр

Добавить в мои списки товаров

700006125 | D-181683

• Портфолио: SYSTIMAX®
• Тип продукта: Комплект разветвителя
• Регион присутствия: Азия | Австралия / Новая Зеландия | EMEA | Латинская Америка | Северная Америка

700011125 | D-181781

Разветвитель 6-к-1, для наружного кабеля диаметром 0.41 дюйм

Быстрый просмотр
Закрыть быстрый просмотр

700011125 | D-181781

• Региональное присутствие: Азия | Австралия / Новая Зеландия | EMEA | Латинская Америка | Северная Америка
• Портфолио: SYSTIMAX®
• Тип продукта: Комплект разветвителя

Закрыть быстрый просмотр

Добавить в мои списки товаров

700011125 | D-181781

• Портфолио: SYSTIMAX®
• Тип продукта: Комплект разветвителя
• Регион присутствия: Азия | Австралия / Новая Зеландия | EMEA | Латинская Америка | Северная Америка

760018820 | НАБОР ИЗ 6 РАЗРЫВОВ ВОЛОКНА

Комплект из 6 волокон, свободная трубка

Быстрый просмотр
Закрыть быстрый просмотр

760018820 | НАБОР ИЗ 6 РАЗРЫВОВ ВОЛОКНА

• Региональное присутствие: Азия | Австралия / Новая Зеландия | EMEA | Латинская Америка | Северная Америка
• Портфолио: SYSTIMAX®
• Тип продукта: Комплект для разрыва волокна | прямоугольный

Закрыть быстрый просмотр

Добавить в мои списки товаров

760018820 | НАБОР ИЗ 6 РАЗРЫВОВ ВОЛОКНА

• Портфолио: SYSTIMAX®
• Тип продукта: Комплект для разрыва волокна | прямоугольный
• Регион присутствия: Азия | Австралия / Новая Зеландия | EMEA | Латинская Америка | Северная Америка

760018838 | НАБОР ИЗ 12 РАЗРЫВОВ ВОЛОКНА

12 Fiber Breakout Kit, свободная трубка

Быстрый просмотр
Закрыть быстрый просмотр

760018838 | НАБОР ИЗ 12 РАЗРЫВОВ ВОЛОКНА

• Региональное присутствие: Азия | Австралия / Новая Зеландия | EMEA | Латинская Америка | Северная Америка
• Портфолио: SYSTIMAX®
• Тип продукта: Комплект для разрыва волокна | прямоугольный

Закрыть быстрый просмотр

Добавить в мои списки товаров

760018838 | НАБОР ИЗ 12 РАЗРЫВОВ ВОЛОКНА

• Портфолио: SYSTIMAX®
• Тип продукта: Комплект для разрыва волокна | прямоугольный
• Регион присутствия: Азия | Австралия / Новая Зеландия | EMEA | Латинская Америка | Северная Америка

760239284 | BLK-ROLB-A12-144

Волоконно-оптический комплект для перемотки ленты, 12F / лента, 12F / трубка, 144 волоконный кабель

Быстрый просмотр
Закрыть быстрый просмотр

760239284 | BLK-ROLB-A12-144

• Региональное присутствие: Азия | Австралия / Новая Зеландия | EMEA | Латинская Америка | Северная Америка
• Серия продуктов: BLK-R
• Тип продукта: Комплект для разрыва волокна | квадрат
• Применение: Для использования с ленточными волоконно-оптическими кабелями

Закрыть быстрый просмотр

Добавить в мои списки товаров

760239284 | BLK-ROLB-A12-144

• Серия продуктов: BLK-R
• Тип продукта: Комплект для разрыва волокна | квадрат
• Применение: Для использования с ленточными волоконно-оптическими кабелями
• Регион присутствия: Азия | Австралия / Новая Зеландия | EMEA | Латинская Америка | Северная Америка

760239285 | BLK-ROLB-A24-288

Волоконно-оптический комплект для отрыва ленты на роликах, 12F / лента, 12F / трубка, 288 волоконный кабель

Быстрый просмотр
Закрыть быстрый просмотр

760239285 | BLK-ROLB-A24-288

• Региональное присутствие: Латинская Америка | Северная Америка
• Серия продуктов: BLK-R
• Тип продукта: Комплект для разрыва волокна | квадрат
• Применение: Для использования с ленточными волоконно-оптическими кабелями

Закрыть быстрый просмотр

Добавить в мои списки товаров

760239285 | BLK-ROLB-A24-288

• Серия продуктов: BLK-R
• Тип продукта: Комплект для разрыва волокна | квадрат
• Применение: Для использования с ленточными волоконно-оптическими кабелями
• Региональное присутствие: Латинская Америка | Северная Америка

760239286 | BLK-ROLB-A36-432

Волоконно-оптический комплект для перемотки ленты, 12F / лента, 12F / трубка, оптоволоконный кабель 432

Быстрый просмотр
Закрыть быстрый просмотр

760239286 | BLK-ROLB-A36-432

• Региональное присутствие: Латинская Америка | Северная Америка
• Серия продуктов: BLK-R
• Тип продукта: Комплект для разрыва волокна | квадрат
• Применение: Для использования с ленточными волоконно-оптическими кабелями

Закрыть быстрый просмотр

Добавить в мои списки товаров

760239286 | BLK-ROLB-A36-432

• Серия продуктов: BLK-R
• Тип продукта: Комплект для разрыва волокна | квадрат
• Применение: Для использования с ленточными волоконно-оптическими кабелями
• Региональное присутствие: Латинская Америка | Северная Америка

760239287 | BLK-ROLB-A48-576

Волоконно-оптический комплект для перемотки ленты, 12F / лента, 12F / трубка, 576 волоконный кабель

Быстрый просмотр
Закрыть быстрый просмотр

760239287 | BLK-ROLB-A48-576

• Региональное присутствие: Латинская Америка | Северная Америка
• Серия продуктов: BLK-R
• Тип продукта: Комплект для разрыва волокна | квадрат
• Применение: Для использования с ленточными волоконно-оптическими кабелями

Закрыть быстрый просмотр

Добавить в мои списки товаров

760239287 | BLK-ROLB-A48-576

• Серия продуктов: BLK-R
• Тип продукта: Комплект для разрыва волокна | квадрат
• Применение: Для использования с ленточными волоконно-оптическими кабелями
• Региональное присутствие: Латинская Америка | Северная Америка

760239288 | BLK-ROLB-A72-864

Волоконно-оптический комплект для разрыва ленты, 12F / лента, 12F / трубка, 864 оптоволоконный кабель

Быстрый просмотр
Закрыть быстрый просмотр

760239288 | BLK-ROLB-A72-864

• Доступность в регионе: Латинская Америка | Северная Америка
• Серия продуктов: BLK-R
• Тип продукта: Комплект для разрыва волокна | квадрат
• Применение: Для использования с ленточными волоконно-оптическими кабелями

Закрыть быстрый просмотр

Добавить в мои списки товаров

760239288 | BLK-ROLB-A72-864

• Серия продуктов: BLK-R
• Тип продукта: Комплект для разрыва волокна | квадрат
• Применение: Для использования с ленточными волоконно-оптическими кабелями
• Региональное присутствие: Латинская Америка | Северная Америка

760239331 | БЛК-БРОНЯ-96

Комплект брони для гибких ленточных кабелей 96F

Быстрый просмотр
Закрыть быстрый просмотр

760239331 | БЛК-БРОНЯ-96

• Доступность в регионе: Латинская Америка | Северная Америка
• Серия продуктов: BLK-R
• Тип продукта: Комплект для разрыва волокна | прямоугольный
• Применение: Для использования с ленточными волоконно-оптическими кабелями

Закрыть быстрый просмотр

Добавить в мои списки товаров

760239331 | БЛК-БРОНЯ-96

• Серия продуктов: BLK-R
• Тип продукта: Комплект для разрыва волокна | прямоугольный
• Применение: Для использования с ленточными волоконно-оптическими кабелями
• Региональное присутствие: Латинская Америка | Северная Америка

Обрыв кабеля отправляет Тонгу «обратно в начало Интернета»

СИДНЕЙ (Рейтер) — Южнотихоокеанская страна Тонга была практически отключена от Интернета на этой неделе после того, как был оборван подводный кабель, соединяющий архипелаг с остальным миром. дважды в воскресенье, что привело к хаосу коммуникаций в крошечной и изолированной стране.

ФОТО ФАЙЛА: Интернет-кабель виден в серверной комнате на этом снимке, сделанном в Варшаве 24 января 2012 года. REUTERS / Kacper Pempel

Отключение, которое, по словам владельца кабеля, могло быть вызвано якорем корабля, также обрушивает международные телефонные звонки и препятствует денежным переводам, бронированию авиабилетов, поступлению в университеты, а также соединениям Facebook с семьей и друзьями.

В столице страны Нукуалофа в понедельник в спешном порядке была установлена ​​спутниковая тарелка, чтобы обеспечить ограниченное и медленное резервное соединение, что вынудило сотни людей стоять в очереди перед правительственным телекоммуникационным офисом, где сигнал наиболее надежен.

«Это как вернуться к истокам Интернета», — сказала по телефону пресс-секретарь полиции Тонги Сиа Адамс.

«Вы просто ждете своей очереди, чтобы получить доступ к вашим 20 минутам … Сейчас здесь, на Тонге, жарко, но они поставили снаружи палатку со стульями, чтобы люди могли подождать».

Часы были продлены до полуночи, чтобы справиться с толпами чиновников, деловых людей и обычных людей, которые заходят в систему, чтобы получить доступ к денежным переводам, купить билеты на самолет и «просто поболтать», — сказала Филимоне Илоа, сотрудник Tonga Communications Corporation.

Проблема иллюстрирует уязвимость подводных оптоволоконных кабелей, которые с пропускной способностью передачи данных примерно в 200 раз больше, чем у спутников, стали основой глобальной связи. Оборванные кабели оставили Сомали без интернета на несколько недель в 2017 году и отрезали части Египта и Индии в 2008 году.

«У меня есть отель, и я понятия не имею, кто забронировал номер на Booking.com или Expedia», — сказал Кьелл Стейв, владеющий Отель Mystic Sands находится на архипелаге Вавау на севере Тонги и не может подключиться.«

»

«Авиакомпании также не смогли определить, было ли избыточное количество билетов на рейсы, пока не появились пассажиры», — добавил он.

Кабель Тонги, который соединяет страну с транстихоокеанскими интернет-проводами в Суве на Фиджи, был оборван в двух точках примерно в 10 км от береговой линии Тонги в воскресенье вечером, Паула Пивени Пьюкала, директор кабельной компании Tonga Cable Ltd сообщили Рейтер.

«На самом деле мы не установили причину, но, скорее всего, это была лодка с якорем, затянувшая трос, или что-то в этом роде», — сказал он.

Пиукала оказался на встрече представителей телекоммуникационной отрасли на Гавайях, когда произошел обрыв, и поэтому он смог быстро организовать резервную спутниковую линию связи, хотя, по его словам, она может обеспечить только десятую часть пропускной способности кабеля.

«Основное соединение с внешним миром было через кабель», — сказал он, добавив, что ремонтное судно готовится к отплытию из Самоа и может решить проблему за неделю или две, если позволит погода.

Под редакцией Саймона Кэмерона-Мура

Второй кабель выходит из строя в обсерватории NSF в Аресибо в Пуэрто-Рико

Главный кабель, поддерживающий обсерваторию Аресибо, оборвался в пятницу в 7:39 p.м. Время Пуэрто-Рико.

В отличие от вспомогательного кабеля, который вышел из строя 10 августа на том же предприятии, этот основной кабель не выскользнул из гнезда. Он сломался и упал на тарелку отражателя внизу, вызвав дополнительное повреждение тарелки и других близлежащих кабелей. Оба кабеля были подключены к одной опорной башне. Никто не пострадал, и инженеры уже работают над определением наилучшего способа стабилизации конструкции.

Зона безопасности была создана вокруг антенны из соображений осторожности, и только персонал, необходимый для реагирования на инцидент, может находиться на площадке.

Официальные лица не определили причину обрыва основного кабеля, но подозревают, что это связано с дополнительной нагрузкой, которую несут оставшиеся кабели с августа. С тех пор группа наблюдателей внимательно наблюдала за всеми кабелями и платформой в рамках плана обеспечения безопасности и временного аварийного ремонта объекта. Наблюдатели заметили и отслеживали оборванные провода на главном кабеле, вышедшем из строя в пятницу. На этой неделе предприятие ожидало команду инженеров, которые должны были начать временный аварийный ремонт, связанный с августовским инцидентом.

«Это, конечно, не то, что мы хотели увидеть, но важно то, что никто не пострадал», — сказал Франсиско Кордова, директор обсерватории. «Мы тщательно продумали свою оценку и сделали безопасность приоритетной при планировании ремонта, который должен был начаться во вторник. Теперь это. Пока мы не сможем стабилизировать конструкцию, остается много неуверенности. Это все наше внимание. Мы изучаем ситуацию с нашими экспертами и надеемся, что скоро сможем чем-нибудь поделиться ».

Университет Центральной Флориды, который управляет объектом в соответствии с соглашением о сотрудничестве с Universidad Ana G.Мендес и Янг Энтерпрайзис Инк. Из Национального научного фонда США в одночасье работали с инжиниринговыми фирмами WSP, Thornton Tomasetti and Wiss, Janney, Elstner Associates Inc., чтобы разработать стратегию преодоления нового перерыва. UCF сохранил эти фирмы в сентябре в связи с первым телеграфом. UCF также уведомил NSF, которому принадлежит объект, и НАСА. Дроны и камеры также используются для продолжения наблюдения за строением.

Команда надеется снизить натяжение существующих кабелей на опоре и установить стальную арматуру, чтобы временно уменьшить часть дополнительной нагрузки, которая распределяется между оставшимися кабелями.Мобилизовываются специалисты, которые сделают работу максимально быстро. Команда попытается ускорить доставку двух новых кабелей, которые уже были заказаны. Это текущий план, ожидающий дальнейшей оценки, которая состоится в ближайшие несколько дней.

UCF имеет запрос на дополнительное финансирование, ожидающий рассмотрения в NSF, для проведения временного ремонта, связанного с исходной поломкой. Смета затрат на новый ремонт, который потребуется в настоящее время, отсутствует.

После августовского инцидента инженеры работали над определением причины первоначального отказа и созданием временных и долгосрочных планов ремонта.Поскольку не было очевидной причины для разрыва, сложности такого большого и уникального сооружения, построенного в 1960-х годах, и необходимость сделать безопасность превыше всего остального, разработка временного плана аварийного ремонта заняла некоторое время. Выполнение первого ремонта планировалось начать на ближайшей неделе. Для получения дополнительной информации о работе, связанной с первым перерывом, щелкните здесь.

«Это нехорошо, но мы по-прежнему стремимся вернуть объект в эксплуатацию», — сказал Кордова.«Это слишком важный инструмент для развития науки».

Обсерватория Аресибо является домом для одного из самых мощных телескопов на планете. Его инструменты используются учеными всего мира для проведения исследований в области атмосферных наук, планетологии, радиоастрономии и радиолокационной астрономии. Аресибо также является домом для команды, которая управляет проектом планетарного радара, поддерживаемым программой НАСА по наблюдению за объектами, сближающимися с Землей, в Координационном управлении планетарной защиты НАСА посредством гранта, присужденного UCF.

Хотя учреждение приостановило большую часть своей работы после августовского инцидента, исследователи продолжают использовать данные, уже собранные Аресибо, для продолжения своих исследований. Объект пережил множество ураганов, тропических штормов и землетрясений с тех пор, как был построен более 50 лет назад. Несмотря на все это, объект продолжал вносить свой вклад в значительный прорыв в космических исследованиях в области гравитационных волн, определения характеристик астероидов, исследования планет и многого другого.

.

No related posts.

Добавить комментарий Отменить ответ



Submit
