Телескопические направляющие — 85 фото мебельных конструкций

Выдвижные ящики в домашней или коммерческой мебели — это современно, удобно и практично. Подвижная конструкция создается с помощью специальных телескопических направляющих для ящиков. Механизм позволяет упростить использование фурнитуры и способен прослужить длительный срок без повреждений.

Краткое содержимое статьи:

Виды телескопических направляющих

Благодаря современным разработкам в мебельной индустрии массивные неудобные ящики, которые приходилось выдвигать вручную, остались в прошлом.

Сегодня комфорт пользователей на первом месте, и телескопические направляющие для шкафа подтверждают это. Существует несколько разновидностей выдвижных конструкций для мебели:

Простые — роликовые и шариковые. Не сложные в установке, выдерживают нагрузку до 25 кг. Роликовые работают от специальных роликов и выдвигаются частично, шариковые работают от шарикоподшипников и могут полностью выдвигаться, также возможны конструкции с доводчиком или без него.

Продвинутые — метабоксы и тандембоксы. Более усовершенствованные механизмы на основе роликов. Бесшумные в работе, имеют плавный ход без помех, прочный материал изготовления и мощные эксплуатационные характеристики.

Также телескопические направляющие классифицируются по способу выдвижения:

  • Полное, на всю длину ящика;
  • Частичное, на определенное расстояние.

Каждый механизм имеет свои особенности строения, монтажа и выгодные преимущества. На фото телескопических направляющих видны их внешние особенности и отличия.


Роликовые телескопические направляющие

Роликовые направляющие считаются самыми бюджетными и доступными. Для надежной установки не требуются специальные навыки или оборудование. Конструкция состоит из двух металлических полосок, одна из которых крепится к дну короба, вторая — к стене шкафа или комода.

Недостатком такого вида является шум при движении ящика, на что можно закрыть глаза, учитывая низкую цену изделия.

Неверные расчеты при установке ведут к преждевременному стиранию роликов. Расстояние между стенками шкафа и ящика должно равняться 125 мм с каждой стороны, иногда допускается 130 мм.

Установка шариковых телескопических направляющих

Шариковый механизм состоит из пары сдвоенных металлических полозьев. На каждом имеются отверстия для горизонтальной и вертикальной фиксации.

Сдвоенную полоску необходимо разъединить: первую прикрепить на внутреннюю часть фурнитуры, вторую — на боковую часть ящика.

В фиксаторы вкручиваются саморезы, после чего детали шкафа соединяются. Если послышался звук щелчка, конструкция установлена правильно.

В чем преимущества шариковых направляющих перед роликовыми:

  • Возможность полного выдвижения, что позволяет максимально использовать место в шкафу;
  • Более плавный ход, отсутствие шума при движении;
  • Выдерживание нагрузки, в 2 раза превышающей норму роликовых систем.


Шариковые системы для фурнитуры отлично сочетали в себе надежность, долговечность и приемлемую цену.

Что представляют собой метабоксы и тандембоксы

Метабоксы — это обычный деревянный ящик на роликовом механизме, но с металлическими боковыми панелями. Металл обеспечивает повышенную прочность фурнитуры, а также позволяет хранить тяжелые массивные предметы. Чем меньше площадь бокса и выше боковушка, тем больше допустимая нагрузка.

Метабокс не дает возможности полностью достать короб, но недостатком это качество сложно назвать. Максимальная длина, на которую можно выдвинуть ящик, составляет 3/4 всего пространства. Это удобно в детской комнате для безопасности детей или в кухне для тяжелой посуды. Максимальный допустимый вес содержимого — 20 кг.

Тандембокс — это практически аналог металлбоксов: деревянные задние и передние панели, дно, боковины из металла. Такая модификация позволяет выдвигать бокс на всю длину.

Среди особенностей тандембоксов — возможность увеличения высоты внутреннего пространства. Такая функция незаменима для кухонной мебели, например, отсека под мойкой или шкафа для хранения громоздкой посуды.

В чем преимущества метабоксов и тандембоксов перед простыми телескопическими направляющими:

  • Крепление роликов на верхней части боковушек короба, что исключает пошатывание;
  • Утолщенное дно из ДСП, которое обуславливает хранение предметов весом до 50 кг;
  • Абсолютно бесшумная работа, мягкий плавный ход даже при максимальной нагрузке;
  • Простой монтаж — нет необходимости отдельно прикреплять детали конструкции;
  • Изготовление тонких, но прочных стенок из металла, что увеличивает место для хранения предметов.

Метабоксы и тандемы имеют более высокую цену, при этом на уровень выше находится качество модификаций. Усовершенствованные системы способны прослужить в 2 раза дольше, чем простые.


Окончательный выбор телескопических направляющих для шкафа зависит от вида и назначения фурнитуры, габаритов и финансовых возможностей потребителей.

Фото телескопических направляющих

Также рекомендуем просмотреть:

Телескопические направляющие полного выдвижения из нержавеющей стали

Для одной моей задачи понадобились направляющие полного выдвижения, такие используются сплошь и рядом в обычной мебели и я бы конечно просто пошел и купил их в магазине, тем более что стоят они там порядка 2-5 долларов, но вылезла проблема. Дело в том, что мне нужны были направляющие из нержавеющей стали, ну а подробнее в обзоре.

Не так давно я выкладывал видео об окончании эпопеи с ремонтом в квартире, но тогда же сказал, что на самом деле закончено не все и одним из этого «всего» было зеркало в ванной. Проблема установки зеркала стояла наверное года полтора-два, но решение пришло совсем неожиданно, когда я с обирал мебель на кухню. Здесь вспомнилась фраза из фильма «Гостя из будущего» — нужен толчок. Какие только варианты я не перебирал о этого, но настолько простой придумал совершенно случайно.

Собственно потому мне и понадобились направляющие из нержавейки, но неожиданно оказалось что у нас таких либо вообще нет в продаже, либо они стоят какие-то совсем несуразные суммы денег. Для понимания, то что я нашел, стоило от 60-70 до 100-300 долларов за комплект, причем иногда под заказ.

Но когда зашел на Алиэкспресс, был удивлен еще раз, мало того что их там предлагается просто огромное количество, так еще и есть приличный выбор размеров по куда как более демократичным ценам.

В итоге заказал, обошлись в 12.88. Размер самый маленький, 10 дюймов, кроме того есть вариант с доводчиком и без, я брал без. потому как для моей задачи он не только не нужен, а еще и неудобен.

Шли долго, возможно как раз попали на распродажи. Заказ был сделан 22 ноября, получил в начале января.

Внутри упаковки две направляющих и комплект крепежа.

Крепеж мне и даром не нужен был, а вот о самих направляющих и их применении я расскажу более подробно.

Думаю тем кто зашел почитать этот обзор вряд ли надо объяснять, что такое шариковые направляющие полного выдвижения и чем они отличаются от направляющих неполного выдвижения, шариковых и роликовых, тем более частично ответ виден на фото.

На странице магазина есть поясняющие чертежи, облегчающие выбор направляющих, причем с пояснениями на русском языке!

Одна направляющая (в комплекте их две) весит почти четверть килограмма, ширина 44мм, длина в сложенном виде 250мм, в разложенном почти 500.

Толщину металла оказалось сложно измерить, у меня вышло что-то около 0.8мм, общая толщина механизма почти 13мм, обычно у тех что продаются у нас она около 12.7мм.

Обнаружился и нюанс, есть заметный боковой люфт, т.е. если прижать выезжающую часть в одну или другу сторону то толщина по краям будет меняться в диапазоне от 12.27 до 13.63. В данном случае это неизбежное зло, так как длина части с шариками короткая, но на самом деле если применять их по назначению, т.е. для мебели, то это вообще не будет заметно.

Насчет толщины металла и толщины самой направляющей в магазине были совсем другие данные. В моем случае это вообще было не критично, но все таки неприятно.

Но вообще двигаются очень плавно, все движущиеся части обильно смазаны вязкой смазкой.

Фиксатор в меру мягкий. У обычных направляющих из-за сильной фиксации мне иногда приходилось немного разжимать «вилку» которая за него фиксируется, здесь мне понравилось больше, он держит, но ничего подгибать не пришлось.

С торца установлен пластиковый фиксатор, собственно здесь никаких отличий от обычных направляющих

Один из линейных подшипников, сепаратор и шарики.

Сами шарики конечно магнитятся очень даже прилично, а вот материал направляющих хоть и магнитный, но заметно слабее. Конечно кто нибудь напишет что нержавейка должна быть немагнитной. Типичное заблуждение, нержавейка бывает разная, как магнитная, так и немагнитная, в данном случае что-то среднее, обычный магнит почти её не чувствует, но неодимовый липнет.

Как вы понимаете, длина направляющих была выбрана не «от балды», я предварительно расчертил в масштабе место где надо будет их устанавливать. Для этого использовал чертеж раскладки плитки, который я делал для этой ванной, потом наложил на него мебель, нишу, палку для шторки и прочее, затем пробуя разные варианты выбрал как длину направляющих, так и определился с размерами будущего зеркала.

Зеркало заказывал в харьковской фирме Apex-Mdf, раньше она вроде называлась Апекс-стиль. На общем фоне вышло недорого, при размере 480х780мм что-то около 650грн (25 долларов), но делали дооолго, возможно из-за новогодних праздников.

Единственно чему удивились, это тому что мне надо не стекло в алюминии, а зеркало.

Ну а так как это ванная, то соответственно там влажно и чтобы всё это не ржавело, то зеркало было в рамке из алюминиевого профиля. Выбор был из нескольких вариантов, я выбрал F1 как компромисс между надежностью и эстетикой.

Немного удивился когда заметил что зеркало не просто так установлено, а имеет сзади защитную пленку белого цвета. Надеюсь это увеличит срок его службы, так как у нас дома обычное зеркало уже испортилось из-за влаги.

По чертежам и фотографиям места установки я определился с местом установки направляющих на раме зеркала, удачно попало что край направляющей как раз попал на внутреннюю часть плоскости рамы.

Принцип установки зеркала предельно прост, оно должно навешиваться на направляющие. Изначально хотел как-то его прикрутить к ним, но здесь есть «нюанс», прикрутить я мог, даже потом установить мог, но так как в этом случае фиксаторы направляющих оказались бы за зеркалом, то вот снять его уже больше не получилось бы.

Как вариант, можно было установить направляющие «наизнанку». узкую часть на стену, а широкую к зеркалу, но даже так не факт что все получилось бы.

Потому начал с подготовки пазов для навески. Чтобы не разбить зеркало, снял сначала верхнюю часть, расчертил, наметил места возможных отверстий, попутно отметил где заканчивается стальной уголок чтобы не попасть в него.

Получились такие пазы. Как вариант, можно было купить стальные навесы, но их надо искать, а кроме того не факт что мне с ними было бы удобнее.

Верхнюю рейку зарезал снизу чтобы направляющая не торчала вверх.

Изначально планировал просверлить в направляющих отверстий, нарезать резьбу М4 и вкрутить туда винты, потом взять две гайки М4 и на расстоянии в 2-3мм от плоскости законтрогаить из друг к другу, получились бы штифты которые попадали бы в пазы рамы зеркала. Но так как максимум что я мог это только высверлить, то из-за тонкого металла резьба получилась бы слабой, а сделать штамп, чтобы металл выгнуло и резьба была шире, я не мог, то пришлось «пойти другим путем».

Четыре гайки М4 я обточил на точиле, и потом накрутил на вставленные винты, затем шайба и обычная гайка. Обтачивал чтобы не рассверливать большие отверстия, так мне хватило 6.5мм. Ну а гайки использовал для упрощения, хотя можно было взять какие нибудь трубочки, но их надо искать.

С нижней частью все делал примерно также с той лишь разницей, что здесь отверстия для навесов были смещены вверх, а для захода высверливалось отверстие, а не вырезался паз.

К сожалению, ступенчатым сверлом здесь не подлезть пришлось брать корончатое, диаметром 16мм. В итоге мало того что я использовал куче инструмента, так еще и допиливал надфилем 🙂

Получилось довольно аккуратно, но из-за большого диаметра коронки отверстие получилось буквально впритык, то же самое касается и центрирующего сверла, в итоге мне потом вообще пришлось его убрать чтобы не пройти насквозь.

Последний этап подготовки, над которым тоже пришлось немного поломать голову. Чтобы зеркало случайно не снять с навесов его надо было как-то зафиксировать, причем не только надежно, а и незаметно.

Решение оказалось элементарным, вкрутить снизу два винта, кстати их длина также принимала участие в расчете места сверления отверстий пол навеску.

Все подготовлено и готово к отправке на место установки.

А вот и место будущей установки, вся проблема заключалась в том, что получилось очень неудачное место для установки зеркала. Дверь ниши для труб сместить нельзя, как и саму нишу, то же самое касается и умывальника. Если бы дверь была правее, то зеркало можно было бы навесить на стену, если левее, то на саму дверь, а так «ни туда, ни сюда».

Дальше все стандартно, разметка, сверление, установка направляющих. Единственно пришлось использовать длинные пробки, 8х65 из-за того что между плиткой и кирпичом есть еще гипоскартон (насколько я помню).

Перед установкой направляющих приклеил двухсторонний скотч, с ним проще их устанавливать и блгоадаря ему сложнее расколоть плитку так как прикручивал с приличным усилием.

Направляющие установлены.

Затем поставил съемную часть с штифтами навесов, думаю теперь понятно, почему все делалось именно так. Кстати, в таком виде снять их можно без проблем, либо при помощи какого нибудь крючка, отжав фиксатор, либо просто выкрутить шурупы.

Навешиваем зеркало и собственно всё. Последняя операция прошла даже как-то незаметно, взял зеркало и просто повесил его на стену, даже неинтересно, не пришлось ничего подгонять, подпиливать и т.д.

После навески вкрутил снизу два винта и снять зеркало теперь можно только предварительно выкрутив их.

Высота установки подбиралась так чтобы зеркало ничему не мешало, в том числе и открыванию/закрыванию клапана умывальника, ну и как обычно наверняка на самом умывальнике будет что-то стоять.

Расстояние от зеркала до плитки у меня вышло около 15мм, боялся что будет сильно виден зазор, но на практике он почти незаметен.

Теперь для доступа к счетчикам и кранам достаточно легко откатить зеркало влево и открыть дверь. При закрывании направляющие удерживаются фиксаторами и случайно зеркало не отодвинешь.

На этом можно сказать что предпоследний этап окончен, возможно получилось не так эстетично как хотелось бы, некоторые вещи надо было задумать изначально, но все не продумаешь, увы. но зато теперь у меня есть вариант решения подобной проблемы, и возможно он кому-то пригодится.

Остался последний этап, подключение домофона и здесь я пока еще «в процессе», хотя казалось бы, что там делать. Оказалось что все не так просто.

Что делает обычный человек когда хочет подключить домофон, звонит в организацию которая их обслуживает и вызывает мастера для составления договора и подключения. Но здесь все оказалось не так.

Я узнал номер телефона организации которая устанавливала подъездный домофон, позвонил, а через некоторое время мне перезвонил мастер. Поговорили и он пояснил, что связался со старшей по дому и она сказала, что при изначальном договоре мы не оплачивали установку этажного коммутатора на эту квартиру. Ну нет так нет, говорю мол — посчитайте сколько там всего получается.

Посчитал, перезвонил и огласил сумму… около 70 долларов, из которых примерно 30 за коммутатор и 40 за выезд и «программирование» коммутатора. И это я еще не уточнил, входит ли сюда проведение кабеля (12 метров) и сам кабель, судя по всему нет.

Что-то меня немного расстроила такая сумма и я полез в интернет посмотреть, что там за коммутатор, благо отчасти знаком с этой сферой. Оказалось что используется обычный БК-4MV производства Vizit, а стоит он не 30, а скорее 20 долларов, т.е. и здесь накрутили полторы цены.

В общем когда я пошел вешать зеркало, то попутно посмотрел что за коммутатор стоит, у меня было два варианта, старый 4MV или новый 4AV, который отличается наличием джампера для подключения оконечного резистора по линии видео и провода заземления. При этом 22 доллара стоит новая версия, старая около 18, но их уже нет в наличии.

Открыв щит увидел то, что и думал, БК-4MV, подключена одна квартира из четырех возможных и из шести на этаже. Но в любом случае мне придется ставить отдельный коммутатор.

Спросил старшую по дому, насчет установки без «фирмы», сказала что в данном случае домофон является общедомовой собственностью, потому я вполне могу купить коммутатор сам и пригласить другого мастера, как впрочем и поставить его самостоятельно.

Я конечно не жадный и обычно предпочитаю заплатить, но как-то когда мне за «программирование» коммутатора выкатывают сумму, всего в два раза меньше чем стоит работа по установке к примеру кондиционера и при том еще и на самом коммутаторе накидывают полторы цены, я немного расстраиваюсь. Тем более что «программирование» предельно простое и подробно описано в инструкции на русском языке. В итоге договорился с товарищем, что поставим вдвоем, он проведет кабель, я подключу и «запрограммирую» его.

Но для начала нашел в интернете коммутатор, обошелся он примерно 22 доллара, но более новой версии, чем установлен. Отличие в том, что у нового есть встроенный терминатор для видео, подключаемый перемычкой, а также провод для подключения земляной шине здания.

В комплекте была инструкция и набор джамперов, впрочем инструкцию я прочитал и до покупки.

Попутно решил немного потроллить, нашел корпус Визит, но от другого устройства, установил в него адаптер для видеодомофона.

Собственно в коммутаторе ничего интересного, микроконтроллер, видеоусилитель.

В принципе можно было собрать и коммутатор, благо принцип его работы не очень сложен, а кроме того есть схема без применения микроконтроллера. Но решил что это будет уже слишком, экономика должна быть экономной.

Дальше пока товарищ проводил кабель, подключил всё. Проблем почти не возникло, домофон заработал со второй попытки, в первой неправильно подключил полярность линии звука/управления.

Но вот с видео вылезла засада, экран монитора оставался темным, хотя сам сигнал 100% был, об этом говорила проверка тестером и последующее подключение другого монитора.

На всякий случай написал на коммутаторе свой номер телефона, если вдруг кому-то с этого этажа или следующего, понадобится помощь в подключении.

Пришлось сделать «звонок другу», а точнее на фирму, с которой я работаю по видеонаблюдению. Объяснил проблему, они созвонились с диллером и тот пояснил, что надо переключить видеостандарт. Суть в том, что монитор предназначен для работы как с AHD камерами, так и с обычными. В общем-то я об этом и сам догадывался, но в меню такого пункта не было, да и в инструкции тоже.

Оказалось что разработчики засунули этот пункт так, что «без бутылки не разберешься». Надо выбрать необходимый вход, потом нажать кнопку интерком, на экран выведется меню управления яркостью/контрастностью/насыщенностью. В этом меню надо выбрать R, настройки сбросятся, меню погаснет, но монитор переключится в следующий режим, там их три или четыре (AHD-N, AHD-P, CVBS-N, CVBS-P).

Выбрал нужный режим и все заработало как надо, единственное к чему есть небольшое нарекание, у подъездной камеры формат 4:3, а монитор 16:9.

Процесс установки и подключения домофона был последним шагом в ремонте и хотя говорят, что ремонт нельзя закончить, я его все таки закончил 🙂

На этом у меня все, надеюсь что было полезно.

что это такое? Как установить его в встраиваемую электрическую духовку?

Плита – место приготовления пищи, ни одна уважающая себя хозяйка не позволит поставить на своей кухне духовой шкаф плохого качества. Он облегчает приготовление множества блюд, а также выпечки. Современный рынок предоставляет потребителю большой выбор плит, варочных панелей и духовых шкафов, различающихся по параметрам, комплектации и общим функциям. Но бывает так, что приходится самостоятельно укомплектовывать покупаемую технику. Как выбрать и установить телескопические направляющие для духового шкафа?

Что это такое?

Направляющие для духового шкафа могут быть нескольких видов.

Стационарные

Для начала рассмотрим самые часто встречаемые направляющие – стационарные. Большинство духовок среднего класса оснащены именно ими. Это небольшие пазы, проделанные внутри корпуса шкафа на разных уровнях, они параллельны друг другу. Именно в эти выемки и ставится лист. Положительные стороны таких систем заключаются в том, что их достаточно удобно мыть, ничего не мешает, а жир легко можно убрать.

Минусом будет то, что раз противень ставится в сами пазы, между листом и корпусом нет никакого промежутка. Противень просто застревает в пазах, тем самым царапая поверхность эмали. Из-за этого появляется возможность ожогов и других травм. Стационарные модели распространены на рынке, цена за такую модель невысока.

Съемные

Второй тип направляющих – это съемные. Металлические прутья закреплены внутри духового шкафа по бокам, параллельно друг другу, на разной от огня высоте. Такие системы удобно мыть, просто вынув прутья и промыв их в раковине. Лист ставится на металлический каркас, то есть на прутья, не задевая стенок самой духовки. А это значит, что эмаль не будет повреждена и прослужит гораздо дольше. И вынимать противень из духовки становится легче, так как лист лежит ровно, никуда не съезжает и ни за что не зацепляется.

Телескопические

Следующий вид – телескопические направляющие. Это встроенные широкие металлические направляющие, которые выдвигаются вслед за листом или решеткой за границы духового шкафа.

Многие пользователи, которые опробовали эту систему, считают ее самой удачной и более удобной в эксплуатации.

Разновидности телескопических направляющих

Телескопическая система делится на 3 вида полозьев. Самым явным различием между ними является их возможность выдвижения за пределы духовки.

  • Частичная система. Ее особенность заключается в том, что полозья выдвигаются частично, то есть не до конца, а наполовину. За счет такого нехитрого хода ценовая категория у таких моделей значительно ниже, чем у систем с полным выдвижением.
  • Сочетающаяся система. В этой системе сочетаются два вида выдвижения: полное и частичное. Один уровень, зачастую самый верхний или средний, делается с полным выдвижением, а остальные с частичным. Существуют модели с выбором наполнения.
  • Полная система. Здесь полозья выдвигаются на всех уровнях, полностью и без каких-либо ограничений. Считается самым лучшим вариантом для людей, которые любят готовить, но ценовой сегмент у этих моделей порядком выше, чем у предыдущих.

К полной системе многие относят модели с направляющими, которые при открывании дверцы запускают механизм, прутья автоматически выдвигаются вслед за дверцей. Но это просто вид направляющих.

Минус такого варианта в том, что выезжают все уровни, вне зависимости от того, на котором из них стоит лист.

Положительные стороны и недостатки

Любые модели, вне зависимости от производителя, имеют свои плюсы и недостатки.

К плюсам можно отнести следующие моменты.

  1. Безопасность, самый важный показатель. За счет возможности выдвинуть противень за пределы духовки, сводятся к минимуму контакты с горячим паром, стенками или самими прутьями и листом. А это очень важно, ведь количество ожогов значительно снижается.
  2. Чтобы достать противень, не потребуется каких-либо усилий. Достаточно всего лишь слегка потянуть лист на себя.
  3. Отсутствие повреждений на боковых стенках. Так как противень не будет соприкасаться со стенками духового шкафа, то не будет их царапать. Поэтому не будет происходить никакой деформации стенок.
  4. Исключается любое падение блюда или противня с системы.
  5. Функционал. Возможность готовить одновременно разные блюда, на разных уровнях.
  6. Нет ограничений в самостоятельной сборке.

Несмотря на все положительные стороны, присутствуют и минусы.

  1. Одним из значительных минусов можно считать то, что с такой системой плита или встраиваемый электрический духовой шкаф будут иметь гораздо более высокую цену. Они выйдут дороже, чем те же модели со стационарными или съемными направляющими.
  2. Сложность в поддержании частоты в таких системах. За счет конструкции, благодаря которой ездит решетка, в механизме скапливается жир, копоть и разная грязь. И в отличие от съемных моделей, так просто снять выдвигающуюся конструкцию не получится. Ведь чтобы прочистить те самые пазы для легкого скольжения, придется разобрать всю систему, а это займет достаточно времени.
  3. Все съемные элементы направляющих нельзя смазывать или мыть в посудомоечной машине. Лучше всего производить уборку с помощью горячей воды, мягкой губки, без шероховатой и волокнистой поверхности и специального средства для духовых шкафов. Все это должно производиться вручную.

Самостоятельная сборка

Основная положительная черта телескопических направляющих заключается в том, что имеется возможность самостоятельного монтажа в те модели, в которых они ранее были не предусмотрены. Или при покупке нового духового шкафа не было возможности приобрести модель именно с этим видом направляющих. Монтаж не займет слишком много времени. Если в предполагаемой модели ранее не была установлена телескопическая система, то нужно с особой важностью и точностью производить все замеры, во избежание каких-либо последующих проблем.

Приобрести необходимый материал можно в салонах, которые специализируются на продаже бытовой техники либо на продаже плит. Установить систему можно как на все уровни, так и не несколько. Также можно выбрать количество полностью выдвигающихся полозьев или остановиться на частичном выдвижении.

Чтобы правильно присоединить полозья к каркасу, необходимо начать работу с задней стороны. Сопоставляем пазы с отверстиями, по направлению стопоры все время должны «смотреть» наверх.

      Аккуратно скользим полозьями к задней поверхности. Все компоненты устанавливаются по аналогичной системе, при каждом успешном фиксировании должен происходить щелчок. После того как все было установлено, нужно убедиться, что все направляющие работают симметрично и в одном темпе. Таким методом без особых затрат можно создать необходимую модель встраиваемой электрической духовки с телескопическими направляющими.

      О том, как снять телескопические направляющие на духовом шкафу Gorenje, смотрите в видео ниже.

      Телескопические линейные направляющие | Elesa+Ganter

      Конструкция

      Все салазки линейного перемещения состоят из внешней направляющей с бегунком, двигающимся внутри конструкции. Подшипники качения, удерживаемые на расстоянии и в положении с помощью шарикового сепаратора, находятся между направляющей и бегунком. Направляющая и бегунок изготовлены из термообработанной стали, что позволяет использовать их в промышленных условиях с повышенными требованиями с точки зрения номинальной нагрузки, бесшумности работы и срока полезного использования.

      Все конструкции доступны в номинальных размерах направляющих h1 = 28, 35 и 43 мм, а также могут поставляться в длинах вне стандартного диапазона от 130 до 1970 мм, согласно индивидуальным требованиям.

      Как правило, линейные направляющие регулируются таким образом, чтобы при предварительном умеренном нагружении рельсы и каретка совмещались без зазоров. Дорожки качения кареток и рельсов проходят индукционную закалку, что в сочетании с подшипниками качения приводит к снижению износа и увеличению срока службы. На линейные направляющие наносится перманентная высококачественная смазка, специально предназначенная для подобных систем.

      Для разных эксплуатационных требований изготавливаются направляющие различных типов. Например, каретки могут двигаться только внутри рельсов, выезжать из них частично либо полностью. Полностью выдвижные телескопические линейные направляющие представляют собой рельсы с движущимися внутри каретками. Каретки могут двигаться непосредственно внутри рельсов либо в промежуточных профилях.

      Для установки направляющих в рельсах выполнены раззенкованные отверстия, а в каретках – раззенкованные либо потайные, в зависимости от типа. Компактные конструкции имеют преимущества при установке в ограниченных пространствах.



      Types

      Телескопические салазки линейного перемещения, H-образная направляющая, с полным расширением



      Примеры сборки



      Номинальные нагрузки на телескопические линейные направляющие

      Номера стандартных моделей указаны в порядке возрастания

      При выборе оптимального типа роликовых направляющих решающее значение имеют свободное пространство, требуемая длина хода и действующие нагрузки. В таблице ниже указаны значения, рекомендуемые для выбора оптимального номинального размера направляющих.

      Значения номинальной нагрузки являются ориентировочными и не подразумевают гарантийных обязательств или какой-либо ответственности компании-изготовителя. Ответственность за определение пригодности изделия для предполагаемого применения в каждом конкретном случае ложится исключительно на пользователя. На указанные значения могут влиять износ и внешние условия.



      Описание Номинальная нагрузка
      Co рад. в N
      GN 2408-28-210-… 447
      GN 2408-28-370-… 1000
      GN 2408-28-450-… 1205
      GN 2408-28-530-… 1140
      GN 2408-35-370-… 1035
      GN 2408-35-450-… 1265
      GN 2408-35-530-… 1705
      GN 2408-35-610-… 1930
      GN 2408-43-450-. .. 1890
      GN 2408-43-610-… 3035
      GN 2408-43-770-… 3145
      GN 2408-43-930-… 2580

      Данные о допустимых моментах нагрузки на телескопические линейные направляющие не представлены, поскольку обычно они используются в парах. Предполагается, что направляющие этих размеров испытывают минимальные нагрузки, поскольку конструкции, на которые они устанавливаются, должны быть достаточно жесткими и устойчивыми. Допускается передача моментов нагрузки в определенных пределах.

      Статическая нагрузка и прогибание

      Значения нагрузки, приведённые в таблицах, относятся к максимально допустимой силе, действующей в середине полностью раздвинутой профильной направляющей в третьем сегменте.

      В случае если наблюдаются данные значения и телескопическая линейная направляющая полностью выдвинута, в конце бегунка или направляющей рейки происходит незначительное отклонение (перекос). Это обычно не оказывает никакого неблагоприятного воздействия на надлежащее функционирование устройства. При необходимости ориентировочные значения могут быть предоставлены по запросу.

      Монтажные винты и отверстия

      Стандартными монтажными компонентами являются винты DIN 7991-10.9 с потайными головками, вкручиваемые с рекомендуемым моментом затяжки. В зависимости от типа направляющих некоторые монтажные отверстия можно оставлять незадействованными. В исключительных случаях, в частности, на системах с двусторонним ходом можно получить доступ к монтажным отверстиям, ослабив опорные винты и вынув каретку из рельса. После этого опорные винты вкручиваются на свои места.

      Скорость перемещения, проскальзывание сепаратора

      Скорость перемещения каретки в линейных направляющих может составлять до 0,8 м/с. На это значение могут влиять конкретные условия применения и монтажная длина направляющих. При резком изменении направления хода или резком ускорении некоторые сепараторы (особенно если они длинные) могут проскальзывать. В таких случаях сепаратор не движется синхронно с половиной скорости бегунка и постепенно выходит из правильного положения вследствие скольжения. Чтобы вернуть систему в верное положение, каретку нужно провести обратно без нагрузки.



      Установка телескопических направляющих полного выдвижения

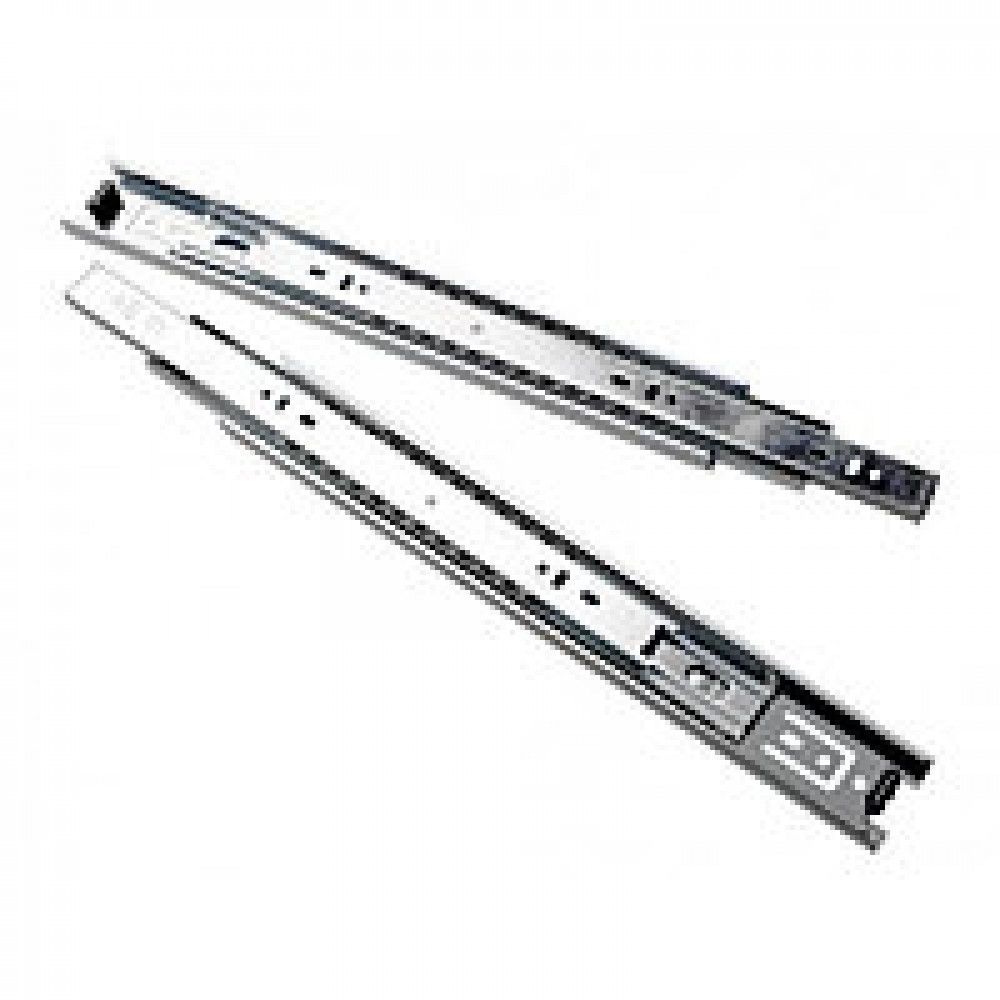

      В наше время наиболее популярной системой направляющих считаются телескопические или, как их еще называют, шариковые направляющие полного выдвижения.

      Данная система имеет свои преимущества:

      • приемлемая стоимость;
      • во время всего срока службы ход остается тихим и плавным;
      • устойчивость к нагрузкам;
      • стойкость к износу и прочность;
      • простота в установке и эксплуатации.

      Таковая система направляющих зачастую используется как составляющая кухонных секций, выдвижных ящиков комода, шкафов-купе и подобных конструкций с функцией выдвигания, что позволяет избежать неполадок в процессе последующей эксплуатации. Именно этим эта мебельная фурнитура столь популярная. Рассмотрим процесс установки подробнее.

      Определение размеров составных частей выдвижных ящиков

      Для правильной установки телескопических направляющих, имеющих полный ход выдвижения, нужно правильно рассчитать параметры деталей, которые образуют ящик.

      С обеих сторон между боковинами уже собранного ящика и боками комода должны быть небольшие зазоры, равные 13 мм, это нужно учитывать при подсчетах размеров кухонной мебели, соответствующие толщине самого «телескопа».

      Такие параметры, как глубина ящика и длинна направляющей, должны быть равными. Стандартные длины «телескопов» варьируются в пределах 250-800 мм, с разницей длинны между каждой последующей моделью в 50 мм. Помимо того, между задними стенками комода и ящика также необходим зазор хотя бы в 10 мм.

      Высота ящика обычно определяется с учетом потребностей будущего пользователя и чаще всего находится в пределах 80-250 мм.

      Разметка точек фиксации телескопических направляющих

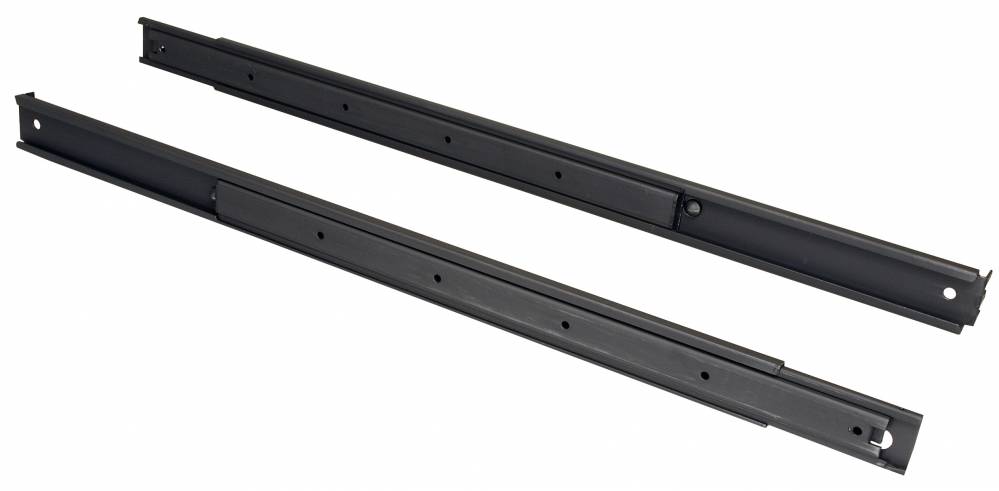

      Технология крепления шариковых направляющих гораздо проще, чем кажется. Зажав черные усики и вынув одну половину, можно легко разъединить направляющую на две части, которые впоследствии и будут прикреплены к внешней боковине мебельного фасада и, соответственно, внутренней боковушке комода.

      Главное – точно провести линии, вдоль которых и будут монтироваться направляющие, зафиксировать с помощью шурупов обе половины и аккуратно завести ящик в корпус комода, соединив части направляющих в целую систему.

      Крепление шариковых телескопических направляющих

      На внешней боковой стороне выдвижного ящика четко по центру чертим горизонтальную линию и привинчиваем по ней половинку направляющей.

      После необходимо прочертить такую же горизонтальную линию на внутренней боковушке комода.

      Точно рассчитать расстояния и параметры посадки ящиков в комод можно, воспользовавшись чертежами мебельного изделия. Для этого просто отмеряем от низа комода соответствующие расстояния, на которых и закрепляем вторую половину направляющей.

      После разметки и закрепления всех направляющих можно заводить ящики на их места и считать работу завершенной.

      Видео по установке телескопических направляющих

      Телескопические направляющие в духовке

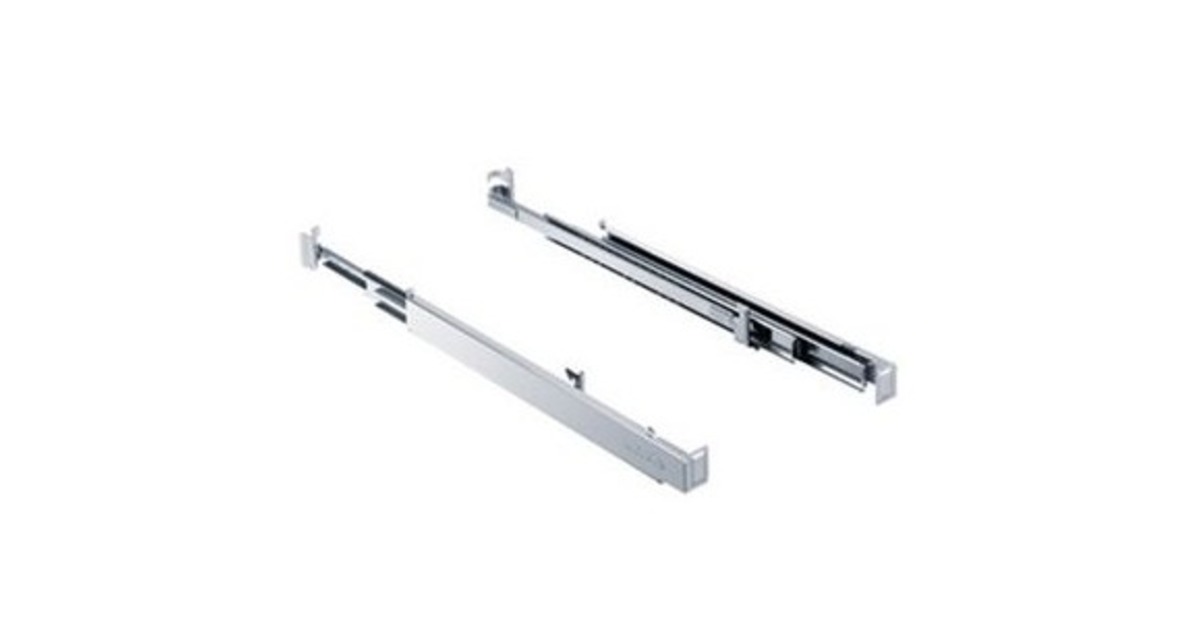

      Телескопические направляющие входят в стандартную комплектацию современных духовых шкафов. Но многие потребители не имеют ни малейшего понятия, что это такое.
      Что же такое направляющие вообще? Это металлические опоры, основное назначение которых быть опорой для противня, а также для его движения по духовке.

      Виды направляющих

      По факту, этот вид является обычными ребрами на стенках духовки. Такие направляющие дают возможность менять место положения противня в духовом шкафу. Его можно поставить вверх или опустить пониже, все зависит от процесса готовки.

      Этот вариант является самым распространенным, поскольку не затратный в производстве и довольно прост в эксплуатации. Несмотря на видимые преимущества, недостатками этот вариант не обделен. Движение противня по направляющих неизбежно сопровождается трением. Этот процесс вредит эмалевому покрытию стенок духовки, и, как следствие, образование ржавчины.
      Это металлические прутья, которые размещаются на внутренних стенках духовки. В большинстве случаев они являются съемными и это большое преимущество для ухода и мытья духовки. Эмаль внутренних стенок остается целой и невредимой. Направляющие легко снимаются, поэтому их без труда можно помыть в посудомойке.


      • Телескопические

      На сегодня этот вид самый удобный.
      Чтобы вытащить противень, достаточно открыть дверцу и потянуть его на себя за край. В этот момент движутся только полозья, противень остается в неподвижном состоянии. Движение очень мягкое, не требующее больших усилий. Во время движения эмаль не цепляется и не сдирается. Движения противня по полозьям блокируют установленные с двух сторон упоры. Они также предотвращают его случайное падение.

      Телескопические направляющие позволяют оставить выдвинутый противень за пределами духовки.

      Относительно недостатков данного типа, то они практически отсутствуют. Наличие этого вида направляющих несколько повысит стоимость техники, а также немного усложниться процесс мытья духовки.
      Чтобы помыть духовой шкаф, необходимо просто снять направляющие. Стоит помнить, что их категорически запрещено мыть в посудомоечной машине. Внутрь направляющих залита специальная жидкость, повышающая степень скольжения и обеспечивающая легкость выкатывания противней.
      На выбор вида направляющих влияет только степень комфортности пользования конкретно для каждого покупателя.

      Телескопическая направляющая по лучшей цене — Выгодные предложения на телескопические направляющие от глобальных продавцов телескопических направляющих

      Отличные новости !!! Вы попали в нужное место для телескопической направляющей. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

      Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

      AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, так как эта верхняя телескопическая направляющая в кратчайшие сроки станет одним из самых популярных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели телескопический гид на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

      Если вы все еще не уверены в телескопической направляющей и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов.Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

      А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести телескопические направляющие по самой выгодной цене.

      У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

      Лучшая телескопическая направляющая своими руками — Выгодные предложения на телескопические направляющие своими руками от глобальных продавцов телескопических направляющих своими руками

      Отличные новости !!! Вы попали в нужное место для телескопической направляющей своими руками.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

      Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

      AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку эта телескопическая направляющая своими руками станет одним из самых востребованных бестселлеров в кратчайшие сроки. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели телескопическую направляющую своими руками на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

      Если вы все еще не уверены в телескопической направляющей своими руками и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

      А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести diy guide telescopic по самой выгодной цене.

      У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

      продуктов | Телескопические направляющие

      • Дом

      • Рынки

        • Автомобильная промышленность

        • Профессиональное хранилище

        • Промышленность

        • Мебель

        • Сделка

      • Товары

        • Селектор

        • Телескопические направляющие

          • Слайд одинарного выдвижения

          • Слайд полного выдвижения

          • Стандартная программа

          • Инструкция по установке

        • Слайды сверхпрочные

          • TR-7619

          • Супра

          • Высший

        • TR кладовая

        • Линейный гид

        • Особенности и системы для направляющих ящиков

      • R и D

        • Инновации

          • Универсальный замок ящика

          • Monte — универсальные направляющие с плоским креплением

        • Отдел исследований и разработок

        • Тематические исследования

          • UDL

          • TR кладовая

          • FlexFit

      • Связаться с нами

        • Головной офис

        • Контакт по продажам

          • Менеджеры по продажам

          • Агенты Томас Регут

          • Дистрибьюторы Интернет-магазинов Телескопические направляющие

        • Дистрибьюторам

        • Станьте нашим партнером

      • Поддержка

        • Получите образец

        • Как выбрать слайд

        • Где купить

        • Спросите у эксперта

        • Как установить

      • О нас

        • О нашей компании

        • Новости

        • Вакансии

        • Группа Regout

        • Качество

        • Производство

        • Загрузки

      • Интернет-магазин

      • Контакт
      • Политика конфиденциальности
      • Заявление об ограничении ответственности

      +31 43 351 66 66

      • Дом

      • Рынки

        • Сделка

        • Мебель

        • Промышленность

        • Профессиональное хранилище

        • Автомобильная промышленность

      • Товары

        • Особенности и системы для направляющих ящиков

        • Линейный гид

        • Кладовая TR

        • Слайды сверхпрочные

        • Телескопические направляющие

        • Селектор продуктов

      • R и D

        • Тематические исследования

        • Отдел исследований и разработок

        • Инновации

      • Связаться с нами

        • Станьте нашим партнером

        • Дистрибьюторам

      Astro-Shop + Fotografie + Naturbeobachtung


      TS %% SALE %% — большая скидка

      Отличная скидка от Телескоп-Сервис на новинки бренда. Или сделайте свое «большое дело» с подержанной статьей. Здесь можно сэкономить.

      ТОП предложений — здесь вы найдете больше!

      ____________________________________


      ZW Optical — камеры Astrophoto

      Teleskop-Service — это ZWO-центр в Германии и Европе
      У нас есть товары ZWO на складе — без ожидания!

      — Здесь вы найдете все продукты ZWO, такие как
      — Высокоскоростные астрономические камеры ASI
      — Фильтры, направляющие телескопы и многое другое

      … больше информации
      ____________________________________


      Premium APO-Refraktor-Teleskope

      Рефракторные телескопы APO и ED для наблюдений и астрофотографии с оптическим тестом. Здесь вы найдете свой идеальный апохроматический телескоп-рефрактор для наблюдений и астрофотографии.

      — лучшее соотношение цены и качества с Apos от Teleskop Service;
      — все известные бренды, такие как TeleVue, CFF, Skywatcher;
      — все необходимые переходники для фотоаппаратов;

      . .. больше информации

      ____________________________________


      Лучшие телескопы для начинающих

      Найдите лучшие телескопы для начинающих в каждой категории, и это станет прекрасным началом любительской астрономии. Мы предлагаем вам лучшие цены и очень быструю доставку!

      Вы найдете телескопы для начинающих и, конечно же, интересные аксессуары для успешного старта в астрономии.

      … больше информации

      ____________________________________


      Телескопы Добсона — широкий диапазон

      Телескопы Добсона очень популярны среди любителей, которые любят визуальные наблюдения.

      Teleskop Service предлагает услуги Добсона от телескопа для начинающих до больших телескопов с 20-дюймовой апертурой. Мы также предлагаем телескопы GoTo Dobsonian с трекингом или телескопы Dobsonians с кругами цифровой установки.

      … подробнее

      ____________________________________


      Ньютоновские телескопы, сделанные в Германии

      Ньютоновские телескопы — полностью настраиваемые с использованием высококачественной углеродной трубки — это альтернатива TS Optics массовому производству в Китае.

      — Лучшее освещение — Проверенная и выбранная качественная оптика — Углеродная трубка — легкая, но жесткая механика — оптимизированные положения фокусировки — выбор фокусера бесплатно…

      … подробнее

      ____________________________________


      Телескопы Ritchey-Chrtien

      Профессиональные телескопы Ричи-Критиена от TS Optics с проверенным качеством оптики и трубчатой ​​конструкцией без скручивания.

      — Отверстие в металлической трубке 6 дюймов, 8 дюймов, 12 дюймов
      — Углеродистая трубка с отверстием 8 дюймов, 10 дюймов, 12 дюймов
      — Анкерная труба из карбона / алюминия Отверстие 10 дюймов, 12 дюймов, 14 дюймов, 16 дюймов 20 дюймов

      … подробнее

      ____________________________________

      Некоторые из наших рекомендуемых поставщиков:
      Просто используйте прокручиваемое меню под «производителями» слева, чтобы перейти к соответствующей презентации продукта.

      Добавить комментарий
